クリップオンマルチの組立方法
今回は、クリップオンマルチの組立方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。紹介料は運営費に使われます。
工具リスト
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

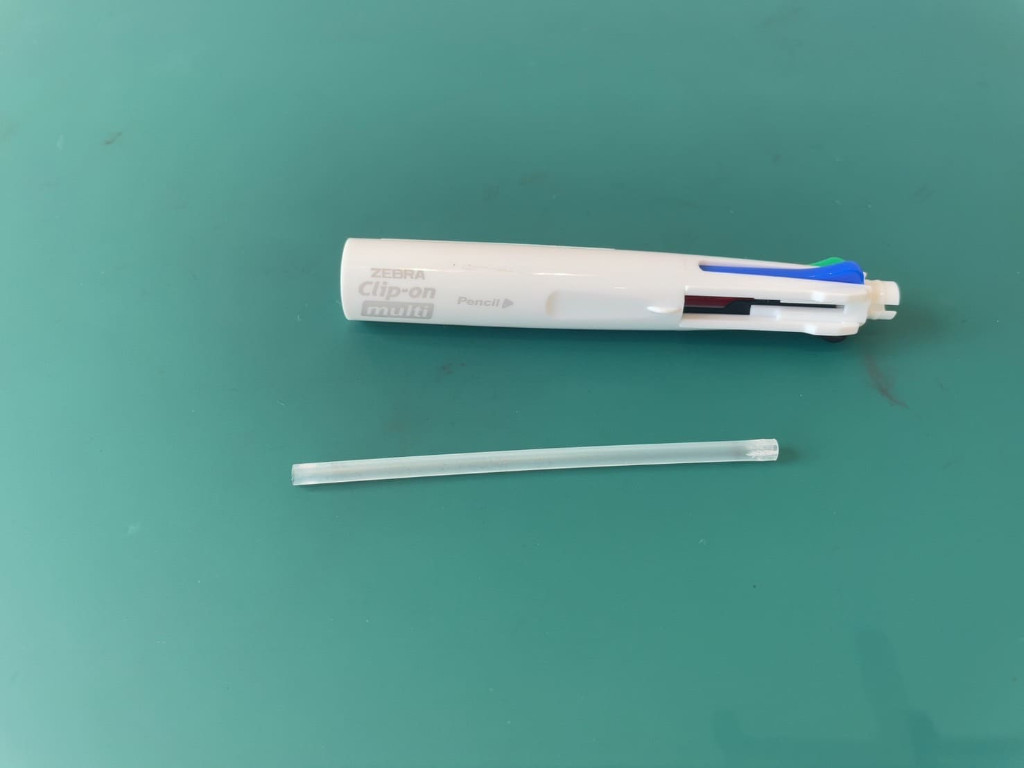

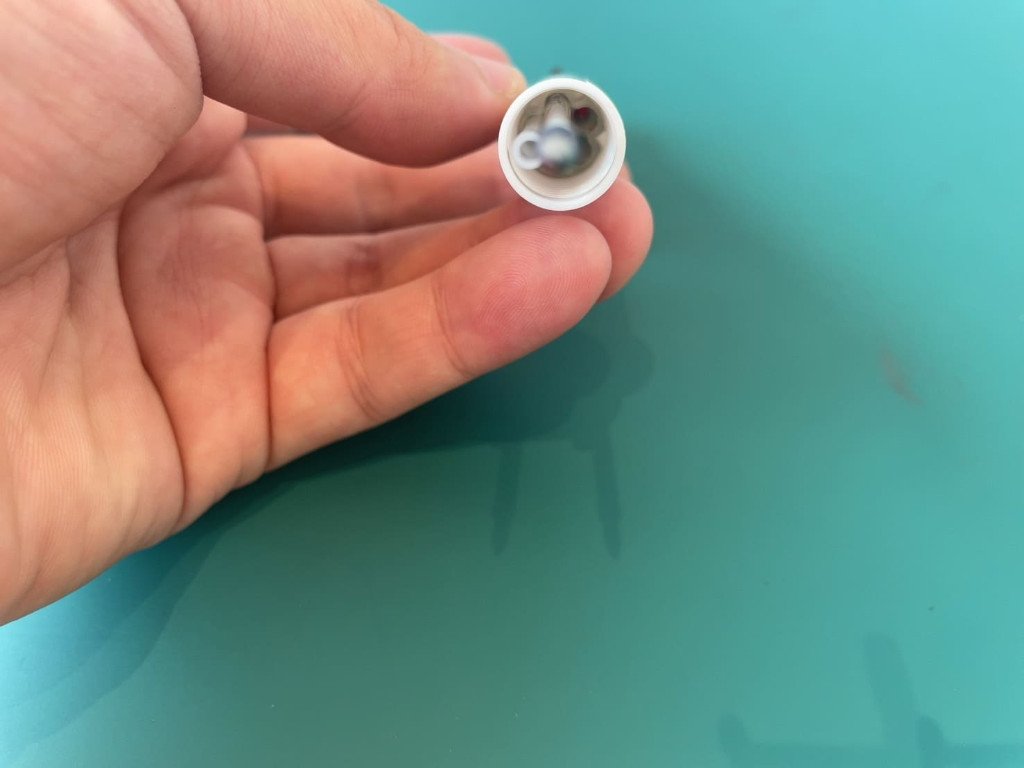

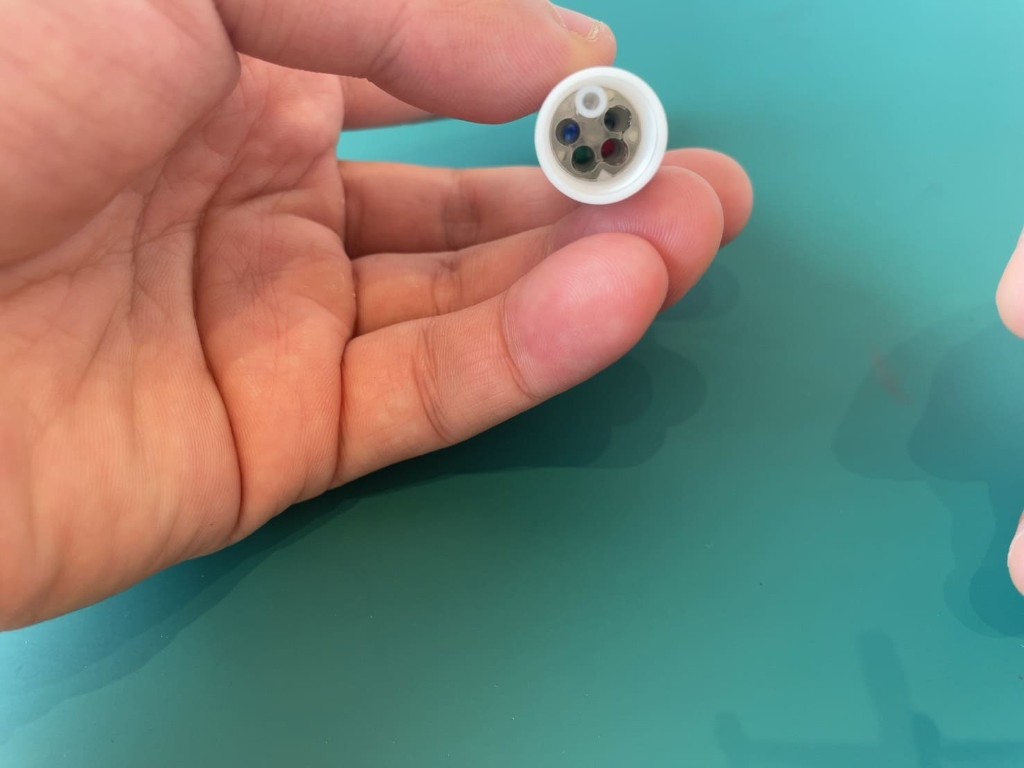

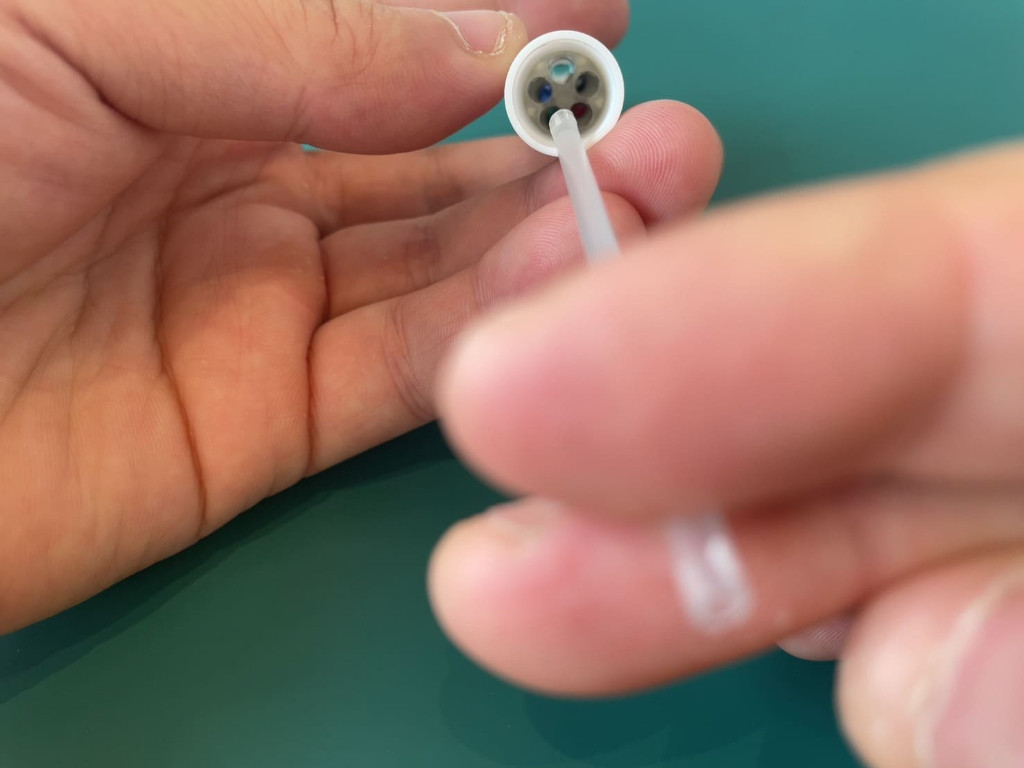

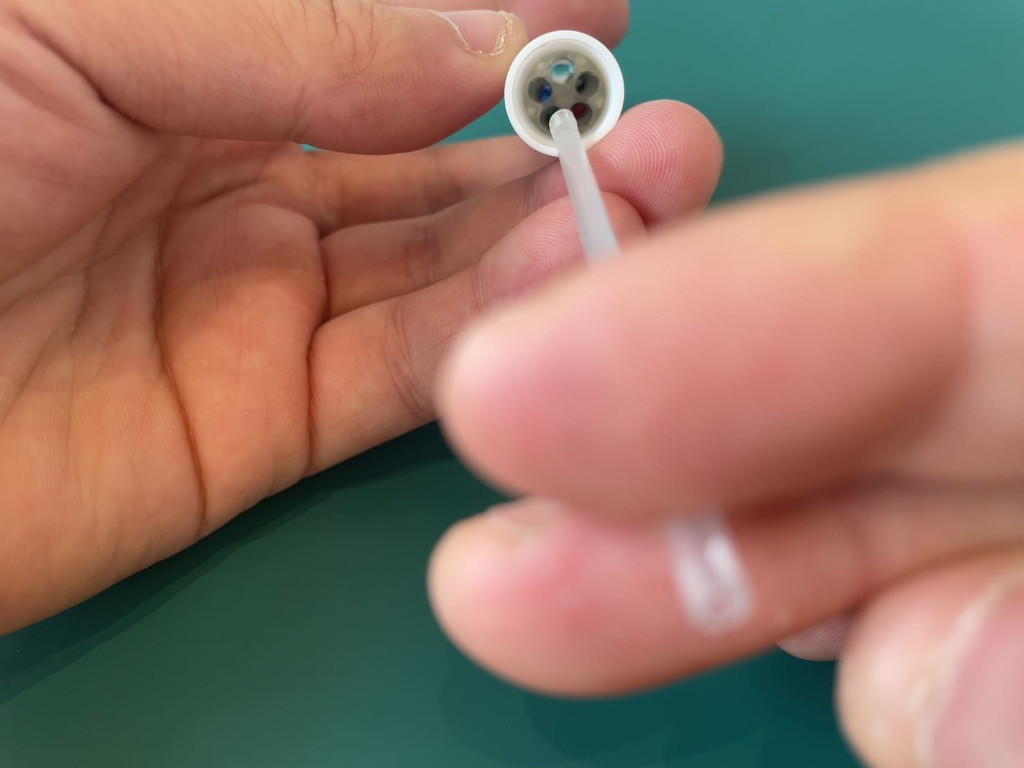

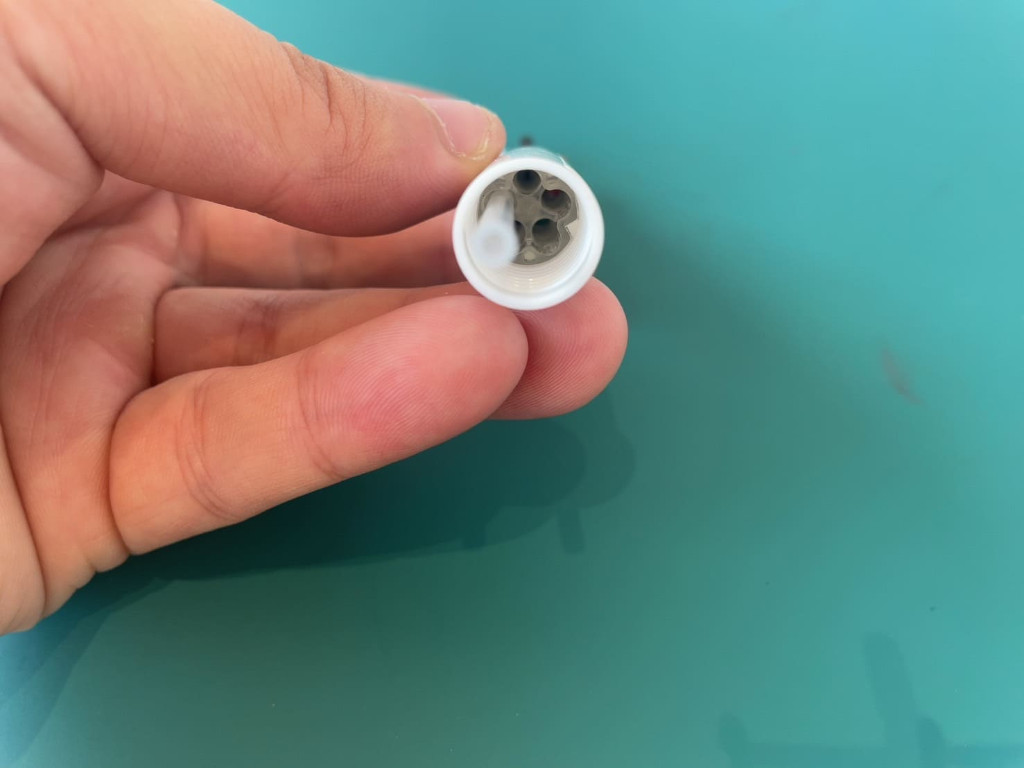

ステップ1.シャー芯筒をケース上部に挿入する
シャー芯筒をケース上部のペン先側から挿入しましょう。
事前にシャー芯筒にバネやノック部品を装着すると挿入できません。

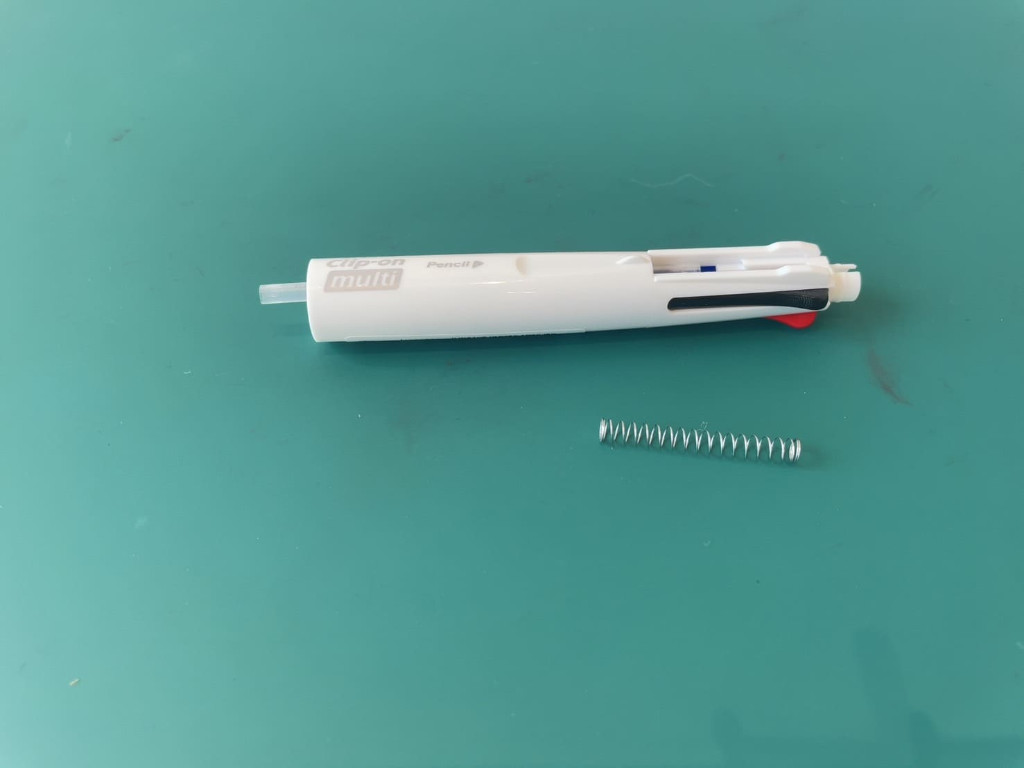

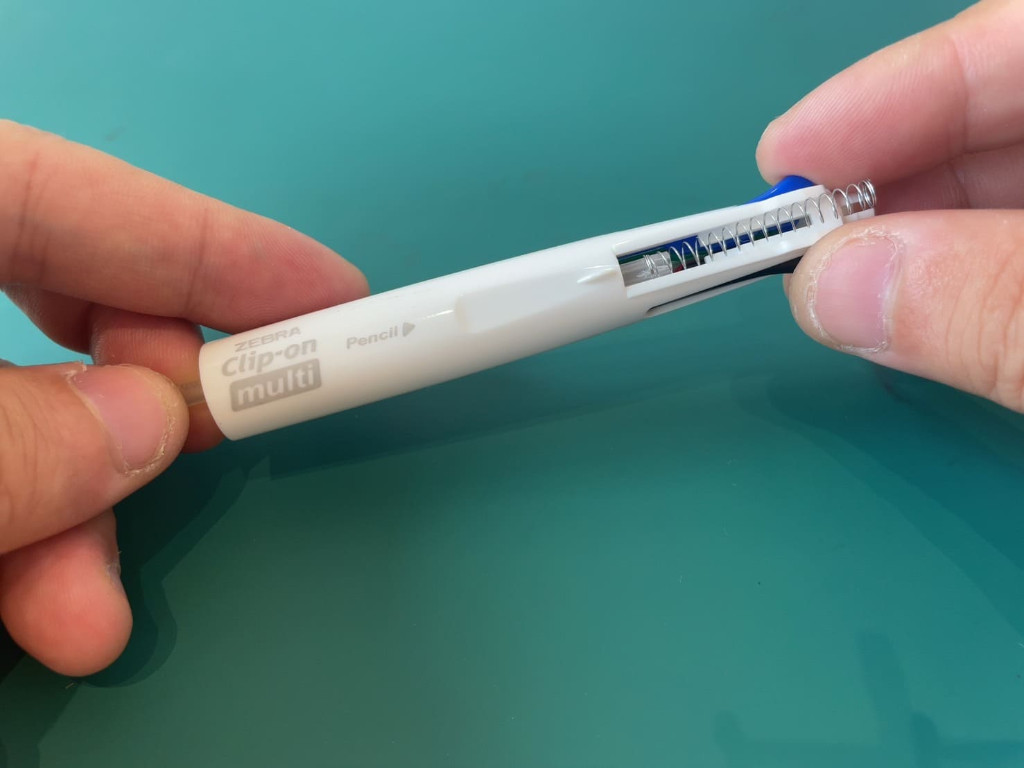

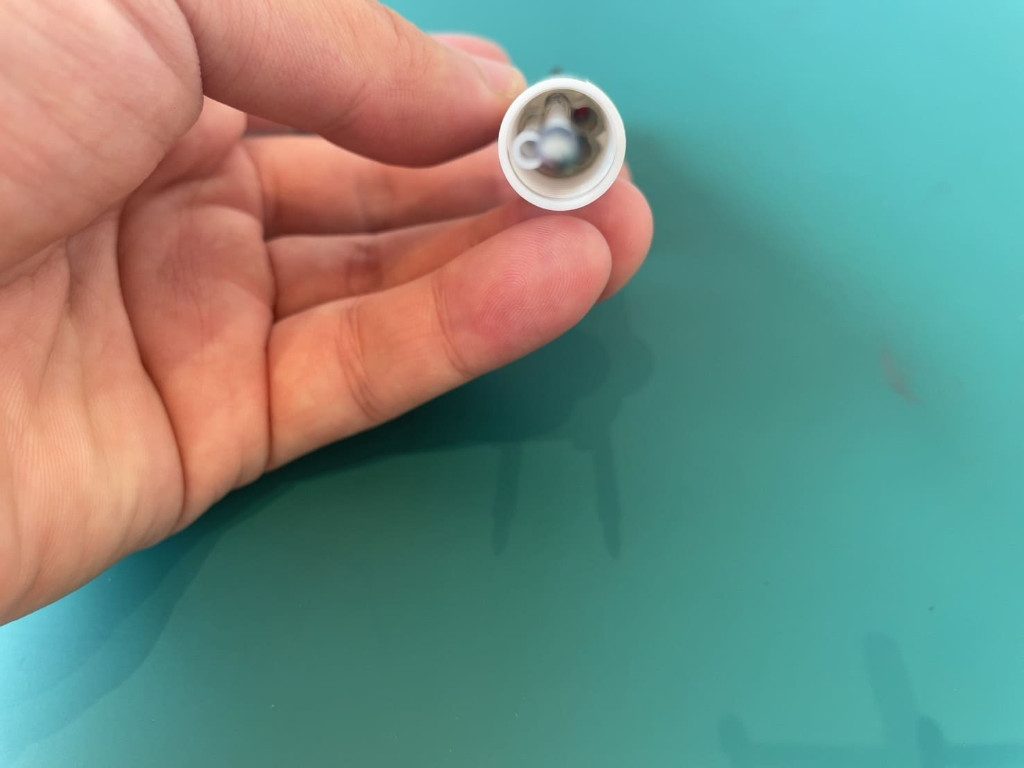

ステップ2.バネを挿入する
ノック部分からシャー芯筒にバネを挿入しましょう。

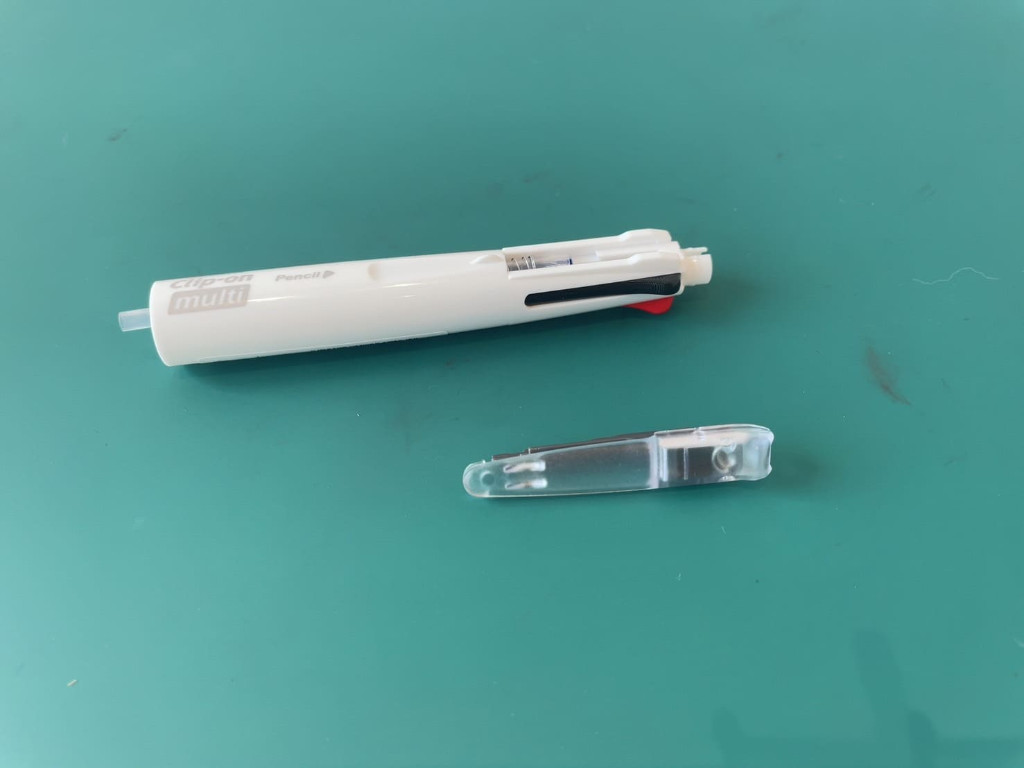

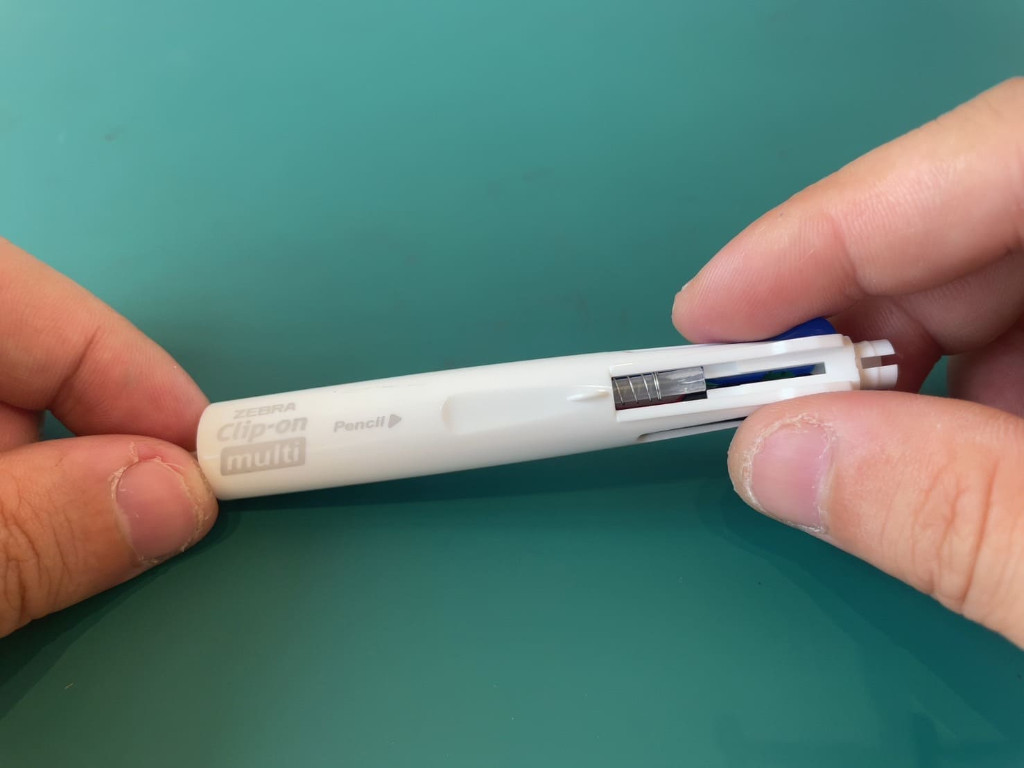

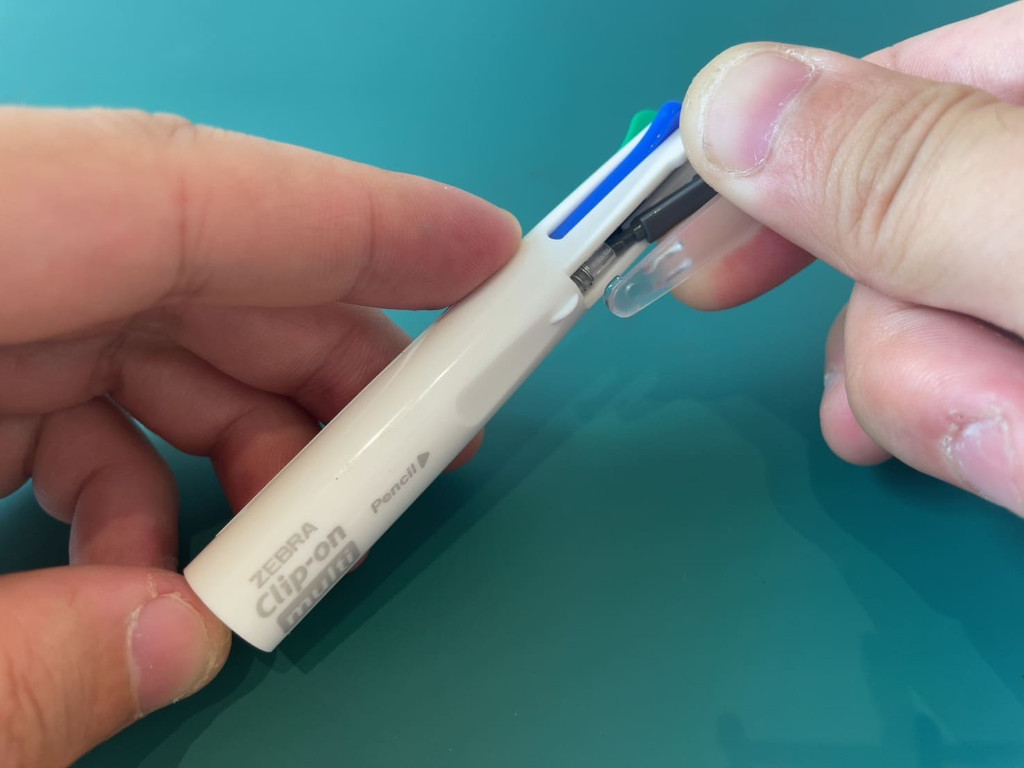

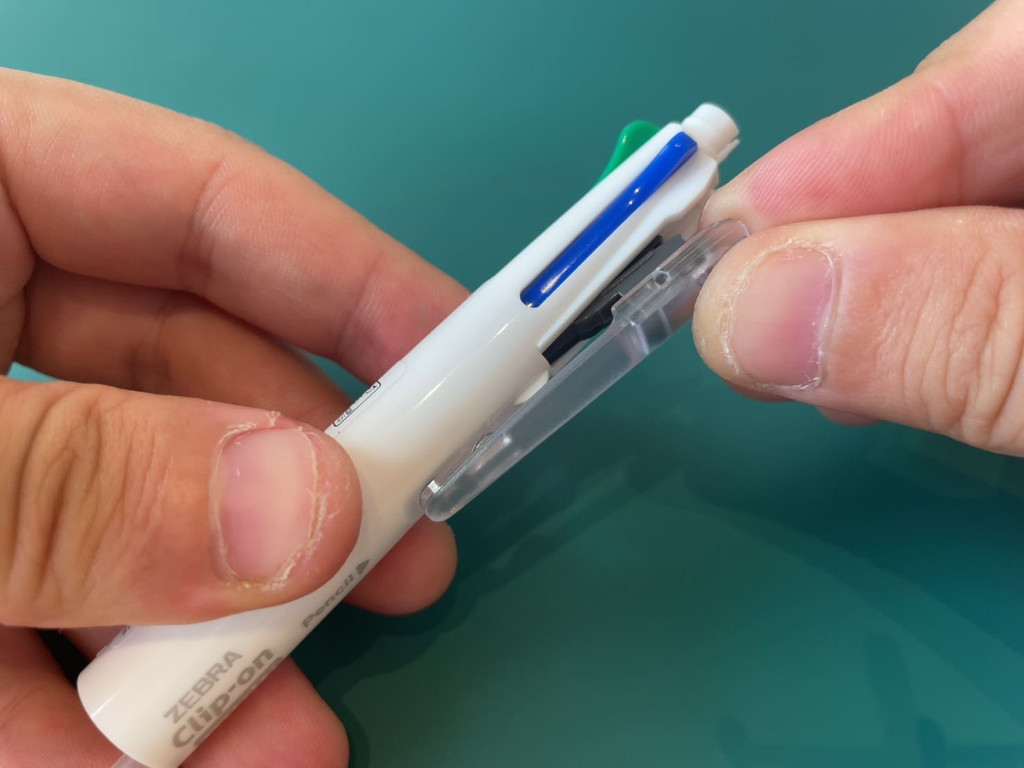

ステップ3.シャー芯筒にノック部品を装着する
シャー芯筒にノック部品を押し込んで装着しましょう。

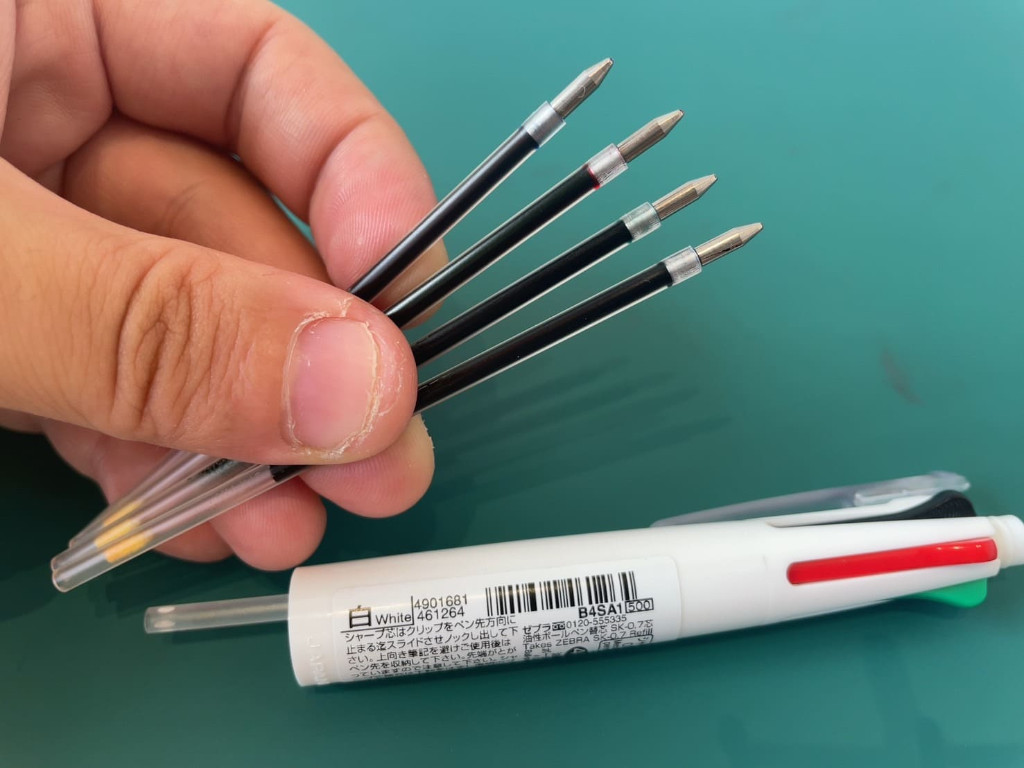

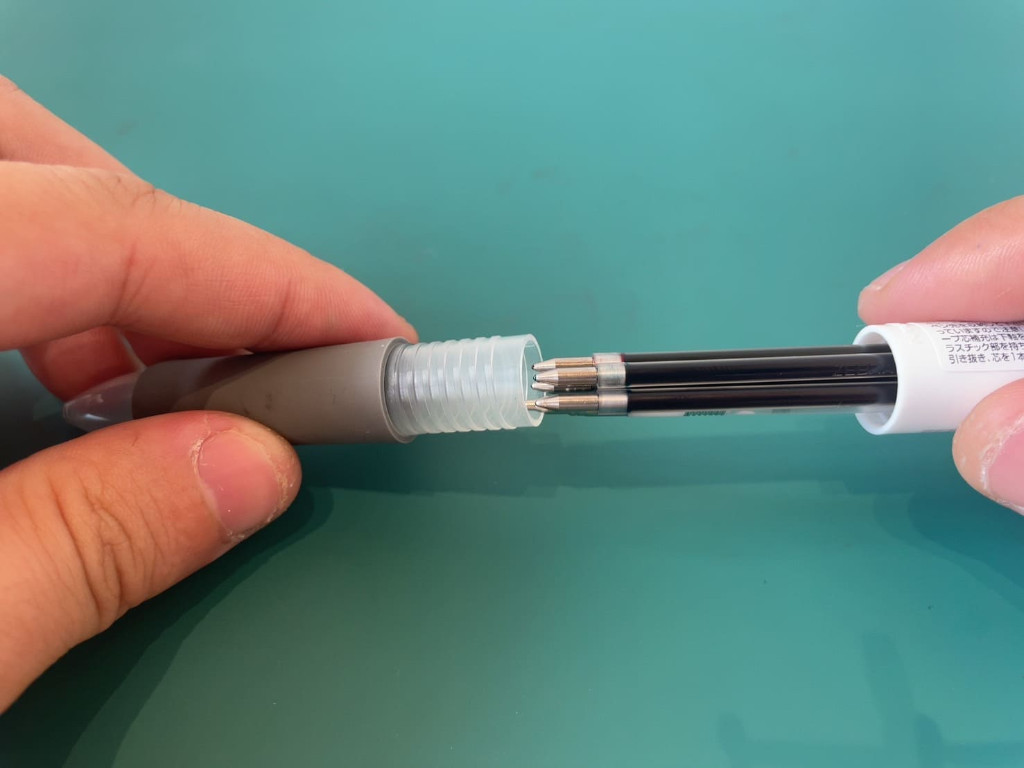

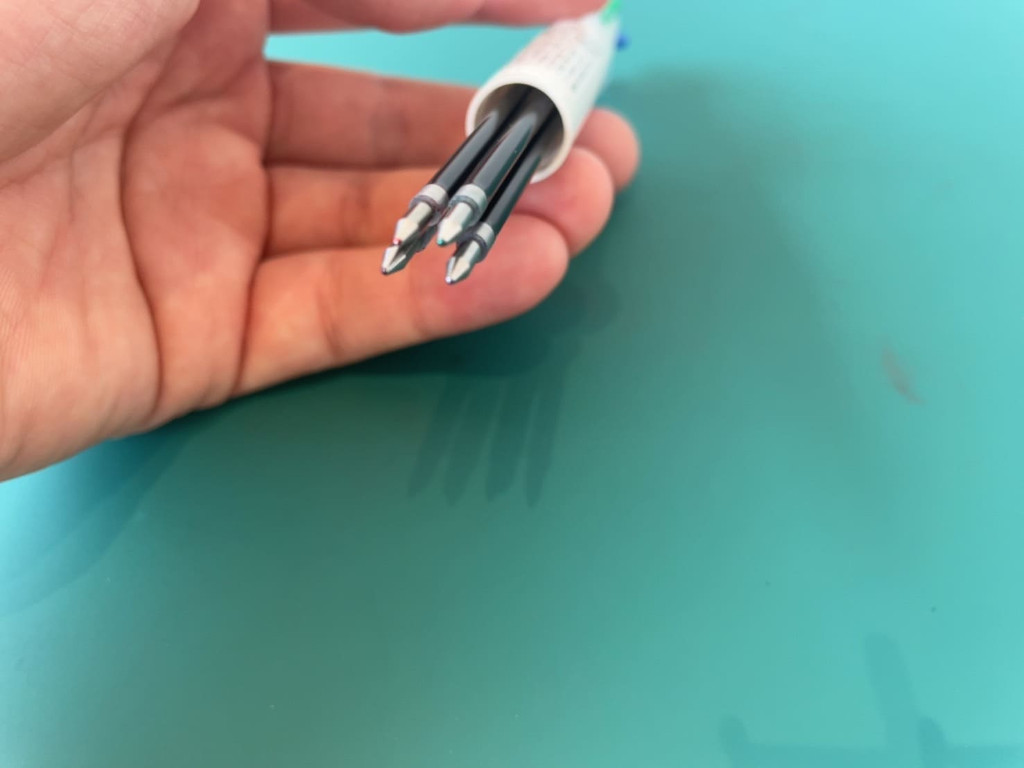

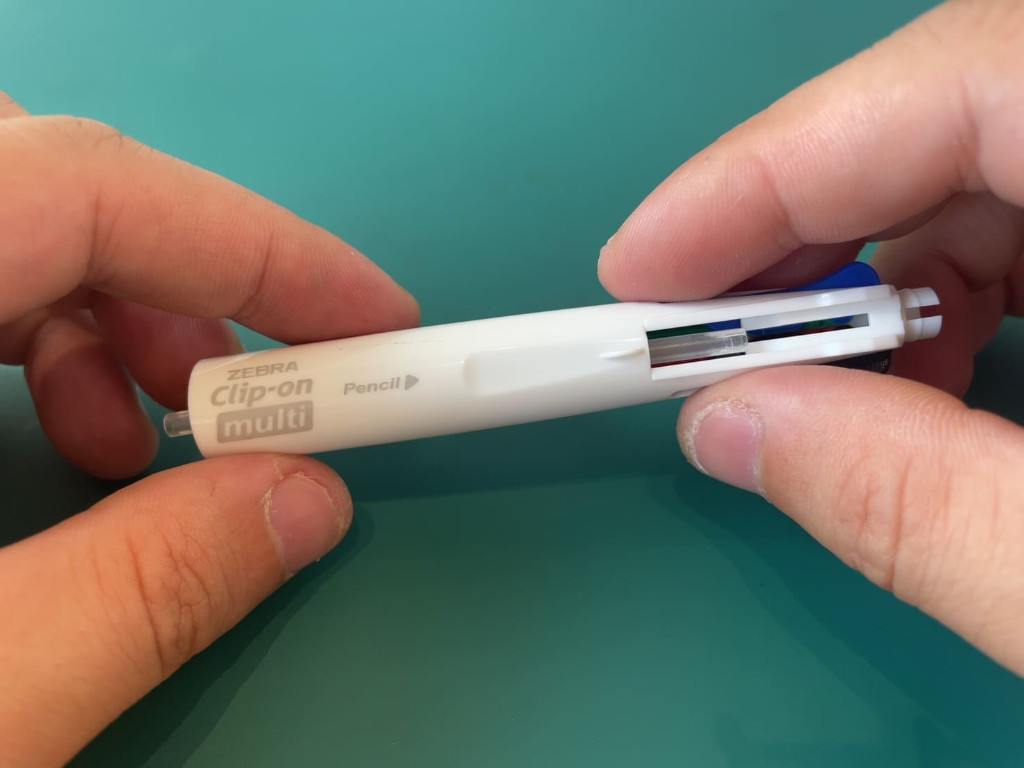

ステップ4.リフィル（各色のインク芯）をケースに挿入する
リフィル（各色のインク芯）をケースに挿入しましょう。
挿入時はインク芯の色とノック部分の色が一致していることを必ず確認しましょう。

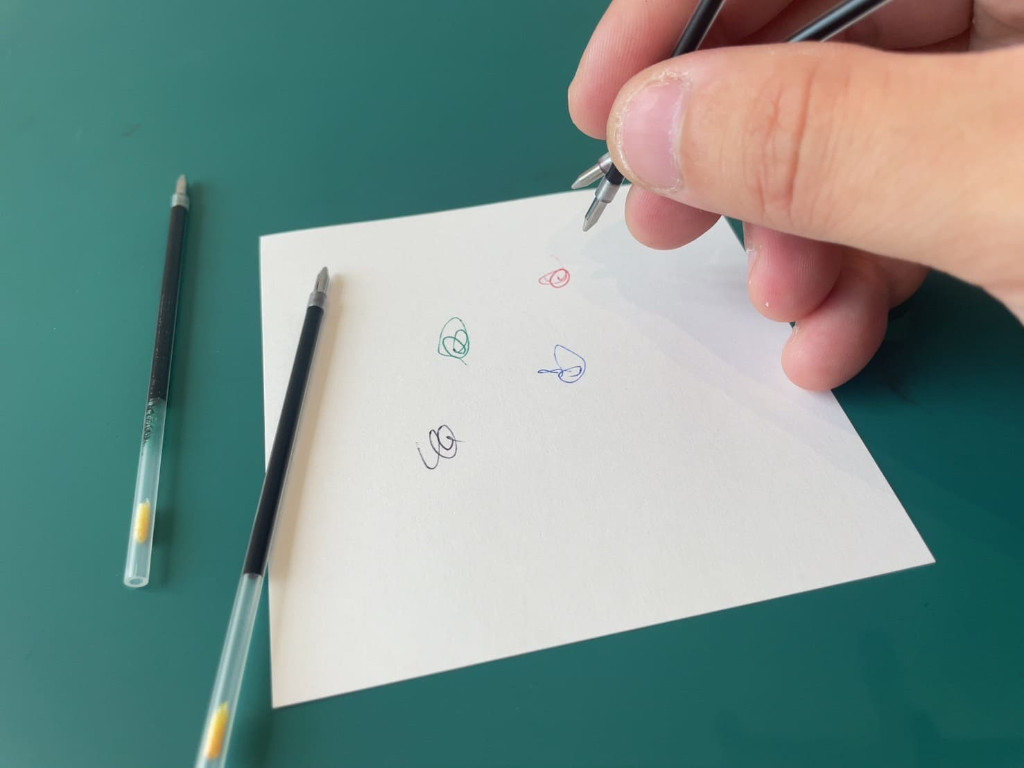

ステップ5.（補足）インク芯の色の確認方法
紙を用意し、実際に書いてみて色を確認しましょう。

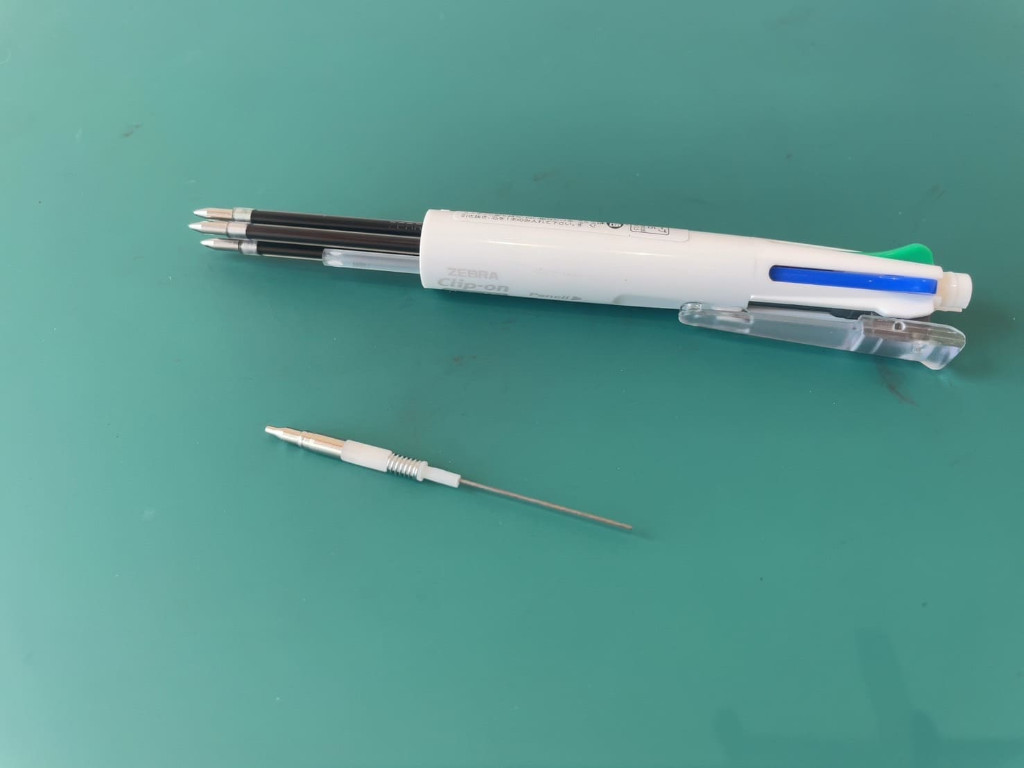

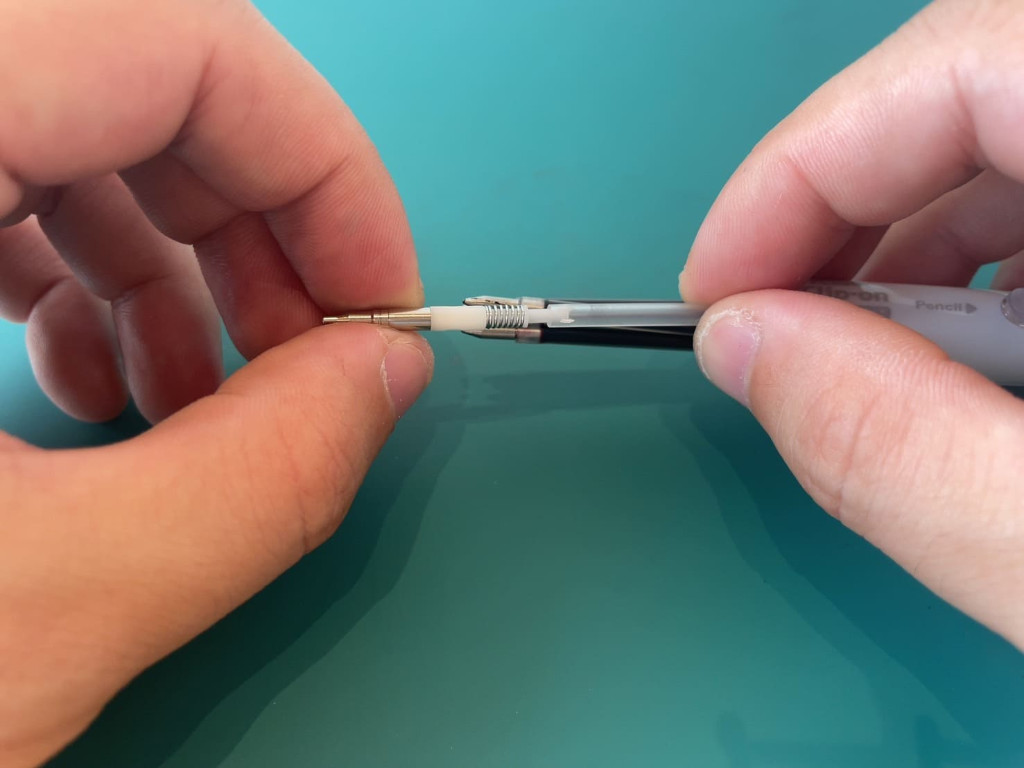

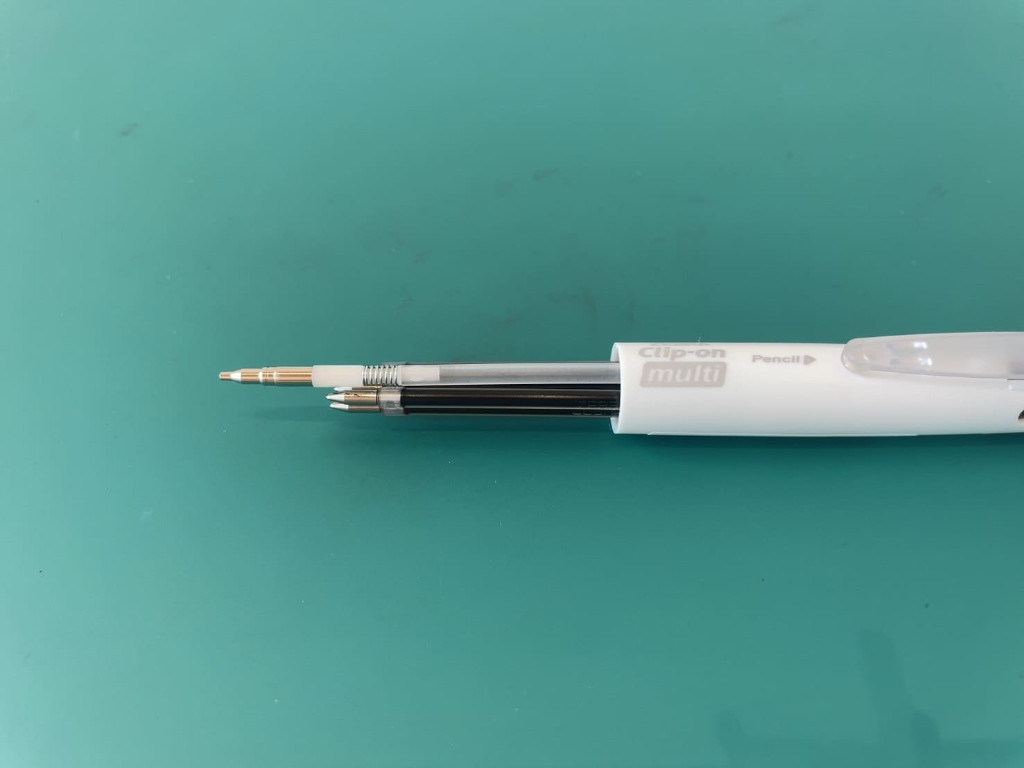

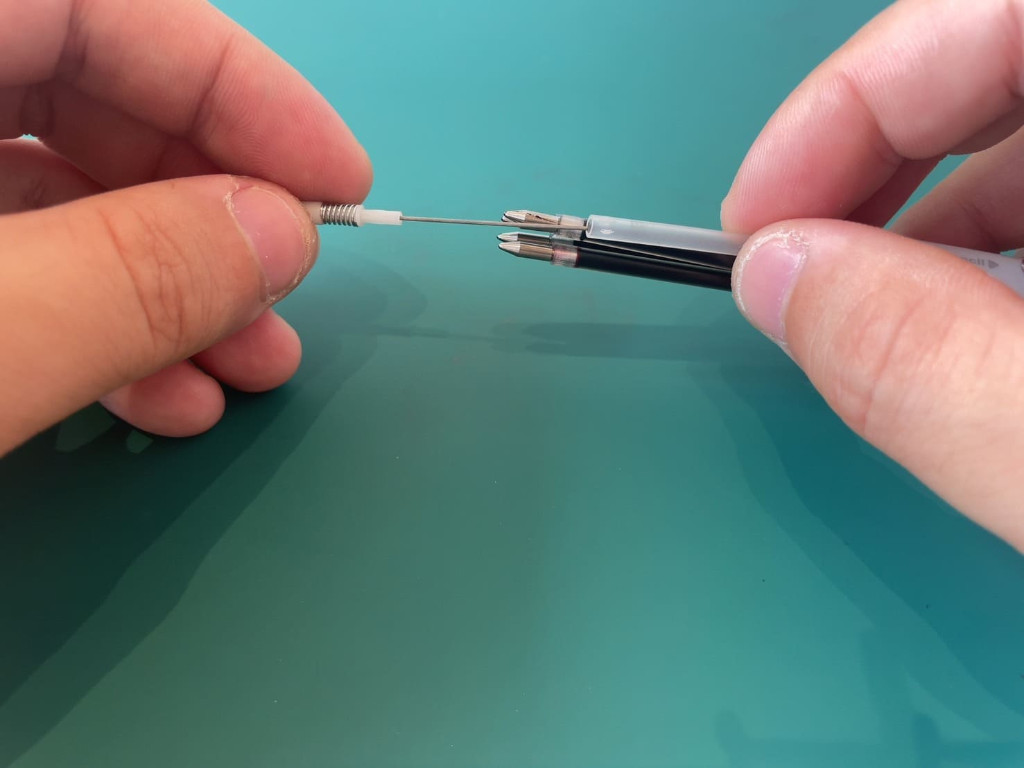

ステップ6.シャー芯のリフィルを装着する
ペン先のシャー芯筒の先端にシャー芯のリフィルを押し込んで装着しましょう。

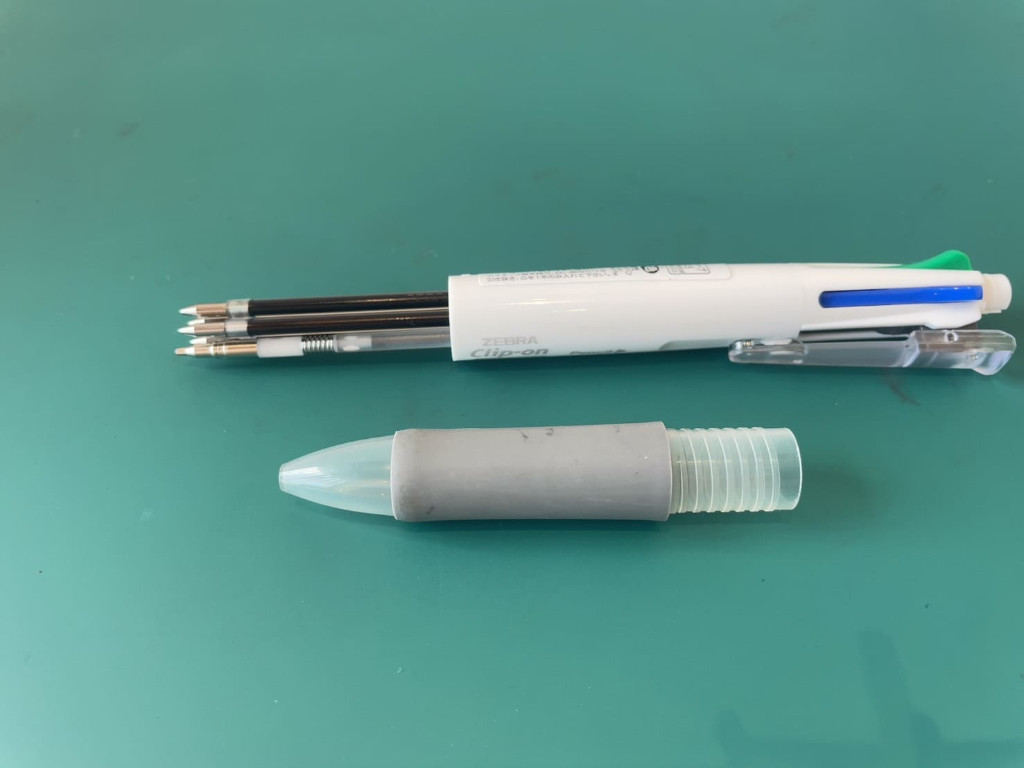

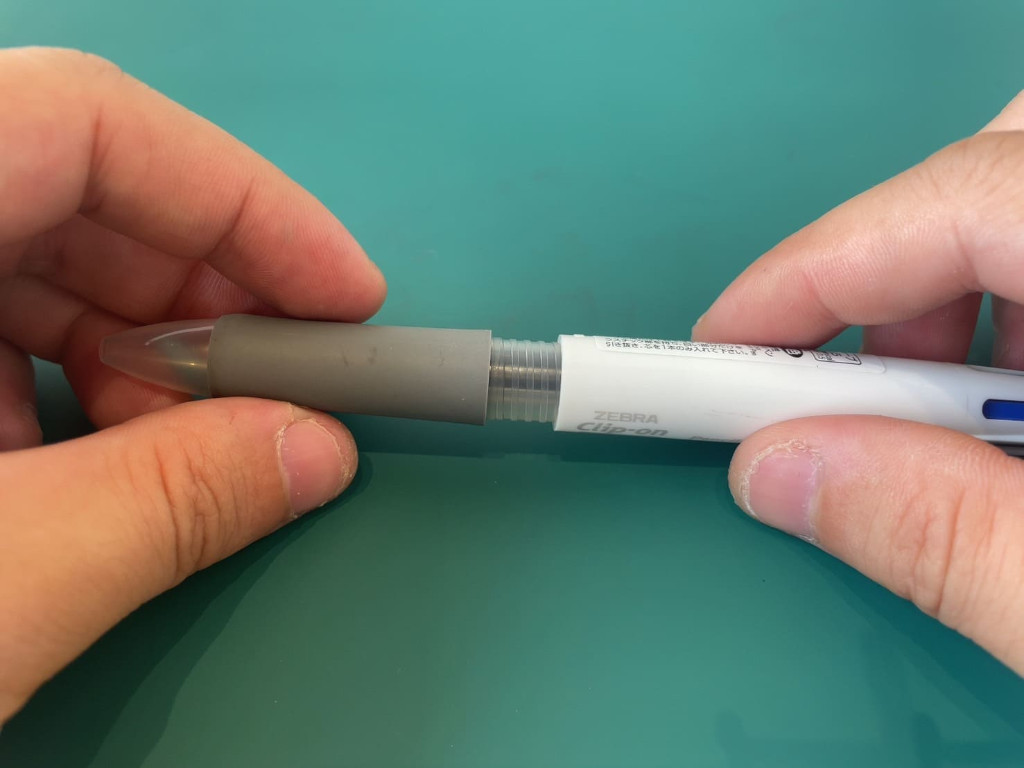

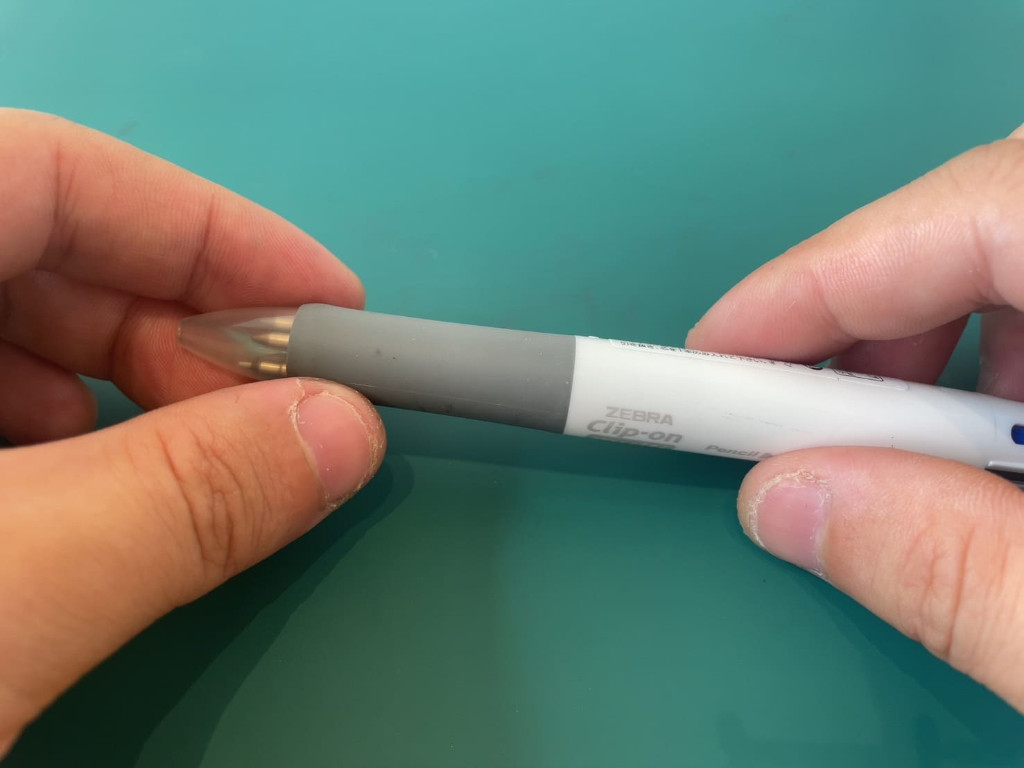

ステップ7.先端キャップを装着する
ペン先に先端キャップを時計回りに回して装着しましょう。

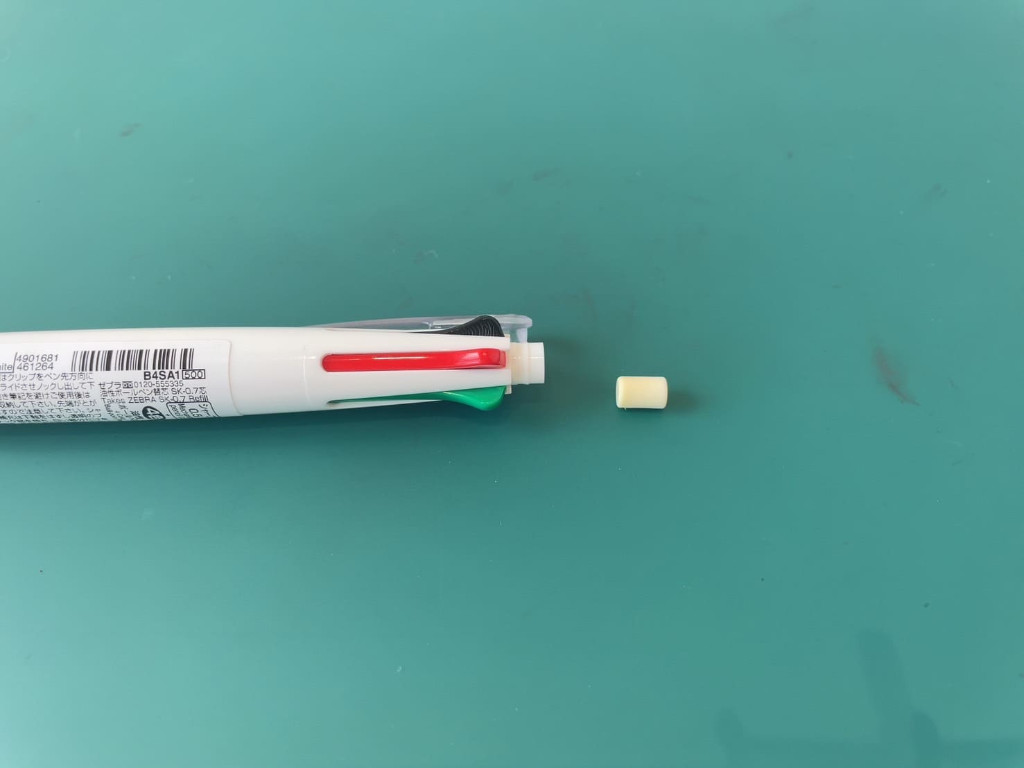

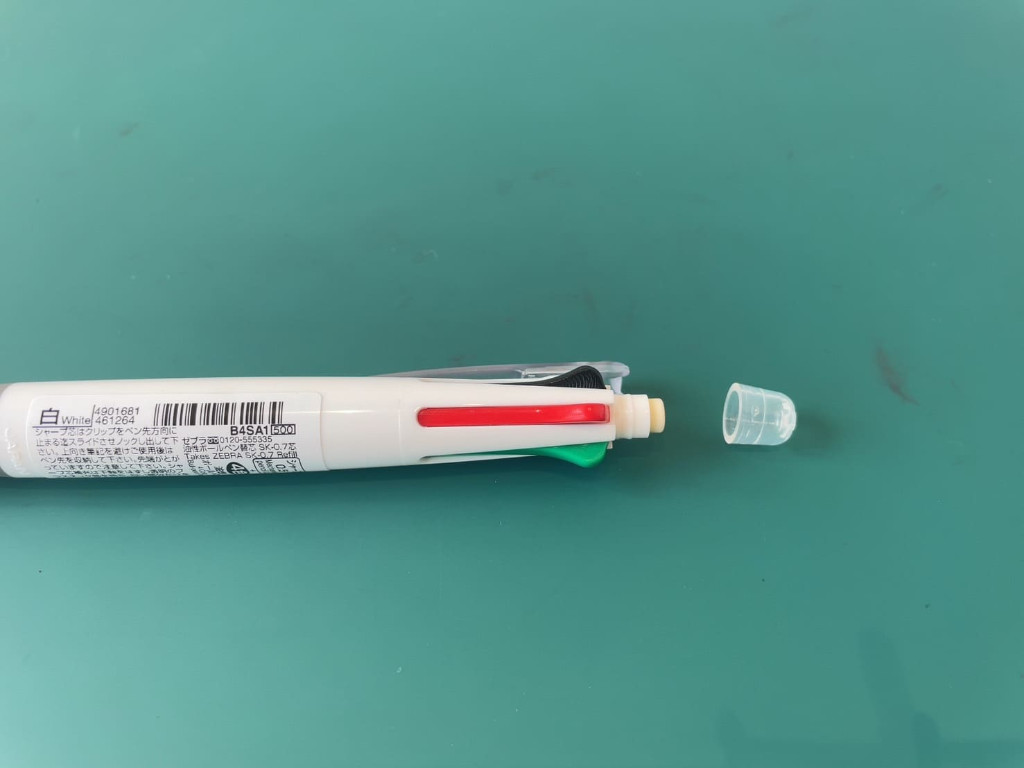

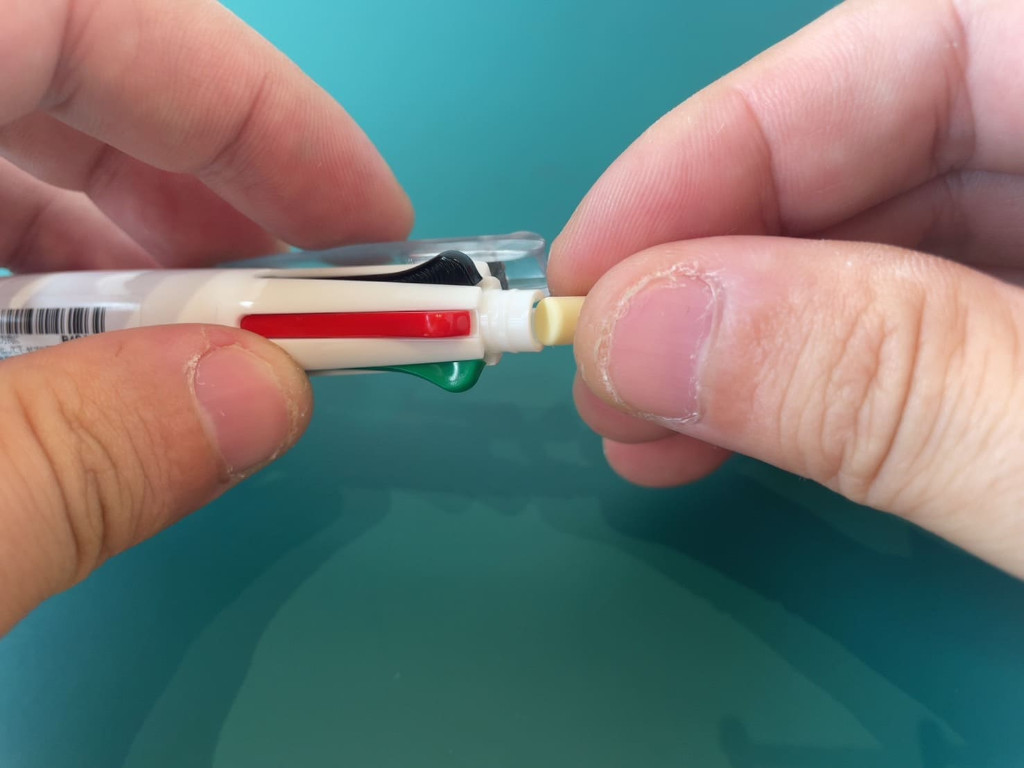

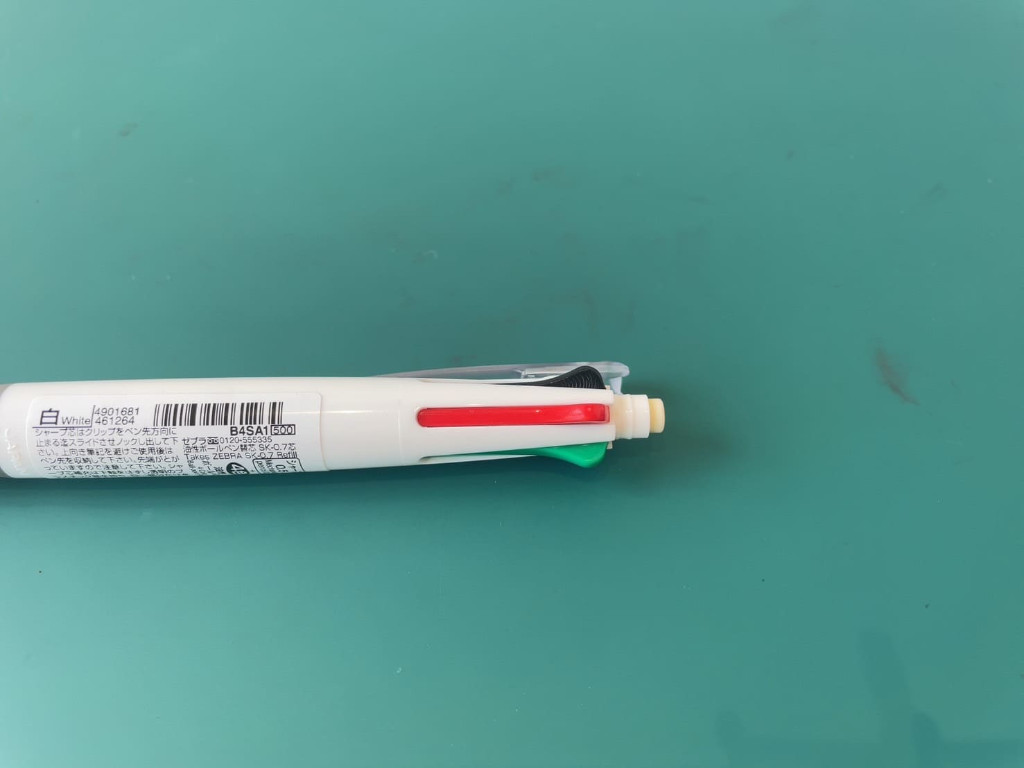

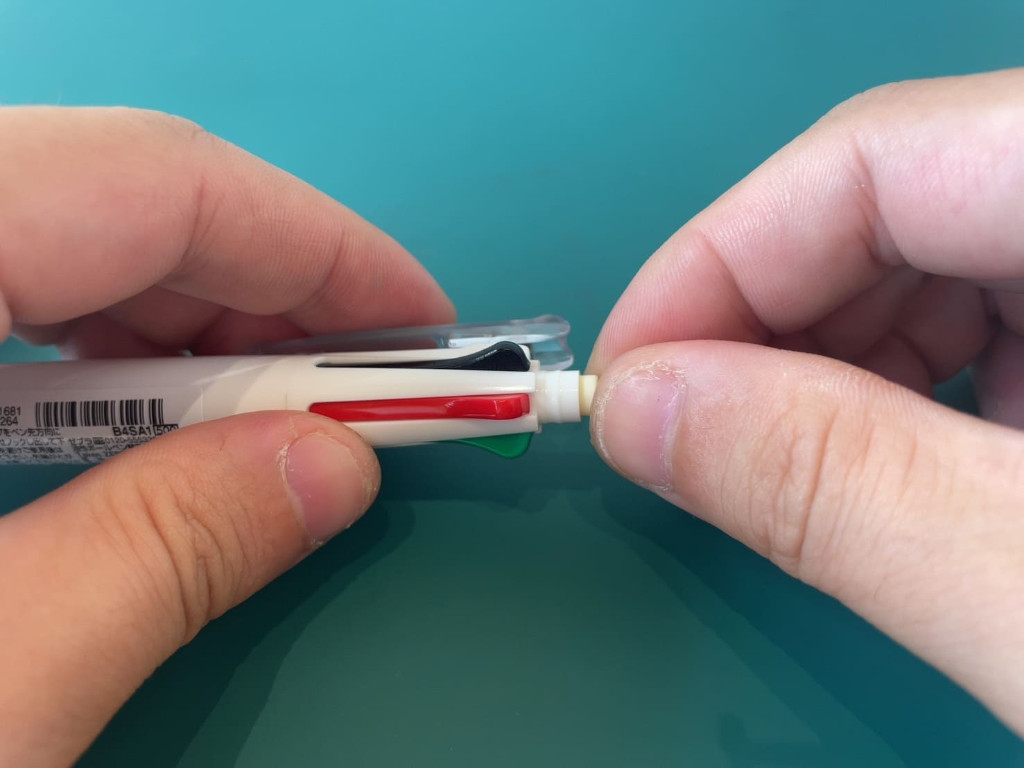

ステップ8.消しゴムを装着する
ペン上部に消しゴムを押し込んで装着しましょう。

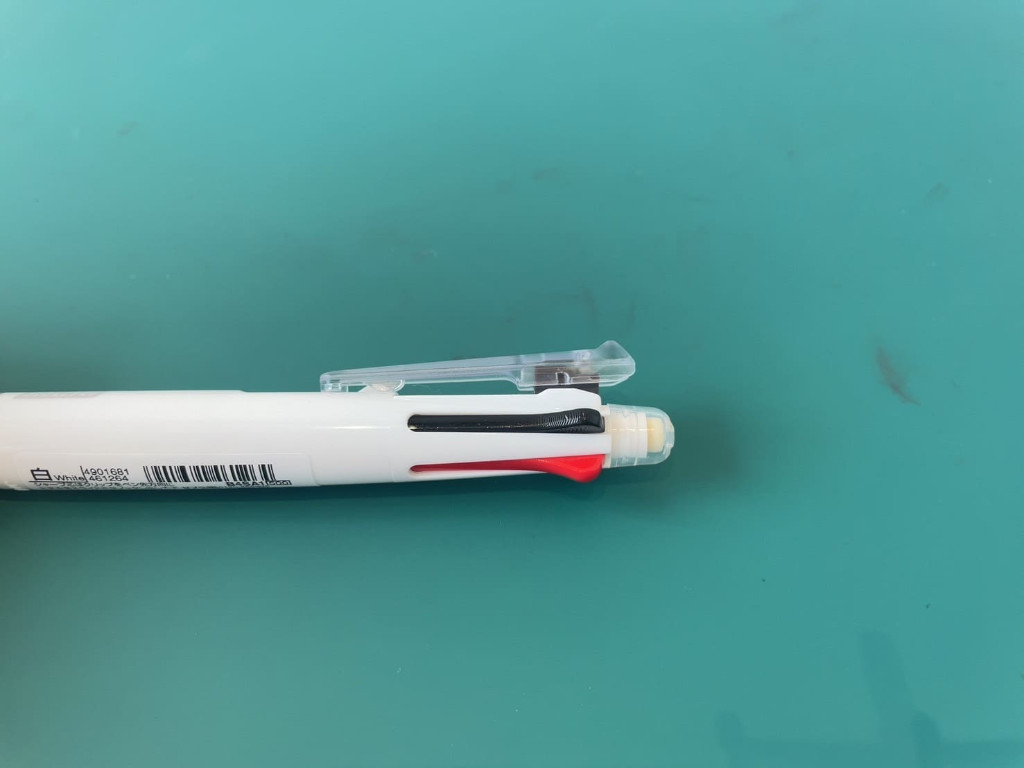

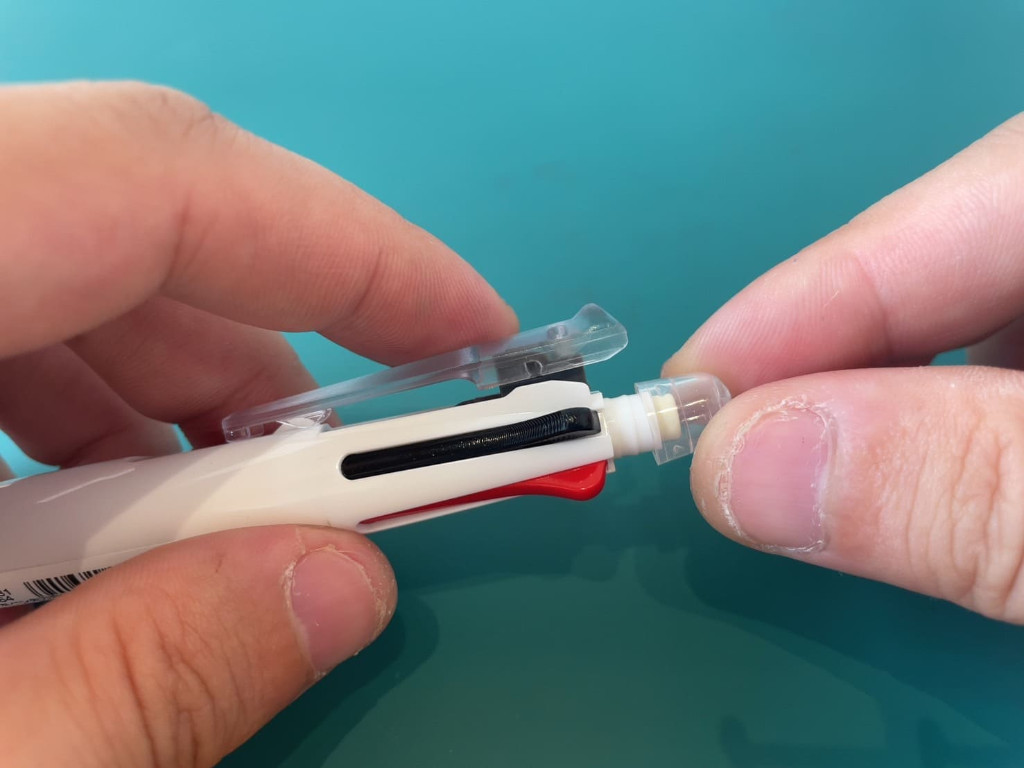

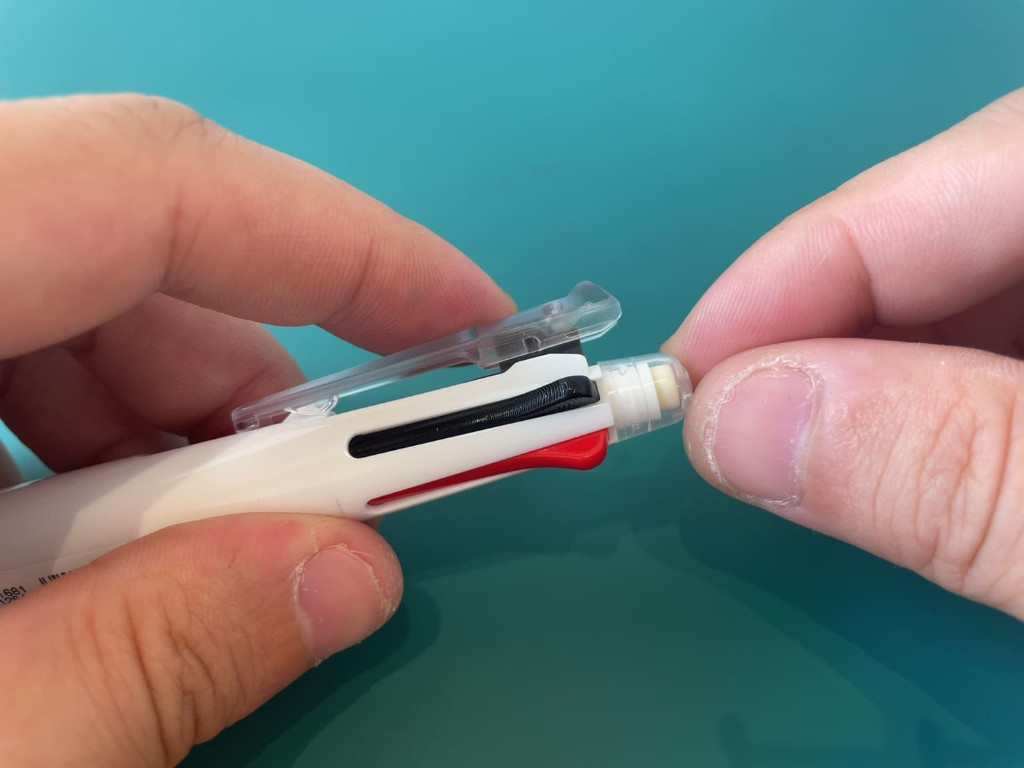

ステップ9.キャップを装着する
ペン上部にキャップを押し込んで装着しましょう。

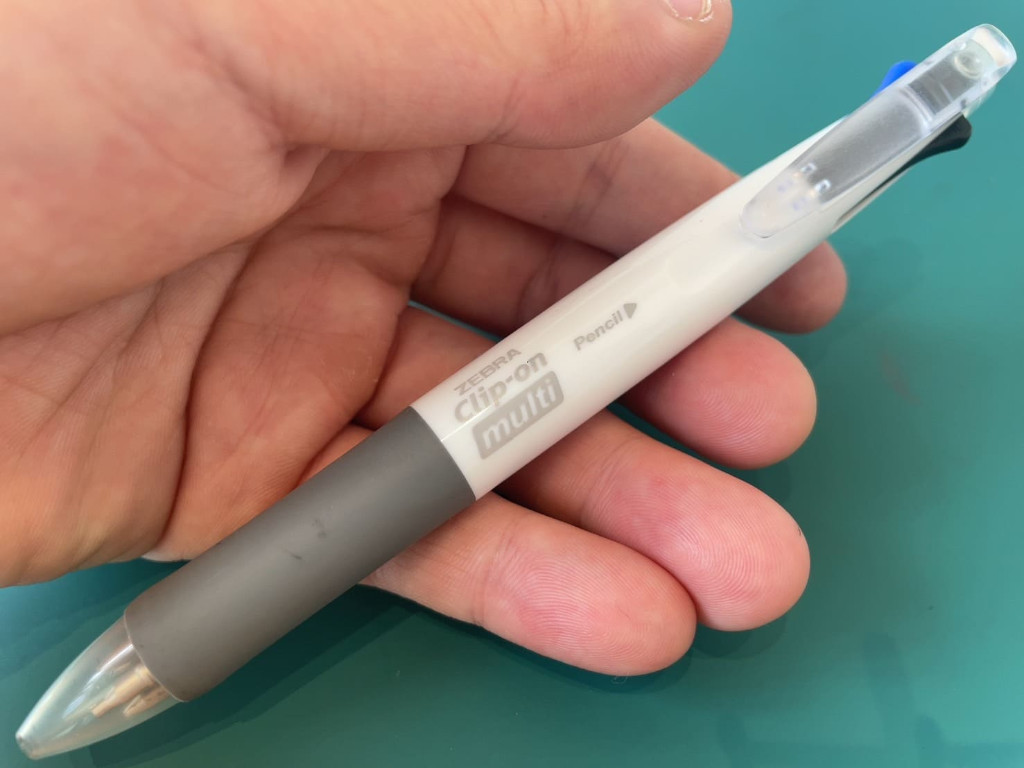

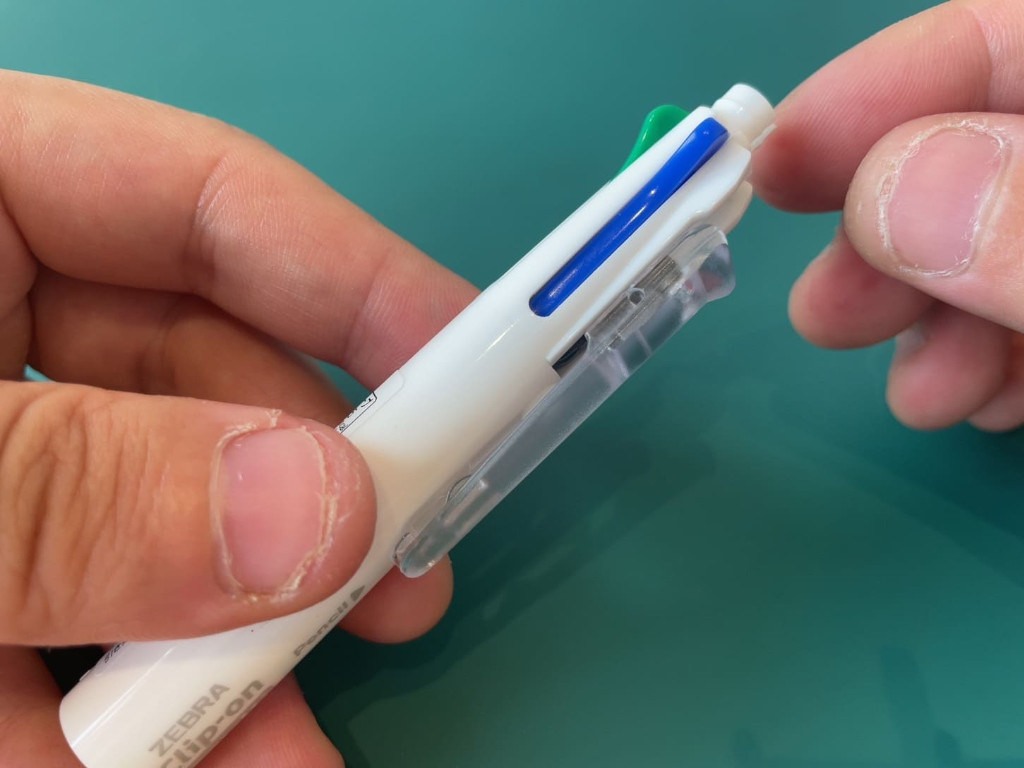

ステップ10.組立完了
以上で、クリップオンマルチの組立完了です。
組立完了後は正しく組立ができているか動作チェックしましょう。

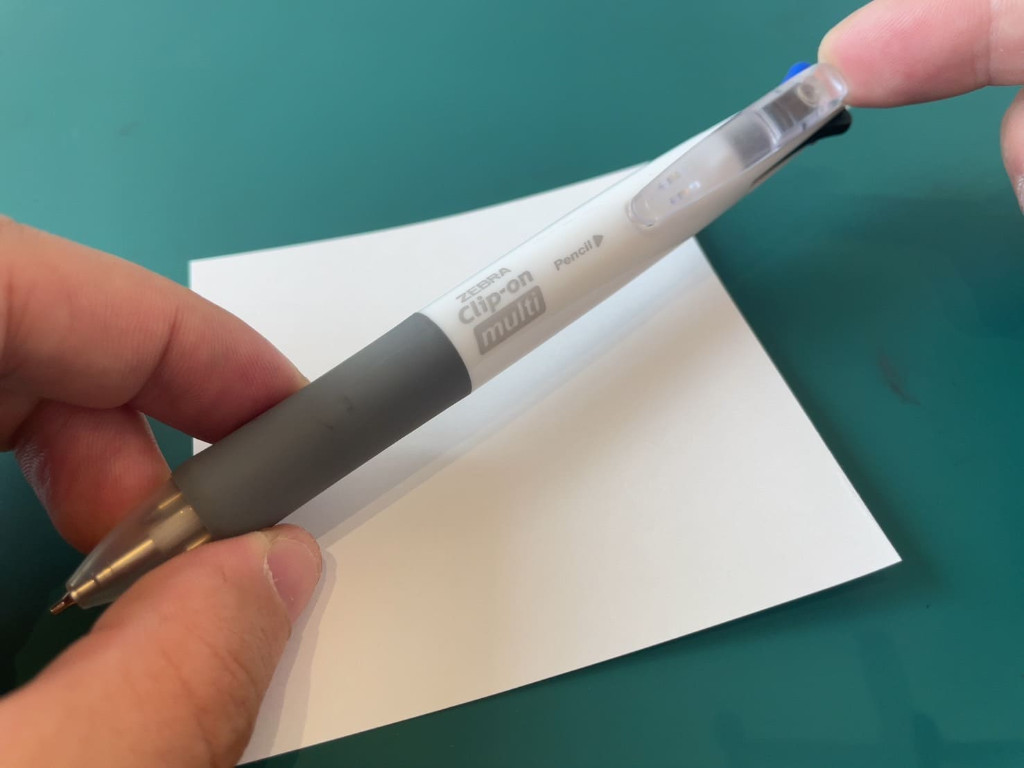

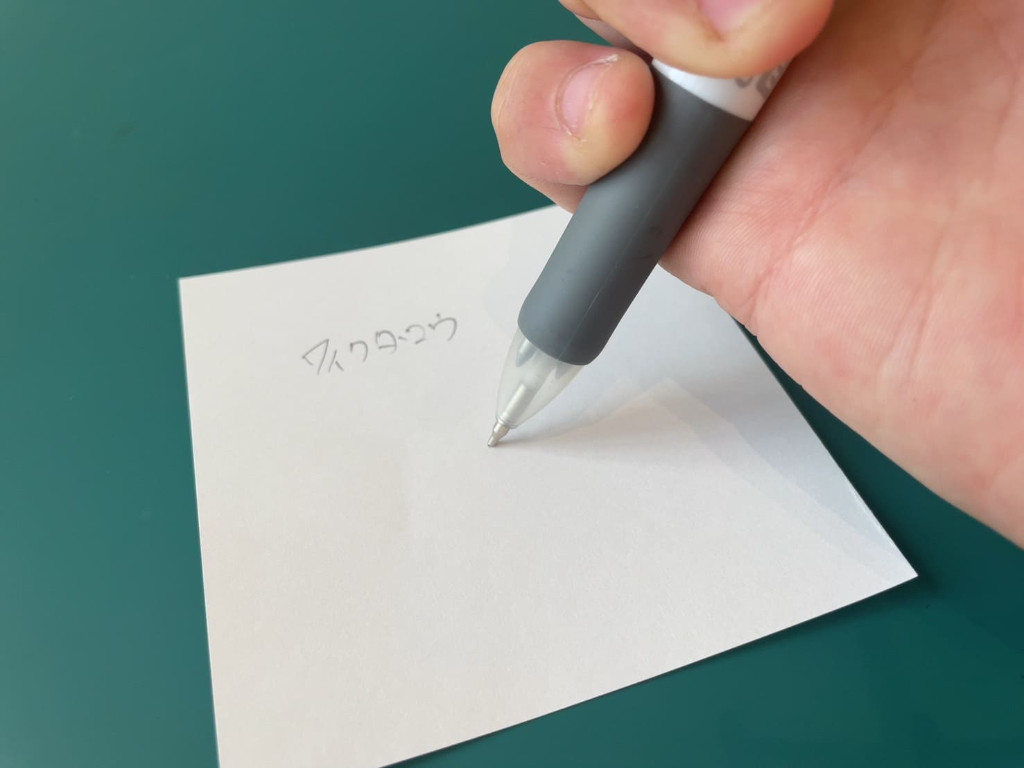

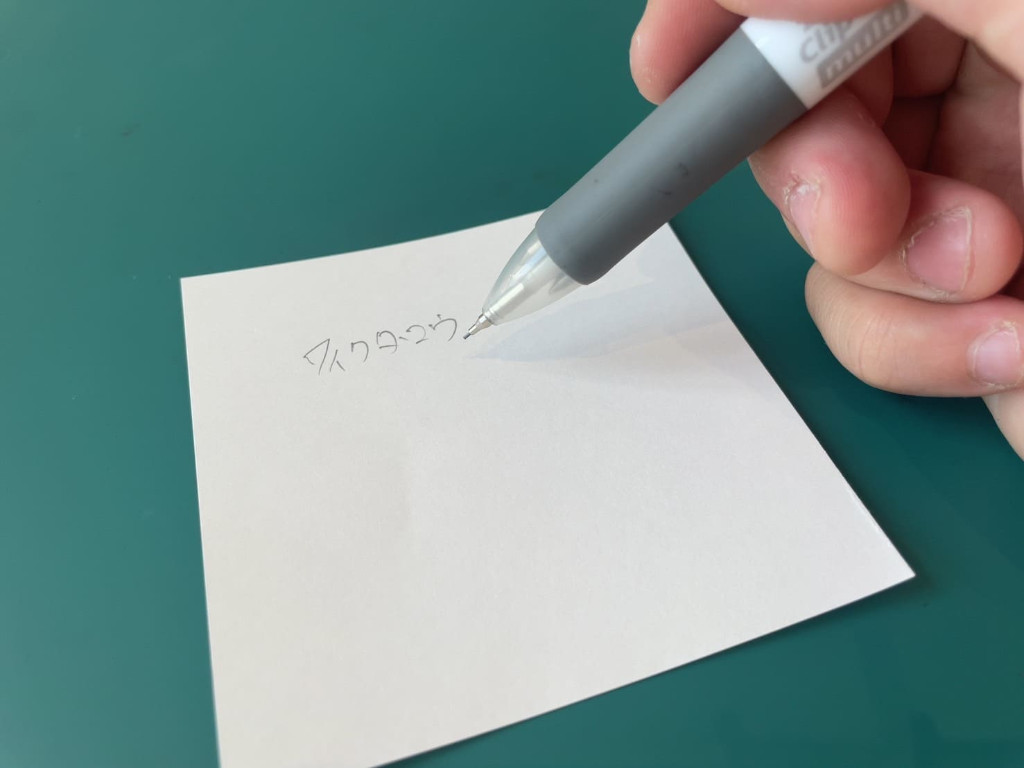

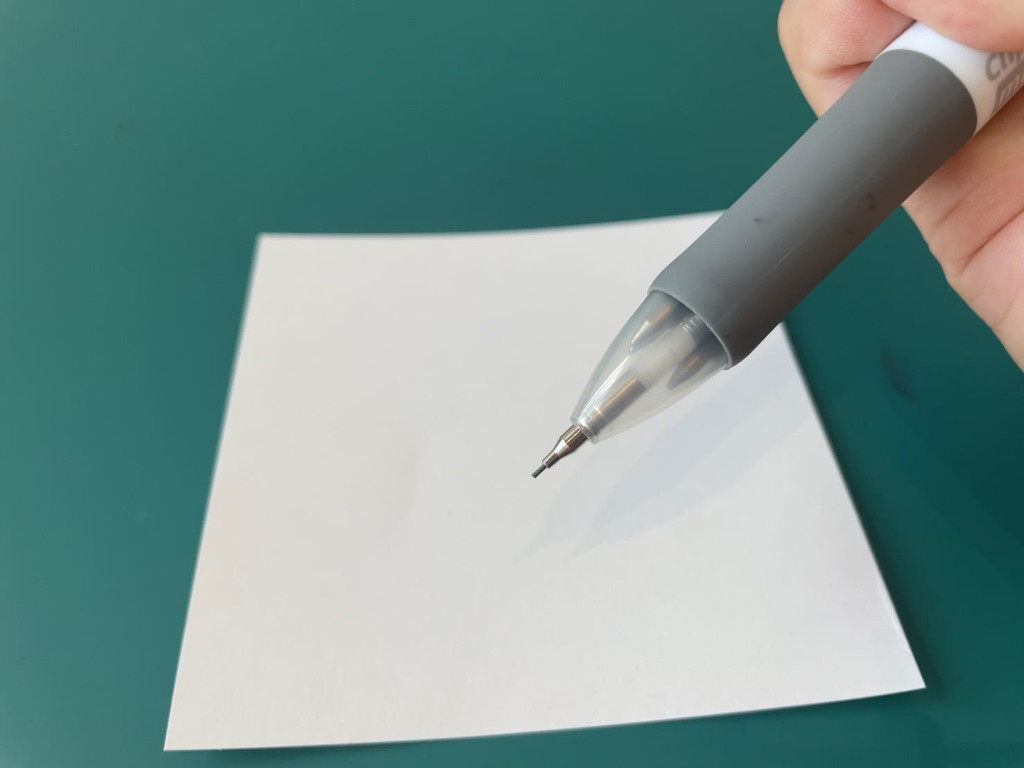

ステップ11.動作チェック①：シャー芯の機能確認
＜動作チェック＞
・シャー芯に連動するノック部品をノックしたら、ペン先からシャー芯のリフィルが出ること
・シャー芯のリフィルがペン先から出てる状態で、シャー芯のノック部品を押し込んだら、シャー芯のリフィルの先端からシャー芯が出ること
・文字が書けること
・シャー芯のリフィルの先からシャー芯が出てる状態で、シャー芯のノック部品を押し込みながらシャー芯が戻ること

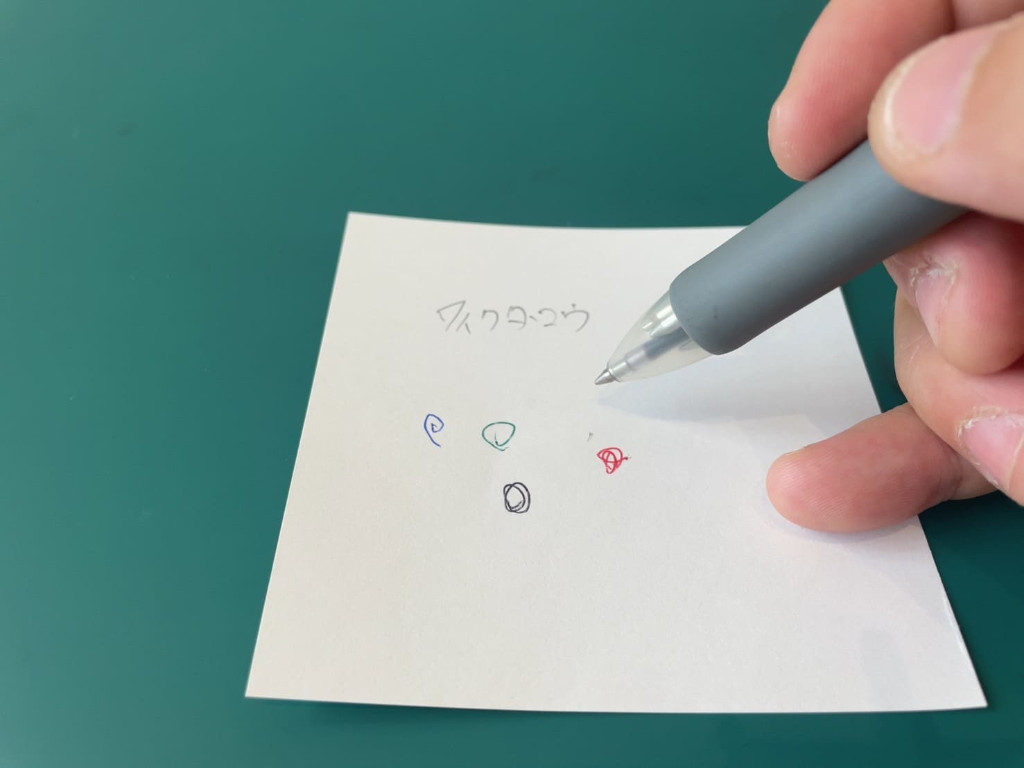

ステップ12.動作チェック②：各インク芯の機能確認
各色のノック部品をノックしたら、ペン先からノックした色に一致したインク芯がペン先から出て、文字が書けることを確認しましょう。
注意点
自分で修理をするうえで注意するべき点が分かります。
シャー芯のノック部分の組立順番に気をつけること
シャー芯のノック部分を組み立てる時、シャー芯筒をケースのペン先から挿入し、ノック部分からバネを挿入し、クリップを装着しましょう。もし、シャー芯筒にバネを挿入し、クリップを装着した状態でケースに挿入しようとしても、シャー芯筒が内部の穴に通らず、挿入できません。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
組立に工具は必要ですか？
