黒ノック部品は簡単に外れそうに見えますが、様々な角度で引っ張っても外れません。またペン上部のキャップ部分の部品も引っ張ると若干の隙間ができ、外れそうな気がしますが部品としては外れません。

黒ノック部品は外れない

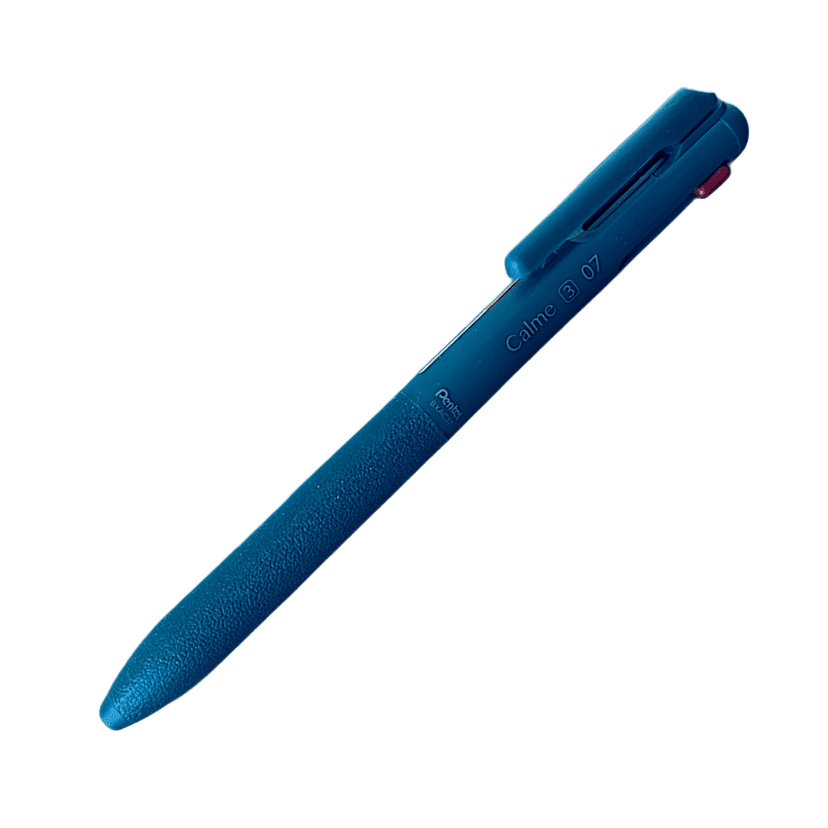

今回は、Calme（カルム）の分解方法を解説します。

Calme（カルム）の分解方法

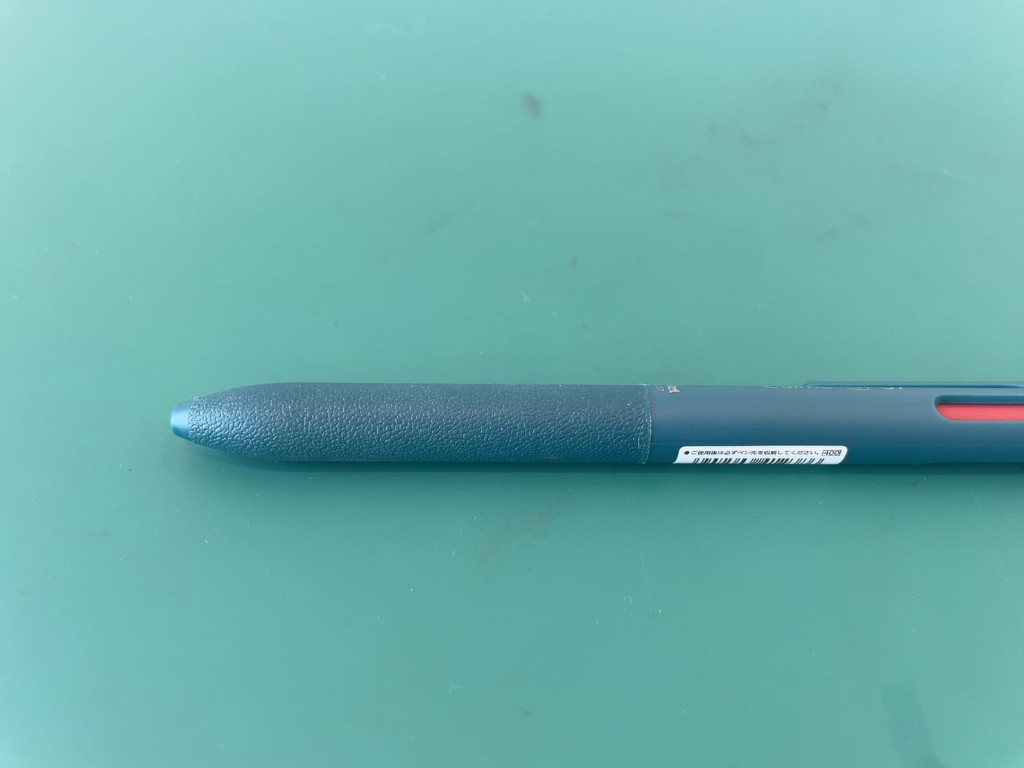

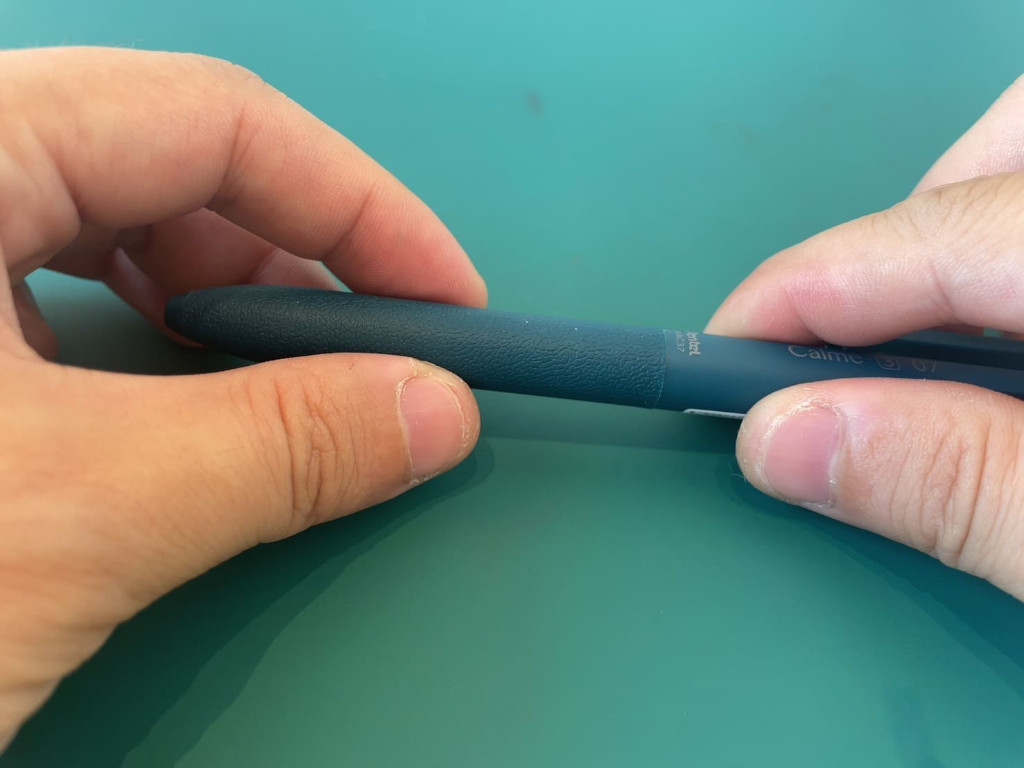

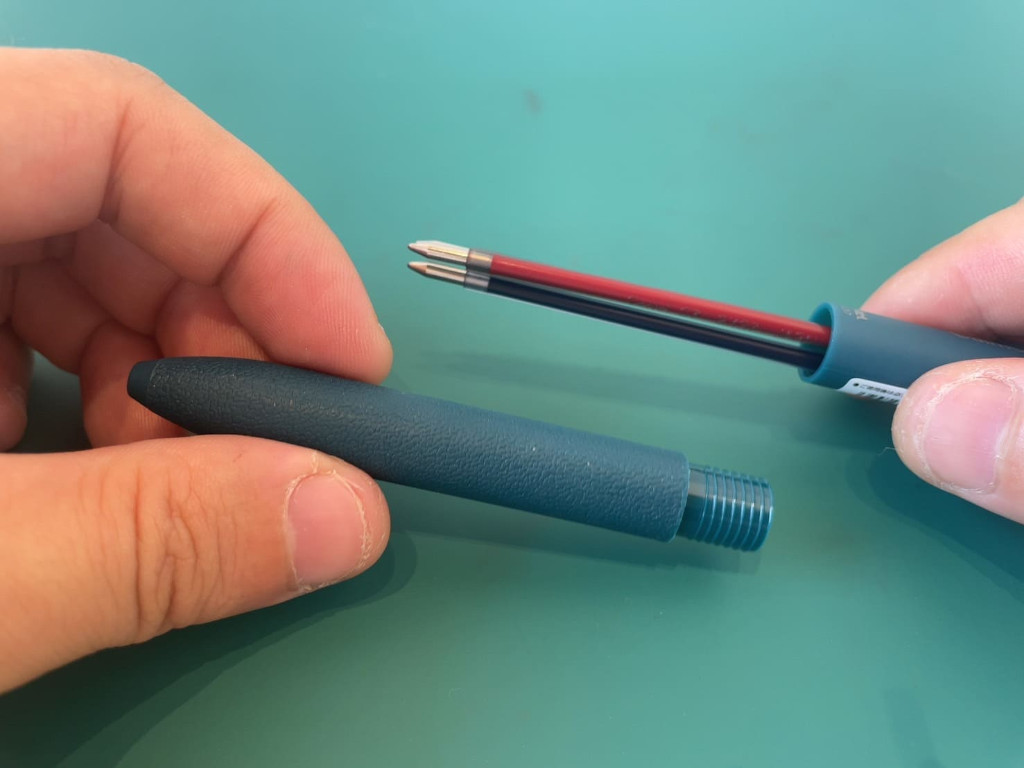

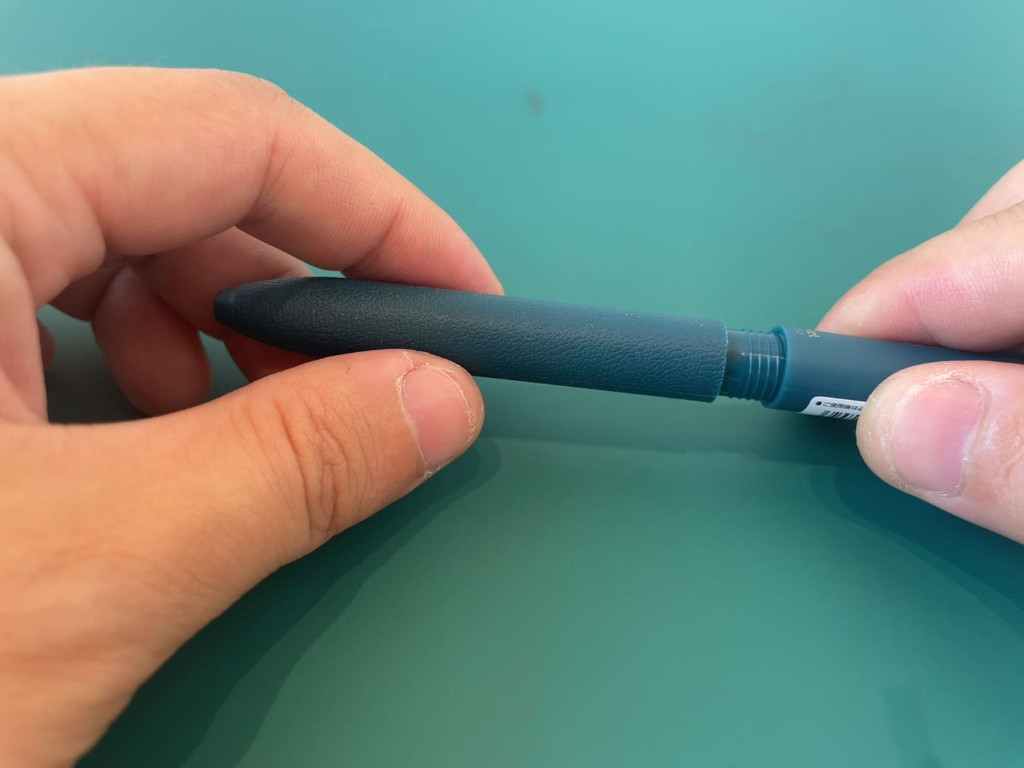

先端キャップを反時計回りに回して外しましょう。

先端キャップを外す

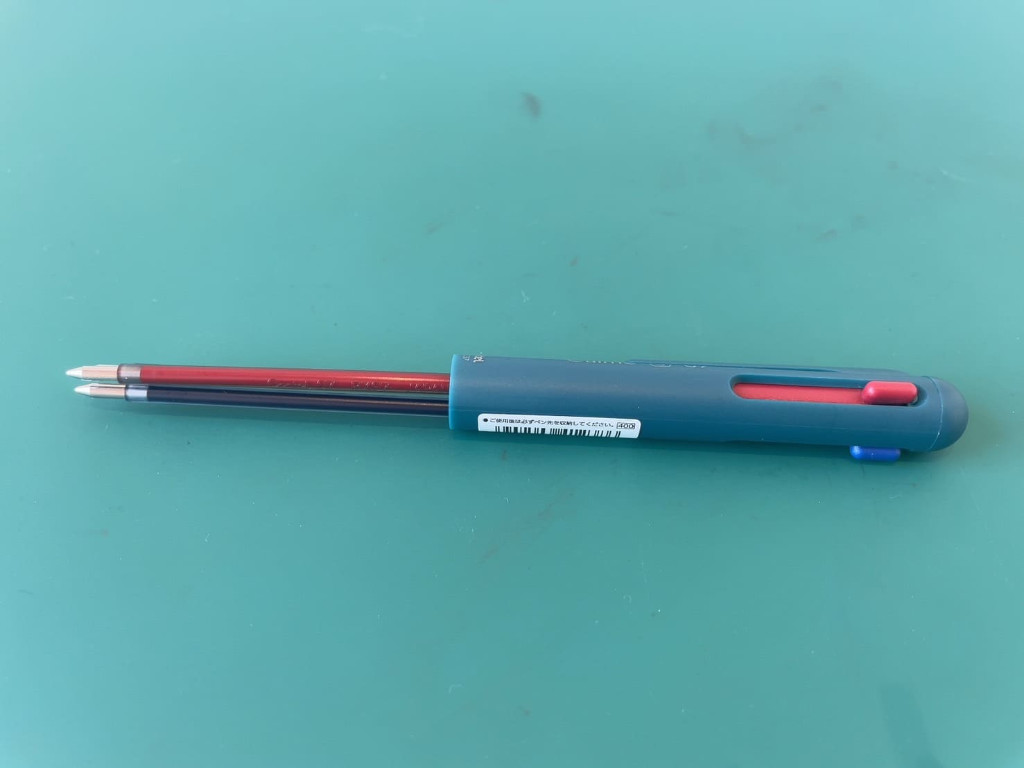

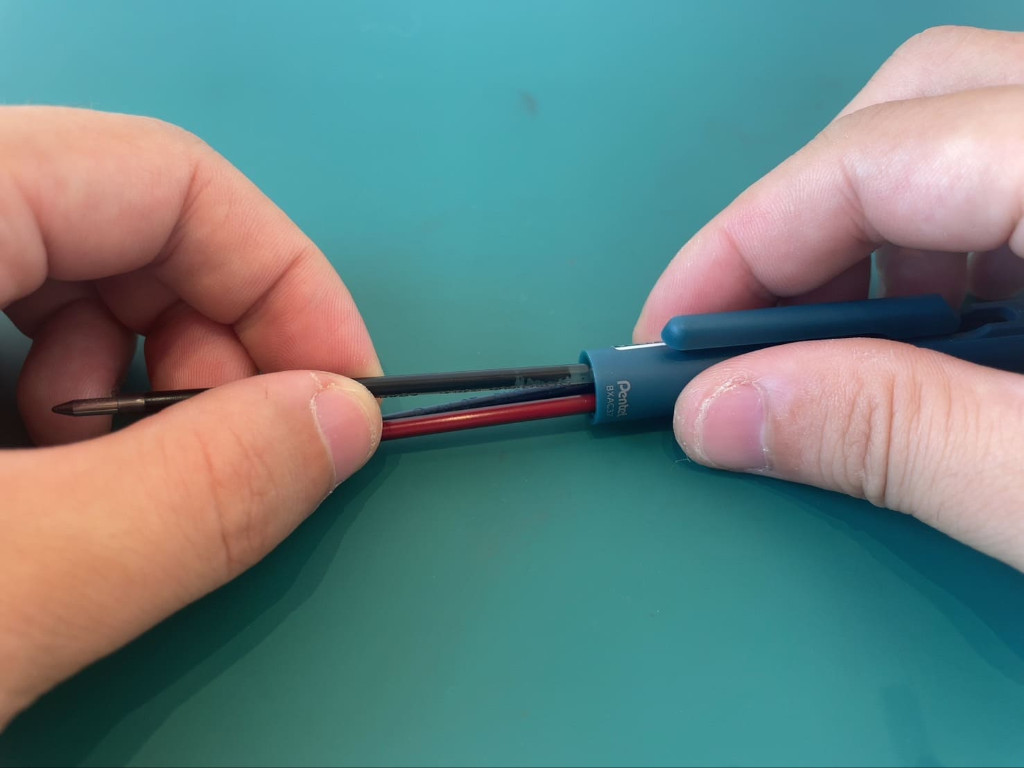

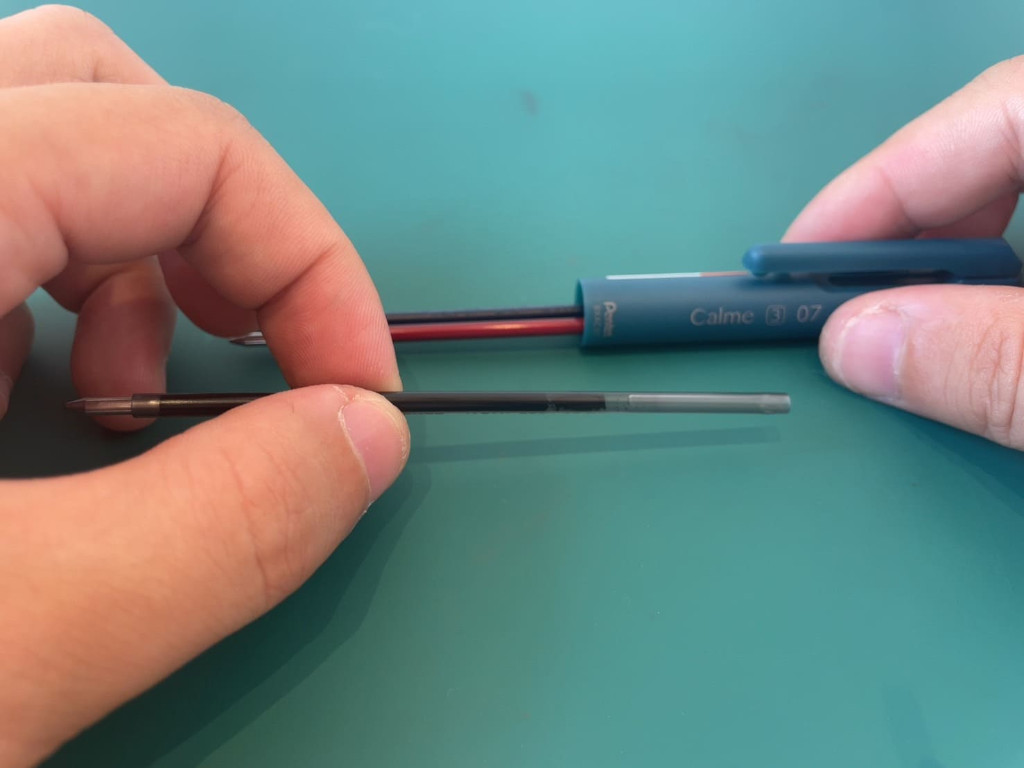

インク芯（黒、赤、青）を引っ張って引き抜きましょう。

インク芯（黒、赤、青）を引き抜く

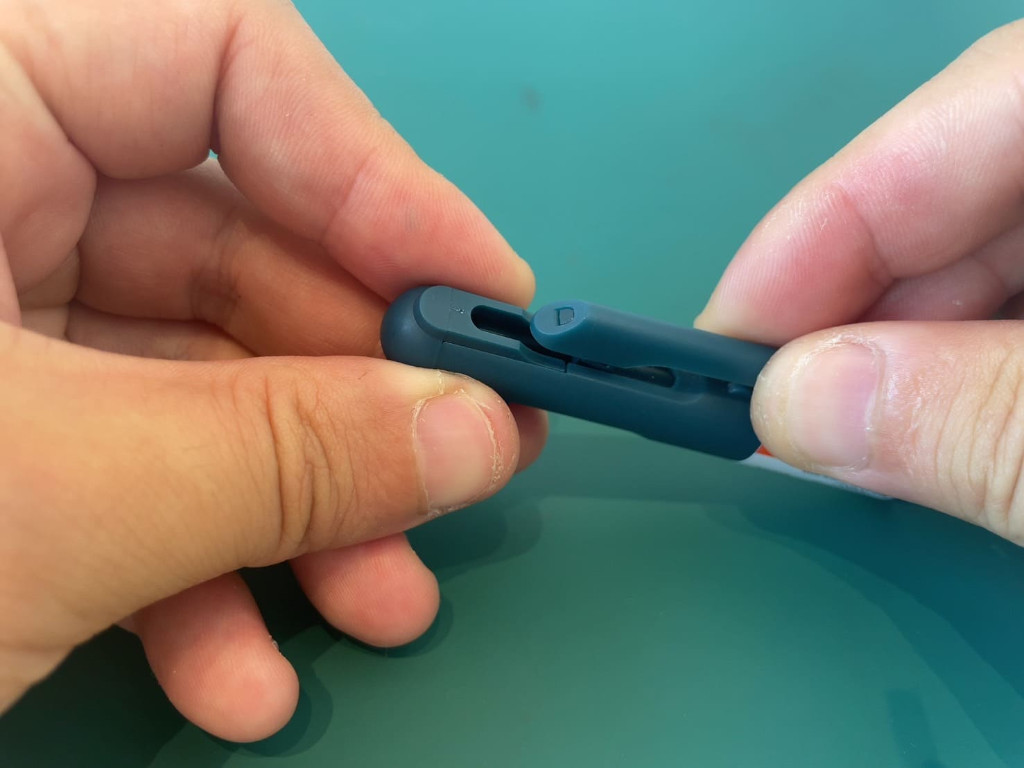

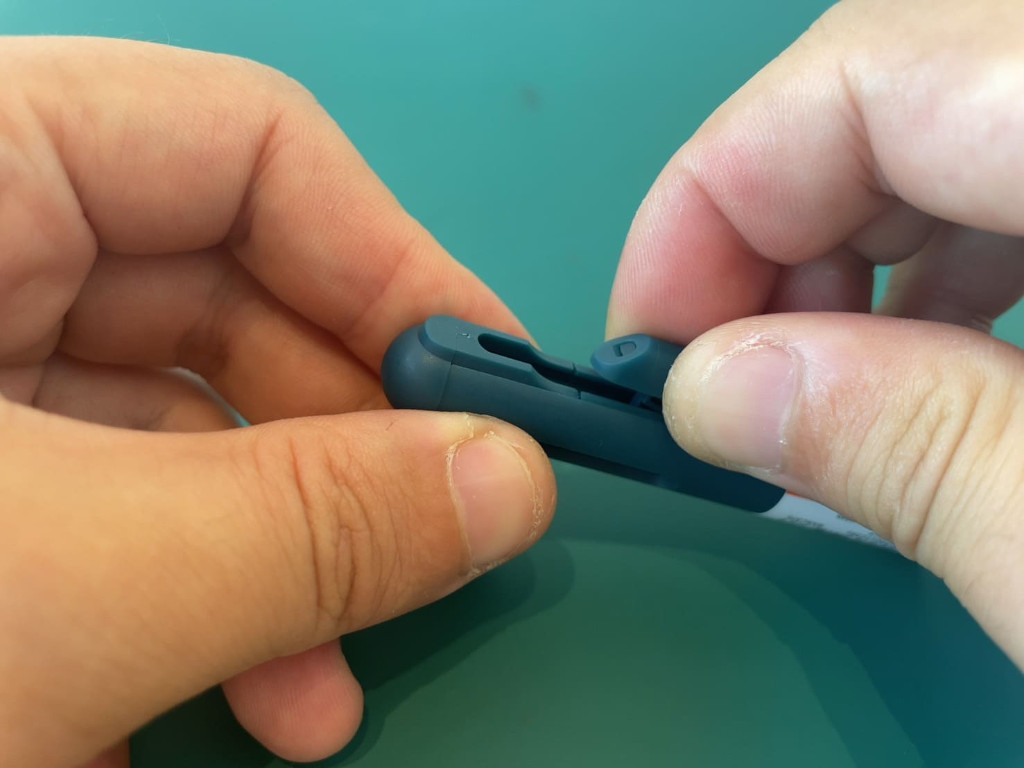

ノック部品は簡単に外れそうにしますが、様々な角度で引っ張っても外れません。

（補足）ノック部品は外れない

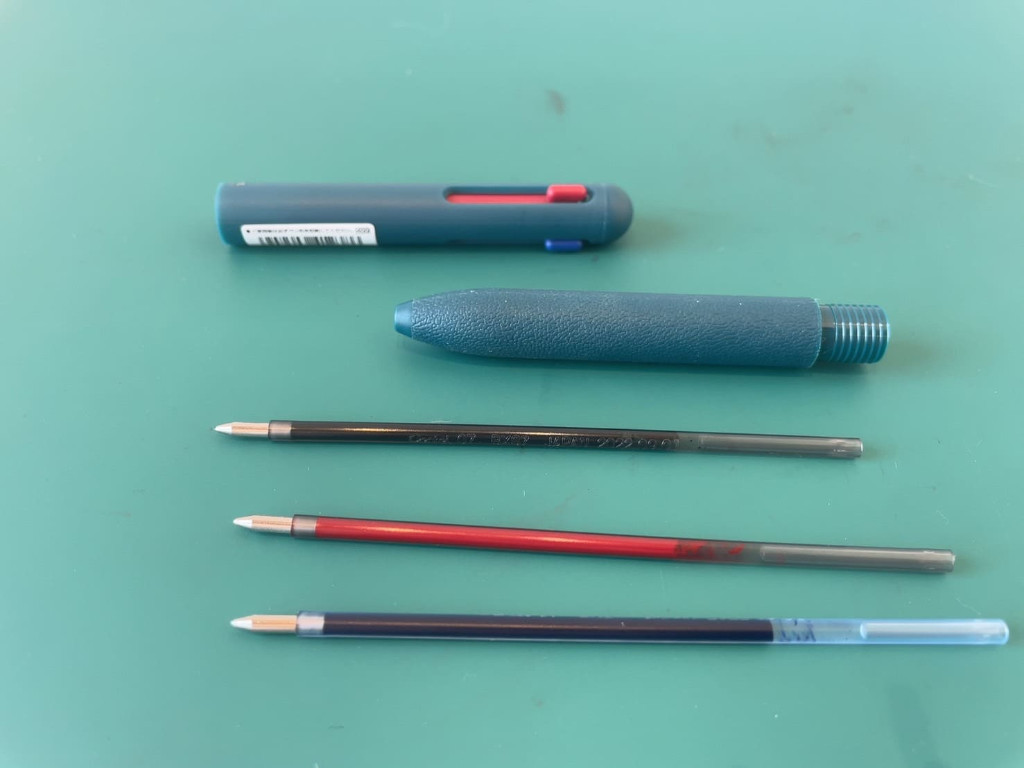

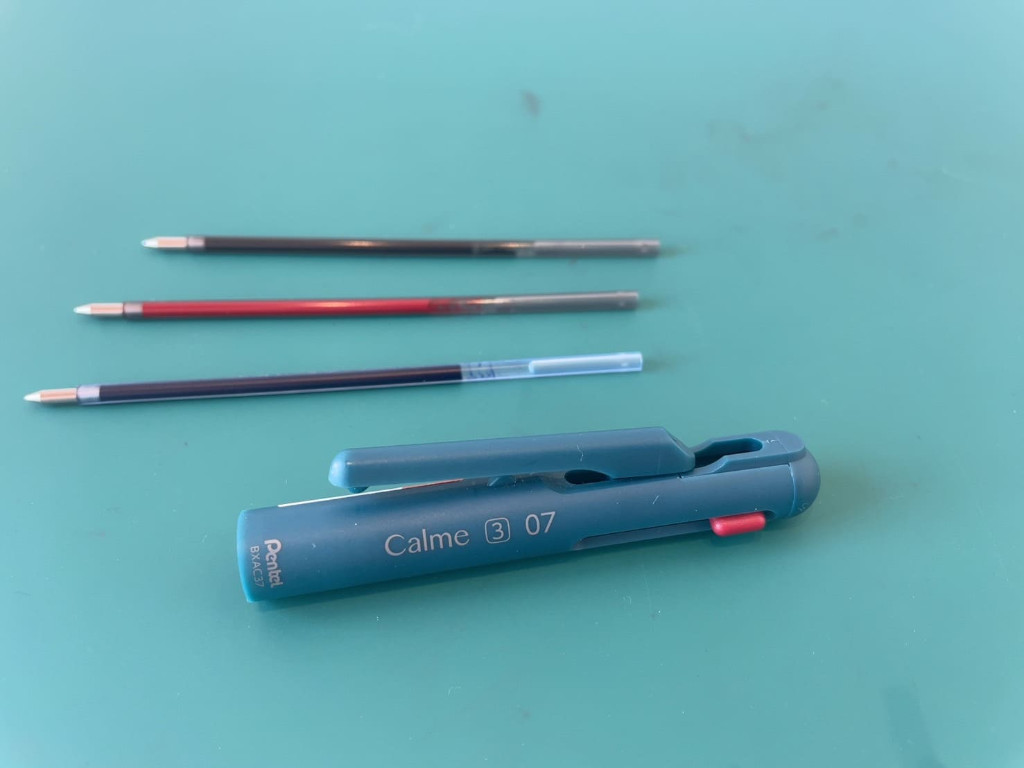

以上で、Calme（カルム）の分解完了です。

・ケース上部（ノック部品付き）

分解完了

分解に工具は必要ですか？

like

funny

rocket

fire

Calme（カルム）の組立方法

折れたクリップを修復する場合、クリップの種類によって修理可否が異なります。

修理可能な判断表は下記です。

特にクリップがプラスチック製でパキッと折れた場合は、接着は可能ですが、ふにゃふにゃ曲がり完全に接着する修復は不可です。

実際に接着剤で修復してみたのですが簡単に曲がってしまうので、プラスチック製クリップで分解できないボールペンは修理がお勧めできません。

実際にプラスチック製クリップで分解できないボールペンを接着剤で修復した写真です。

修復自体は綺麗にできます。（今回は赤い接着剤を使ったのですがクリップが透明だったら透明な接着剤を使いましょう）

ですが、クリップをいじると簡単に曲がってしまいます。

ボールペンを使っているときにクリップがふにゃふにゃ曲がってしまうのは、安心してボールペンを使えないのでお勧めしません。

修復可能なクリップ種類を理解する

クリップが分解できるボールペン限定になりますが、同一の代用品のボールペンを用意し、クリップを取り替える方法があります。

例えば、ゼブラのサラサのボールペンのようにクリップ部分が可動すると基本的に外れます。

クリップ部分を広げ、ペン上部にスライドするとクリップが外れます。

クリップは金具で留まっていること多く、部品が小さく無くしやすいので注意しましょう。

代用品ボールペンからクリップを外したら、クリップが折れたボールペンに装着しましょう。

クリップをスライドすると装着できます。

折れたクリップの交換完了です。

折れたクリップの交換には、ボールペンの分解が必要になります。

下記リンク先の分解方法を確認しながら交換しましょう。

・Suicaの3色ペンギンボールペンの分解方法

・Round Fit（ラウンドフィット）ボールペンの分解方法

・サクラボールサインの分解方法

・ジェットストリームスタンダード（ボールペン）の分解方法

・ジェルボールペンサラサクリップ（ボールペン）の分解方法

・ZEBRAのスラリ（surari）ボールペンの分解方法

・ドットイーボール（e-ball）ボールペンの分解方法

代用品ボールペンを入手するには、メルカリが安く

メルカリはジャンク品のボールペンが最安300円と激安で購入できます。300円で代用品ボールペンが購入できて、折れたクリップの交換ができるなら非常に安いかと思います。

下記メルカリ招待コードを使うと500円ポイントが貰えます。

ポイントを使って購入できるので0円で代用品が入手できるメリットがあります。

代用品クリップと交換する

ボールペンのクリップが折れた時、自分で修理するとクリップの状態がさらに悪化してしまう可能性もあります。

安心・安全・確実に改善したい場合は、修理業者に依頼しましょう。

フィクタロウでは簡単に修理業者が見つかります。

修理業者に依頼する

ボールペンのクリップが折れたときは、同じ失敗をしないために修理方法だけでなく折れにくい使い方を知ることも重要です。

＜クリップが折れにくい方法＞

・プラスチック製クリップならクリップを使わない

・金属製クリップのボールペンを使う

プラスチック製のクリップは折れやすいため、極力使わないようにしましょう。

こんな感じで簡単に折れます。

逆に、金属製クリップだと折れることはありません。

反対方向に力を加えても折れません。

ボールペンのクリップが折れて悩みたくない方は、金属製クリップのボールペンを使いましょう。

クリップが折れにくい方法

今回は、ボールペンのクリップが折れた時の対処法を解説します。

ボールペンのクリップが折れた時の対処法

ボールペンのノックが固くて押せない場合、「ゴミや埃が溜まっている」ことが多いです。

下記のようにボールペンを全て分解し、各部品についている埃やゴミを取り除き、再度組み立てましょう。

特にノック部分に埃が溜まっていることが多いので、エアダスターを使って埃を飛ばすのが簡単で効果的です。

ボールペンの分解方法は下記リンク先で解説しています。

ノックが固くて押せない

ボールペンをノックしてもインク芯がでない場合は、「インク芯が入っていない／バネの弾力性の劣化」のどちらかです。

インク芯が入っているか確認する方法は、先端キャップを反時計回りに回すとインク芯が入っているかチェックできます。

下記のような芯が入っているか確認しましょう。もし入っていなければ、インクの芯だけを購入し、挿入すれば、ノックしたらインク芯が出てきます。

バネの弾力性の劣化は、バネを取り出し、弾力性があるかチェックしましょう。

バネの弾力性のチェックは、先端キャップを先端に押しつけた時、戻ろうとするチカラがあるかチェックしましょう。

バネに弾力性があれば、先端キャップが押し戻される感じになります。

弾力性がなければバネを交換か自作しましょう。

ノックしても芯が出ない

ノックしても芯が戻らなかったり、ノック部分が戻らない場合は、「バネがない／バネの弾力性の劣化」が原因です。

まずは内部のバネが入ってるか確認しましょう。先端キャップを反時計回りに回して外すと、基本的にはバネが入っています。

バネが入っていない場合は、バネを用意し装着しましょう。バネは代用品ボールペンを購入したり、自作する方法があります。バネの自作は、クルトガのバネを自作する方法のようにインク芯に針金を巻き付けると作れます。

バネの弾力性は、指で両サイドを押してみたときに、戻ろうとする力があるかチェックしましょう。

ボールペンがノックしても芯が戻らない／ノック部分が戻らない時は、バネが原因の場合が多いのでバネが装着されているか、バネに弾力性はあるかをチェックしましょう。

ノックしても芯が戻らない／ノック部分が戻らない

多色ボールペンで、色の切り替えができない時は「バネが入っていない／バネ同士が絡まっている」が原因のことが多いです。

多色ペンは、先端キャップを反時計回りに回すと外れます。外れてインク芯を引っ張るとバネが出てきます。

まずはバネが入っていることを確認しましょう。バネが入っていない場合は、バネを装着すれば色の切り替えができるようになります。

また、まれに内部でバネ同士が絡まっていることがあります。

バネ同士が絡まっている場合、バネが取り出せれば交換すれば直します。ですがバネが取り出せない多色ペンの場合は修復不可能です。

多色ペンで色の切り替えができない

ボールペンのノック部分に関するトラブルは、自分で修理すると状態がさらに悪化してしまう可能性もあります。

今回は、ボールペンのノックに関するトラブル対処法を解説します。
