【iPhone3GS】サイレントスイッチの交換方法

安心・安全に作業するために、作業前にバックアップと電源オフにしましょう。

ケース底のネジ×2を外します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

吸盤を使用し、フロントパネルと基盤を外します。

1番コネクタをプラスチック製スパッジャーで外します。

2番コネクタをプラスチック製スパッジャーで外します。

下記手順で3番コネクタを外します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを引き抜く

3番コネクタを外すと、フロントパネルと基盤が外れます。

ケース上部にSIMカード取り出し専用ピンを差し込み、SIMカードを取り出します。

SIMカードを引き抜くには少しだけ力が必要です。

4番コネクタをプラスチック製スパッジャーで外します。

5番コネクタをプラスチック製スパッジャーで外します。

6番コネクタをプラスチック製スパッジャーで外します。

7番コネクタをプラスチック製スパッジャーで外します。

基盤（ロジックボード）のネジ×6を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

基盤（ロジックボード）のシール下のネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基盤（ロジックボード）を固定しているのネジ×6とはサイズが異なります。

背面カメラと基盤（ロジックボード）を固定するネジ×1と金具を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

ネジを外すと金具が簡単に外れます。紛失に気をつけましょう。

基盤（ロジックボード）をプラスチック製スパッジャーで持ち上げ、引き抜いて外します。

ドックコネクタを固定しているネジ×3つ（全てサイズが異なります）を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.2mm

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.6mm

⚪︎ネジのサイズ

形状：プラス

直径：1.8mm

縦幅：1.4mm

ドックコネクタを傾けて外します。

ドックコネクタの金具を外します。

バッテリーとケースの間には接着剤がついています。純度99.9%以上のIPA（イソプロピルアルコール）を使用して、少しずつ剥がしながらバッテリーを外します。

強引にバッテリーを剥がすと出火リスクがあります。必ず少しずつ優しく丁寧に剥がしましょう。

ボリュームボタンのネジ×3を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.3mm

イヤホンジャックのネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：3.8mm

ミュートのネジ（横）×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

6番コネクタのネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

内部のネジ×2を外します。

2つのネジはサイズが異なります。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

電源ボタンのネジ×2を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.6mm

フレームをケースから外します。

ネジが1つでも装着されていると外れません。少しでも外れないと感じたら、全てのネジが外れているか確認しましょう。強引に外すとフレームやケースが割れる原因になります。

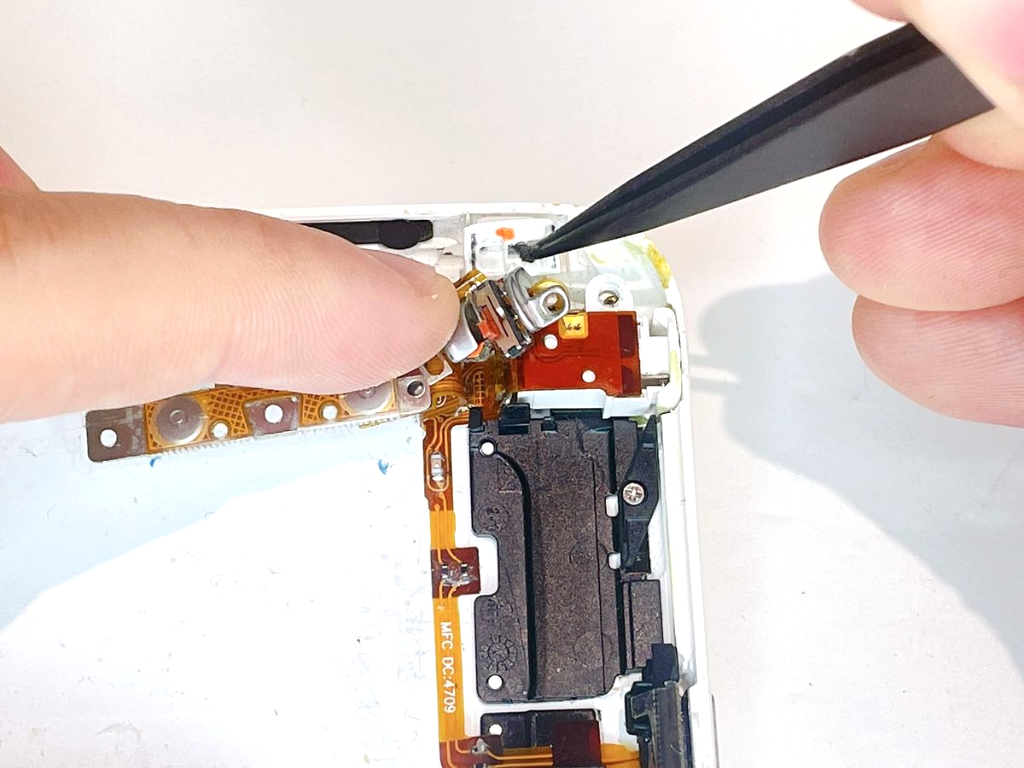

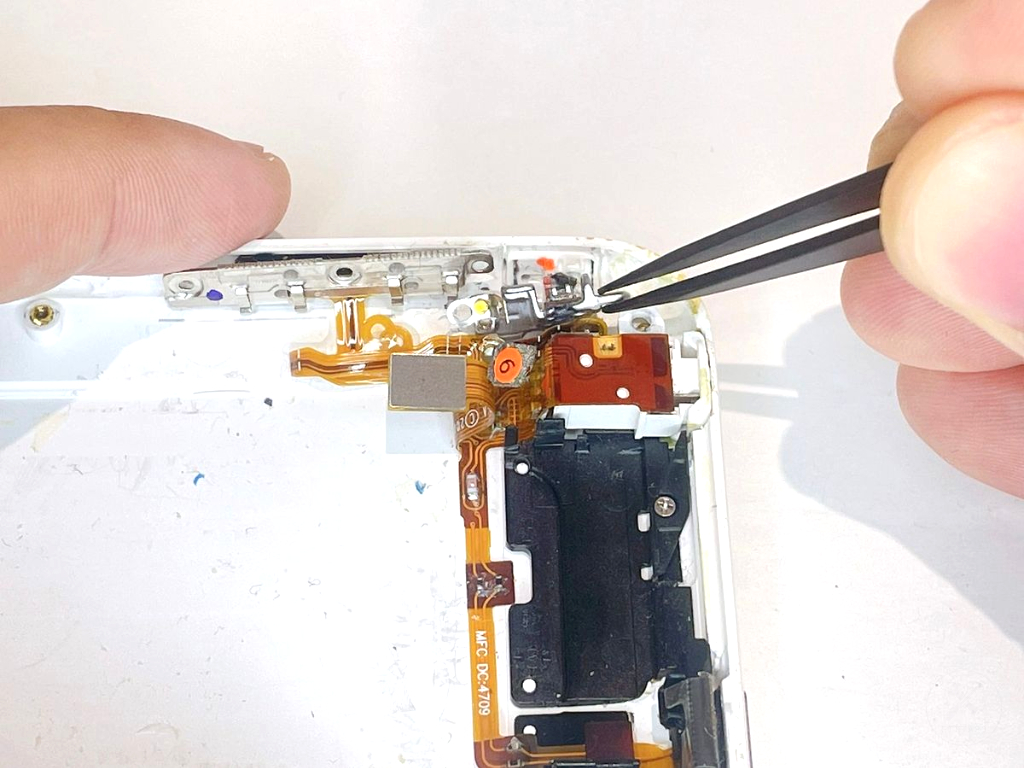

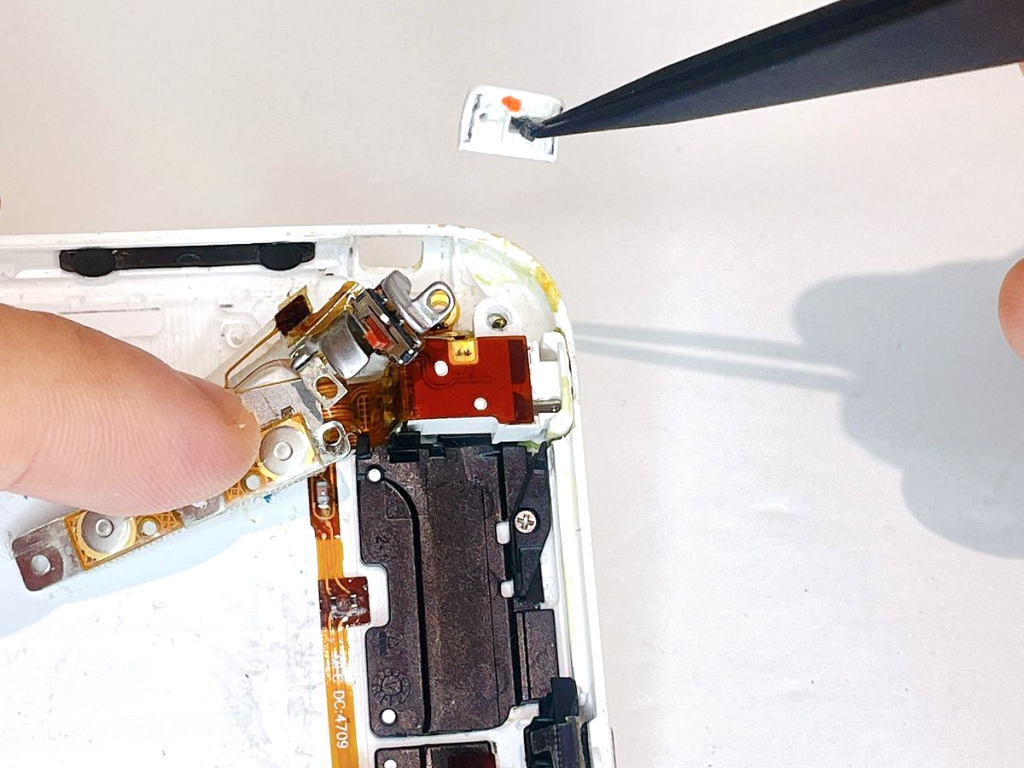

サイレントスイッチの裏側にある内部ユニットをずらし、サイレントスイッチを外します。

内部ユニットをズラすとき、若干硬く感じる場合があります。優しく丁寧にズラしましょう。

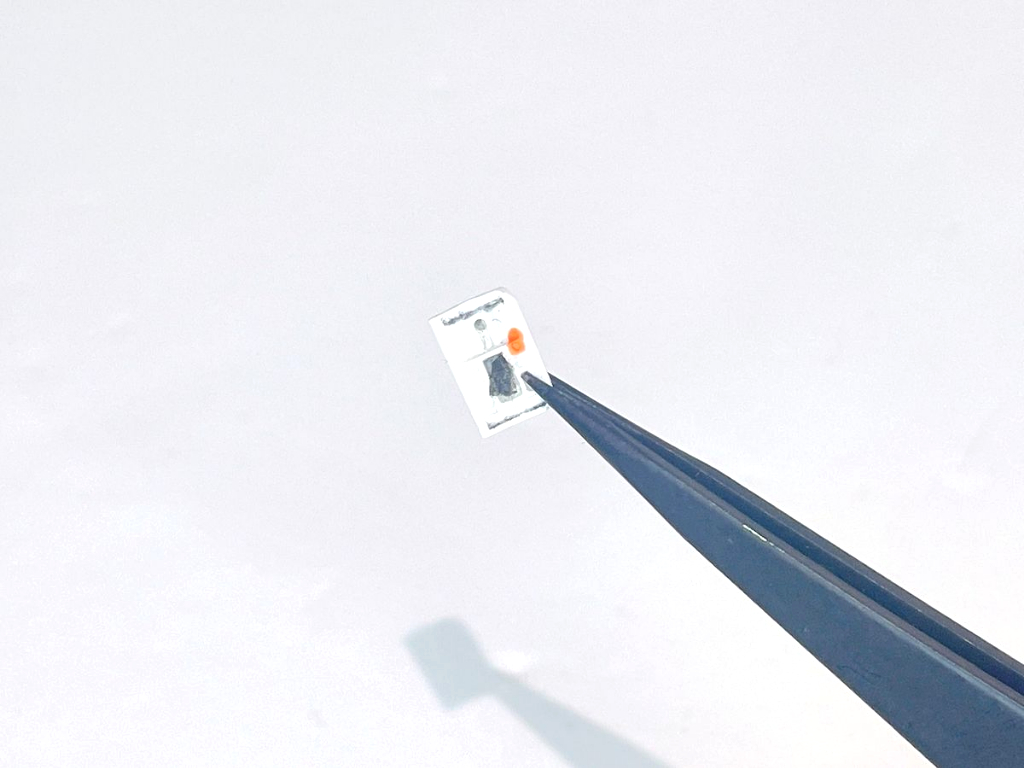

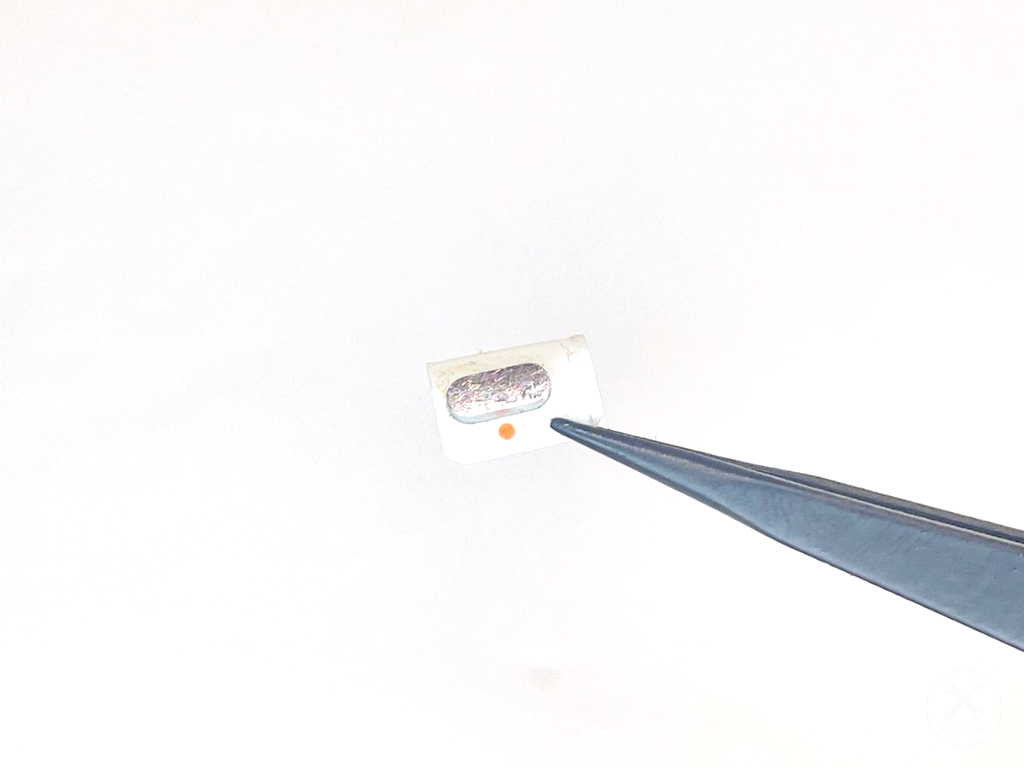

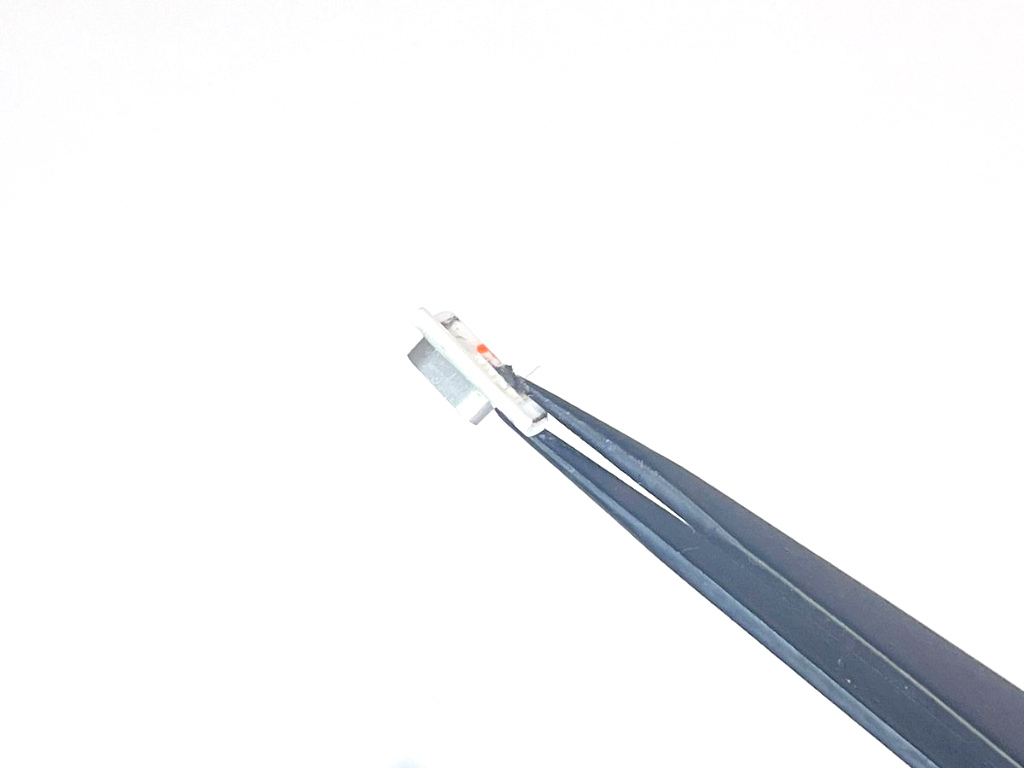

交換用のサイレントスイッチを用意します。

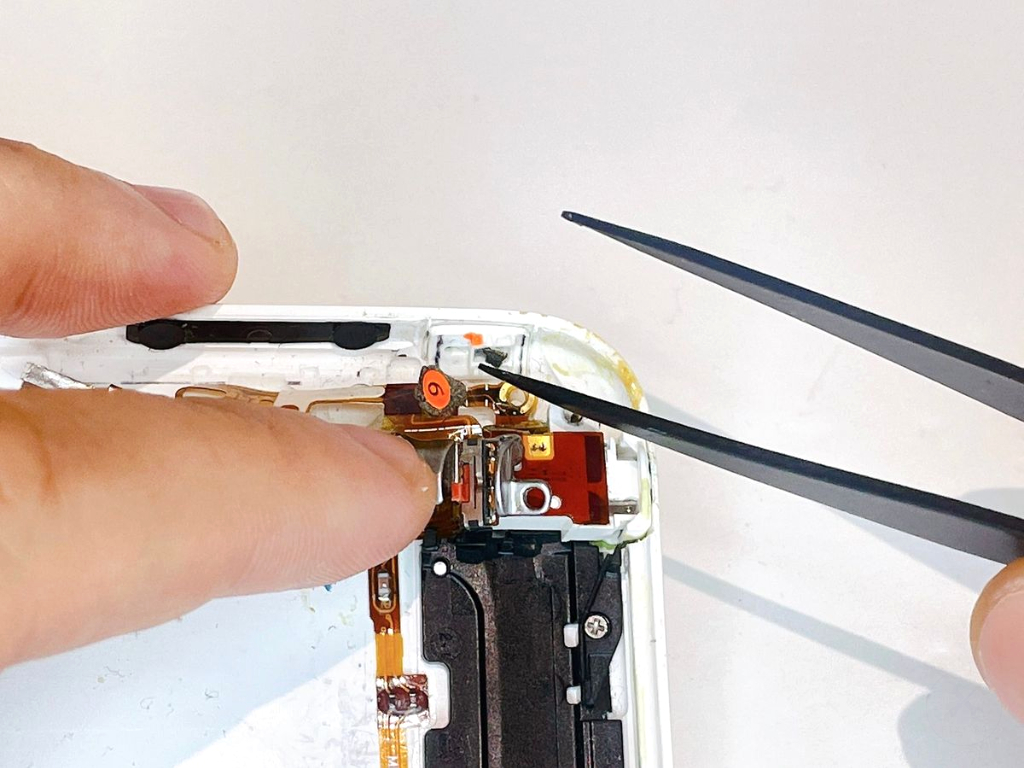

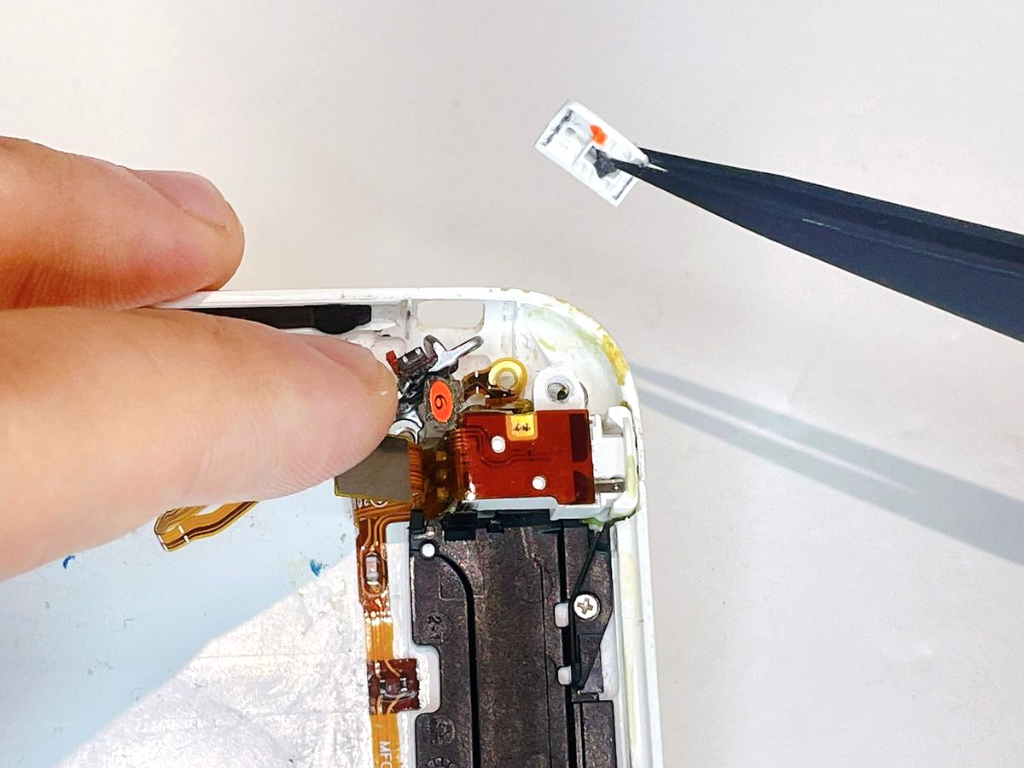

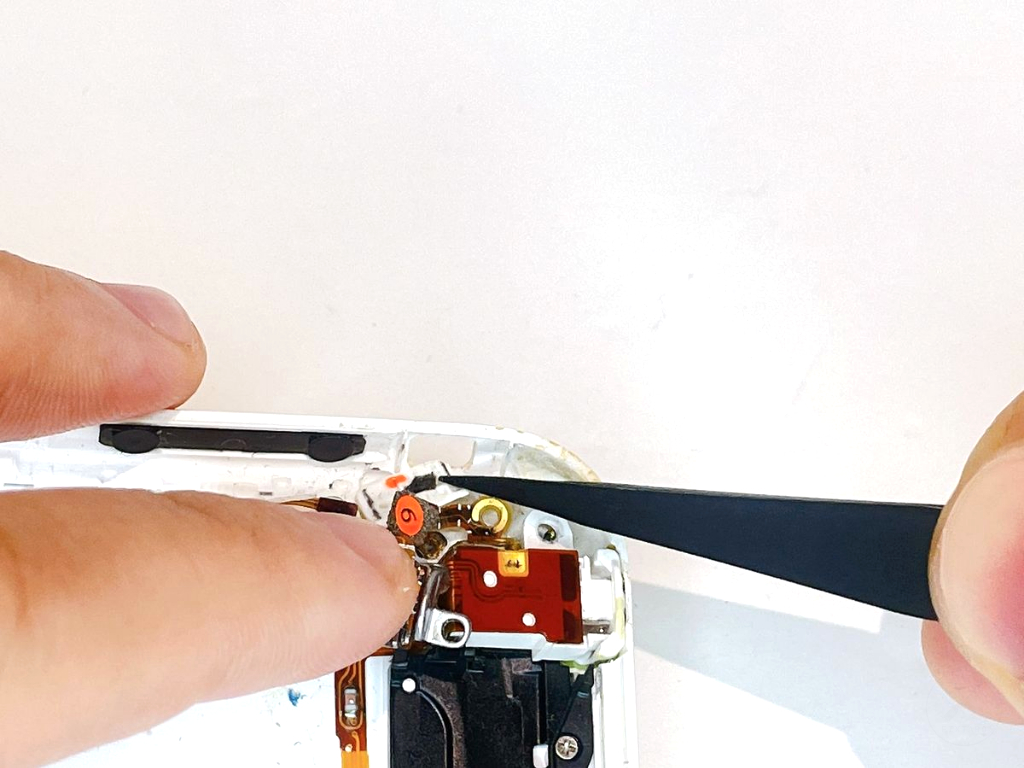

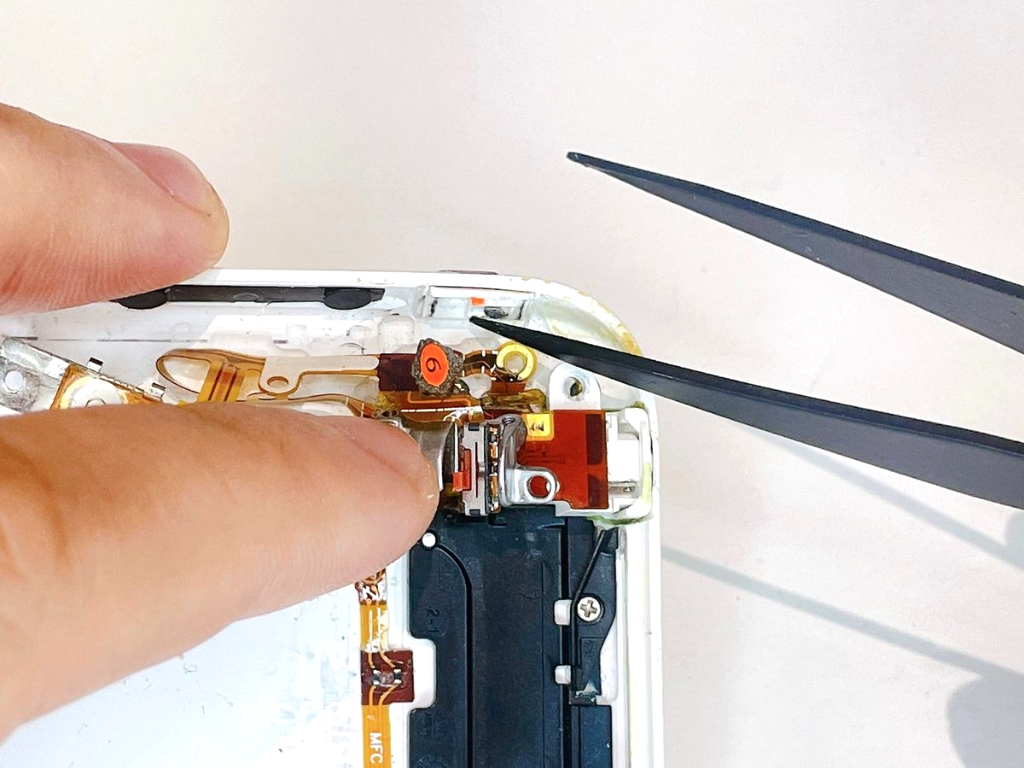

サイレントスイッチの内部ユニットを指でズラしながら、ケースにサイレントスイッチを装着します。

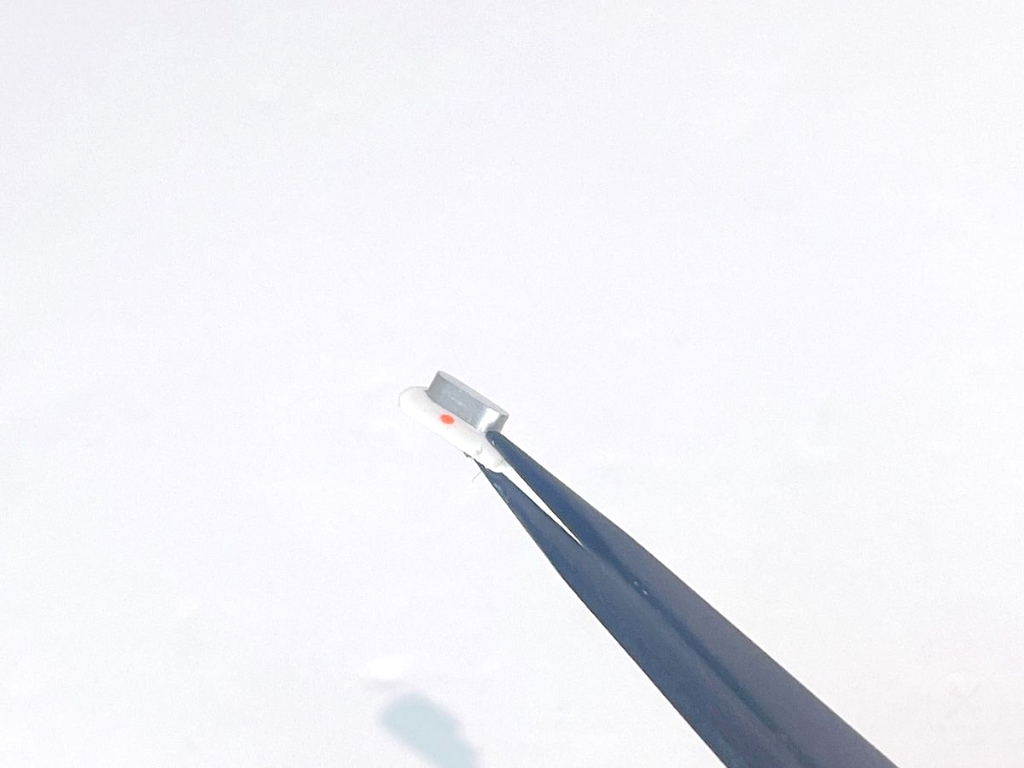

サイレントスイッチは、オレンジ色のマークが上になるようにして装着しましょう。

サイレントスイッチはケースに装着すると必ずスイッチが下向きになるため、内部ユニットのスイッチも下に設定しましょう。スイッチが上に設定されていると、動作確認チェックでカチッと感触がなくなります。

サイレントスイッチの動作チェックは周辺のネジをしっかり固定した上で行いましょう（後のステップに含まれています）。数ミリズレるとカチッと感触がなくなります。

ケースとフレームを装着するために、イヤホンジャック部品を外します。

イヤホンジャックが装着されている状態でフレームを装着しようとすると、フレームとイヤホンジャックが干渉しあって装着できません。

ケースにフレームを装着します。

装着後はケースとフレームに隙間がないことを確認しましょう。

イヤホンジャックをケースに装着します。

装着後はネジ穴が重なり合っているか確認しましょう。

イヤホンジャックのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：3.8mm

ミュートのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

6番コネクタのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

内部のネジ×2を装着します。

2つのネジはサイズが異なります。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

音量ボタンのネジ×3を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.3mm

手戻りを防ぐために、下記をチェックしましょう。

＜確認事項＞

・ミュートボタンを上下に移動でき、カチッと感触があること

・音量ボタンの+-を押した時にカチッと感触があること

電源ボタンのネジ×2を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.6mm

バイブレータを外さなくてもフレームは外せます。今回の手順のように外さない手順の場合、バイブレーターの爪がケースの穴に噛み合っていることを確認しましょう。

ケースとバッテリーの赤丸のネジ穴が重なるように装着します。

ドックコネクタを上に傾けた状態で、ドックコネクタの金具を装着します。

ドックコネクタを上に傾けないと簡単に外れてしまいます。

ドックコネクタを上に傾けた状態でケースに装着します。

ドックコネクタを上に傾けない場合、金具が外れてしまいます。

ドックコネクタを固定するためにネジ×3つ（全てサイズが異なります）を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.2mm

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.6mm

⚪︎ネジのサイズ

形状：プラス

直径：1.8mm

縦幅：1.4mm

ケースに基盤（ロジックボード）を装着します。

4番コネクタと7番コネクタの接続部分が邪魔になるため、プラスチック製スパッジャーで避けながら基盤（ロジックボード）をケースに装着しましょう。

カメラレンズの位置にズレがないか、ケース背面からカメラレンズを確認しましょう。

基盤（ロジックボード）と背面カメラを固定する金具とネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

基盤（ロジックボード）のシール下にネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基盤（ロジックボード）を固定しているのネジ×6とはサイズが異なります。

基盤（ロジックボード）にネジ×6を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

7番コネクタを装着します。

6番コネクタを装着します。

5番コネクタを装着します。

4番コネクタを装着します。

SIMカードを押し込んで装着します。

下記手順で3番コネクタを装着します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタに奥まで挿入する

③3番コネクタの黒レバーを下に下げる

2番コネクタを装着します。

1番コネクタを装着します。

フロントパネルをケースに押し込んで装着します。

必ずフロントパネルとケース上部から装着しましょう。フロントパネルとケース下部から装着するとフロントパネルとケース上部の爪が装着できません。

ケース底のネジ×2を装着します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

以上で、iphone3gsの背面カメラの交換完了です。
