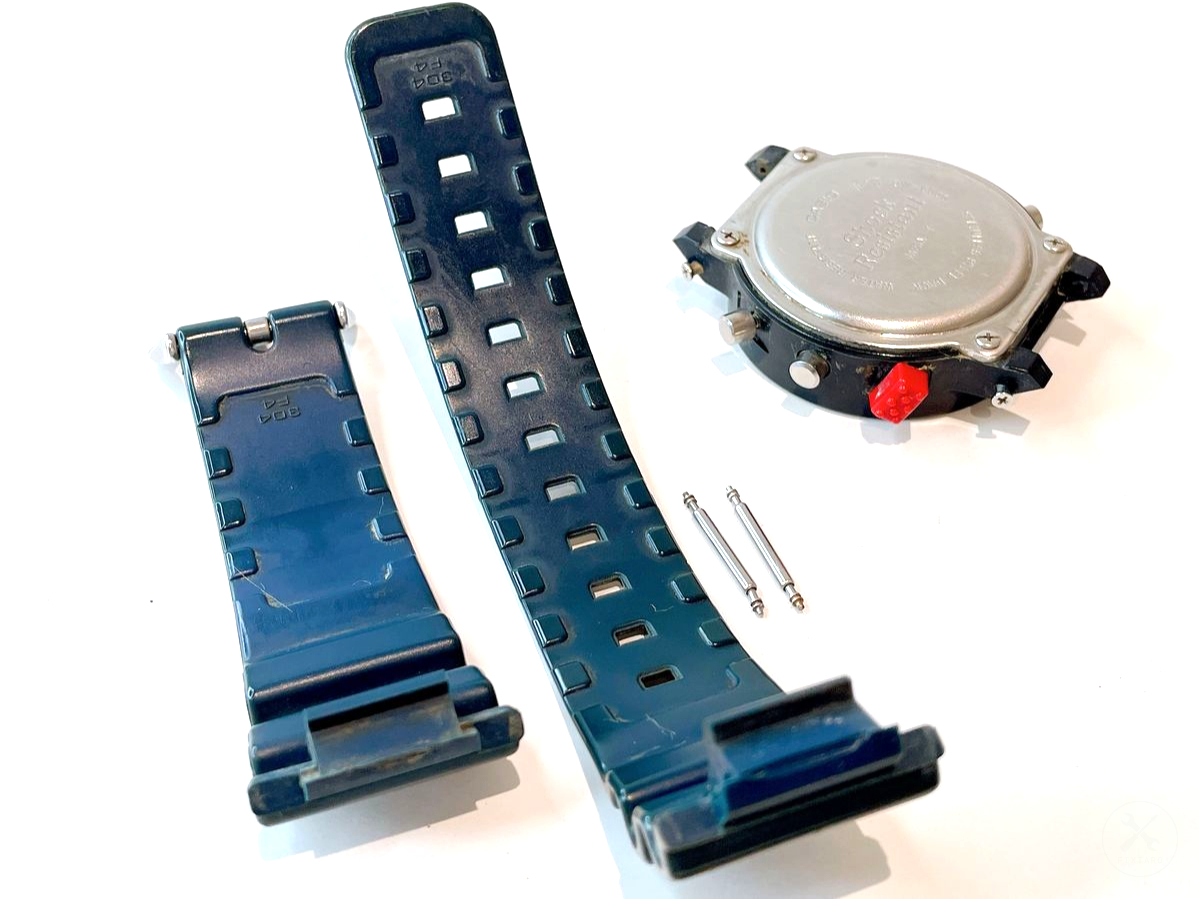

GショックDW6000のベルト交換（No.904）

Gショックは型番とモジュール番号によって微妙に作業手順が異なることがあります。

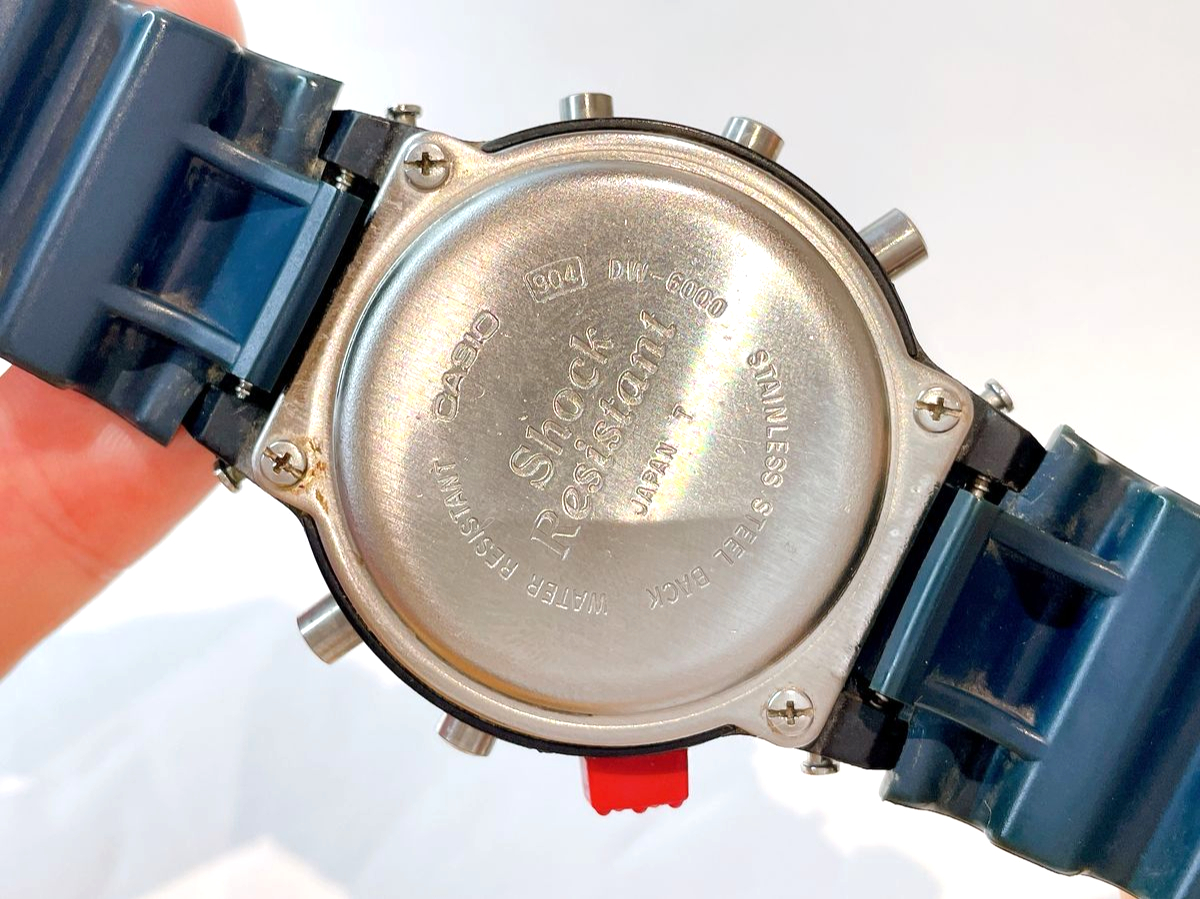

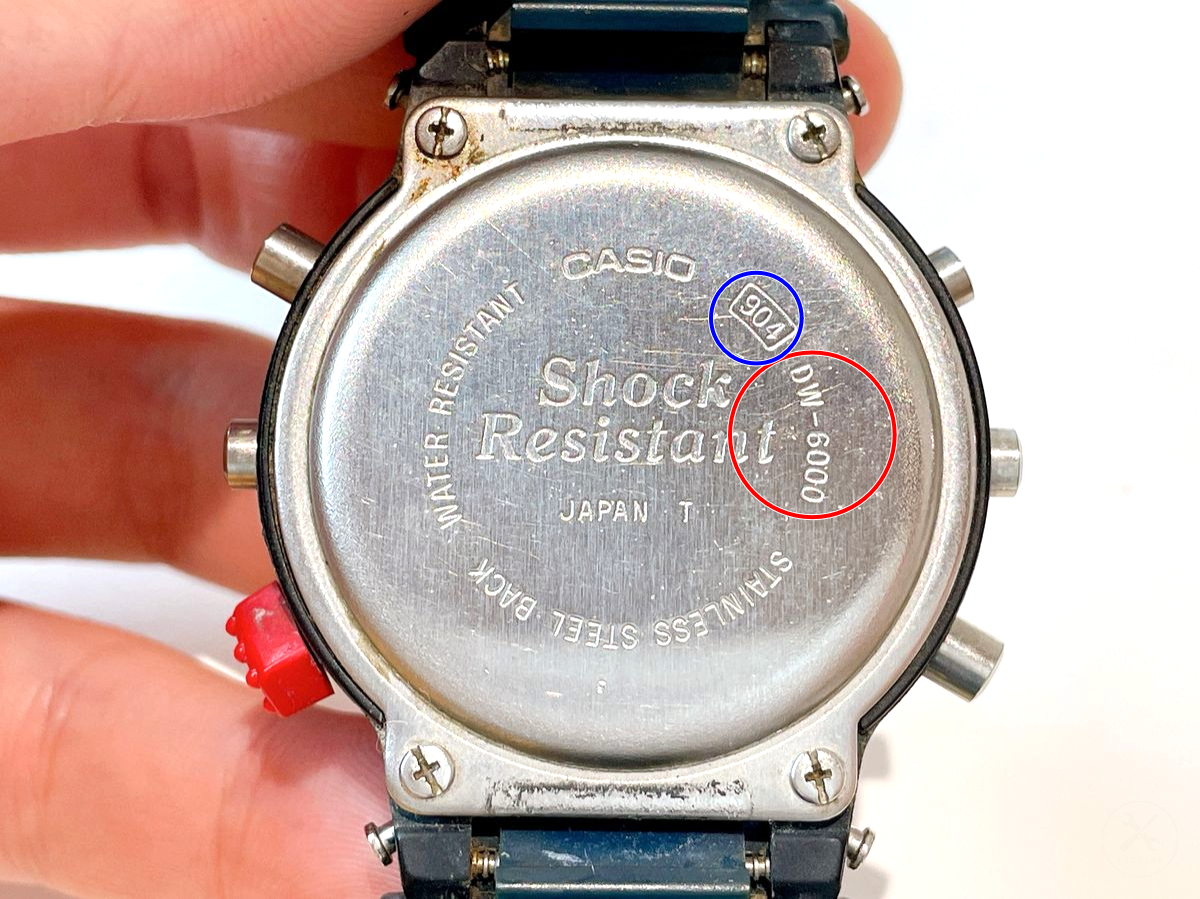

迷わずに作業するために、Gショックの背面を確認し、型番DW6000（写真の赤丸）、モジュール番号No.904（写真の青丸）をチェックしてください。

下記手順で、本体の下側ベルトのバネ棒の固定を外します。

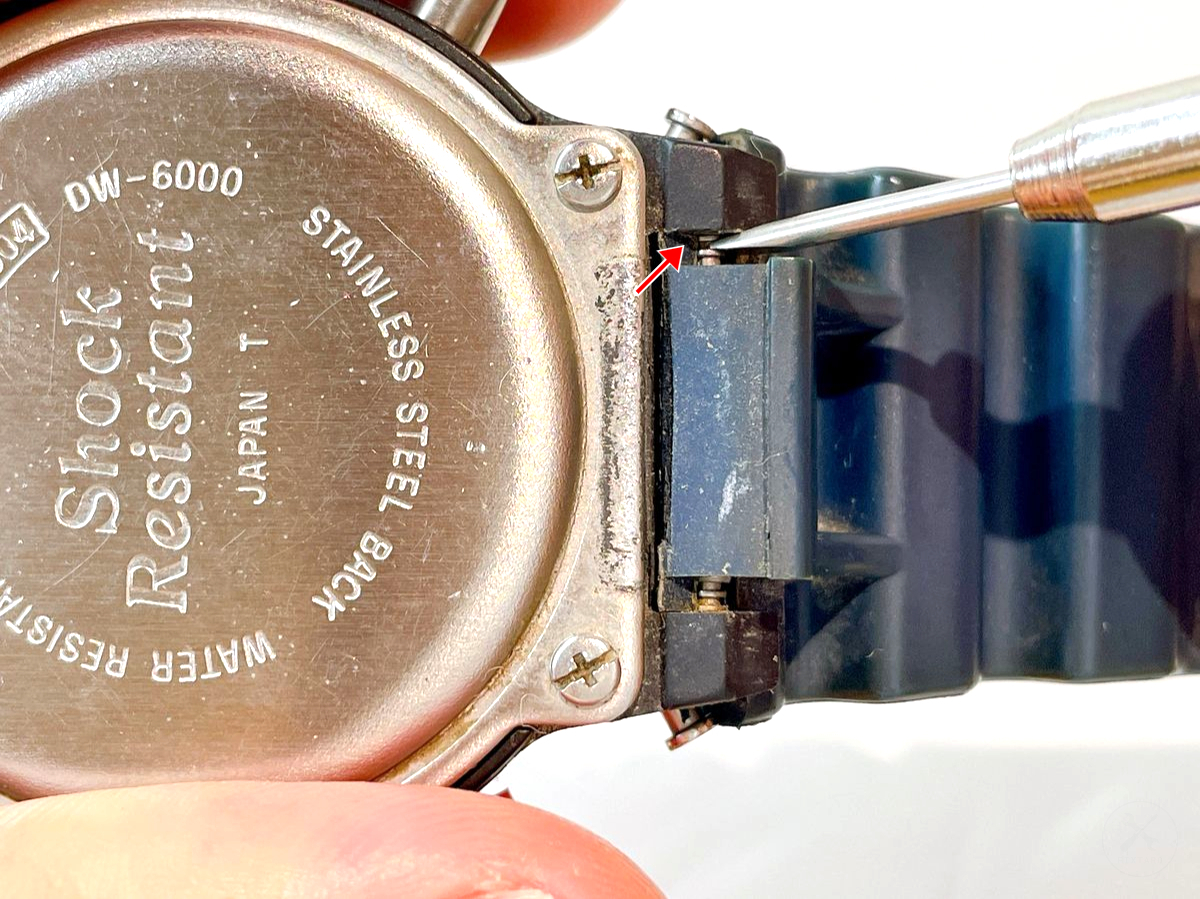

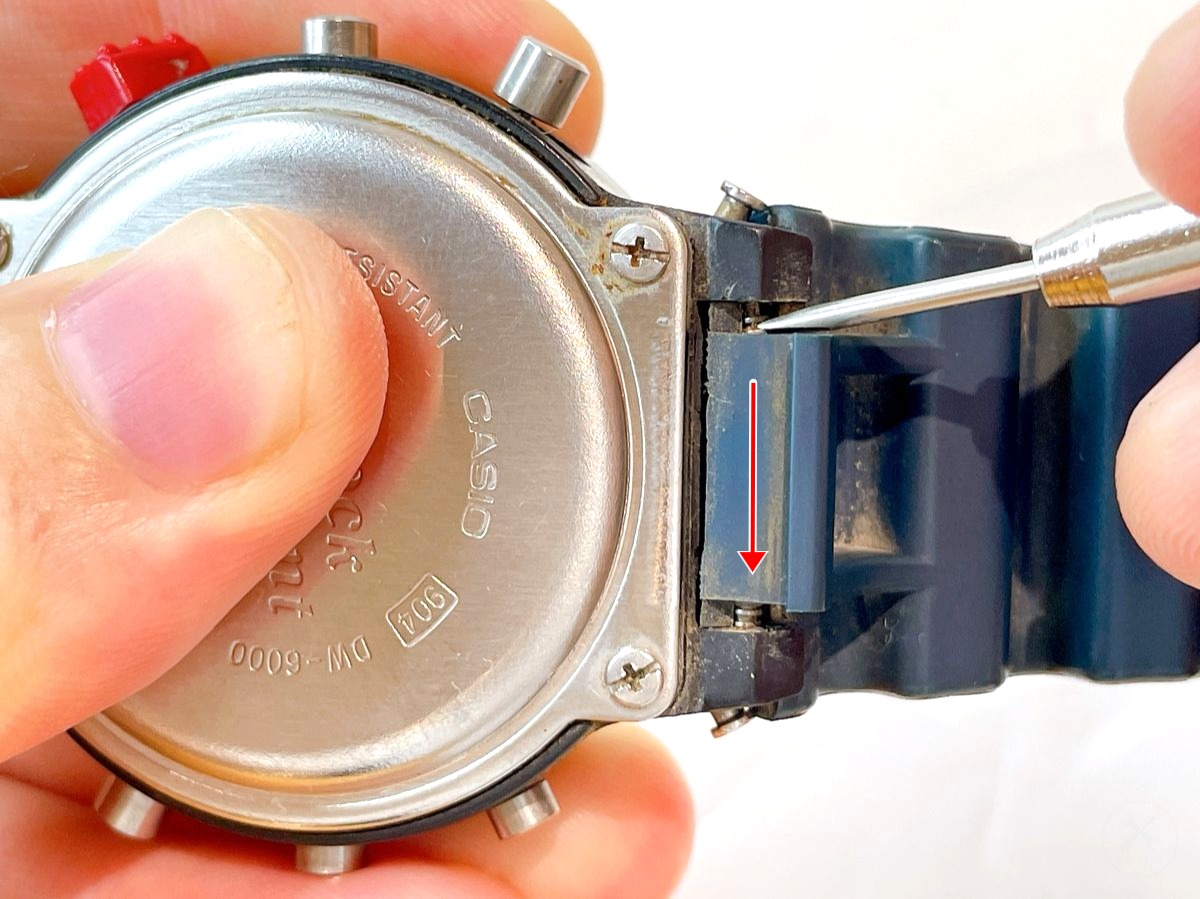

1. バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。

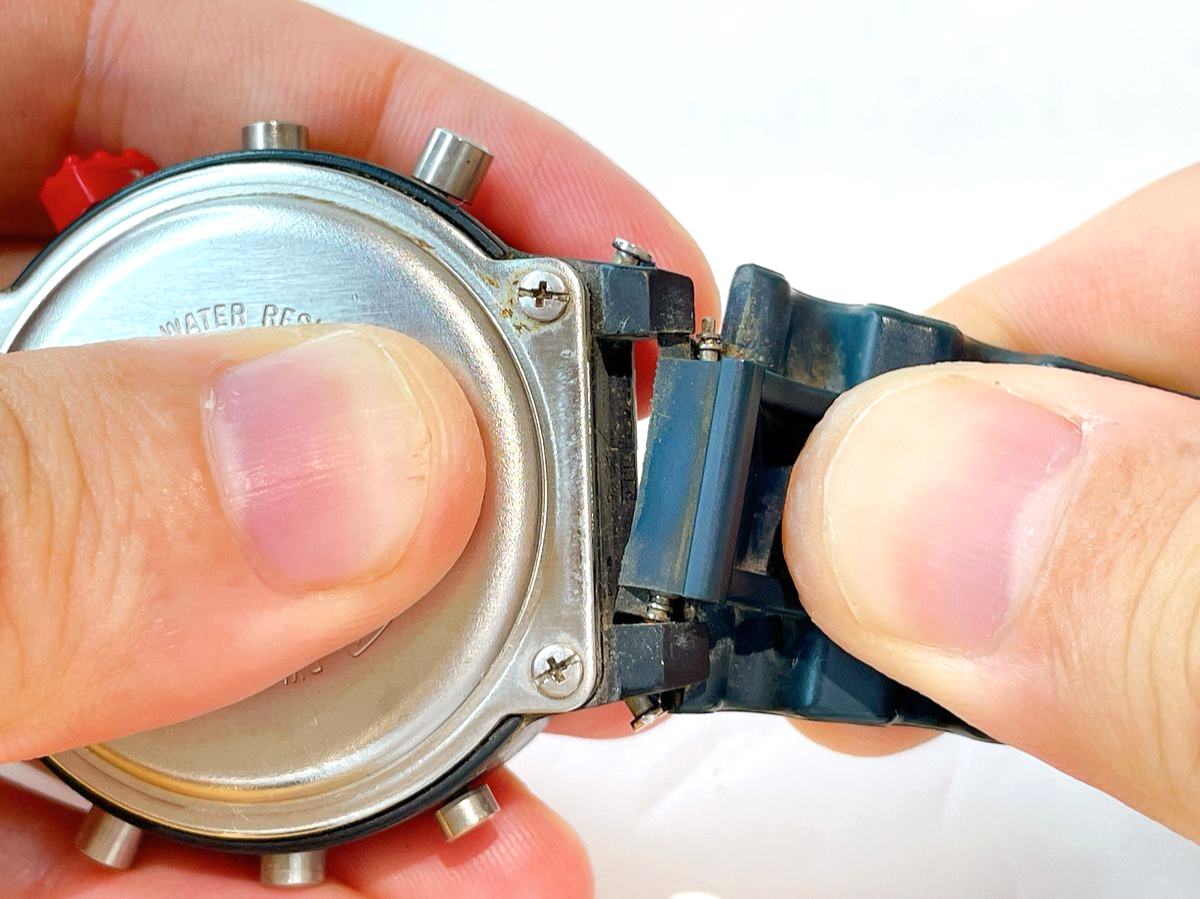

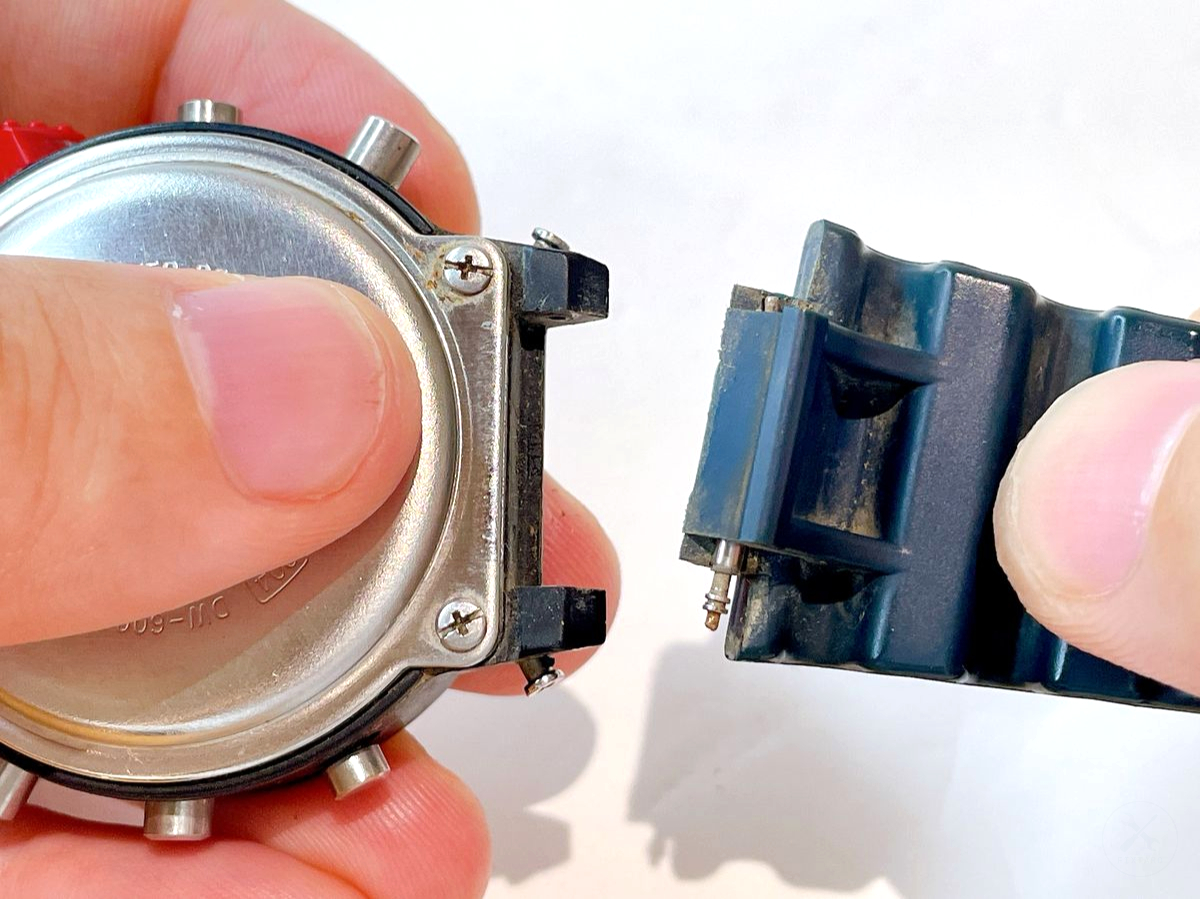

2. バネ棒外しをベルト中央（写真2枚目の赤矢印）へ押し込み、ベルトをスライドさせて外します。

☝️ポイント

• バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。

⚠️ご注意ください

• バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。

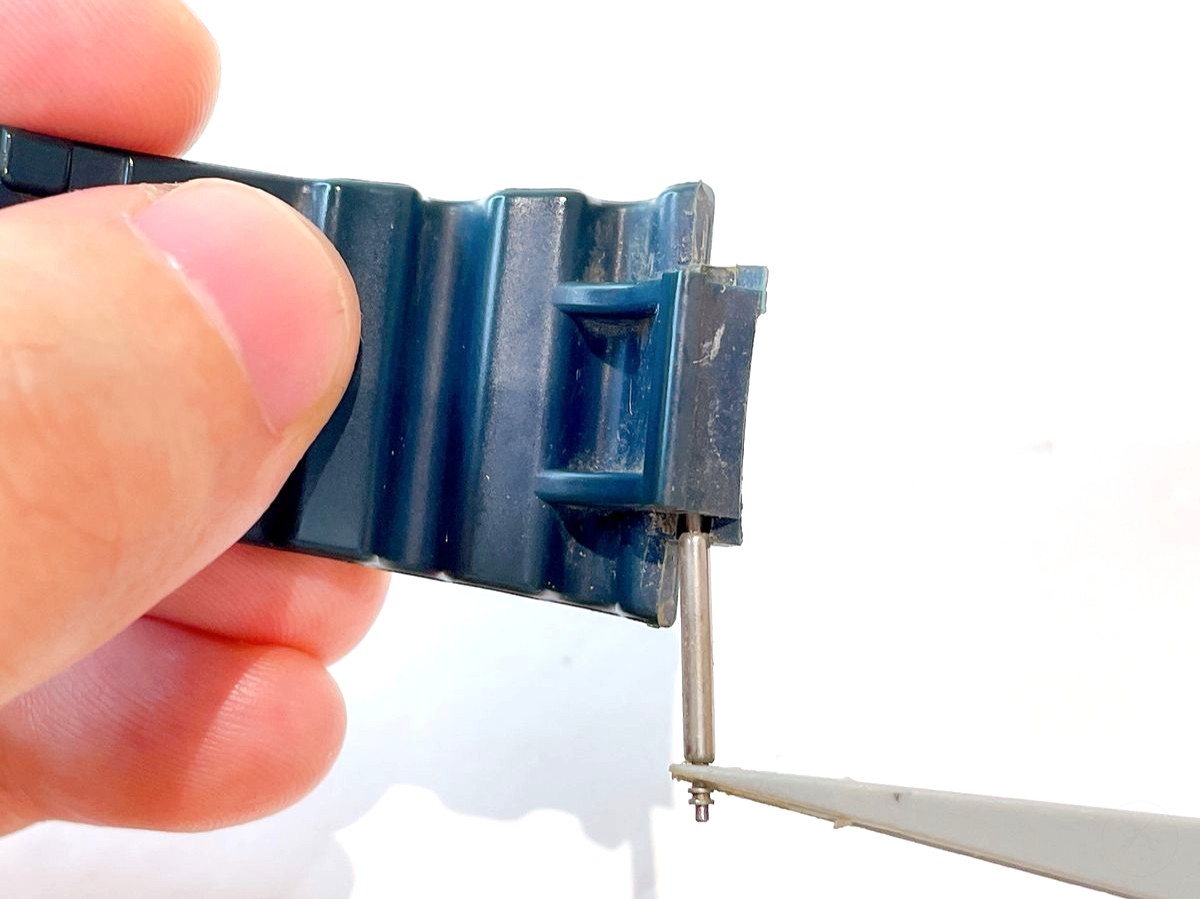

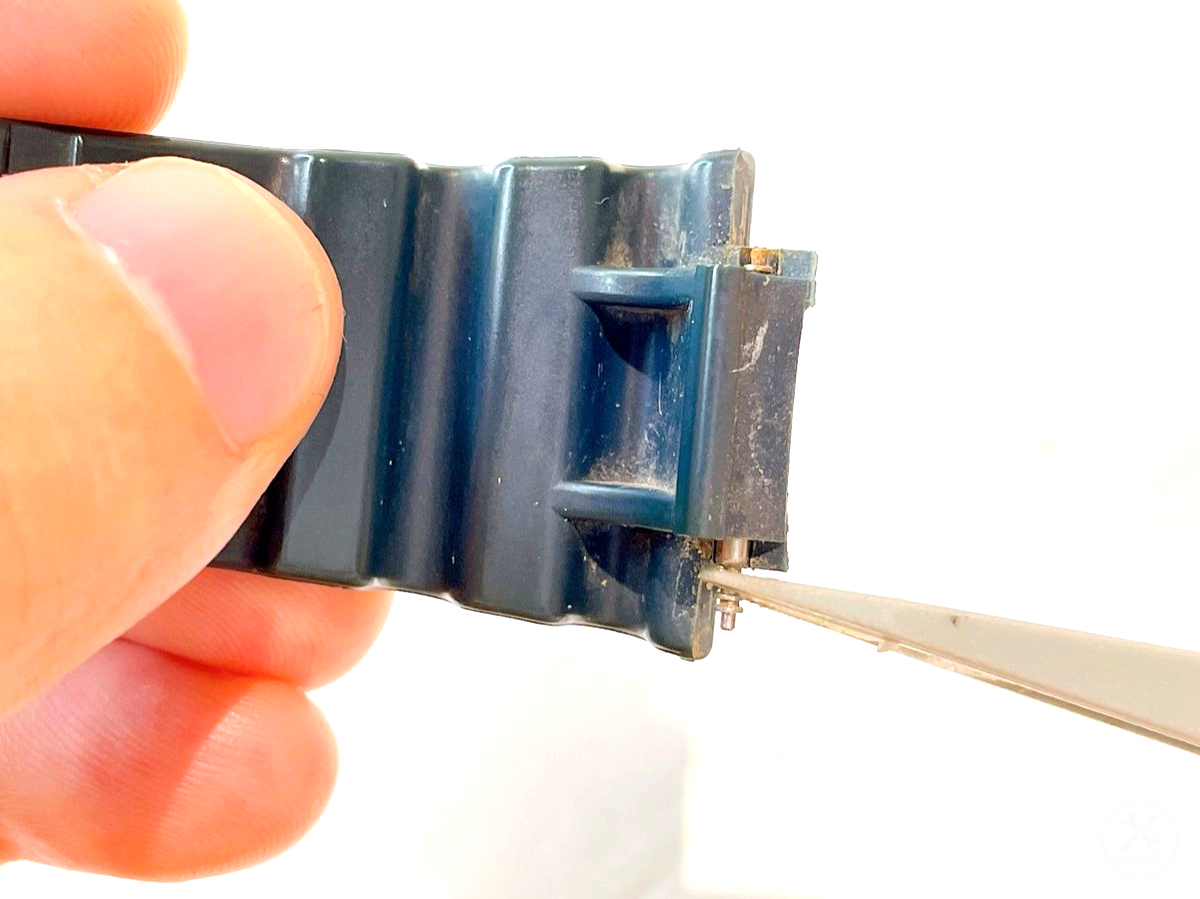

プラスチック製ピンセットを使用し、外した下側ベルトのバネ棒を摘み、引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

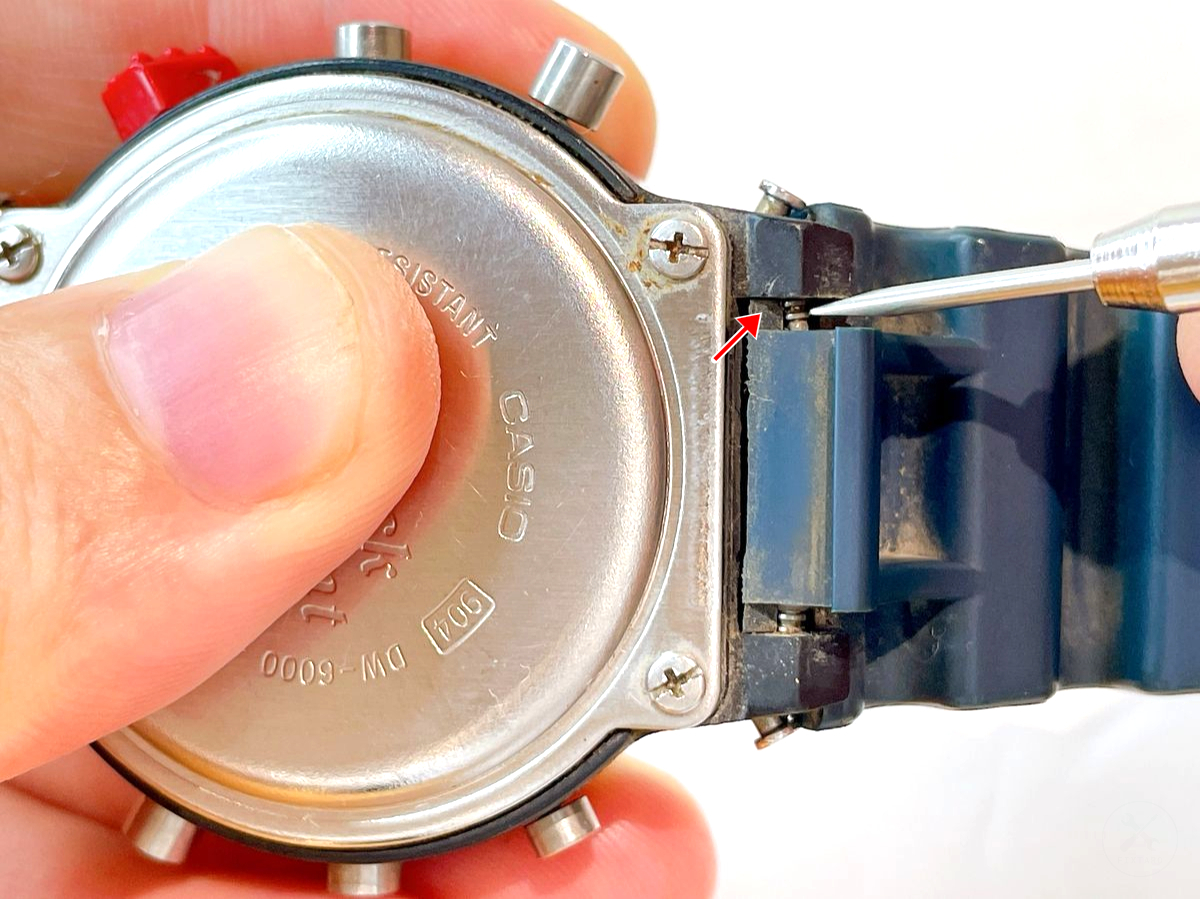

下記手順で、本体の上側ベルトのバネ棒の固定を外します。

1. バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。
2. バネ棒外しをベルト中央（写真2枚目の赤矢印）へ押し込み、ベルトをスライドさせて外します。

☝️ポイント

• バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。

⚠️ご注意ください

• バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。

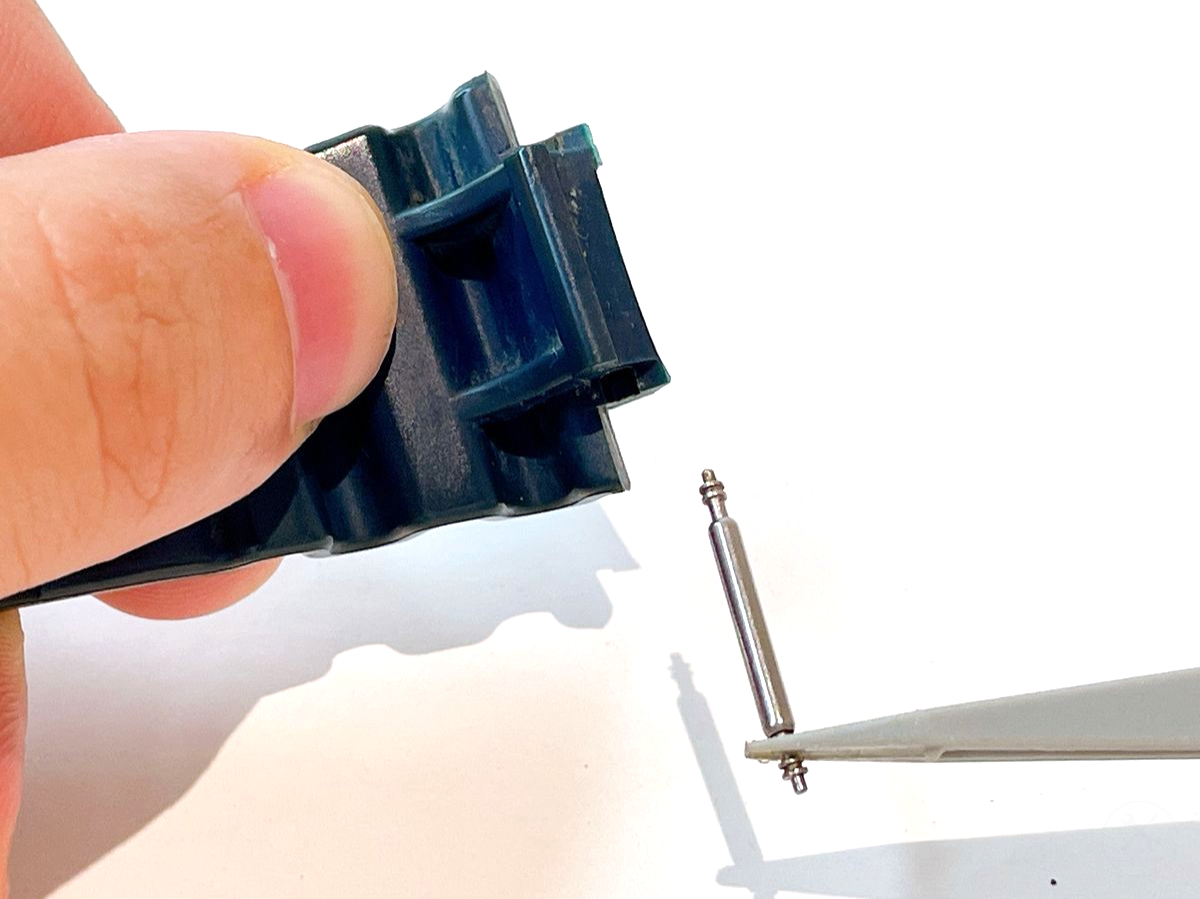

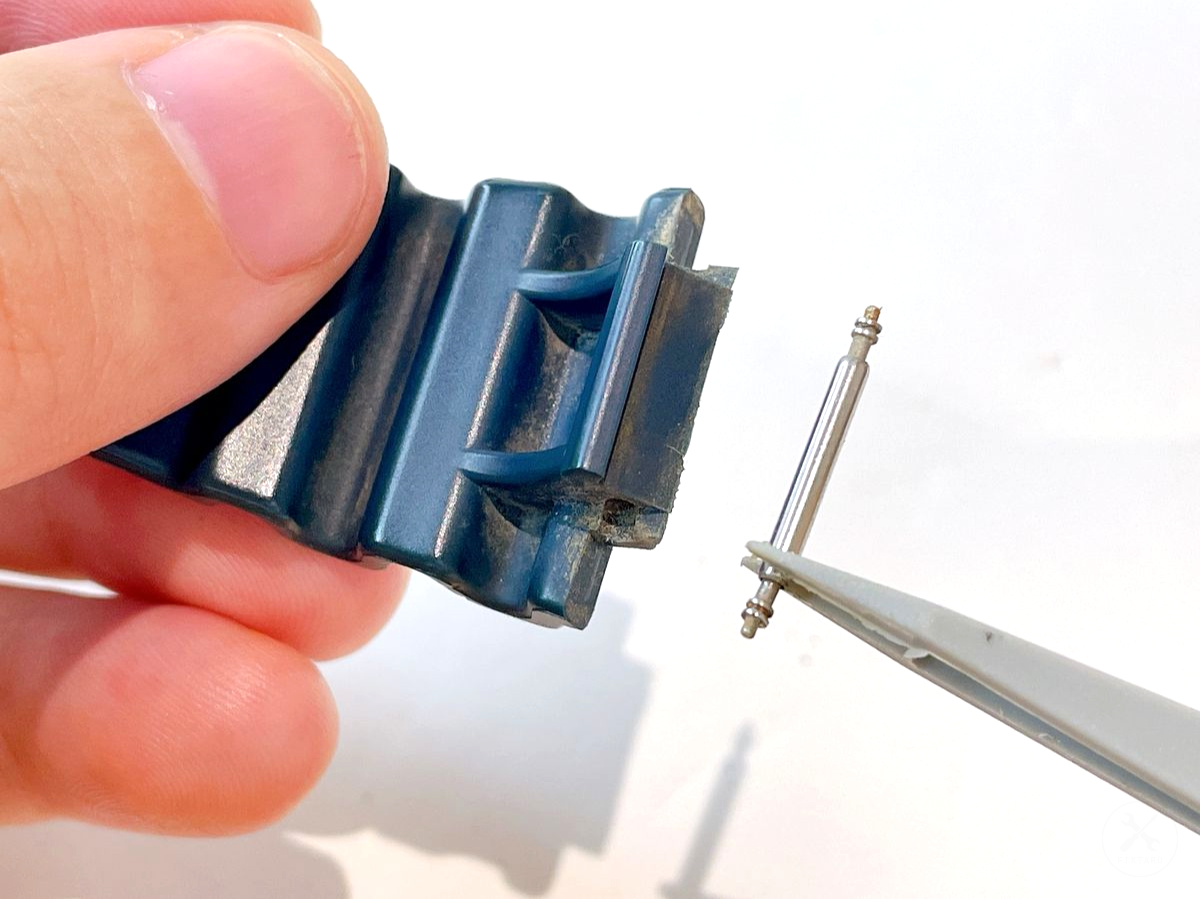

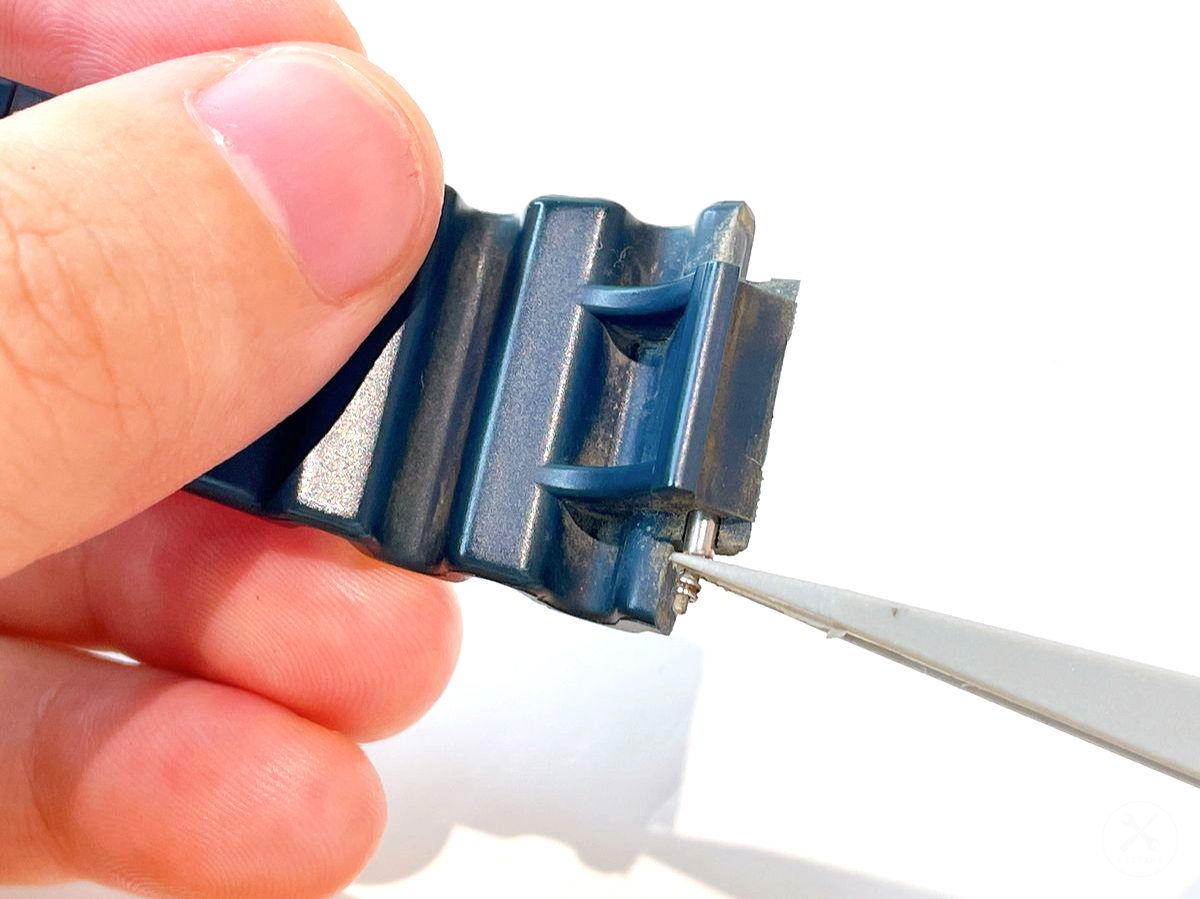

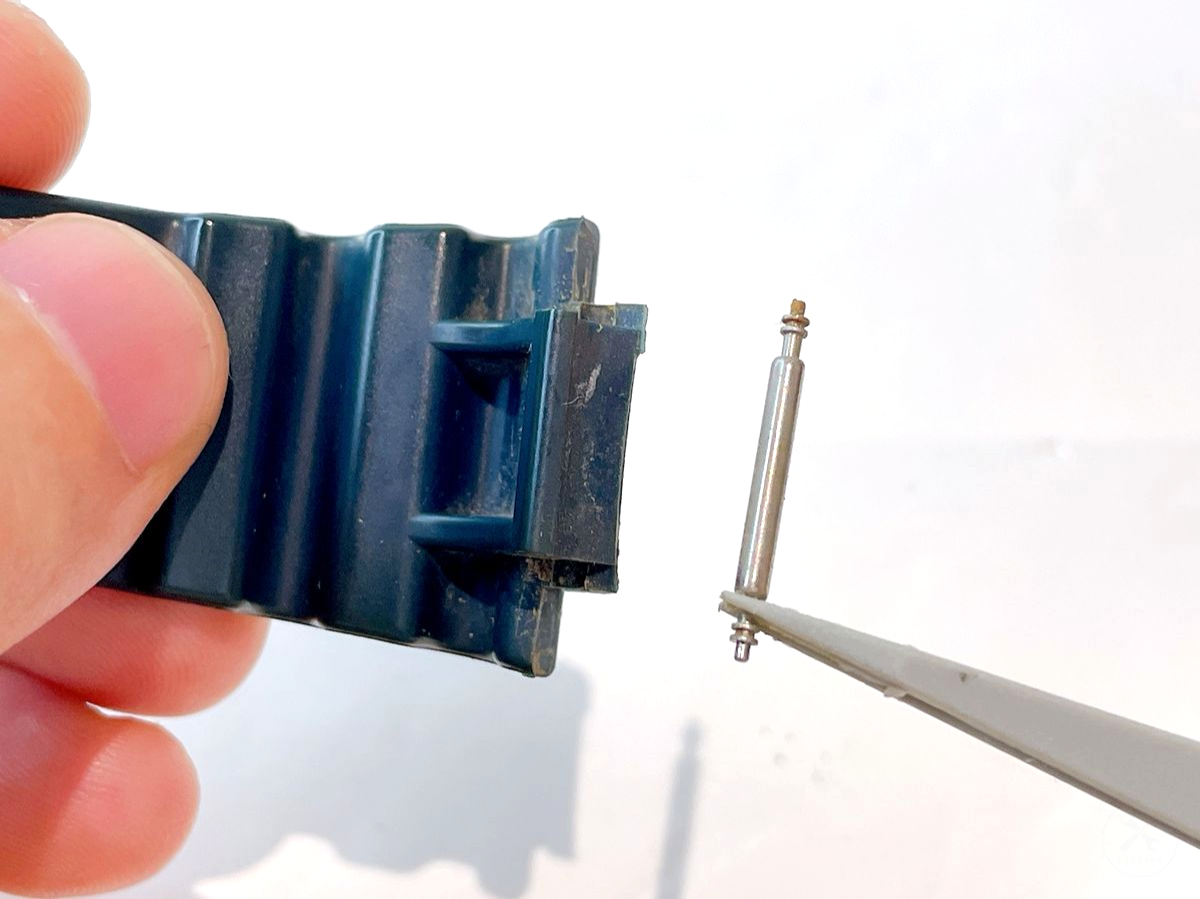

プラスチック製ピンセットを使用し、外した上側ベルトのバネ棒を摘み、引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

交換用ベルトを用意します。

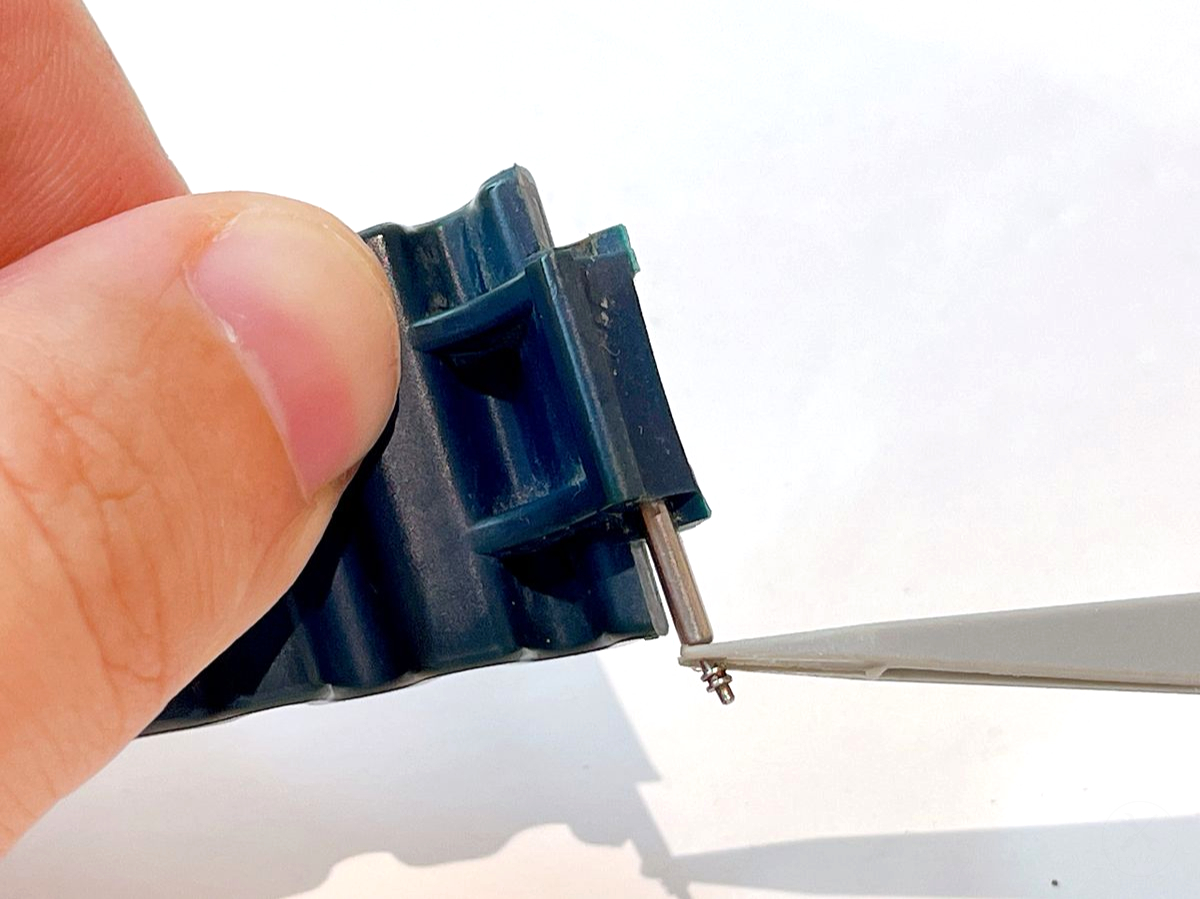

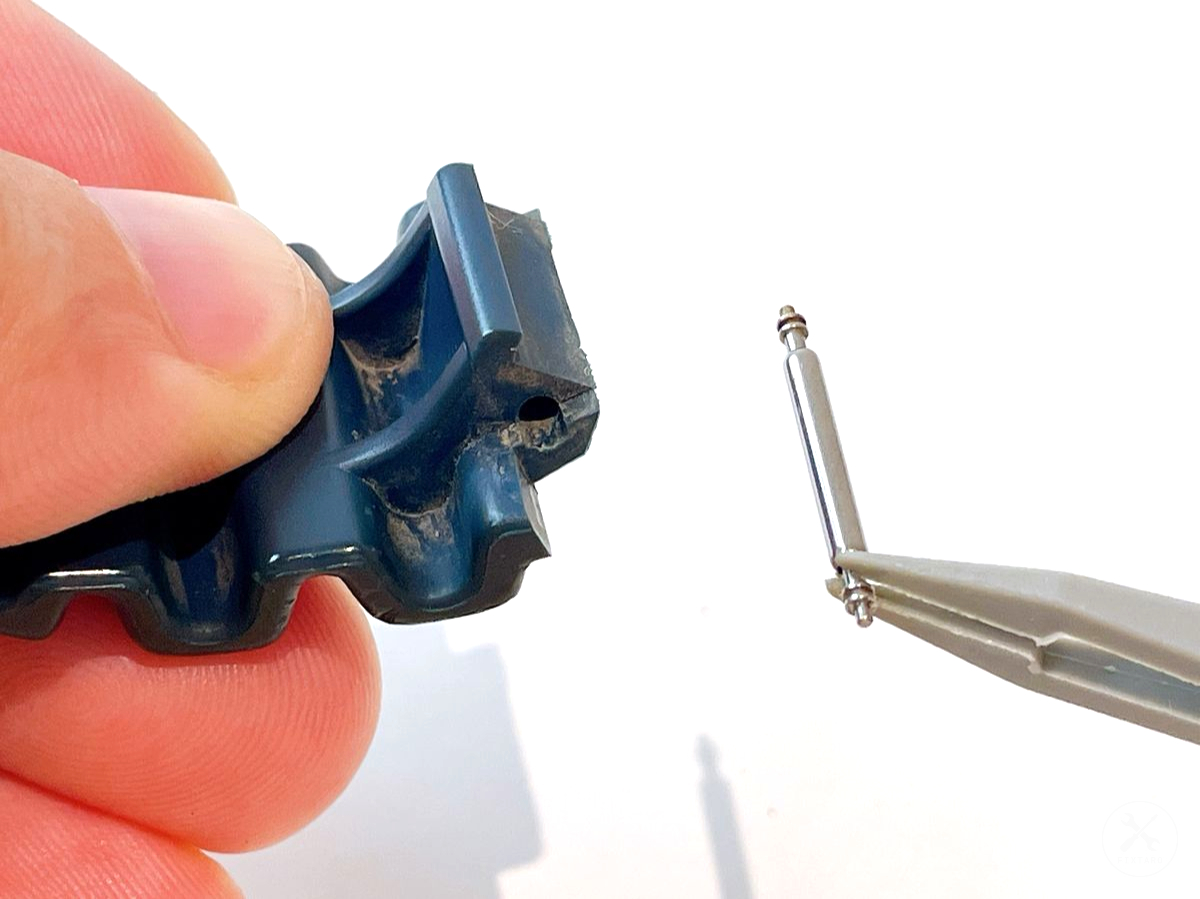

プラスチック製ピンセットを使用し、上側ベルトにバネ棒を挿入します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

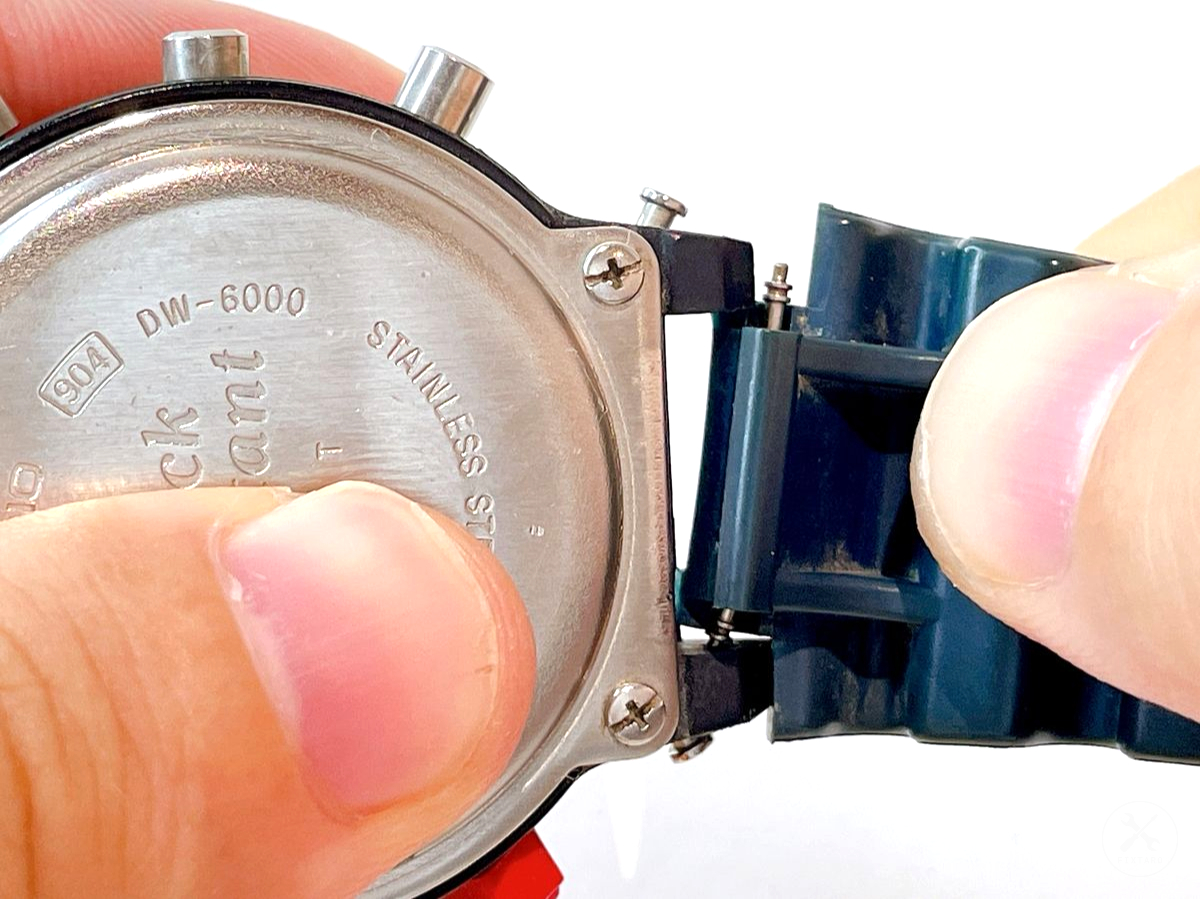

下記手順で上側ベルトを本体に装着します。

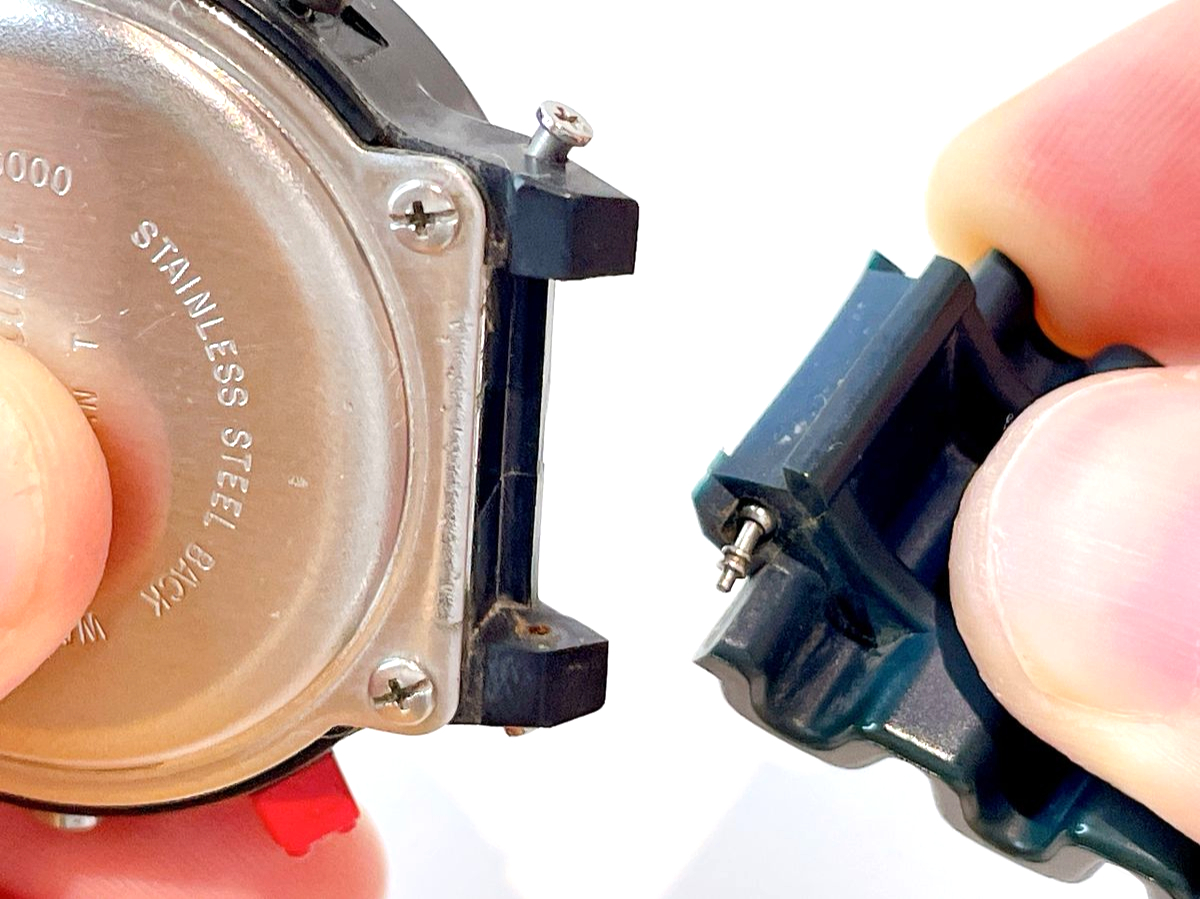

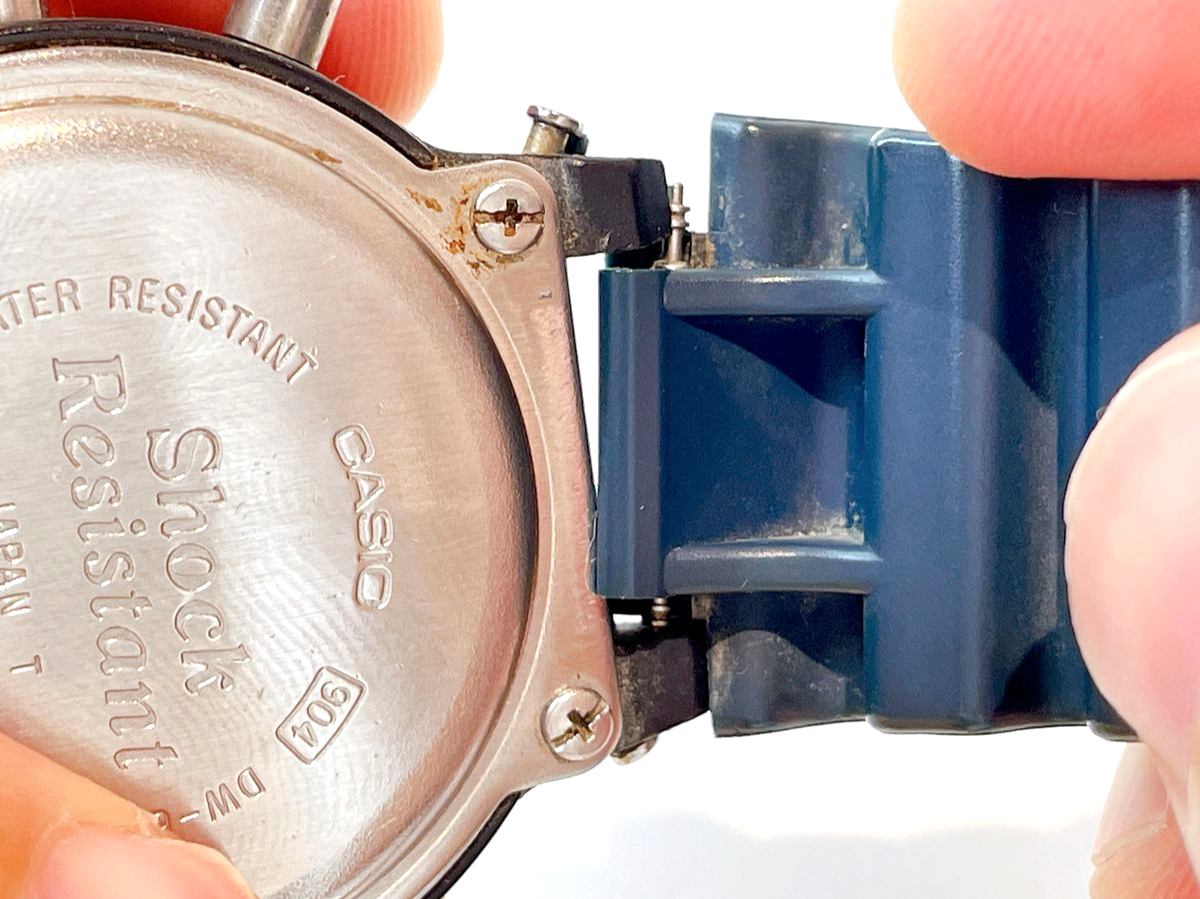

1. 上側ベルトから出てるバネ棒を本体の下側の穴に挿入します。

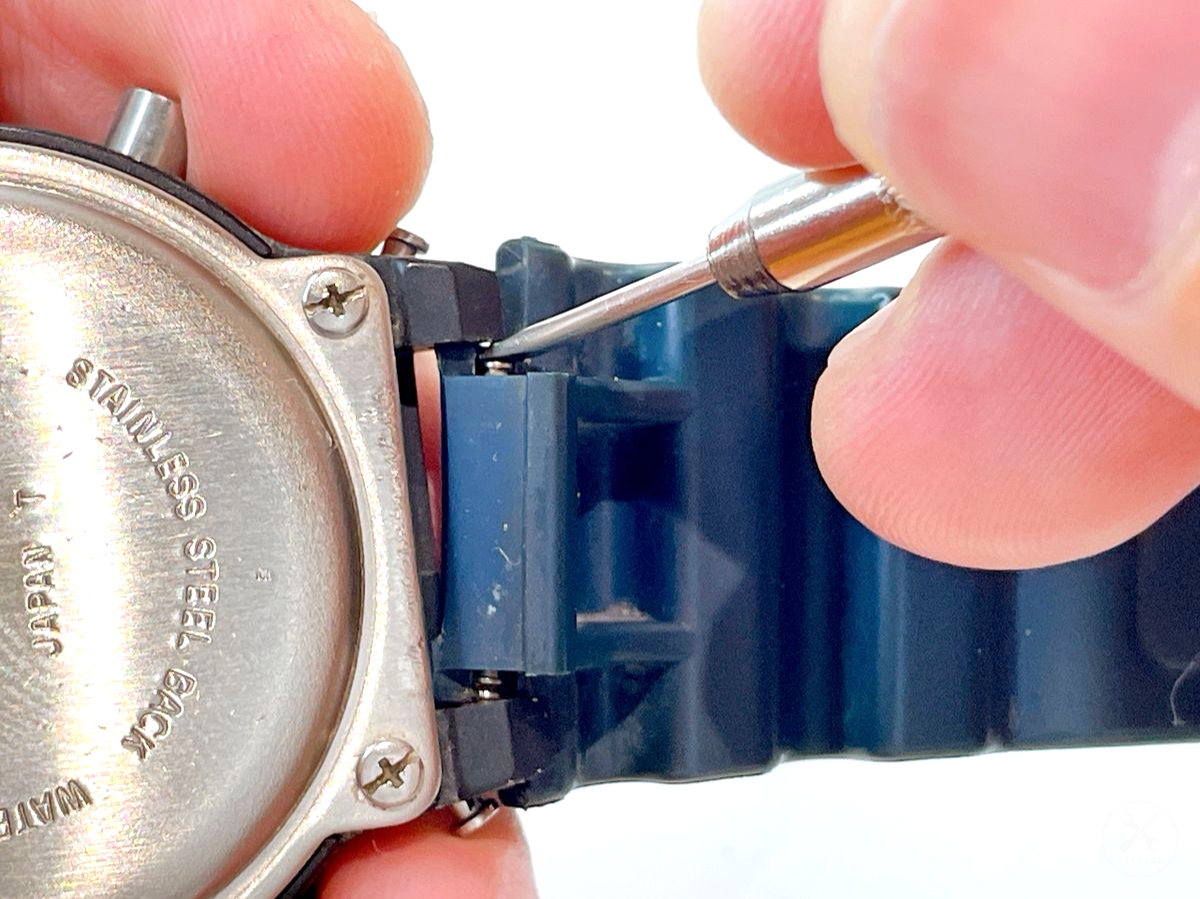

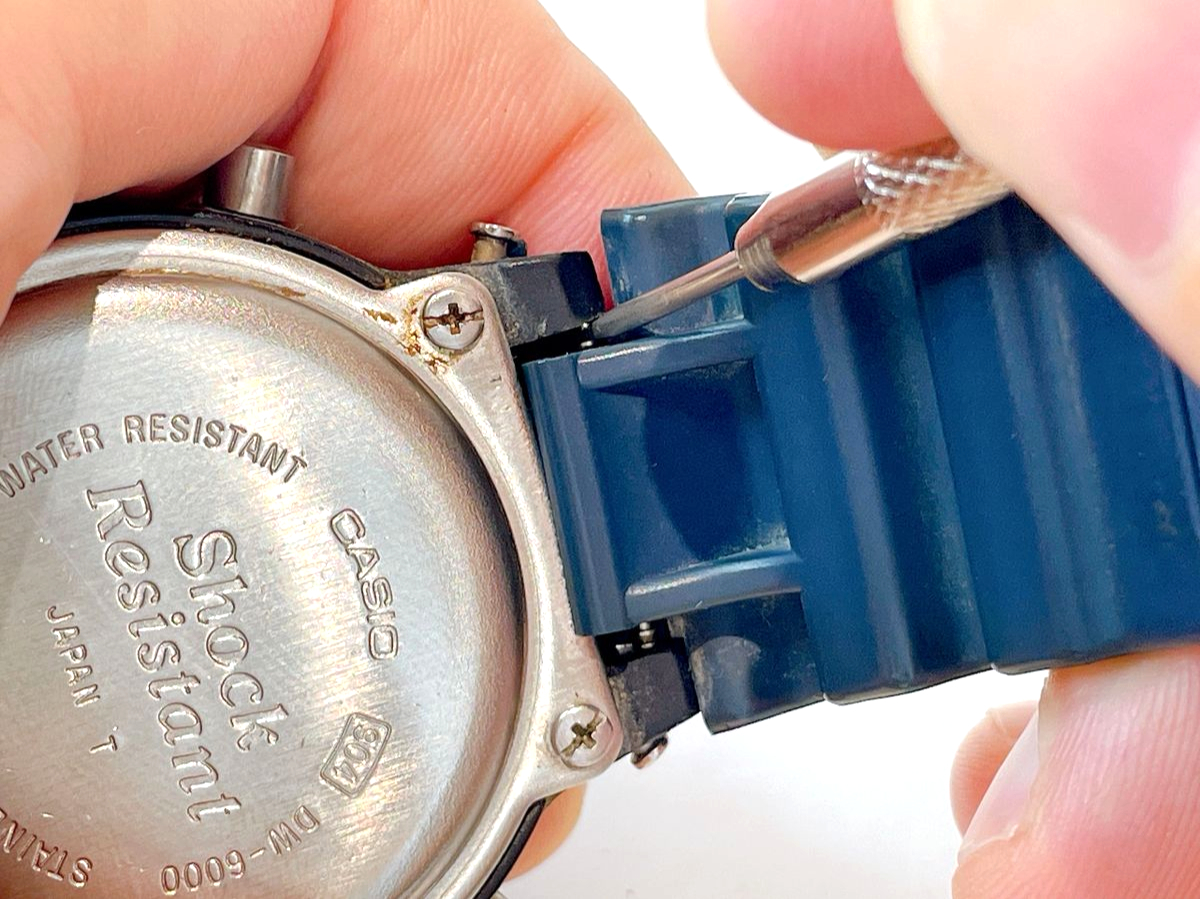

2. 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。

☝️ポイント

• バネ棒は下側から装着した方が作業が圧倒的に簡単です。

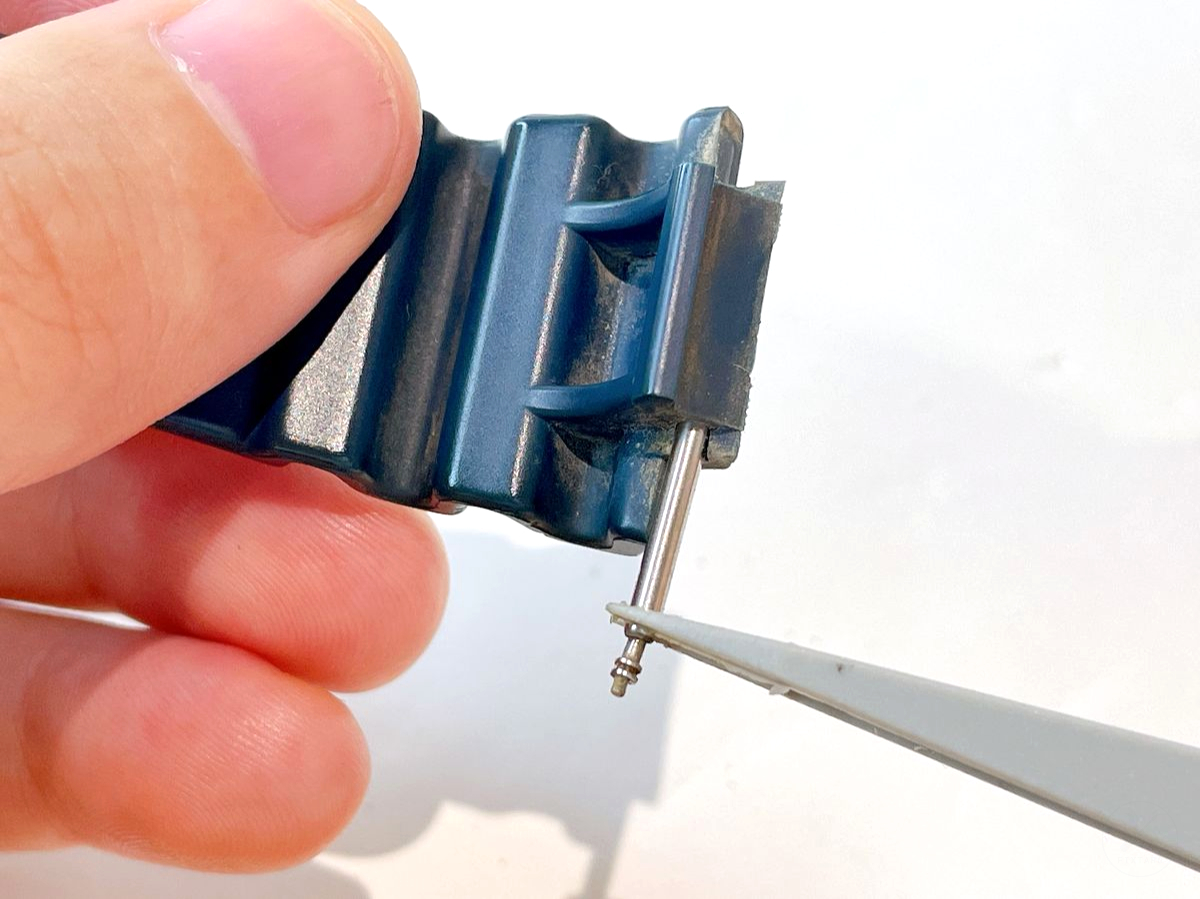

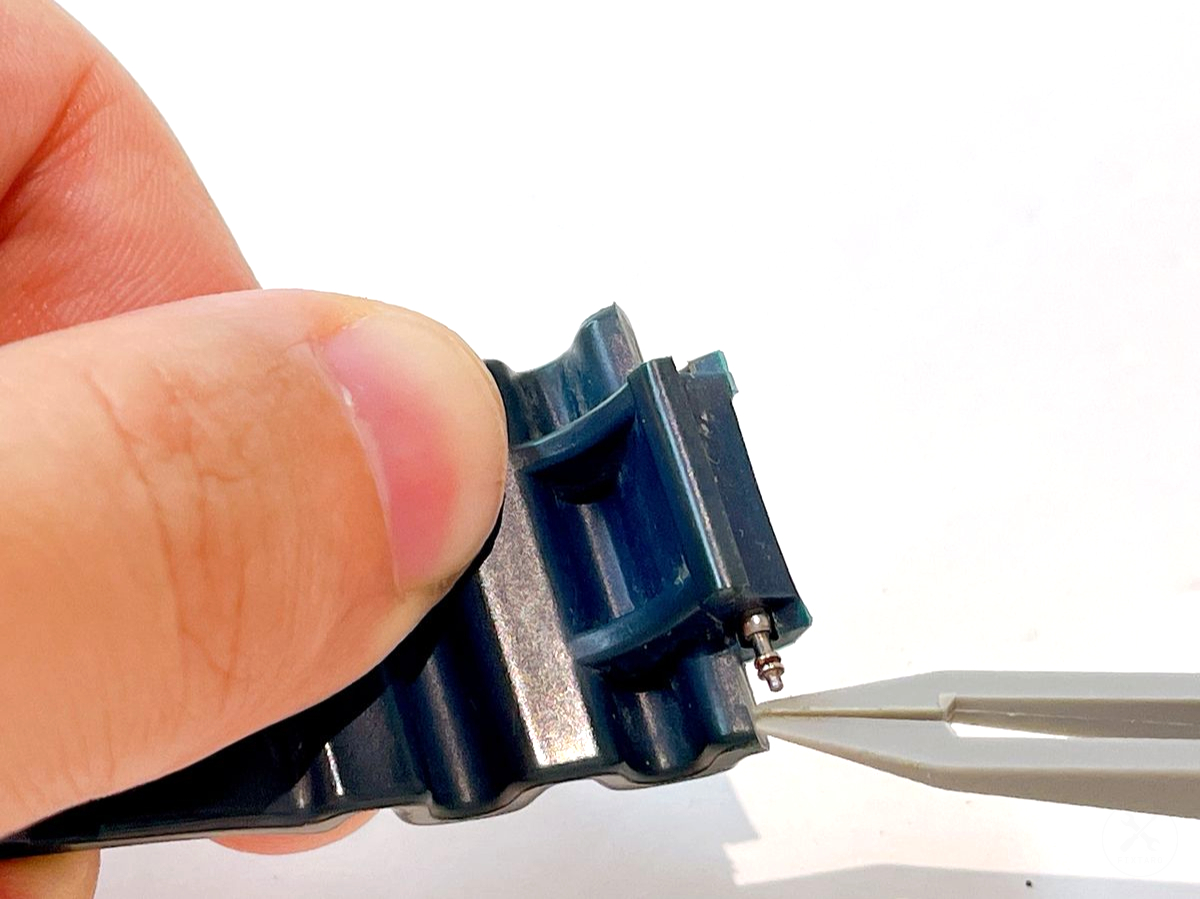

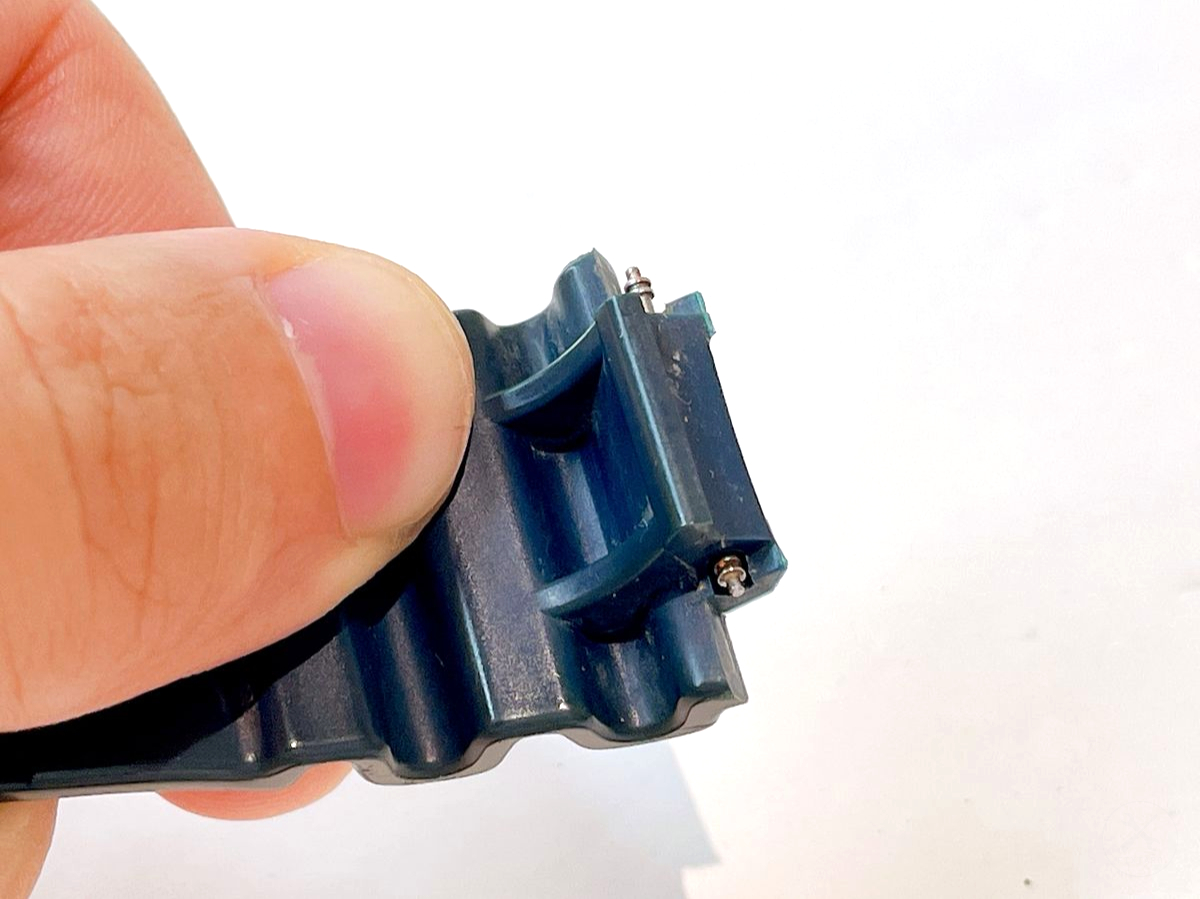

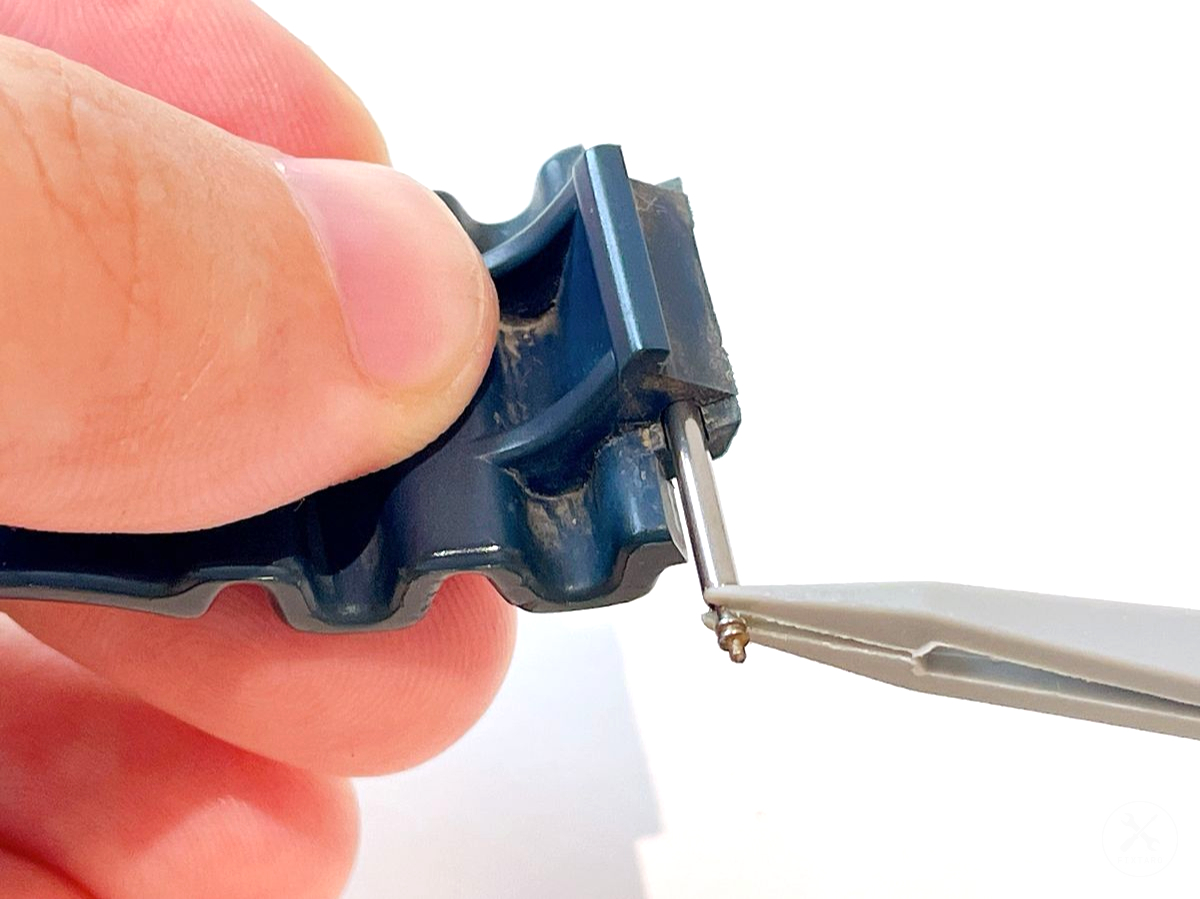

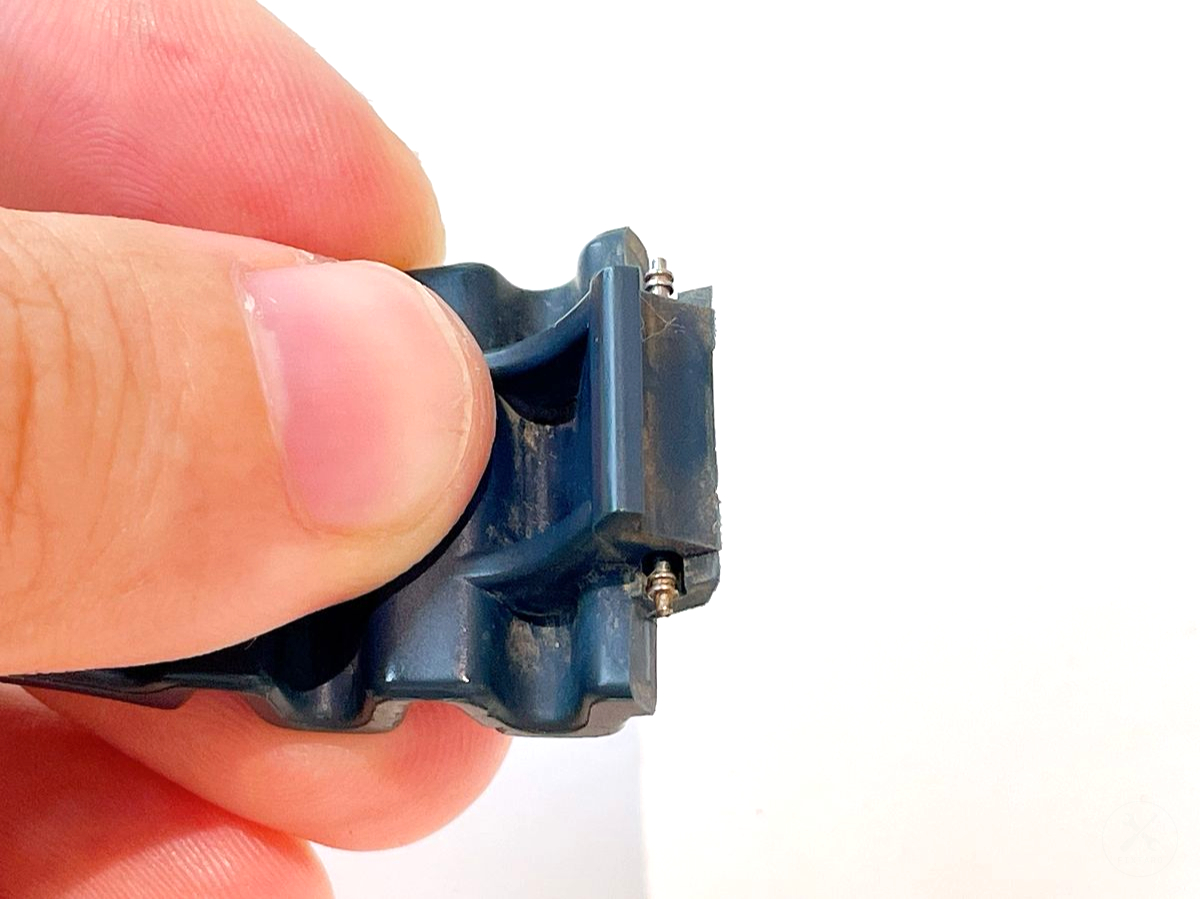

プラスチック製ピンセットを使用し、下側ベルトにバネ棒を挿入します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

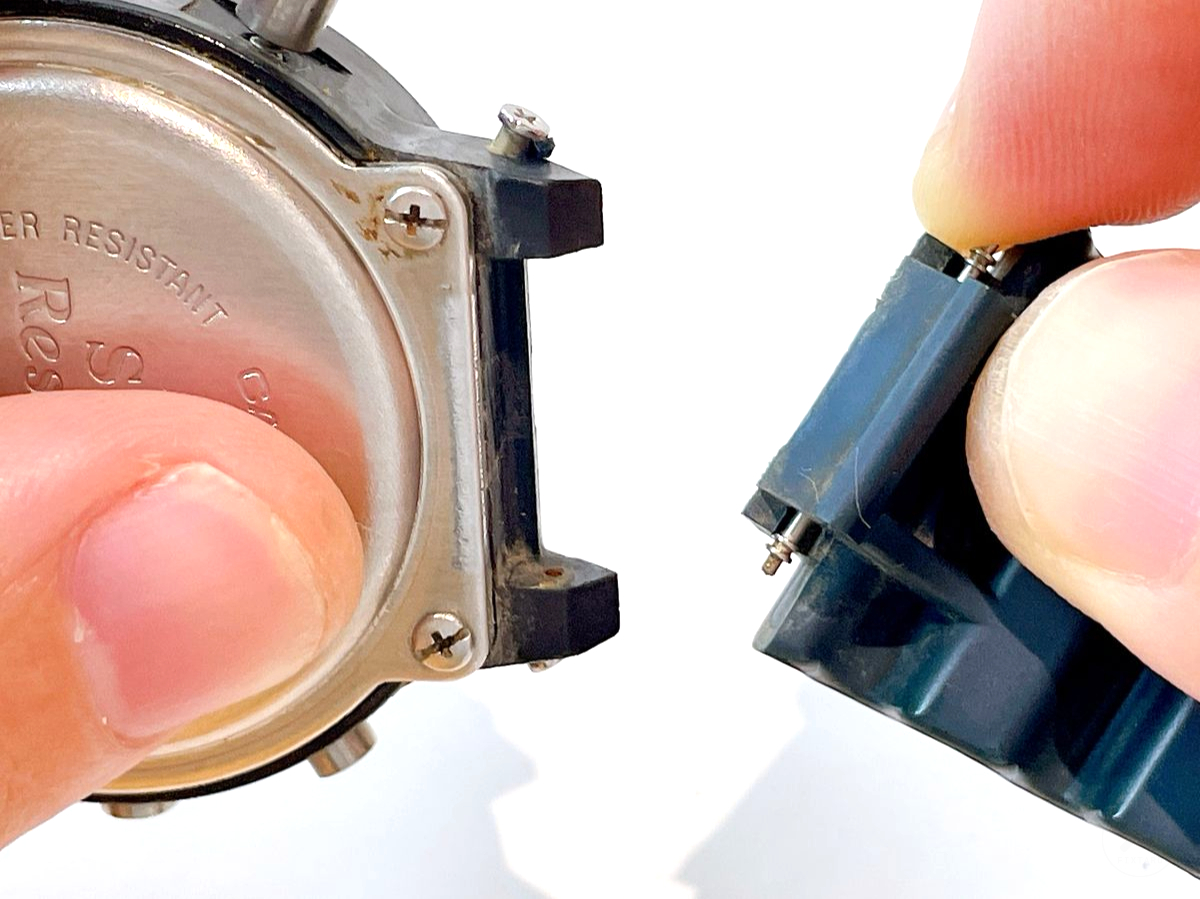

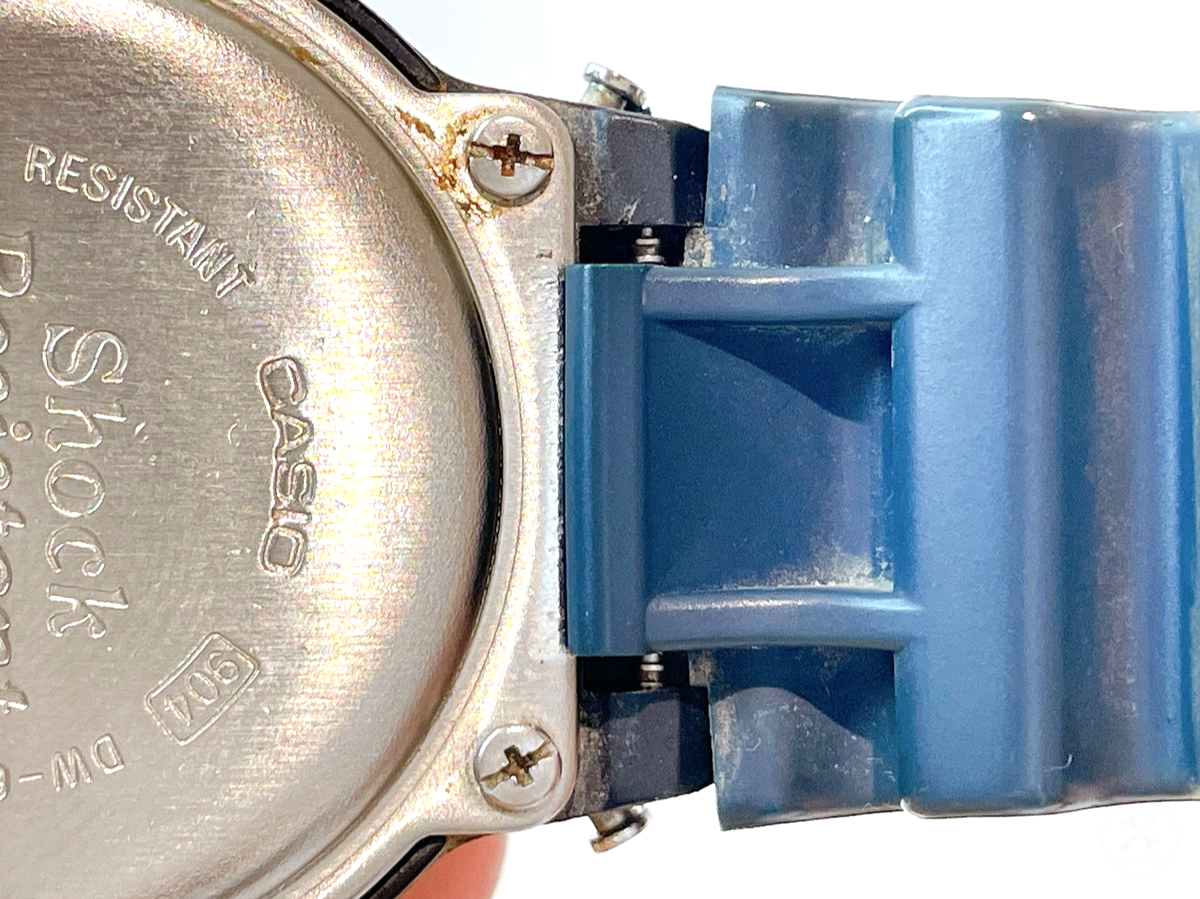

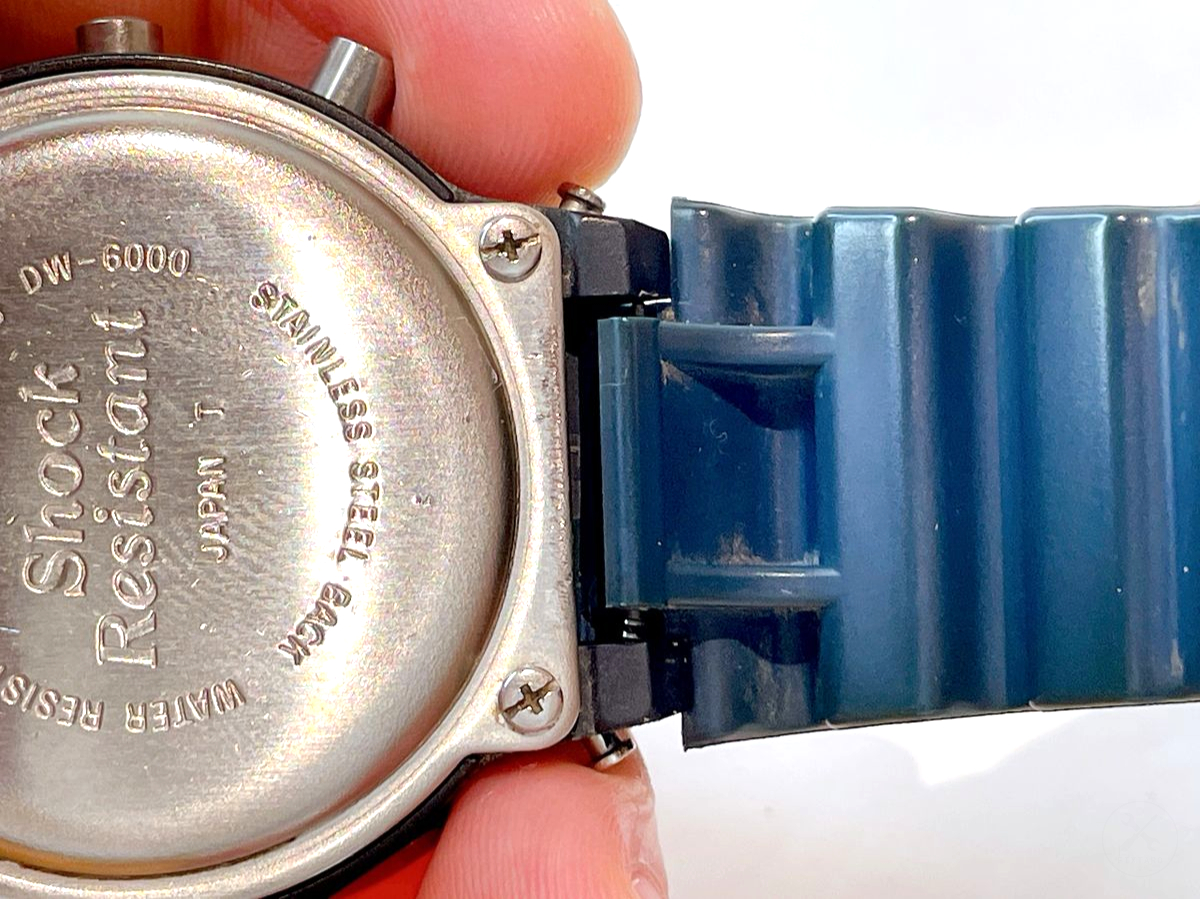

下記手順で下側ベルトを本体に装着します。

1. 下側ベルトから出てるバネ棒を本体の下側の穴に挿入します。
2. 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。

☝️ポイント

• バネ棒は下側から装着した方が作業が圧倒的に簡単です。

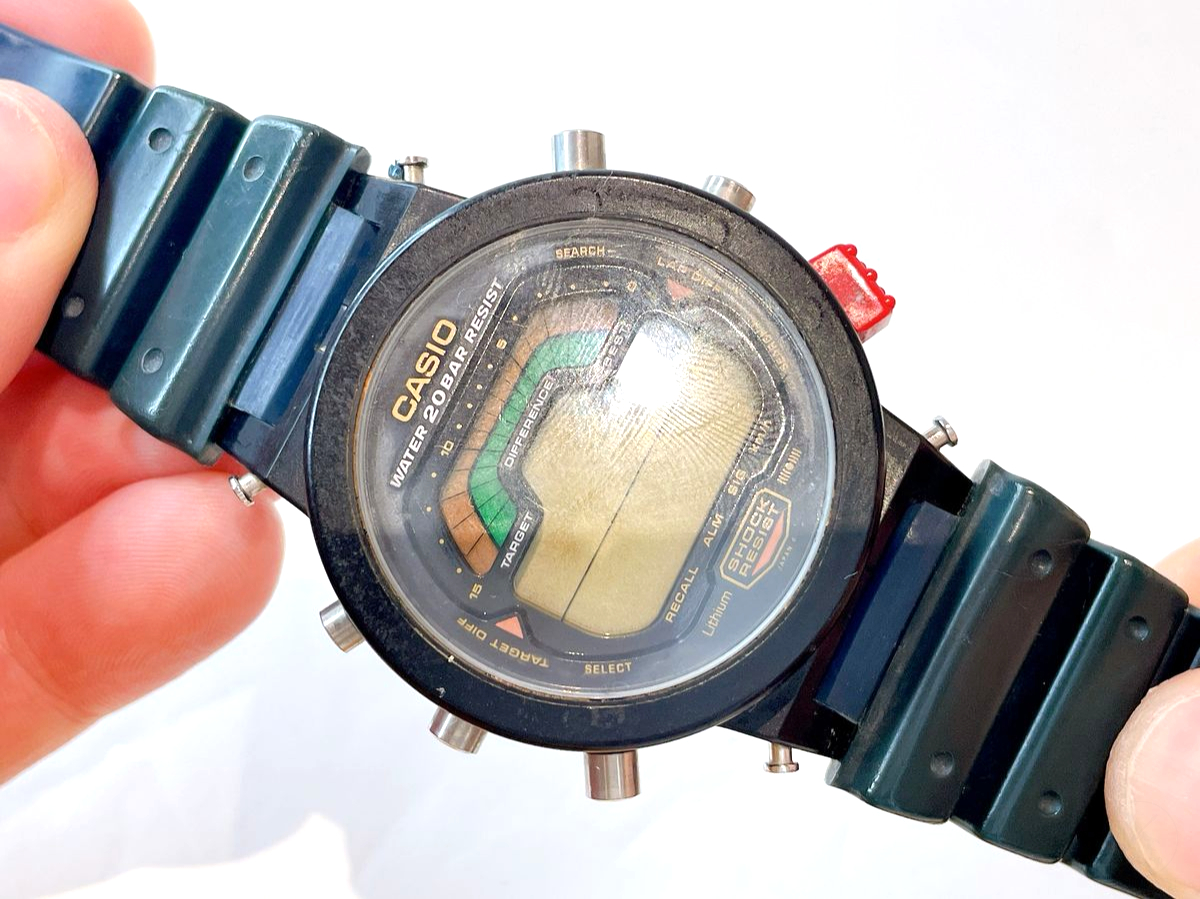

以上で、Gショックの型番DW6000（モジュール番号No.904）のベルト交換完了です。
