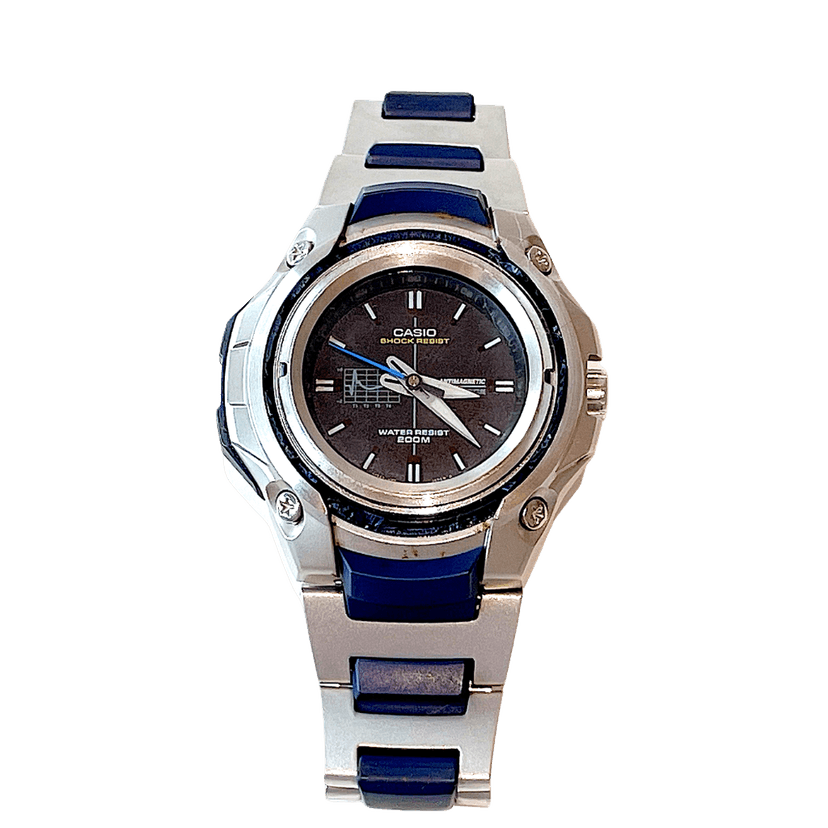

GショックGC2000の電池交換（No.1799）

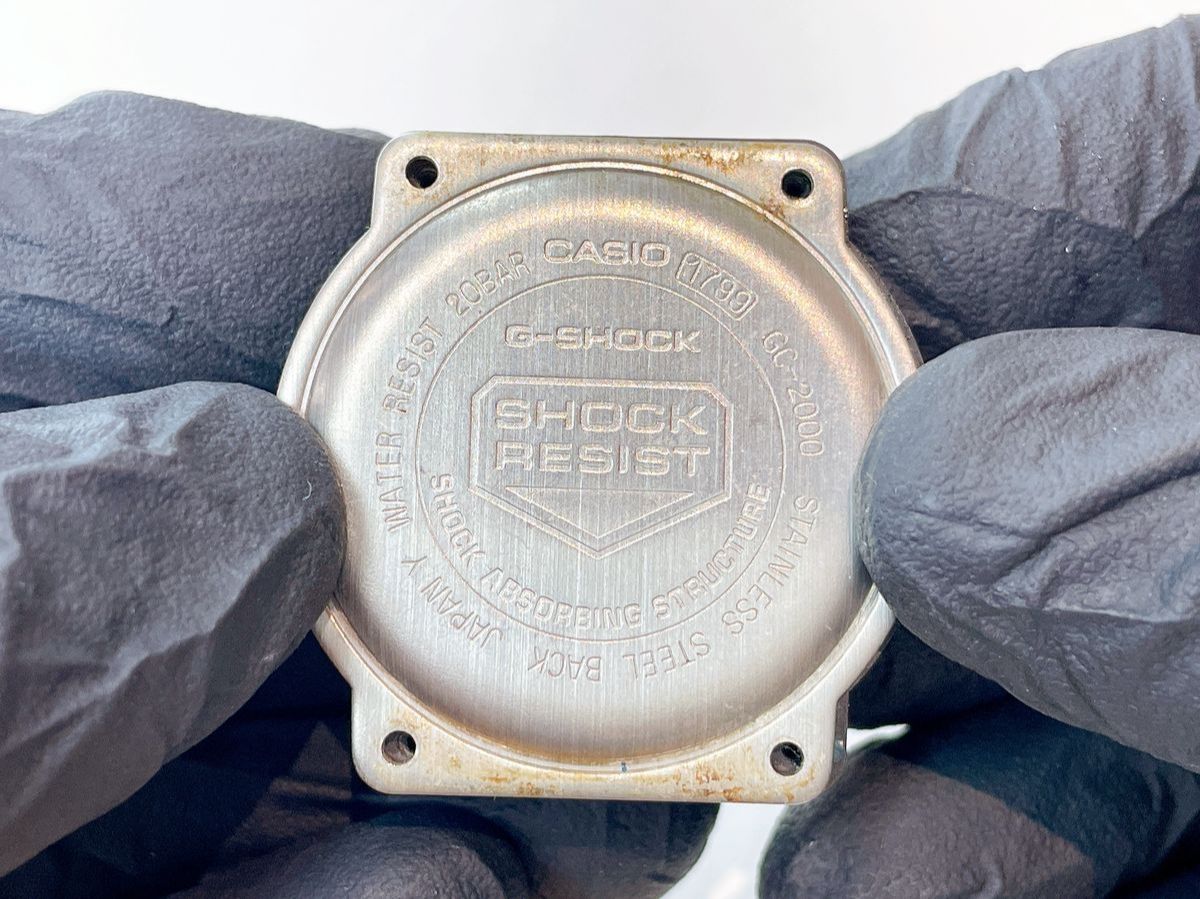

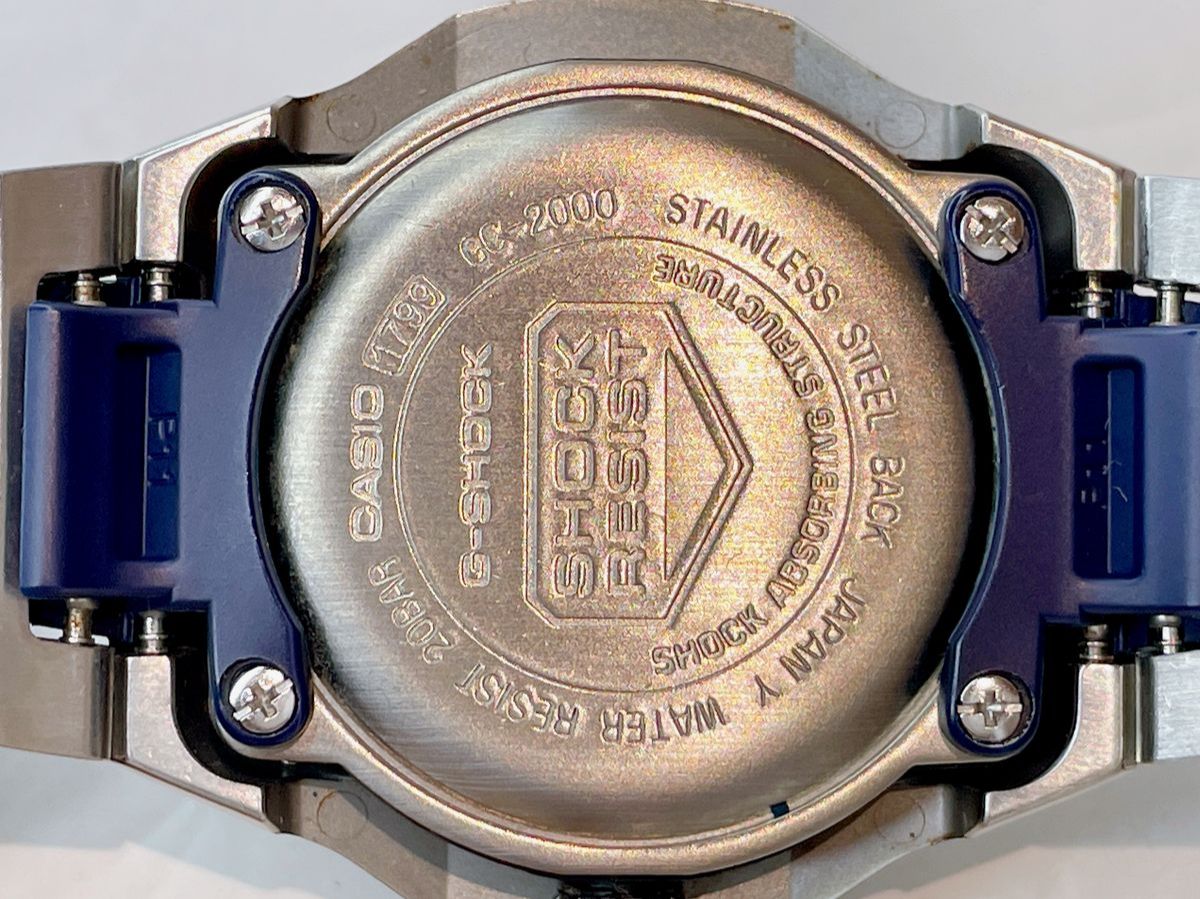

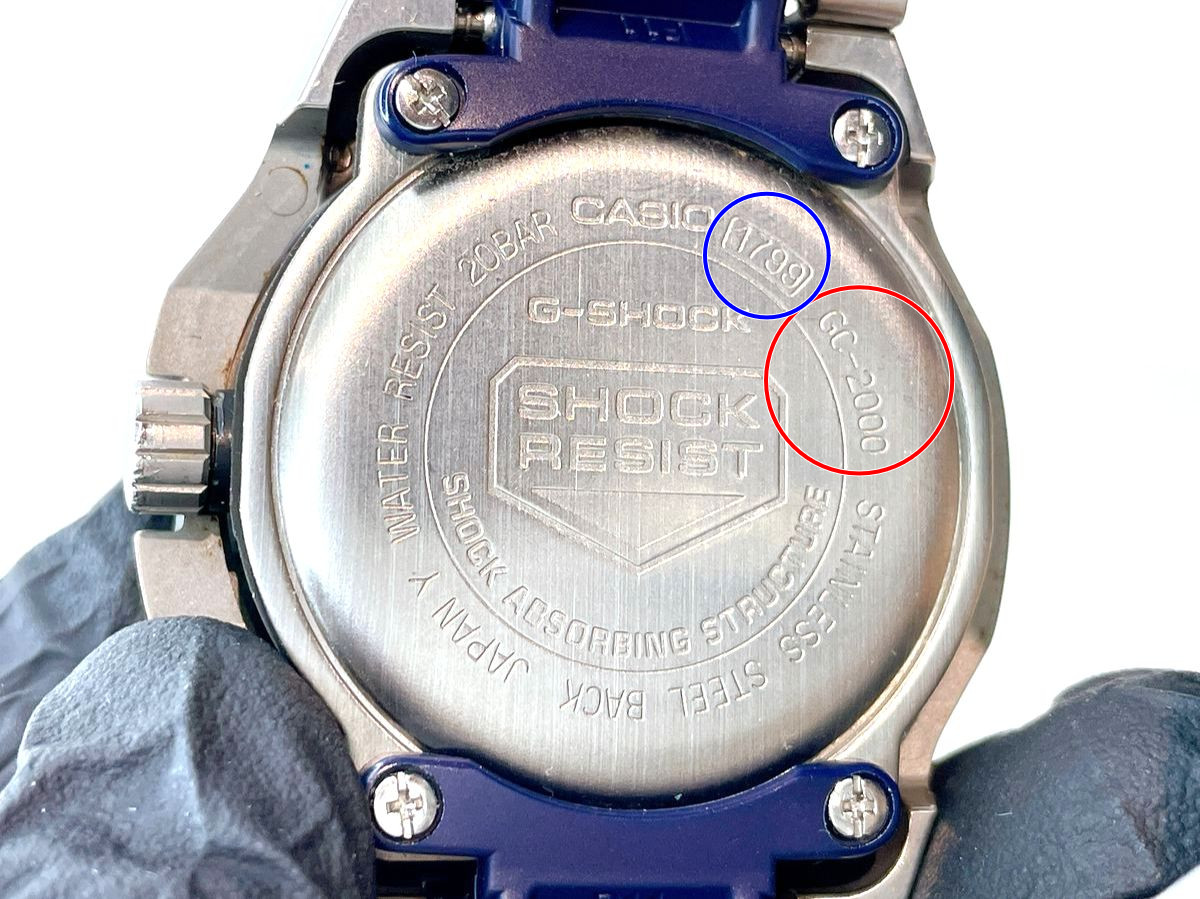

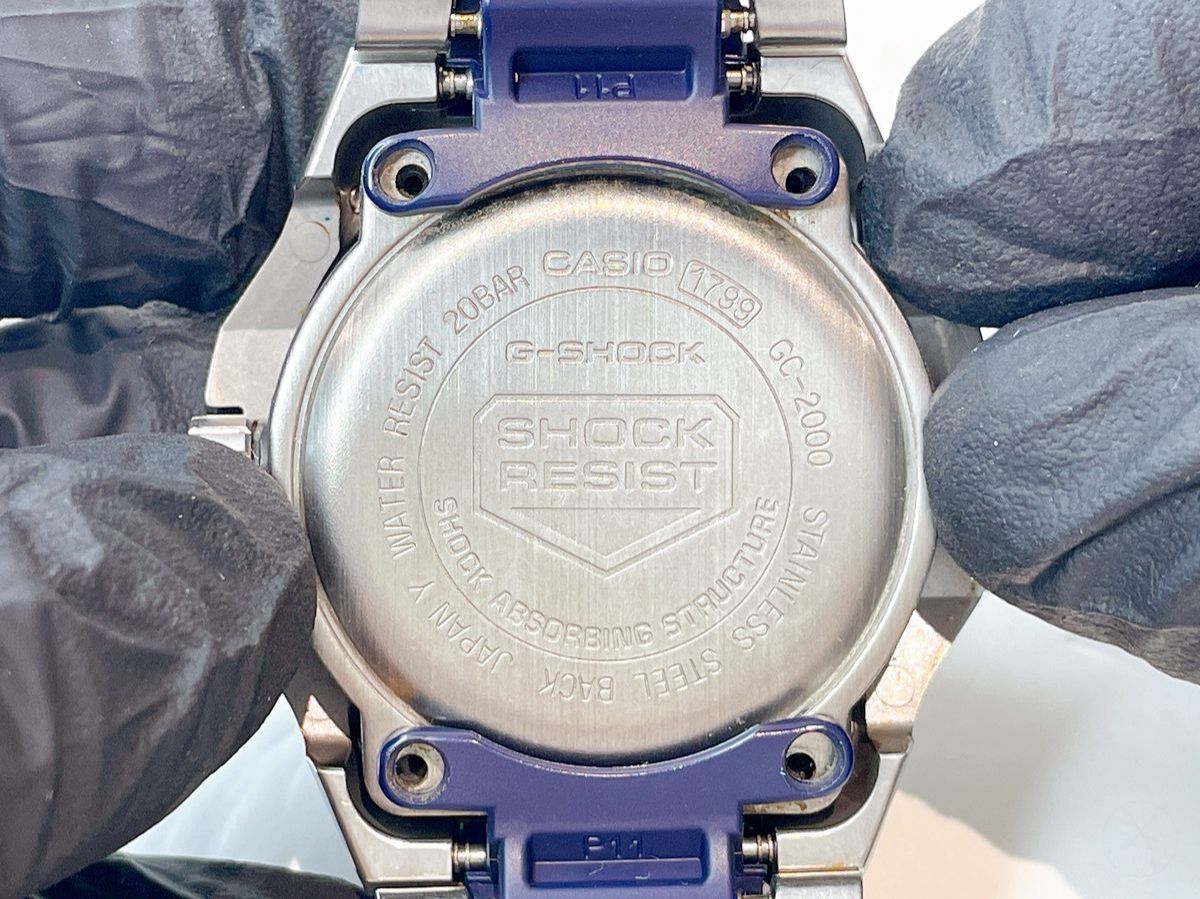

電池交換を行う前に、裏蓋を確認し、型番が[GC2000]（写真の赤丸）、モジュール番号が[1799]（写真の青丸）かチェックしてください。

⚠️ご注意ください

• ネジサイズが0.1mm単位で異なる場合があります。ネジを間違わないように、必ず型番が一致していることを確認してください。

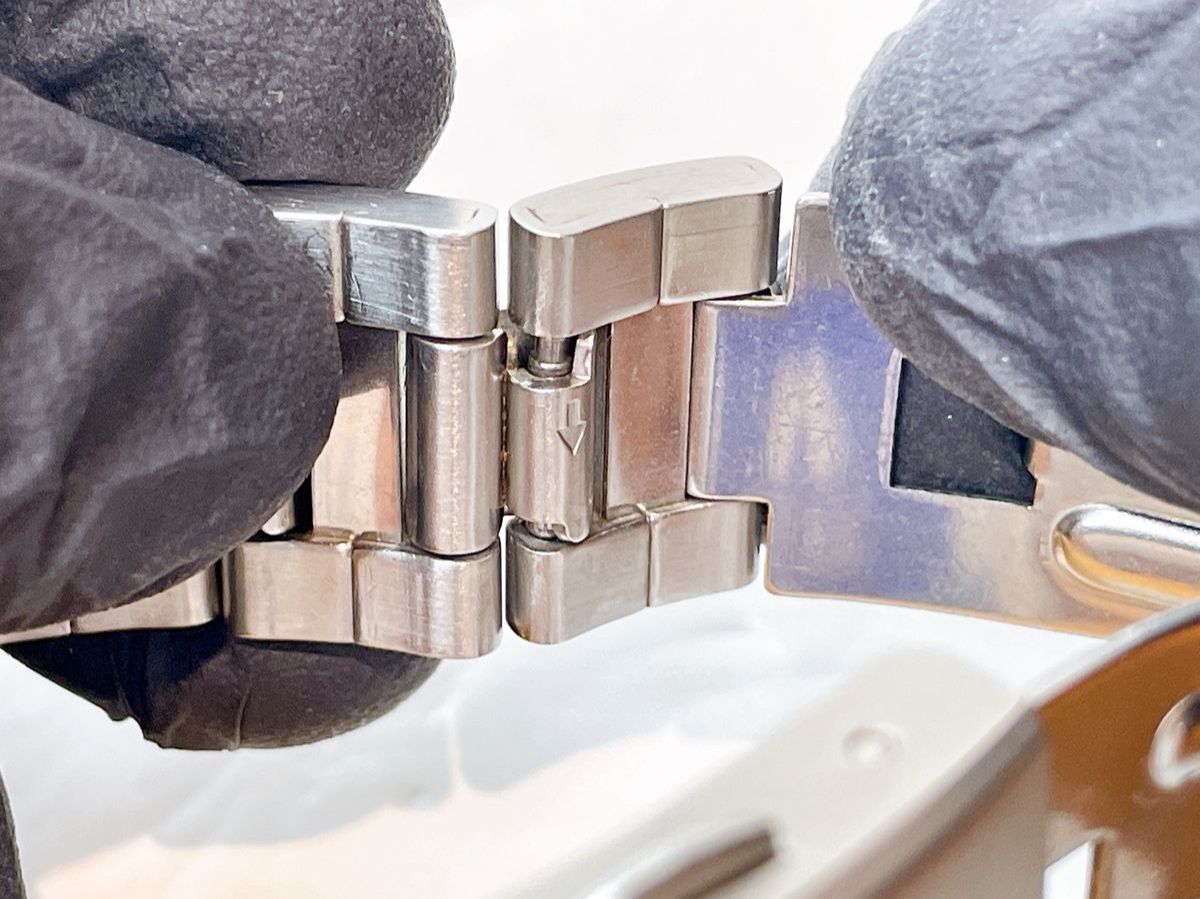

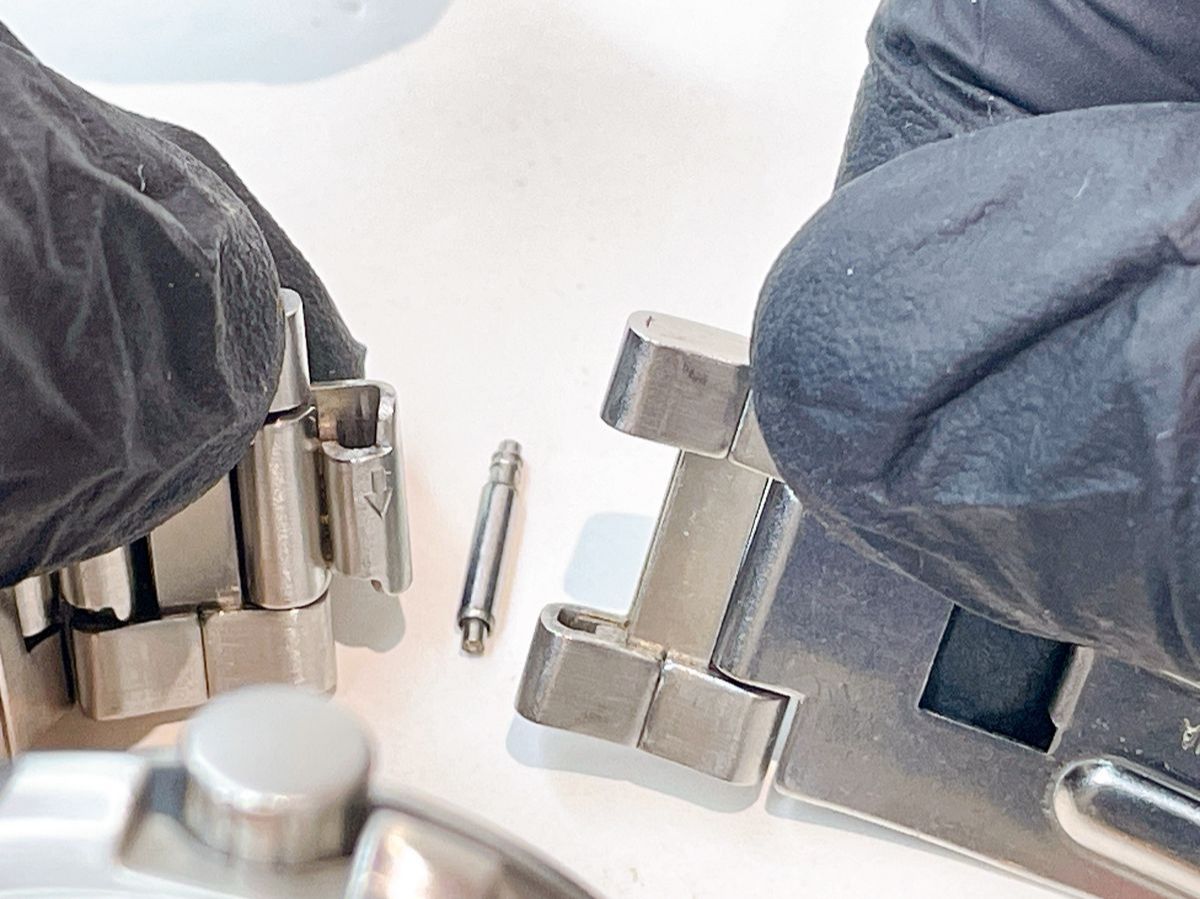

裏蓋やベルトを外す作業をしやすくするために、金属ベルトのコマを1つ外します。

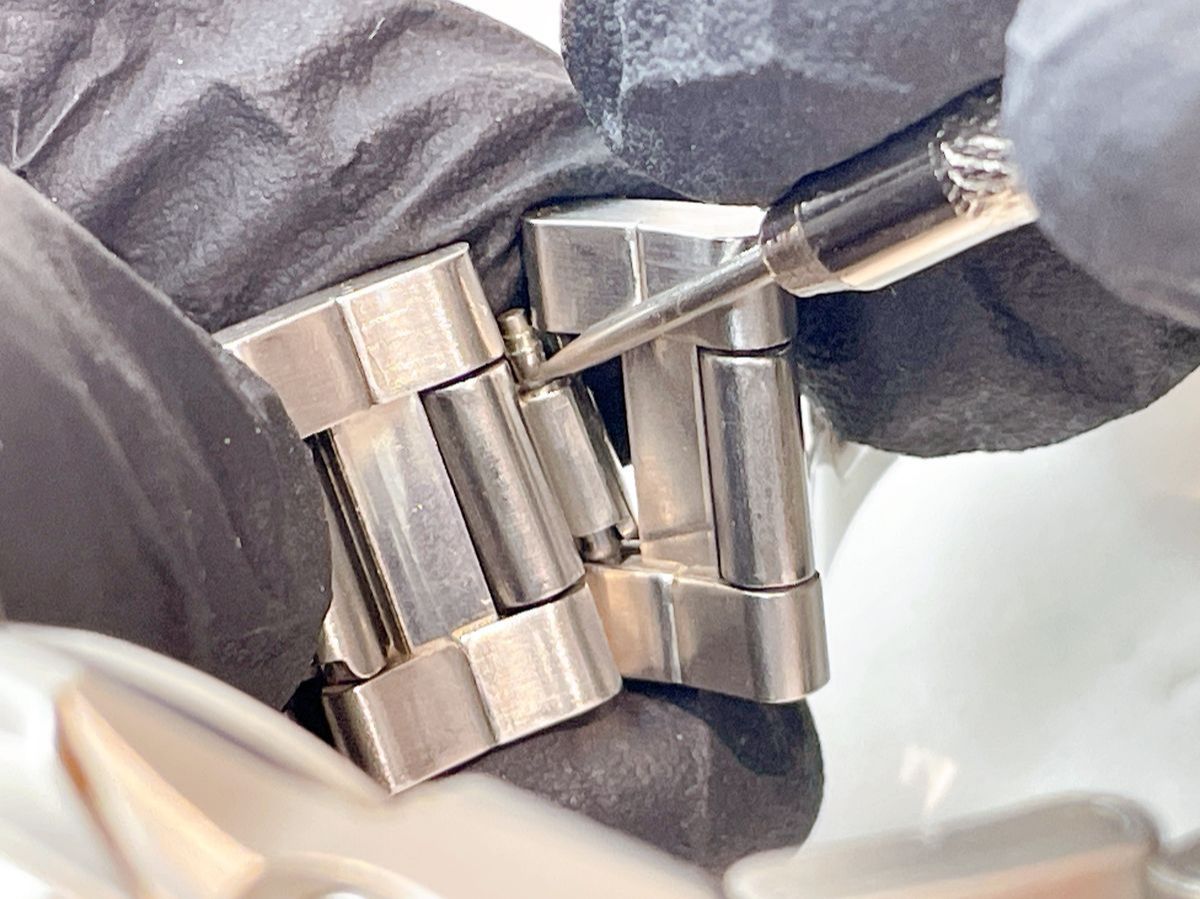

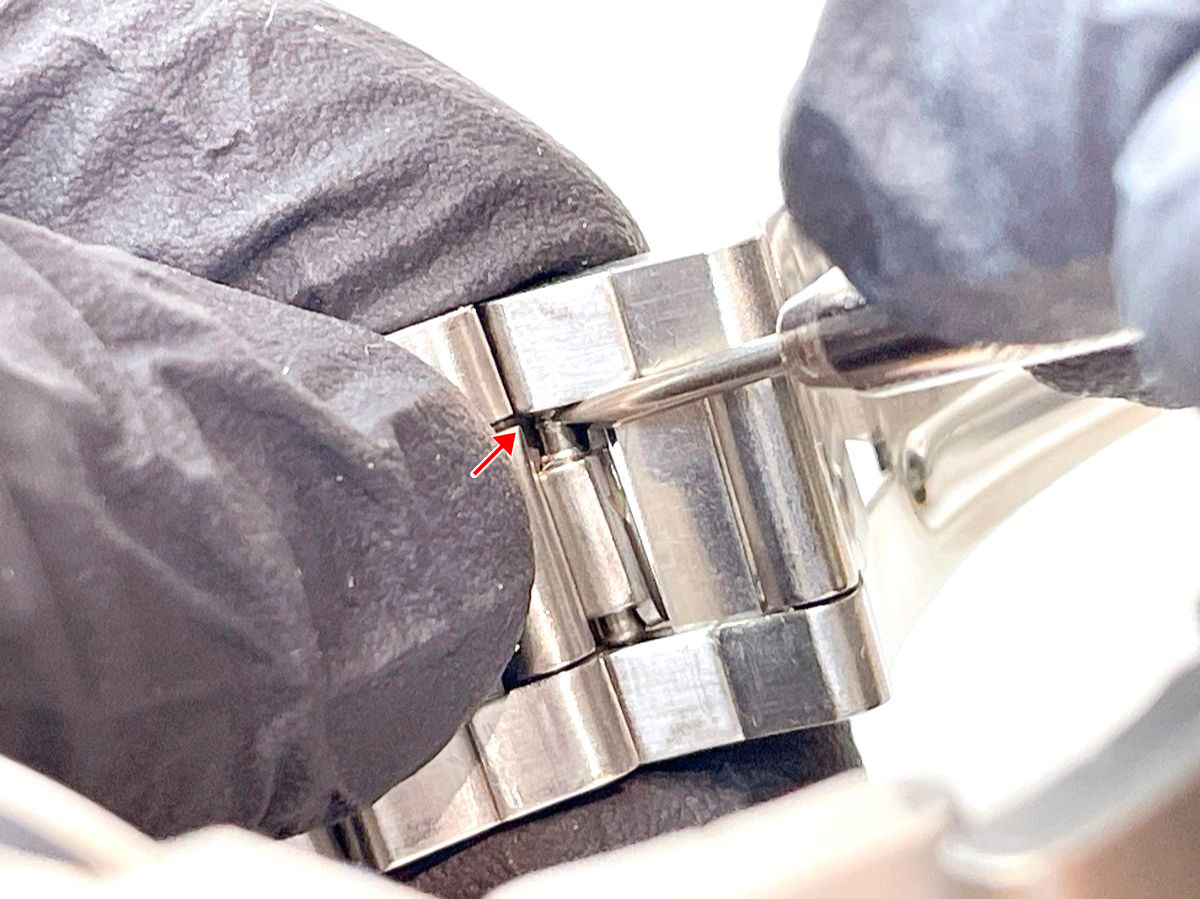

✅コマの外し方

1. 金属ベルトのコマの1つの隙間にバネ棒外しを差し込む。
2. ベルトに印字されている矢印の向きにバネ棒外しを押し込みながら、コマをスライドさせる。

☝️ポイント

• 大前提に外さなくても電池交換は可能です。しかしながらベルトのコマを1つ外さないと、裏蓋の4つのネジを外すときにドライバーとベルトがぶつかりやすく、傷が付いてしまうリスクがあります。安全に作業するためにベルトのコマを1つ外すことをお勧めします。

⚠️ご注意ください

• コマの連結に使用されている棒芯は外れやすいです。紛失に注意しましょう。

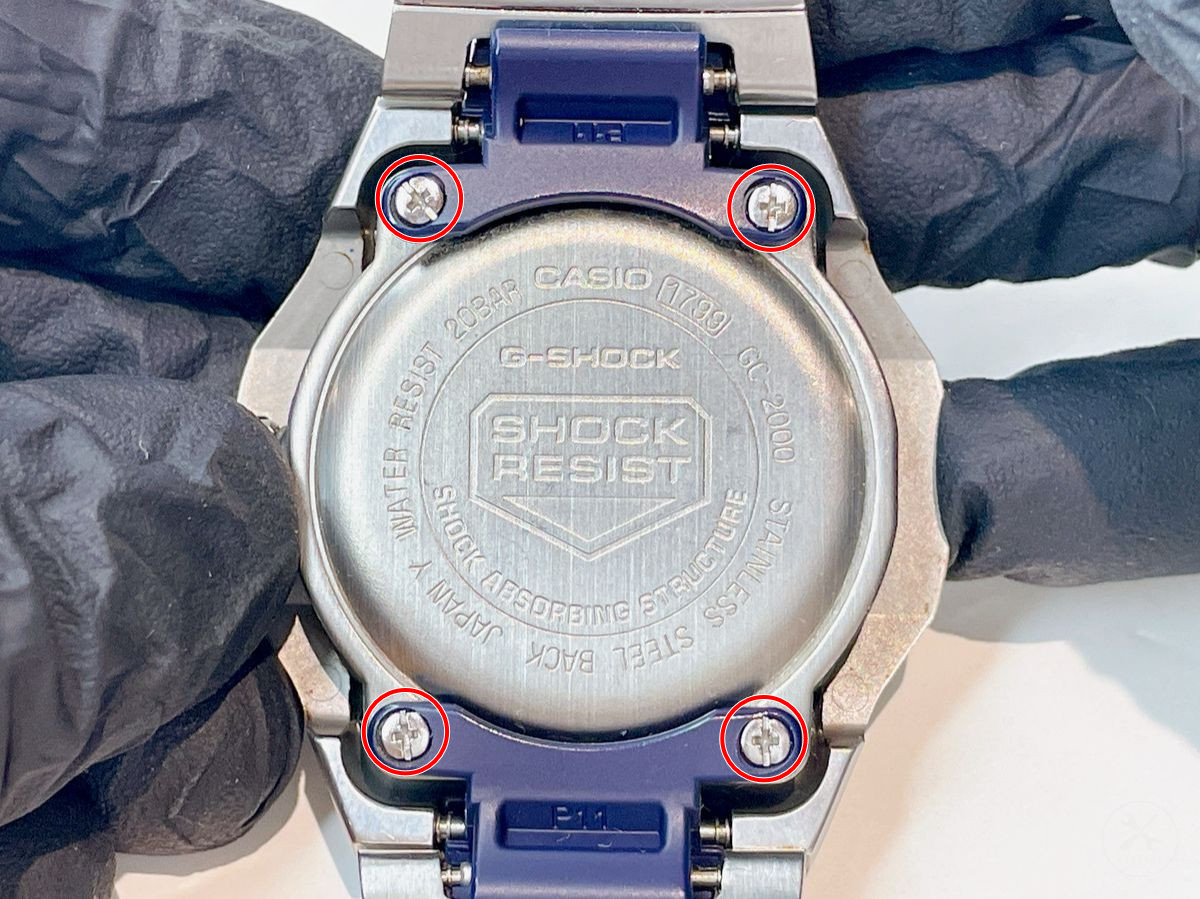

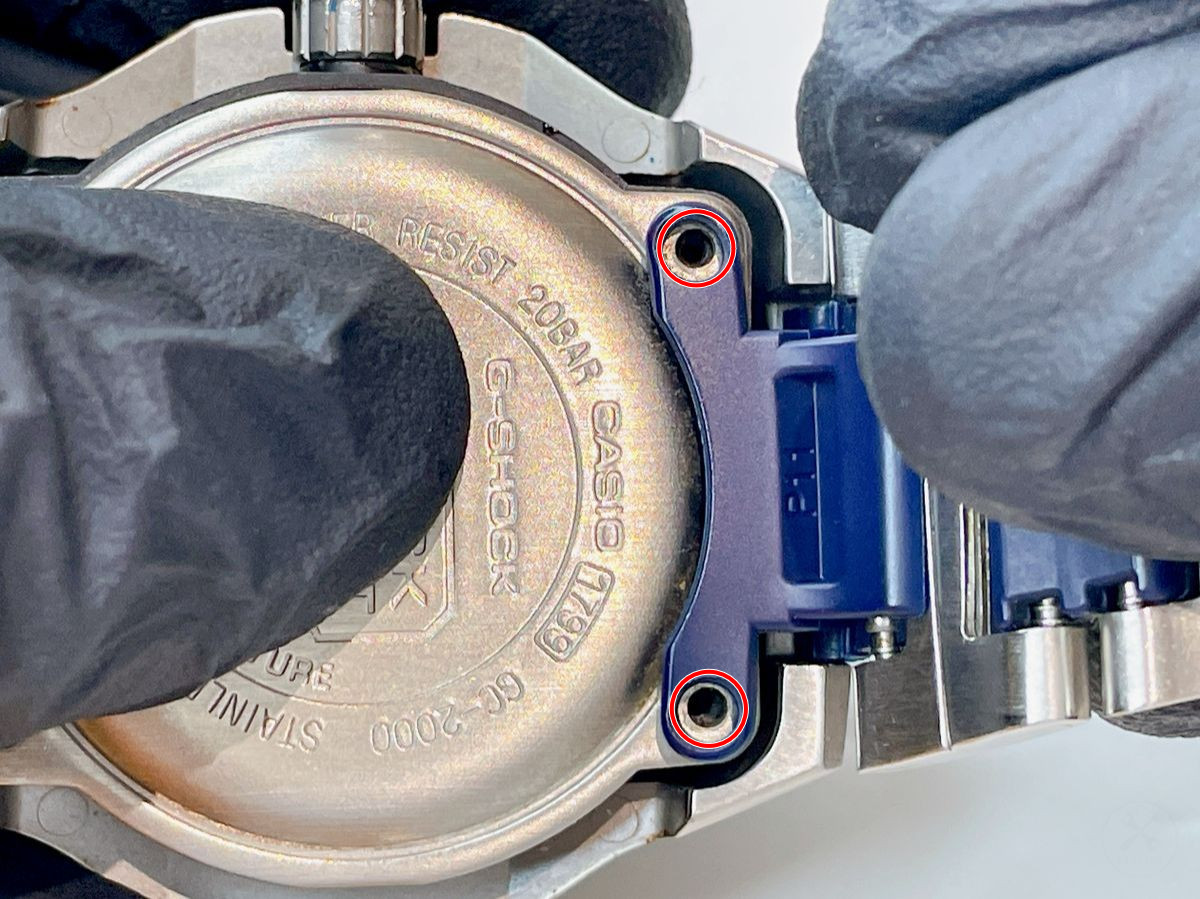

金属蓋を固定するネジ×4（写真1枚目の赤丸）を外します。

赤丸ネジ

• 形状：プラスドライバー

⚠️ご注意ください

• ネジの頭が潰れないようにネジを慎重に回して作業してください。ネジの頭が潰れてしまうと電池交換不可になります。回しづらい場合、少しだけ押し込みながらゆっくり回すと、回しやすいです。

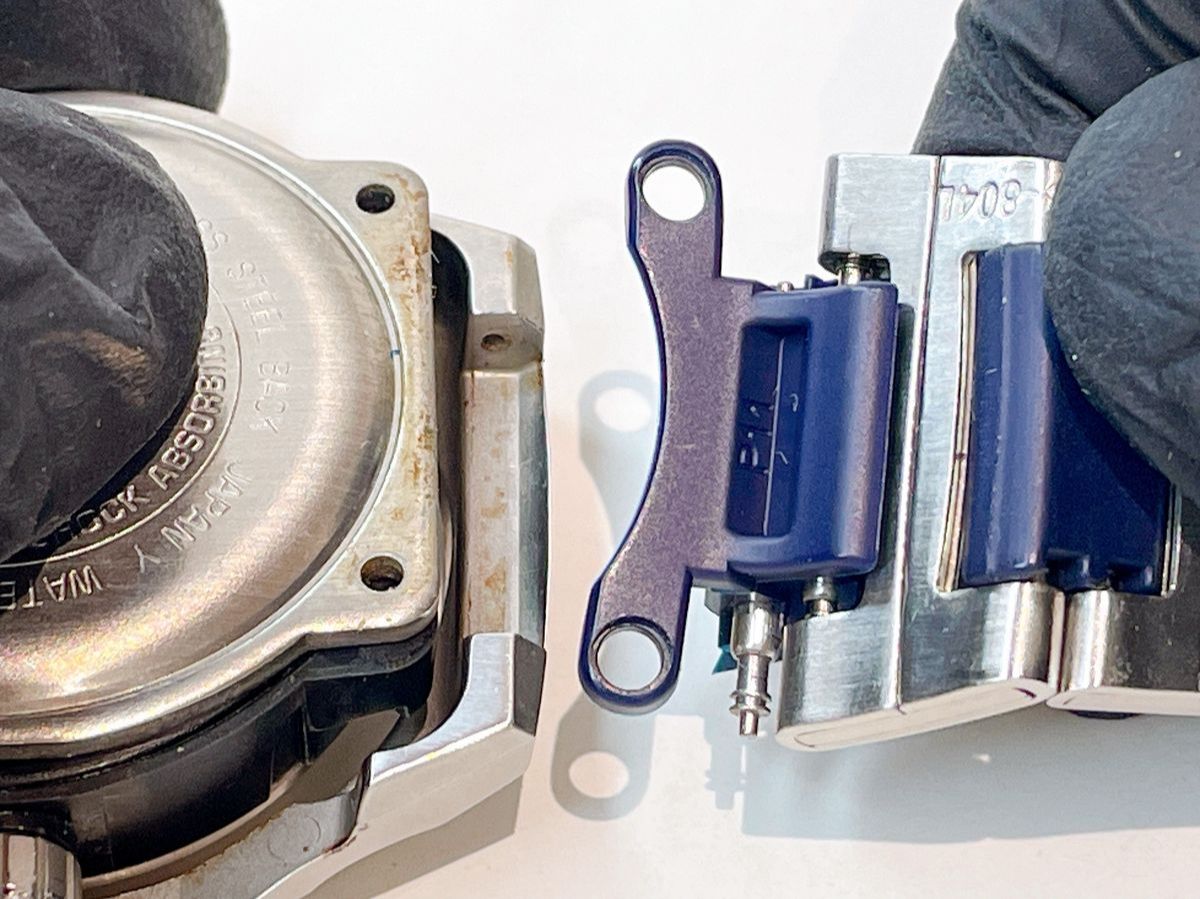

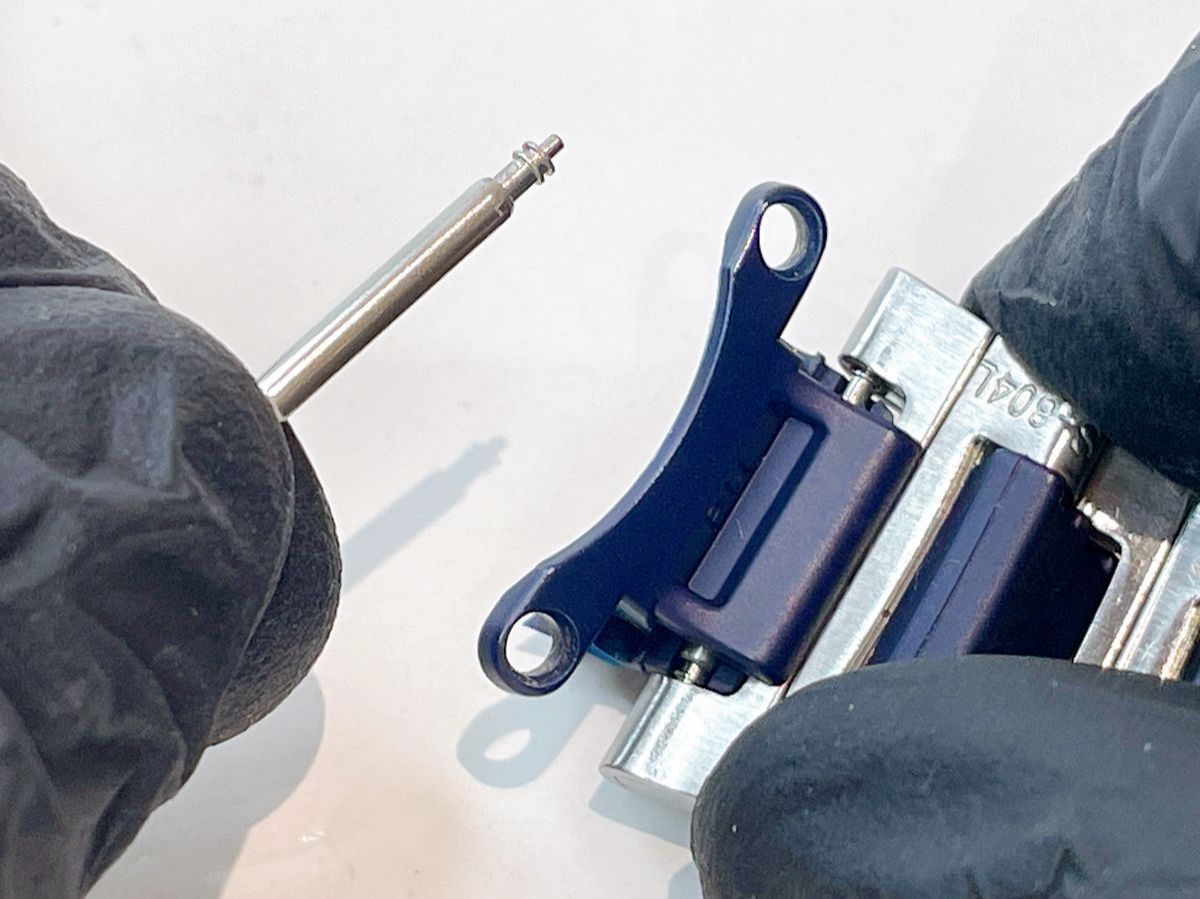

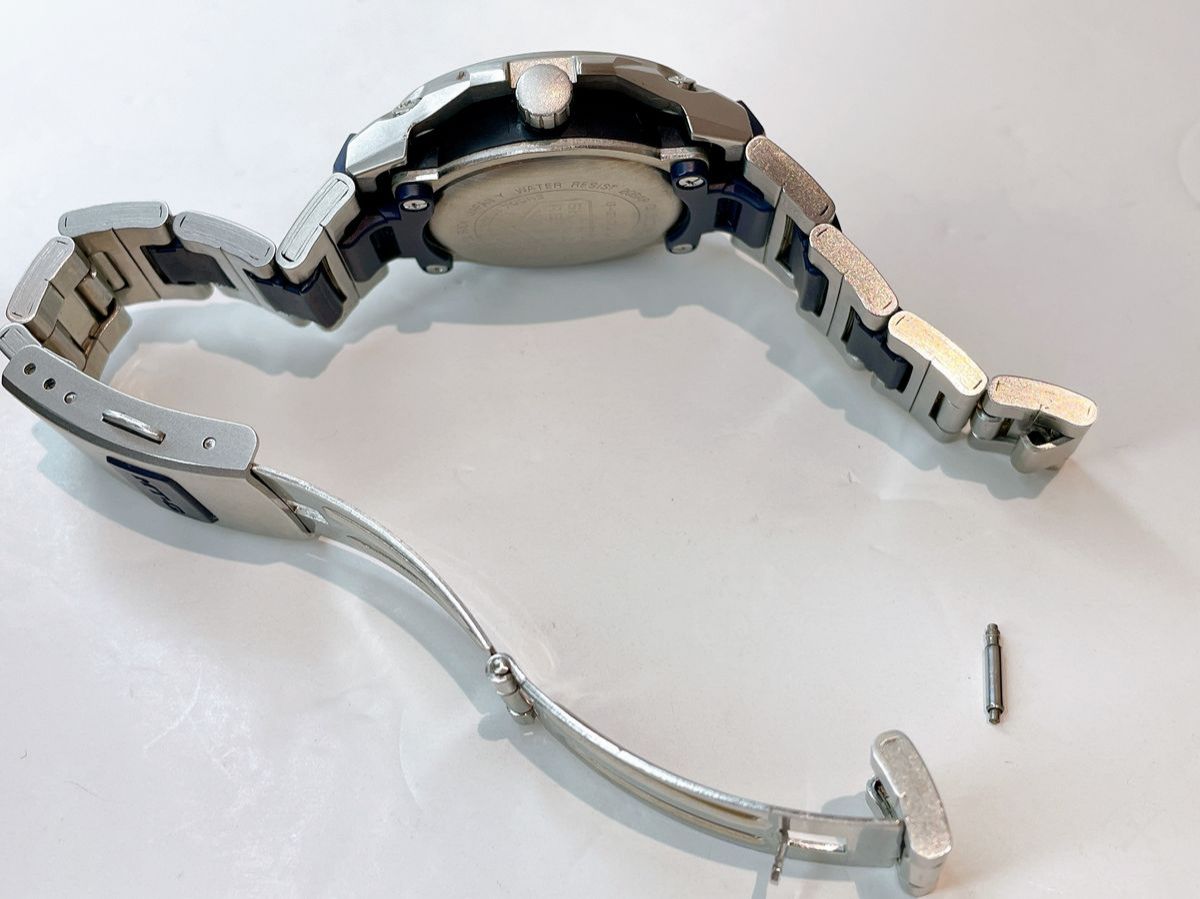

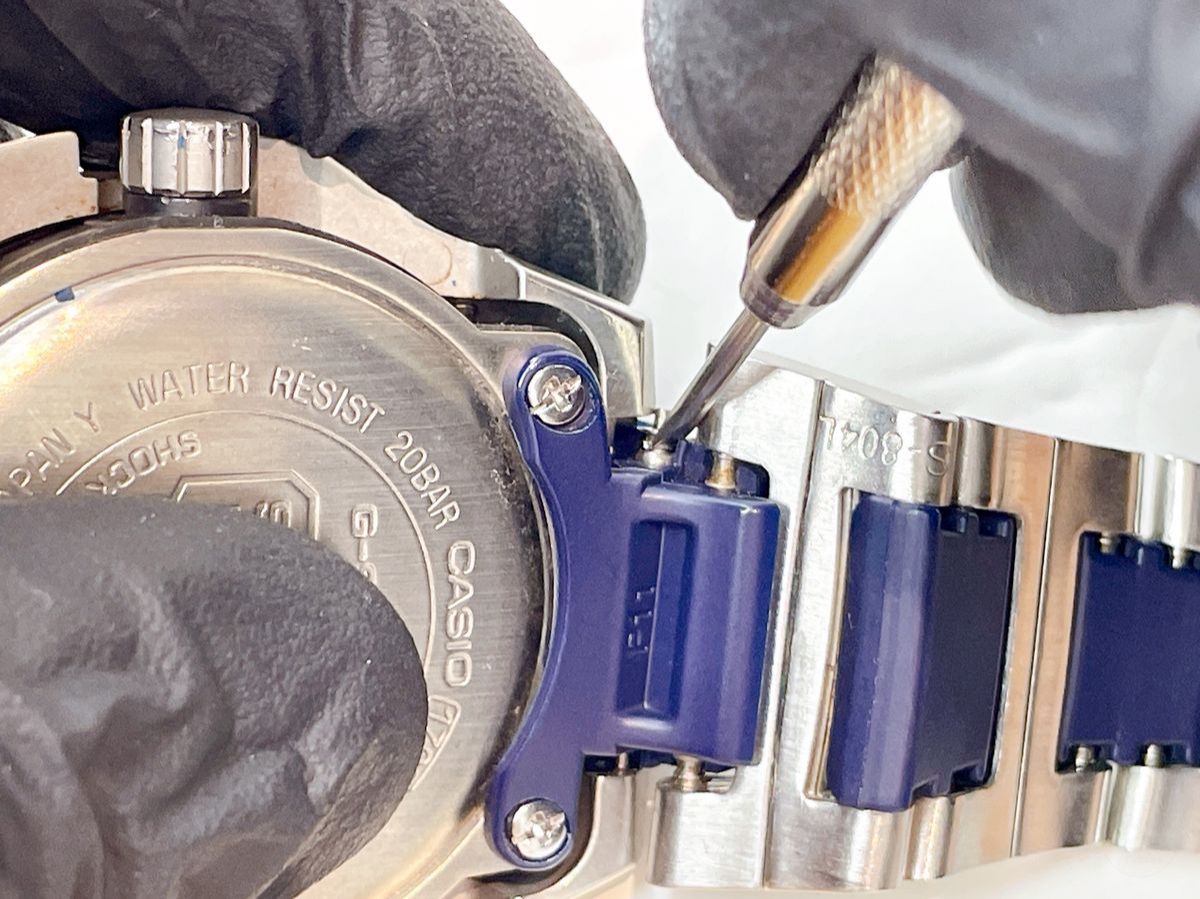

バネ棒外しを使用し、上部ベルトを外します。

☝️ベルトの外し方

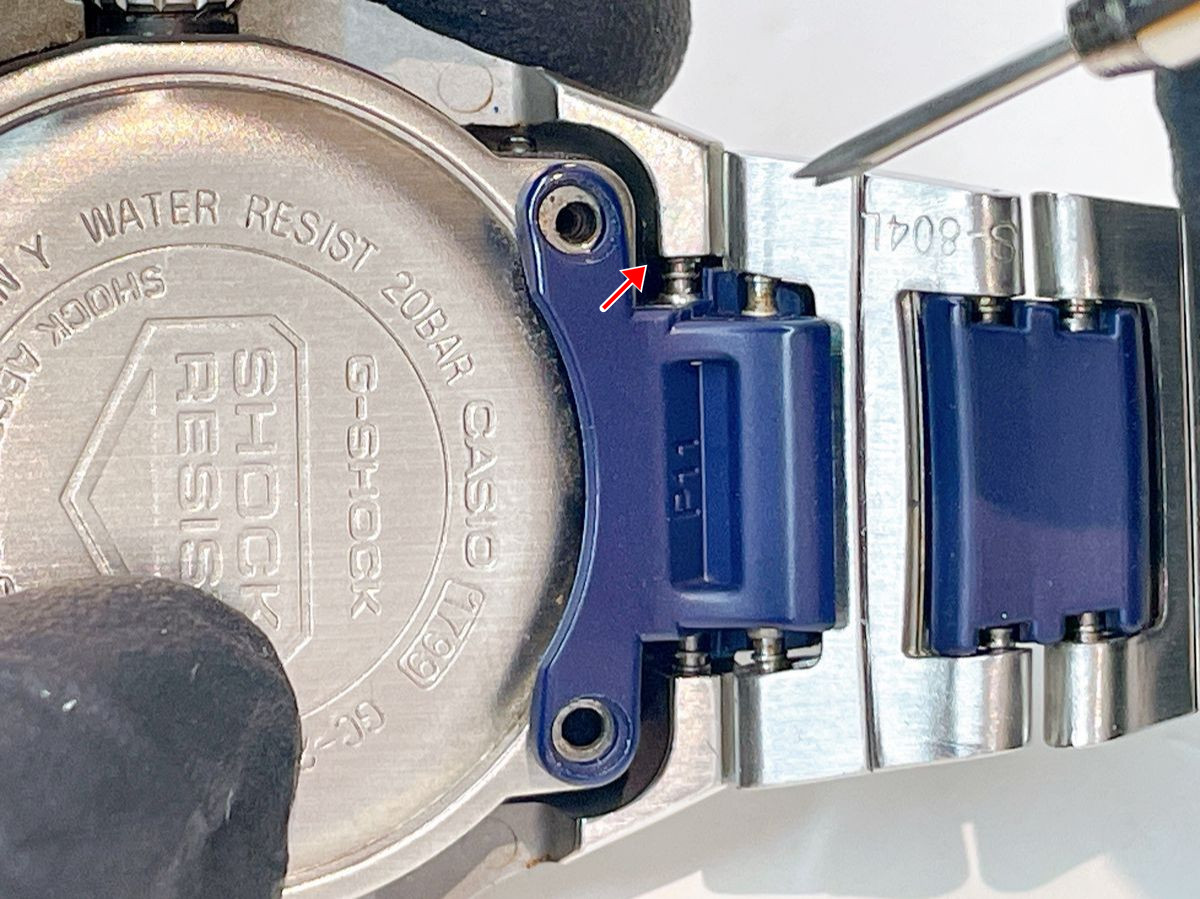

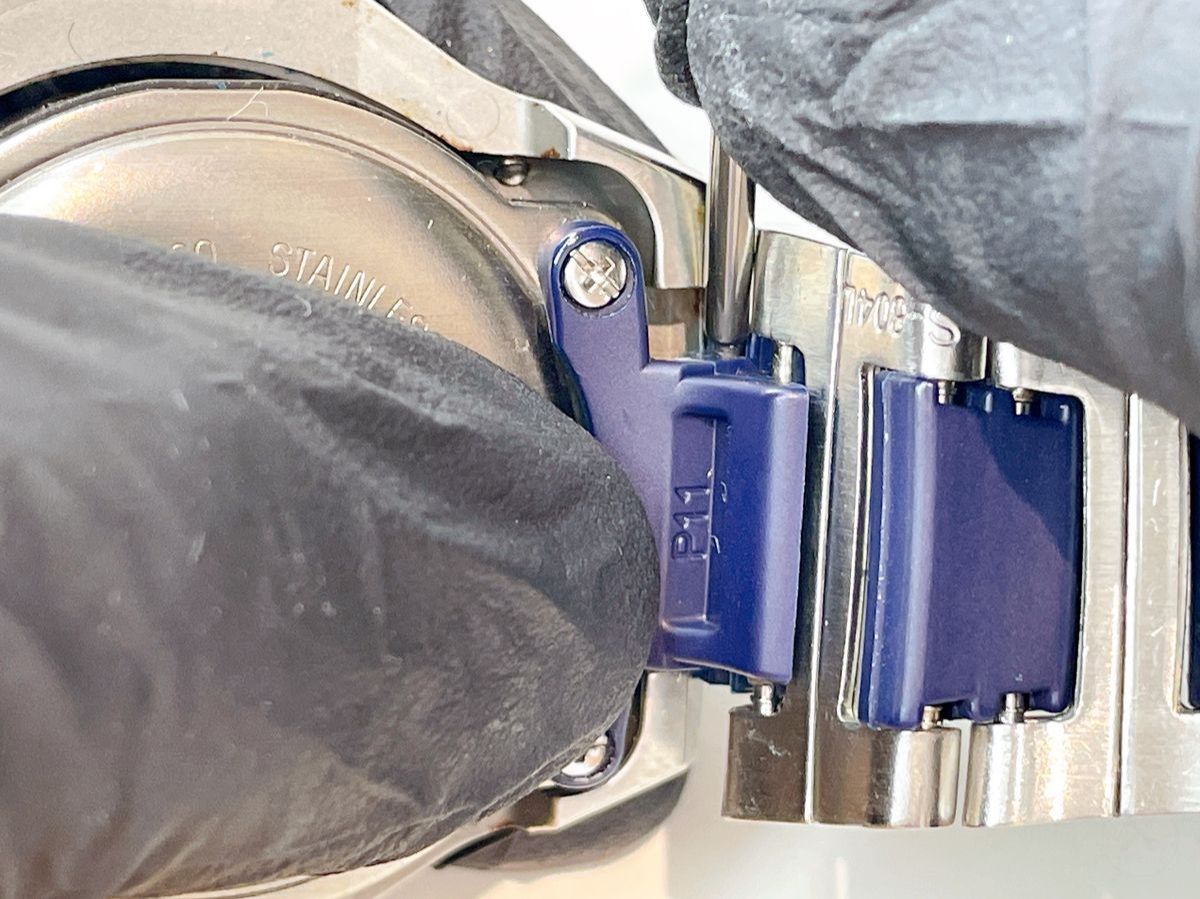

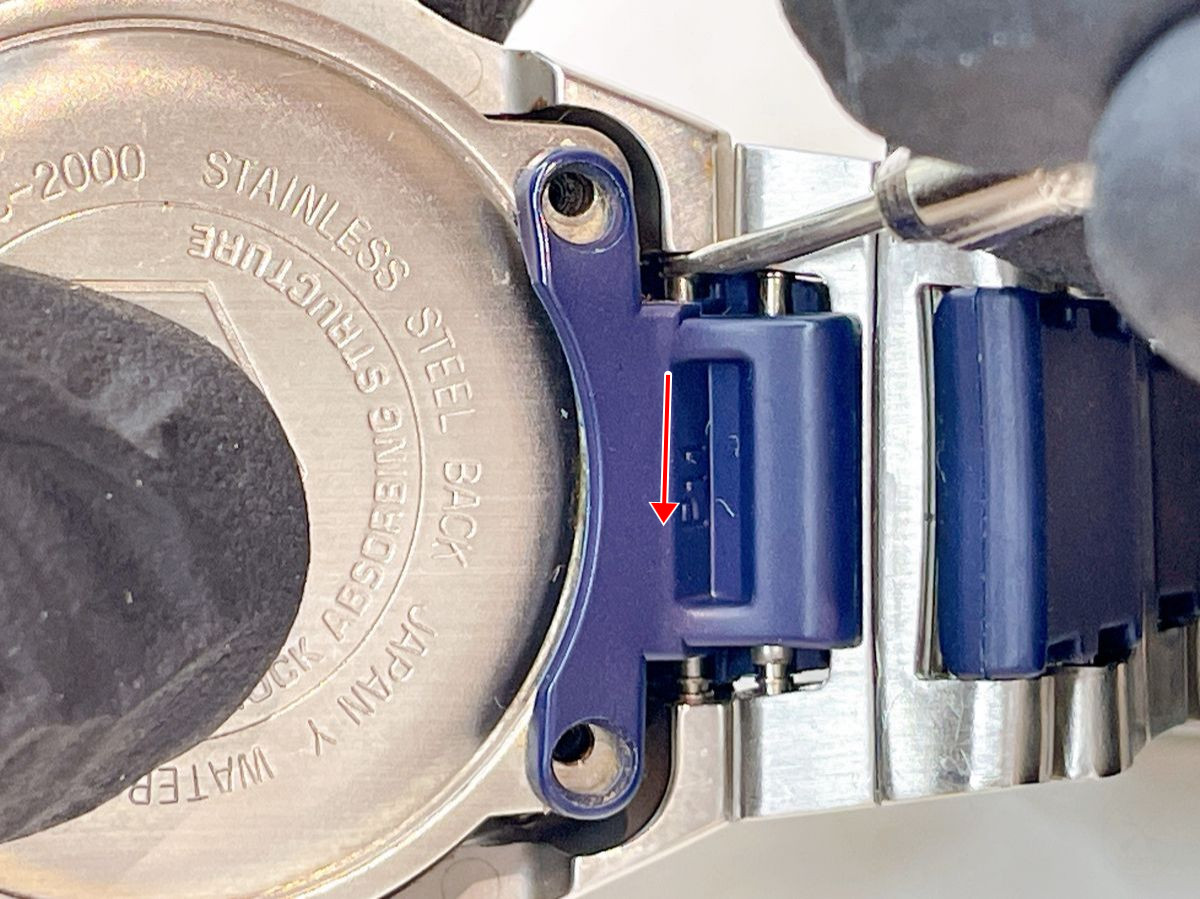

1. 裏側の時計本体とベルトの間から見えているバネ棒のくぼみ（写真1枚目の赤矢印）に、バネ棒外しを差し込む。

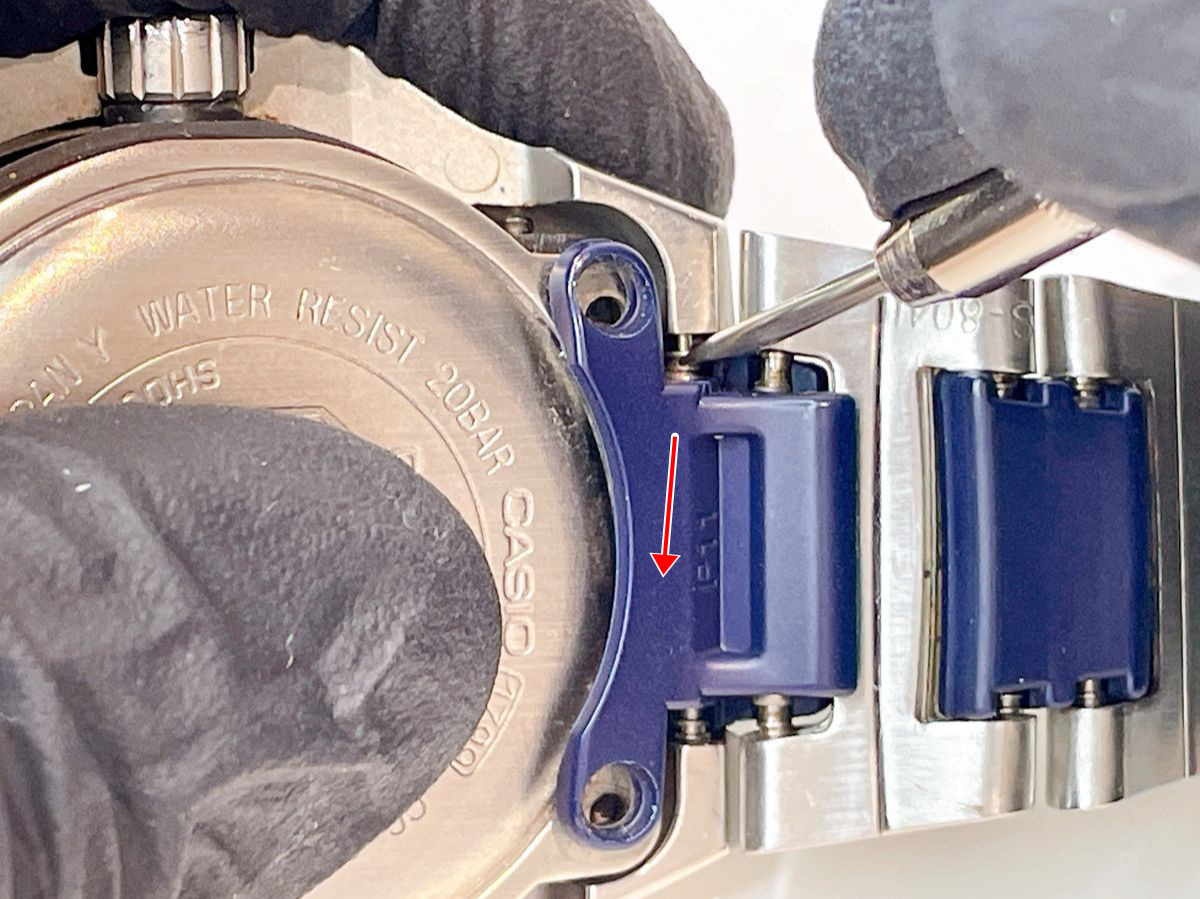

2. ベルト中央側（写真2枚目の赤矢印）に、バネ棒外しを押し込みながら、ベルトをスライドさせ、外す。

⚠️ご注意ください

• ベルトを外さないと電池交換を行うために必要な裏蓋を外す作業が行えません。

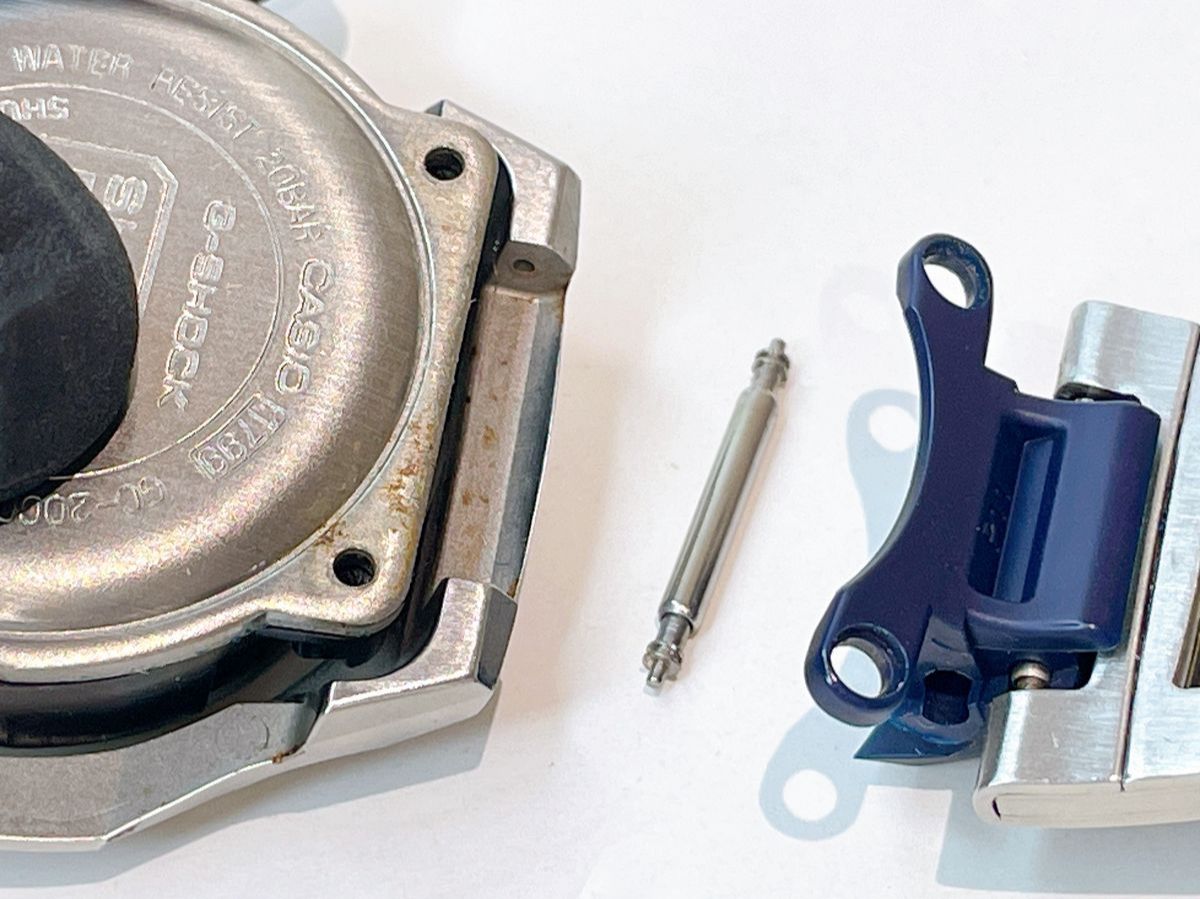

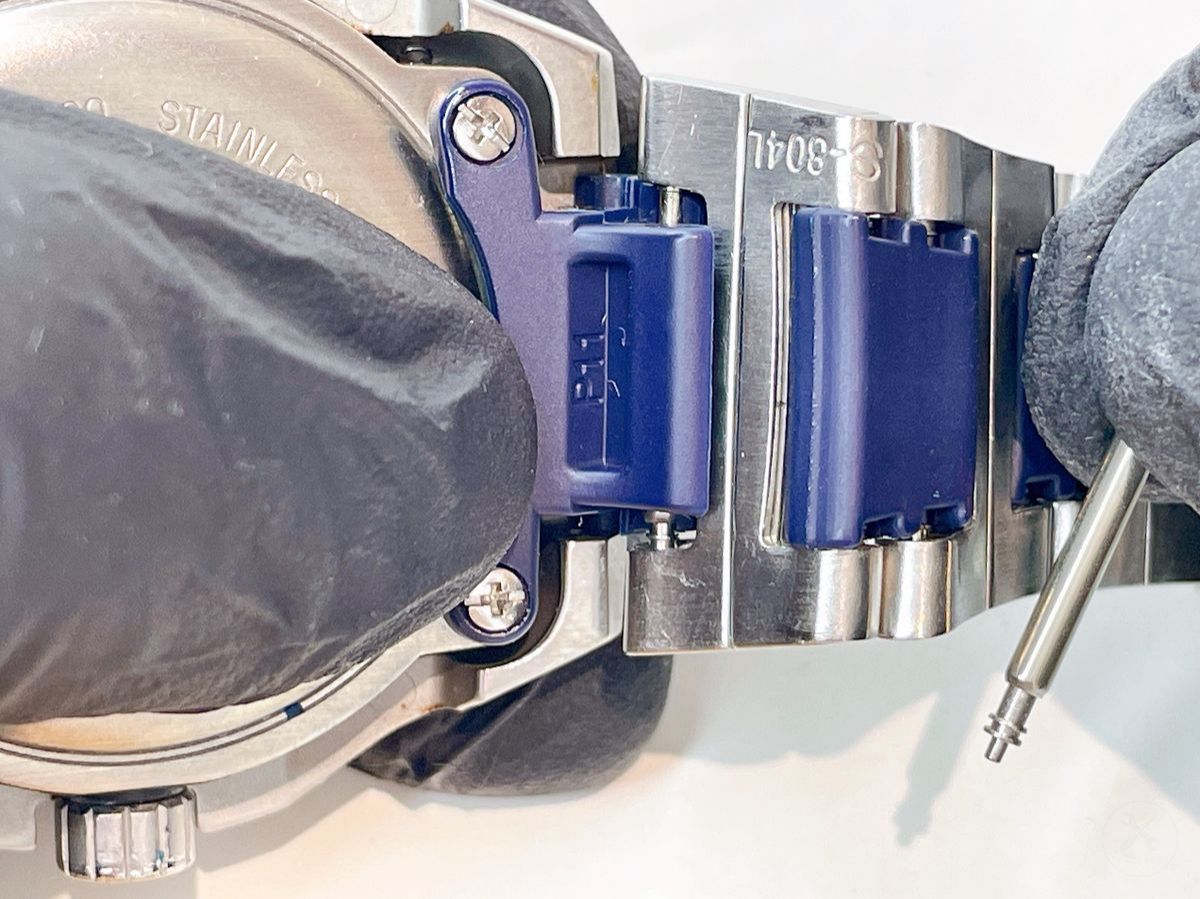

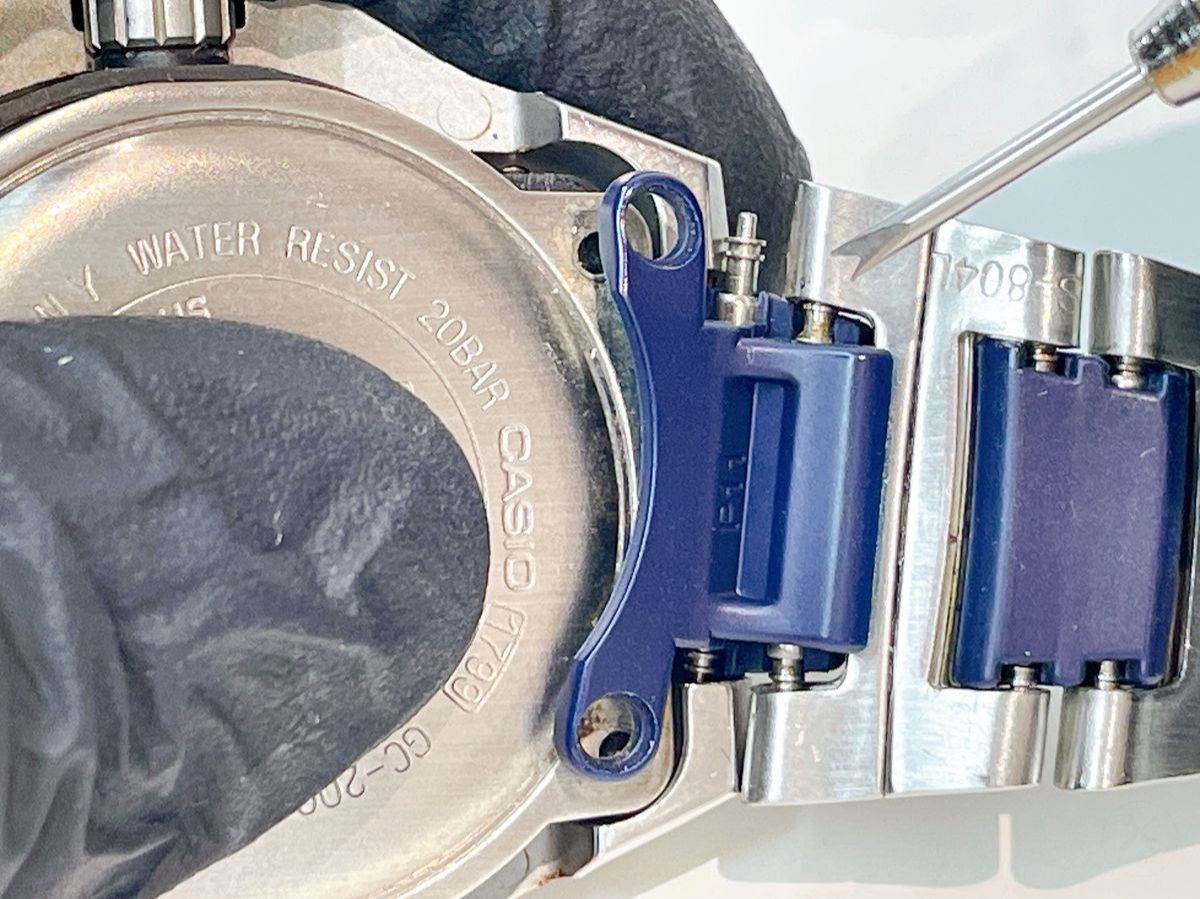

バネ棒外しを使用し、下部ベルトを外します。

☝️ベルトの外し方

1. 裏側の時計本体とベルトの間から見えているバネ棒のくぼみに、バネ棒外しを差し込む。
2. ベルト中央側（写真1枚目の赤矢印）に、バネ棒外しを押し込みながら、ベルトをスライドさせ、外す。

⚠️ご注意ください

• ベルトを外さないと電池交換を行うために必要な裏蓋を外す作業が行えません。

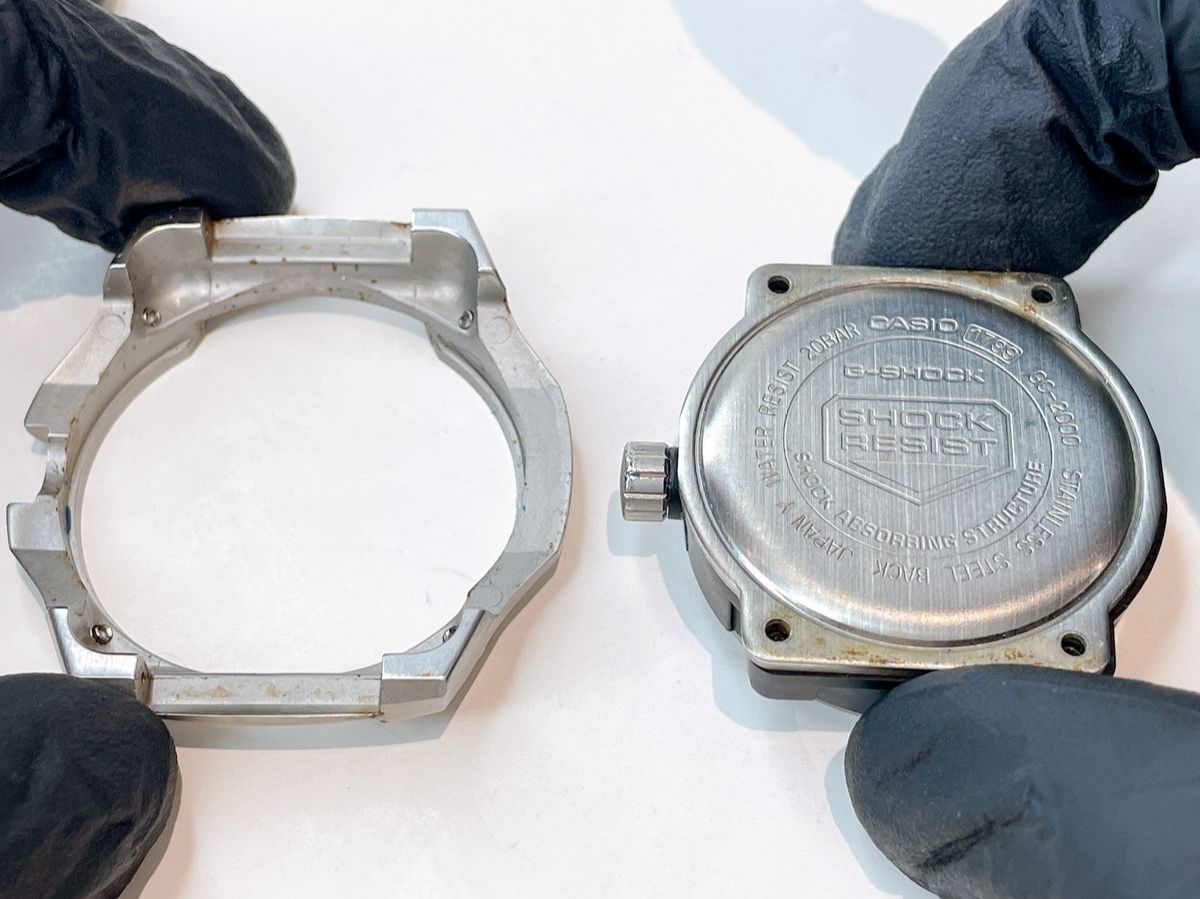

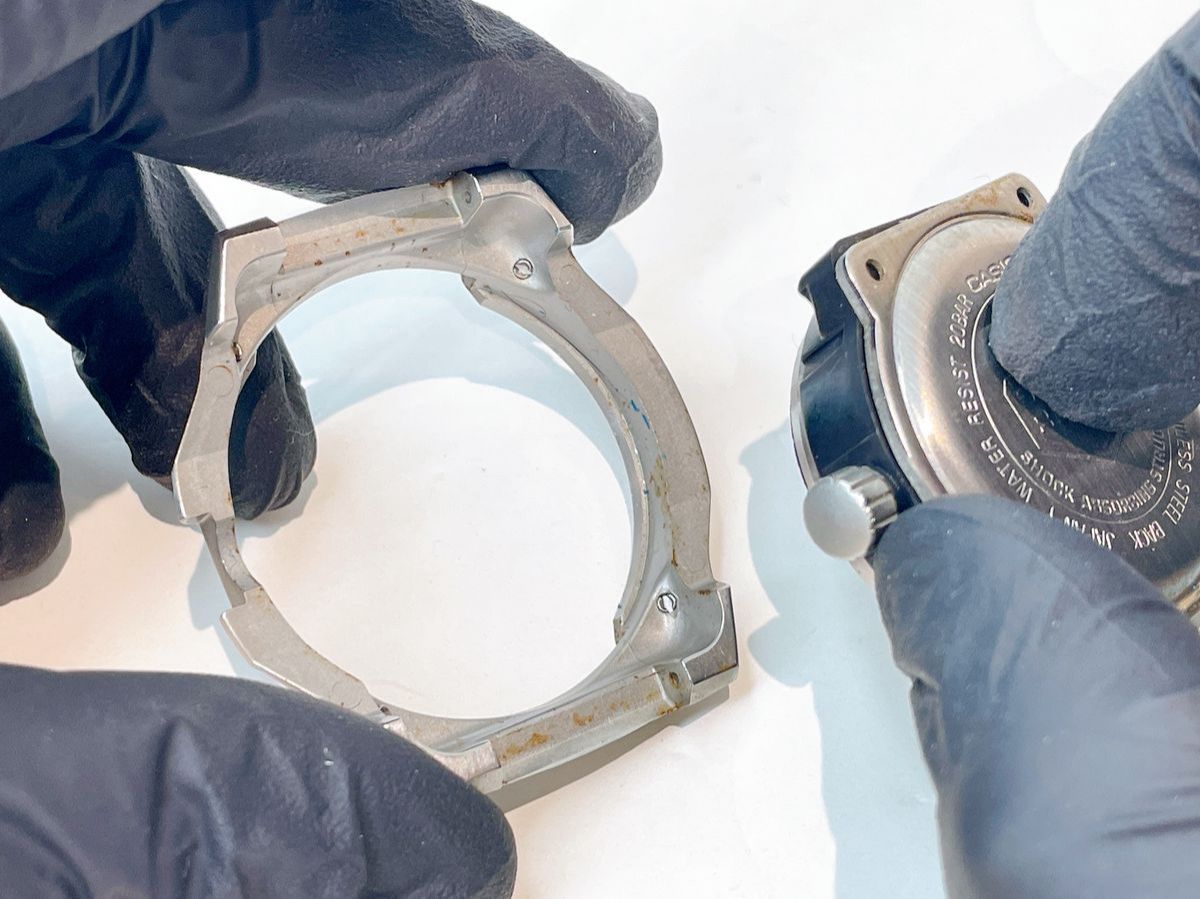

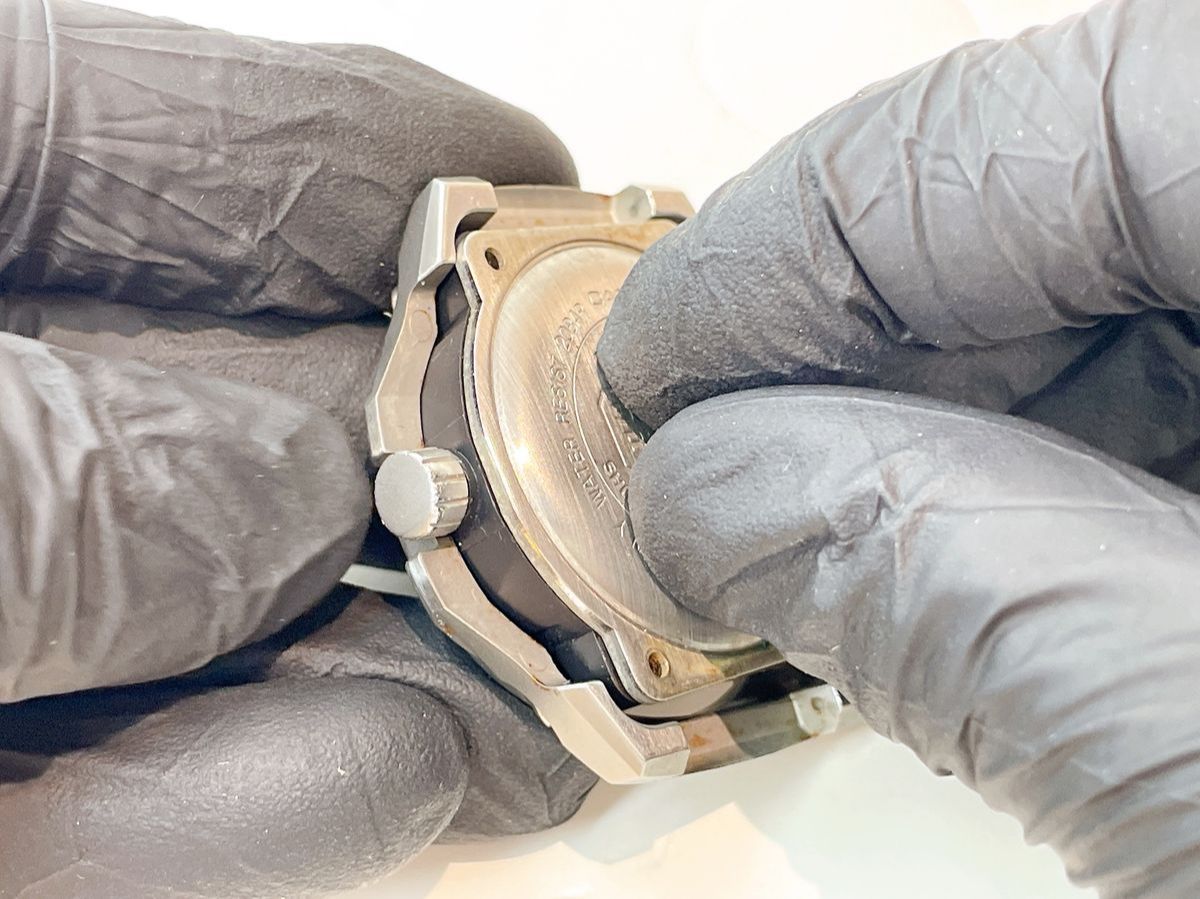

金属製ベゼルと本体を外します。

⚠️ご注意ください

• 加水分解により、時計本体と金属製ベゼルの間にあるプラスチック部分がボロボロになりやすいです。加水分解したプラスチックは手で触るとベタベタしやすいので手袋の着用をお勧めします。また細かいプラスチック破片が作業場に落ちやすいためマットを敷くことをお勧めします。

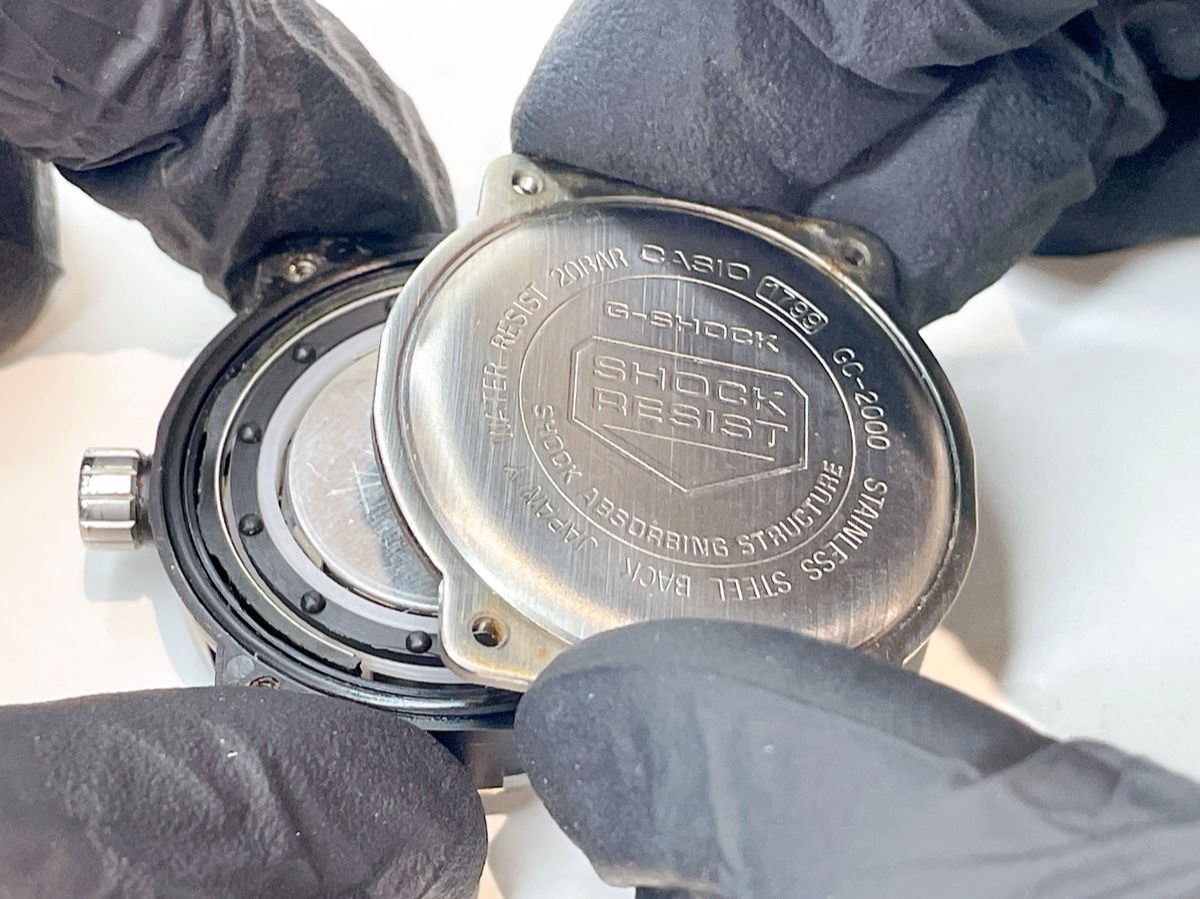

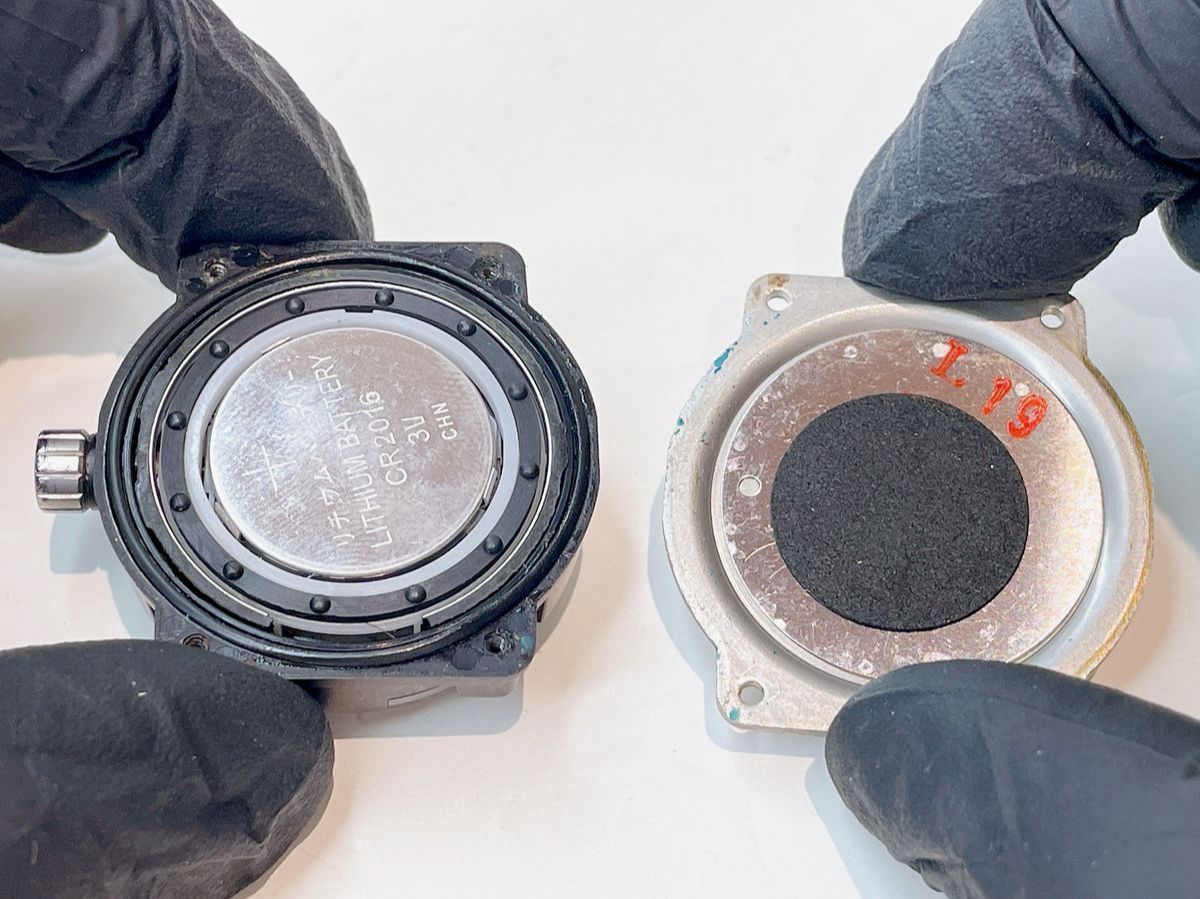

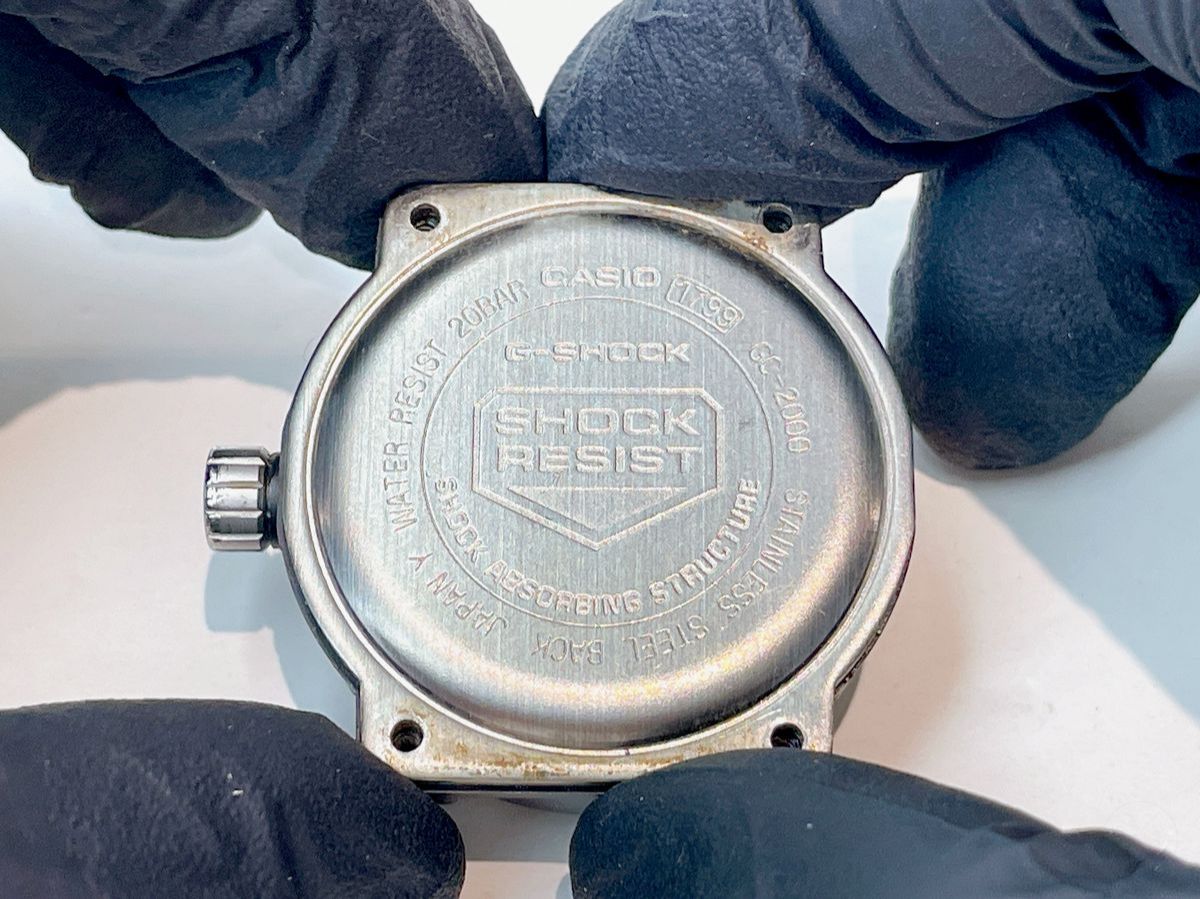

金属製の裏蓋を外します。

⚠️ご注意ください

• 裏蓋は金属製で重みがあるため、作業中に滑り落ちる危険があります。プラスチック製のピンセットやスパッジャーを使用し、慎重に持ち上げて取り外してください。金属製の工具でこじ開けようとすると、裏蓋やケースが「ガリッ」と傷つく可能性が非常に高いので厳禁です。ゴム手袋をし、金属蓋を直接外してもOKです。

☝️ポイント

• 裏蓋が固くて掴めない時は、プラスチック製スパッジャー（ヘラ）を隙間に優しく差し込み、少し浮かせてから持ち上げると安全に外せます。

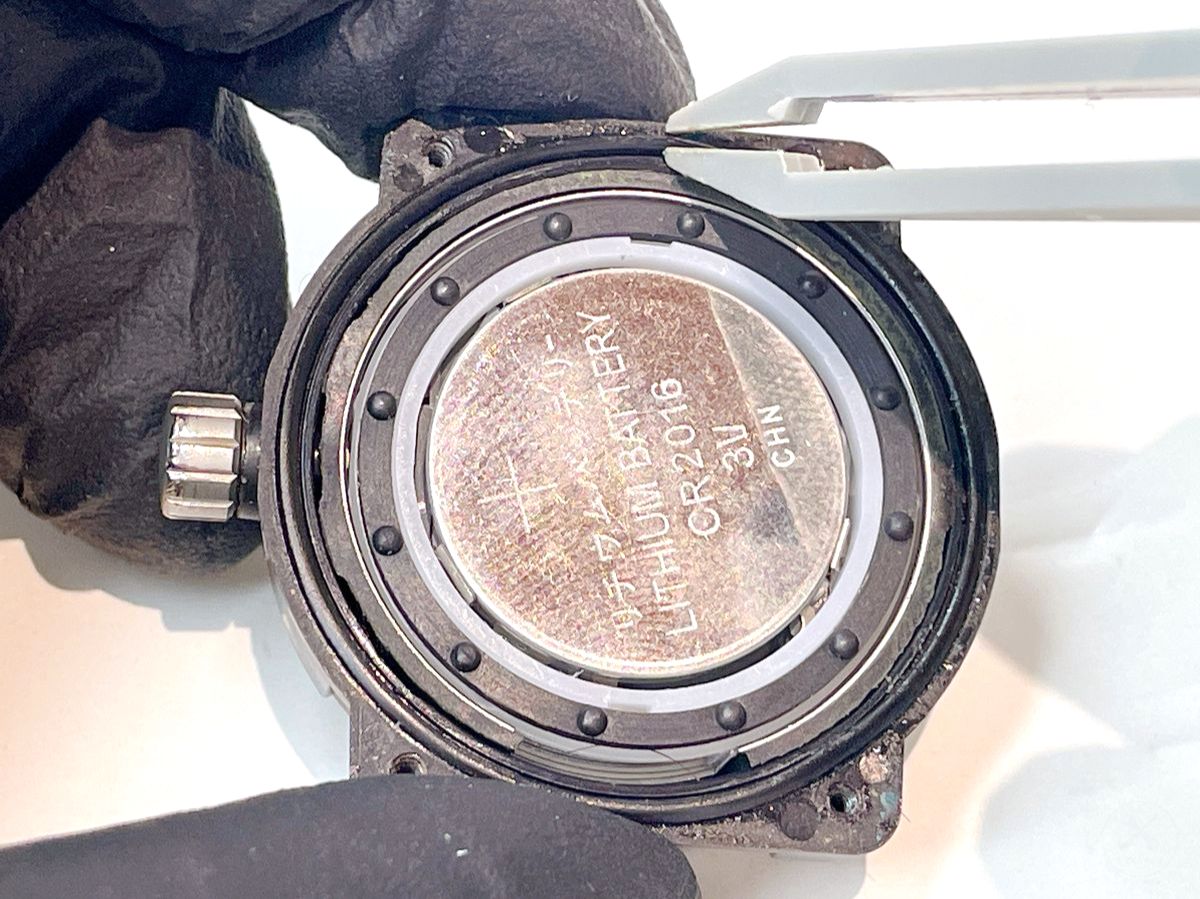

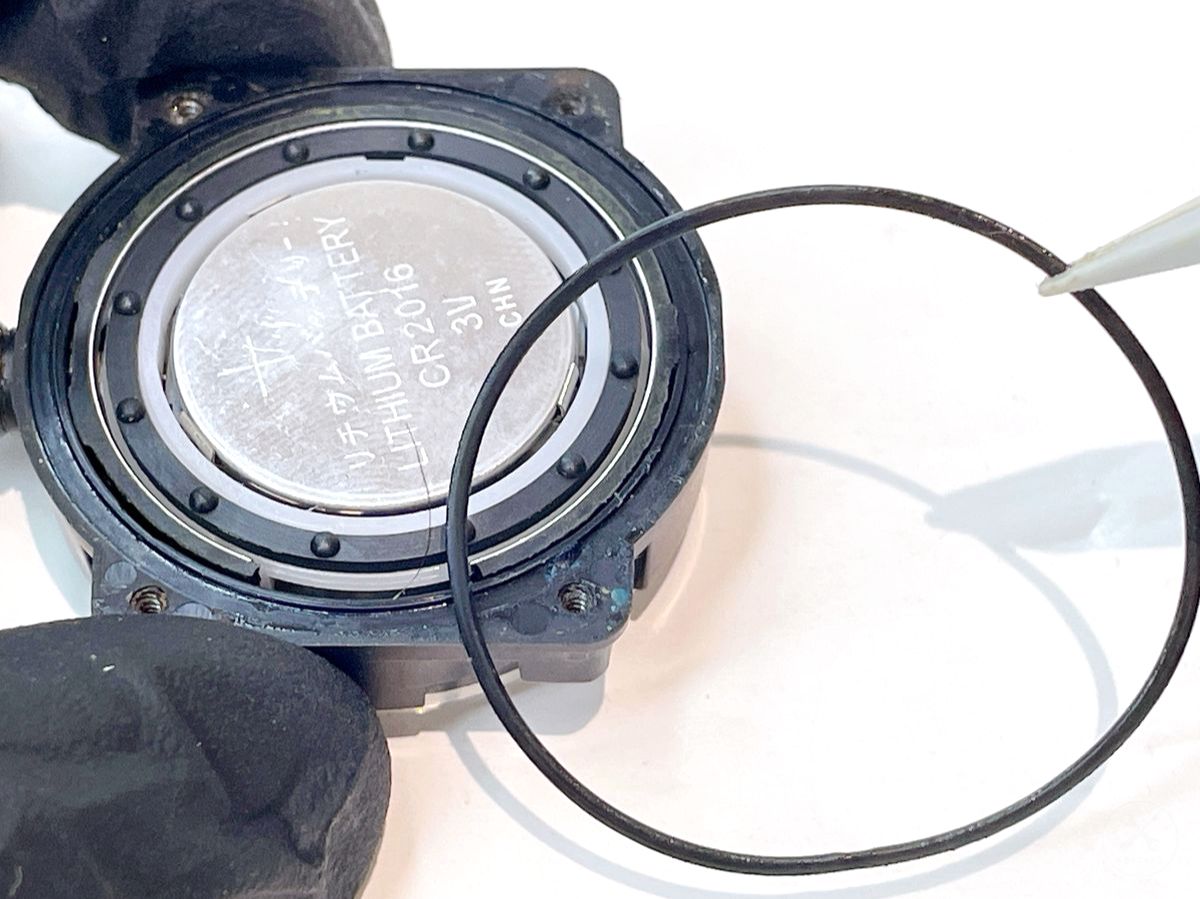

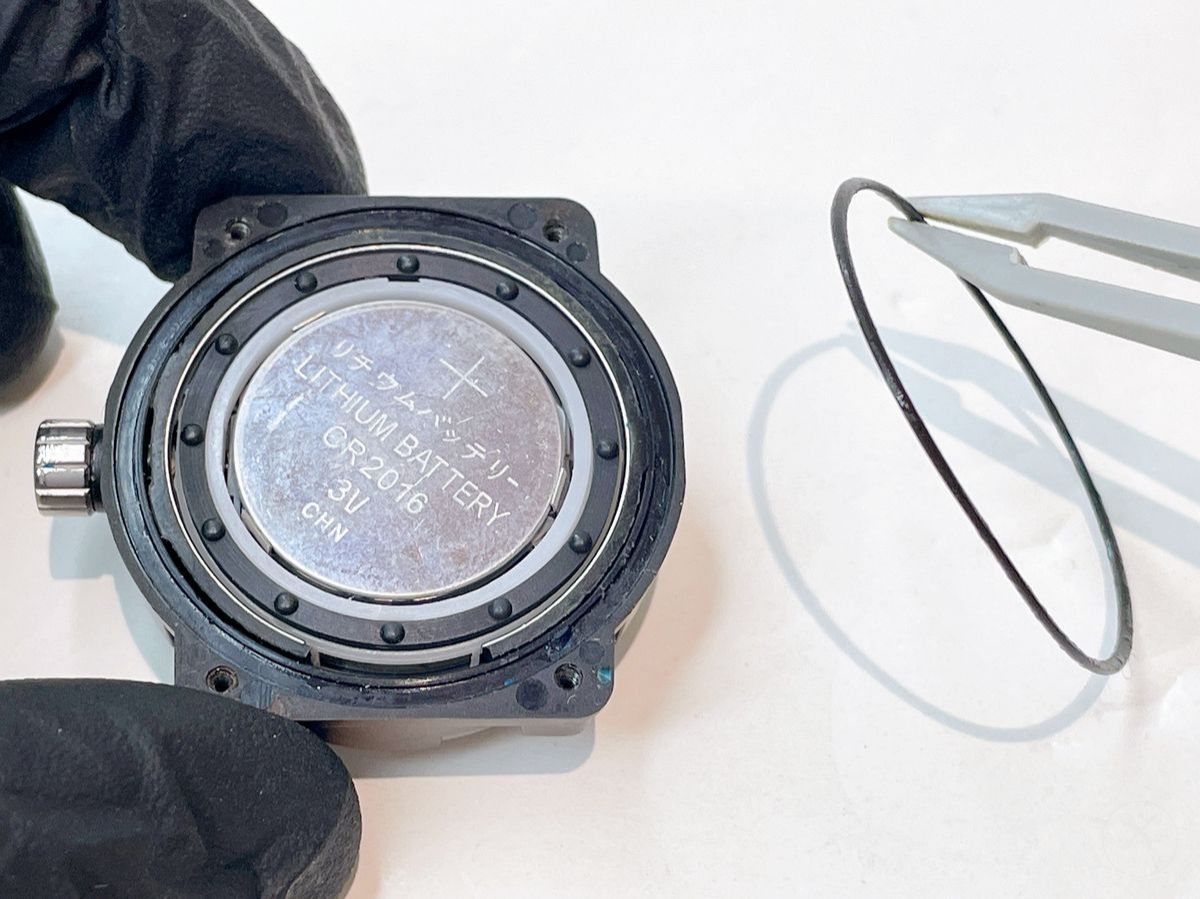

プラスチック製ピンセットを使用し、ゴムパッキンを外します。

⚠️ご注意ください

• ゴムパッキンは裏蓋に付着している場合と、本体側に付着している場合があります。

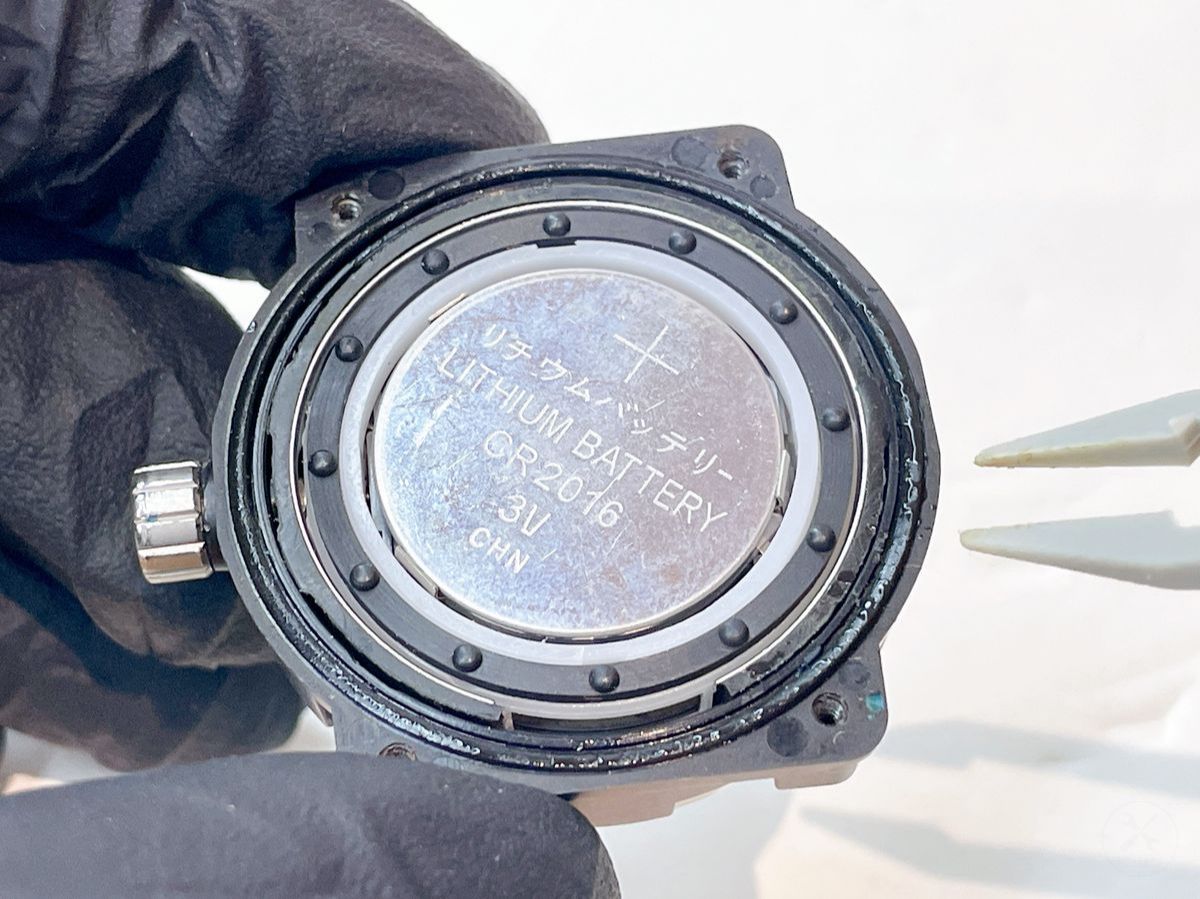

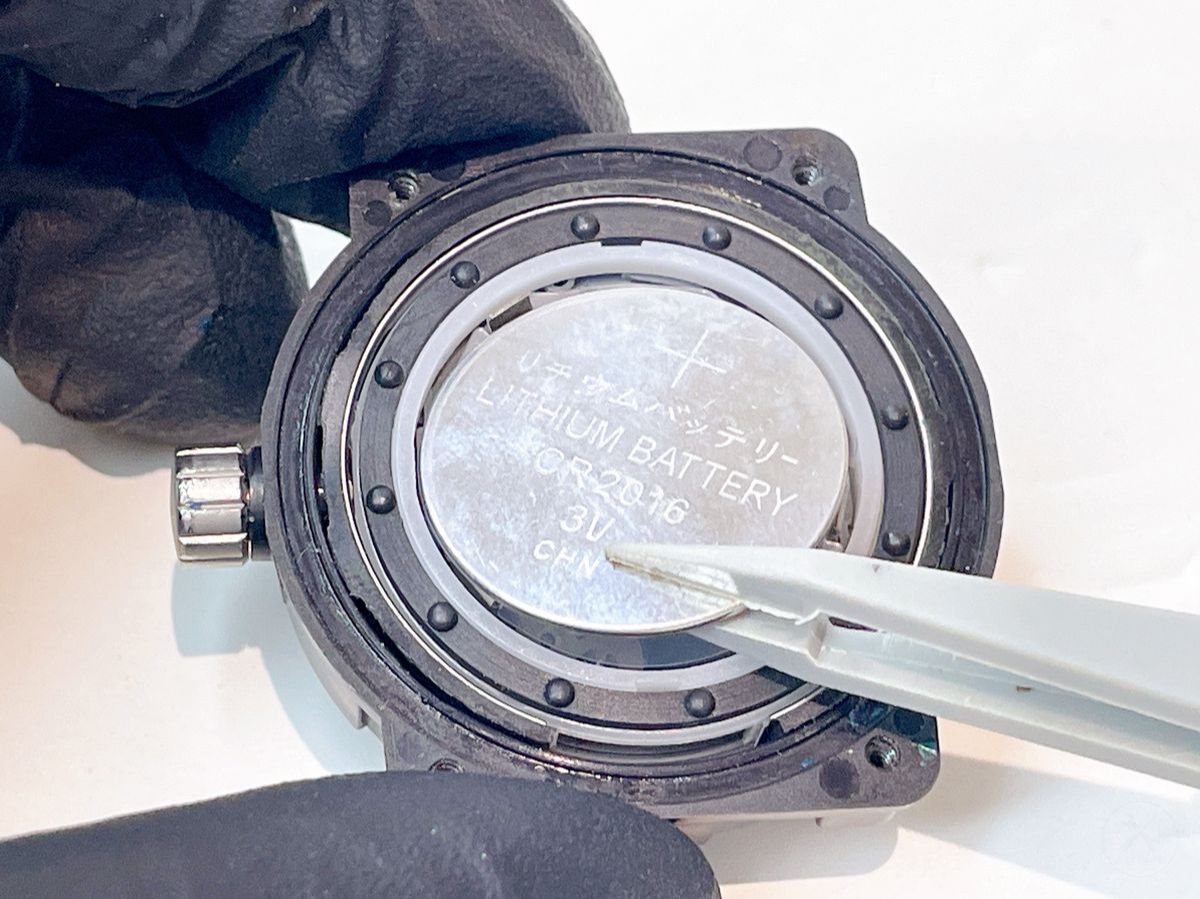

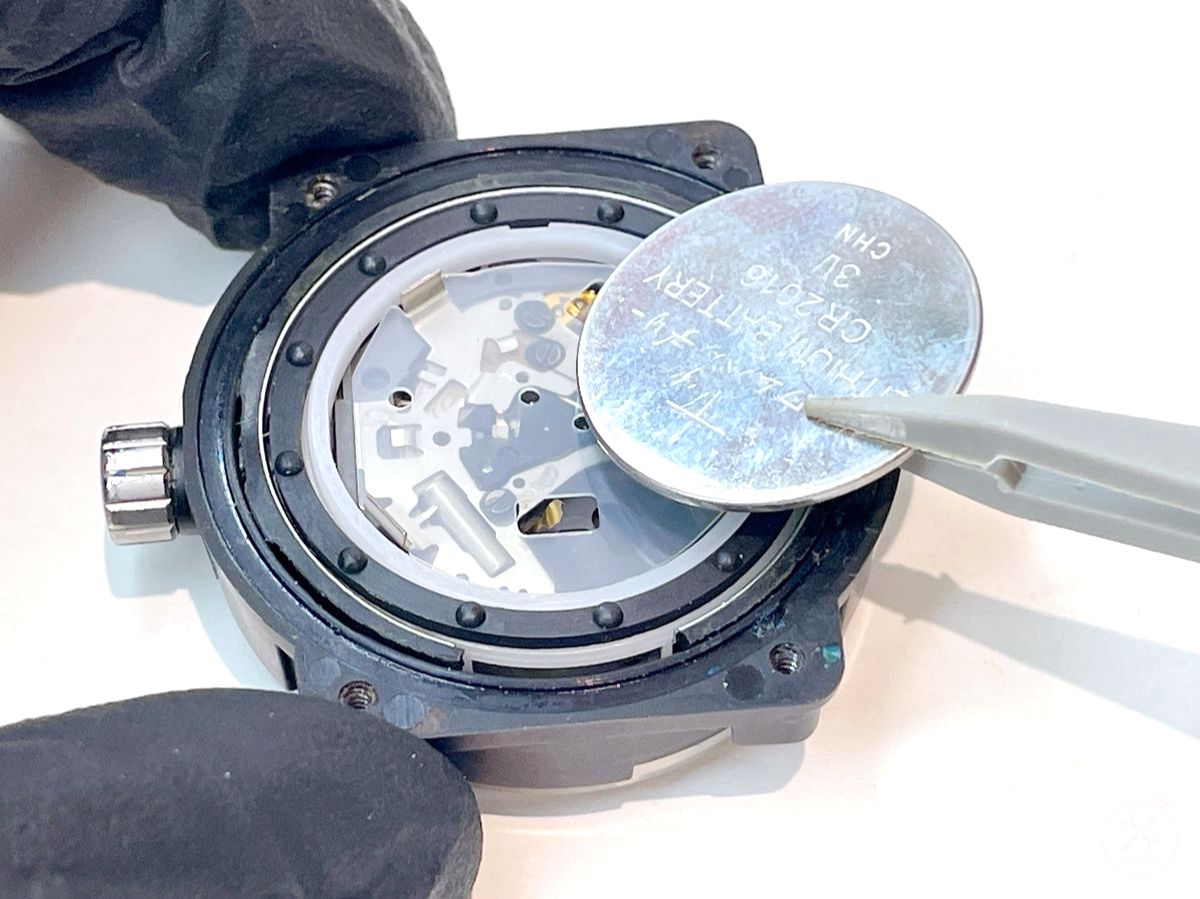

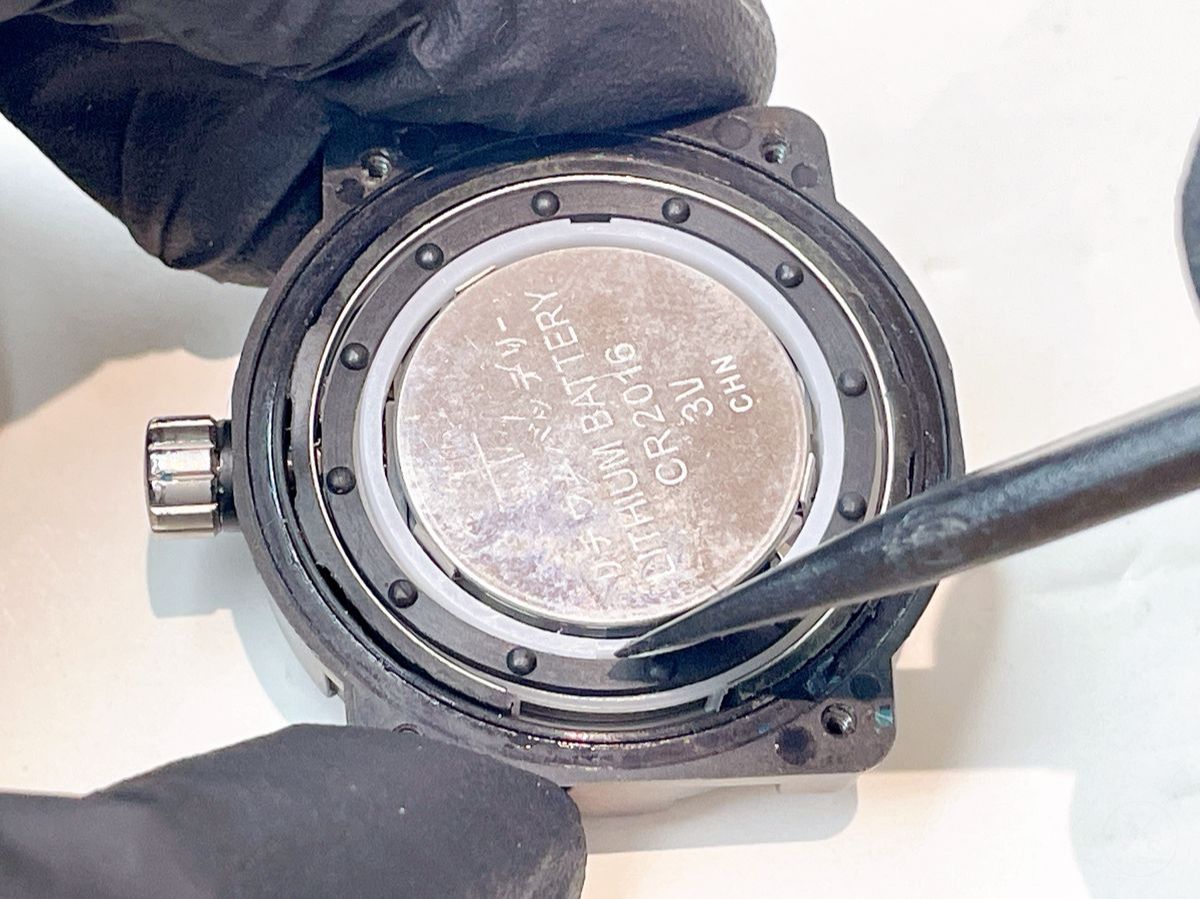

プラスチック製ピンセットを使用し、時計本体から電池を取り外します。

⚠️ご注意ください

• ボタン電池は滑りやすいです。慎重に作業してください。

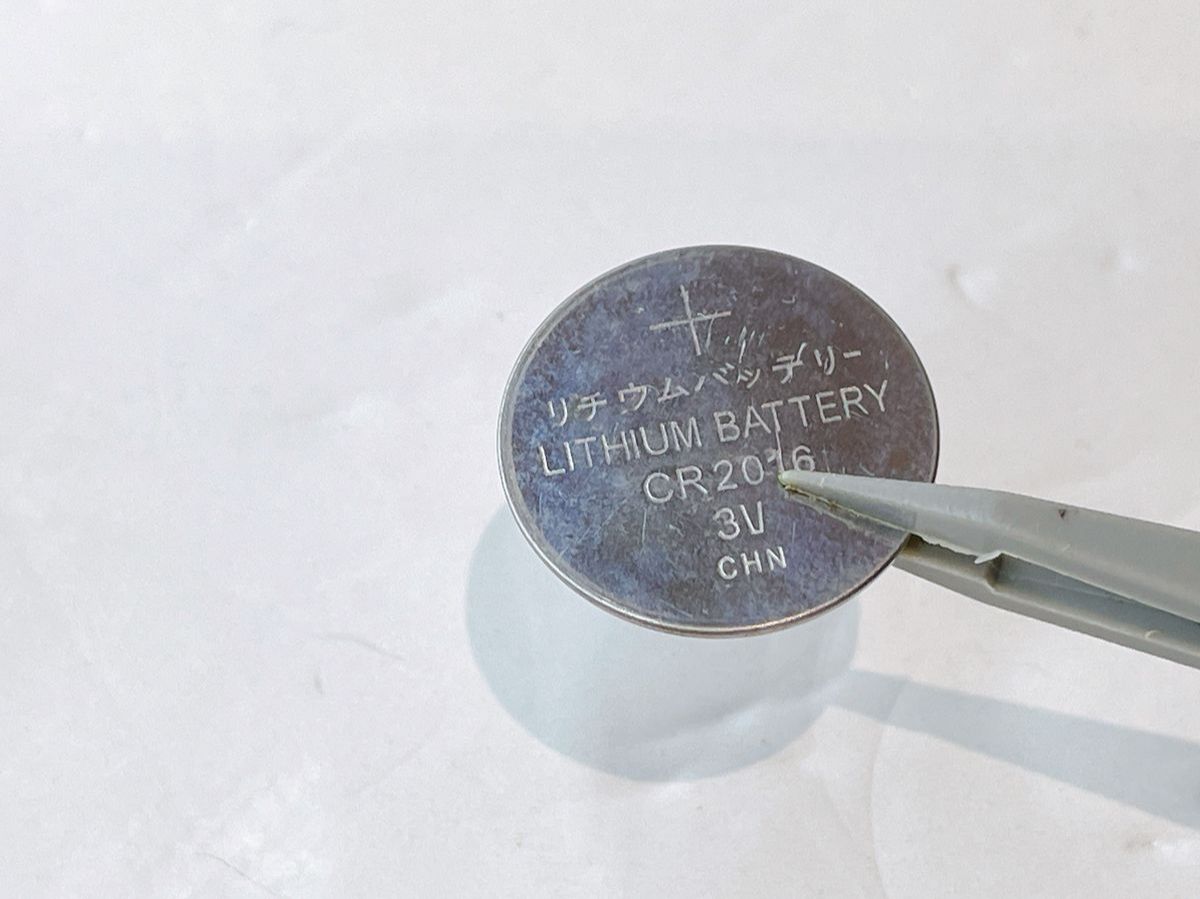

交換用の電池を用意します。

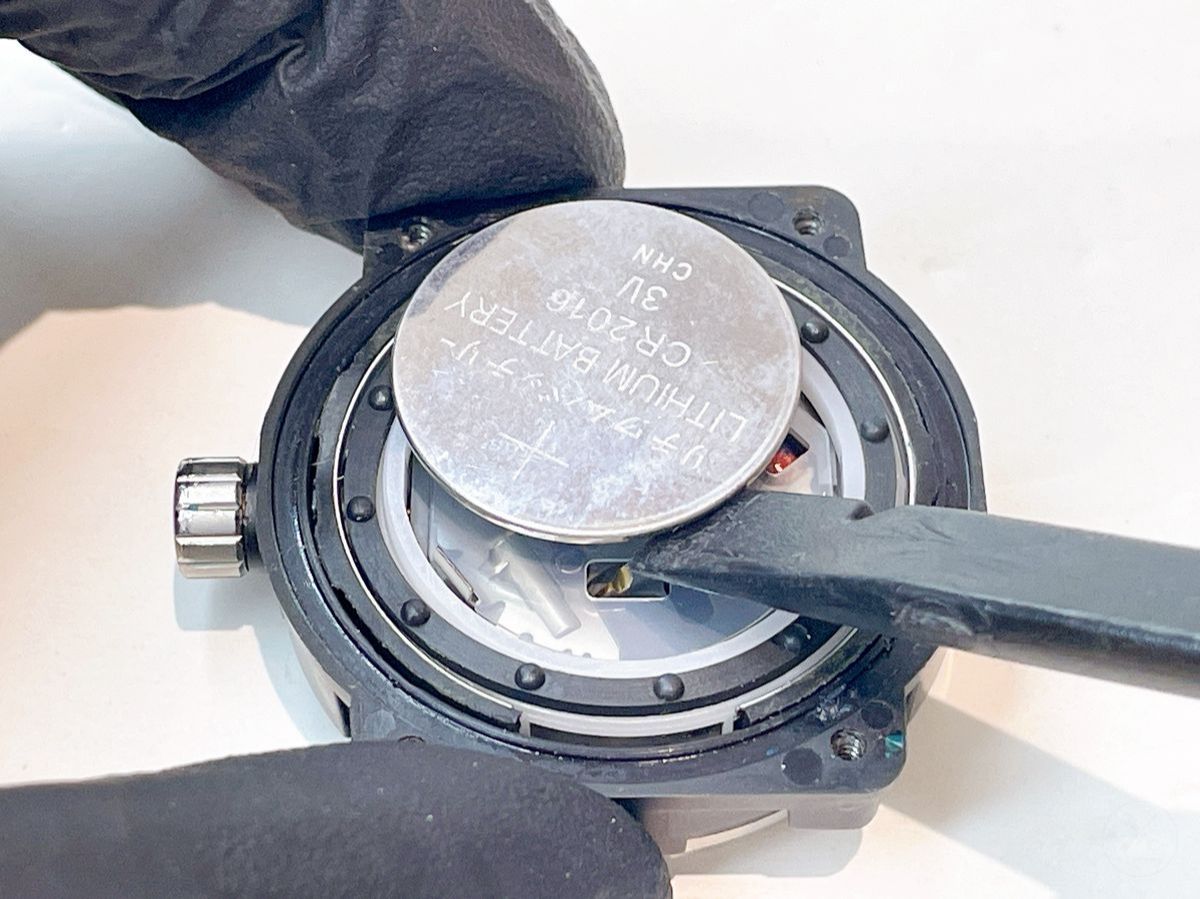

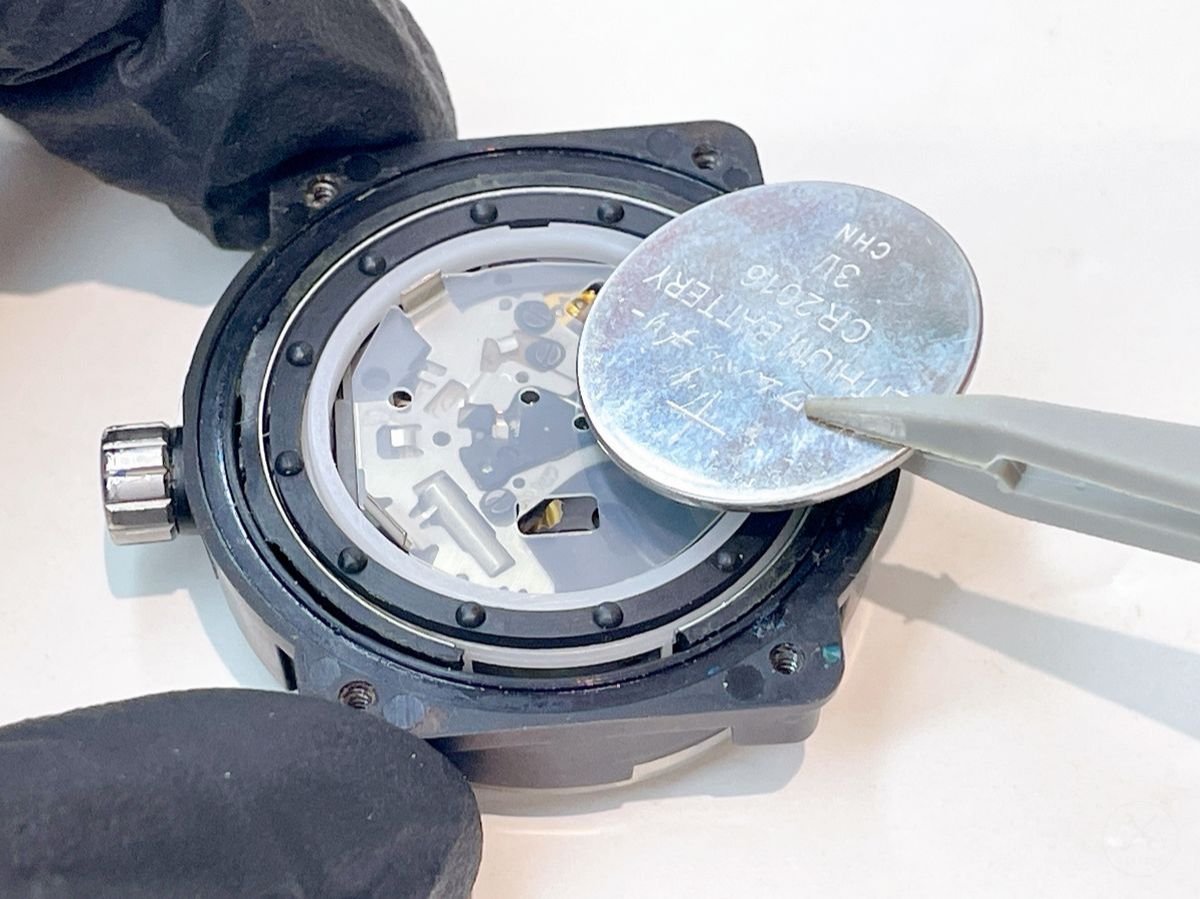

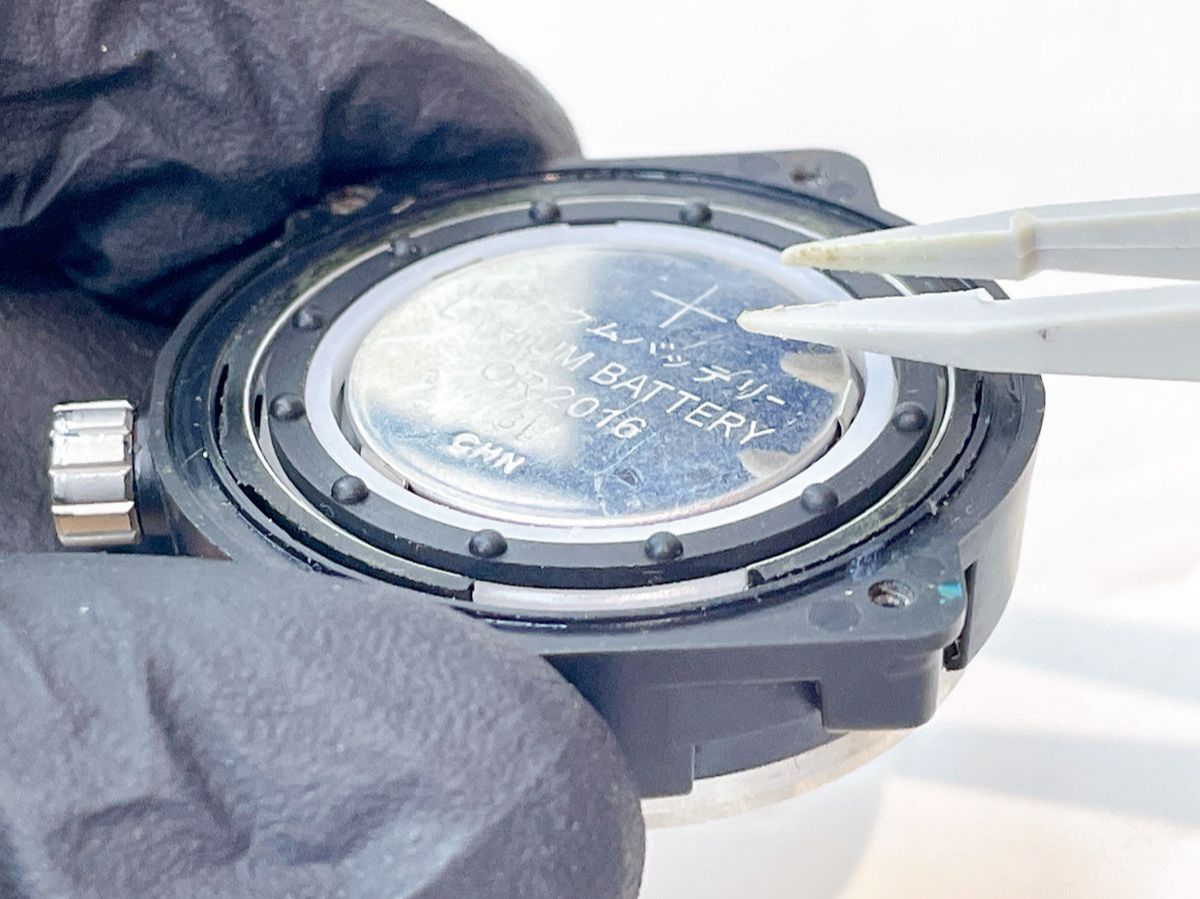

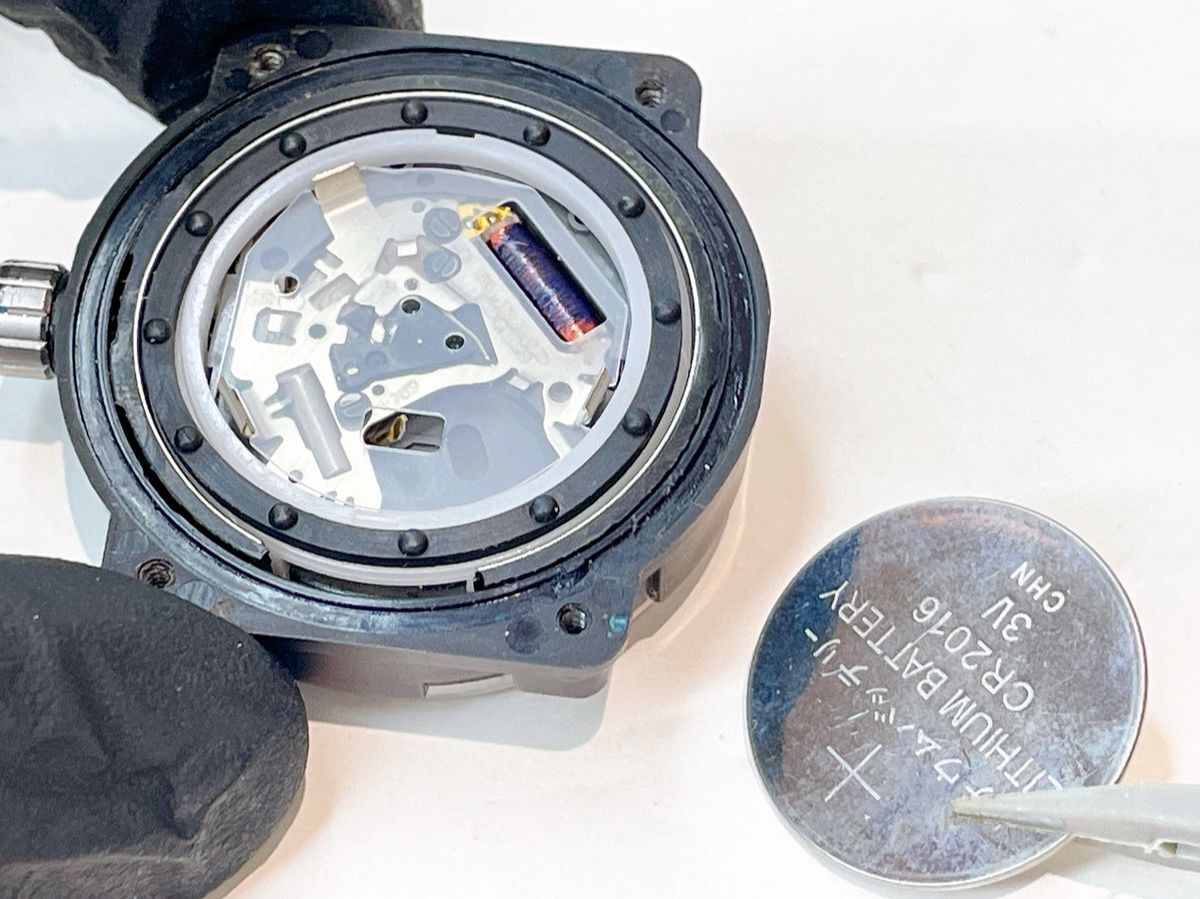

プラスチック製ピンセットを使用し、時計機構（モジュール）に新しい電池を押し込んで設置します。

✅確認事項

• 電池装着後、時計の秒針が動作していることを確認してください。

☝️ポイント

• GC2000（1799）はACリセット不要です。電池を装着後、すぐに秒針が動き始めます。

⚠️ご注意ください

• ボタン電池は、型番（CR2016など）の文字が書かれている「＋（プラス）面」が上（見える側）になるように設置してください。逆向き（マイナス面を上）に設置してしまうと、時計が起動しないだけでなく、故障の原因になります。

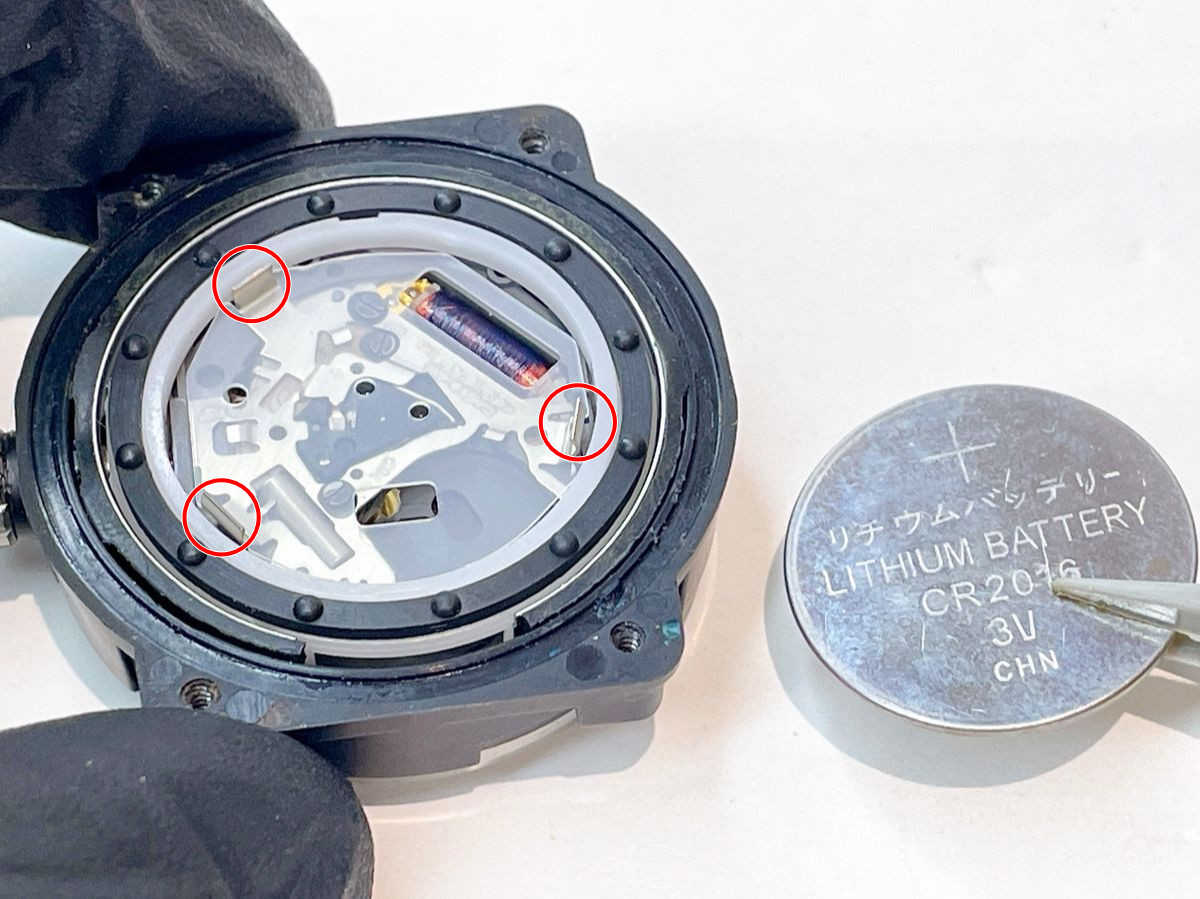

• 電池は時計本体の3つの爪（写真1枚目の赤丸）の内側になるように押し込んで装着してください。1つの爪でも装着できていないと後述する金属蓋が装着できず、防水性能が著しく劣化します。

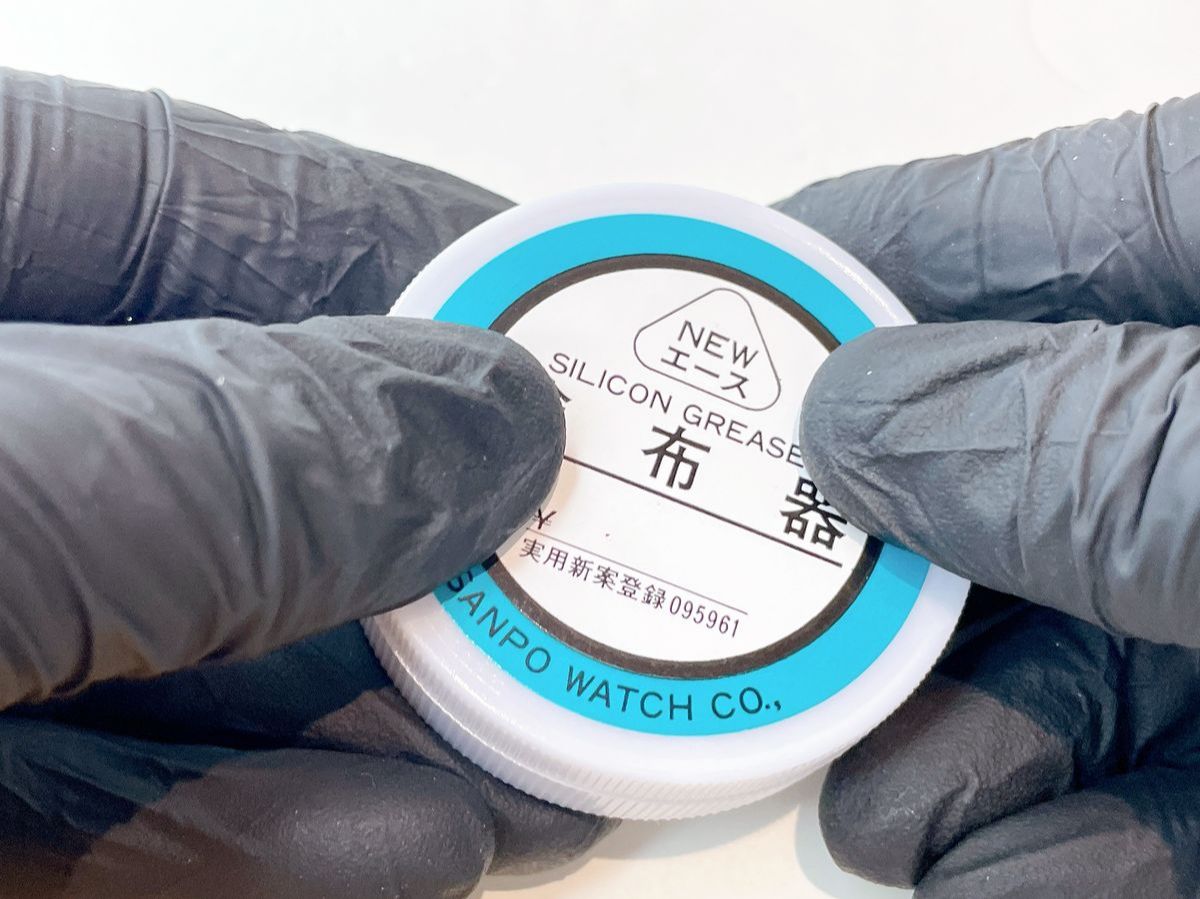

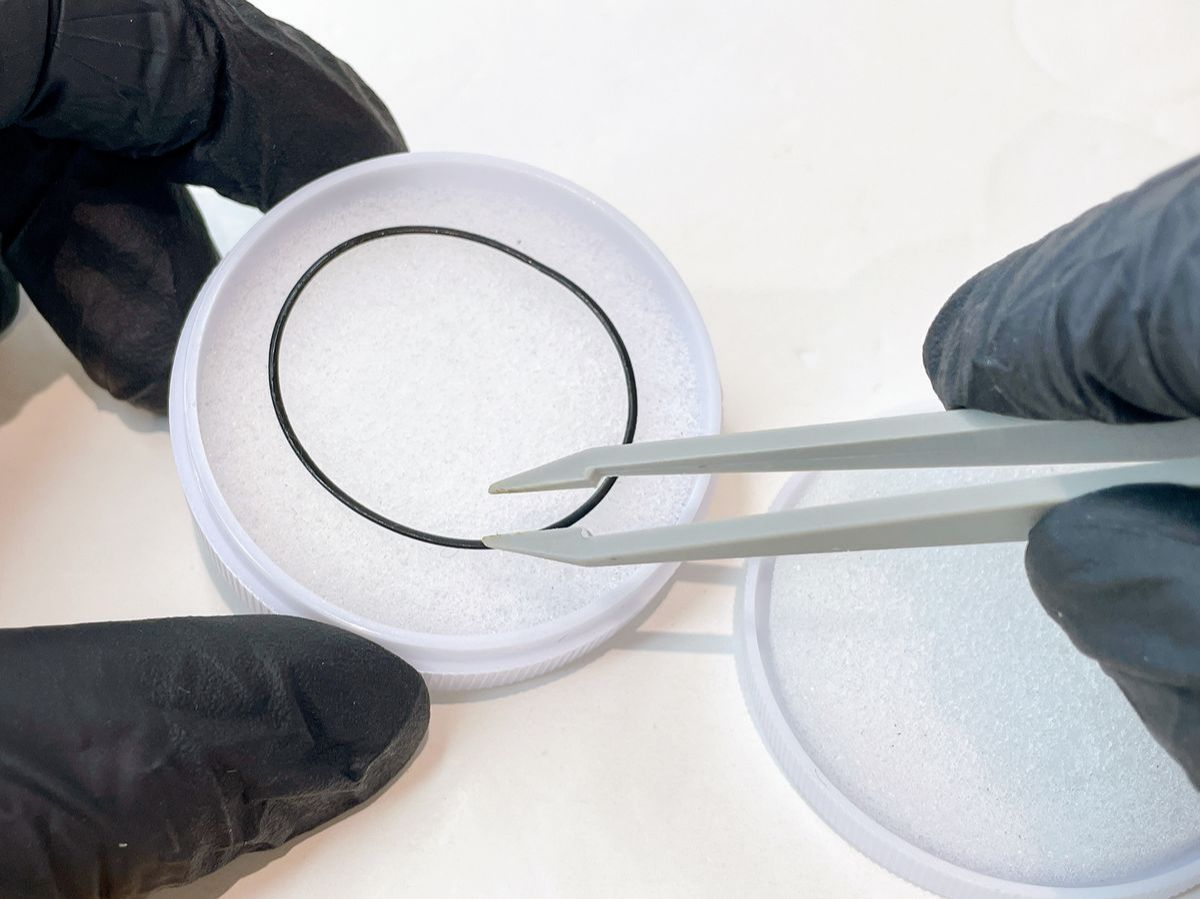

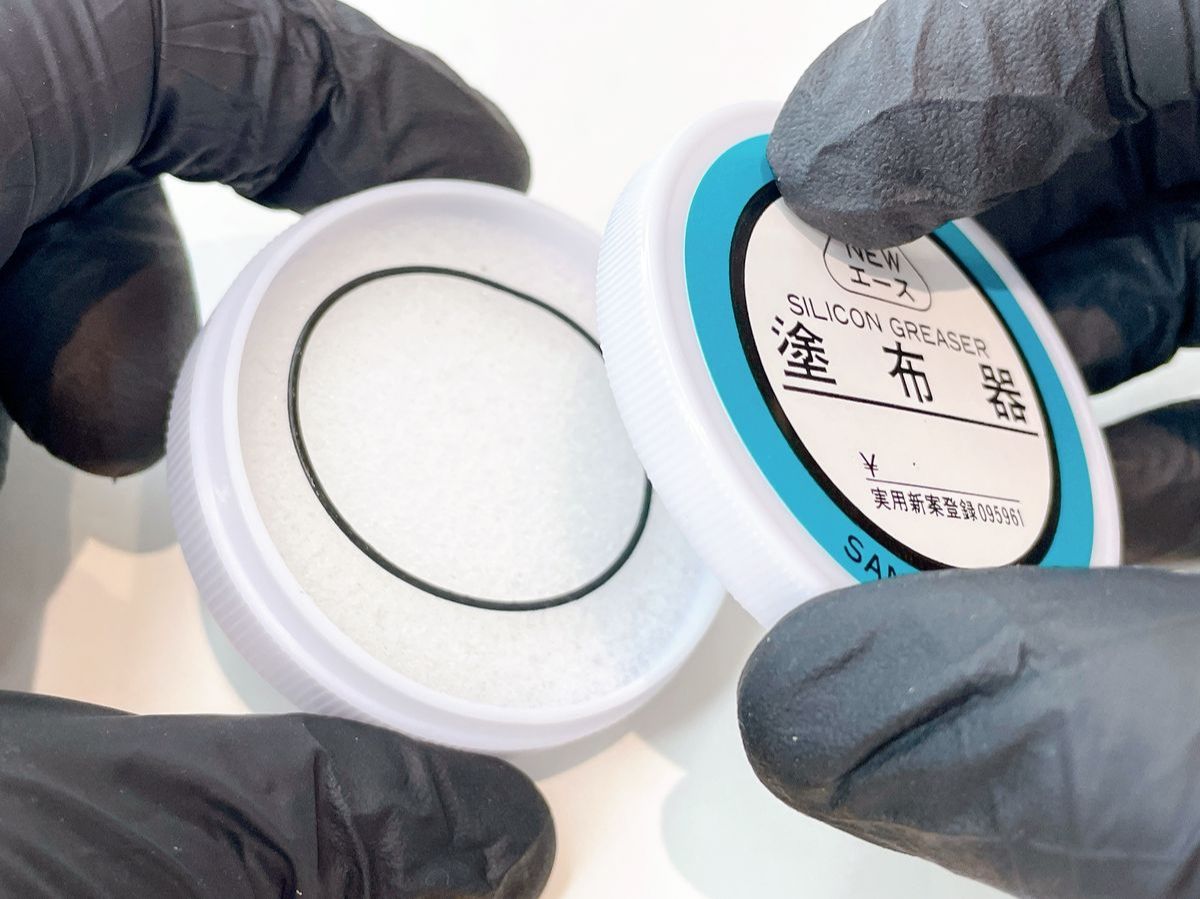

ゴムパッキンにシリコンを塗布します。

⚠️ご注意ください

• ゴムパッキンにシリコンを塗布しないと、ゴムの気密性が下がるだけでなく、裏蓋を閉めるときにパッキンがヨレて防水効果が著しく薄れてしまいます。

☝️ポイント

• 塗布機は各メーカーが提供していますが、パッキンにシリコンを直接塗るタイプのものが多いです。明工舎の塗布器はケースに入れて蓋をするだけで、シリコンを均等に塗布できて簡単です。

ゴムパッキンをGショック本体に設置します。

⚠️ご注意ください

• シリコンが塗布されたパッキンを指で直接触ると手がベタベタするだけでなく、その手でガラス内側や液晶を触ると薄いモヤがかかったように見えるので気をつけてください。

☝️ポイント

• パッキンをケースの溝にセットする際は、ピンセットを使うか、指で触った場合は一度手をきれいに拭いてから次の作業に進みましょう。

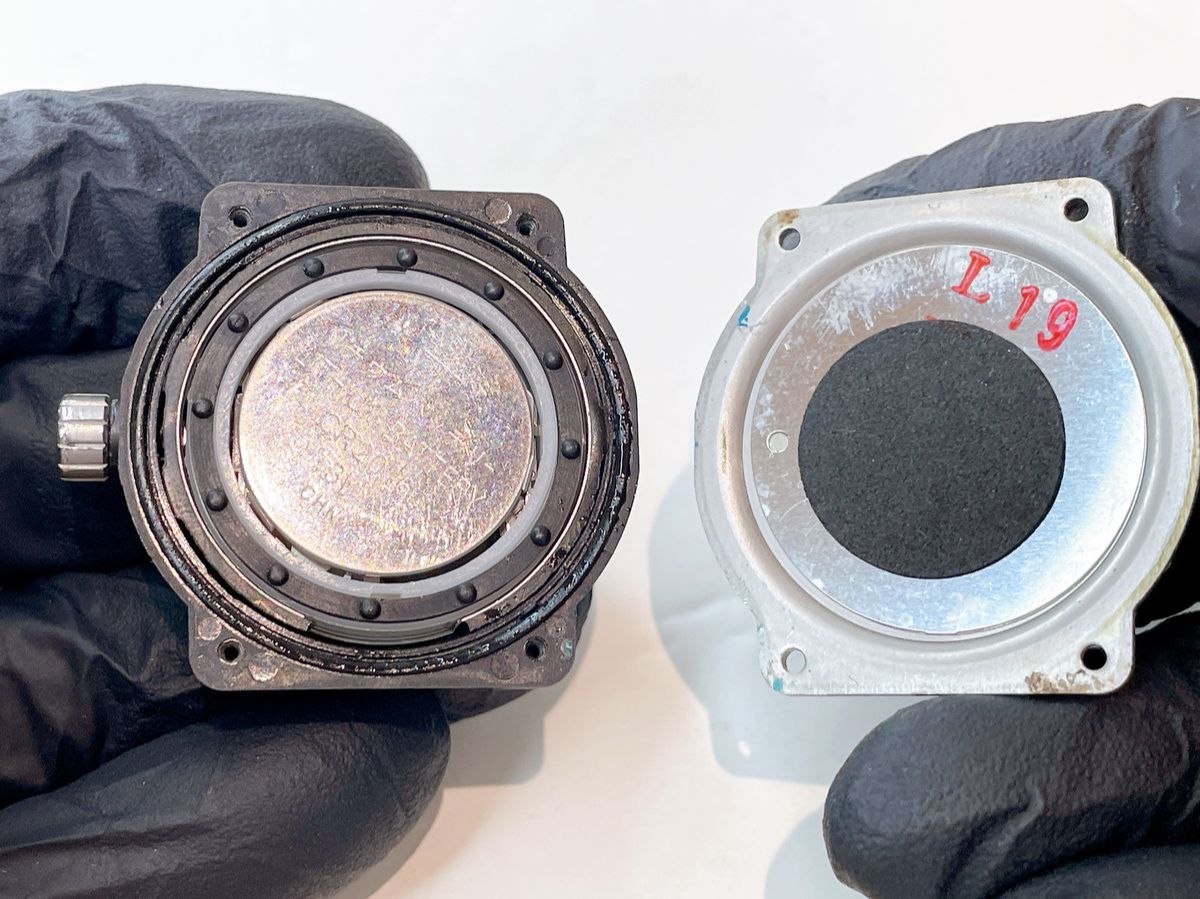

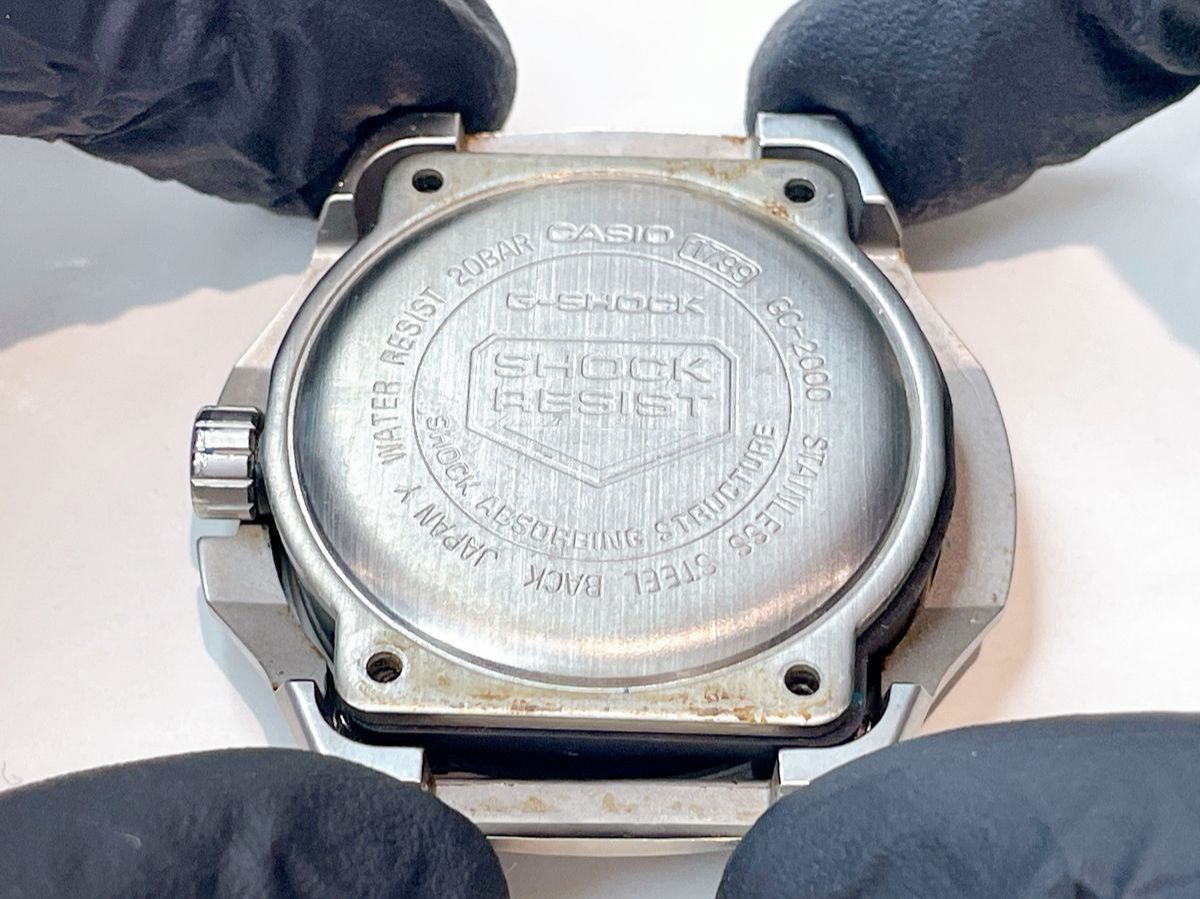

時計機構（モジュール）に金属製の裏蓋を設置します。

⚠️ご注意ください

• 裏蓋は金属製で重みがあるため、作業中に滑り落ちる危険があります。慎重に作業してください。

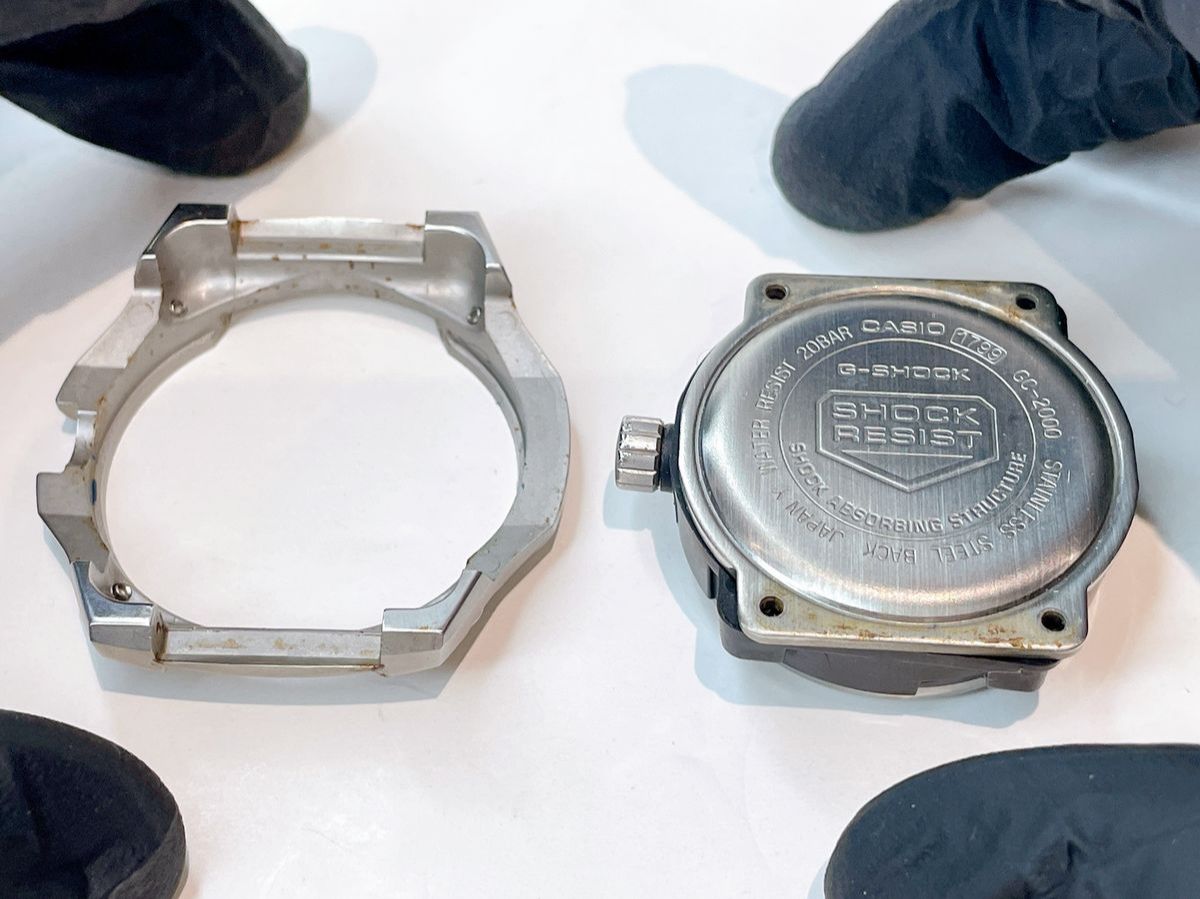

金属製ベゼルの裏側から時計本体を設置します。

⚠️ご注意ください

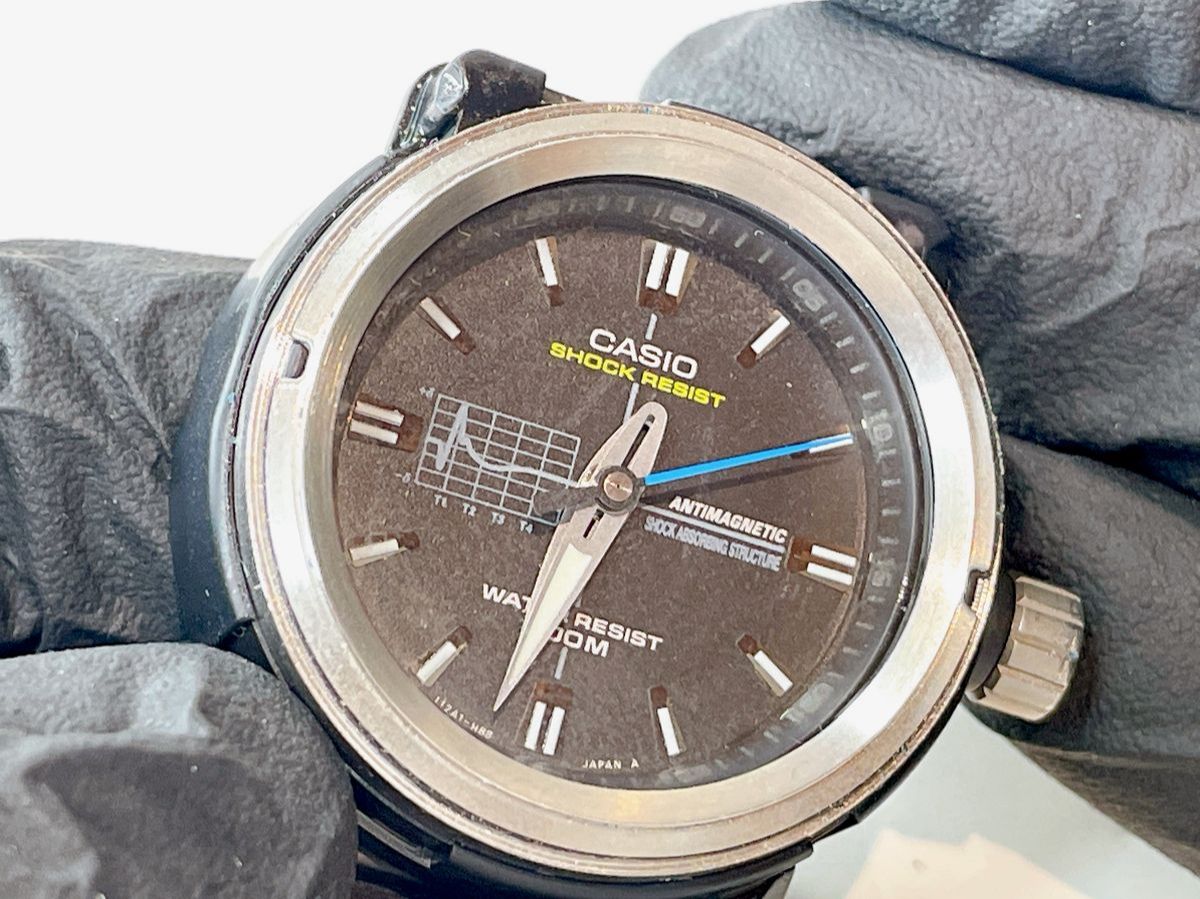

• ベゼルは、時計本体のリューズと、ベゼルの窪みが合わさるように設置してください。

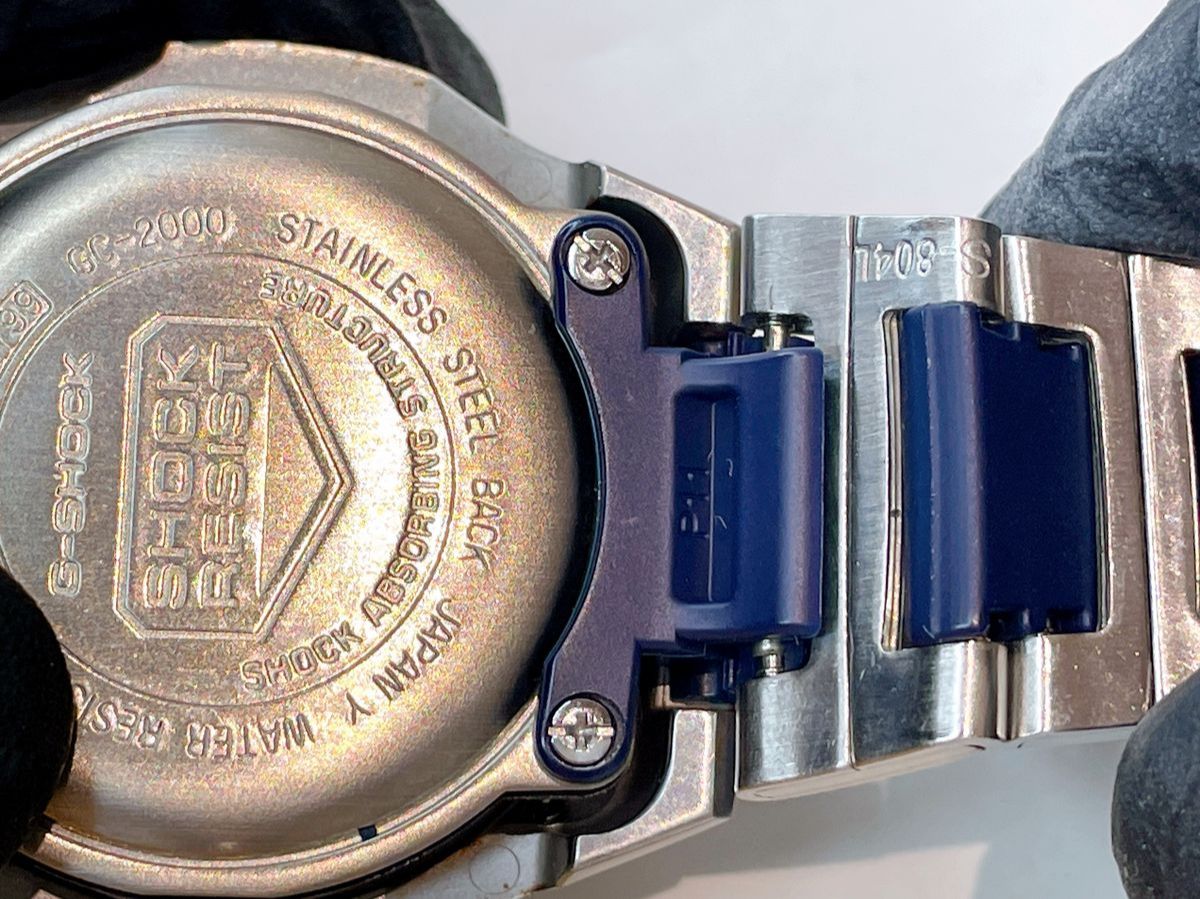

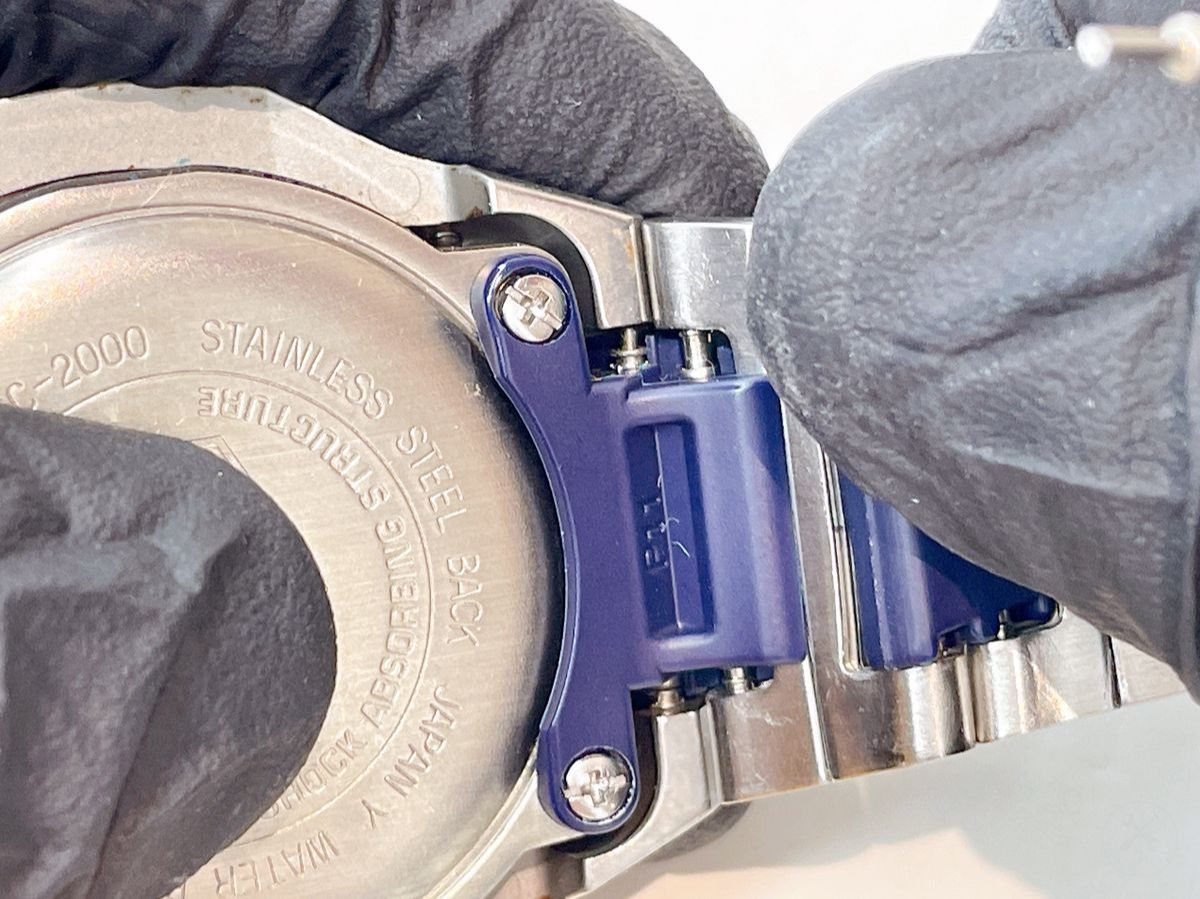

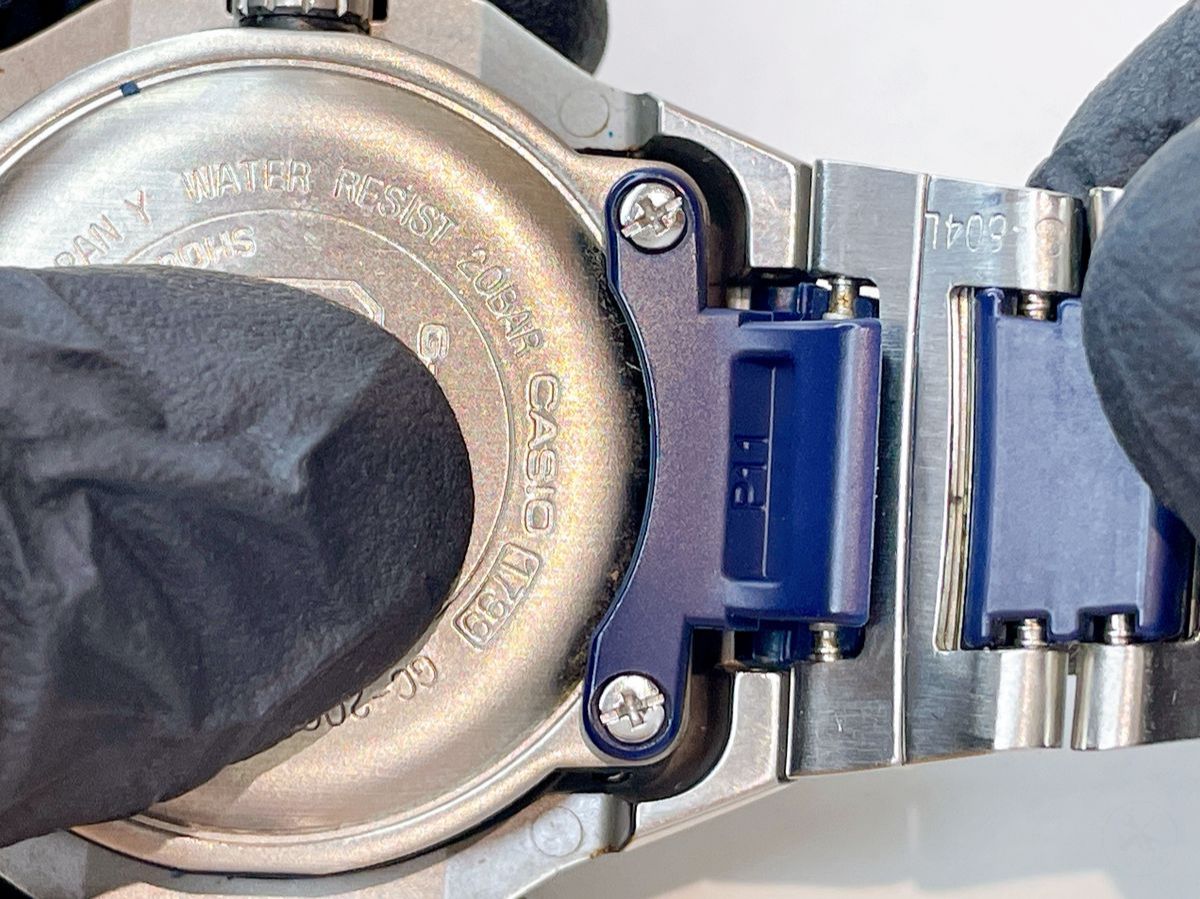

下記手順で上部ベルトと時計本体を固定します。

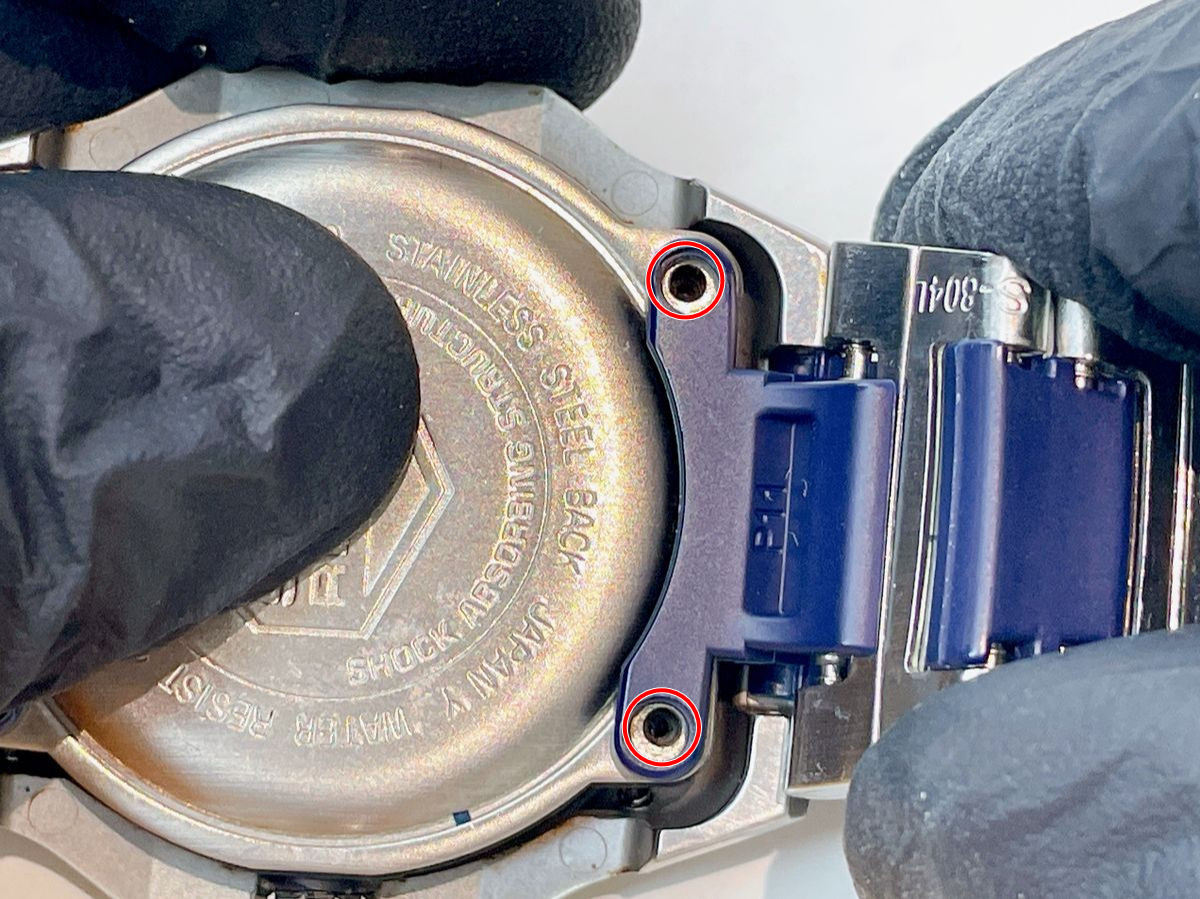

1. 上部ベルトの2つのネジ穴と、時計本体の裏側にある金属蓋の上側2つのネジ穴が合わさるように設置します。
2. ネジ×2で固定します。

赤丸ネジ

• 形状：プラスドライバー

⚠️ご注意ください

• 金属蓋がズレやすく装着しづらいです。慎重に作業を行ってください。

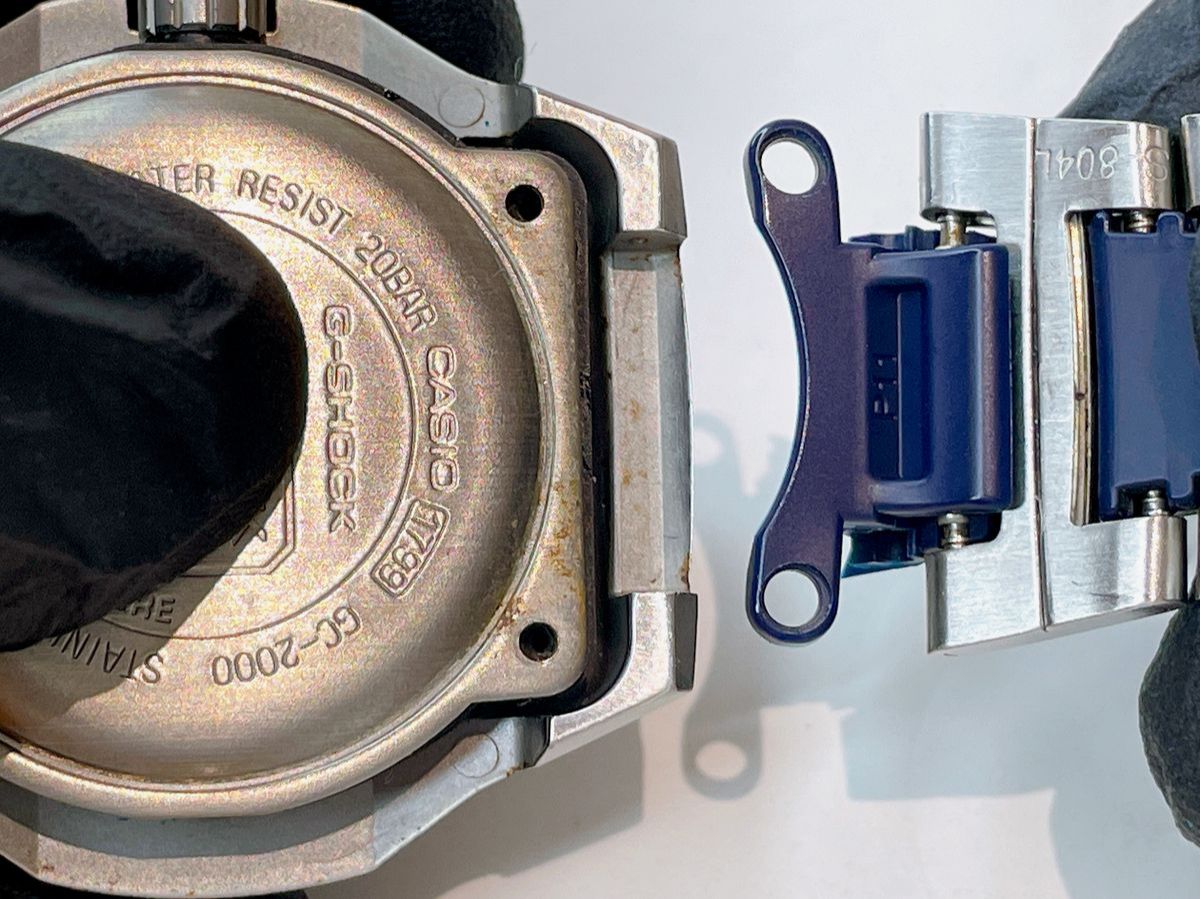

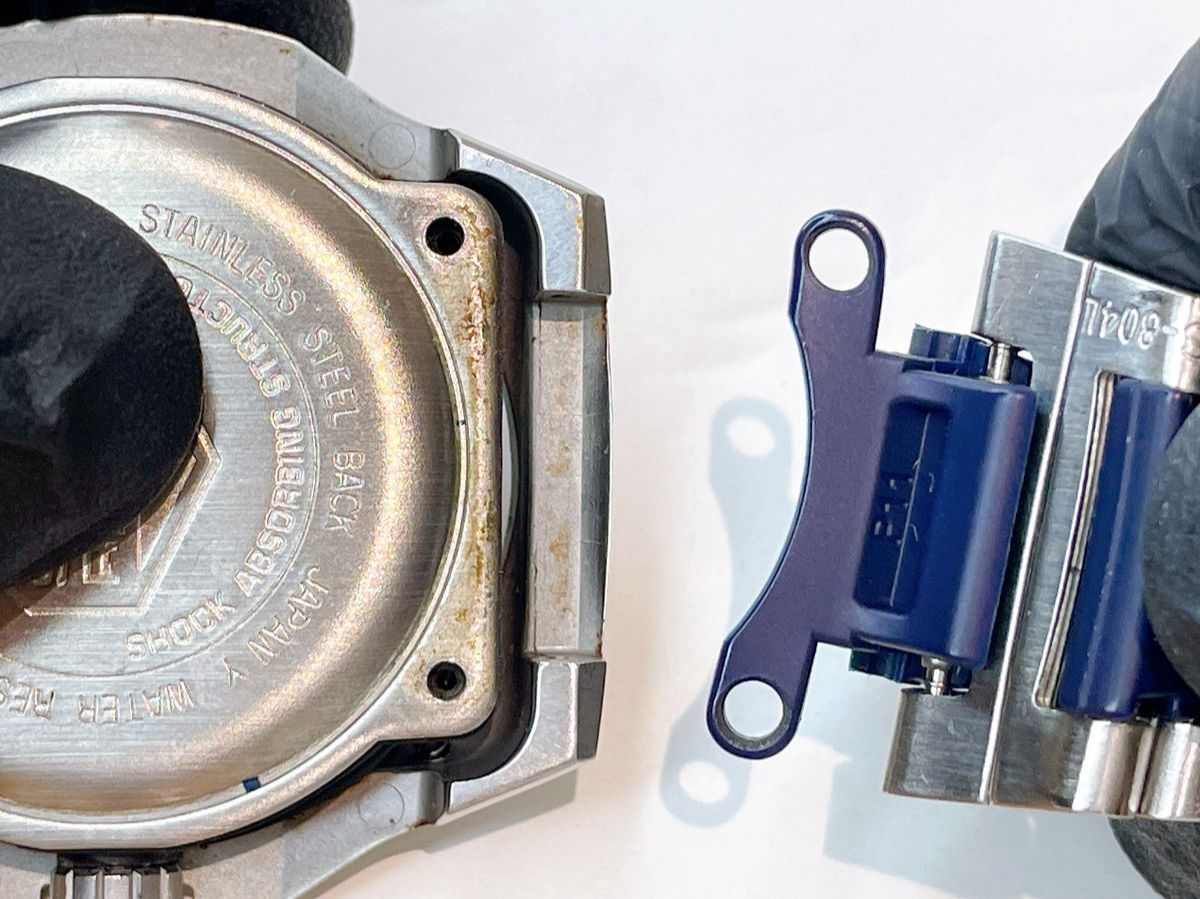

下記手順で下部ベルトと時計本体を固定します。

1. 下部ベルトの2つのネジ穴と、時計本体の裏側にある金属蓋の下側2つのネジ穴が合わさるように設置します。
2. ネジ×2で固定します。

赤丸ネジ

• 形状：プラスドライバー

⚠️ご注意ください

• 金属蓋がズレやすく装着しづらいです。慎重に作業を行ってください。

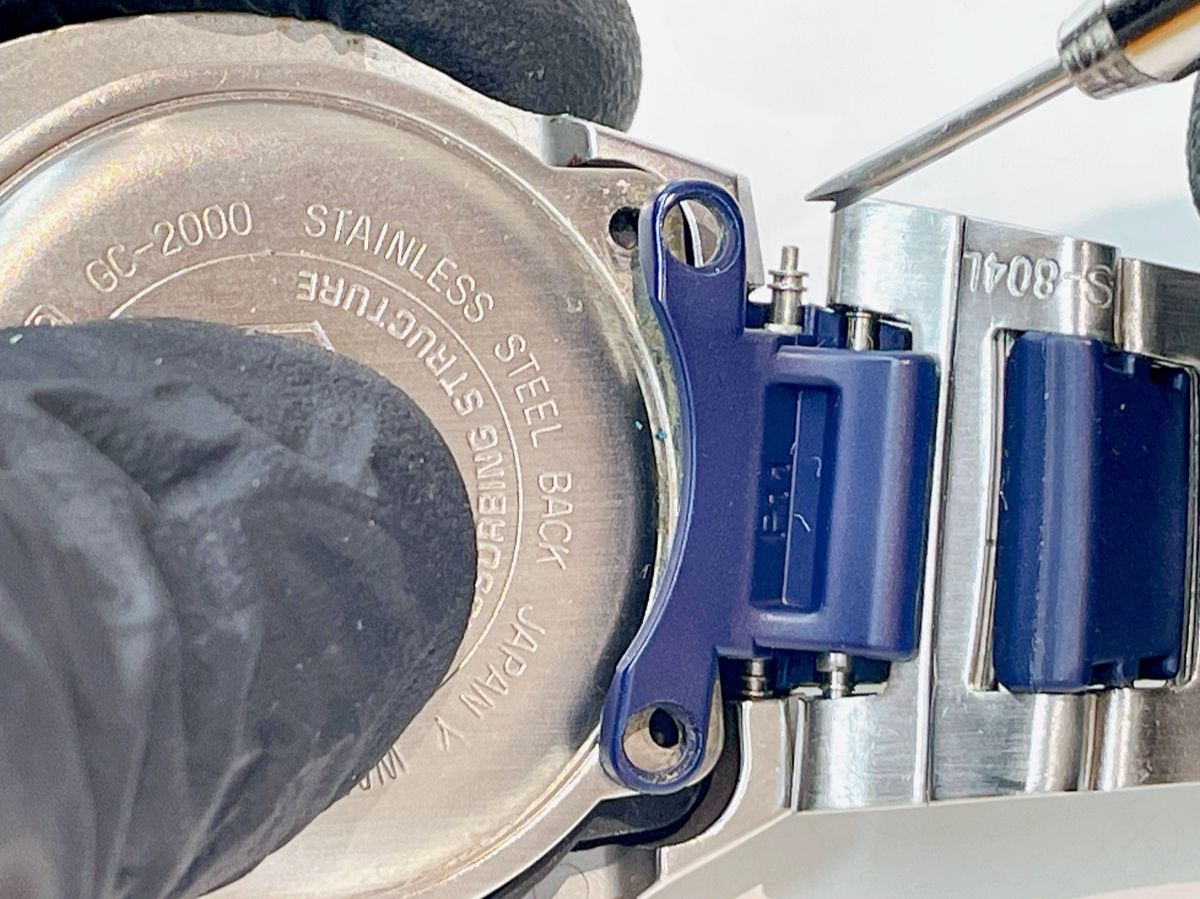

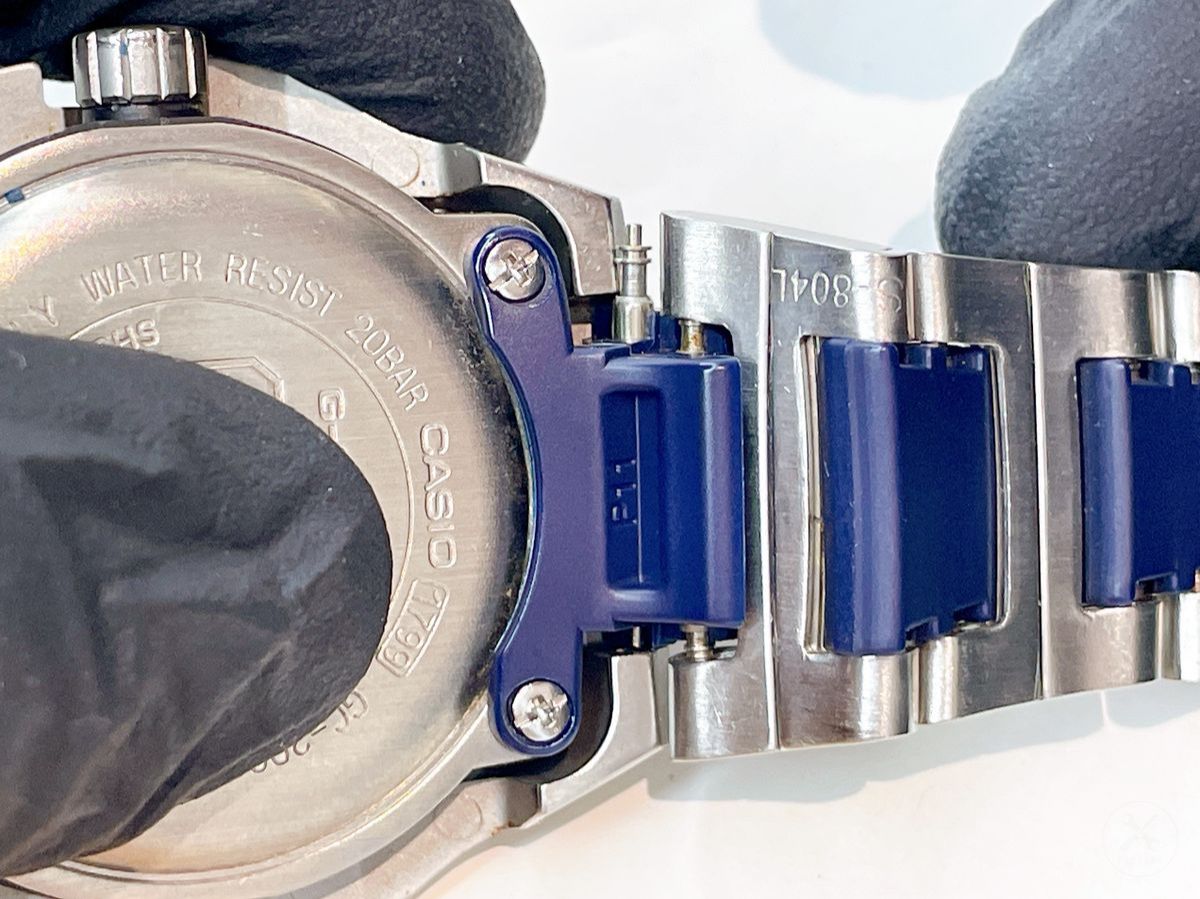

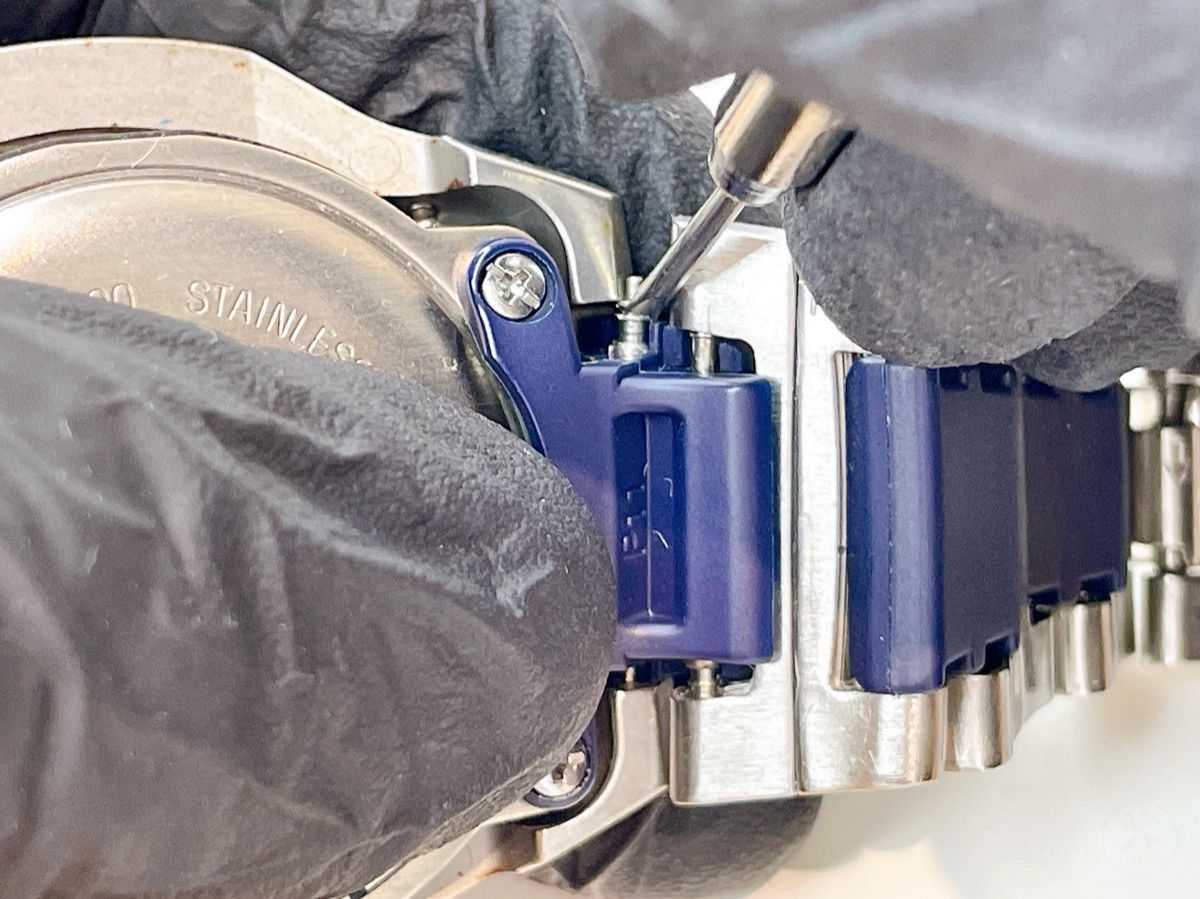

下記手順で、下部ベルトと時計本体をバネ棒で固定します。

1. 時計本体と下部ベルトの間にある穴に、バネ棒を挿入します。
2. バネ棒外しを使用し、バネ棒の先端を中央に押し込みながらスライドさせて装着します。

⚠️ご注意ください

• バネ棒はしっかり装着できていないとベルトを広げた瞬間に「パチっ」と飛んで行きやすいです。

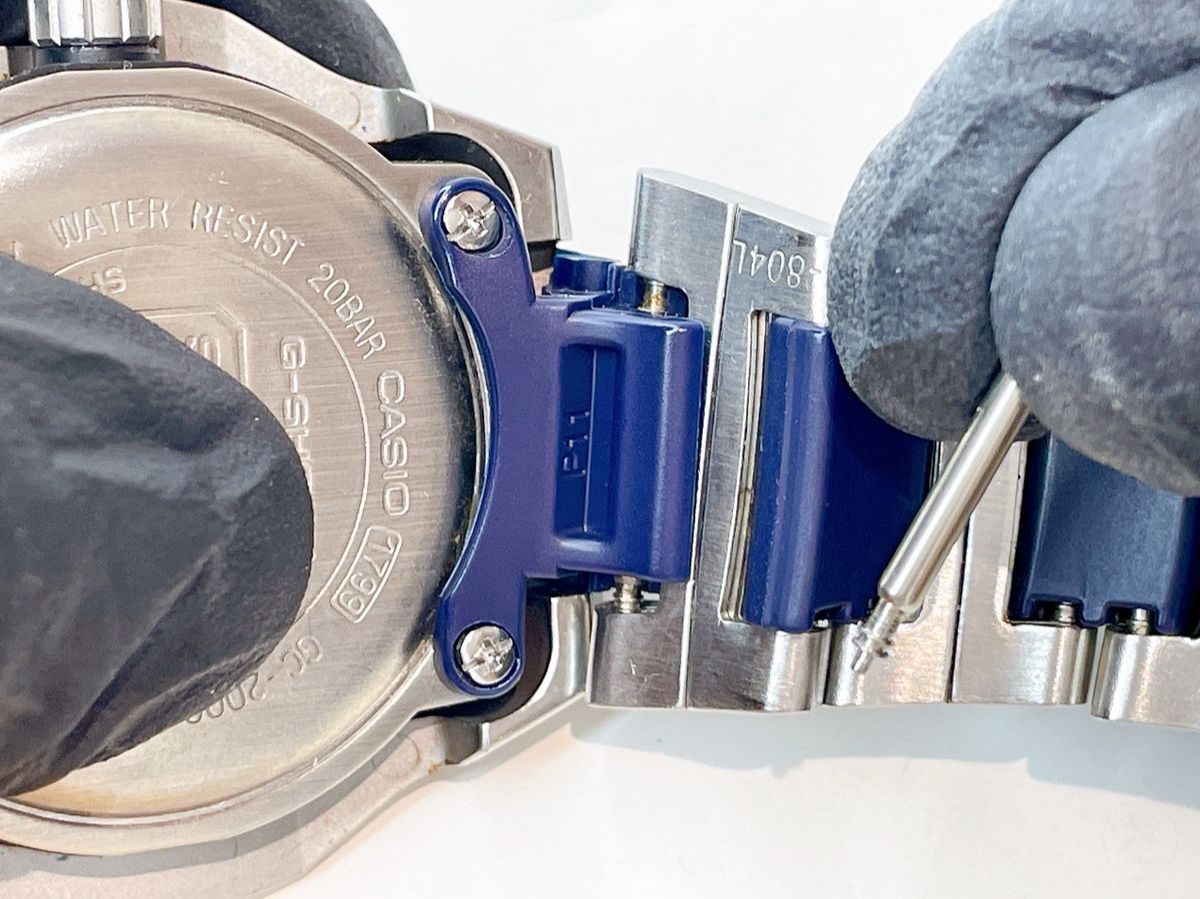

下記手順で、上部ベルトと時計本体をバネ棒で固定します。

1. 時計本体と上部ベルトの間にある穴に、バネ棒を挿入します。
2. バネ棒外しを使用し、バネ棒の先端を中央に押し込みながらスライドさせて装着します。

⚠️ご注意ください

• バネ棒はしっかり装着できていないとベルトを広げた瞬間に「パチっ」と飛んで行きやすいです。

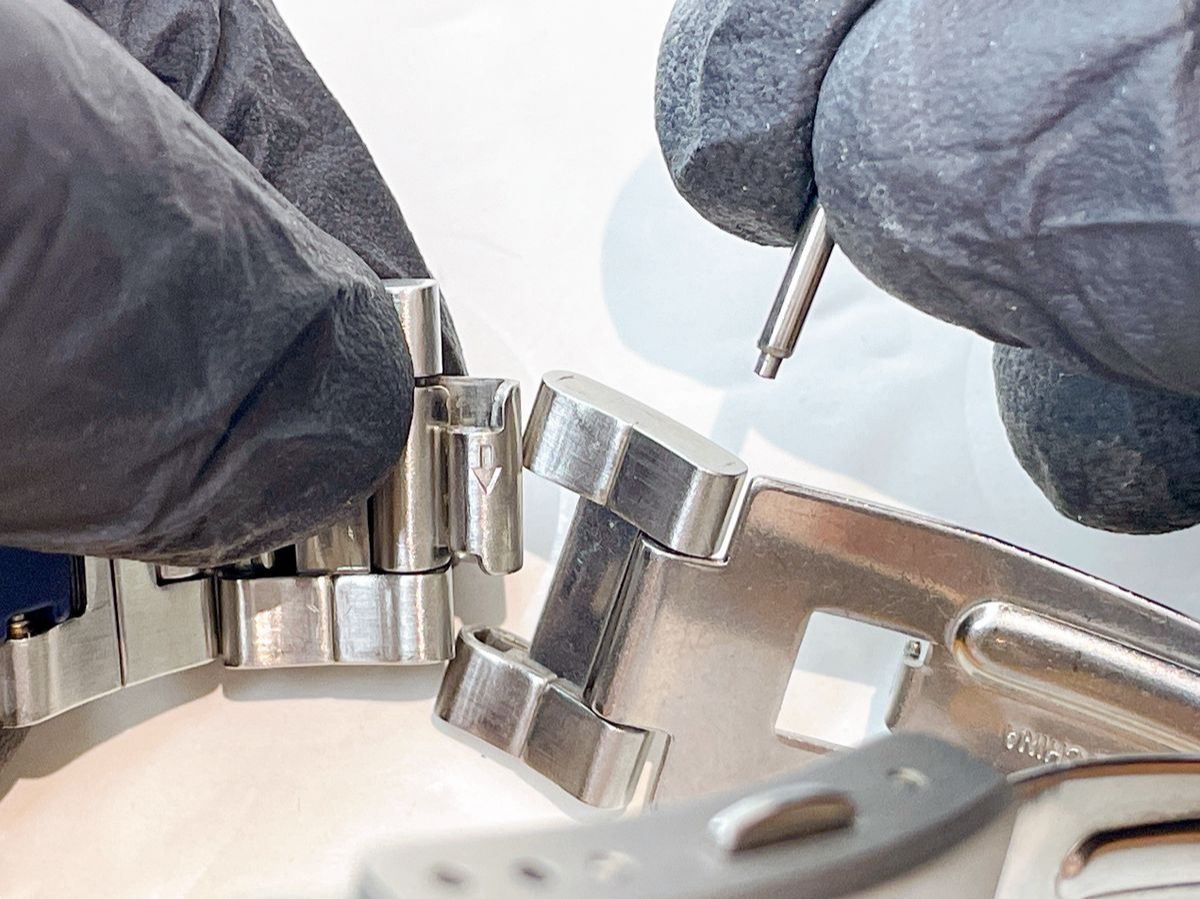

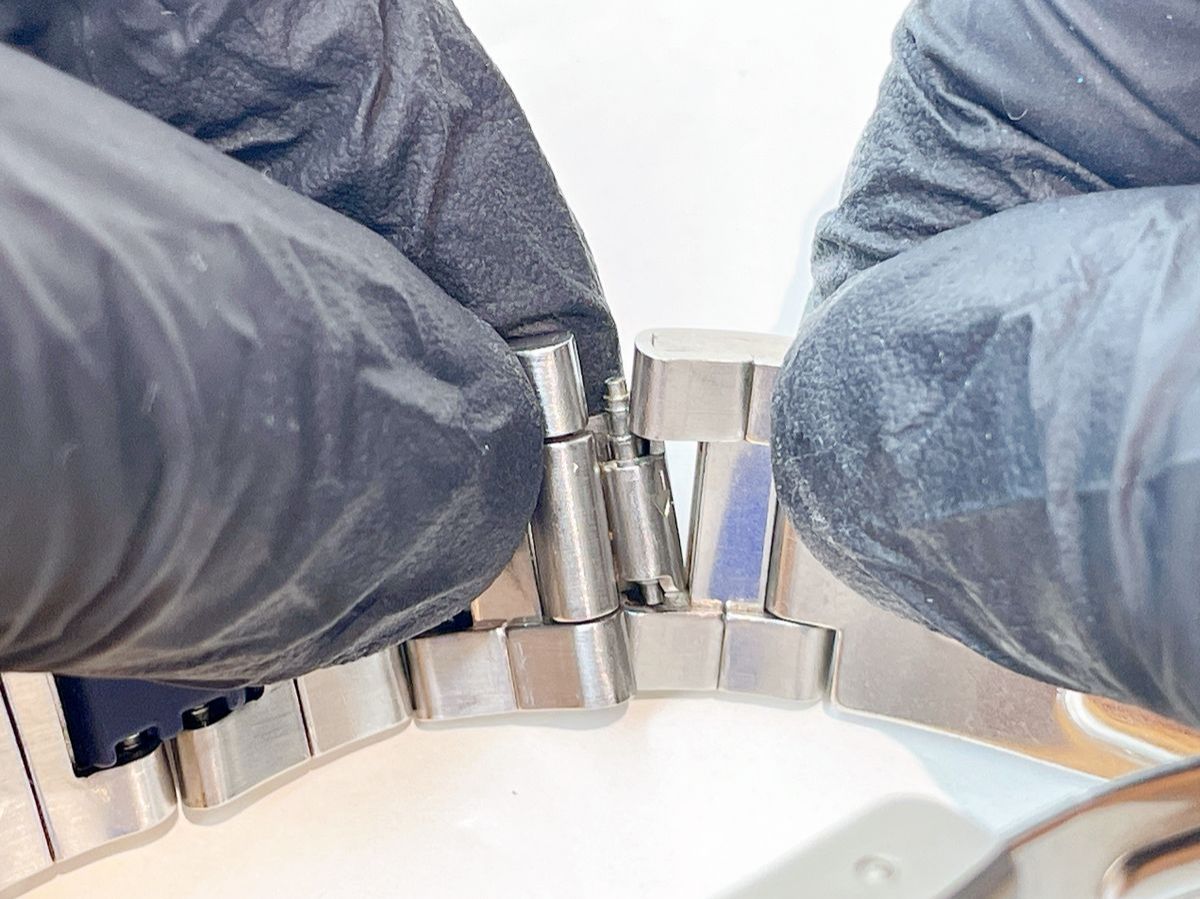

最初、作業しやすいようにコマを外した場合、下記手順でコマを棒芯で固定します。

1. コマに印字されている向きに棒芯を挿入します。
2. バネ棒外しを使用し、コマに印字されている向きに押し込み、コマをスライドさせて装着します。

⚠️ご注意ください

• 棒芯は非常に滑りやすいです。慎重に作業しましょうう。

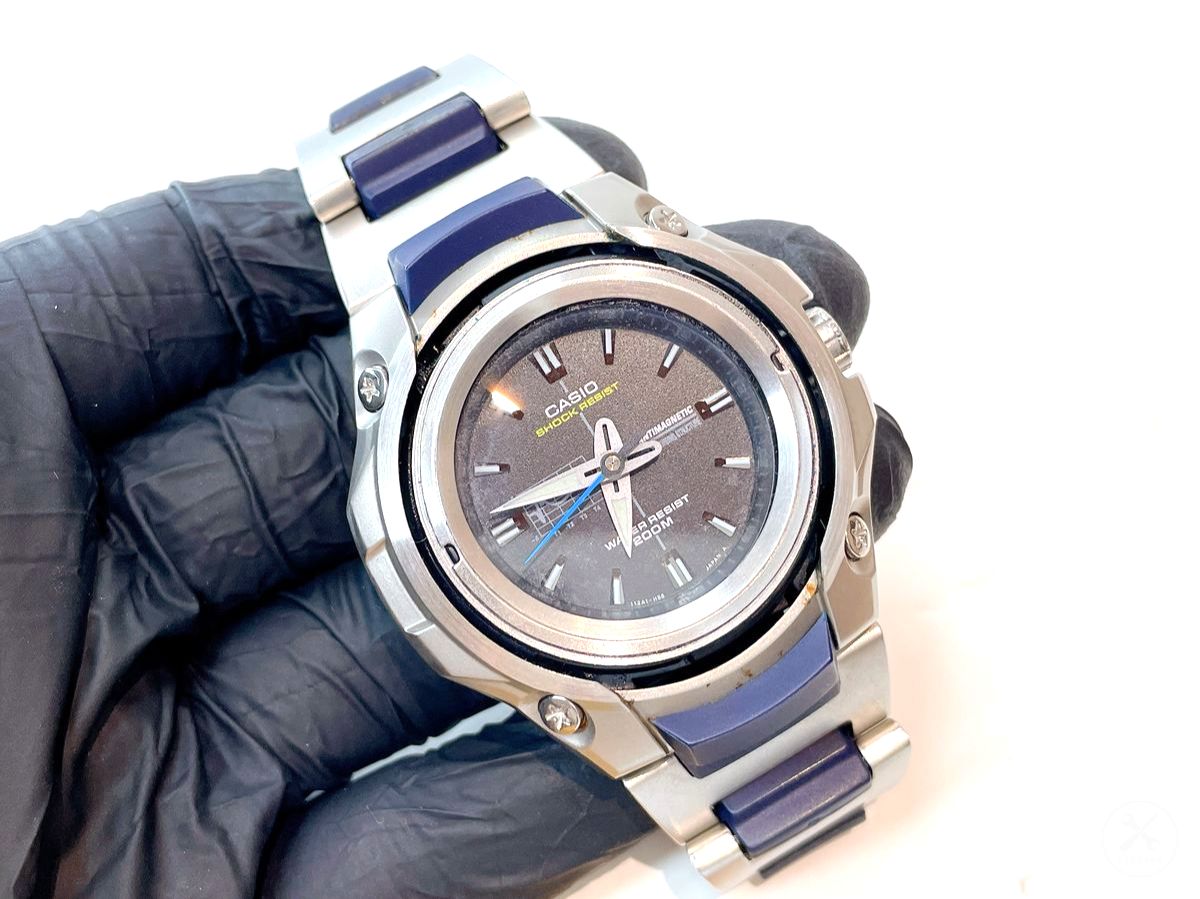

以上で、GショックGC2000（モジュール番号No.1799）の電池交換完了です。
