【iPhone3GS】音量ボタンの交換方法
所要時間: 60分
難易度: 難しい
承認待ち
フィクタロウ運営
更新: 2026/04/08
この修理について
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
以下のPRリンクから購入いただくと、売上の一部が本サイトのさらなる修理ノウハウ拡充や修理文化発展のために大切に活用されます。
(2)ステップ2.ケース底のネジ×2を外す
(6)ステップ6.3番コネクタを外す
使用工具
(7)ステップ7.SIMカードを取り出す
使用工具
(12)ステップ12.基盤（ロジックボード）のネジ×6を外す
(13)ステップ13.基盤（ロジックボード）のシール下のネジ×1を外す
(14)ステップ14.背面カメラのネジ×1と金具を外す
(16)ステップ16.ドックコネクタのネジ×3つを外す
ドックコネクタを固定しているネジ×3つ（全てサイズが異なります）を外します。
⚪︎ネジのサイズ
形状：プラス
直径：2.5mm
縦幅：2.2mm
⚪︎ネジのサイズ
形状：プラス
直径：2.0mm
縦幅：1.6mm
⚪︎ネジのサイズ
形状：プラス
直径：1.8mm
縦幅：1.4mm
(19)ステップ19.バッテリーを外す
バッテリーとケースの間には接着剤がついています。純度99.9%以上のIPA（イソプロピルアルコール）を使用して、少しずつ剥がしながらバッテリーを外します。
強引にバッテリーを剥がすと出火リスクがあります。必ず少しずつ優しく丁寧に剥がしましょう。

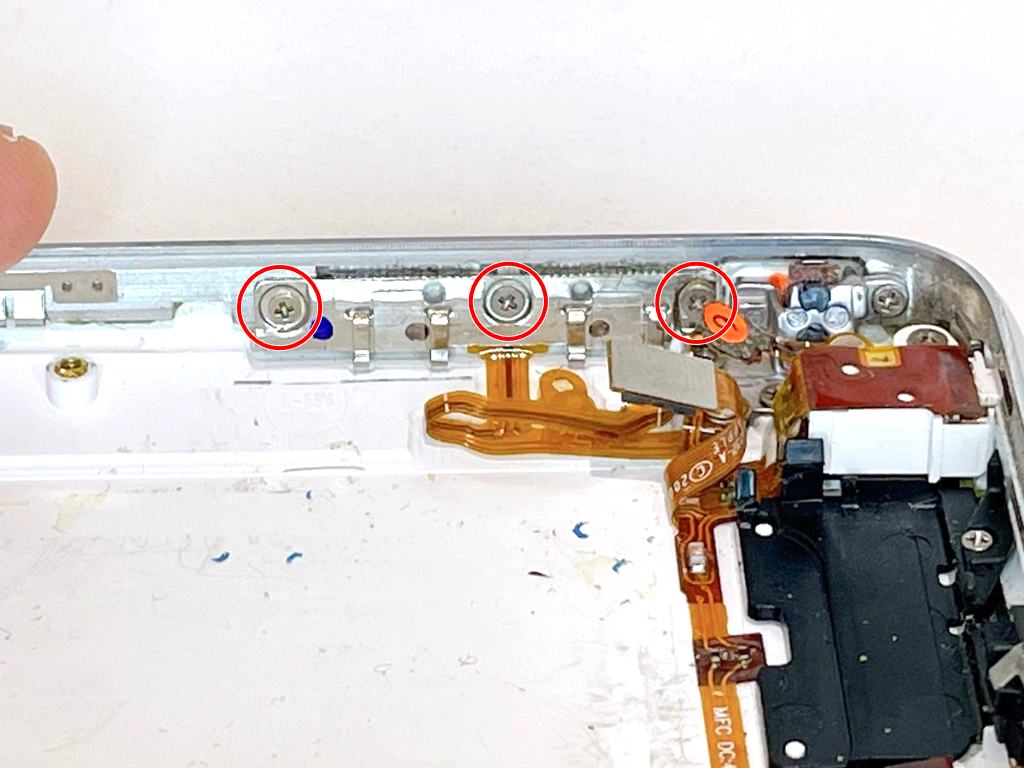

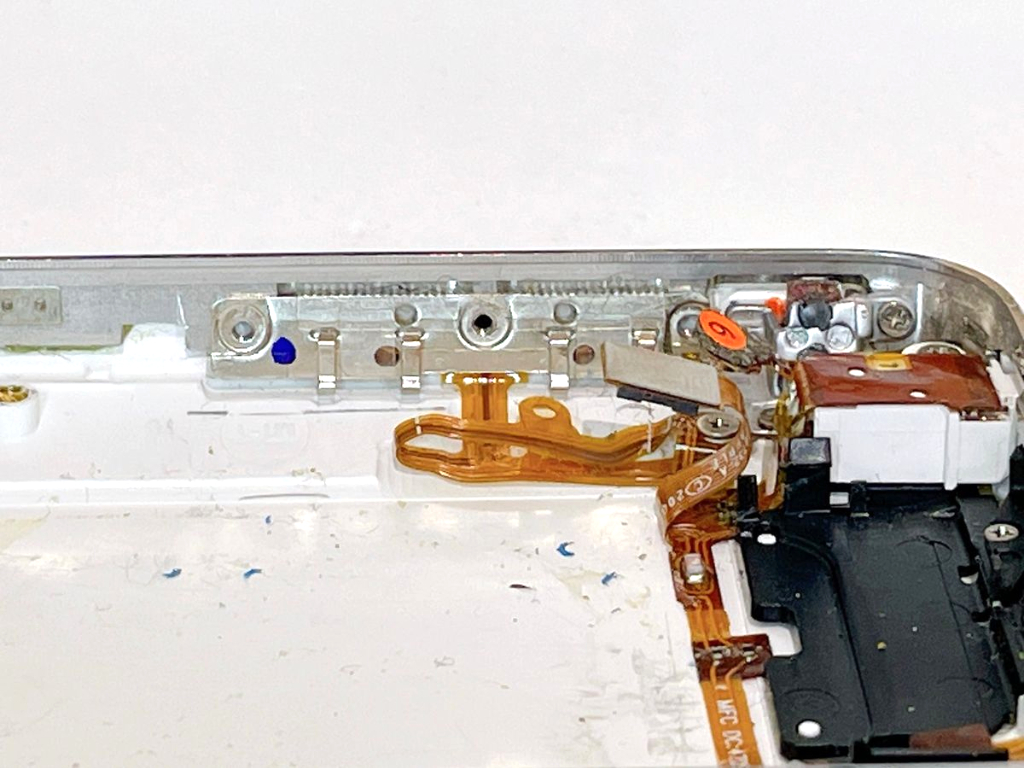

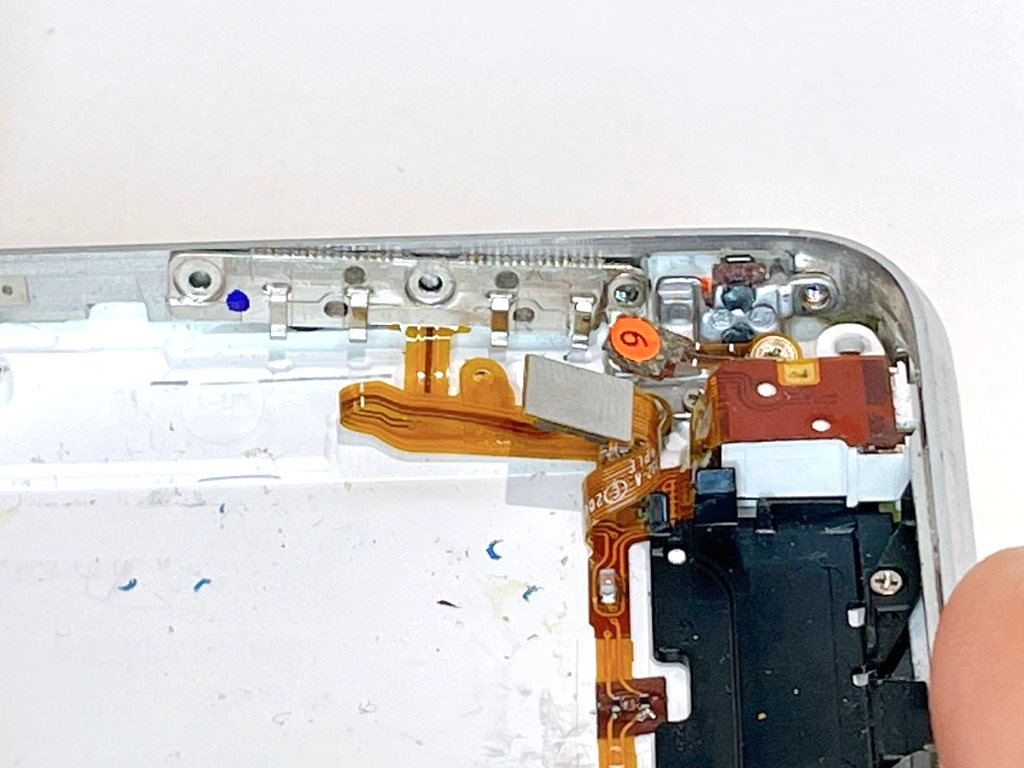

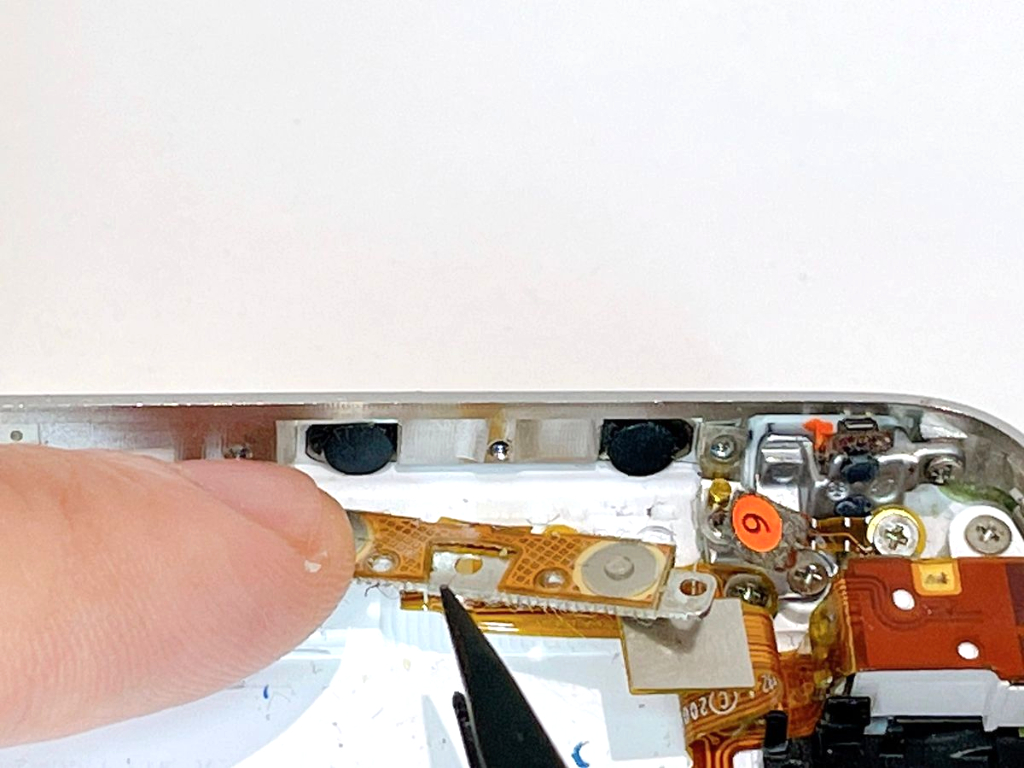

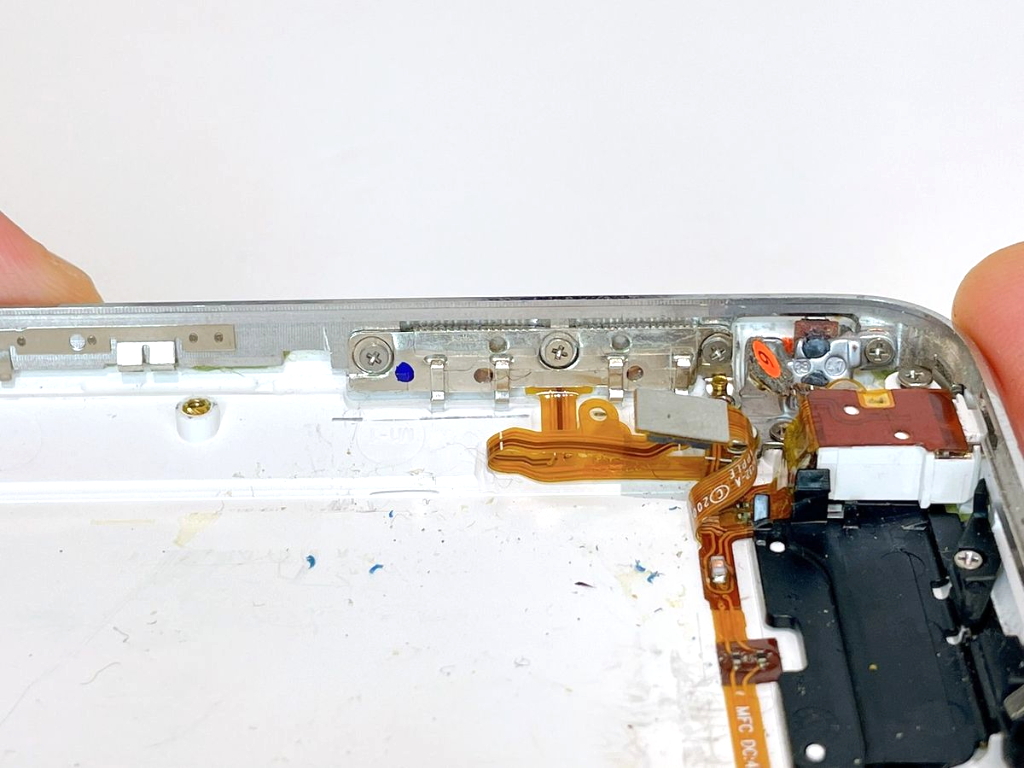

(20)ステップ20.ボリュームボタンのネジ×3を外す

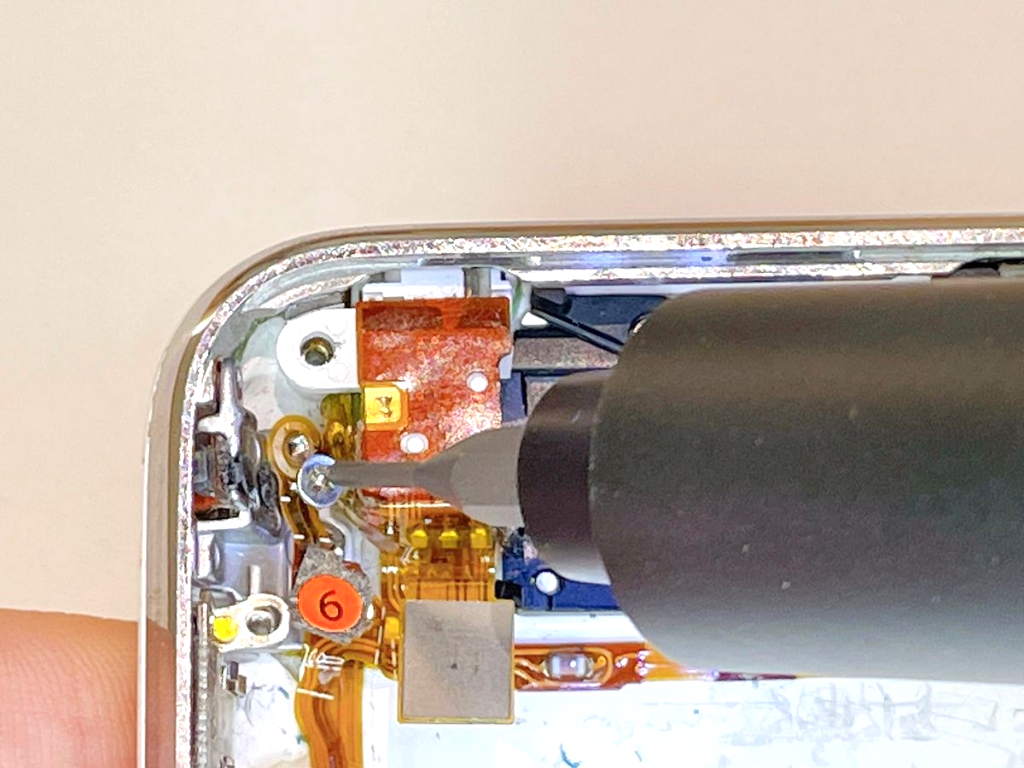

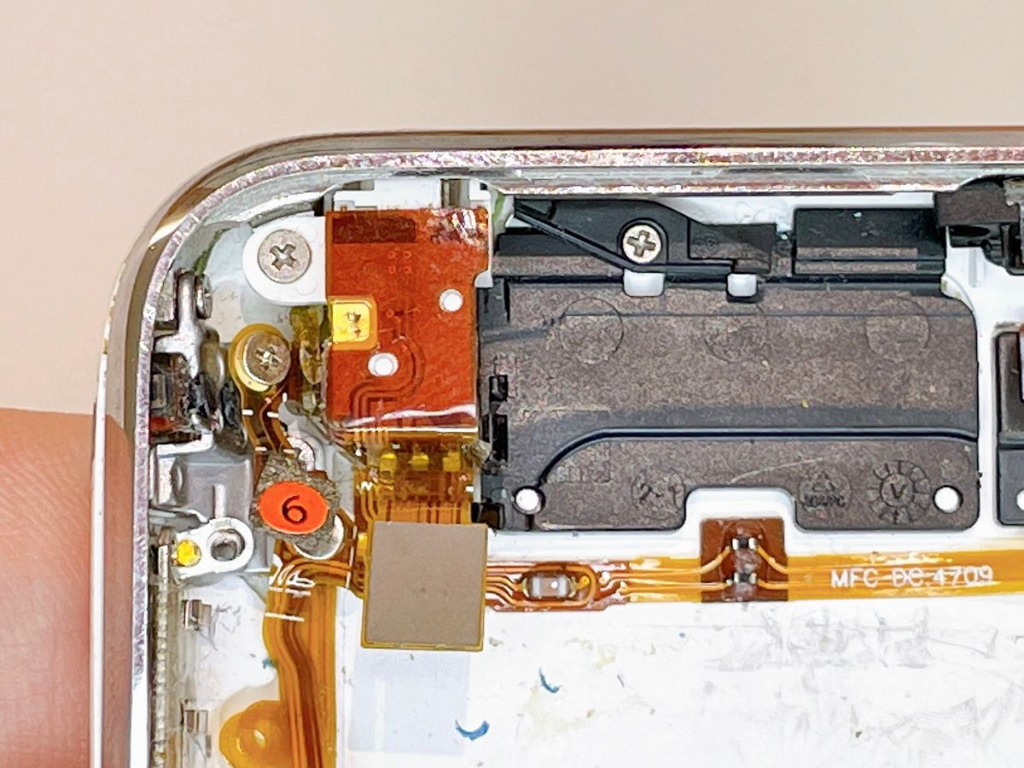

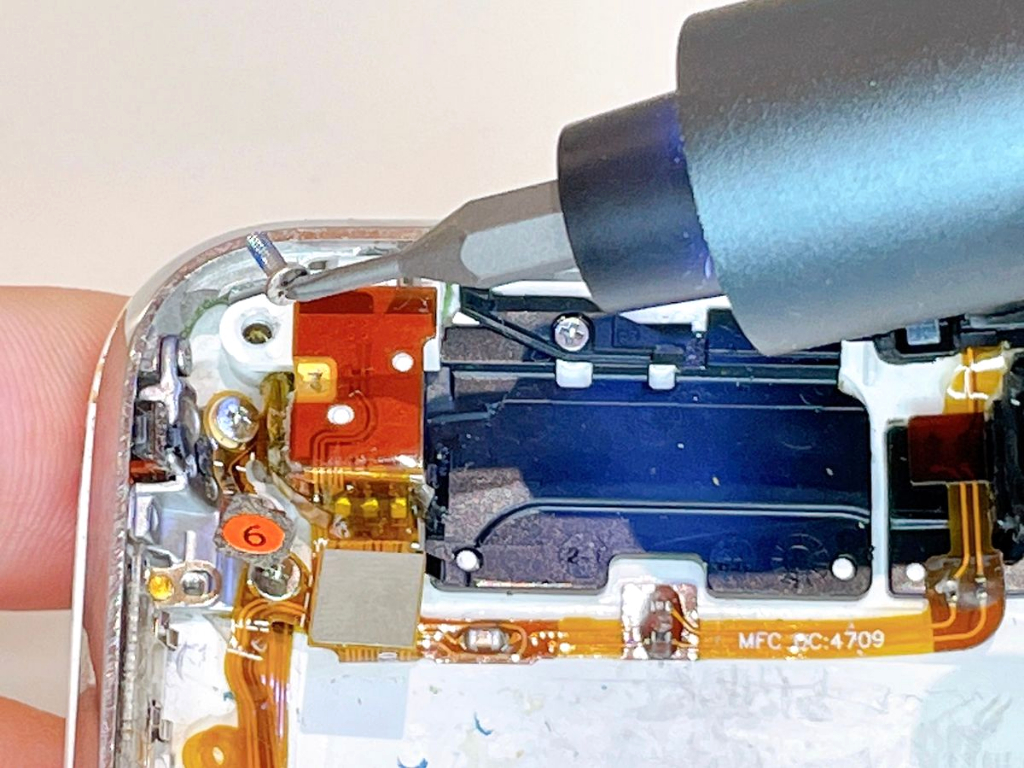

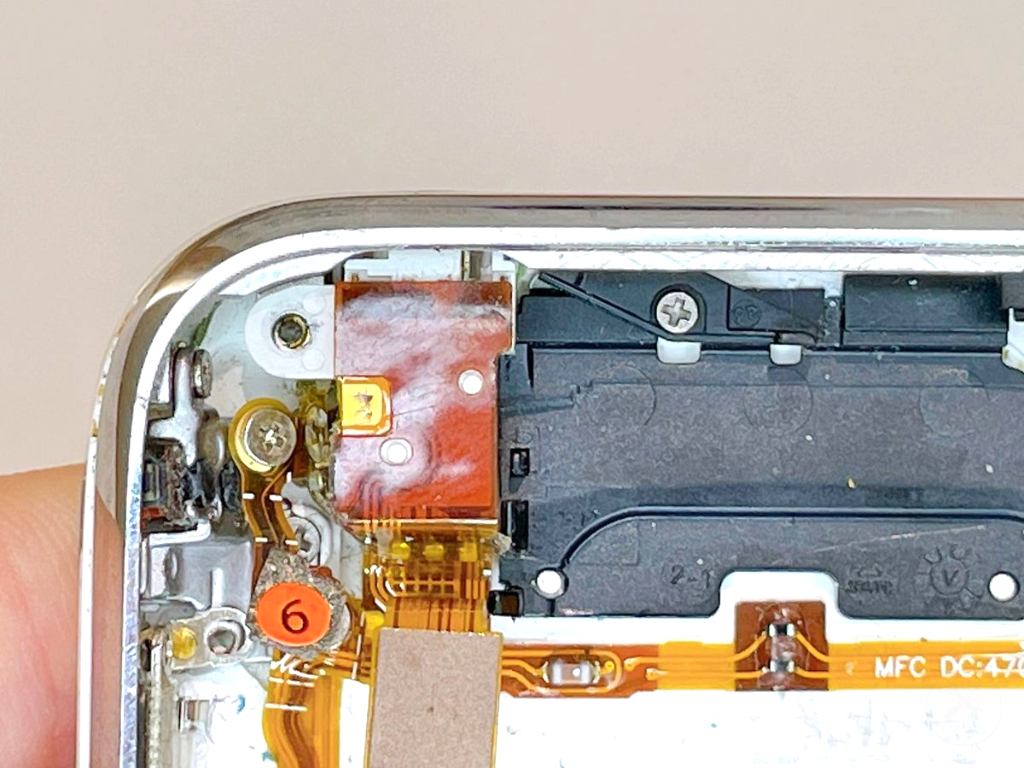

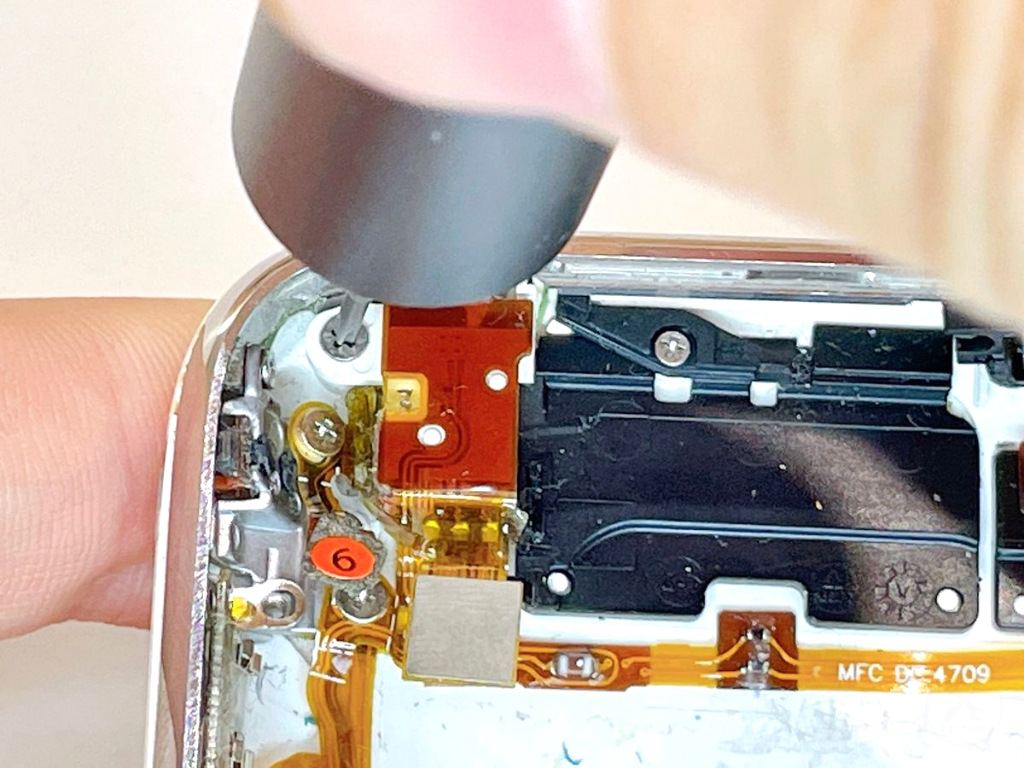

(21)ステップ21.イヤホンジャックのネジ×1を外す

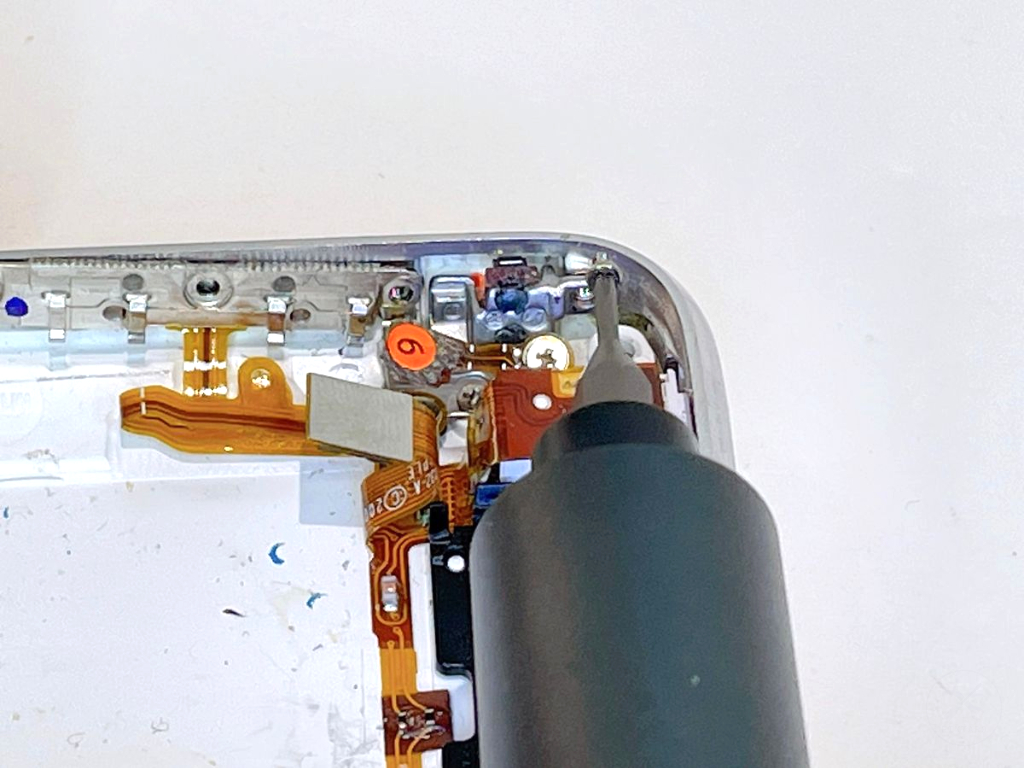

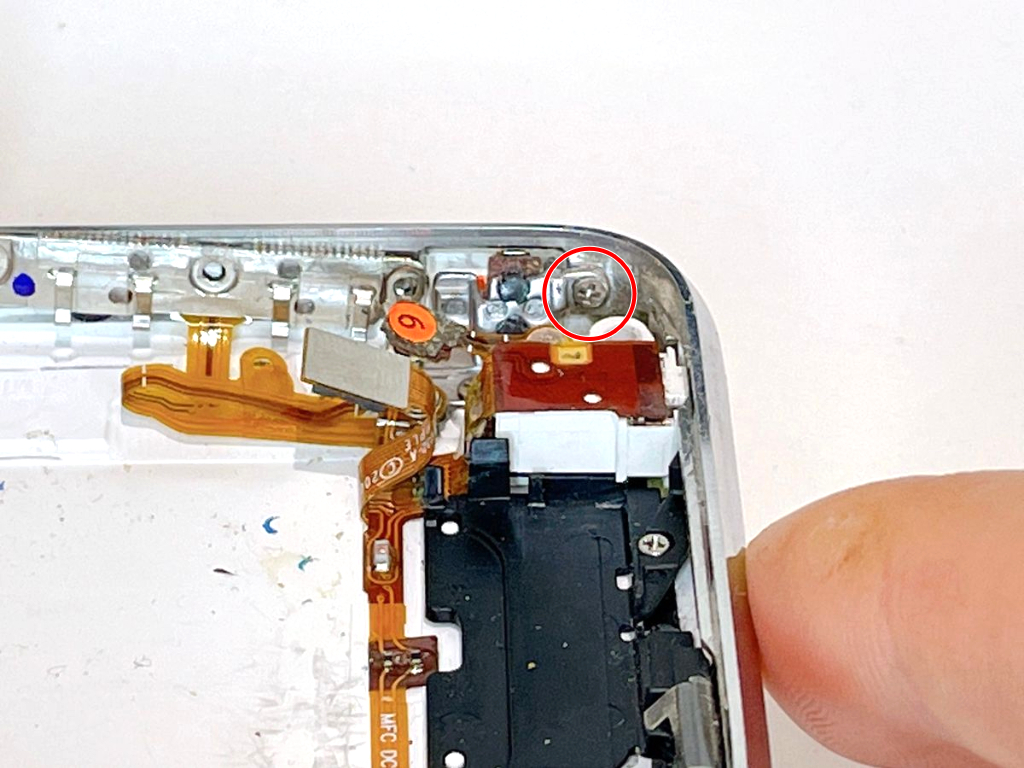

(22)ステップ22.ミュートのネジ×1を外す

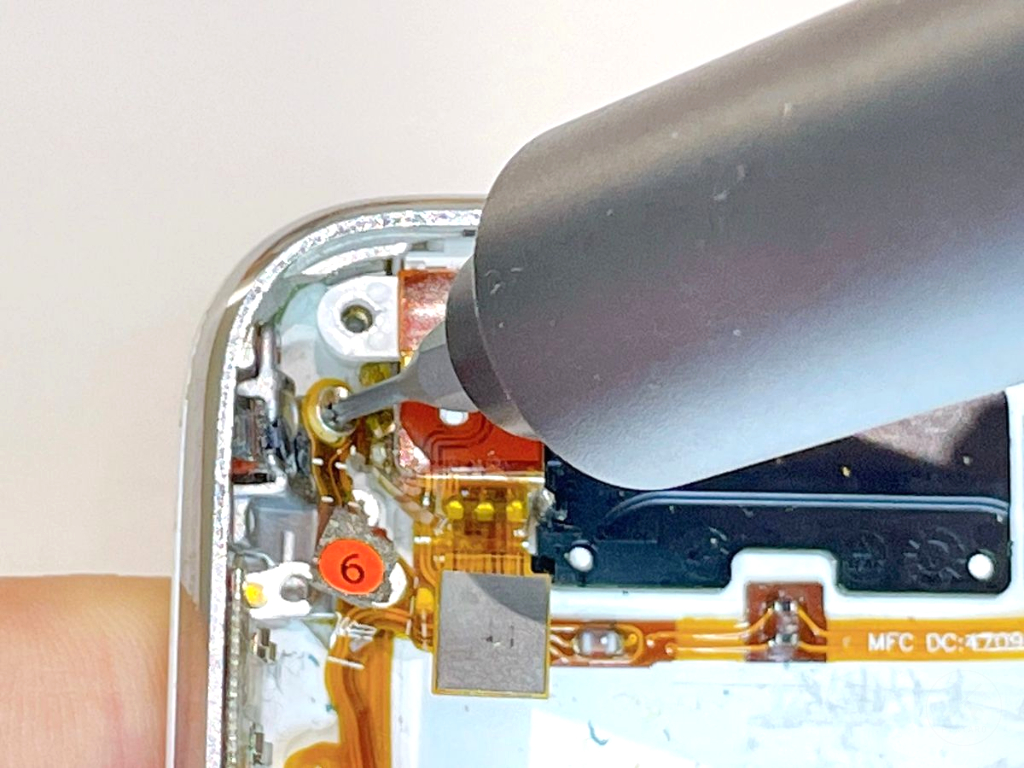

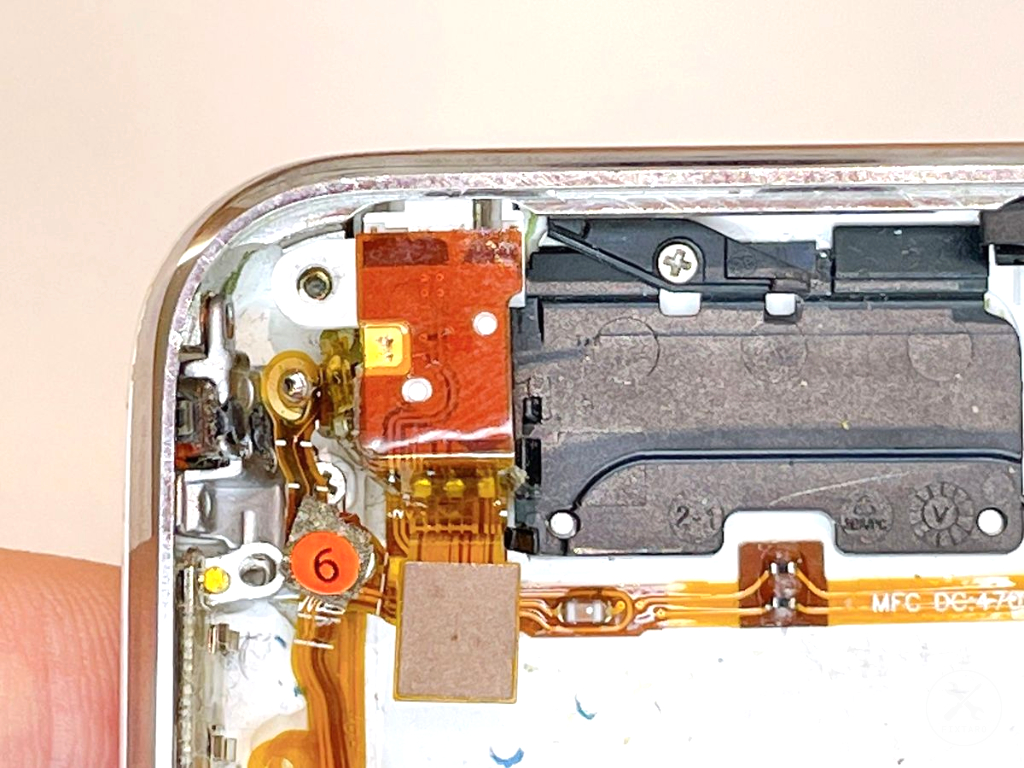

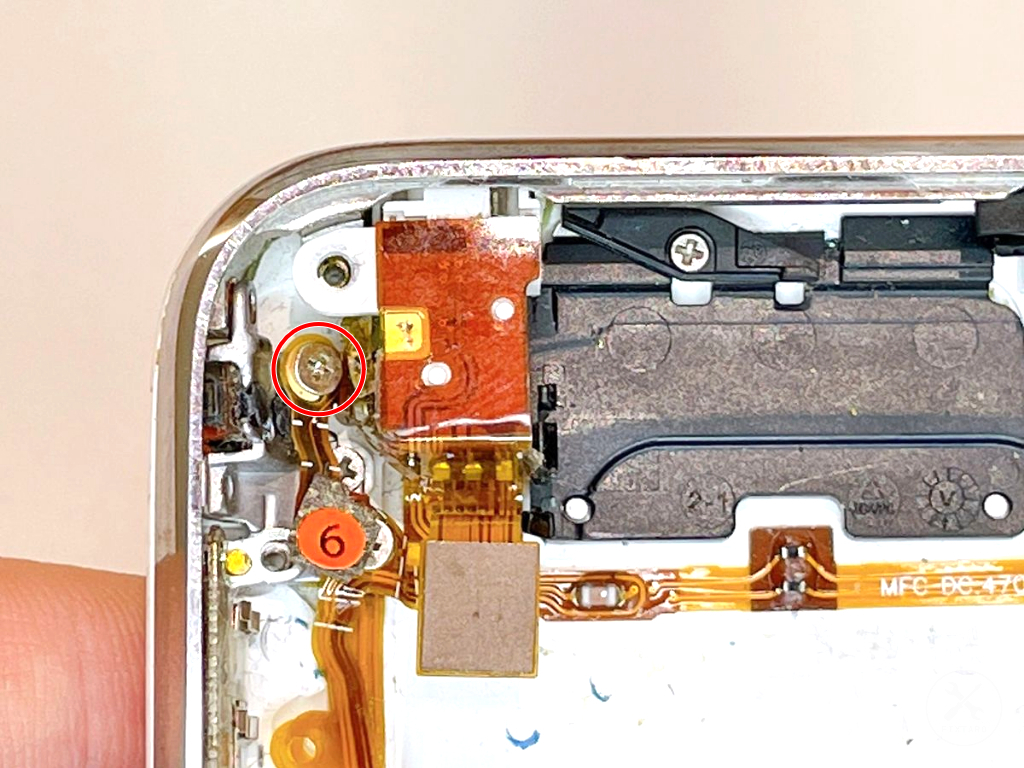

(23)ステップ23.6番コネクタのネジ×1を外す

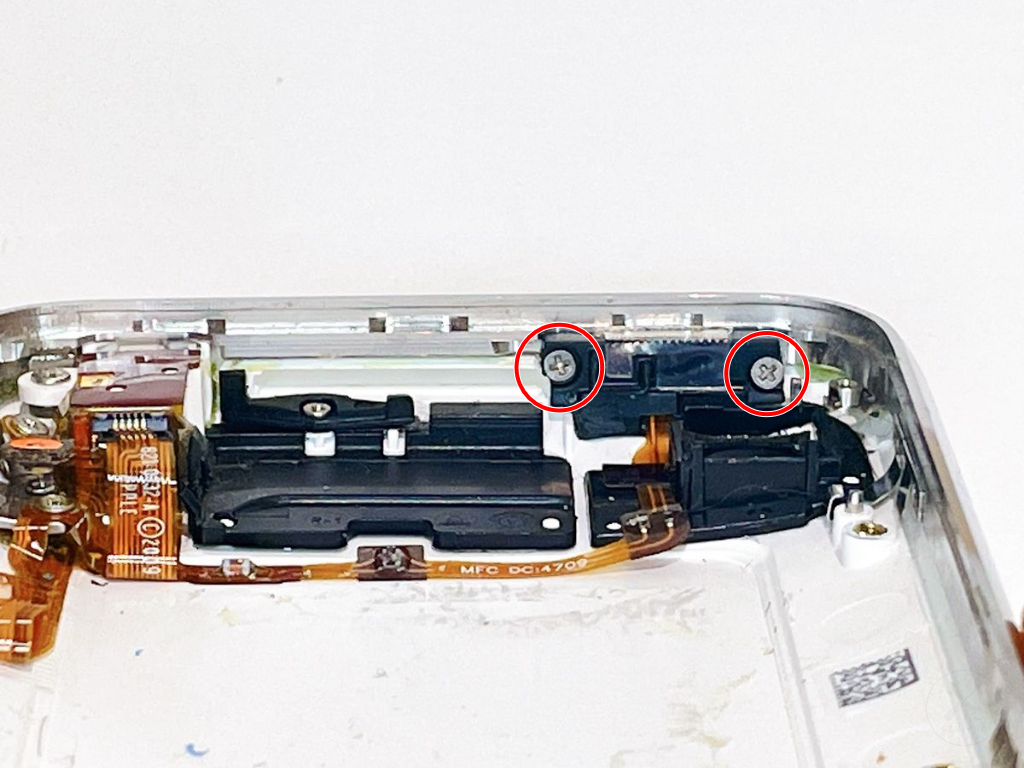

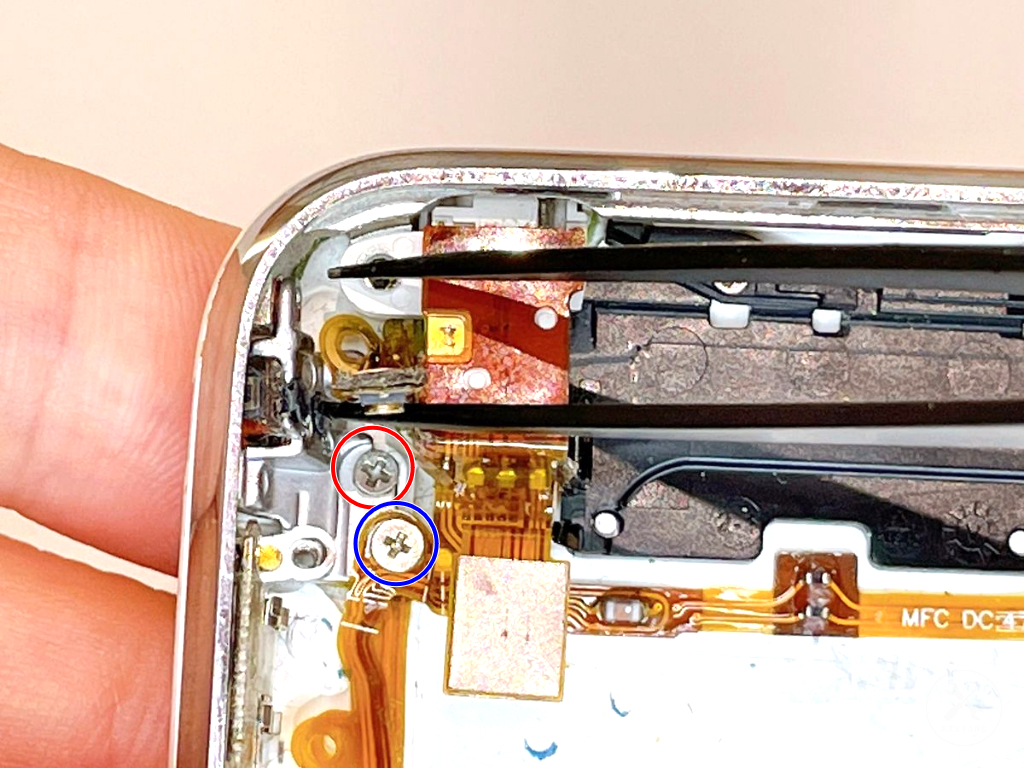

(24)ステップ24.内部のネジ×2を外す

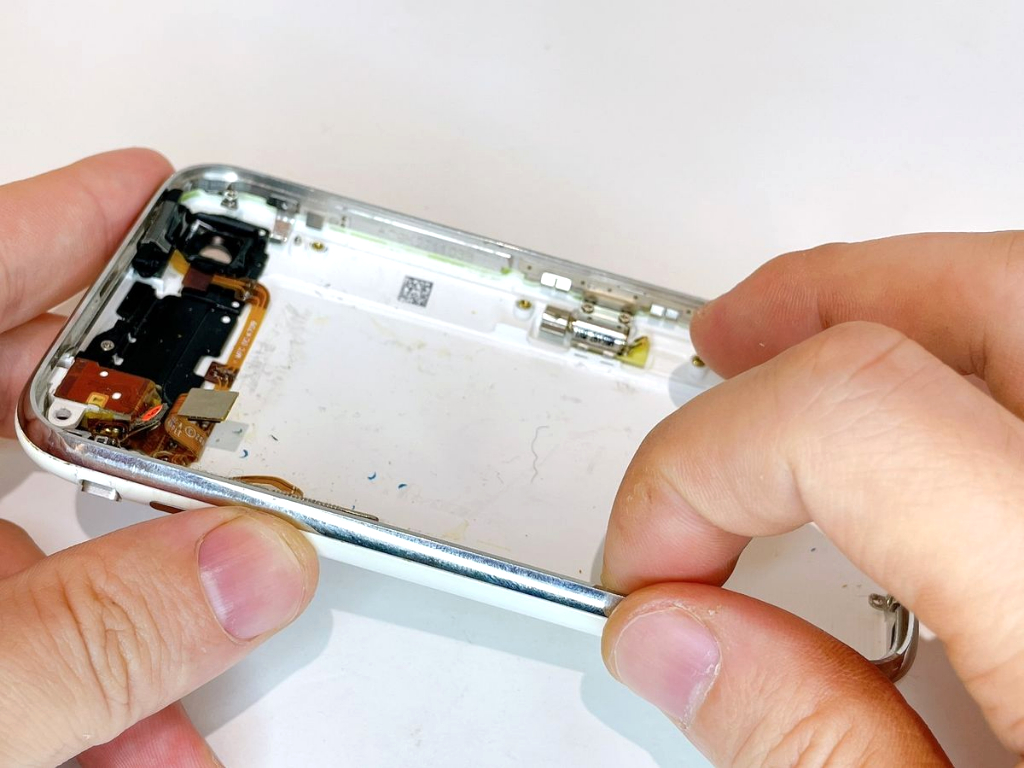

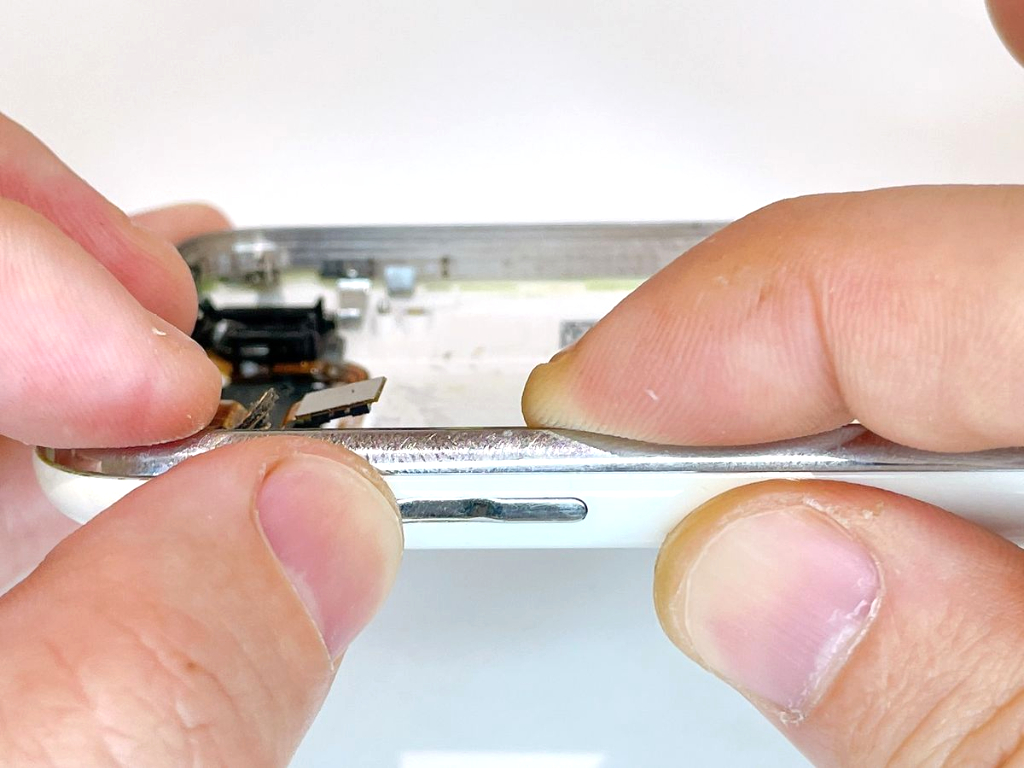

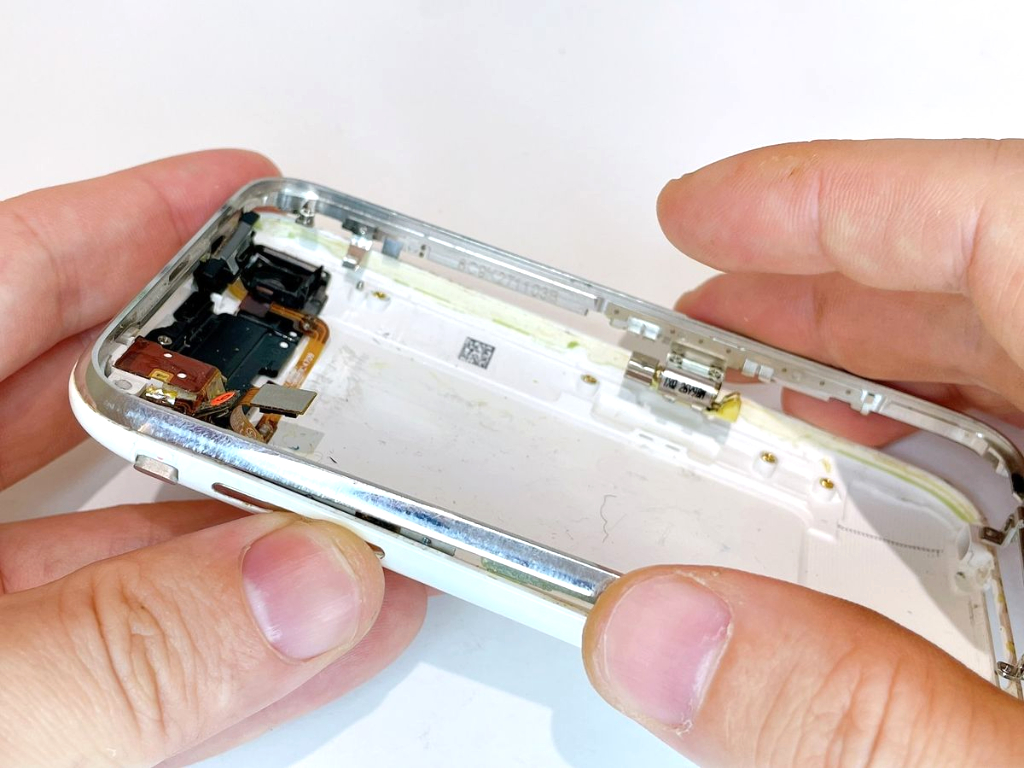

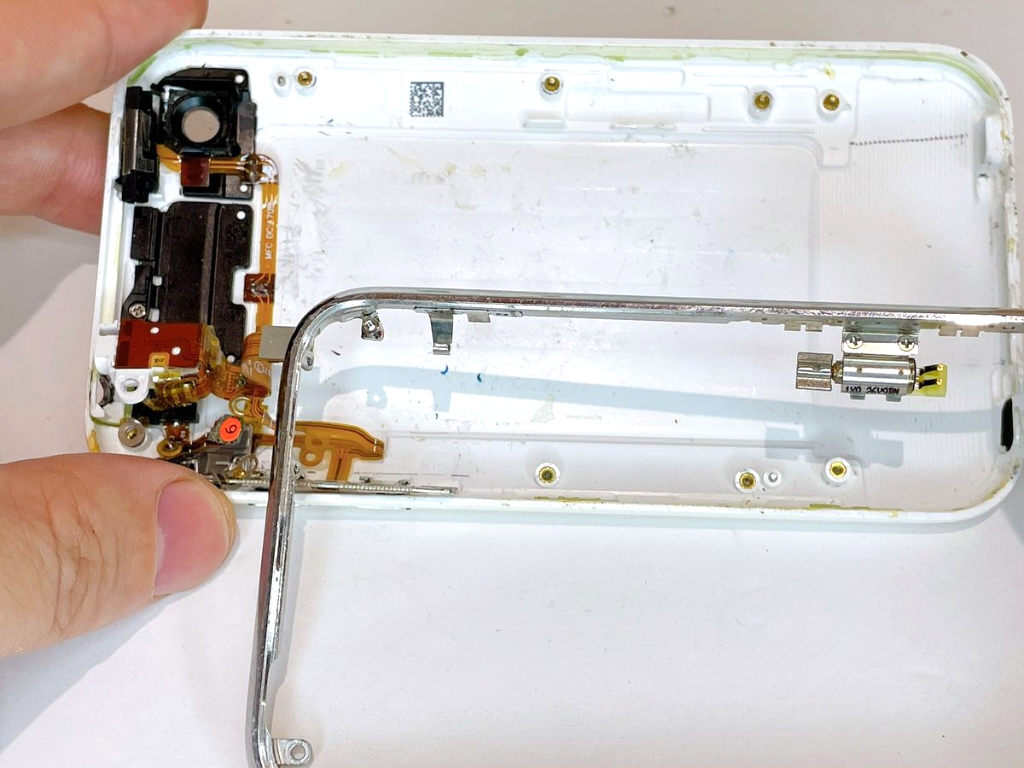

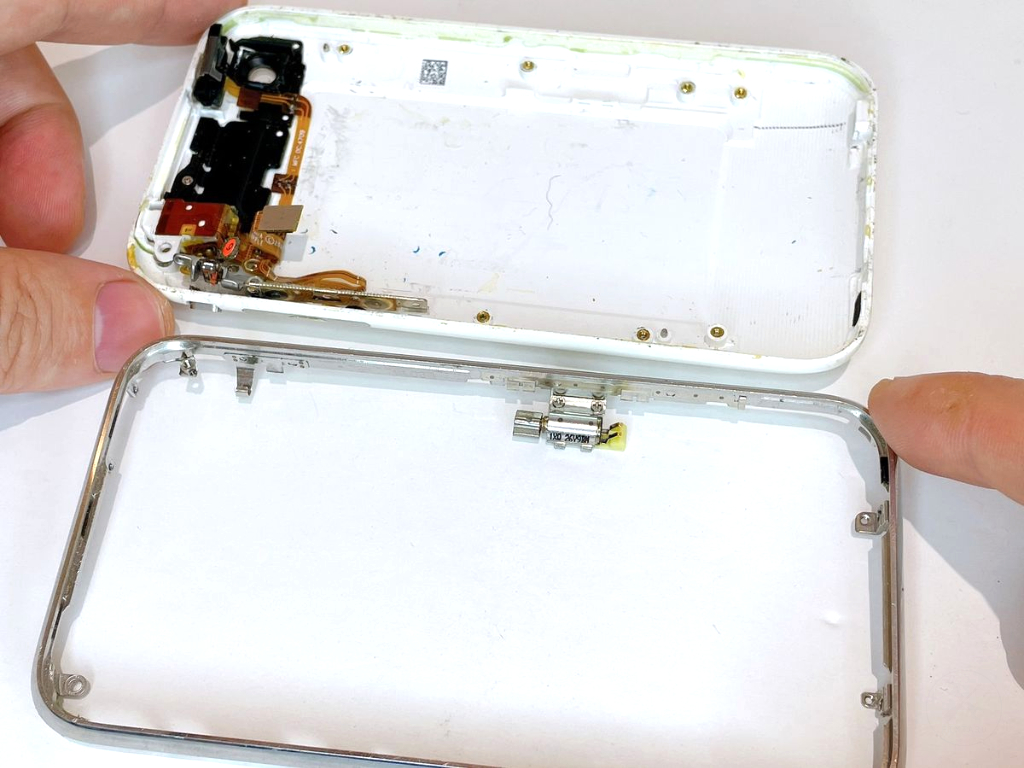

(26)ステップ26.フレームを外す

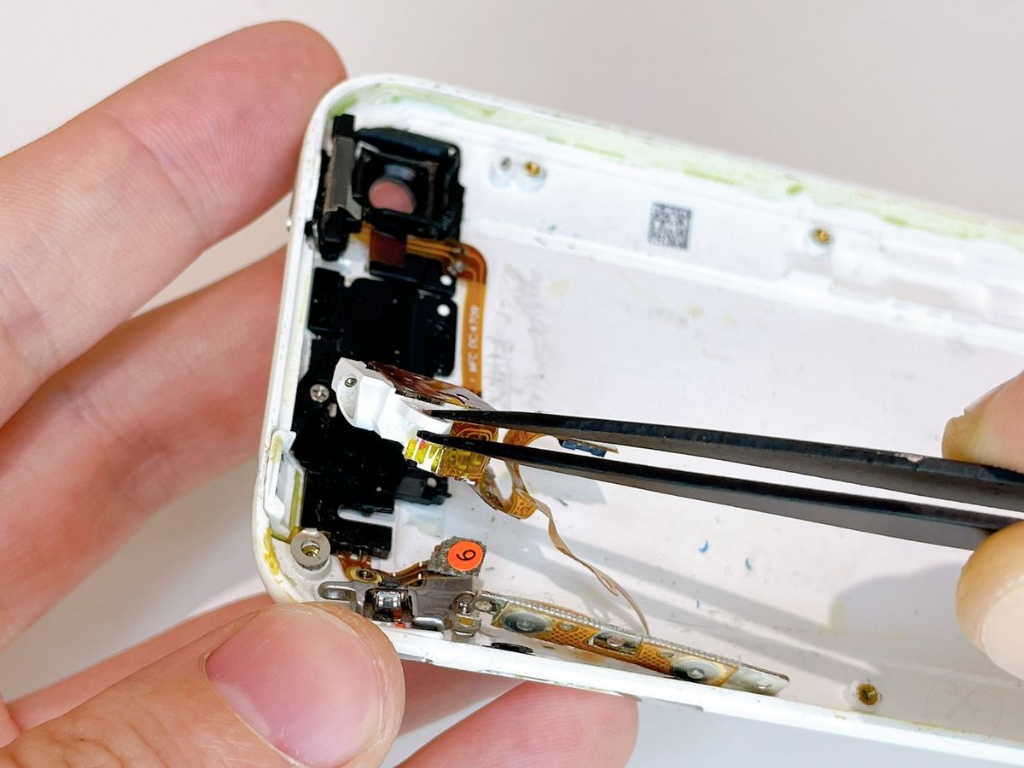

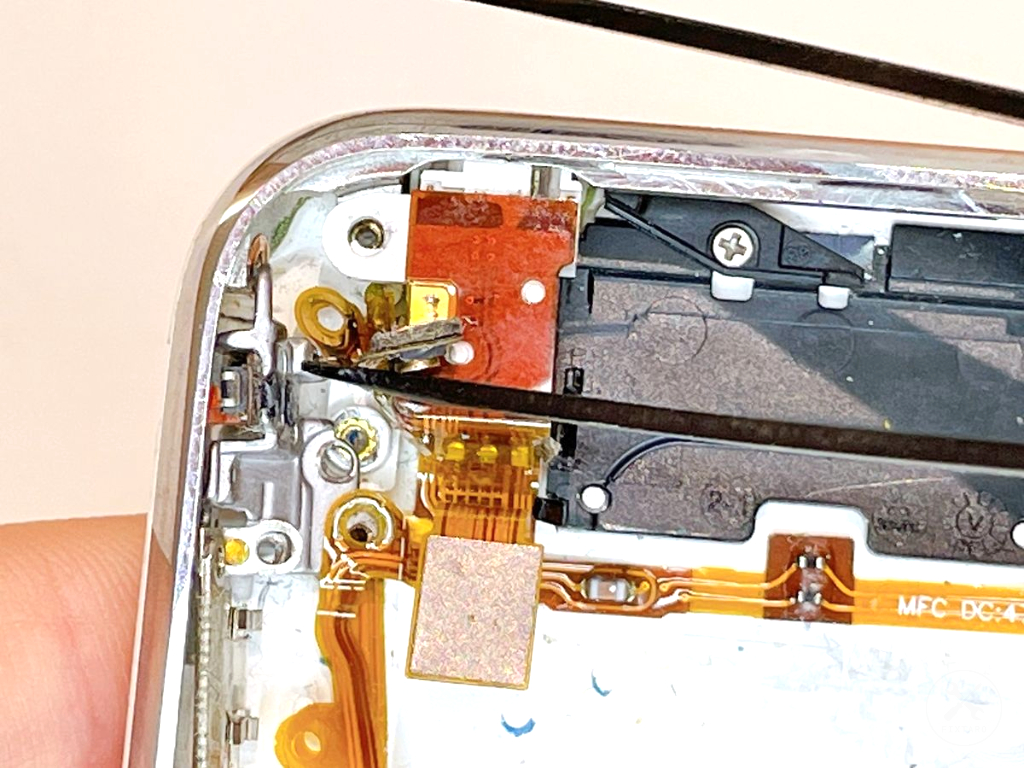

(30)ステップ30.イヤホンジャック部品を外す

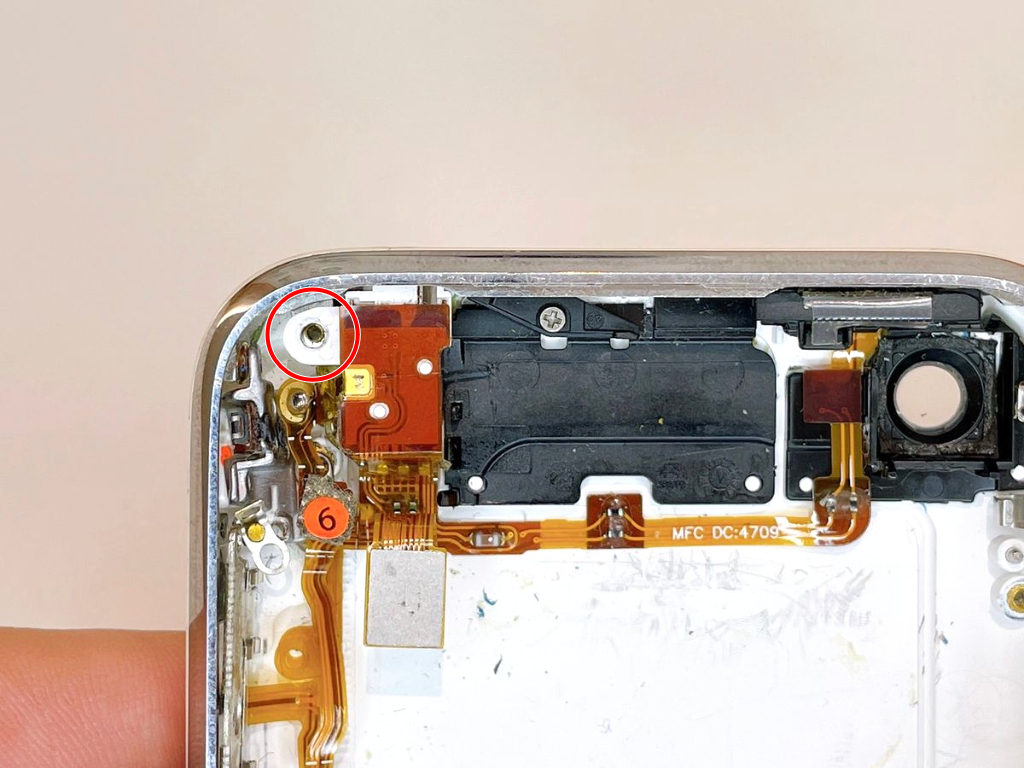

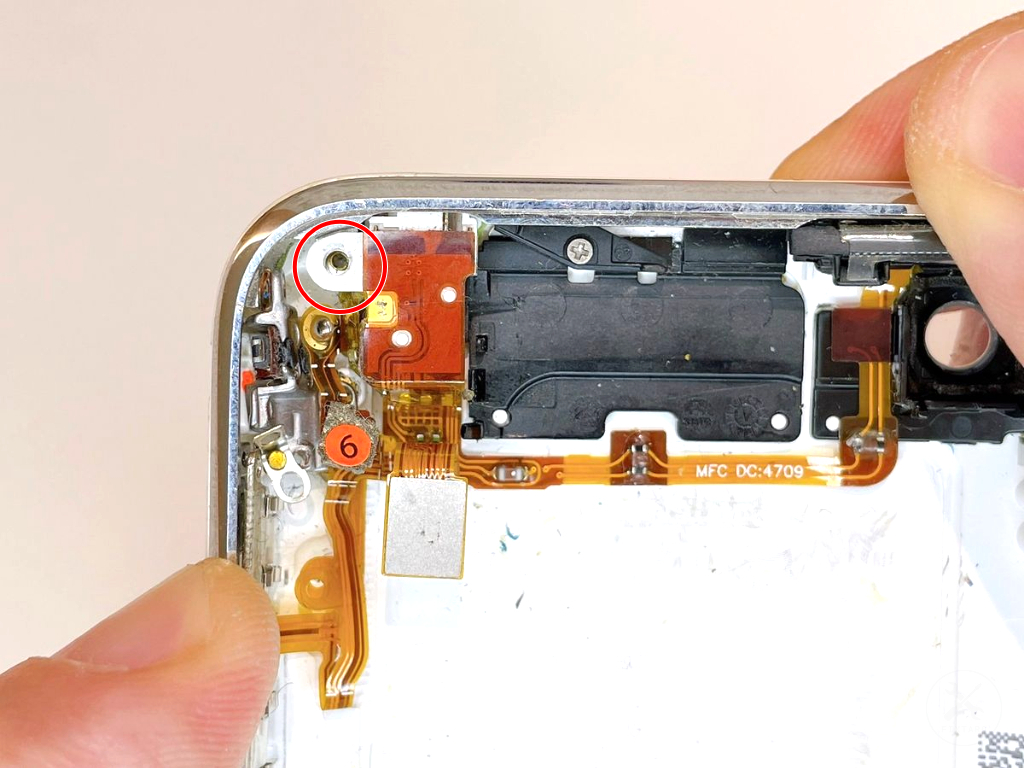

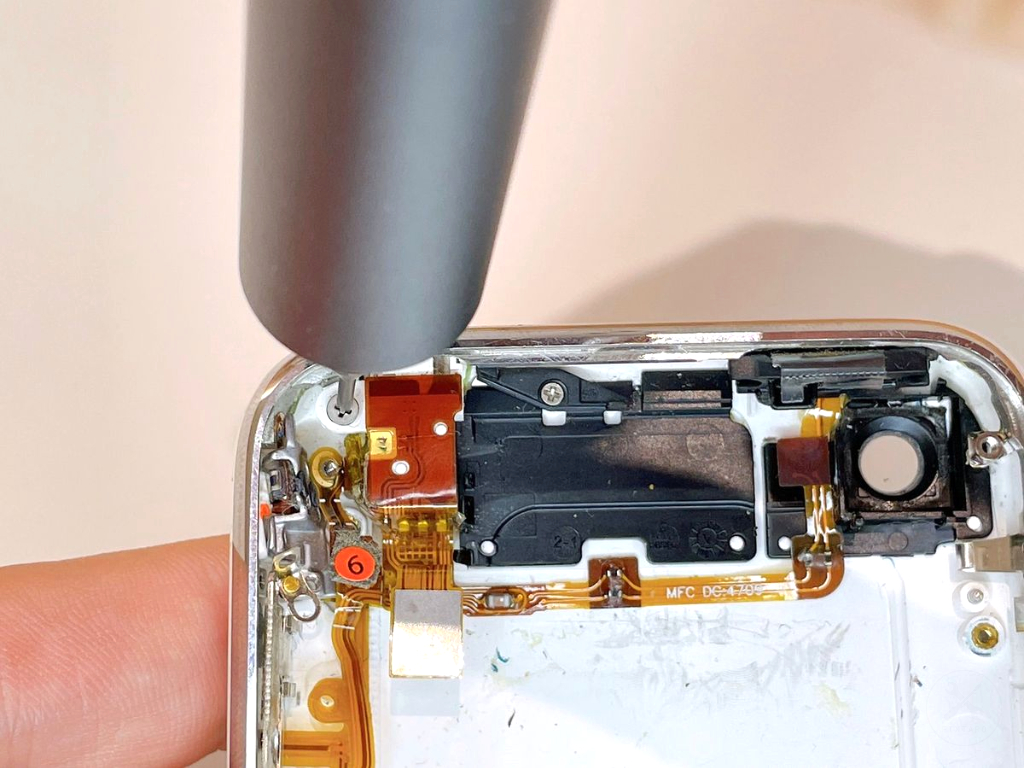

(33)ステップ33.イヤホンジャックのネジ×1を装着する

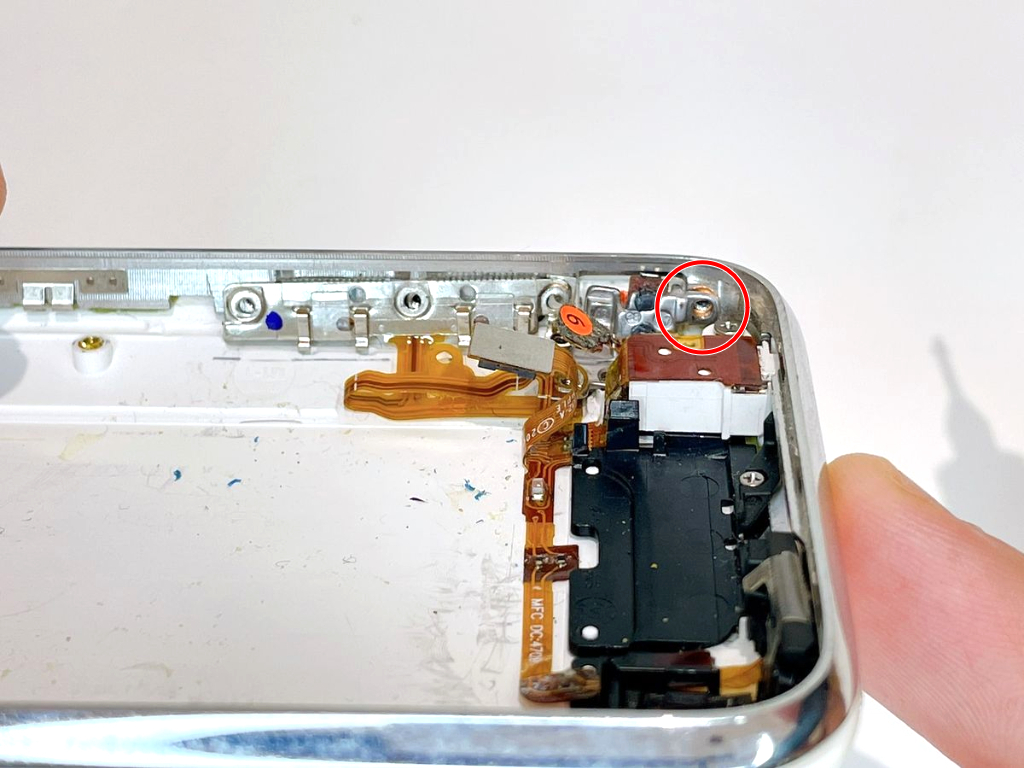

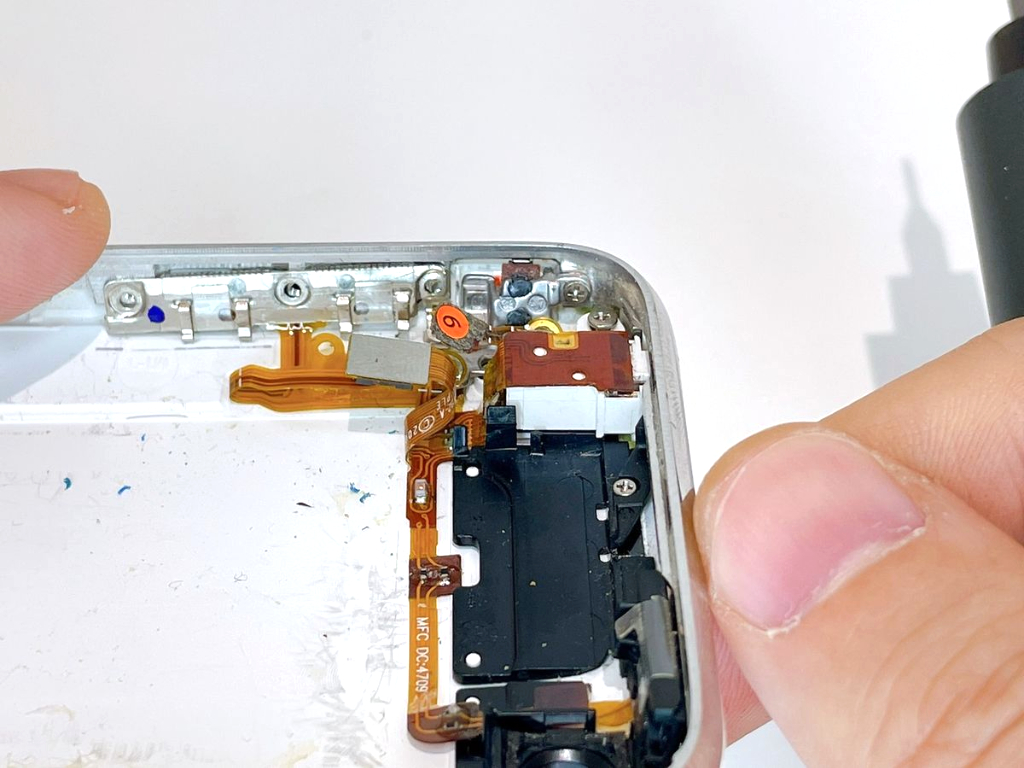

(34)ステップ34.ミュートのネジ×1を装着する

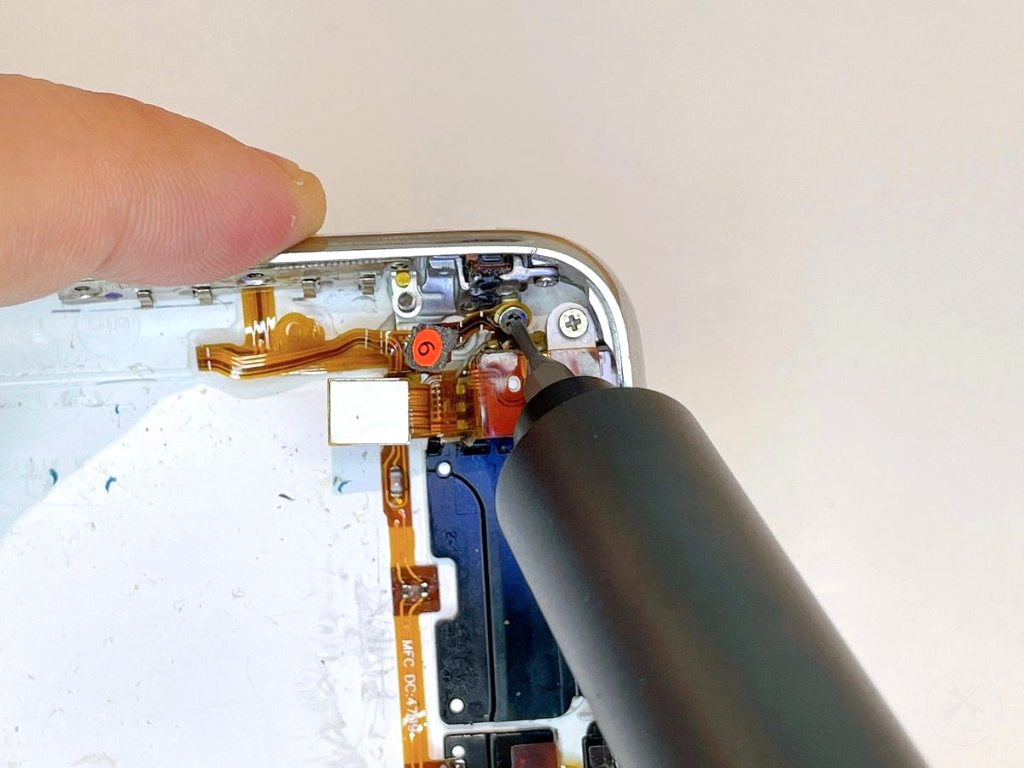

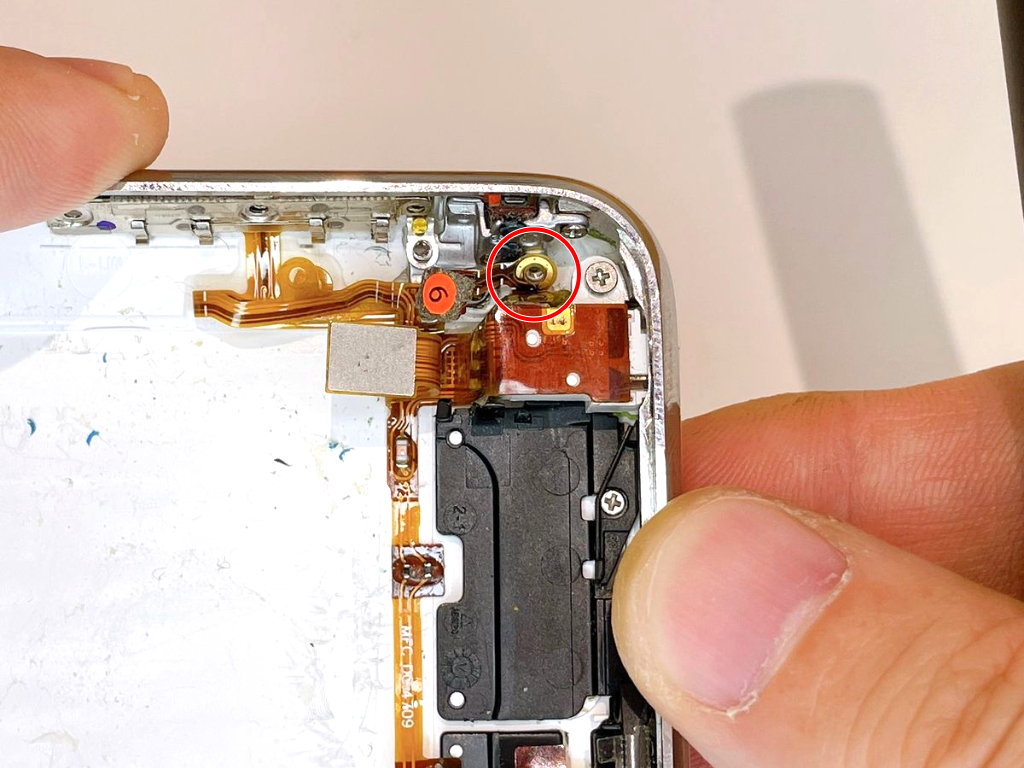

(35)ステップ35.6番コネクタのネジ×1を装着する

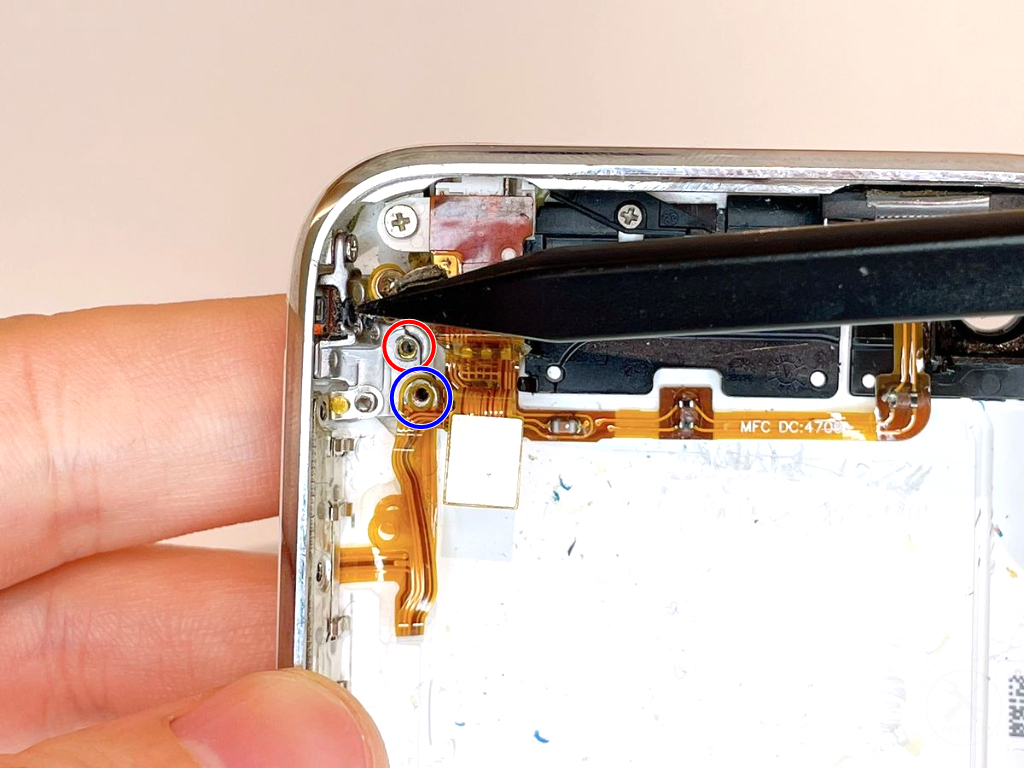

(36)ステップ36.内部のネジ×2を装着する

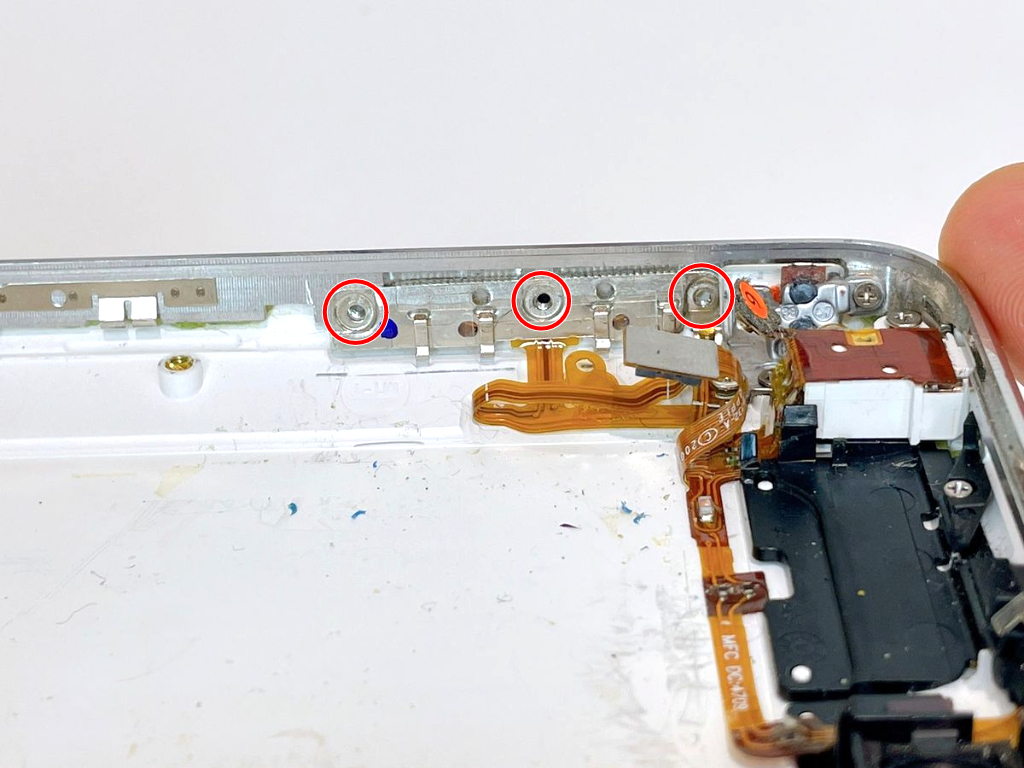

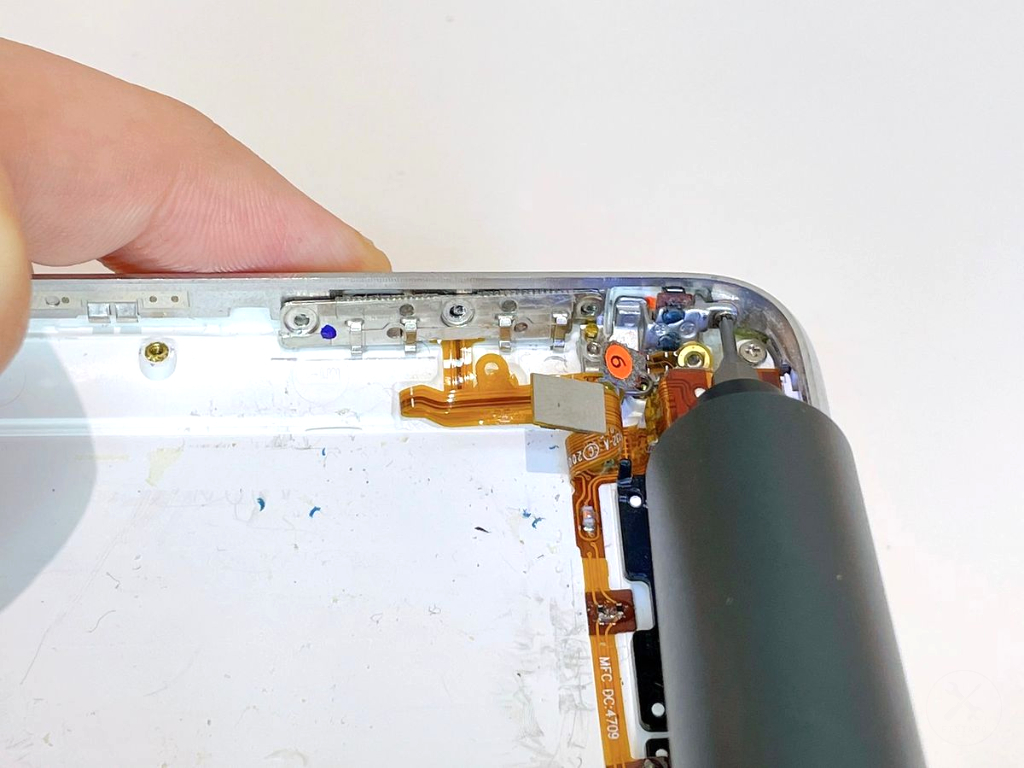

(37)ステップ37.音量ボタンのネジ×3を装着する

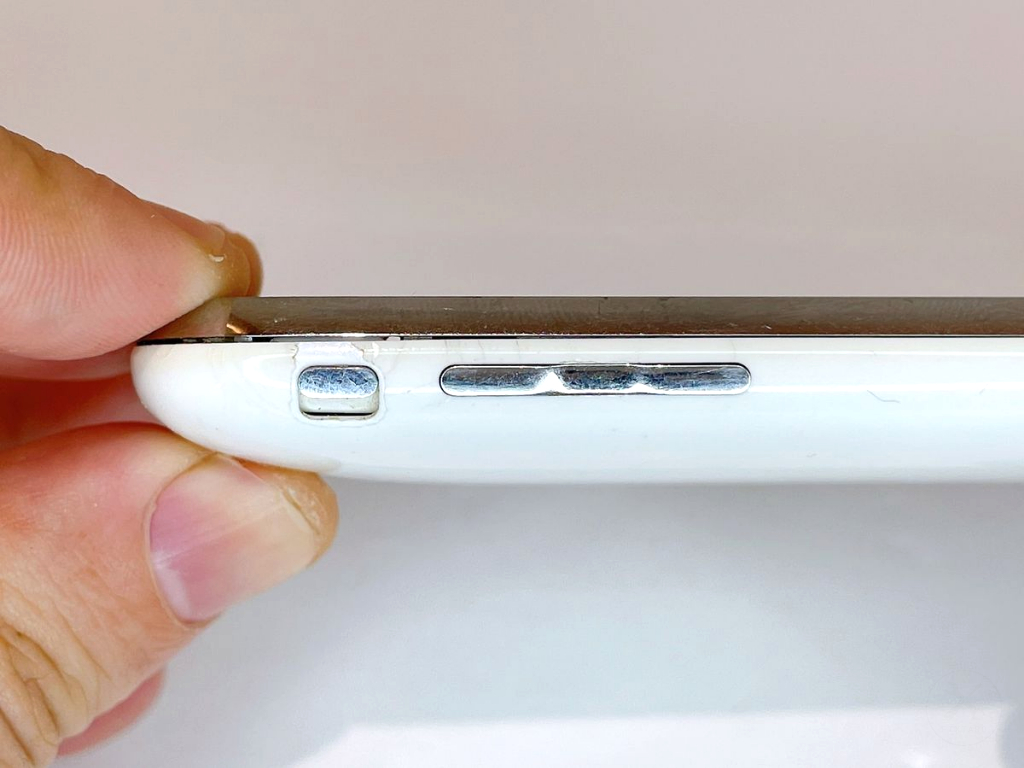

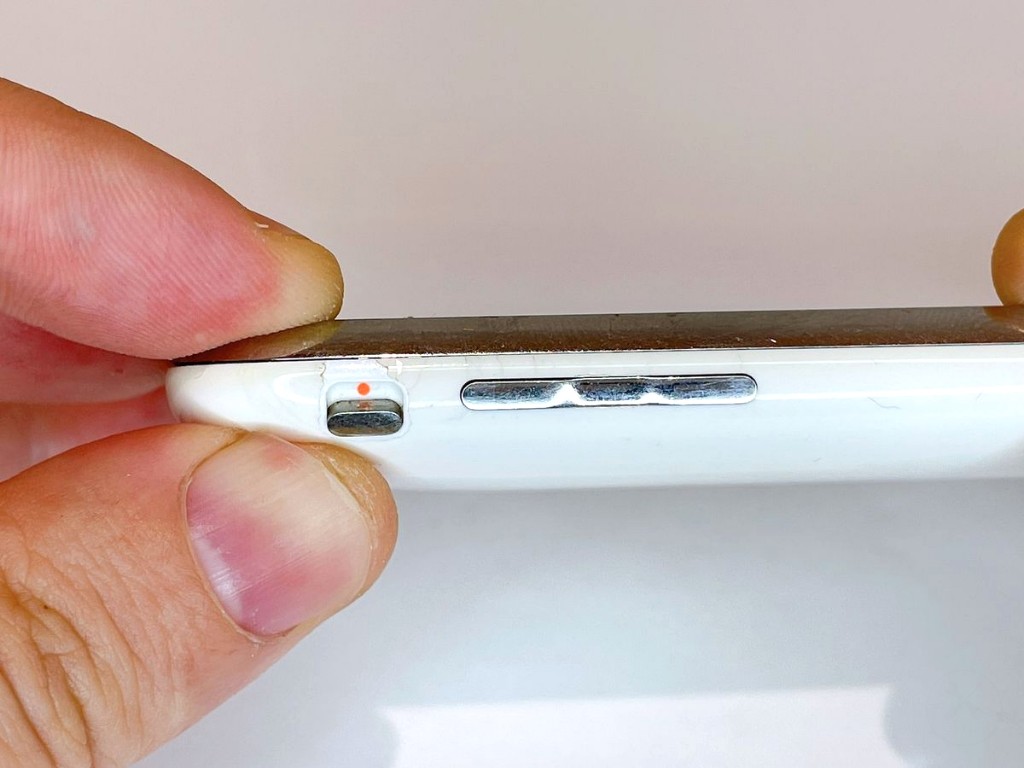

(38)ステップ38.ミュートボタンと音量ボタンの動作チェック
(39)ステップ39.電源ボタンのネジ×2を装着する

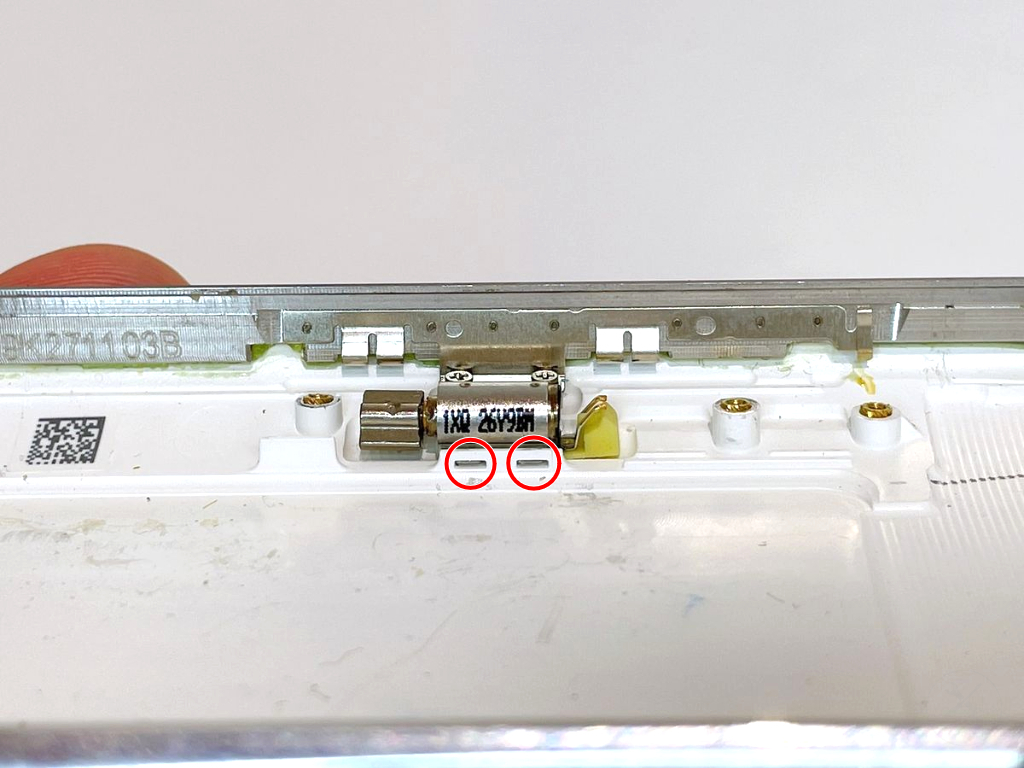

(40)ステップ40.バイブレータの爪がケースに装着されていることを確認する
(44)ステップ44.ドックコネクタを固定するためにネジ×3つを装着する
ドックコネクタを固定するためにネジ×3つ（全てサイズが異なります）を装着します。
⚪︎ネジのサイズ
形状：プラス
直径：2.5mm
縦幅：2.2mm
⚪︎ネジのサイズ
形状：プラス
直径：2.0mm
縦幅：1.6mm
⚪︎ネジのサイズ
形状：プラス
直径：1.8mm
縦幅：1.4mm
(45)ステップ45.ケースに基盤（ロジックボード）を装着する
使用工具
(47)ステップ47.基盤と背面カメラの固定のために金具とネジ×1を装着する
(48)ステップ48.基盤（ロジックボード）のシール下にネジ×1を装着する
(49)ステップ49.基盤（ロジックボード）にネジ×6を装着する
(58)ステップ58.フロントパネルをケースに装着する
(59)ステップ59.ケース底にネジ×2を装着する
安全のためのガイドライン
1件ネジを把握すること

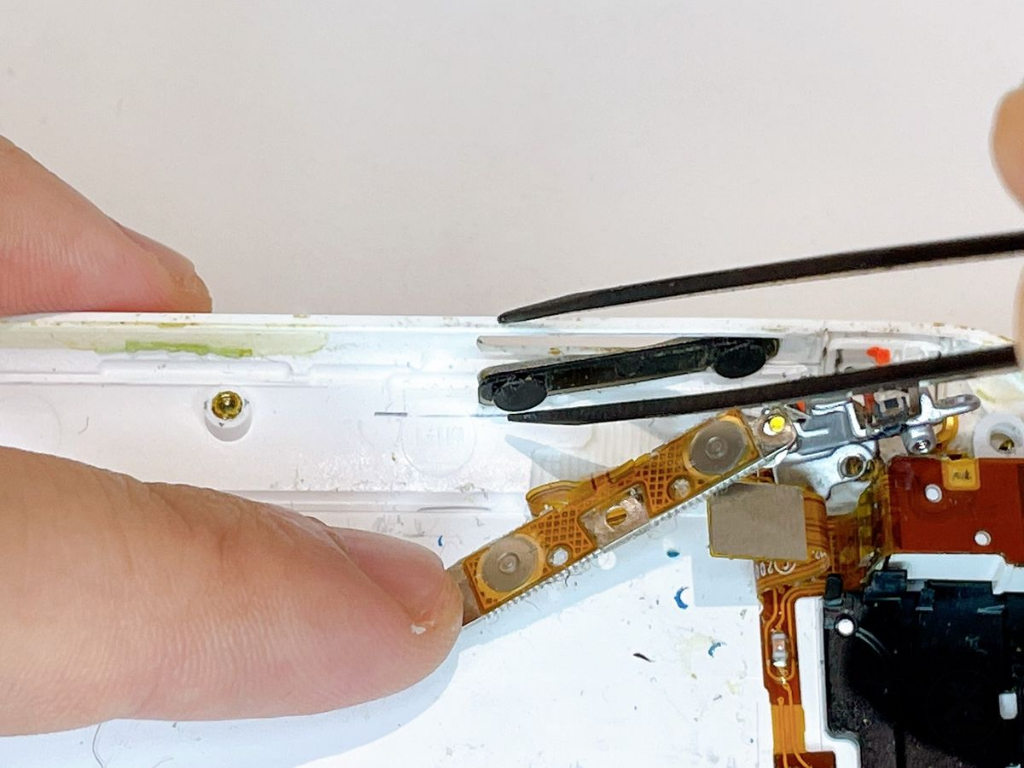

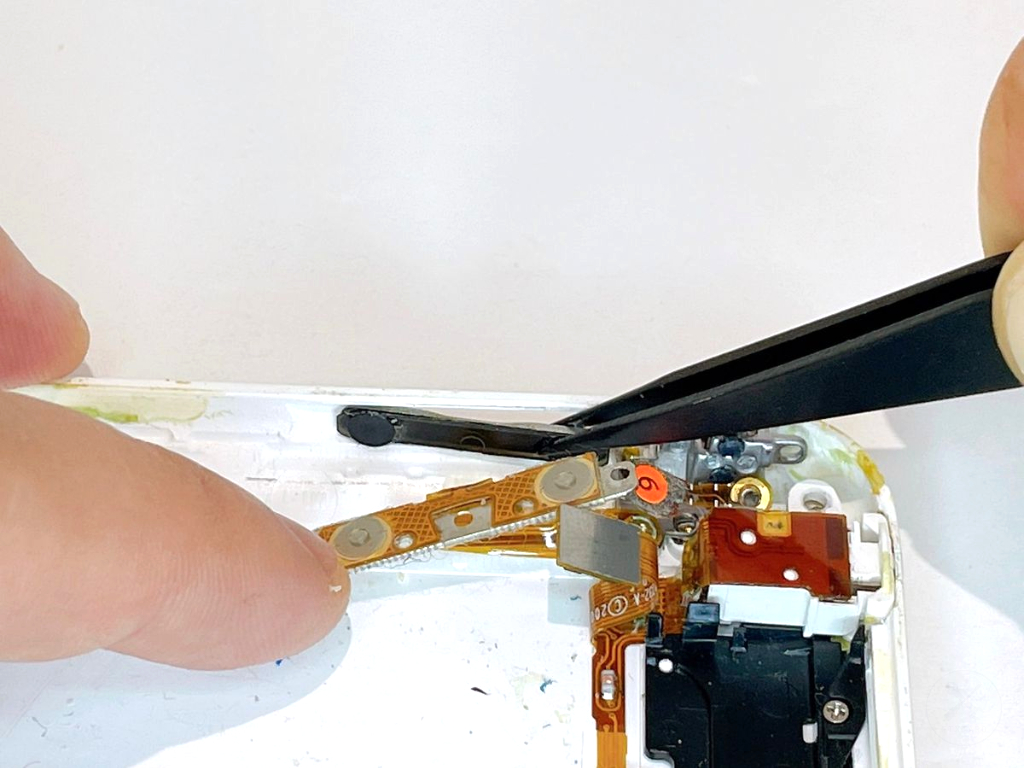

音量ボタンを外すには、シルバーフレームを外す必要があるため、ボリュームボタンやミュートボタン、イヤホンジャックなどのネジを全て外す必要があります。ネジは全てプラスネジですが、縦幅・直径サイズが異なるため、装着場所とネジを間違えないようにしましょう。もし間違った場所に間違ったネジを装着してしまうとコネクタや基盤が傷ついてしまい、故障のリスクになります。
よくある質問
1件Q
シルバーフレームを外さずに音量ボタンを外せますか？
A
外せません。シルバーフレームを外すには、音量ボタンのネジだけでなく、ドックコネクタやイヤホンジャック、ミュートボタンなどネジを外す必要があります。
