iPhone3GSの音量ボタン交換方法

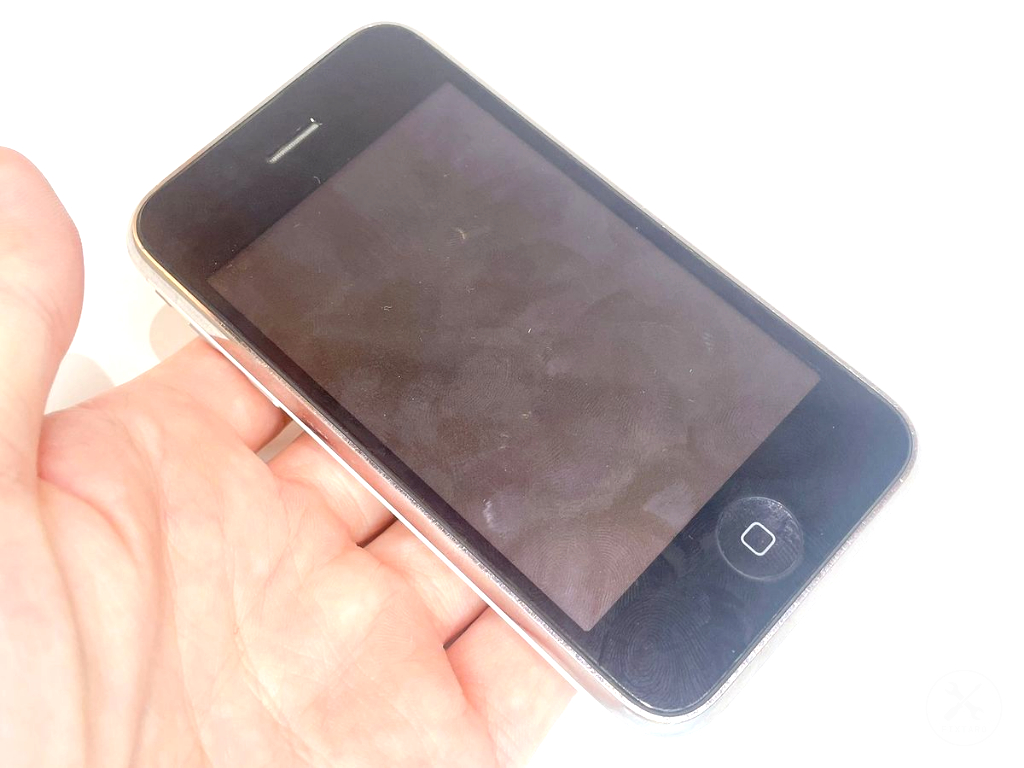

安心・安全に作業するために、作業前にバックアップと電源オフにしましょう。

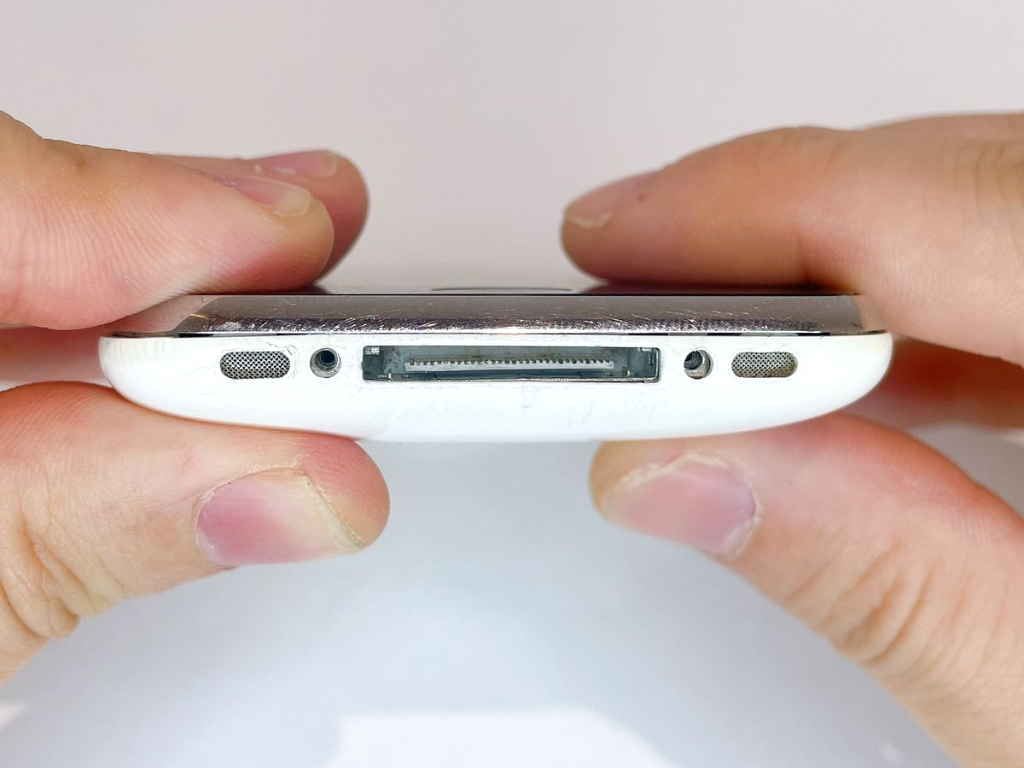

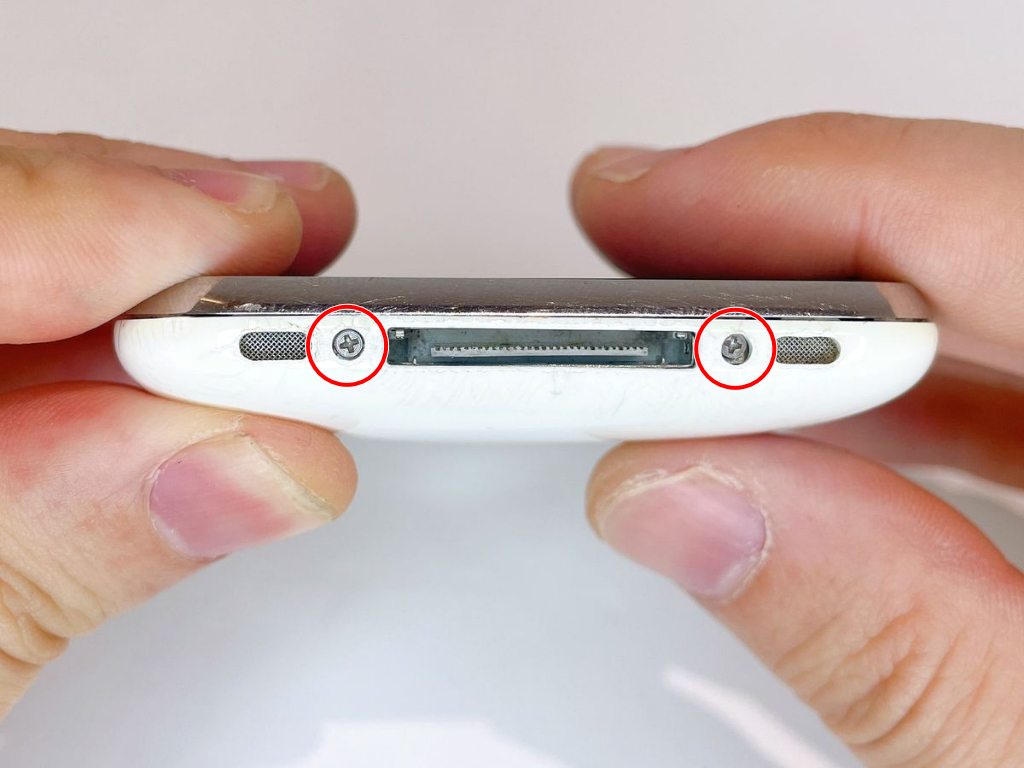

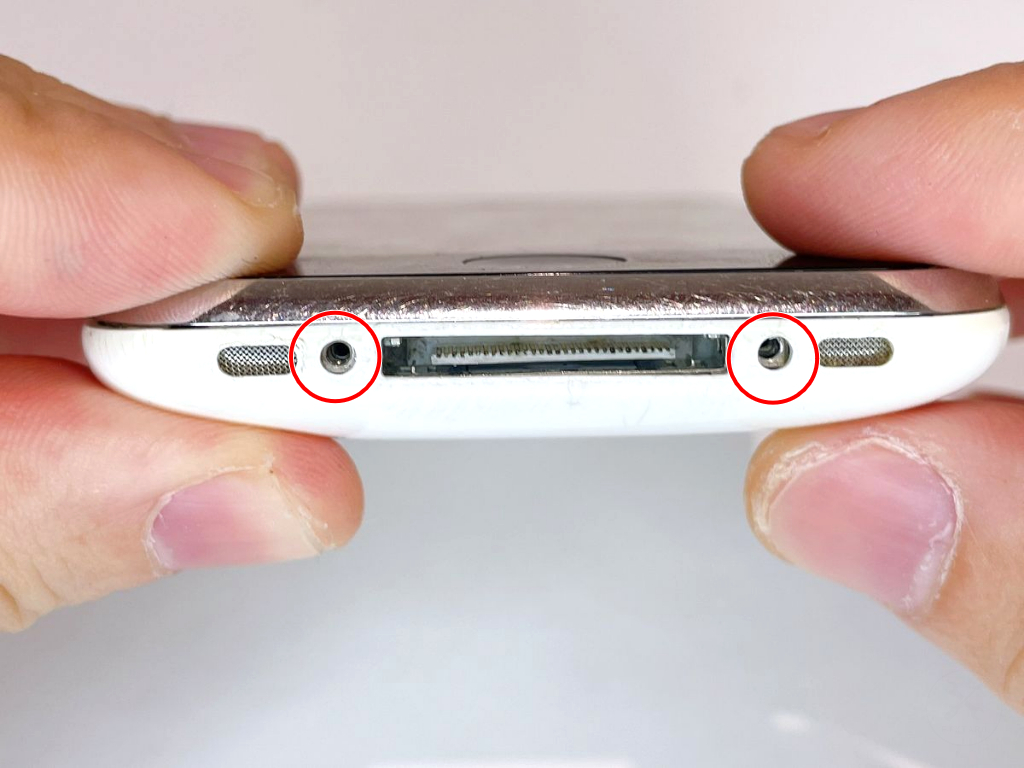

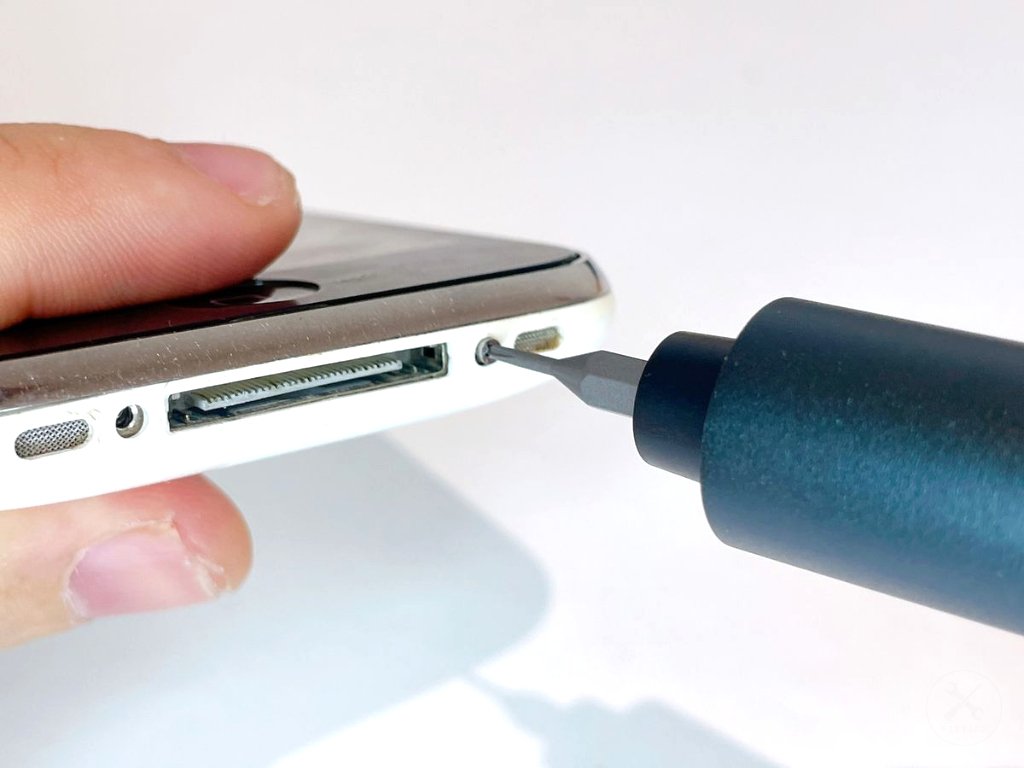

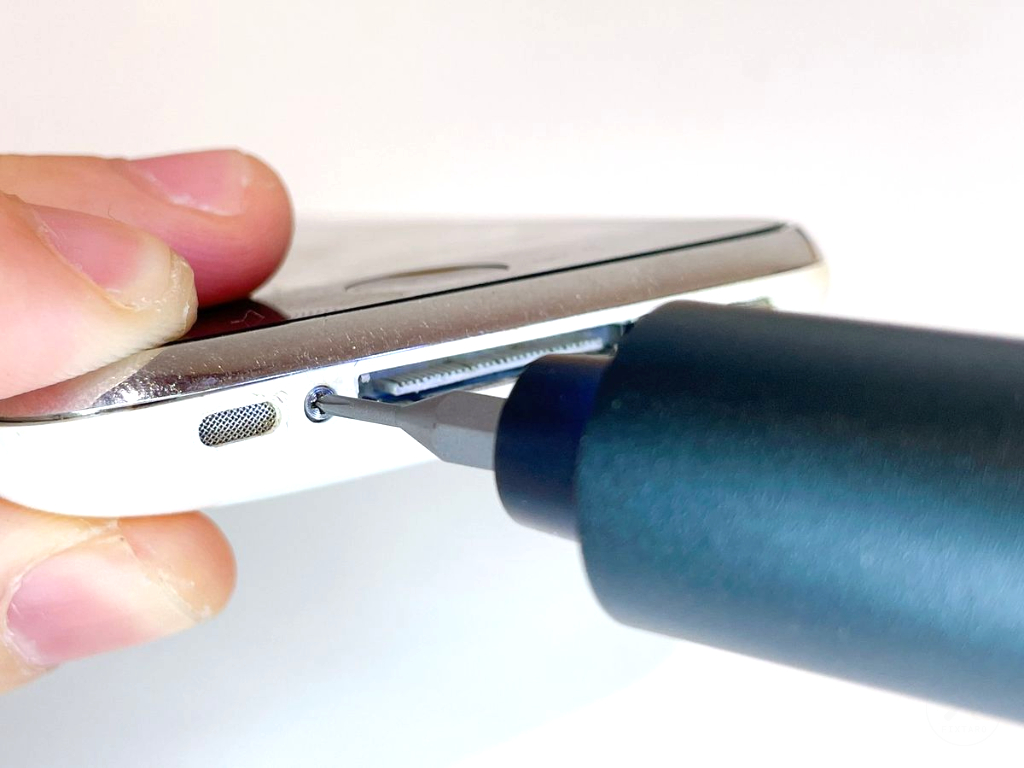

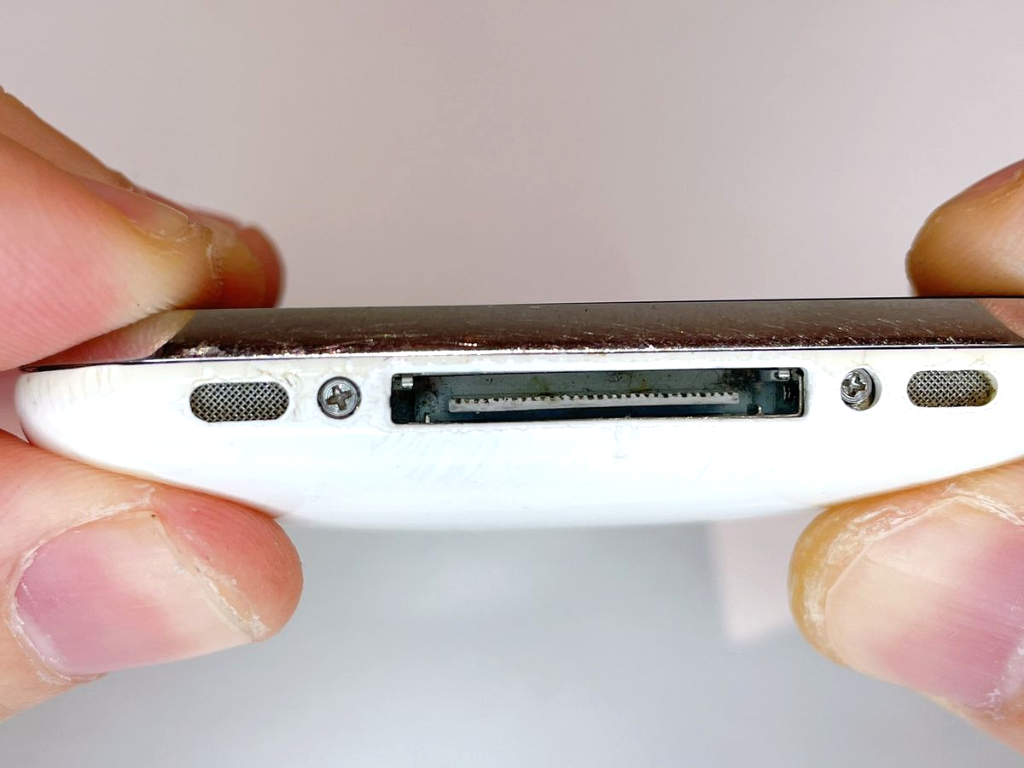

ケース底のネジ×2を外します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

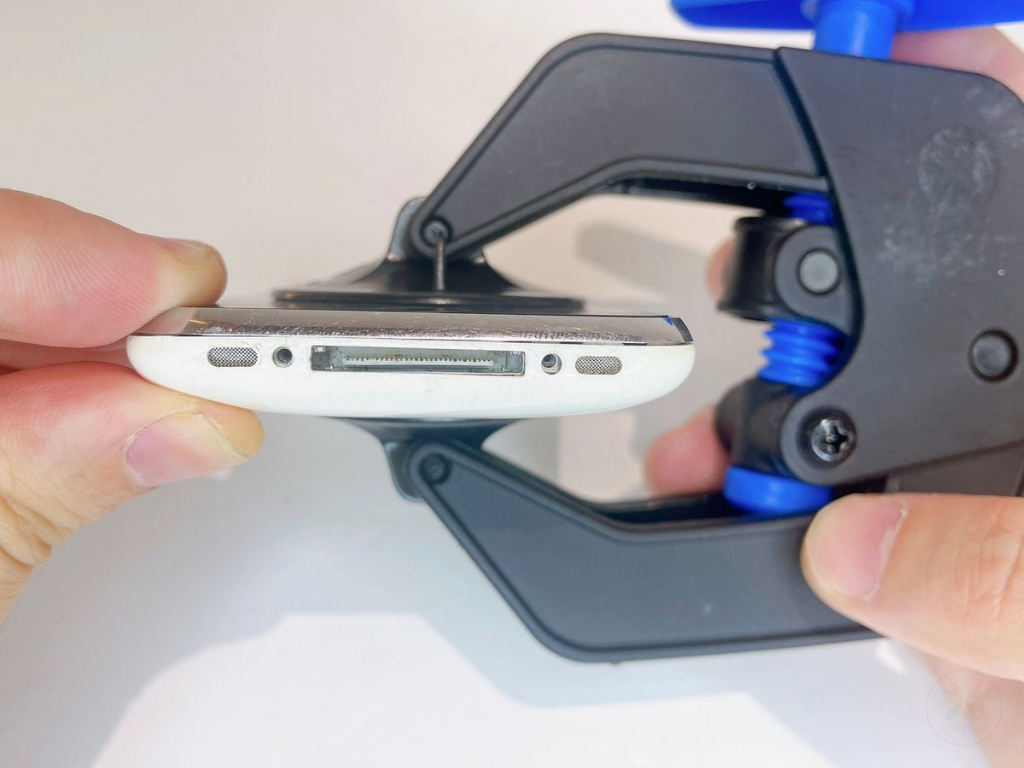

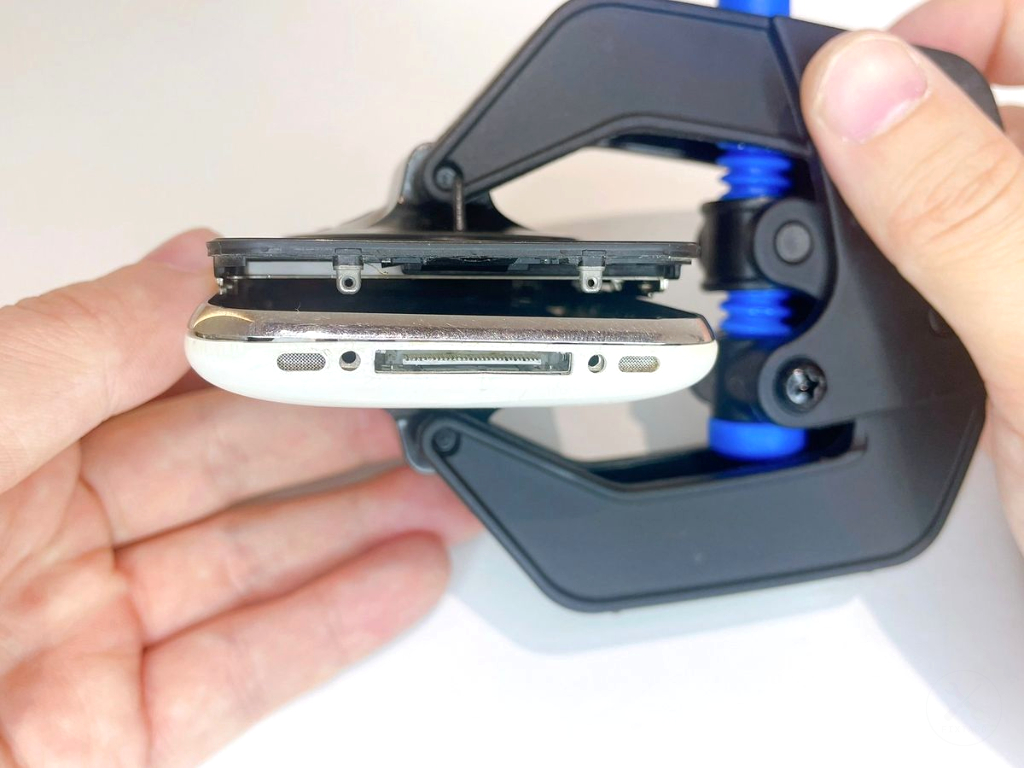

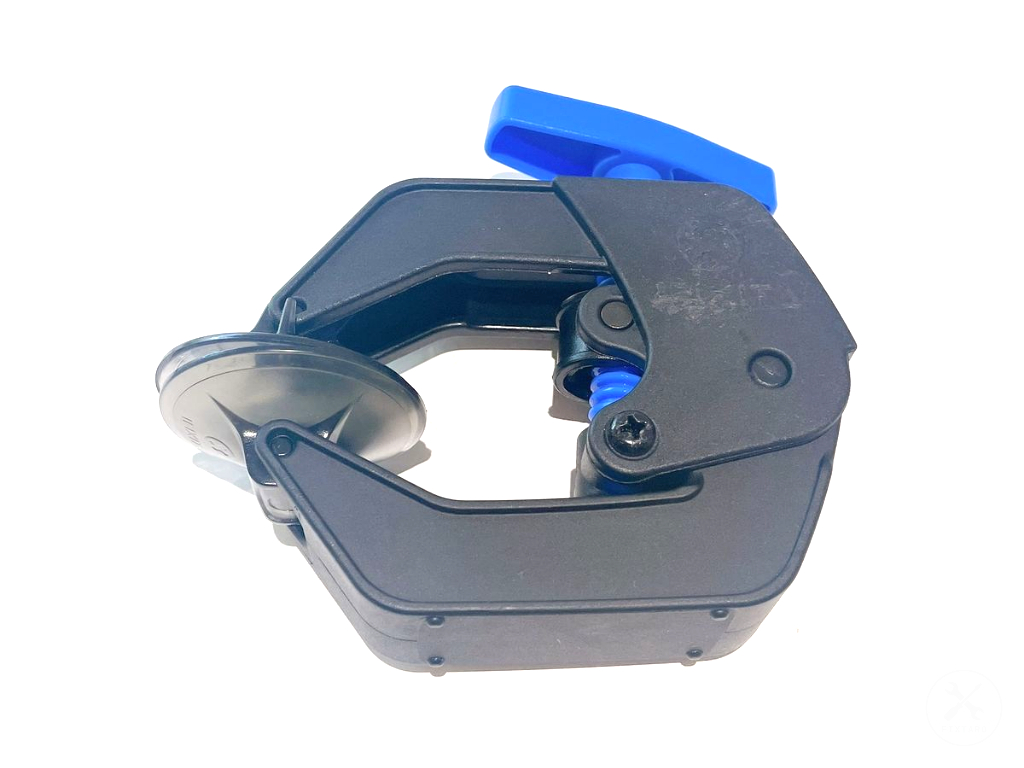

吸盤を使用し、フロントパネルを本体から持ち上げて外します。

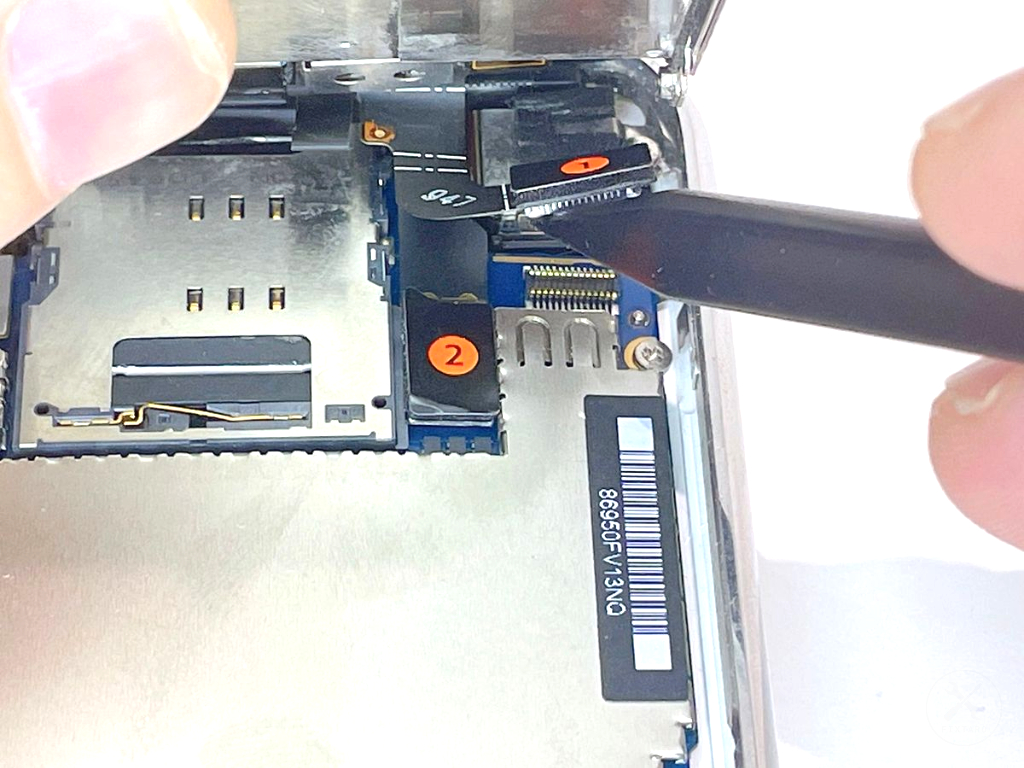

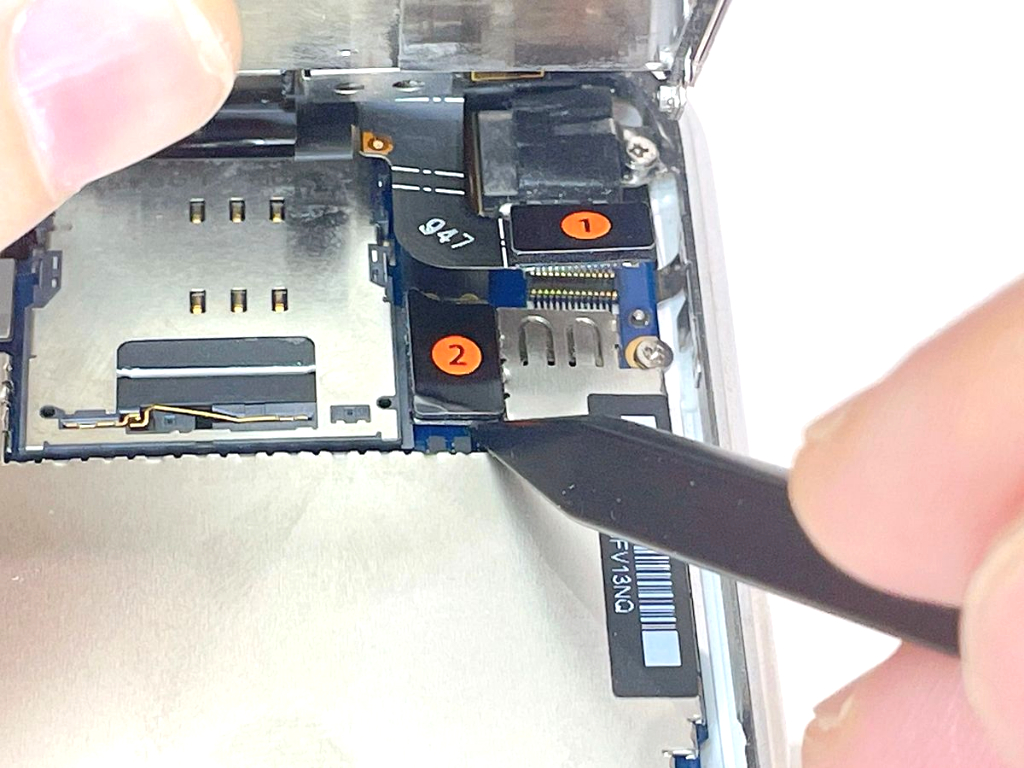

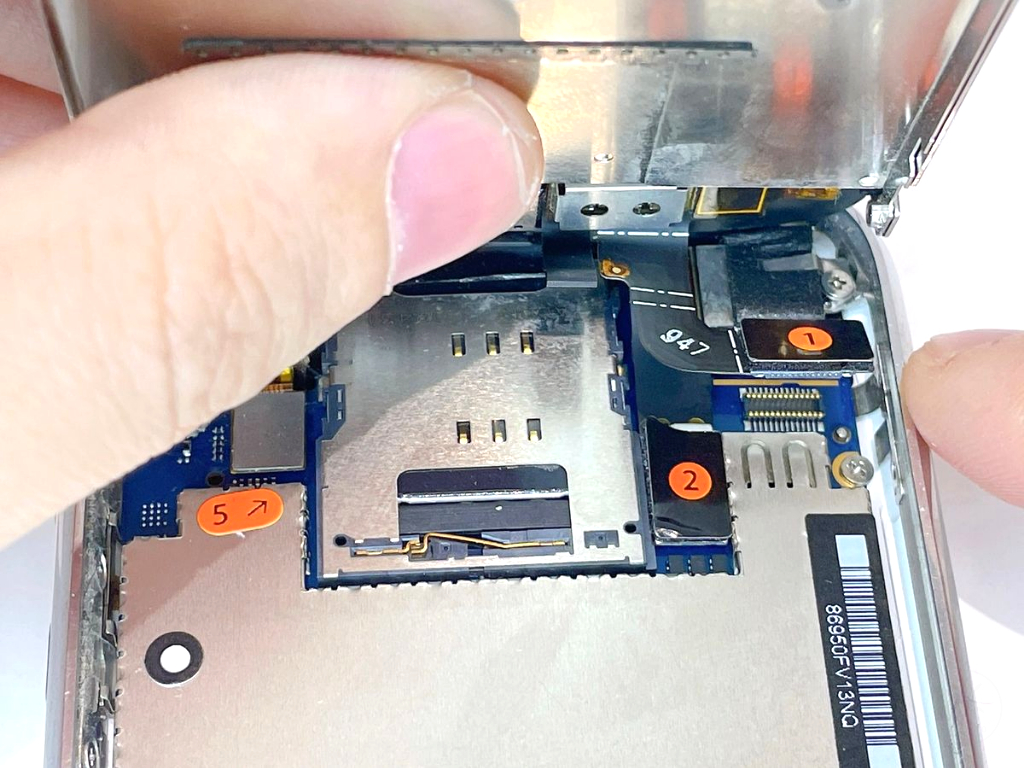

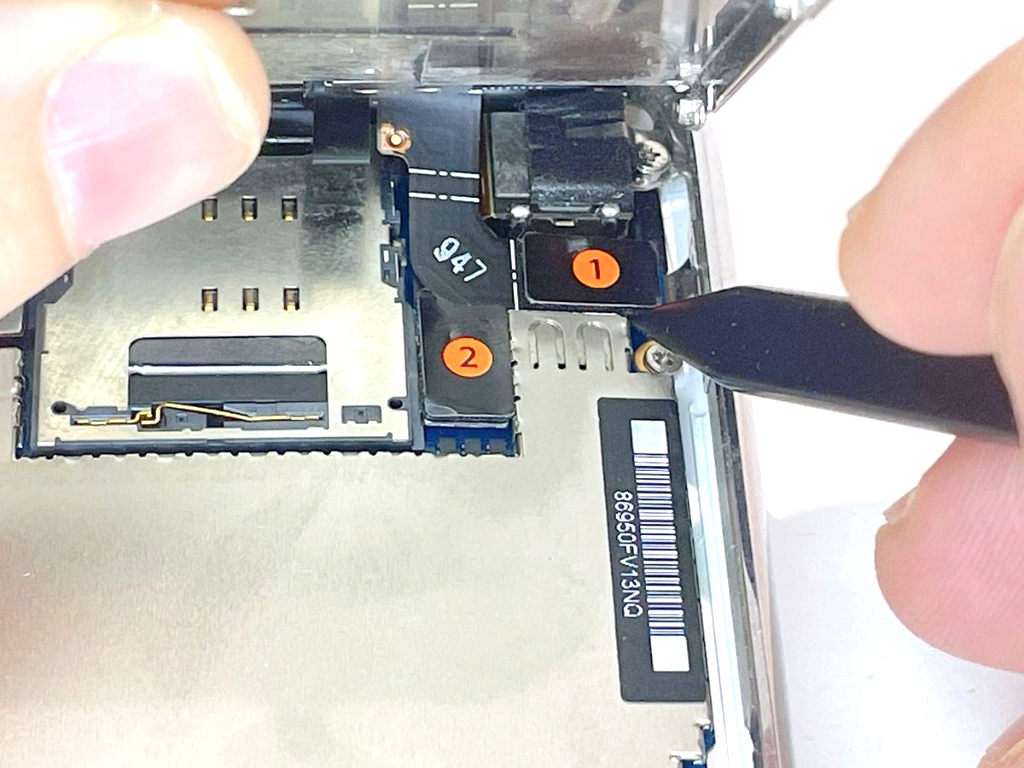

1番コネクタをプラスチック製スパッジャーで外します。

2番コネクタをプラスチック製スパッジャーで外します。

下記手順で3番コネクタを外します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを引き抜く

3番コネクタを外すと、フロントパネルを本体から分離できます。

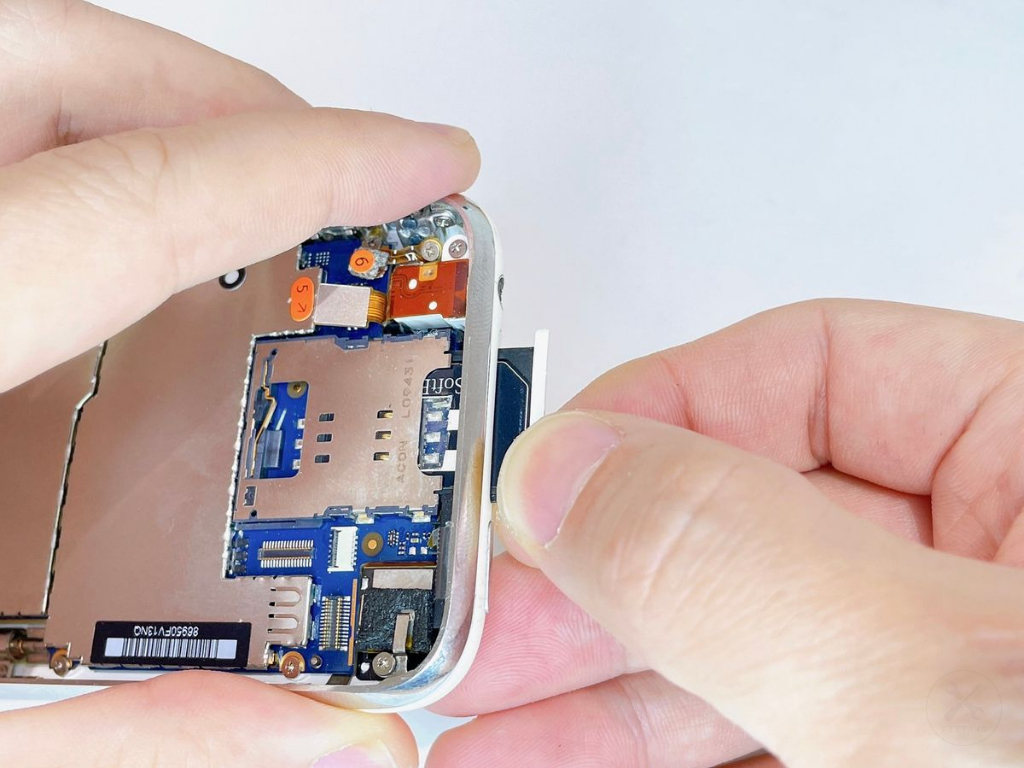

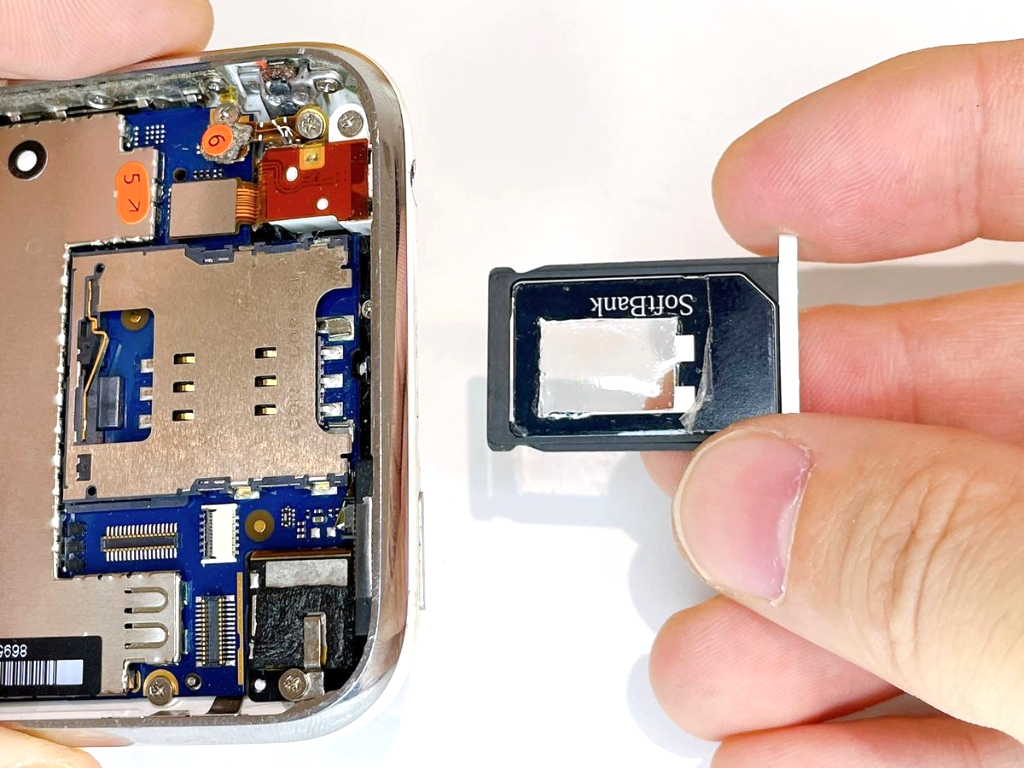

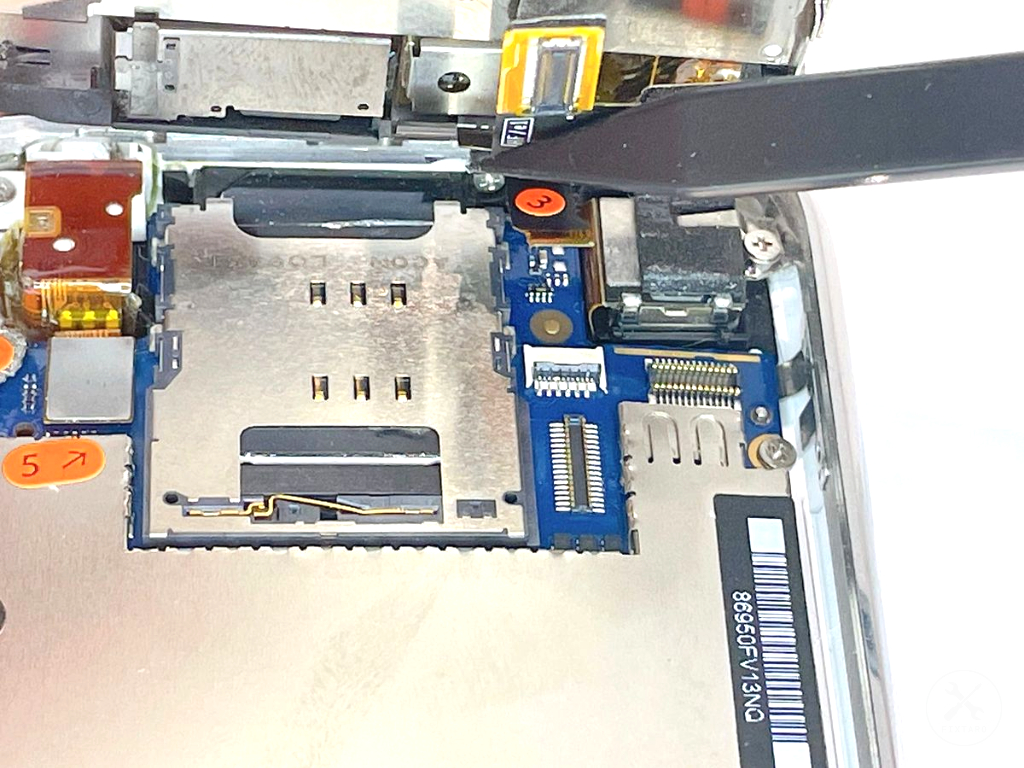

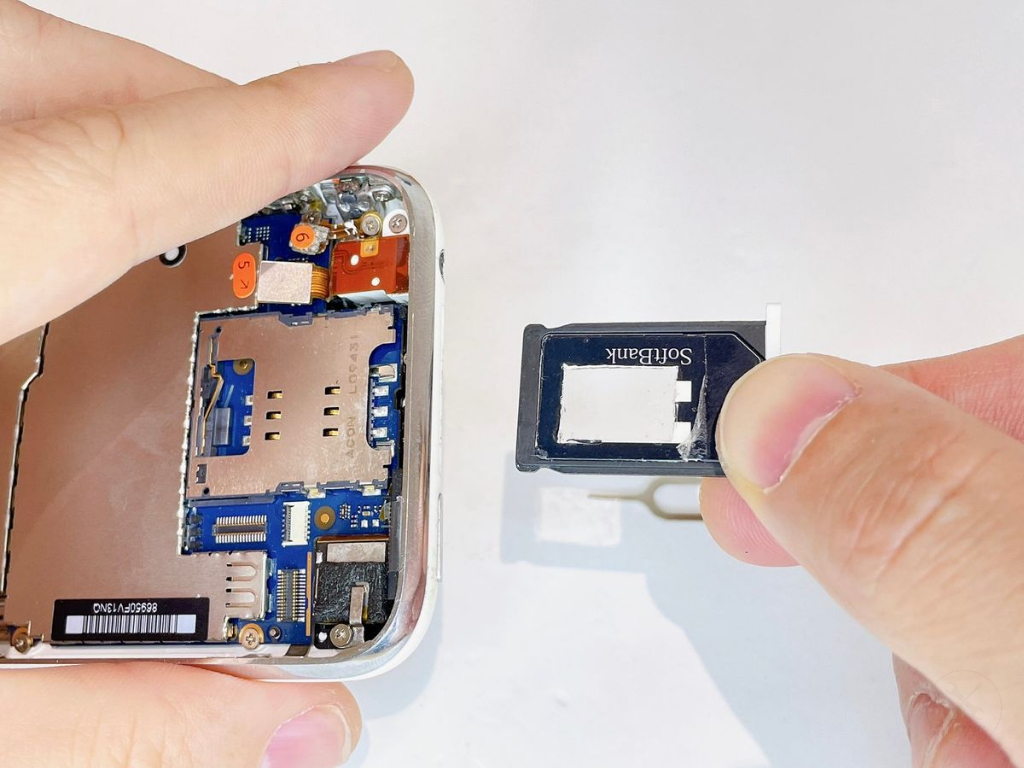

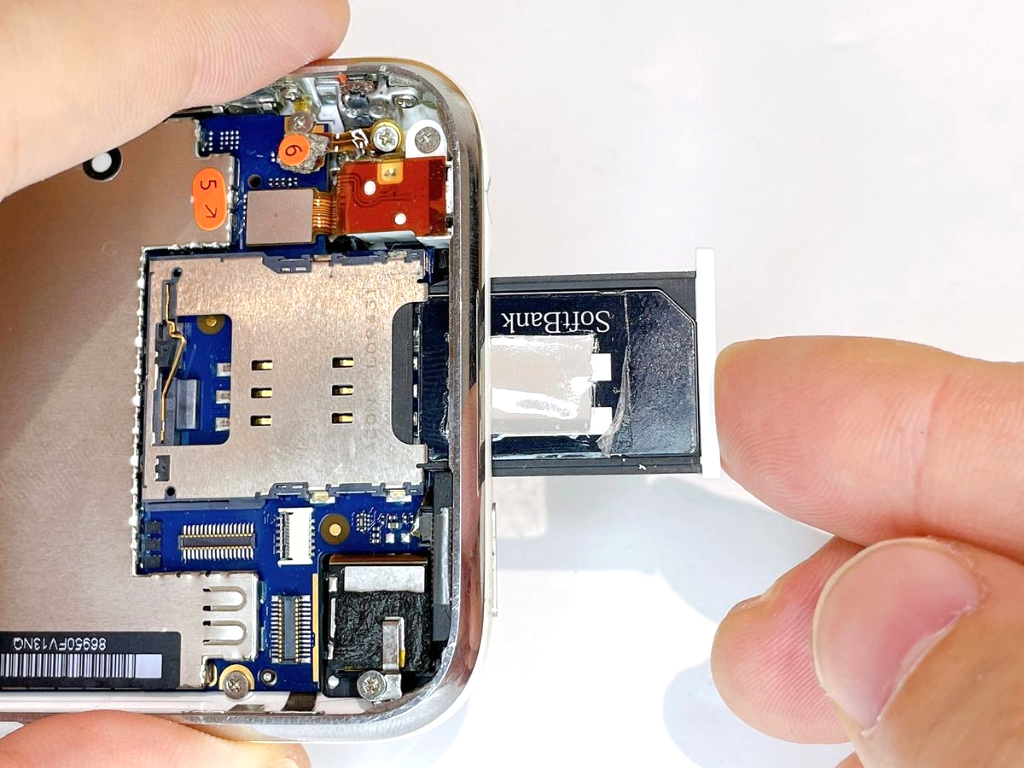

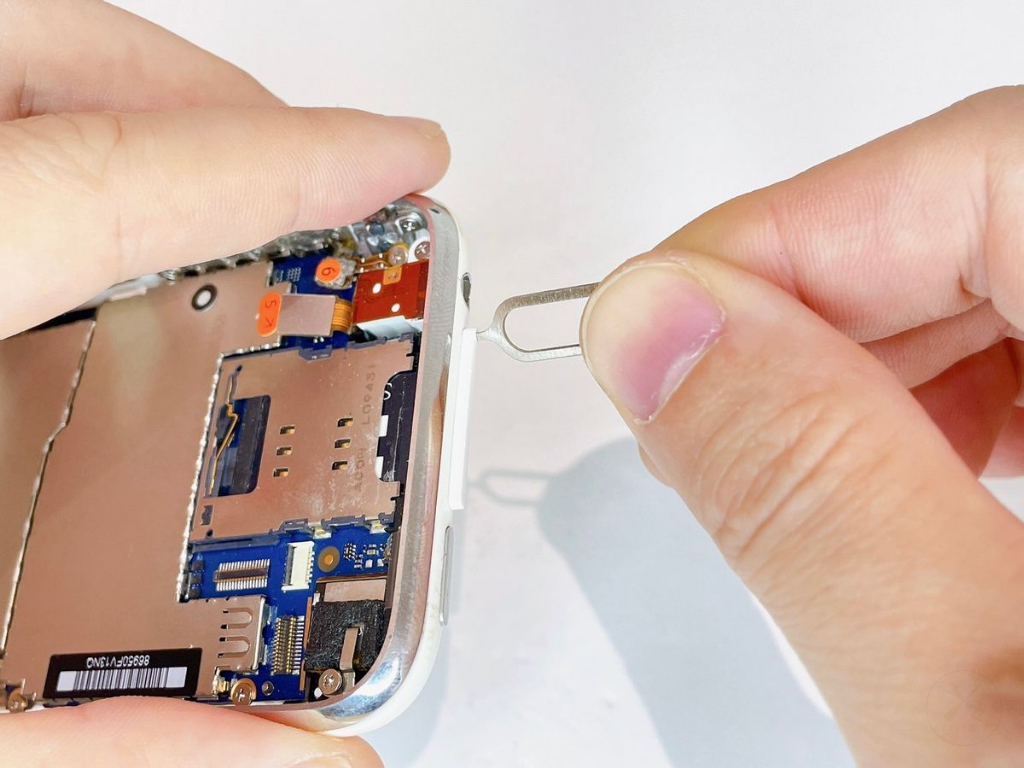

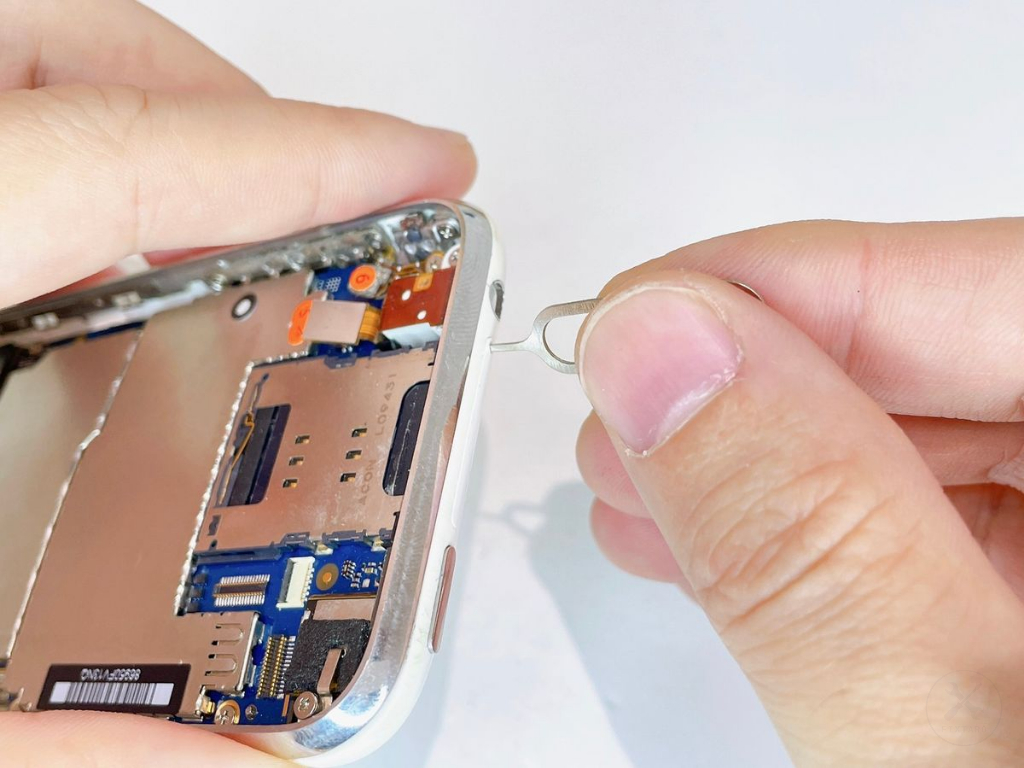

ケース上部にSIMカード取り出し専用ピンを差し込み、SIMカードを取り出します。

SIMカードを引き抜くには少しだけ力が必要です。

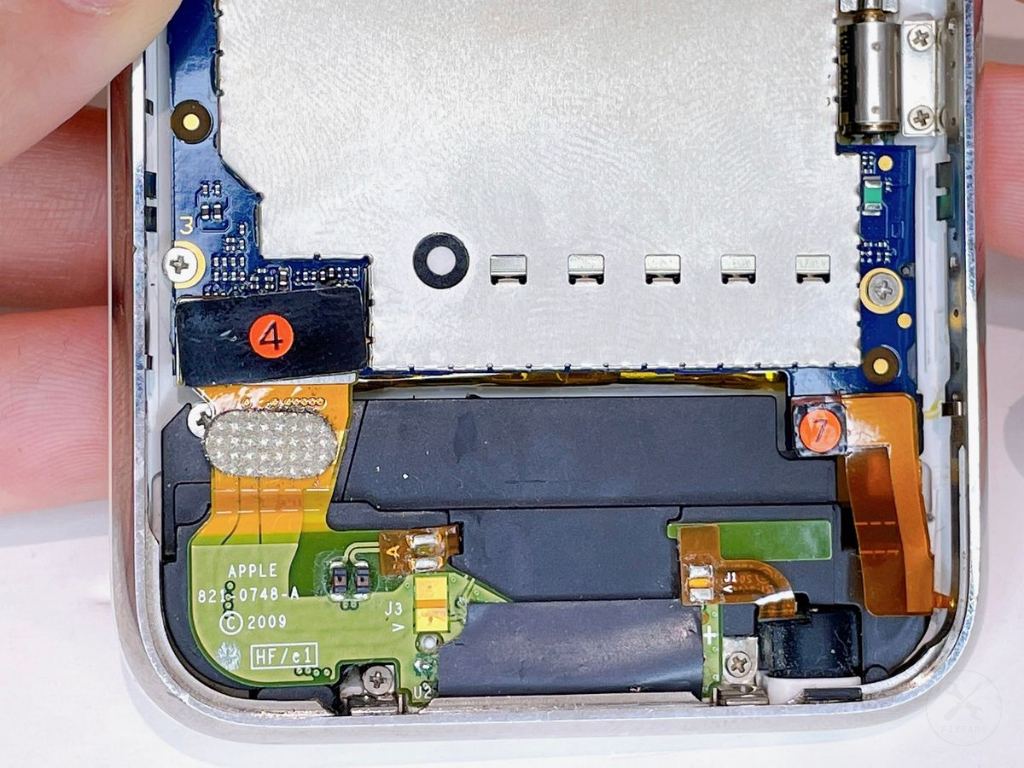

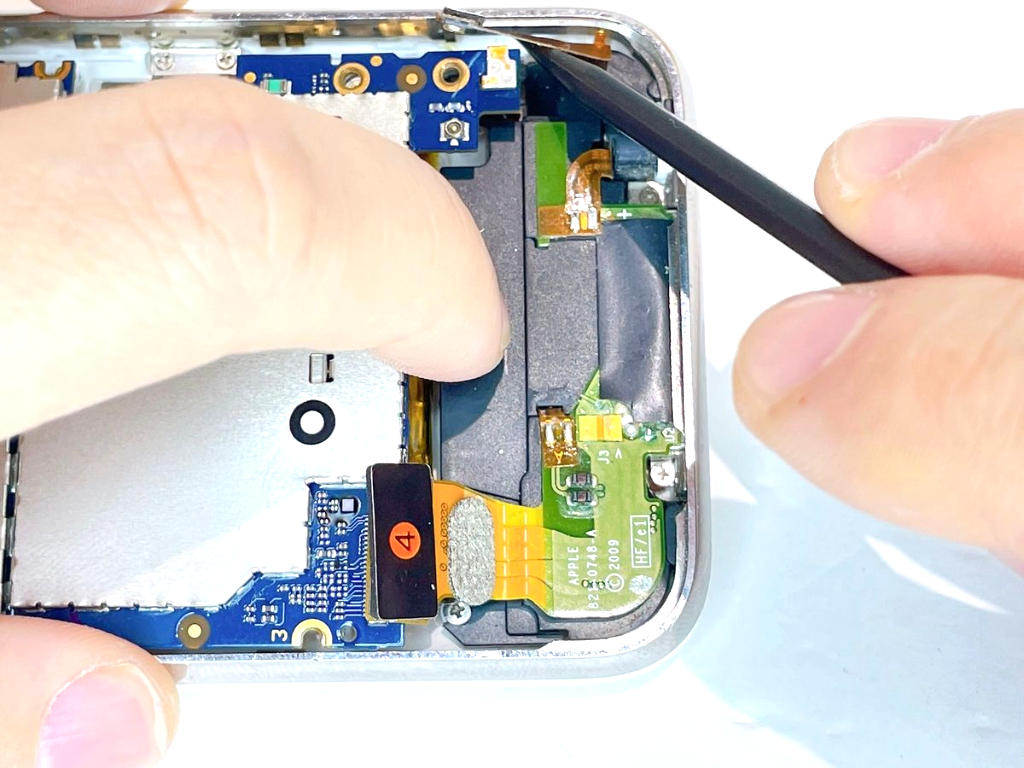

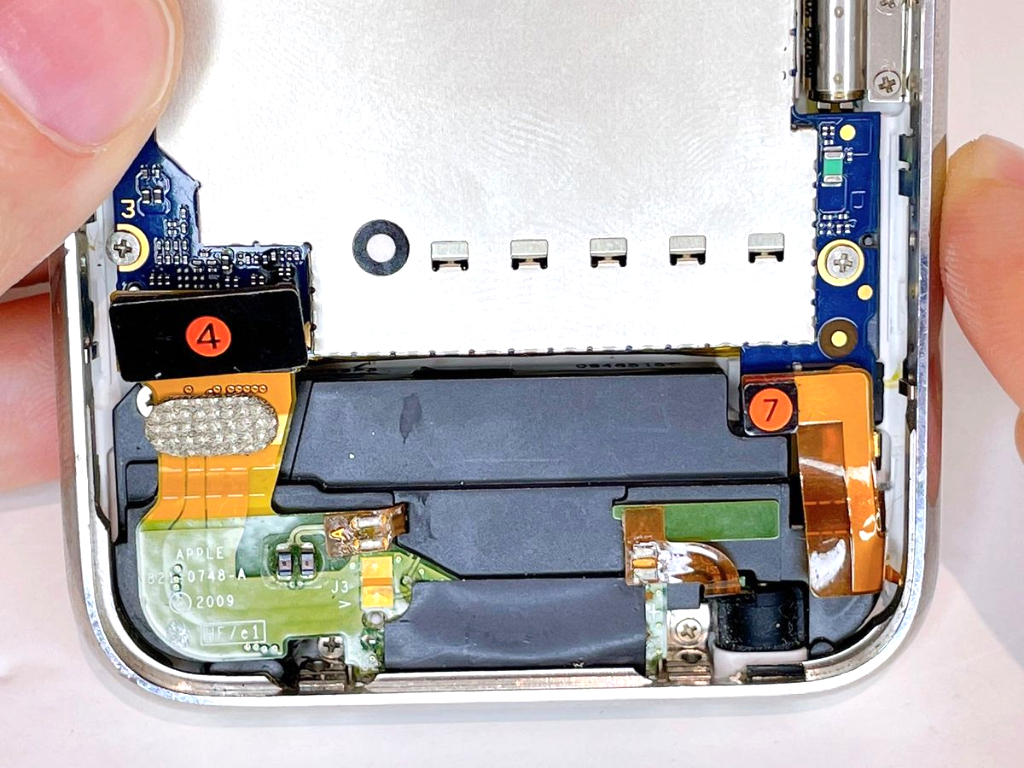

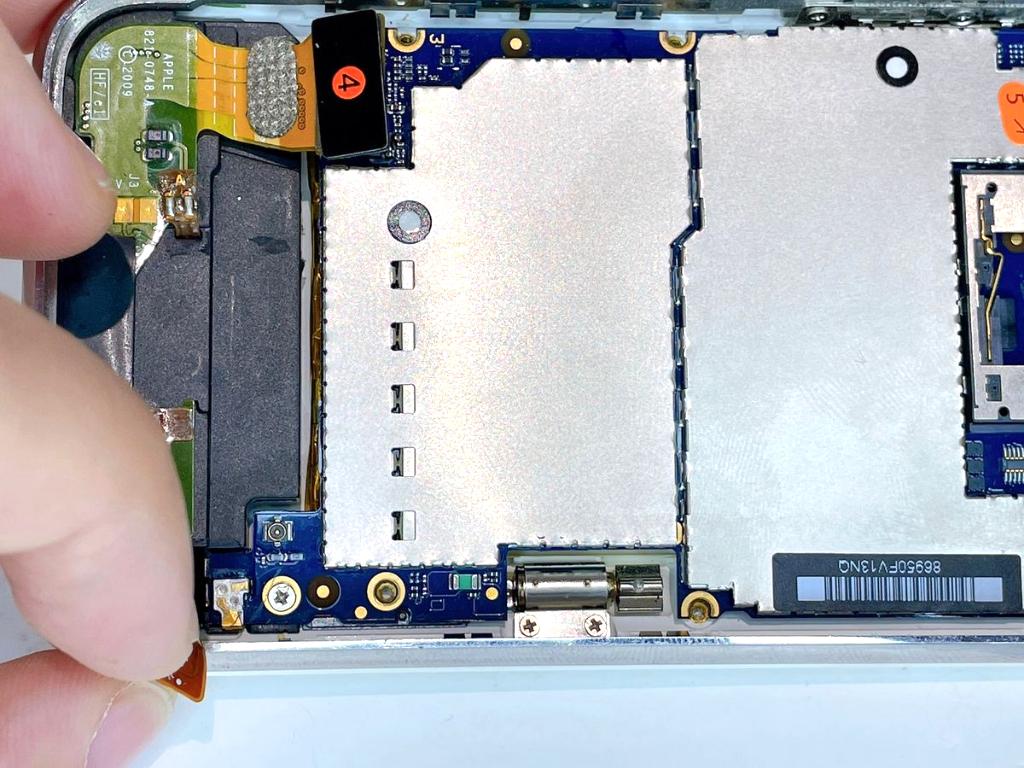

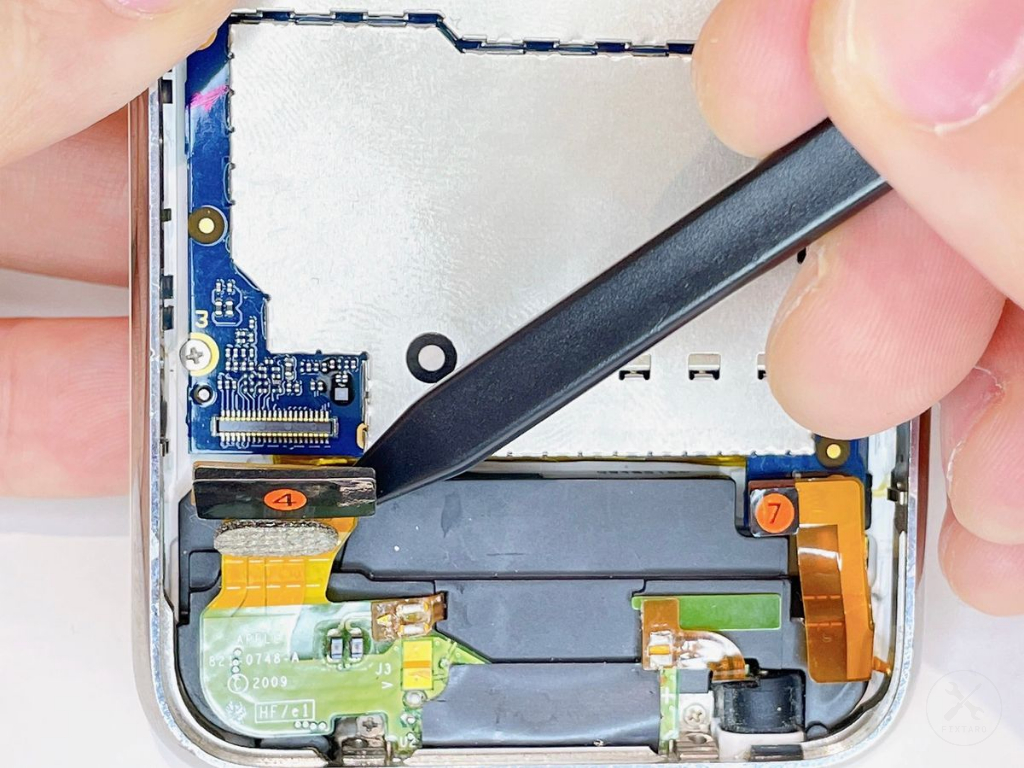

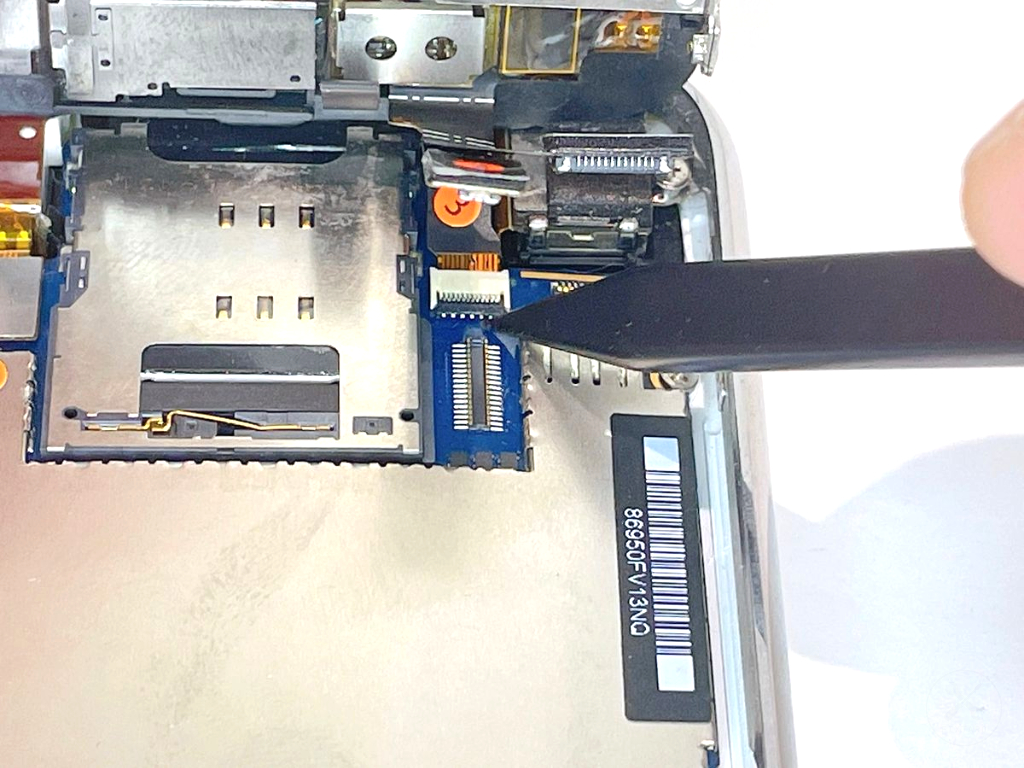

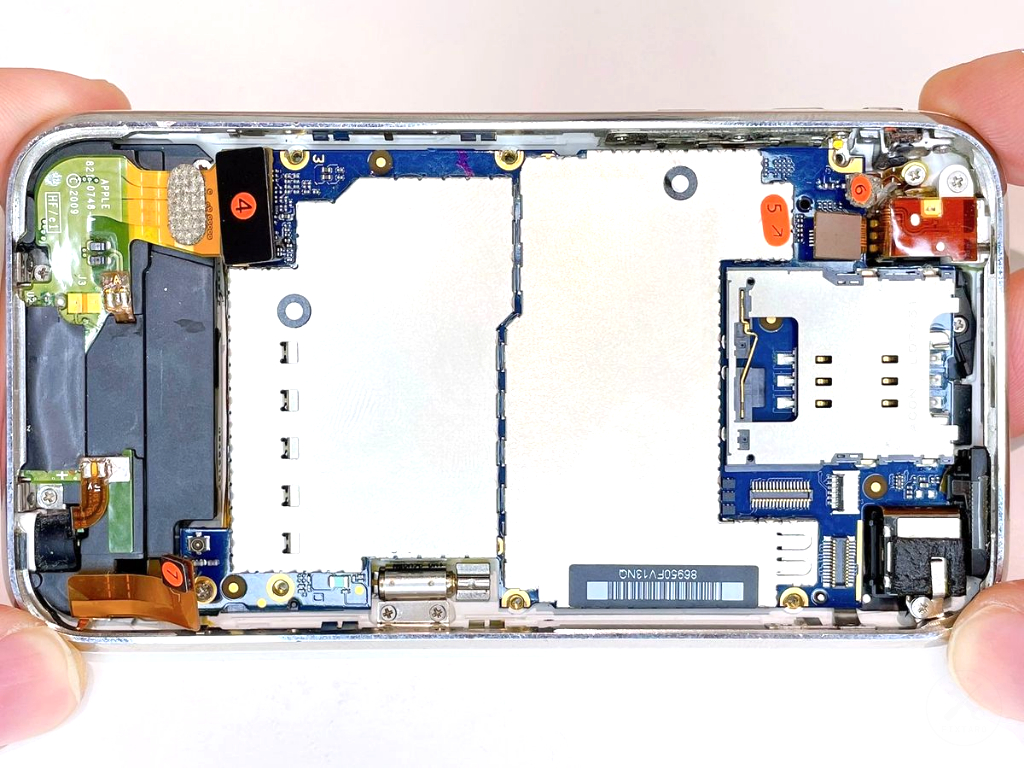

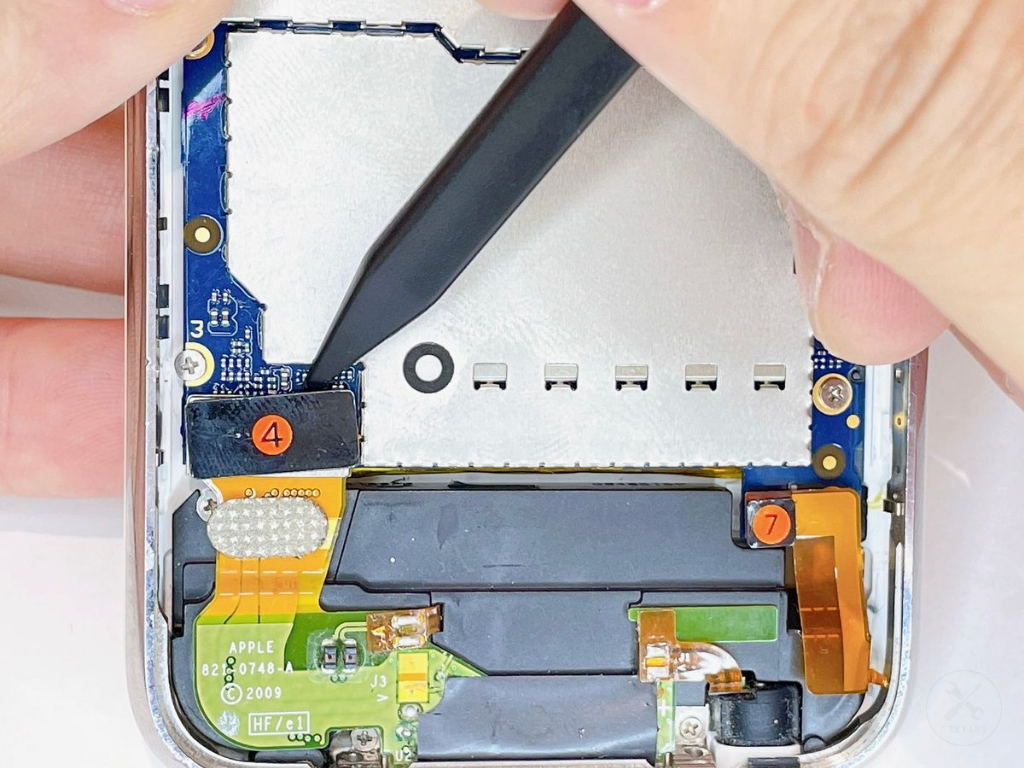

4番コネクタをプラスチック製スパッジャーで外します。

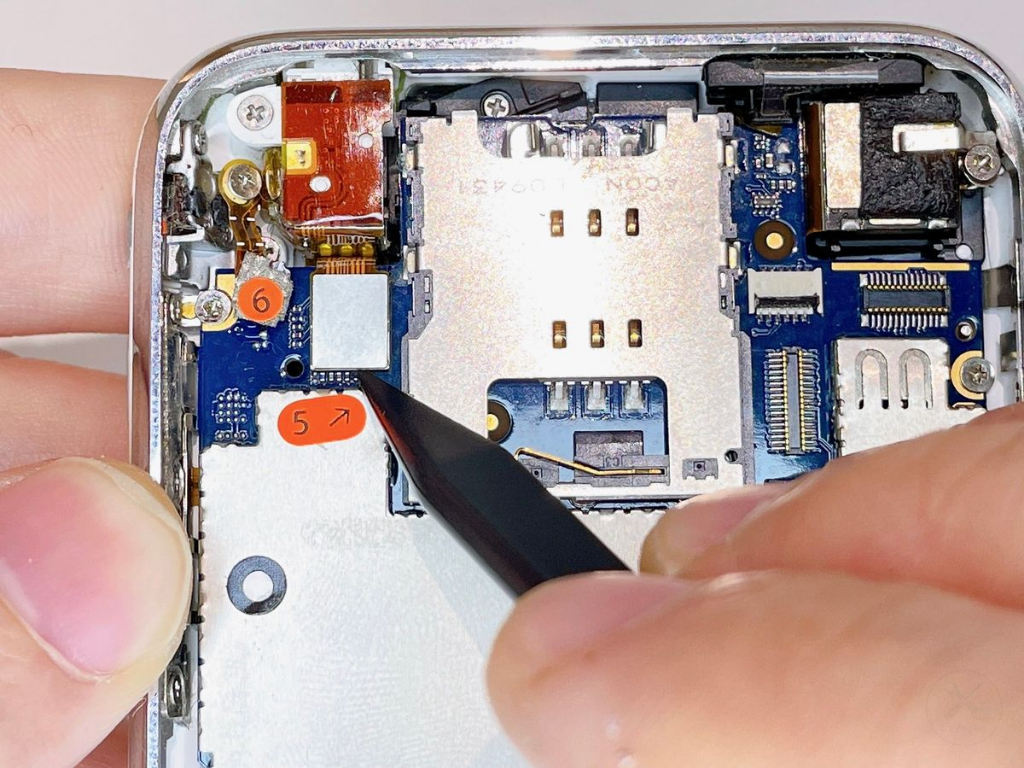

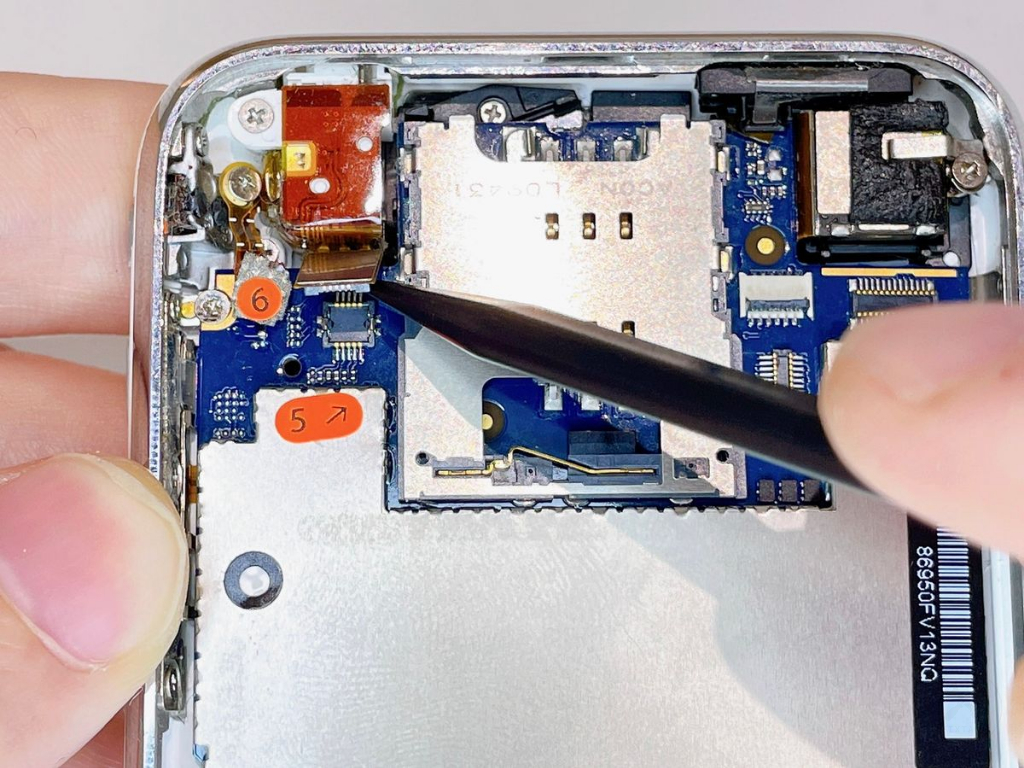

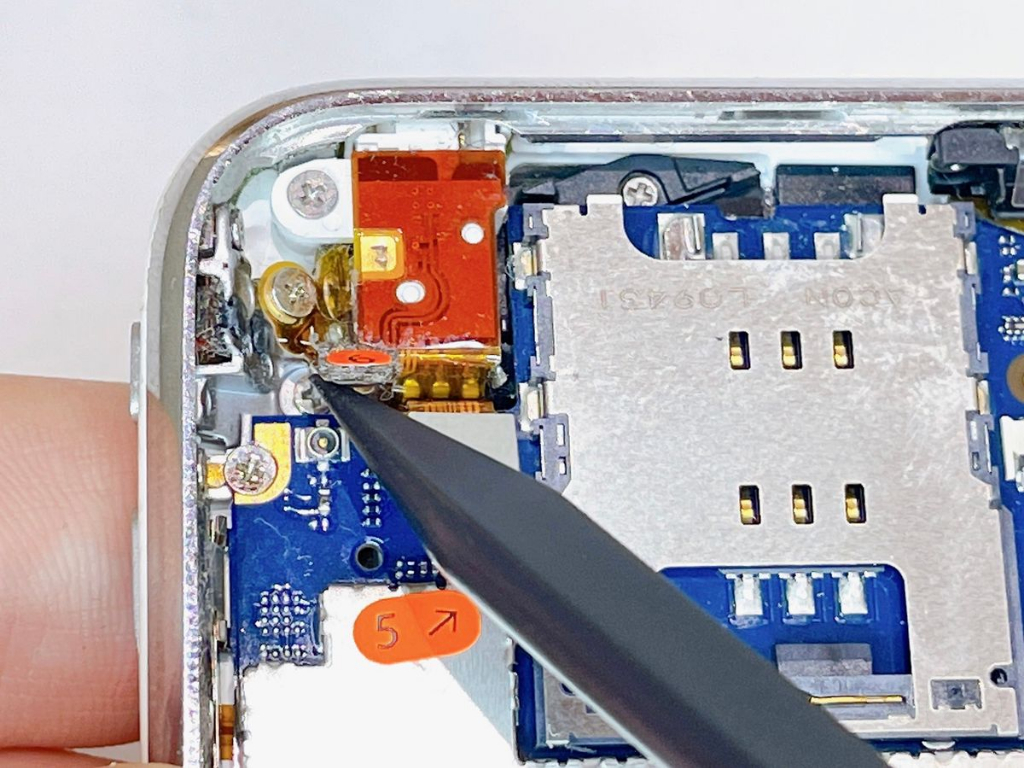

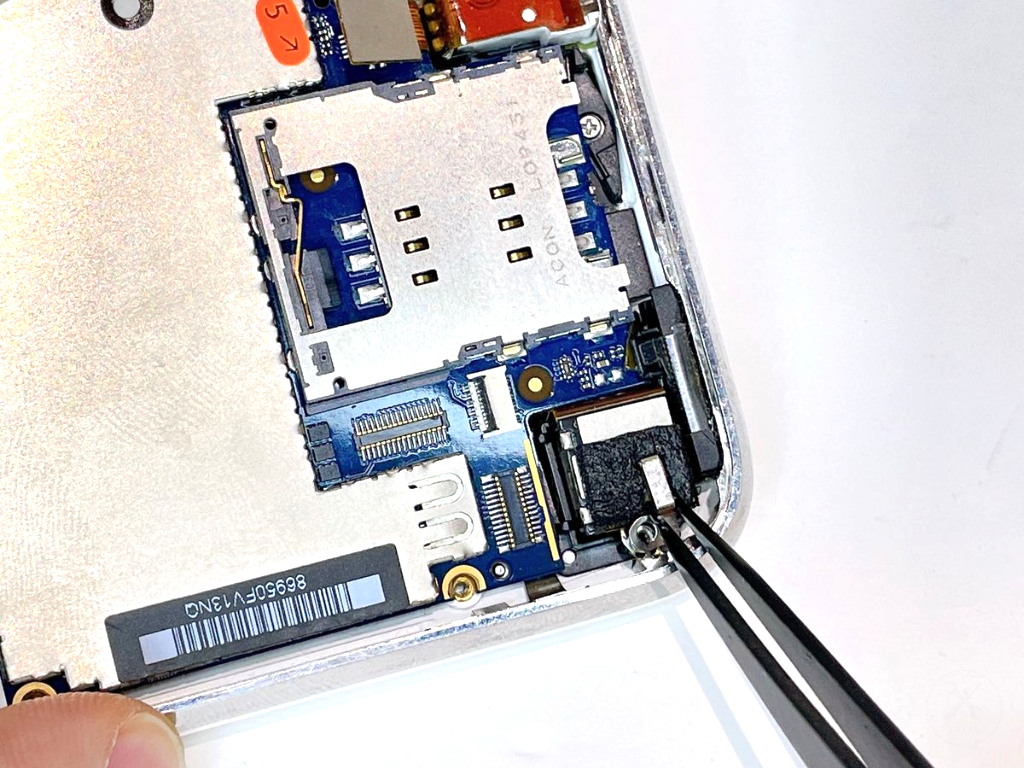

5番コネクタをプラスチック製スパッジャーで外します。

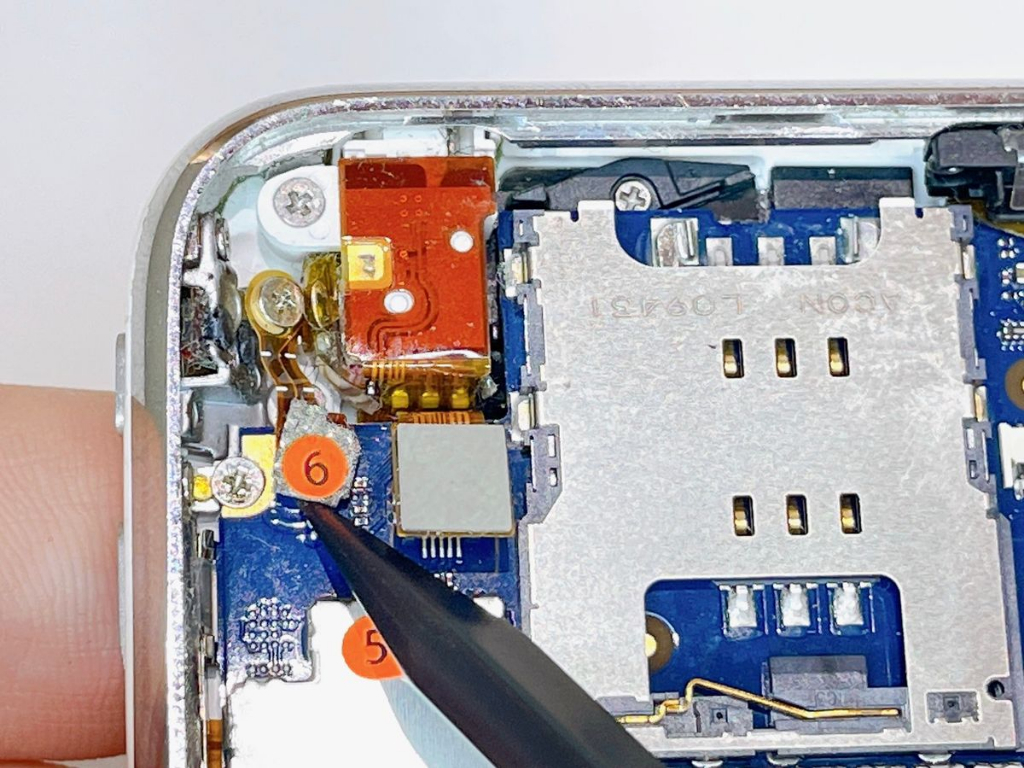

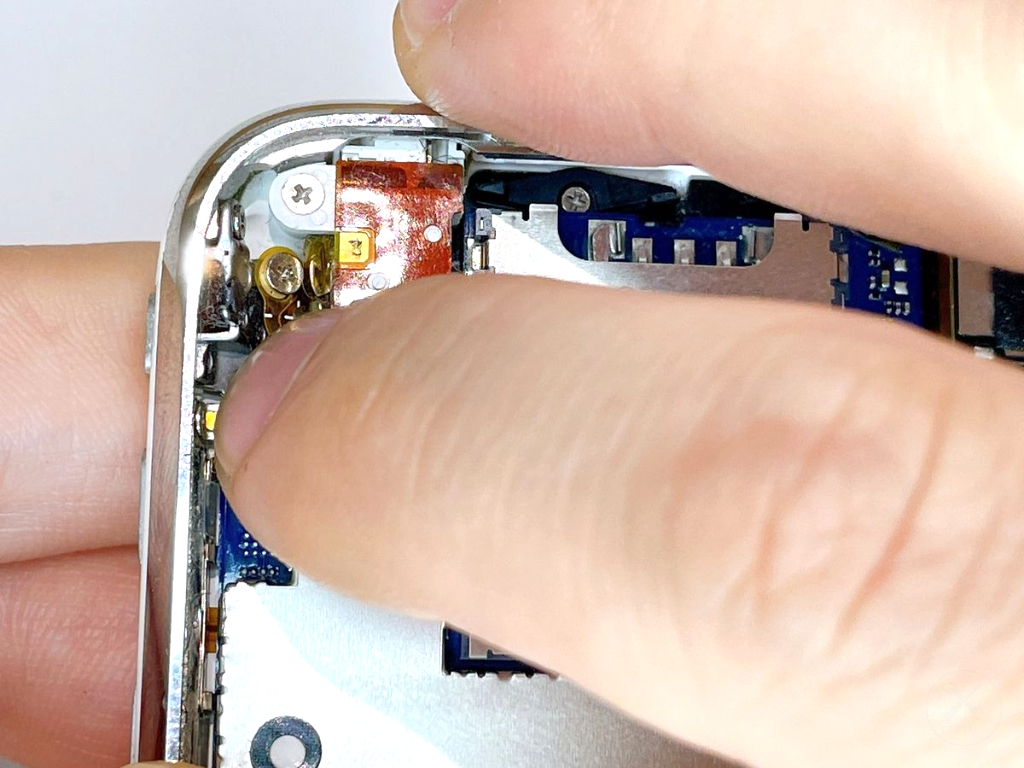

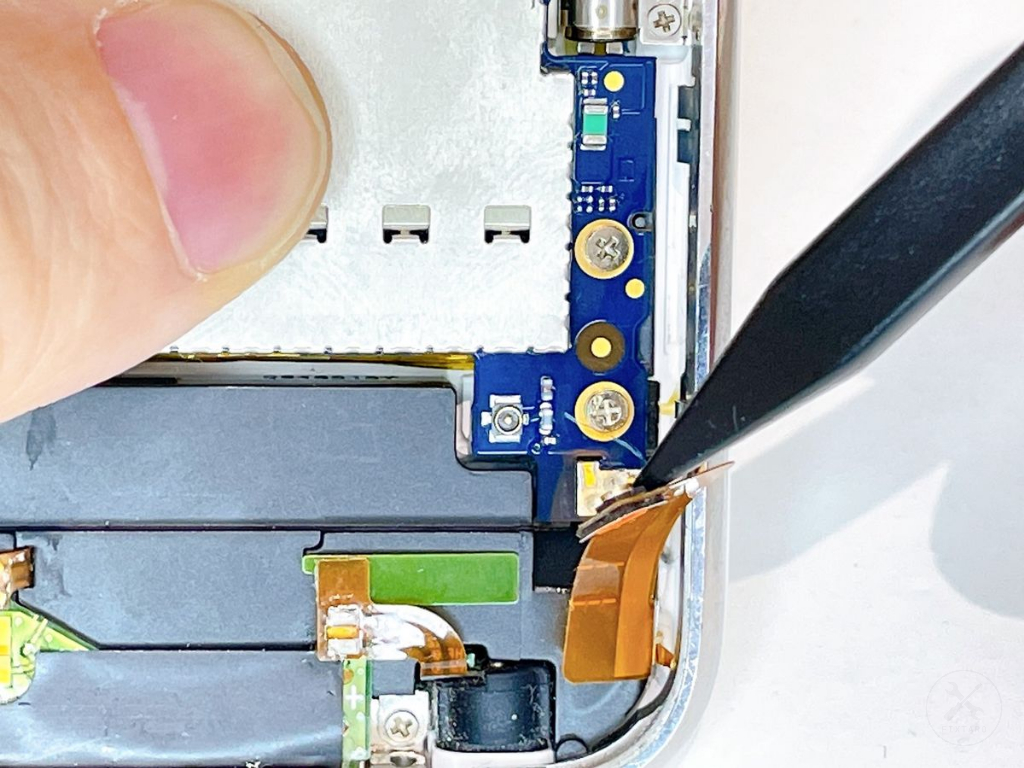

6番コネクタをプラスチック製スパッジャーで外します。

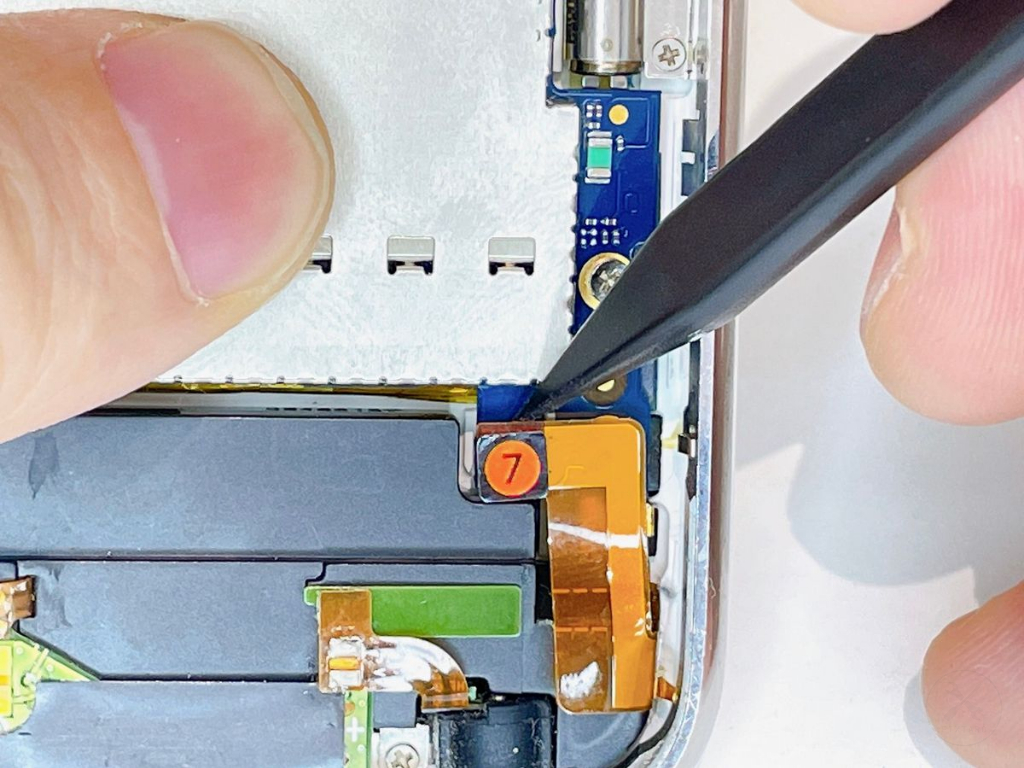

7番コネクタをプラスチック製スパッジャーで外します。

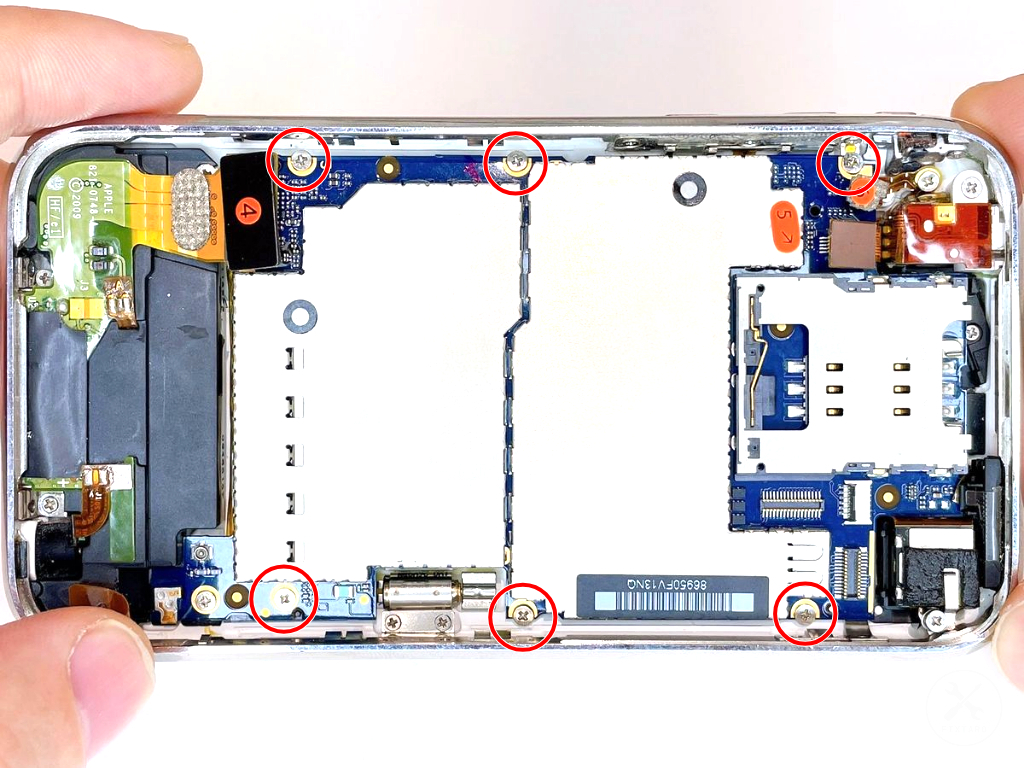

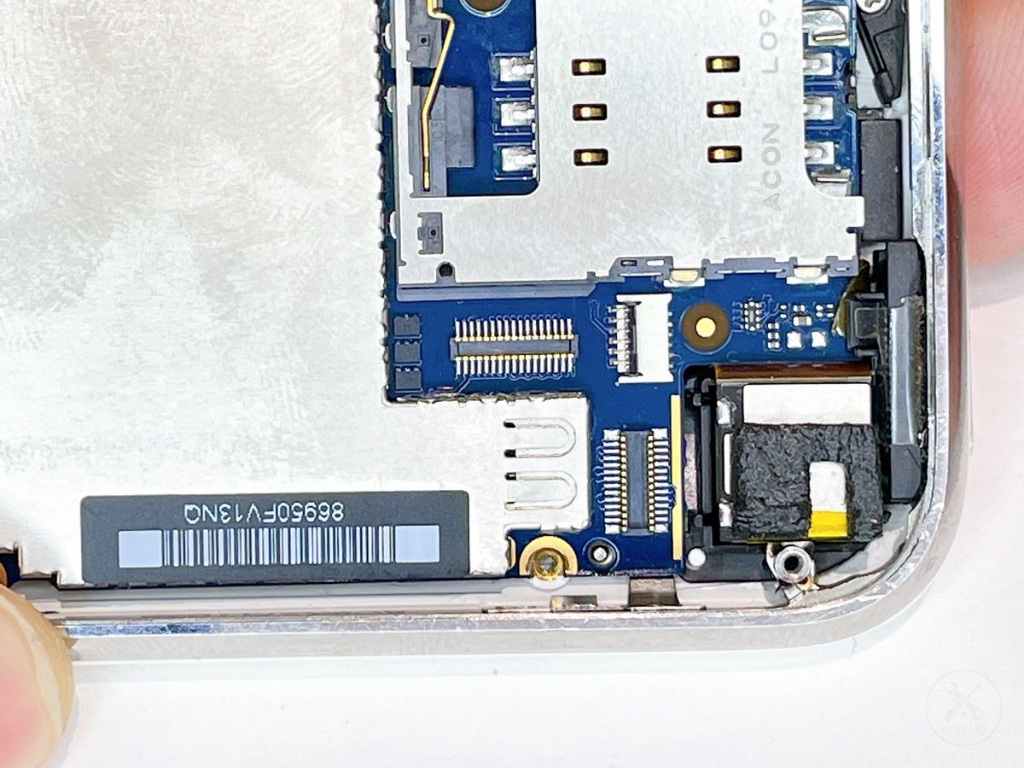

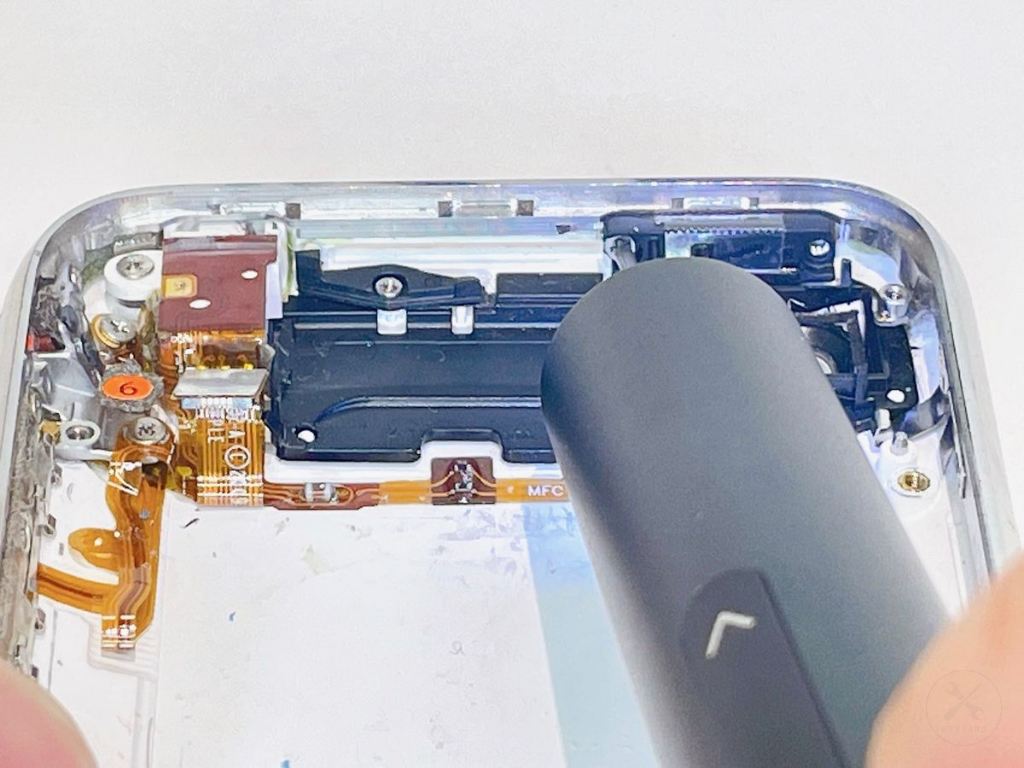

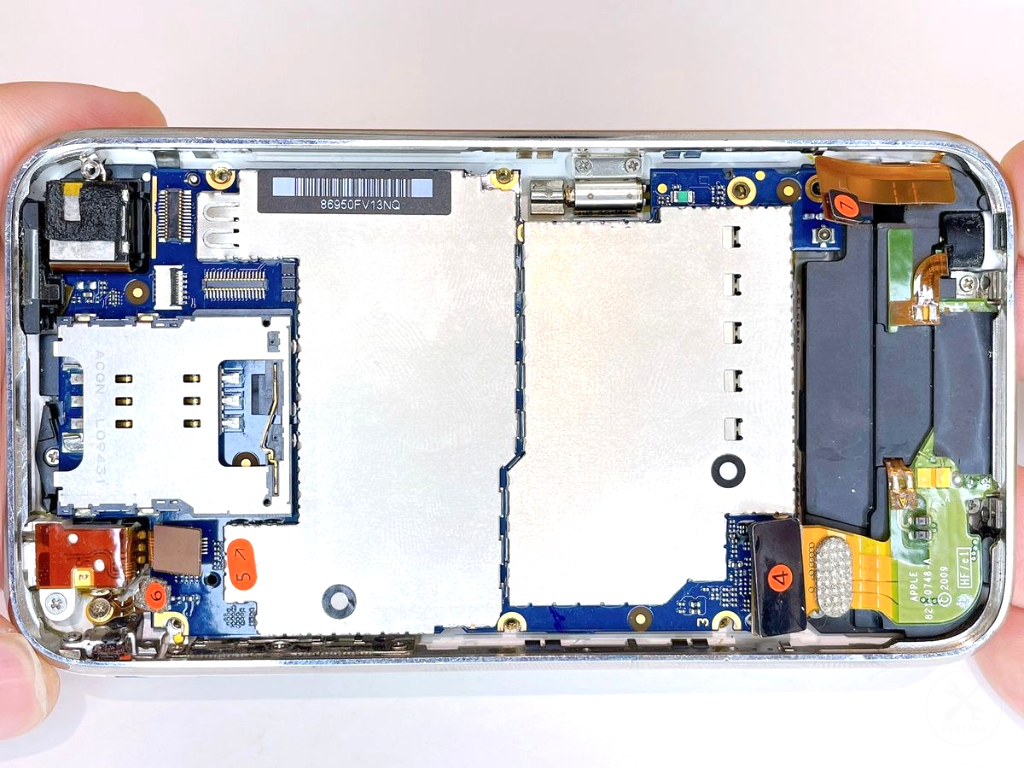

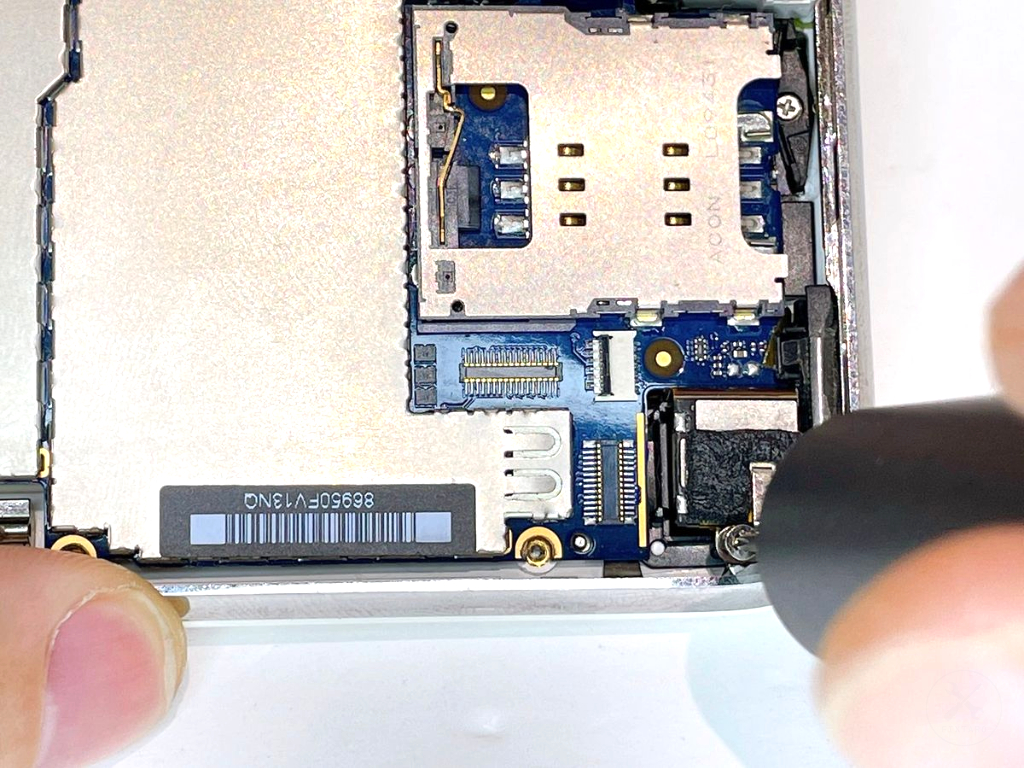

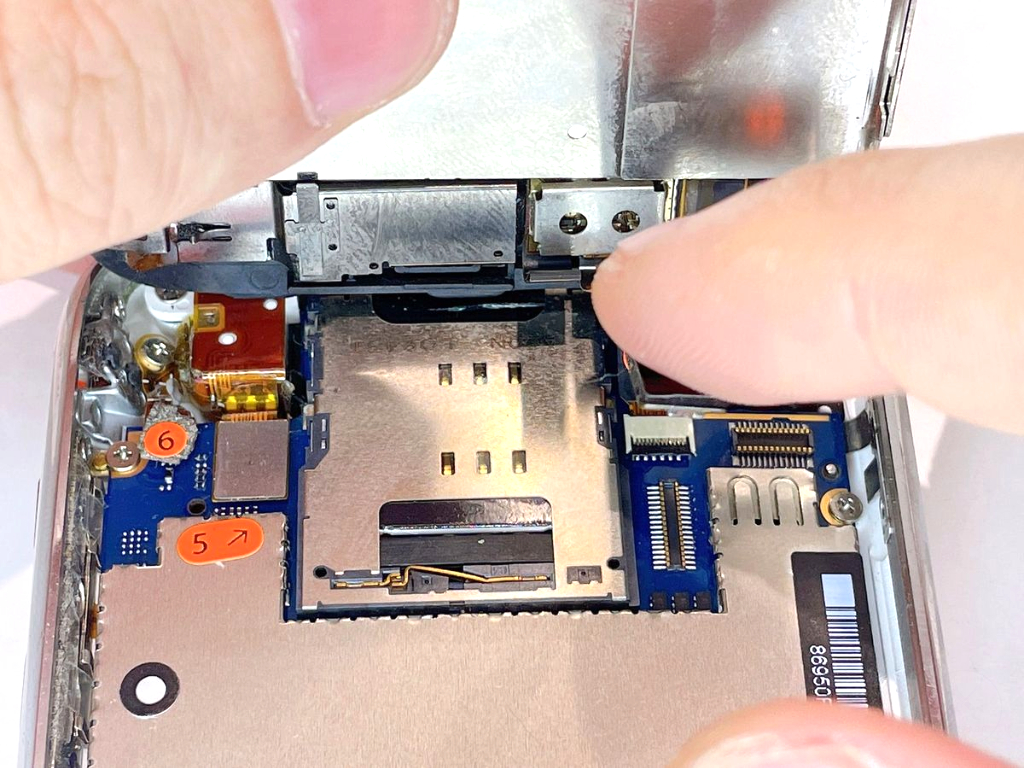

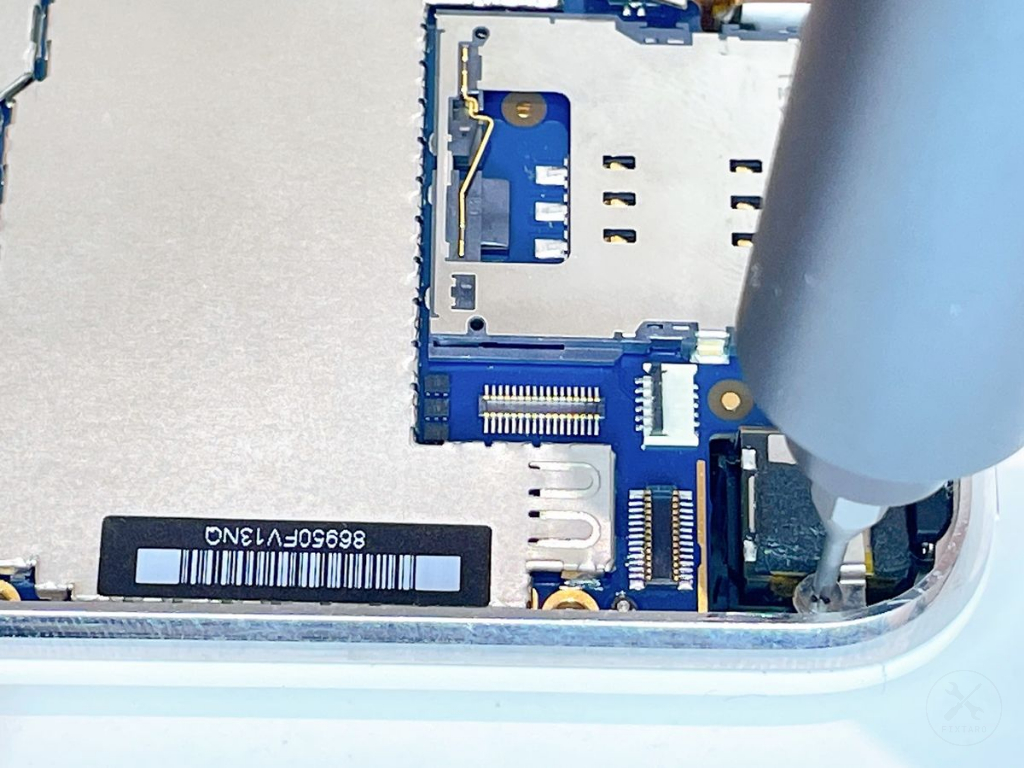

基板（ロジックボード）のネジ×6を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

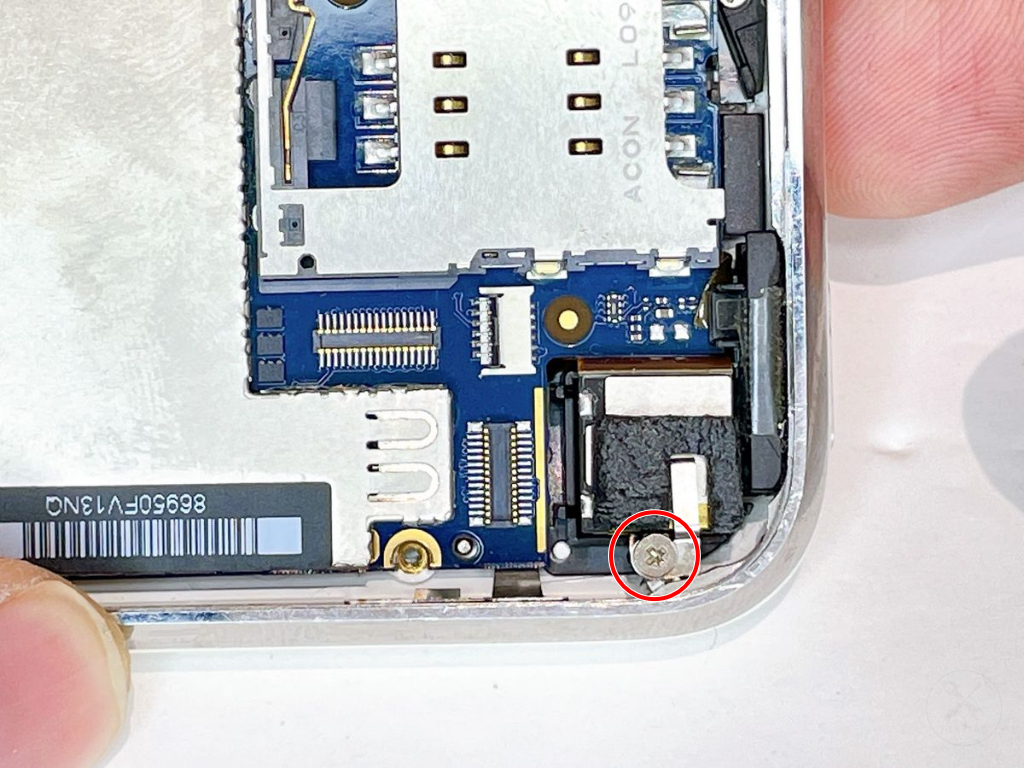

基板（ロジックボード）のシール下のネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基板（ロジックボード）を固定しているネジ×6とはサイズが異なります。

背面カメラと基板（ロジックボード）を固定するネジ×1と金具を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

ネジを外すと金具が簡単に外れます。紛失に気をつけましょう。

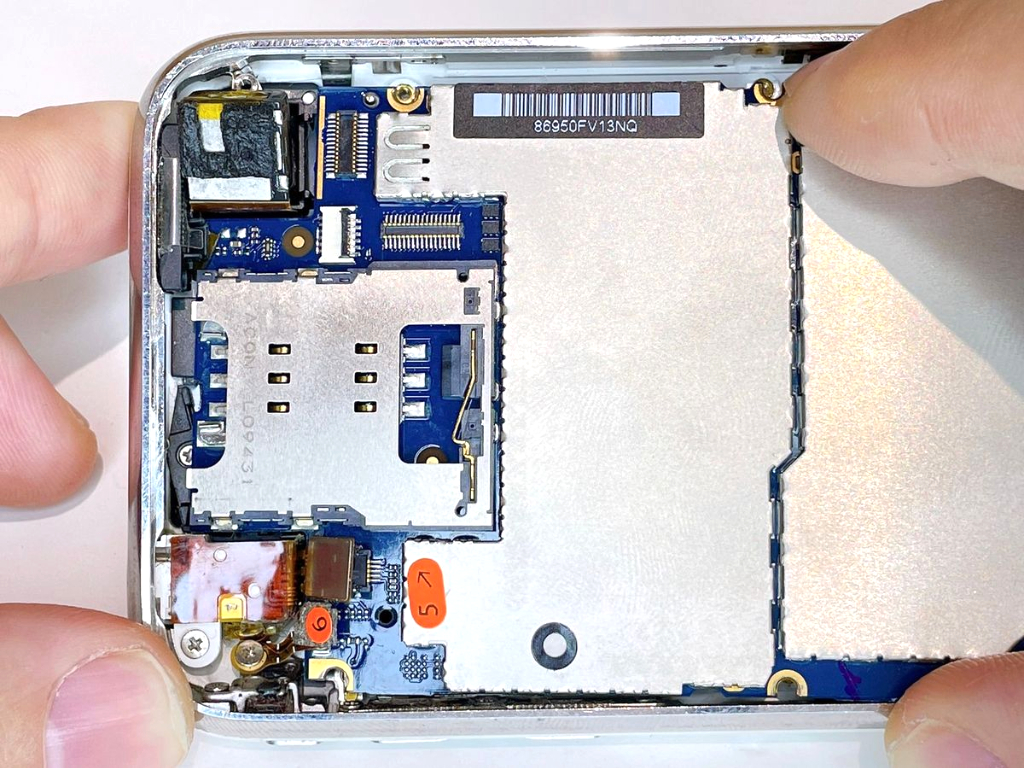

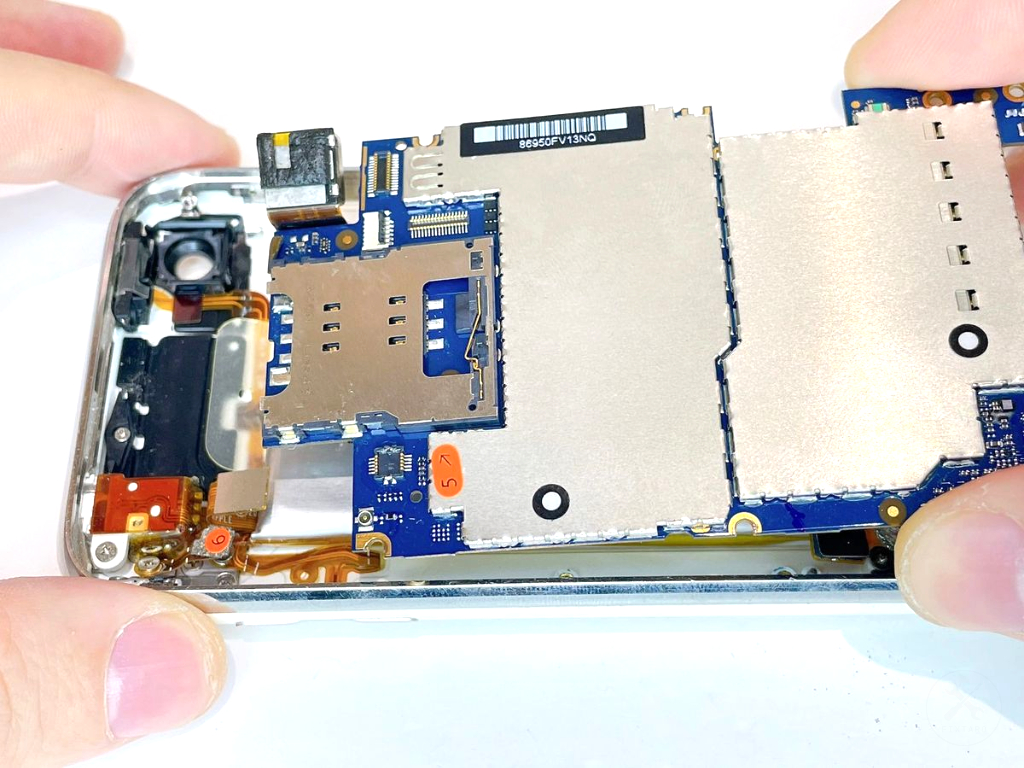

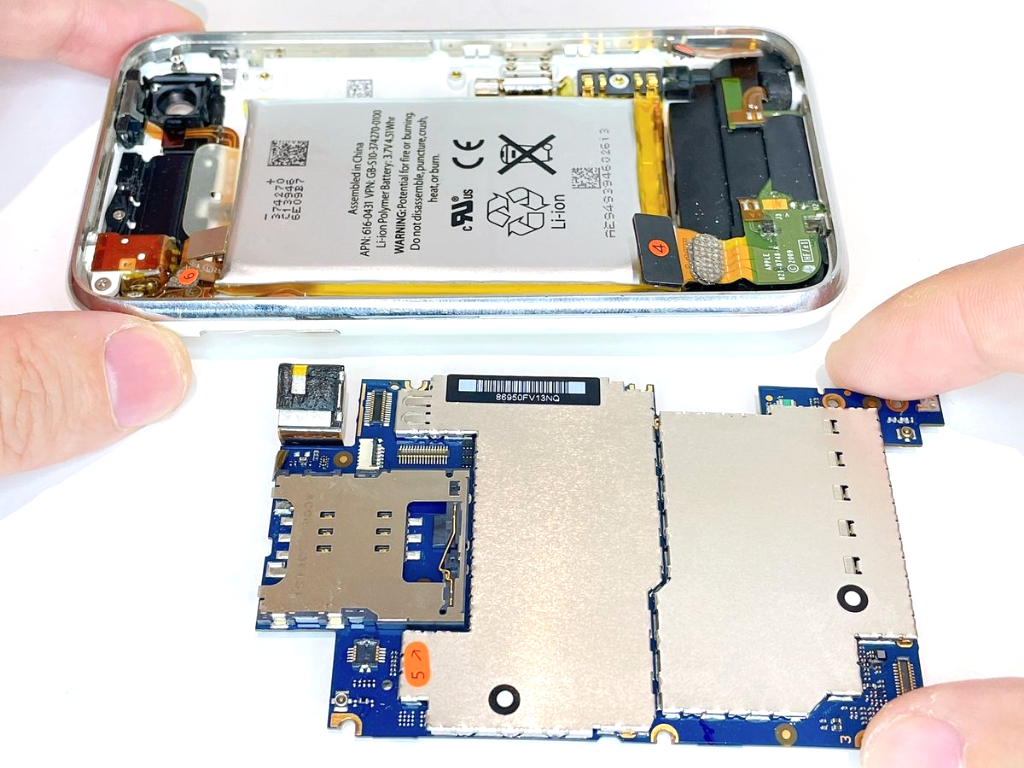

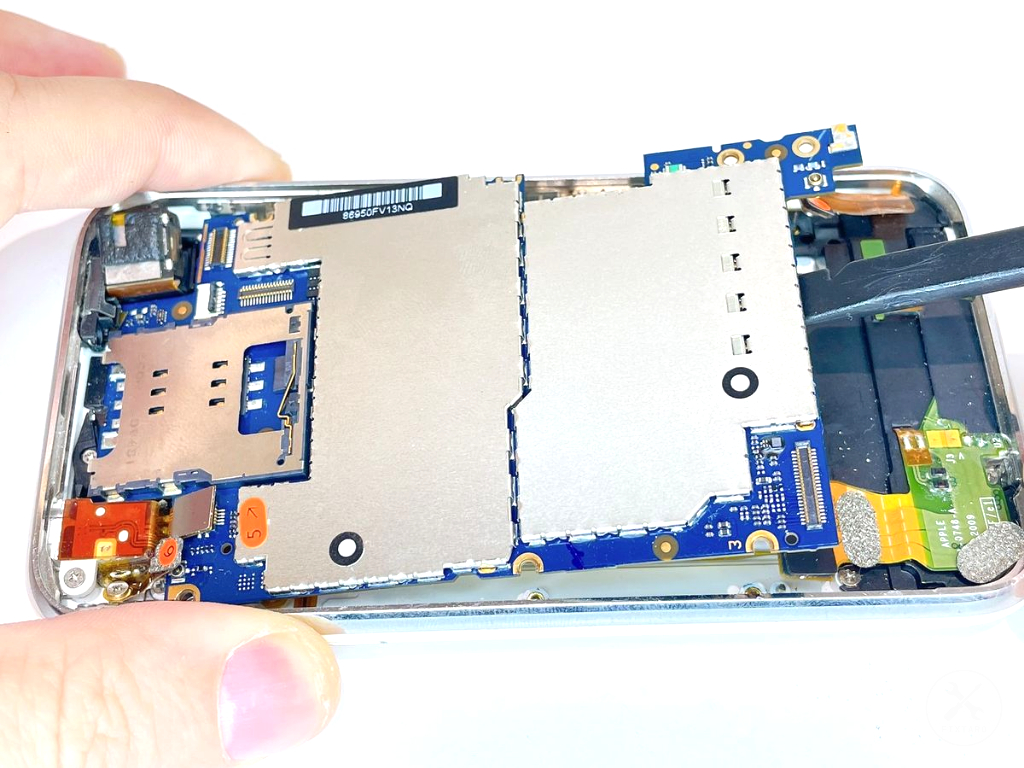

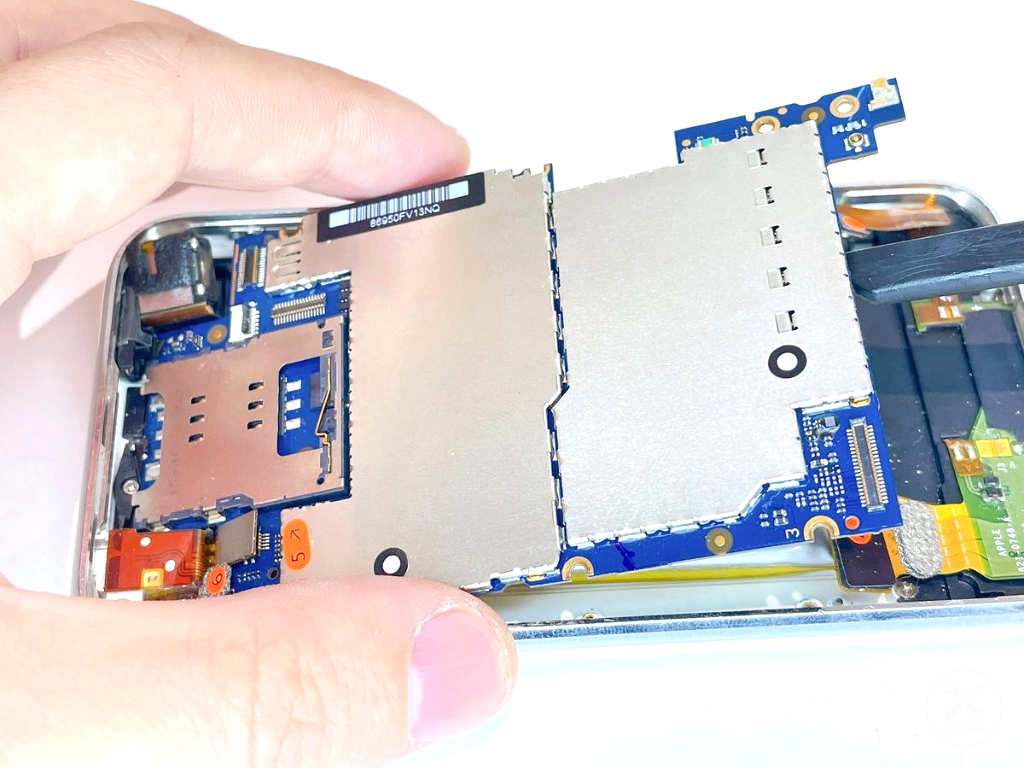

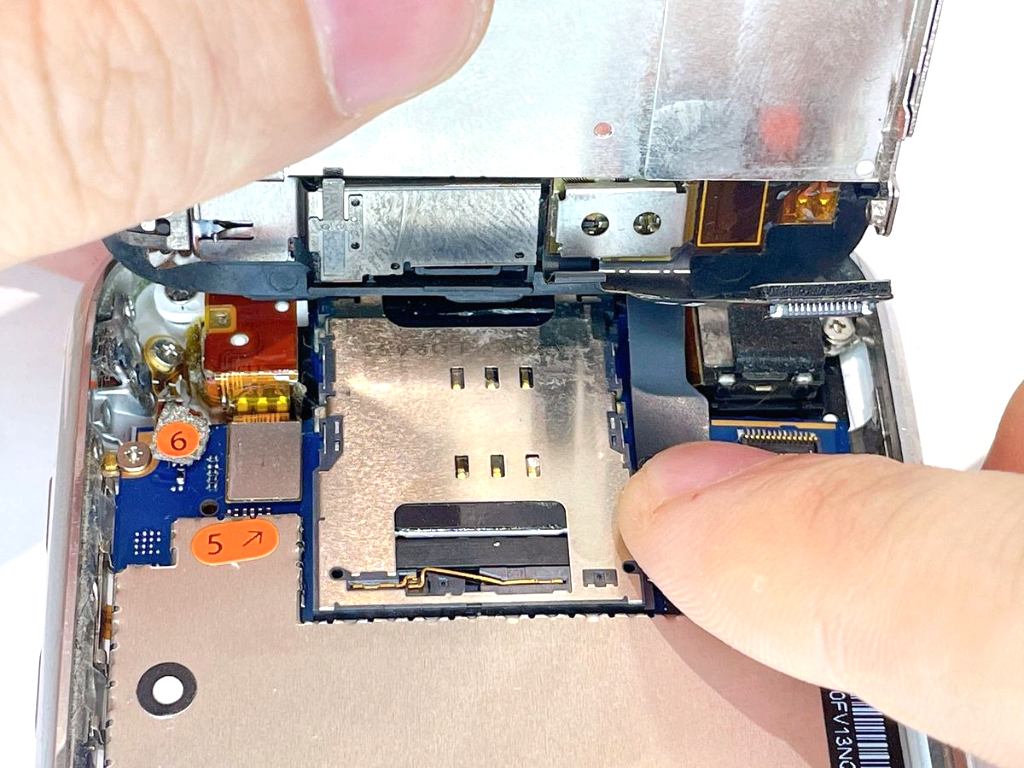

基板（ロジックボード）をプラスチック製スパッジャーで慎重に持ち上げ、取り外します。

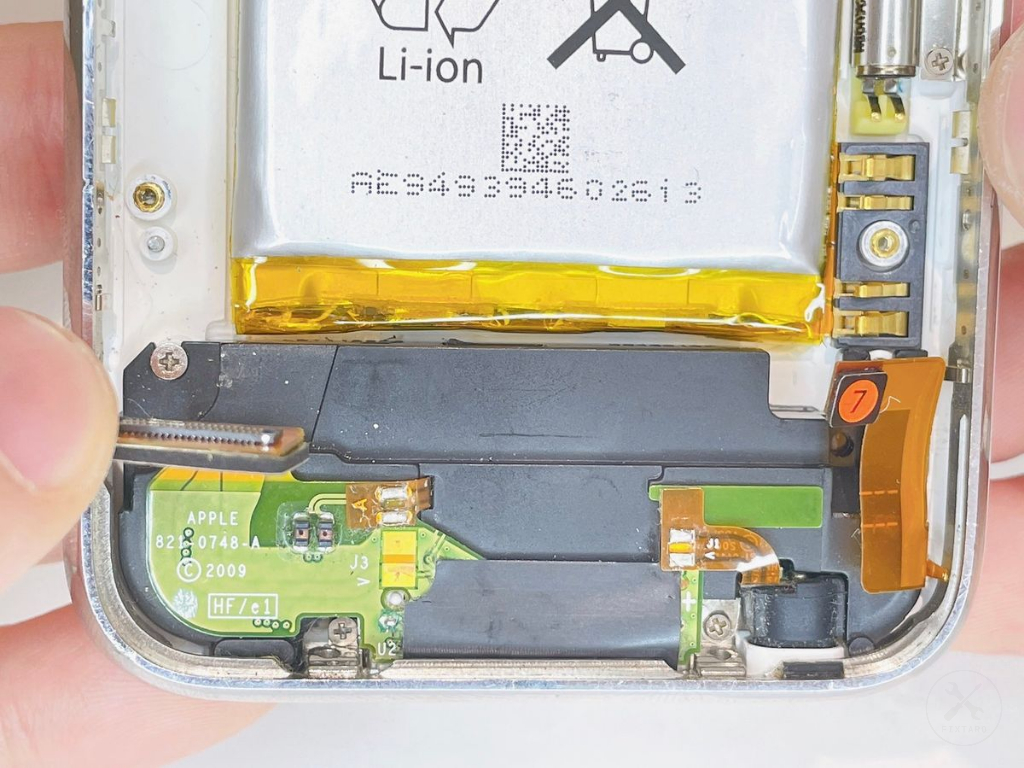

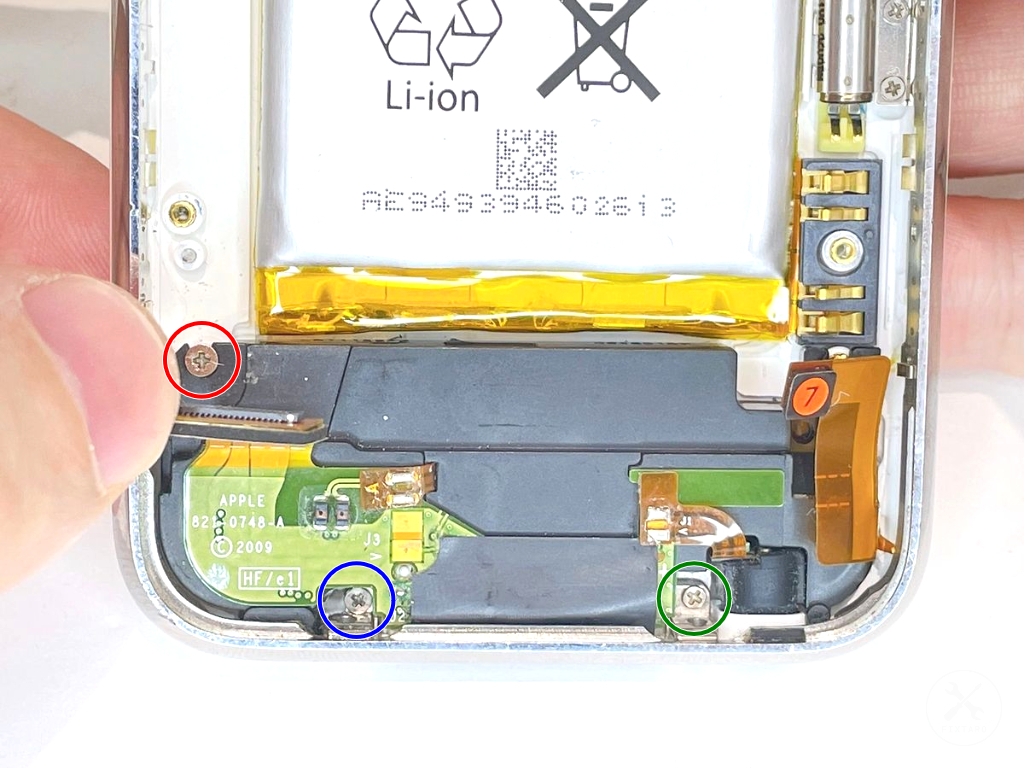

ドックコネクタを固定しているネジ×3（全てサイズが異なります）を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.2mm

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.6mm

⚪︎ネジのサイズ

形状：プラス

直径：1.8mm

縦幅：1.4mm

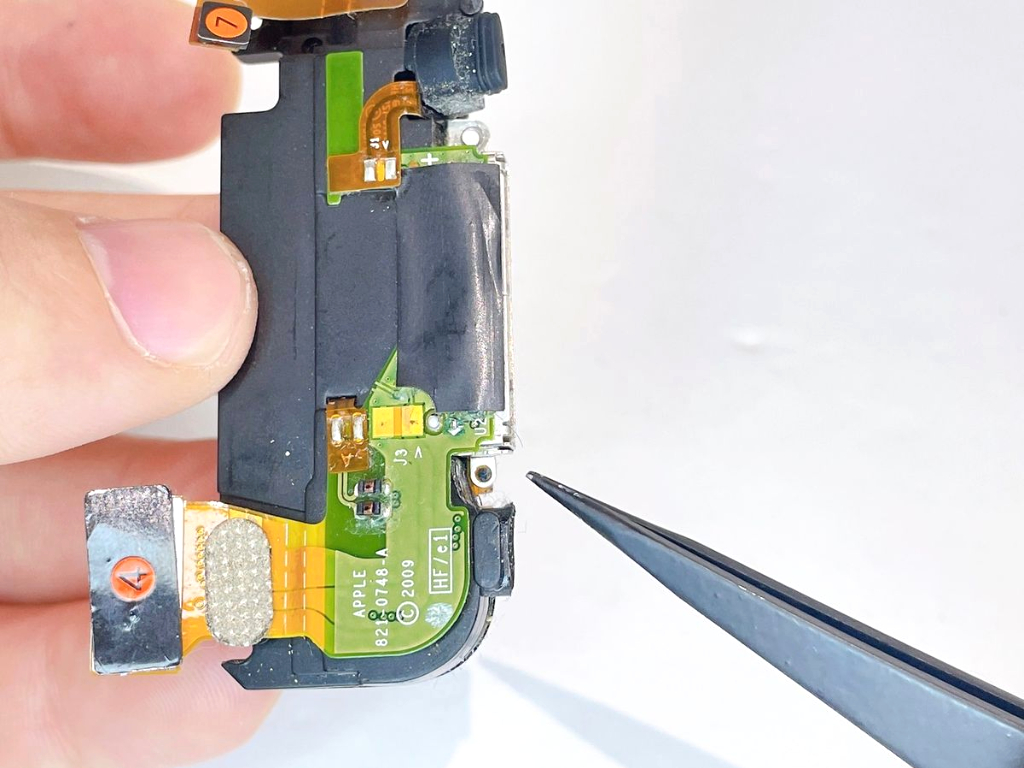

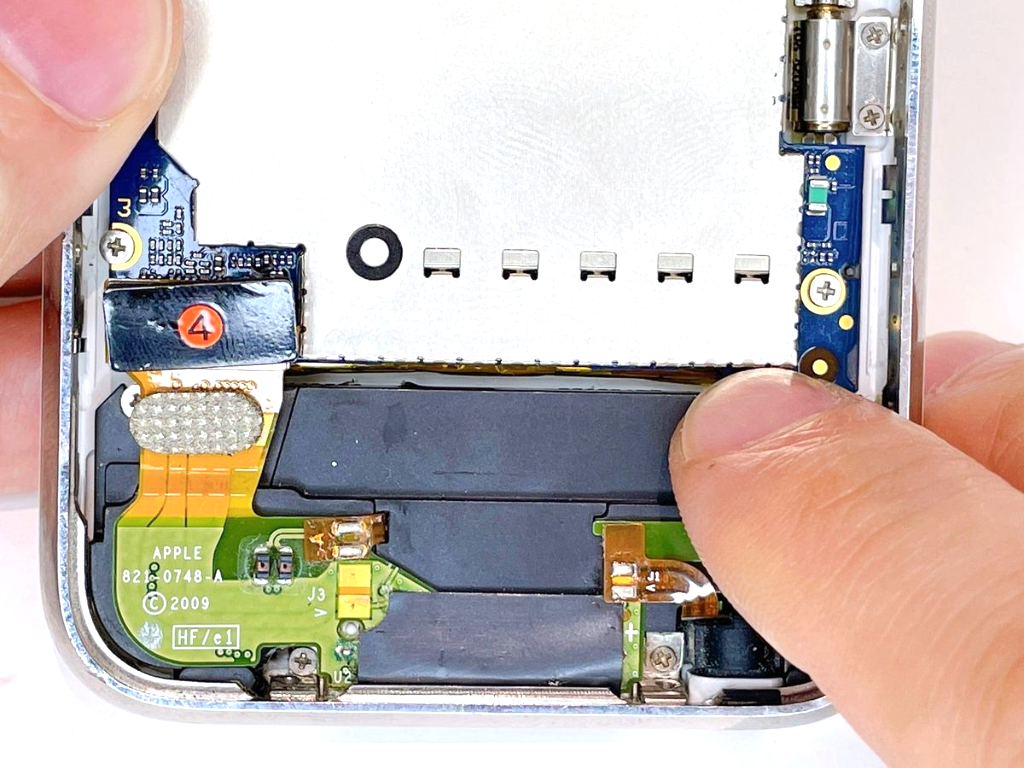

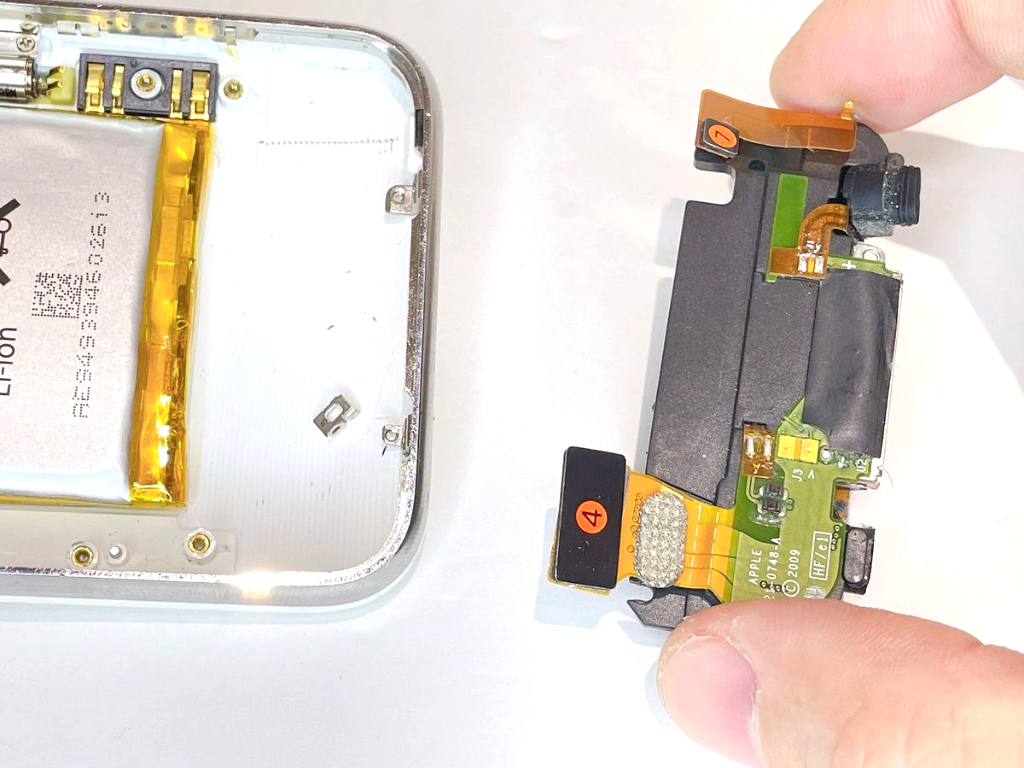

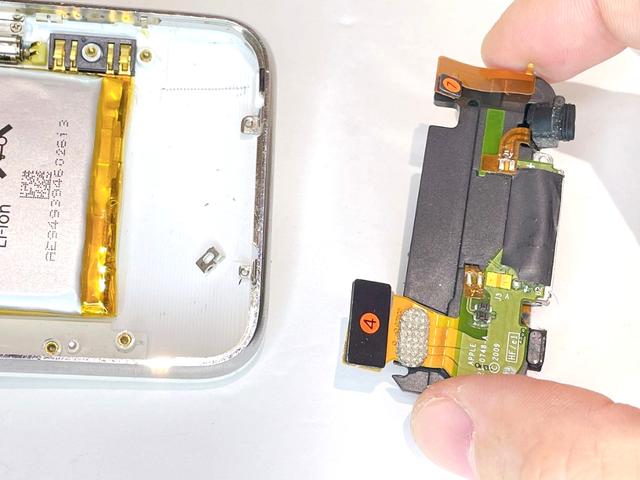

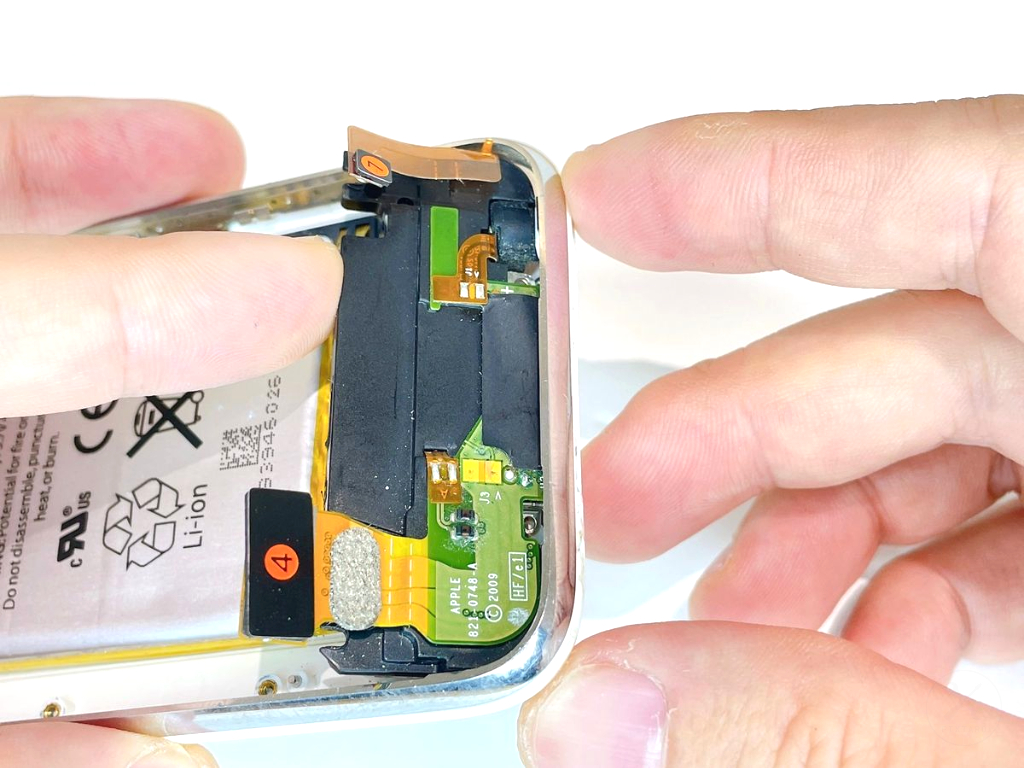

ドックコネクタを傾けて外します。

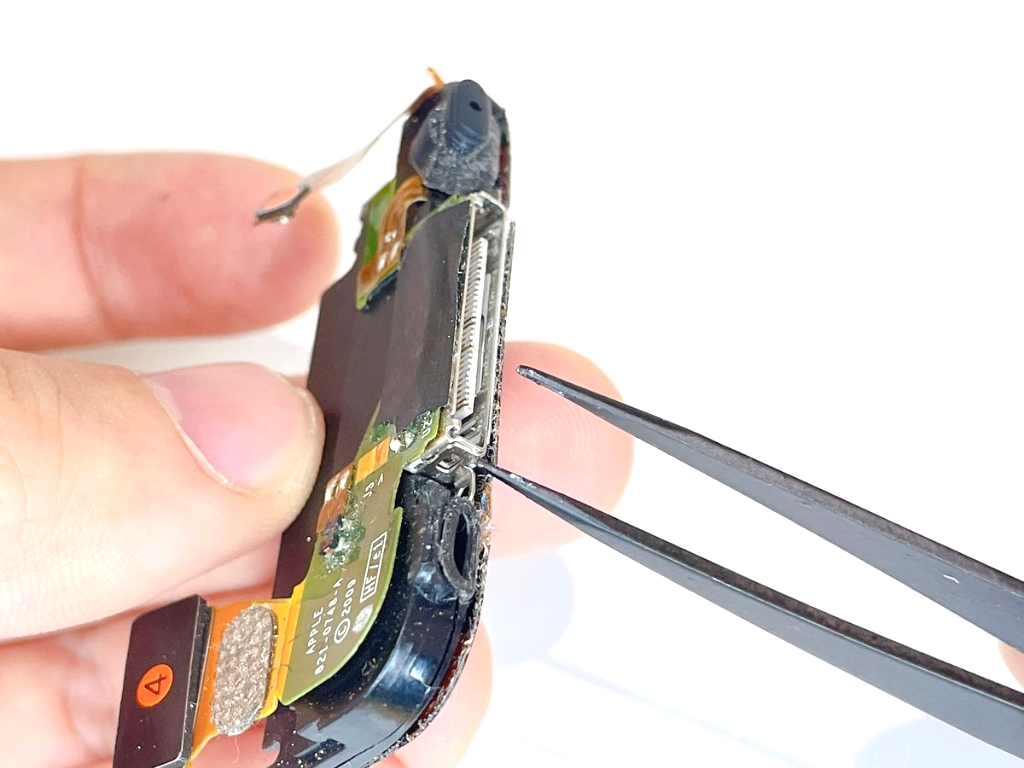

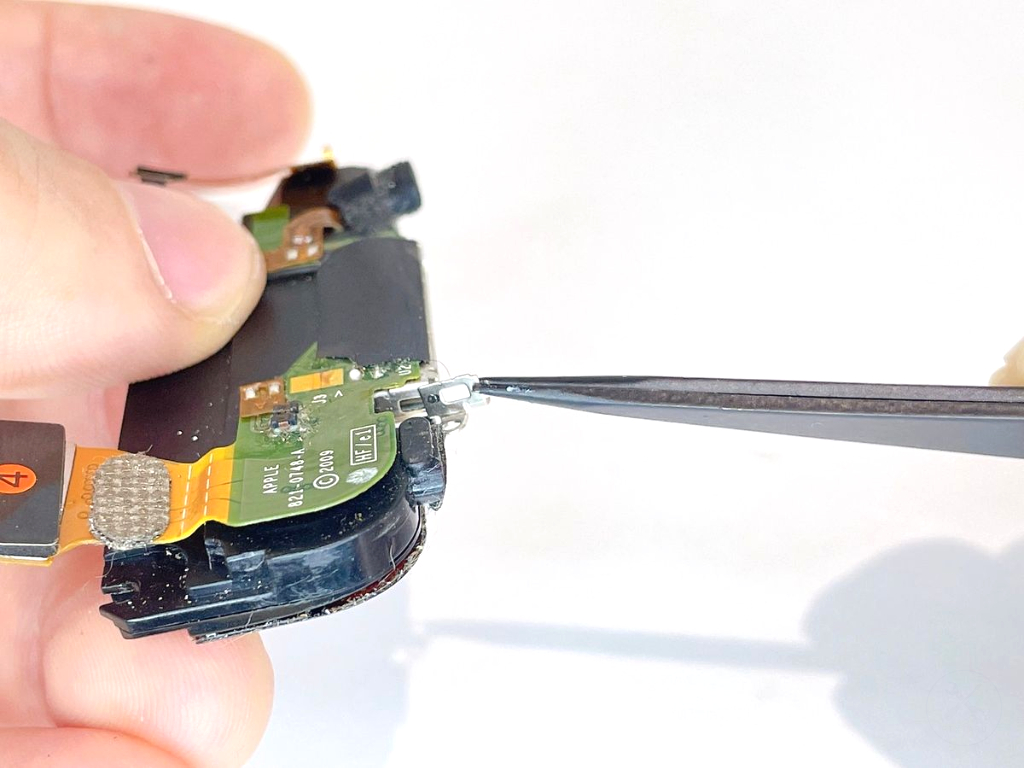

ドックコネクタの金具を外します。

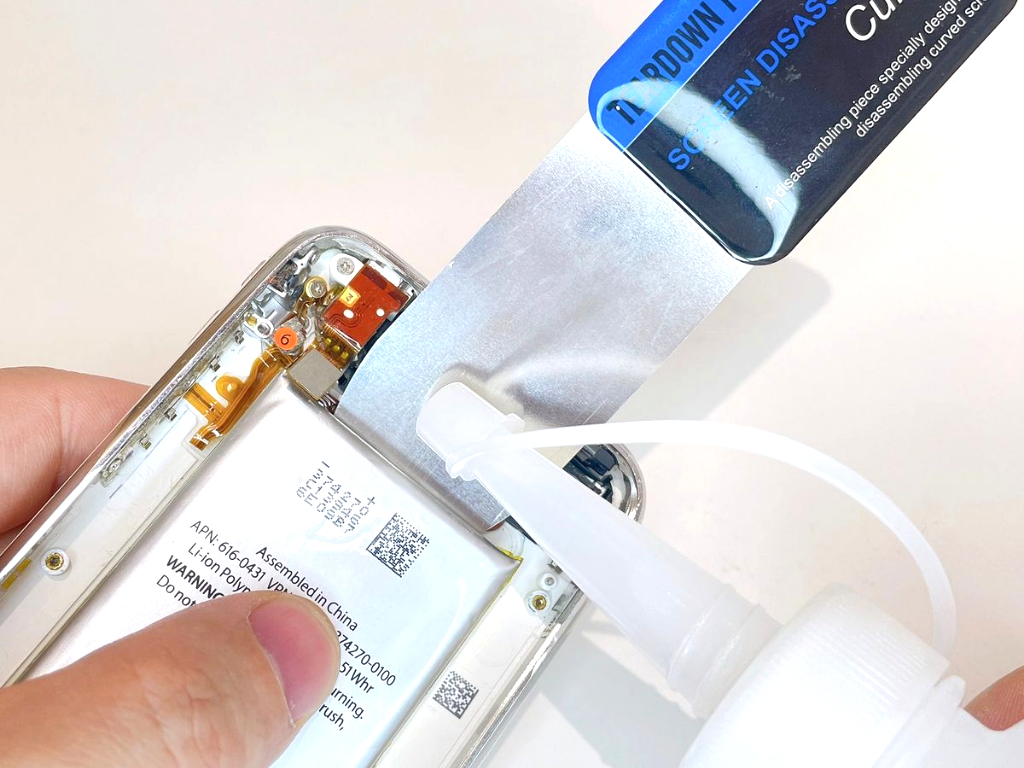

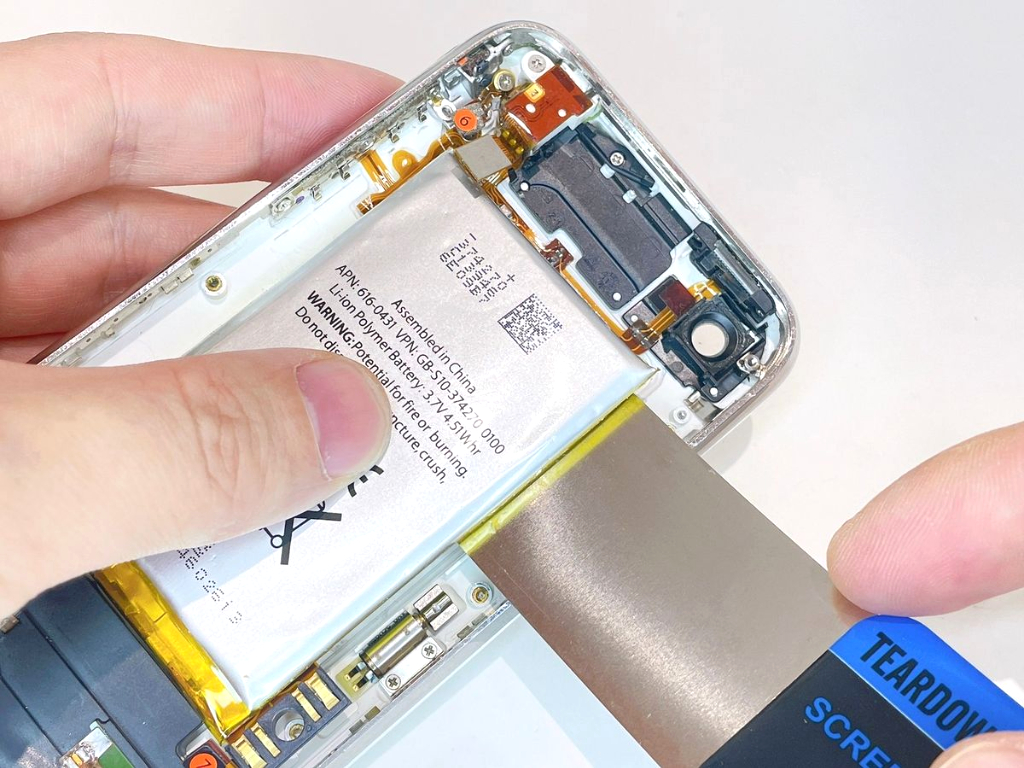

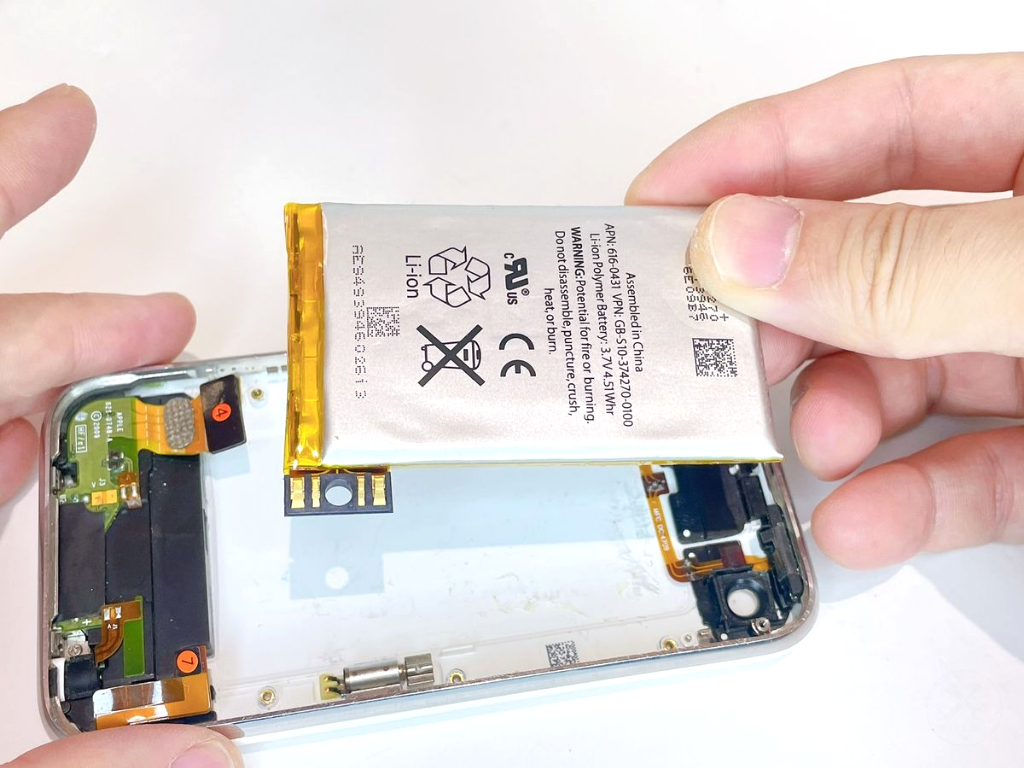

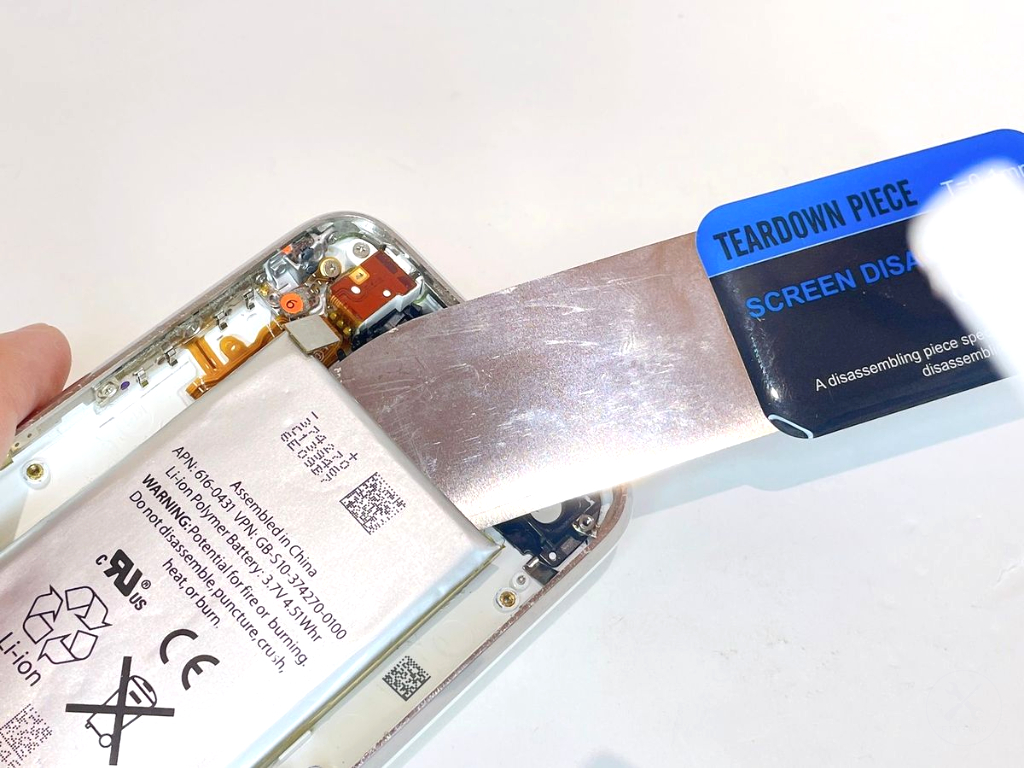

バッテリーとケースの間には接着剤がついています。純度99.9%以上のIPA（イソプロピルアルコール）を使用して、少しずつ剥がしながらバッテリーを外します。

強引にバッテリーを剥がすと出火リスクがあります。必ず少しずつ優しく丁寧に剥がしましょう。

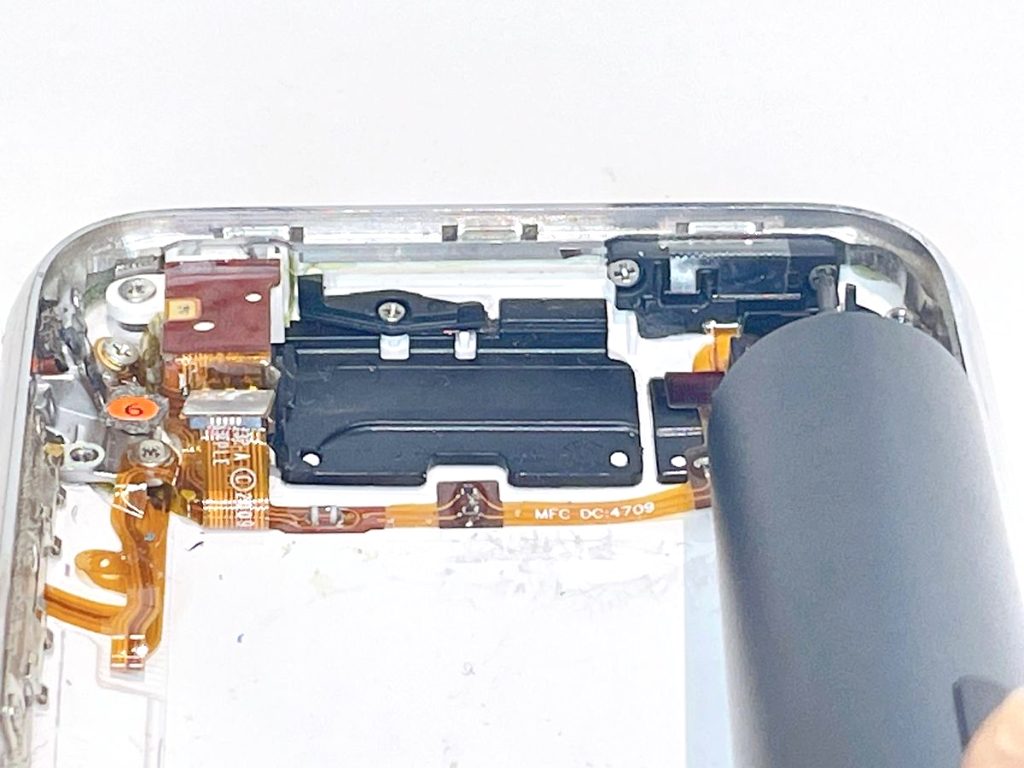

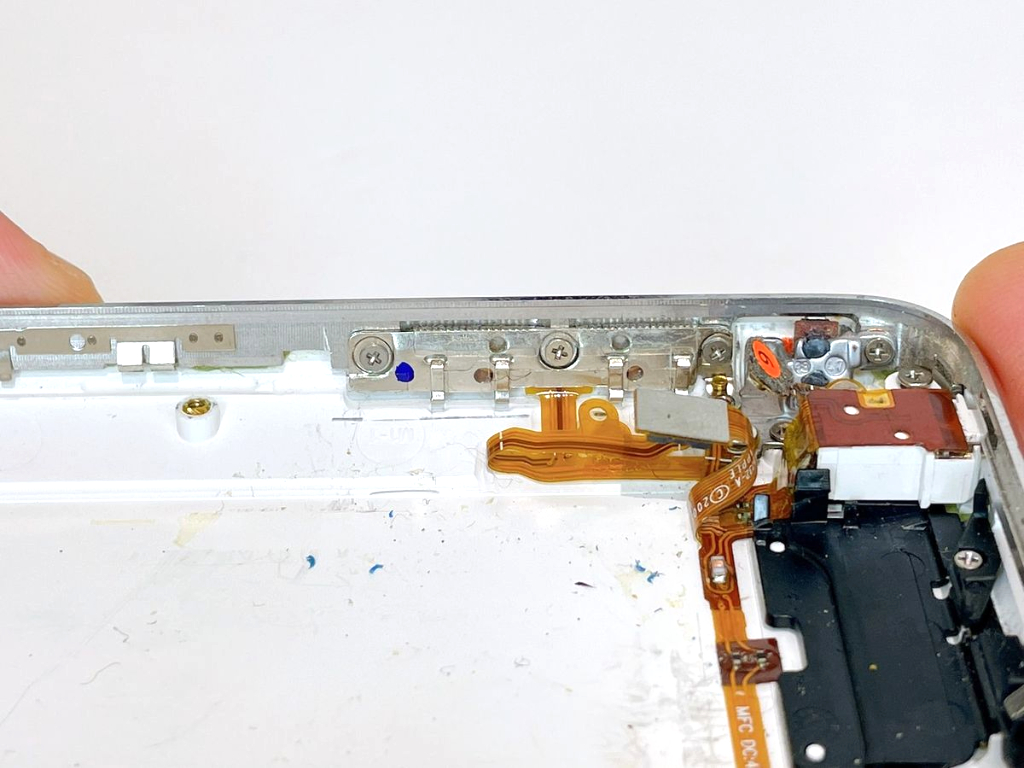

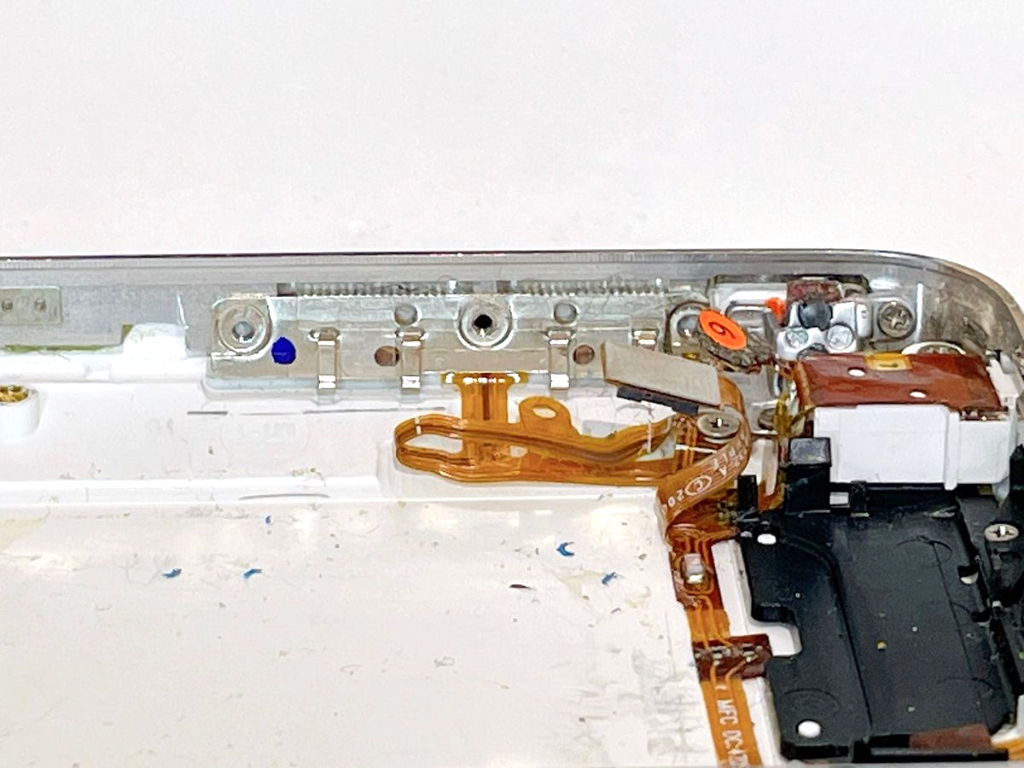

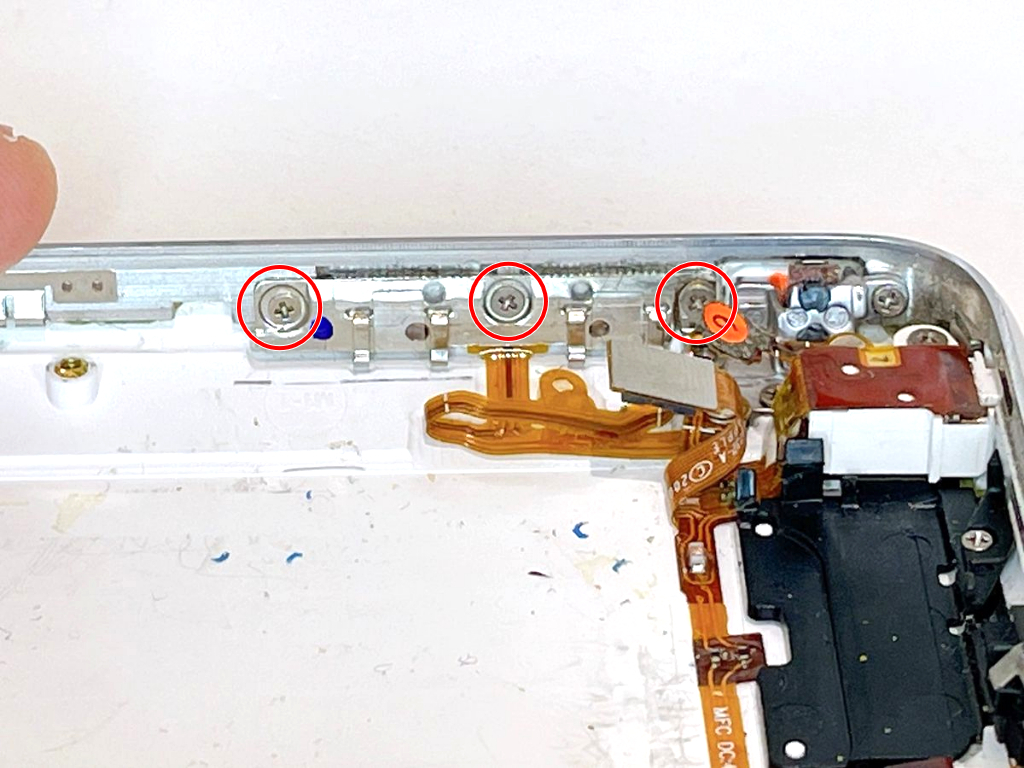

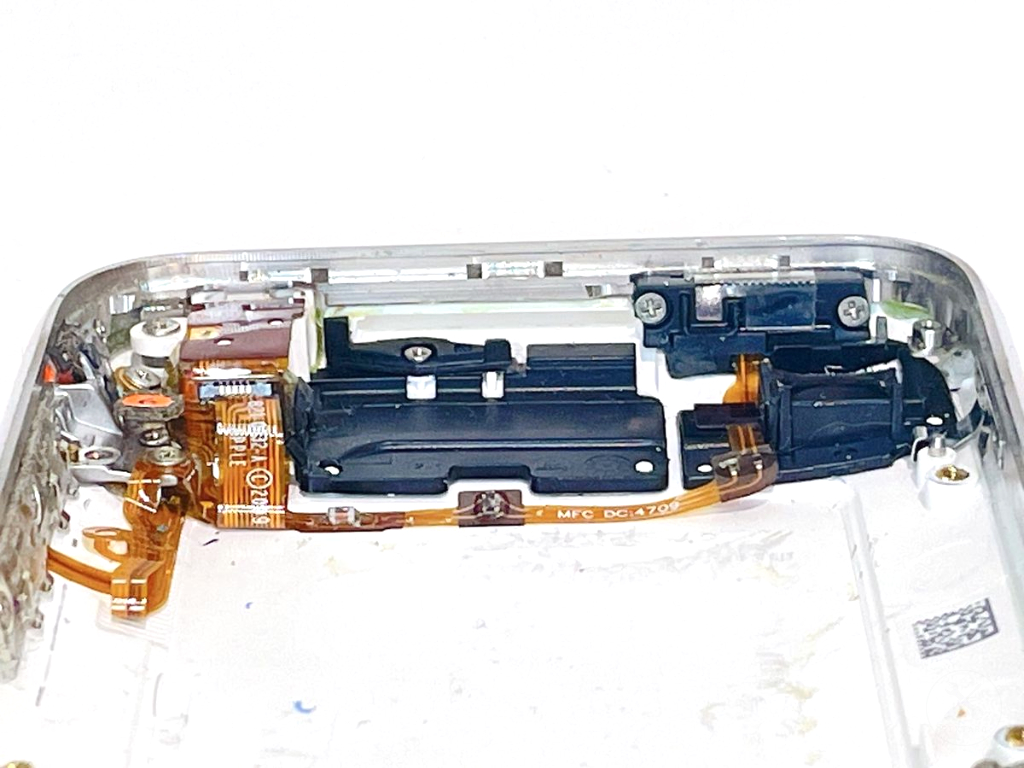

ボリュームボタンのネジ×3を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.3mm

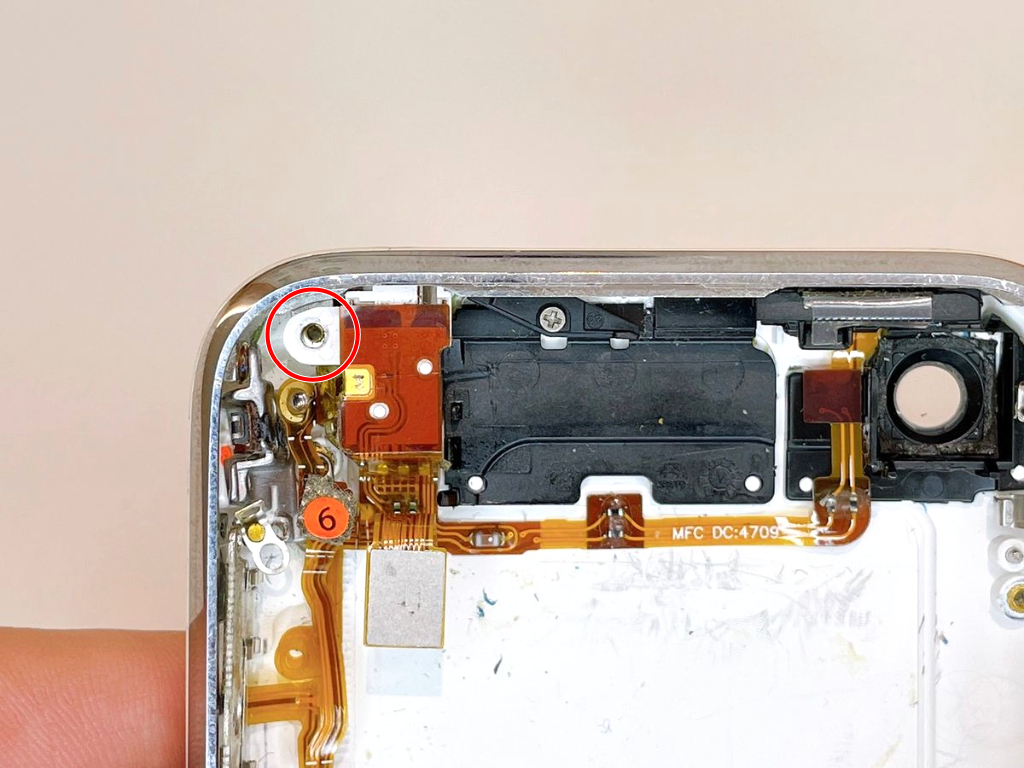

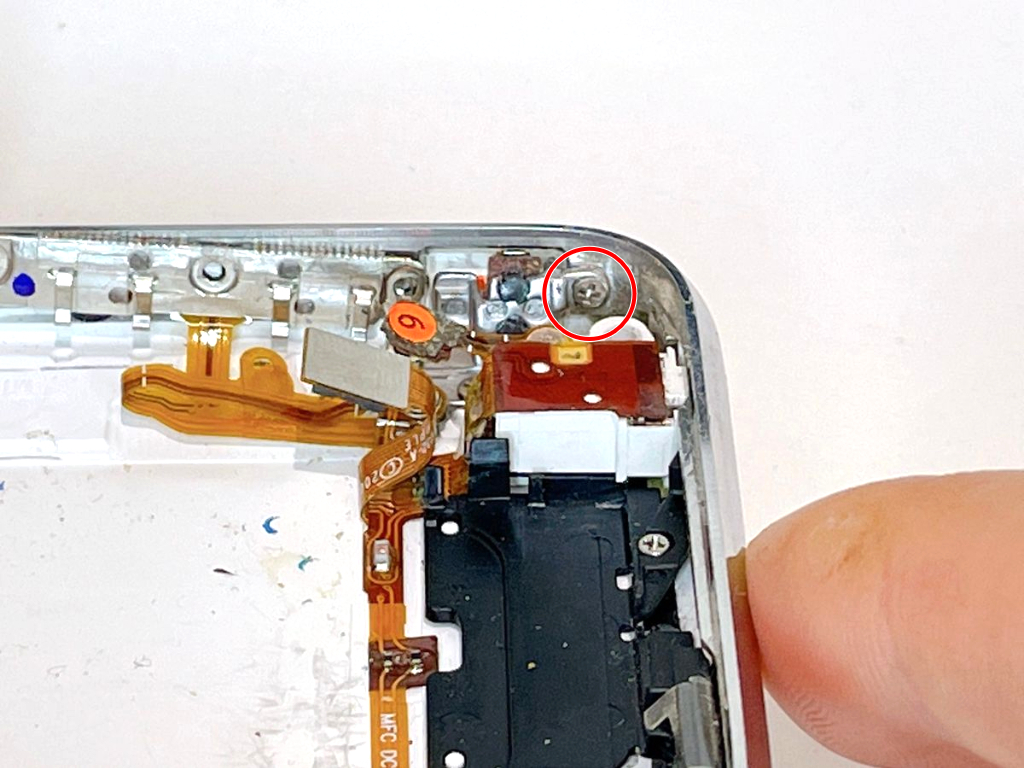

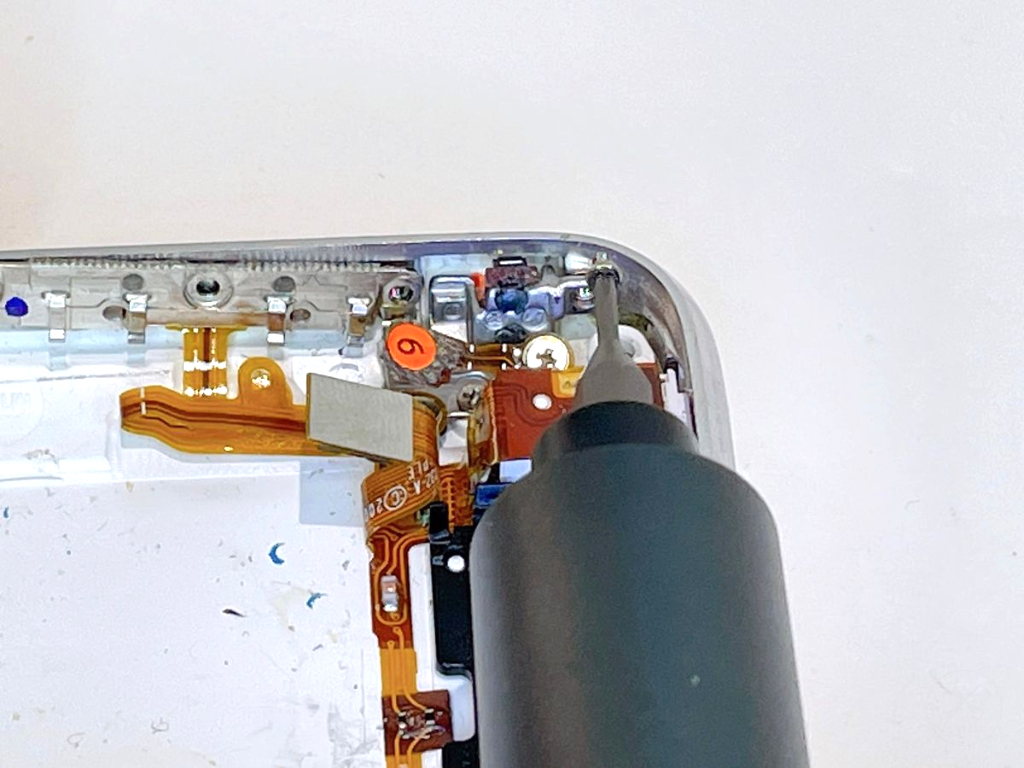

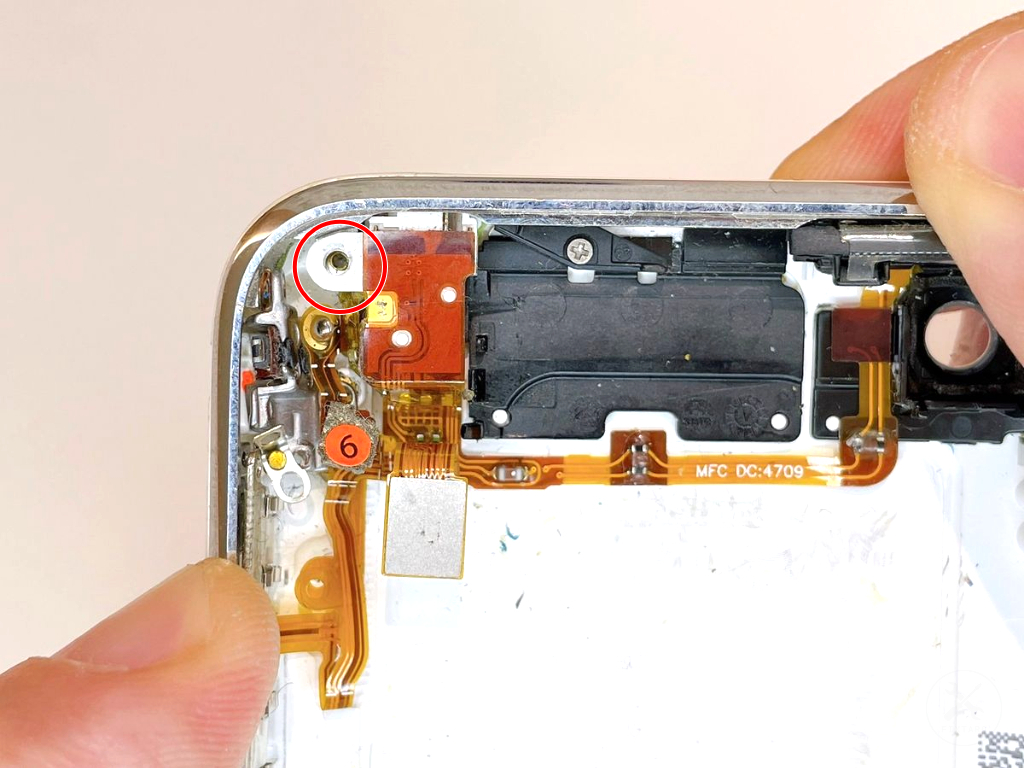

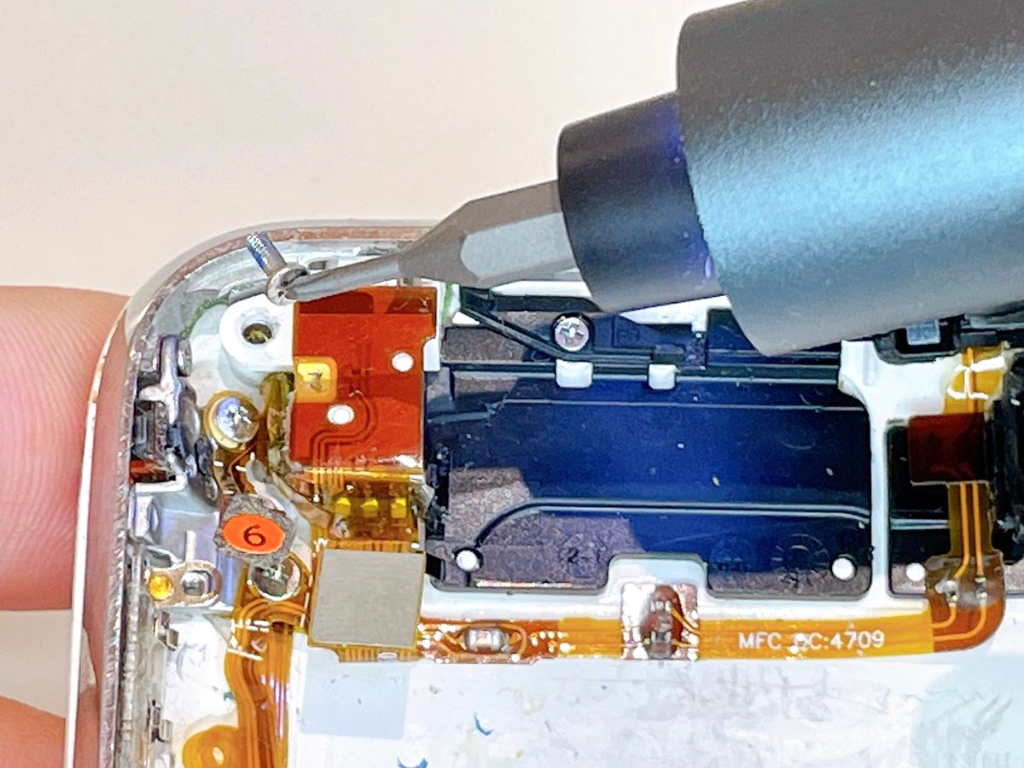

イヤホンジャックのネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：3.8mm

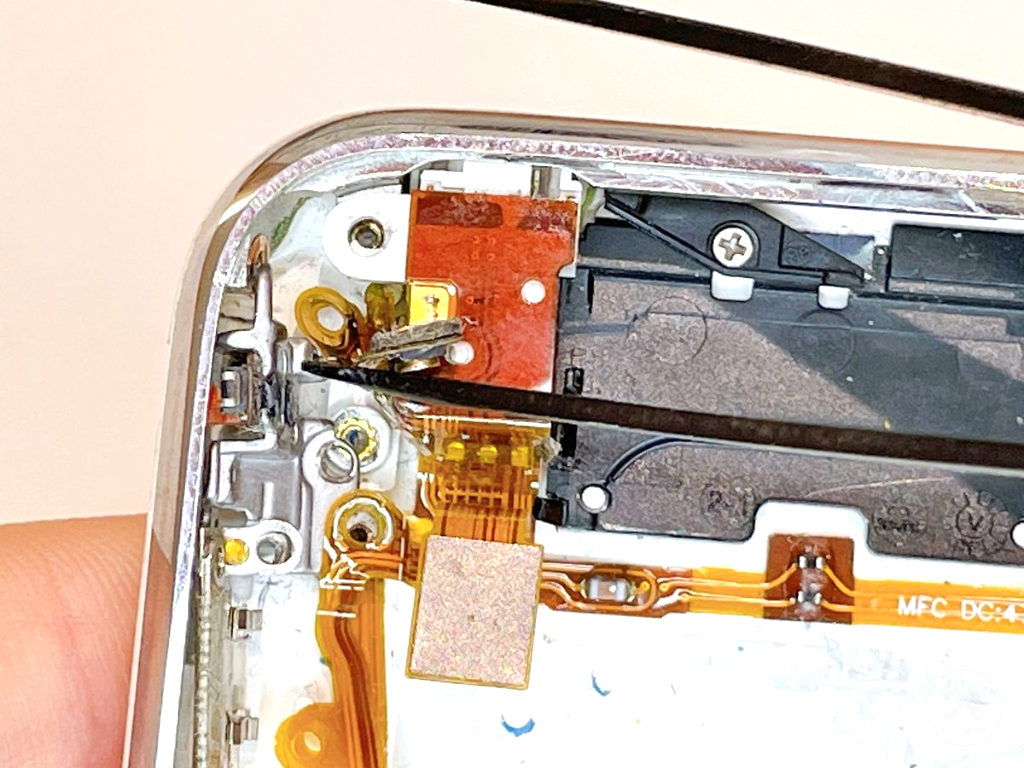

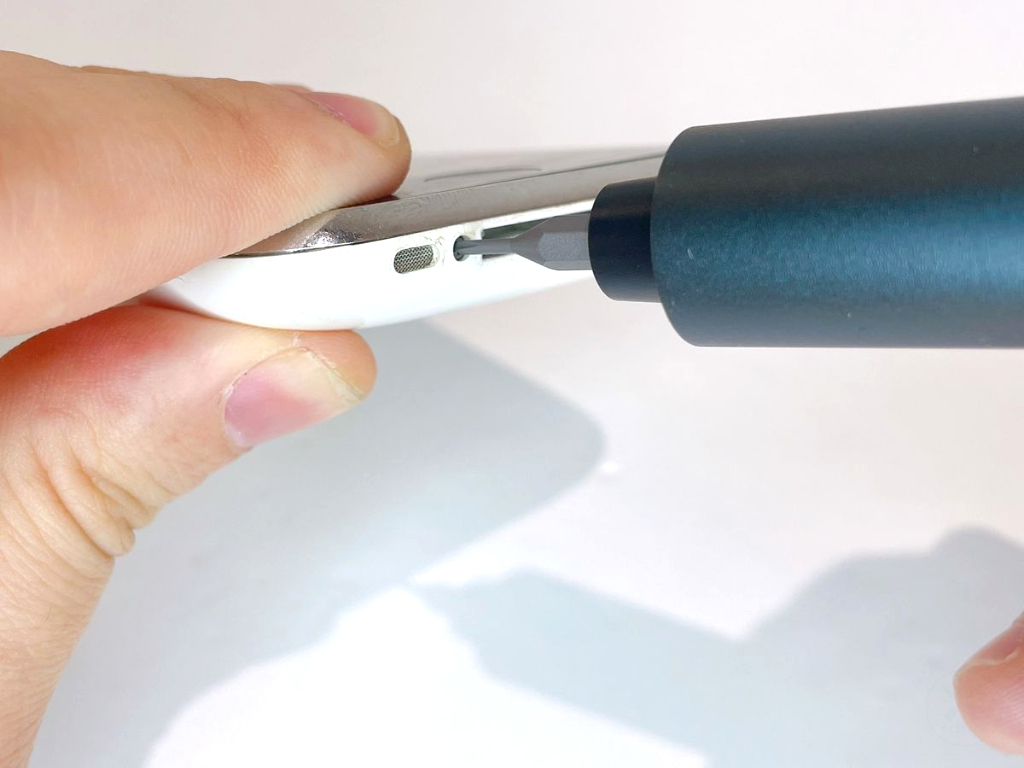

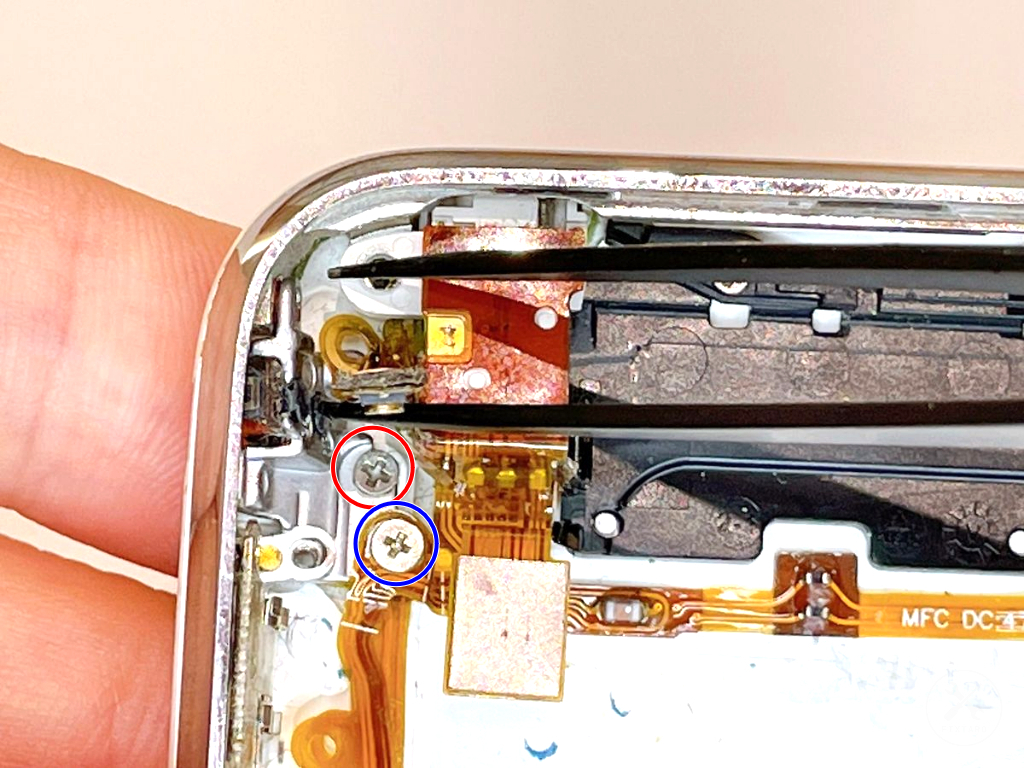

ミュートのネジ（横）×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

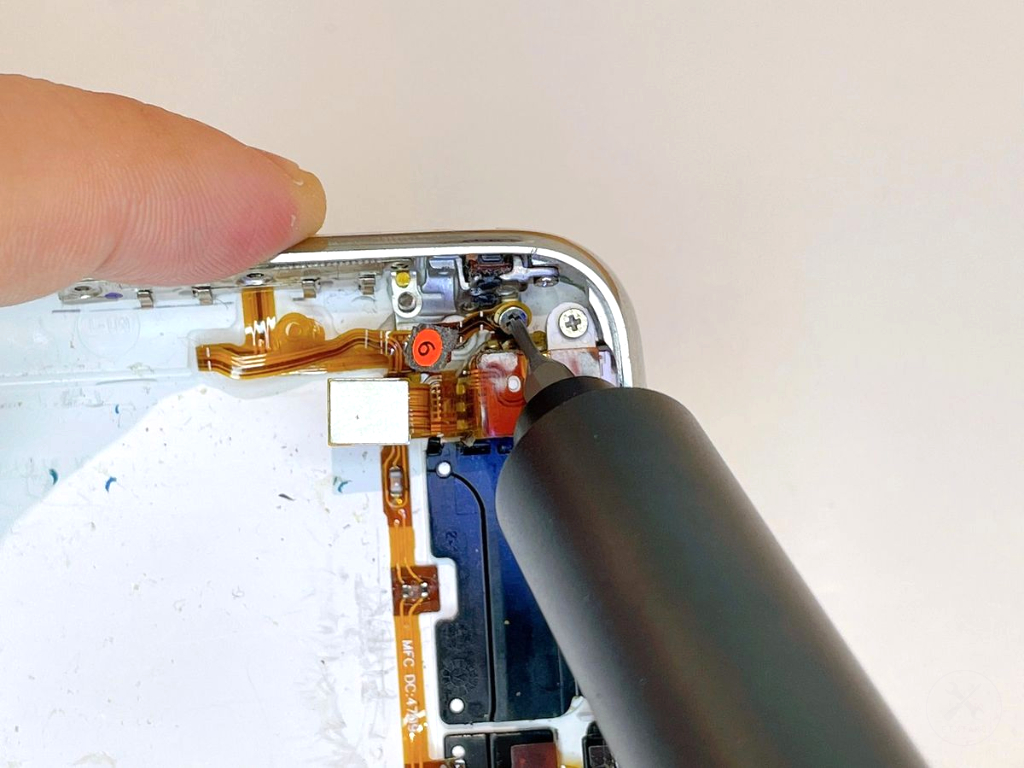

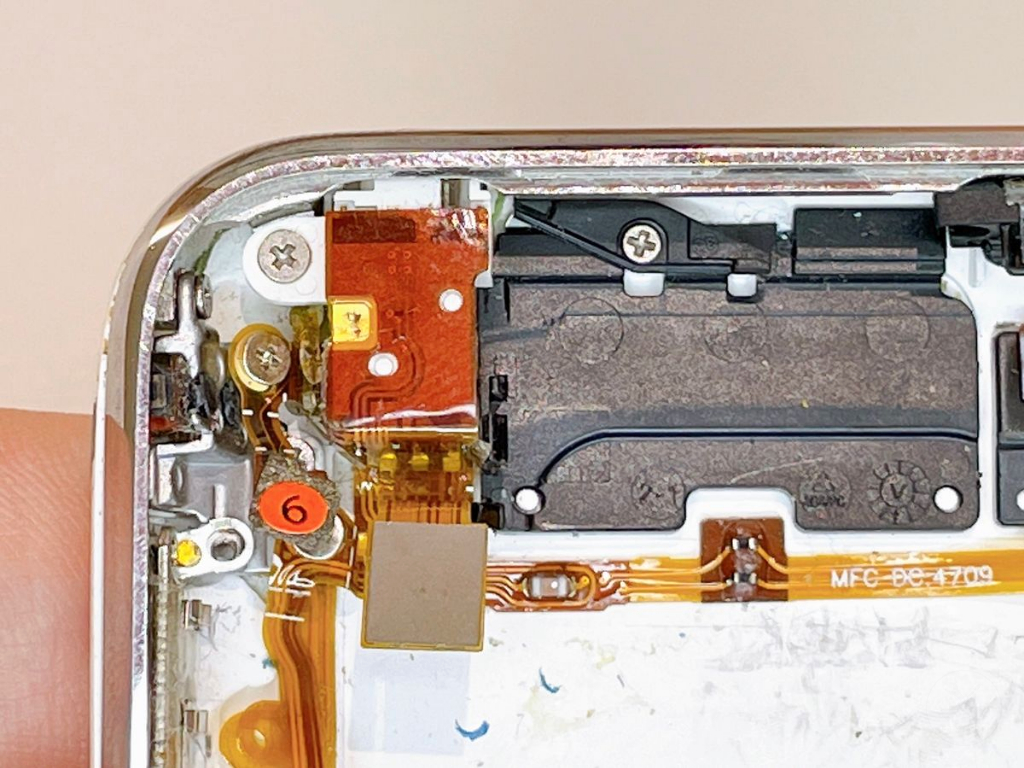

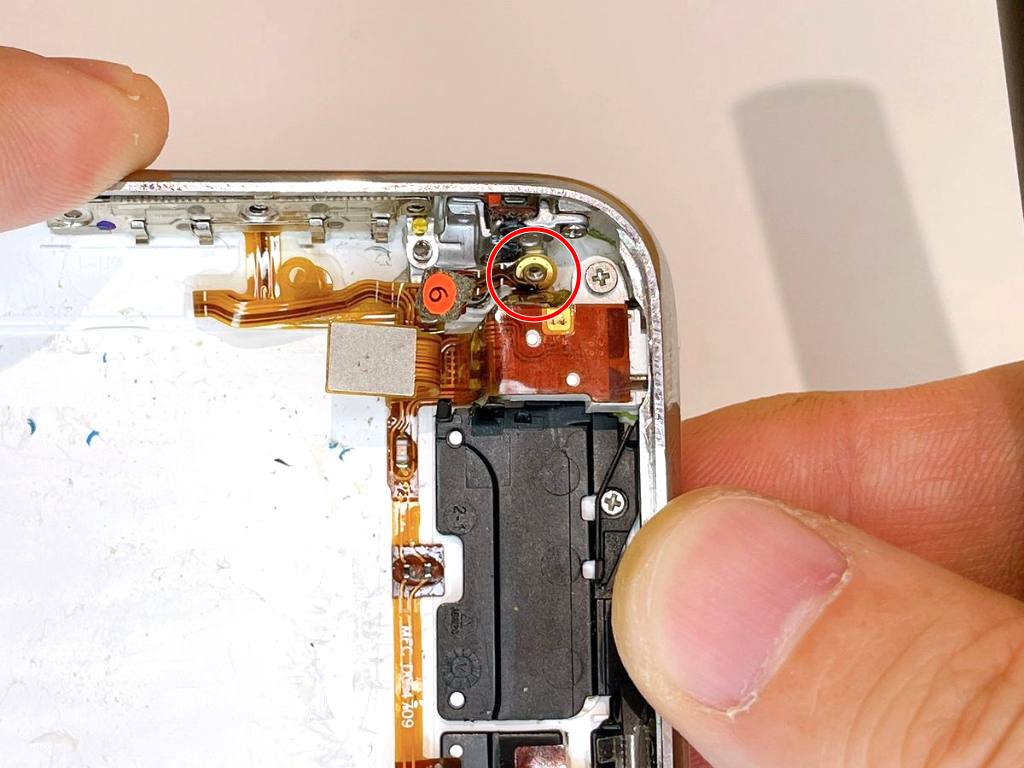

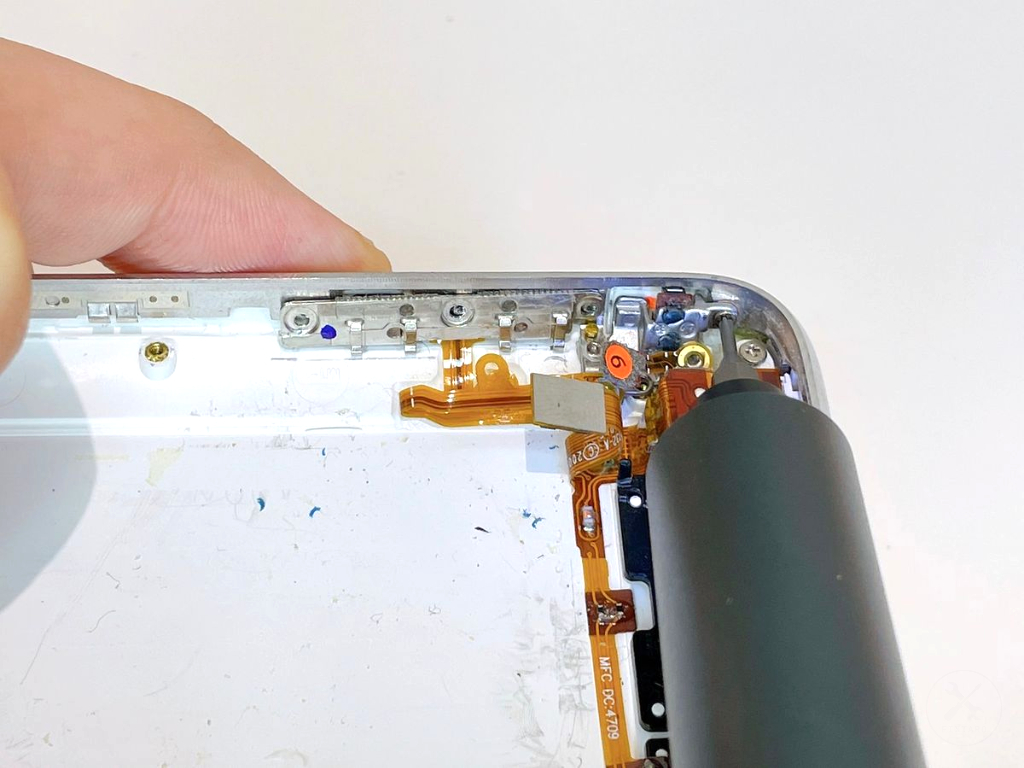

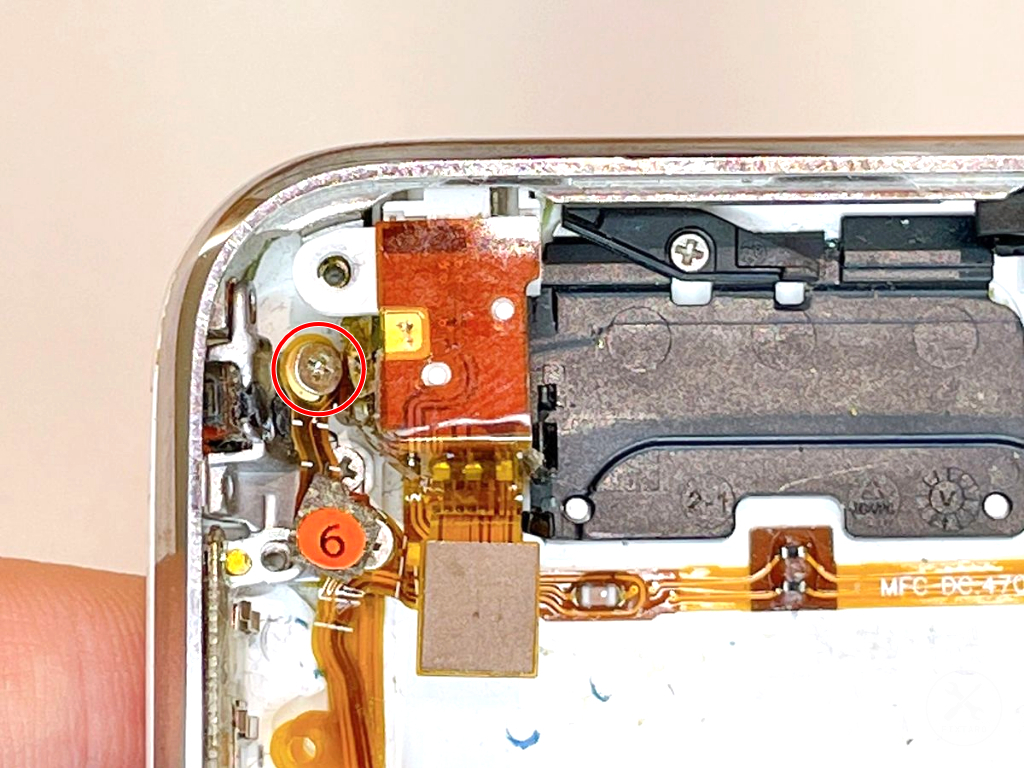

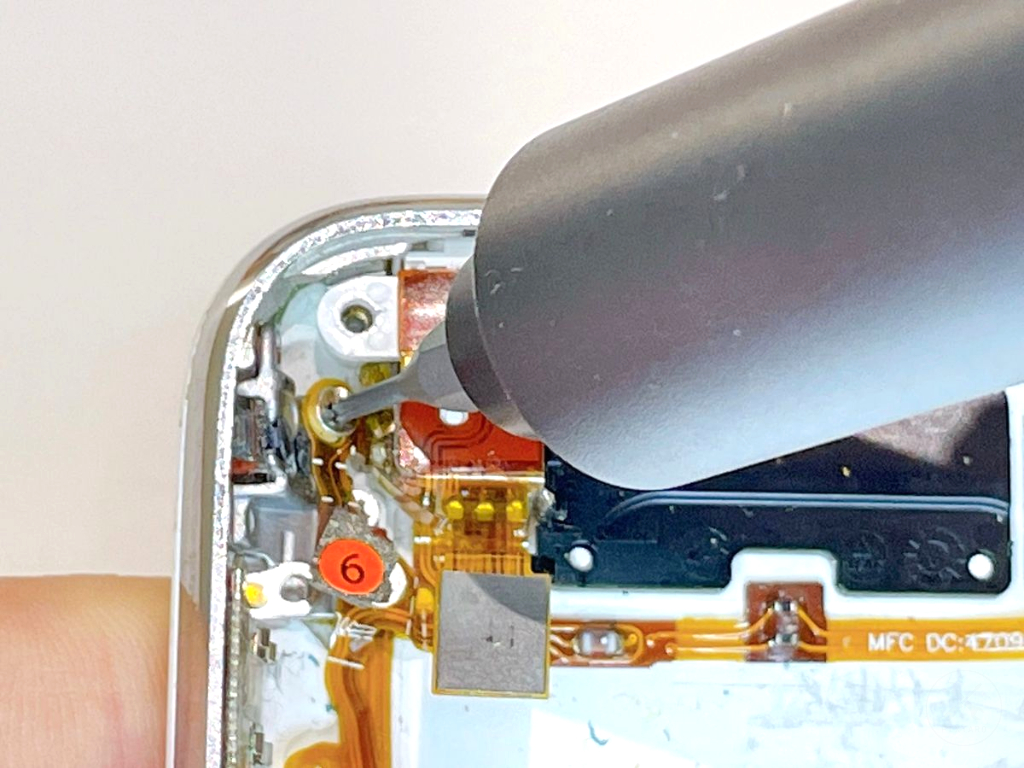

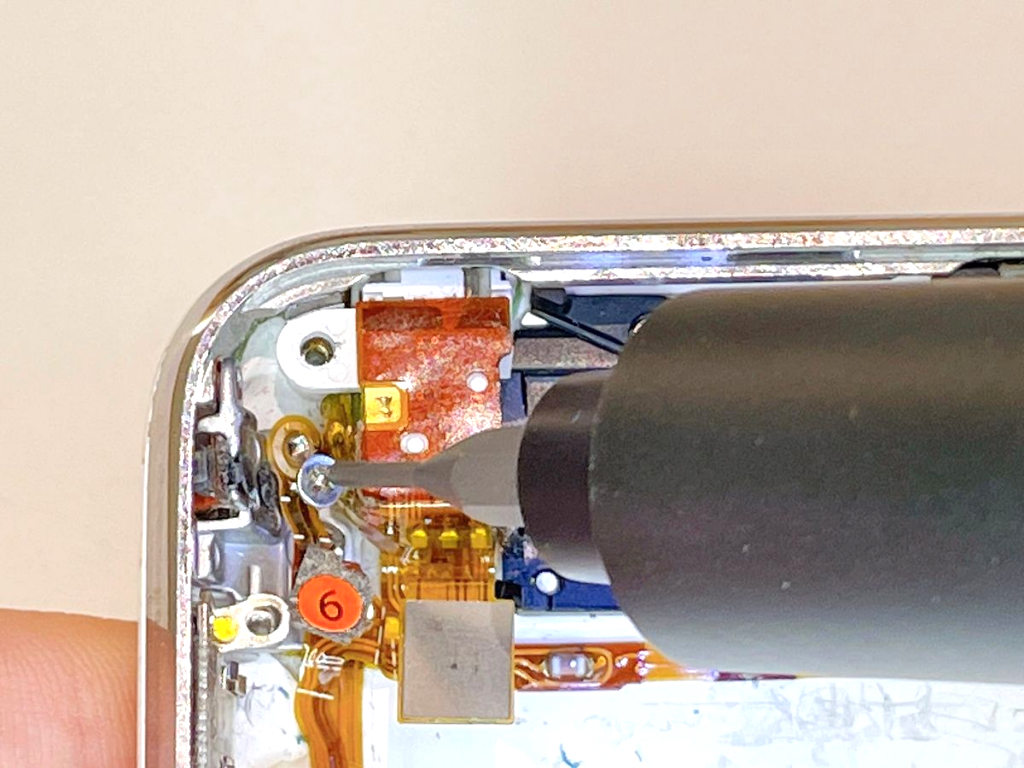

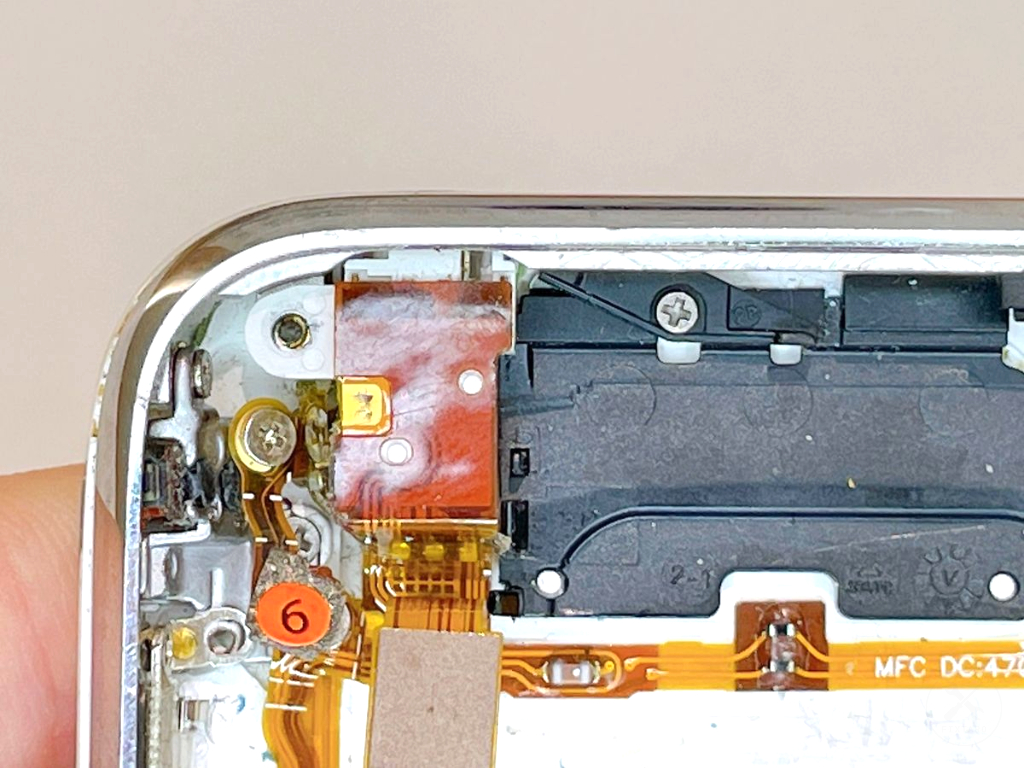

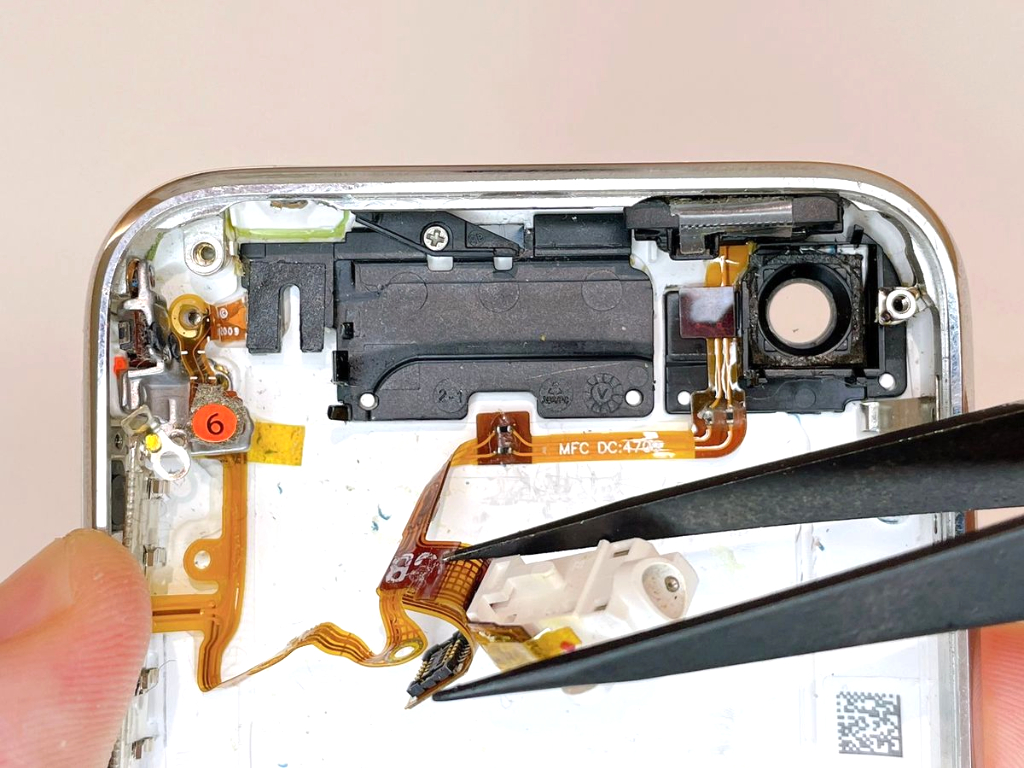

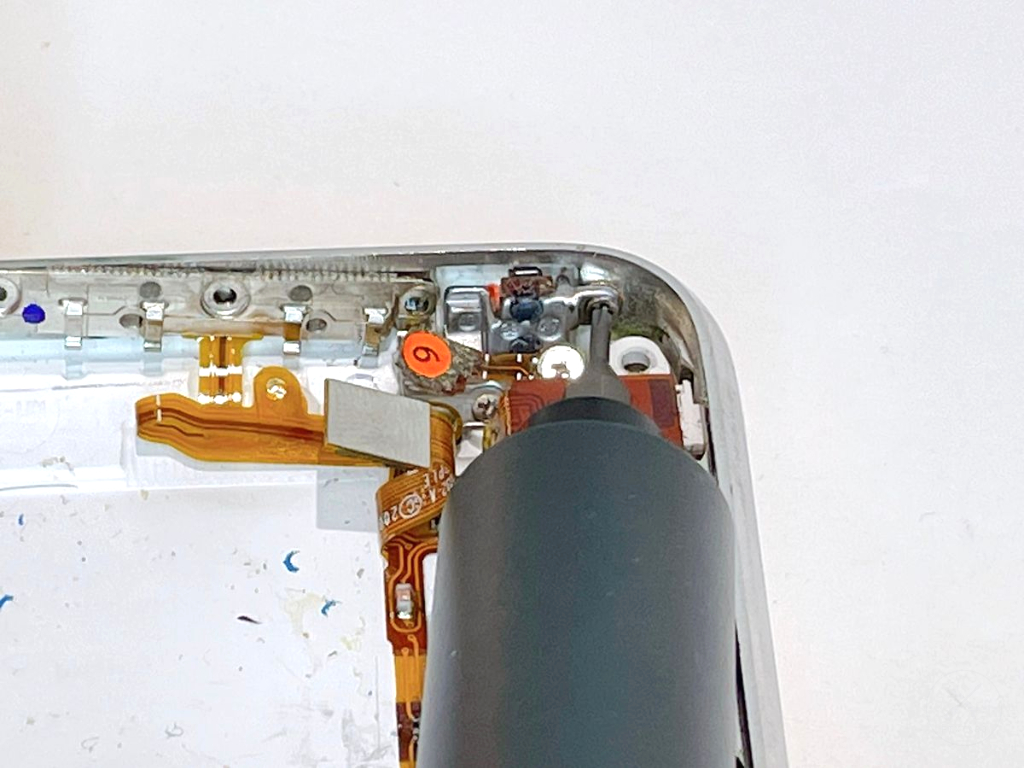

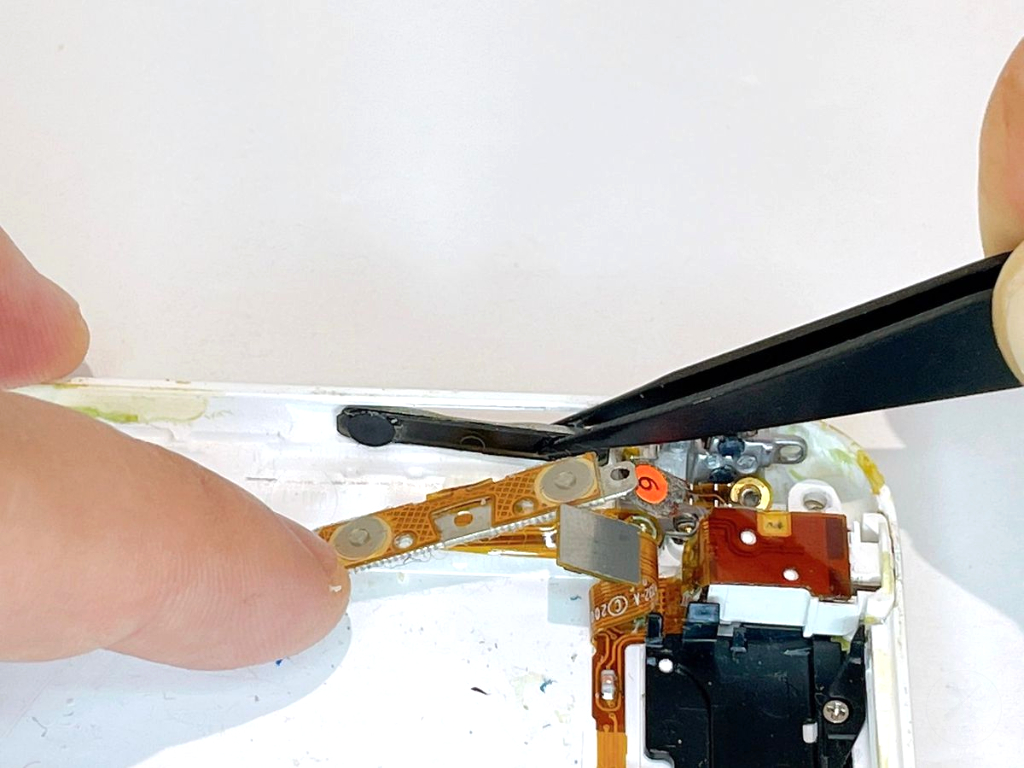

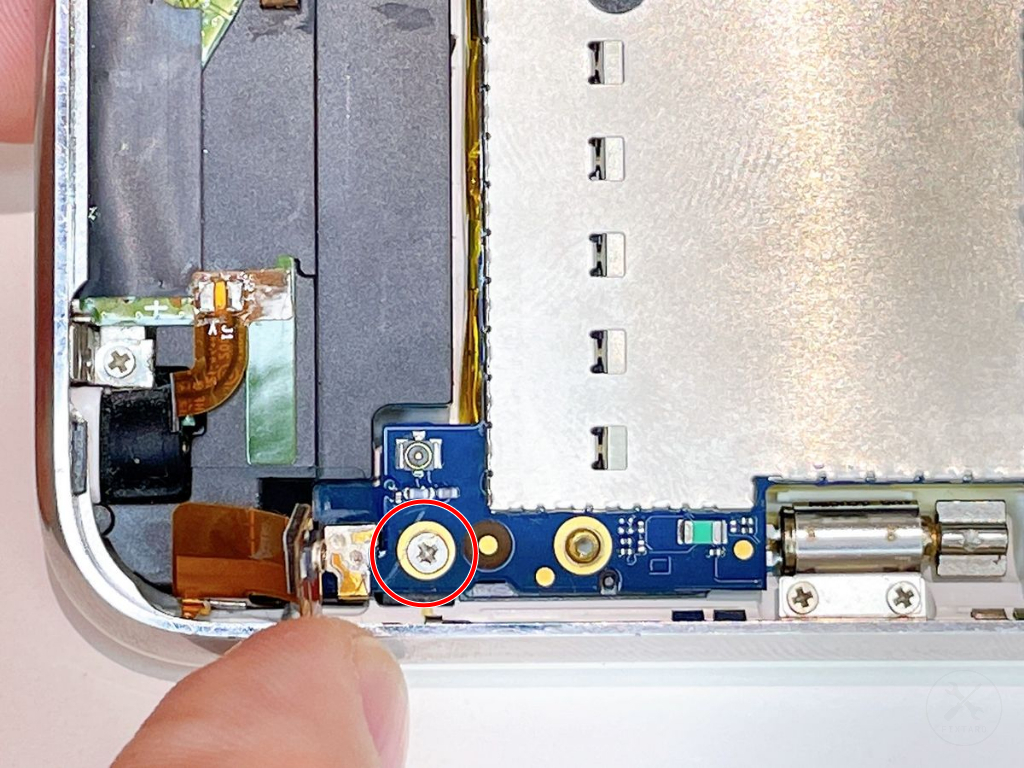

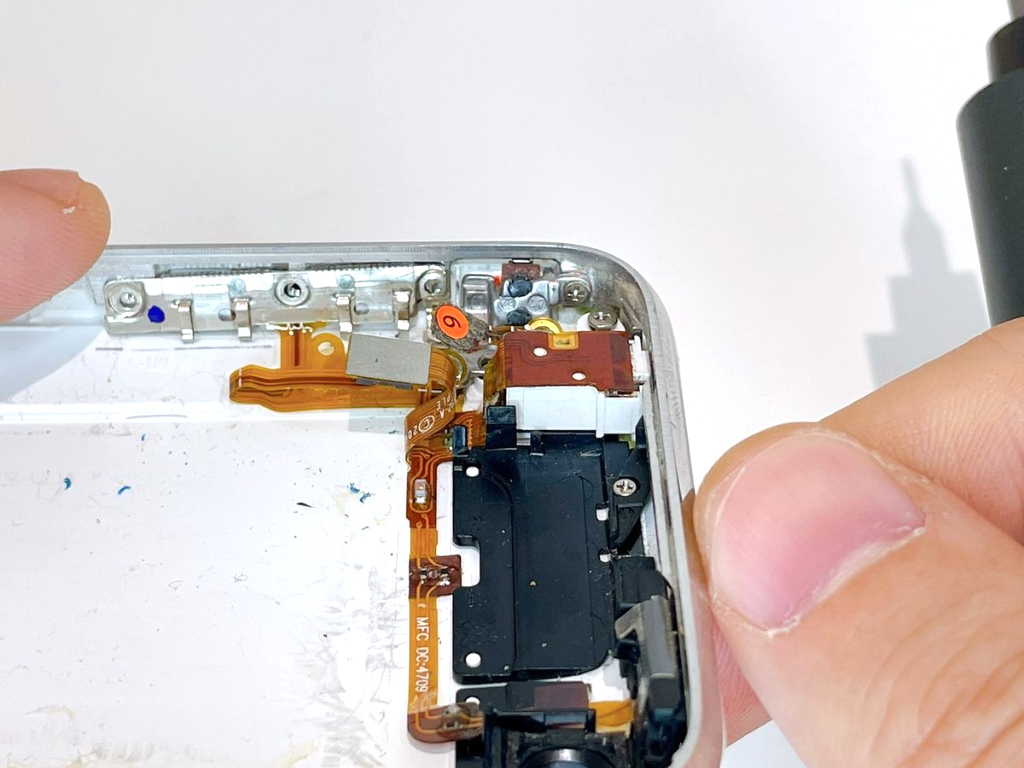

6番コネクタのネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

内部のネジ×2を外します。

2つのネジはサイズが異なります。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

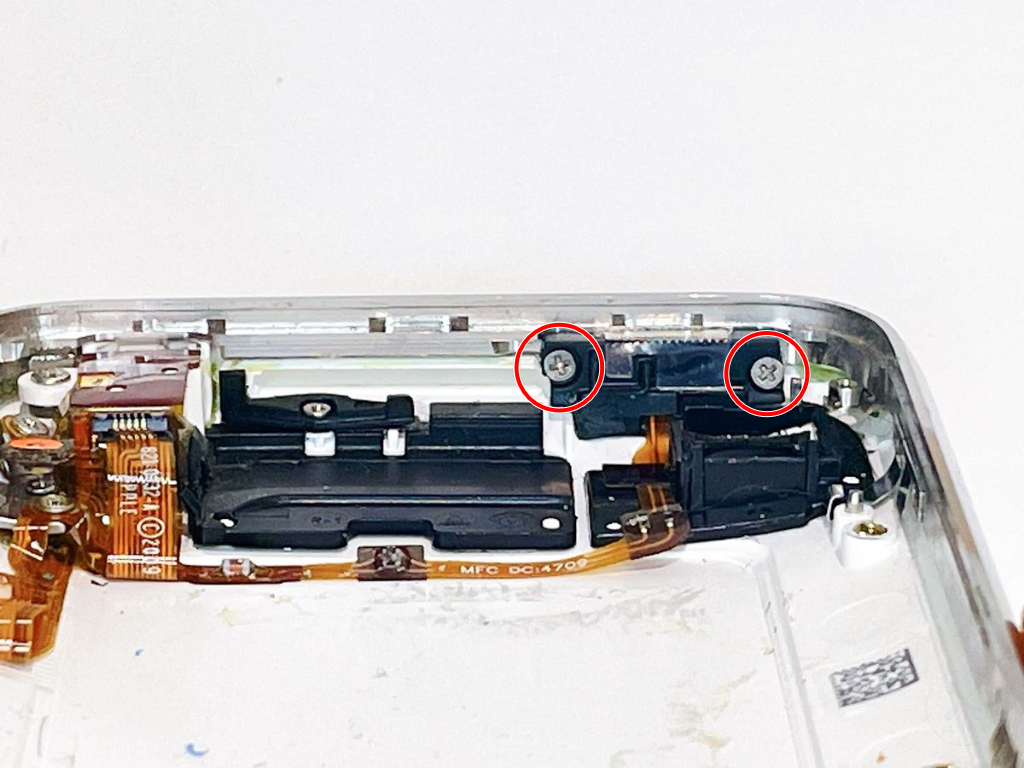

電源ボタンのネジ×2を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.6mm

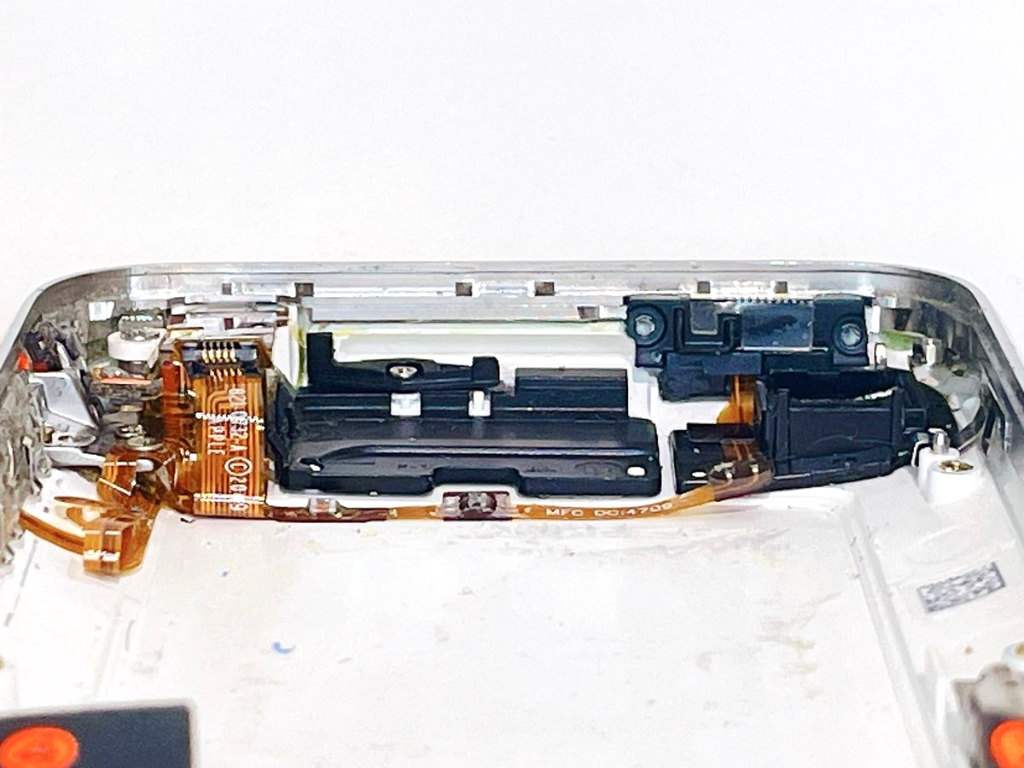

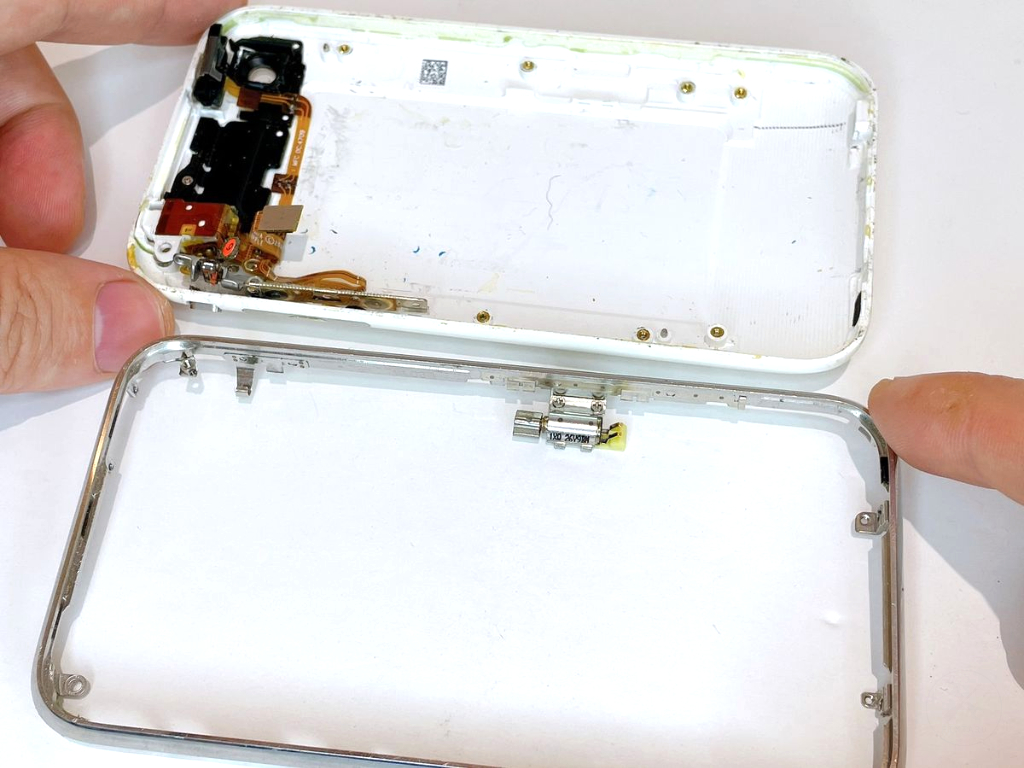

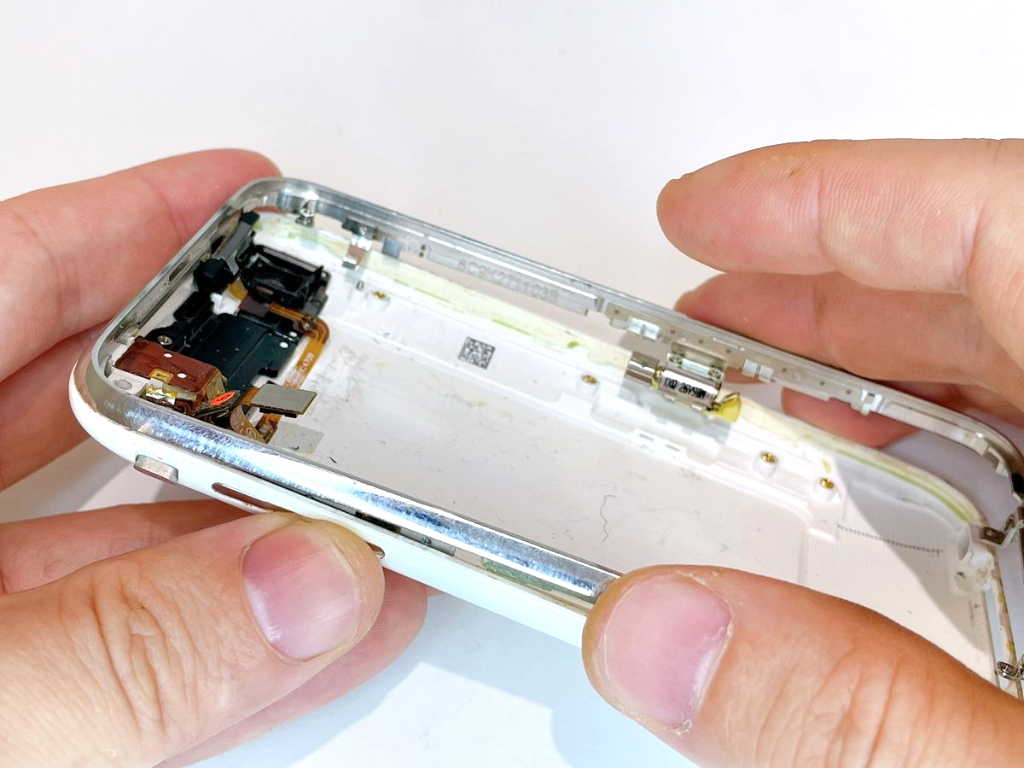

フレームをケースから外します。

ネジが1つでも装着されていると外れません。少しでも外れないと感じたら、全てのネジが外れているか確認しましょう。強引に外すとフレームやケースが割れる原因になります。

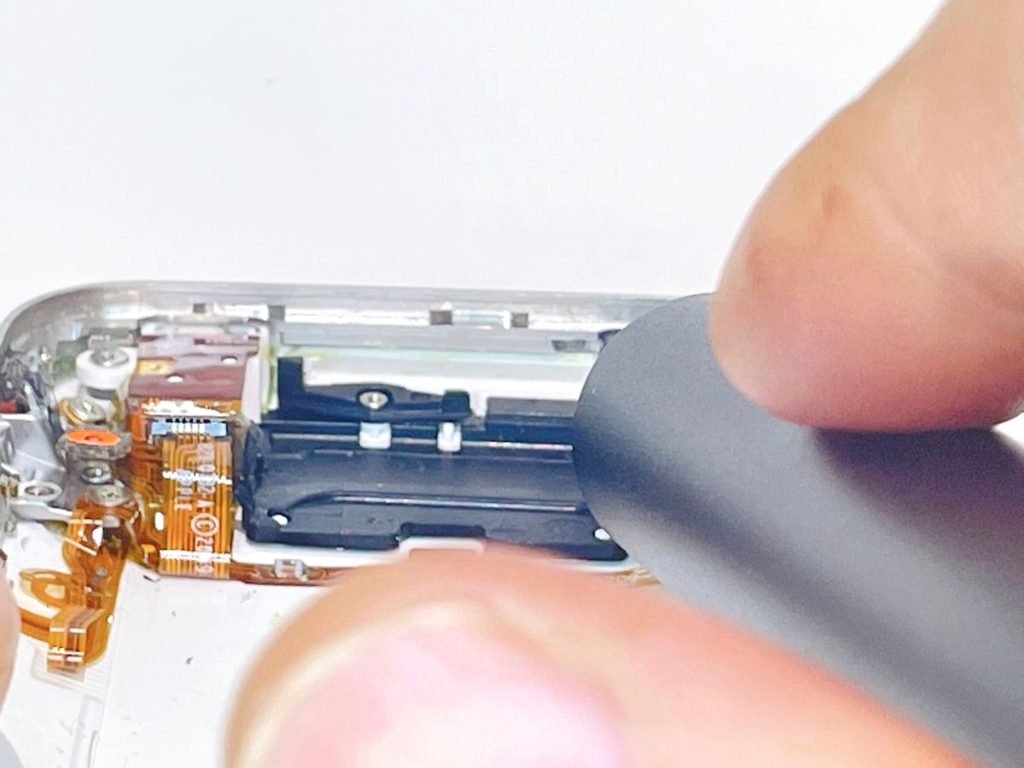

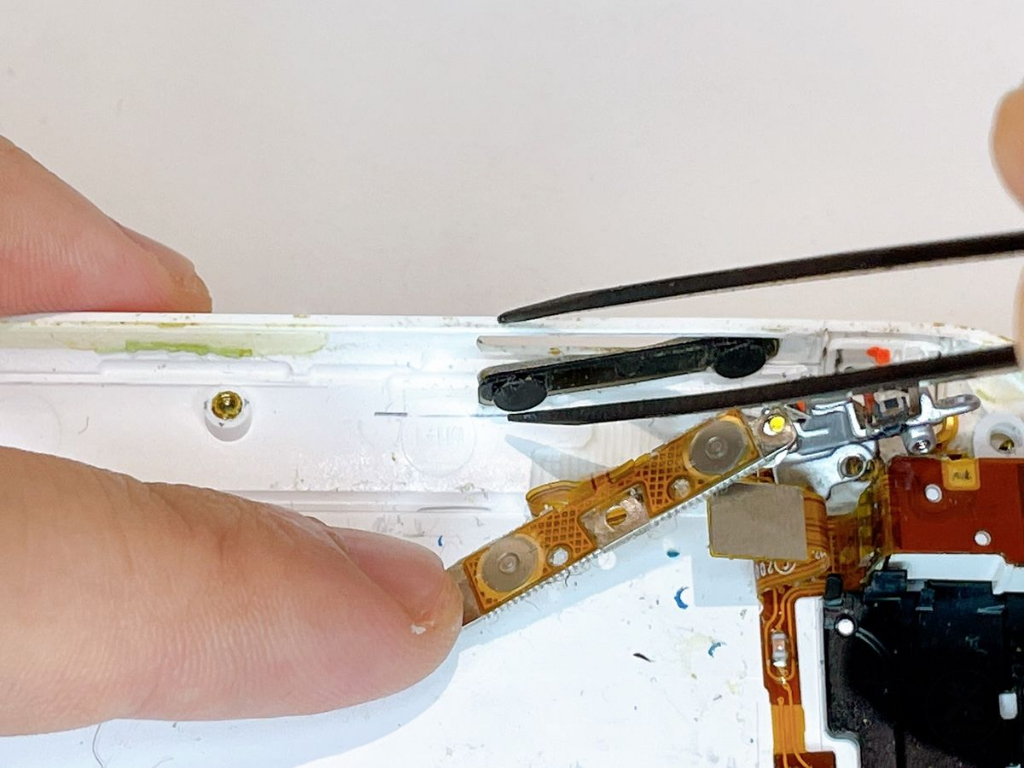

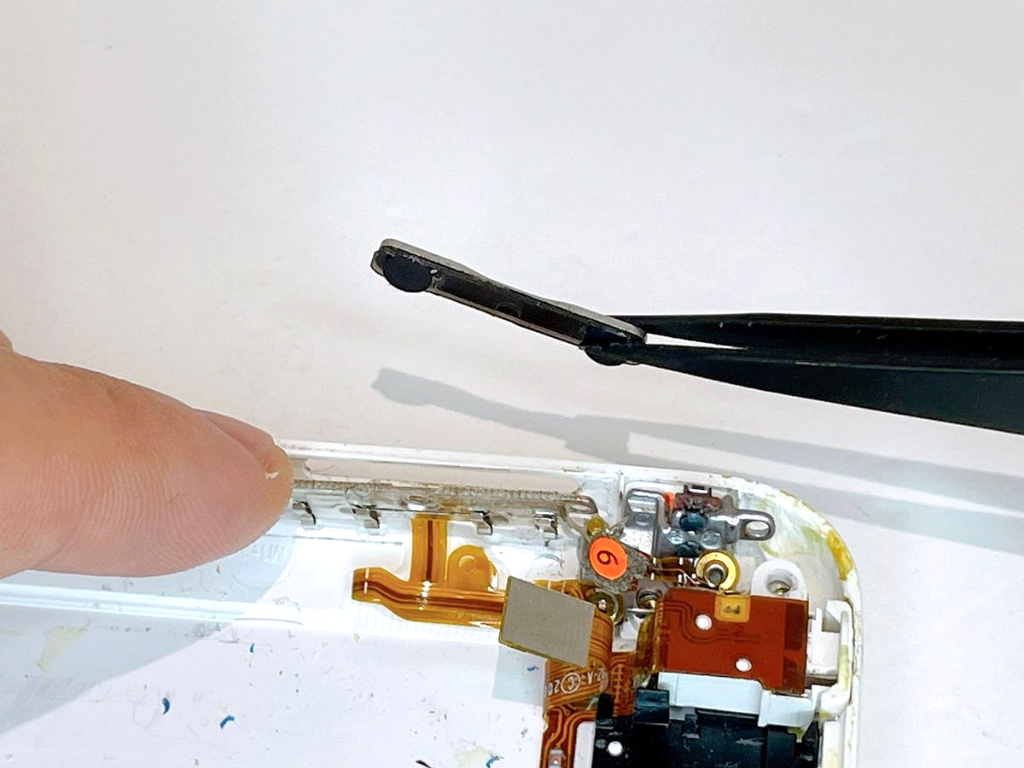

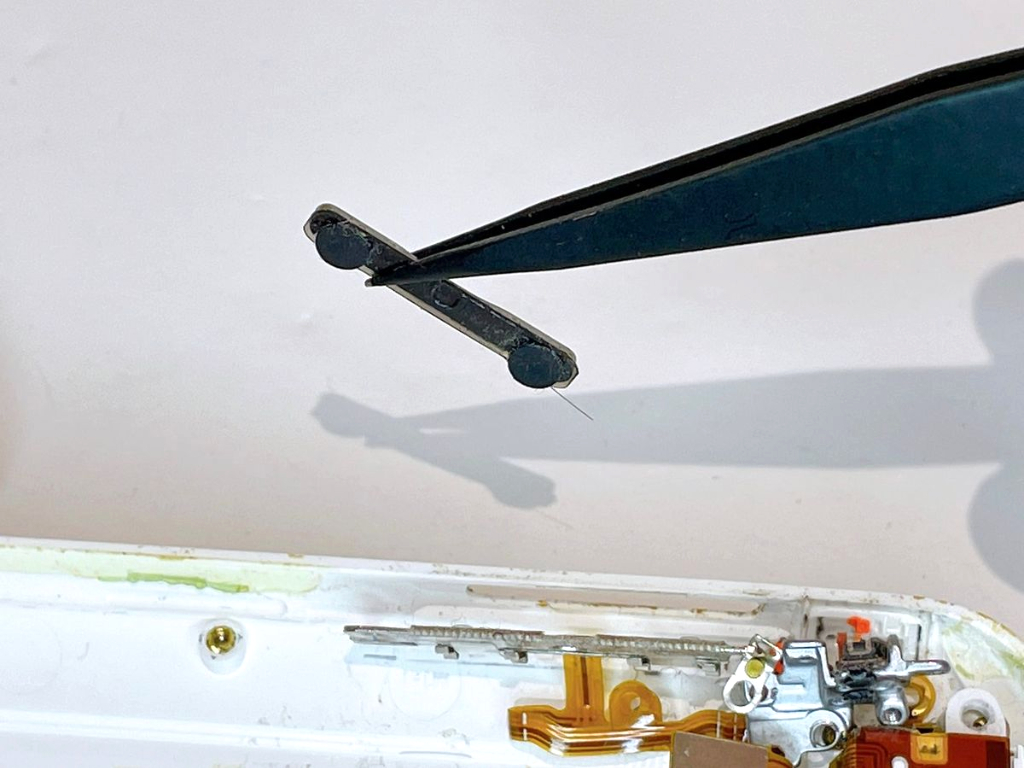

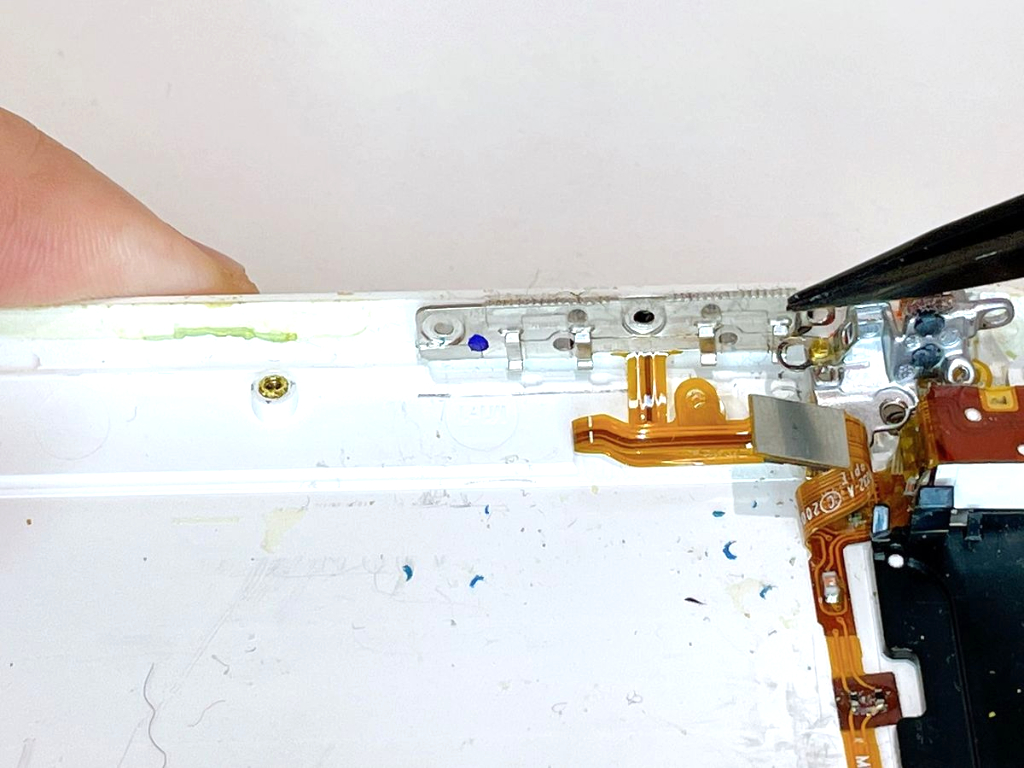

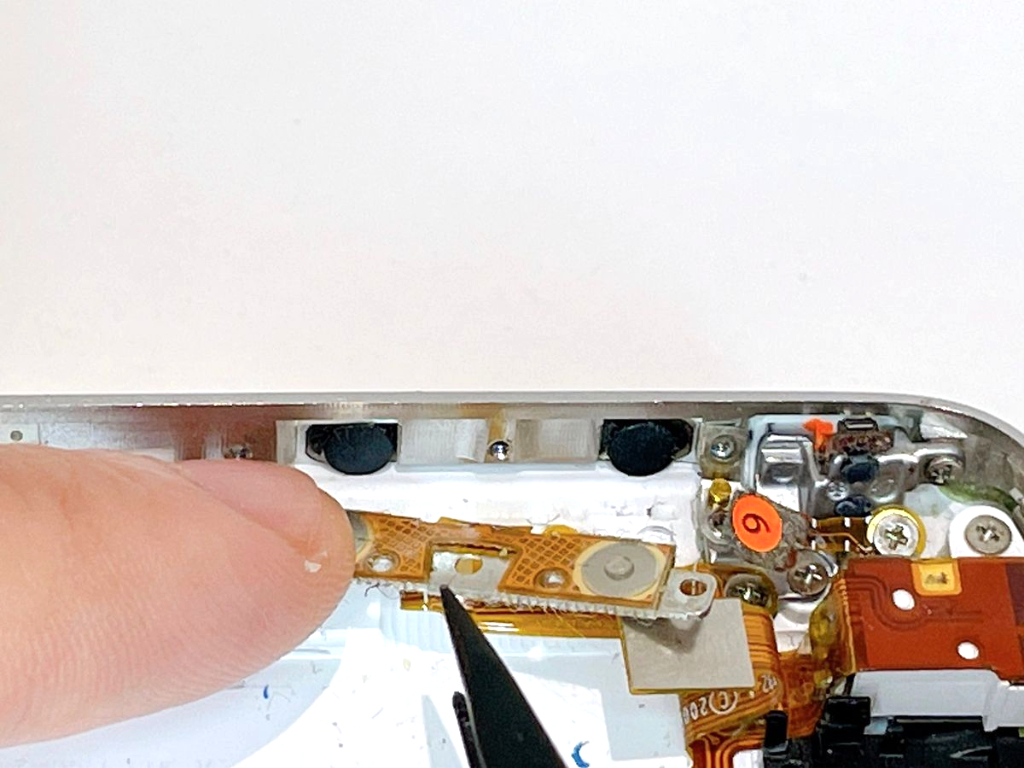

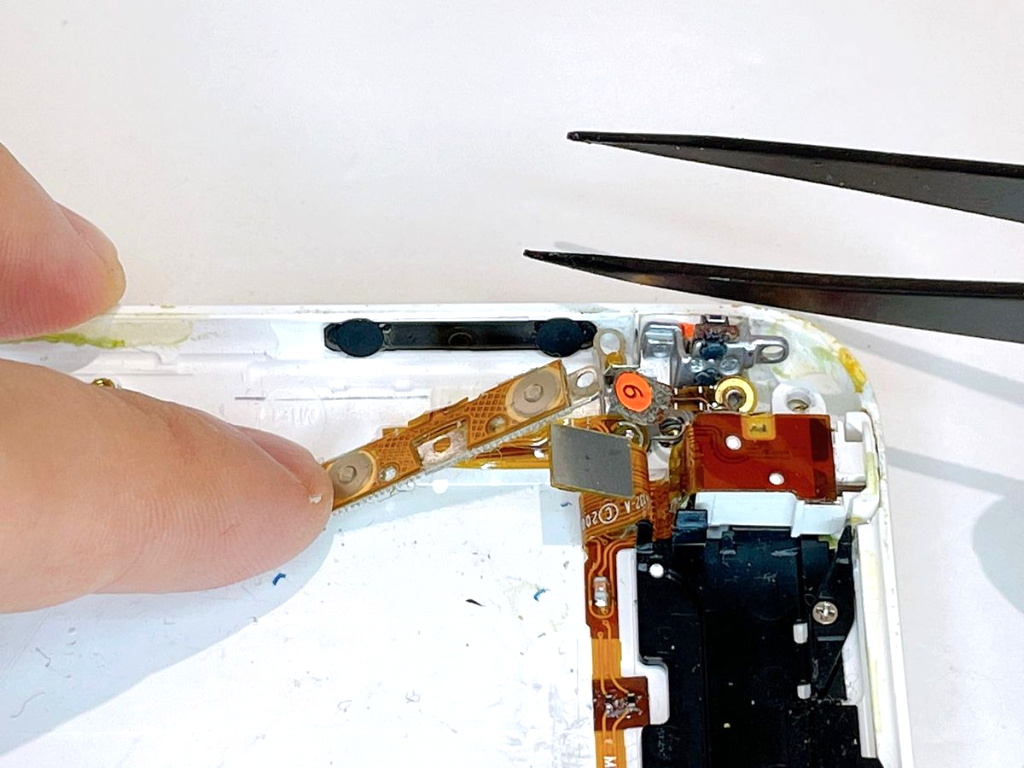

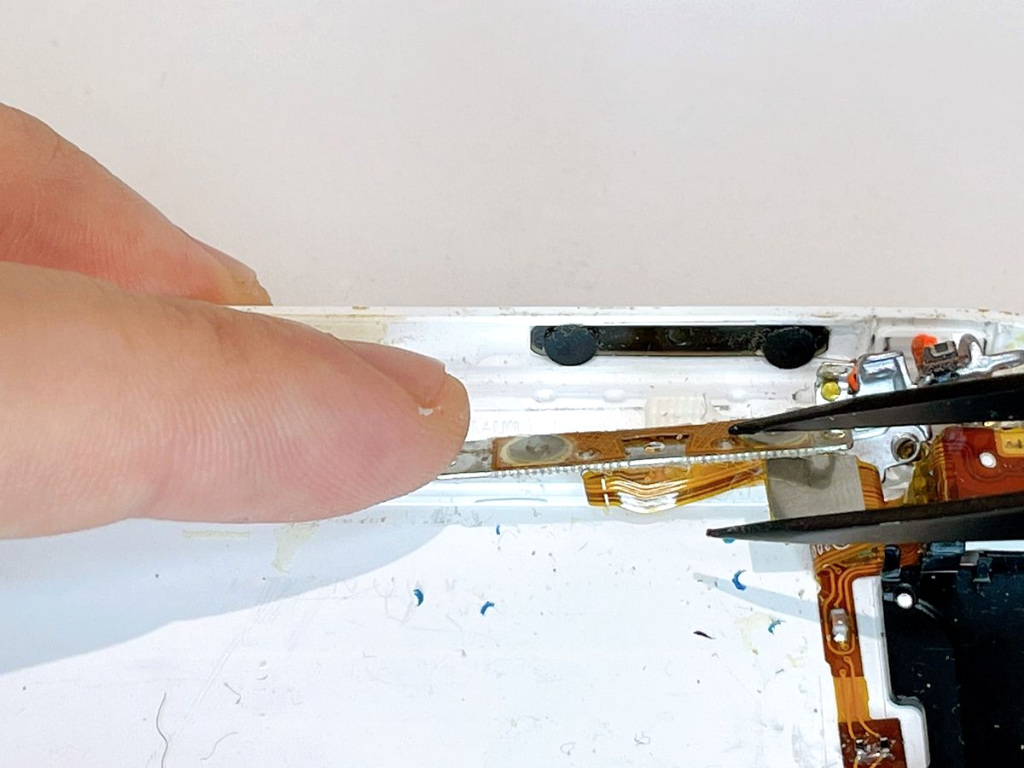

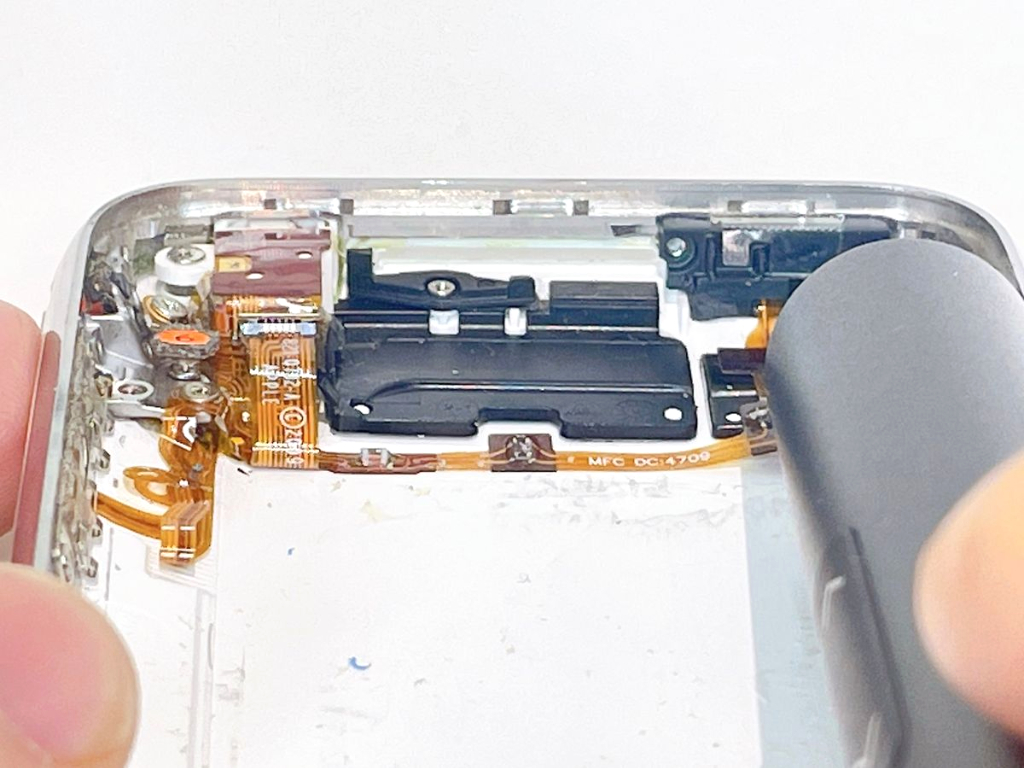

音量ボタンの裏側にあるユニットをずらし、音量ボタンを外します。

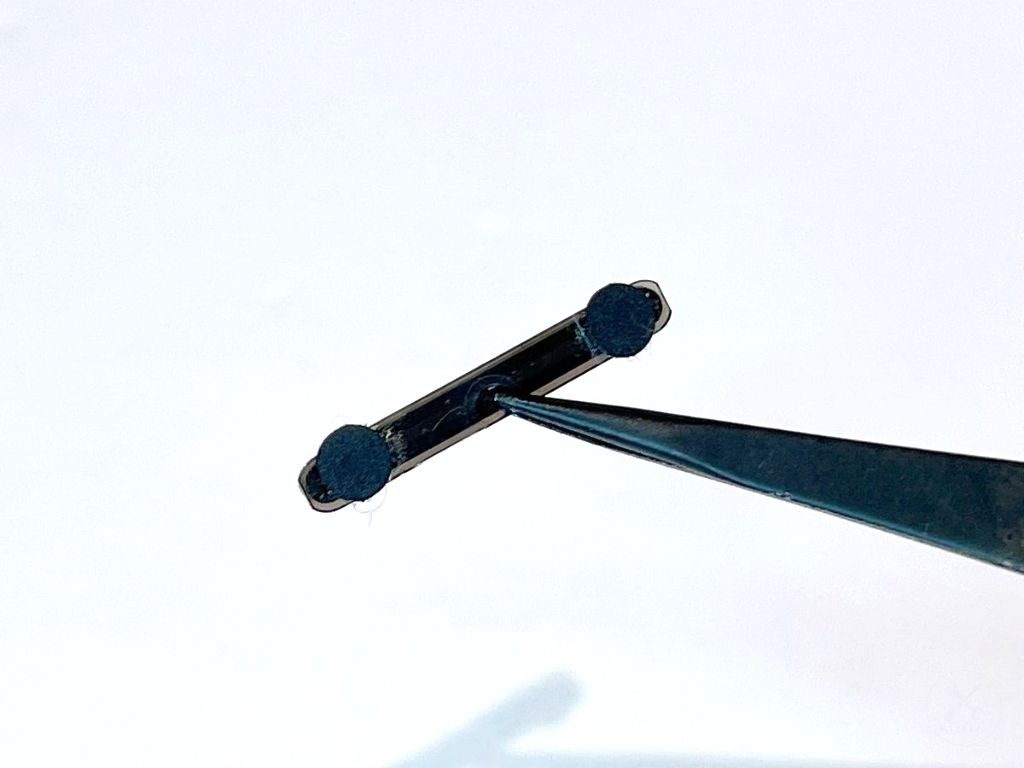

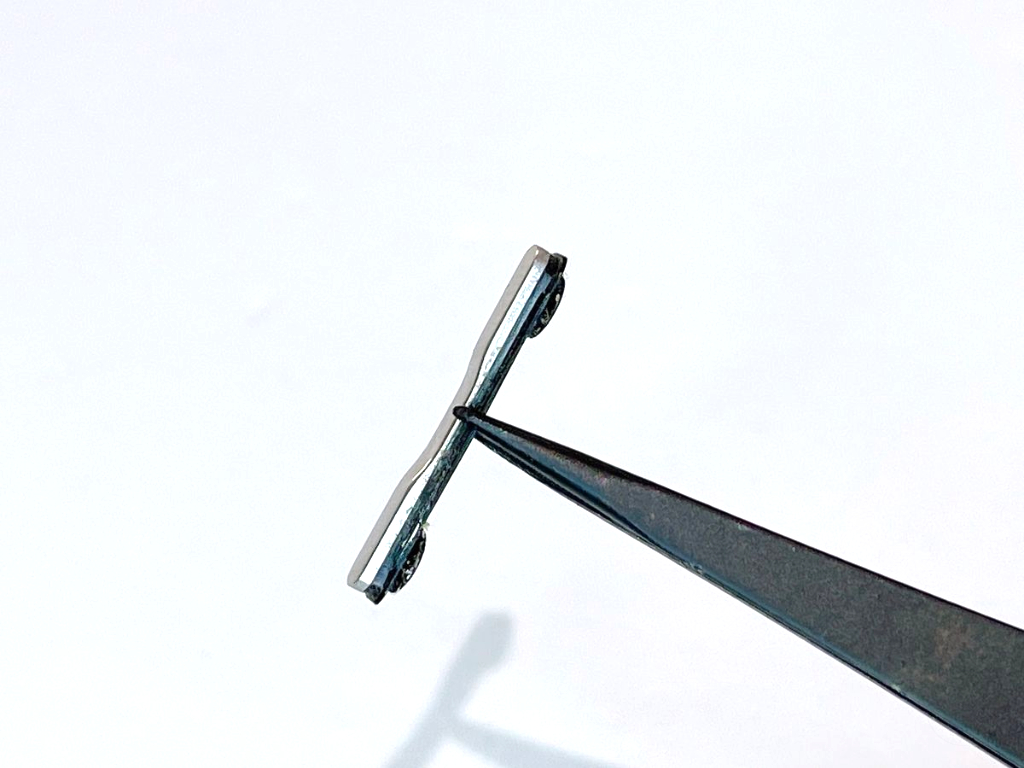

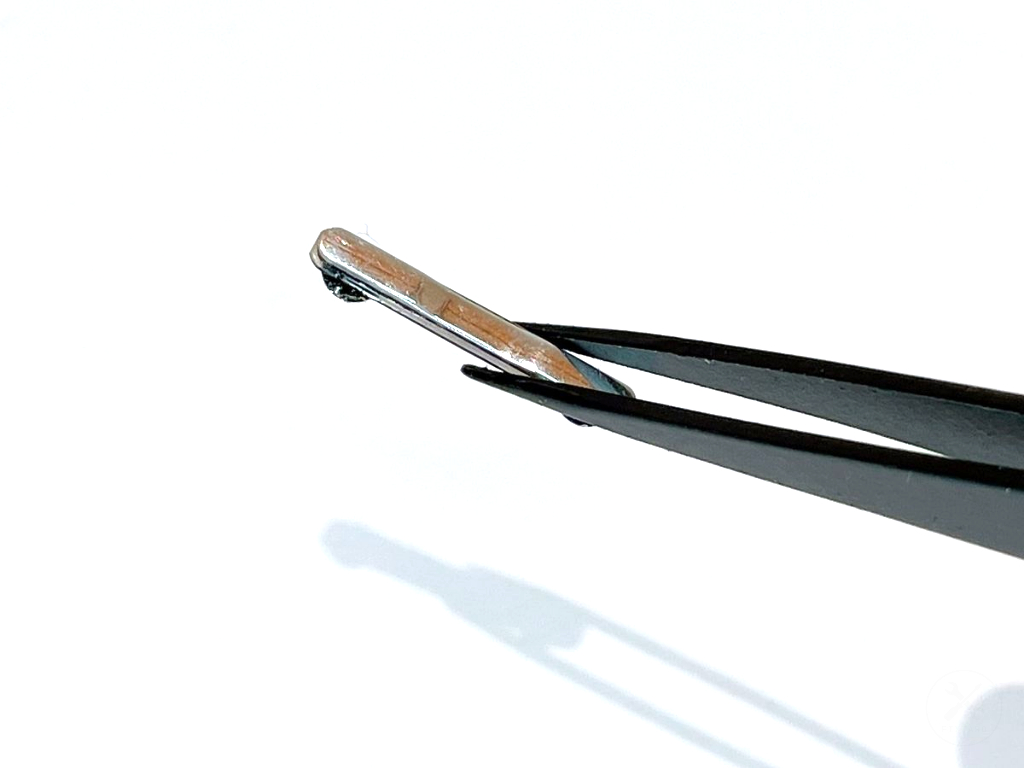

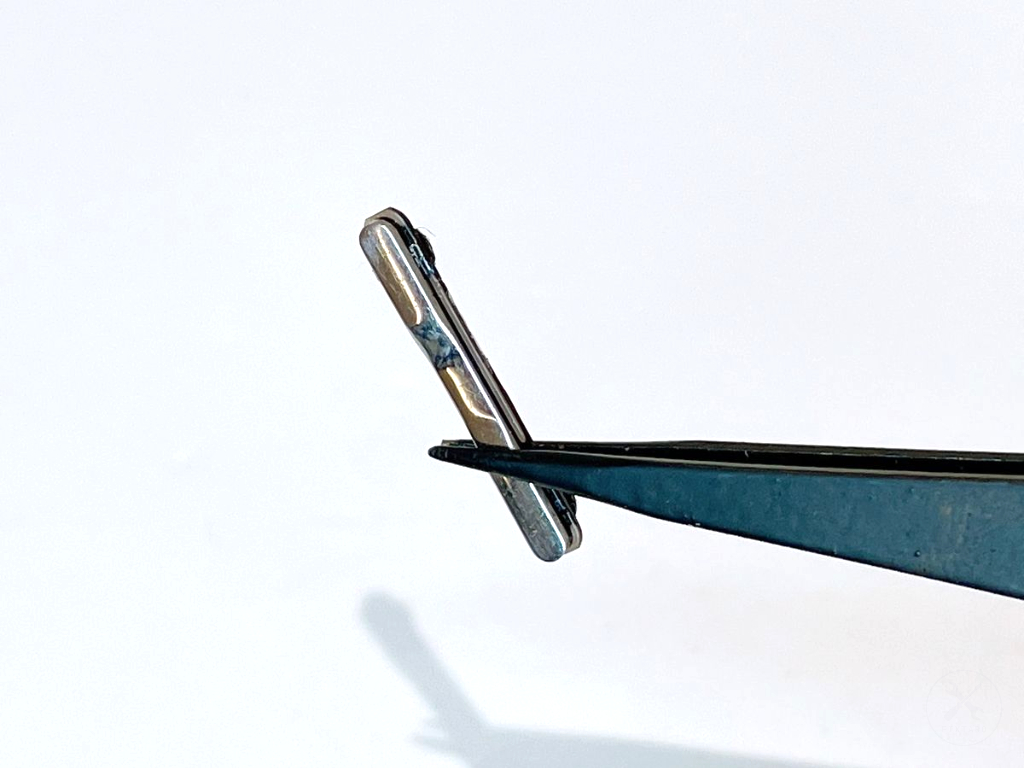

交換用の音量ボタンを用意します。

音量ボタンの裏側ユニットをずらした状態で、音量ボタンをケースに装着します。

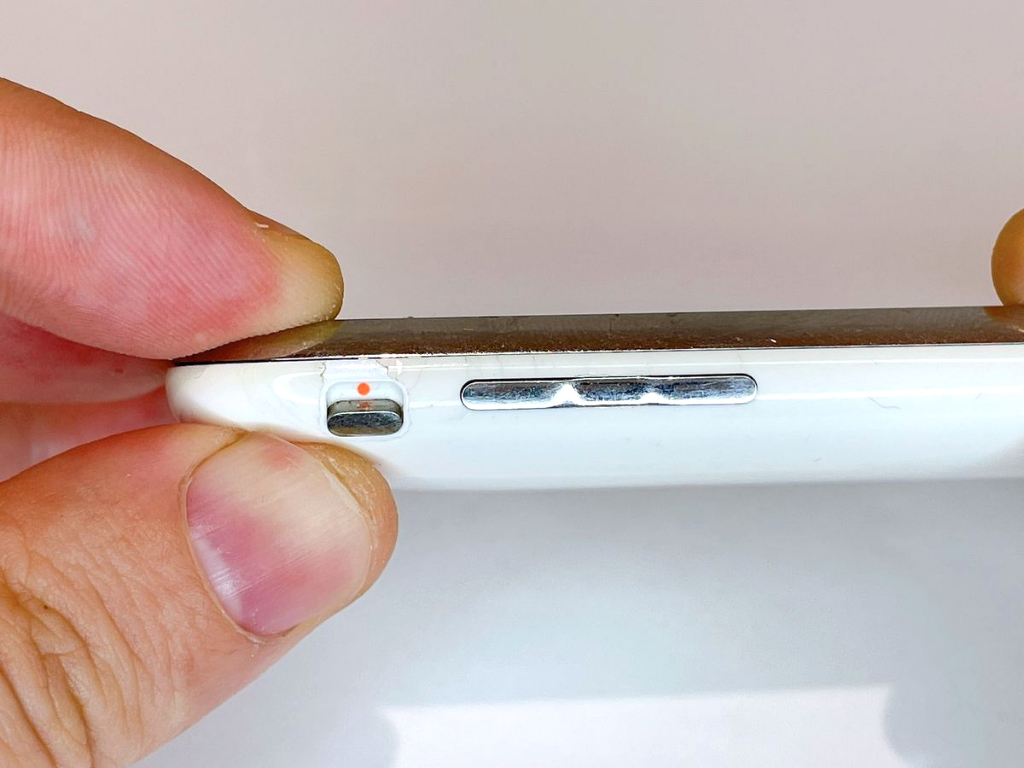

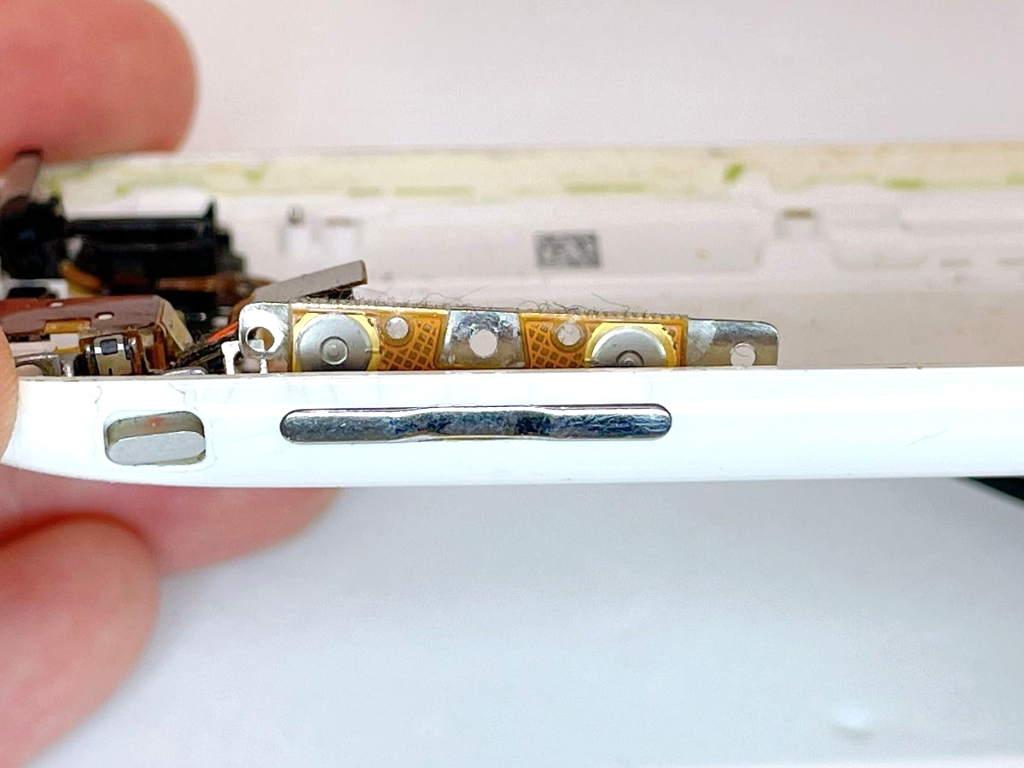

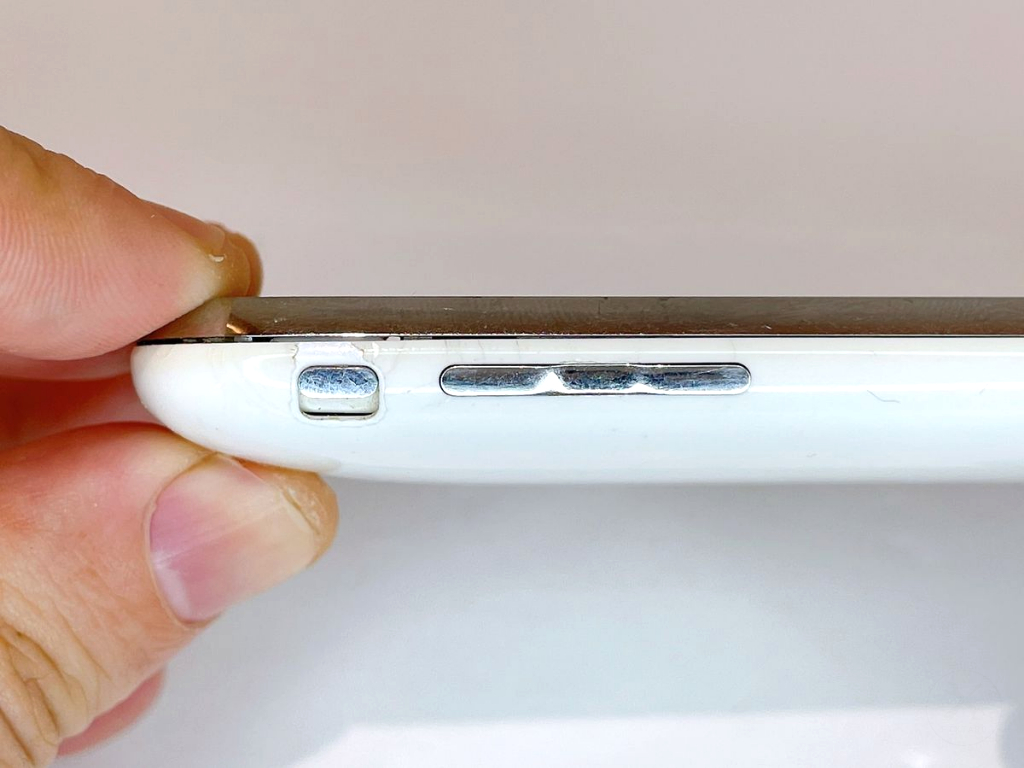

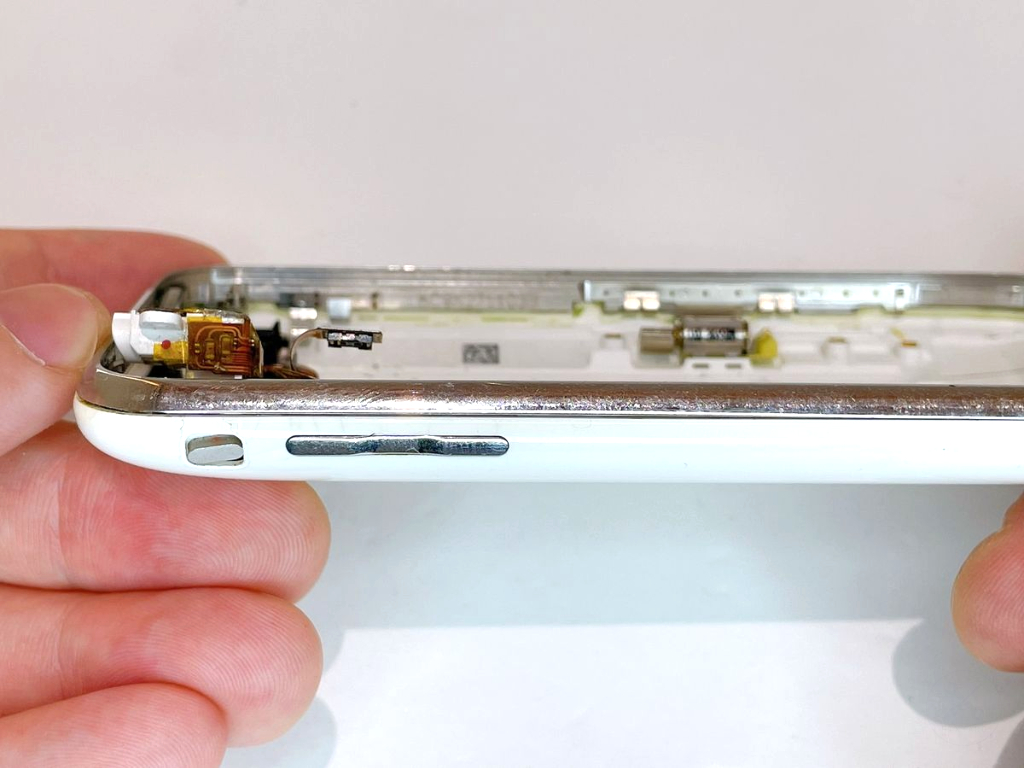

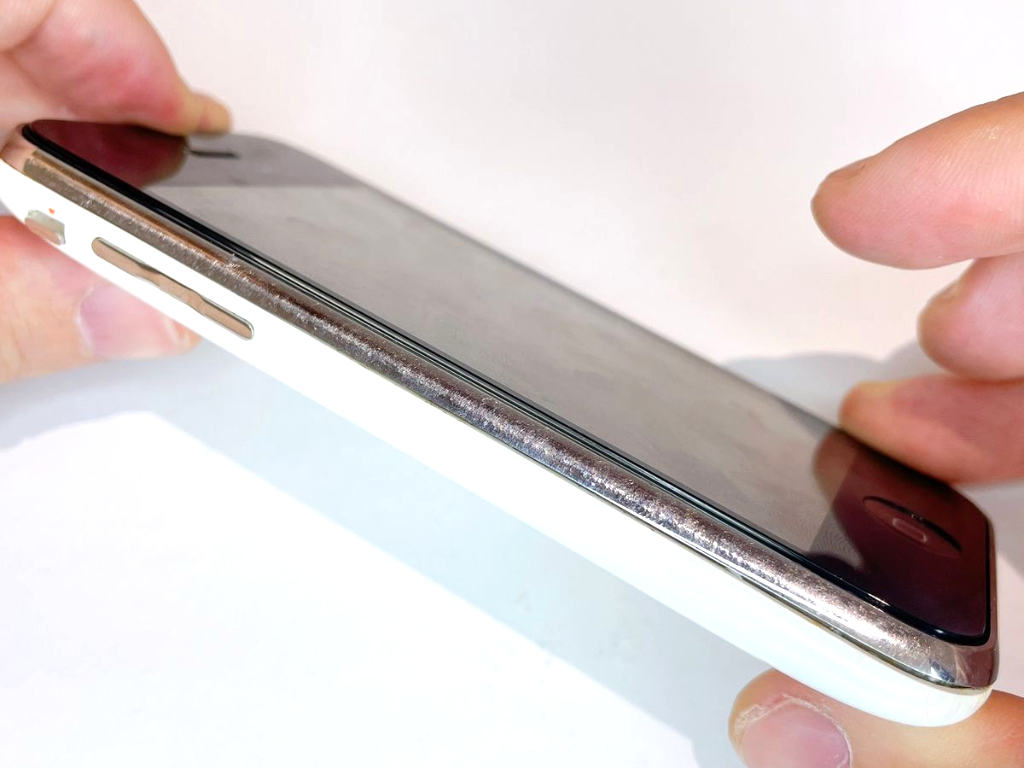

装着後は、ケース外側から装着できていることを確認しましょう。

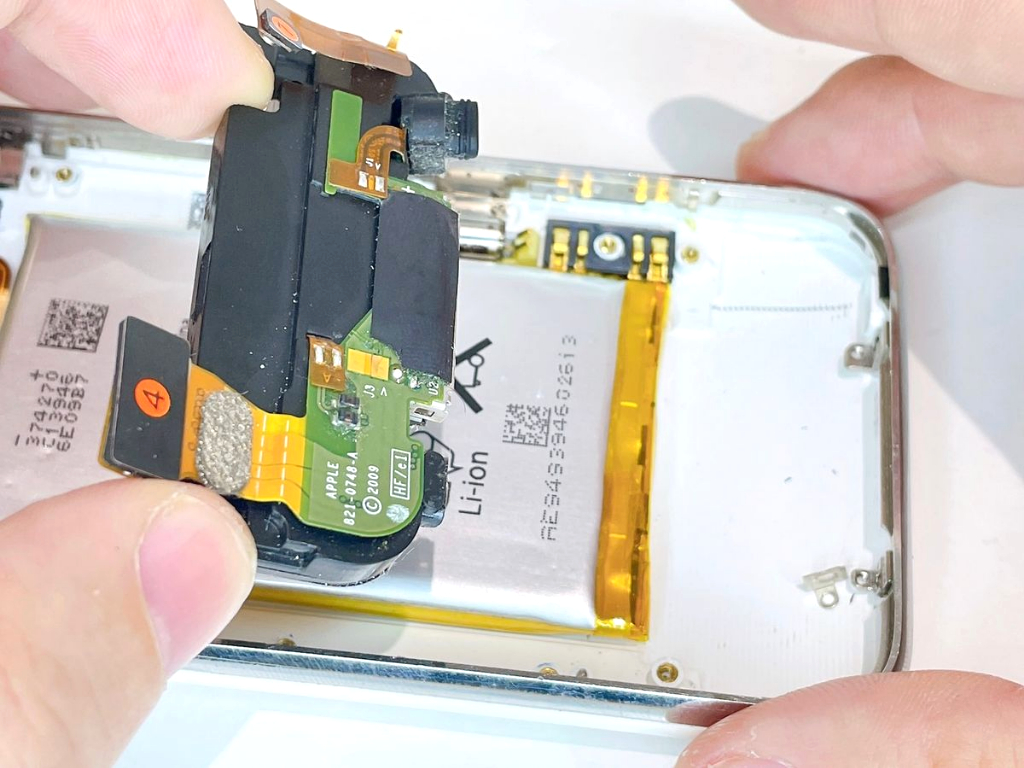

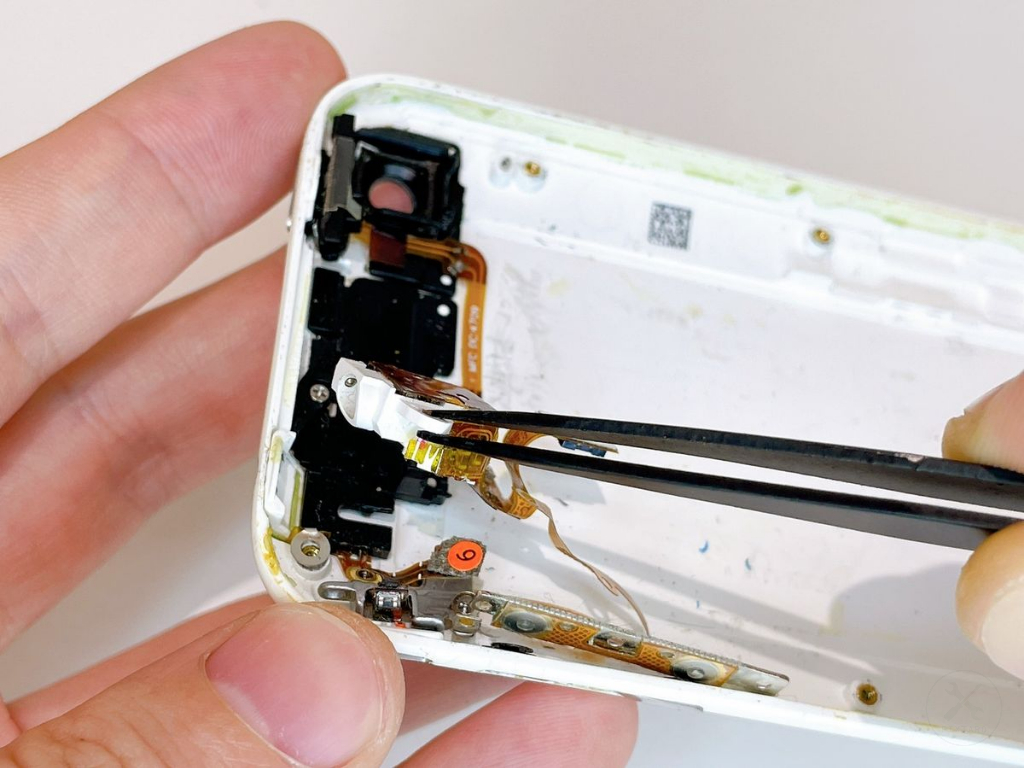

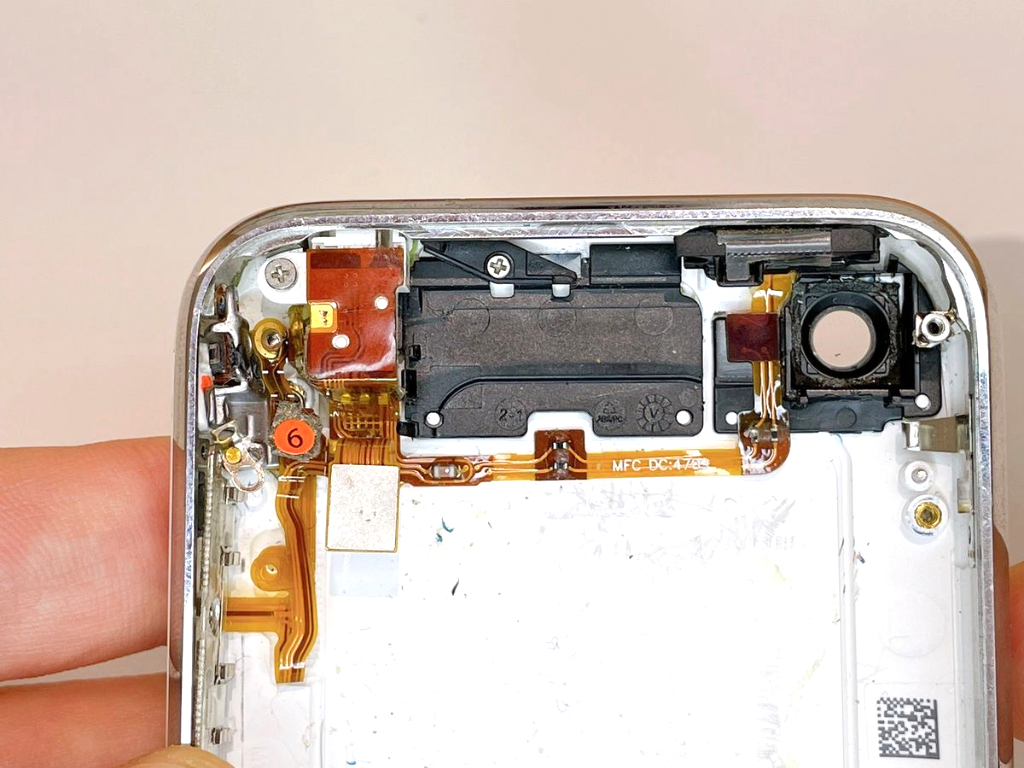

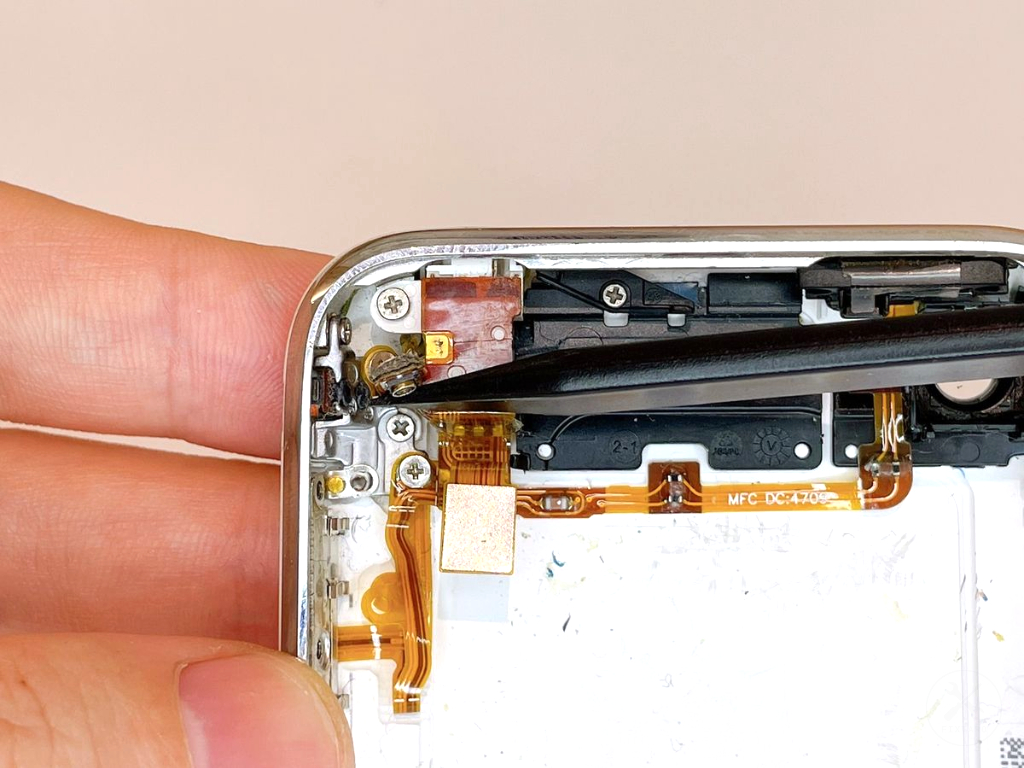

ケースとフレームを装着するために、イヤホンジャック部品を外します。

イヤホンジャックが装着されている状態でフレームを装着しようとすると、フレームとイヤホンジャックが干渉して装着できません。

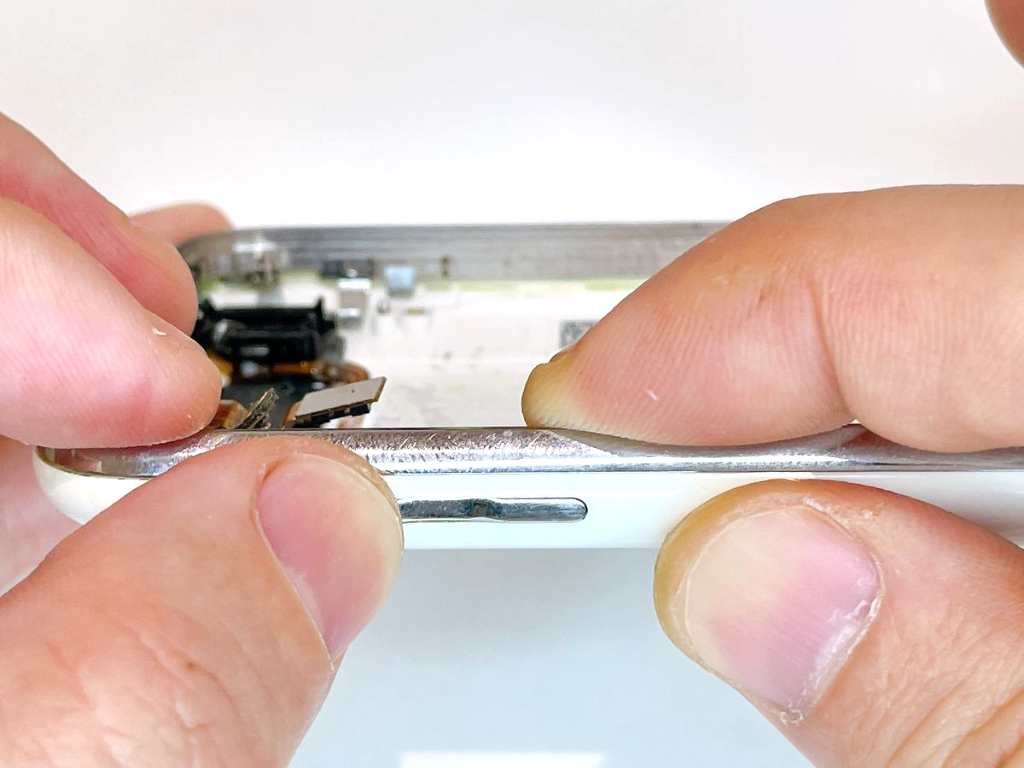

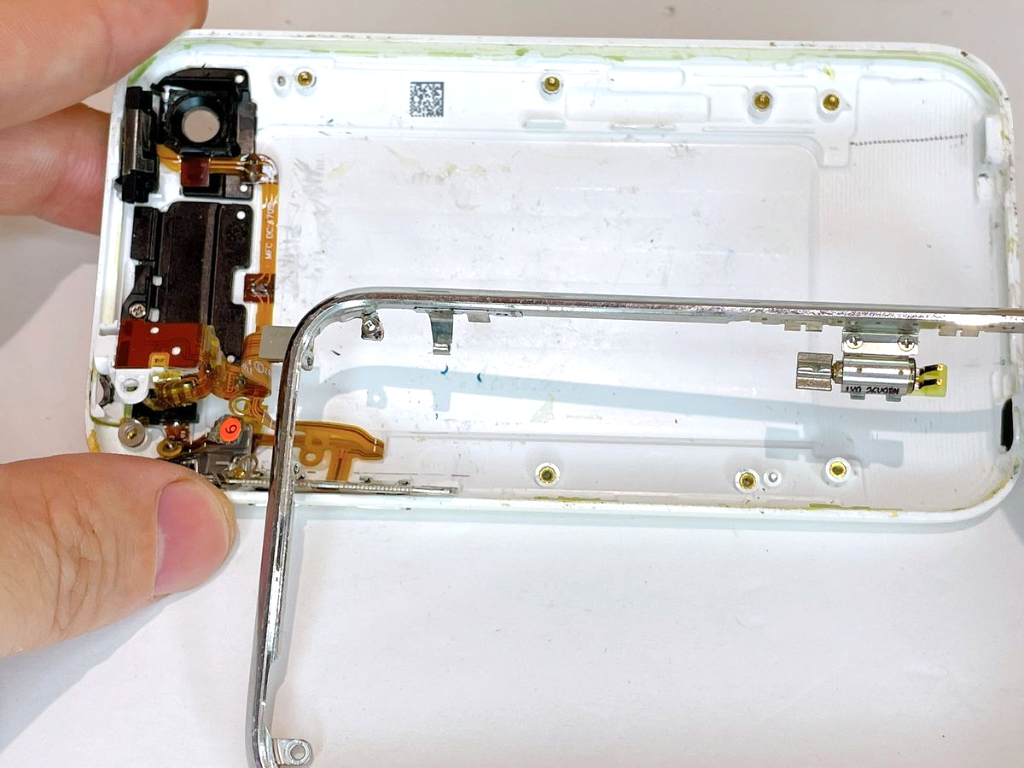

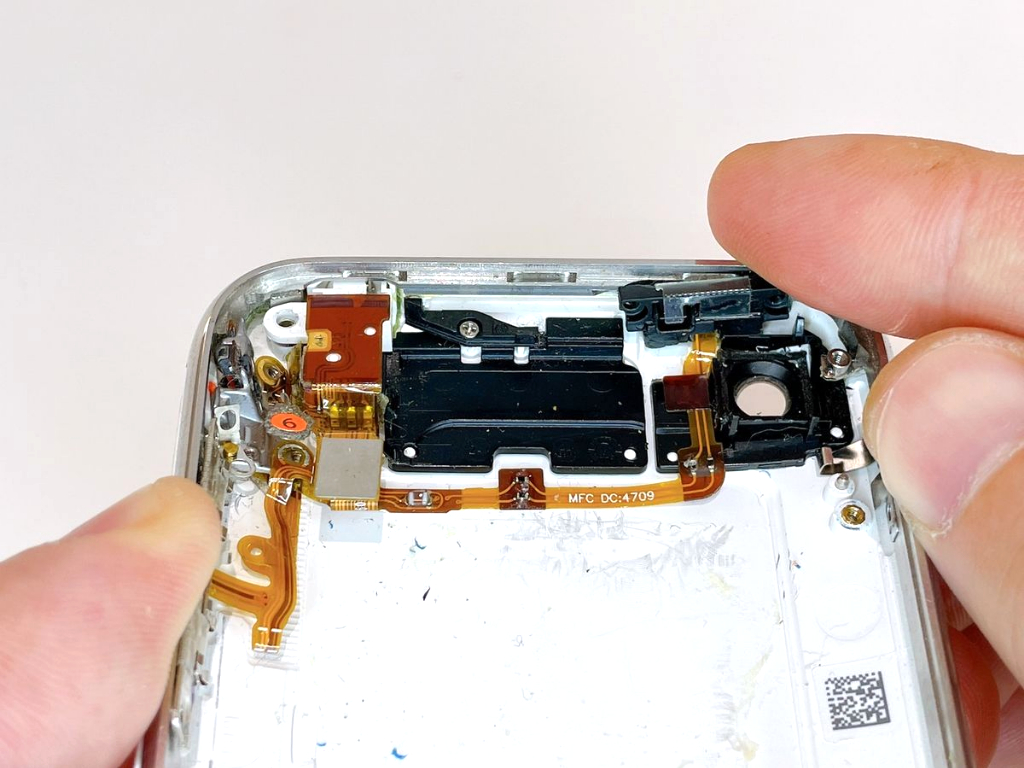

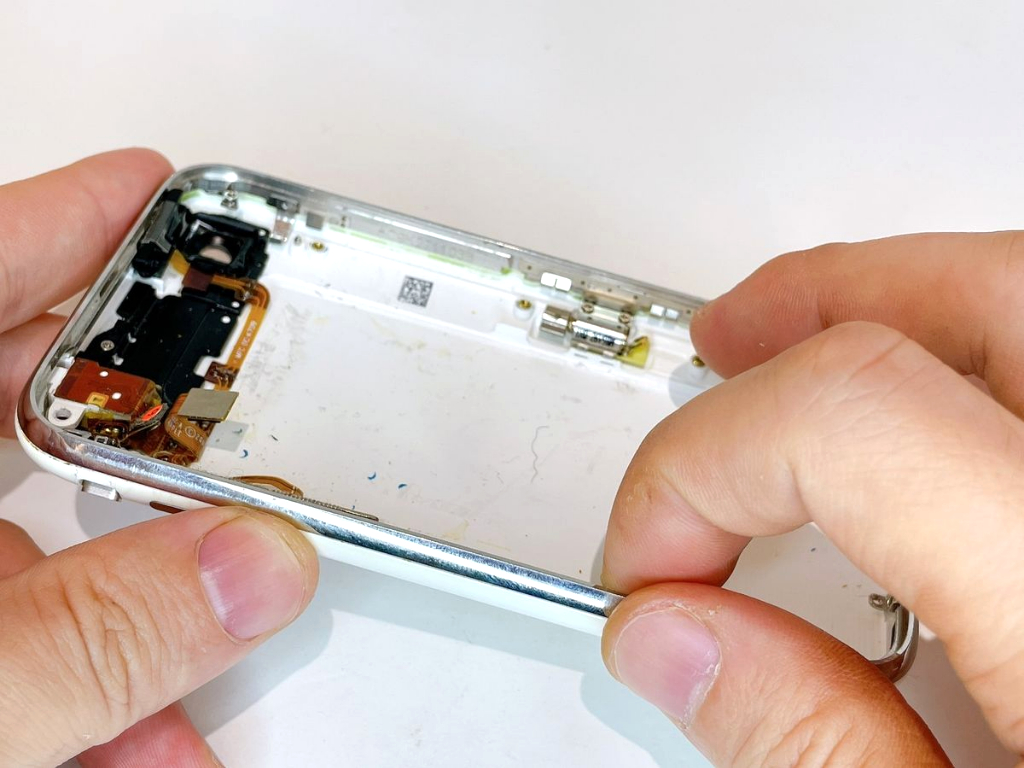

ケースにフレームを装着します。

装着後はケースとフレームに隙間がないことを確認しましょう。

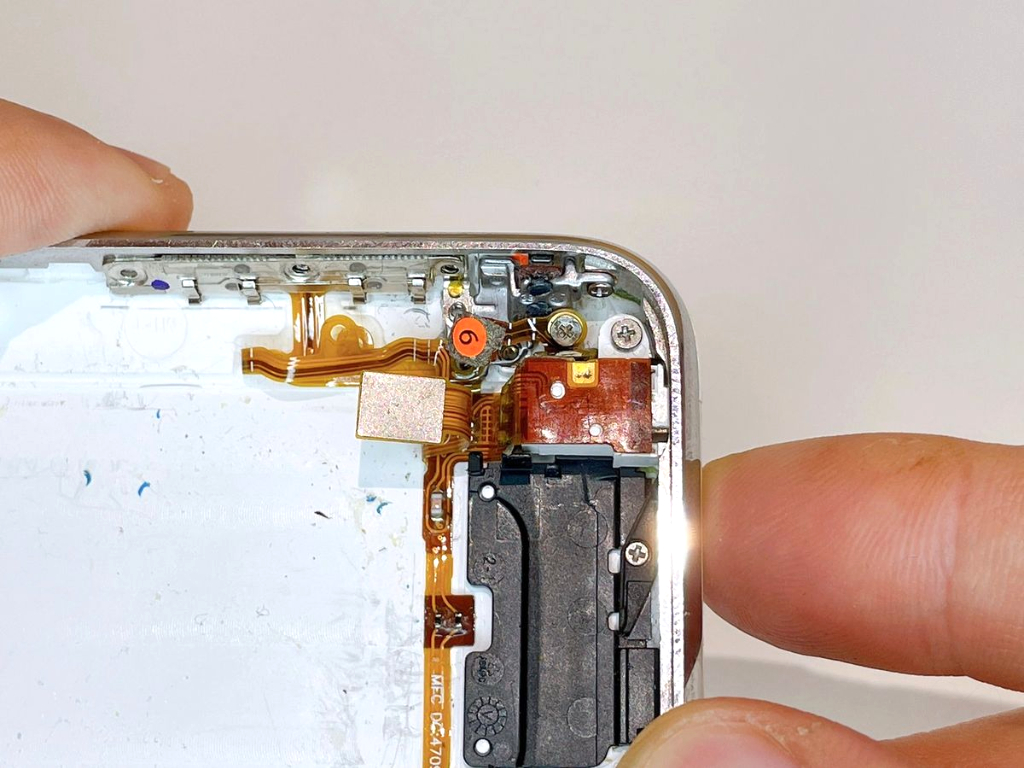

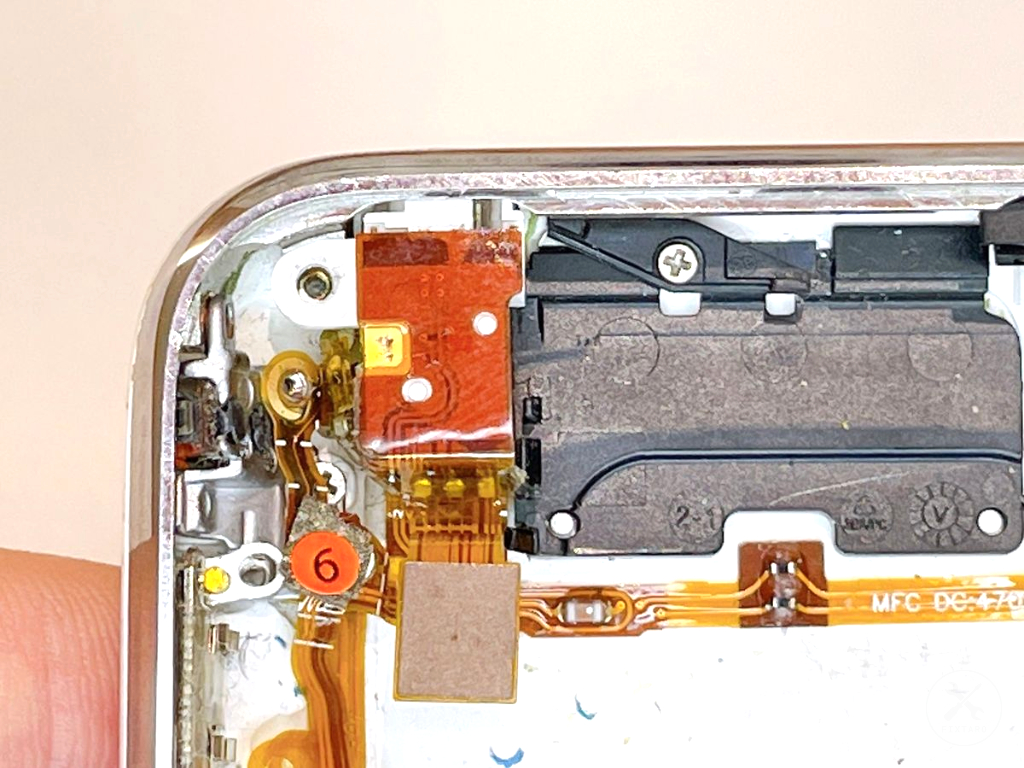

イヤホンジャックをケースに装着します。

装着後はネジ穴が一致しているか確認しましょう。

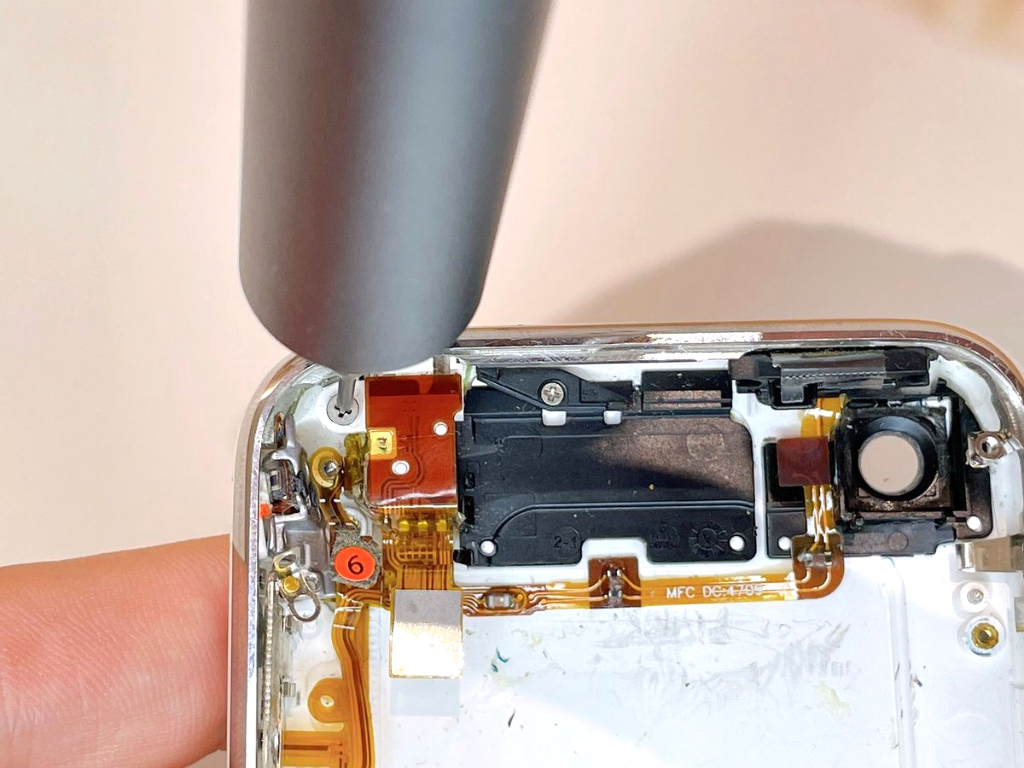

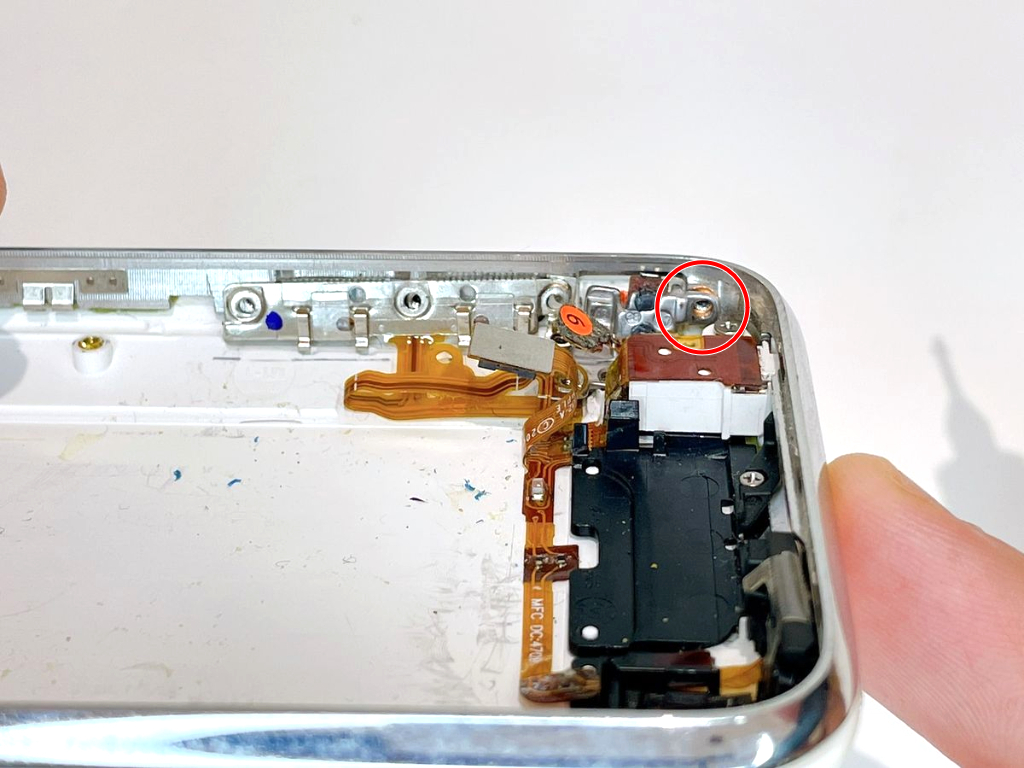

イヤホンジャックのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：3.8mm

ミュートのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

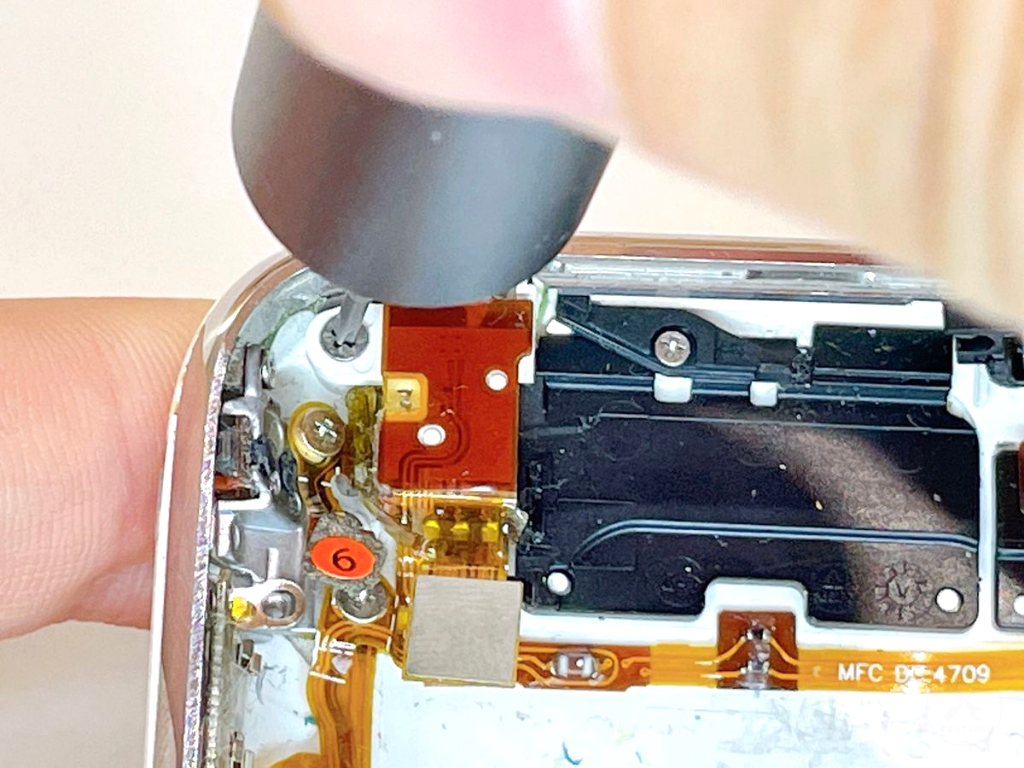

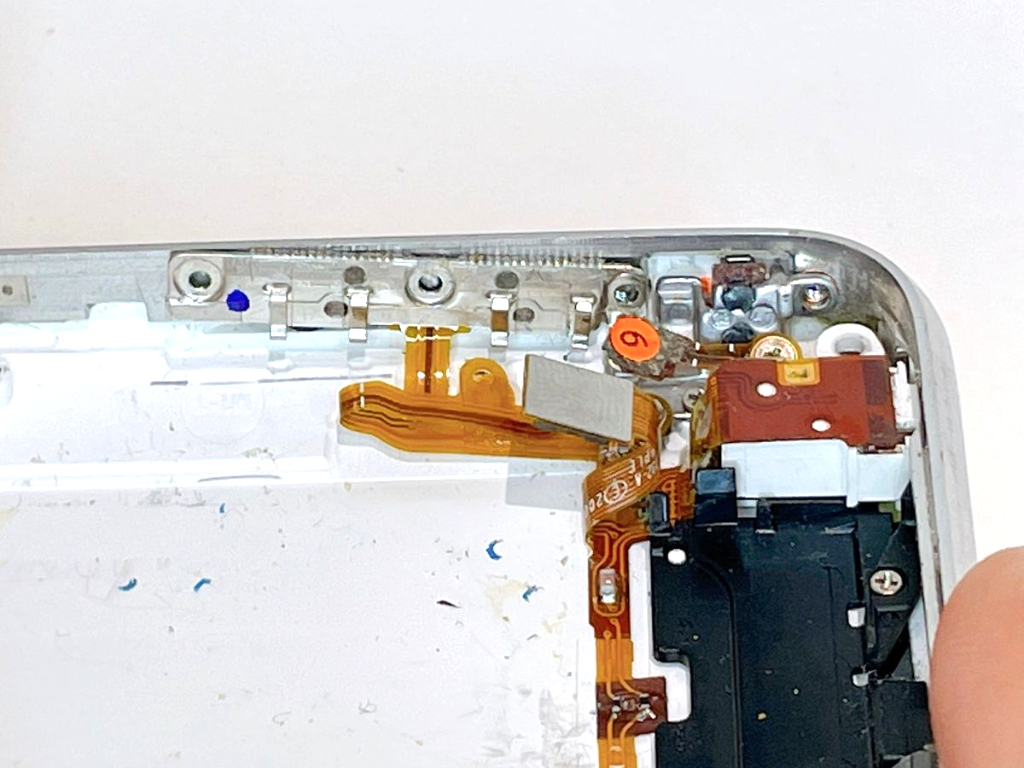

6番コネクタのネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

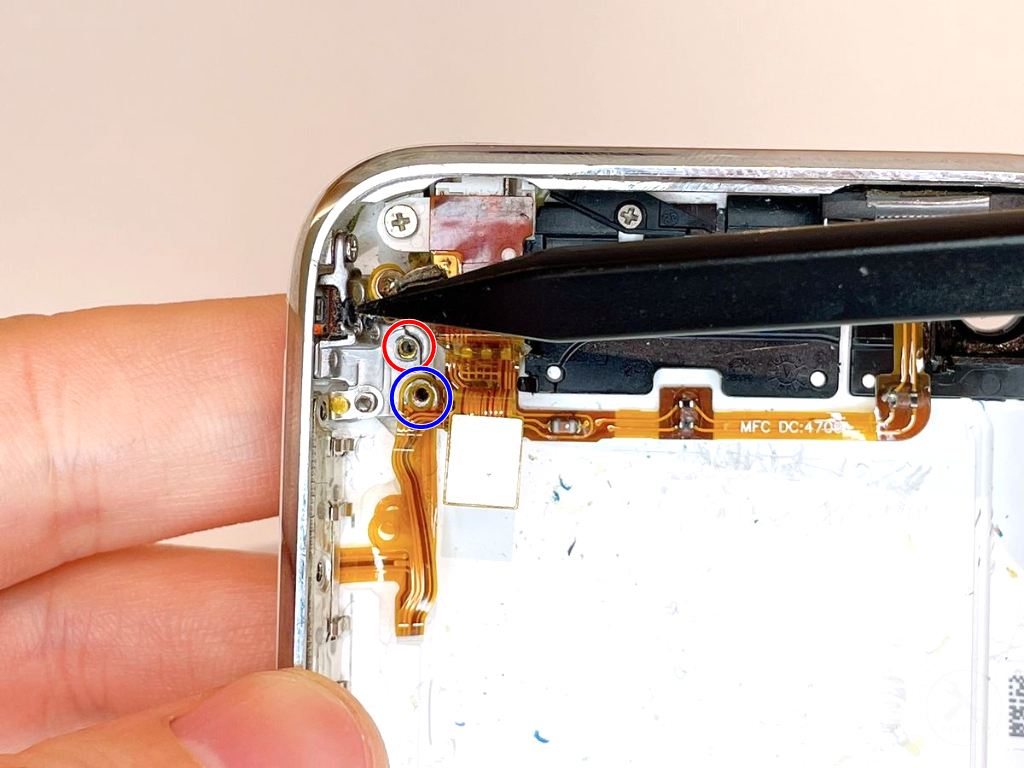

内部のネジ×2を装着します。

2つのネジはサイズが異なります。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.8mm

⚪︎ネジのサイズ

形状：プラス

直径：2.4mm

縦幅：1.8mm

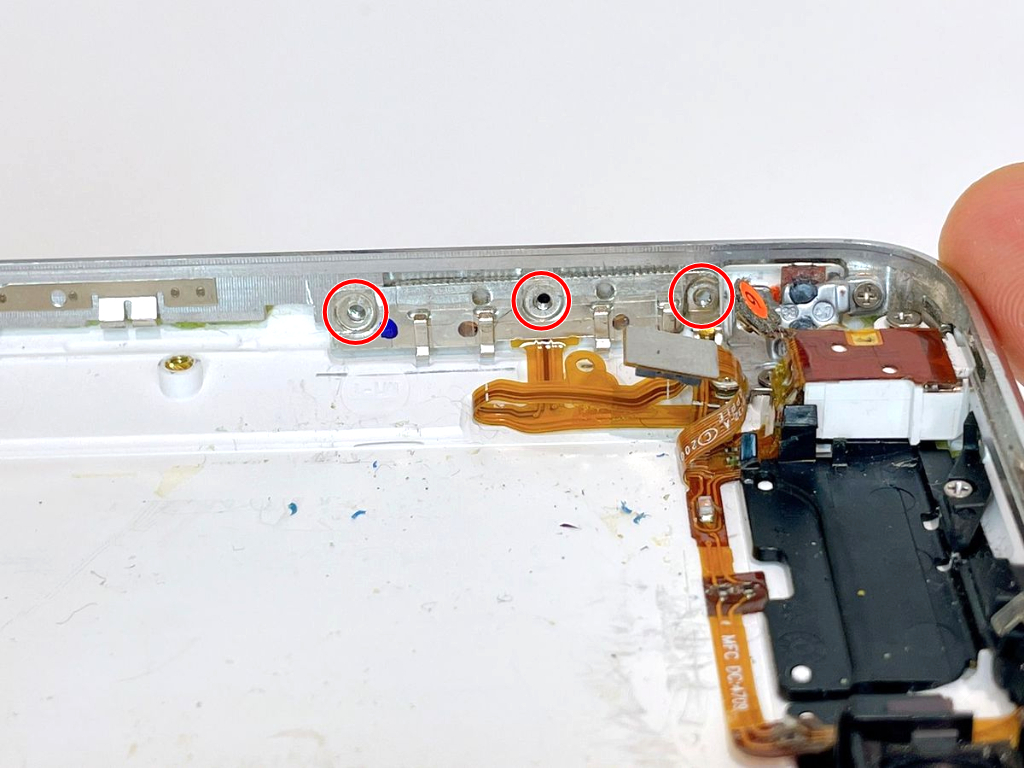

音量ボタンのネジ×3を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.3mm

手戻りを防ぐために、下記をチェックしましょう。

＜確認事項＞

・ミュートボタンを上下に移動でき、カチッと感触があること

・音量ボタンの+-を押した時にカチッと感触があること

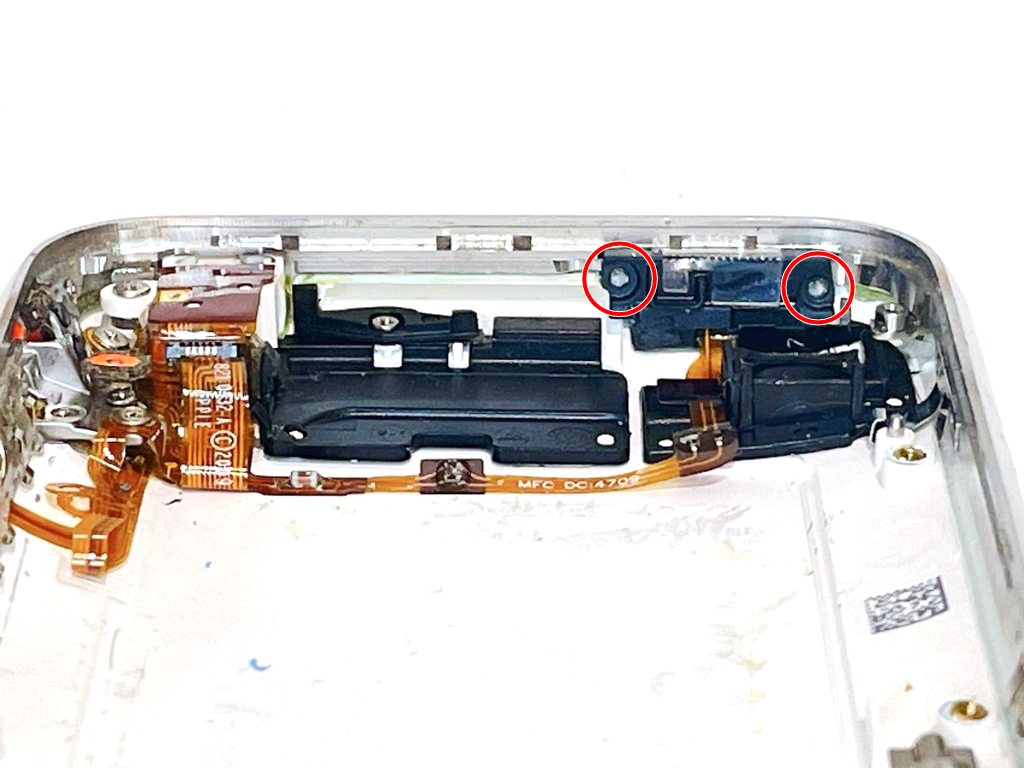

電源ボタンのネジ×2を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.1mm

縦幅：1.6mm

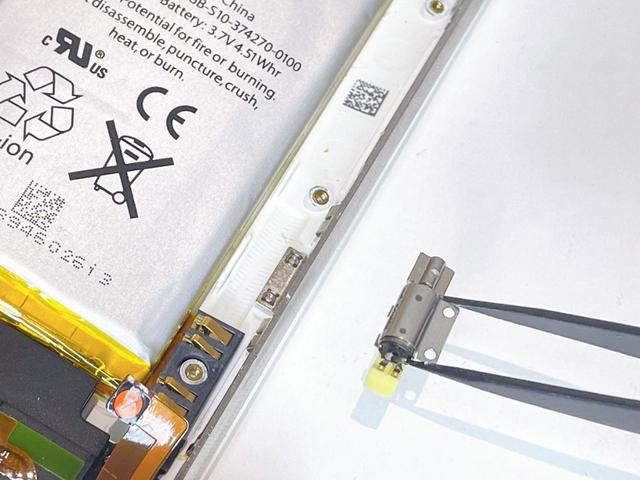

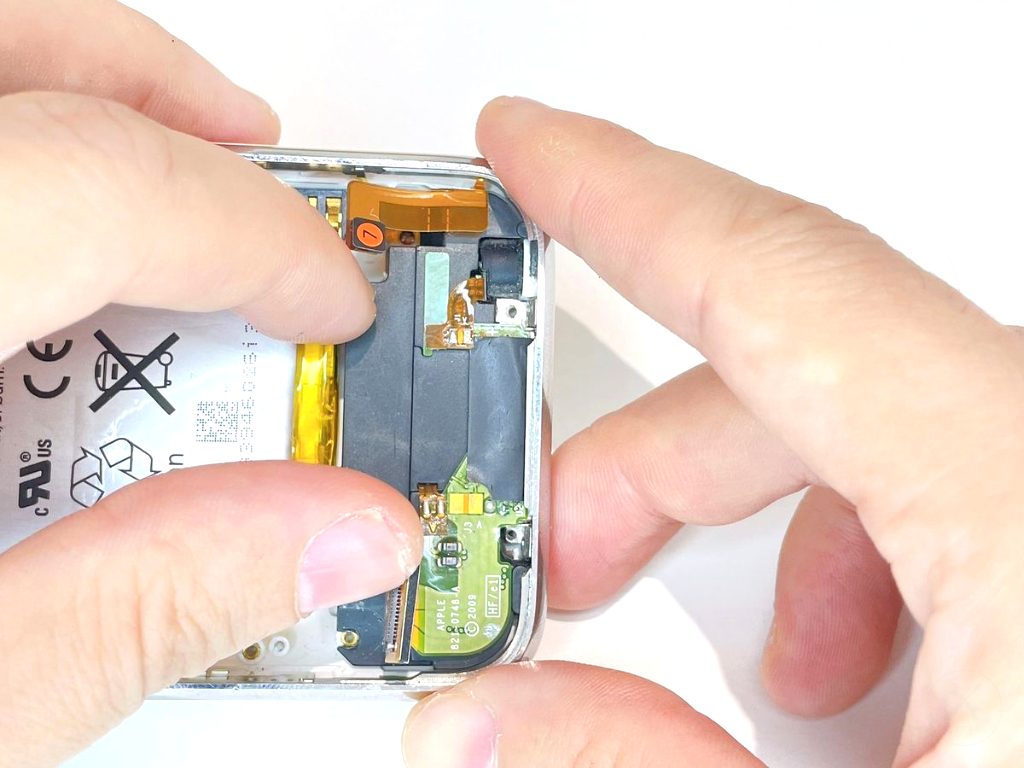

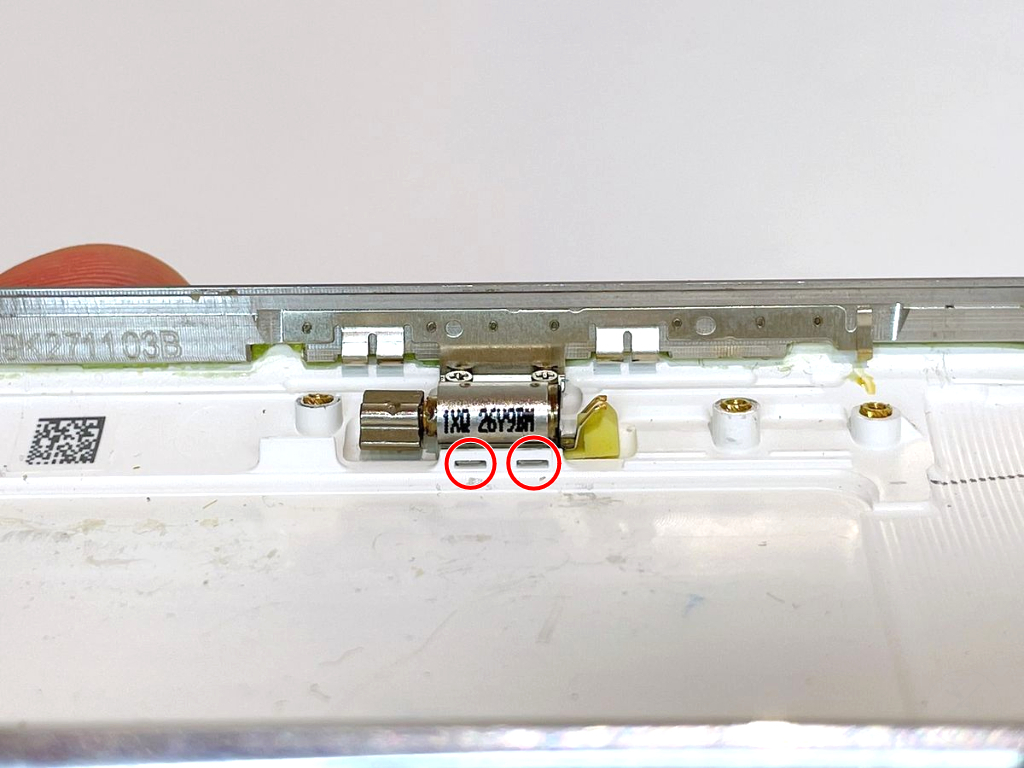

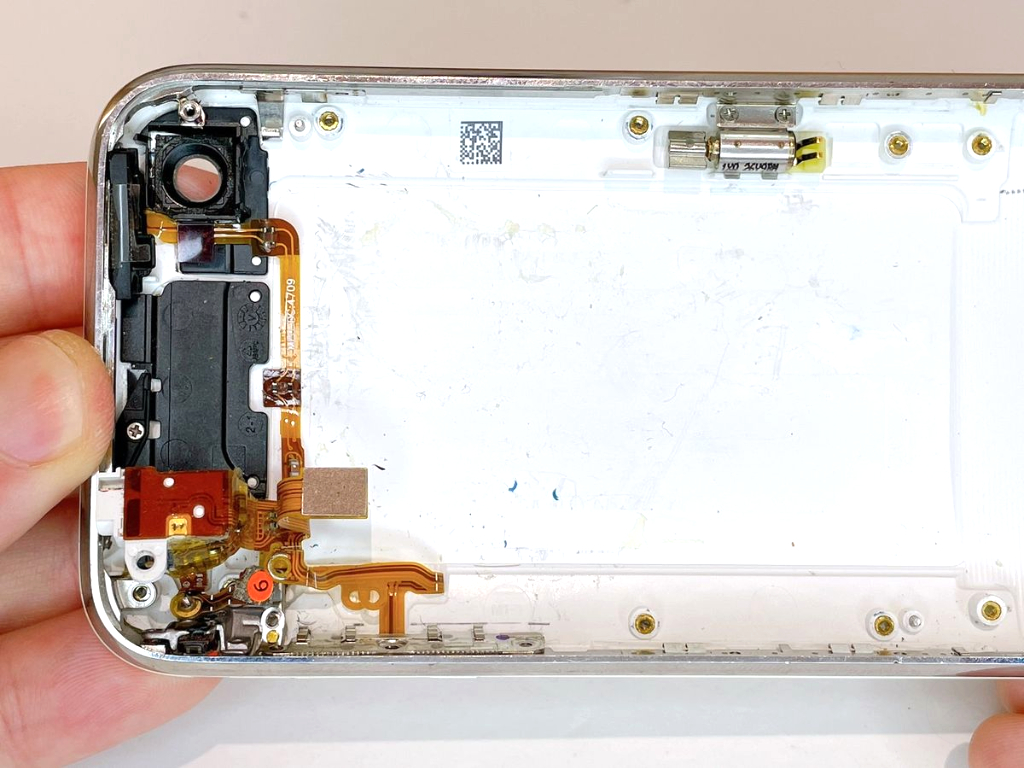

バイブレーターを外さなくてもフレームは外せます。今回の手順のように外さない手順の場合、バイブレーターの爪がケースの穴に噛み合っていることを確認しましょう。

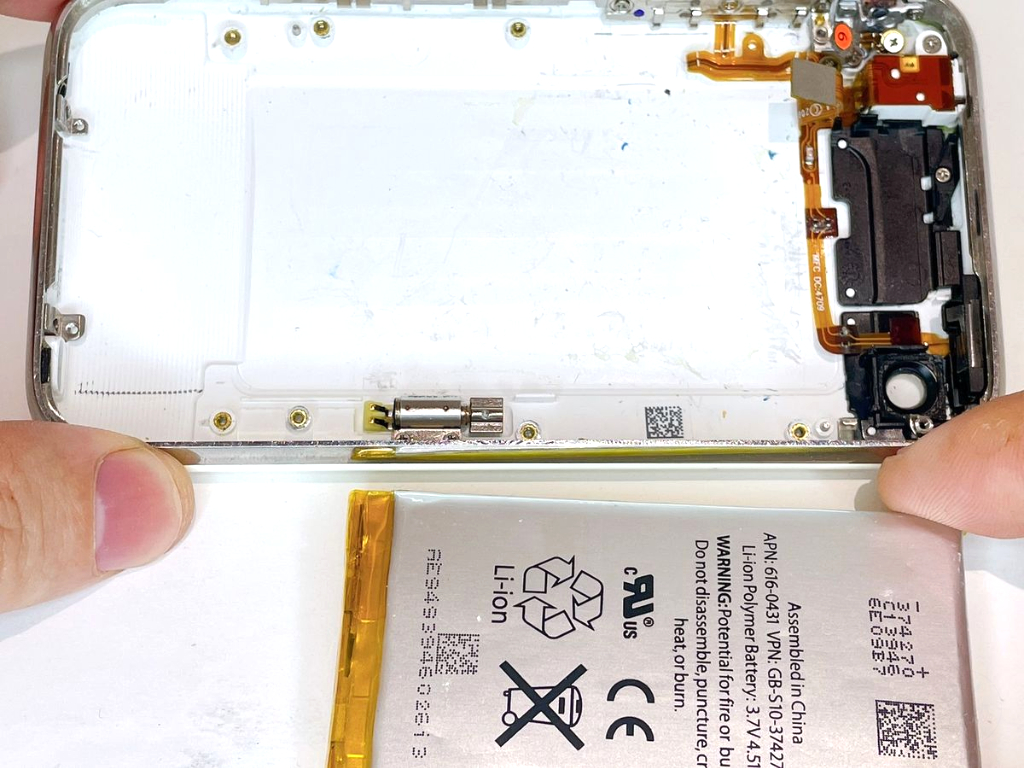

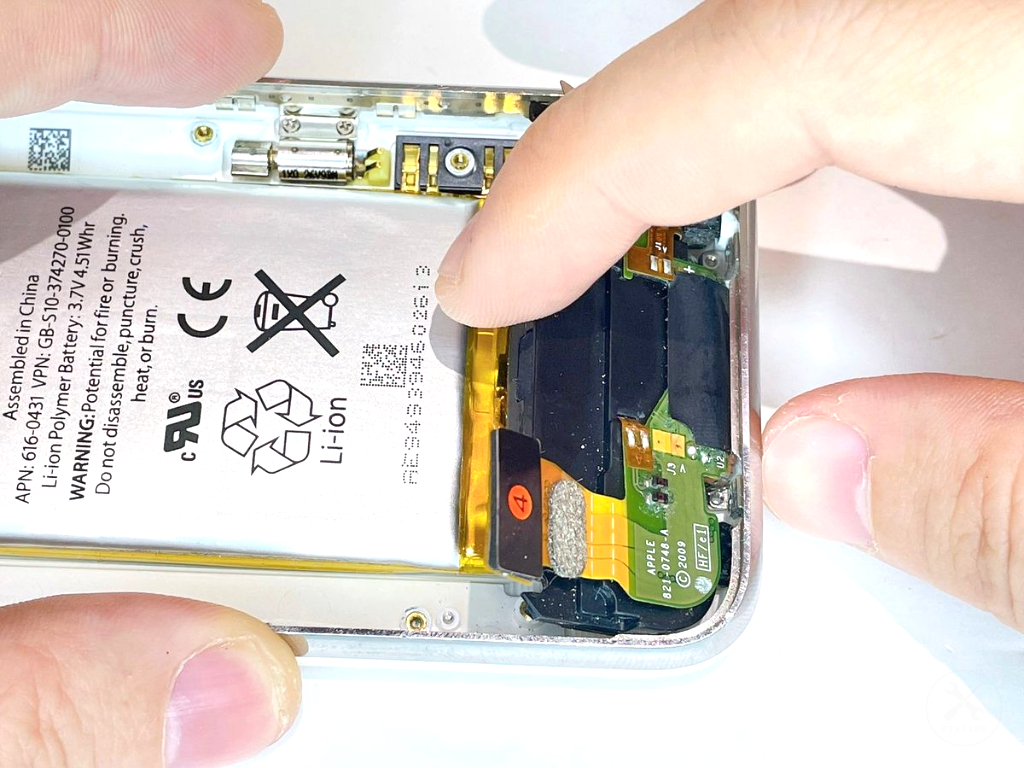

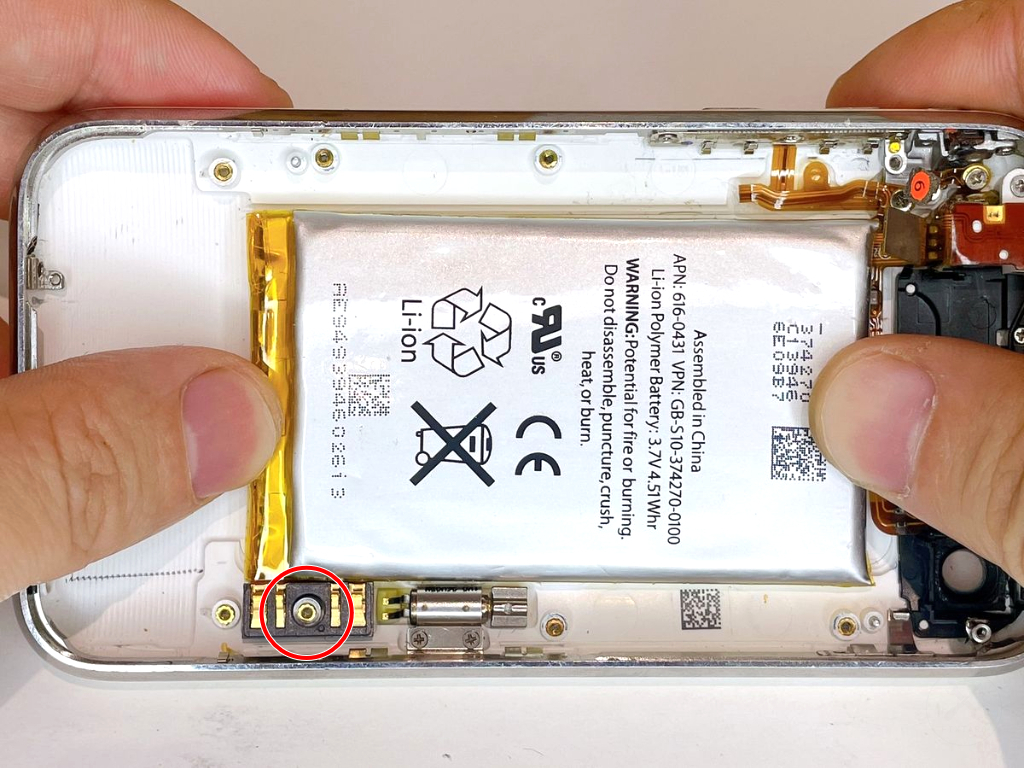

ケース側のネジ穴位置に合わせて、バッテリーを元の位置へ装着します。

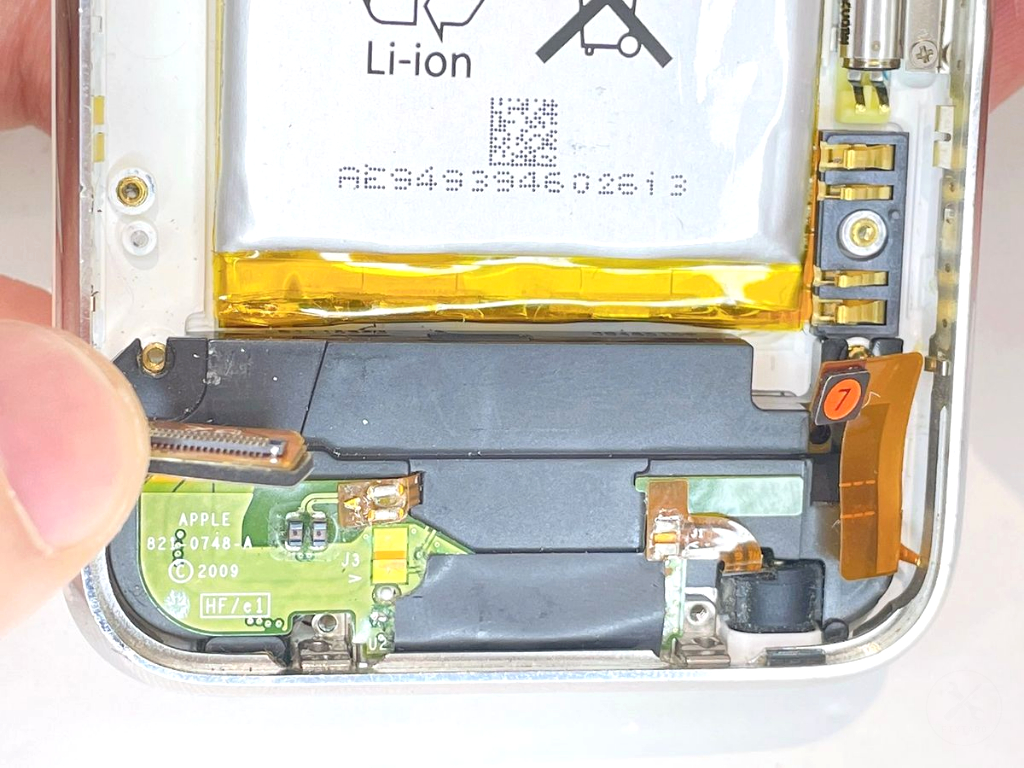

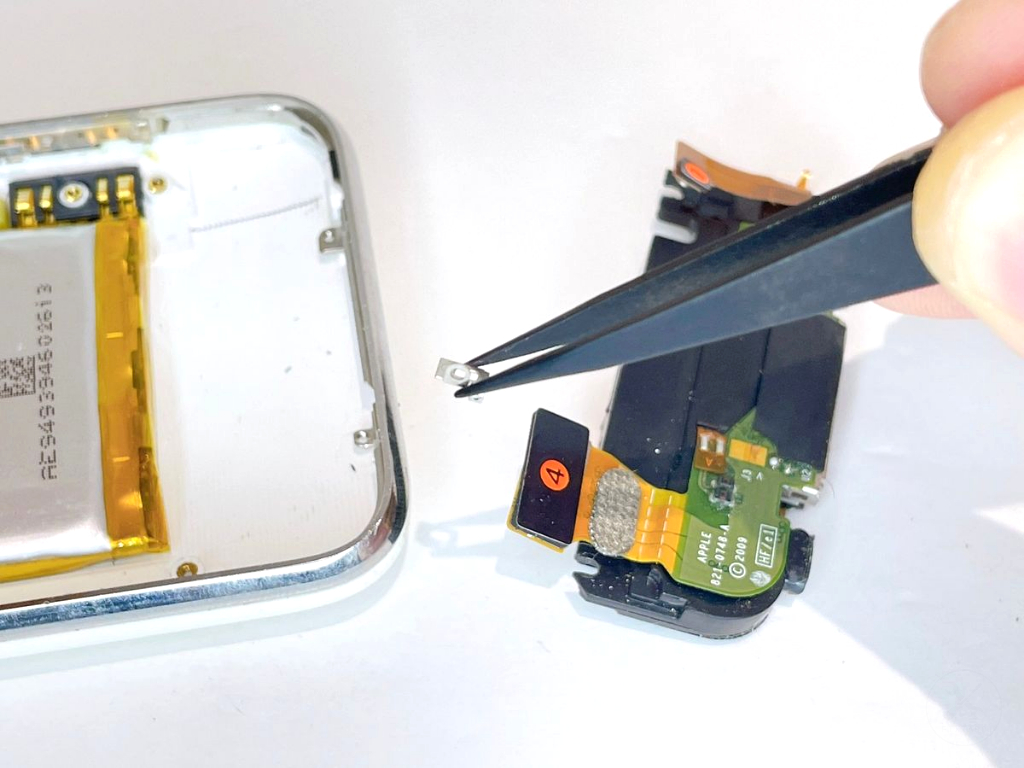

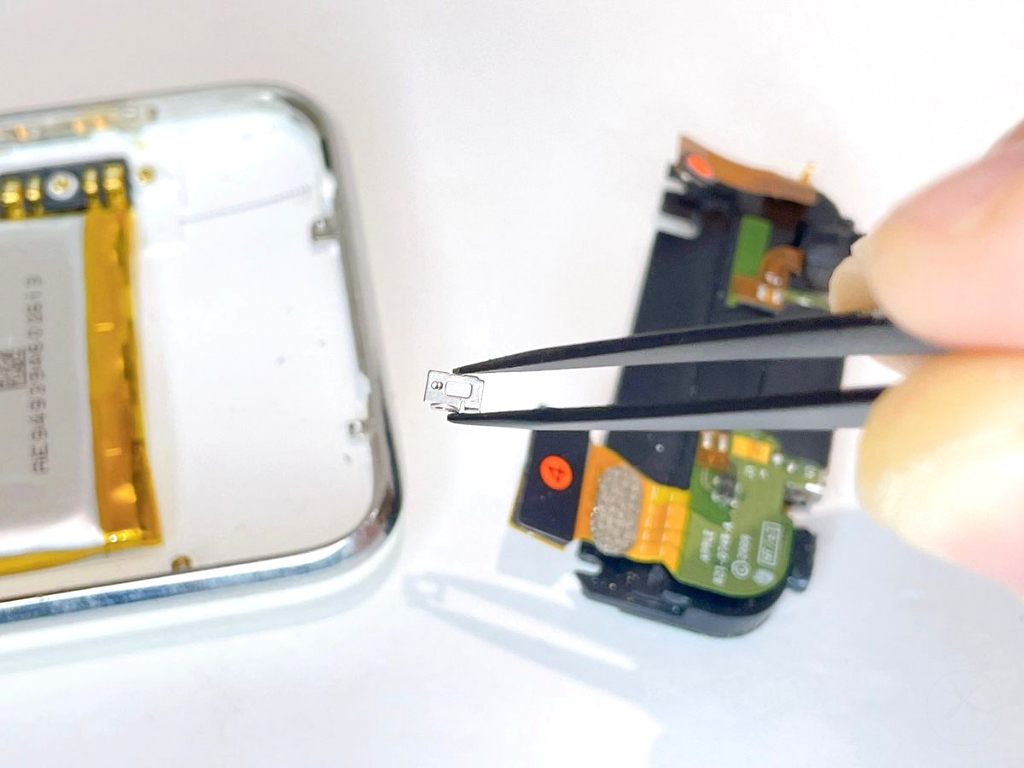

ドックコネクタを上に傾けた状態で、ドックコネクタの金具を装着します。

ドックコネクタを上に傾けないと簡単に外れてしまいます。

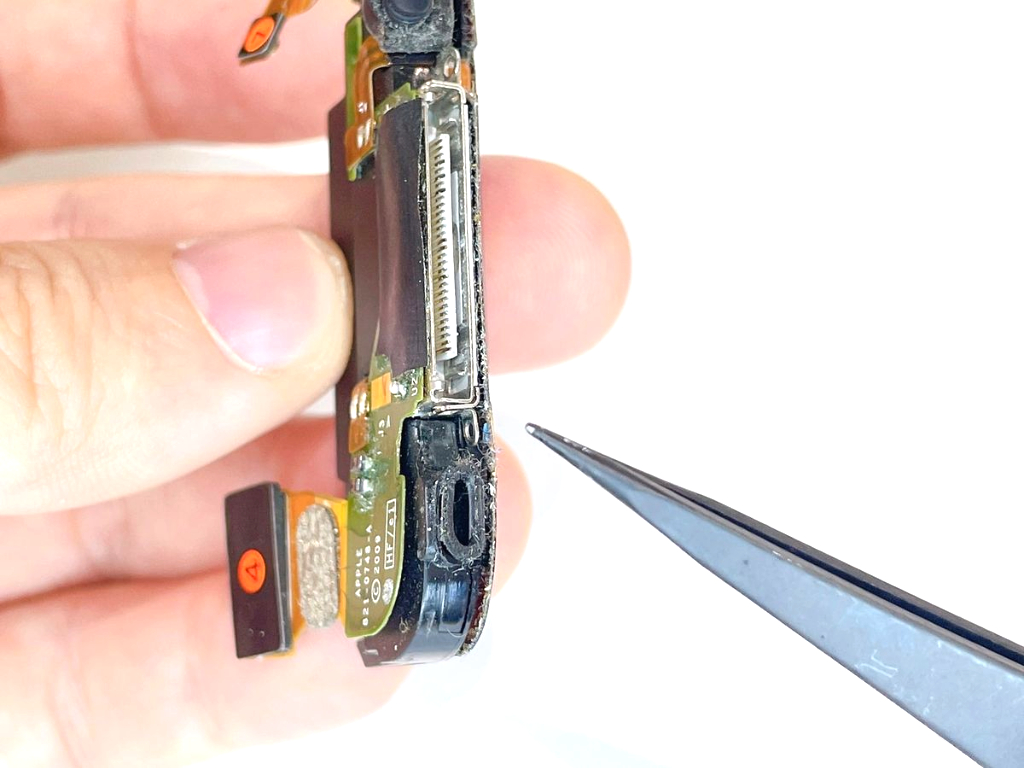

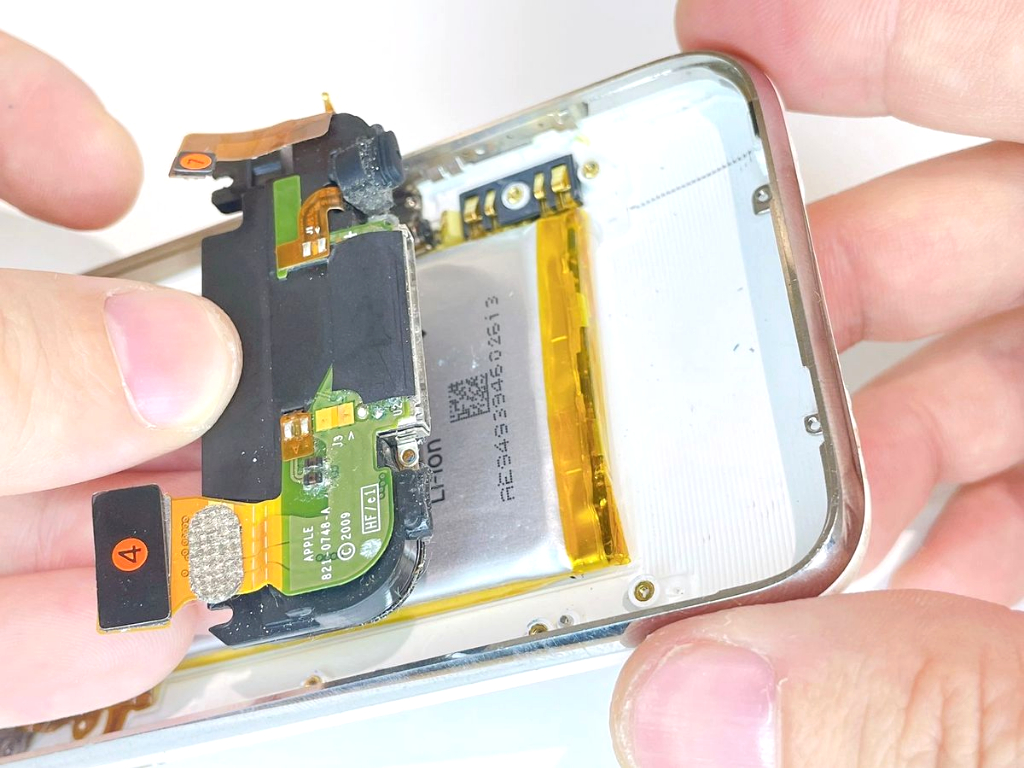

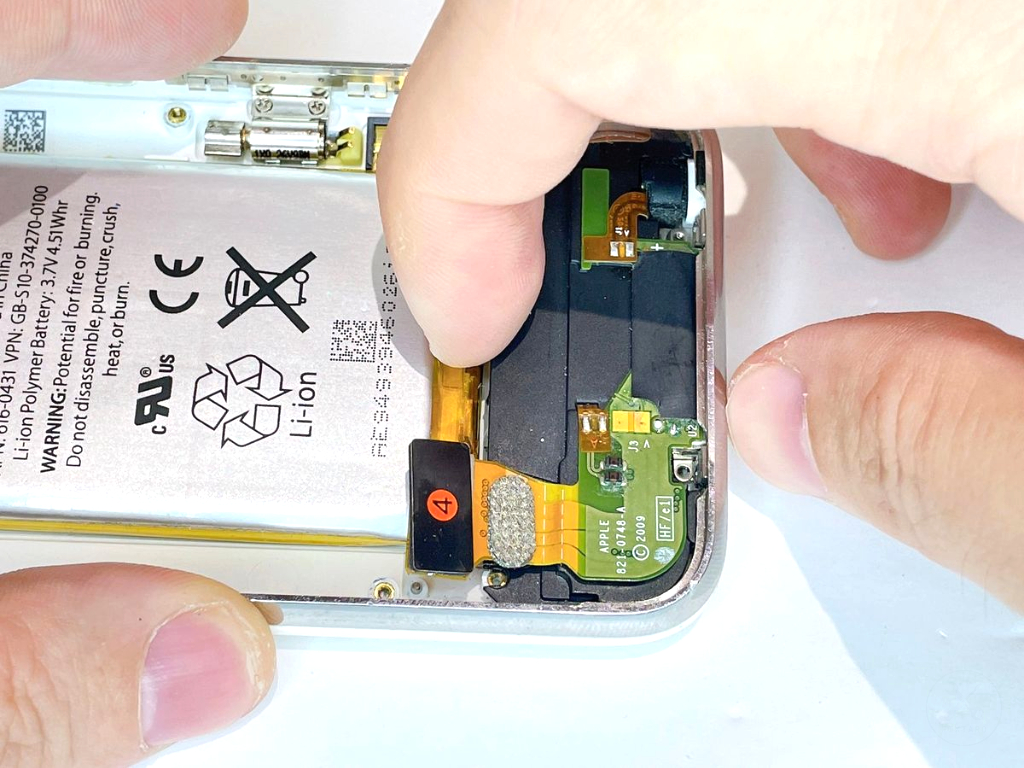

ドックコネクタを上に傾けた状態でケースに装着します。

ドックコネクタを上に傾けない場合、金具が外れてしまいます。

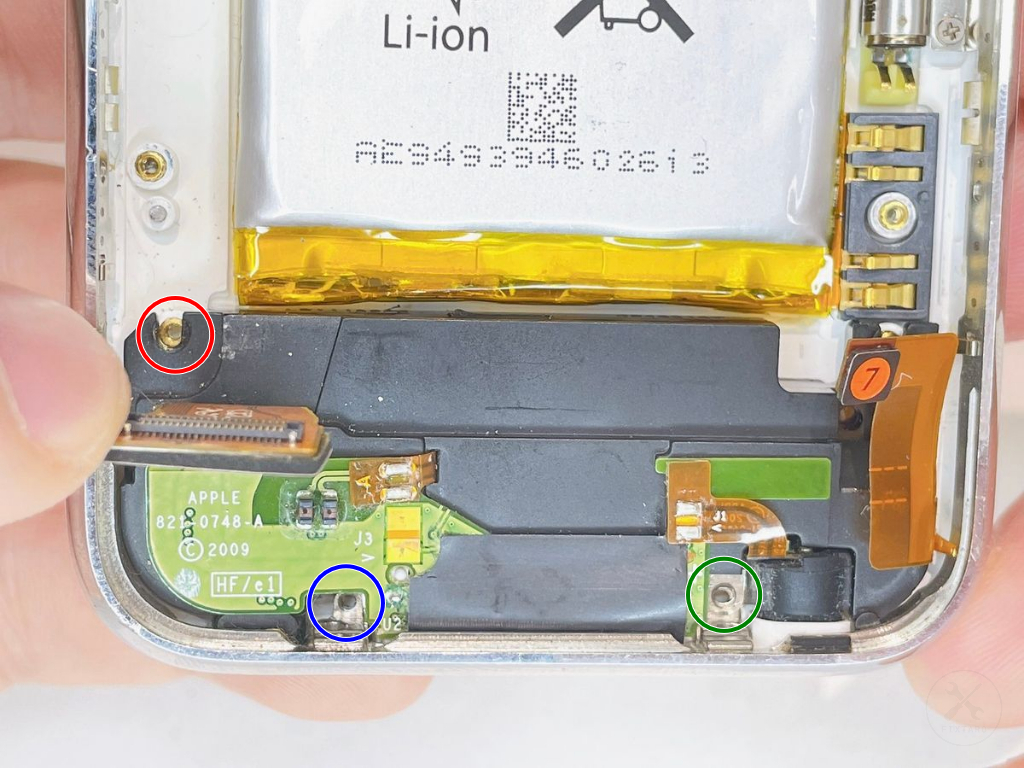

ドックコネクタを固定するためにネジ×3（全てサイズが異なります）を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.2mm

⚪︎ネジのサイズ

形状：プラス

直径：2.0mm

縦幅：1.6mm

⚪︎ネジのサイズ

形状：プラス

直径：1.8mm

縦幅：1.4mm

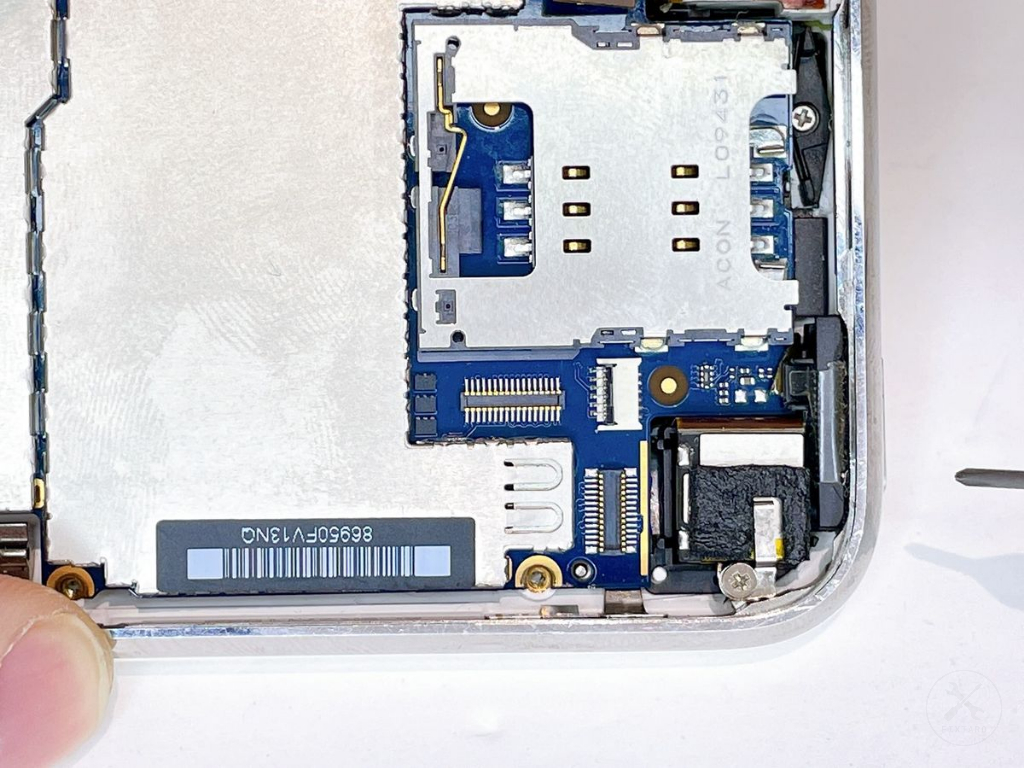

ケースに基板（ロジックボード）を装着します。

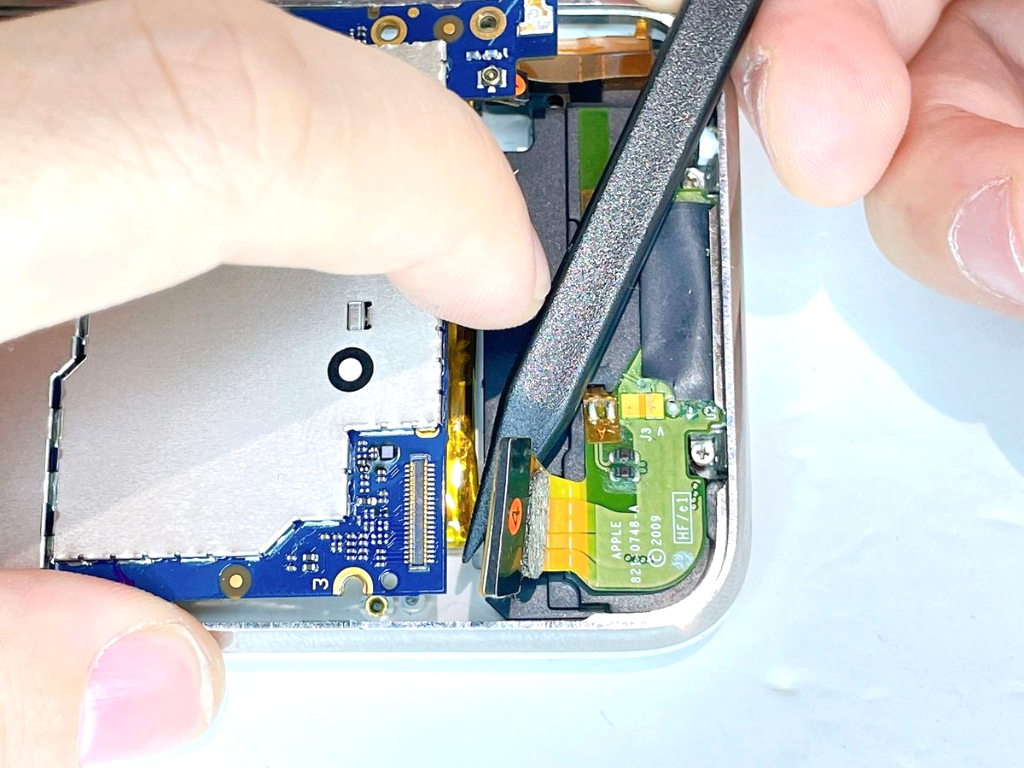

4番コネクタと7番コネクタの接続部分が邪魔になるため、プラスチック製スパッジャーで避けながら基板（ロジックボード）をケースに装着しましょう。

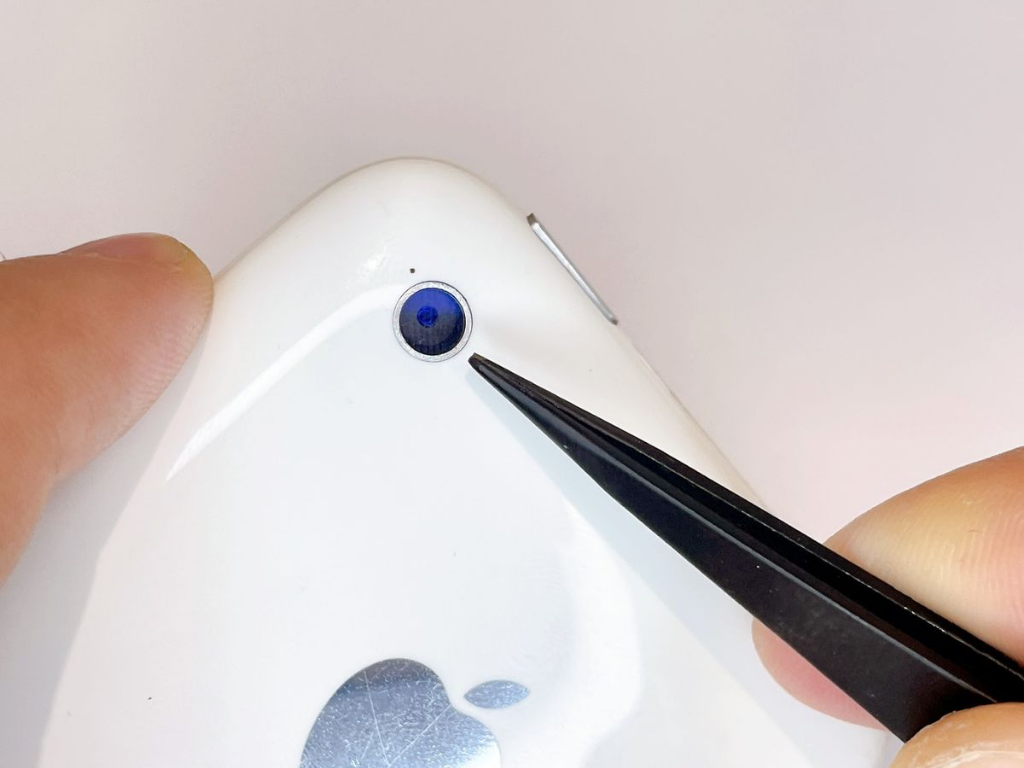

カメラレンズの位置にズレがないか、ケース背面からカメラレンズを確認しましょう。

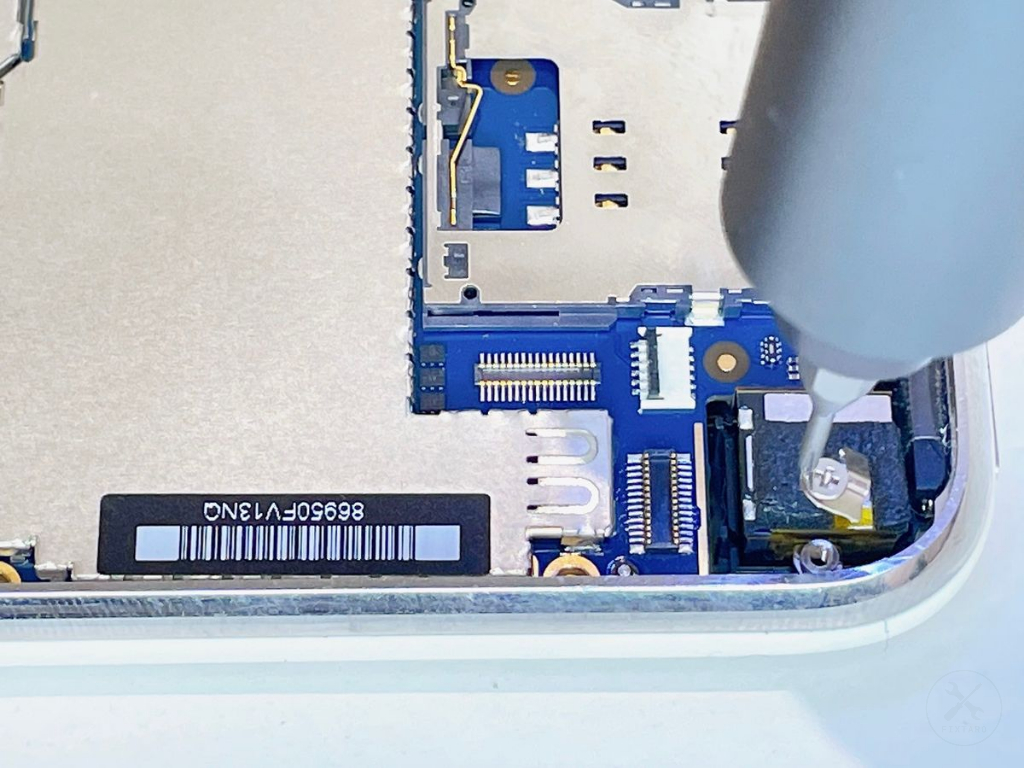

基板（ロジックボード）と背面カメラを固定する金具とネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

基板（ロジックボード）のシール下にネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基板（ロジックボード）を固定しているネジ×6とはサイズが異なります。

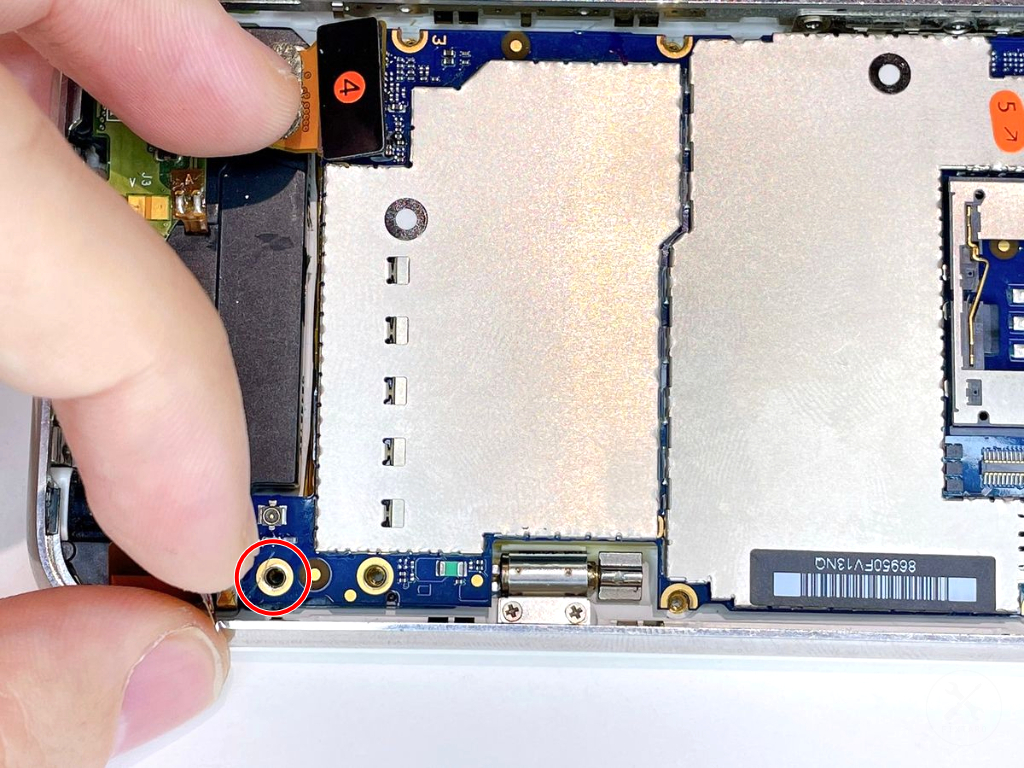

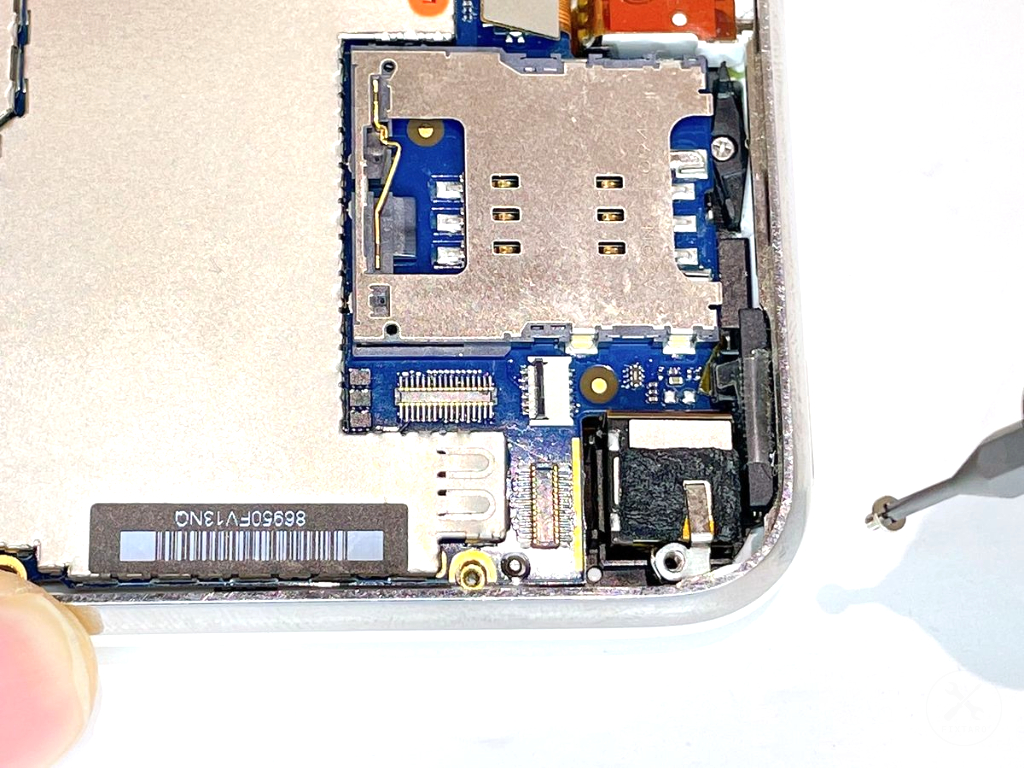

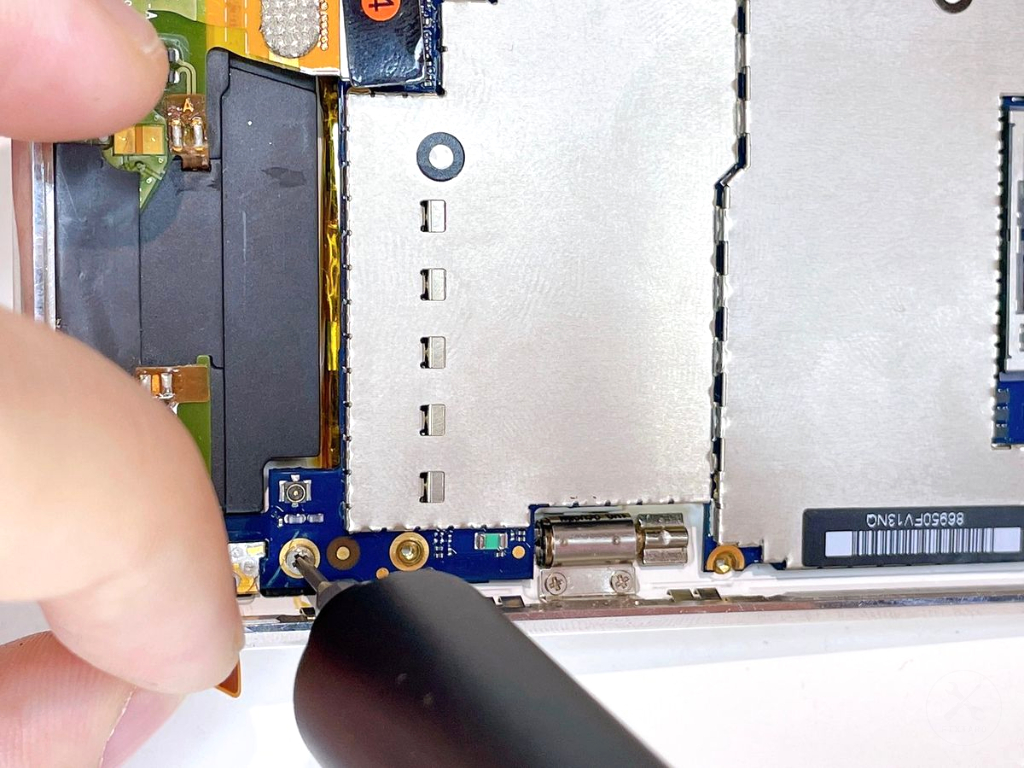

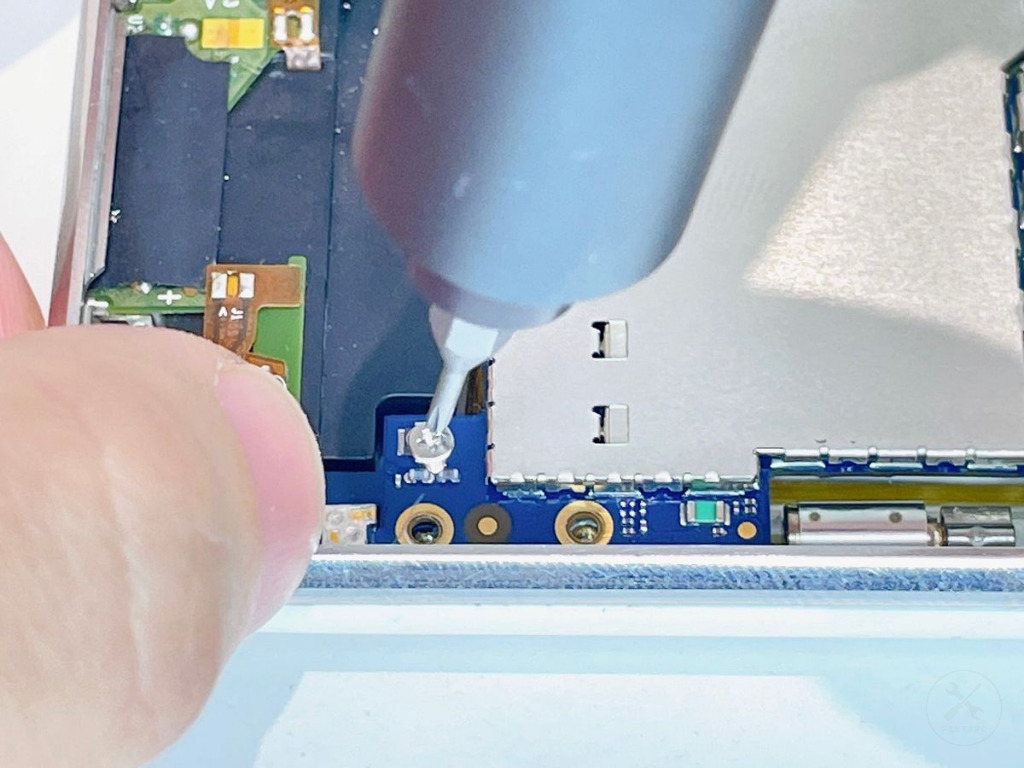

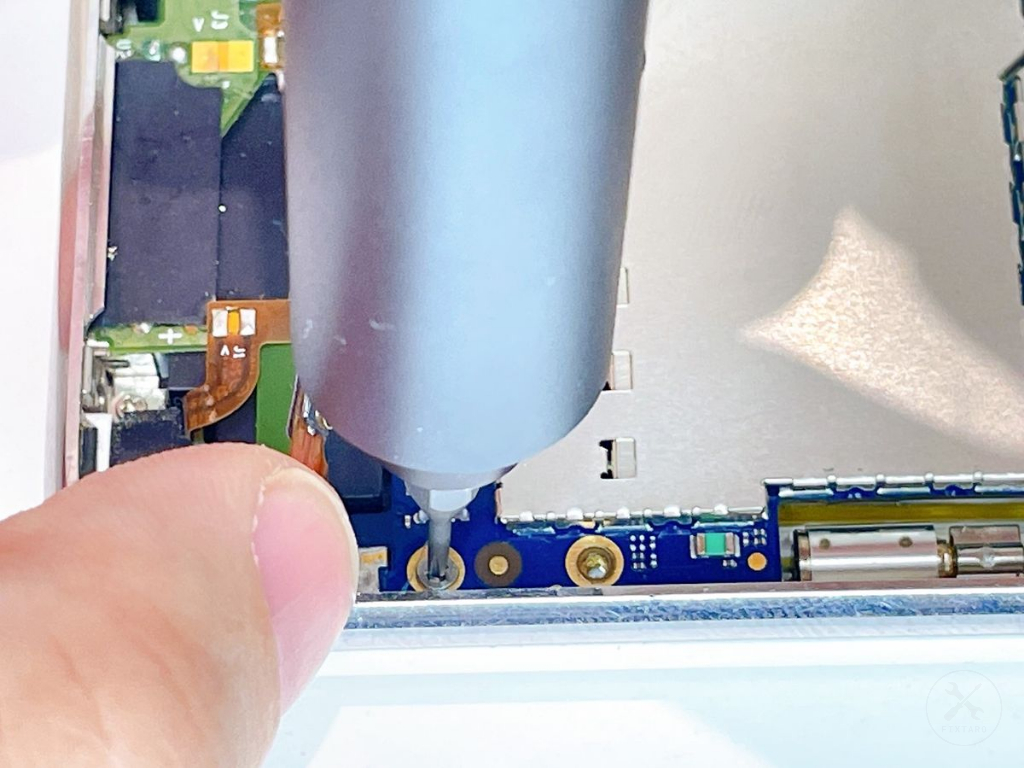

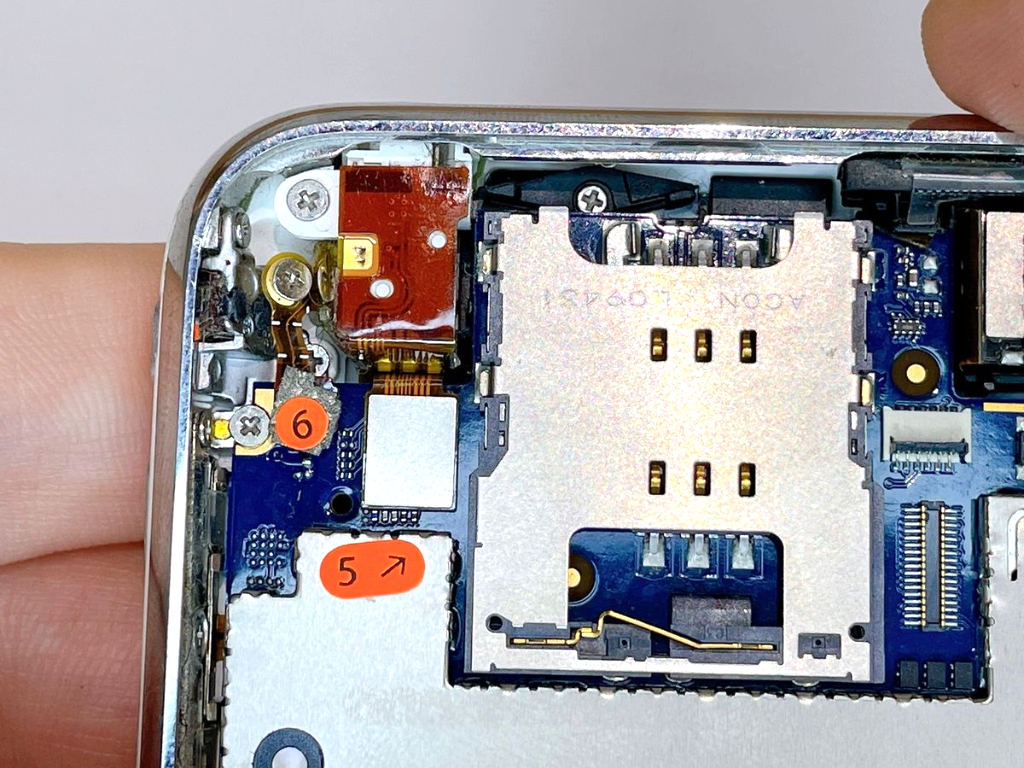

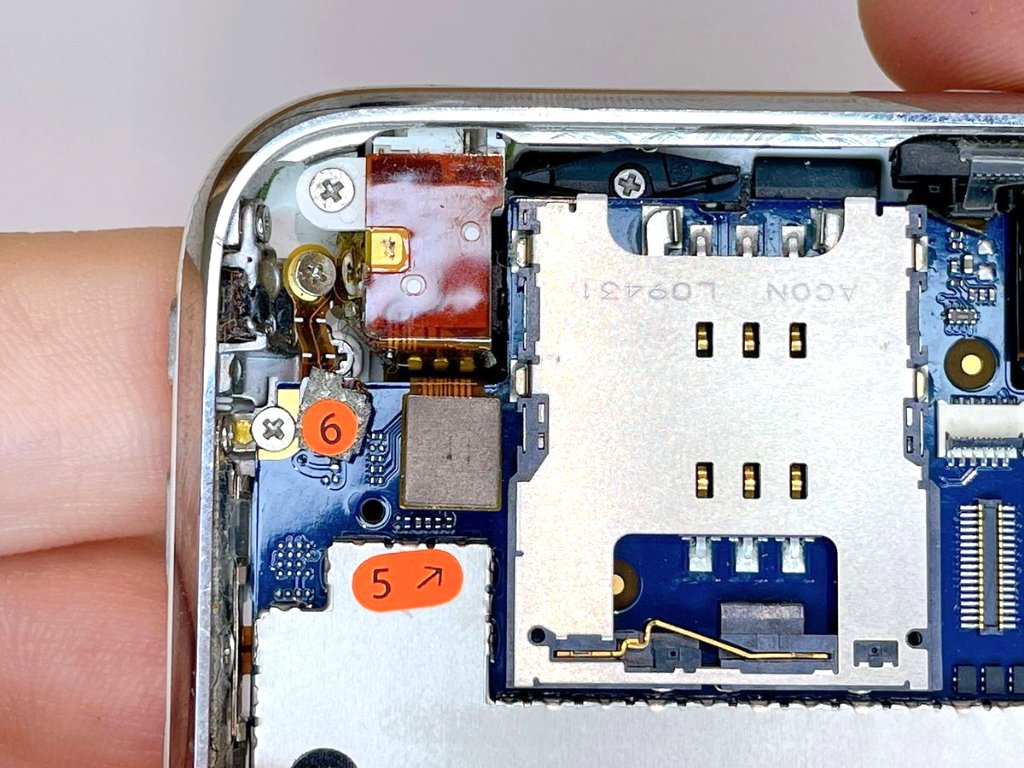

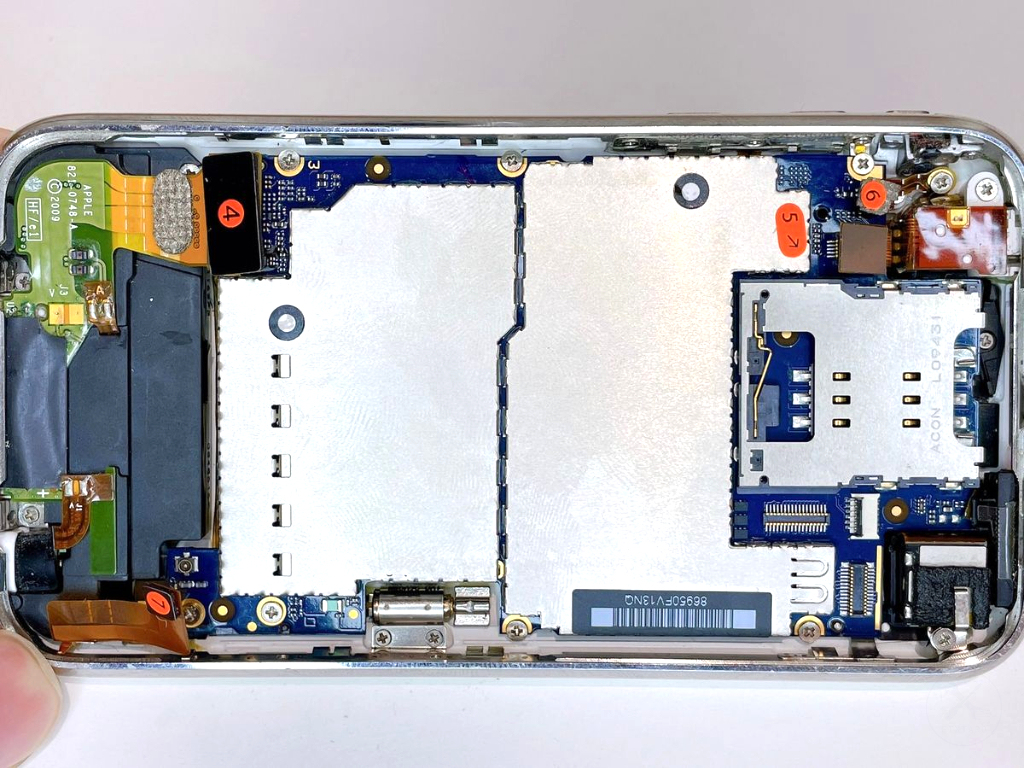

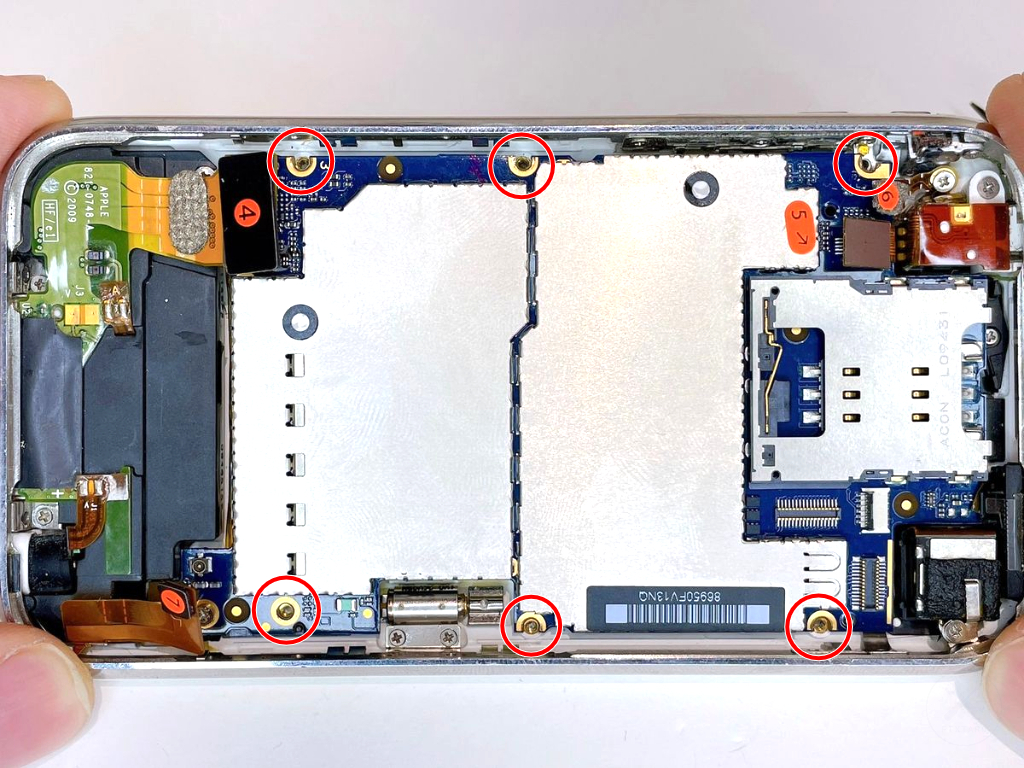

基板（ロジックボード）にネジ×6を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

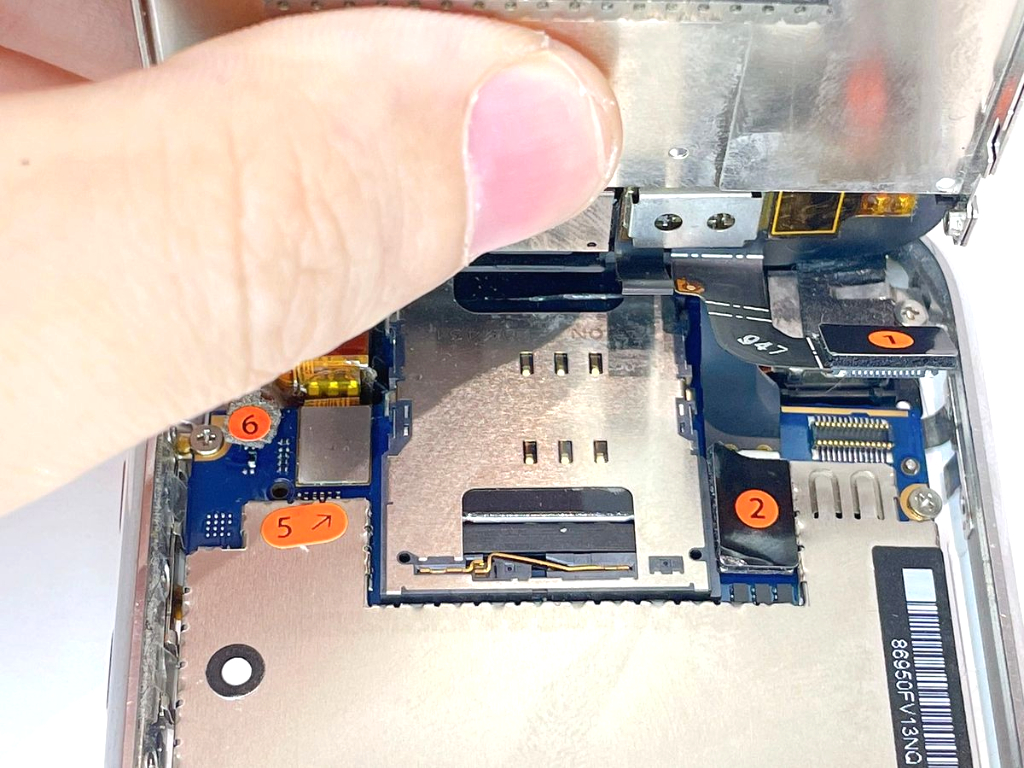

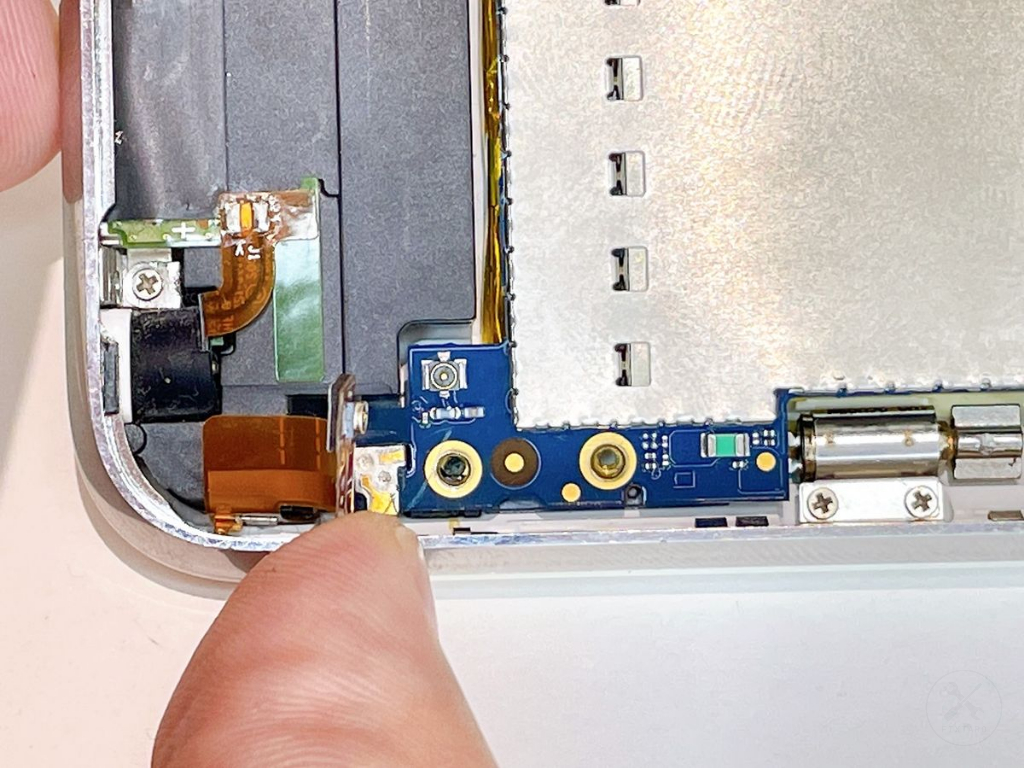

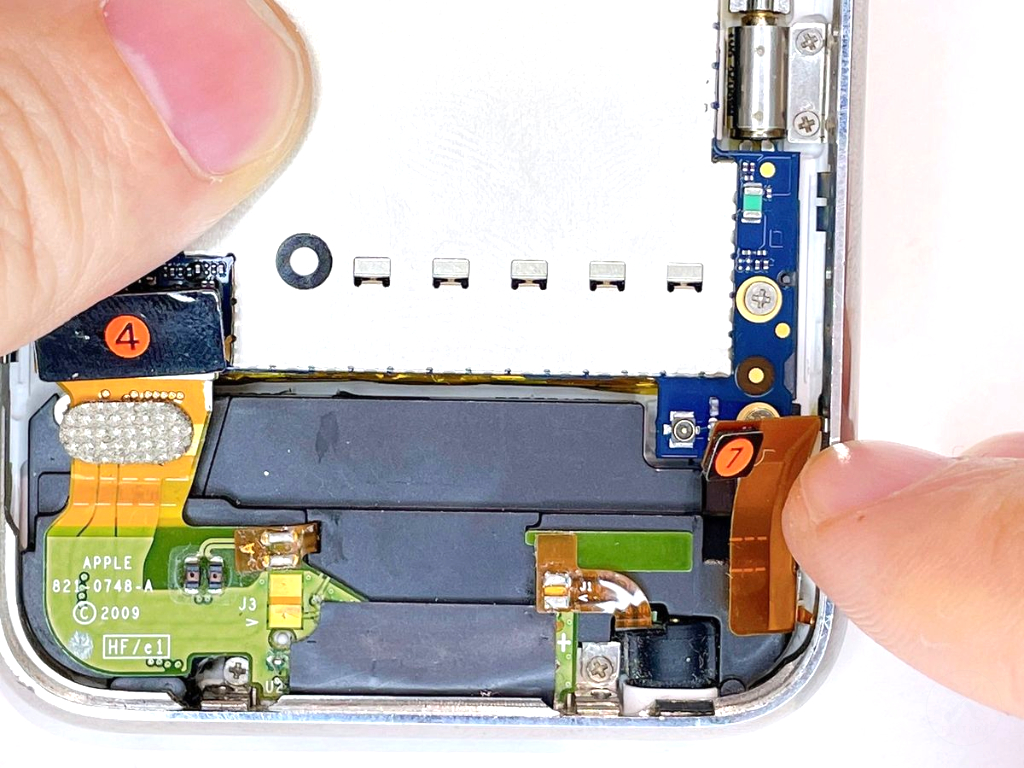

7番コネクタを装着します。

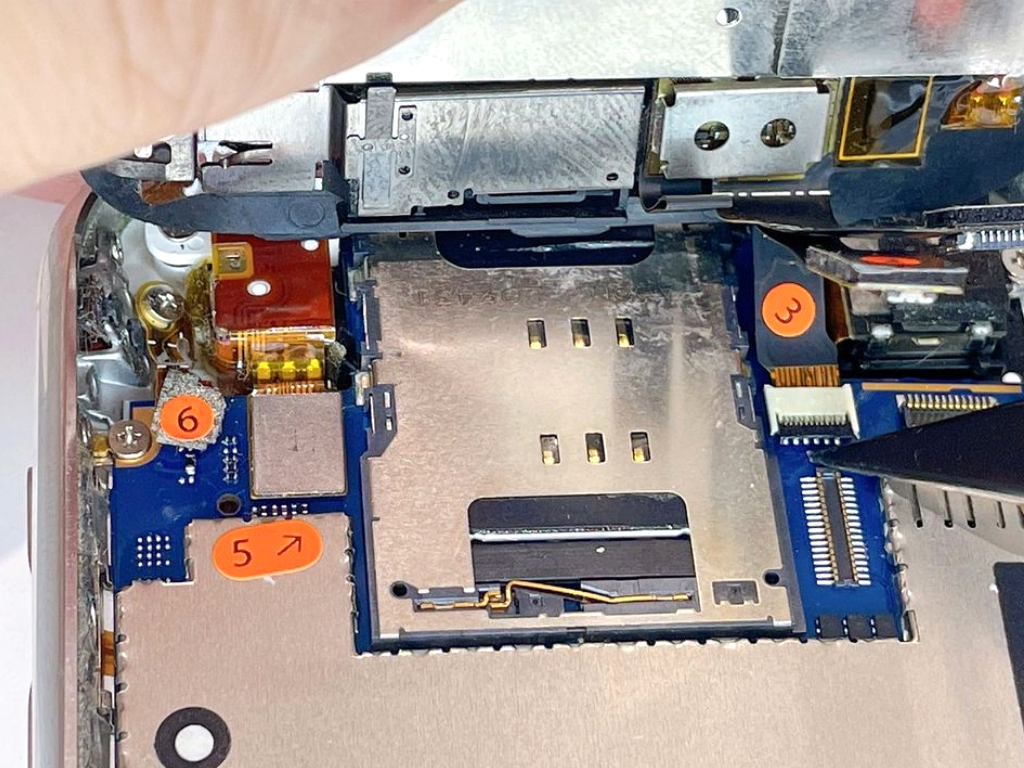

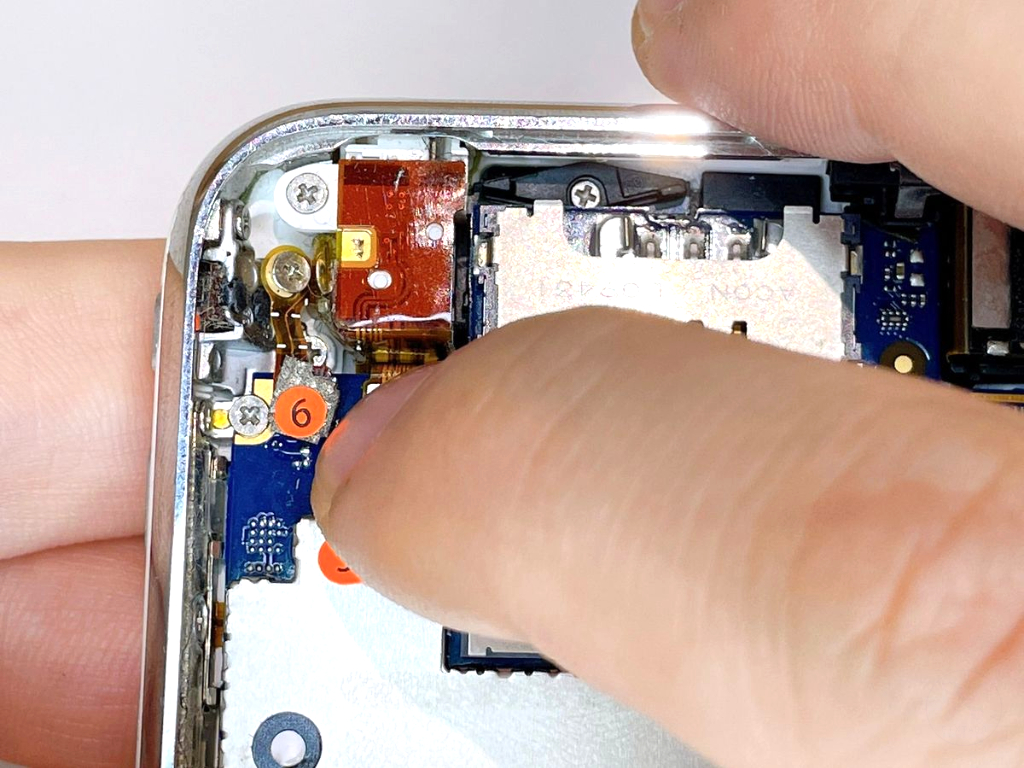

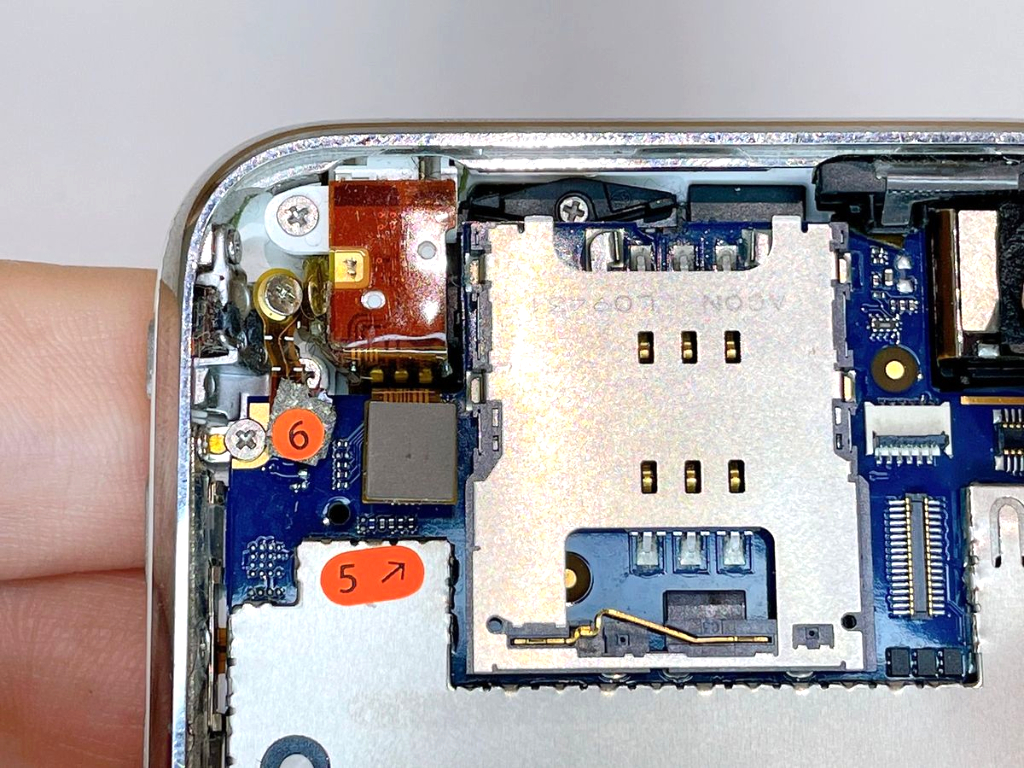

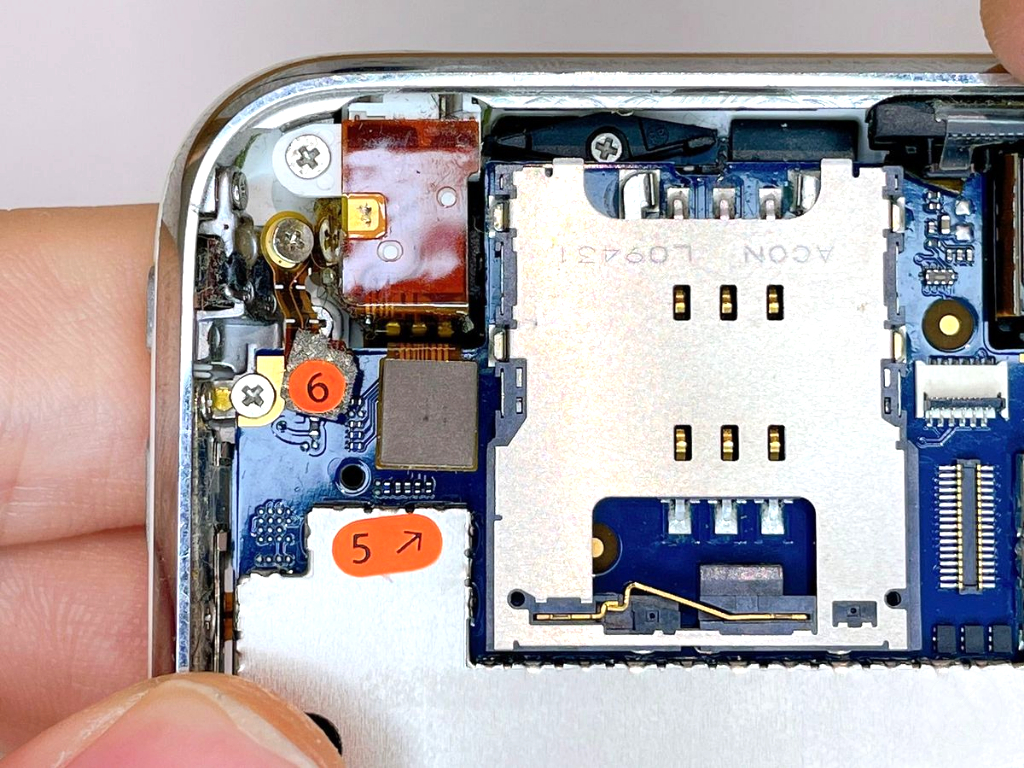

6番コネクタを装着します。

5番コネクタを装着します。

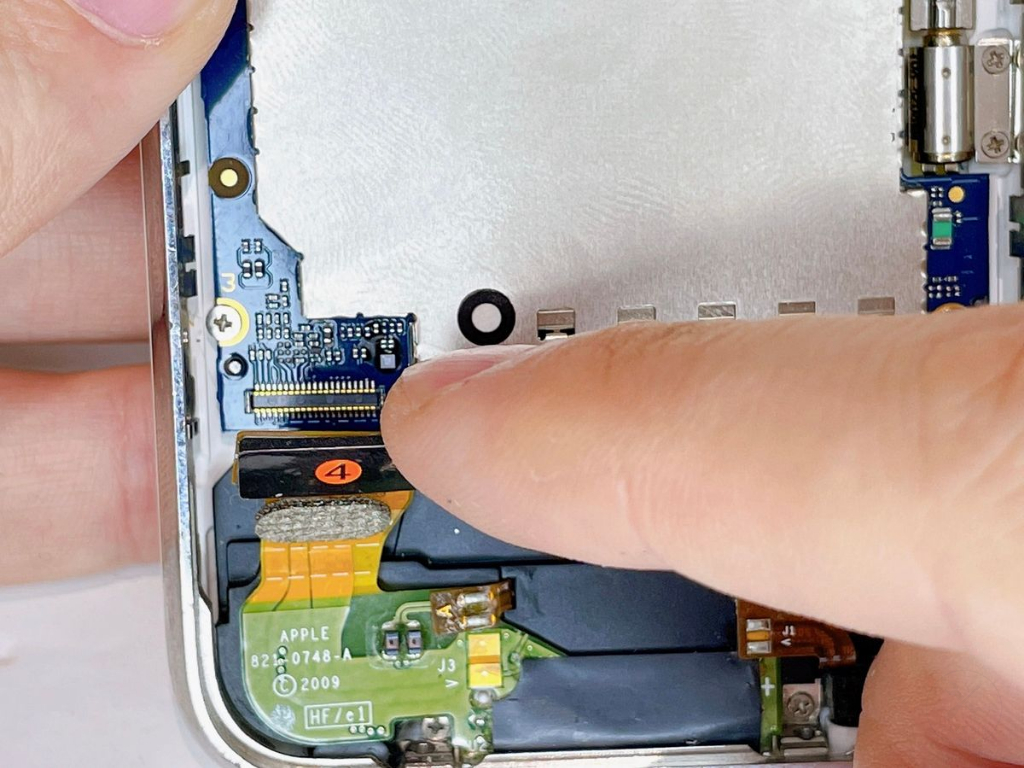

4番コネクタを装着します。

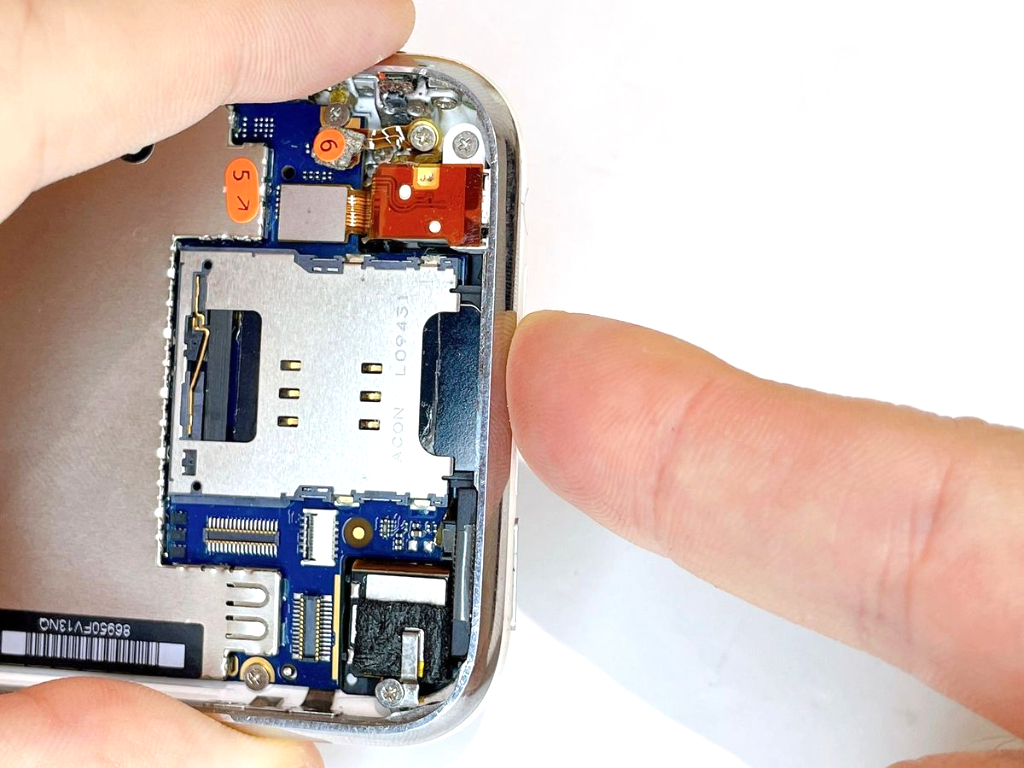

SIMカードを押し込んで装着します。

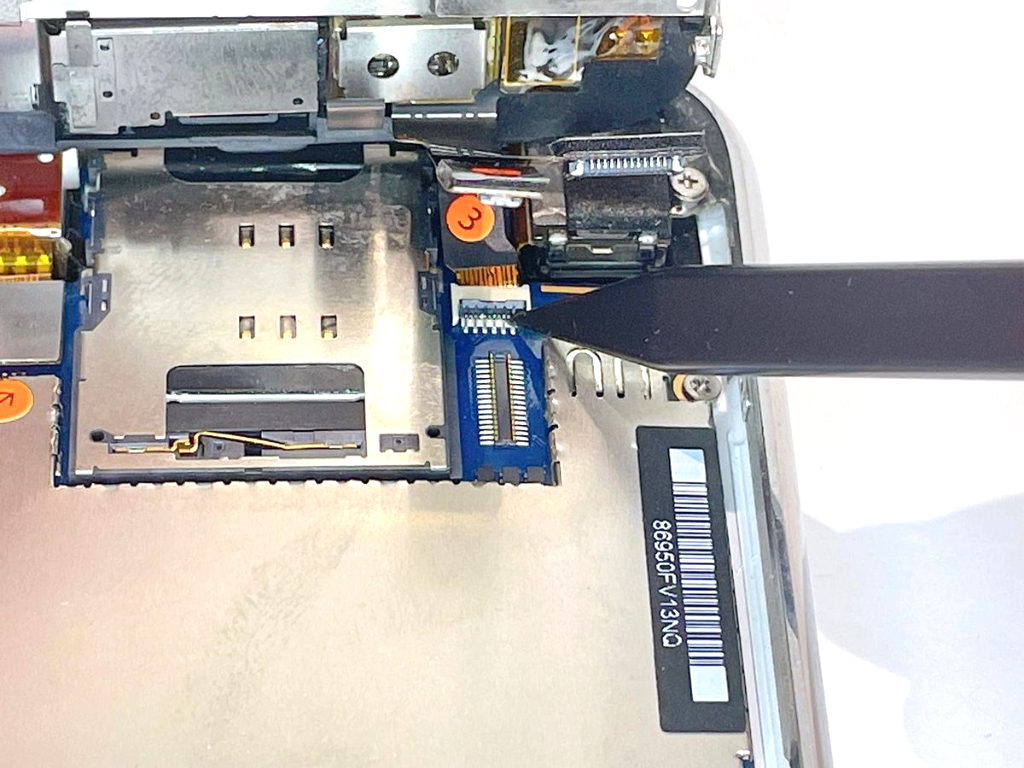

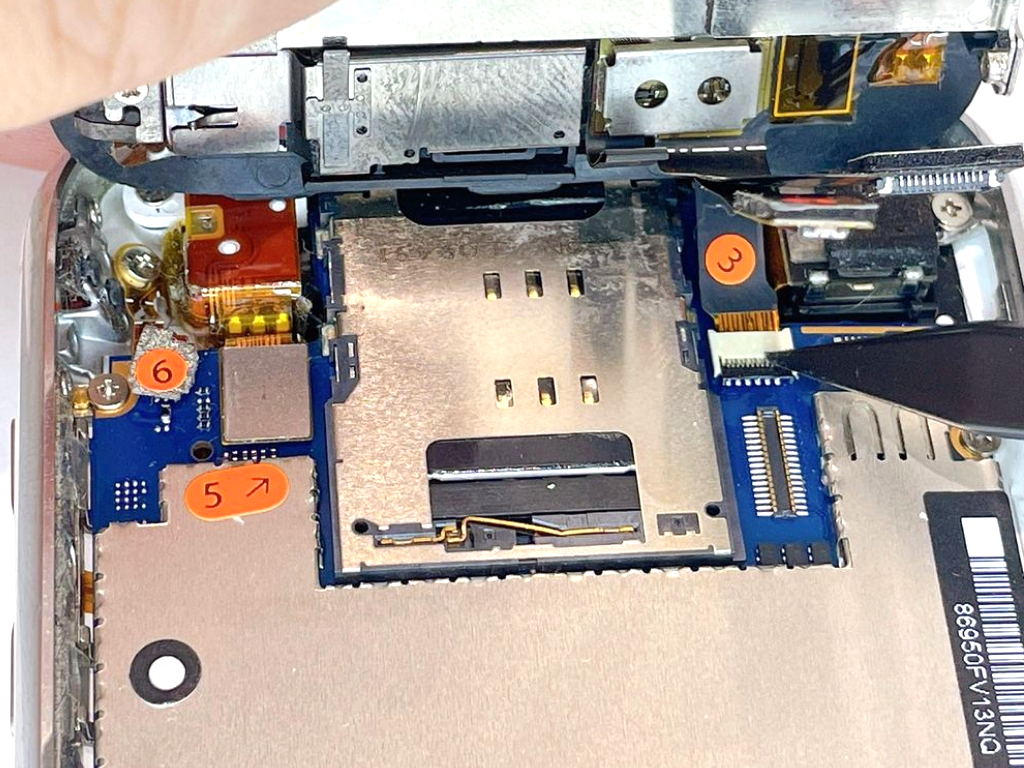

下記手順で3番コネクタを装着します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを奥まで挿入する

③3番コネクタの黒レバーを下に下げる

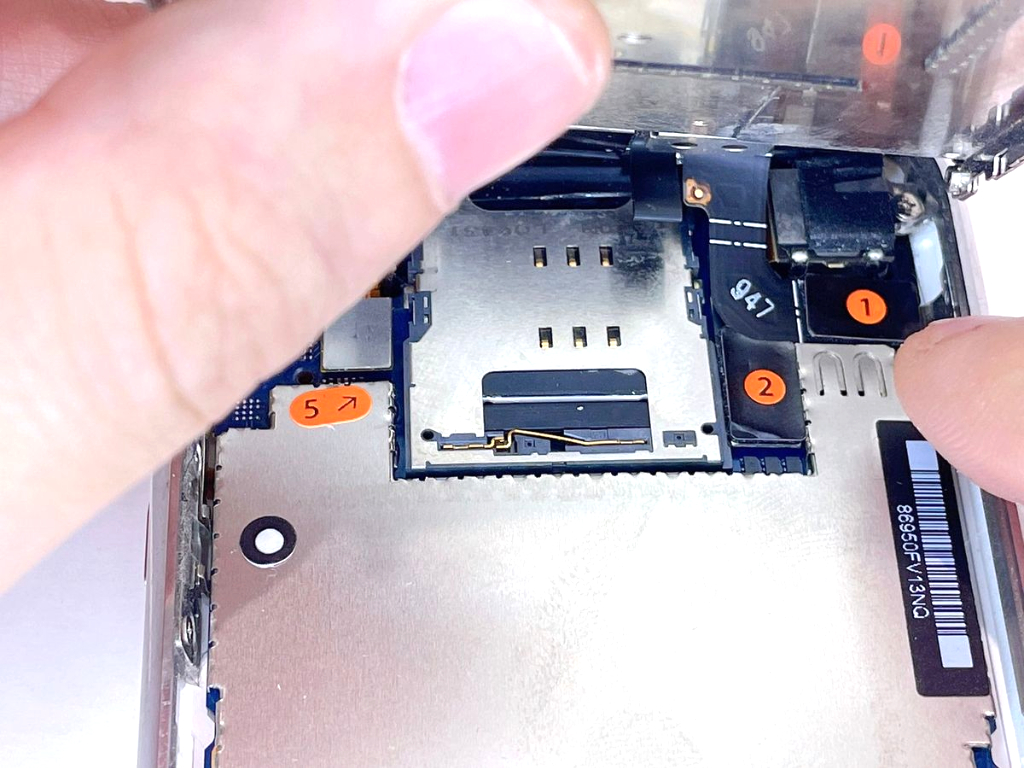

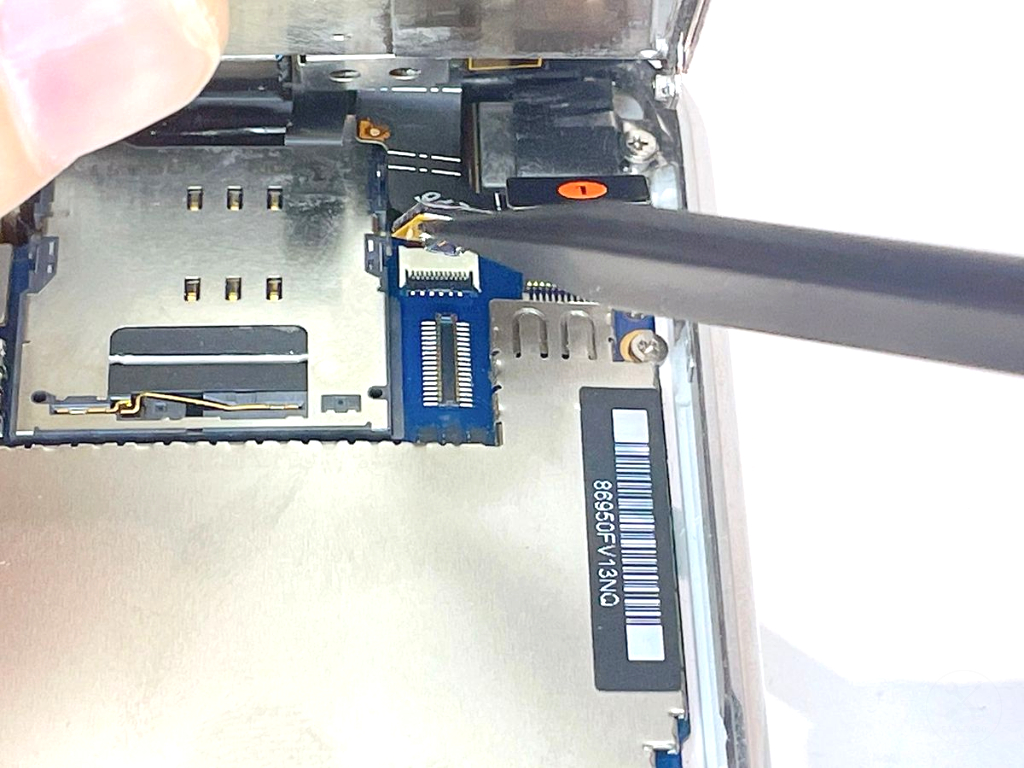

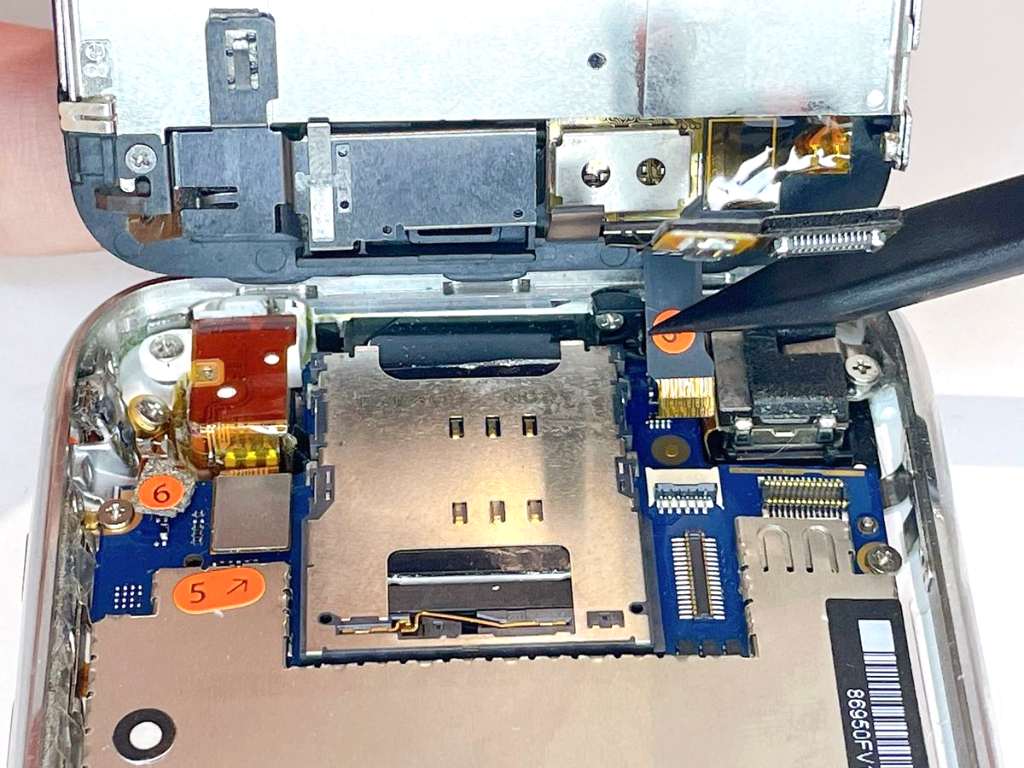

2番コネクタを装着します。

1番コネクタを装着します。

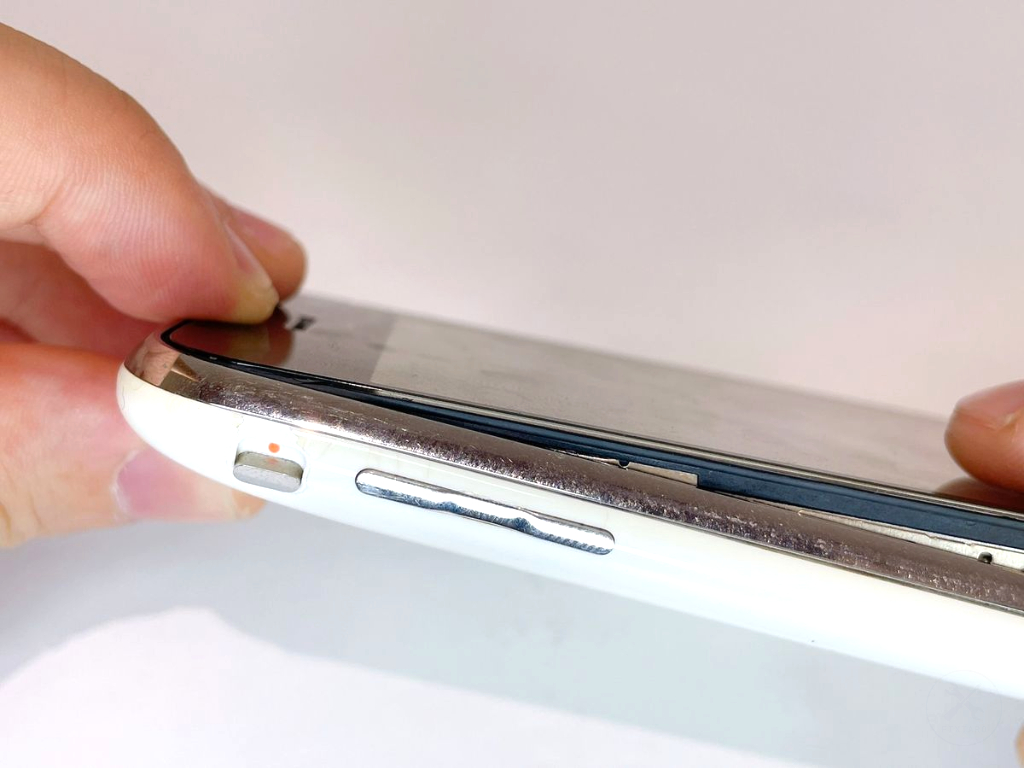

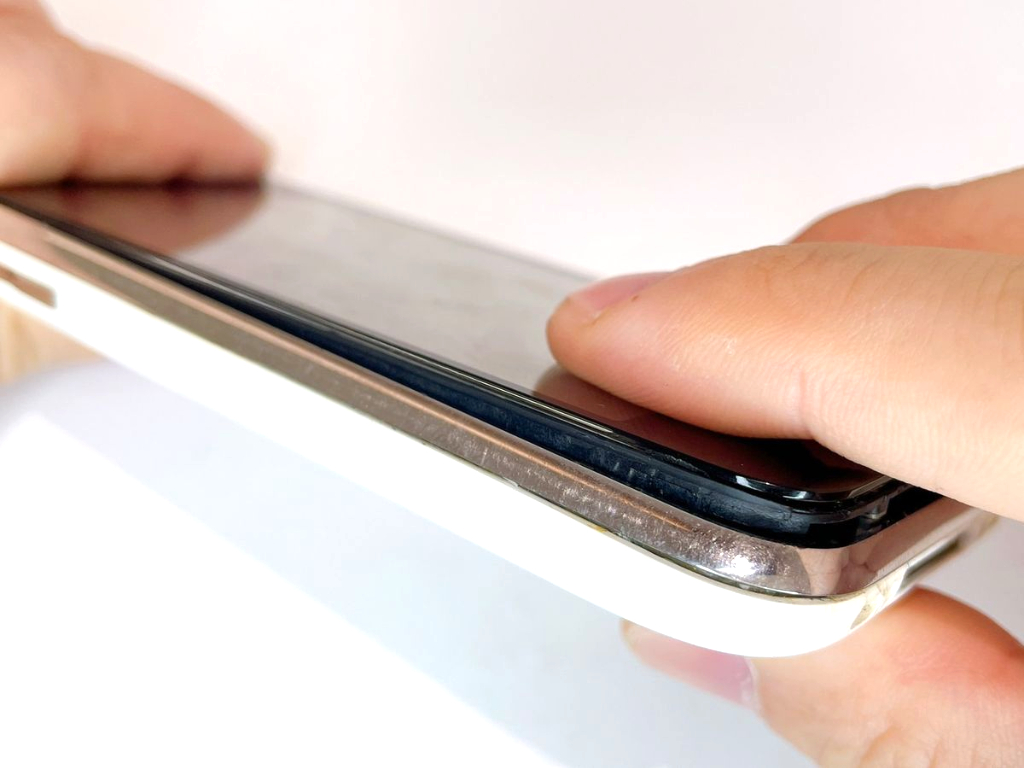

フロントパネルをケースに押し込んで装着します。

必ずフロントパネルをケース上部から装着しましょう。フロントパネルとケース下部から装着するとフロントパネルとケース上部の爪が装着できません。

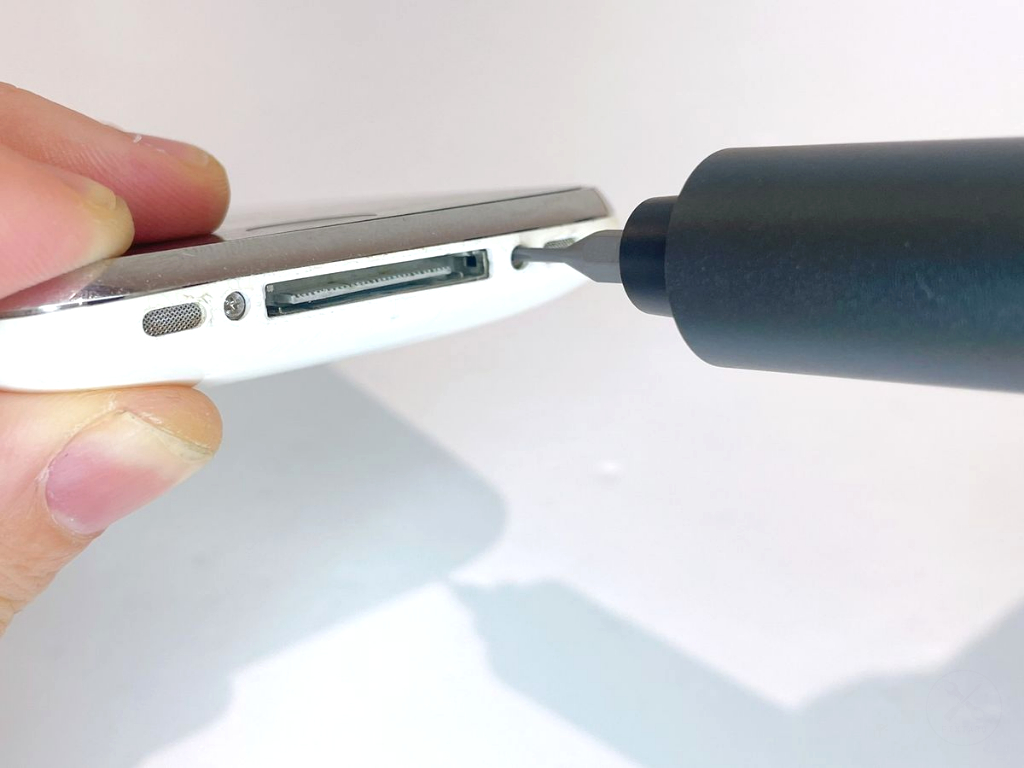

ケース底のネジ×2を装着します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

以上で、iPhone3GSの音量ボタンの交換は完了です。
