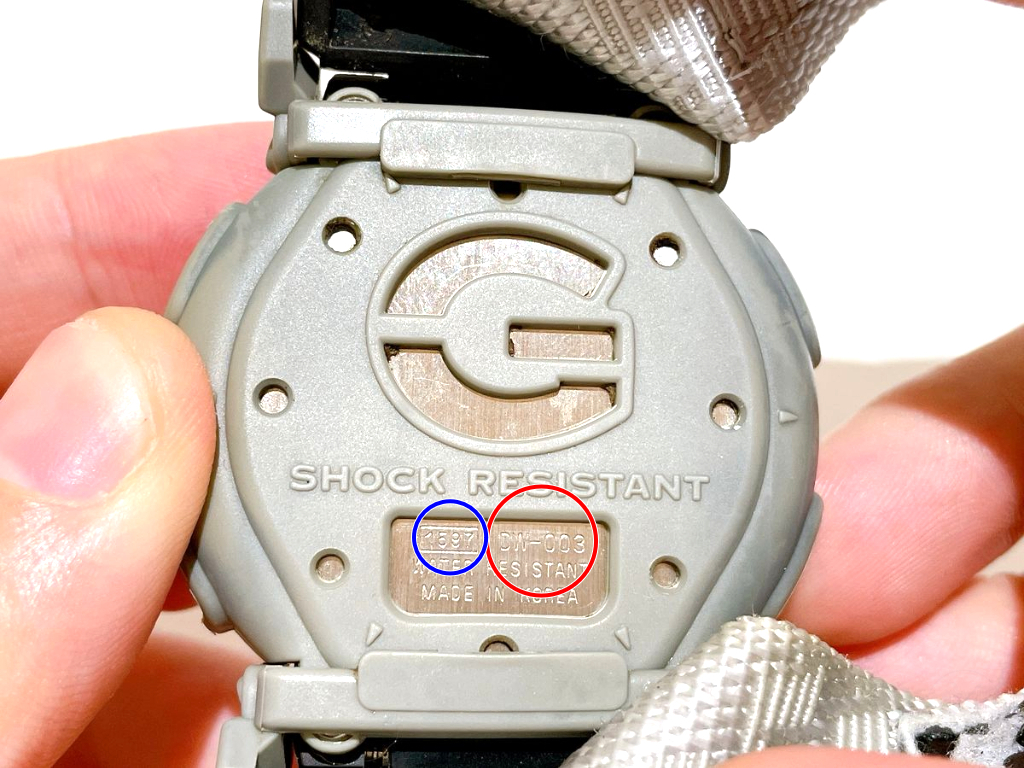

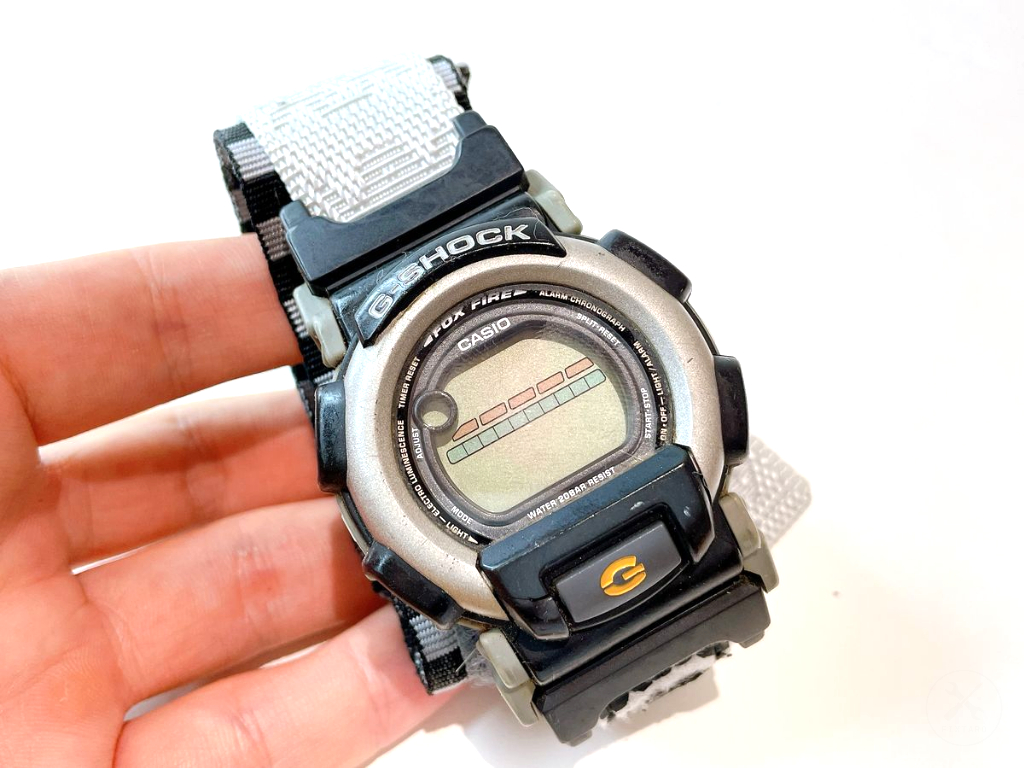

ベルト交換を設定する前に、裏蓋を確認し、型番が[DW003]（赤丸）、モジュール番号[1597]（青丸）かチェックしてください。

⚠️ご注意ください

• 型番によって本体構造が微妙に異なり、迷うことがあります。迷わずに作業できるように必ず型番が一致していることを確認してください。

下記手順で本体上部側ベルトのバネ棒を外します。

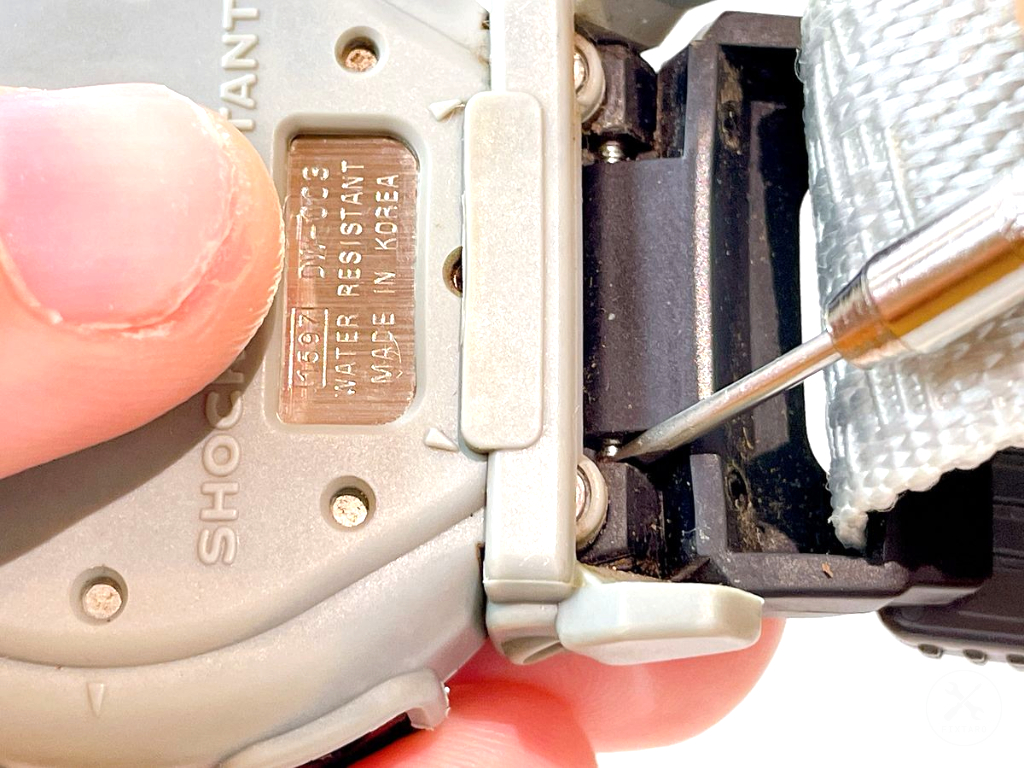

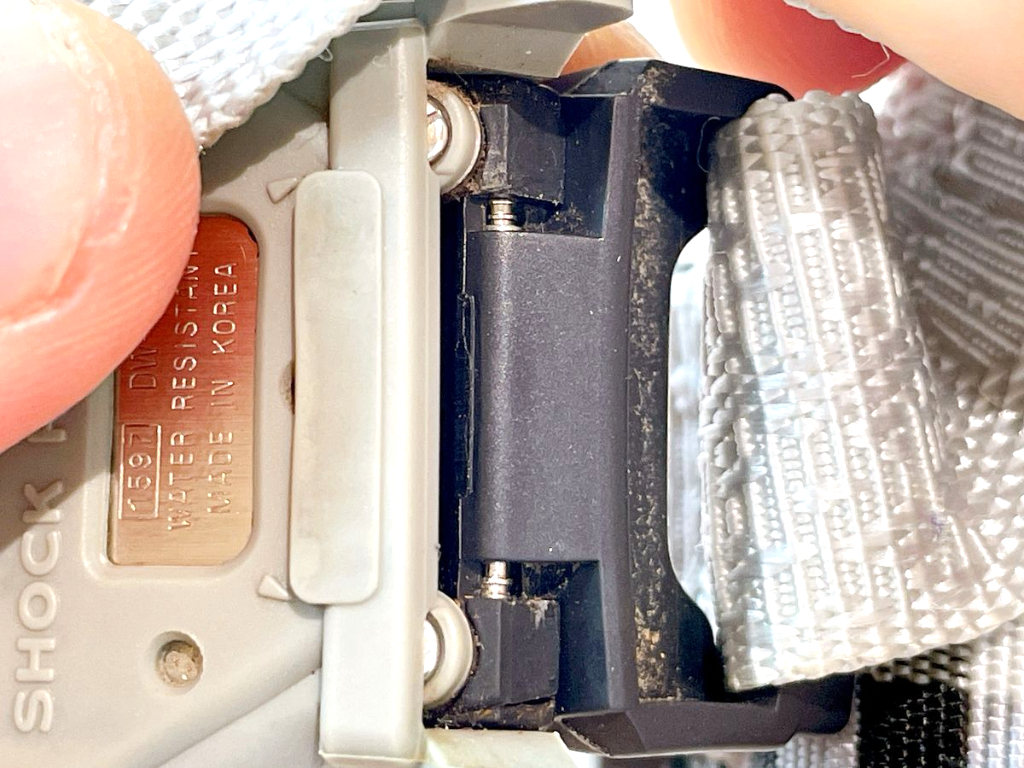

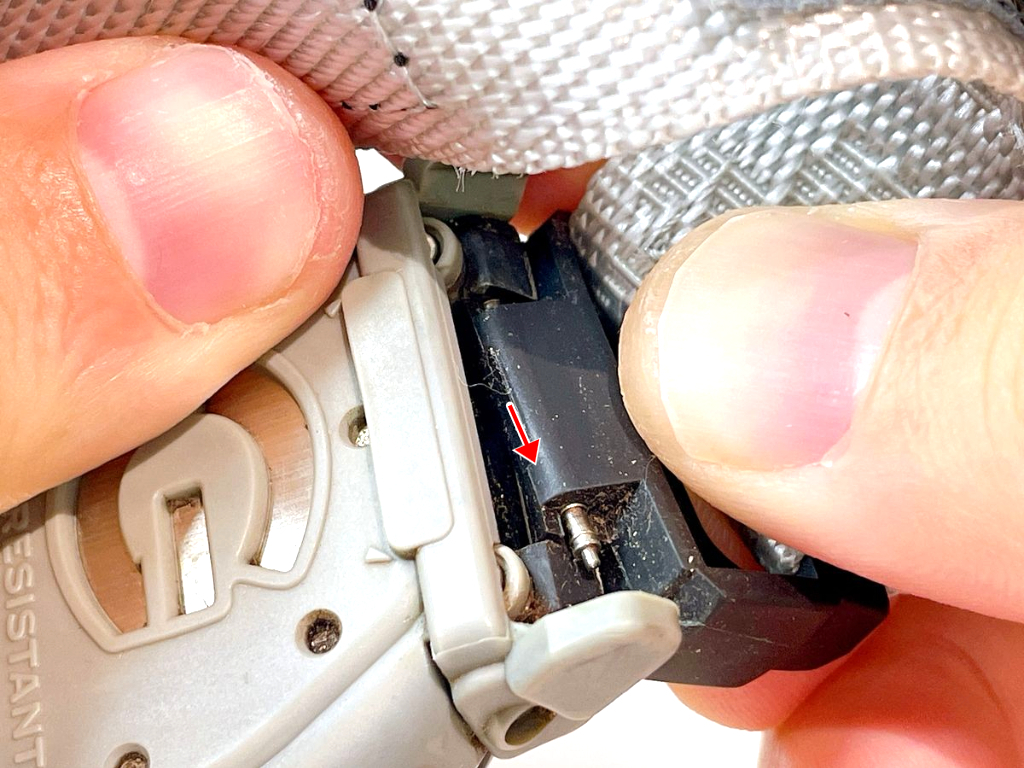

1. 本体上部側ベルトの裏側からベルトのバネ棒を確認します。

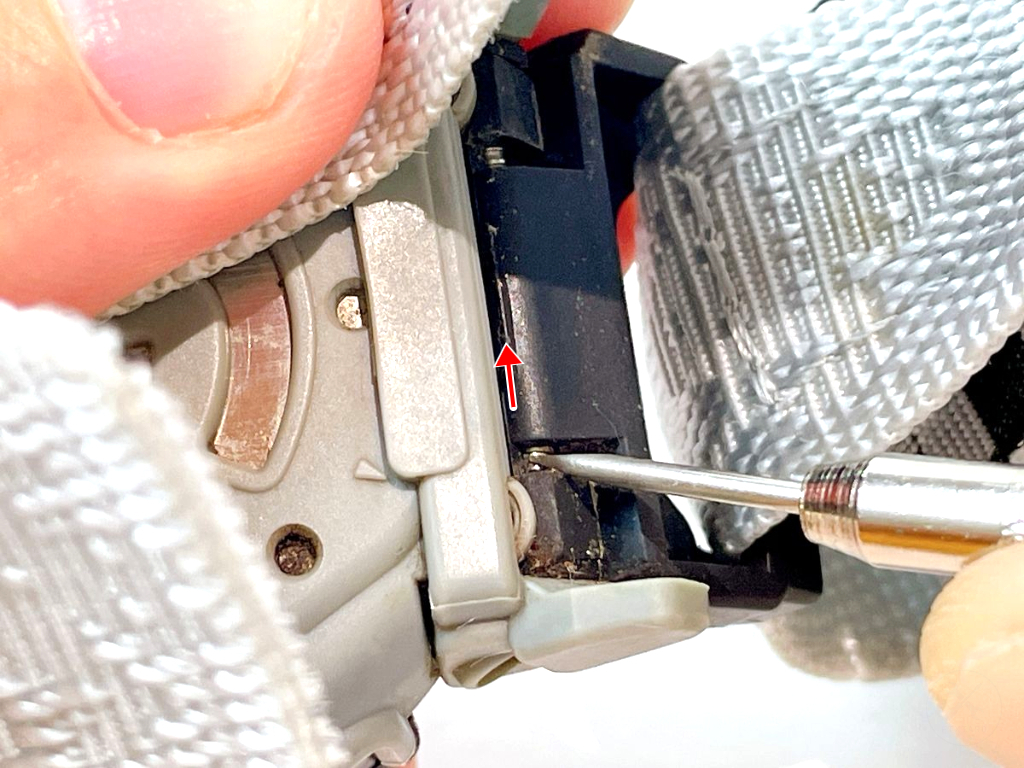

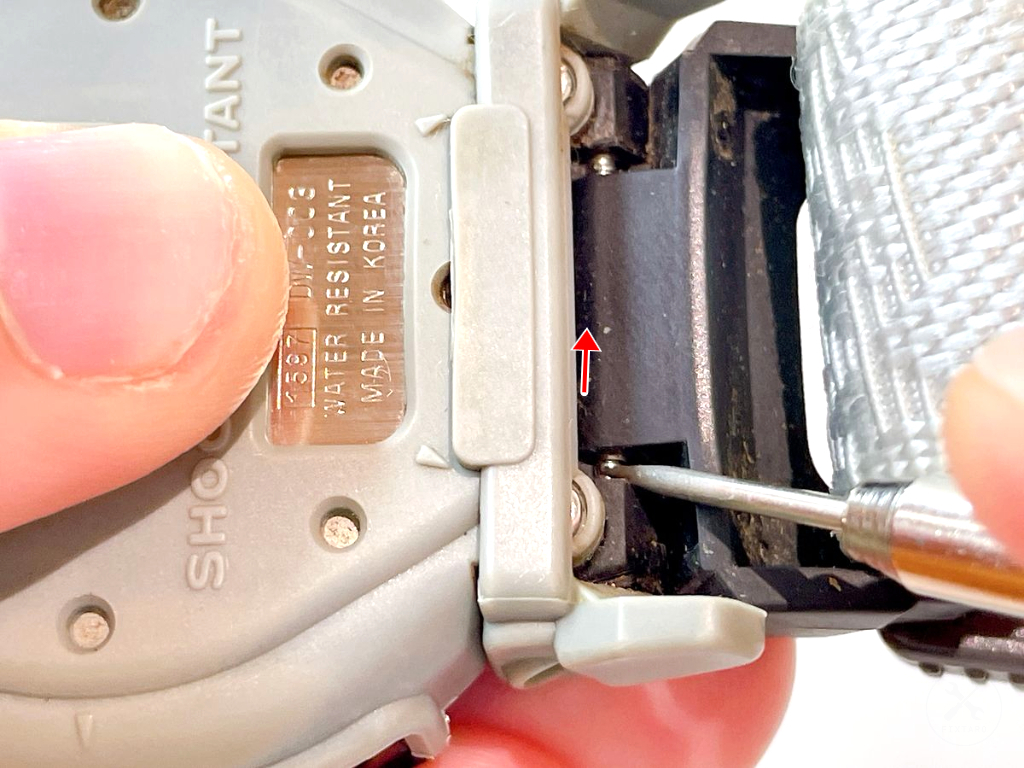

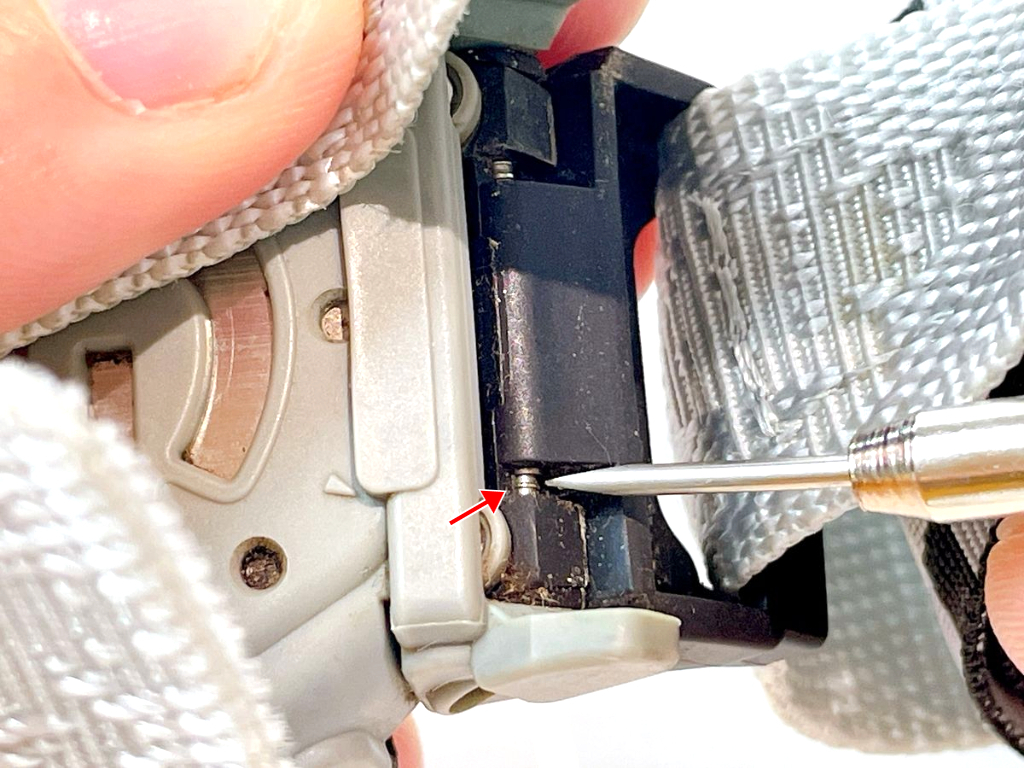

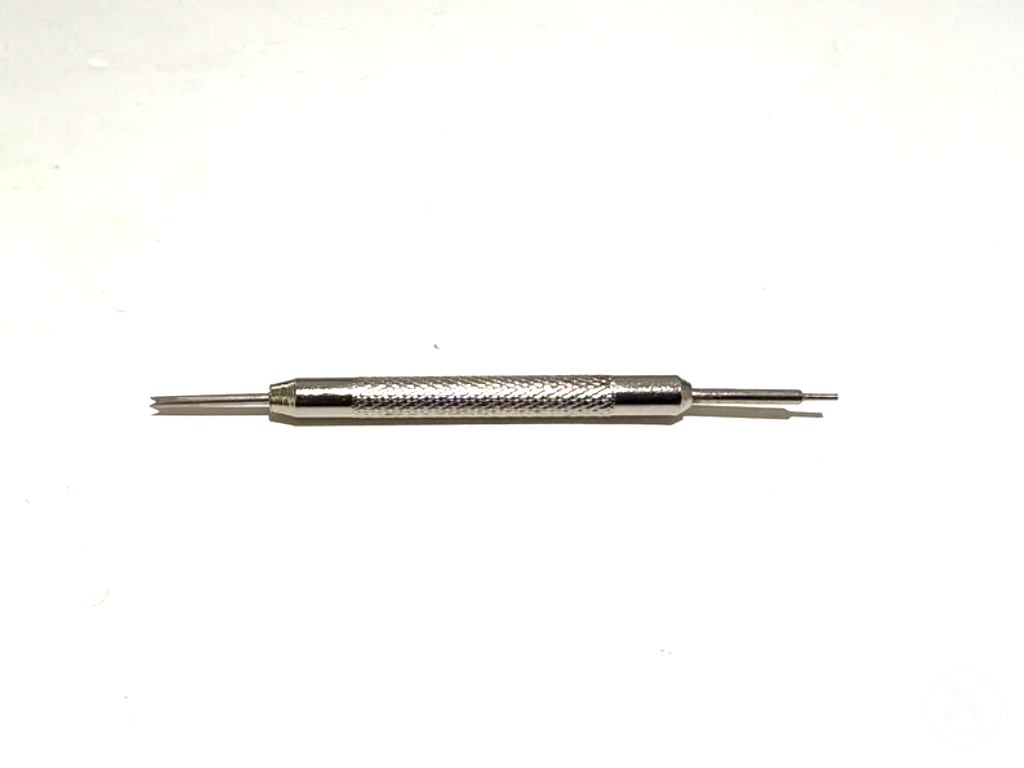

2. バネ棒外し（V型）をバネ棒の外側突起とベルトの間（写真1枚目の赤矢印）に差し込みます。

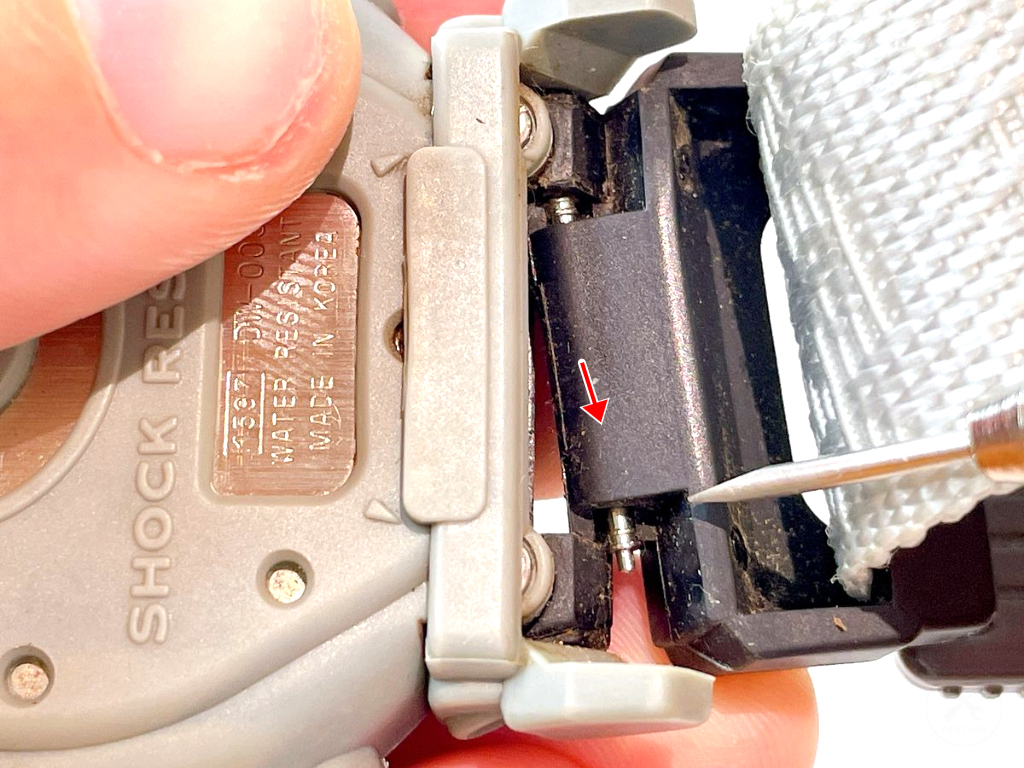

3. バネ棒外しをベルト中央側（写真2枚目の赤矢印）に押し込みます。
4. 軽くベルトを手前に引くと、ベルトのバネ棒の片側が外れます。

⚠️ご注意ください

• バネ棒を縮めた際、勢いよくピンが飛び出して紛失しやすいので、指で軽く押さえながら作業してください。爪やつまようじ等では外せません。本体を傷つけるだけなので必ず専用工具を使いましょう。

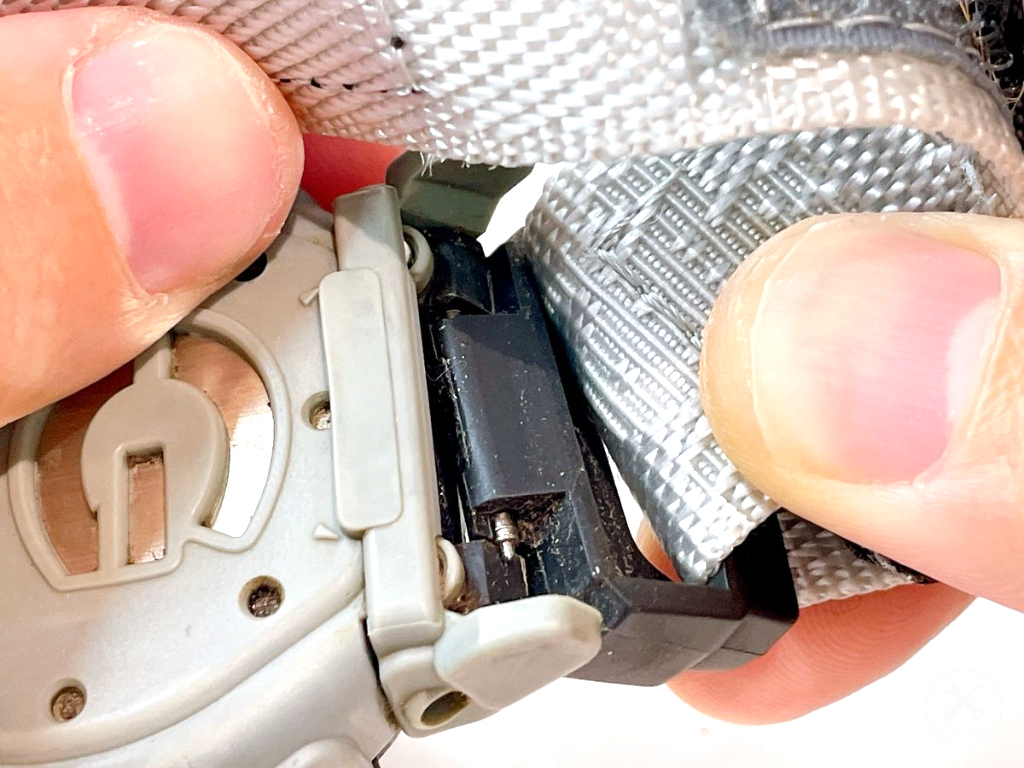

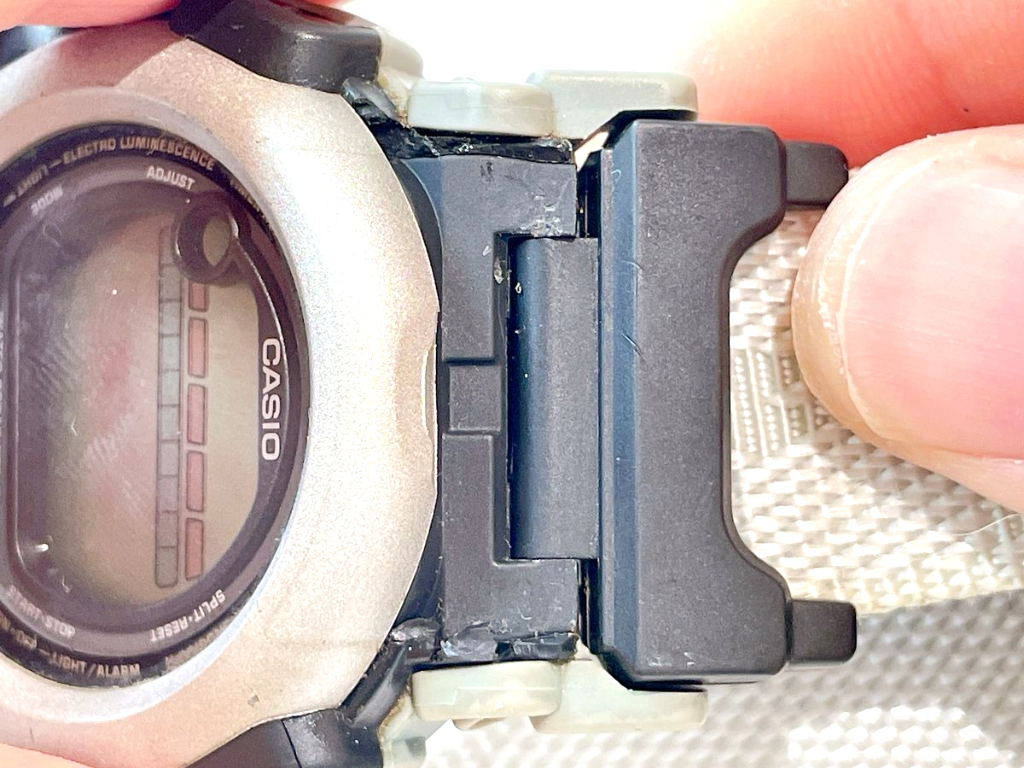

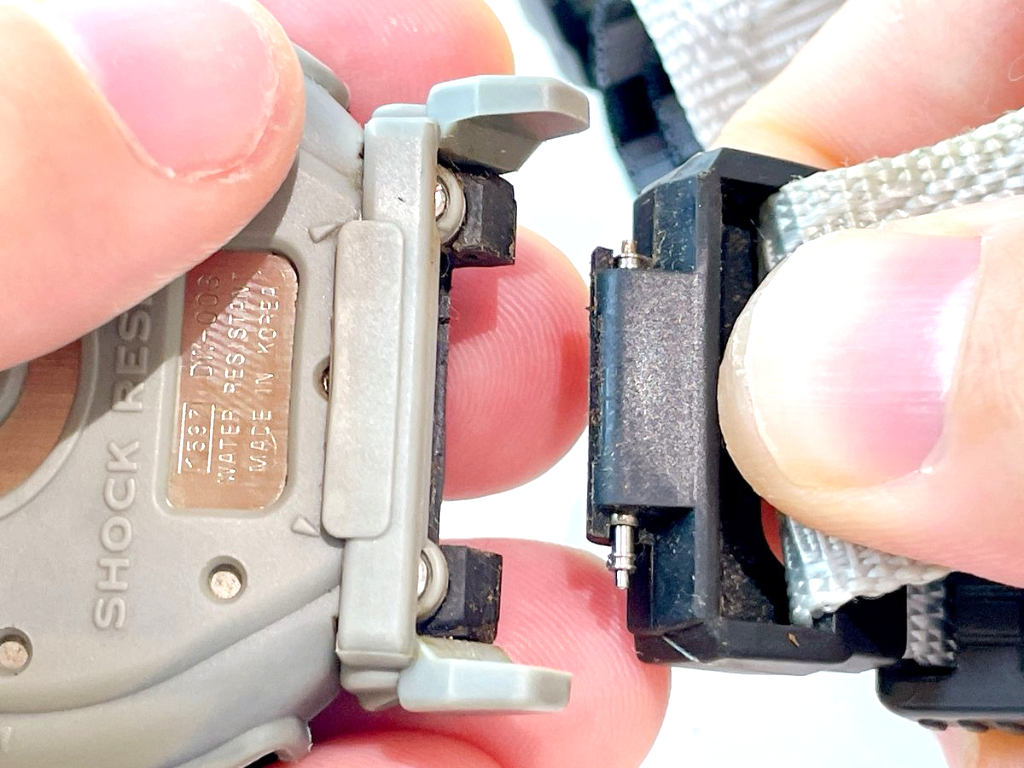

本体を固定しながら、本体上部側ベルトを手前（写真1枚目の赤矢印）に引くと、ベルトが外れます。

⚠️ご注意ください

• ベルトに装着されているバネ棒は全く固定されていない状態になります。ベルトを激しく動かしたり、揺らしたりすると紛失に繋がります。慎重に作業してください。

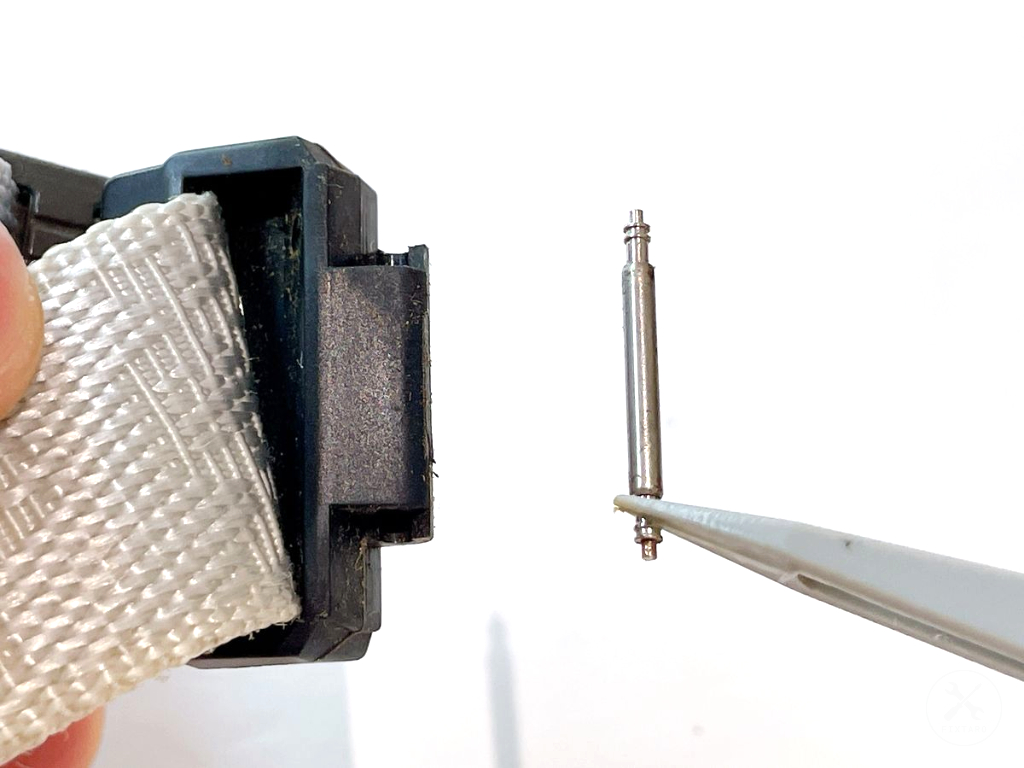

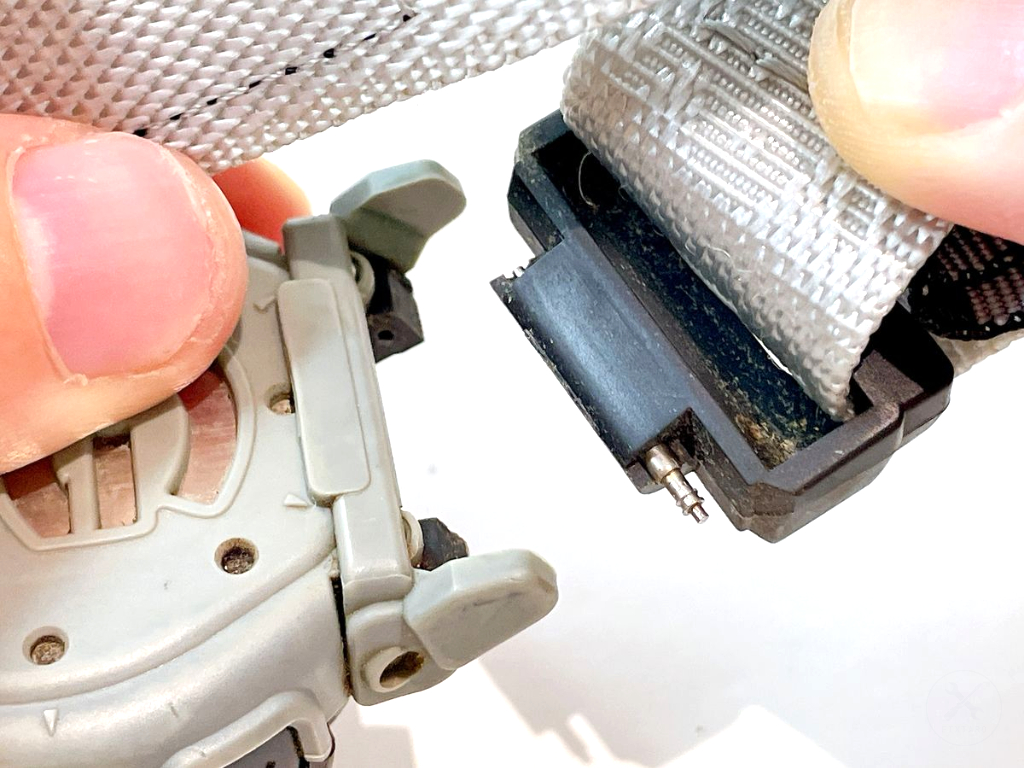

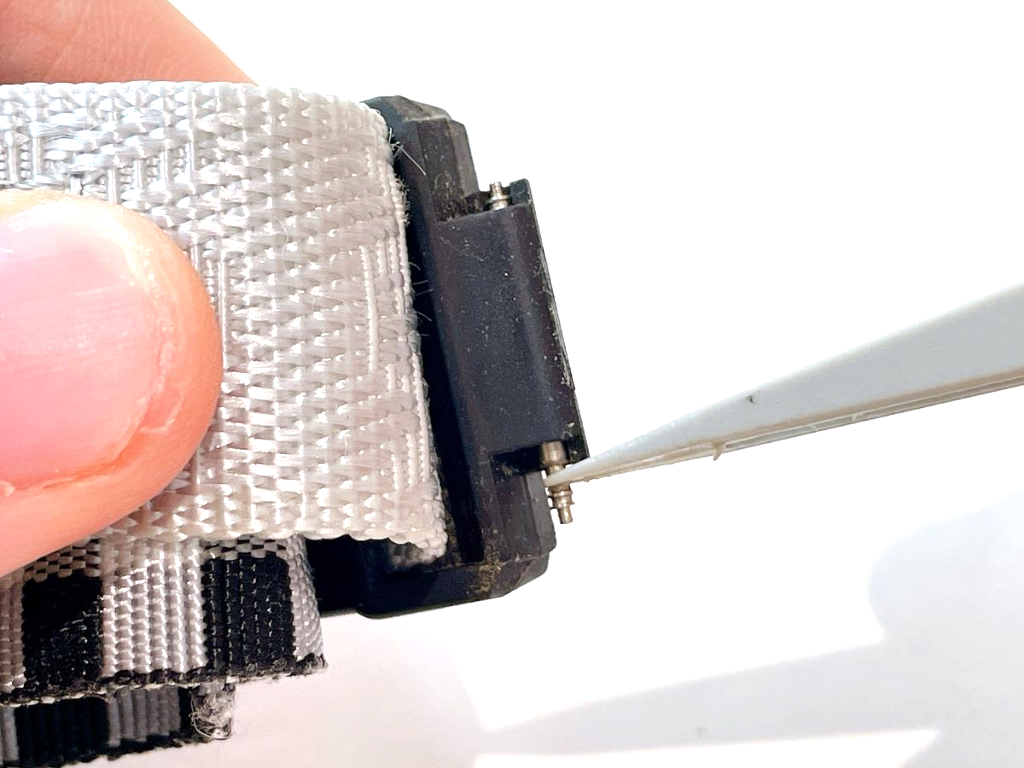

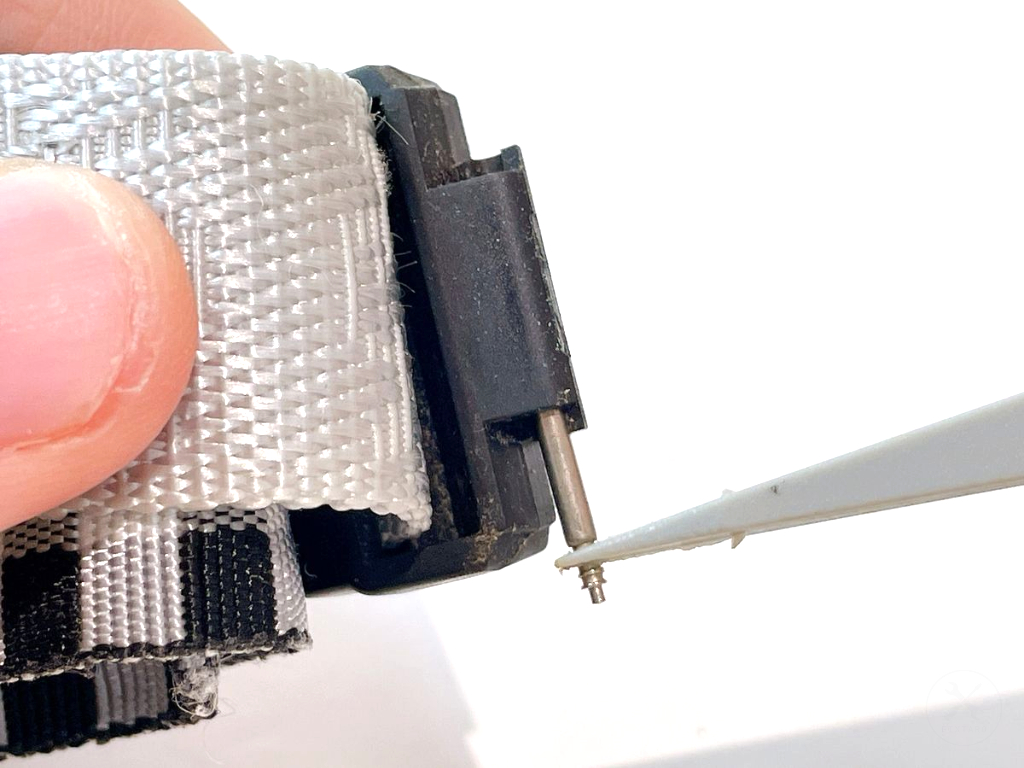

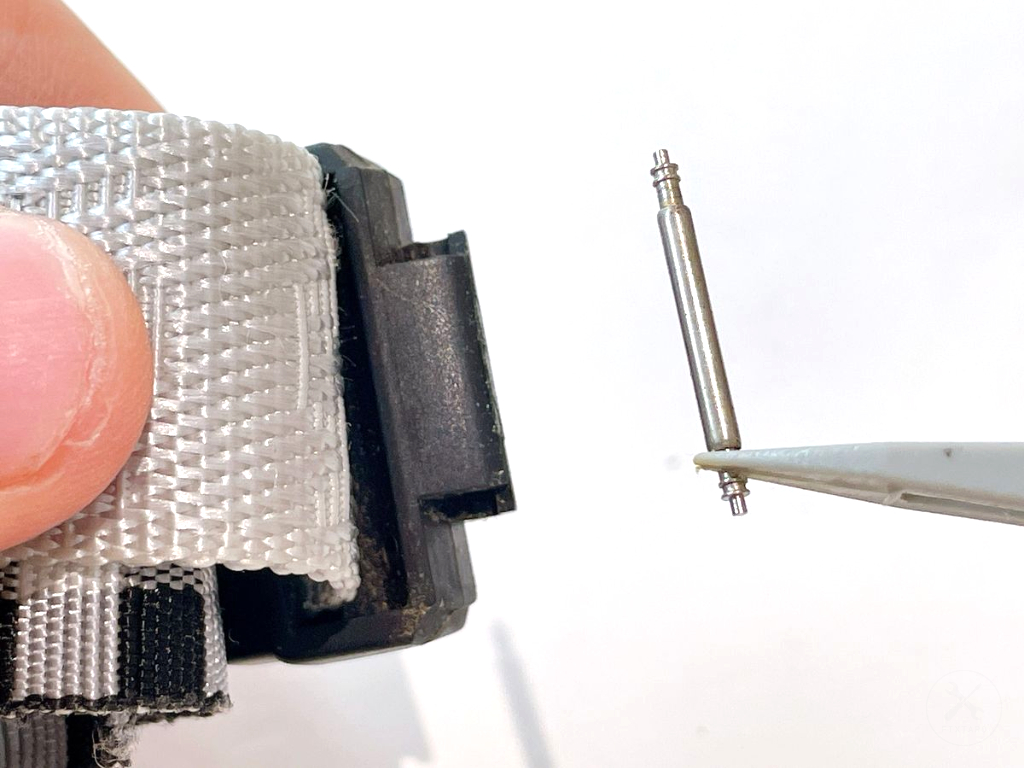

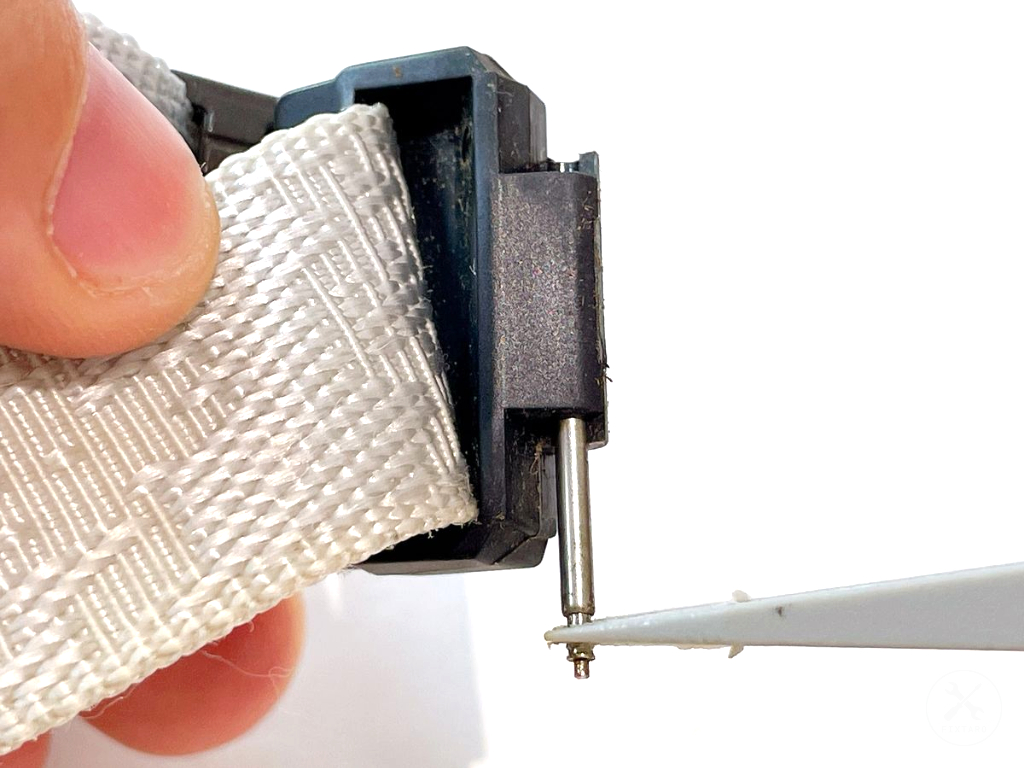

プラスチック製ピンセットを使用し、本体上部側ベルトのバネ棒を引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいため、慎重に取り外してください。

下記手順で本体下部側ベルトのバネ棒を外します。

1. 本体下部側ベルトの裏側からベルトのバネ棒を確認します。

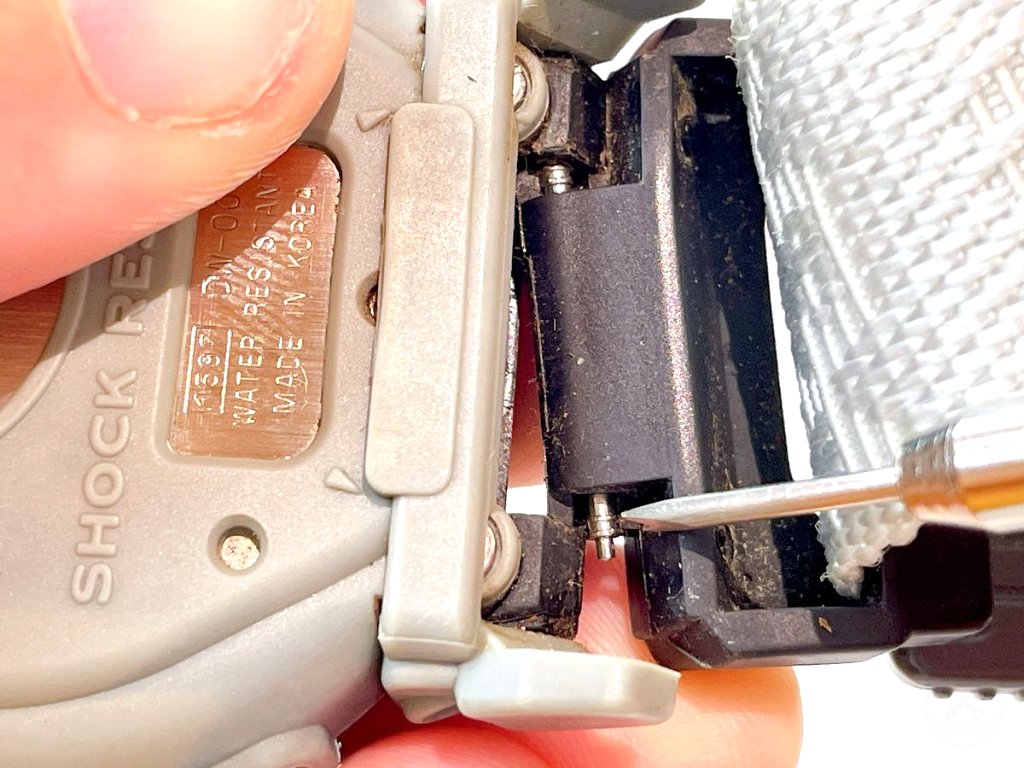

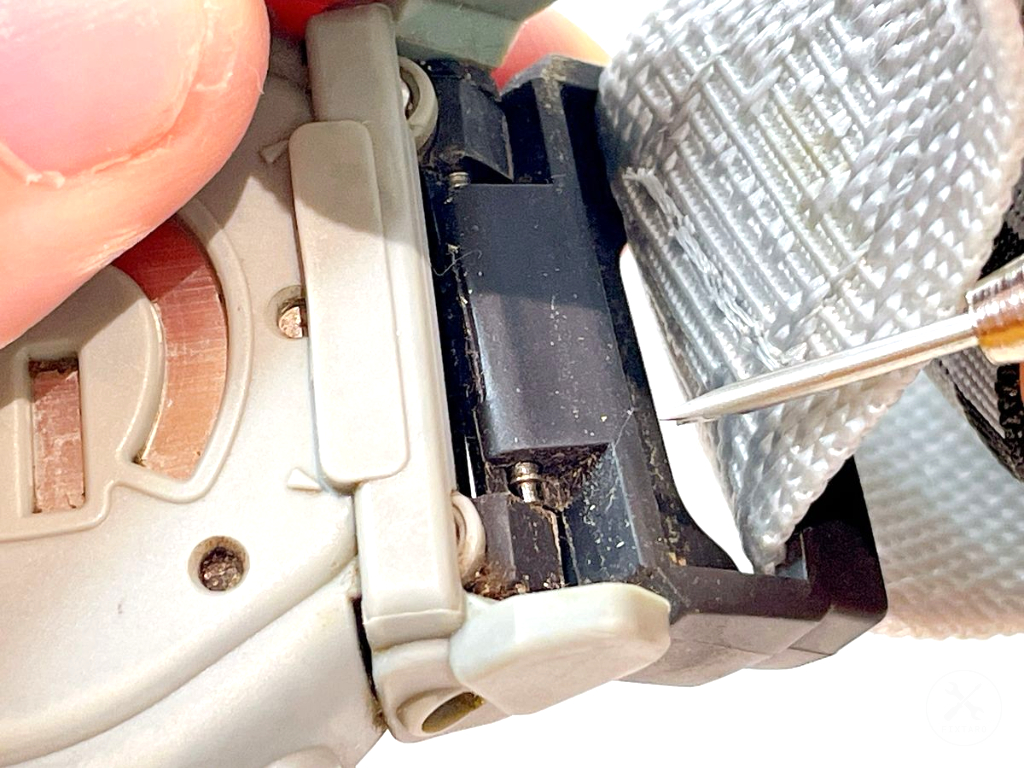

2. バネ棒外し（V型）をバネ棒の外側突起とベルトの間に差し込みます。
3. バネ棒外しをベルト中央側に押し込みます。
4. 軽くベルトを手前に引くと、ベルトのバネ棒の片側が外れます。

⚠️ご注意ください

• バネ棒を縮めた際、勢いよくピンが飛び出して紛失しやすいので、指で軽く押さえながら作業してください。爪やつまようじ等では外せません。本体を傷つけるだけなので必ず専用工具を使いましょう。

本体を固定しながら、本体下部側ベルトを手前（写真1枚目の赤矢印）に引くと、ベルトが外れます。

⚠️ご注意ください

• ベルトに装着されているバネ棒は全く固定されていない状態になります。ベルトを激しく動かしたり、揺らしたりすると紛失に繋がります。慎重に作業してください。

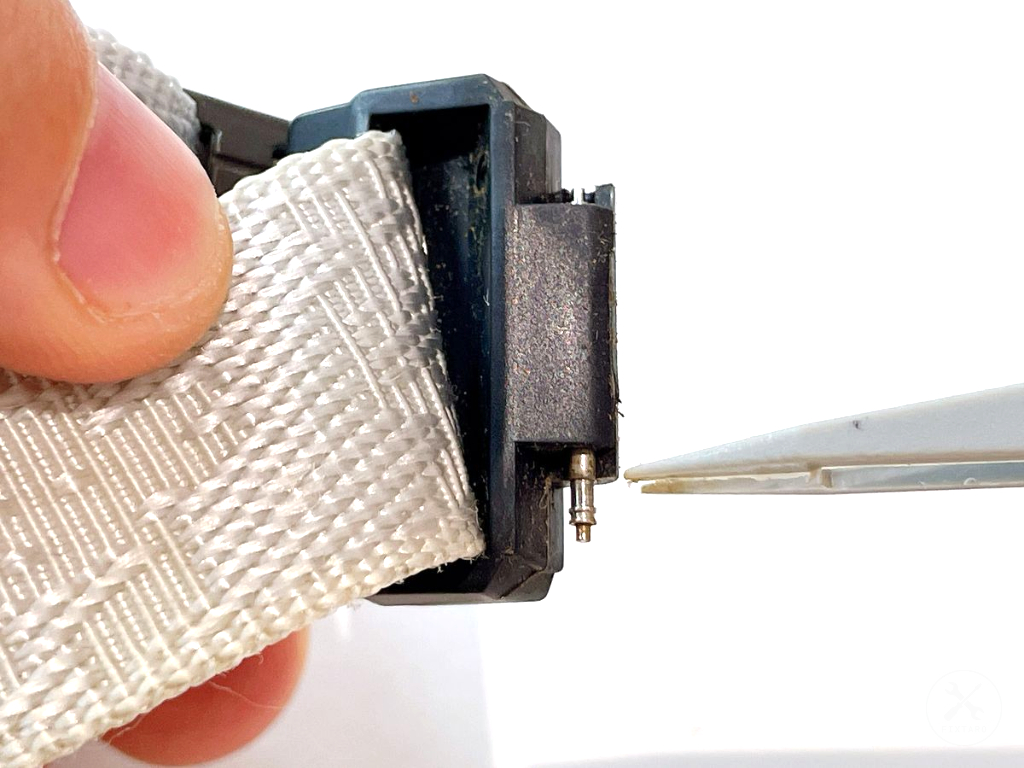

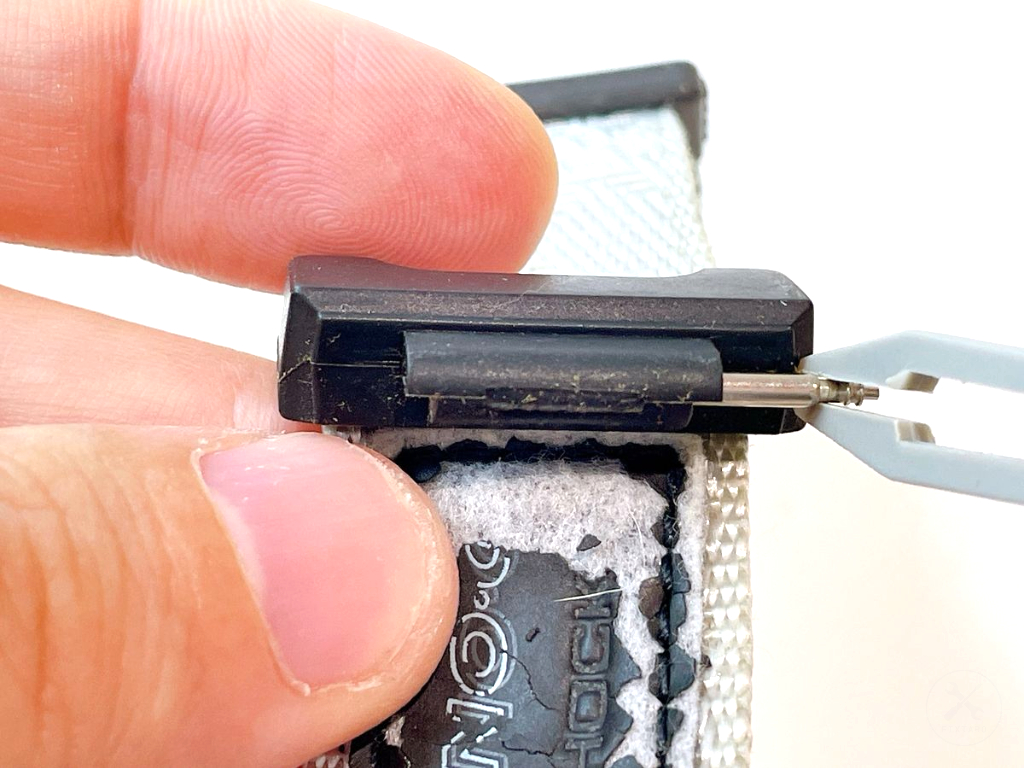

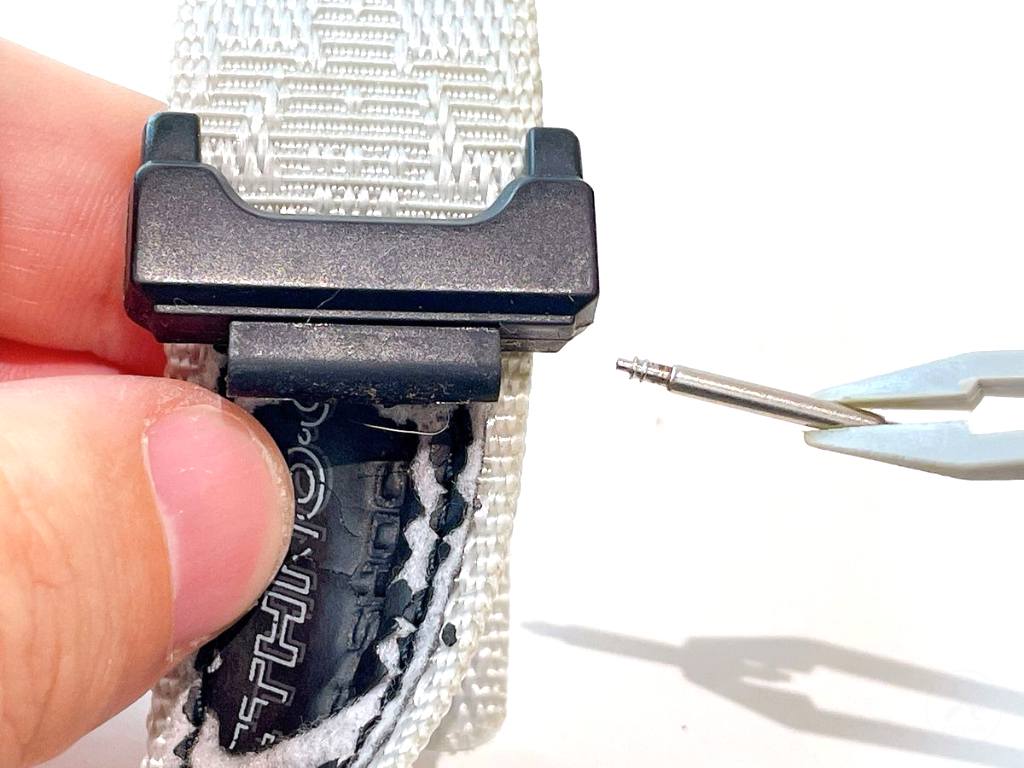

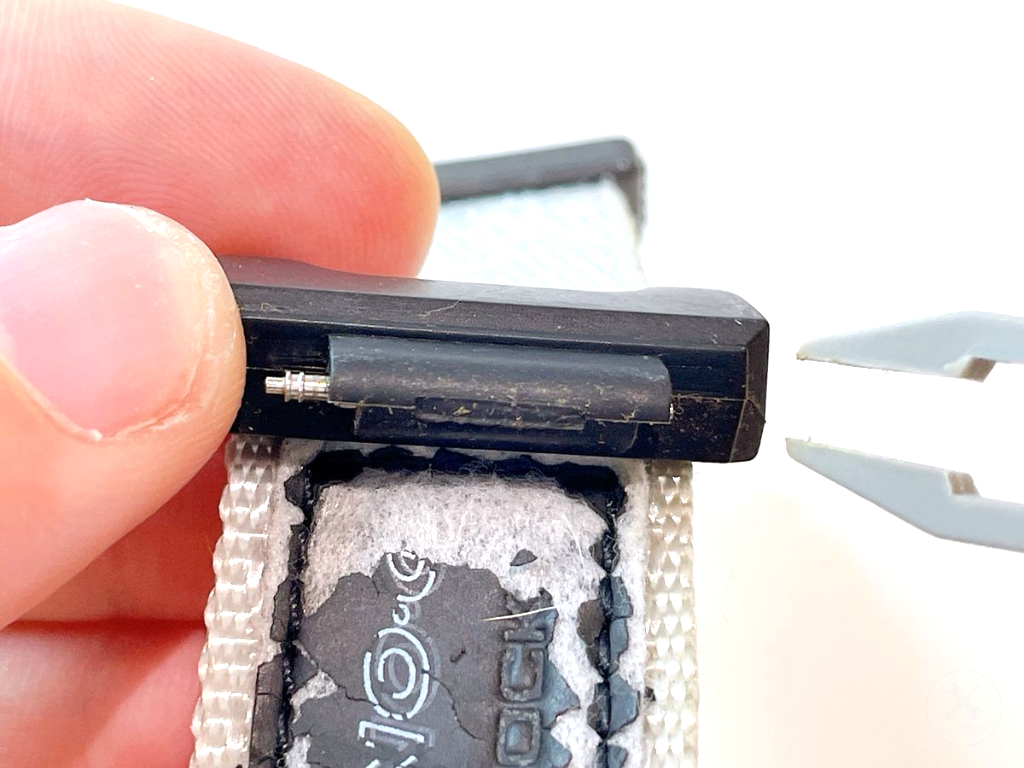

プラスチック製ピンセットを使用し、本体下部側ベルトのバネ棒を引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいため、慎重に取り外してください。

交換用のベルトにバネ棒×2を挿入します。

⚠️ご注意ください

• バネは挿入しただけであり、全く固定されていません。ベルトを動かしたり揺らしたりするとバネ棒が外れてしまい紛失に繋がります。慎重に作業してください。

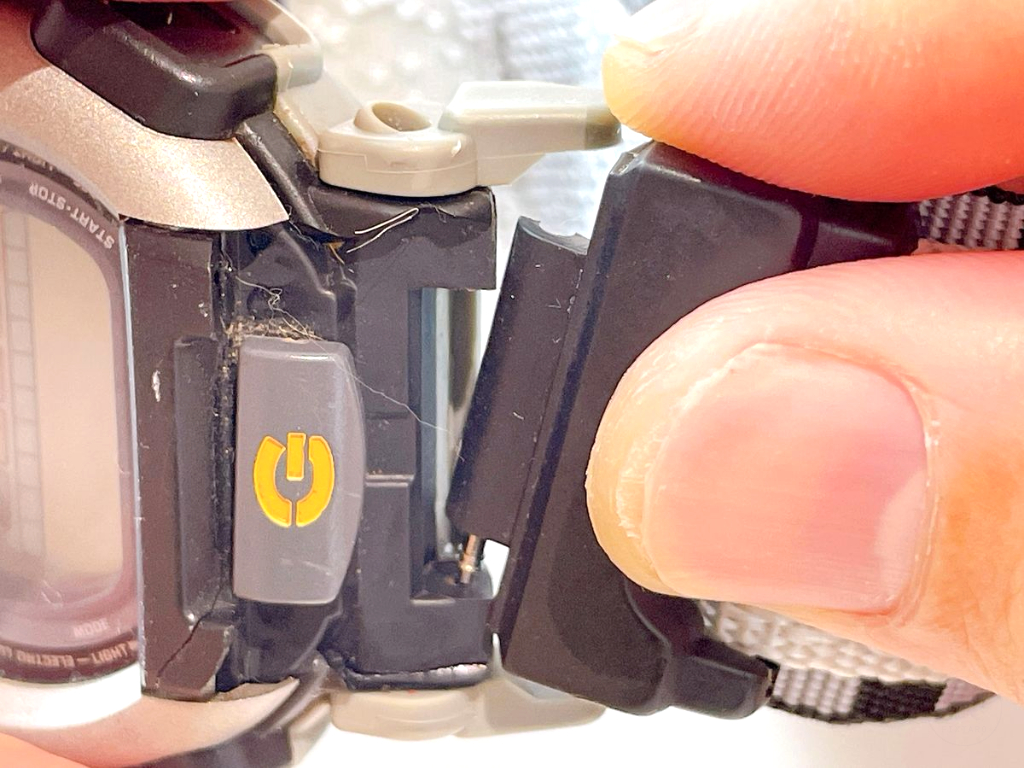

本体下部側にベルトから出たバネ棒の片側を挿入します。

⚠️ご注意ください

• バネ棒の片側を挿入しても「カチッ」という感触や音はありません。

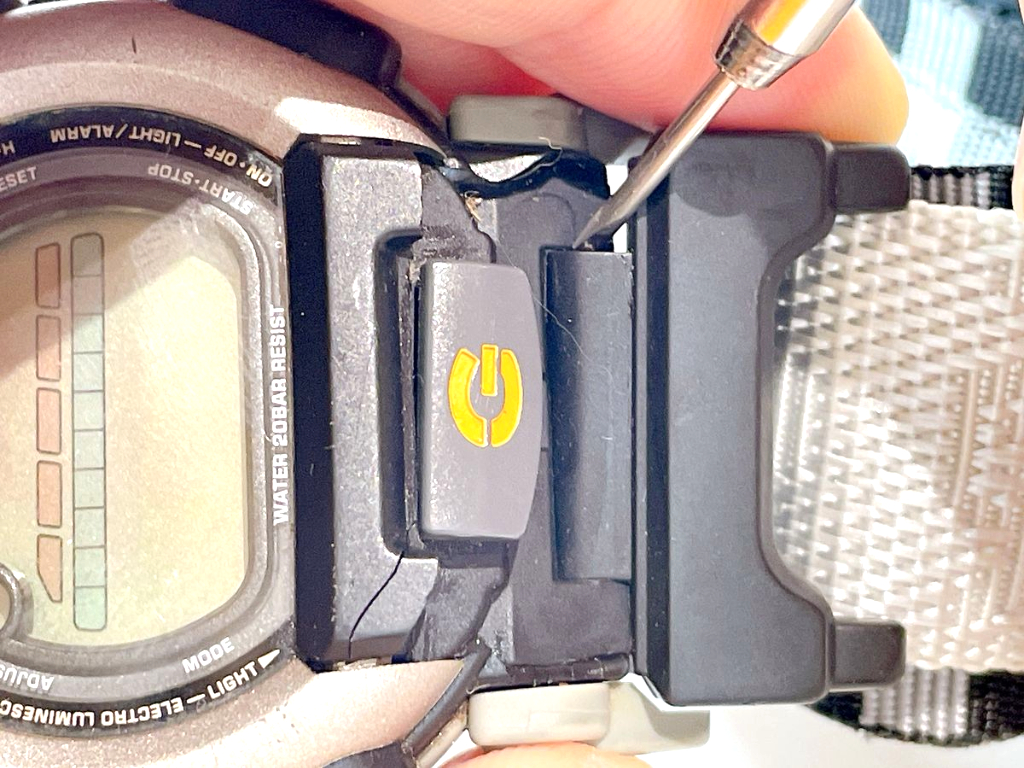

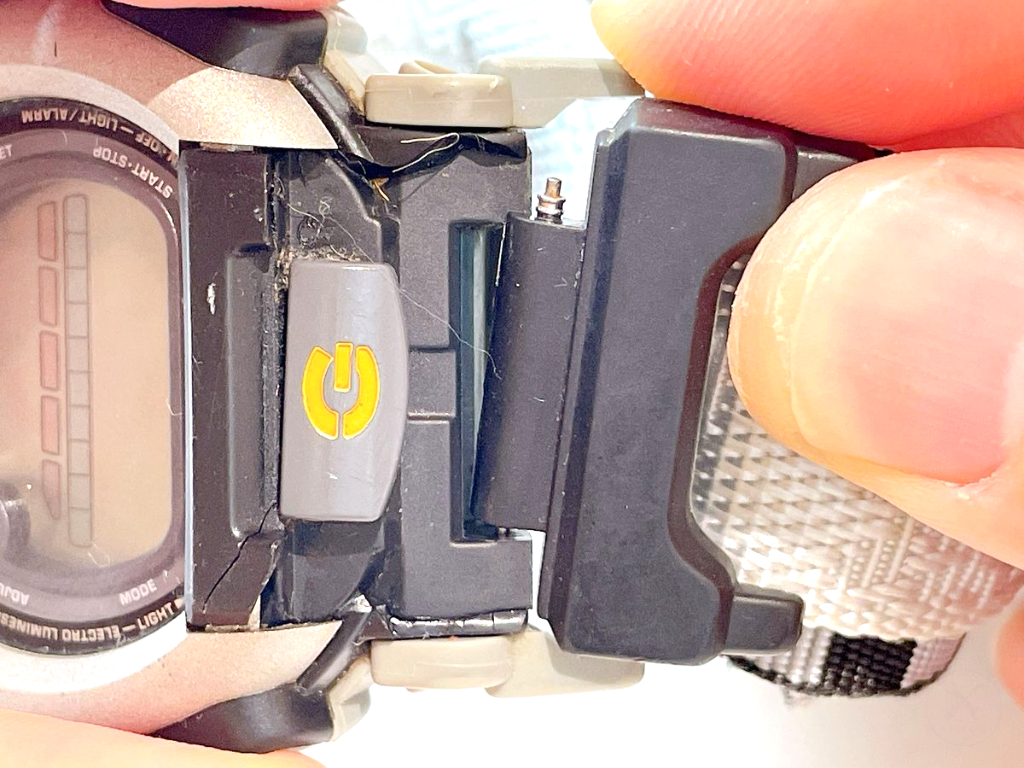

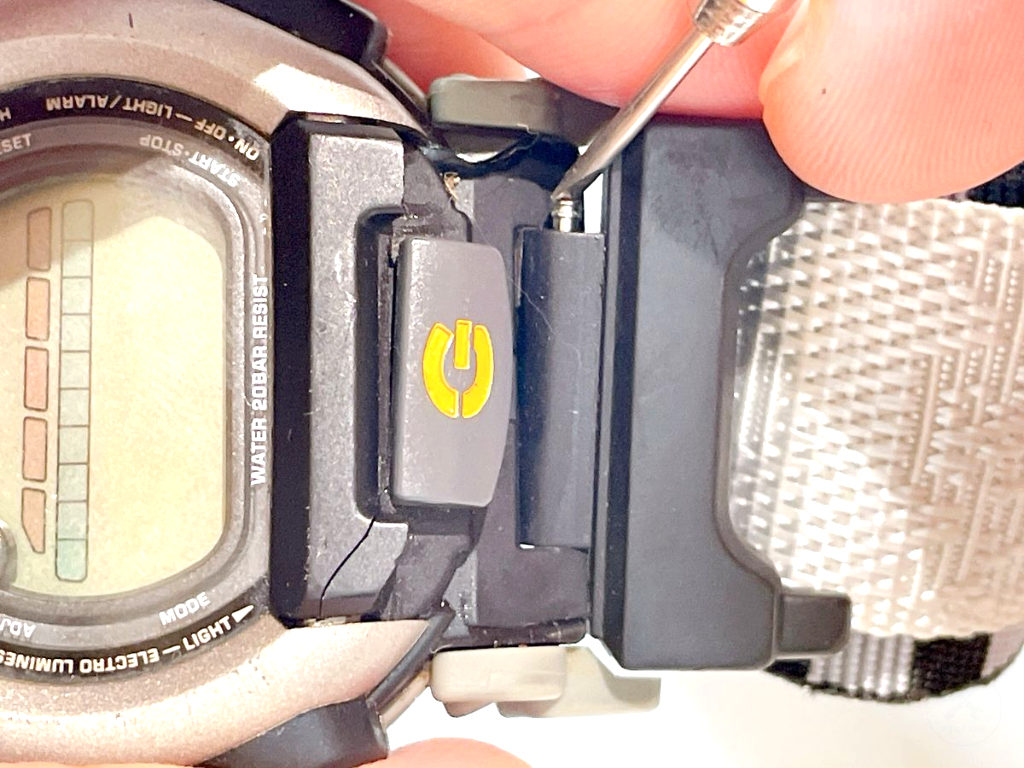

ベルトから出てるバネ棒を、工具「バネ棒外し（V型）」で押し込みながら、ベルトを本体側へスライドさせ、ベルトと保体を固定します。

⚠️ご注意ください

• バネ棒を押し込んでも硬い場合があります。片側のバネ棒が外れている可能性が高いです。片側バネ棒が本体側に装着できているか確認してください。

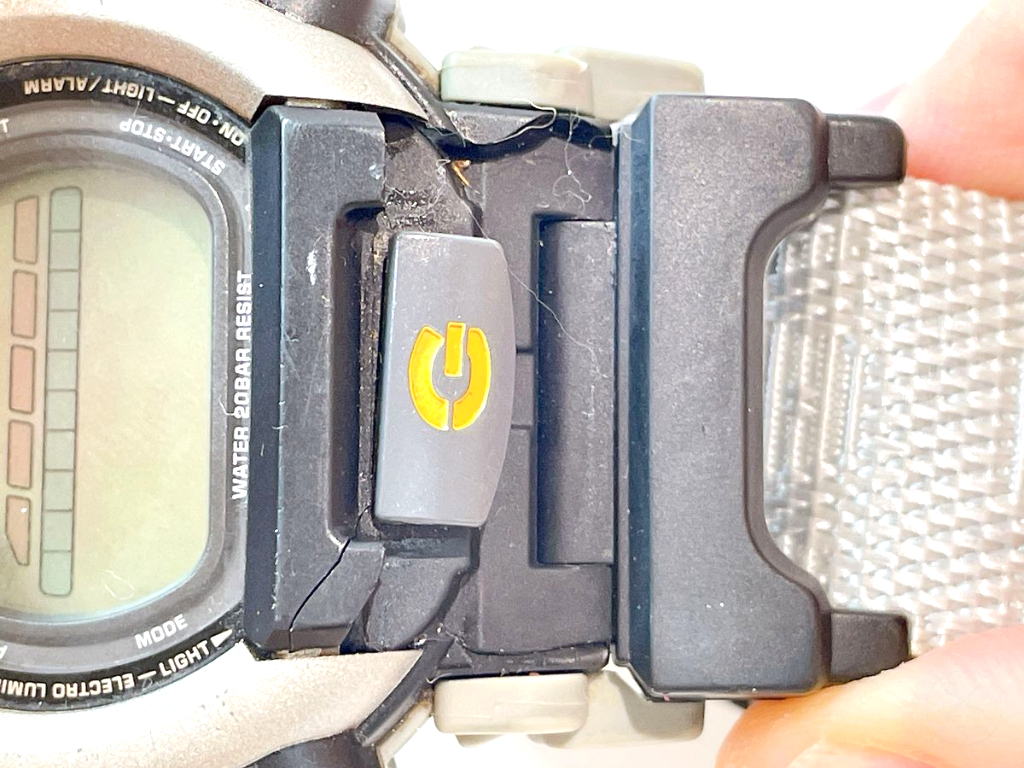

下記手順で、本体上部側にベルトを装着します。

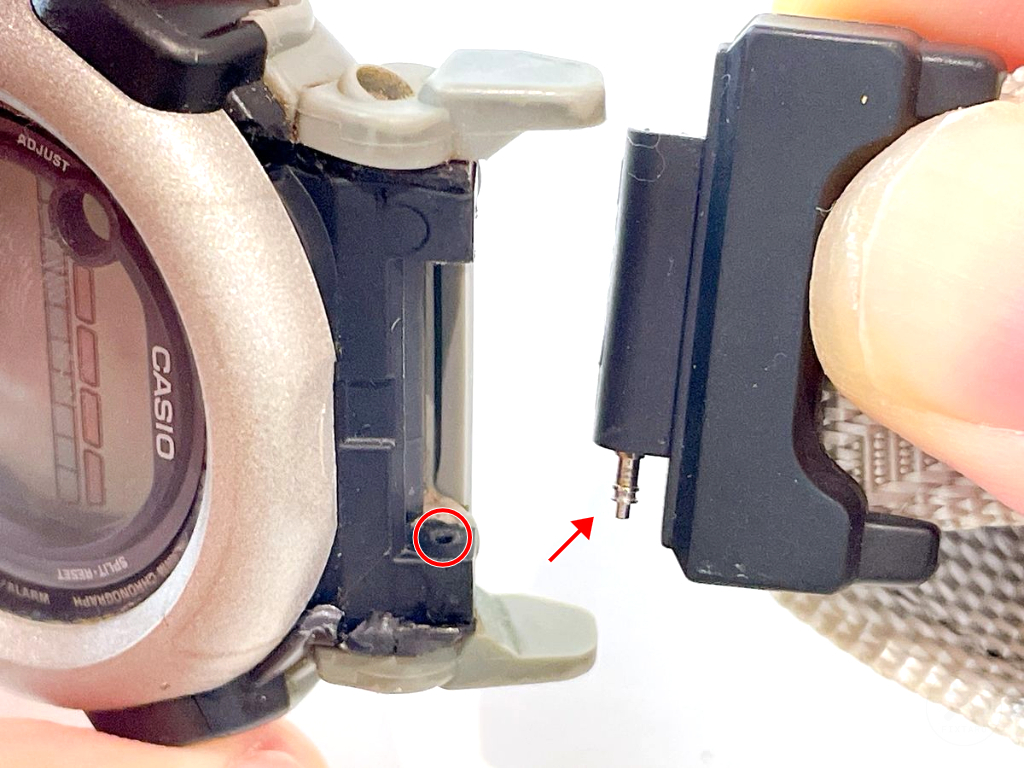

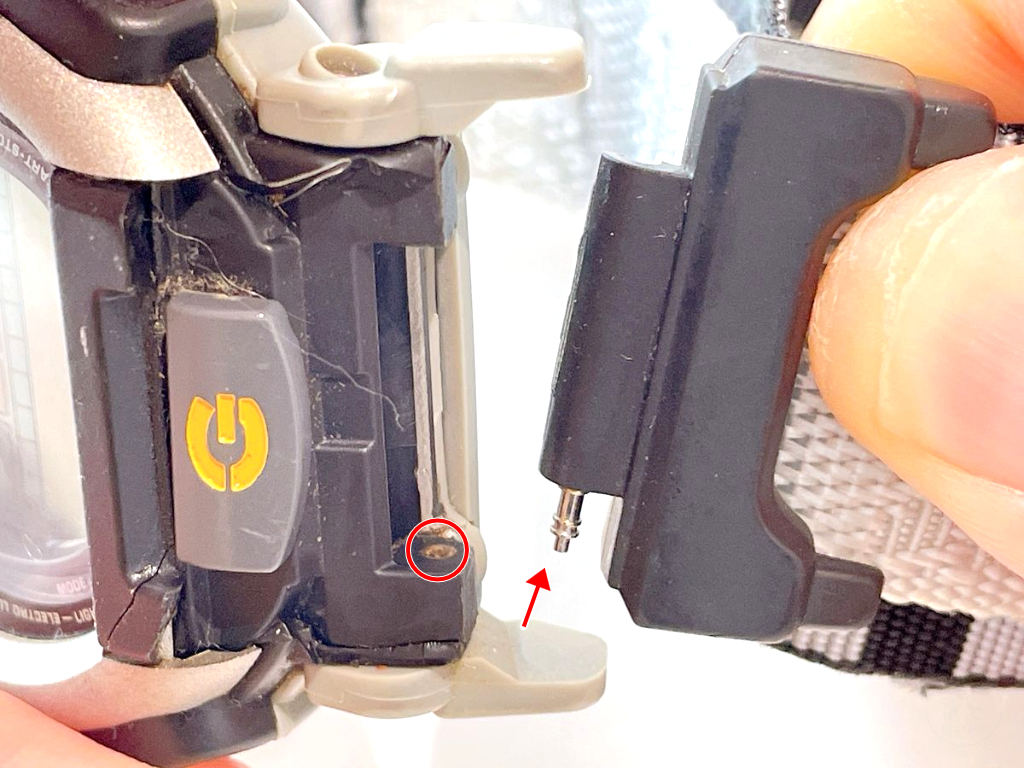

1. ベルトから出たバネ棒（写真1枚目の赤矢印）を本体の装着穴（写真1枚目の赤丸）に挿入します。

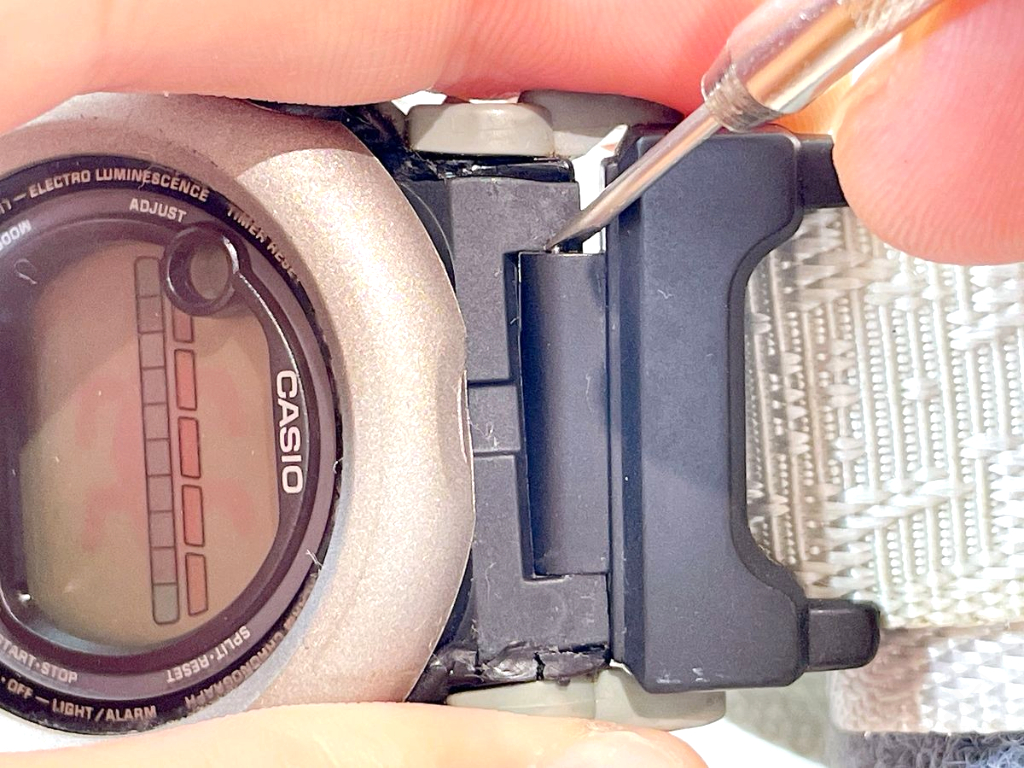

2. ベルトから出たもう片方のバネ棒の先端を、工具「バネ棒外し（V字）」で押し込み、ベルトを本体側にスライドさせ、装着します。

⚠️ご注意ください

• バネ棒周りは非常に見づらいため感覚での作業になります。慎重に作業してください。

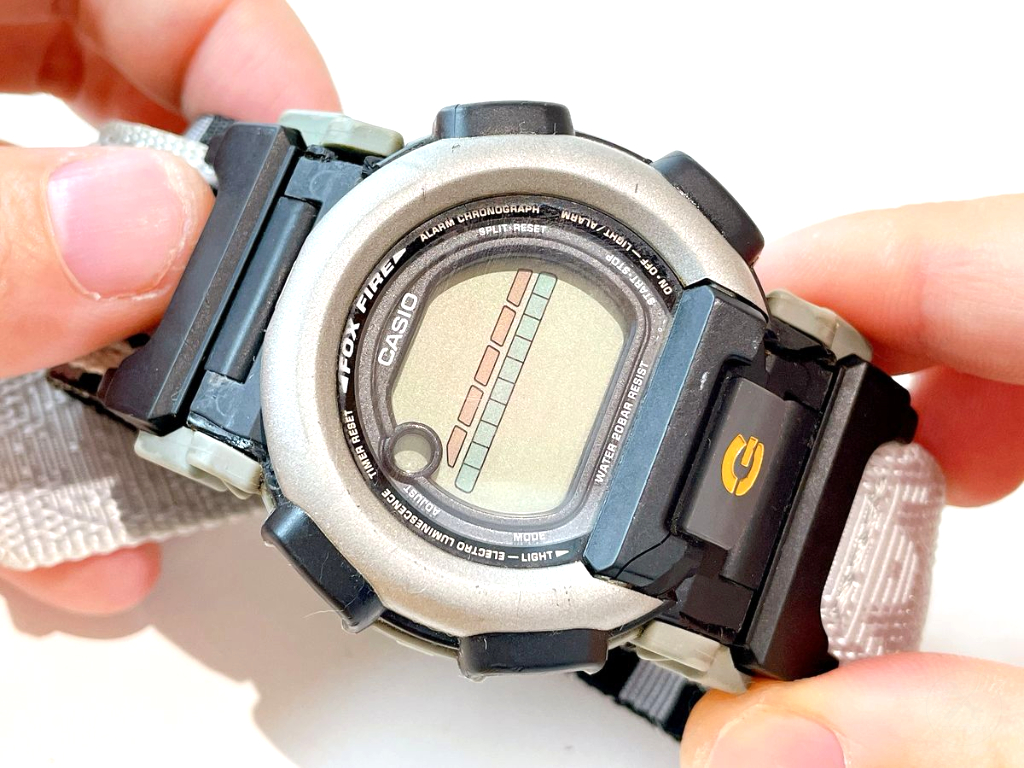

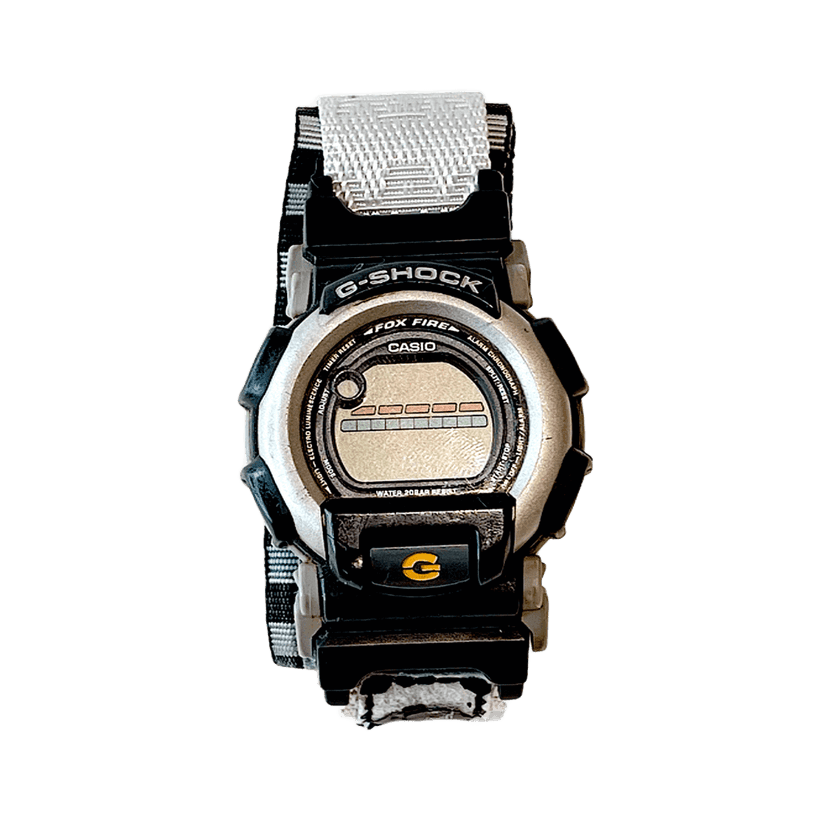

以上で、GショックDW003（モジュール番号No.1597）のベルト交換（取り外し〜装着）完了です。
