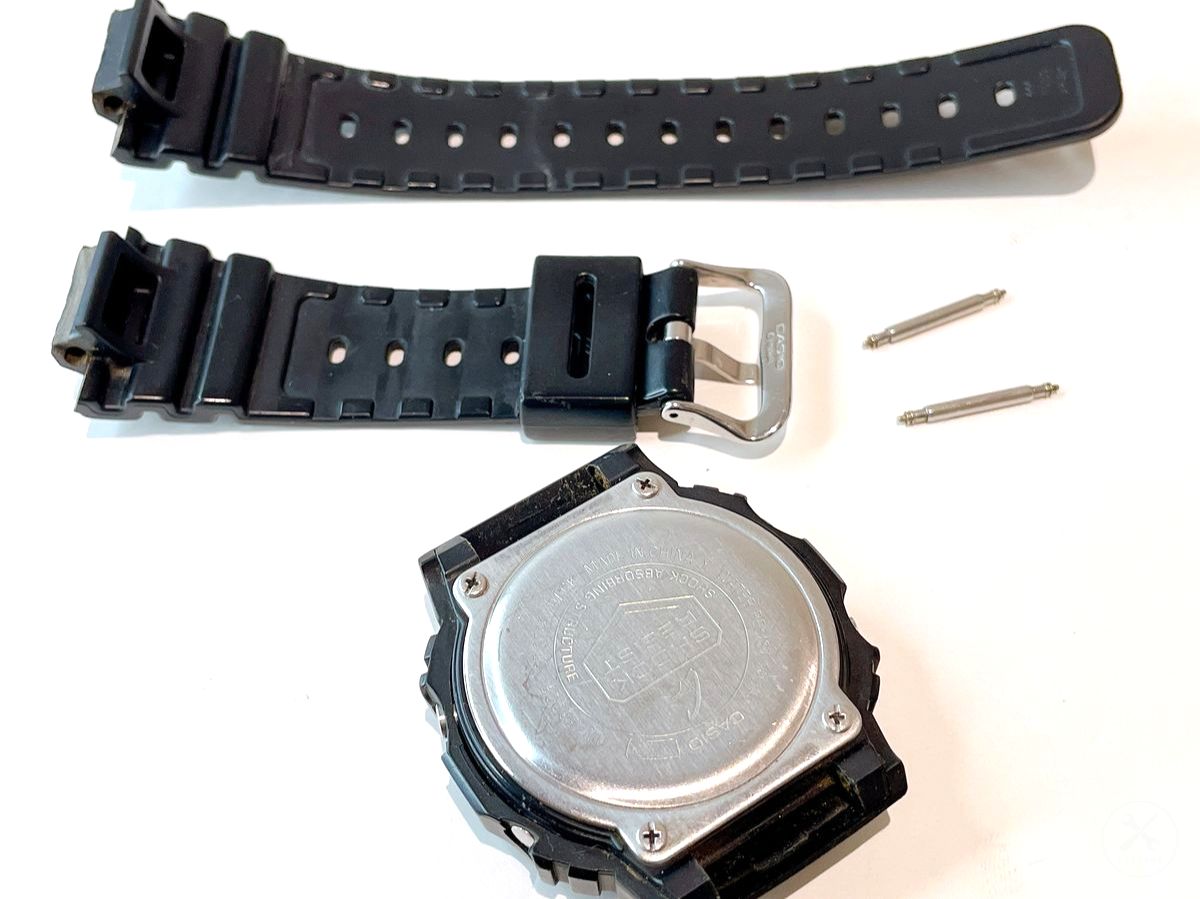

GショックDW5600Eのベルト交換（No.3229）

Gショックは型番とモジュール番号によって微妙に作業手順が異なることがあります。

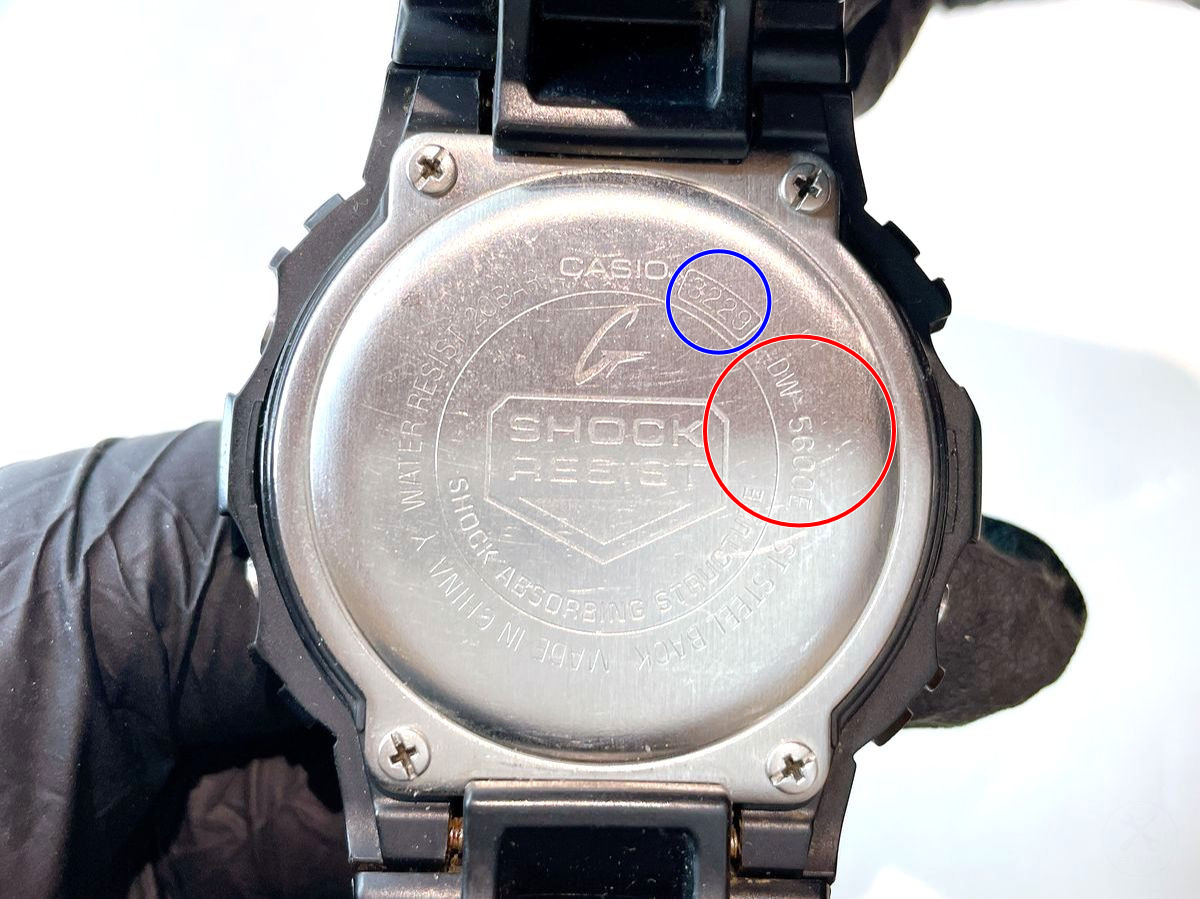

迷わずに作業するために、Gショックの背面を確認し、型番DW5600E（写真の赤丸）、モジュール番号No.3229（写真の青丸）をチェックしてください。

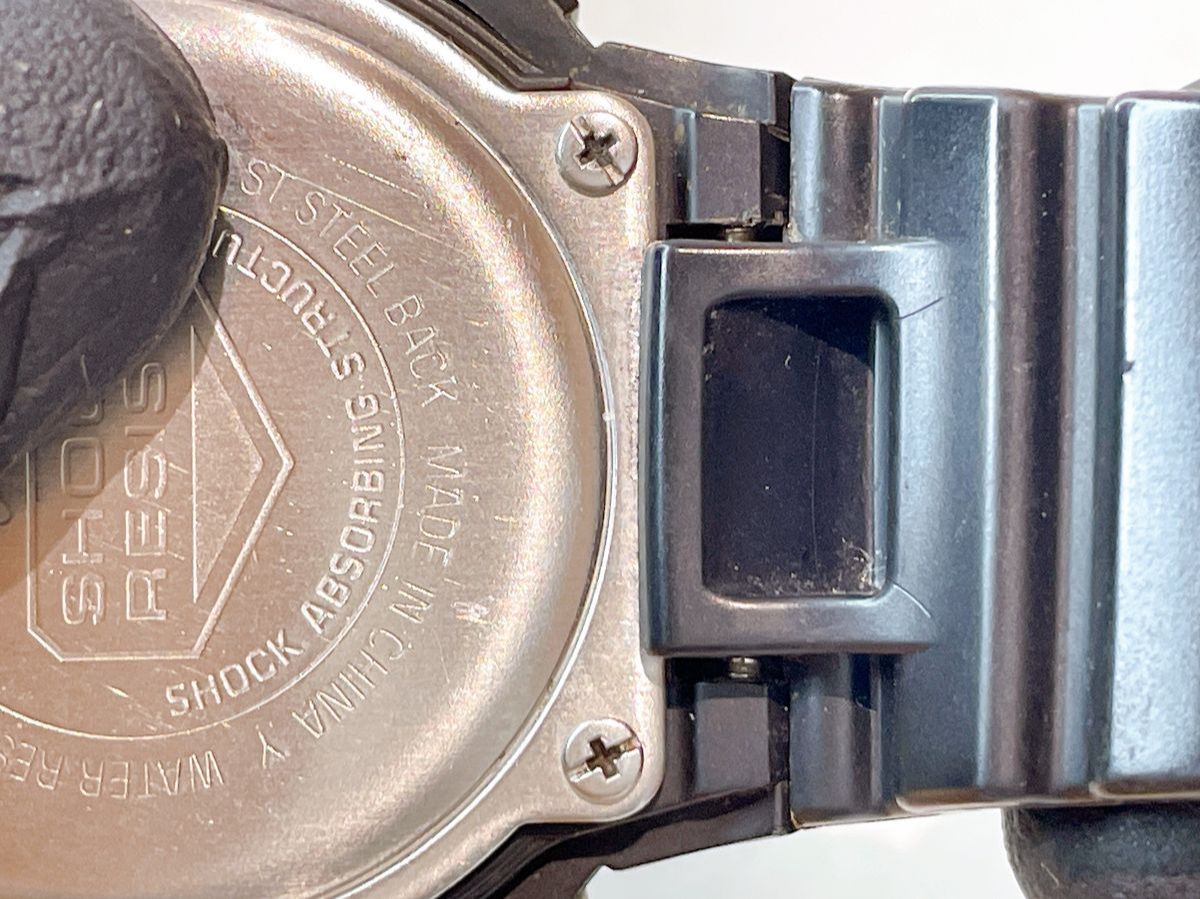

下記手順で、本体の下側ベルトのバネ棒の固定を外します。

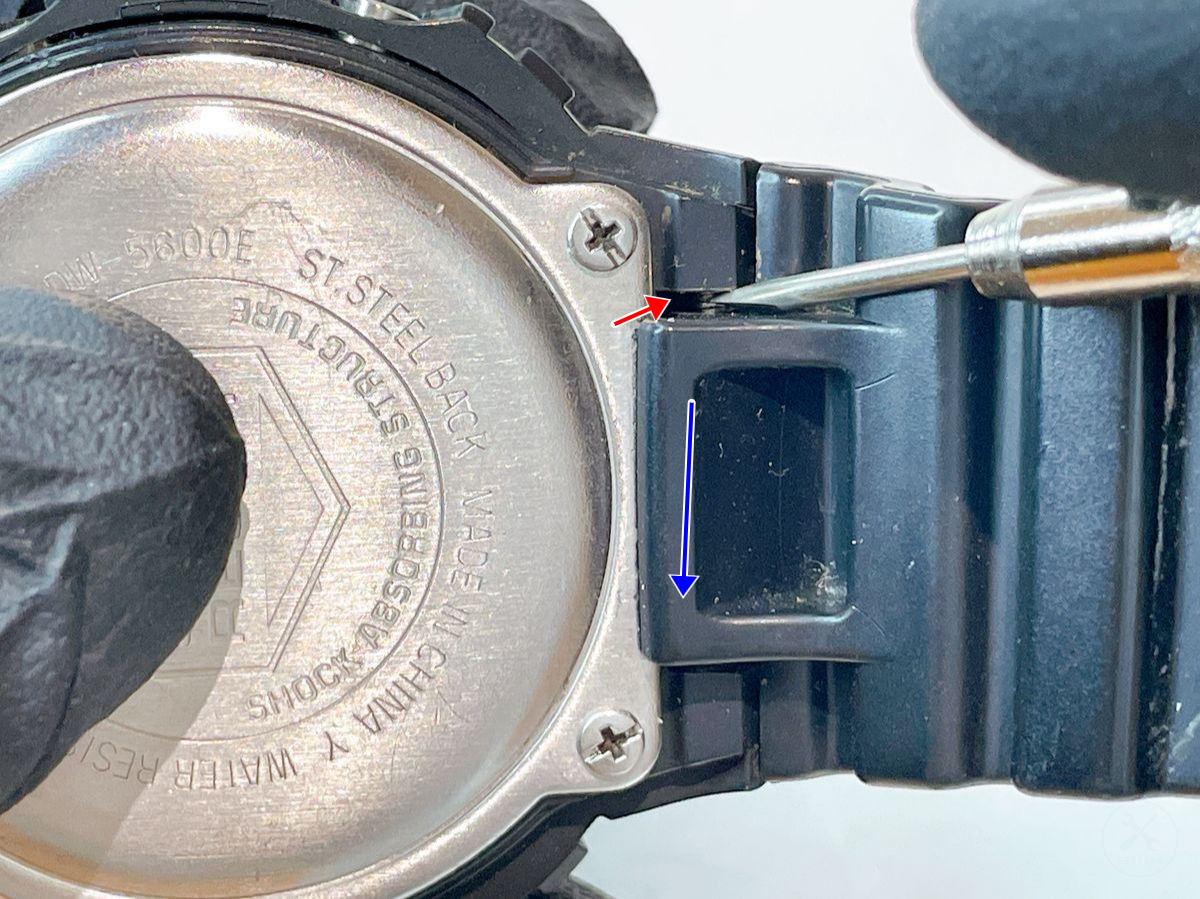

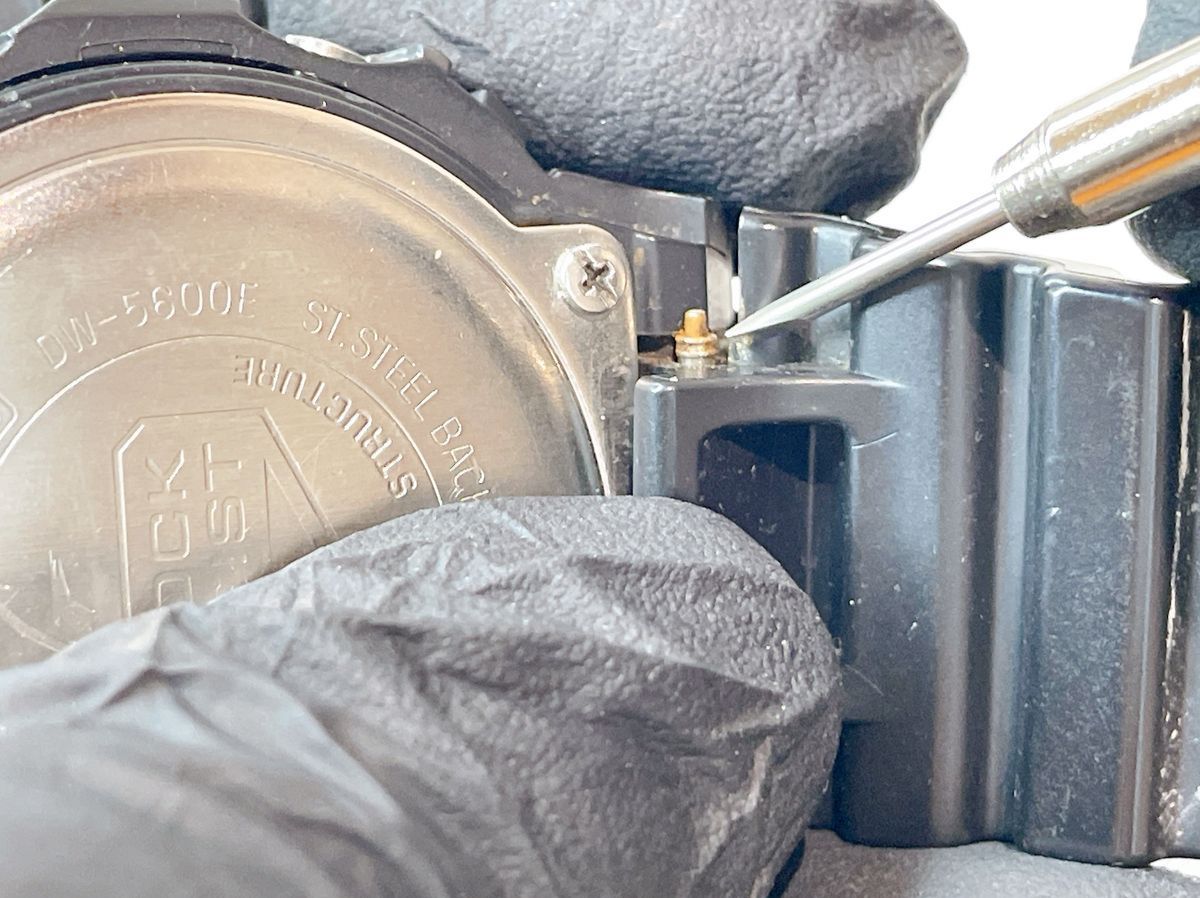

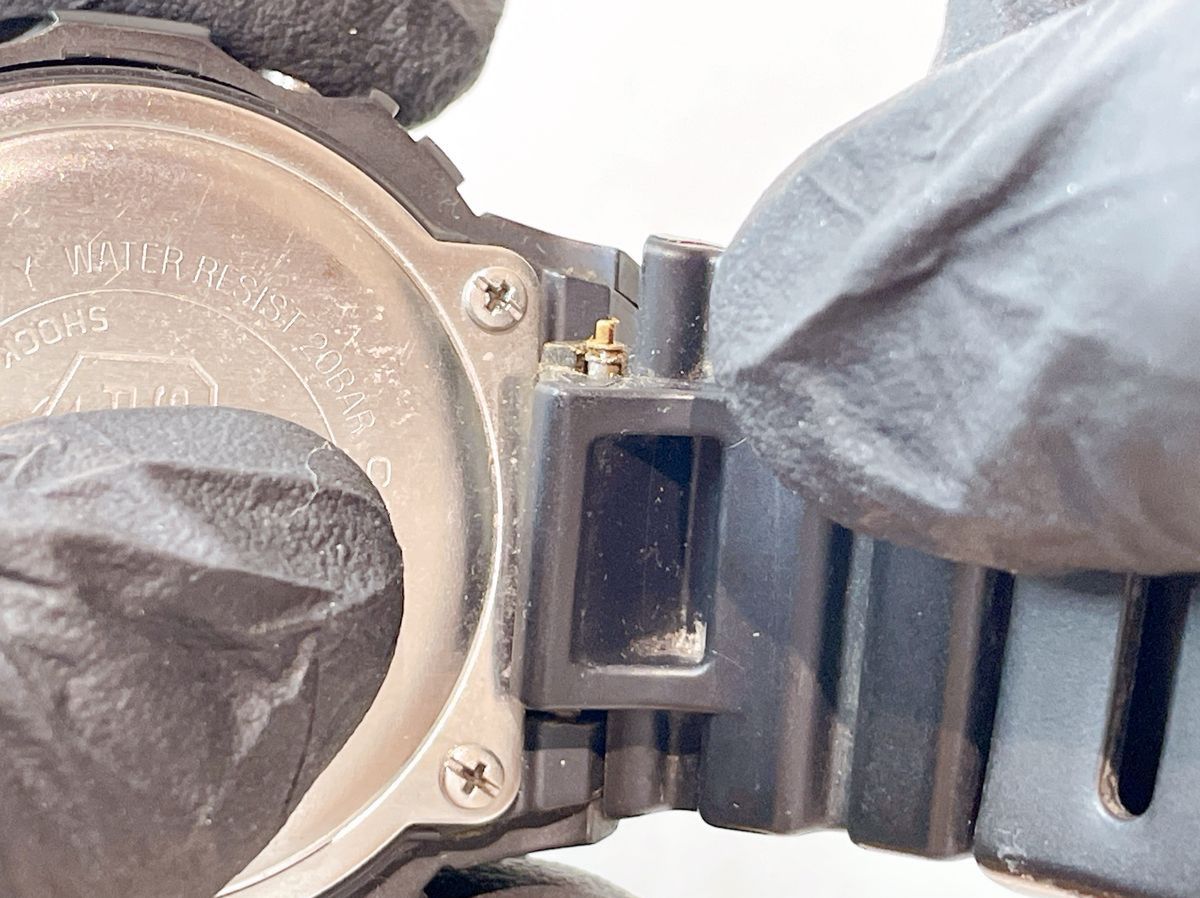

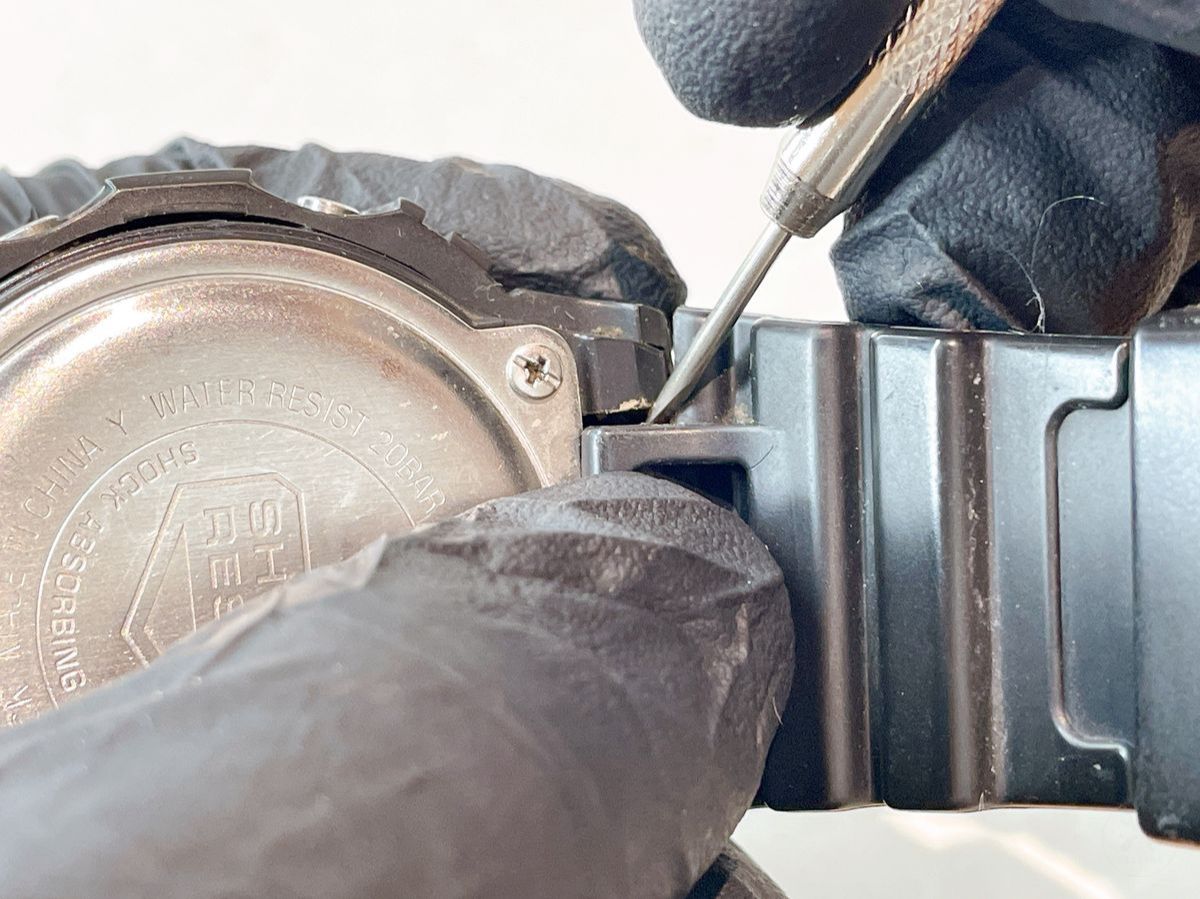

1. バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。

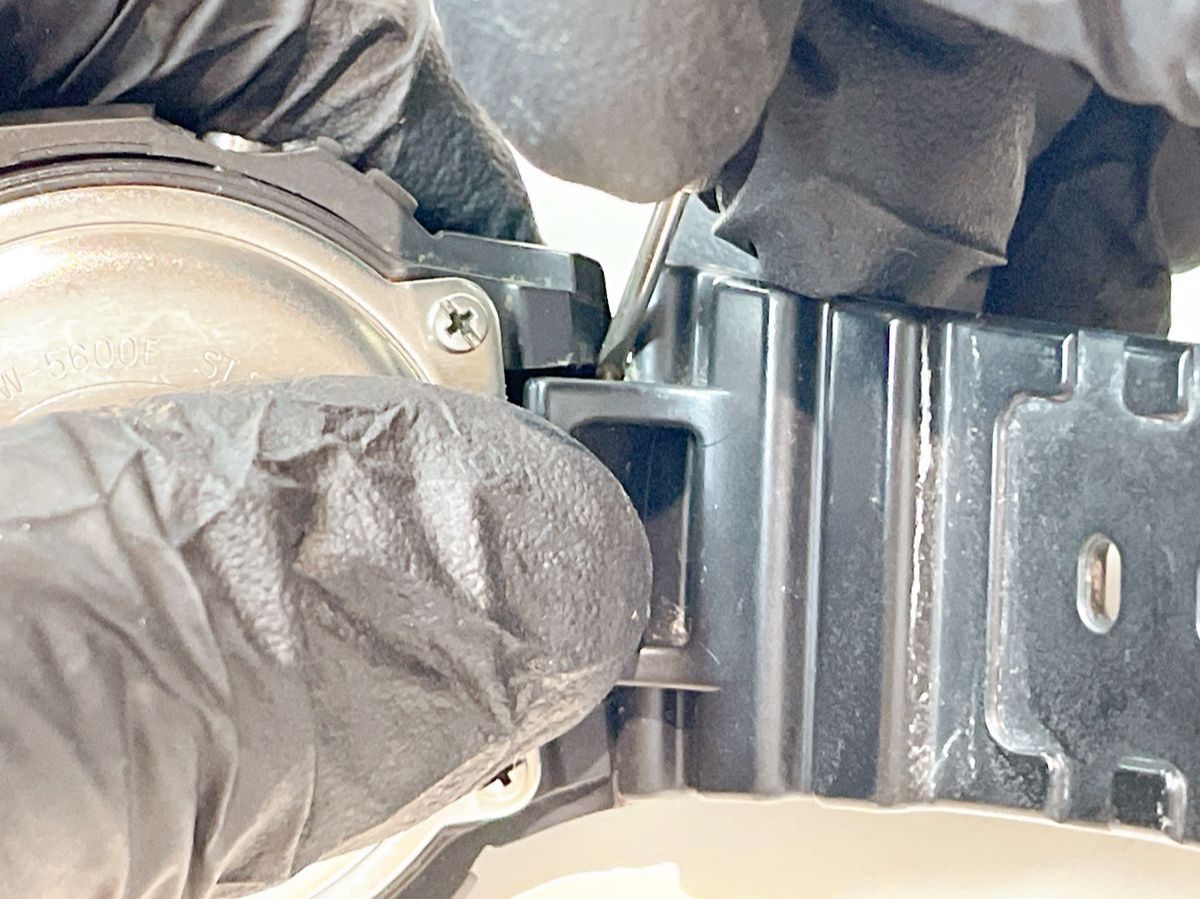

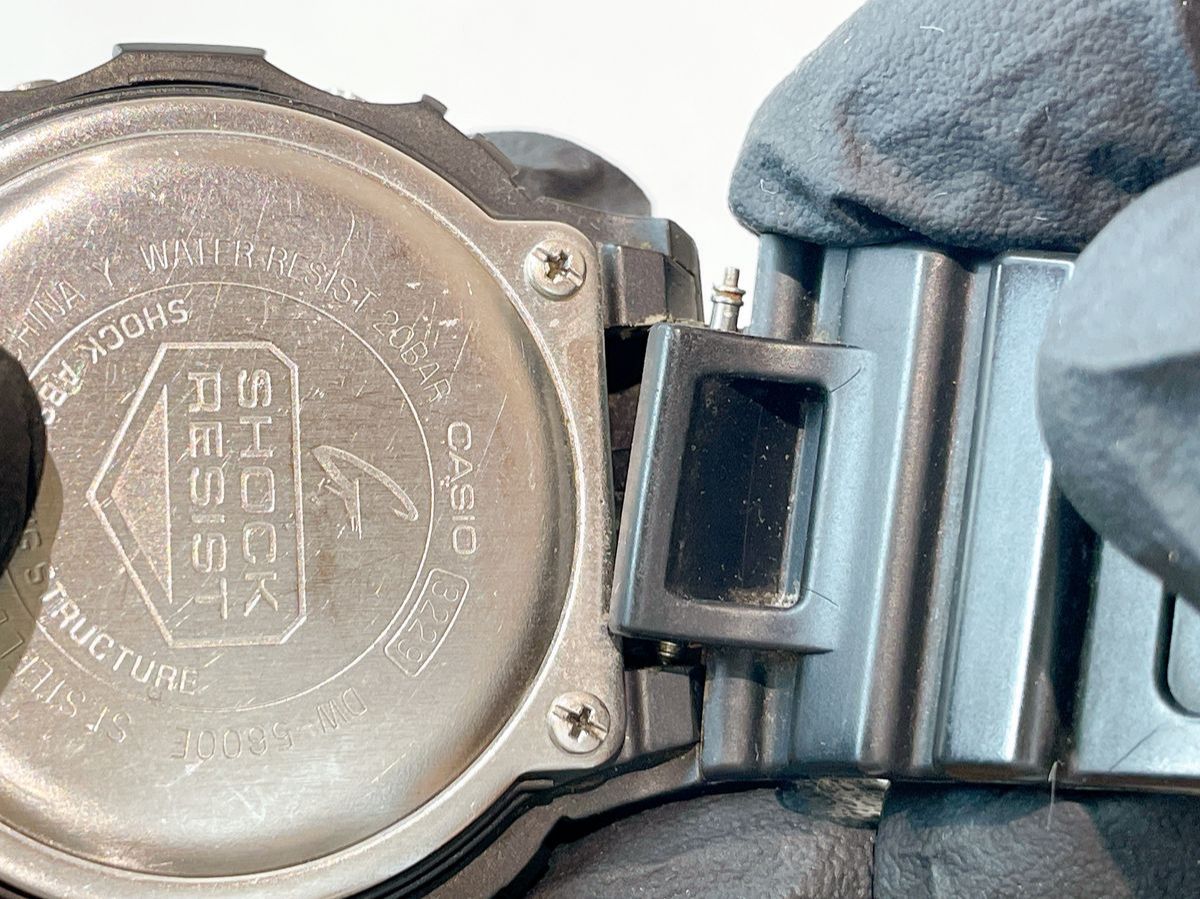

2. バネ棒外しをベルト中央（写真1枚目の青矢印の方向）へ押し込み、ベルトをスライドさせて外します。

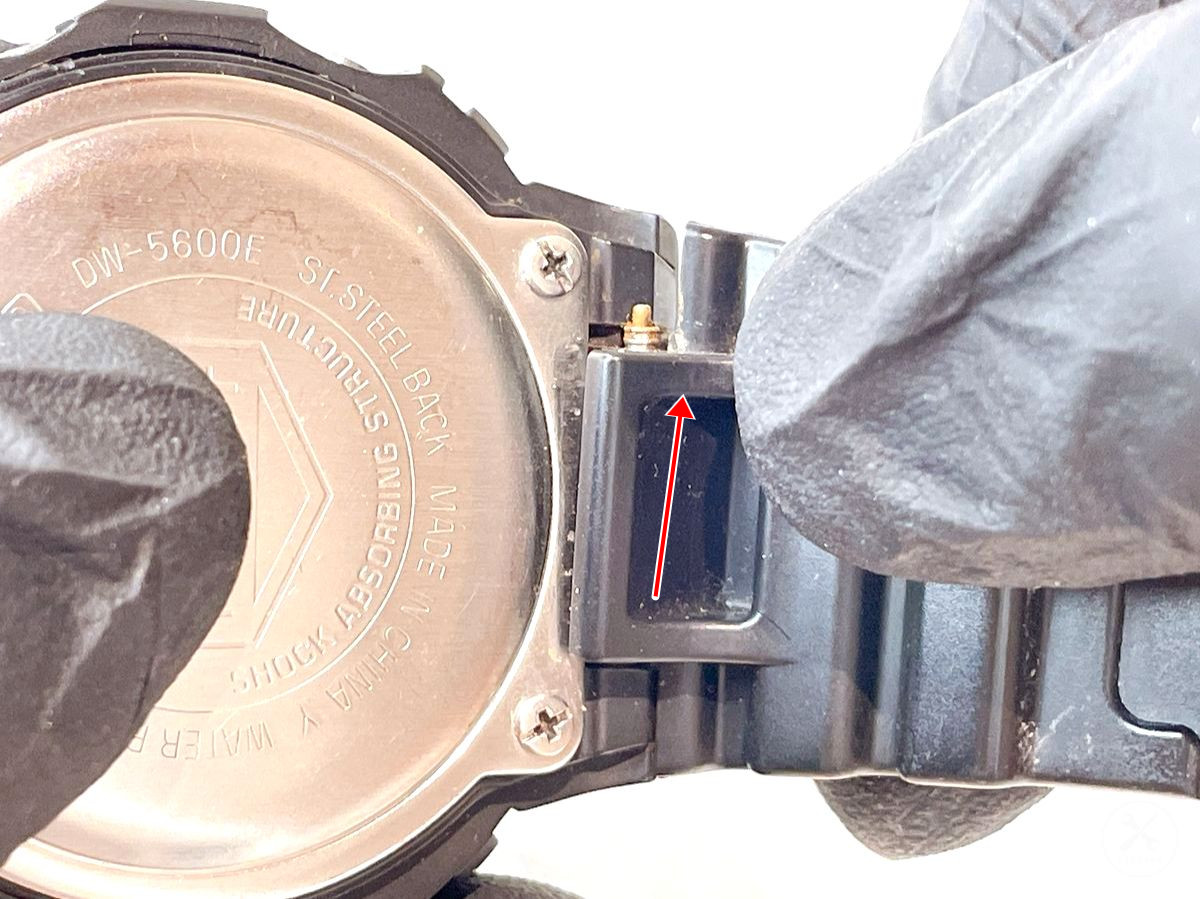

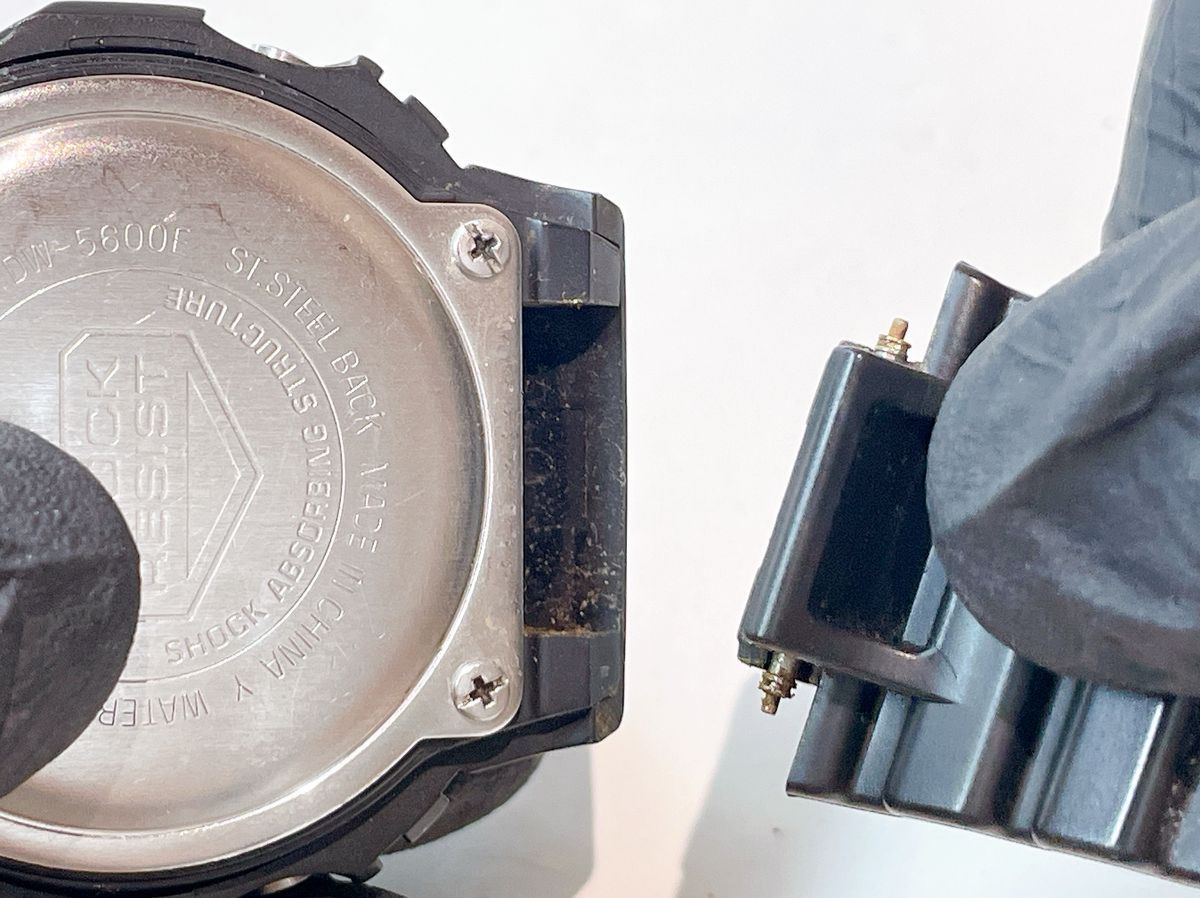

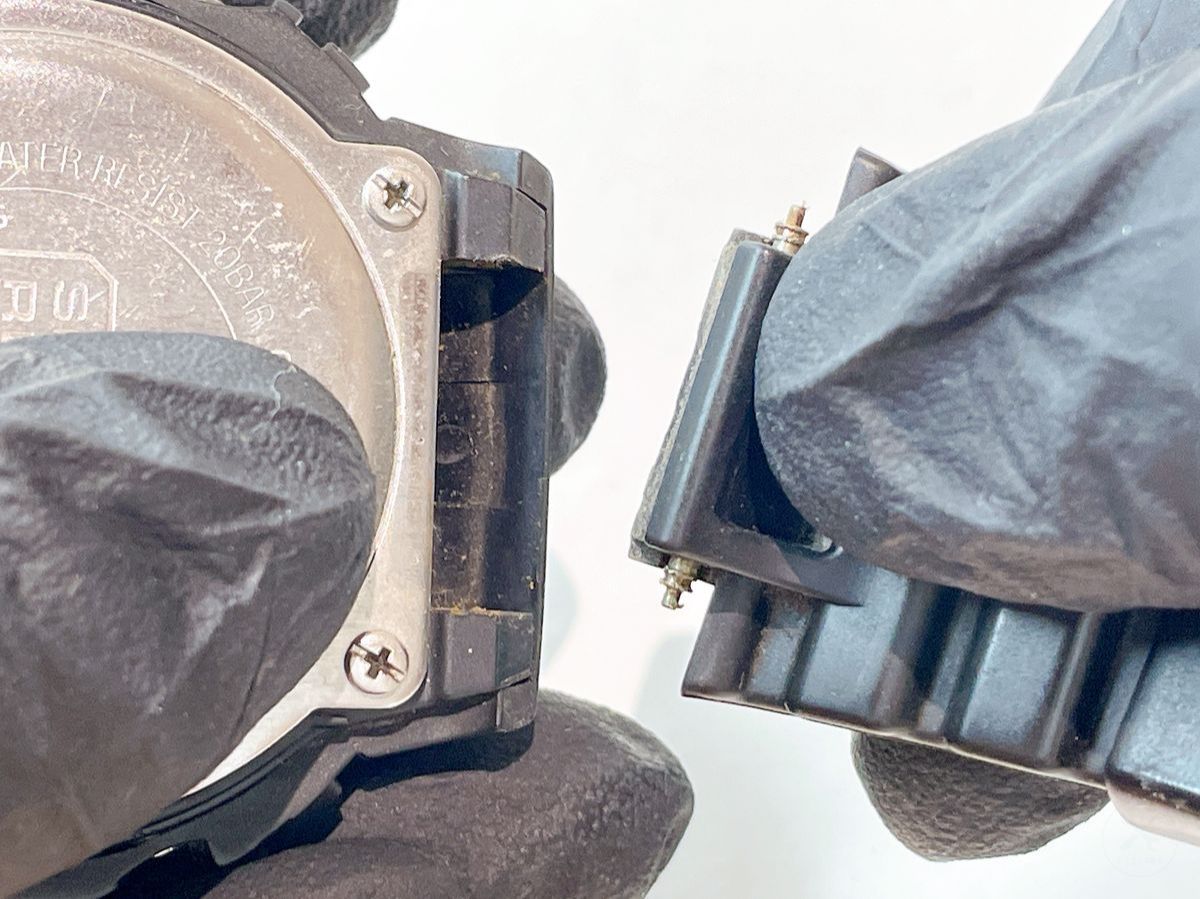

3. バネ棒の片側が外れたら、ベルトを上方向（写真3枚目の赤矢印）へ引き抜いて外します。

☝️ポイント

• バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。

⚠️ご注意ください

• バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。
• 使用頻度・状況に応じてバネ棒に汚れがついてます。手が汚れやすいです。

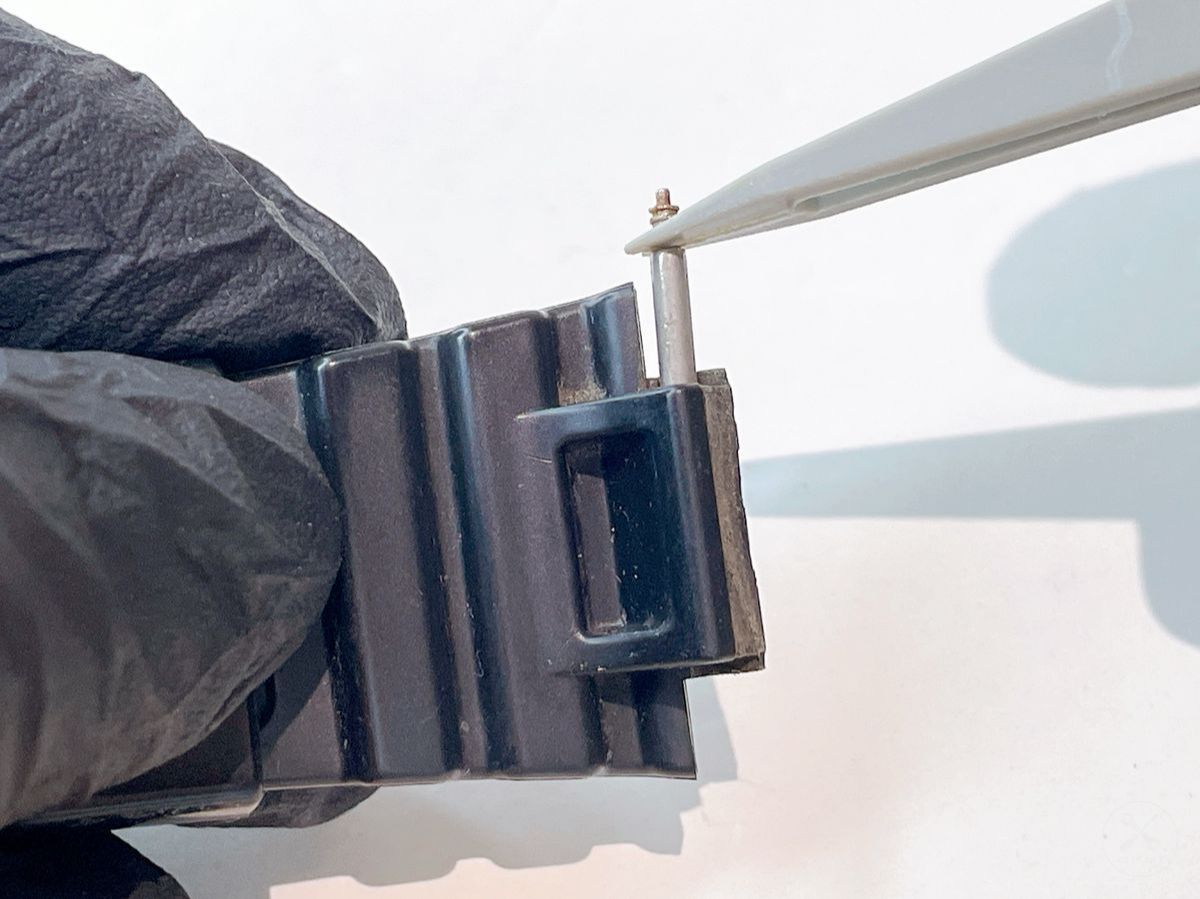

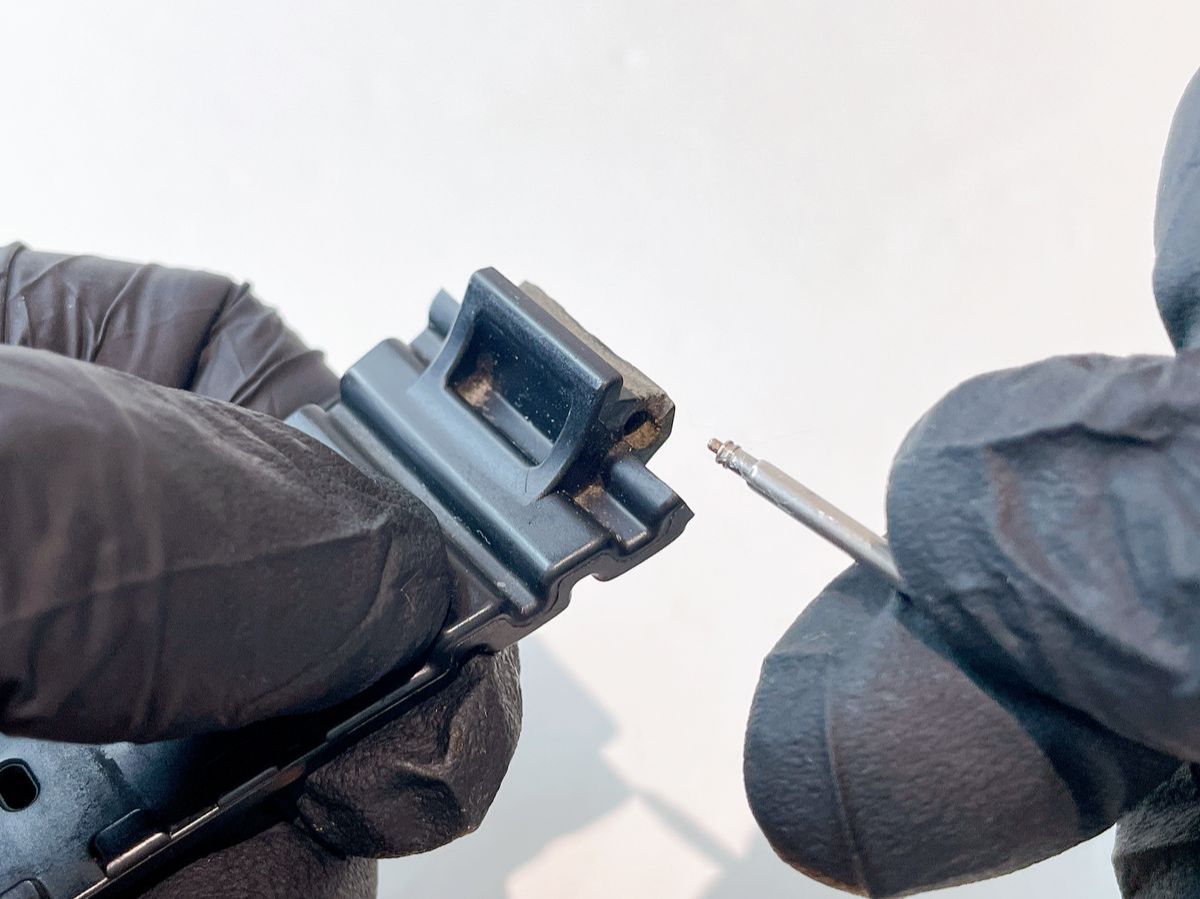

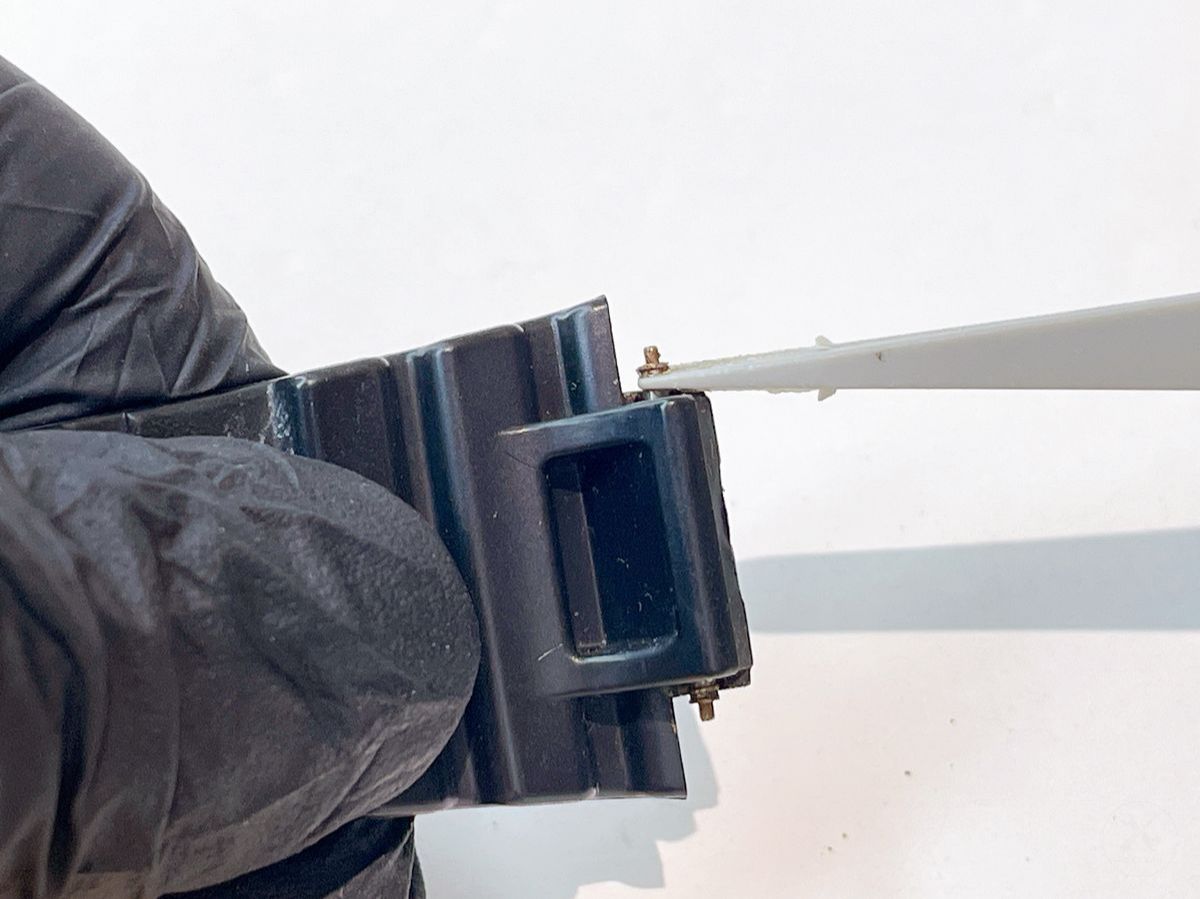

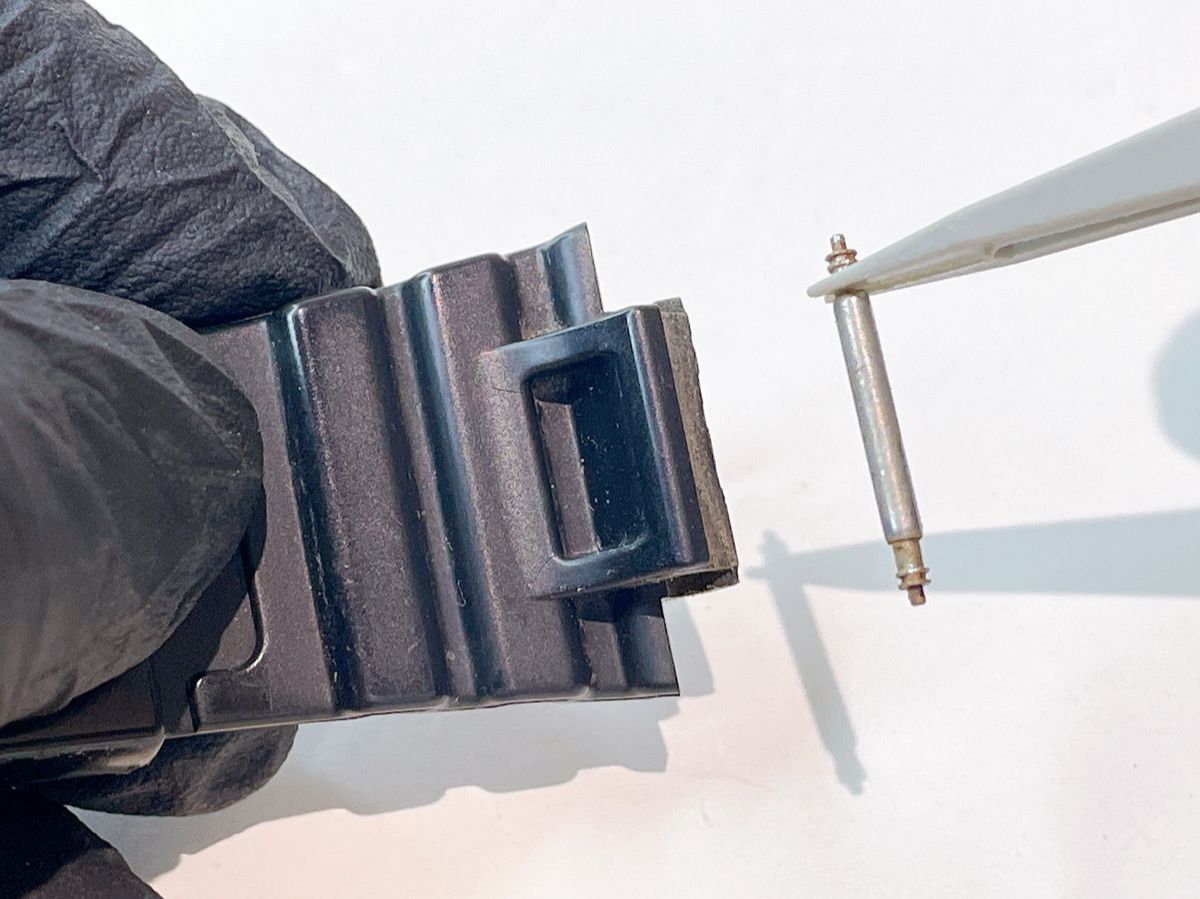

プラスチック製ピンセットを使用し、外した下側ベルトのバネ棒を摘み、引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

下記手順で、本体の上側ベルトのバネ棒の固定を外します。

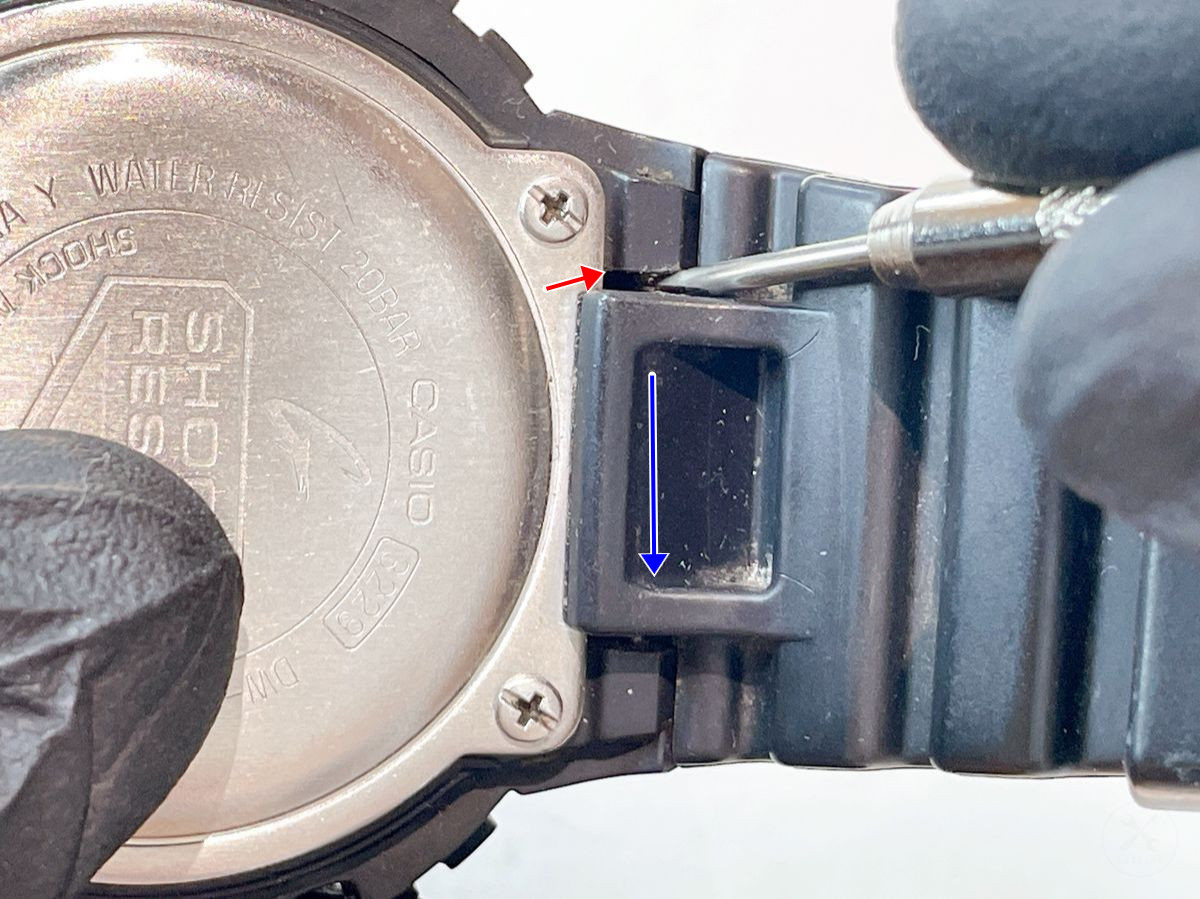

1. バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。
2. バネ棒外しをベルト中央（写真1枚目の青矢印）へ押し込み、ベルトをスライドさせて外します。

☝️ポイント

• バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。

⚠️ご注意ください

• バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。
• 使用頻度・状況に応じてバネ棒に汚れがついてます。手が汚れやすいです。

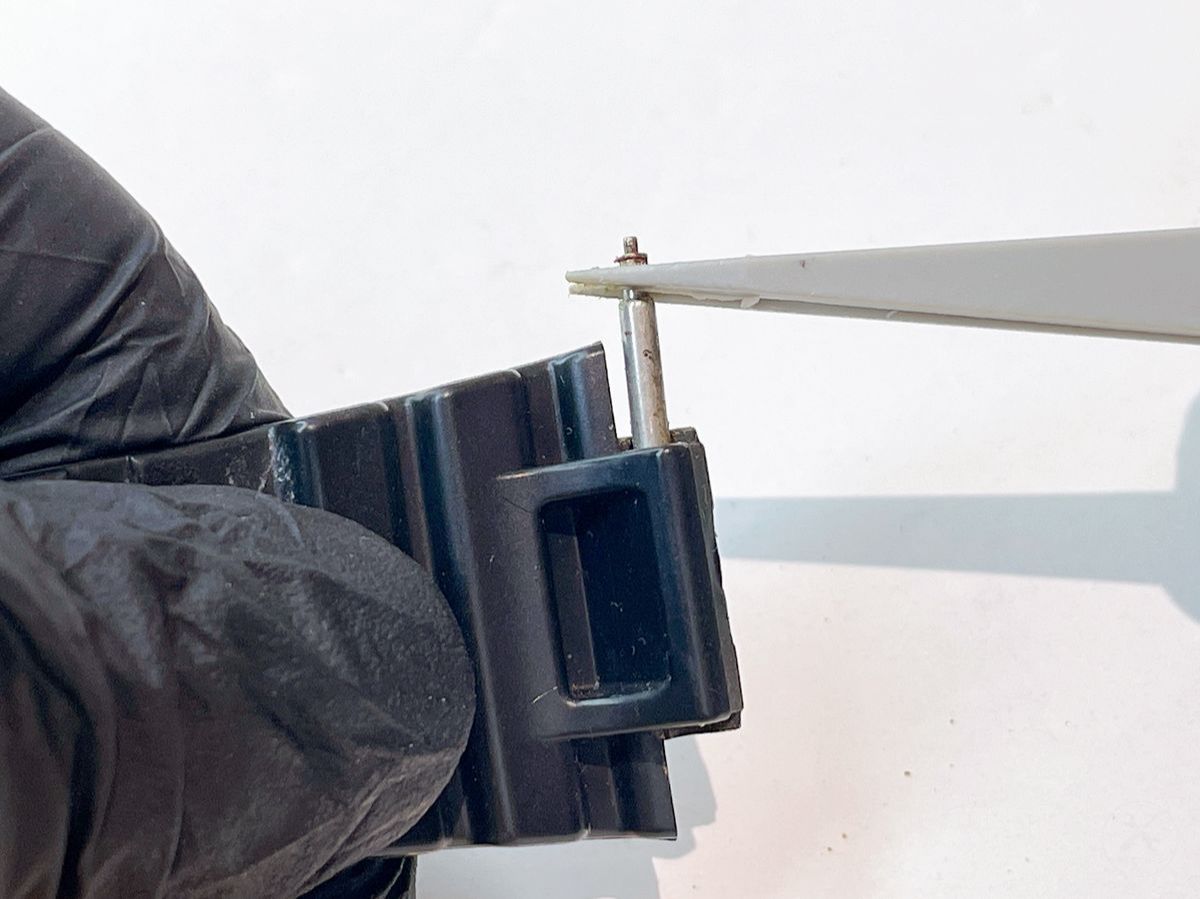

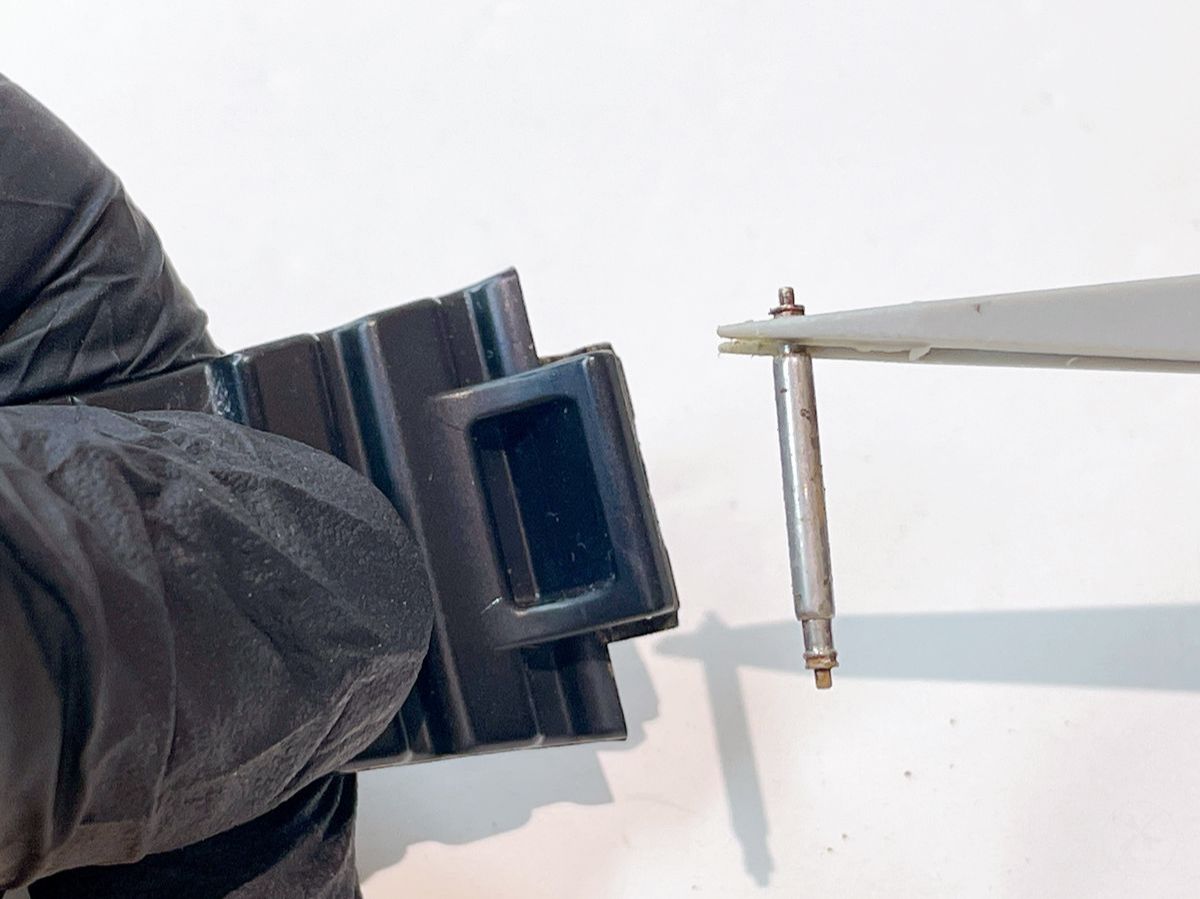

プラスチック製ピンセットを使用し、外した上側ベルトのバネ棒を摘み、引き抜いて外します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。

交換用ベルトを用意します。

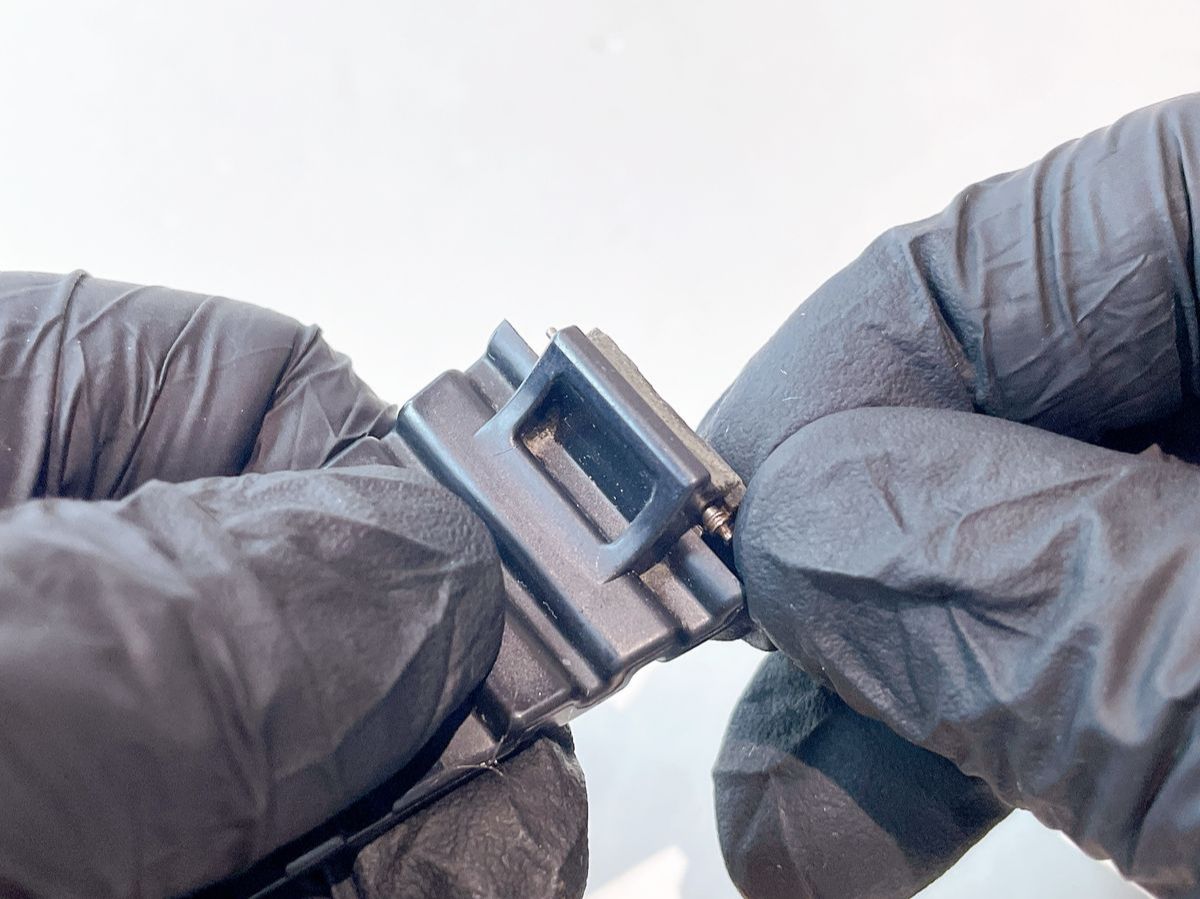

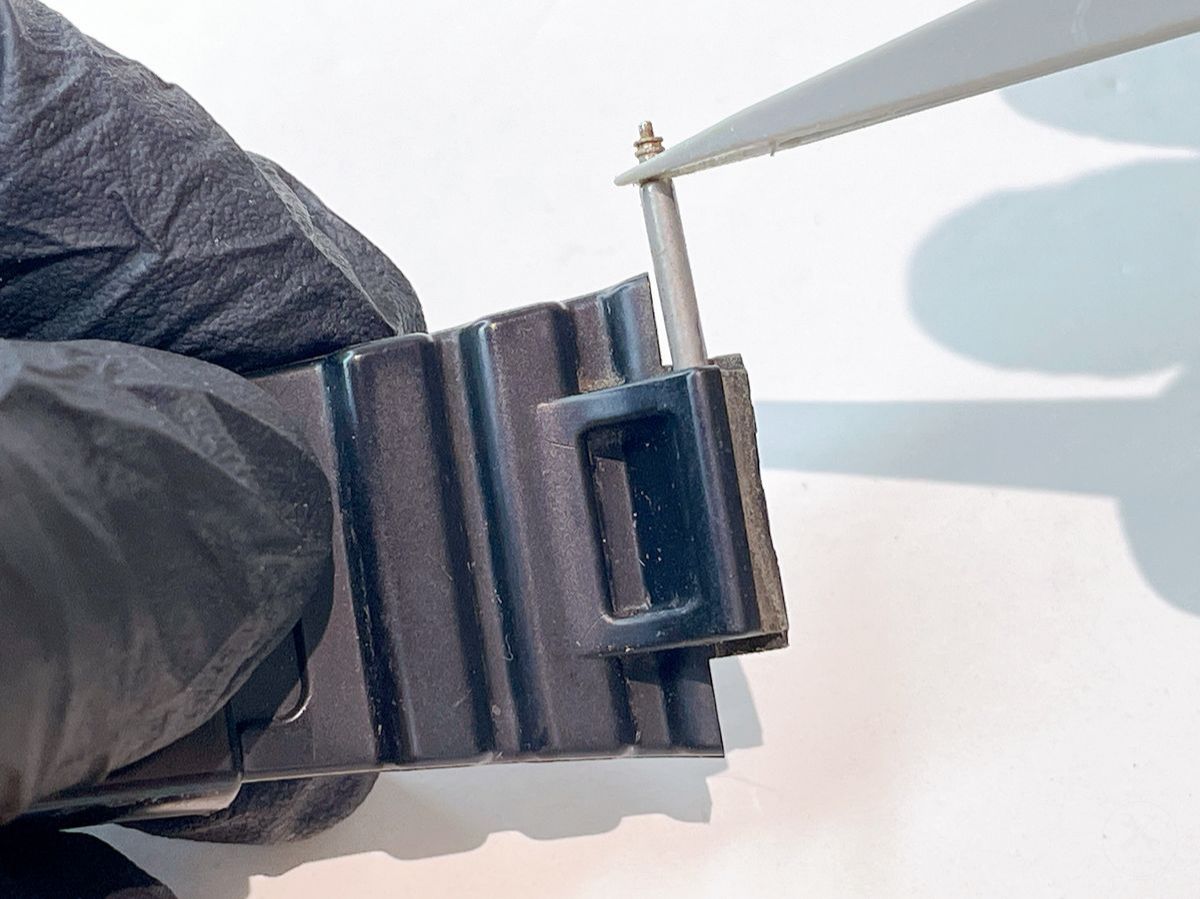

上側ベルトにバネ棒を挿入します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。バネ棒に汚れを付かせないためにピンセットの使用をお勧めします。ピンセットが使いづらい場合はゴム手袋を使用しましょう。

下記手順で上側ベルトを本体に装着します。

1. 上側ベルトから出てるバネ棒を本体の下側の穴に挿入します。

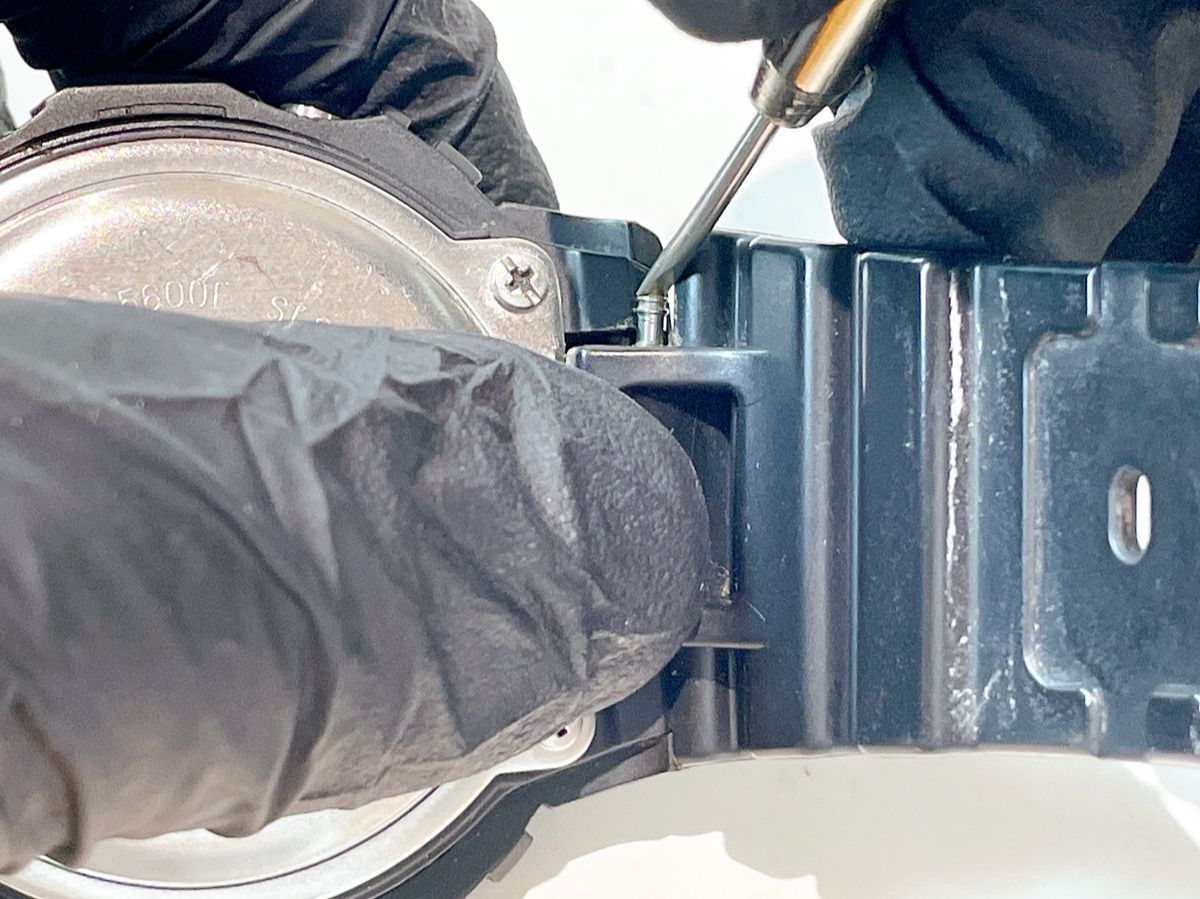

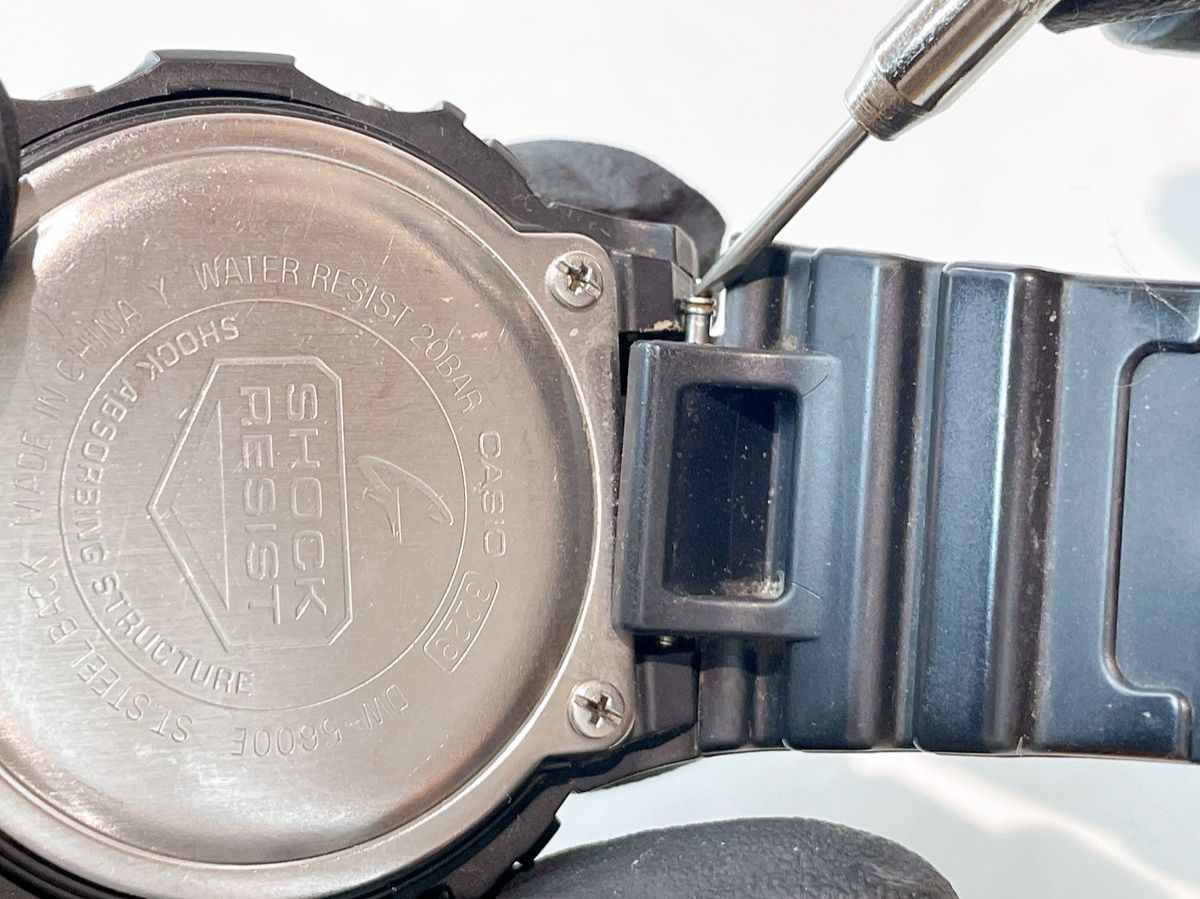

2. 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。

☝️ポイント

• バネ棒は下側から装着した方が作業が圧倒的に簡単です。

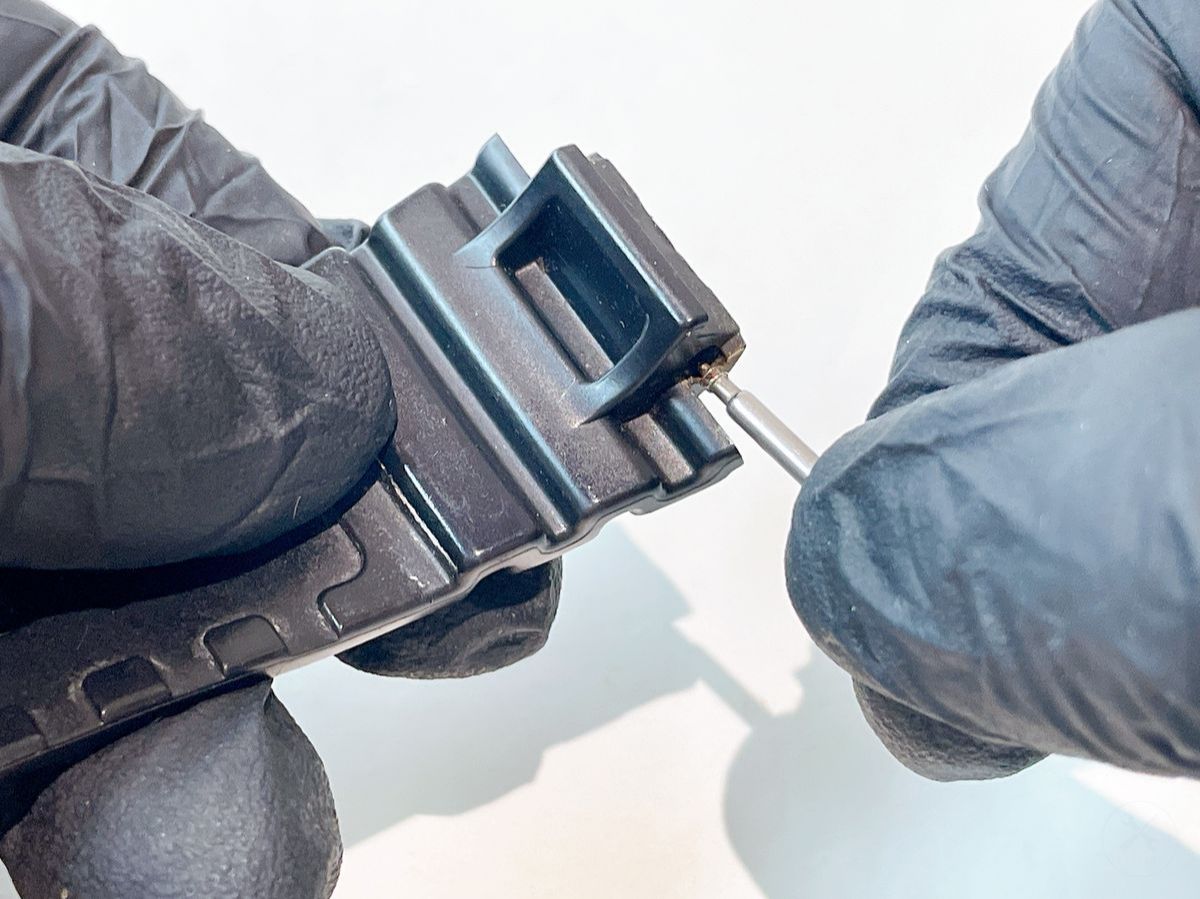

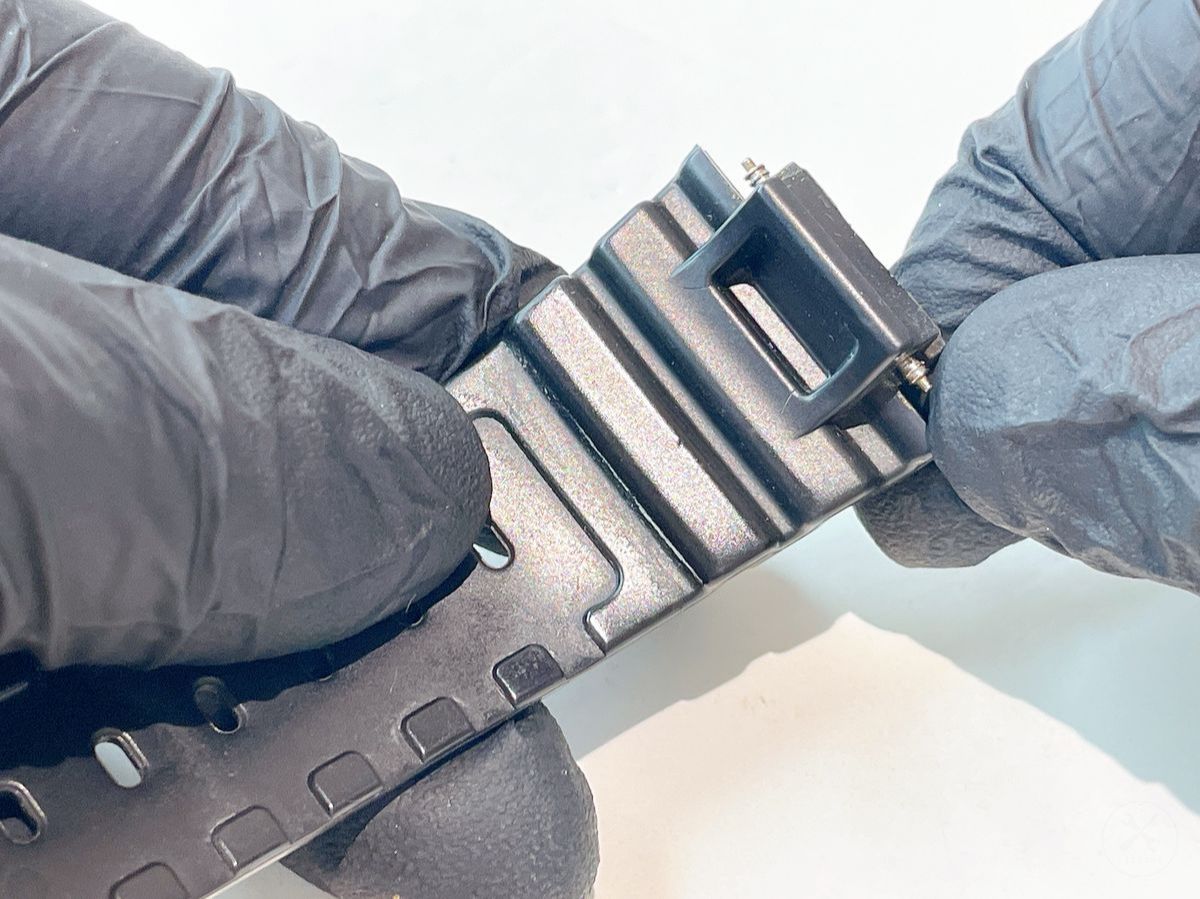

下側ベルトにバネ棒を挿入します。

⚠️ご注意ください

• バネ棒は滑りやすいです。慎重に作業してください。バネ棒に汚れを付かせないためにピンセットの使用をお勧めします。ピンセットが使いづらい場合はゴム手袋を使用しましょう。

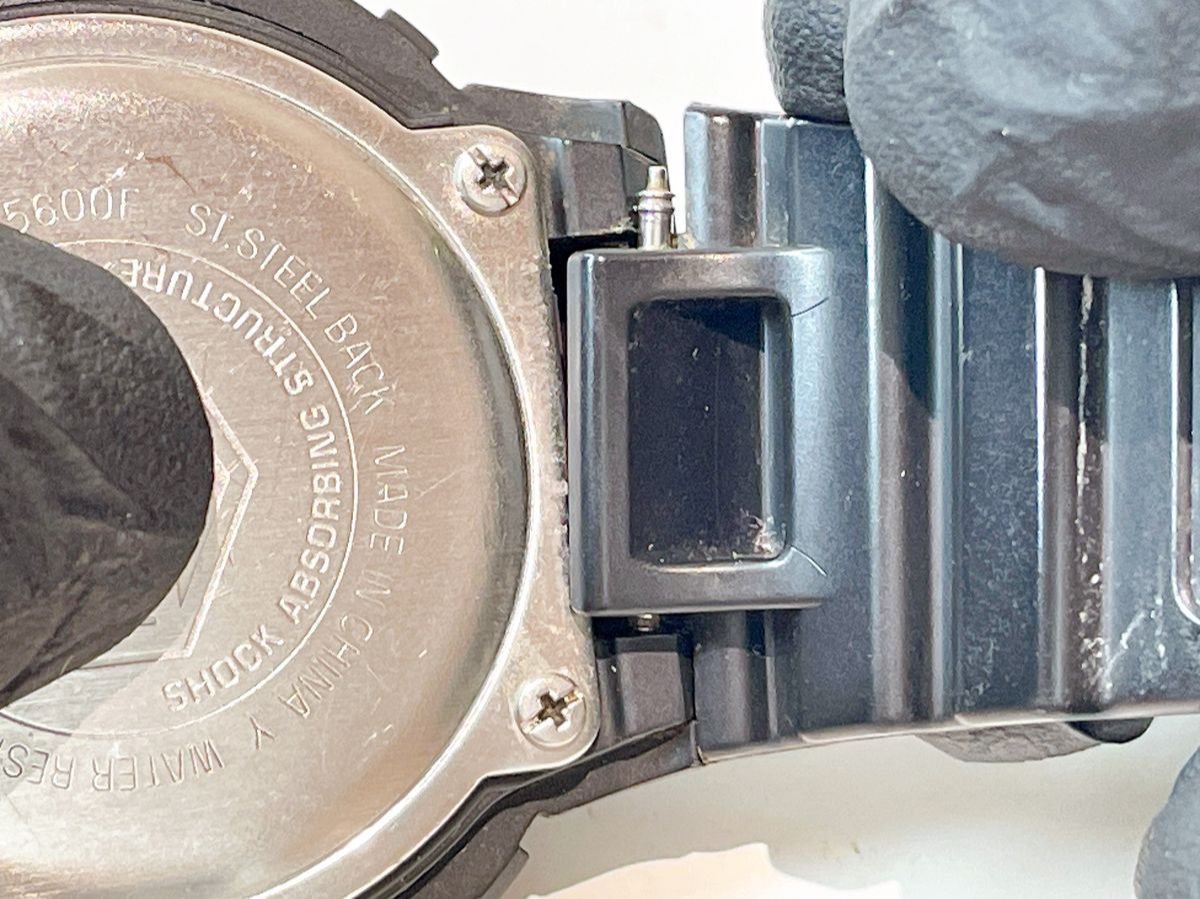

下記手順で下側ベルトを本体に装着します。

1. 下側ベルトから出てるバネ棒を本体の下側の穴に挿入します。
2. 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。

☝️ポイント

• バネ棒は下側から装着した方が作業が圧倒的に簡単です。

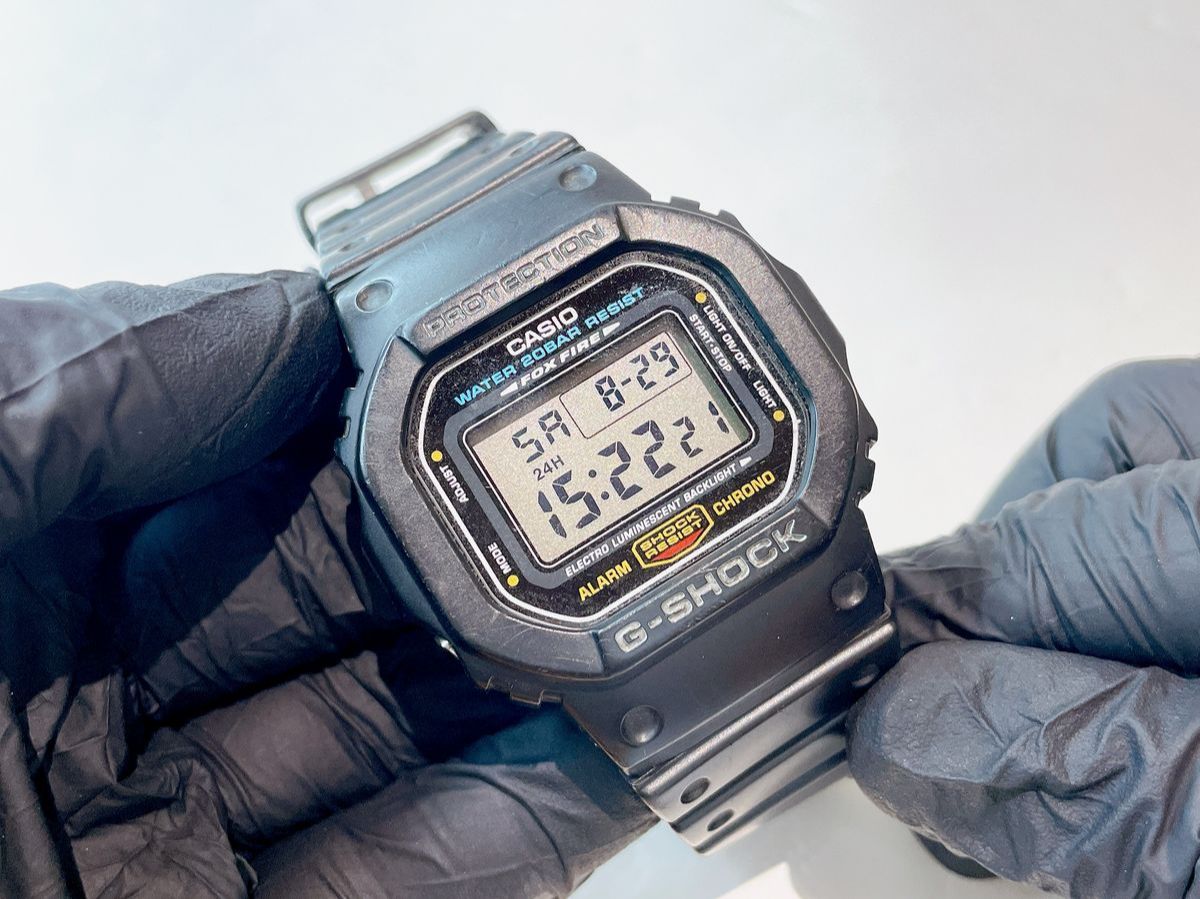

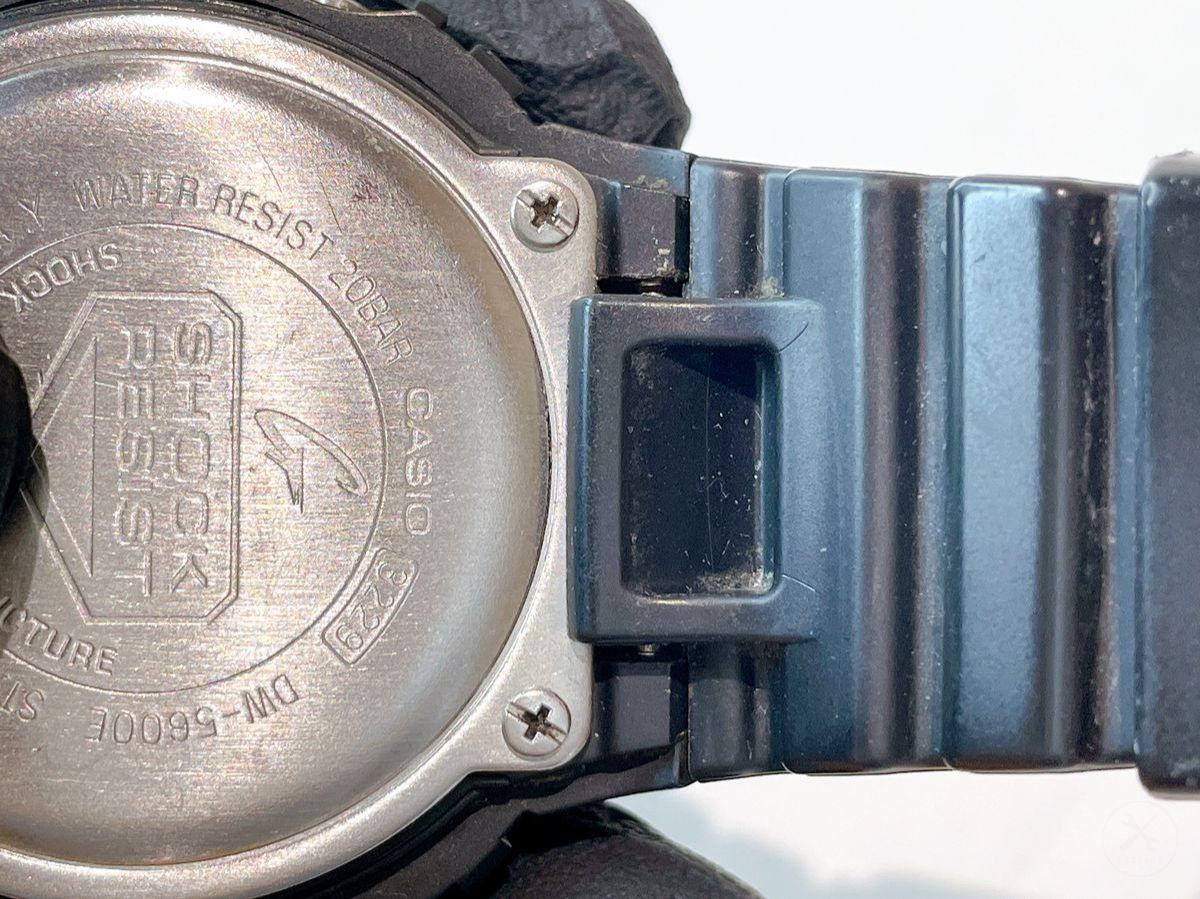

以上で、Gショックの型番DW5600E（モジュール番号No.3229）のベルト交換完了です。
