無印最後の1mmまで書けるシャープペンの組立方法

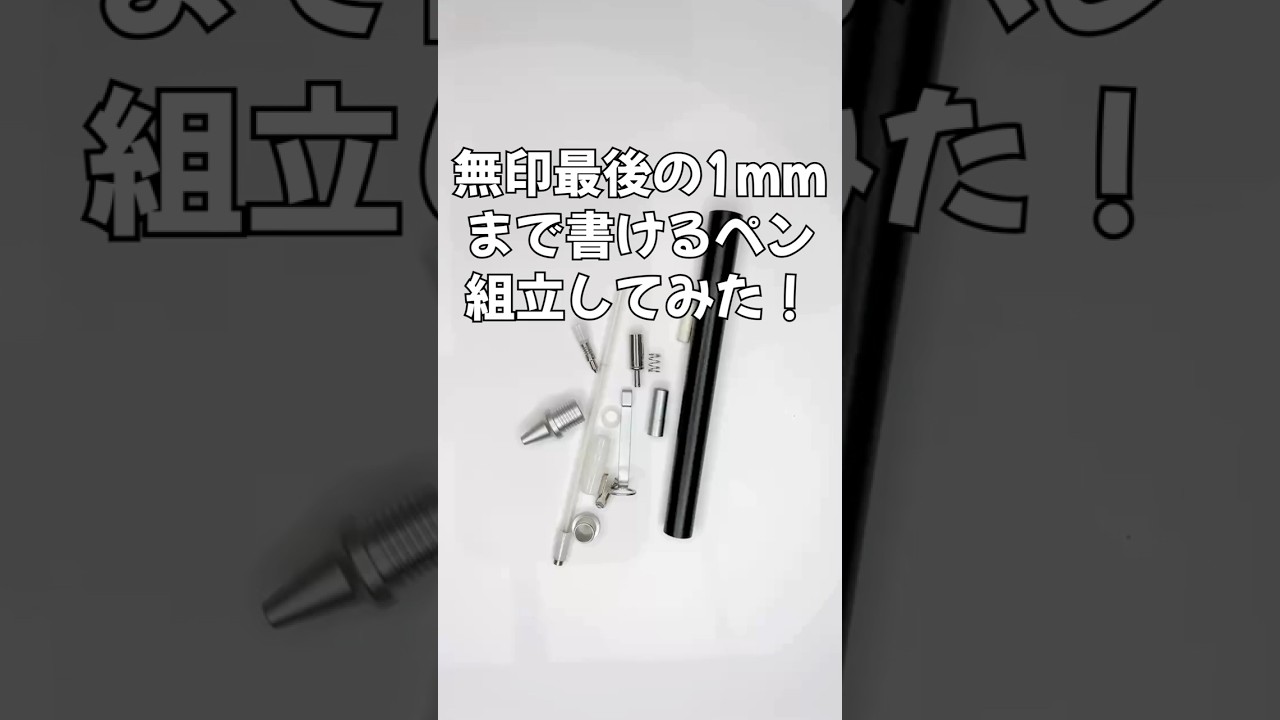

無印最後の1mmまで書けるシャープペンの組立方法を動画で確認
この修理について

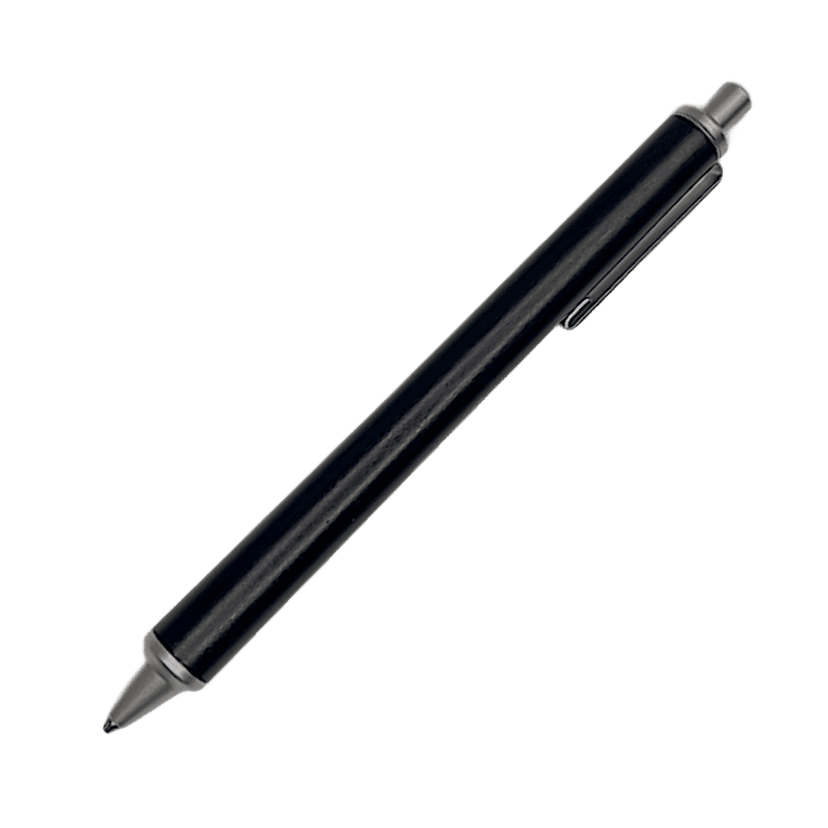

今回は、無印良品の最後の1mmまで書けるシャープペンの組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

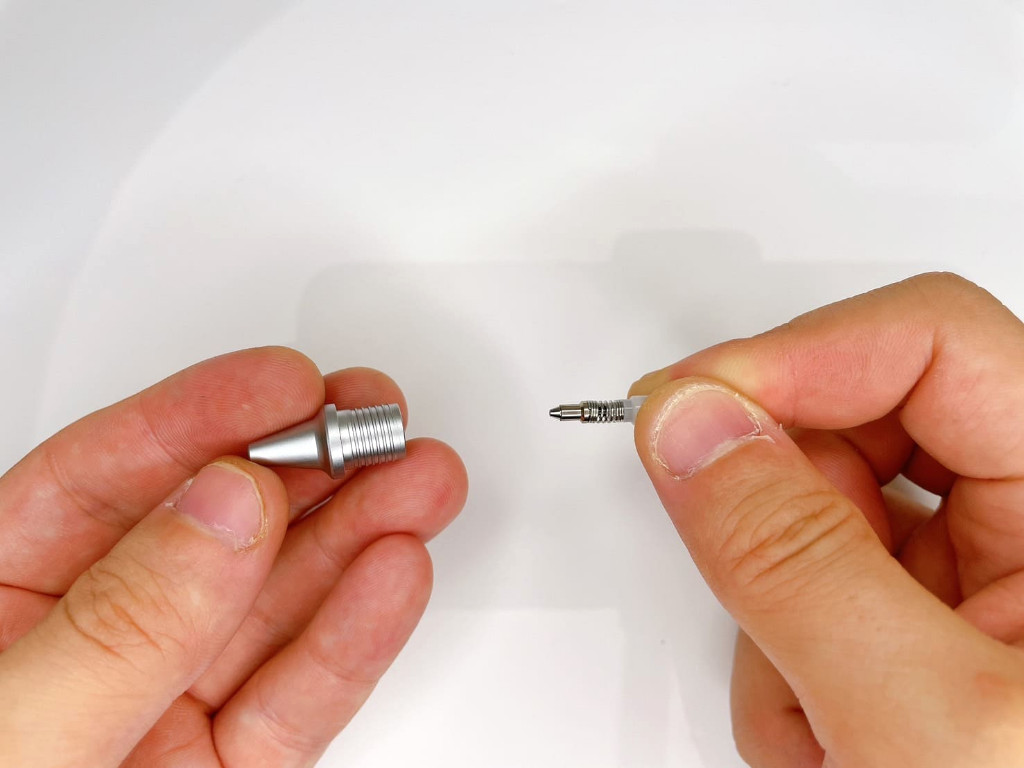

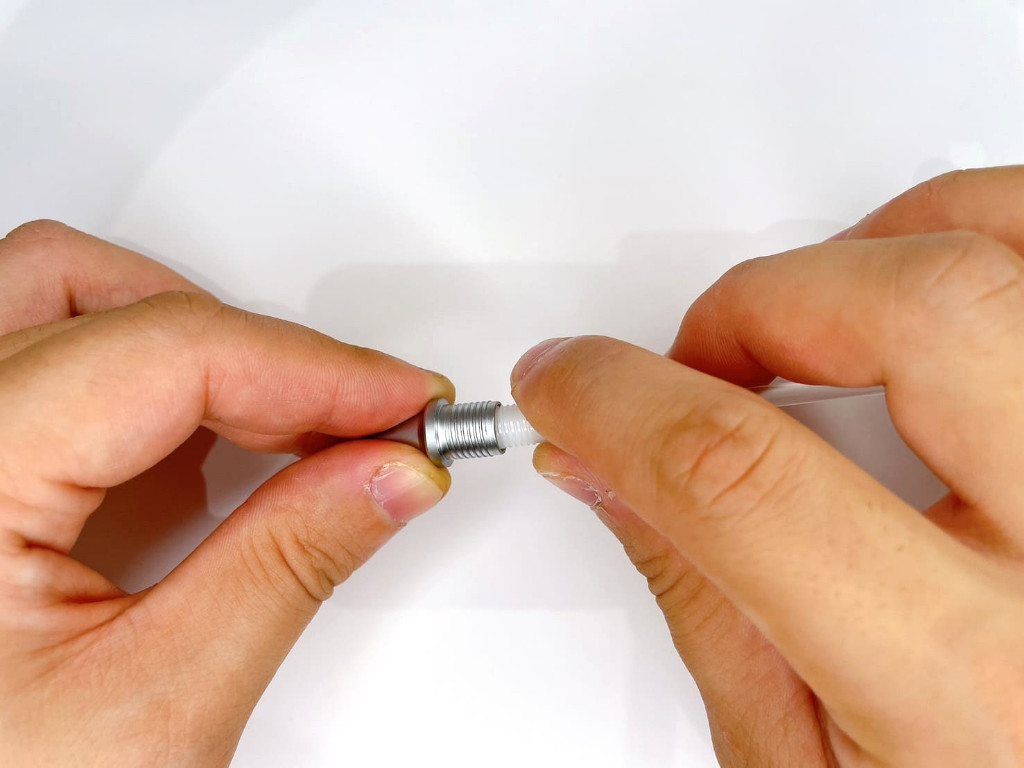

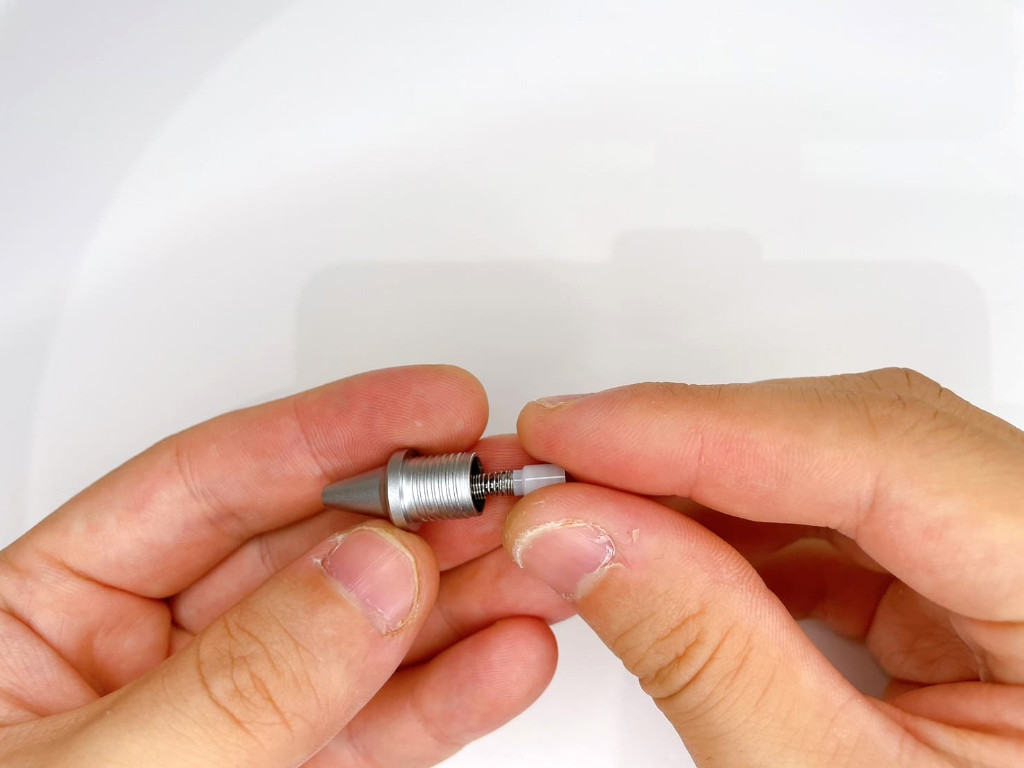

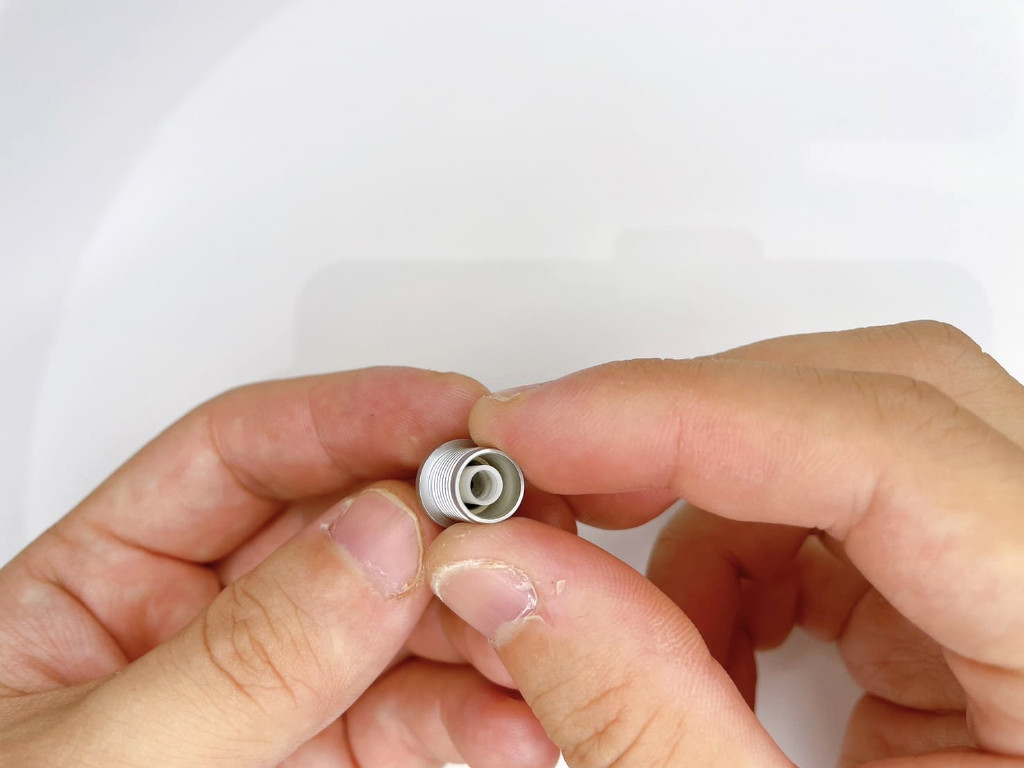

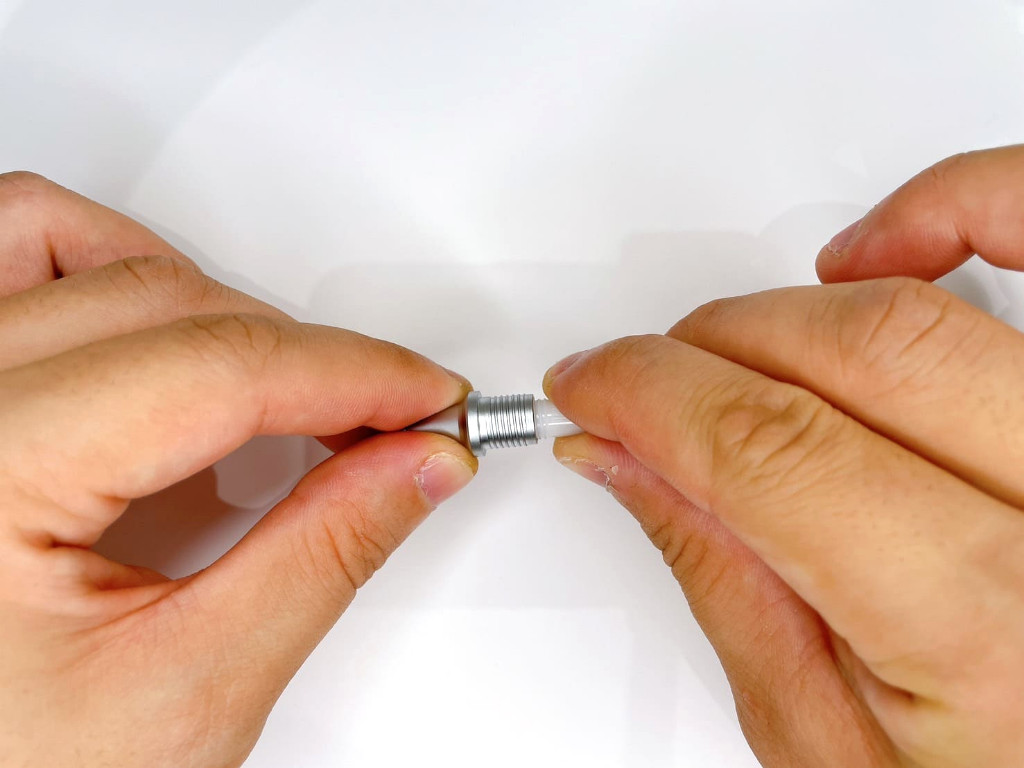

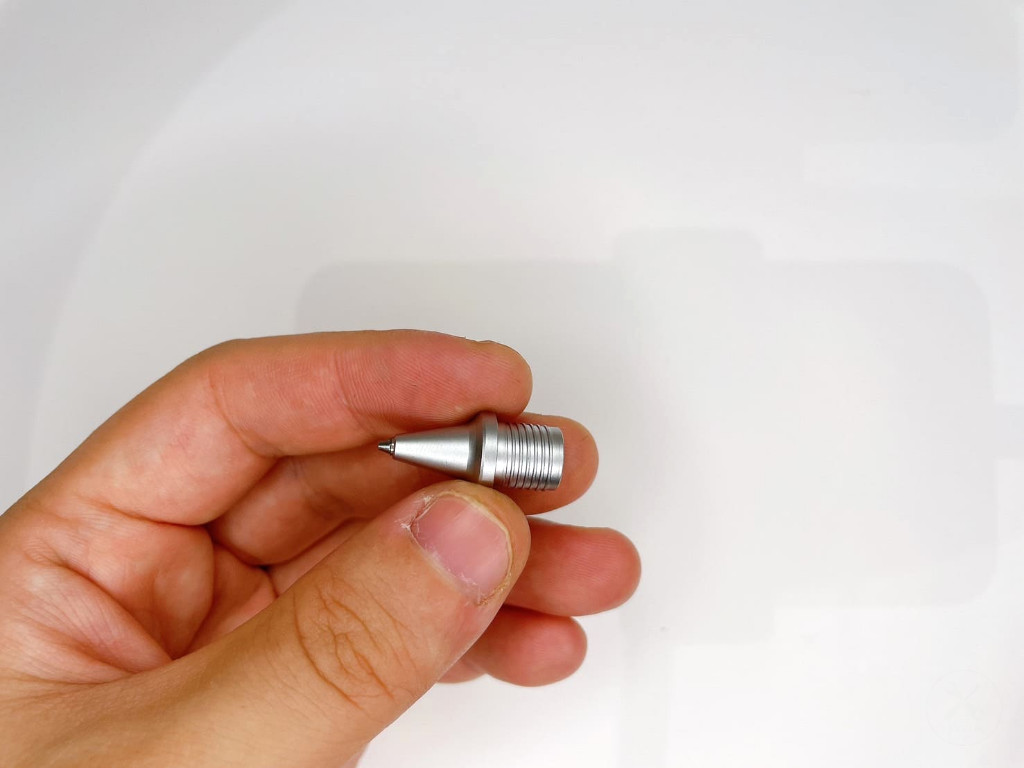

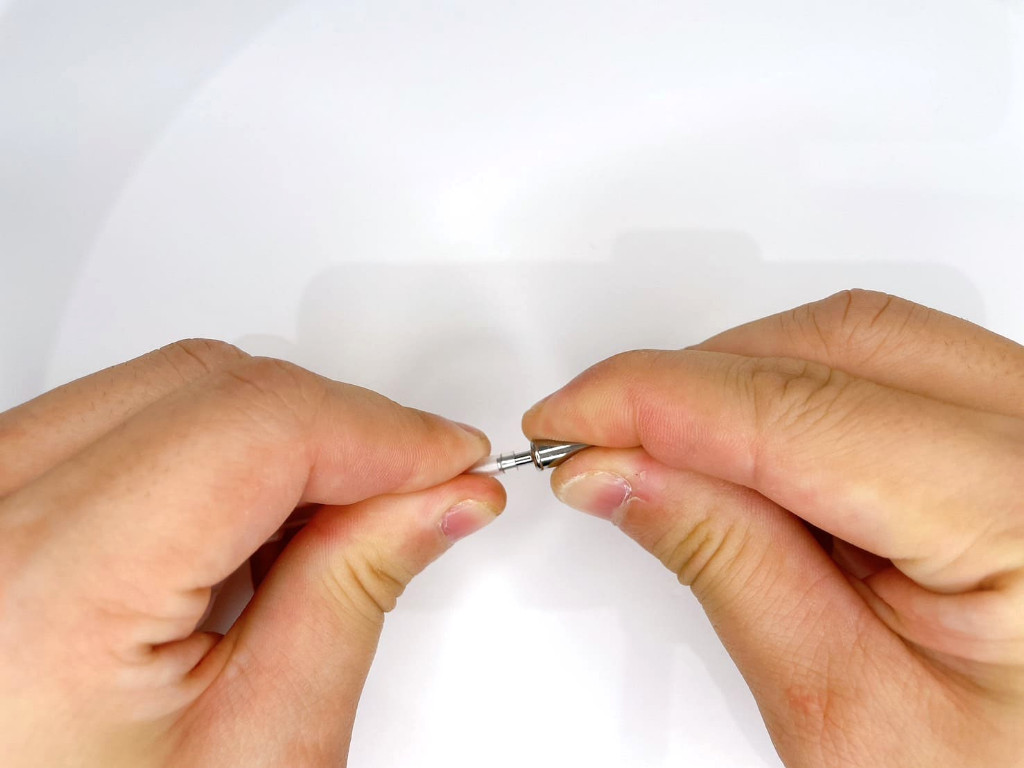

①ステップ.1先端部品に口金を挿入する
先端部品に口金を挿入しましょう。
外れやすいので紛失に気をつけましょう。
先端部品の先端から口金の先端が出てると、正しく装着できています。

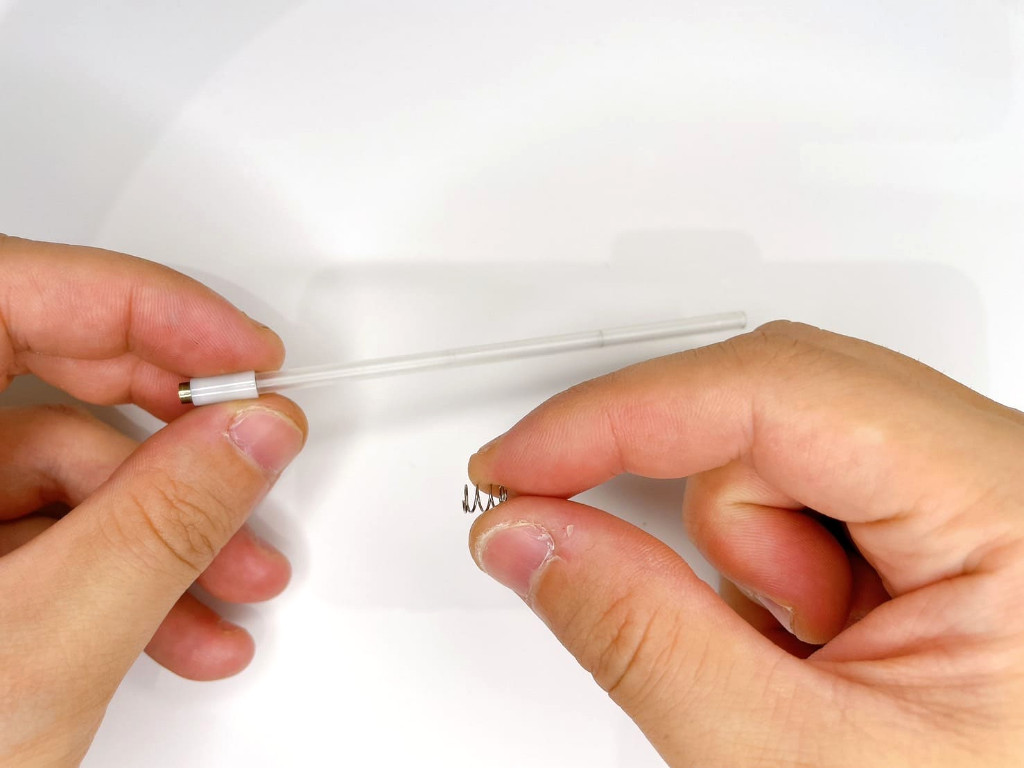

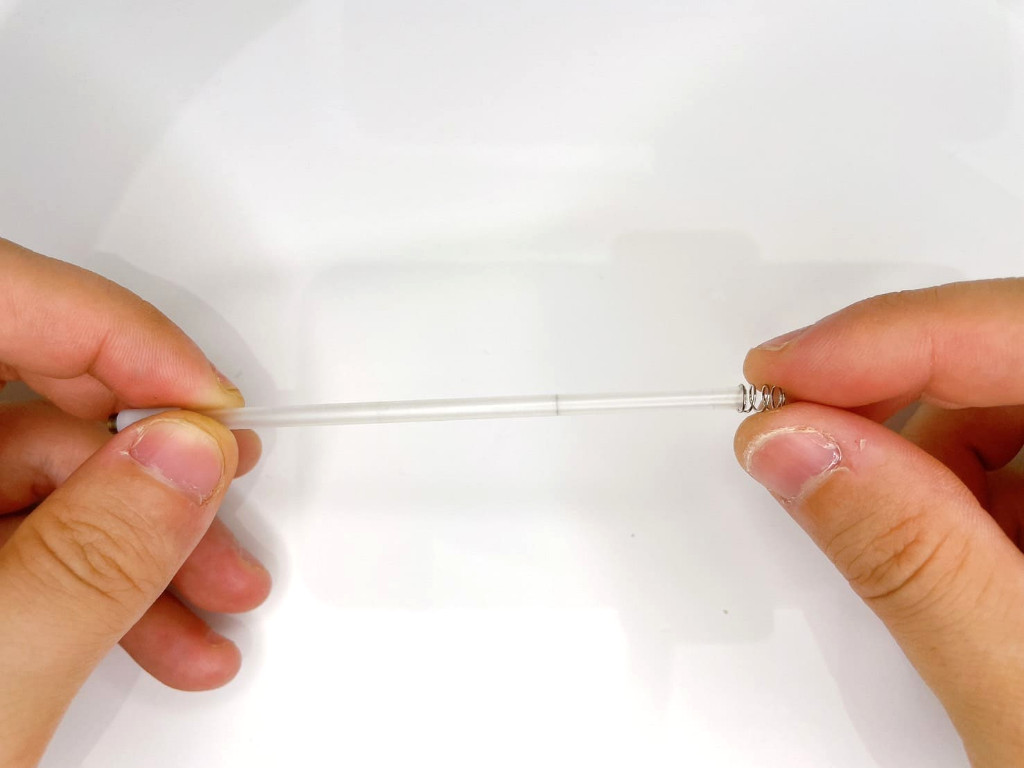

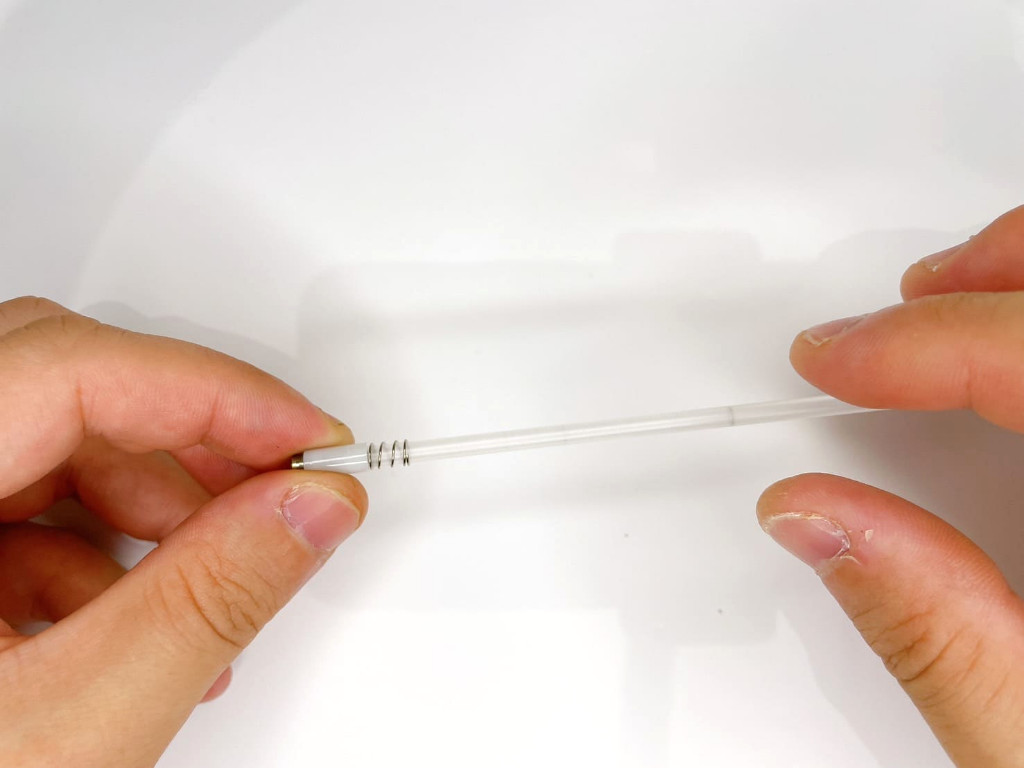

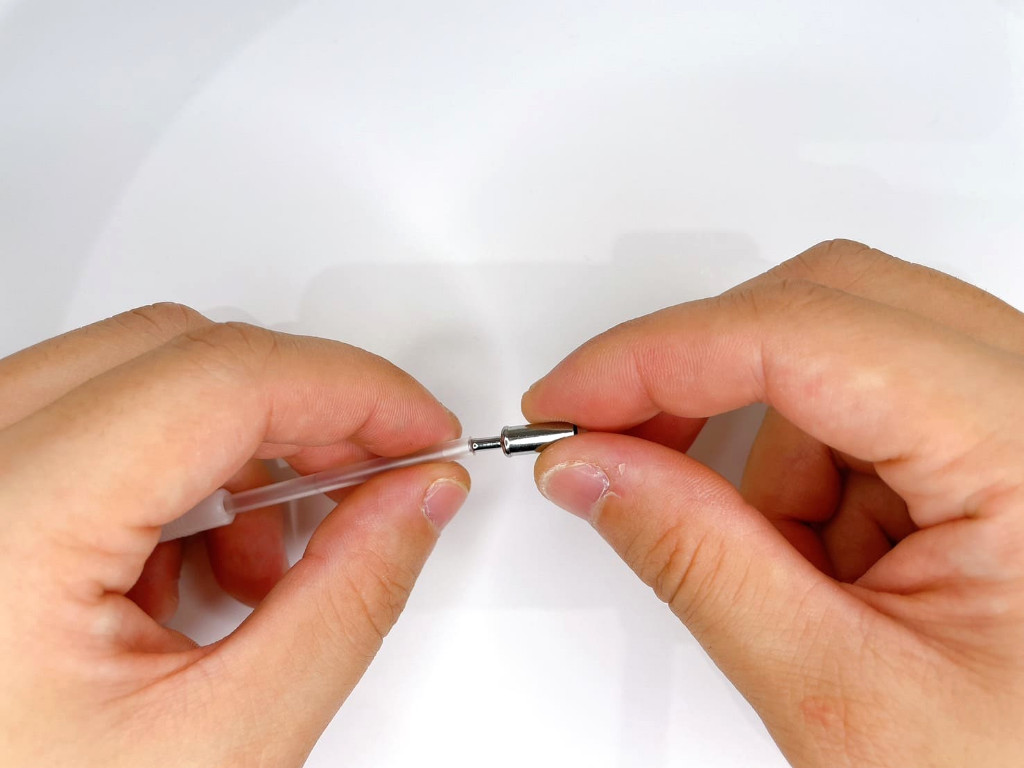

②ステップ.2芯筒にバネを挿入する
芯筒の上部からバネを挿入しましょう。

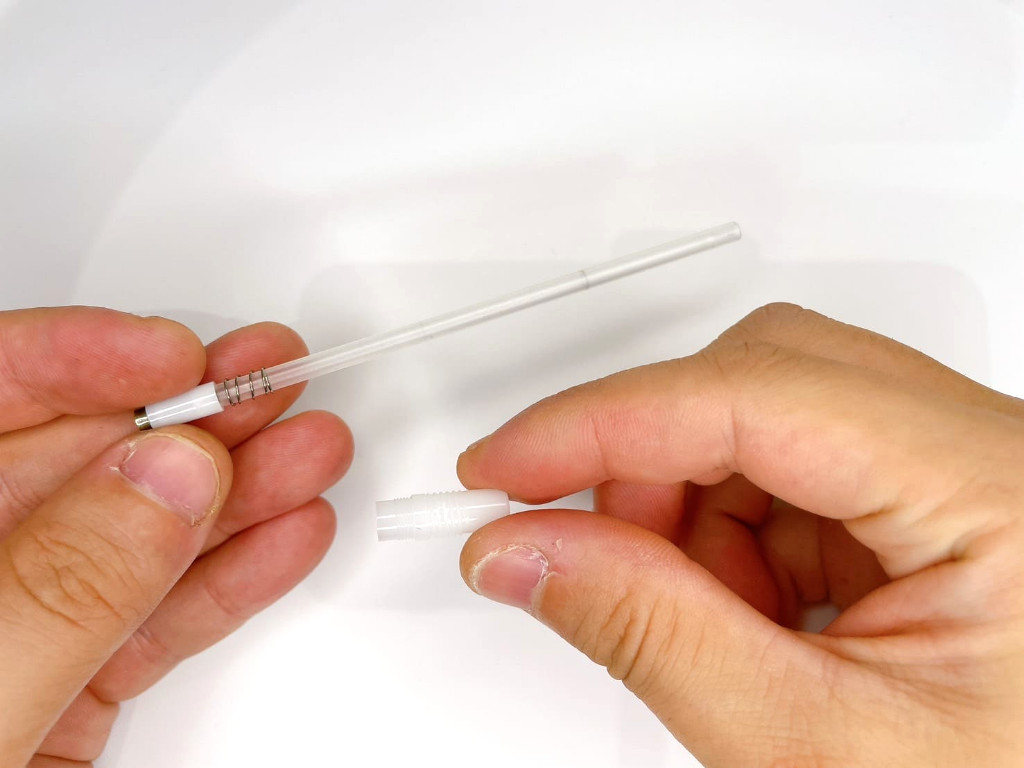

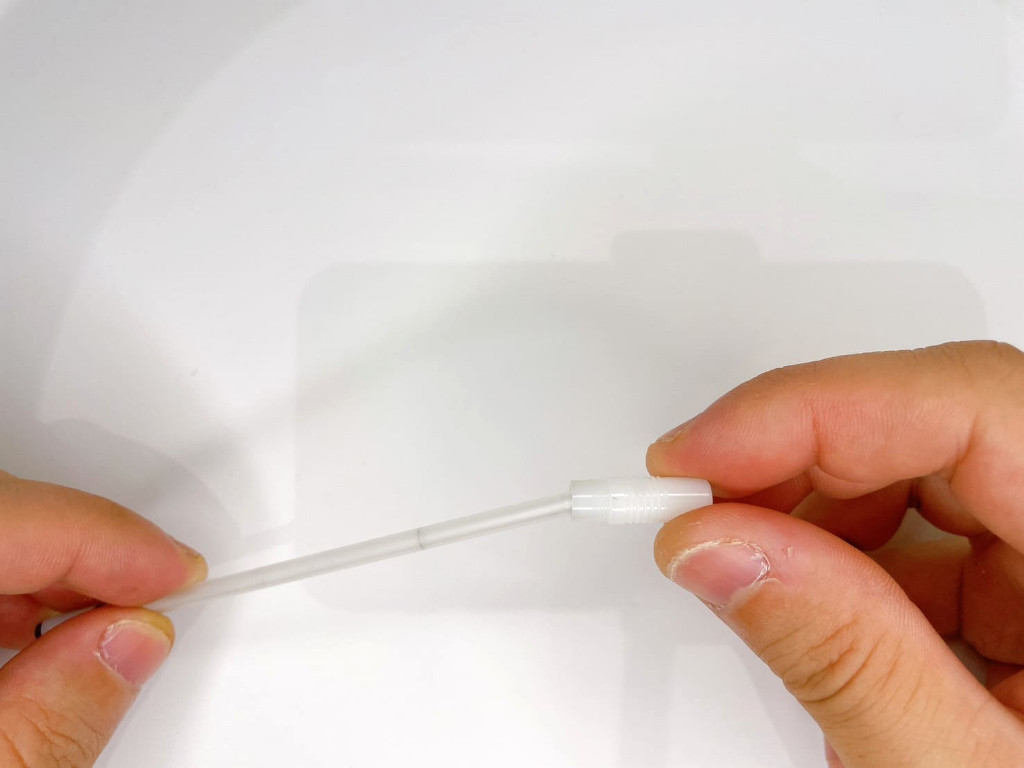

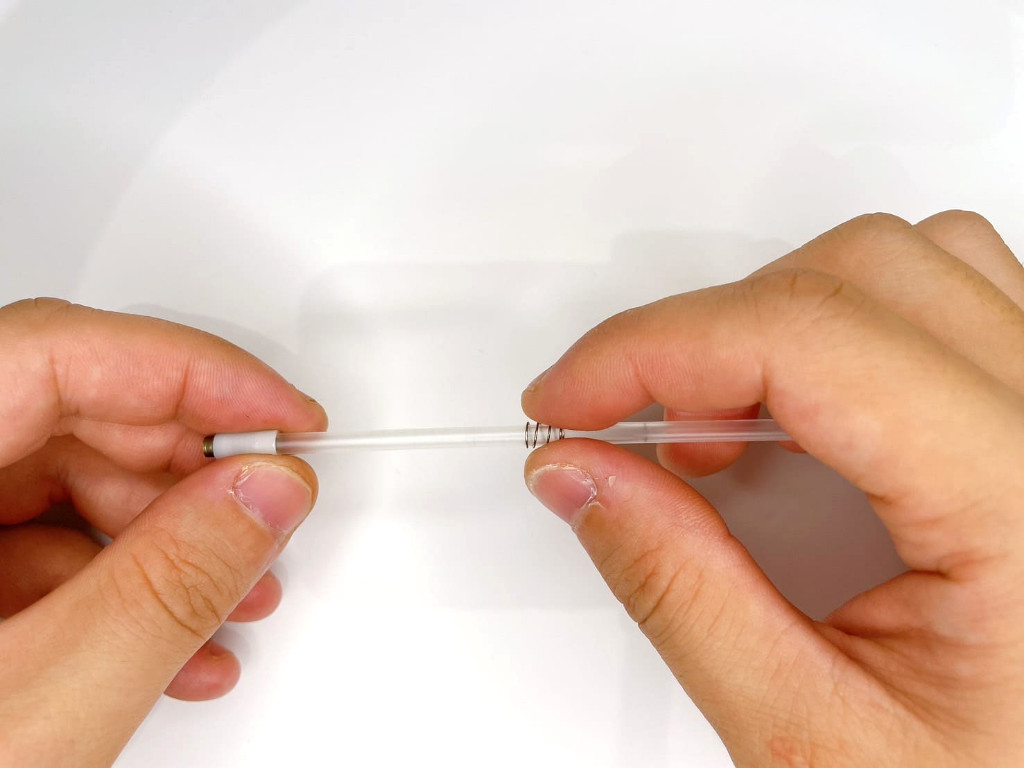

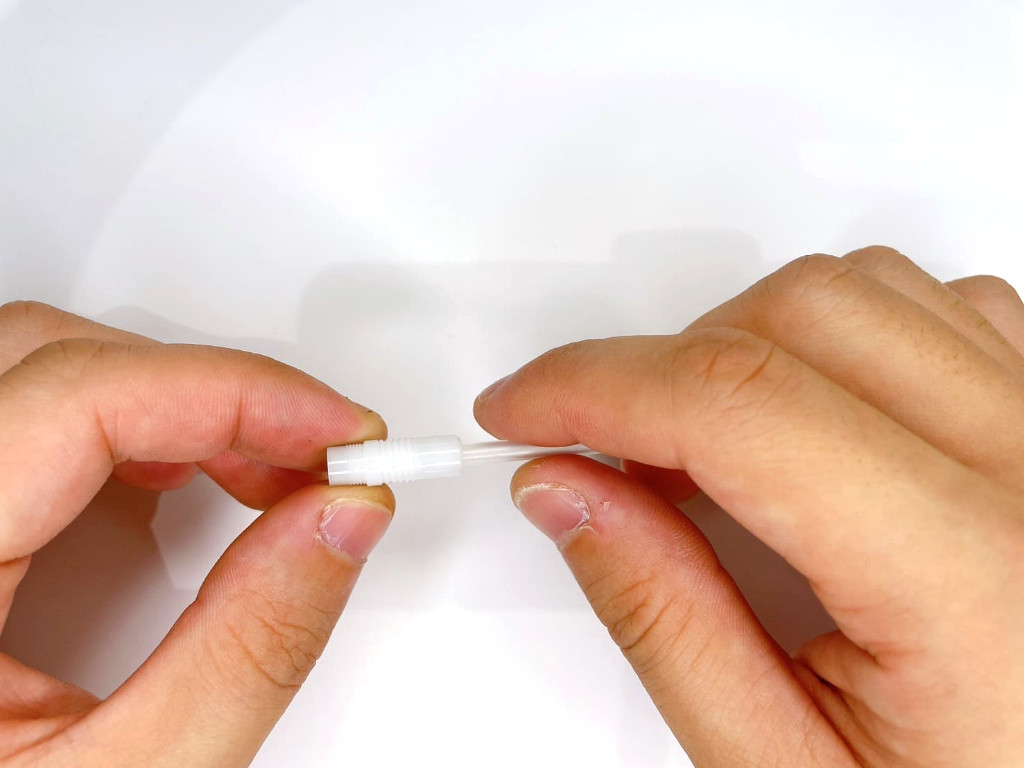

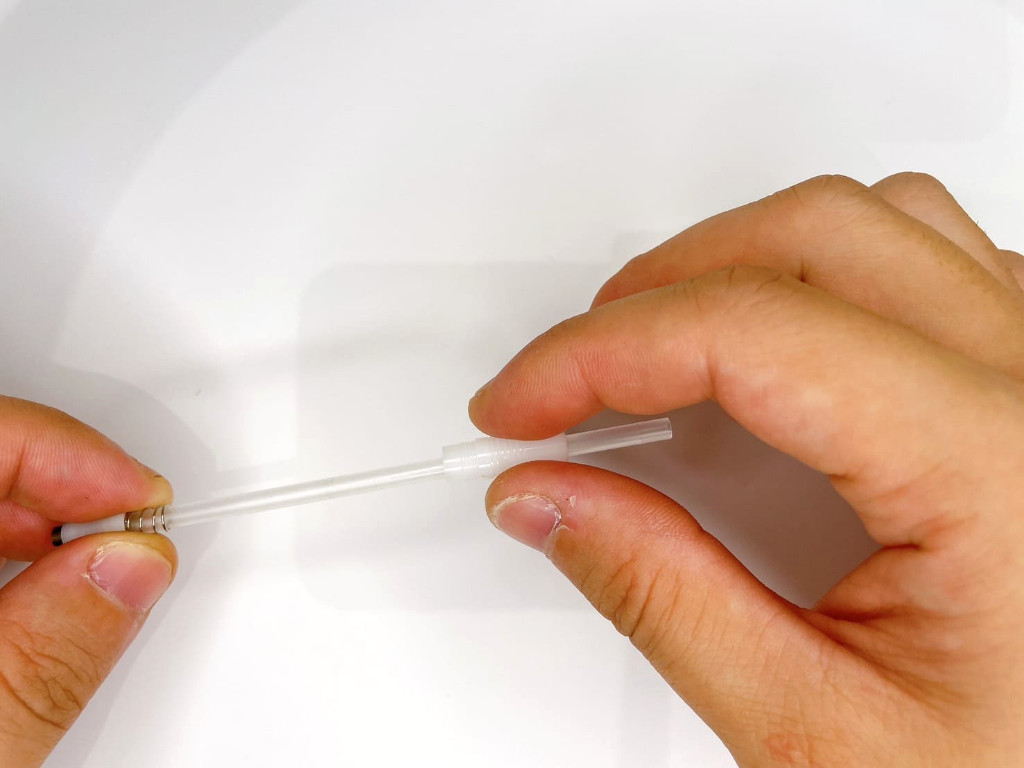

③ステップ.3芯筒に白部品を挿入する
芯筒の上部から先端部品を装着するための白部品を挿入しましょう。

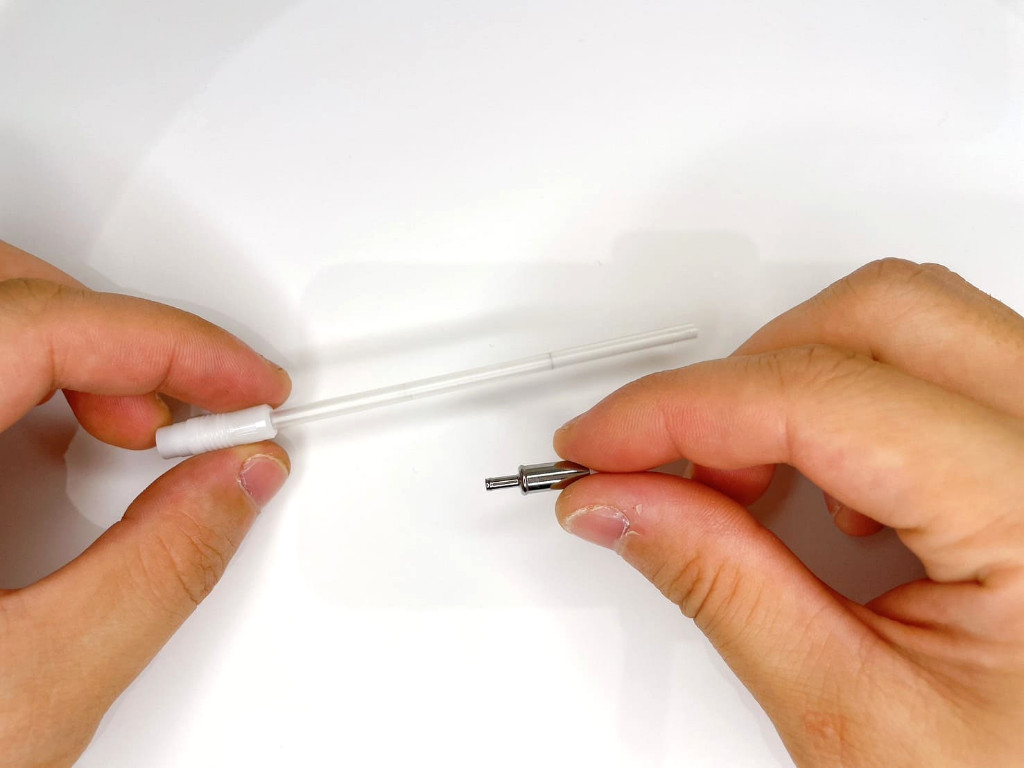

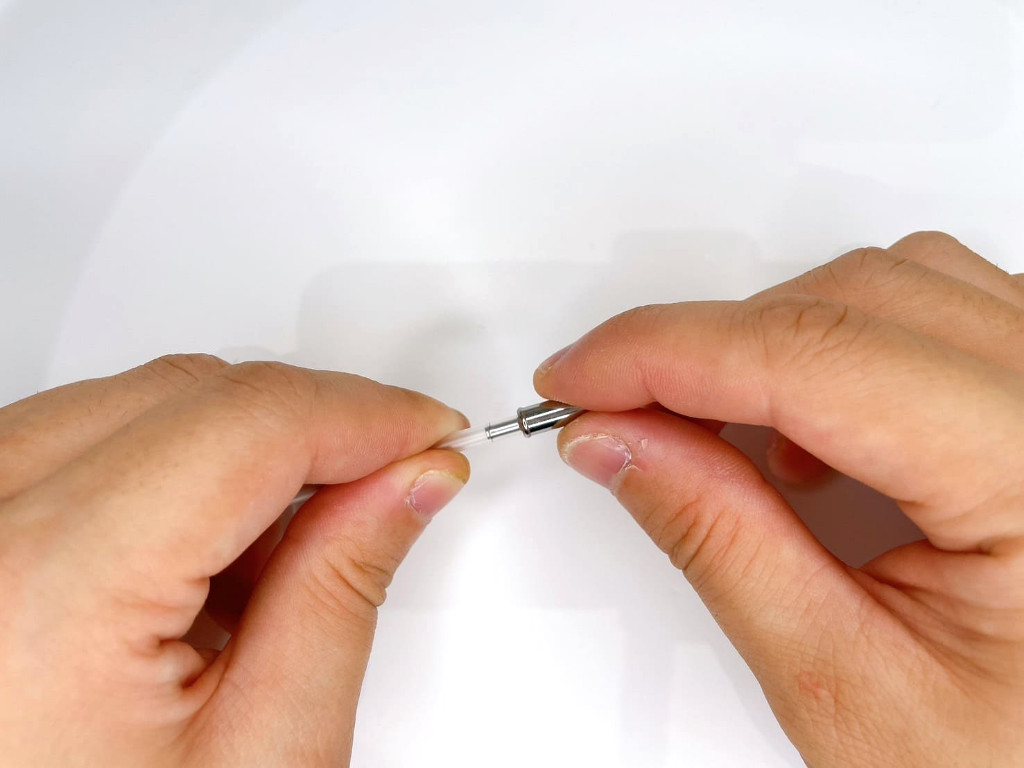

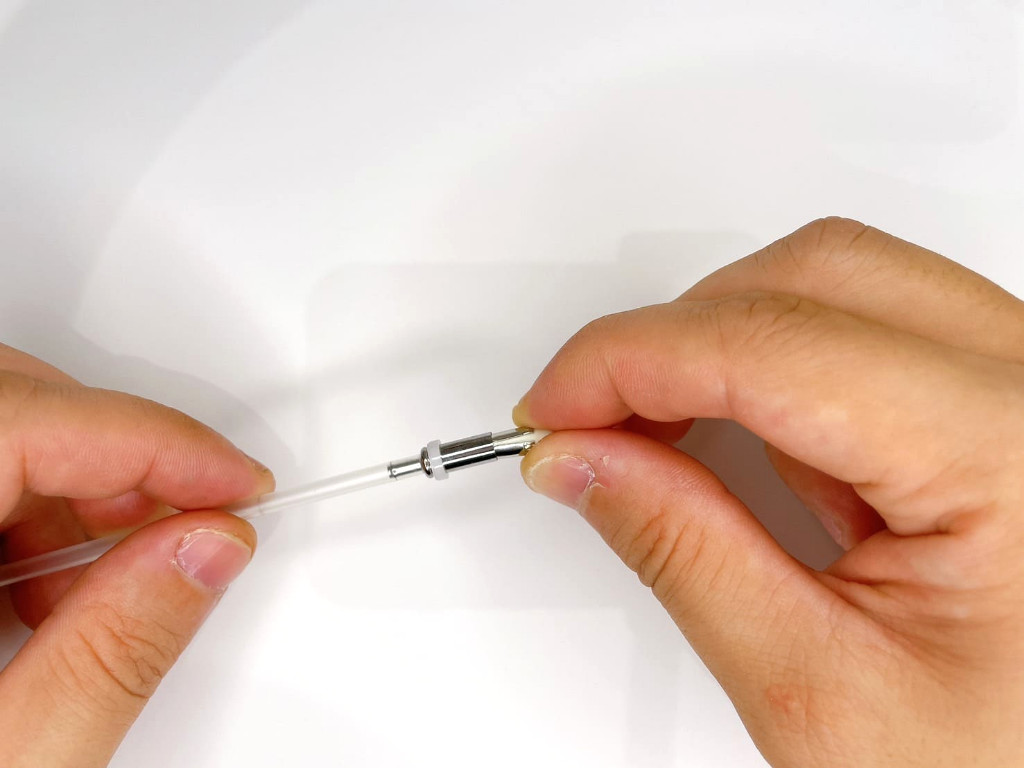

④ステップ.4芯筒の上部に芯止部品を装着する
芯筒の上部に芯止部品を押し込んで装着しましょう。
押し込む時に強いチカラが必要です。

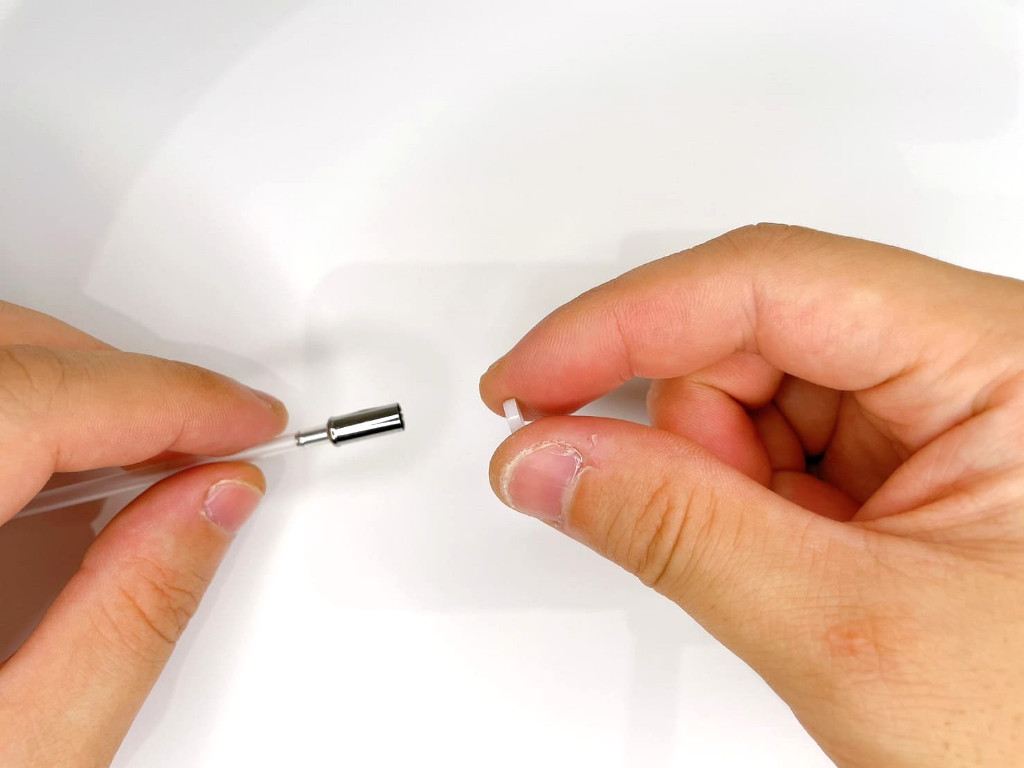

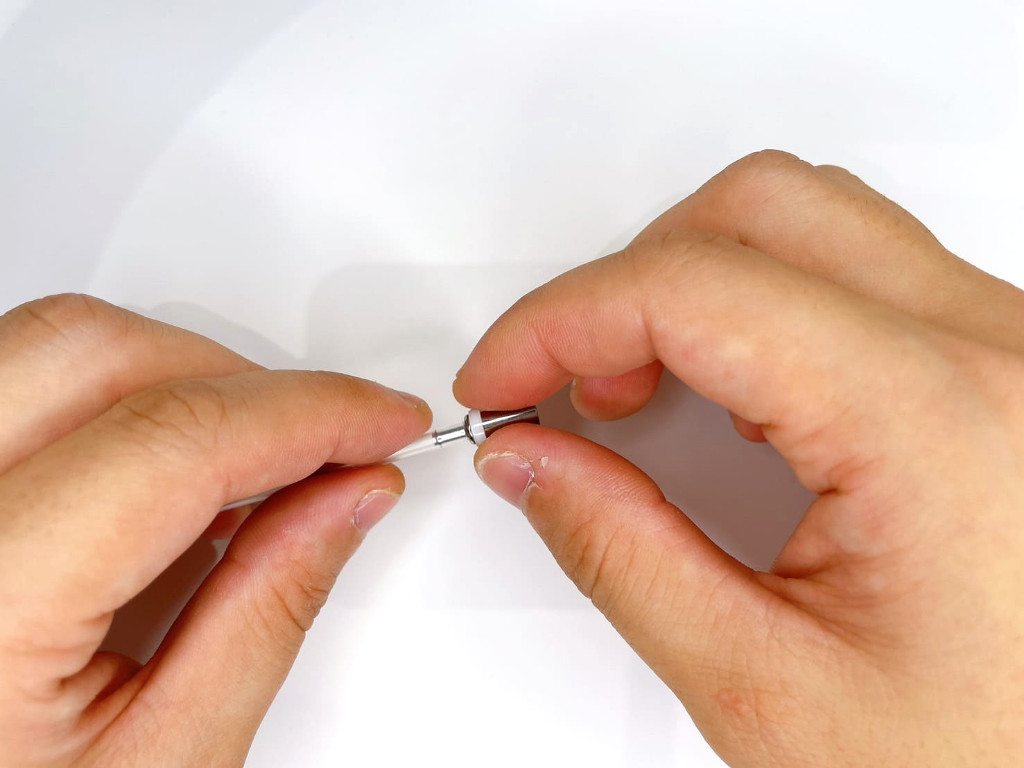

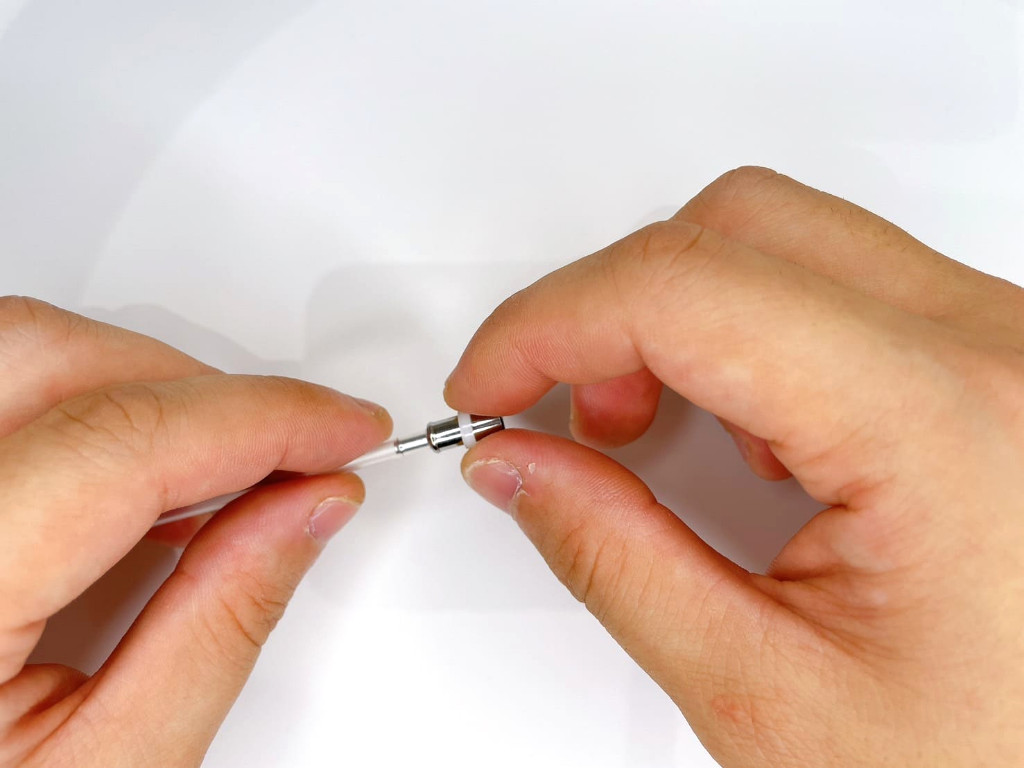

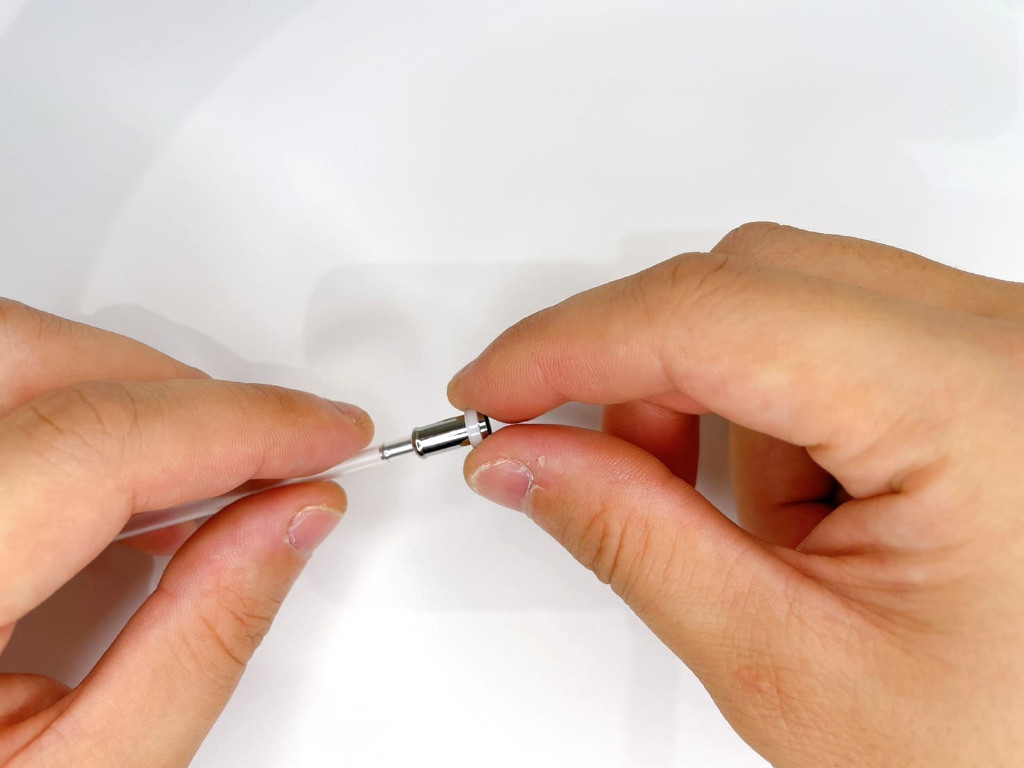

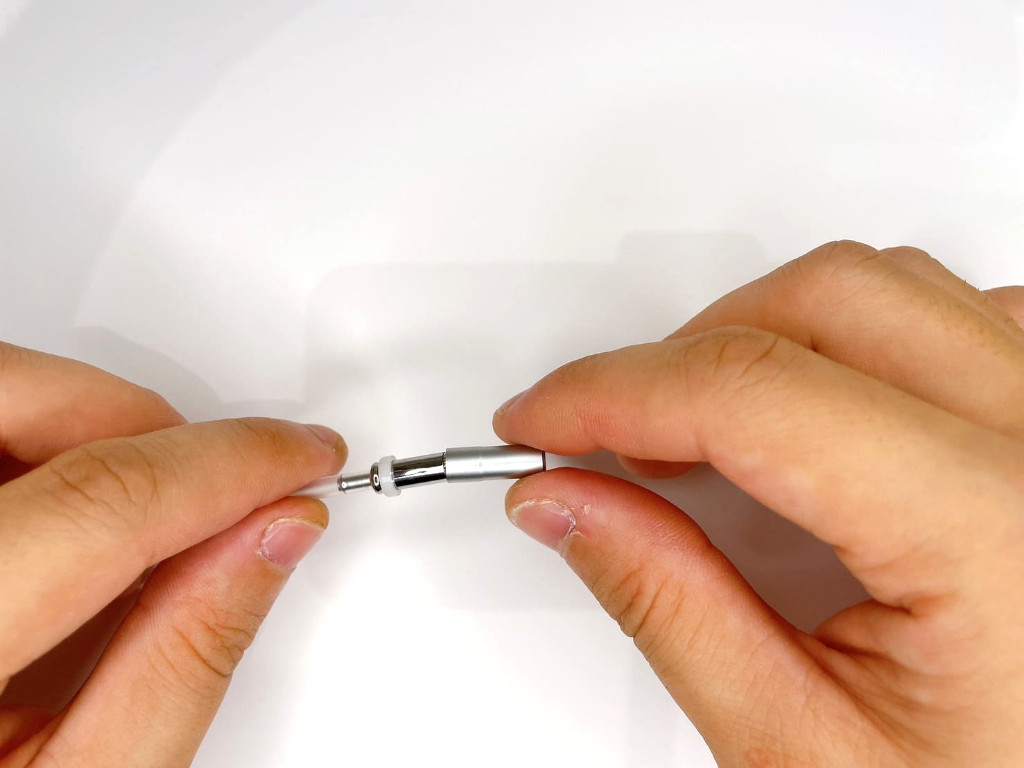

⑤ステップ.5芯筒上部の芯止部品に輪部品を装着する
芯筒上部の芯止部品に白い輪部品を装着しましょう。

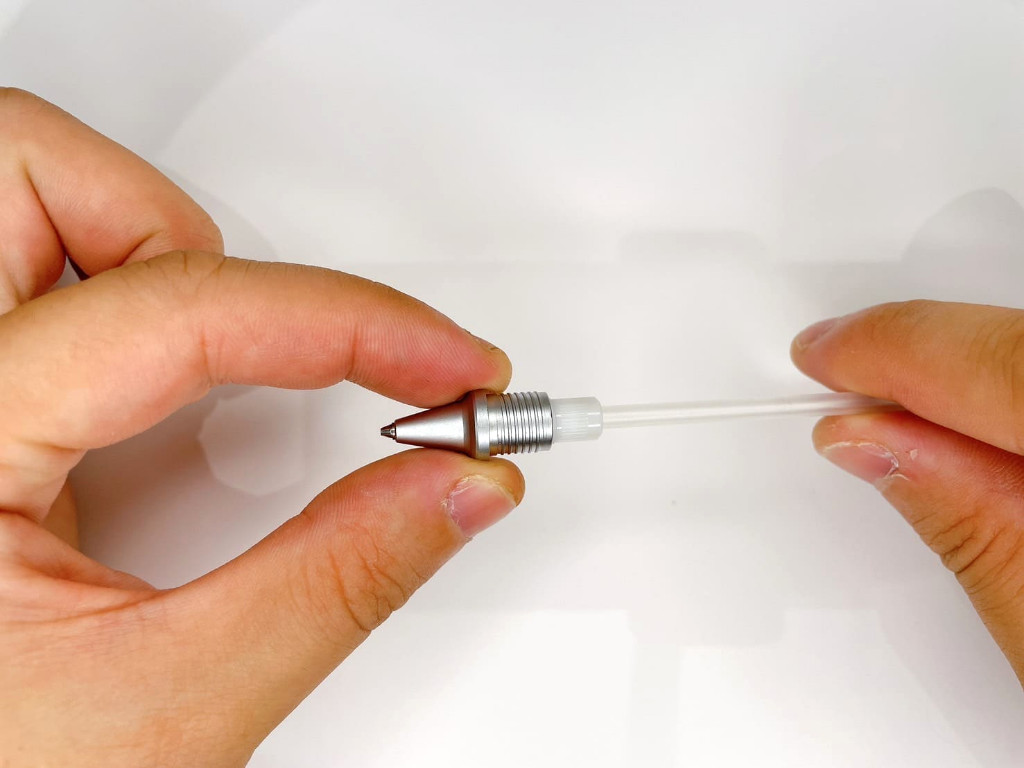

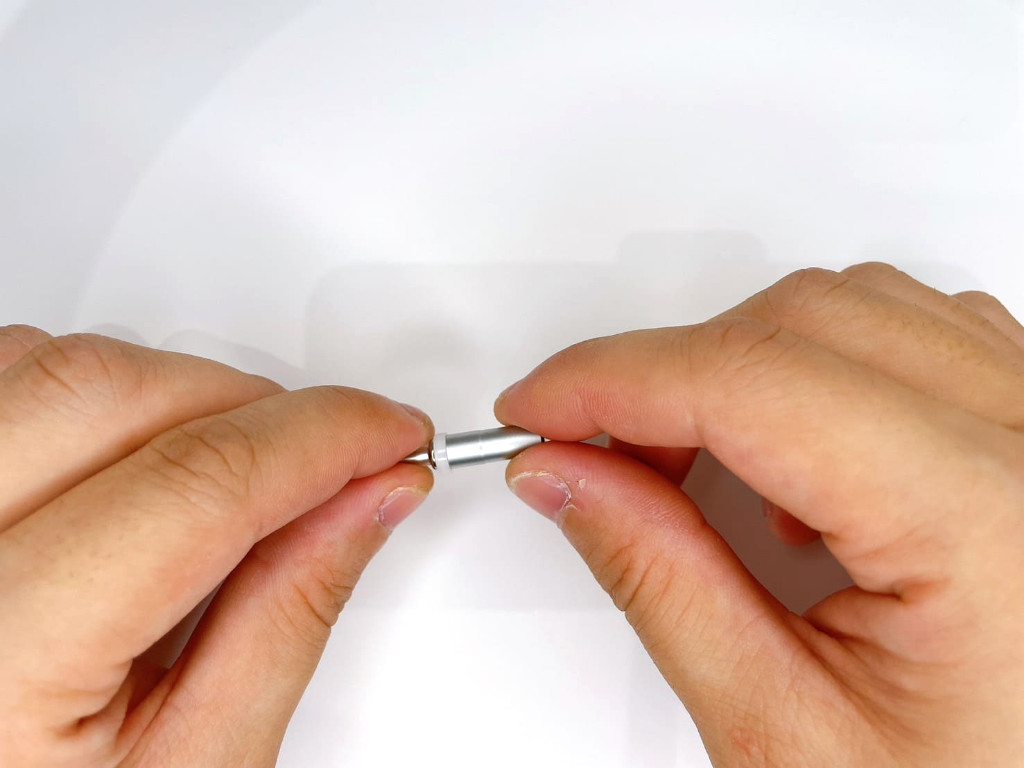

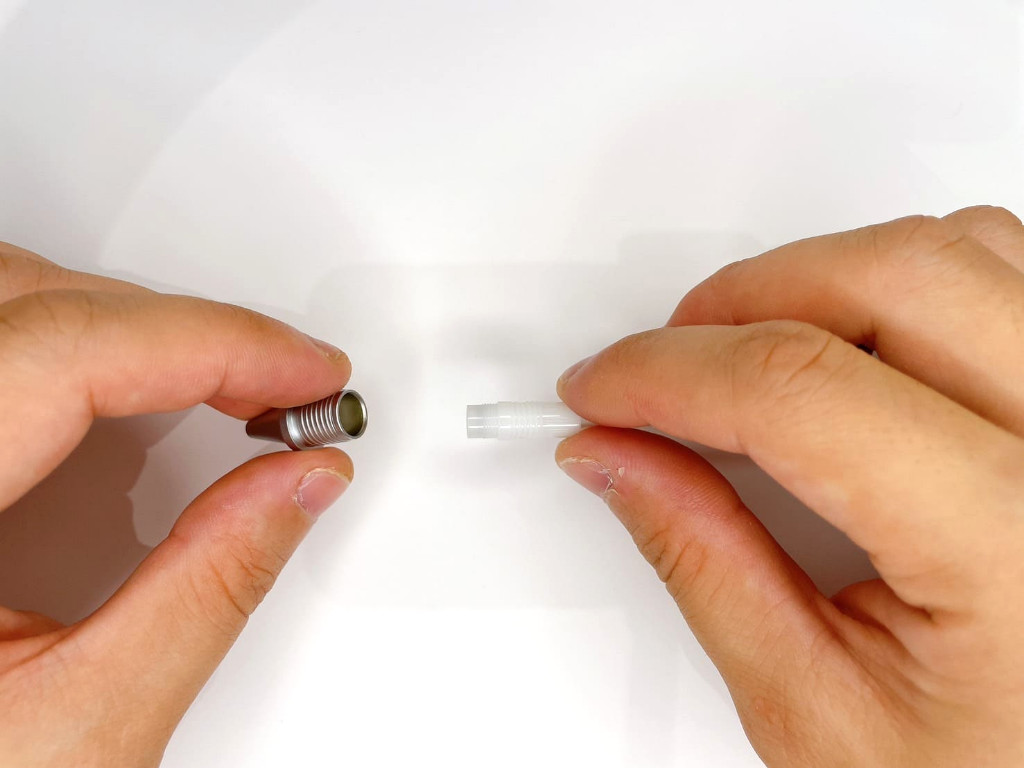

⑥ステップ.6芯筒に先端部品を装着する
芯筒のペン先（チャンク側）に先端部品を時計回りに回して装着しましょう。

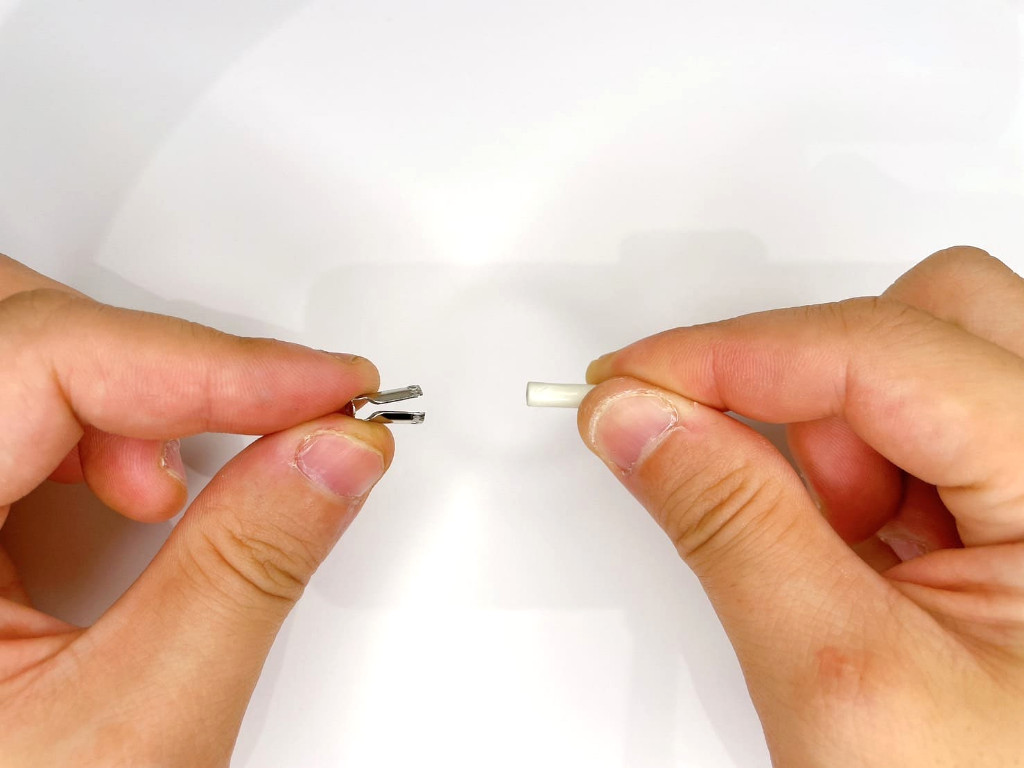

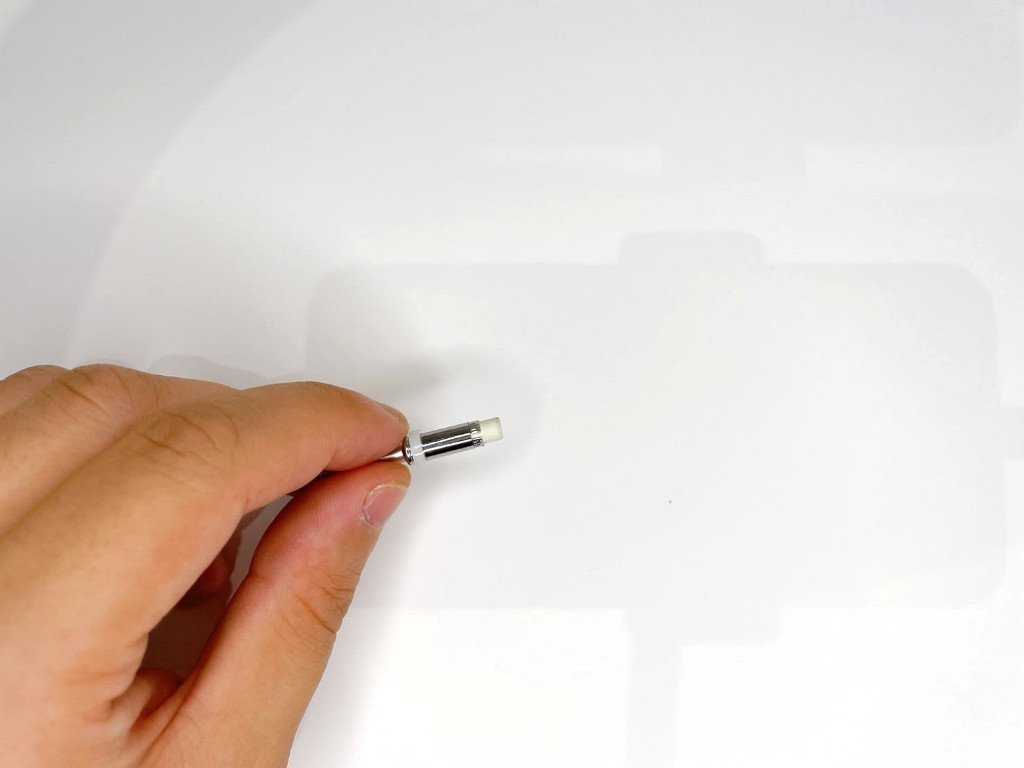

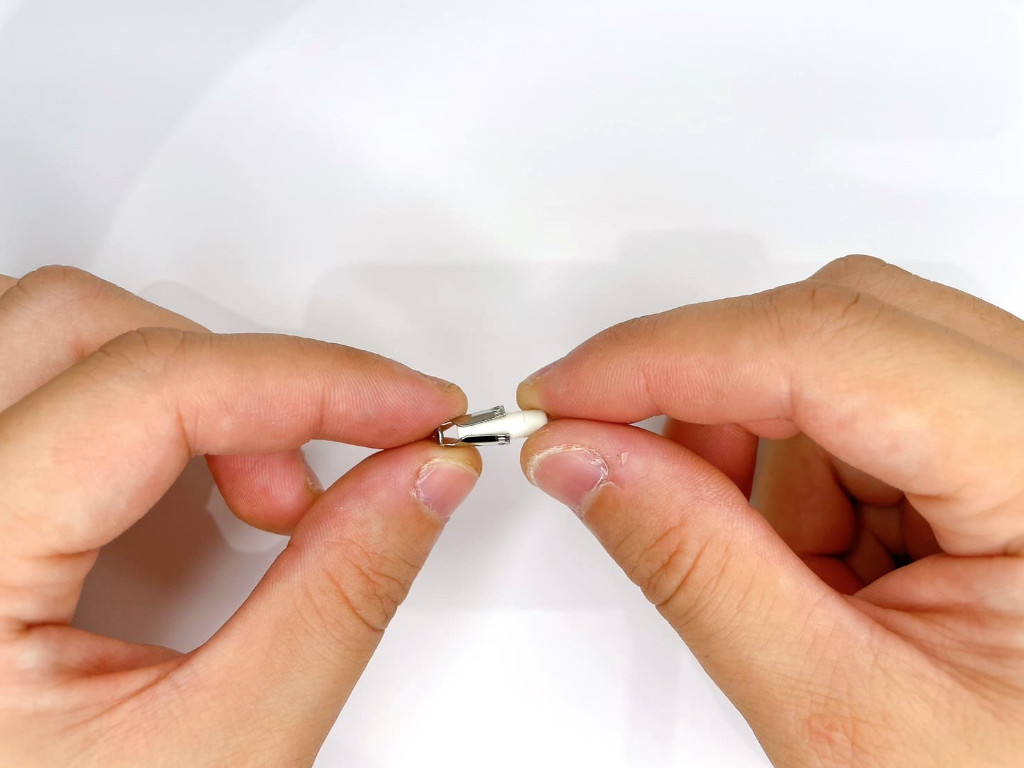

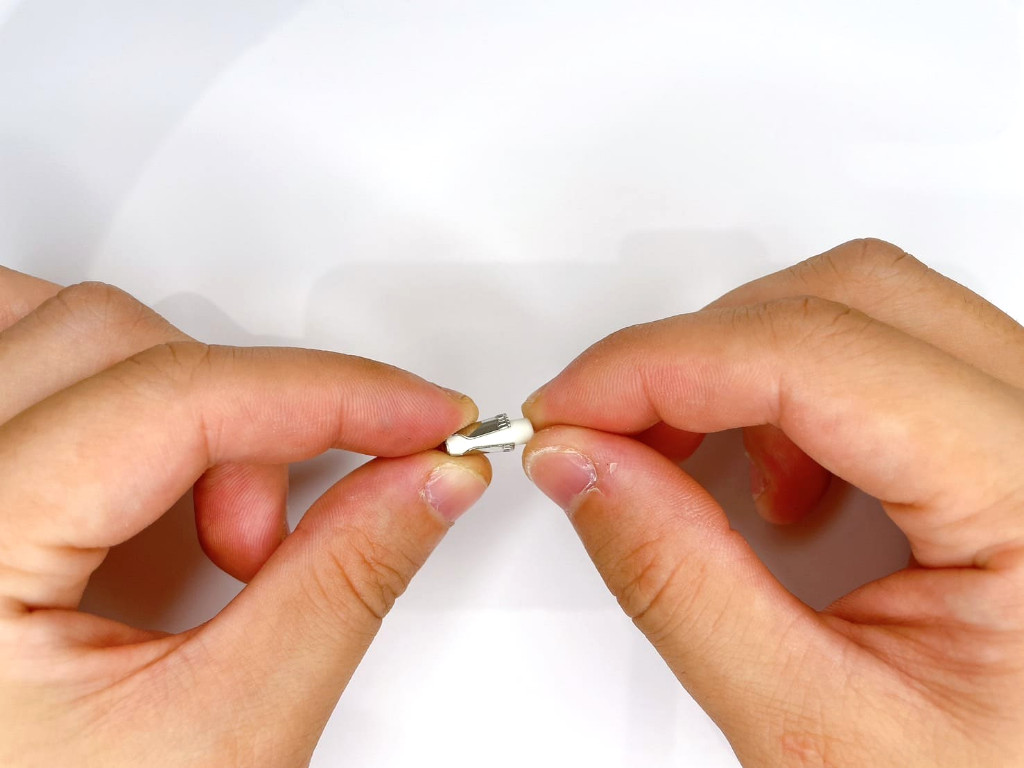

⑦ステップ.7消しゴムを金具に挿入する
消しゴムを金具に挿入しましょう。

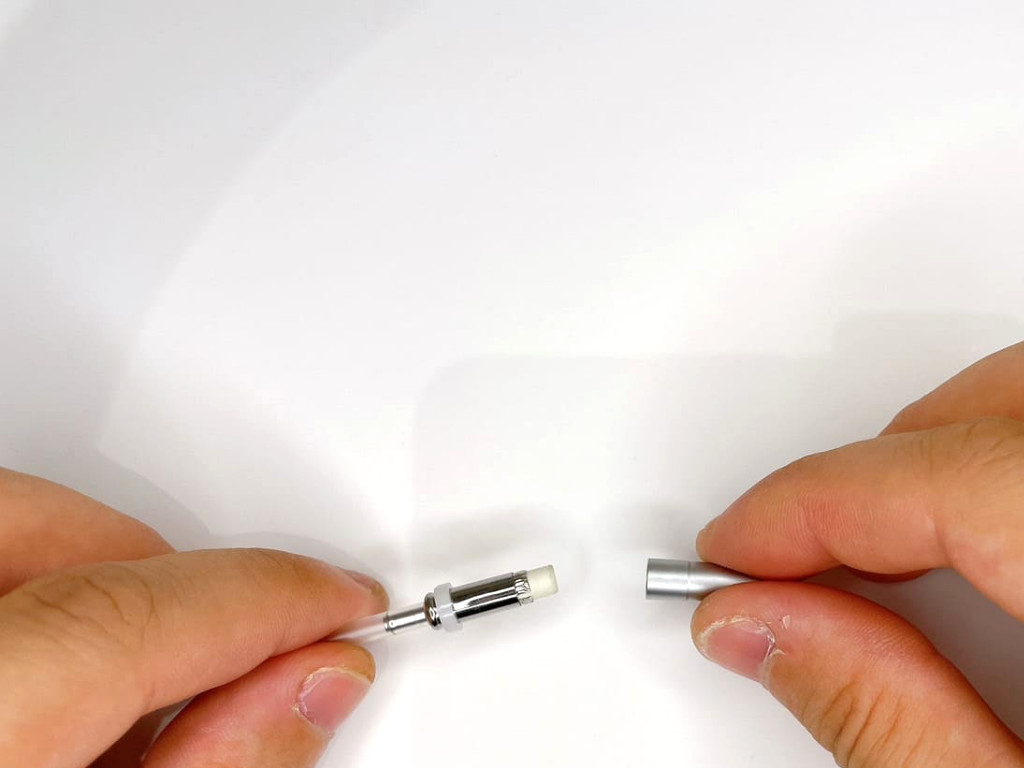

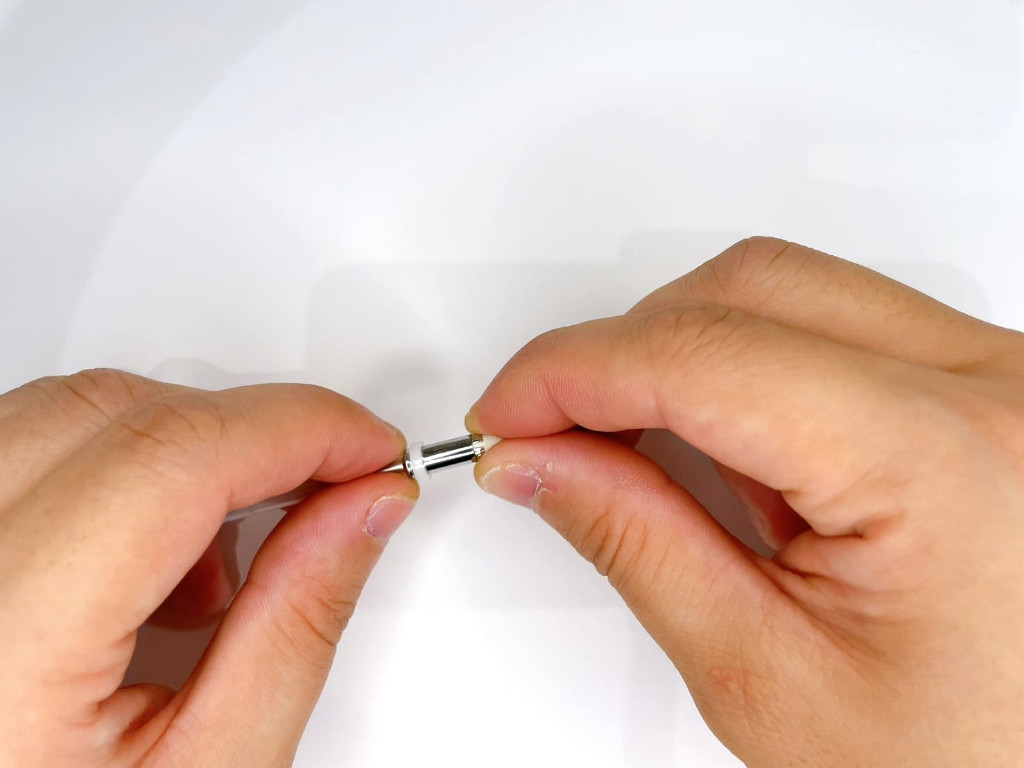

⑧ステップ.8芯筒に消しゴムを装着する
芯筒の上部に消しゴムを装着します。

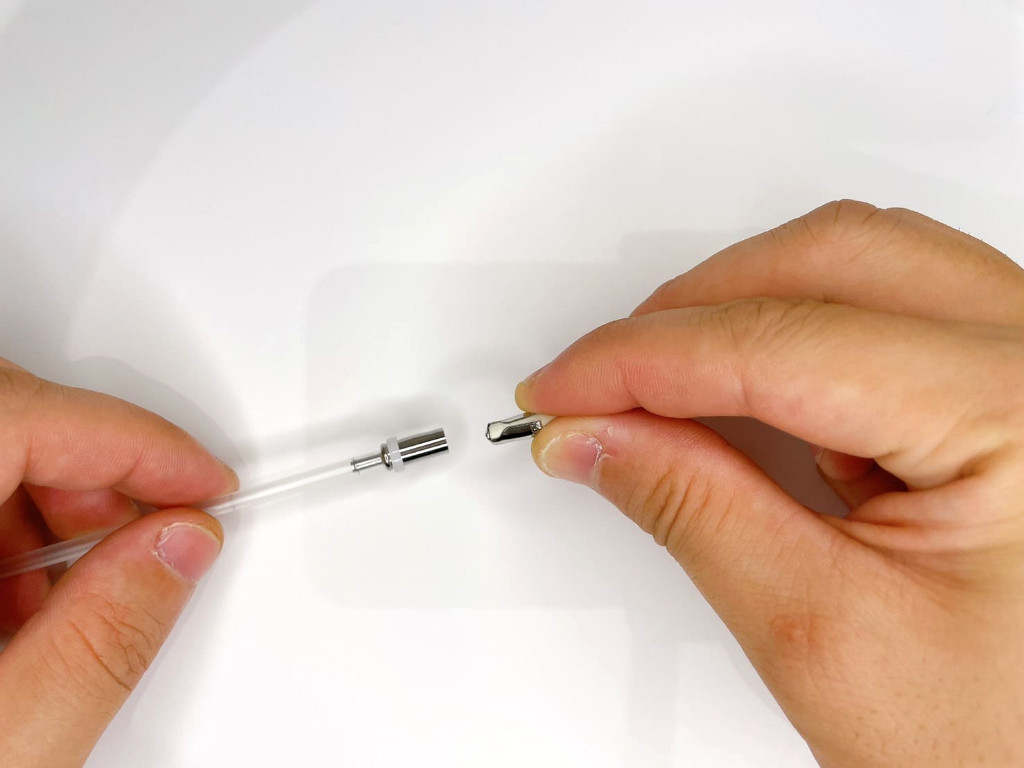

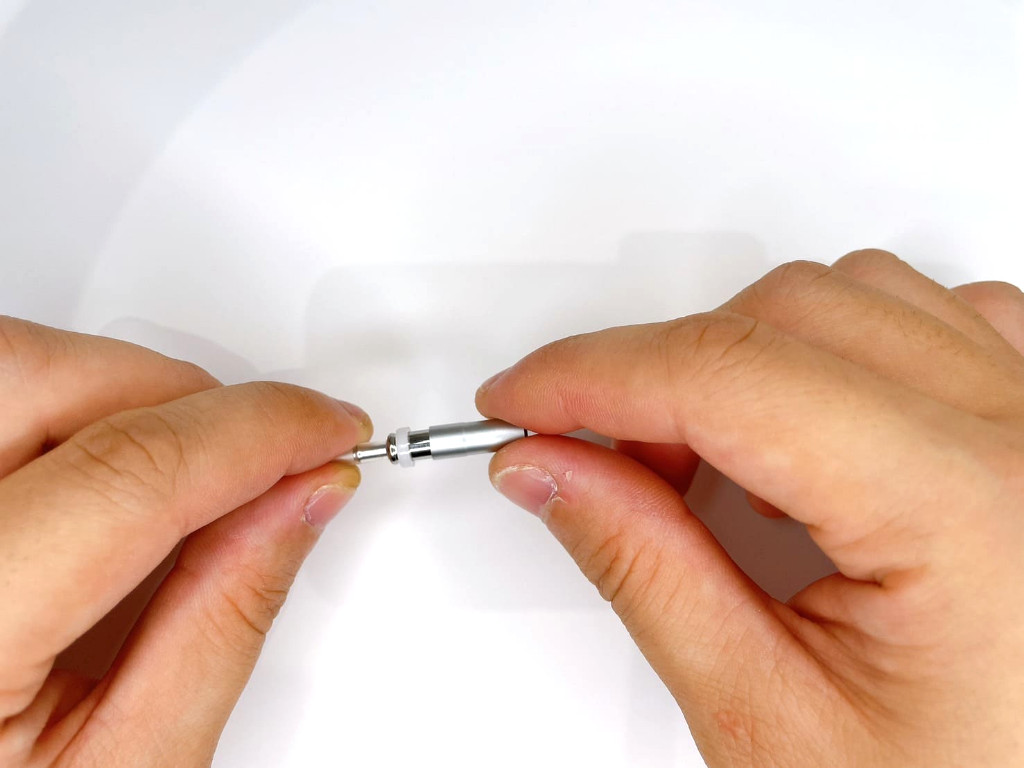

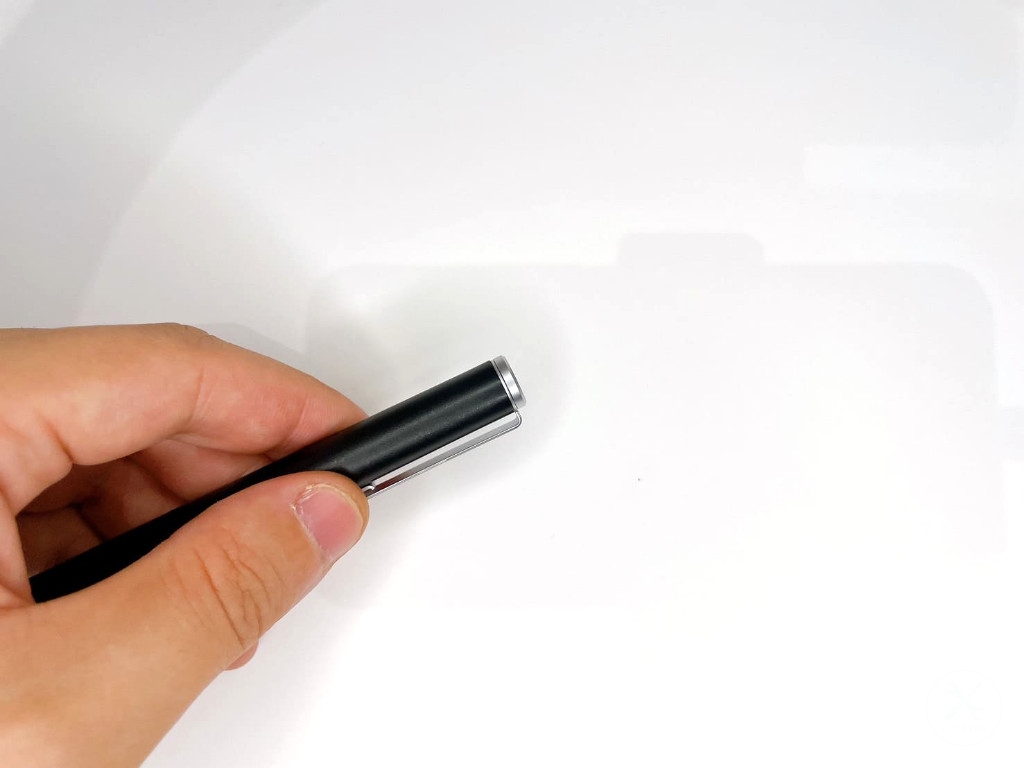

⑨ステップ.9芯筒にノックキャップを装着する
芯筒の上部にノックキャップを装着します。

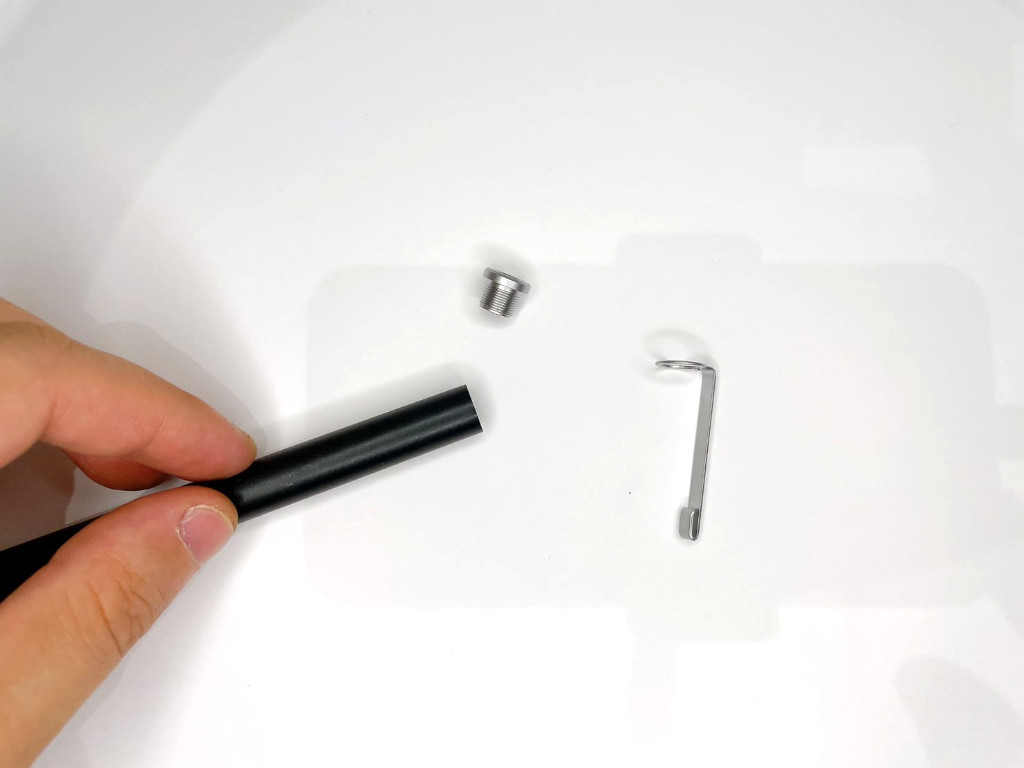

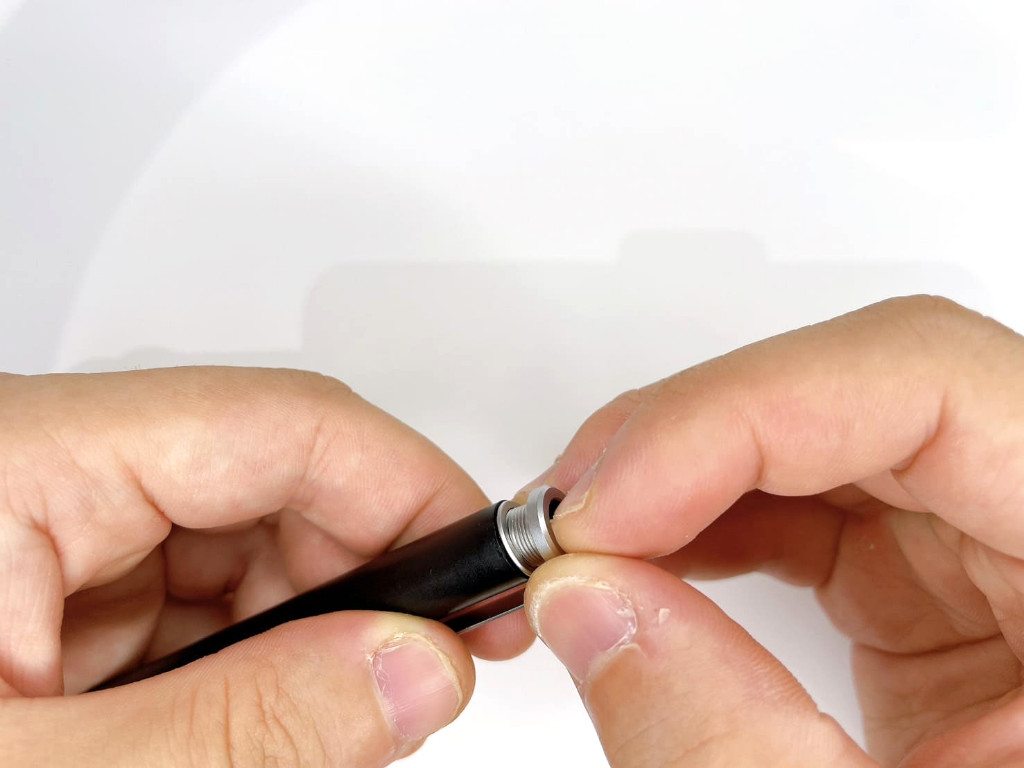

⑩ステップ.10ケースにクリップを装着する
ケース上部にクリップをあてた状態で、ネジを時計回りに回して装着しましょう。

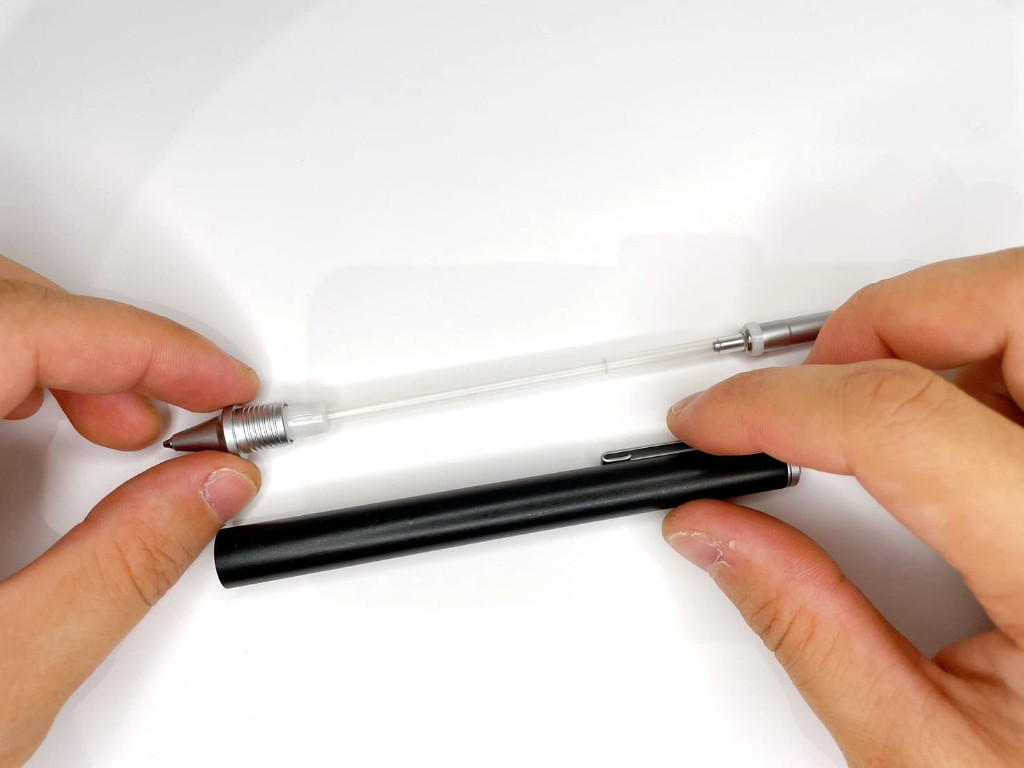

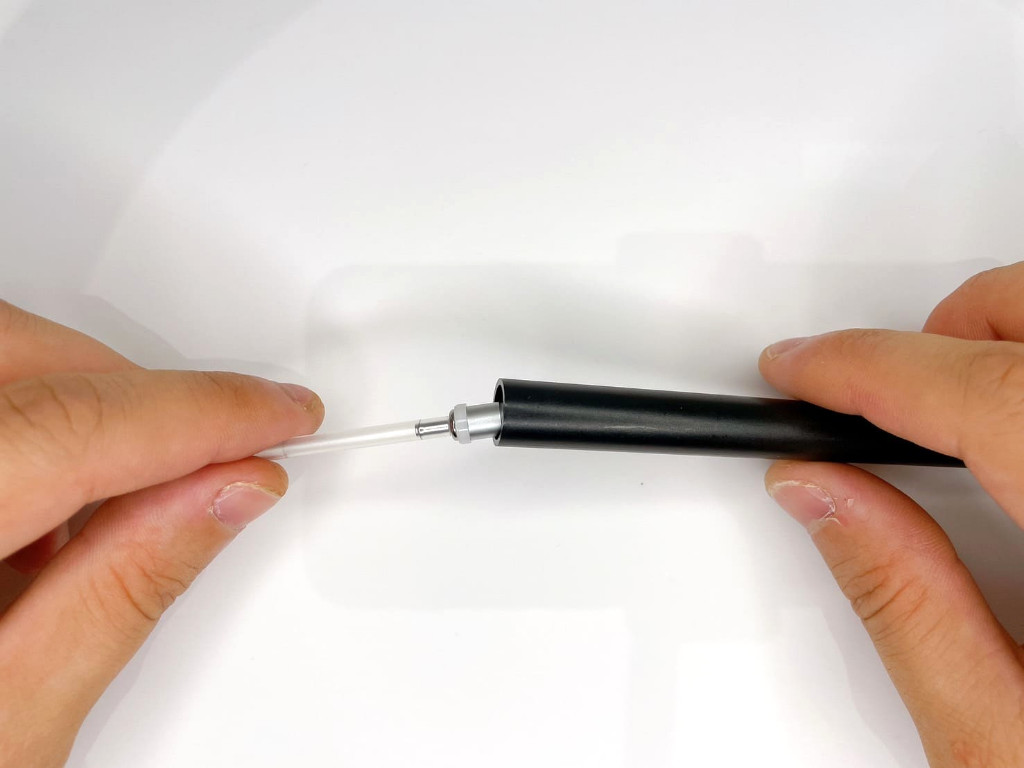

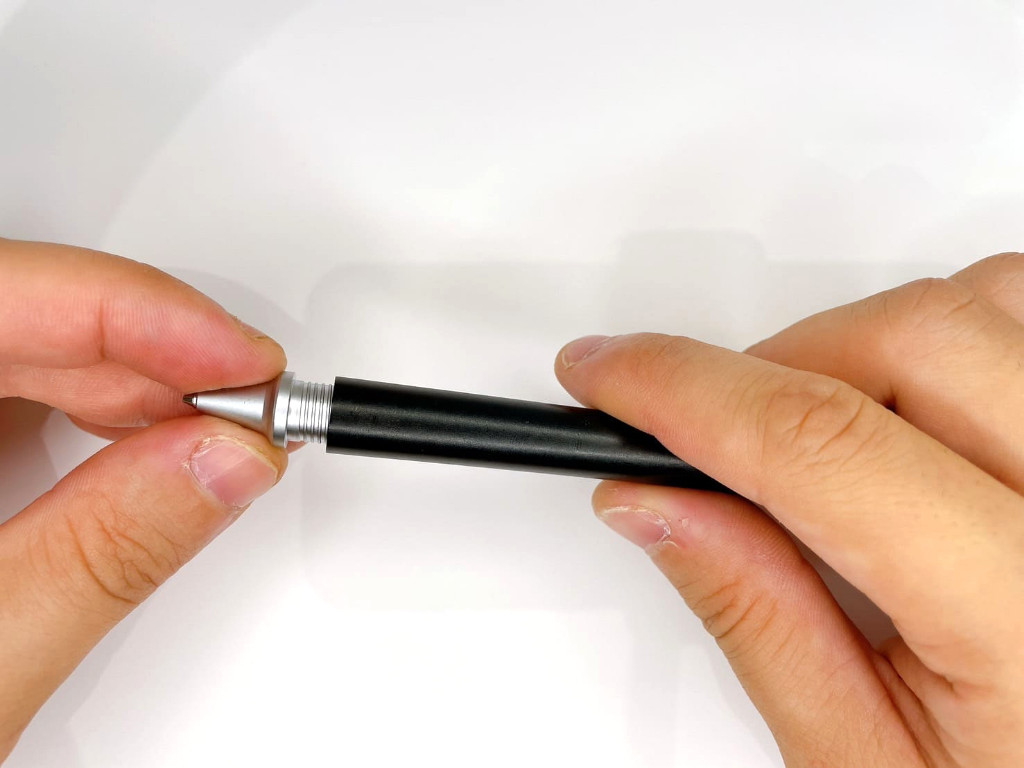

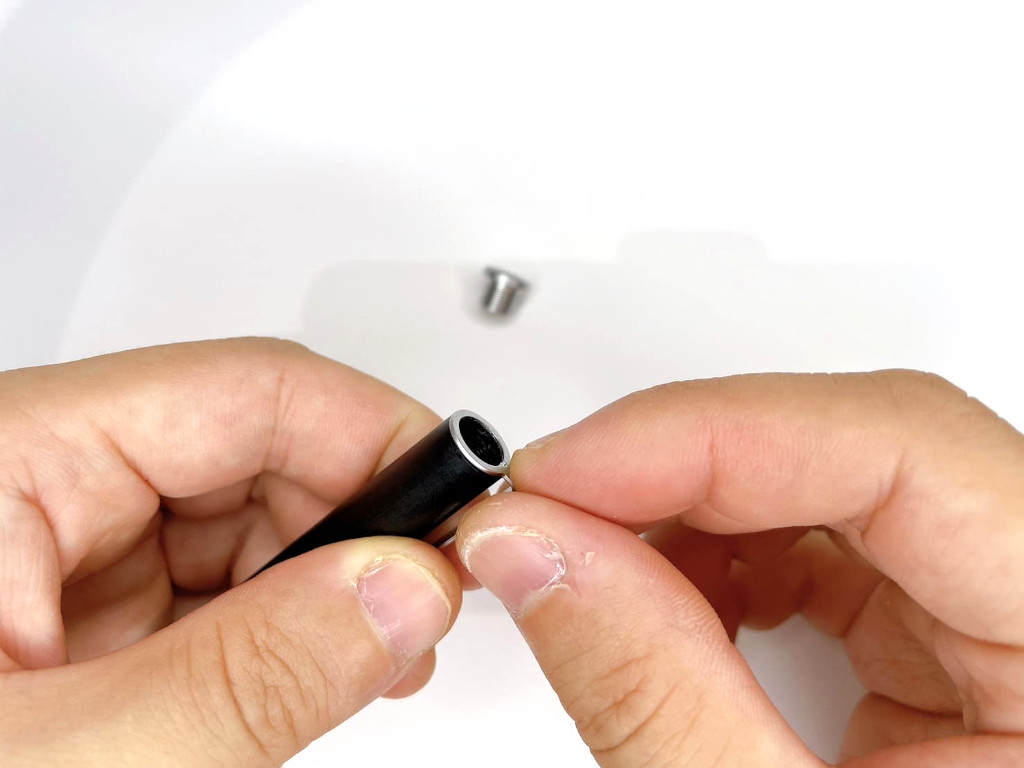

⑪ステップ.11ケースを装着する
最後に内部筒の上部からケース先端から挿入し、時計回りに回して装着しましょう。

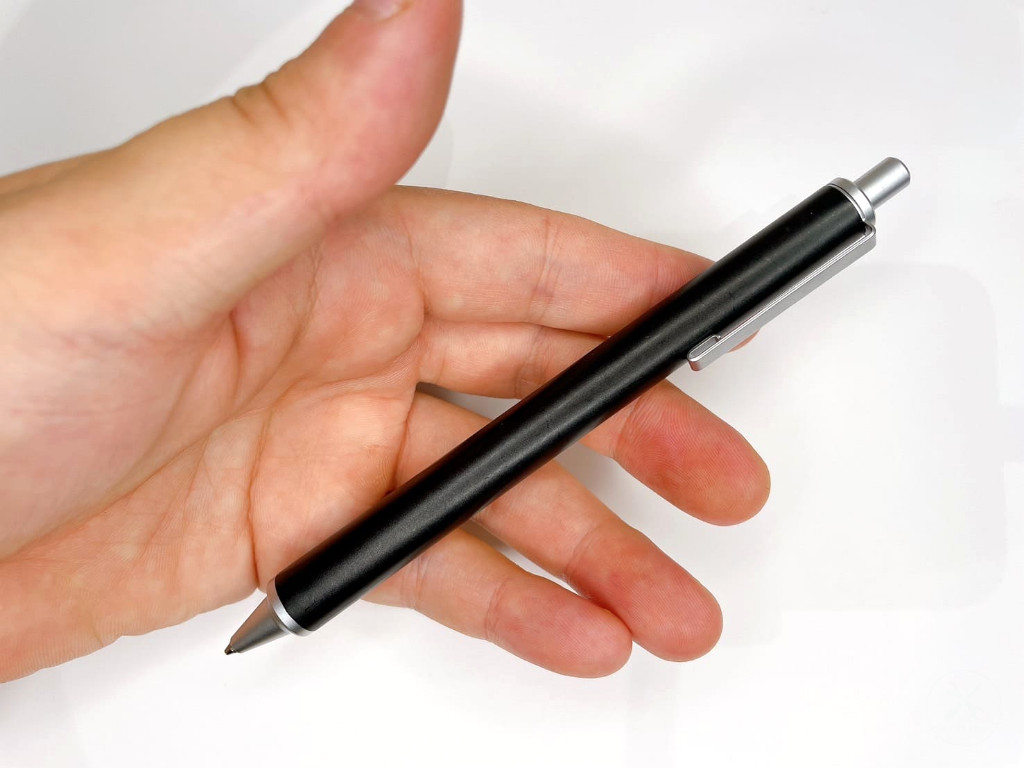

⑫ステップ.12組立完了
以上で、無印の最後の1mmまで書けるシャーペンの組立完了です。
組立完了後は、正しく組立ができているか動作チェックしましょう。

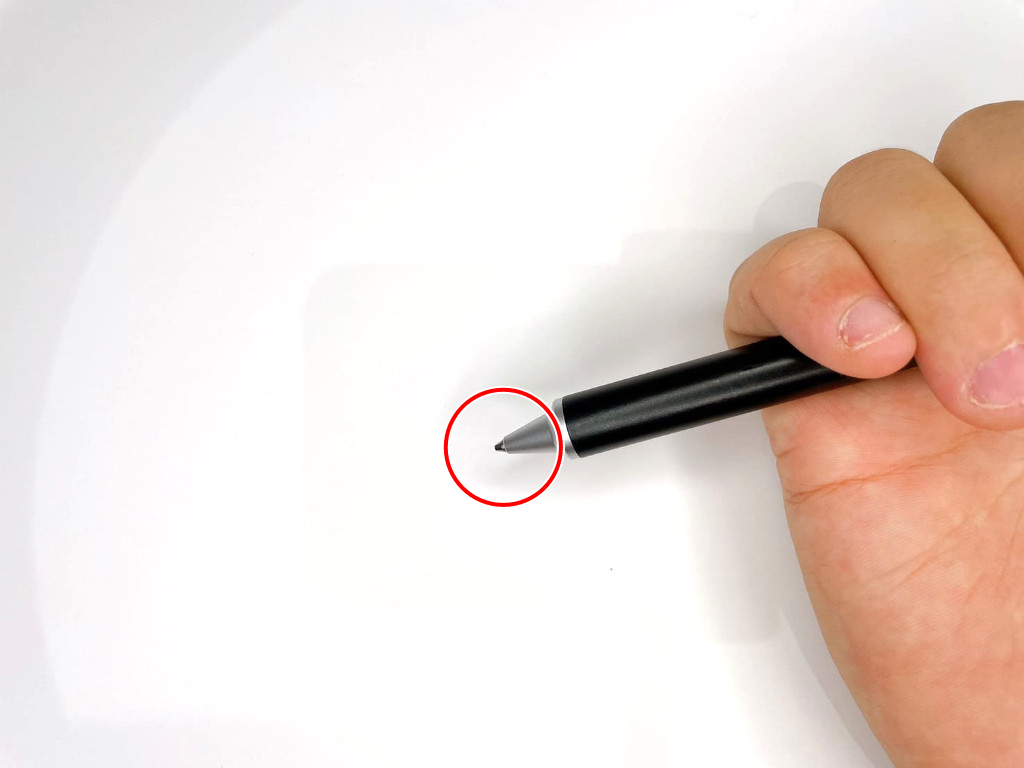

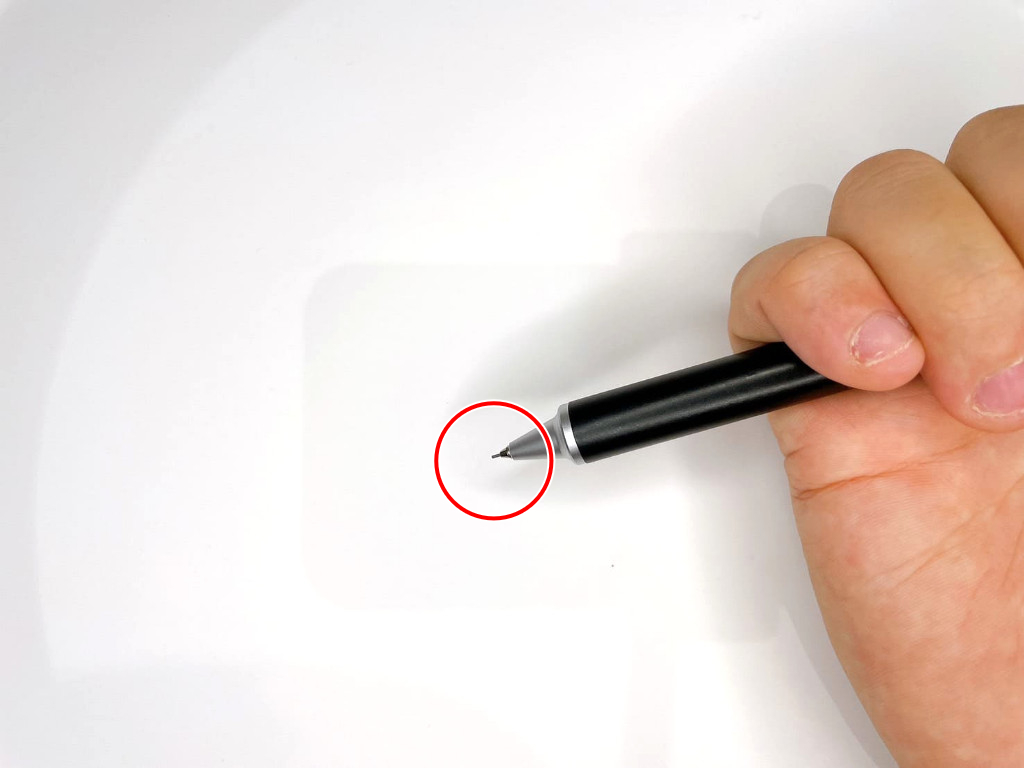

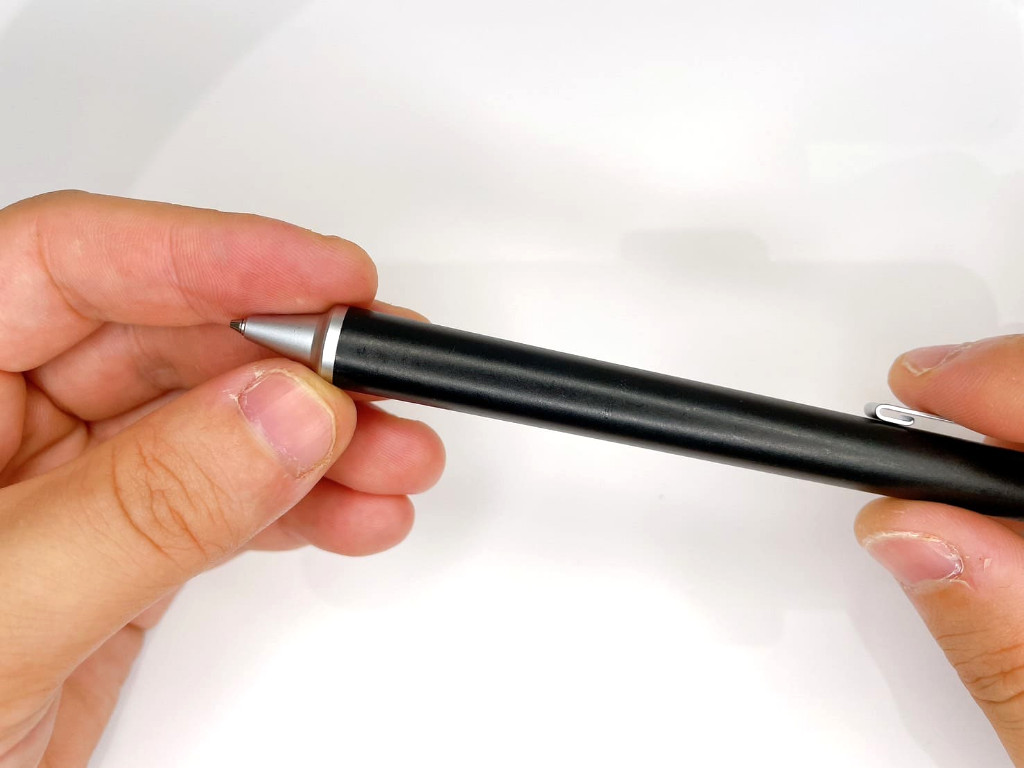

⑬ステップ.13動作チェック①ノックしたらシャー芯が出ること
ペン上部をノックしたら、ペン先からシャー芯が出ることを確認しましょう。

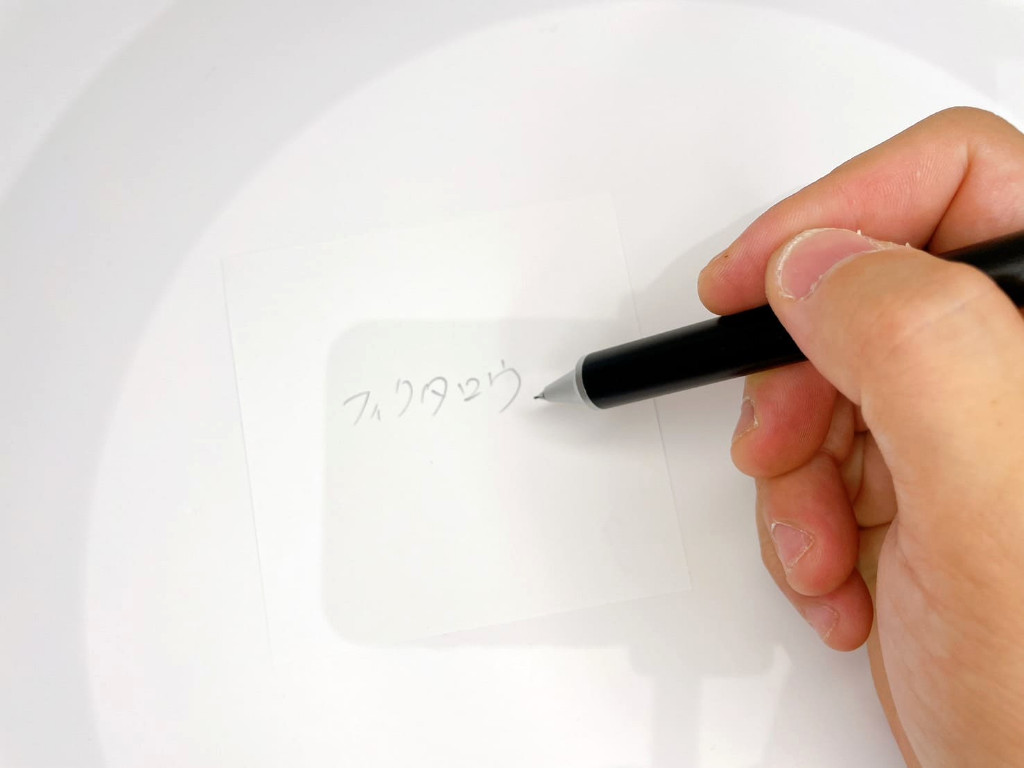

⑭ステップ.14動作チェック②文字が書けること
ペン先からシャー芯が出てる状態で、実際に文字が書けることを確認しましょう。
安全のためのガイドライン
2件作業マットを敷くと傷がつきにくい
部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は組立前に作業マットを敷くことをお勧めします。
小さいサイズの部品が多く無くしやすい
無印の最後の1mmまで書けるシャーペンは1つずつの部品がとても小さく無くしやすいです。作業スペースが汚い状態だと部品紛失に繋がりやすいので、組立前に作業スペースを綺麗にすることをお勧めします。
よくある質問
1件組立に工具は必要ですか？
不要です。
