テックドローの分解方法
今回は、Luddite（ラダイト）のテックドロー（TechDraw）の分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。紹介料は運営費に使われます。
工具リスト
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

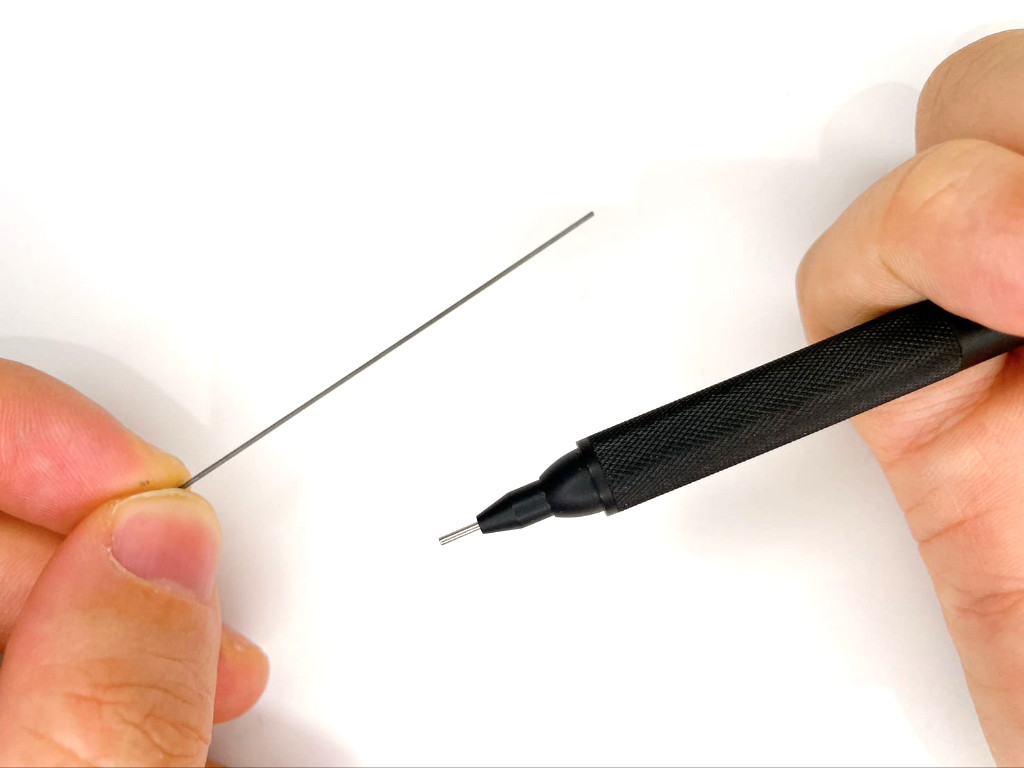

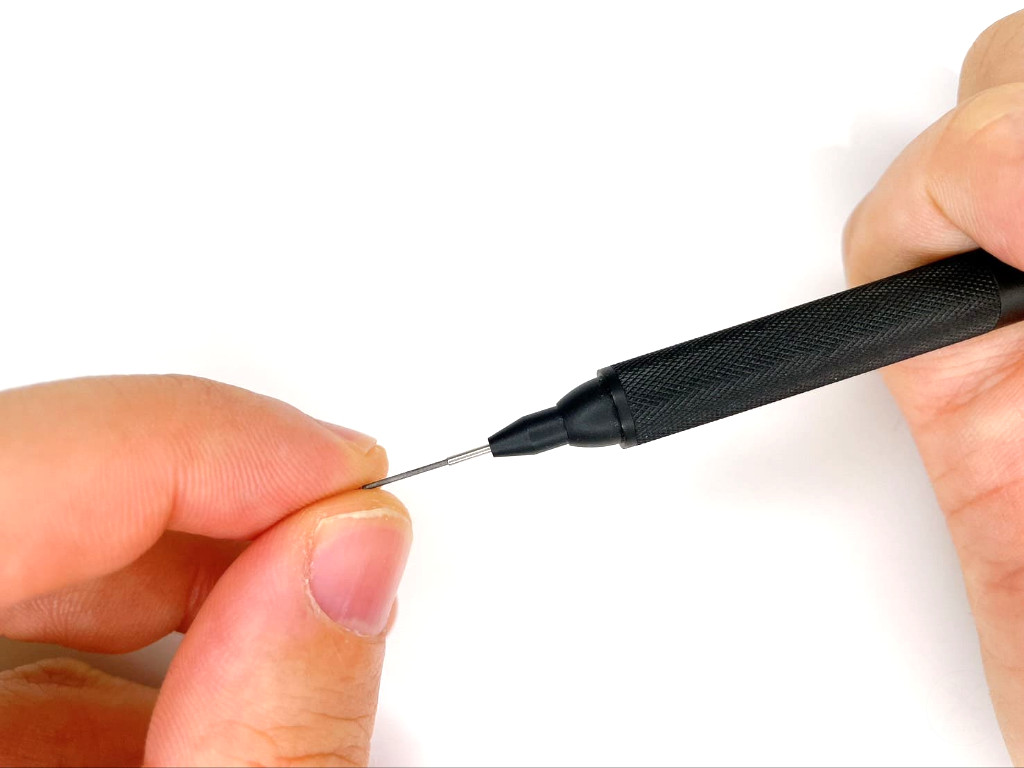

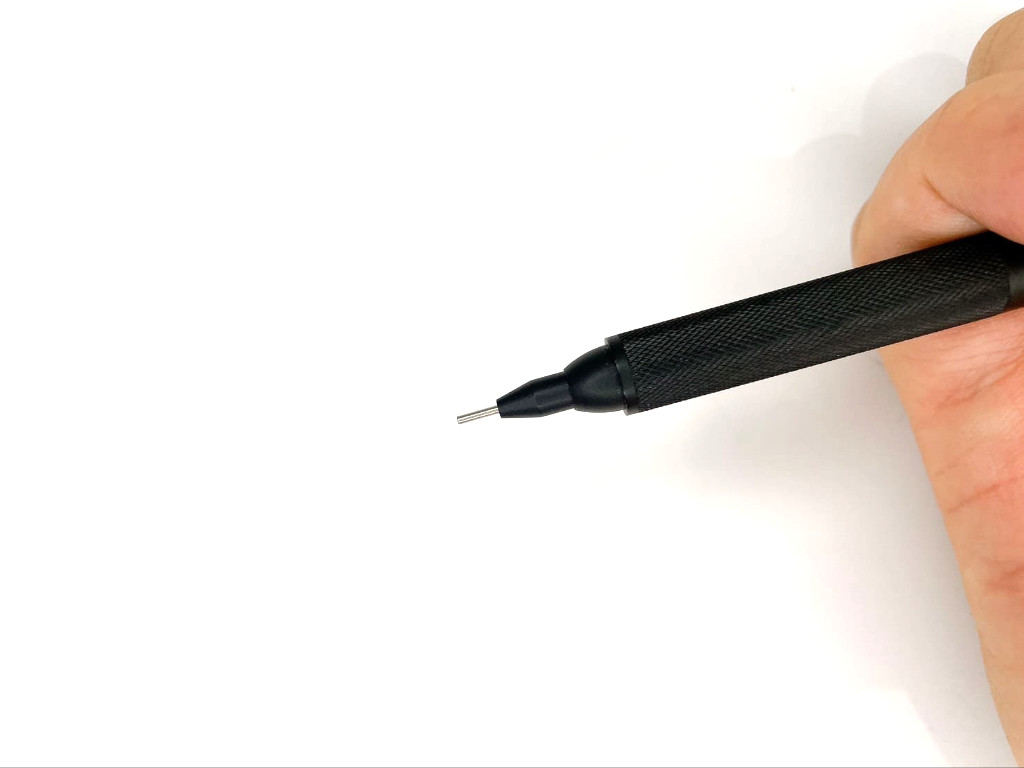

ステップ1.【作業準備】シャー芯を抜く
シャー芯が入った状態は分解の邪魔になりやすいです。
分解前にシャー芯を抜きましょう。

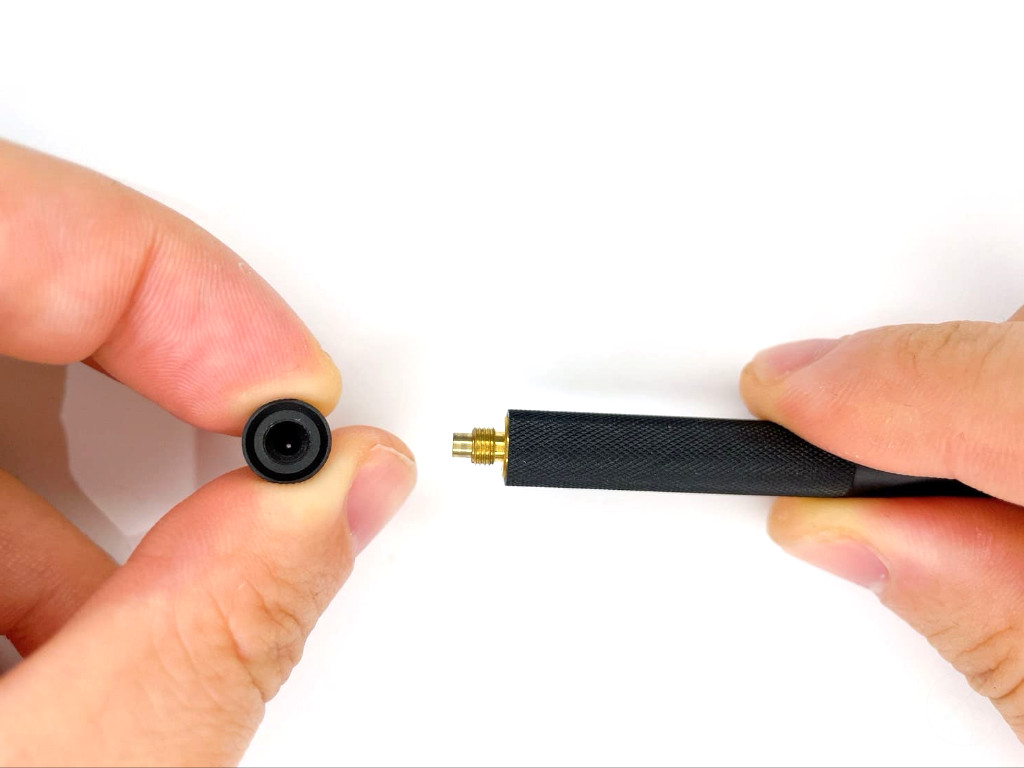

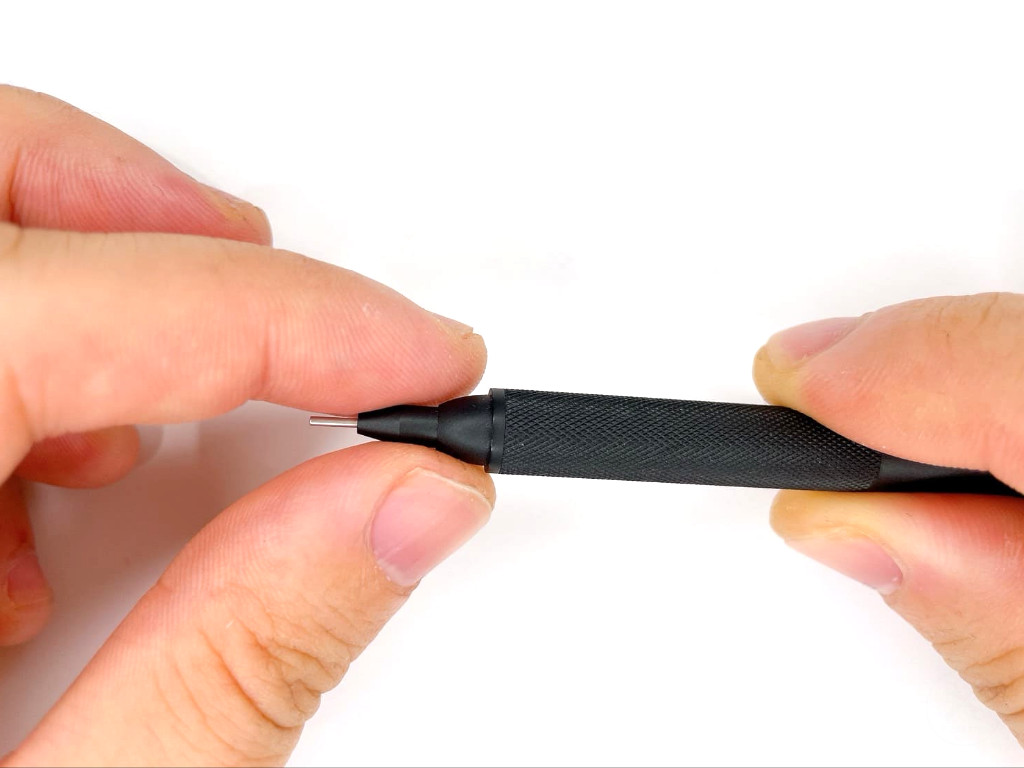

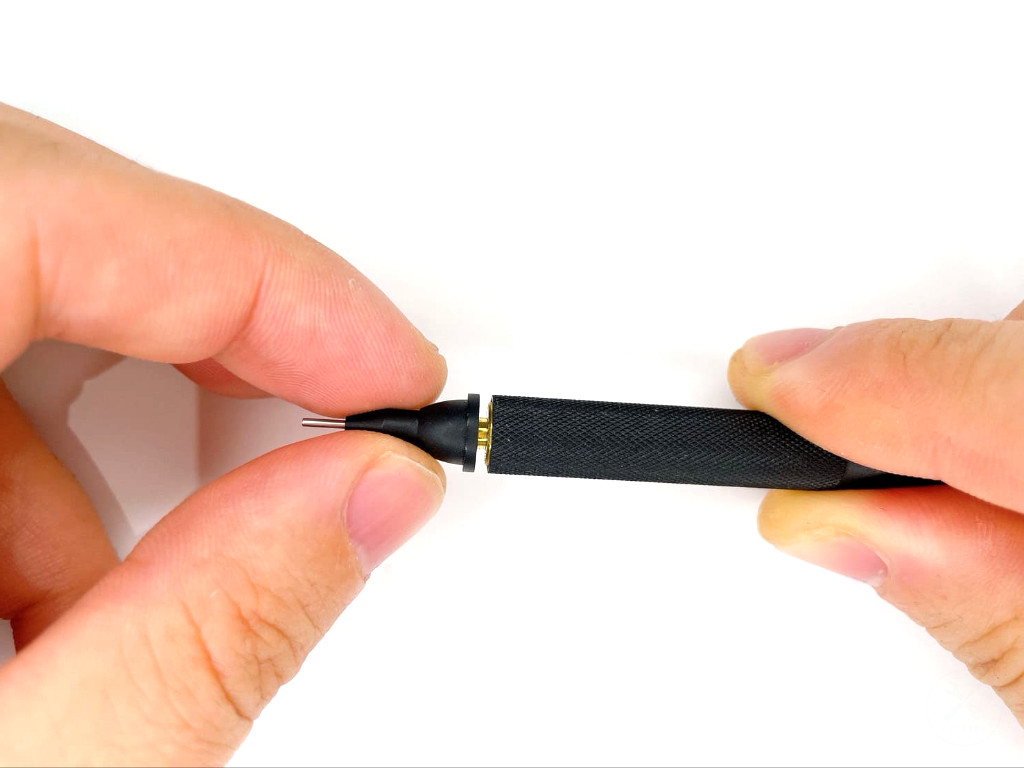

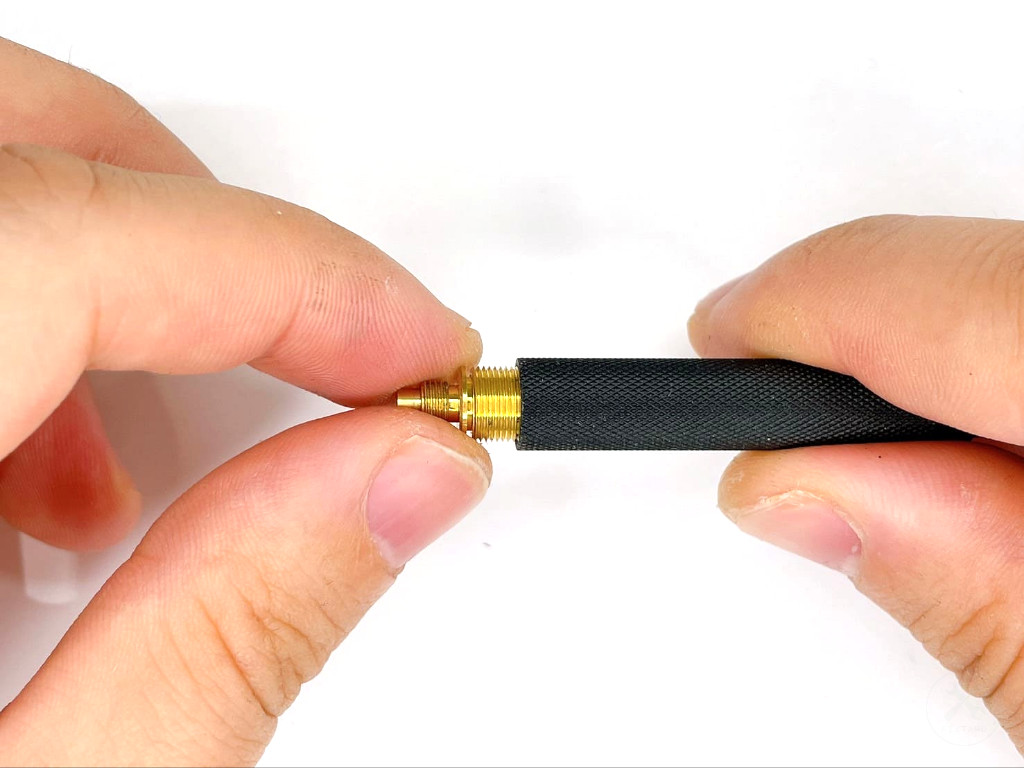

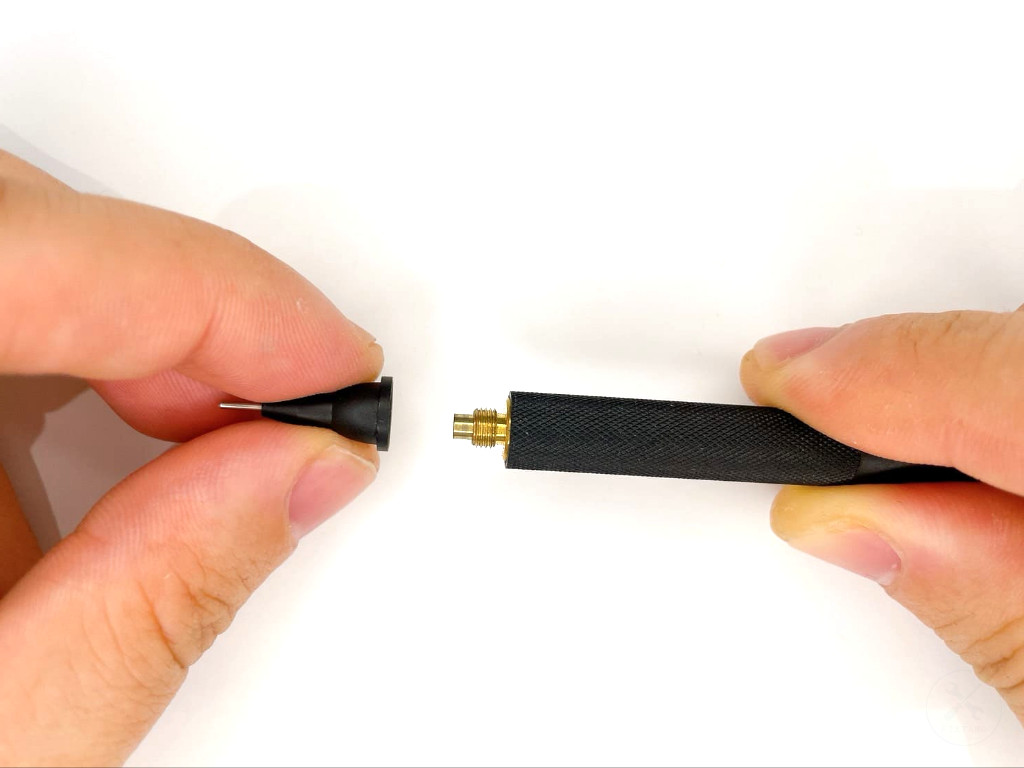

ステップ2.口金を外す
ペン先の口金を反時計回りに回して外します。
口金にはガイドパイプが付いています。
不注意で落としたりするとガイドパイプが曲がる可能性があります。

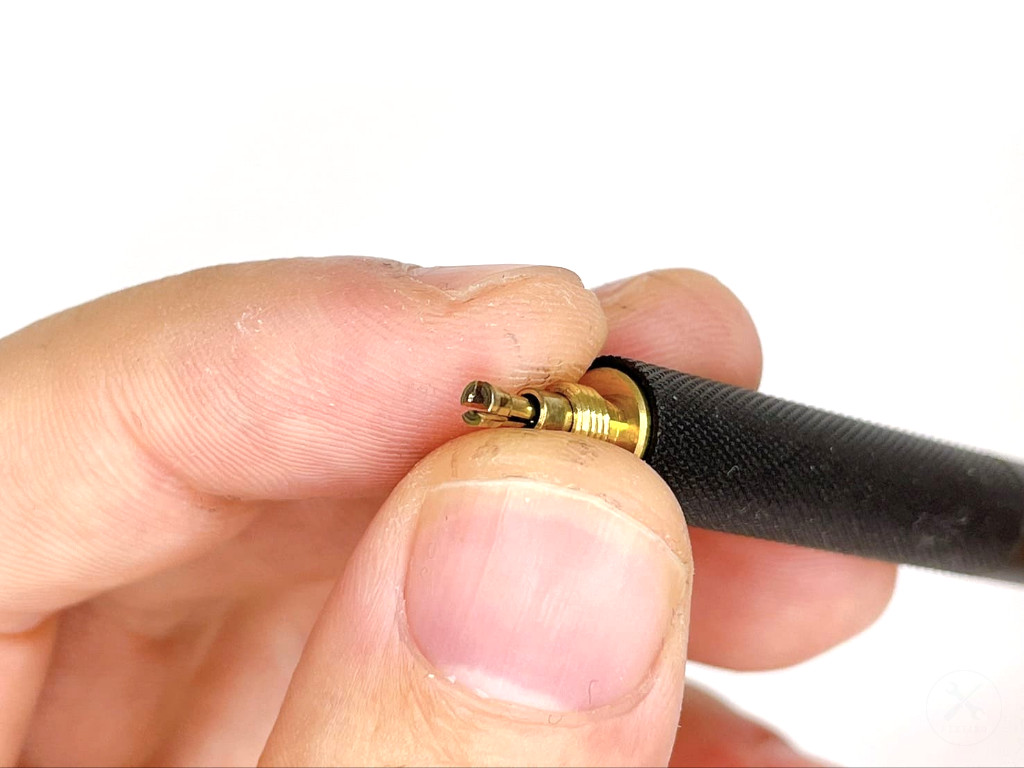

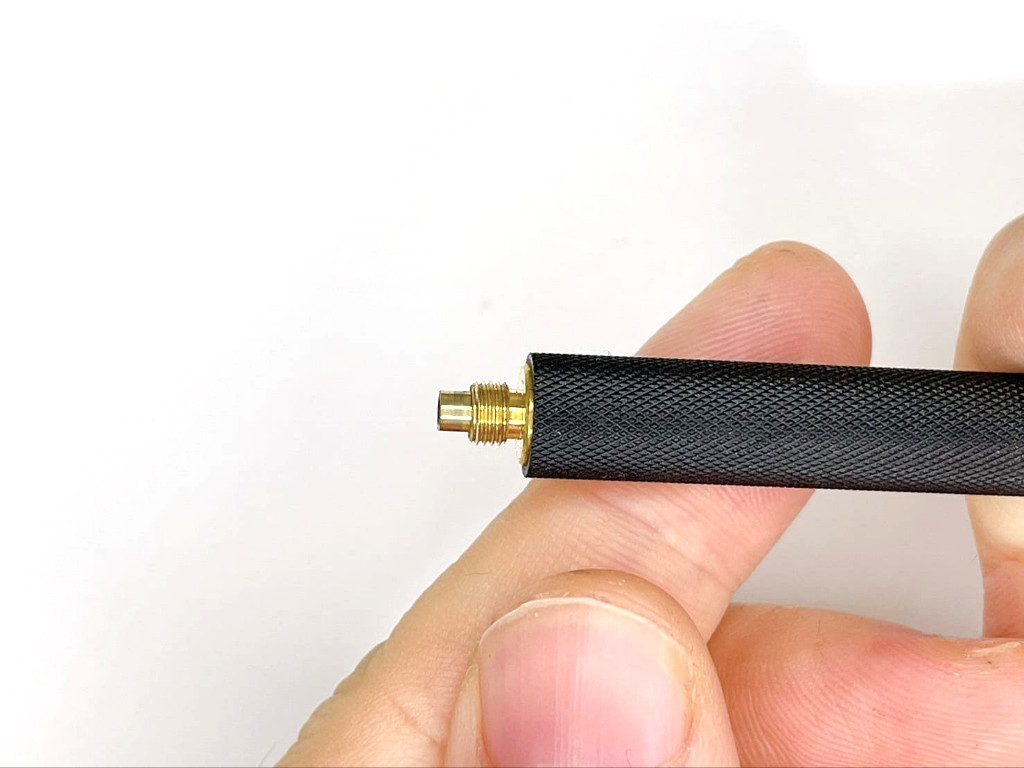

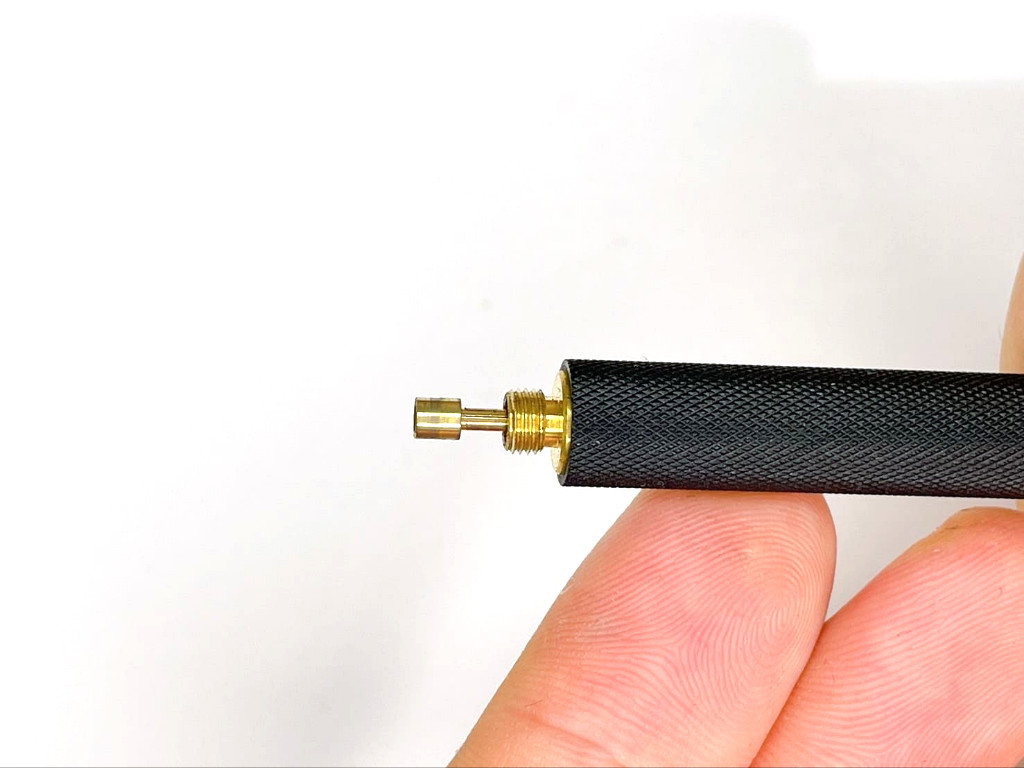

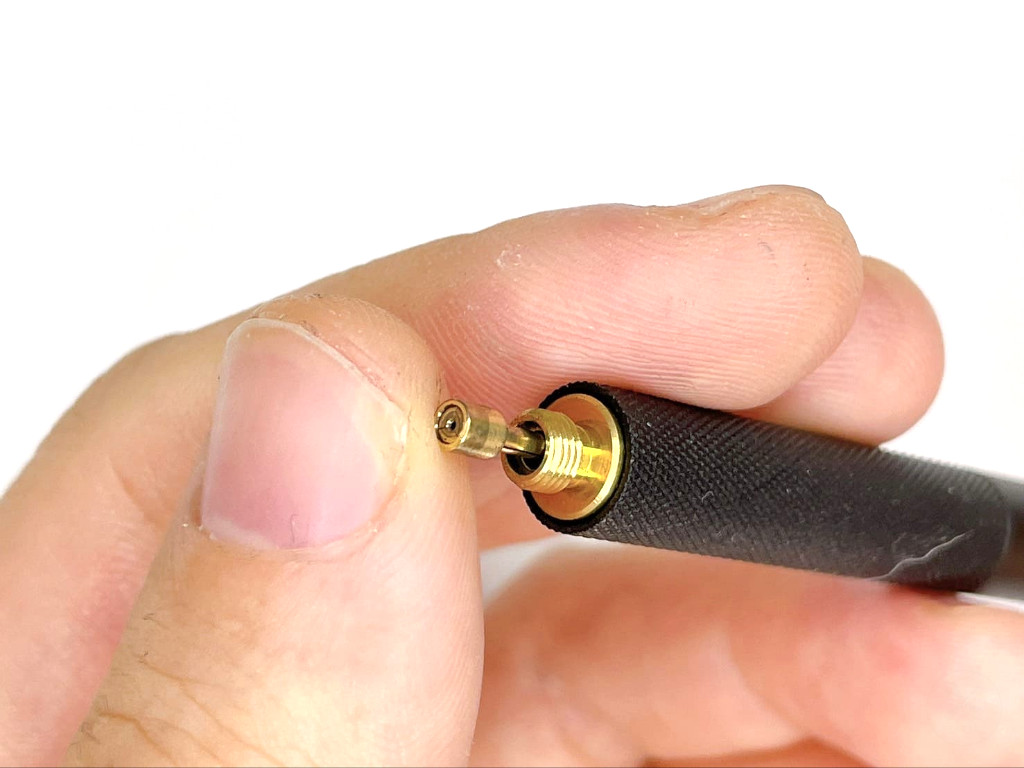

ステップ3.（補足）チャックはノック状態で輪を下ろすと開く
チャックはペン上部をノックするとペン先から飛び出ます。
その状態でチャック輪を爪や指の腹で下ろすとチャックが開きます。

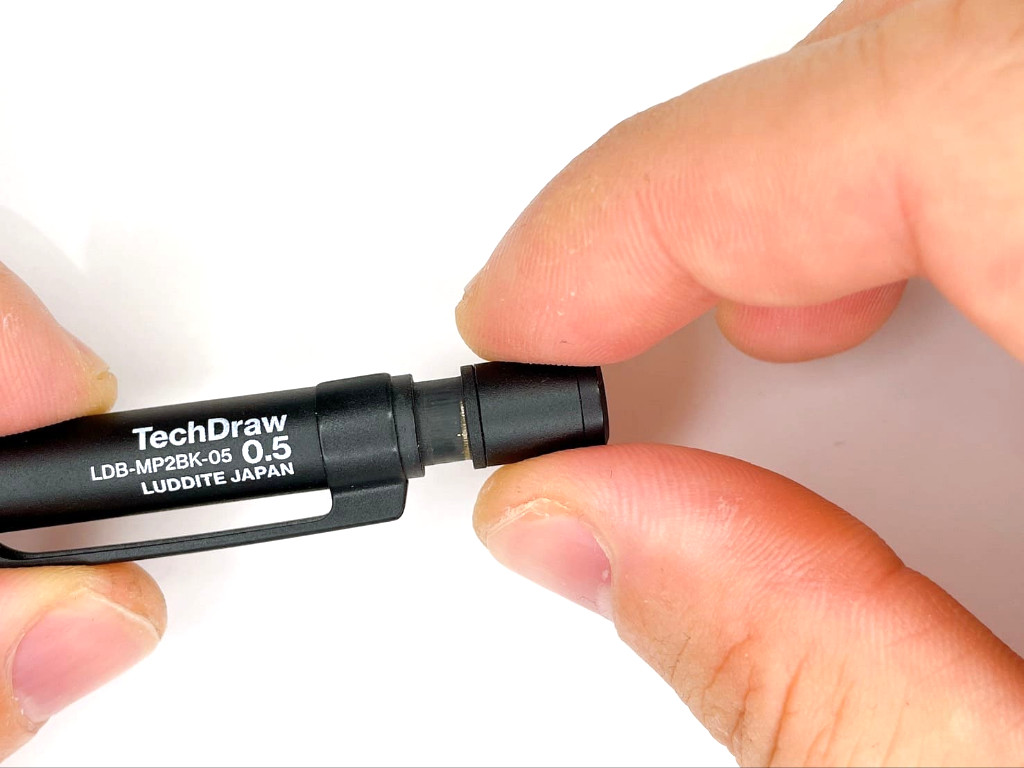

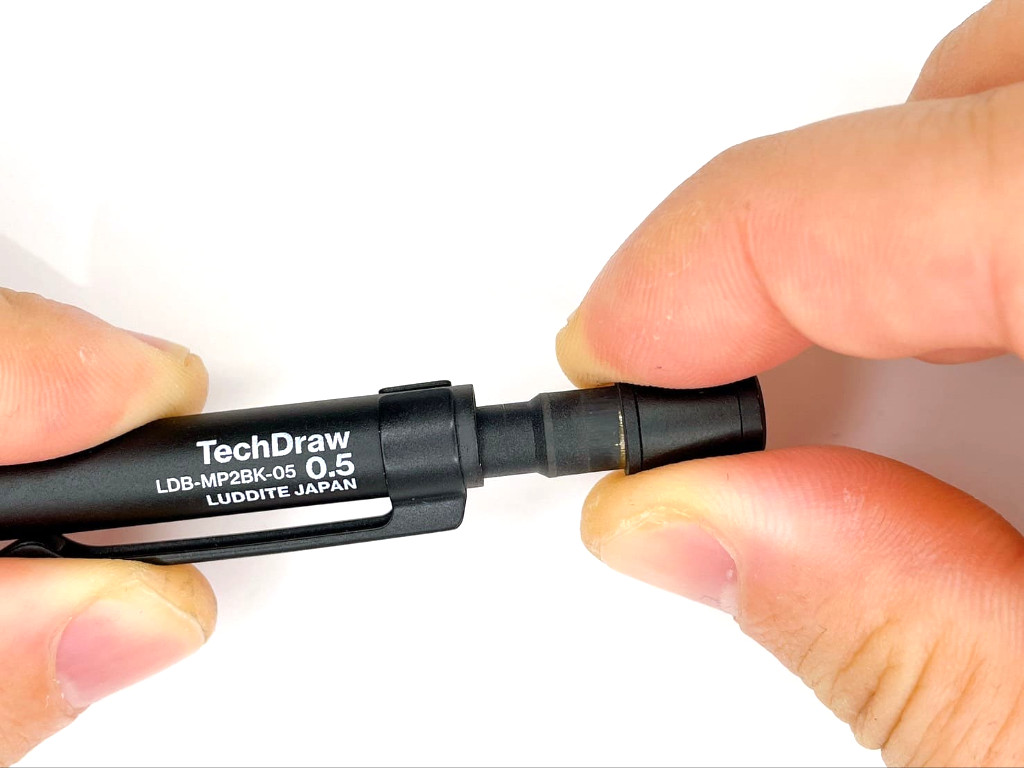

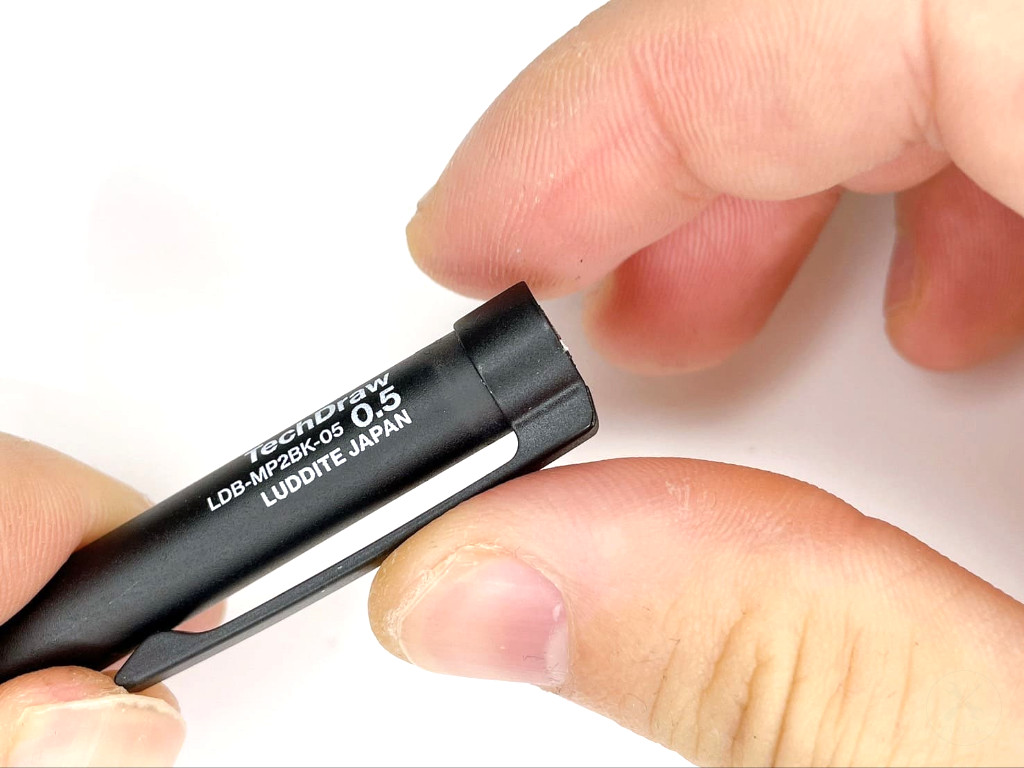

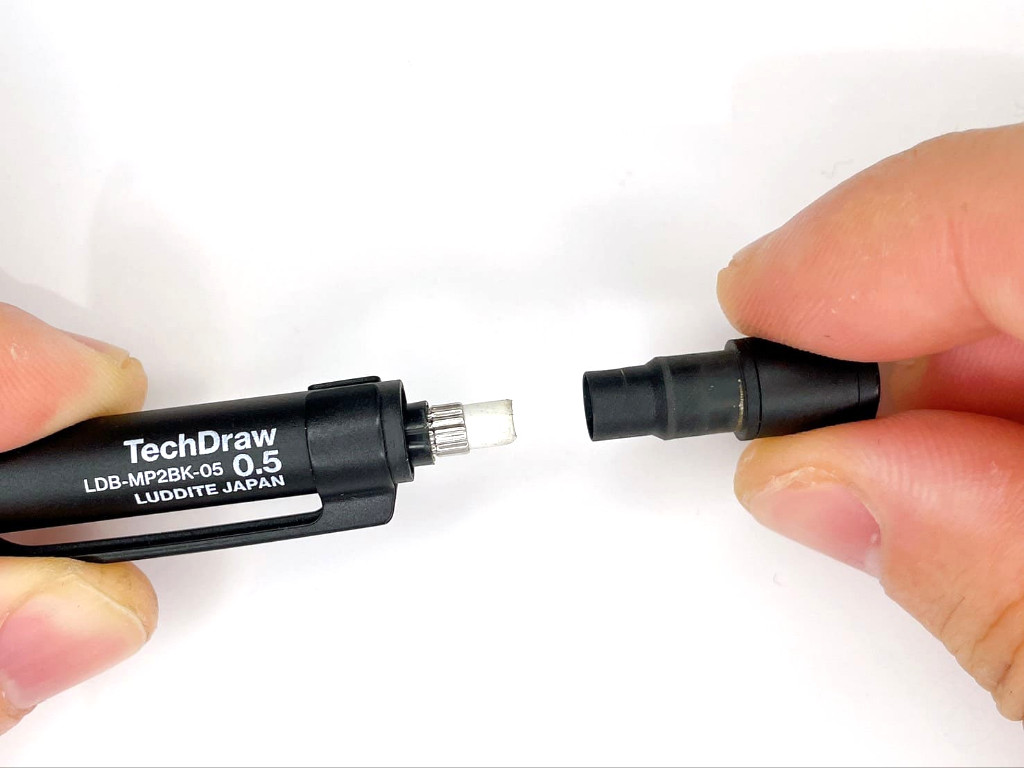

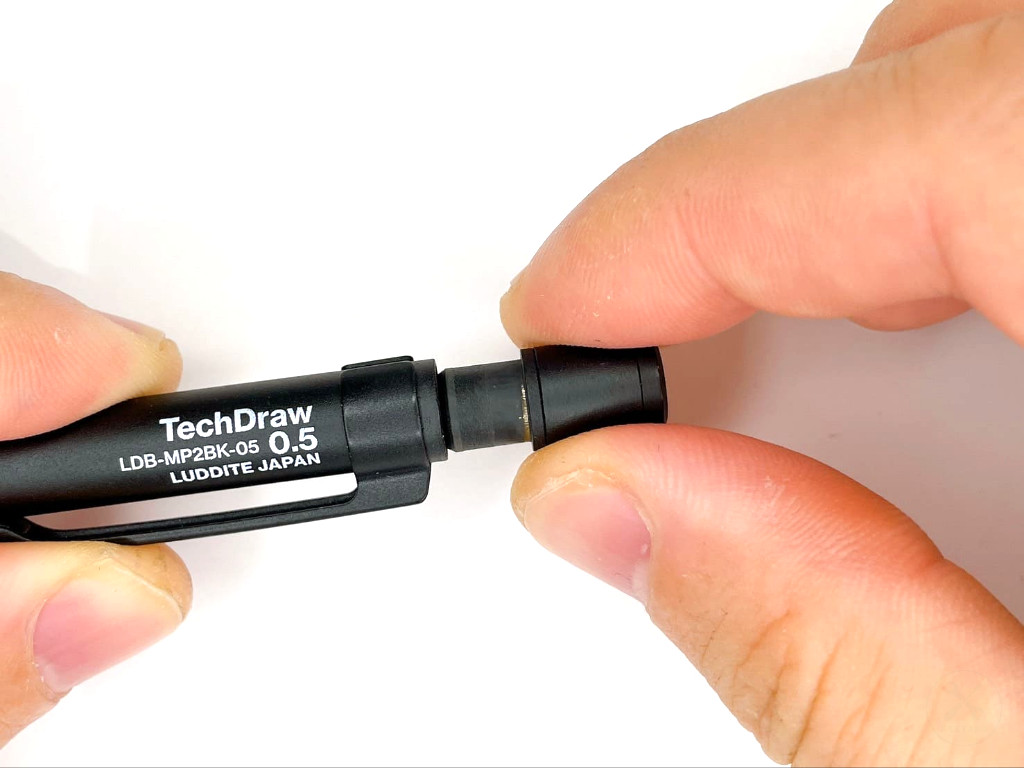

ステップ4.ノックキャップを外す
ペン上部のノックキャップを引っ張って外します。

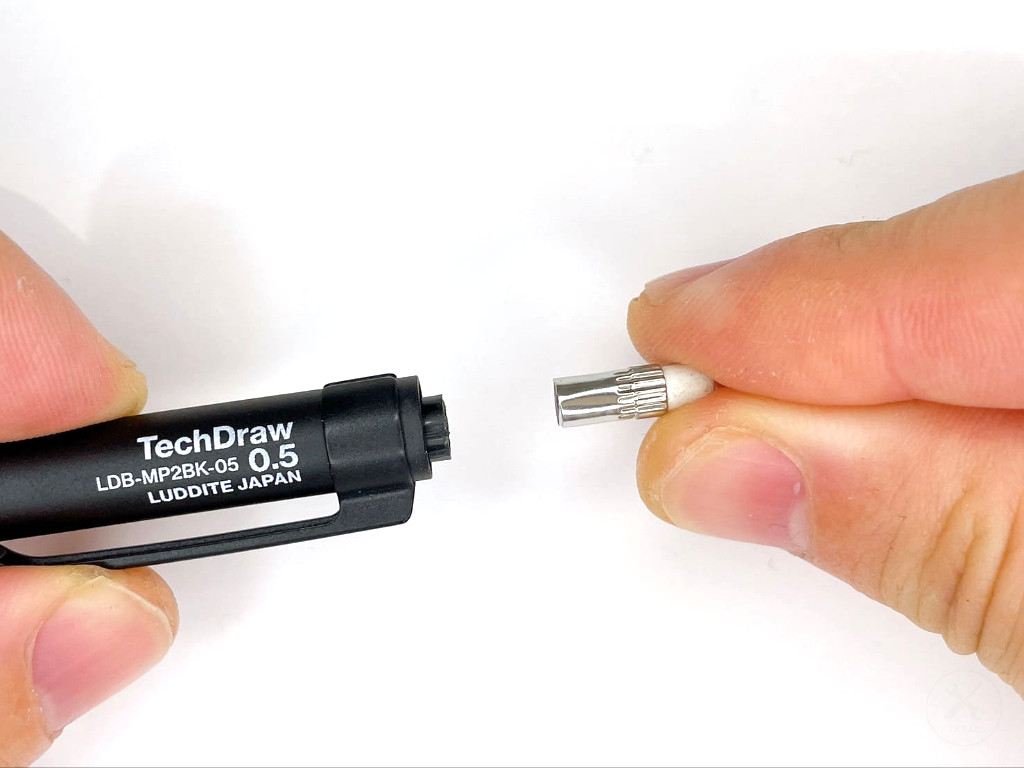

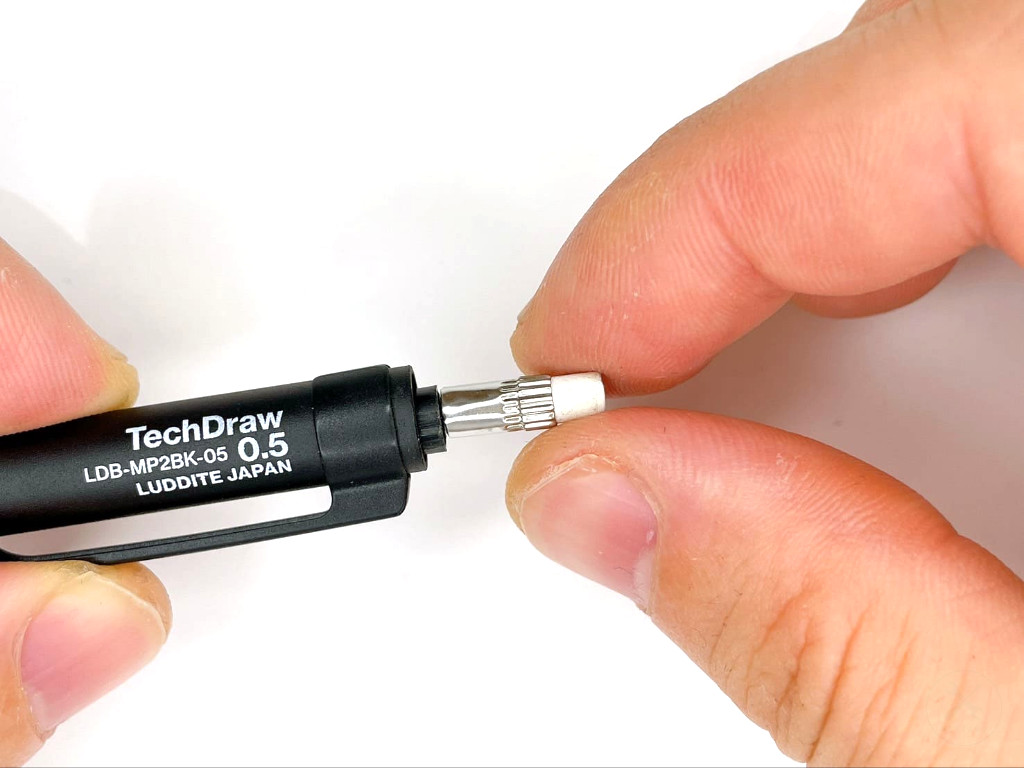

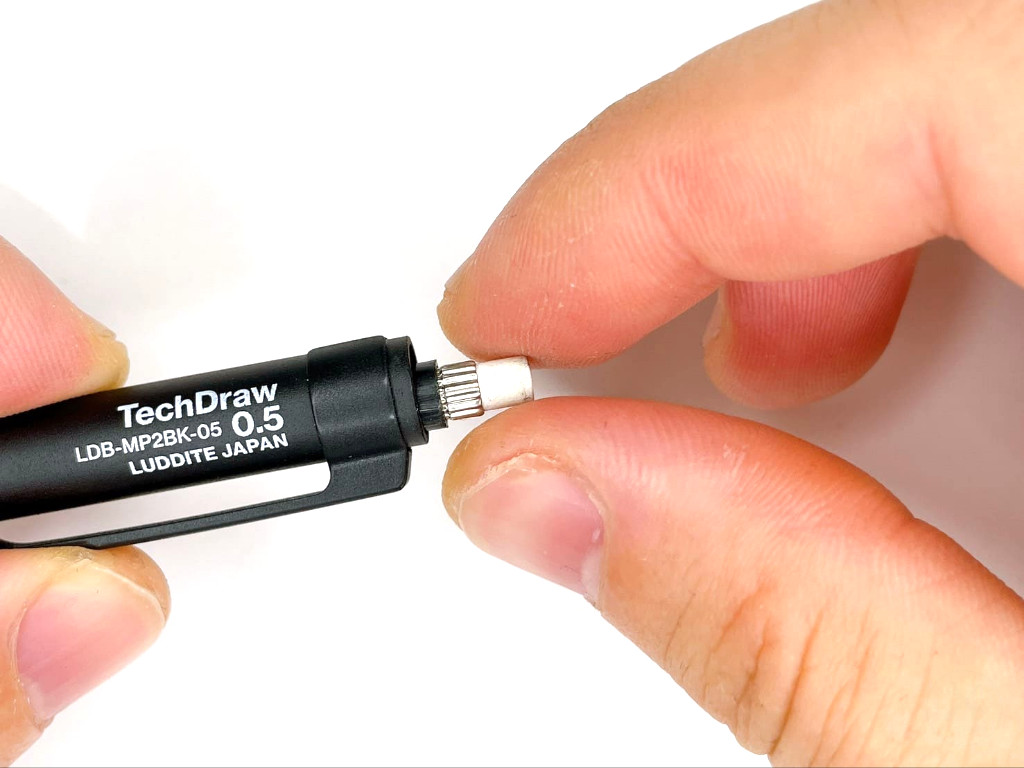

ステップ5.消しゴムを外す
ペン上部の消しゴムを引っ張って外します。

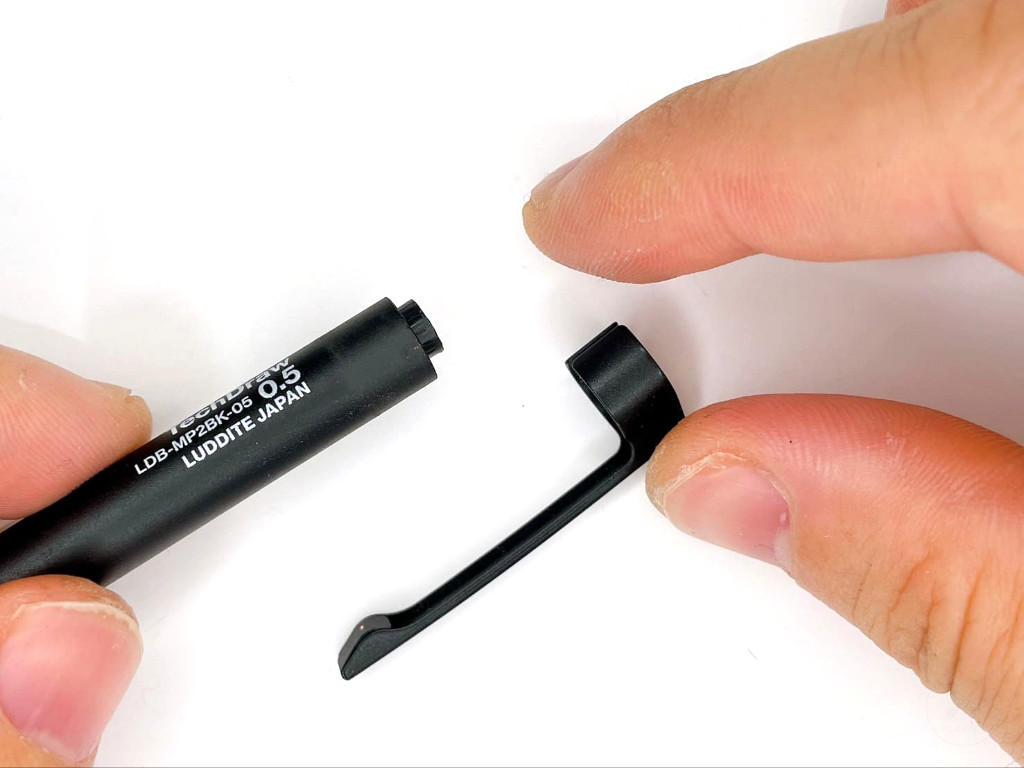

ステップ6.クリップを外す
ケース上部についているケースを上部にスライドさせて外します。
クリップ先端がケースと擦れて傷が付きやすいです。
クリップ先端を少し指で持ち上げながらスライドさせると傷がつきにくいです。

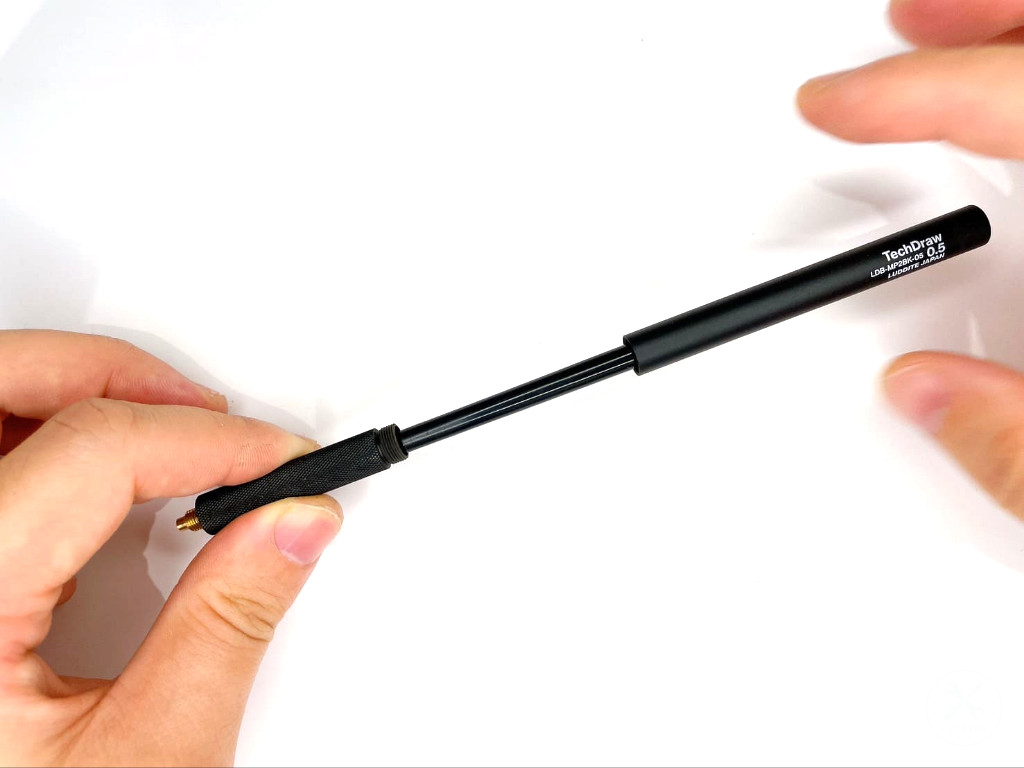

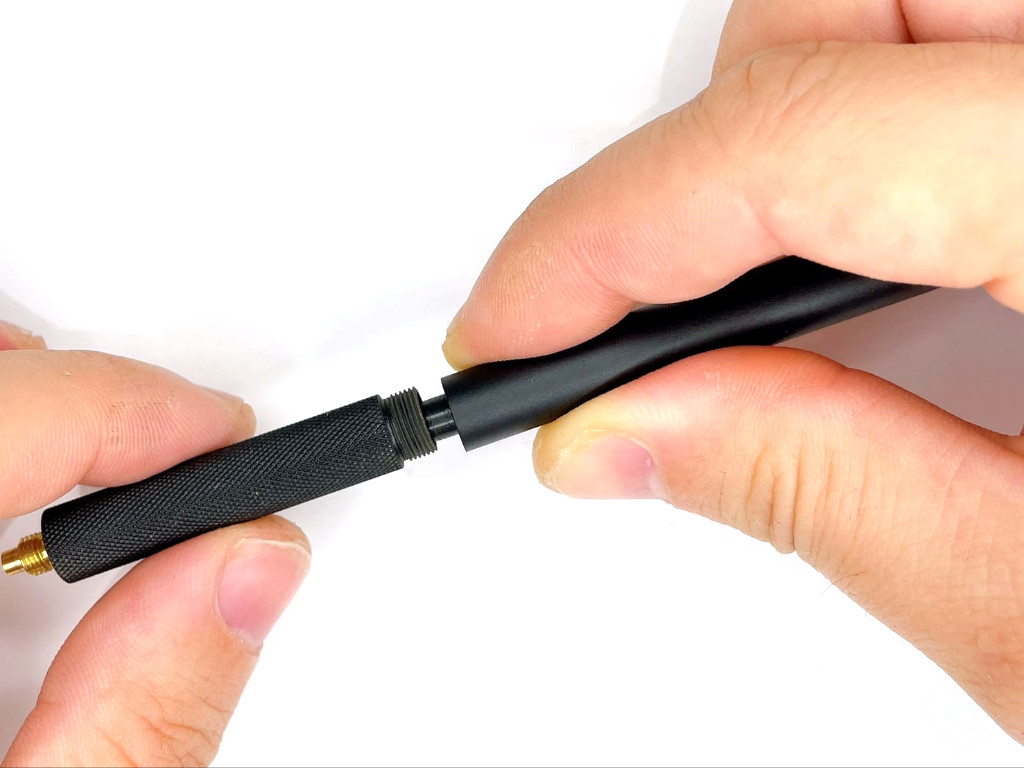

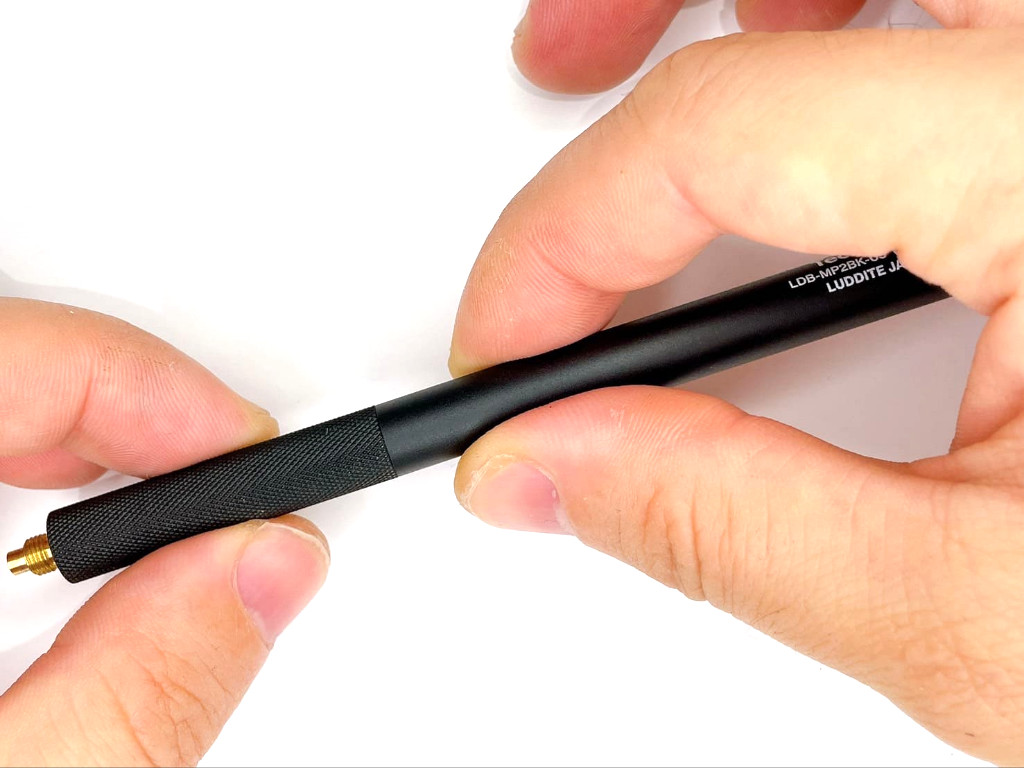

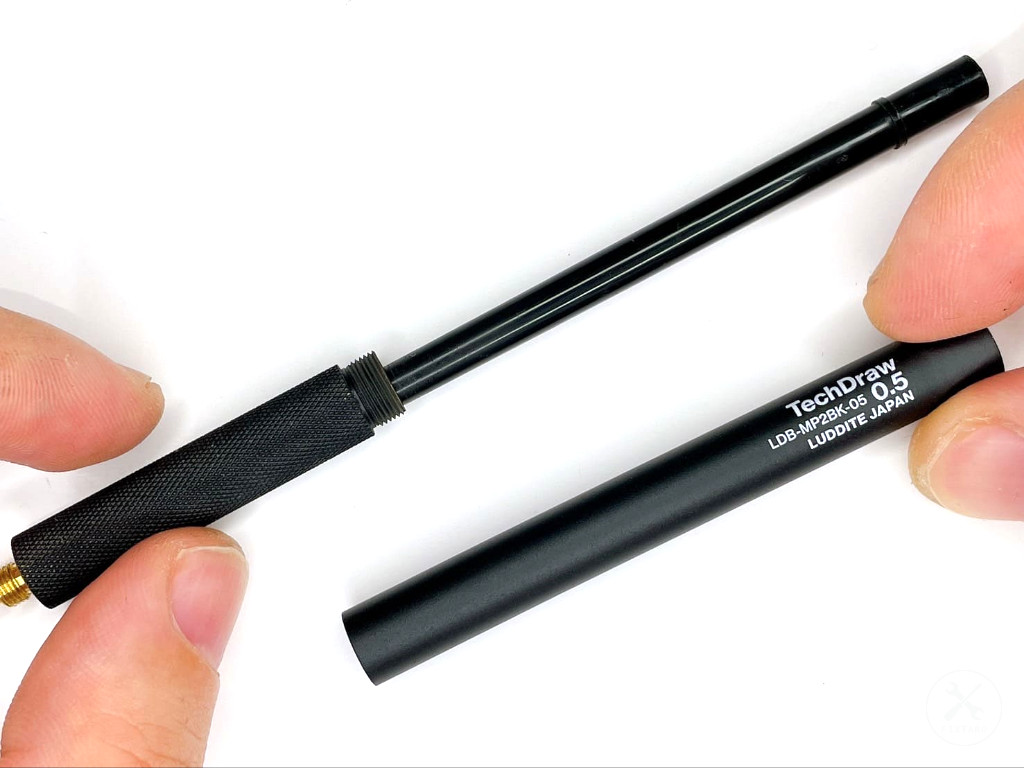

ステップ7.ケース上部を外す
グリップを反時計回りに回し、上部ケースを引き抜いて外します。

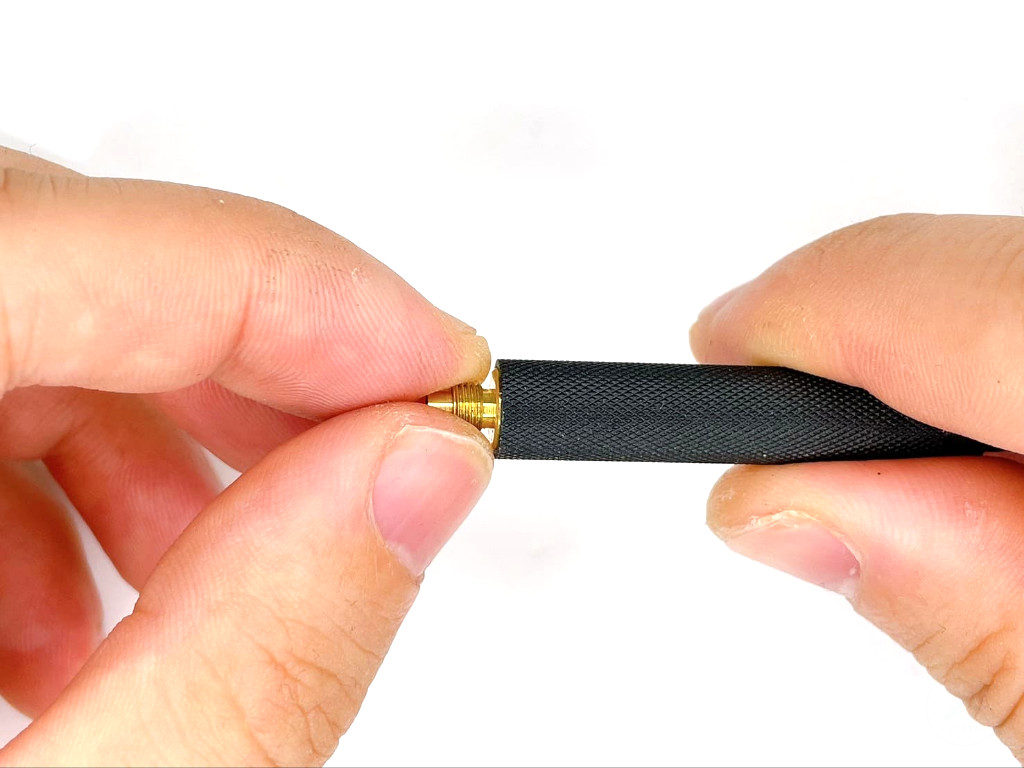

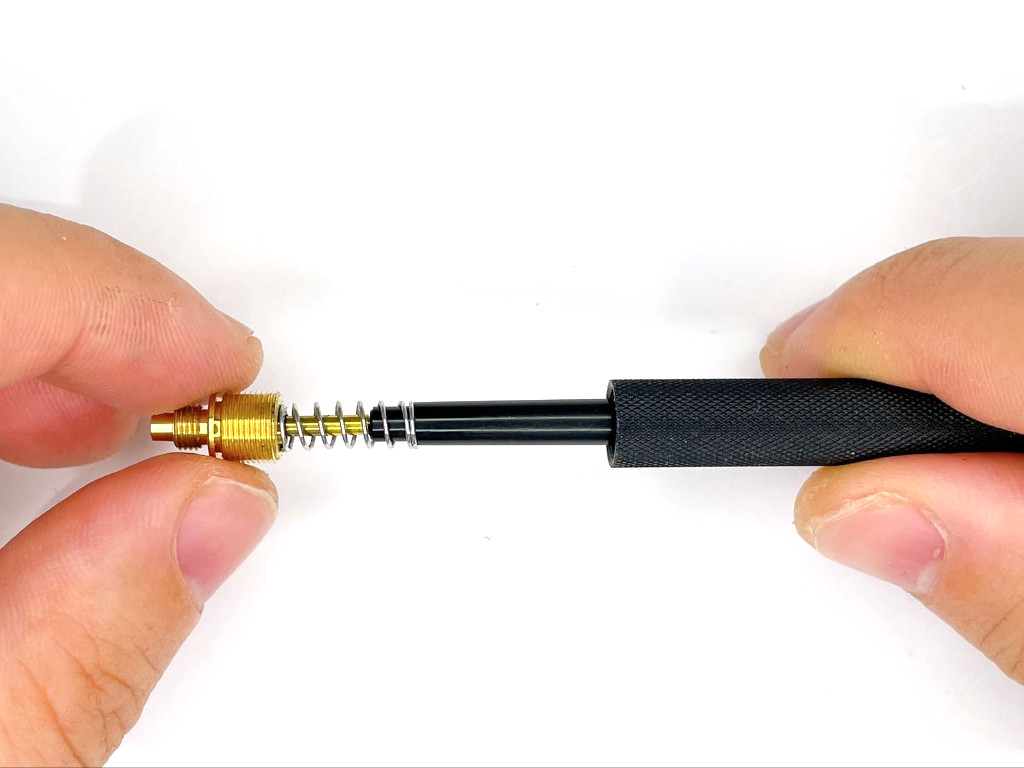

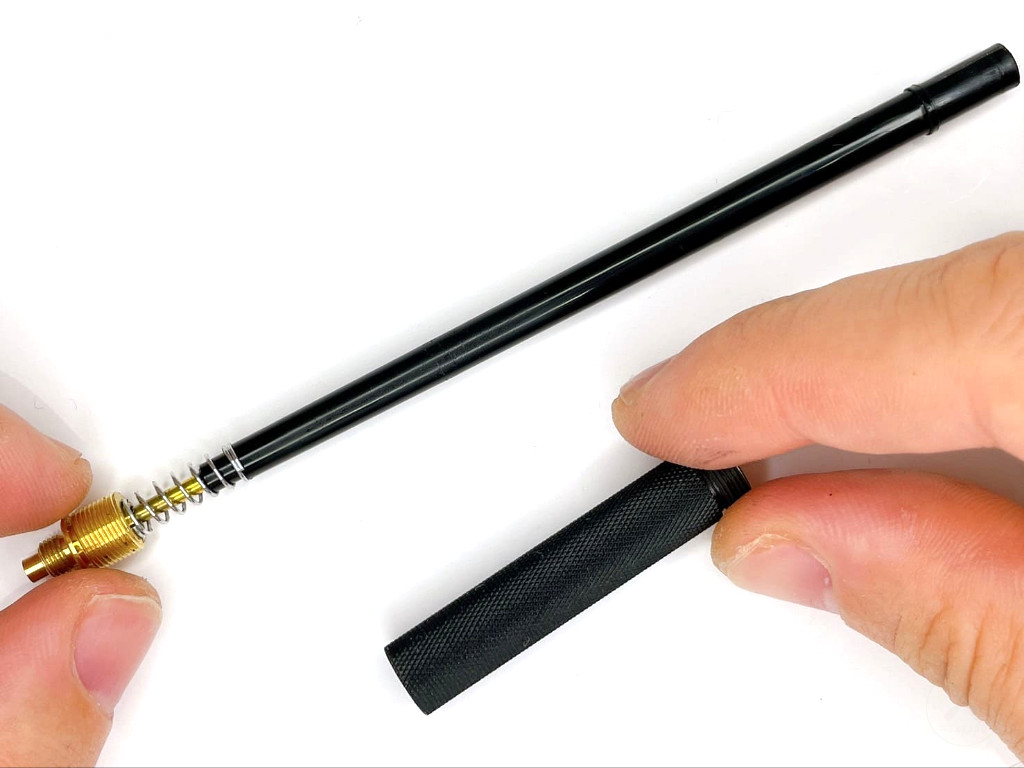

ステップ8.グリップを外す
チャック部分を反時計回りに回し、グリップを引き抜いて外します。
チャック部分は手で触るとシャー芯汚れが付きやすいです。

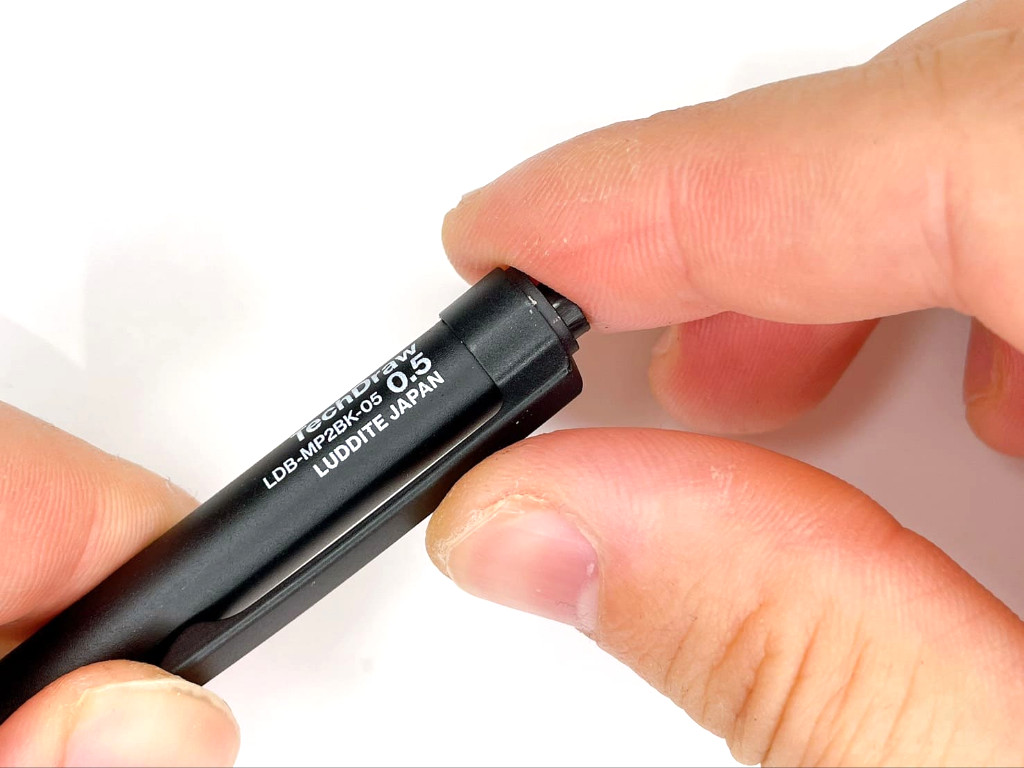

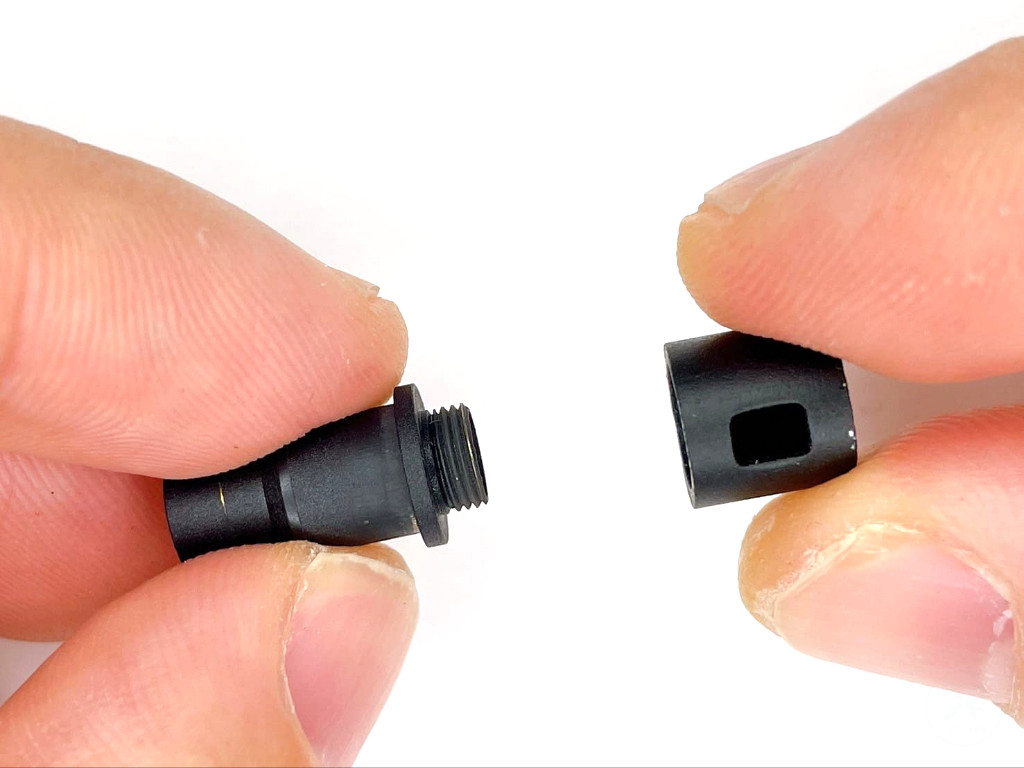

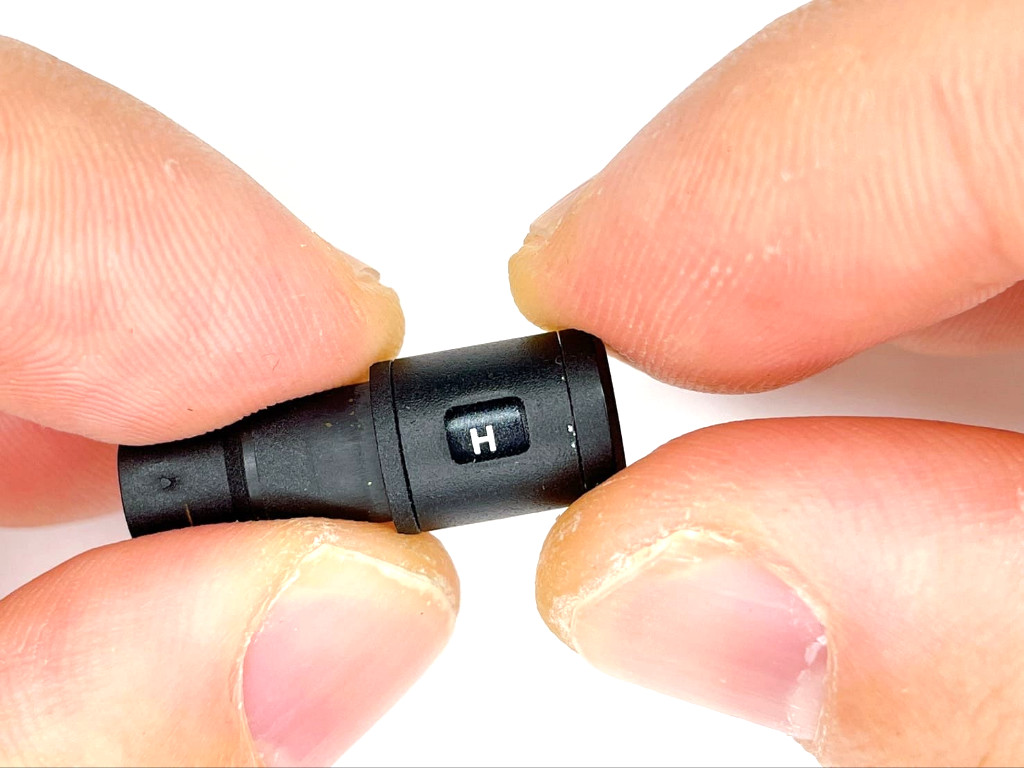

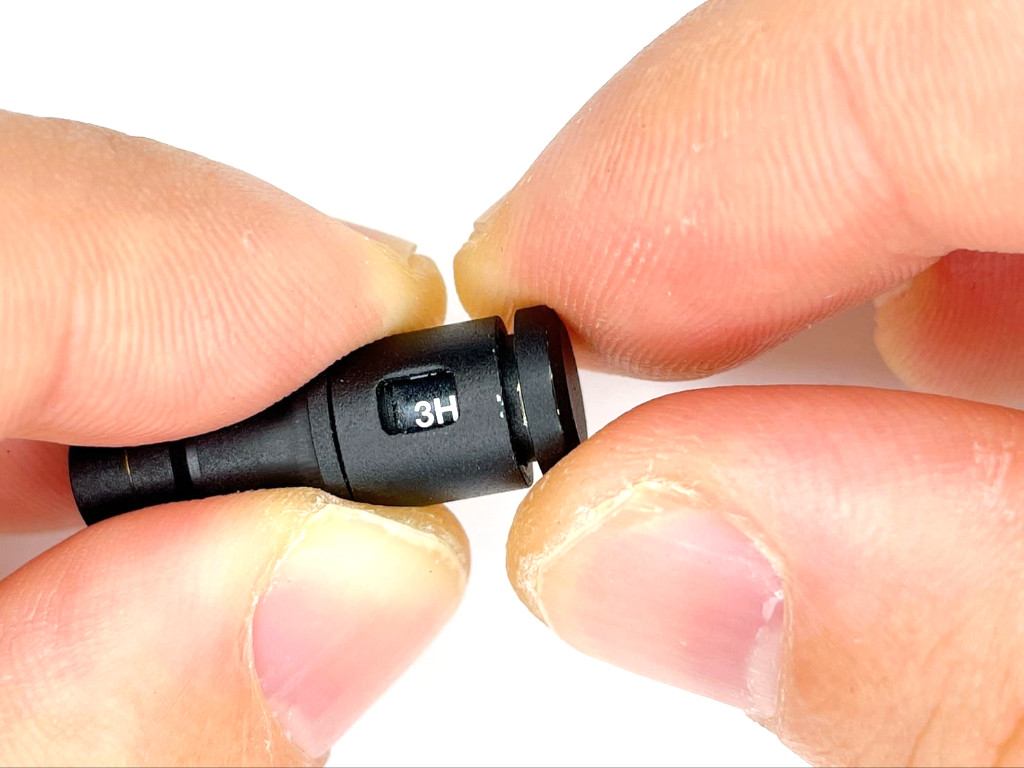

ステップ9.ノックキャップの芯の濃さ表示ラベルを外す
ノックキャップの芯の濃さ表示ラベルを反時計回りに回して外します。

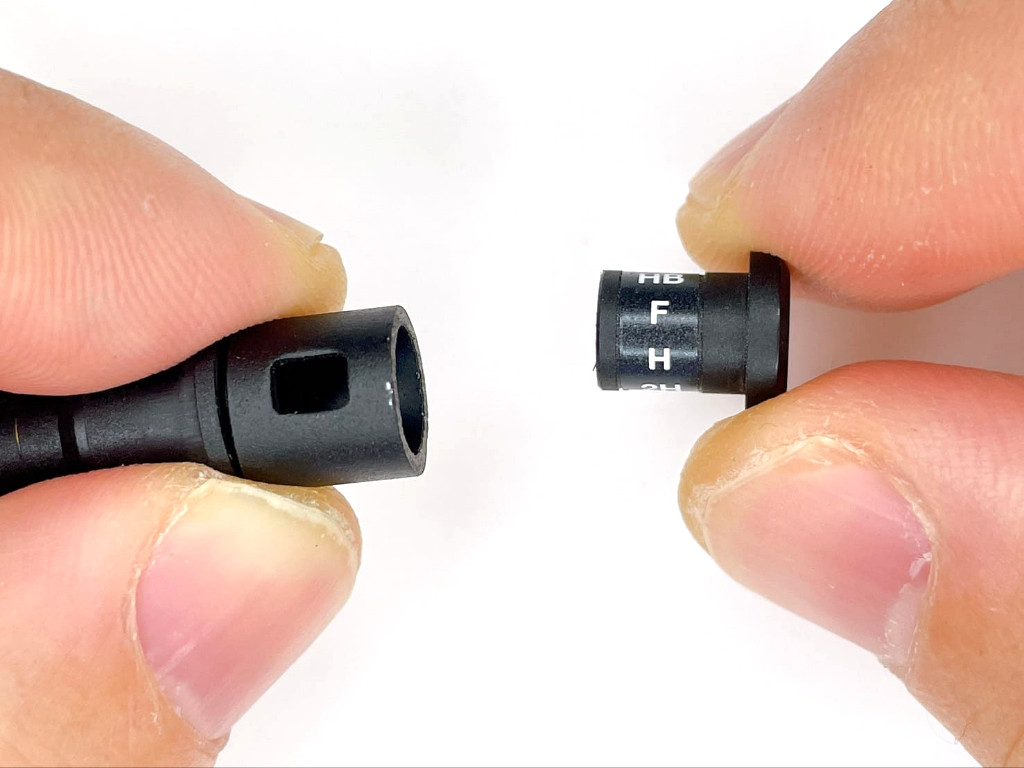

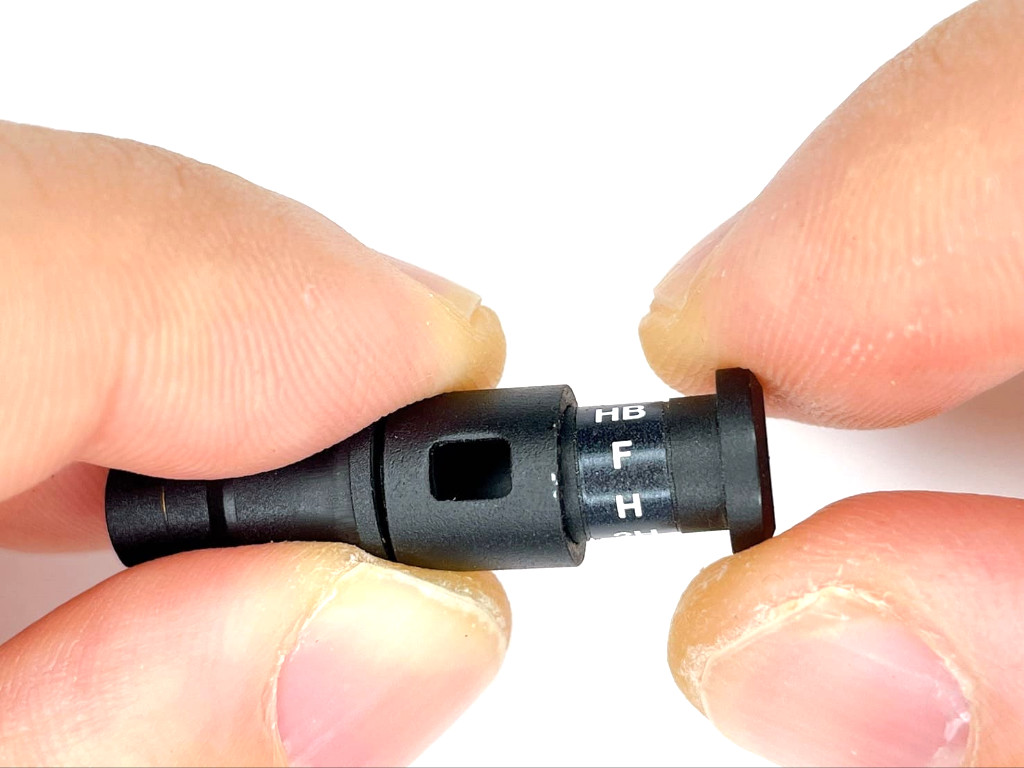

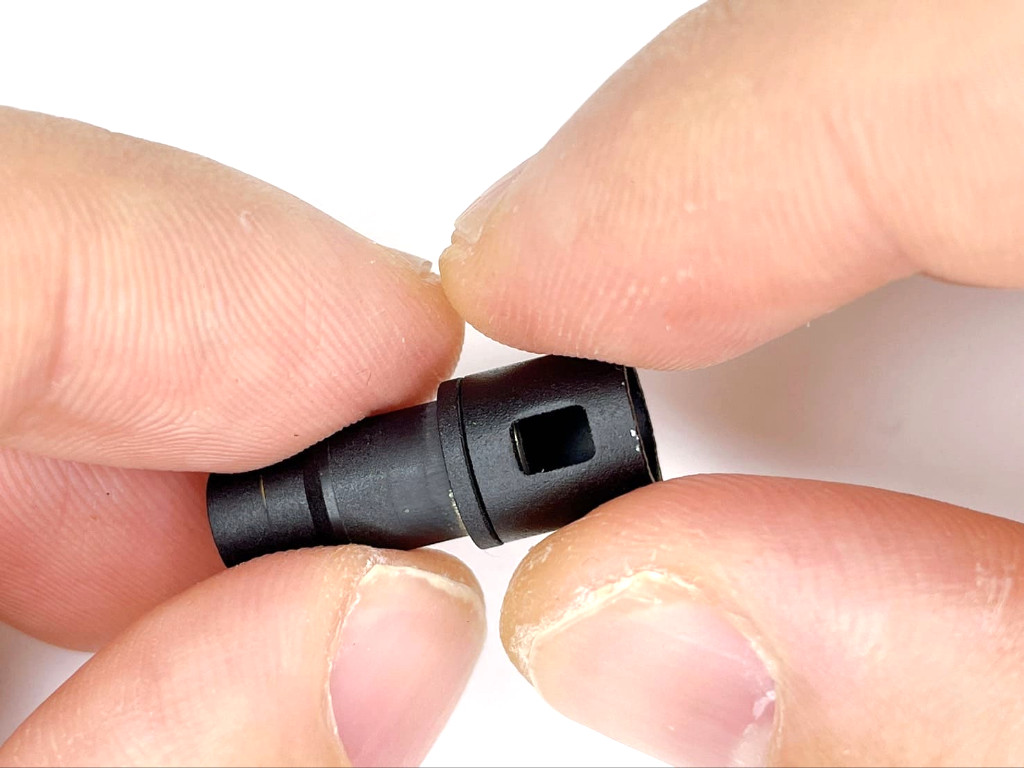

ステップ10.ノックキャップの芯の濃さ表枠を外す
ノックキャップの芯の濃さ表枠を外します。
簡単に外れます。

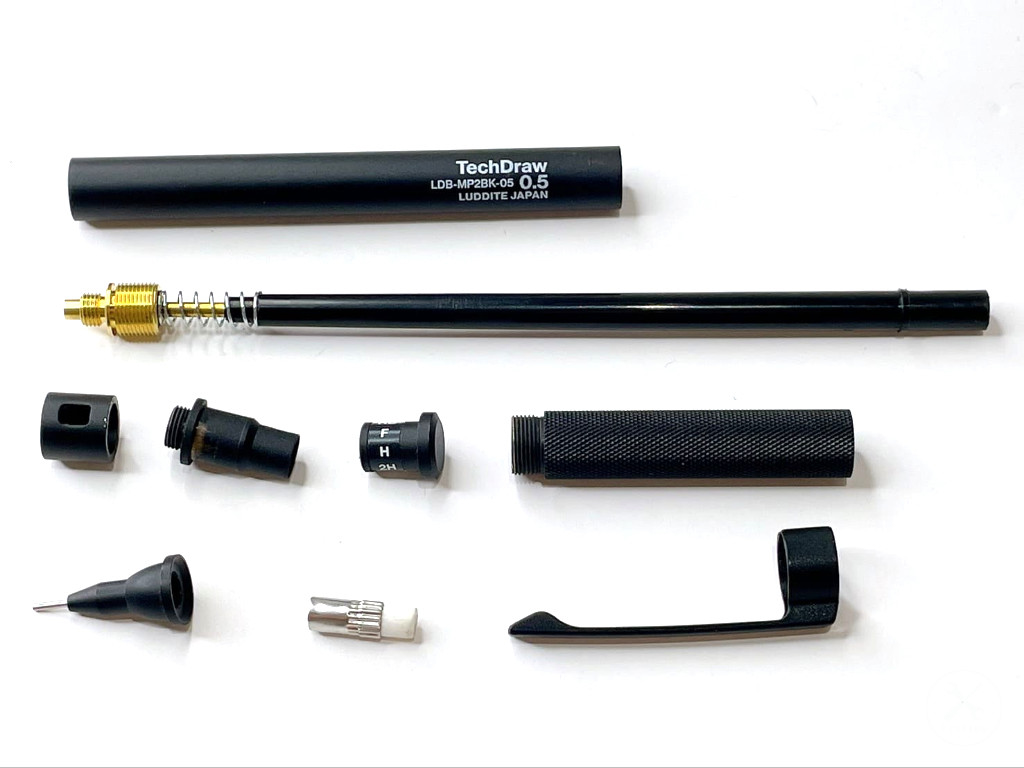

ステップ11.分解完了
以上で、ラダイトのテックドローの分解完了です。
注意点
自分で修理をするうえで注意するべき点が分かります。
作業マットを敷くと傷がつきにくい
分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。
小さい部品が多く紛失に注意
テックドローのシャーペンは、ノックキャップ（シャー芯の濃さを表示する枠）の部品類が小さく無くしやすいです。分解前に作業スペースを綺麗にしましょう。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
分解に工具は必要ですか？
