Helvetica（ヘルベチカ）シャープペンの分解方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/11/21
0コメント
172閲覧
この修理について
今回は、伊東屋のHelvetica（ヘルベチカ）シャープペンの分解方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

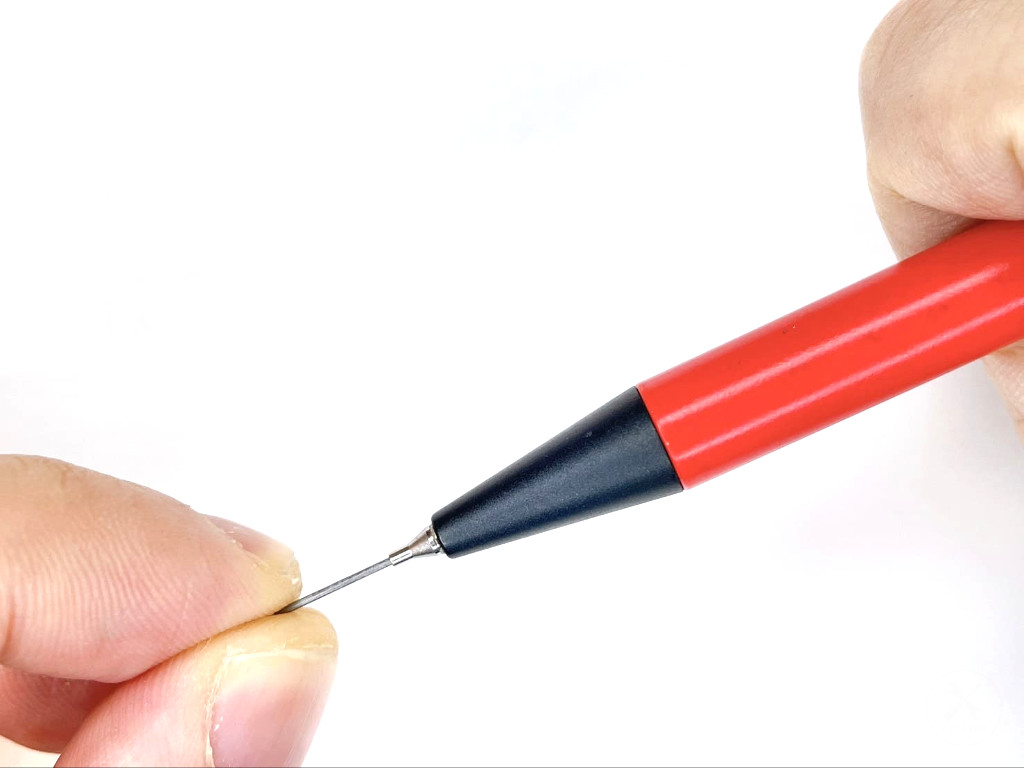

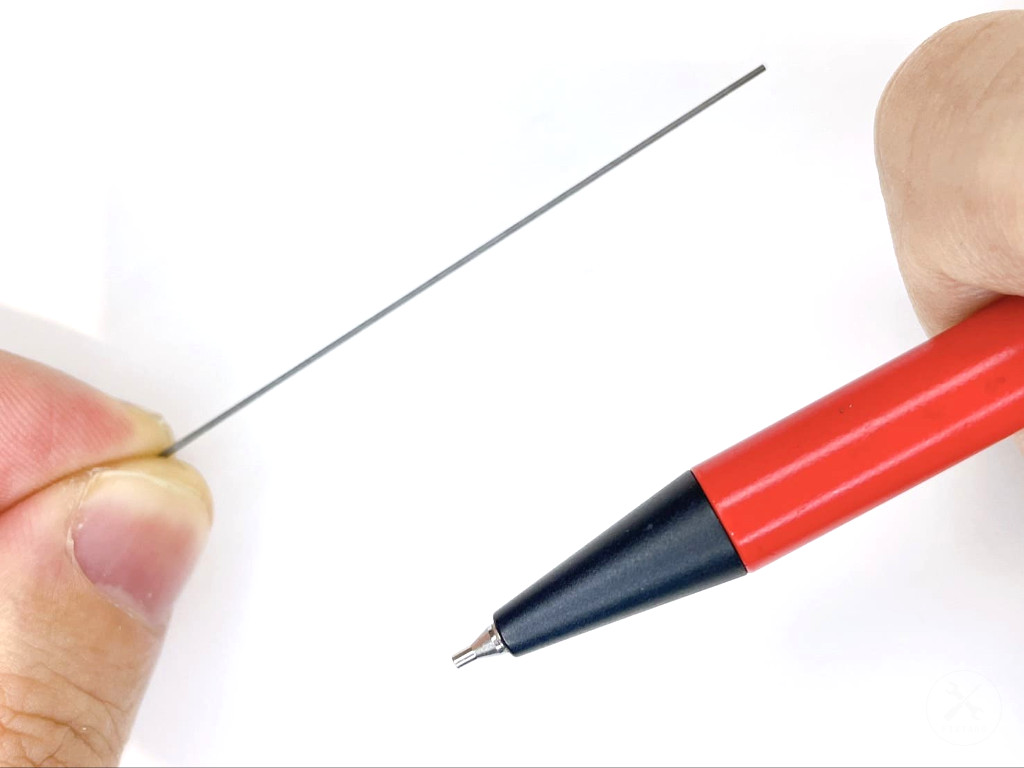

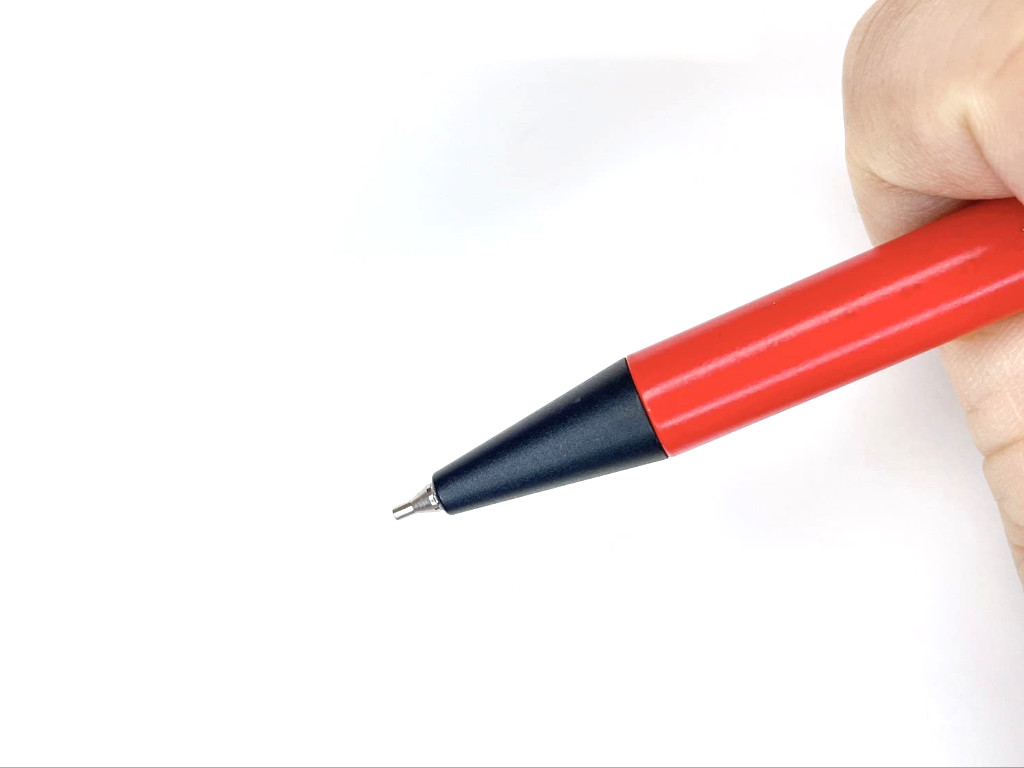

①ステップ.1【作業準備】シャー芯を抜く
シャー芯が入った状態は分解の邪魔になりやすいです。
分解前にシャー芯を抜きましょう。

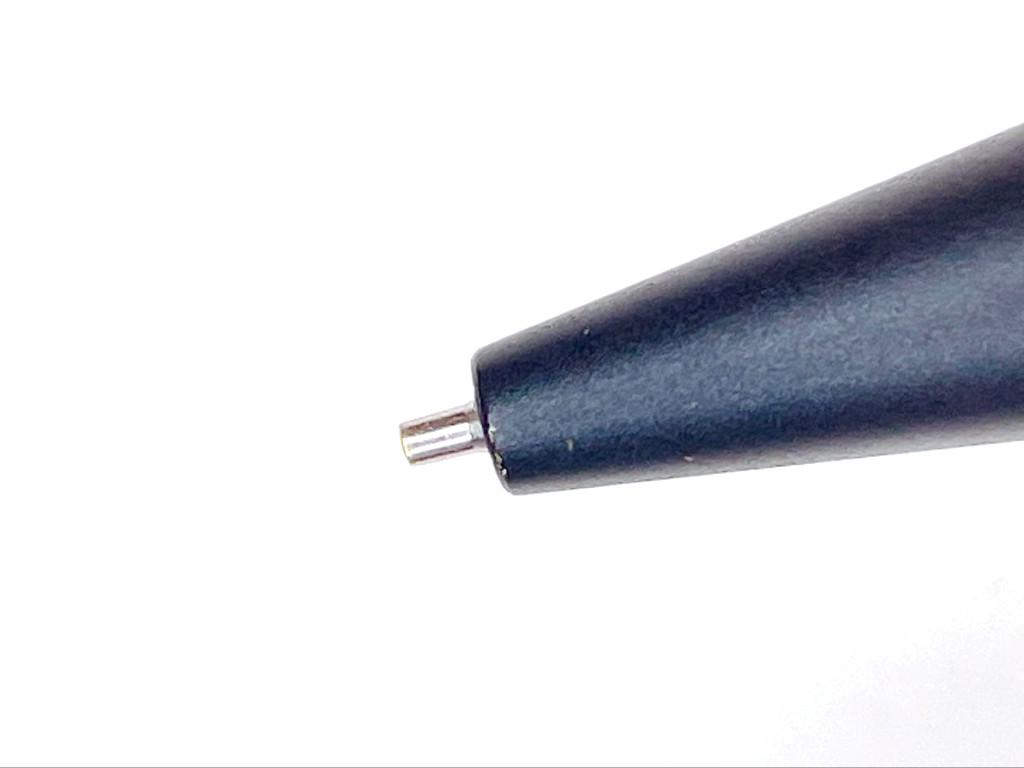

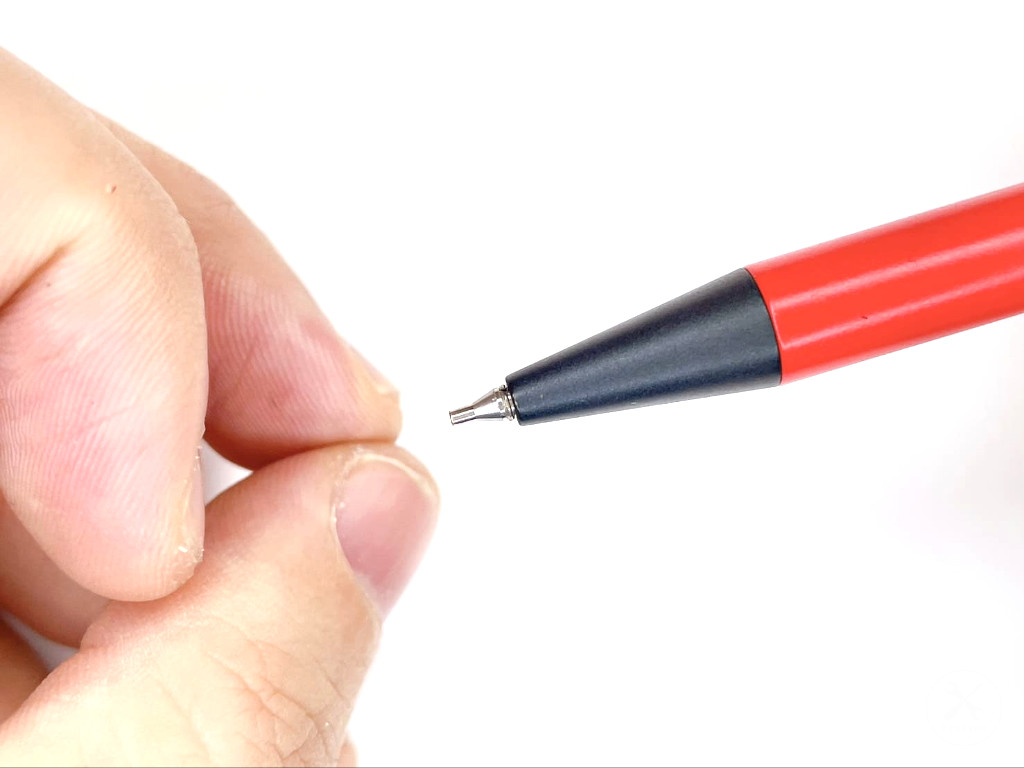

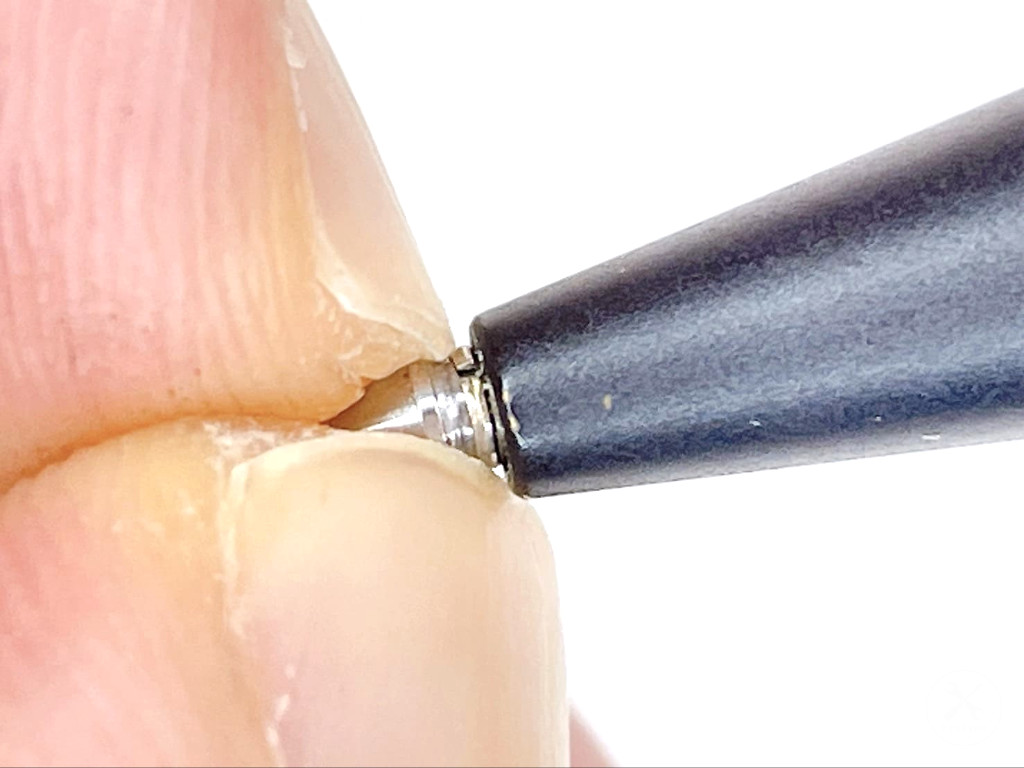

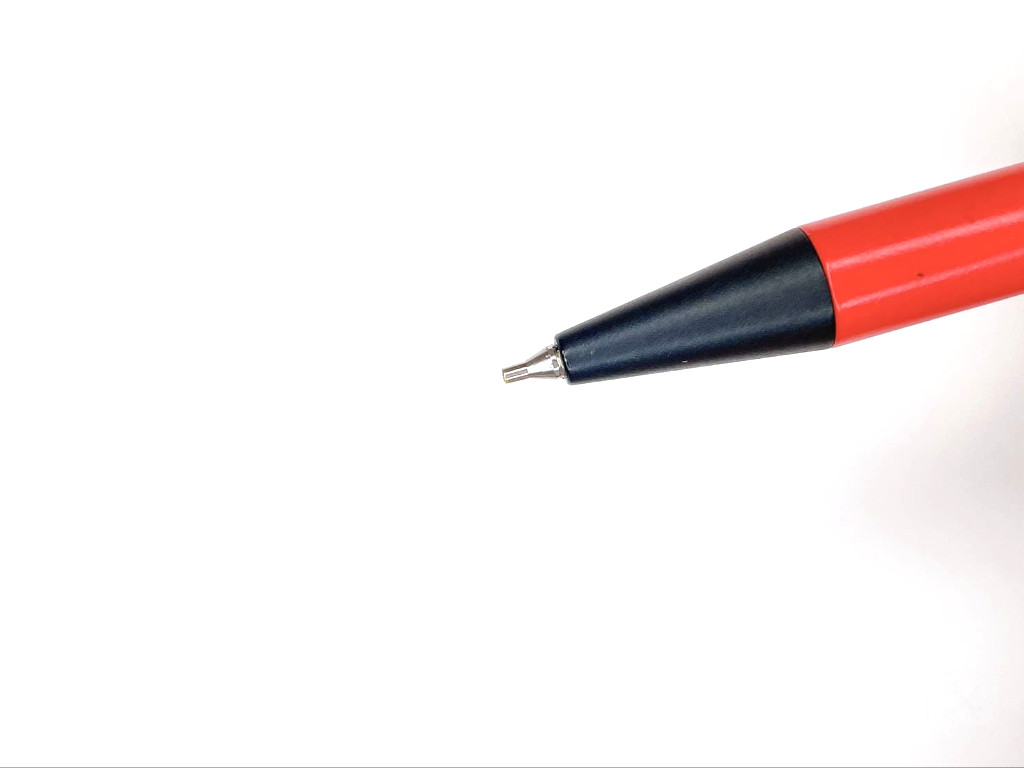

②ステップ.2C型スリーブを外す
ペン上部をノックすると口金からC型スリーブが出ます。
その状態で、爪で挟み込み、回し押し込みながら、ゆっくりとノックを解除すると外れます。
C型スリーブを外すには慣れ・コツが必要です。
慣れていないと難しいので何度も試しましょう。
爪が傷つきやすいです。

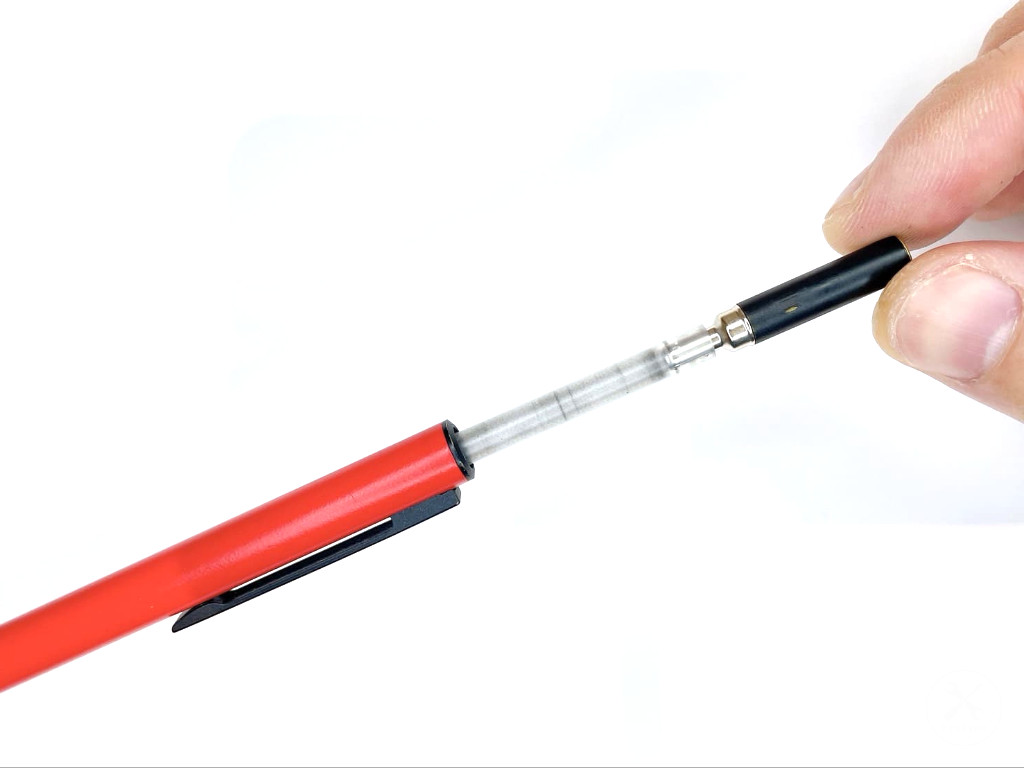

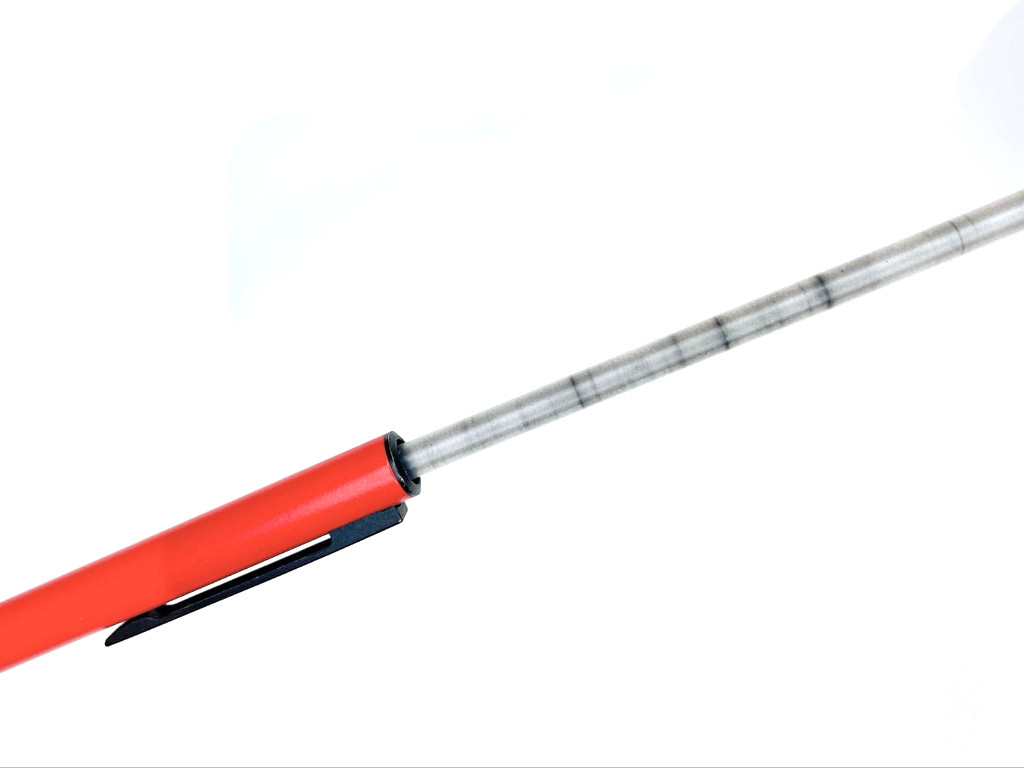

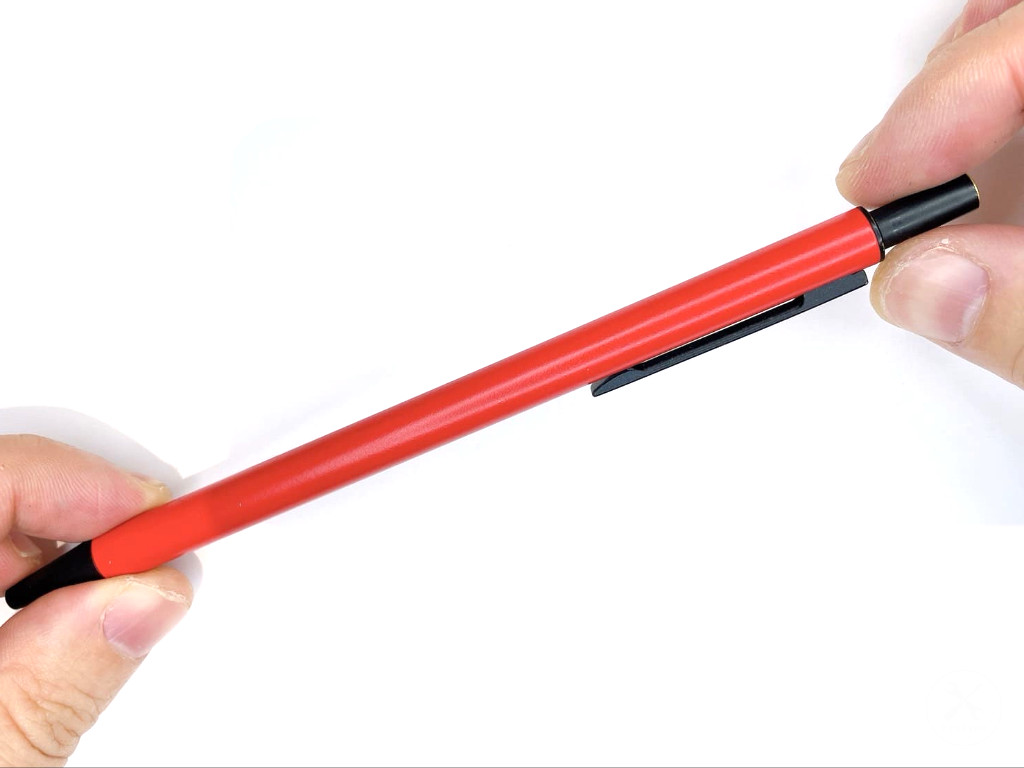

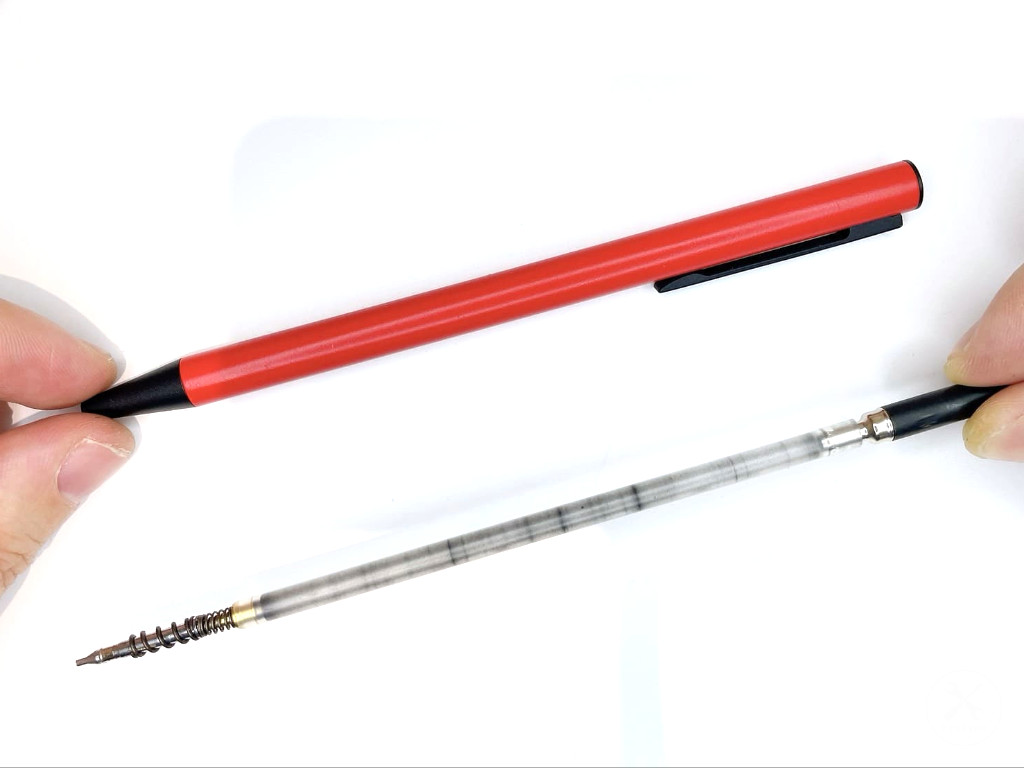

③ステップ.3ケースから芯タンクを外す
ノックキャップ部分を引っ張り、ケースから芯タンクを引き抜きます。

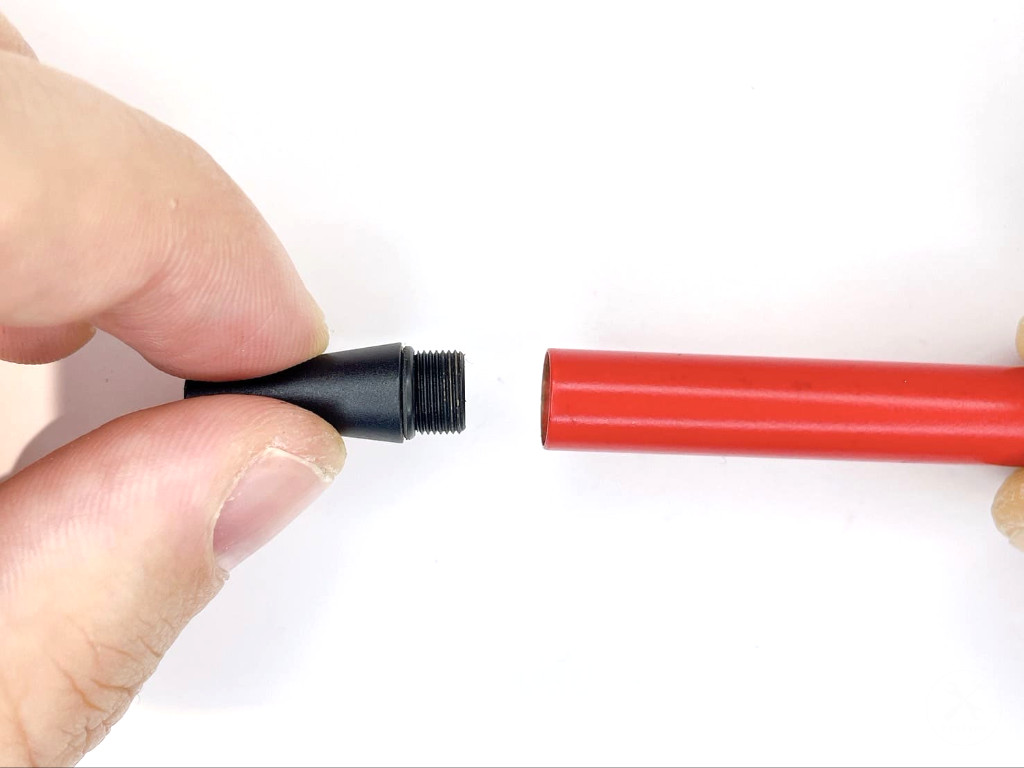

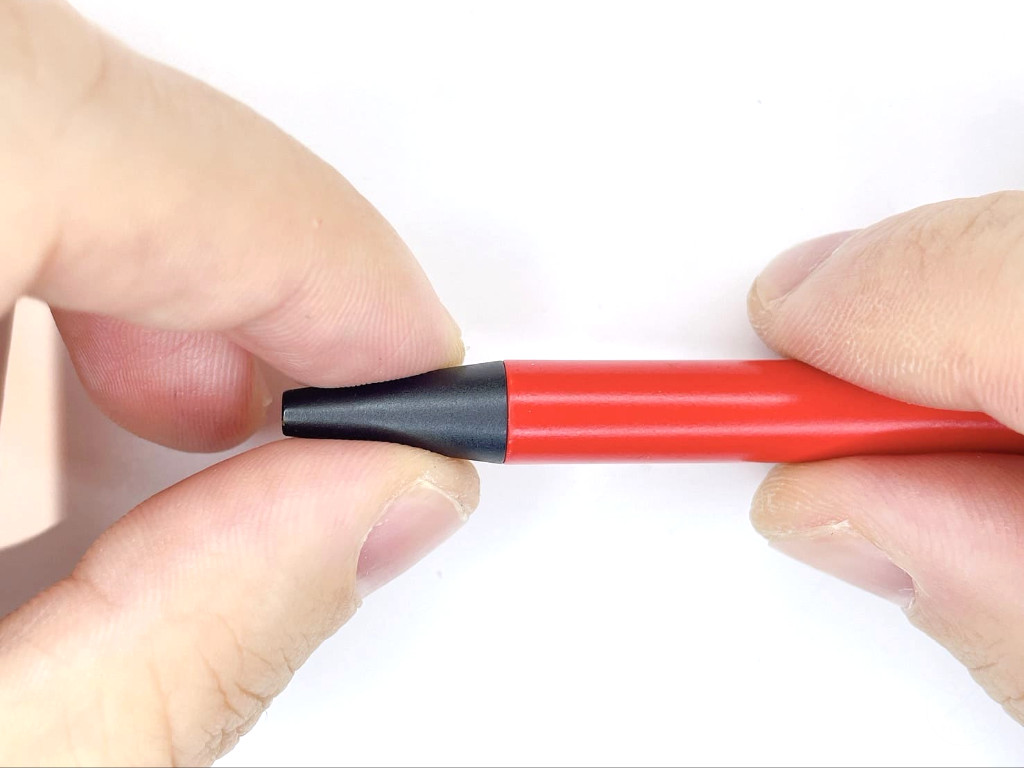

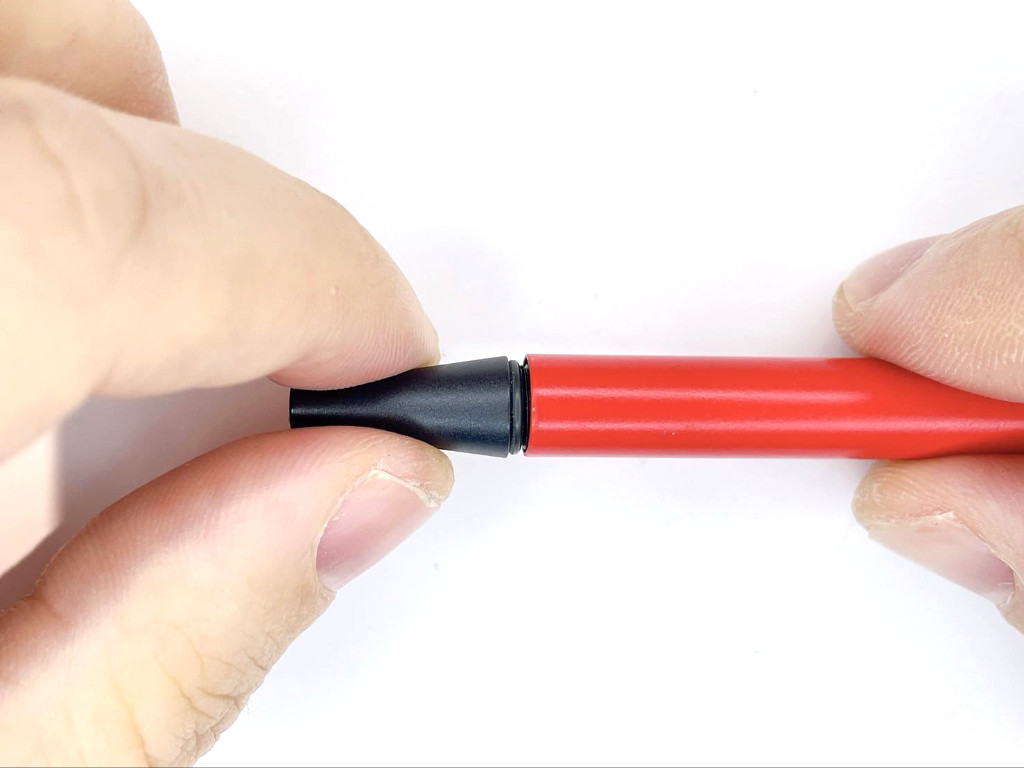

④ステップ.4先端キャップを外す
先端キャップを反時計回りに回し、ケースから外します。

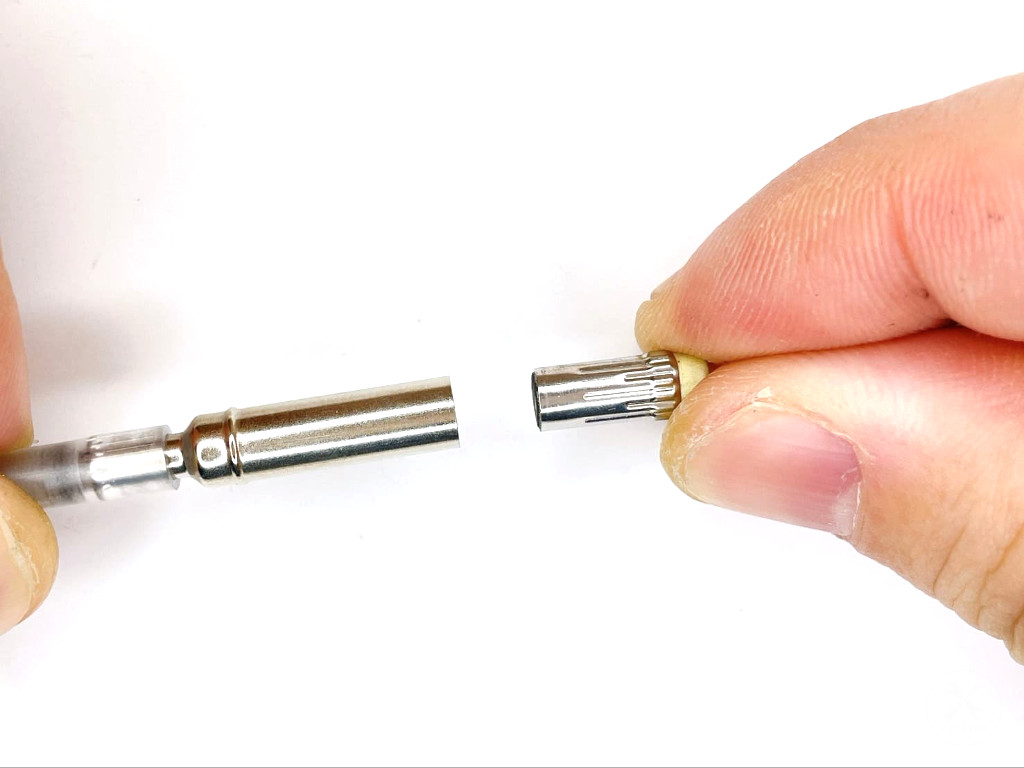

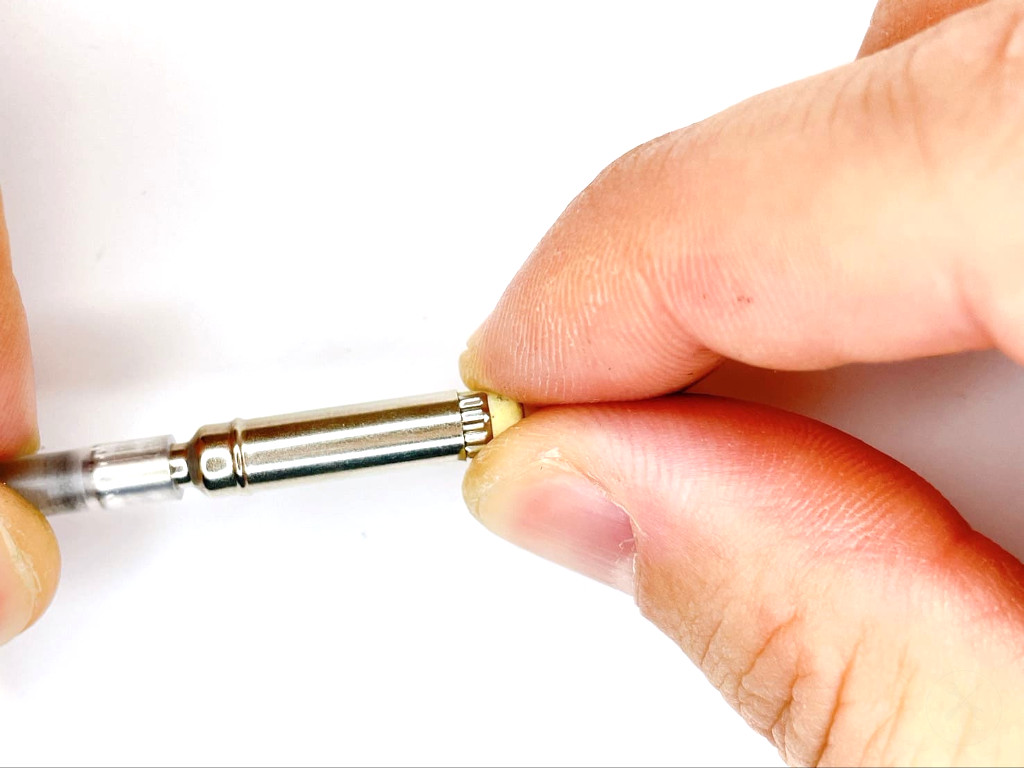

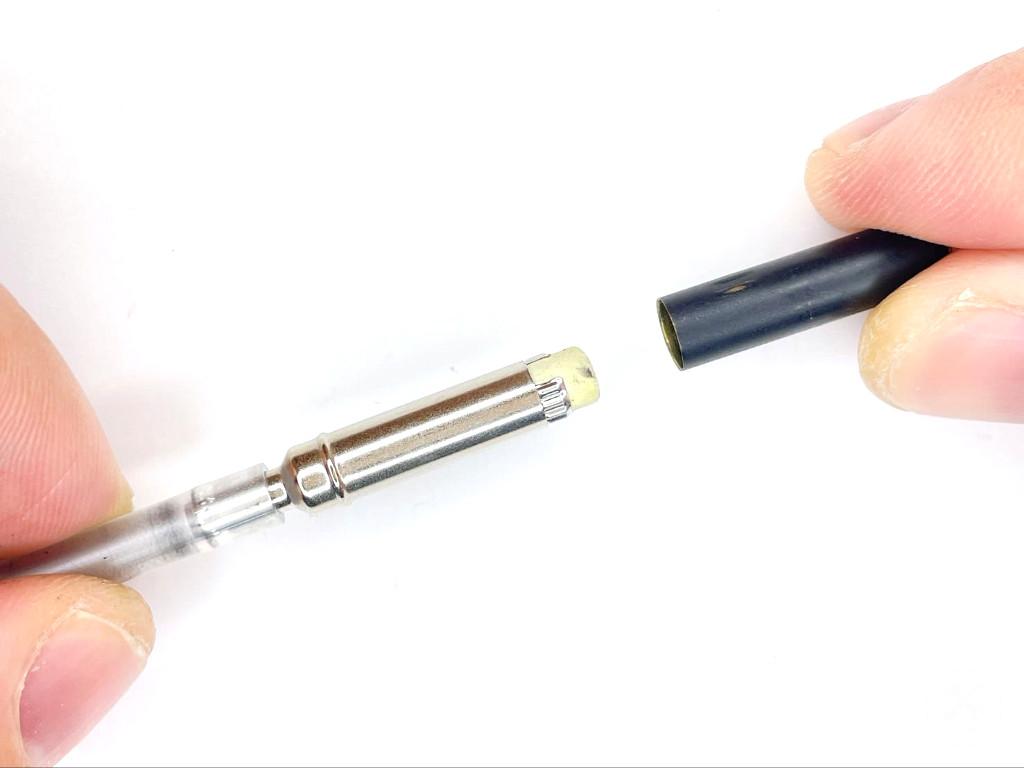

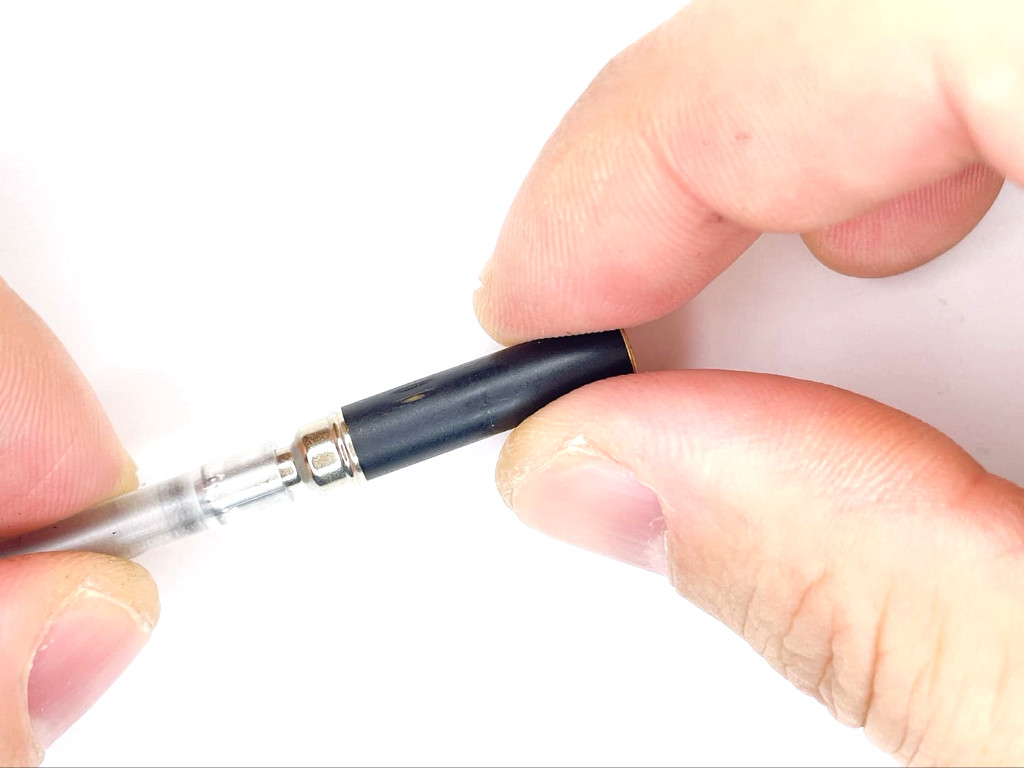

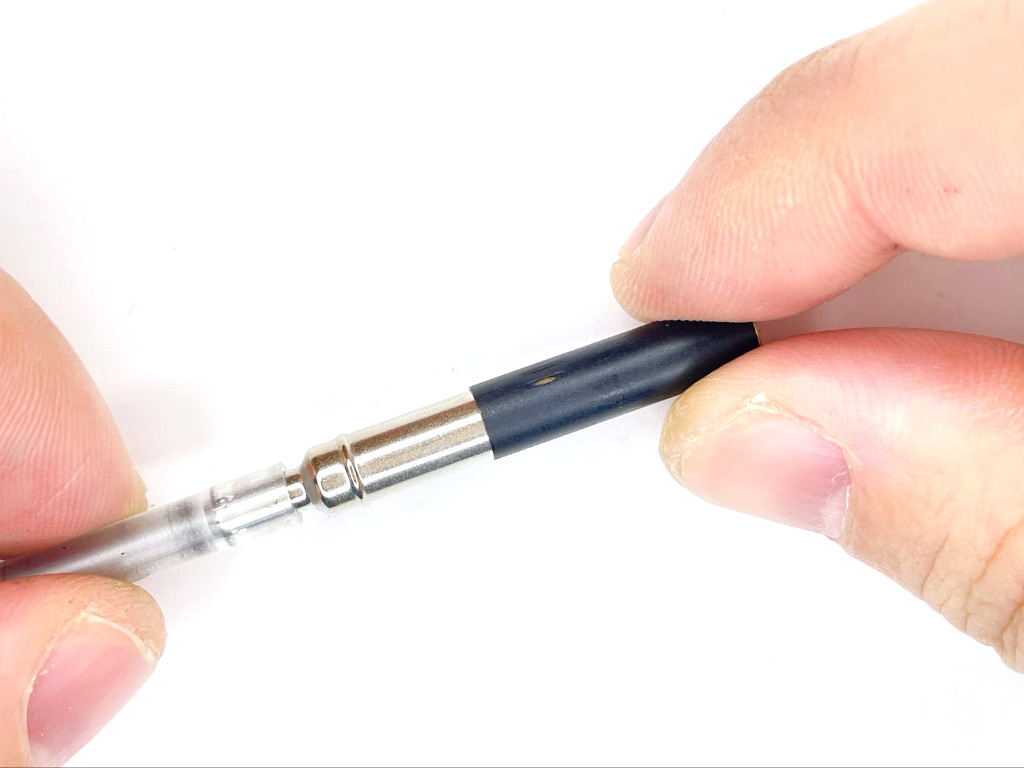

⑤ステップ.5ノックキャップを外す
芯タンク上部のノックキャップを引っ張って外します。

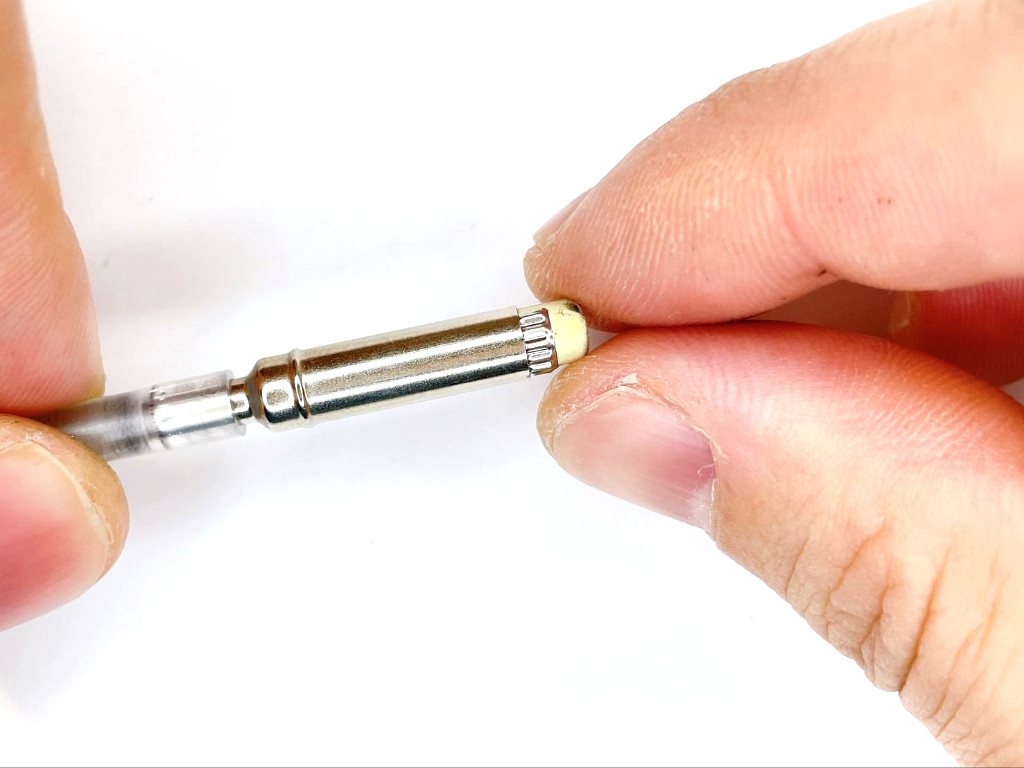

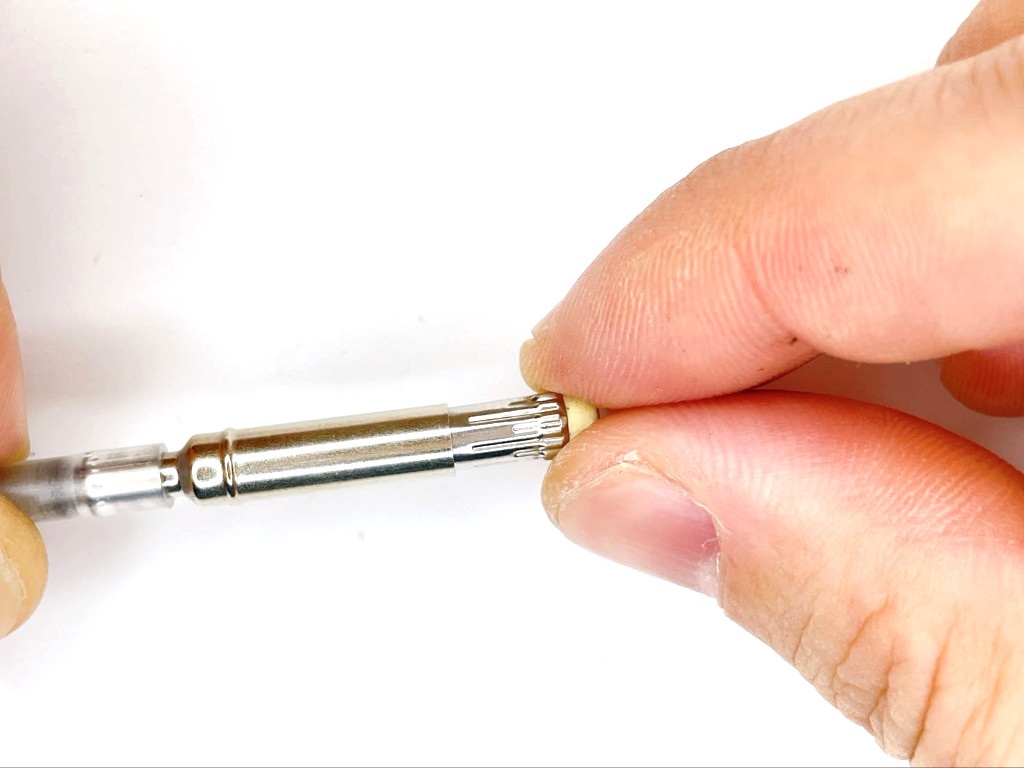

⑥ステップ.6消しゴムを外す
芯タンク上部の消しゴムを引っ張って外します。

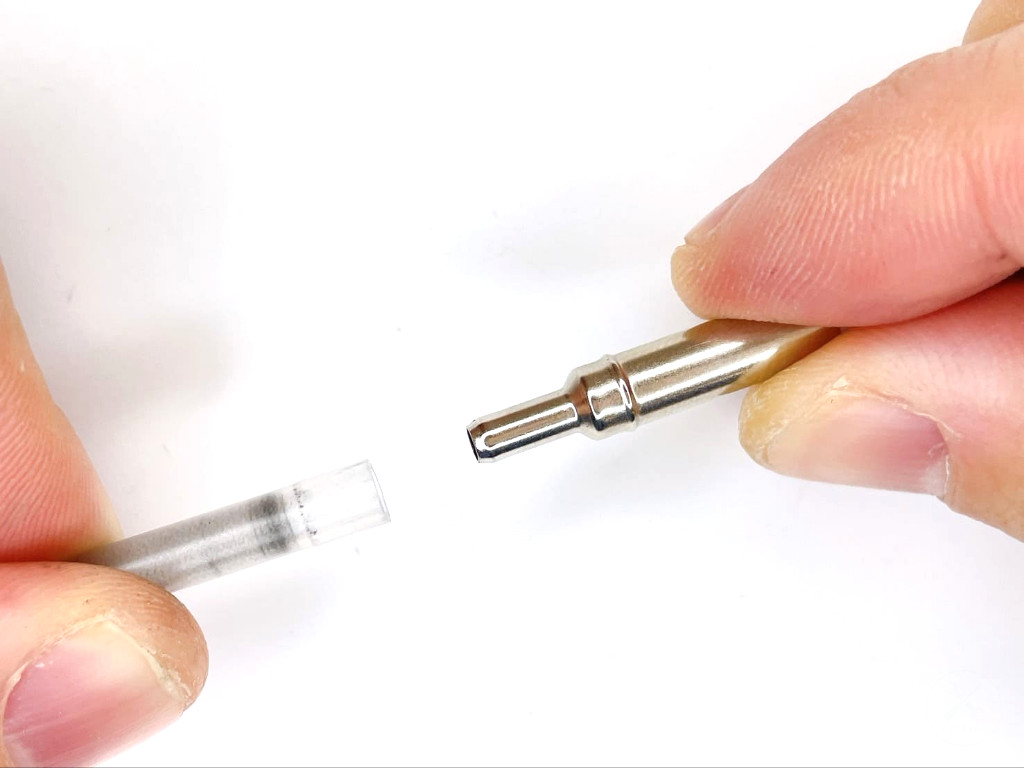

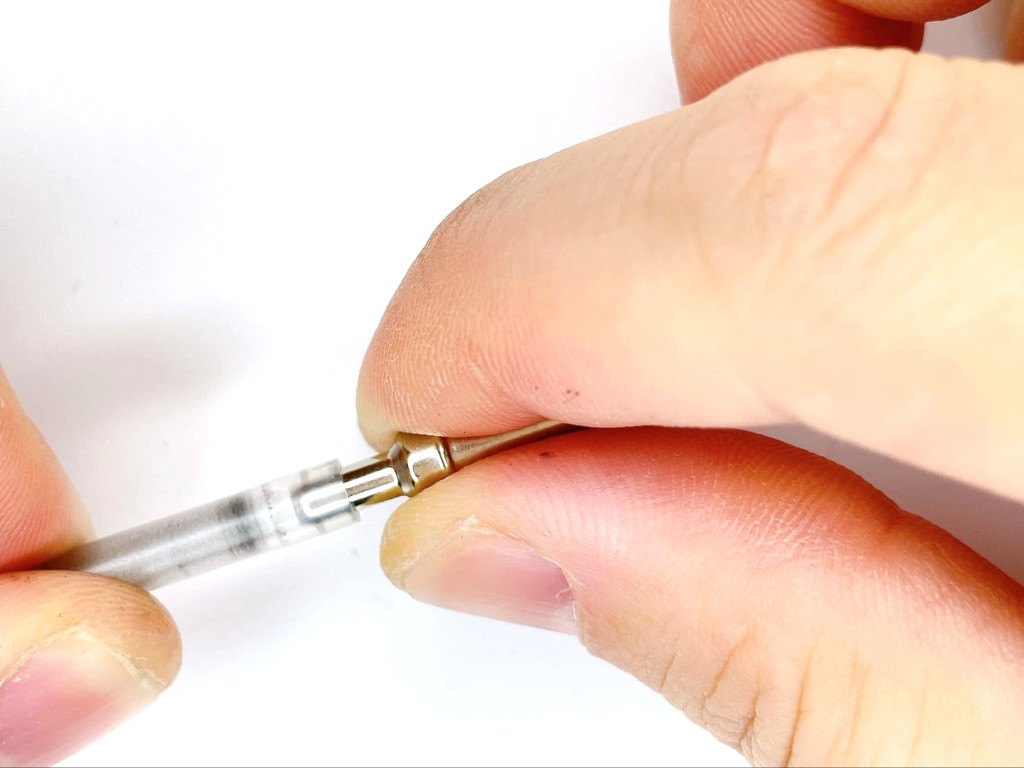

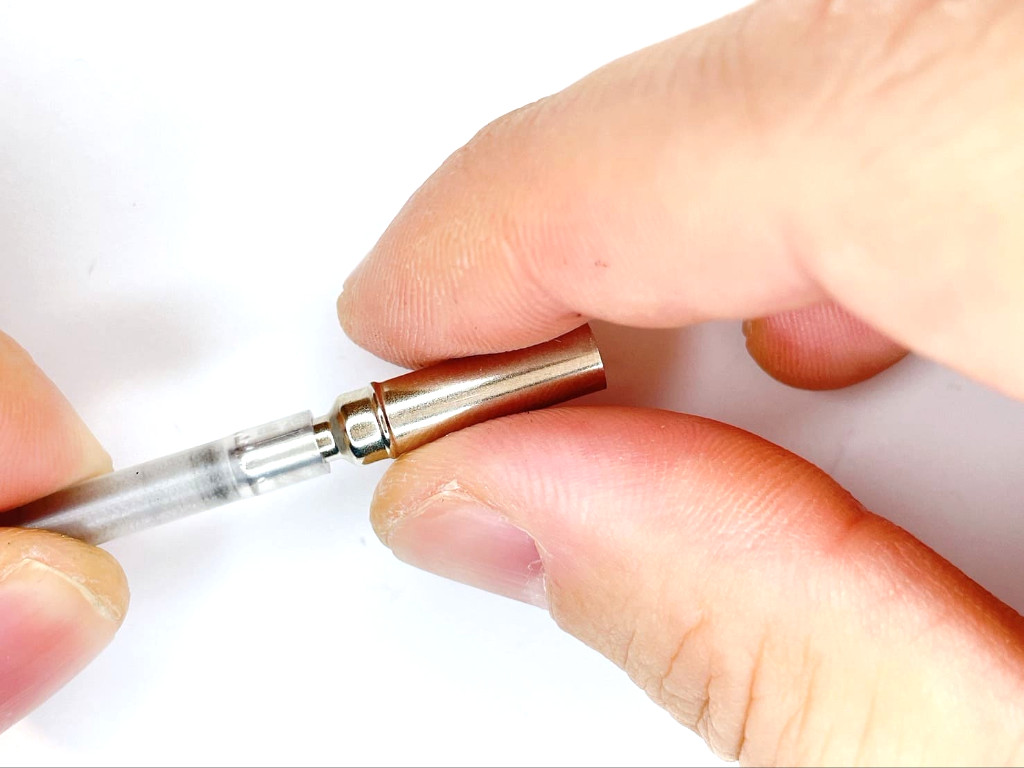

⑦ステップ.7芯タンク結合部を外す
芯タンク上部の結合部を引っ張って外します。
非常に硬いので強い力が必要です。

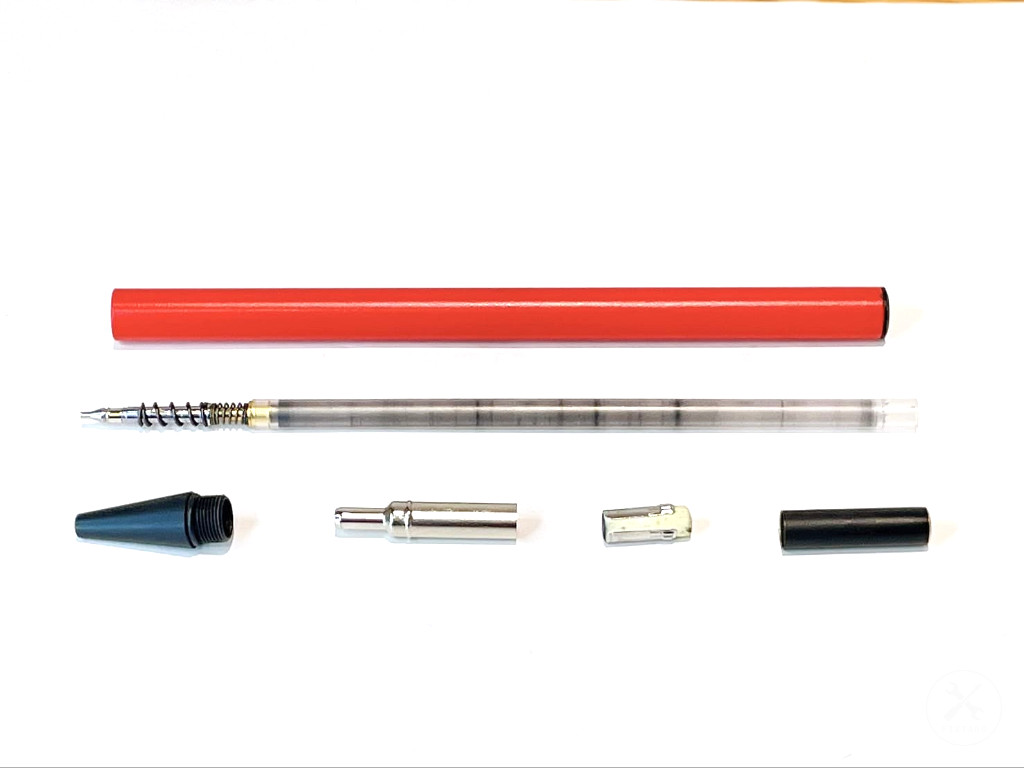

⑧ステップ.8分解完了
以上で、ヘルベチカの分解完了です。
安全のためのガイドライン
2件作業マットを敷くと傷がつきにくい
分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。
先端キャップを外すには慣れ・コツが必要
ヘルベチカはペン上部をノックするとペン先にC型スリーブ部品が少しだけ見えます。その状態でC型スリーブを爪で挟みながら回しながら押し込み、ゆっくりとノックを解除すると外れます。慣れていないと何度も繰り返して試すことになります。また、爪で傷つきやすいです。
よくある質問
1件Q
分解に工具は必要ですか？
A
不要です。
