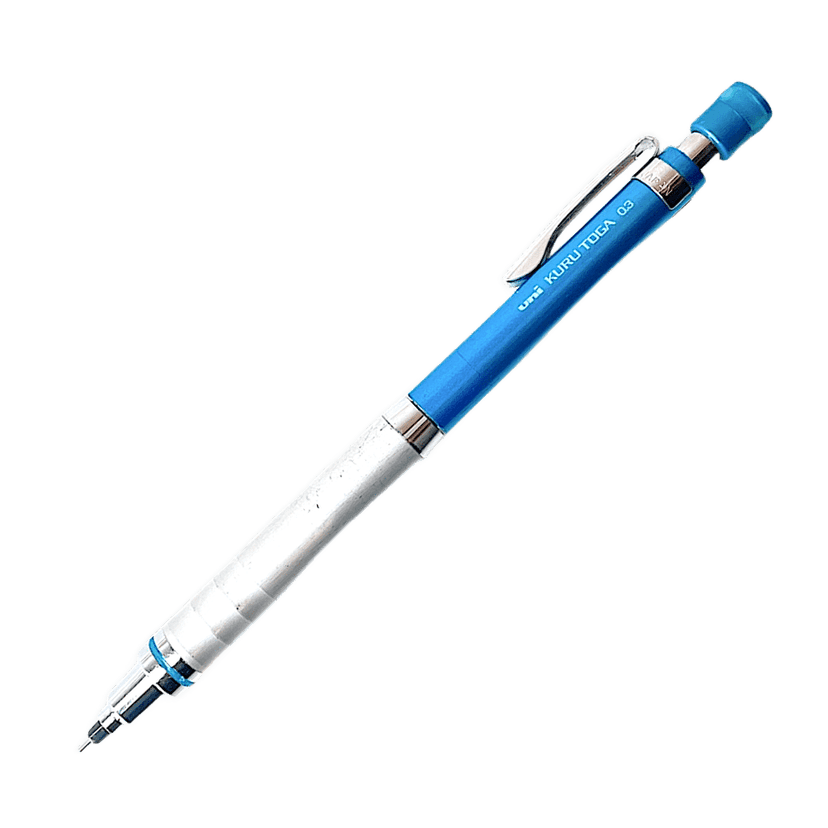

クルトガハイグレードの分解方法
今回は、クルトガハイグレードの分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。紹介料は運営費に使われます。
工具リスト
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

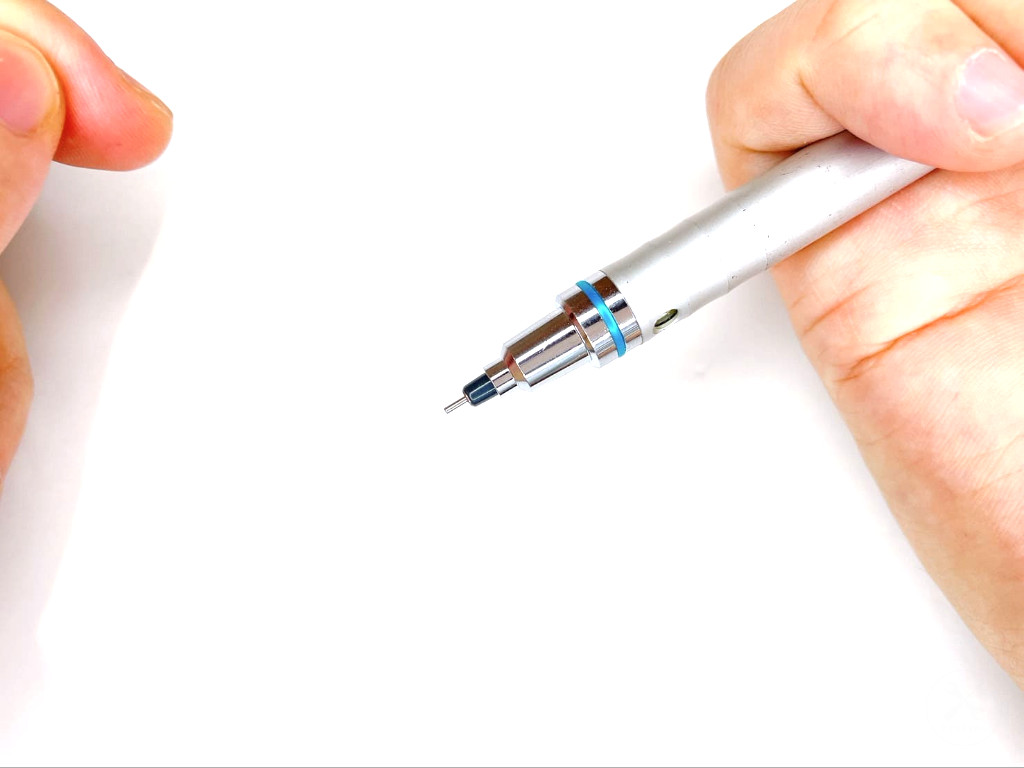

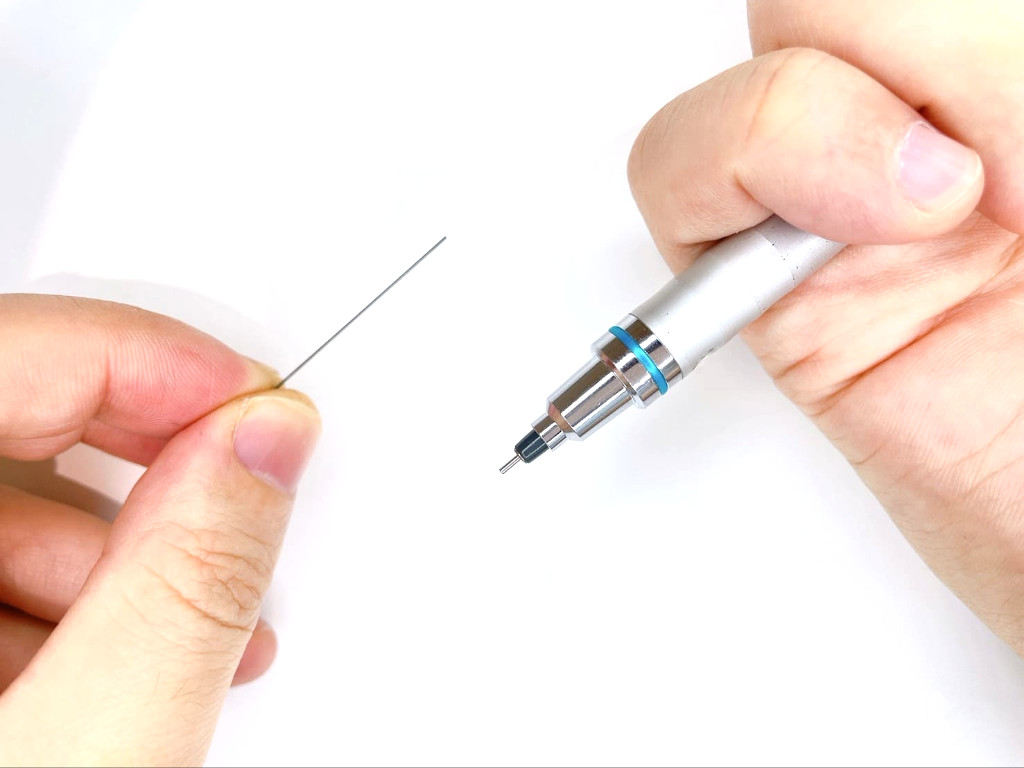

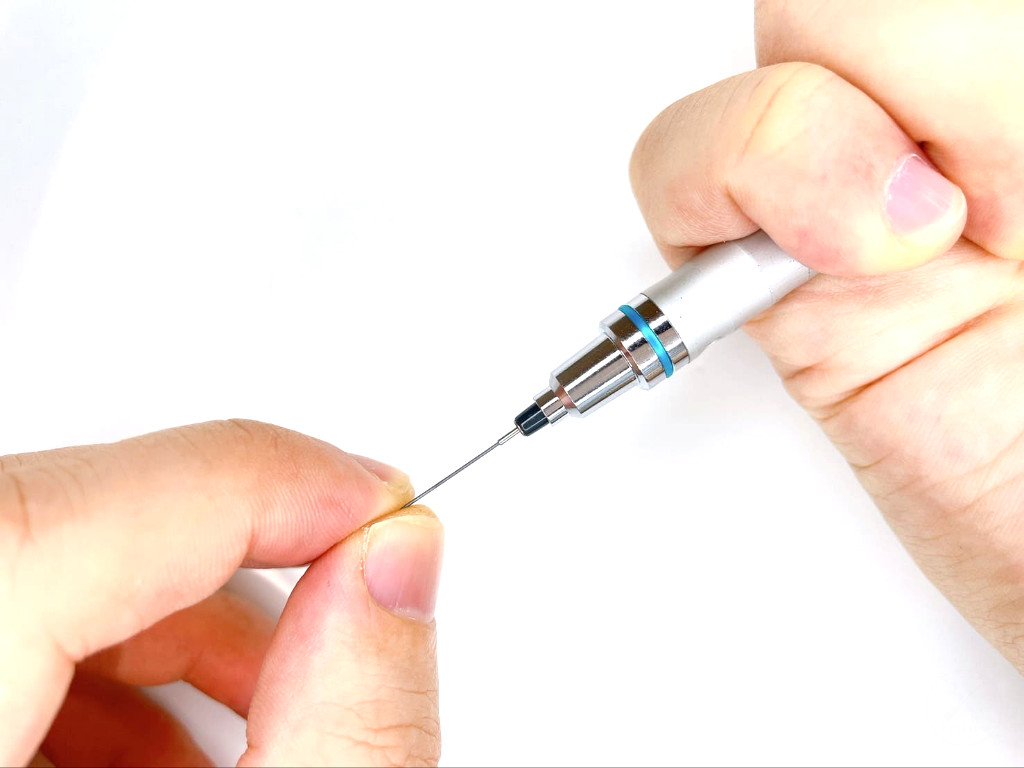

ステップ1.【作業準備】シャー芯を抜く
シャー芯が入った状態は分解の邪魔になりやすいです。
分解前にシャー芯を抜きましょう。

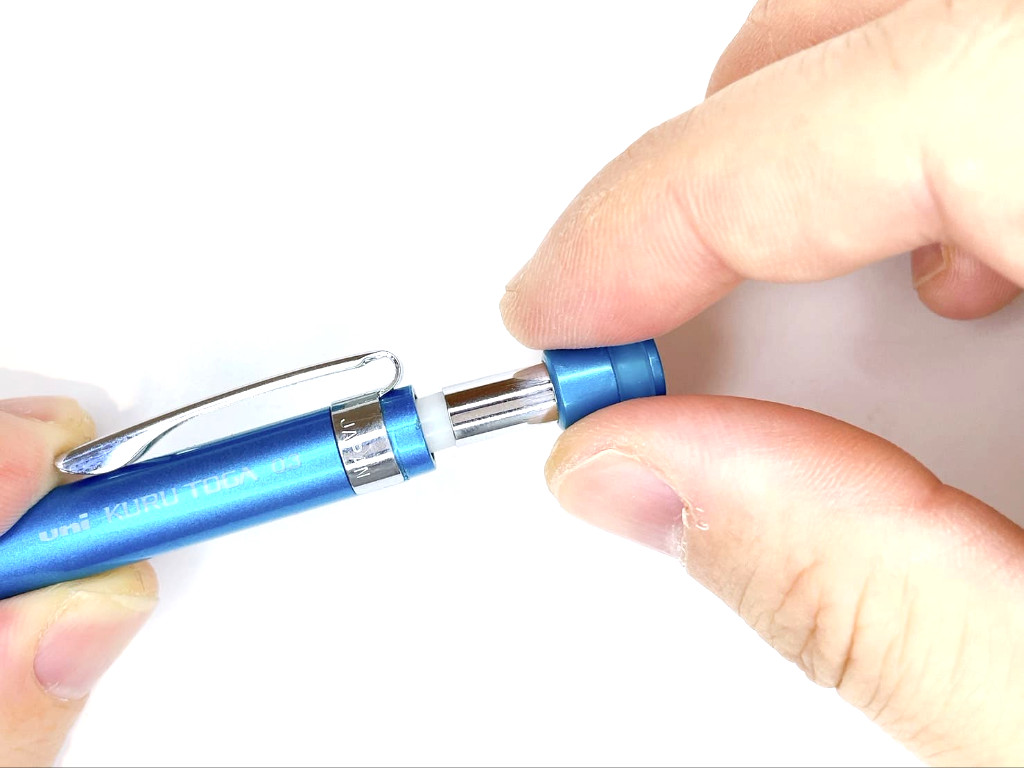

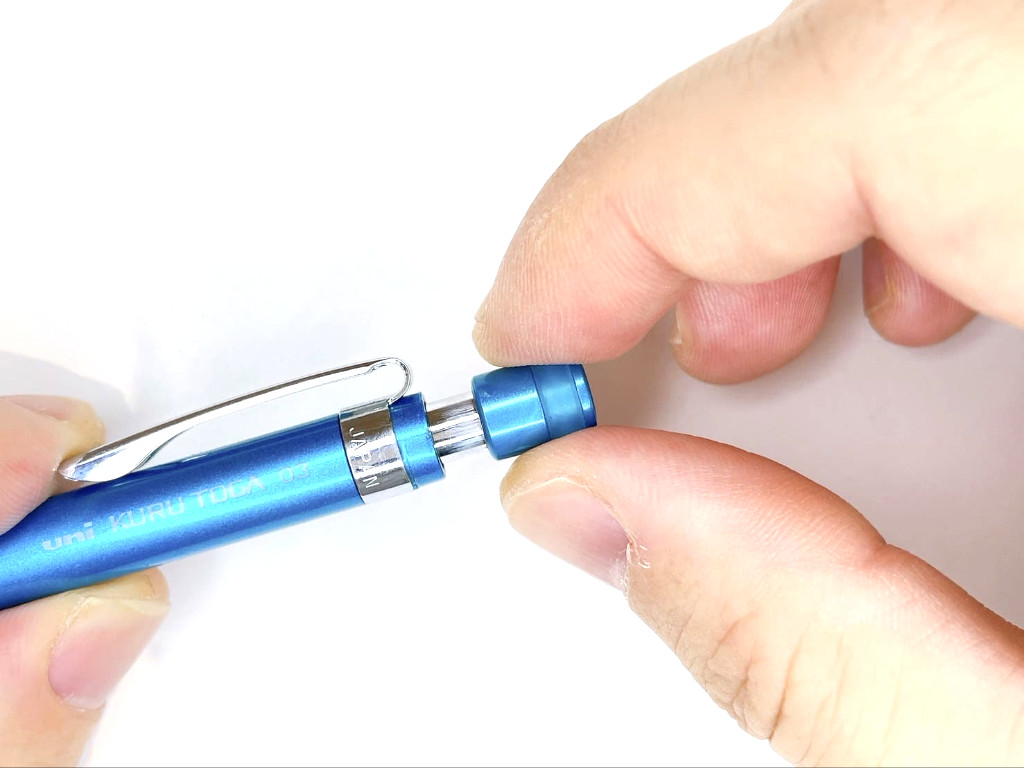

ステップ2.ノックキャップを外す
ペン上部のノックキャップを引っ張って外します。

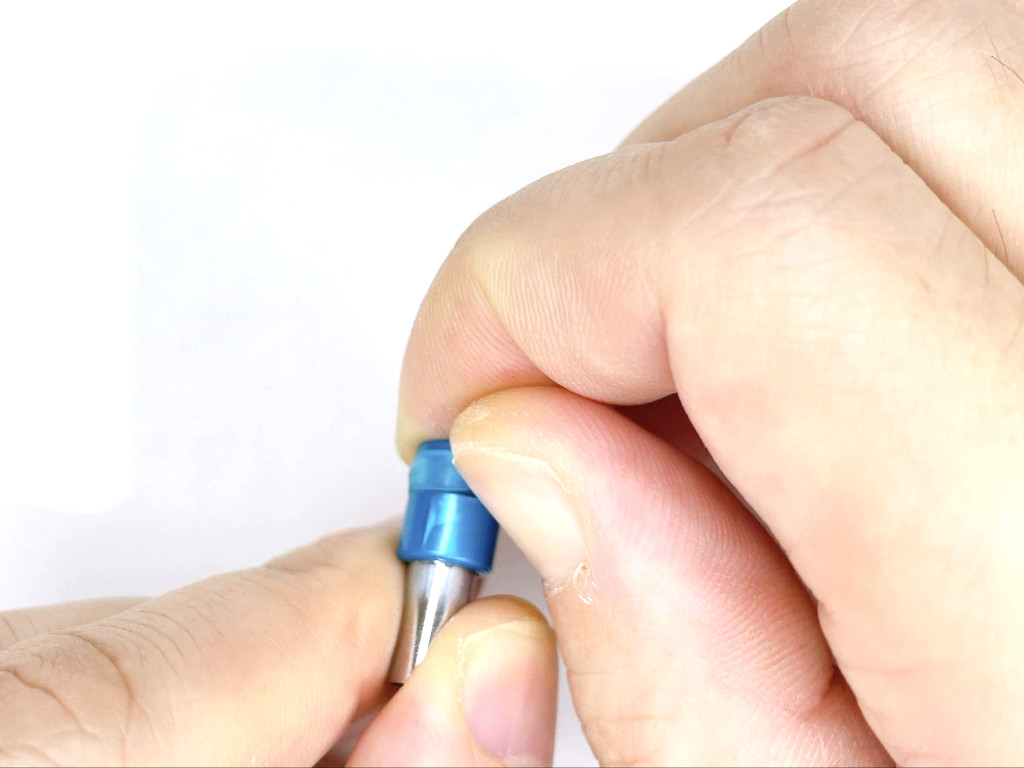

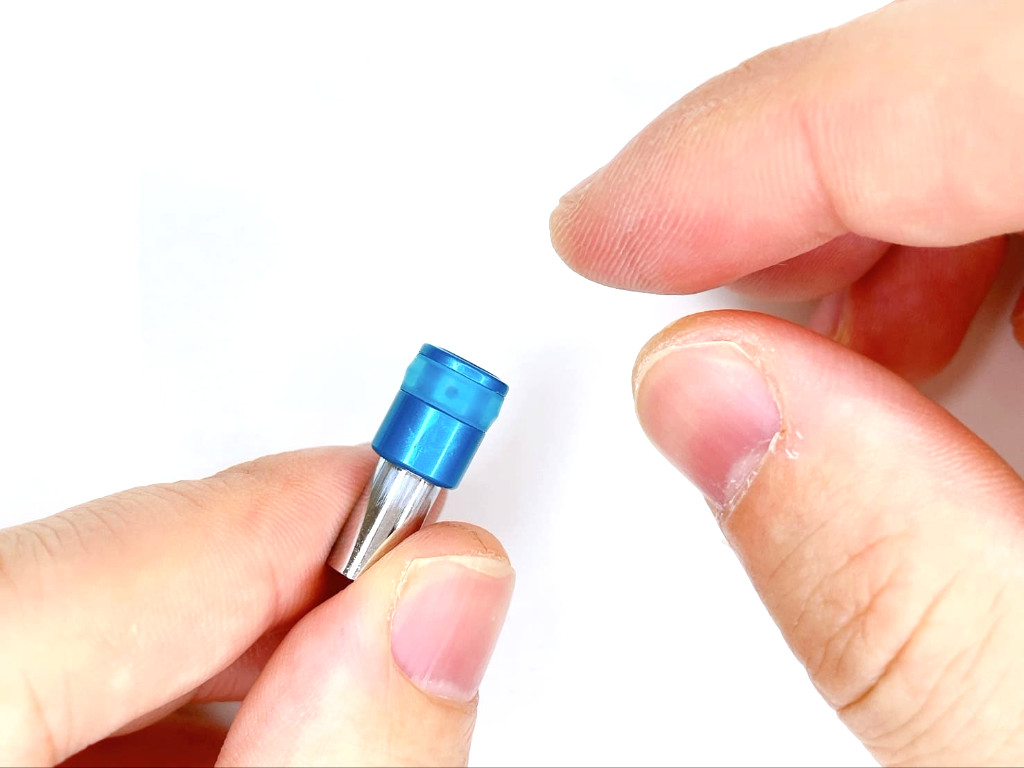

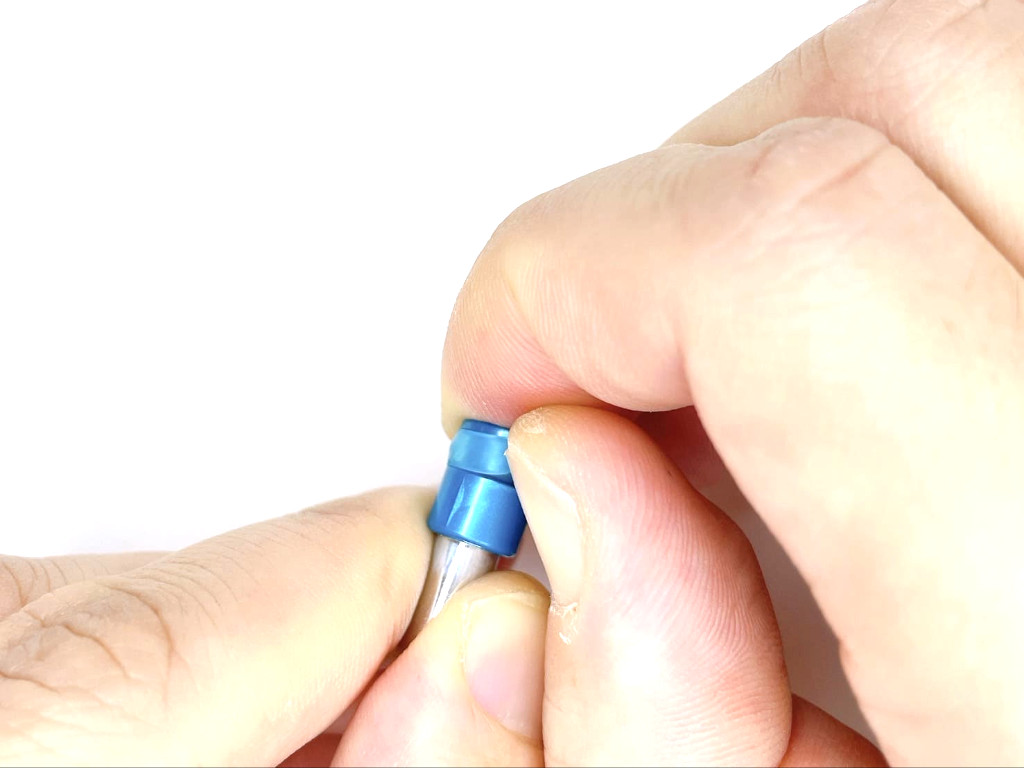

ステップ3.（補足）ノックキャップのゴムは外れない
ノックキャップのゴムは爪で引っ掛けると外れそうですが外れません。
完全に外すには非常に強い力が必要です。

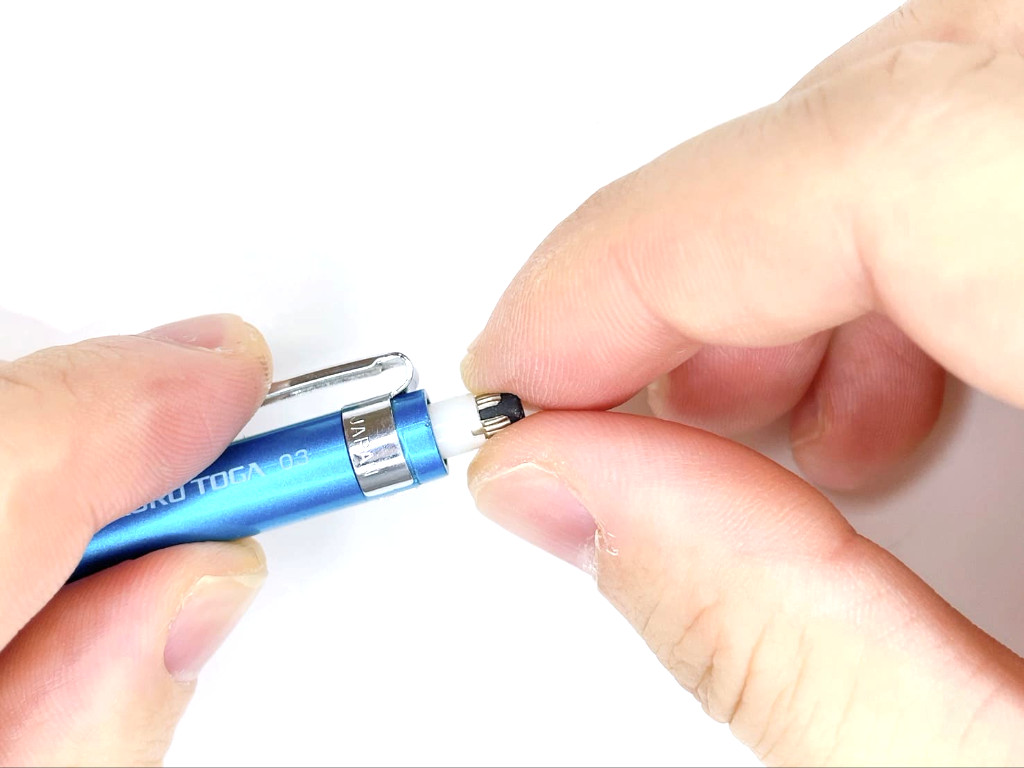

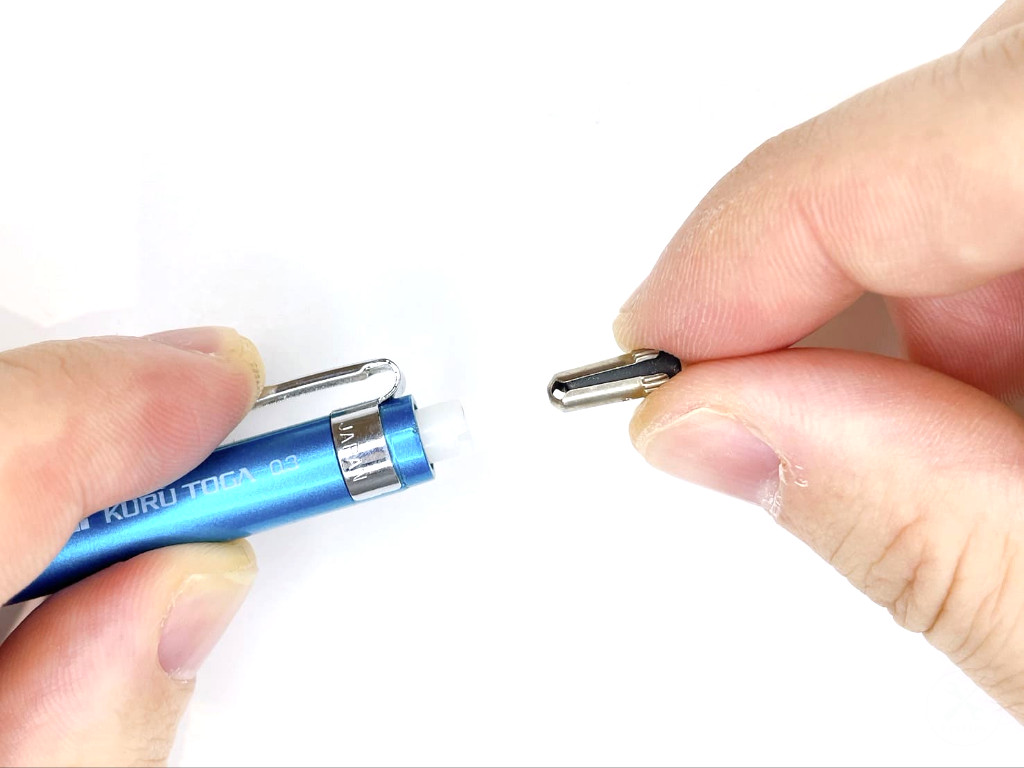

ステップ4.消しゴムを外す
ペン上部の消しゴムを引っ張って外します。

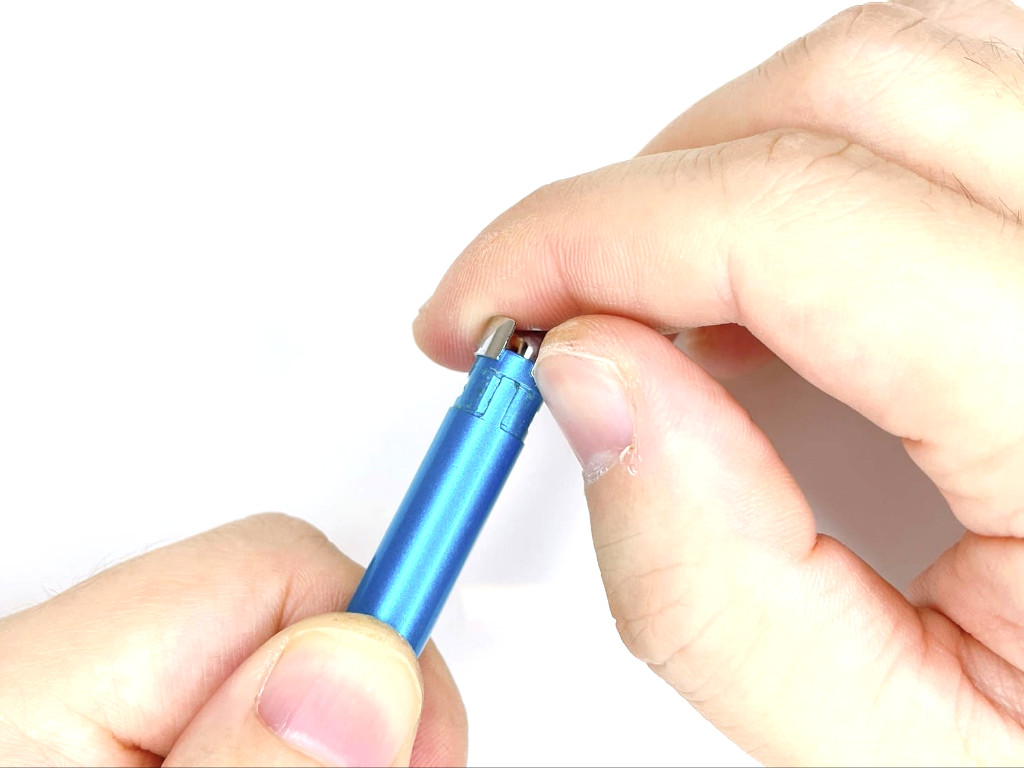

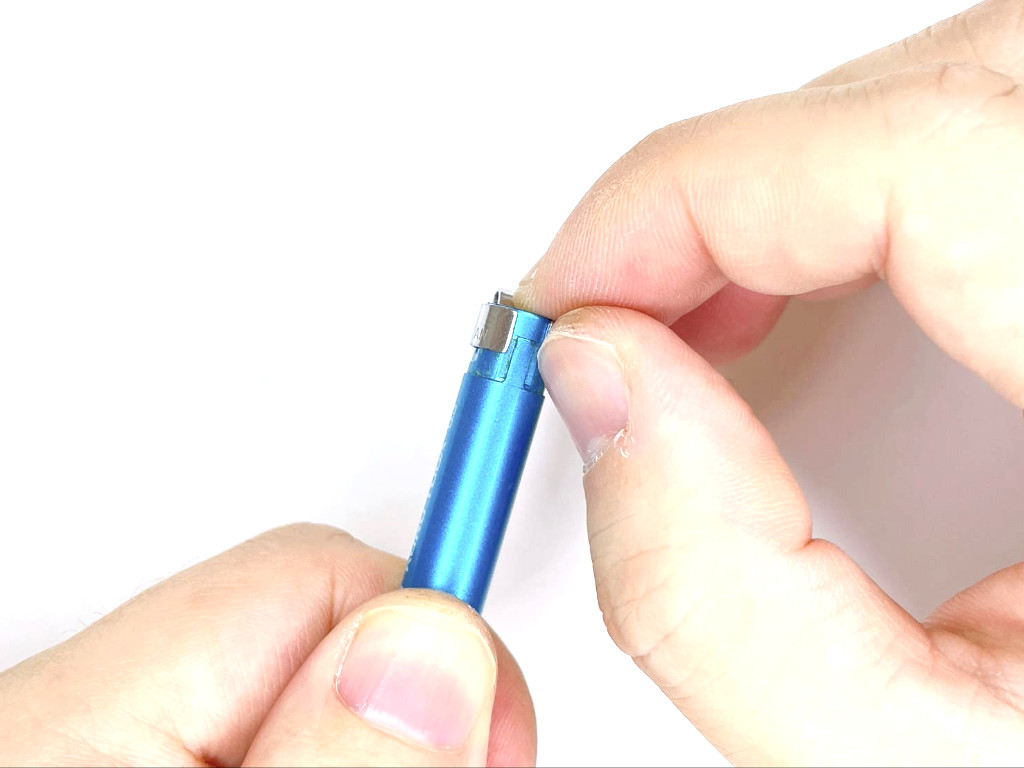

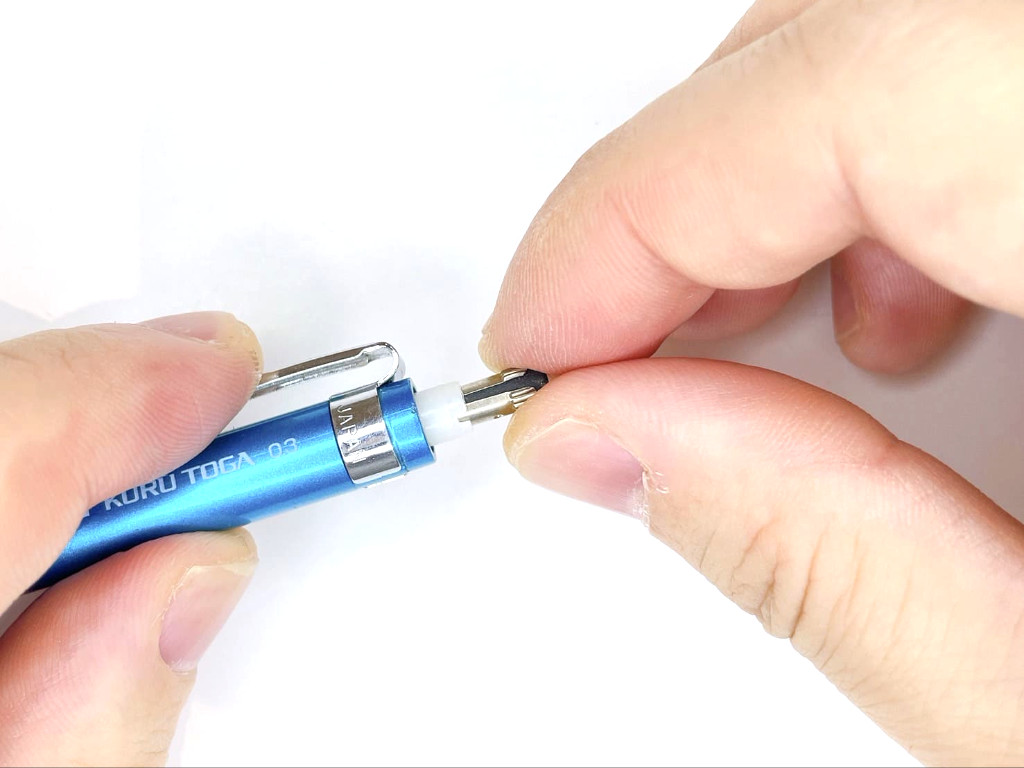

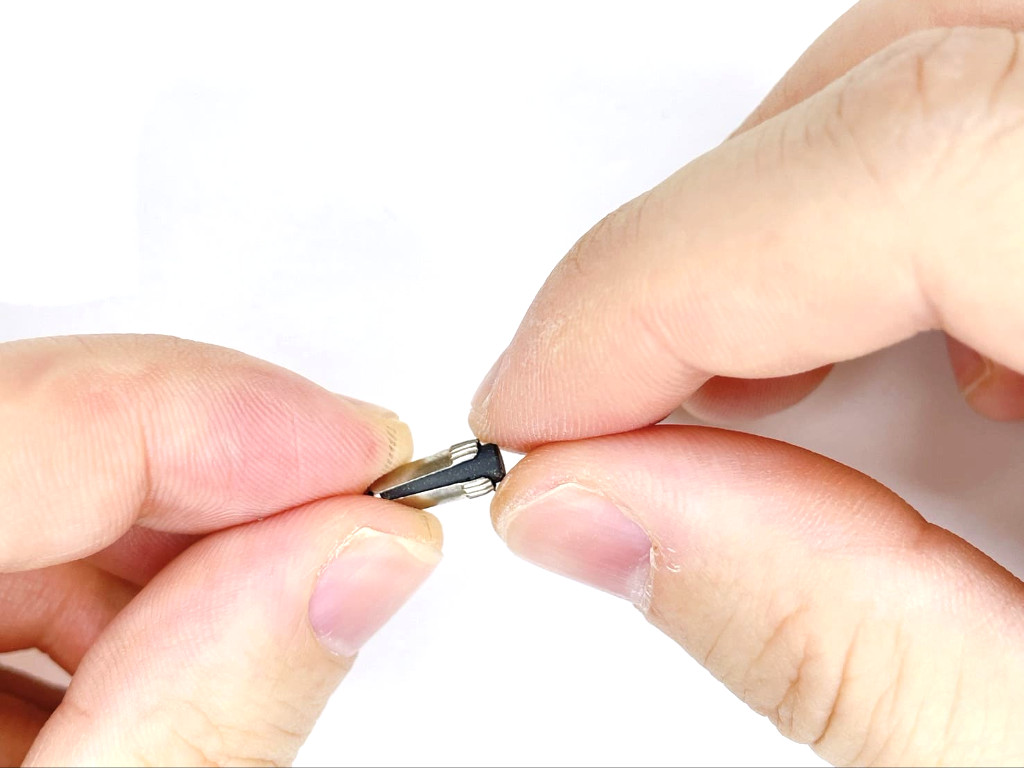

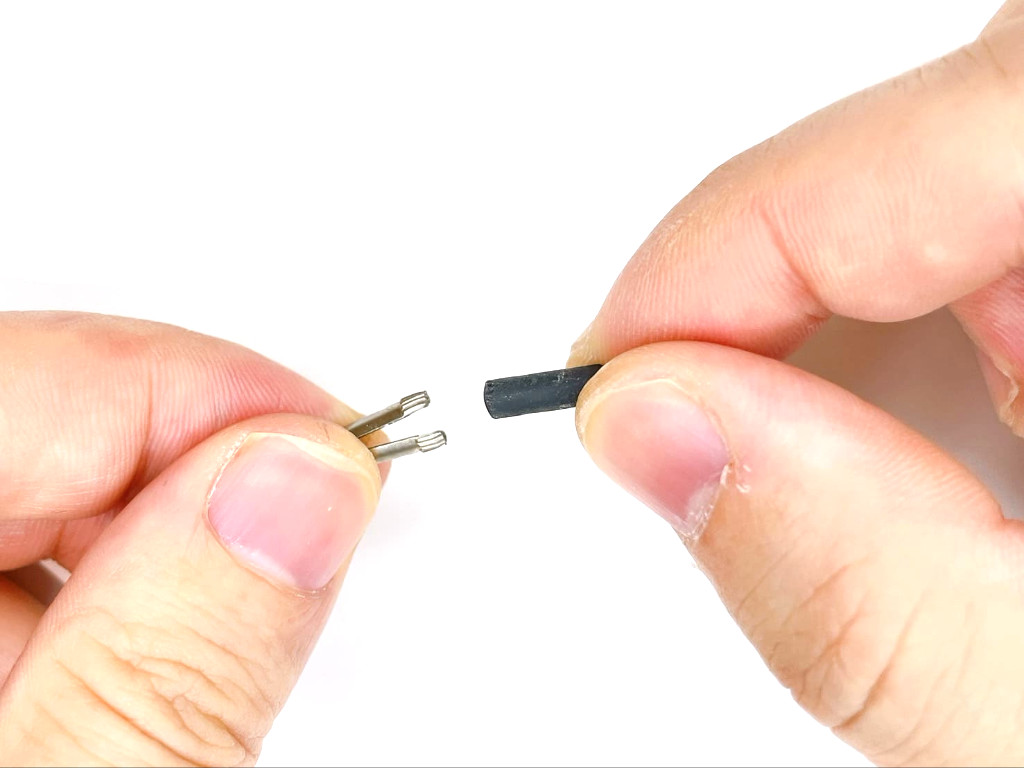

ステップ5.消しゴムの金具を外す
消しゴムの金具を外します。
金具の爪を広げると外しやすくなります。

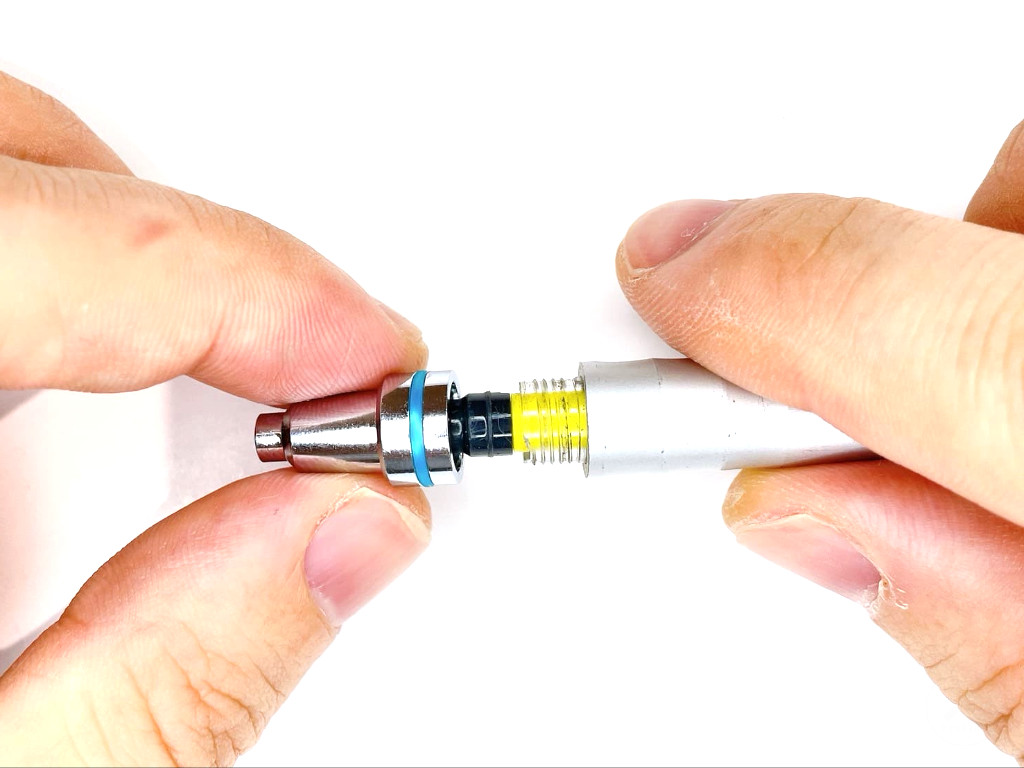

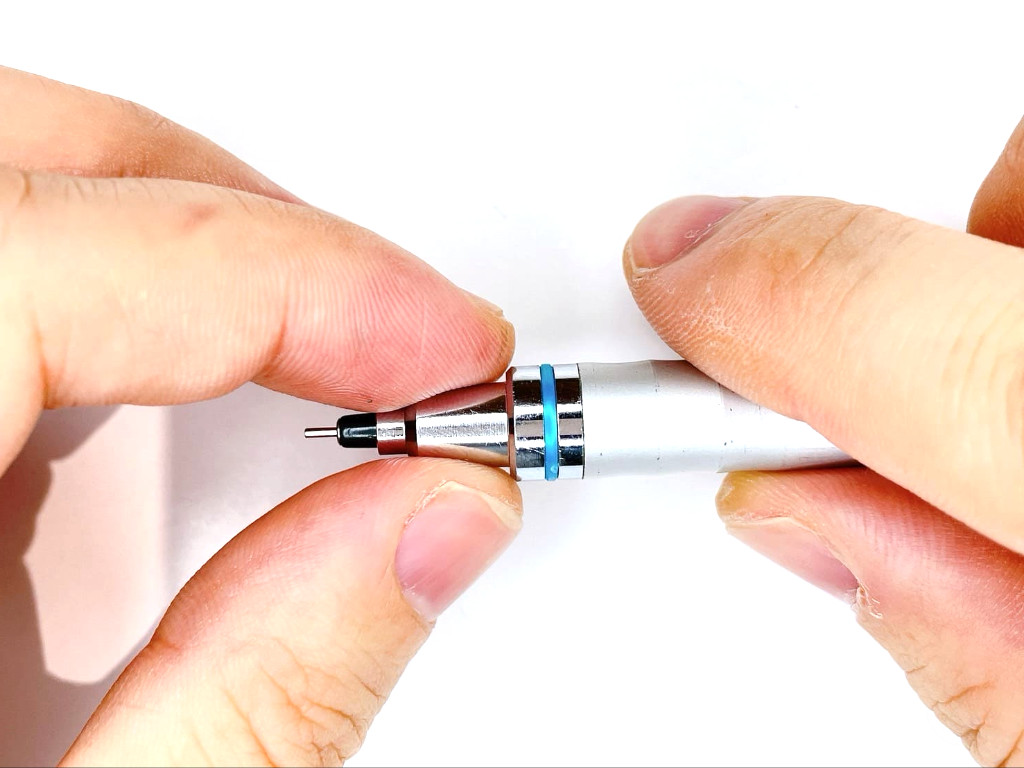

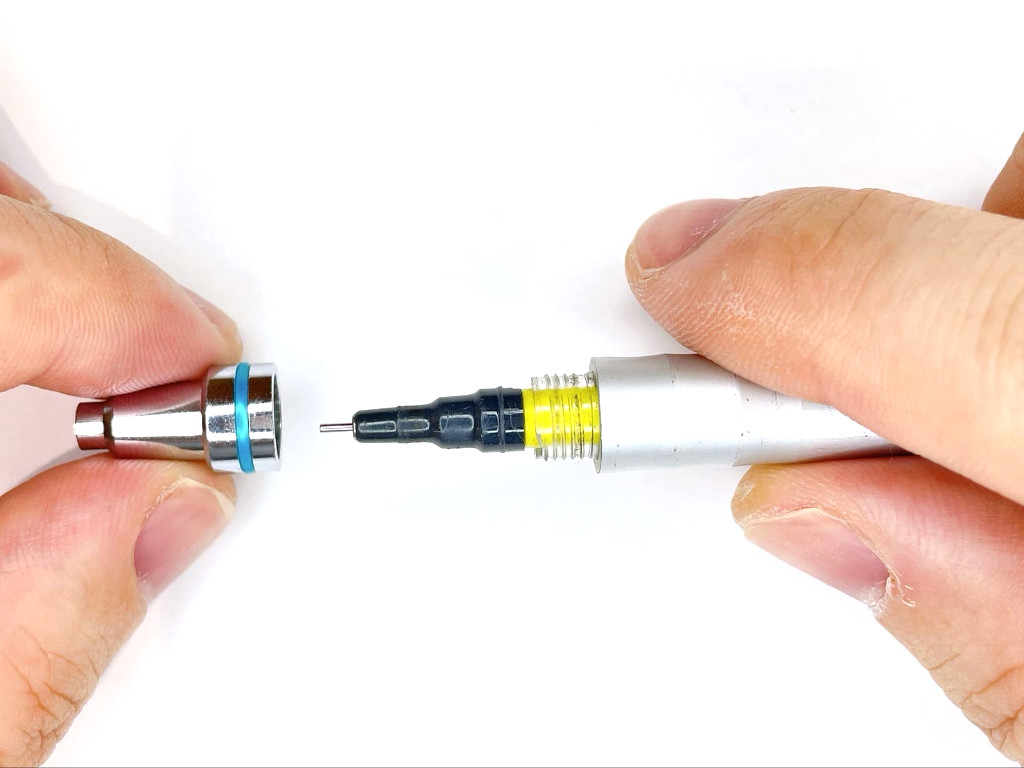

ステップ6.先端キャップを外す
ペン先のキャップを反時計回りに回して外します。

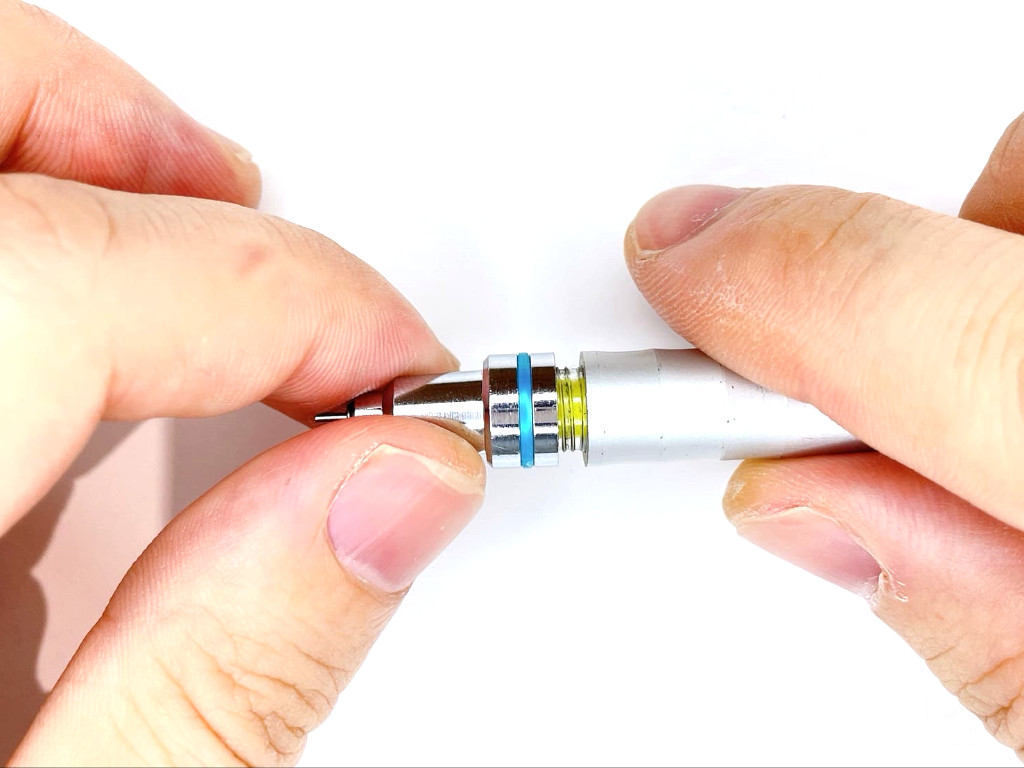

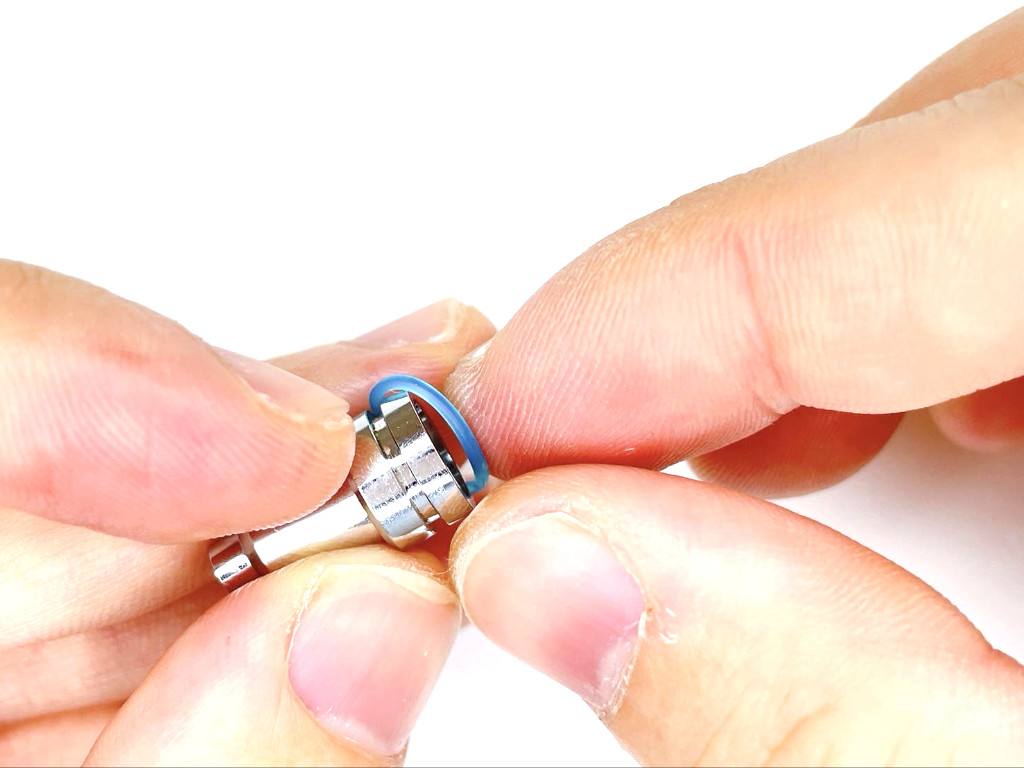

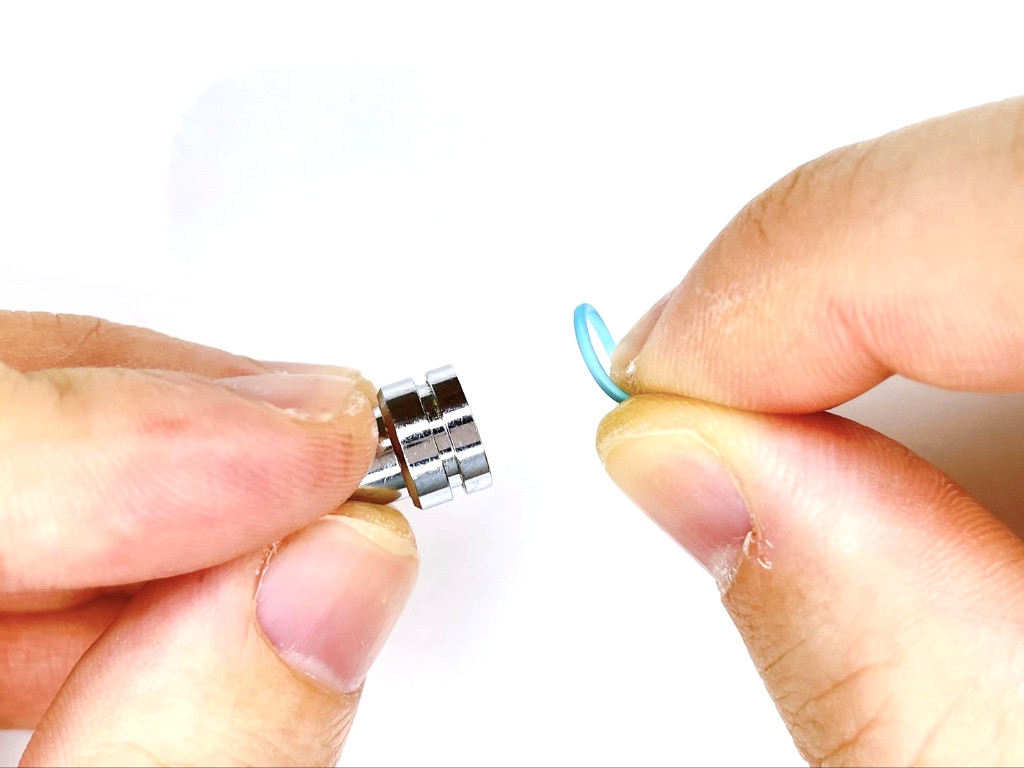

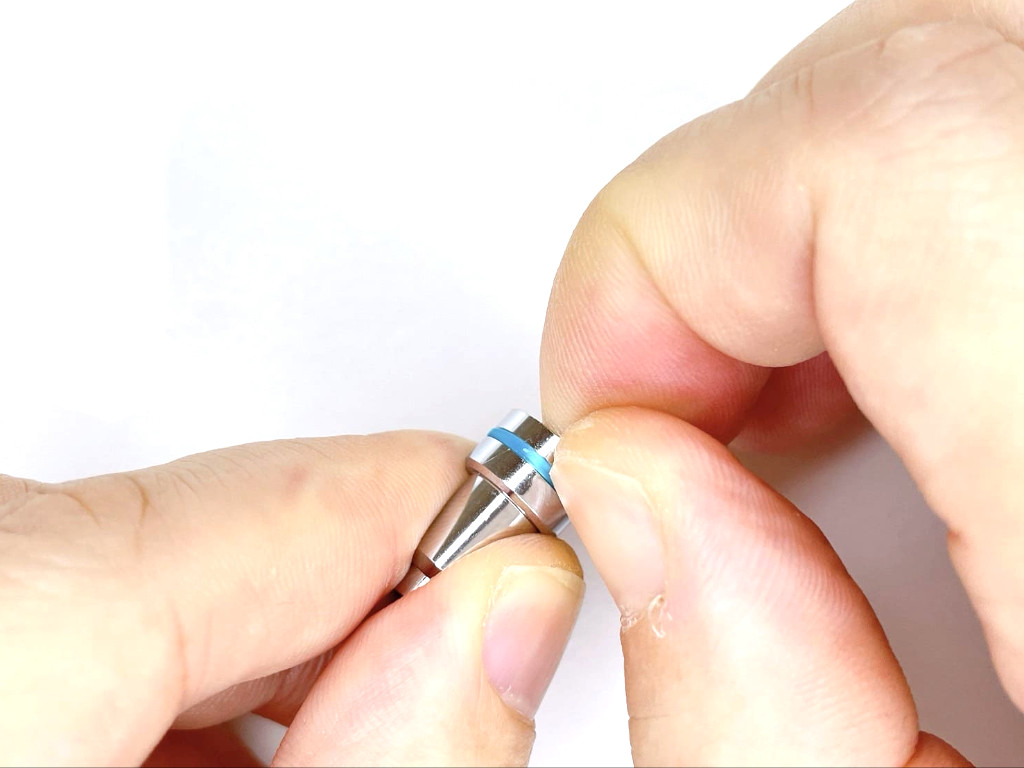

ステップ7.先端キャップのゴム輪を外す
先端キャップのゴム輪を爪で引っ掛けて外します。

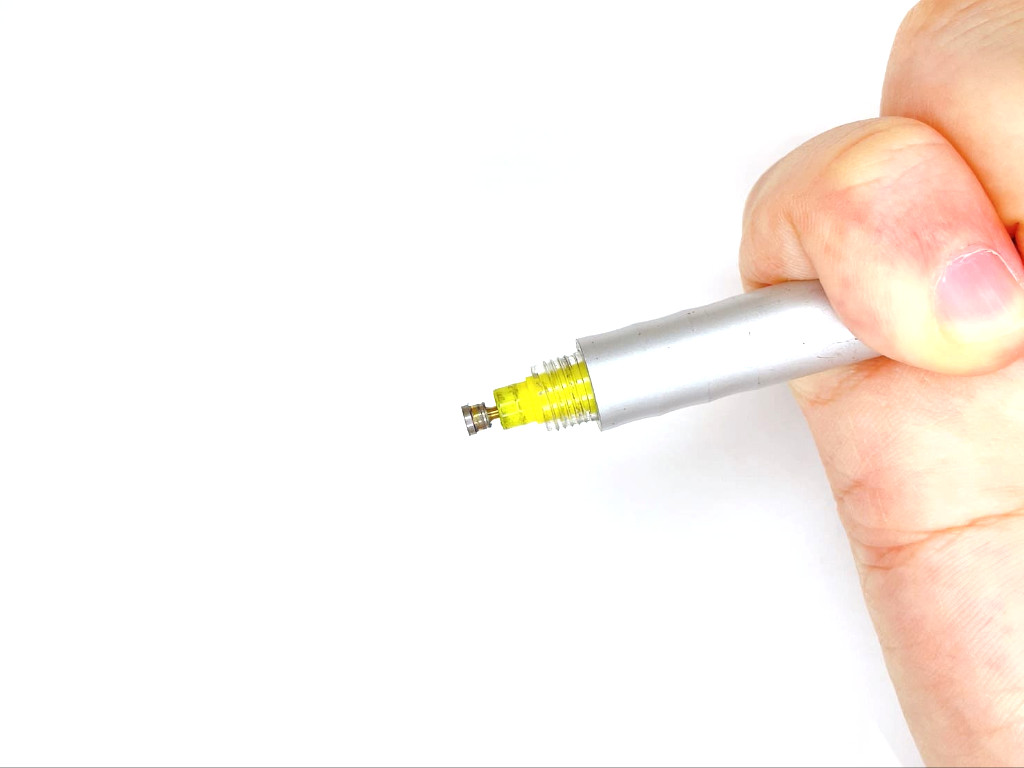

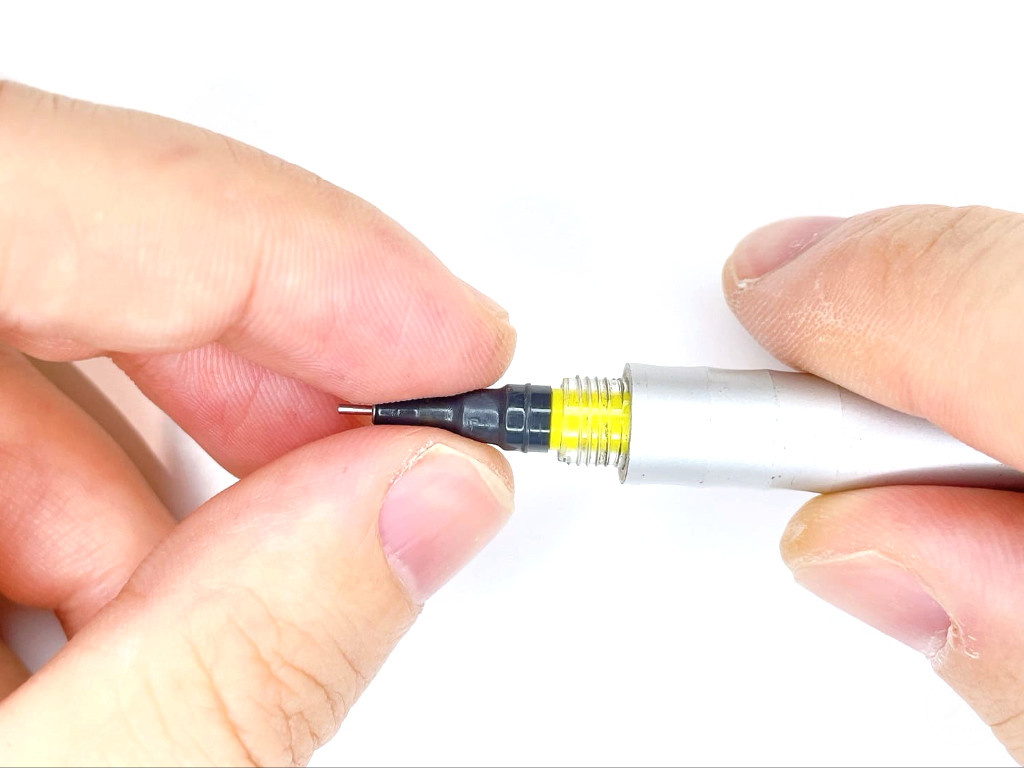

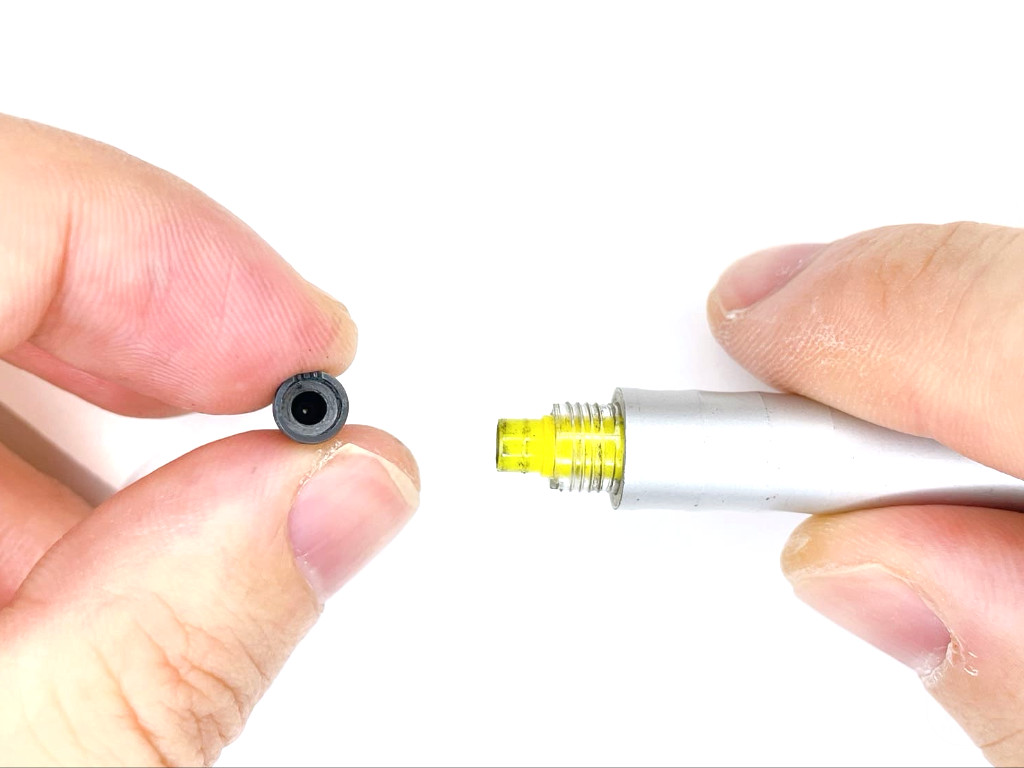

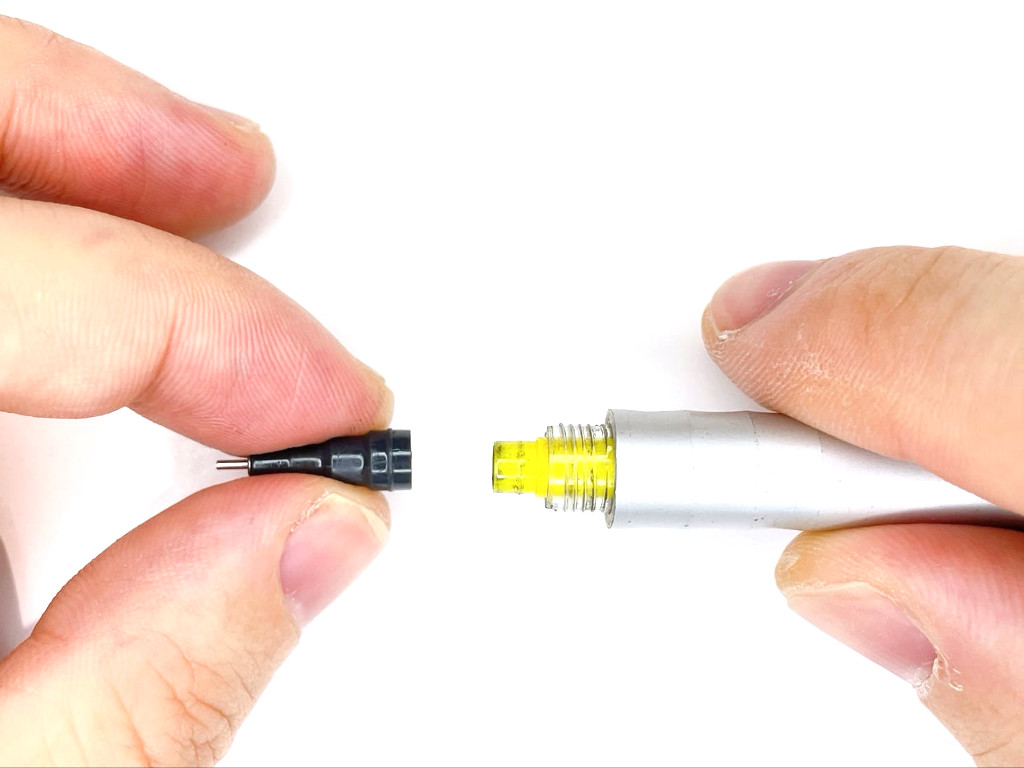

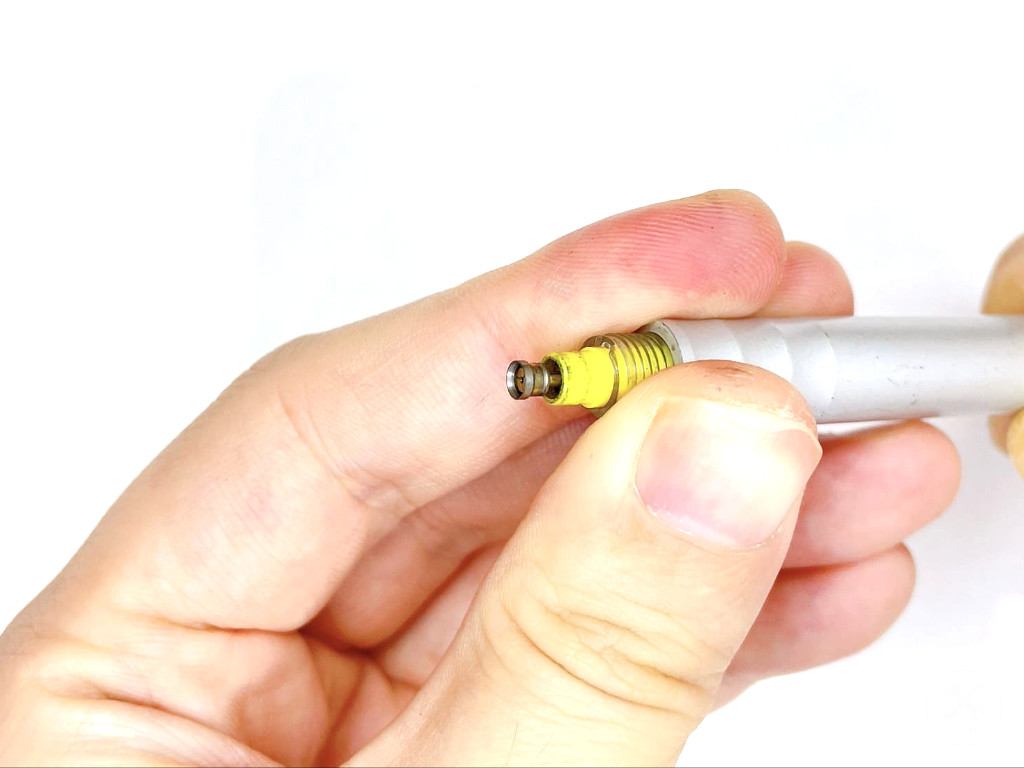

ステップ8.口金を外す
ペン先の口金を引っ張って外します。
少しだけ力が必要です。

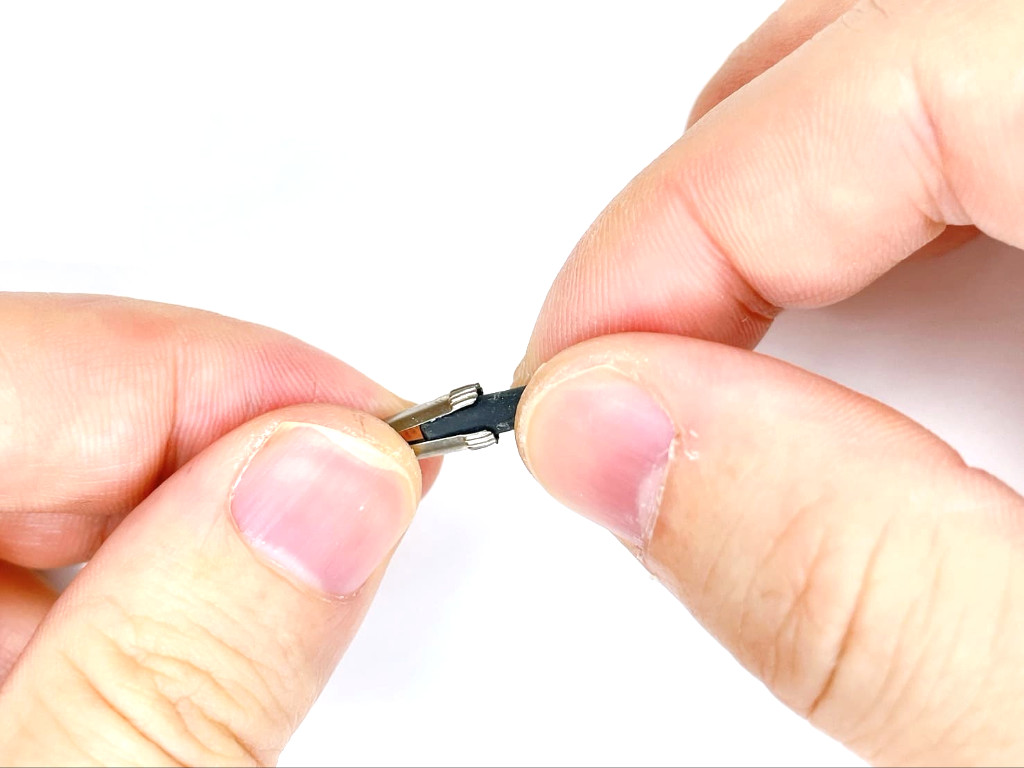

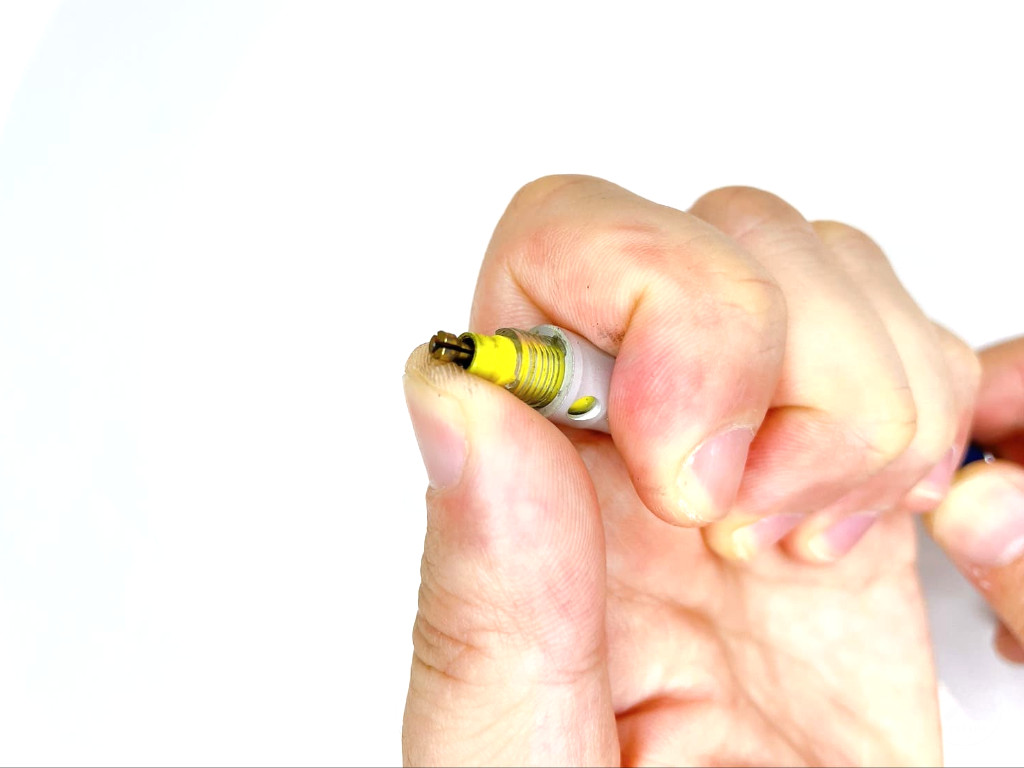

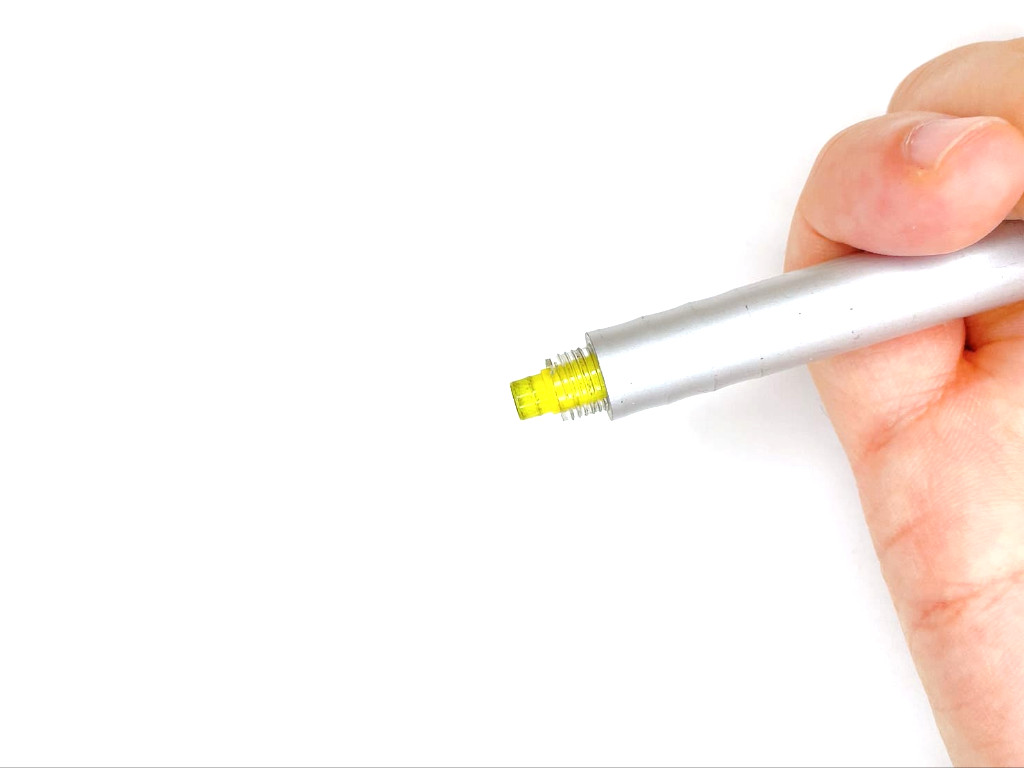

ステップ9.（補足）チャックはノック状態で輪を下ろすと開く
ペン上部をノックすると、ペン先からチャックが少し飛び出ます。
その状態で、チャック輪を下ろすとチャックが開きます。

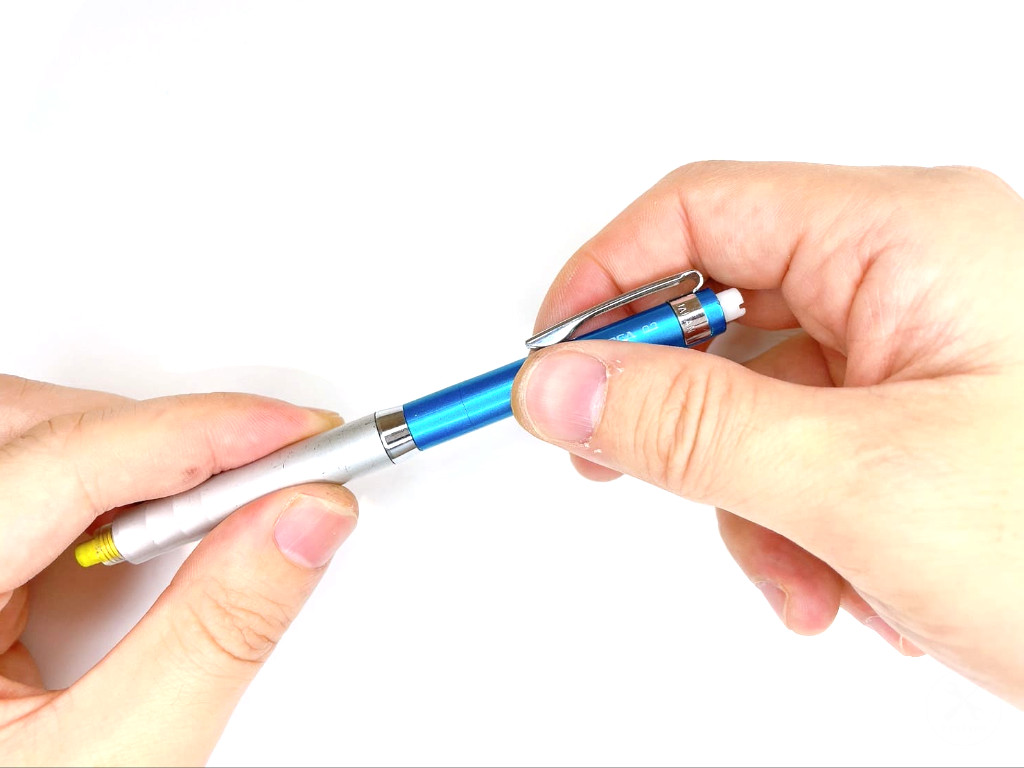

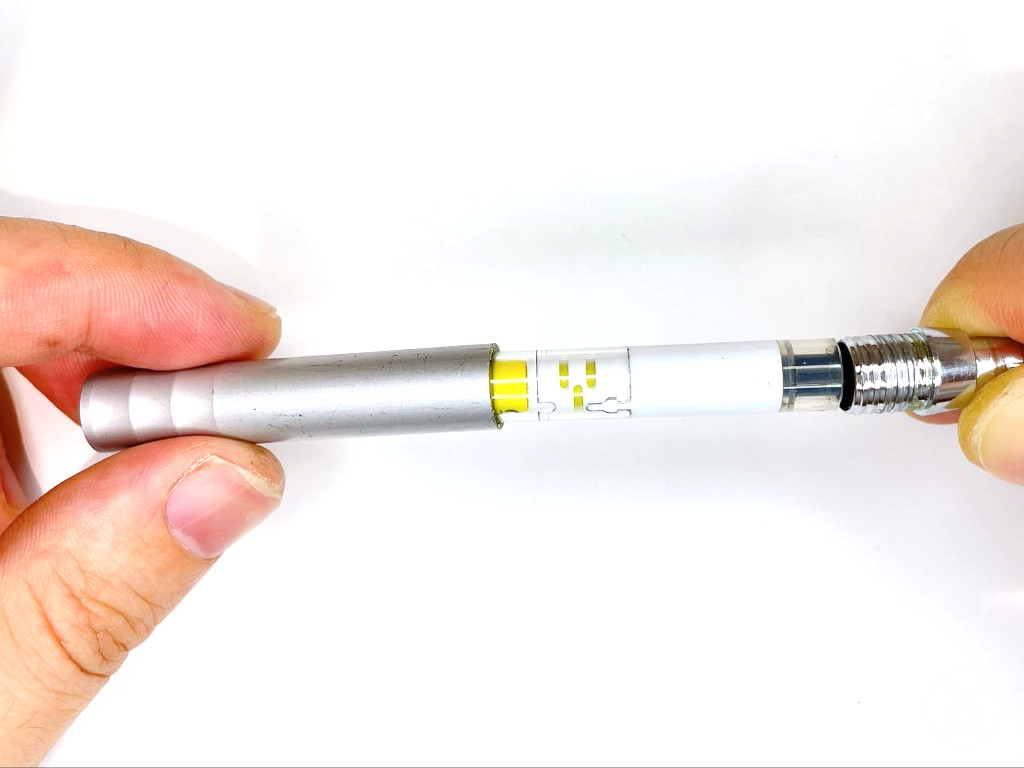

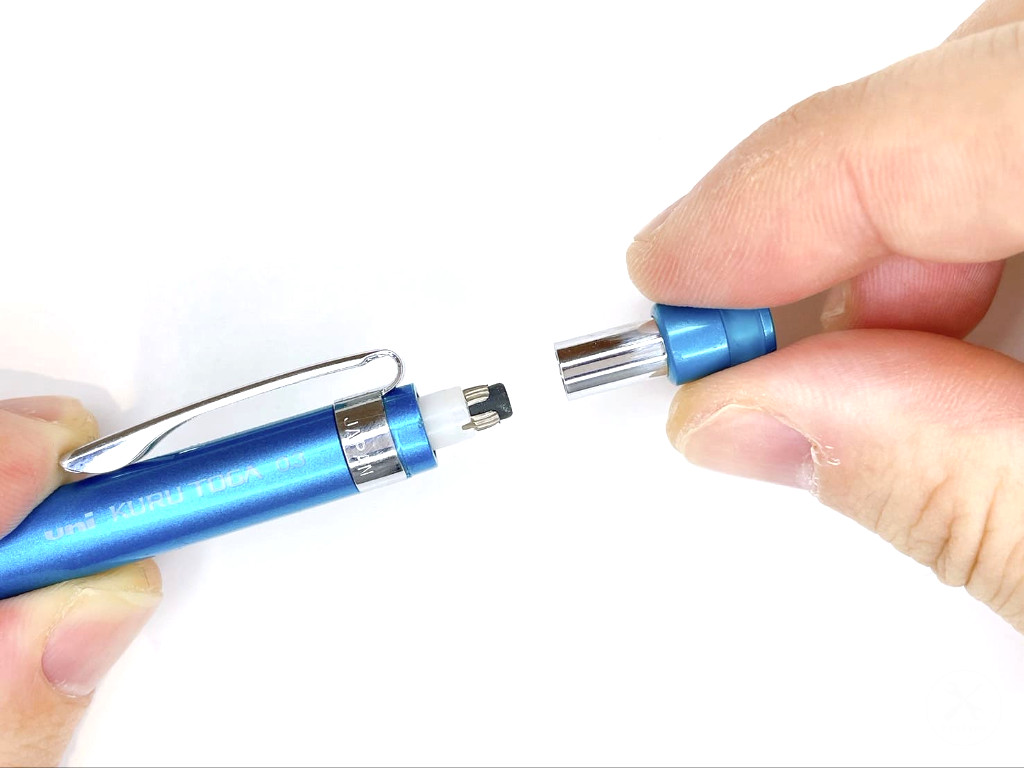

ステップ10.上部ケースを外す
上部ケースを上部へスライドさせて外します。
内部に接着剤が使用されているため非常に強い力が必要です。

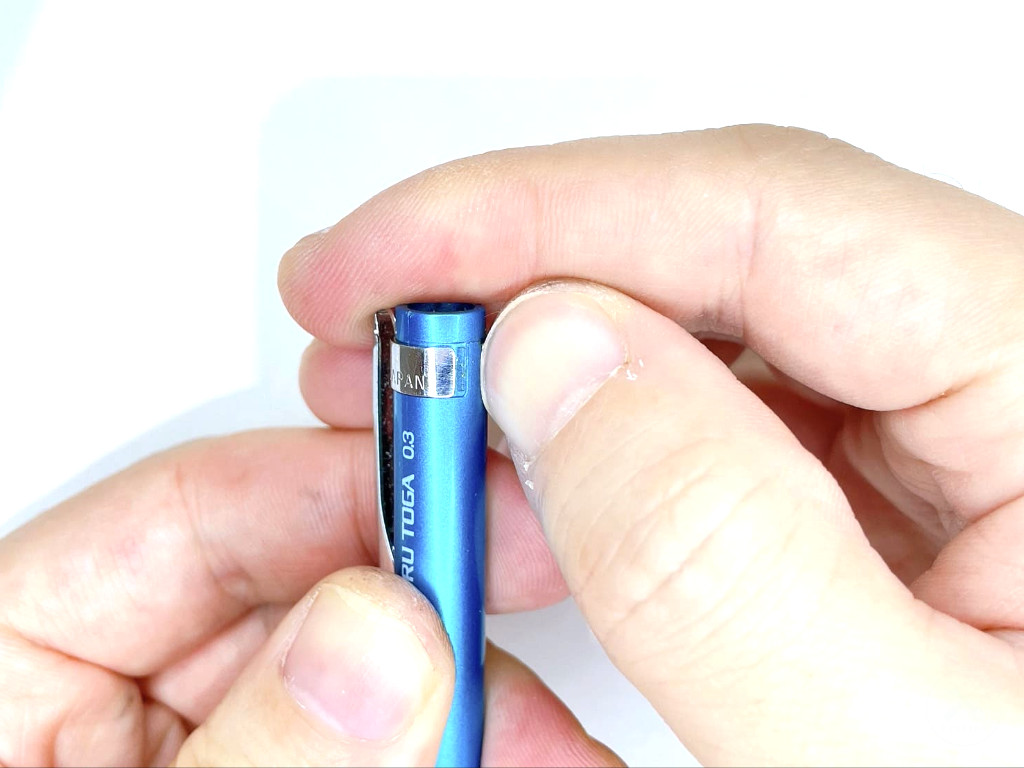

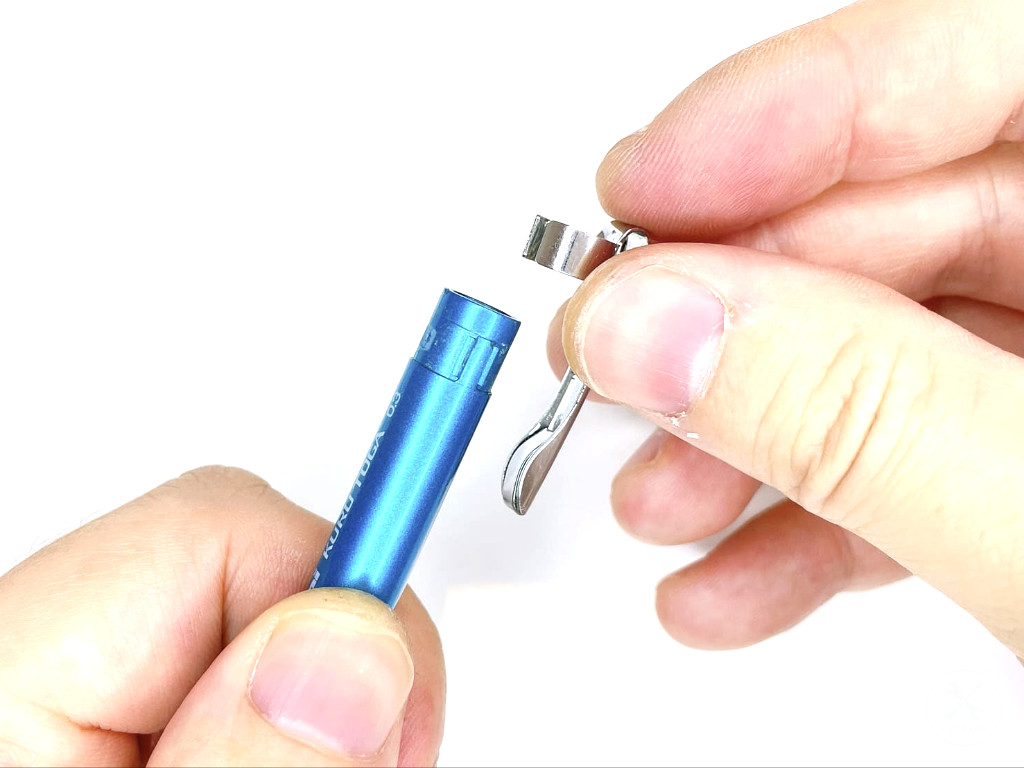

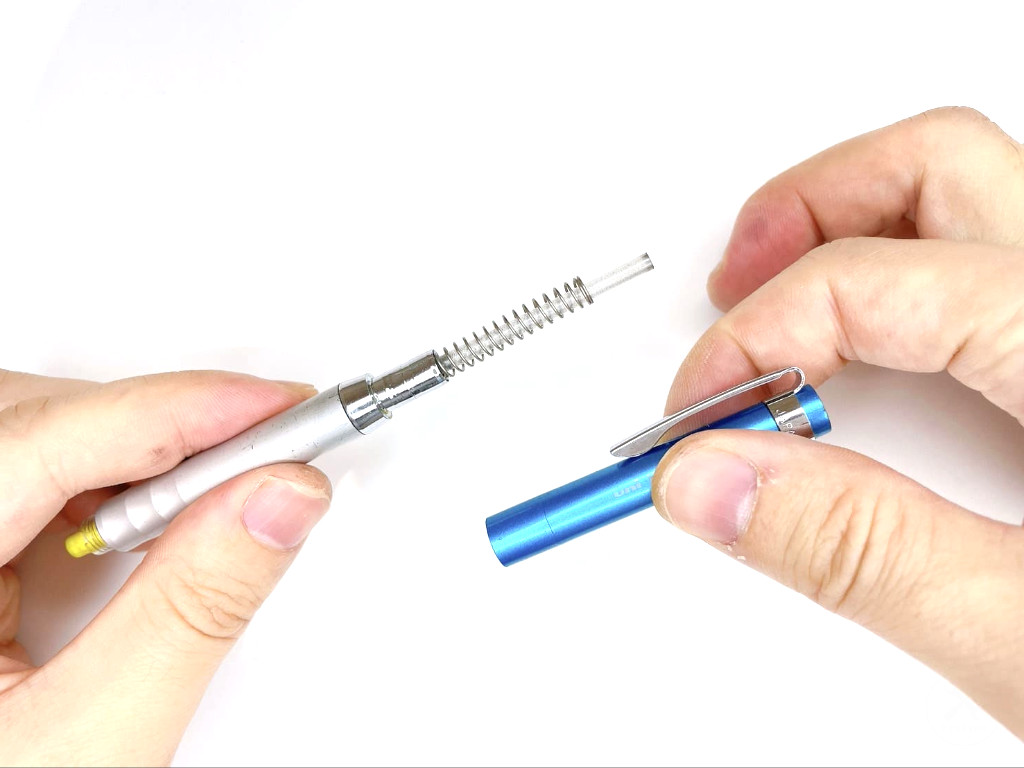

ステップ11.クリップを外す
上部ケースのクリップを爪で引っ掛けて外します。

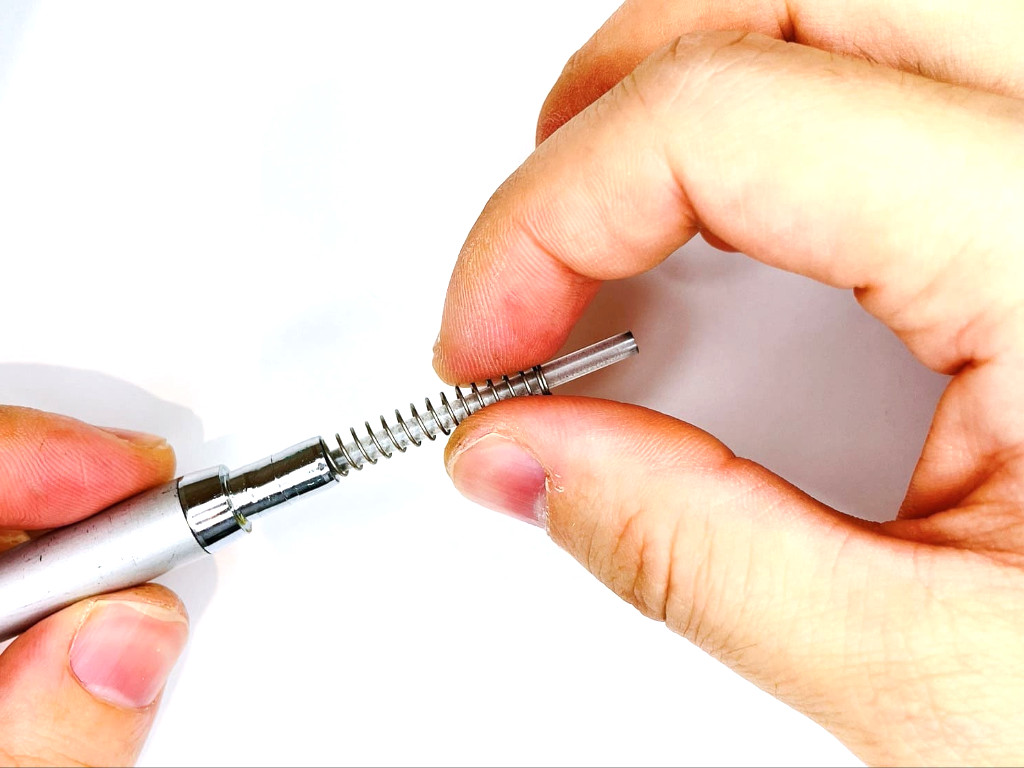

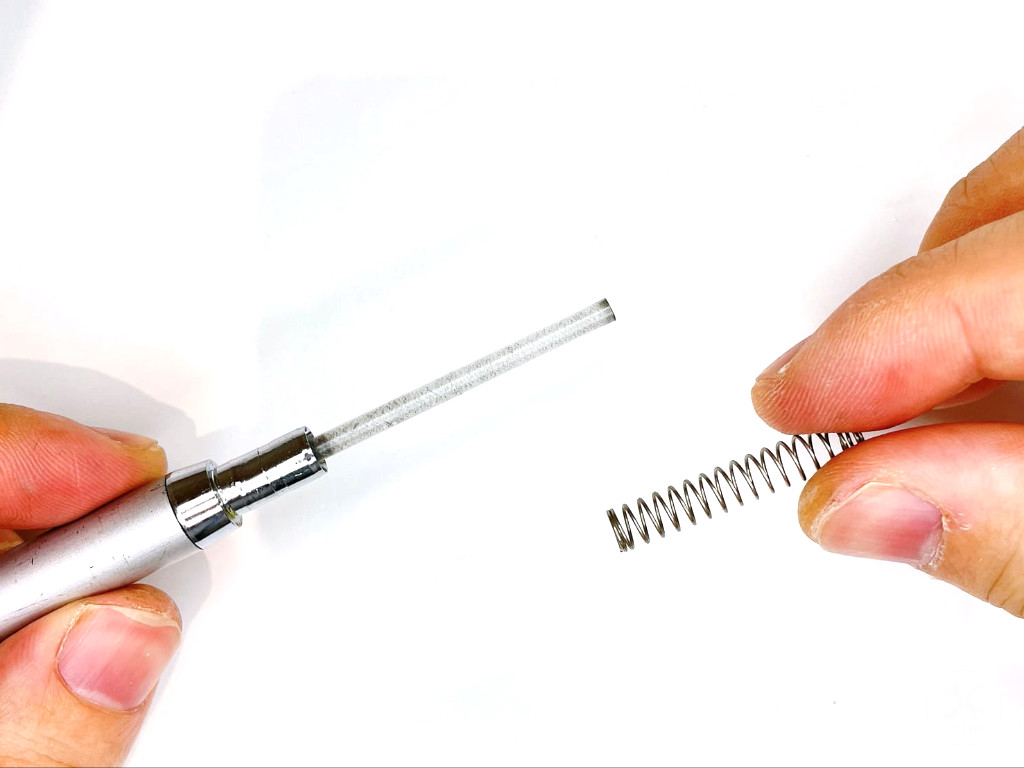

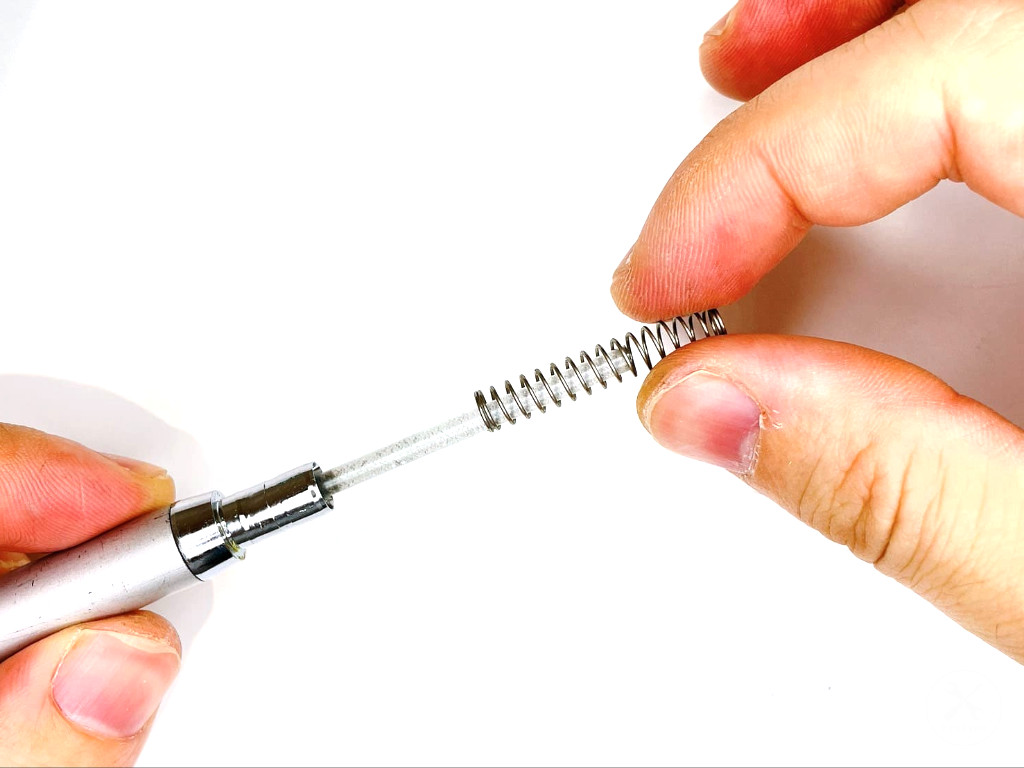

ステップ12.バネを外す
バネを上部へスライドさせて外します。

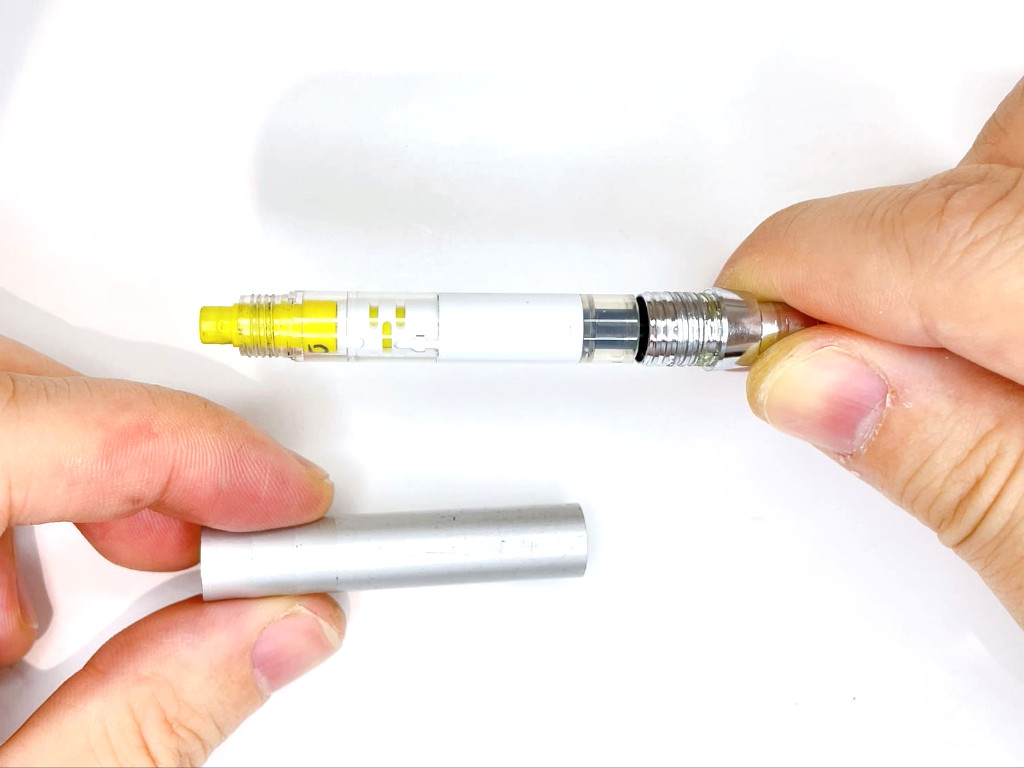

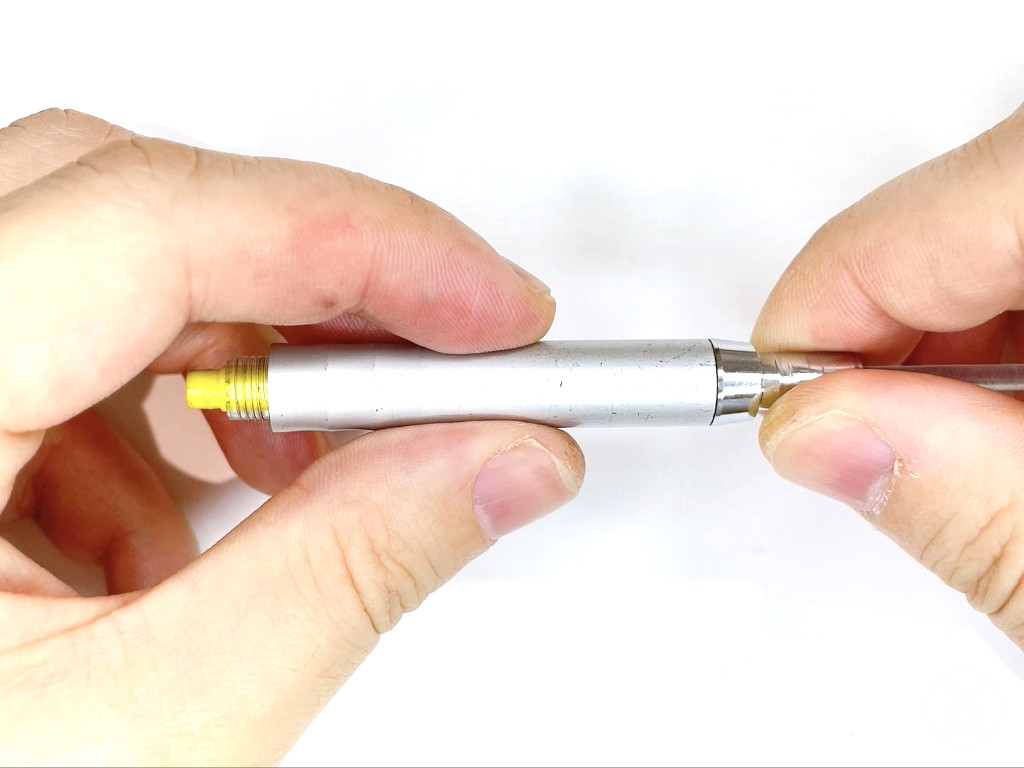

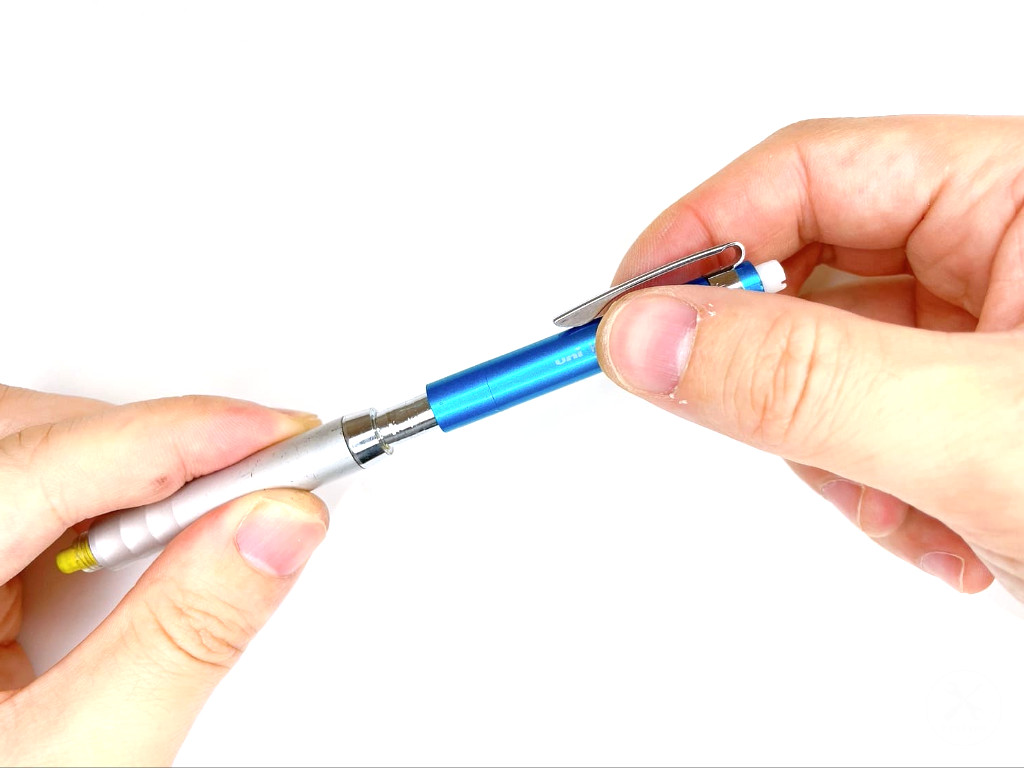

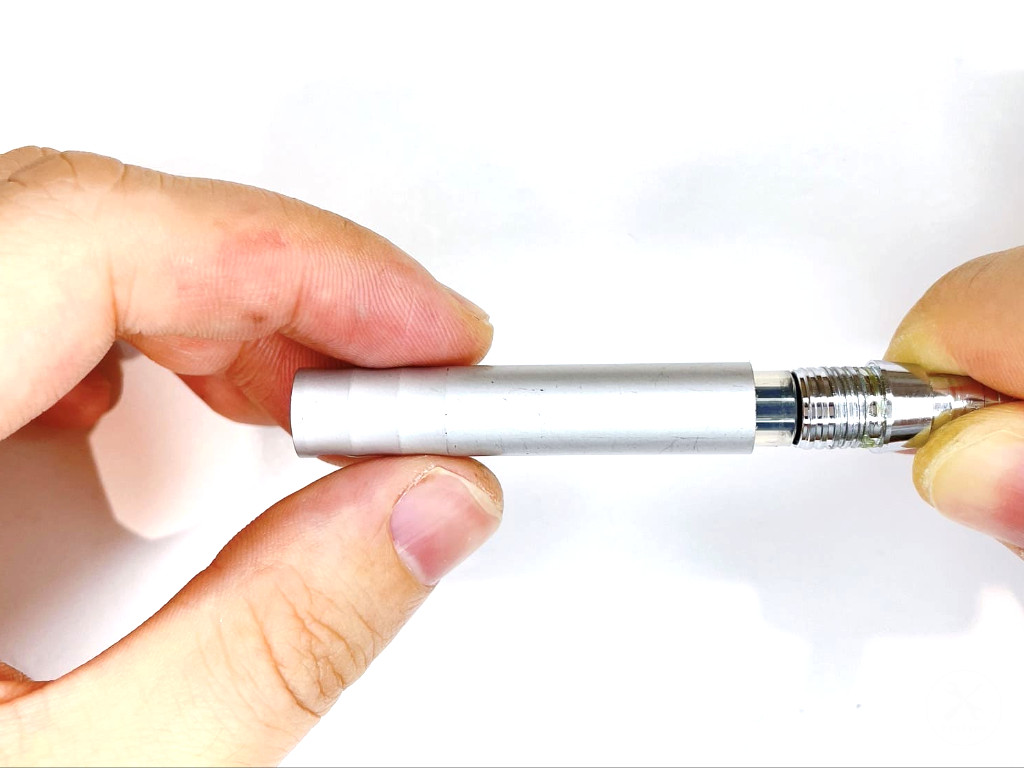

ステップ13.グリップを外す
グリップを反時計回りに回して、先端にスライドさせて外します。

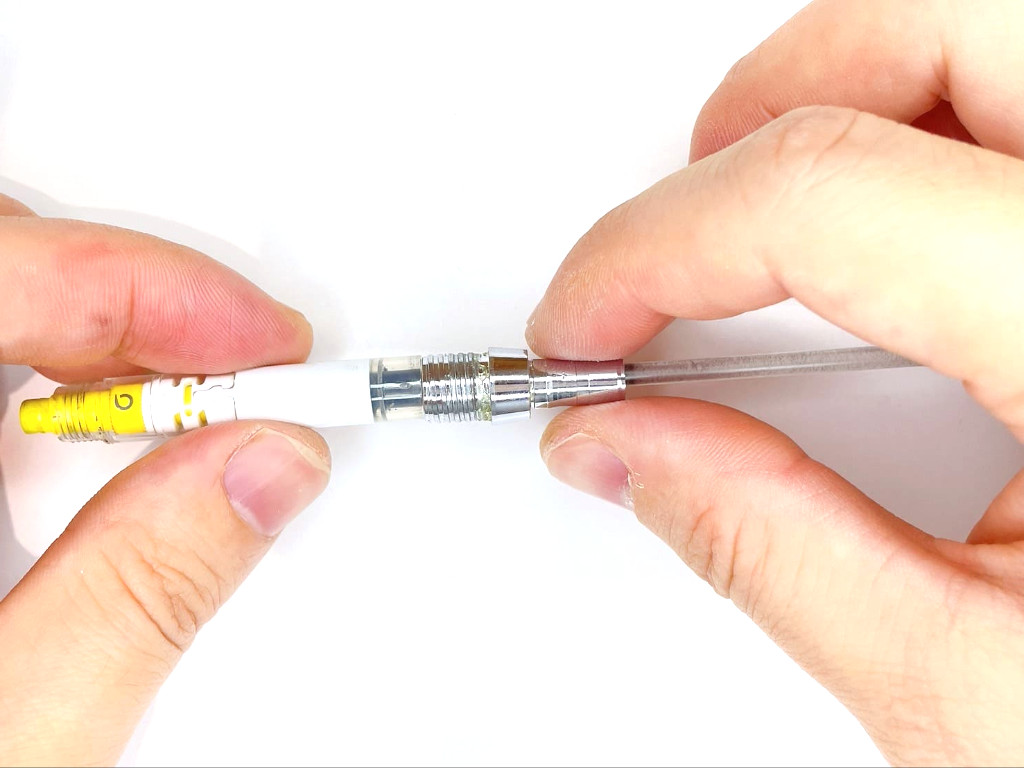

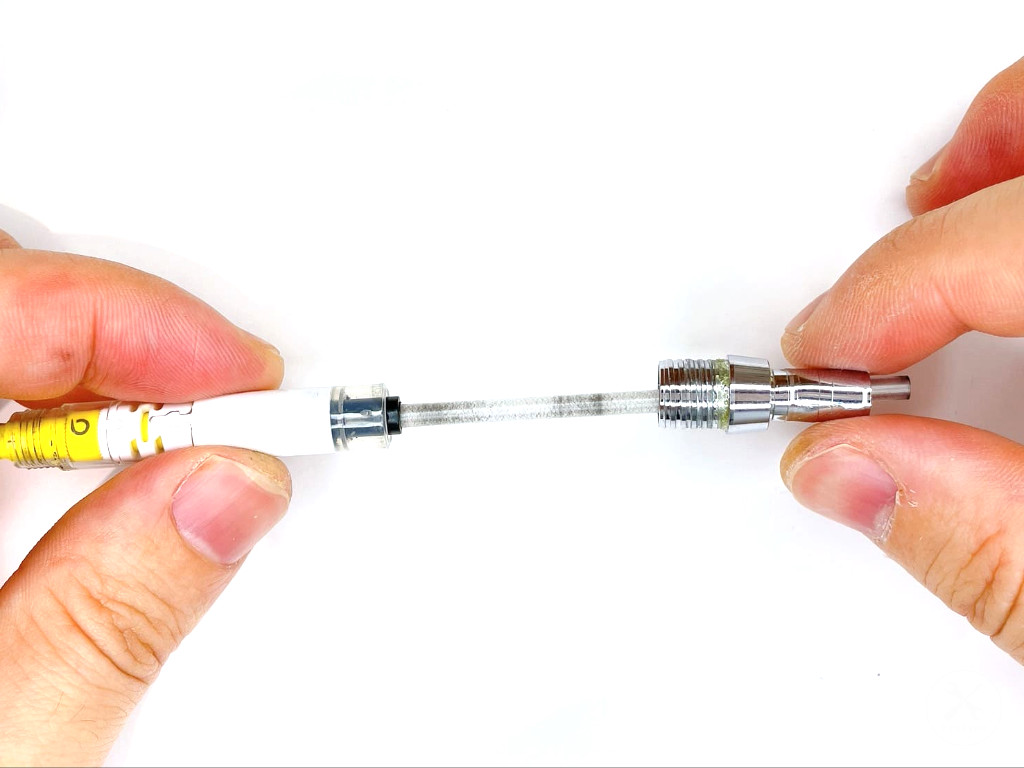

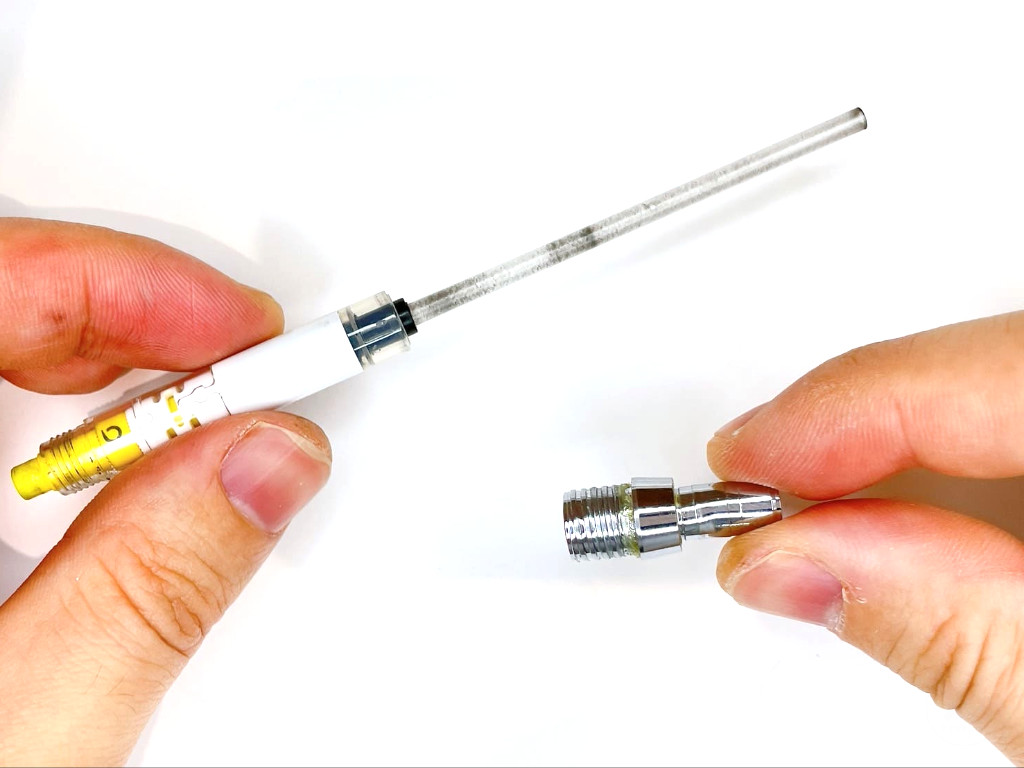

ステップ14.グリップ結合部を外す
グリップ結合部を上部へスライドさせて外します。

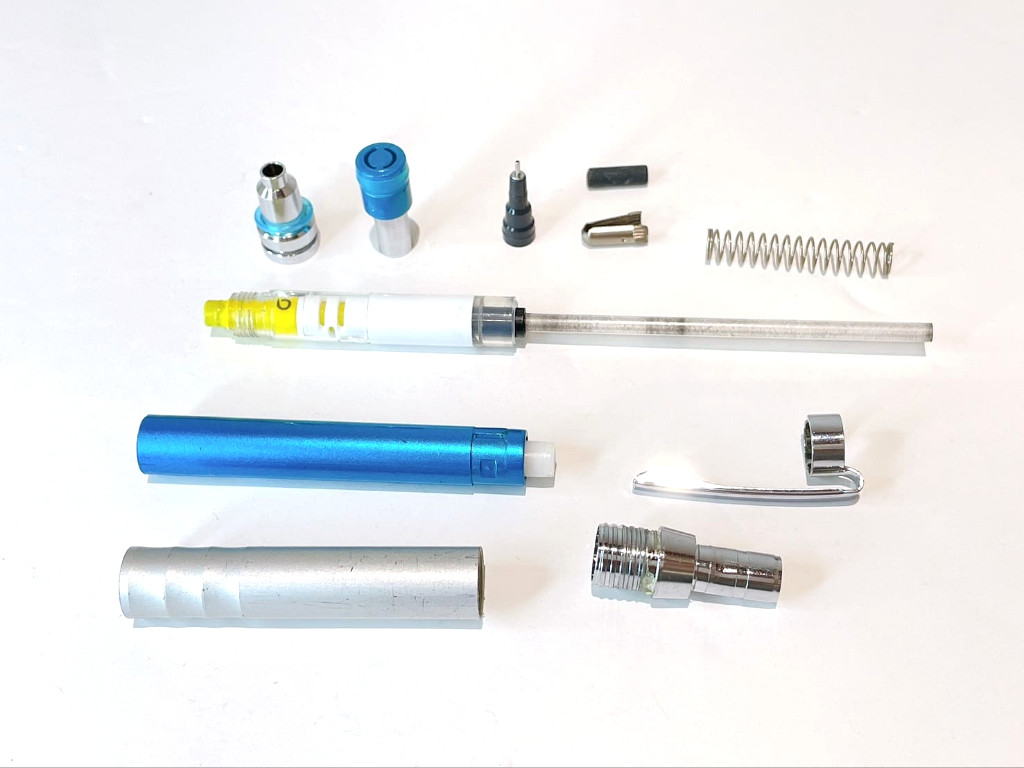

ステップ15.分解完了
以上で、クルトガハイグレードの分解完了です。
注意点
自分で修理をするうえで注意するべき点が分かります。
作業マットを敷くと傷がつきにくい
分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。
