部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は組立前に作業マットを敷くことをお勧めします。

作業マットを敷くと傷がつきにくい

今回は、KOH-I-NOOR（コヒノール）5201の組立方法を解説します。

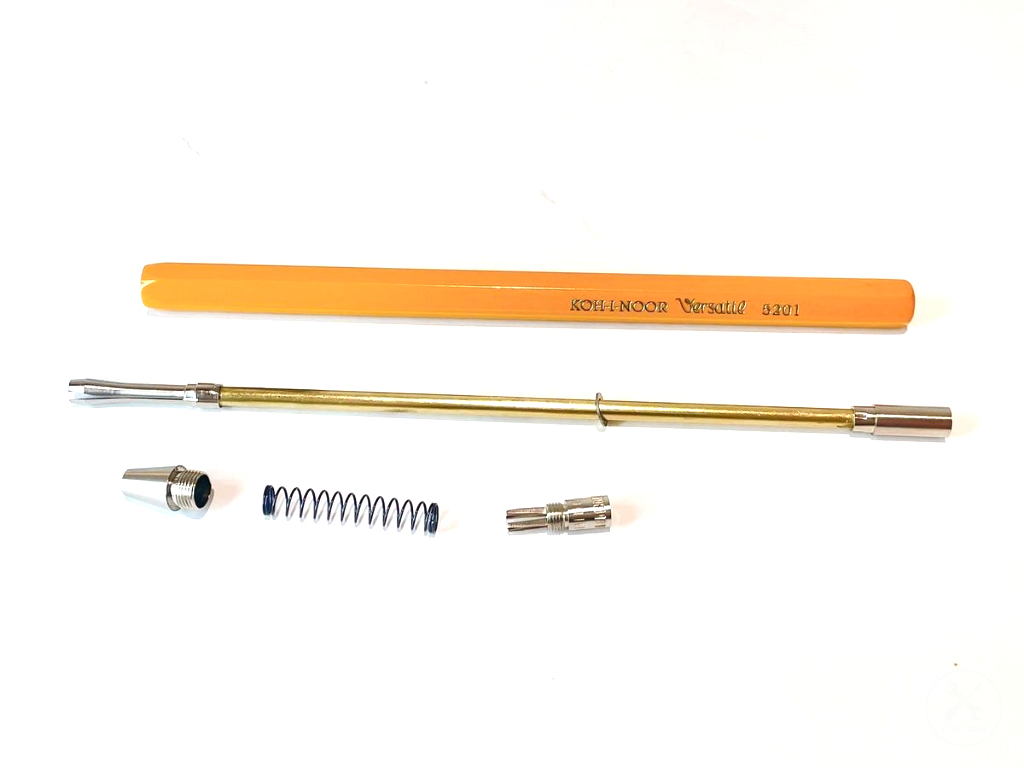

KOH-I-NOOR（コヒノール）5201の組立方法

組立に工具は必要ですか？

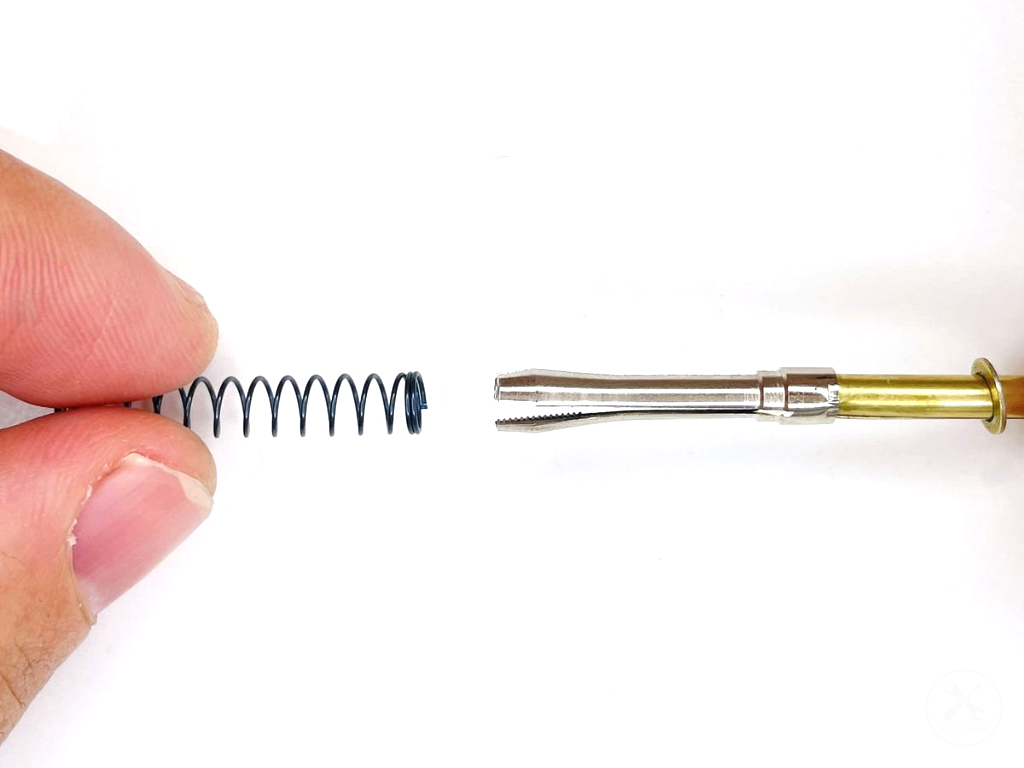

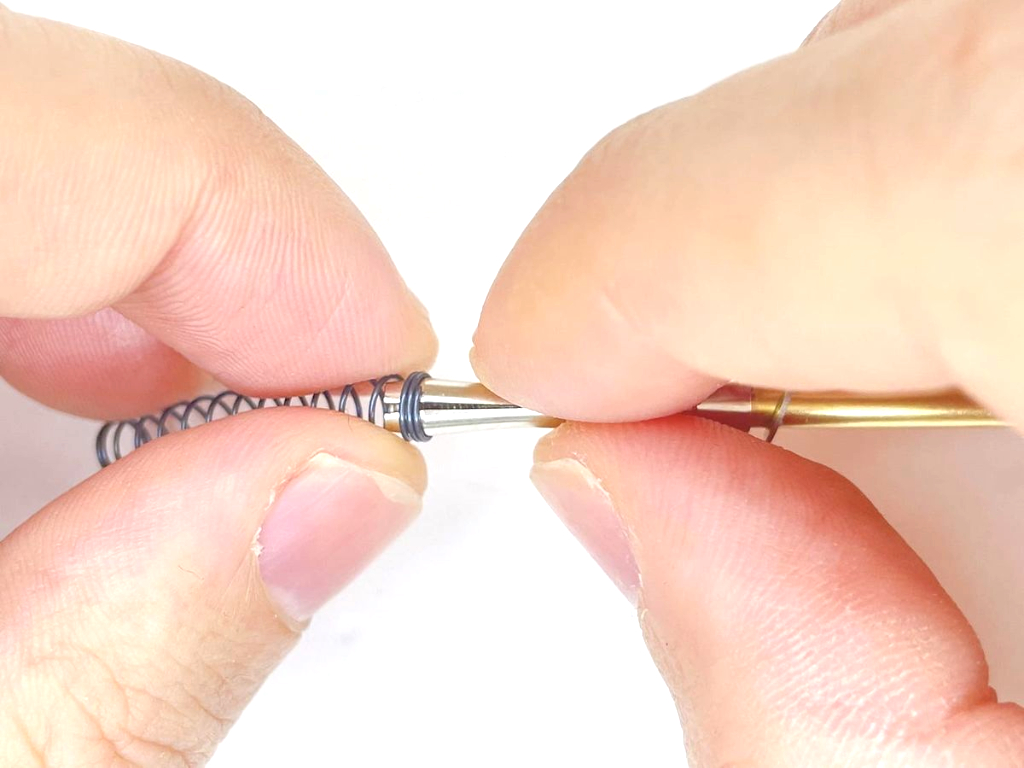

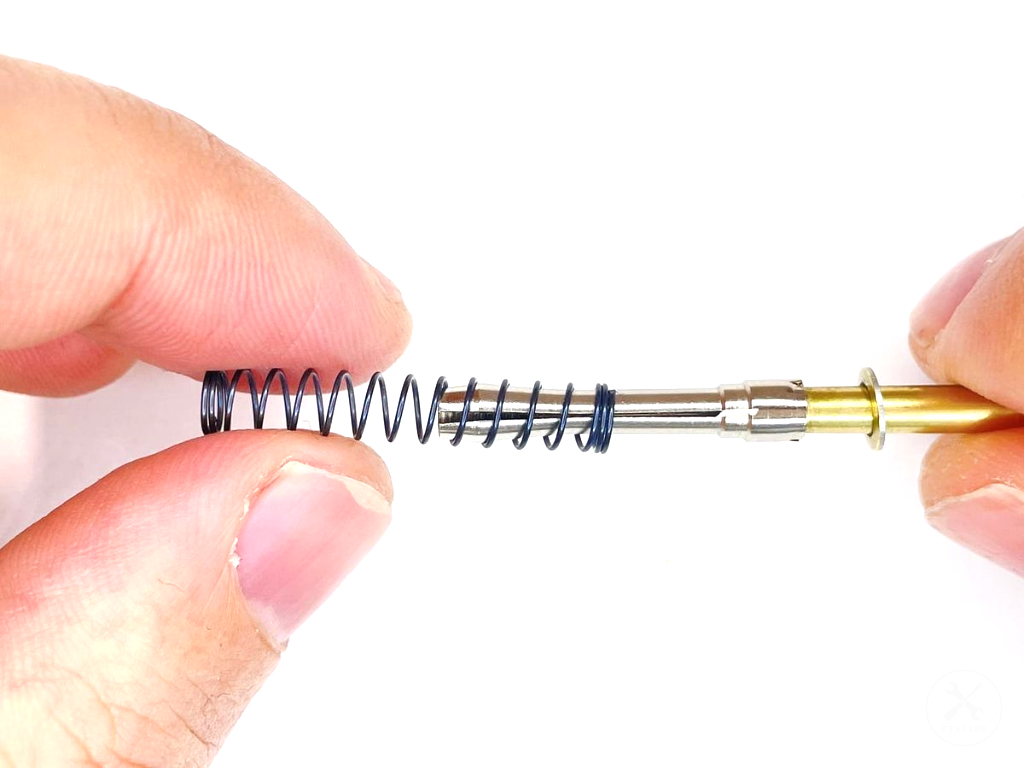

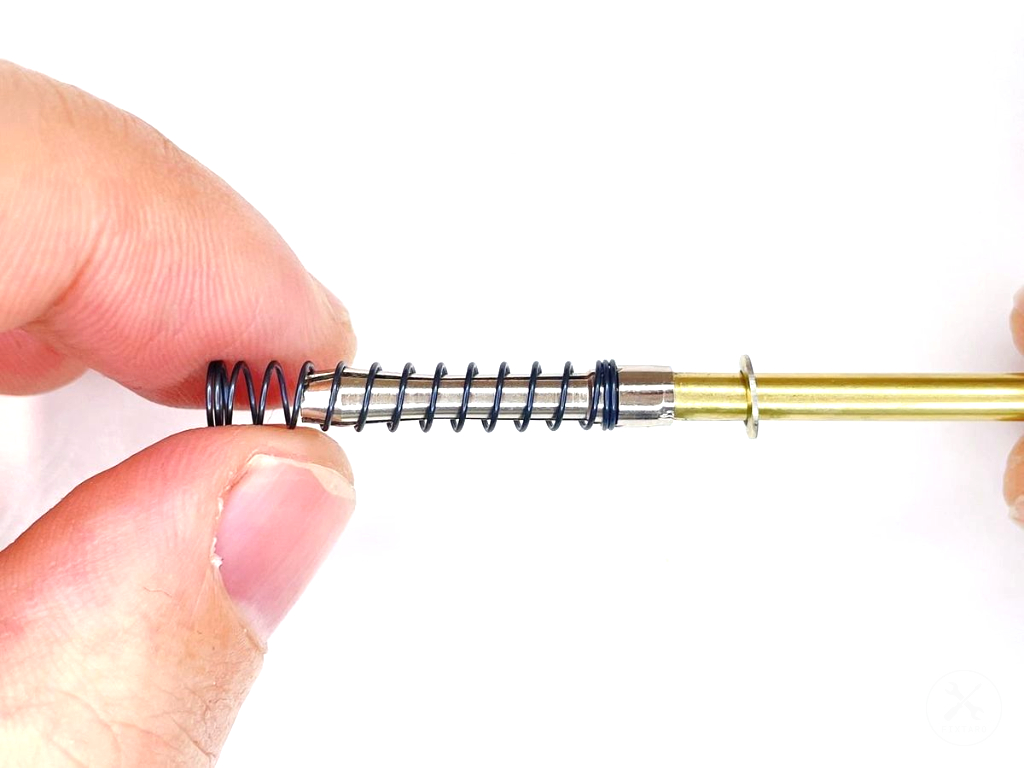

チャックを指で少し抑えた状態で、バネを装着します。

チャックにバネを装着する

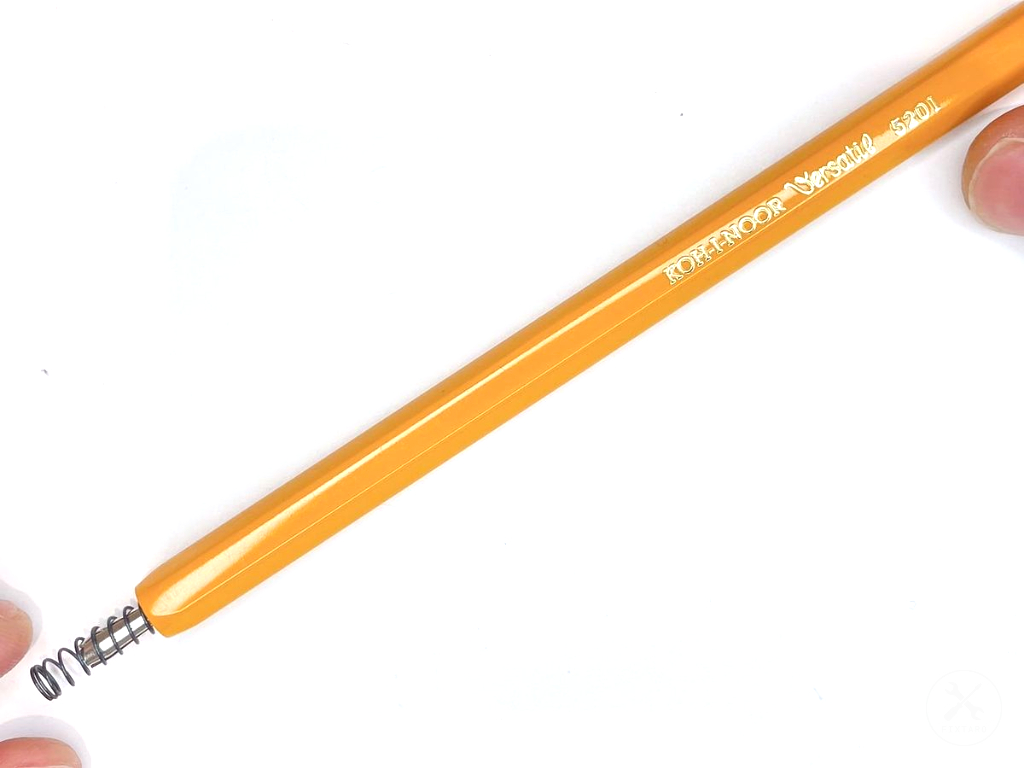

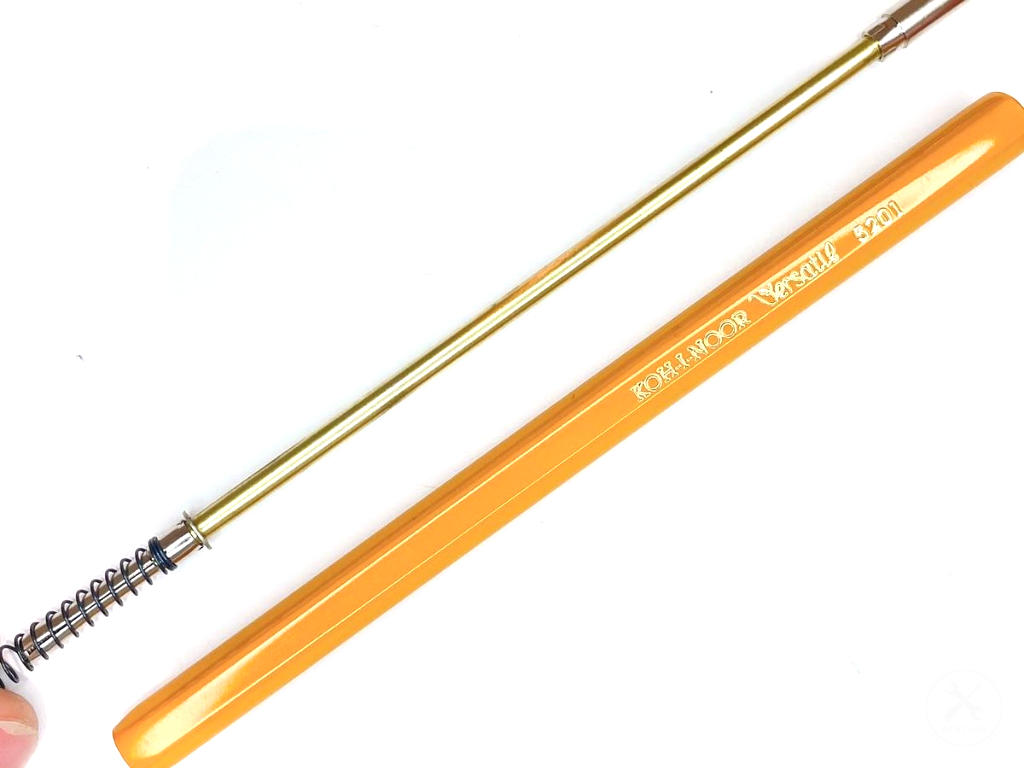

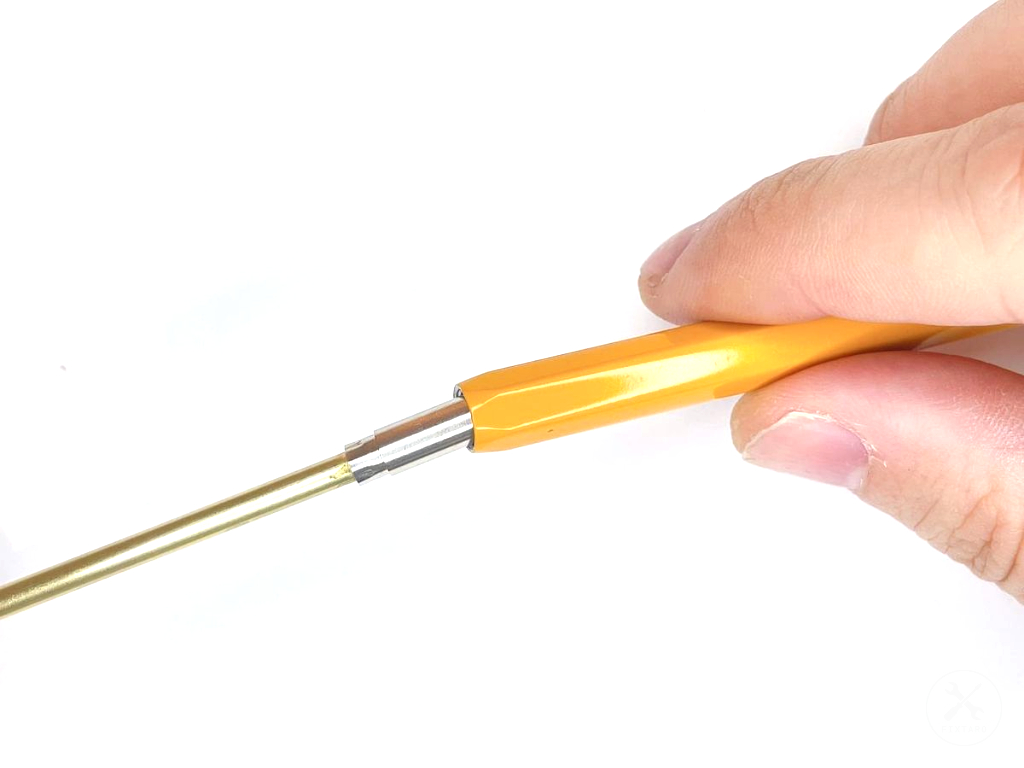

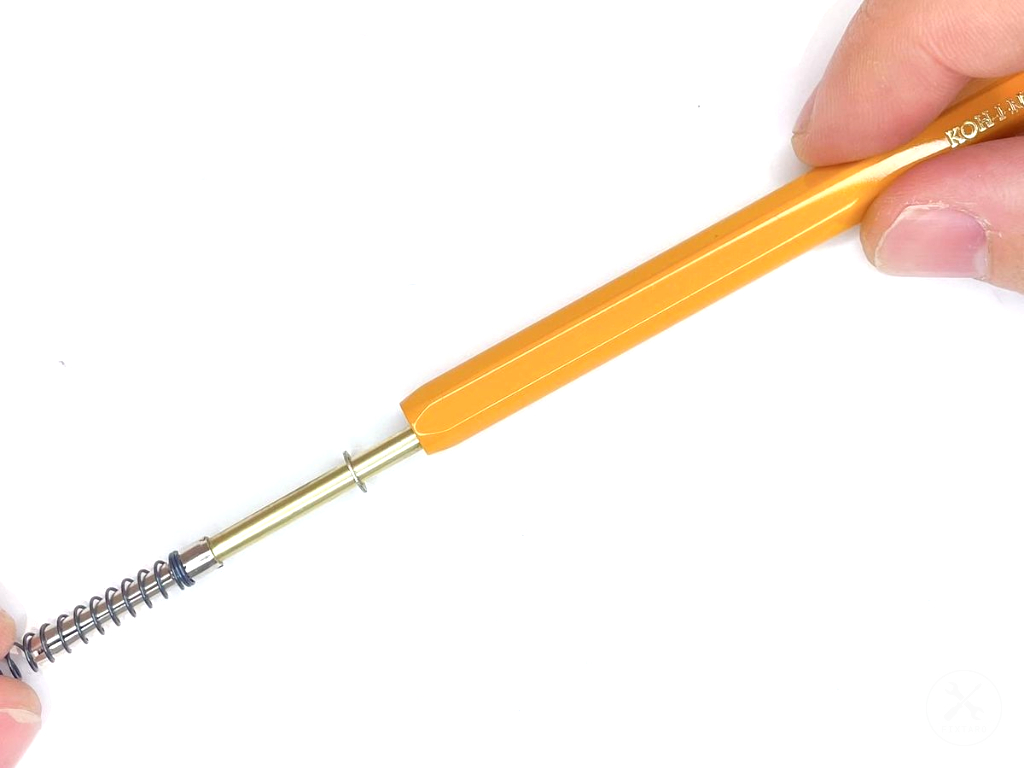

ケース先端から芯タンク上部を挿入し、ケース先端からチャック部分が出るまで押し込みます。

ケースに芯タンクを装着する

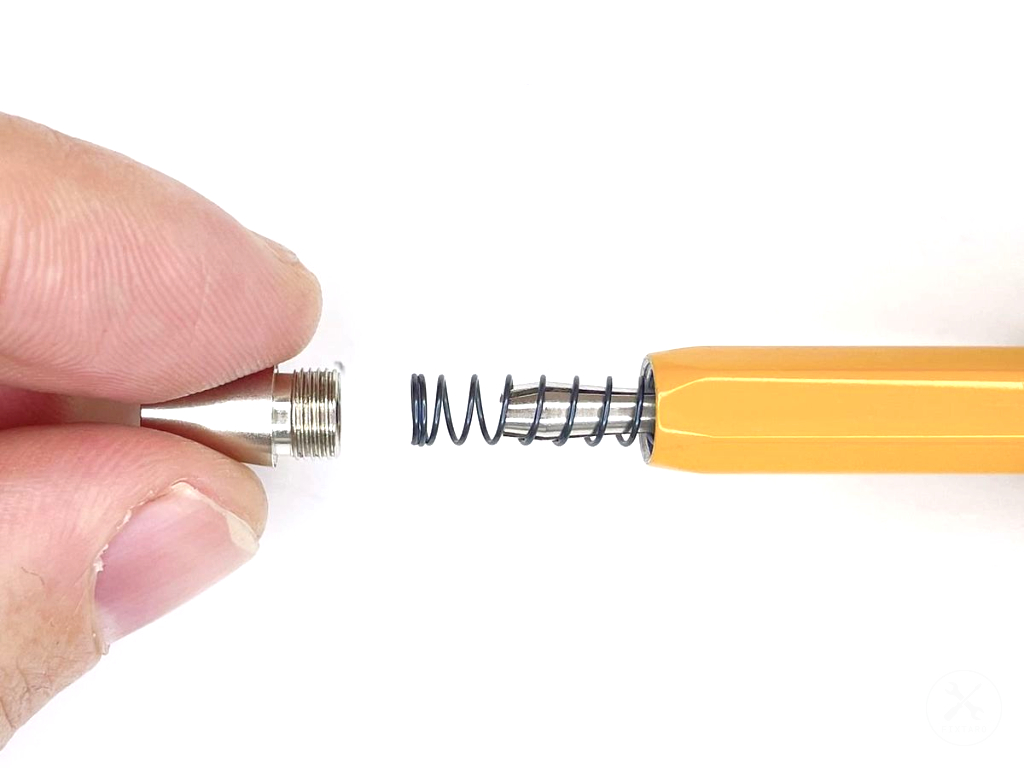

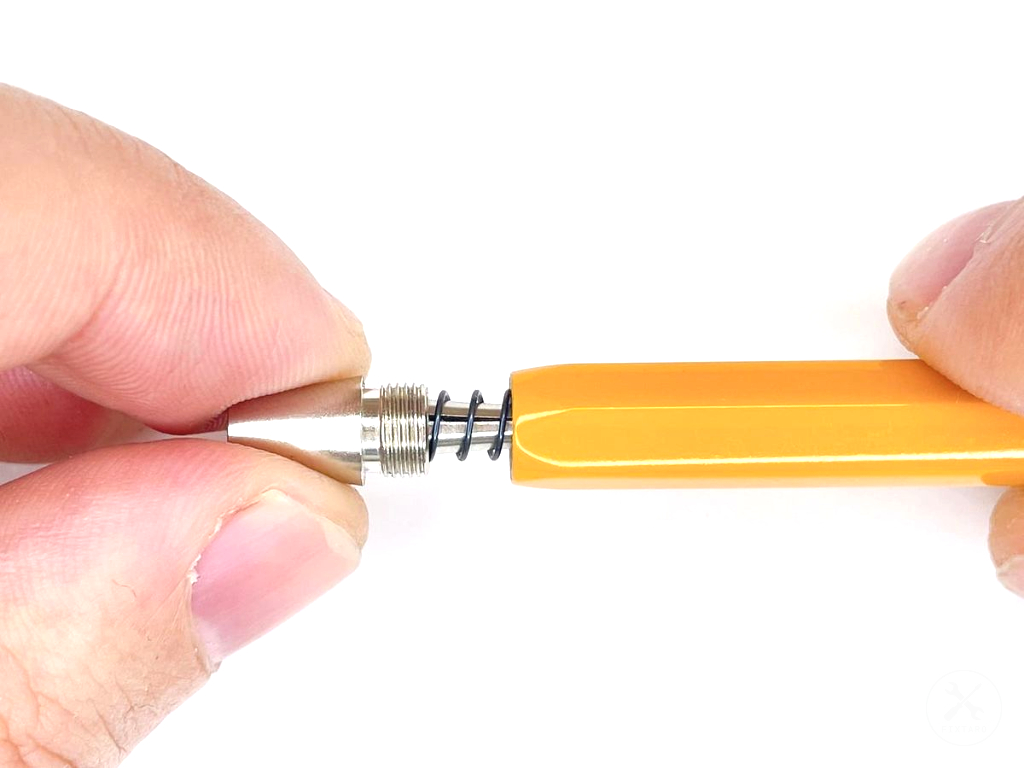

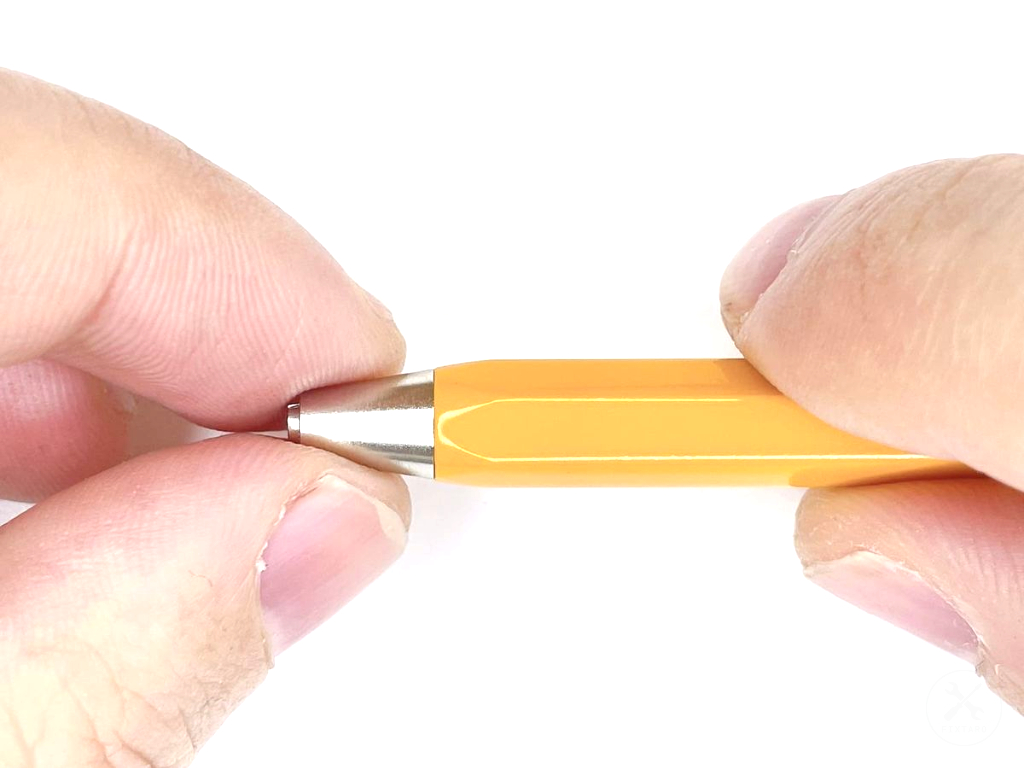

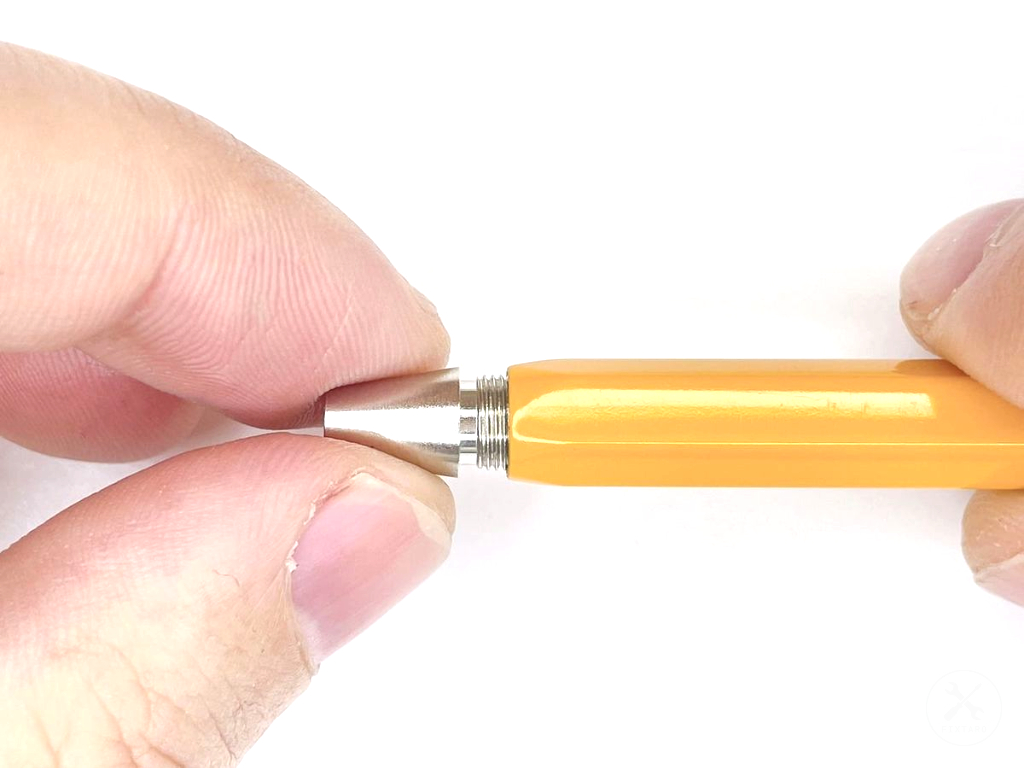

ペン先端に口金を押し込みながら時計回りに回して装着します。

口金を装着する

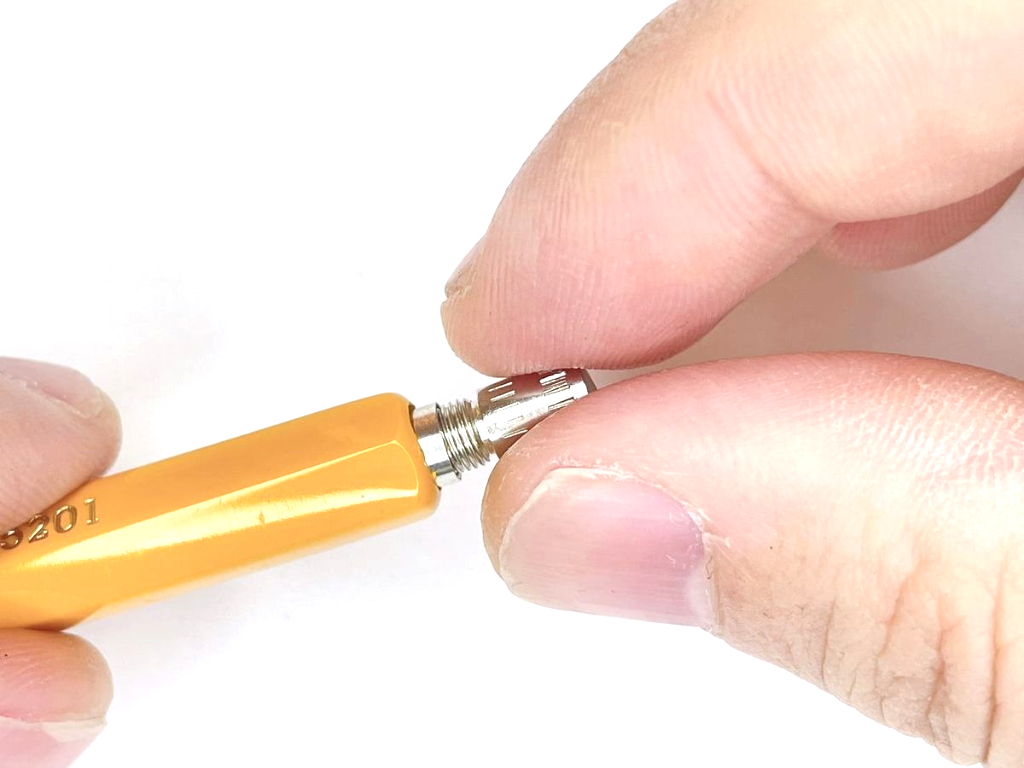

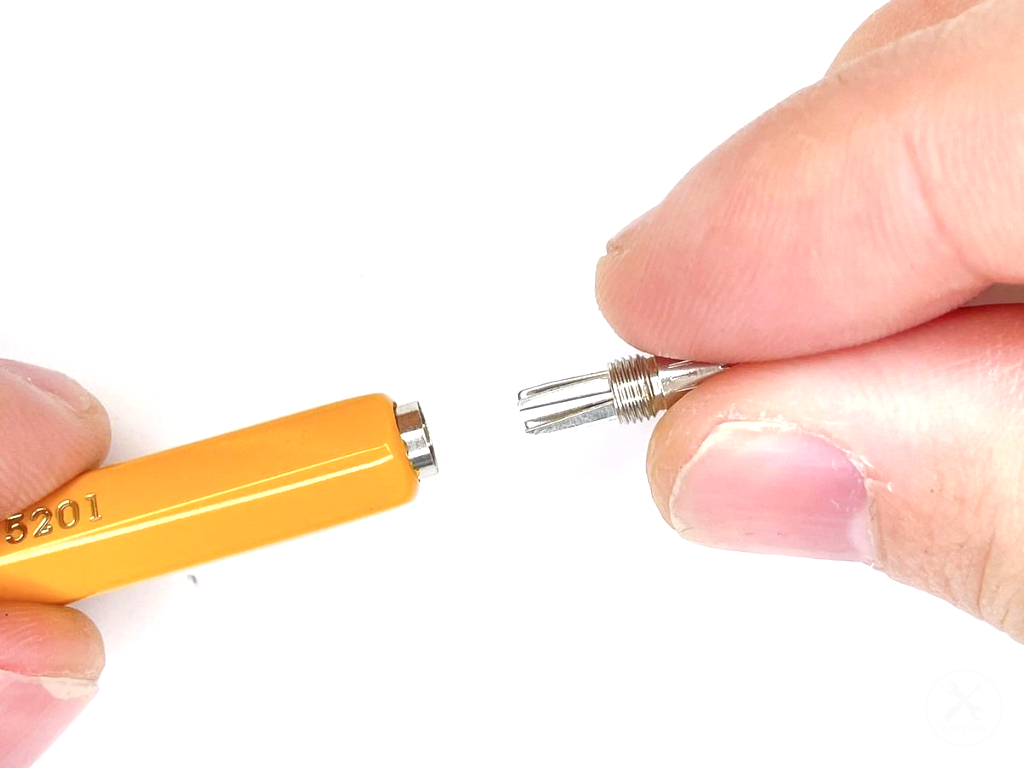

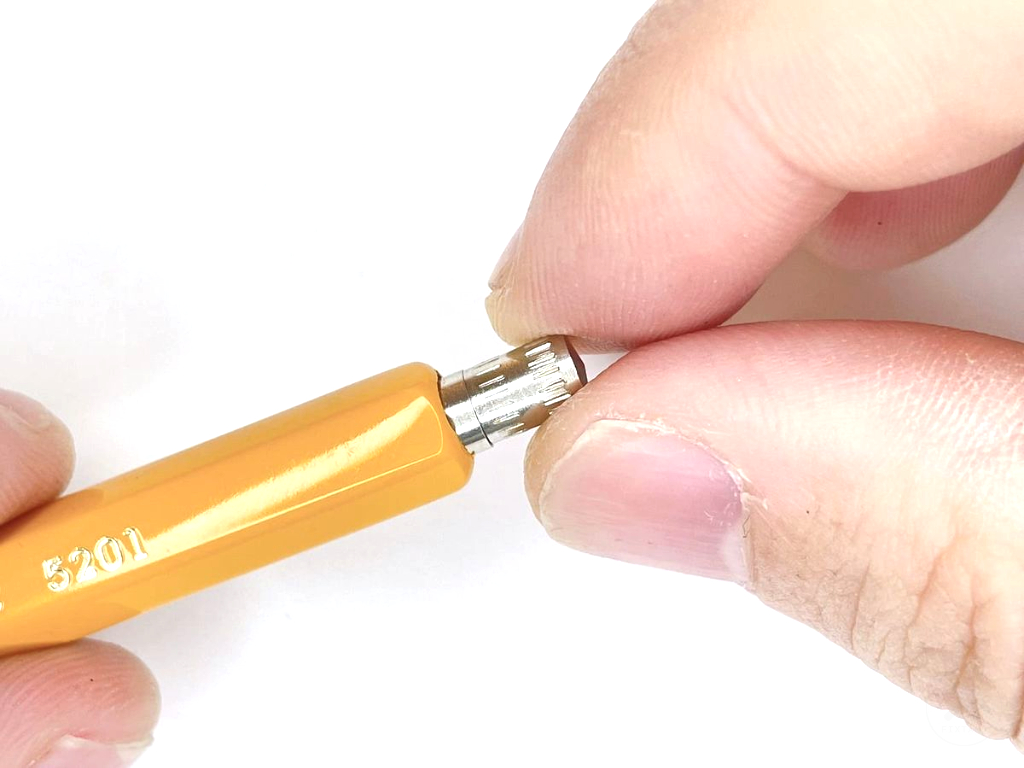

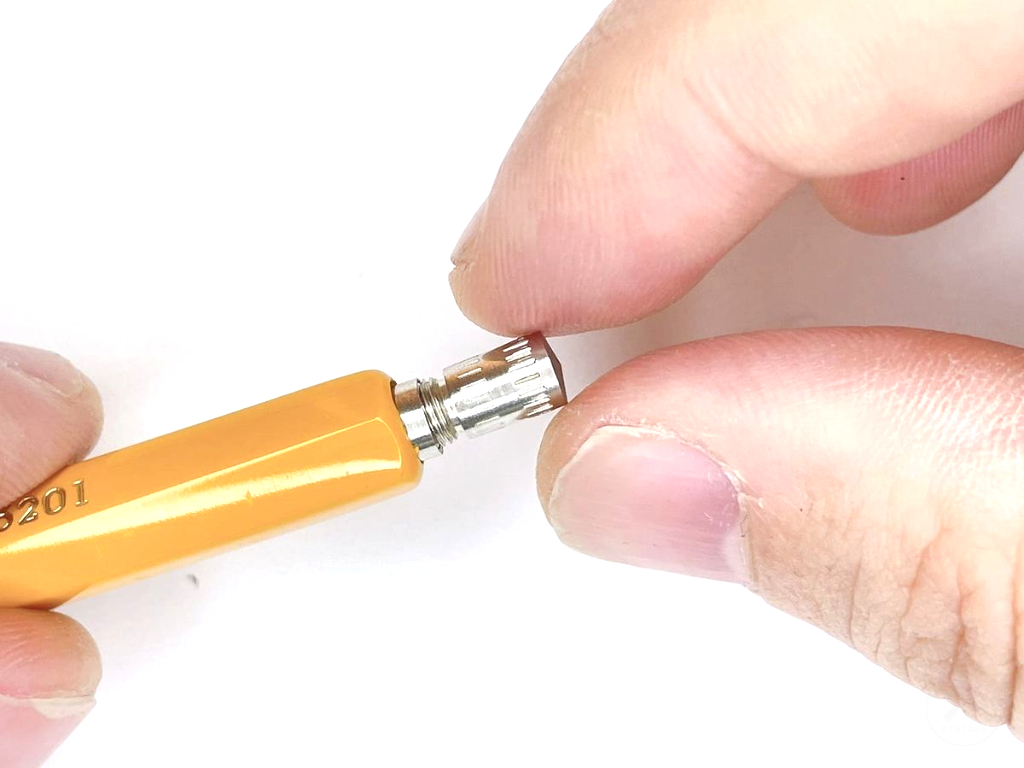

ペン上部のノックキャップを時計回りに回して装着します。

ノックキャップを装着する

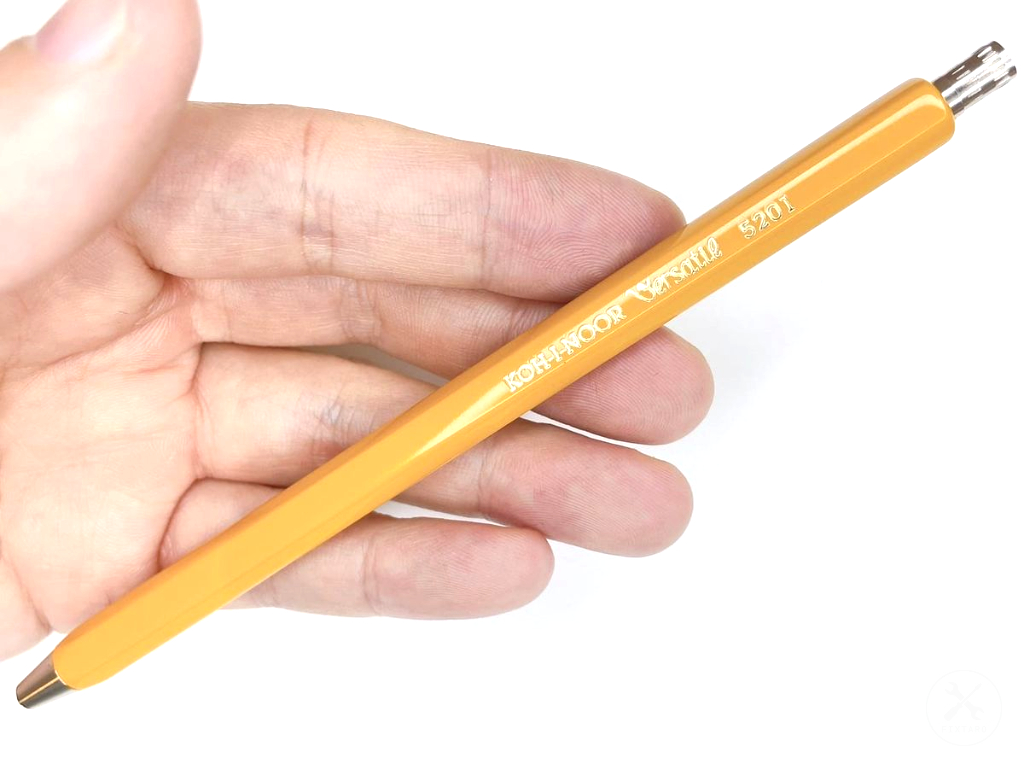

以上で、コヒノール5201シャープペンの組立完了です。

組立完了後は、正しく組立ができているか動作チェックしましょう。

組立完了

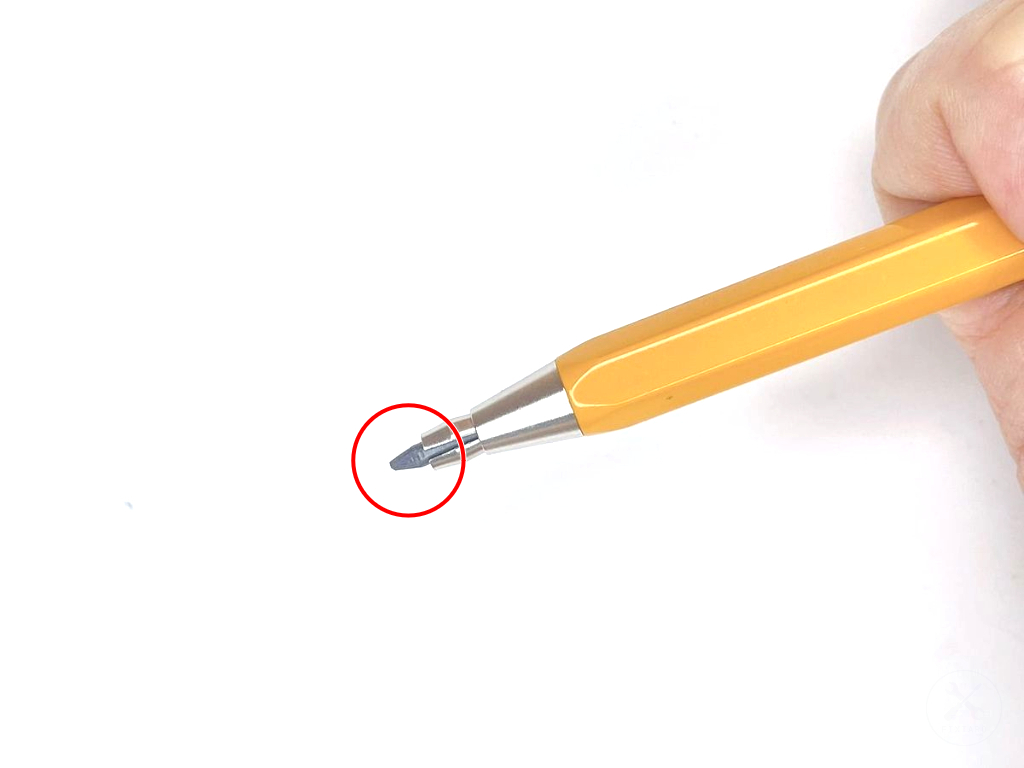

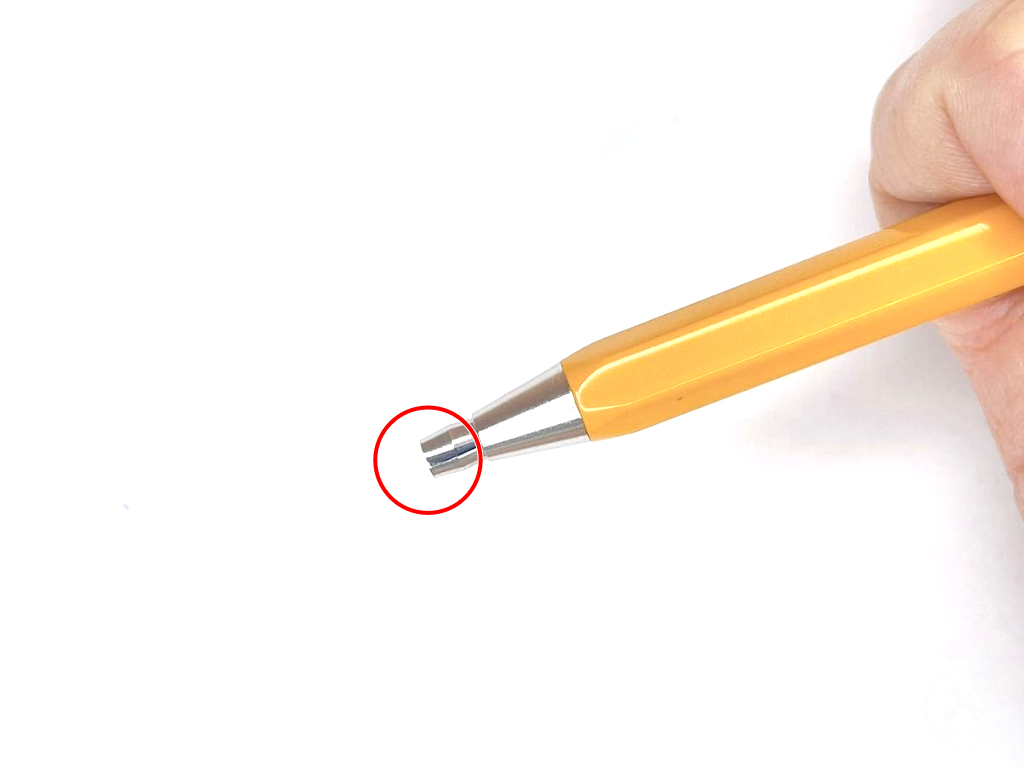

ペン内部にシャー芯が装填された状態で、ペン上部をノックしたらペン先からシャー芯が出ることを確認しましょう。

動作チェック①ノックしたらシャー芯が出ること

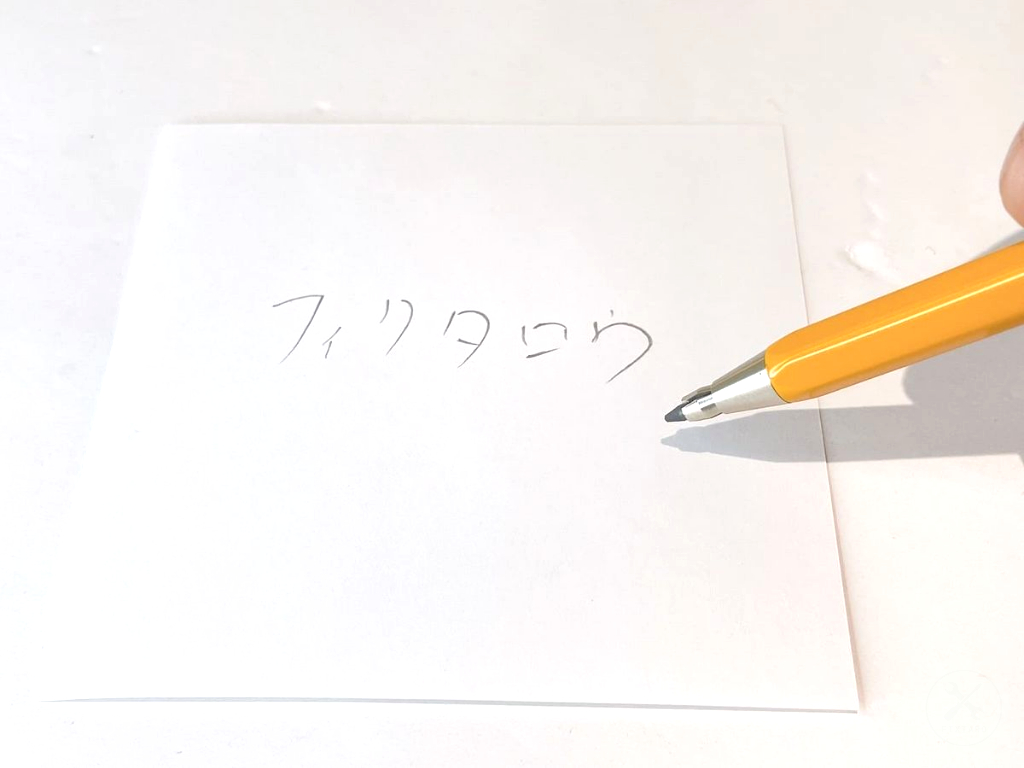

ペン先からシャー芯が出た状態で、実際に文字が書けるかチェックしましょう。

動作チェック②文字が書けること

工作用マット

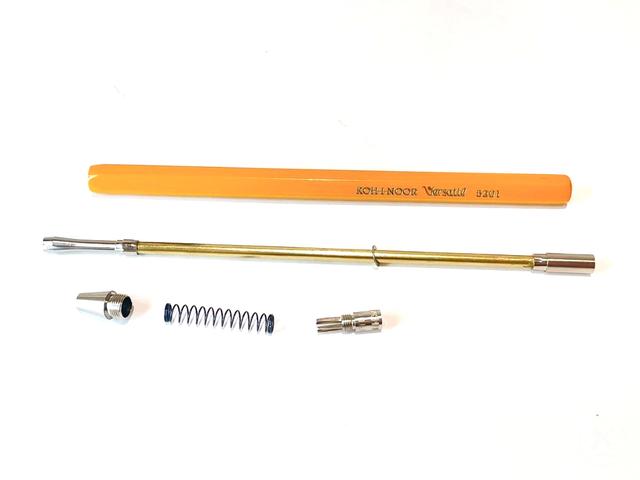

KOH-I-NOOR（コヒノール）5201の分解方法
