ドクターグリップエースの分解方法

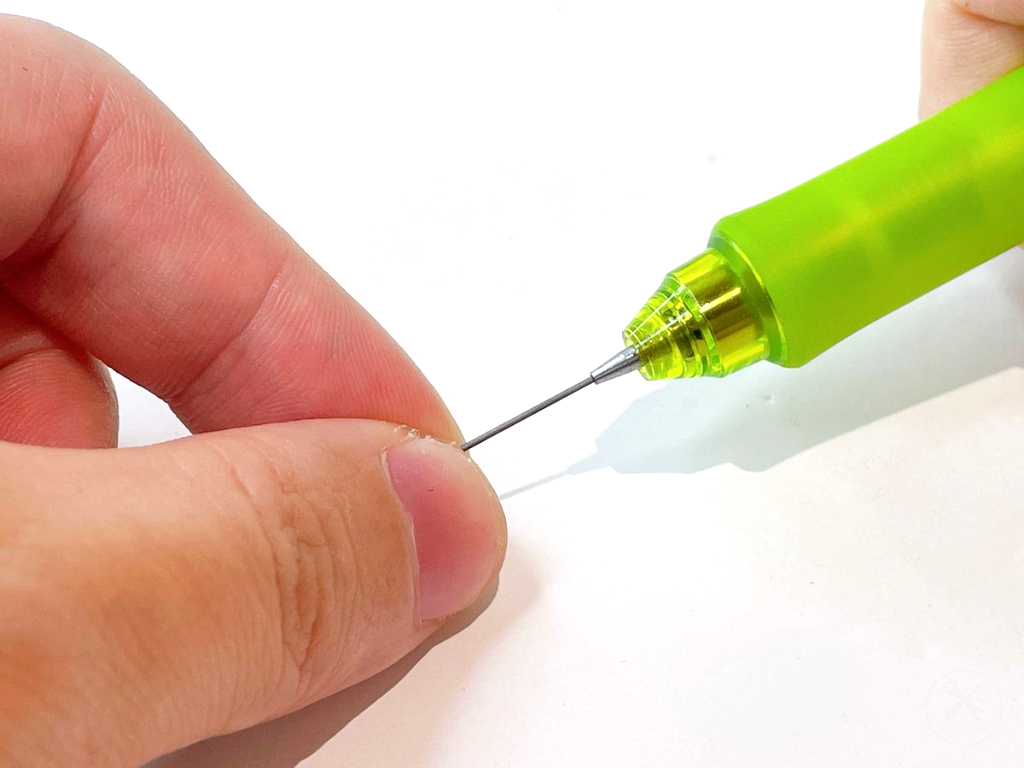

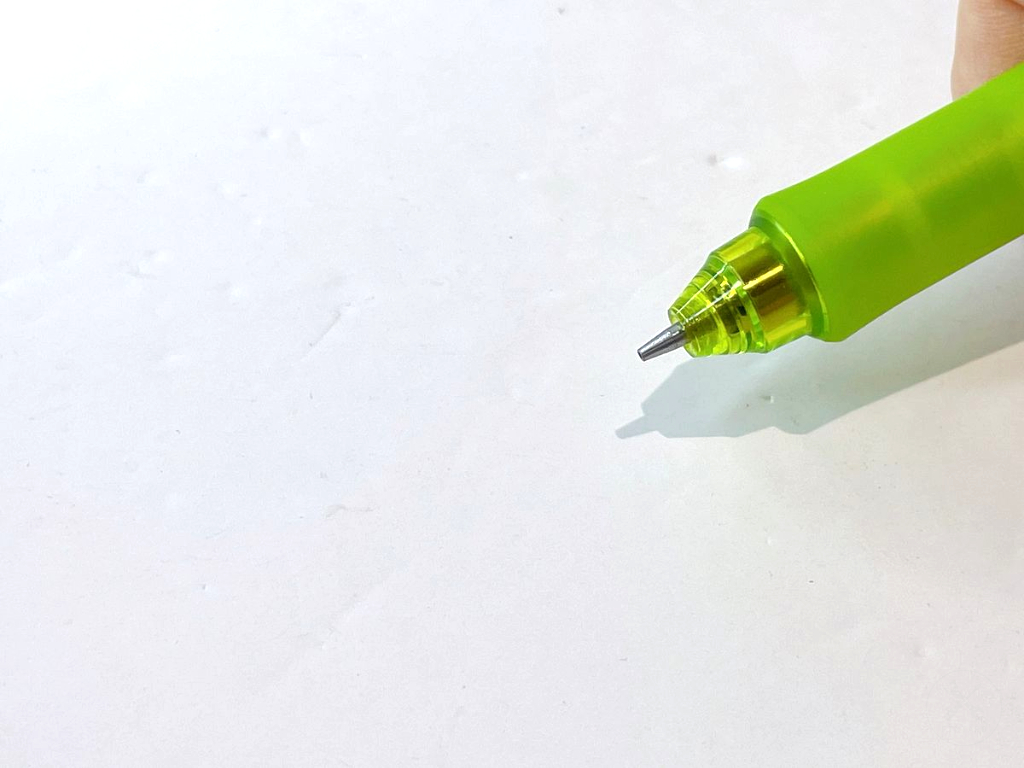

シャー芯が装填された状態で分解すると、分解途中でシャー芯が折れてしまったりして作業の邪魔になりやすいです。

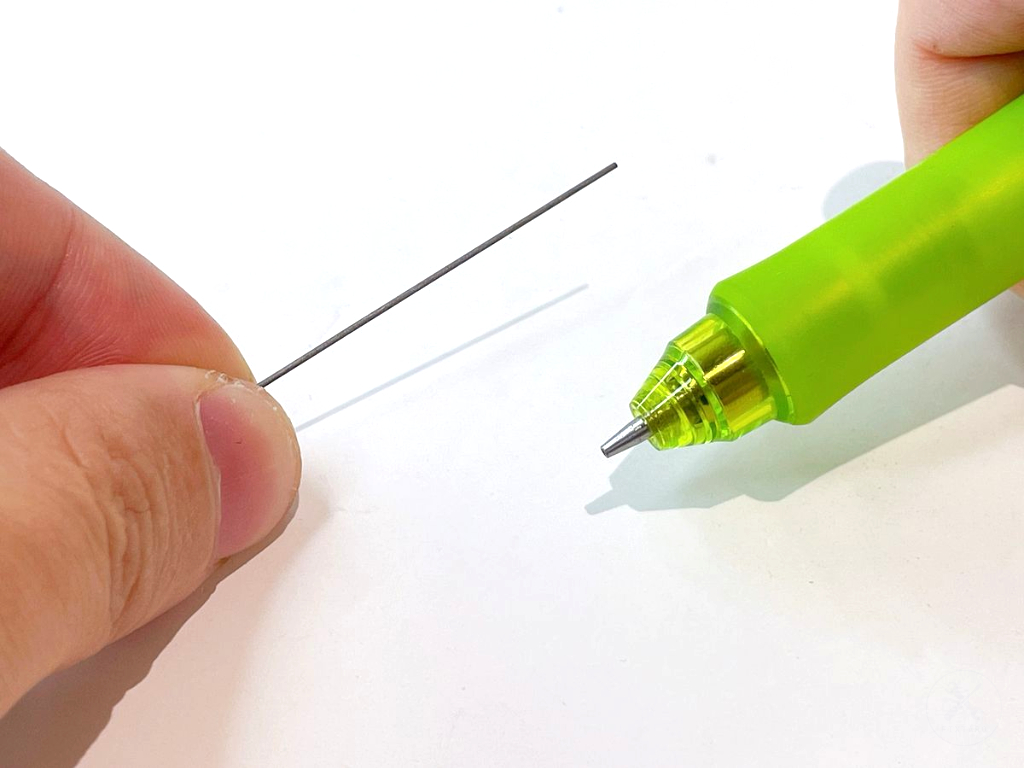

スムーズに分解するために、作業前にシャー芯を抜きましょう。

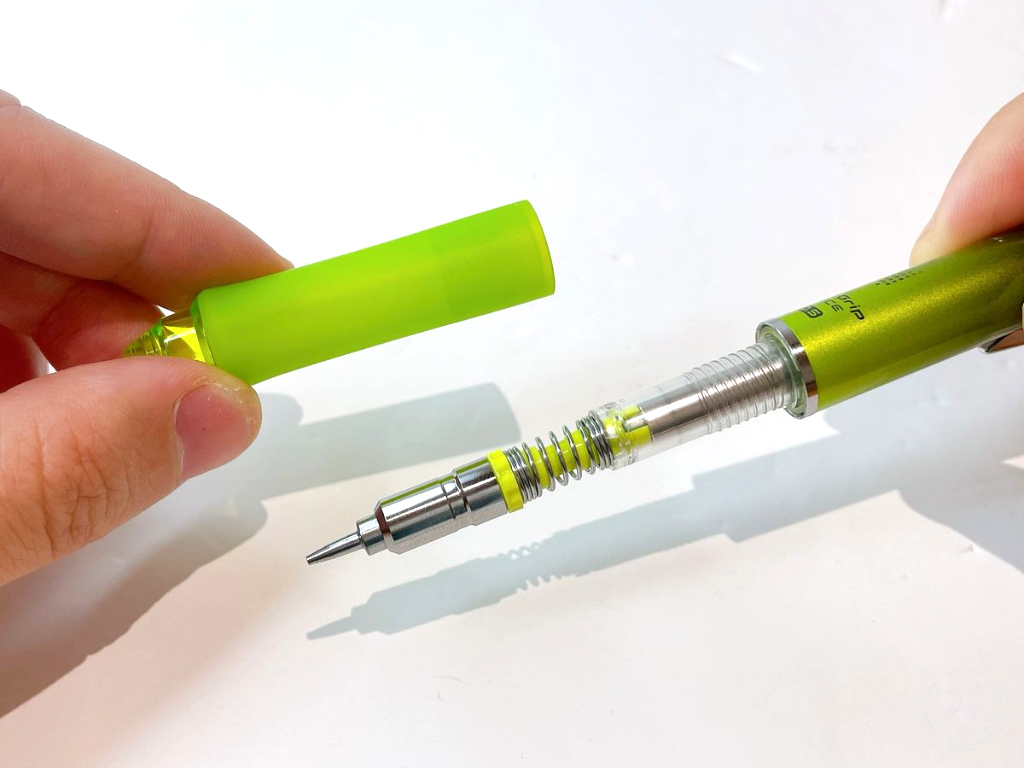

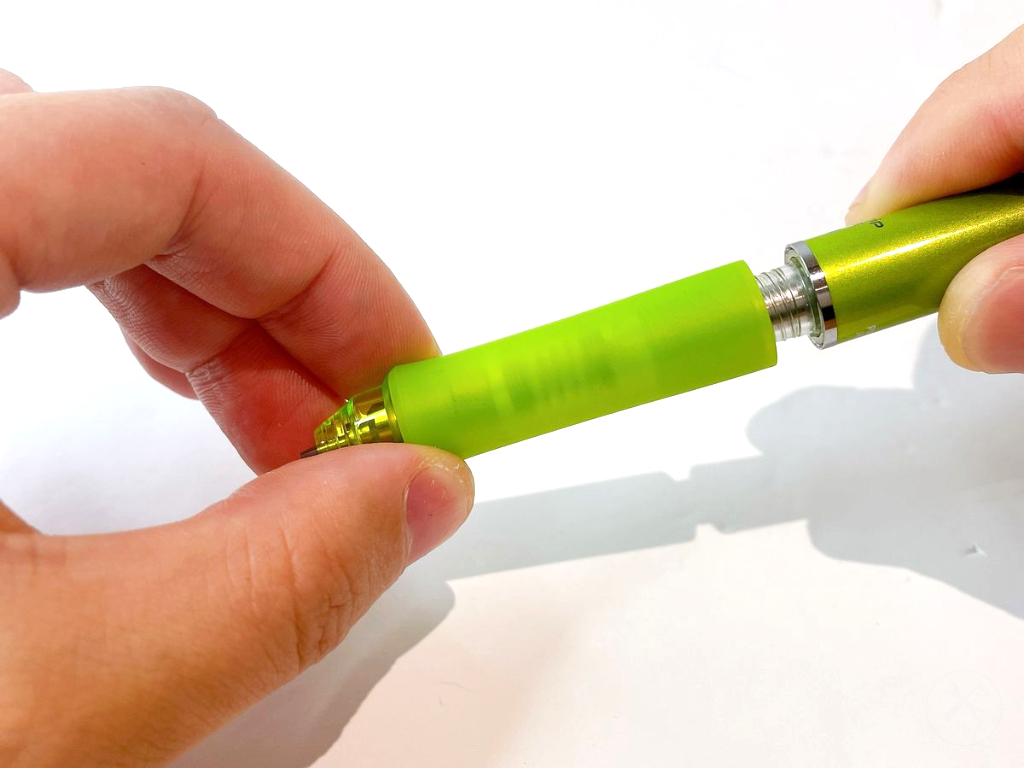

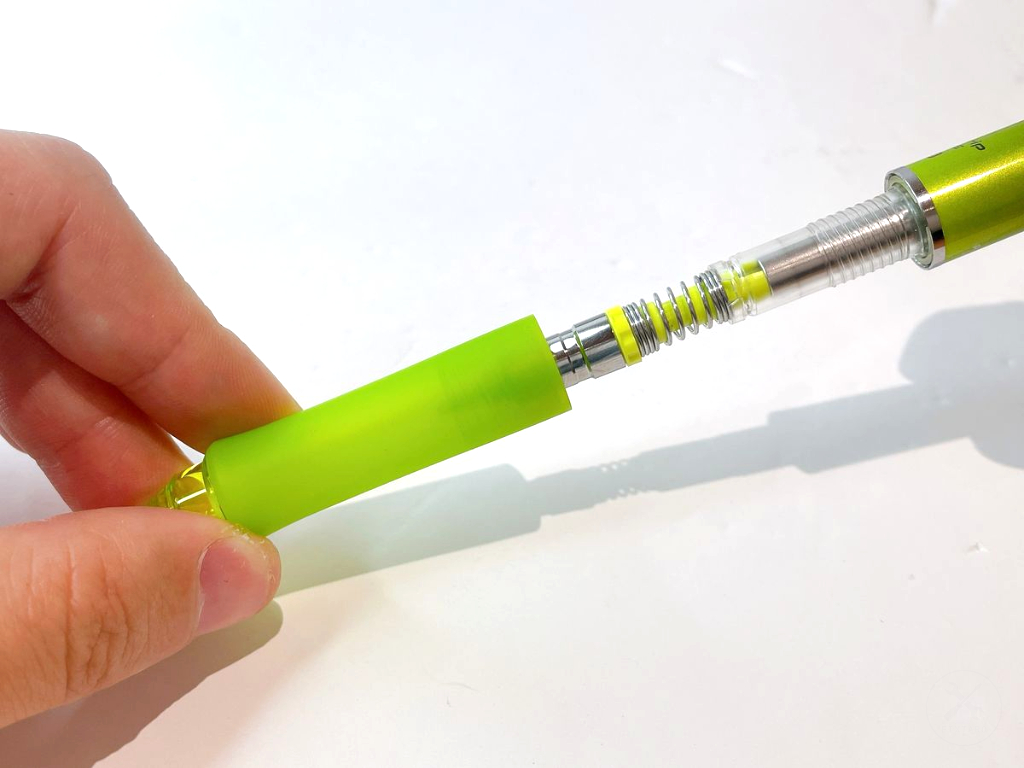

先端キャップを反時計回りに回して、先端にスライドさせて外します。

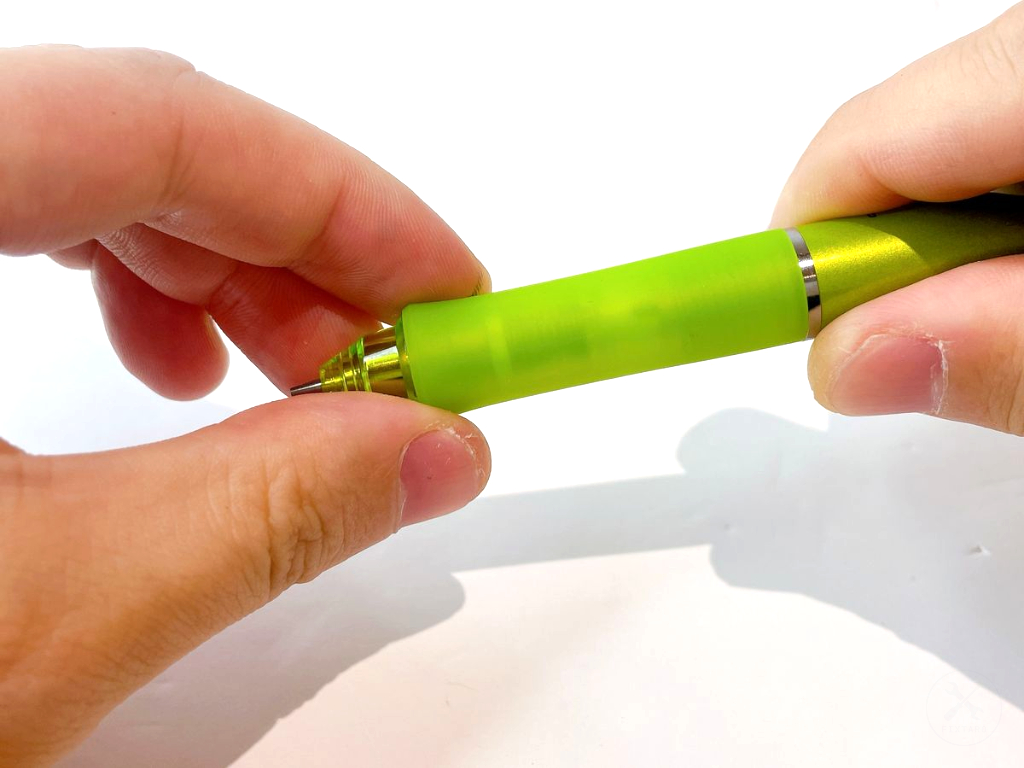

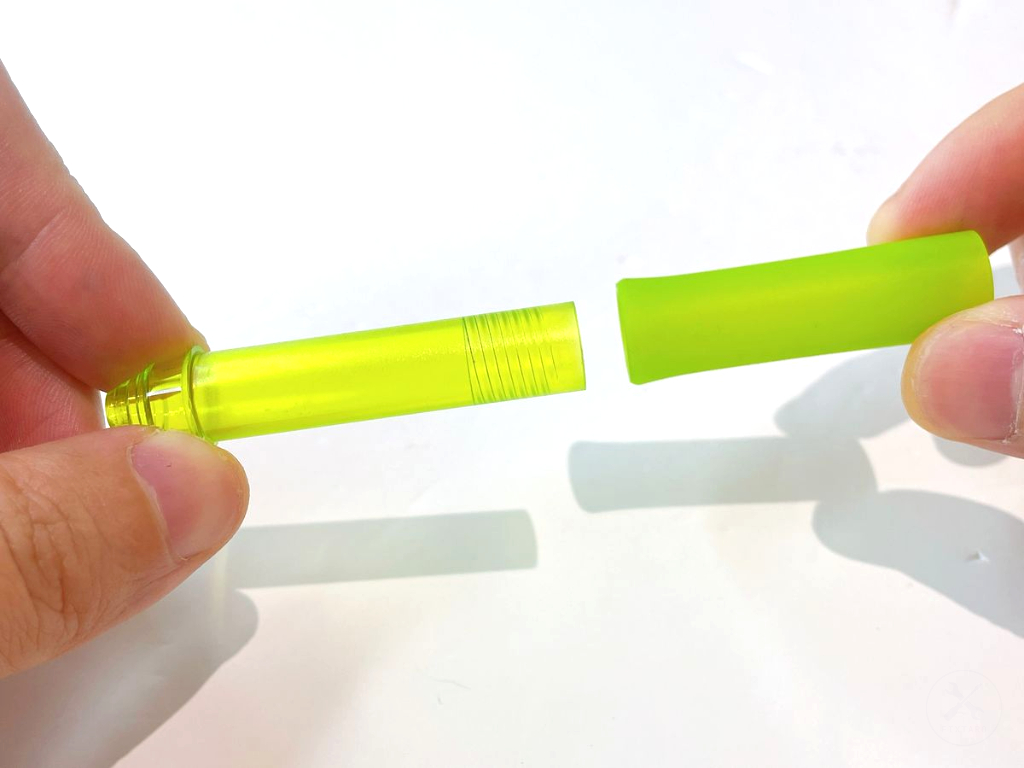

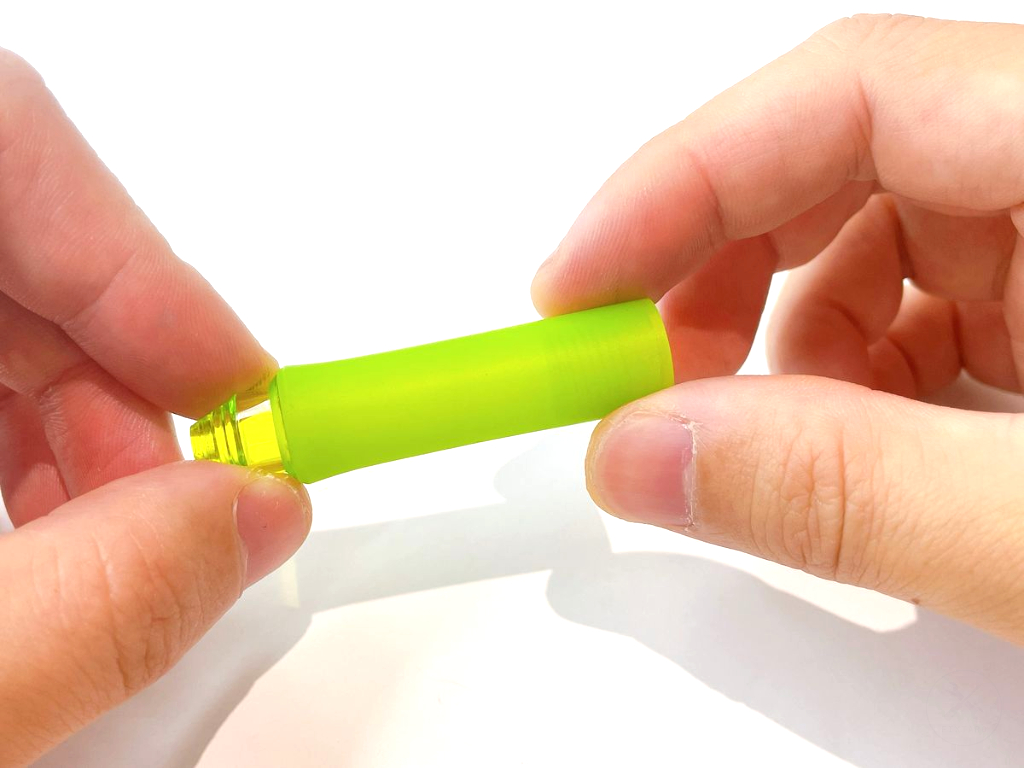

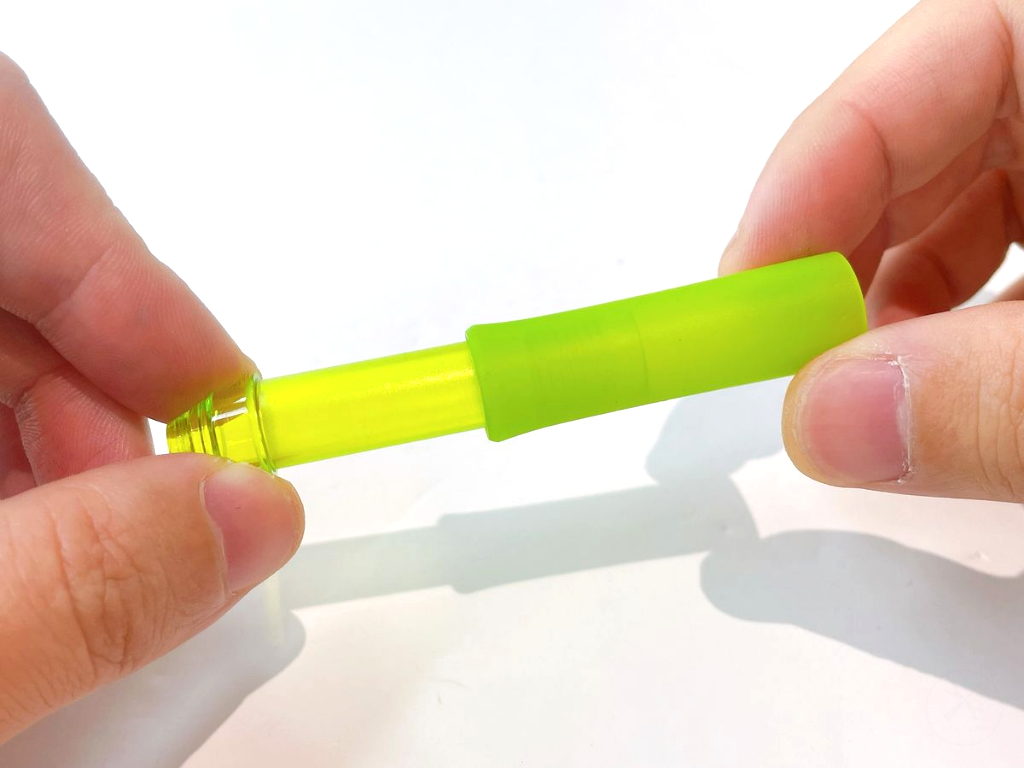

先端キャップのグリップをスライドさせて外します。

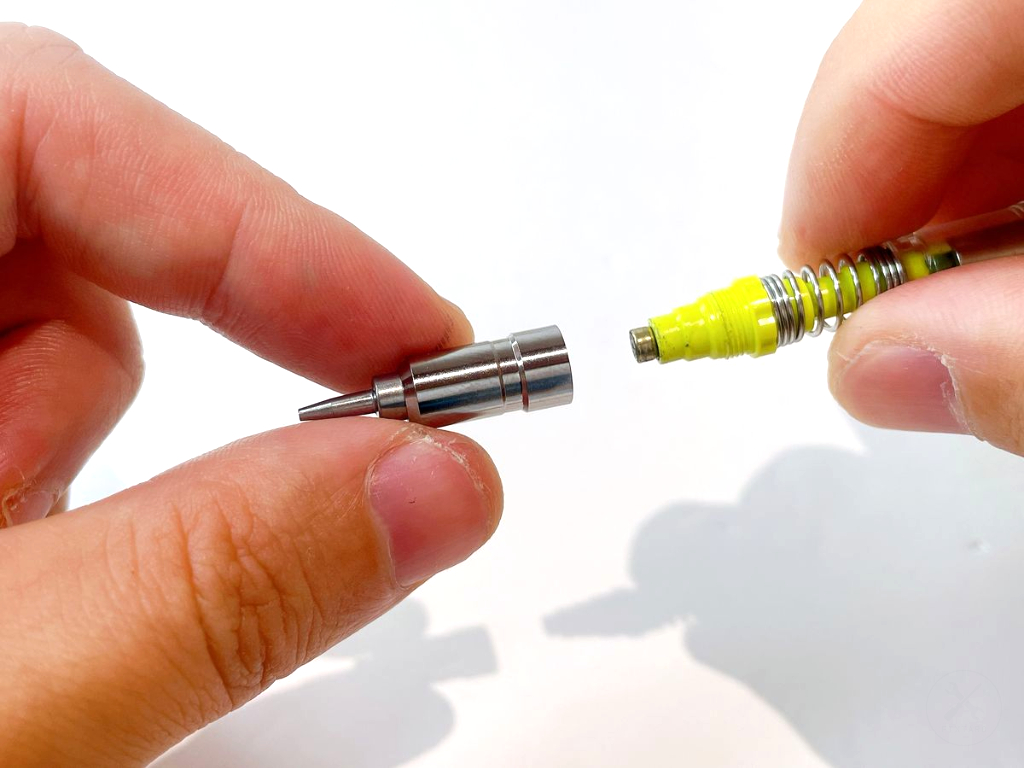

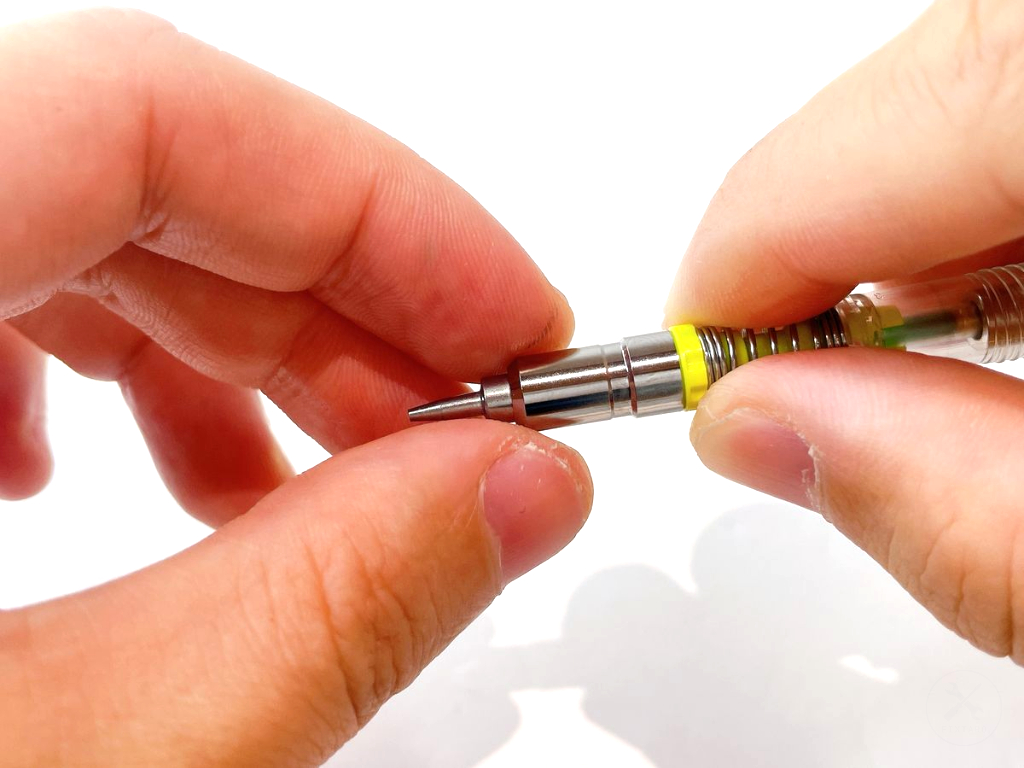

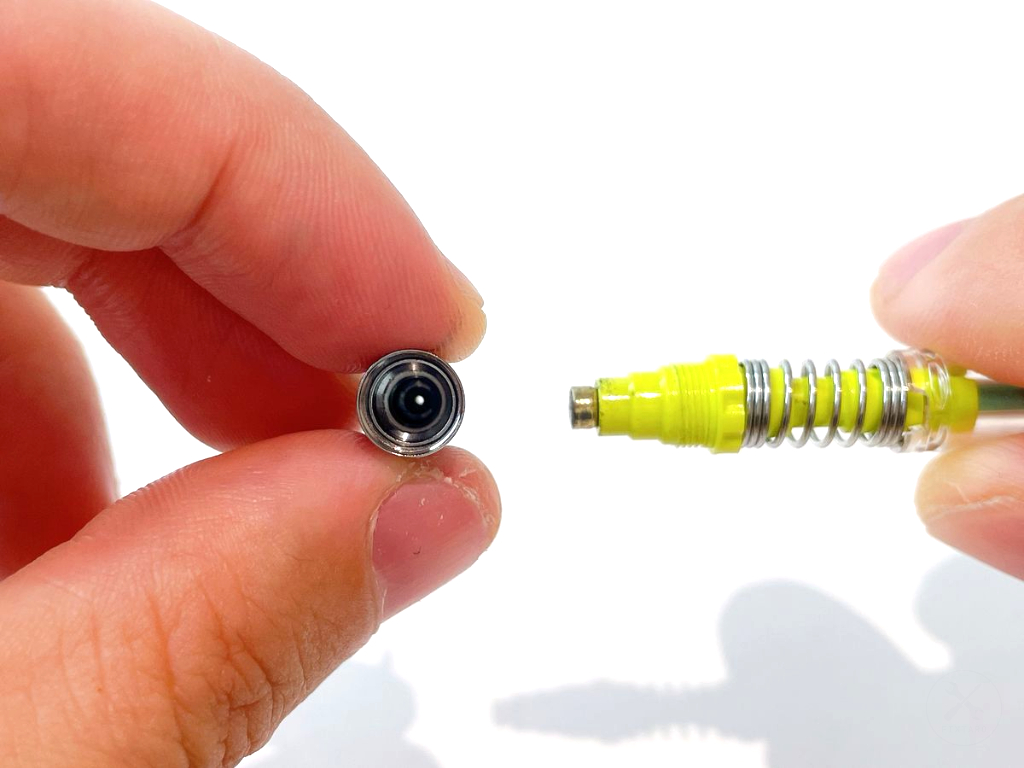

ペン先端の口金を反時計回りに回して外します。

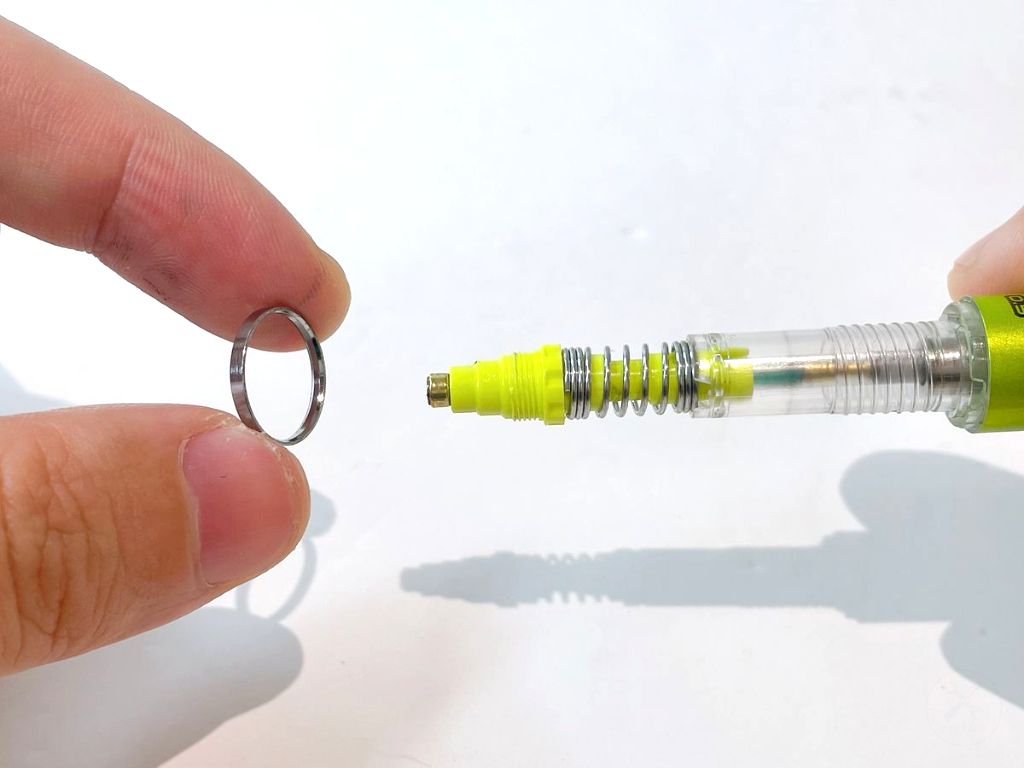

ケースに装着されているシルバーリングを引っ張って外します。

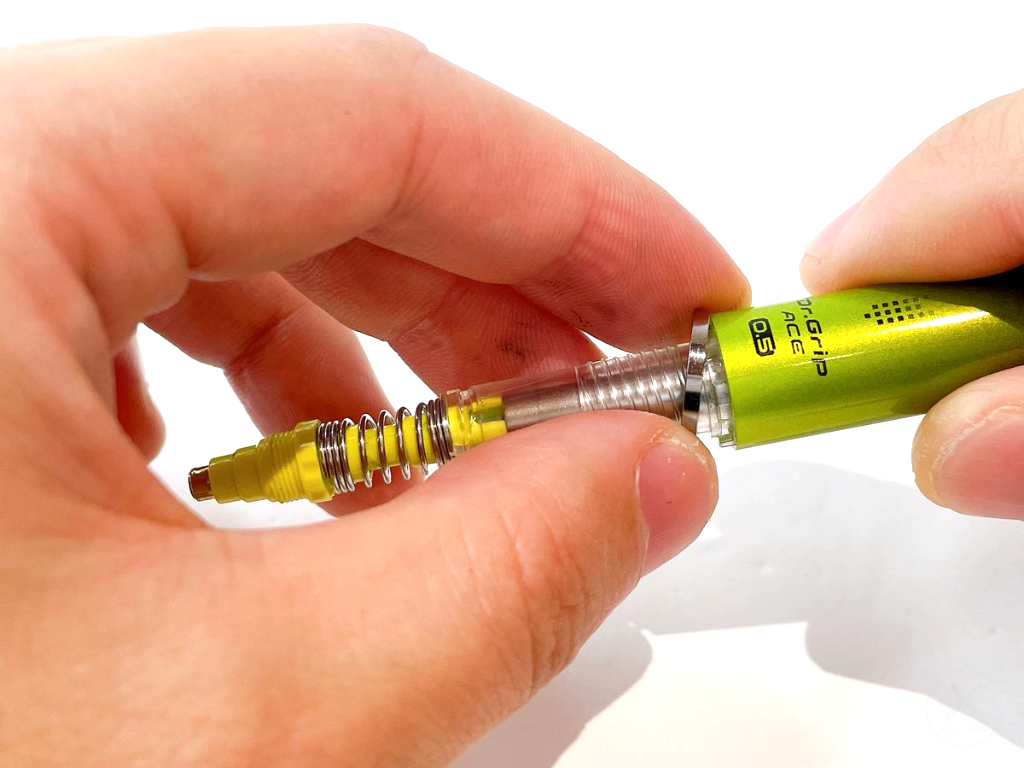

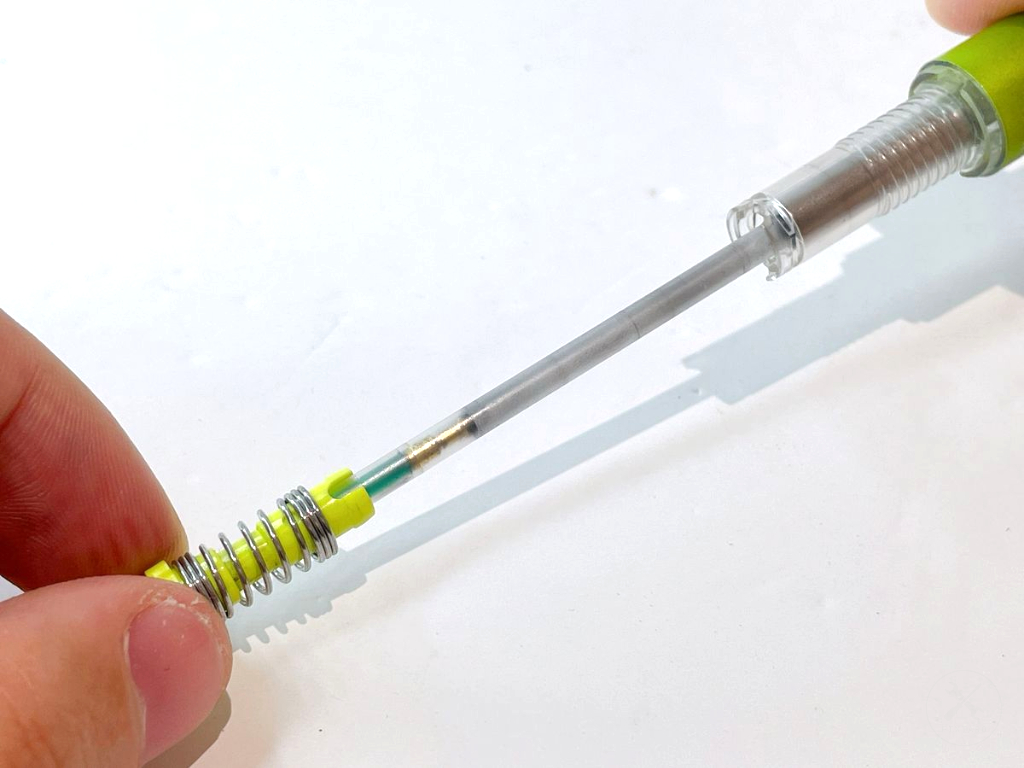

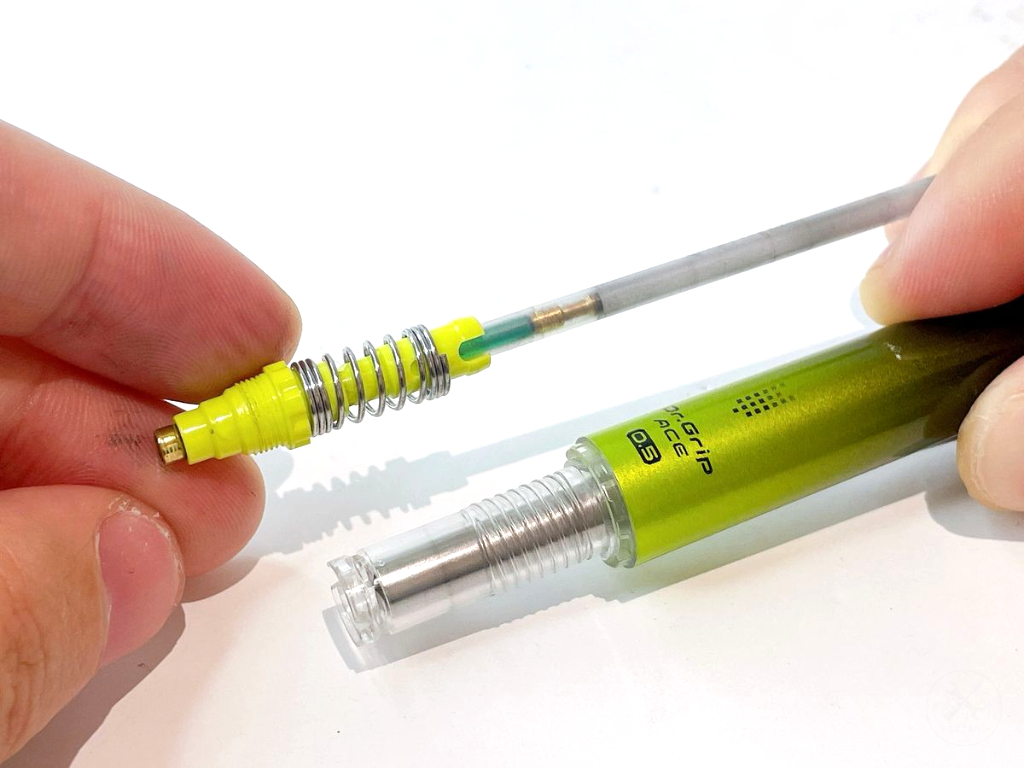

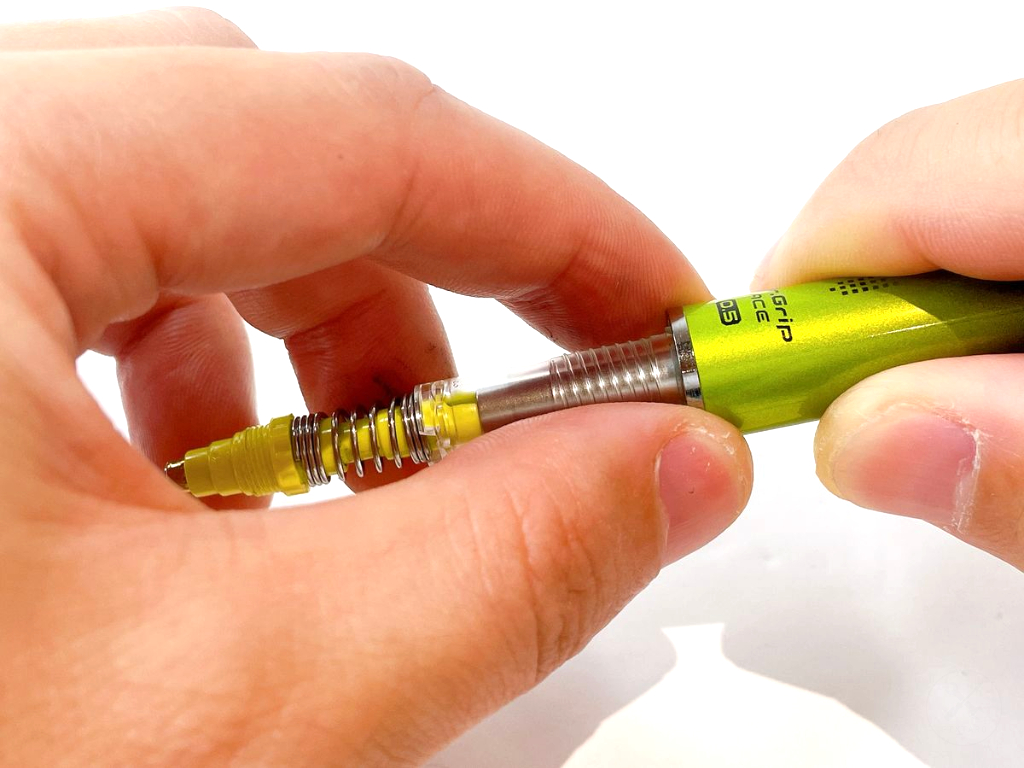

芯タンクをペン先端側に強く引っ張り、引き抜いて外します。

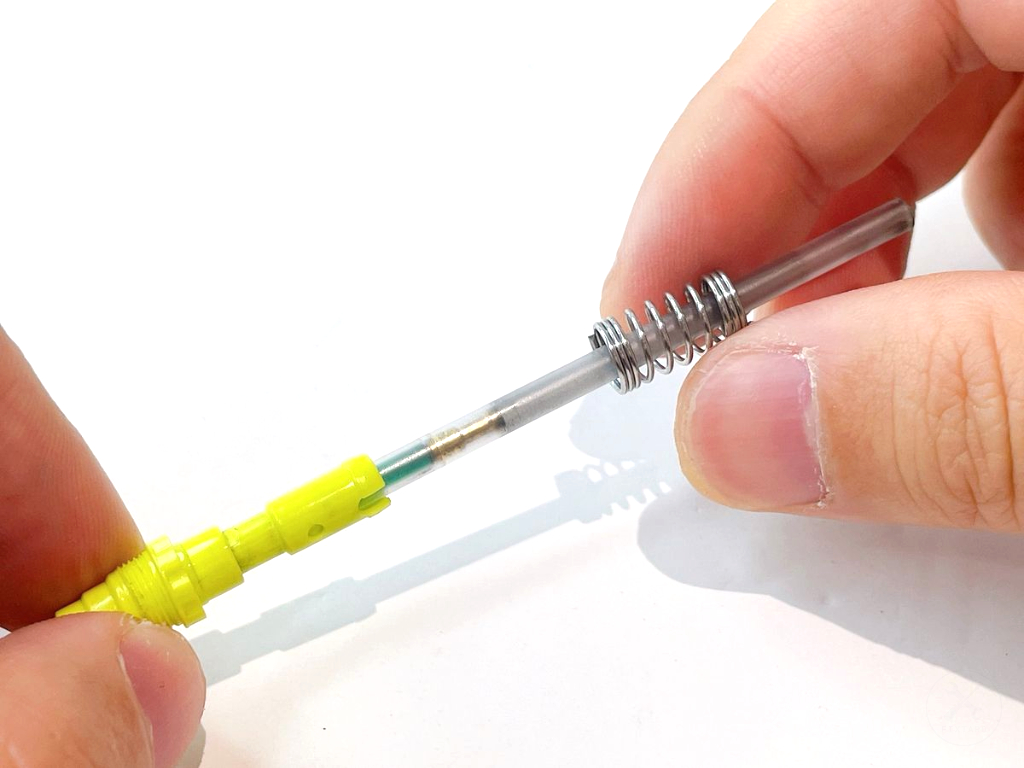

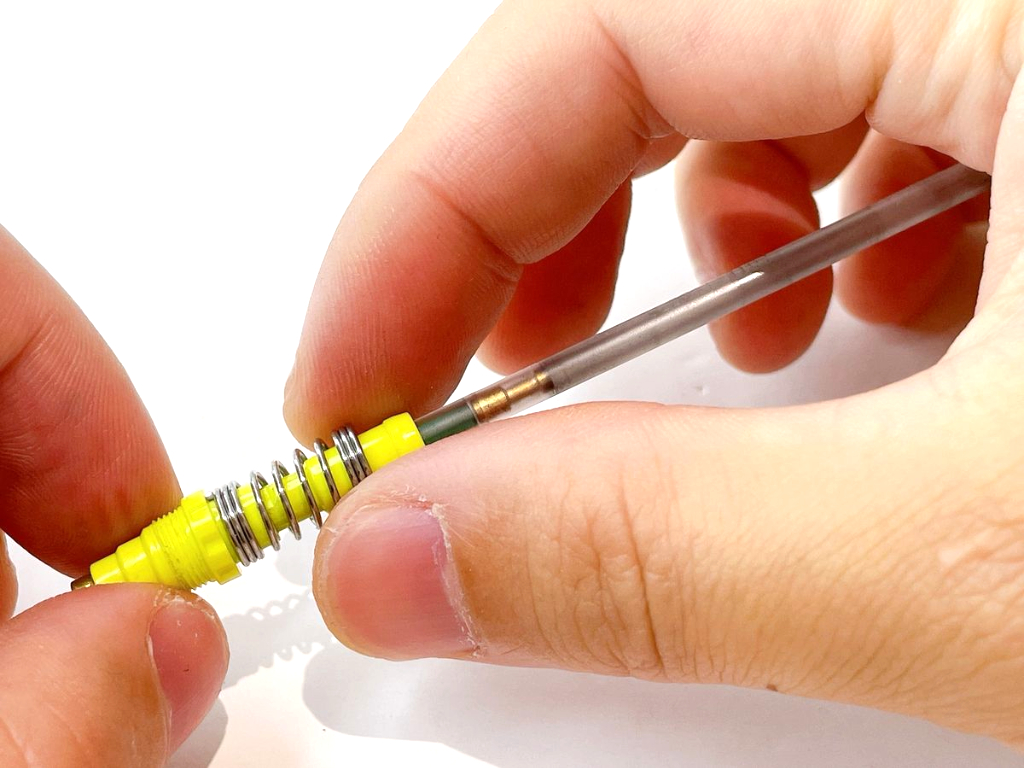

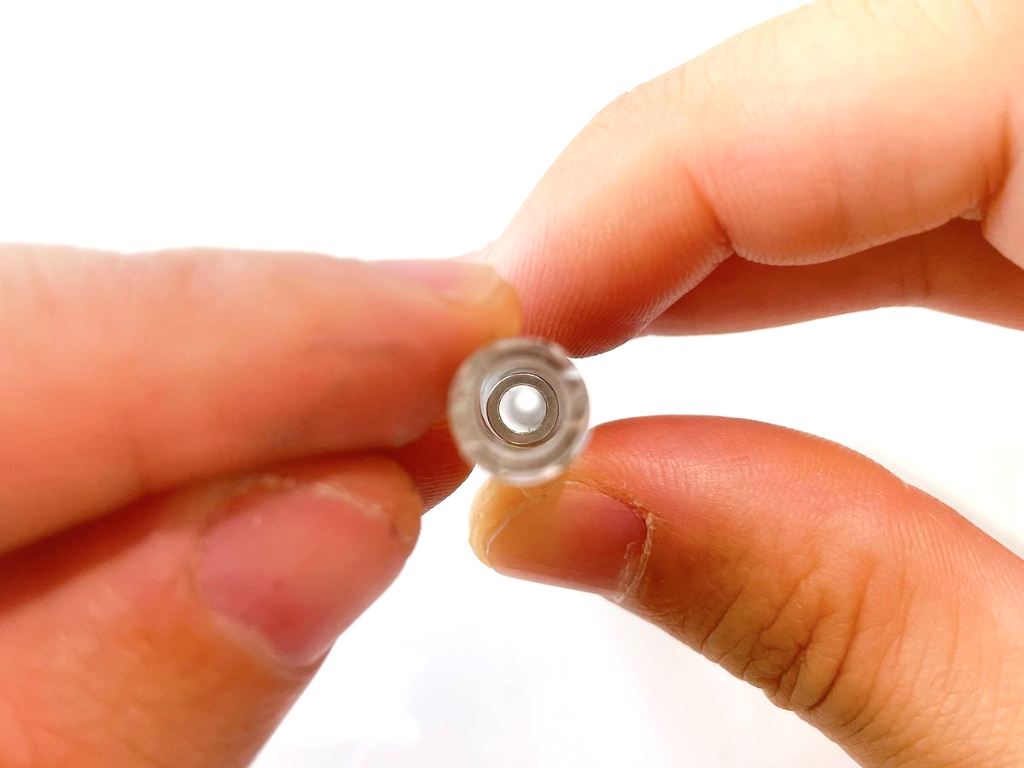

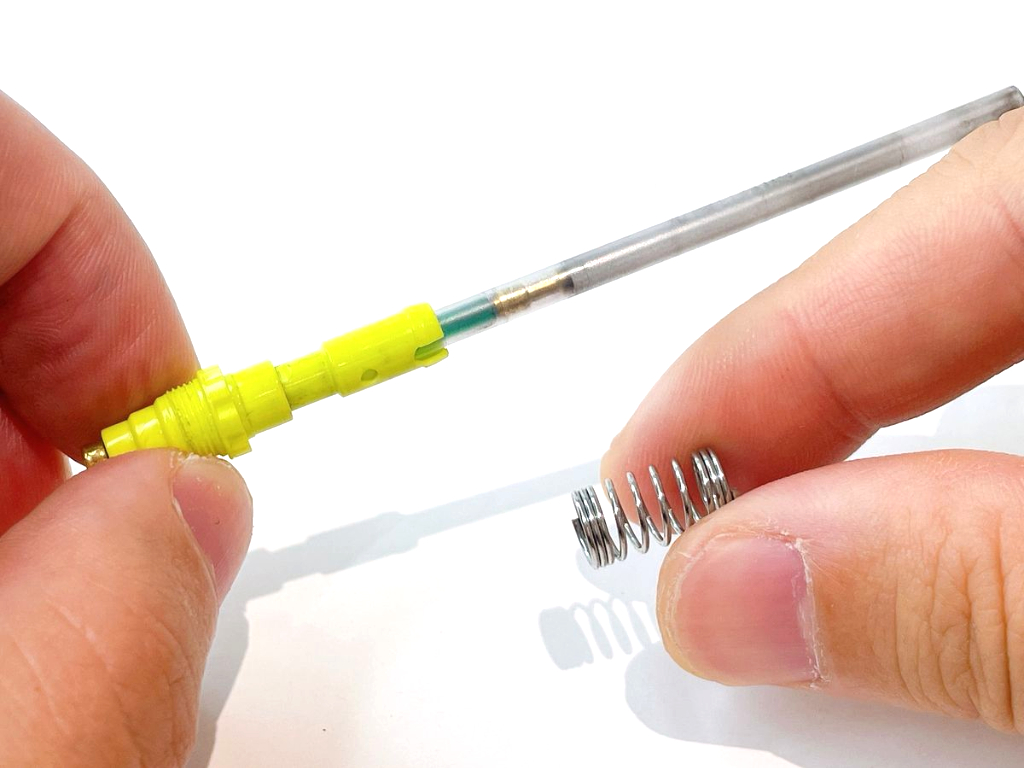

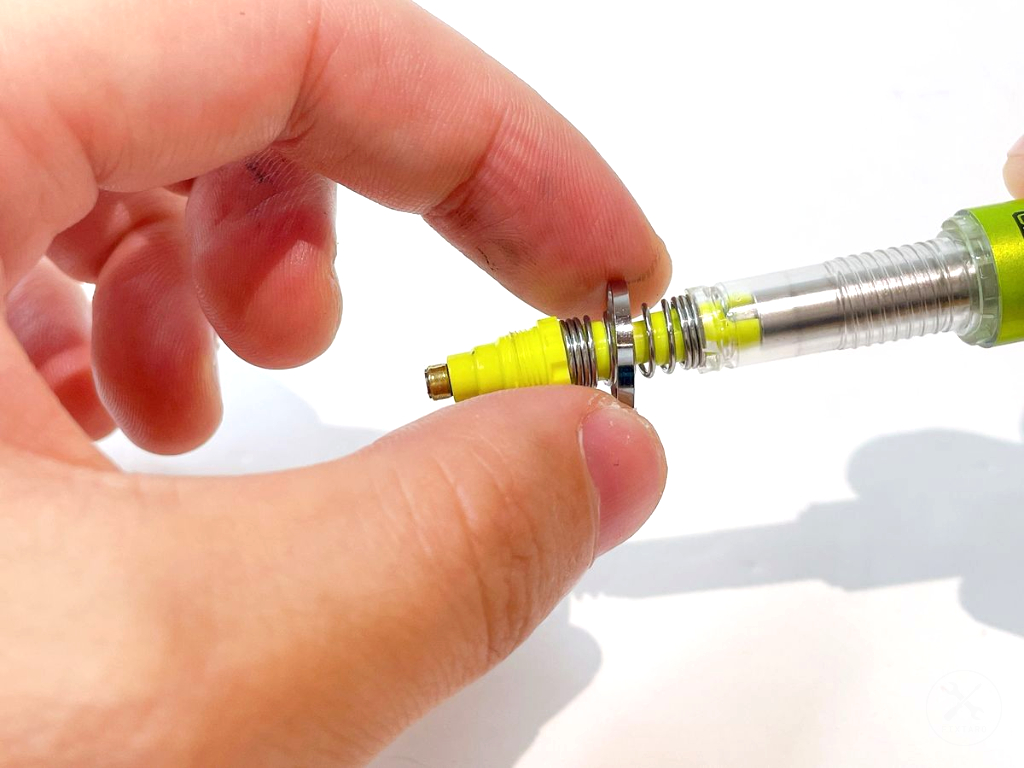

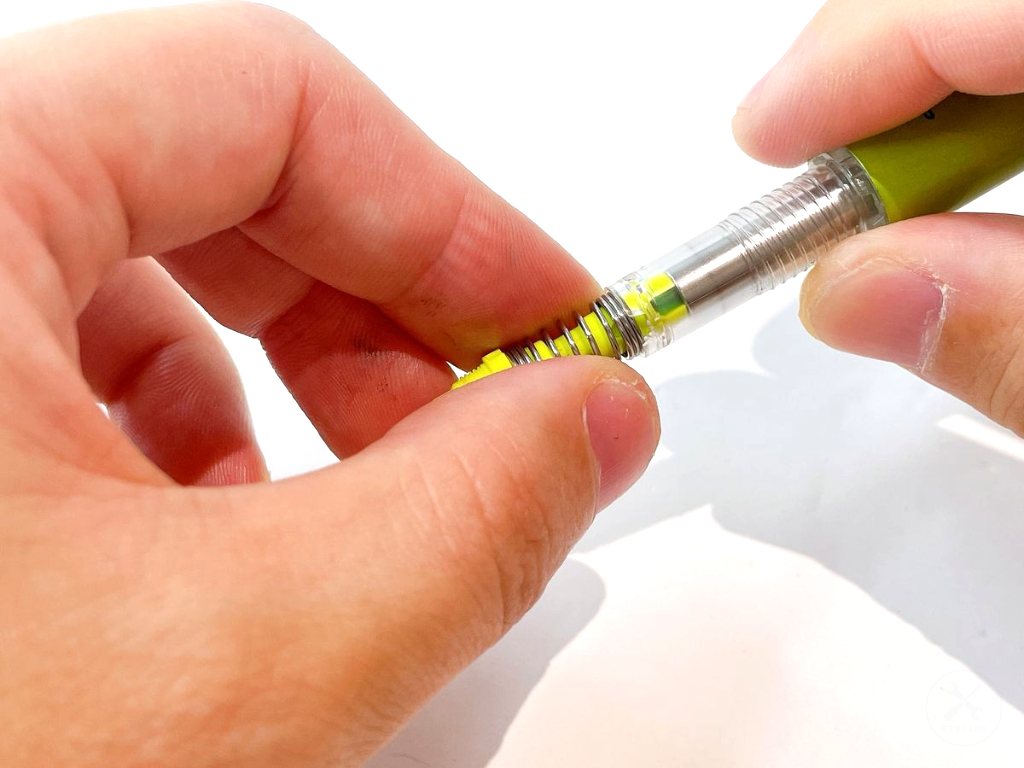

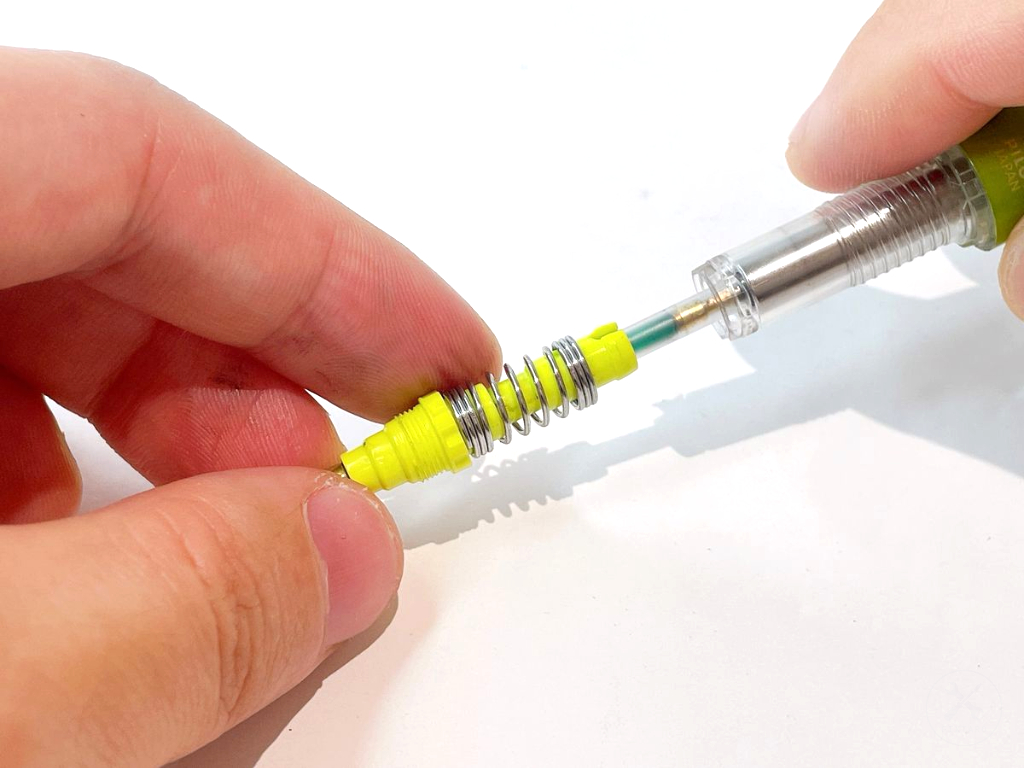

芯タンクに装着されているバネを、芯タンク上部へスライドさせて外します。

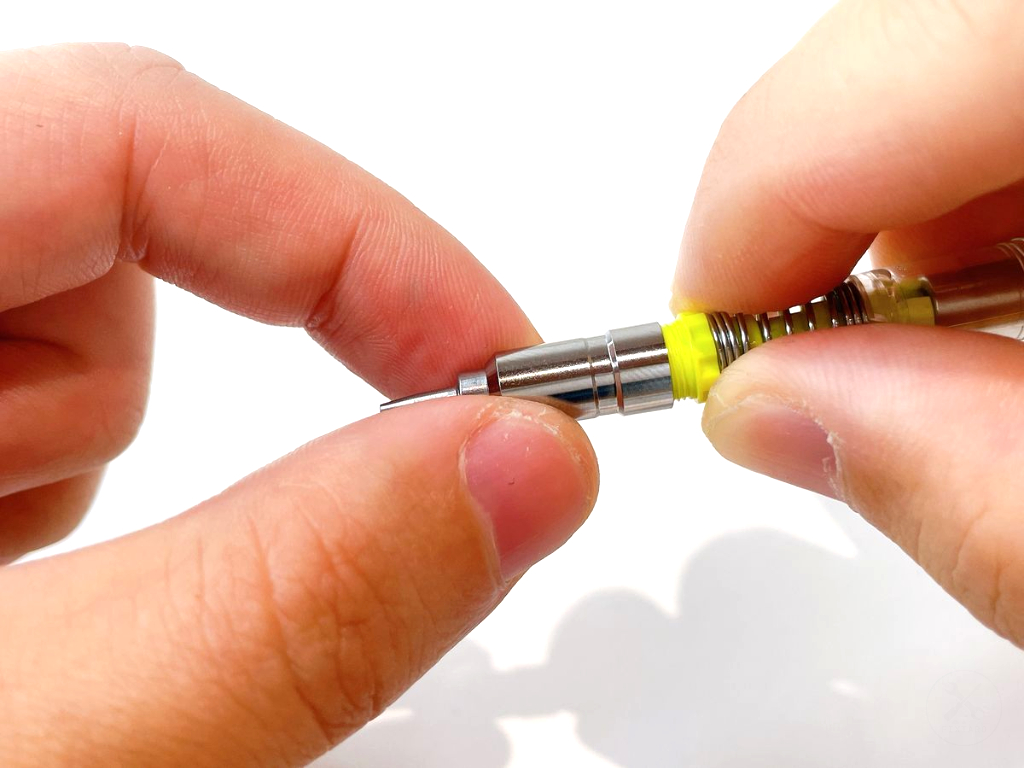

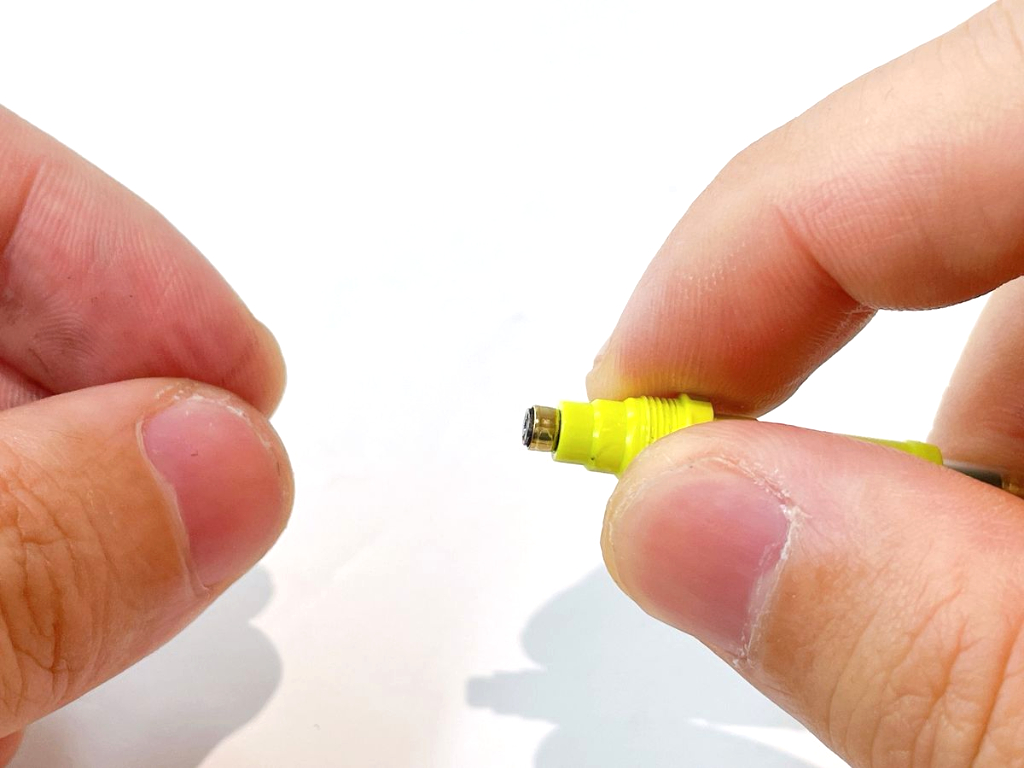

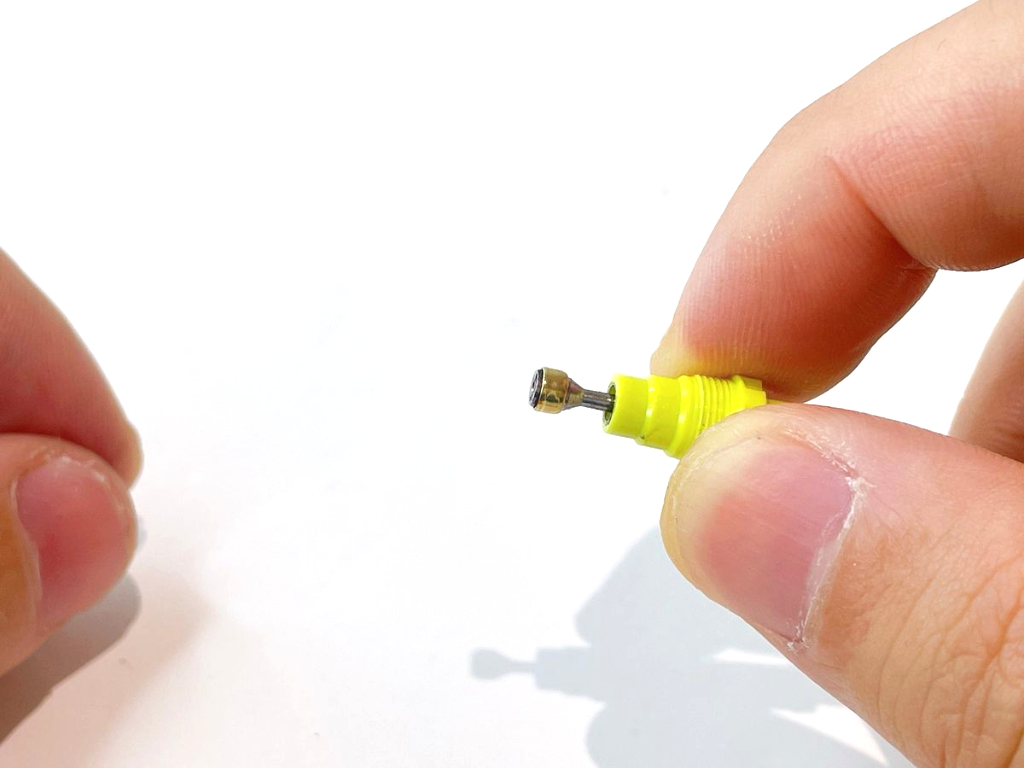

チャックは黄色部品を芯タンク側へ押し込むと、ペン先端から飛び出ます。

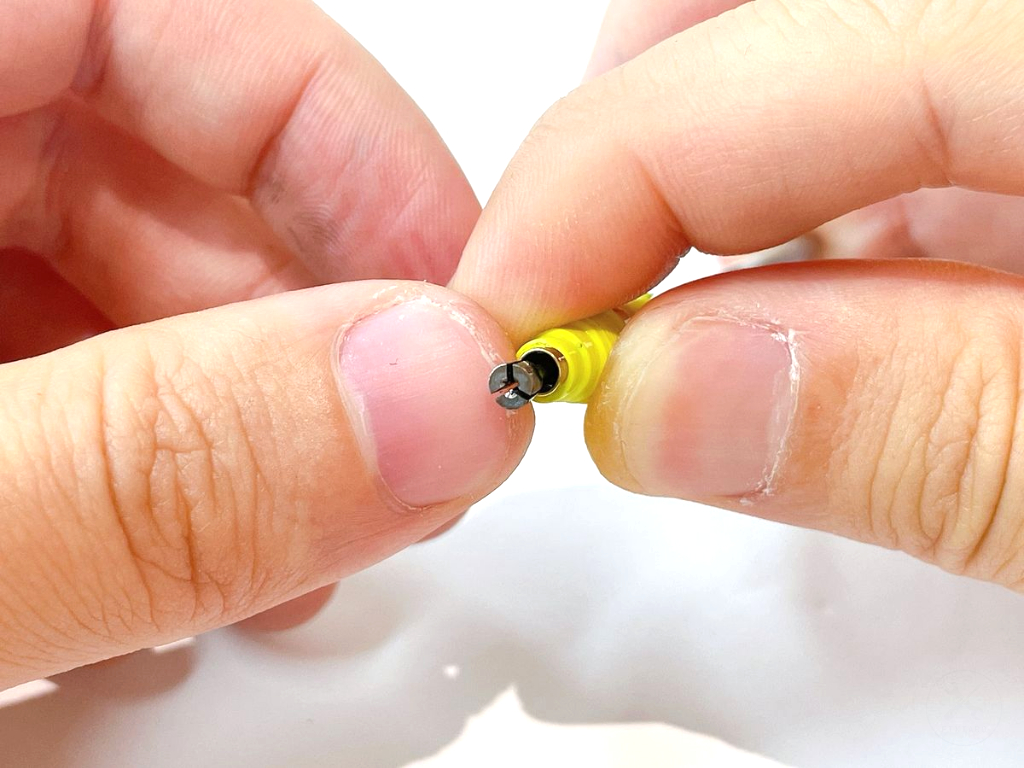

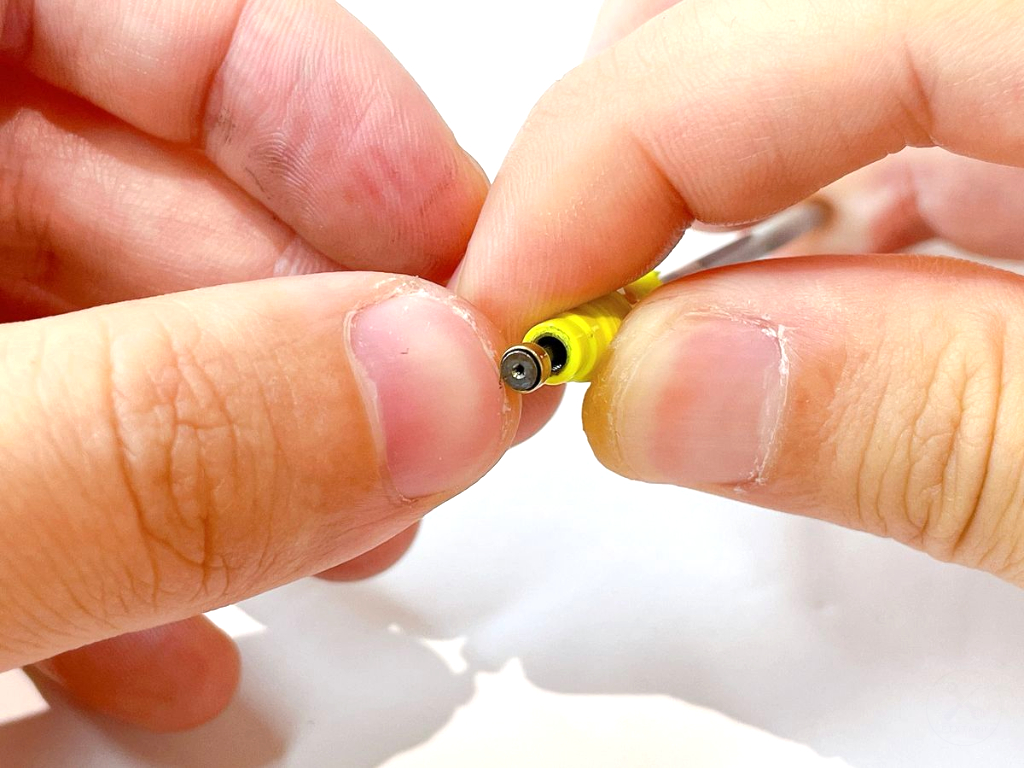

その状態でチャック輪を爪で下ろすと、チャックが開きます。

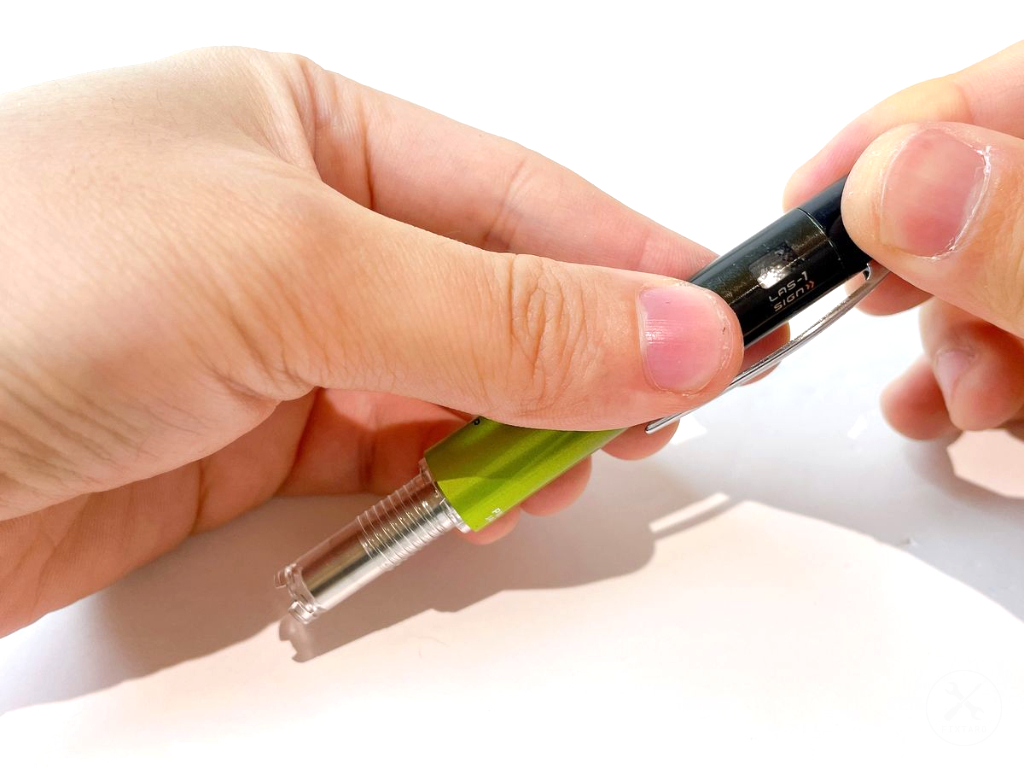

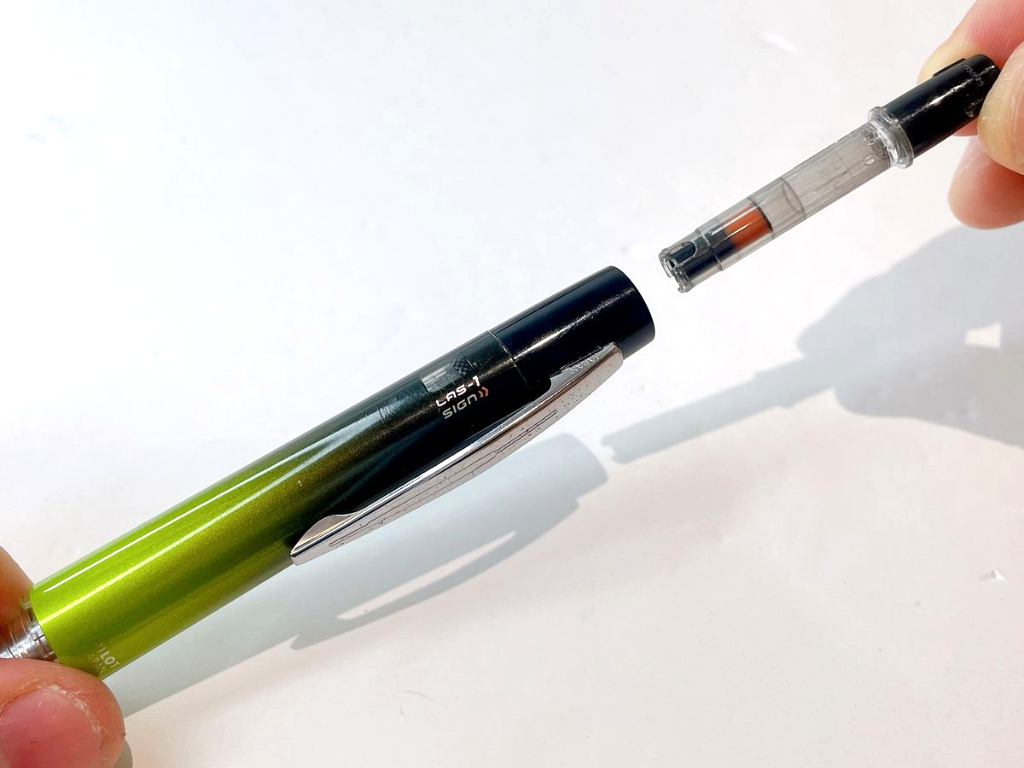

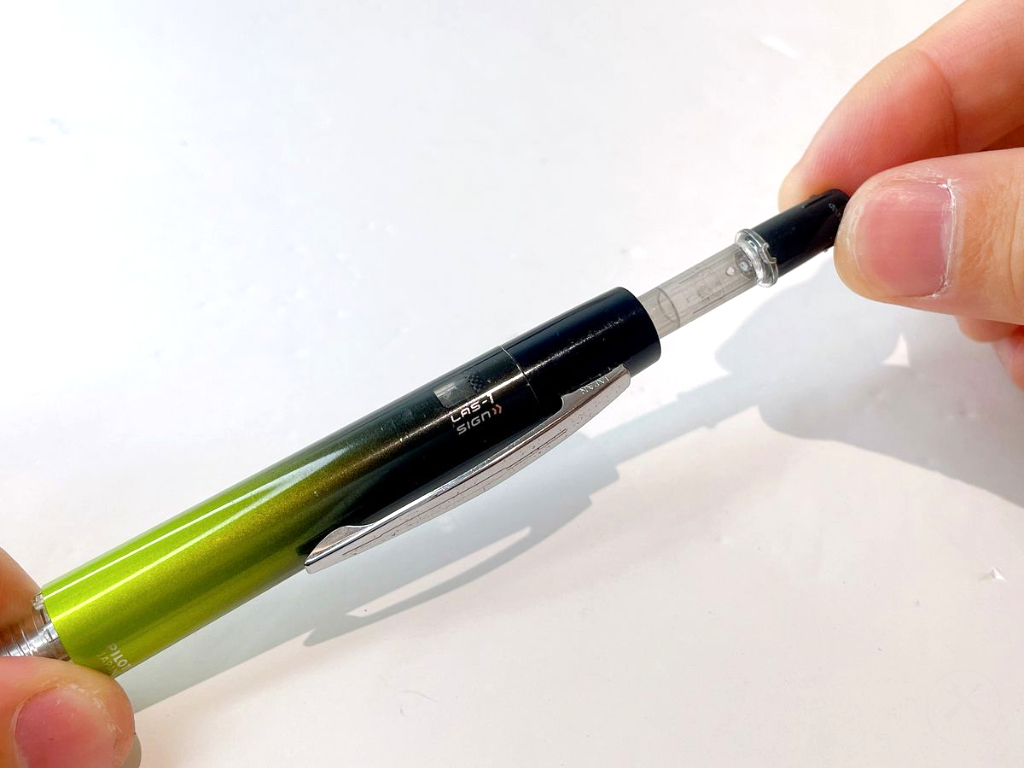

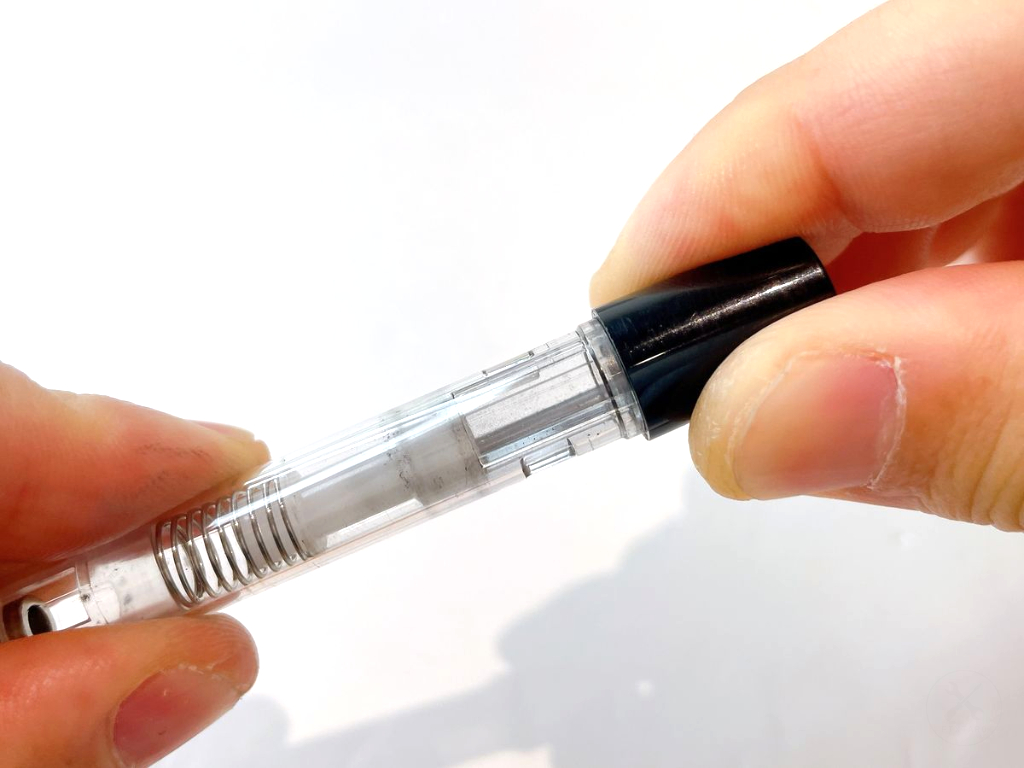

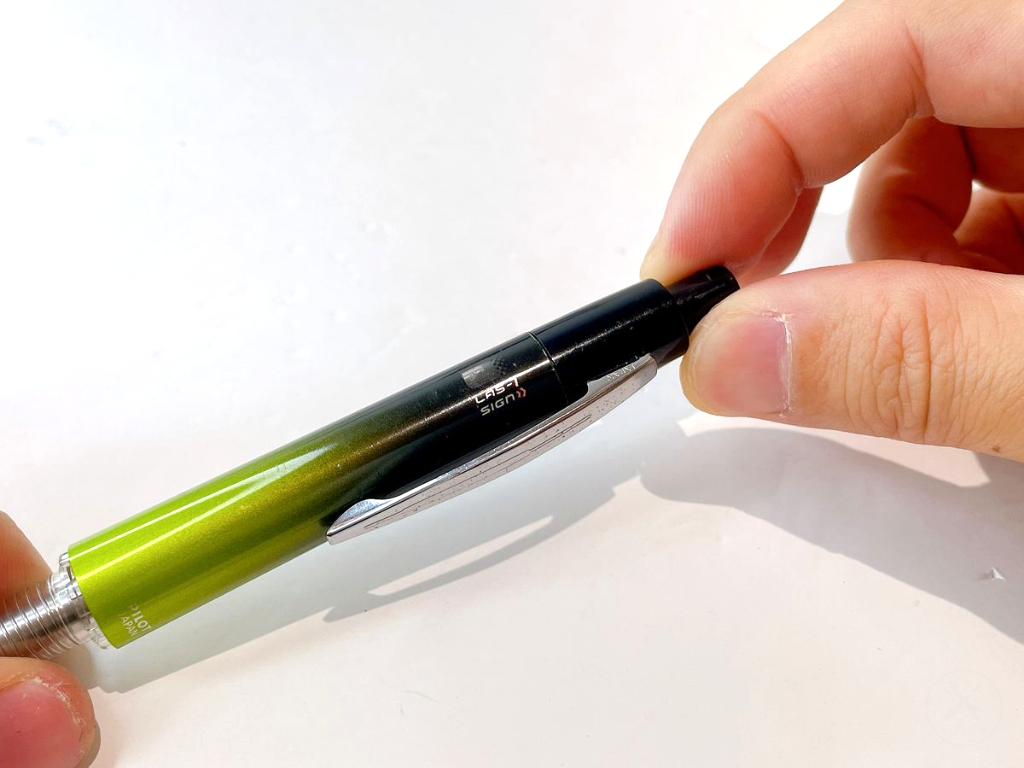

ペン上部のノック部品を引っ張って外します。

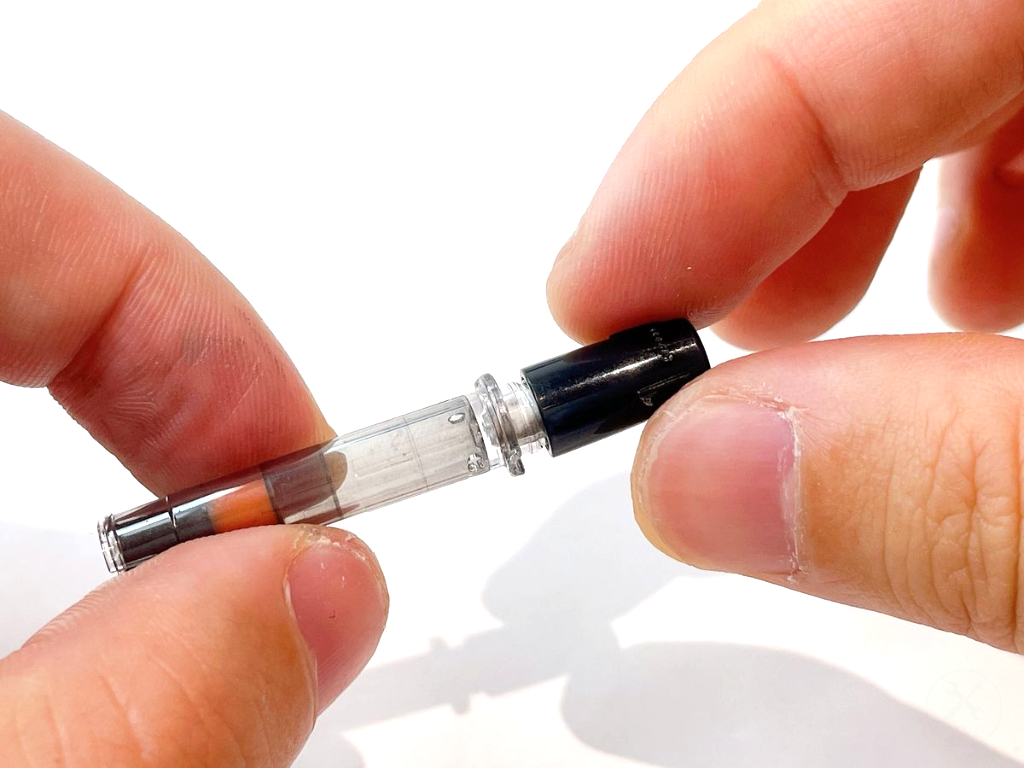

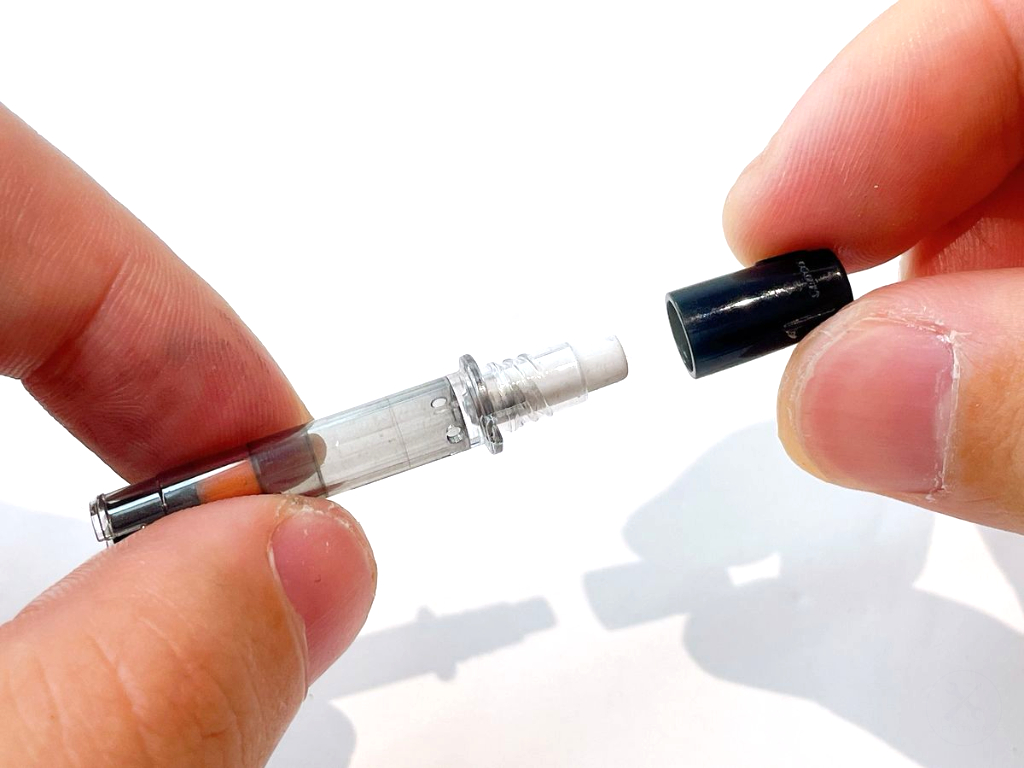

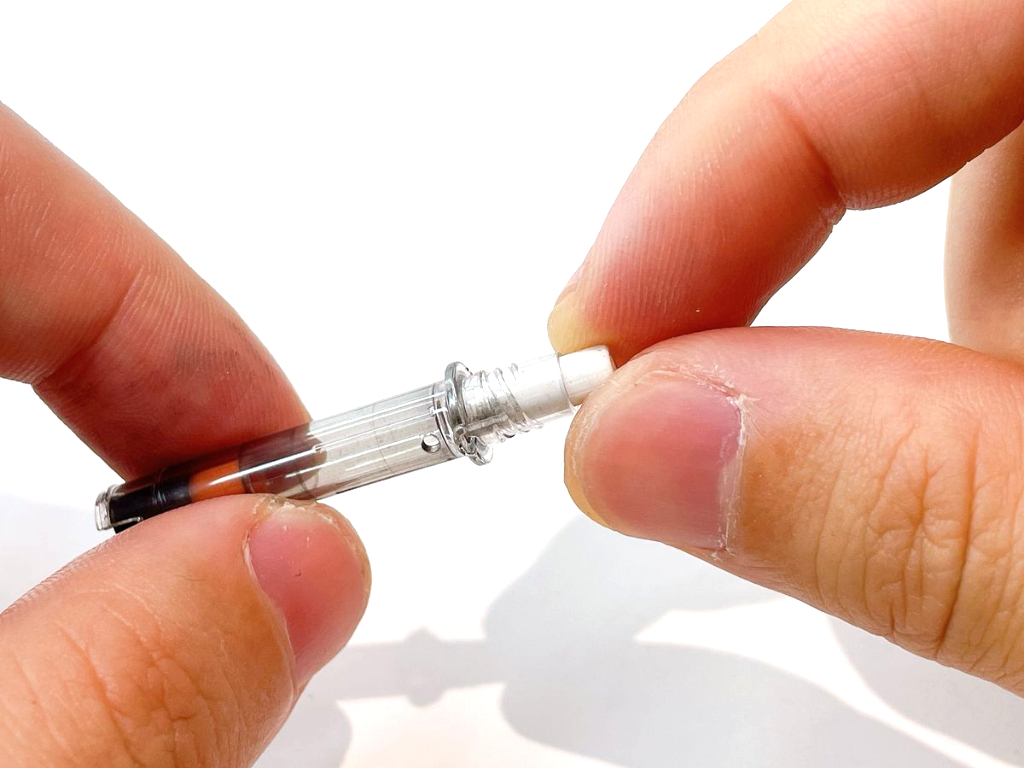

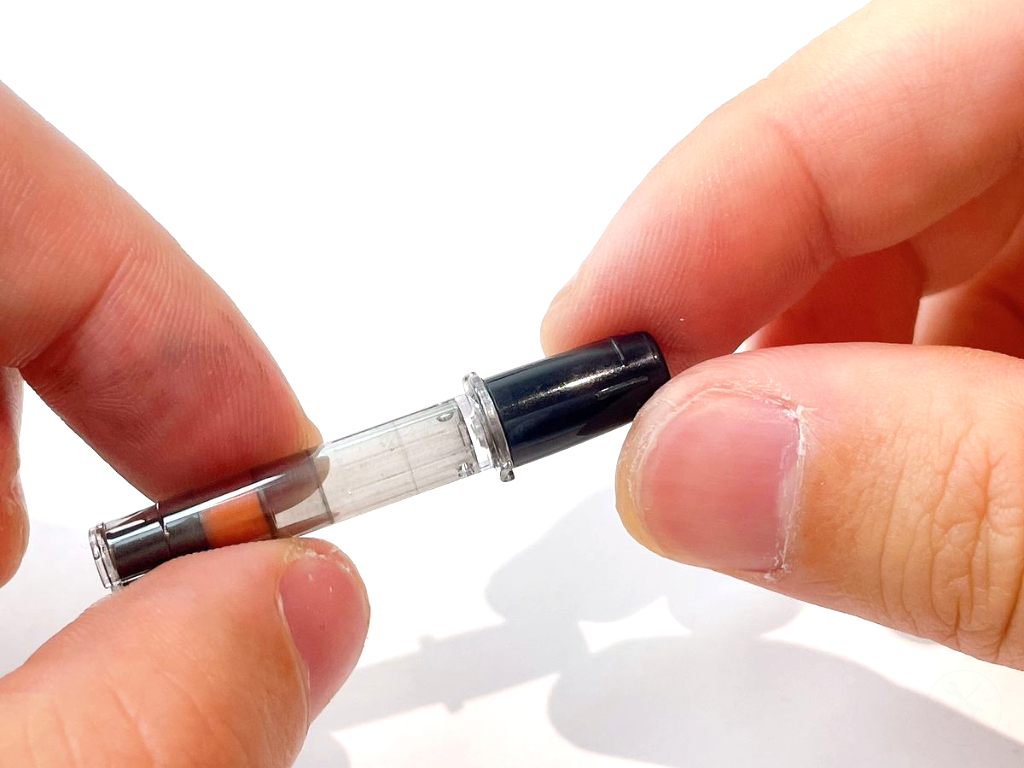

ノック部品からノックキャップを反時計回りに回して外します。

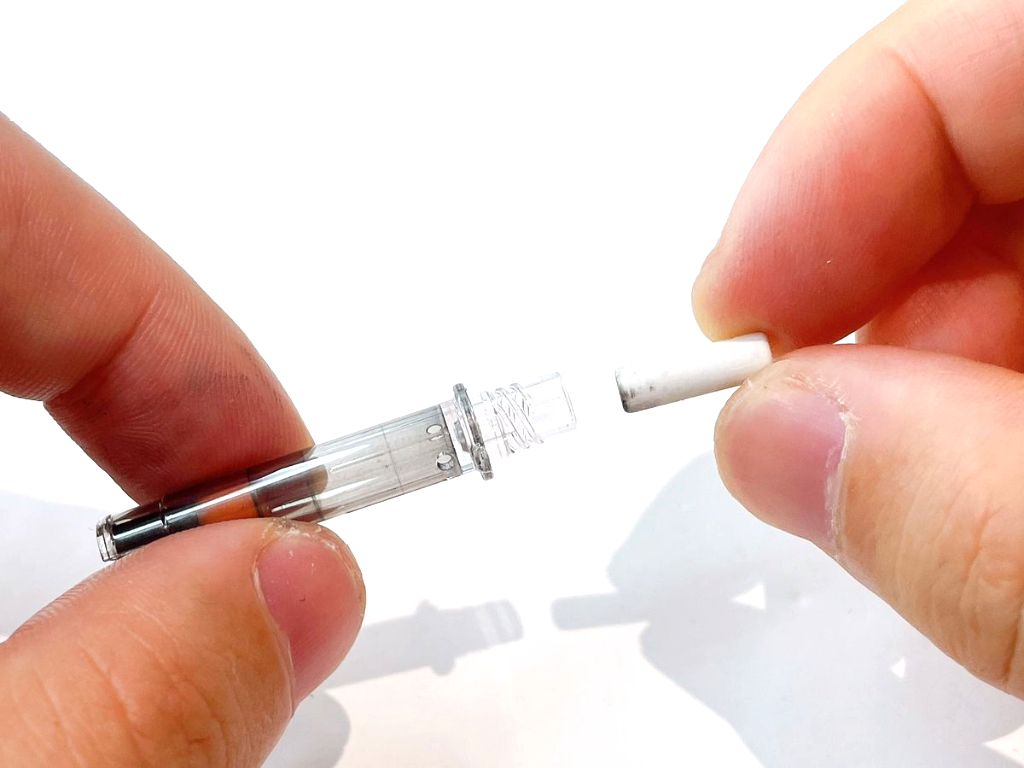

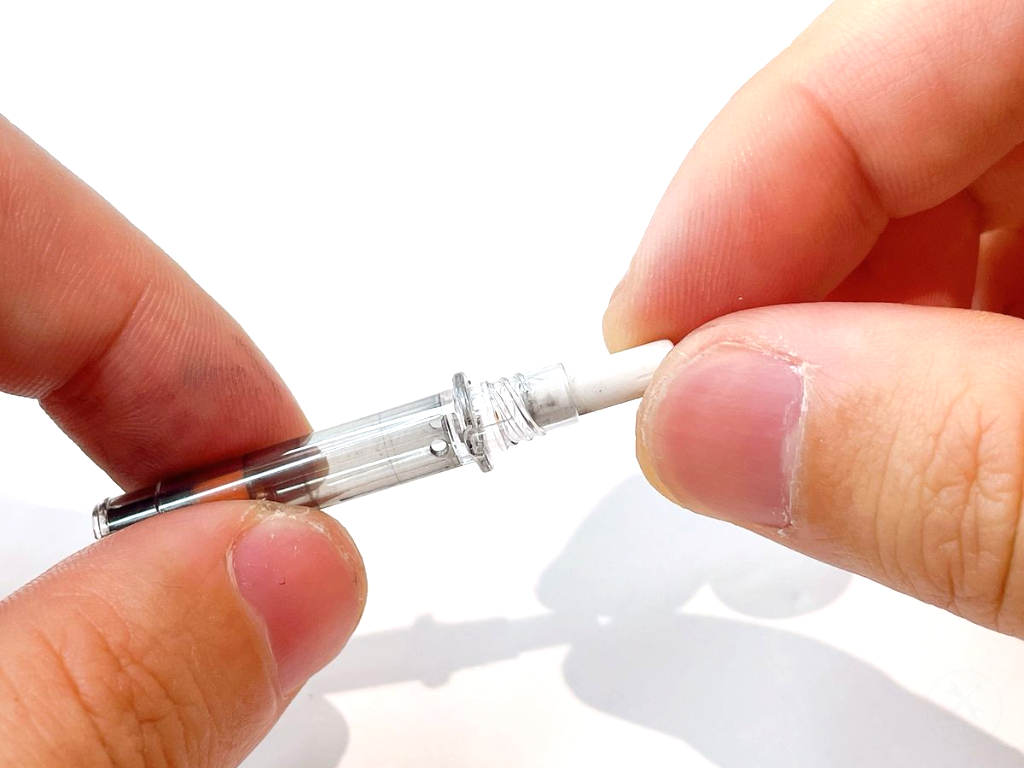

ノック部品から消しゴムを外します。

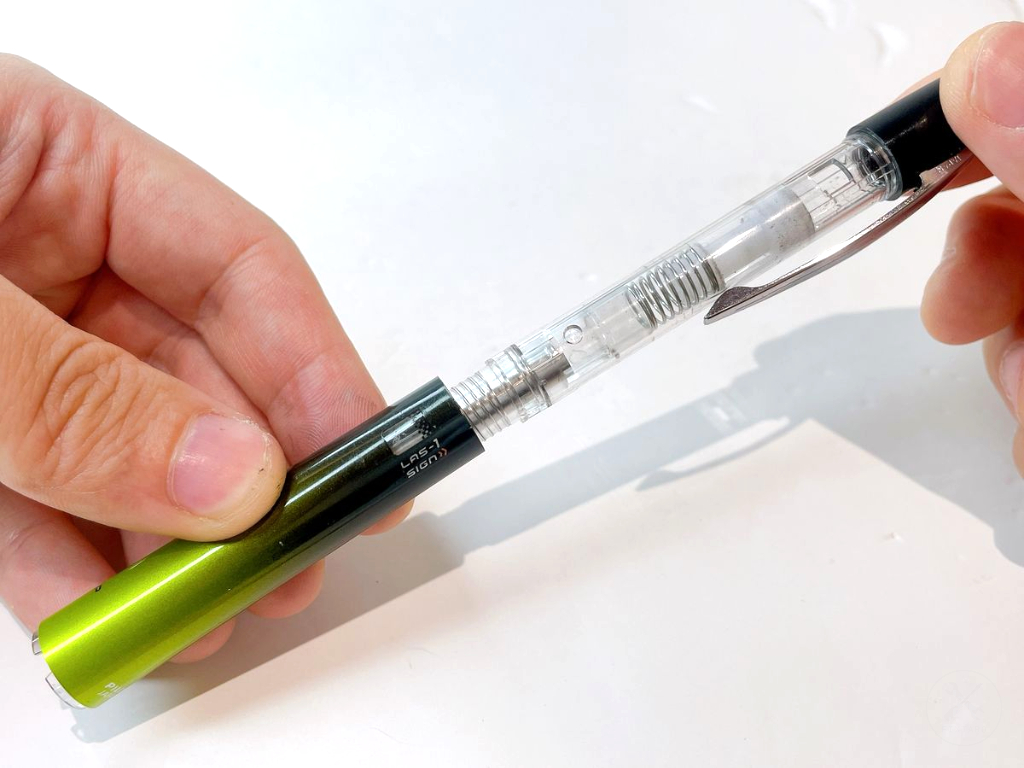

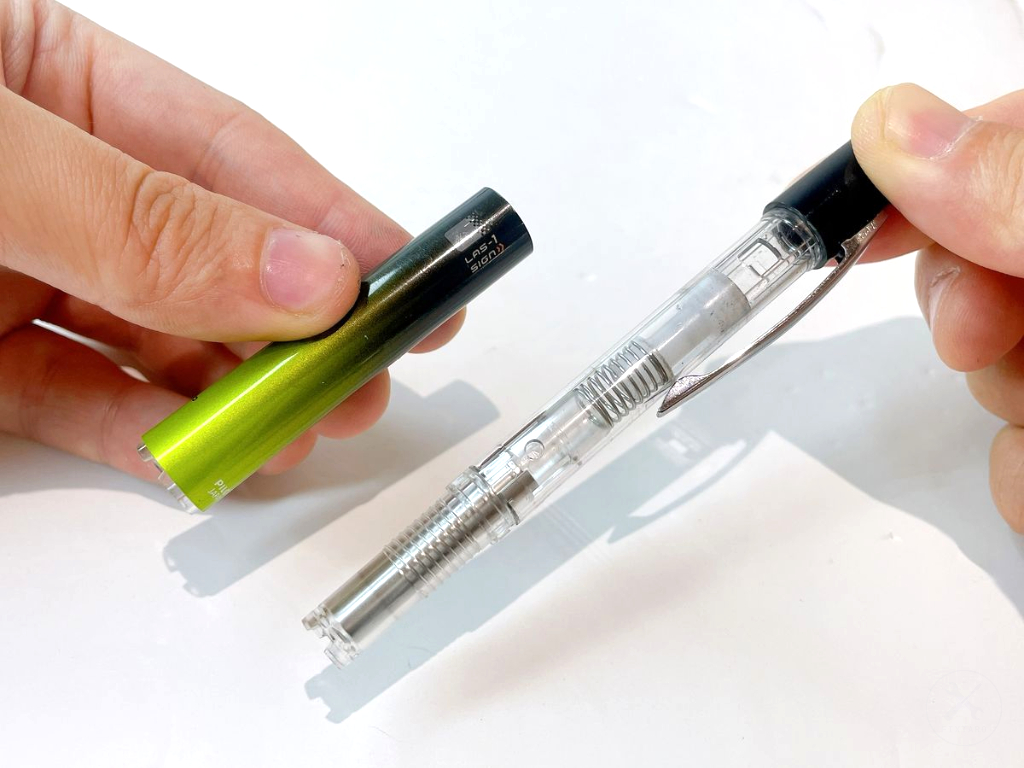

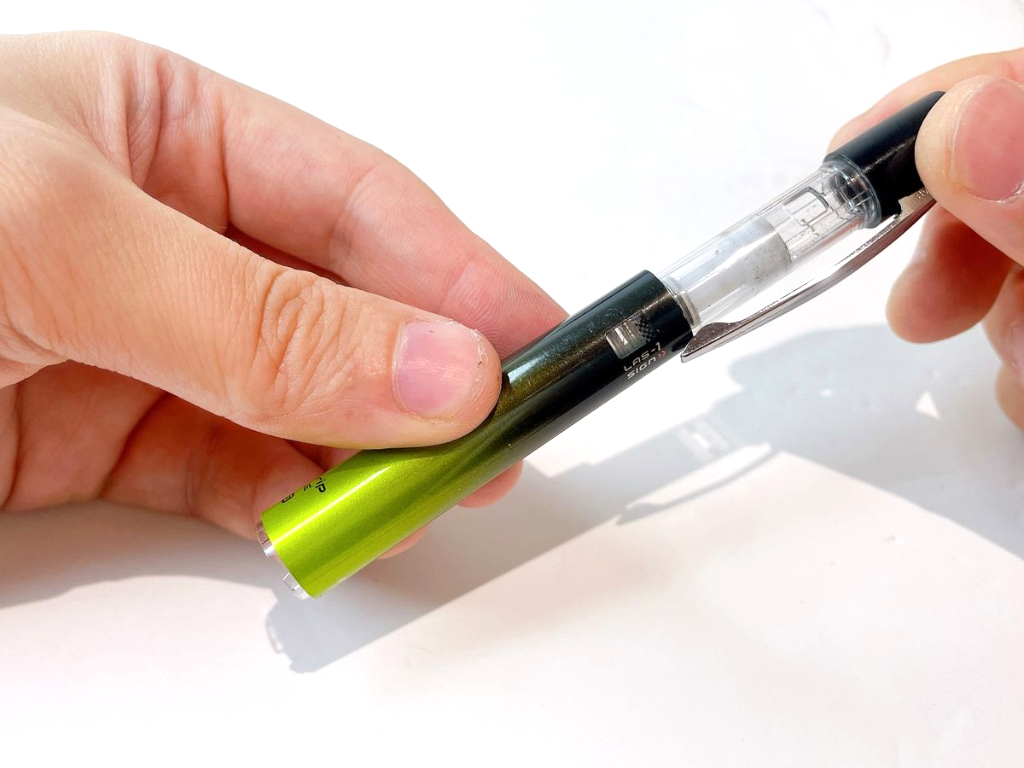

ケースをペン先端側へスライドさせて外します。

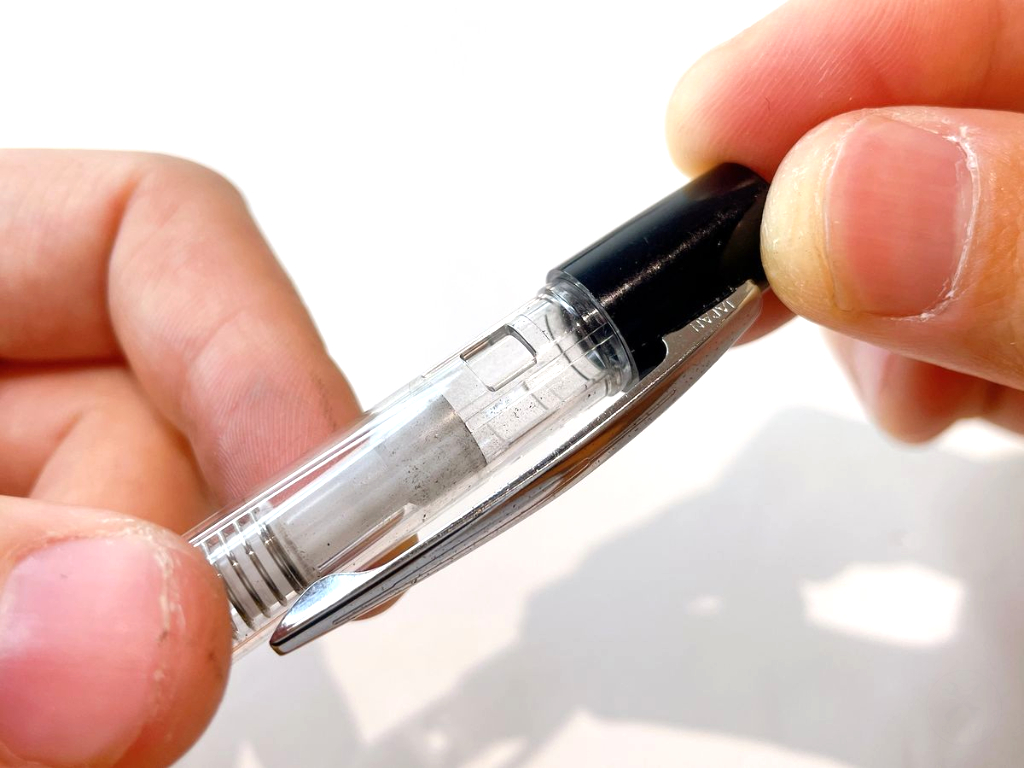

クリップ部分は回しても引っ張っても外れません。

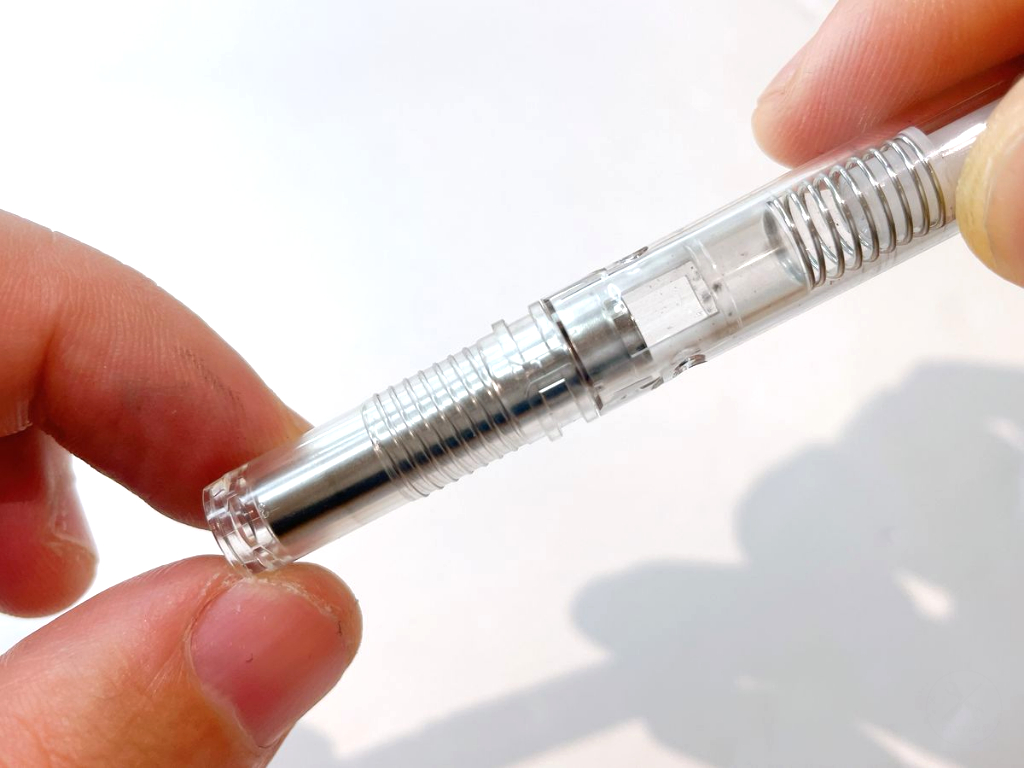

内部の金属筒（シャー芯を振った時にシャー芯を押し出すための部品）は固定されているため分解できません。

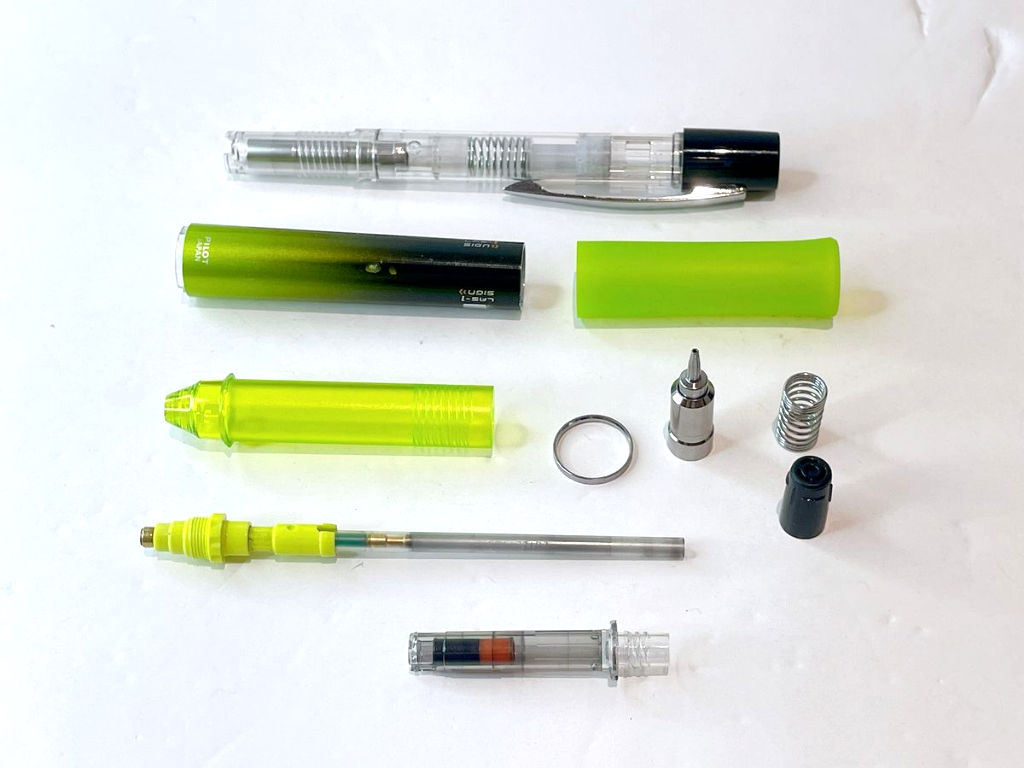

以上で、ドクターグリップエース（ACE）の分解完了です。
