GショックDW002のベルト交換（No.1298）
所要時間: 30分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2026/08/04
0コメント
161閲覧
修理に必要なもの
実際に修理で使用したり汎用的に使用できる工具・部品です。外部キャンペーンPRを含みます。
工具リスト
部品リスト
部品は必要ありません
マイガレージを
無料で使ってみませんか？
🚀全体で100件達成でいいね・コメント機能解放！9 / 100件
マイガレージは、着用履歴やメンテナンス履歴、
ユーザー同士の交流、修理の進捗状況の確認などできます。
※登録後、すぐにマイガレージが使えます。機能は順次公開！

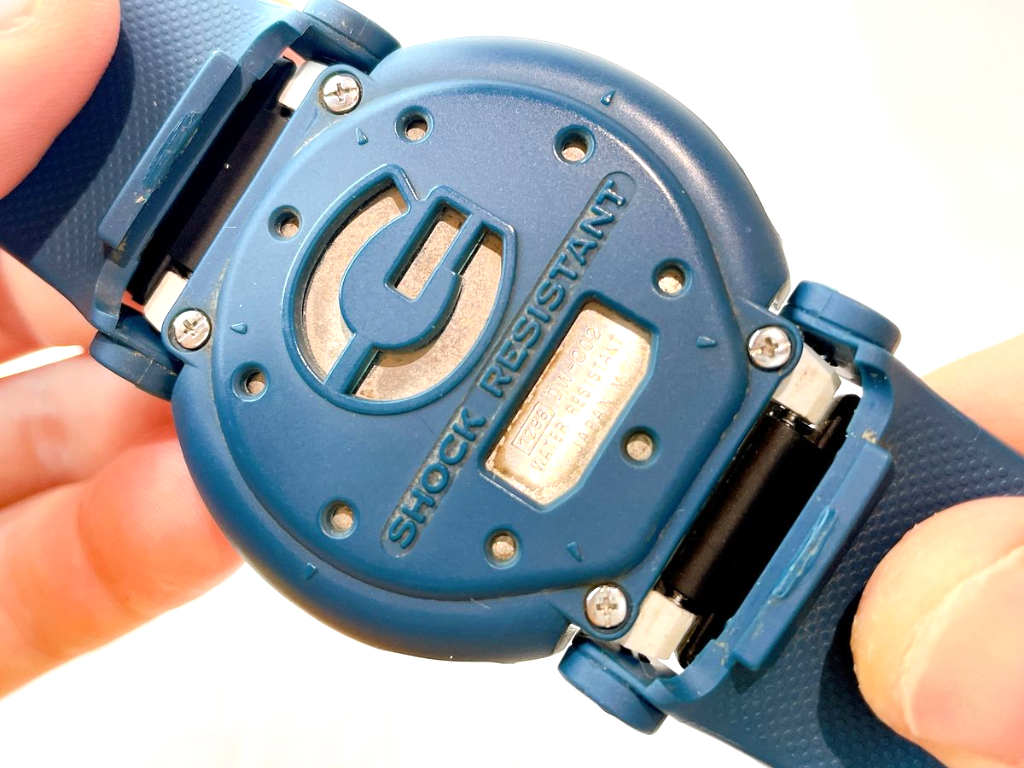

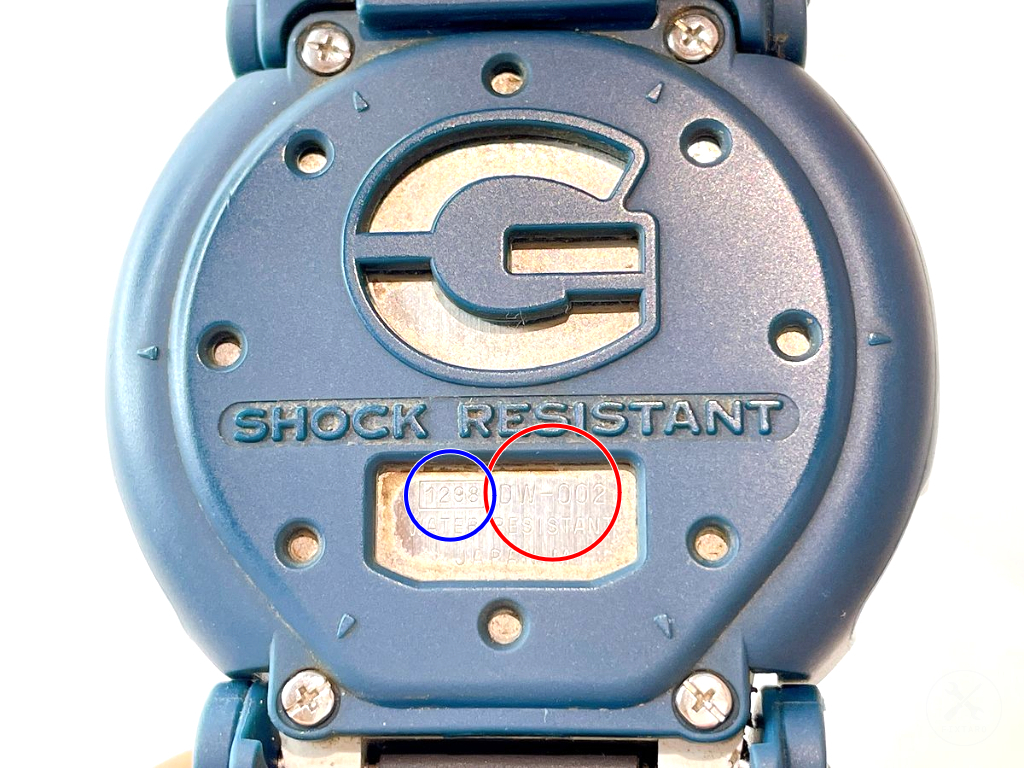

(1)ステップ1.型番DW002（モジュール番号No.1298）をチェック
改善する

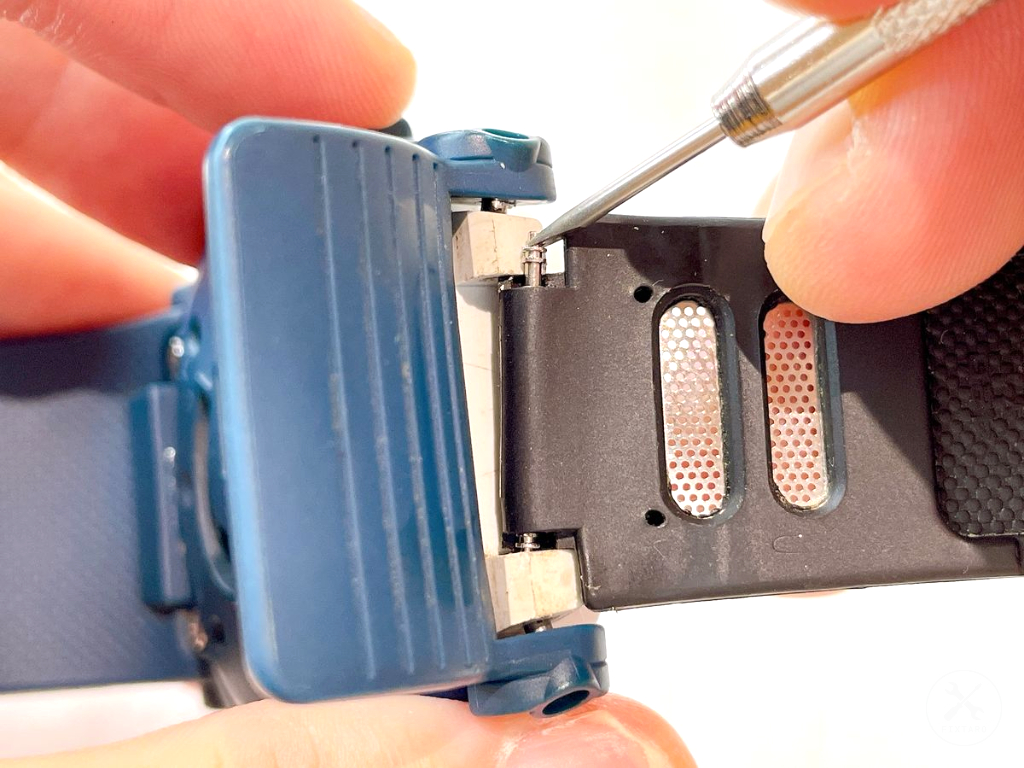

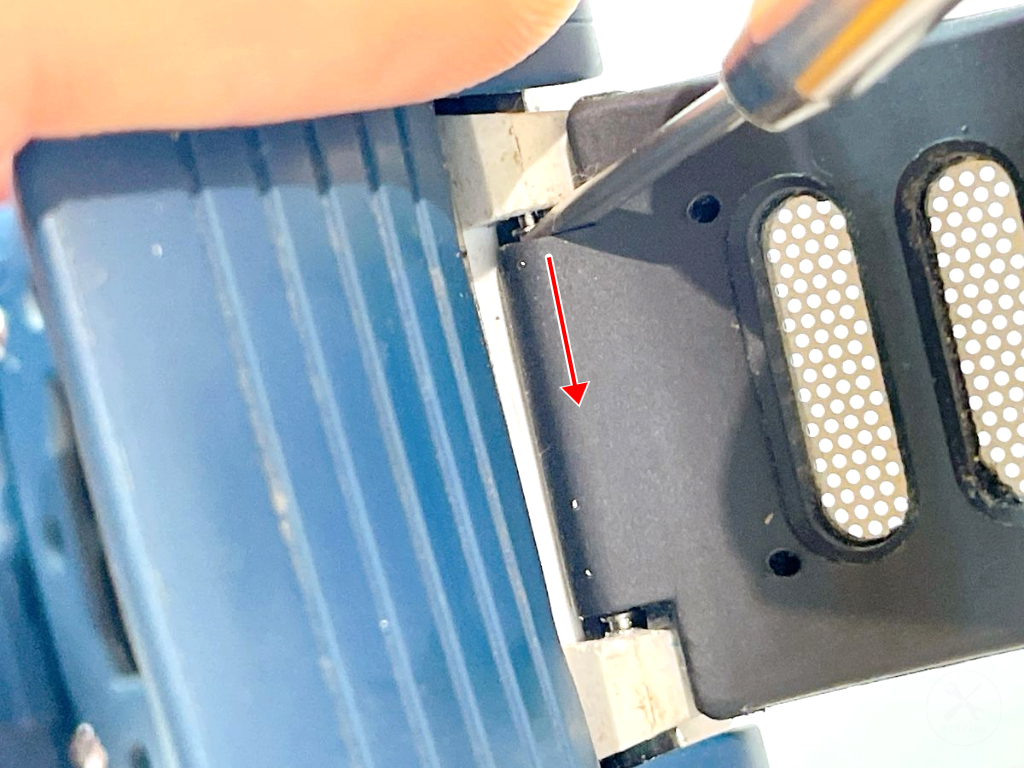

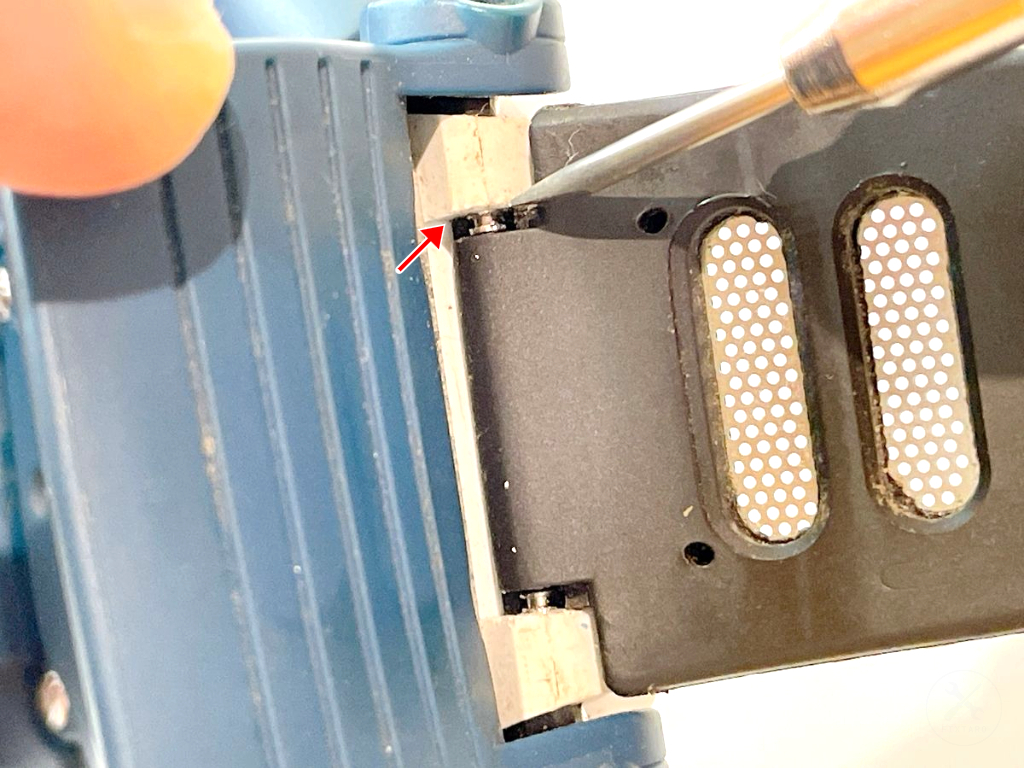

(2)ステップ2.上側ベルトを外す
改善する

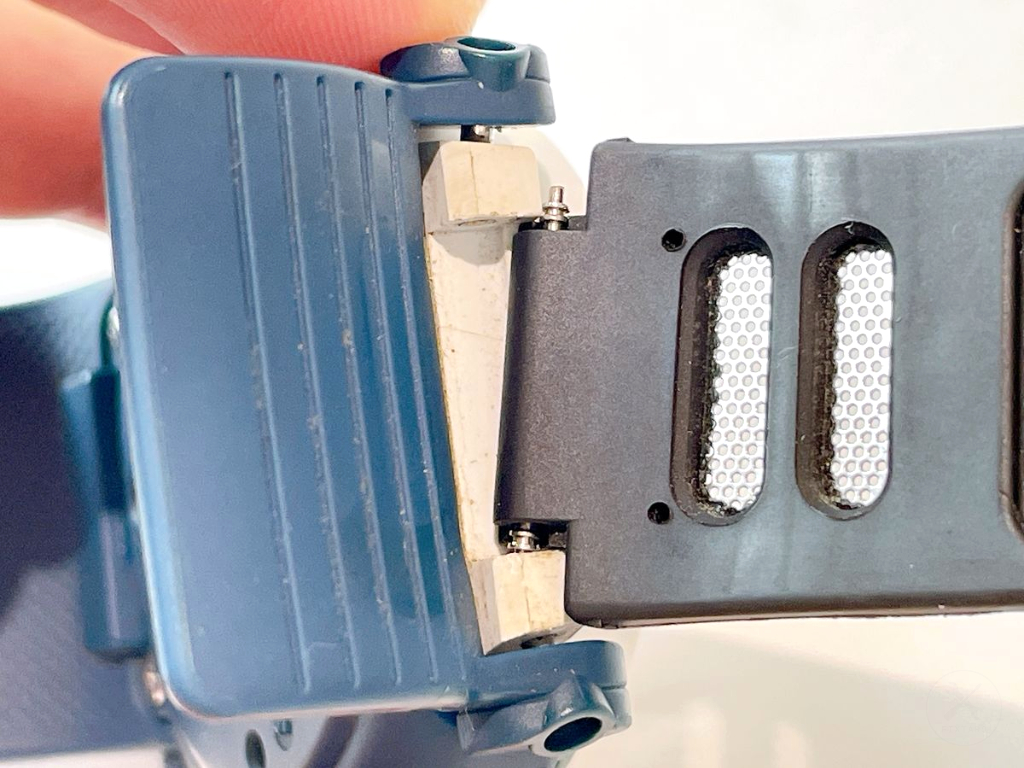

下記手順で、本体の上側ベルトのバネ棒の固定を外します。
- バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。
- バネ棒外しをベルト中央（写真2枚目の赤矢印）へ押し込み、ベルトをスライドさせて外します。
☝️ポイント
- バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。
⚠️ご注意ください
- バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。

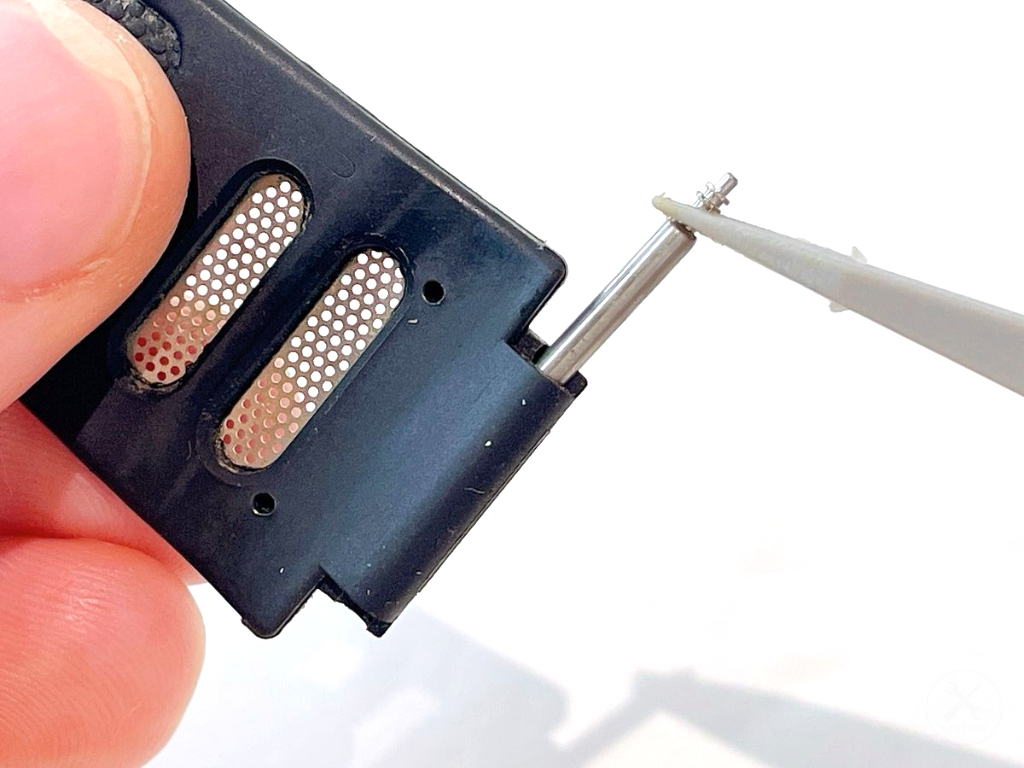

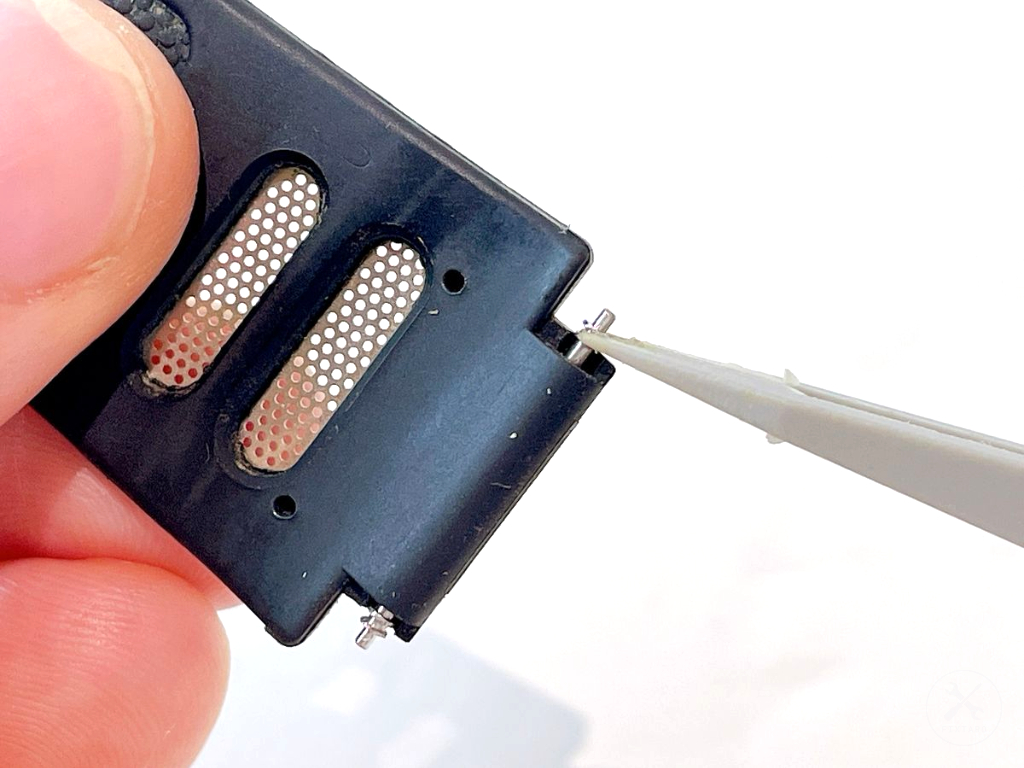

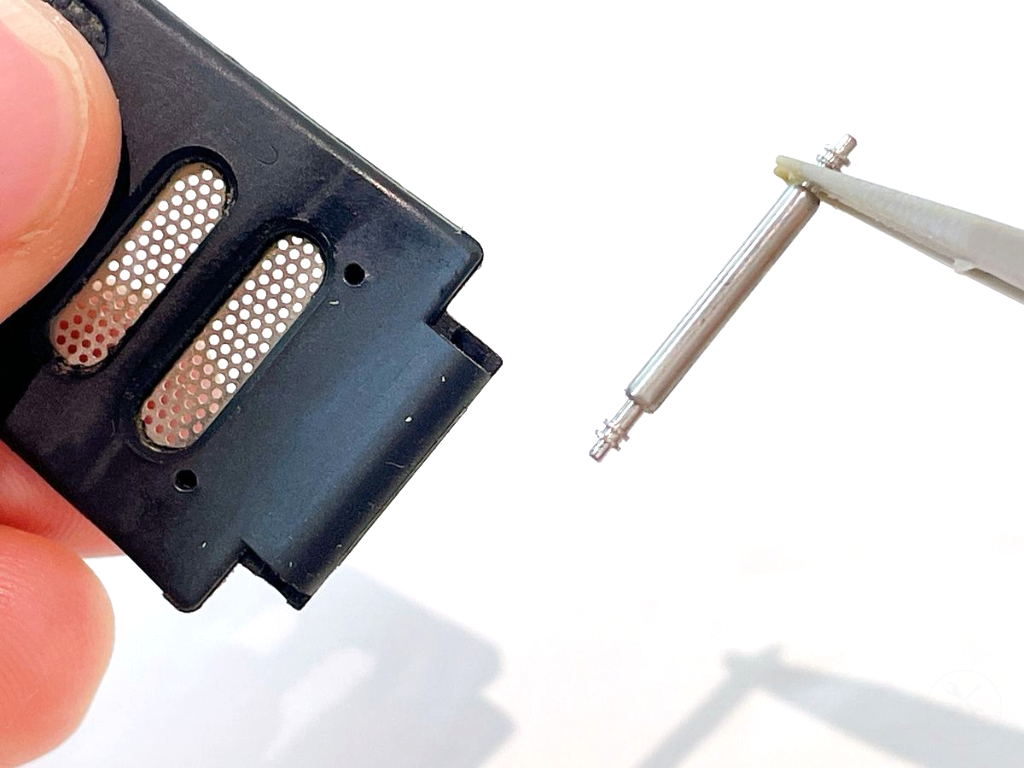

(3)ステップ3.上側ベルトのバネ棒を外す
改善する

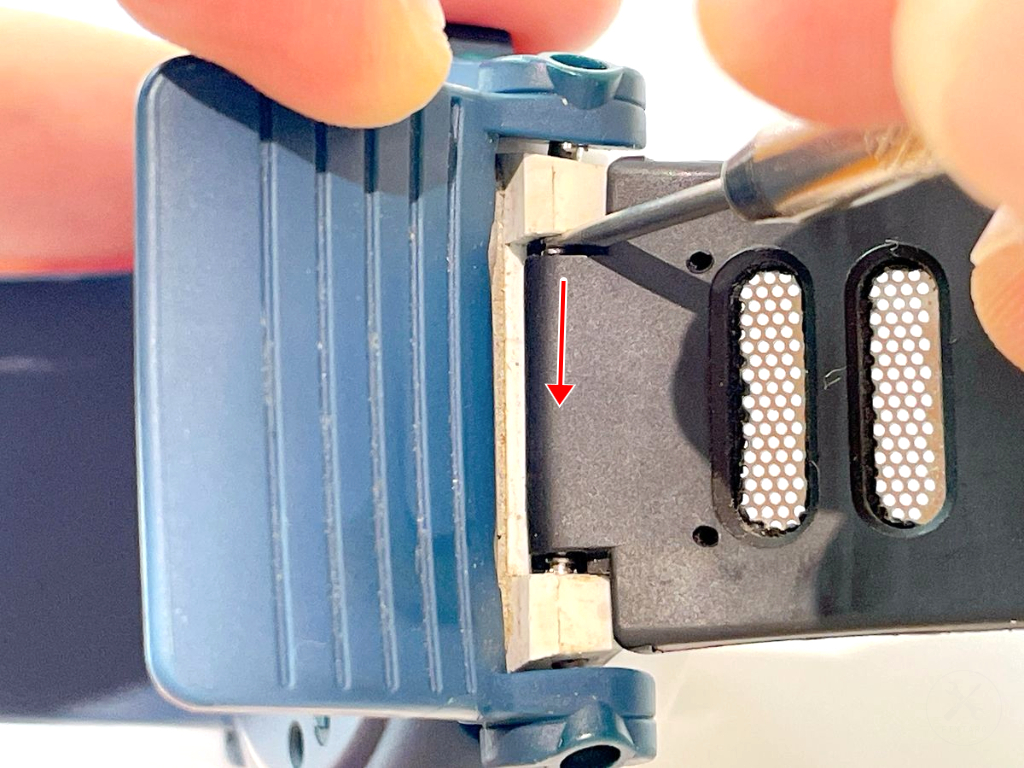

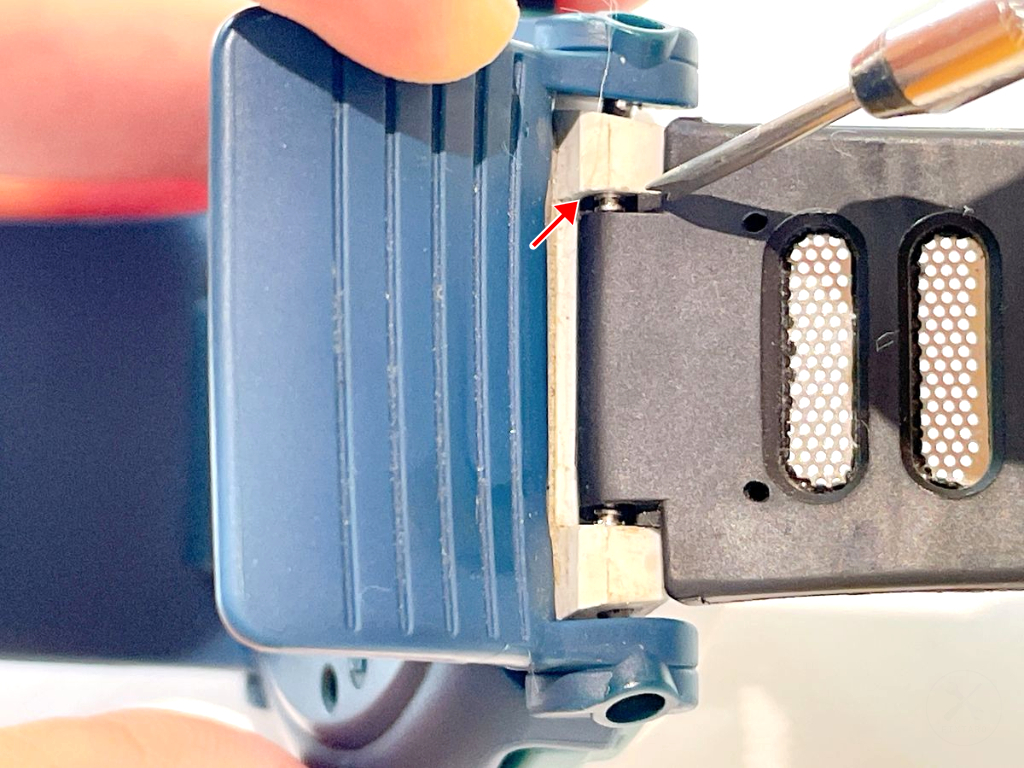

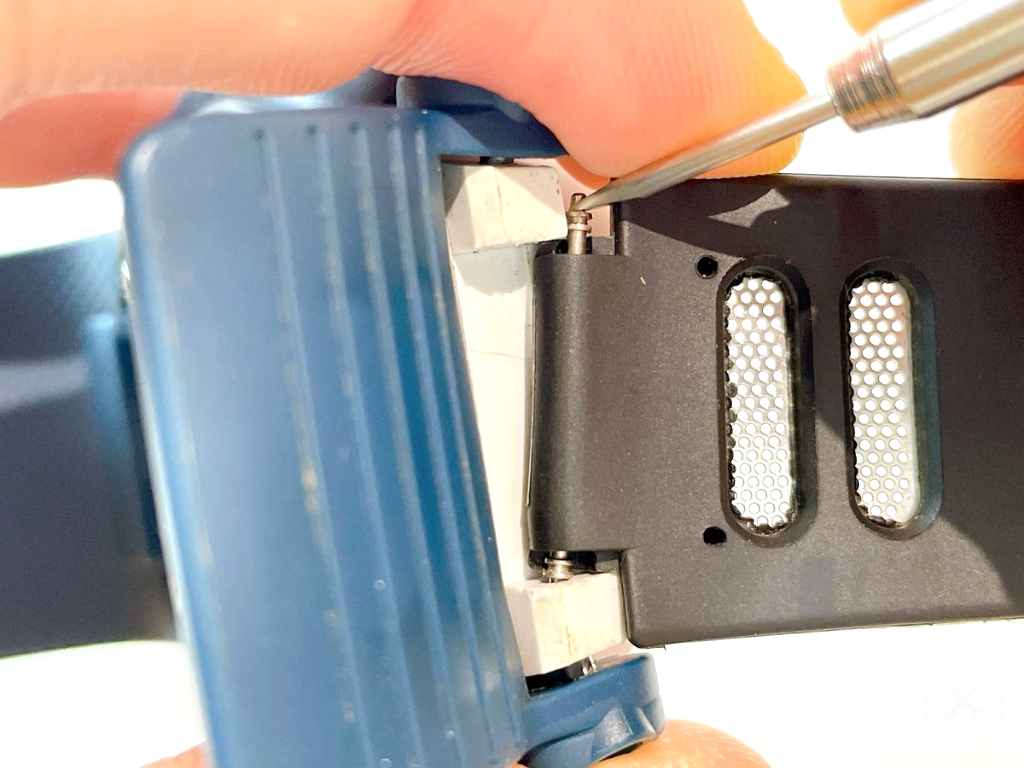

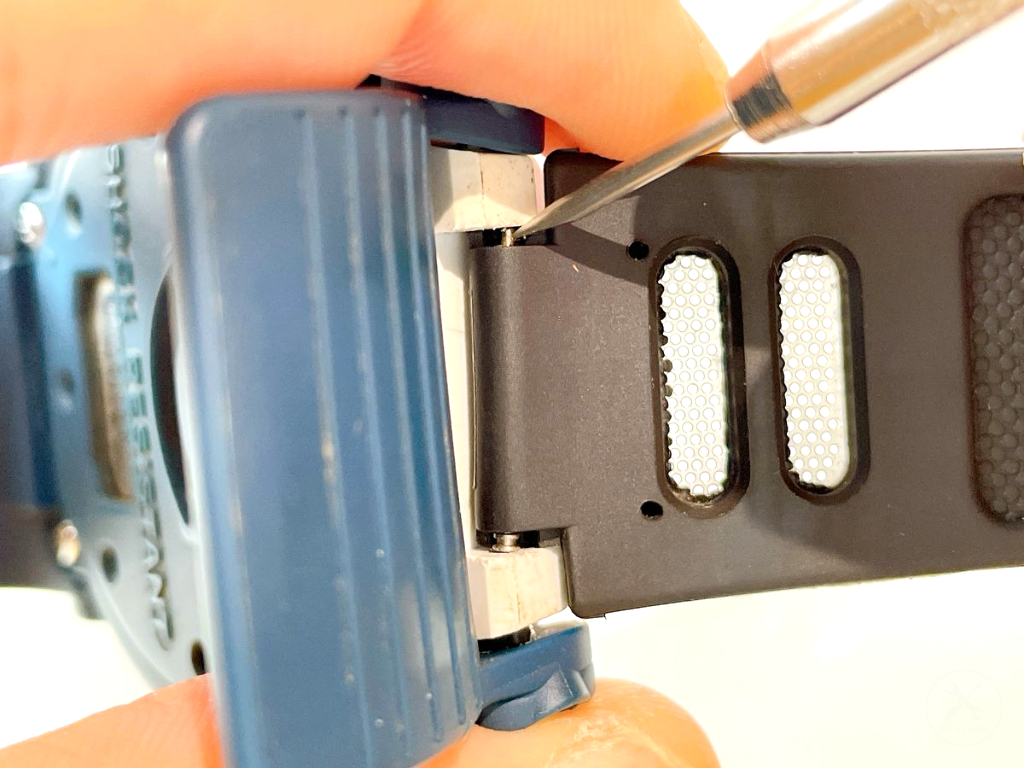

(4)ステップ4.下側ベルトを外す
改善する

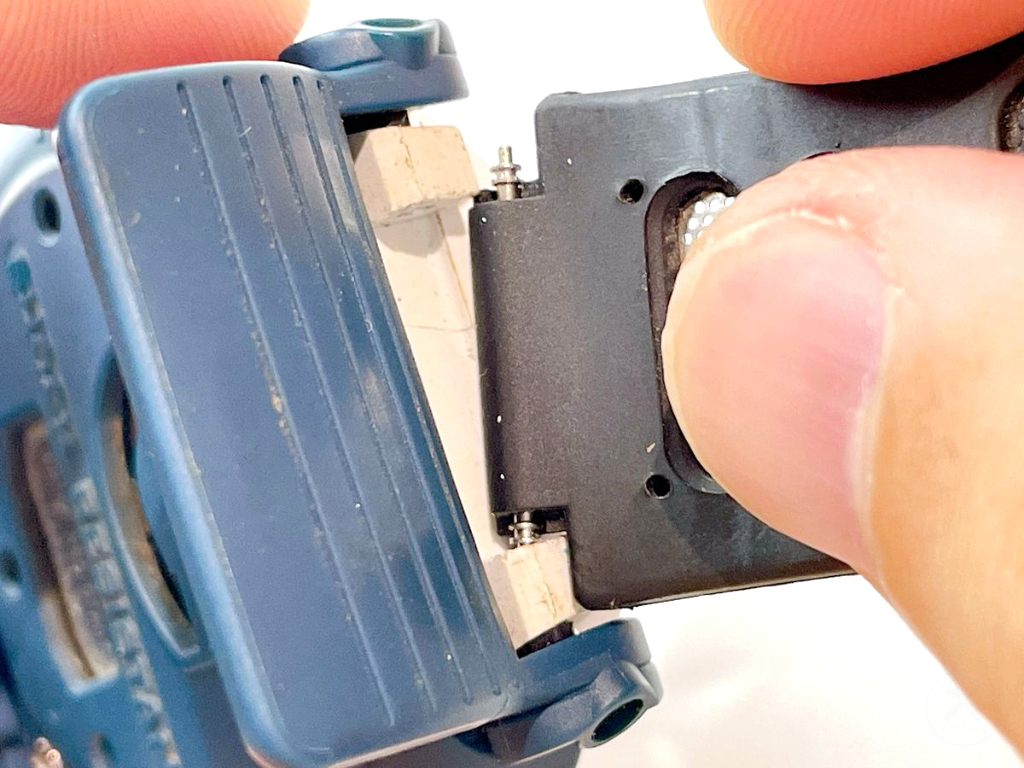

下記手順で、本体の下側ベルトのバネ棒の固定を外します。
- バネ棒の隙間（写真1枚目の赤矢印）に工具[バネ棒外し]のV字側を差し込みます。
- バネ棒外しをベルト中央（写真2枚目の赤矢印）へ押し込み、ベルトをスライドさせて外します。
☝️ポイント
- バネ棒の固定を外す作業は、必ずベルトの裏側から行ってください。ベルトの表側からは隙間がないため作業ができません。
⚠️ご注意ください
- バネ棒が外れていないとベルトは絶対に外れません。強引に外そうとするとベルトか本体が傷つく可能性が高いです。

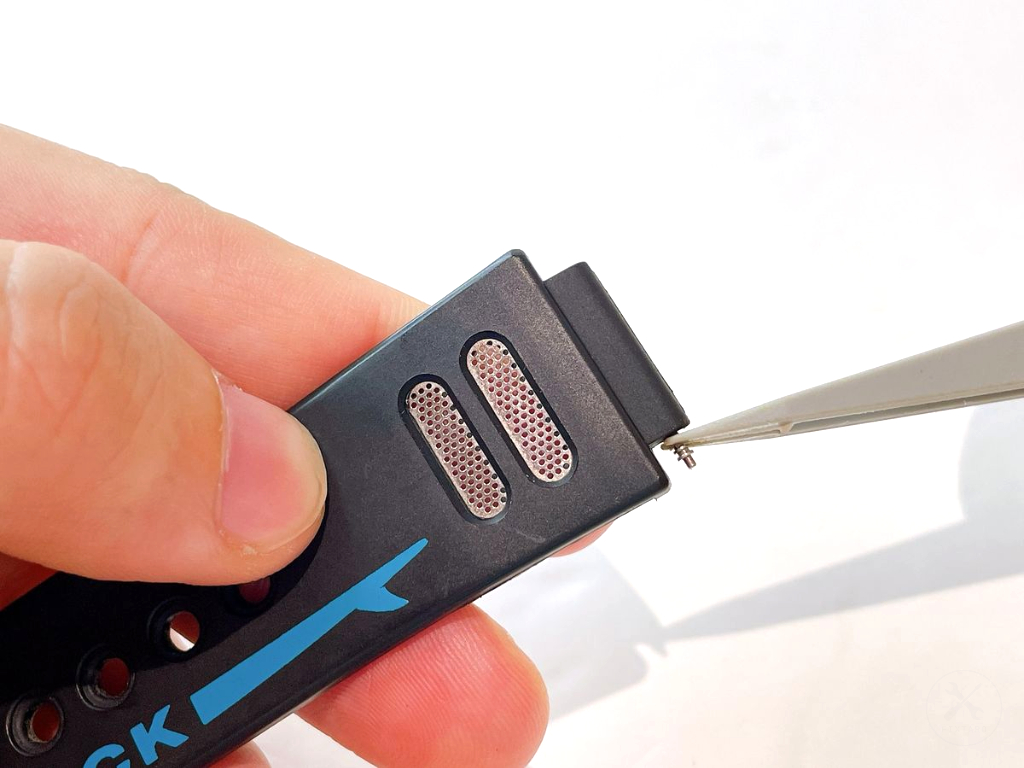

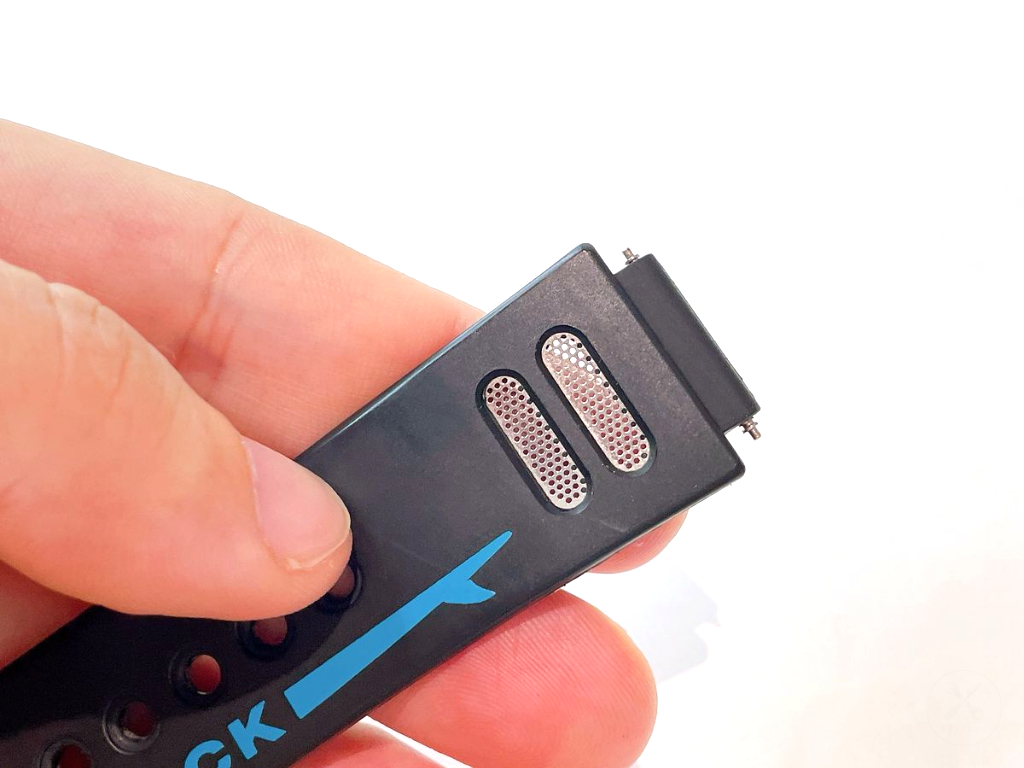

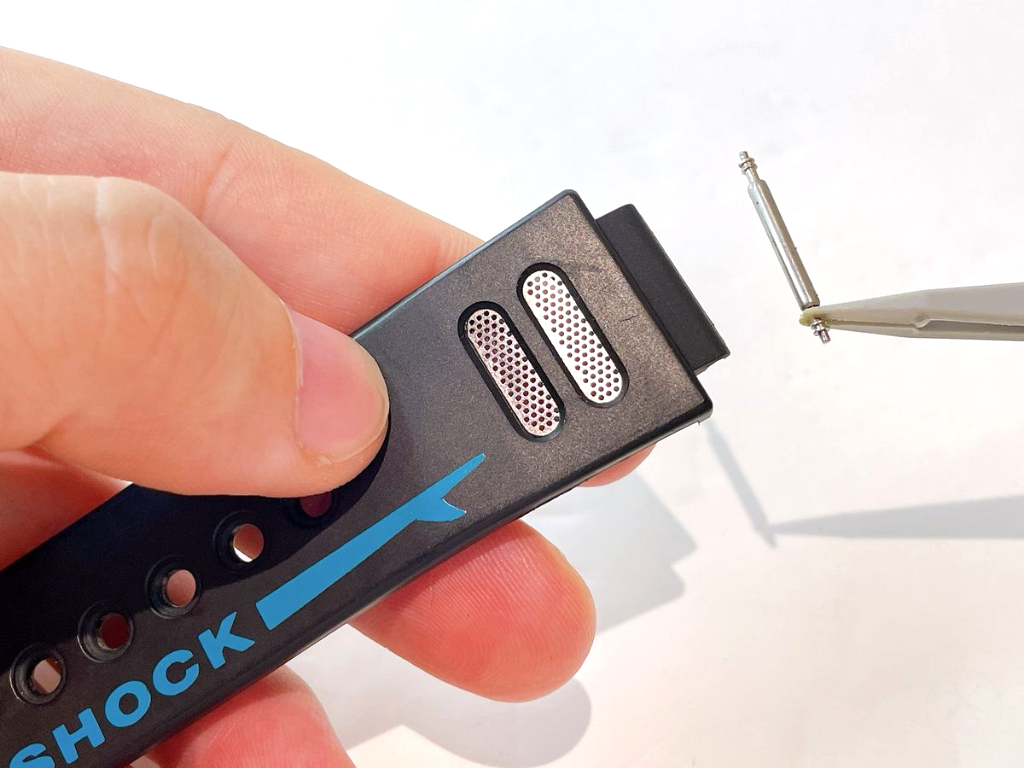

(5)ステップ5.下側ベルトのバネ棒を外す
改善する

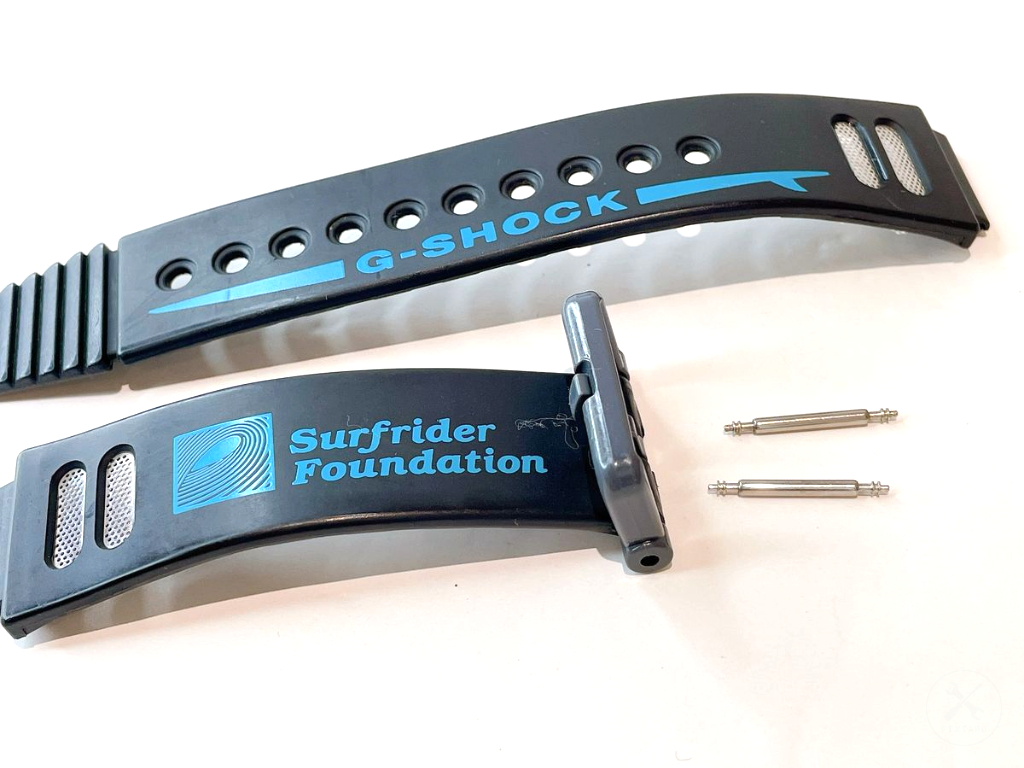

(6)ステップ6.交換用ベルトを用意する
改善する

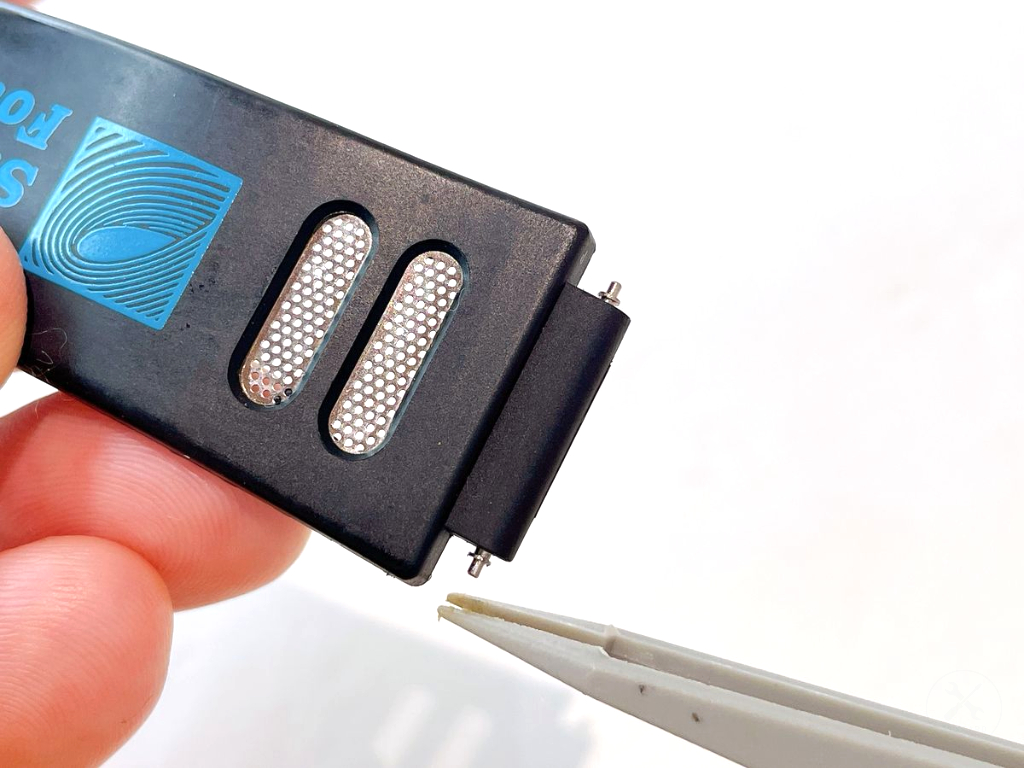

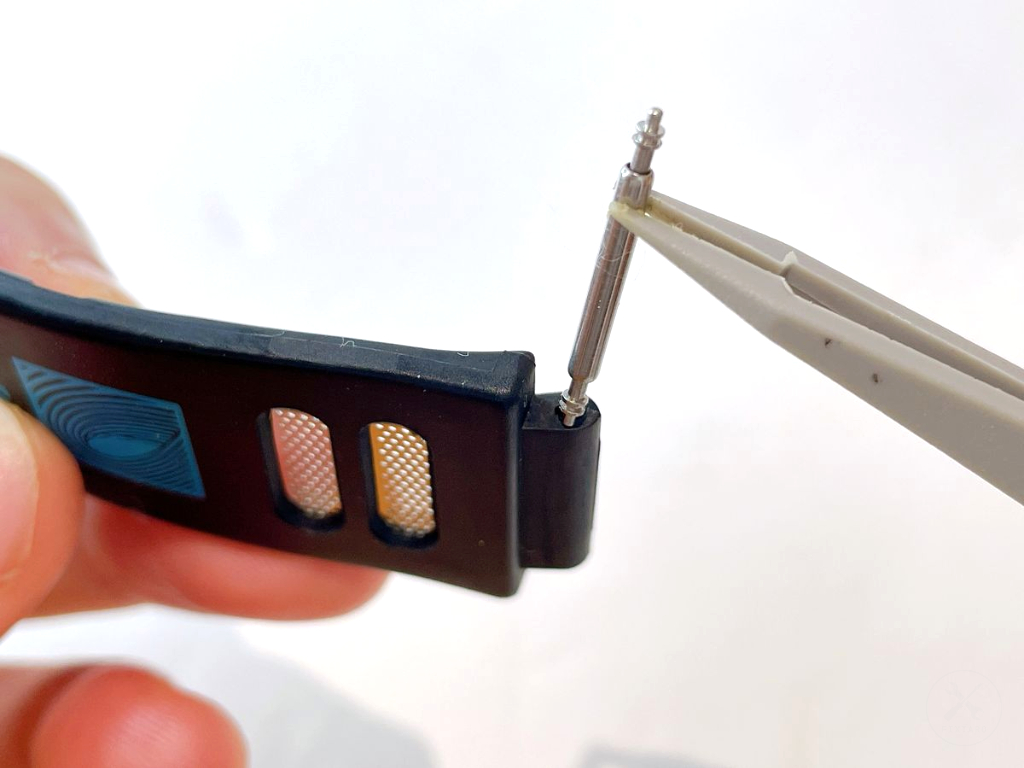

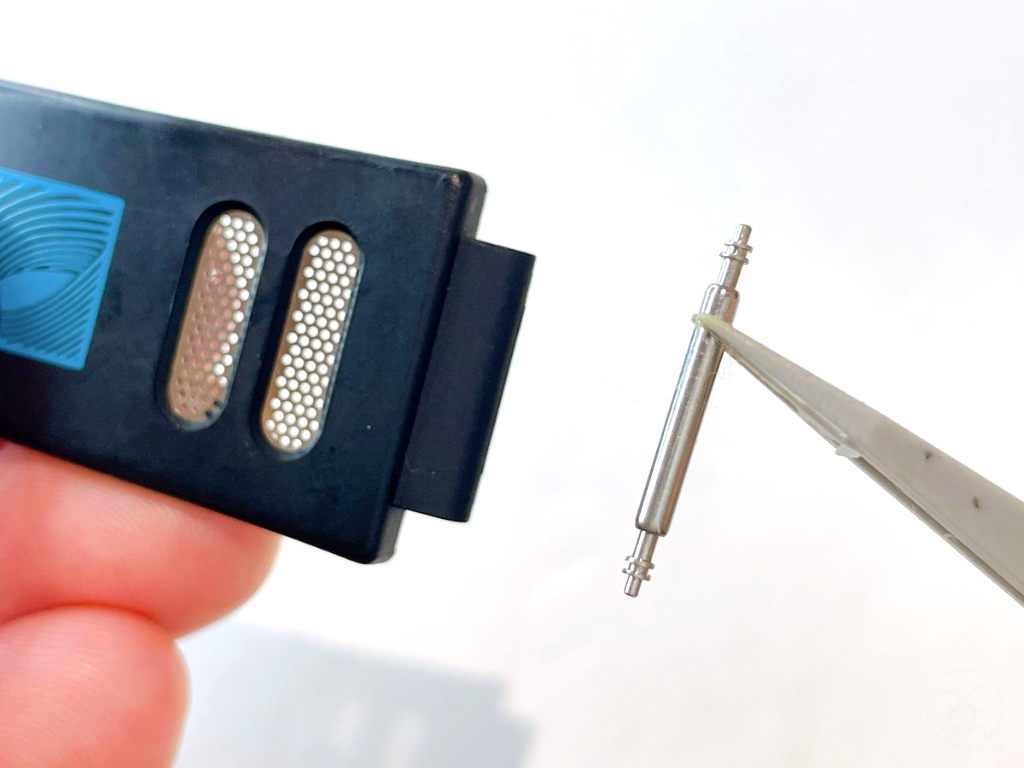

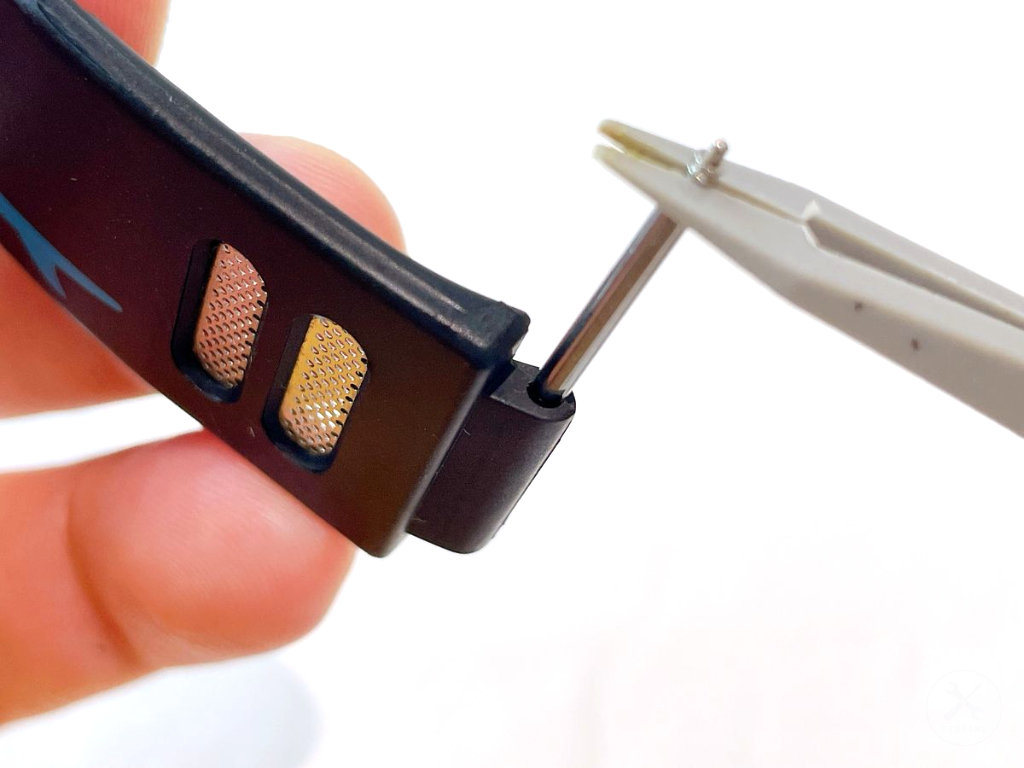

(7)ステップ7.下側ベルトにバネ棒を挿入する
改善する

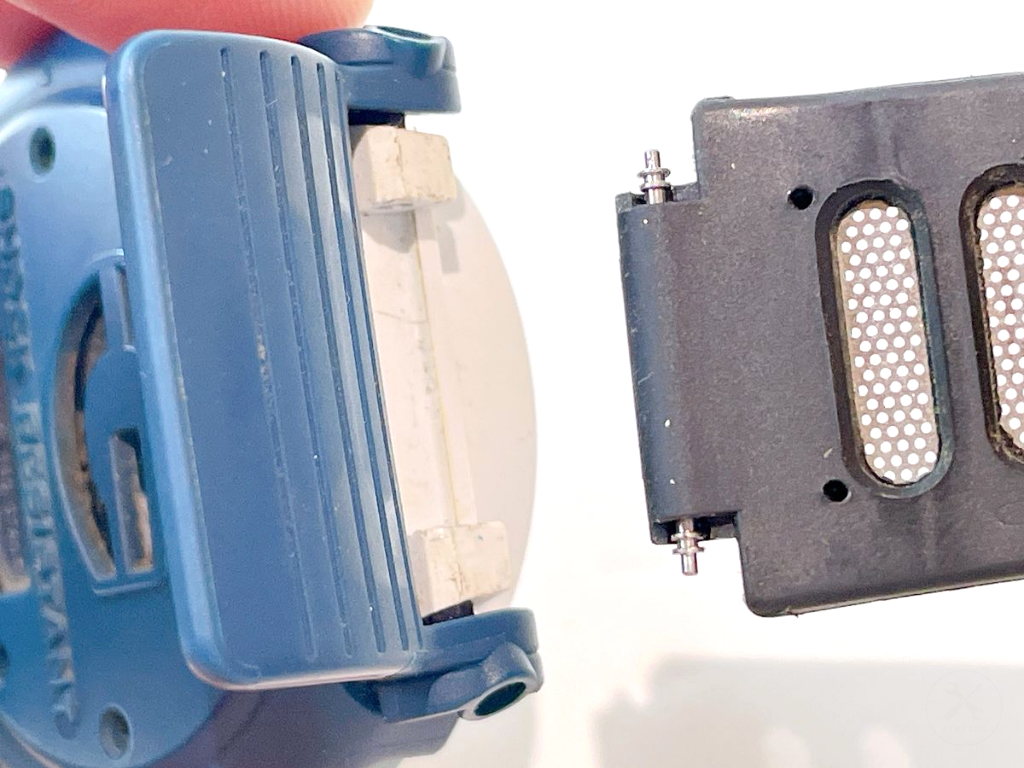

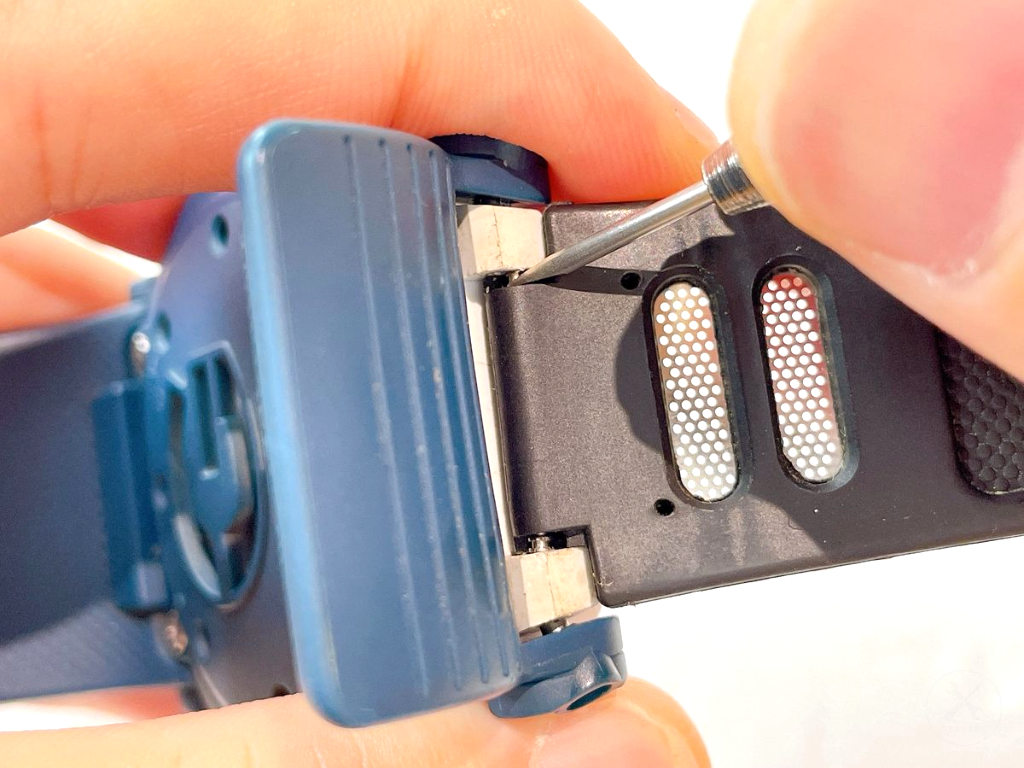

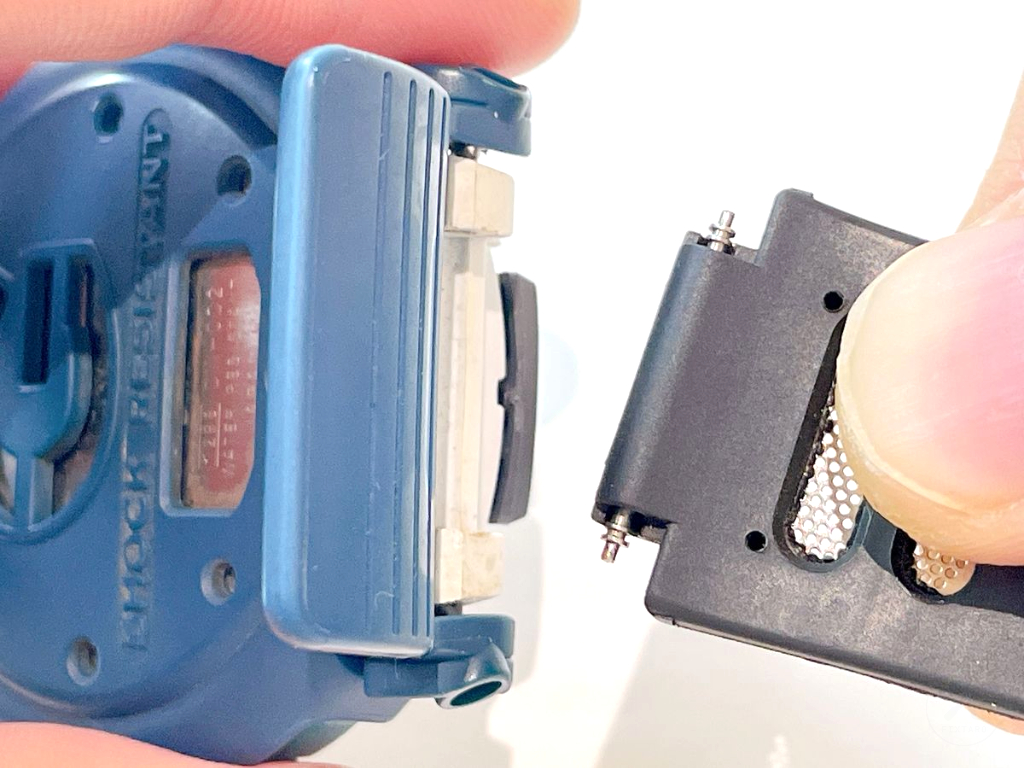

(8)ステップ8.下側ベルトを本体に装着する
改善する

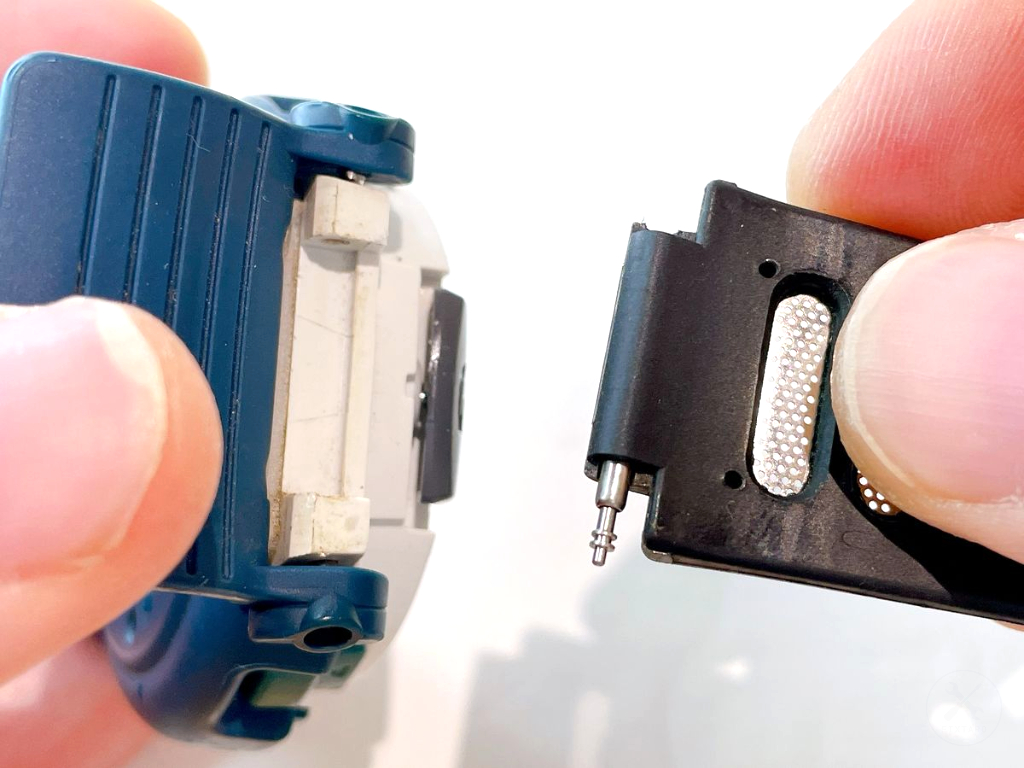

下記手順で下側ベルトを本体に装着します。
- 下側ベルトから出てるバネ棒を本体の下側の穴に挿入します。
- 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。
☝️ポイント
- バネ棒は下側から装着した方が作業が圧倒的に簡単です。

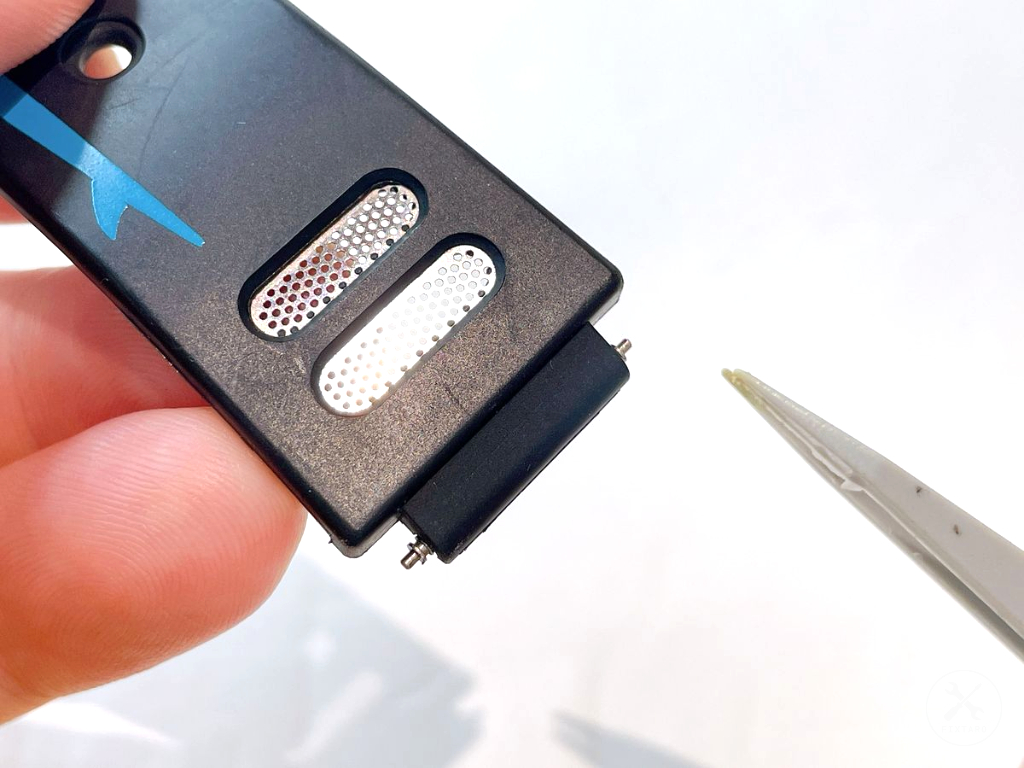

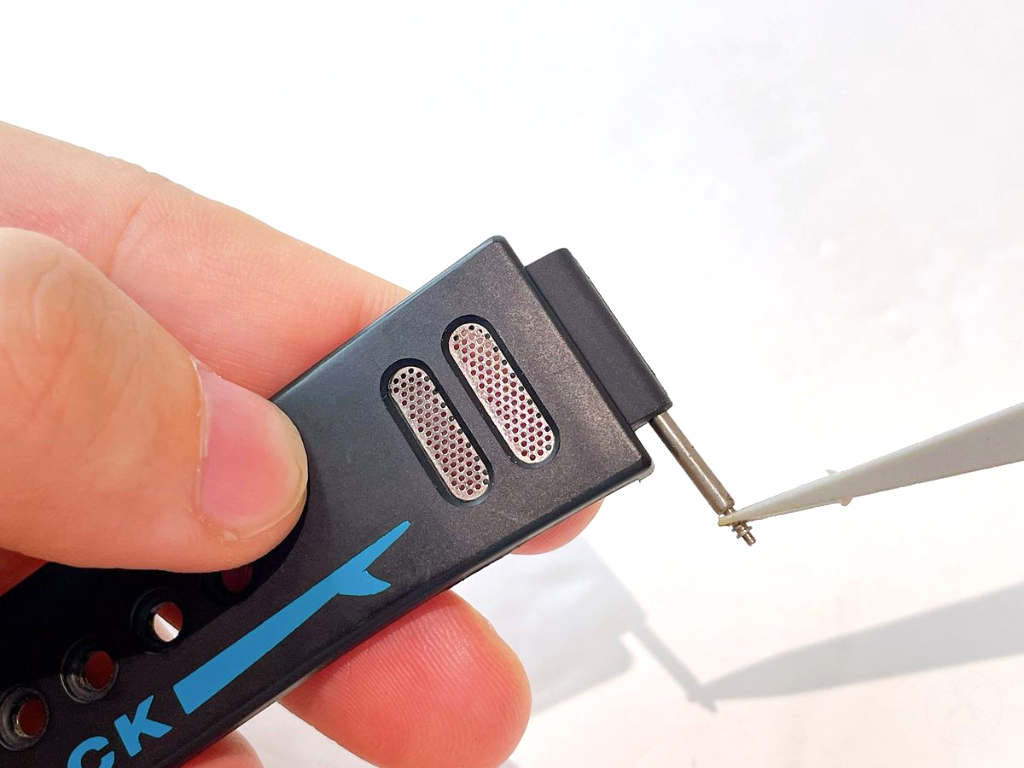

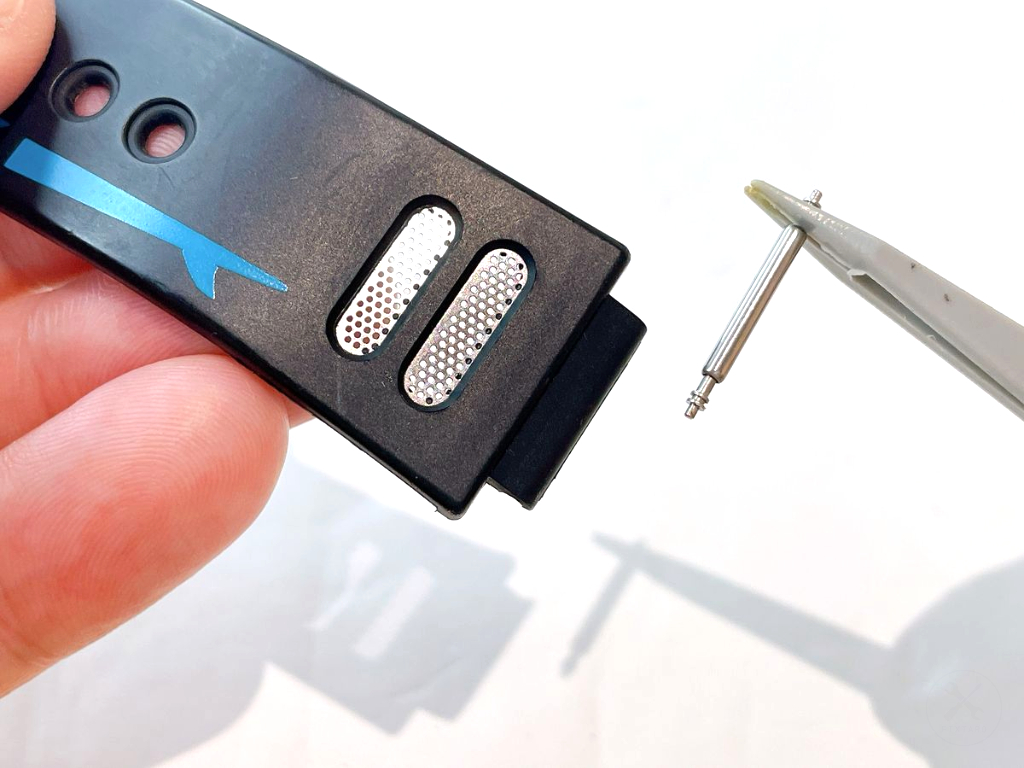

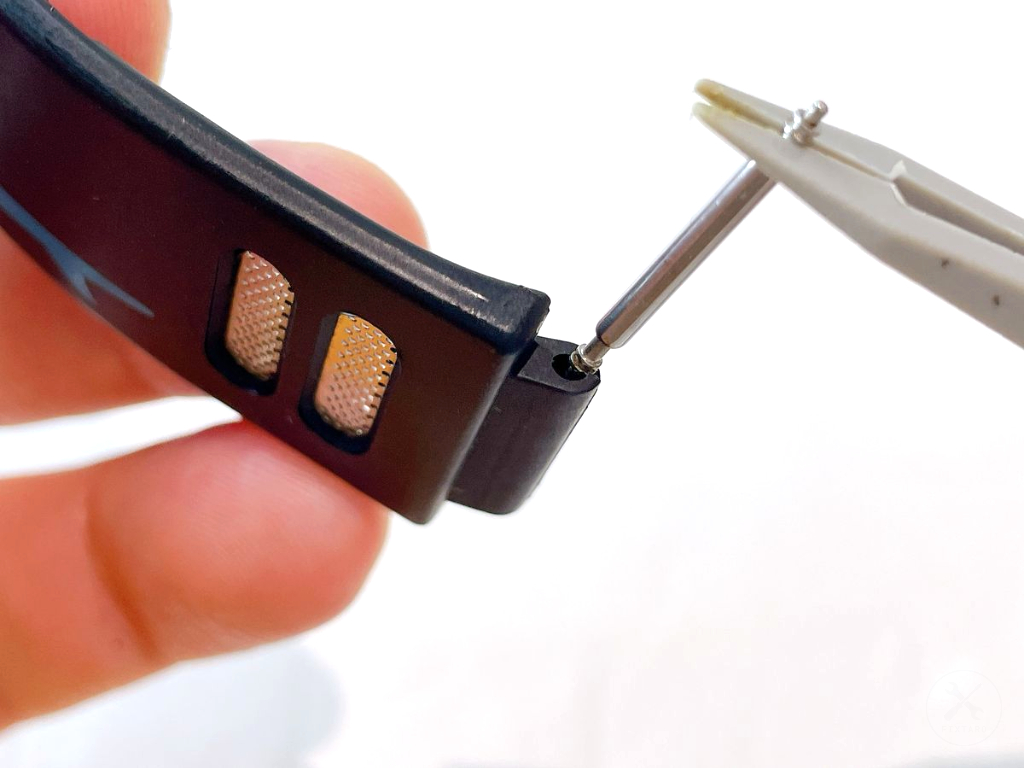

(9)ステップ9.上側ベルトにバネ棒を挿入する
改善する

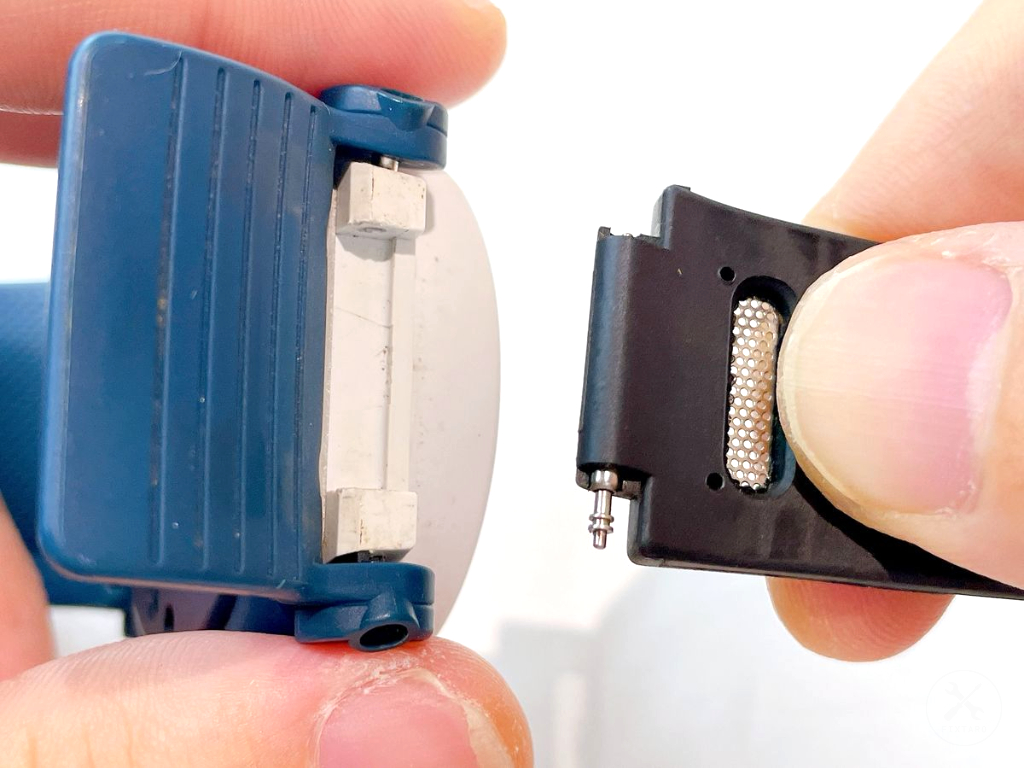

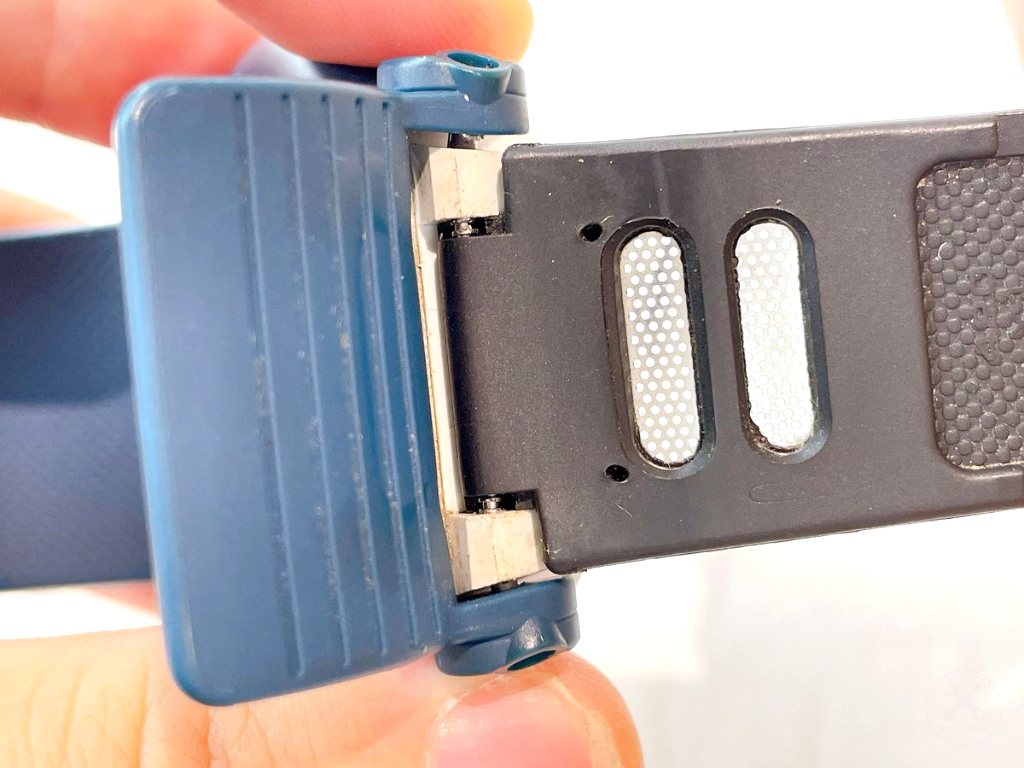

(10)ステップ10.上側ベルトを本体に装着する
改善する

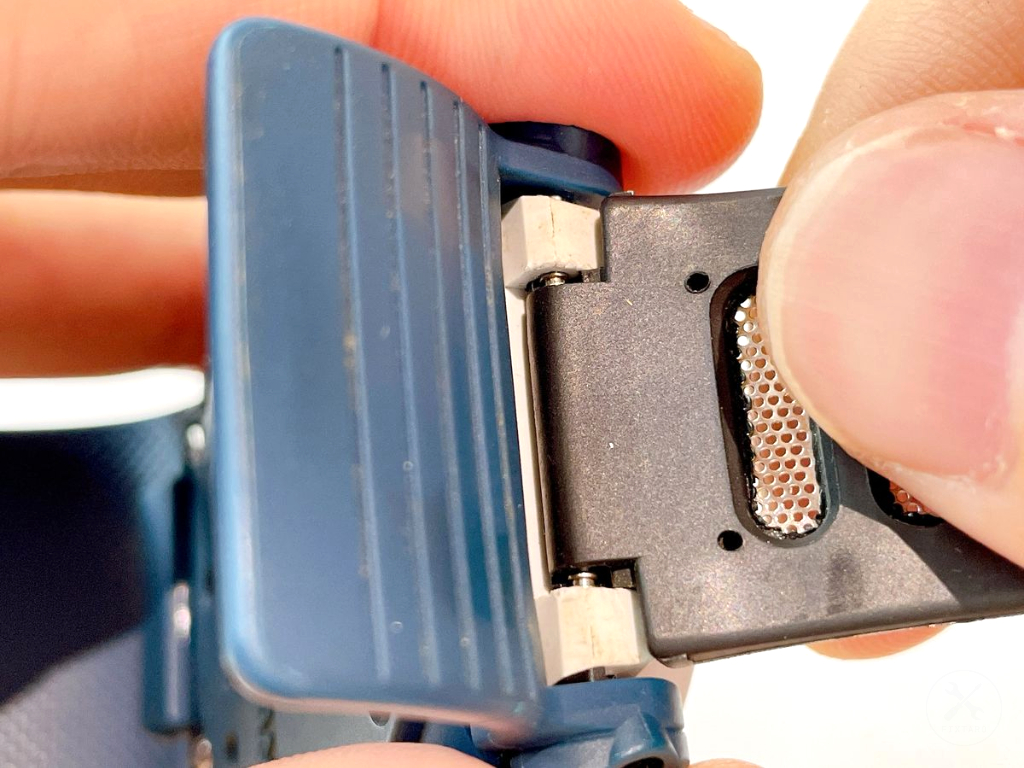

下記手順で上側ベルトを本体に装着します。
- 上側ベルトから出てるバネ棒を本体の下側の穴に挿入します。
- 工具[バネ棒外し]のV字側で上側のバネ棒を押し込みながら、ベルトをスライドさせて装着します。正しく装着できると「カチッ」と小さな音がします。
☝️ポイント
- バネ棒は下側から装着した方が作業が圧倒的に簡単です。
安全のためのガイドライン
1件ベルト交換作業中に加水分解でボロボロになりやすい
DW003（1298）は1997年に販売開始された古いGショックのため、経年劣化により加水分解でベゼルがボロボロになりやすいです。
よくある質問
1件Q
ベルト交換に工具は必要ですか？
A
V字のバネ外し工具が必要です。これがないとベルトを固定するバネ棒が外れません。
無事に修理できましたか？
あなたが最初の「成功報告」をしませんか？
マイガレージを
無料で使ってみませんか？
🚀全体で100件達成でいいね・コメント機能解放！9 / 100件
マイガレージは、着用履歴やメンテナンス履歴、
ユーザー同士の交流、修理の進捗状況の確認などできます。
※登録後、すぐにマイガレージが使えます。機能は順次公開！
デバイス情報

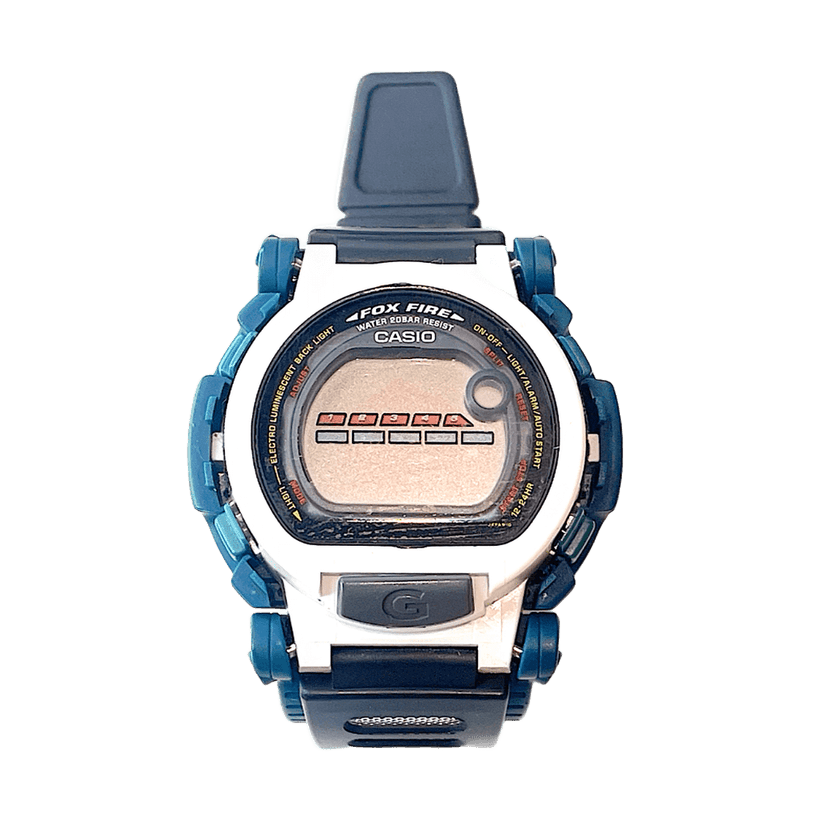

| 商品名 | GショックDW002 |
|---|
