オレンズメタルグリップの分解方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/06/30
0コメント
788閲覧
オレンズメタルグリップの分解方法を動画で確認
💡 ユーザーによるコメントを確認しながら修理できます！›› 修理の流れを写真でゆっくり見たい方へ
この修理について
今回は、オレンズメタルグリップの分解方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

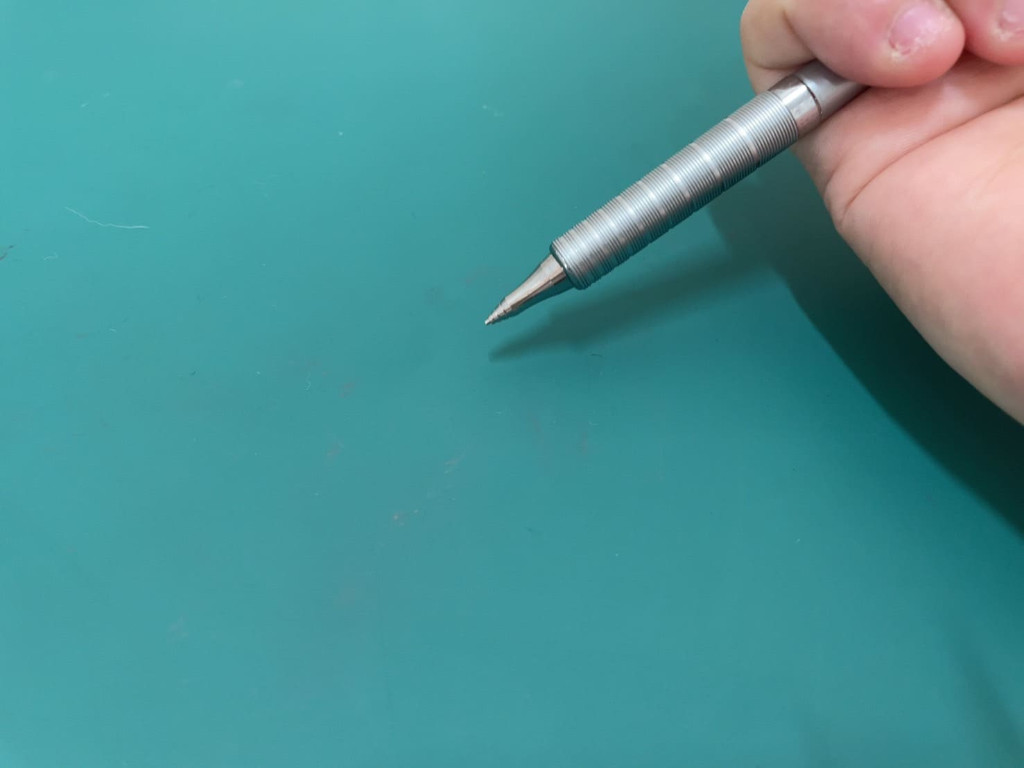

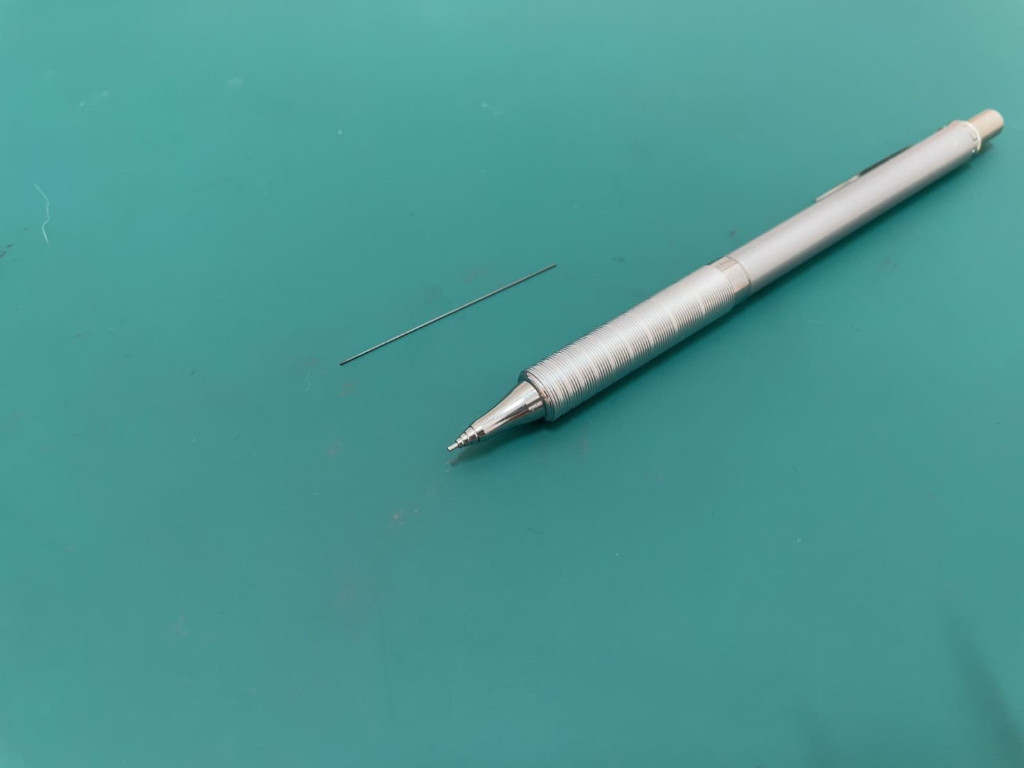

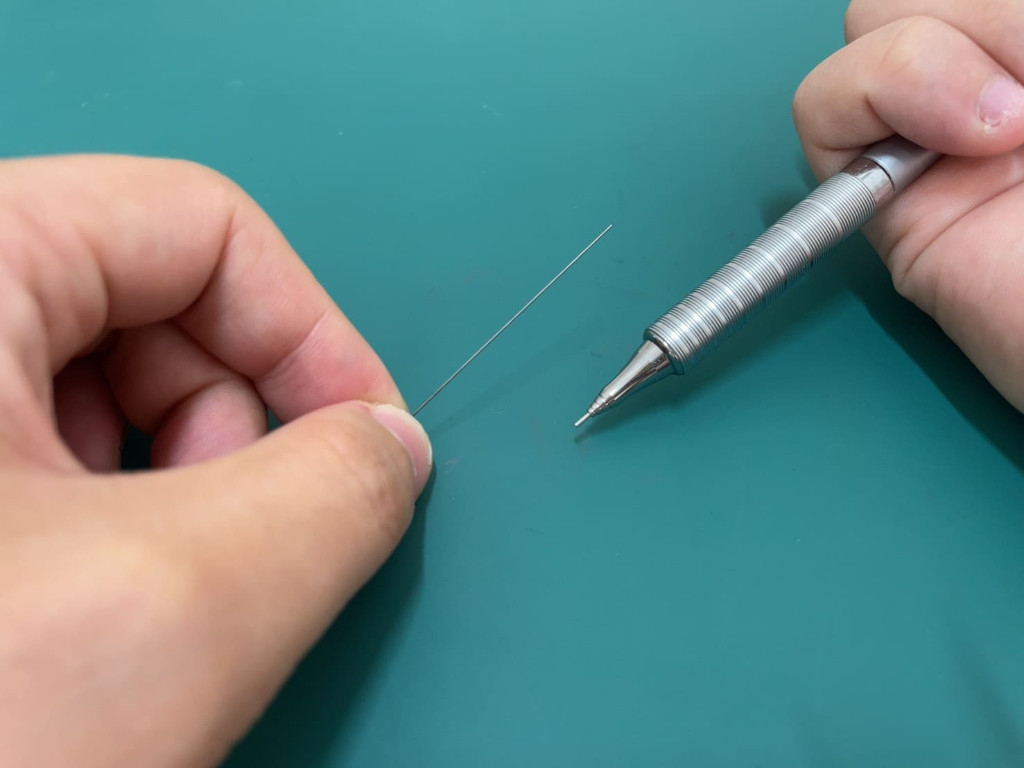

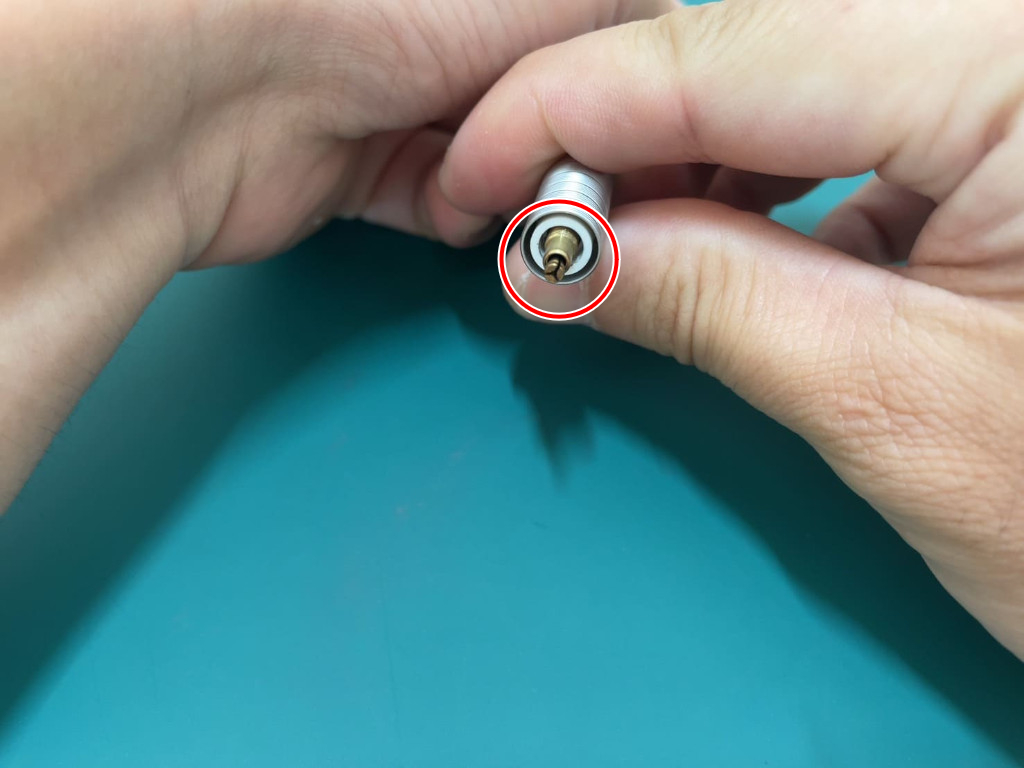

①ステップ.1【事前準備】シャー芯を抜いておく
分解の邪魔にならないようにシャー芯を抜いておきましょう。

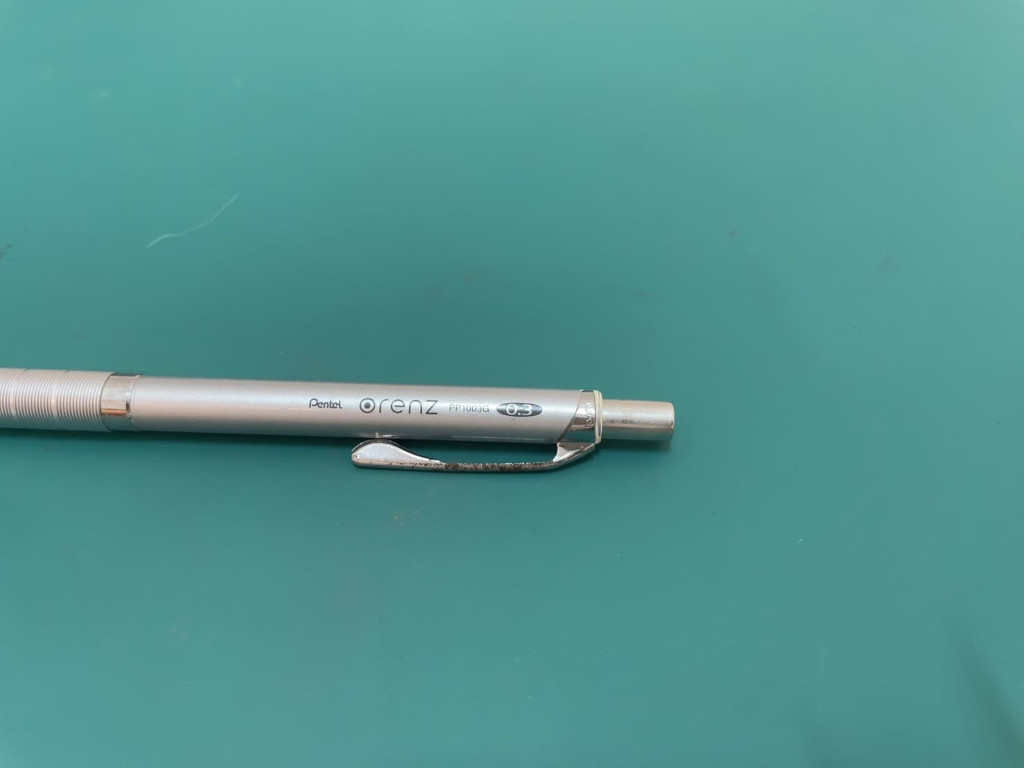

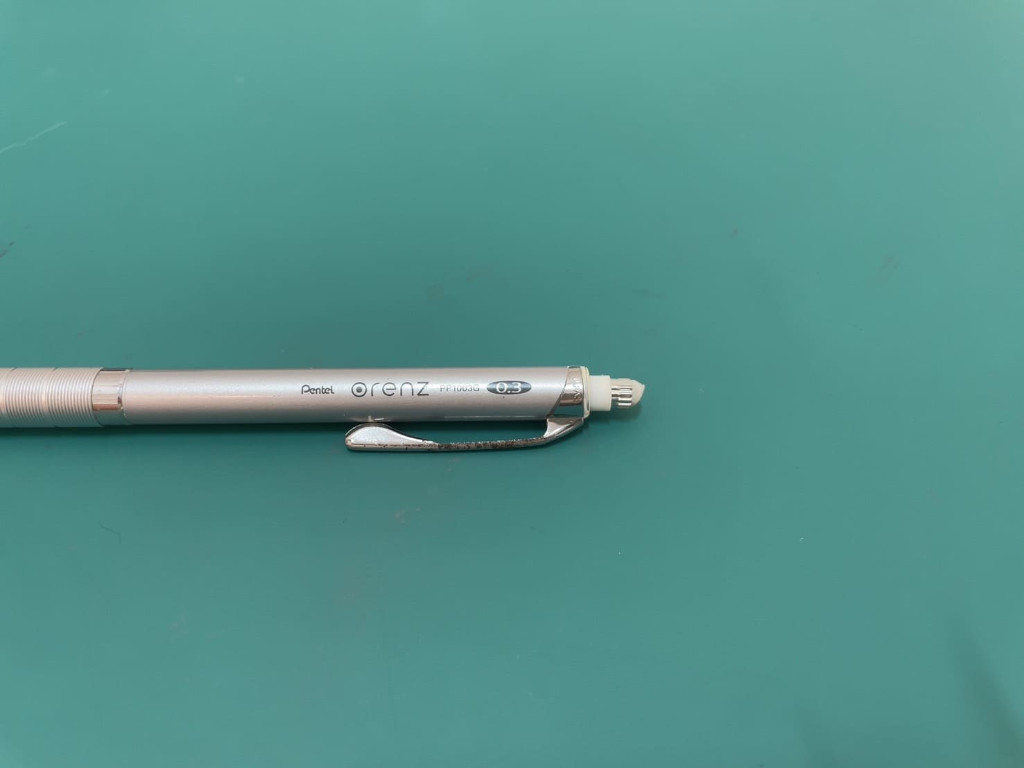

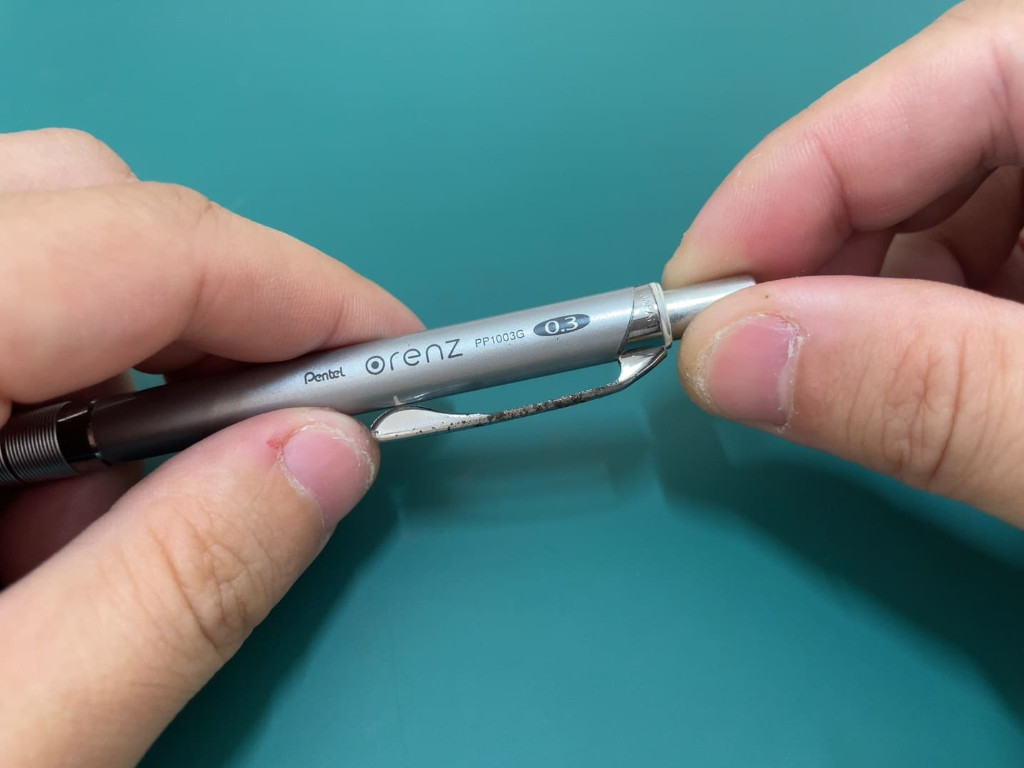

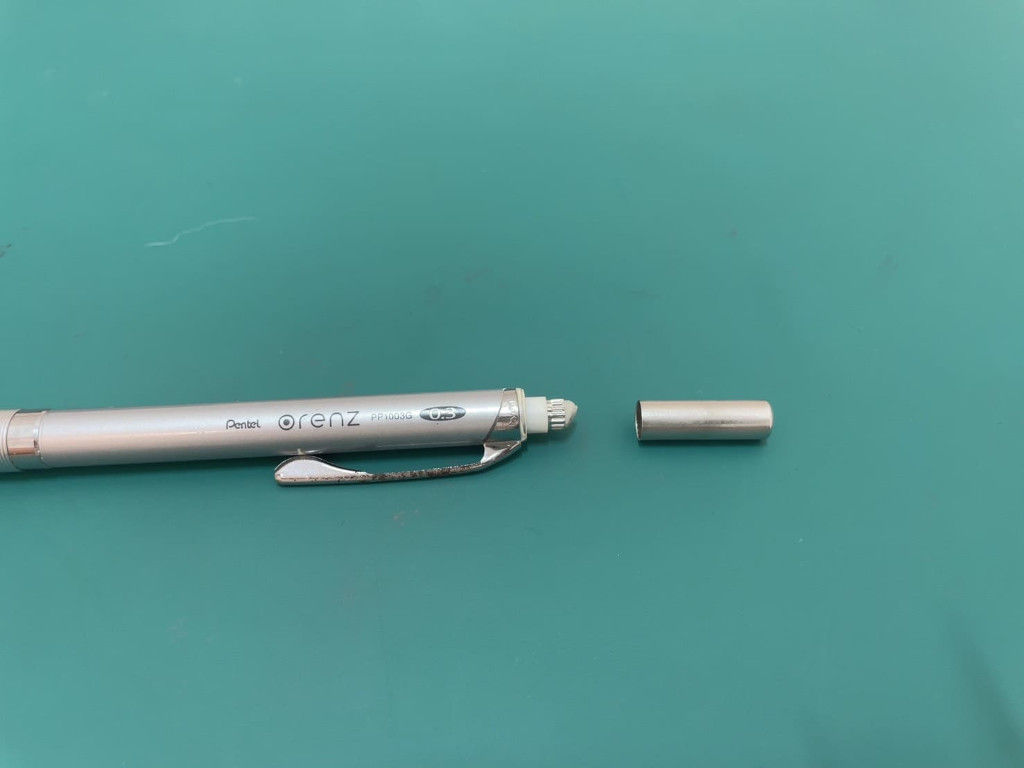

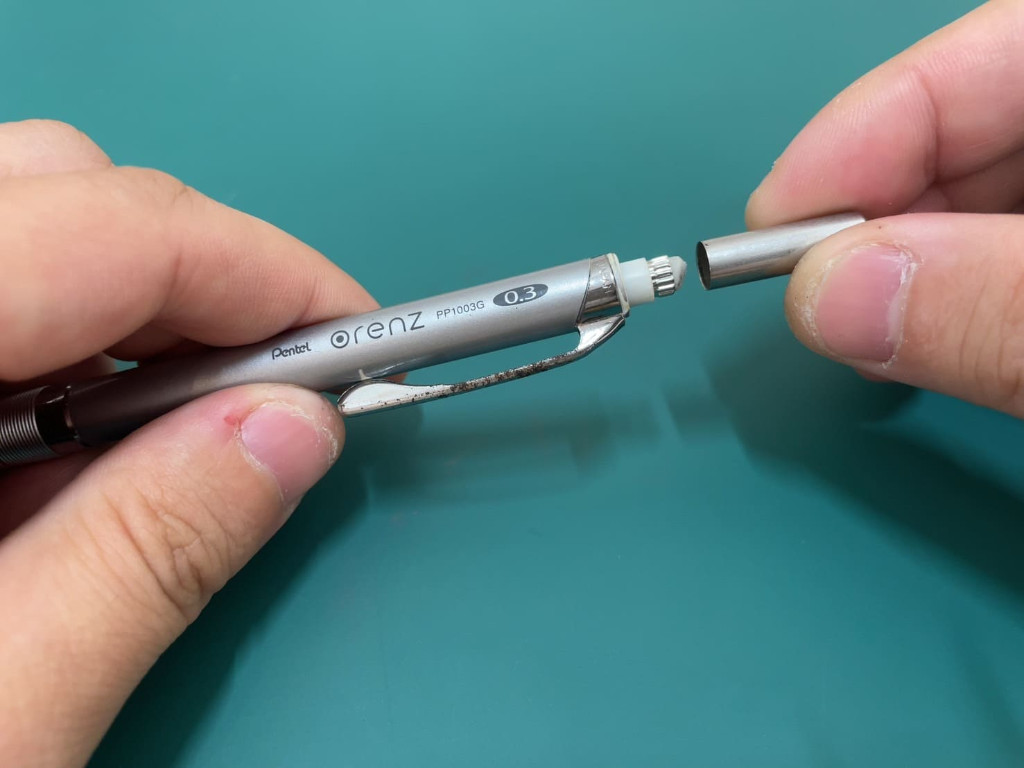

②ステップ.2キャップを外す
ペン上部のキャップを引っ張って外しましょう。

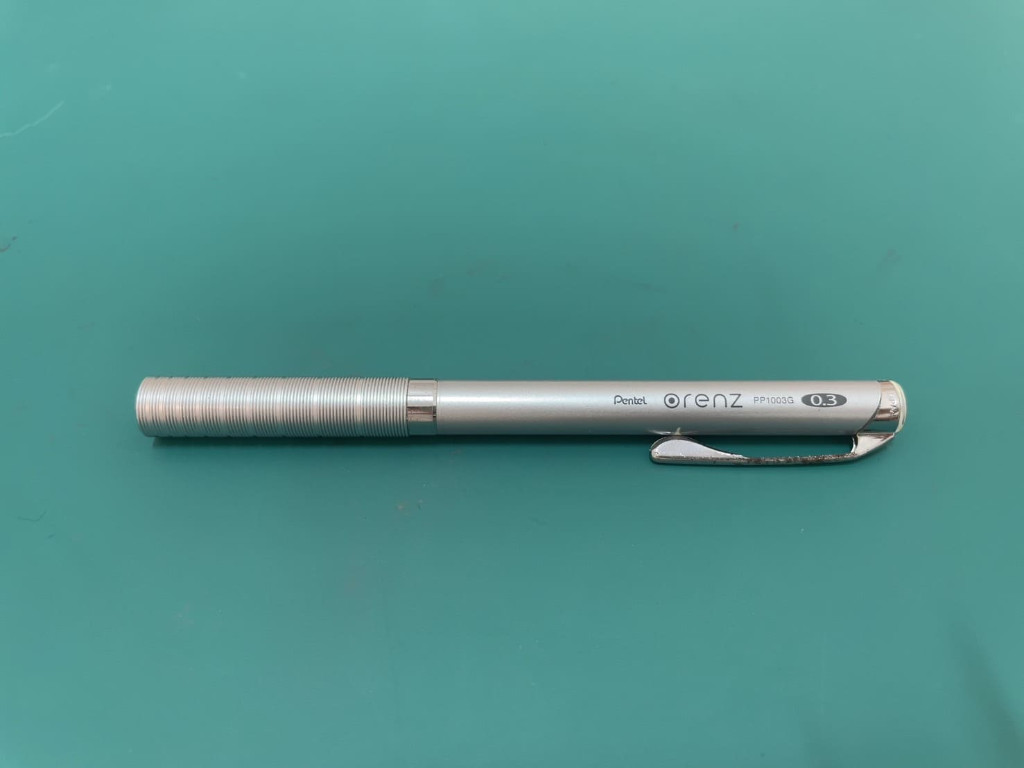

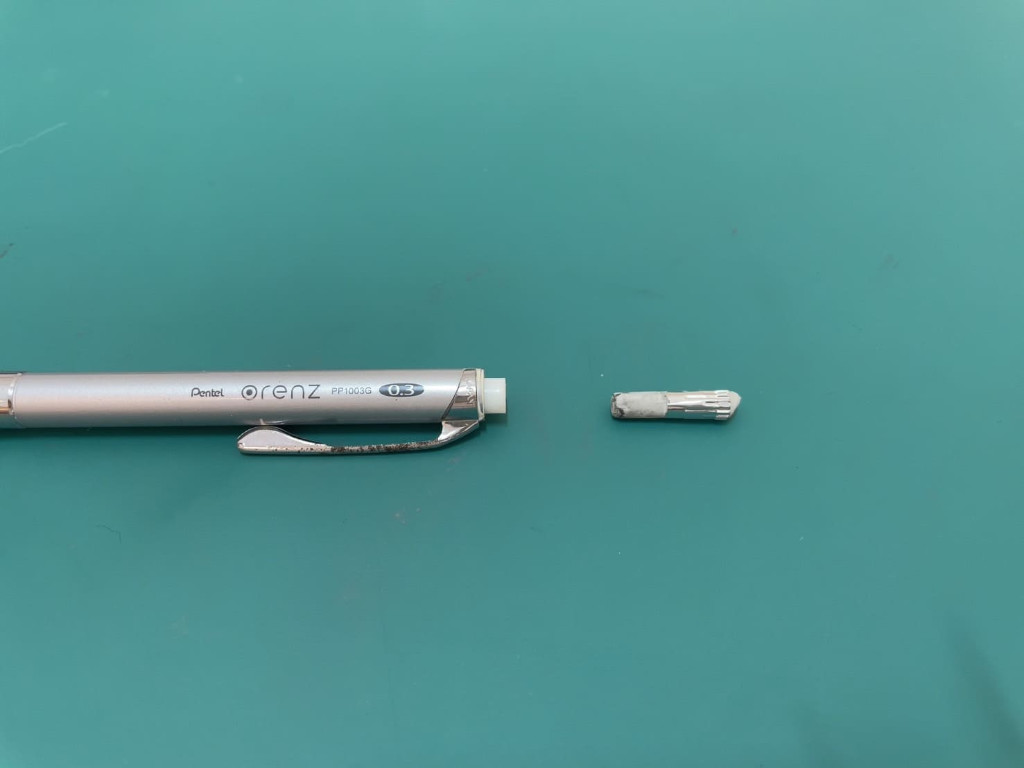

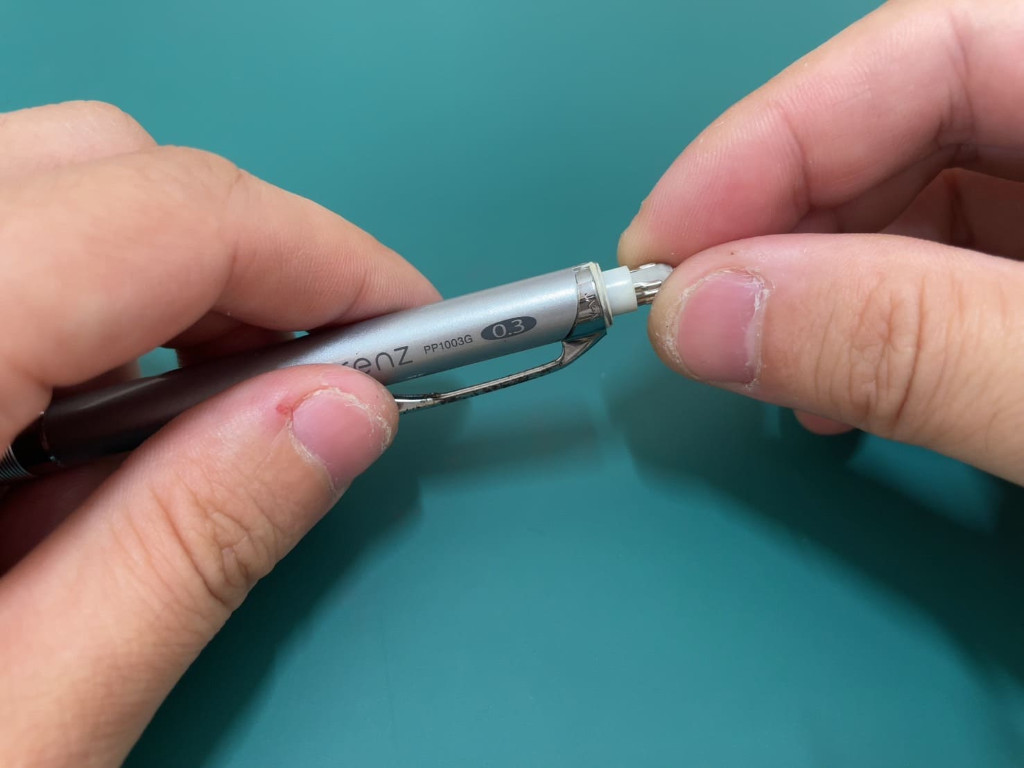

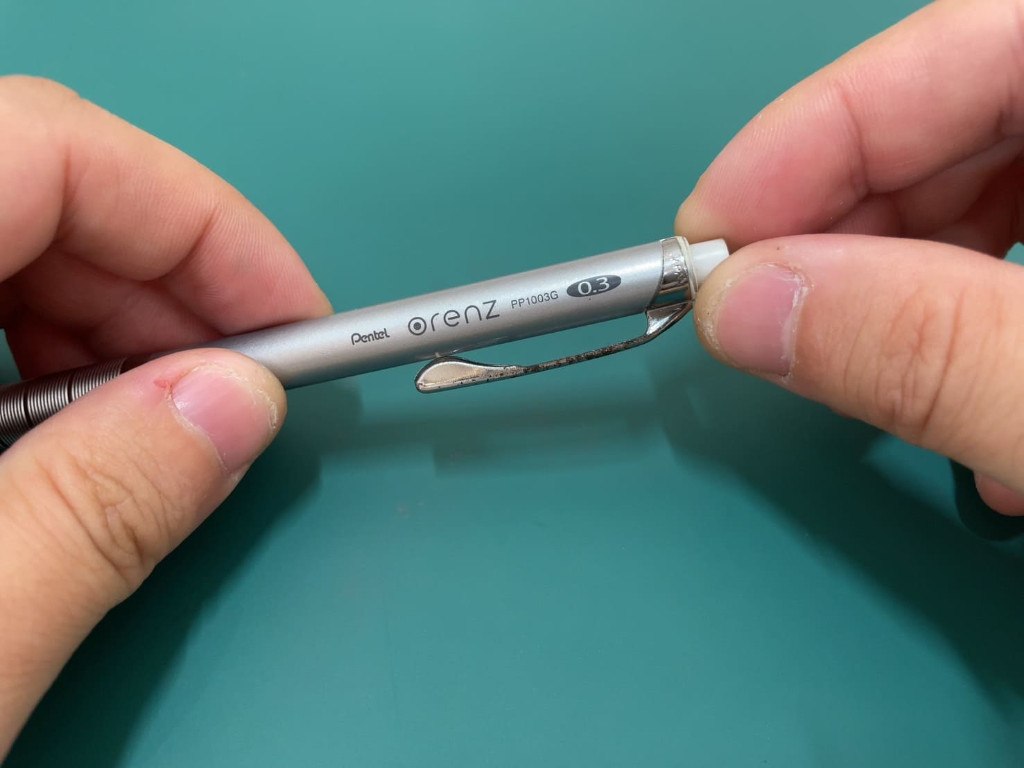

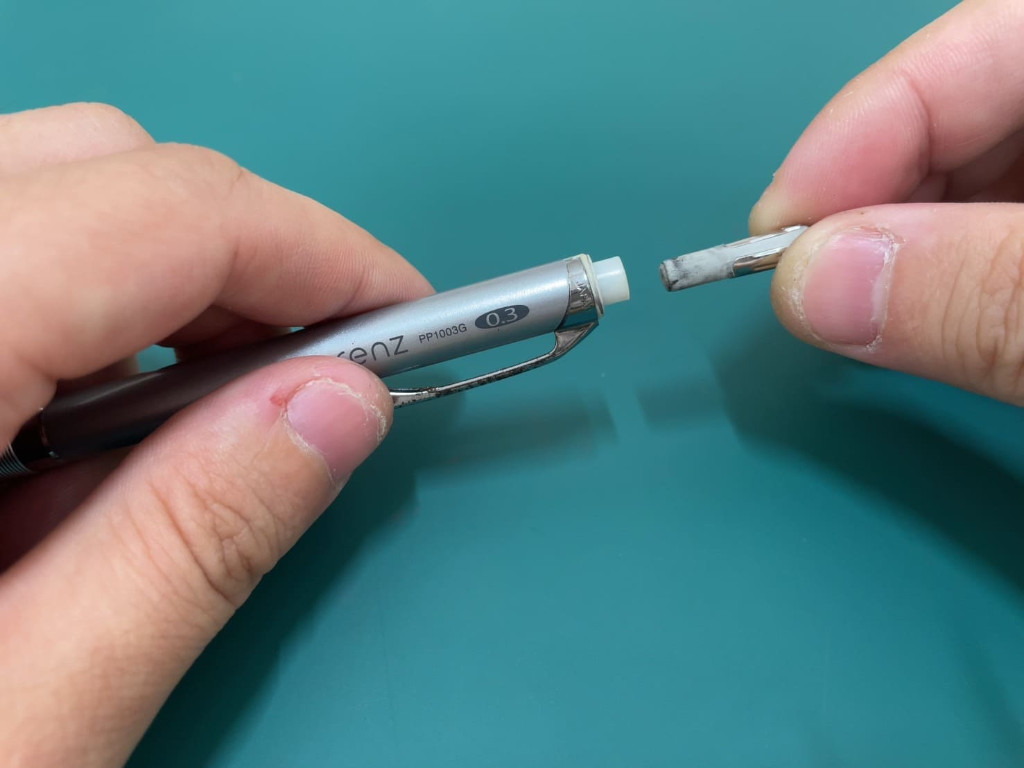

③ステップ.3消しゴムを外す
ペン上部の消しゴムを外しましょう。

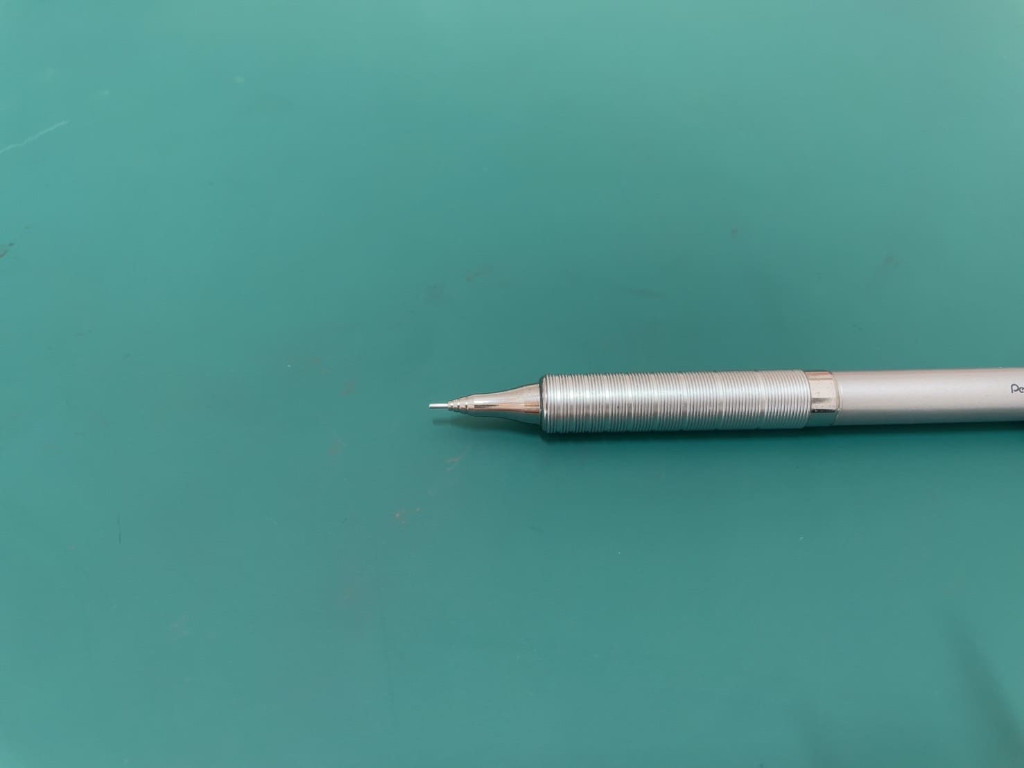

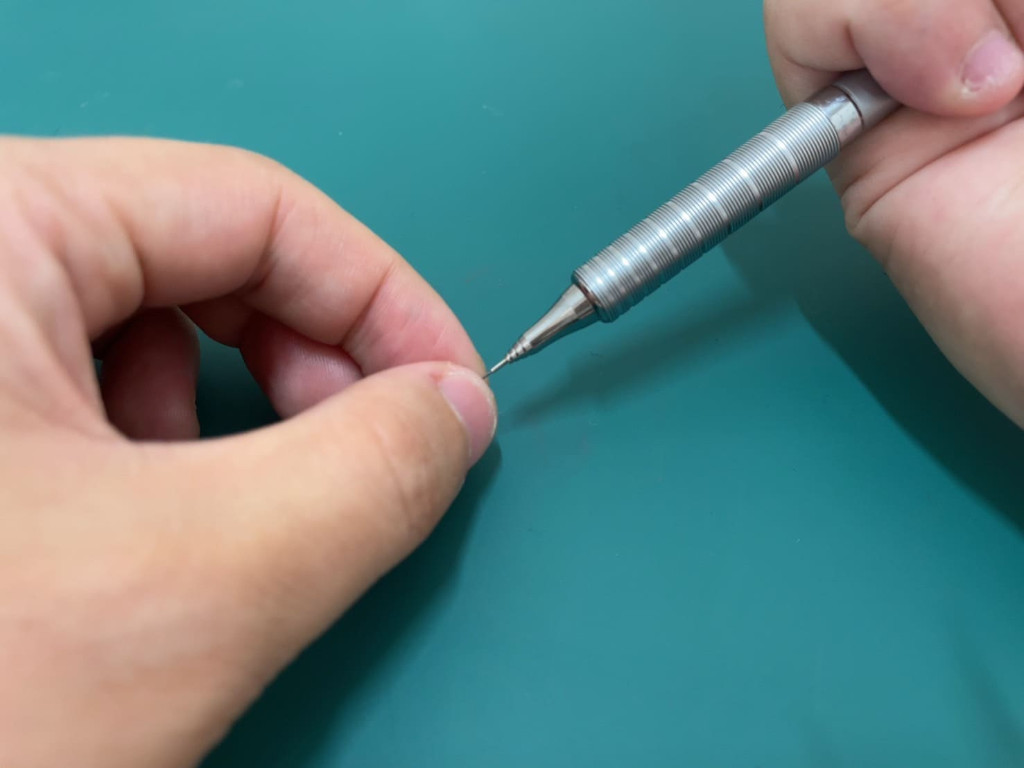

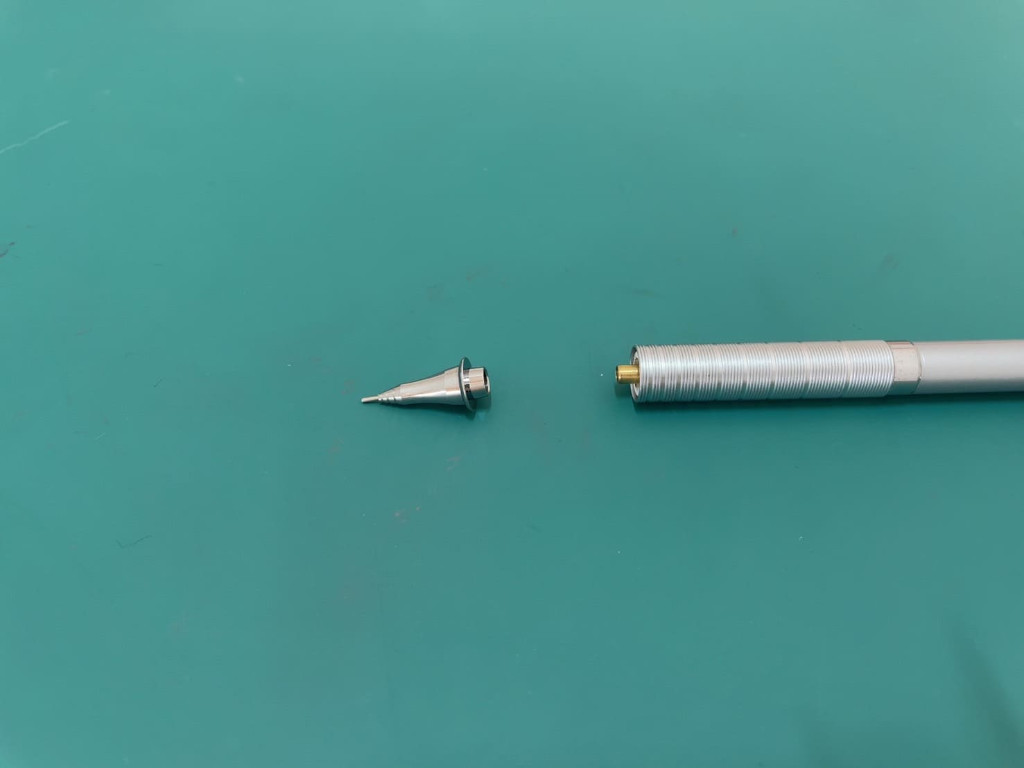

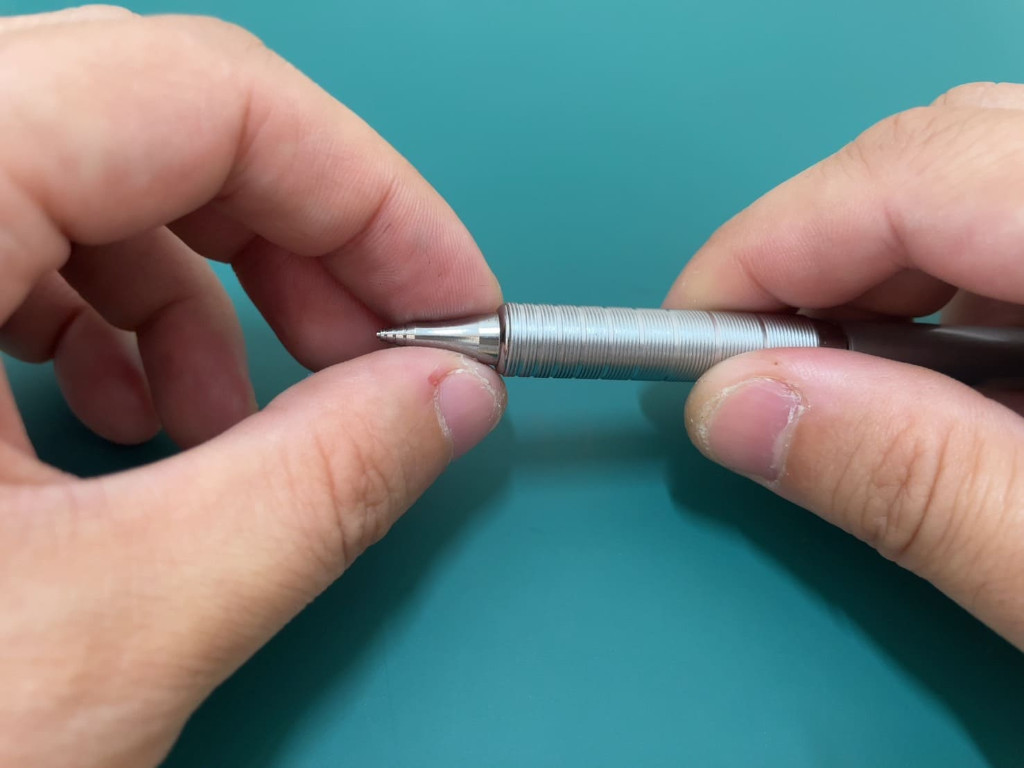

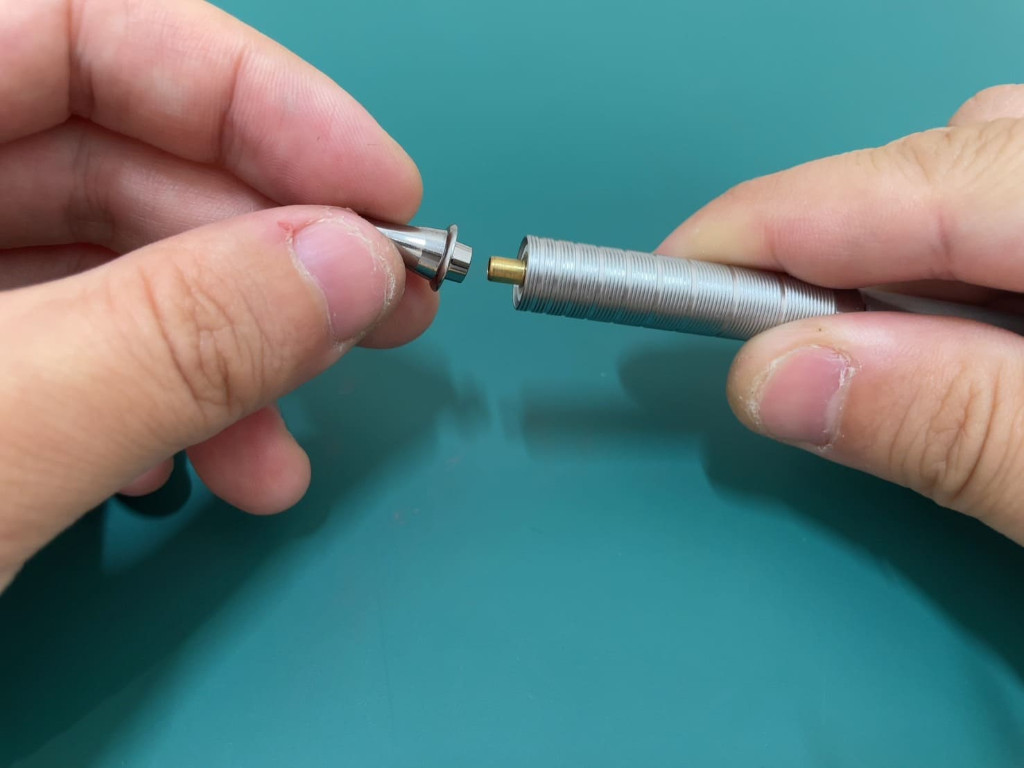

④ステップ.4口金を外す
ペン先の口金を反時計回りに回して外しましょう。

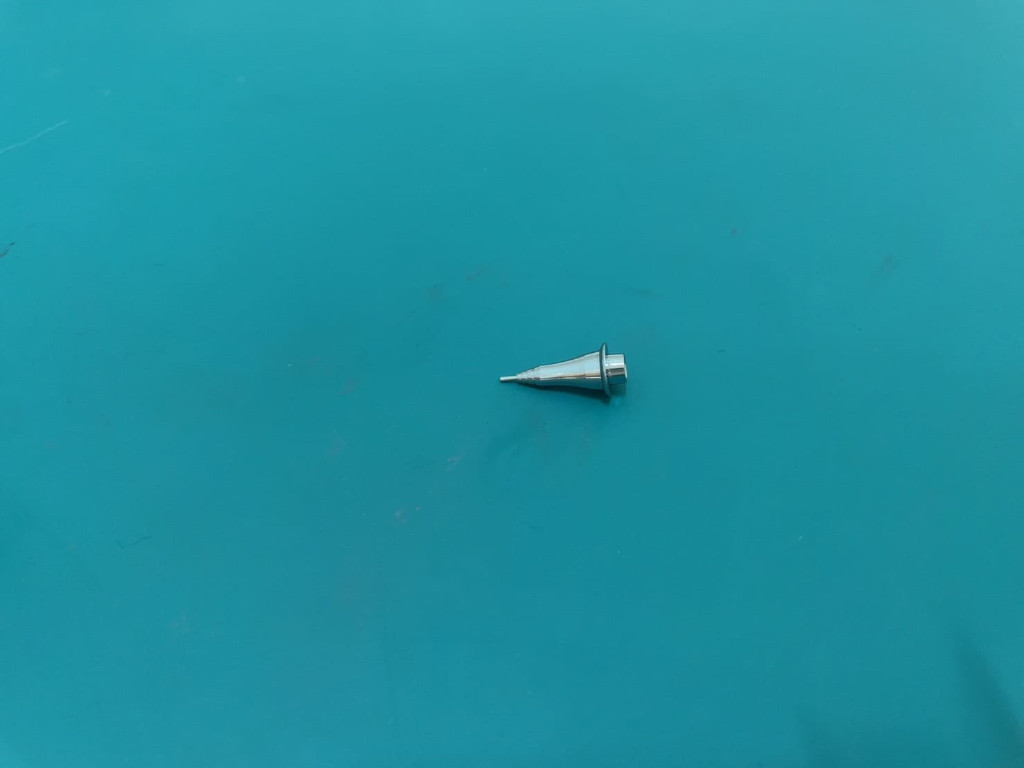

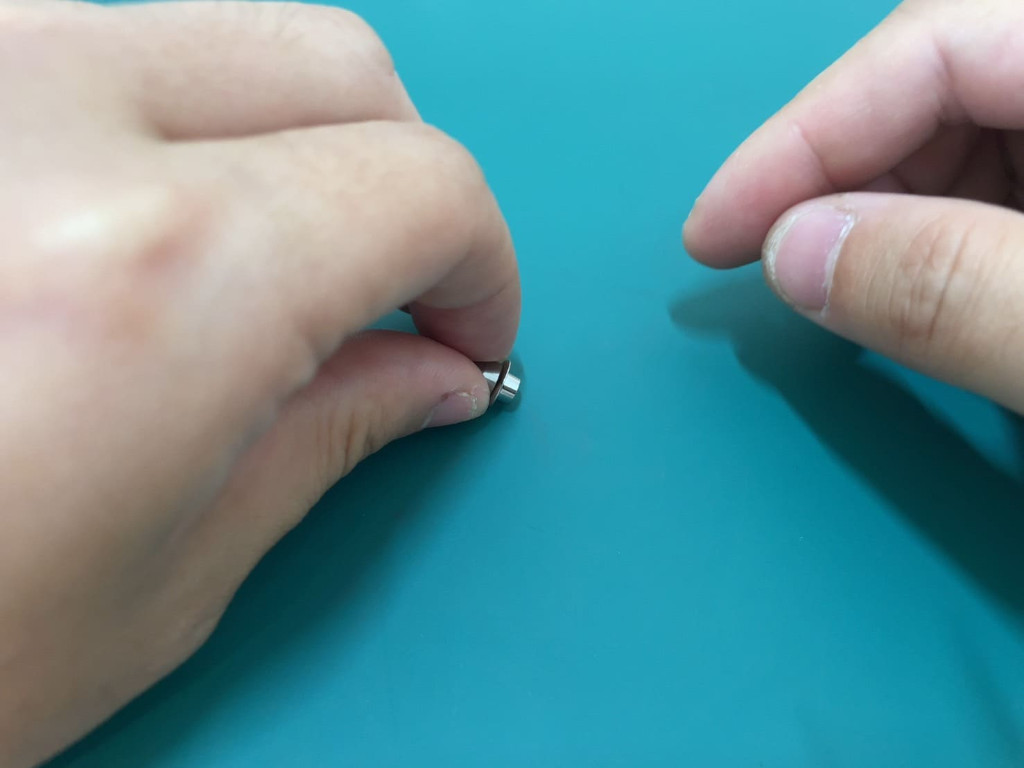

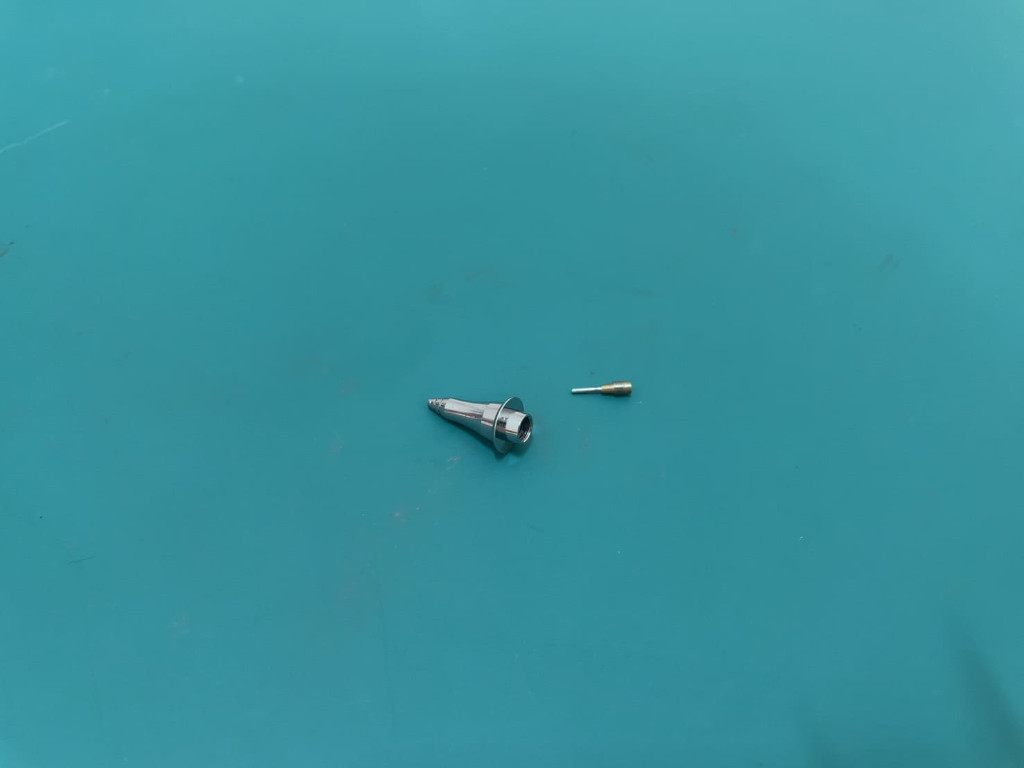

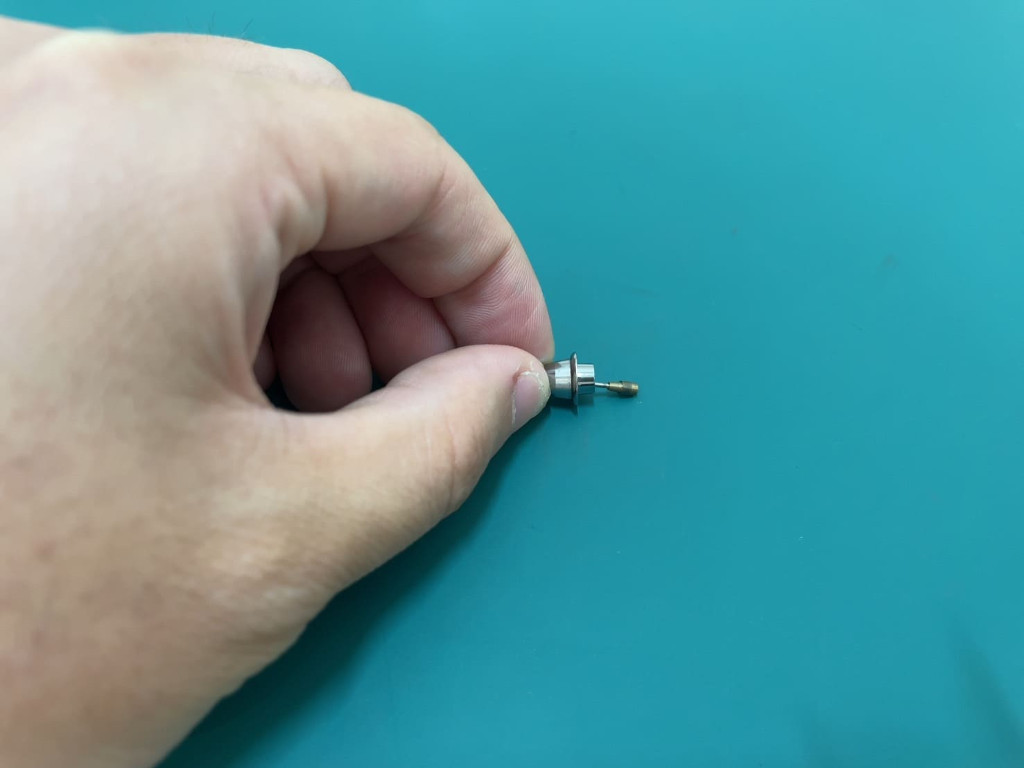

⑤ステップ.5口金内部のパイプを外す
口金を傾けて、パイプを外しましょう。
傾けるだけでパイプ部品がでてきます。

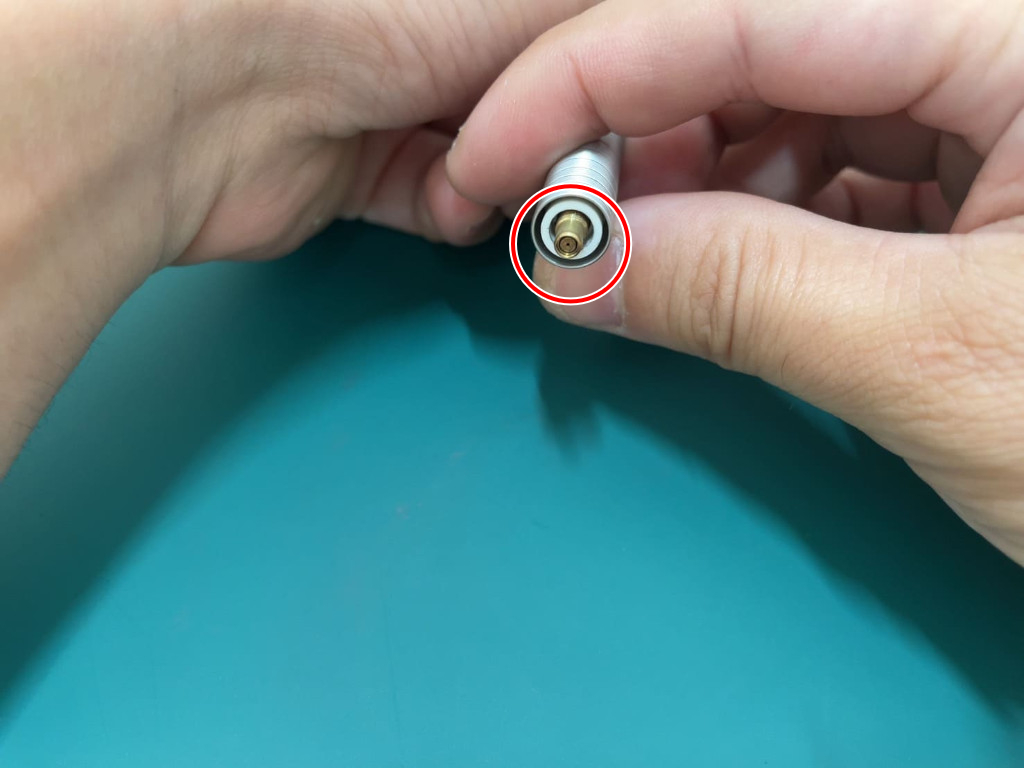

⑥ステップ.6（補足）チャンクはノックすると開く
チャンクはペン上部をノックすると開きます。

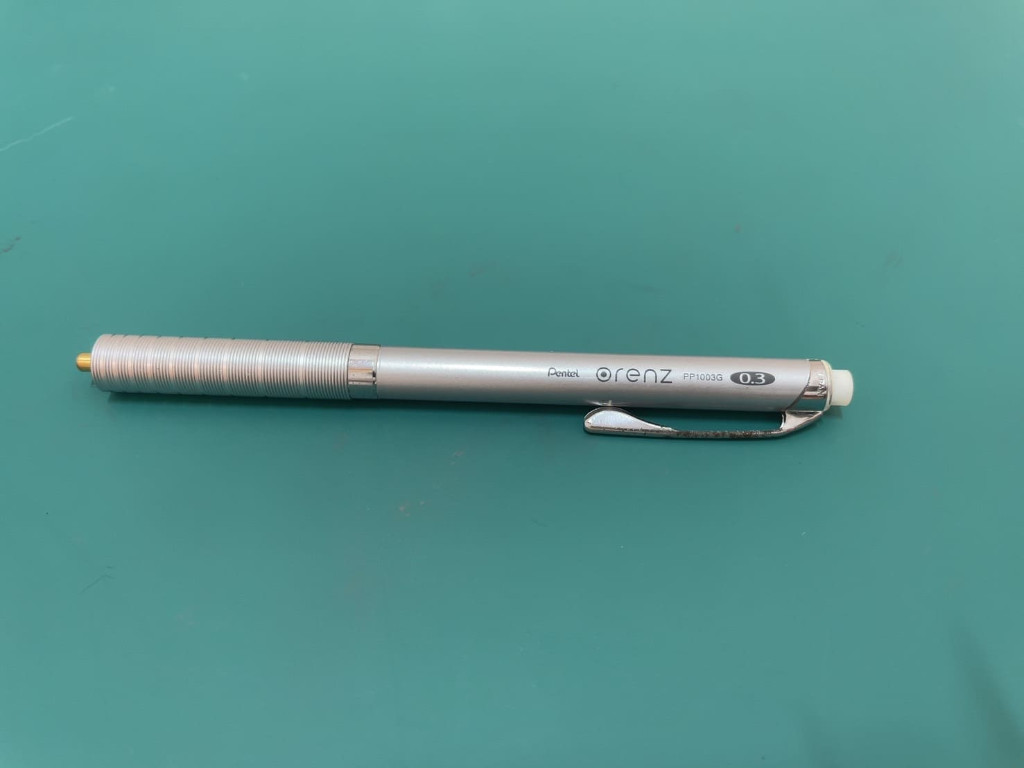

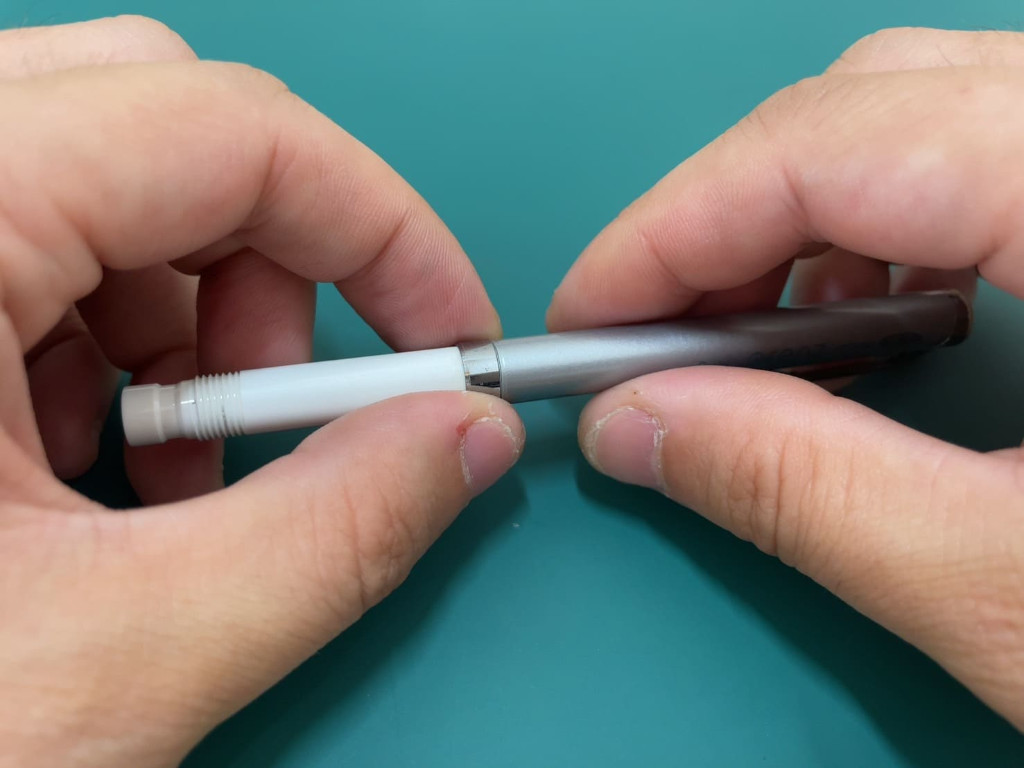

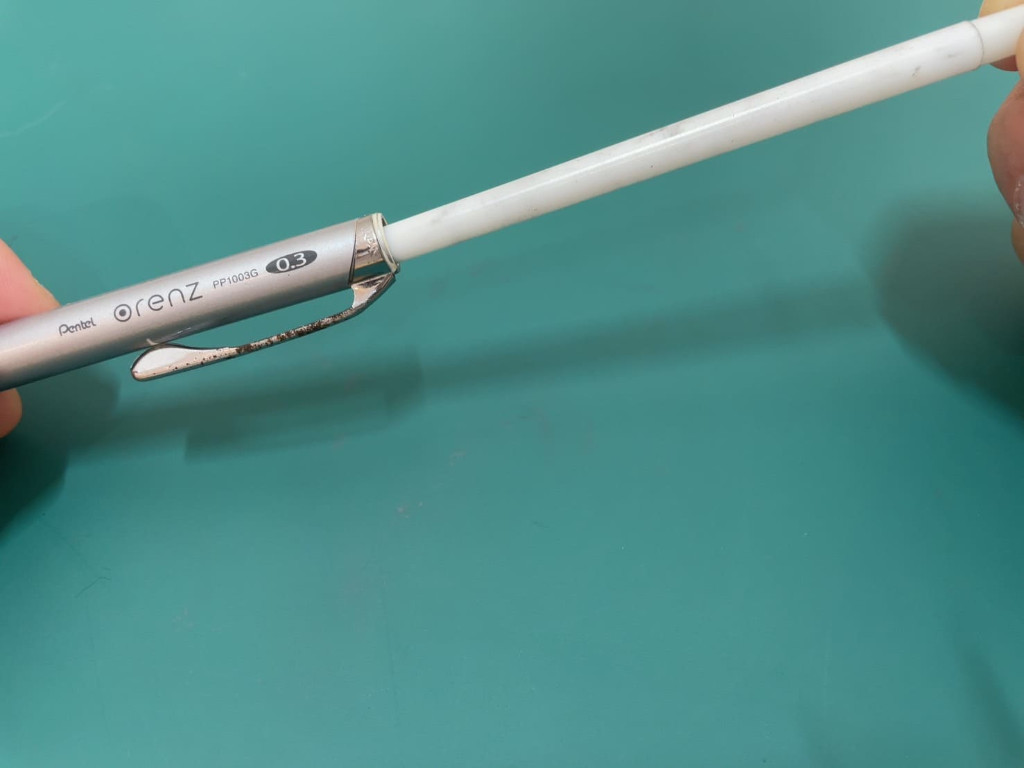

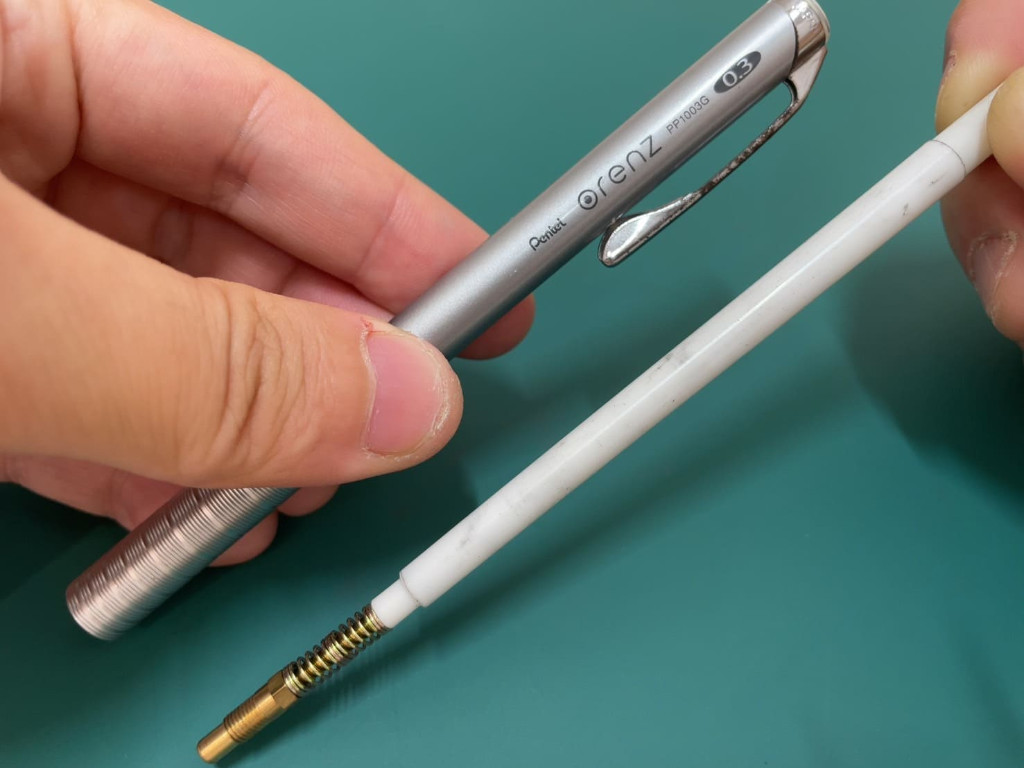

⑦ステップ.7内部芯を引き抜く
ペン上部から内部芯を引き抜きましょう。

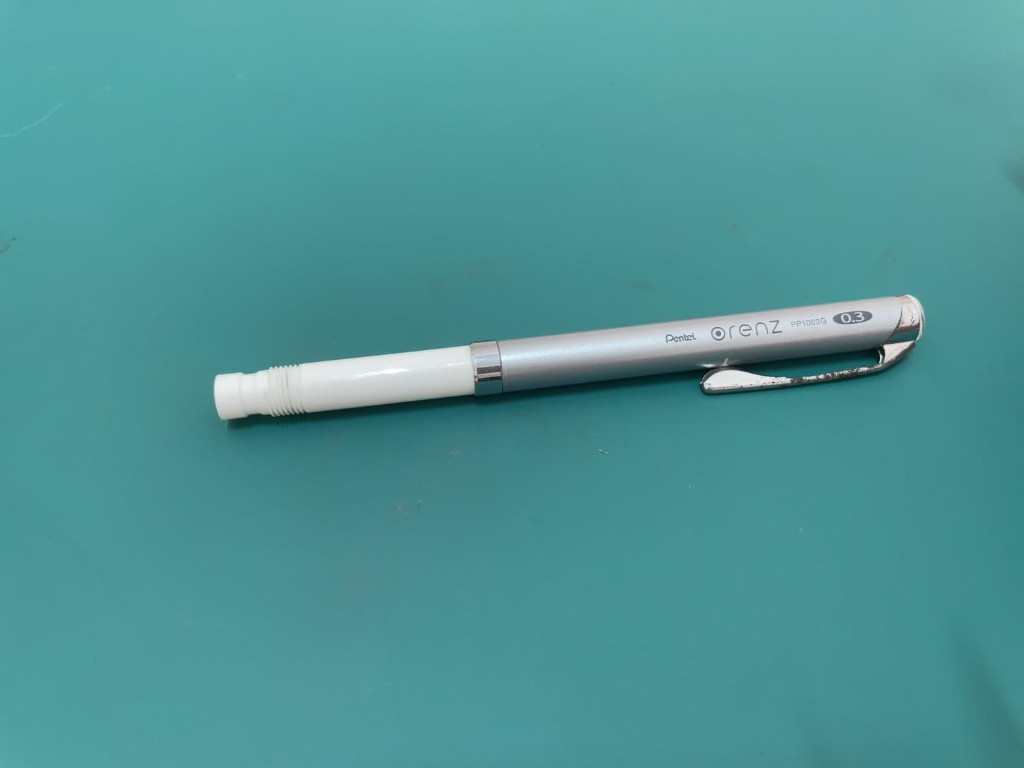

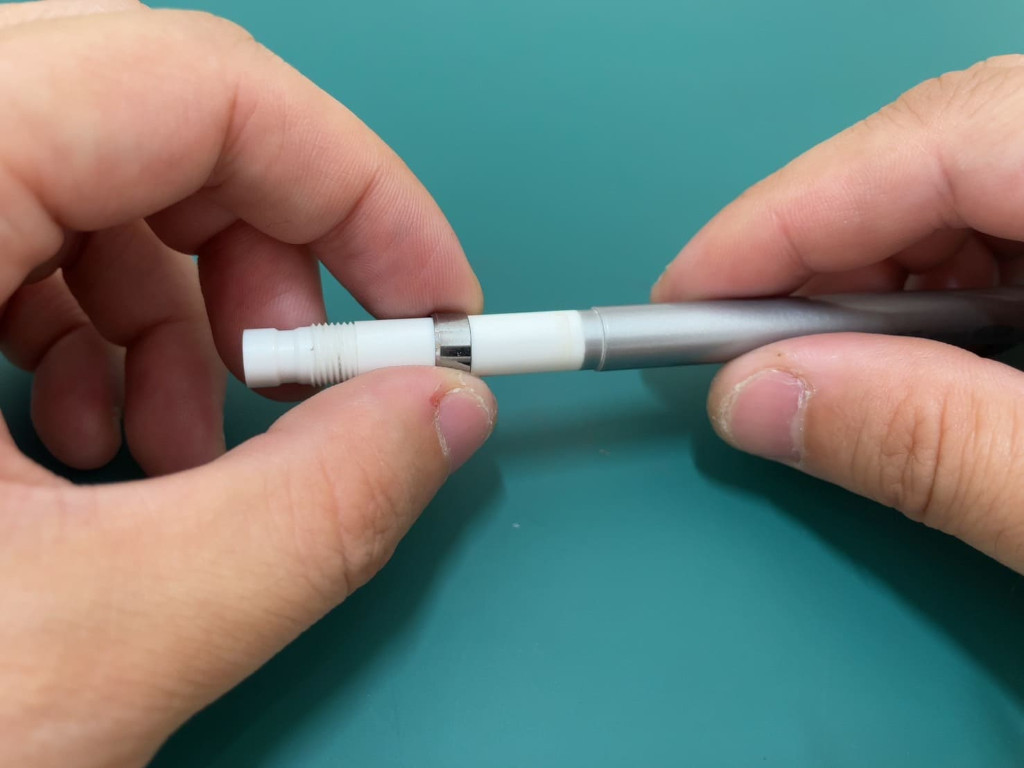

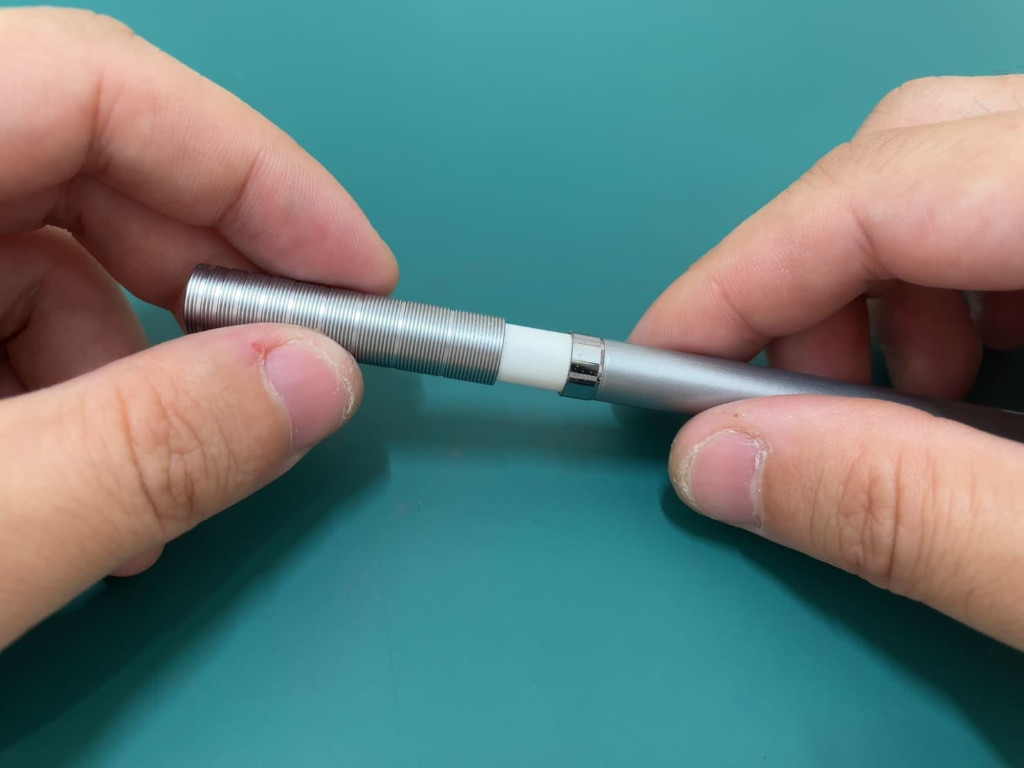

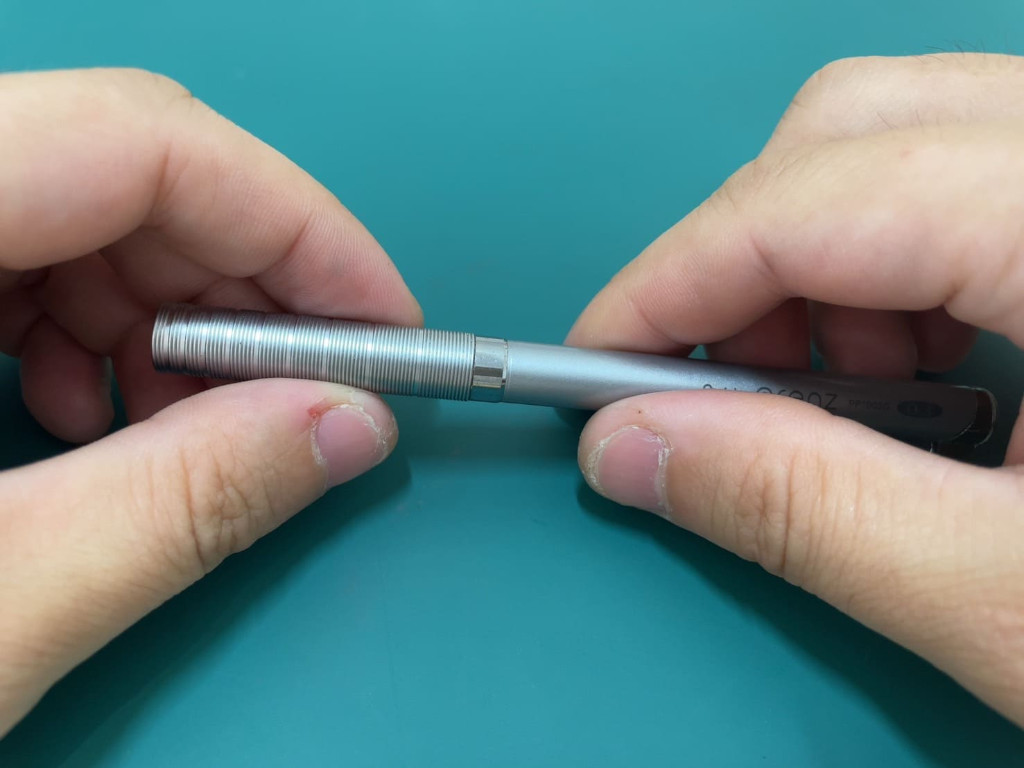

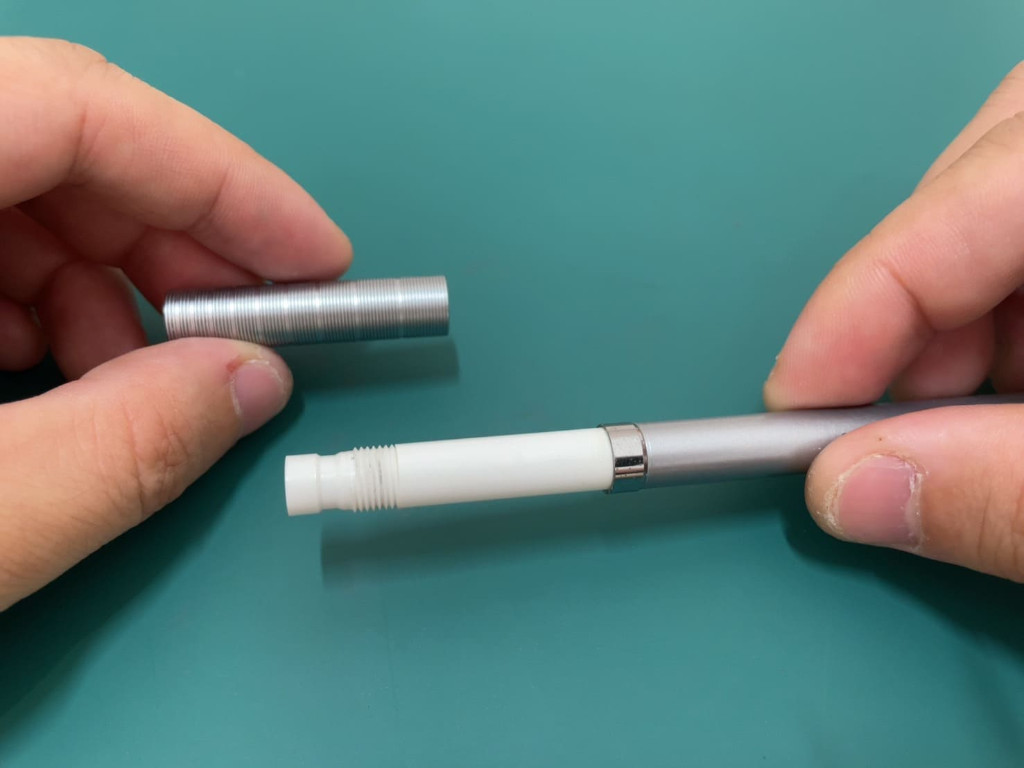

⑧ステップ.8グリップを外す
グリップを反時計回りに回して外しましょう。
⑨ステップ.9輪を外す
輪部品をペン先から引き抜きましょう。

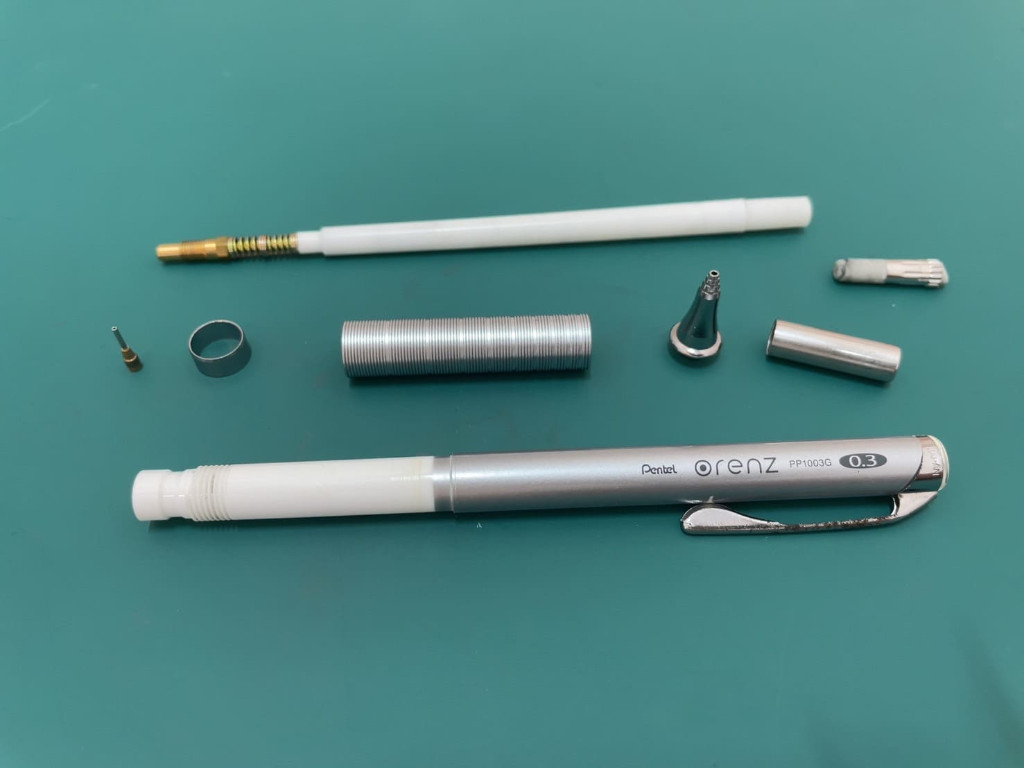

⑩ステップ.10分解完了
以上が、オレンズメタルグリップの分解方法です。
＜部品一覧＞
・内部芯
・口金内部のパイプ部品
・輪
・グリップ
・口金
・消しゴム
・キャップ
・ペン本体ケース
安全のためのガイドライン
2件口金内部にあるパイプ部品が小さく無くしやすい
口金を分解すると口金内部にあるパイプ部品が簡単に取れます。サイズが非常に小さいため作業スペースが汚いと紛失しやすいです。
グリップ部分を分解すると輪部品が取れやすい
グリップ部分を分解すると輪部品が簡単に取れます。口金内部にあるパイプ部品よりはサイズが大きいものの、簡単に取れてしまい下に落ちやすいので気をつけましょう。
よくある質問
1件Q
分解に工具は必要ですか？
A
不要です。
