この修理について
今回は、オレンズメタルグリップの組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

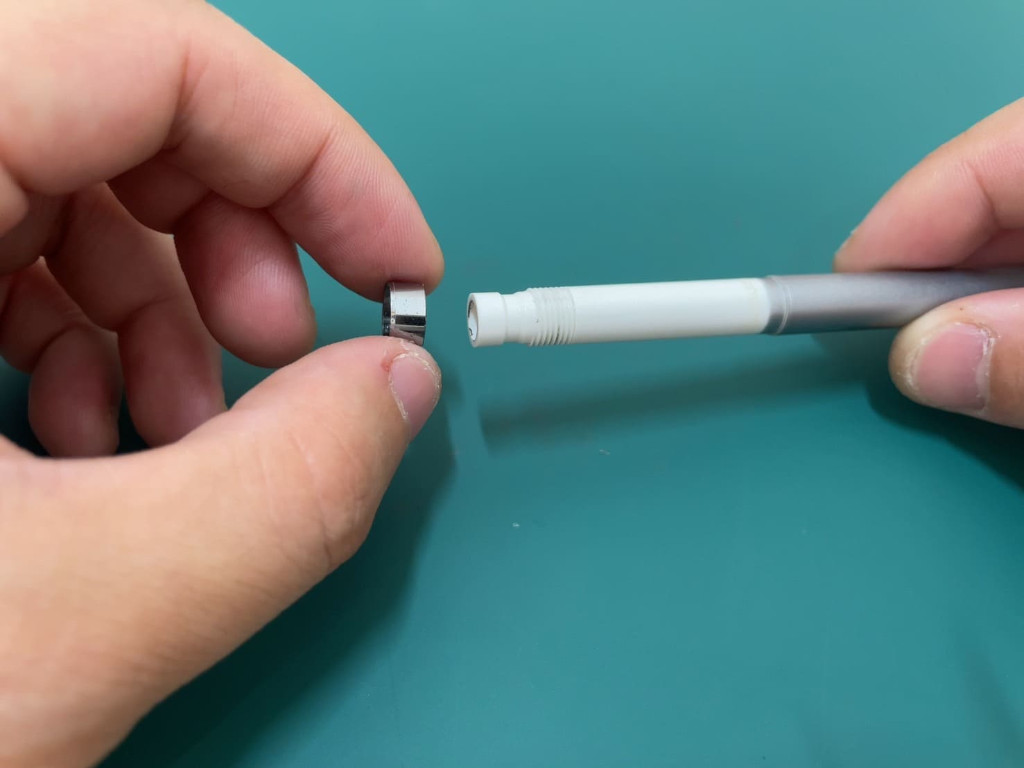

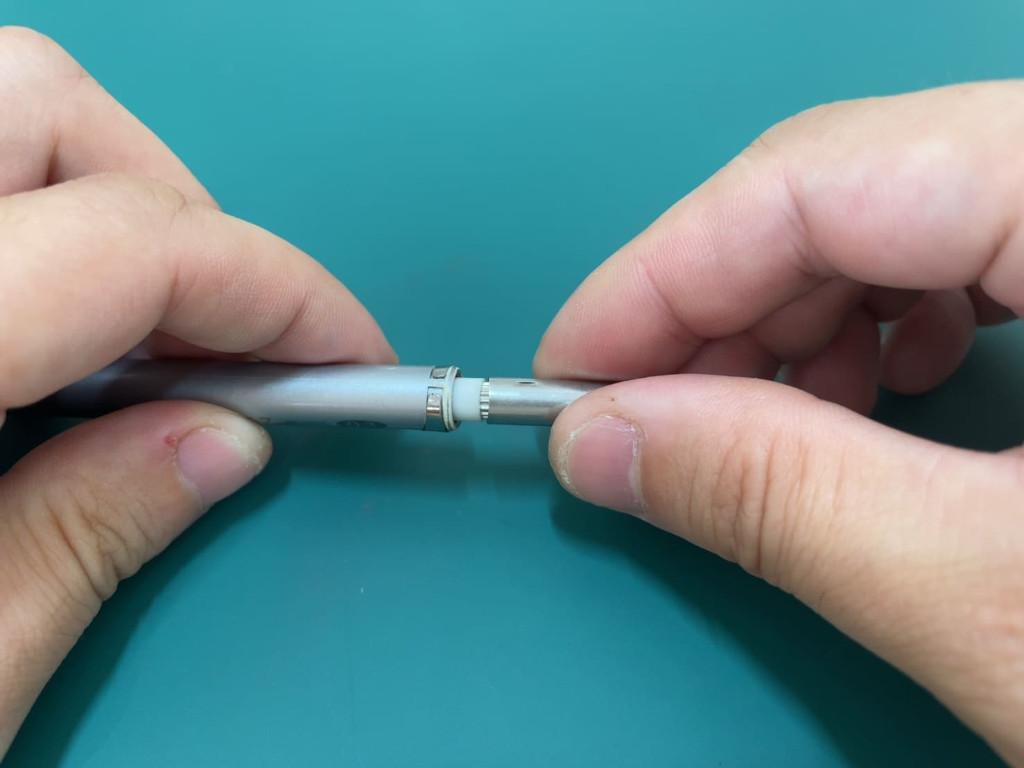

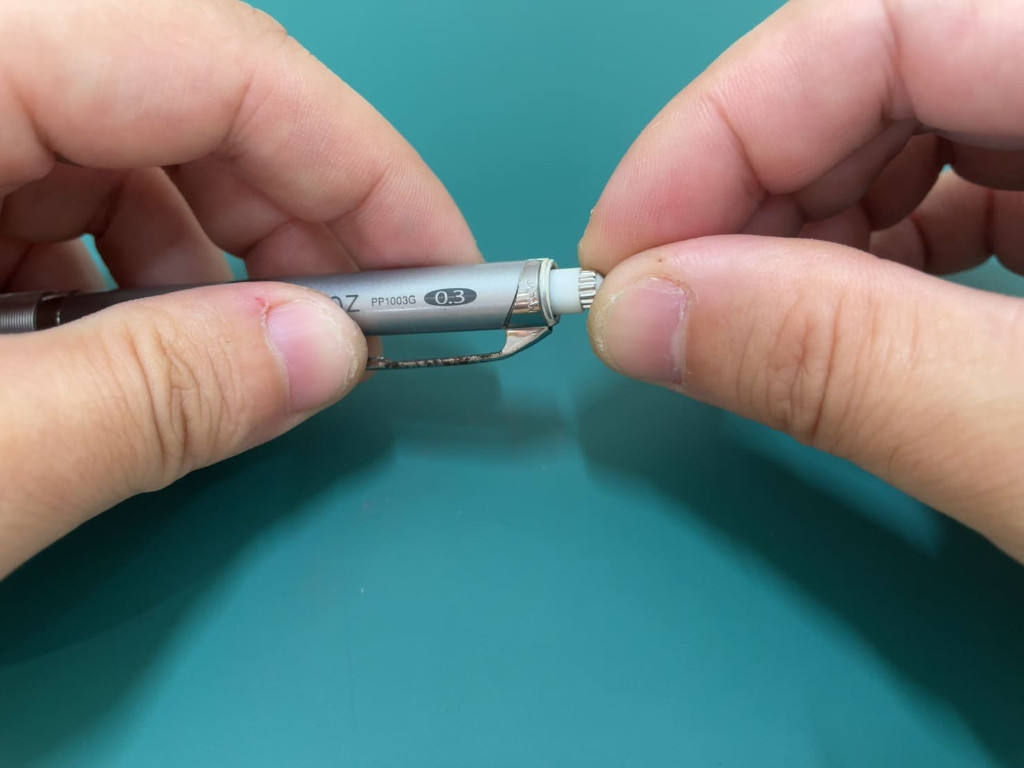

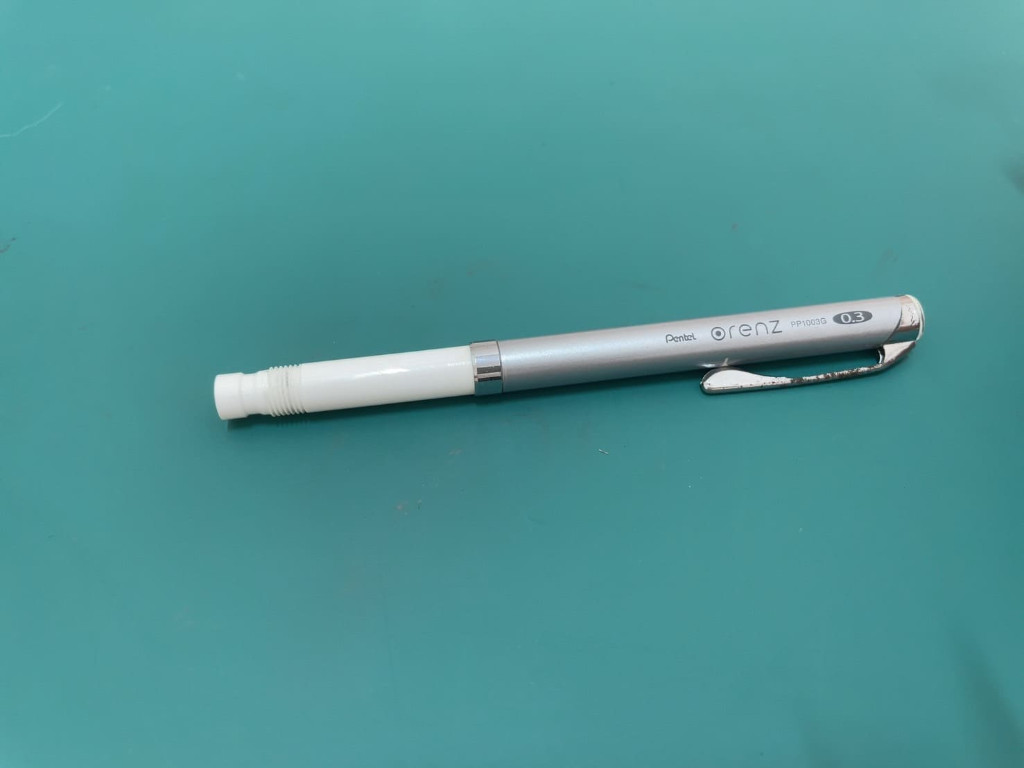

①ステップ.1輪を装着する
輪をペン本体ケースのペン先側から装着しましょう。

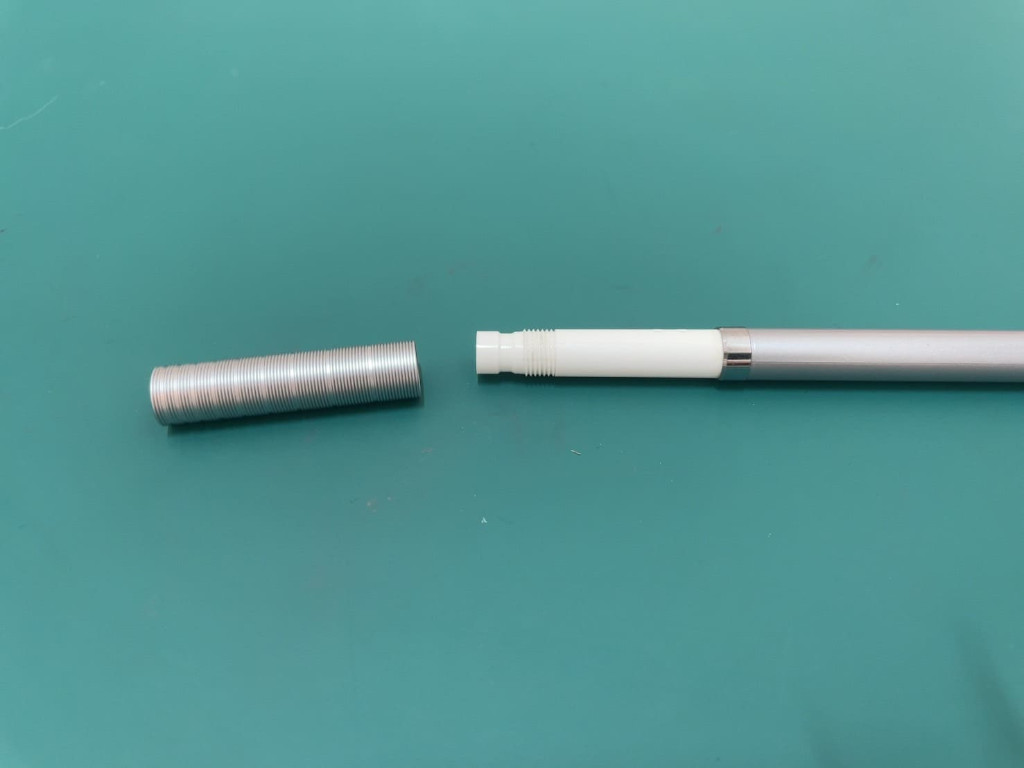

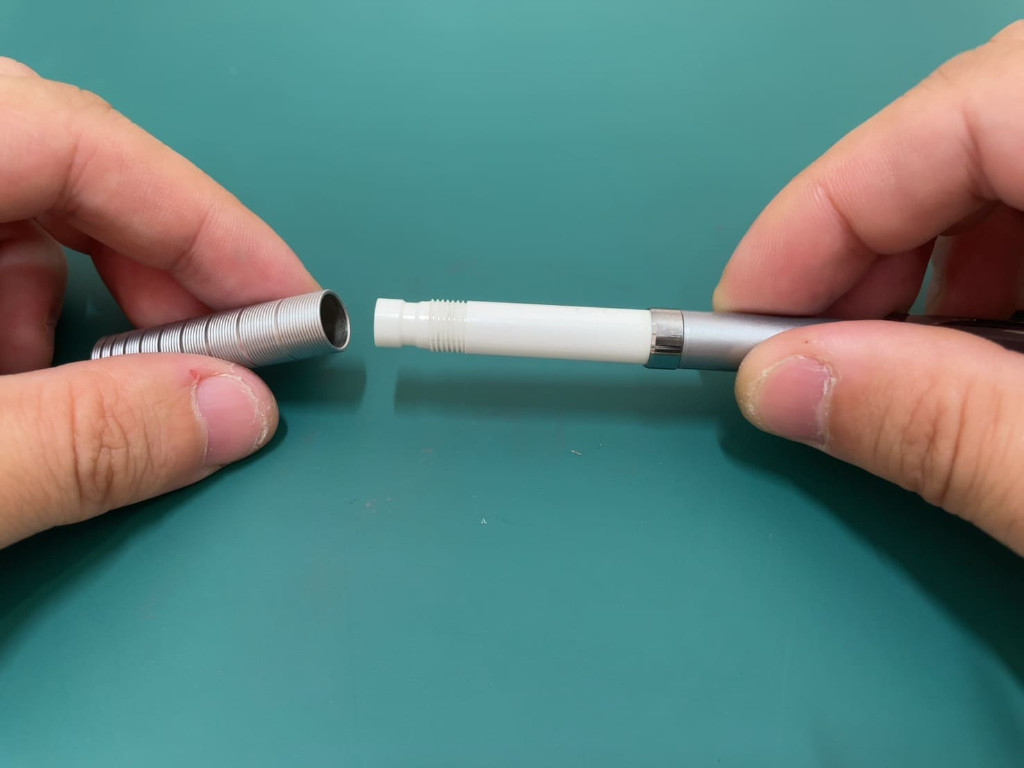

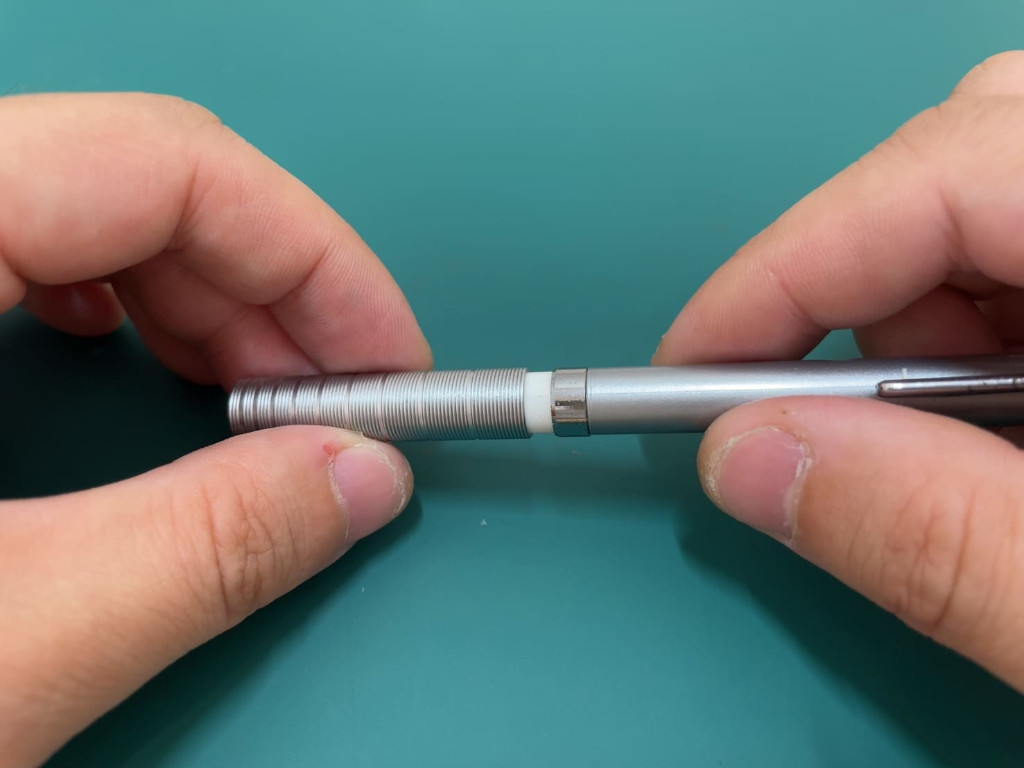

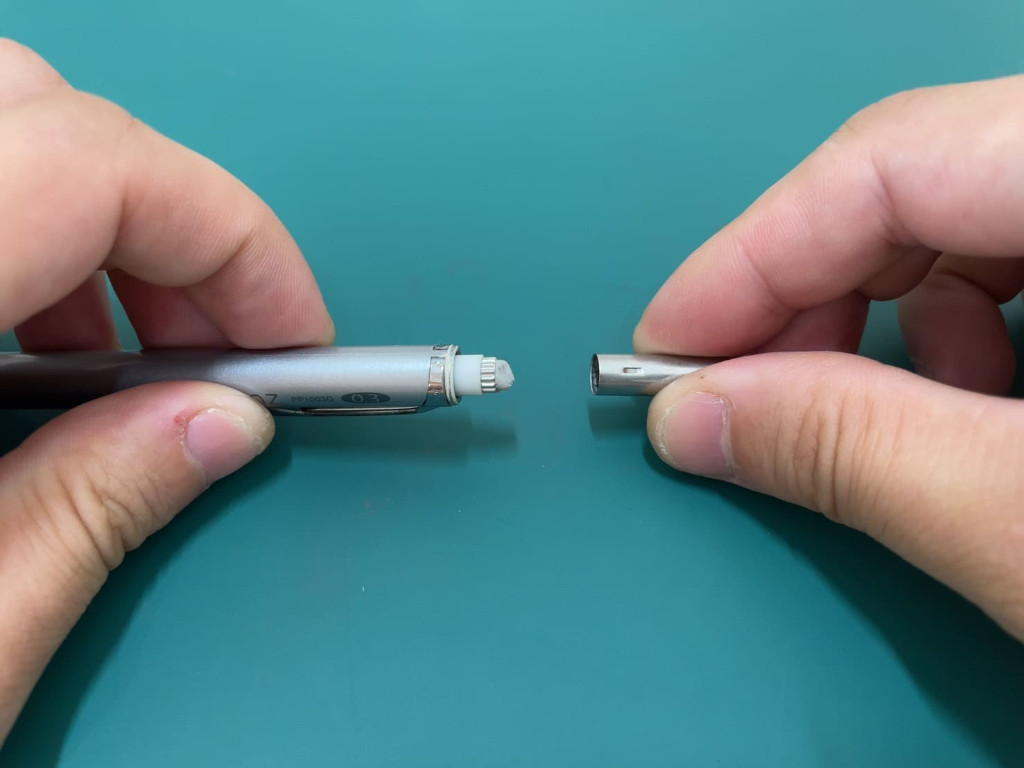

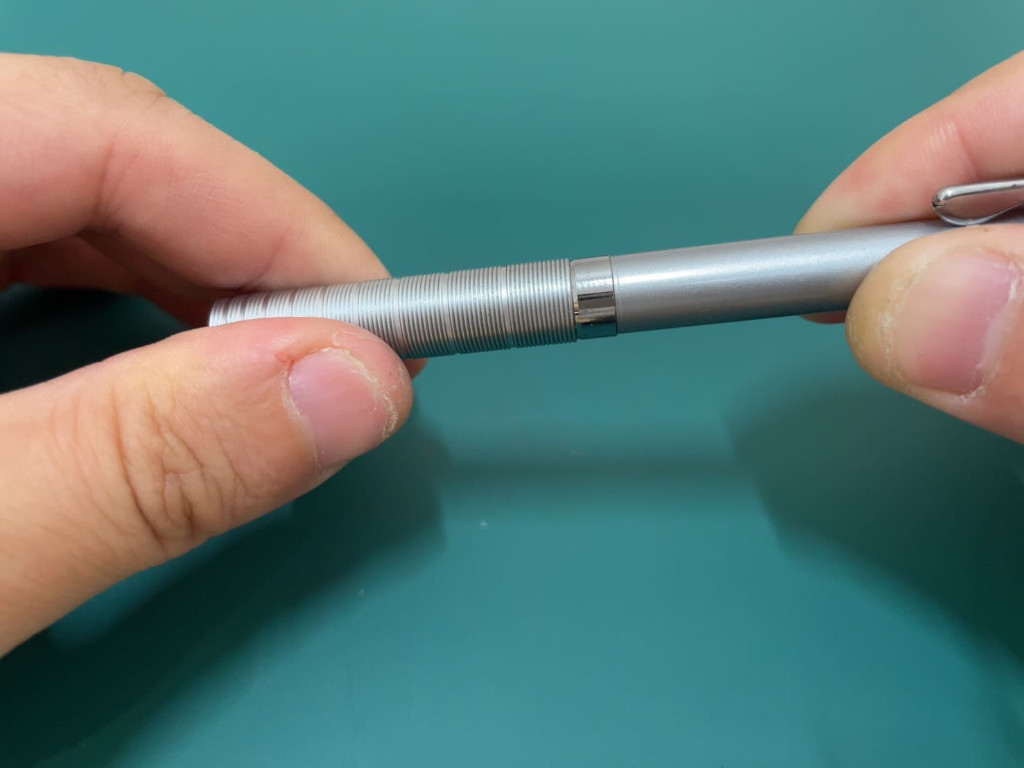

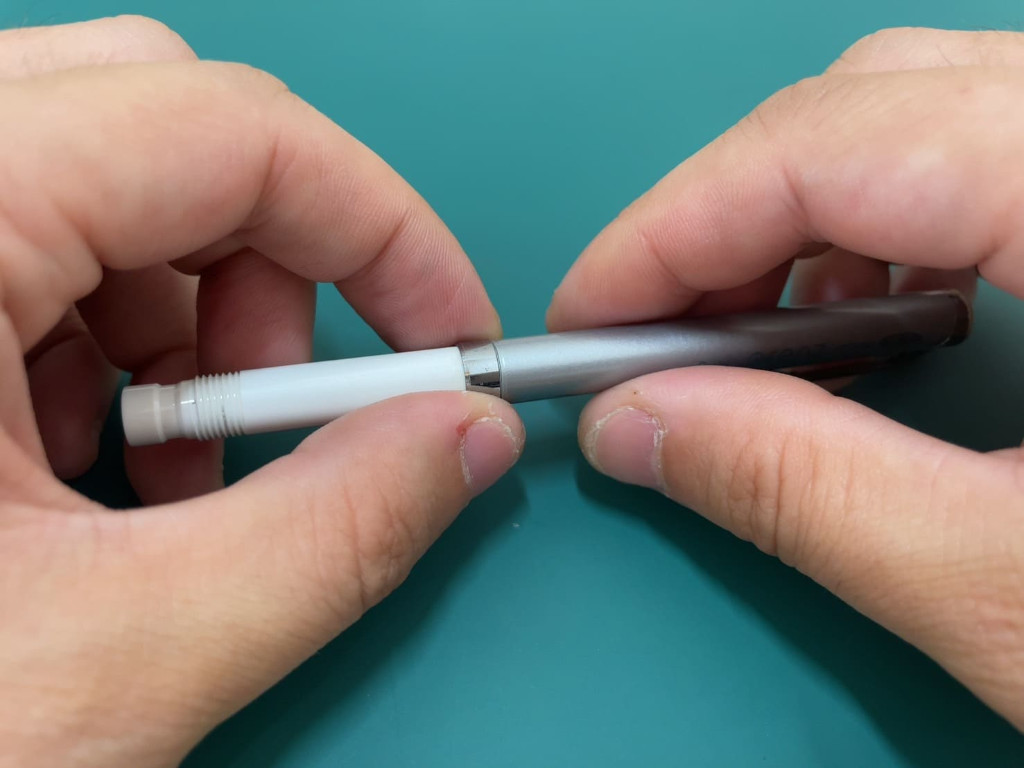

②ステップ.2グリップを装着する
グリップをペン本体ケースのペン先から挿入し、時計回りに回して装着しましょう。

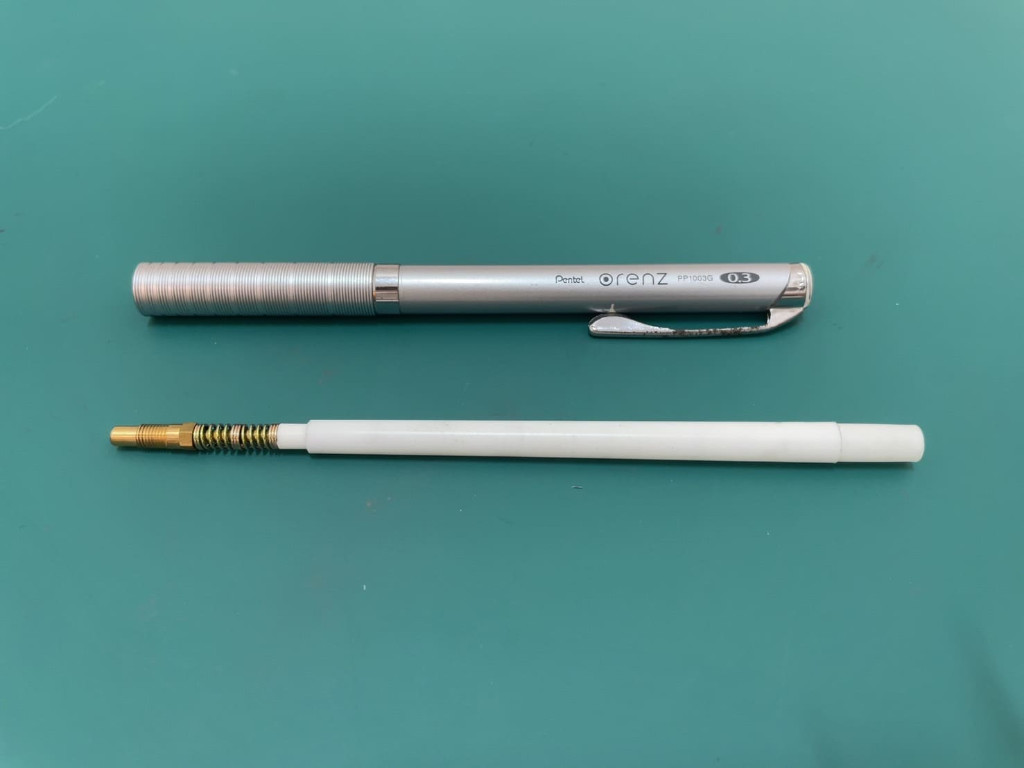

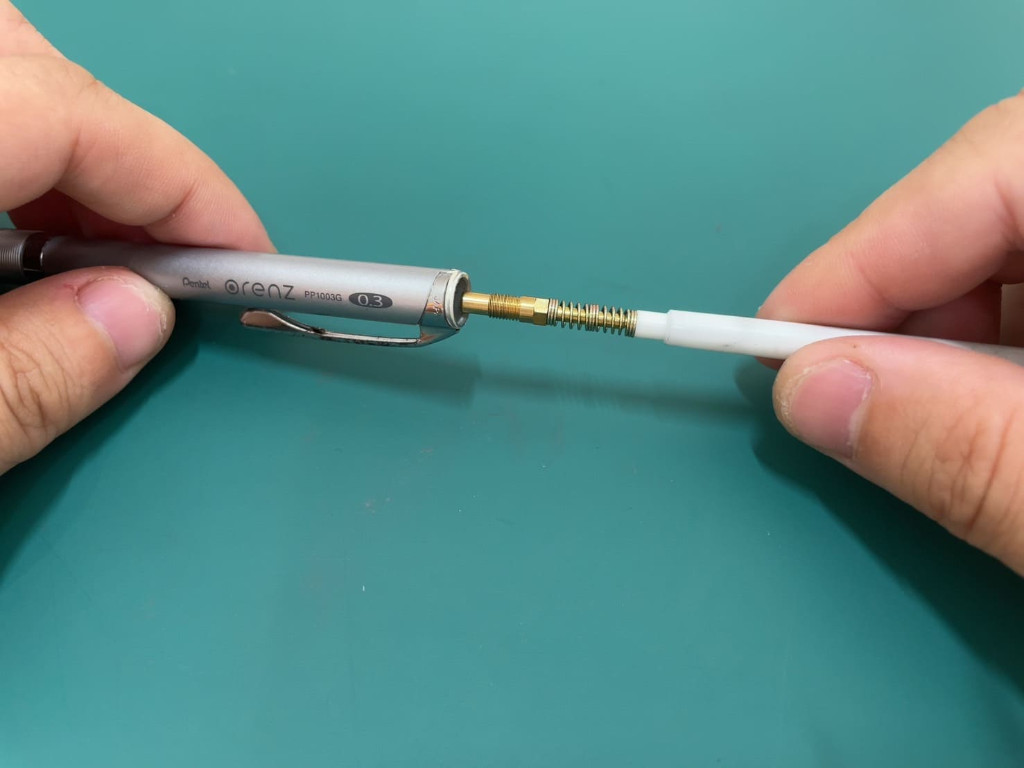

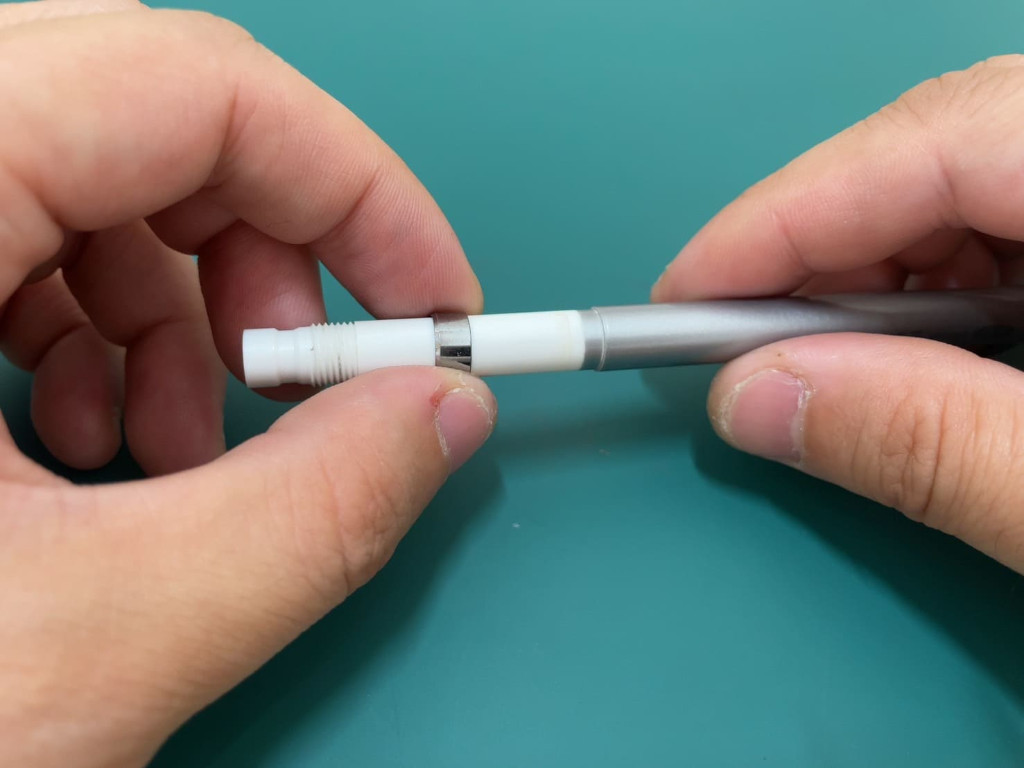

③ステップ.3内部芯を装着する
内部芯をペン本体の上部から挿入しましょう。

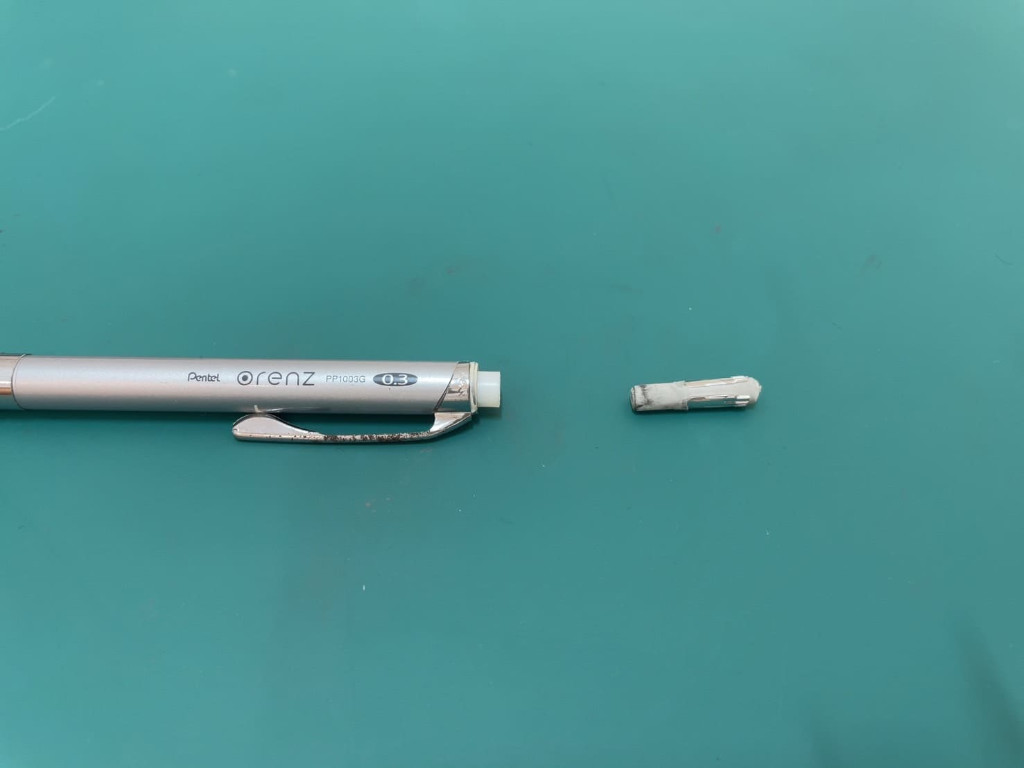

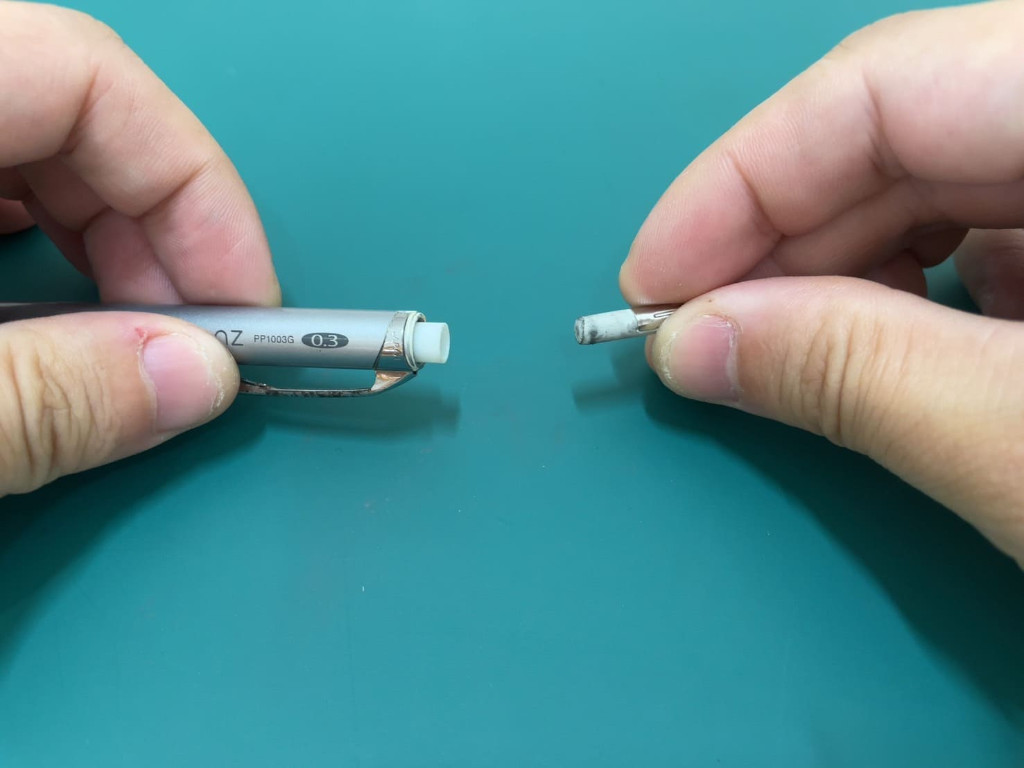

④ステップ.4消しゴムを装着する
ペン上部に消しゴムを押し込んで装着しましょう。

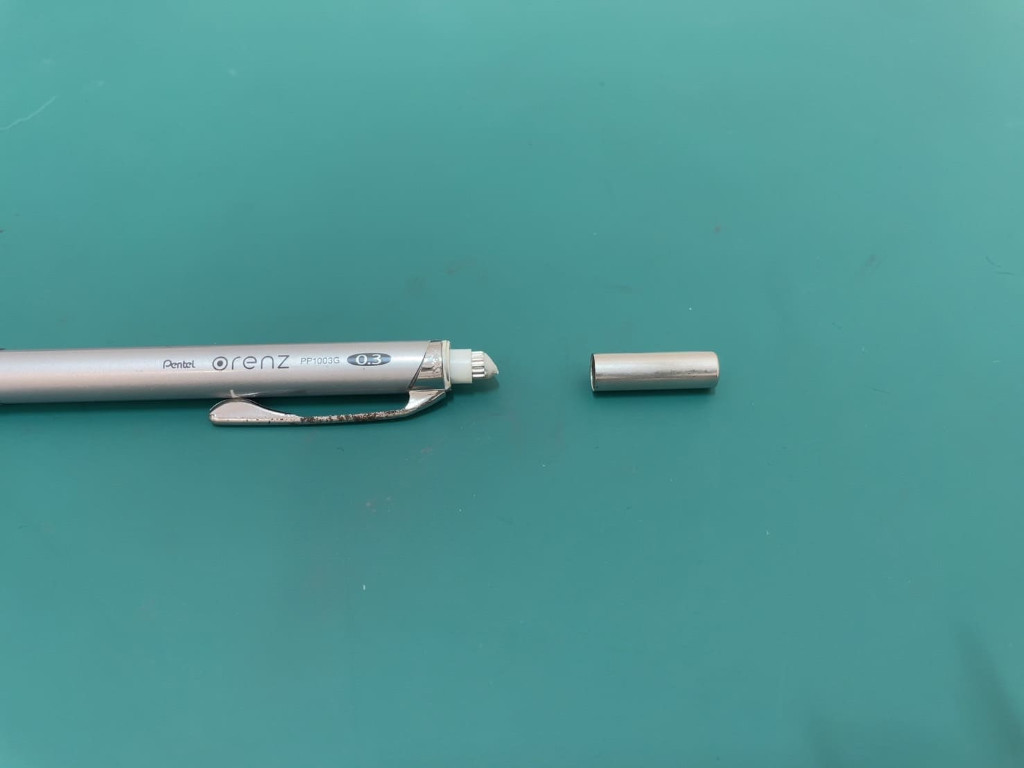

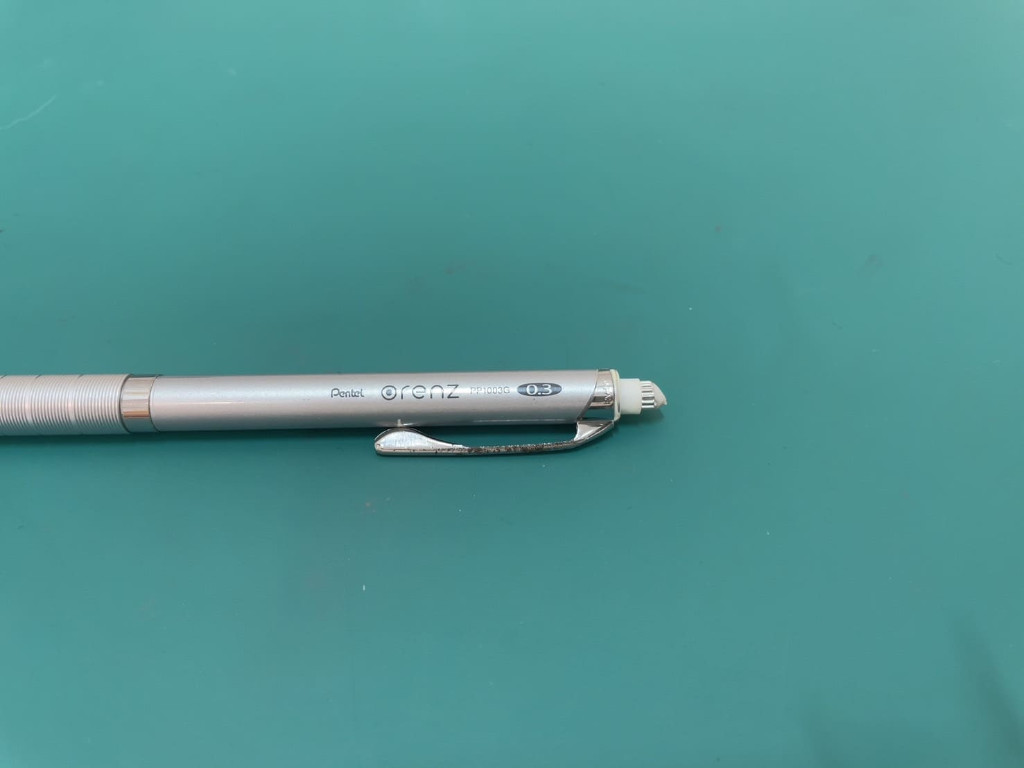

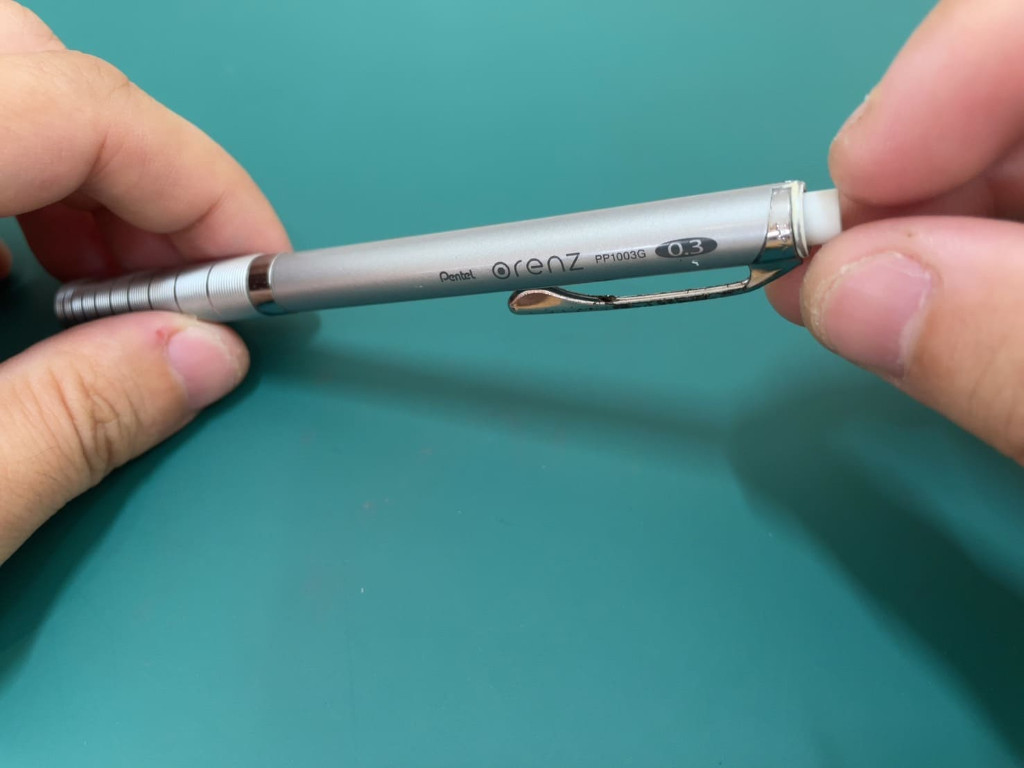

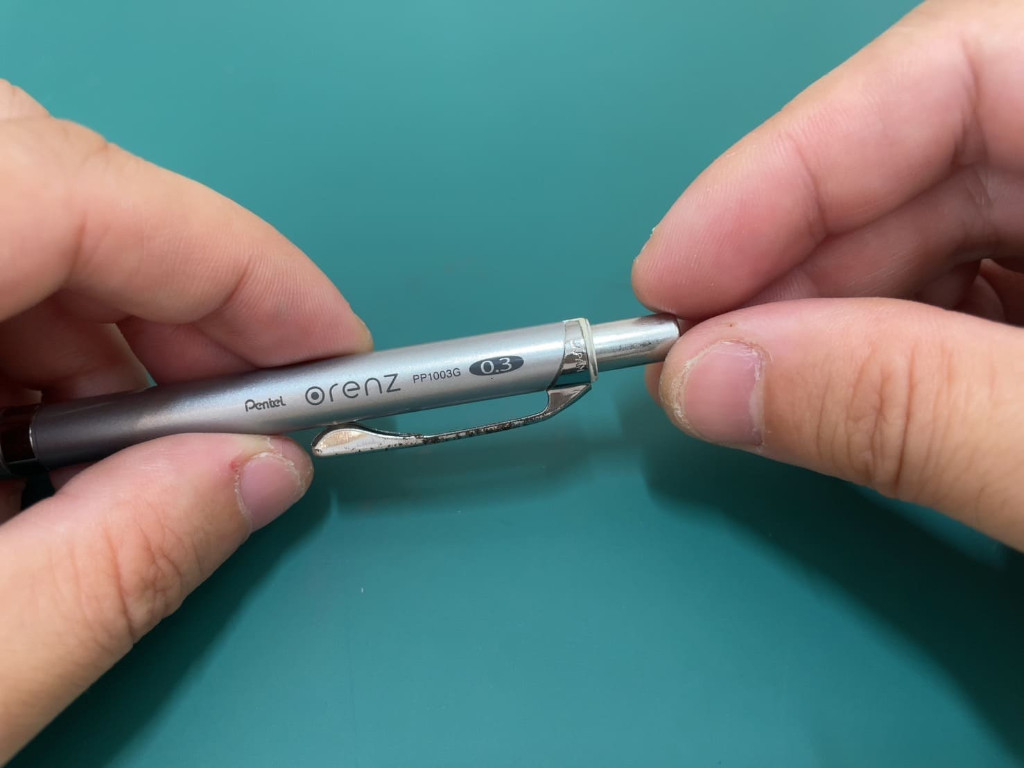

⑤ステップ.5キャップを装着する
ペン上部にキャップを押し込んで装着しましょう。

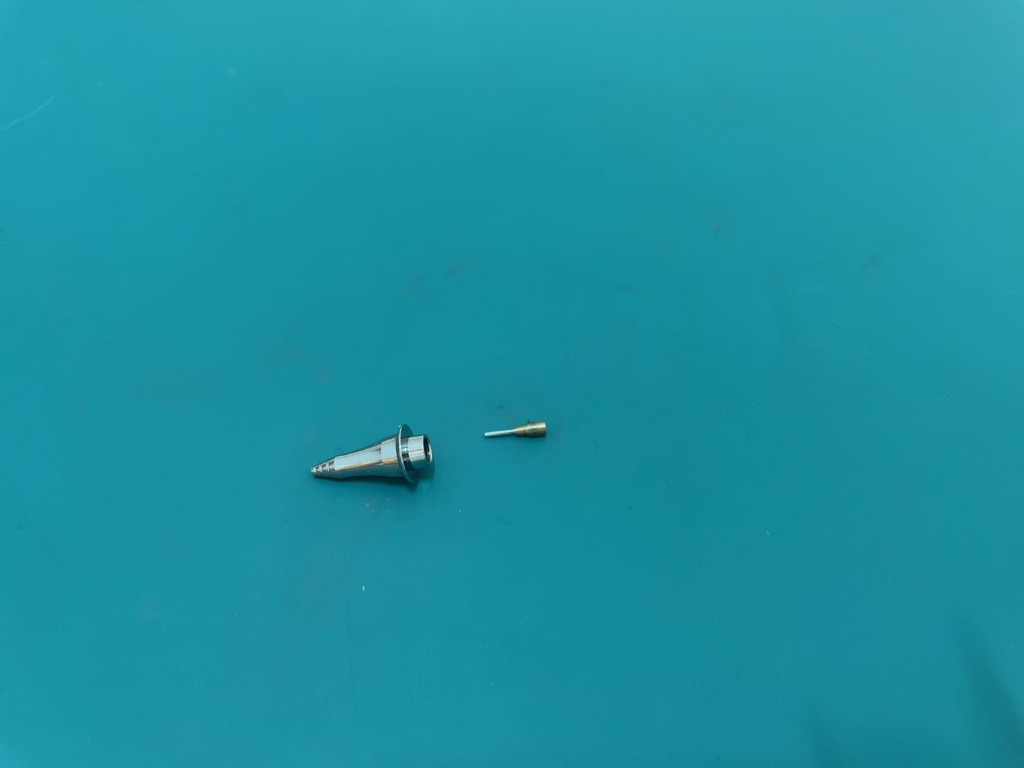

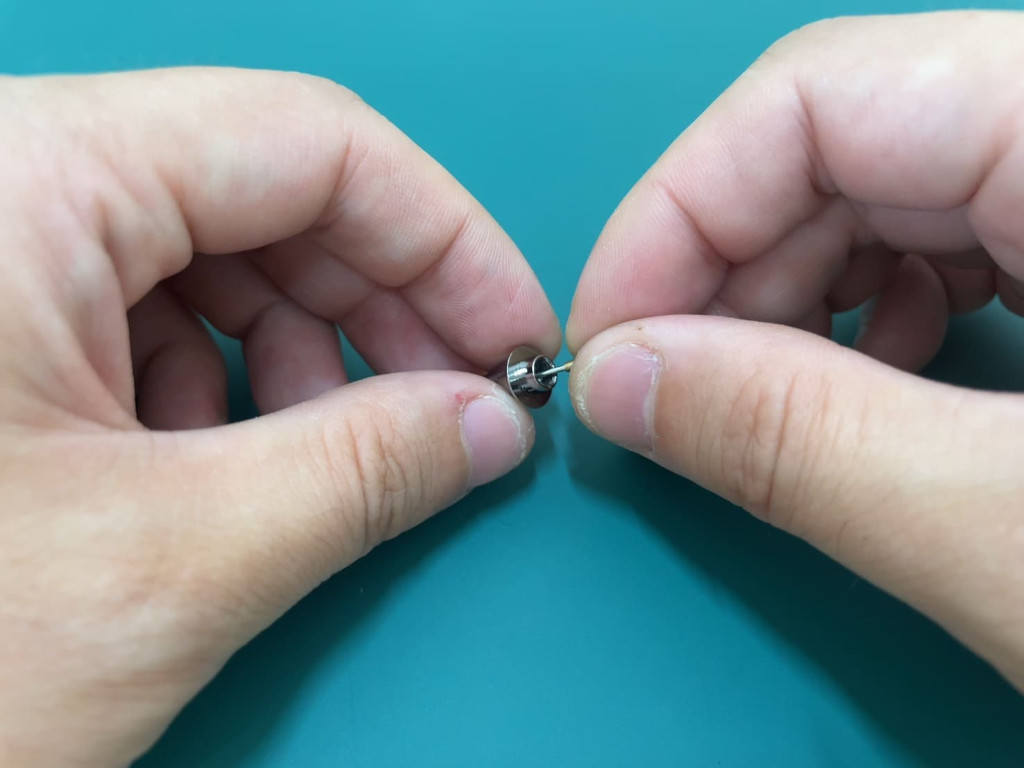

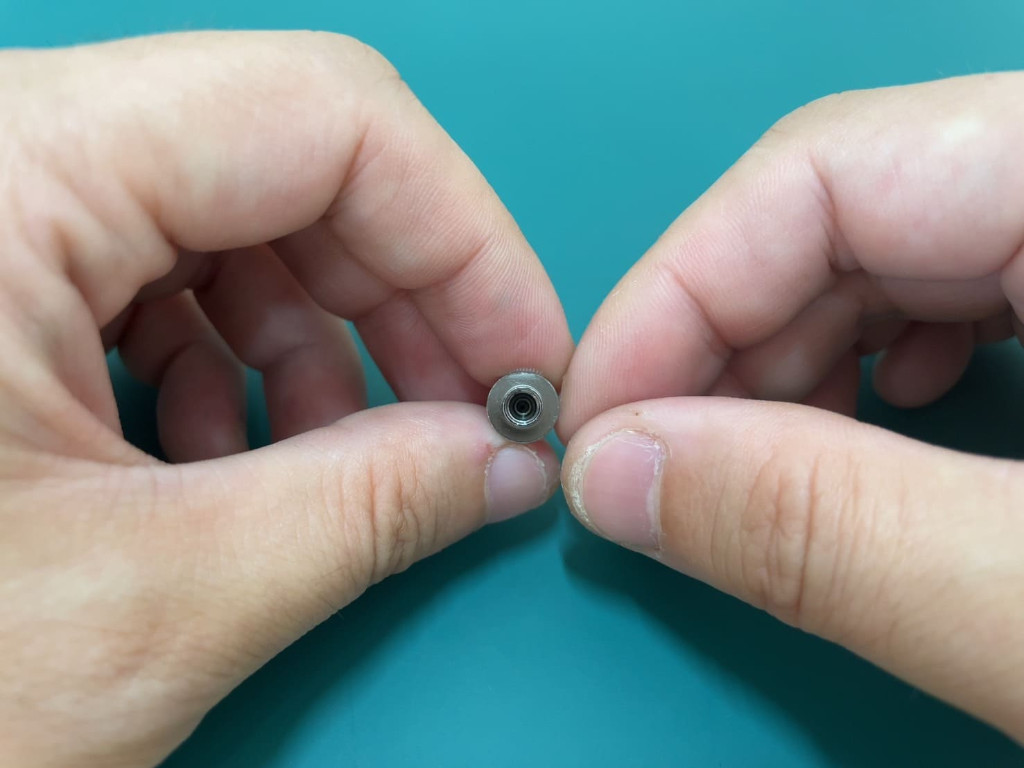

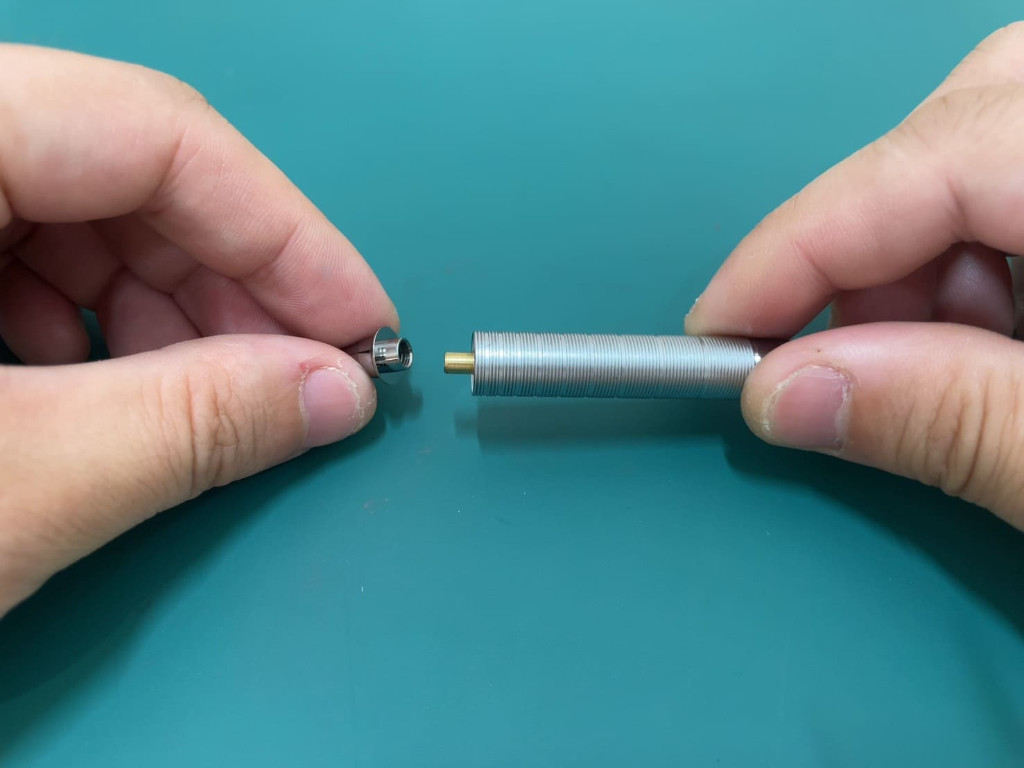

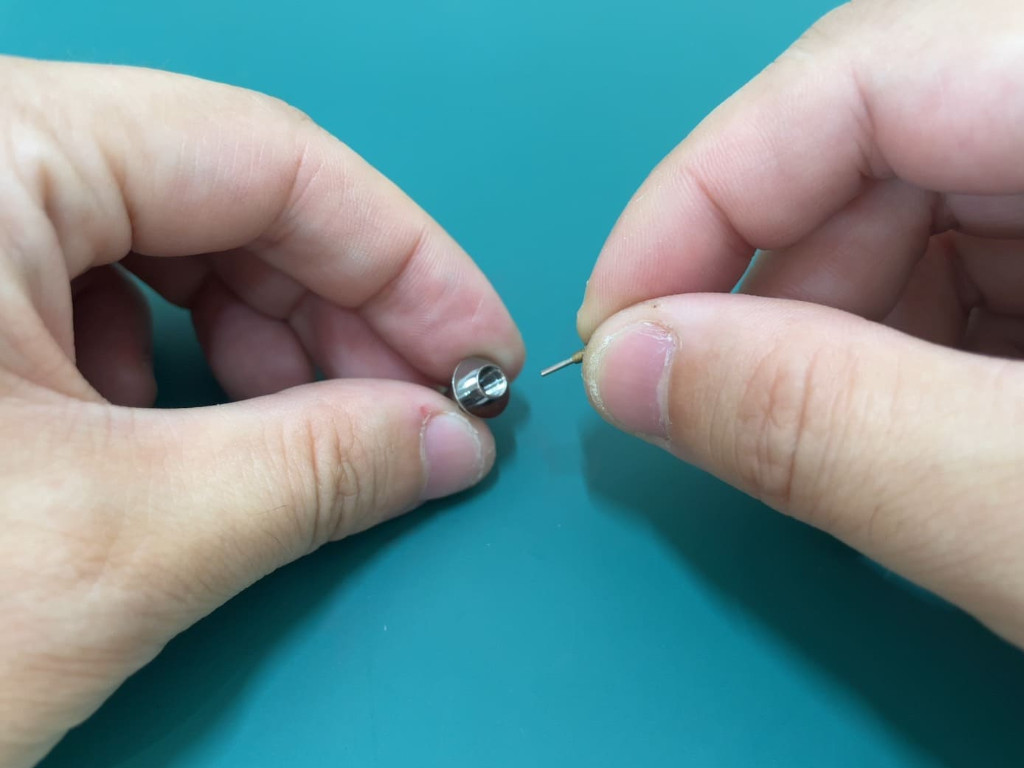

⑥ステップ.6パイプ部品を口金に装着する
口金内部にパイプ部品を挿入しましょう。
※サイズが非常に小さいため紛失注意

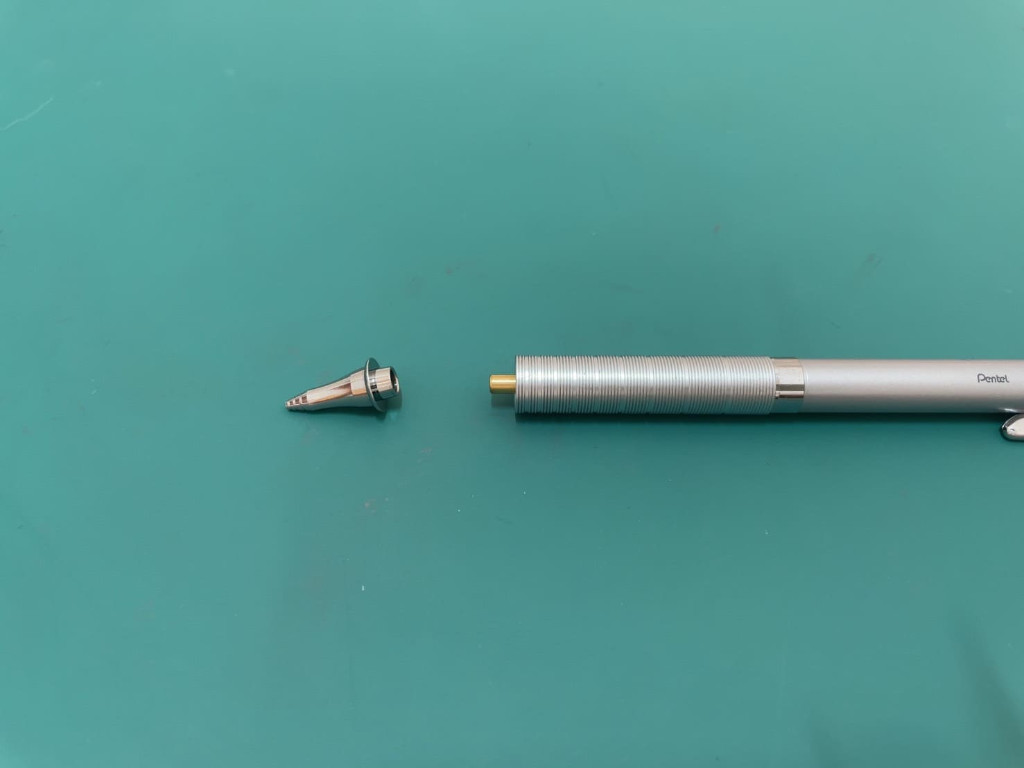

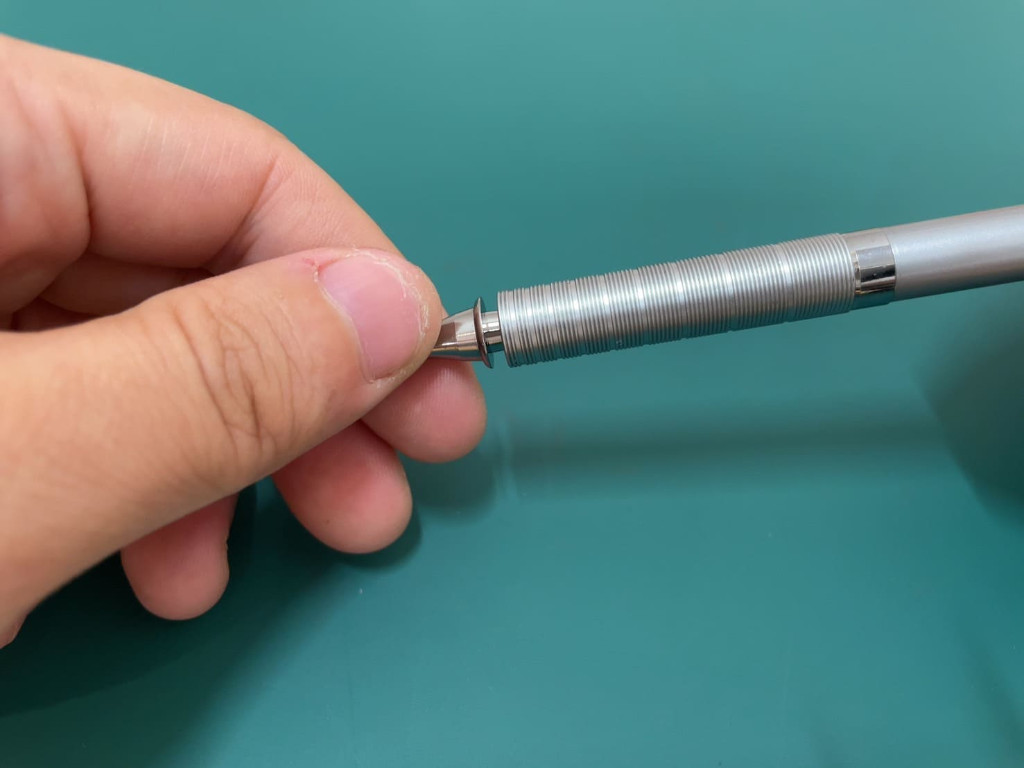

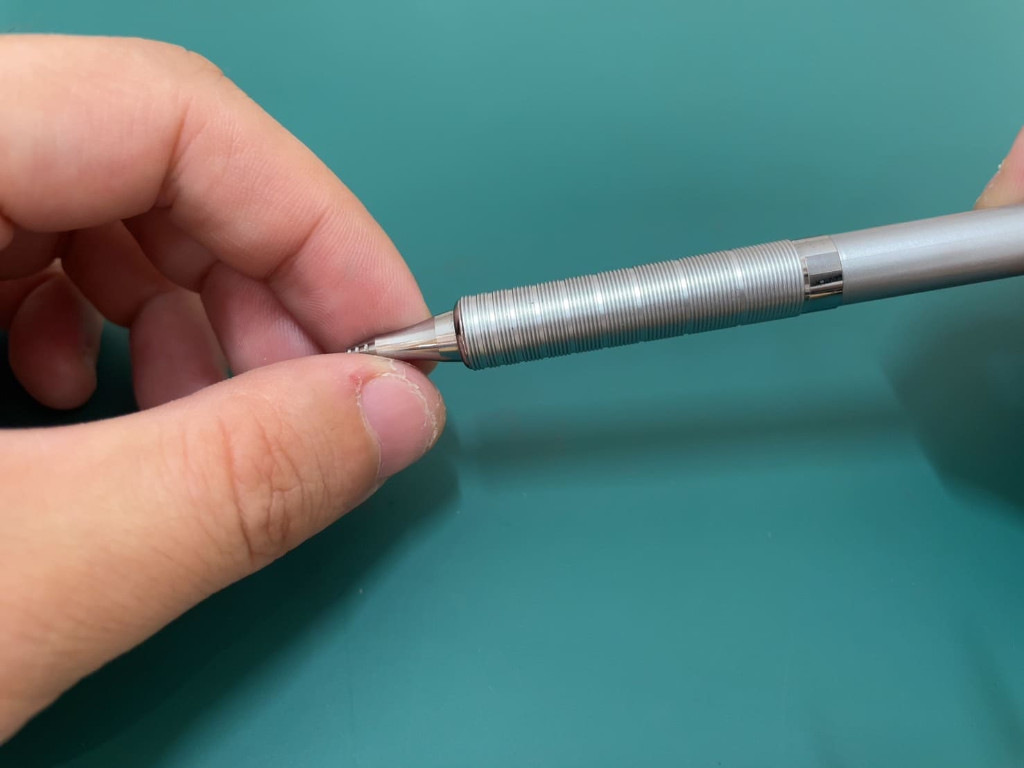

⑦ステップ.7口金を装着する
ペン先に口金を時計回りに回して装着しましょう。

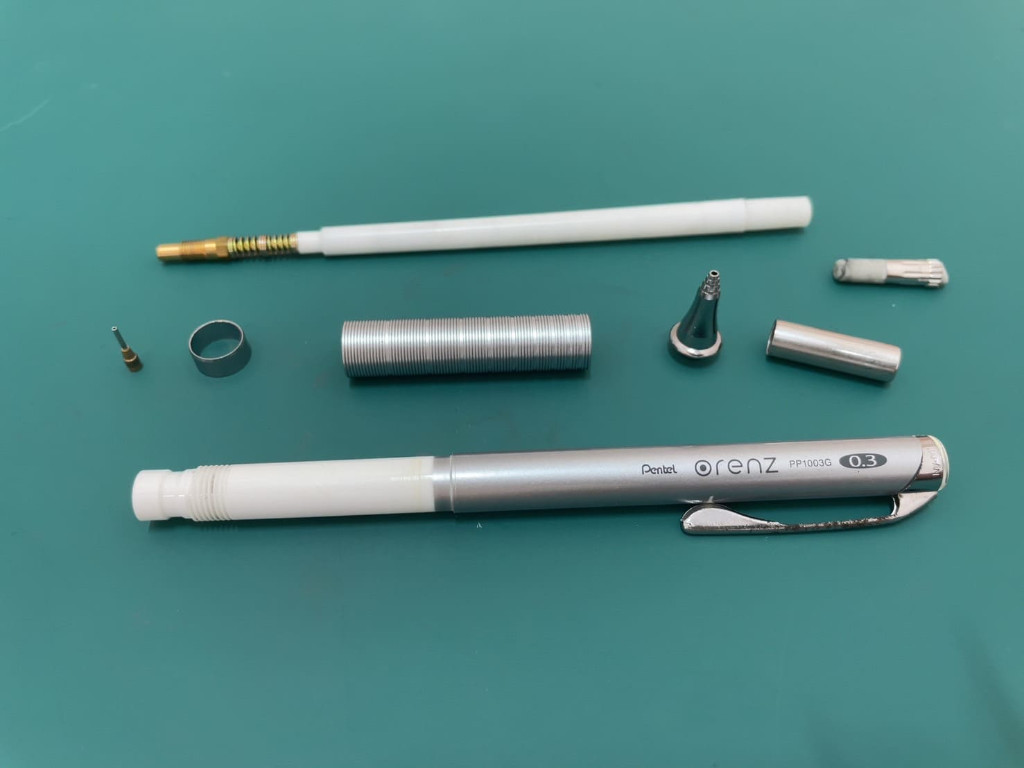

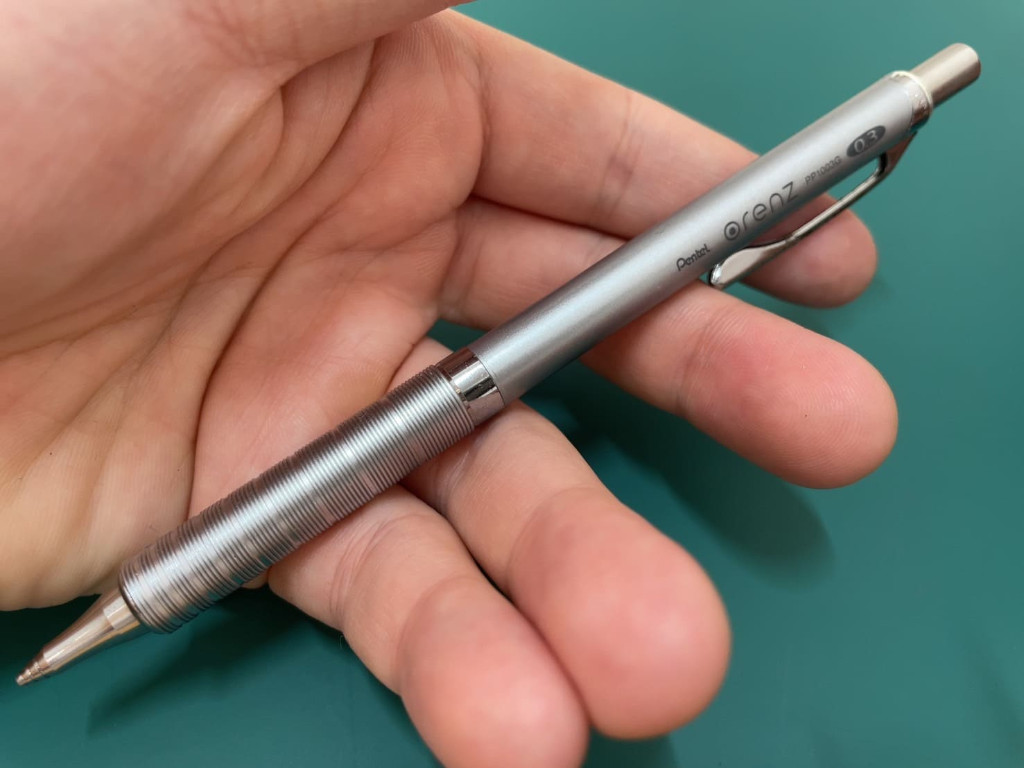

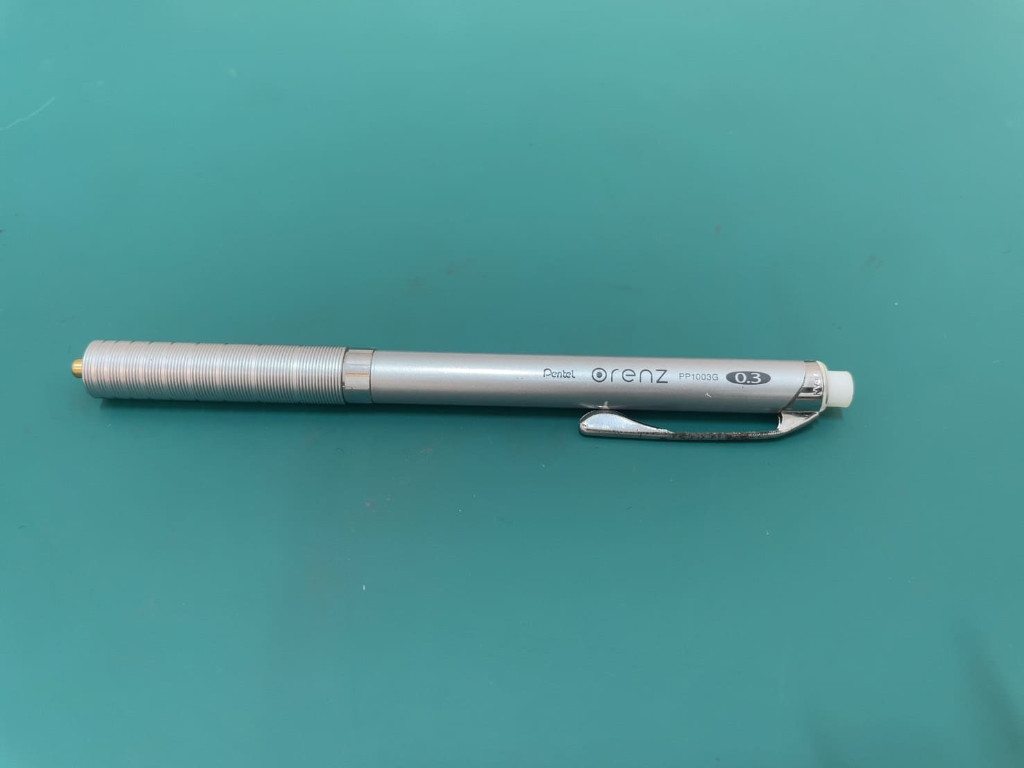

⑧ステップ.8組立完了
以上がオレンズメタルグリップの組立手順です。

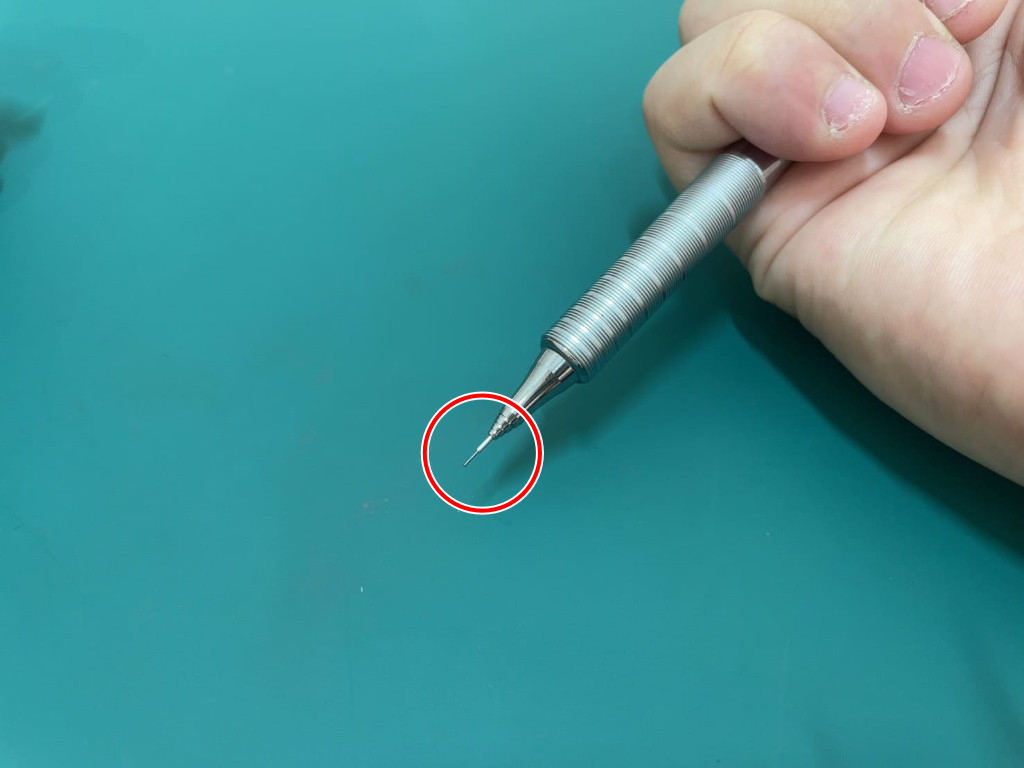

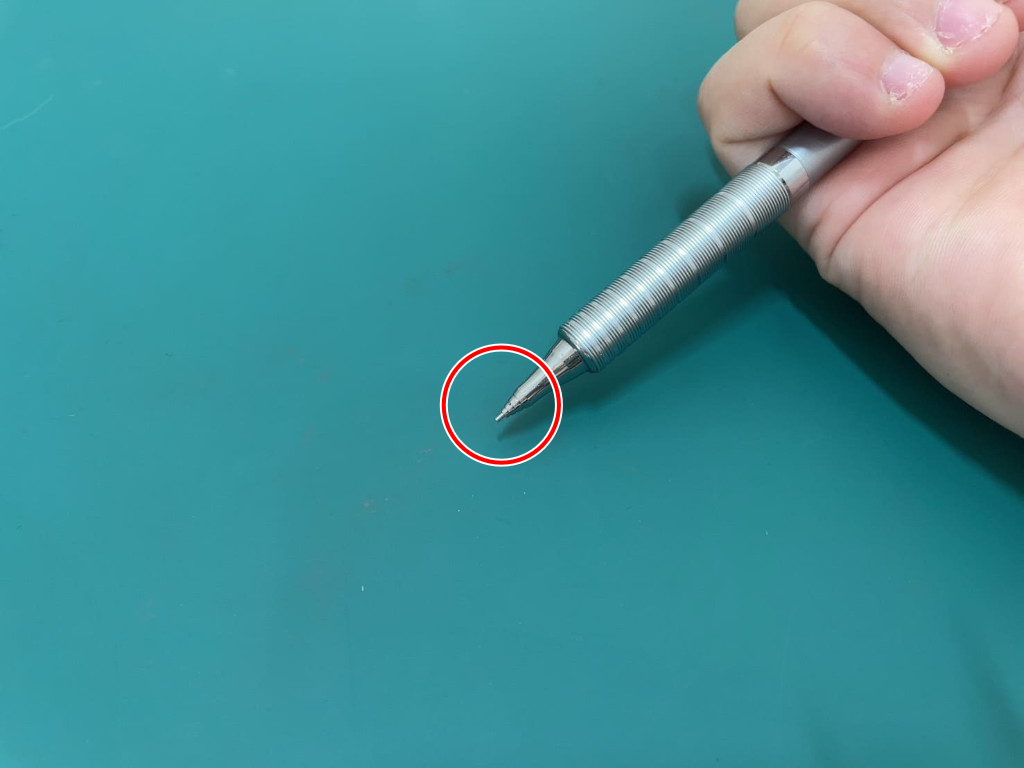

⑨ステップ.9動作チェック
組立完了後は、正しく組立ができているか動作チェックをしましょう。
＜動作チェック＞
・ペン上部をノックしたら、ペン先からシャー芯が出てくること
安全のためのガイドライン
1件口金内部のパイプが小さく無くしやすい
口金内部のパイプ部品が非常に小さいため、作業スペースが汚いと紛失しやすいです。
よくある質問
1件Q
組立に工具は必要ですか？
A
不要です。
