S30（エスサーティ）の分解方法
今回は、パイロット社のS30（エスサーティ）の分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。詳細をクリックすると製品の最新価格やお届け可能日、レビューがわかります。
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

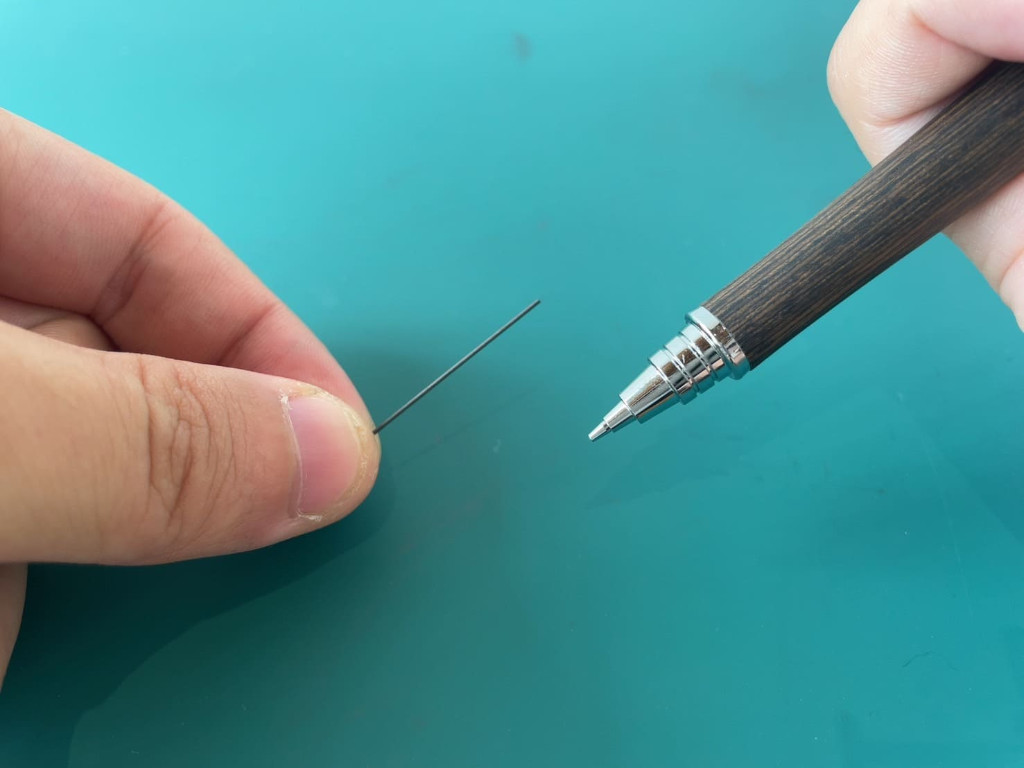

ステップ1.【事前準備】シャー芯を抜く
分解の邪魔にならないように、事前にシャー芯を抜いておきましょう。

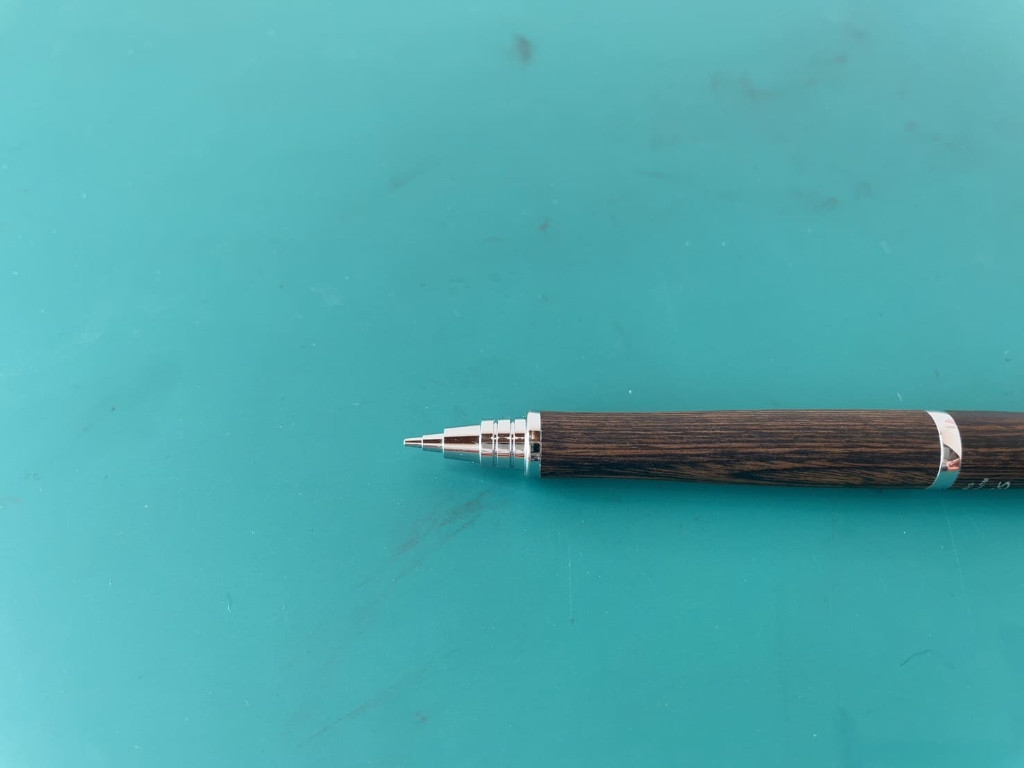

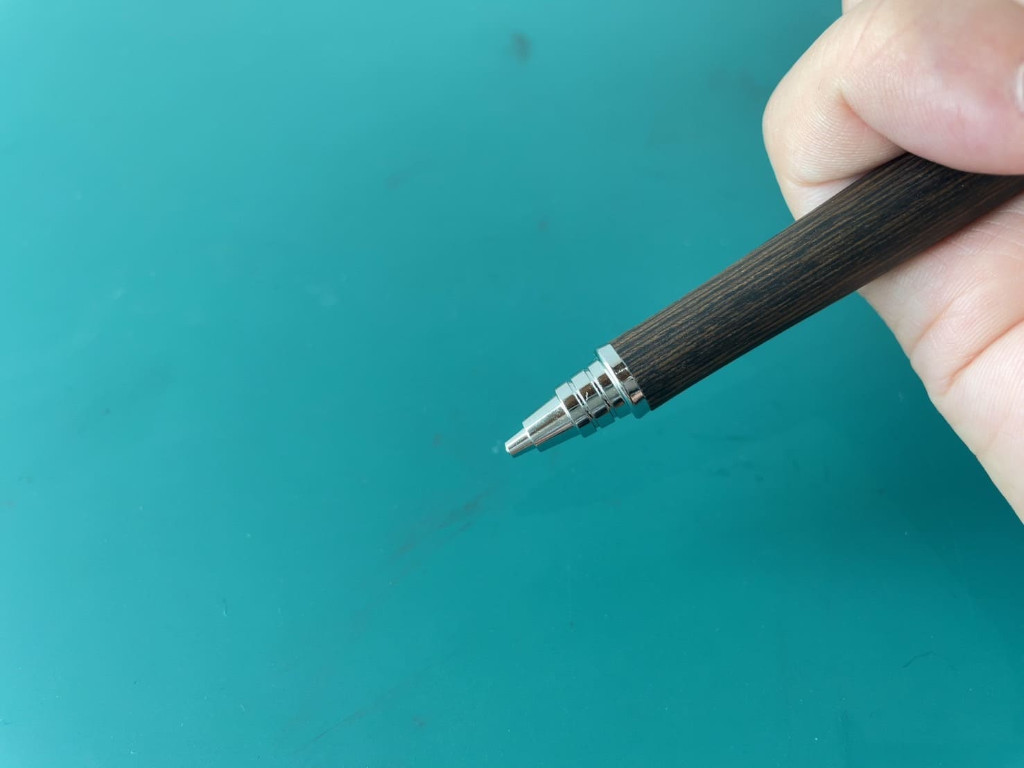

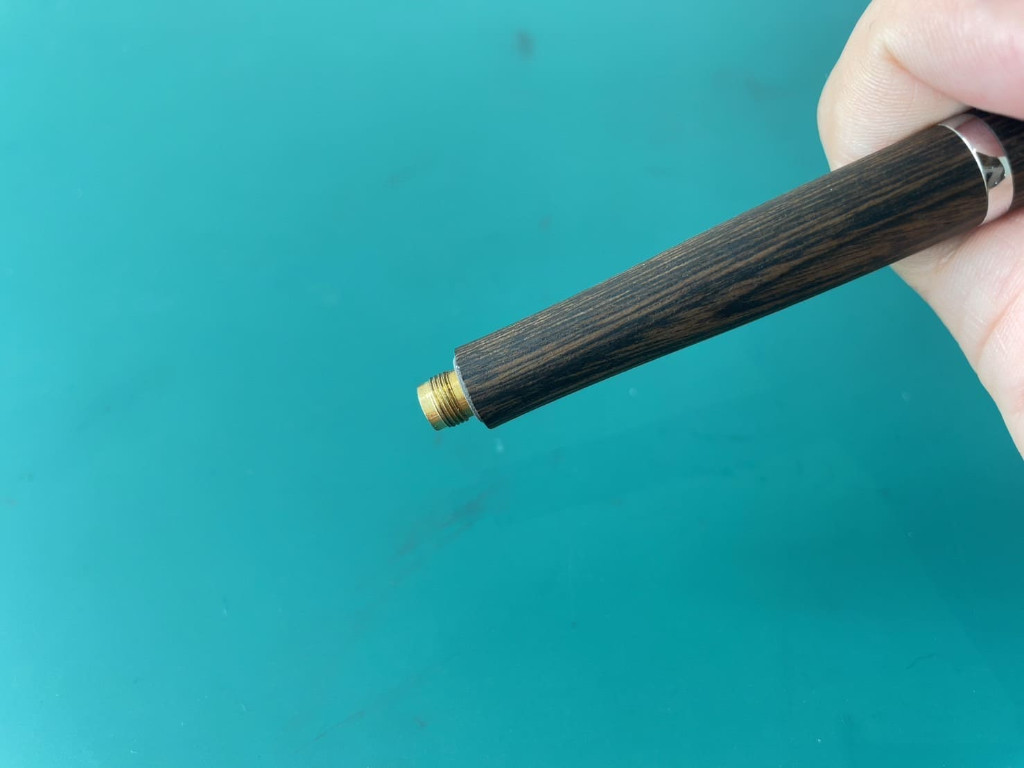

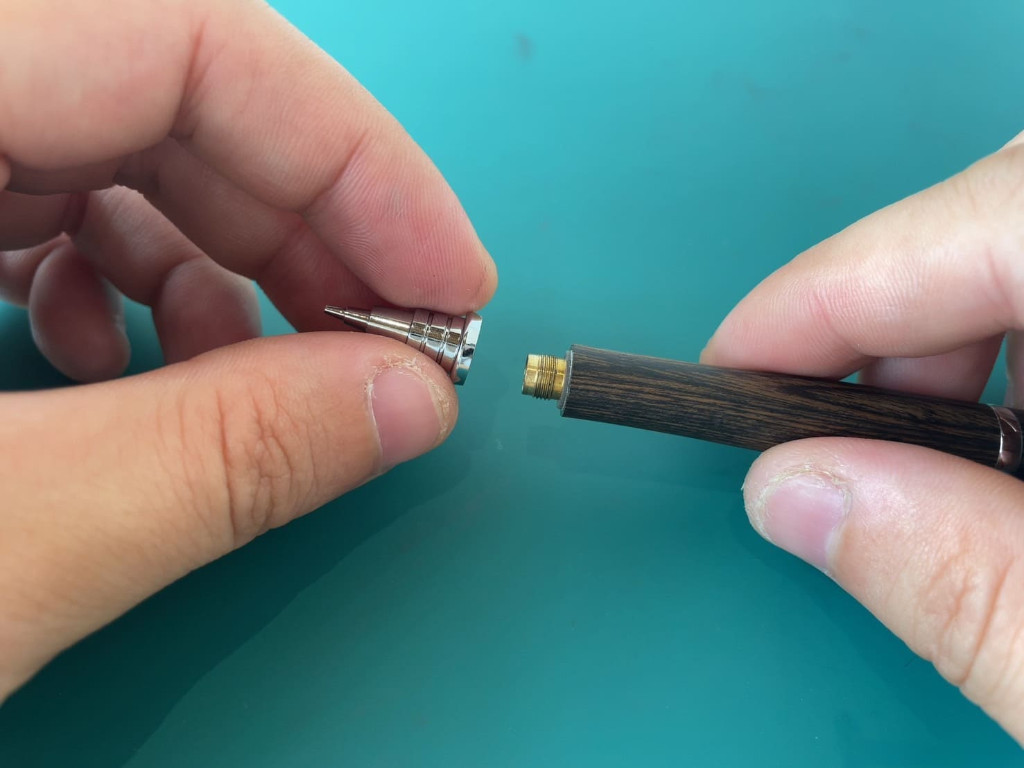

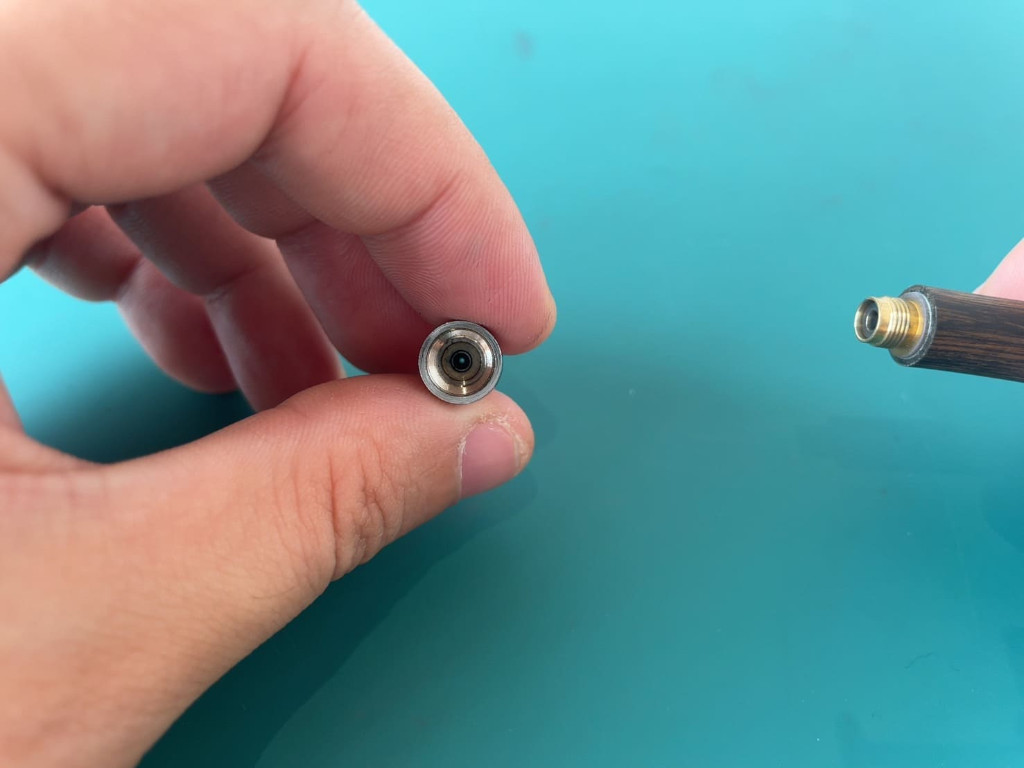

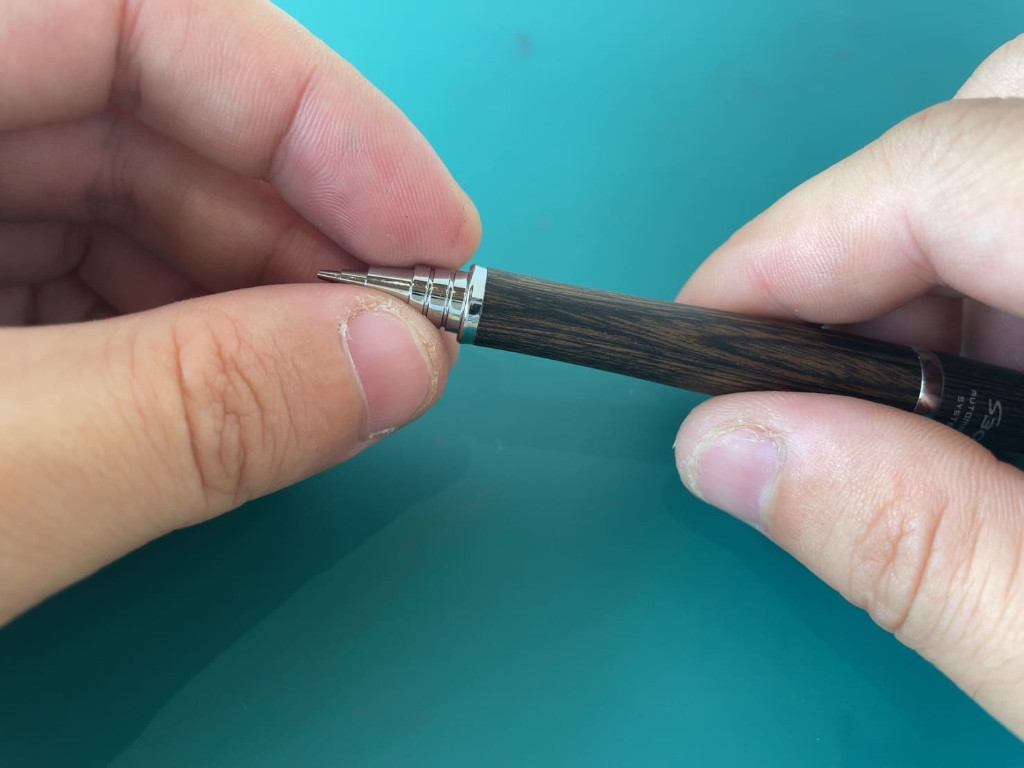

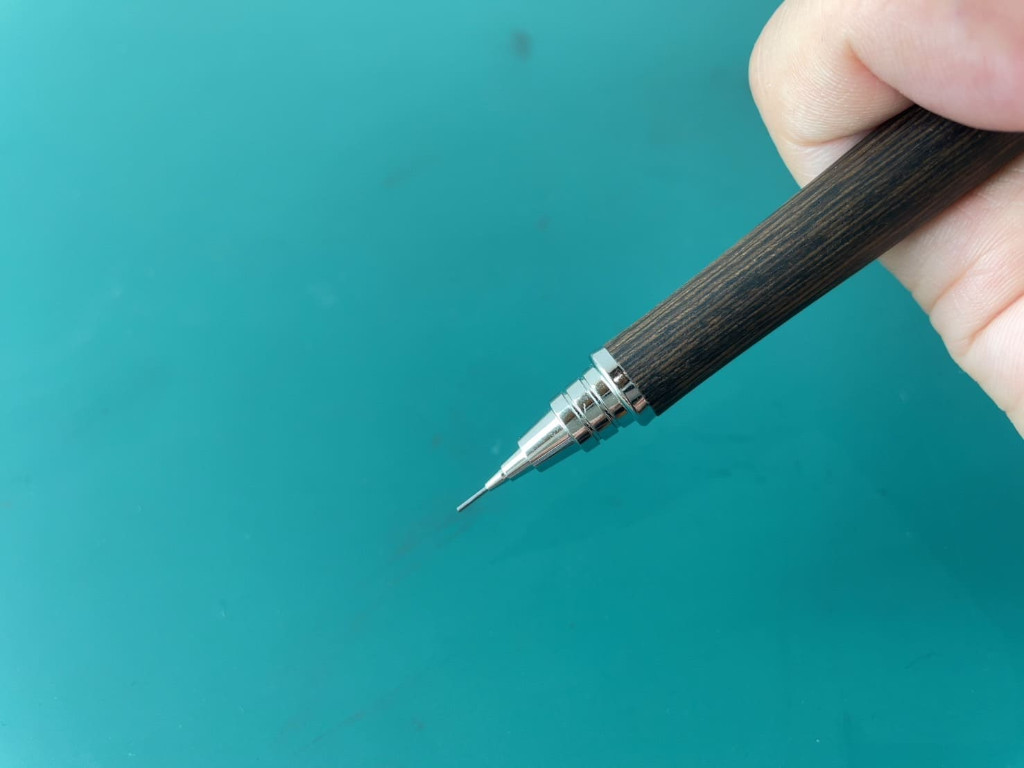

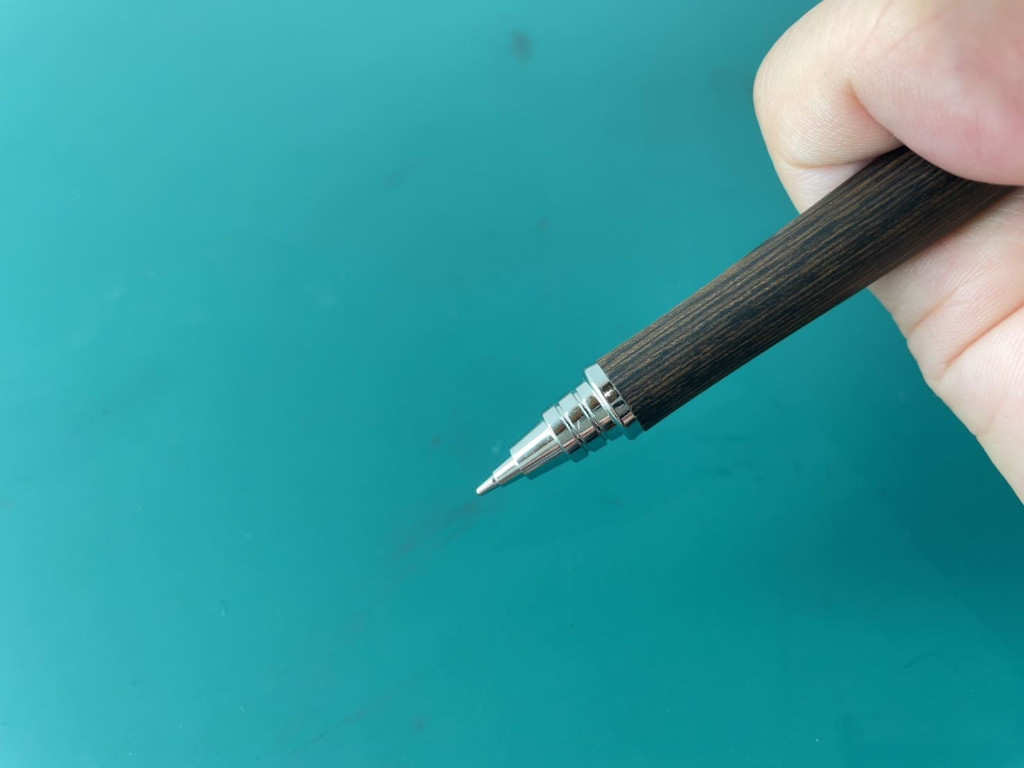

ステップ2.口金を外す
ペン先の口金を反時計回りに回して外しましょう。

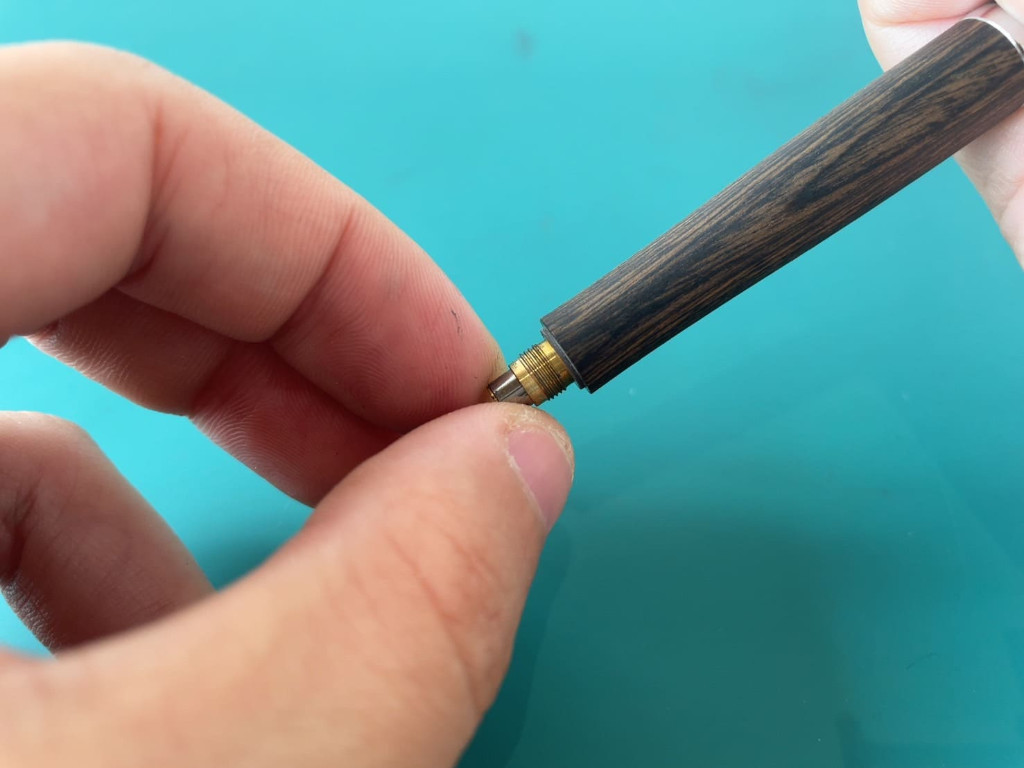

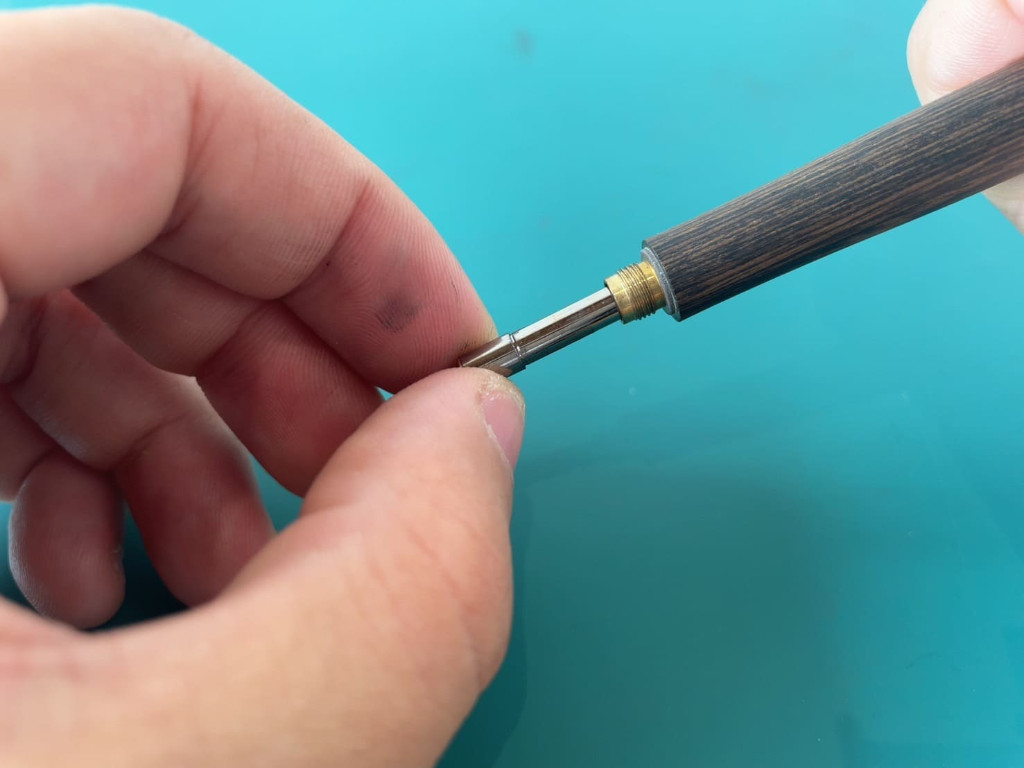

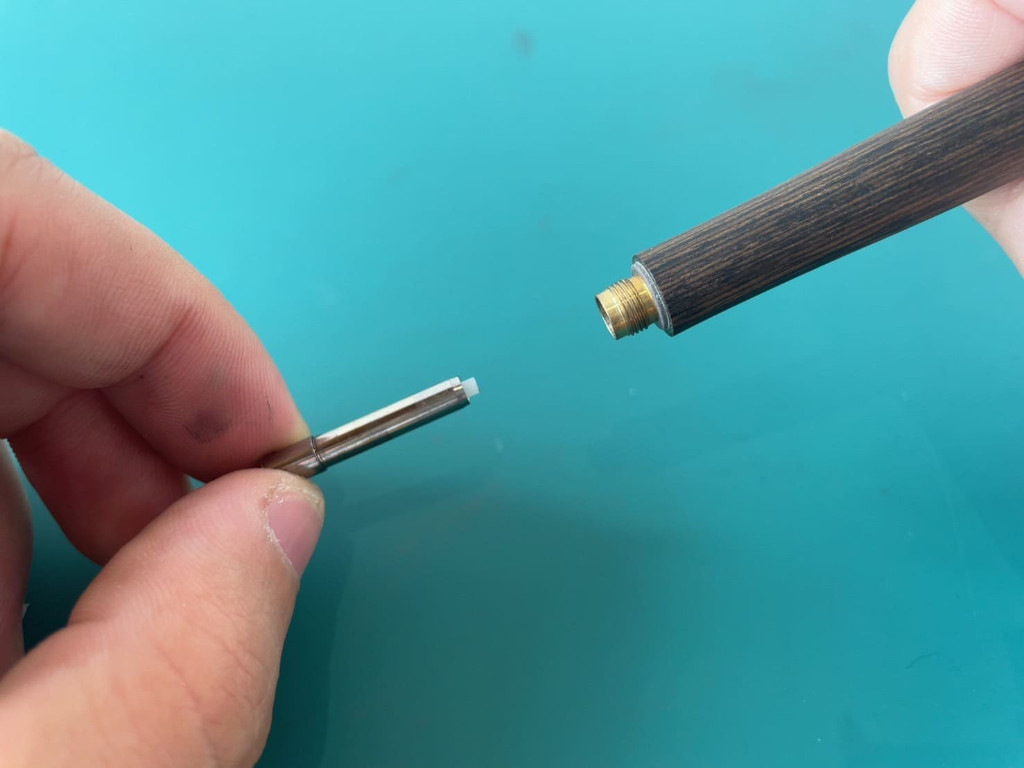

ステップ3.チャンク部品を外す
ペン上部をノックすると、ペン先からチャンク部品が2cmくらい飛び出ます。
そのままノックした状態で、ペン先から飛び出たチャンク部分を指でつまみ、ゆっくりと引き抜きましょう。

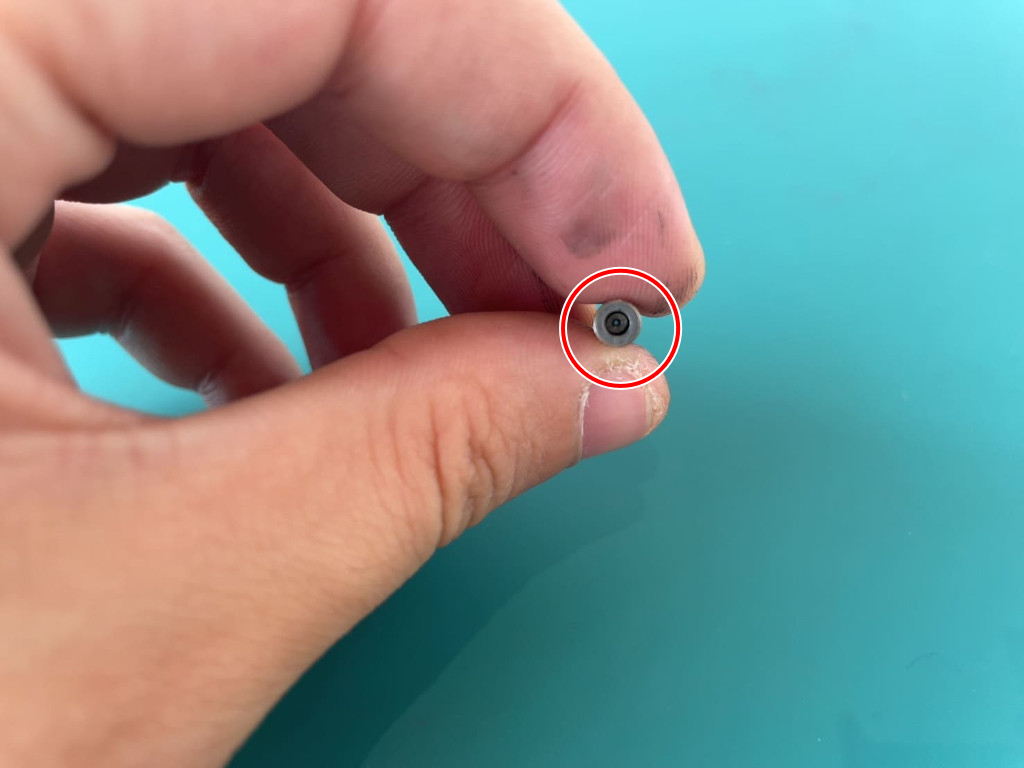

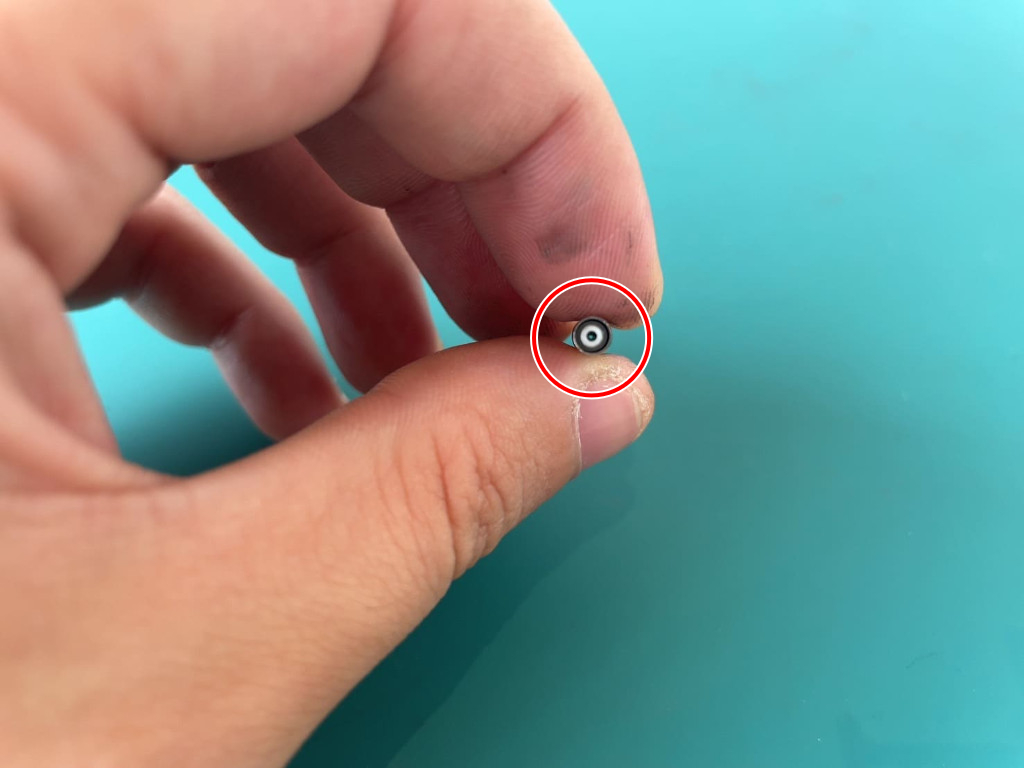

ステップ4.（補足）チャンク部品
チャンク部品の写真です。

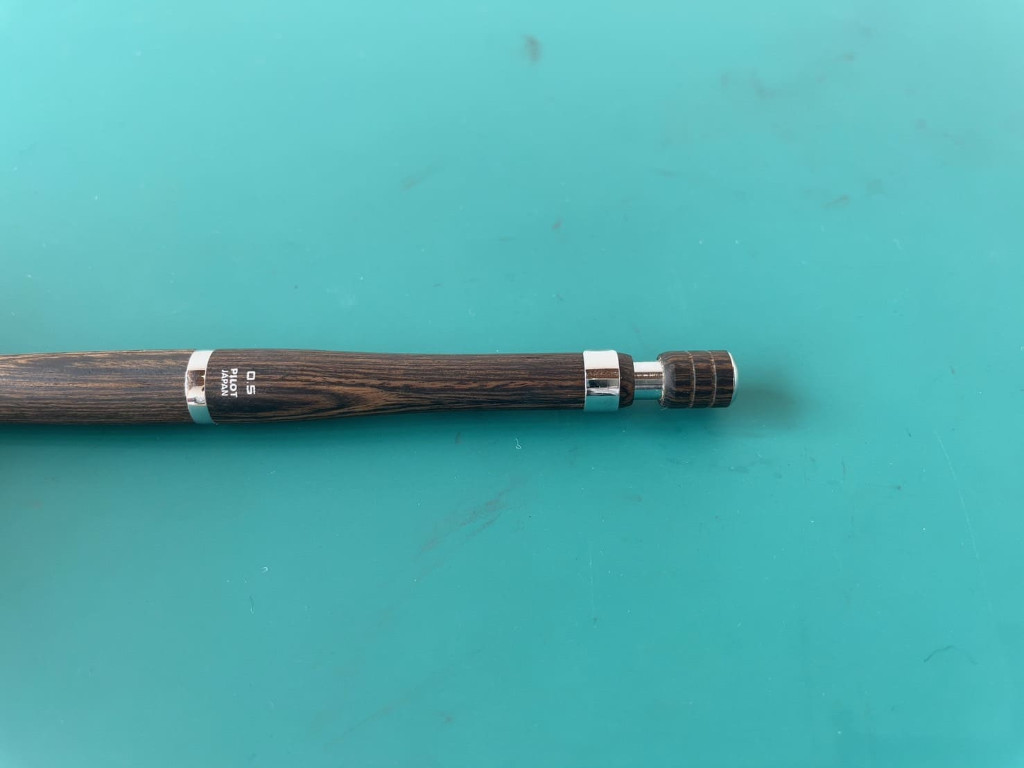

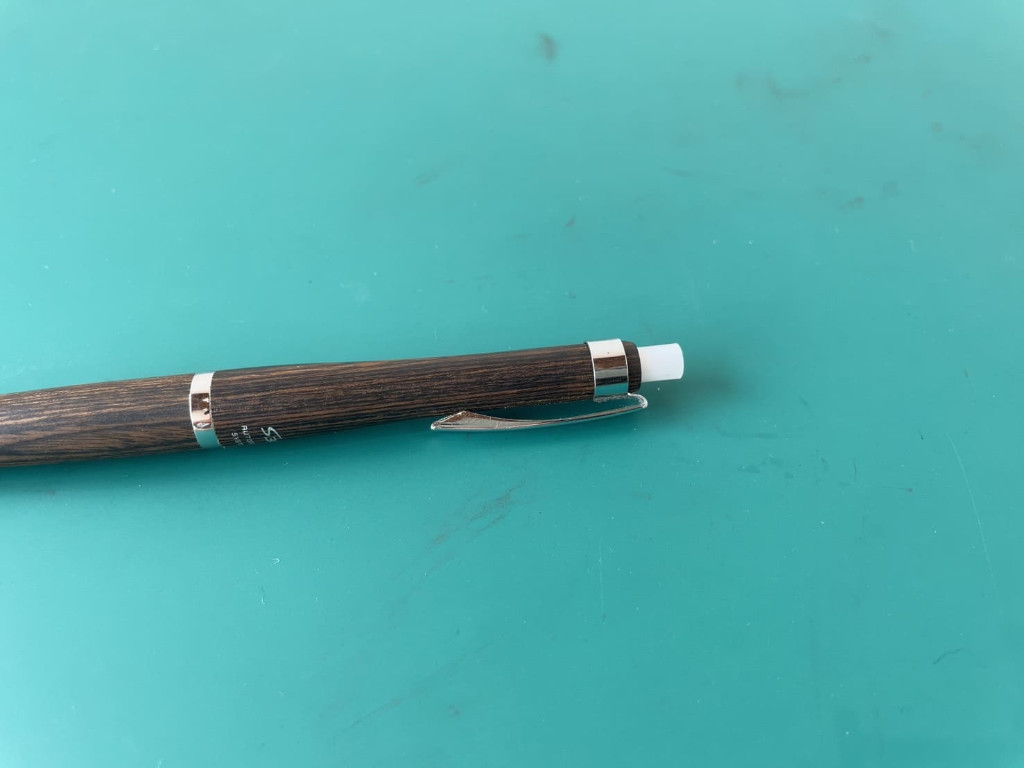

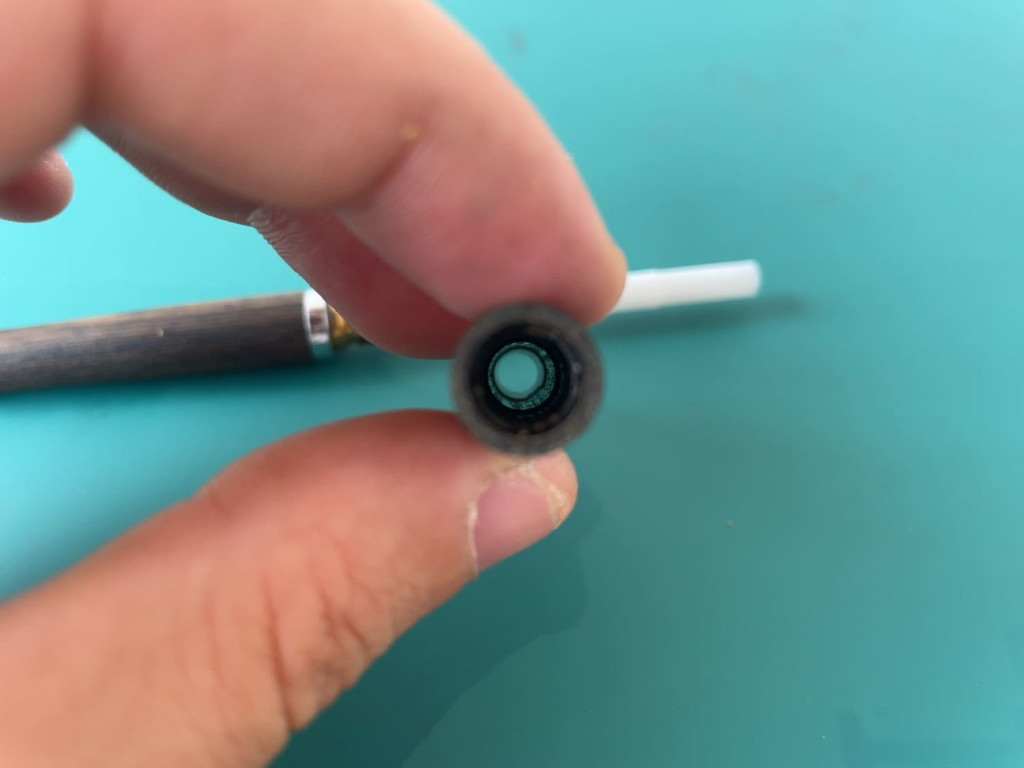

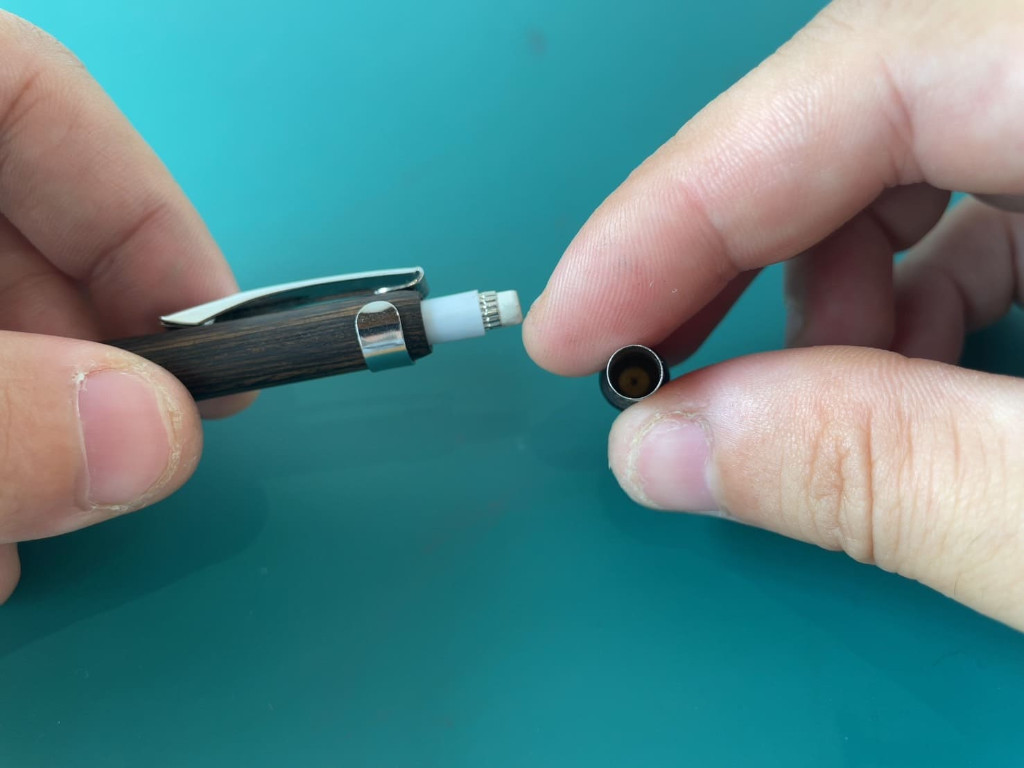

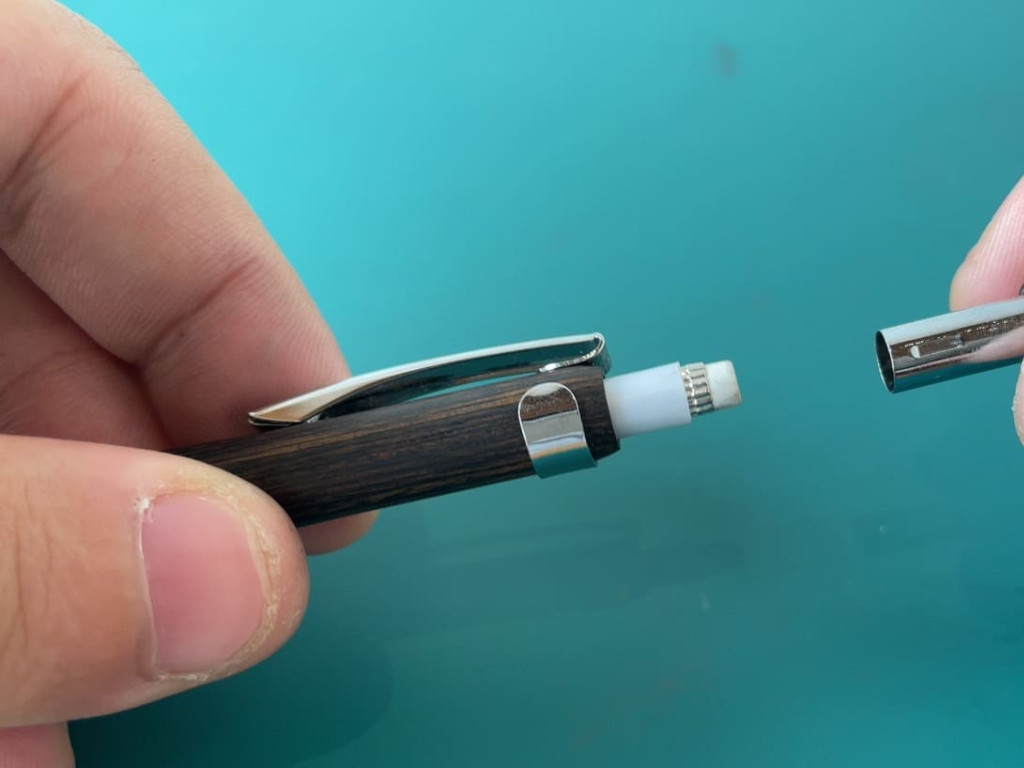

ステップ5.キャップを外す
ペン上部のキャップを引っ張って外しましょう。

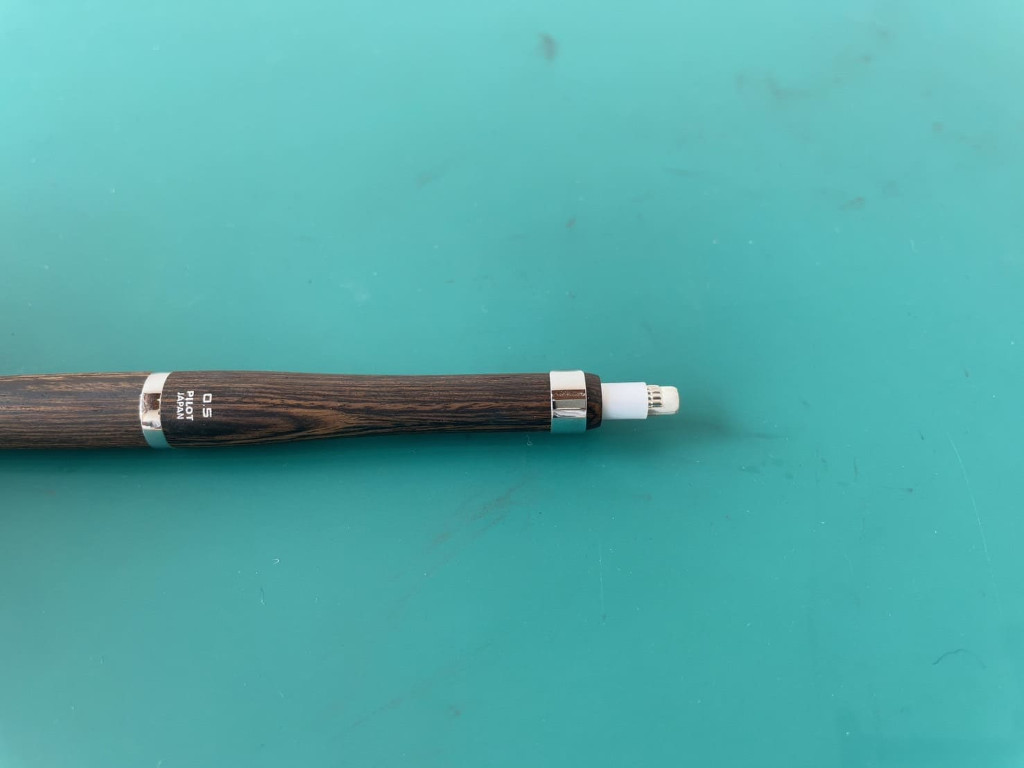

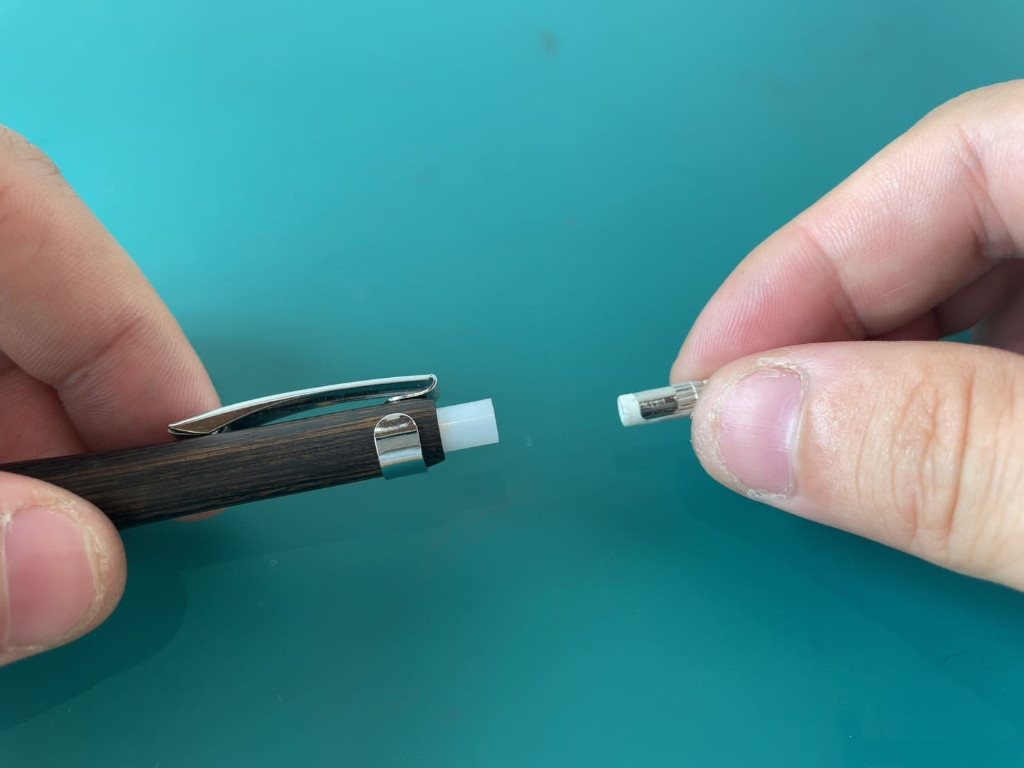

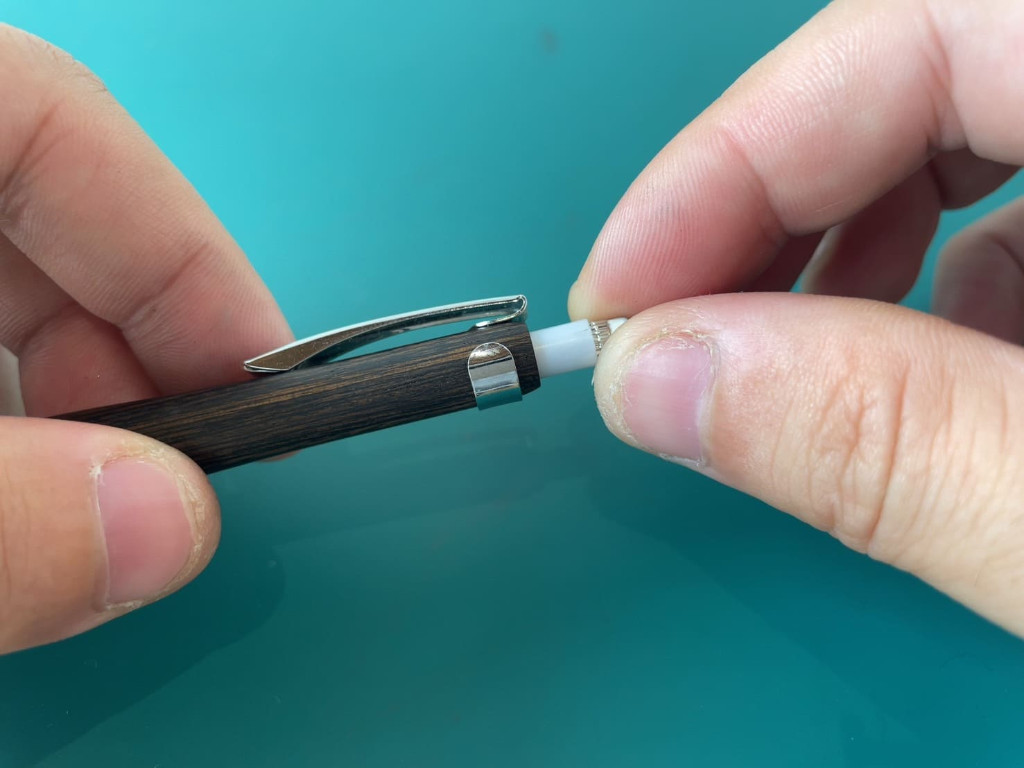

ステップ6.消しゴムを外す
ペン上部の消しゴムを引っ張って外しましょう。

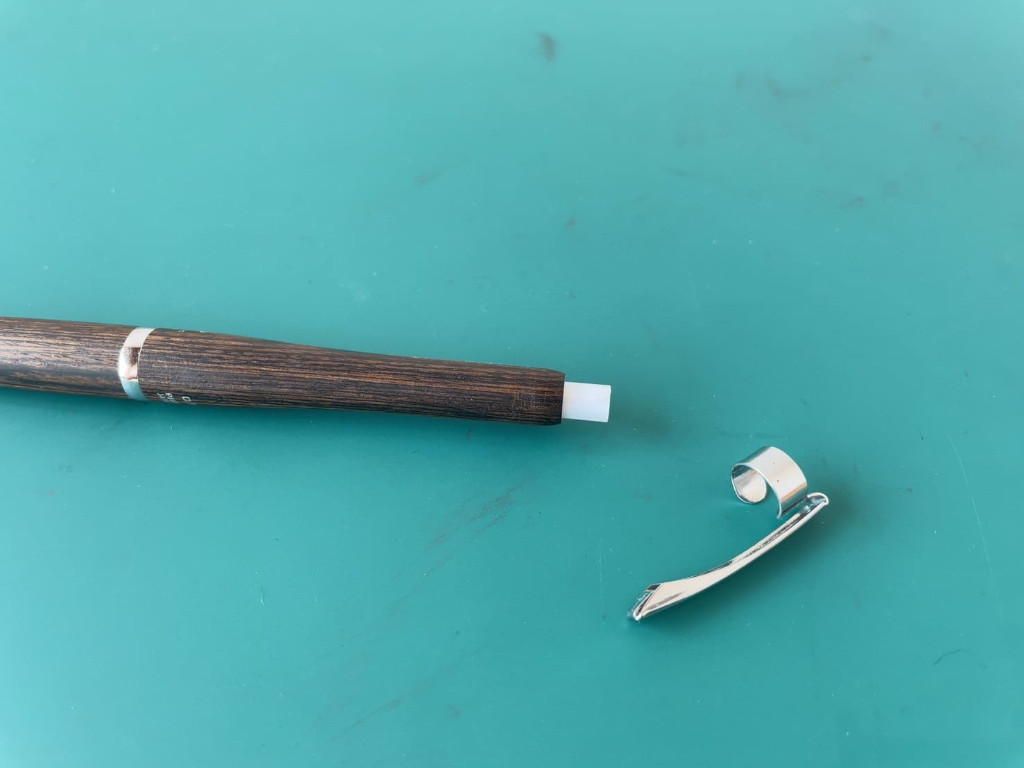

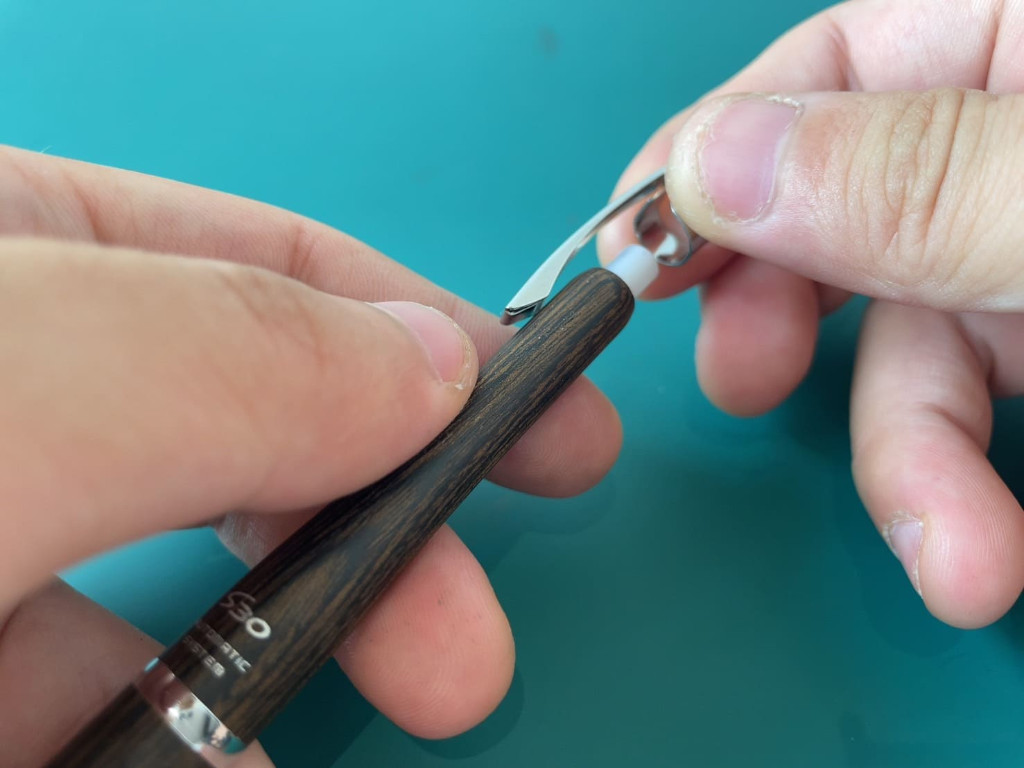

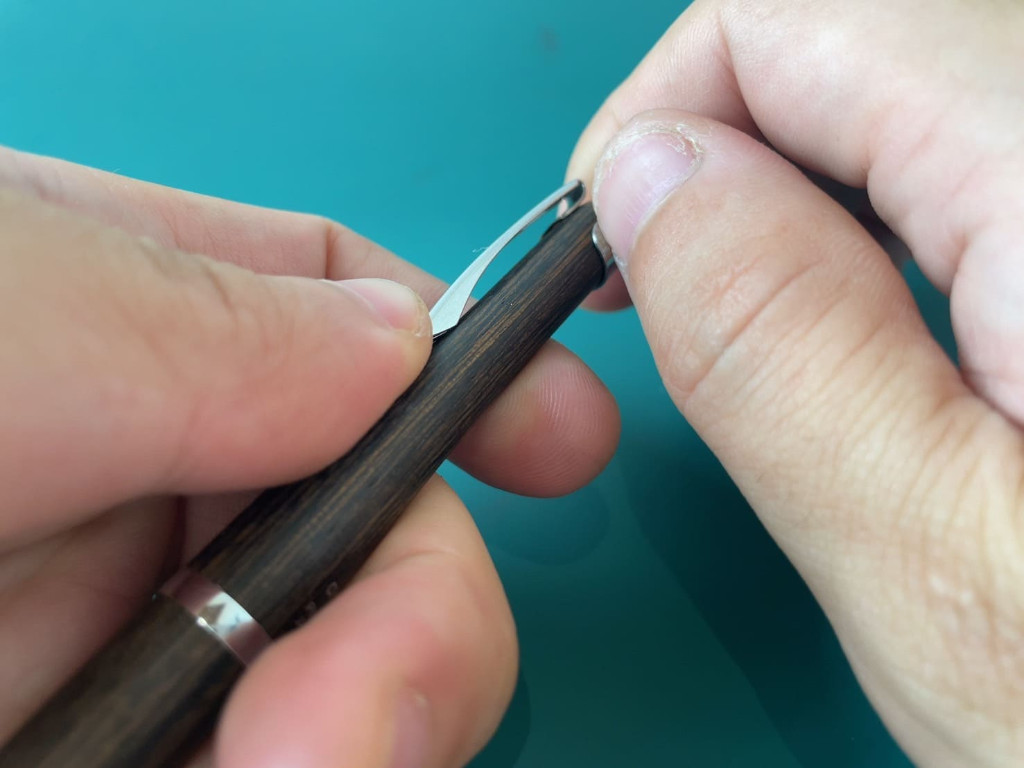

ステップ7.クリップを外す
ペン上部のクリップを爪で引っ掛けながらスライドさせて外しましょう。

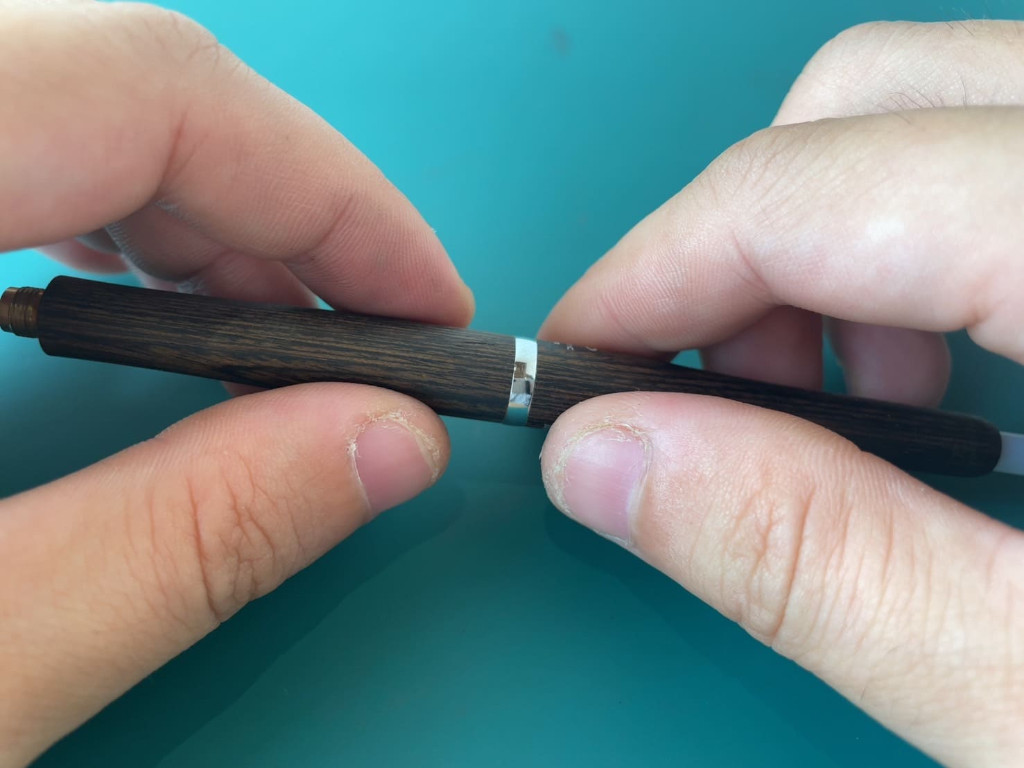

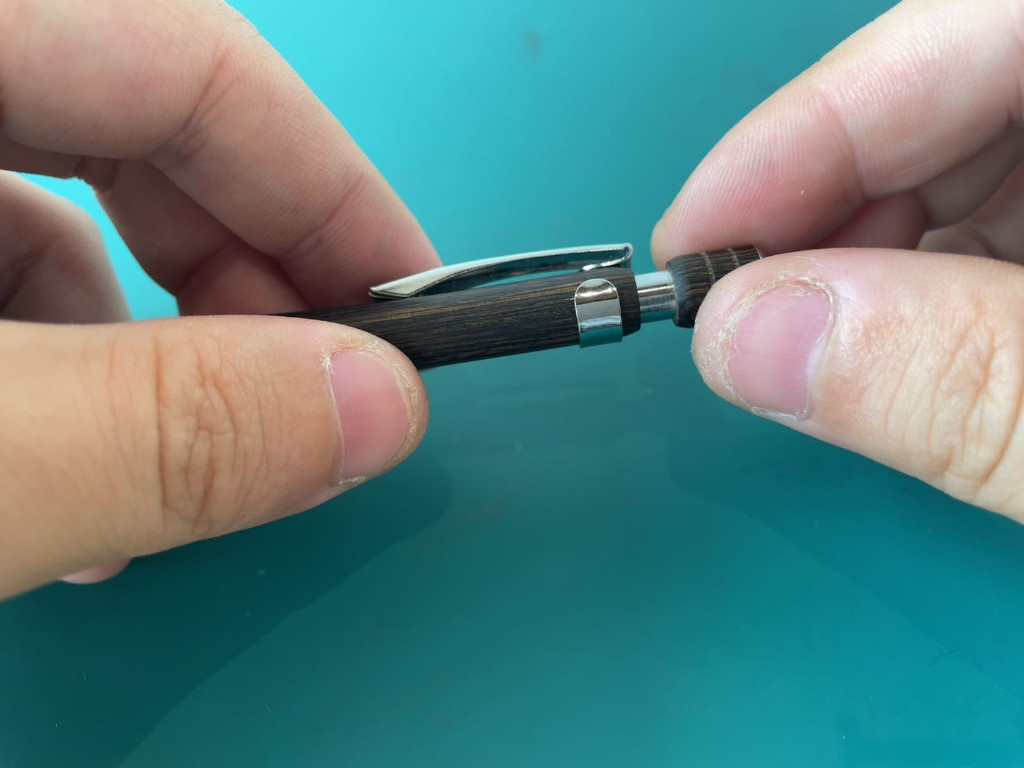

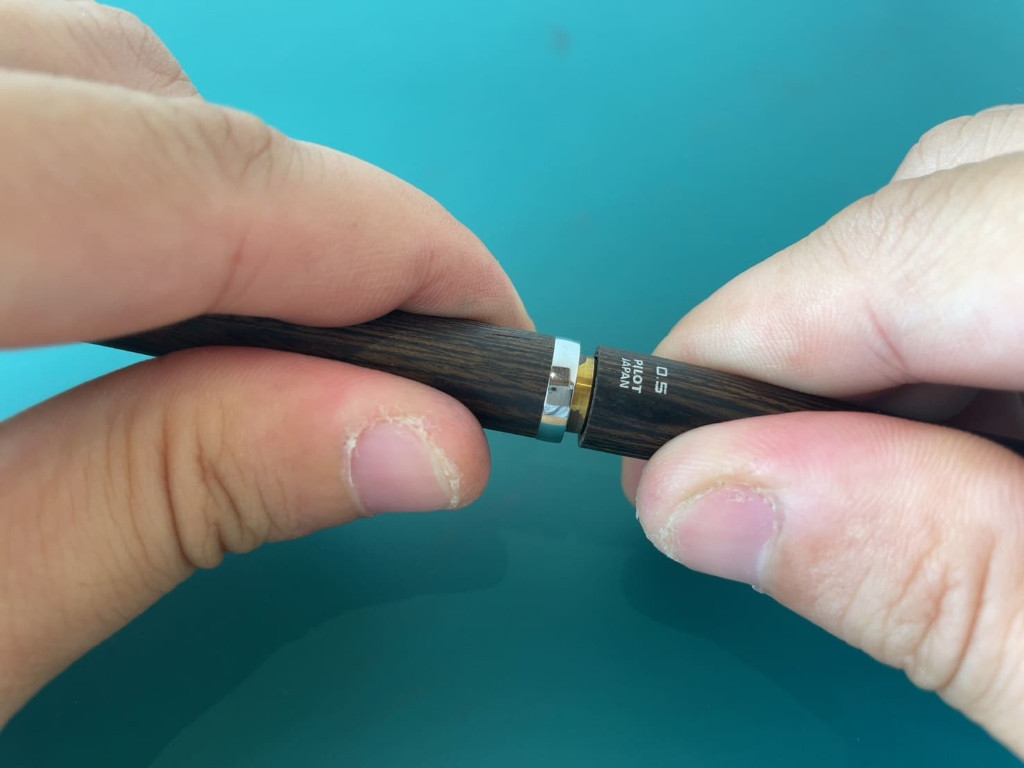

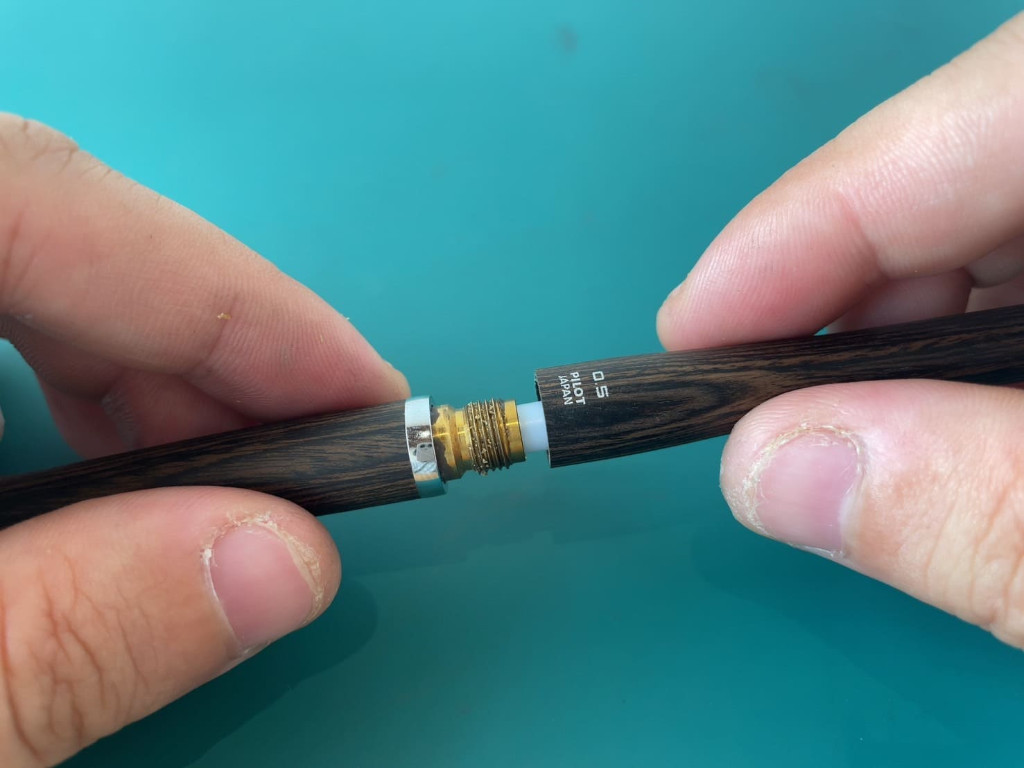

ステップ8.ケースを外す
ペン上部のケースを反時計回りに回して外しましょう。
精密に固定されているため、ゆっくり回しながら外しましょう。

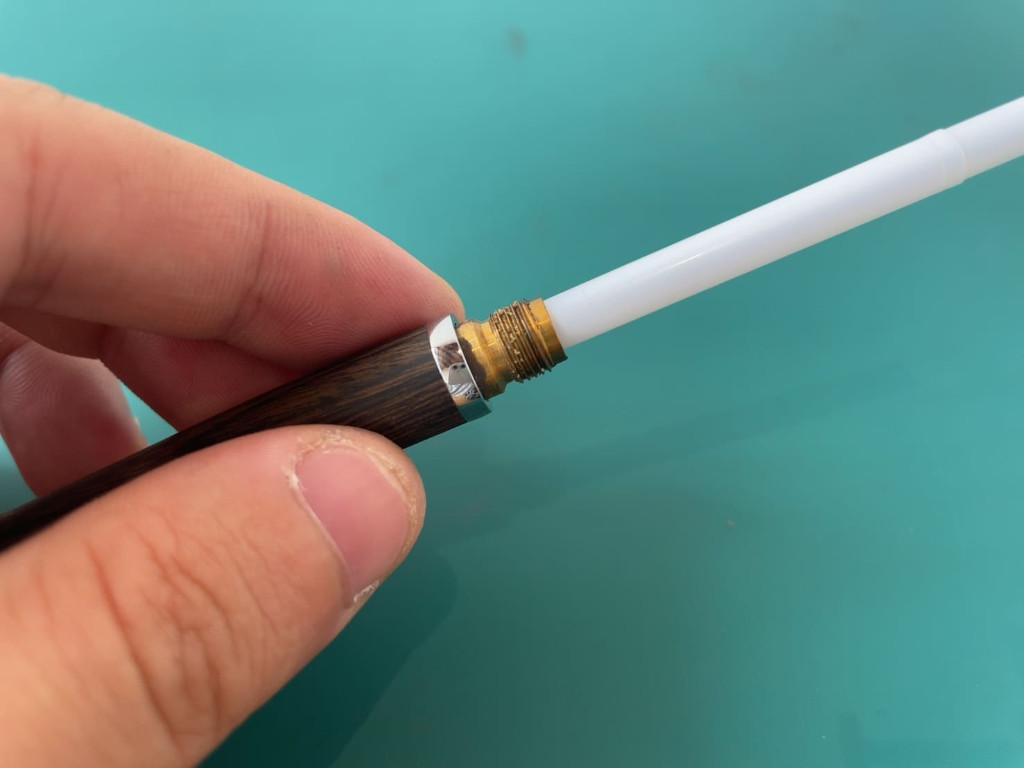

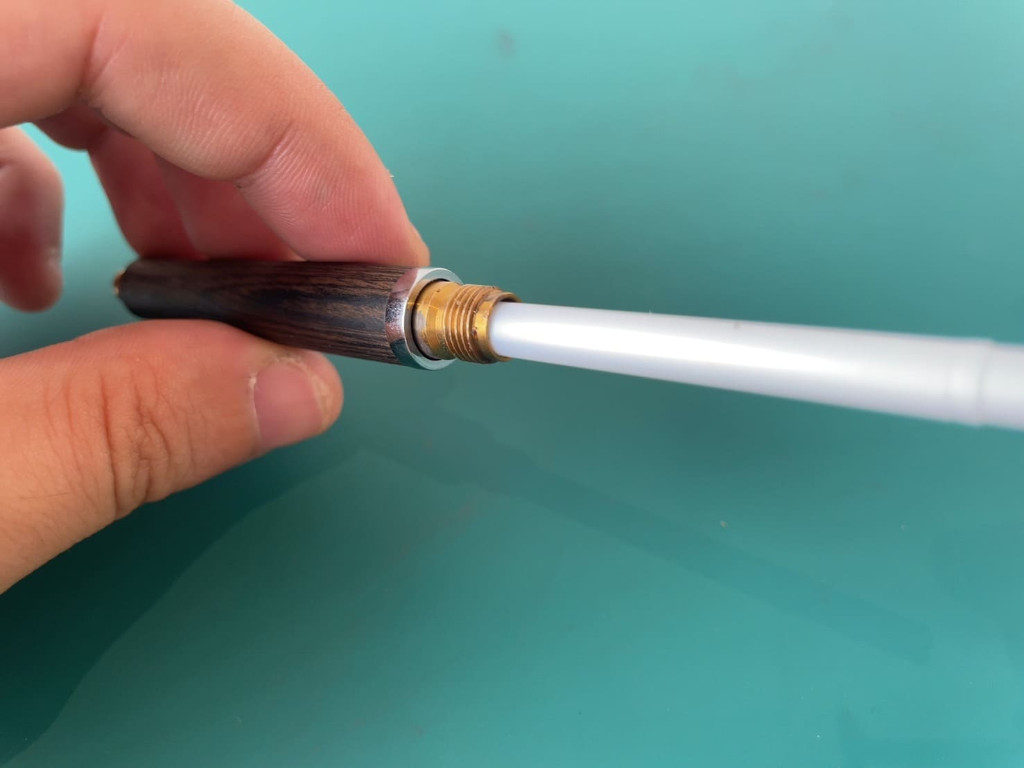

ステップ9.（補足）内部のシャー芯筒は抜けない
内部のシャー芯筒（白）は、軽く引っ張ってみましたが抜けません。
強引に引っ張ると抜けるかもしれませんが、おそらく何かが壊れますと直感で感じます。分解はここまでにしておくことをお勧めします。

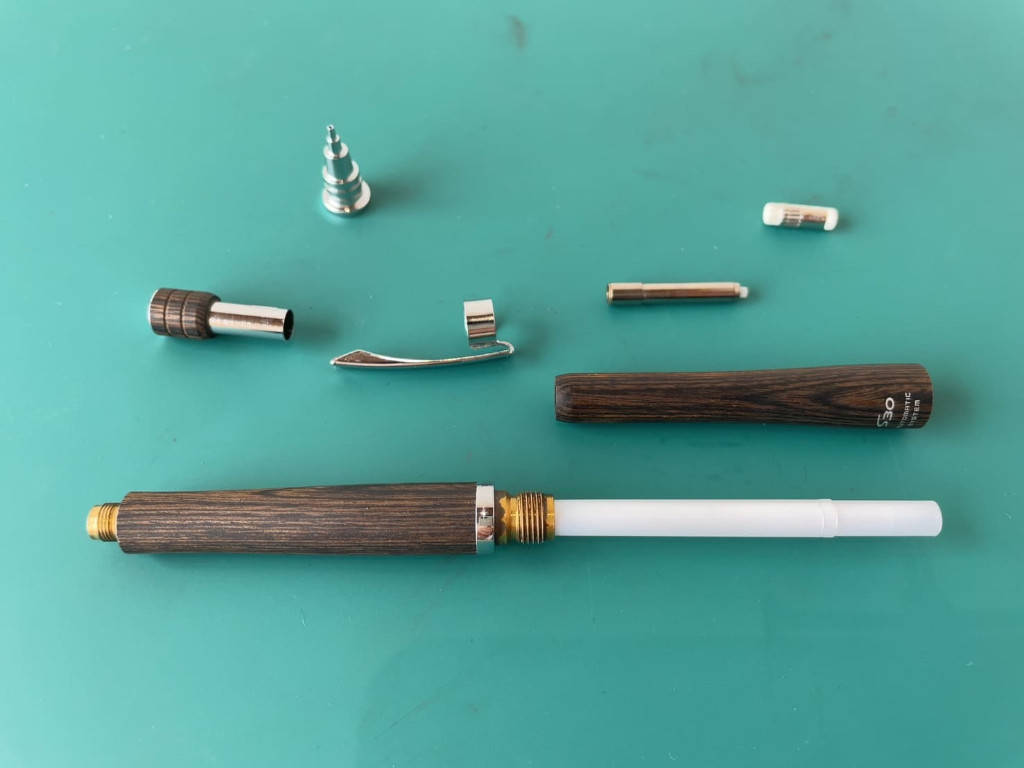

ステップ10.分解完了
以上で、S30（エスサーティ）の分解完了です。
＜部品一覧＞
・口金
・キャップ
・クリップ
・チャンク部品
・消しゴム
・ケース
・ペン本体
注意点
自分で修理をするうえで注意するべき点が分かります。
作業用マットを敷くと傷がつきにくい
シャーペンを分解した部品を机に直接置いてしまうと、部品と机が直接こすり合ってしまい傷がついてしまう可能性があります。少しでも傷がつくのを防止したい方は、分解前に作業マットを敷くことをお勧めします。
慎重に分解すること
シャー芯の自動排出機能があるシャーペンは部品が精密に作られています。乱暴に分解してしまうとシャー芯の自動排出機能が動作しなくなる可能性が高いので気をつけましょう。
ケースは外さない方がいい
ペン上部のケースを回して外していますが、公式サイトでは推奨されていません。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
分解に工具は必要ですか？
内部のシャー芯筒は外せますか？
