この修理について
今回は、パイロット（pilot）のS20 （エストゥエンティ）の分解方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

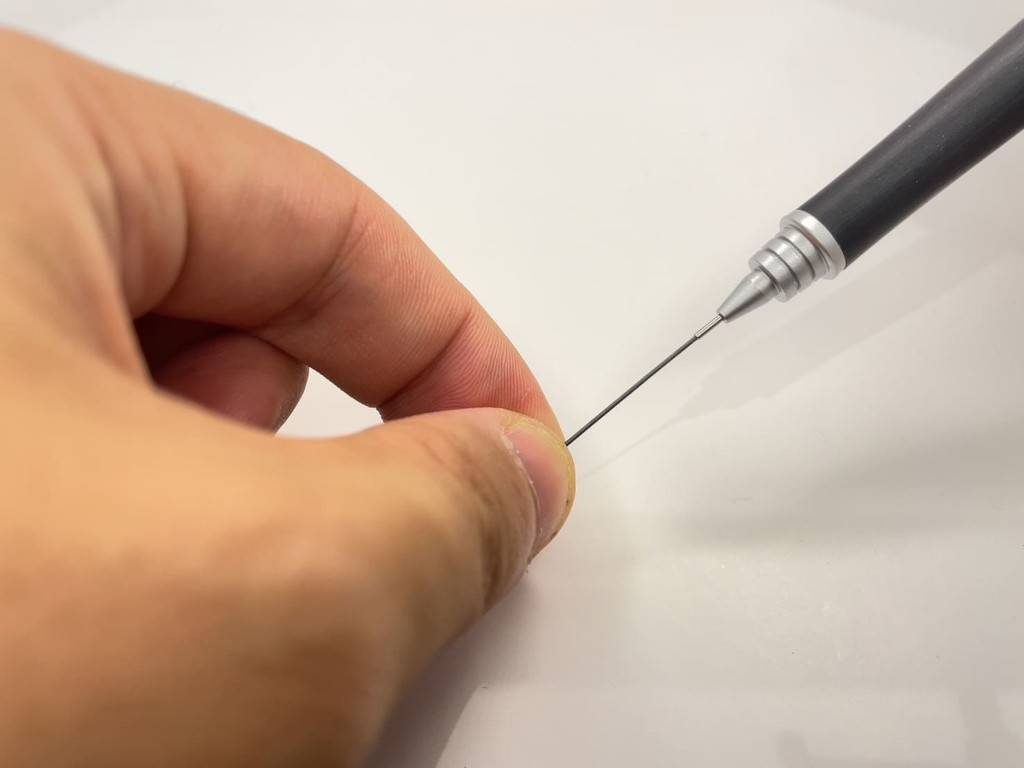

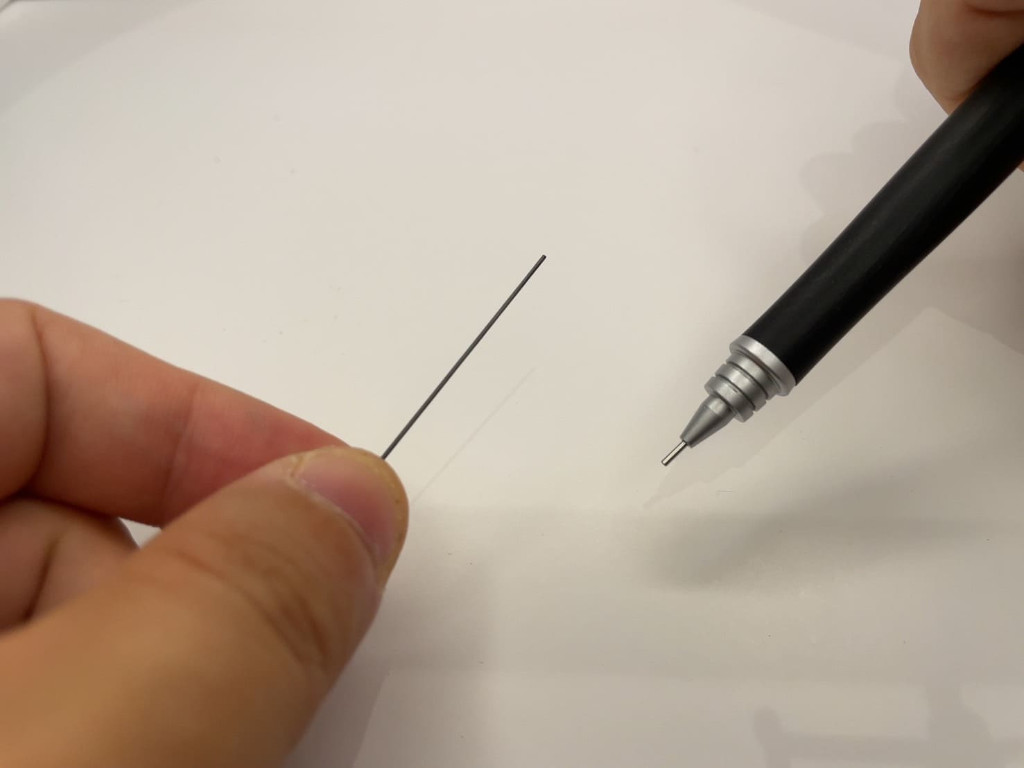

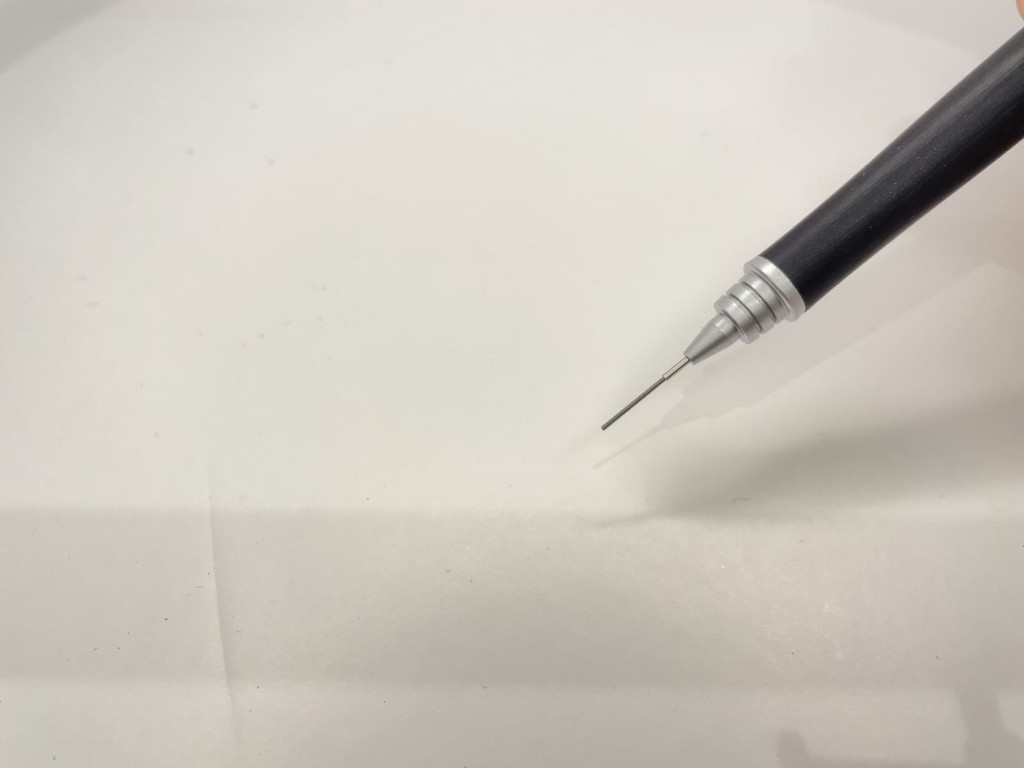

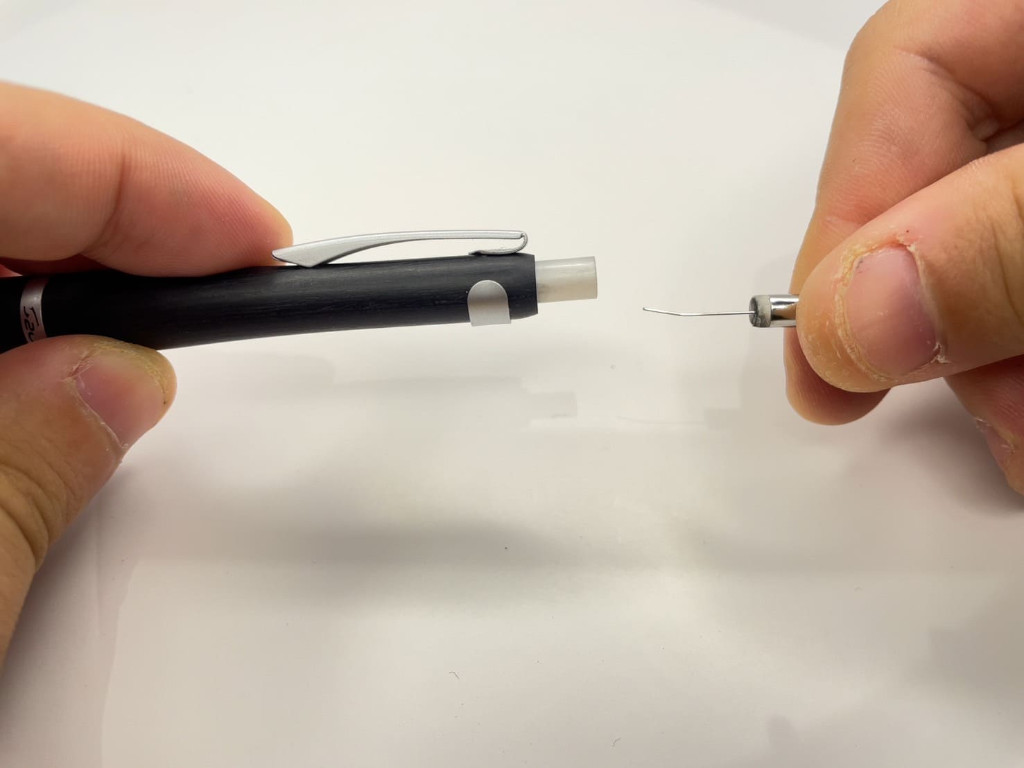

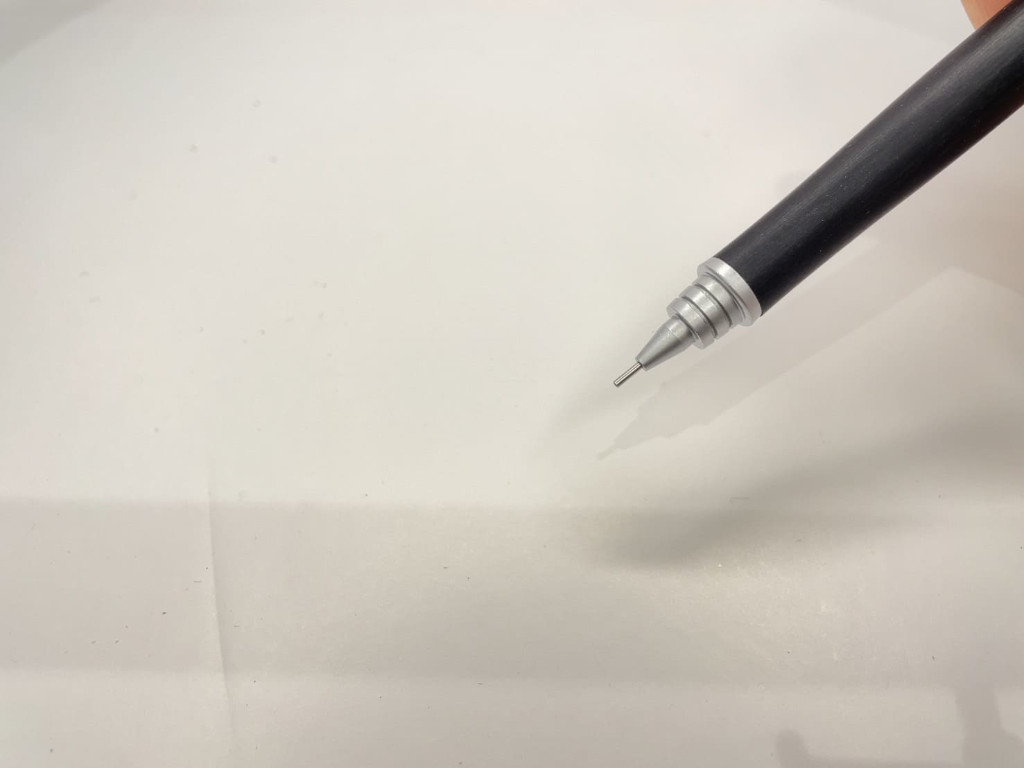

①ステップ.1【事前準備】シャー芯を抜く
シャー芯が入った状態だと分解の邪魔になります。分解前にシャー芯を抜きましょう。

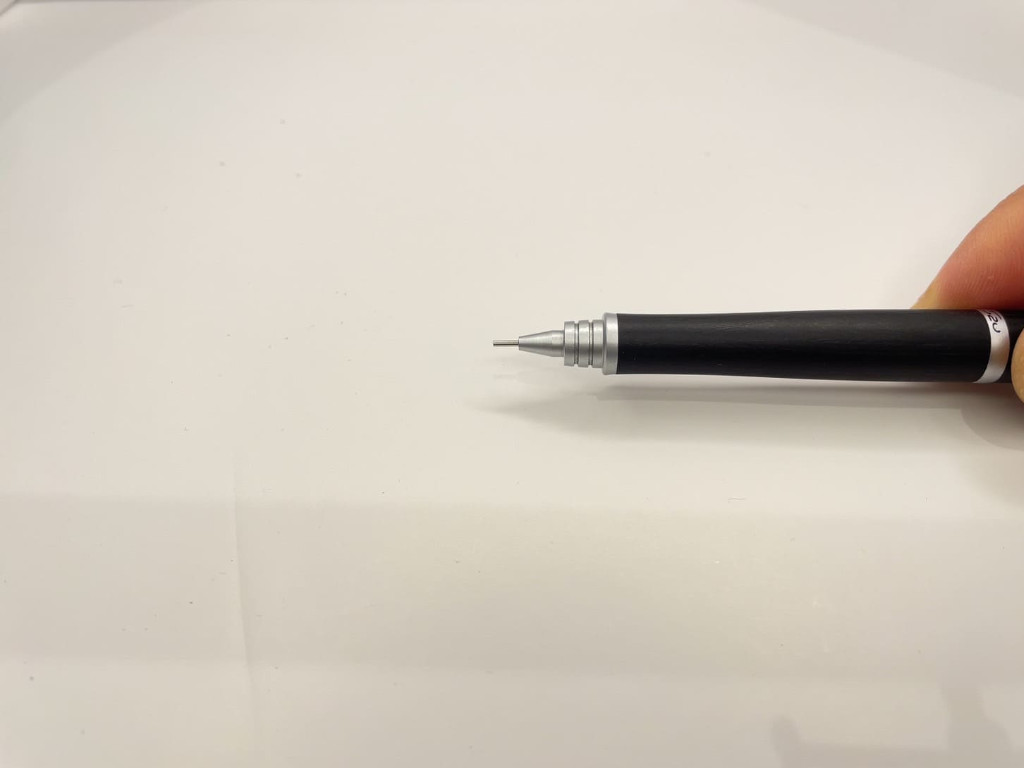

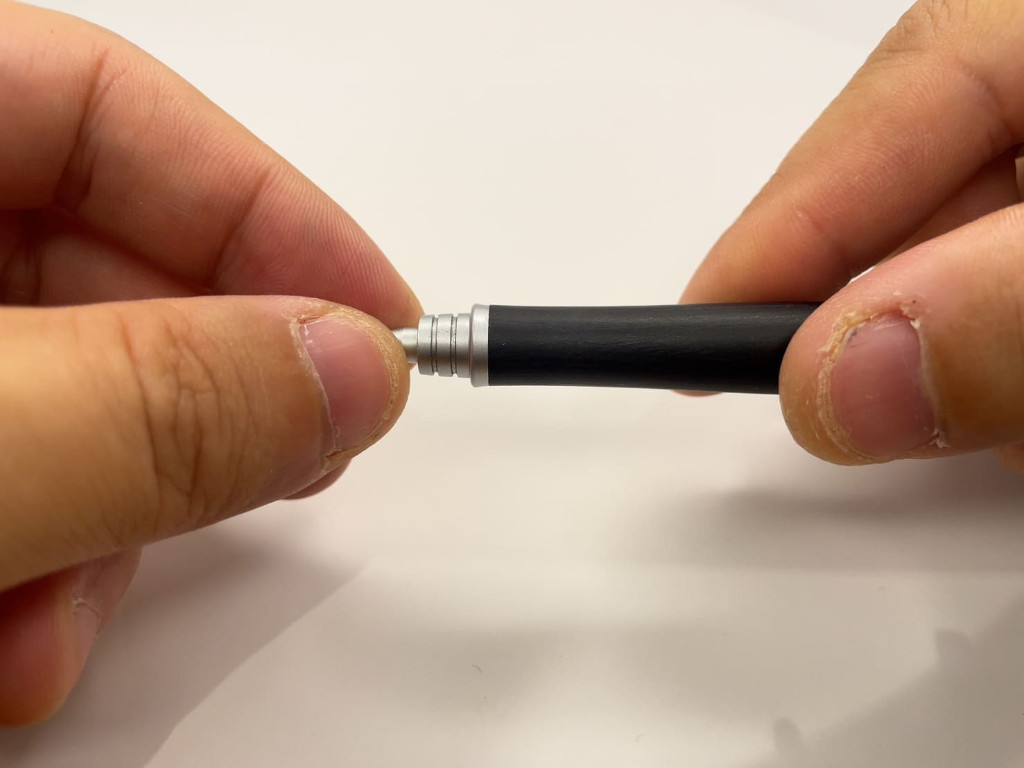

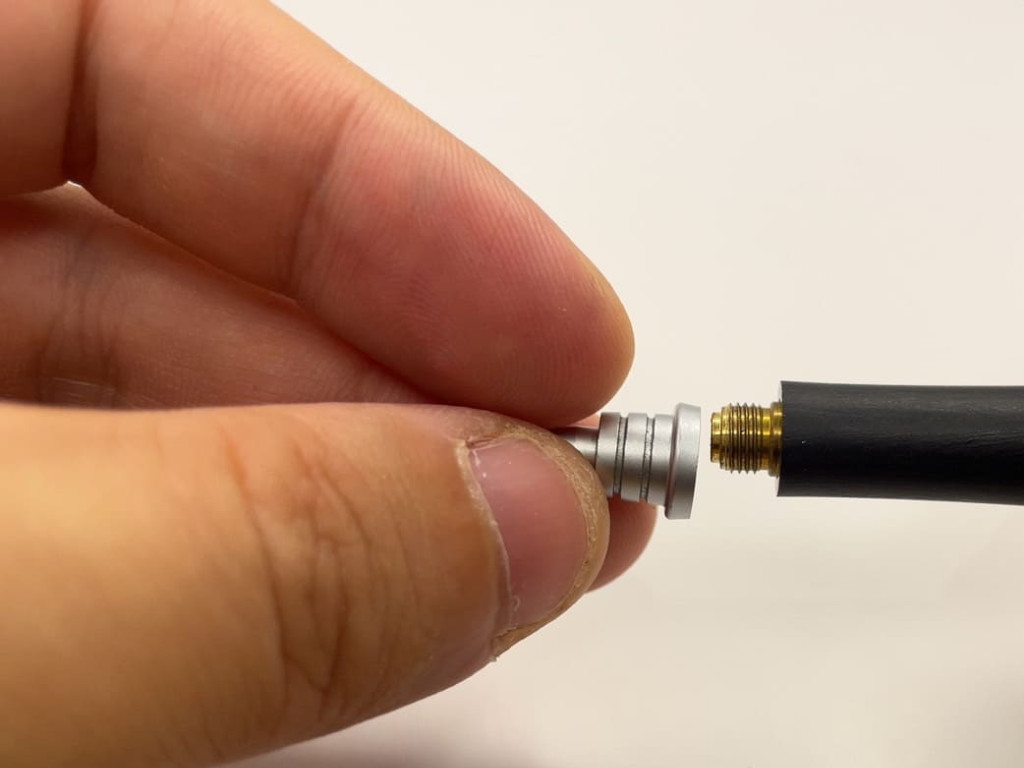

②ステップ.2口金を外す
ペン先端の口金を反時計回りに回して外しましょう。
S20の口金は、ガイドパイプが非常に繊細で落としたりすると曲がったり折れたりしやすいです。

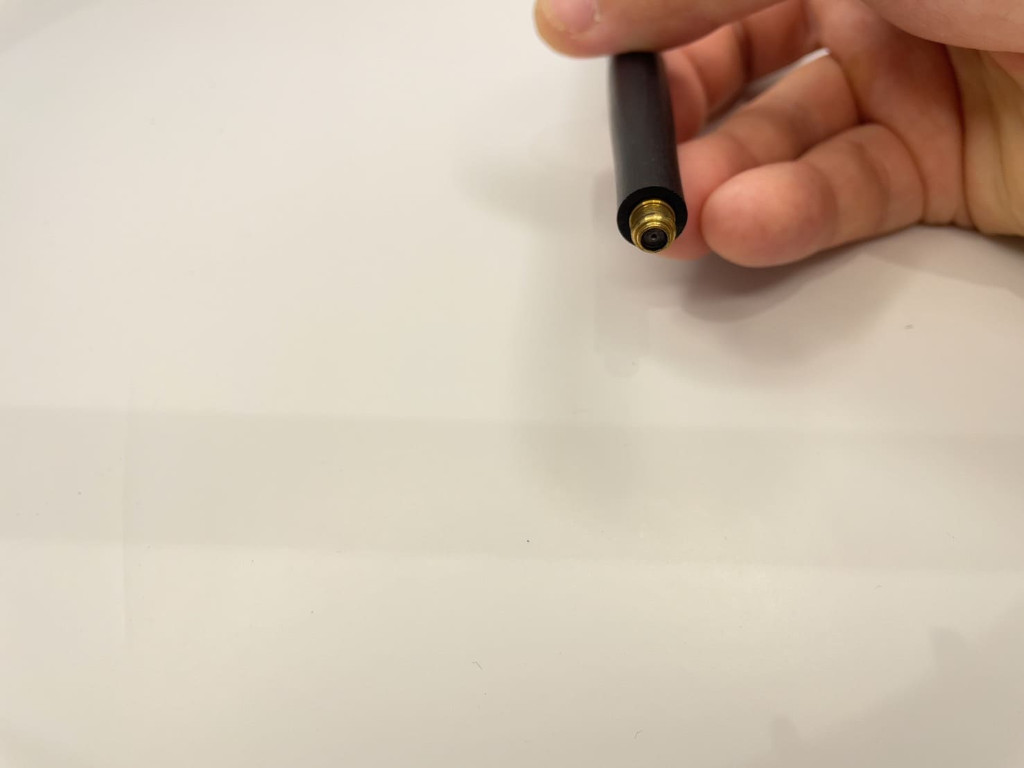

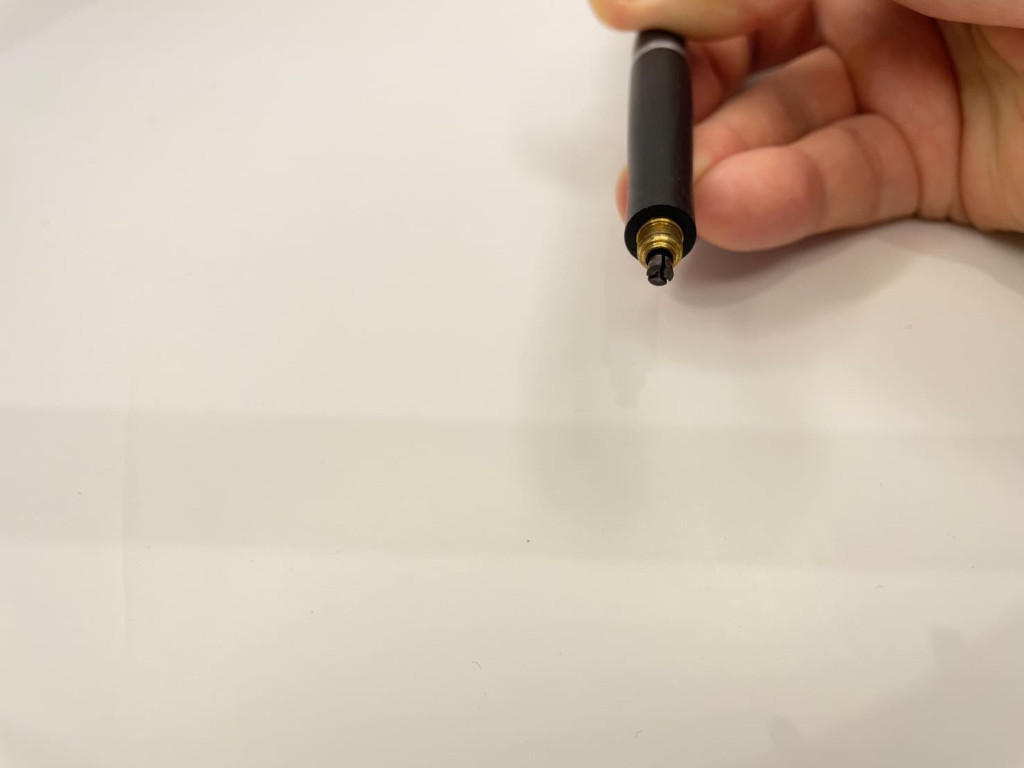

③ステップ.3（補足）チャンクはノックすると開く

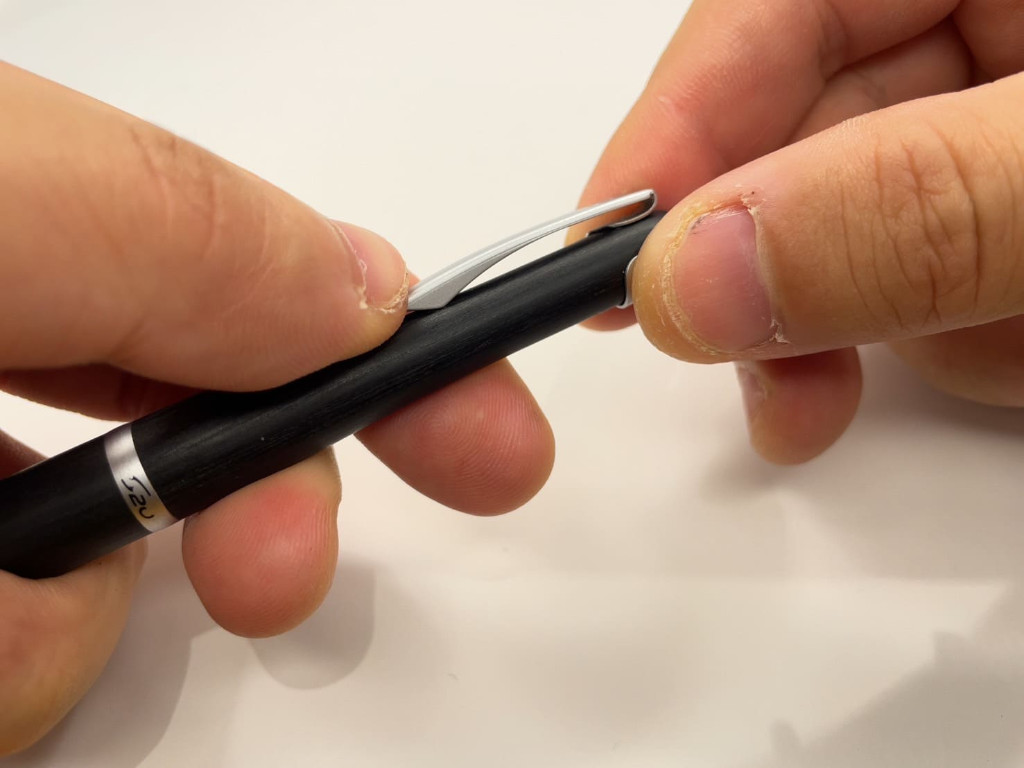

S20のチャンクは、ペン上部をノックするとチャンクが開きます。

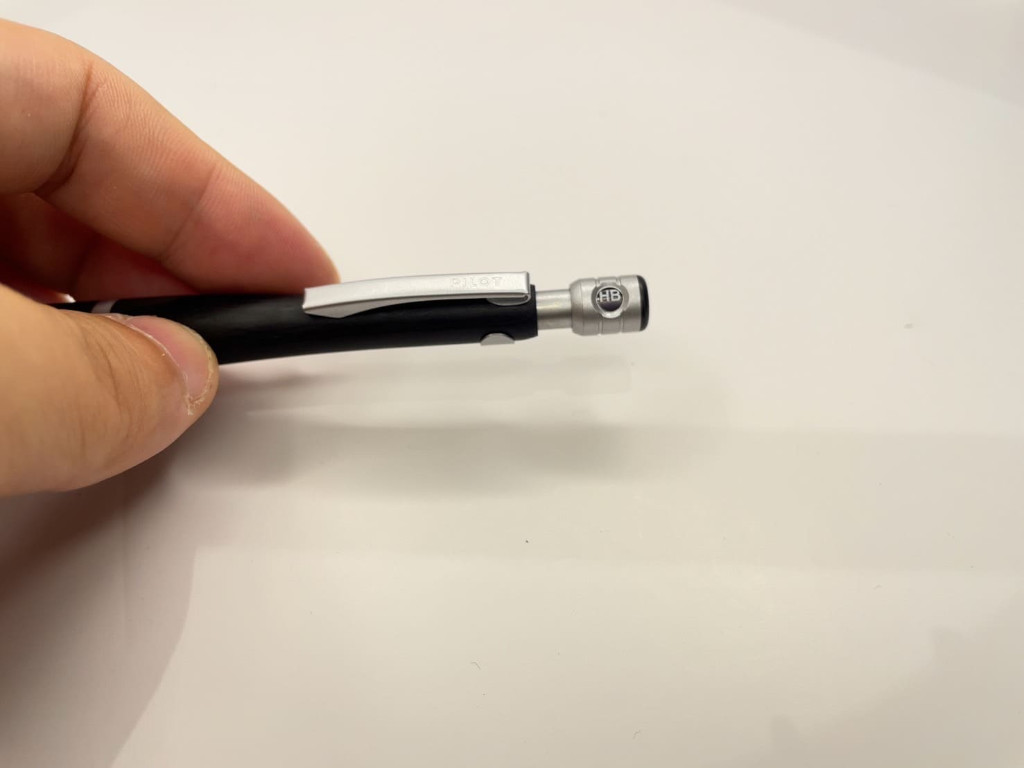

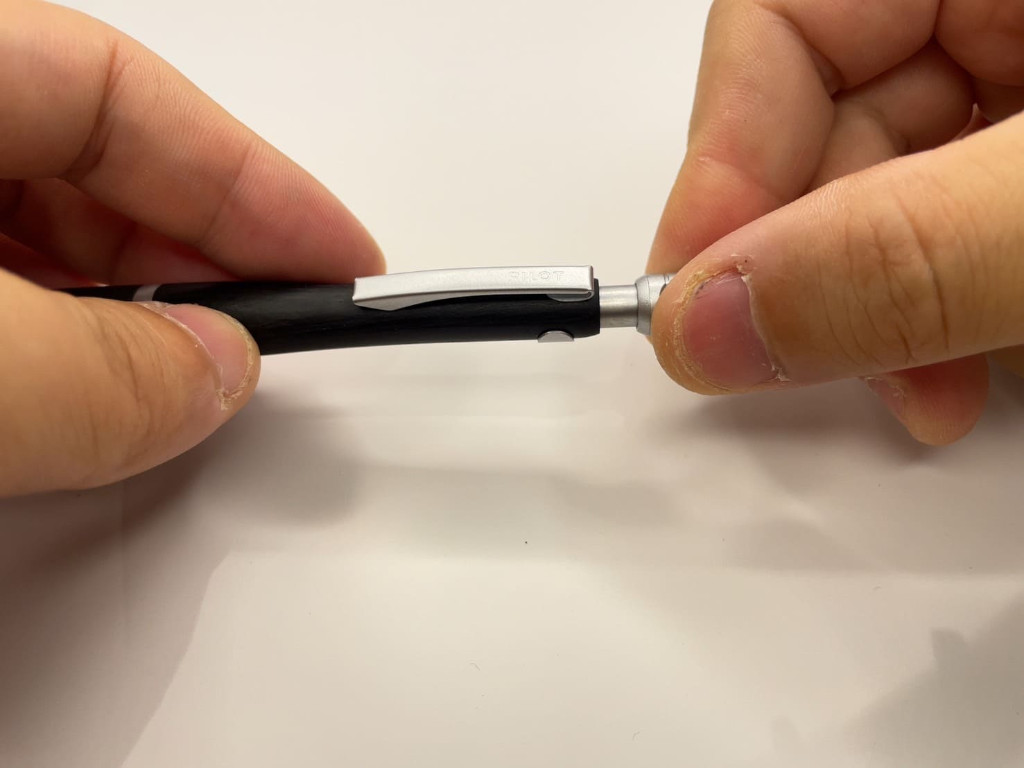

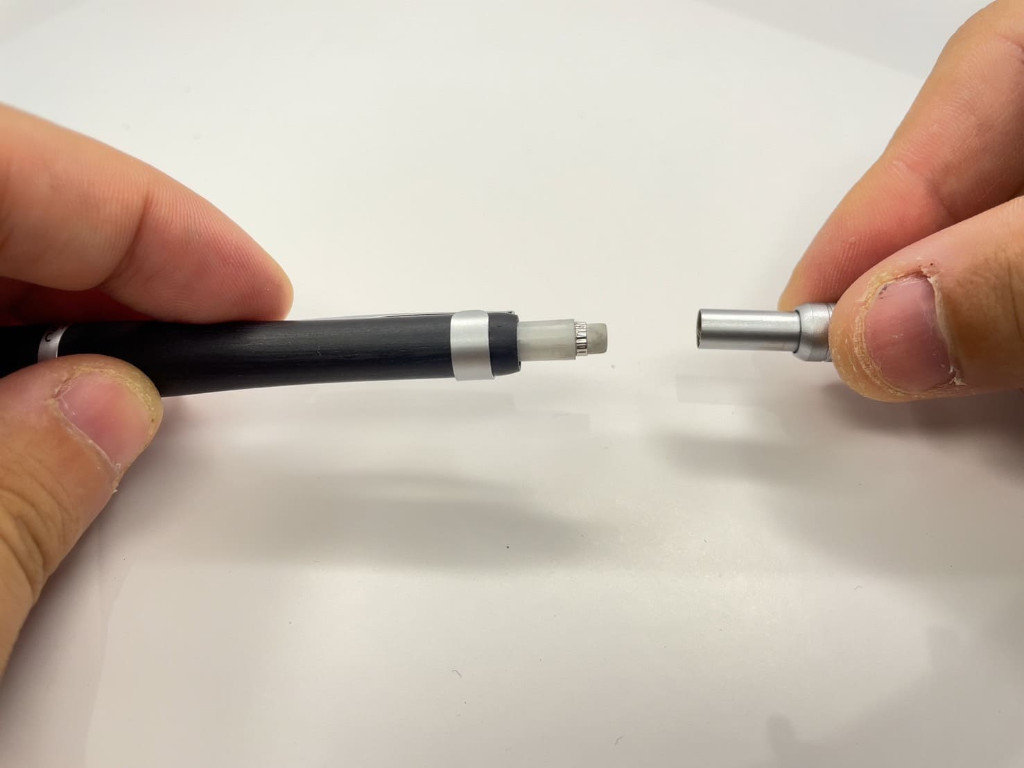

④ステップ.4キャップを外す
ペン上部のキャップを引っ張って外しましょう。

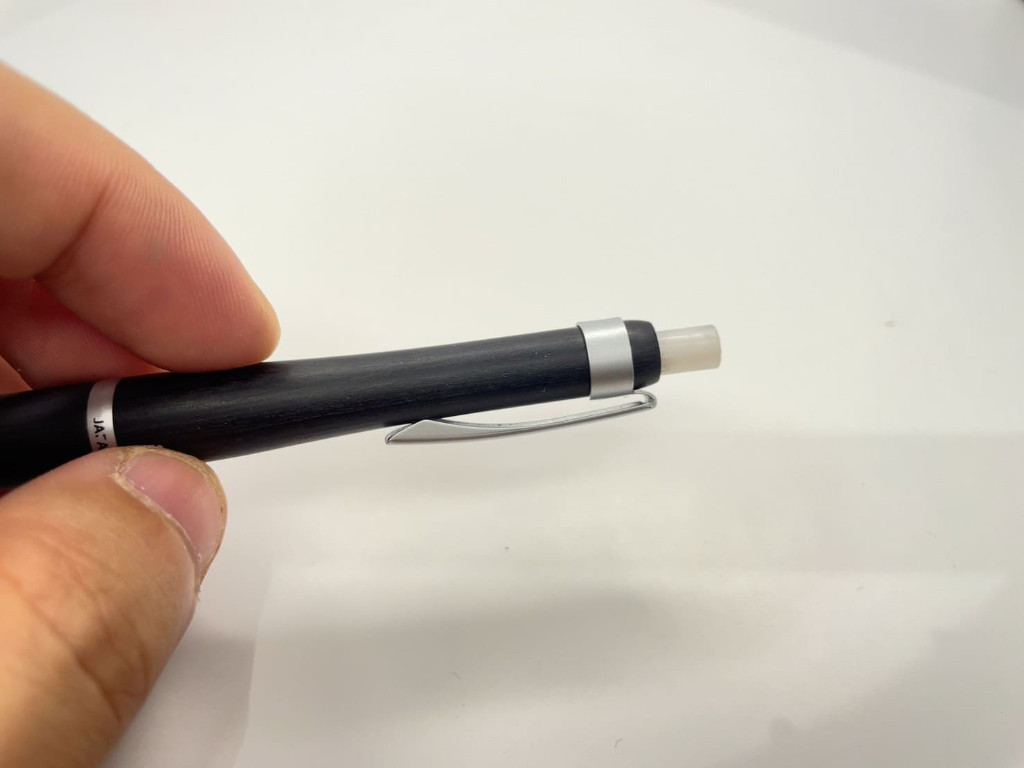

⑤ステップ.5消しゴムを外す
ペン上部の消しゴムを引っ張って外しましょう。

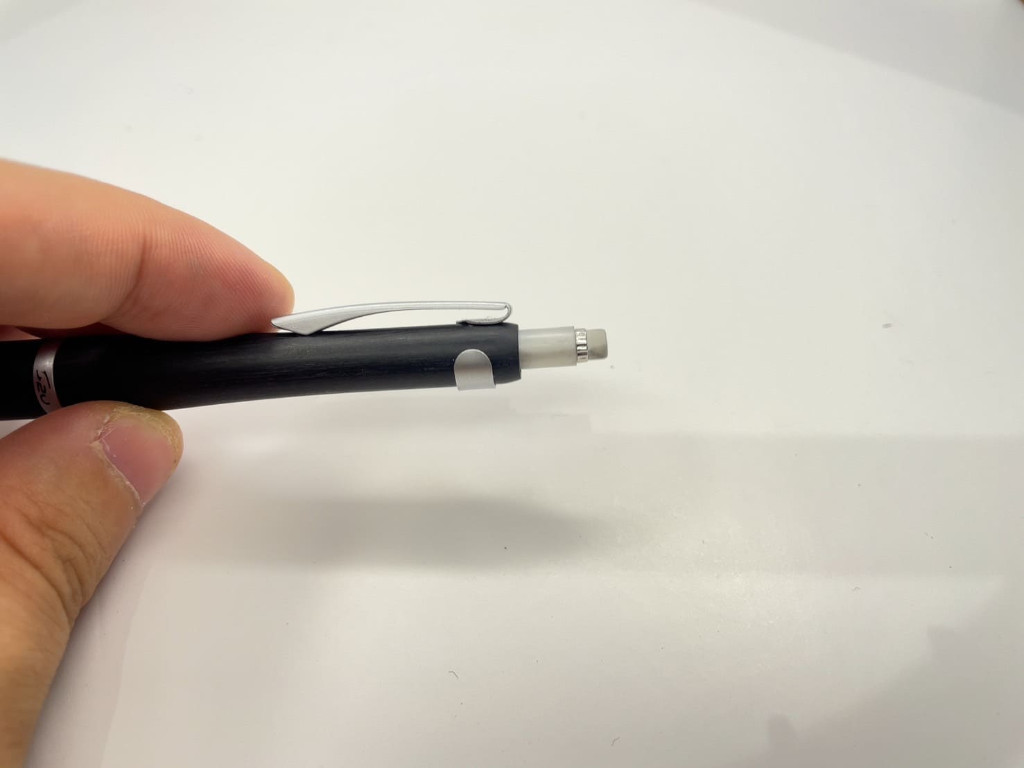

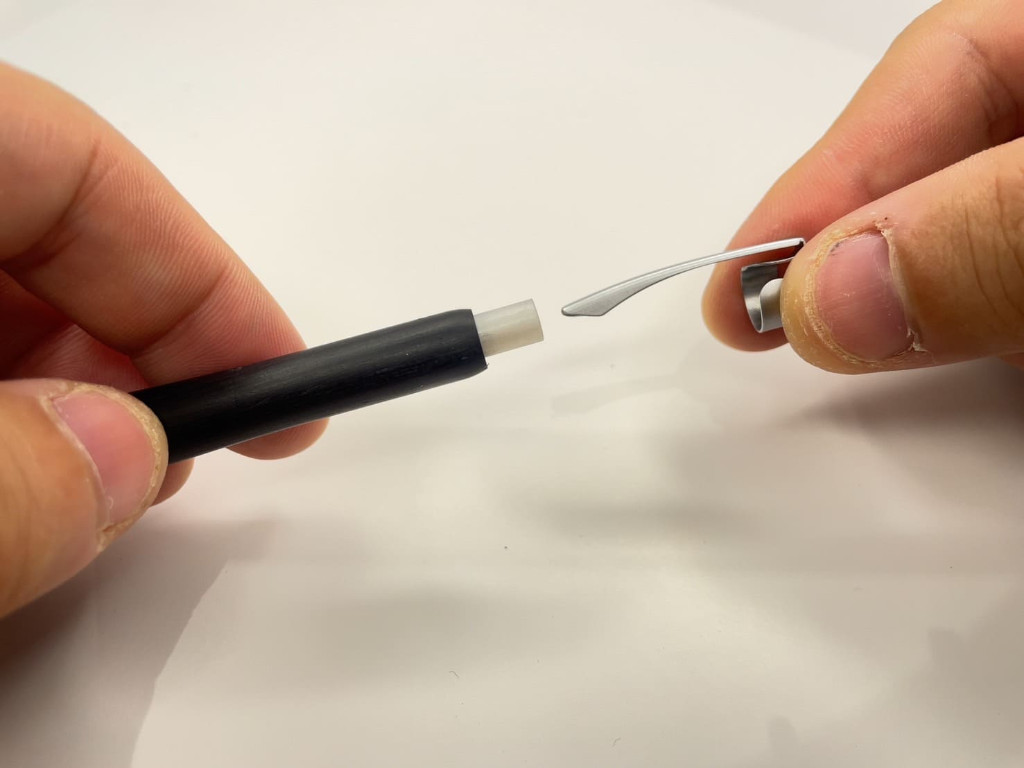

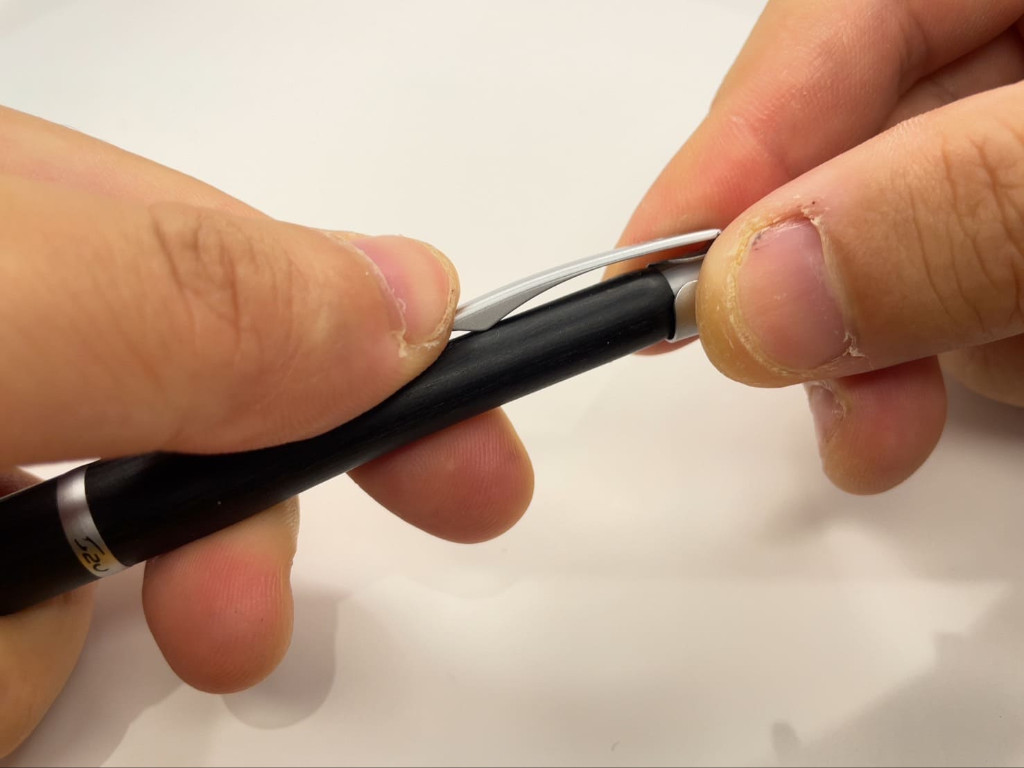

⑥ステップ.6クリップを外す
ペン上部のクリップをスライドさせて外しましょう。

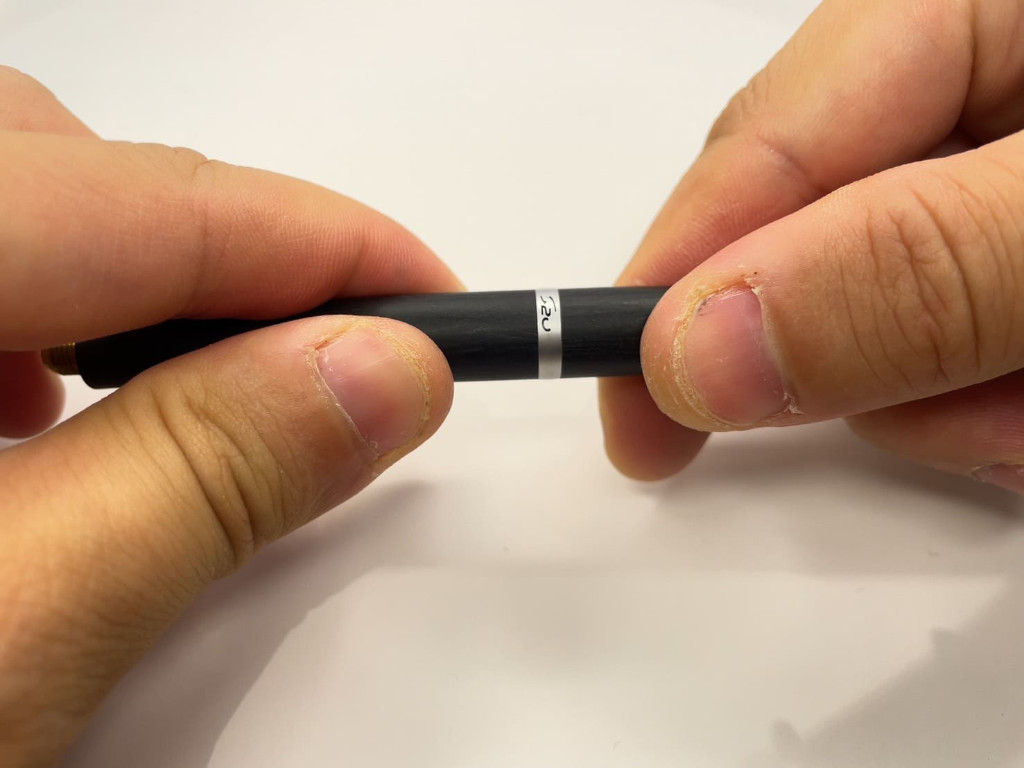

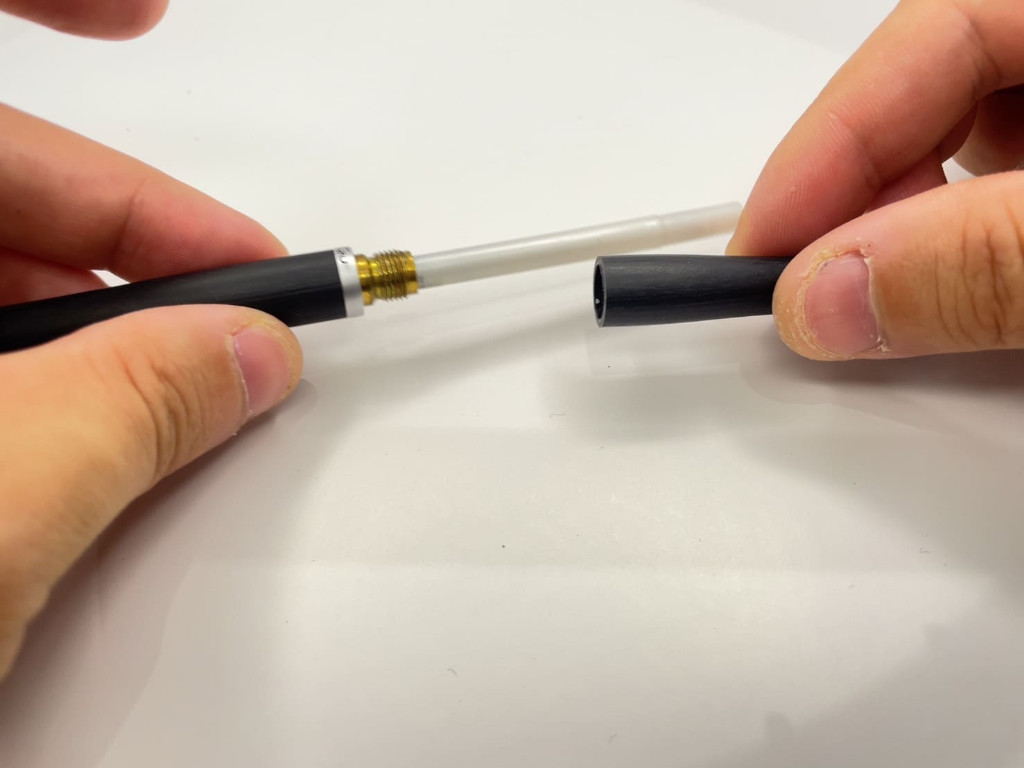

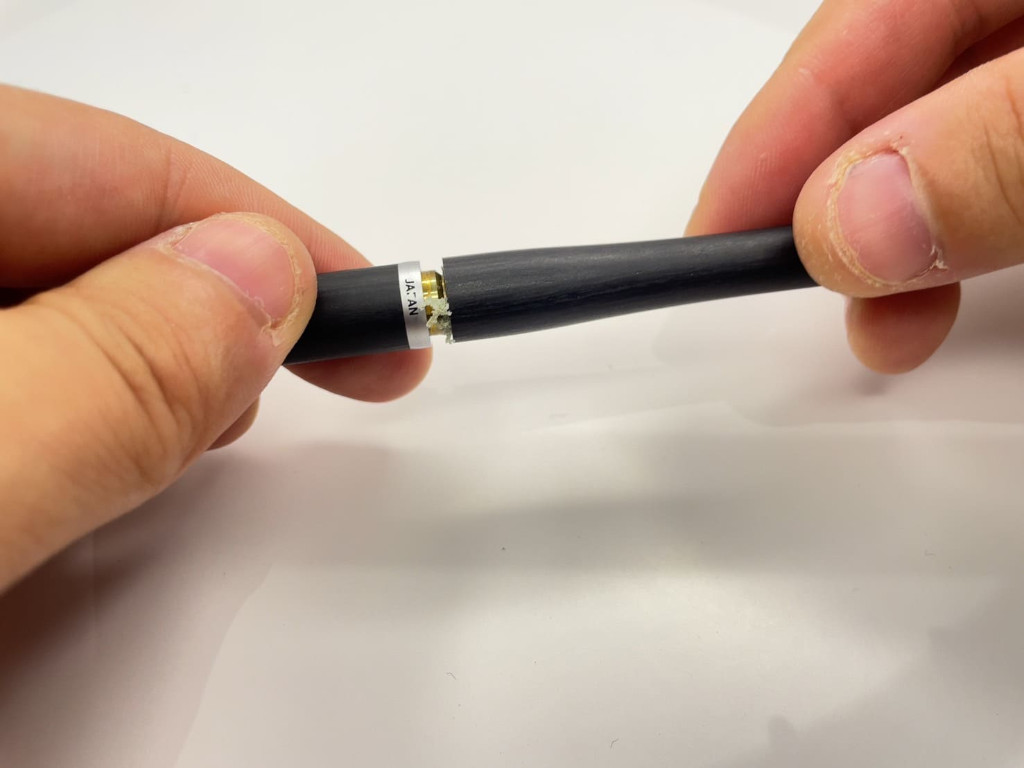

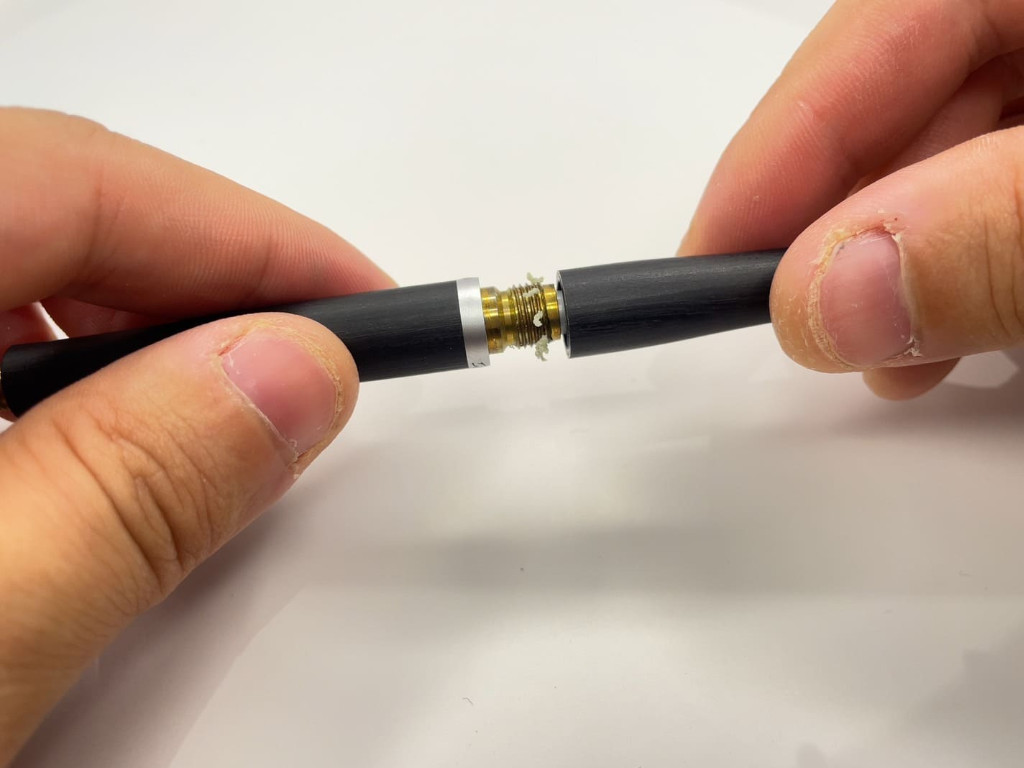

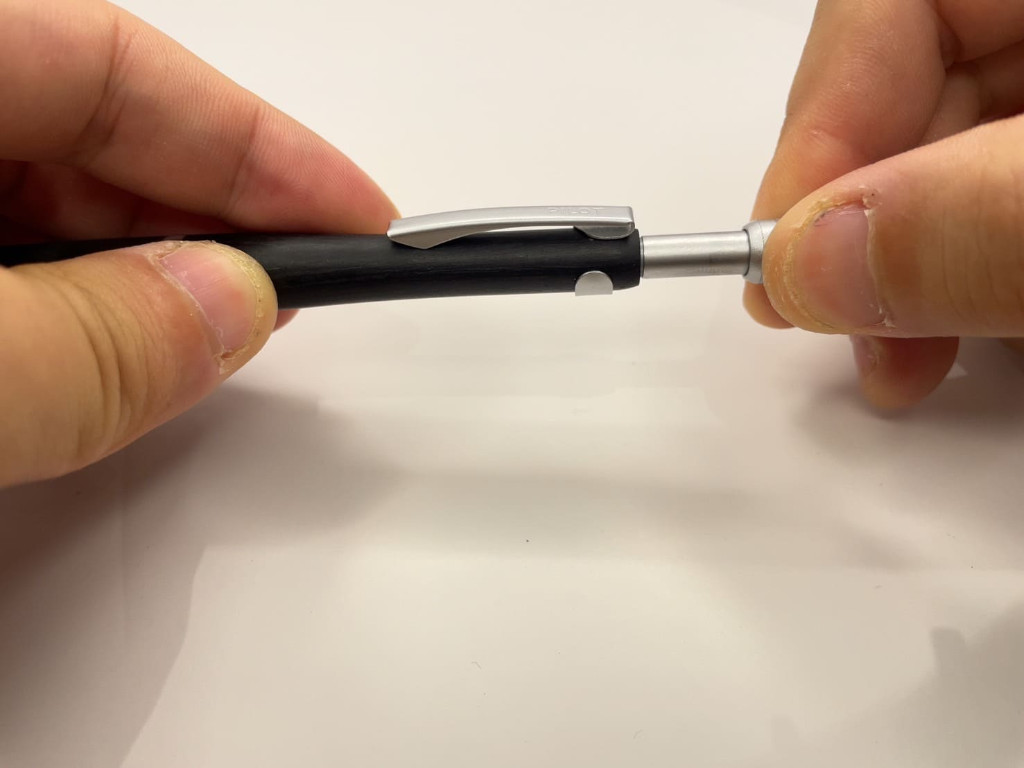

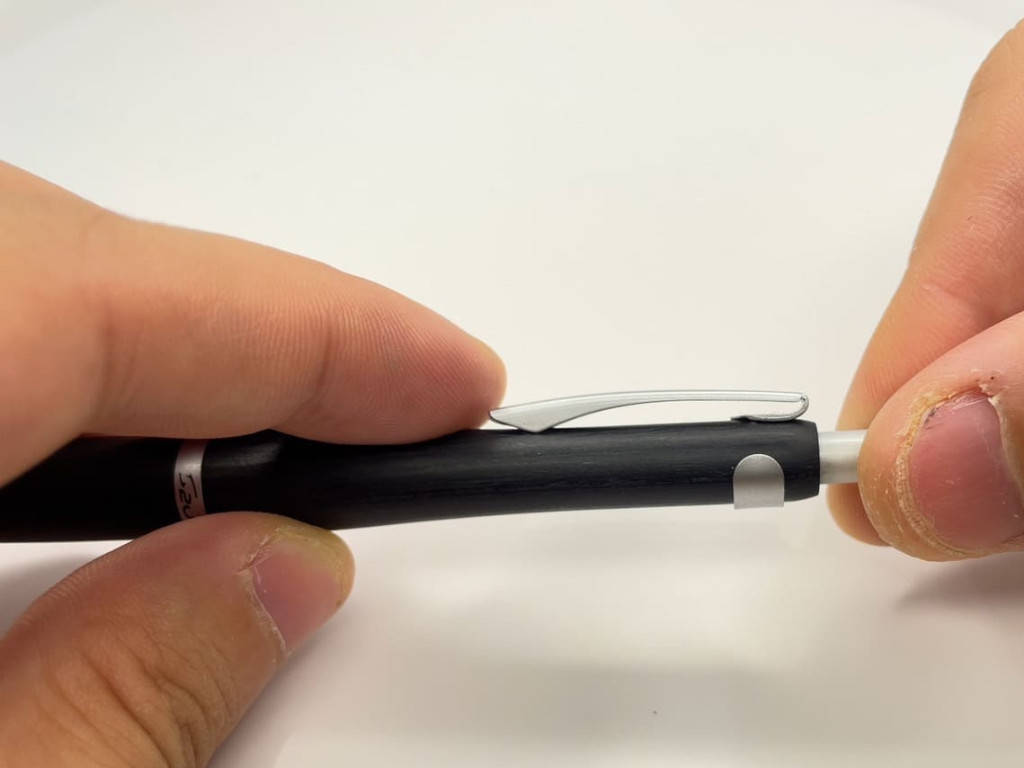

⑦ステップ.7上部ケースを外す
上部ケースを反時計回りに回して外しましょう。
ケース内部からカスが出てきます。

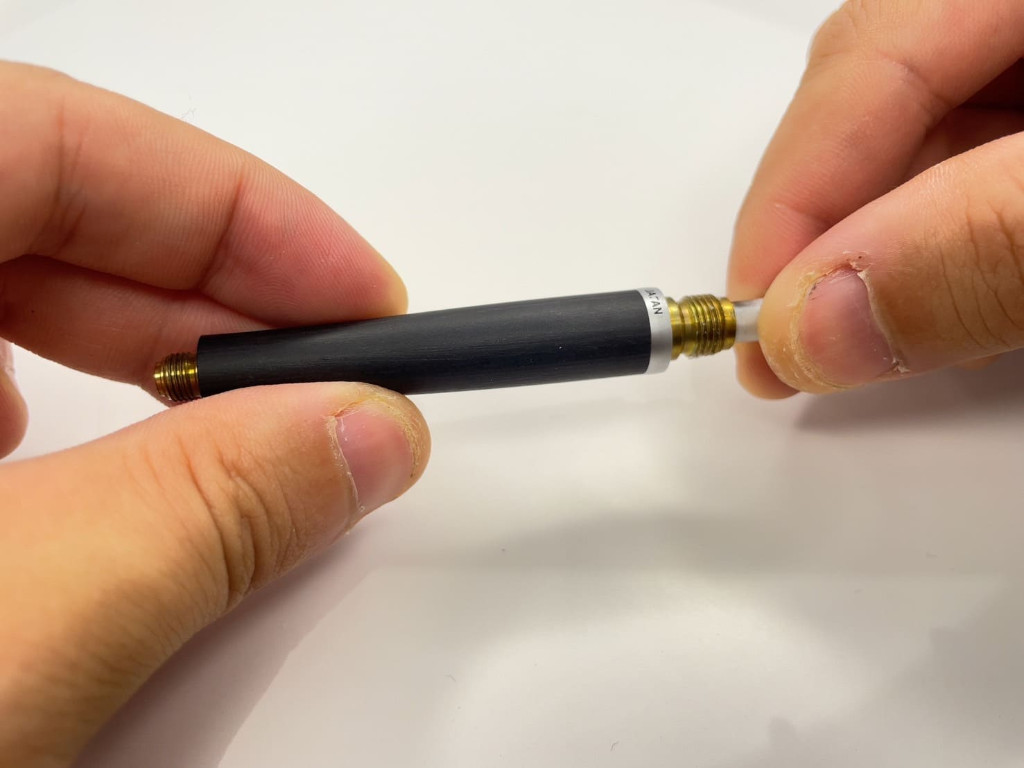

⑧ステップ.8（補足）ケース下部やシャー芯筒は分解不可
ケース下部やシャー芯筒は回したり引っ張ったりしましたが全く外れません。

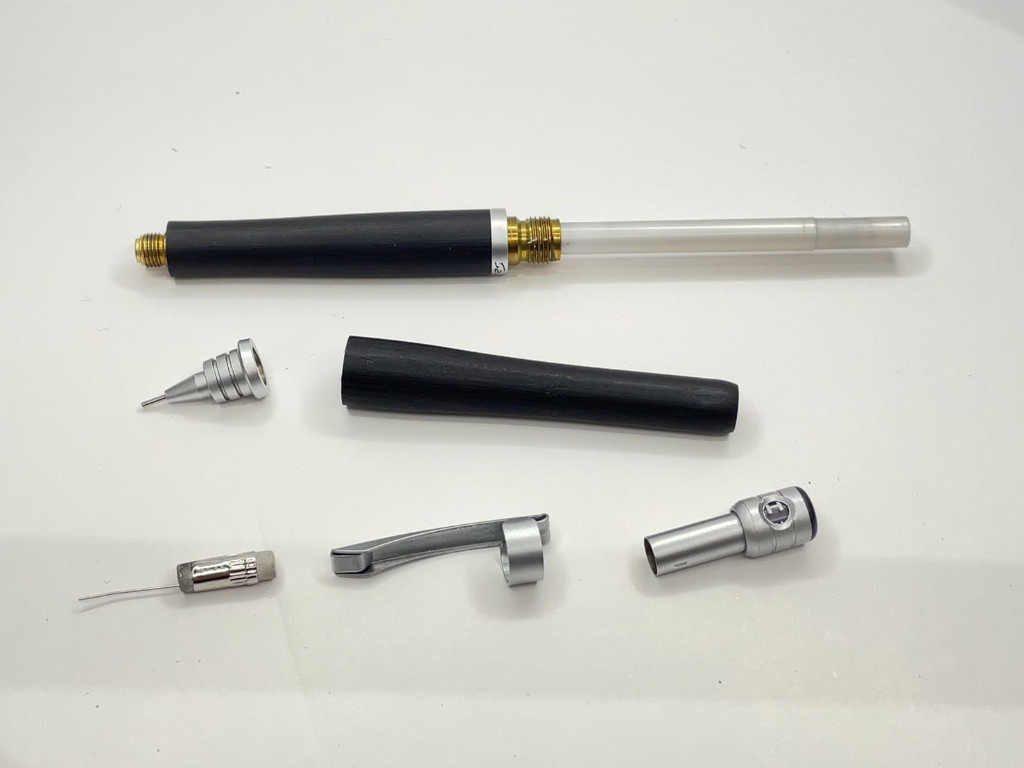

⑨ステップ.9分解完了
以上で、パイロット（pilot）のS20の分解完了です。
＜部品一覧＞
・ペン本体（ケース下部+シャー芯筒）
・口金
・ケース上部
・消しゴム
・クリップ
・キャップ
安全のためのガイドライン
2件ペン本体のケース上部が外しづらい
ペン本体のケース上部は非常に硬いため外しづらいです。手が滑って回しづらい場合はゴム手袋やタオルを巻くと回しやすいです。
上部ケースを外すとカスが出てくる
初めて上部ケースを外す時に限りますが、内部からカスが出てきます。おそらくケースを固定するためのボンドだと思います。ケースをさらに固定したい場合は、ボンドを軽く塗るとケースが固定できます。
よくある質問
1件Q
分解に工具は必要ですか？
A
不要です。
