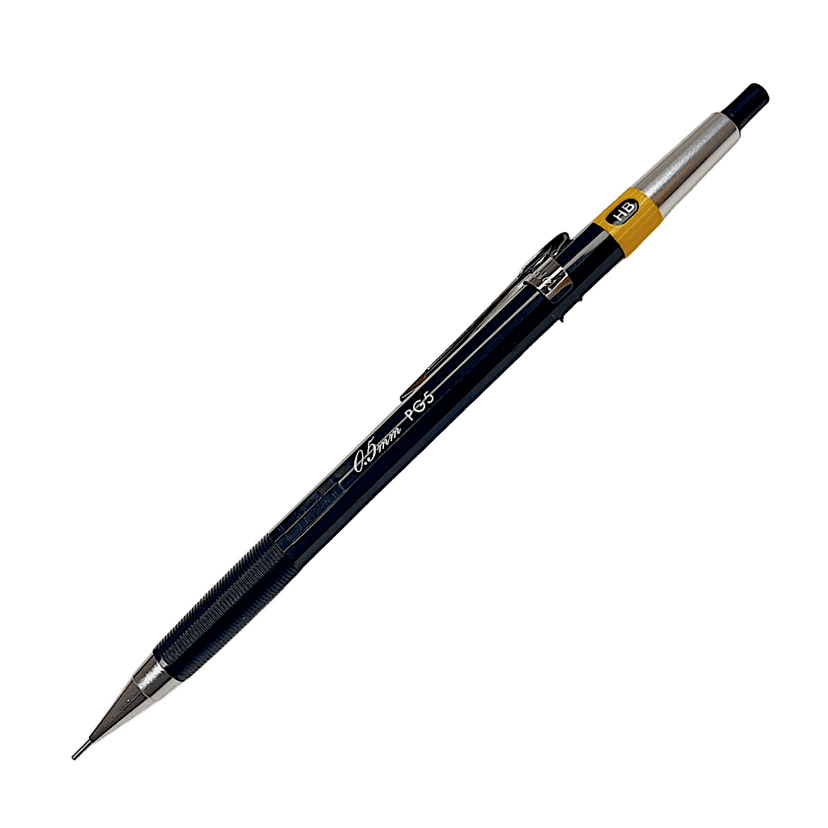

PG5の分解方法
今回は、PG5の分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。紹介料は運営費に使われます。
工具リスト
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

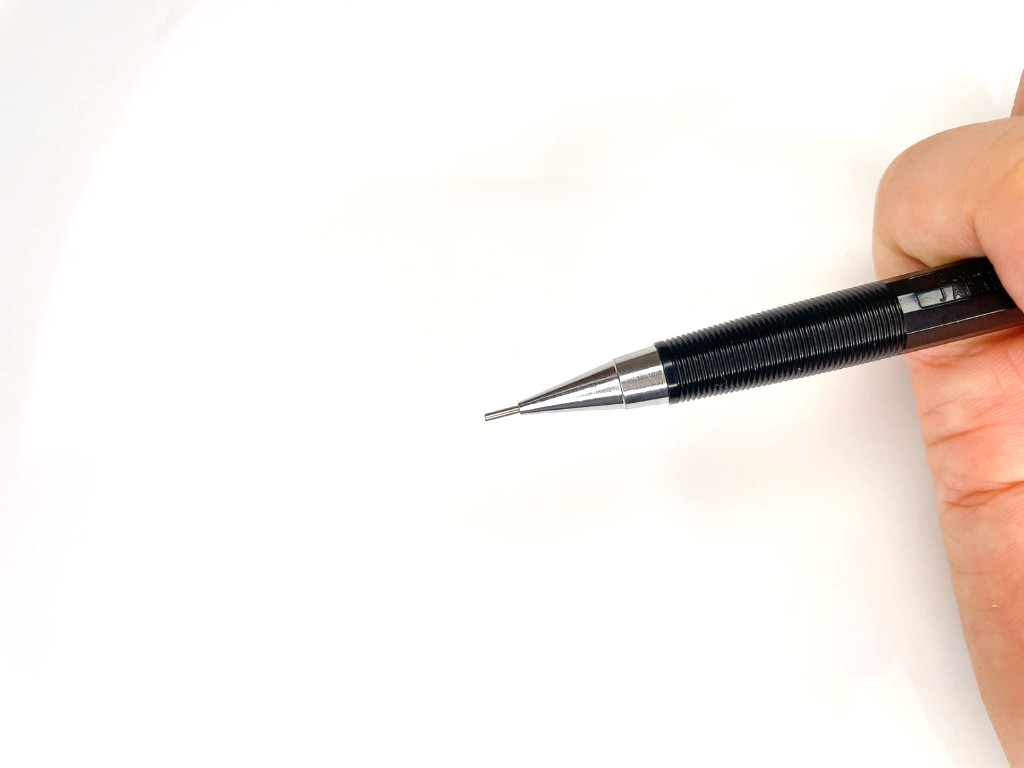

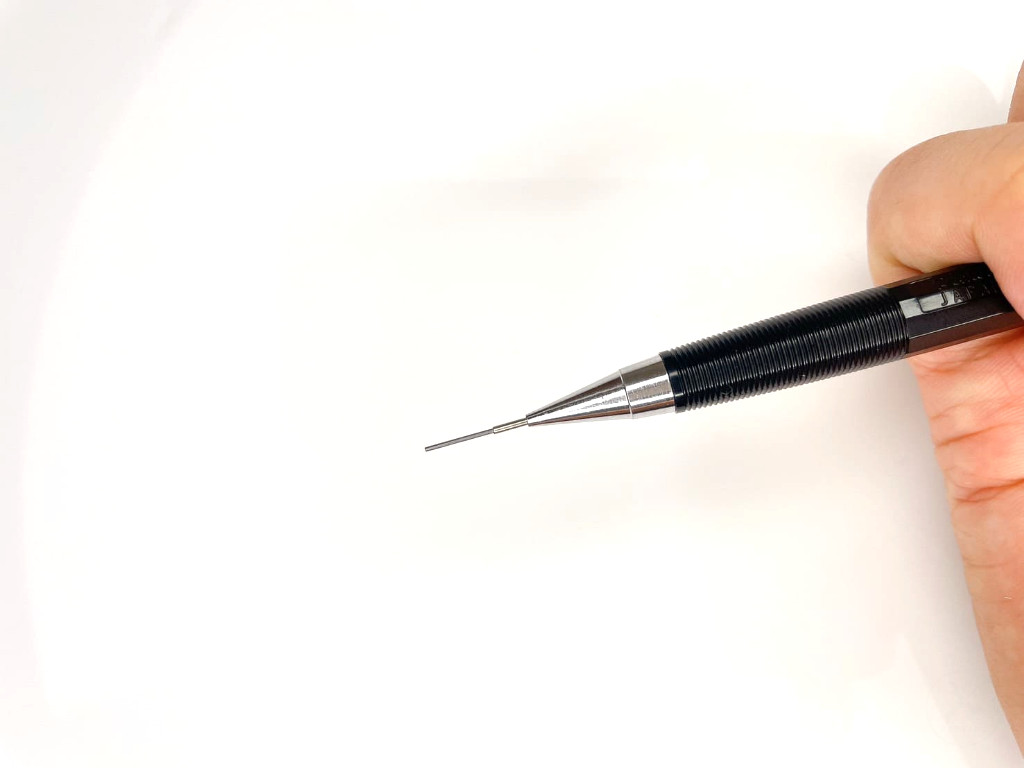

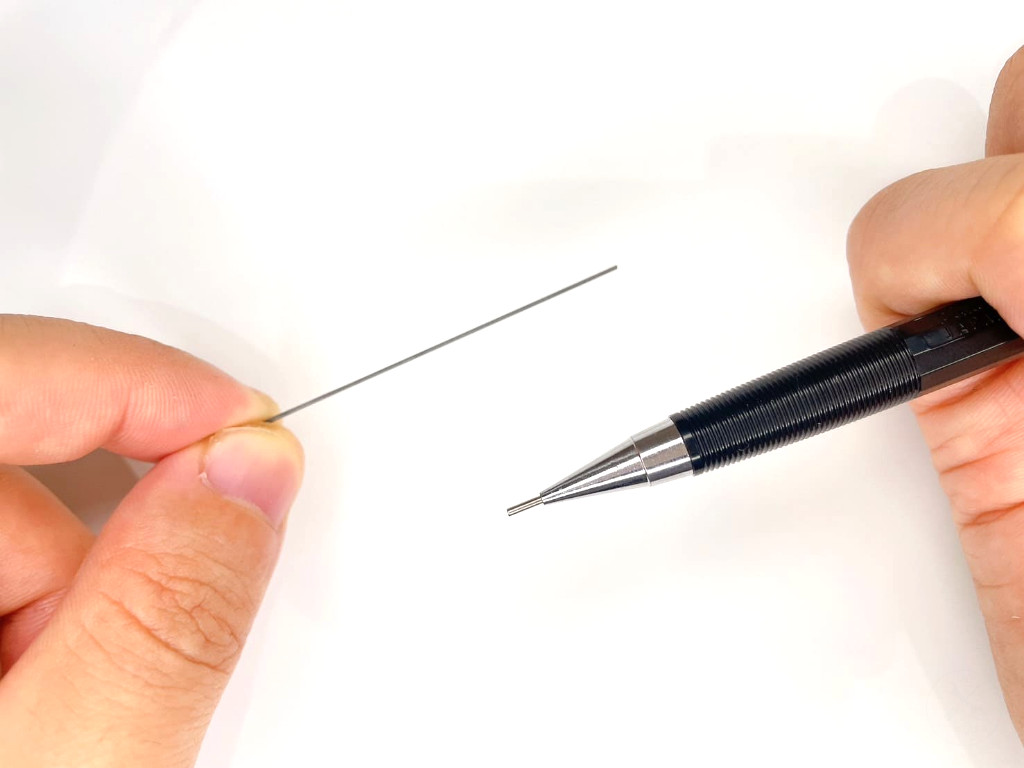

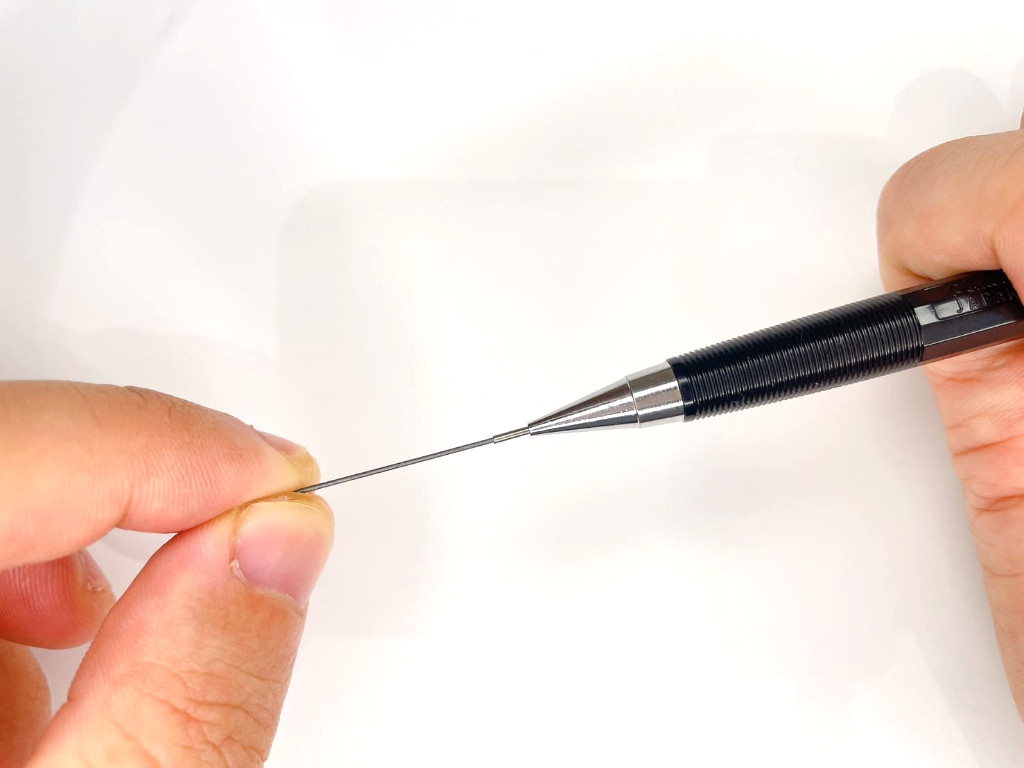

ステップ1.【事前準備】シャー芯を抜く
シャー芯が入った状態は分解の邪魔になりやすいです。
分解前にシャー芯を抜きましょう。

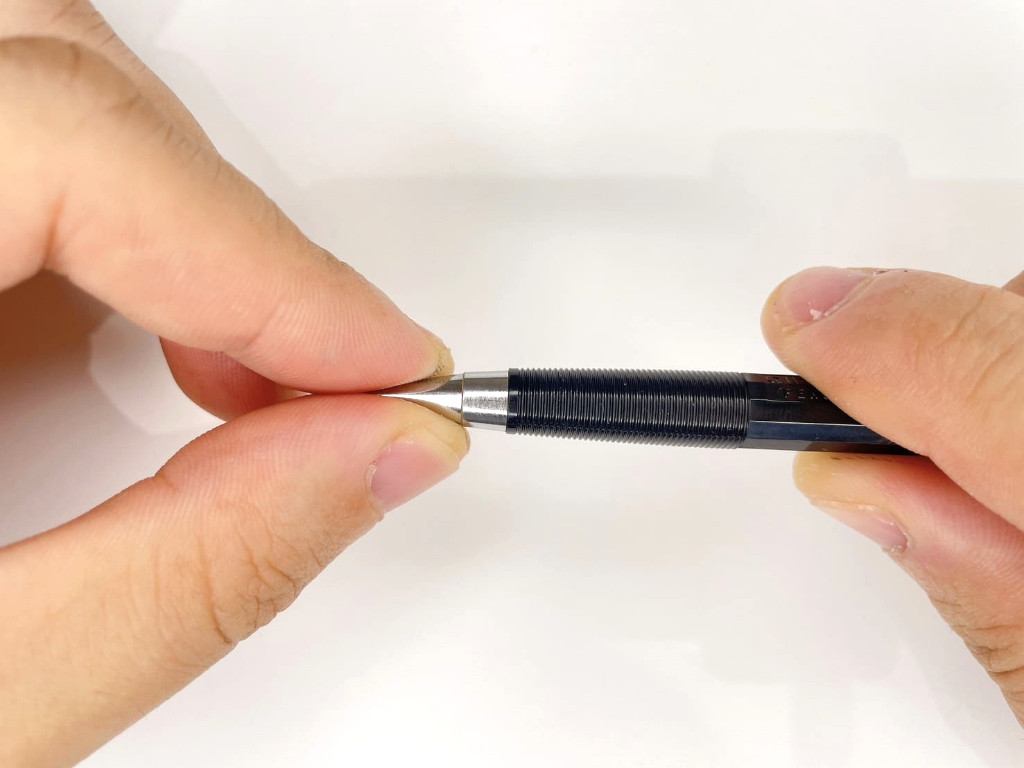

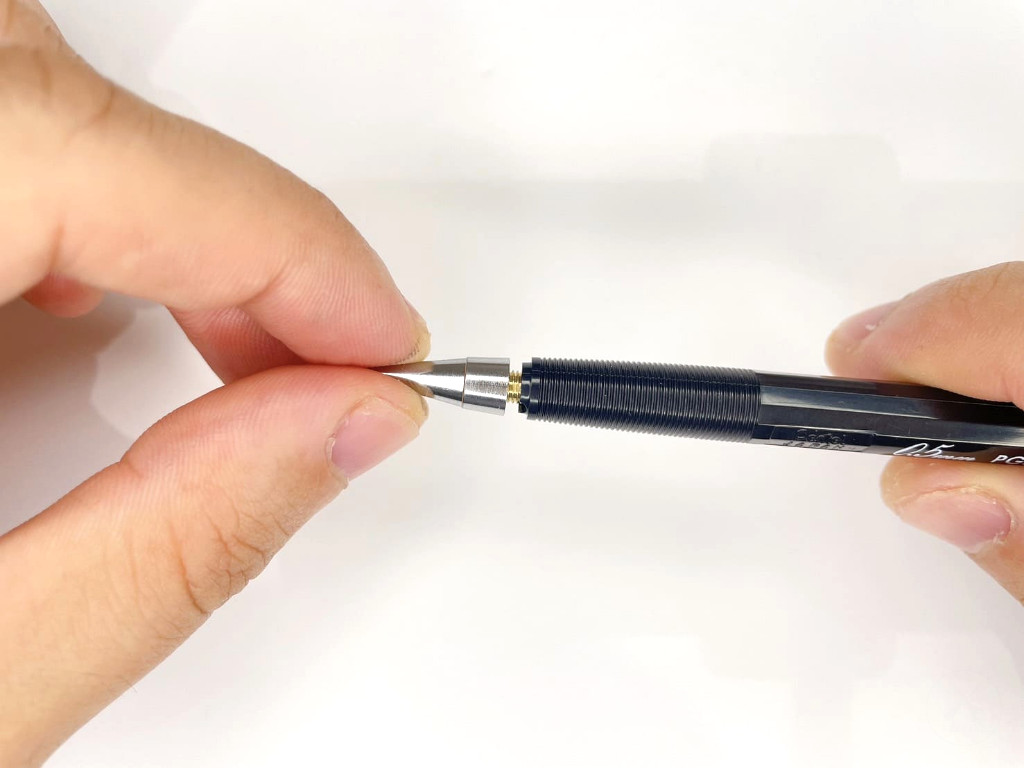

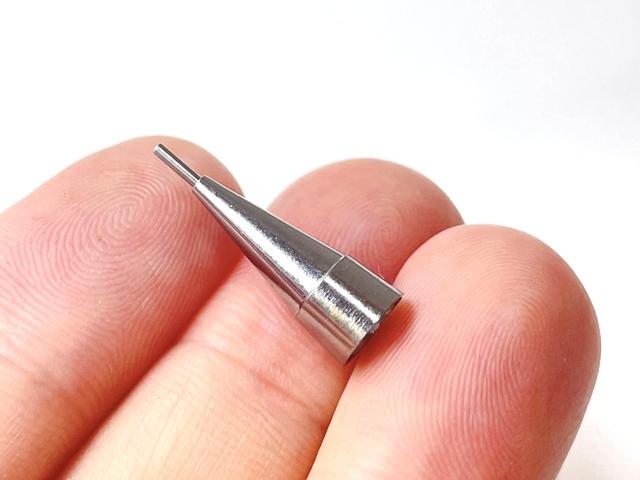

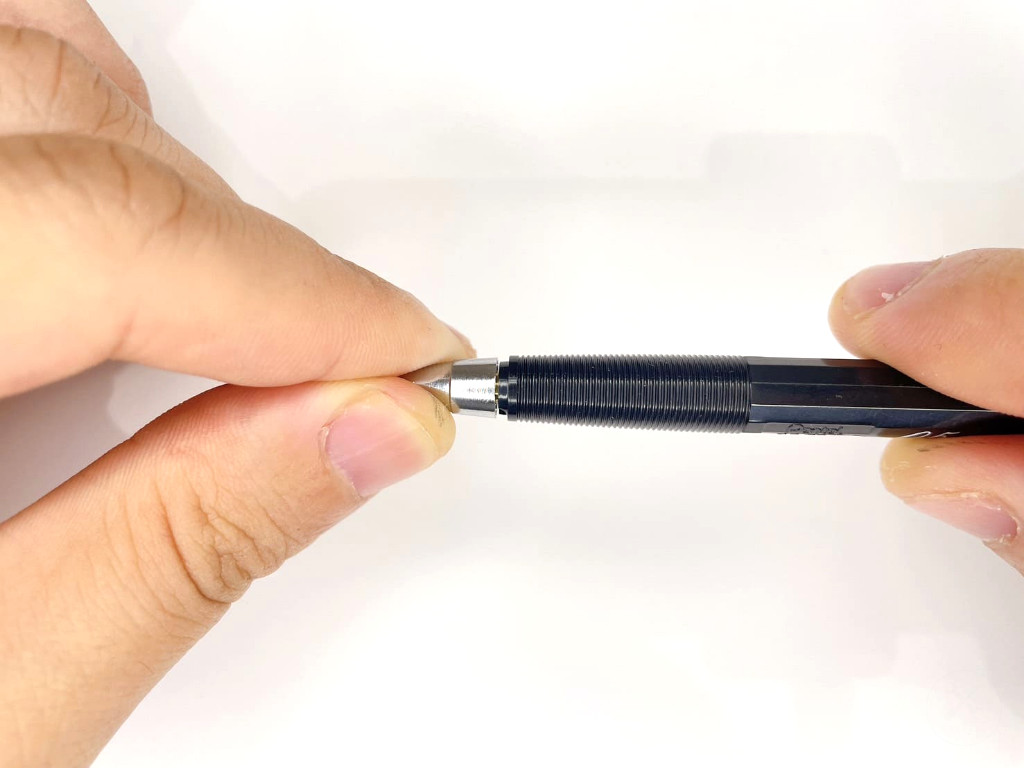

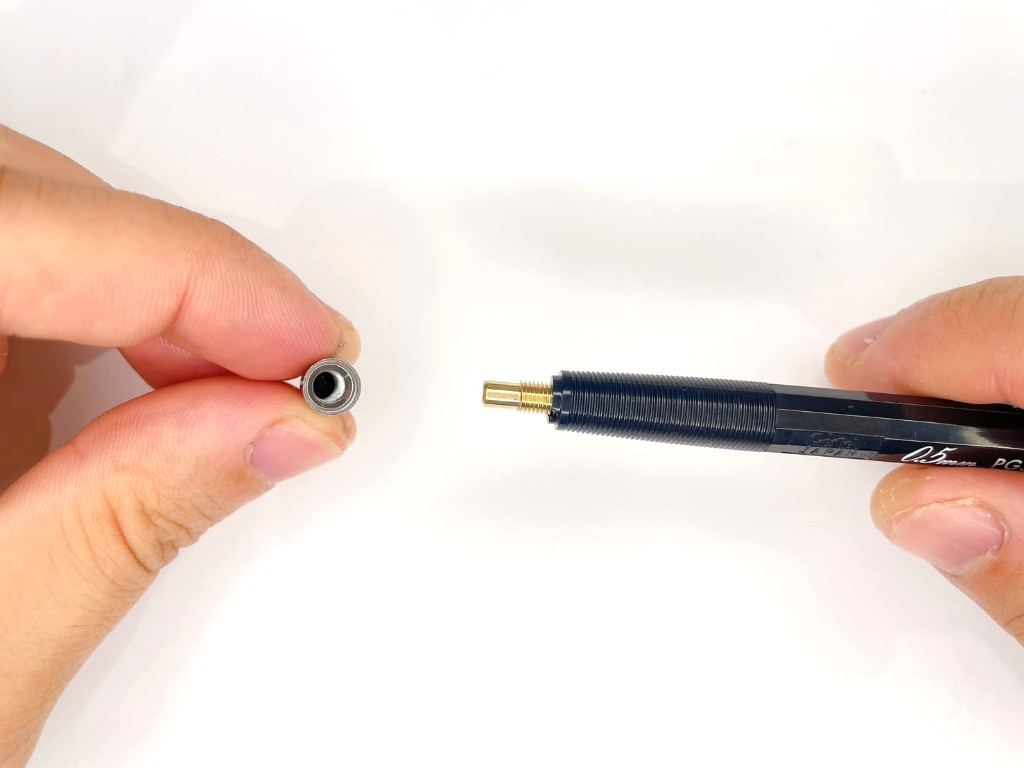

ステップ2.口金を外す
ペン先の口金はネジ式です。
ペン先の口金を反時計回りに回して外します。
口金はガイドパイプが付いているため、不注意で落としたりするとガイドパイプが曲がり、芯が出てこなくなるリスクがあります。

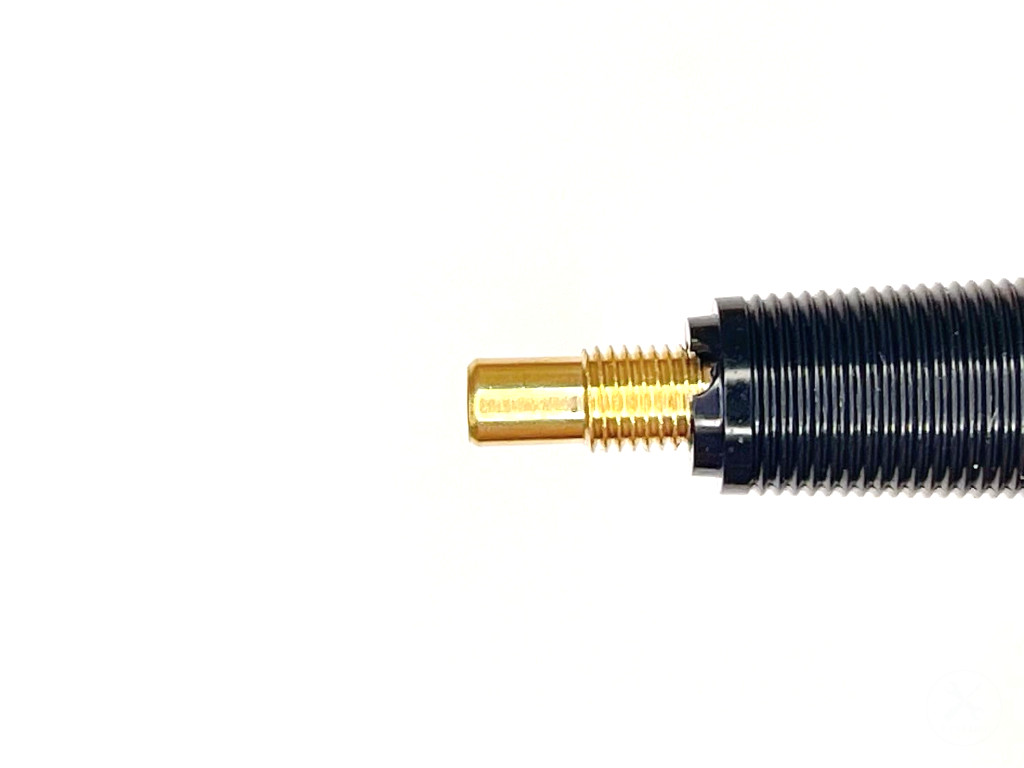

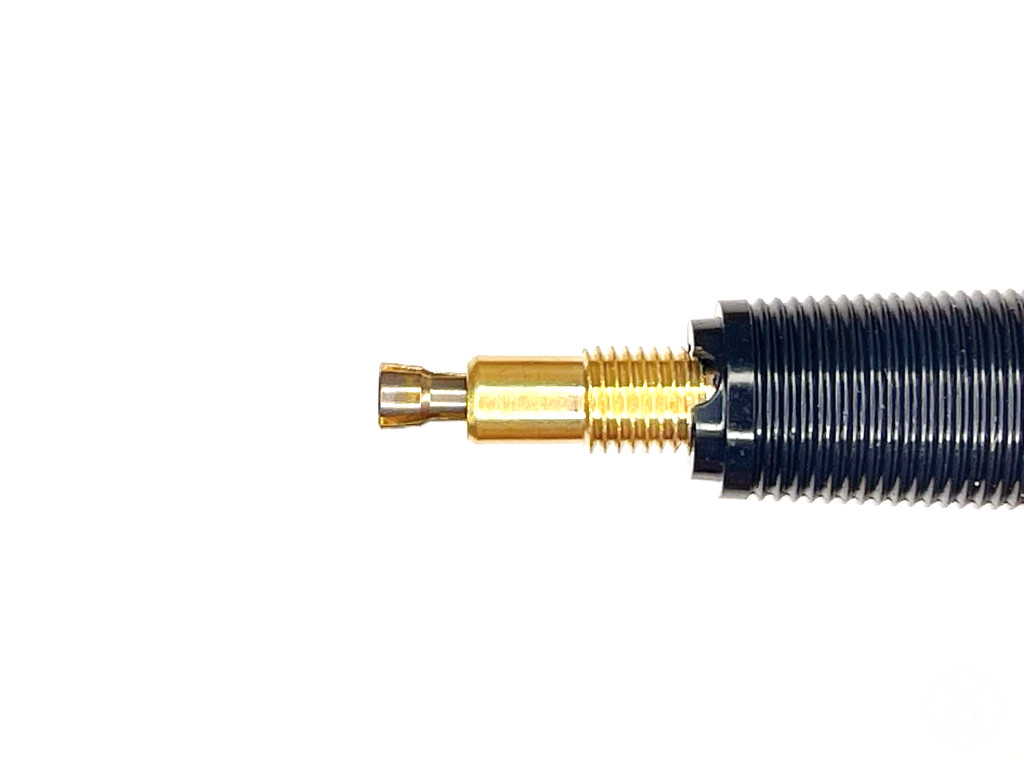

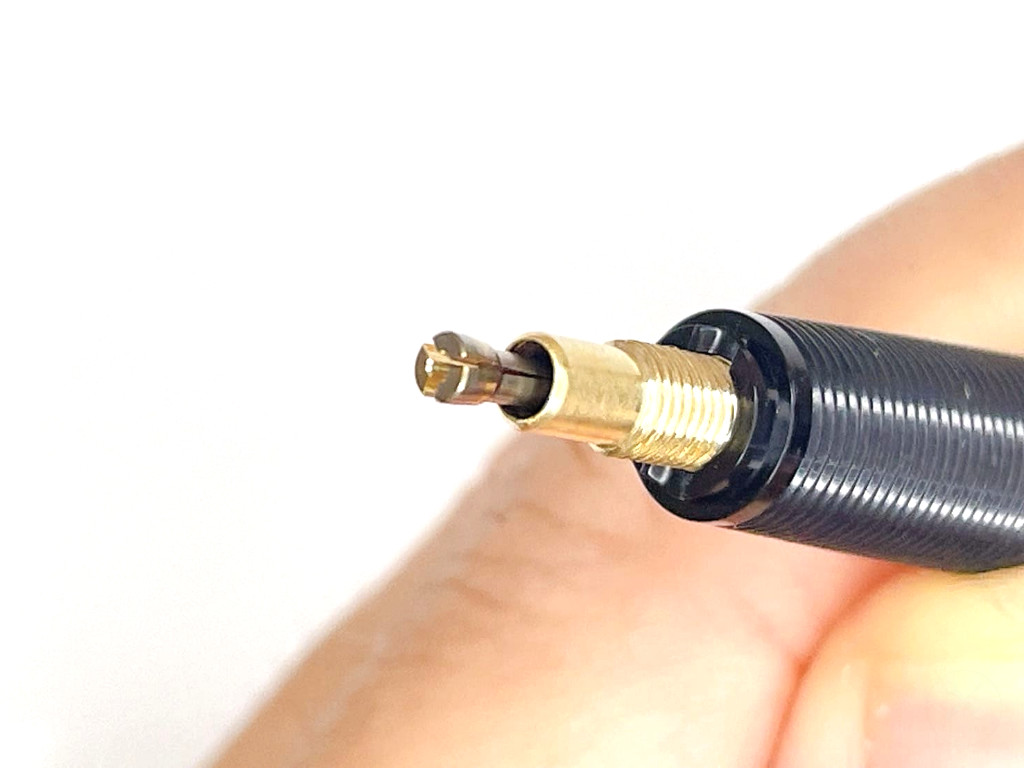

ステップ3.（補足）チャックはノック状態で輪を下ろすと開く
口金を外すると現れるチャックは、ペン上部をノックするとペン先から飛び出ます。
ペン先からチャックがでた状態で、輪を指先や爪で下ろすと開きます。

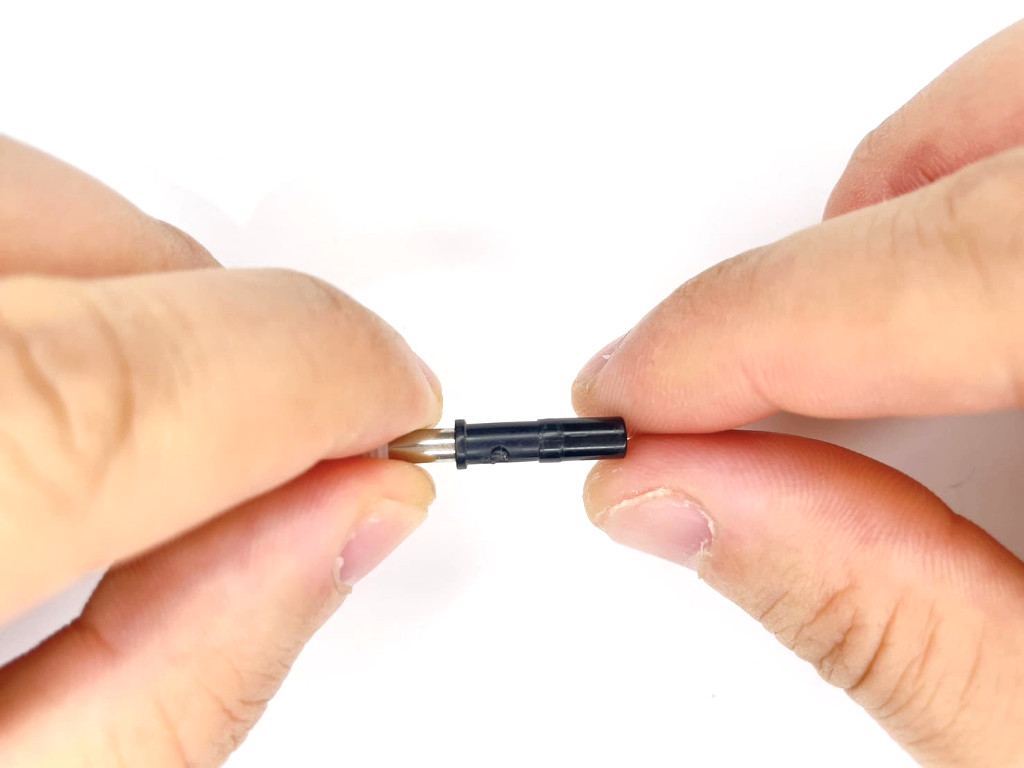

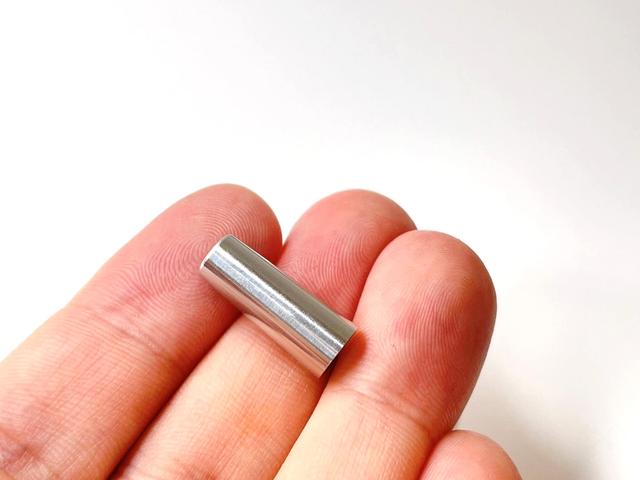

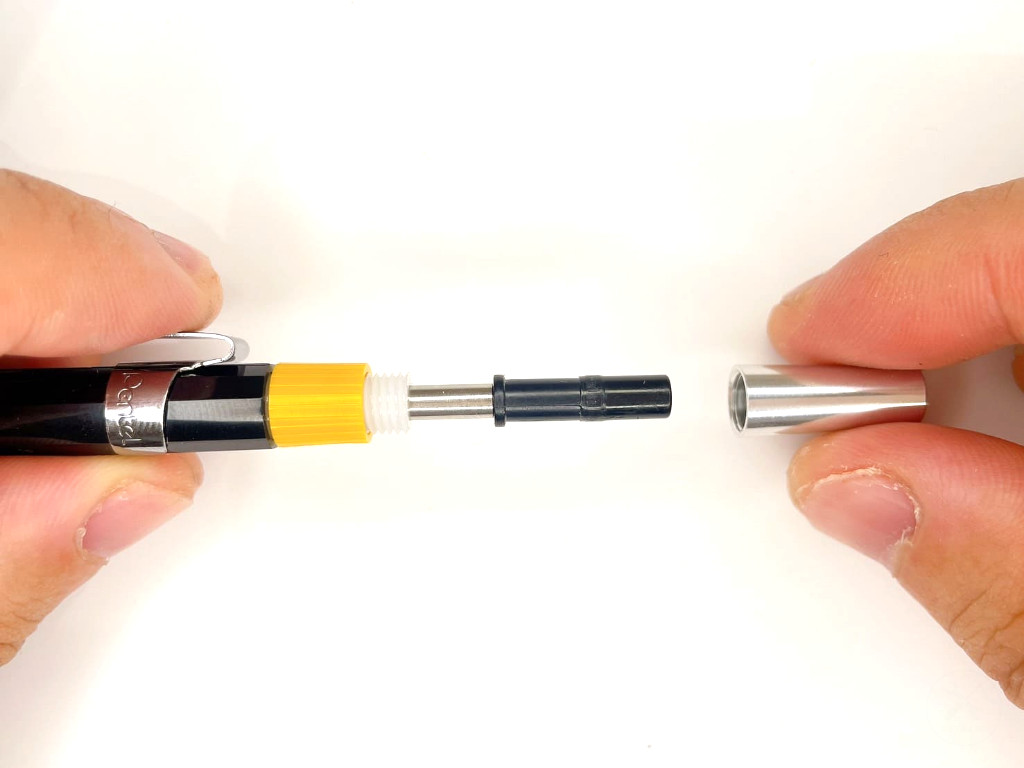

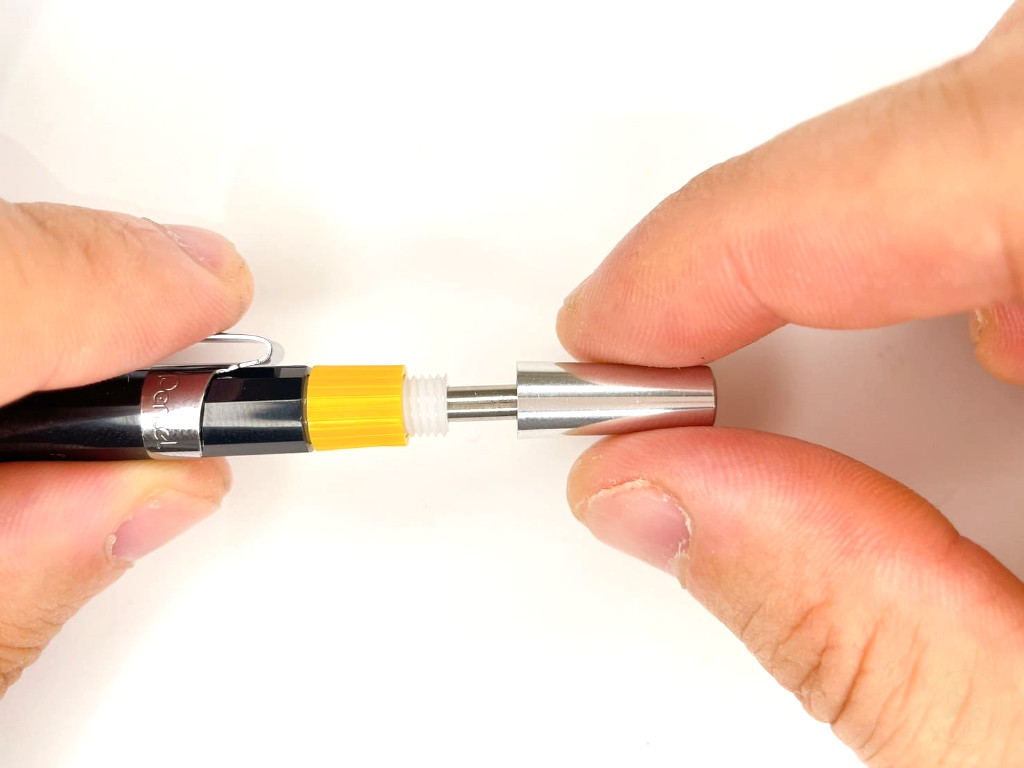

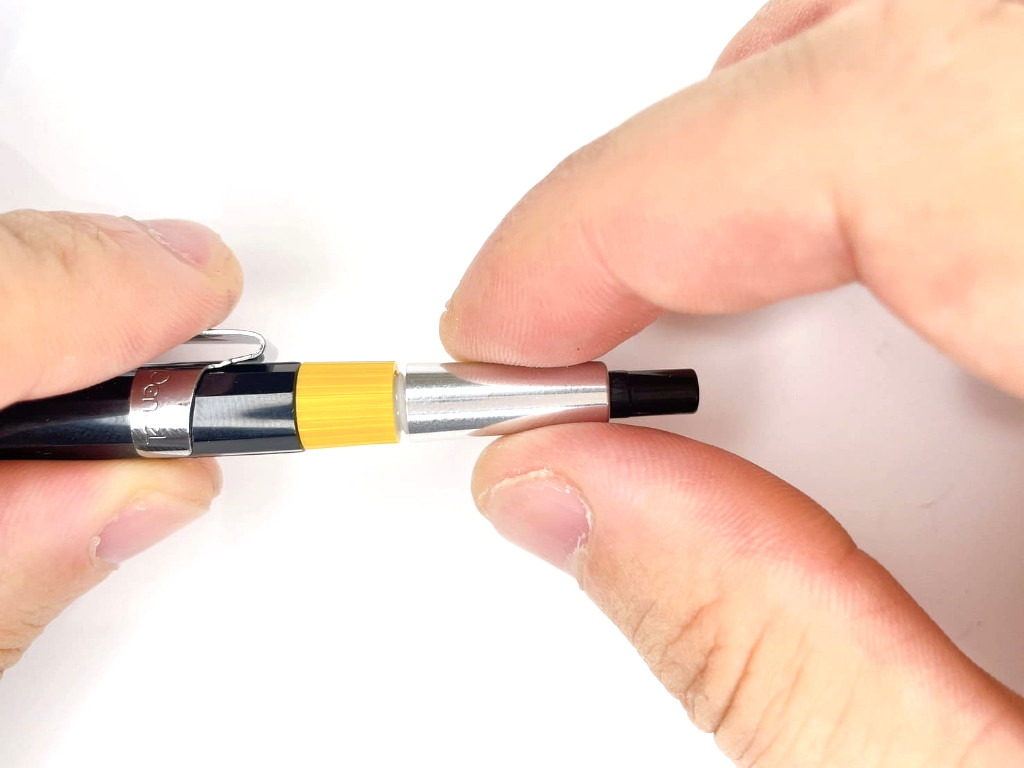

ステップ4.ノックキャップを外す
PG5のノックキャップはネジ式です。
反時計回りに回すと外れます。

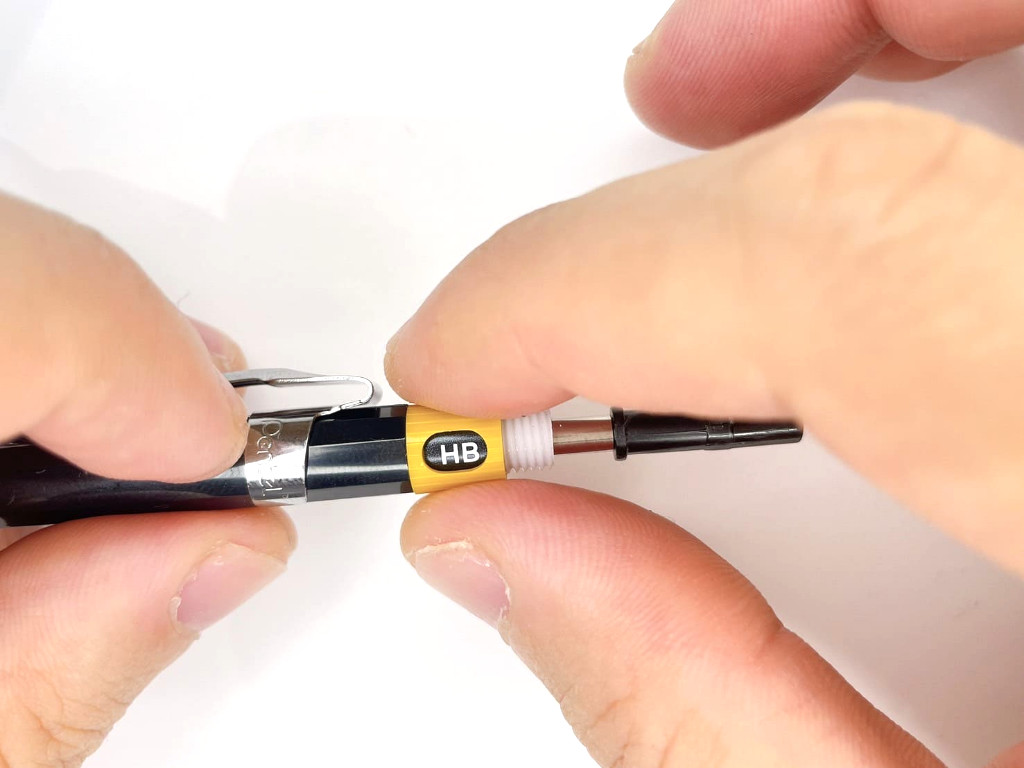

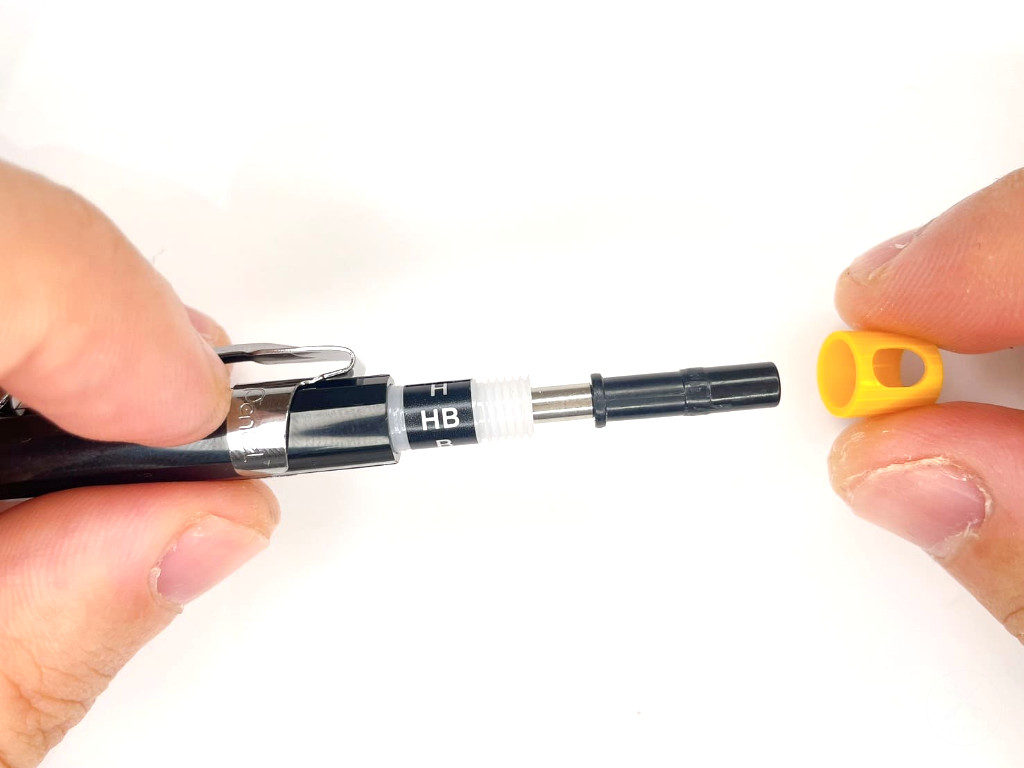

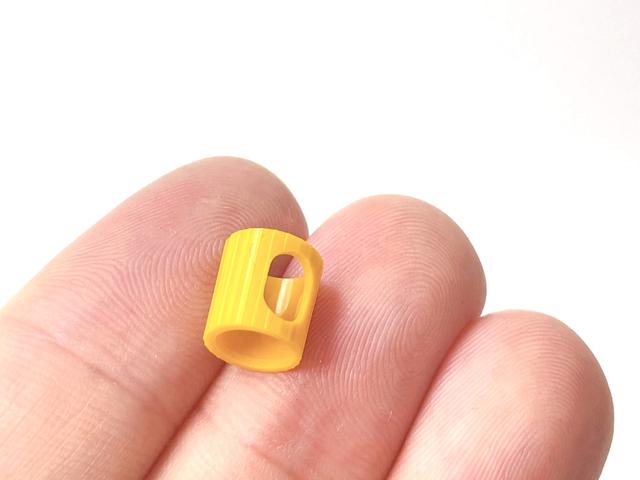

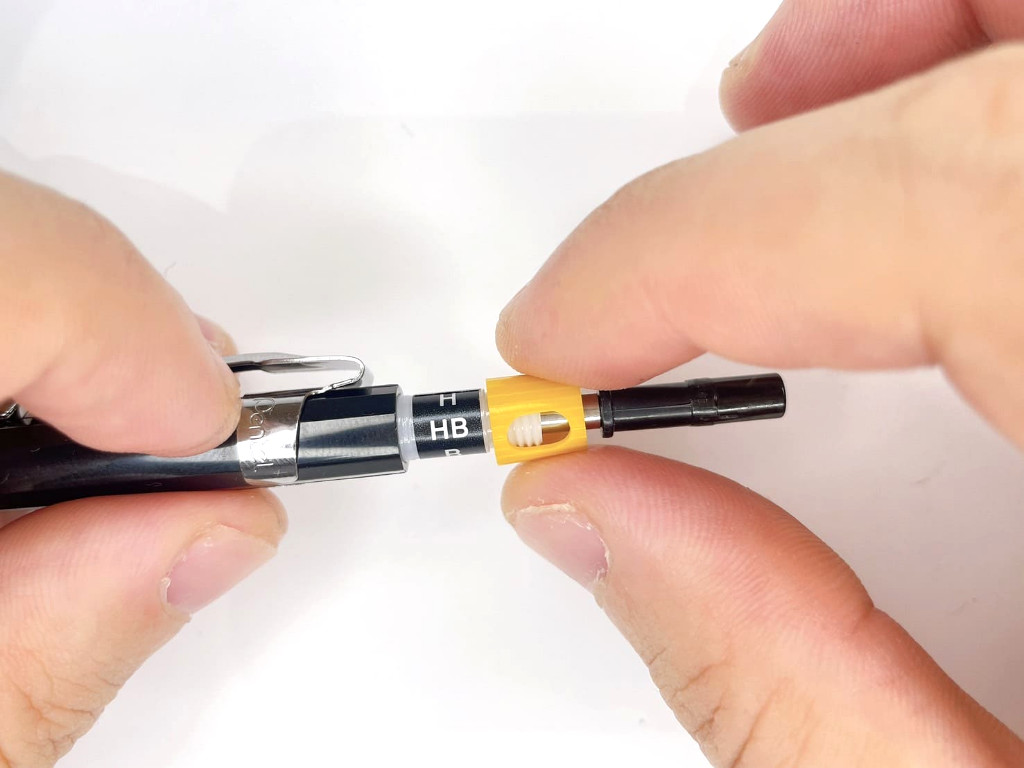

ステップ5.芯の濃さの表示枠（黄色）を外す
PG5には芯の濃さの表示枠（黄色）があります。
ペン上部から簡単に外せます。

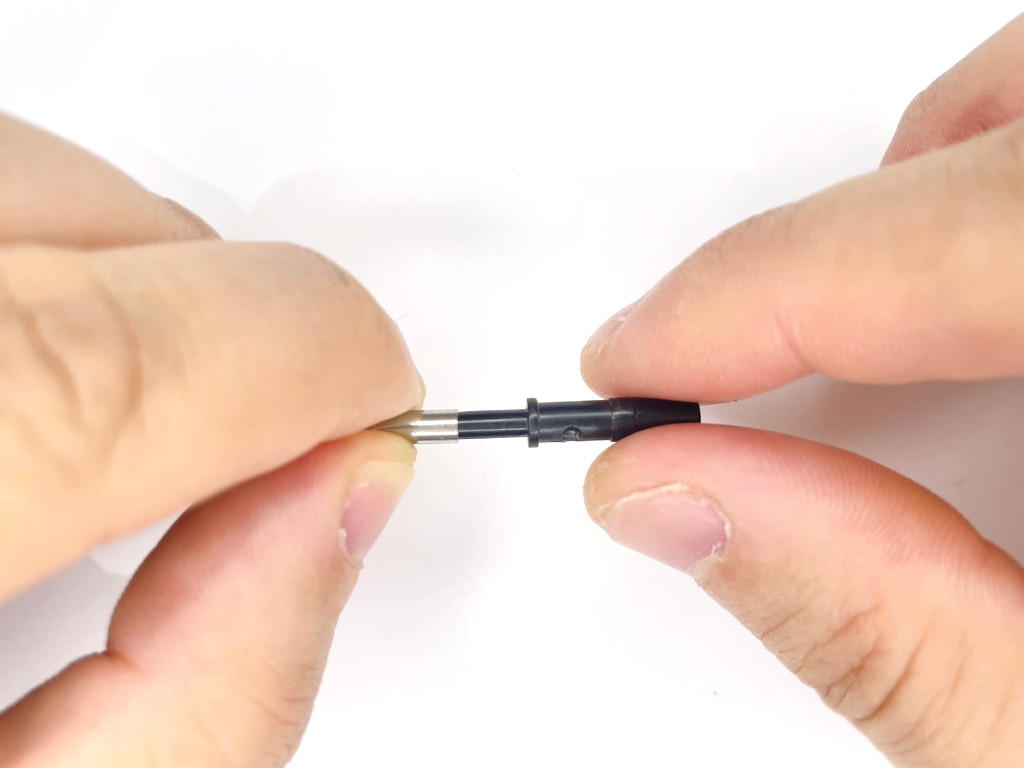

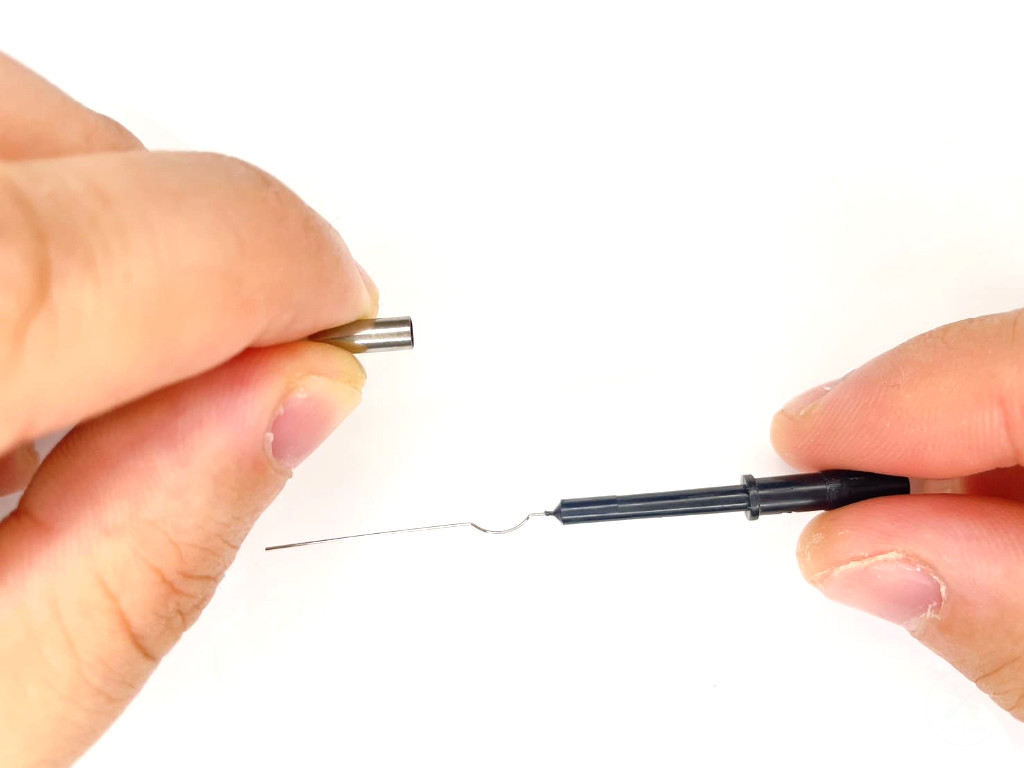

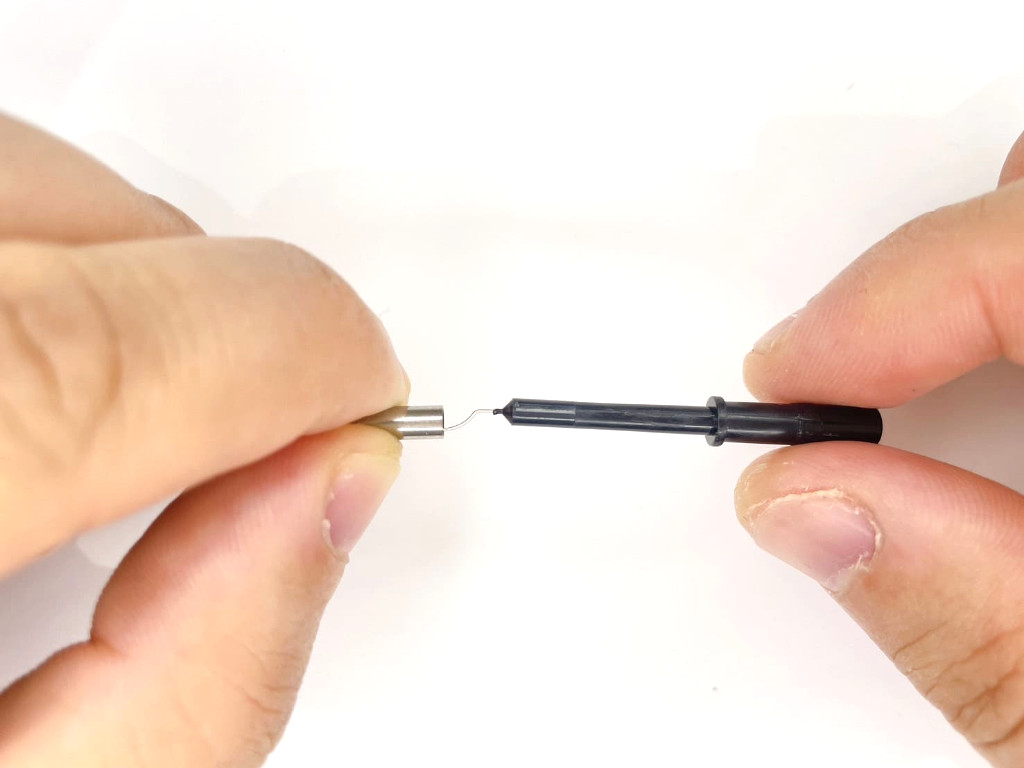

ステップ6.芯タンクのクリーナーピンを外す
PG5の芯タンク上部にはクリーナーピンが付いています。
少し力が必要ですが、引っ張ると外れます。
クリーナーピンは柔らかく、曲がりやすいです。

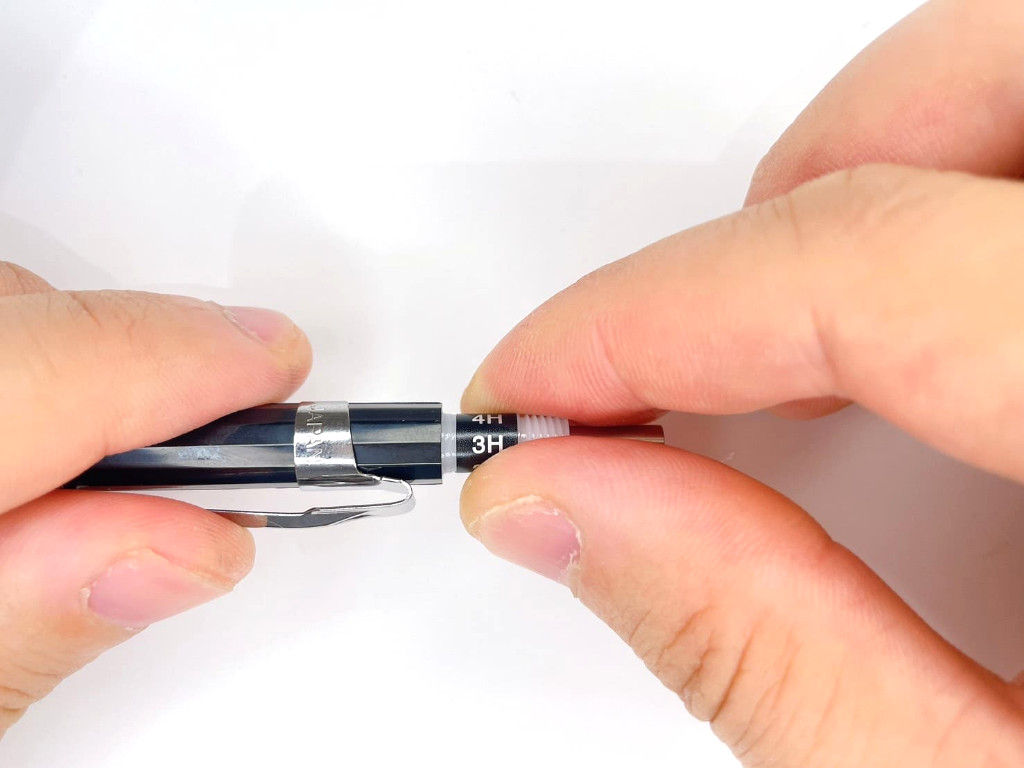

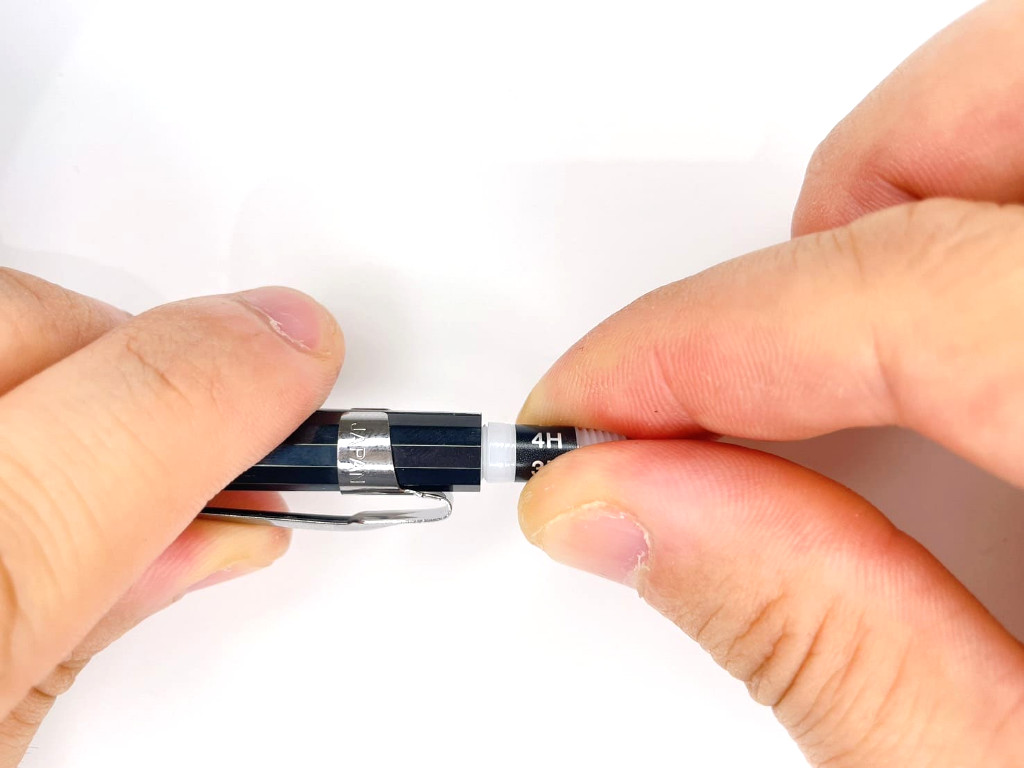

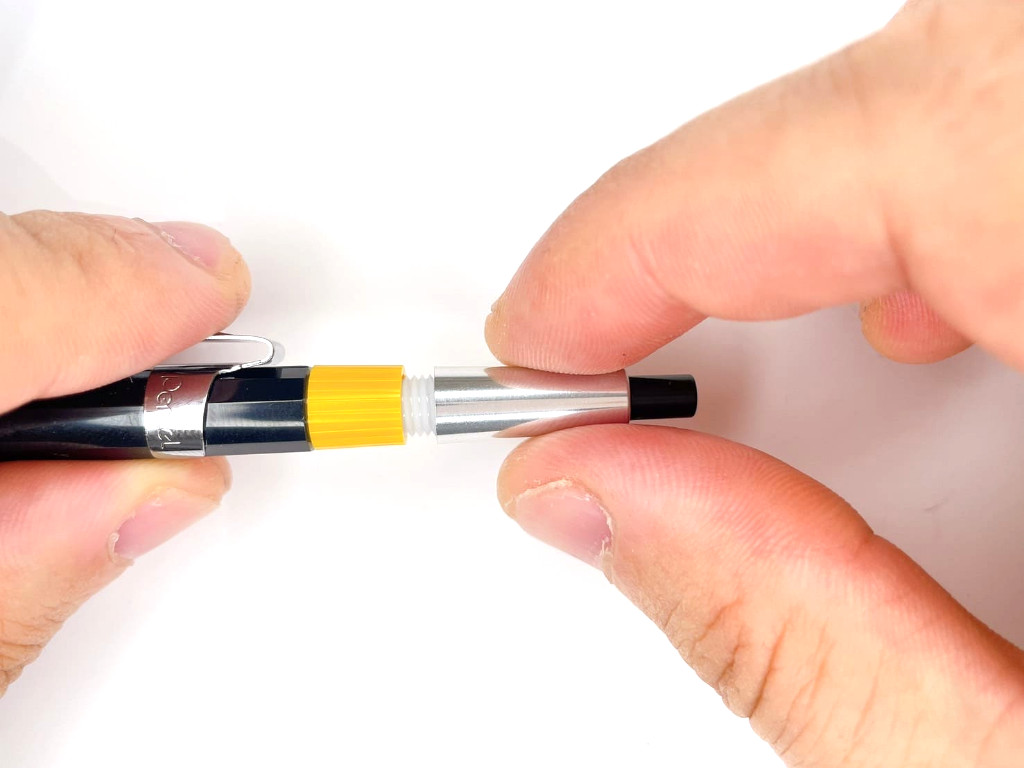

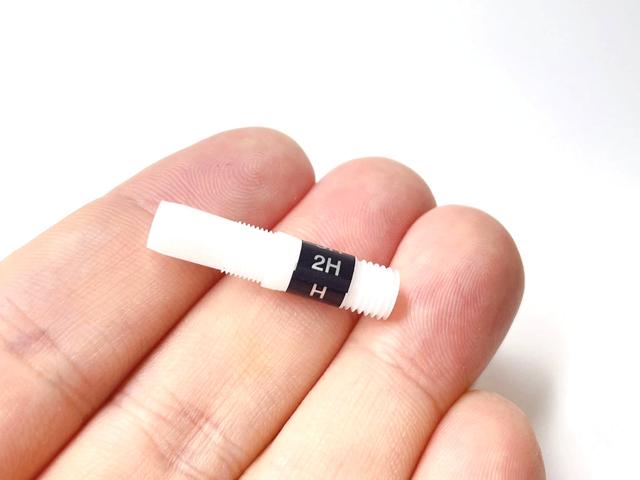

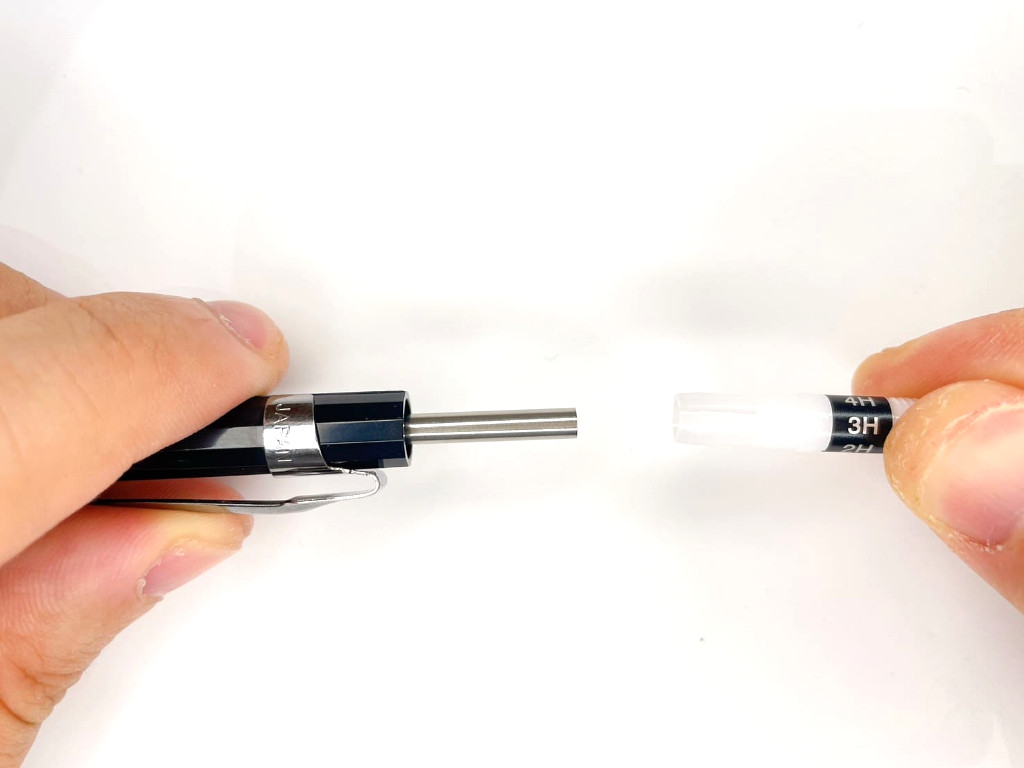

ステップ7.芯の濃さの表示部品を外す
芯の濃さの表示部品はネジ式です。
回すと外れます。
かなり硬いので強い力で回して外しましょう。

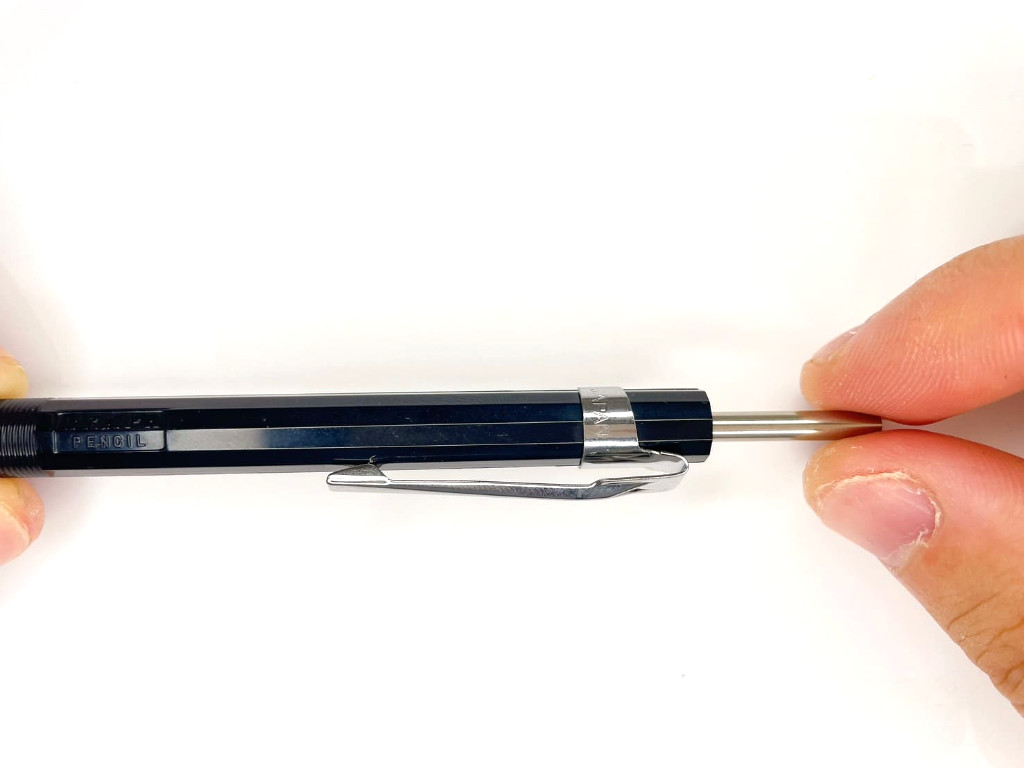

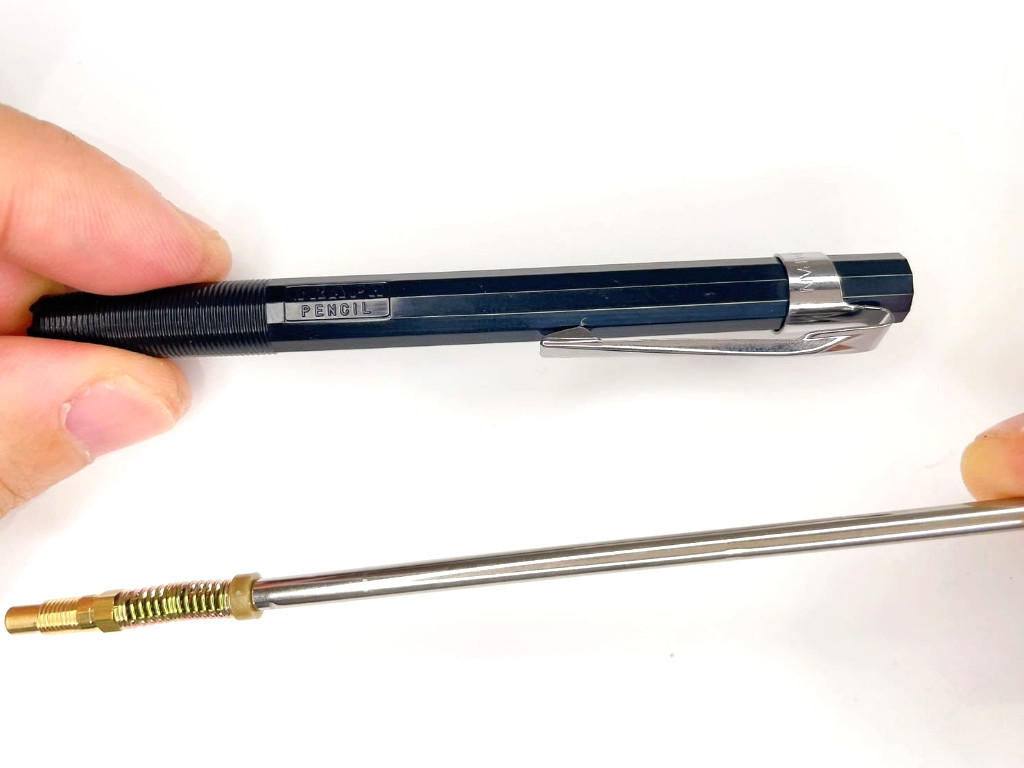

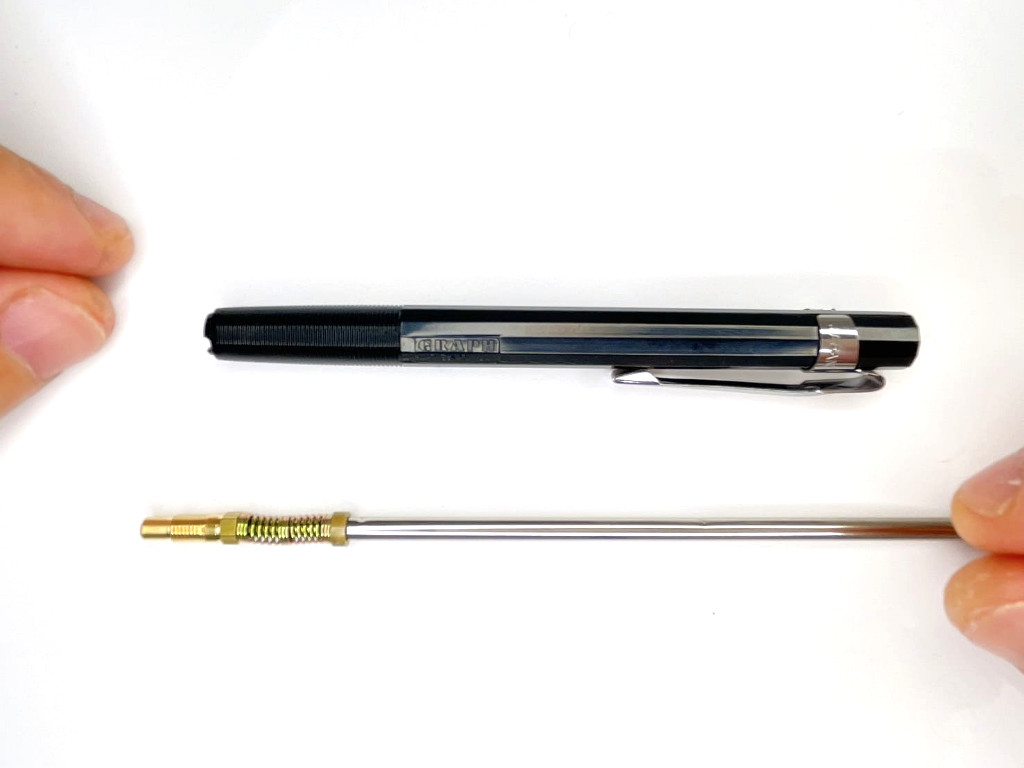

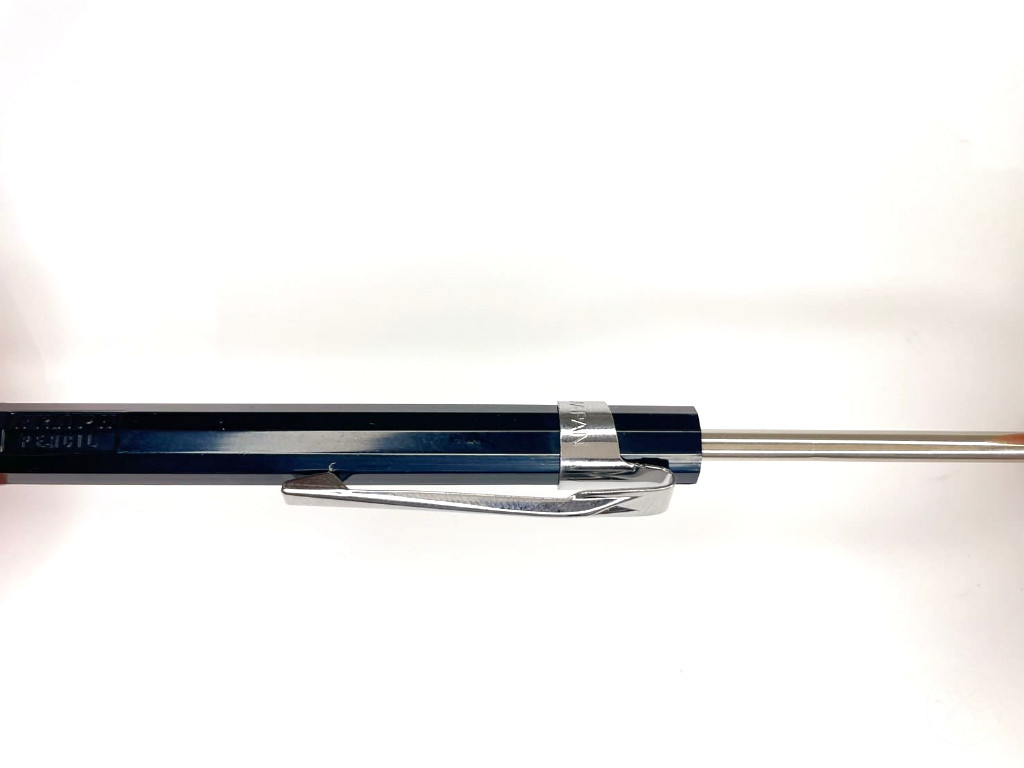

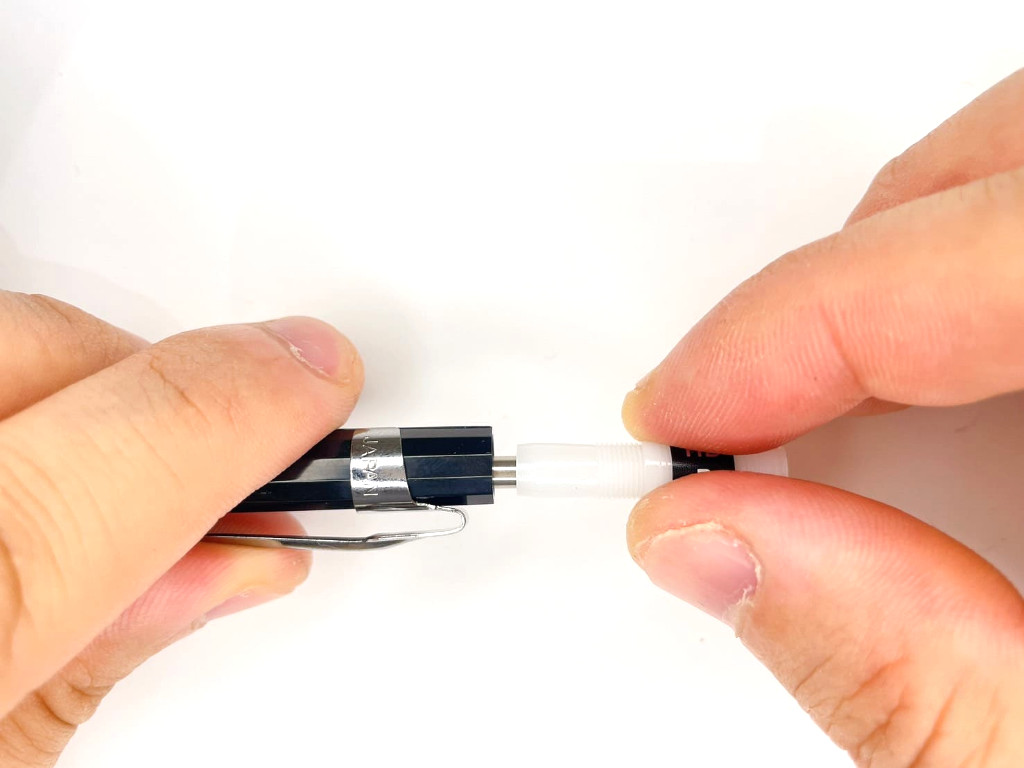

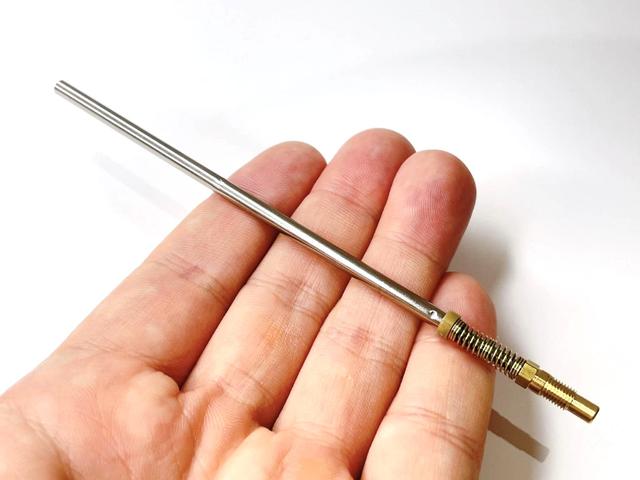

ステップ8.芯タンクを外す

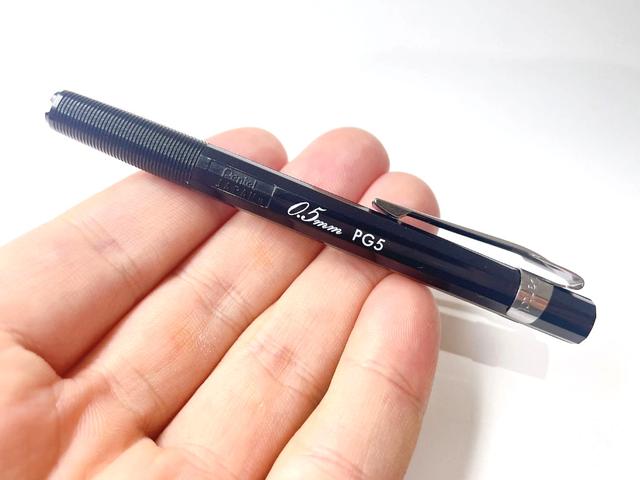

ケースから芯タンクを引き抜きましょう。
何も力要らず外れます。

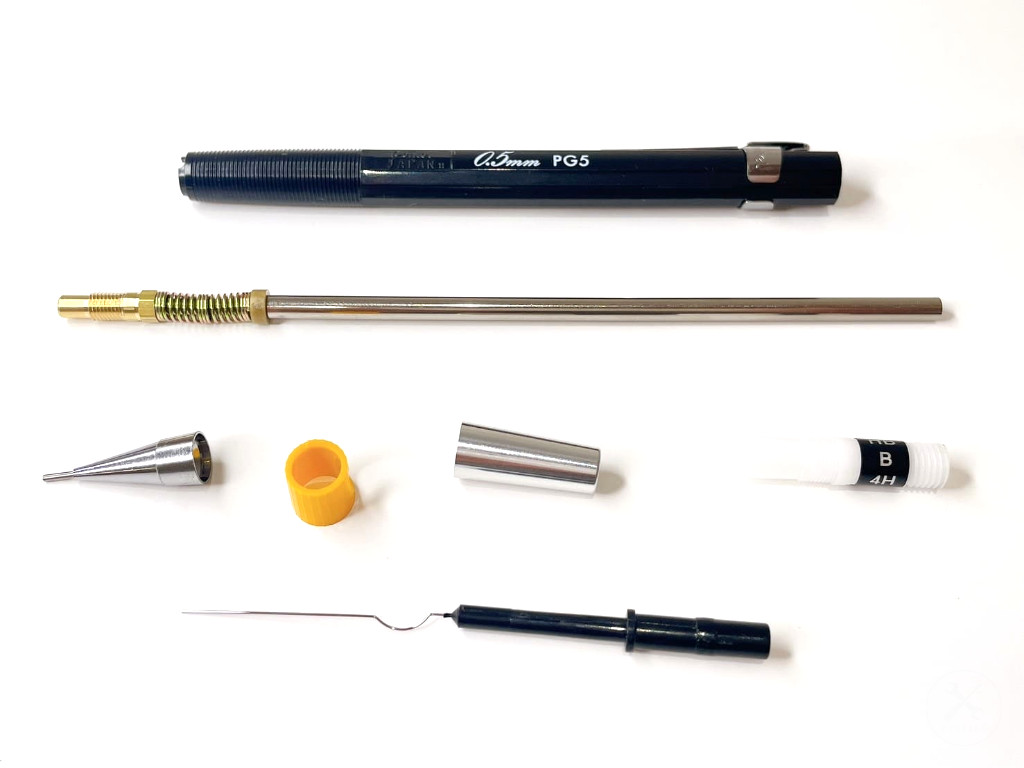

ステップ9.分解完了
以上で、PG5の分解完了です。
注意点
自分で修理をするうえで注意するべき点が分かります。
作業マットを敷くと傷がつきにくい
分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
分解に工具は必要ですか？
