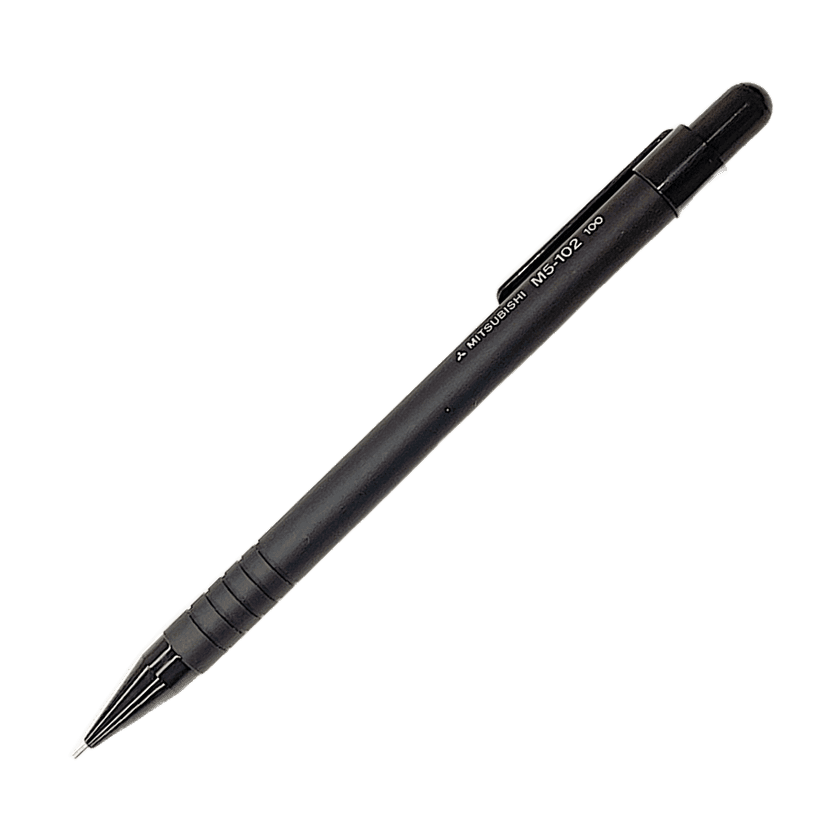

M5-102シャープペンの分解方法
今回は、三菱鉛筆のM5-102シャープペンの分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。紹介料は運営費に使われます。
工具リスト
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

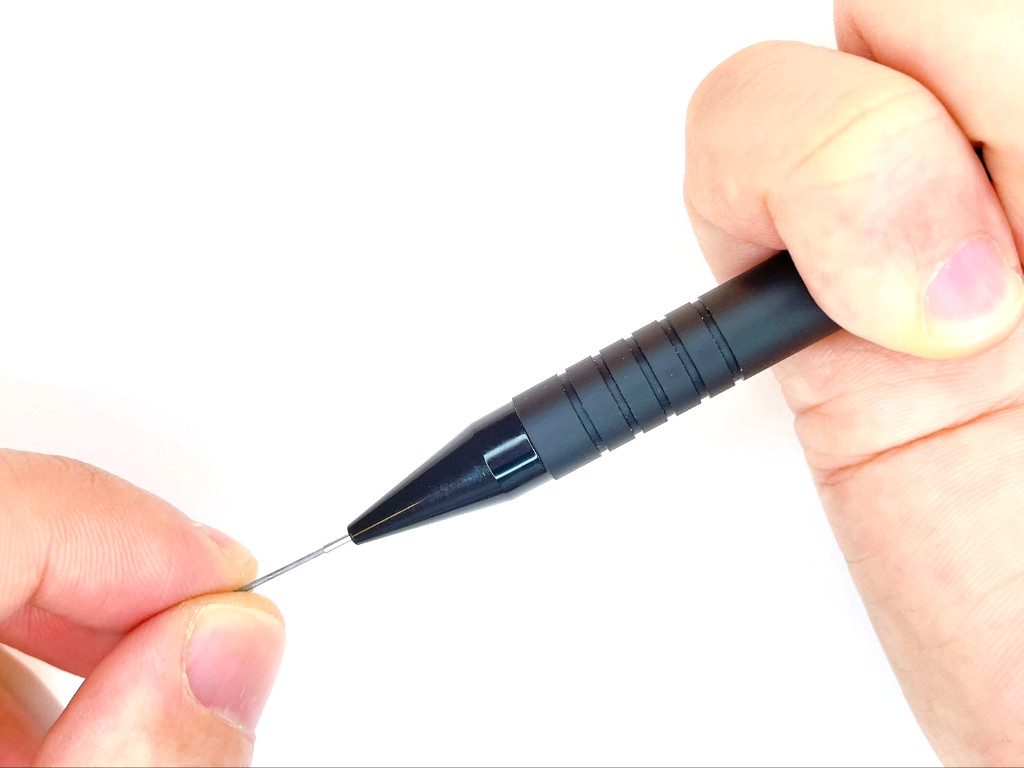

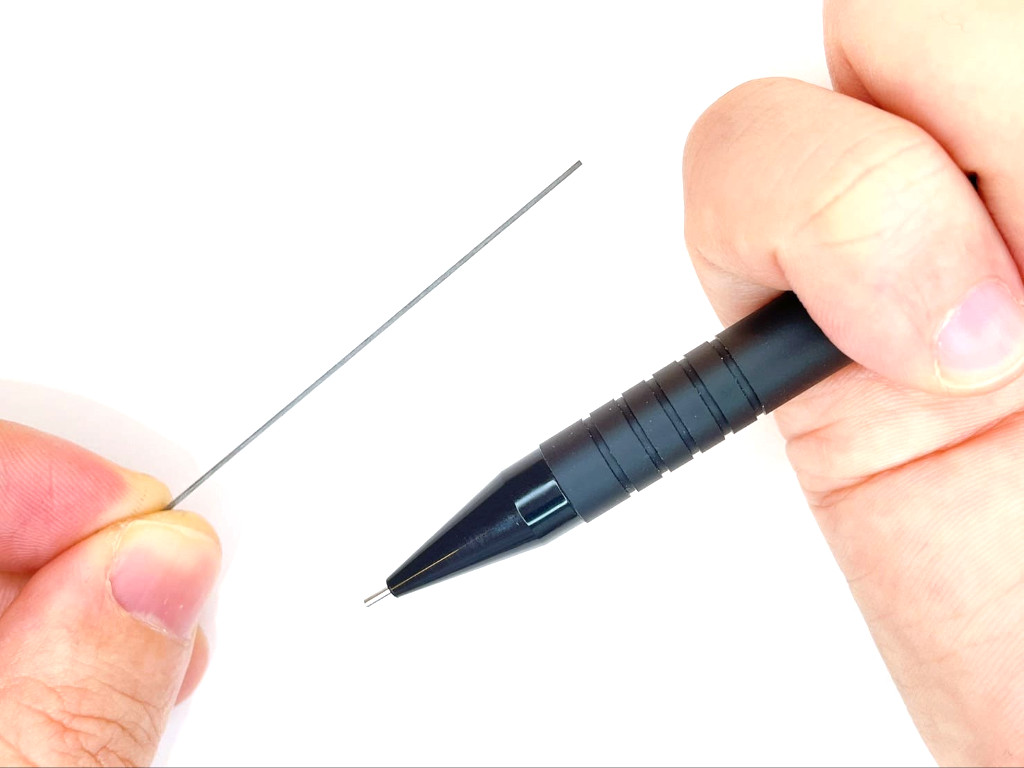

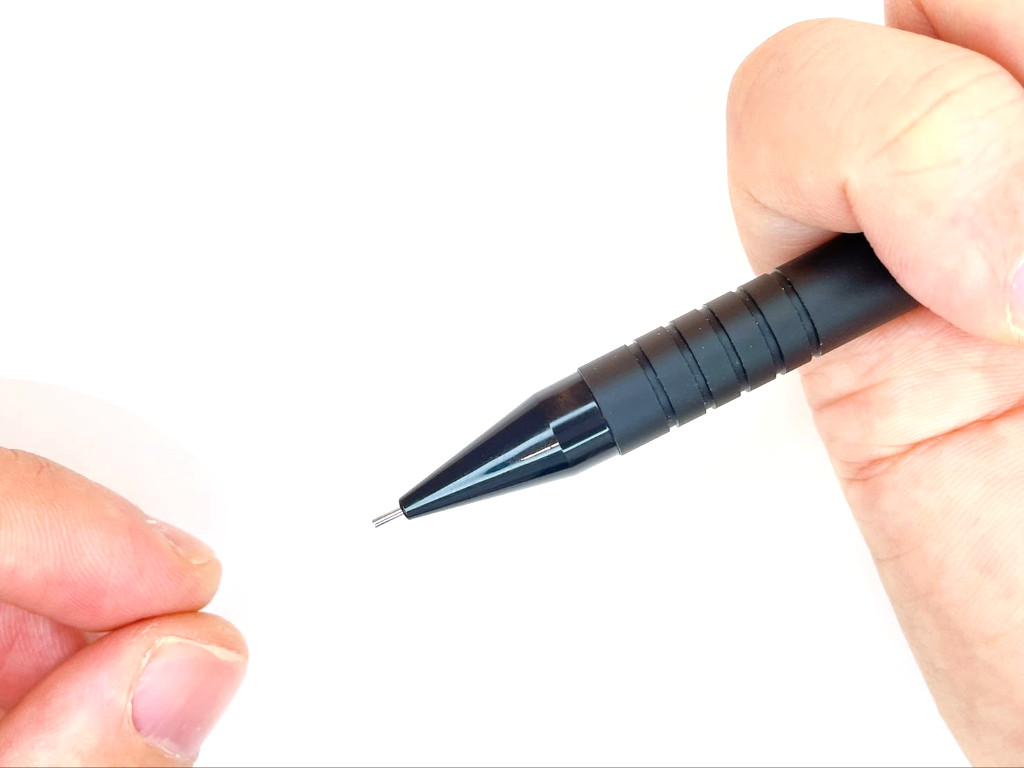

ステップ1.【作業準備】シャー芯を抜く
シャー芯が入った状態は分解の邪魔になりやすいです。
分解前にシャー芯を引き抜きましょう。

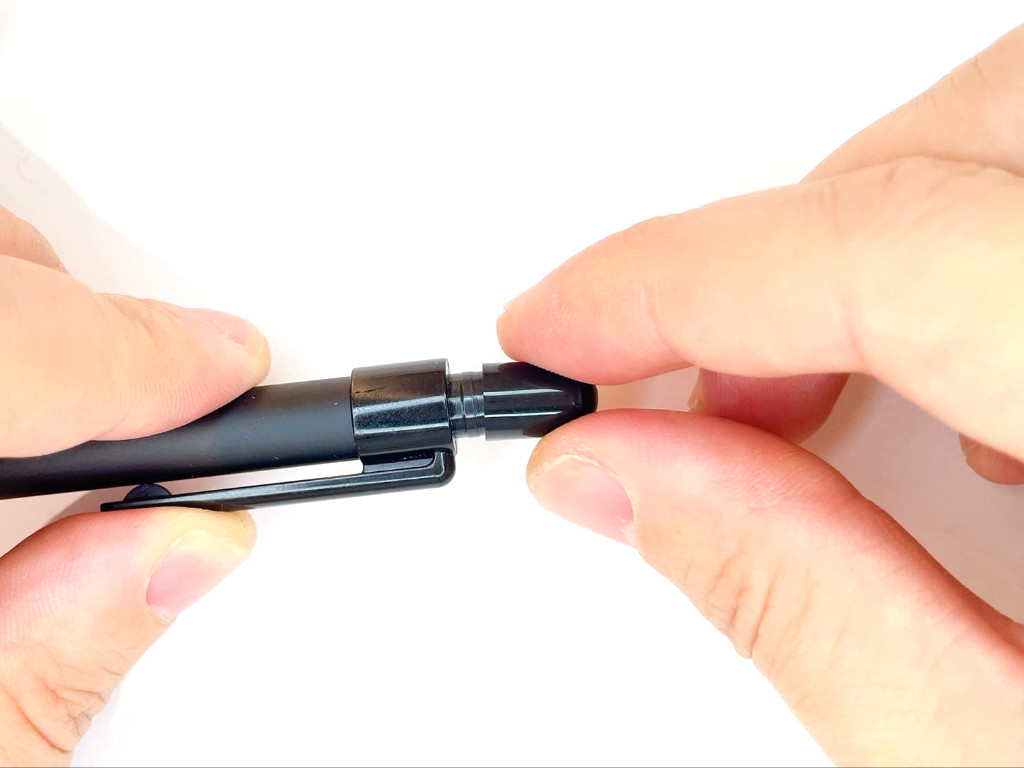

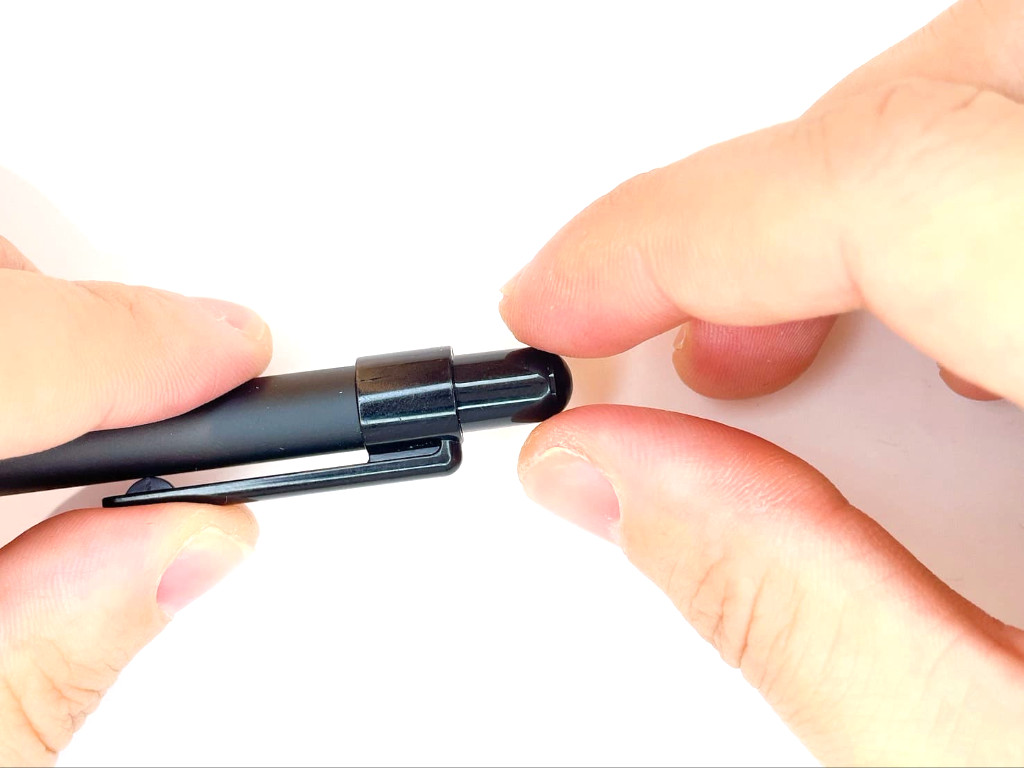

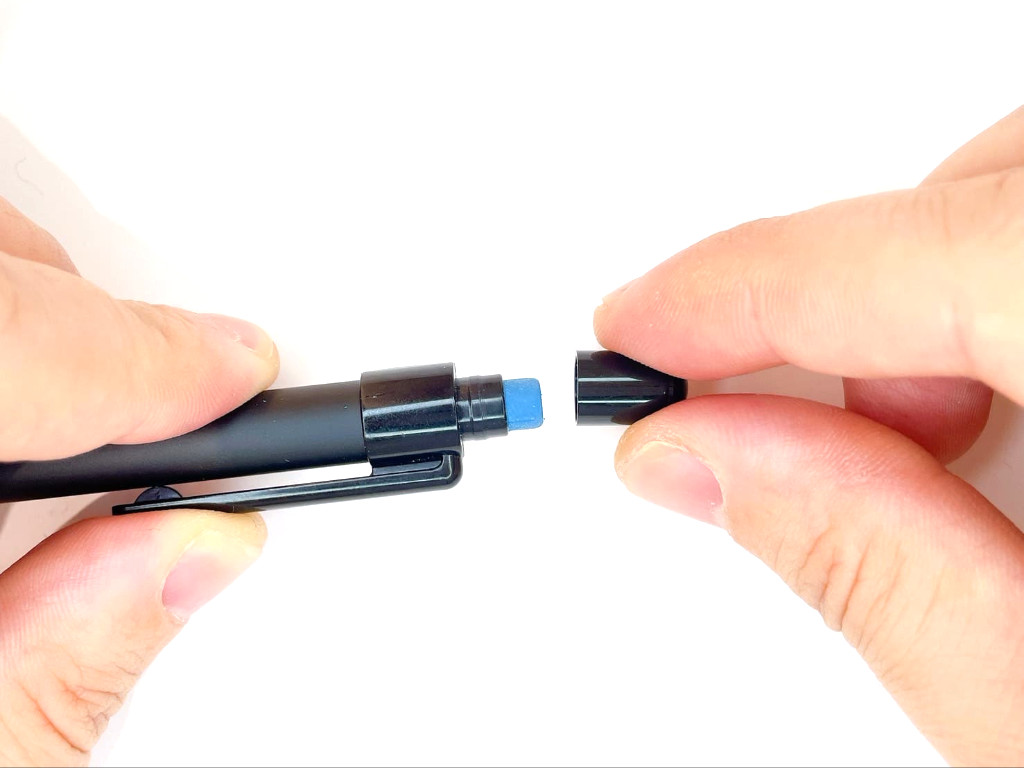

ステップ2.ノックキャップを外す
ペン上部のノックキャップを引っ張って外します。

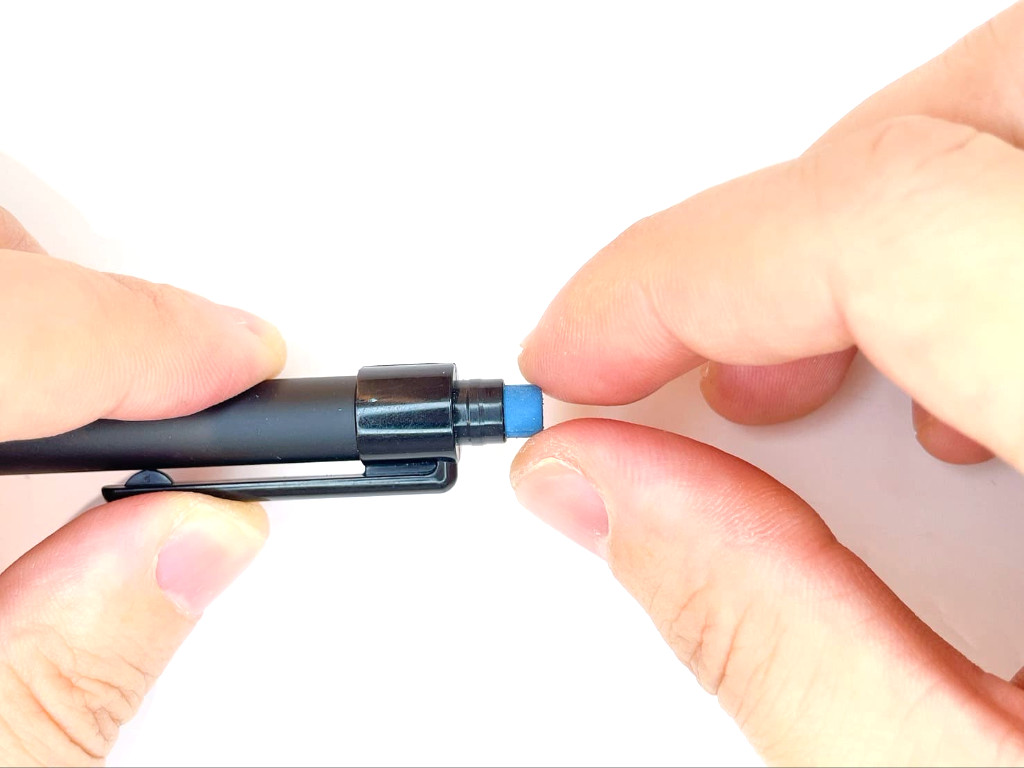

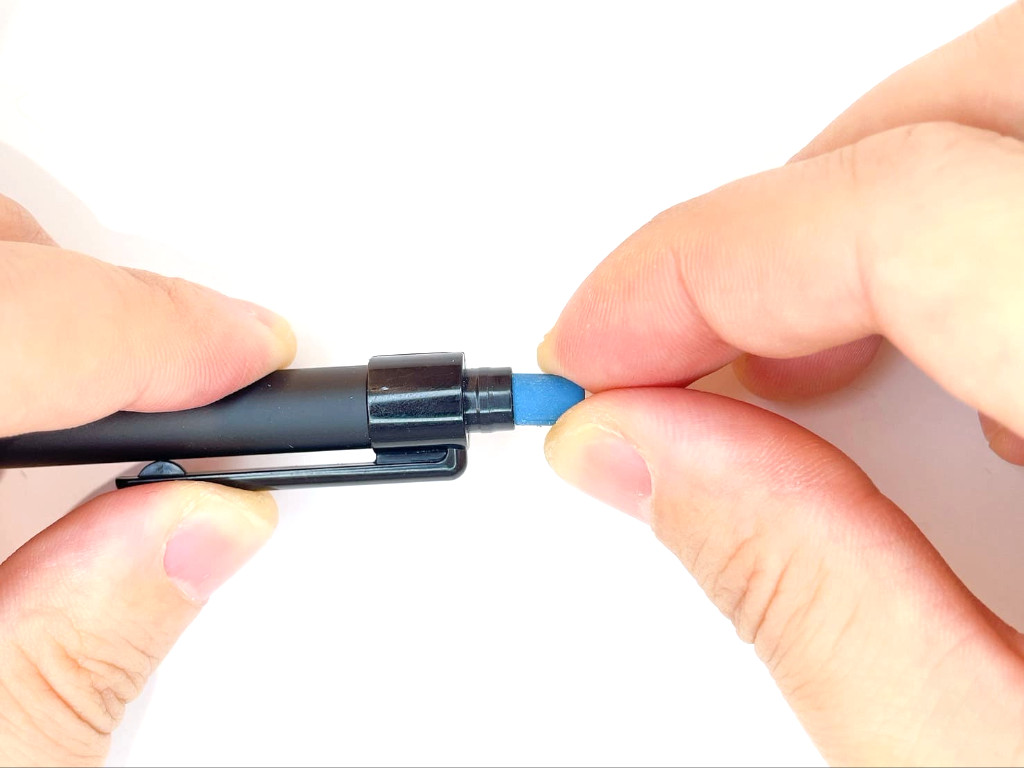

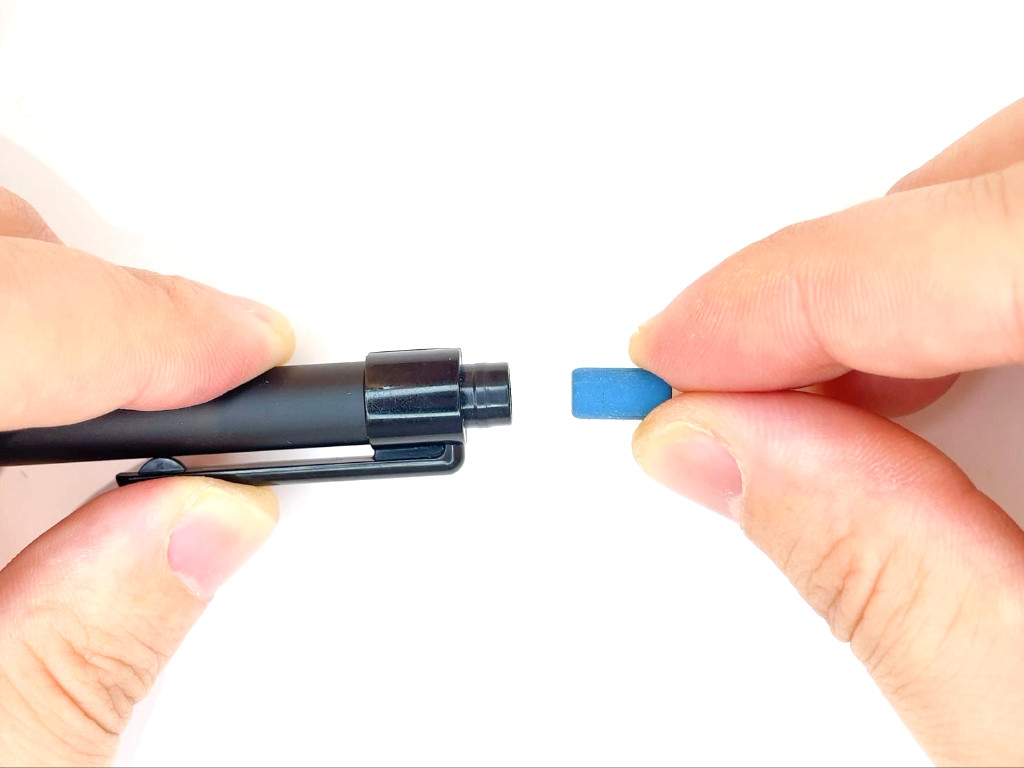

ステップ3.消しゴムを外す
ペン上部の消しゴムを引っ張って外します。

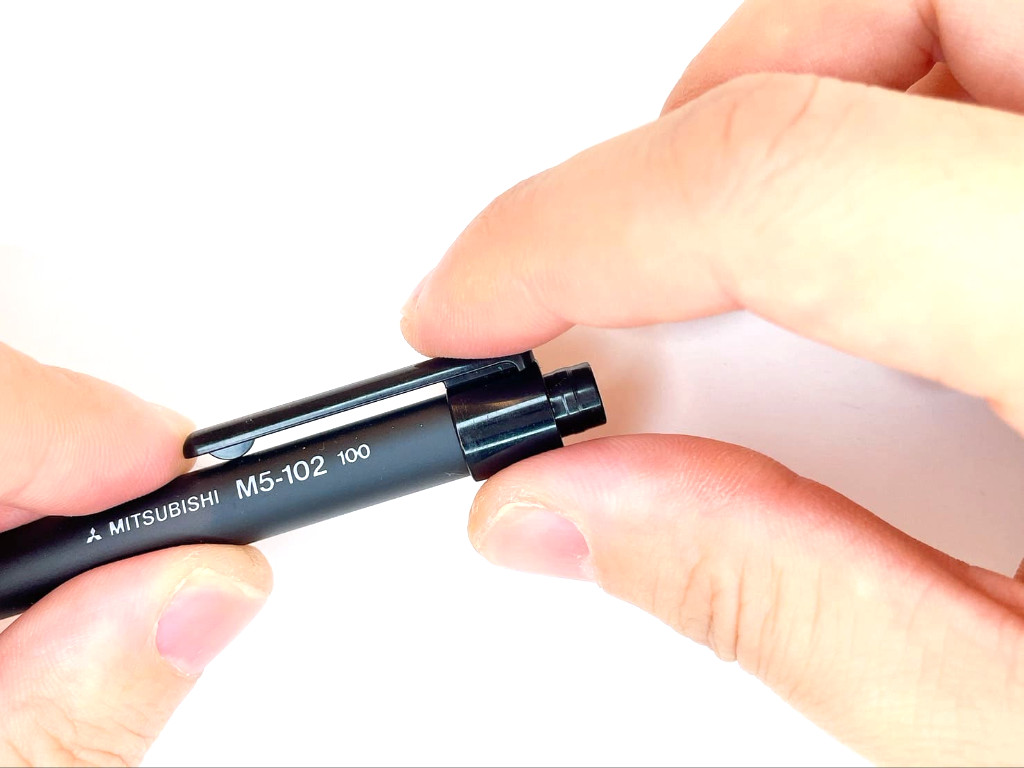

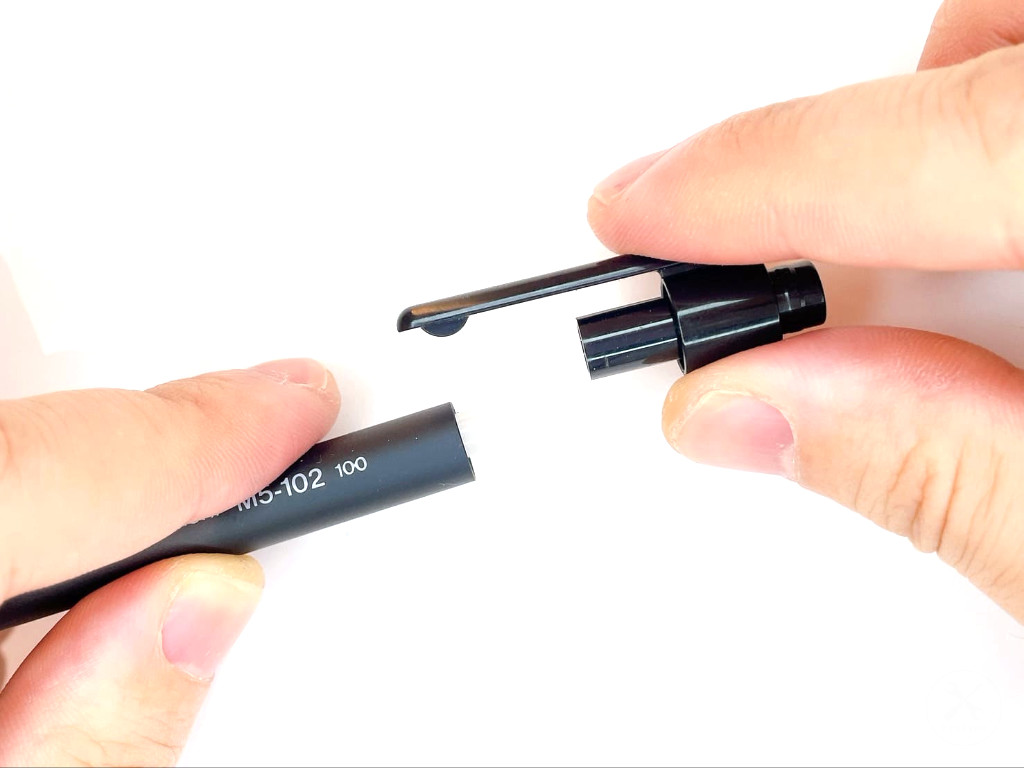

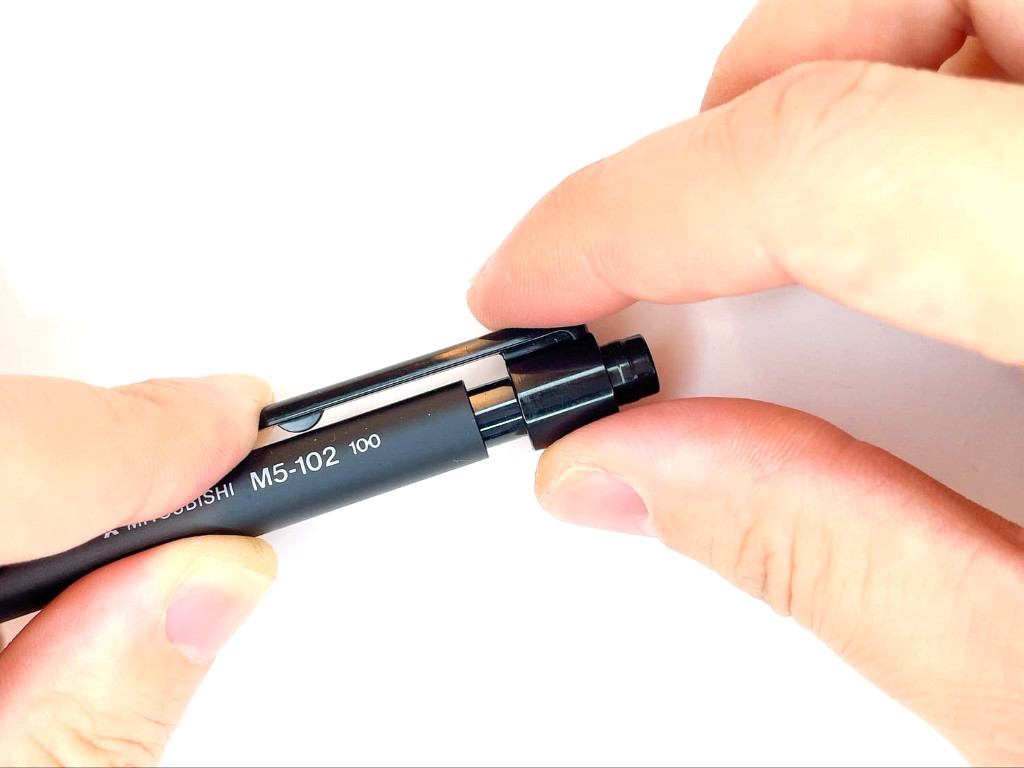

ステップ4.芯タンク結合部を外す
ペン上部の芯タンク結合部を引っ張って外します。
少しだけ力が必要です。

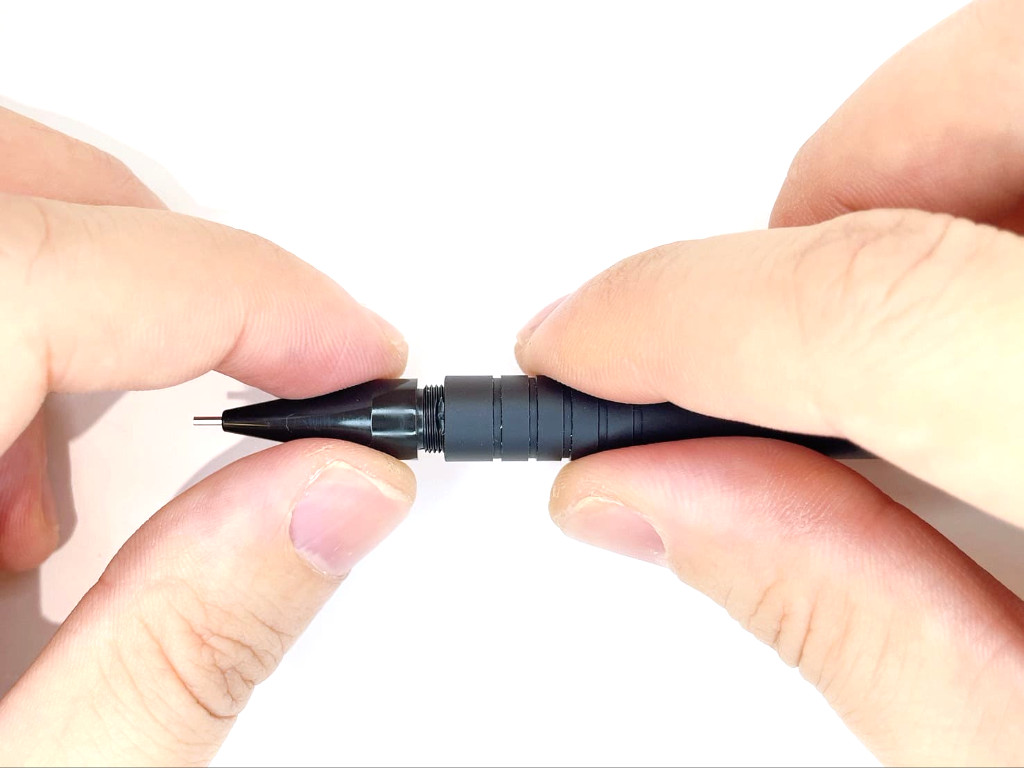

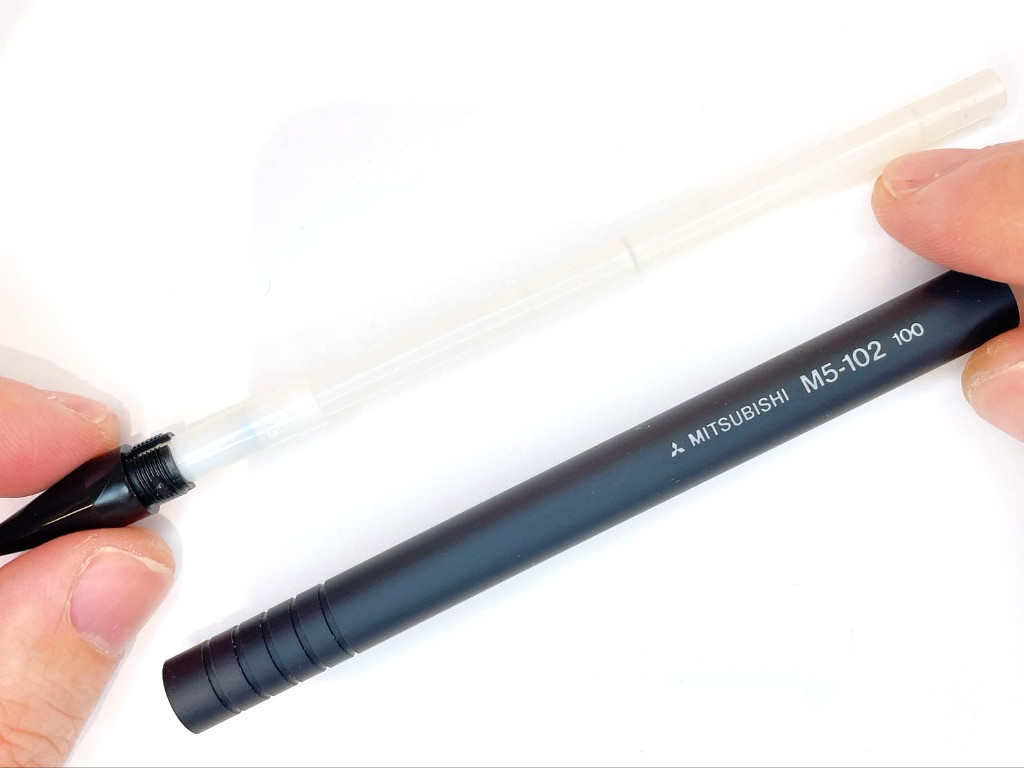

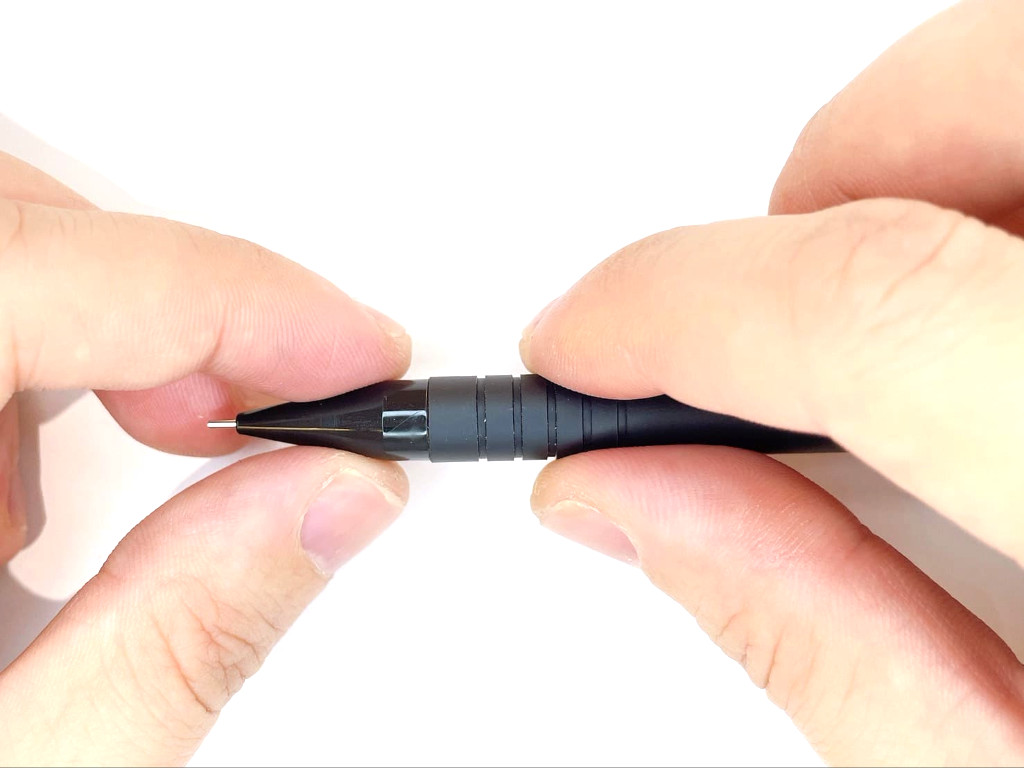

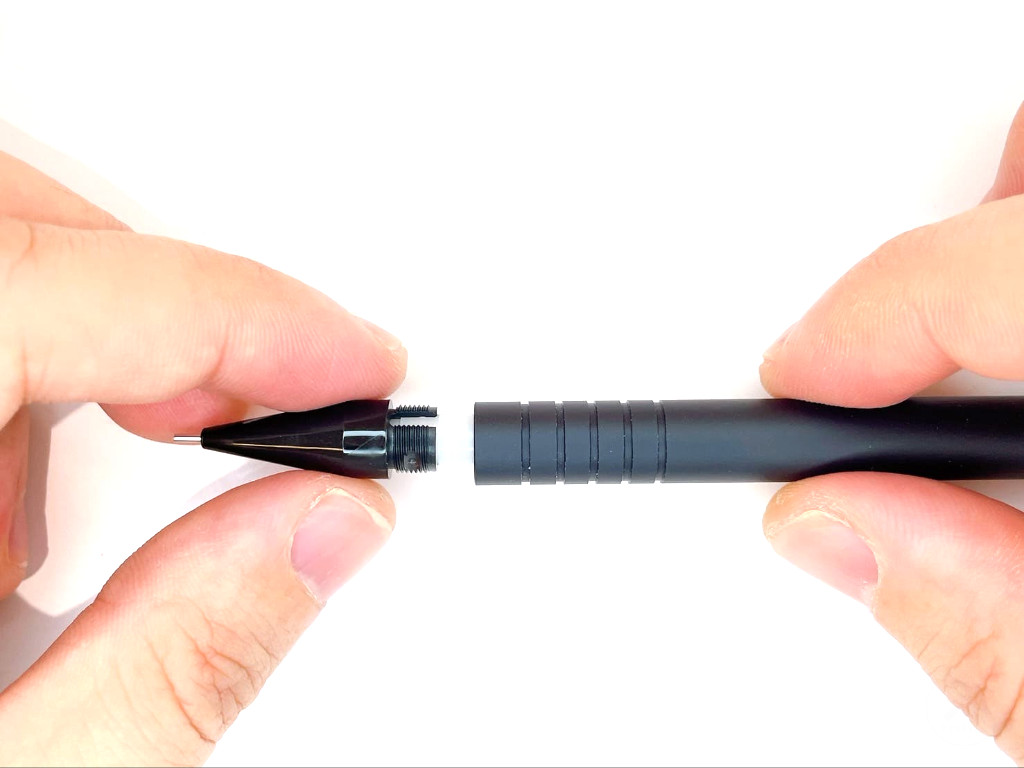

ステップ5.口金を回しケースから芯タンクを引き抜く
ペン先端の口金を回すと、口金がケースから外れます。
その後、口金部分を持ちながら芯タンクを先端にスライドし、ケースから引き抜いて外します。

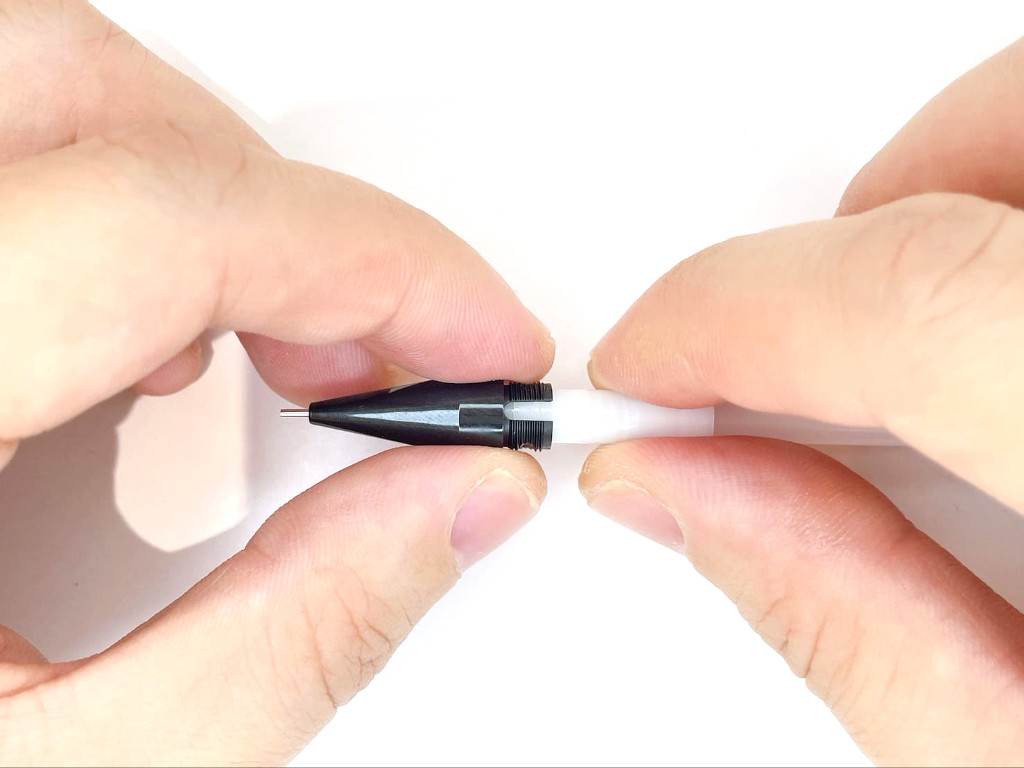

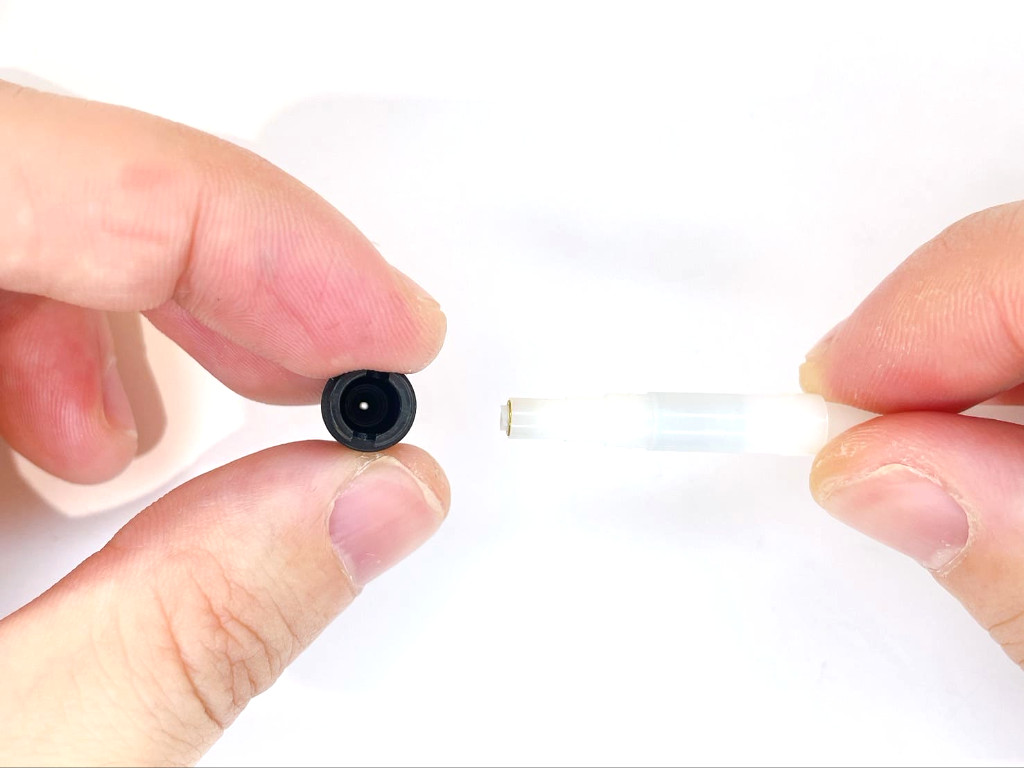

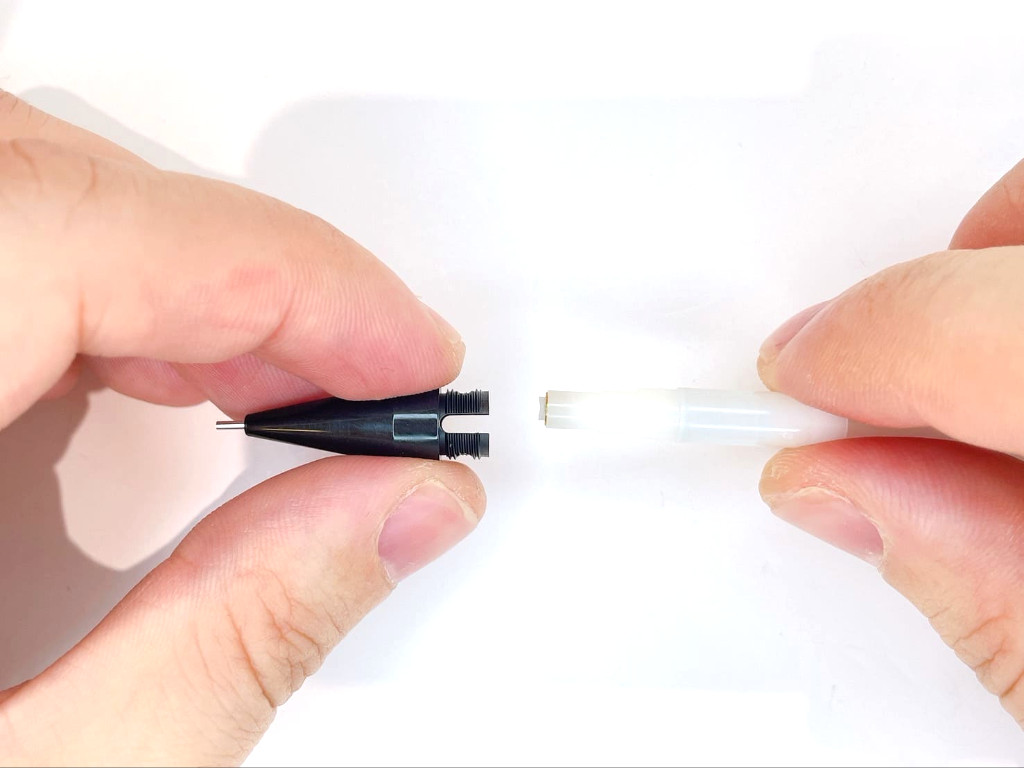

ステップ6.芯タンクから口金を外す
芯タンク先端の口金を引っ張って外します。
少しだけ力が必要です。

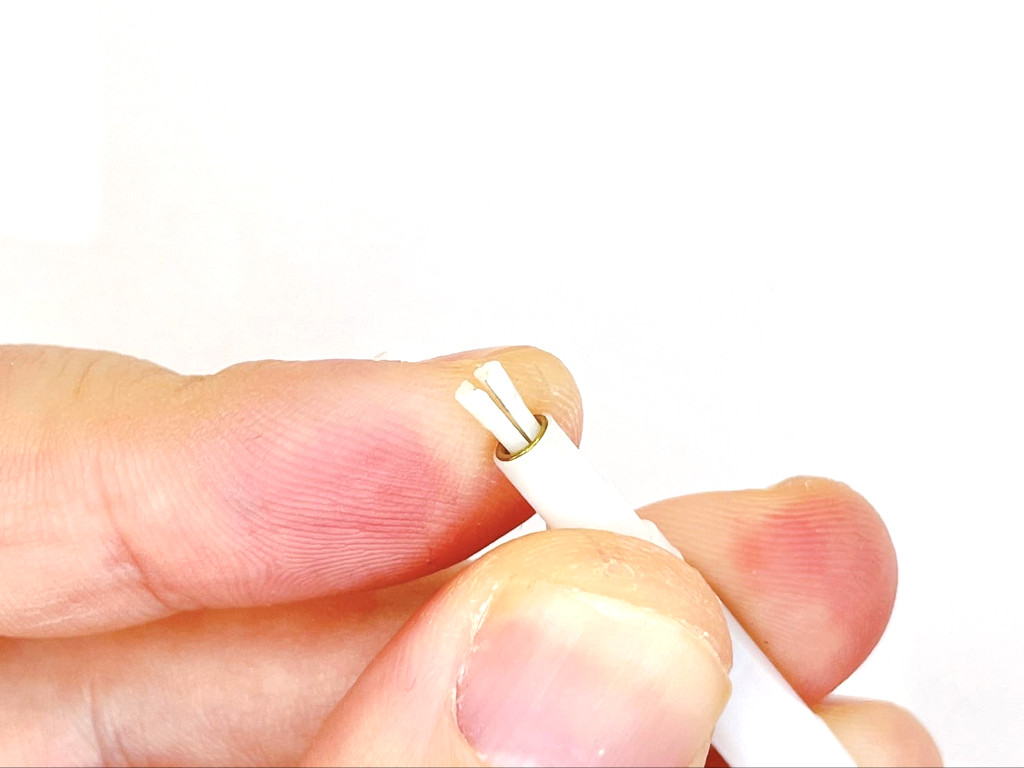

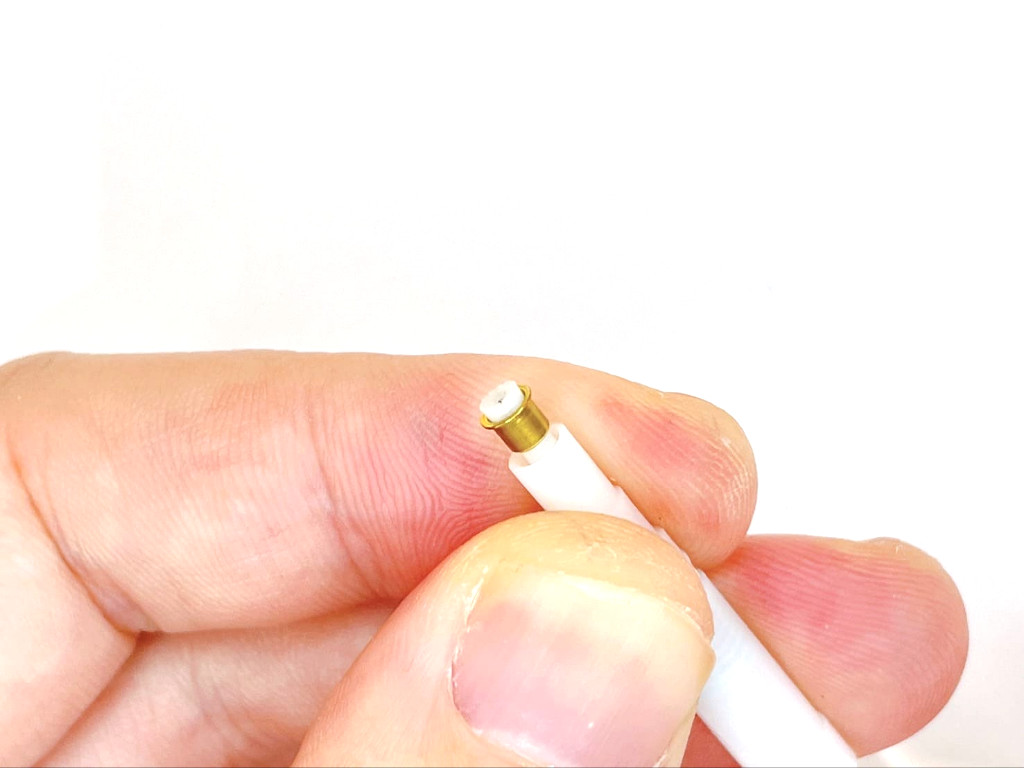

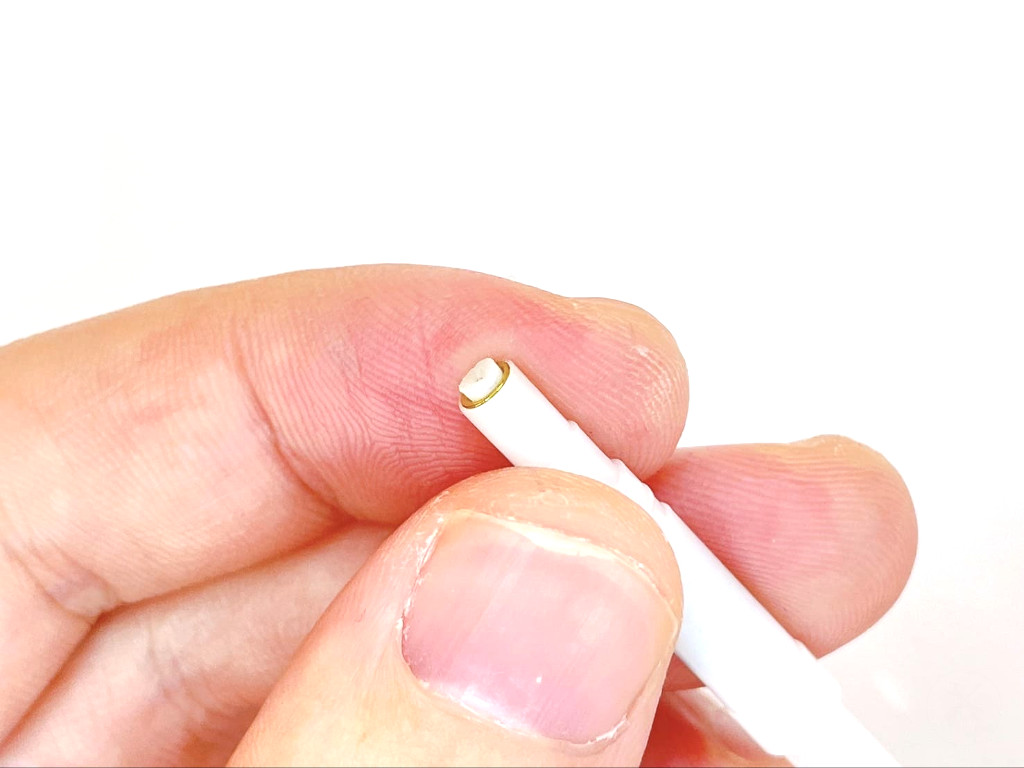

ステップ7.（補足）芯タンクをチャック側に押し込みチャック輪を下ろすと開く
芯タンクをチャック側に押し込むと、チャックが少しだけ飛び出ます。
その状態でチャック輪を爪や指の腹で下ろすとチャックが開きます。

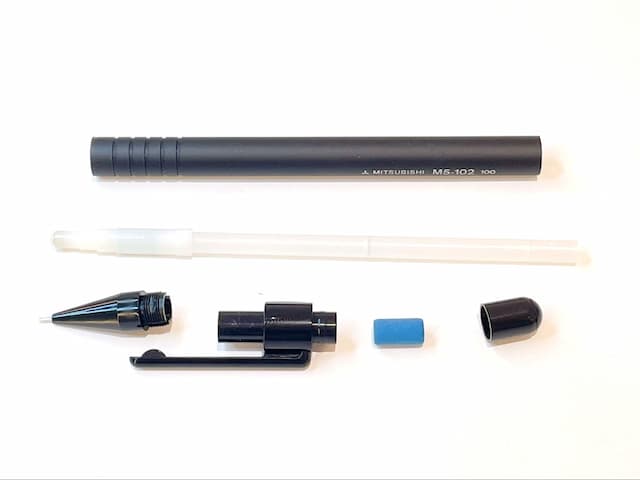

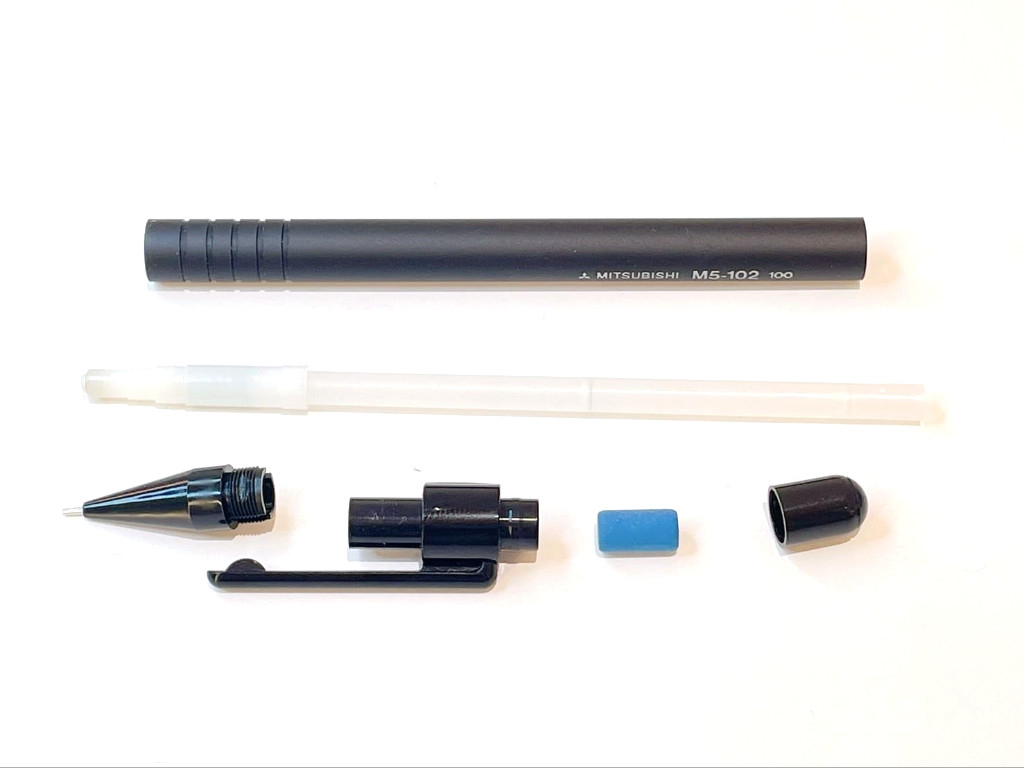

ステップ8.分解完了
以上で、三菱鉛筆のM5-102シャープペンの分解完了です。
注意点
自分で修理をするうえで注意するべき点が分かります。
作業マットを敷くと傷がつきにくい
分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
分解に工具は必要ですか？
