M5-102シャープペンの組立方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/11/30
0コメント
153閲覧
この修理について
今回は、三菱鉛筆のM5-102シャープペンの組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

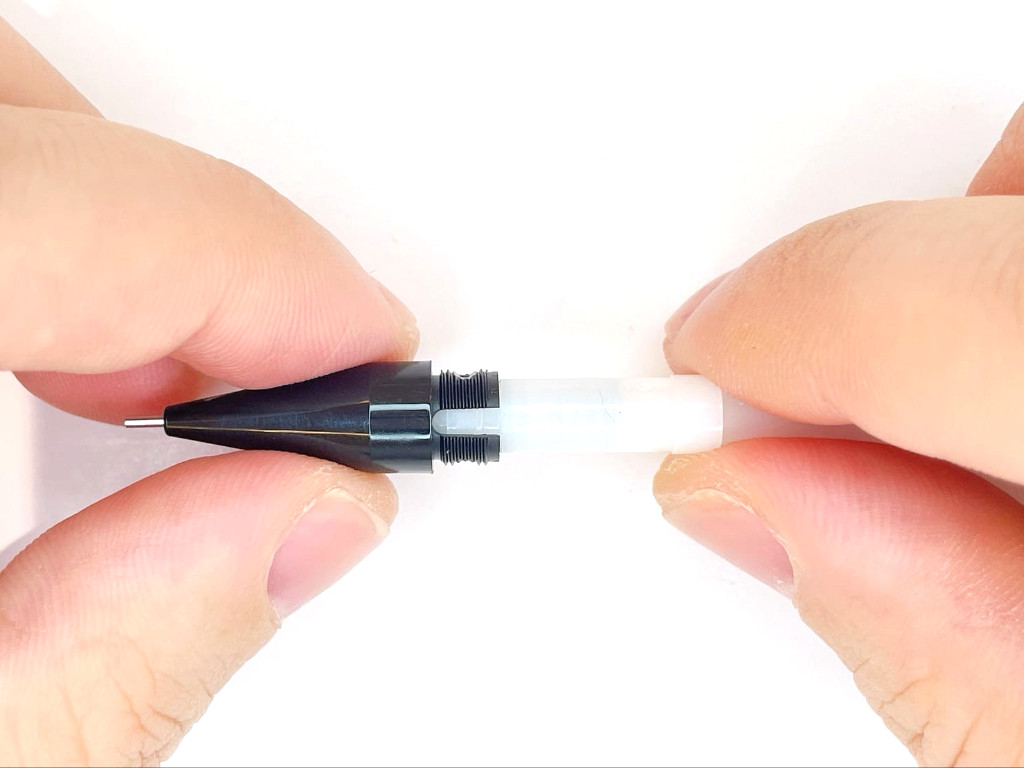

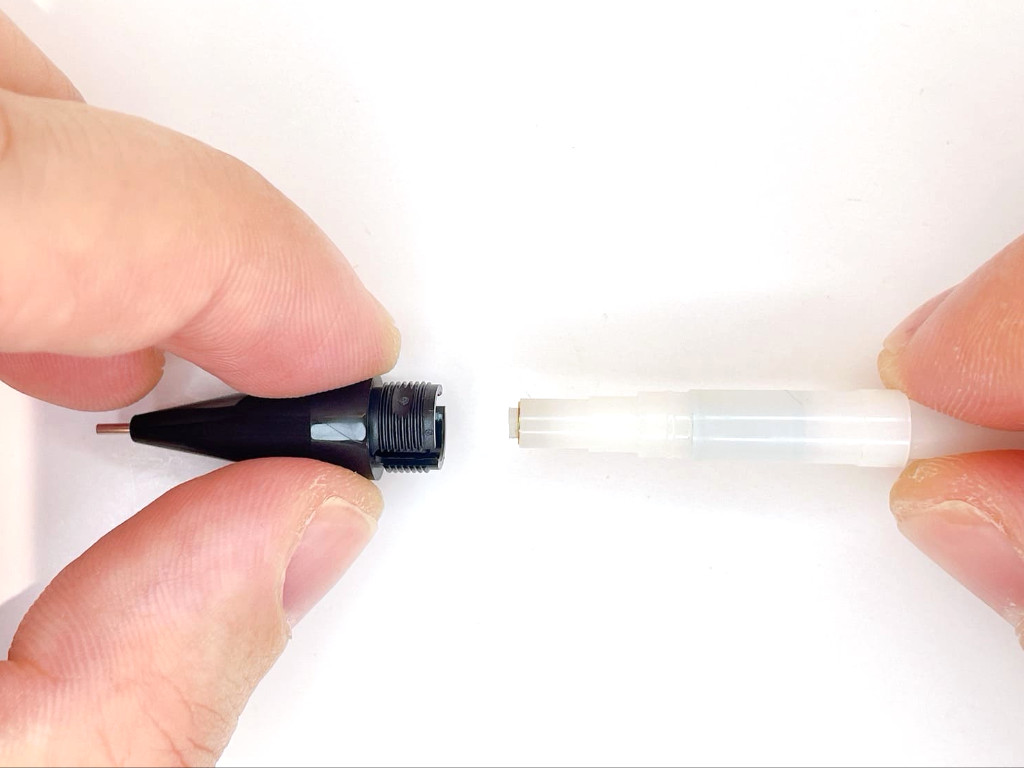

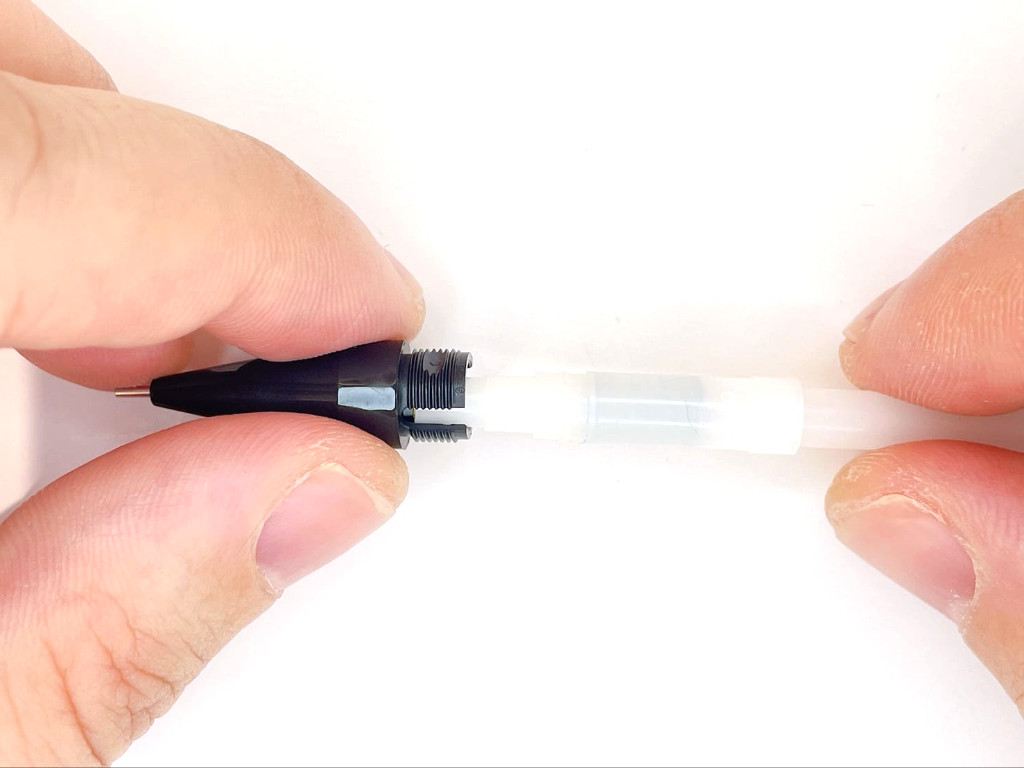

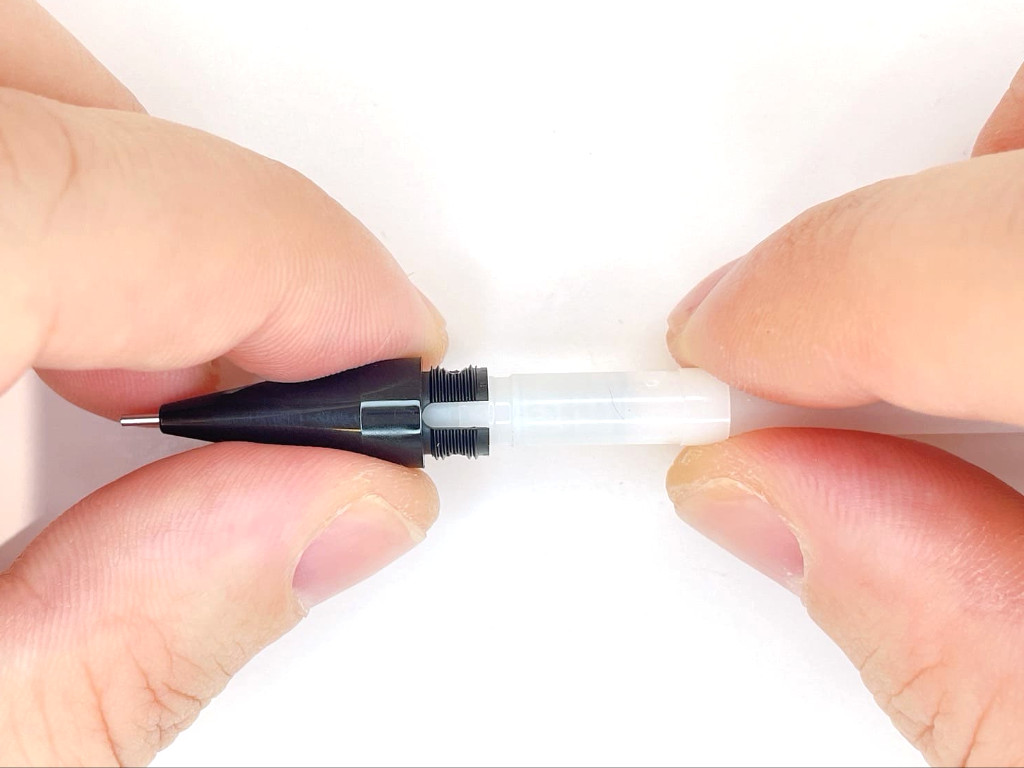

①ステップ.1芯タンクに口金を装着する
芯タンク先端に口金を押し込んで装着します。
装着時に「カチッ」と音がします。
少しだけ力が必要です。

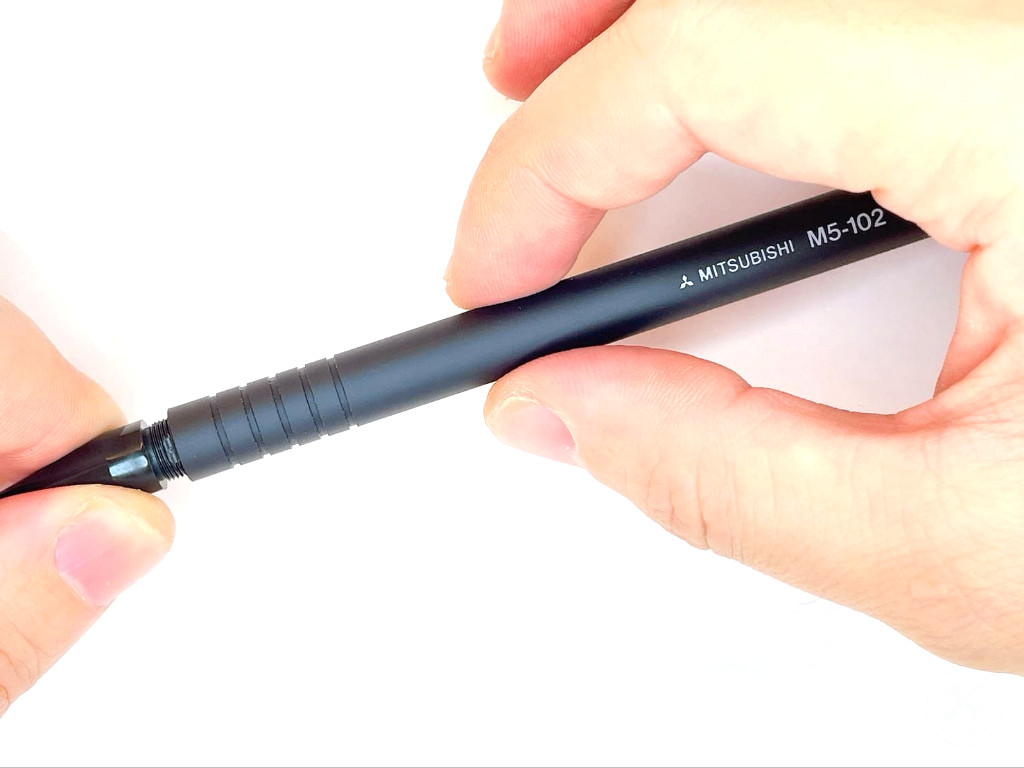

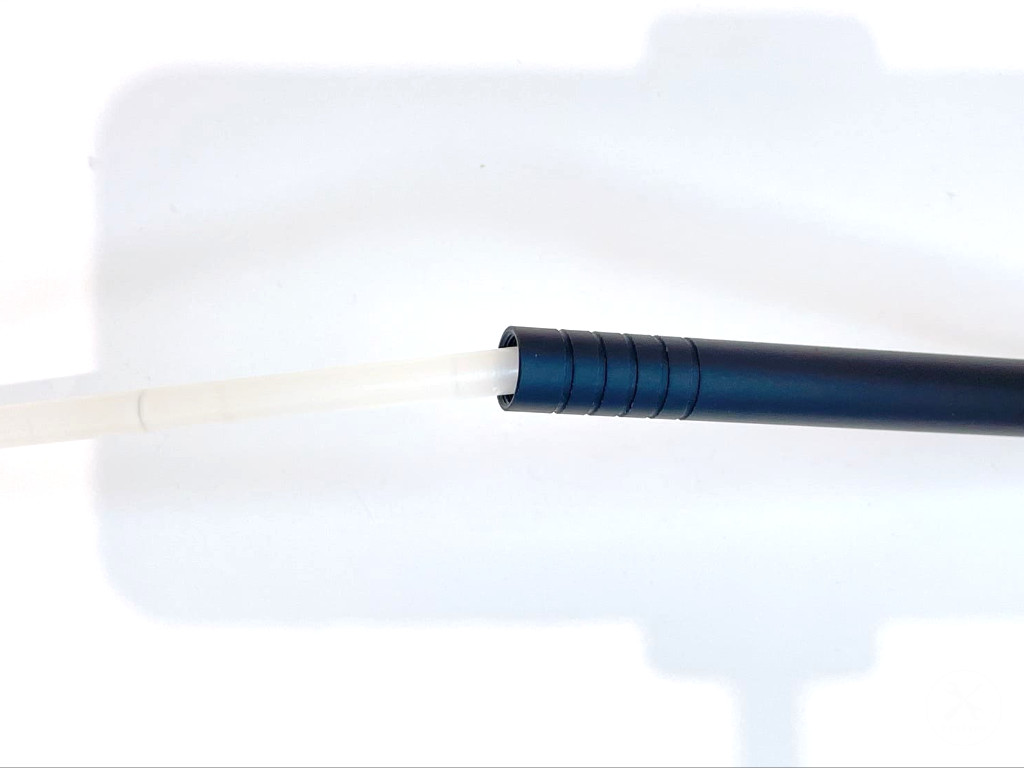

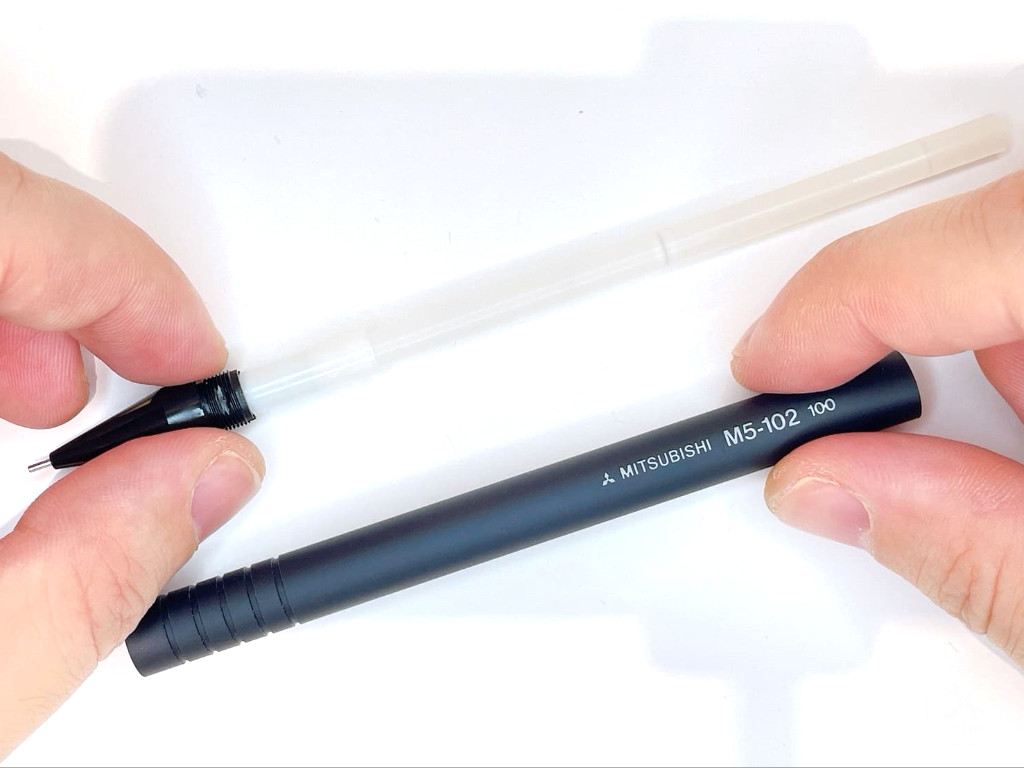

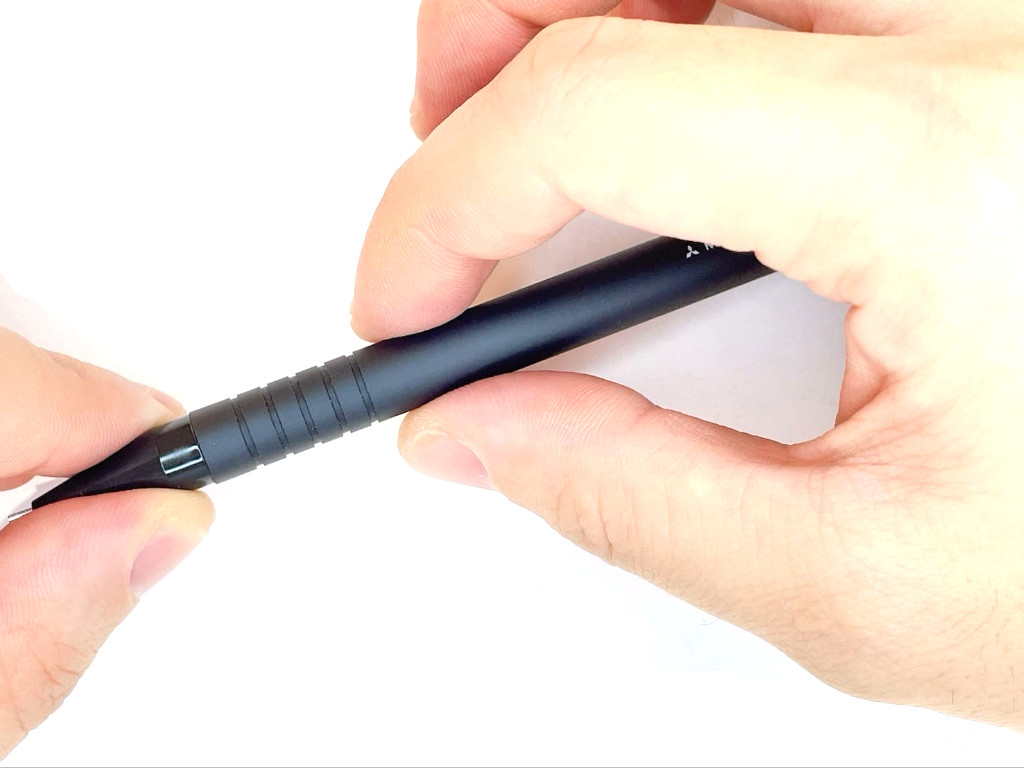

②ステップ.2ケースに芯タンクを挿入し、口金を装着する
ケース先端から芯タンク上部を奥まで挿入します。
挿入後は、口金を時計回りに回して装着します。

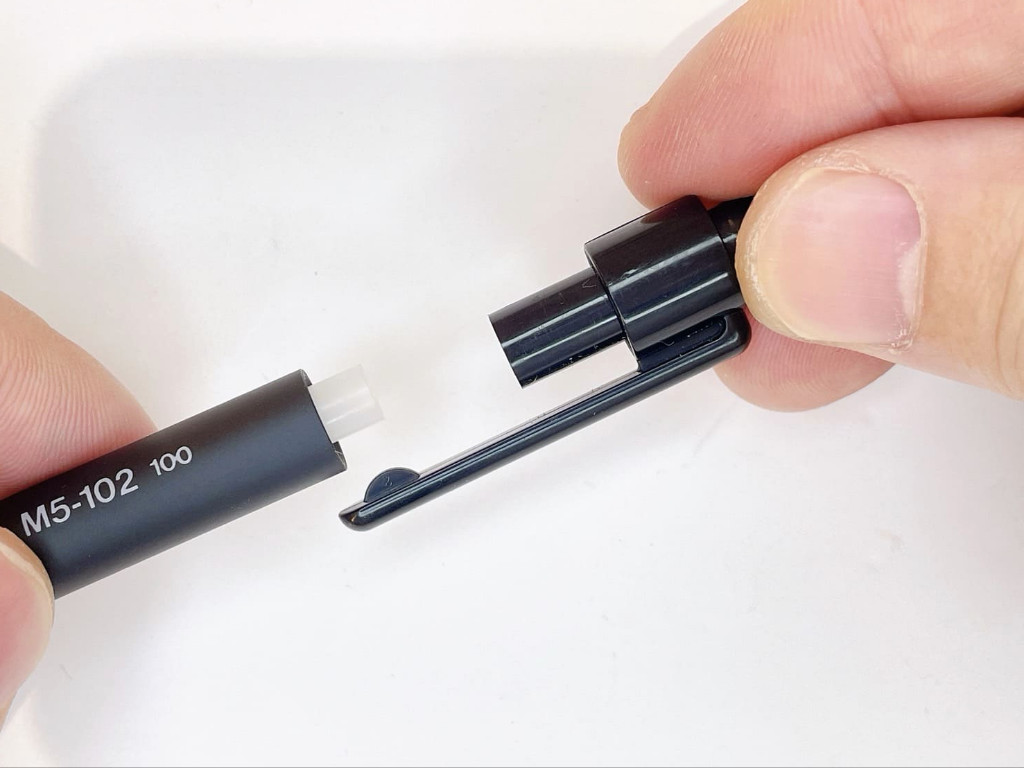

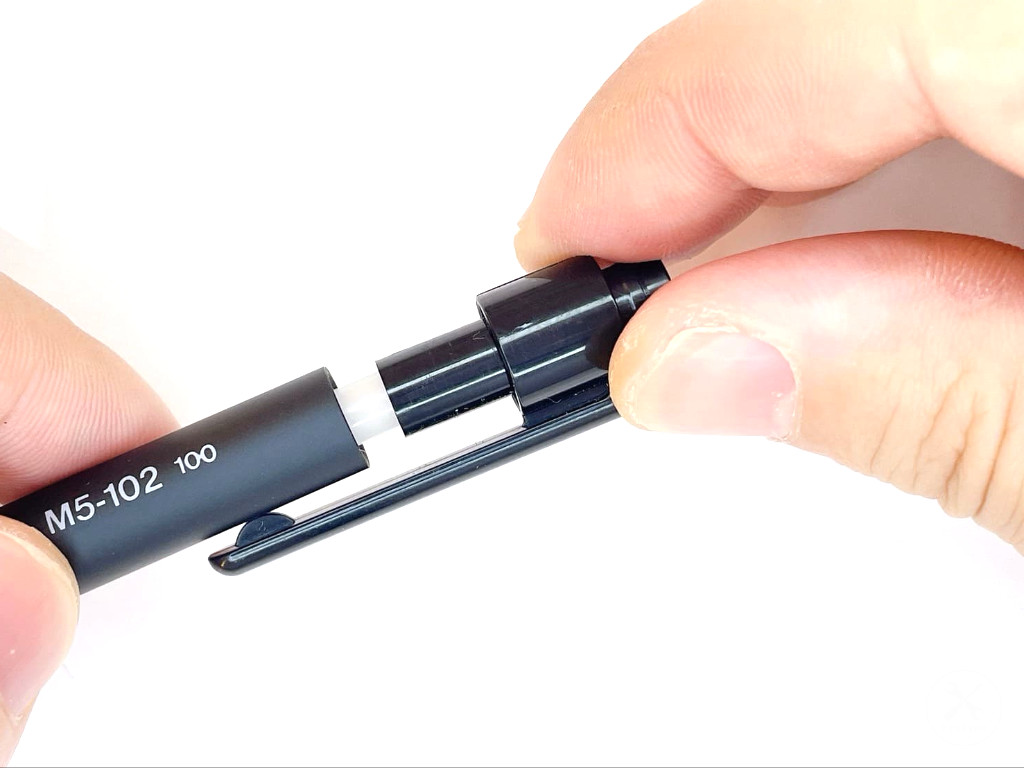

③ステップ.3芯タンク結合部を装着する
ケース上部に芯タンク結合部を押し込んで装着します。

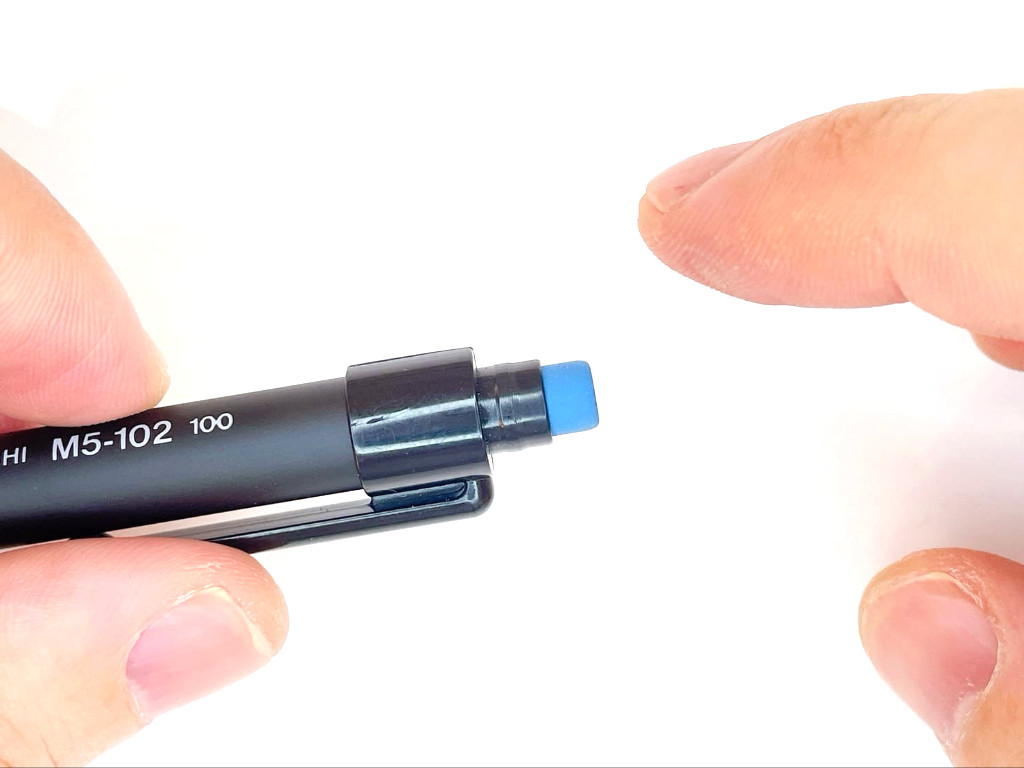

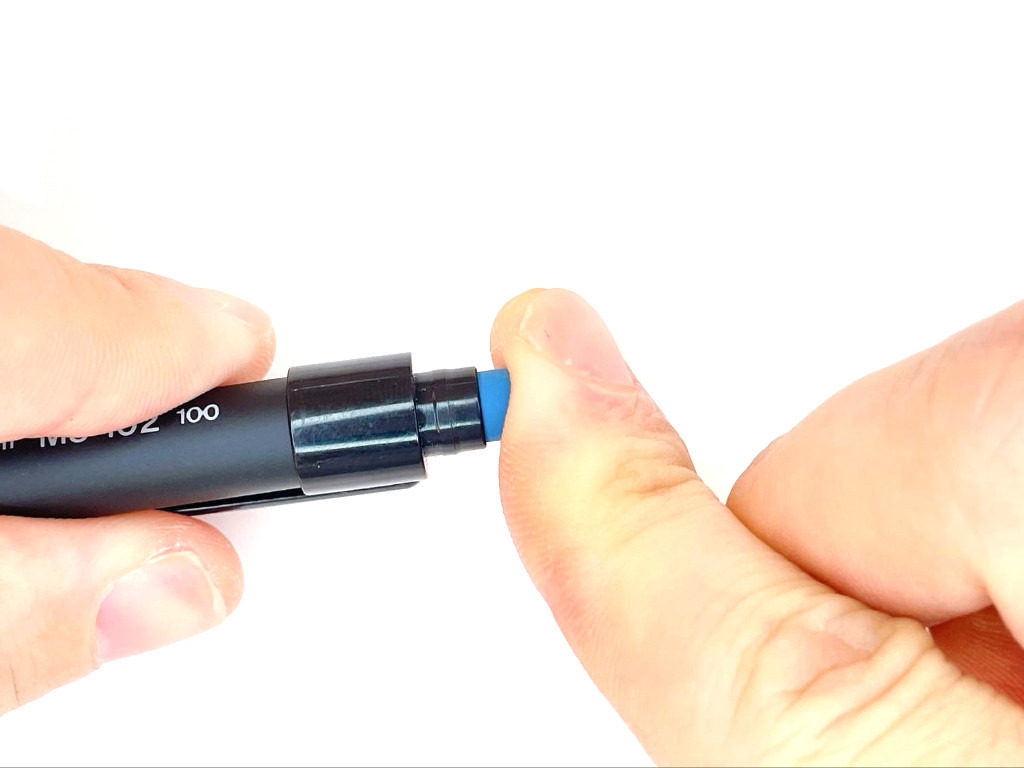

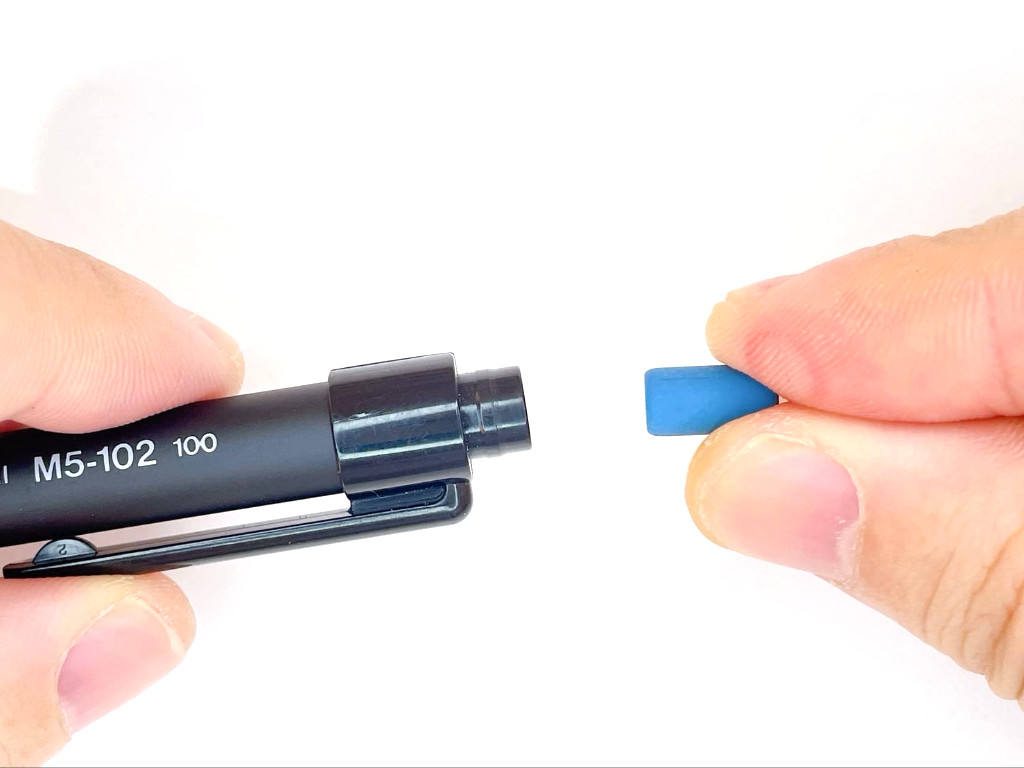

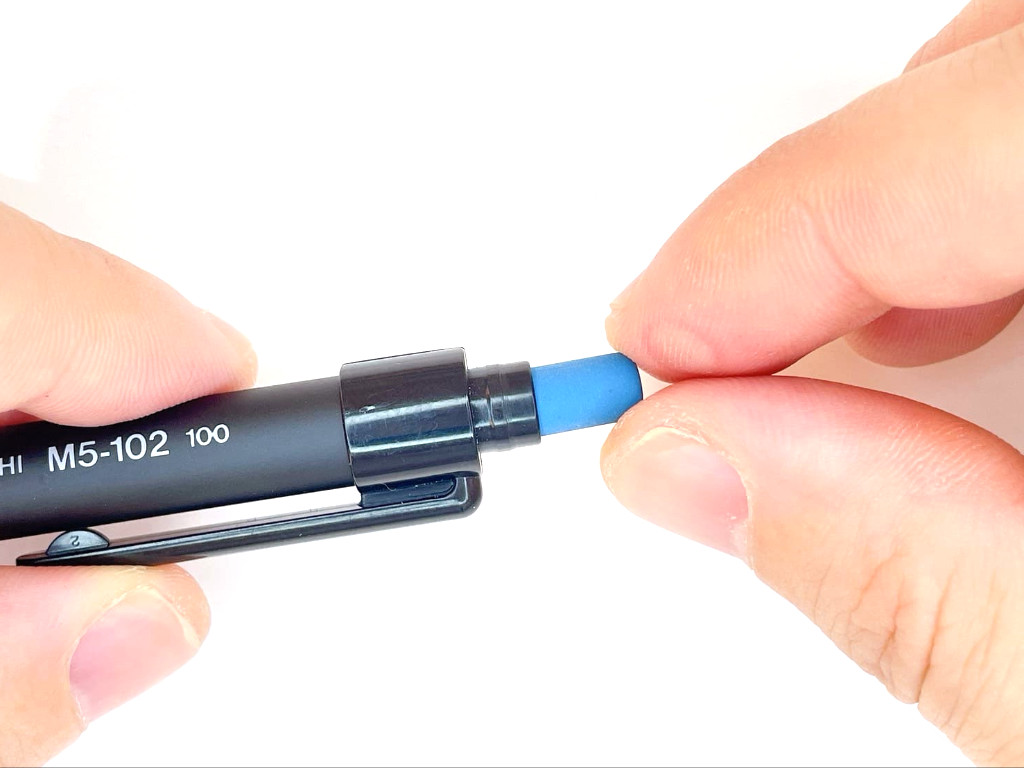

④ステップ.4消しゴムを装着する

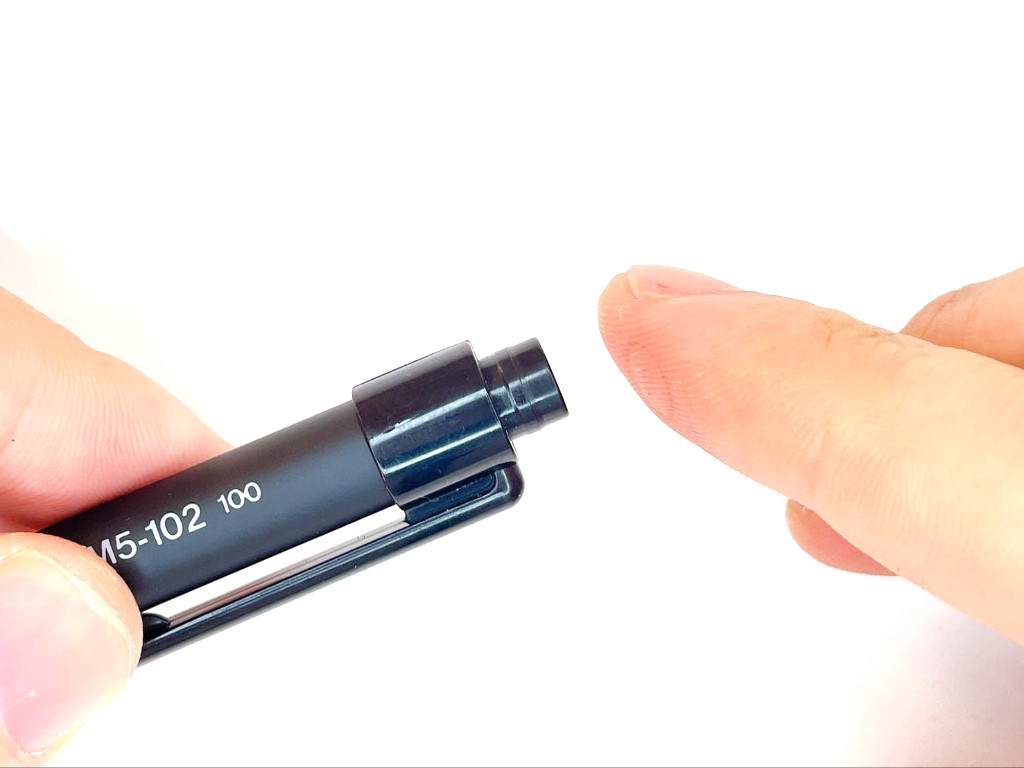

ペン上部に消しゴムを押し込んで装着します。

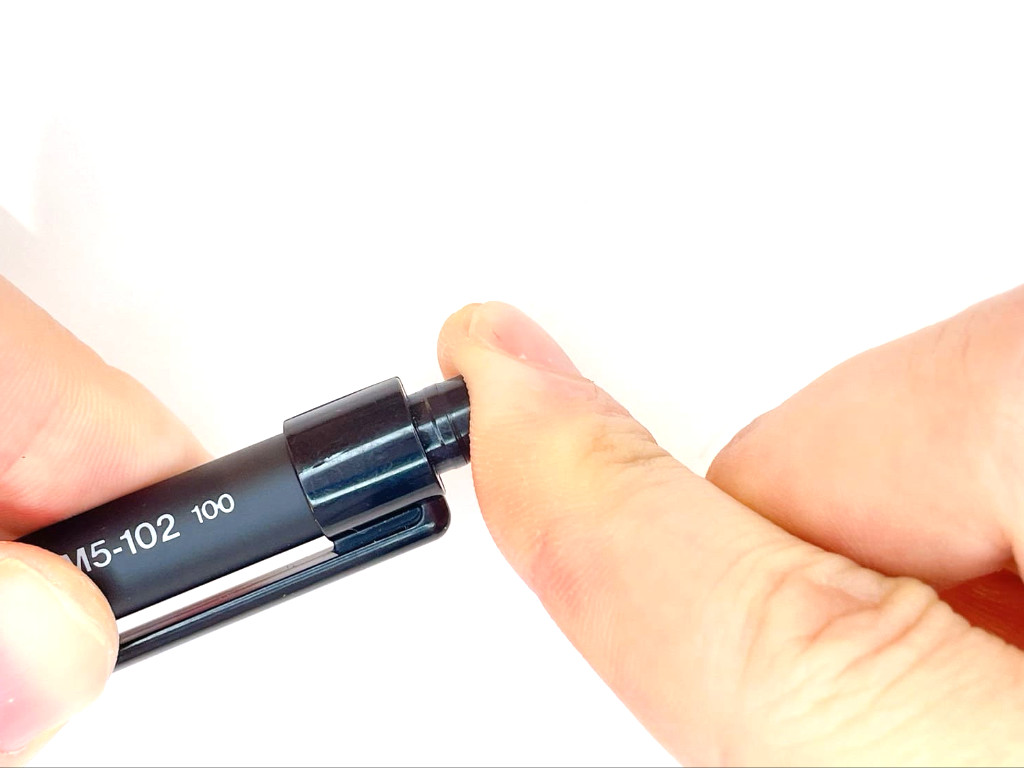

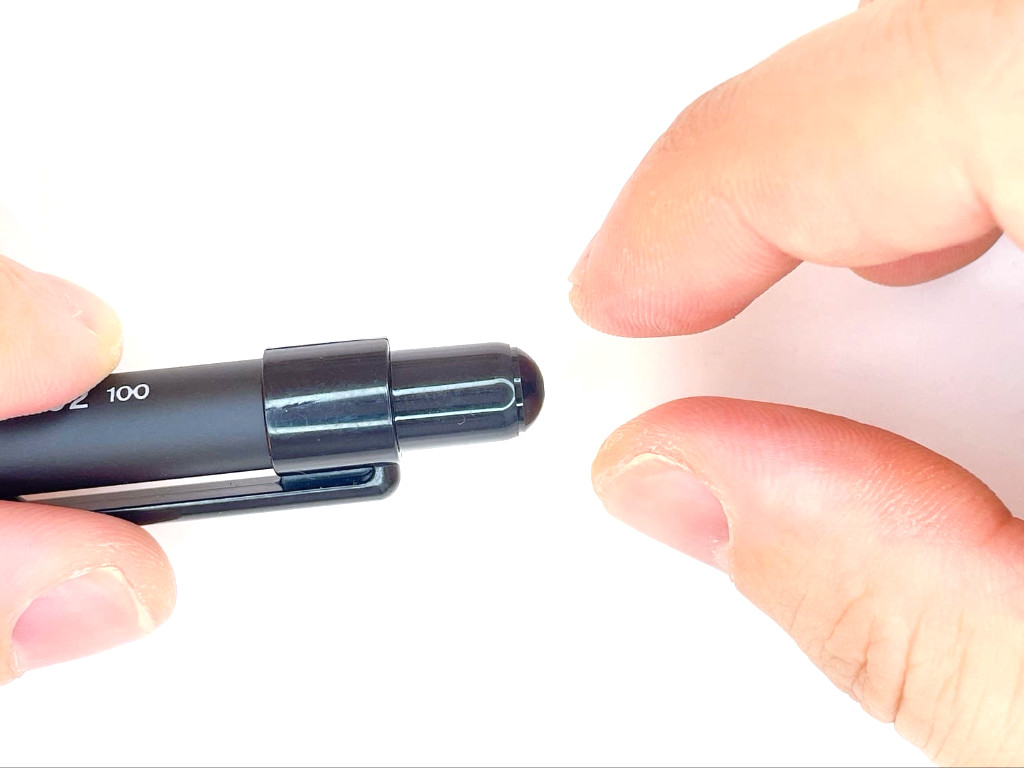

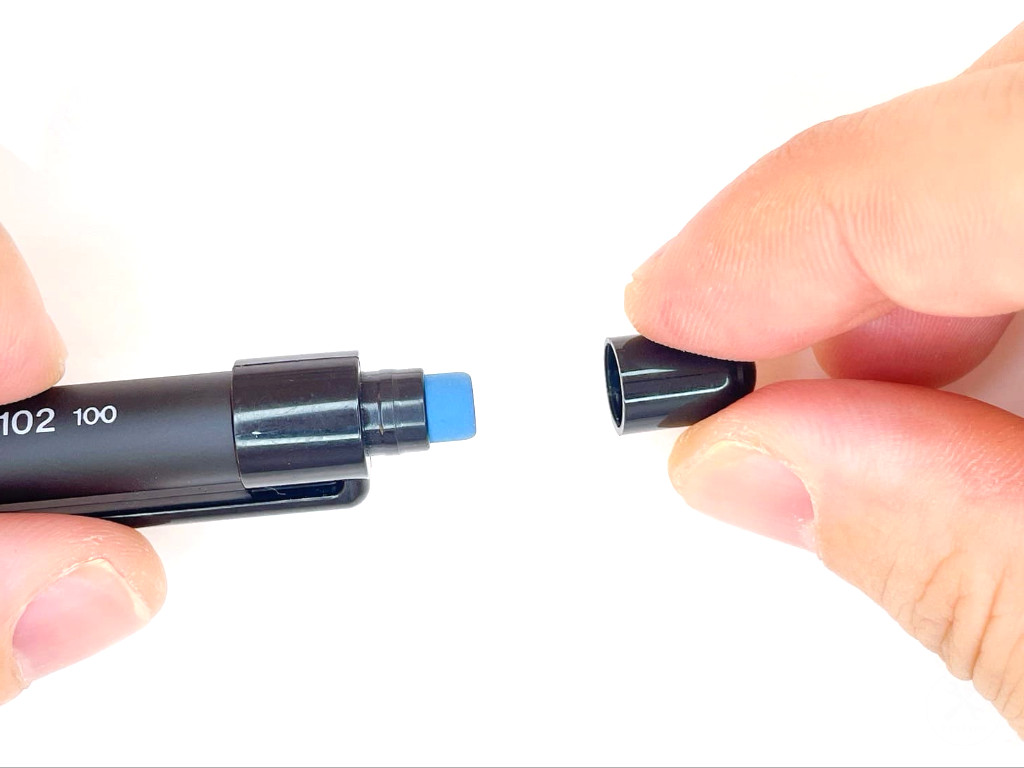

⑤ステップ.5ノックキャップを装着する

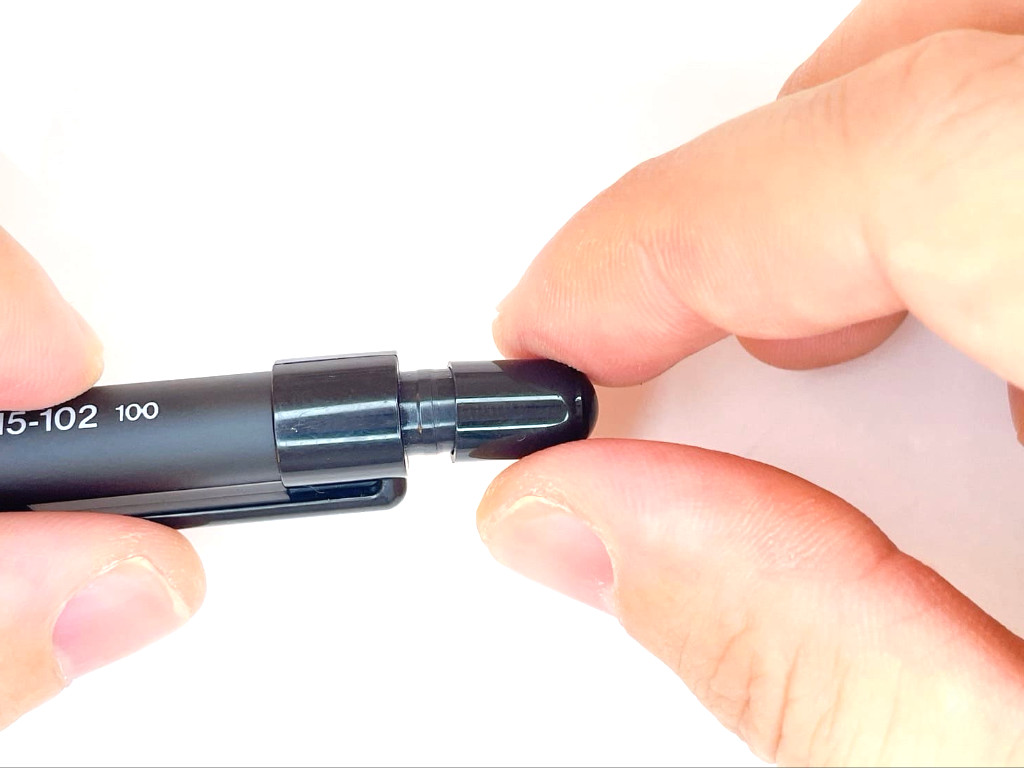

ペン上部にノックキャップを押し込んで装着します。

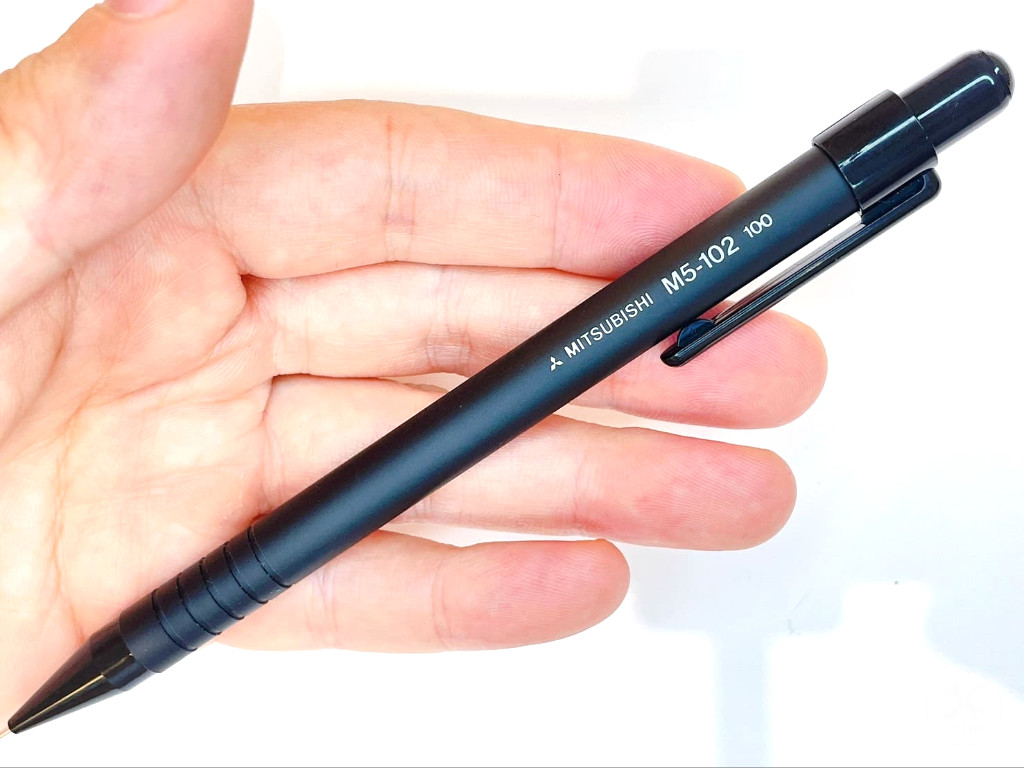

⑥ステップ.6組立完了
以上で、三菱鉛筆のM5-102シャープペンの組立完了です。
組立完了後は、正しく組み立てができているか動作チェックしましょう。

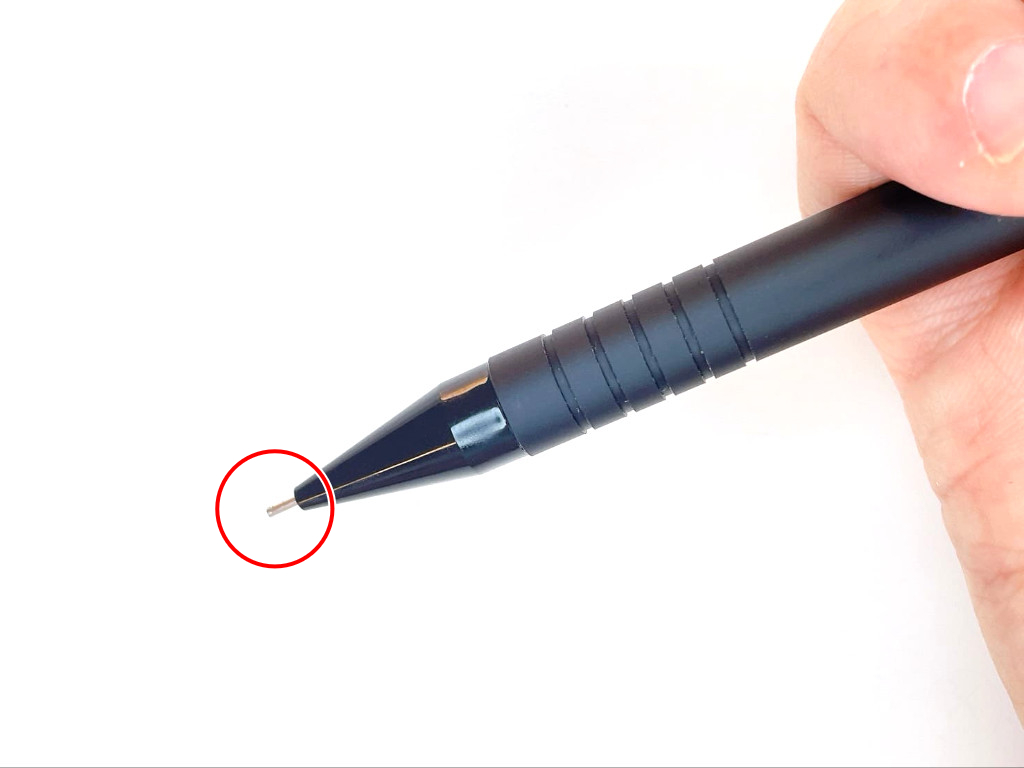

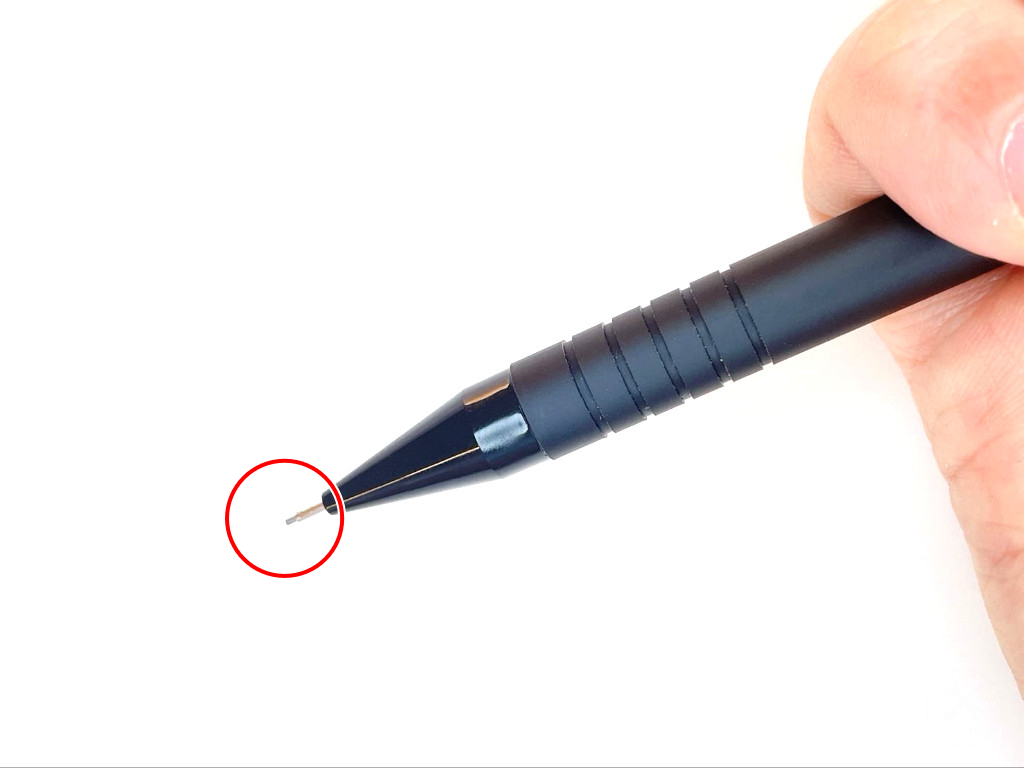

⑦ステップ.7動作チェック①ノックしたらシャー芯が出ること
ペン上部をノックしたら、口金のガイドパイプ先端からシャー芯が出ることを確認しましょう。

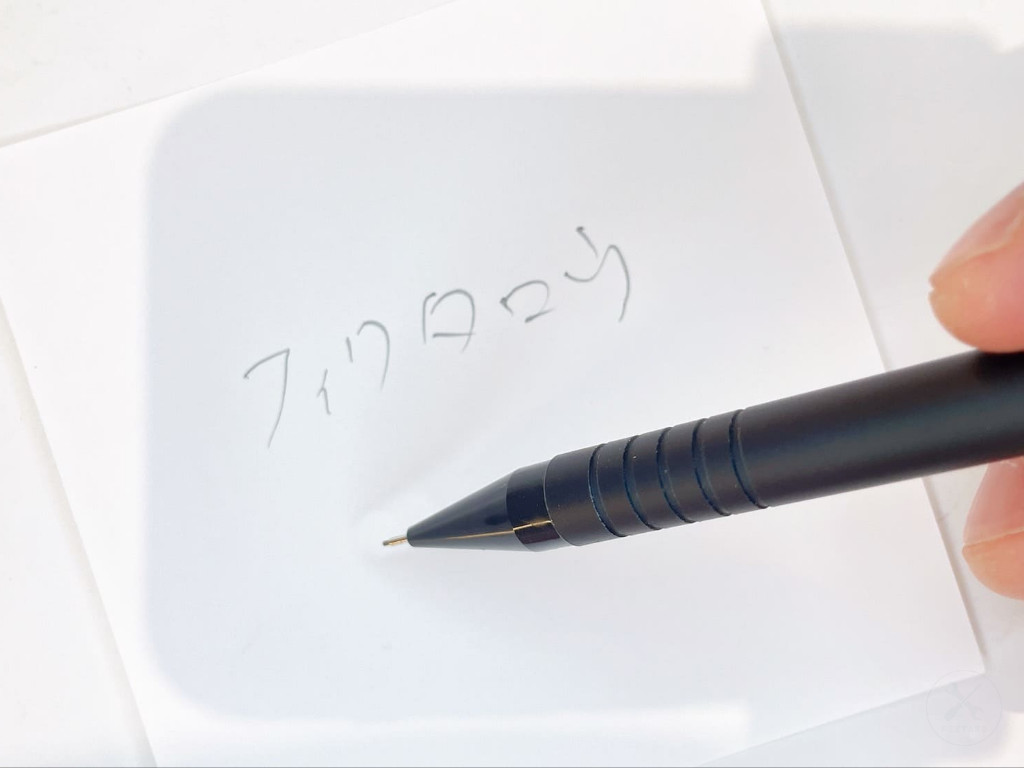

⑧ステップ.8動作チェック②文字が書けること
ペン先からシャー芯が出た状態で、実際の文字が書けることを確認しましょう。
安全のためのガイドライン
1件作業マットを敷くと傷がつきにくい
部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は組立前に作業マットを敷くことをお勧めします。
よくある質問
1件Q
組立に工具は必要ですか？
A
不要です。
