分解した部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は分解前に作業マットを敷くことをお勧めします。

作業マットを敷くと傷がつきにくい

今回は、pilot（パイロット）のCavalier（カヴァリエ）シャープペンの分解方法を解説します。

Cavalier（カヴァリエ）シャープペンの分解方法

分解に工具は必要ですか？

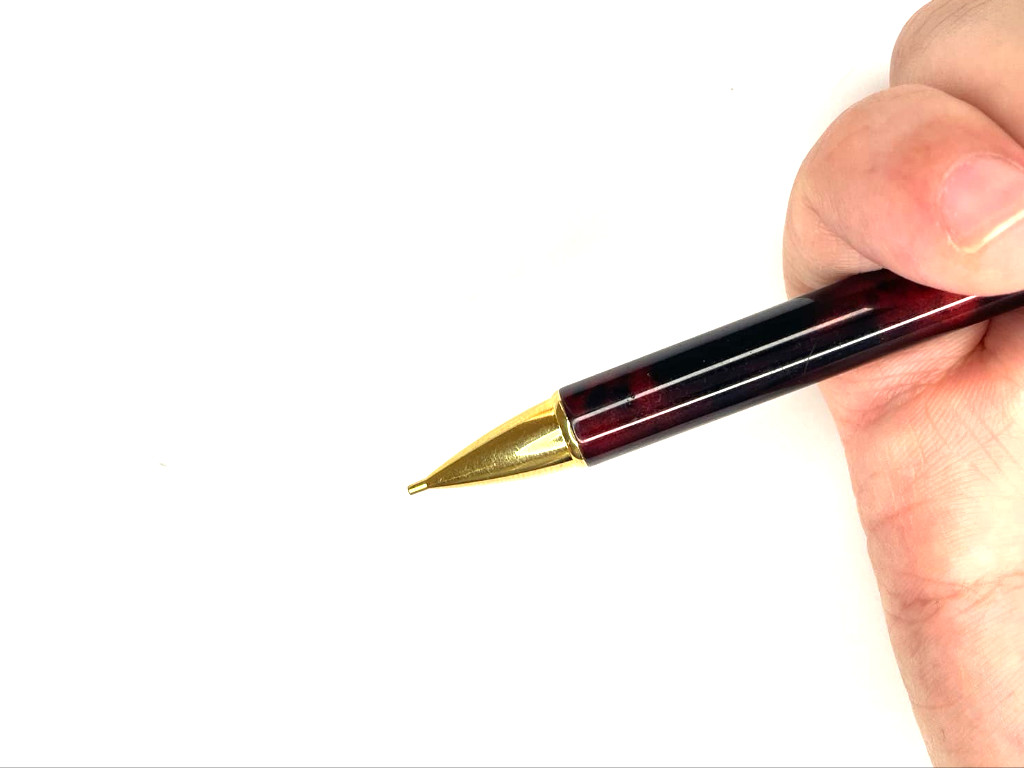

シャー芯が入った状態は分解の邪魔になりやすいです。

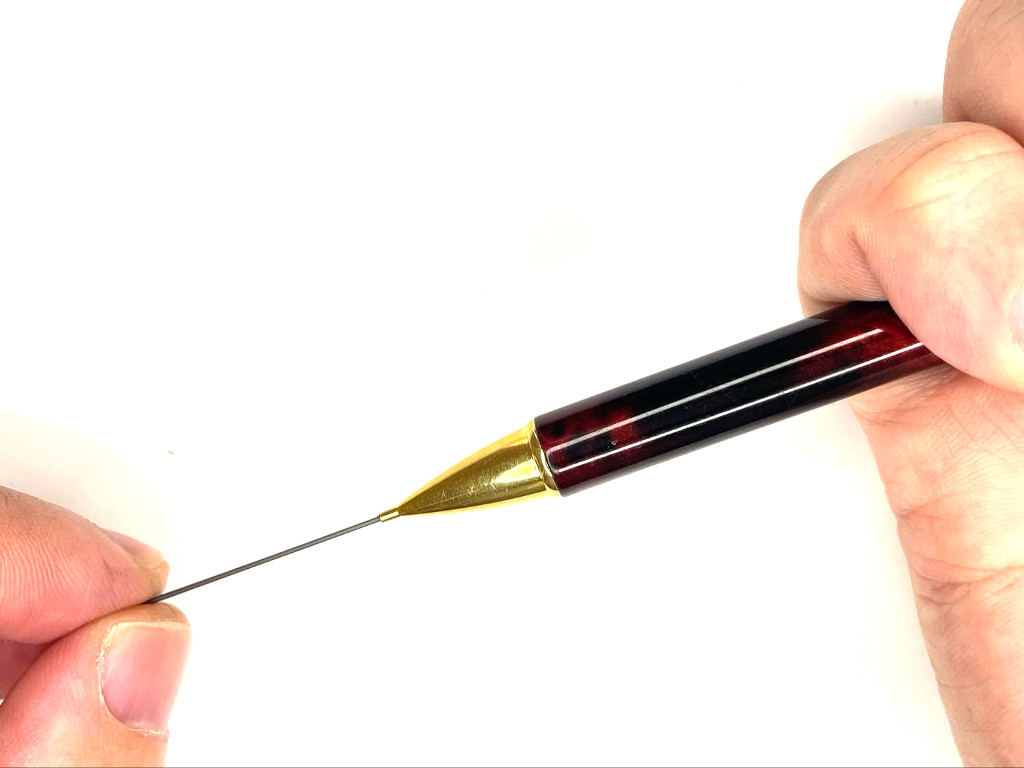

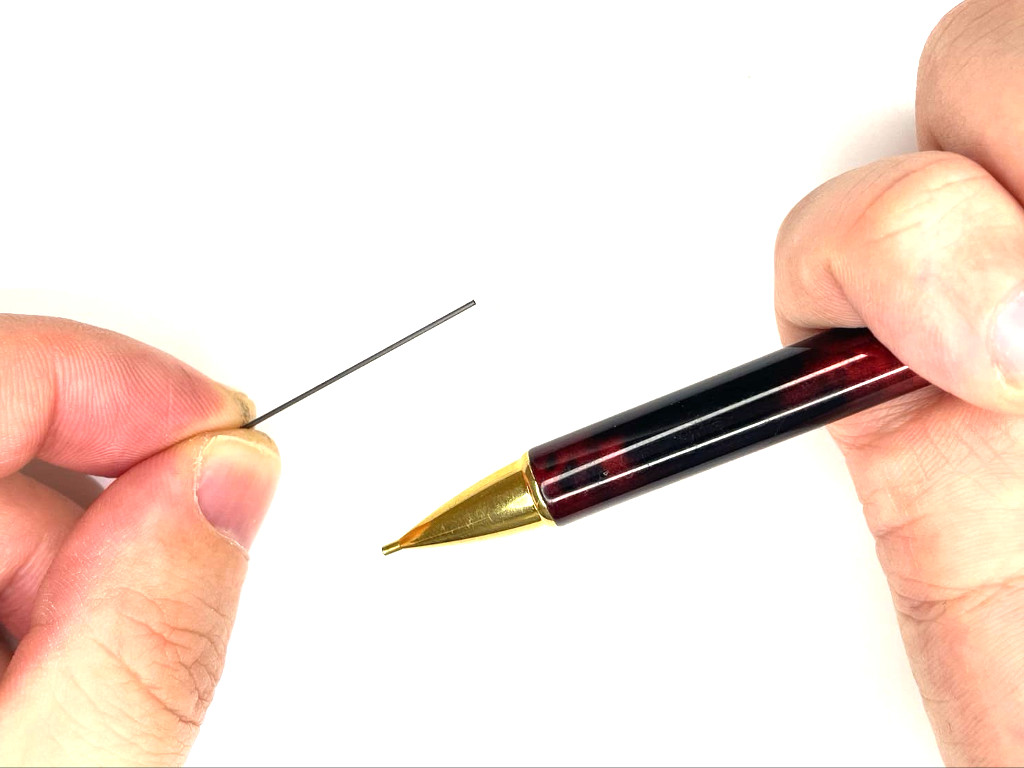

分解前にシャー芯を抜きましょう。

【作業準備】シャー芯を抜く

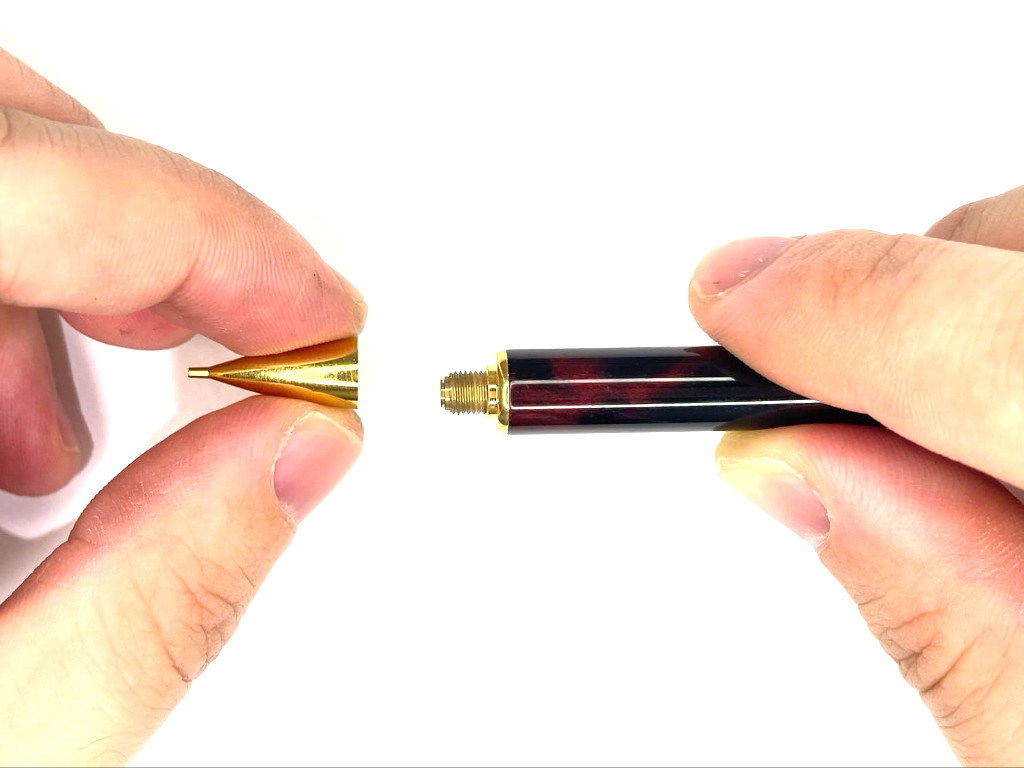

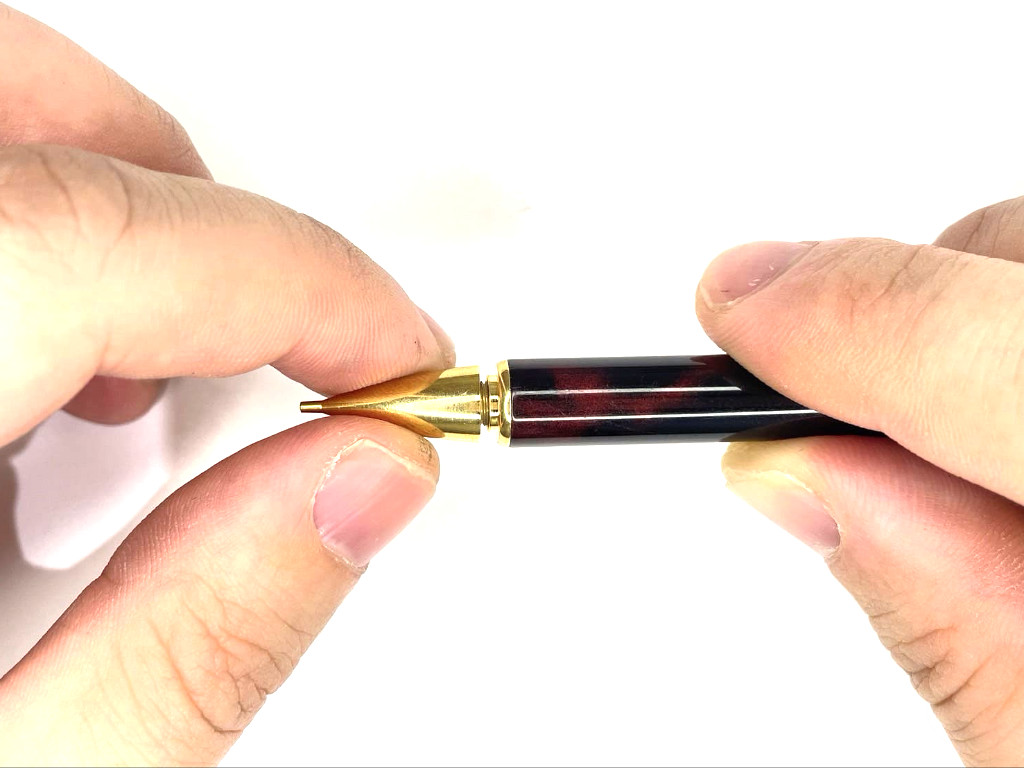

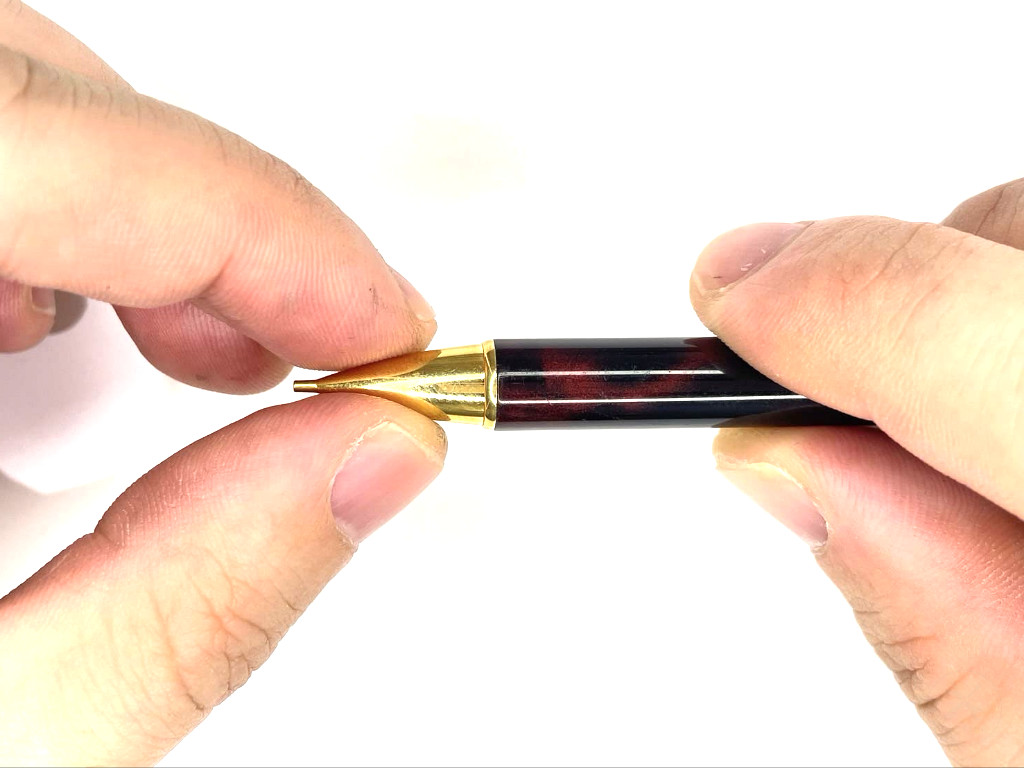

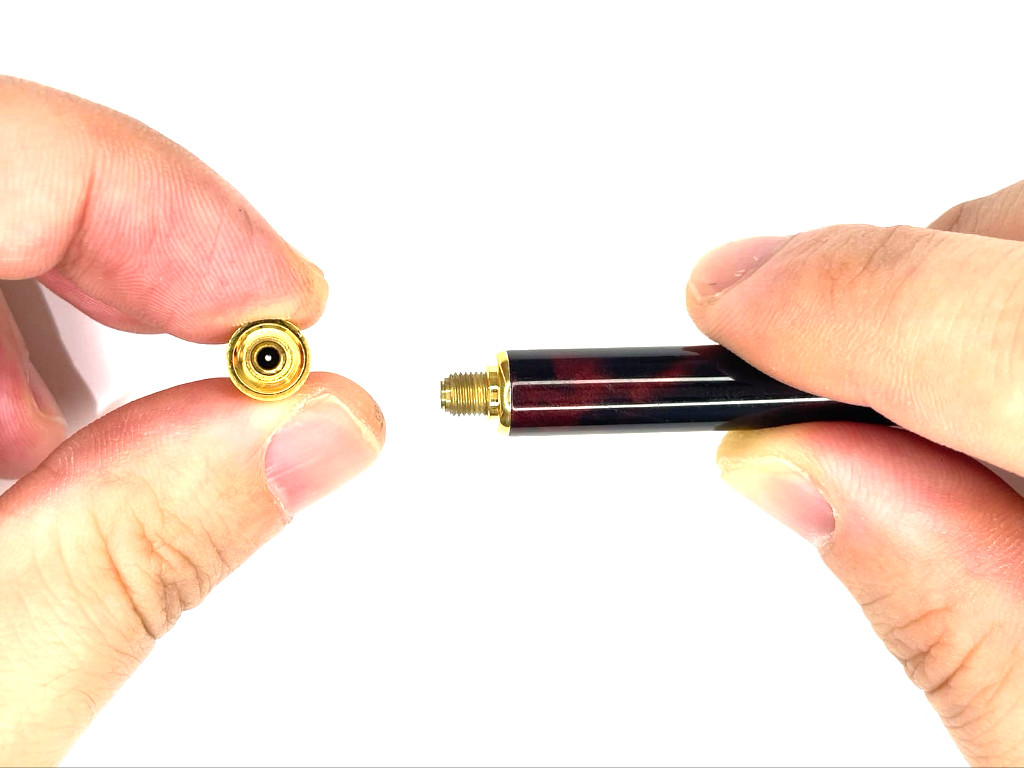

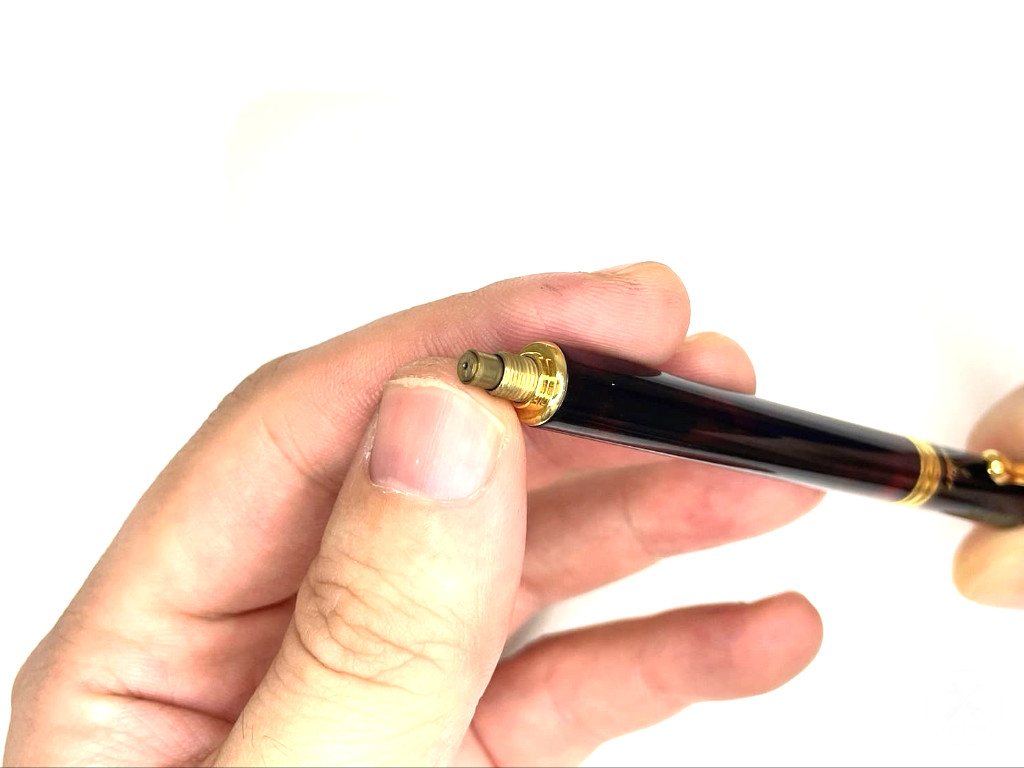

ペン先の口金を反時計回りに回して外します。

口金を外す

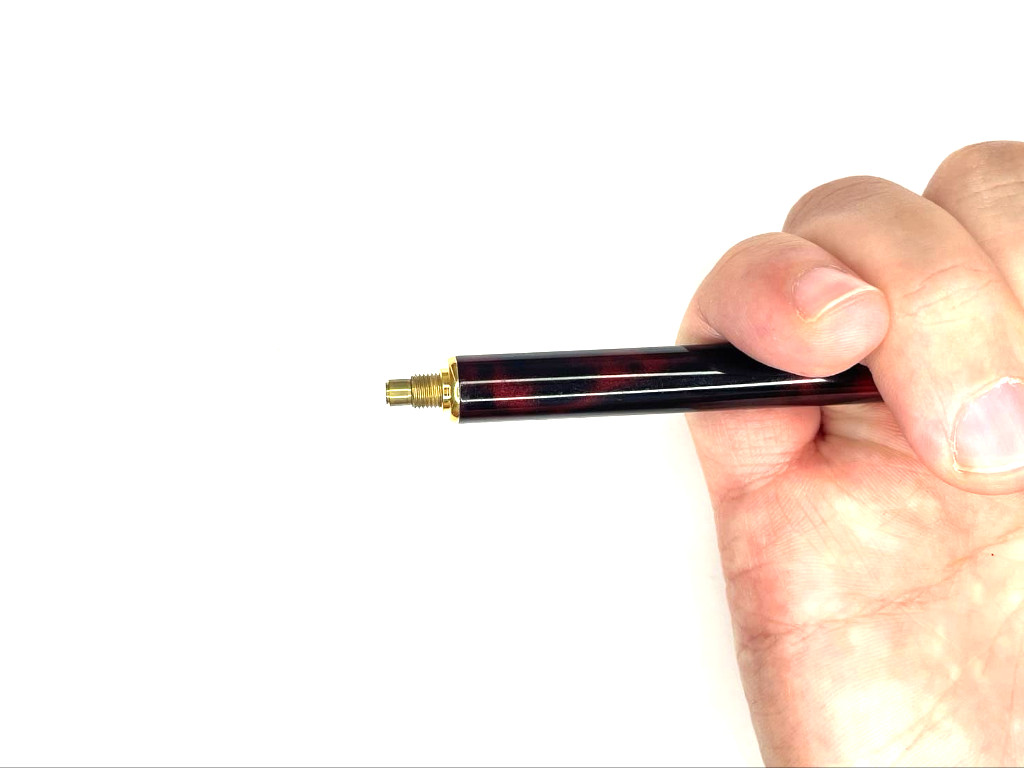

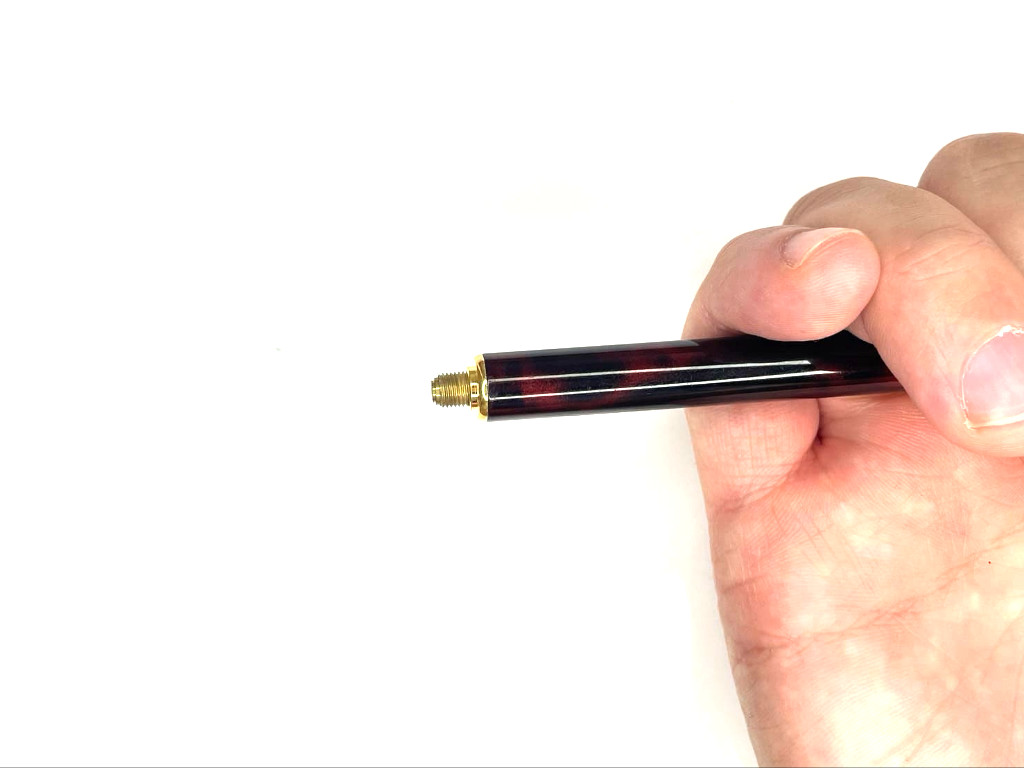

チャックはペン上部をノックするとペン先端から少し飛び出ます。

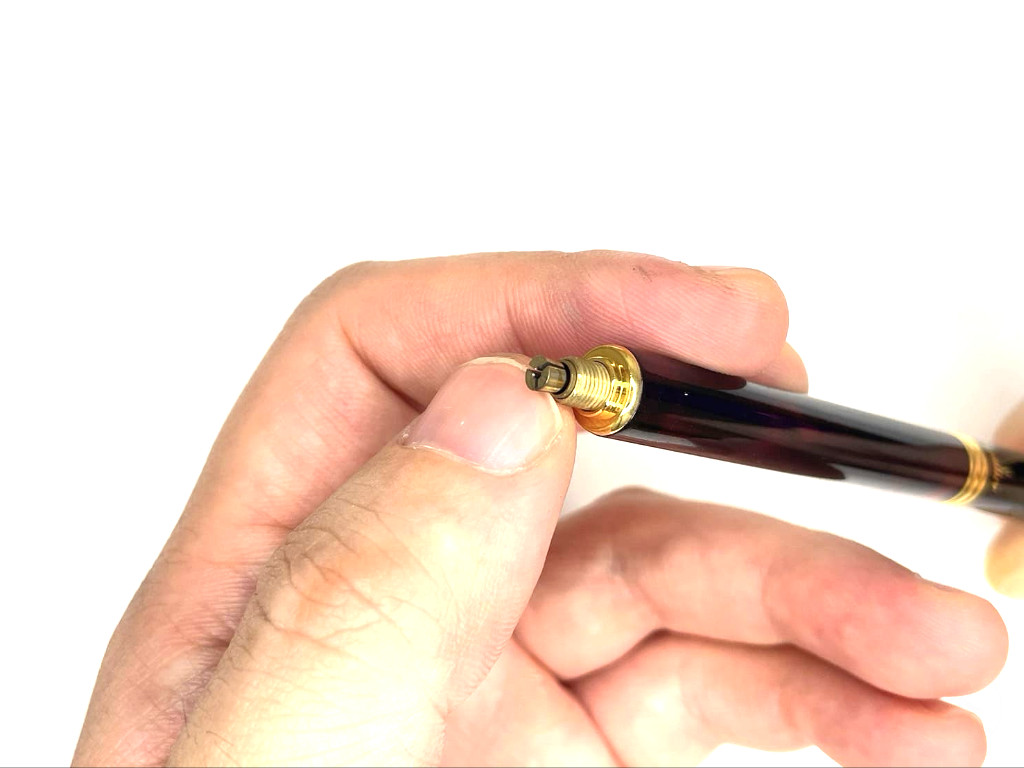

その状態でチャック輪を爪で下ろすとチャックが開きます。

（補足）チャックはノック状態で輪を下ろすと開く

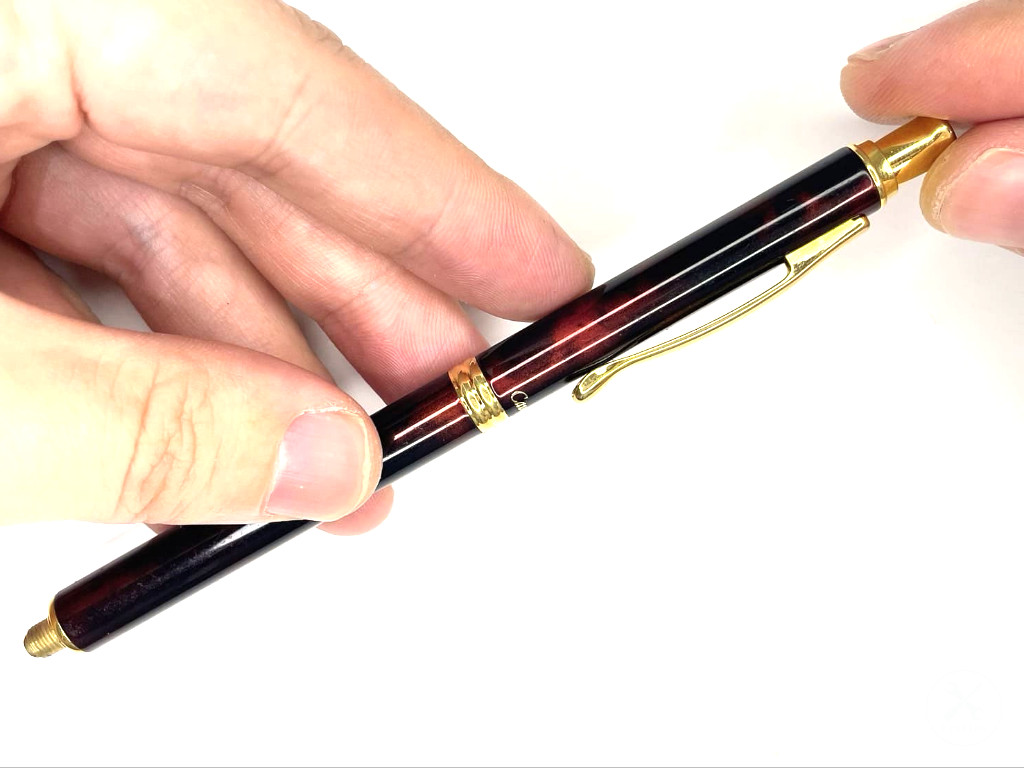

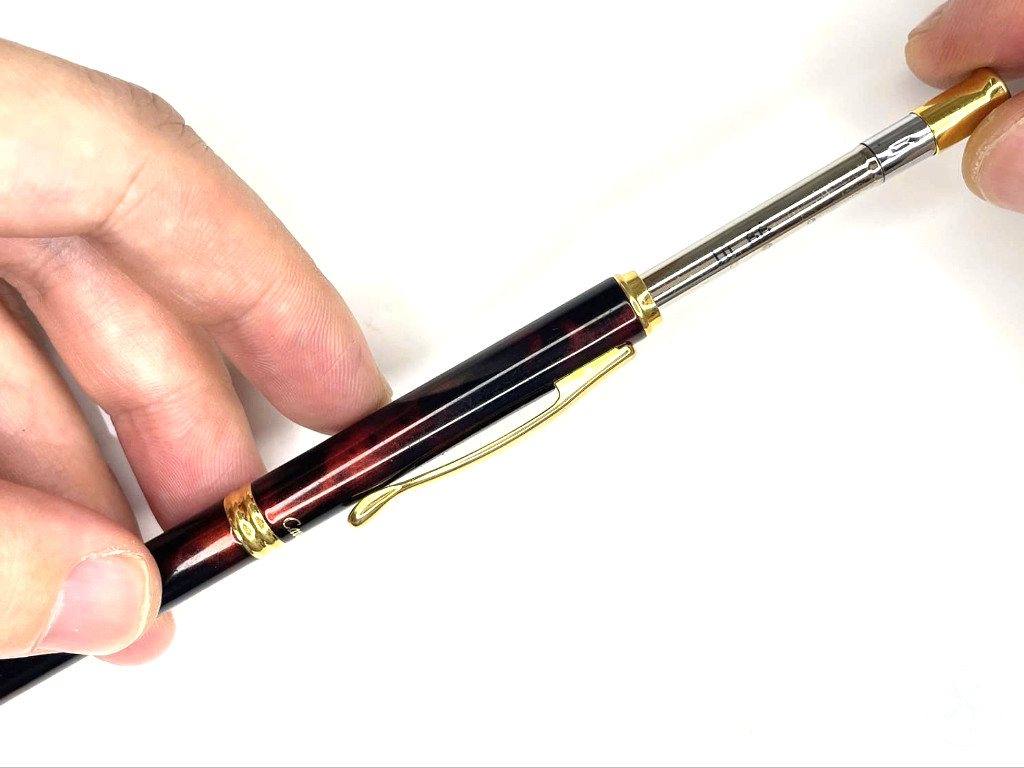

ケース上部から芯タンクを引き抜いて外します。

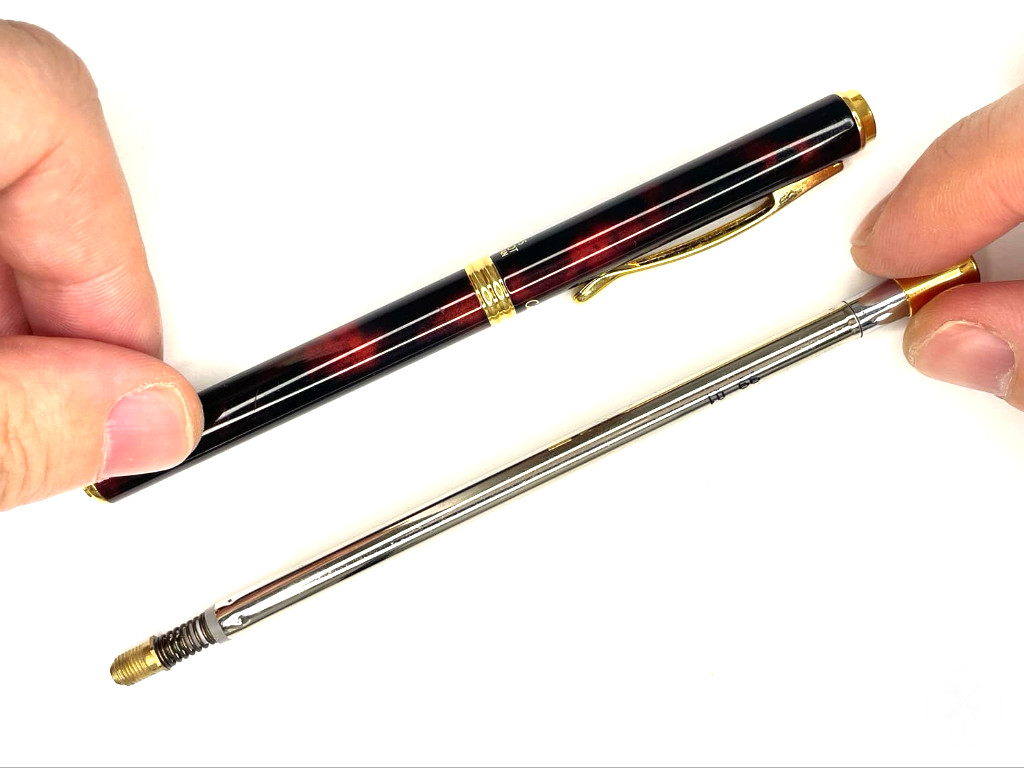

ケースから芯タンクを引き抜いて外す

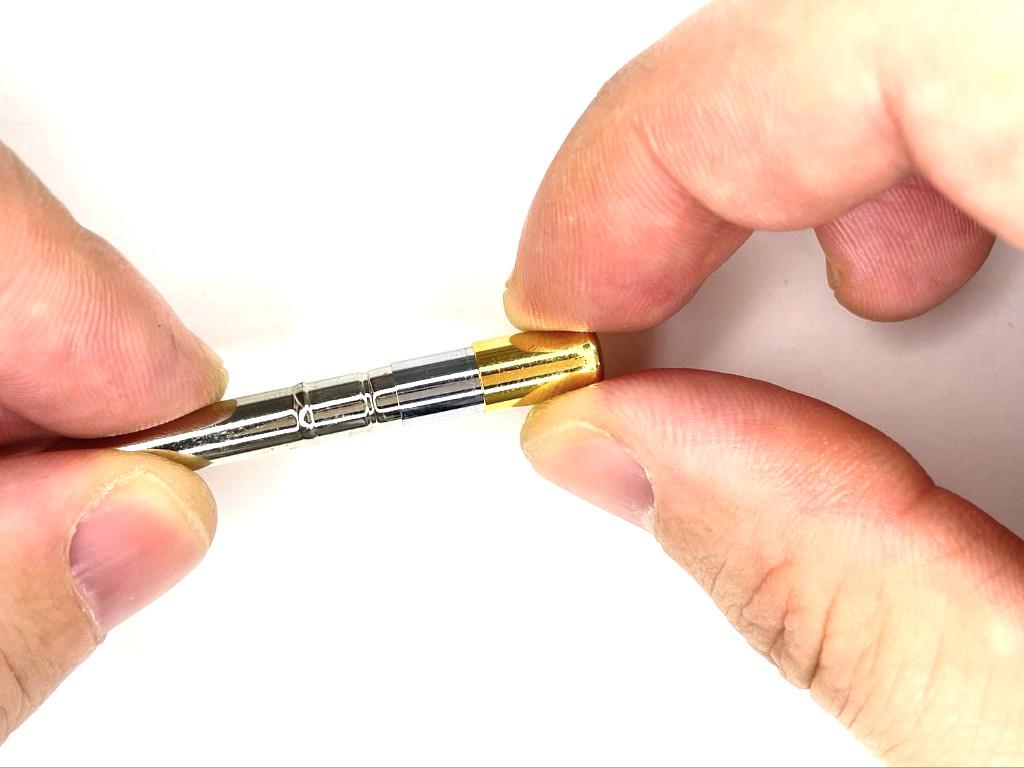

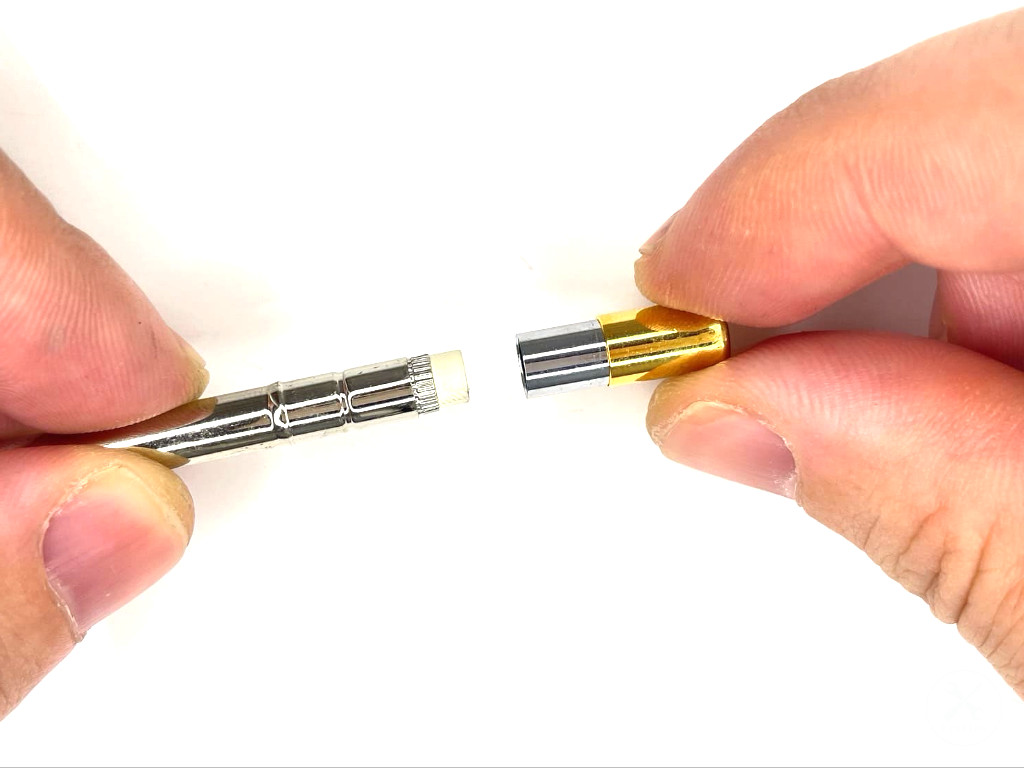

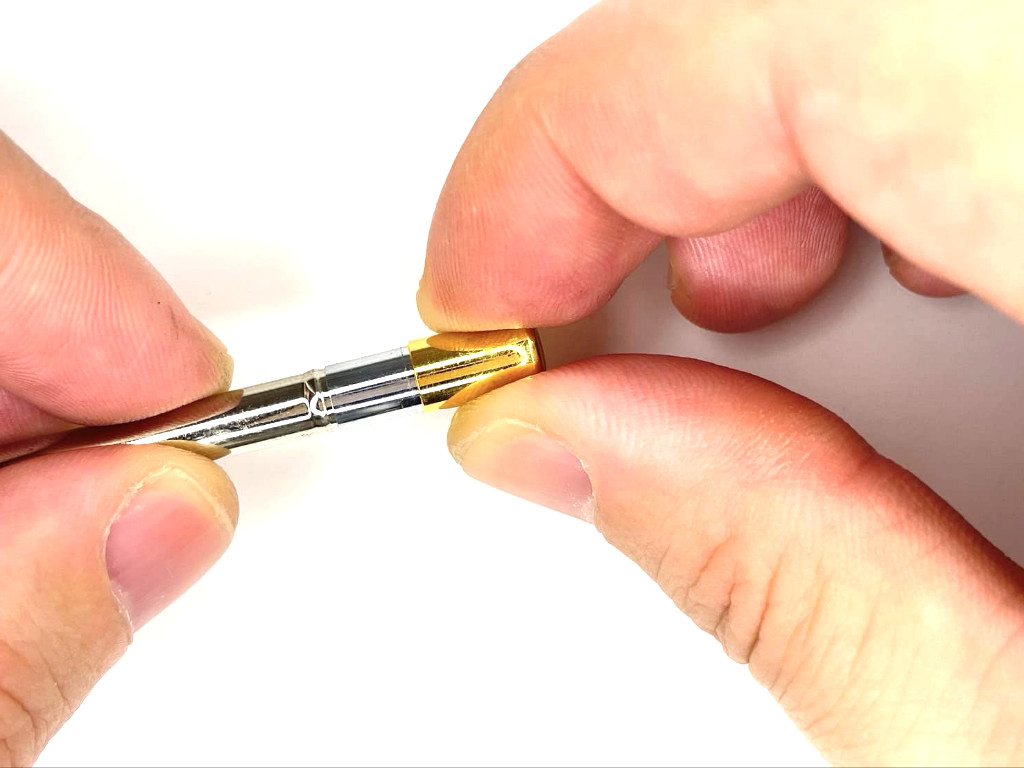

芯タンク上部のノックキャップを引っ張って外します。

ノックキャップを外す

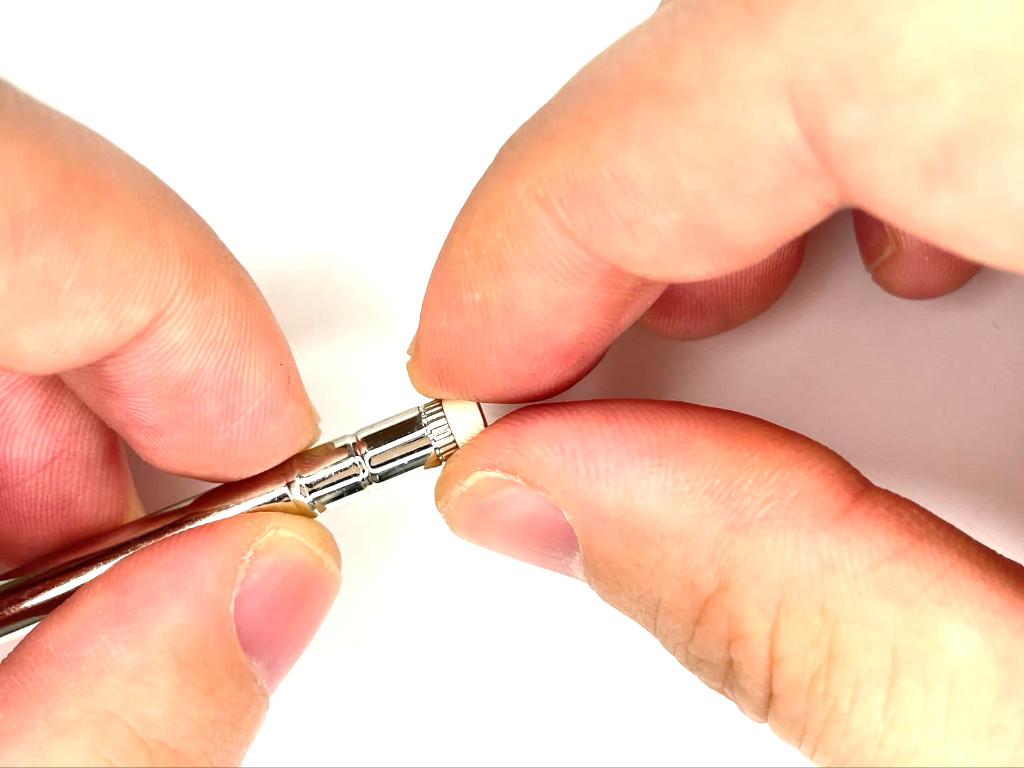

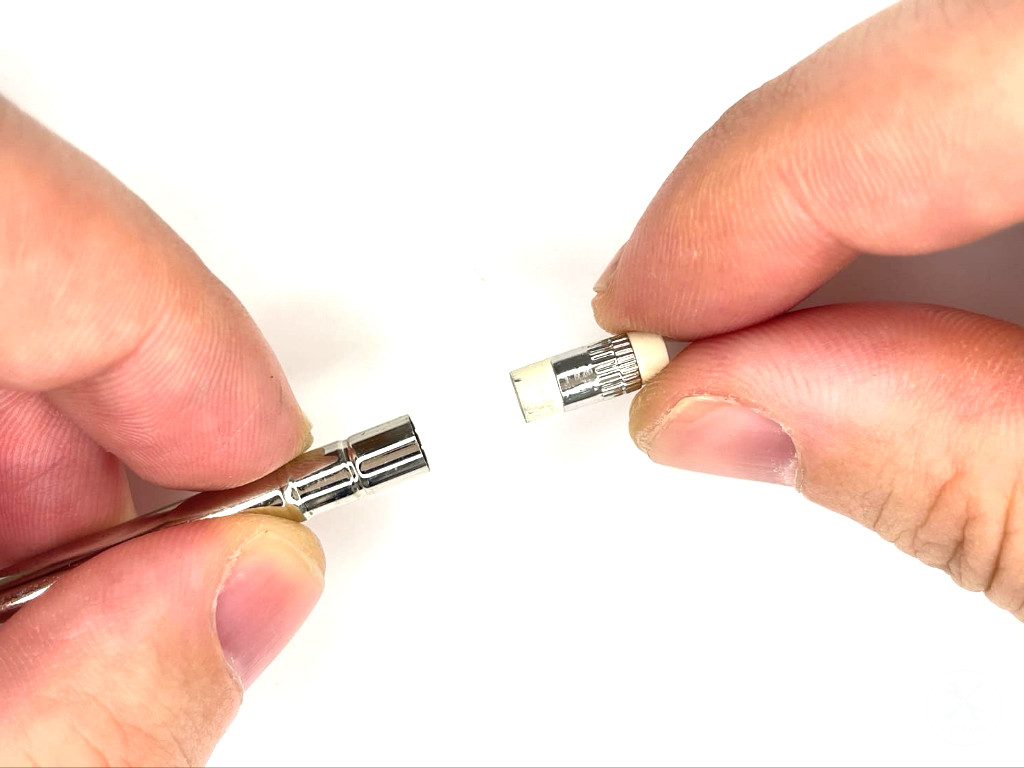

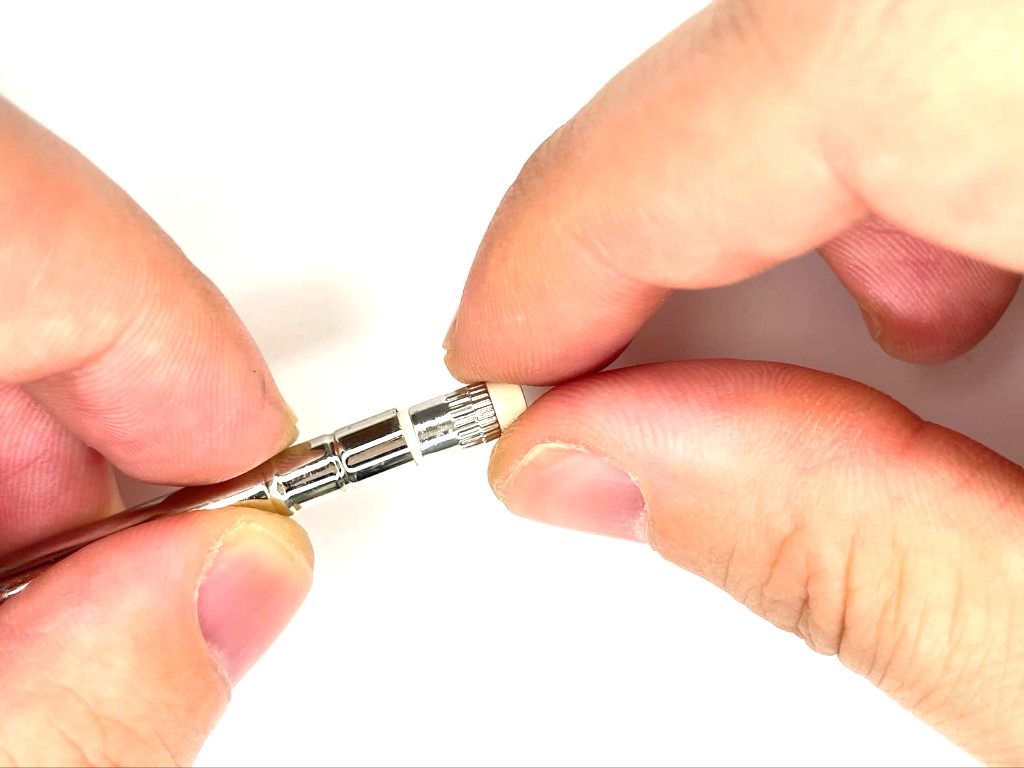

芯タンク上部の消しゴムを引っ張って外します。

消しゴムを外す

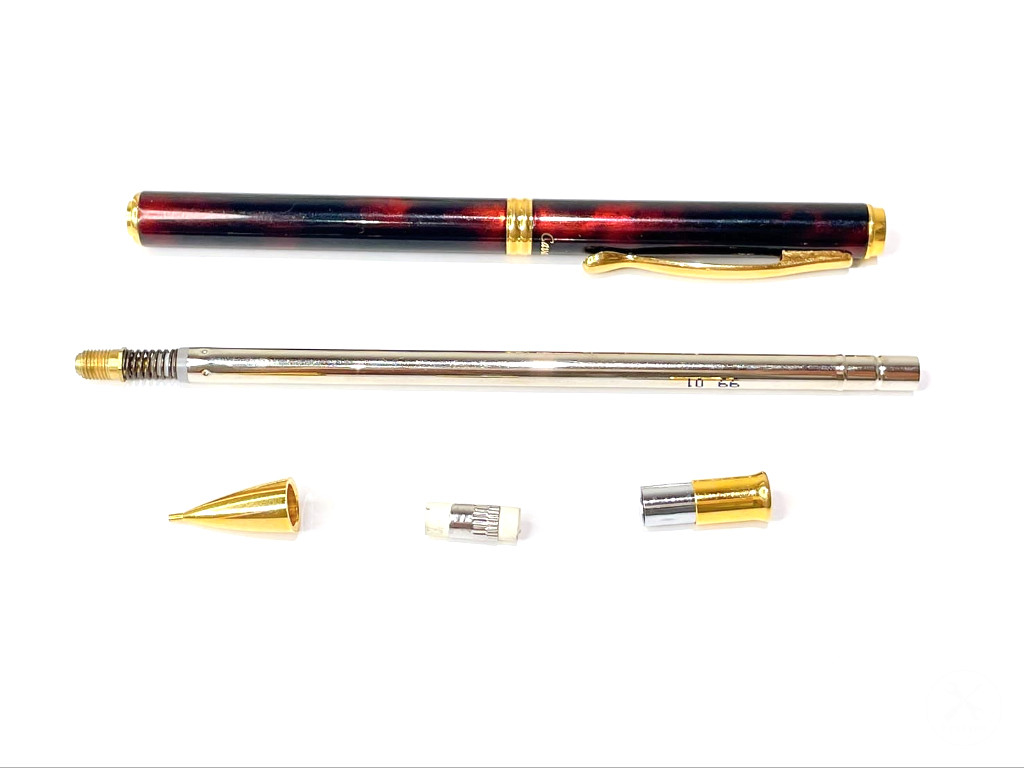

以上で、パイロットのカヴァリエシャープペンの分解完了です。

分解完了
