部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は組立前に作業マットを敷くことをお勧めします。

作業マットを敷くと傷がつきにくい

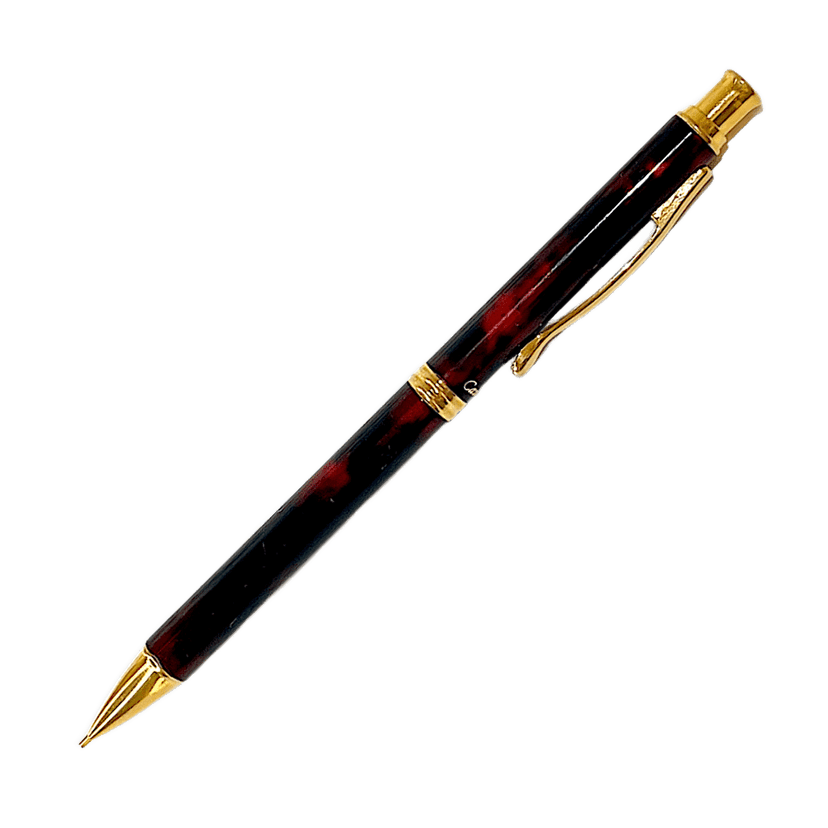

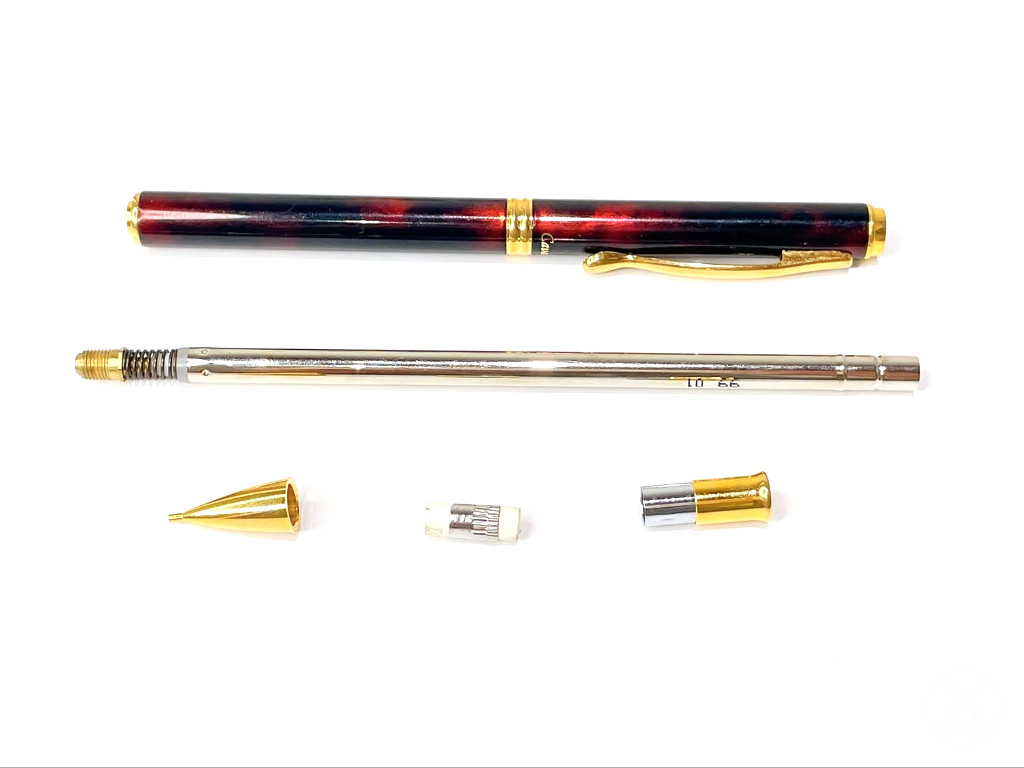

今回は、pilot（パイロット）のCavalier（カヴァリエ）シャープペンの組立方法を解説します。

Cavalier（カヴァリエ）シャープペンの組立方法

組立に工具は必要ですか？

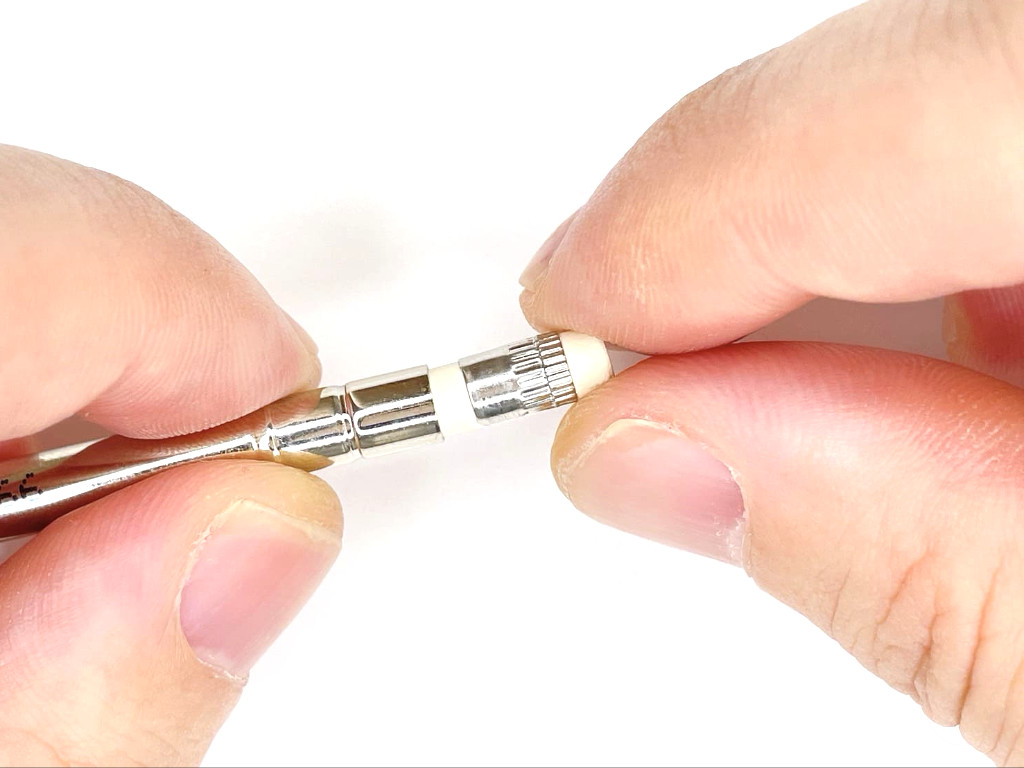

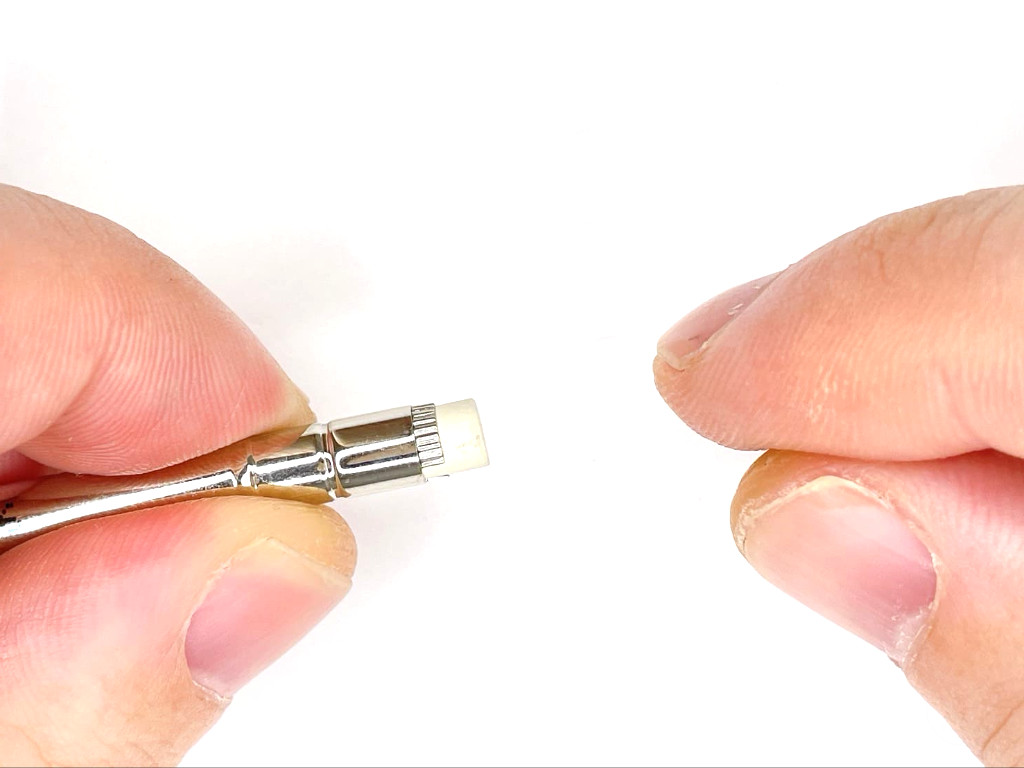

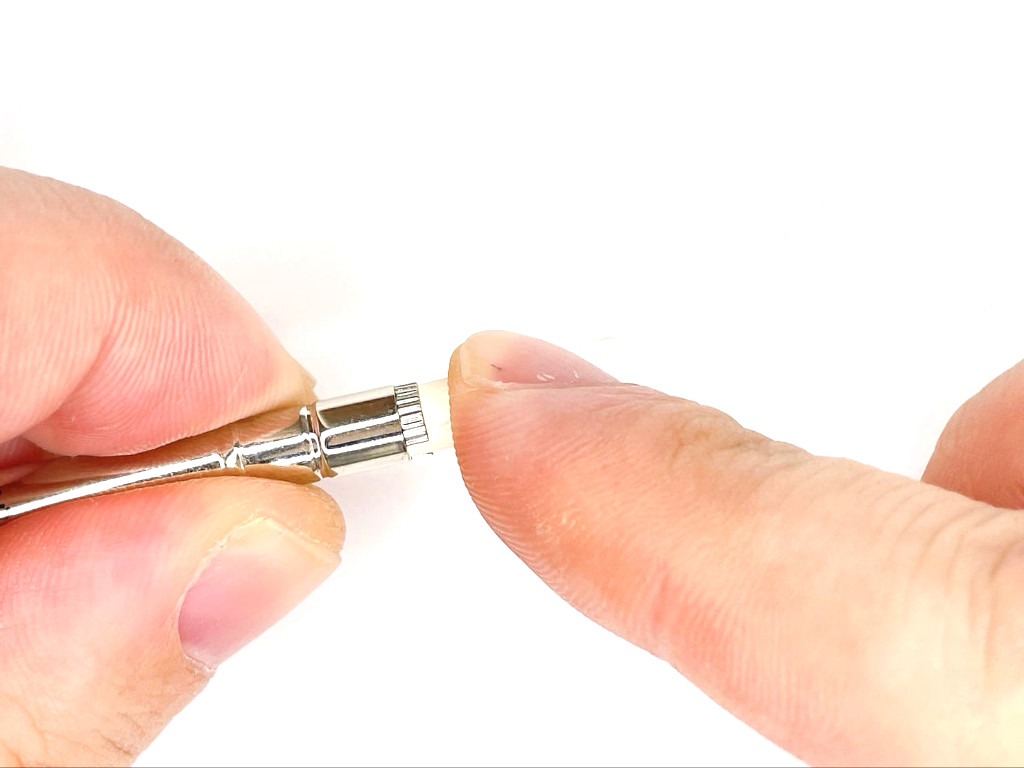

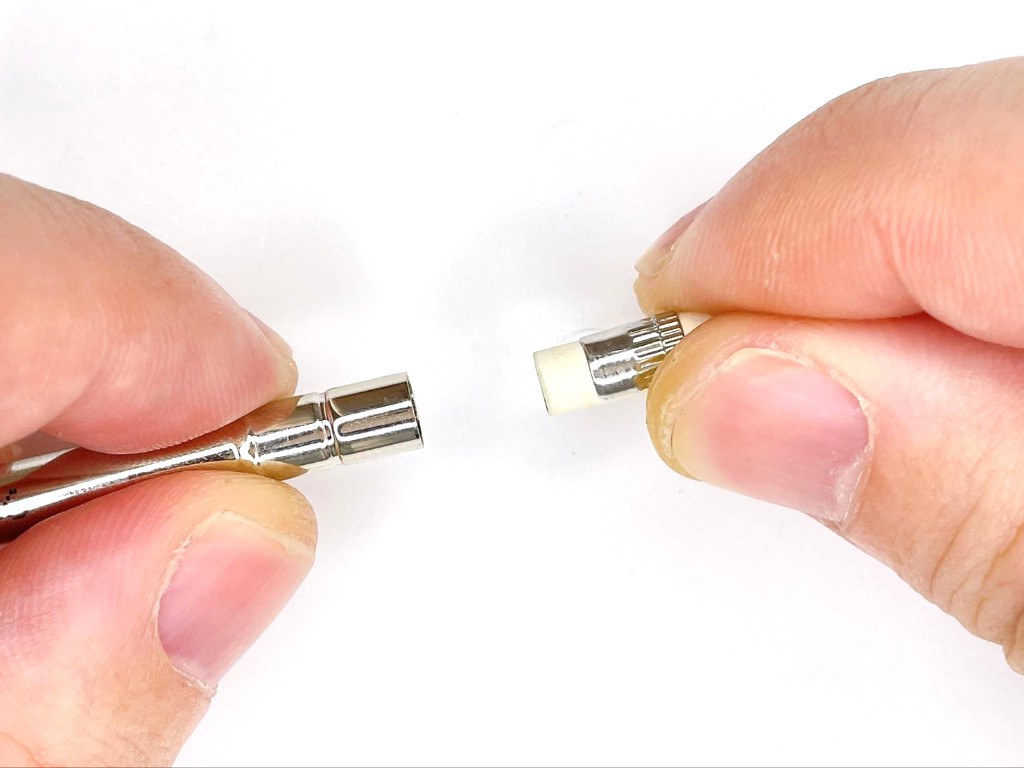

芯タンク上部にに消しゴムを押し込んで装着します。

芯タンクに消しゴムを装着する

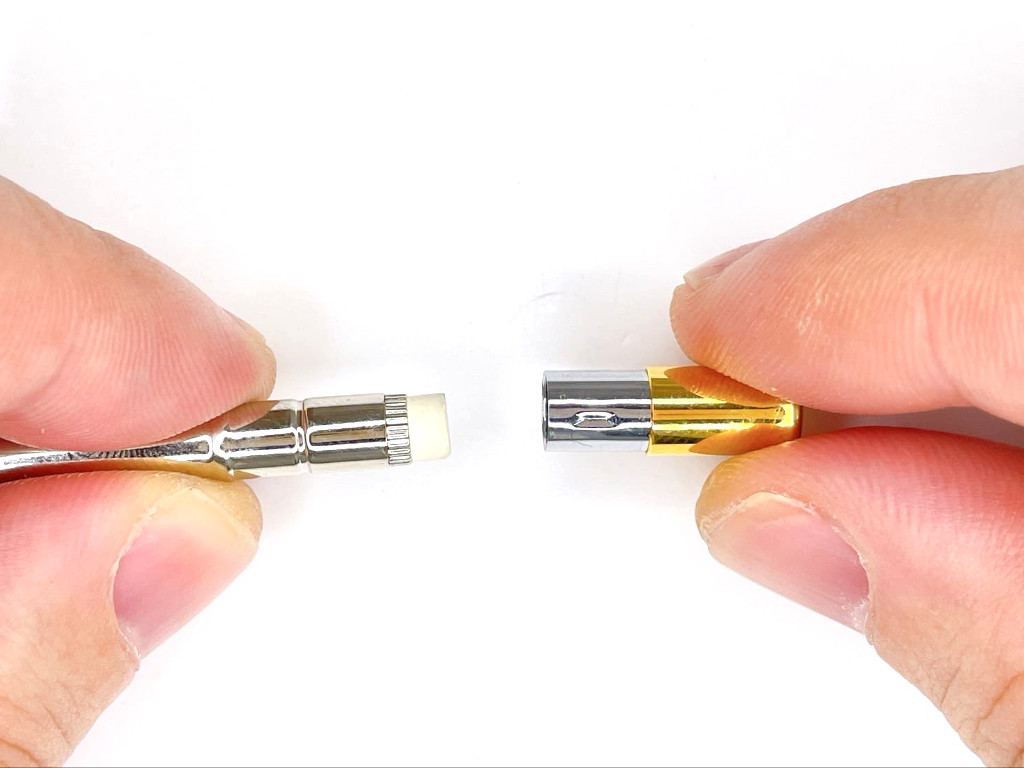

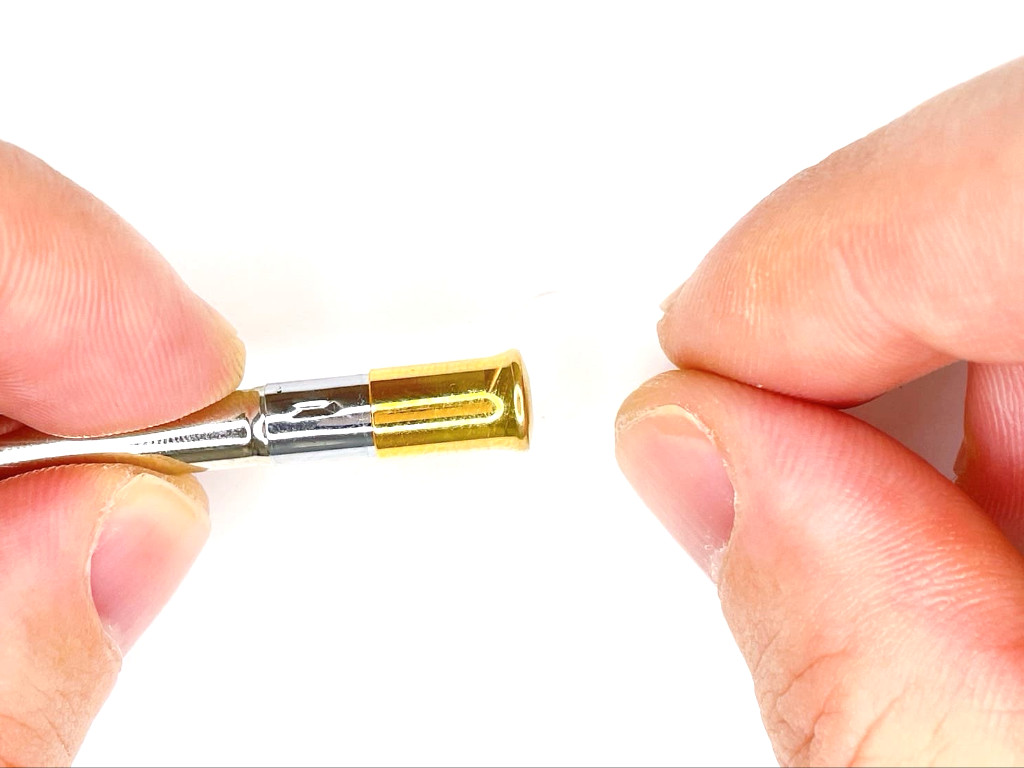

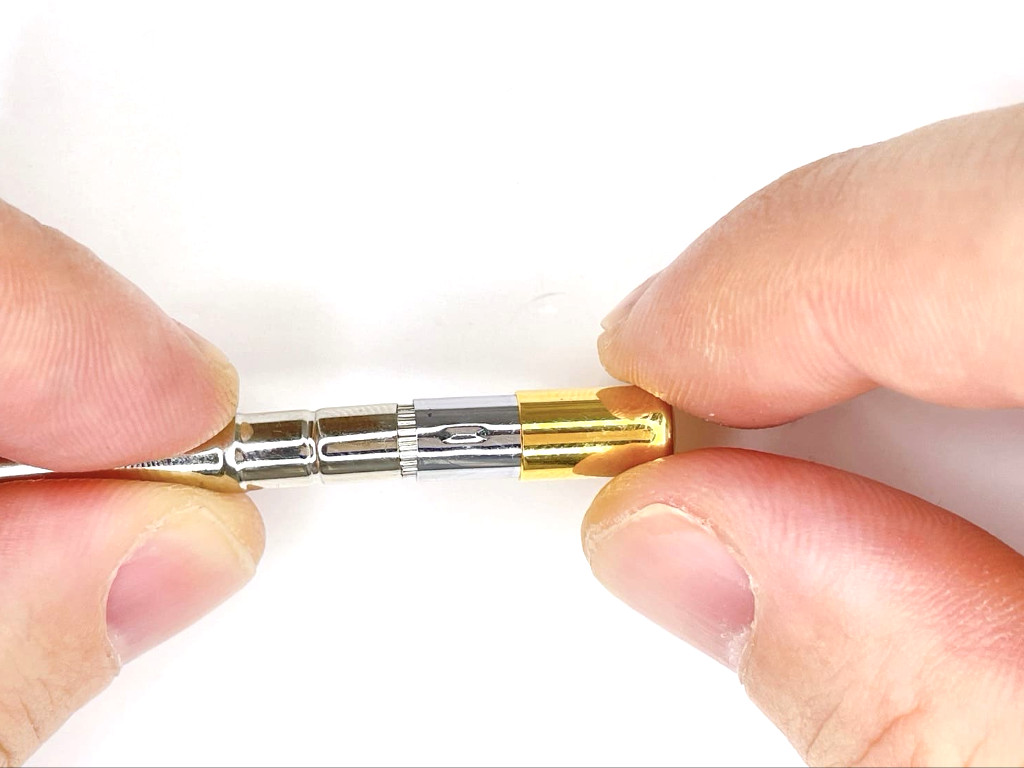

芯タンク上部にノックキャップを押し込んで装着します。

芯タンクにノックキャップを装着する

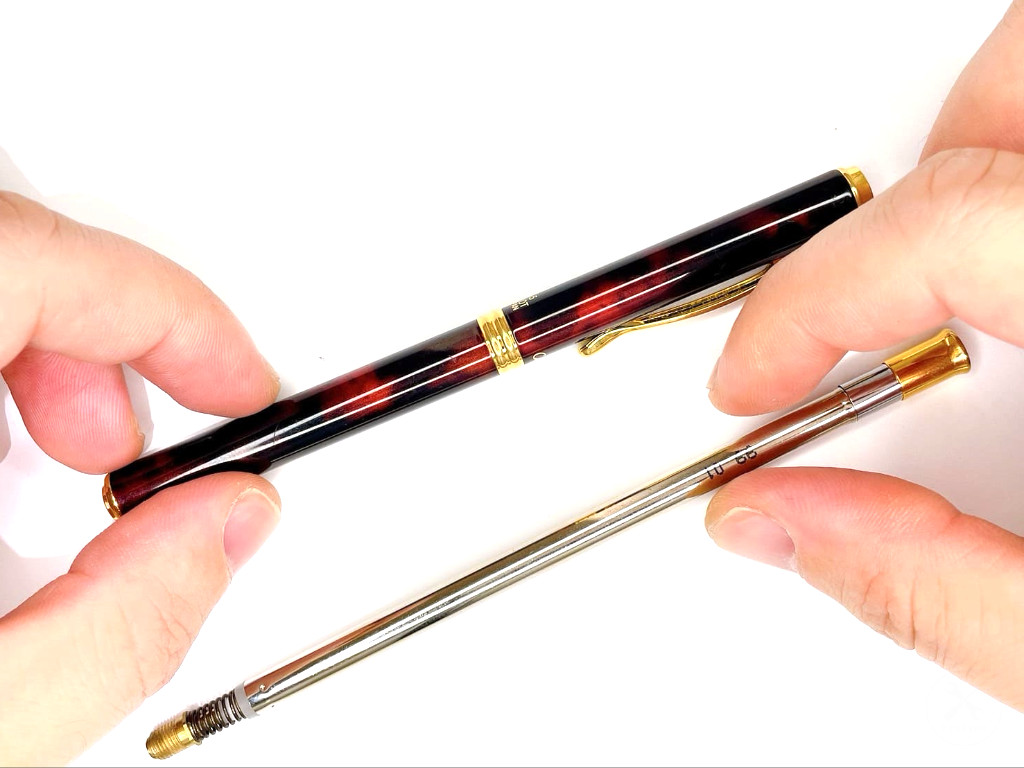

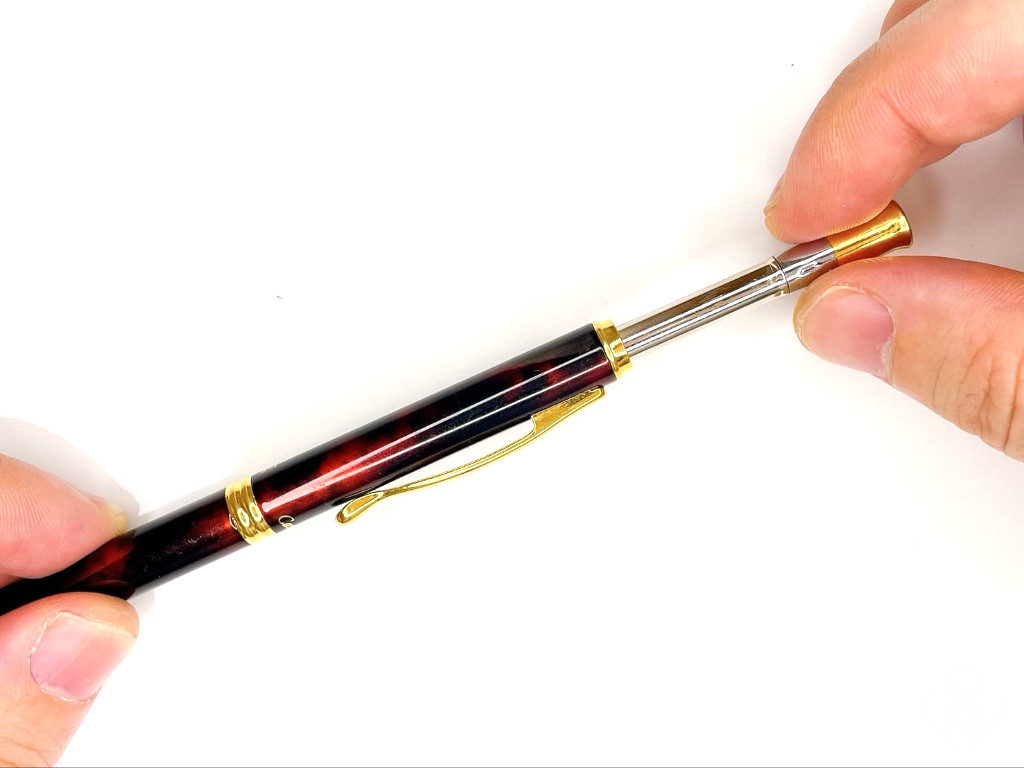

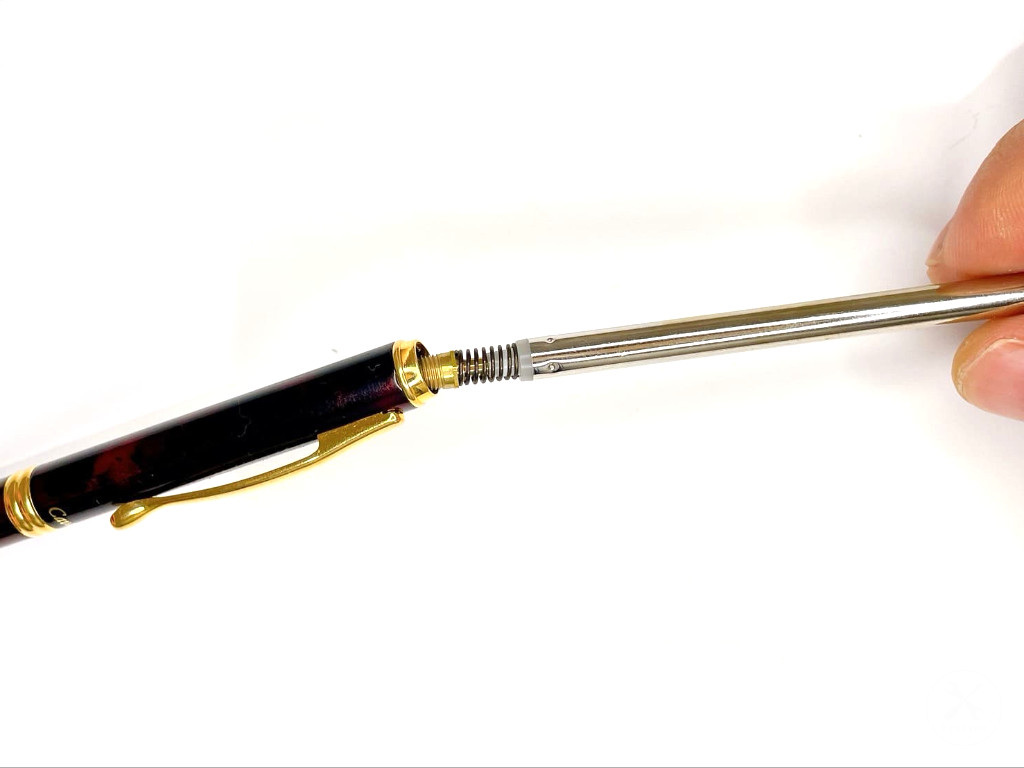

ケース上部から芯タンク先端を奥まで挿入して装着します。

ケースに芯タンクを装着する

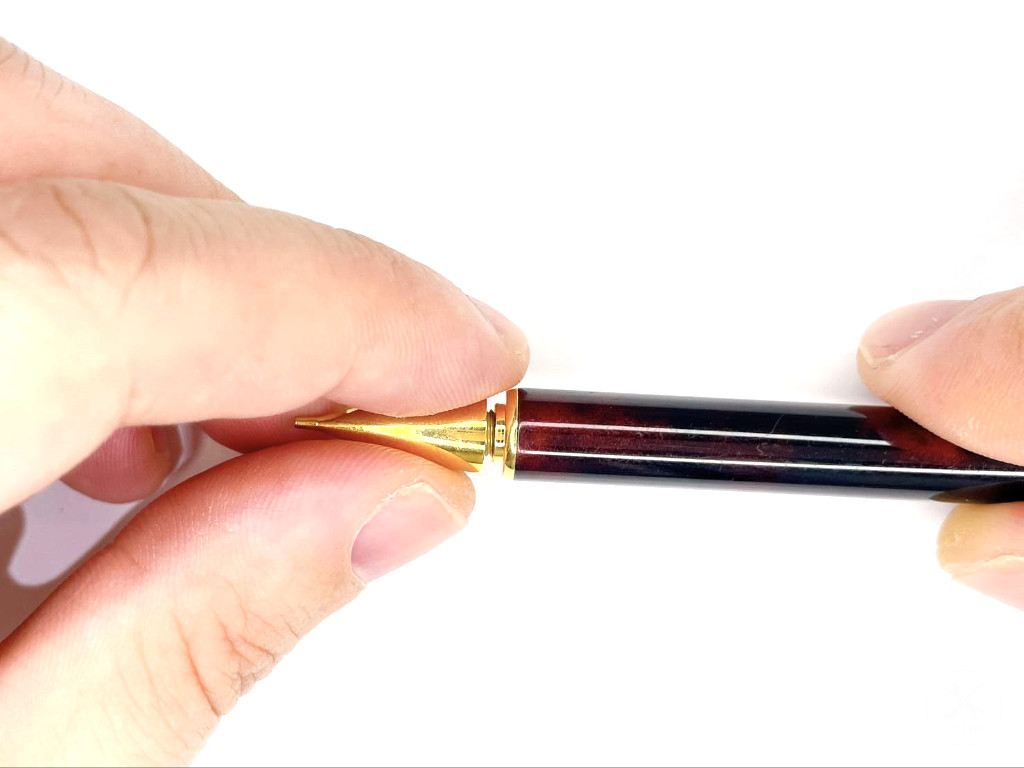

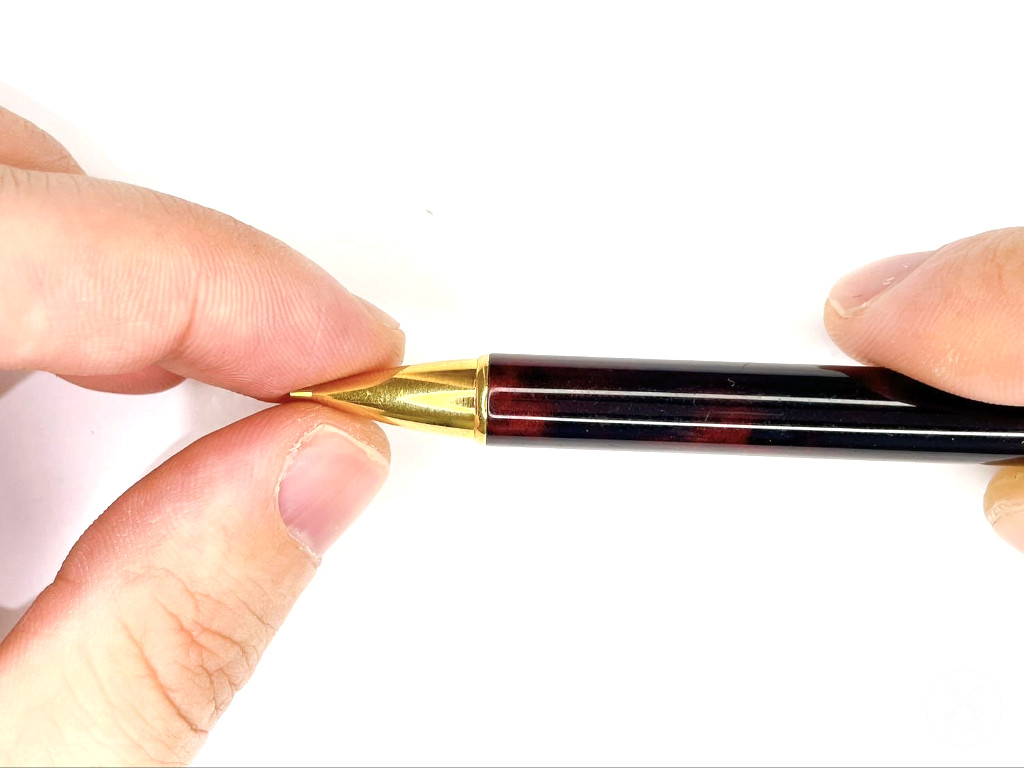

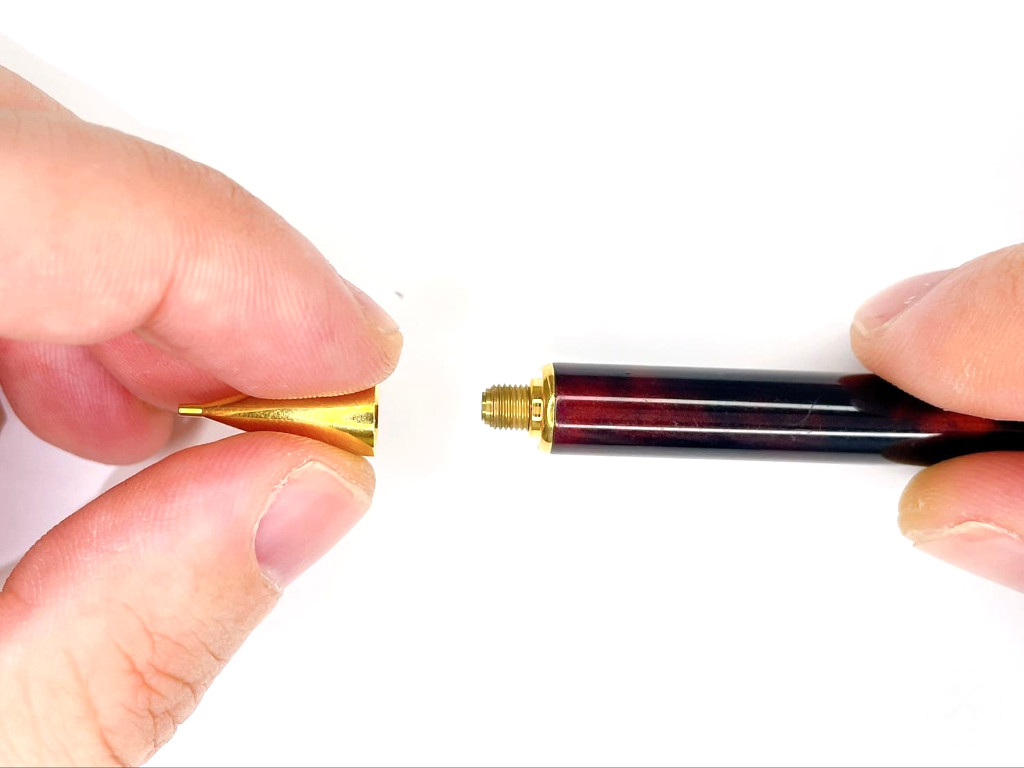

ペン先に口金を時計回りにまわして装着します。

口金を装着する

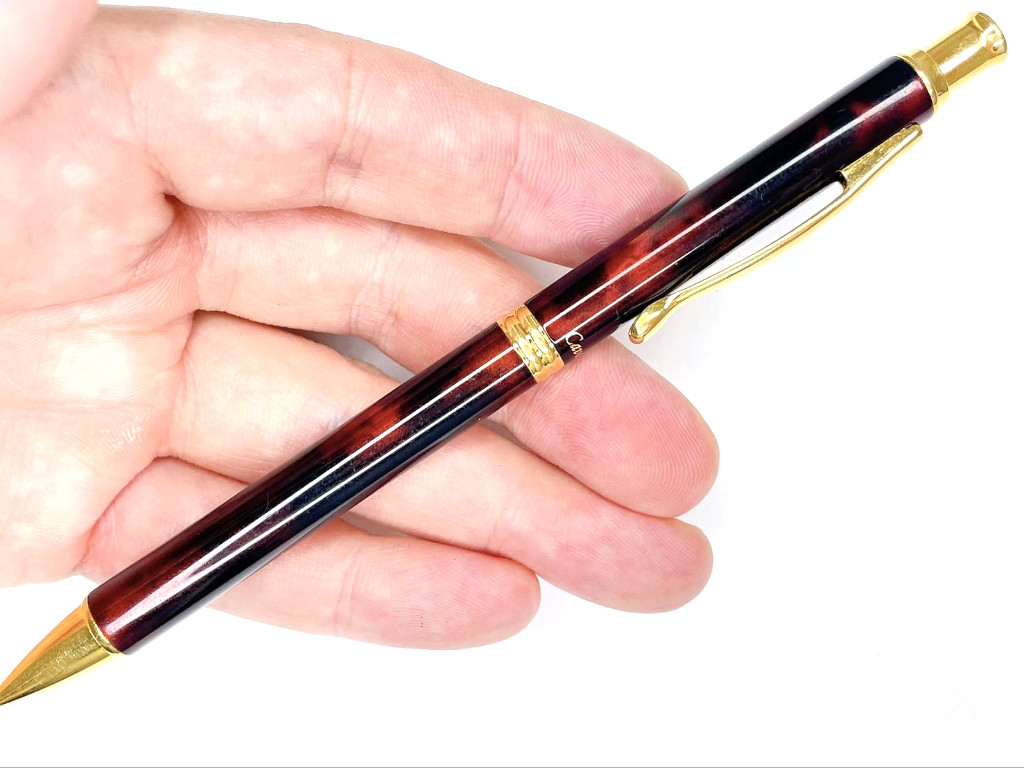

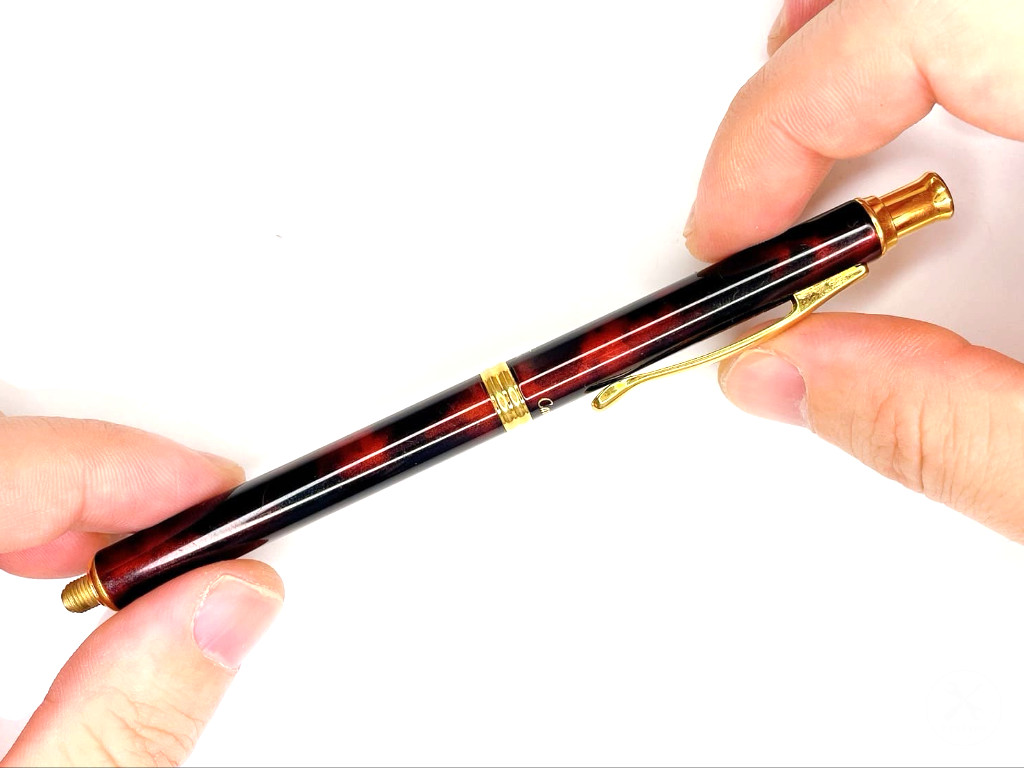

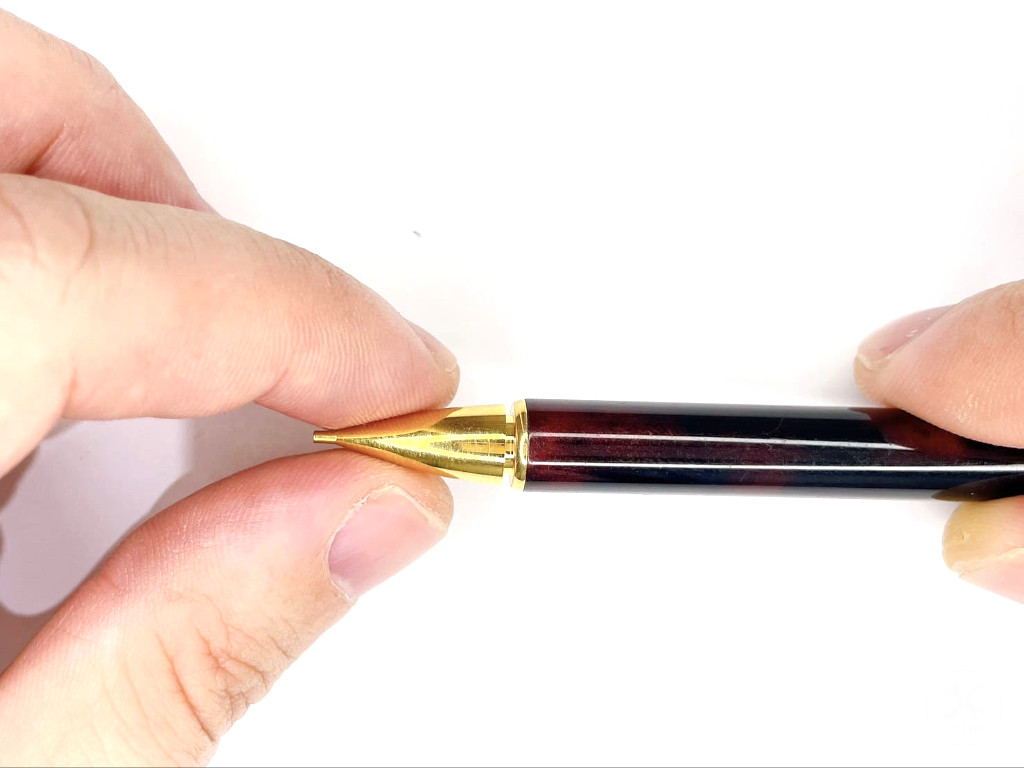

以上で、カヴァリエシャープペンの組立完了です。

組立完了後は正しく組み立てができているか動作チェックしましょう。

組立完了

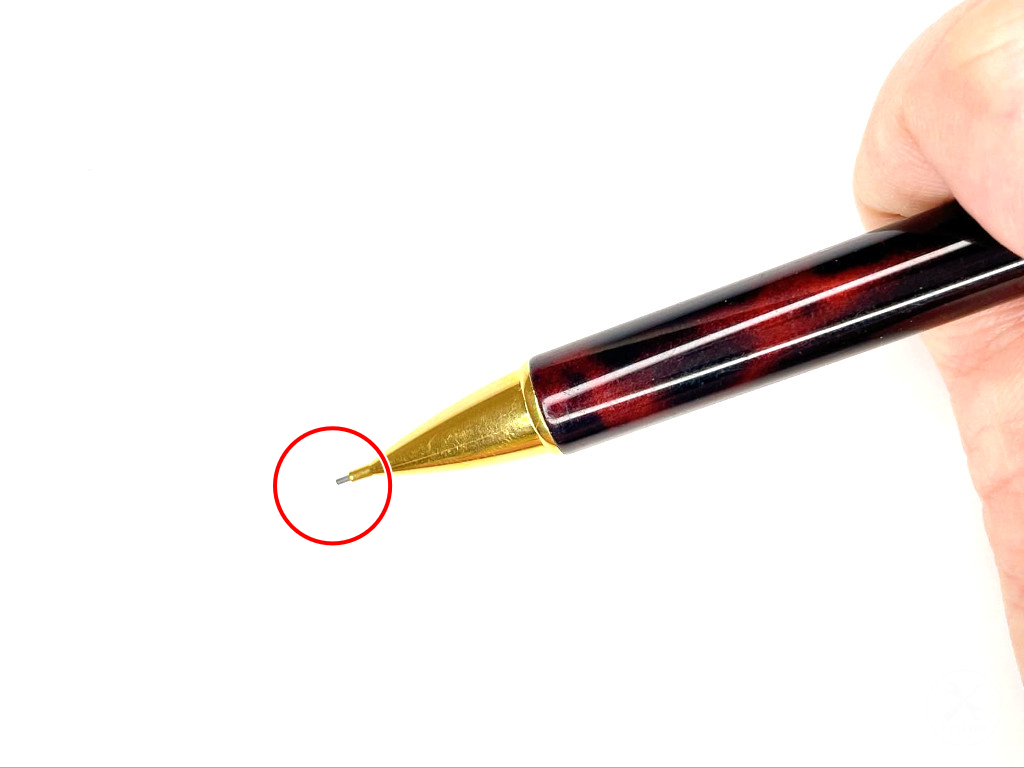

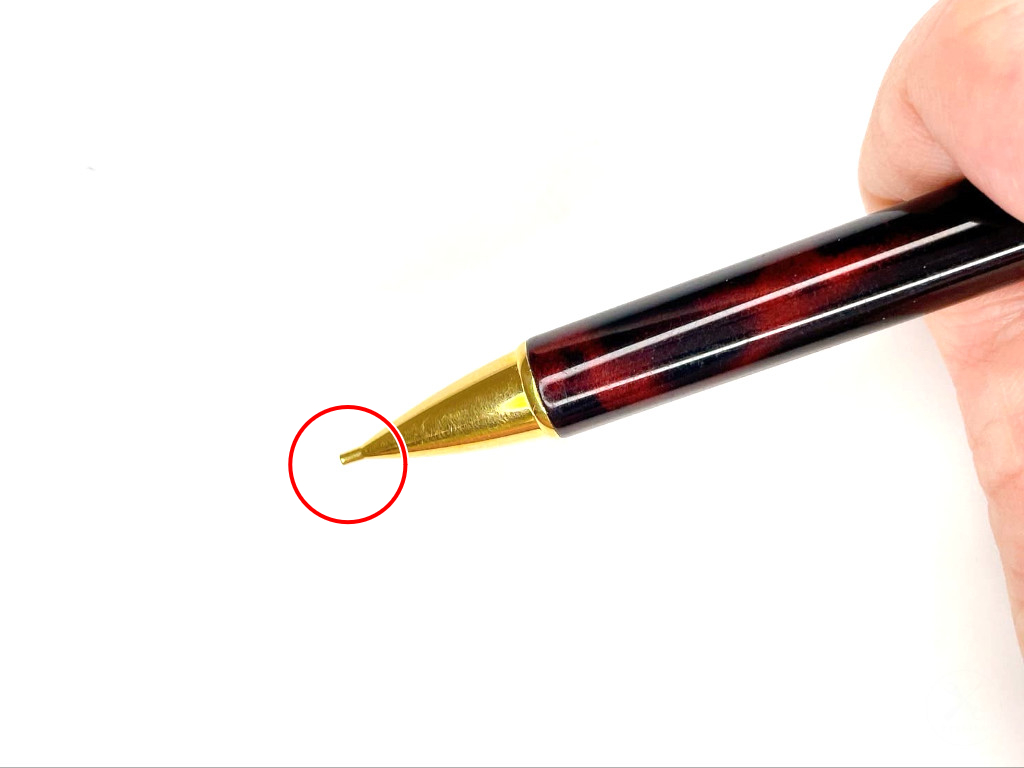

ペン上部をノックしたら、ペン先の口金先端からシャー芯が出ることを確認しましょう。

動作チェック①ノックしたらシャー芯が出ること

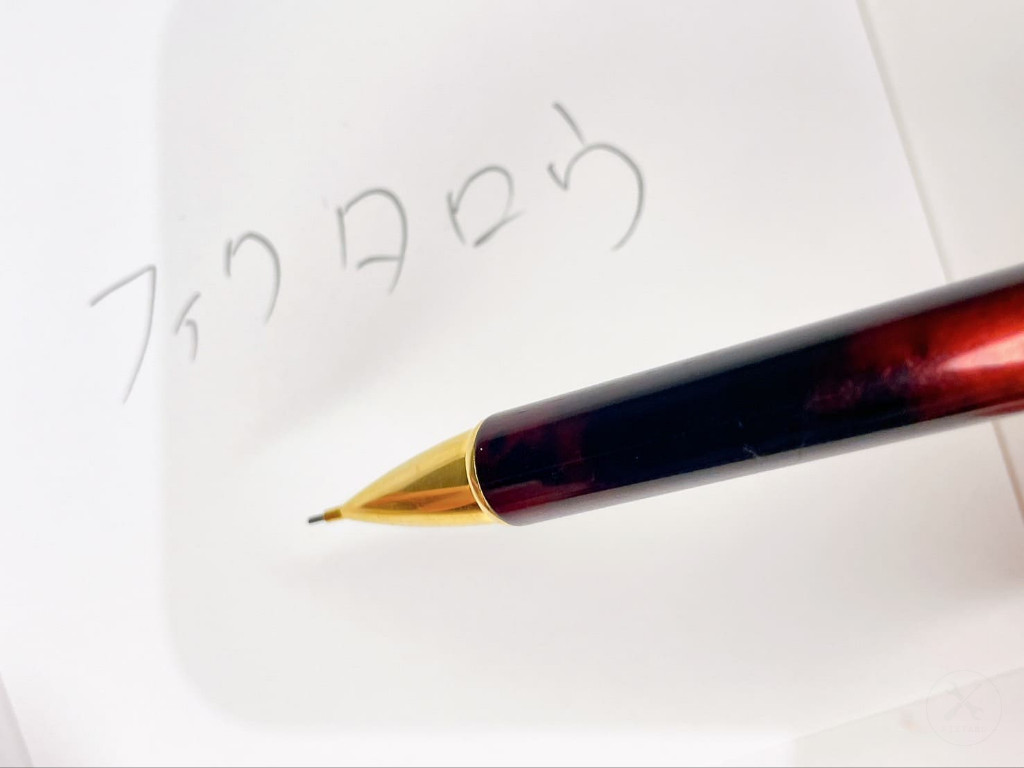

ペン先からシャー芯が出た状態で、実際に文字が書けることを確認しましょう。

動作チェック②文字が書けること

工作用マット

Cavalier（カヴァリエ）シャープペンの分解方法

シャーペンのクリップが緩い原因は、ペン本体とクリップを結合する金属片の幅が広すぎることにあります。

金属片の幅の狭め方は、指で挟むようにして狭めましょう。

少しだけ力を入れるだけで幅が狭くなります。

金属片の幅を狭めてから、ペンにクリップを装着すればクリップの緩みが改善できます。

ただし、シャーペンのクリップが分解できなければ修理ができません。

下記リンク先に、30本以上のシャーペンを分解し、手順を掲載しています。

あなたのシャーペンを見つけてクリップが分解可能か確認しましょう。

›› シャーペンの分解・組立方法

クリップの金属片の幅を狭める

クルトガスタンダードのようなクリップとペン本体が一体になってる場合、クリップ部分の部品を交換することでクリップの緩みが改善できます。

上記の部品だけを交換すれば、クリップの緩みが改善できます。

クリップ部品を交換する

クリップが金属製の場合は、クリップの根元をペン側に押すことで緩みが改善できます。

実際にクリップが金属製であるBernateシャーペンでは、下記写真のように根元を指で押しましょう。

たったそれだけでクリップの緩みが改善できます。

金属製クリップは根元をペン側に押す

今回は、シャーペンのクリップが緩い時の対処法を解説します。

シャーペンのクリップが緩い時の対処法

シャーペンの種類によっては口金が外れないことがあります。

例えば、グラフギア500は口金とグリップ部分が1つの部品となっています。

このように口金部分は外せません。

あなたが保有するシャーペンの口金が外れるか知りたい場合、下記リンク先で様々なシャーペンの分解方法が見れます。組立方法も解説していますので分解から組立まで安心して行えます。

まずは口金が外れるかタイプか確認する

シャーペンの口金は、反時計回りに回すことで外れます。

下記はシャーペンの口金の先端を自分に向けた写真です。この状態で口金を反時計回り回すと外れます。

シャーペンの口金は時計回りに回しても外れないので、口金を外す時は必ず反時計回りに回して外しましょう。

反時計回りに回していることを確認する

シャーペンの口金は金属製であり手汗や手に油が付いていると滑ってしまい外れません。

口金にゴムを巻いて回すと外れやすくなります。

・ゴム製の手袋（手術で使いそうなやつ）

実際にゴム製の手袋を用意しました。

下記のように口金にゴム手袋を巻いて、口金を回します。

口金が滑らずに簡単に回しやすくなります。

口金にゴムを巻いて滑りづらくし外す

シャーペンの口金がどうしても外れない場合は、修理業者に相談してみましょう。

修理業者に依頼すれば安心・安全に口金を外してもらえ、内部全体をクリーニングしてもらえます。

下記リンク先から、フィクタロウに登録されているシャーペンの修理業者が見つかります。

どうしても口金が外れない場合は修理業者に依頼する

上記によって口金が外せるようになった後は、口金が外せない問題に二度と直面しないためにもメンテナンス方法を学びましょう。

口金部分はネジ構造のため、ネジ部分にゴミが溜まっていると外せにくくなります。

実際に口金内部のネジ構造の写真です。

シャーペン本体のペン先のネジ構造の写真です。

ネジ構造の部分をティッシュや綿棒を使って優しく拭くと、次回以降口金が外せずに困ることが少なくなります。

口金を外しやすくするメンテナンス方法

今回は、シャーペンの口金が硬くて外れない時の対処法を解説します。

シャーペンの口金が硬くて外れない時の対処法

シャーペンは強く持ったり、握りすぎていると、時間と共にだんだんと痛くなってきます。

一番簡単なチェック方法は、指や爪が白くなっているかどうか確認することです。

筆圧が弱いときは、シャーペンを持っても指や爪が通常の血が通ったほんのり赤い色です。

筆圧が強いときは、シャーペンを持つと指や爪が白くなります。

指や爪が白くなっていたら筆圧が強い証拠です。

指や爪が白くならないように優しくシャーペンを持ちましょう。

強く握らず優しく持つ

シャーペンは筆圧が強すぎると、時間と共にだんだんと指が痛くなってきます。

・書いた紙の裏に筆圧の凹凸がある

・消しゴムで文字が消えづらい

実際に強い筆圧、弱い筆圧で書いてみました。上が筆圧が強く、下が筆圧が弱く書いたものです。

紙を裏返してみると、筆圧が強い方が跡が残っています。

また消しゴムで消してみると、筆圧が弱い方は簡単に消えますが、筆圧が強い方は消えづらいです。

このようにシャーペンの筆圧が強い状態で書き続けると指が痛くなるので、弱い筆圧で書くようにしましょう。

筆圧を強くしすぎず弱くする

シャーペンのグリップ部分がプラスチックや金属製だと長時間使っていると指が痛くなりやすいです。

グラフギア500はグリップ部分が金属製のため、慣れていないと指が痛くなりやすいです。

グラフギア1000はグリップ部分が金属製ではありますが、ゴム製の丸が追加されており、指への負担が軽減されています。

ジェルグリップを使うと指の関節にフィットするため、指が痛くなりづらいです。

シャーペンを使うと指が痛くなる場合は、ジェルグリップが使われているシャーペンを使いましょう。

ジェルグリップを使う

シャーペン内部に汚れや芯のカスが溜まっていると、スムーズに芯が出ず、余計な力を入れて書いてしまい指に負担がかかることがあります。

定期的に分解して掃除することで、快適な書き心地を保ち、指の痛みを軽減してくれることがあります。

シャーペンは、基本的にどの製品も下記のように分解できます。

分解をして汚れをきれいにすると、シャーペンを使った時の指の痛みが軽減することがあります。

シャーペンの分解方法は、下記リンク先で各製品ごとに分解方法・組立方法を写真・動画で解説しています。

分解クリーニングでメンテナンスする

シャーペンを使うことで手や指が痛くなる症状が継続する場合は、腱鞘炎や神経の圧迫がある可能性もあります。

私は原付事故で利き手中指の関節が若干曲がっています。

横から見ると少しだけボコッとしています。

シャーペンを持つと、関節が曲がった場所にあたります。

ただし、私はシャーペンを持って痛いと感じたことがありません。私が痛くないのが特殊かもしれません。

関節の状況によっては整形外科へ相談してみると、シャーペンを使うことで手や指が痛くなる症状が改善する可能性があります。

痛みが継続する場合は医師に相談する

今回は、シャーペンを使うと指が痛い時の対処法を解説します。

シャーペンを使うと指が痛い時の対処法

シャーペンのクリップが折れた場合、分解可能なシャーペンに限りますが、クリップ部分を代用品と交換するのが手っ取り早いです。

例えばクルトガのようにクリップ部分が分解できると、代用品の壊れていないクリップと交換できます。

代用品を安く入手するには、メルカリなら300円から売っています。安く買ってクリップ部分を交換すれば修復可能です。

下記メルカリ招待コードを使うと500円ポイントが貰えます。

ポイントを使って購入できるので0円で代用品が入手できるメリットがあります。

クリップ部分を交換する

クリップが折れた場合、接着剤を使うとクリップはくっつきますが簡単に曲がってしまうのでお勧めしません。

接着剤を使うと綺麗にくっつきますが、

下記のようにクリップが簡単に曲がってしまいます。

書くことに集中できないので接着剤を使った修復はお勧めできません。

接着剤は修復不可

シャーペンのクリップが折れた時、自分で修理するとクリップの状態がさらに悪化してしまう可能性もあります。

安心・安全・確実に改善したい場合は、修理業者に依頼しましょう。

フィクタロウでは簡単に修理業者が見つかります。

修理業者に依頼する

シャーペンのクリップが折れた時は修復するだけでなく、今後同じ失敗をしないために予防方法を知ることが大事です。

＜シャーペンのクリップが折れない方法＞

・プラスチック製ボールペンはクリップ機能を使わない

・金属製クリップボールペンを使う

プラスチック製ボールペンのクリップは折れやすいため使わないようにしましょう。

クリップが折れやすいだけでなく内部が割れていることもあります。

内部を見てみると、ヒビが入っています。

どうしてもクリップ機能を使いたい場合は金属製クリップのシャーペンならクリップが折れることはありません。

グラフギアシャーペンのような金属製クリップなら力を入れても折れることはありません。

クリップをよく使う場合は、金属製クリップのシャーペンを使いましょう。

シャーペンのクリップが折れない予防方法

今回は、シャーペンのクリップが折れた時の対処法を解説します。

シャーペンのクリップが折れた時の対処法

シャーペンのケース内部に損傷があり、部品の欠片が入って場合があります。

この場合、重要なことは、シャーペンのどこの部分に欠片が入ってるか特定する作業が重要になります。

＜欠片が入ってる可能性が高い場所＞

・ペン先部品と本体のチャック部分の隙間

具体的に説明すると、下記はクルトガスタンダードモデルの分解方法の写真で解説します。

ペン先部品と本体のチャック部分の隙間に欠片が入ってるかどうかは、ペン先キャップを外すと分かります。

特に、ケース内部から音が鳴る場合、ペン先部品と本体のチャック部分の隙間に、折れた芯があることが多いです。

ケース本体とシャー芯を挿入する筒の間にスペースがあります。この間のスペースに欠片が入っている場合もあります。

シャー芯を挿入する芯ケースに、欠片が入っている場合もあります。シャー芯挿入時に間違ってゴミを入れてしまうと異音の原因となります。

ペン上部のキャップと消しゴムの間のスペースに欠片がある場合もあります。

このようにシャーペンの内部に破片があることで音が鳴っている場合は、徹底的に分解する必要があります。

下記リンク先では、シャーペンの分解方法を解説しています。組立方法も解説していますので、分解〜組立まで安心して行えます。

（内部から音が鳴る）ケース内部に割れた部品の損傷がある

シャーペンの筆圧時に音が鳴る場合、シャー芯が硬すぎる場合があります。

HB以上は硬いためキュッキュッという音がなりやすいです。

音が鳴りづらいシャー芯の硬さはB以下（2Bや3Bなど）です。

柔らかい芯を使うと、シャーペンの筆圧時に音が鳴りづらいです。

（筆圧時に鳴る）シャー芯が硬すぎる

シャーペンは、筆圧が強すぎるとキュッという音が鳴りやすいです。

実際にHBのシャー芯を使って強い力を入れて書いてみました。

はねたり止めたりする箇所でキュッって音が鳴りました。

筆圧時に異音が鳴る場合は、筆圧が強すぎないかチェックしましょう。

・ペンを持った状態で指先の爪が白くなっていると力が入りすぎています

（筆圧時に鳴る）筆圧が強すぎる

シャー芯が丸まって紙との接地面が広くなりすぎたことにより、シャーペンの筆記時にキュッって音が鳴る場合もあります。

シャー芯の接地面は自分で気にすると書くことに集中がしづらいのも事実です。

クルトガのようなシャー芯が自動的に周ることで芯が尖り続けるシャーペンを使うのも1つの手です。

シャー芯の先端をよく見てみると、確かに尖っています。

（筆圧時に鳴る）シャー芯と紙の接地面が広すぎる

シャーペンから異音が鳴る場合、無理に自分で直そうとすると状況が悪化してしまう可能性もあります。

安心・安全・確実に音が鳴る問題を解消したい場合は、修理業者に依頼しましょう。

›› シャーペンの修理業者を探す

今回は、シャーペン内部や筆圧時に音がなる時の対処法を解説します。

「シャーペン内部から音がなる場合」と「シャーペン筆圧時に音が鳴る場合」は原因が異なるため、「シャーペン内部から音がなる場合」「シャーペン筆圧時に音が鳴る場合」の順番で解説します。

シャーペン内部や筆圧時に音が鳴る時の対処法

黄ばんだグリップを白くする前に「なぜグリップが黄ばむか」原因を知りましょう。

中性洗剤や漂白剤で白く改善できます。

こちらは「汚れ」ではなく、素材そのものが化学変化して黄変している状態。漂白剤を使ってもグリップの色を白くするのは不可能です。グリップの代用品を入手しましょう。

加水分解とは空気中に含まれる水分がグリップに作用して、ゴムがボロボロになる現象です。漂白剤を使うと、ベタついたりボロボロに状況が悪化する可能性があります。グリップの代用品を入手しましょう。

グリップが黄ばむ原因を把握しよう

黄ばんだグリップを白くする前に、作業しやすいようにシャーペンを分解し、グリップだけを取り出しましょう。

下記シャーペンのような黄ばんだグリップだけを取り外します。

下記のように黄ばんだグリップだけを取り外します。

グリップだけを手に持って洗浄できるため、ケース本体へ影響なく、グリップを白くクリーニングできます。

シャーペンの分解方法は、下記リンク先でまとめています。

・クルトガスタンダードモデルの分解方法

分解してグリップだけ取り出す

食器用中性洗剤とメラニンスポンジを使い、ぬるま湯でやさしくこすり洗いしましょう。軽度の黄ばみに効果があります。

メラニンスポンジは、水だけで汚れが簡単に落ちるスポンジのことです。

さらにグリップを白くしたい場合は、酸素系漂白剤（衣類用）に10分ほどつけ置きしましょう。

漂白剤は長時間放置してしまうとグリップにダメージが残ってしまうので長くても10分程度にとどめることをお勧めします。

中性洗剤とメラニンスポンジで洗う

シャーペンのグリップが黄ばんだ時は、自分で白く修復するとグリップが痛んでボロボロになってしまう可能性もあります。

安心・安全・確実に黄ばんだグリップを白くしたい場合は、修理業者に依頼しましょう。

グリップが黄ばんだ時は、同一のシャーペンを入手し、グリップだけ取り替える方法もおすすめです。特にジャンク品は激安で買えるため、新品を購入するよりも安く、グリップが綺麗になります。

メーカーからグリップ部品を購入する（ほとんどが販売していない）

メルカリでジャンク品を購入する

メルカリはジャンク品なら最安300円と激安で購入できます。300円でグリップが綺麗に復活するのであれば非常に安いかと思います。

ポイントを使って部品が購入できるので部品によっては0円で交換部品が入手できます。

透明なグリップの代用品を入手する

透明なグリップ付きのシャーペンを長く使ってると、気づいた時にはグリップが黄ばんで「真っ白にしたい！」って思う方が多いのではないでしょうか。

今回は、シャーペンのグリップの黄ばみを取る対処法について解説していきます。

シャーペンのグリップの黄ばみを取る対処法

芯を全て抜いて確認する理由は、ペン先が曲がった・折れた原因や症状を正確に把握するためです。

芯が内部で詰まっている可能性があるため

折れた芯が残っていると、芯が進まず「故障」と勘違いすることがあります。

曲がりや折れによって芯が引っかかっているか確認するため

ペン先が物理的に変形すると、芯が正しく出入りできず、動きが鈍くなったり完全に止まったりします。

安全にペン先を操作・修理するため
