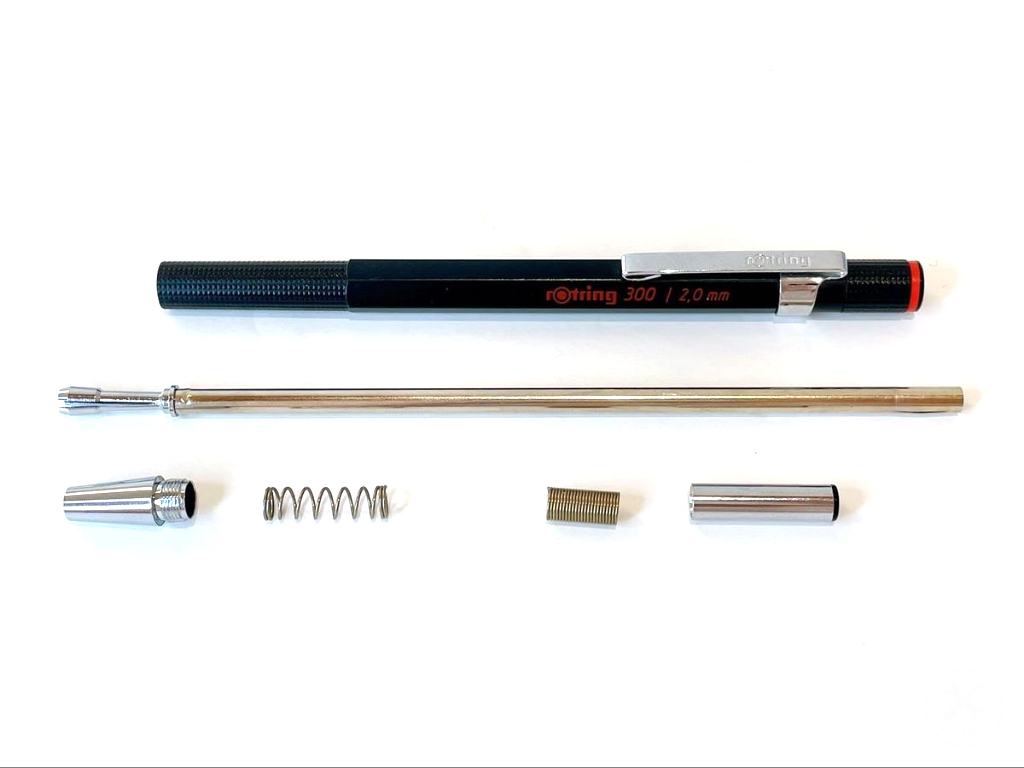

今回は、ロットリング300の組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

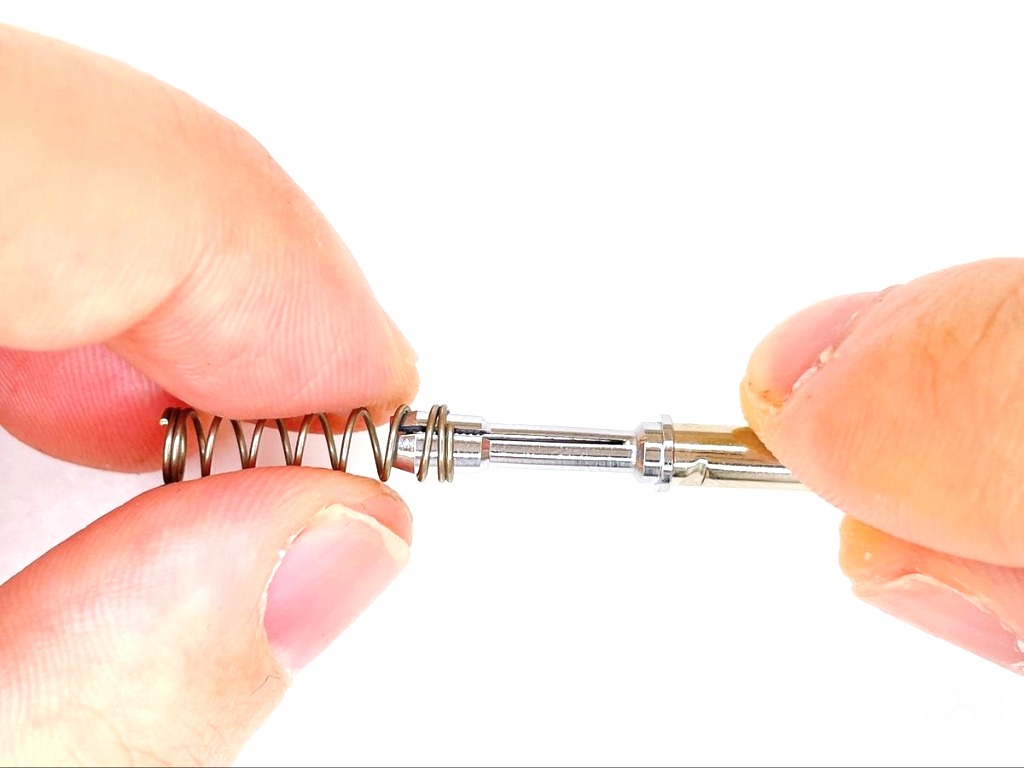

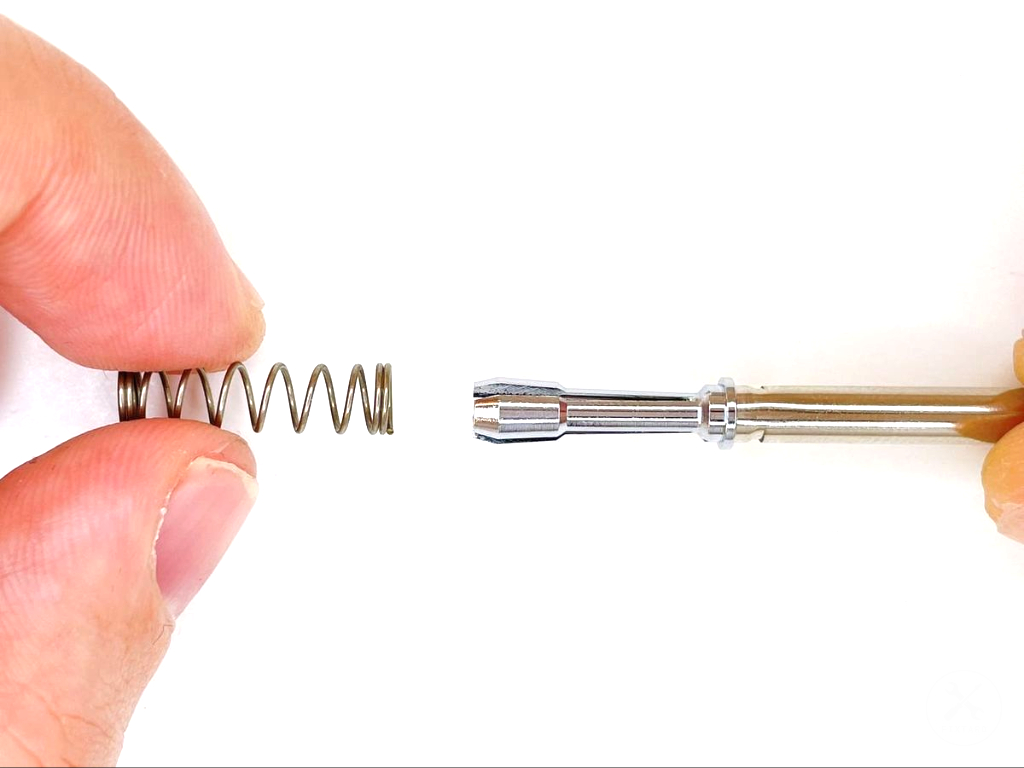

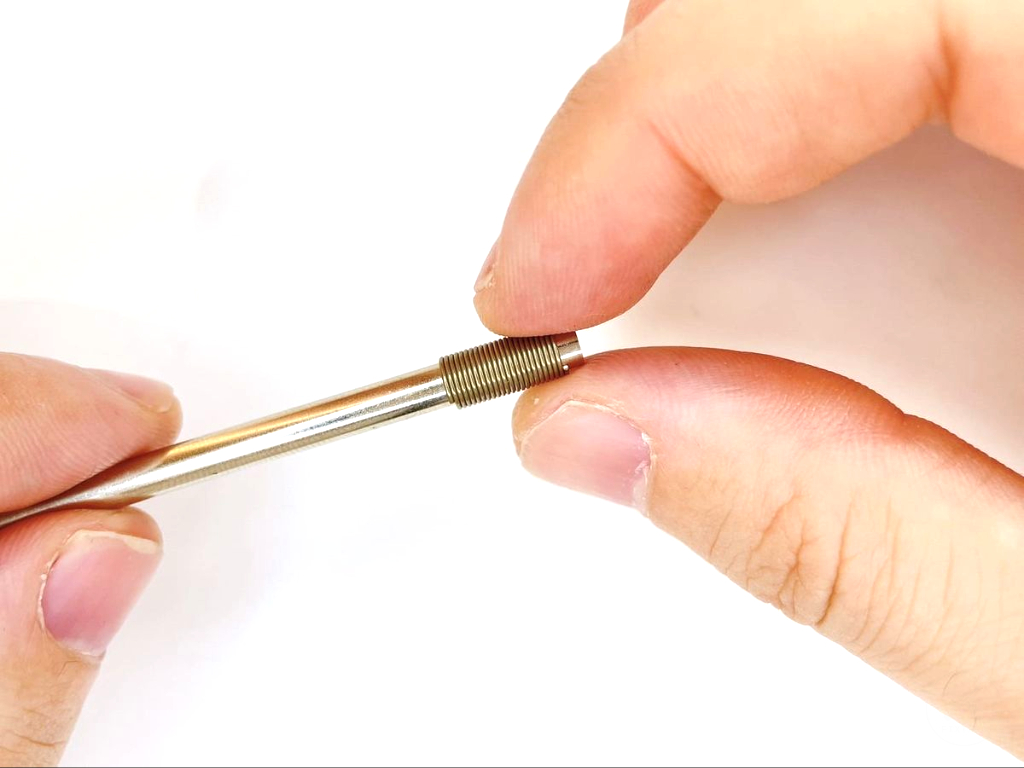

①ステップ.1チャックにバネを装着する

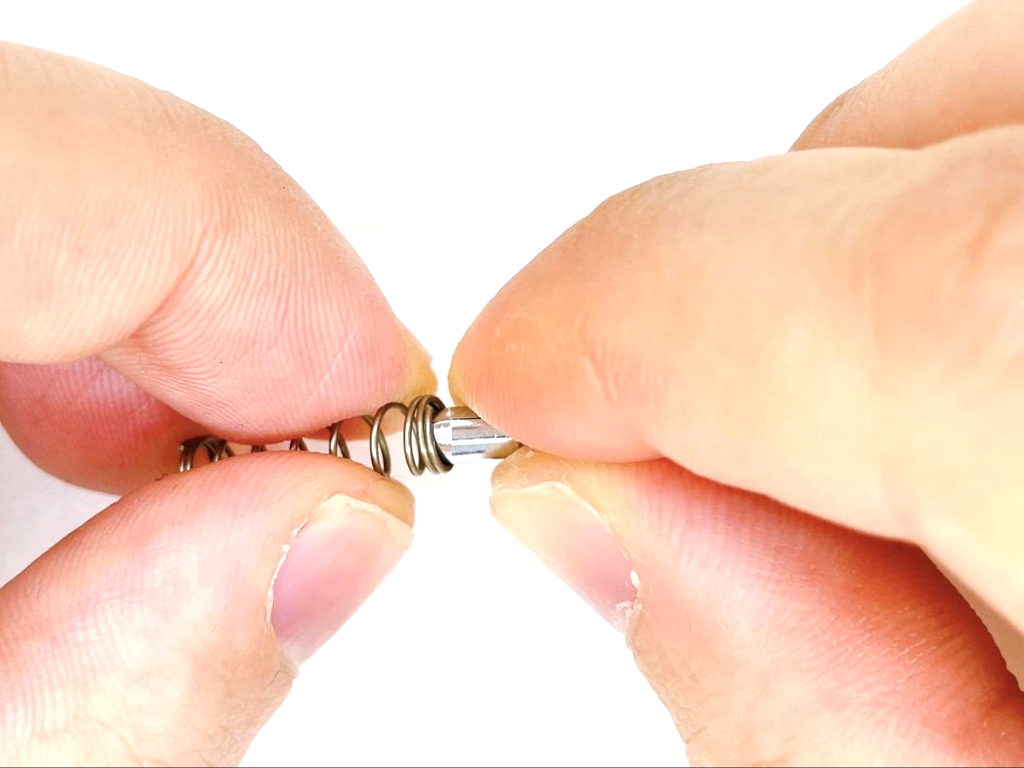

芯タンク先端のチャック部分にバネを押し込んで装着します。
装着時、チャック部分を指で押さえないとバネが挿入できません。

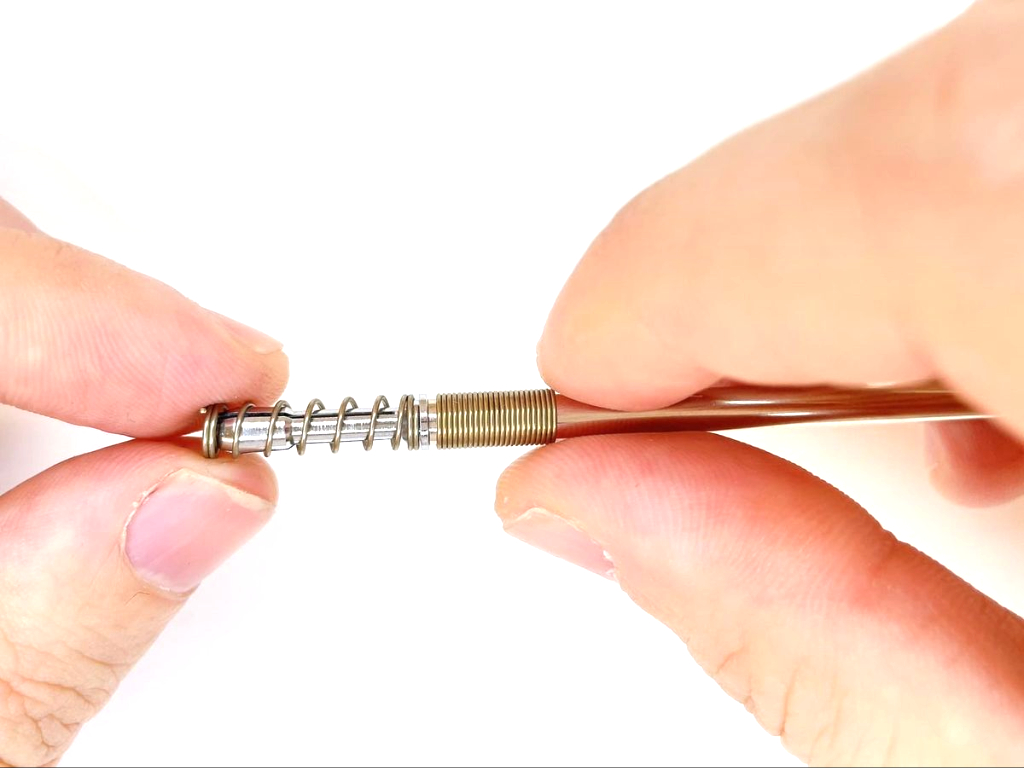

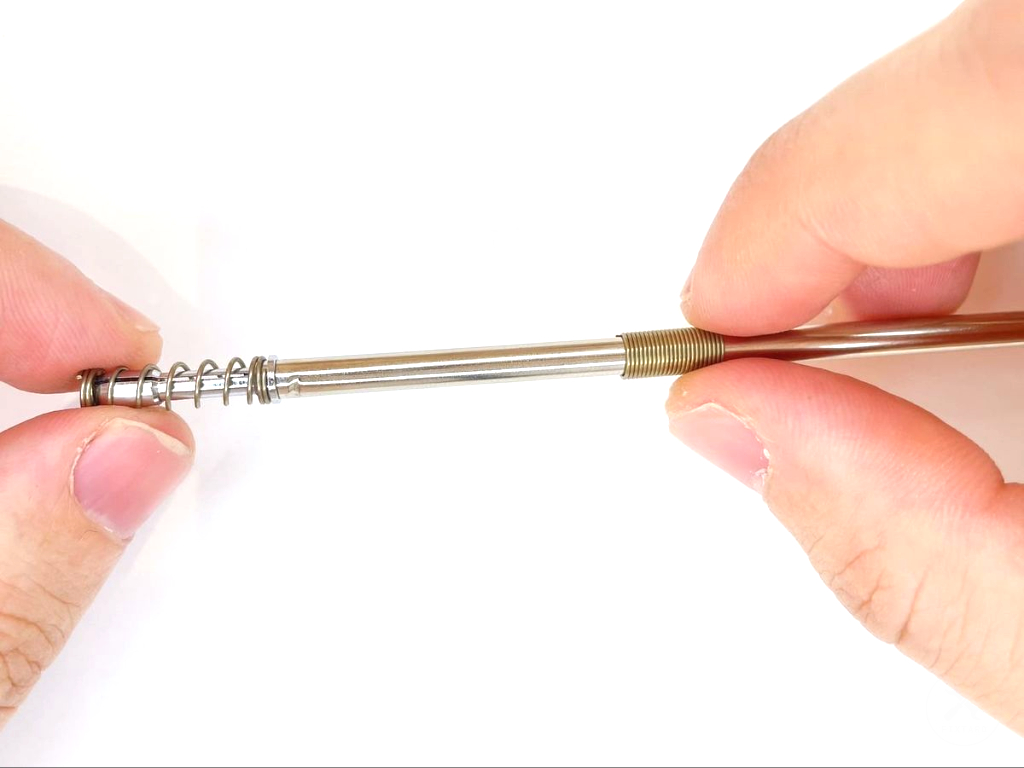

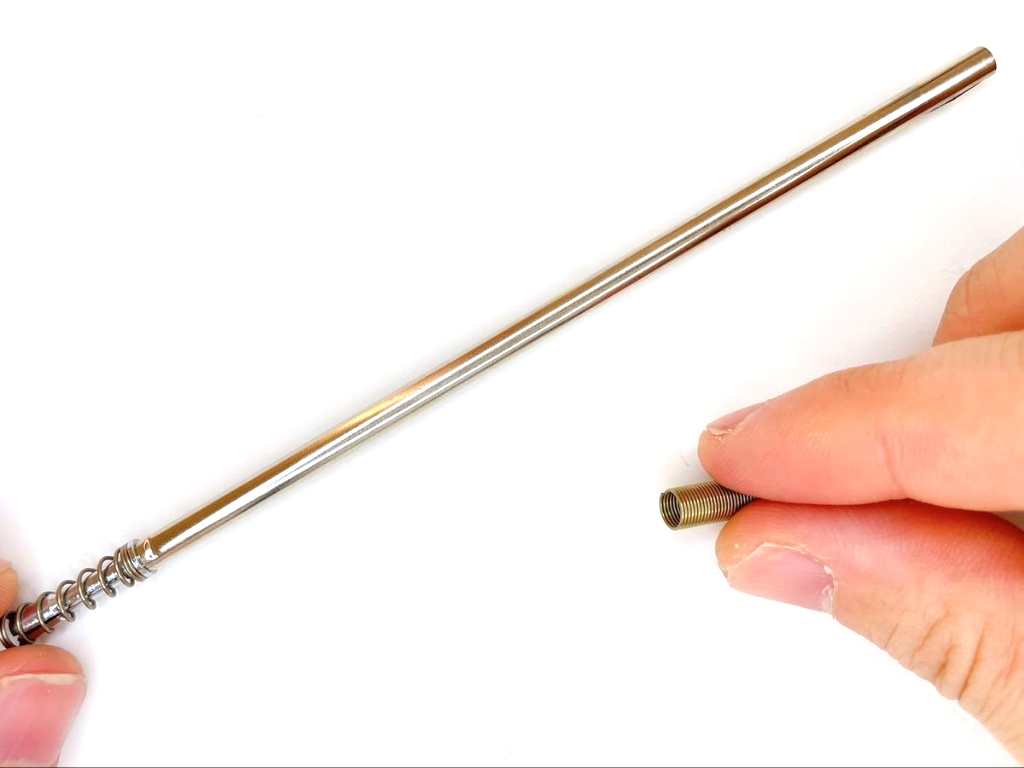

②ステップ.2芯タンクにバネを装着する

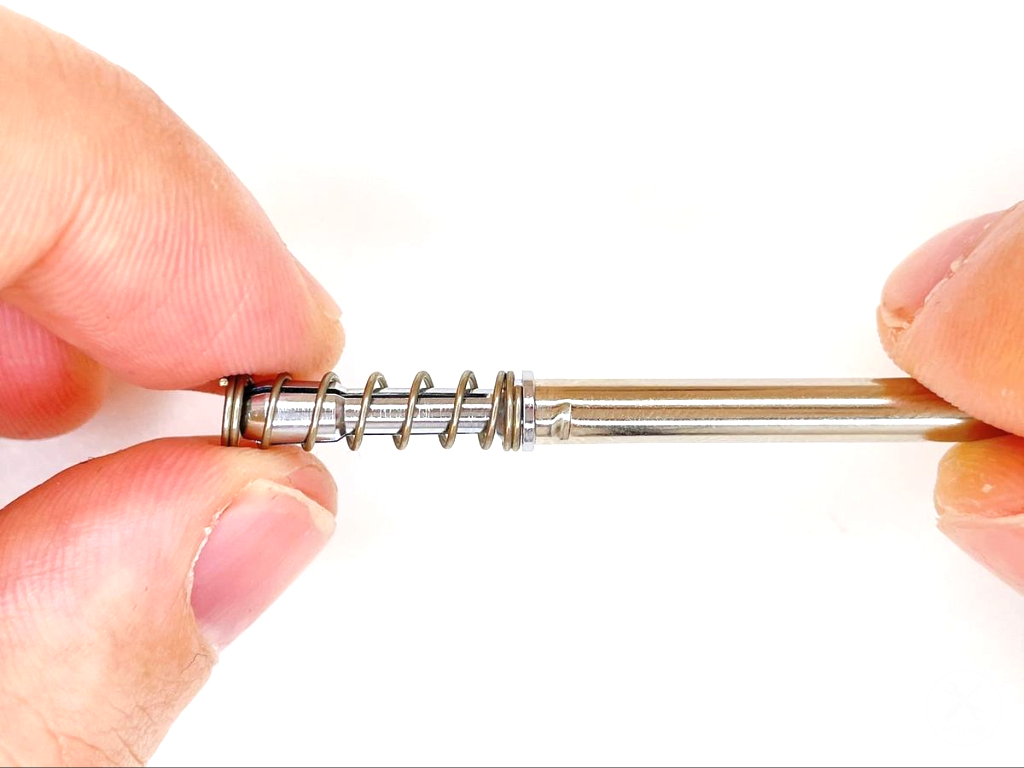

芯タンク上部からバネを挿入し、チャック部分までスライドさせて装着します。

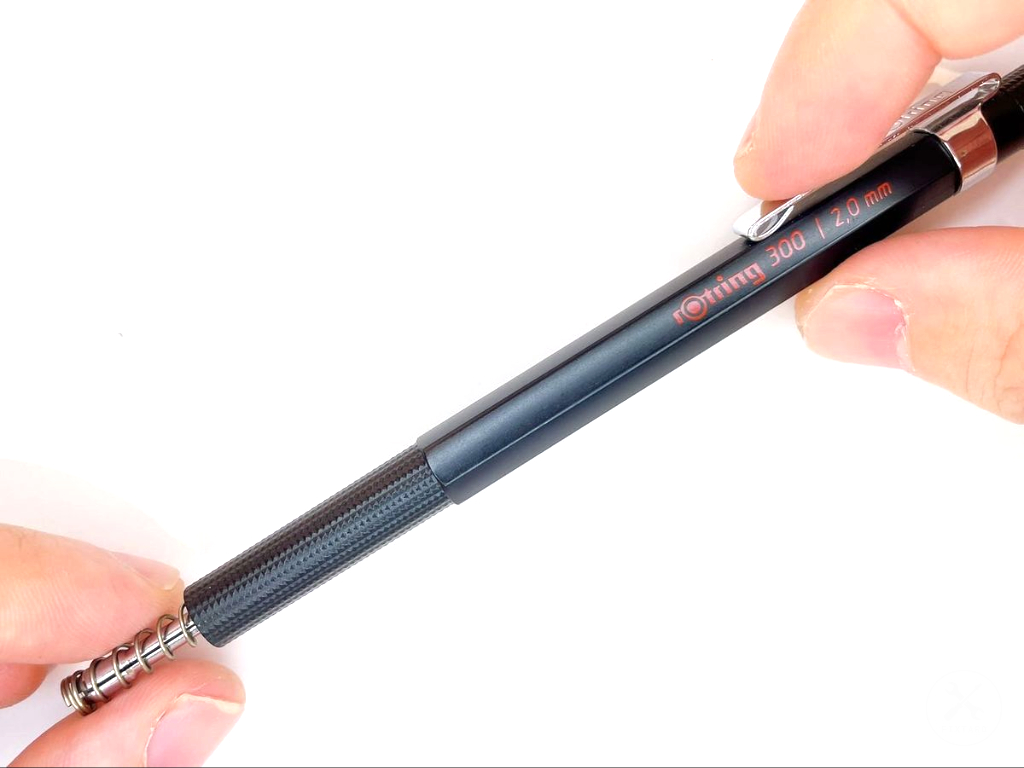

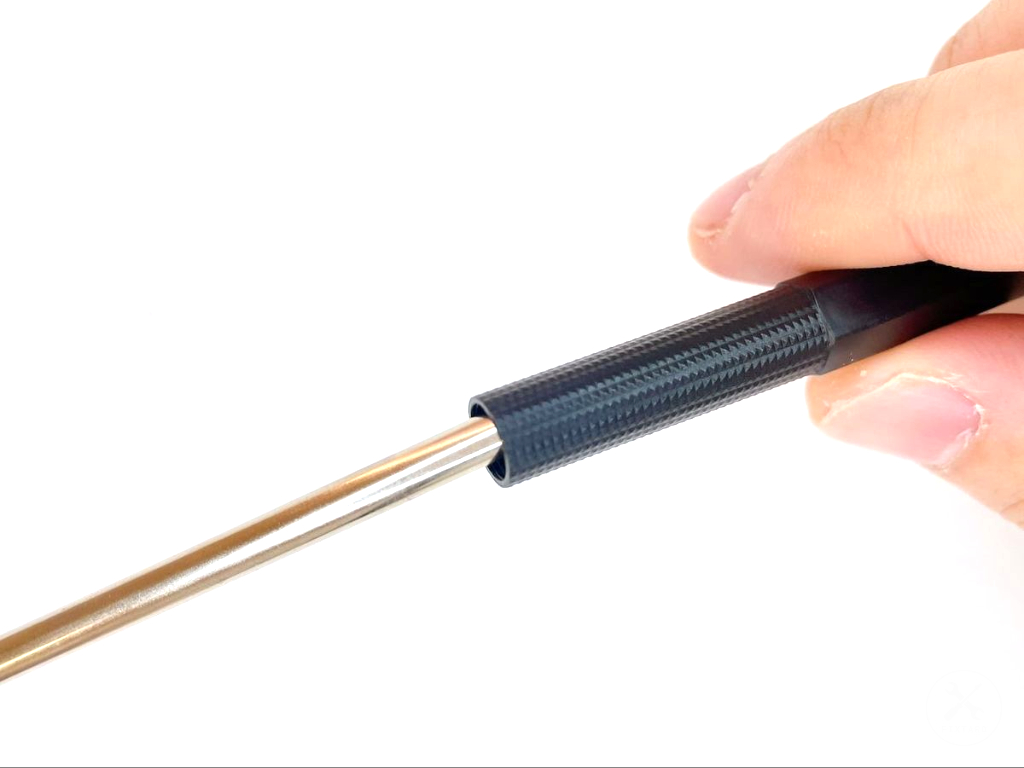

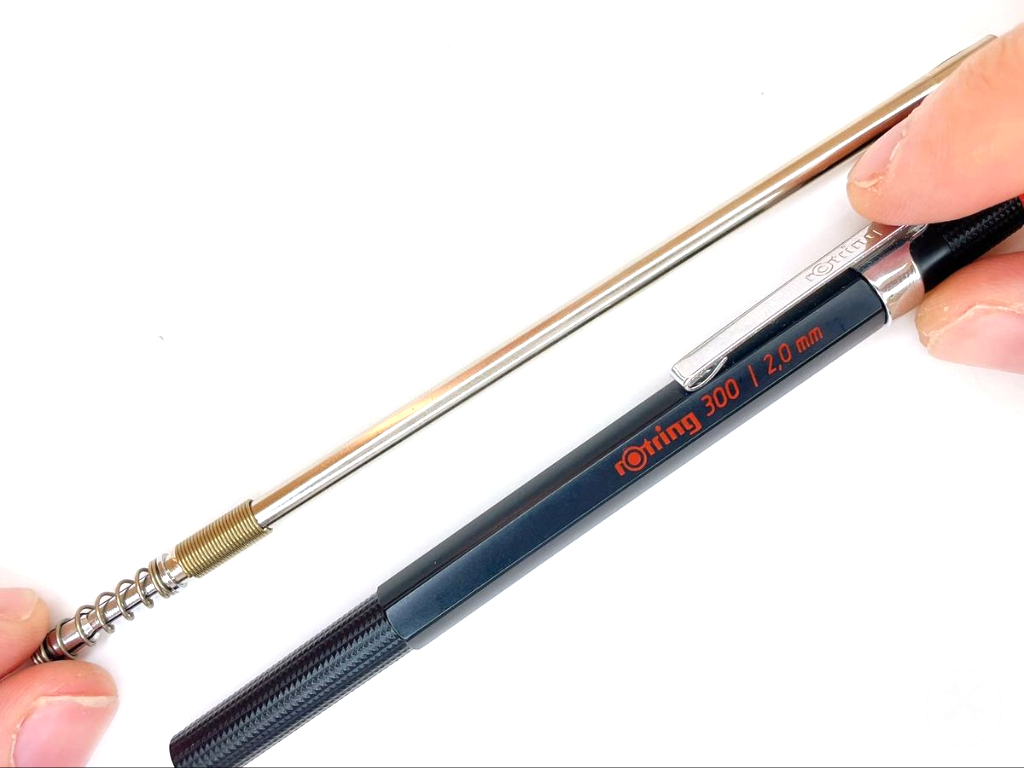

③ステップ.3ケースに芯タンクを装着する

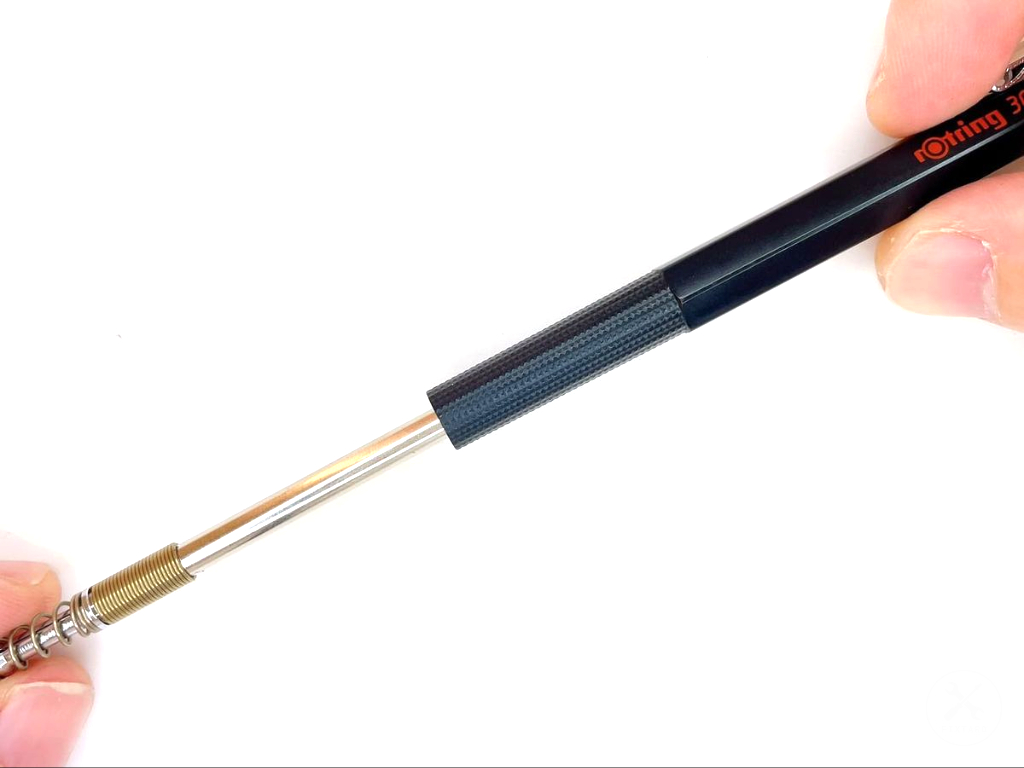

ケース先端から芯タンク上部を挿入し、ケース先端からチャック部分だけ飛び出るまで押し込んで装着します。

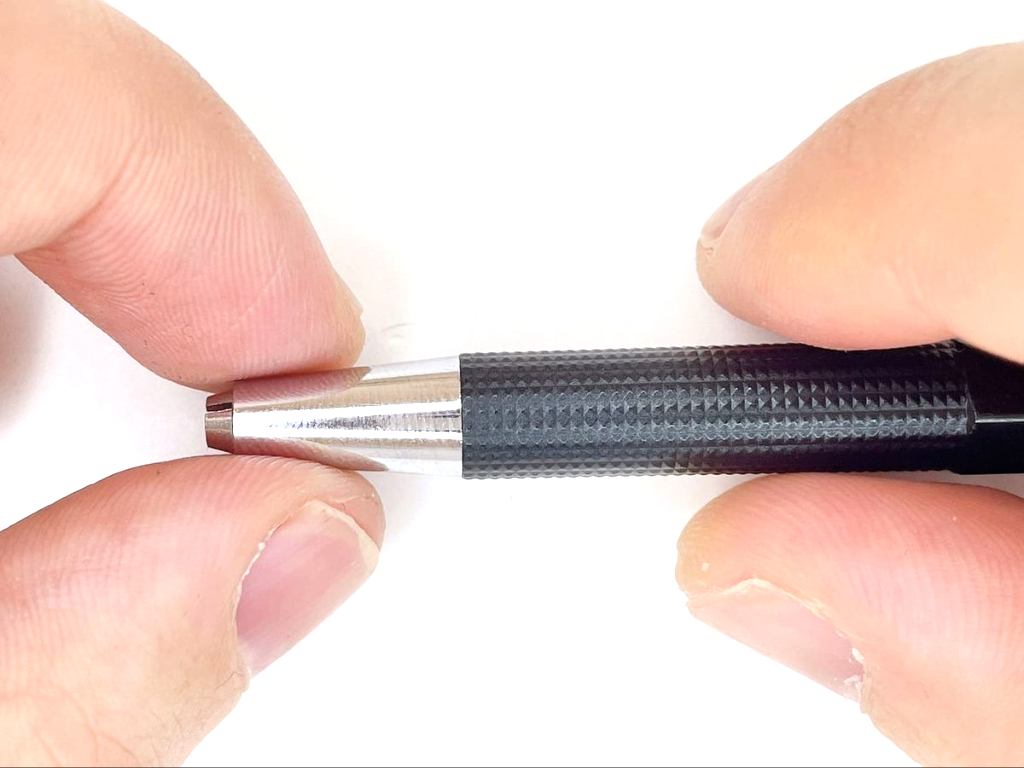

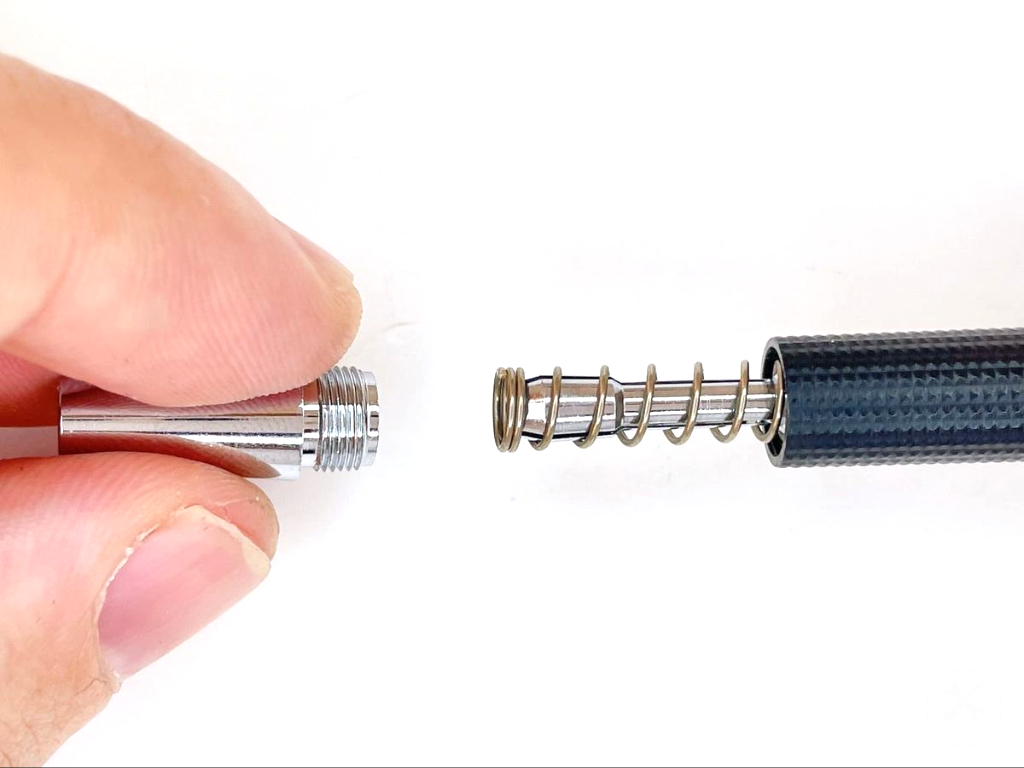

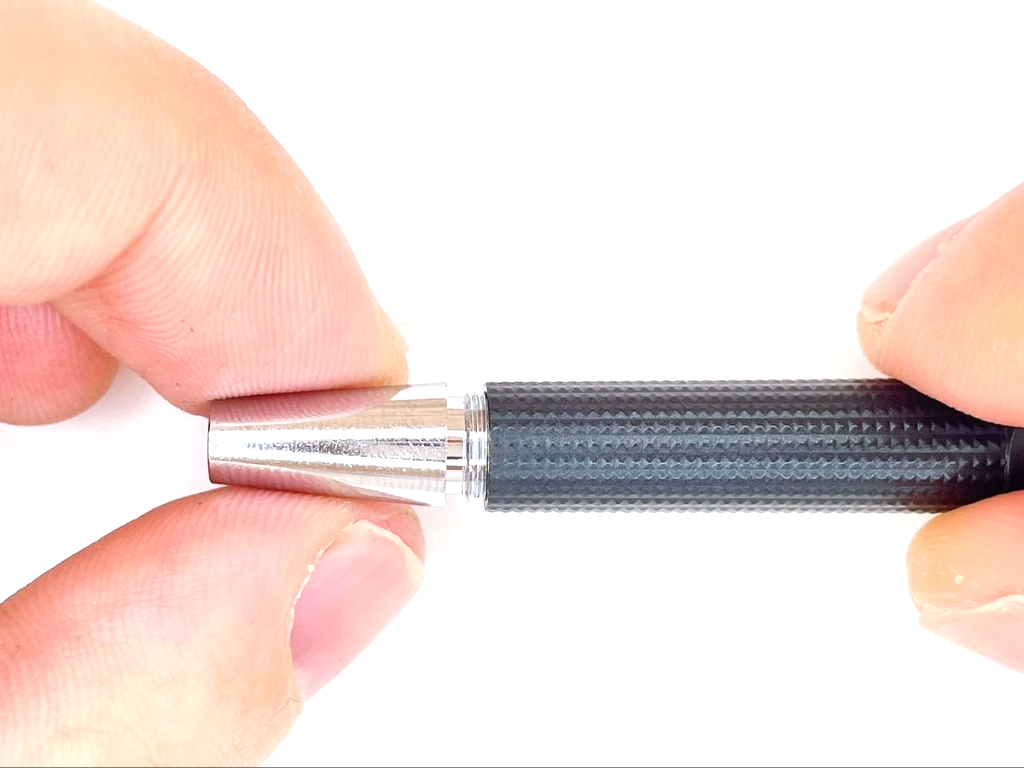

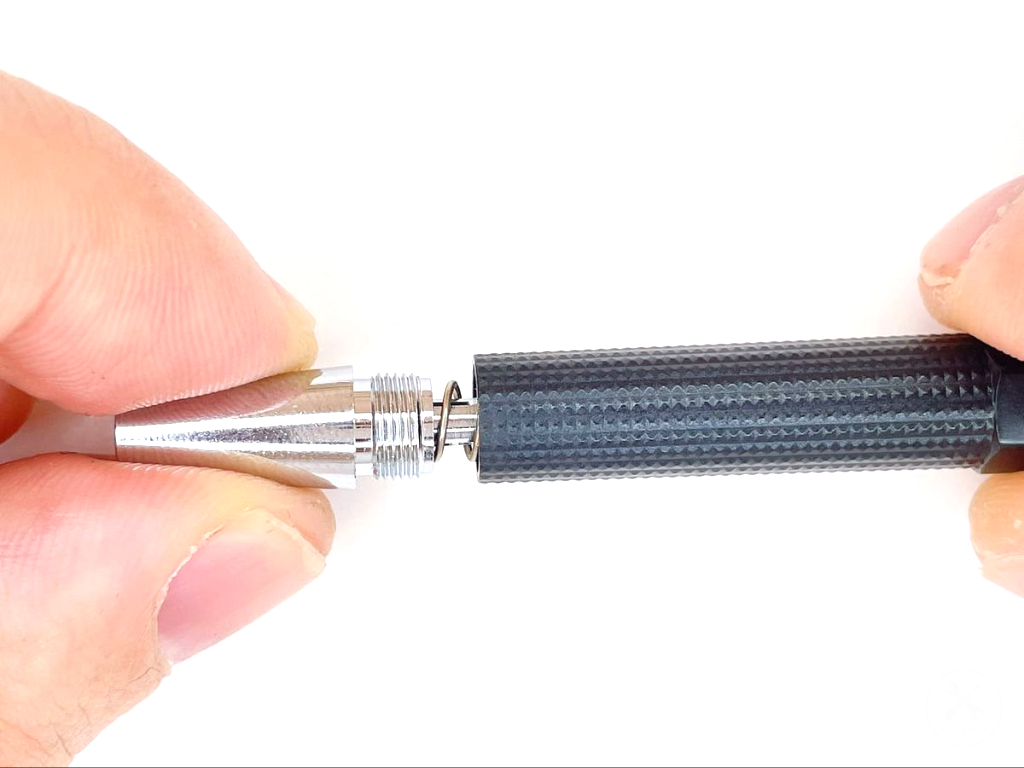

④ステップ.4口金を装着する
ペン先に口金を時計回りに回して装着します。

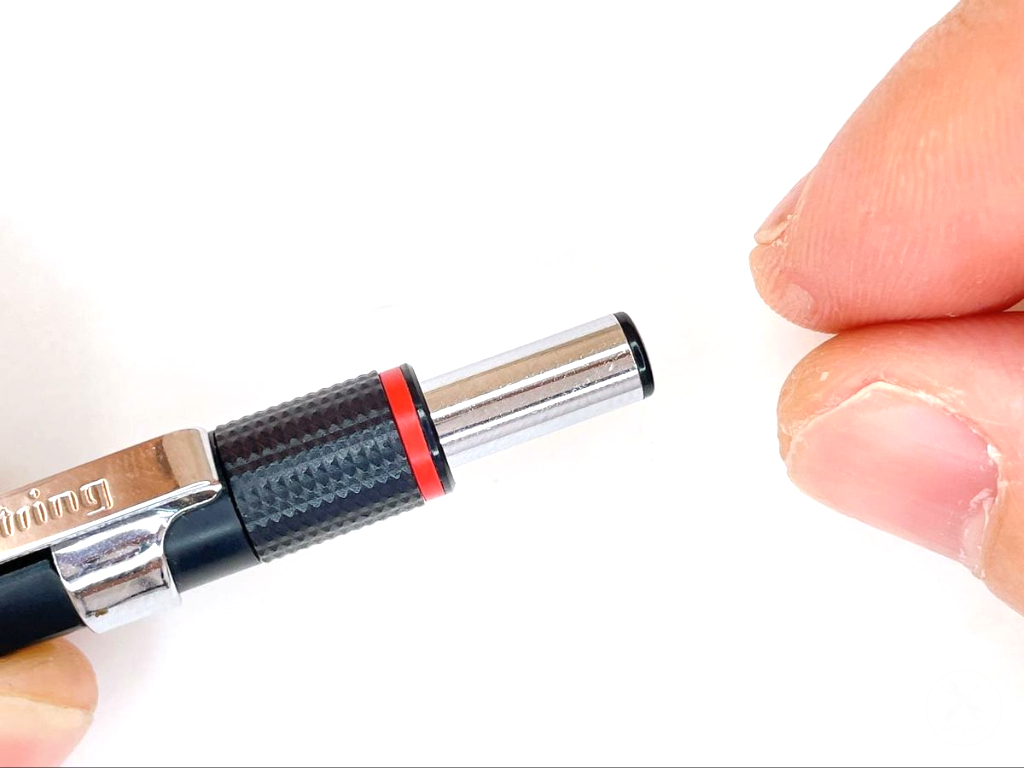

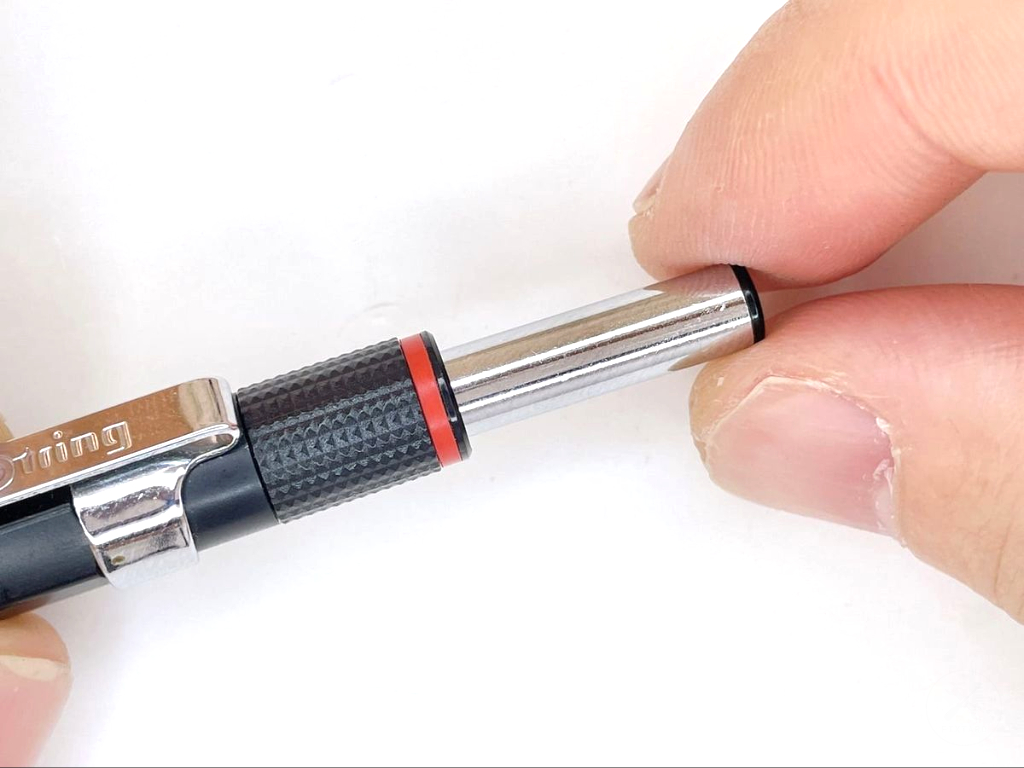

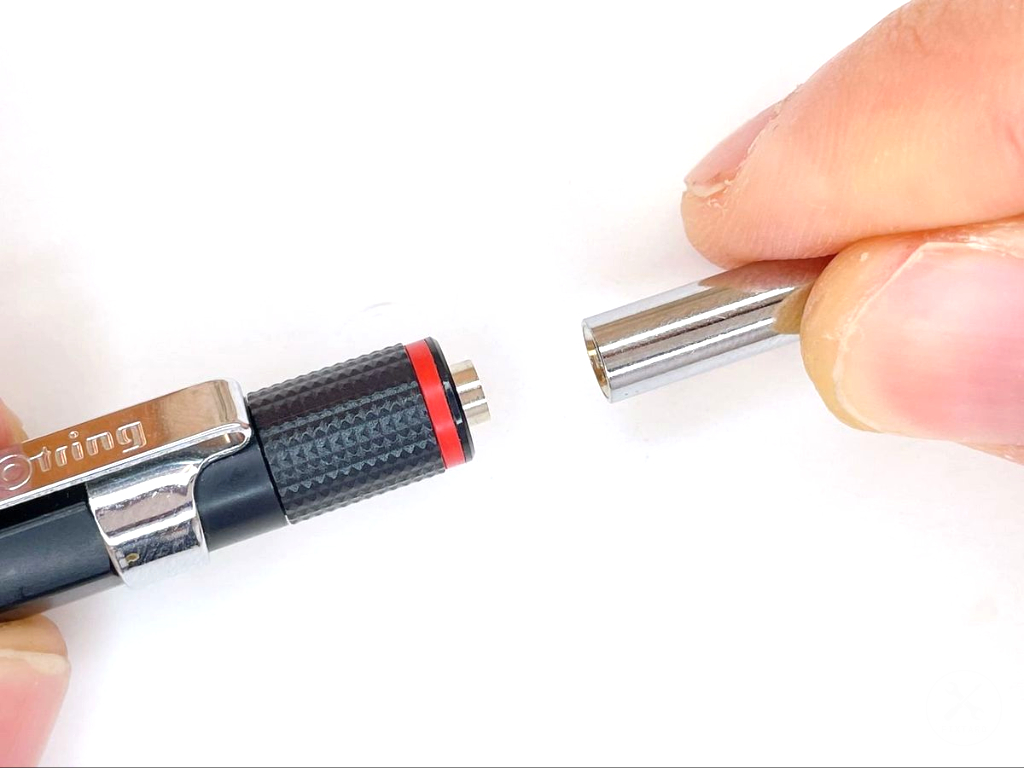

⑤ステップ.5ノックキャップを装着する
ケース上部にノックキャップを押し込んで装着します。

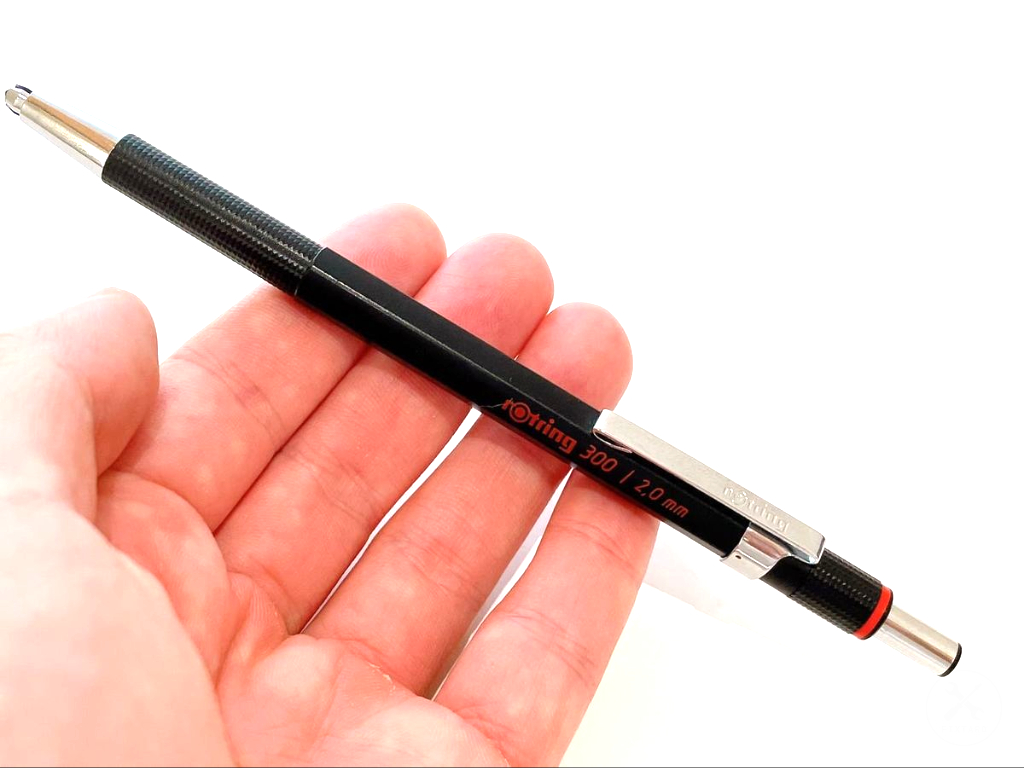

⑥ステップ.6組立完了
以上で、ロットリング300シャープペンの組立完了です。
組立完了後は正しく組立ができているか動作チェックしましょう。

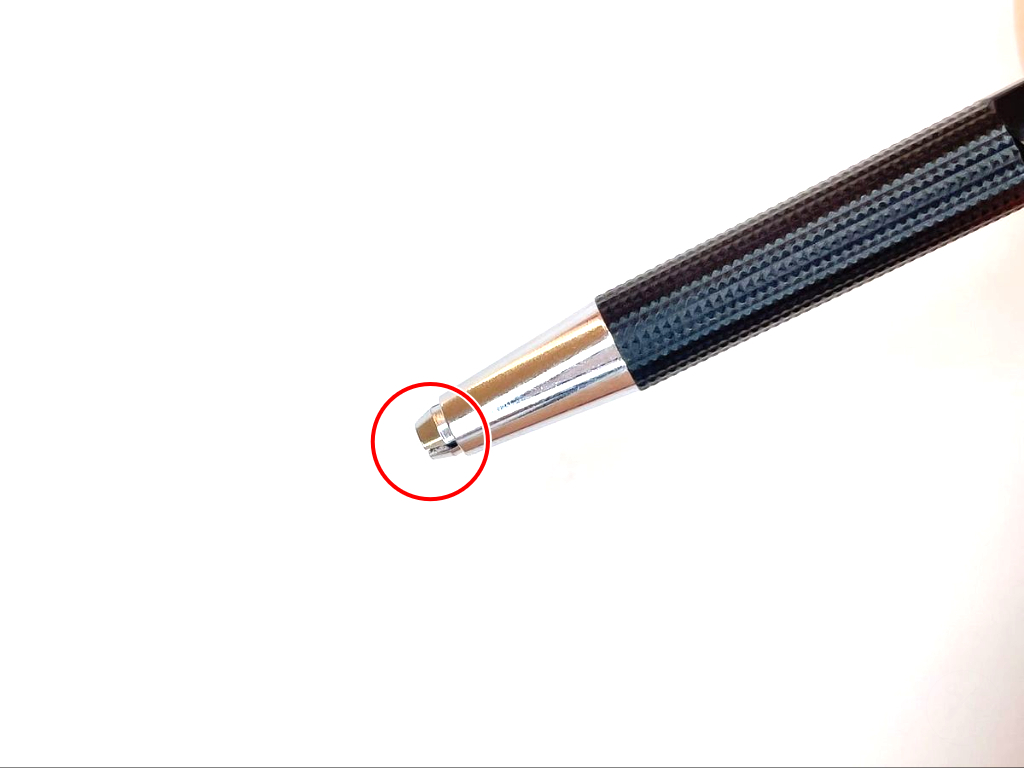

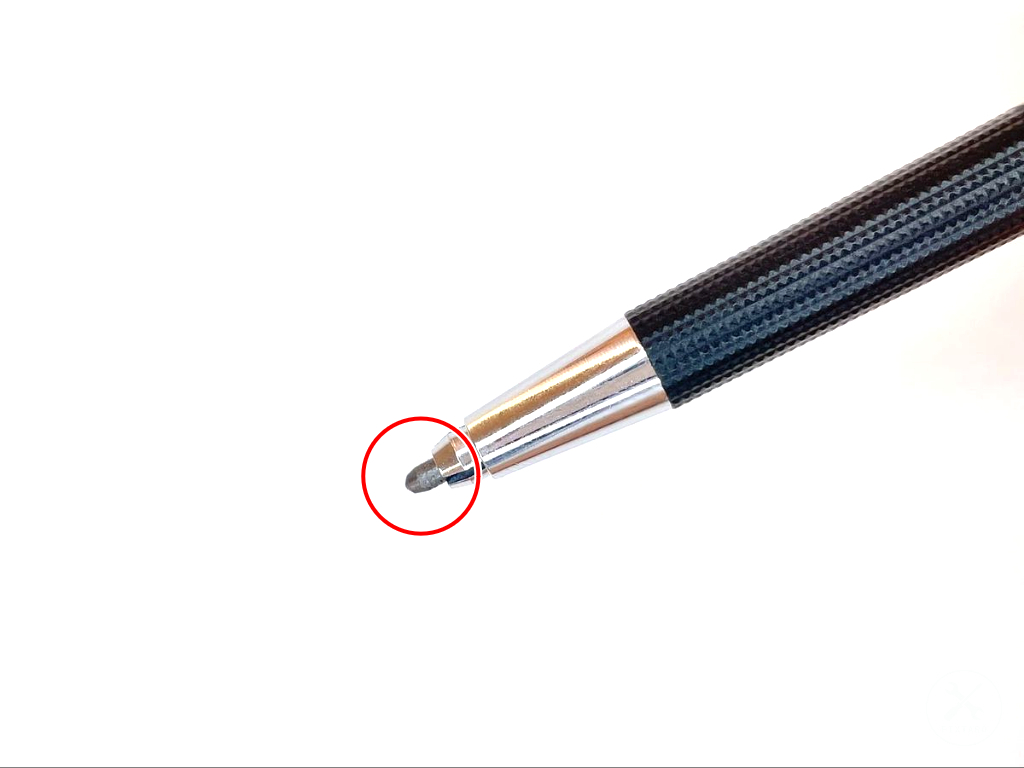

⑦ステップ.7動作チェック①ノックしたらシャー芯が出ること
ペン内部にシャー芯が装填された状態で、ペン上部をノックしたらペン先端からシャー芯が出ることを確認しましょう。

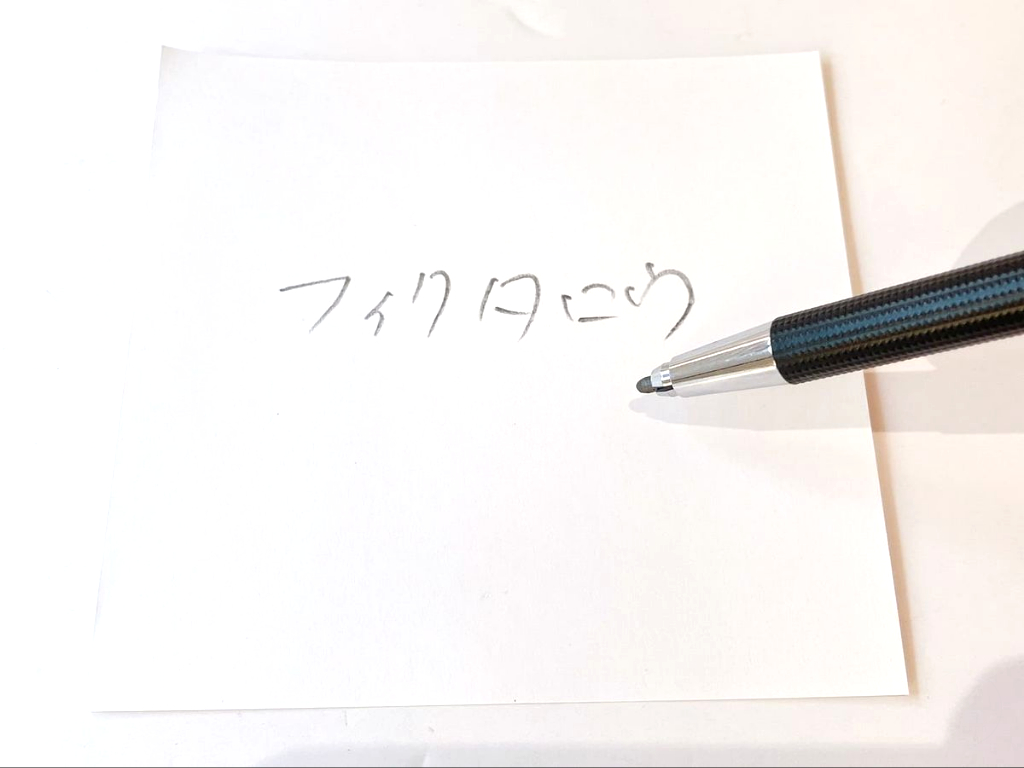

⑧ステップ.8動作チェック②文字が書けること
ペン先端からシャー芯が出た状態で、実際に文字が書けることを確認しましょう。
安全のためのガイドライン
1件作業マットを敷くと傷がつきにくい
部品を机に直接置くと、部品と机が擦りあって傷がつく可能性があります。少しでも傷をつけたくない場合は組立前に作業マットを敷くことをお勧めします。
よくある質問
1件Q
組立に工具は必要ですか？
A
不要です。
