グラフギア1000の組立方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/06/02
0コメント
534閲覧
グラフギア1000の組立方法を動画で確認
💡 ユーザーによるコメントを確認しながら修理できます！›› 修理の流れを写真でゆっくり見たい方へ
この修理について
今回は、グラフギア1000の組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

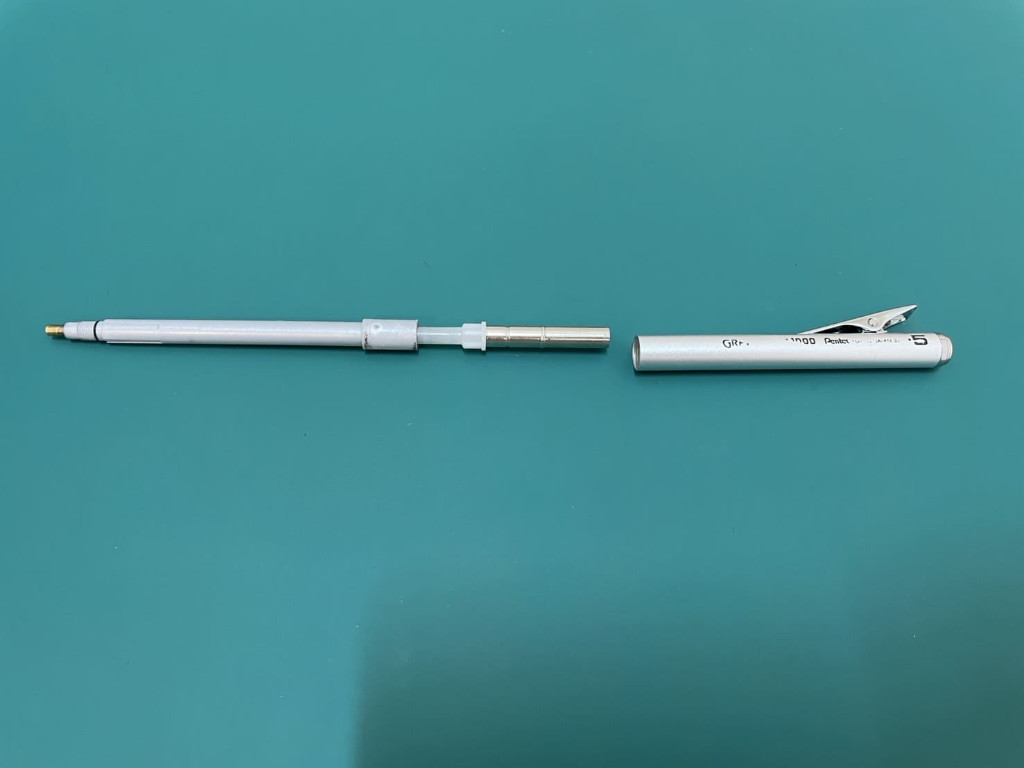

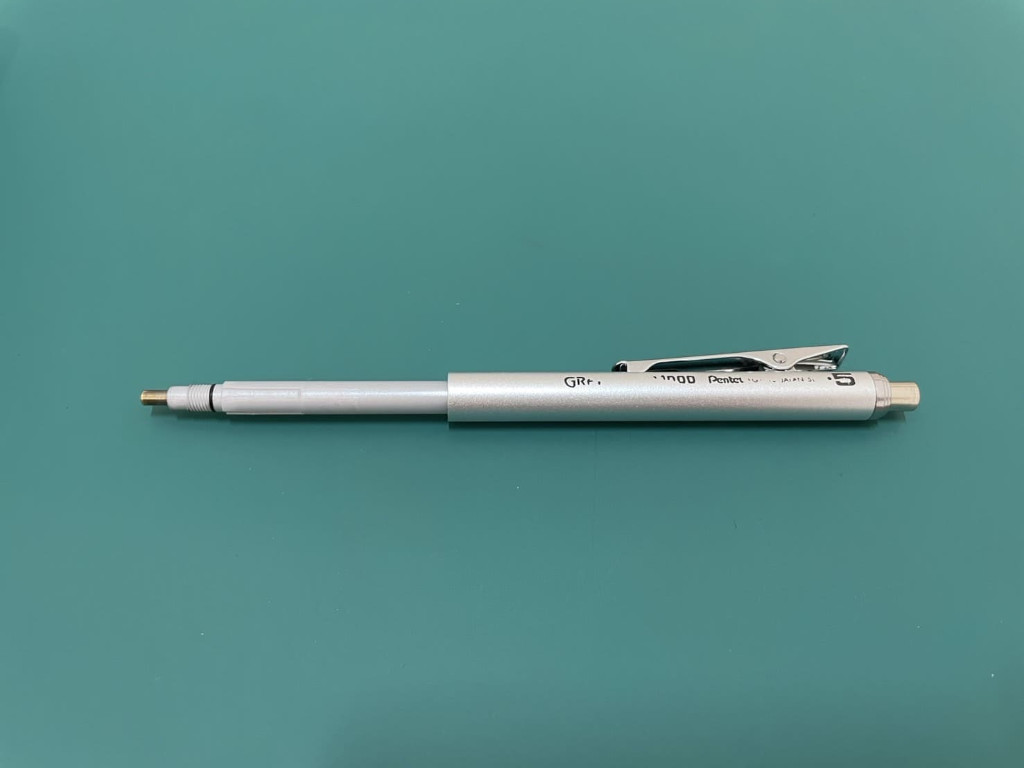

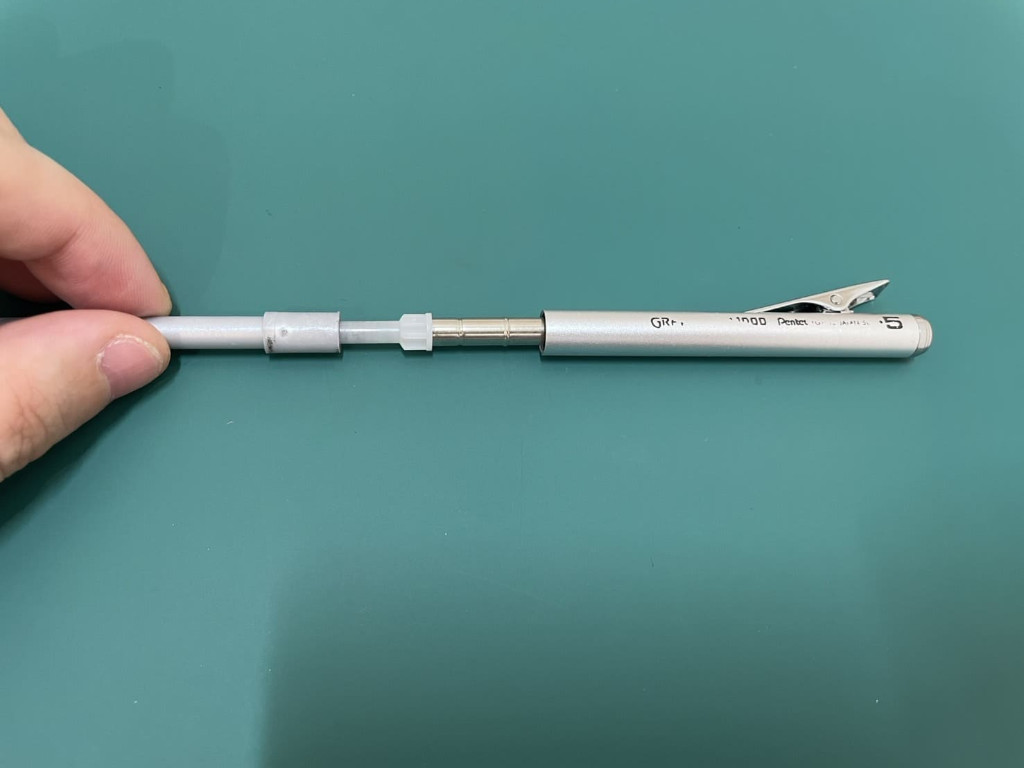

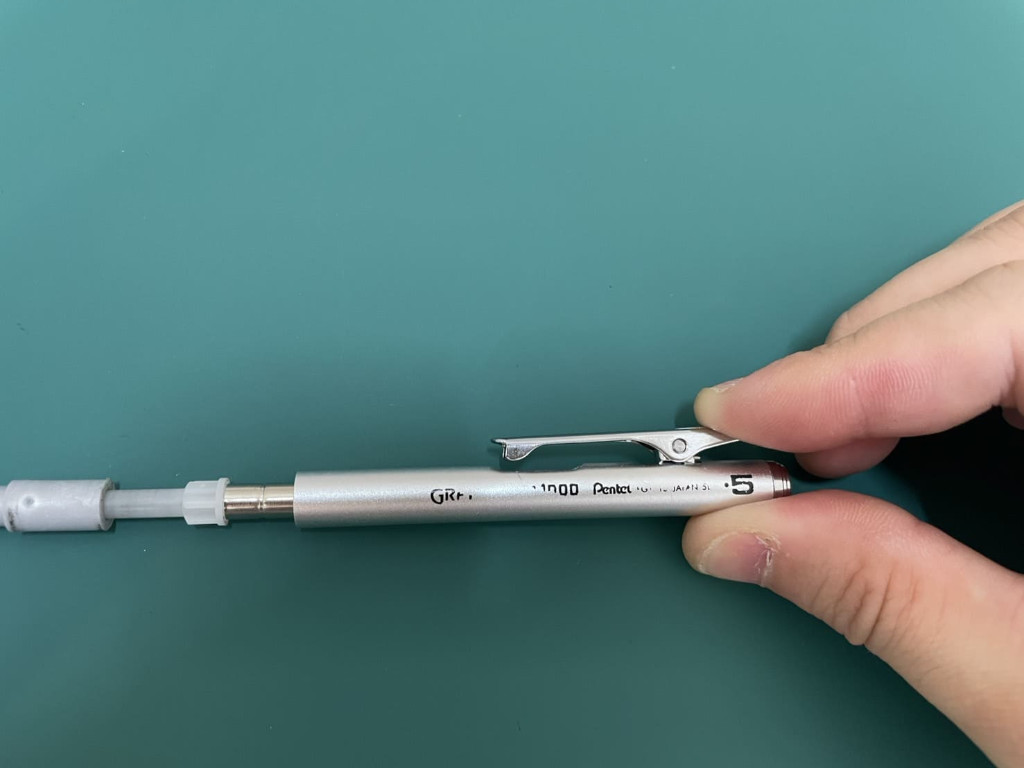

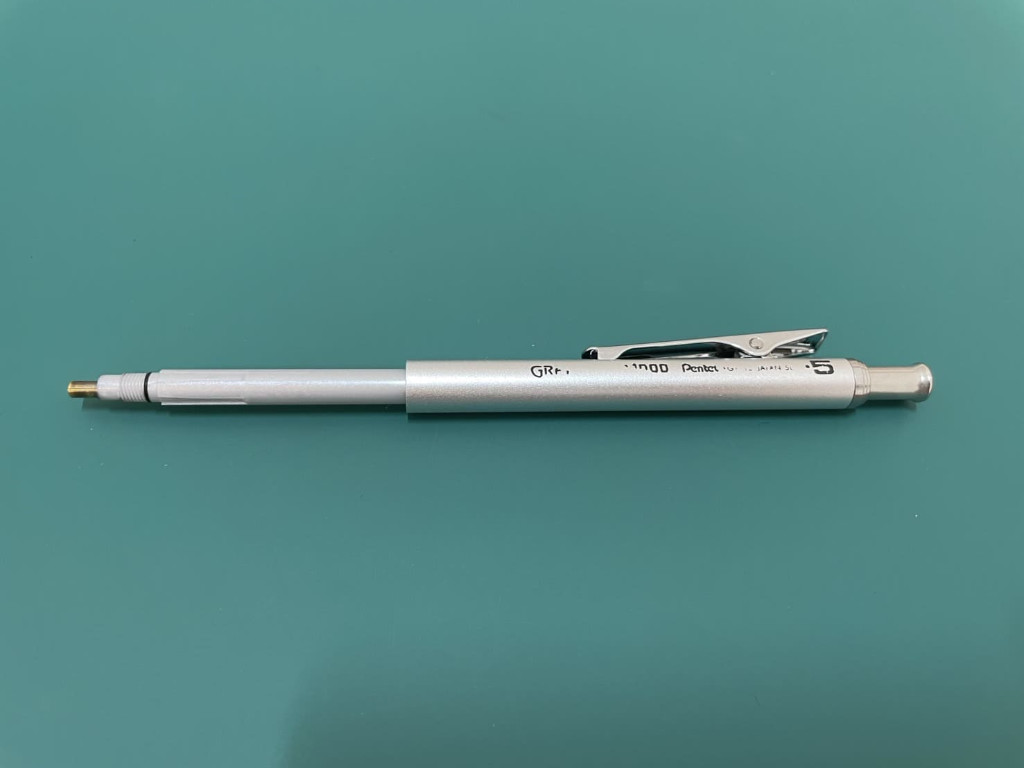

①ステップ.1シャーペン本体をケース（シルバー）に挿入する
シャーペン本体をケース（シルバー）に挿入しましょう。
挿入時に、ケース（シルバー）のクリップを上に上げた状態で挿入する必要があります。

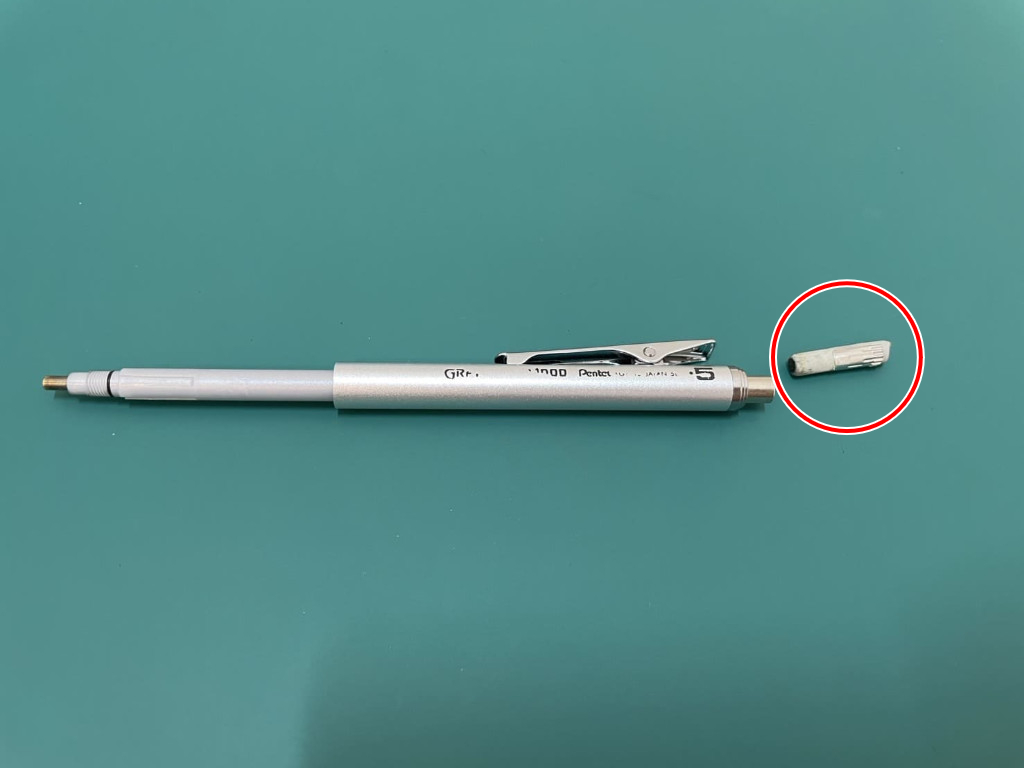

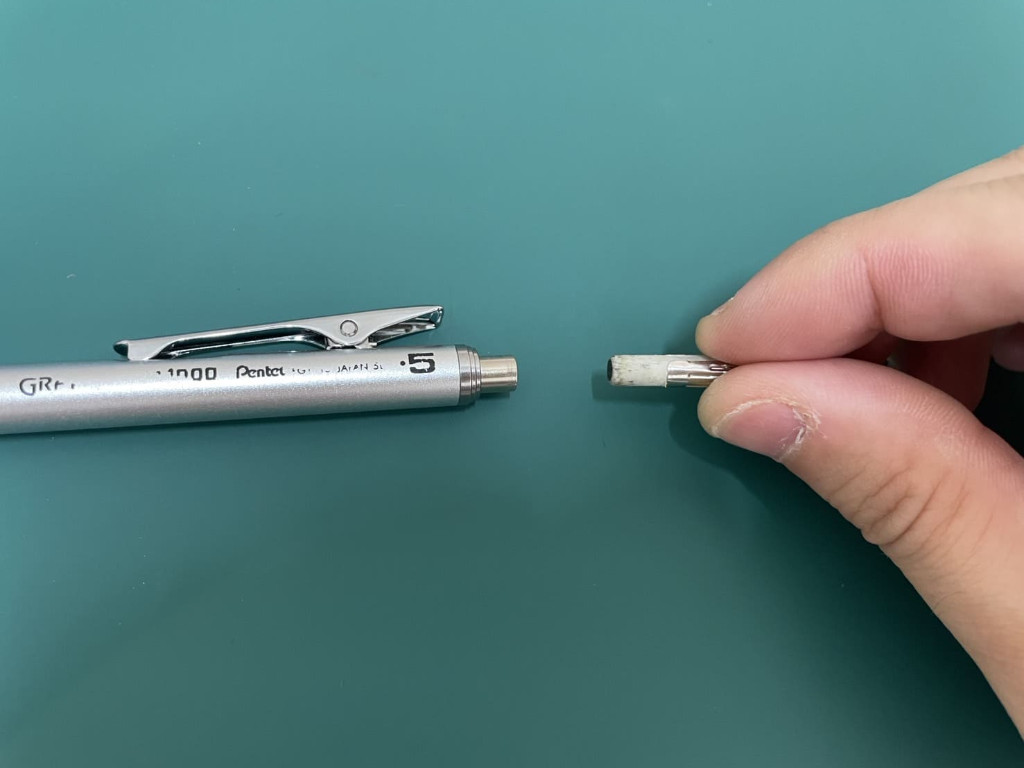

②ステップ.2消しゴムを装着する
ペン上部に消しゴムを装着しましょう。

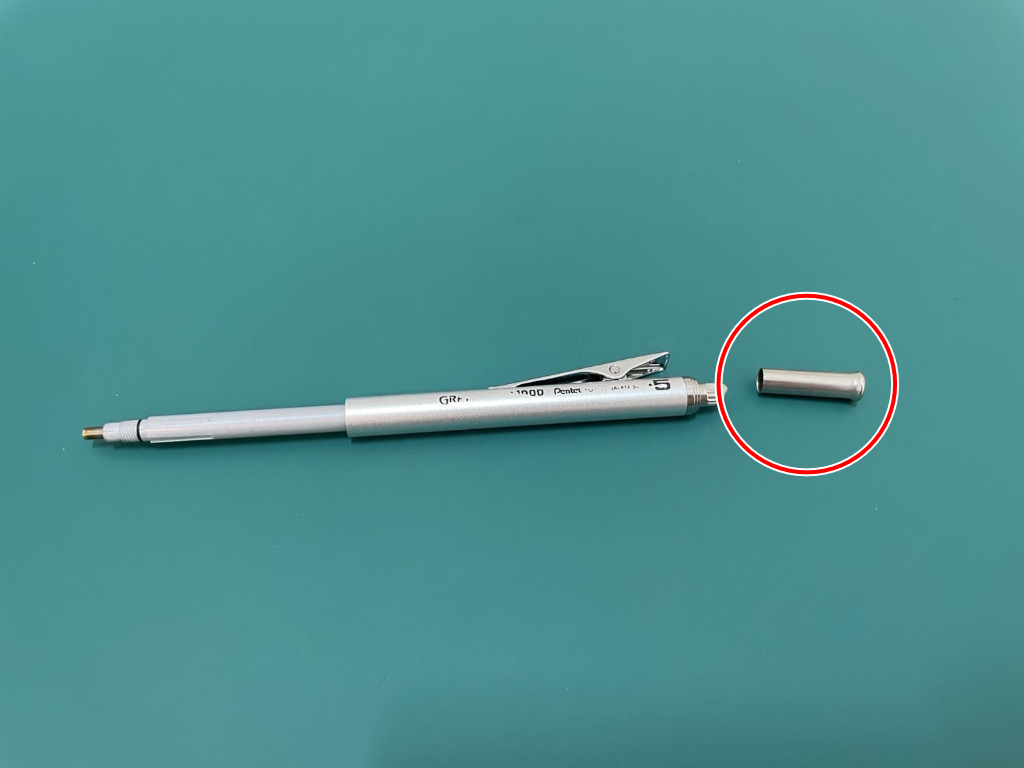

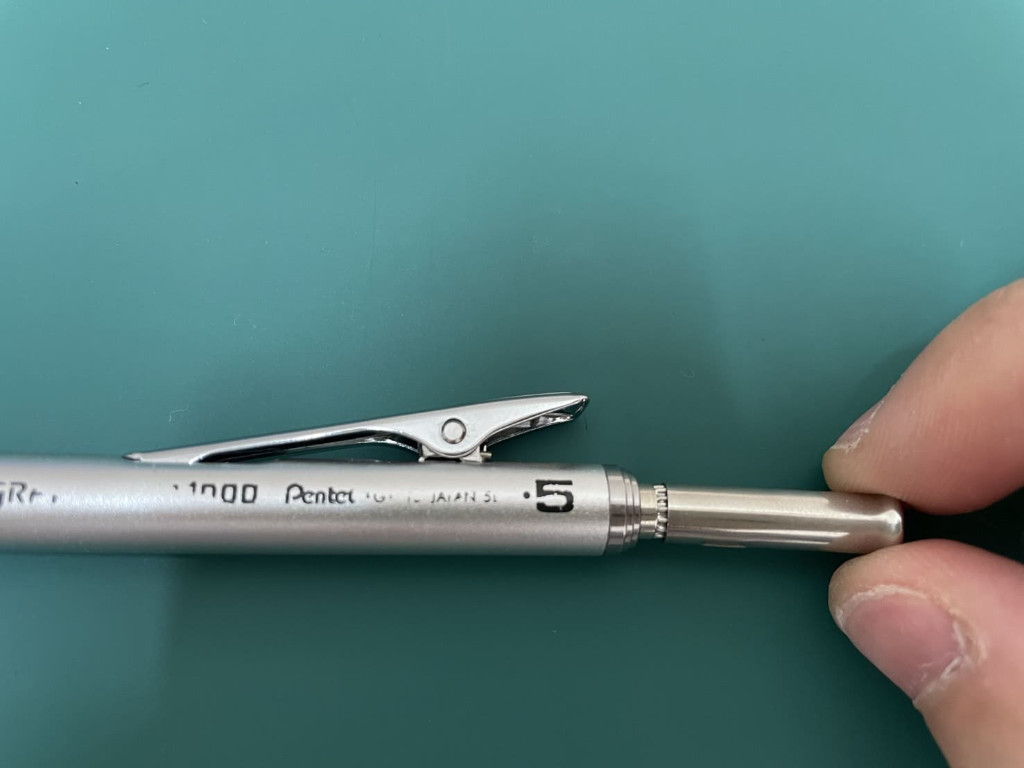

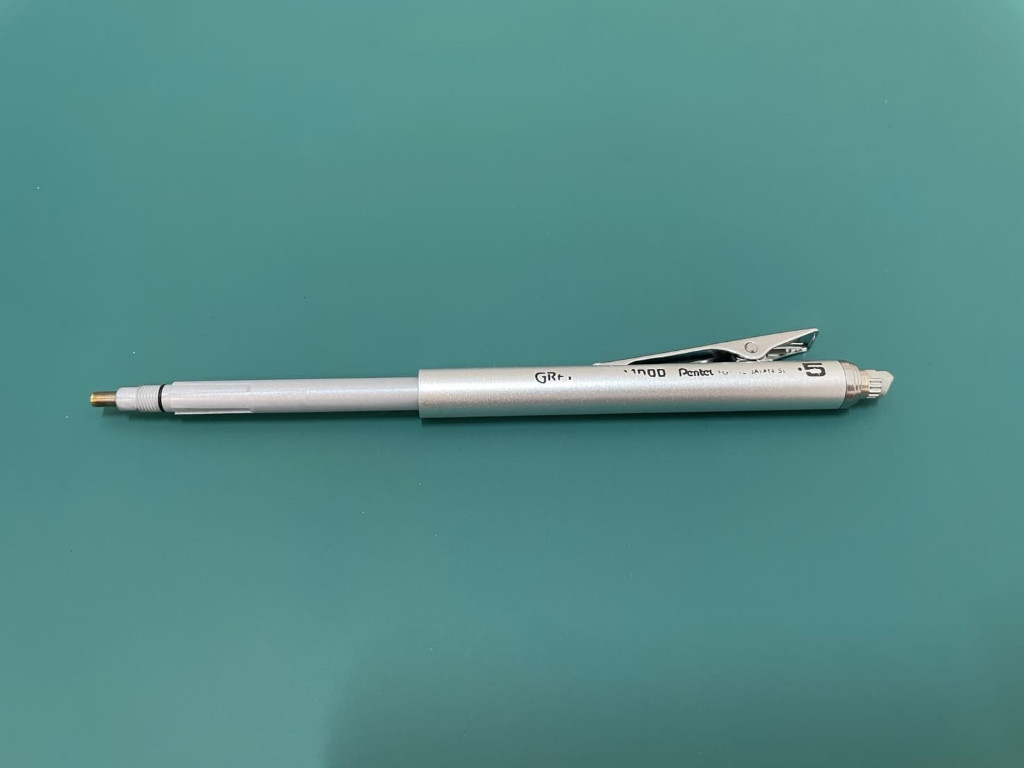

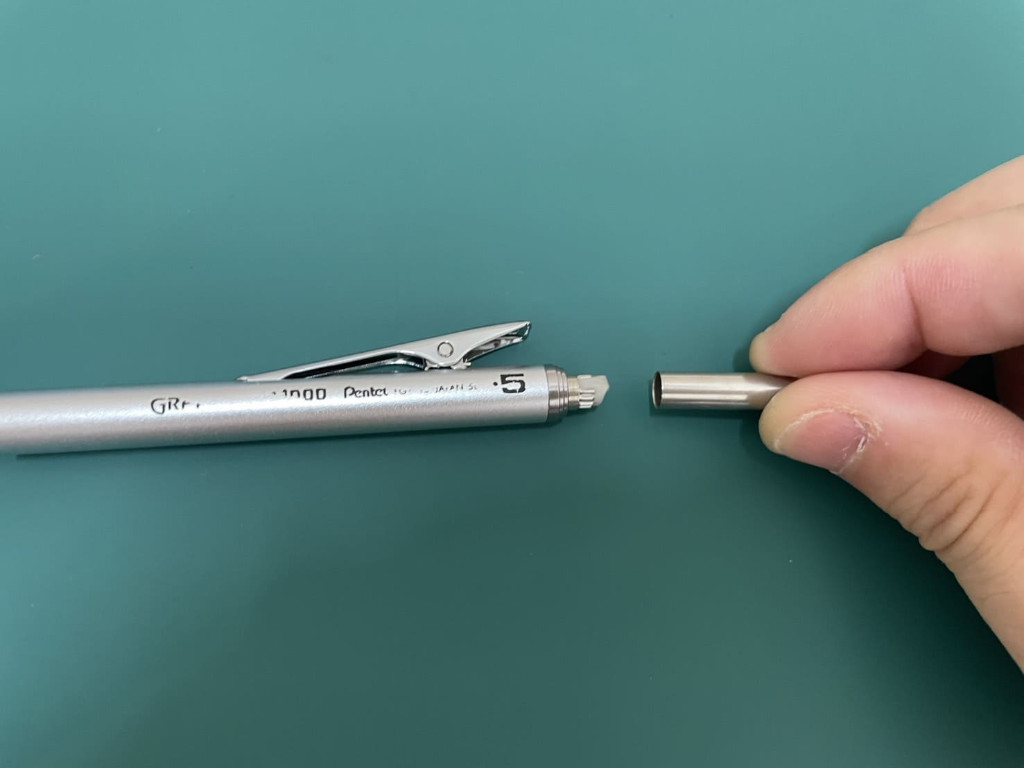

③ステップ.3キャップを装着する
ペン上部にキャップを装着しましょう。

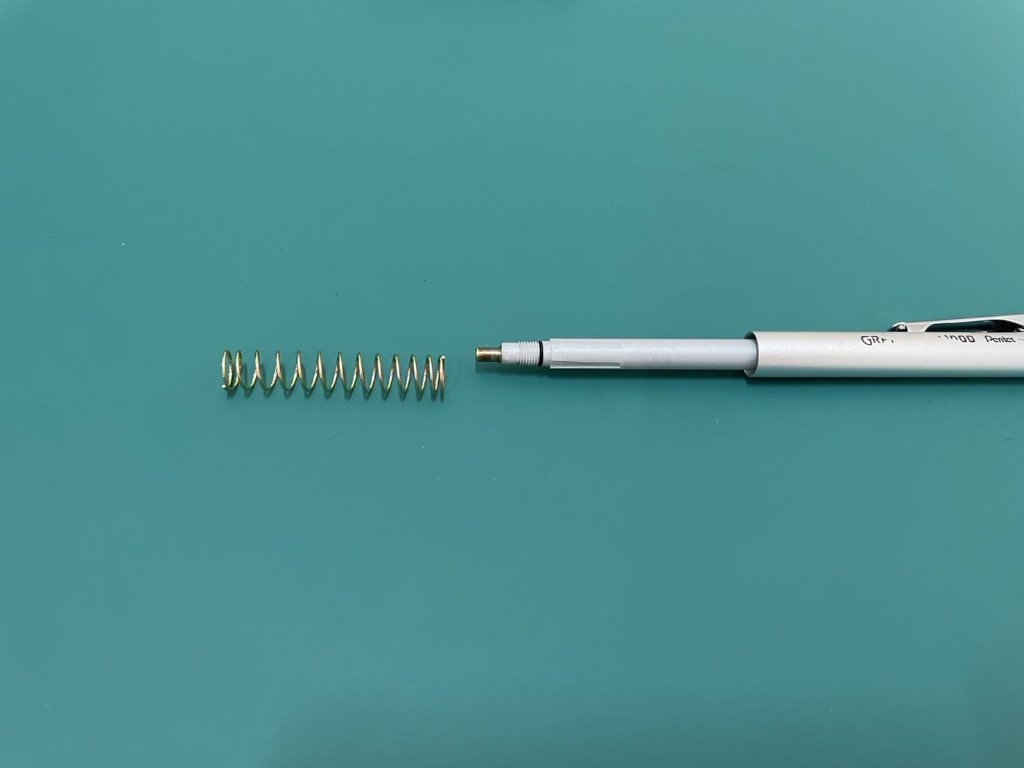

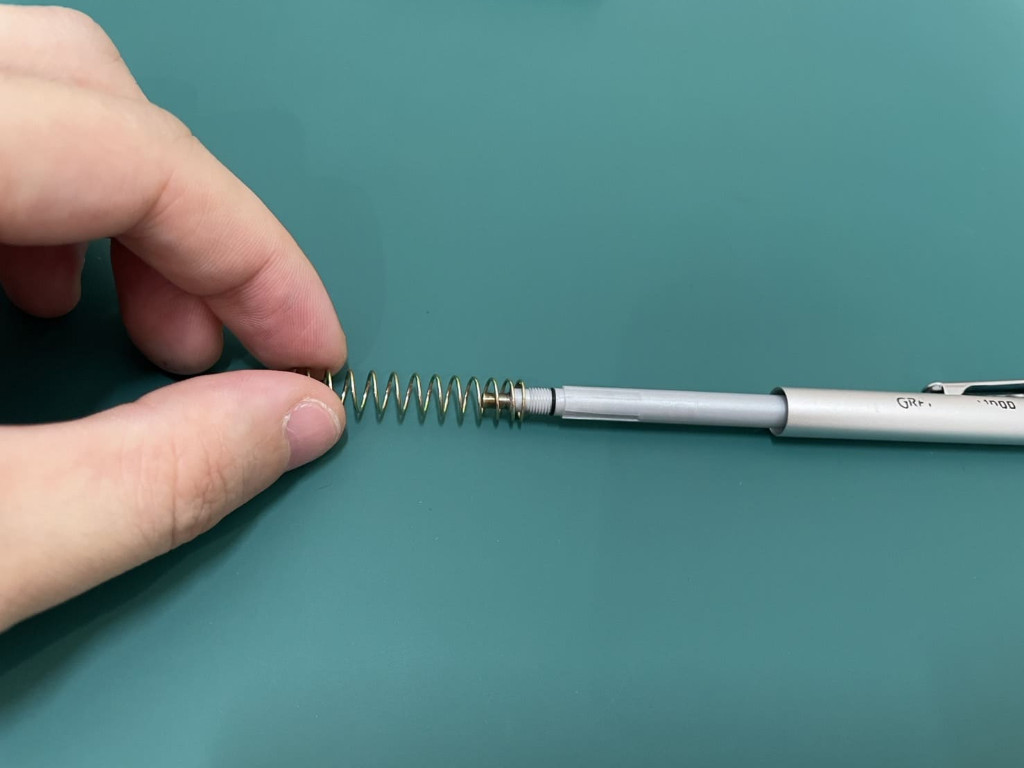

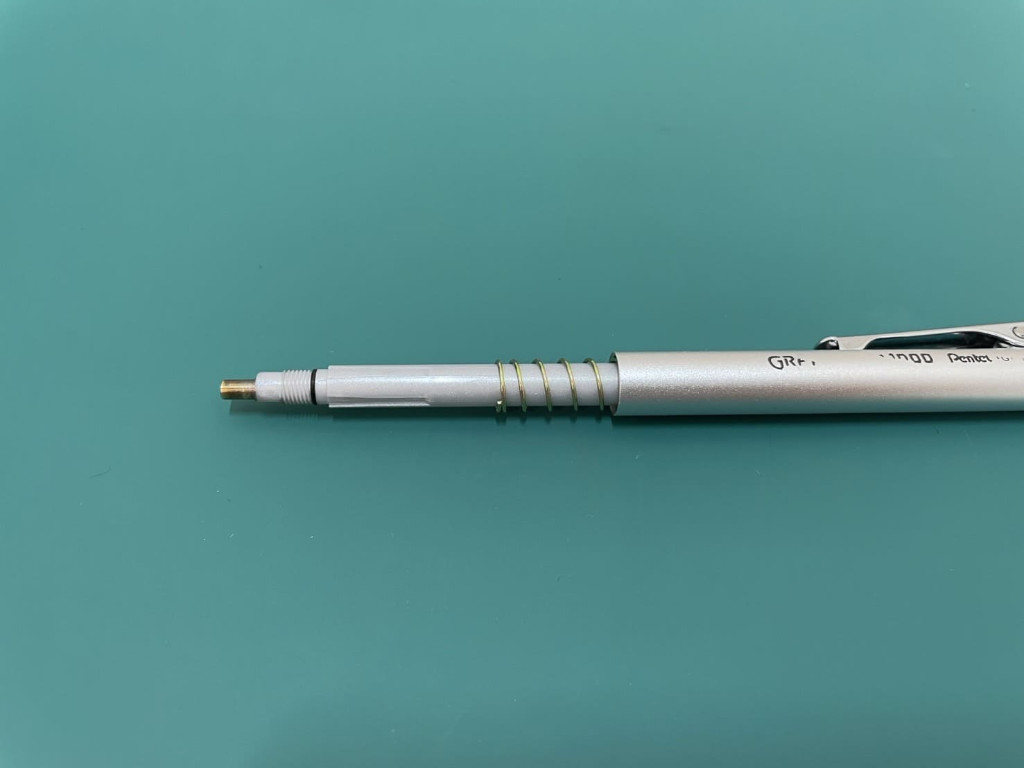

④ステップ.4バネを装着する
本体にバネを装着しましょう。

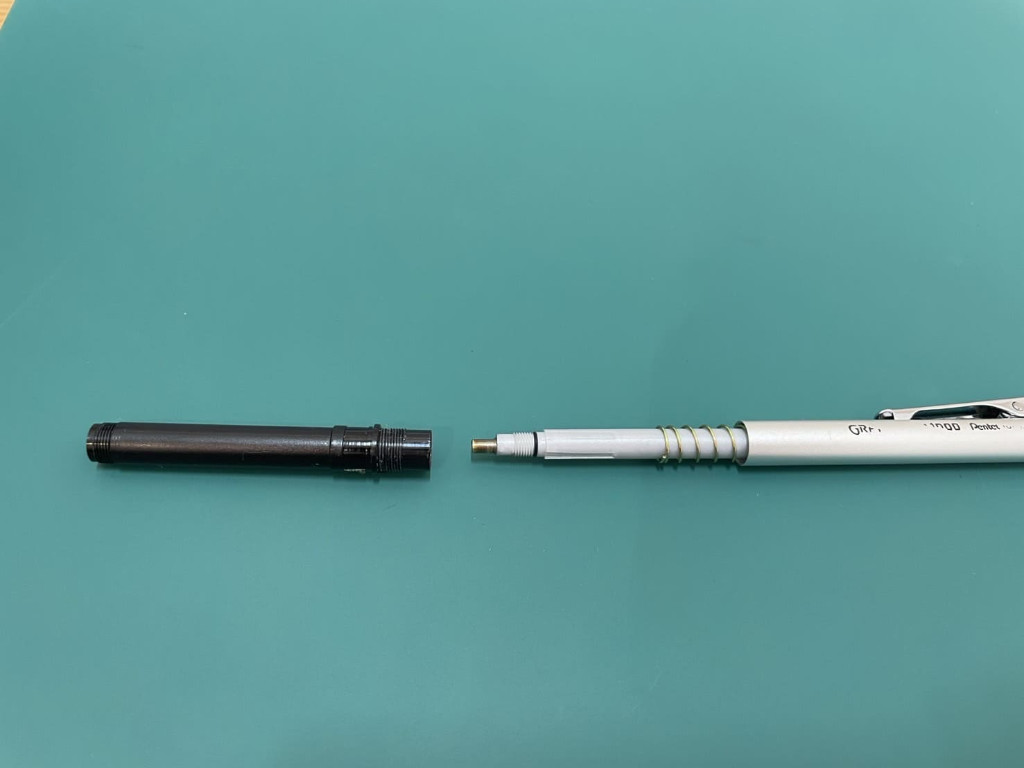

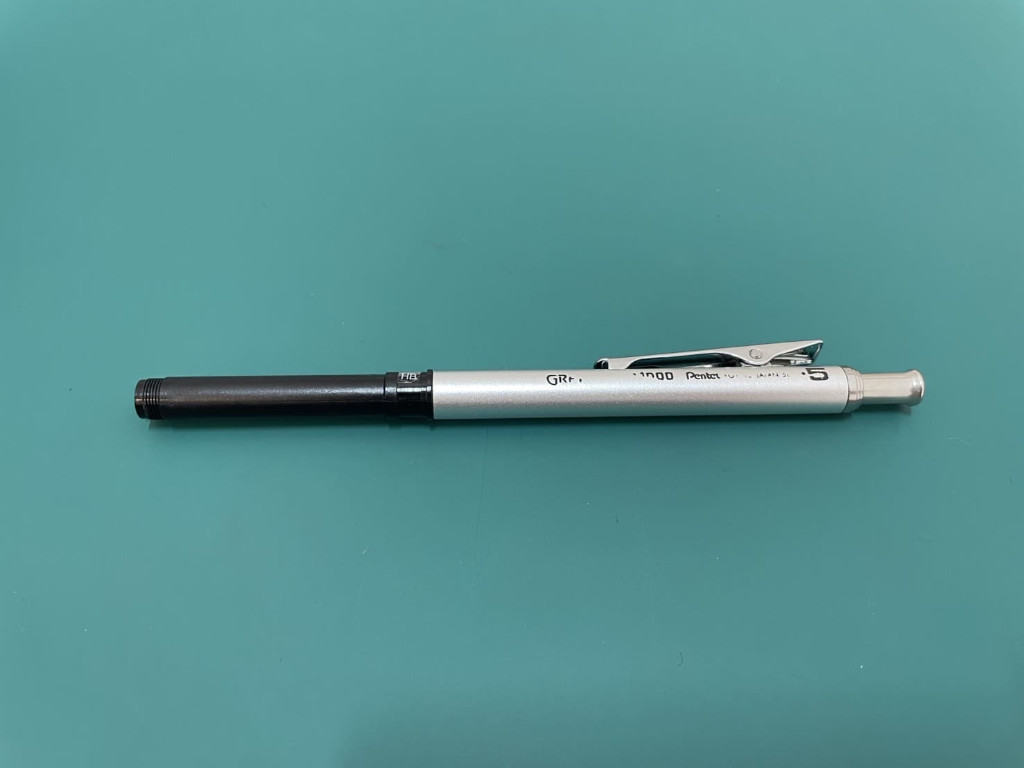

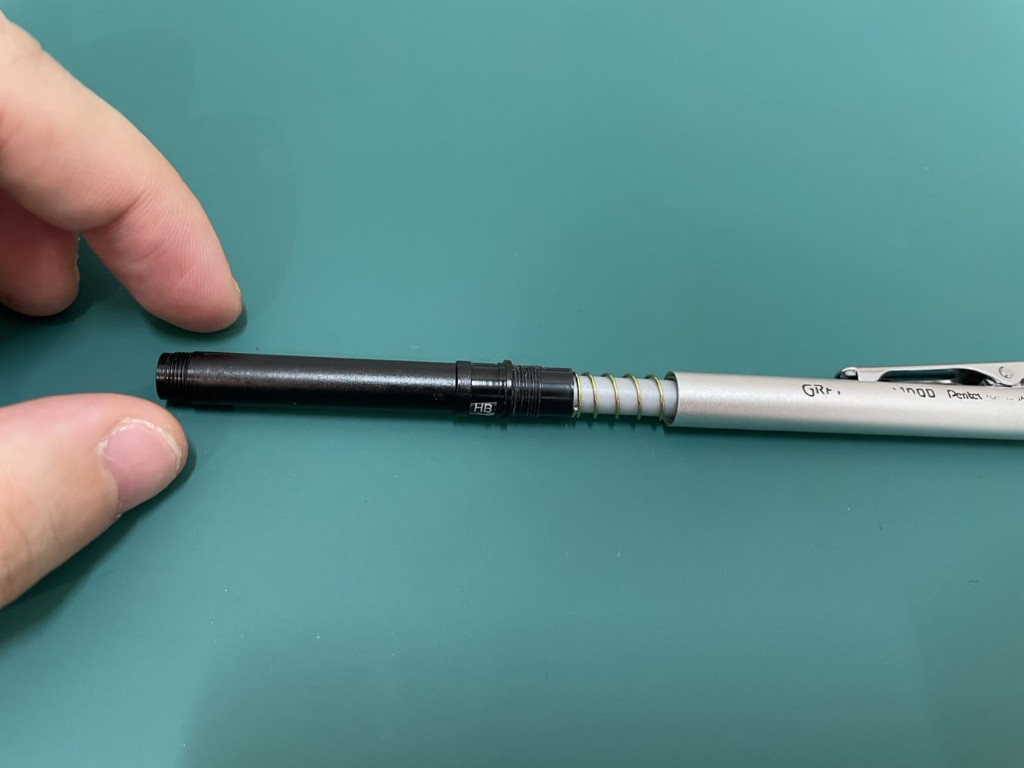

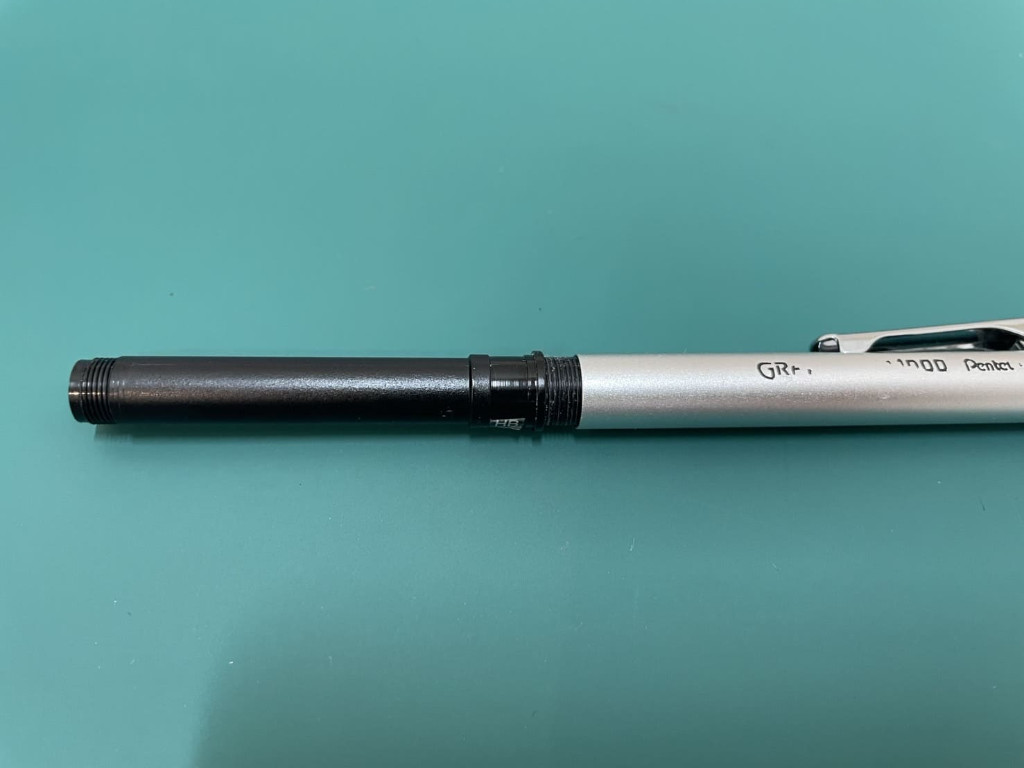

⑤ステップ.5本体にケース（黒）を装着する
黒ケースは、バネを包み込むように強い力で本体のネジ部分に押し込み、時計回りに回して装着しましょう。

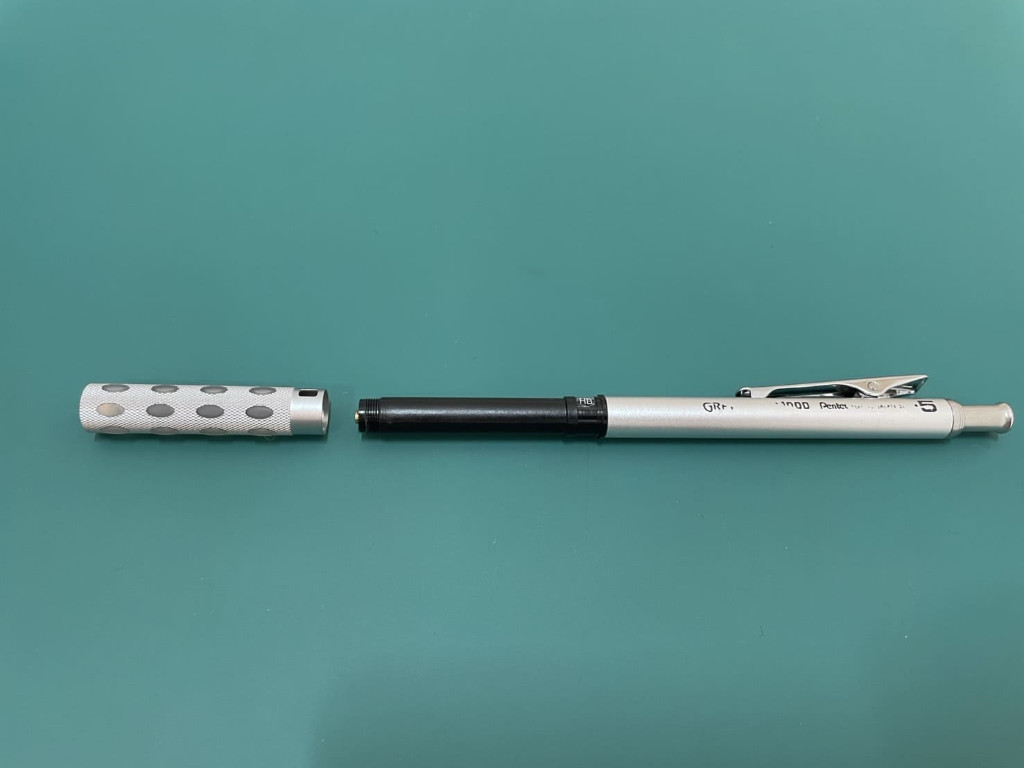

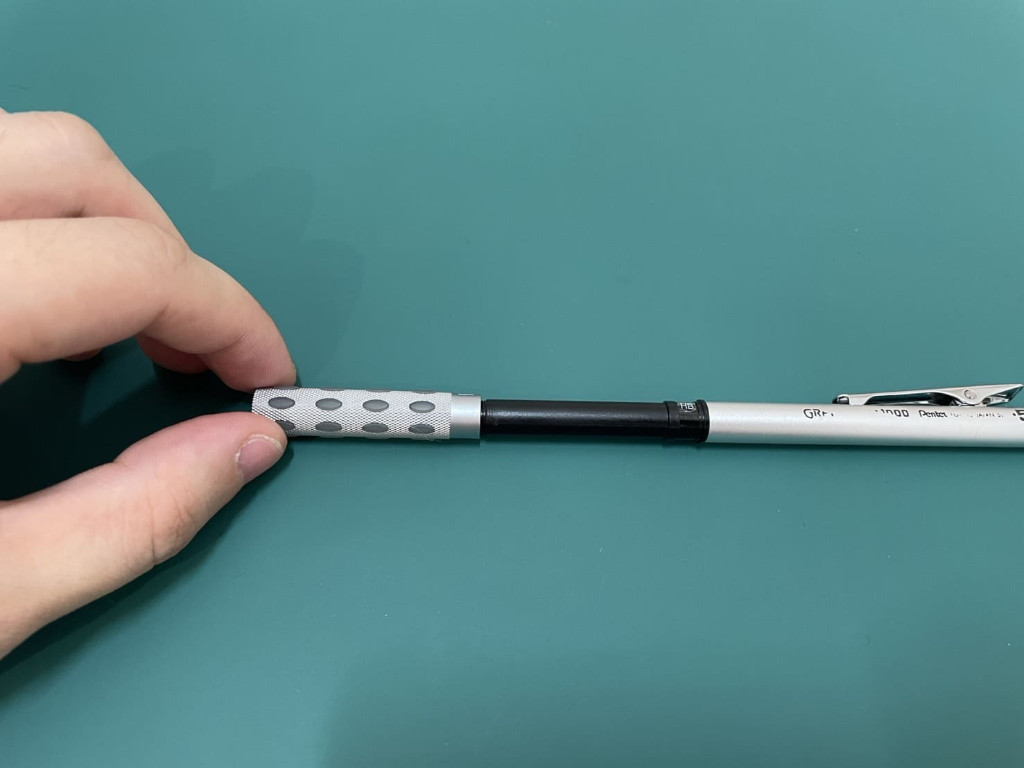

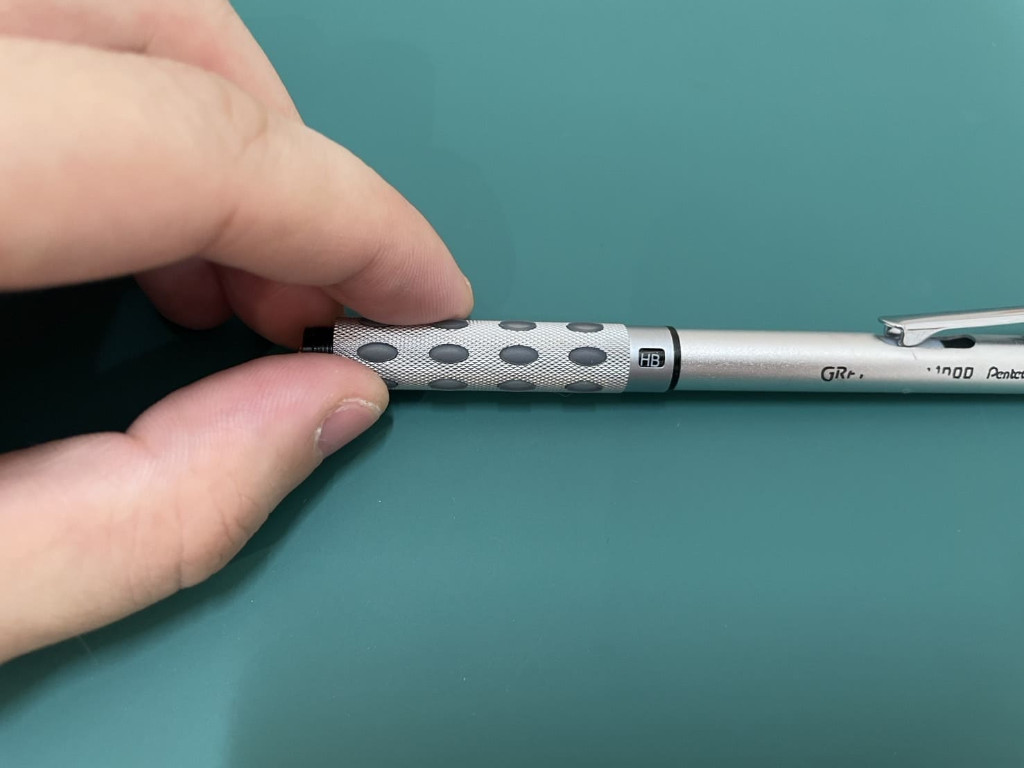

⑥ステップ.6グリップ部品を装着する
グリップ部分の部品を本体に装着しましょう。

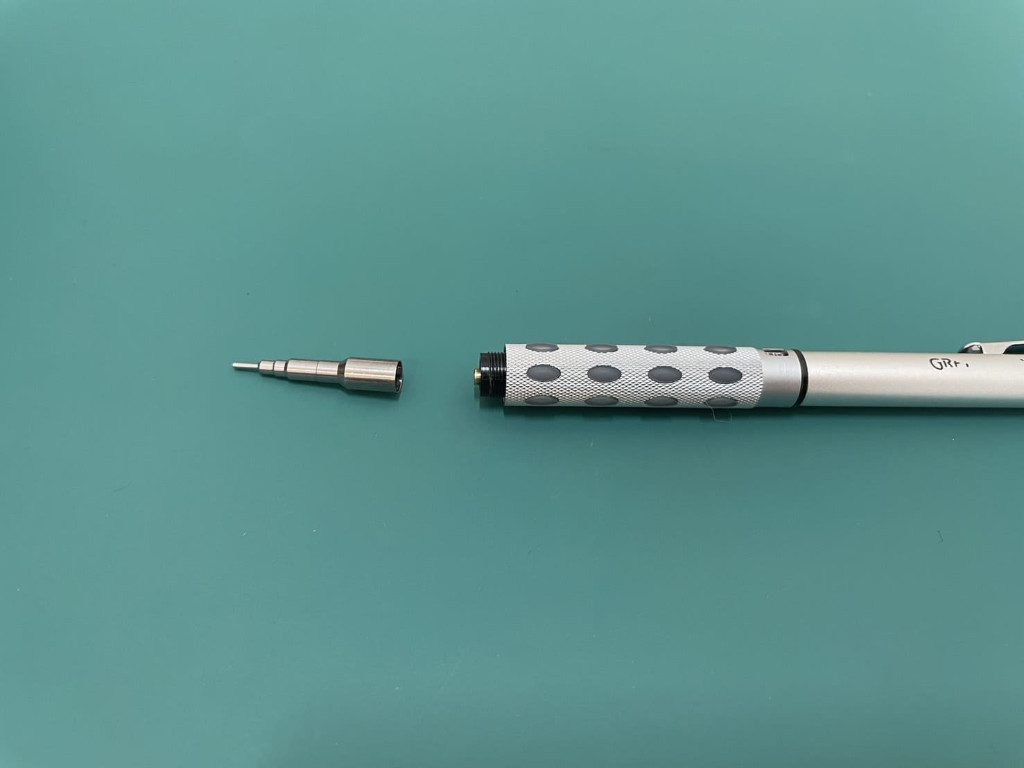

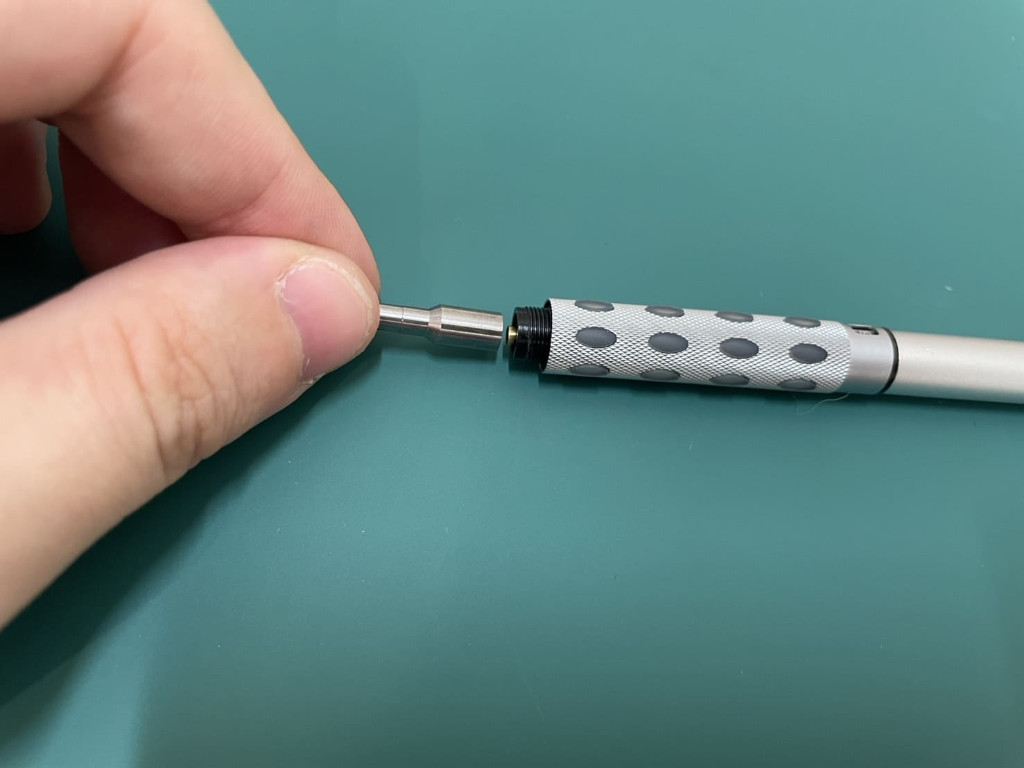

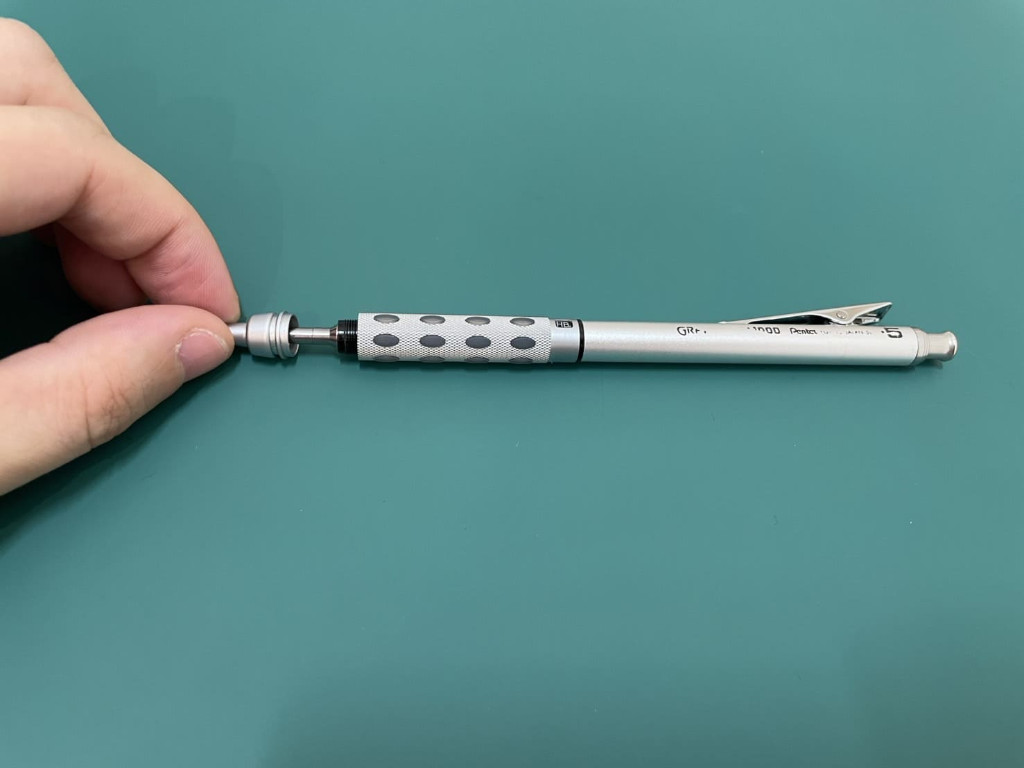

⑦ステップ.7キャップAを装着する
キャップAを時計回りに回して本体に装着しましょう。

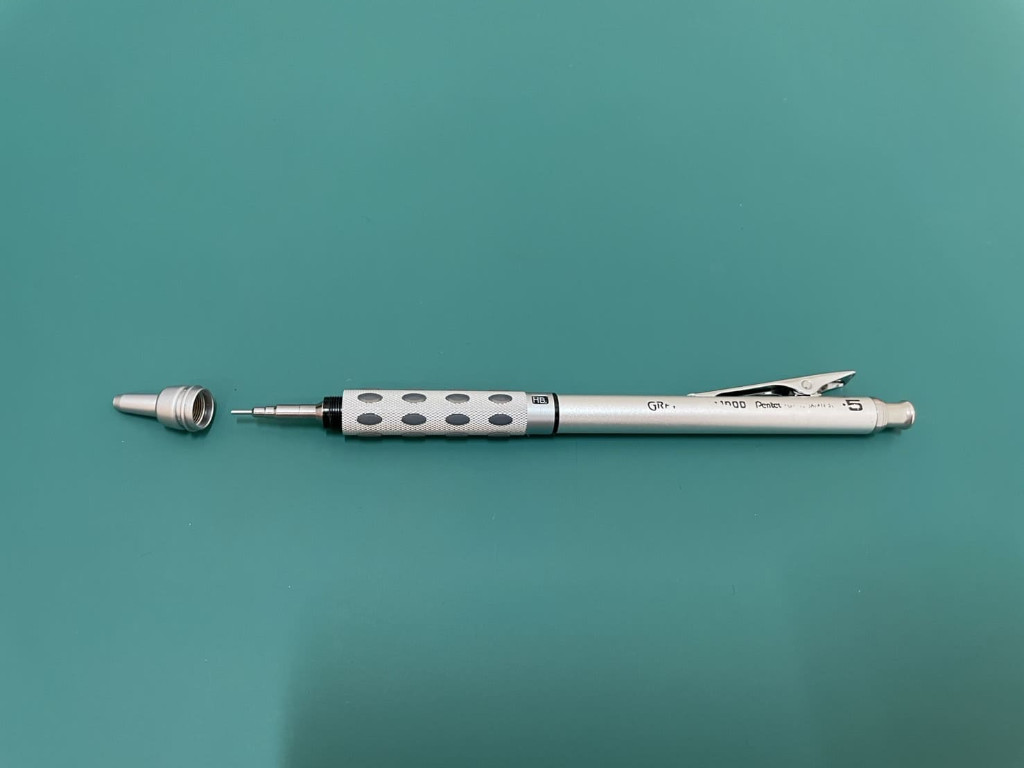

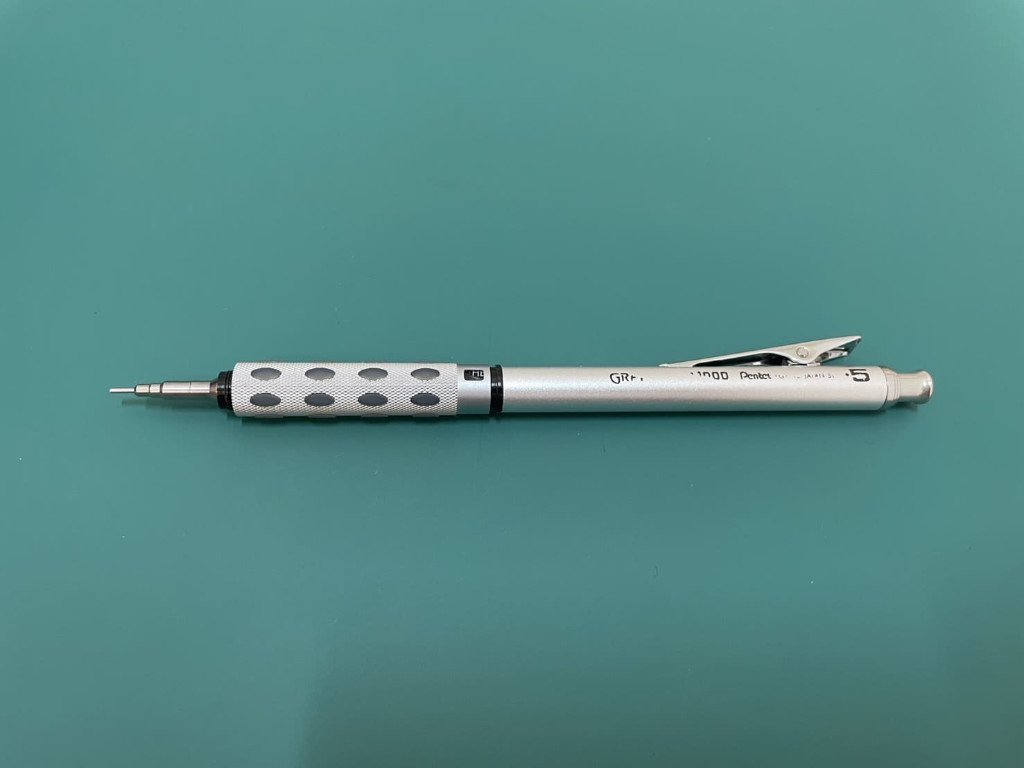

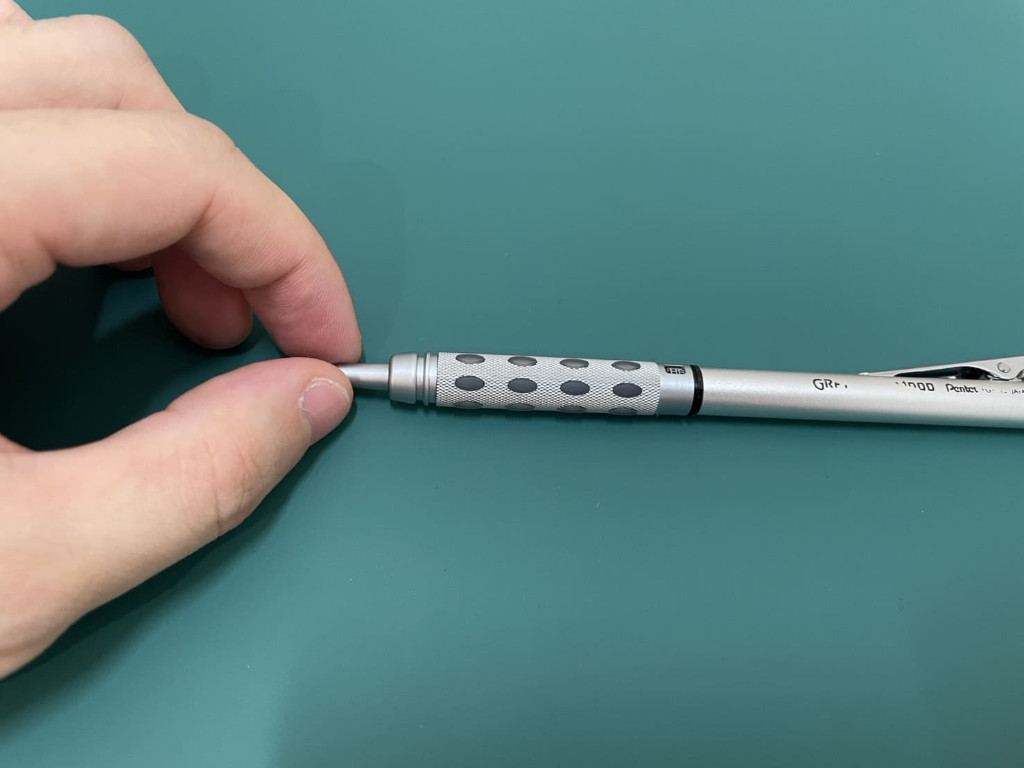

⑧ステップ.8キャップBを装着する
キャップBを時計回りに回して、本体に装着しましょう。

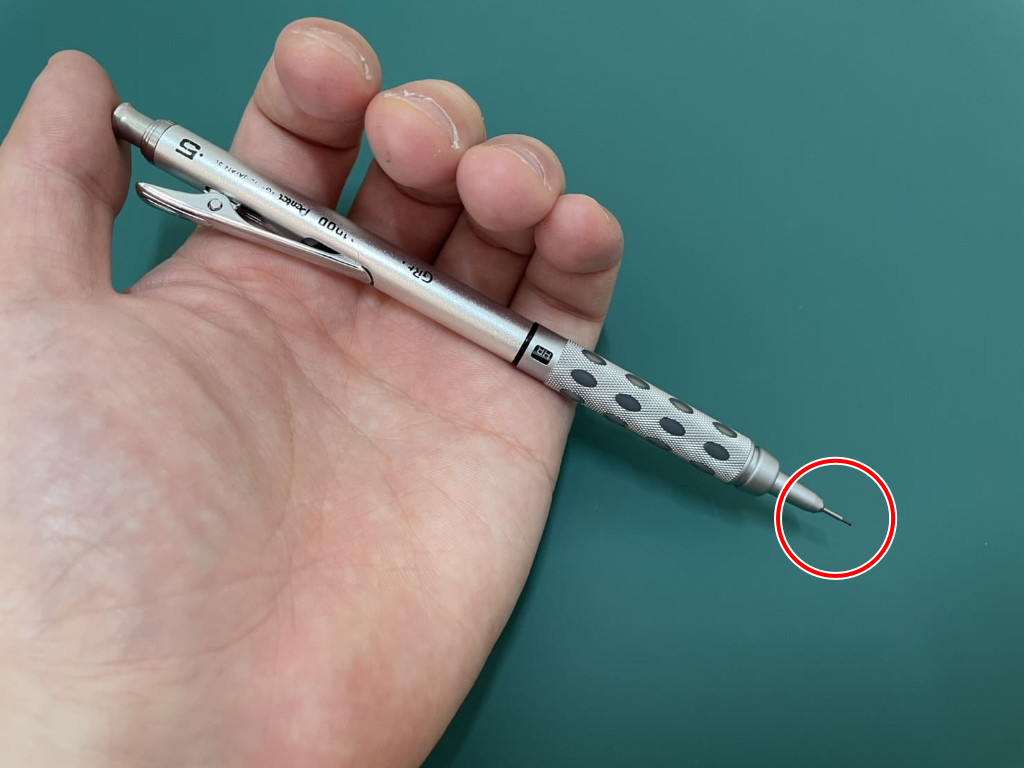

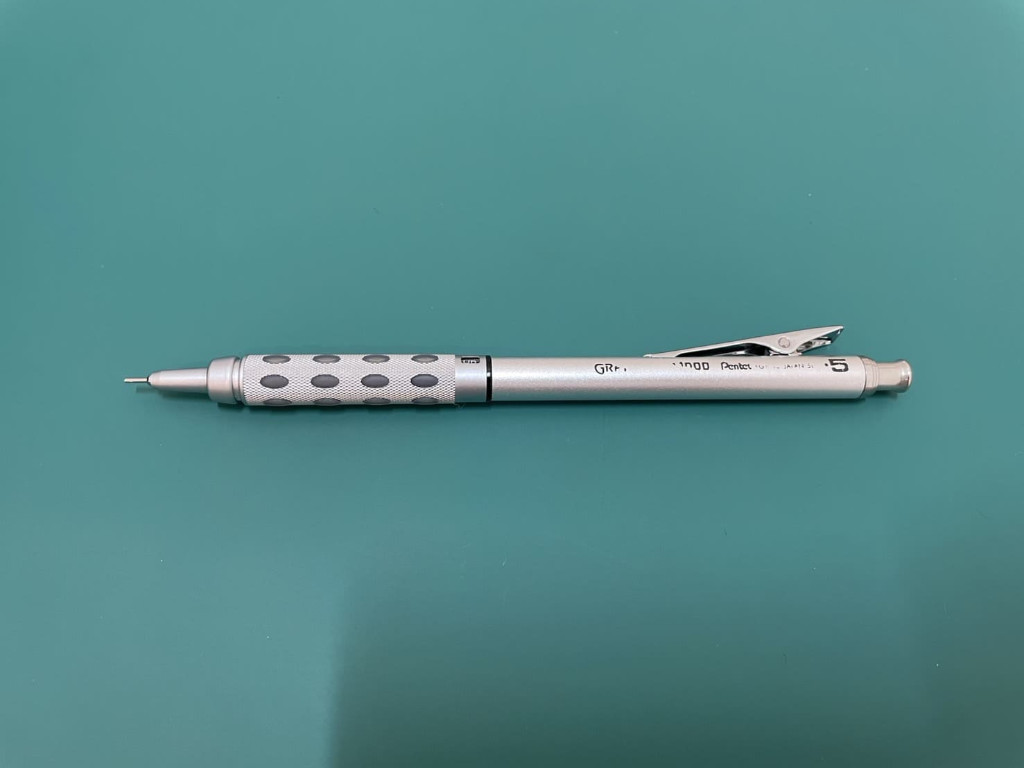

⑨ステップ.9動作チェック
組立完了後は、グラフギア1000の動作チェックをしましょう。
＜動作チェック＞
・ノック部分を押した時に、ペン先からシャー芯が出ること

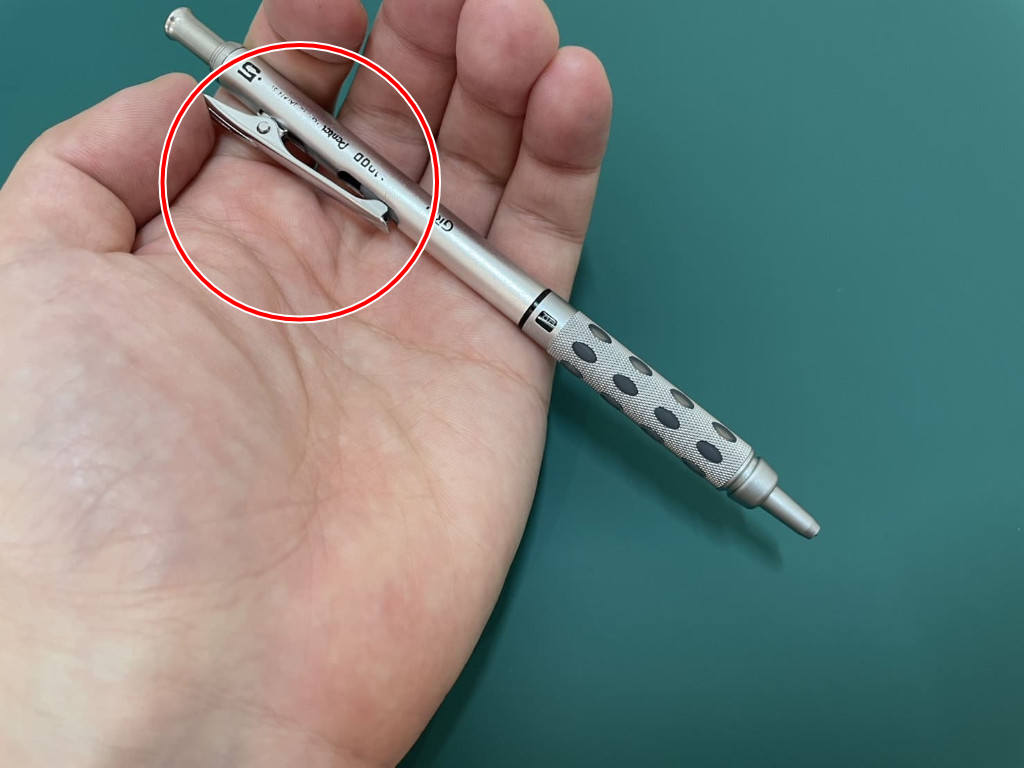

・クリップを上に上げた時にペン先が引っ込むこと
安全のためのガイドライン
1件各部品の向きを間違わないこと

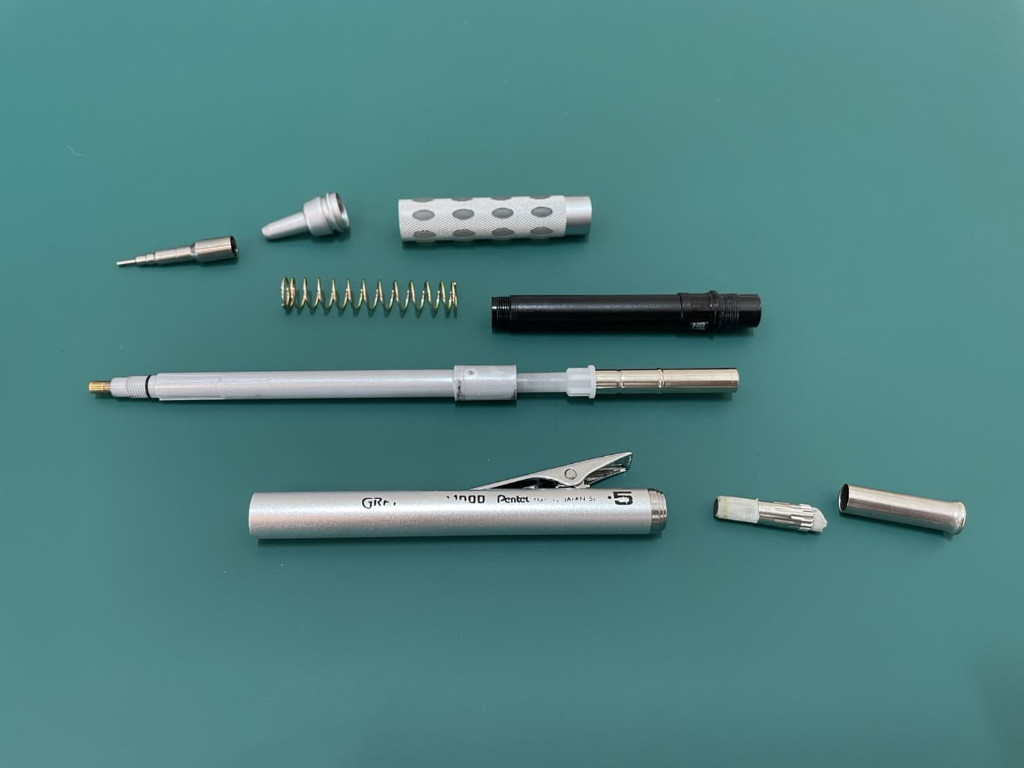

グラフギア1000の部品は全部で9個あります。組立時に部品の向きを間違えると部品同士が干渉しあってはまらないことがあります。
よくある質問
1件Q
組立に工具は必要ですか？
A
不要です。
