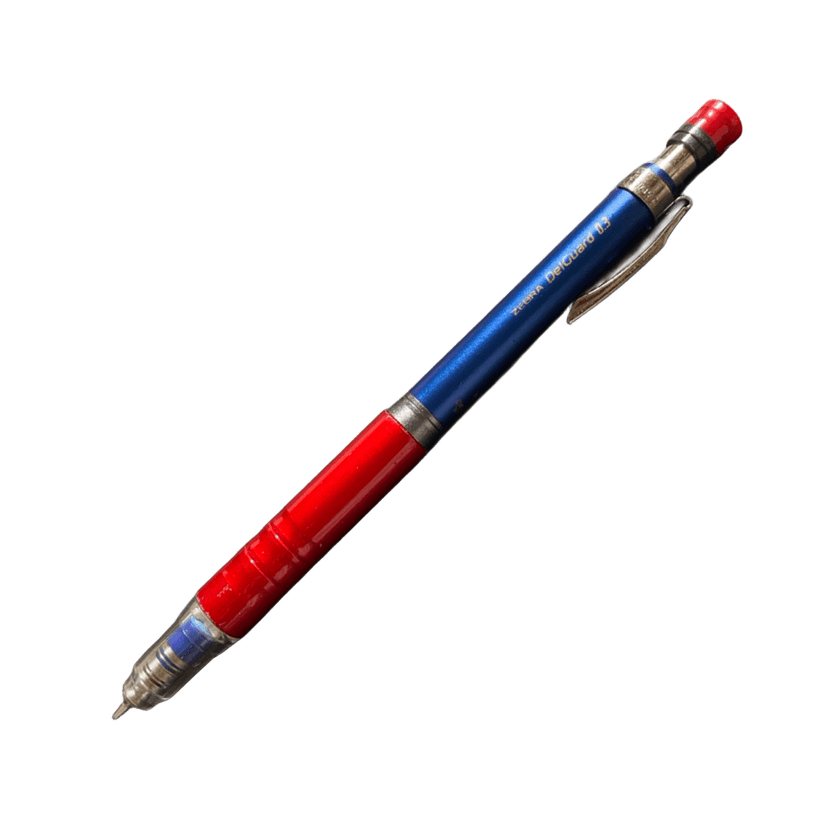

デルガードLxの分解方法
今回は、デルガードLxの分解方法を解説します。
概要
修理の難しさ（初級〜中級〜上級）や平均修理時間、修理ガイドを作成した著者の情報がわかります。
必要な物
修理に必要な道具・工具リストです。詳細をクリックすると製品の最新価格やお届け可能日、レビューがわかります。
修理手順
ステップ毎に修理手順が写真と文章でわかります。写真をクリックすると写真が入れ替わります。

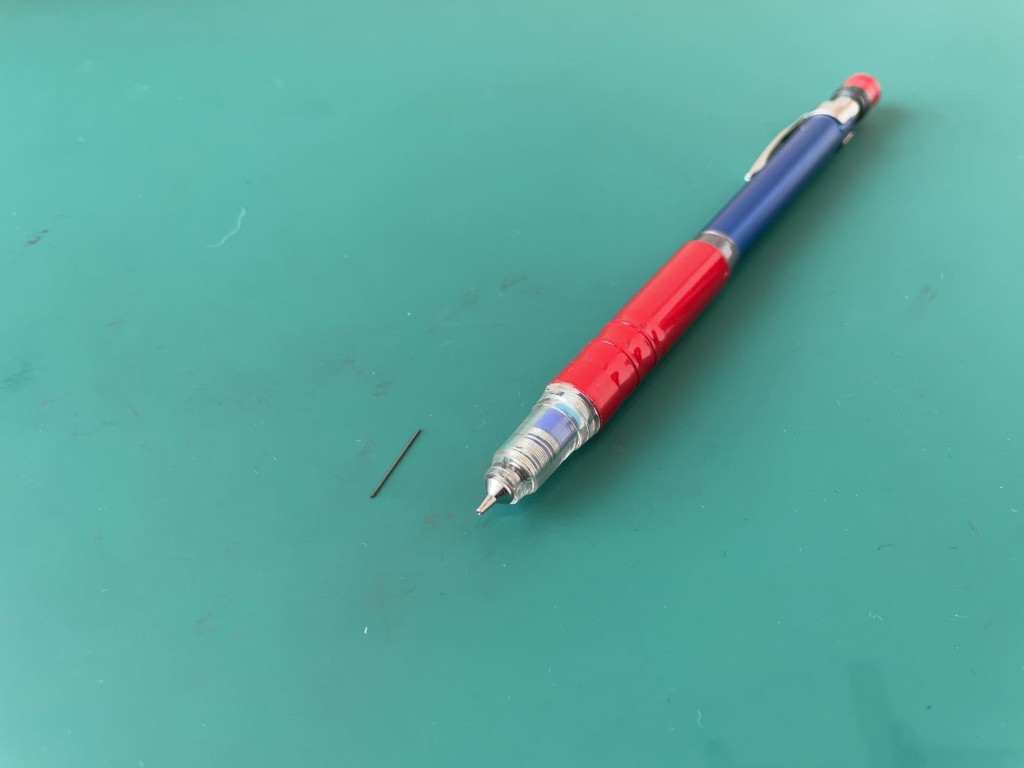

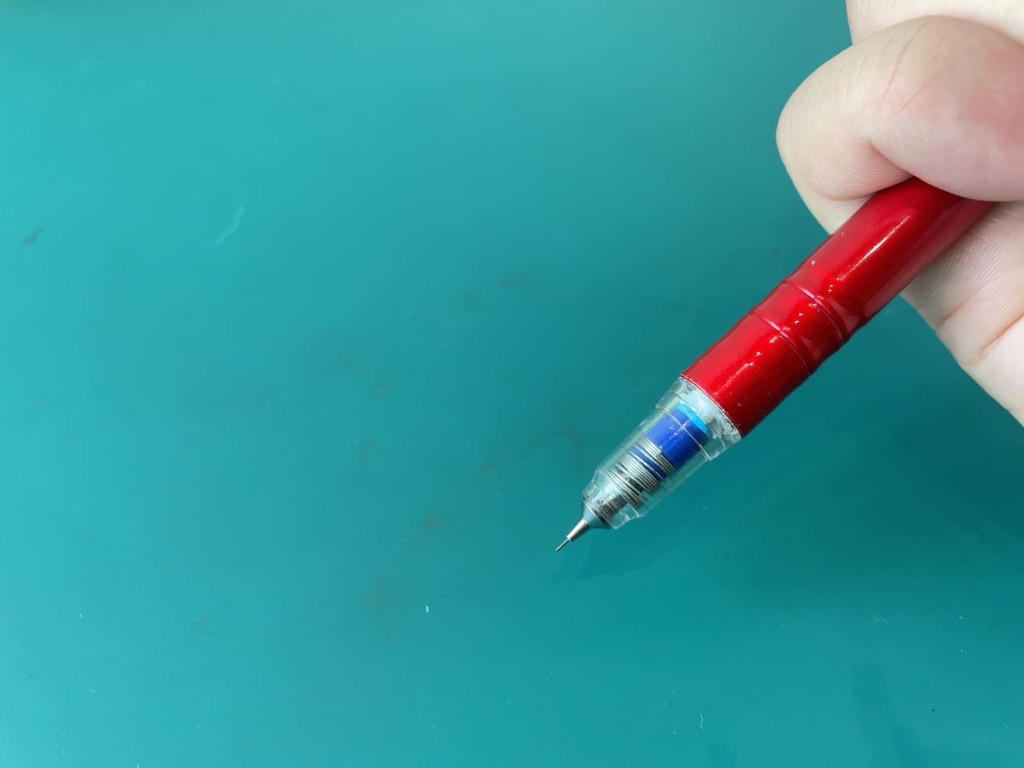

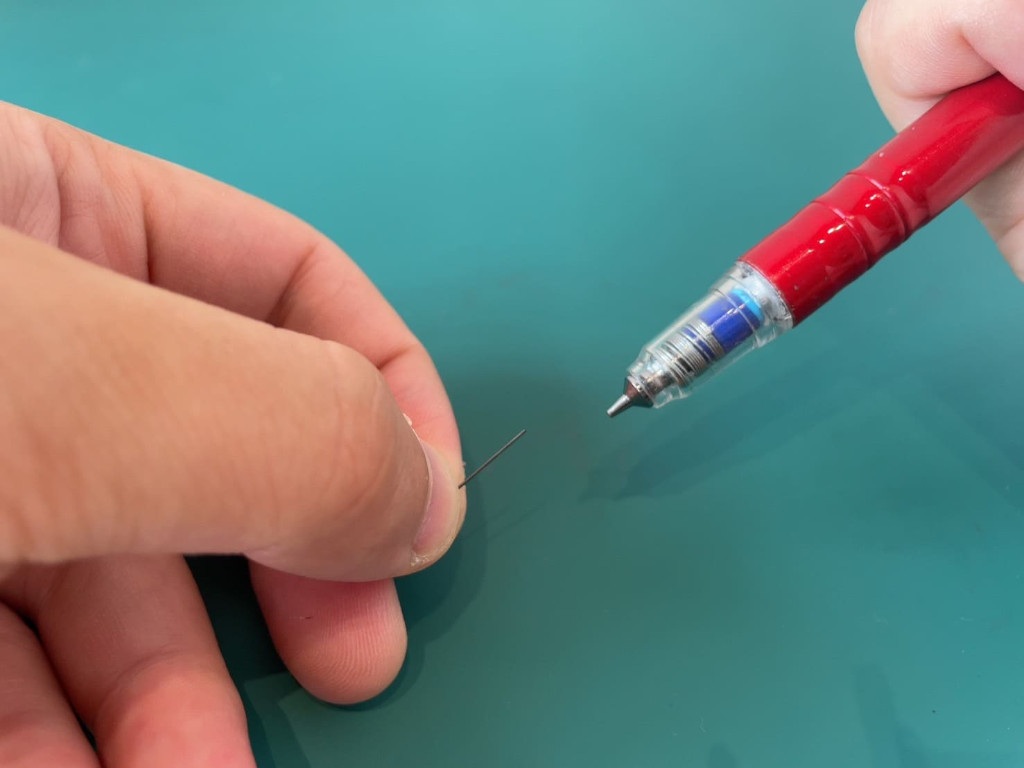

ステップ1.【事前準備】シャー芯を引き抜く
分解の邪魔にならないように分解前にシャー芯を抜きましょう。

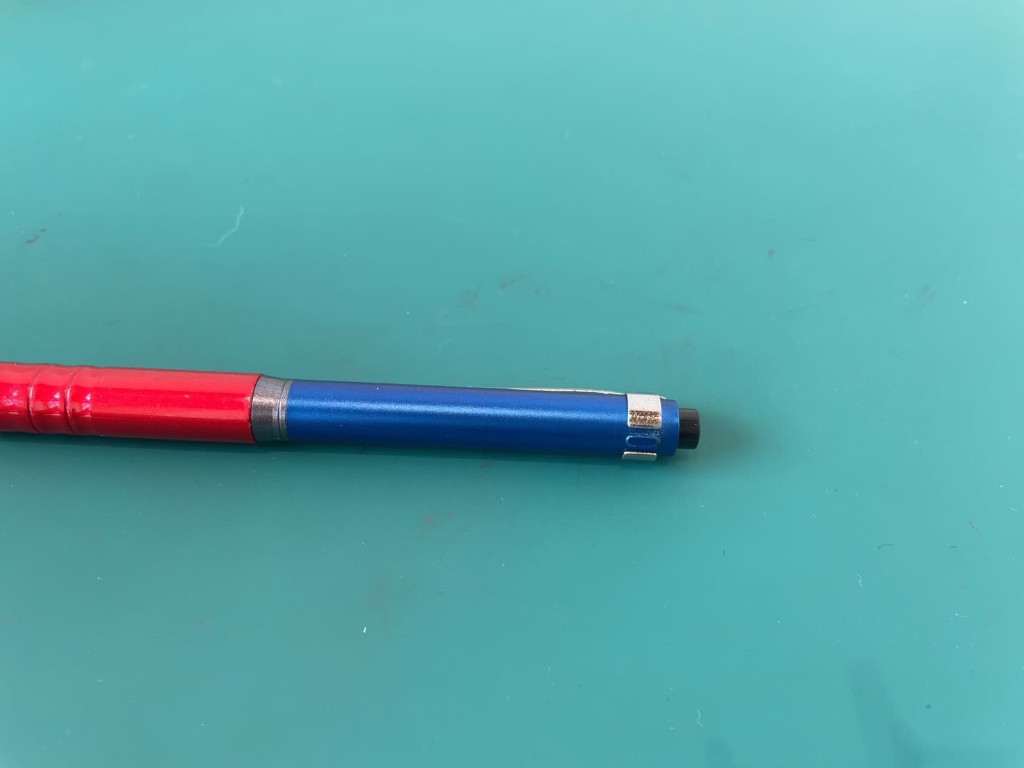

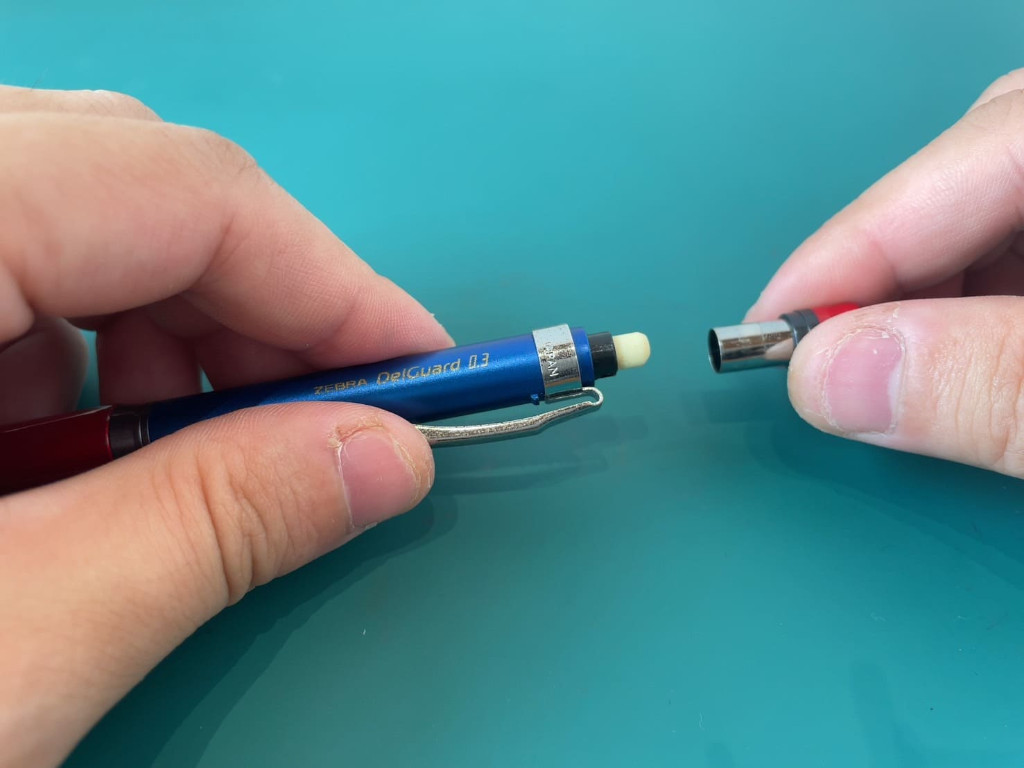

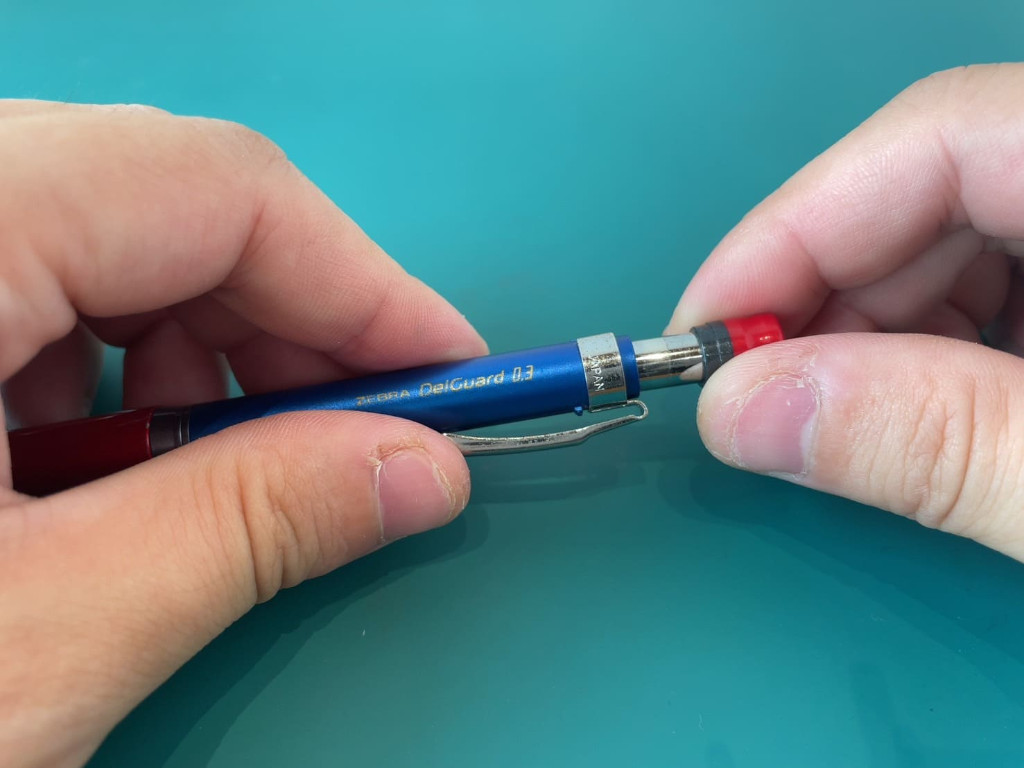

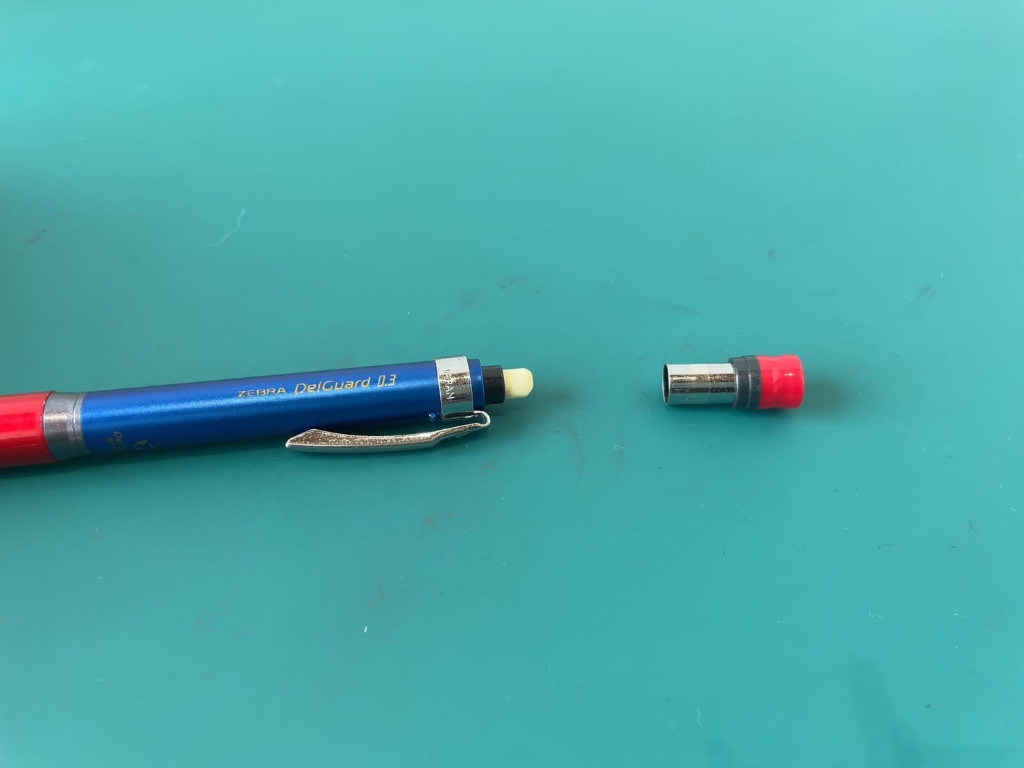

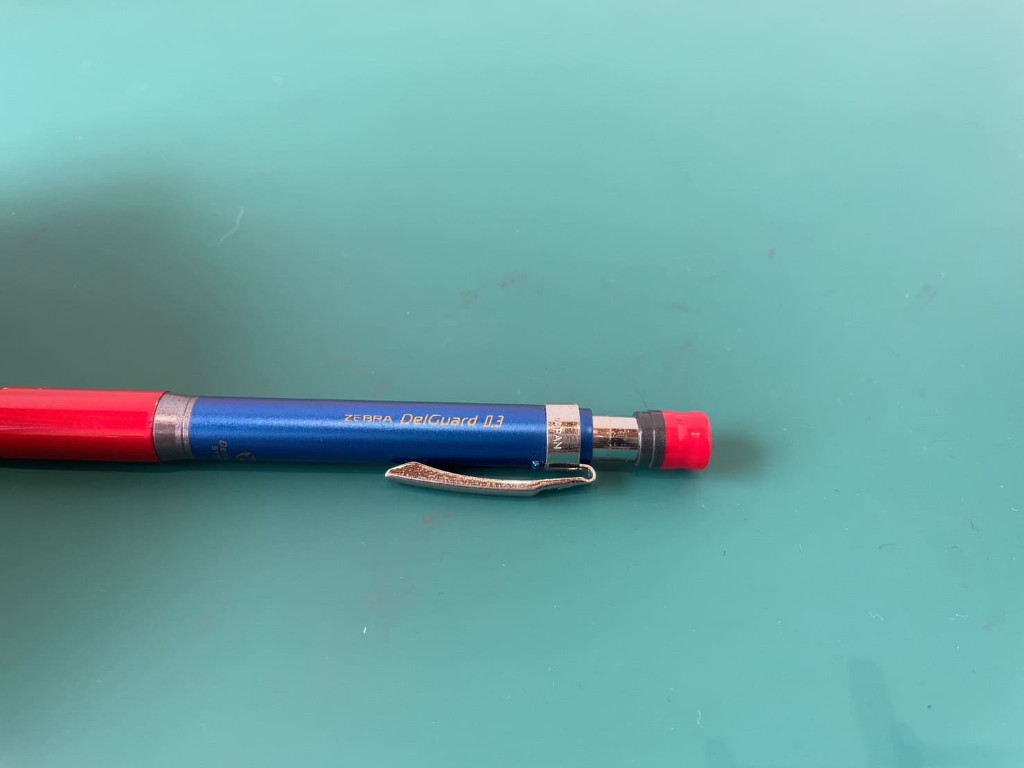

ステップ2.キャップを外す
ペン上部のキャップを外しましょう。

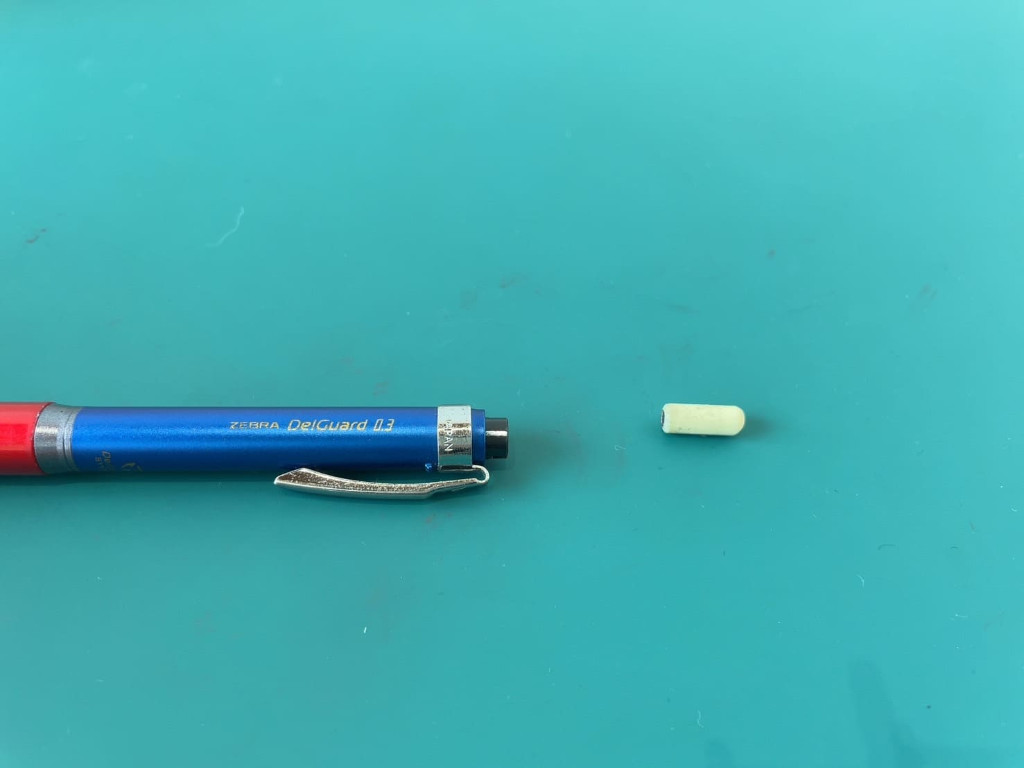

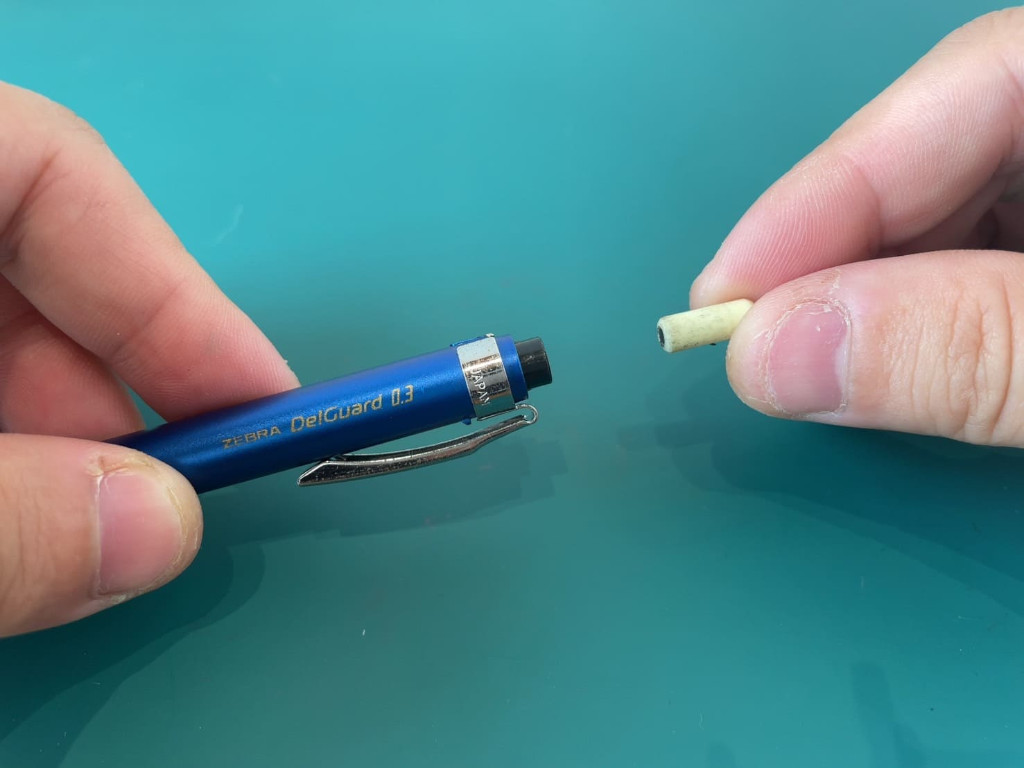

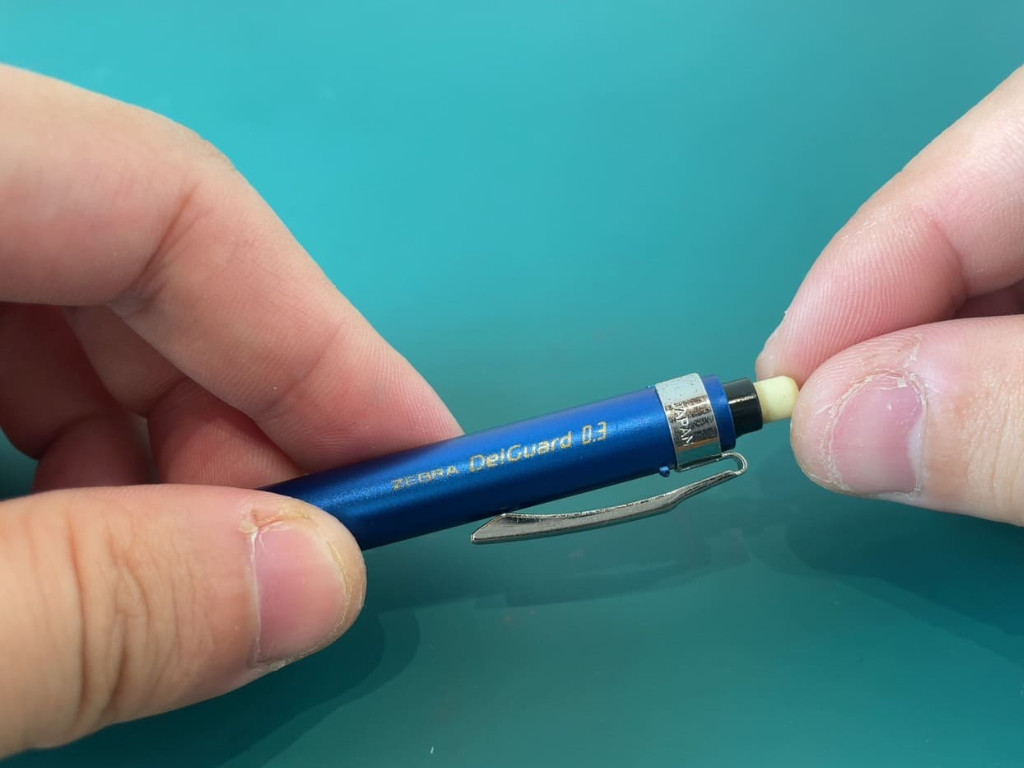

ステップ3.消しゴムを外す
ペン上部の消しゴムを外しましょう。

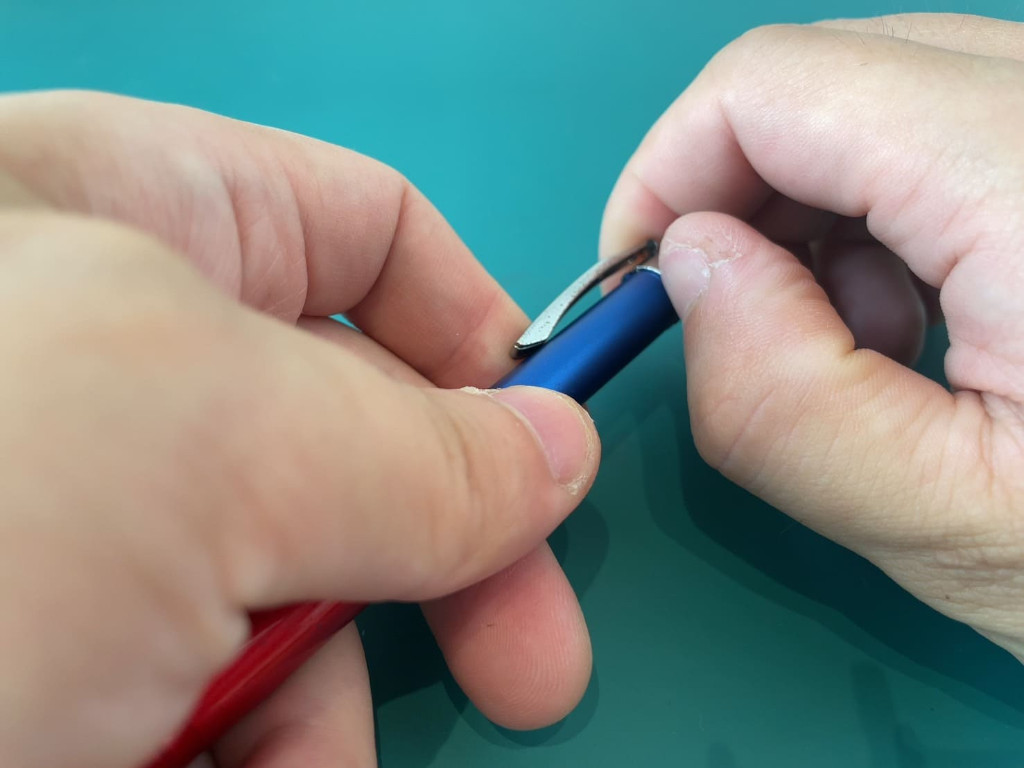

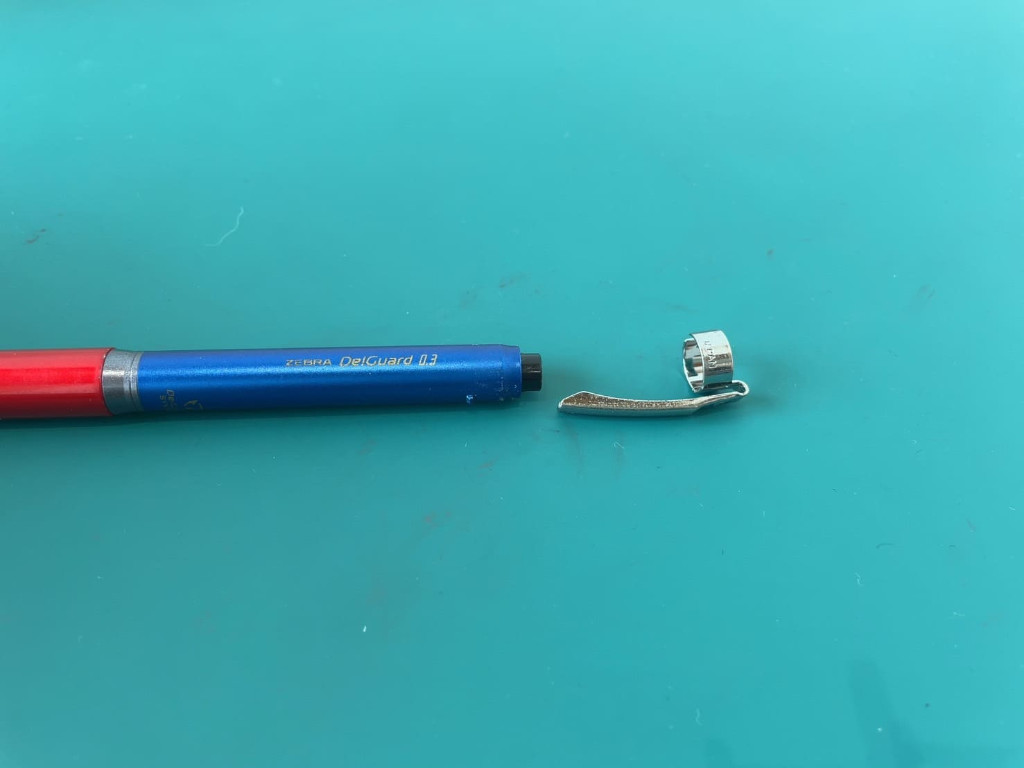

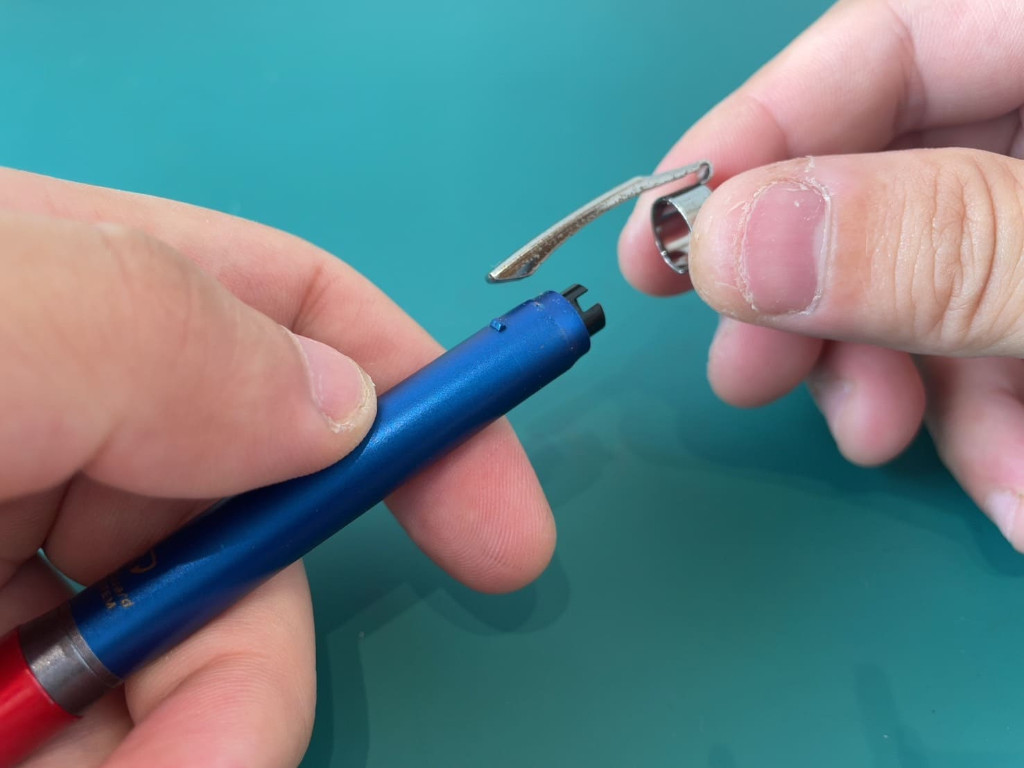

ステップ4.クリップを外す
クリップをペン上部からスライドさせながら外しましょう。
爪が傷つきやすいので、金属製の道具（例.定規）を使うと爪が欠けたり割れたりしません。

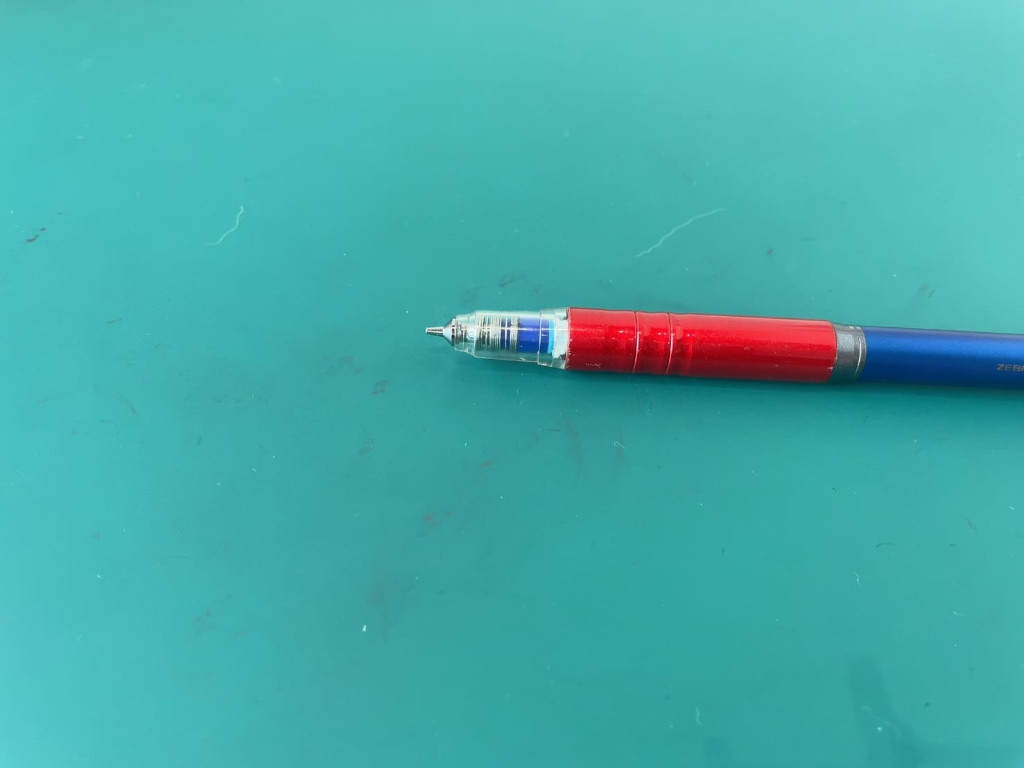

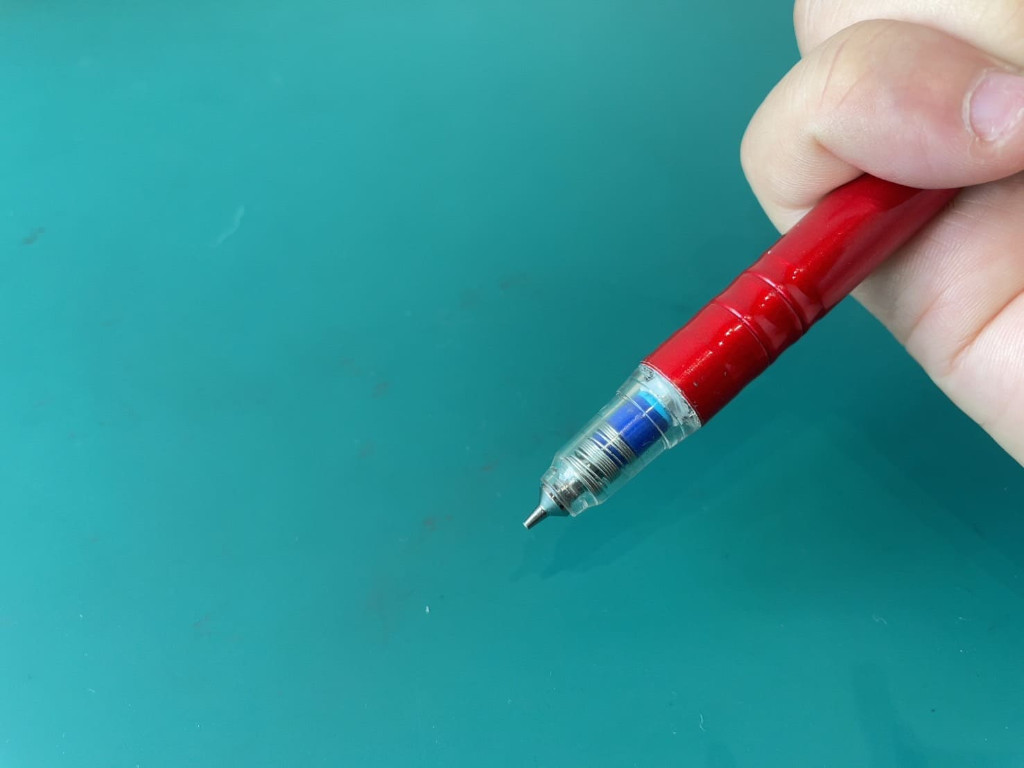

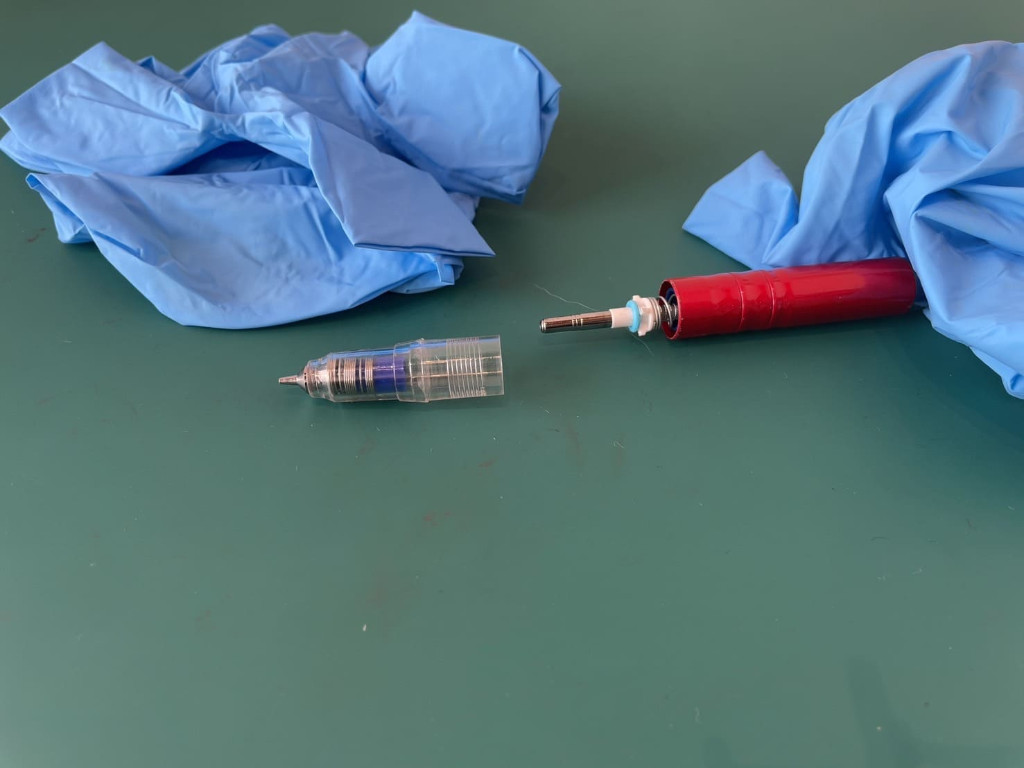

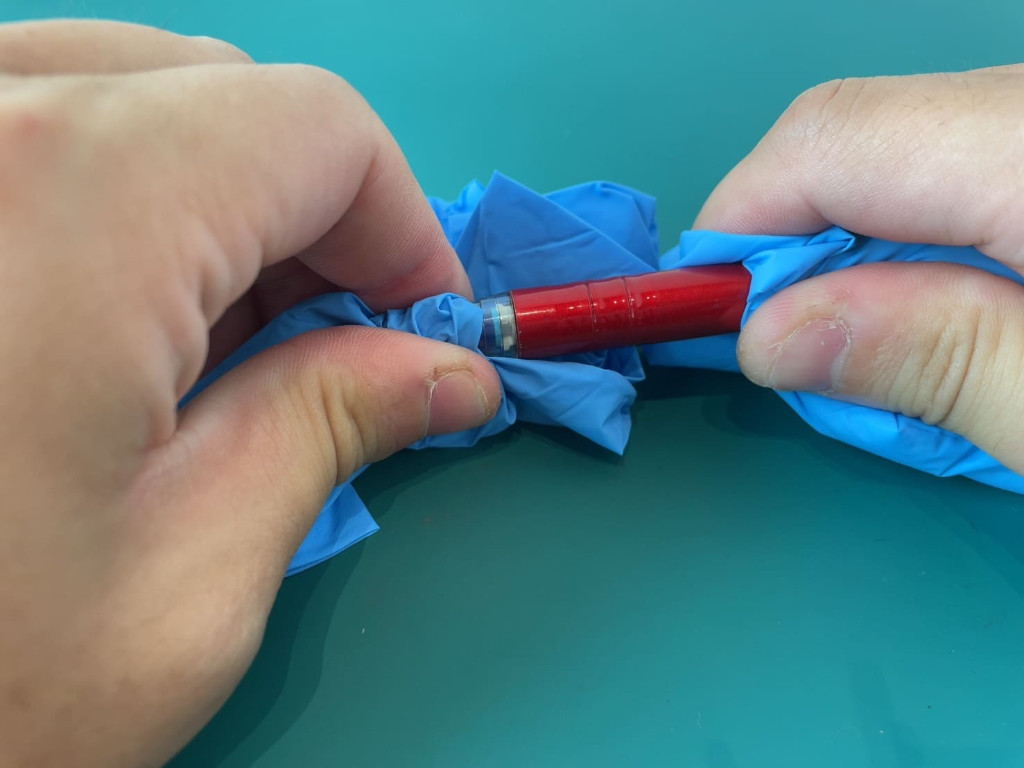

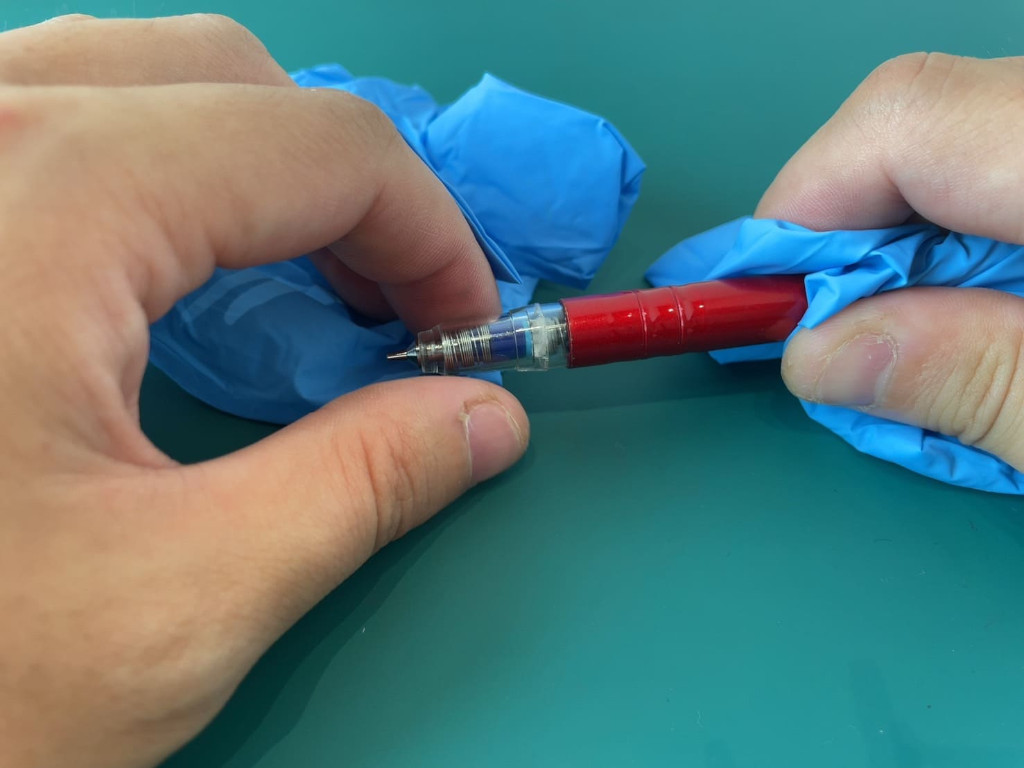

ステップ5.ペン先キャップ（口金）を外す
ペン先キャップ（口金）を反時計回りに回して外しましょう。
硬く外れないため、ゴム製のものをペンと手の間に挟めると外れやすいです。

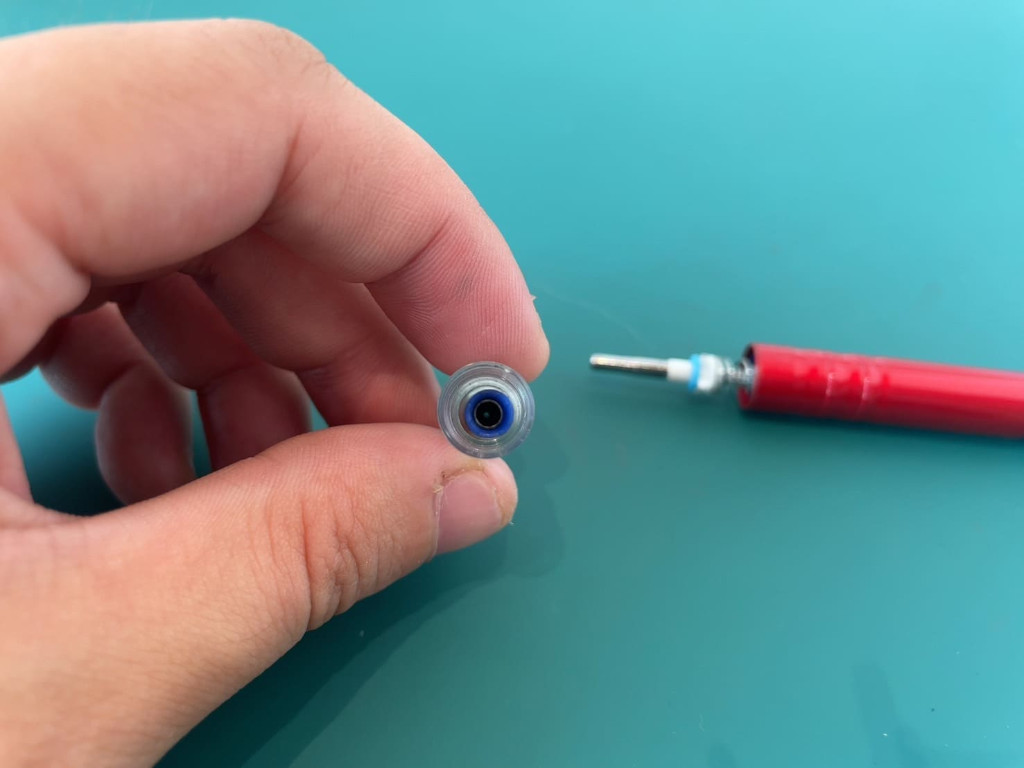

ステップ6.（補足）口金内部
口金内部の写真です。
デルガードLxは、チャンク部分が固定されているため確認できません。

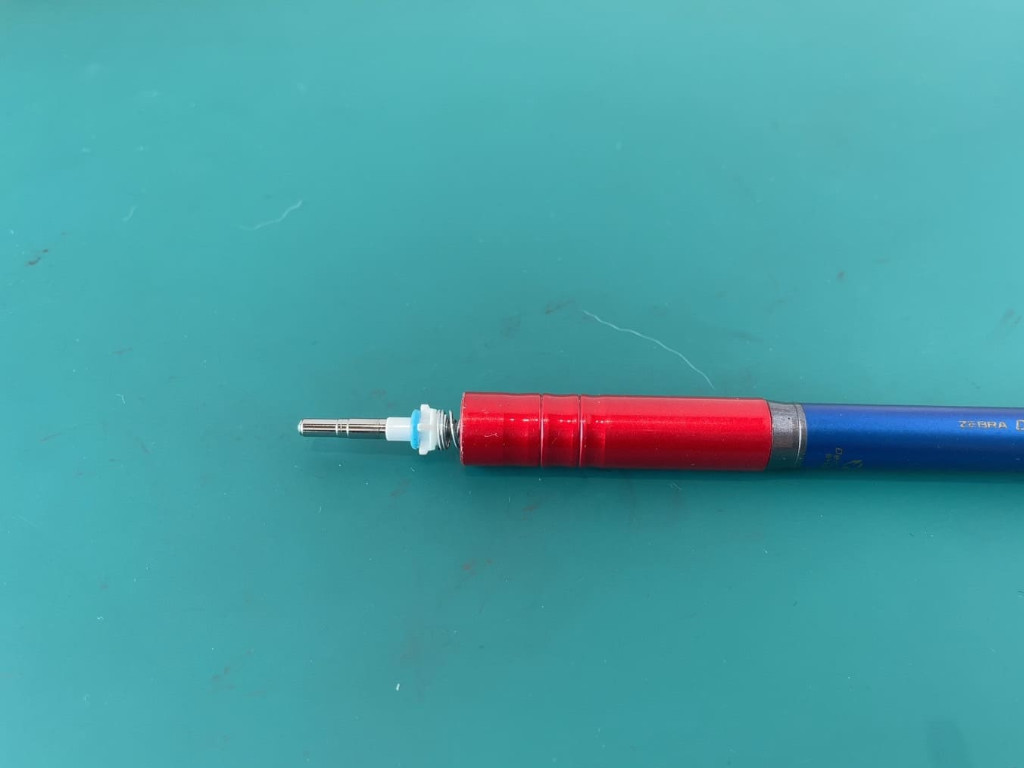

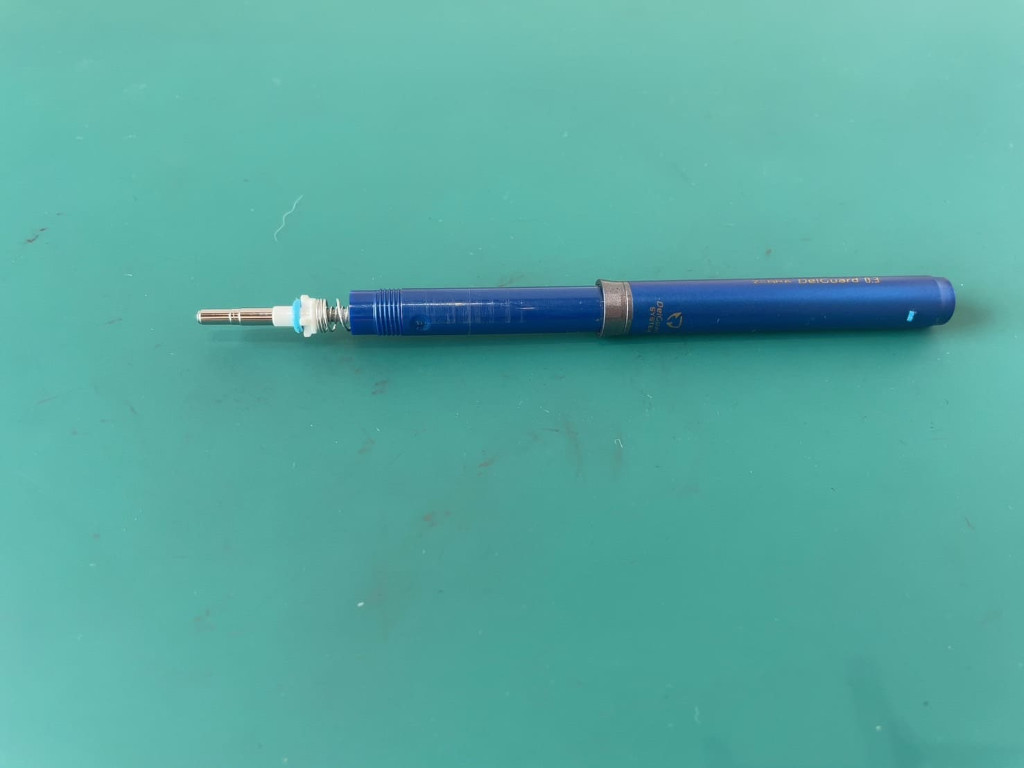

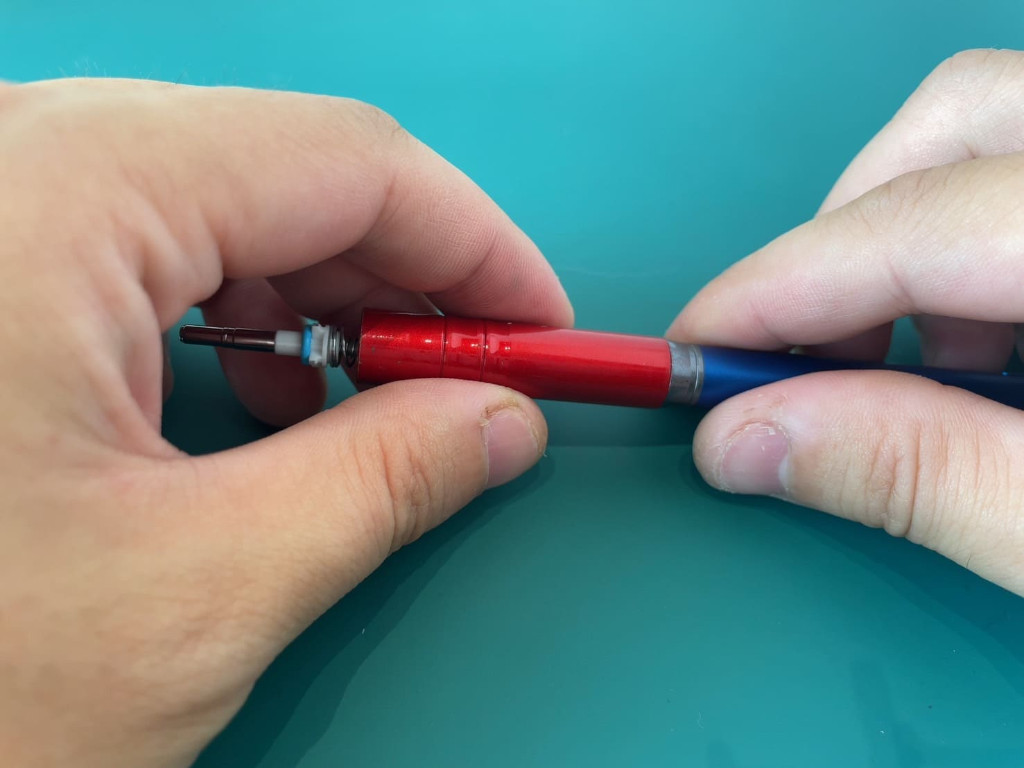

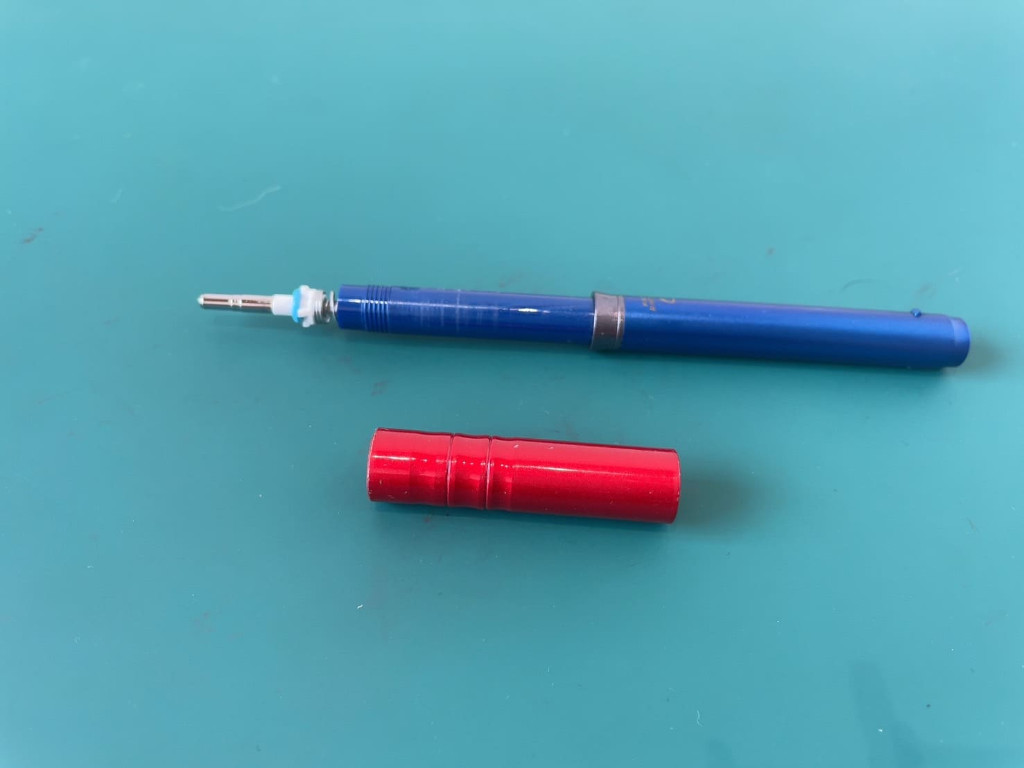

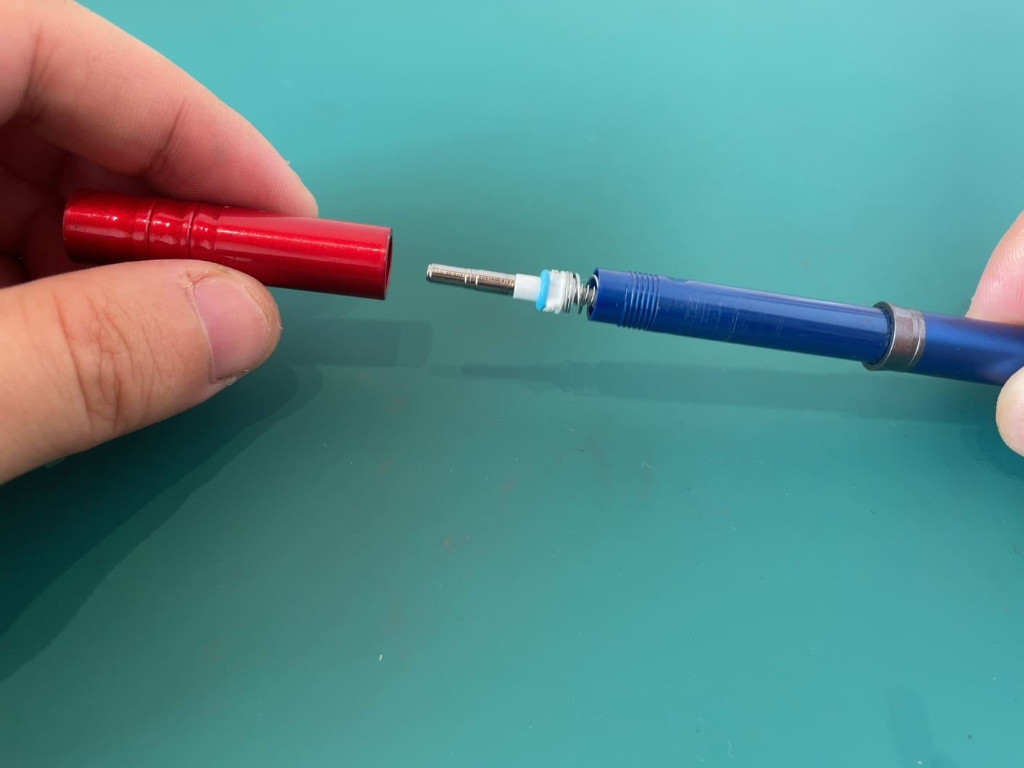

ステップ7.グリップを外す
グリップをペン先から引き抜いて外しましょう。

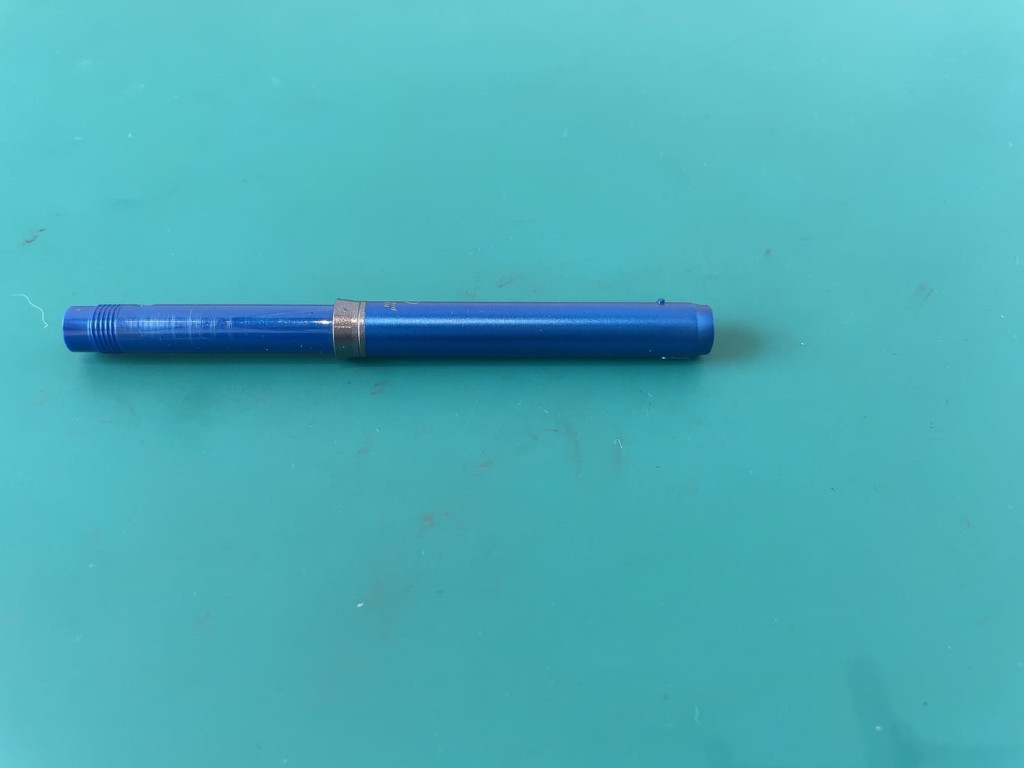

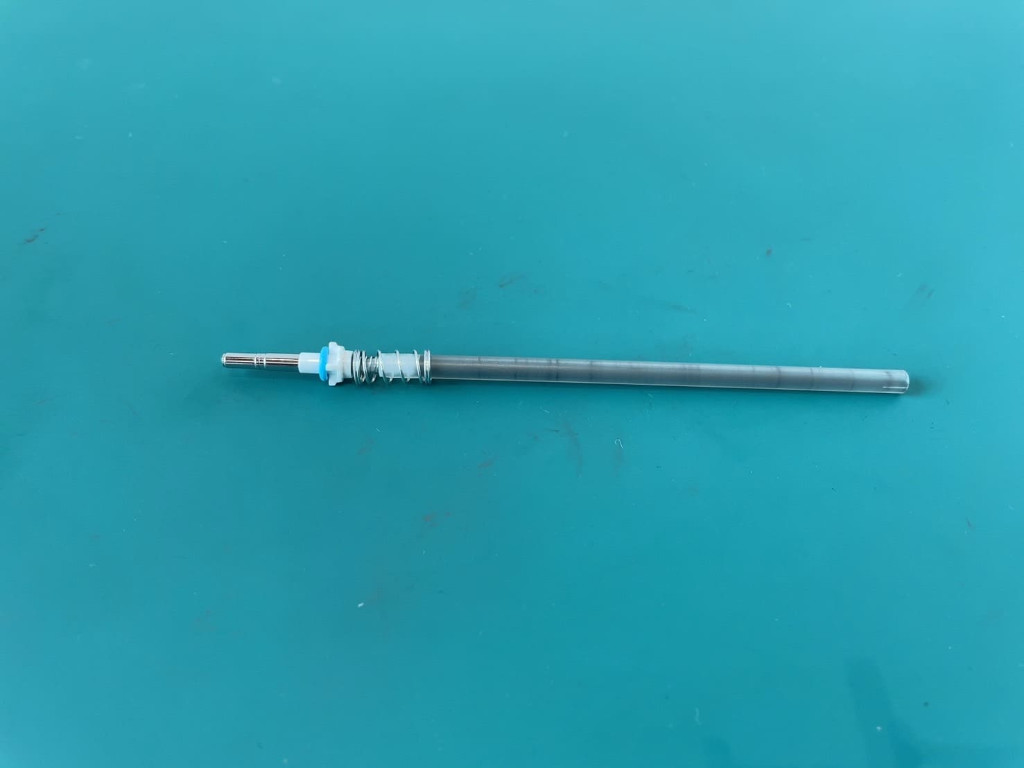

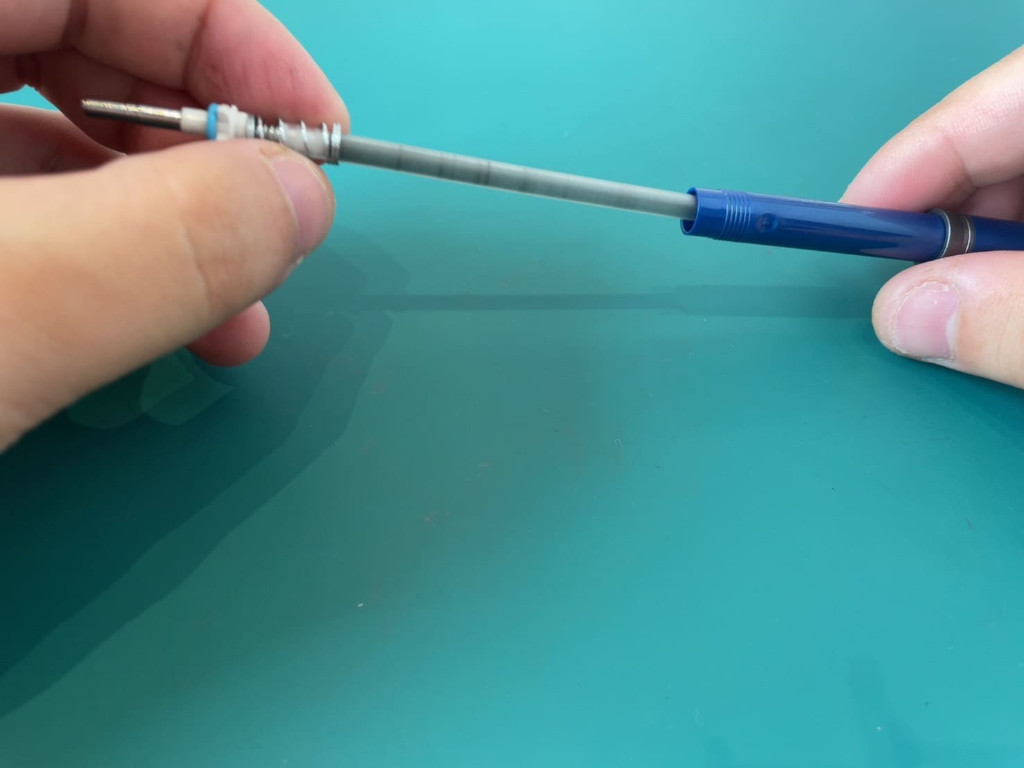

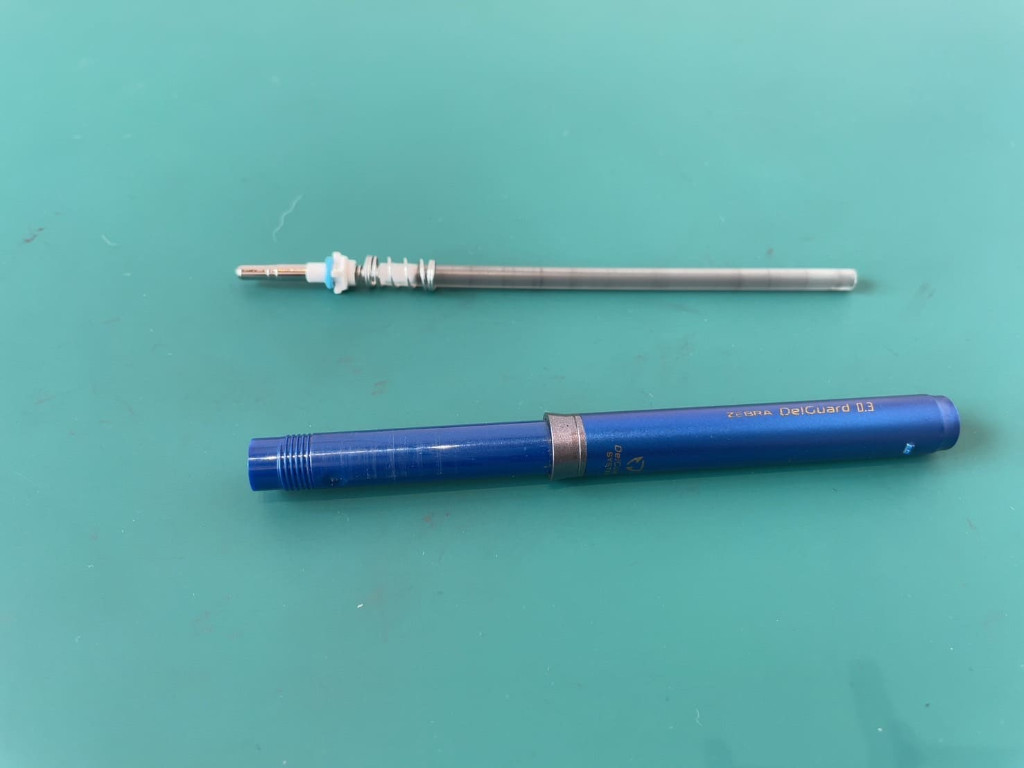

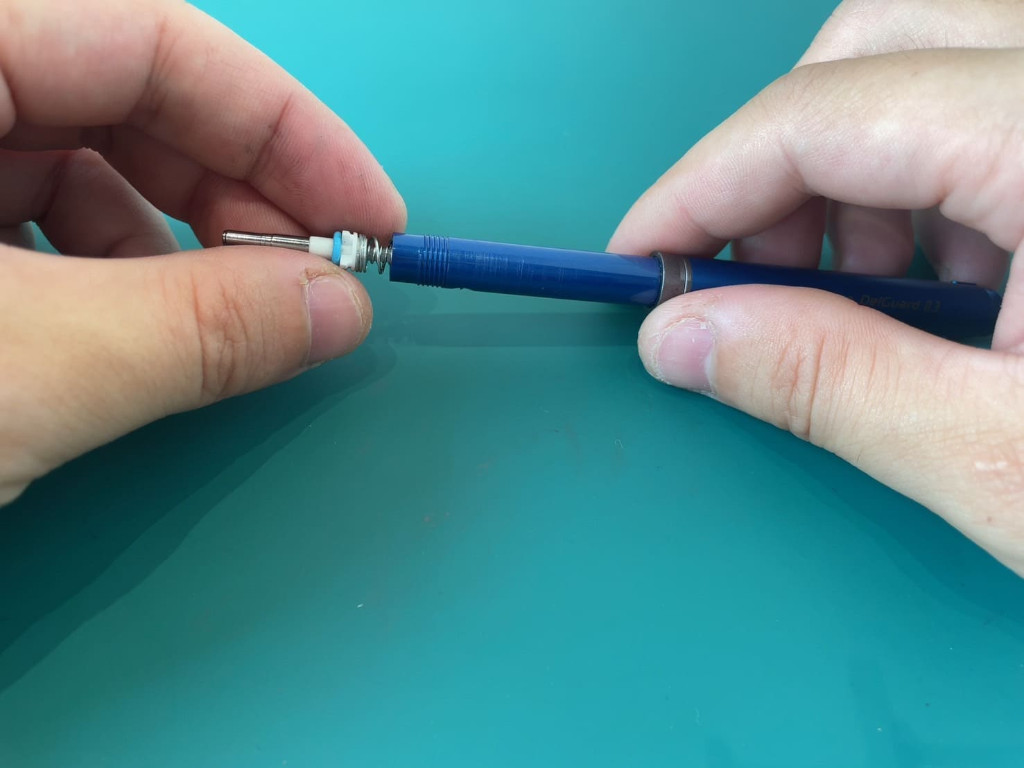

ステップ8.シャー芯筒を外す
シャー芯筒をケースから引き抜きましょう。
勢いよく引き抜くと、ペン上部から黒部品が飛びやすいので注意しましょう。

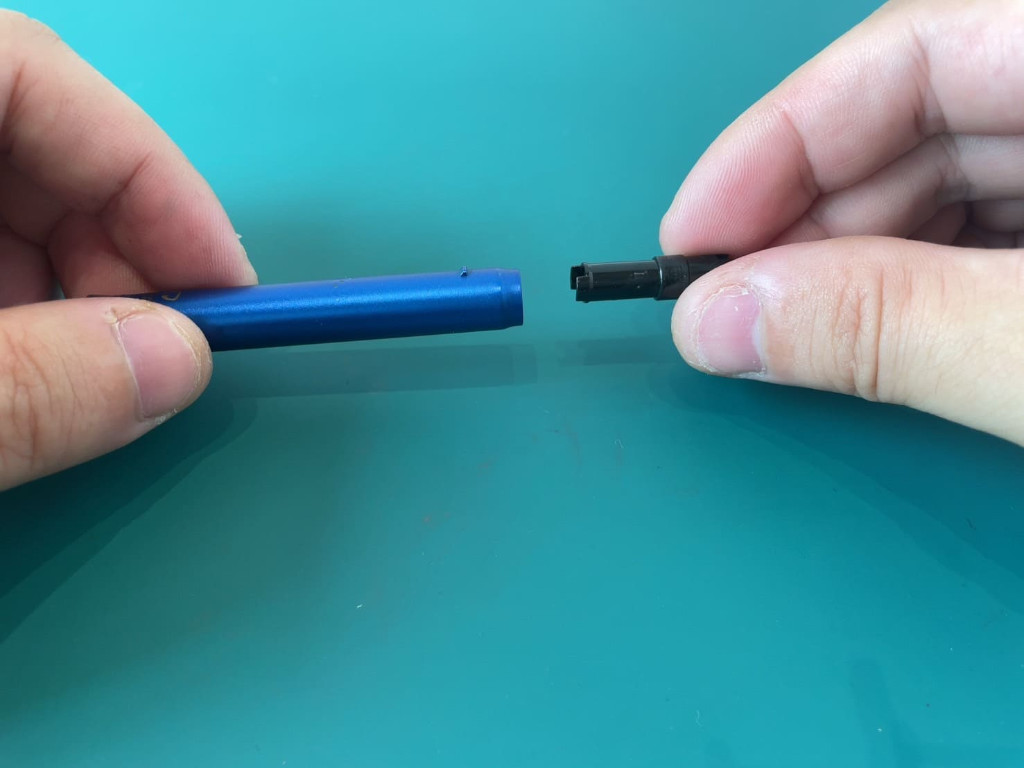

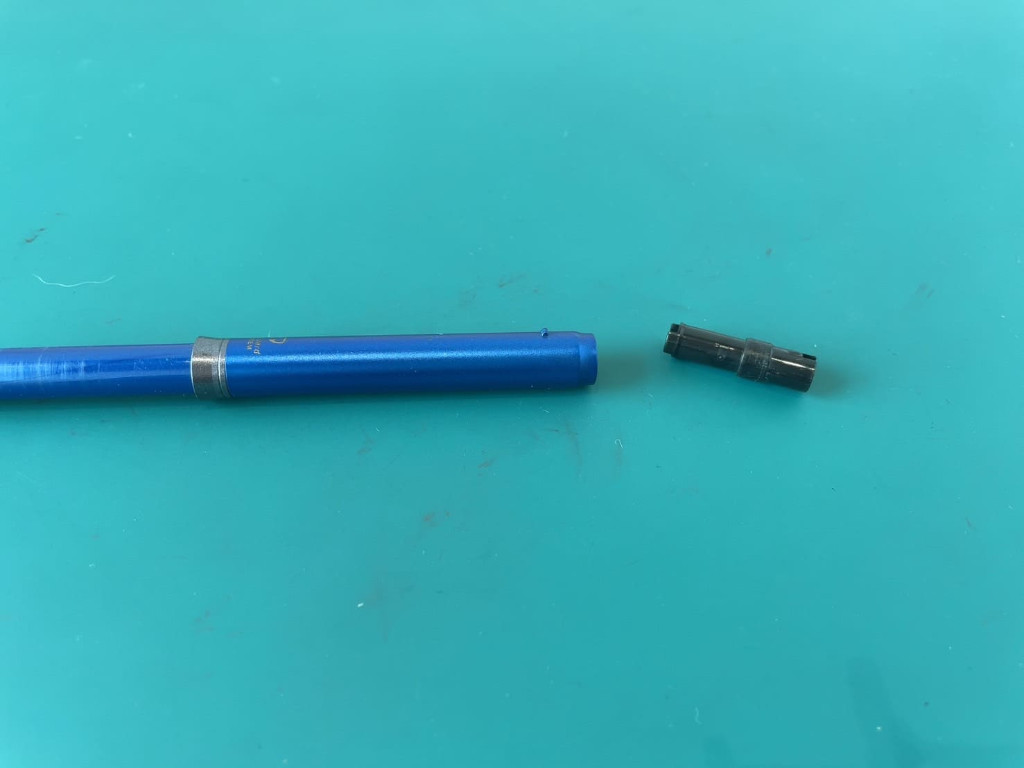

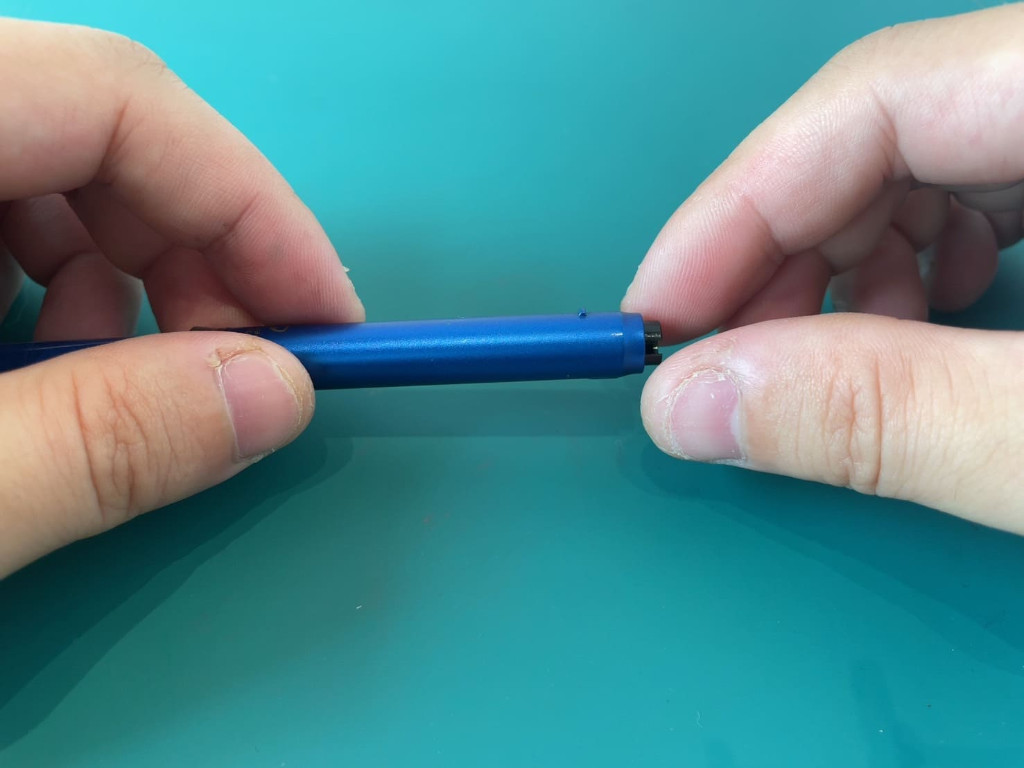

ステップ9.内部の黒部品（シャー芯筒の結合部）を外す
ケースを傾けて、軽くトントンし、内部の黒部品（シャー芯筒の結合部）を外しましょう。

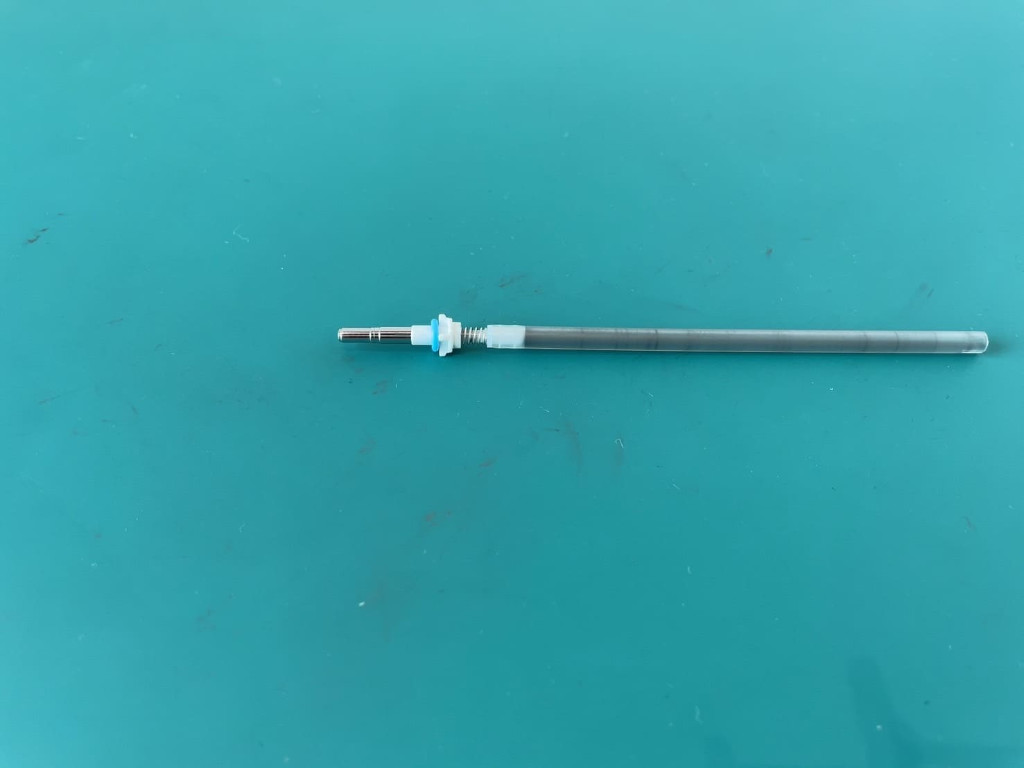

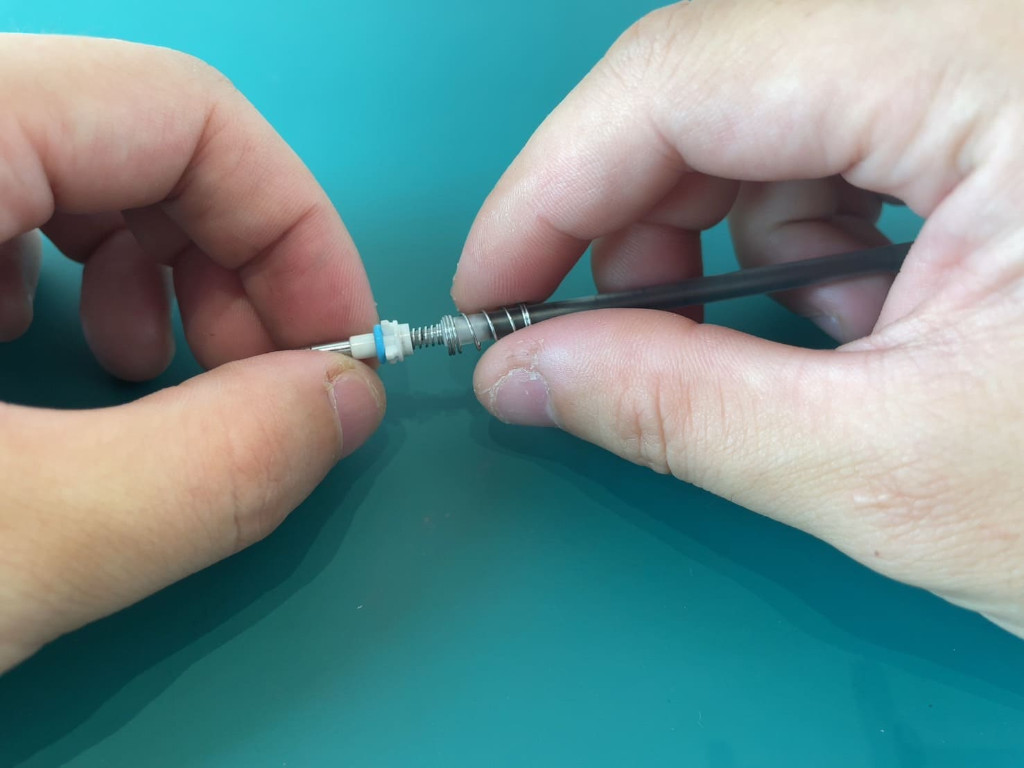

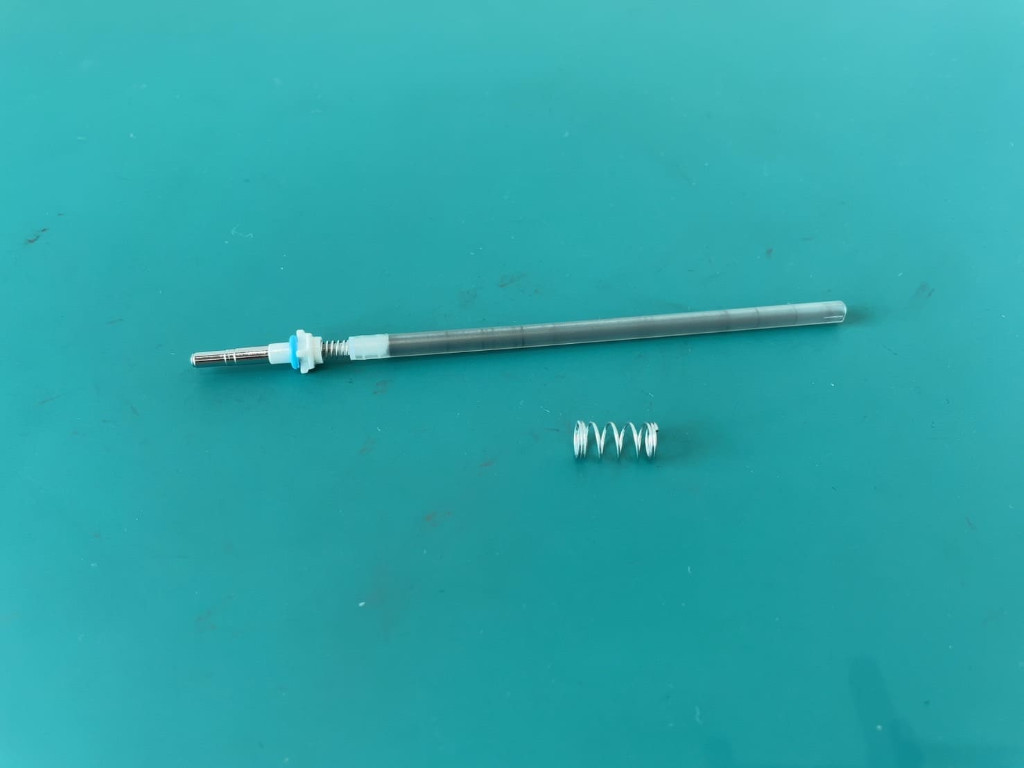

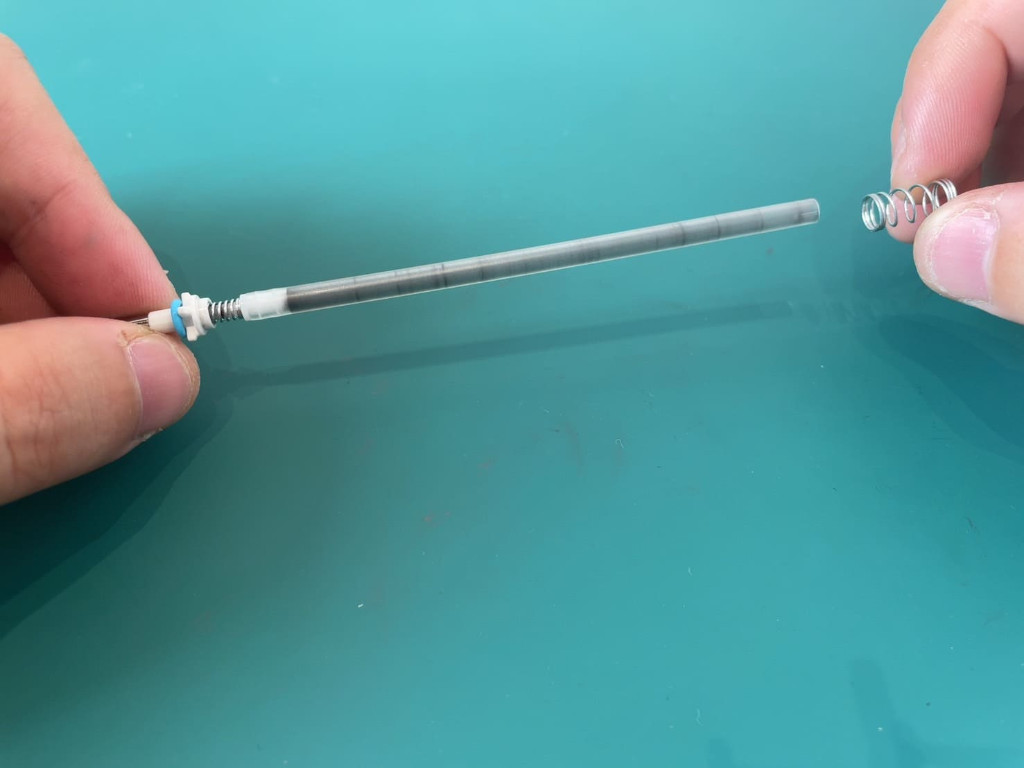

ステップ10.バネを外す
シャー芯筒のバネを外しましょう。

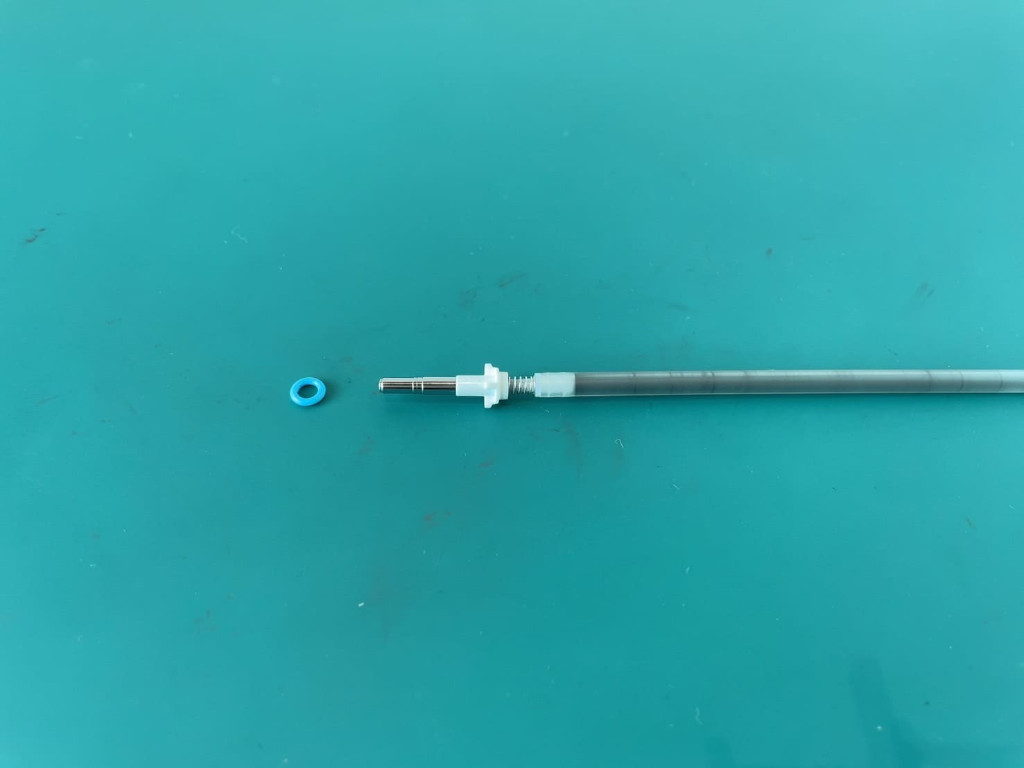

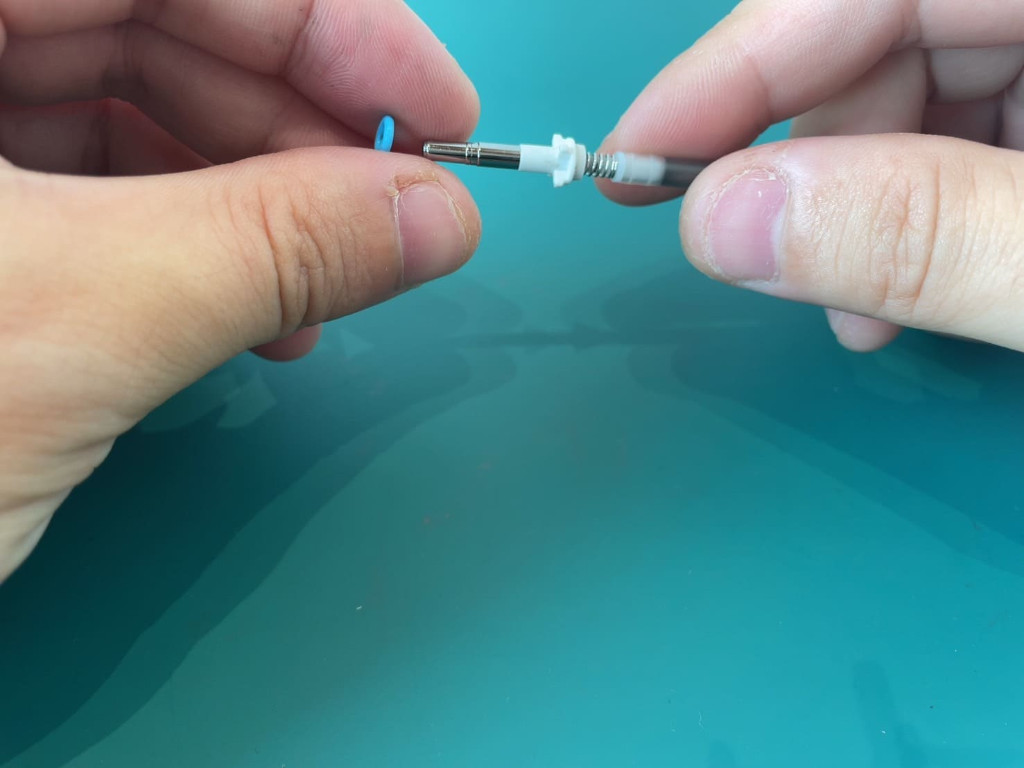

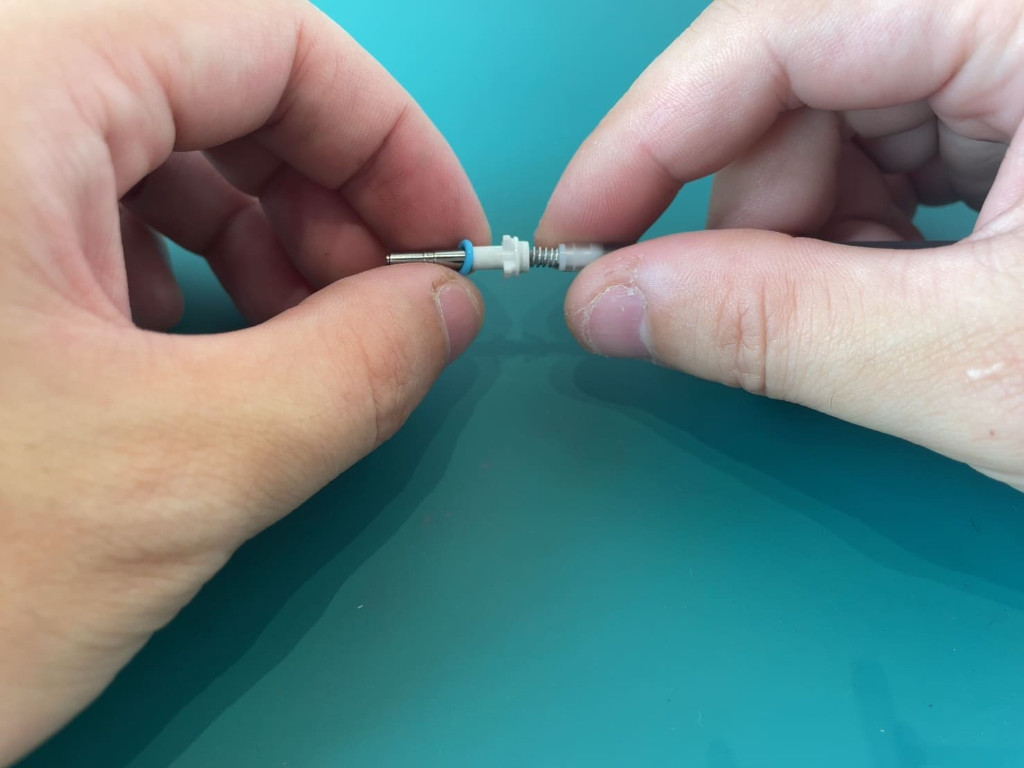

ステップ11.シャー芯筒のゴム輪を外す
シャー芯筒のゴム輪を外しましょう。

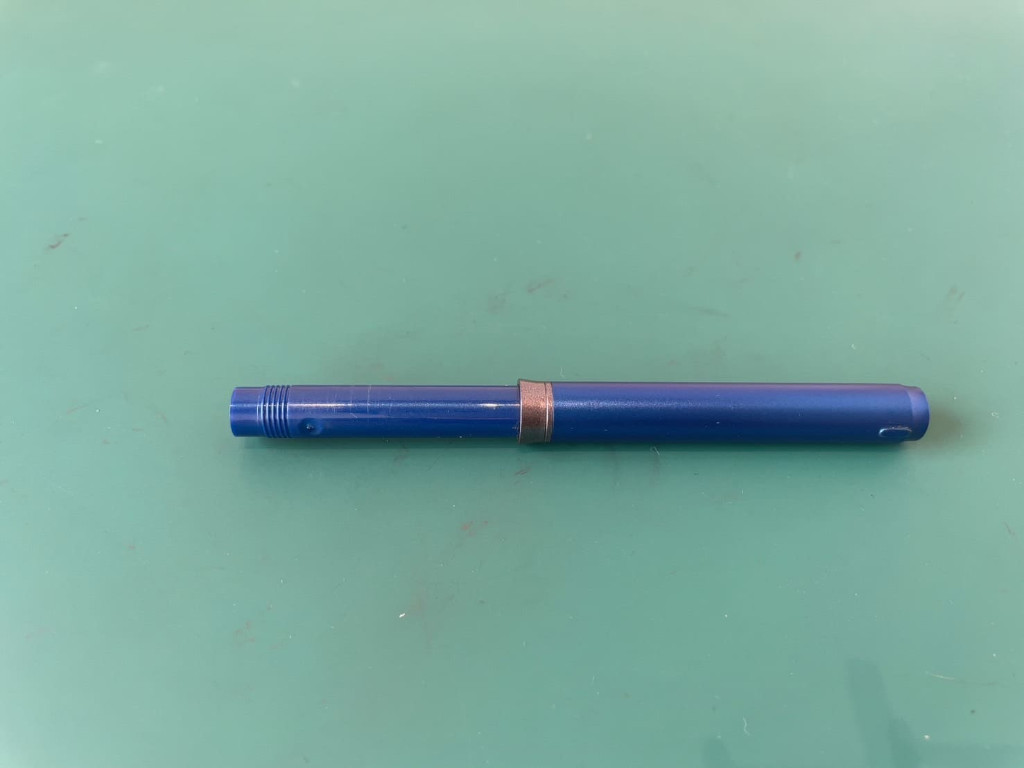

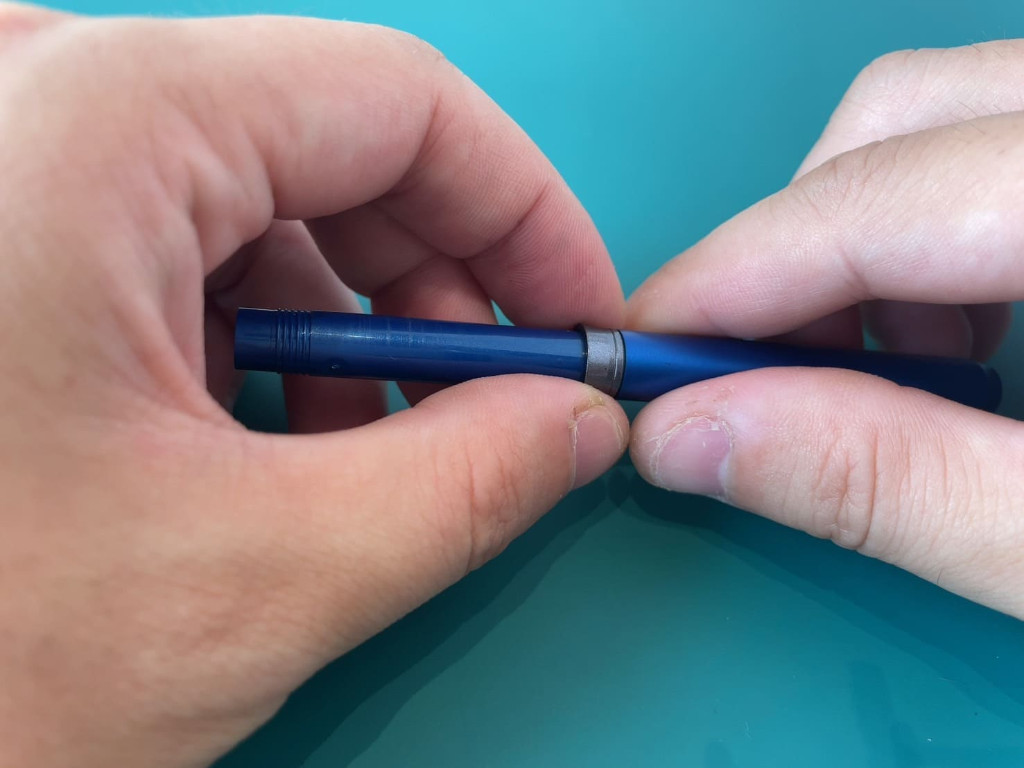

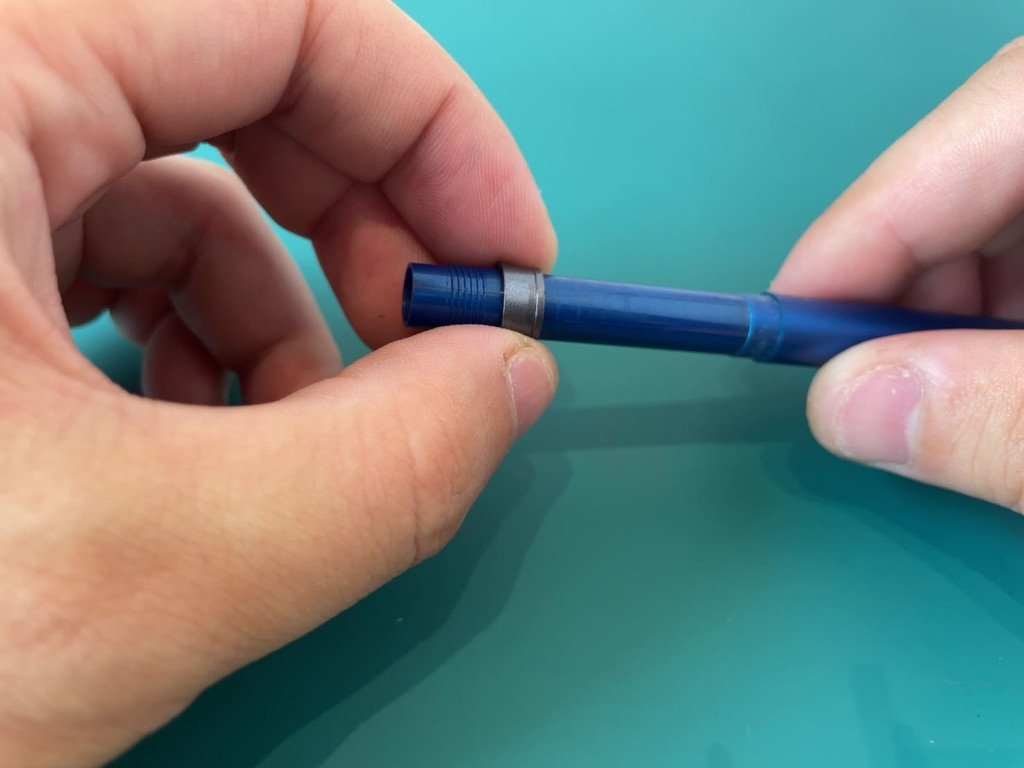

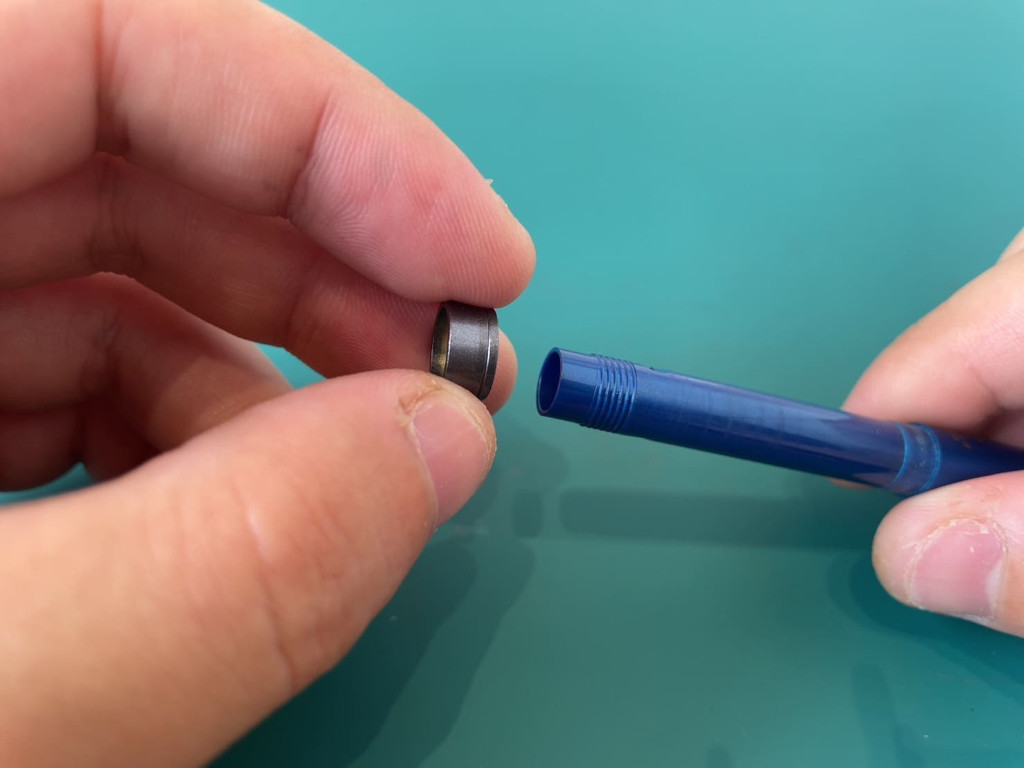

ステップ12.ケースの輪部品を外す
ケースの輪部品を外しましょう。

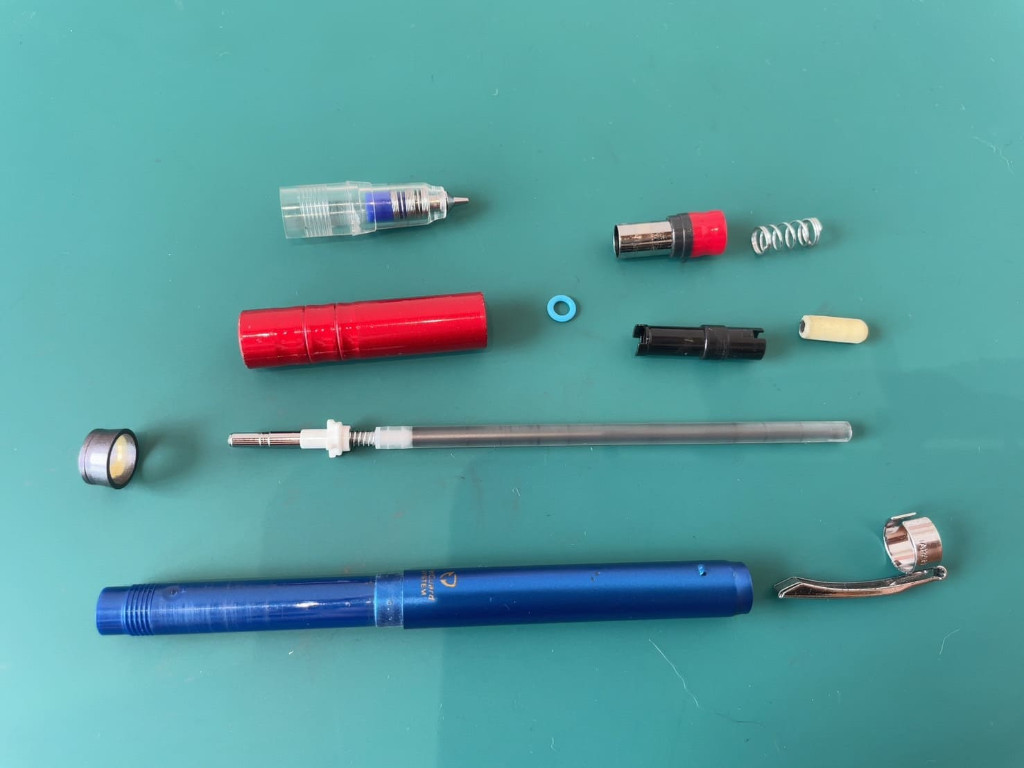

ステップ13.分解完了
以上が、デルガードLxの分解方法です。
＜部品一覧＞
・ペン先キャップ
・グリップ
・ゴム輪
・キャップ
・バネ
・黒部品（シャー芯筒の結合部）
・消しゴム
・輪部品（ケースに装着される）
・ペンケース本体
・クリップ
・シャー芯筒
注意点
自分で修理をするうえで注意するべき点が分かります。
ペン上部の内部にある黒部品（シャー芯筒の結合部）がとびやすい
シャー芯筒をケースから引き抜くと、その反動でペン上部から黒の部品（シャー芯筒の結合部）が飛んでいきやすいです。作業場が汚かったりすると紛失しやすいので気をつけましょう。
よくある質問
自分で修理する時によくある質問と回答が分かります。クリックすると回答が表示されます。
分解に工具は必要ですか？
