デルガードLxの組立方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/07/07
0コメント
244閲覧
この修理について
今回は、デルガードLxの組立方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。

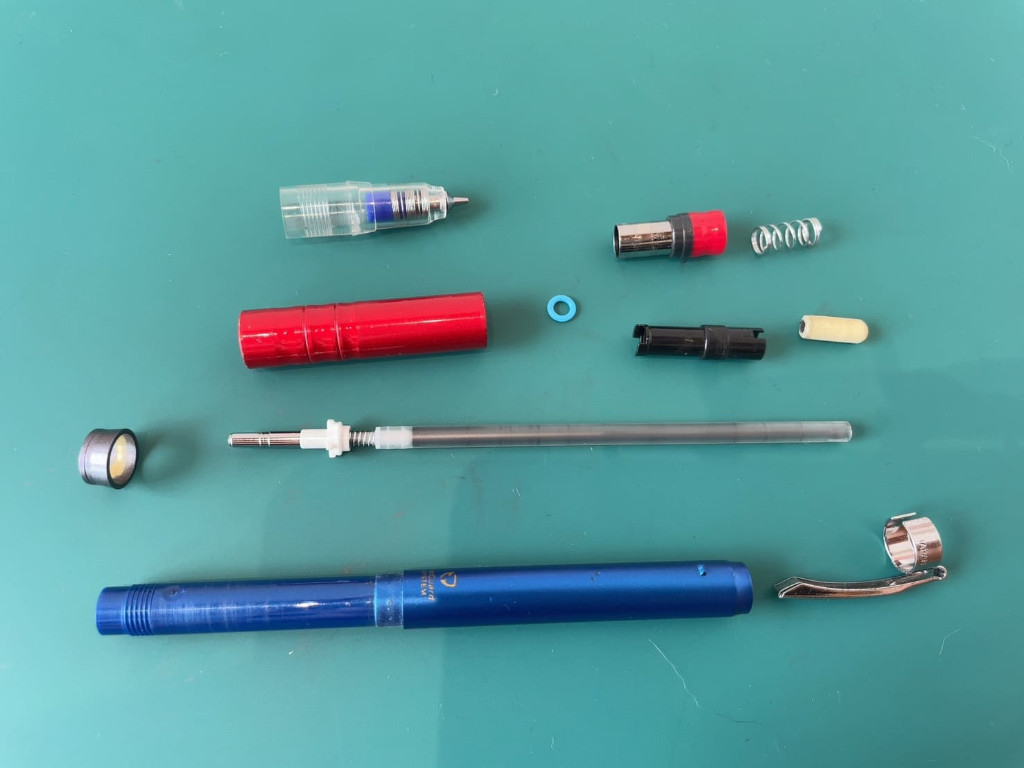

修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

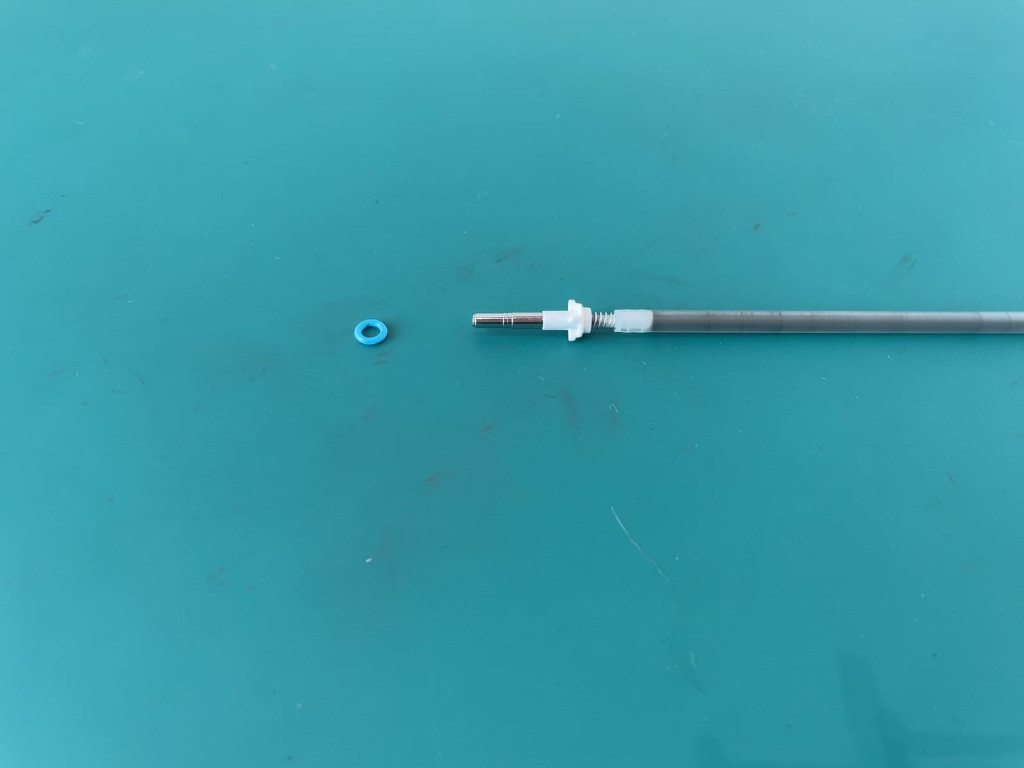

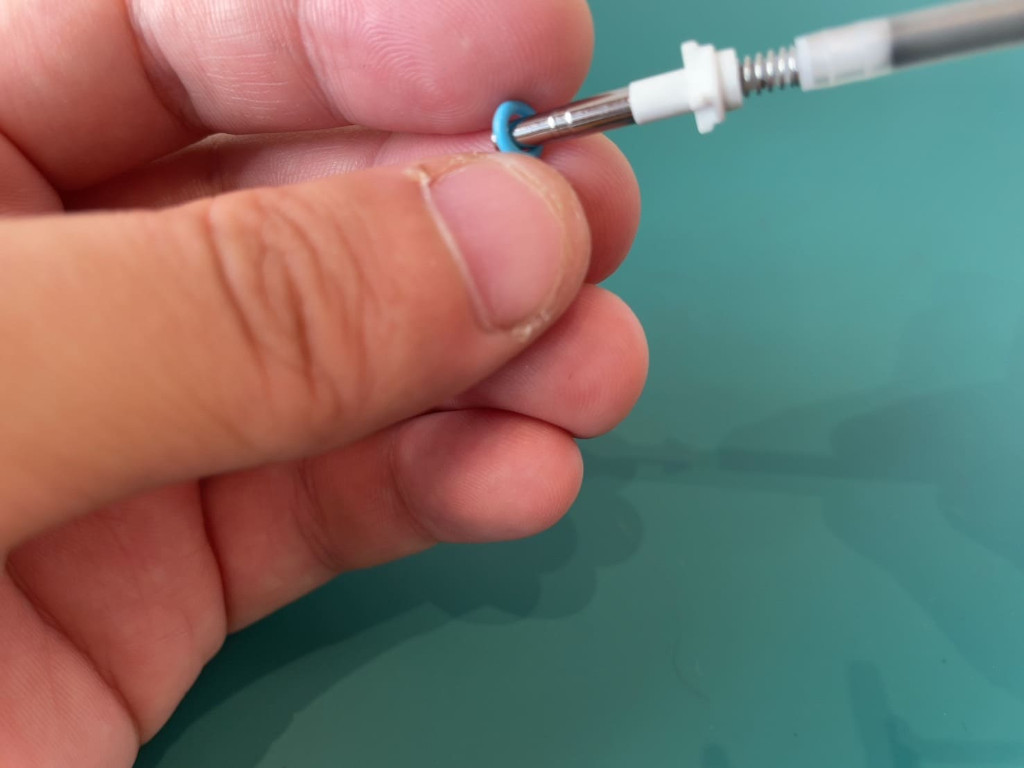

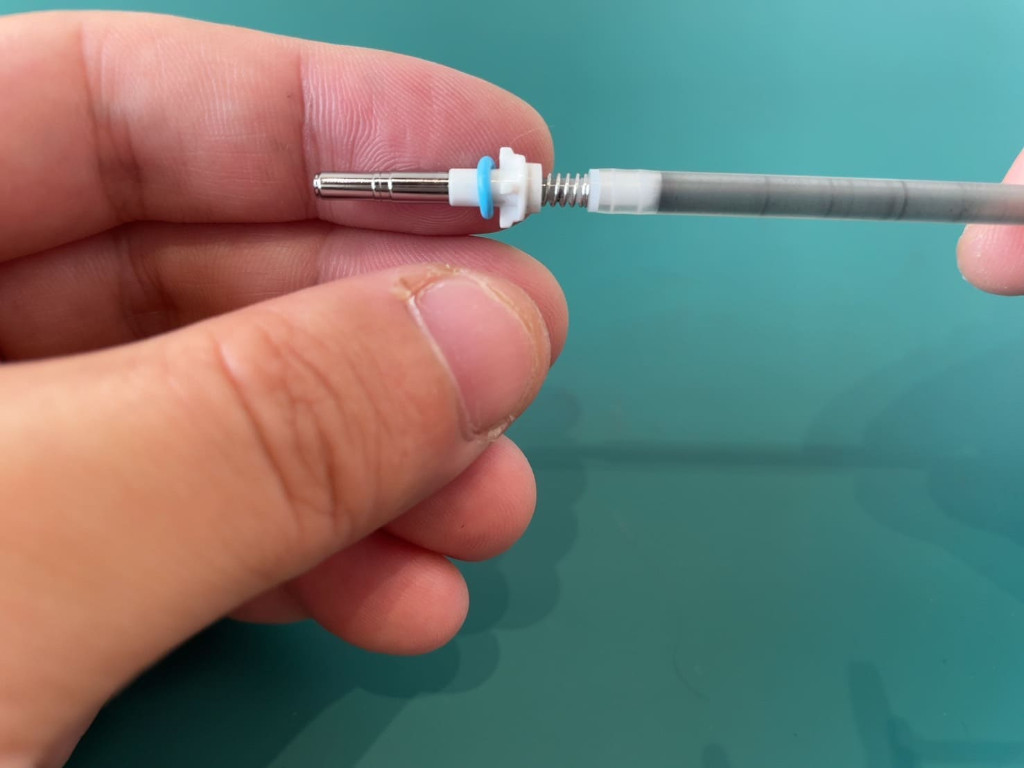

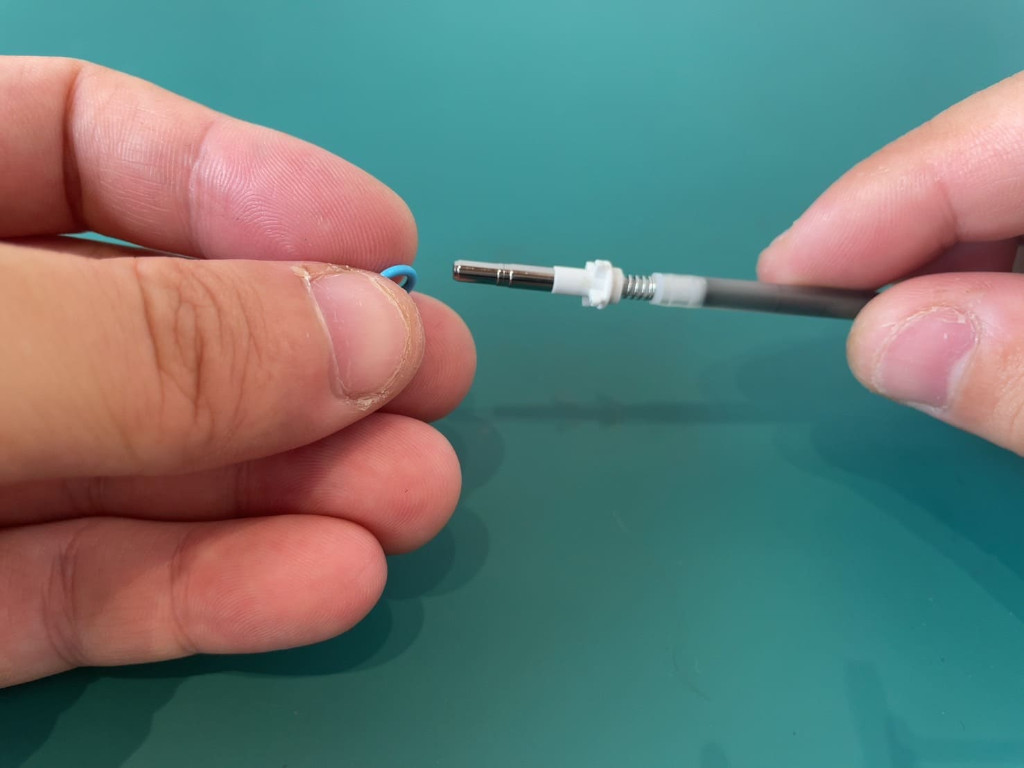

①ステップ.1ゴム輪をシャー芯筒に装着する
ゴム輪をシャー芯筒に装着しましょう。

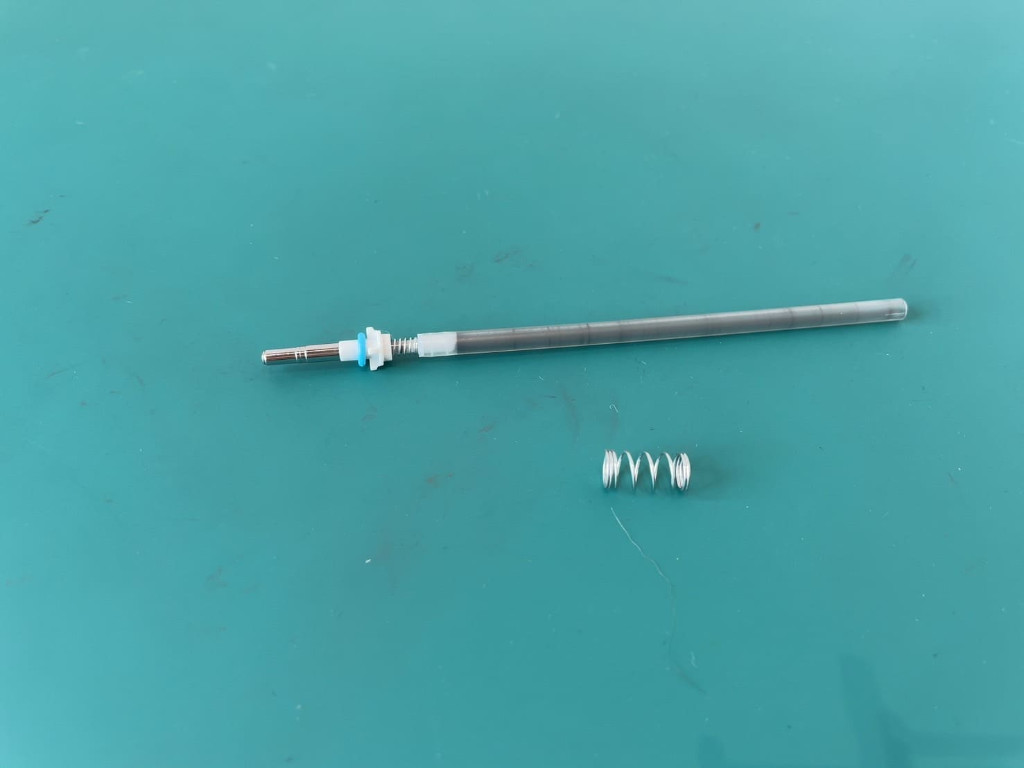

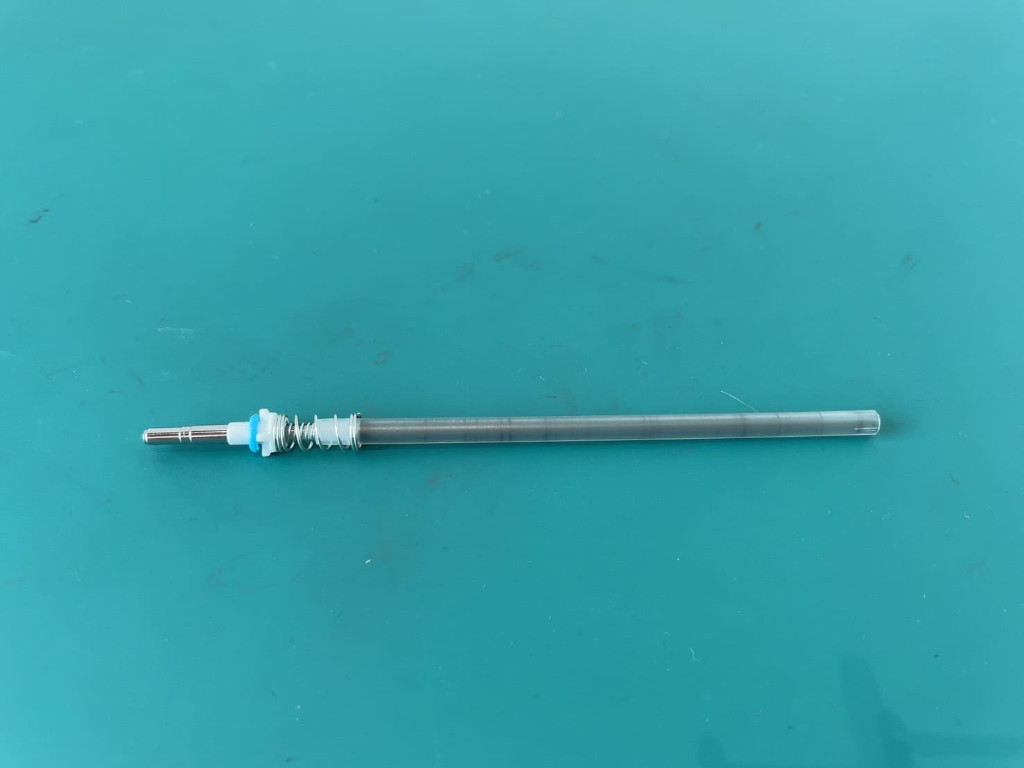

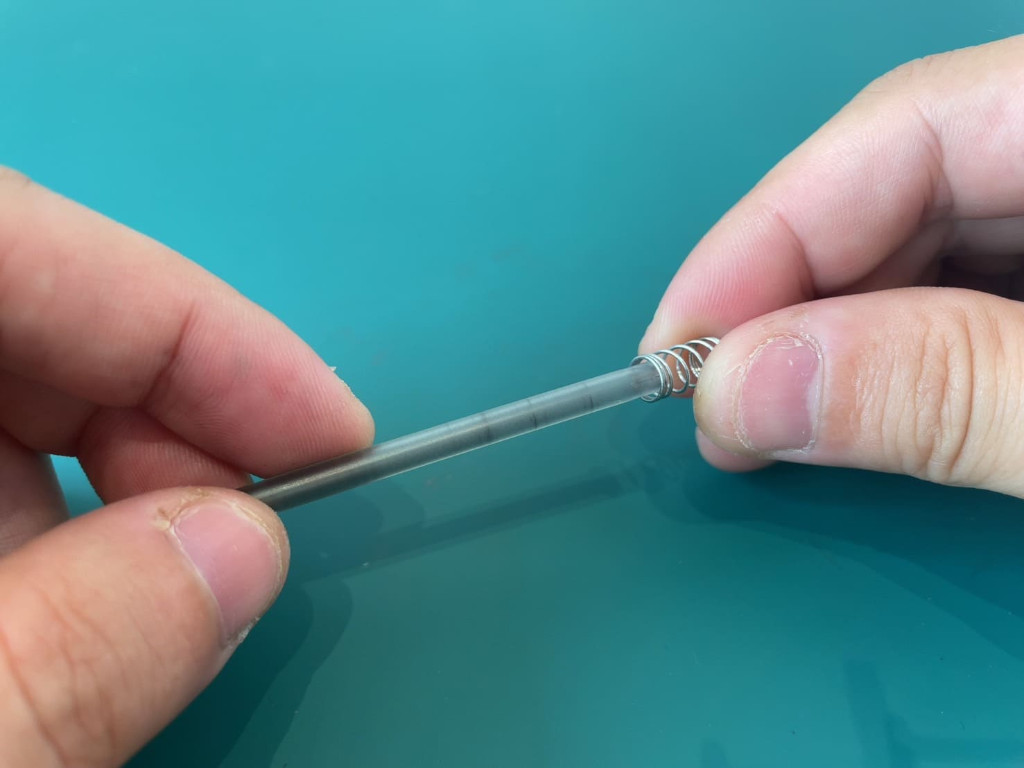

②ステップ.2シャー芯筒にバネを装着する
シャー芯筒にバネを装着しましょう。

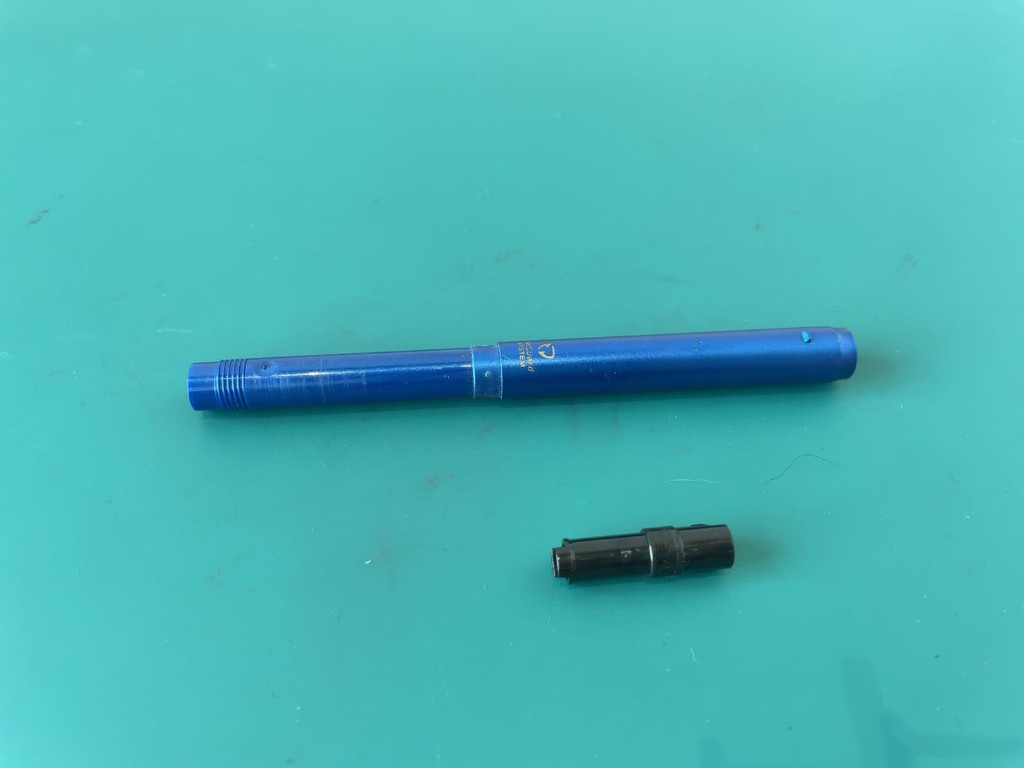

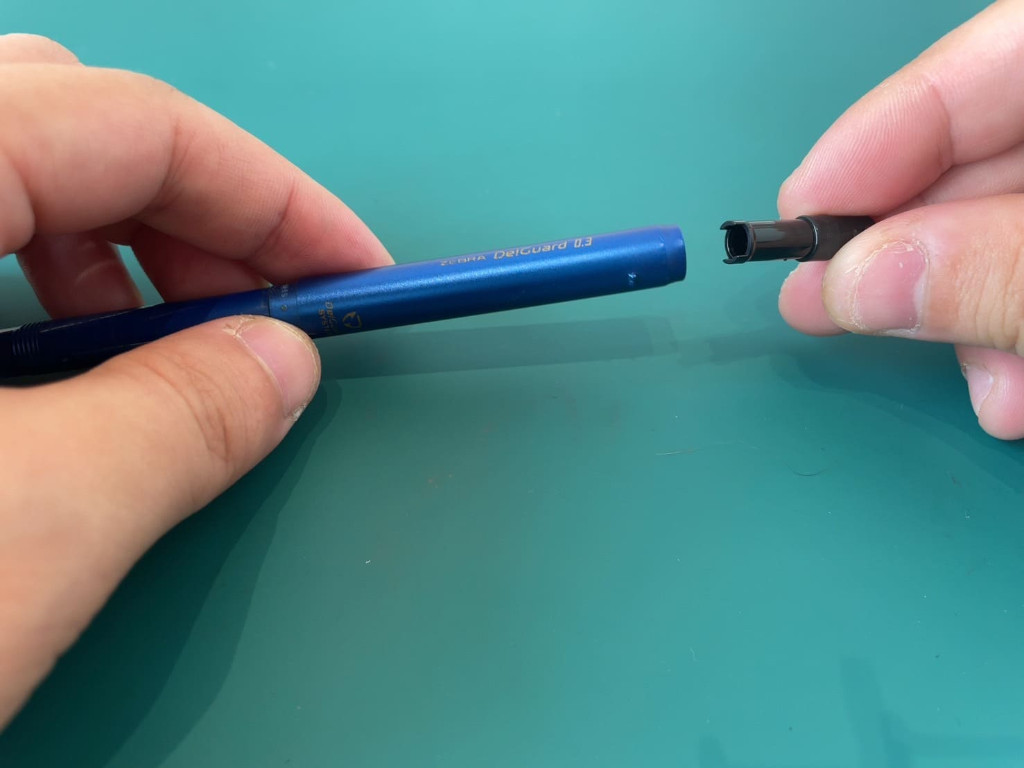

③ステップ.3黒部品（シャー芯筒の結合部）を挿入する
黒部品（シャー芯筒の結合部）をペン上部に挿入しましょう。
向きがあるので注意しましょう。間違えると後工程でペン上部に消しゴムが装着できません。

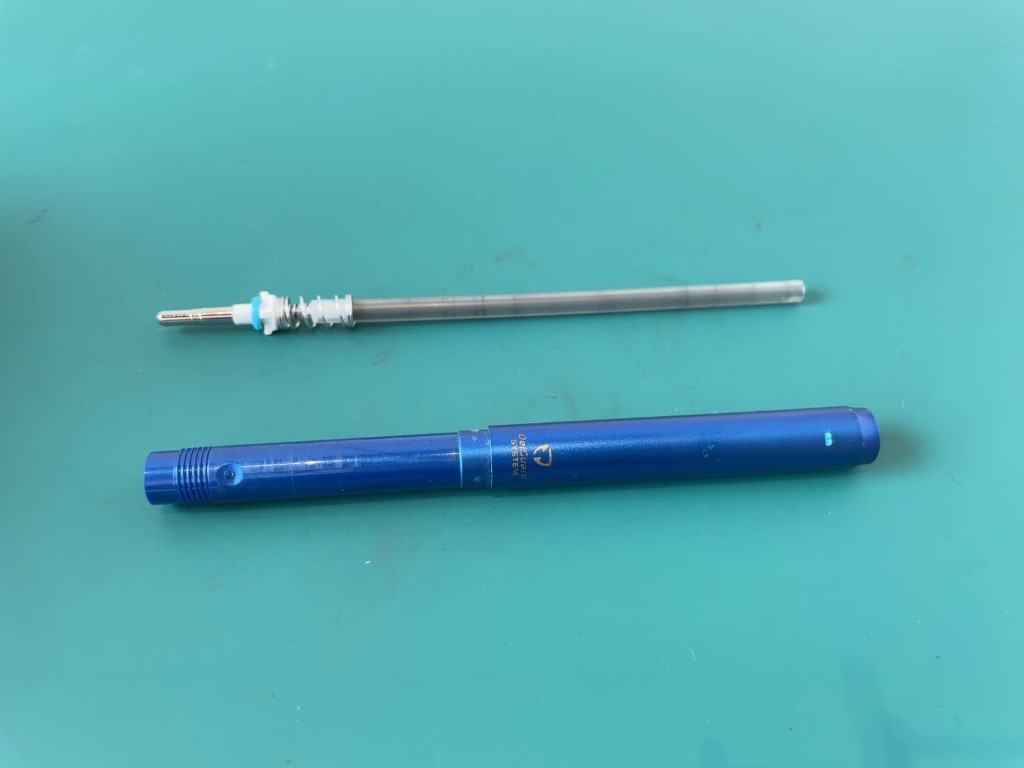

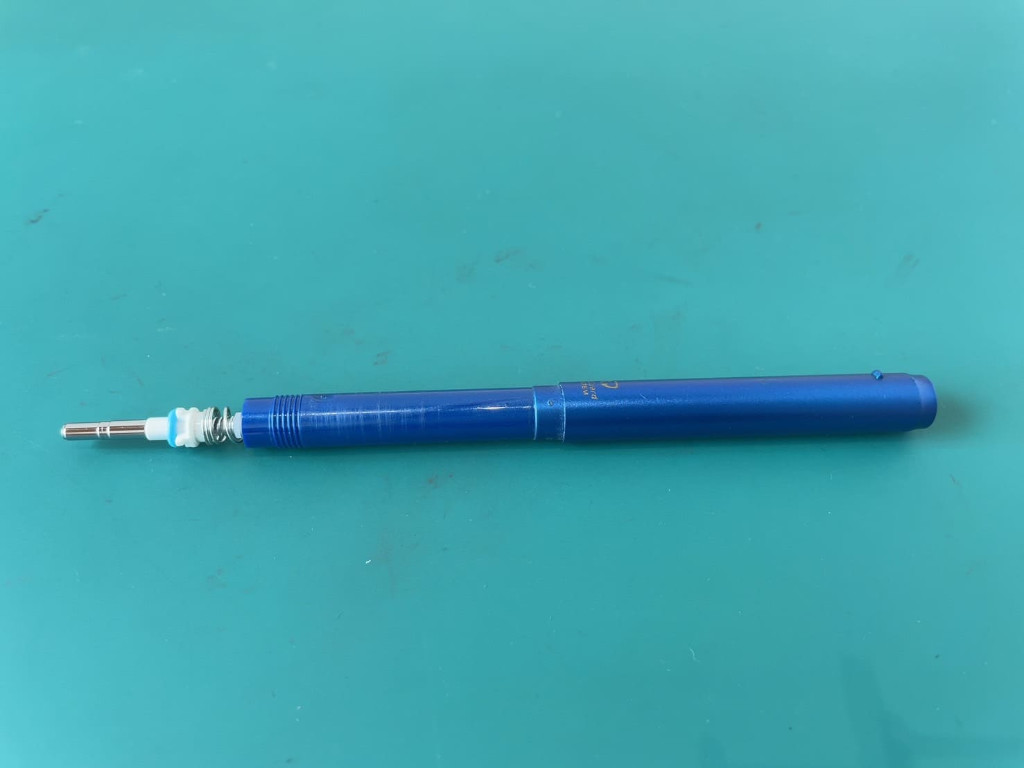

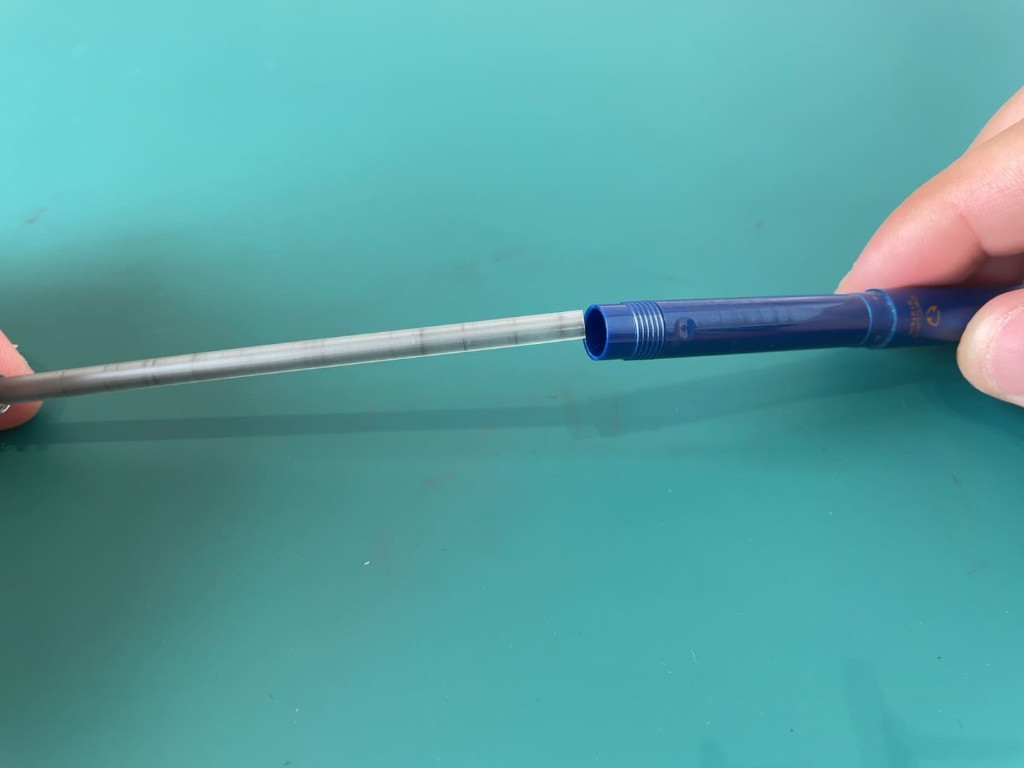

④ステップ.4シャー芯筒をケースに装着する

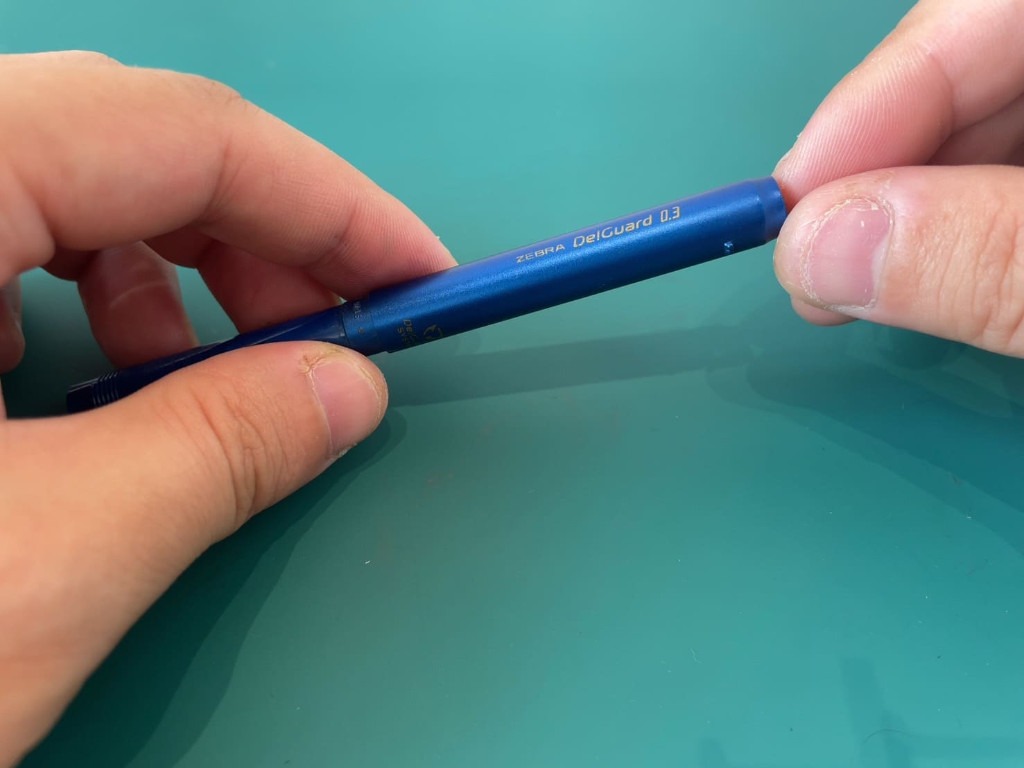

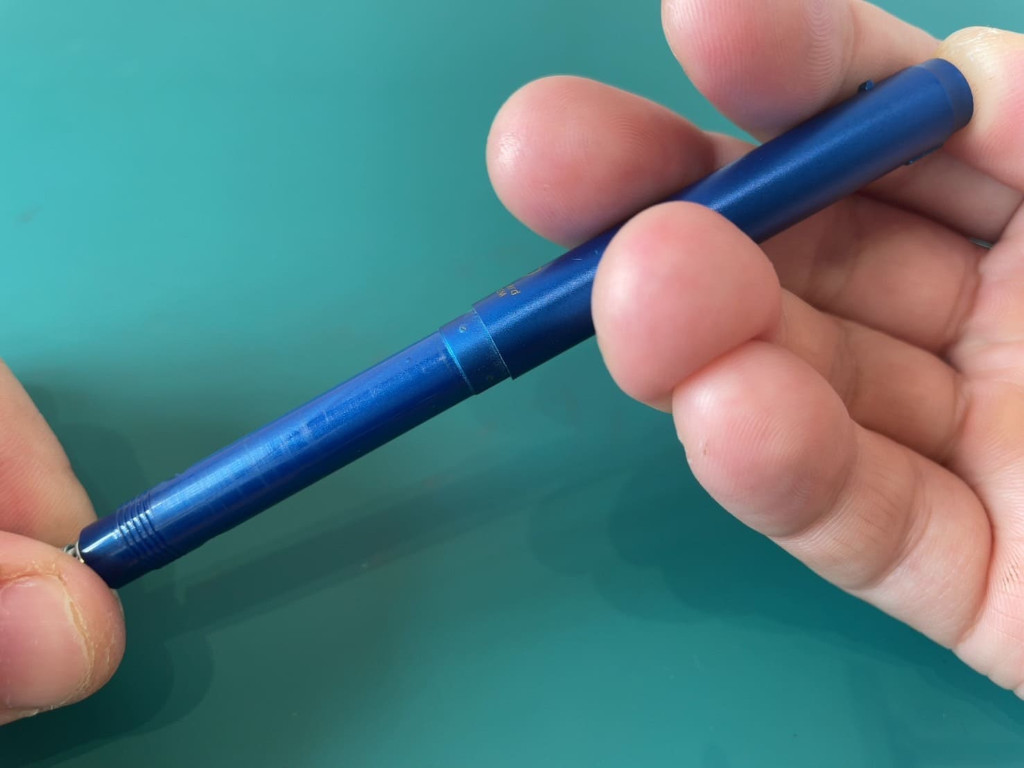

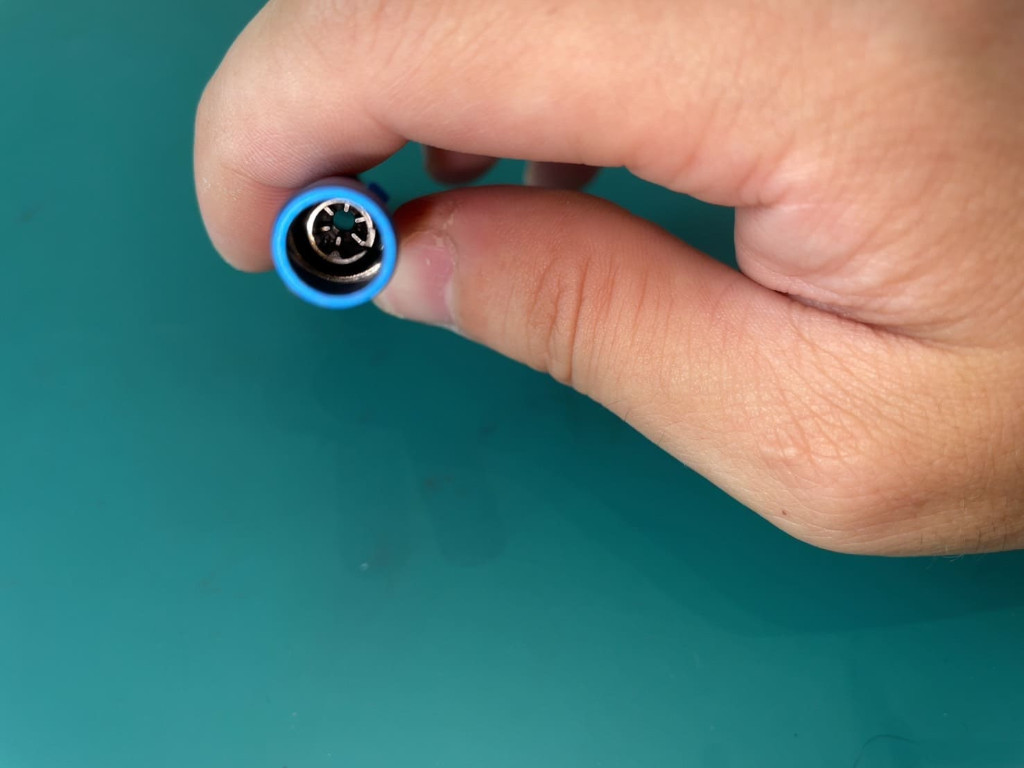

ペン上部の内部穴を指で抑えながらシャー芯筒をケースに挿入しましょう。

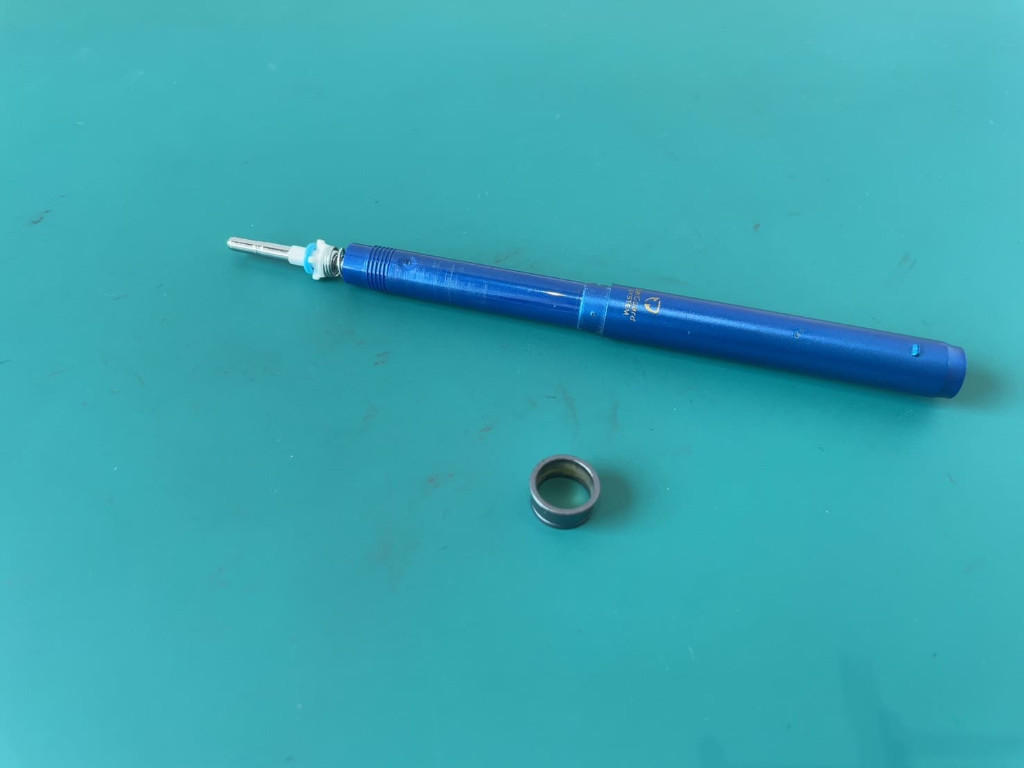

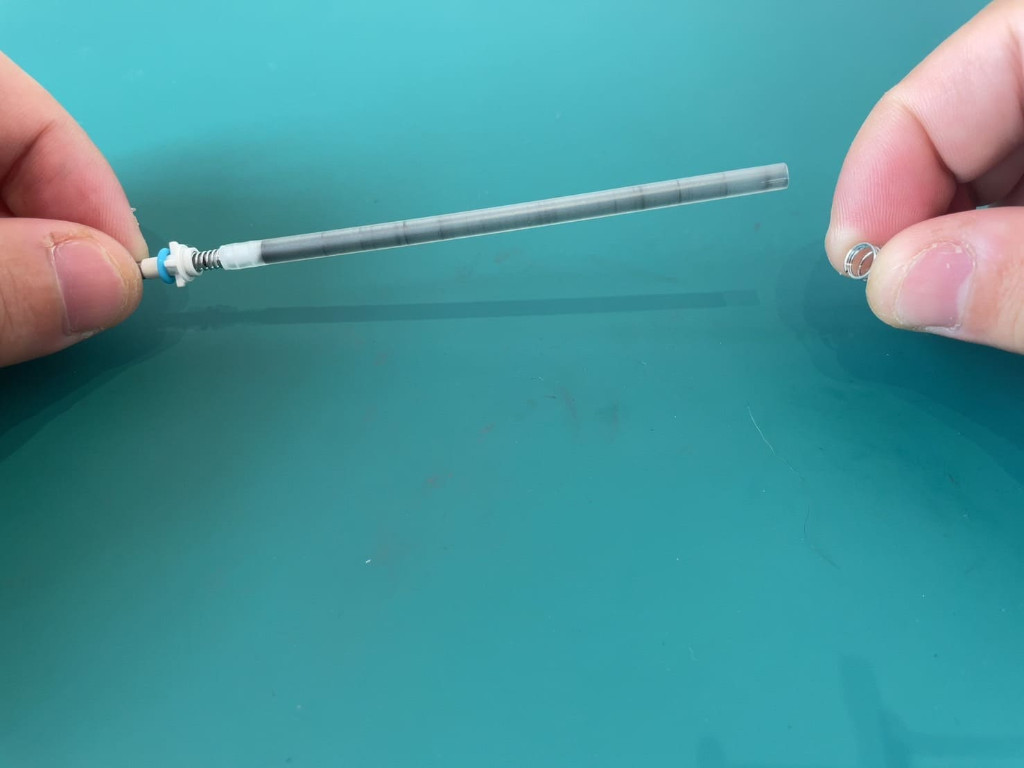

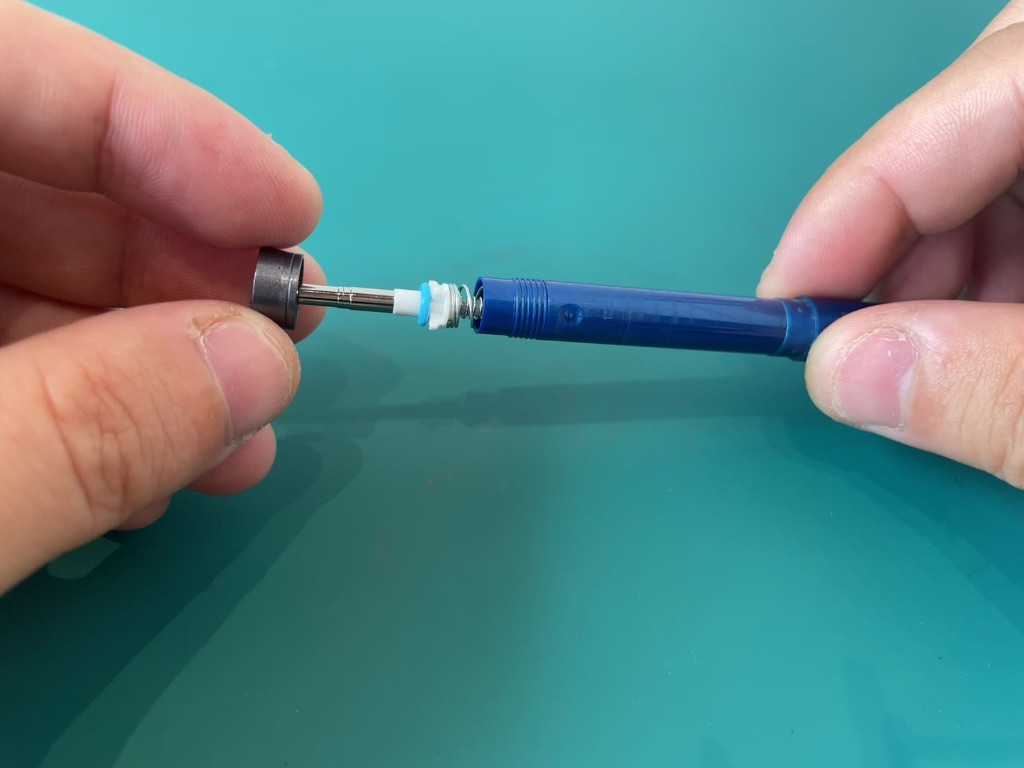

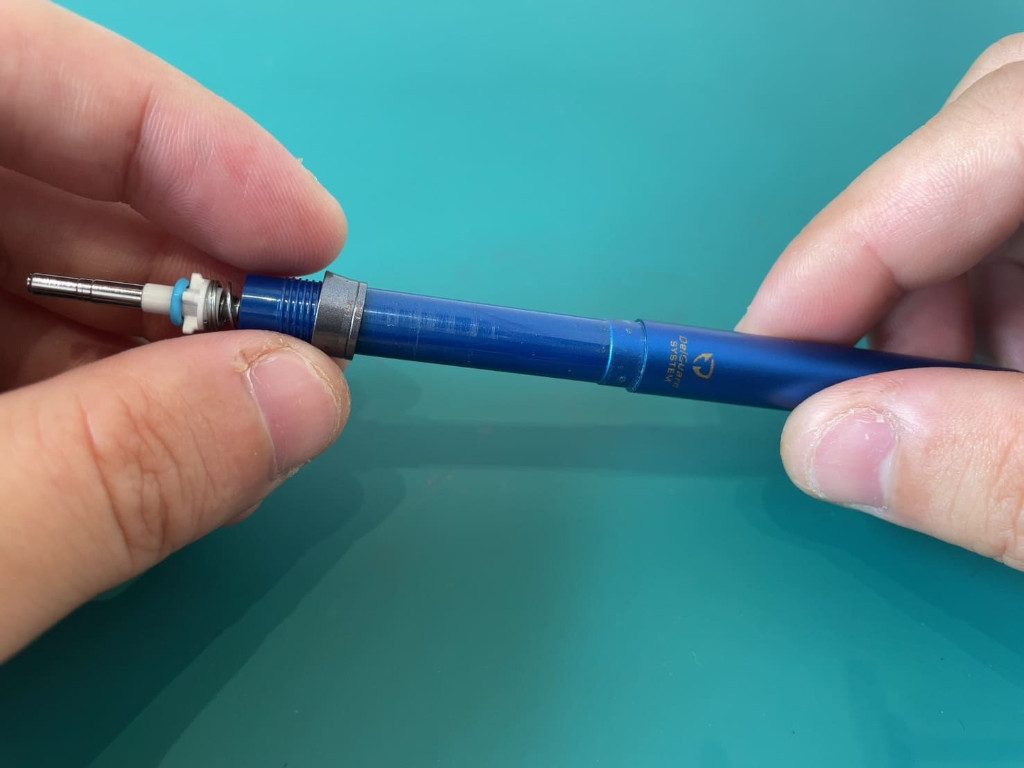

⑤ステップ.5ケースに輪部品を装着する

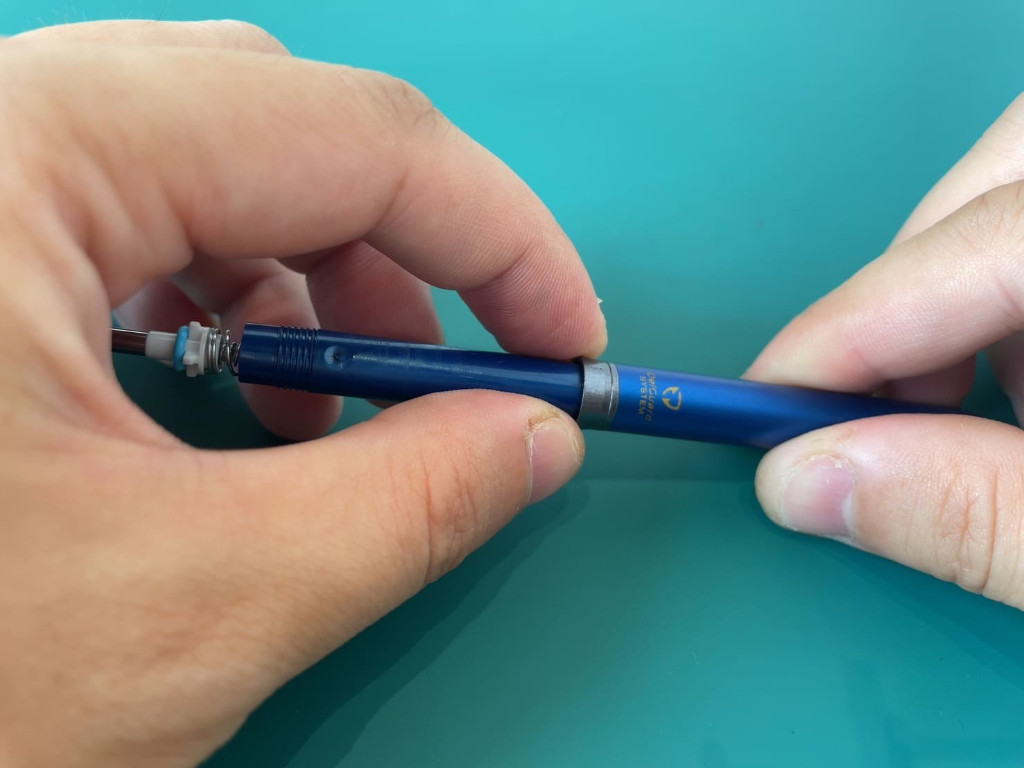

ケースに輪部品を装着しましょう。

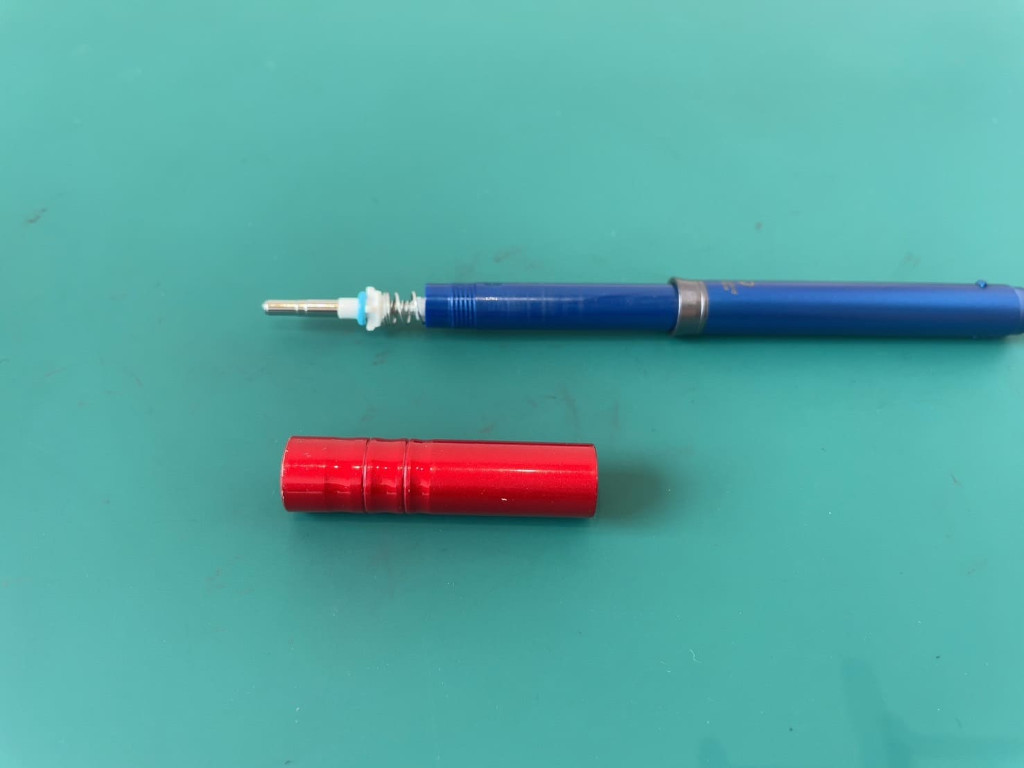

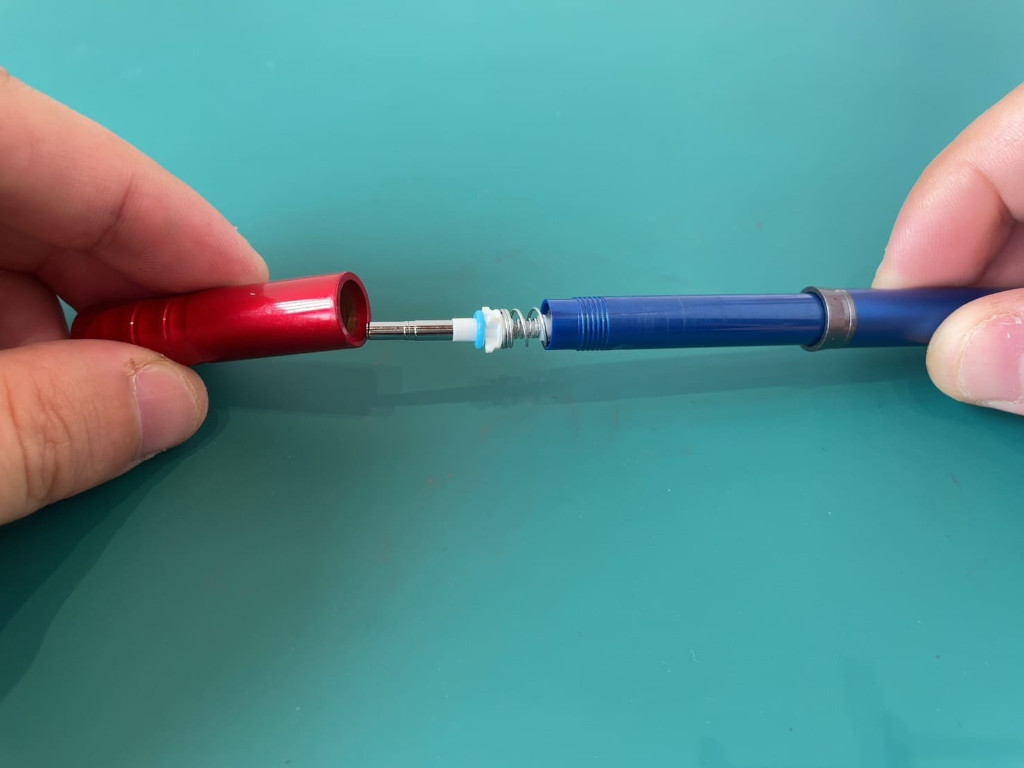

⑥ステップ.6グリップを装着する

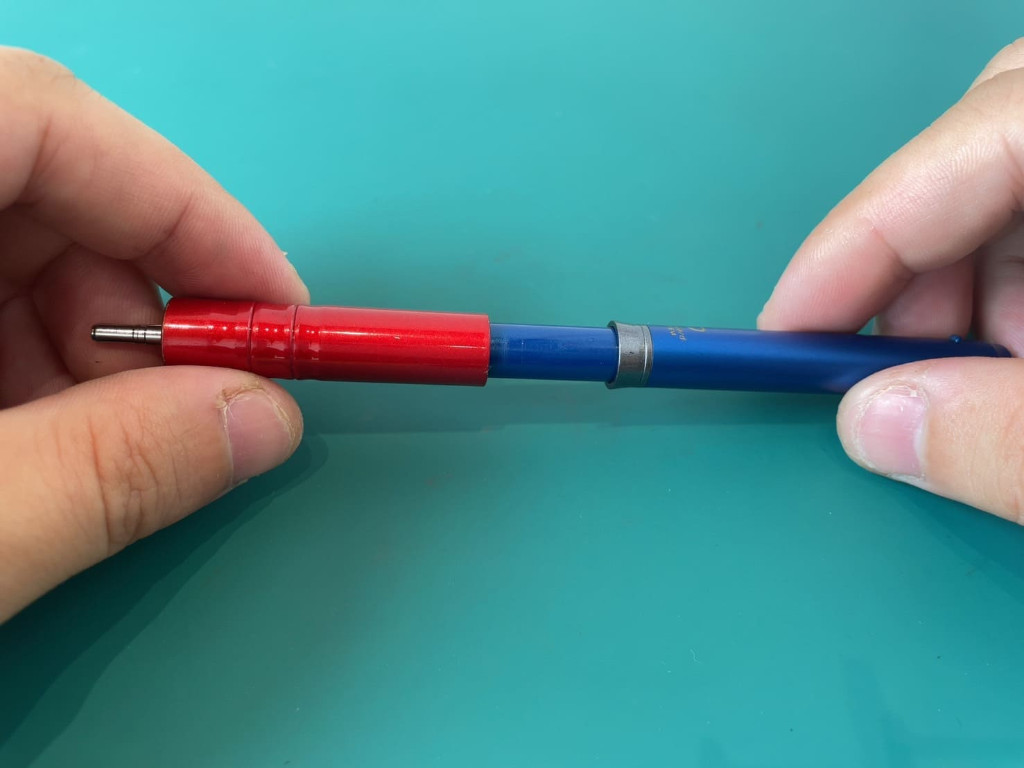

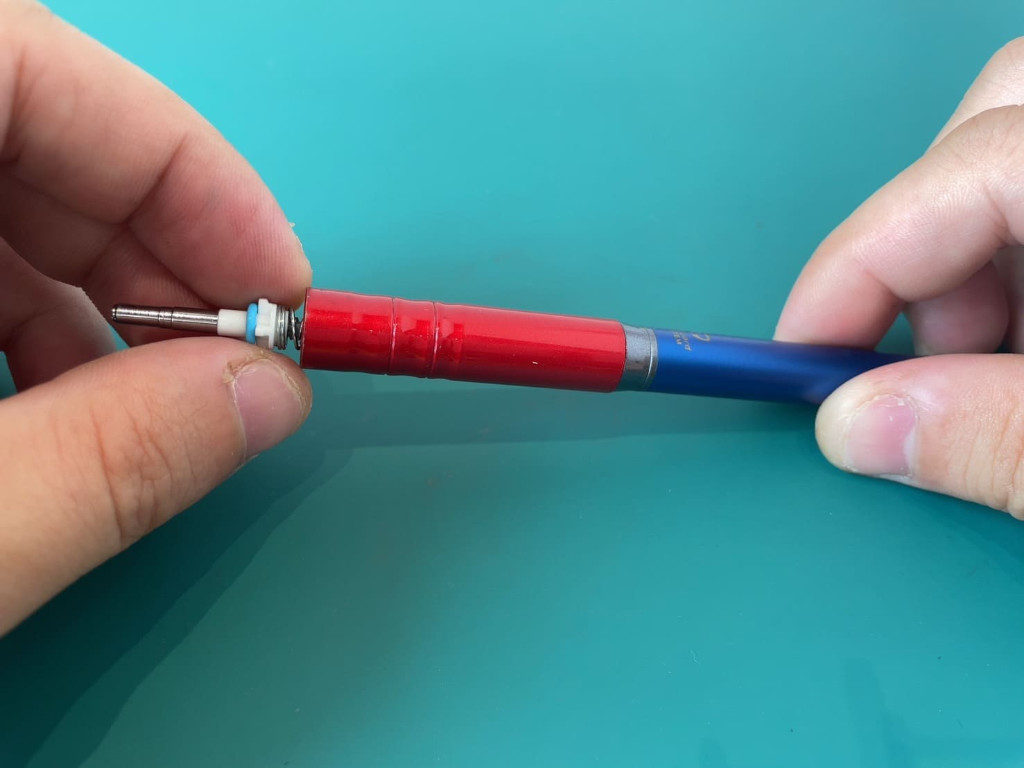

グリップを装着しましょう。

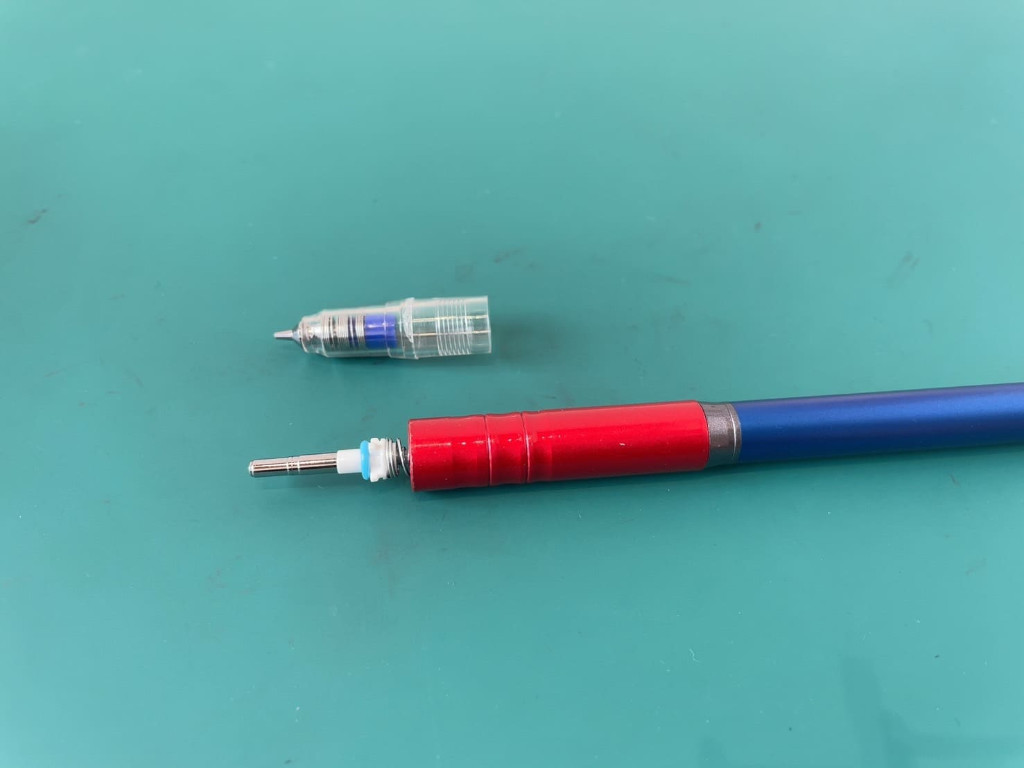

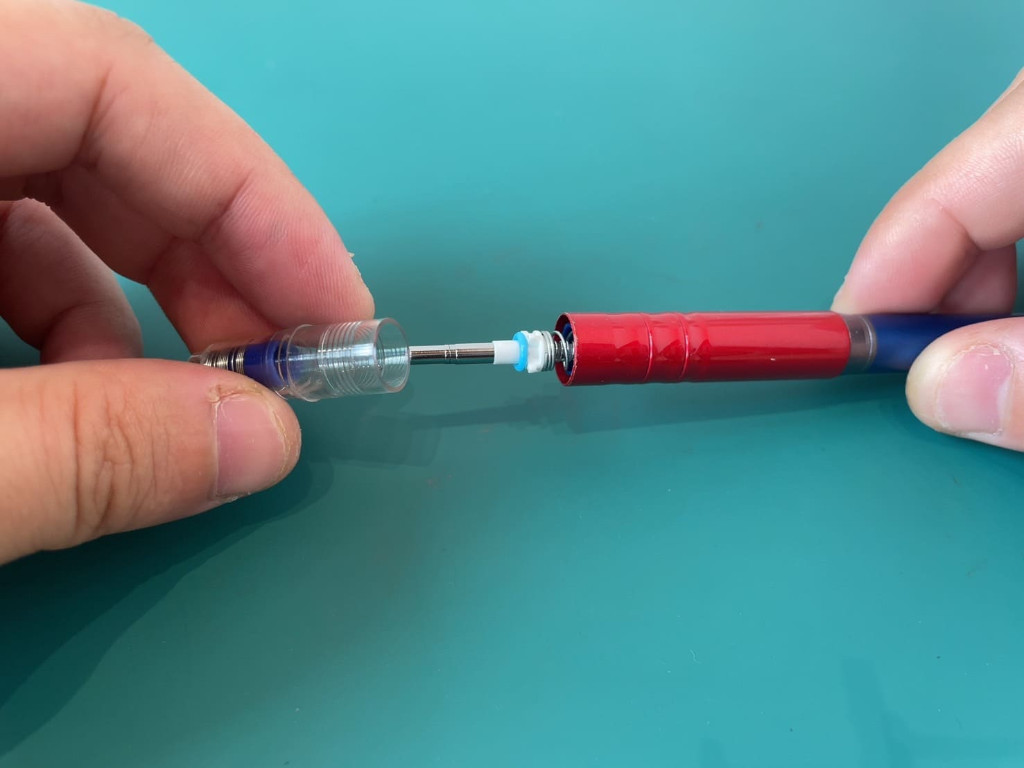

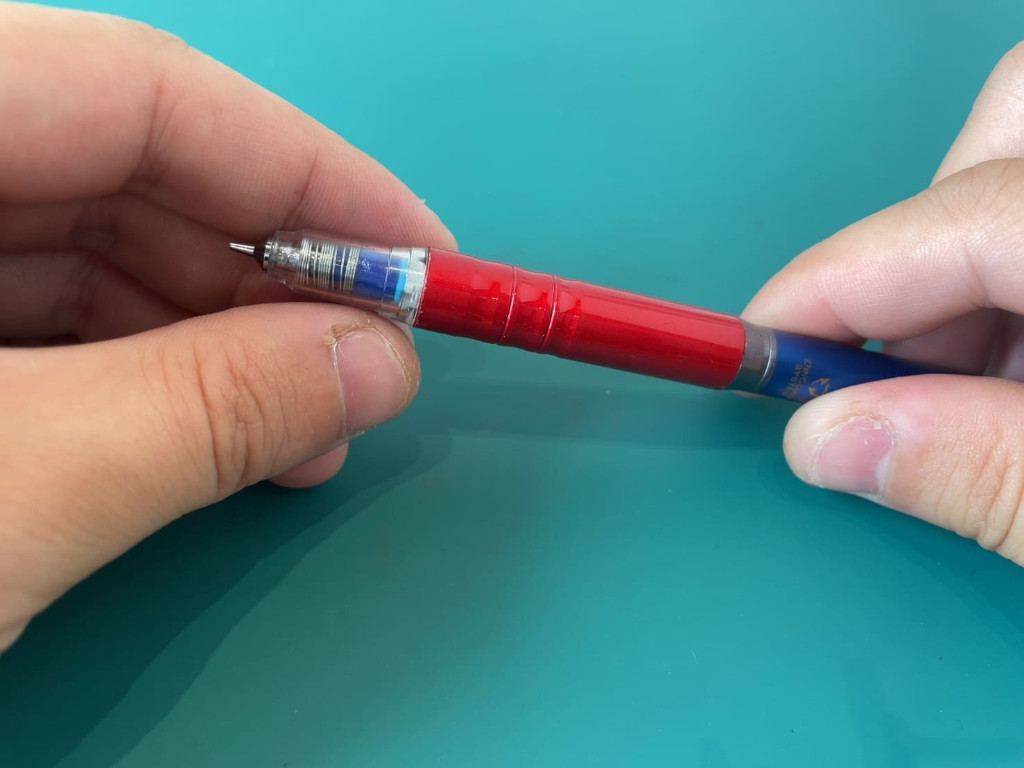

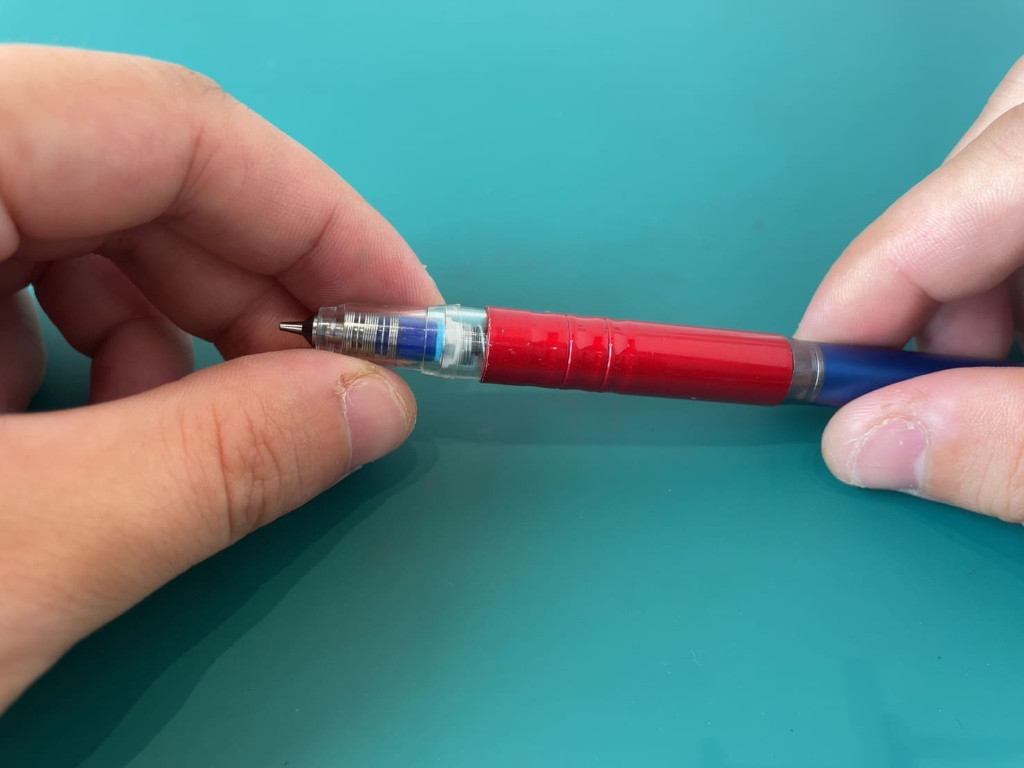

⑦ステップ.7ペン先キャップ（口金）を装着する
ペン先キャップ（口金）を時計回りに回して装着しましょう。

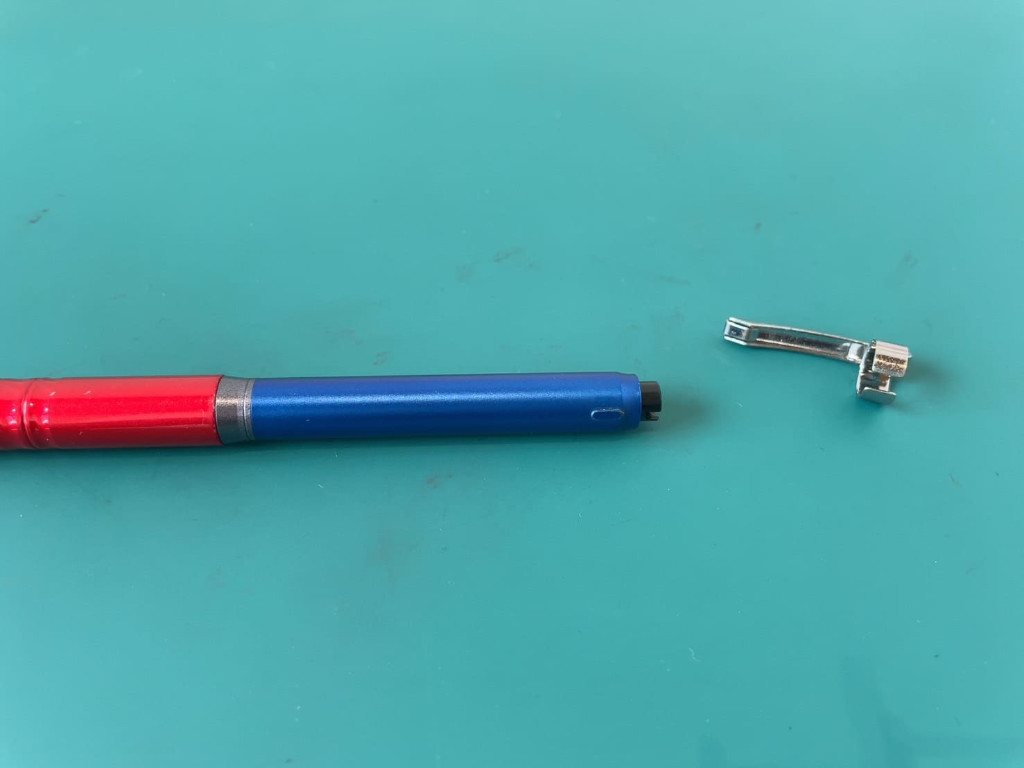

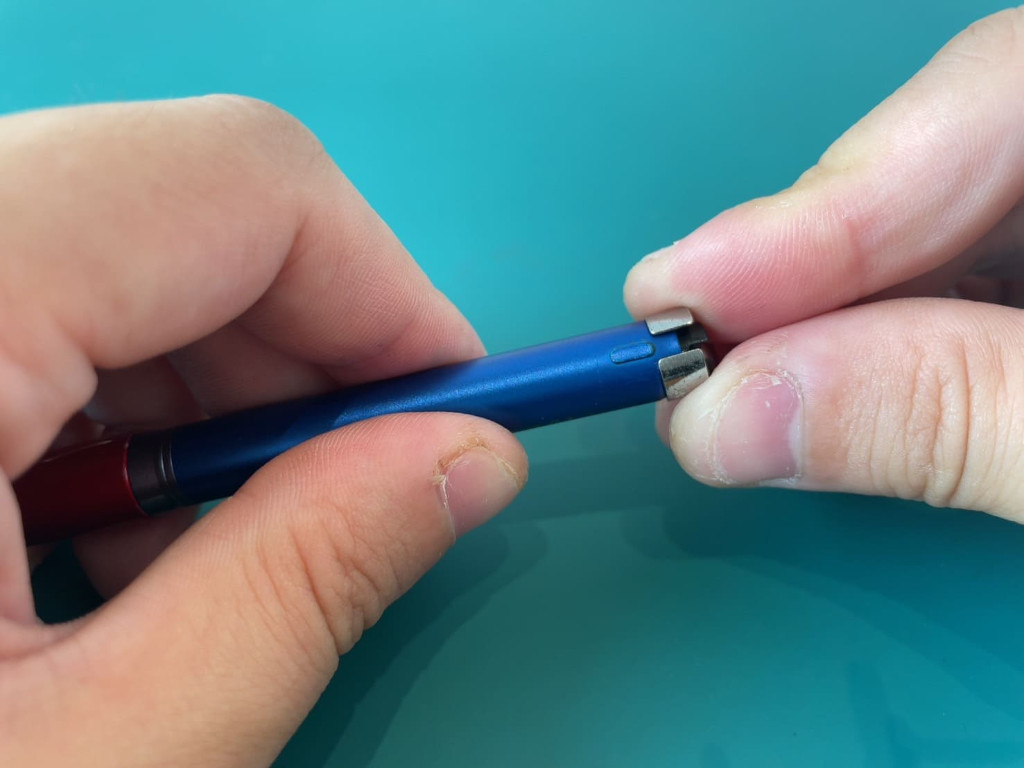

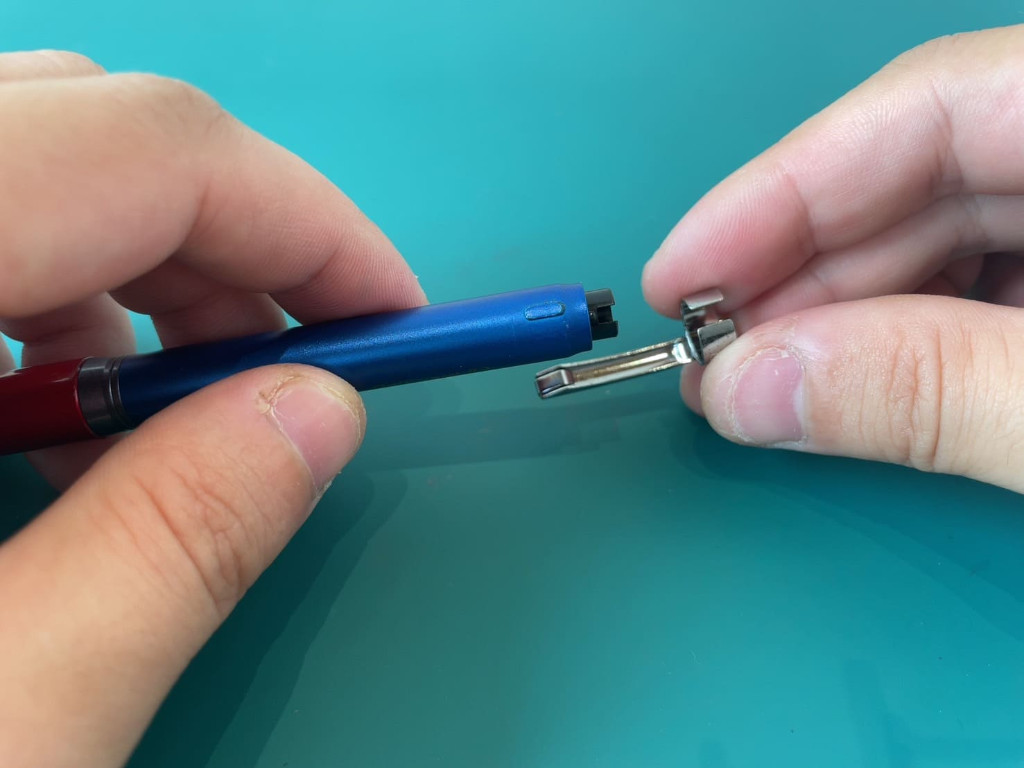

⑧ステップ.8クリップを装着する

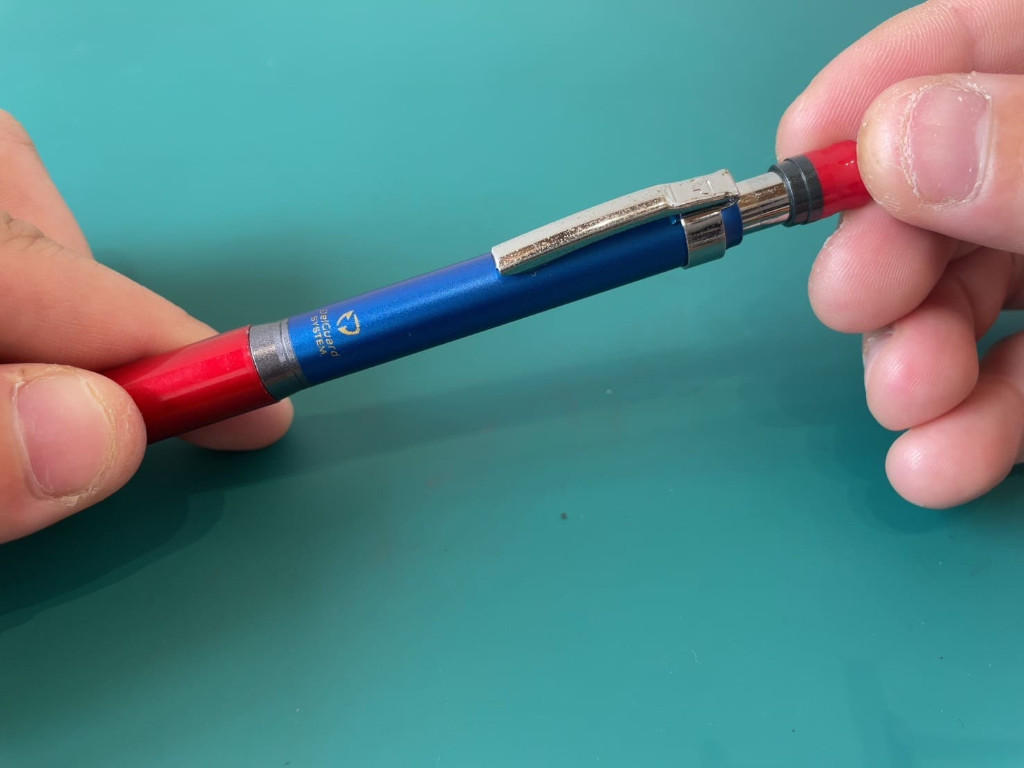

クリップをペン上部からスライドさせて装着しましょう。

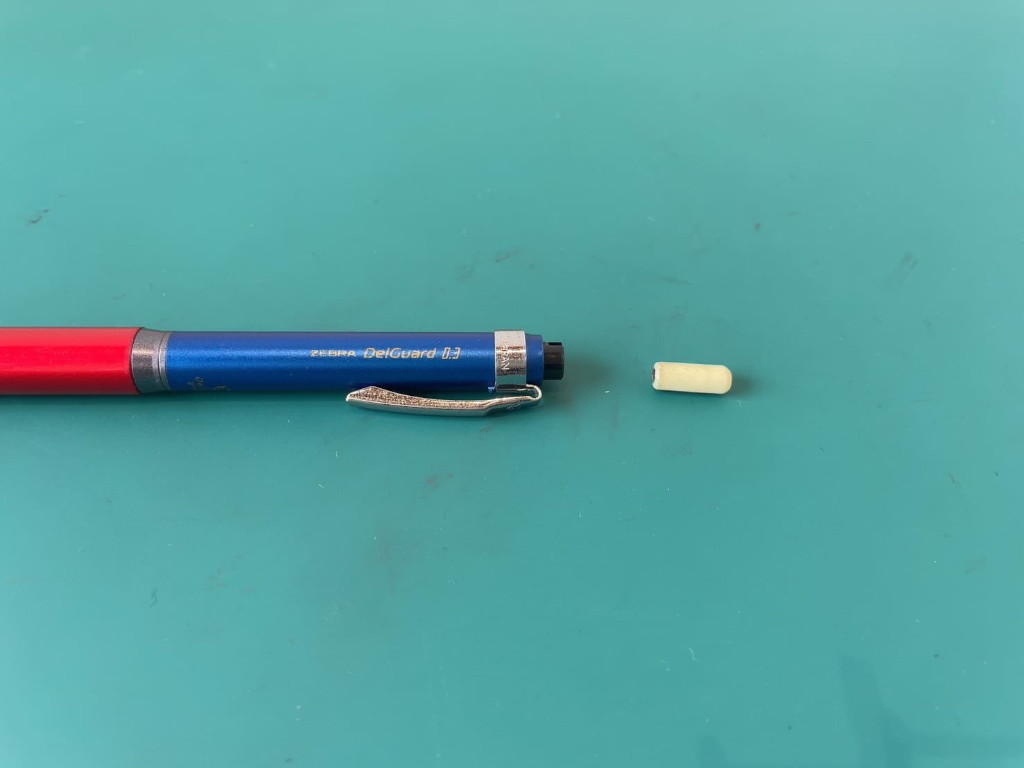

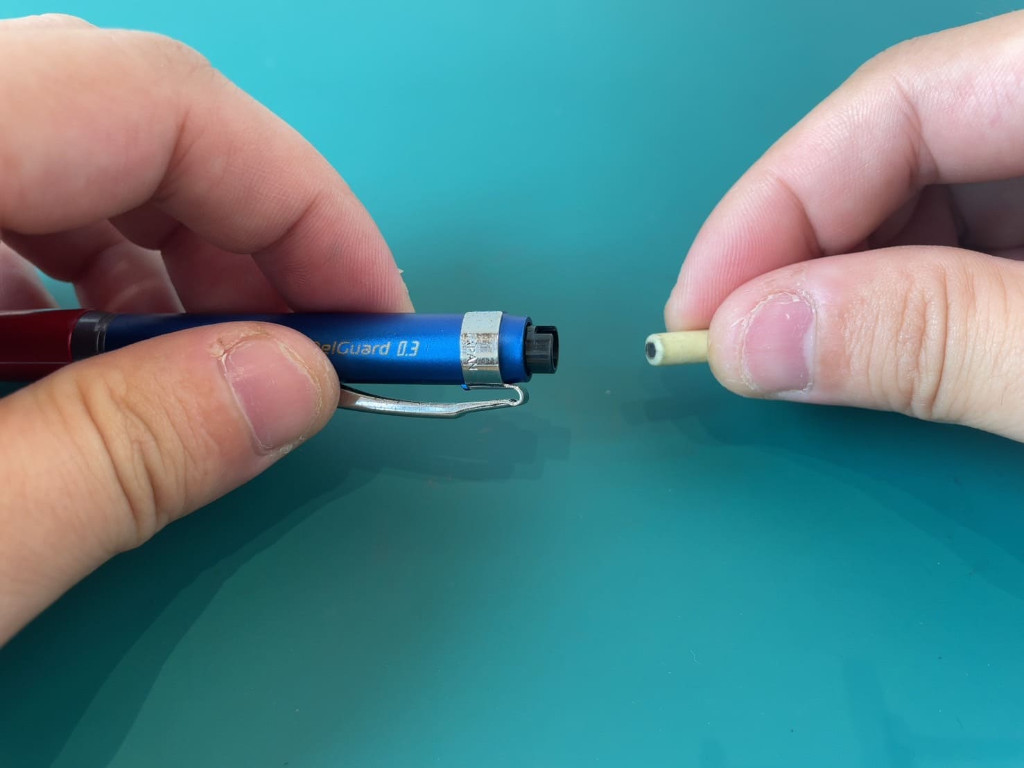

⑨ステップ.9消しゴムを装着する

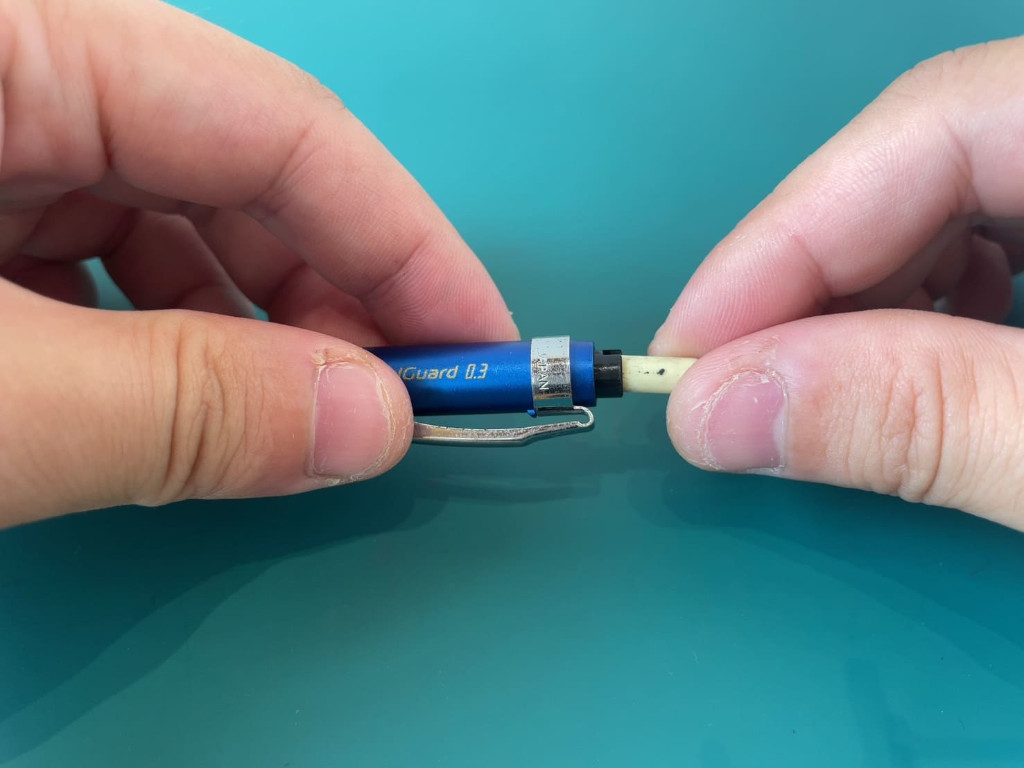

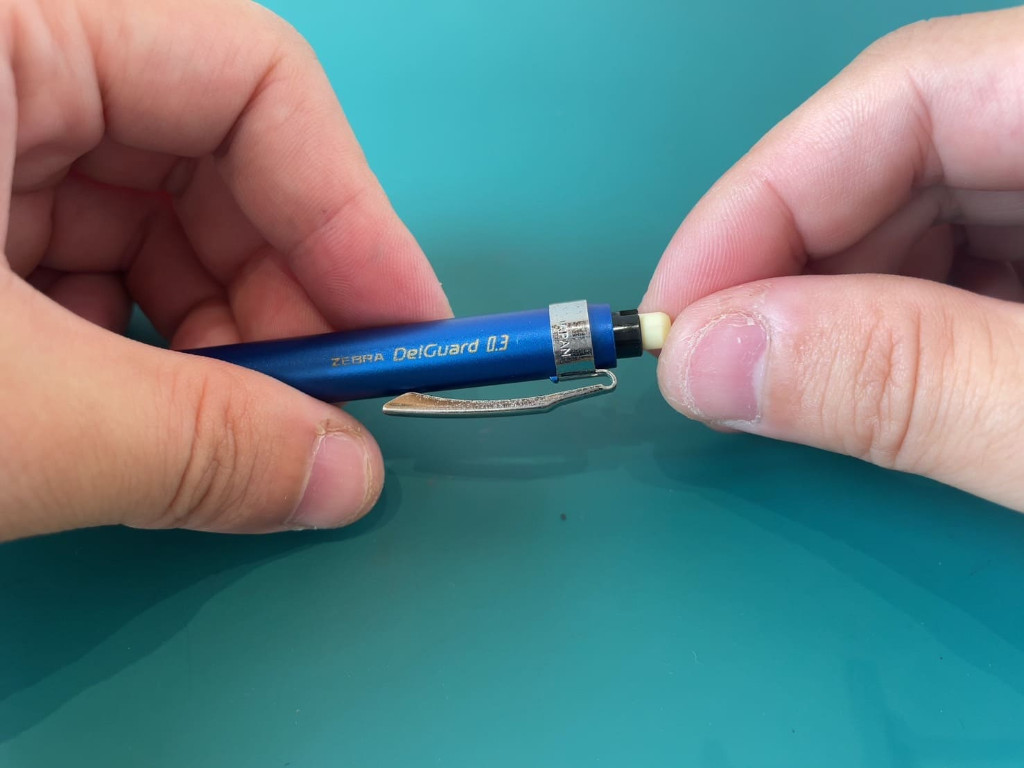

消しゴムをペン上部に押し込んで装着しましょう。

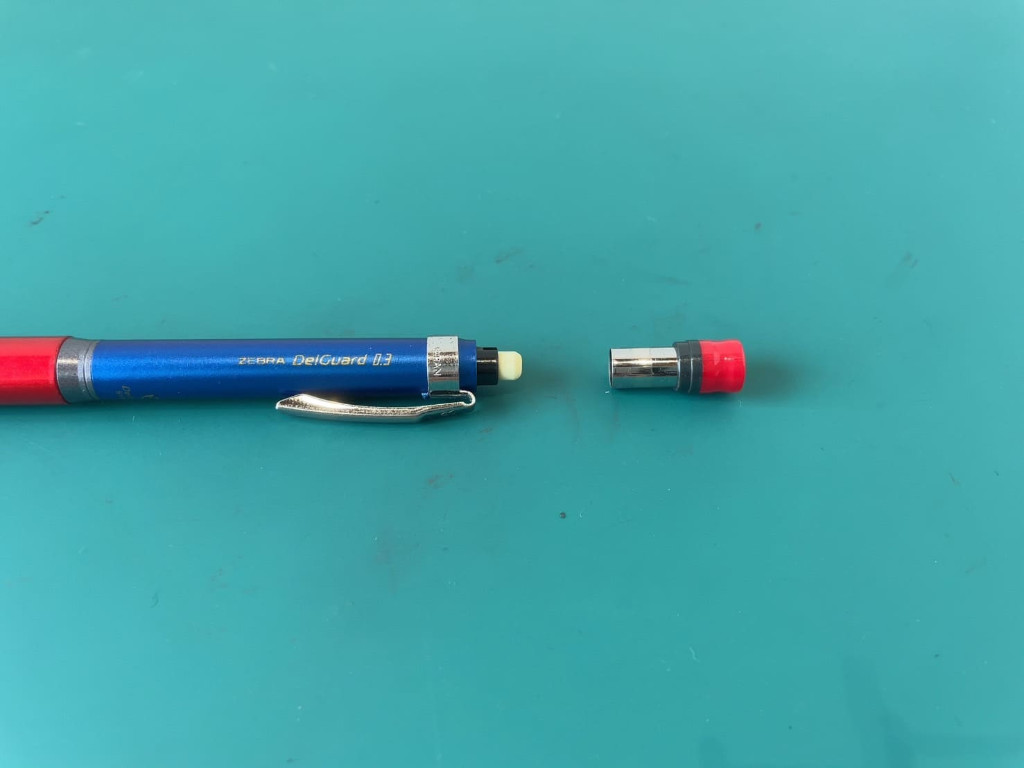

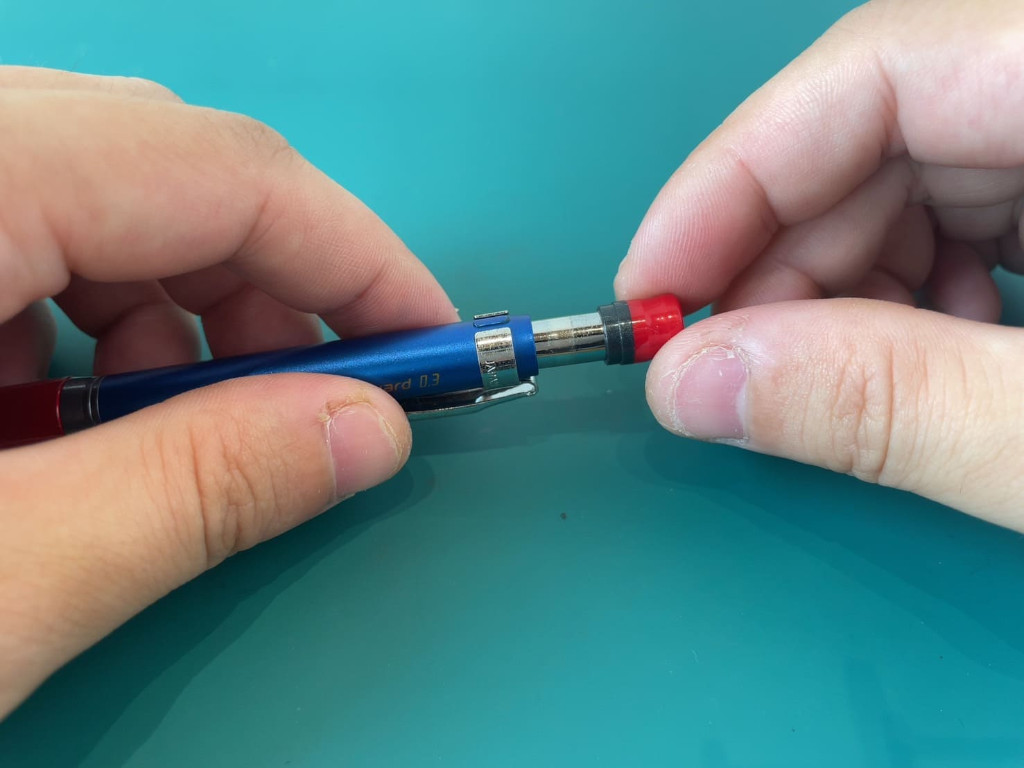

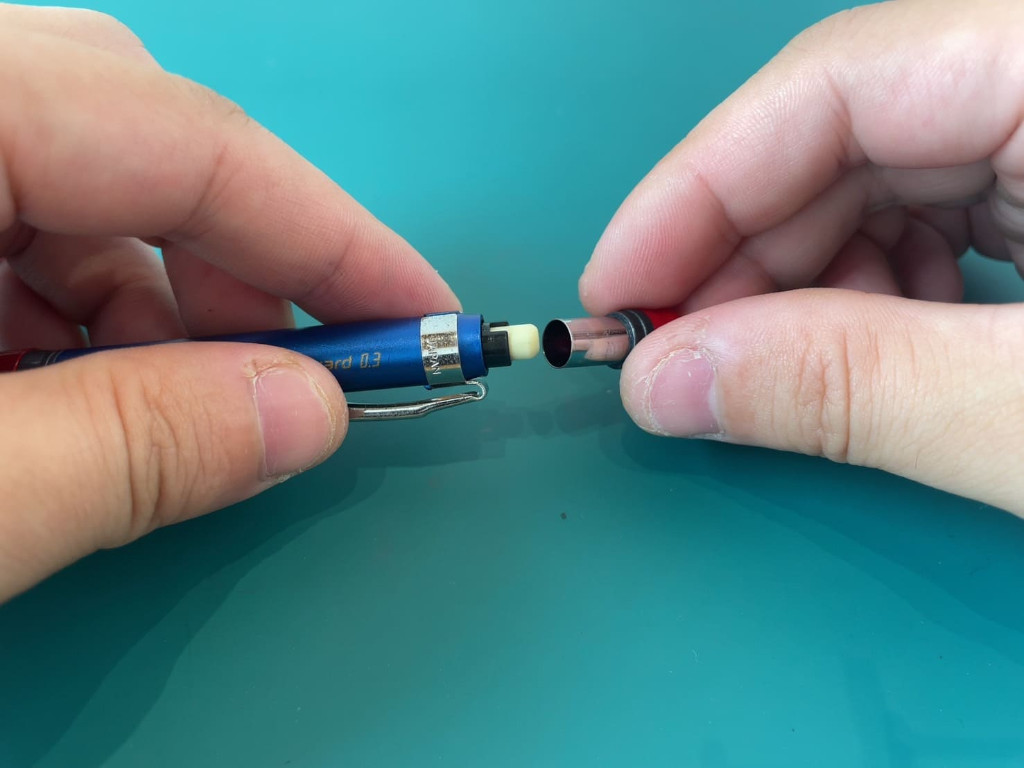

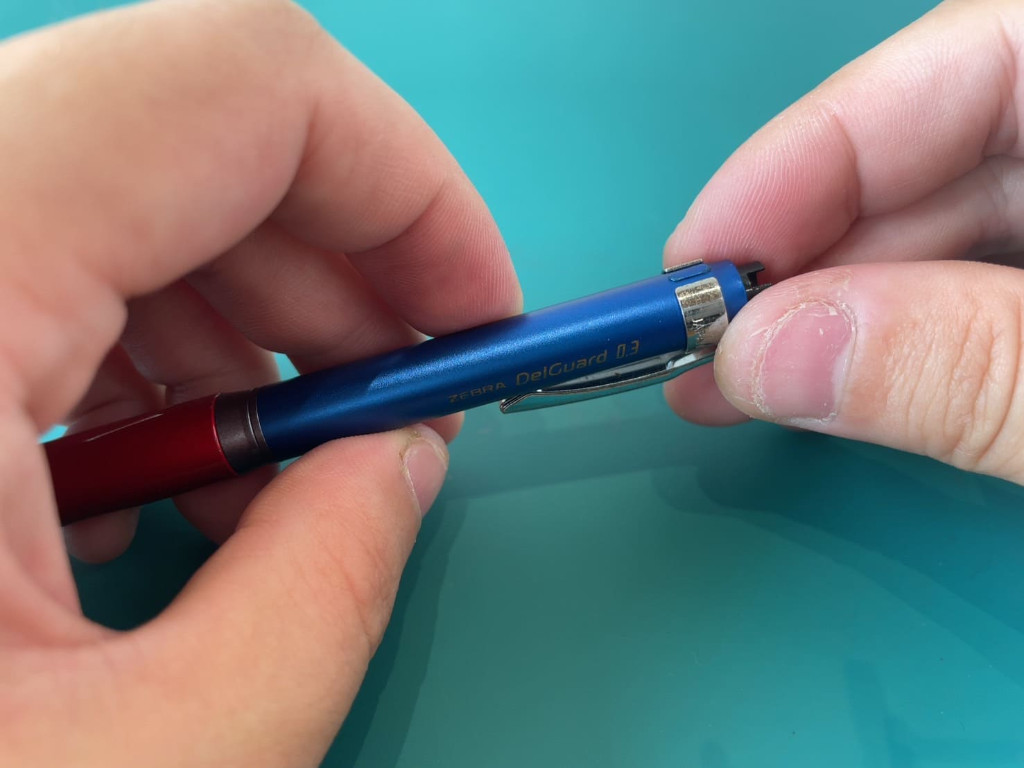

⑩ステップ.10キャップを装着する
キャップをペン上部に押し込んで装着しましょう。

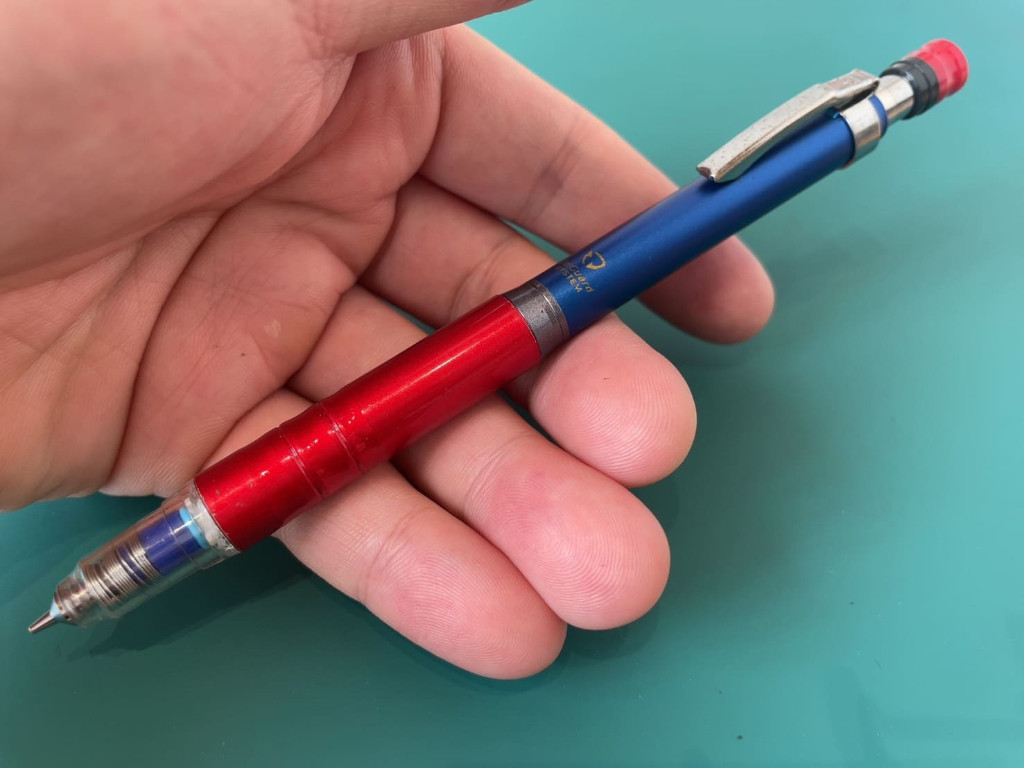

⑪ステップ.11組立完了
以上で、デルガードLxが組立完了です。

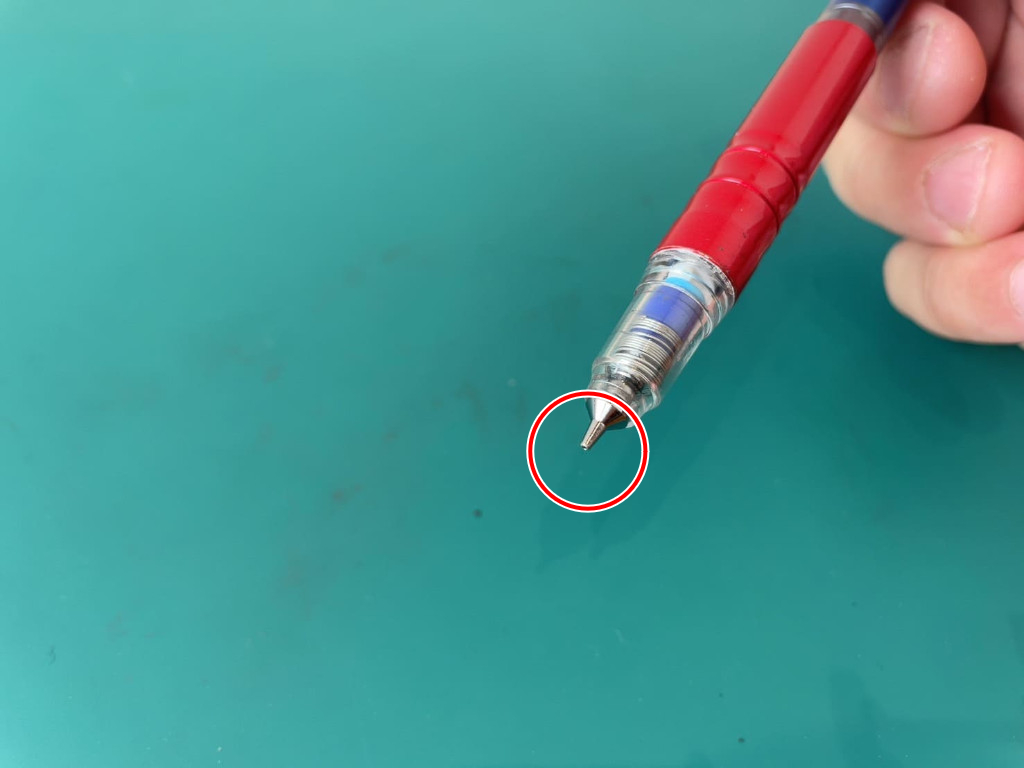

⑫ステップ.12動作チェック
組立完了後は、正しく組立ができているか動作チェックをしましょう。
＜動作チェック＞

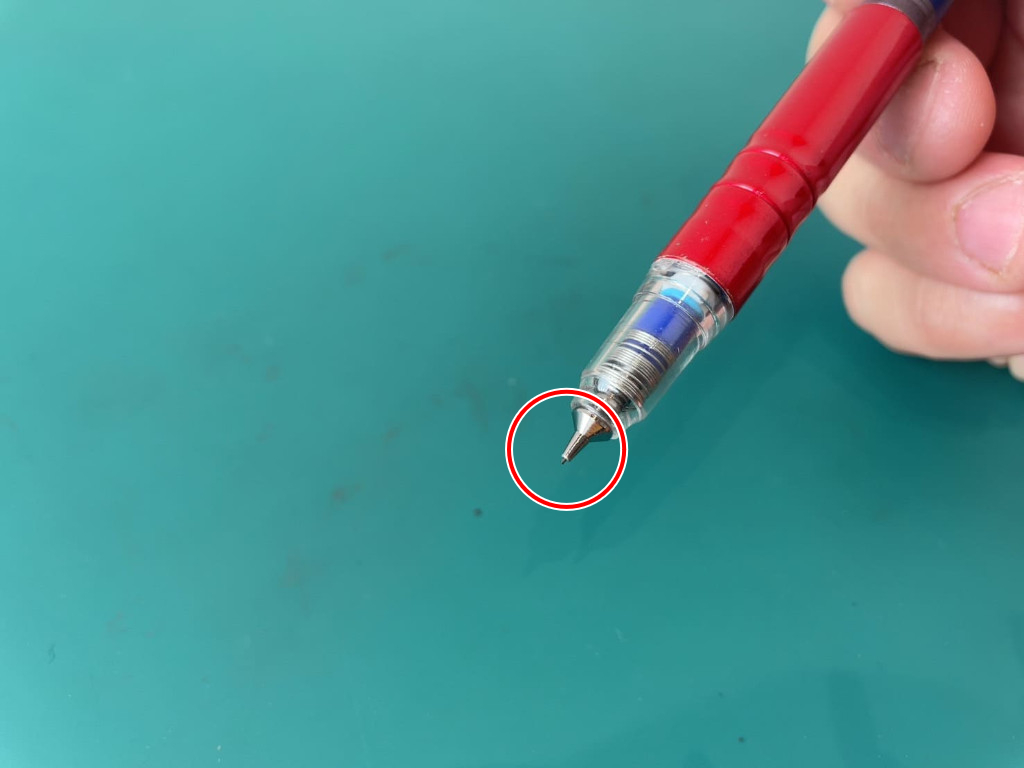

・ペン上部をノックすると、ペン先からシャー芯が出てくること
安全のためのガイドライン
1件ゴム輪が非常に小さく無くしやすい
シャー芯筒に装着するゴム輪が非常に小さく無くしやすいです。作業場が汚いと誤って落とした時に見つかりづらいので気をつけましょう。
よくある質問
1件Q
組立に工具は必要ですか？
A
不要です。
