モノグラフファインの分解方法
所要時間: 5分
難易度: かんたん
承認済み
フィクタロウ運営
更新: 2025/06/07
0コメント
2216閲覧
モノグラフファインの分解方法を動画で確認
💡 ユーザーによるコメントを確認しながら修理できます！›› 修理の流れを写真でゆっくり見たい方へ
この修理について

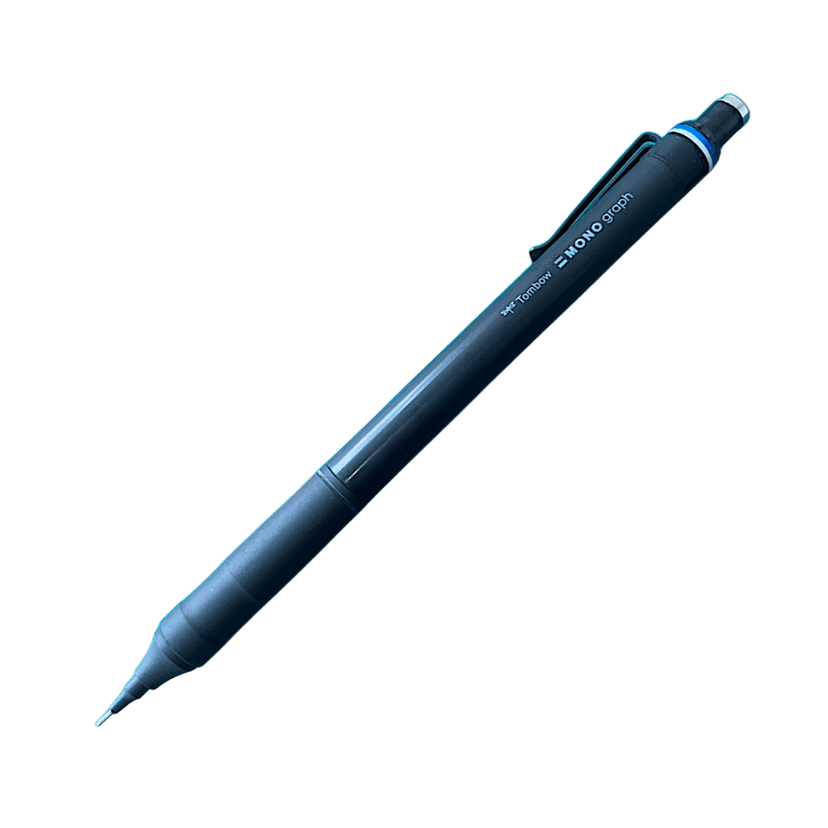

今回は、モノグラフファイン（mono graph fine）の分解方法を解説します。
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
工具リスト
部品リスト
部品は必要ありません

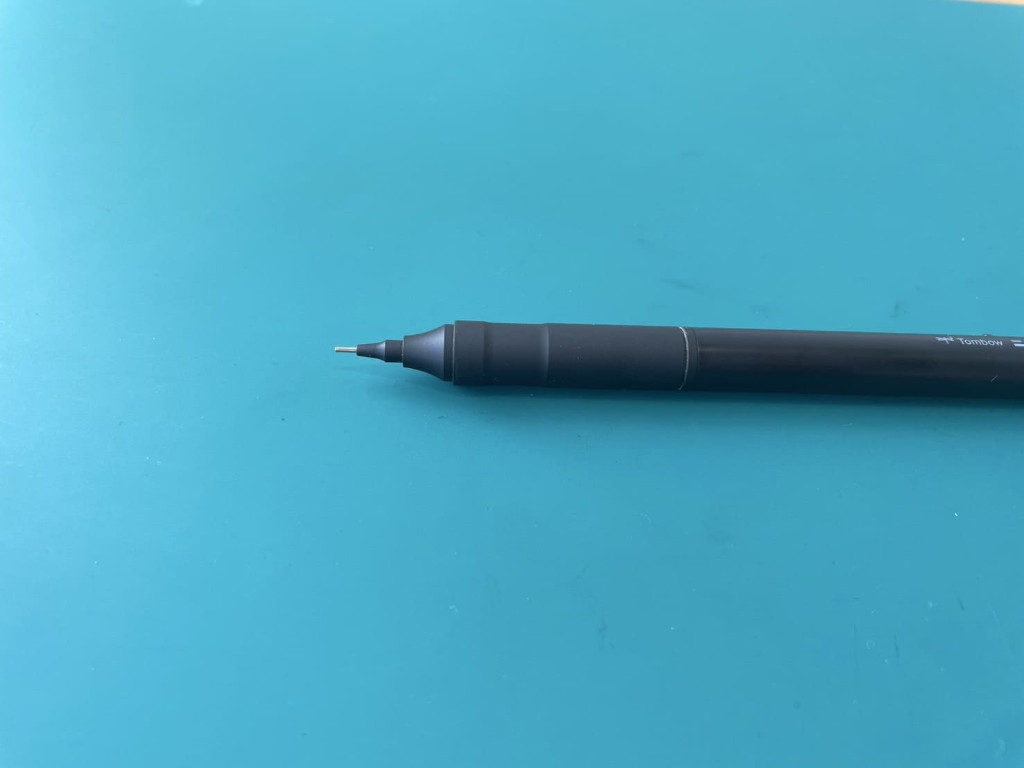

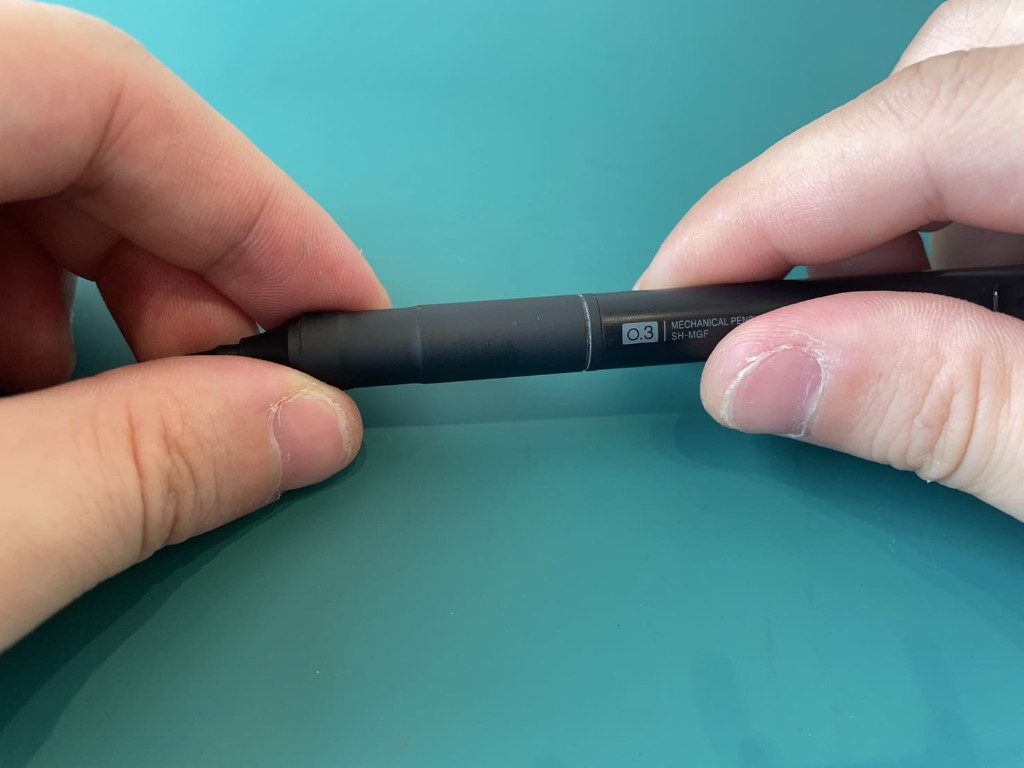

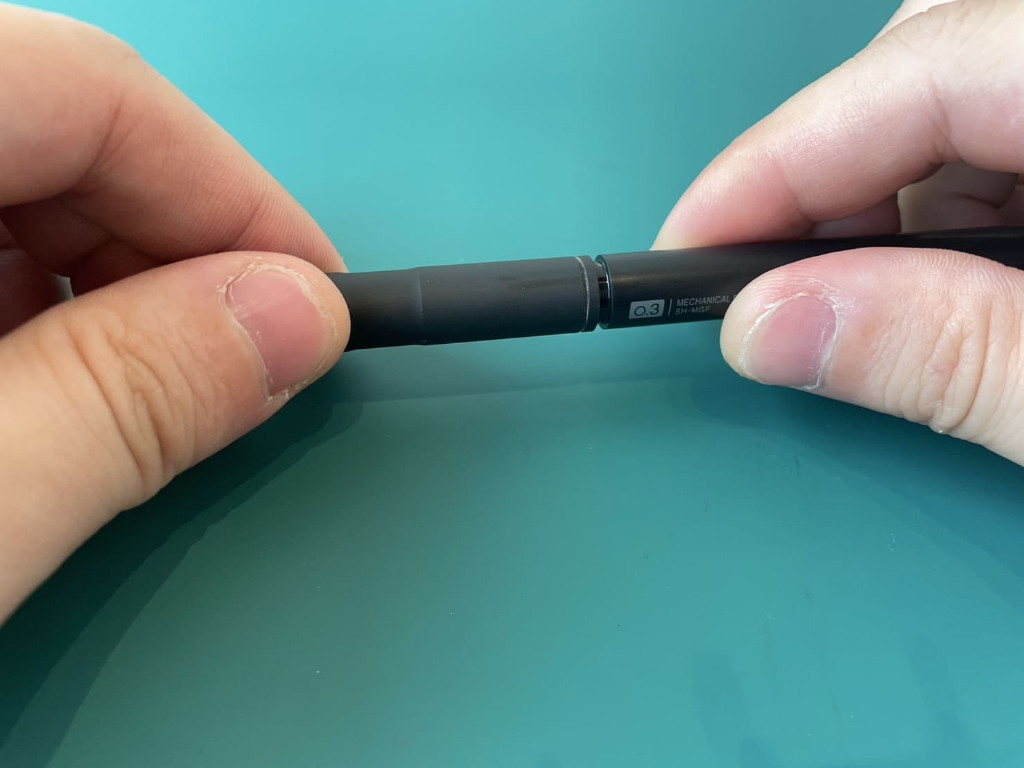

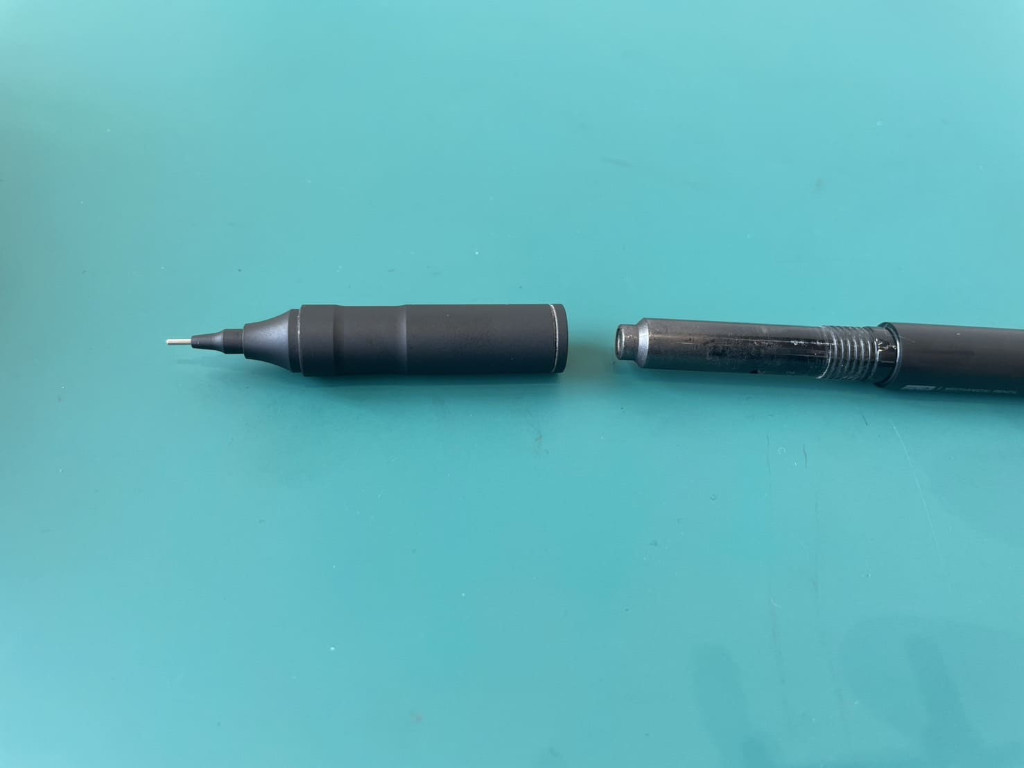

①ステップ.1先端キャップを外す
先端キャップを反時計回りに回して外しましょう。
②ステップ.2（補足）先端キャップ（口金）は分解不可
先端キャップ（口金）は分解できません。

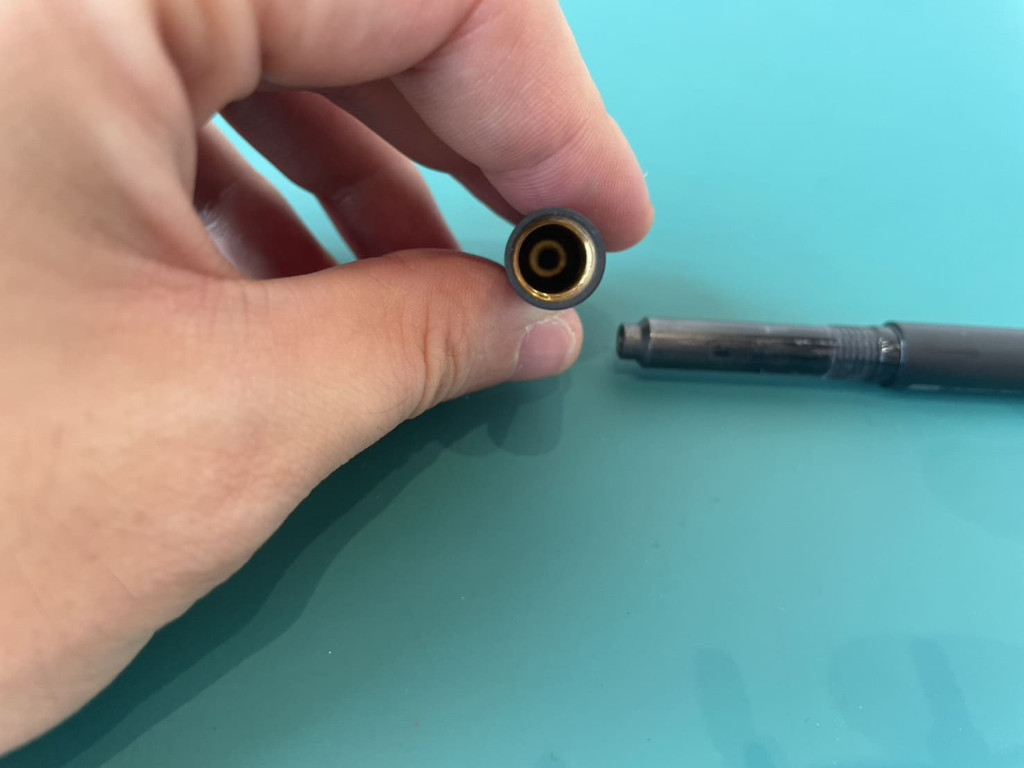

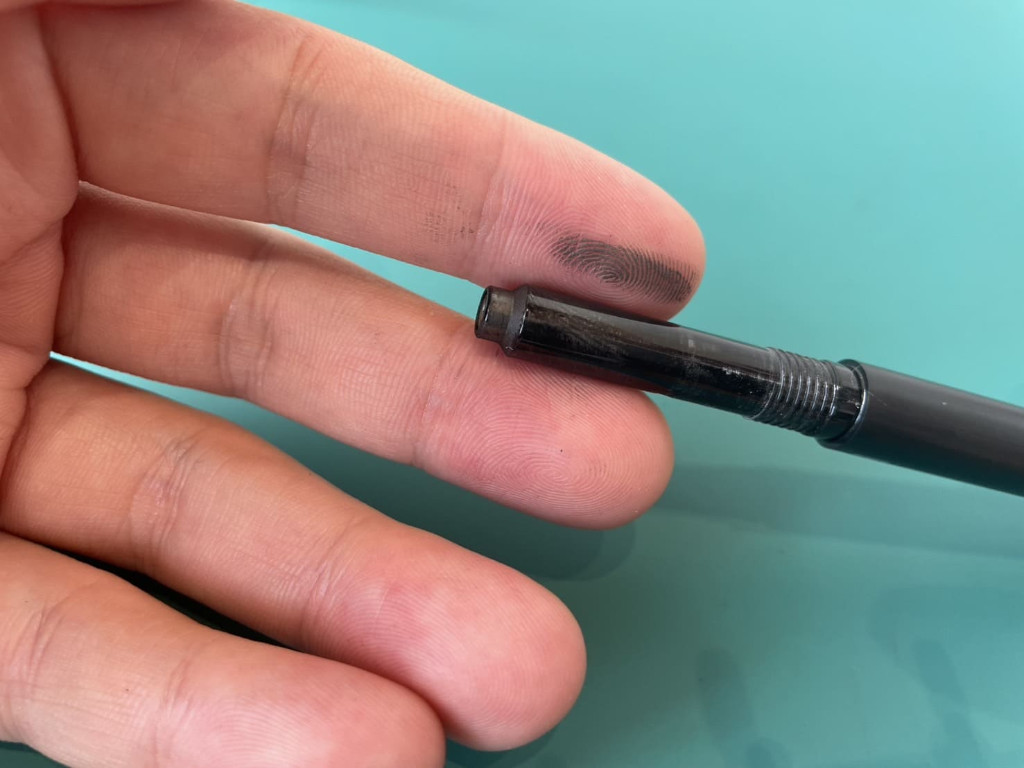

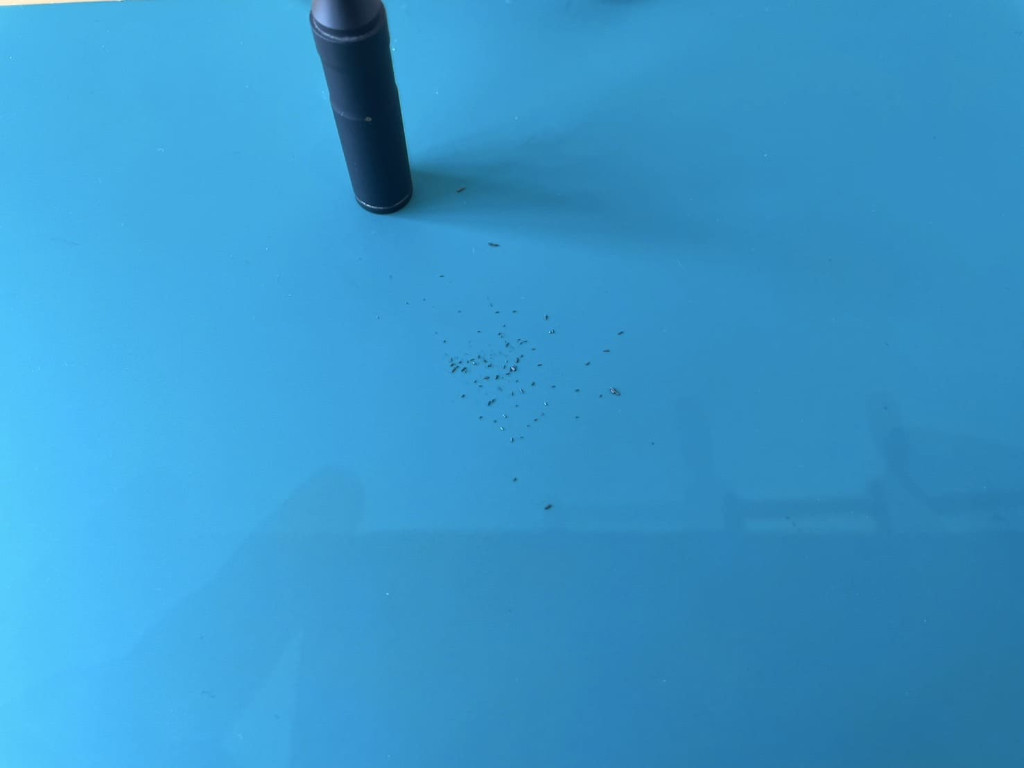

③ステップ.3（補足）手や机が汚れやすい
先端キャップを外した後、本体の装着されていた箇所を触ると手が汚れやすいです。先端キャップ（口金）からシャー芯のカスが出てくることもあります。
白っぽい作業台や服の場合は汚れやすいので気をつけましょう。

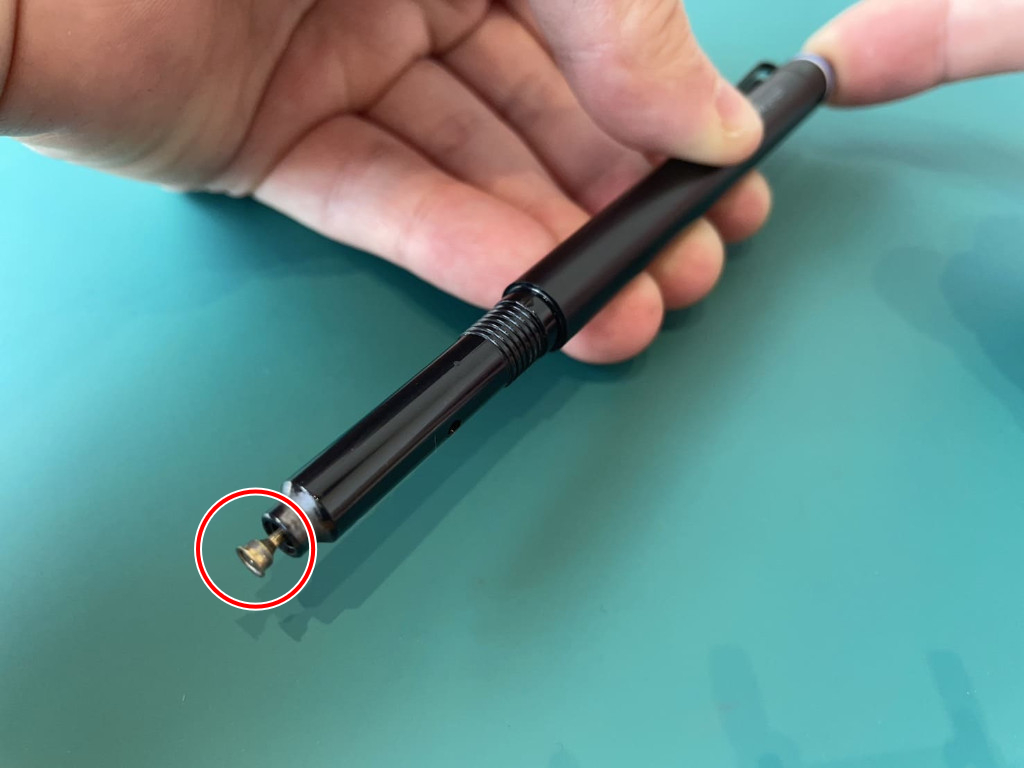

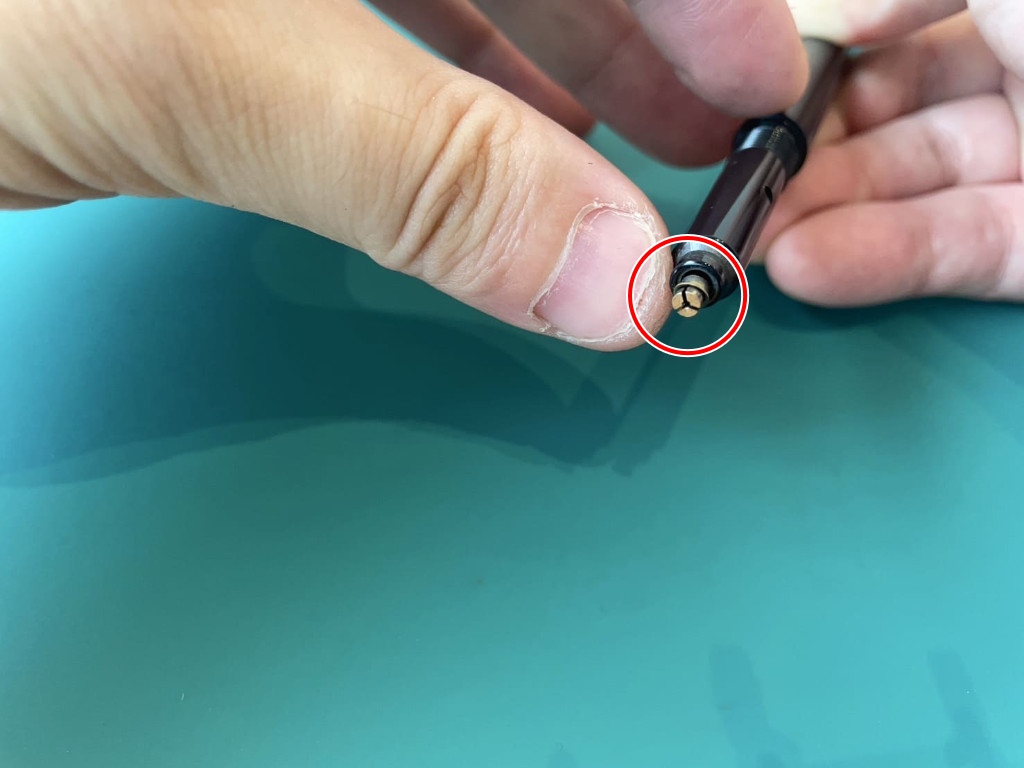

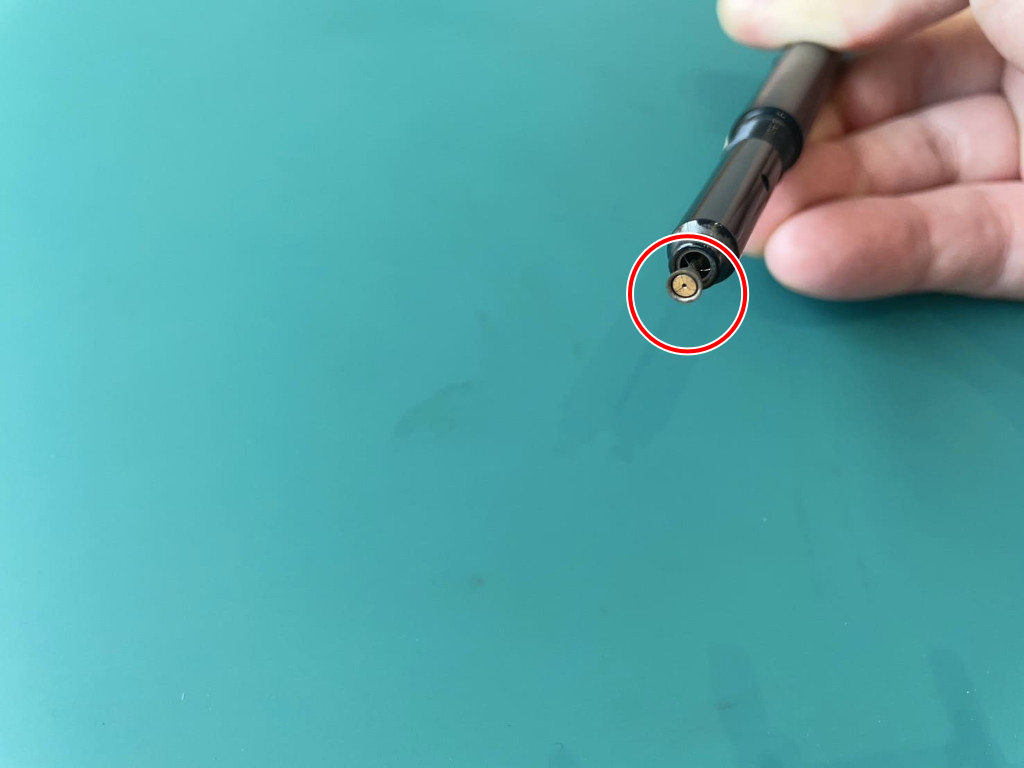

④ステップ.4（補足）チャンクはノックしながら指の腹で輪を下ろすと開く
チャンク部分のノックすると飛び出てきます。その状態で、指の腹でチャンク輪を下ろすと、チャンクが開きます。

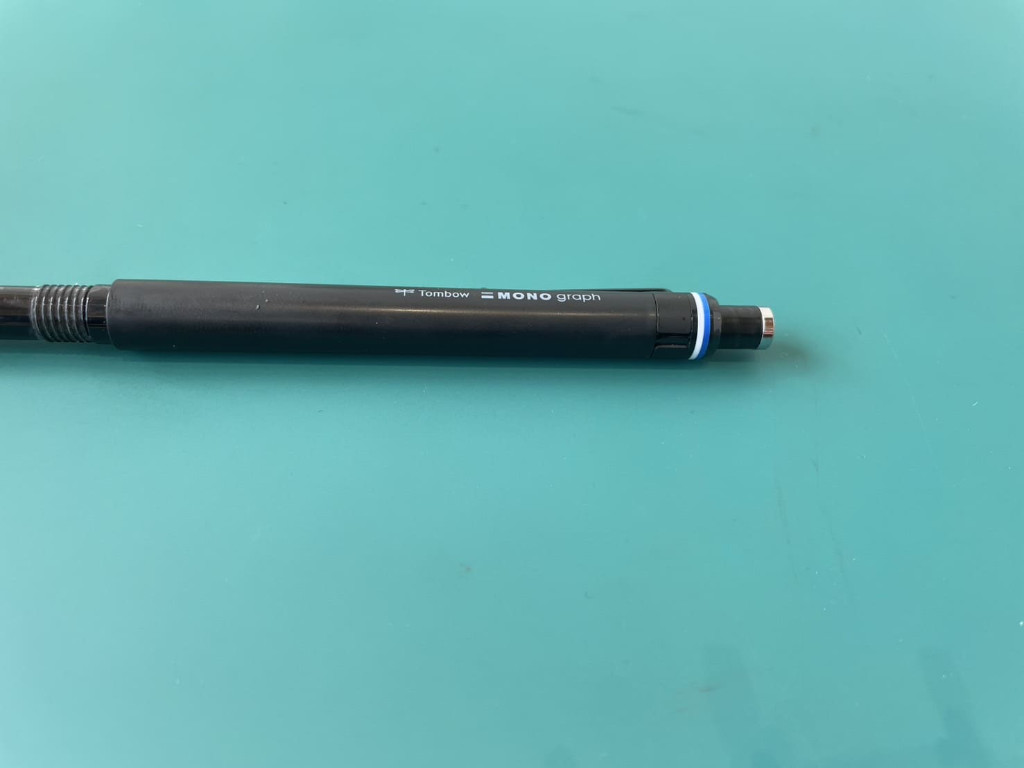

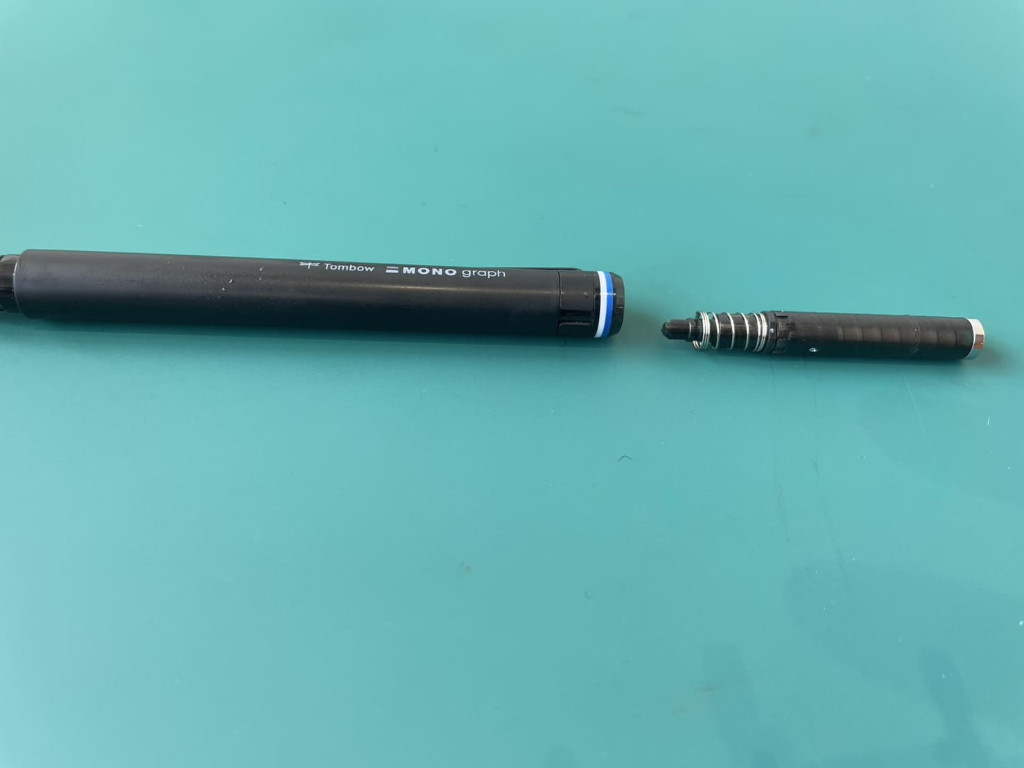

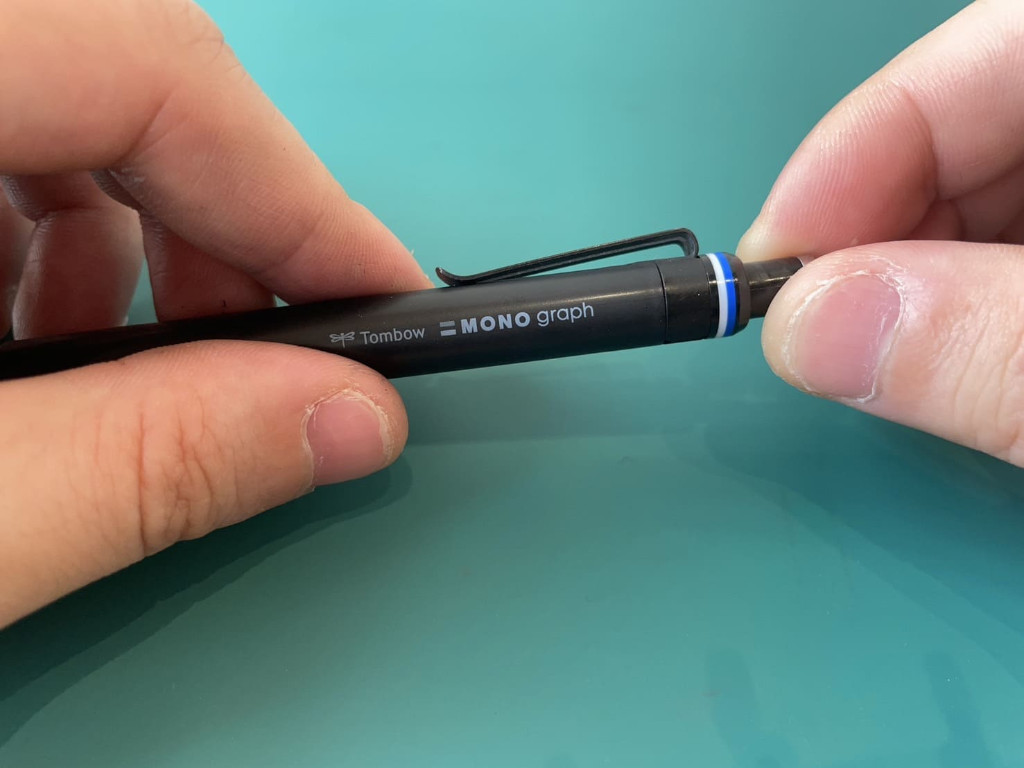

⑤ステップ.5ペン上部の部品（消しゴムが装着されている）を引き抜く
ペン上部の部品（消しゴムが装着されている）を引き抜いて外しましょう。

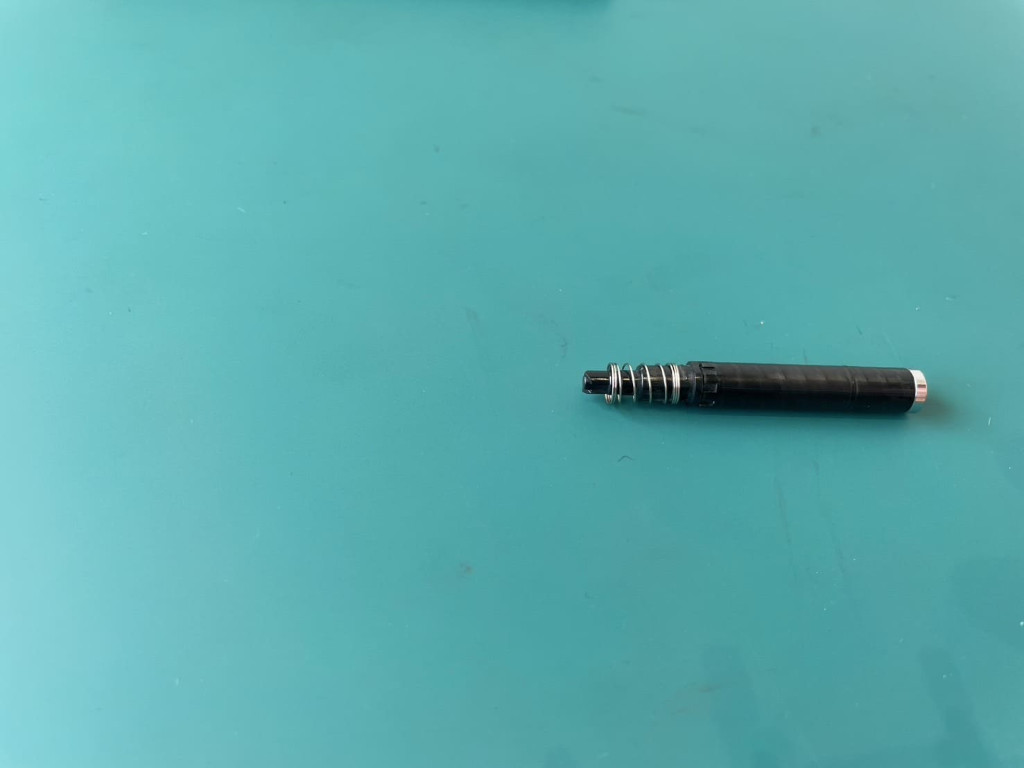

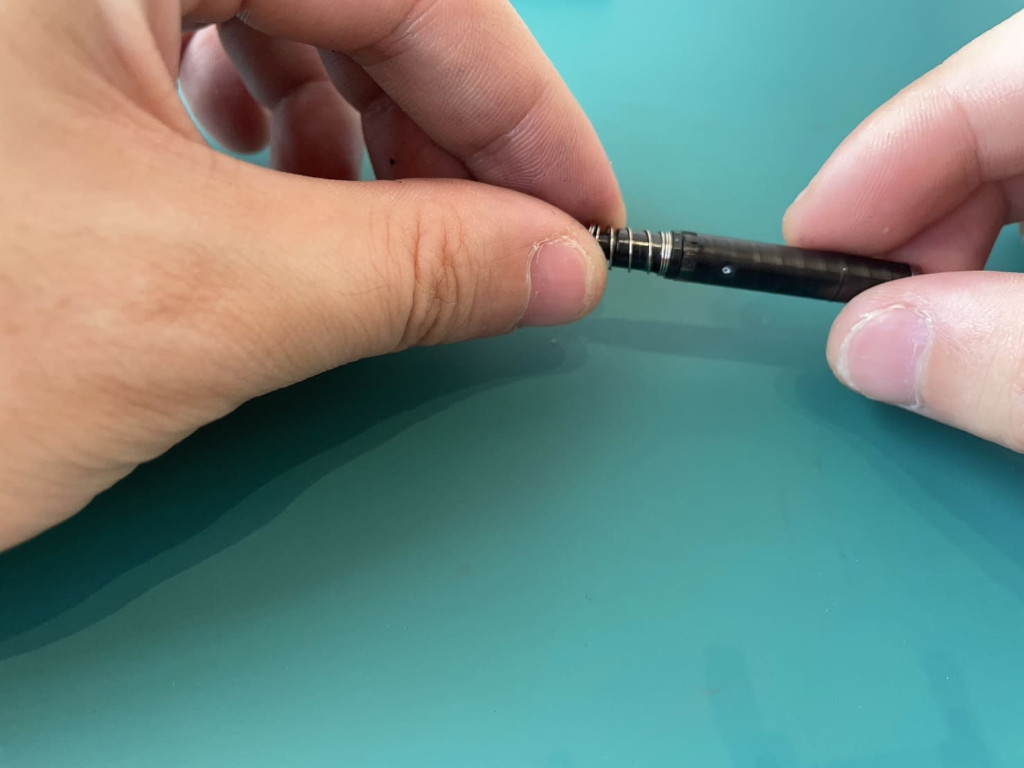

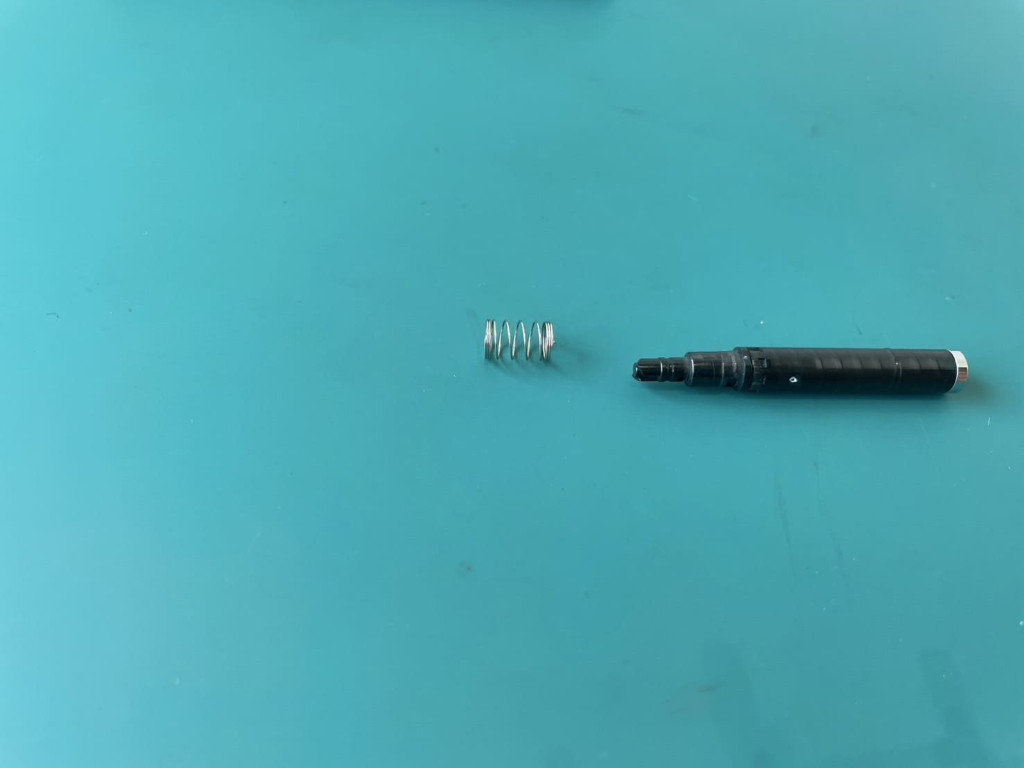

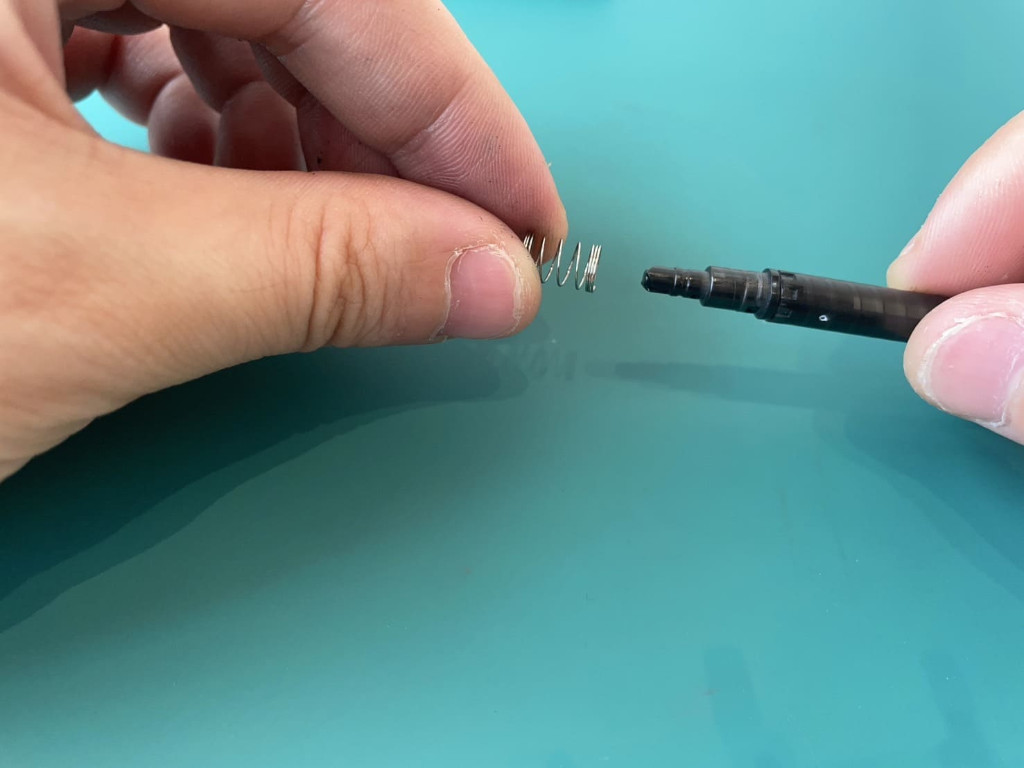

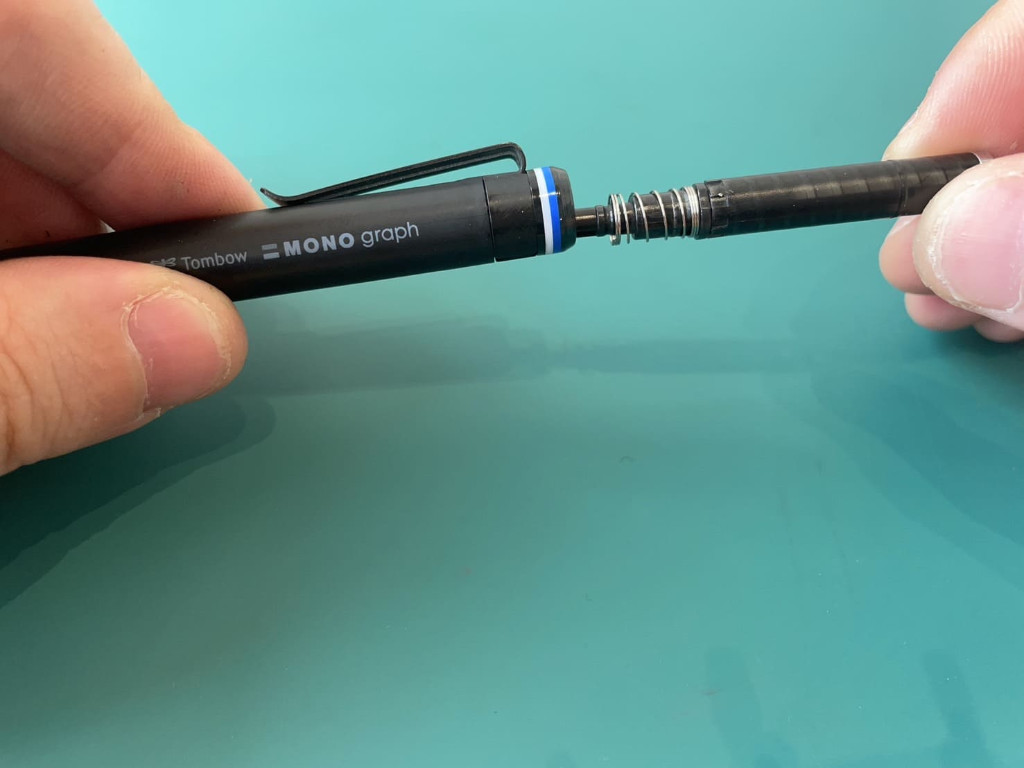

⑥ステップ.6バネを外す
バネを外しましょう。

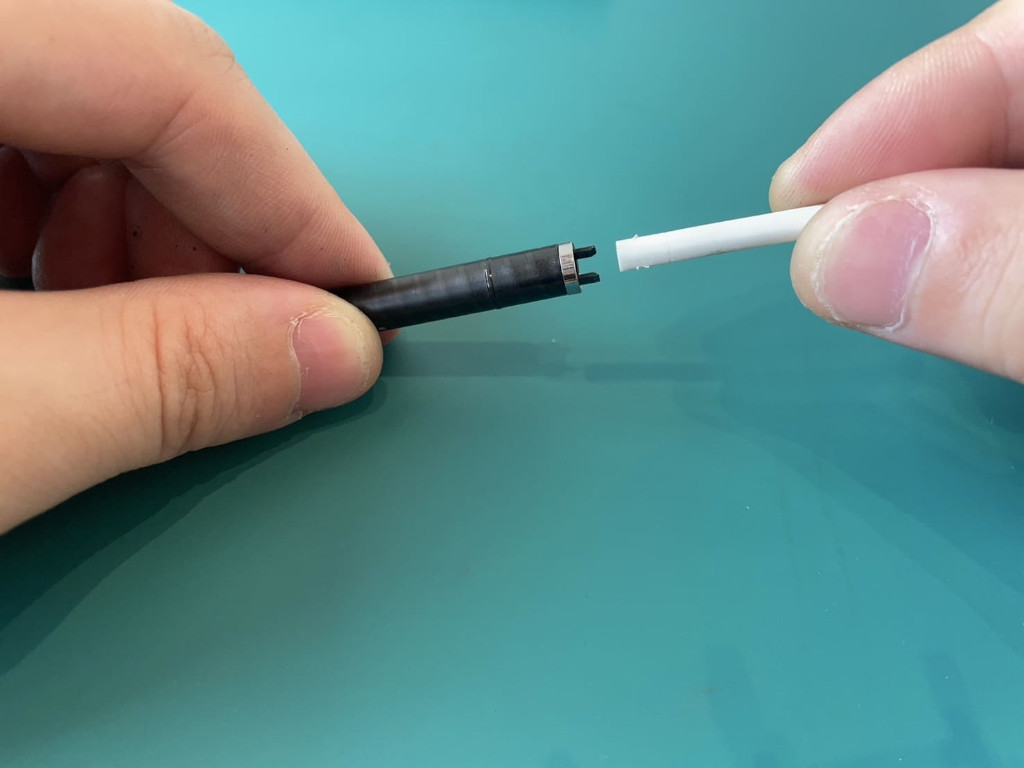

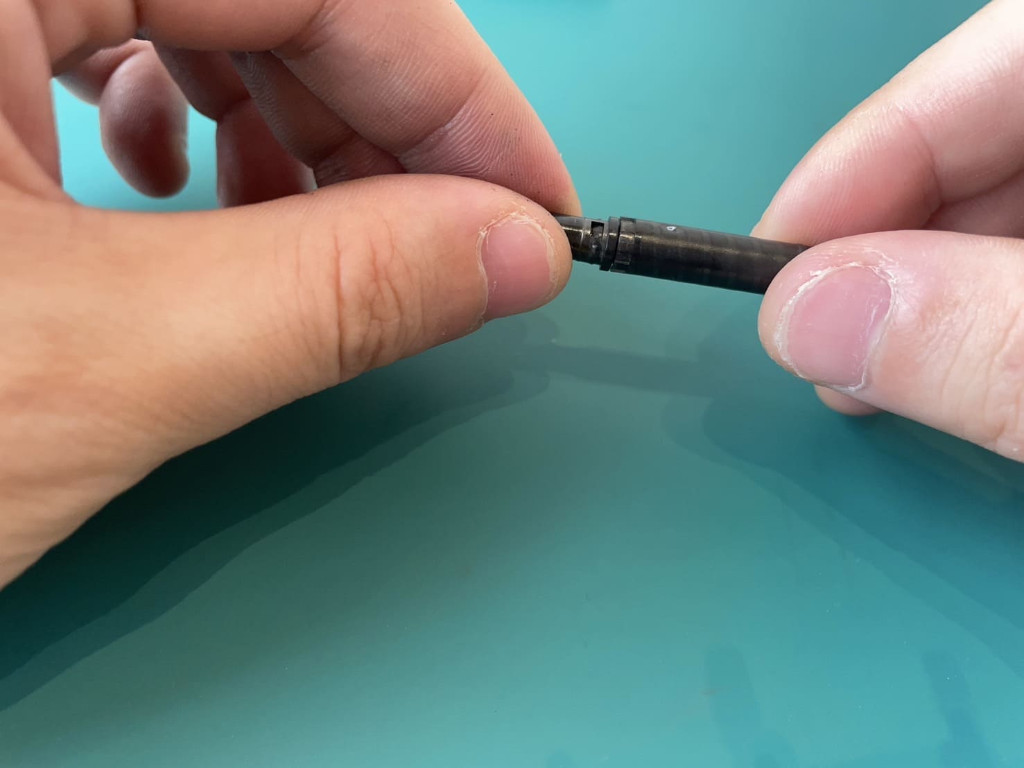

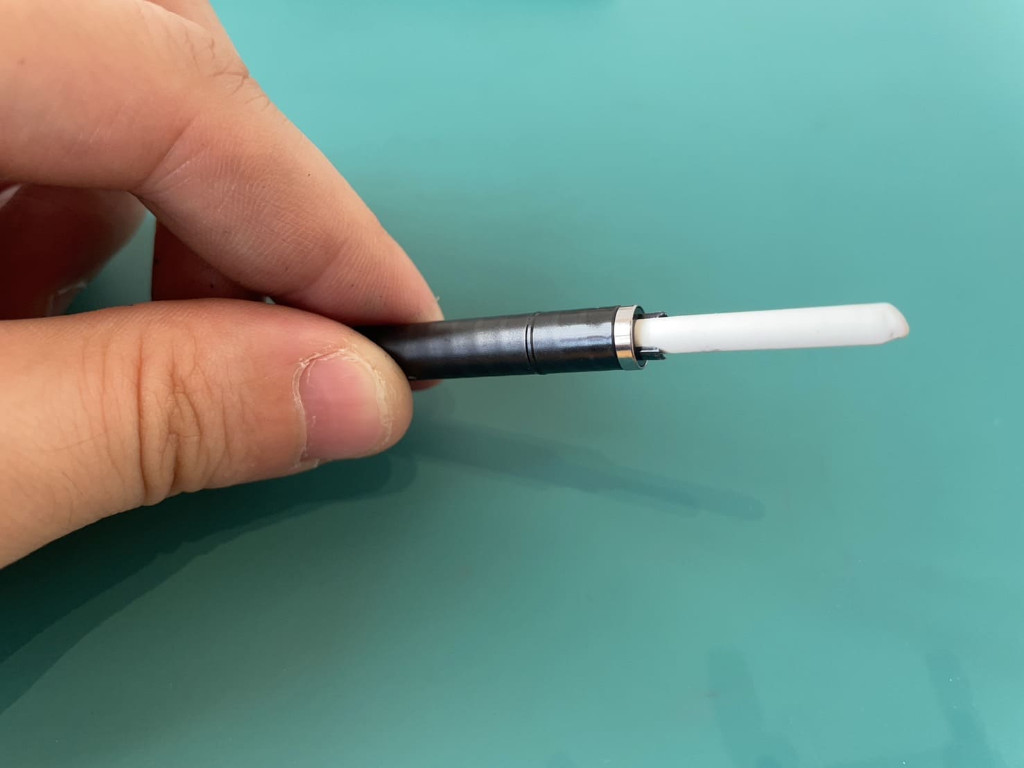

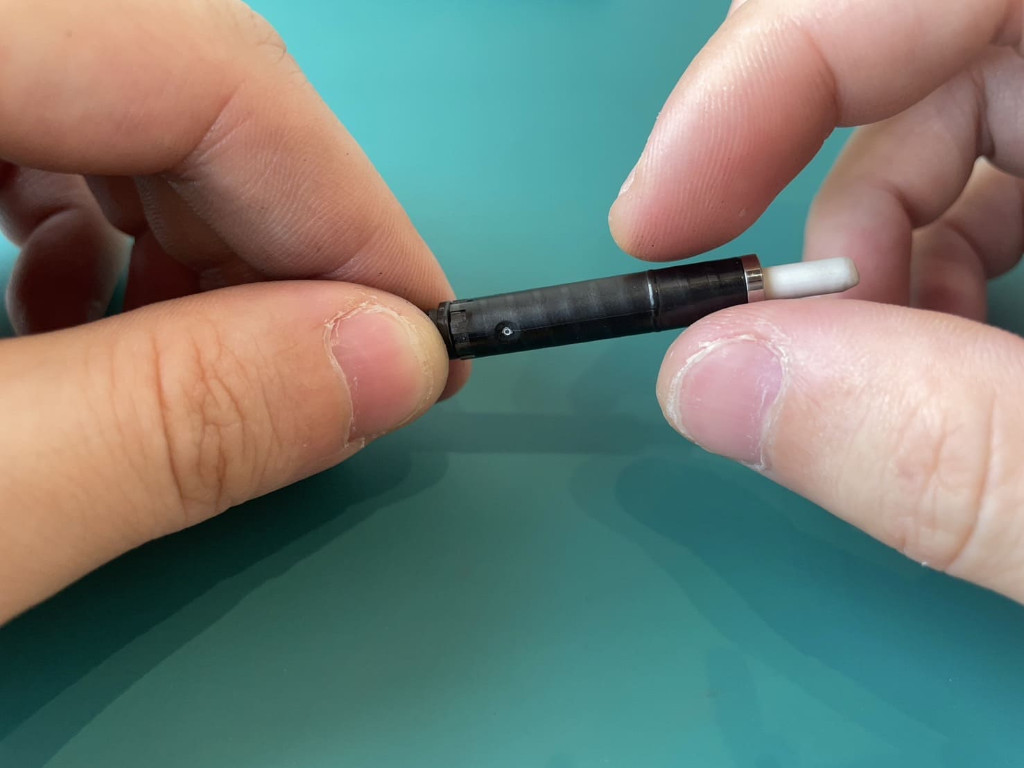

⑦ステップ.7消しゴムを時計回りに回して出す
消しゴムを外すために時計回りに回して消しゴムを出しましょう。

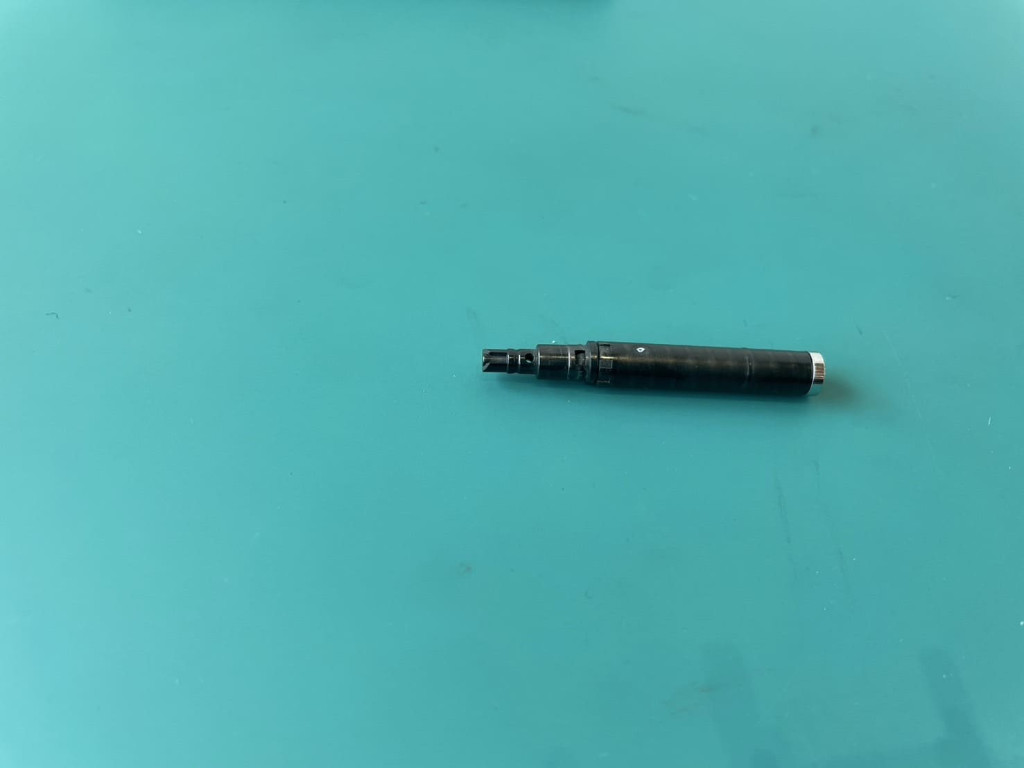

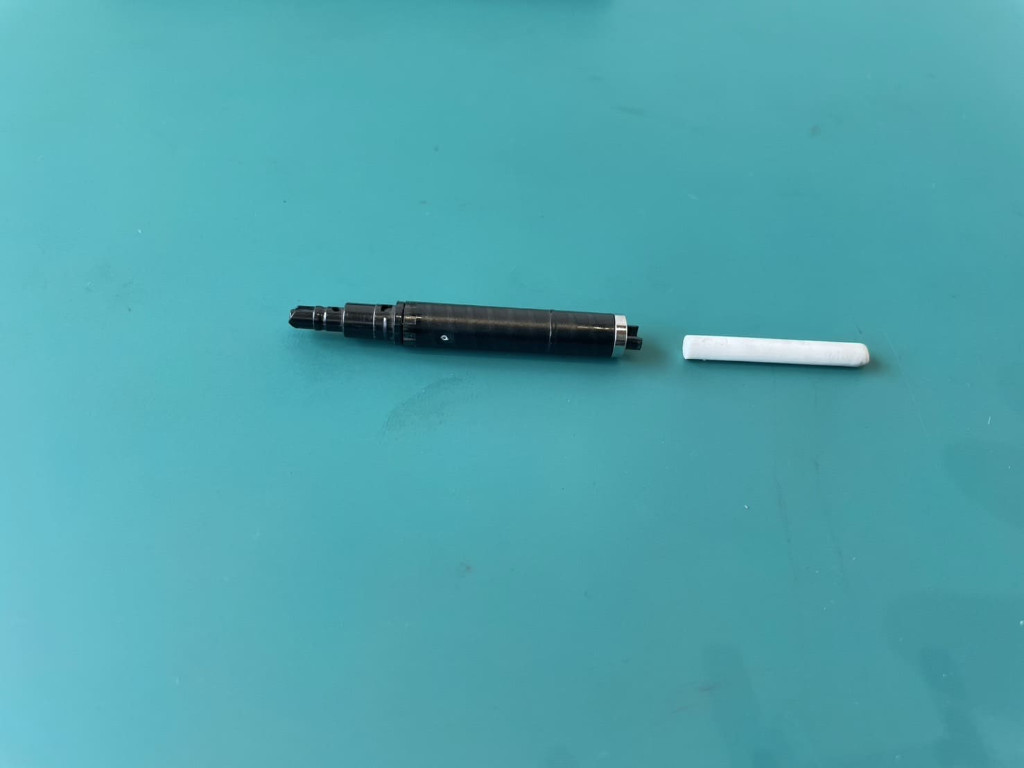

⑧ステップ.8消しゴムを外す
消しゴムを引き抜きましょう。

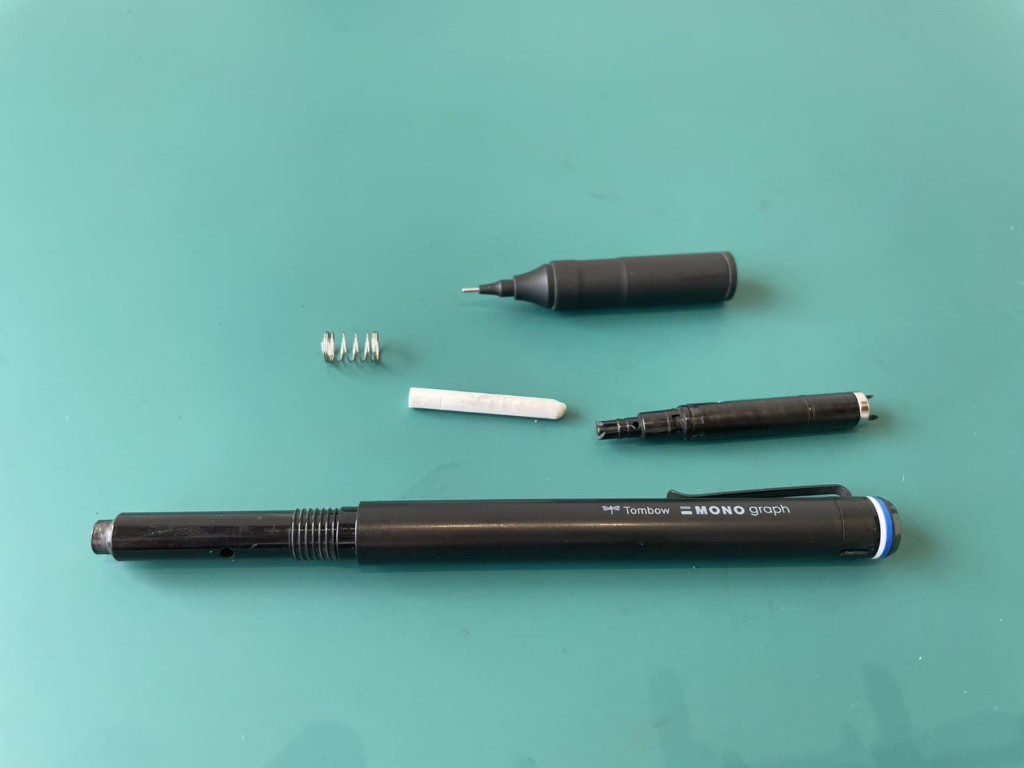

⑨ステップ.9分解完了
モノグラフファインは分解すると、5つの部品に分解できます。
＜部品一覧＞
・バネ
・消しゴム
・ペン先キャップ（口金）
・ペン上部の部品（消しゴムが装着される）
・ペン本体
安全のためのガイドライン
1件先端キャップ（口金）内部にシャー芯汚れが溜まってる
先端キャップ（口金）を外すと、シャー芯の小さなカスが出てきて、作業台が汚れやすいです。手で触るとシャー芯の黒い汚れがつきます。作業台が白っぽかったり、白系の服を着たまま作業すると汚れがつきやすいので注意しましょう。
よくある質問
1件Q
分解に工具は必要ですか？
A
不要です。
