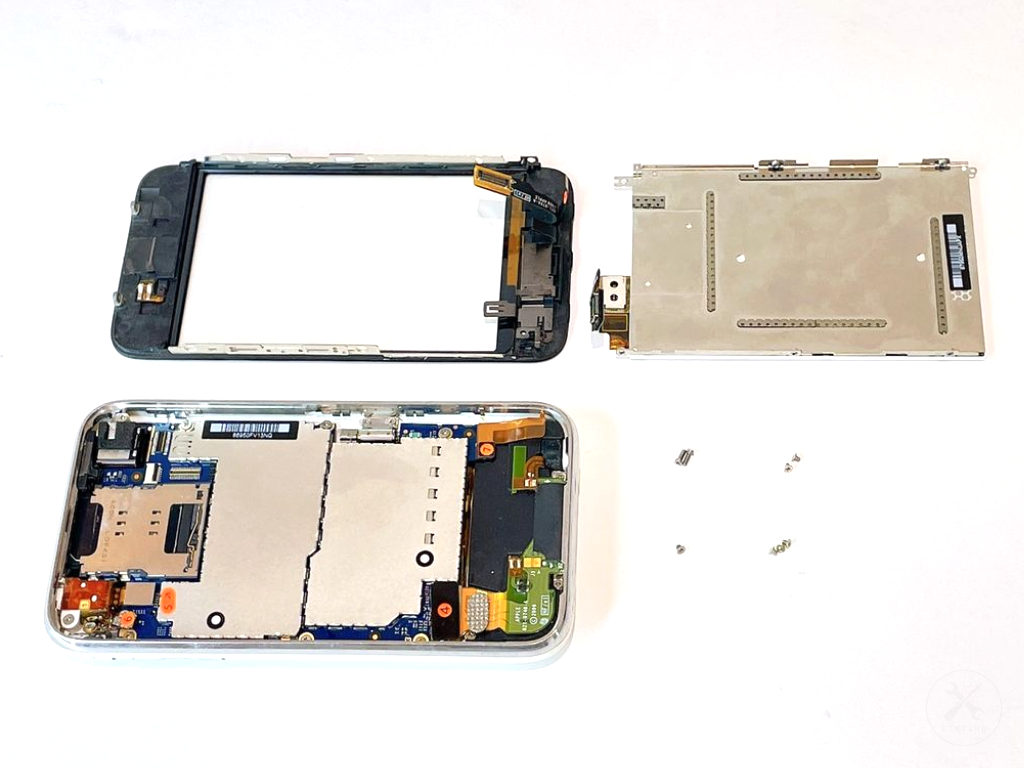

【iPhone3GS】液晶パネル（LCD）の交換方法

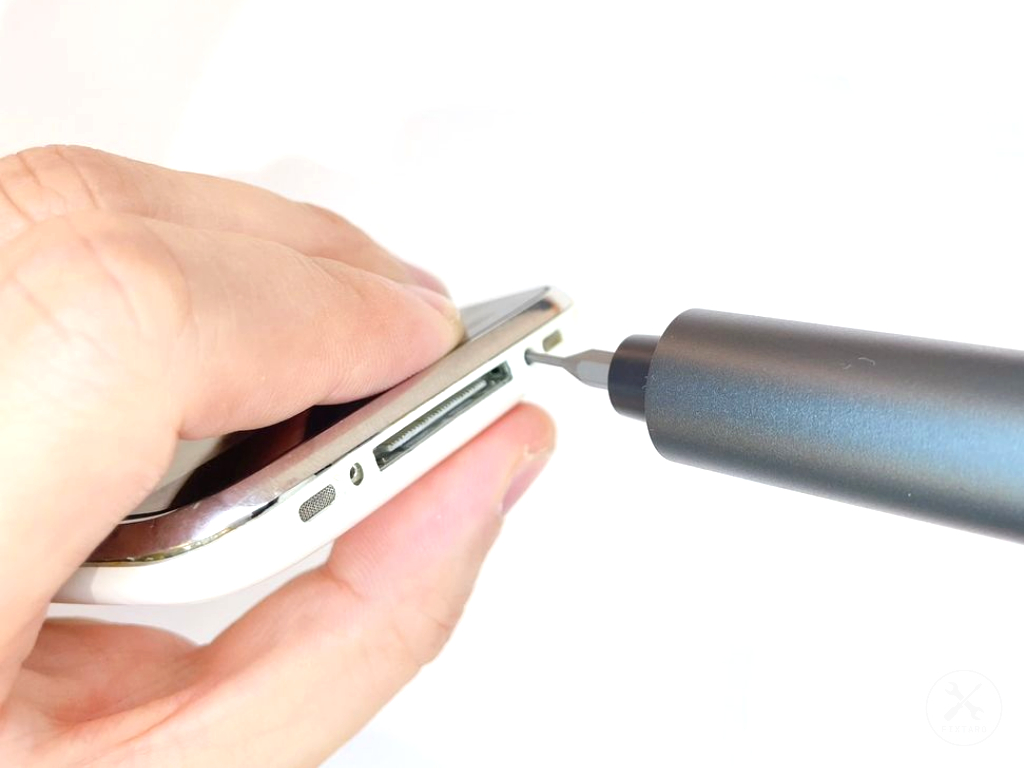

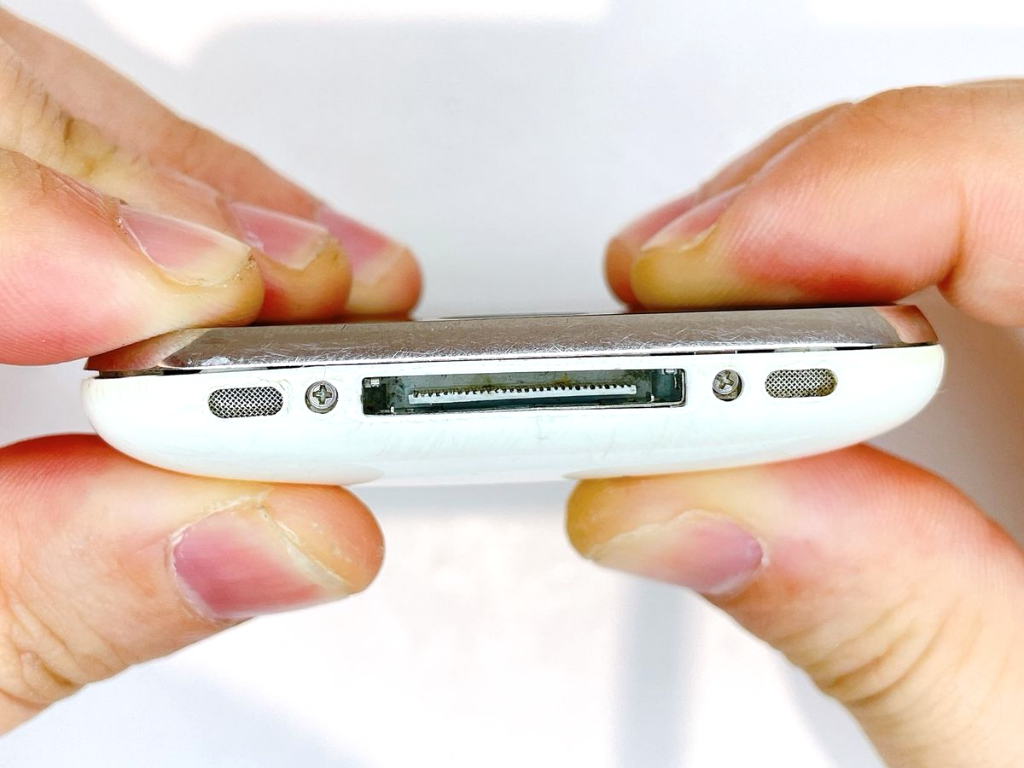

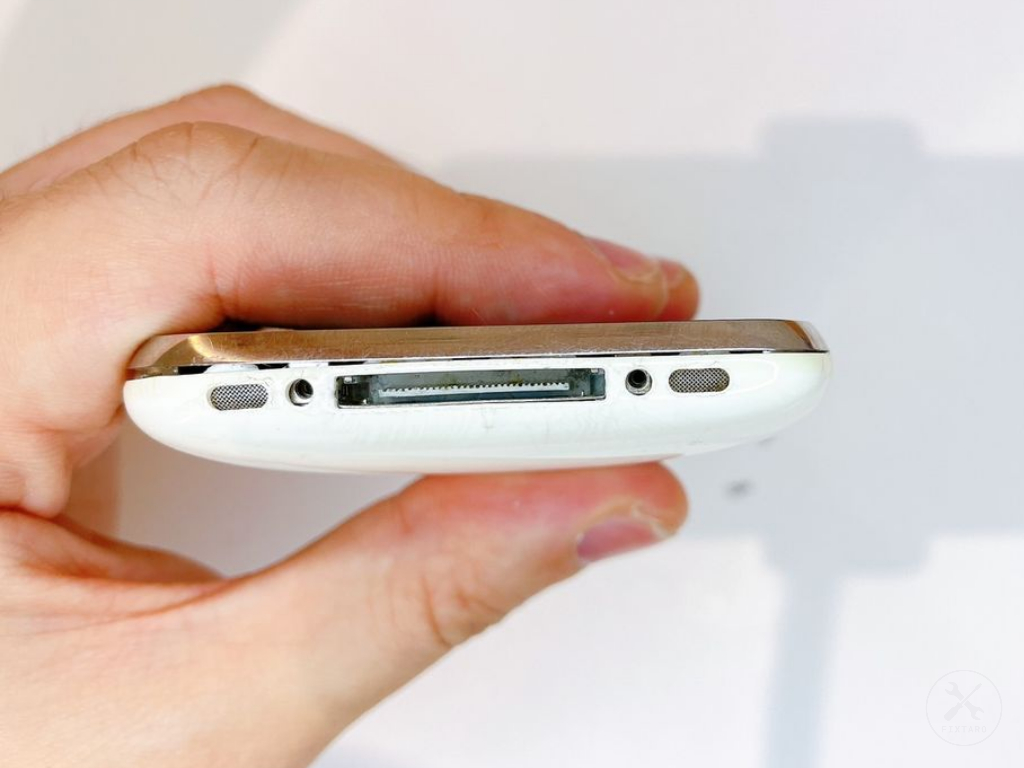

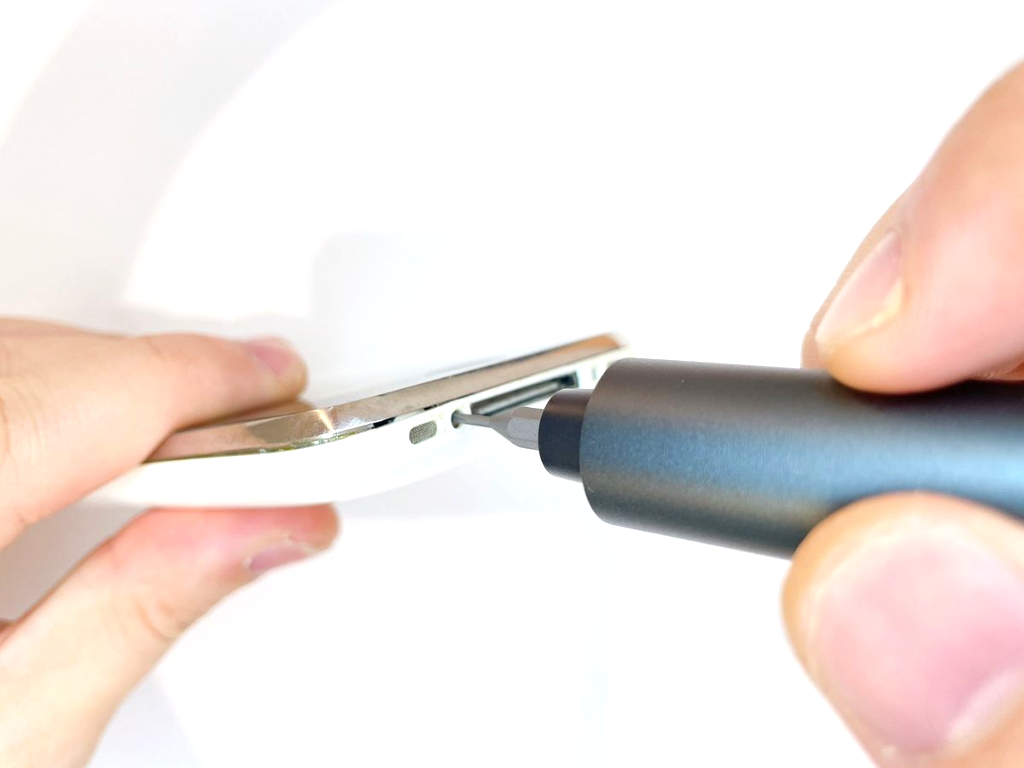

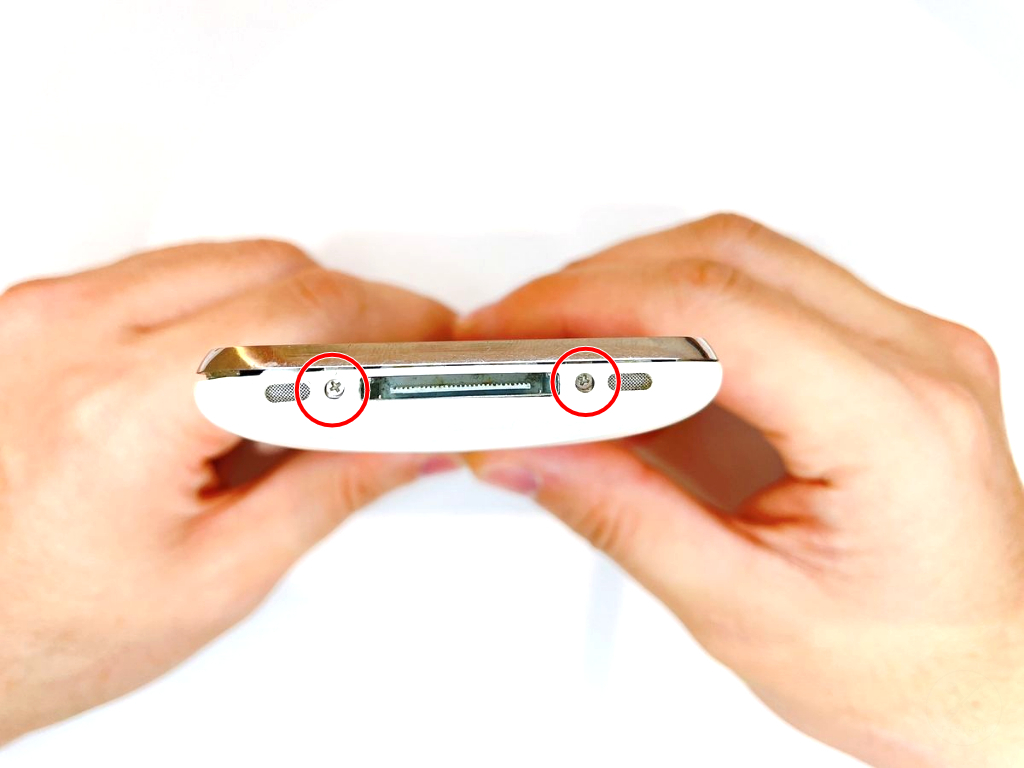

①ケース底のネジ×2つをプラスドライバーで外します。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm

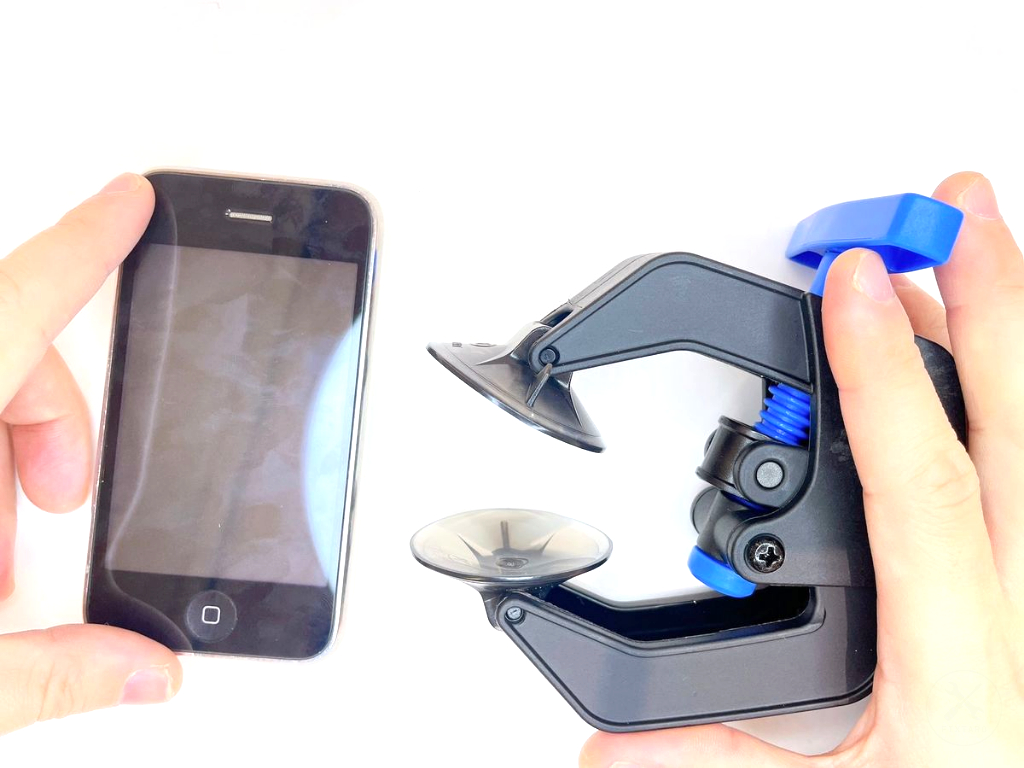

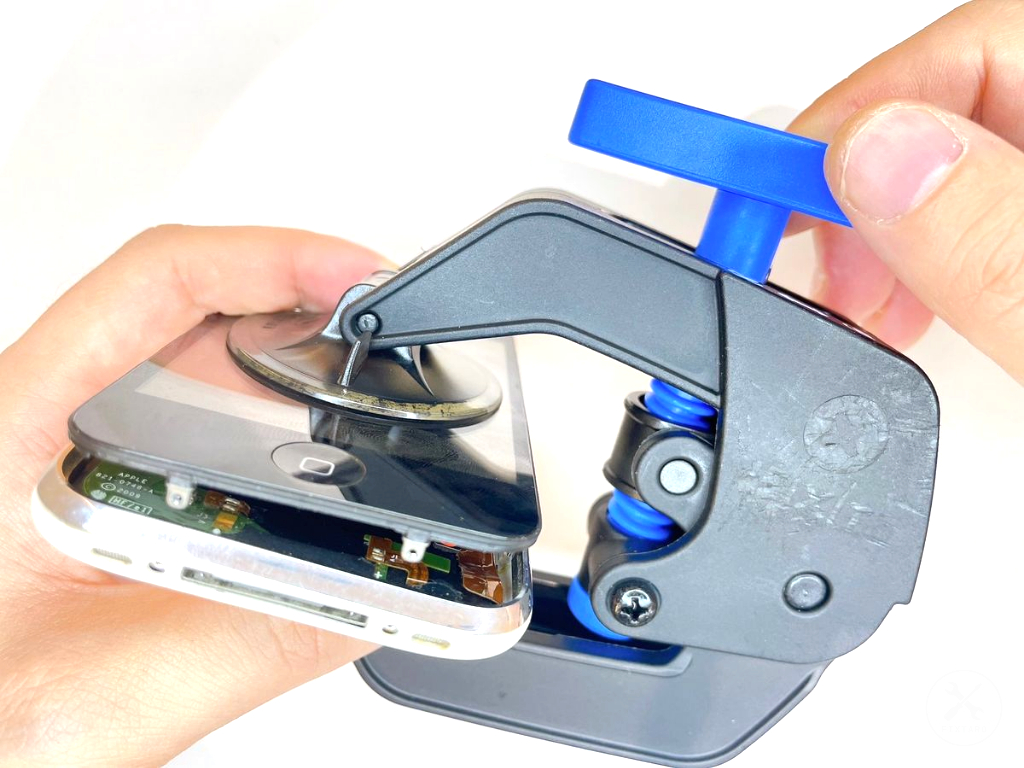

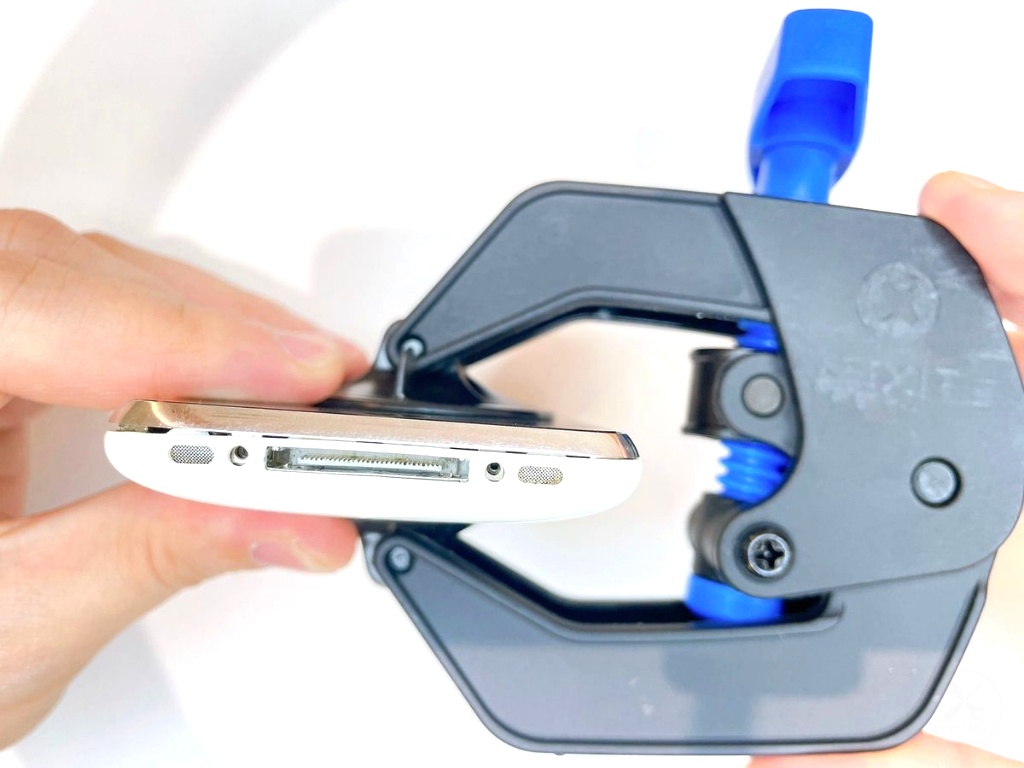

①本体をを挟むように吸盤を装着します。

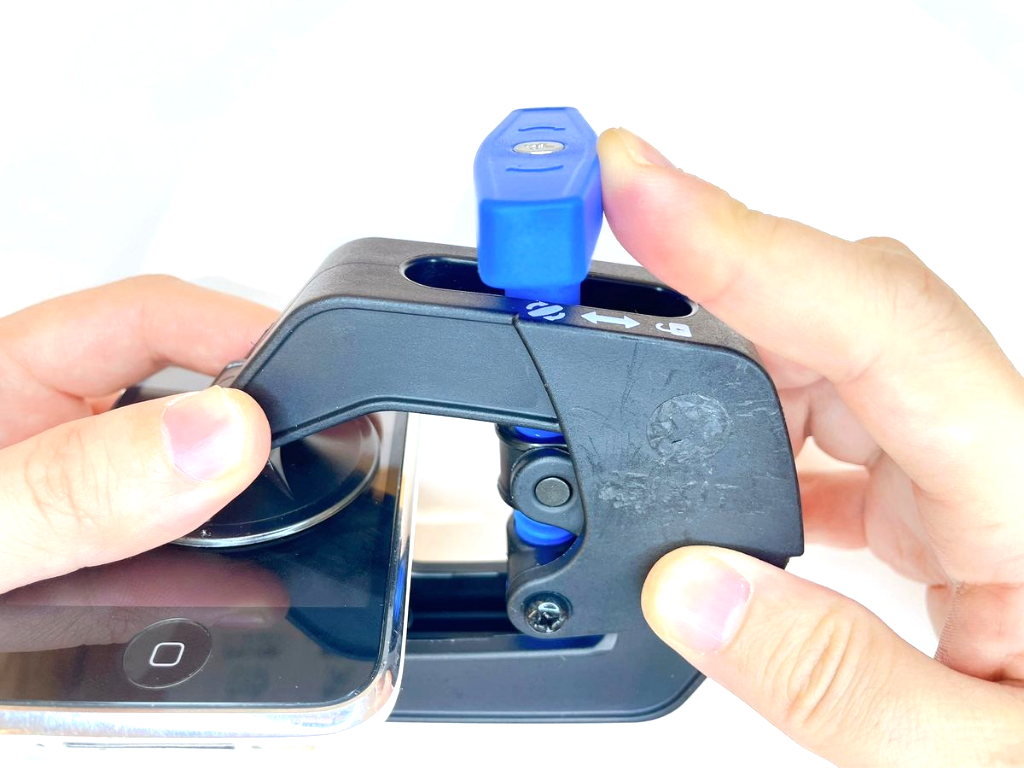

②装着後、吸盤装置の青レバーを前方に倒してロックし、回してフロントパネルを外します。

ディスプレイが外れづらい場合は、ディスプレイのゴムパッキンが経年劣化で固着している可能性が高いです。プラスチック製のヘラを使用して、少しずつ隙間を開けながらフロントパネルを外しましょう。

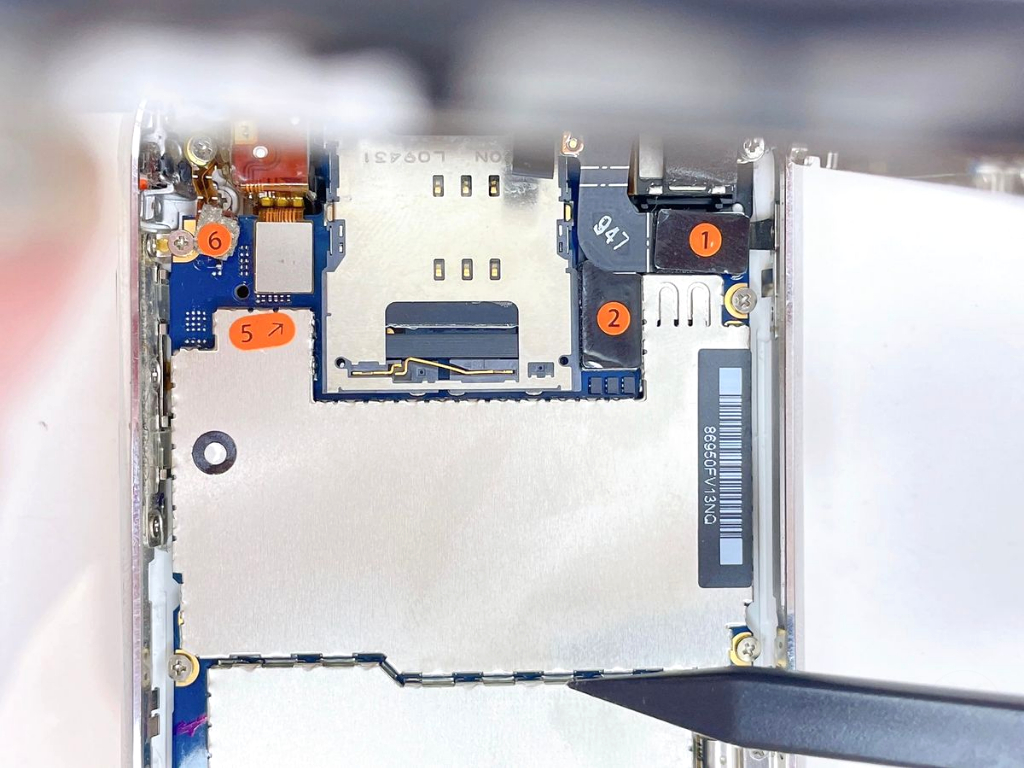

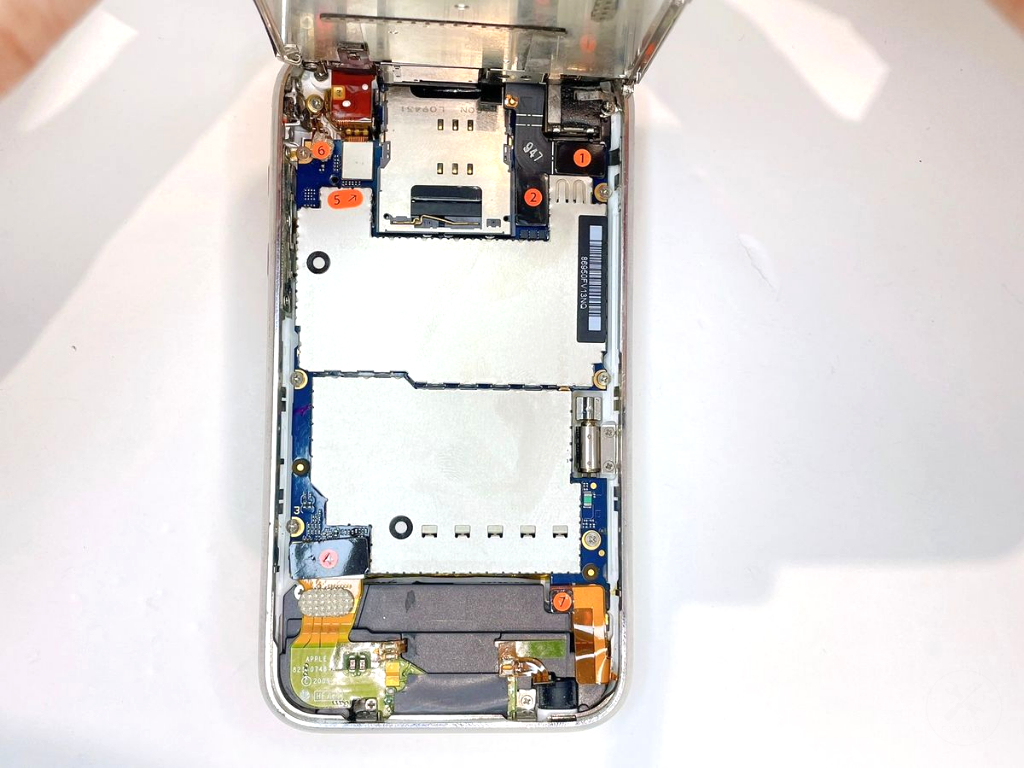

フロントパネルを上に持ち上げると、内部の基盤が見えます。

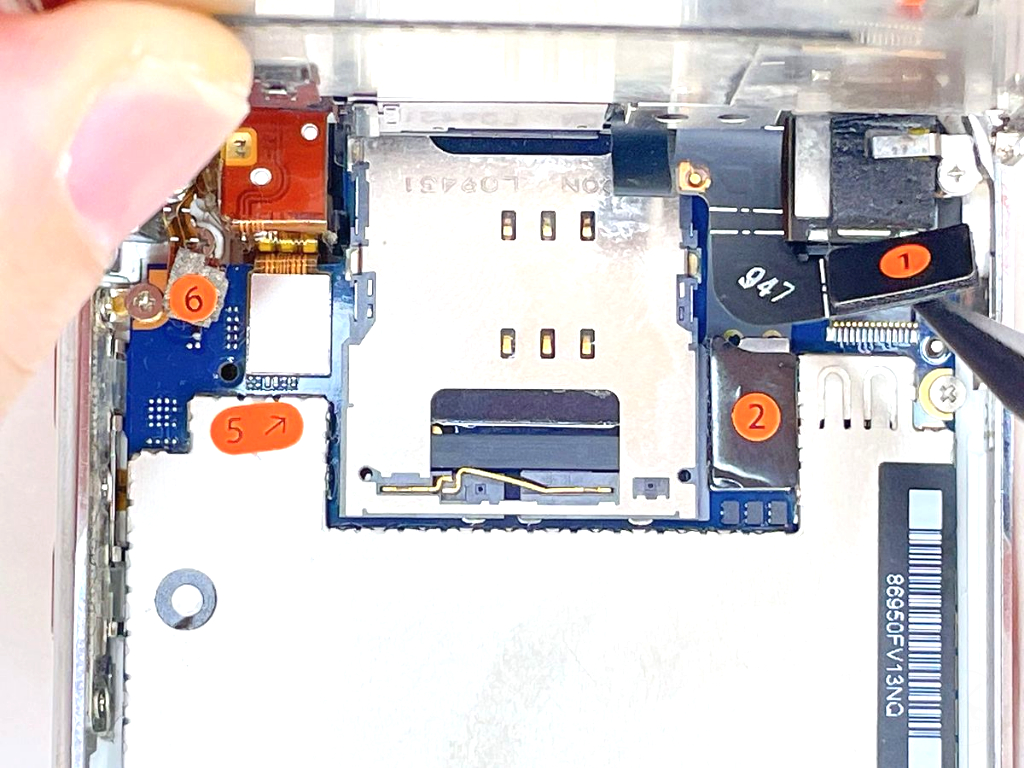

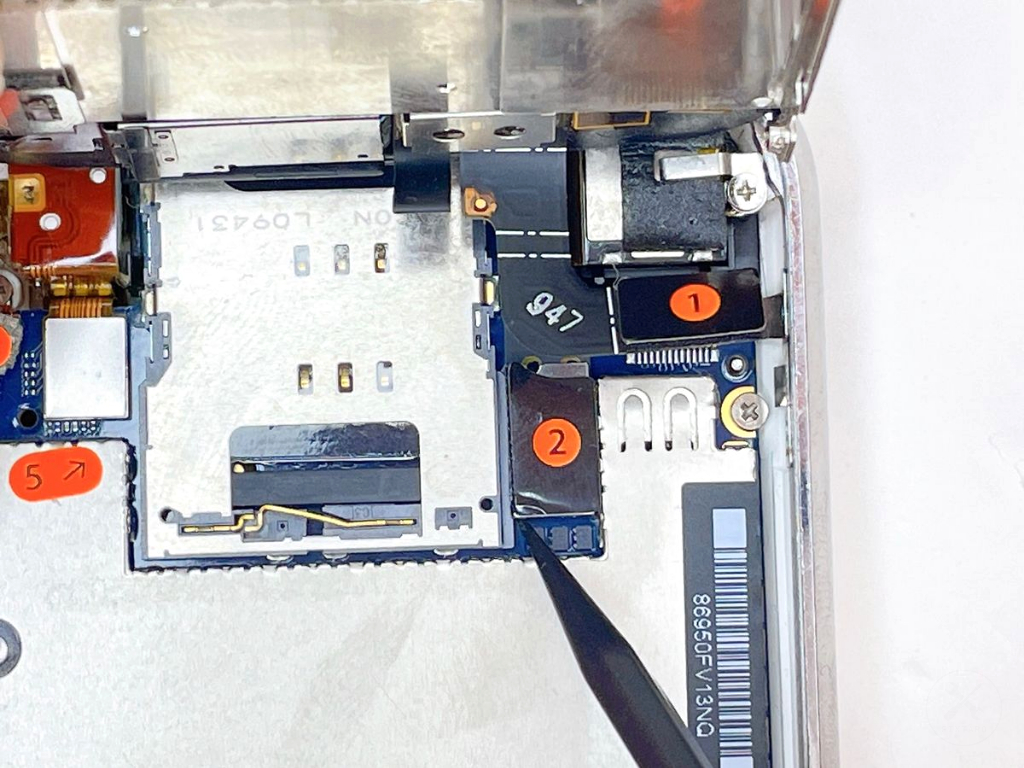

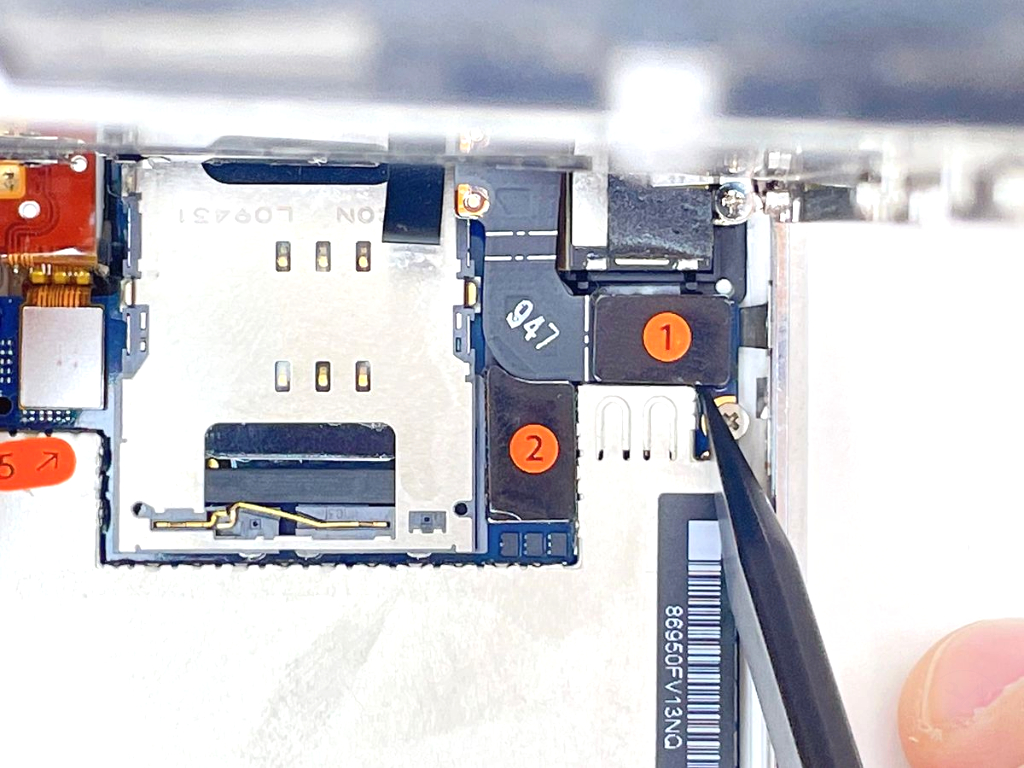

①プラスチックヘラで、1番コネクタの下に優しく差し込み、上に持ち上げて外します。

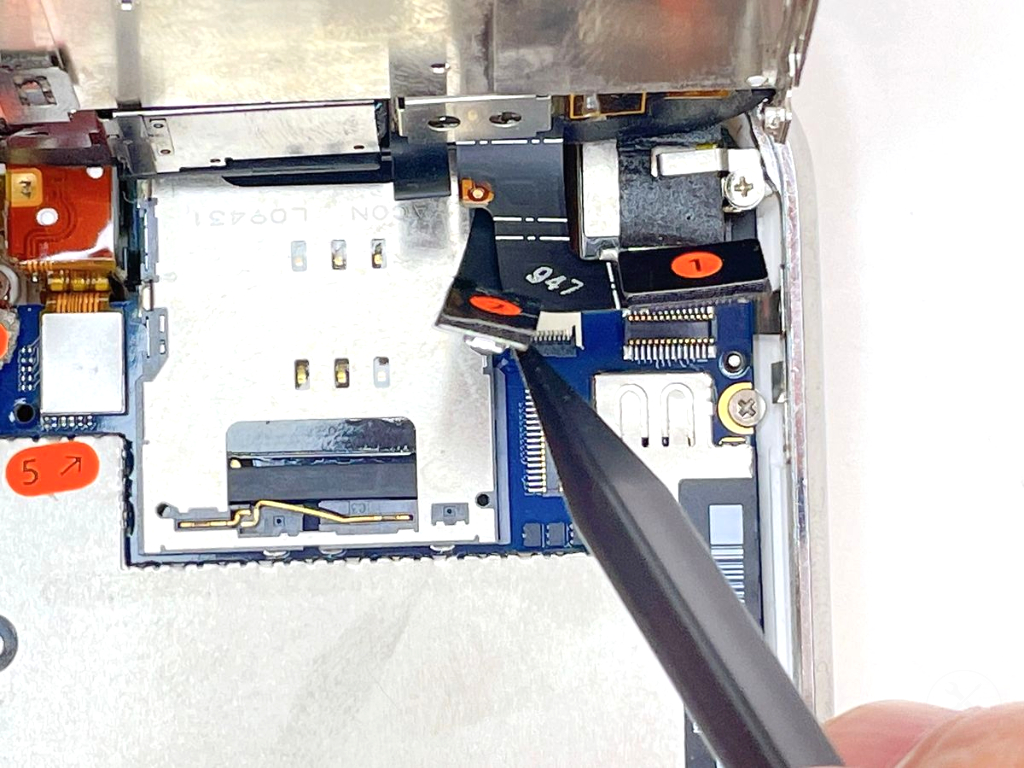

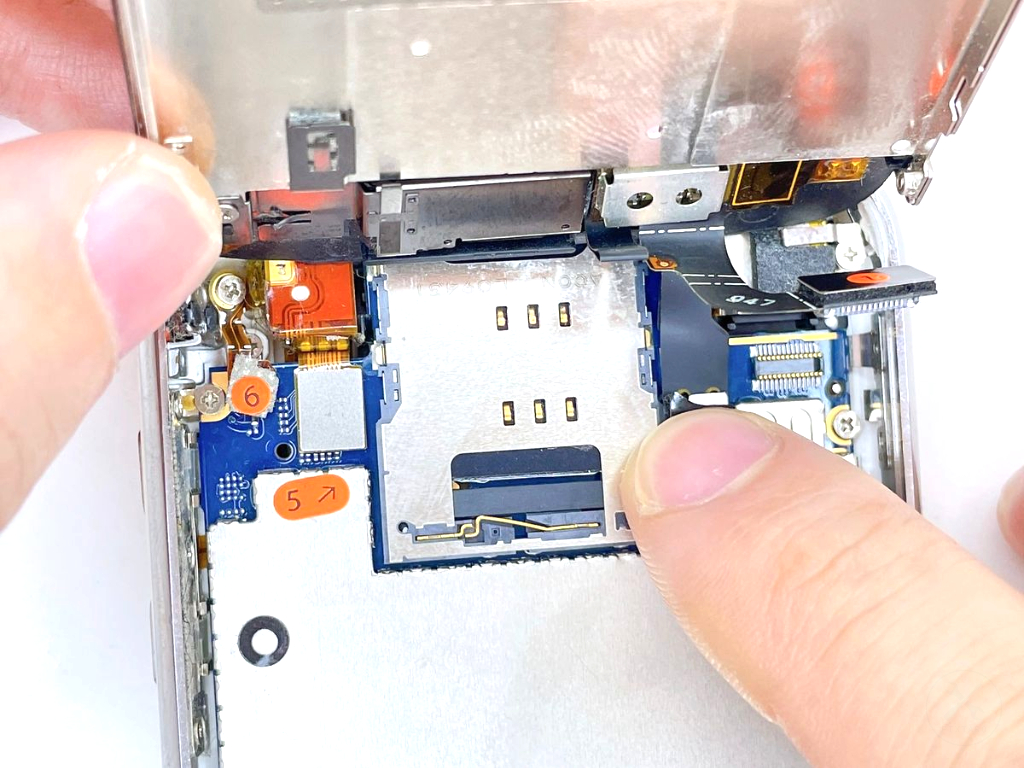

①プラスチックヘラで、2番コネクタの下に優しく差し込み、上に持ち上げて外します。

1番コネクタと同じように外れます。

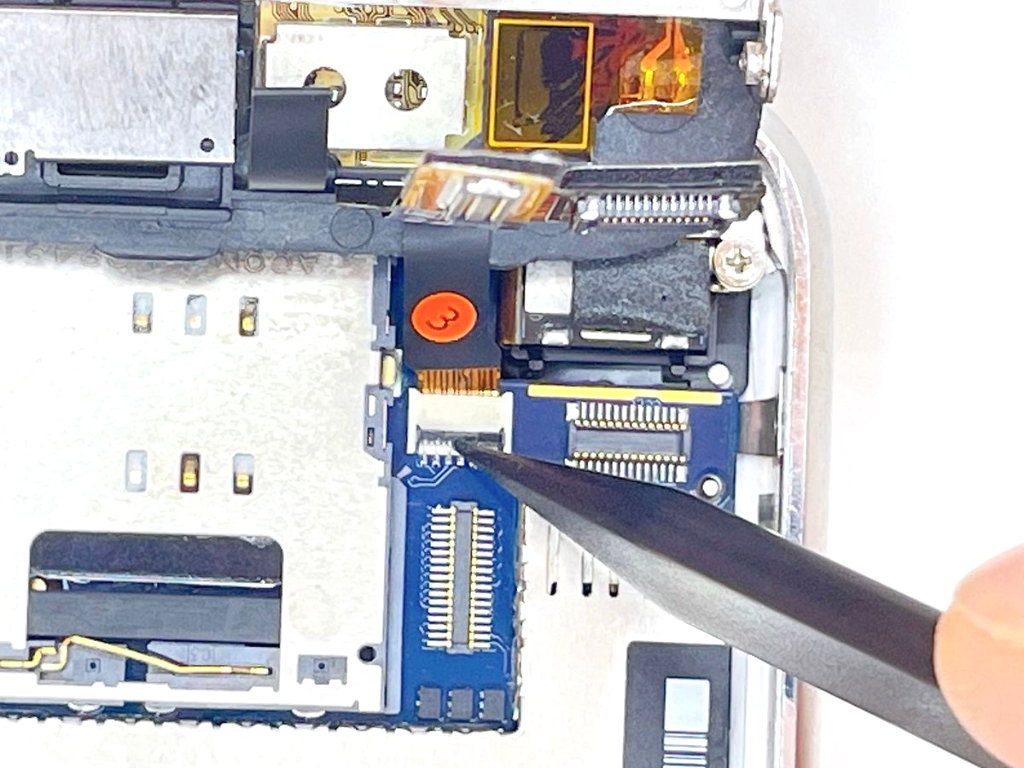

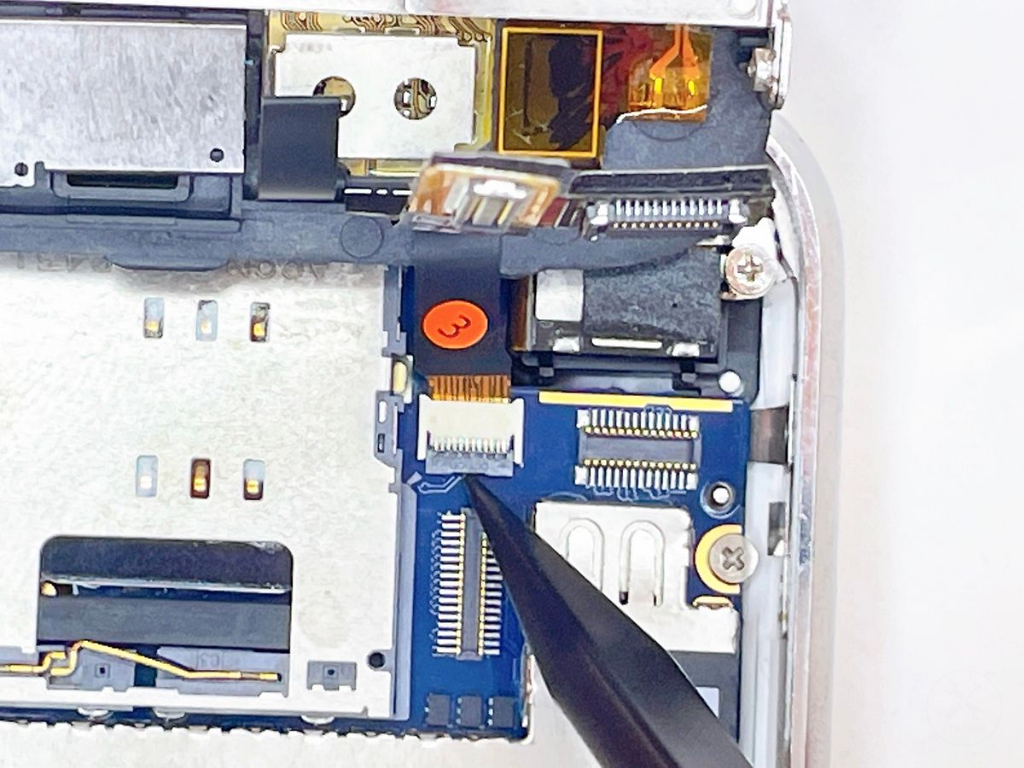

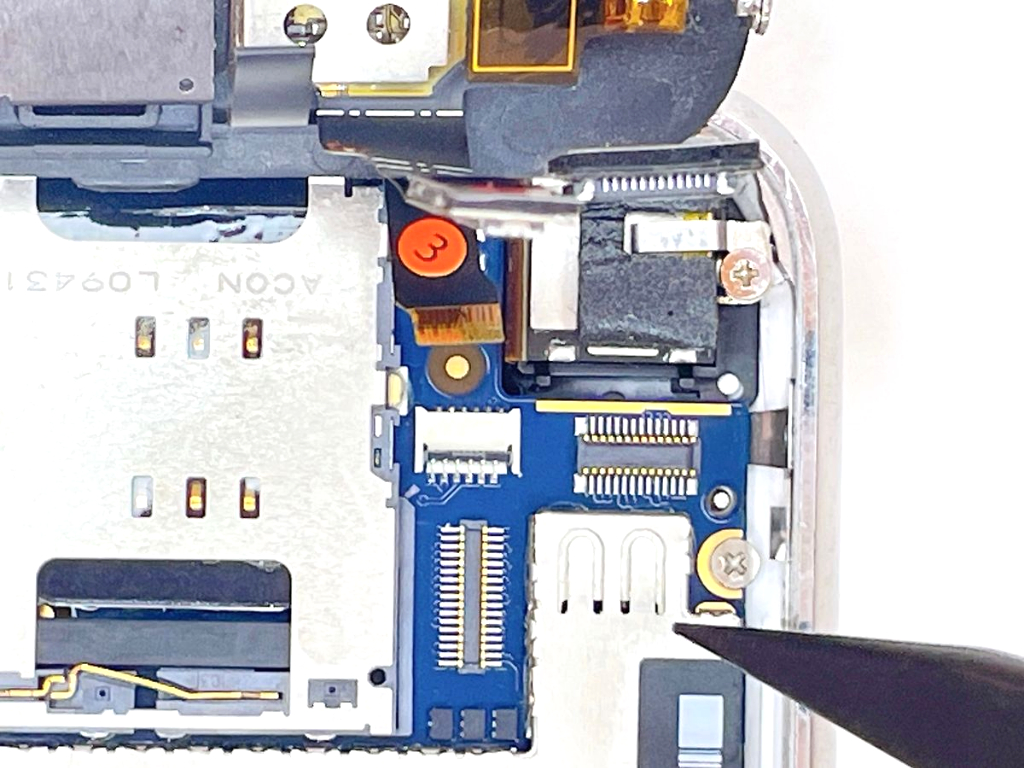

①3番コネクタ接続部に黒レバーがあります。黒レバーを上にあげてから引き抜きましょう。

黒レバーを上に上げないままコネクタを引き抜こうとすると故障の原因になります。

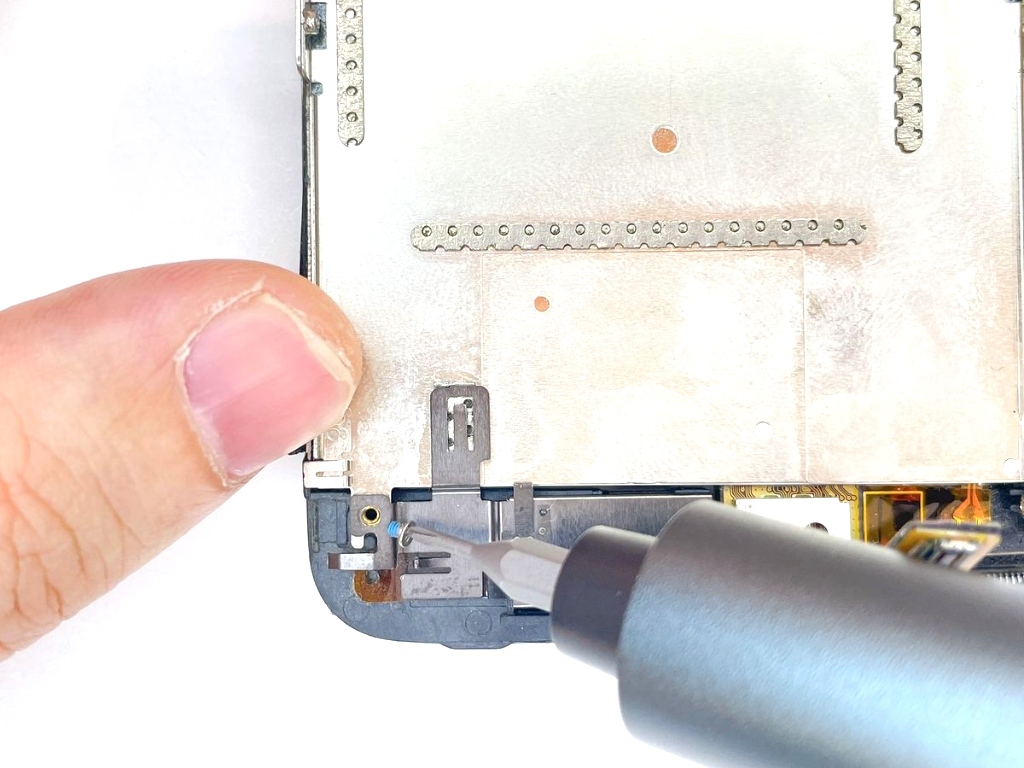

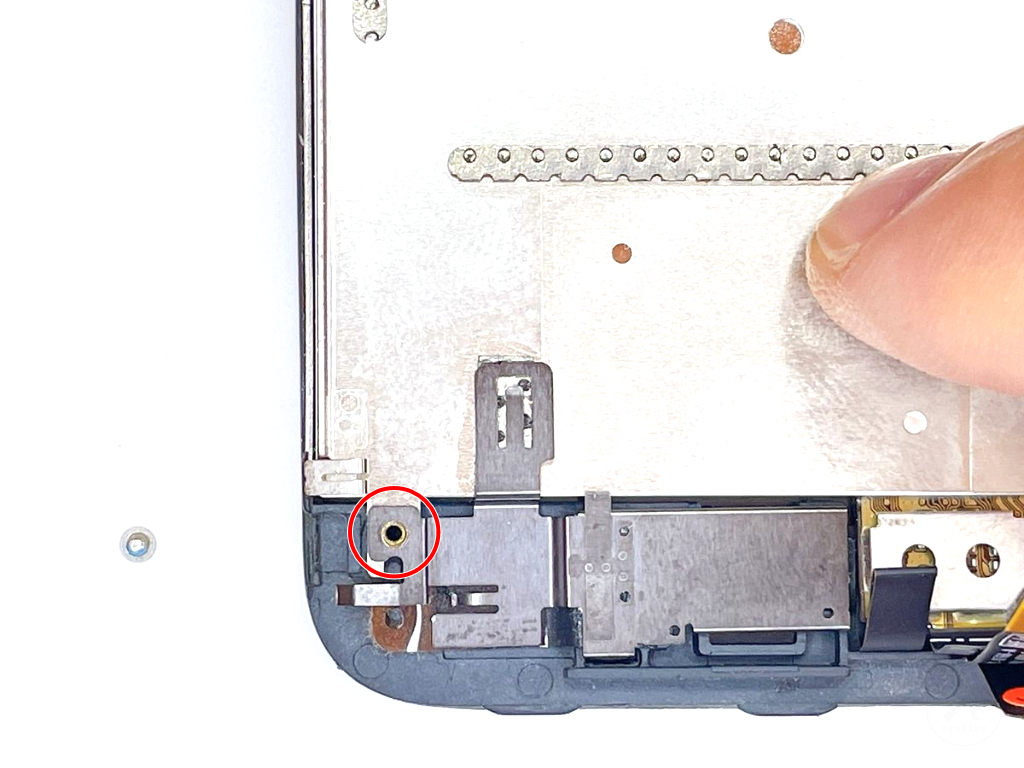

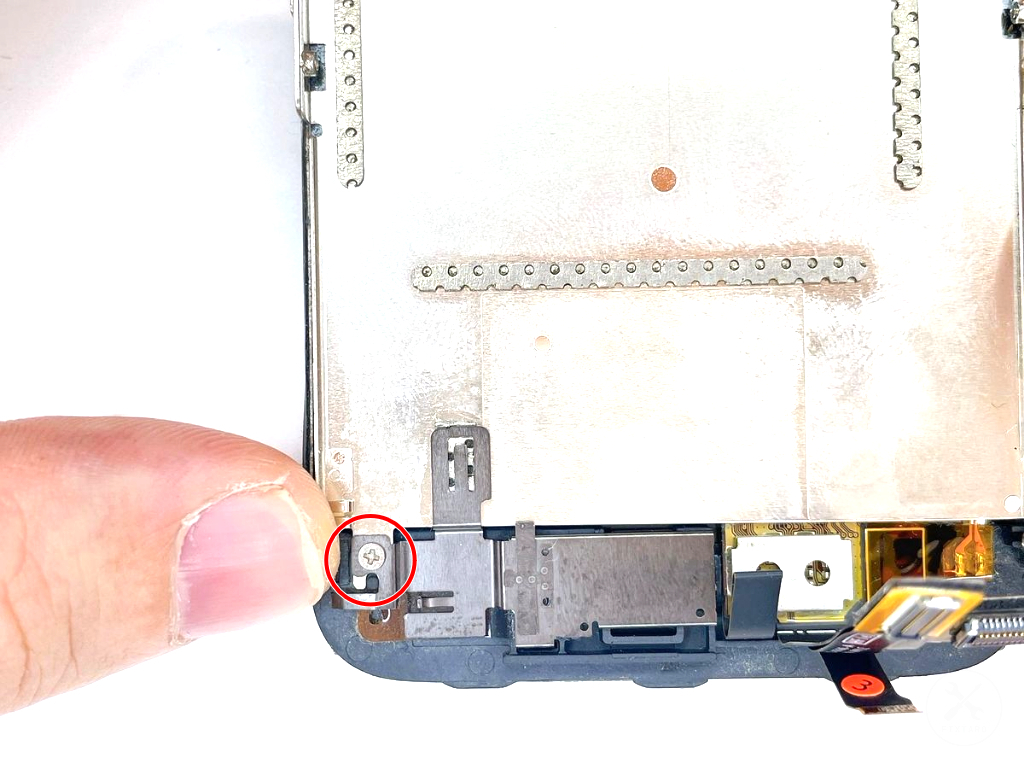

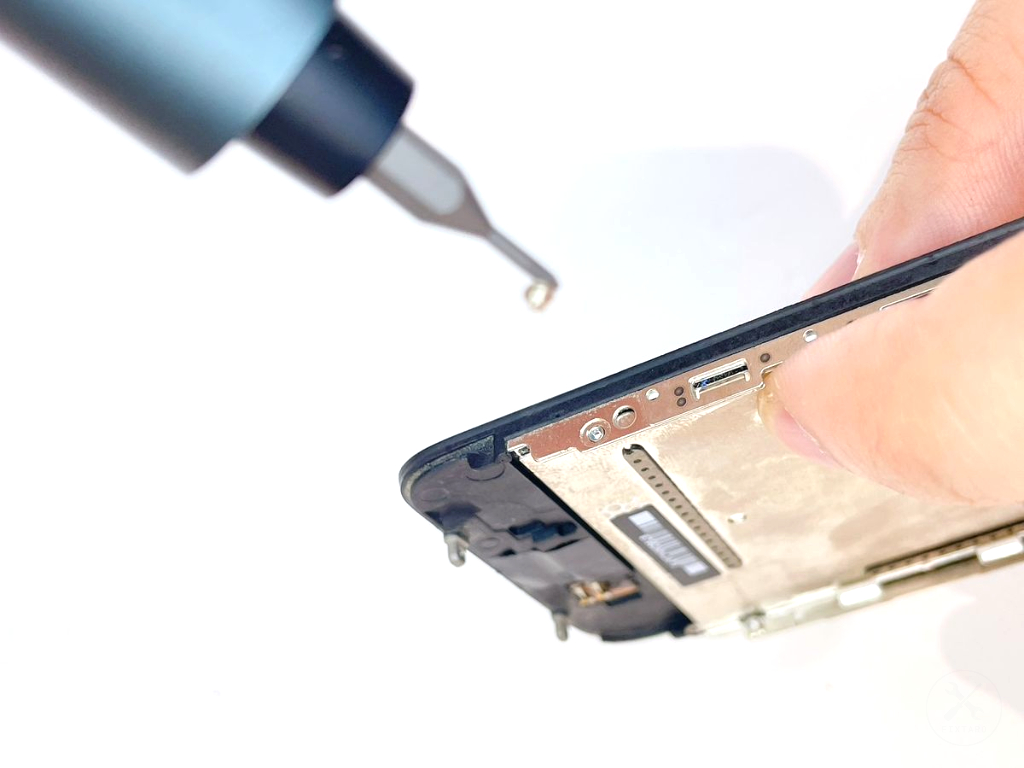

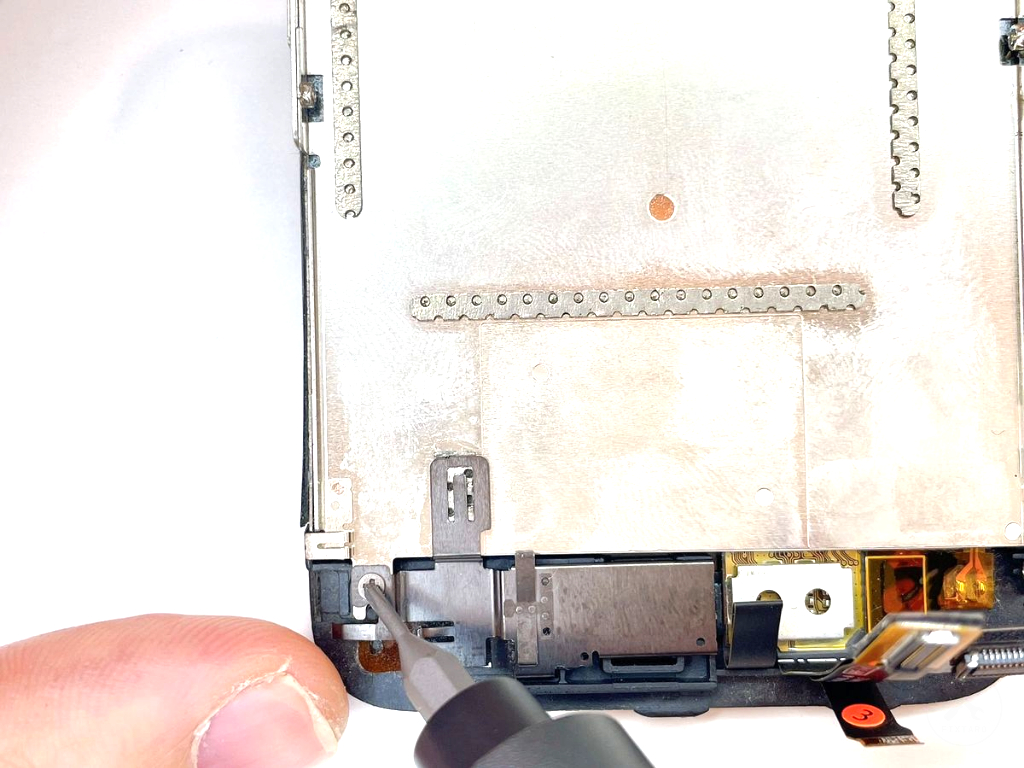

フロントパネル裏の上部のネジ×1をプラスドライバーで外します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

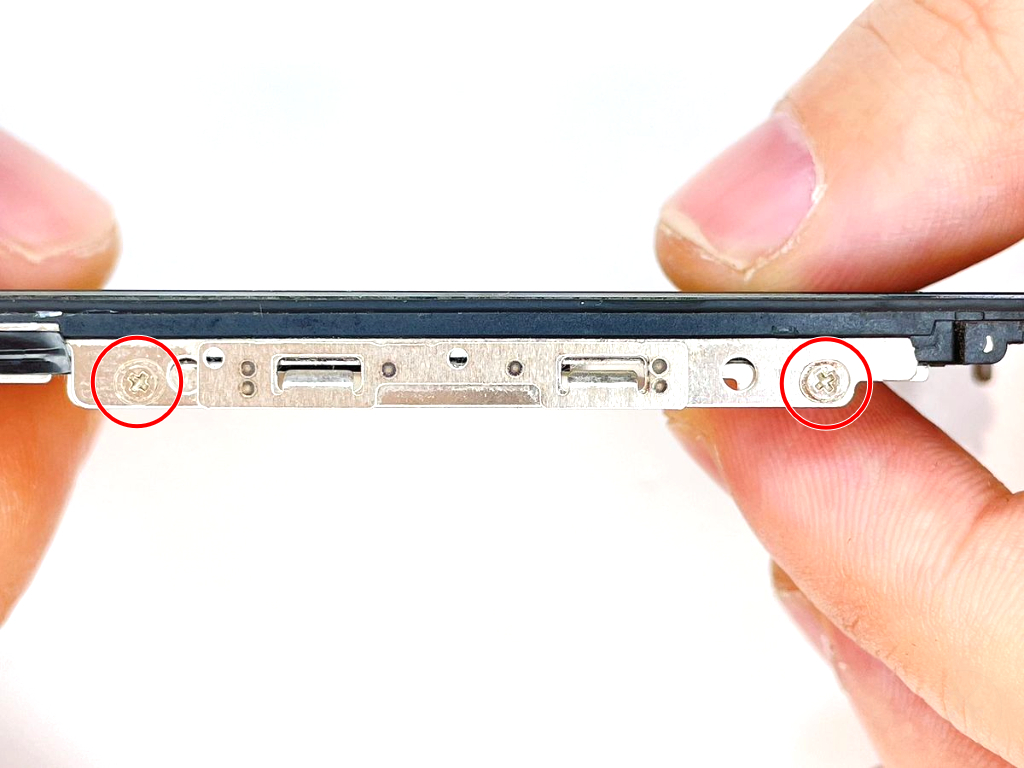

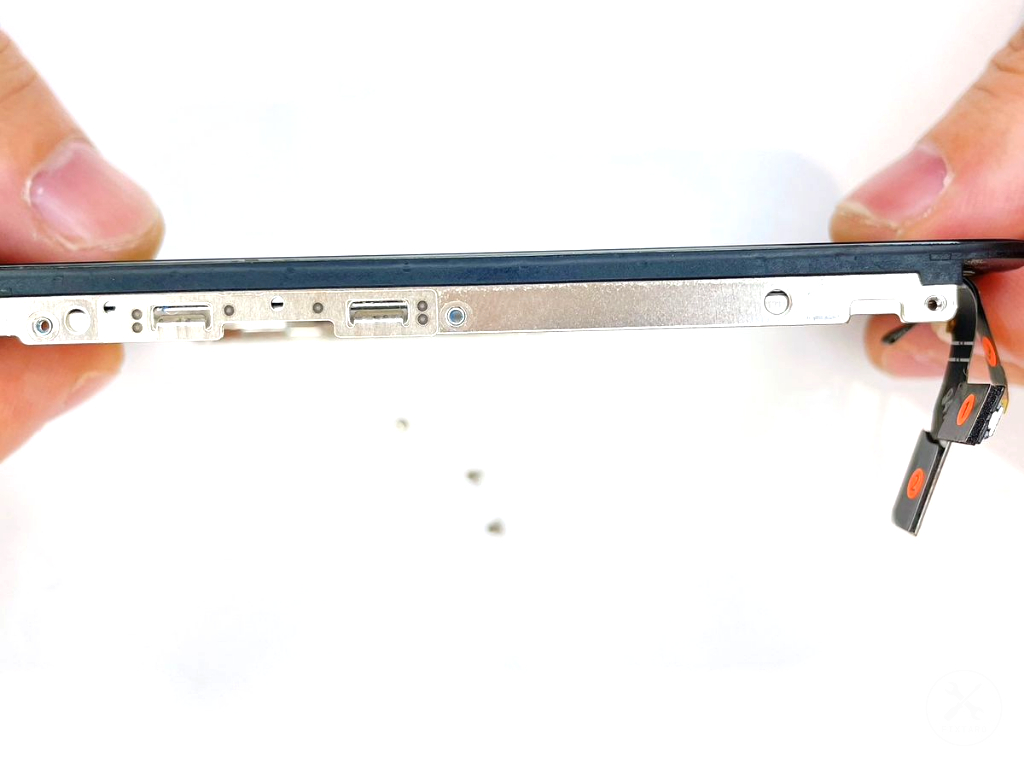

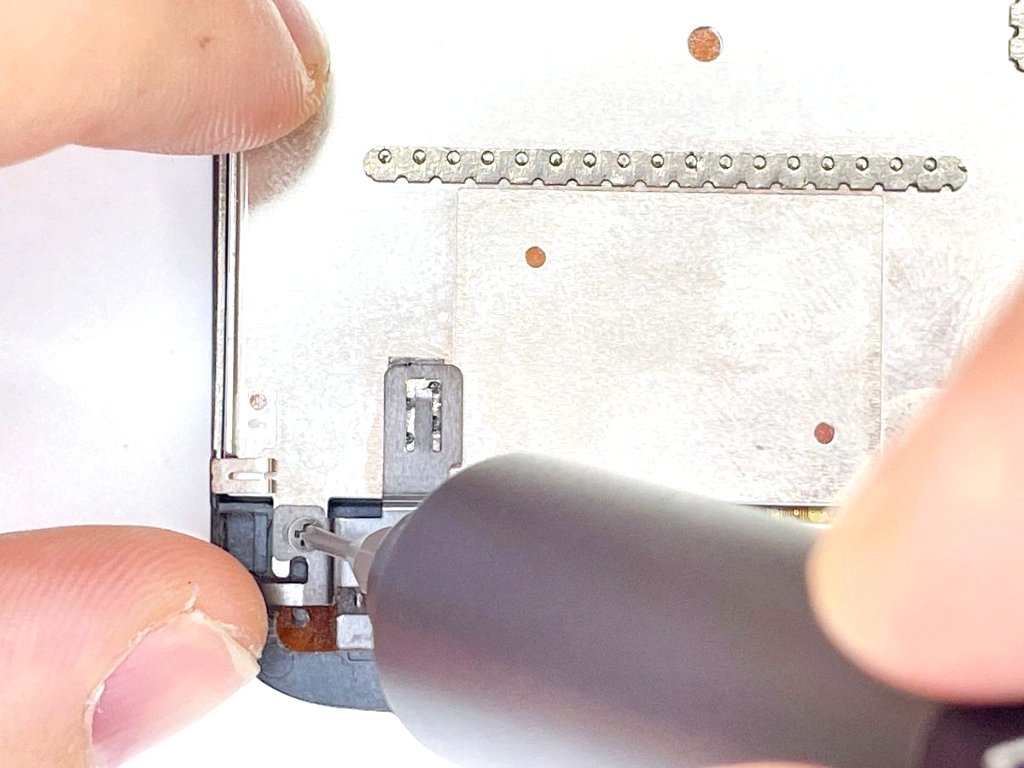

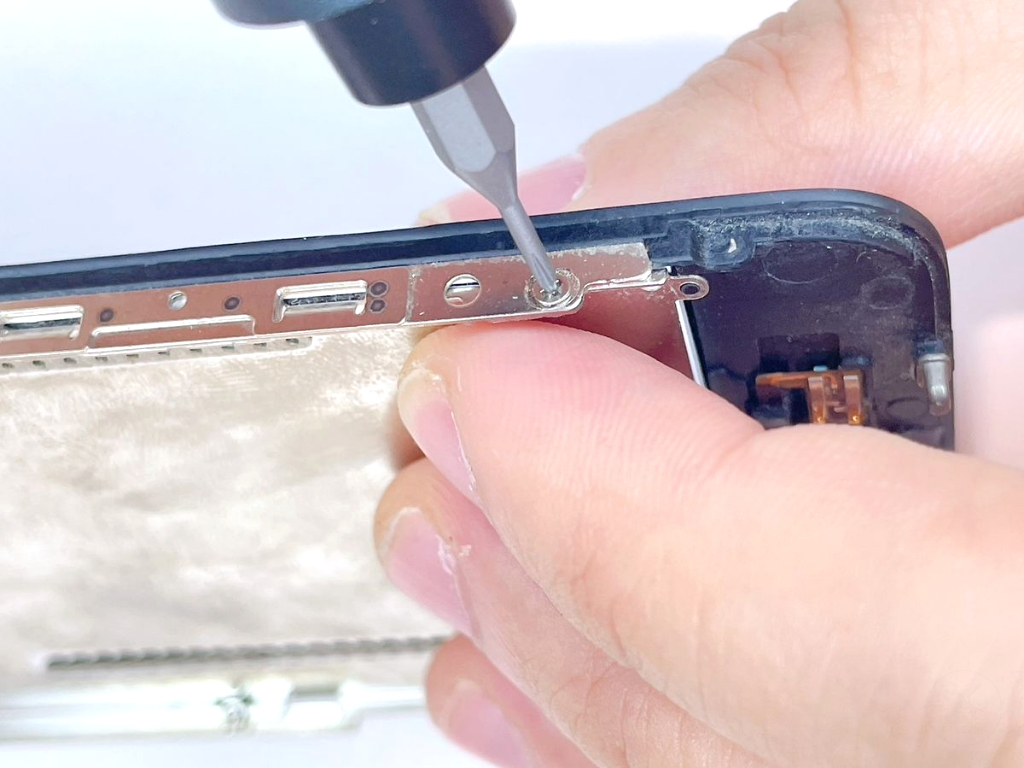

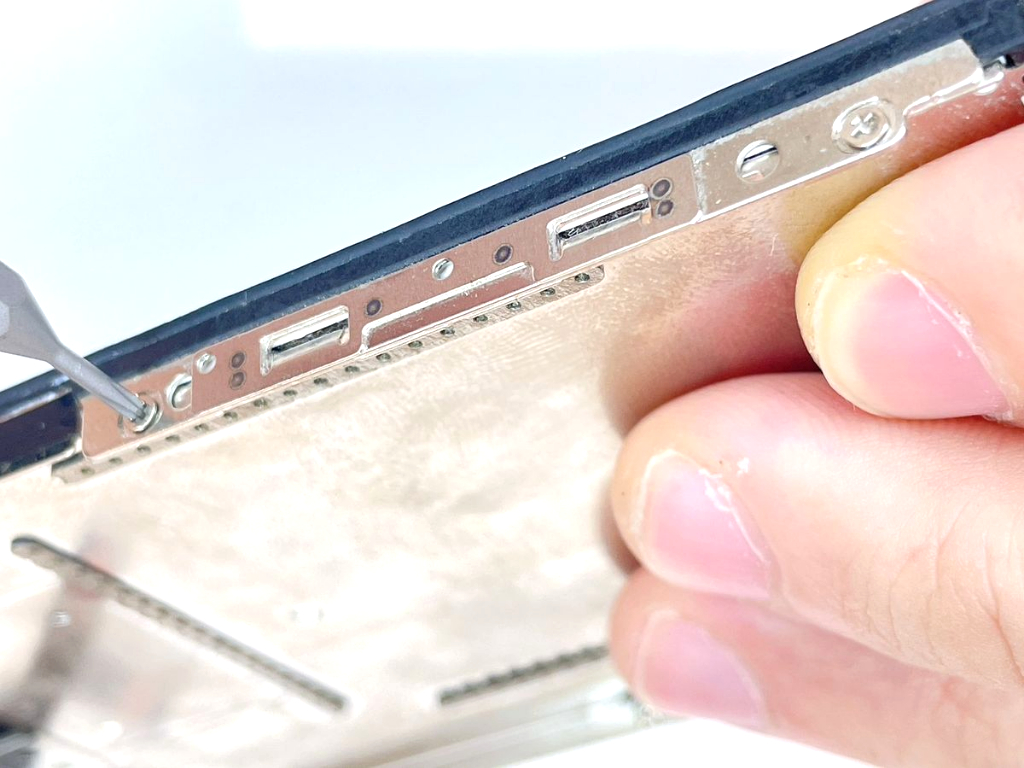

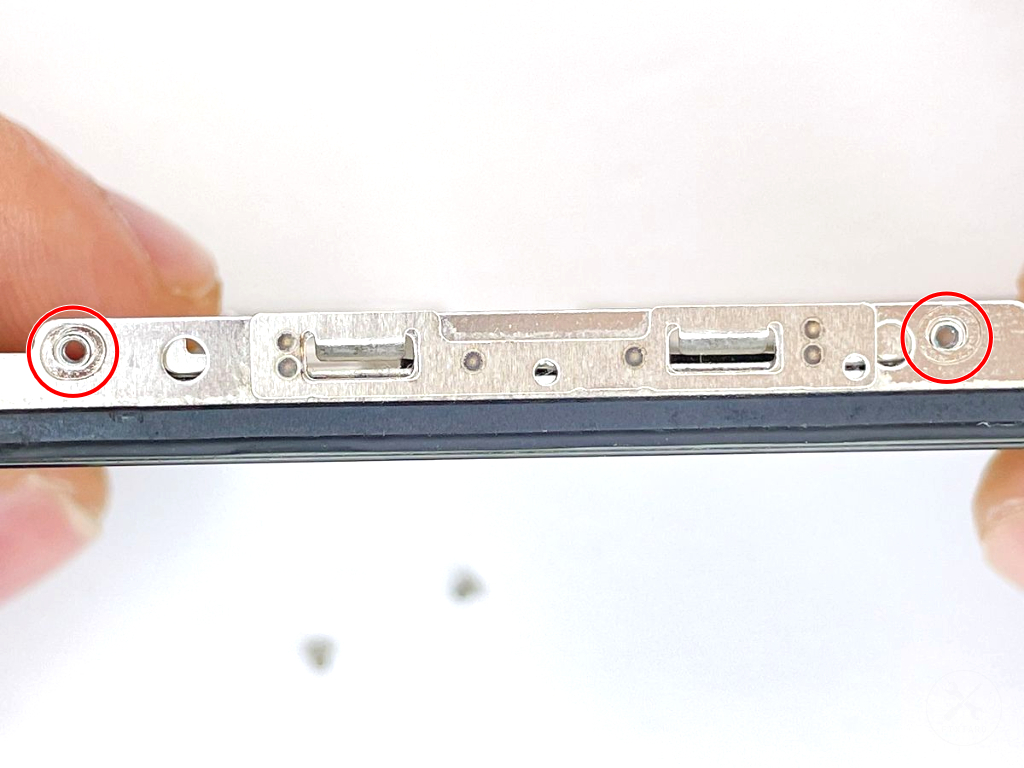

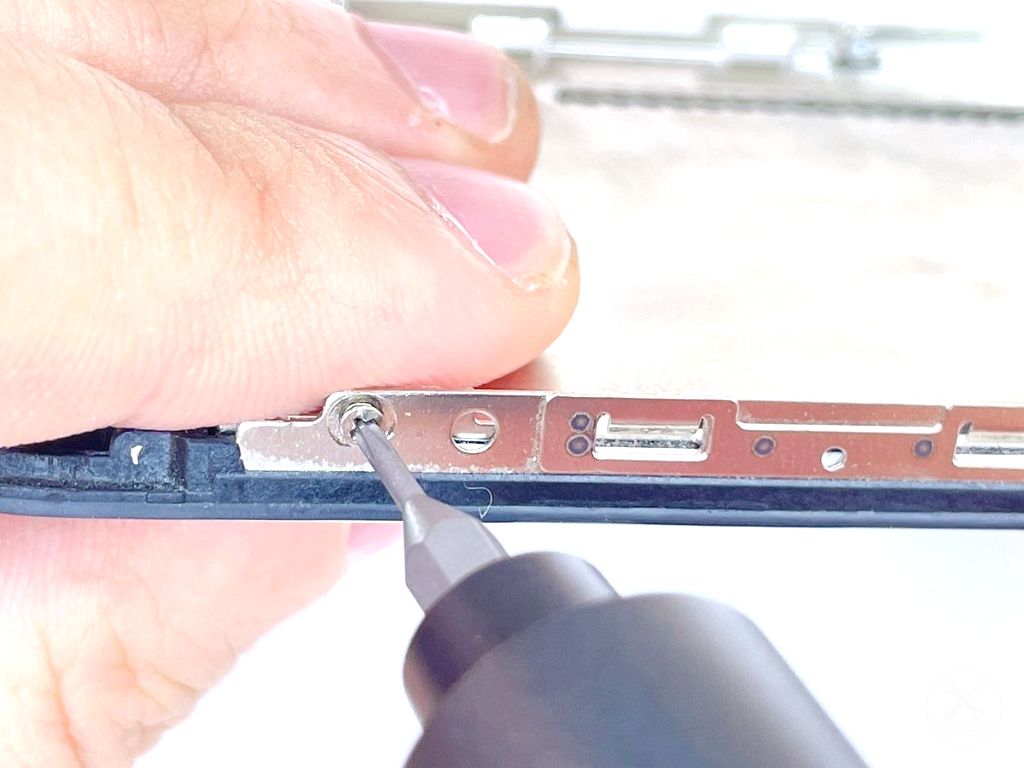

フロントパネルの左側のネジ×2をプラスドライバーで外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

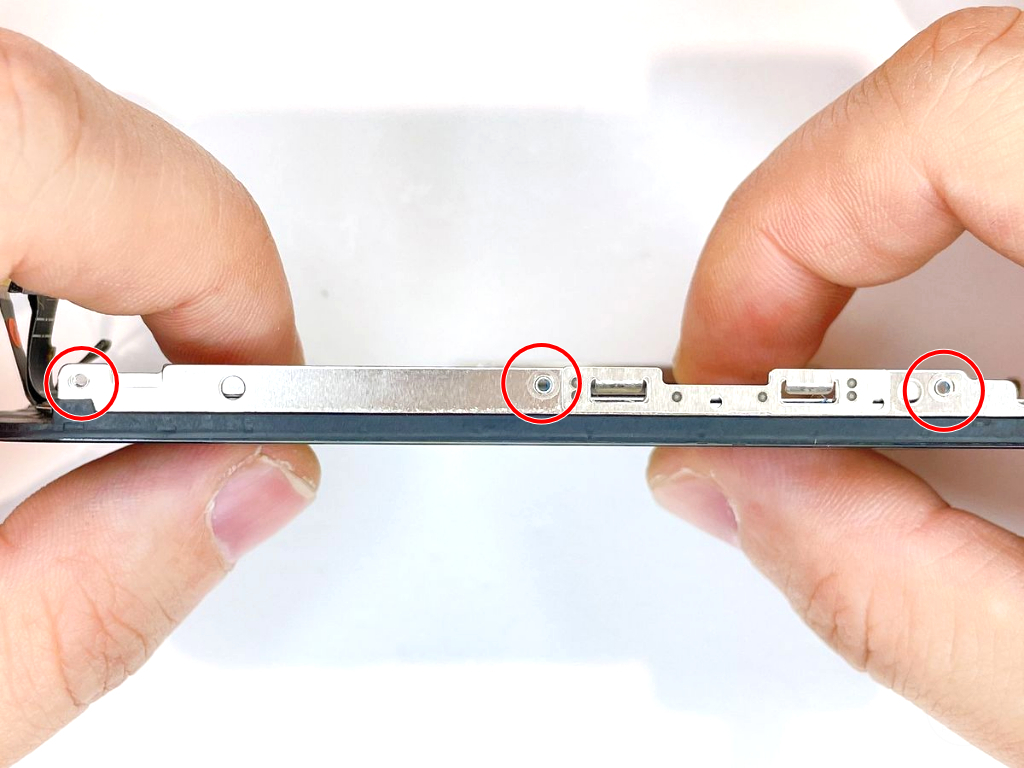

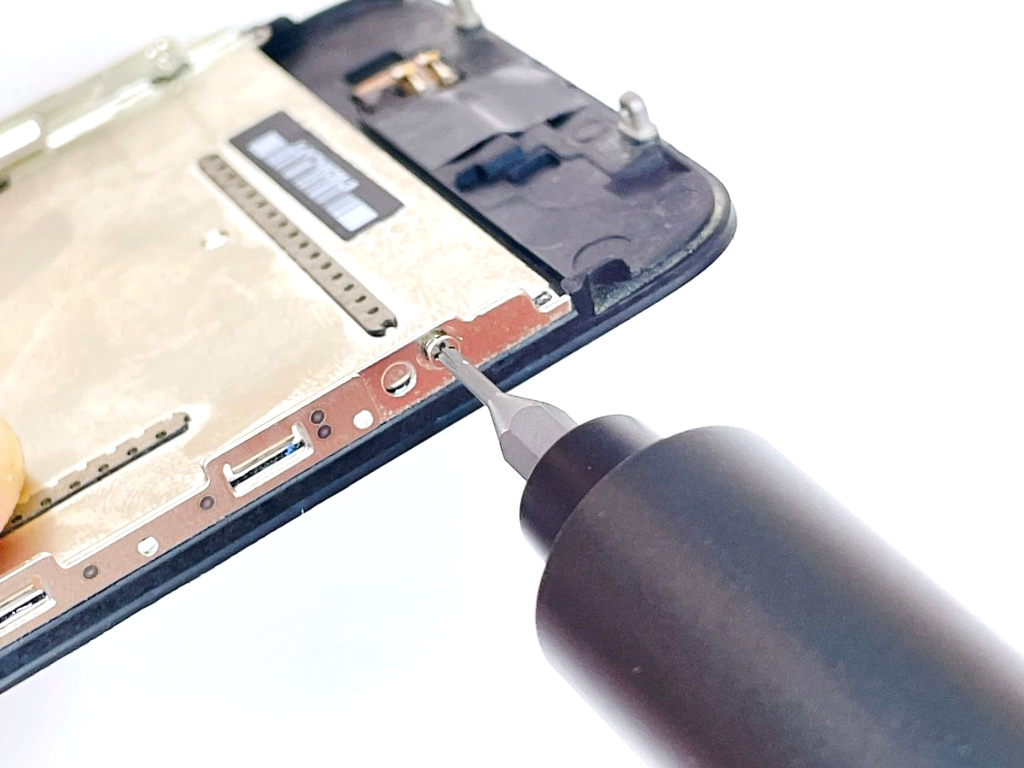

フロントパネルの左側のネジ×3をプラスドライバーで外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

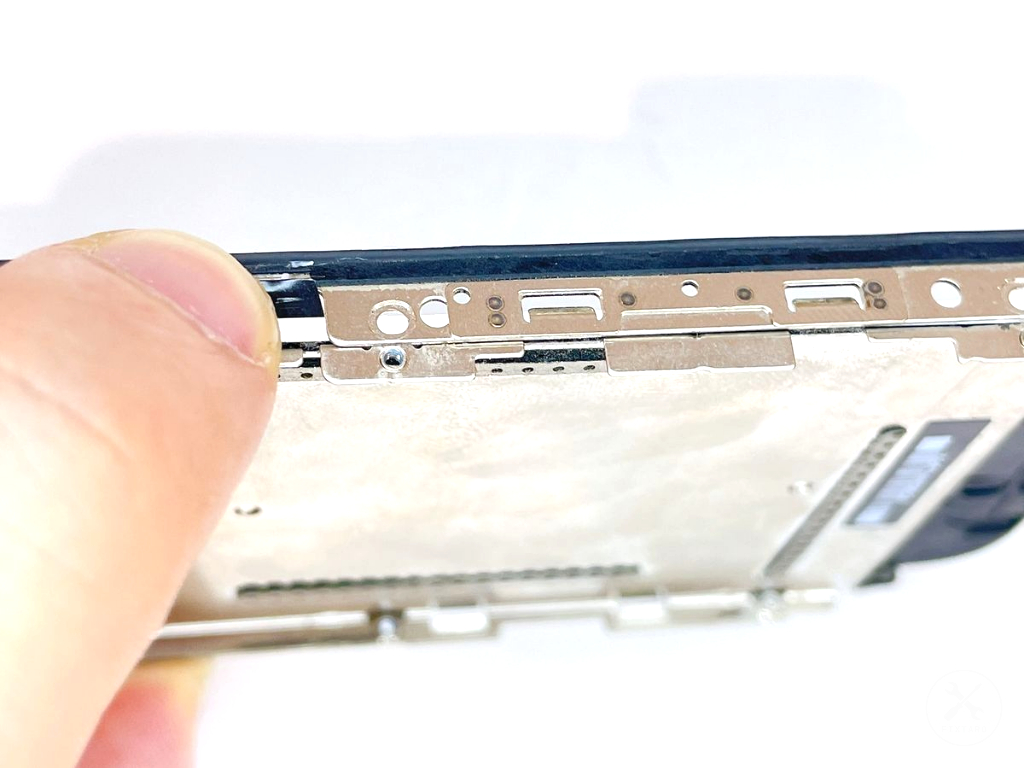

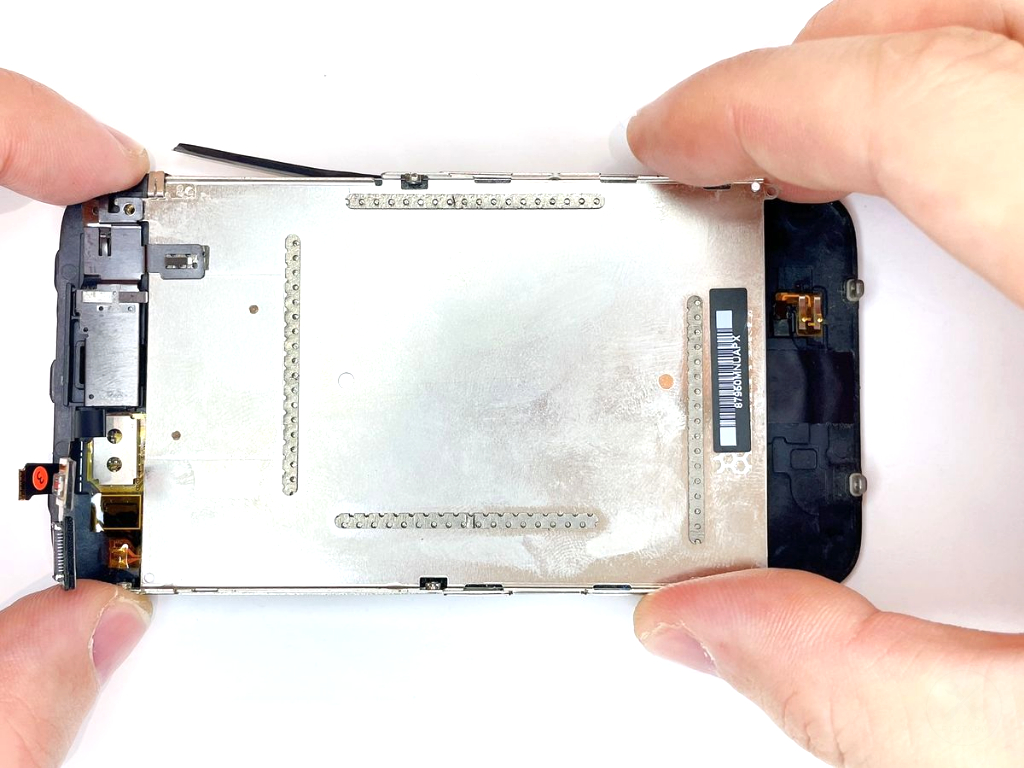

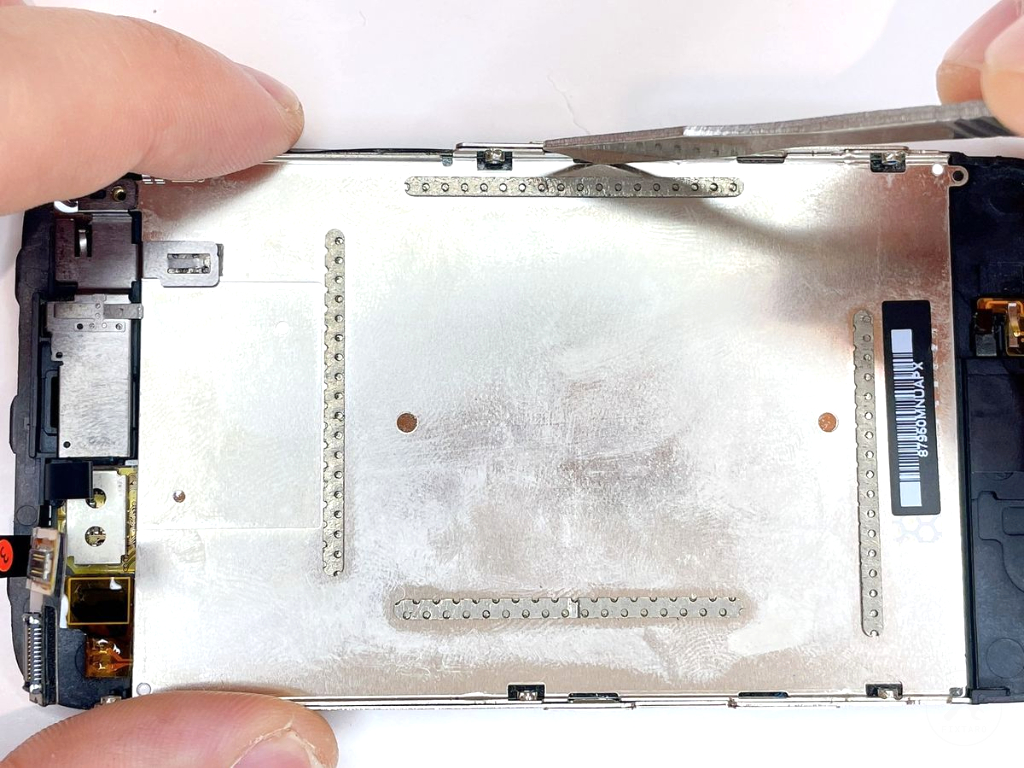

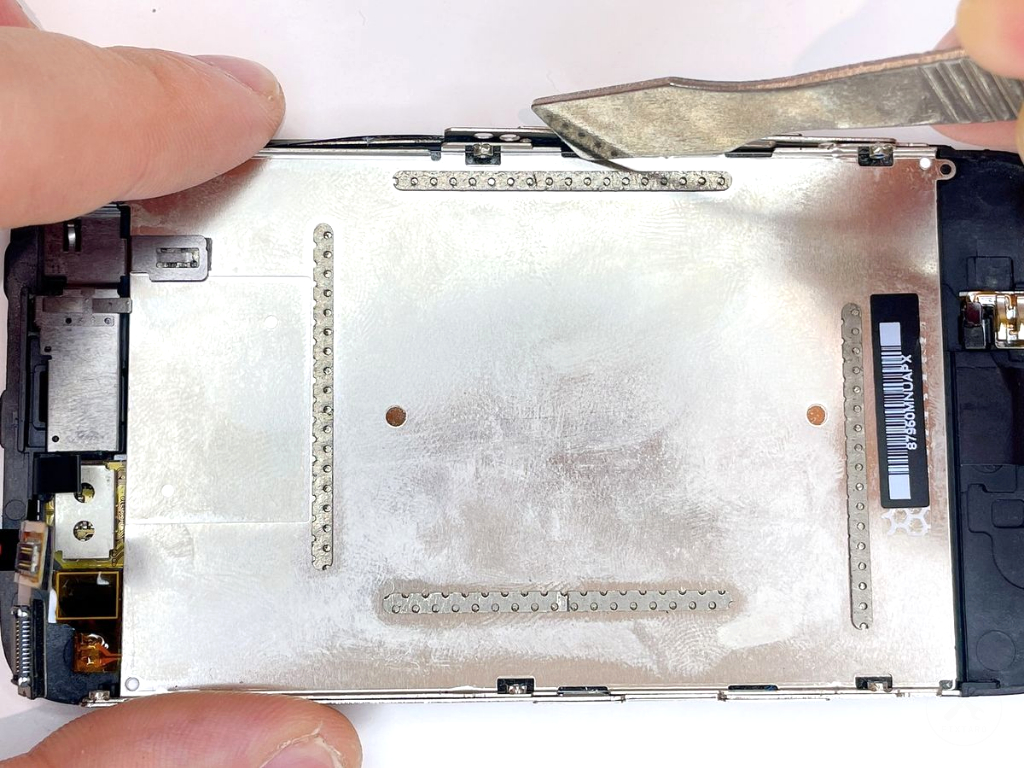

①フロントパネル裏のフレーム横の金具隙間に金属製スパッジャーを差し込みます。

②金属製スパッジャーを少しだけ捻り、隙間ができます。

③空いた隙間に金属製スパッジャーを差し込みます。

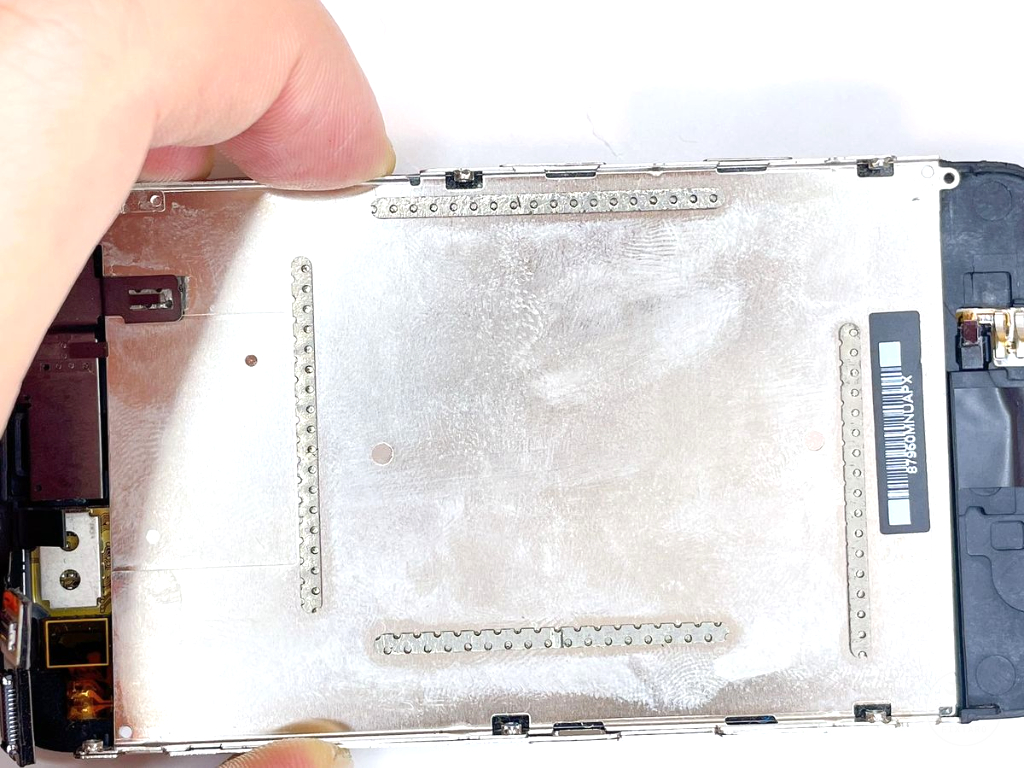

④金属製のスパッジャーを上に持ち上げながら液晶パネルを持ち上げると、フレームから液晶パネルが外れます。

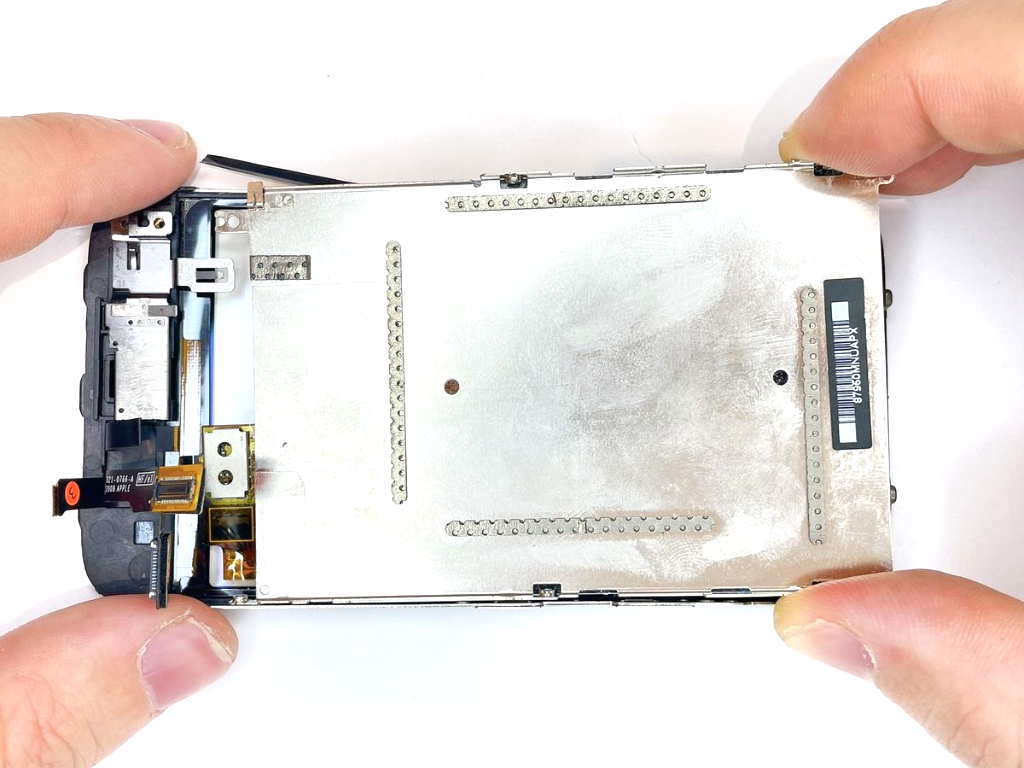

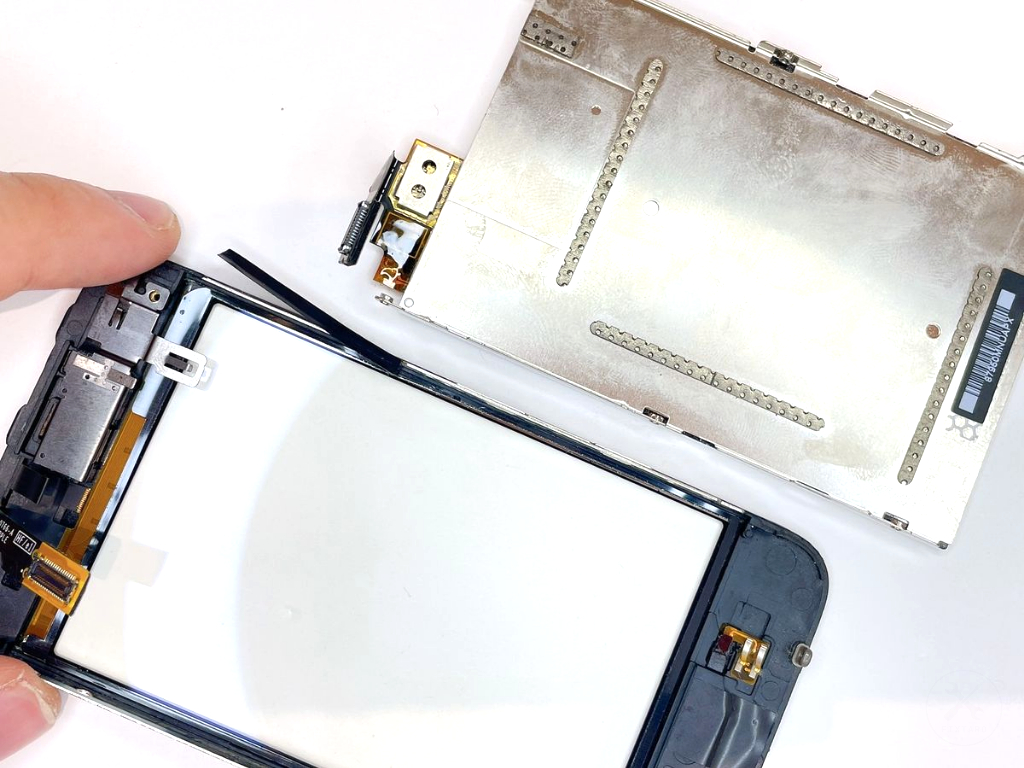

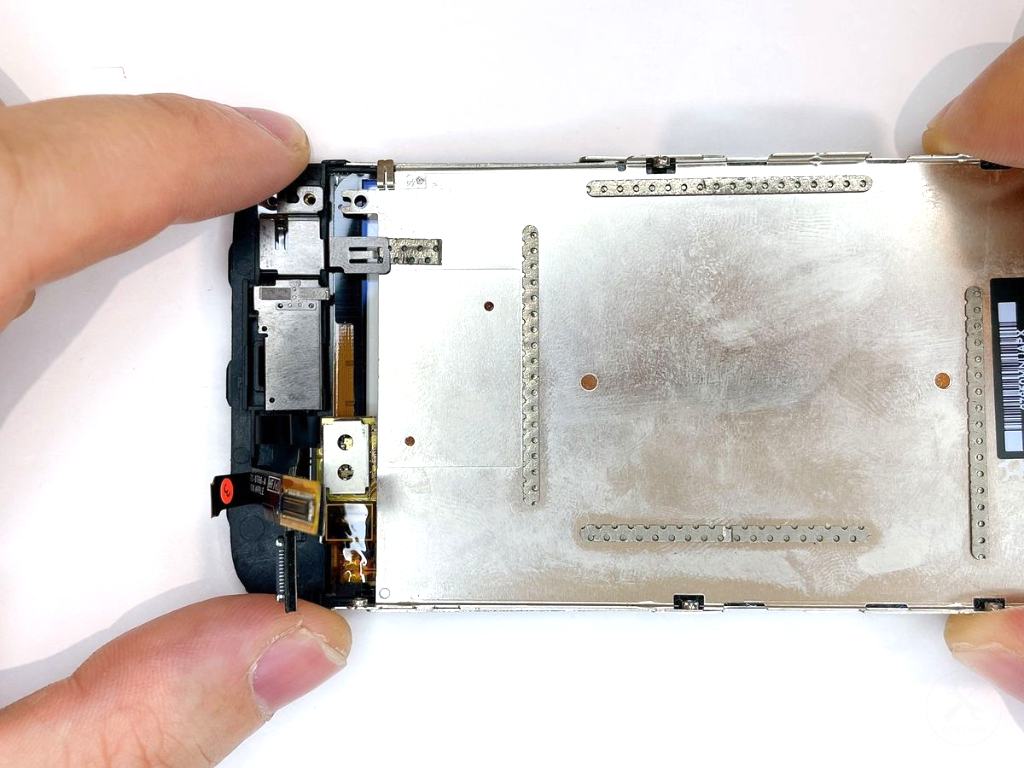

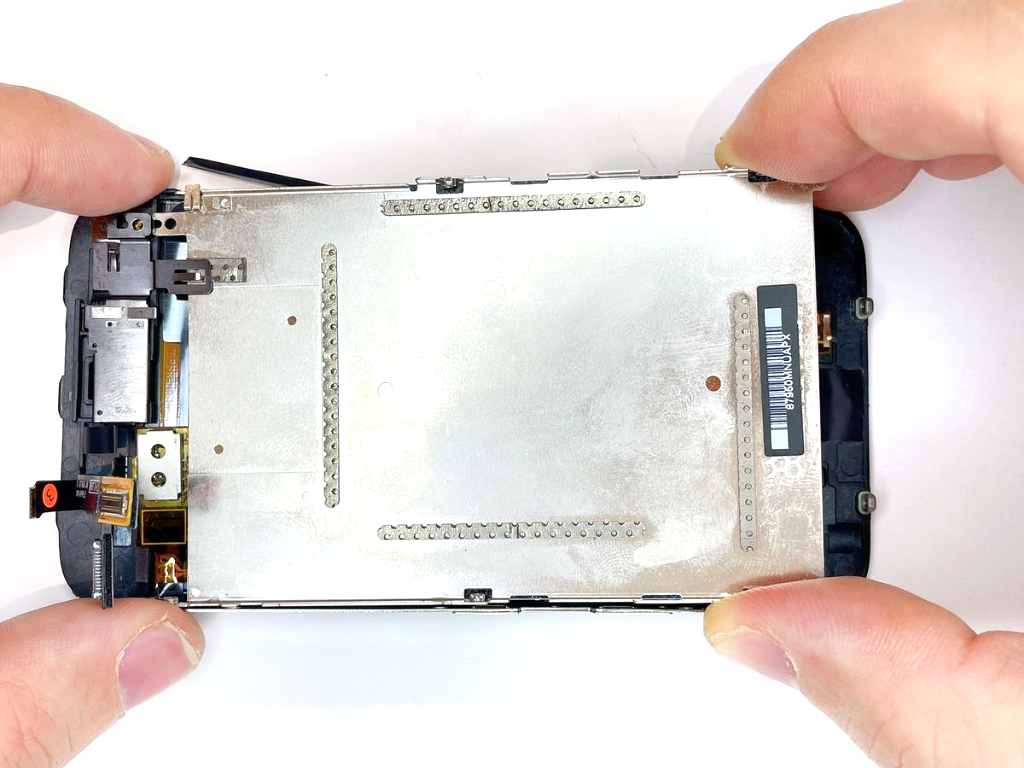

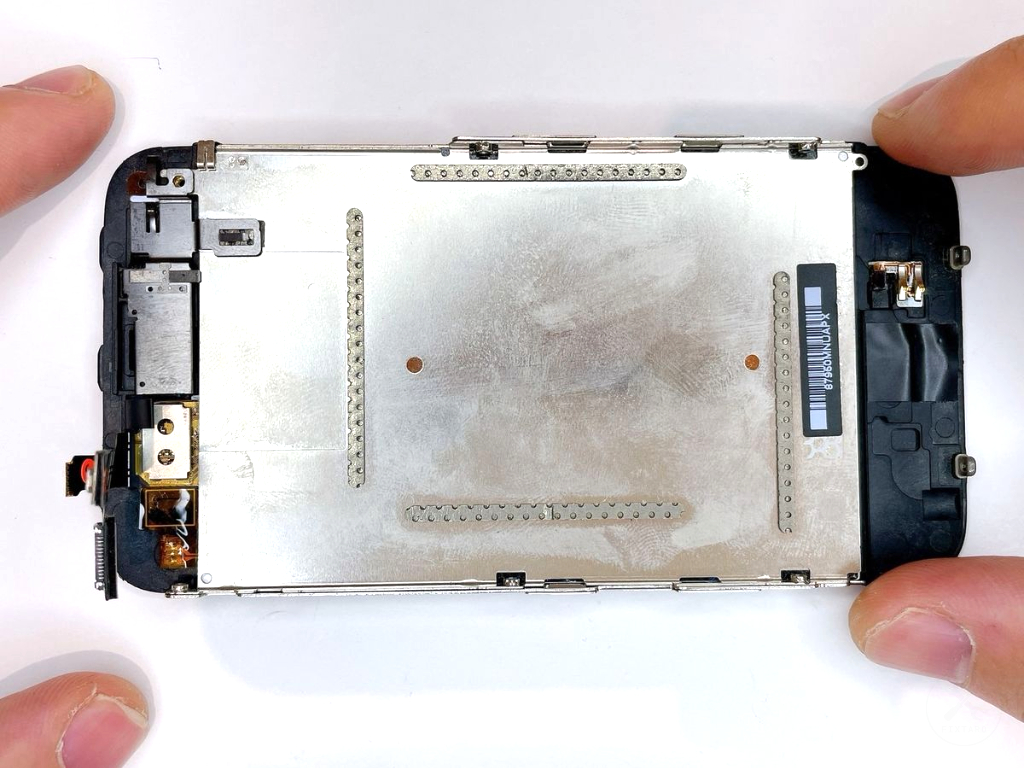

①フレームを持ちながら、液晶パネルをスライドさせて外します。

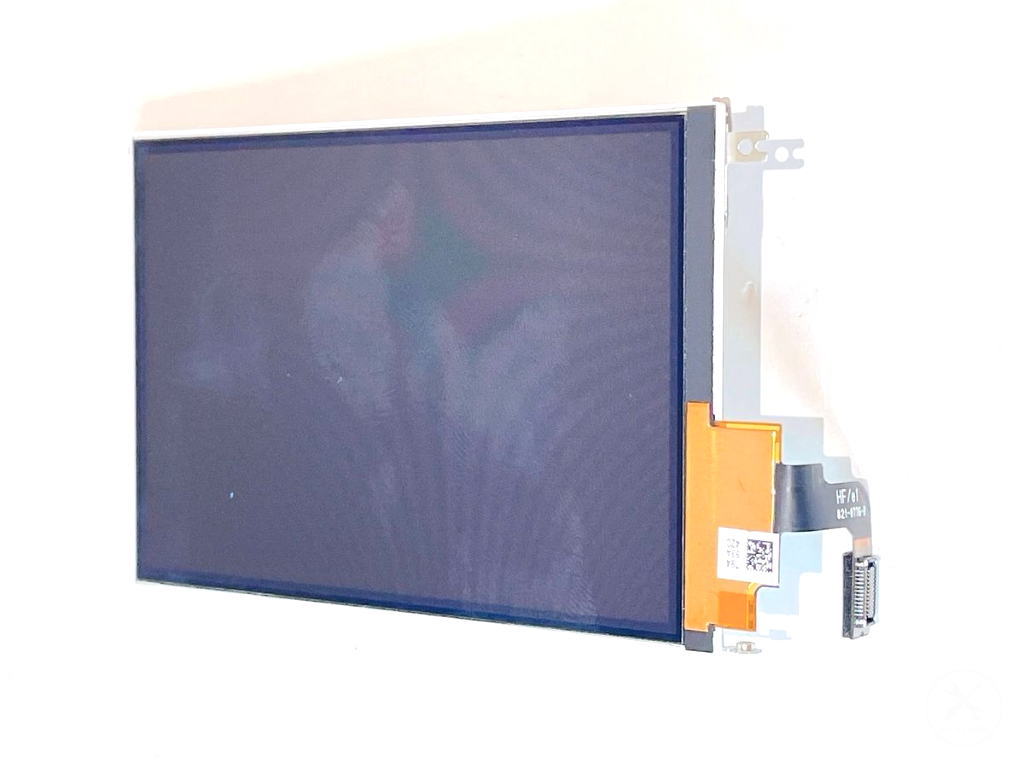

新しい液晶パネルを用意しましょう。

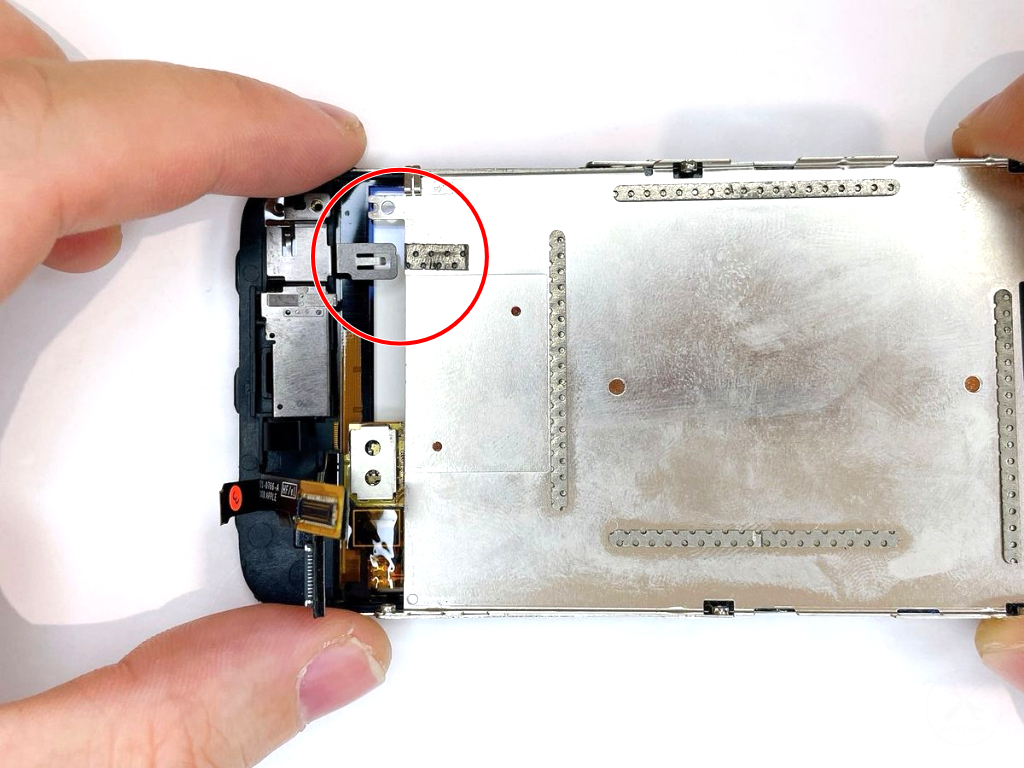

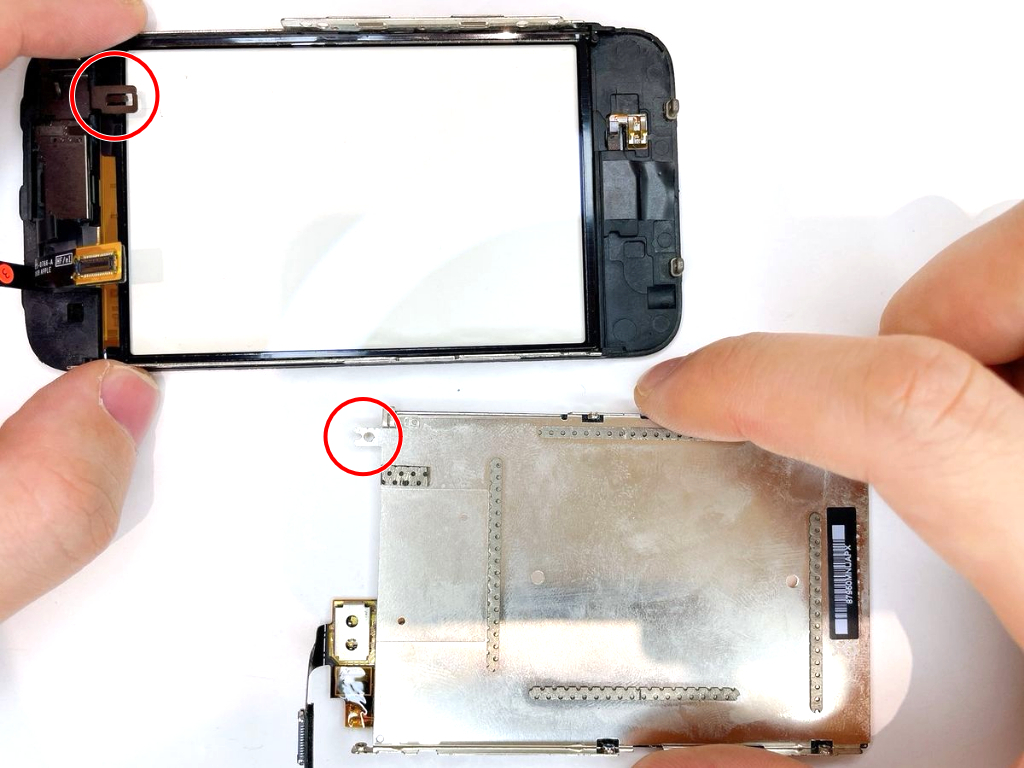

①フロントパネルに液晶パネルをスライドさせて装着します。赤丸の金具を滑り込ませるようにして装着しましょう。

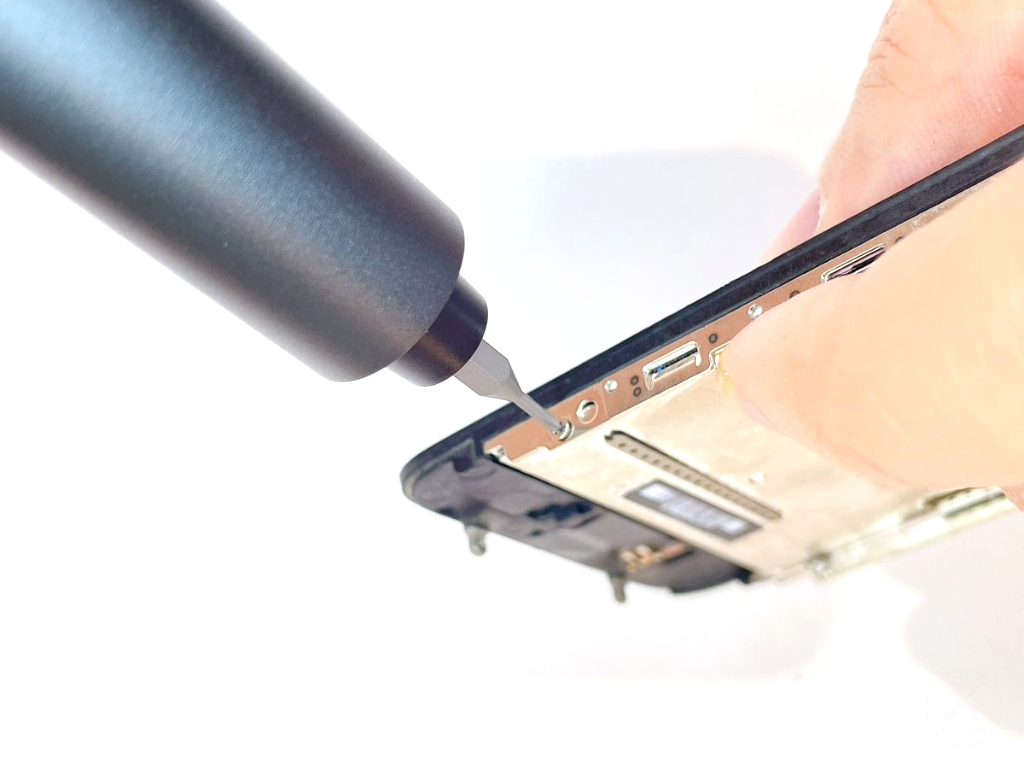

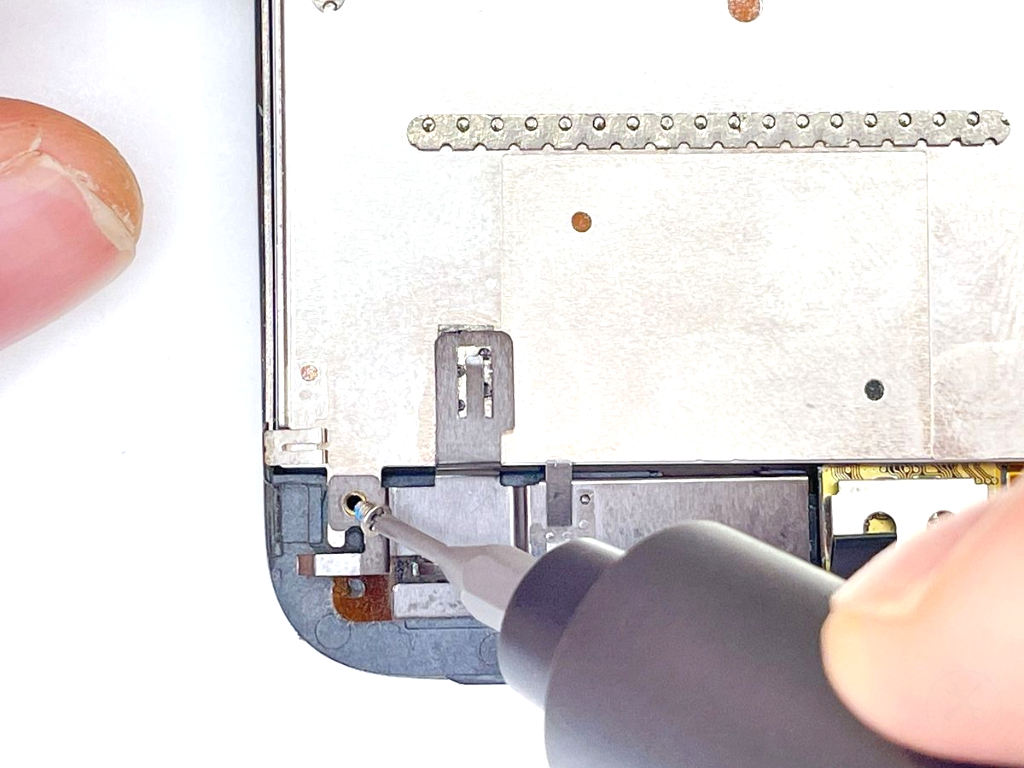

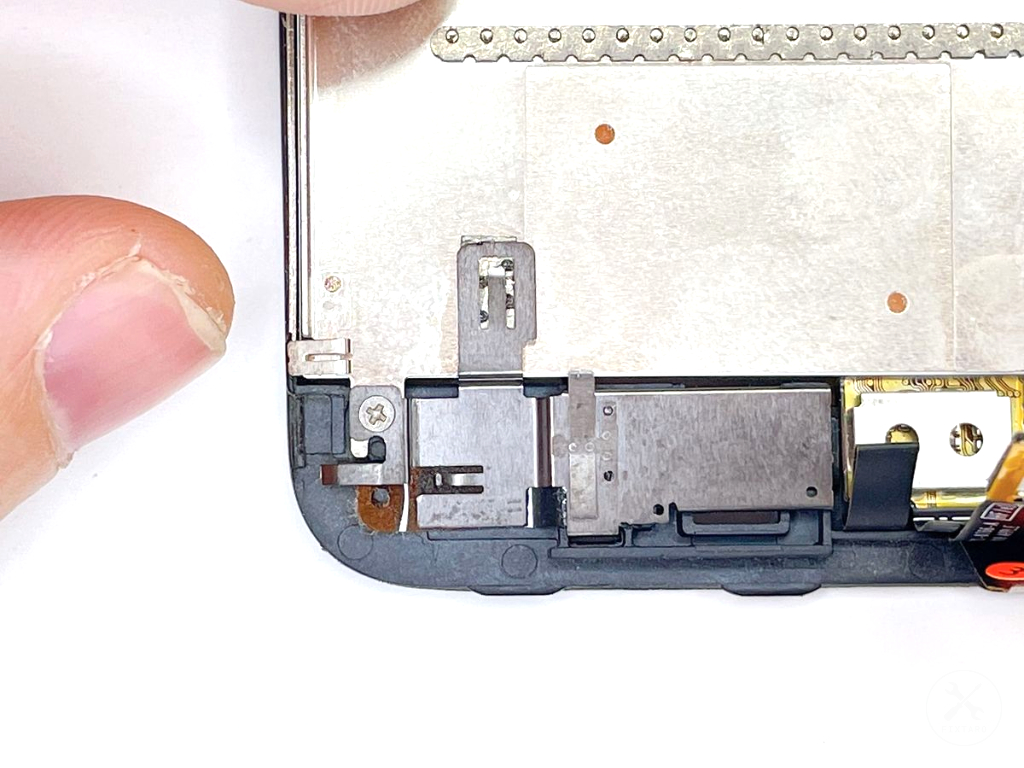

①フロントパネル裏にネジ×1をプラスドライバーで装着します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

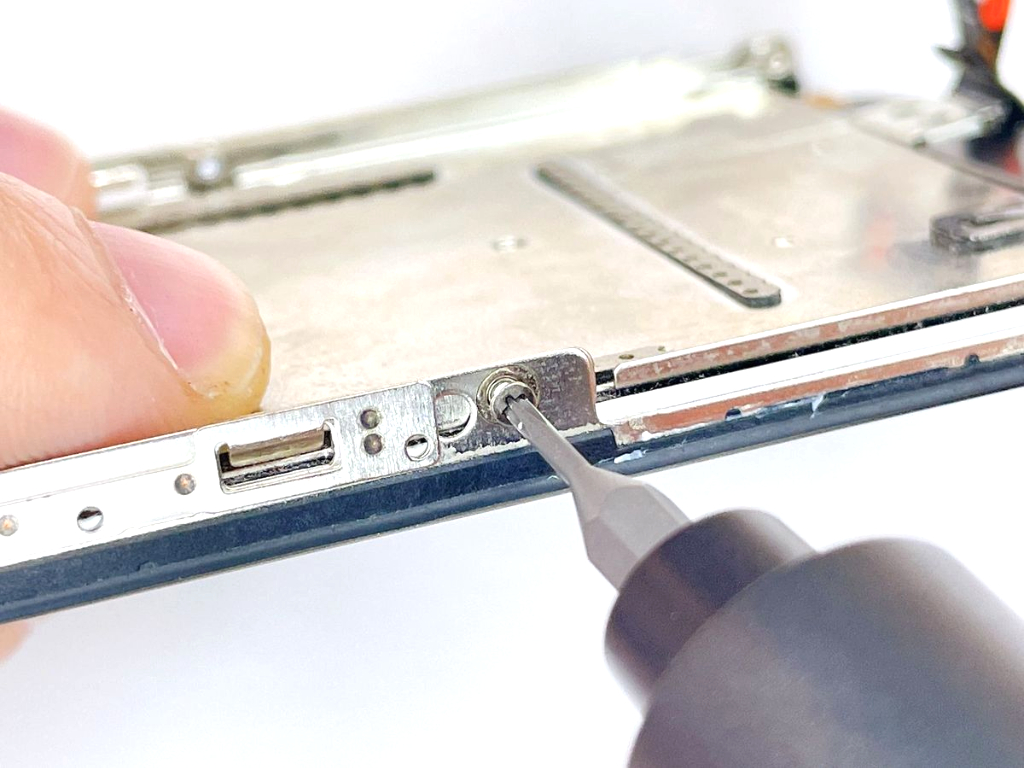

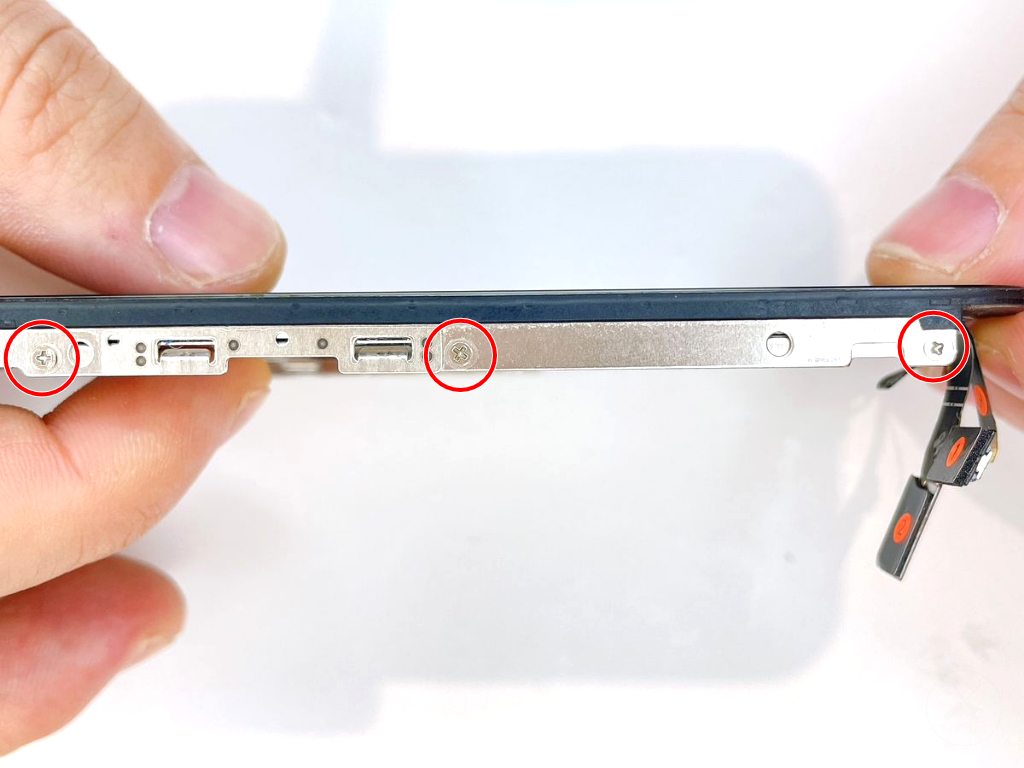

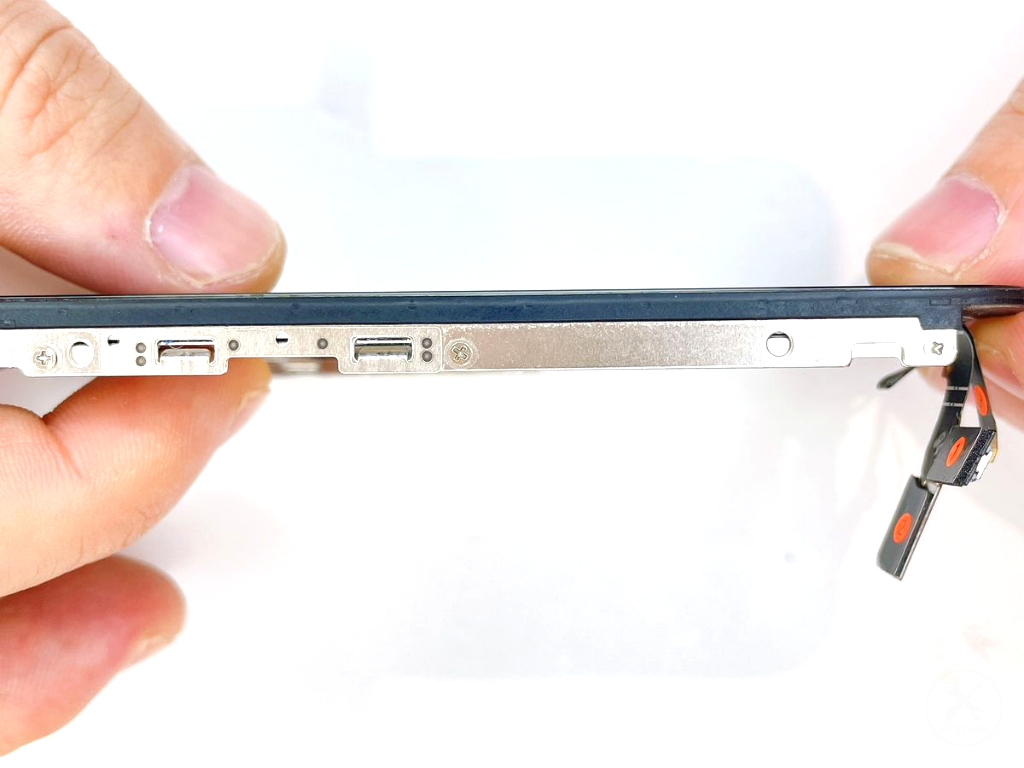

①フロントパネルの左側面にネジ×2をプラスドライバーで装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

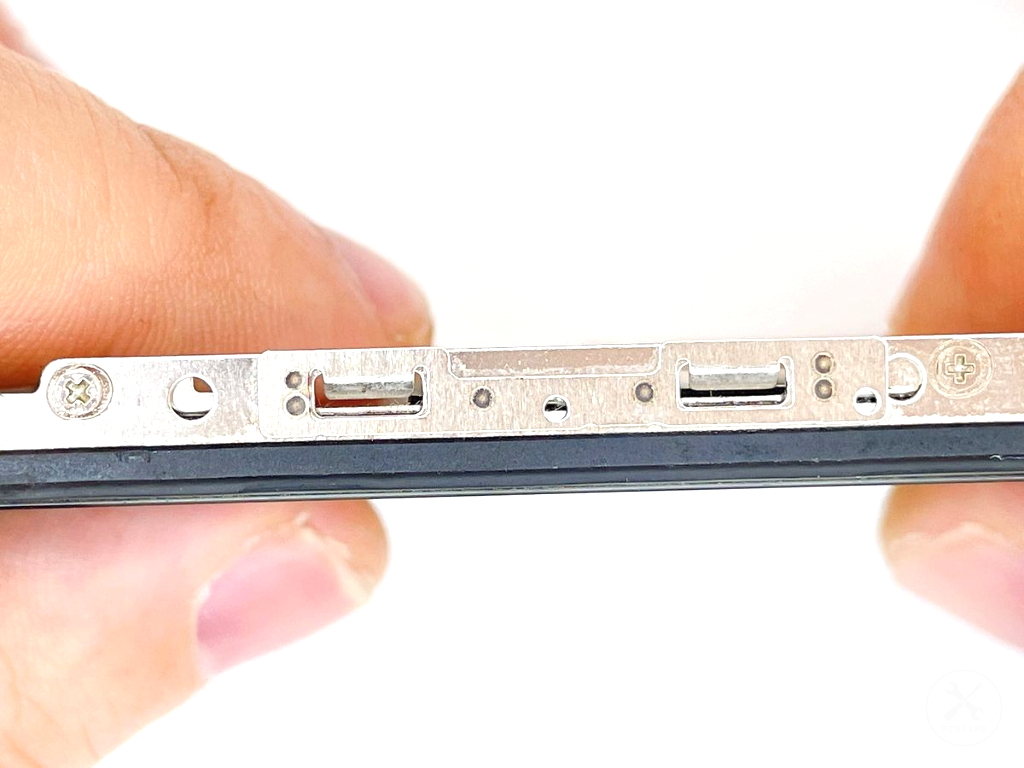

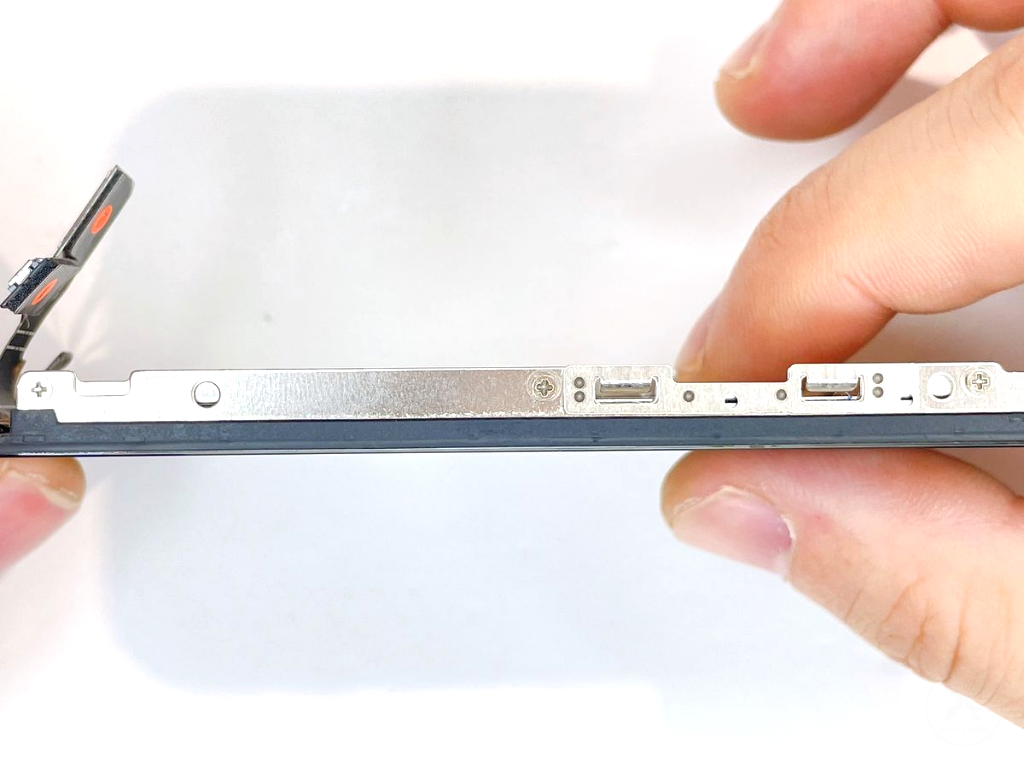

①フロントパネルの右側面にネジ×3をプラスドライバーで装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

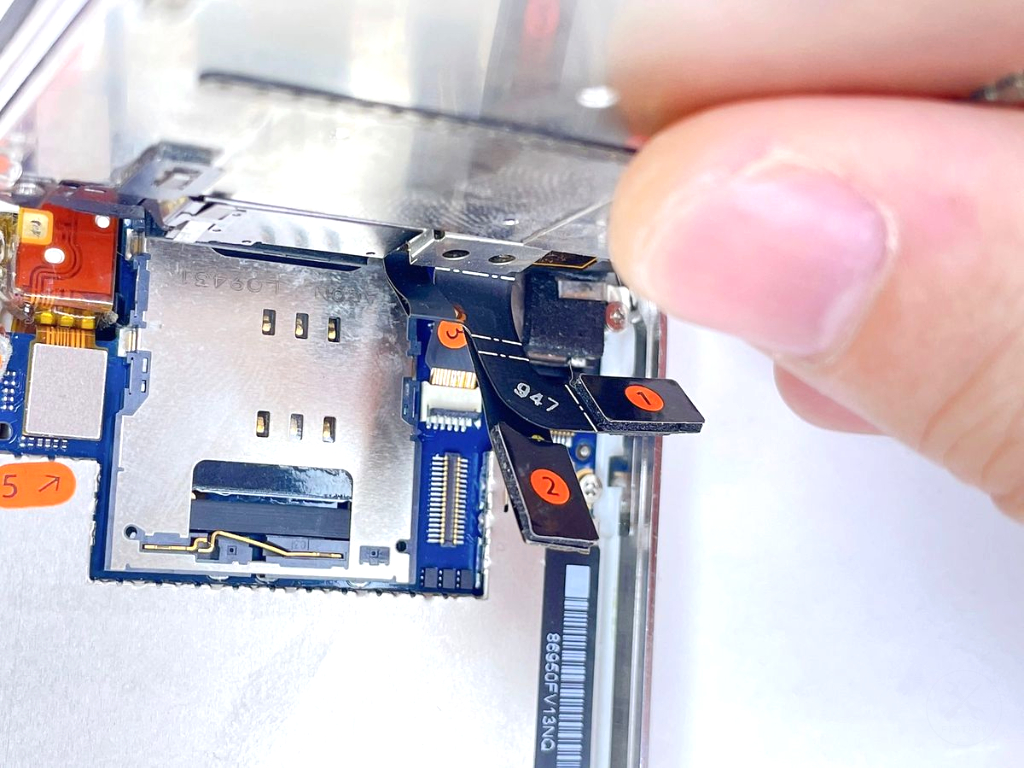

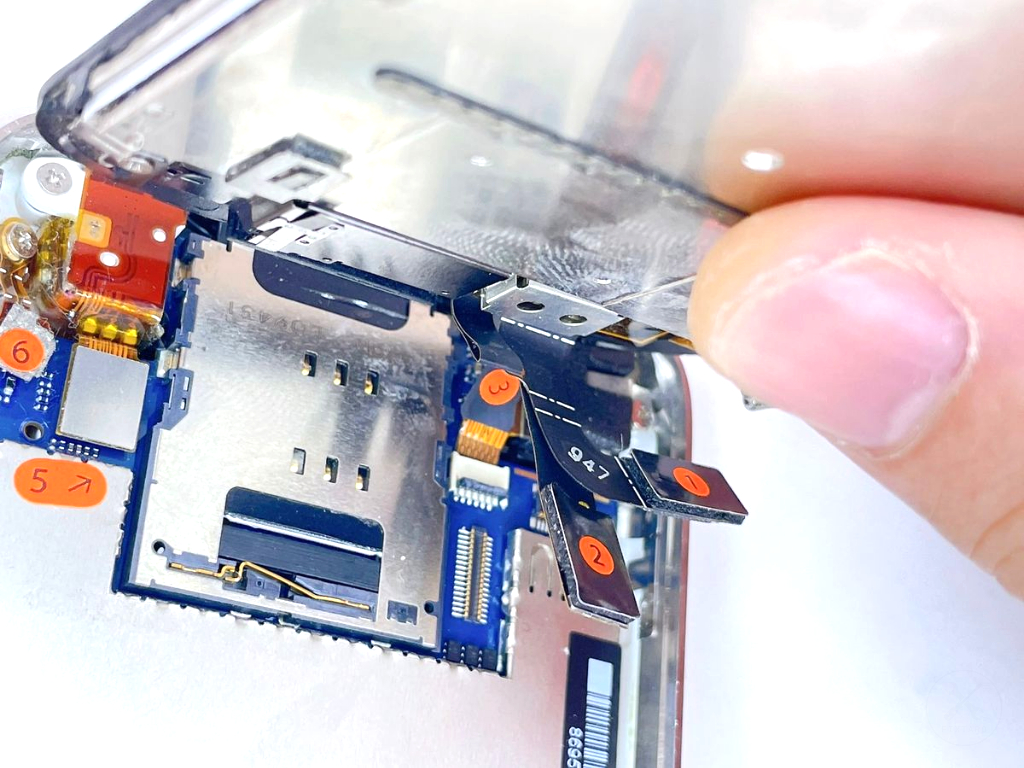

①基板の3番コネクタ接続部の黒レバーが上に上がっていることを確認します。

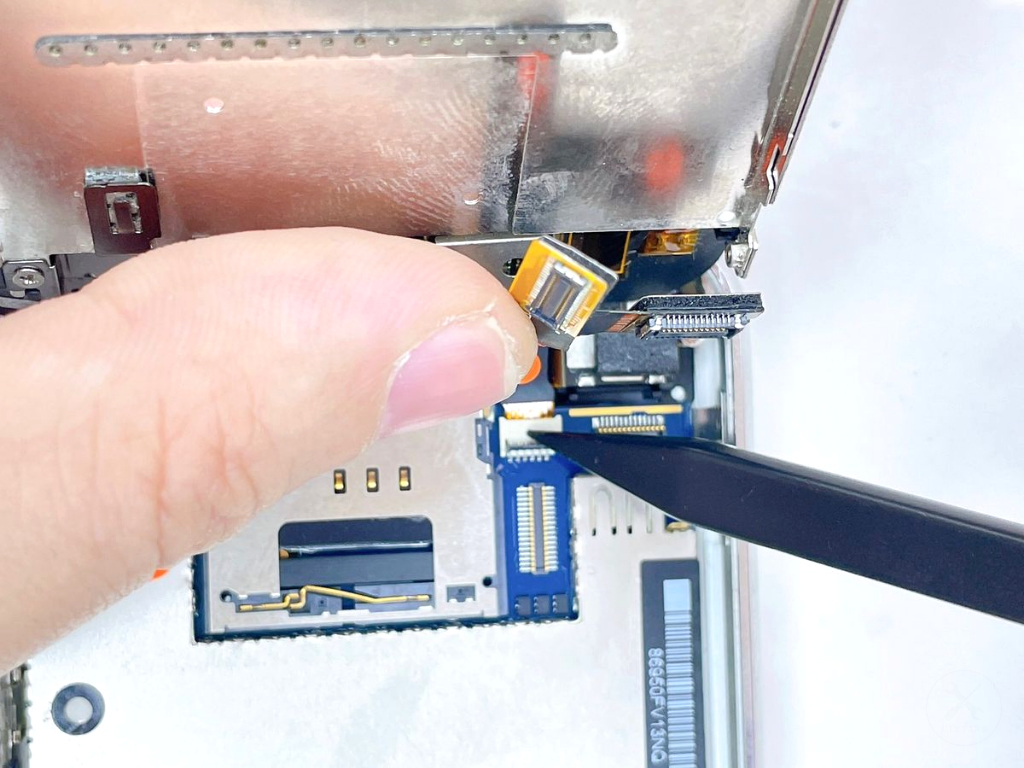

②フロントパネル側の3番コネクタを基盤の3番コネクタに挿入します。

③3番コネクタ接続部の黒レバーを下に下げて固定します。

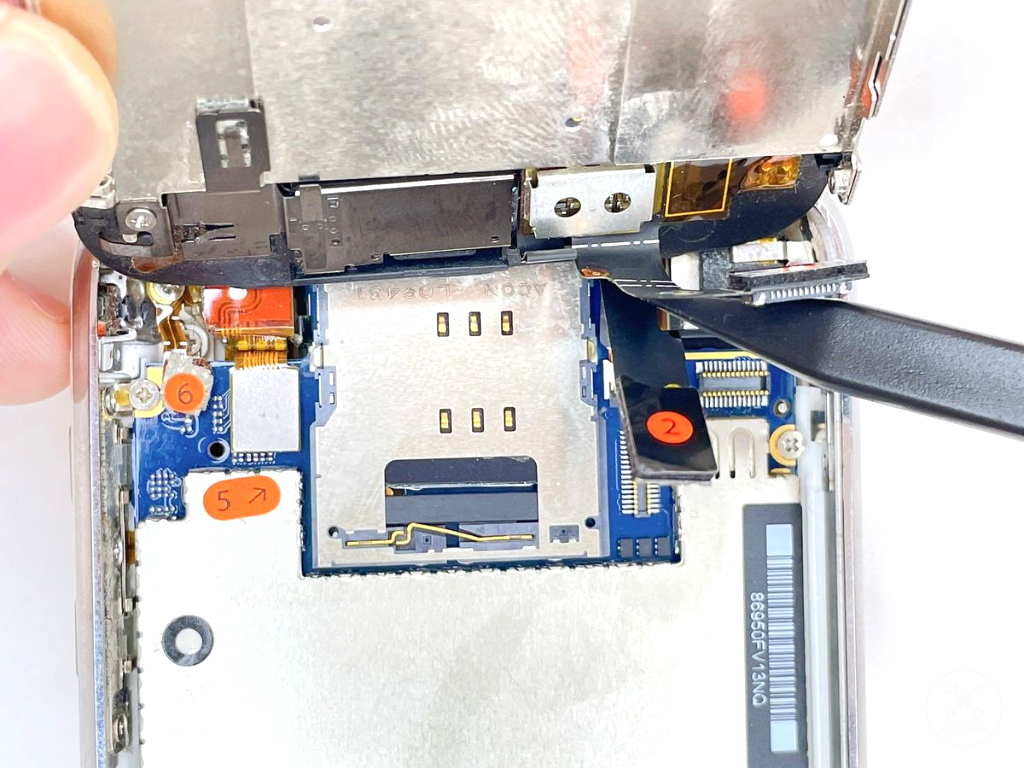

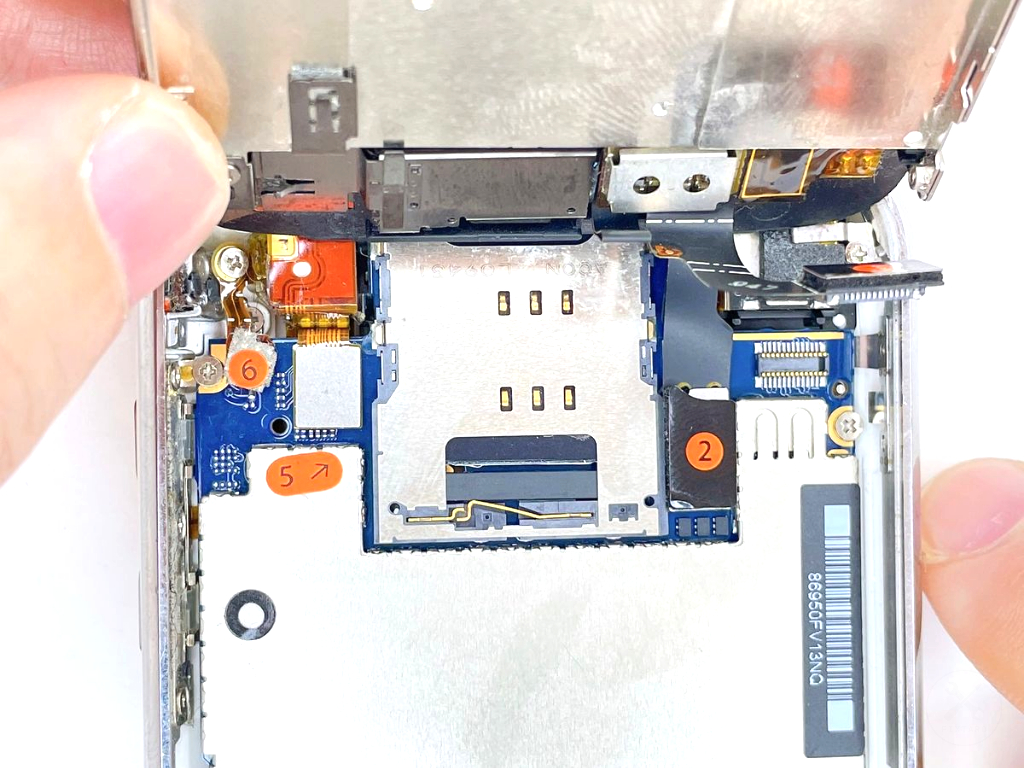

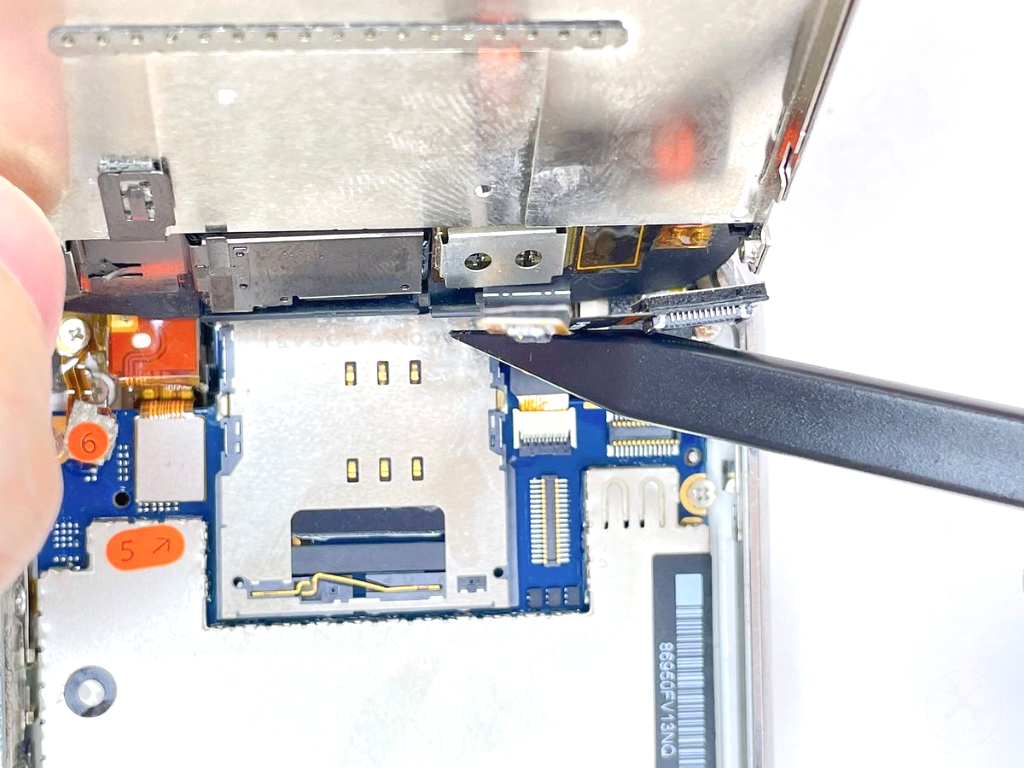

①フロントパネル側の2番コネクタを基盤の2番コネクタに装着します。

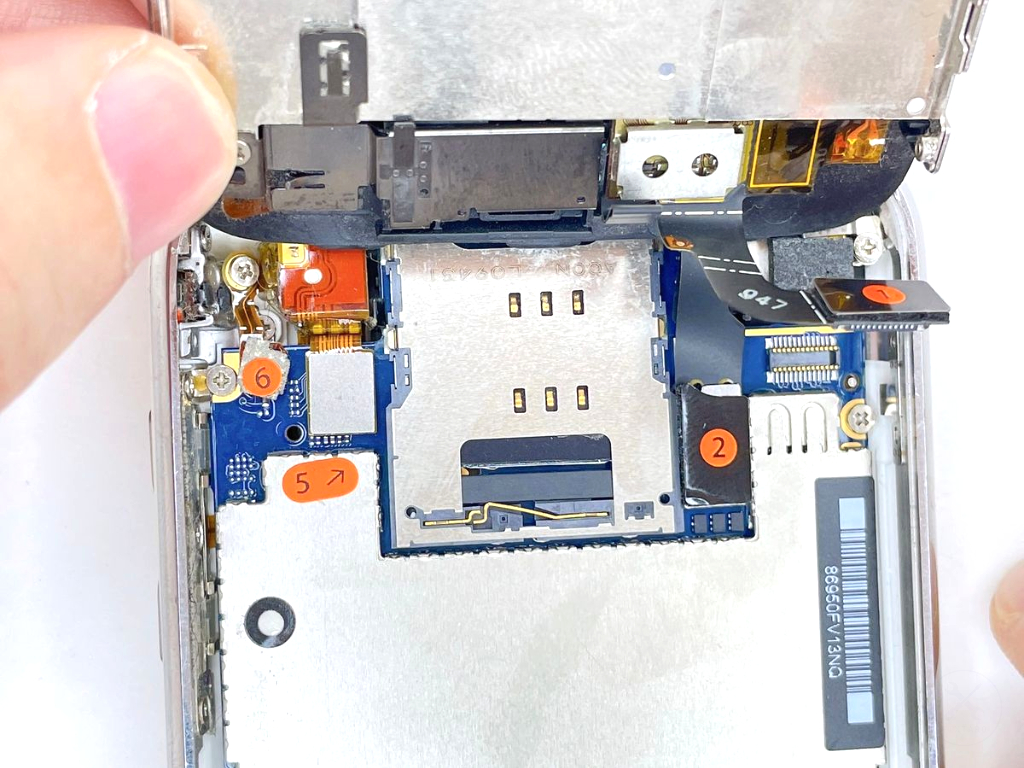

①フロントパネル側の1番コネクタを基盤の2番コネクタに装着します。

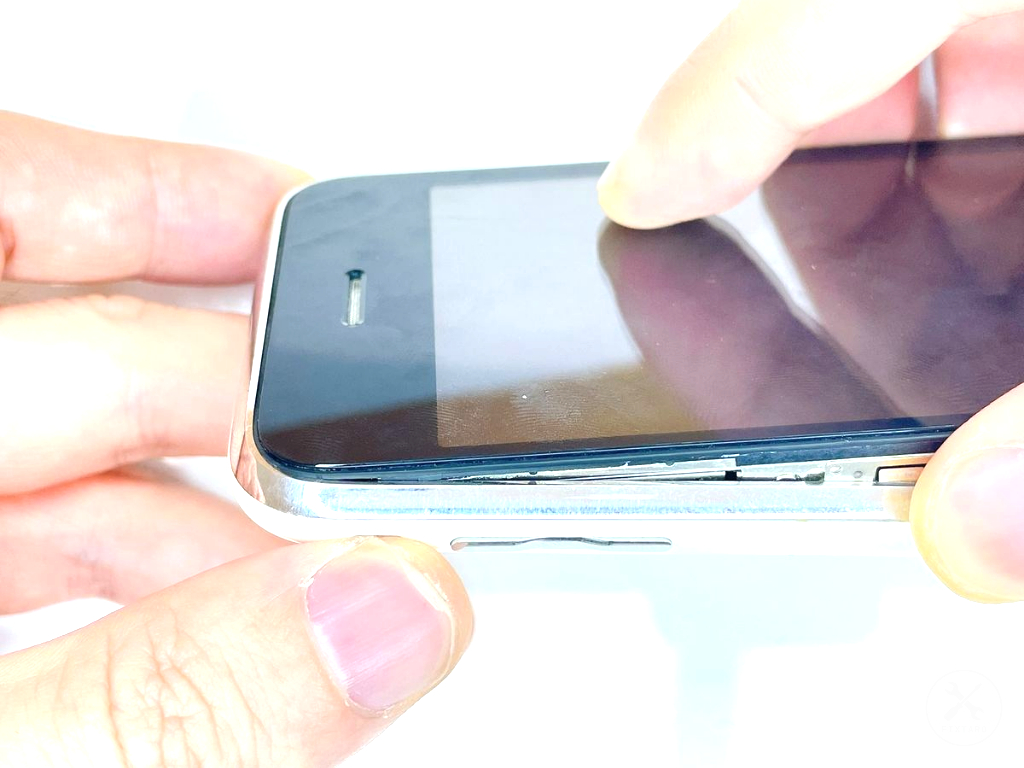

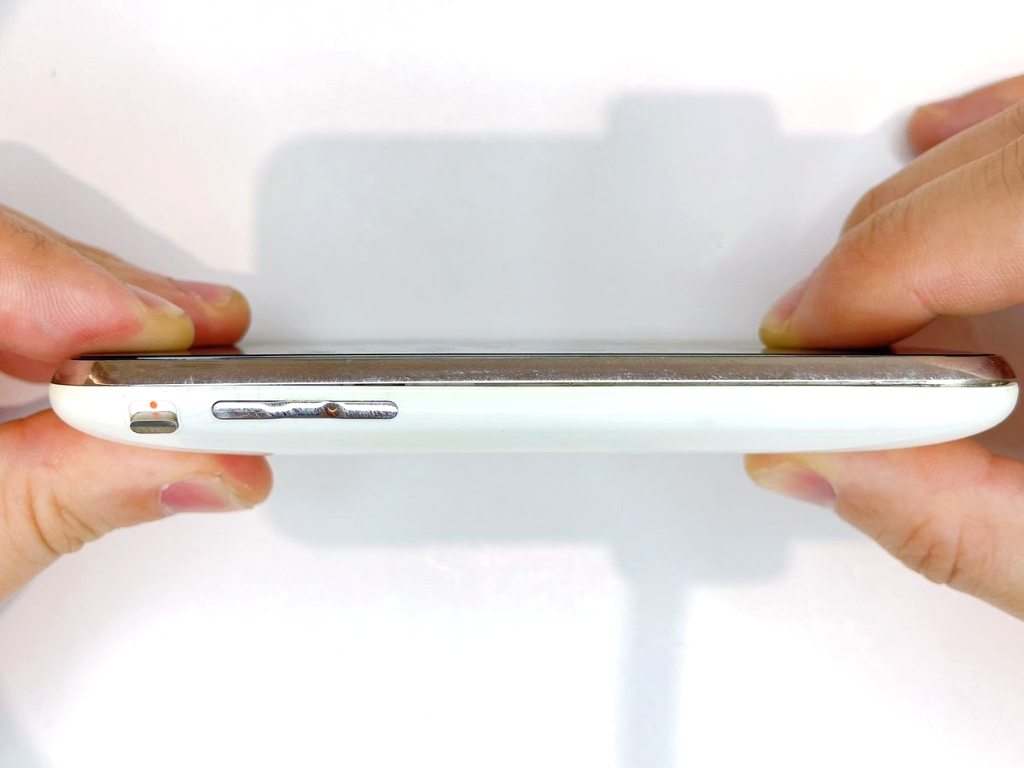

①フロントパネルをケースに装着します。

必ずフロントパネル上部とケース上部を先に合わせてから、フロントパネルをケース側に押し込んで装着しましょう。フロントパネル下部とケース下部から装着してしまうと、フロントパネル上部とケース上部に隙間がでてしまい作業のやり直しになります。

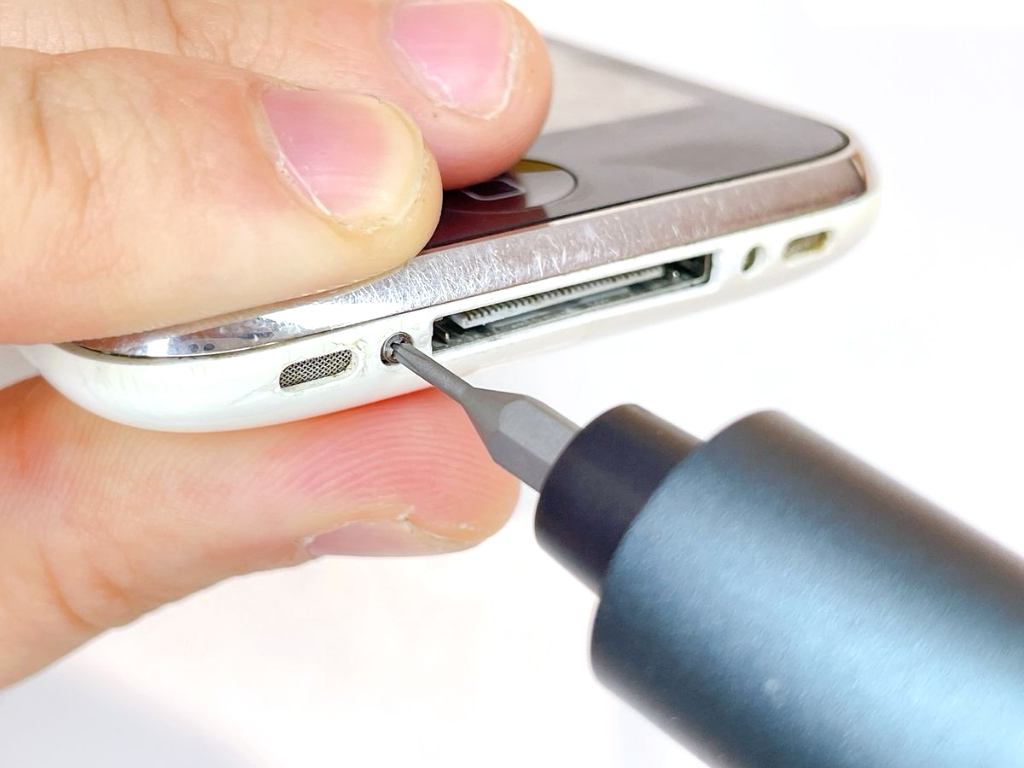

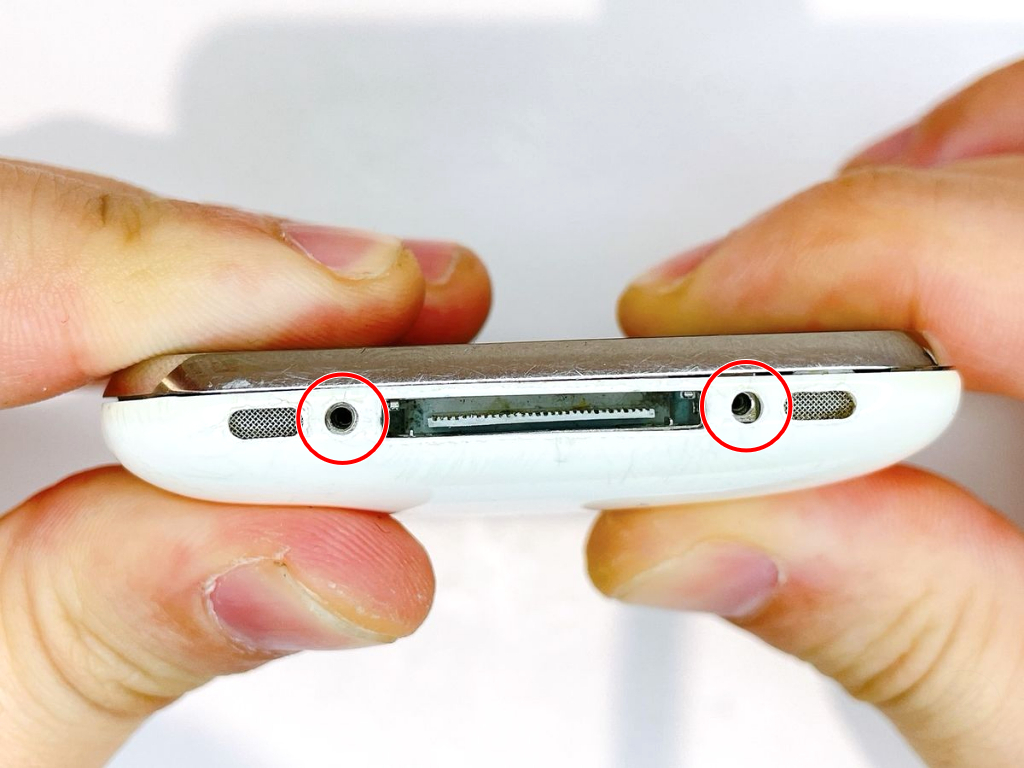

①ケース底にネジ×2つをプラスドライバーで装着します。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm

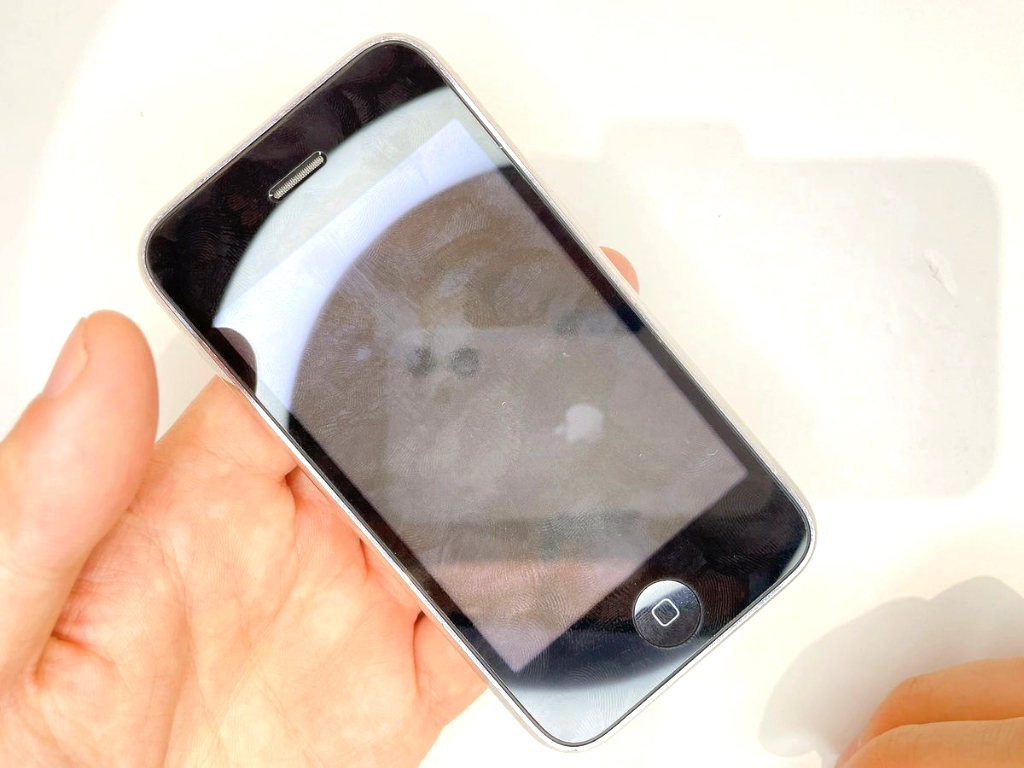

以上で、iPhone3GSの液晶パネル（LCD）交換の完了です。
