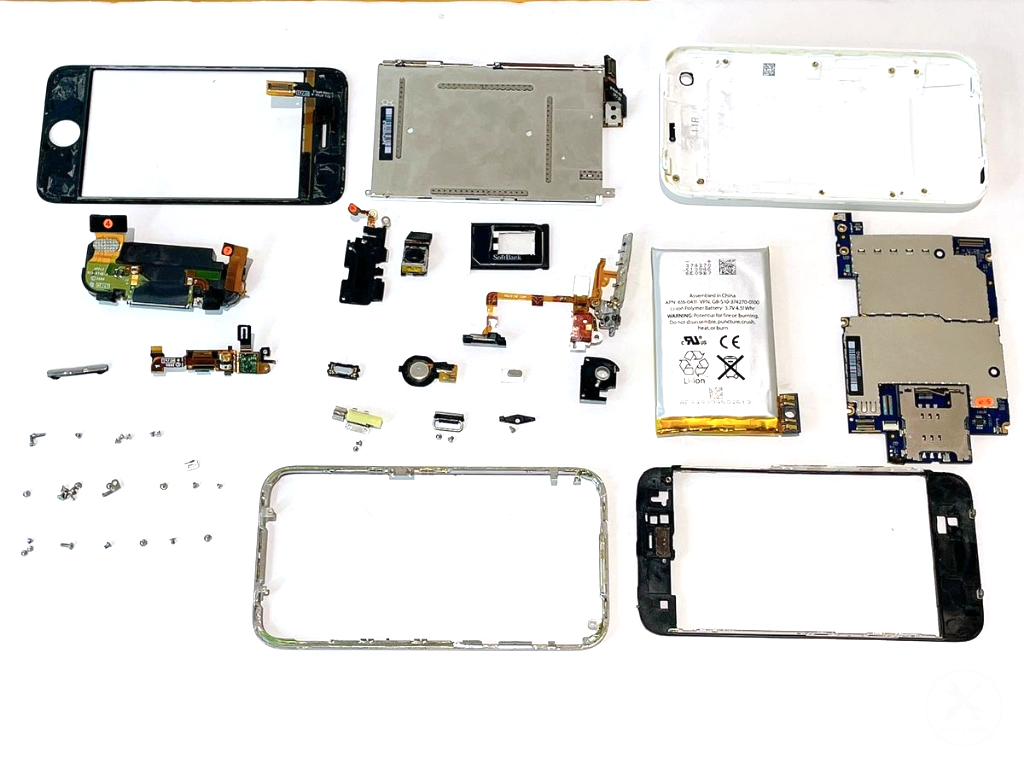

iPhone3GSの分解

修理に必要なもの
実際に修理で使用したり汎用的に使用できる工具・部品です。外部キャンペーンPRを含みます。
(1)ステップ1.【作業準備】バックアップ・電源オフ
改善する
(2)ステップ2.ケース底のネジ×2を外す
改善する
(6)ステップ6.3番コネクタを外す
改善する
使用する工具
1点(7)ステップ7.SIMカードを取り出す
改善する
使用する工具
1点(12)ステップ12.基盤(ロジックボード)のネジ×6を外す
改善する
(13)ステップ13.基盤(ロジックボード)のシール下のネジ×1を外す
改善する
(14)ステップ14.背面カメラのネジ×1と金具を外す
改善する
(16)ステップ16.ロジックボードに装着されている背面カメラを外す
改善する

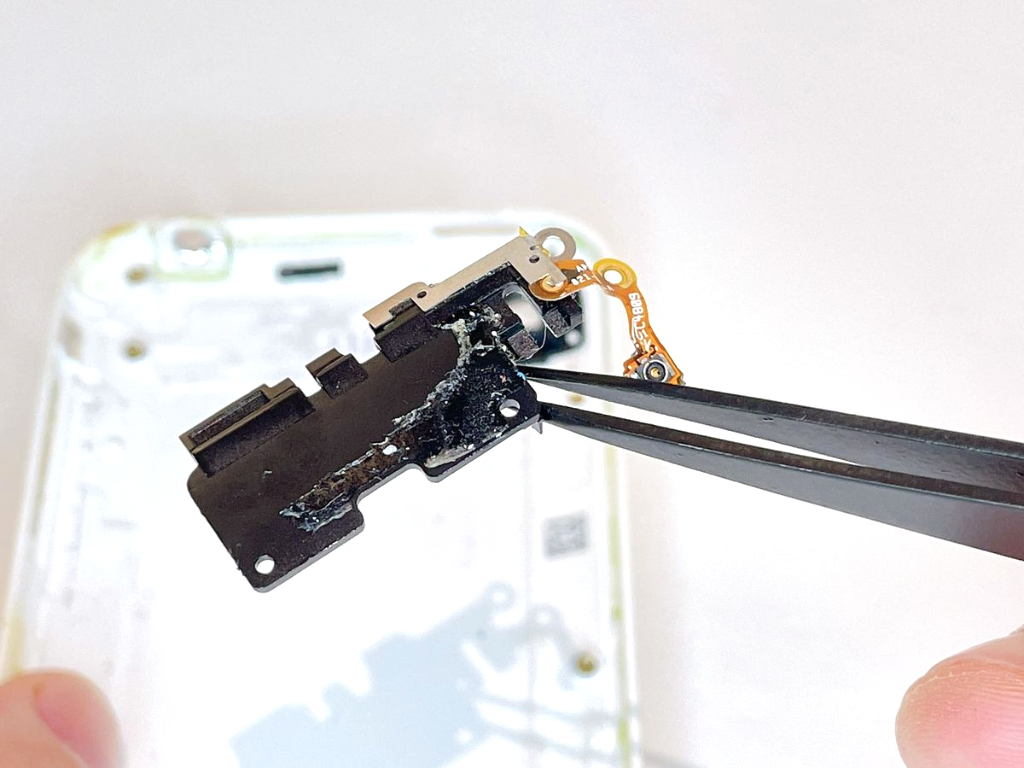

(17)ステップ17.バイブレータを外す
改善する
(18)ステップ18.ドックコネクタのネジ×3つを外す
改善する


ドックコネクタを固定しているネジ×3つ(全てサイズが異なります)を外します。
⚪︎ネジのサイズ
形状:プラス
直径:2.5mm
縦幅:2.2mm
⚪︎ネジのサイズ
形状:プラス
直径:2.0mm
縦幅:1.6mm
⚪︎ネジのサイズ
形状:プラス
直径:1.8mm
縦幅:1.4mm
(19)ステップ19.ドックコネクタを外す
改善する
(20)ステップ20.ドックコネクタの金具を外す
改善する
(21)ステップ21.バッテリーを外す
改善する




バッテリーとケースの間には接着剤がついています。純度99.9%以上のIPA(イソプロピルアルコール)を使用して、少しずつ剥がしながらバッテリーを外します。
強引にバッテリーを剥がすと出火リスクがあります。必ず少しずつ優しく丁寧に剥がしましょう。
(22)ステップ22.ボリュームボタンのネジ×3を外す
改善する
(23)ステップ23.イヤホンジャックのネジ×1を外す
改善する
(24)ステップ24.サイレントスイッチのネジ×1を外す
改善する
(25)ステップ25.6番コネクタのネジ×1を外す
改善する
(26)ステップ26.内部のネジ×2を外す
改善する
(27)ステップ27.電源ボタンのネジ×2を外す
改善する
(28)ステップ28.電源ボタンを外す
改善する
(29)ステップ29.フレームを外す
改善する
(30)ステップ30.サイレントスイッチを外す
改善する
(31)ステップ31.音量ボタンを外す
改善する

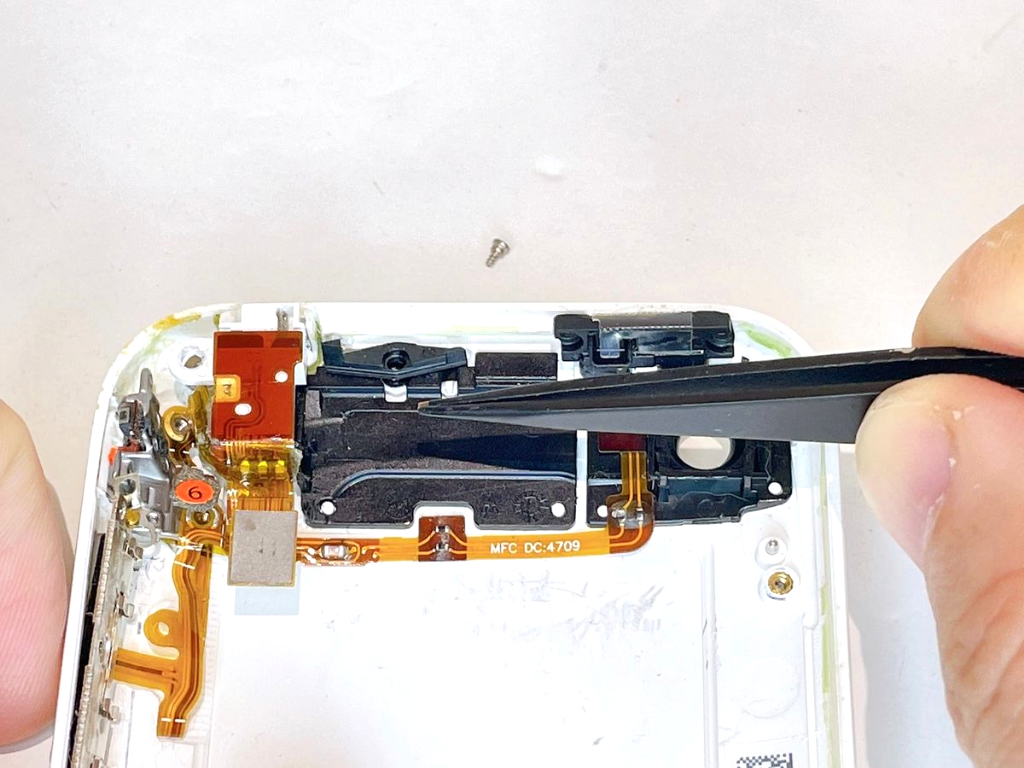

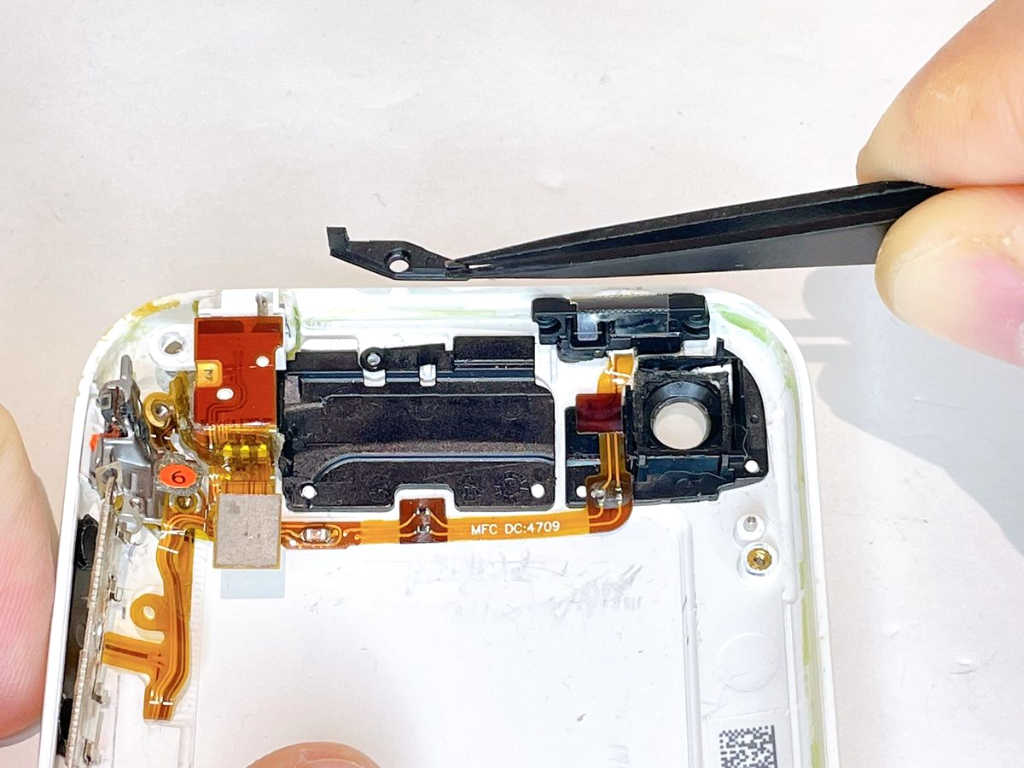

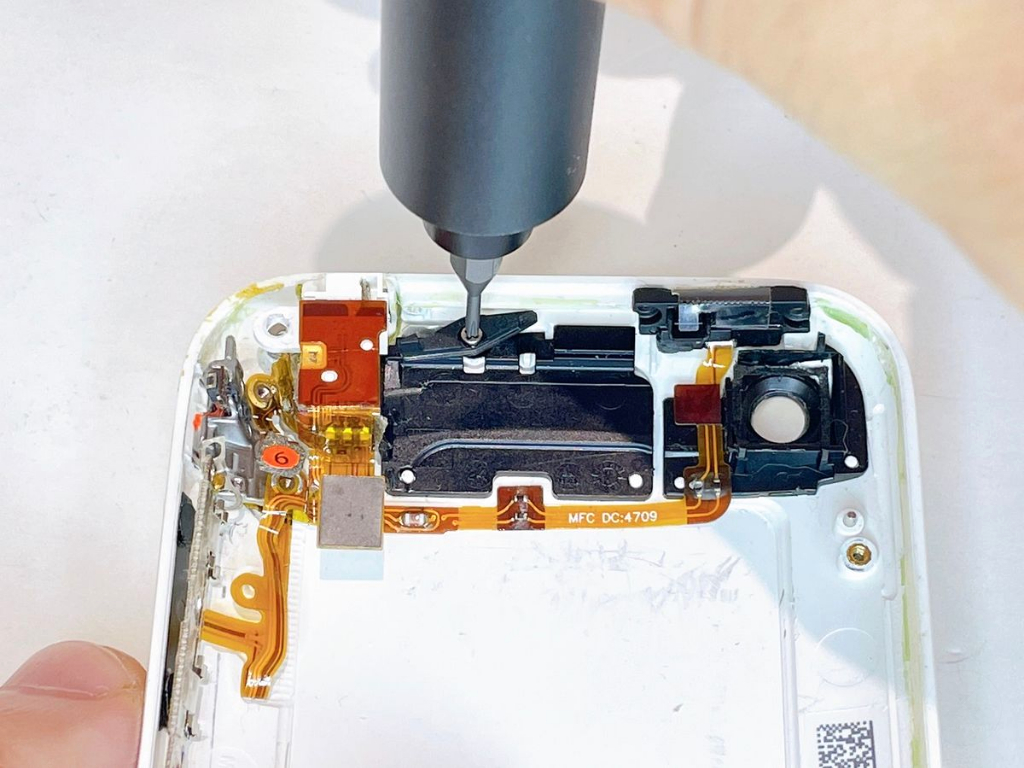

(32)ステップ32.SIMカードの取り出し部品を外す
改善する

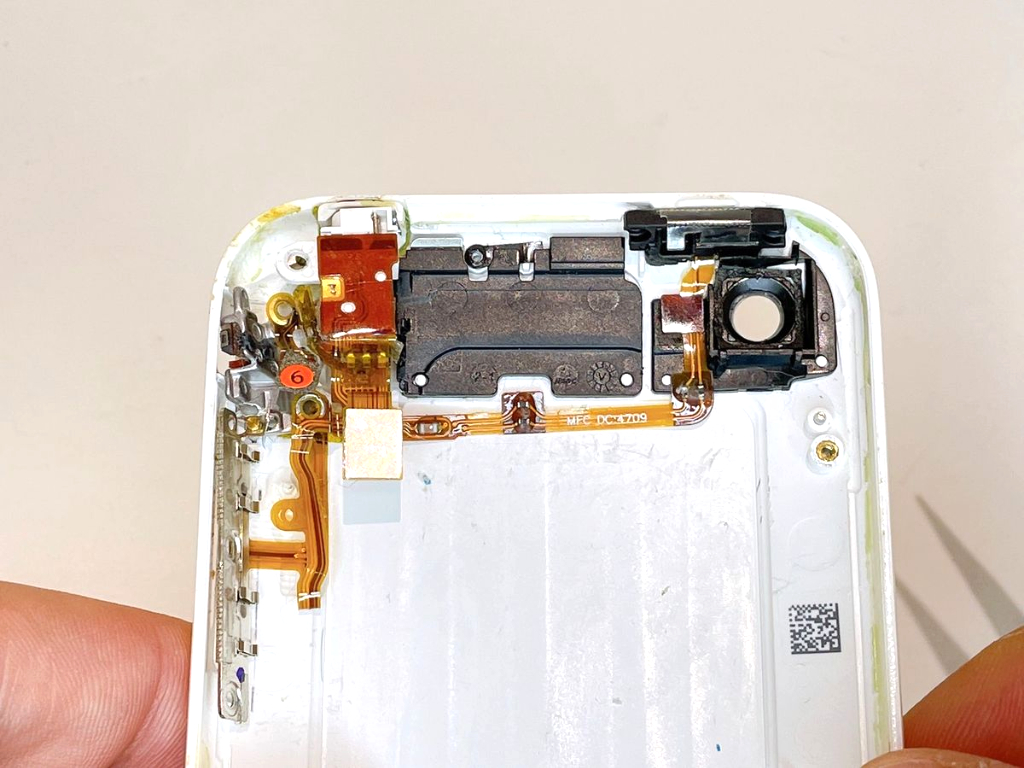

(33)ステップ33.部品コネクタを外す
改善する

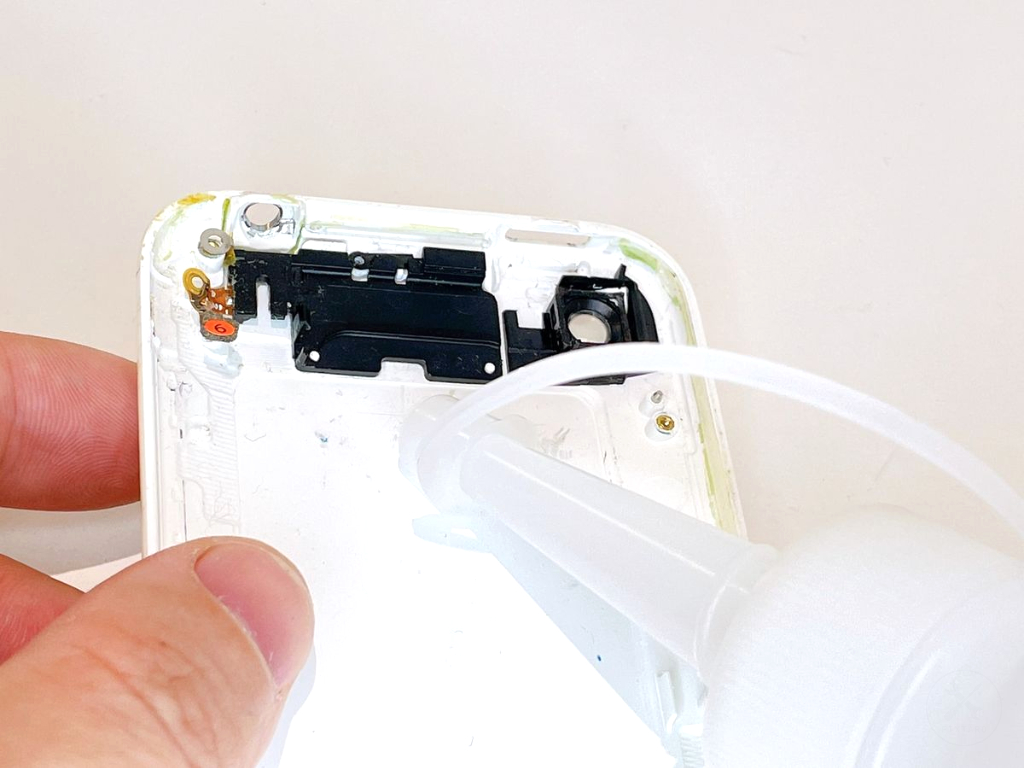

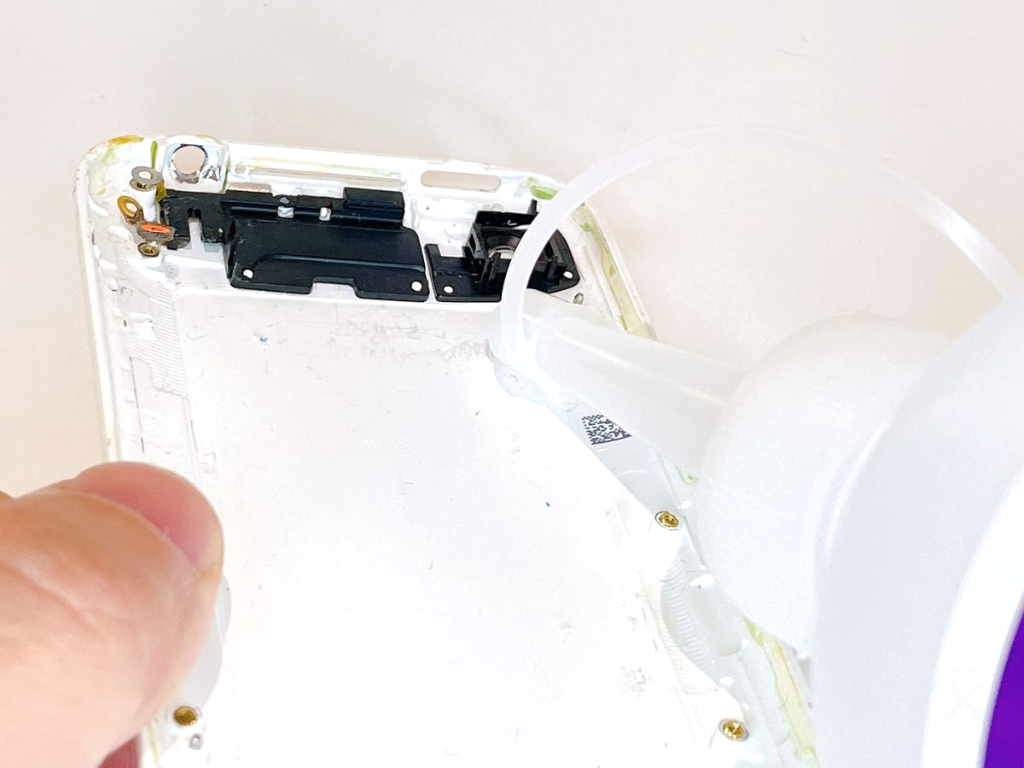

(34)ステップ34.ケースに接着している部品×2の接着剤を弱める
改善する

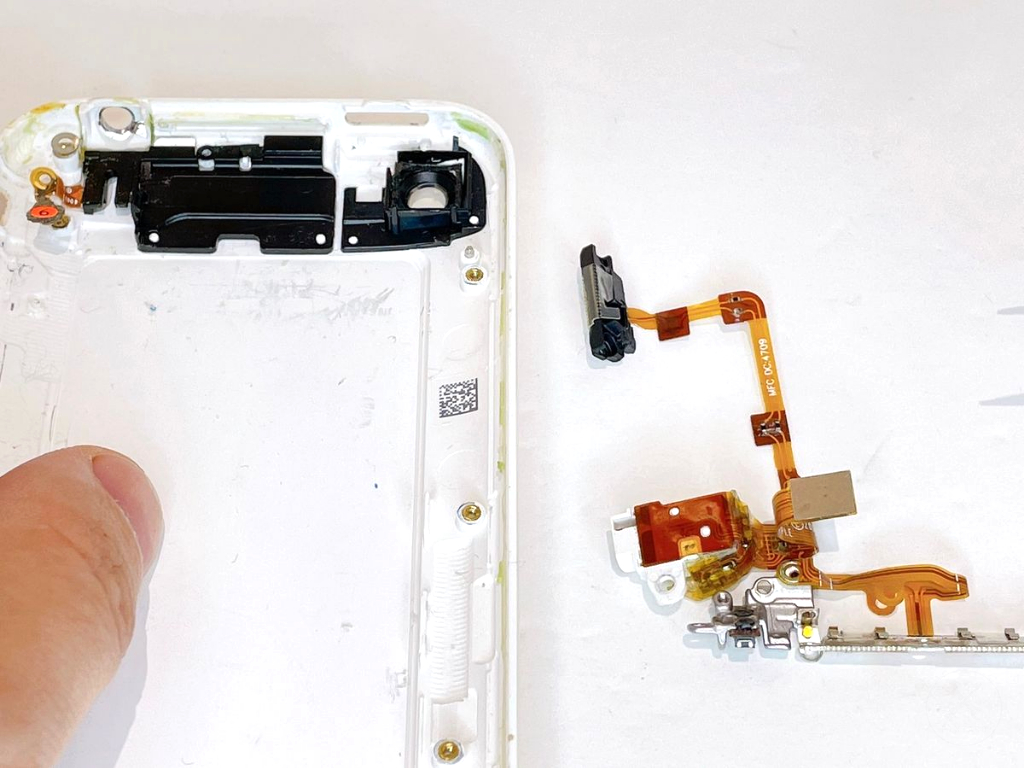

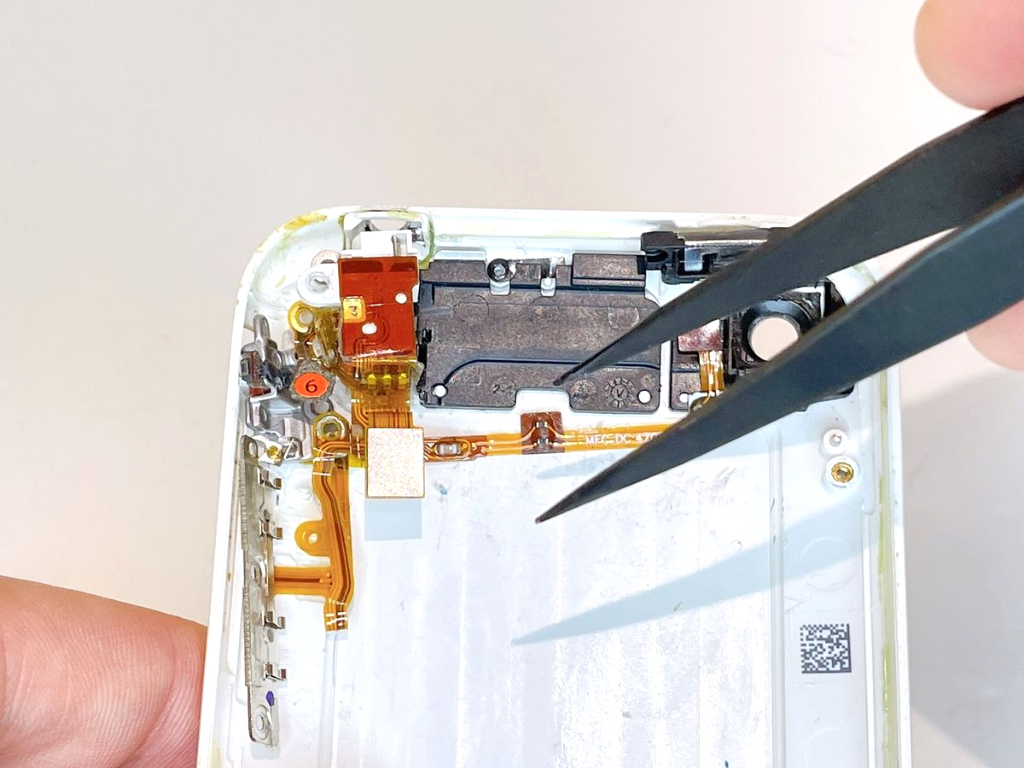

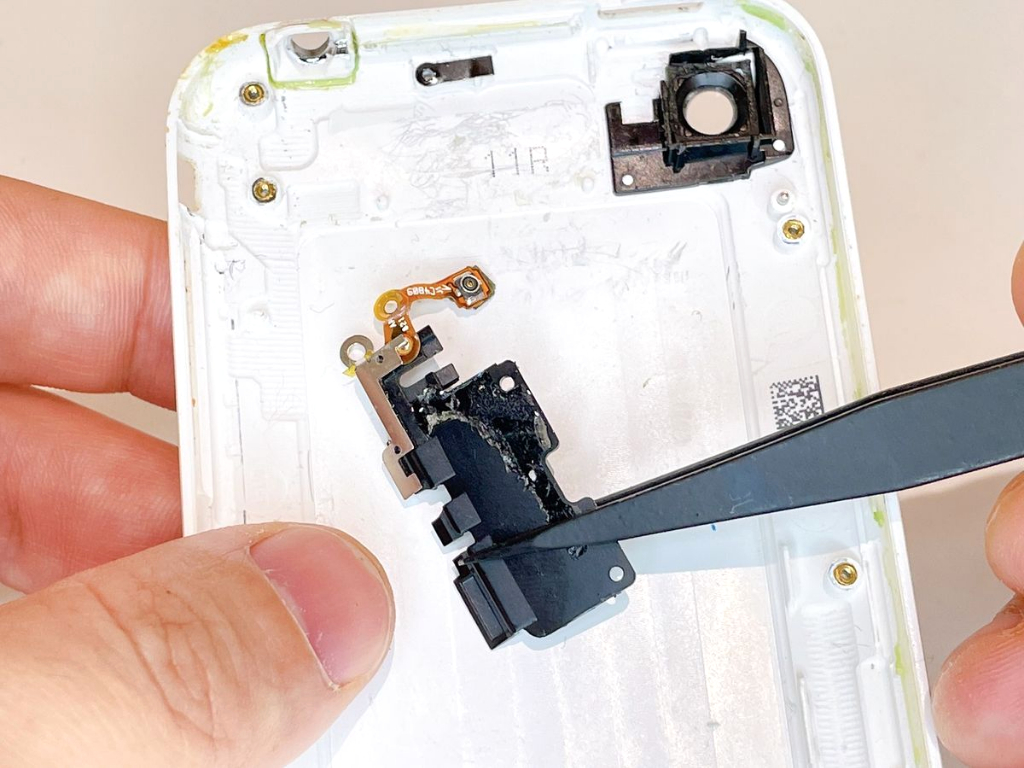

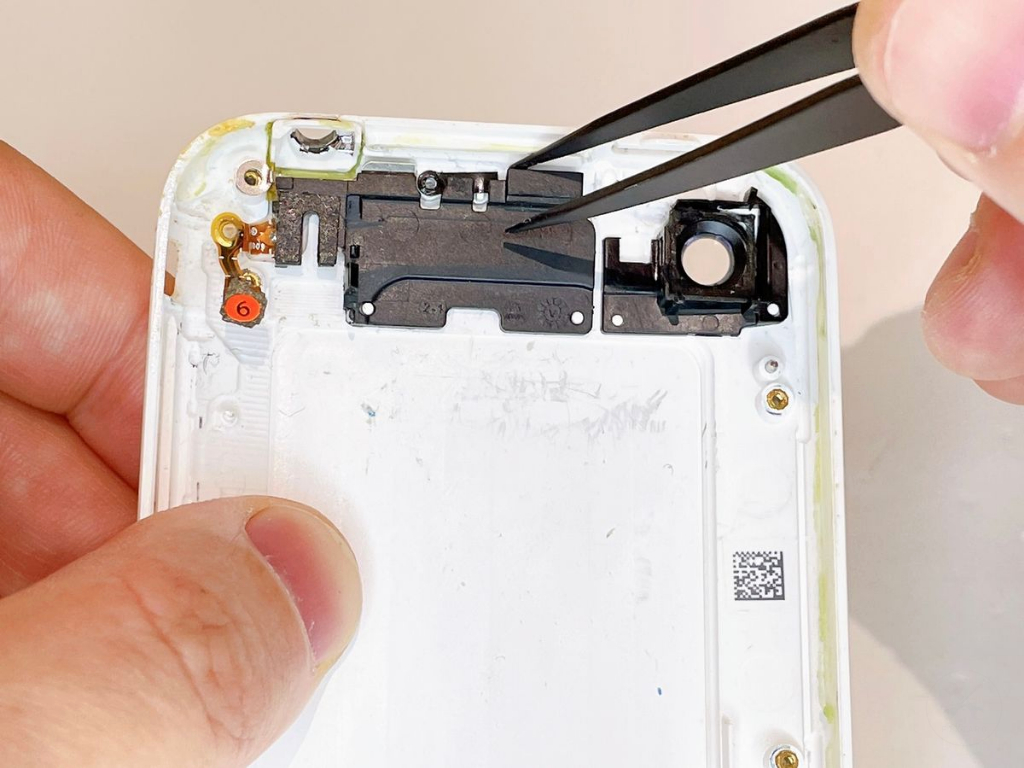

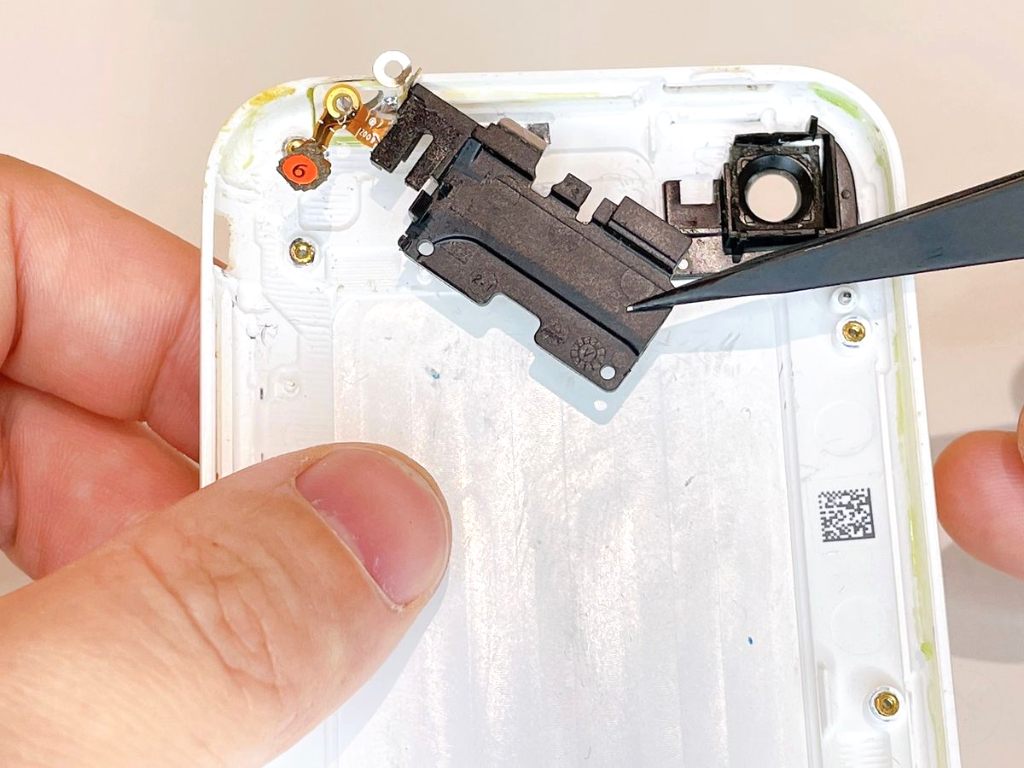

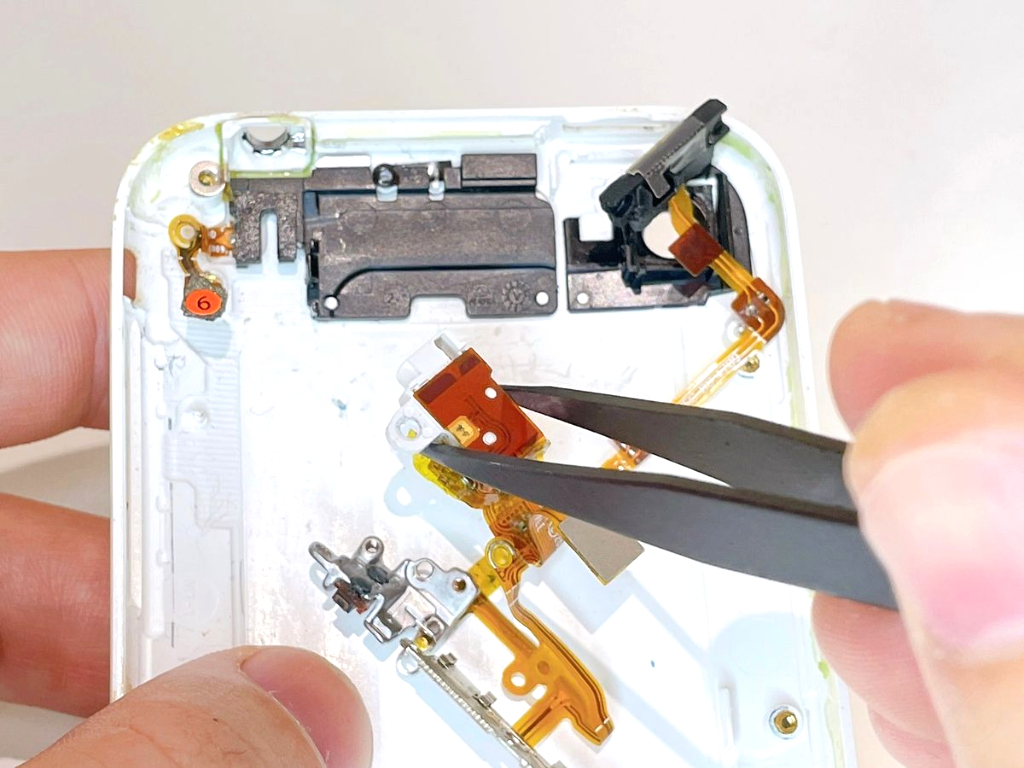

(35)ステップ35.イヤホンジャックの土台部品を外す
改善する

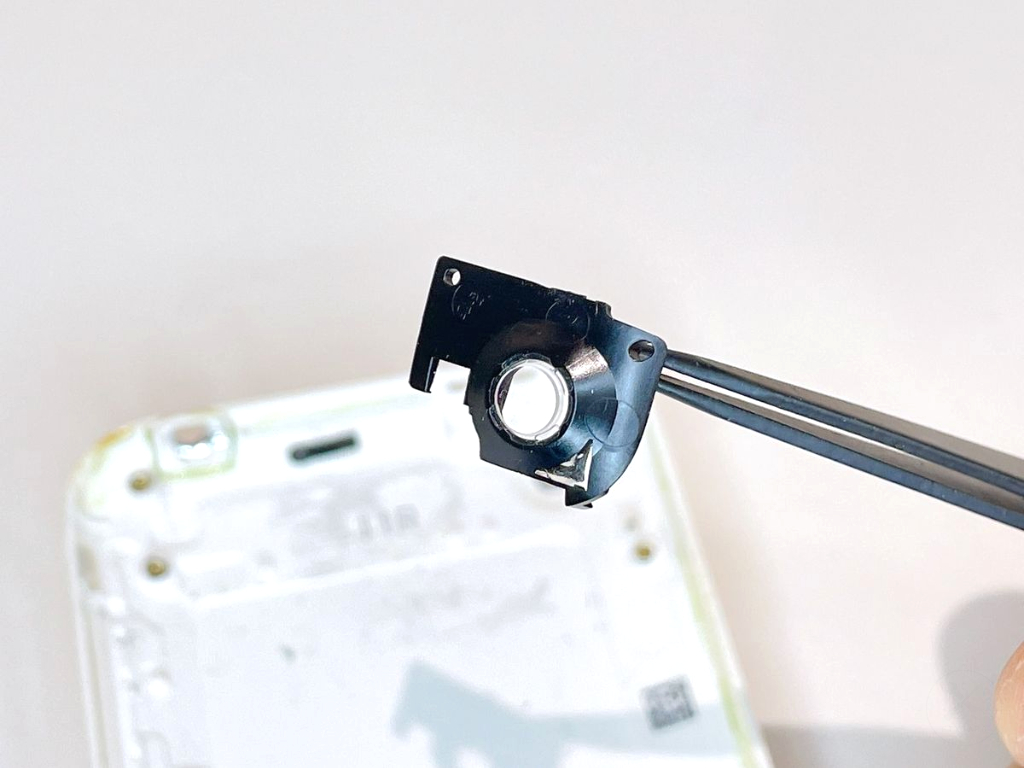

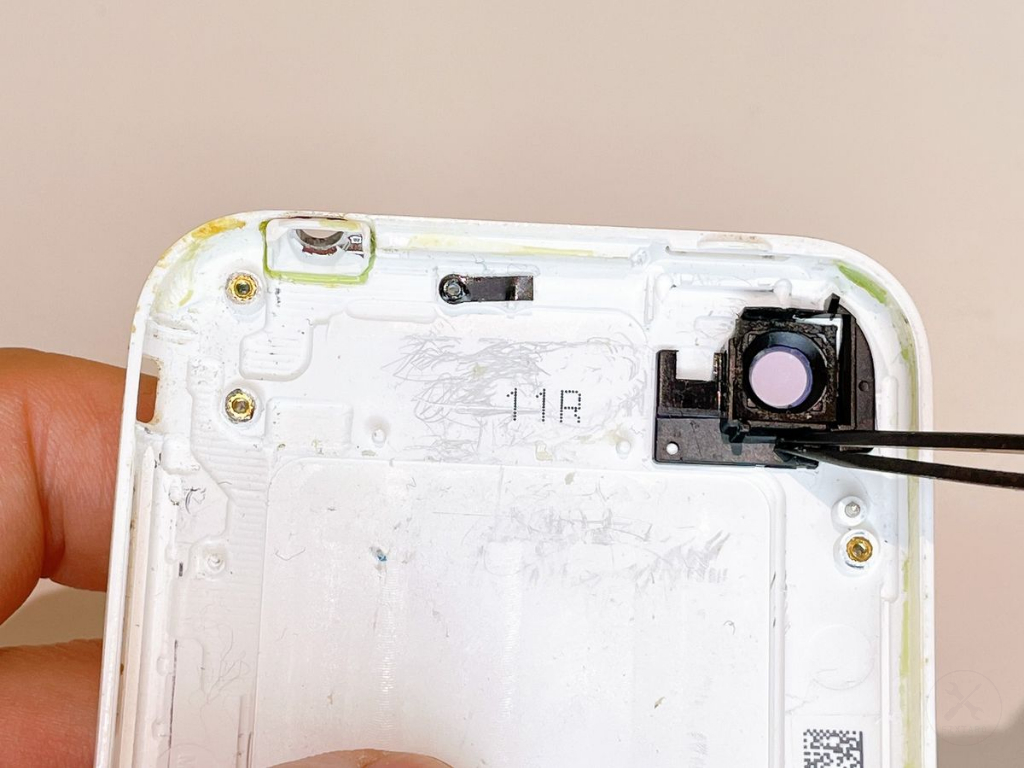

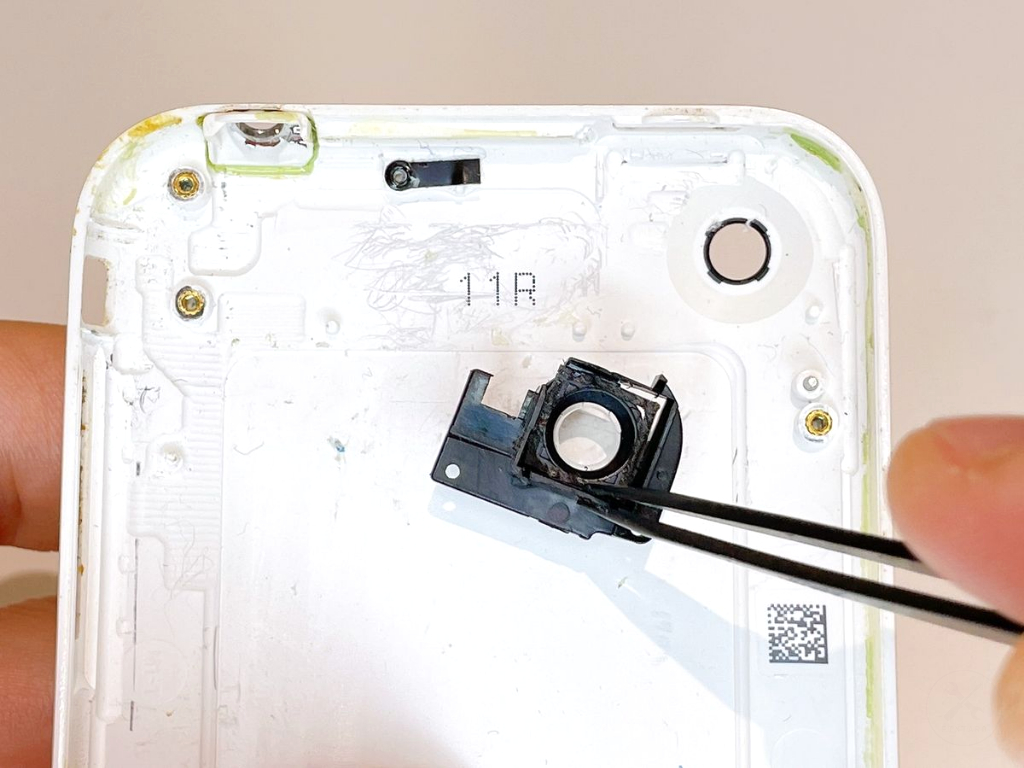

(36)ステップ36.背面カメラのレンズ部品を外す
改善する
(37)ステップ37.フロントパネル裏のネジ×1を外す
改善する
(38)ステップ38.フロントパネルの左側面のネジ×2を外す
改善する
(39)ステップ39.フロントパネルの右側面のネジ×3を外す
改善する
(40)ステップ40.フロントパネル裏の液晶パネルを外す
改善する



下記手順でフロントパネル裏の液晶パネルを外します。
①フロントパネル裏の金属フレームに金属製スパッジャーを差し込む
②金属製スパッジャーを少しだけ捻る
③捻った時に空いた隙間に金属製スパッジャーをスライドさせ、上に引っ張る
使用する工具
1点(41)ステップ41.フロントパネルから液晶パネルを外す
改善する
(42)ステップ42.タッチパネルとフレームの接着を剥がす
改善する




下記で、タッチパネルとフレームを外します。
<方法>
・ヒートガンで接着剤の接着力を弱める
・超薄型スチールヘラで少しずつ剥がす
強引に剥がさないでください。無理やり剥がすとタッチパネル(ガラス)が割れてしまうリスクがあります。
タッチパネルとフレームを一度でも剥がすと、再度装着しても隙間が空きやすいです。防水耐性が圧倒的に弱くなります。
使用する工具
1点(43)ステップ43.タッチパネルとフレームを外す
改善する
(44)ステップ44.光学センサーを外す
改善する
(45)ステップ45.イヤースピーカーを外す
改善する
(46)ステップ46.ホームボタンを外す
改善する
使用する工具
1点(47)ステップ47.全分解完了
改善する
安全のためのガイドライン
2件ネジを間違わないこと
iPhone3GSで使用されているネジは、全てのネジ穴がプラスですが使用箇所毎に直径と縦幅において数ミリの差があります。間違った場所に間違ったネジを装着してしまうと、部品や基盤に傷がついてしまい、故障の原因になりかねません。ネジの使用場所を間違わないようにしましょう。
強引に分解しないこと
iPhone3GSの部品は、ネジが1つでも接着されていたり、接着剤で強固に接着されていたりして分解に時間がかかる箇所が多数あります。少しでも外れないと感じた場合は無理に分解せずに、ネジが全て外れているか、ネジが外れている場合は純度99.9%以上のIPA(イソプロピルアルコール)を使用して接着剤の接着効果を弱めてから分解しましょう。
