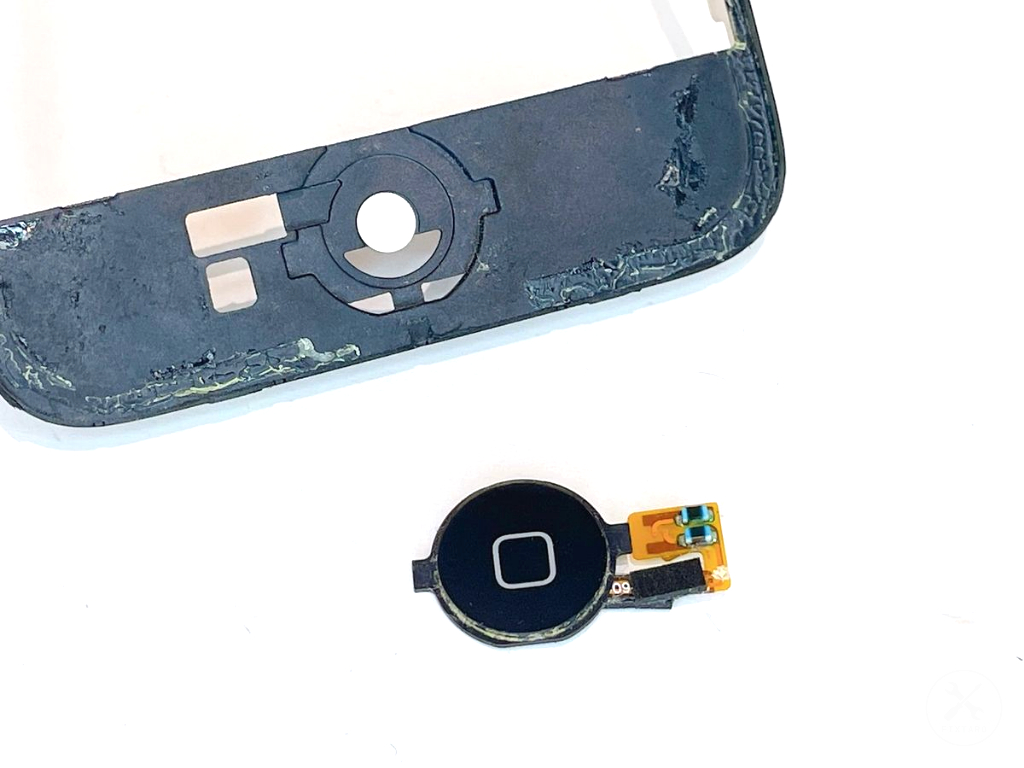

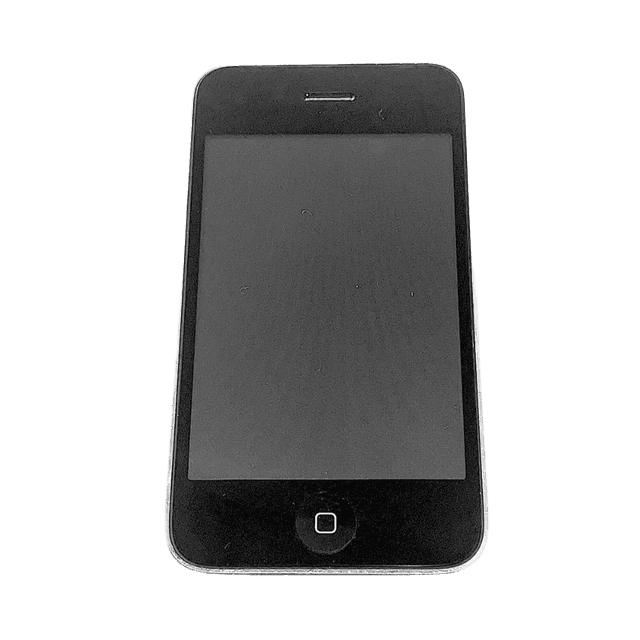

iPhone3GSのホームボタン交換方法

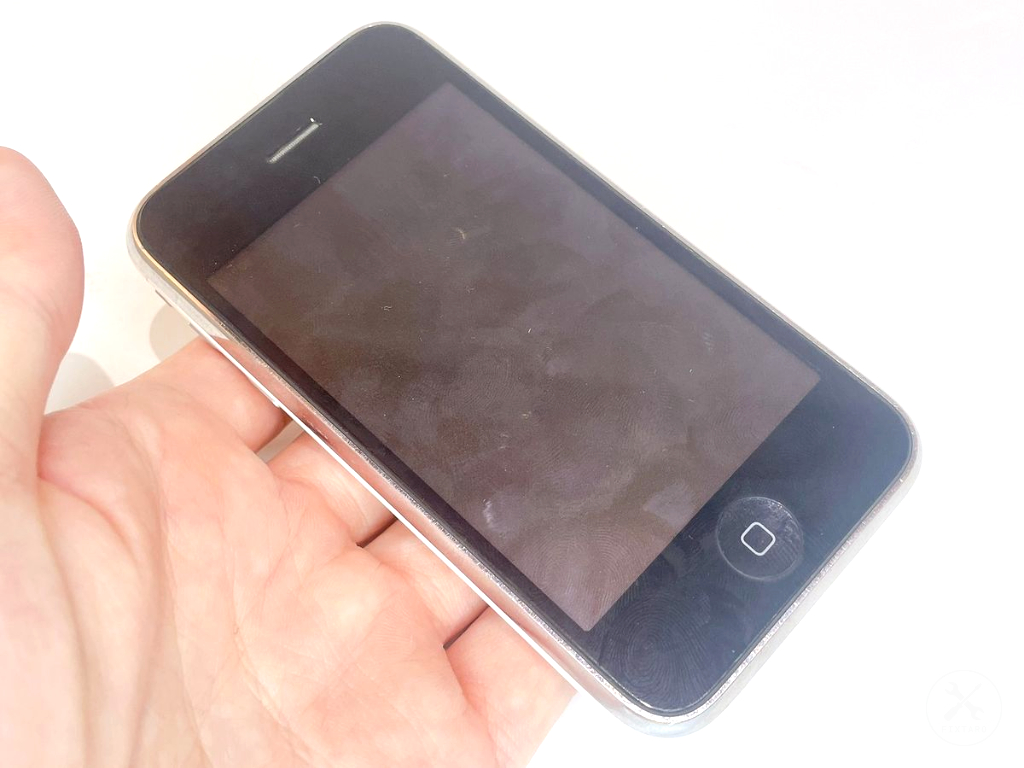

安全に作業するために、作業前に電源オフとデータのバックアップを行いましょう。

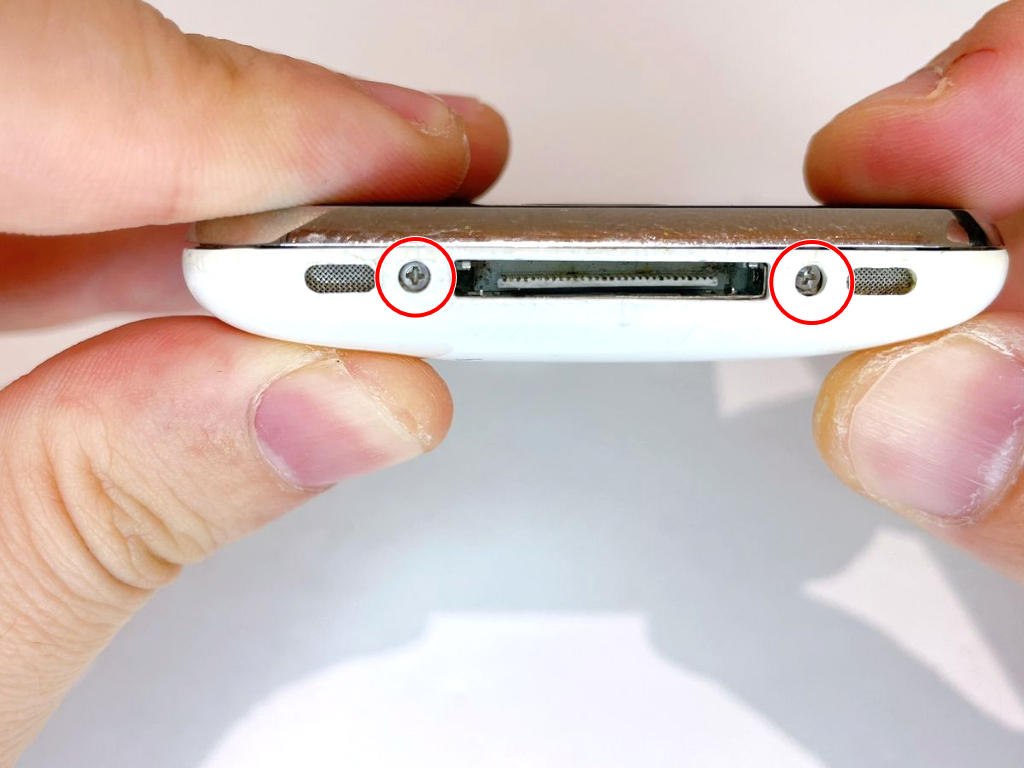

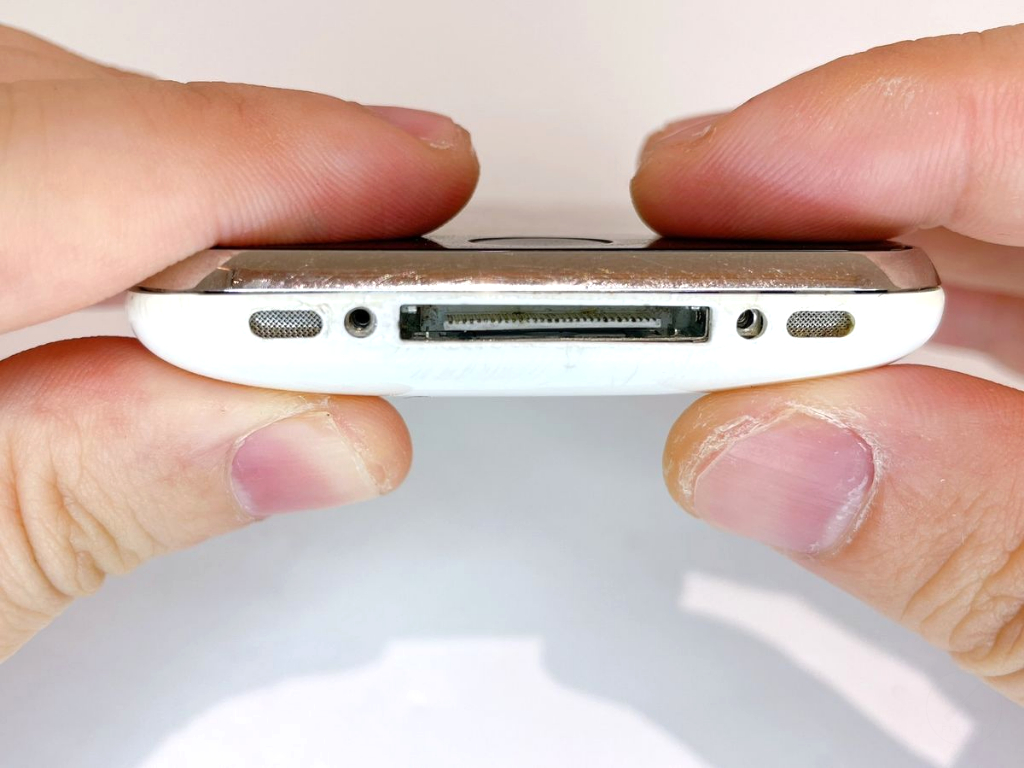

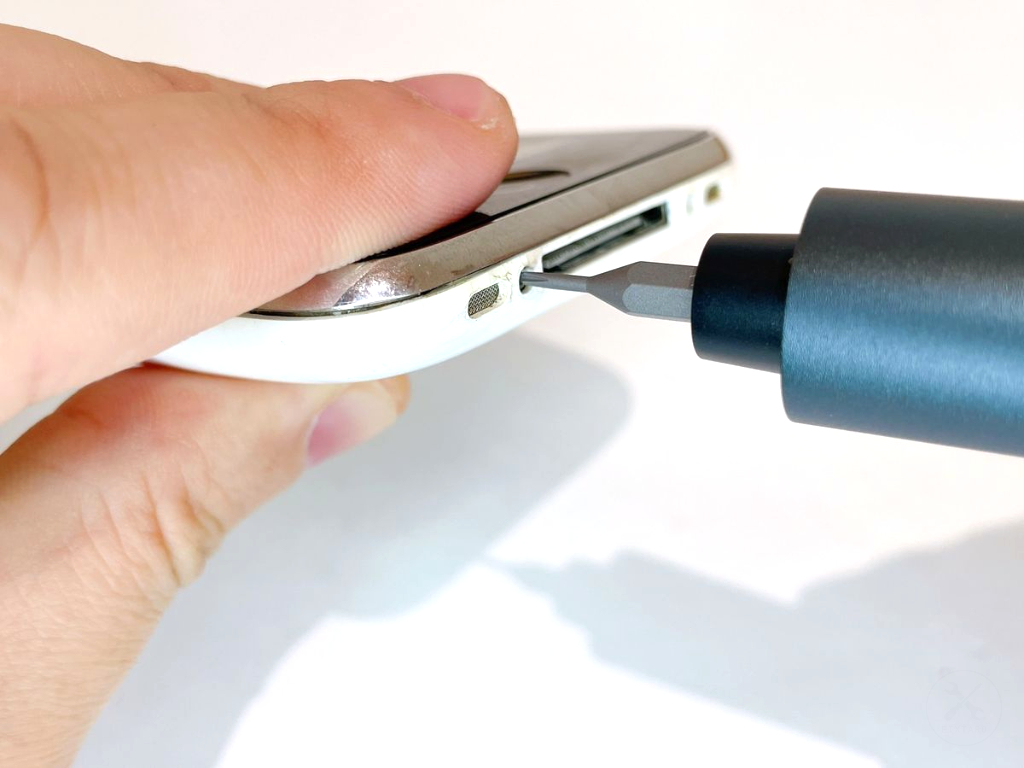

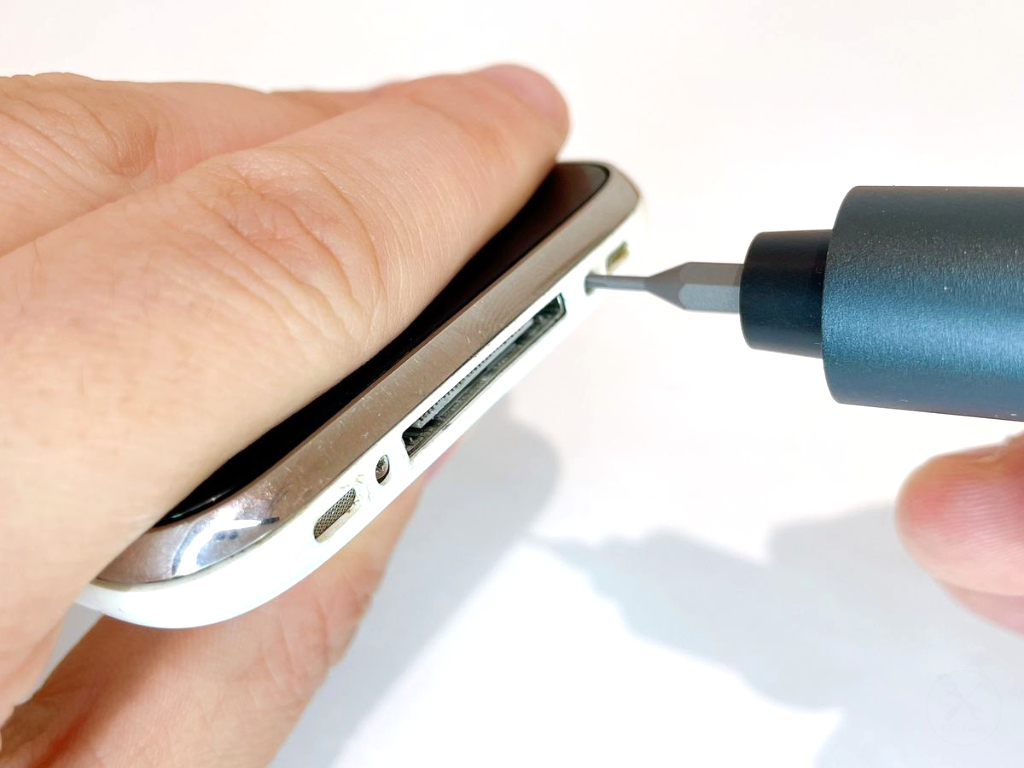

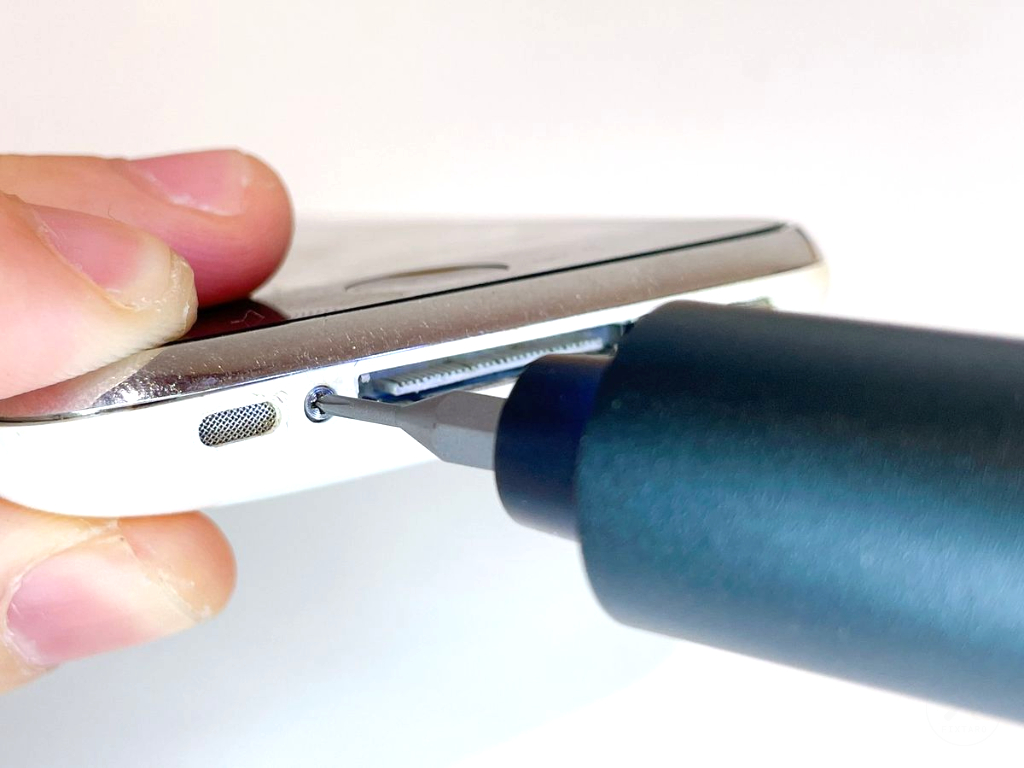

ケース底のネジ×2を外しましょう。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm

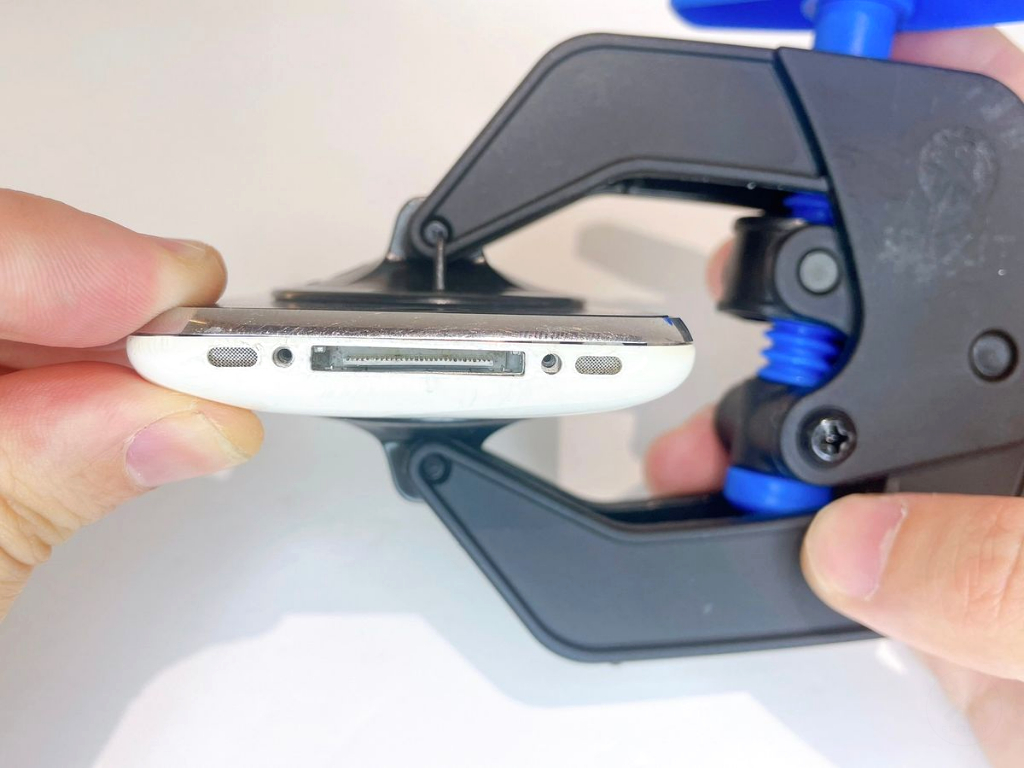

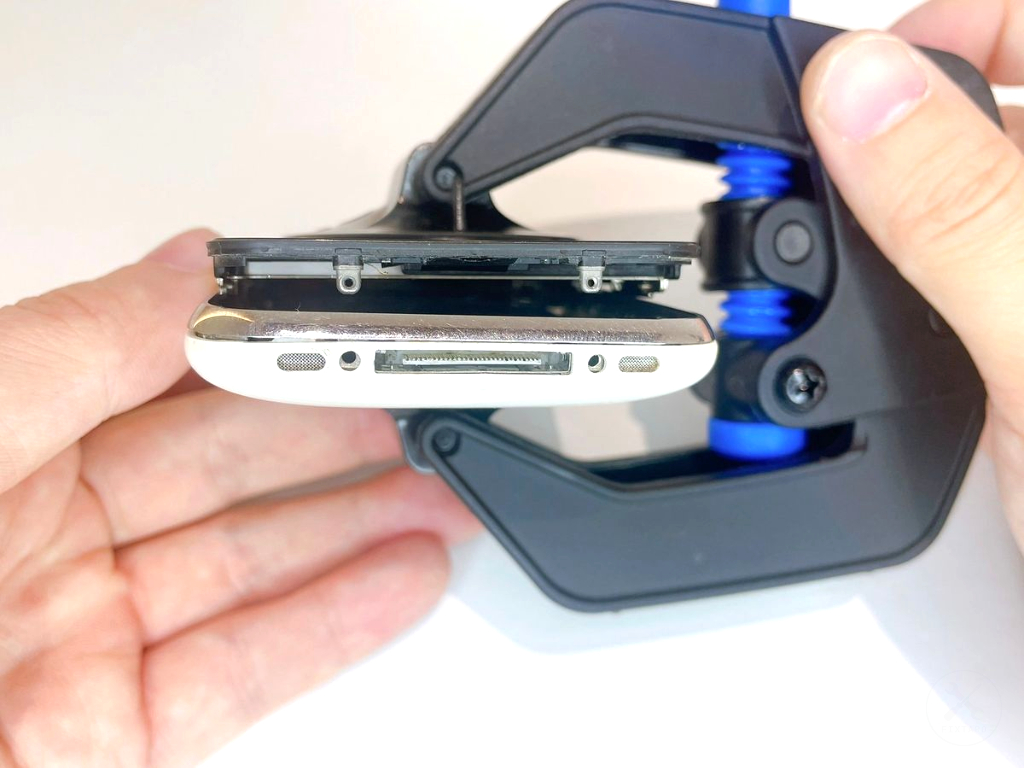

吸盤でフロントパネルを本体から持ち上げます。

フロントパネルが剥がれない場合はプラスチック製スパッジャーで優しく丁寧に剥がして外しましょう。

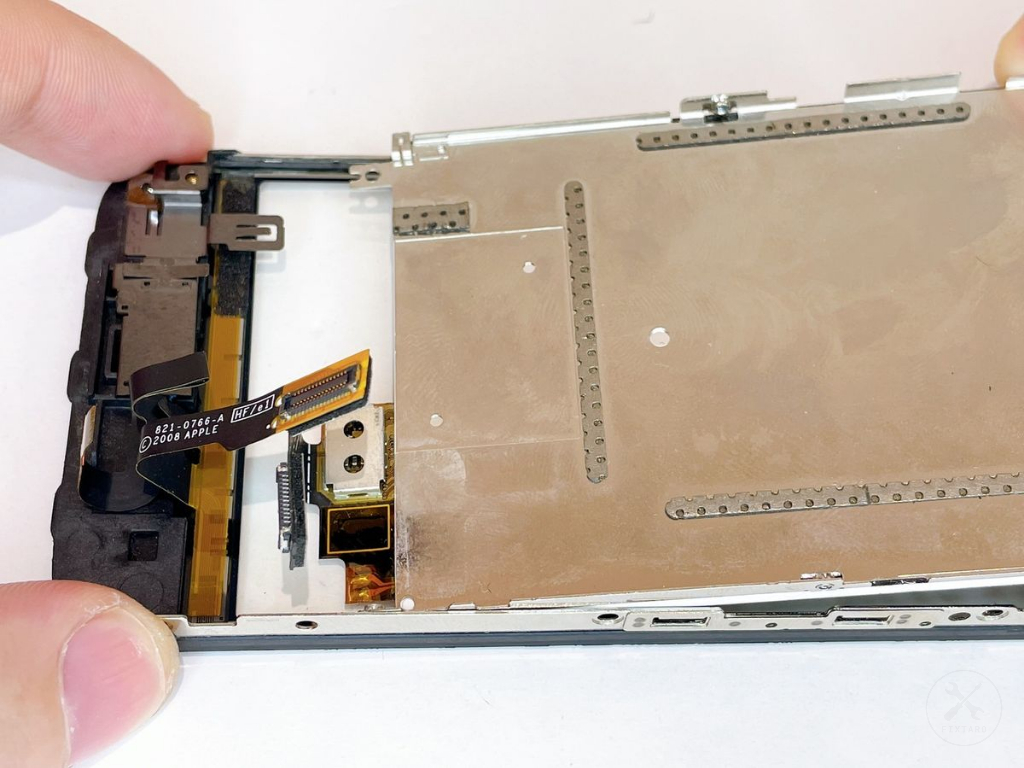

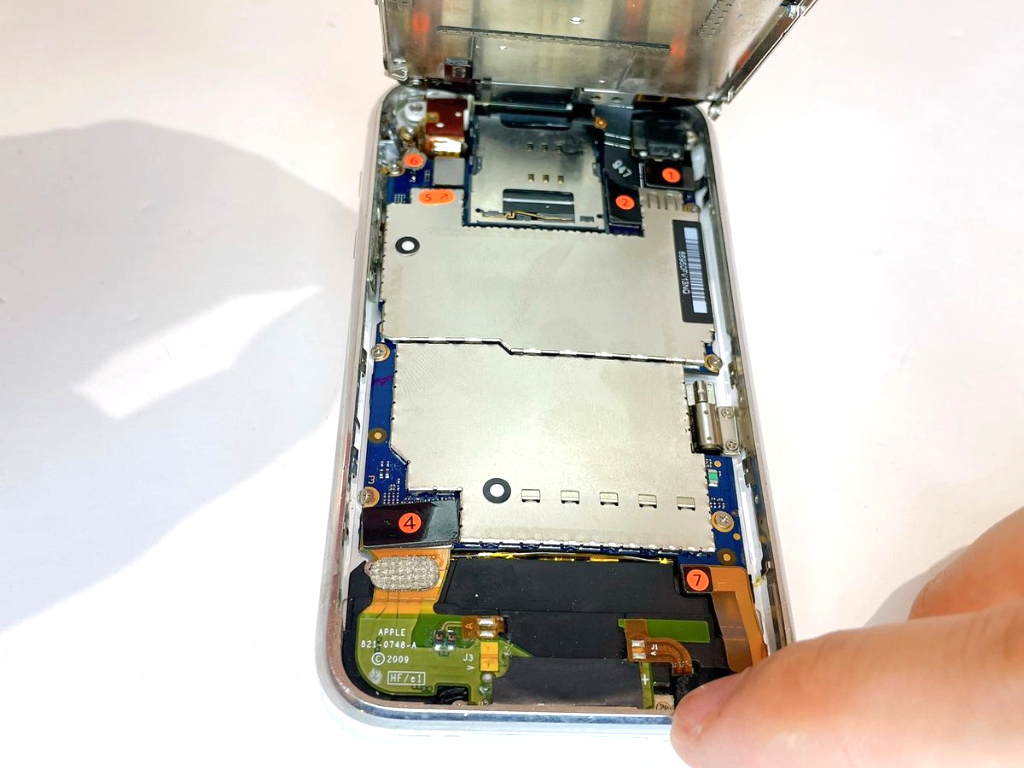

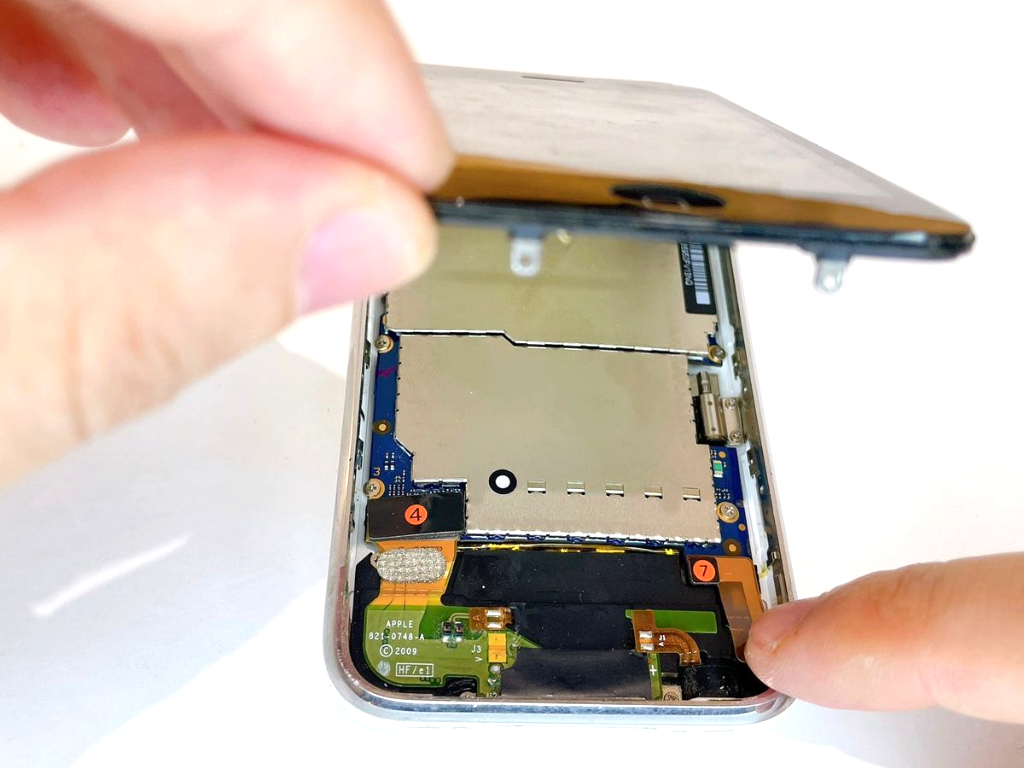

フロントパネルを上に持ち上げて、基板が見える状態にしましょう。

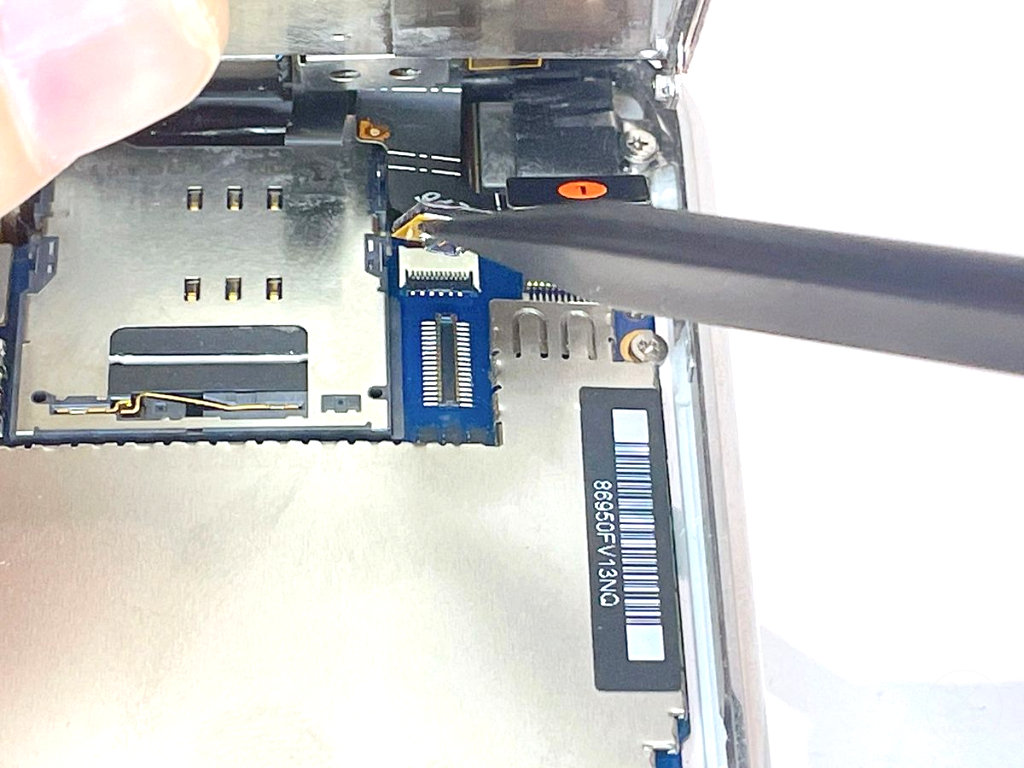

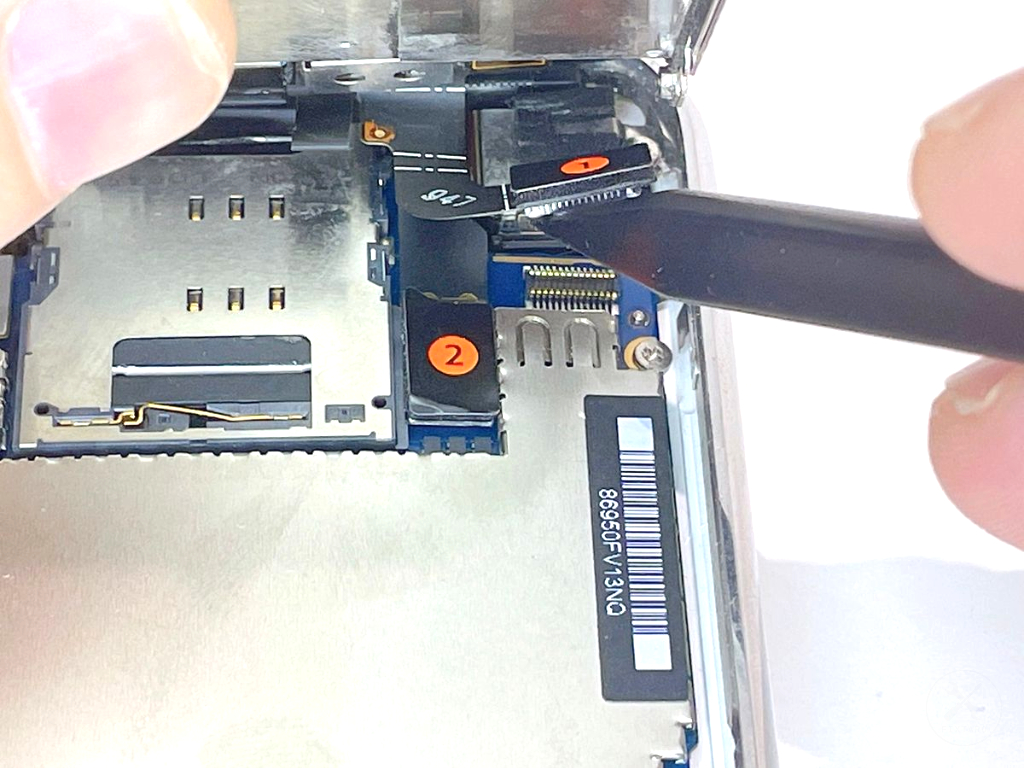

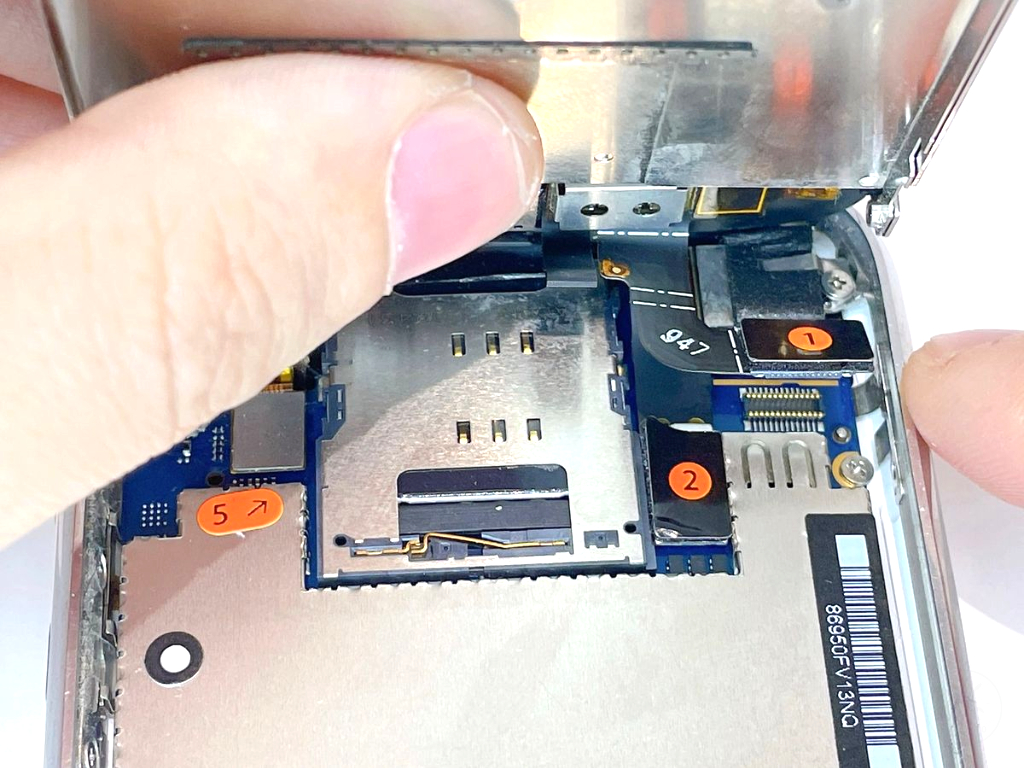

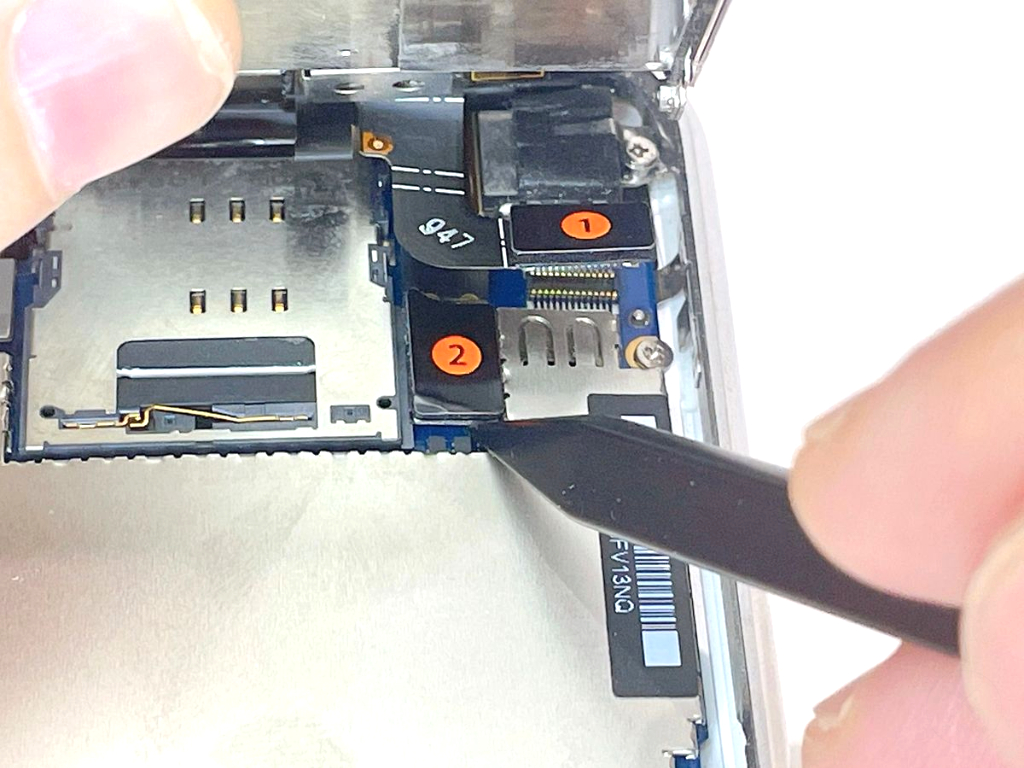

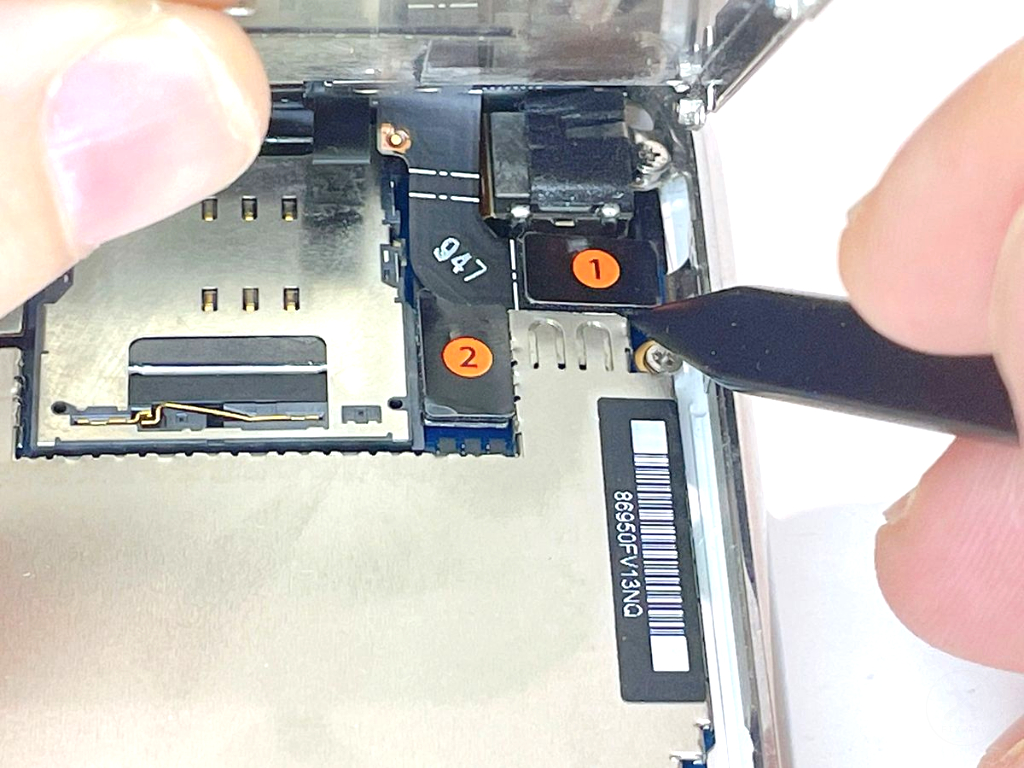

1番コネクタをプラスチックヘラで上に上げて外します。

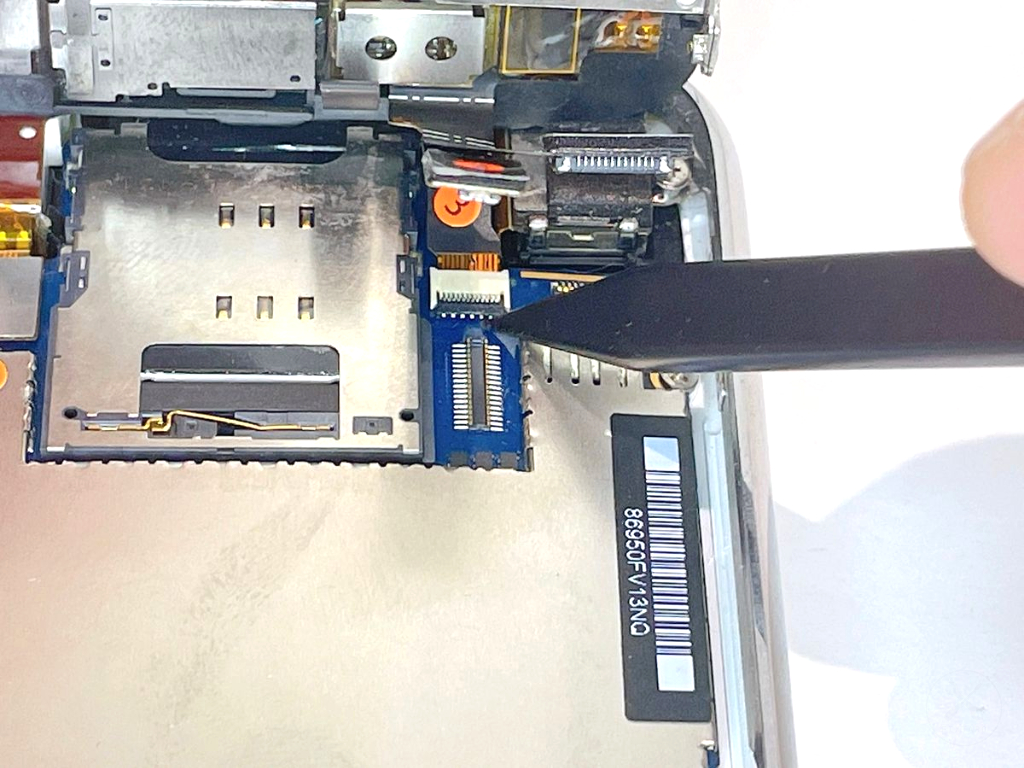

2番コネクタをプラスチックヘラで上に上げて外します。

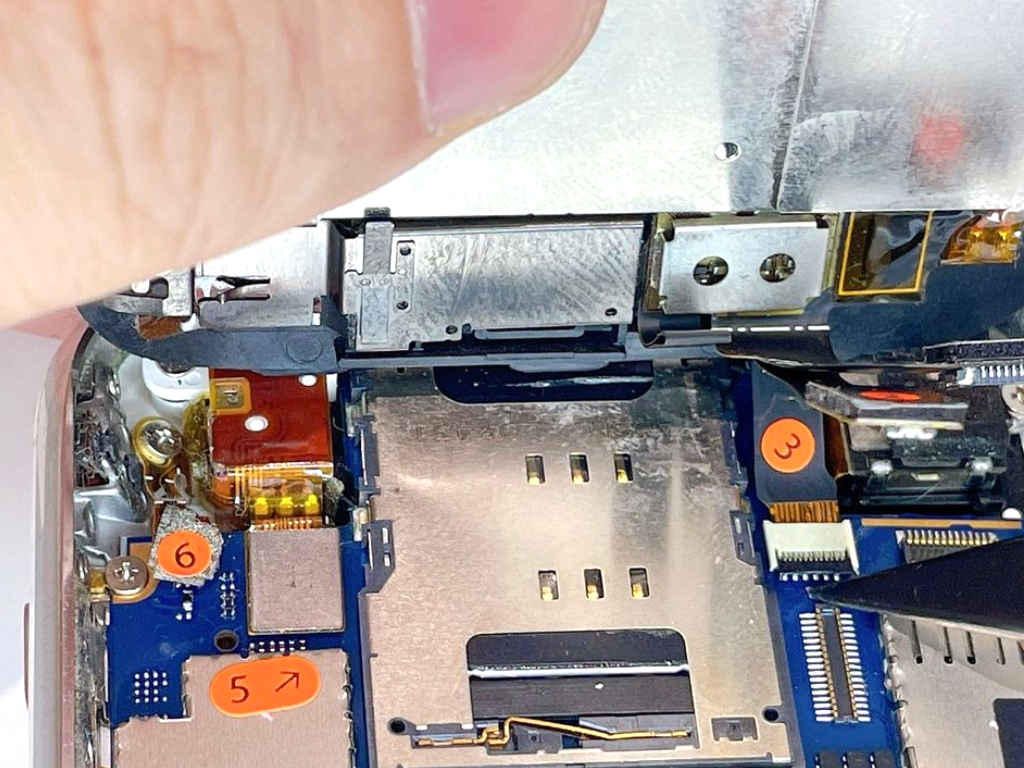

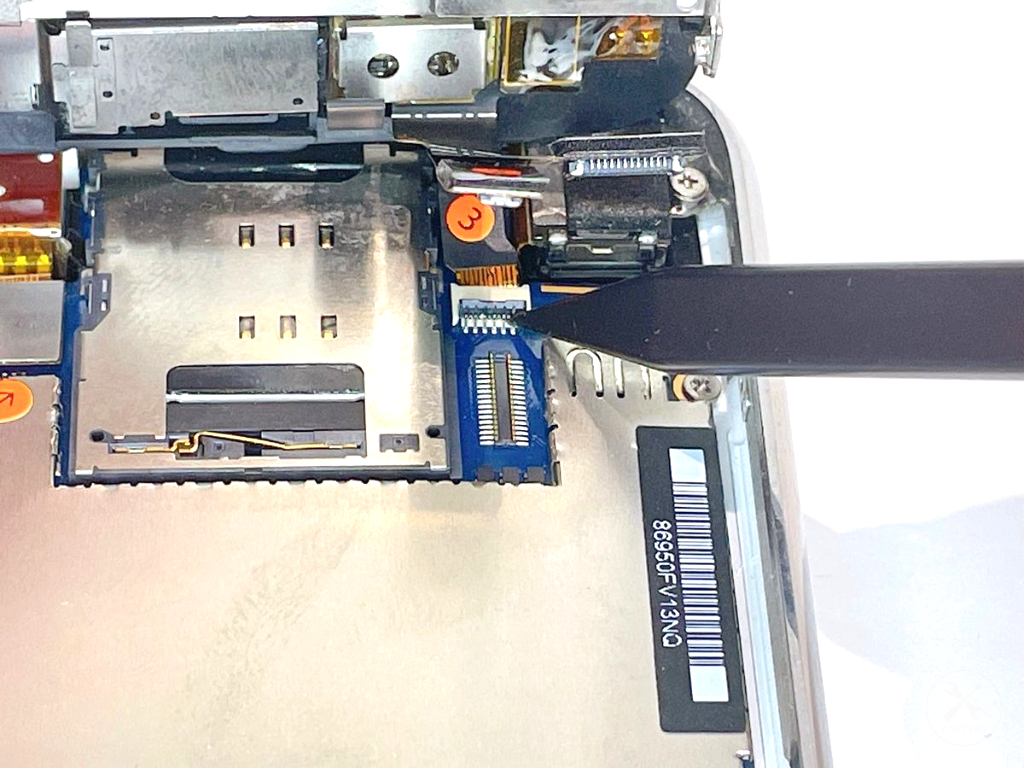

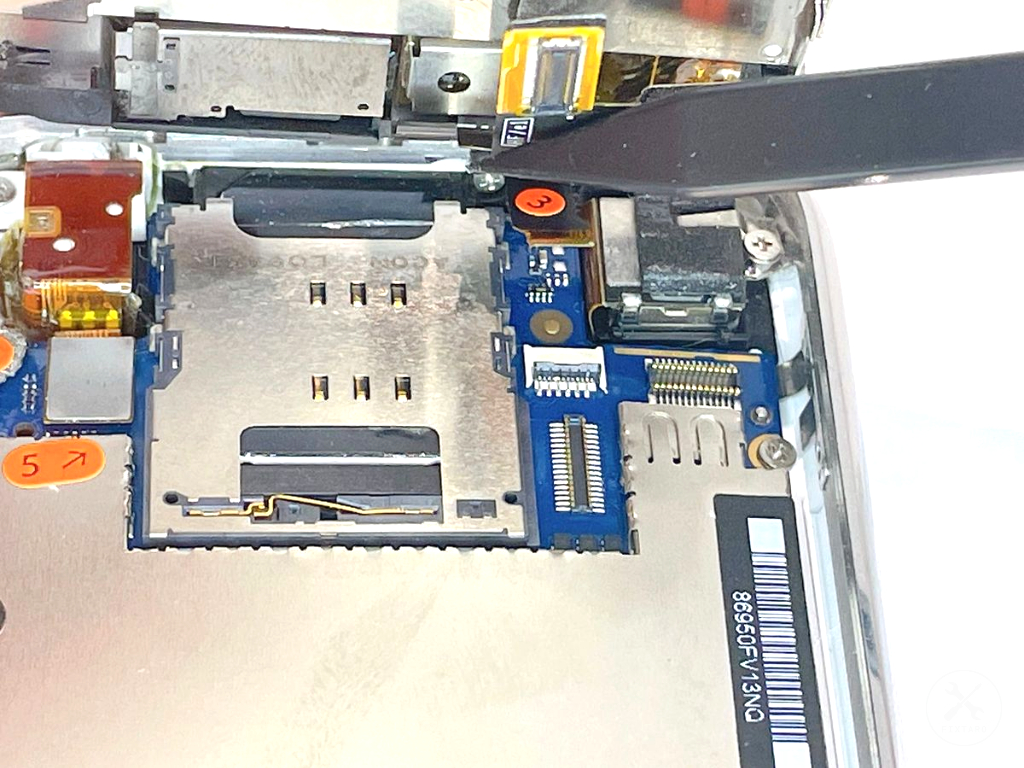

3番コネクタの黒レバーを上に上げて、3番コネクタを引き抜いて外します。

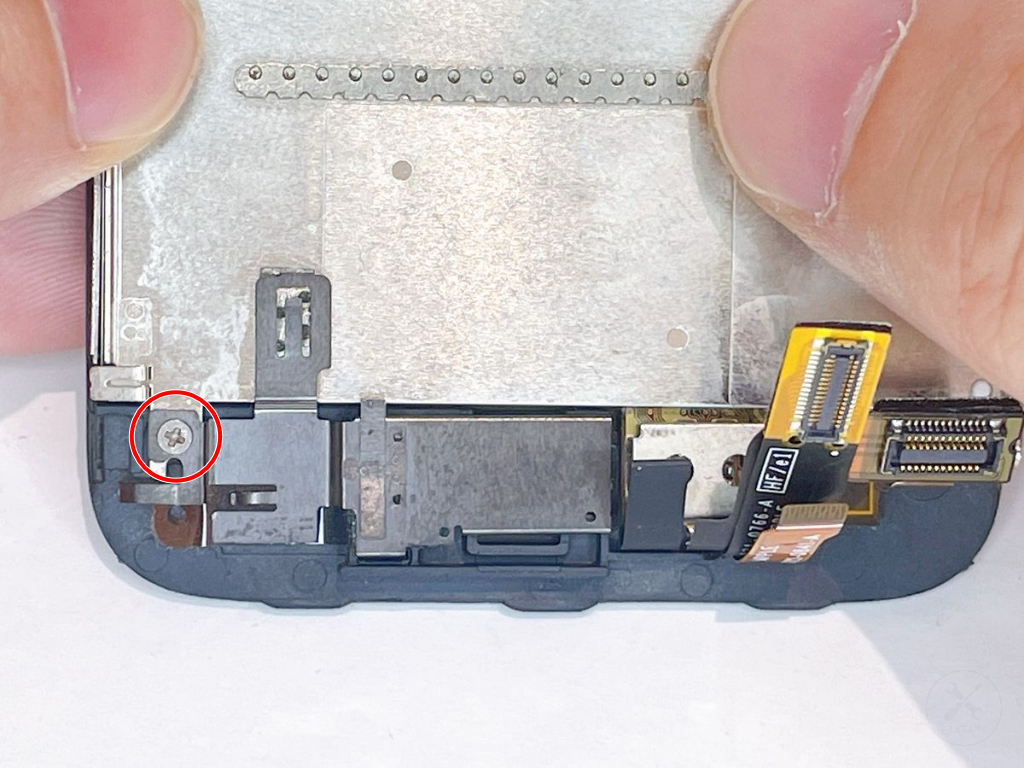

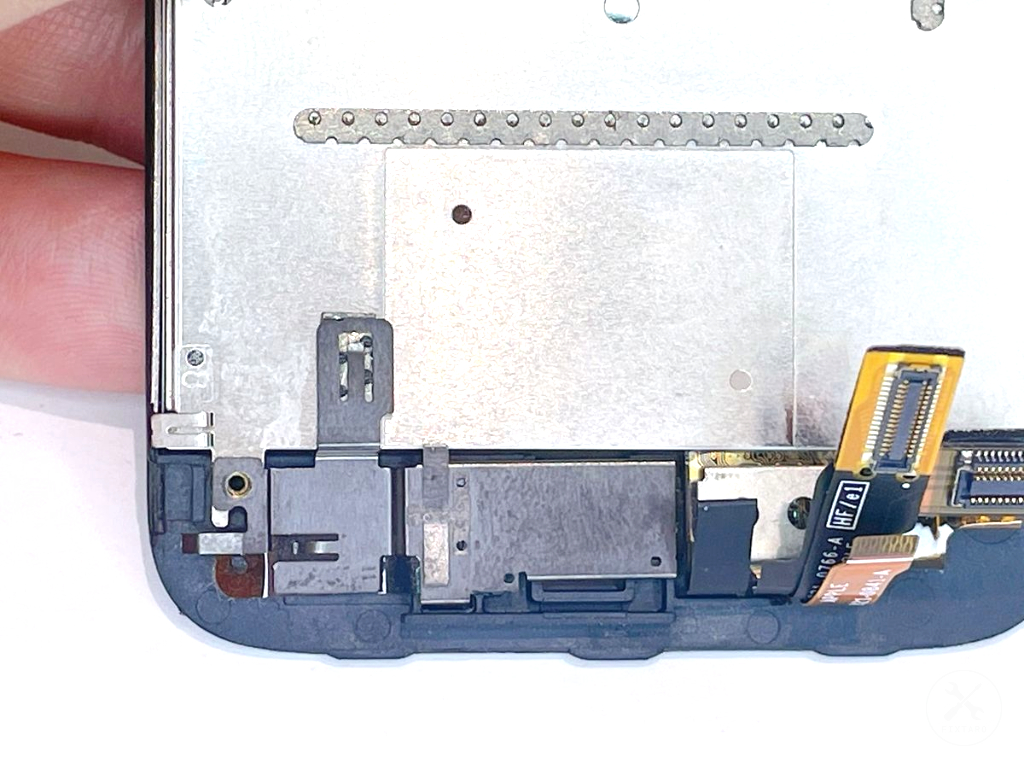

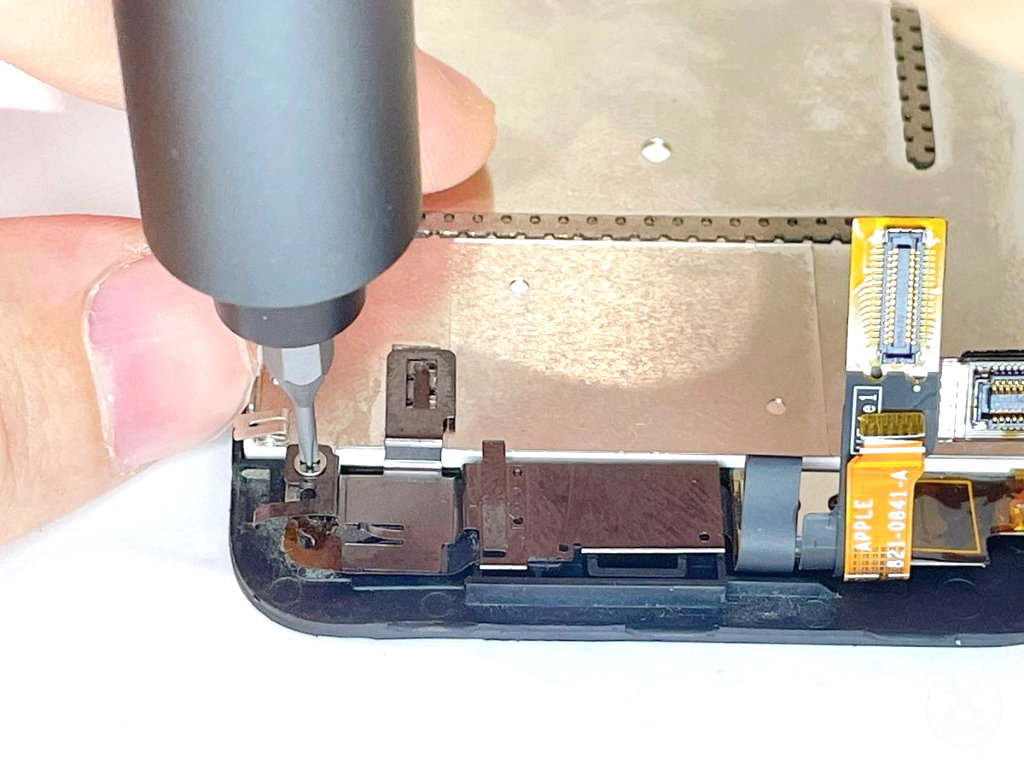

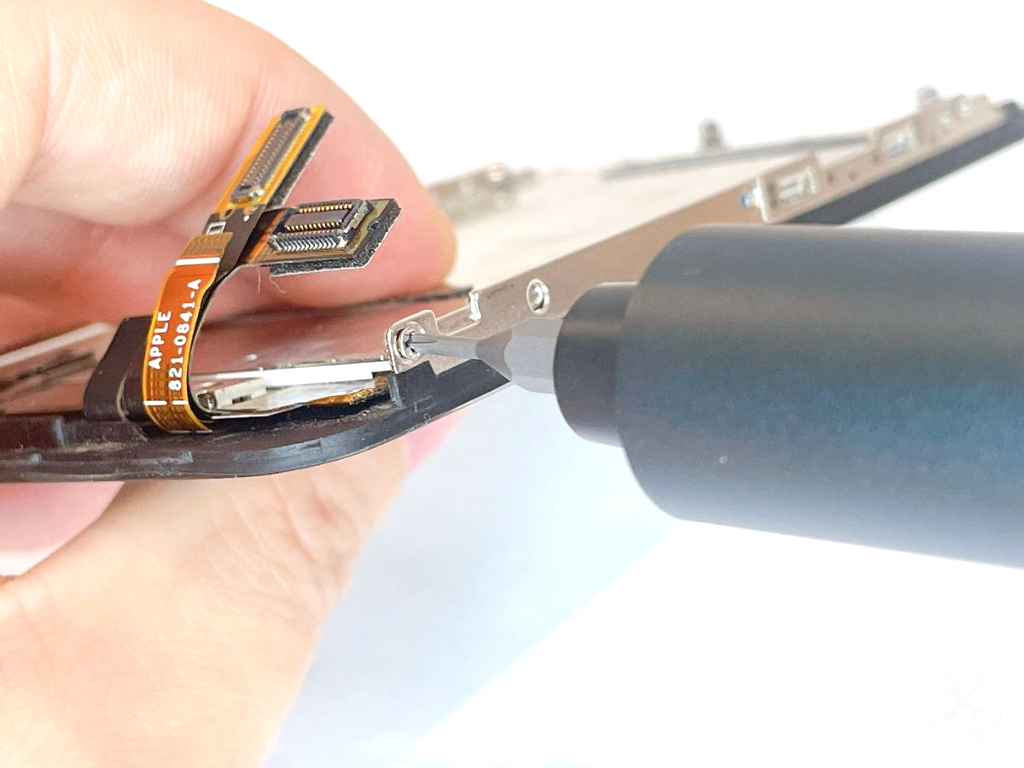

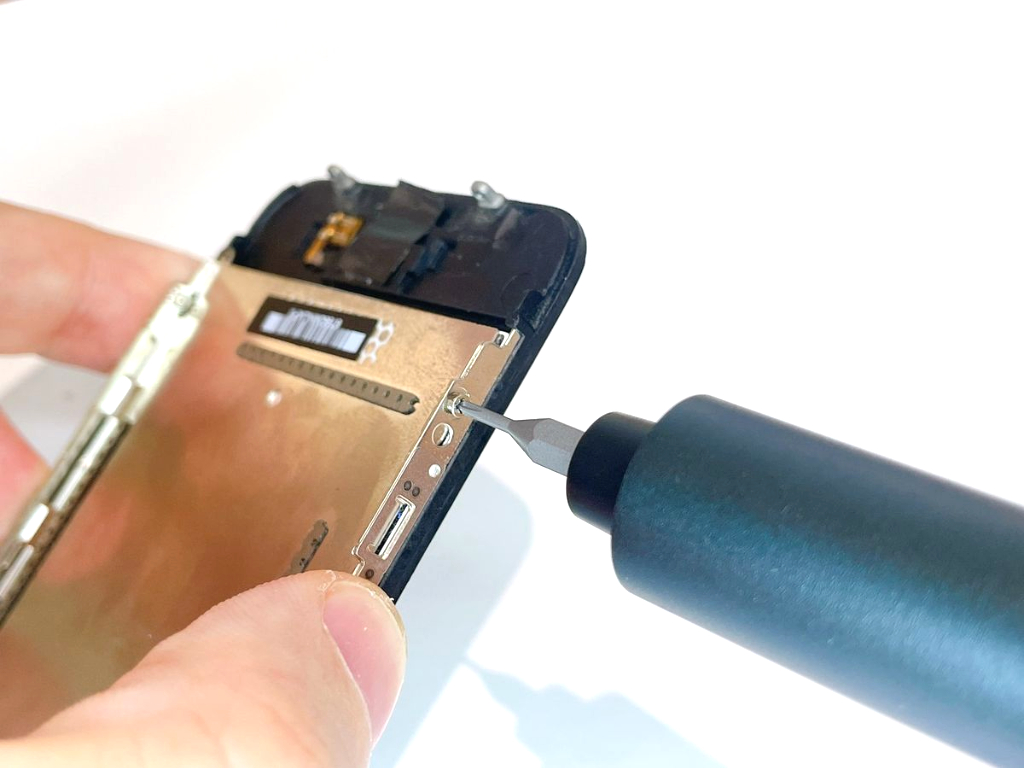

フロントパネル裏のネジ×1を外します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

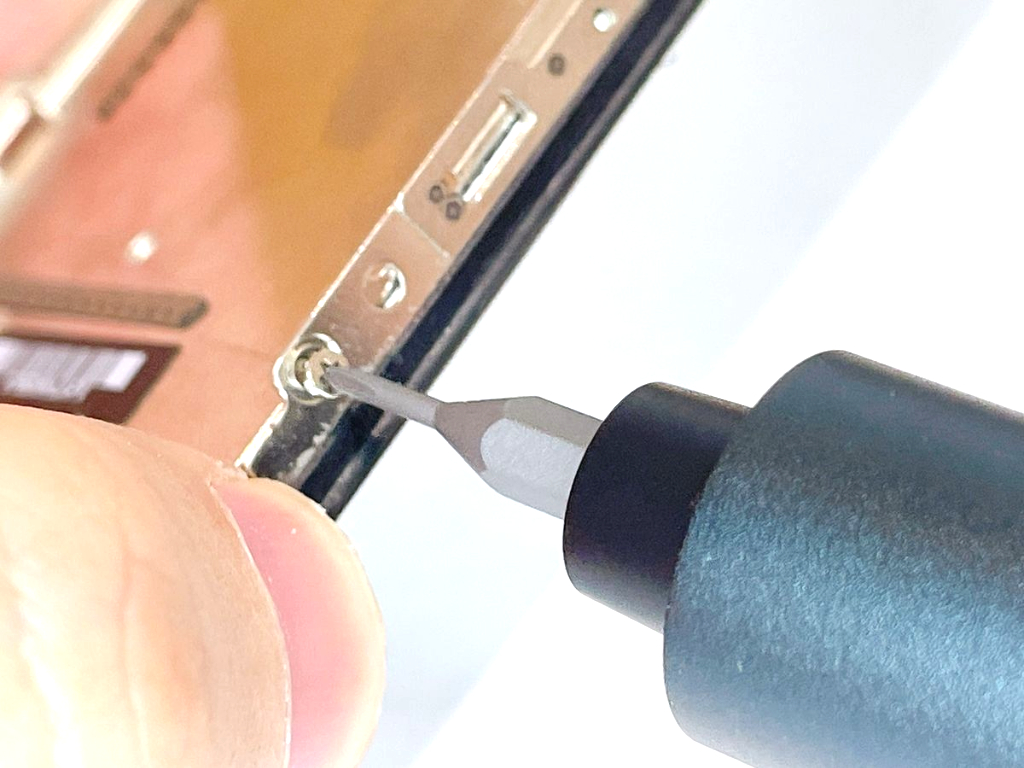

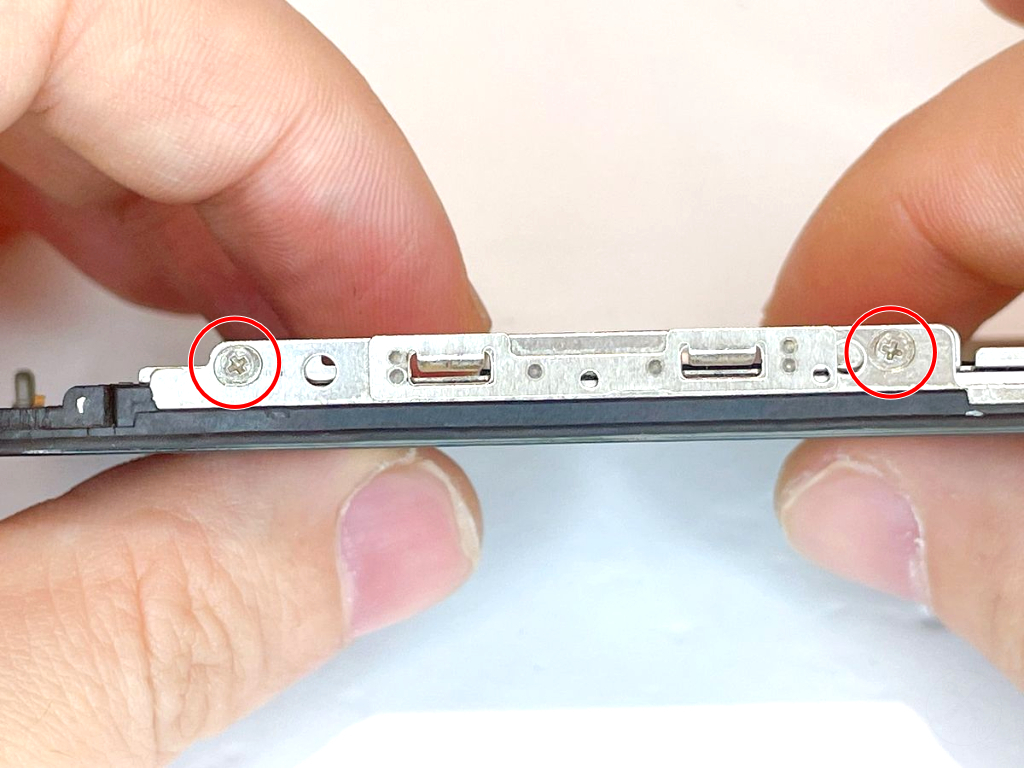

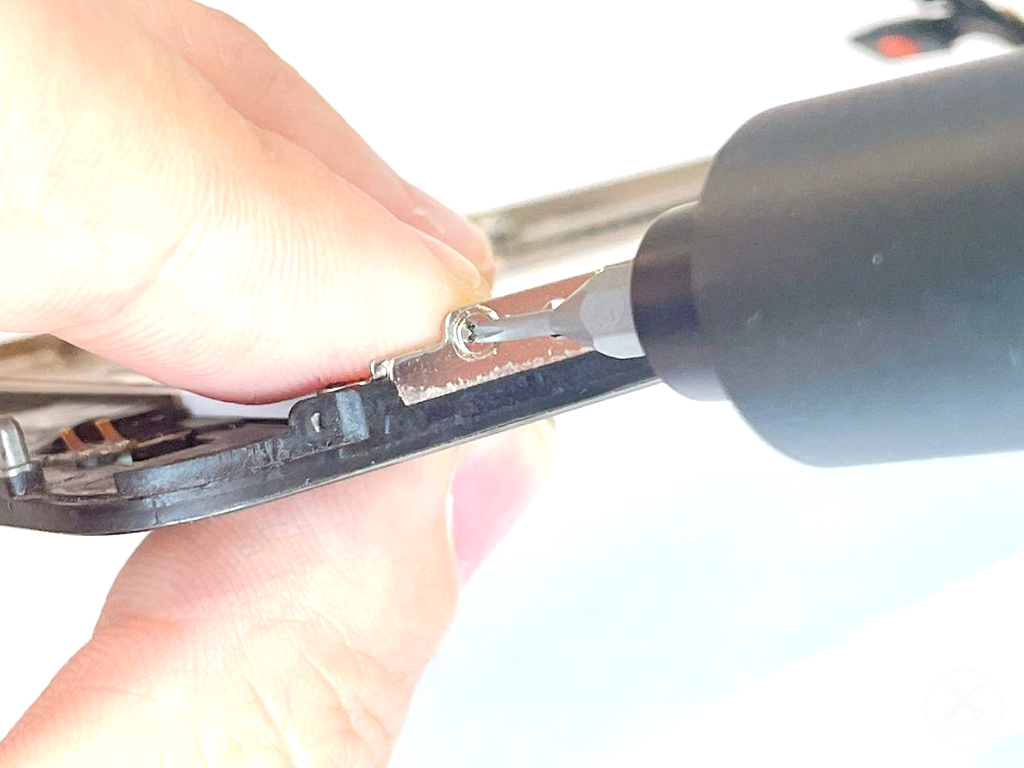

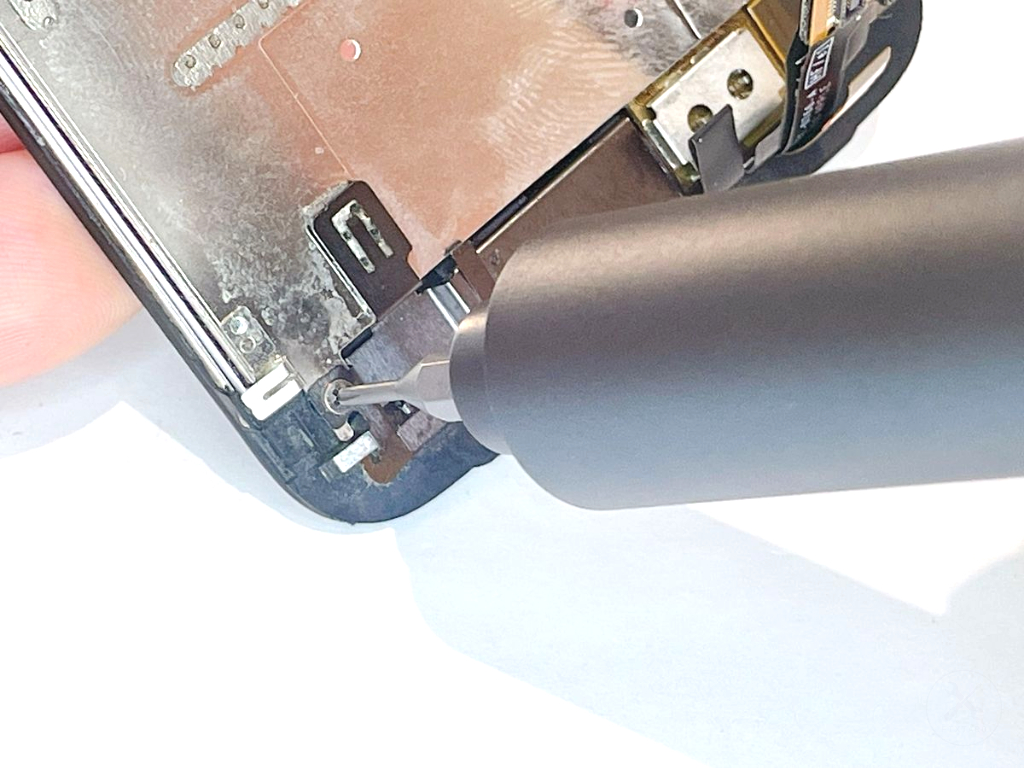

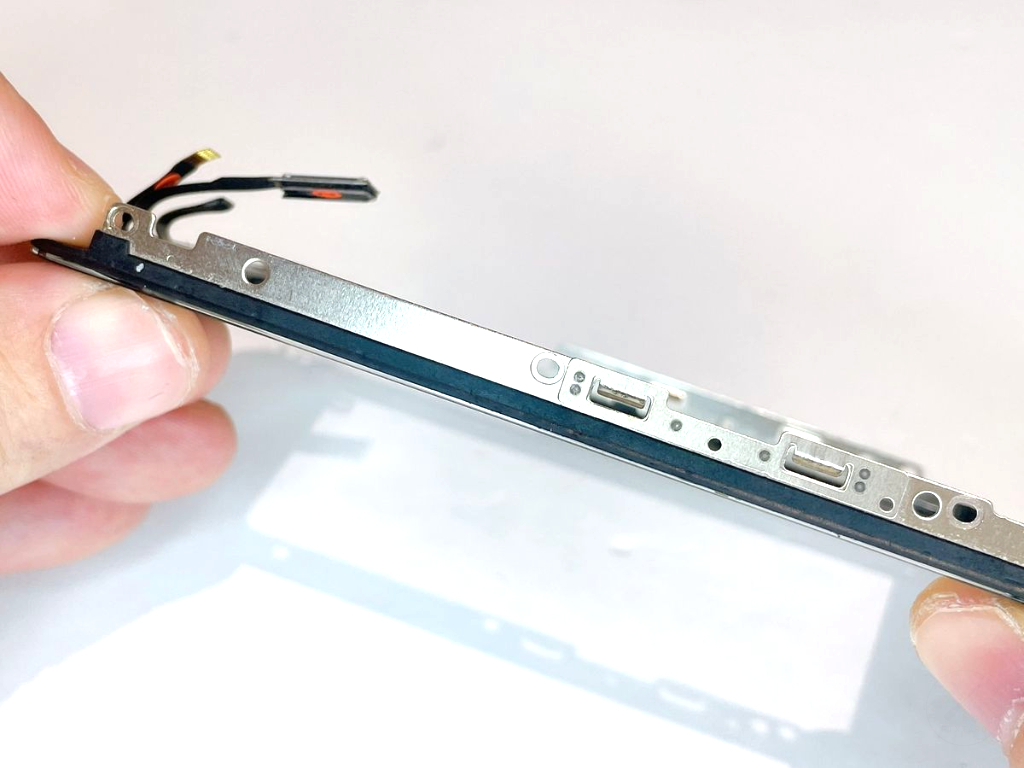

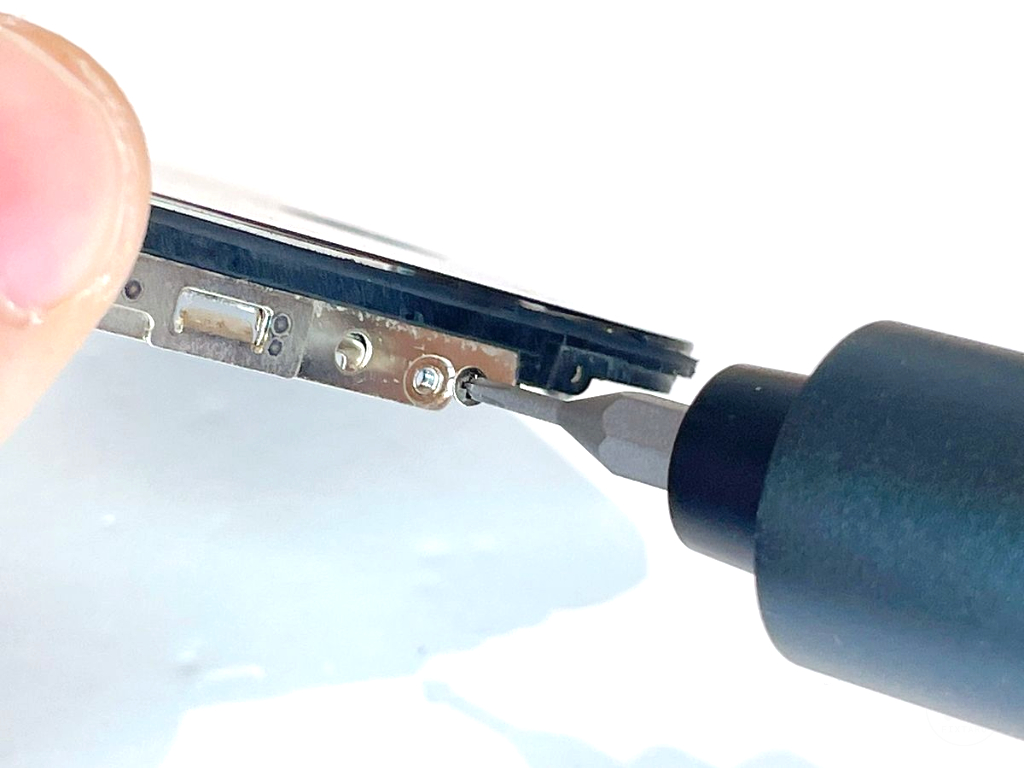

フロントパネルの左側面のネジ×2を外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

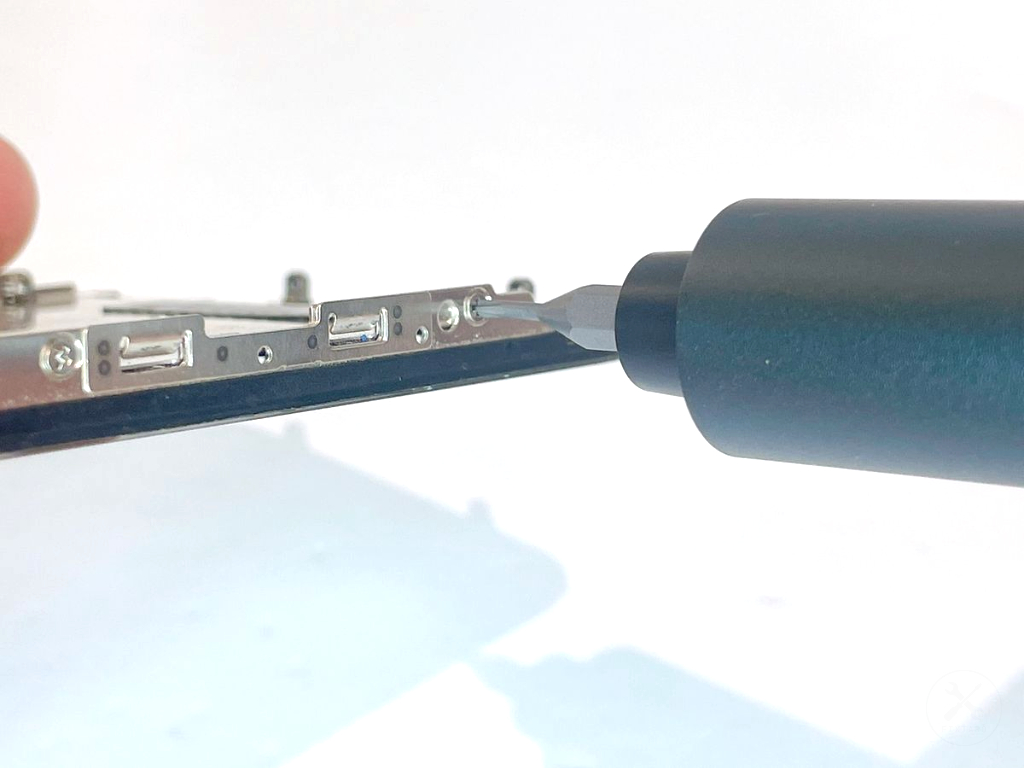

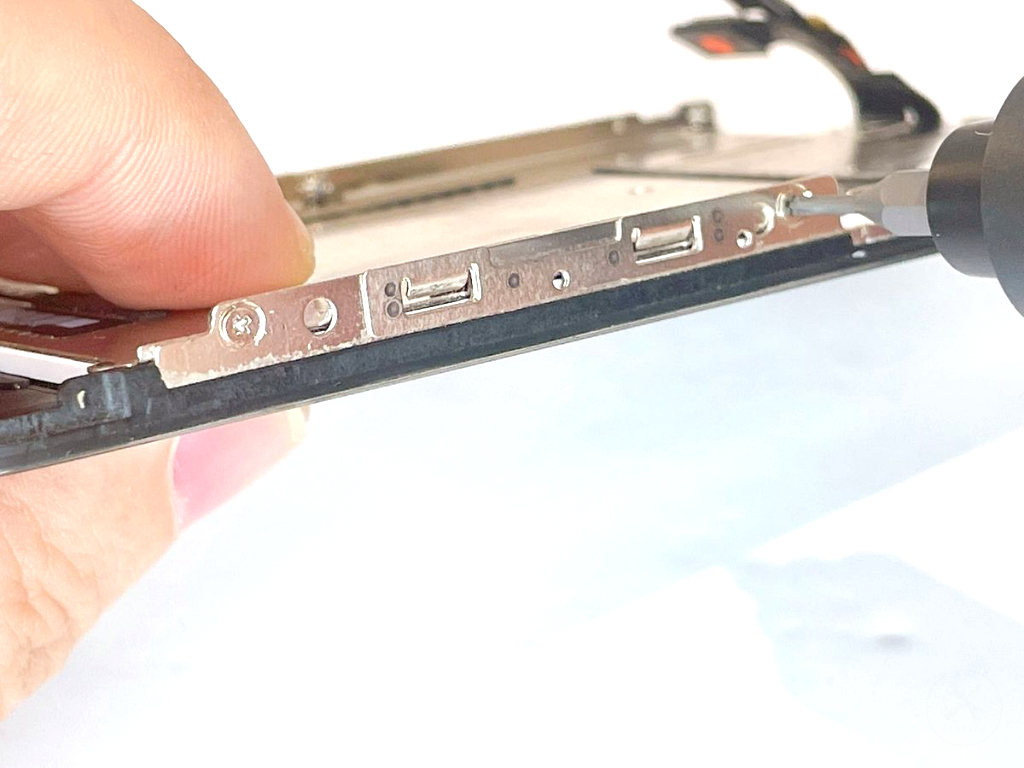

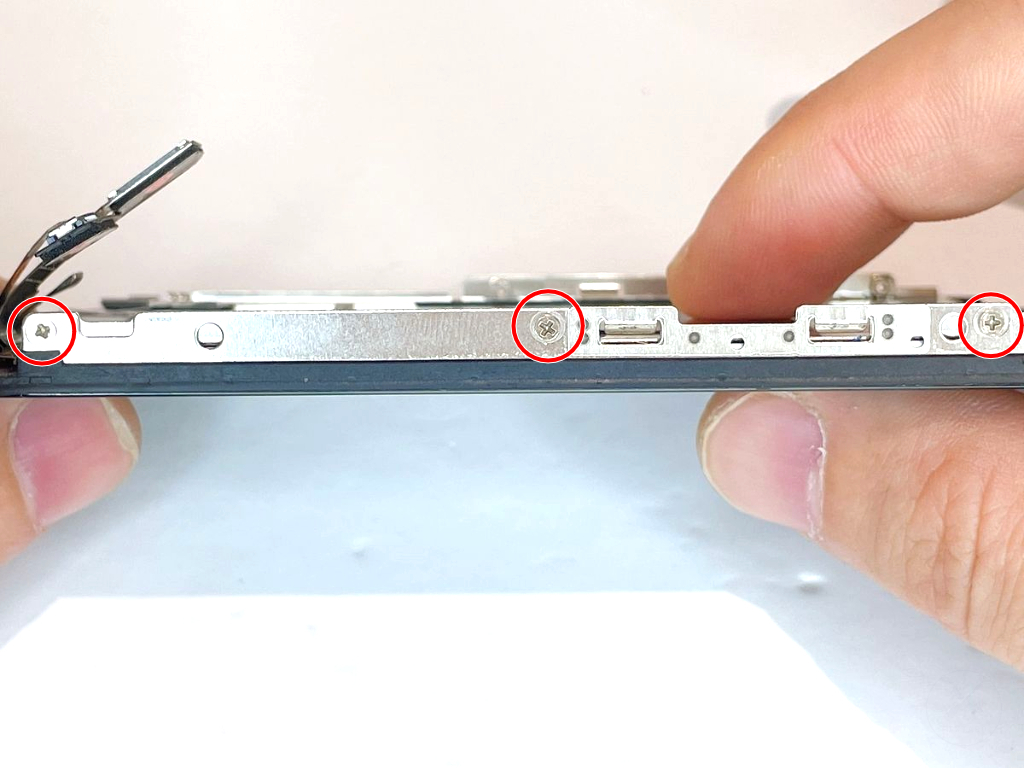

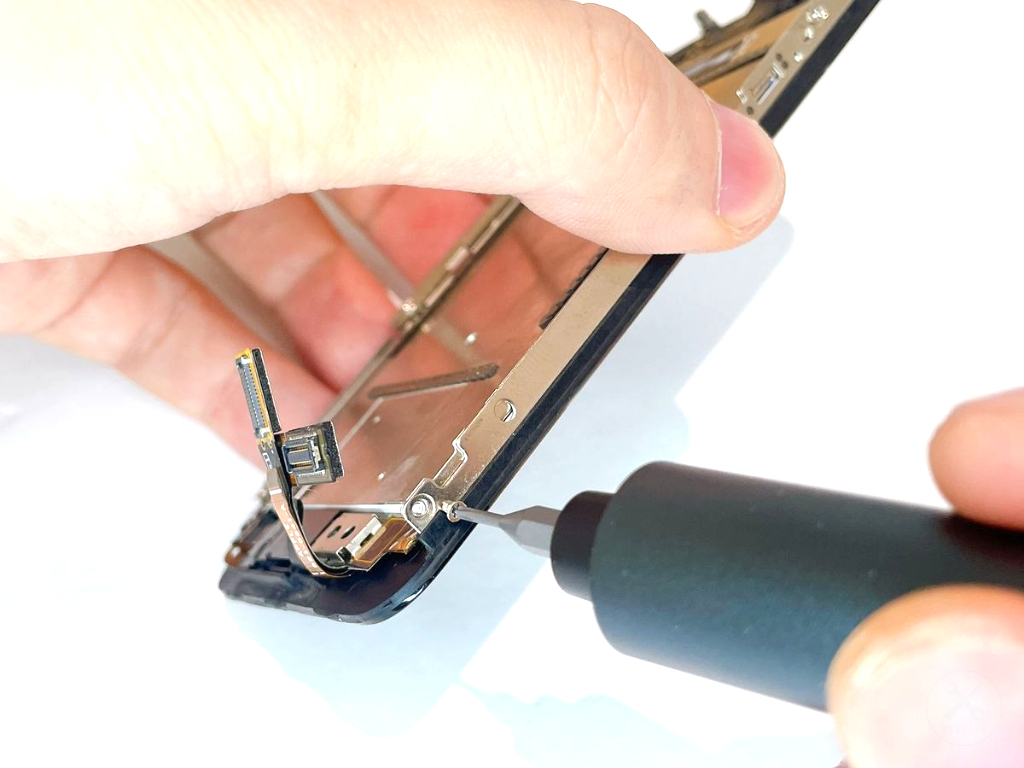

フロントパネルの右側面のネジ×3を外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

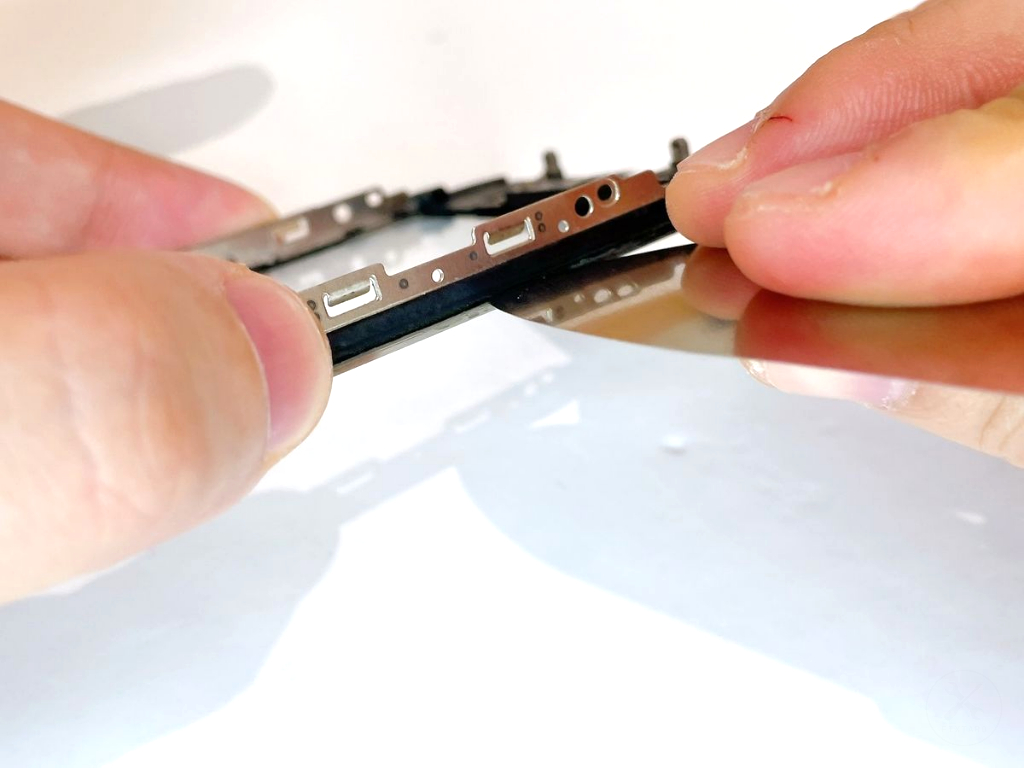

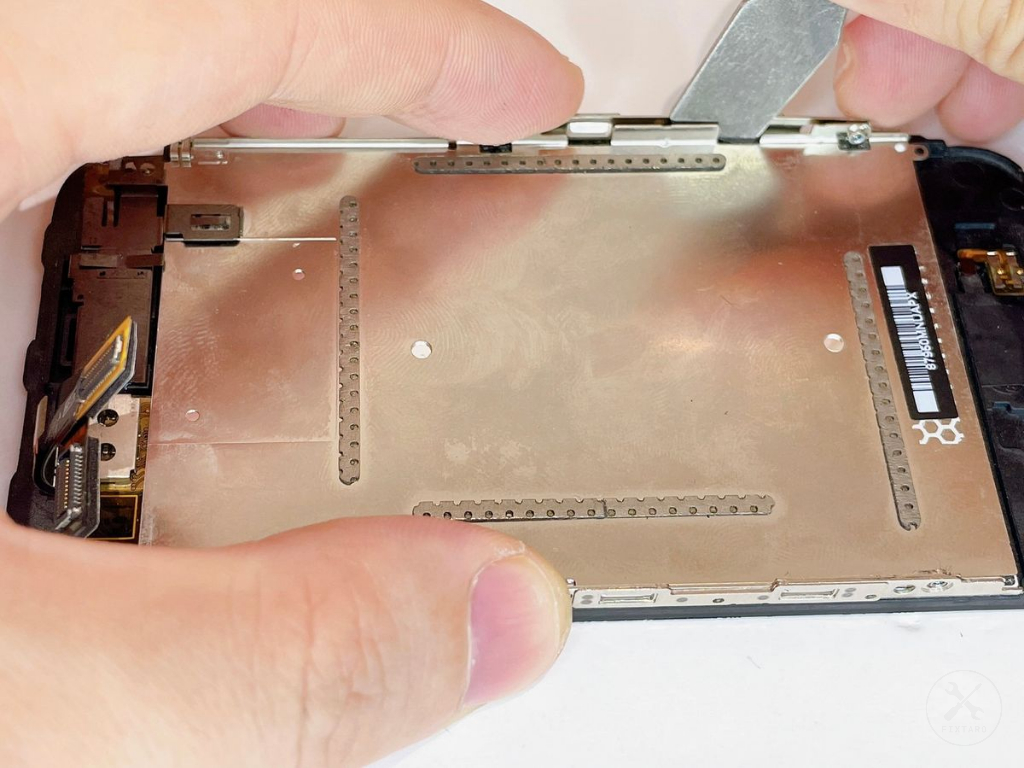

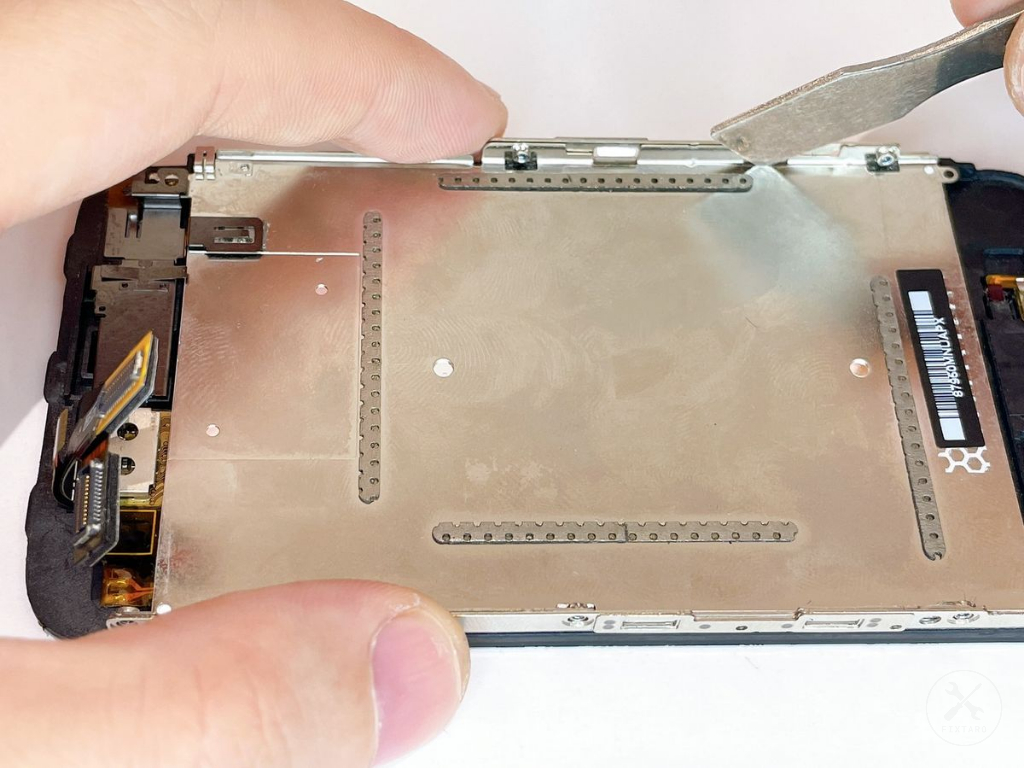

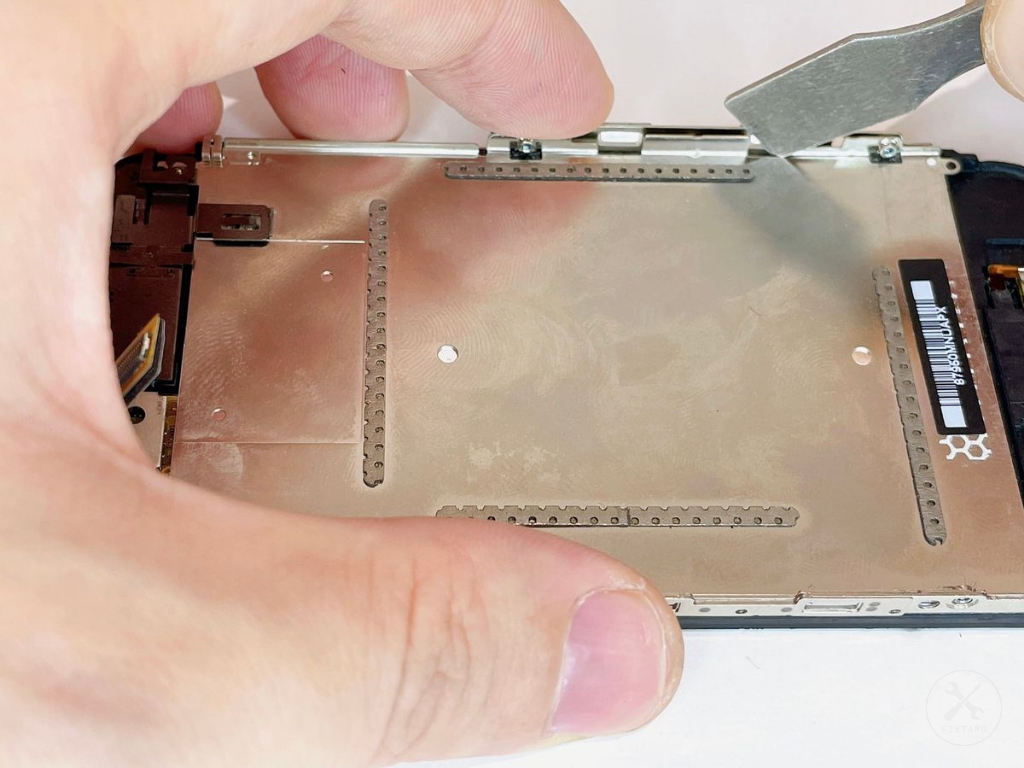

①フロントパネル裏の金属フレームに金属製スパッジャーを差し込みます。

②少しだけ捻るとフレームに隙間がでるので、その隙間にスライドさせながら差し込みます。

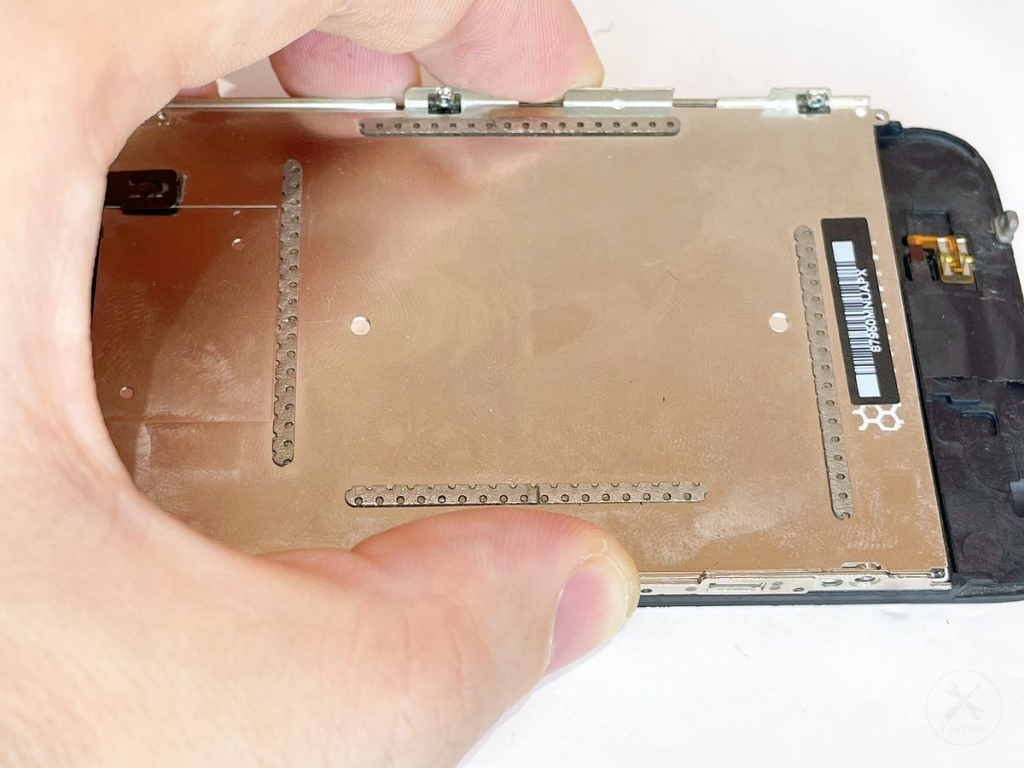

③金属製スパッジャーを上に少しずつ持ち上げると液晶パネルの固定が外れます。

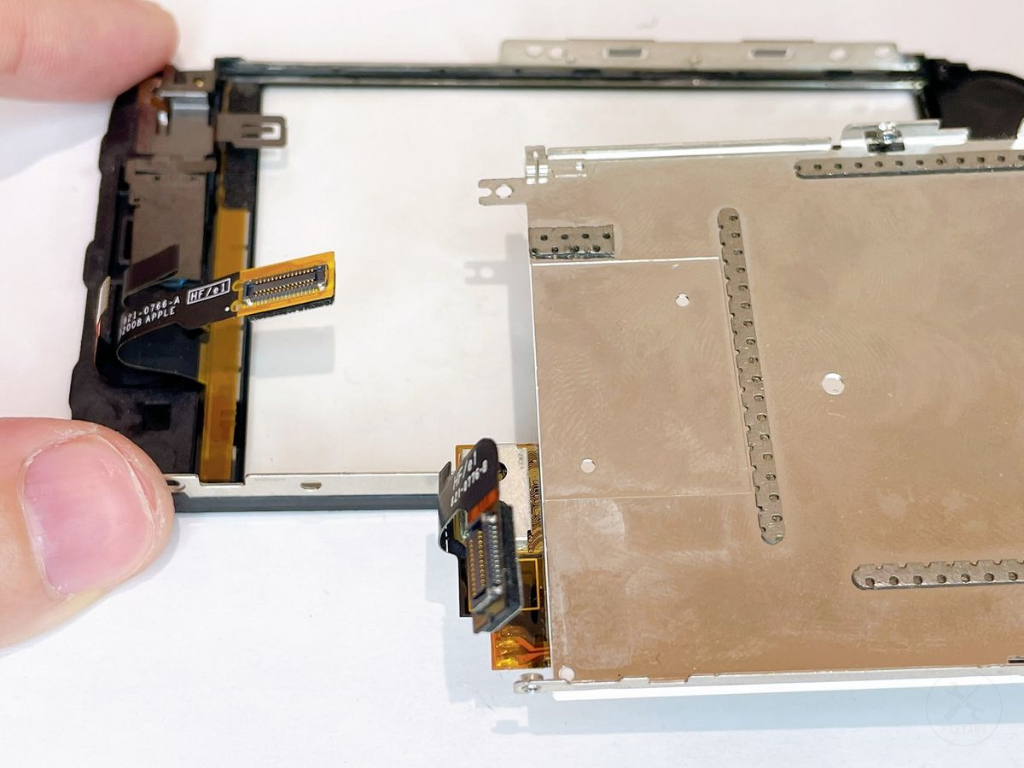

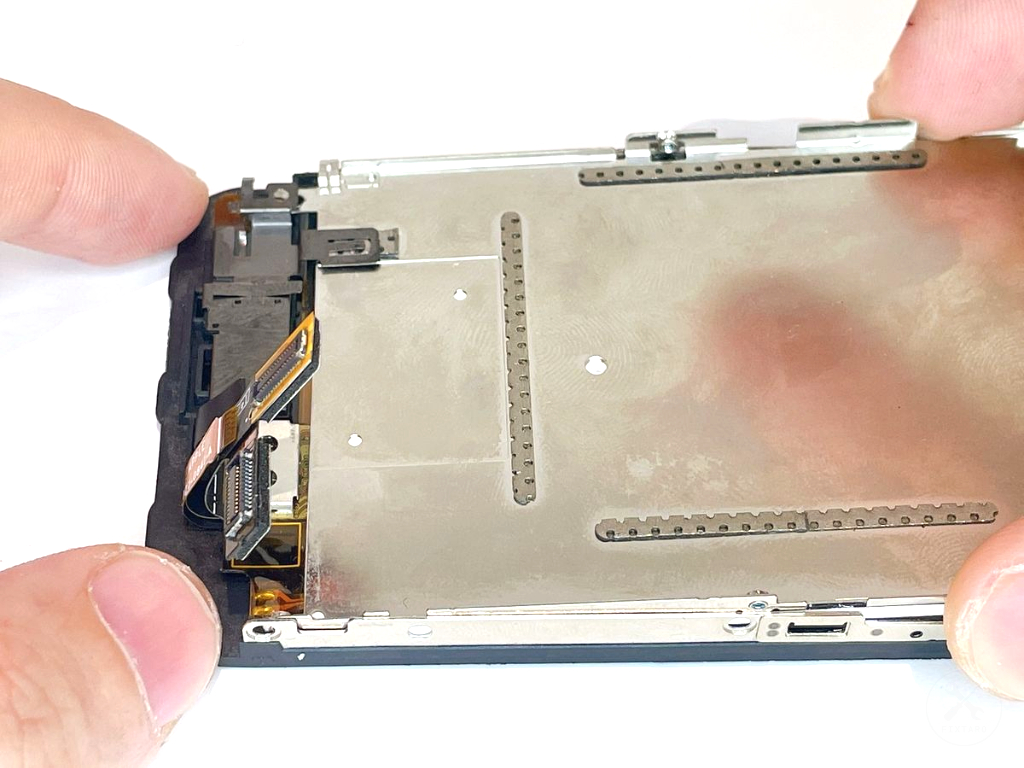

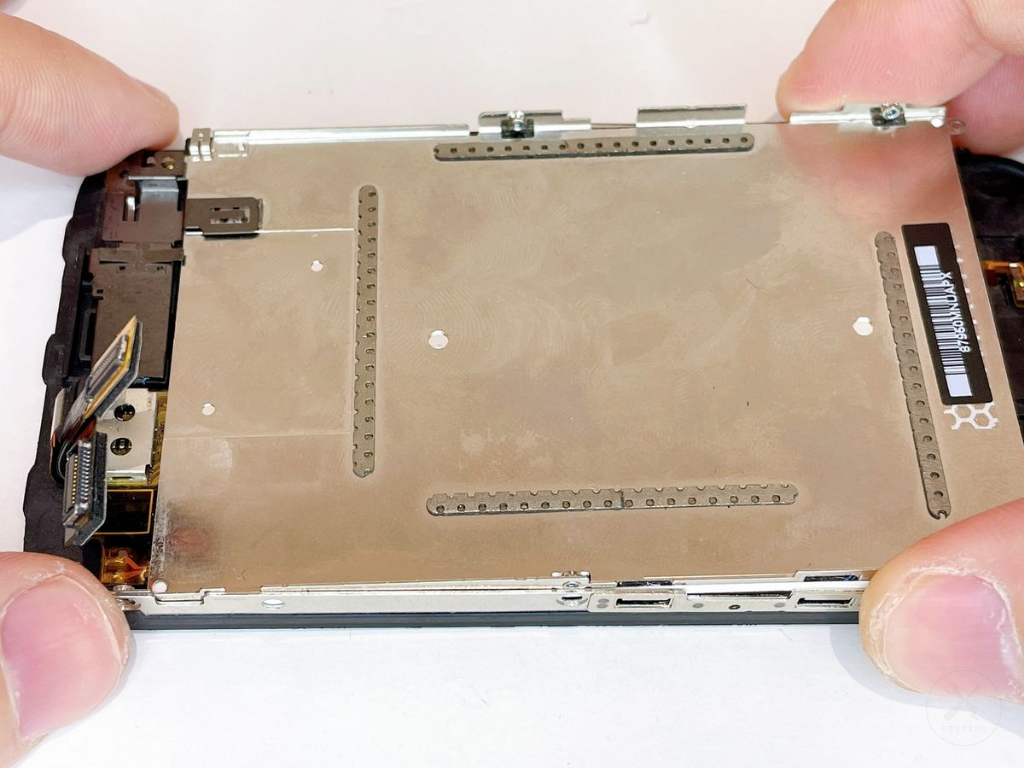

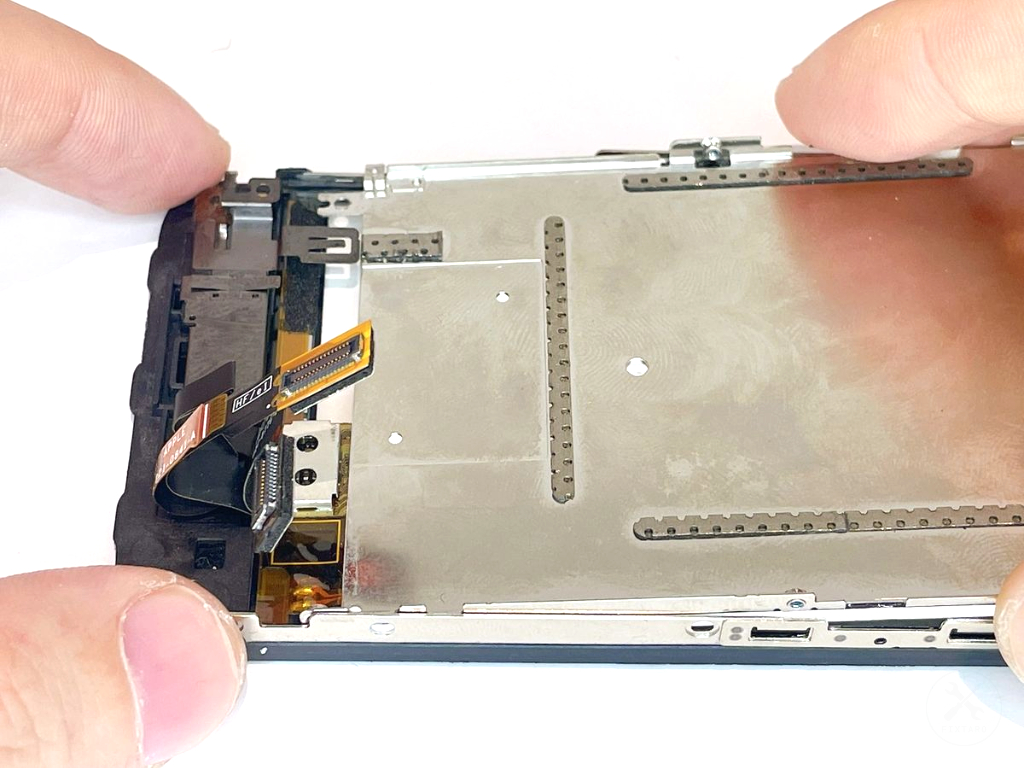

液晶パネルを引き抜いて外します。

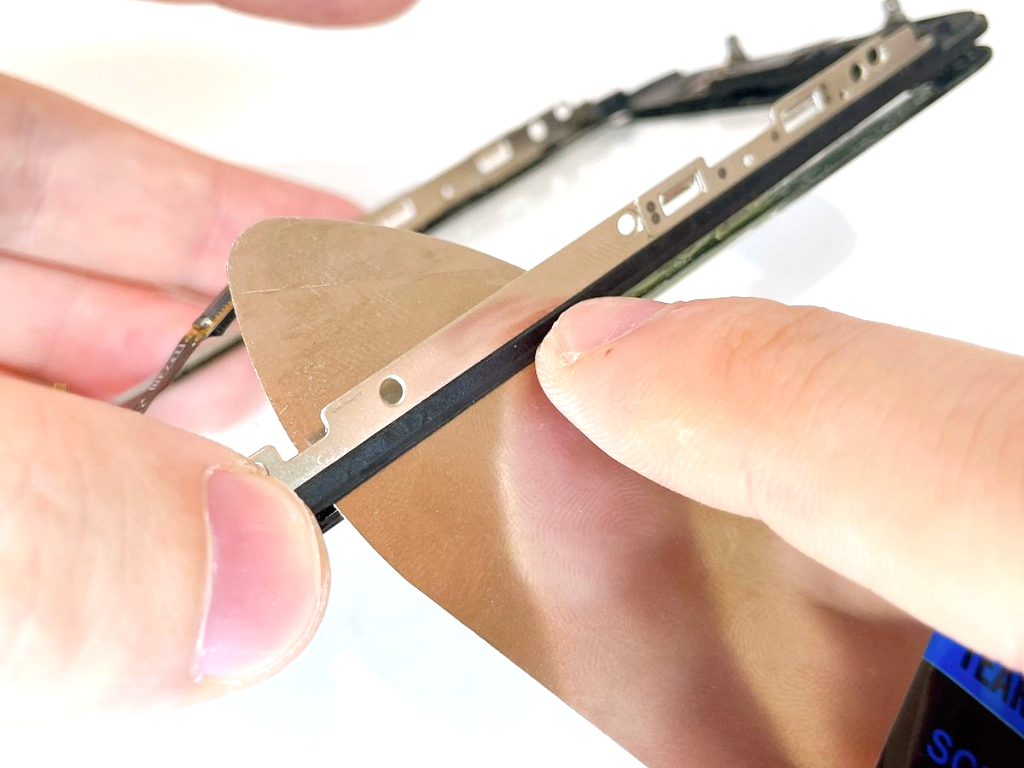

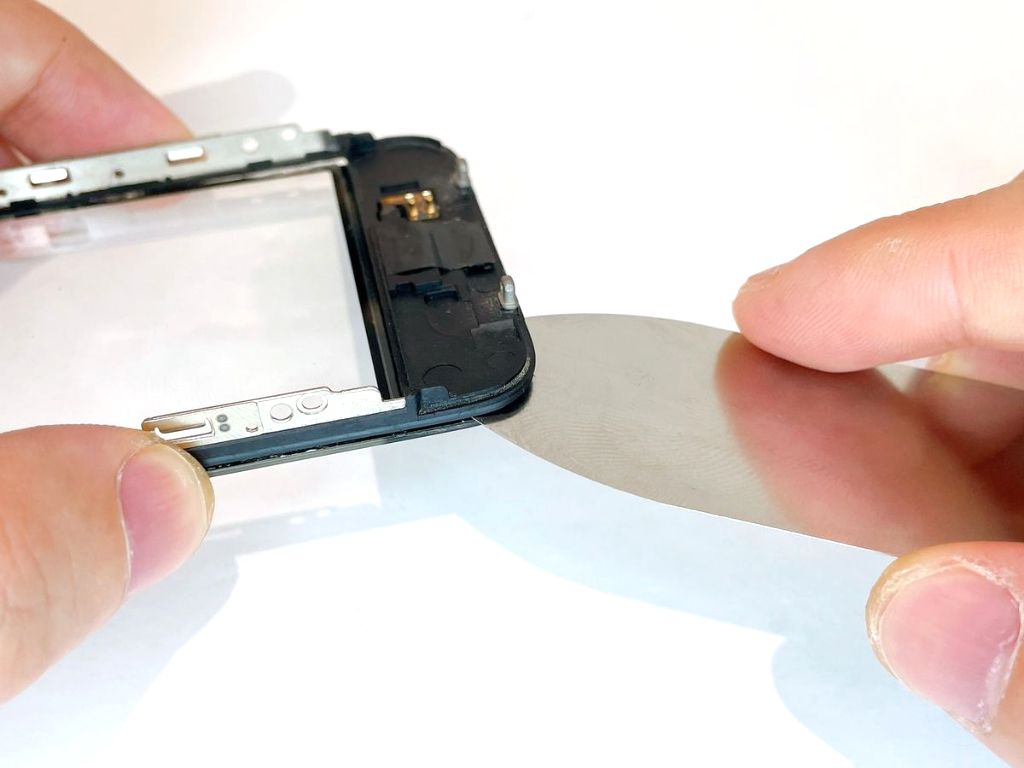

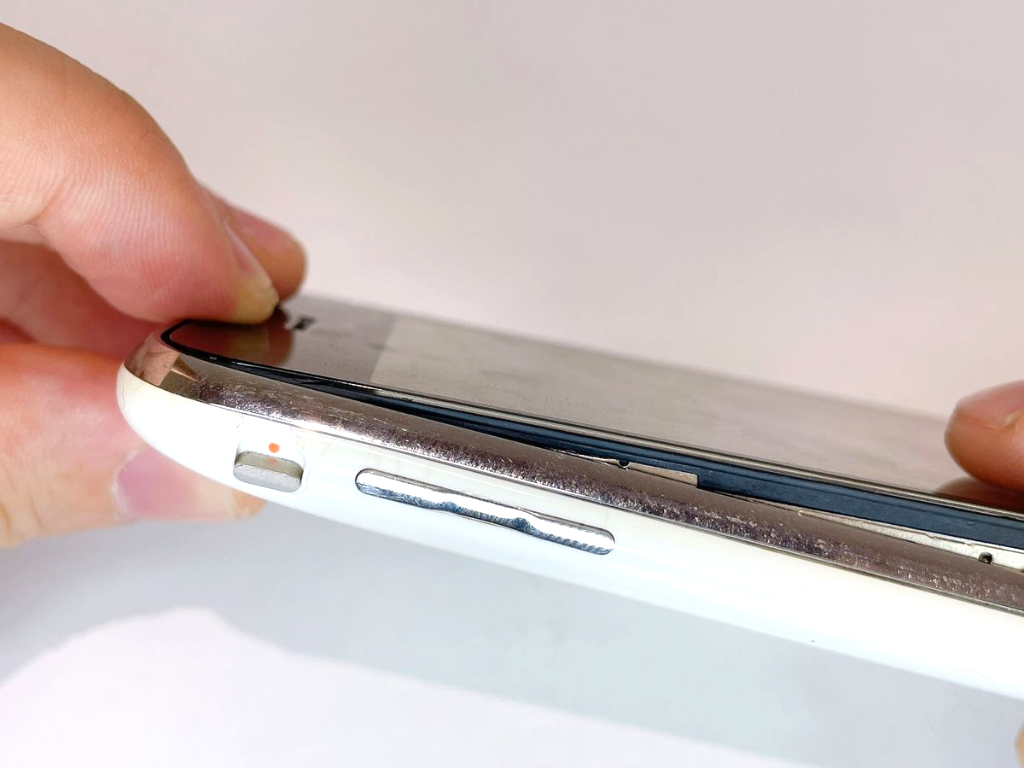

ヒートガンを使用して粘着力を弱めたり、超薄型スチールヘラを差し込んだりし、タッチパネルガラスとフレームの粘着を外します。

強引に剥がそうとするとタッチパネルガラスが割れてしまうリスクがあります。

超薄型スチールヘラを使用する場合、フレームの黒部分が剥がれてしまうことがあります。もし剥がれた場合、黒のネームペンでなぞれば目立たなくなります。慎重に作業しましょう。

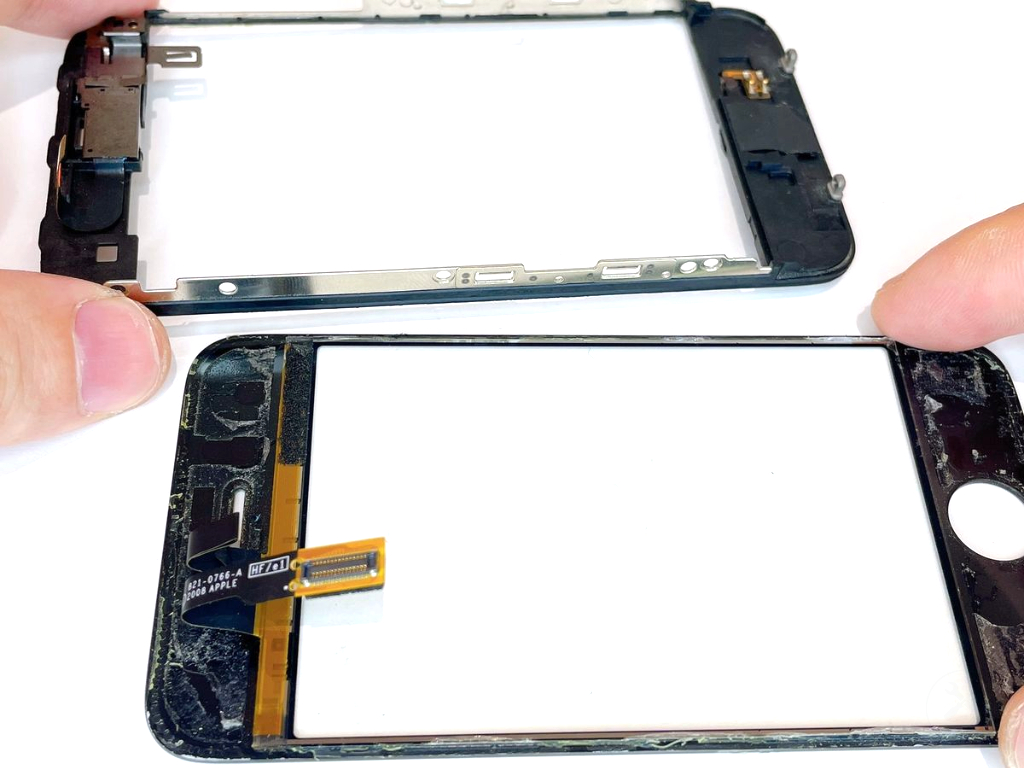

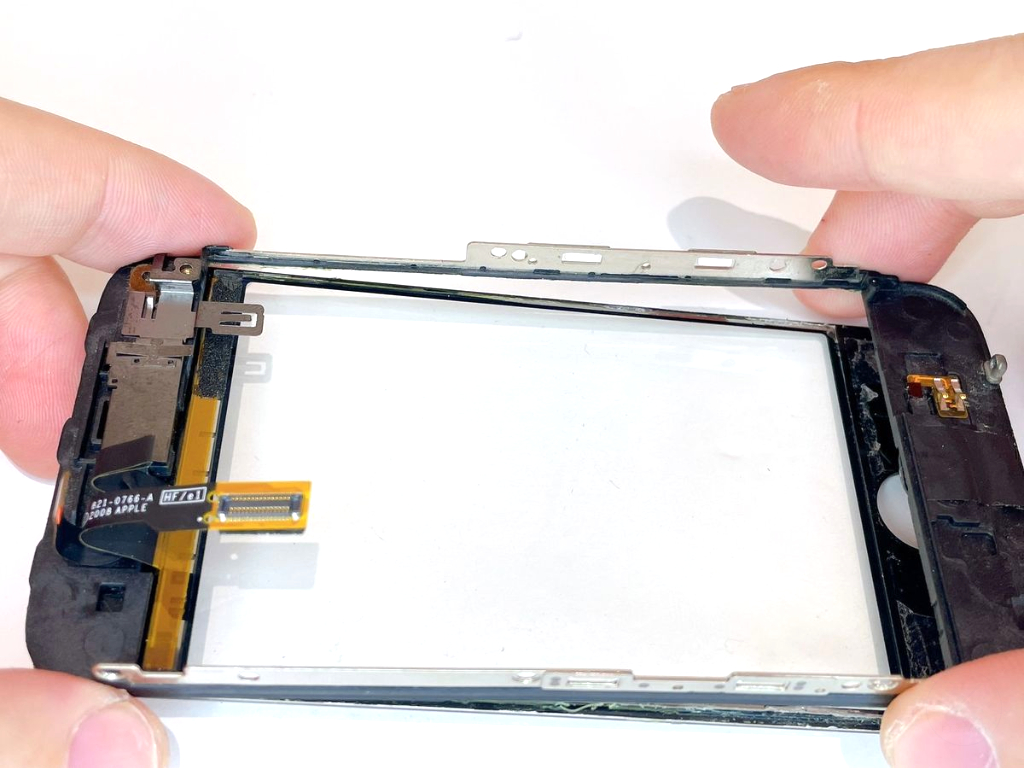

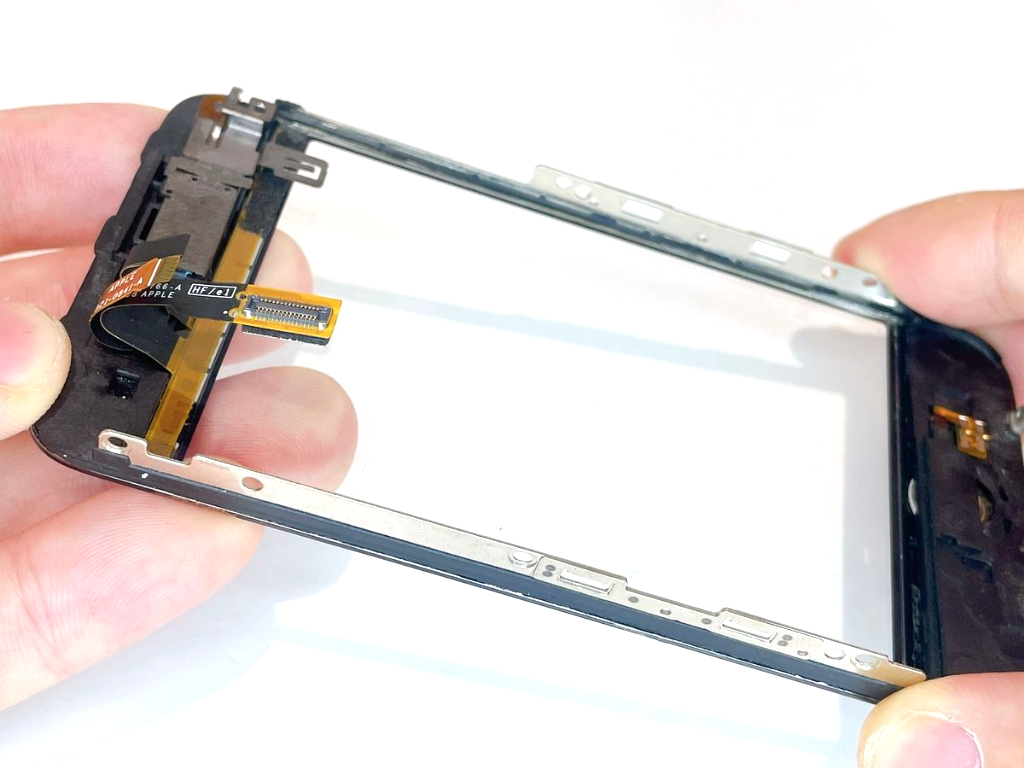

タッチパネルガラスとフレームを外します。

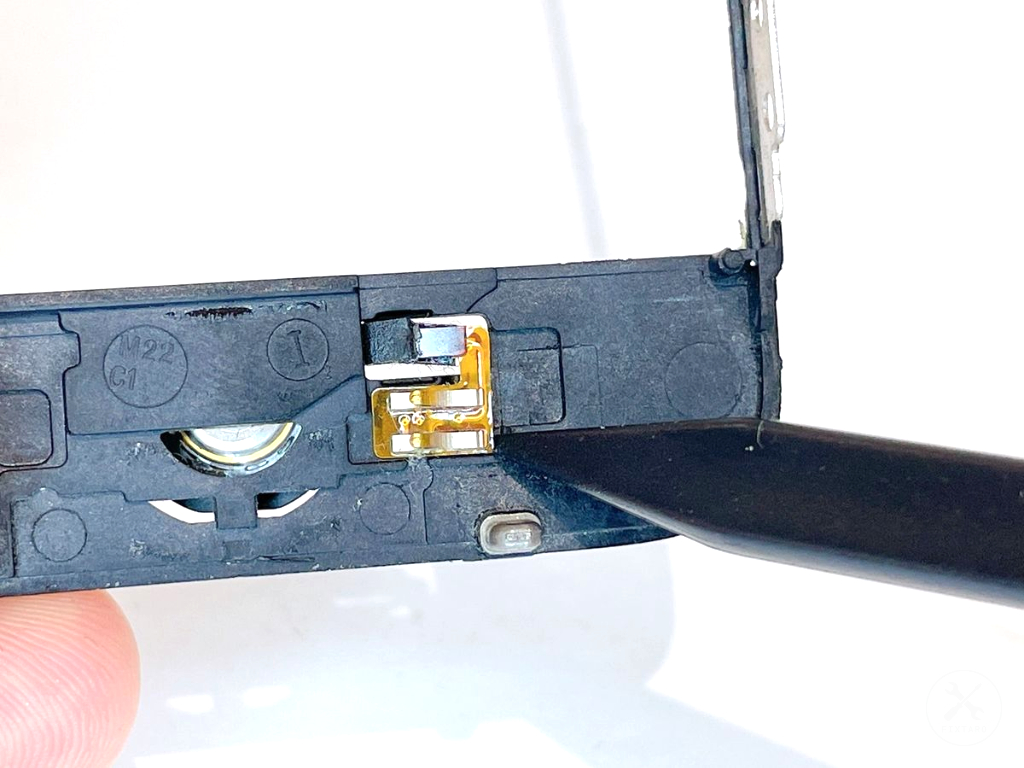

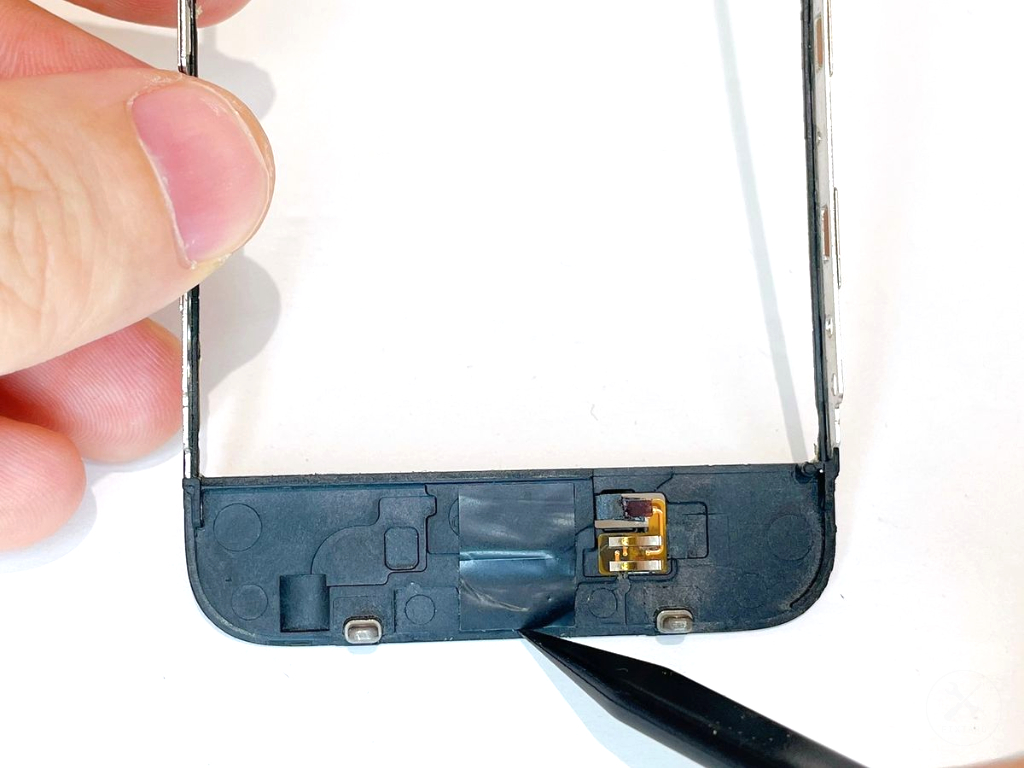

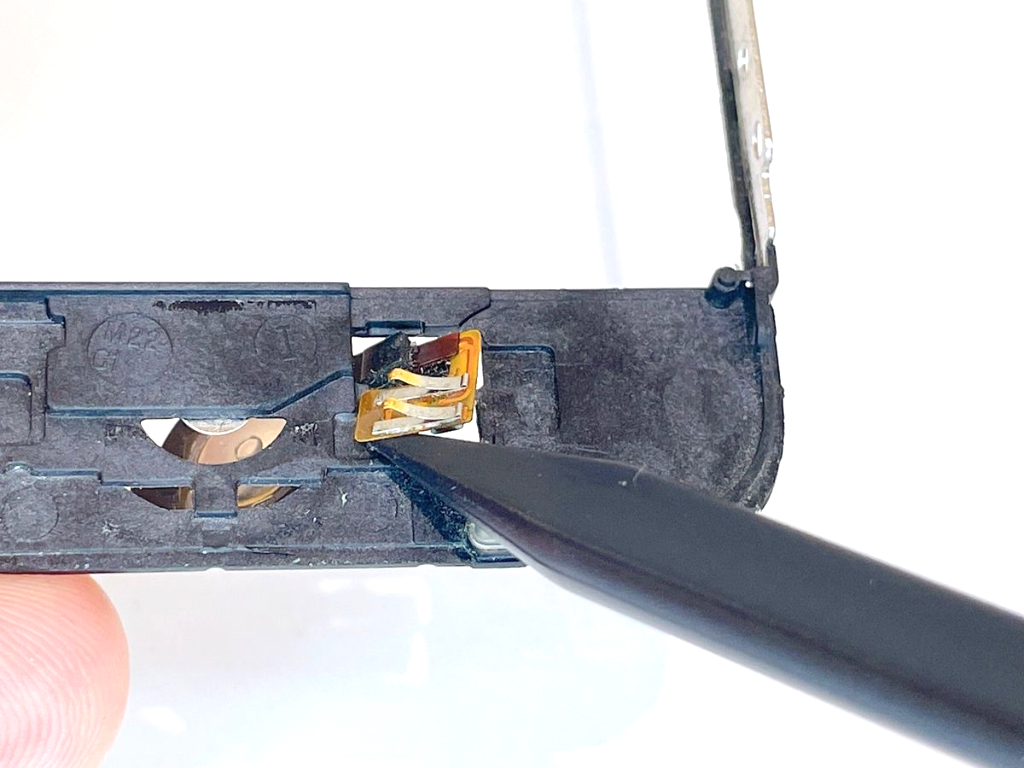

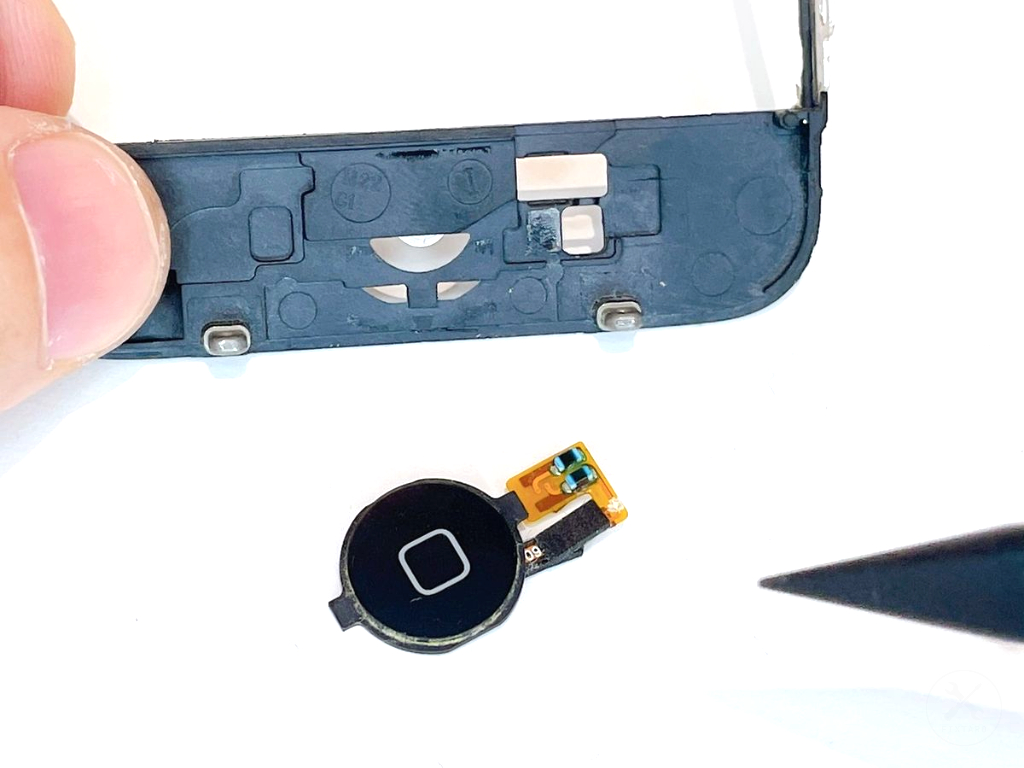

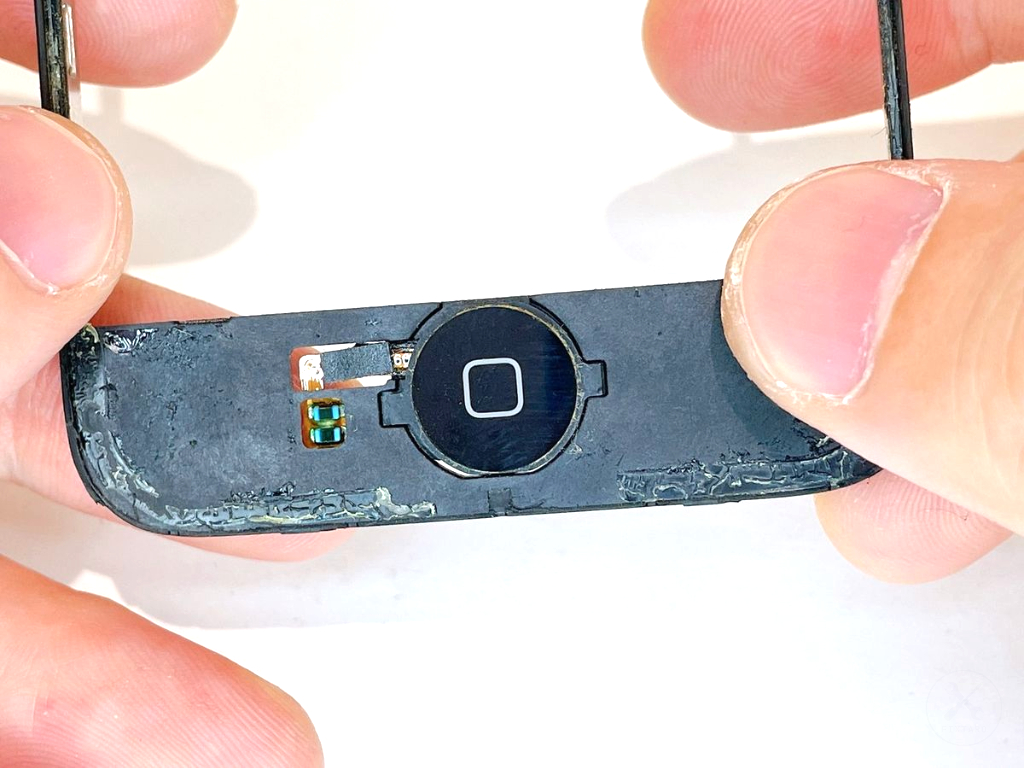

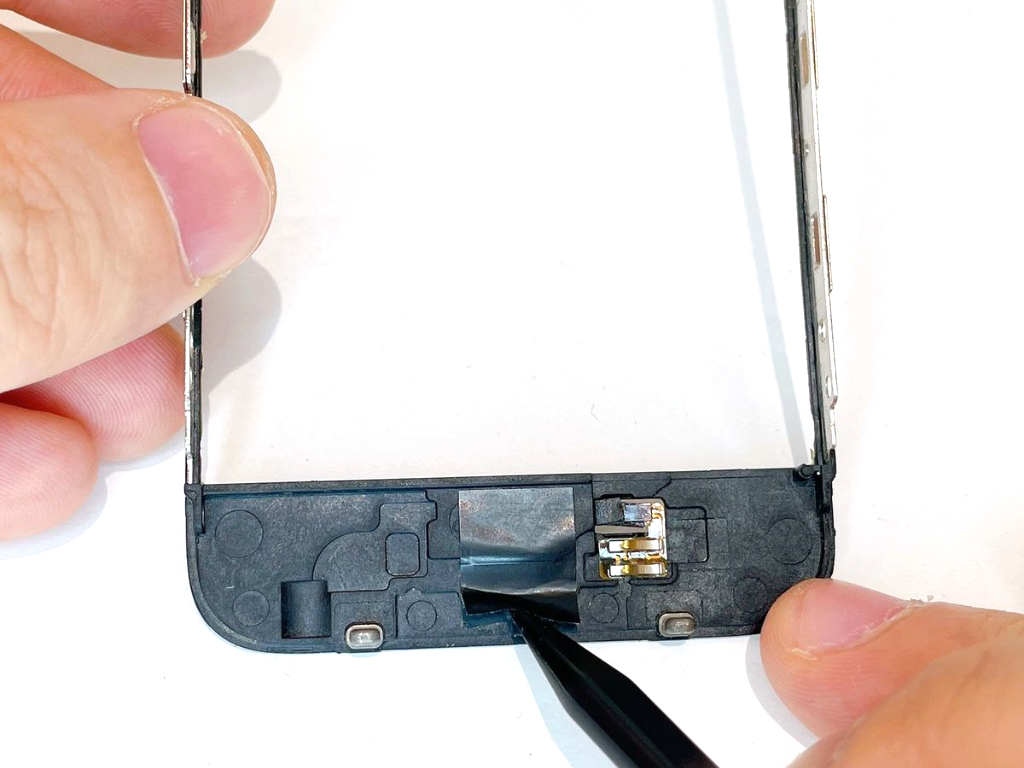

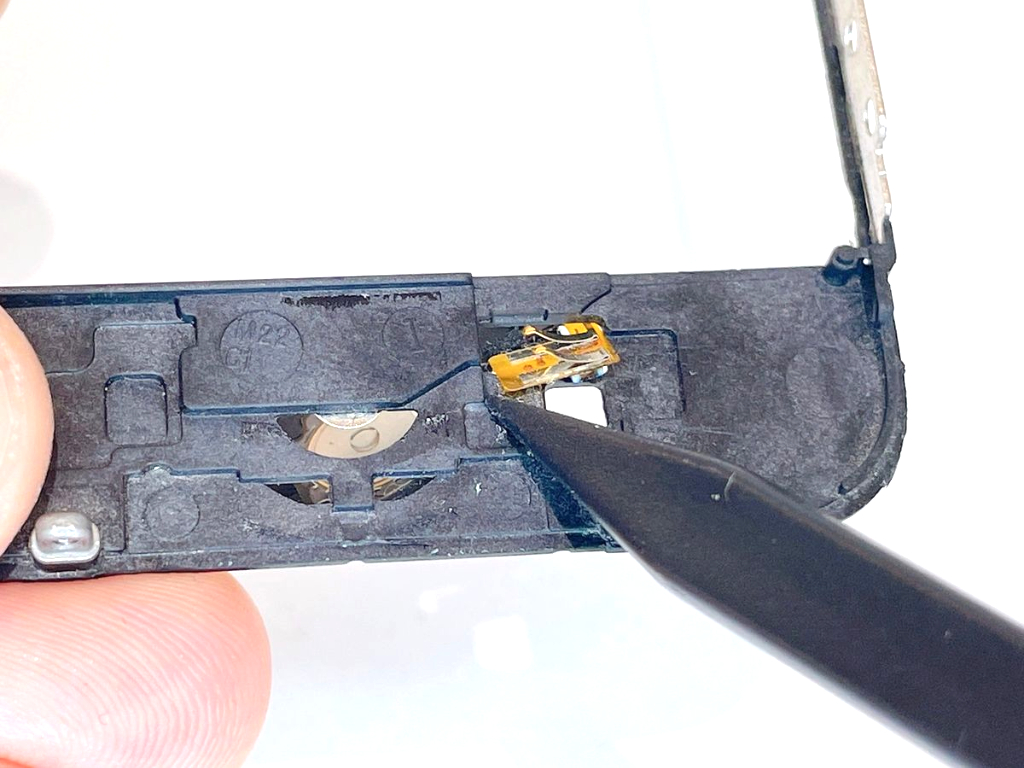

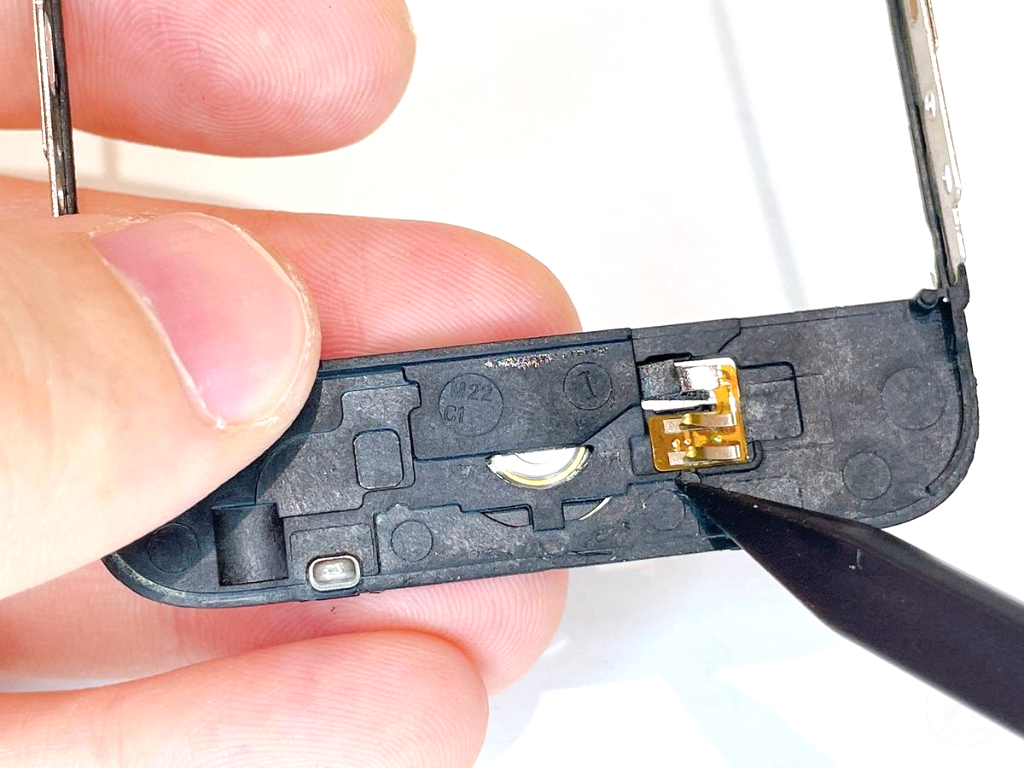

フレーム裏からホームボタンをプラスチックヘラで外します。

金属部分に接着剤が少量ついている場合があります。iPhone3GSは古い端末のためか接着効果が弱く、簡単に外れます。

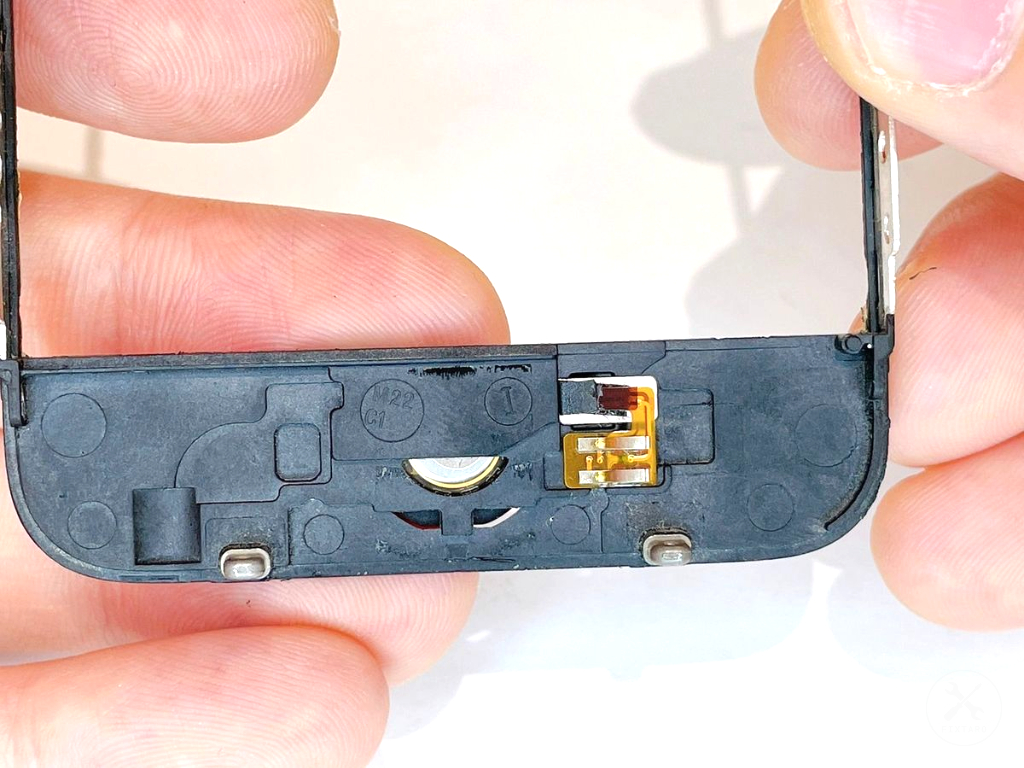

ホームボタン裏にあるシールは剥がさなくてもホームボタンは外れます。

1度剥がしてしまうと粘着力が弱すぎるため再度貼り直せません。

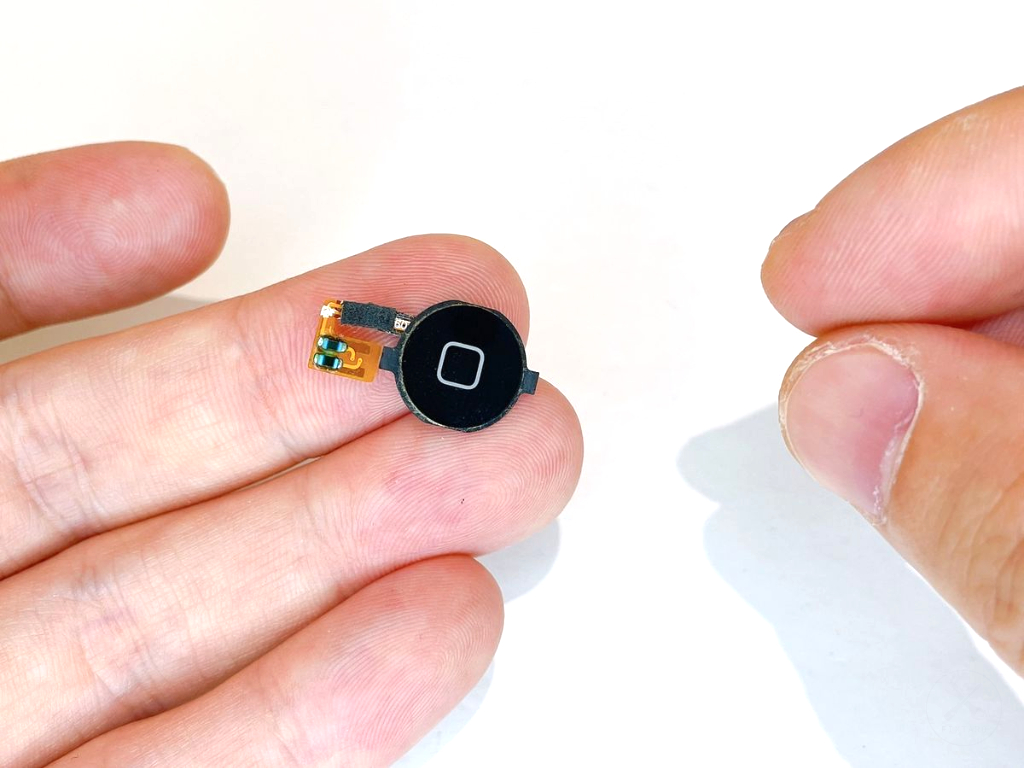

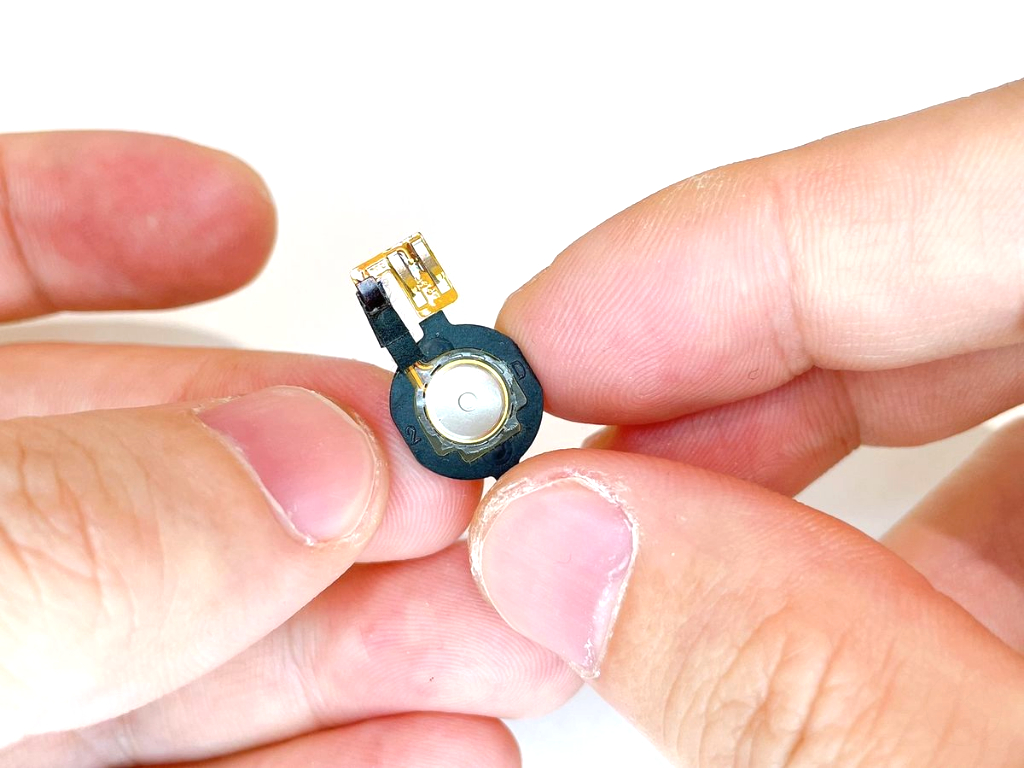

交換するホームボタンを用意します。

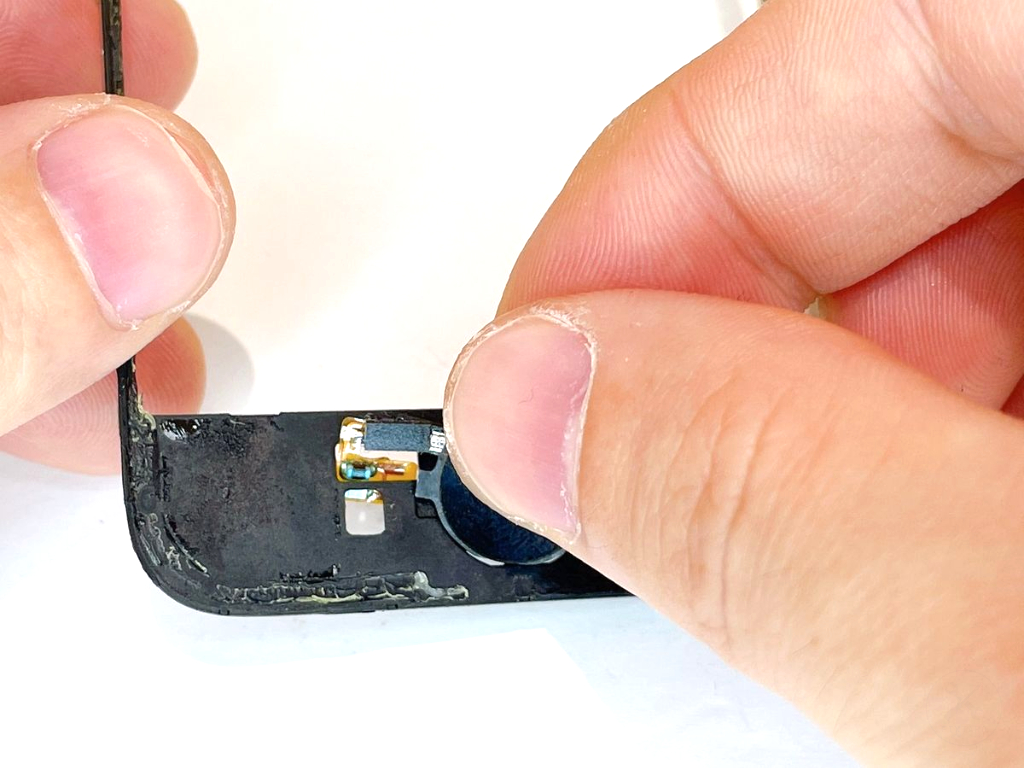

フレーム表からホームボタンの金属部分を差し込むようにして装着します。

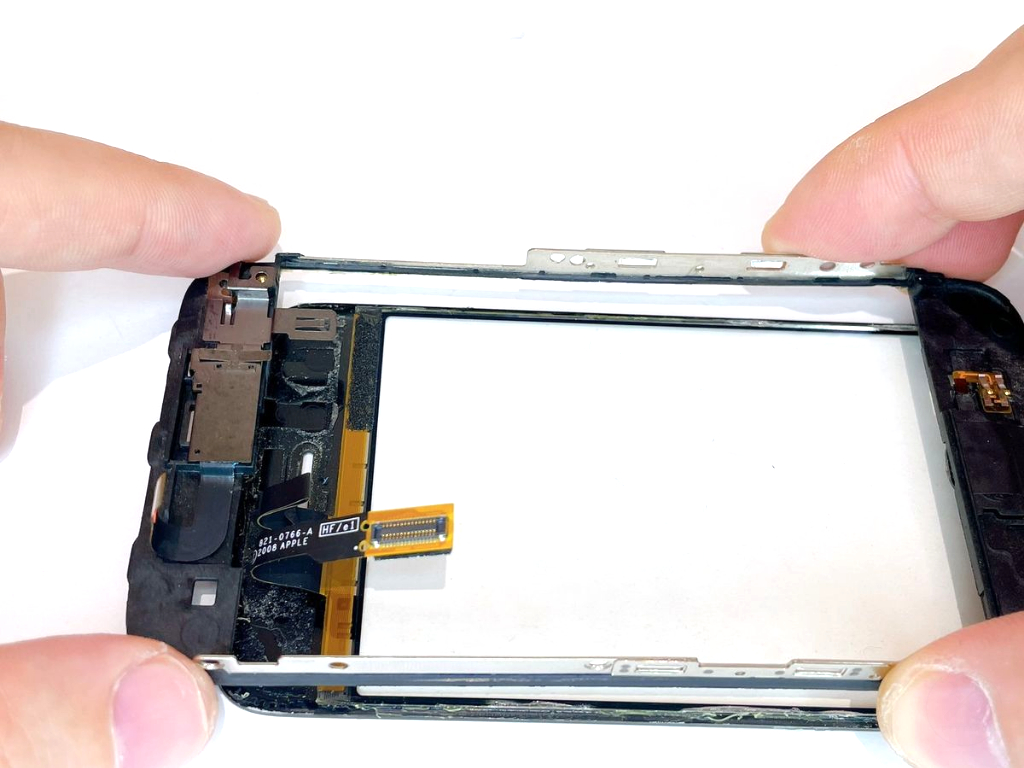

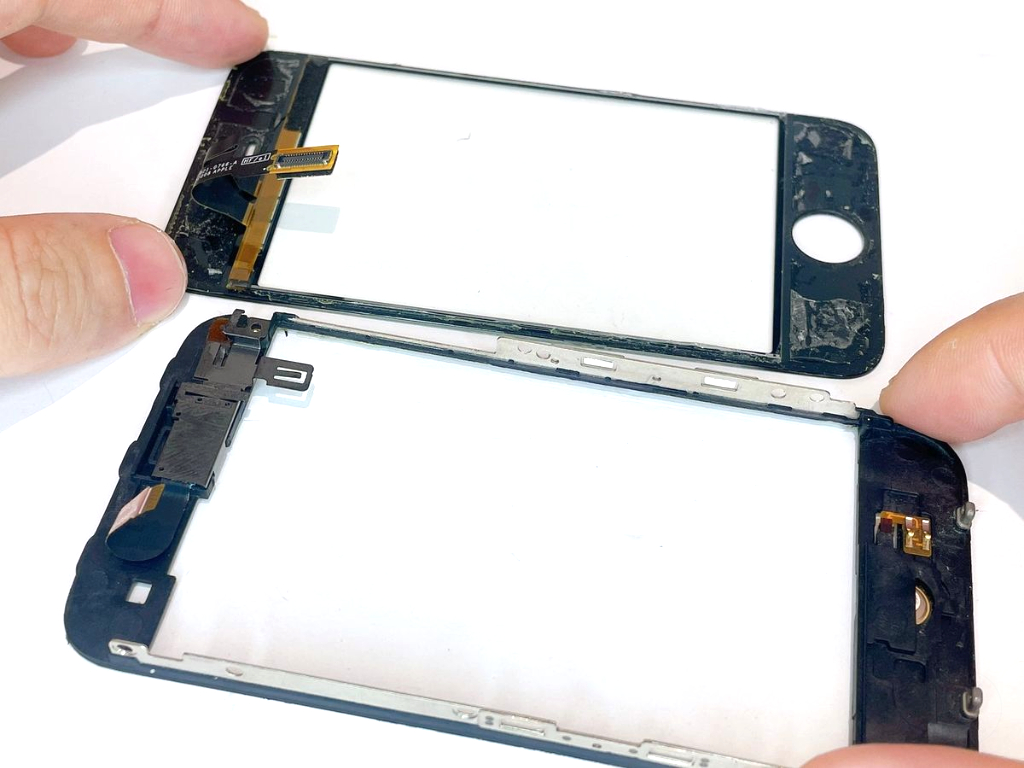

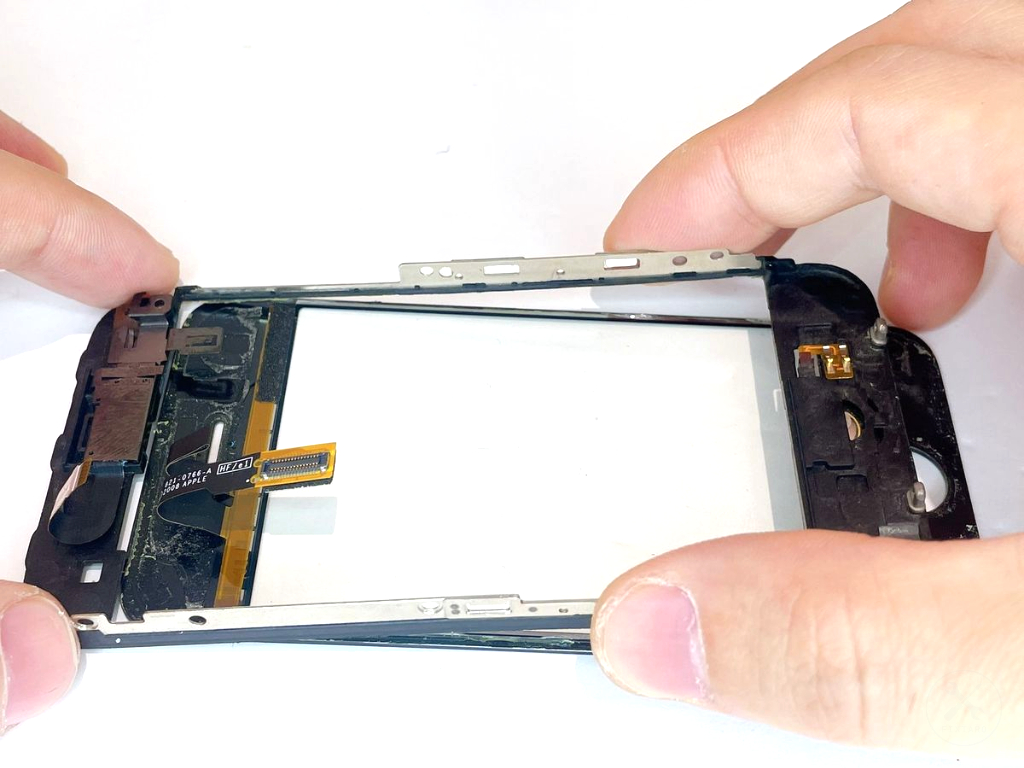

タッチパネル（ガラス）とフレームを装着します。

タッチパネル（ガラス）とフレームの間に隙間ができやすいので気をつけましょう。

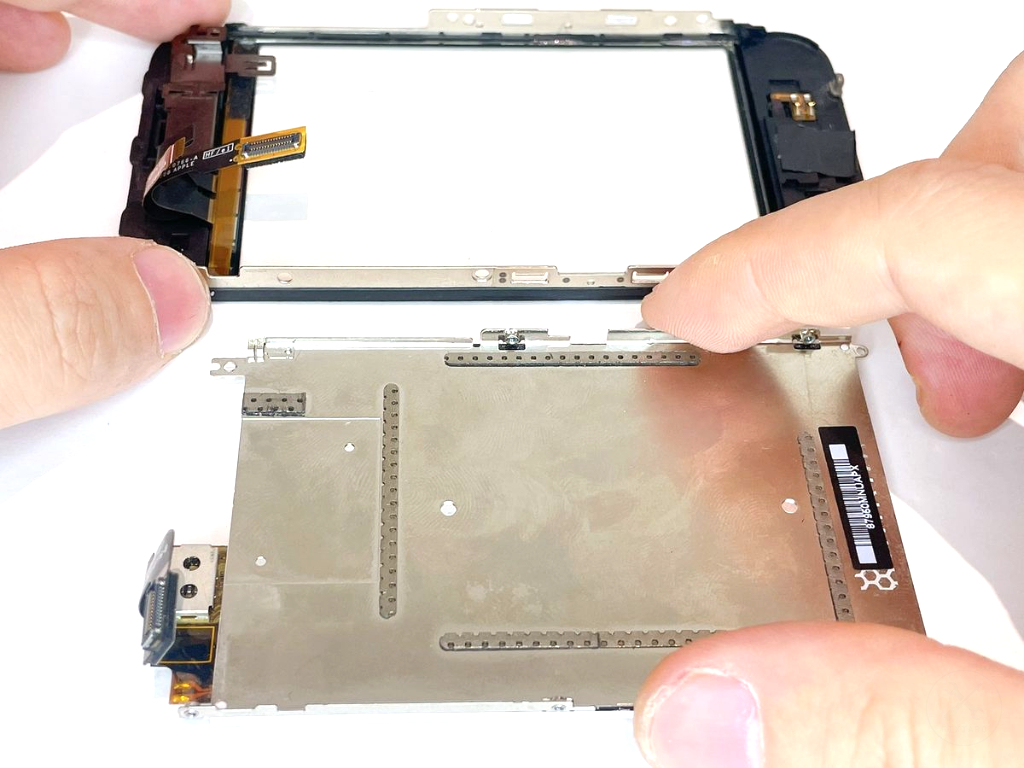

タッチパネル（ガラス）と液晶パネルを装着します。

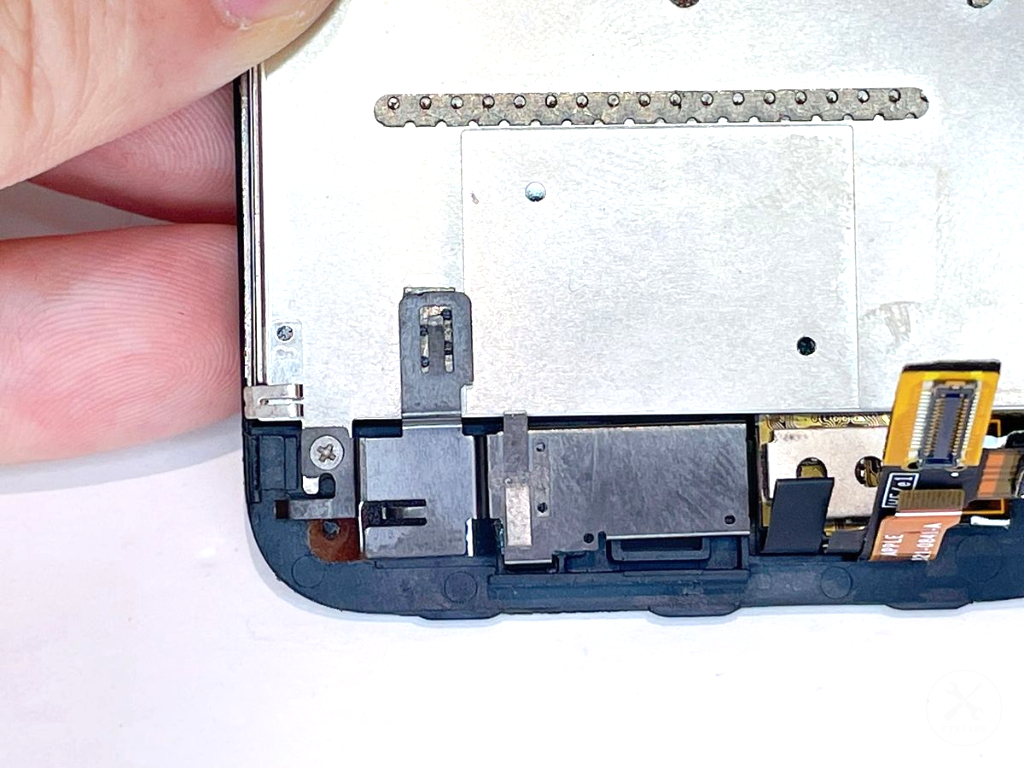

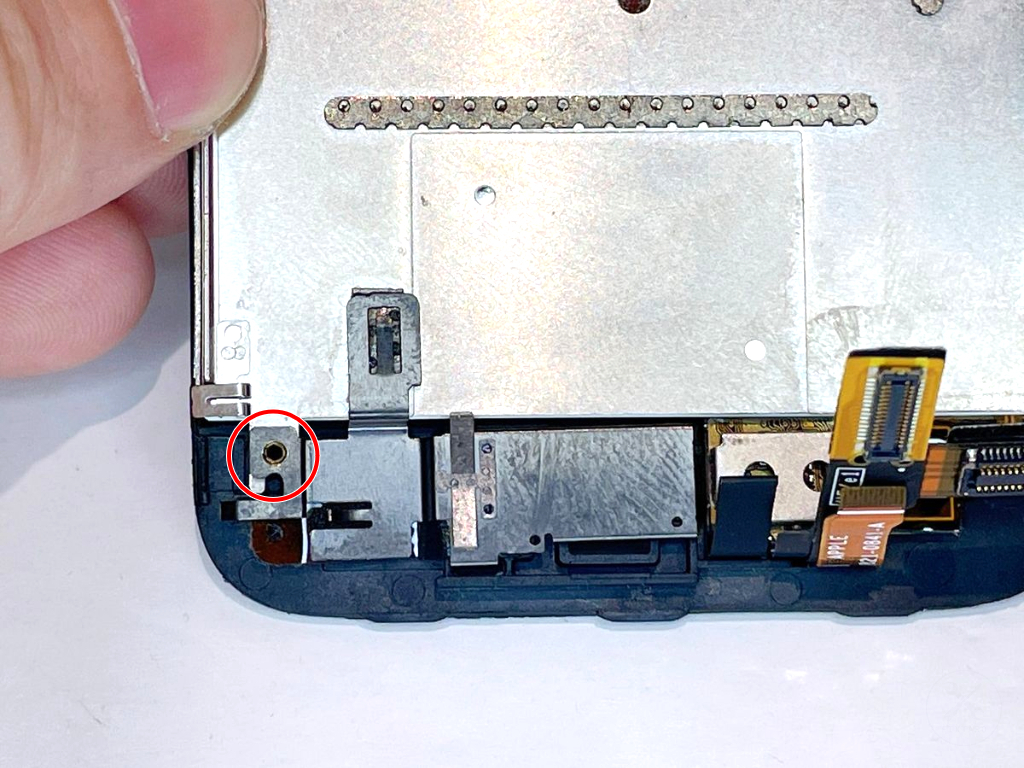

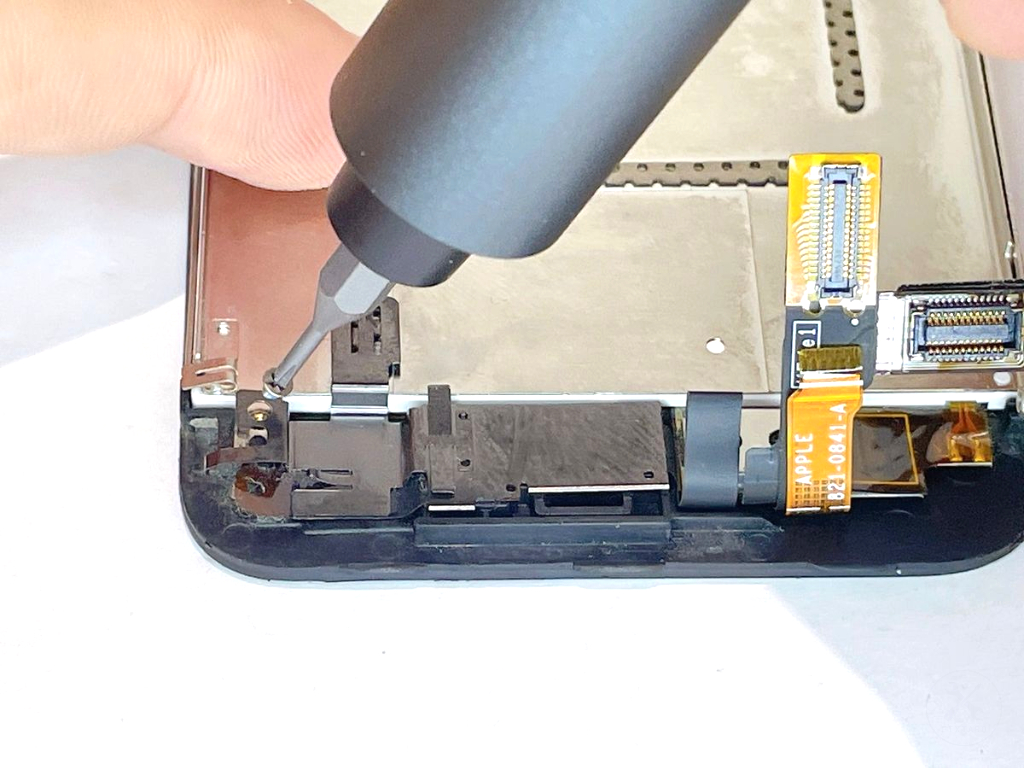

フロントパネル裏にネジ×1を装着します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

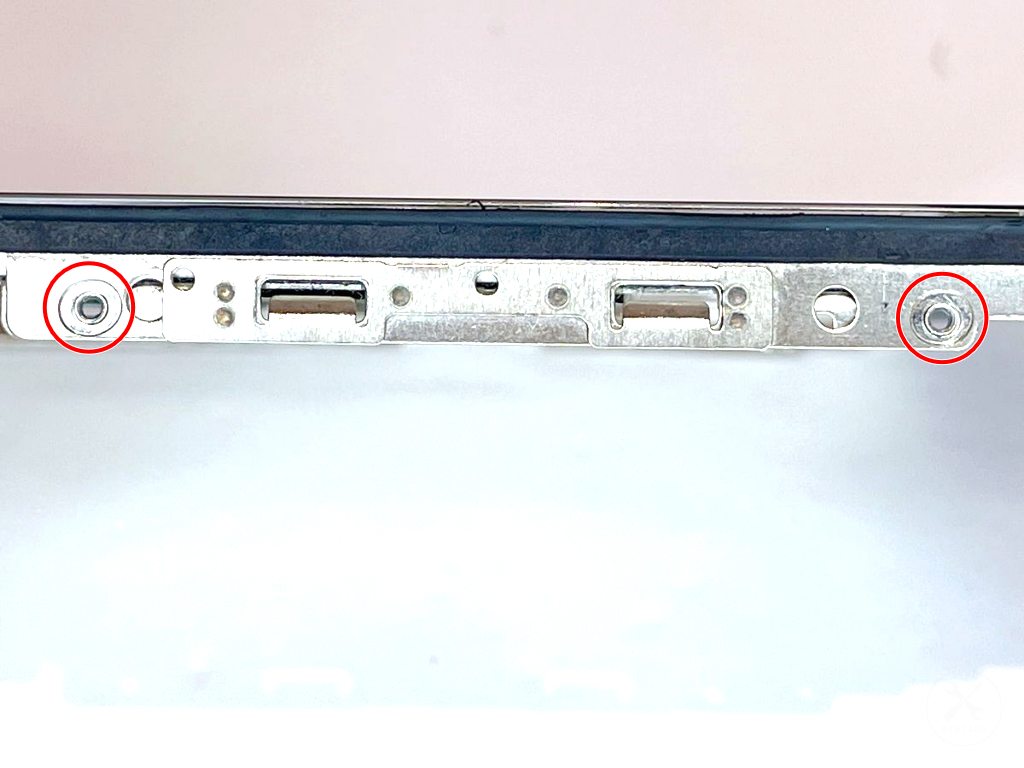

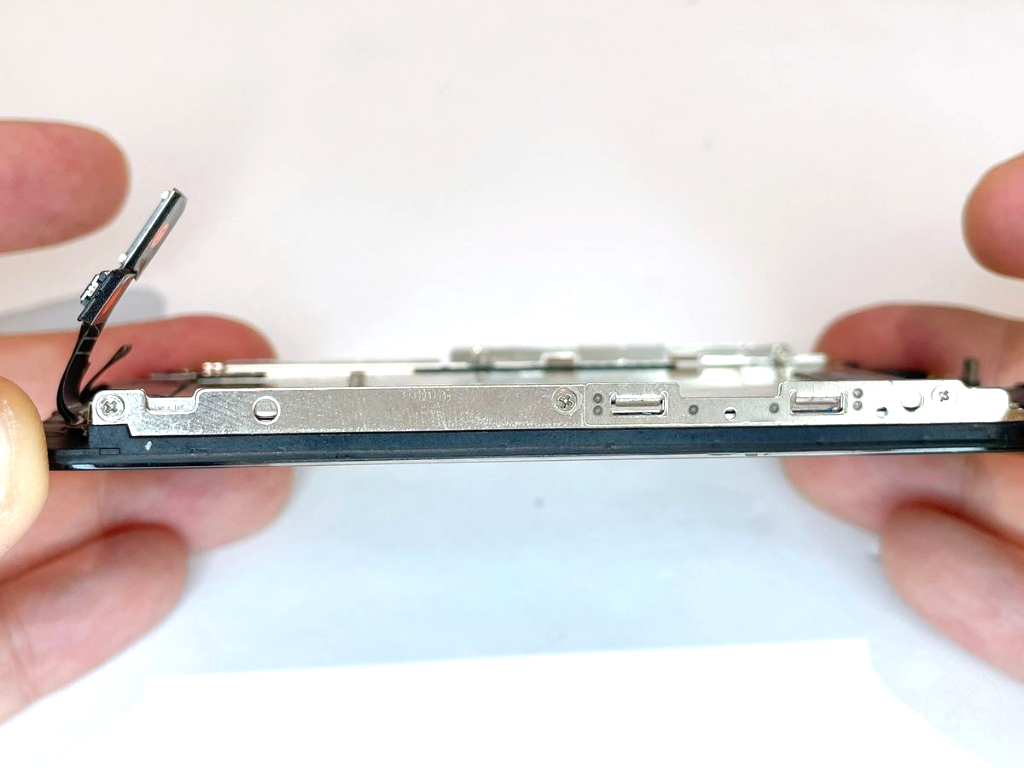

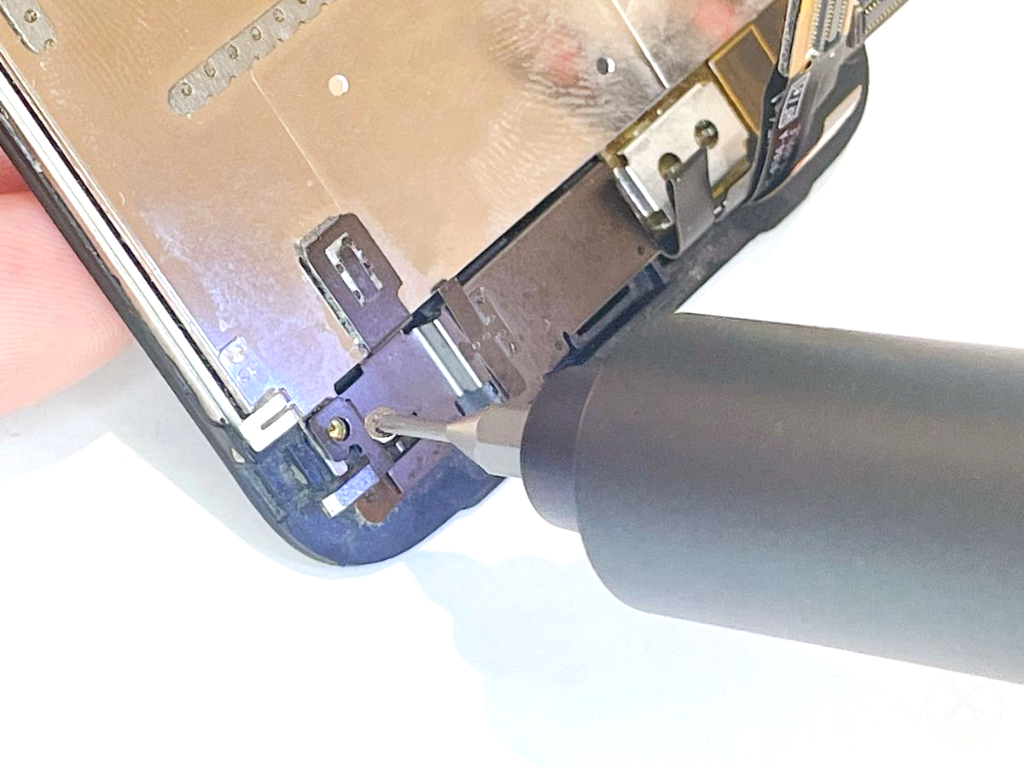

フロントパネルの左側面にネジ×2を装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

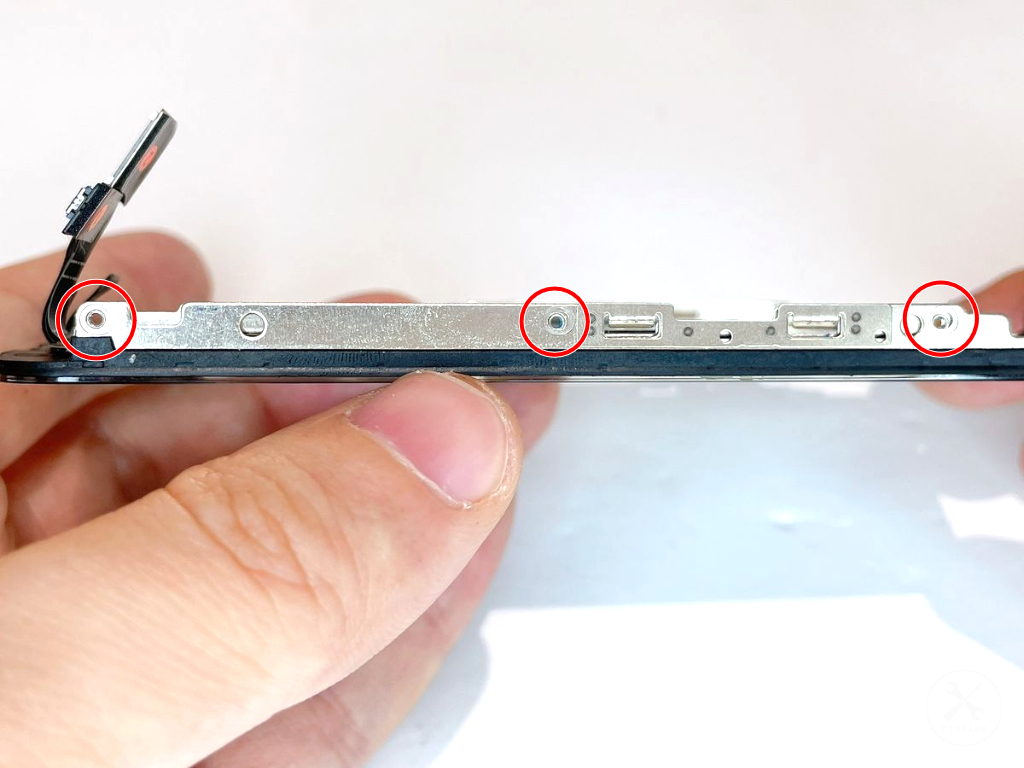

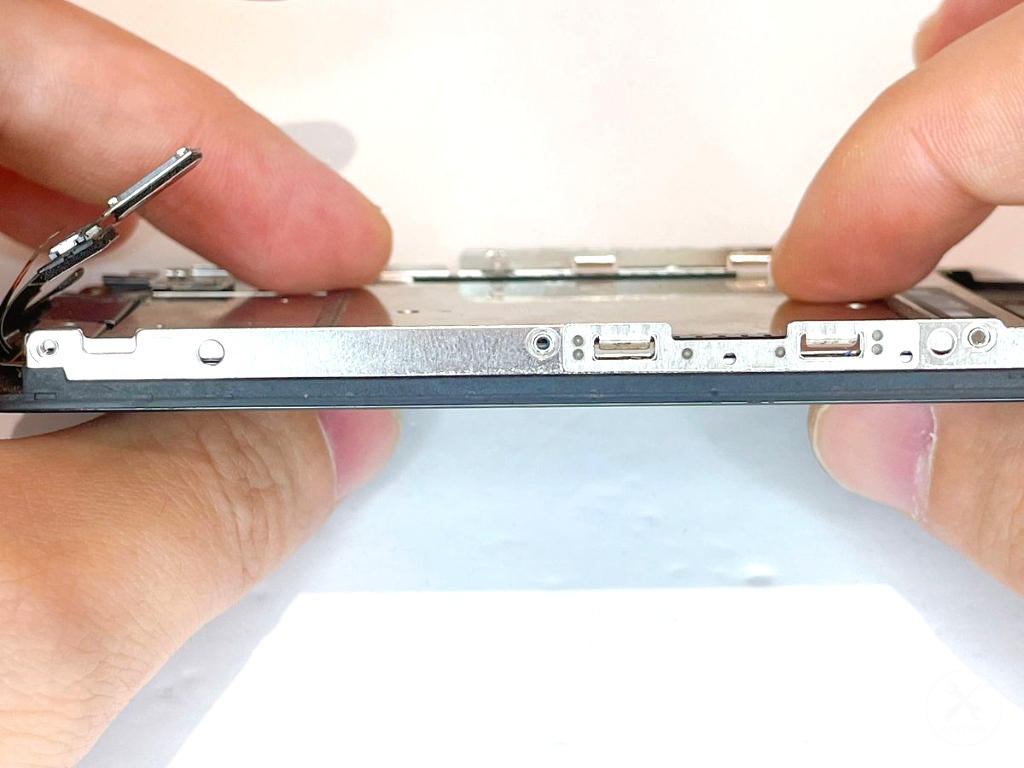

フロントパネルの右側面にネジ×3を装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

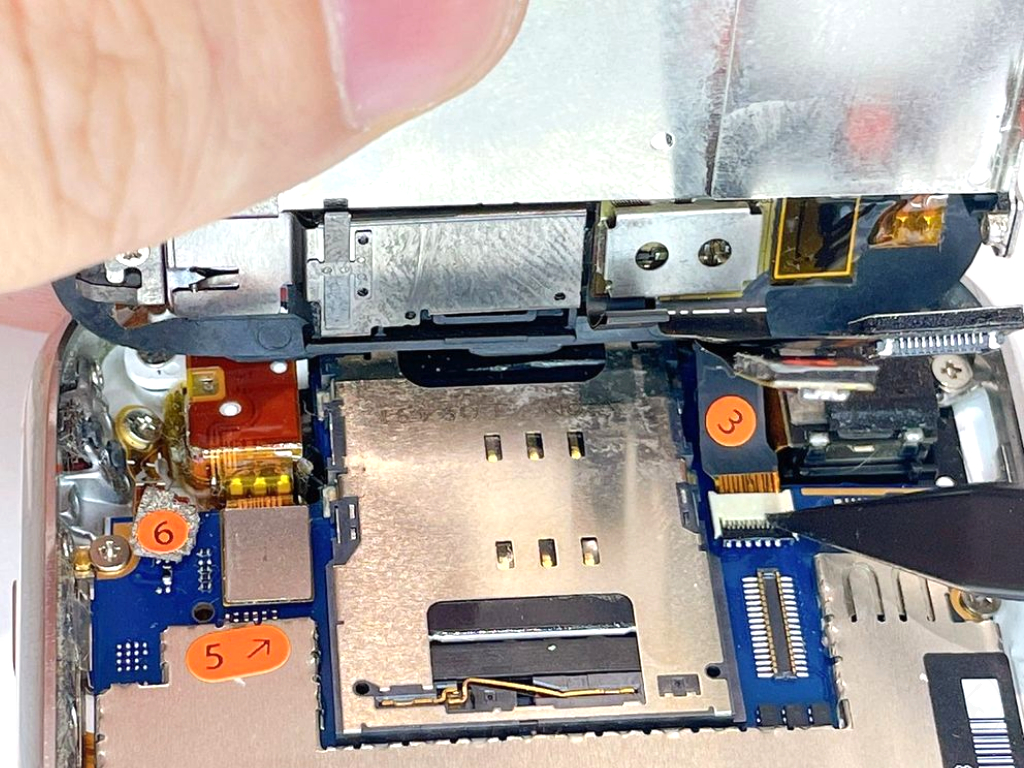

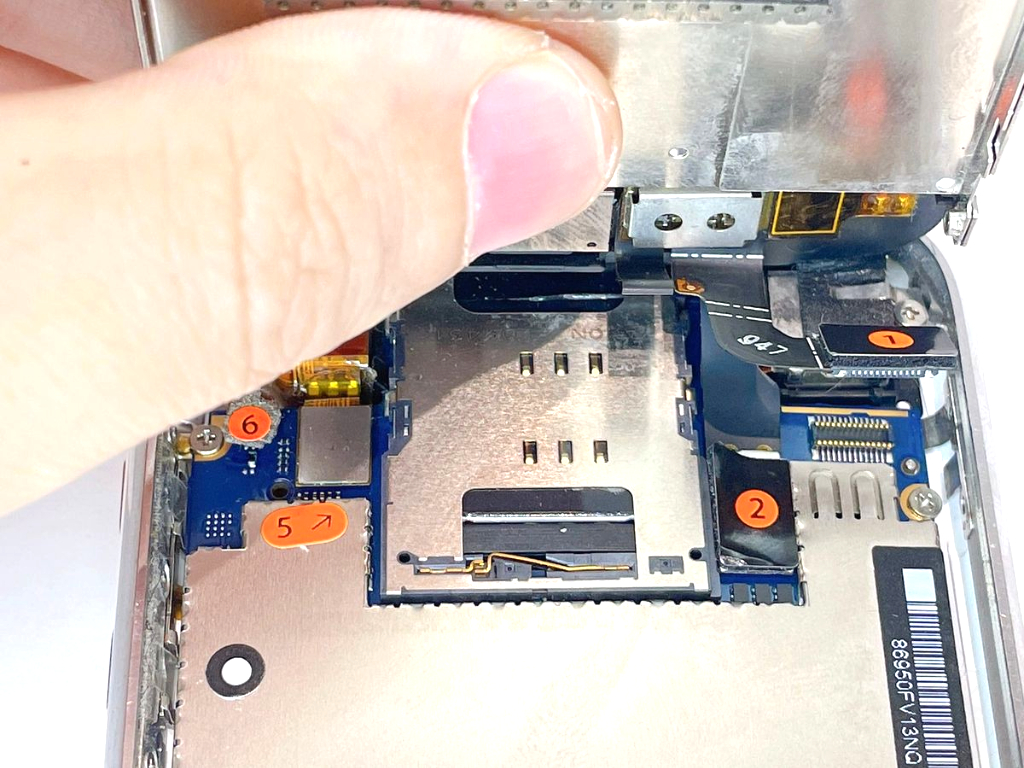

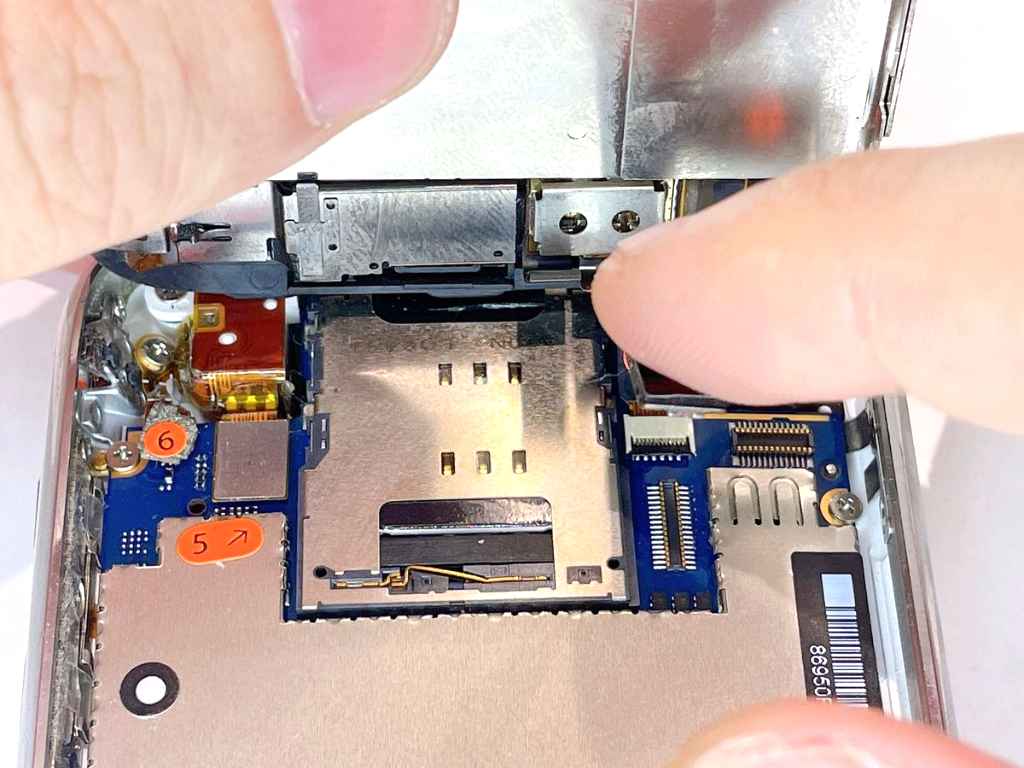

①3番コネクタの黒レバーを上に上げます。

②3番コネクタを接続します。

③3番コネクタの黒レバーを下に下げて固定します。

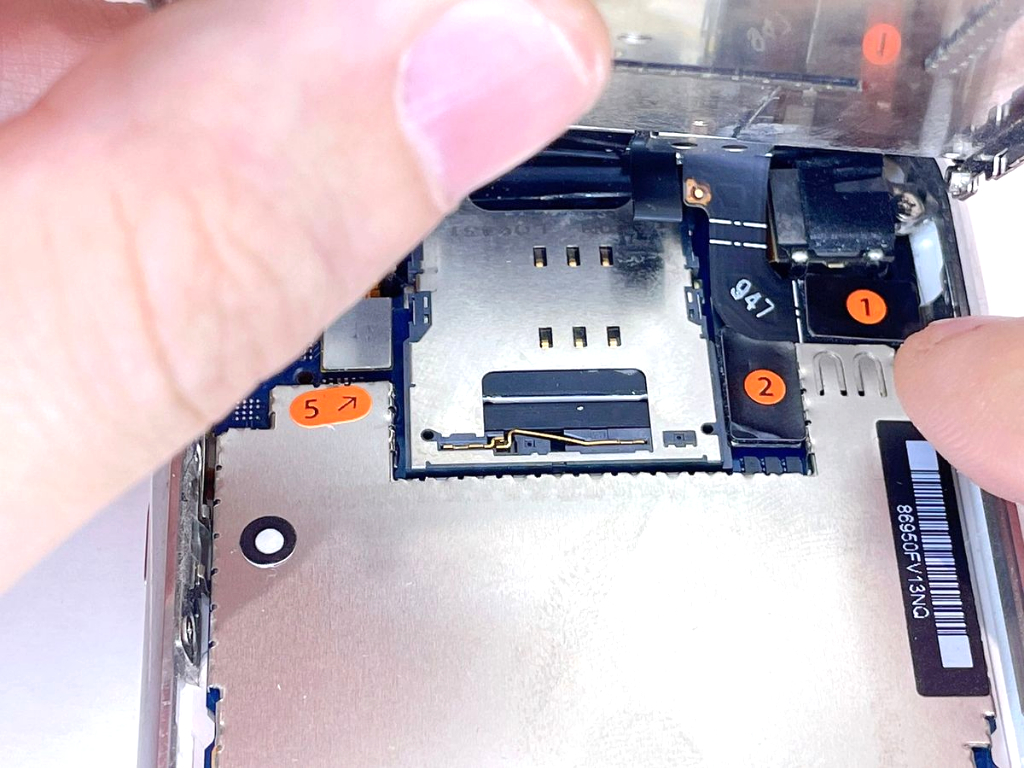

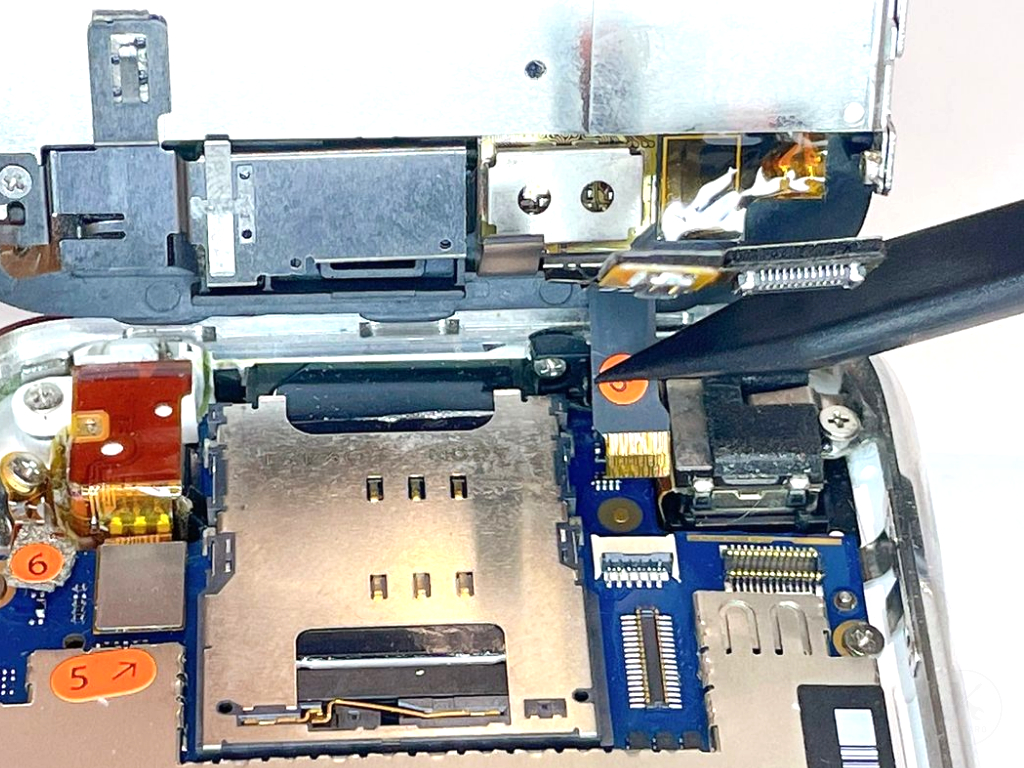

2番コネクタを接続します。

1番コネクタを接続します。

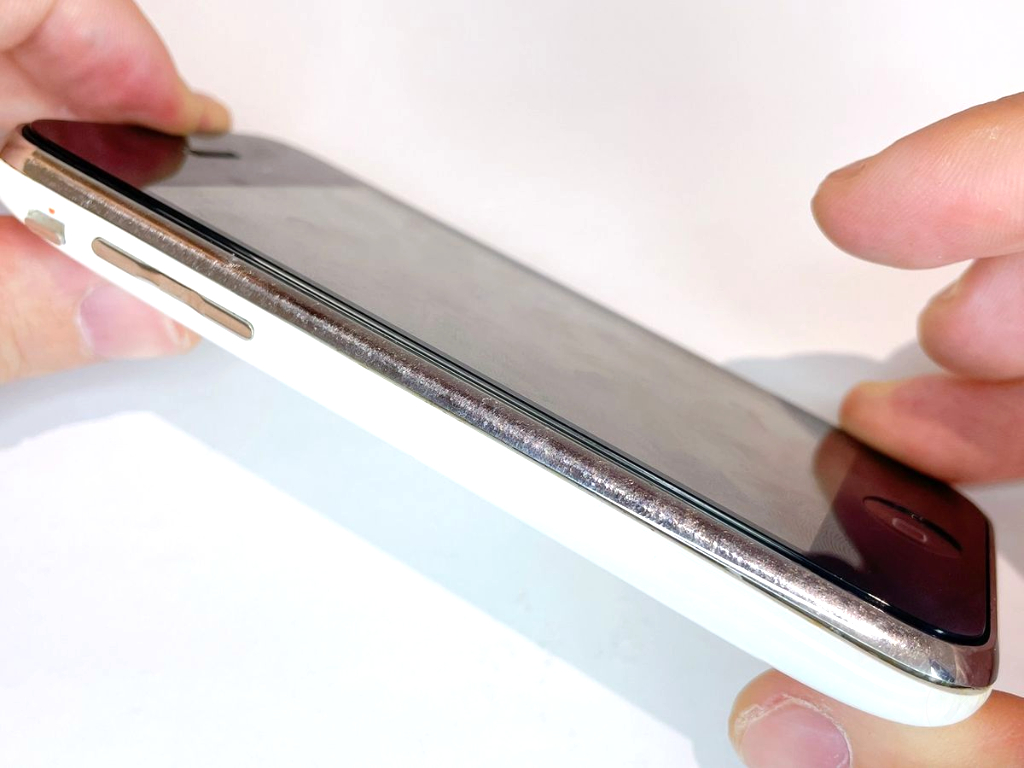

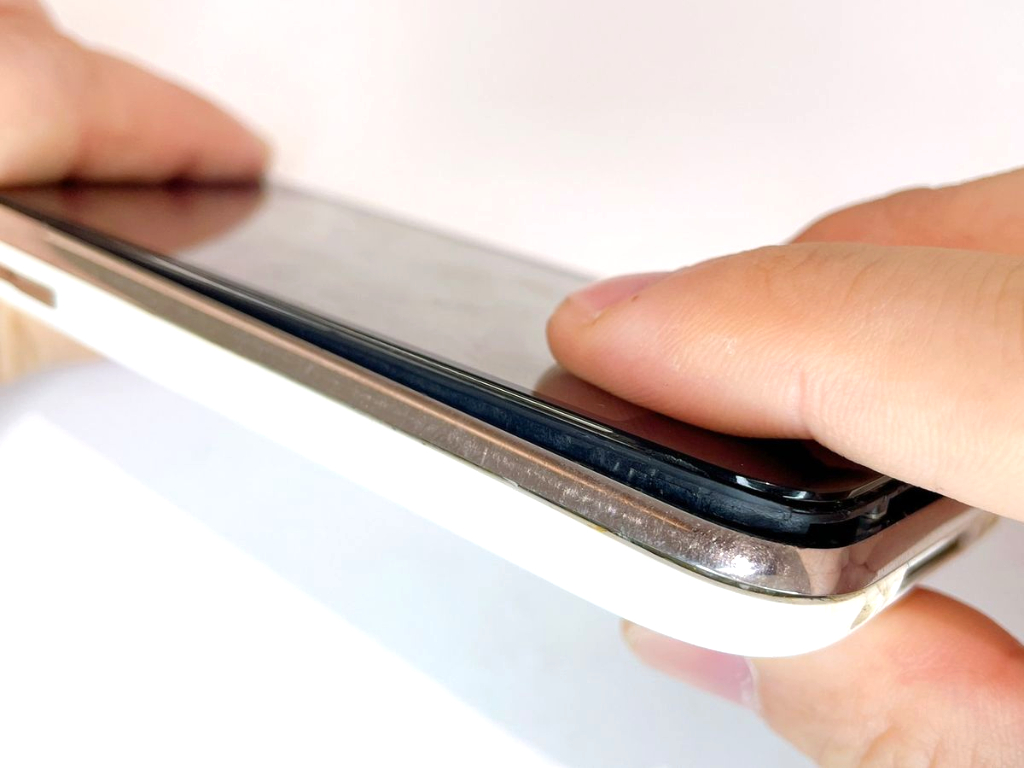

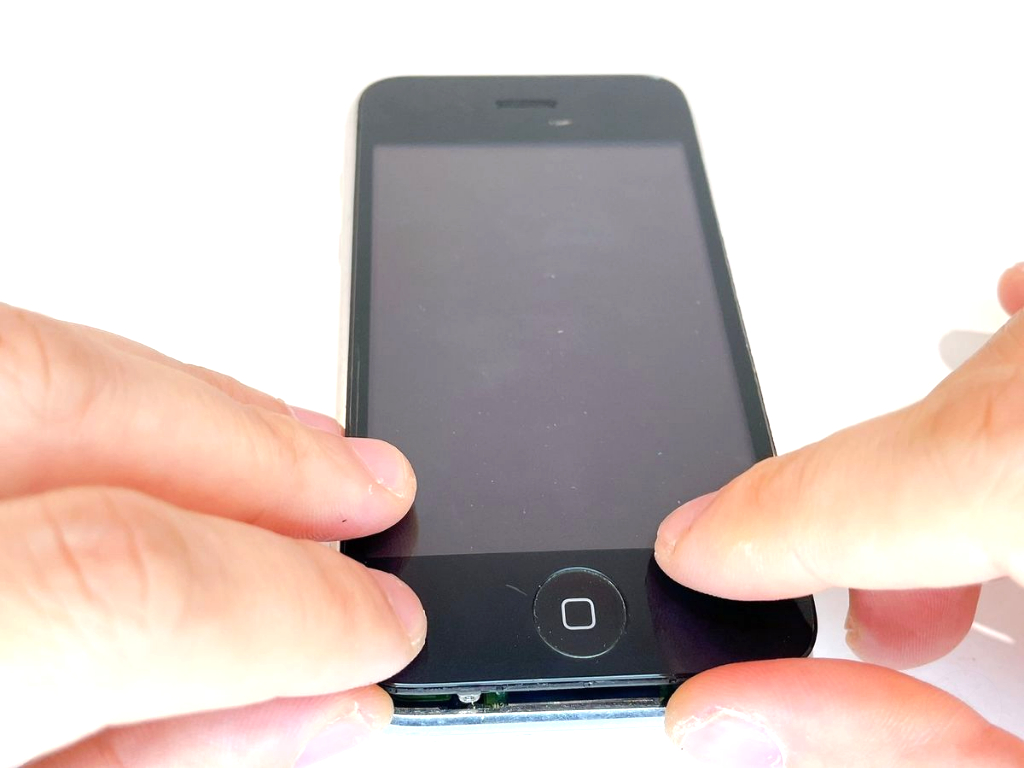

フロントパネルを基板側に押し込んで装着します。

必ず上部から装着しましょう。下部から装着すると上部の爪が引っかかり装着できません。

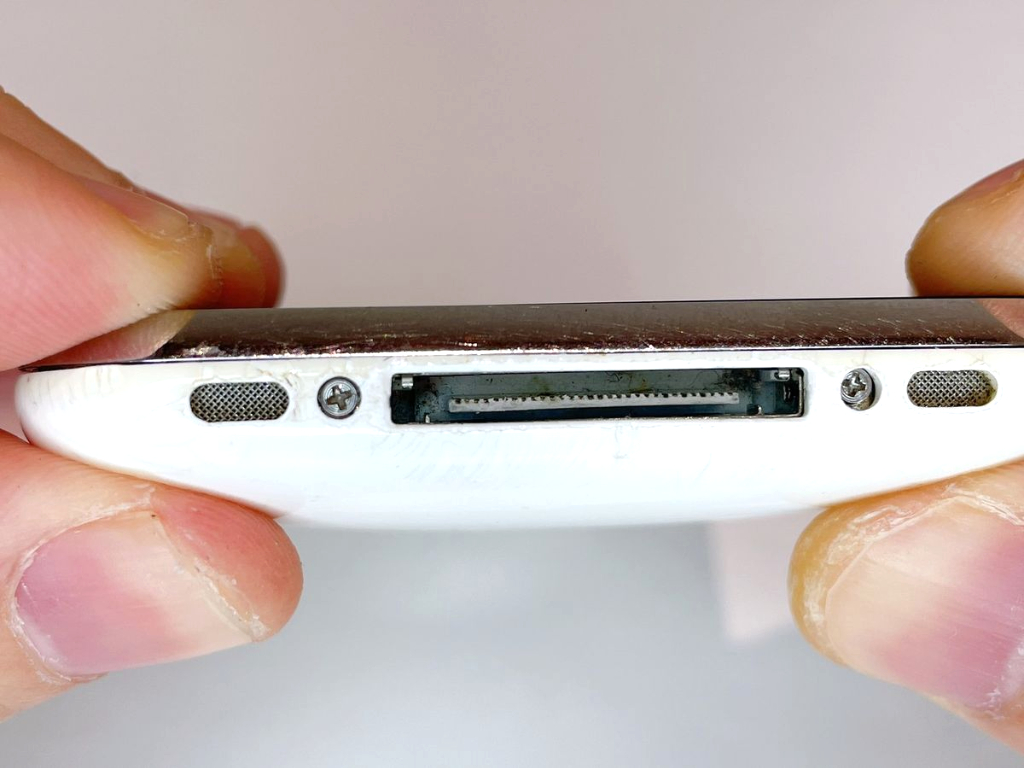

ケース底にネジ×2を装着します。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm
