iPhone3GSの組立方法
この修理について
修理に困った時は、いつでも「修理コミュニティ」に相談できます。
修理に必要なもの
以下のPRリンクから購入いただくと、売上の一部が本サイトのさらなる修理ノウハウ拡充や修理文化発展のために大切に活用されます。
工具リスト
部品リスト
部品は必要ありません

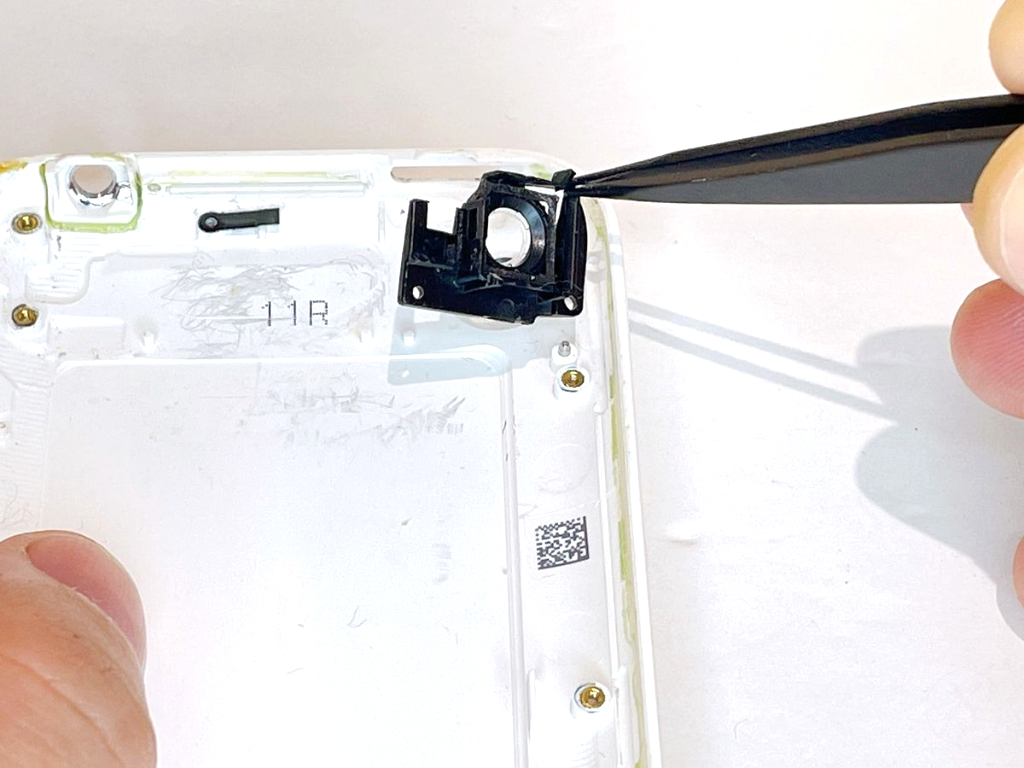

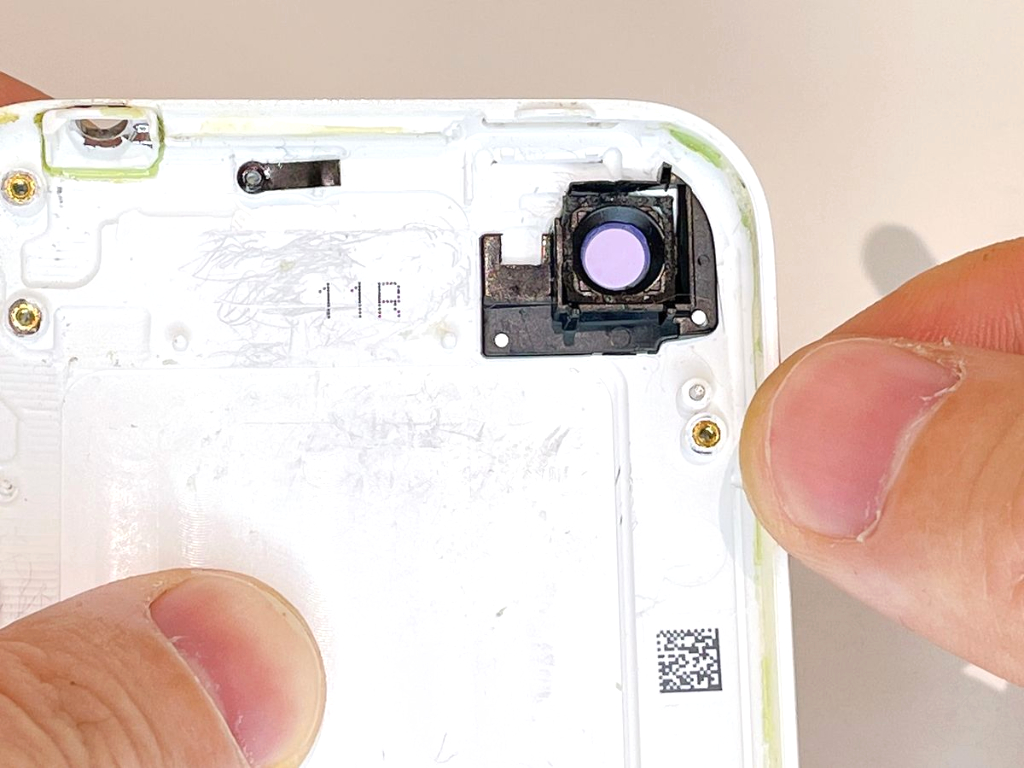

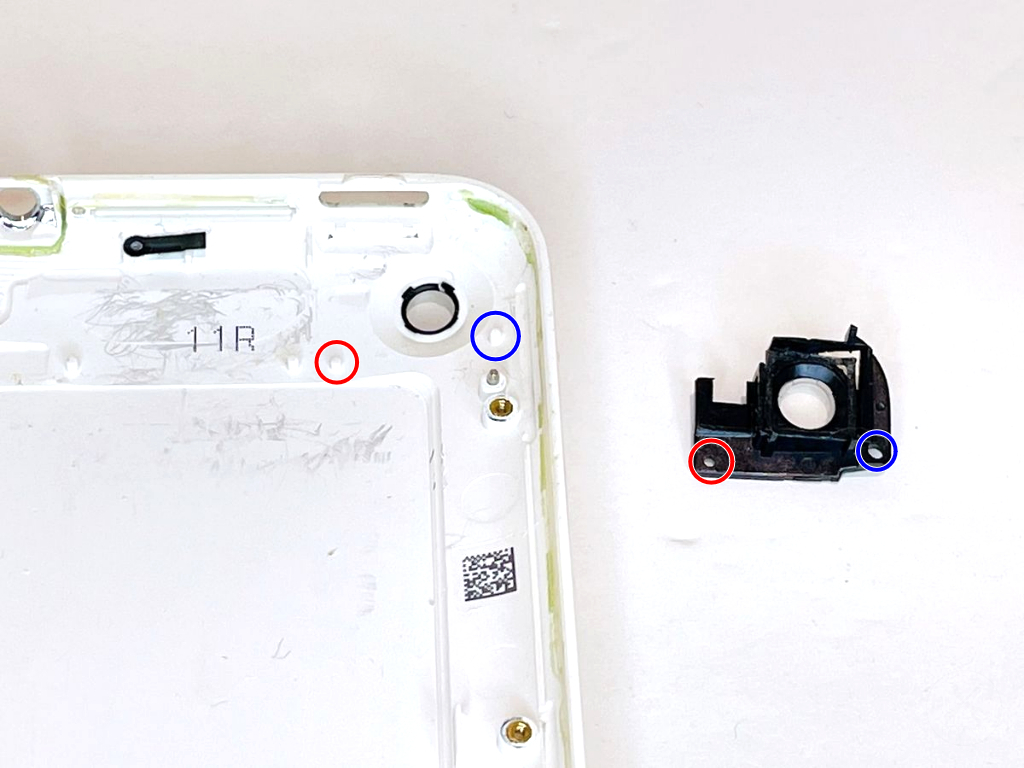

(1)ステップ1.ケースに背面カメラレンズ部品を装着する

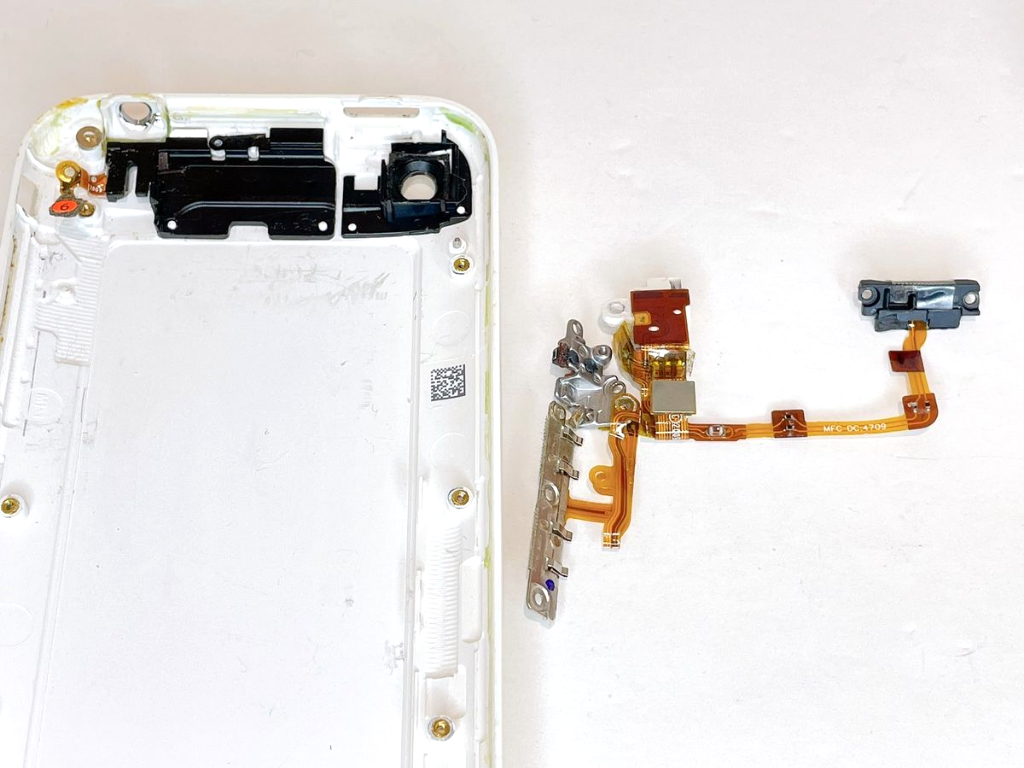

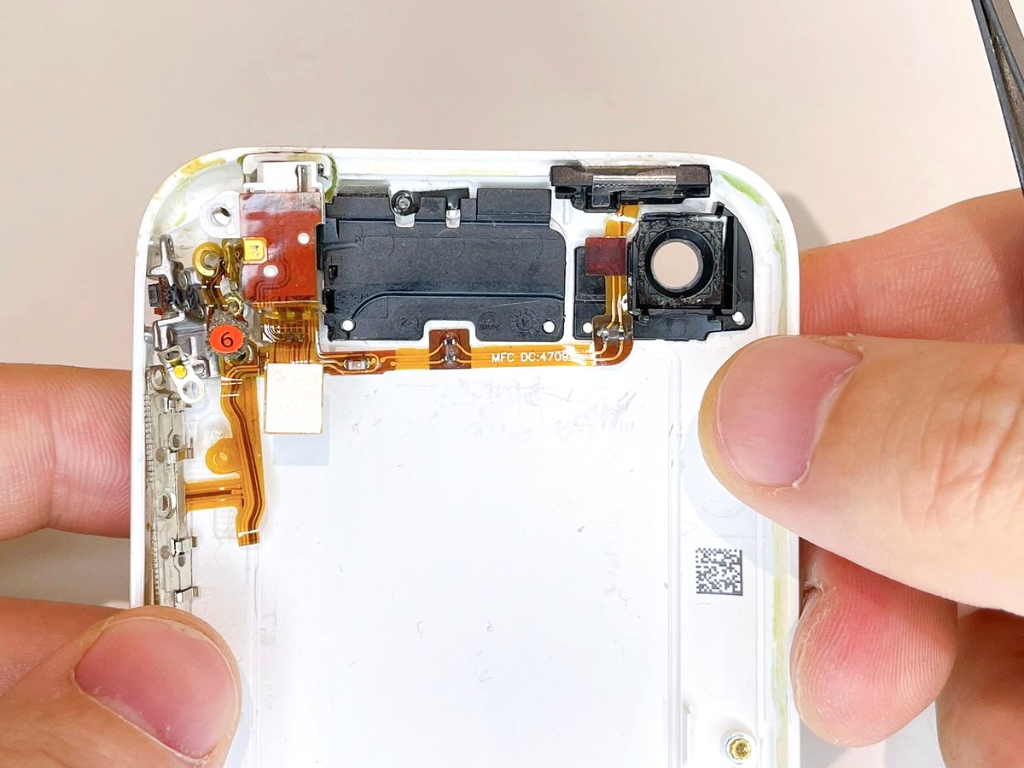

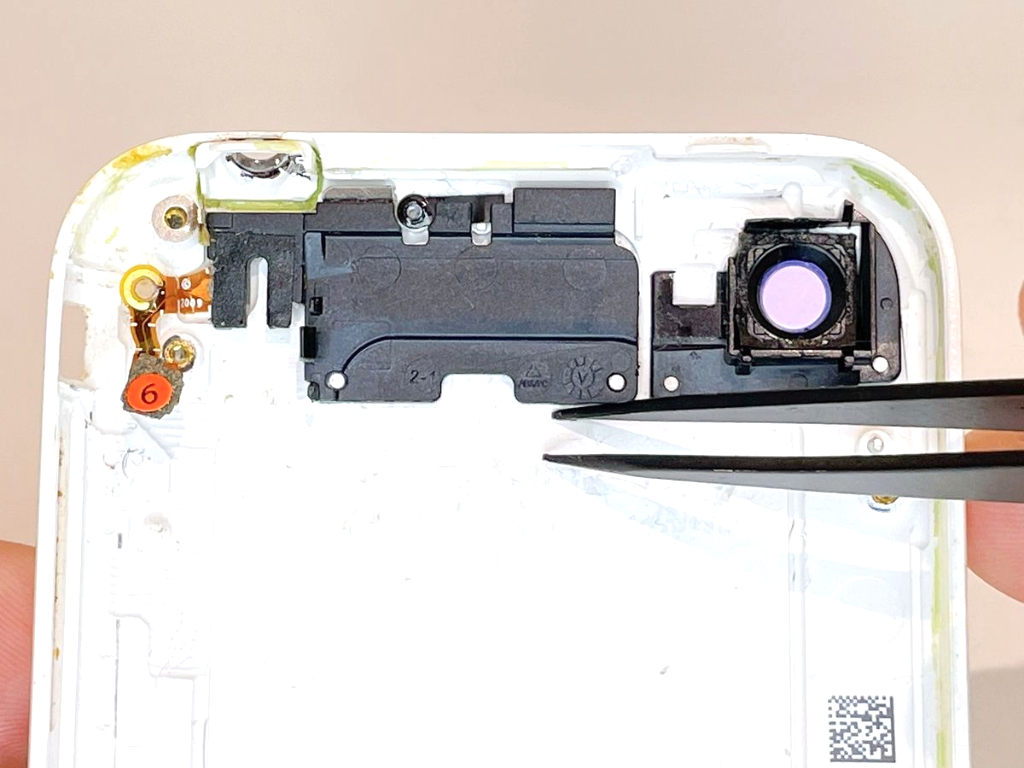

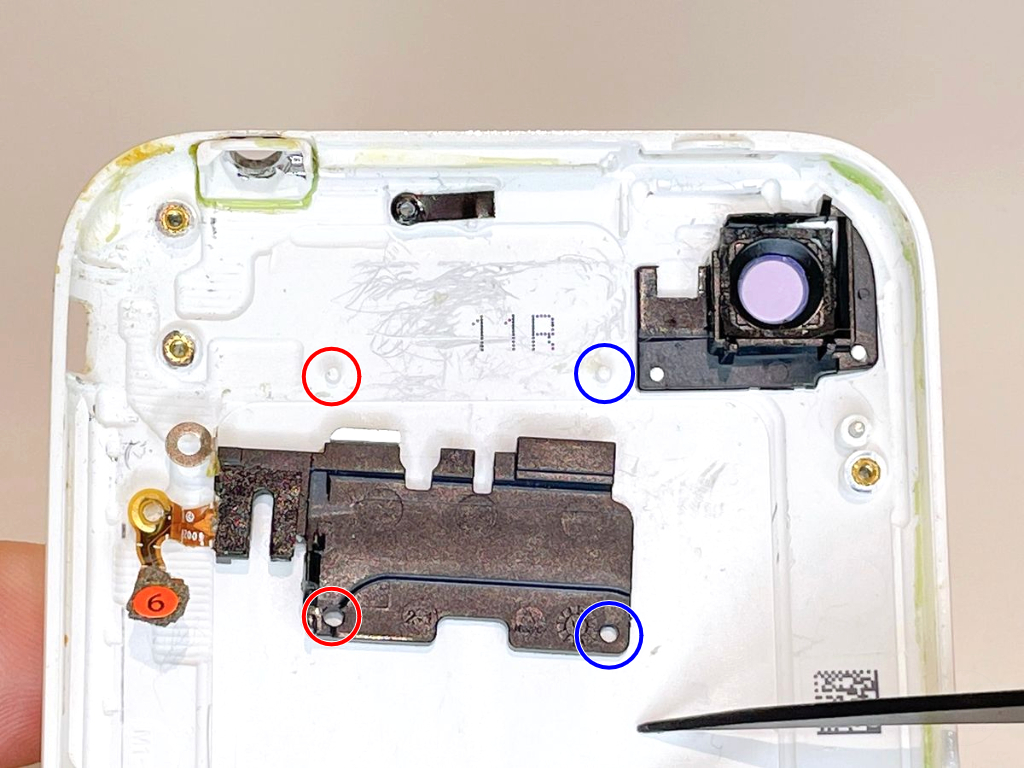

(3)ステップ3.ケースにコネクタを装着する
(4)ステップ4.ケースにサイレントスイッチを装着する
(8)ステップ8. イヤホンジャックのネジ×1を装着する
(9)ステップ9. ミュートのネジ×1を装着する
(10)ステップ10.6番コネクタのネジ×1を装着する
(11)ステップ11.内部ネジ×2を装着する
(12)ステップ12.音量ボタンのネジ×3を装着する
(13)ステップ13.電源ボタンのネジ×2を装着する
(14)ステップ14.各種ボタンの動作チェック
(15)ステップ15.ケースにバイブレーターをネジ×2で装着する
バイブレーターの回転側が下、黄色側が上にし、2つの金属の接触端子が上になるようにケースに設置します。
バイブレーターはズレやすいため、ネジ×2を仮止めしてから1つずつネジを閉めて固定しましょう。
⚪︎ネジのサイズ
形状：プラス
直径：1.7mm
縦幅：1.7mm
(19)ステップ19.ドックコネクタを固定するためにネジ×3つを装着する
ドックコネクタを固定するためにネジ×3つ（全てサイズが異なります）を装着します。
⚪︎ネジのサイズ
形状：プラス
直径：2.5mm
縦幅：2.2mm
⚪︎ネジのサイズ
形状：プラス
直径：2.0mm
縦幅：1.6mm
⚪︎ネジのサイズ
形状：プラス
直径：1.8mm
縦幅：1.4mm

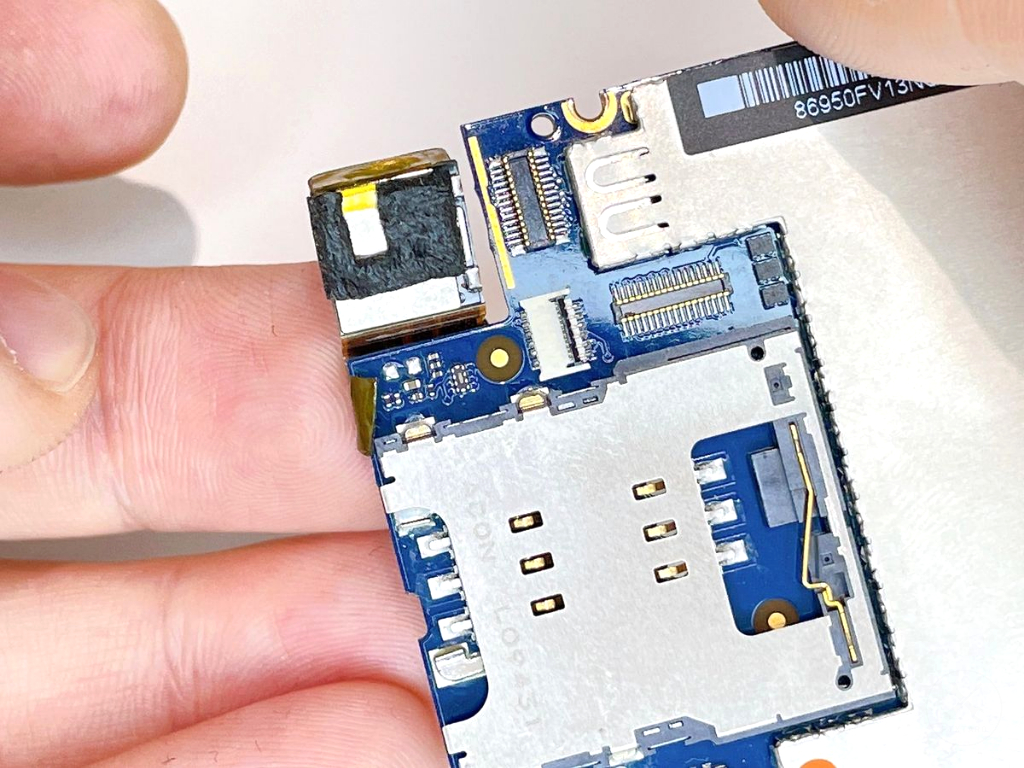

(21)ステップ21.ケースに基盤（ロジックボード）を装着する
(23)ステップ23.基盤と背面カメラの固定のために金具とネジ×1を装着する
(24)ステップ24.基盤（ロジックボード）のシール下にネジ×1を装着する
(25)ステップ25.基盤（ロジックボード）にネジ×6を装着する
(32)ステップ32.光学センサーを装着する
(36)ステップ36.フロントパネル裏にネジ×1を装着する
(37)ステップ37.フロントパネルの左側面にネジ×2を装着する
(38)ステップ38.フロントパネル右側面にネジ×3を装着する
(39)ステップ39.3番コネクタを装着する
使用工具
(42)ステップ42.フロントパネルと基盤を装着する
(43)ステップ43.ケース底にネジ×2を装着する
安全のためのガイドライン
1件違うネジを装着しないこと
iPhone3GSで使用されているネジは数ミリ単位で長さ、幅が異なります。もし間違った場所にネジを装着してしまうと基盤が傷ついたりして故障につながる可能性があります。修理ステップにネジサイズを記載していますので、迷ったらサイズを計測して装着しましょう。
よくある質問
1件組立後に各ボタンがカチッ感覚がありません。どうしたらいい？
製品が正しく組み立てられていれば、全てのボタンを押すとカチッと感触があります。もしボタンを押しても手応えがなかったり、押し心地が鈍かったりする場合は、内部のパーツがわずかにズレて装着されている可能性があります。このような状態で使い続けると故障の原因にもなるため、まずは一度すべて分解し、最初から組み立て直すことを推奨します。特にサイレントスイッチ（マナーモード切替）は、内部のレバーがうまく噛み合わず、クリック感が失われやすい箇所です。各パーツが正しい位置に収まっているか慎重に確認しながら、再度作業を行ってみてください。またボタンのカチッと感触の動作確認をする場合はネジを固定してから行いましょう。
