iPhone3GSのドックコネクタ交換方法
修理に必要なもの
実際に修理で使用したり汎用的に使用できる工具・部品です。外部キャンペーンPRを含みます。
(1)ステップ1.【作業準備】バックアップ・電源オフ
改善する
(2)ステップ2.ケース底のネジ×2を外す
改善する
(6)ステップ6.3番コネクタを外す
改善する
使用工具
(7)ステップ7.SIMカードを取り出す
改善する
使用工具
(12)ステップ12.基板（ロジックボード）のネジ×6を外す
改善する
(13)ステップ13.基板（ロジックボード）のシール下のネジ×1を外す
改善する
(14)ステップ14.背面カメラのネジ×1と金具を外す
改善する

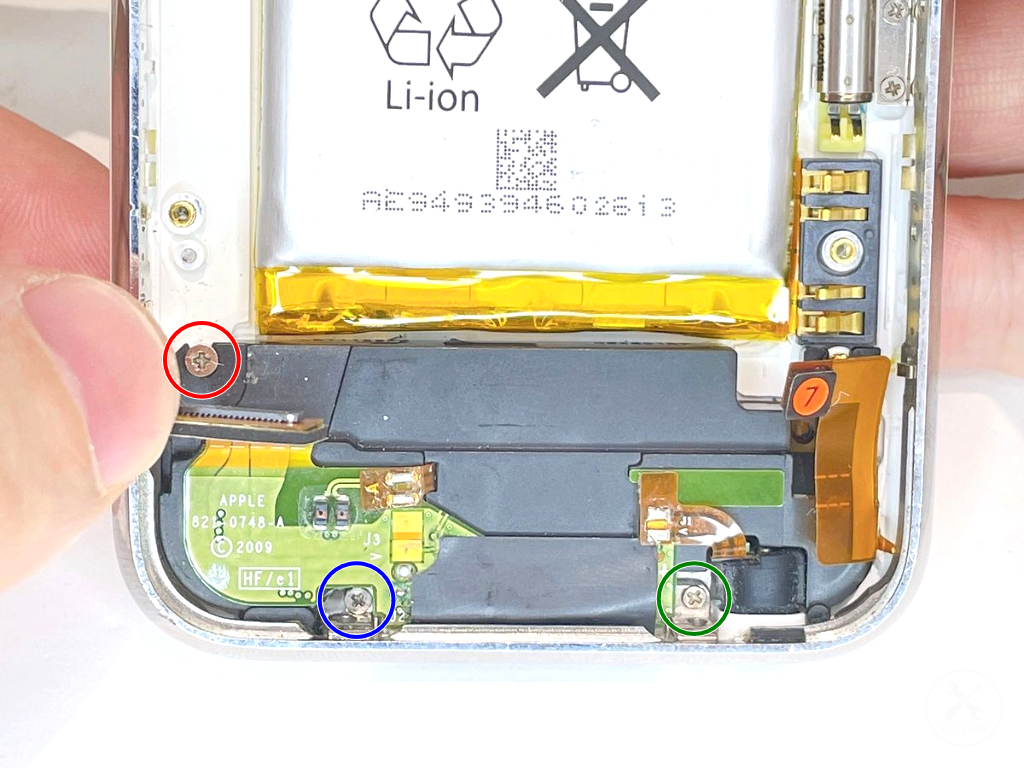

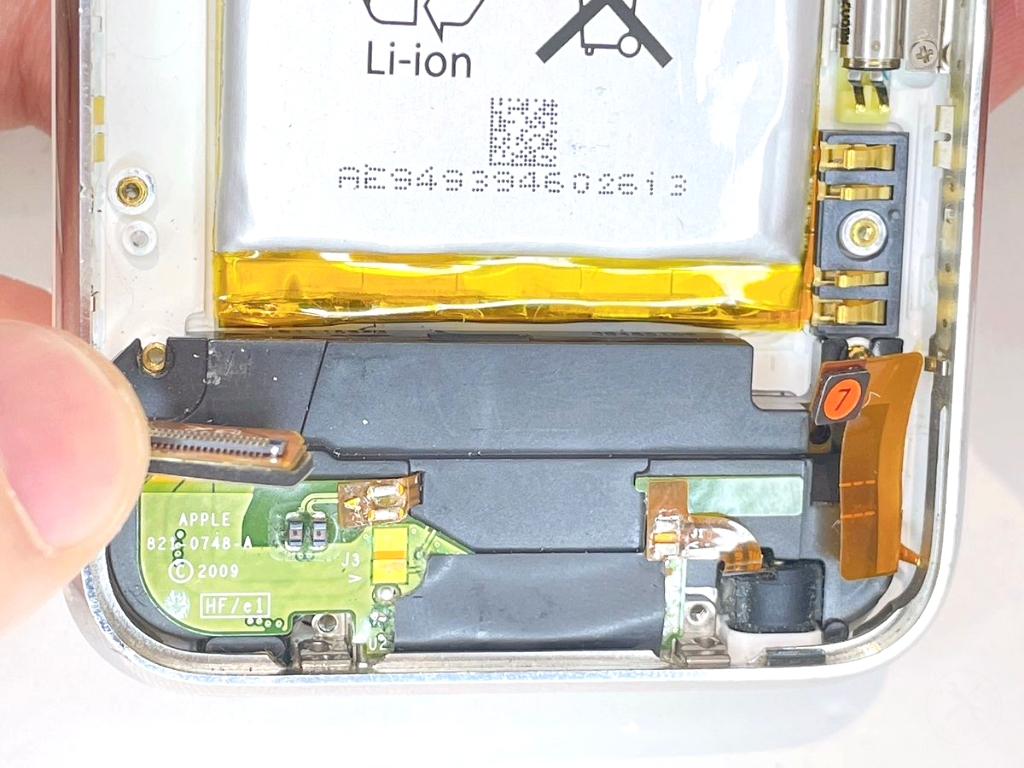

(16)ステップ16.ドックコネクタのネジ×3つを外す
改善する
ドックコネクタを固定しているネジ×3つ（全てサイズが異なります）を外します。
⚪︎ネジのサイズ
形状：プラス
直径：2.5mm
縦幅：2.2mm
⚪︎ネジのサイズ
形状：プラス
直径：2.0mm
縦幅：1.6mm
⚪︎ネジのサイズ
形状：プラス
直径：1.8mm
縦幅：1.4mm

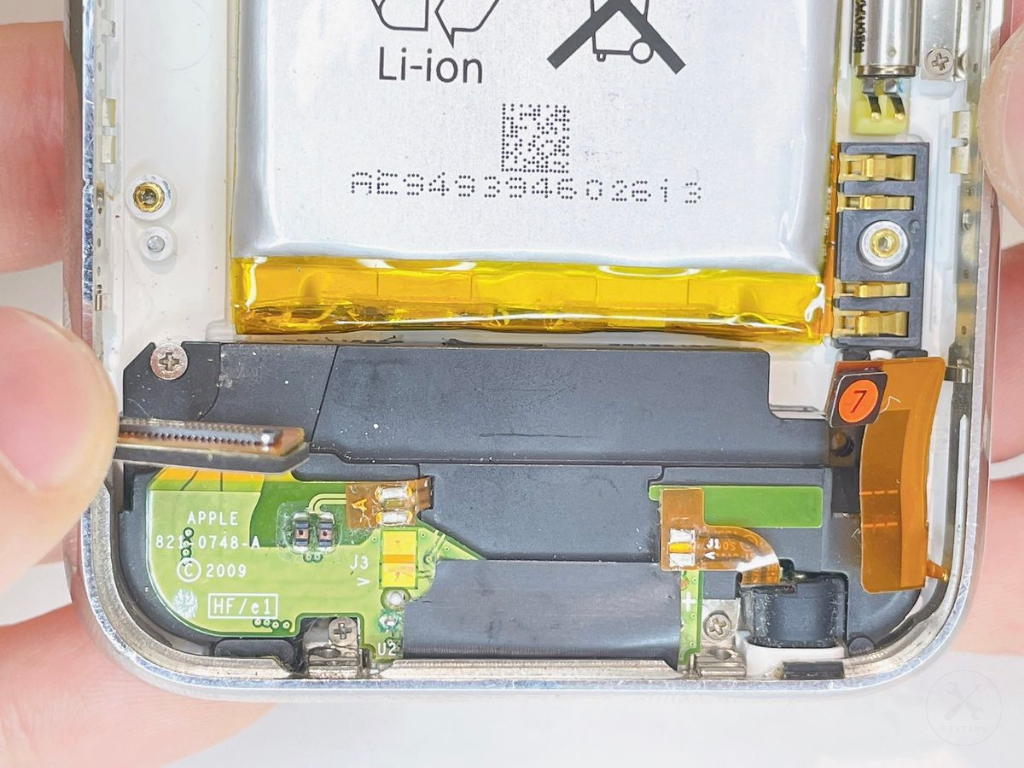

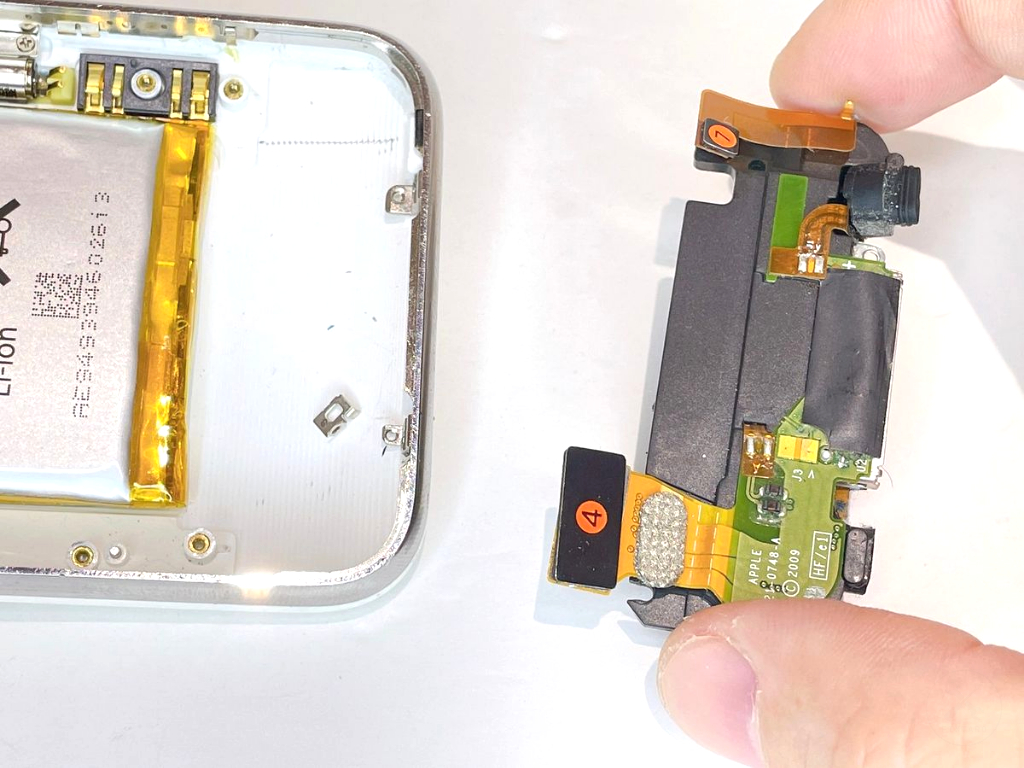

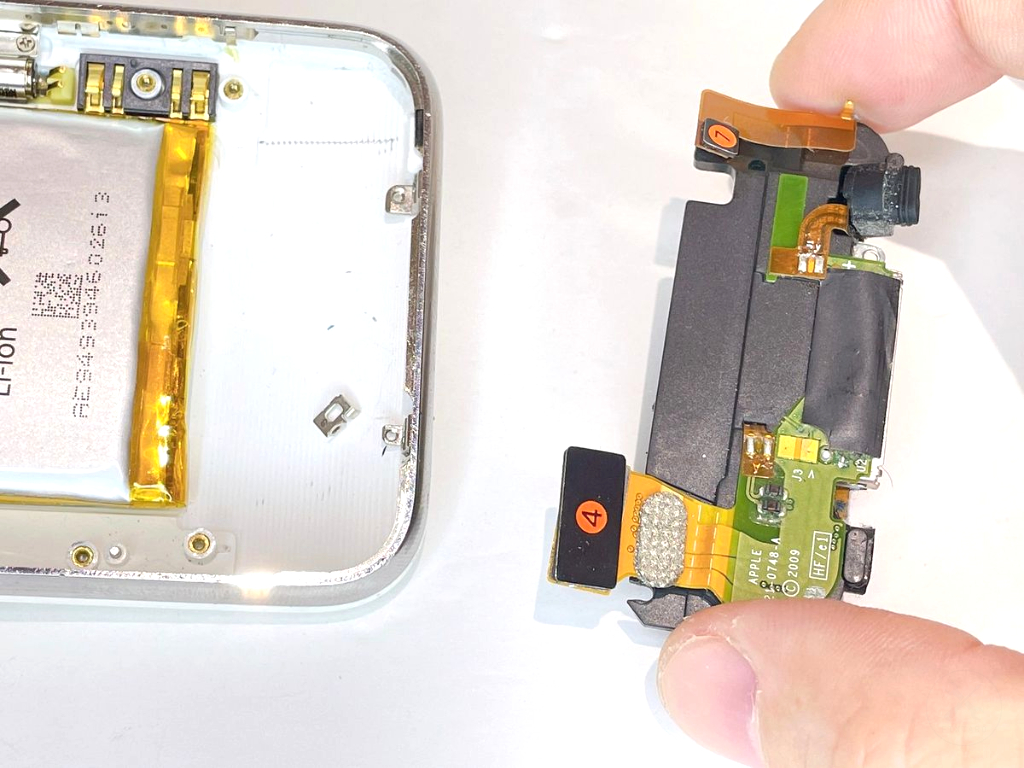

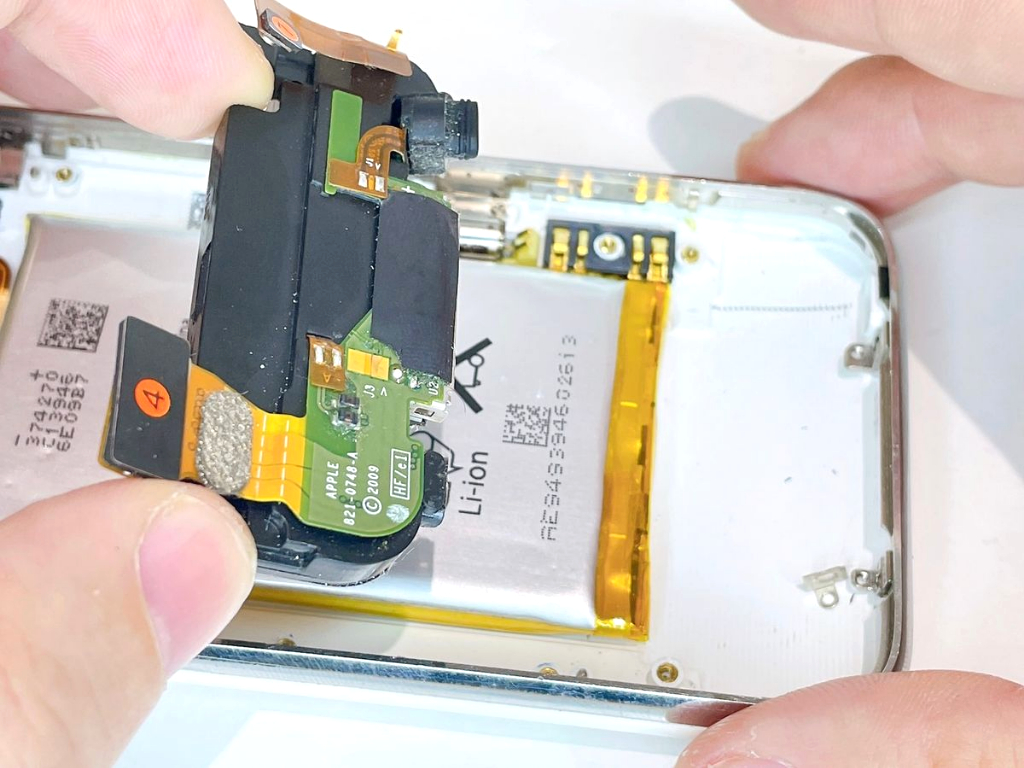

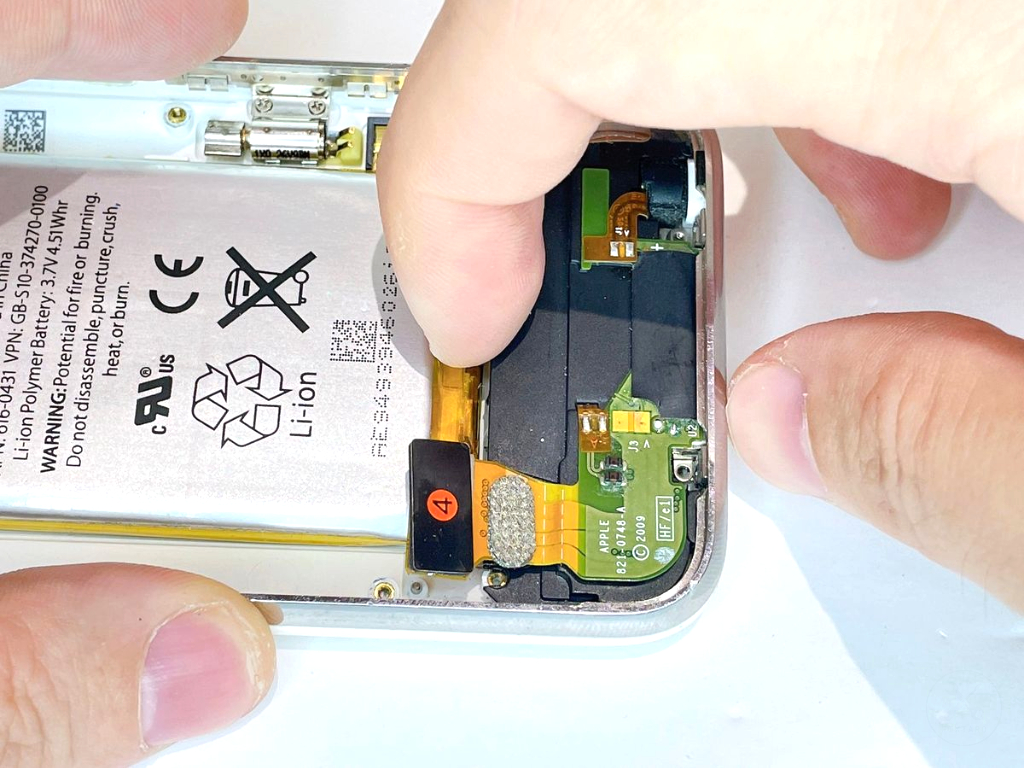

(17)ステップ17.ドックコネクタを外す
改善する

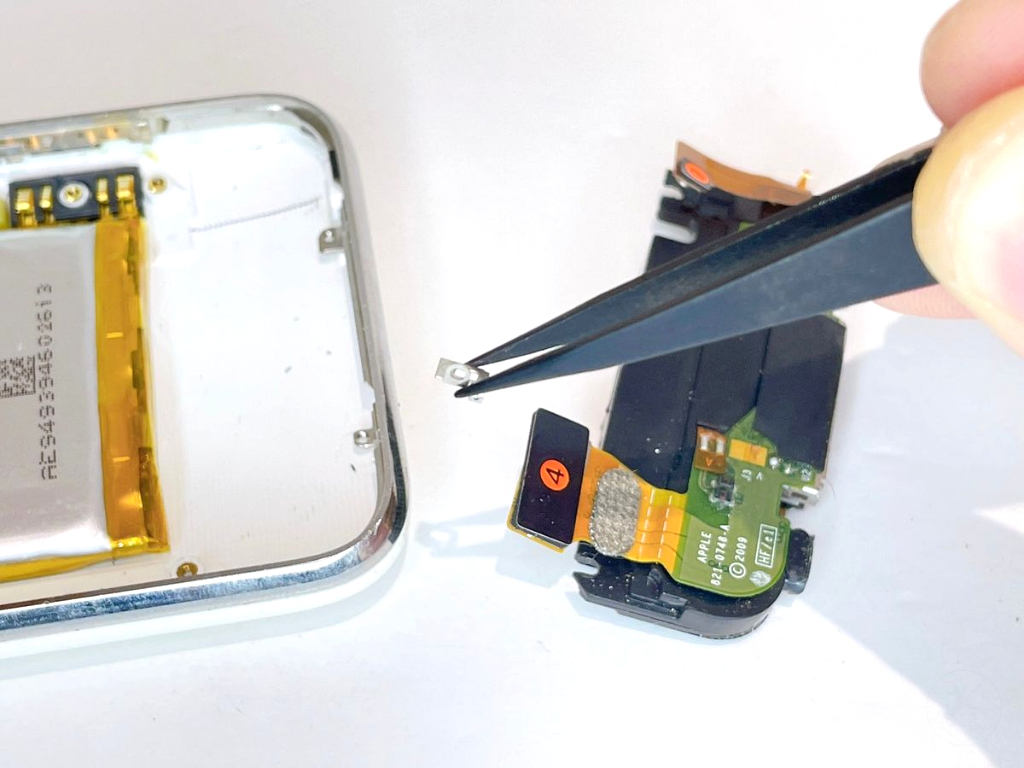

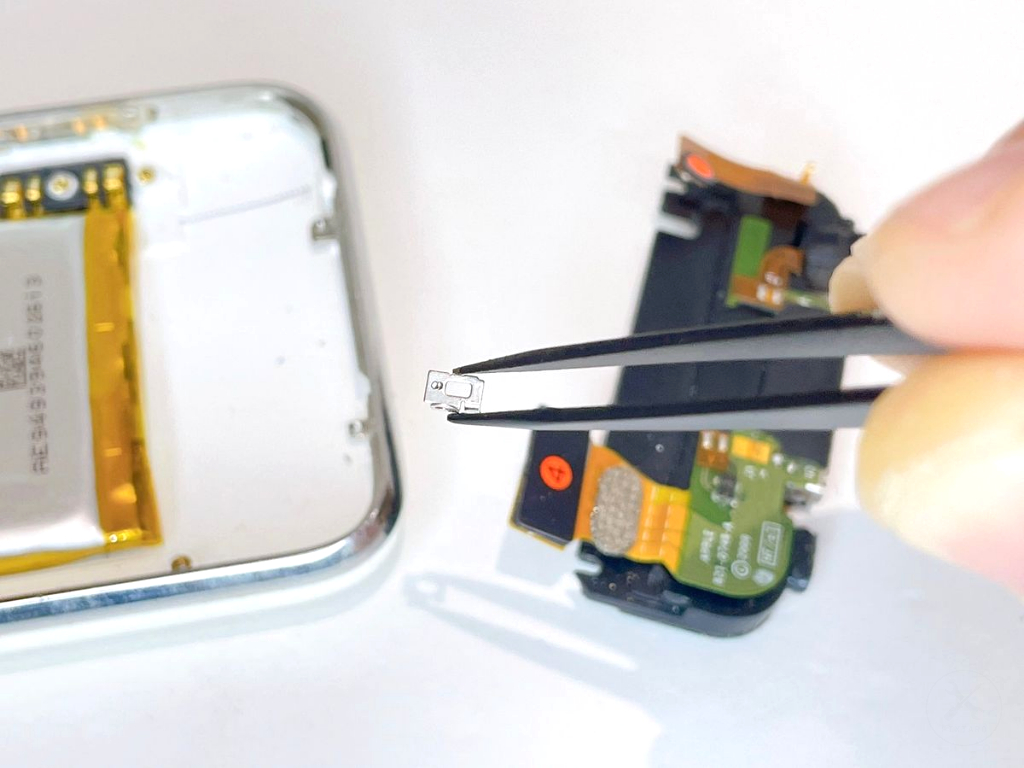

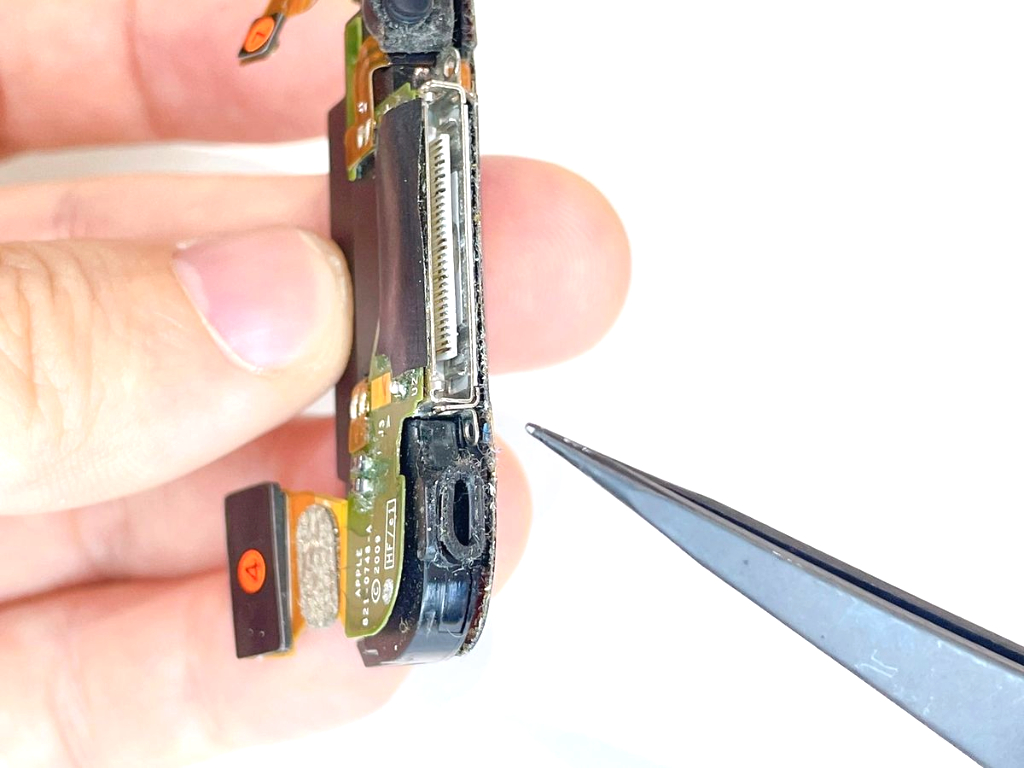

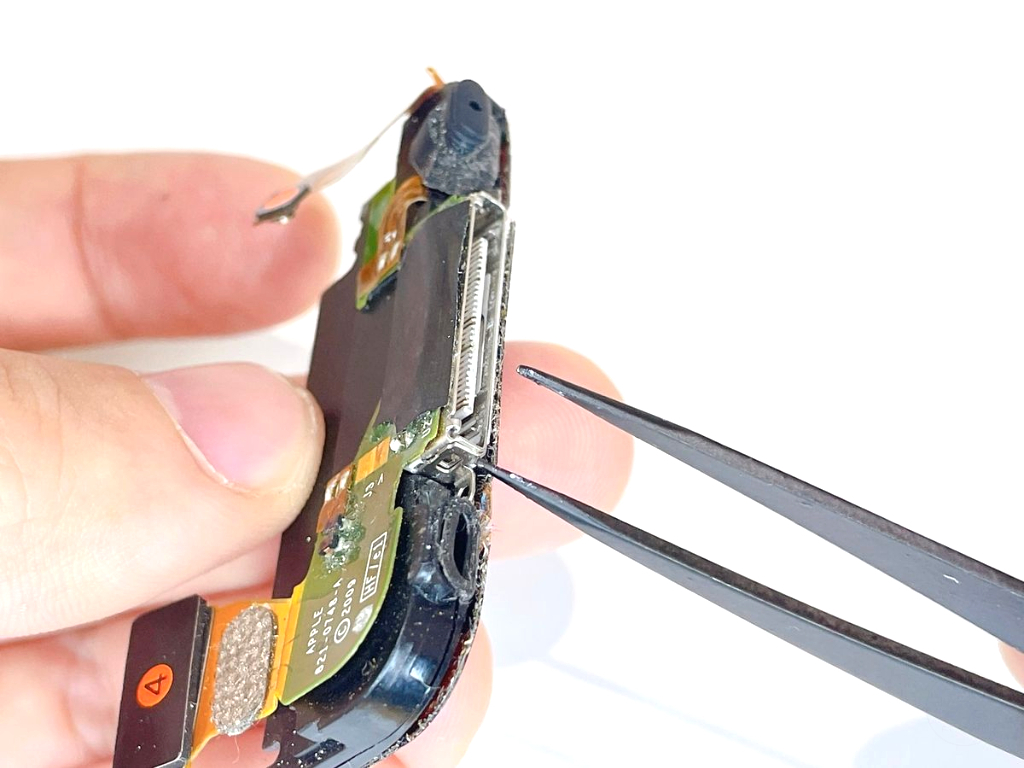

(18)ステップ18.ドックコネクタの金具を外す
改善する

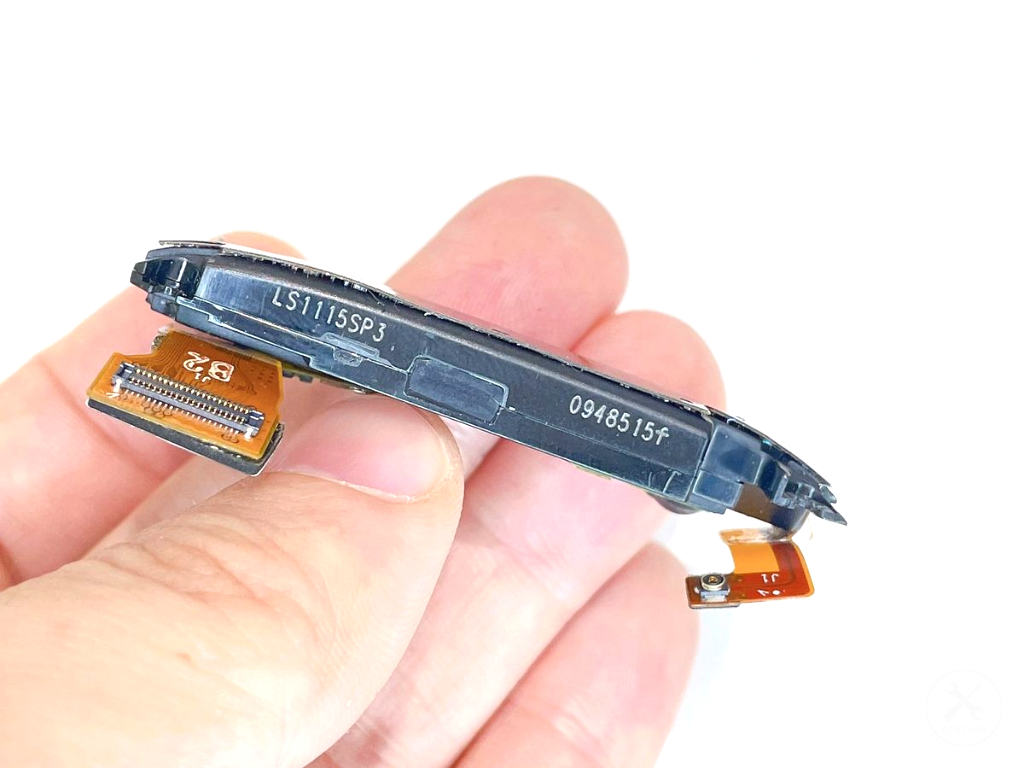

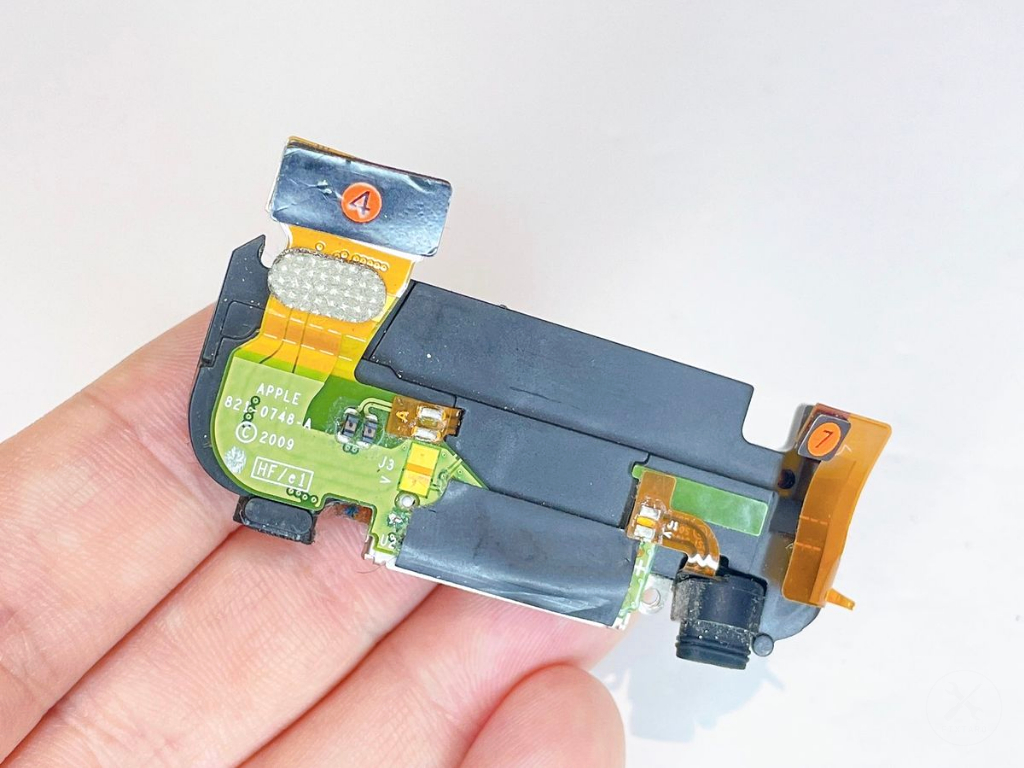

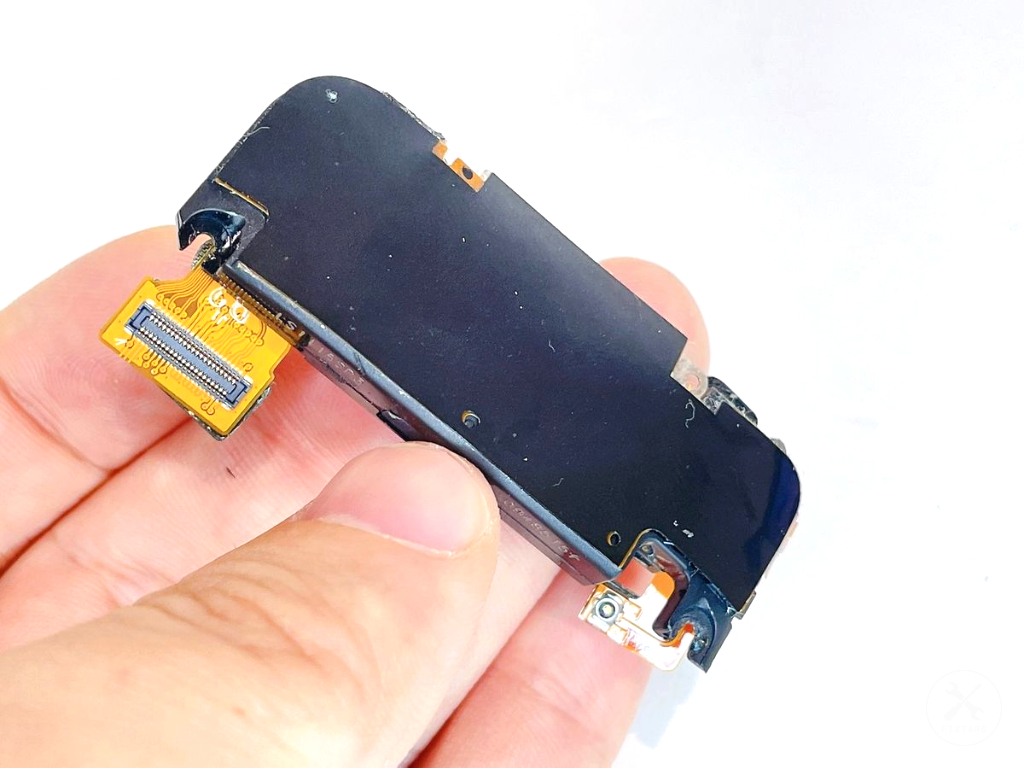

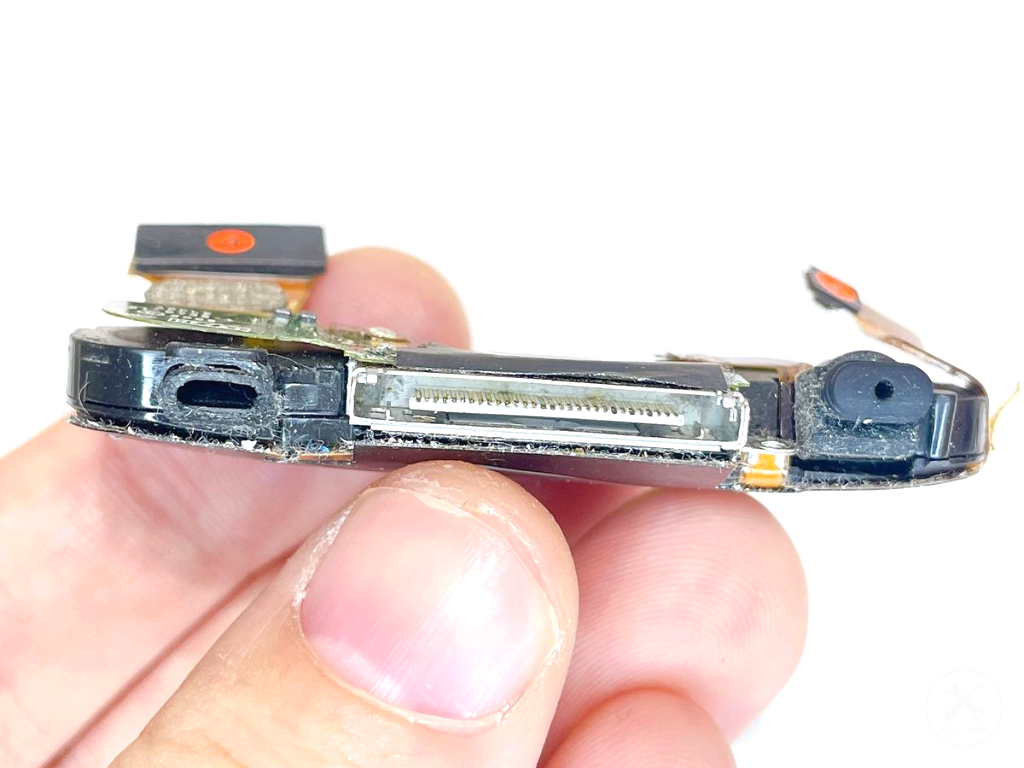

(19)ステップ19.交換用のドックコネクタを用意する
改善する

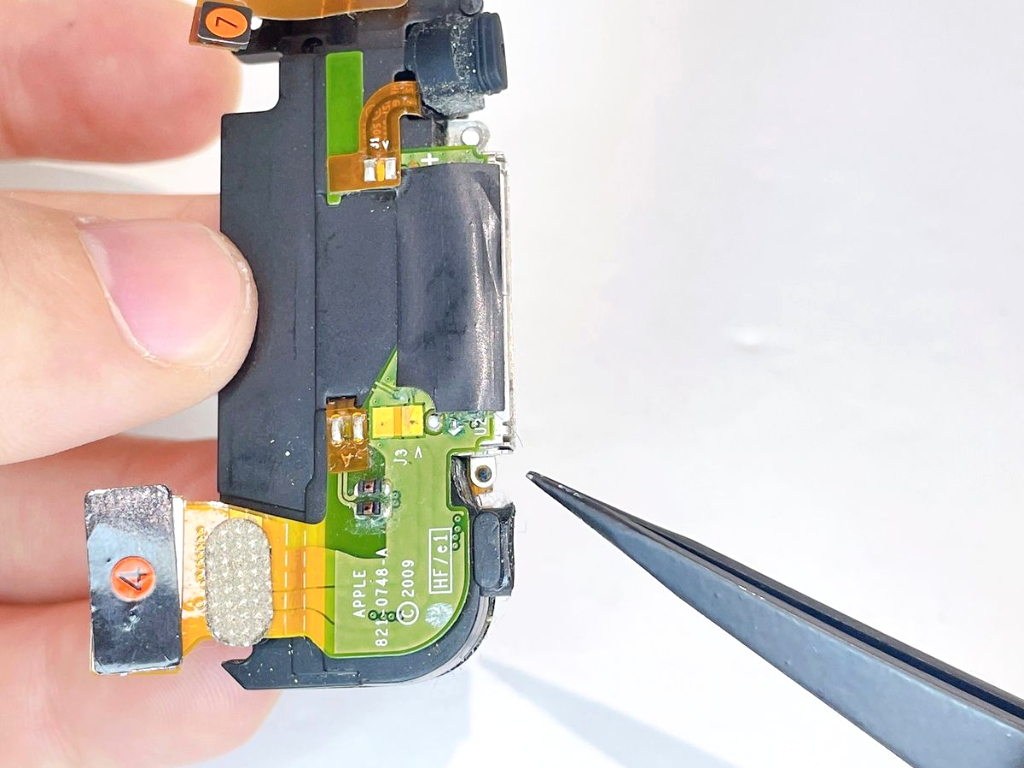

(20)ステップ20.ドックコネクタに金具を装着する
改善する

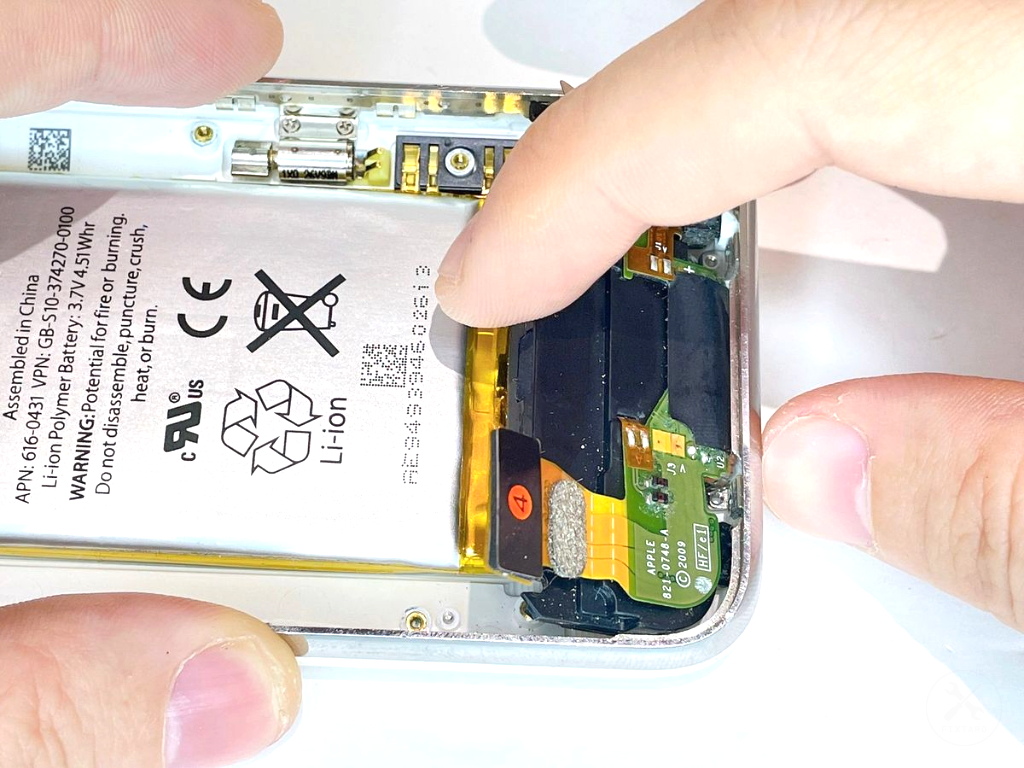

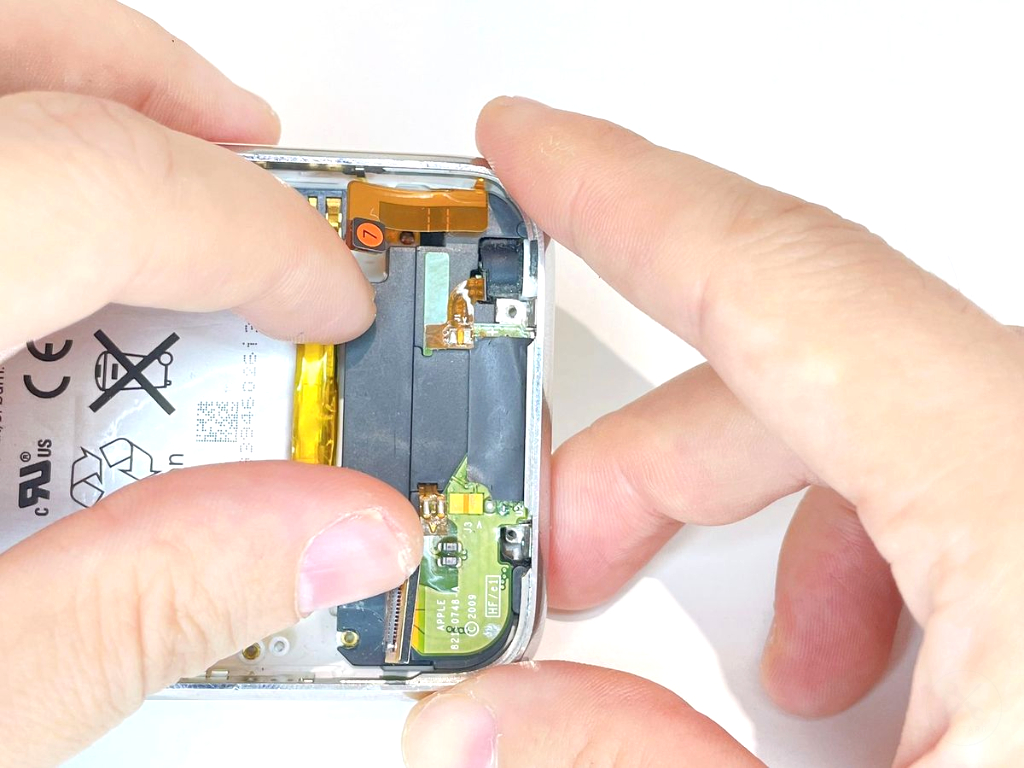

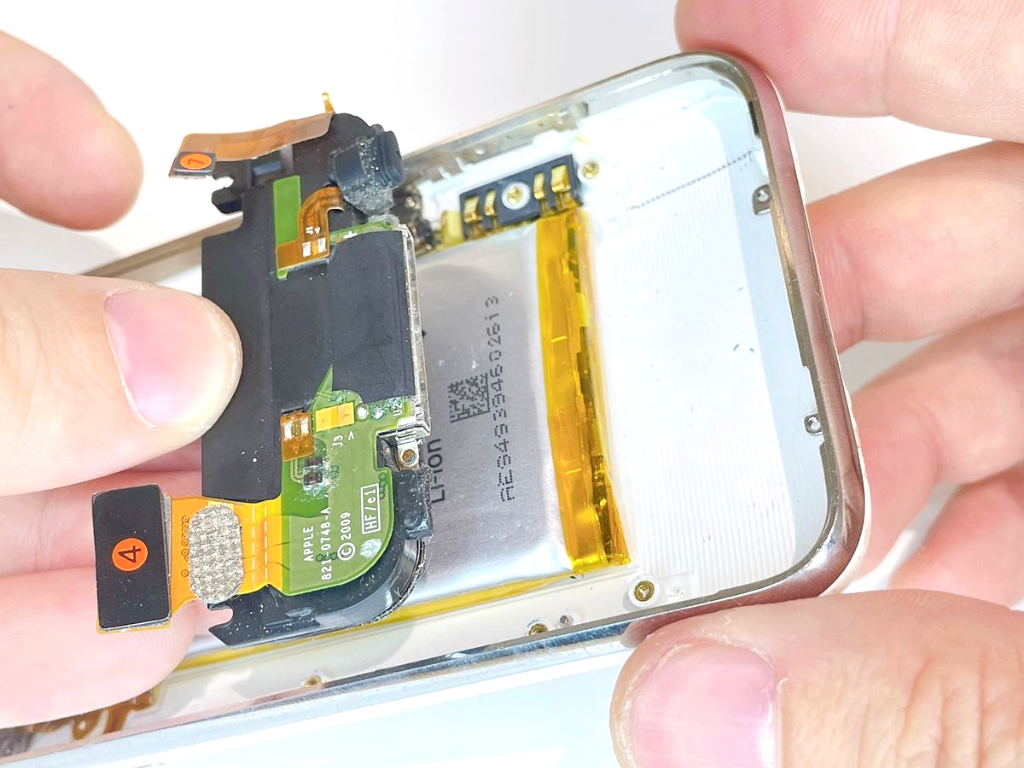

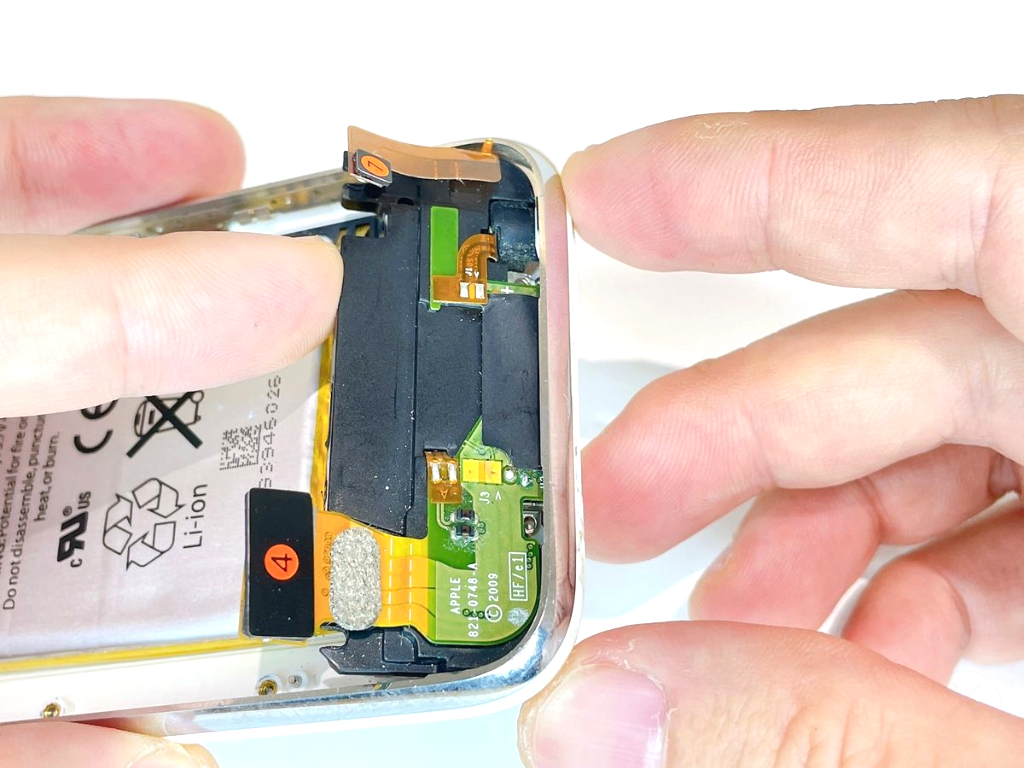

(21)ステップ21.ドックコネクタをケースに装着する
改善する

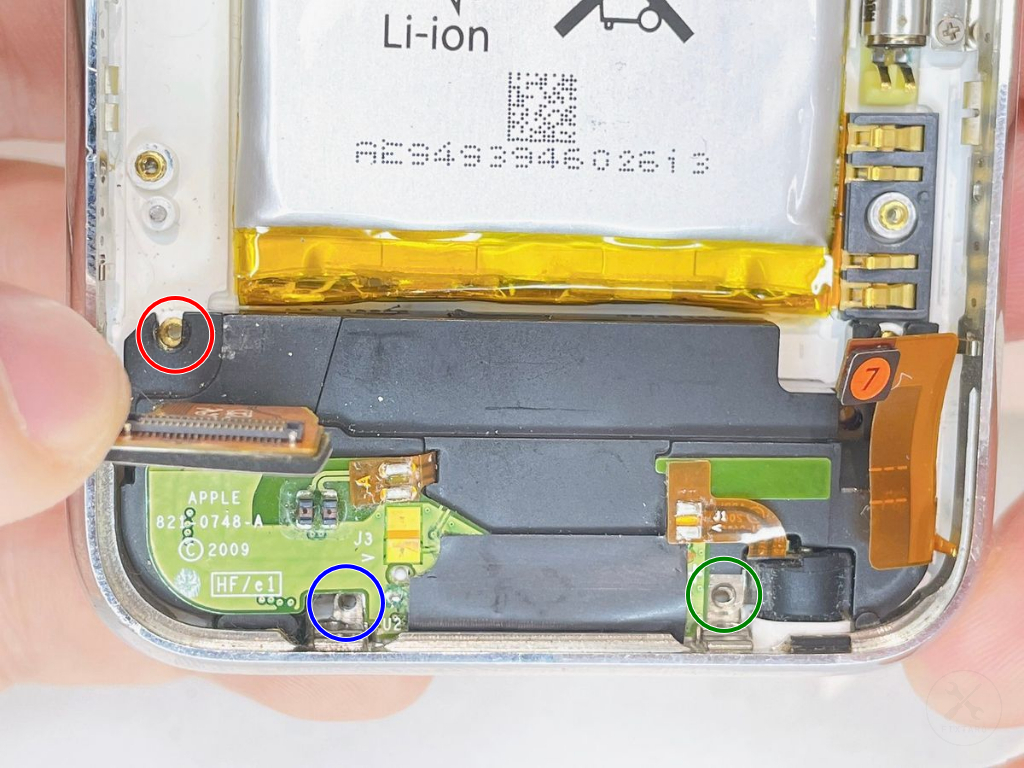

(22)ステップ22.ドックコネクタを固定するためにネジ×3つを装着する
改善する
ドックコネクタを固定するためにネジ×3つ（全てサイズが異なります）を装着します。
⚪︎ネジのサイズ
形状：プラス
直径：2.5mm
縦幅：2.2mm
⚪︎ネジのサイズ
形状：プラス
直径：2.0mm
縦幅：1.6mm
⚪︎ネジのサイズ
形状：プラス
直径：1.8mm
縦幅：1.4mm
(23)ステップ23.ケースに基板（ロジックボード）を装着する
改善する
使用工具
(24)ステップ24.ケース背面からカメラレンズを確認する
改善する
(25)ステップ25.基板と背面カメラの固定のために金具とネジ×1を装着する
改善する
(26)ステップ26.基板（ロジックボード）のシール下にネジ×1を装着する
改善する
(27)ステップ27.基板（ロジックボード）にネジ×6を装着する
改善する
(28)ステップ28.7番コネクタを装着する
改善する
(29)ステップ29.6番コネクタを装着する
改善する
(30)ステップ30.5番コネクタを装着する
改善する
(31)ステップ31.4番コネクタを装着する
改善する
(32)ステップ32.SIMカードを装着する
改善する
(33)ステップ33.3番コネクタを装着する
改善する
(34)ステップ34.2番コネクタを装着する
改善する
(35)ステップ35.1番コネクタを装着する
改善する
(36)ステップ36.フロントパネルをケースに装着する
改善する
(37)ステップ37.ケース底にネジ×2を装着する
改善する
(38)ステップ38.ドックコネクタの交換完了
改善する
安全のためのガイドライン
1件ドックコネクタを固定するネジ規格に注意
ドックコネクタを固定するネジは3つあり、全てサイズが異なります。ドックコネクタを下にした構図から左上のネジ×1（形状プラス、直径2.5mm、縦幅2.2mm）、左のネジ×1（形状プラス、直径2.0mm、縦幅1.6mm）、右のネジ×1（形状プラス、直径1.8mm、縦幅1.4mm）です。間違った場所にネジを装着すると基板を傷つけてしまう原因になります。
よくある質問
2件ドックコネクタが外れません。どうしたらいい？
ドックコネクタは合計3個のネジを外す必要があります。ネジが全て外れているか確認しましょう。3つのネジは全てサイズが異なるため、混ざらないように管理しましょう。
ドックコネクタの金具の装着の仕方は？
ドックコネクタの金具は左のネジ穴に装着するための金具です。ドックコネクタを上に傾けた状態で、ドックコネクタの左ネジ穴に金具を装着し、ドックコネクタをケースに装着しましょう。ドックコネクタを下に傾けると金具が簡単に外れるため気をつけましょう。
