【iPhone3GS】イヤースピーカーの交換方法

安心安全に作業するために電源オフとバックアップにしましょう。

ケース底のネジ×2を外します。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm

吸盤でフロントパネルと基盤を外します。

外れない場合はプラスチックのヘラで優しく丁寧に外しましょう。強引に外そうとするとフロントパネルのガラスが割れるリスクがあります。

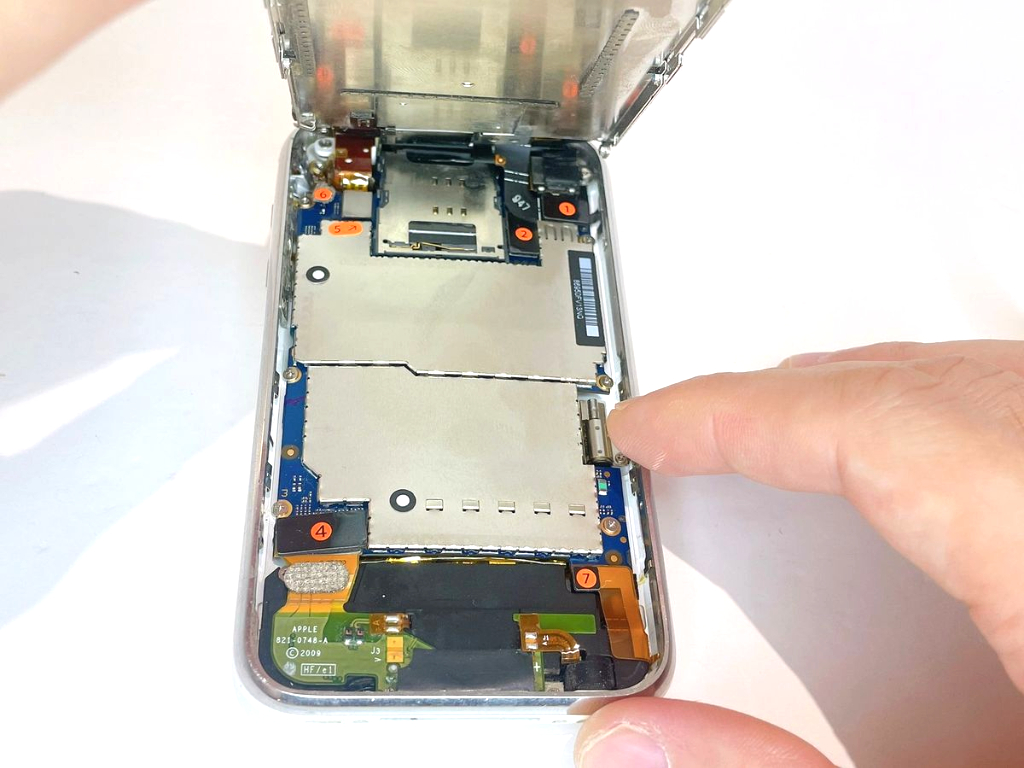

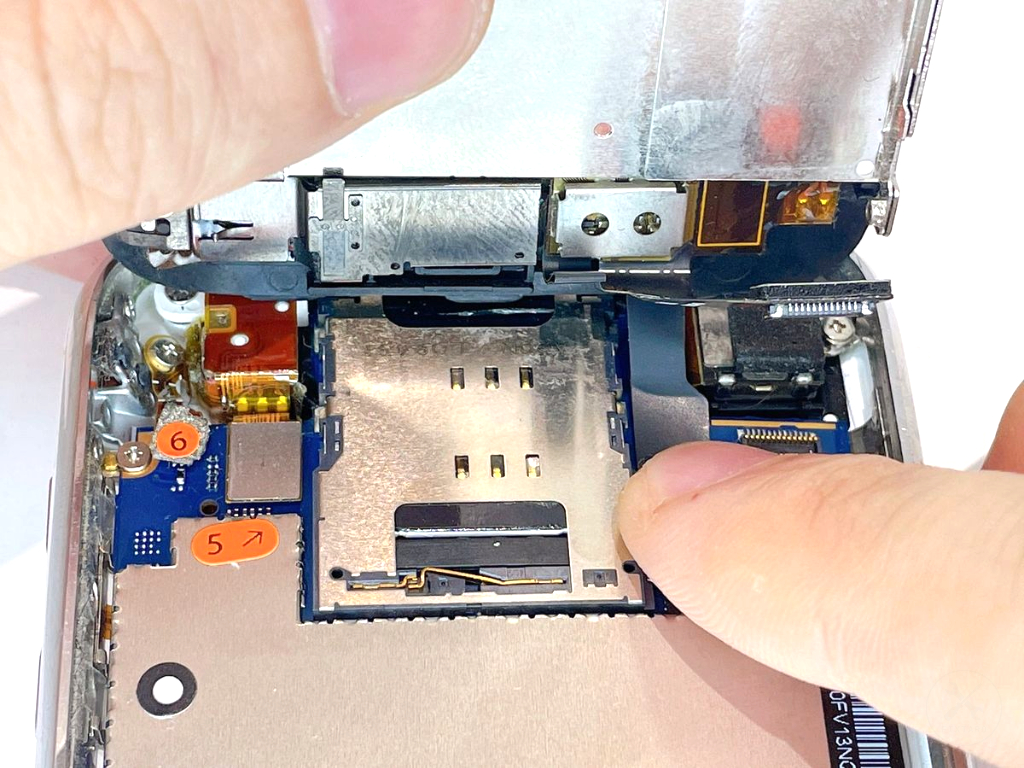

フロントパネルを上に持ち上げます。

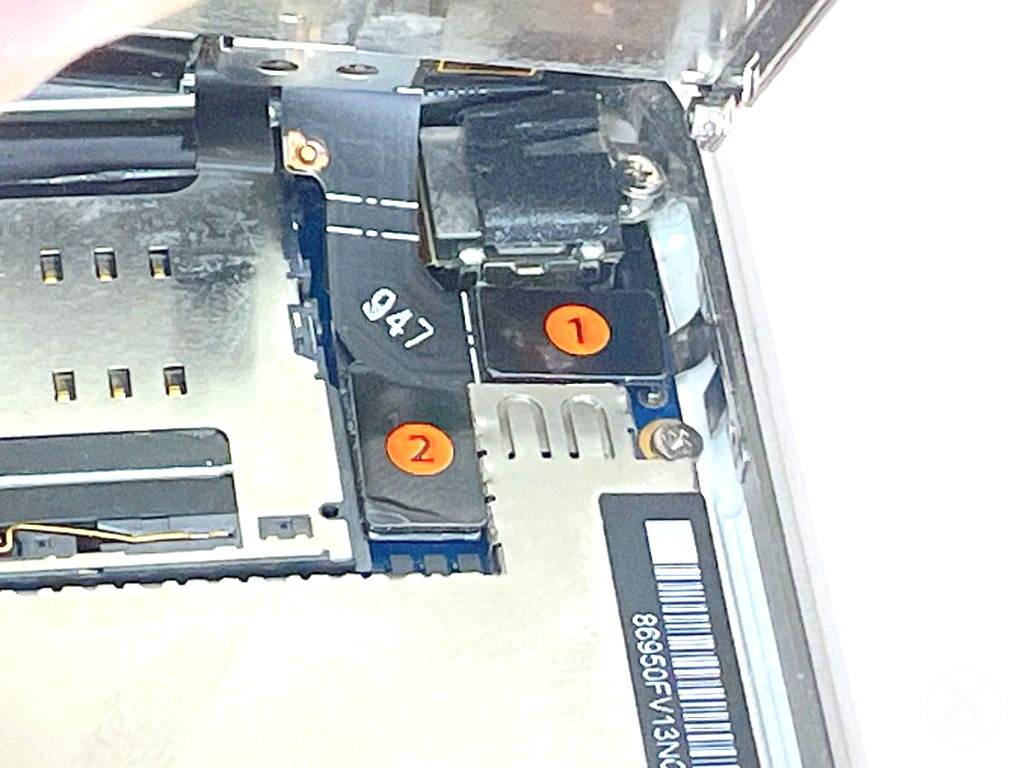

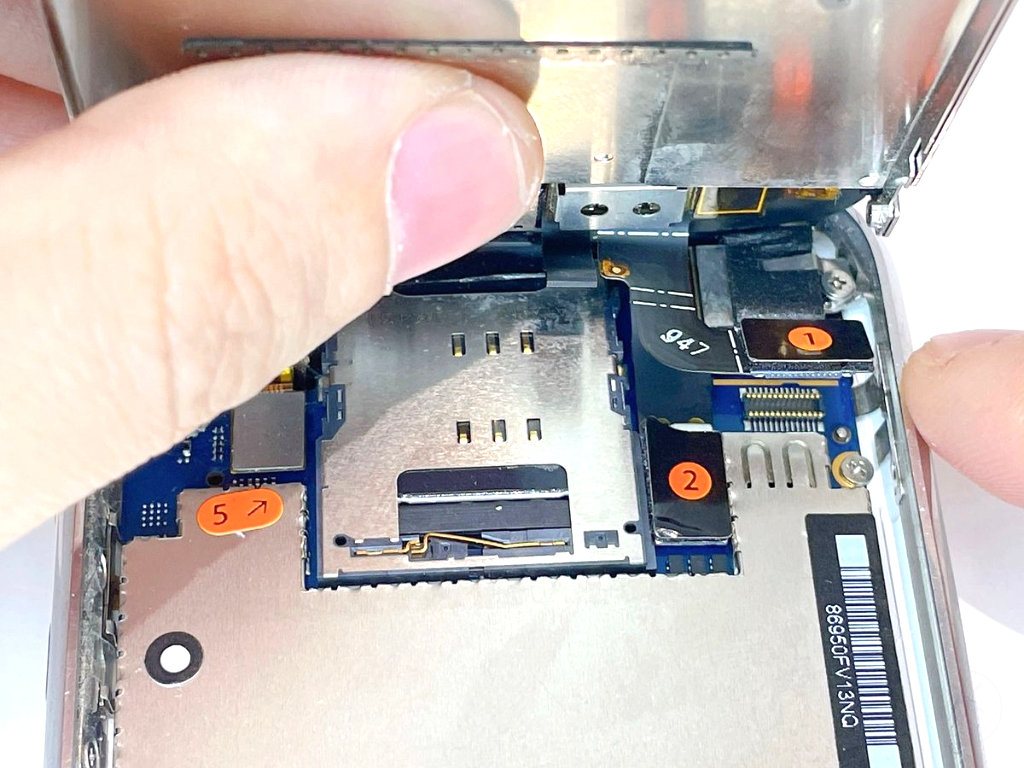

1番コネクタをプラスチックヘラで外します。

2番コネクタをプラスチックヘラで外します。

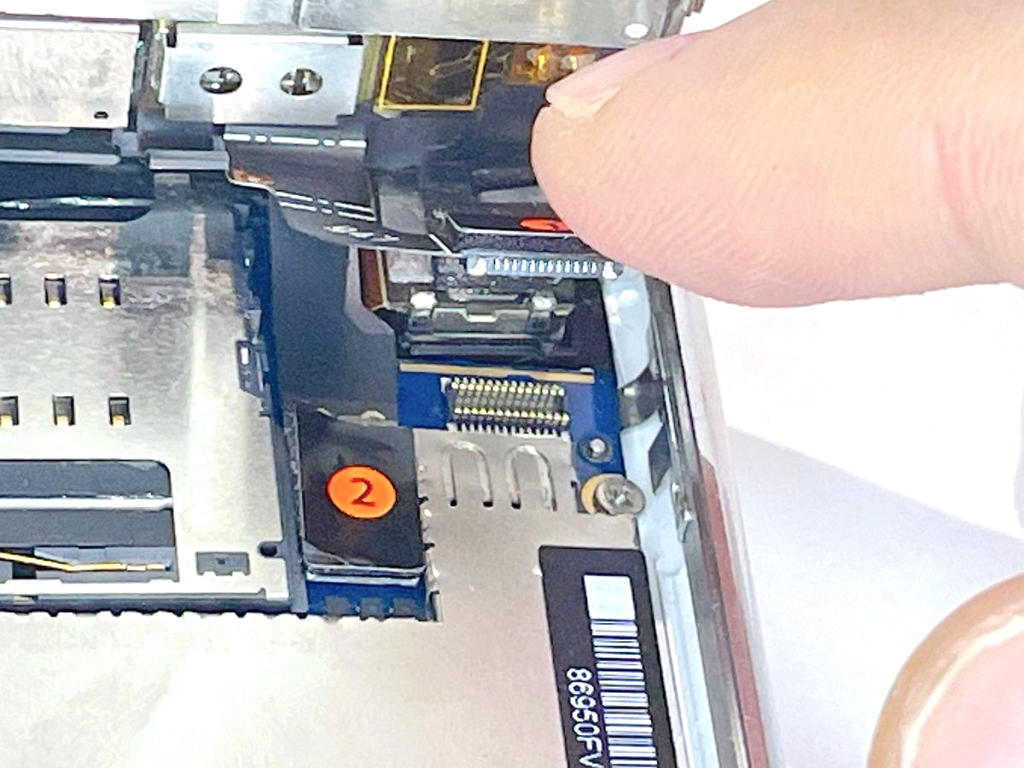

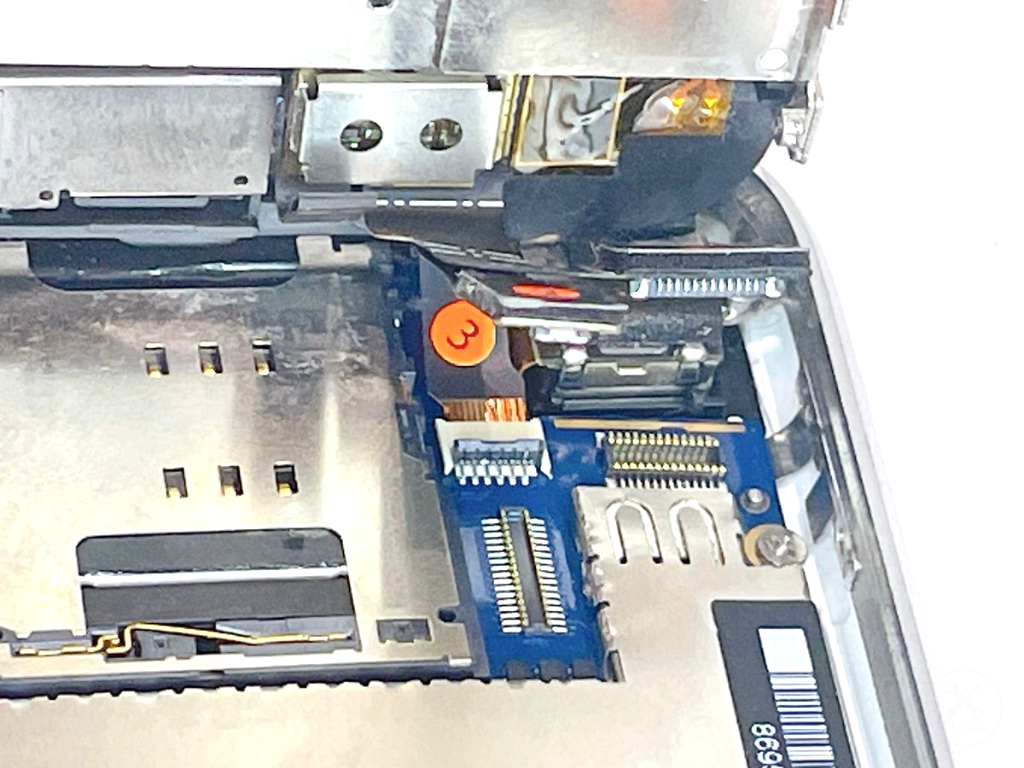

下記手順で、3番コネクタを外します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを引き抜く

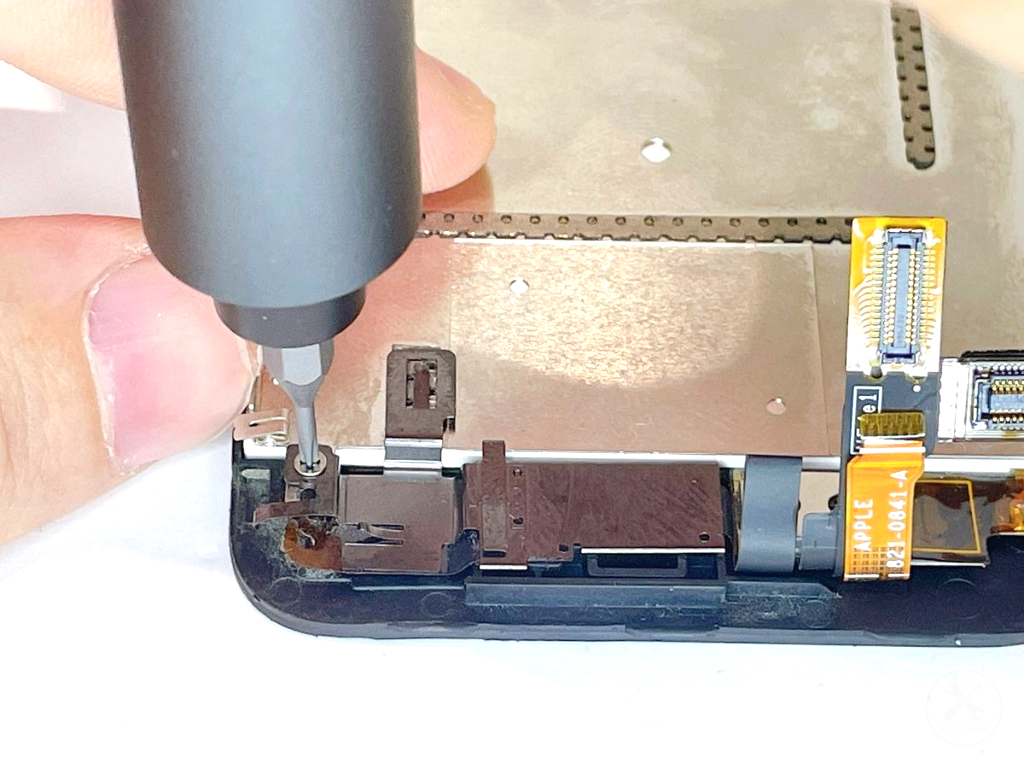

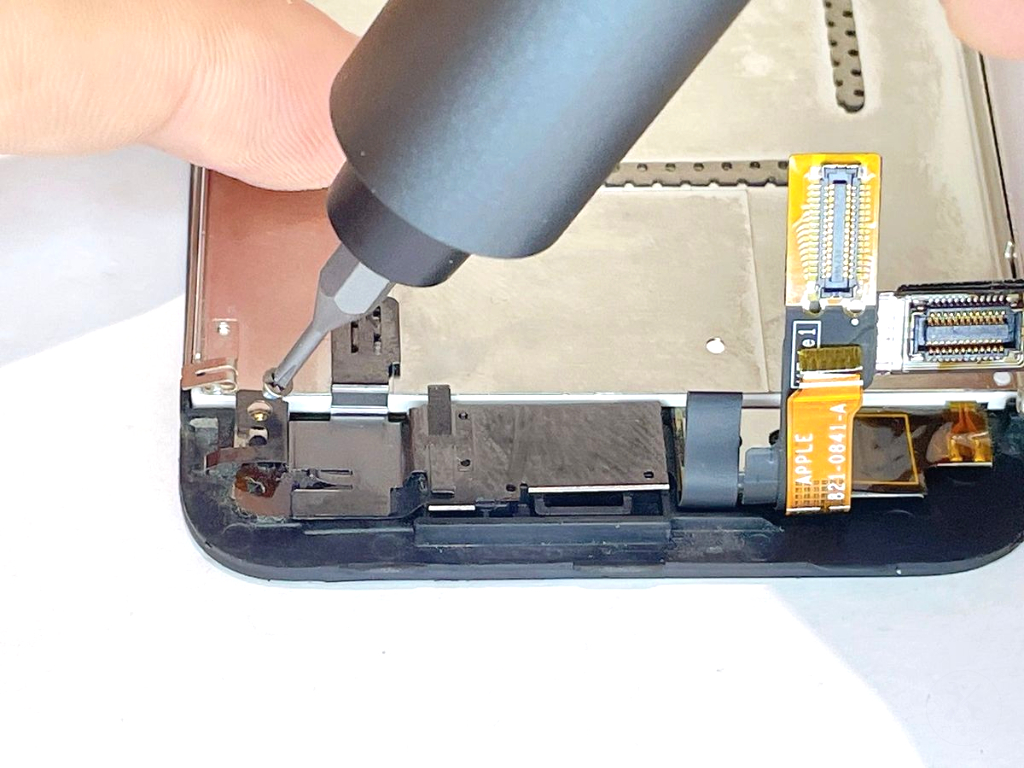

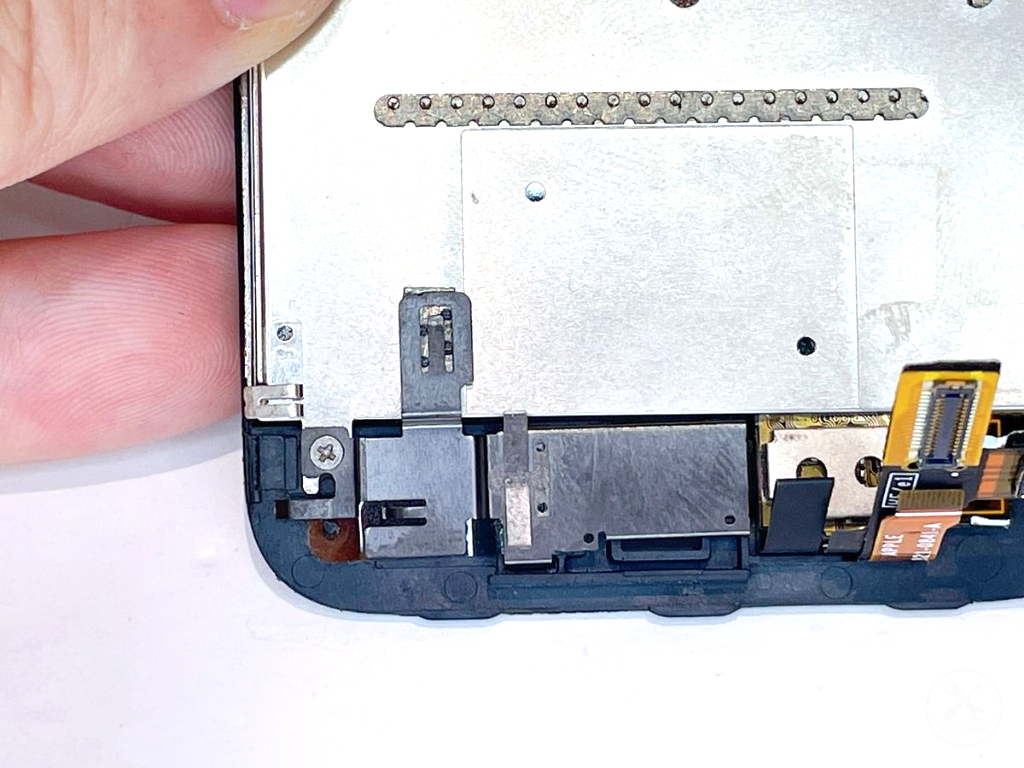

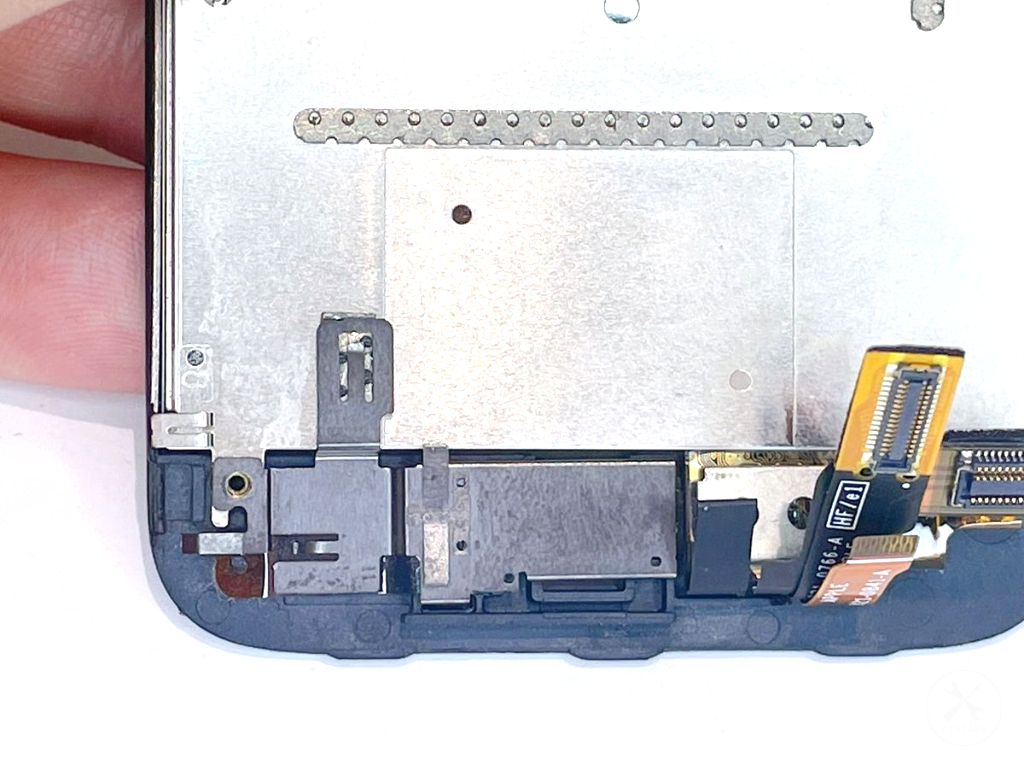

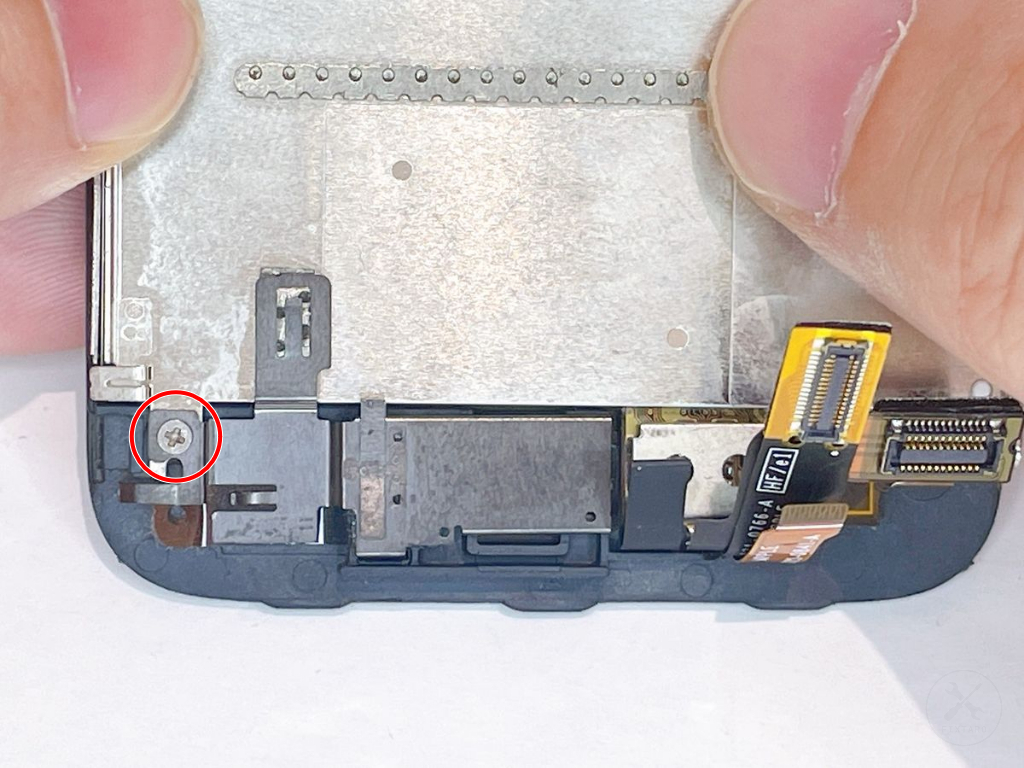

フロントパネル裏のネジ×1を外します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

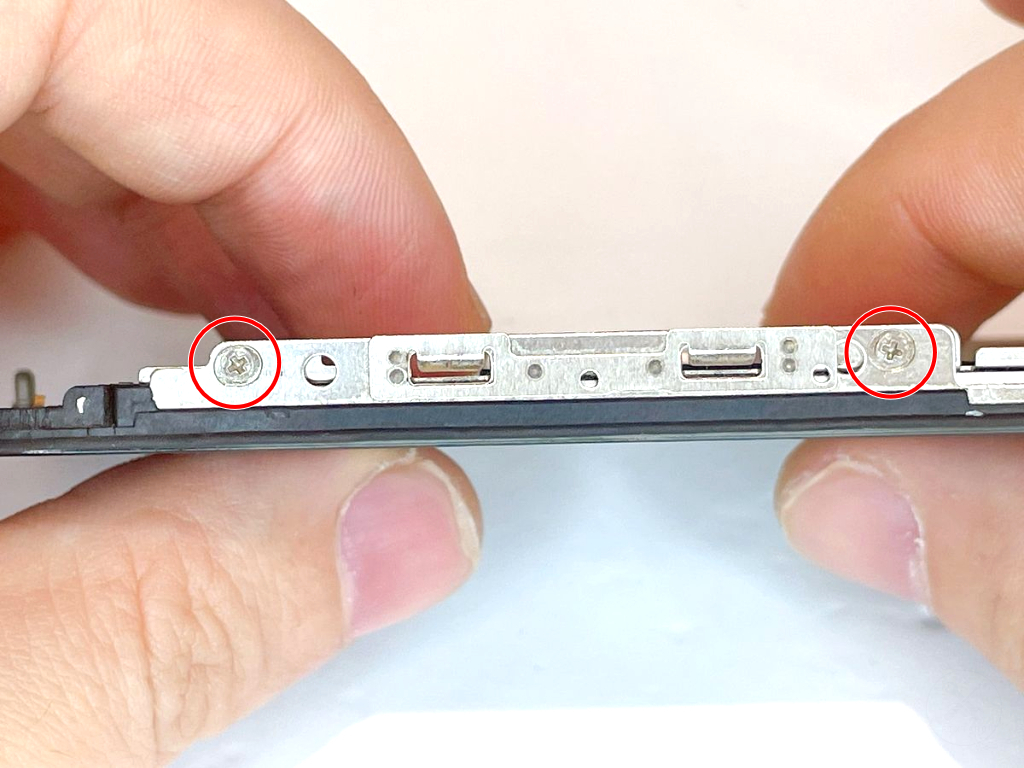

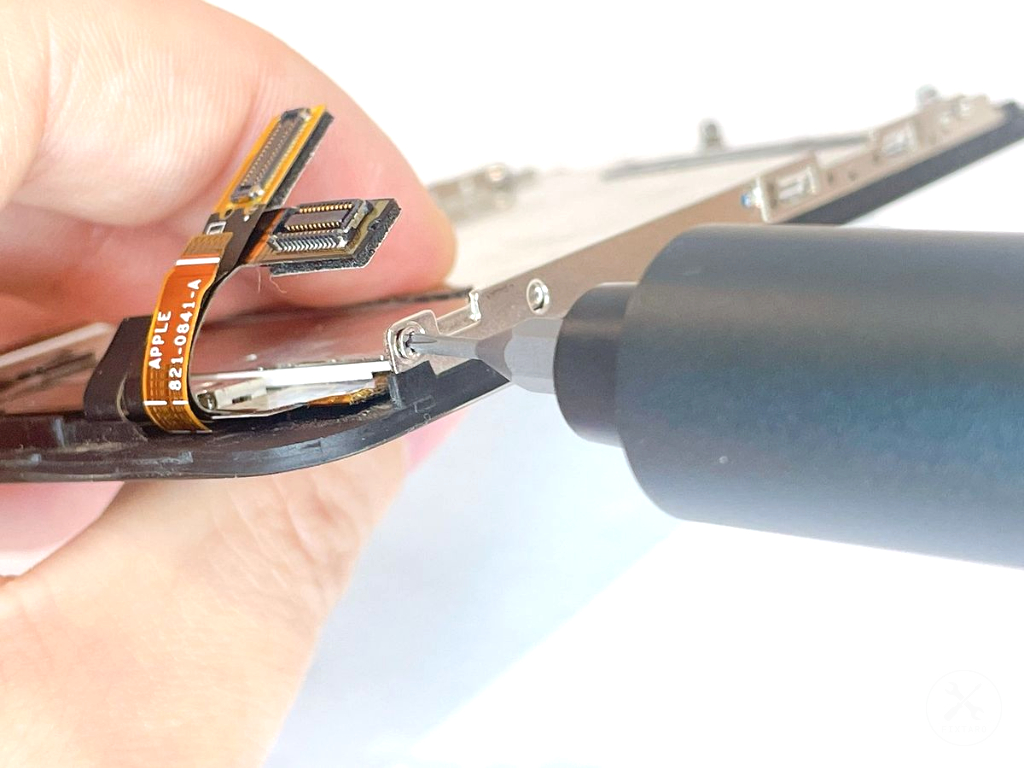

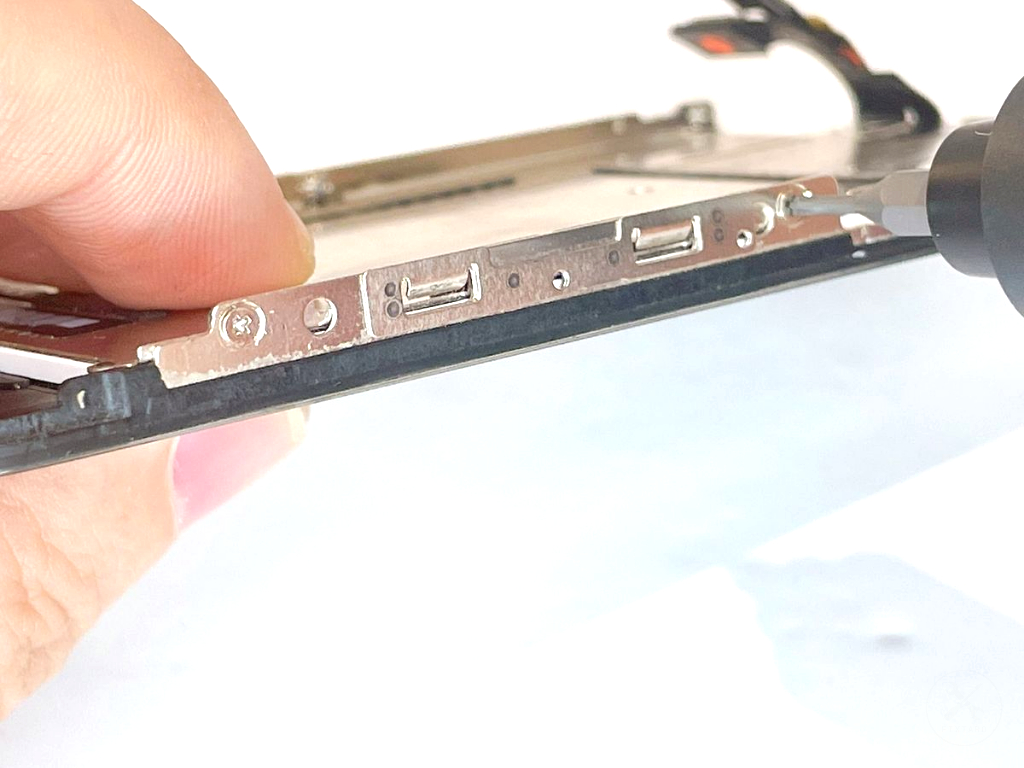

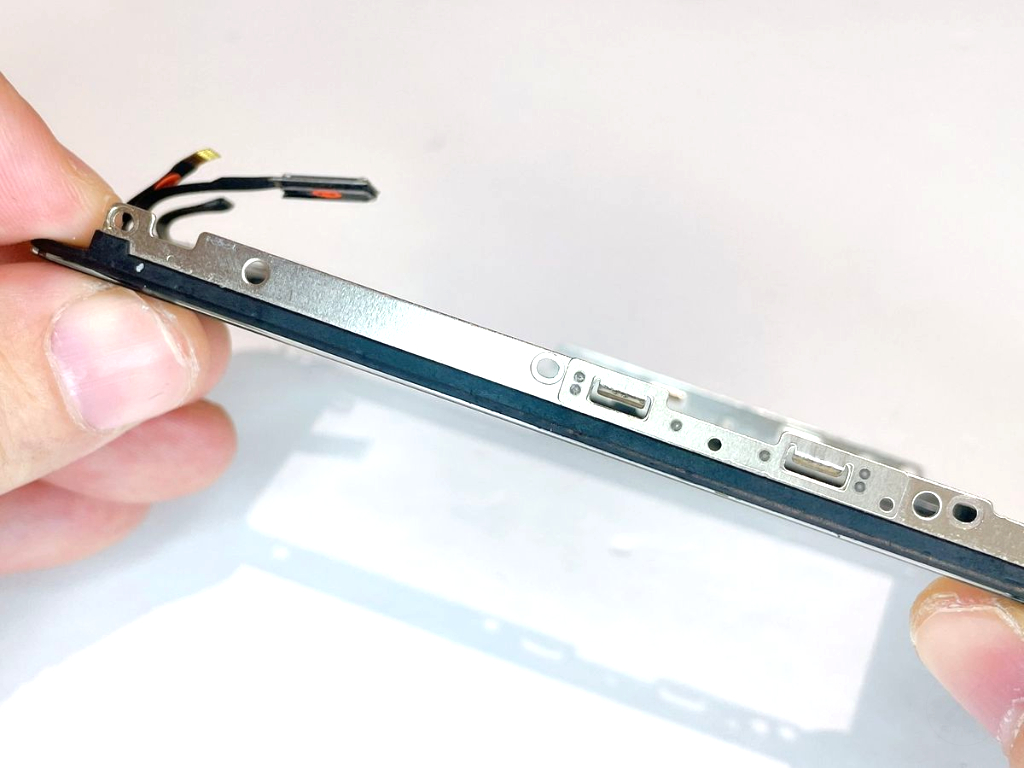

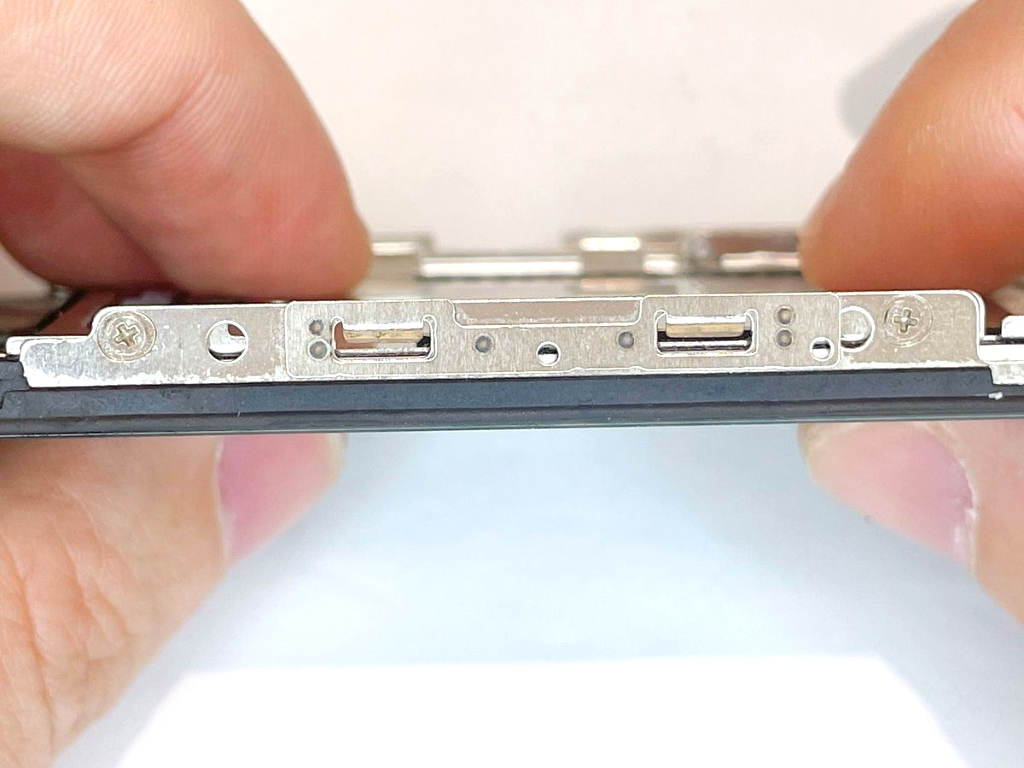

フロントパネルの左側面のネジ×2を外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

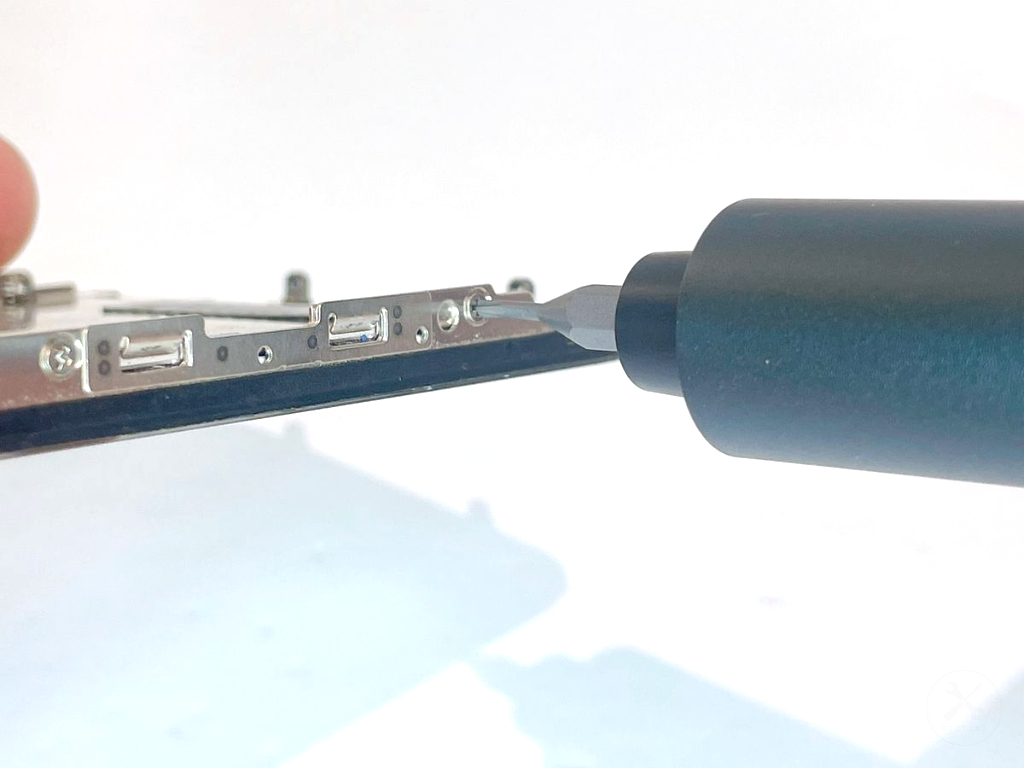

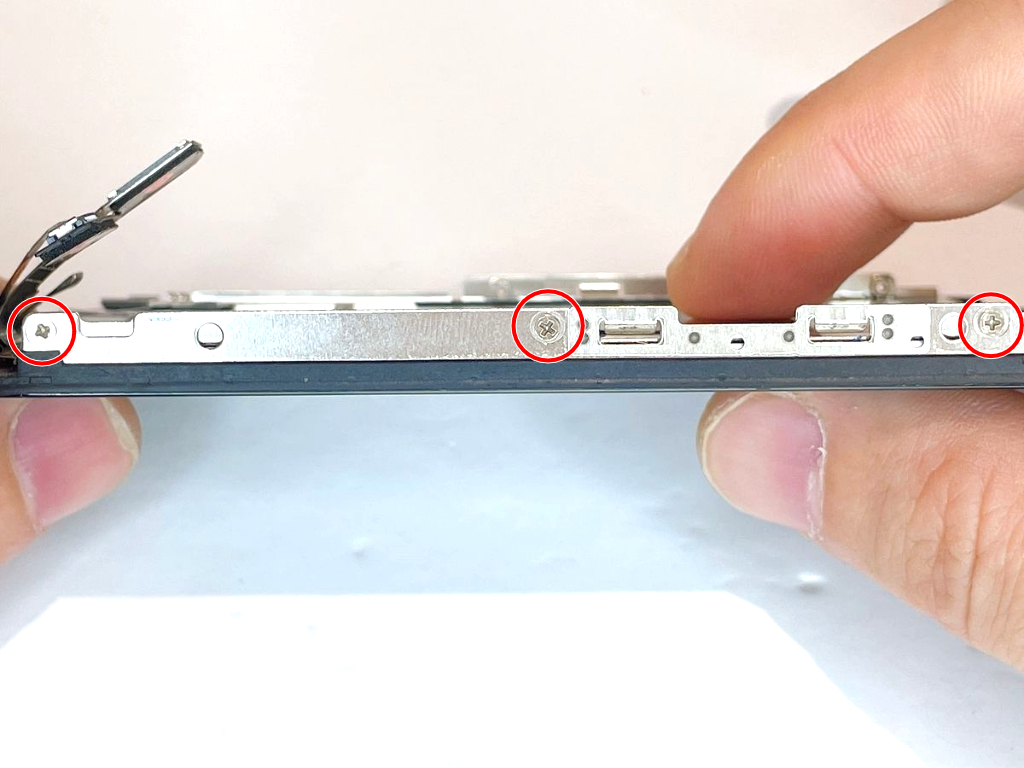

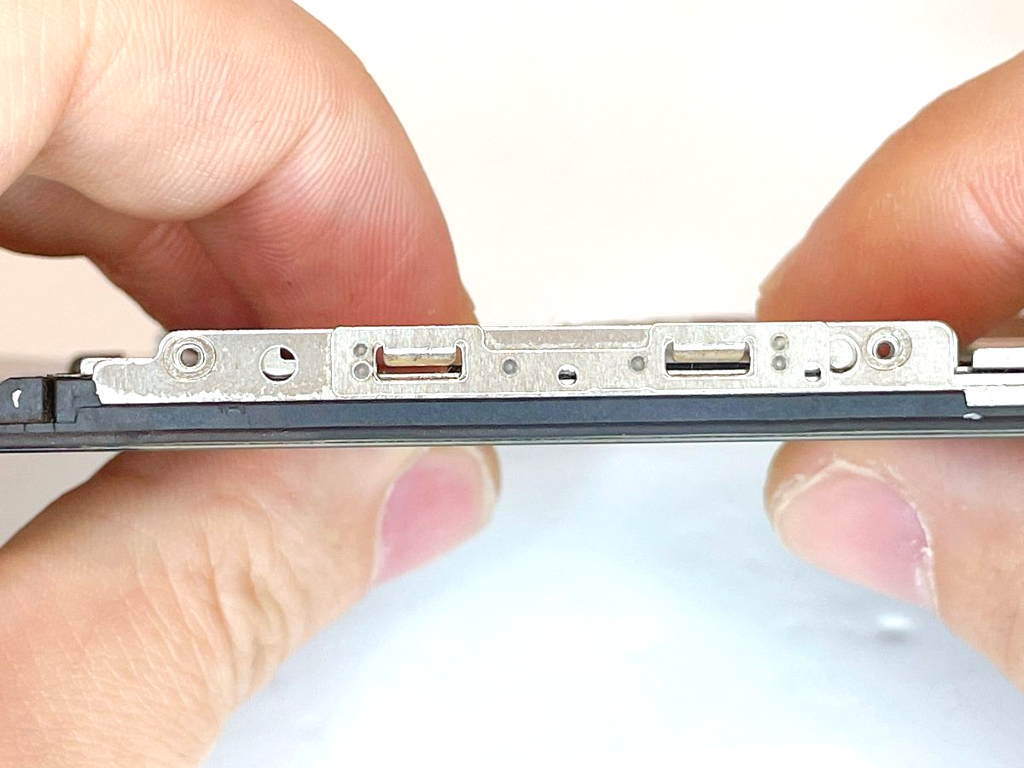

フロントパネルの右側面のネジ×3を外します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

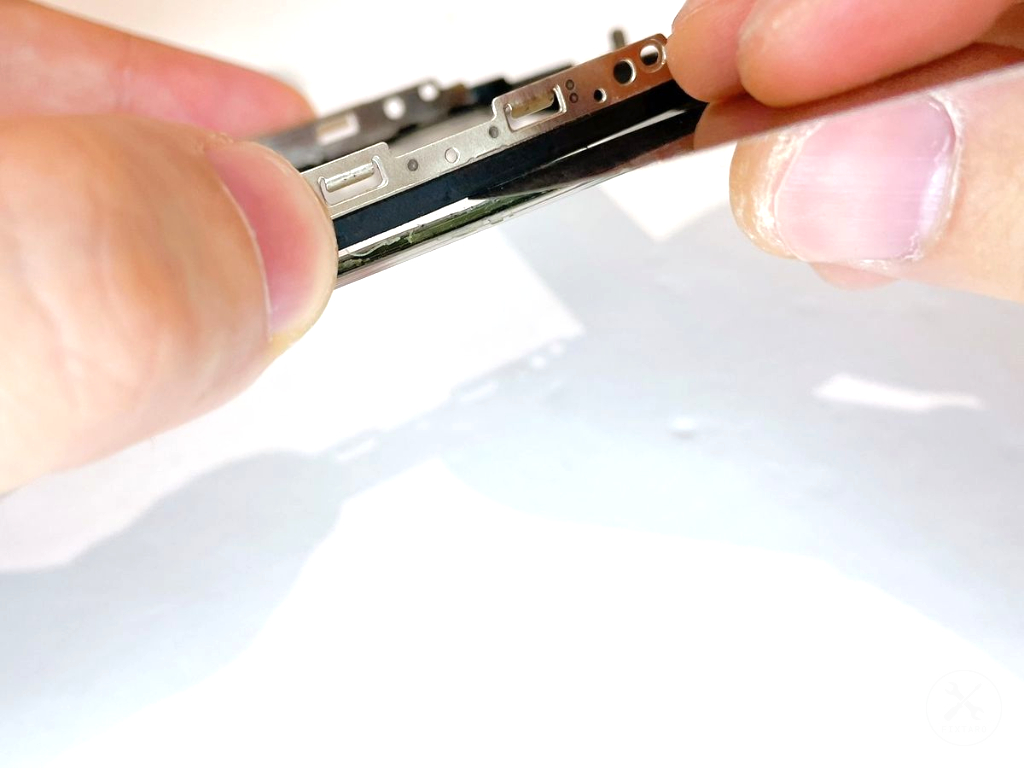

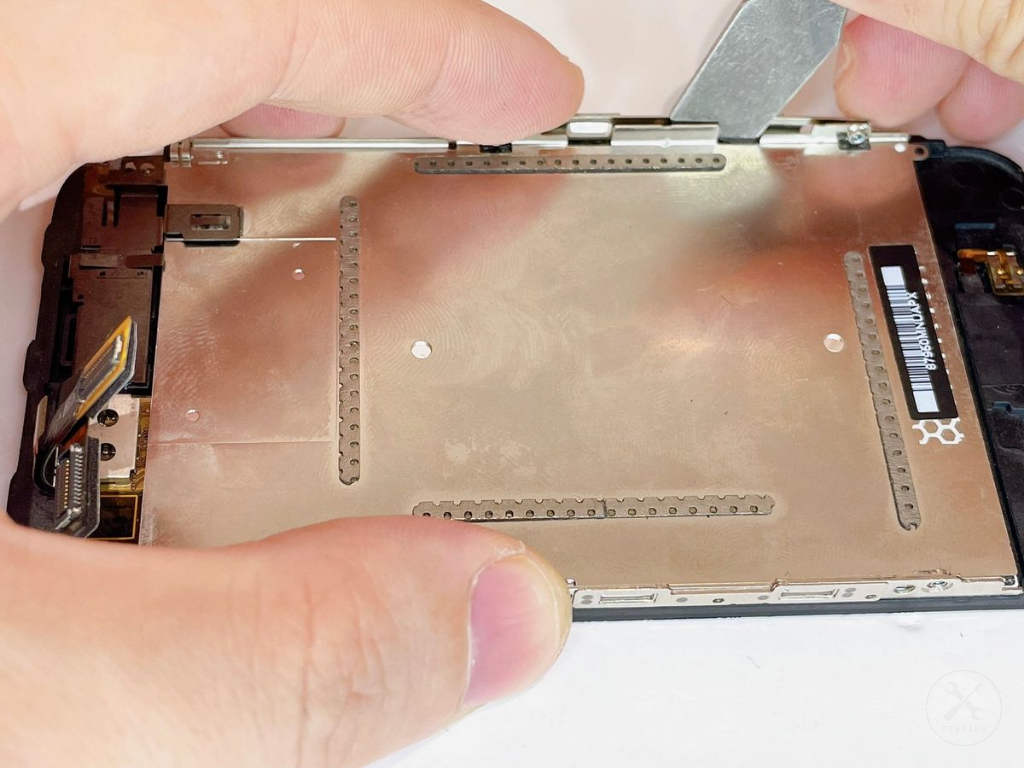

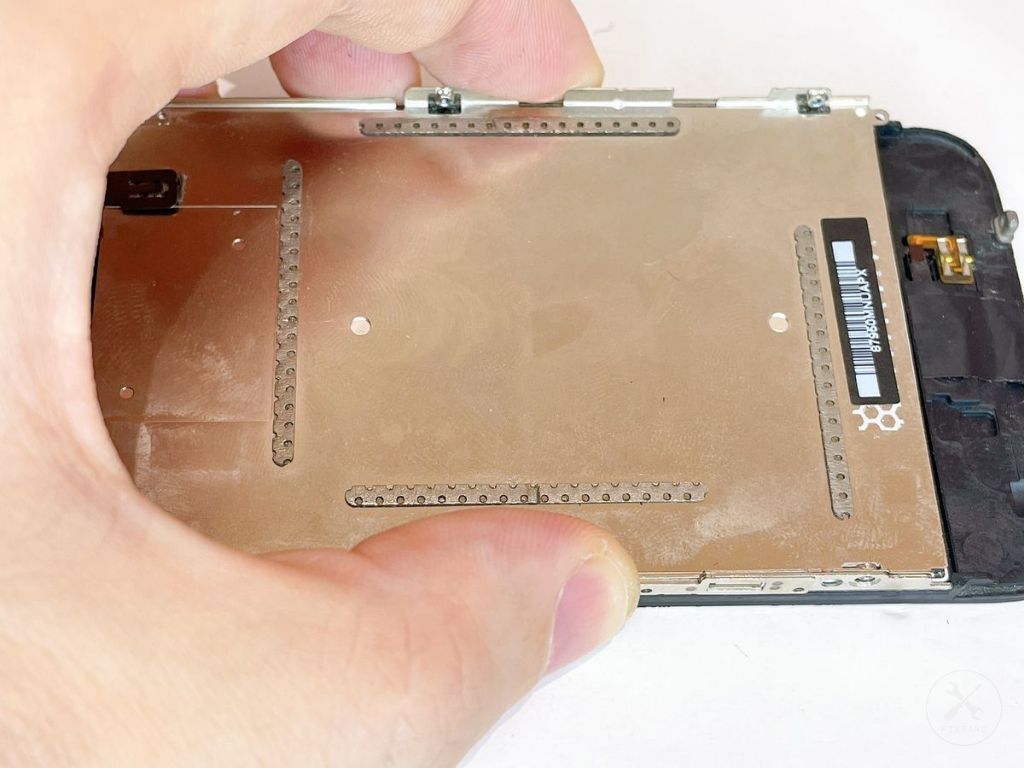

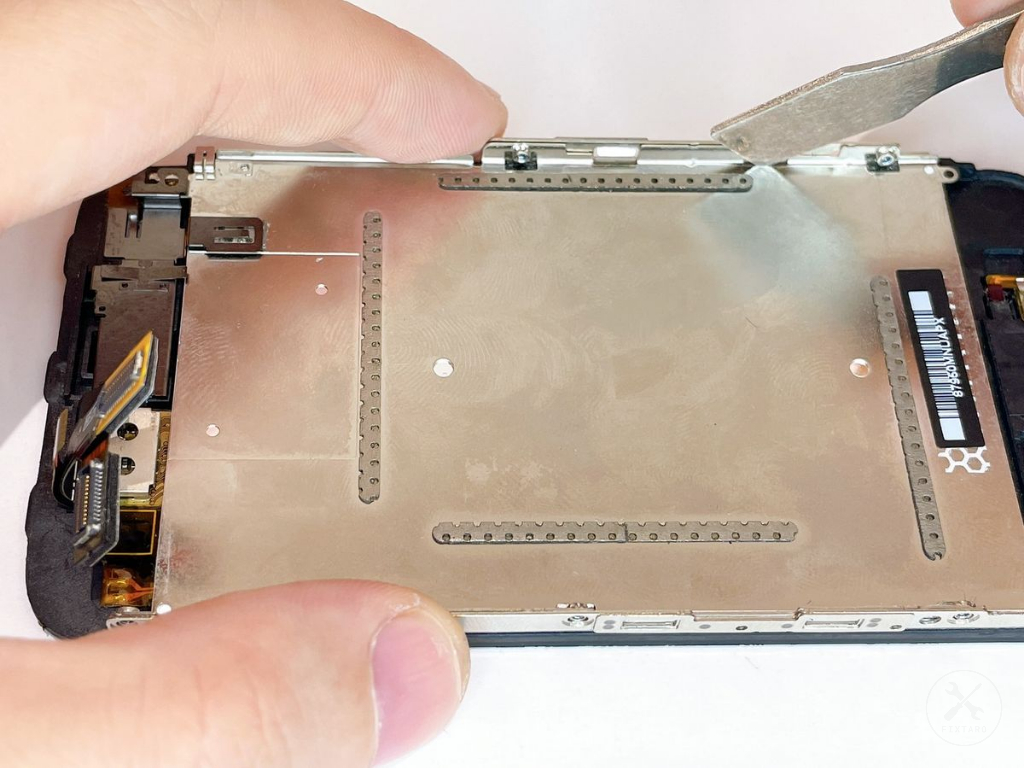

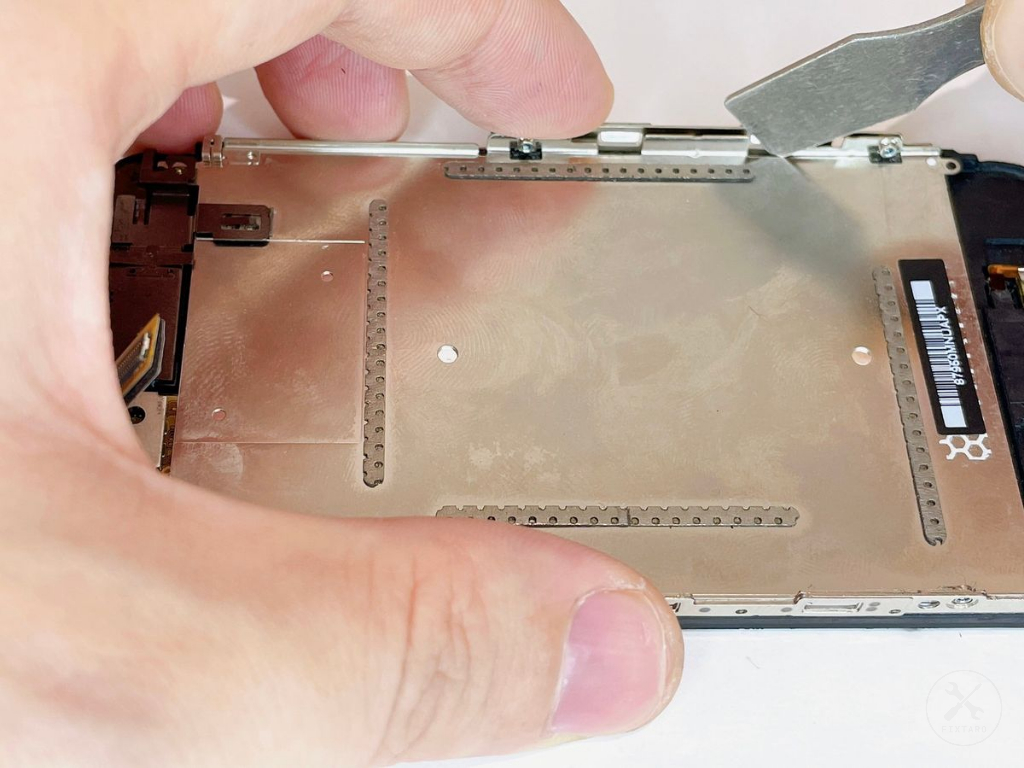

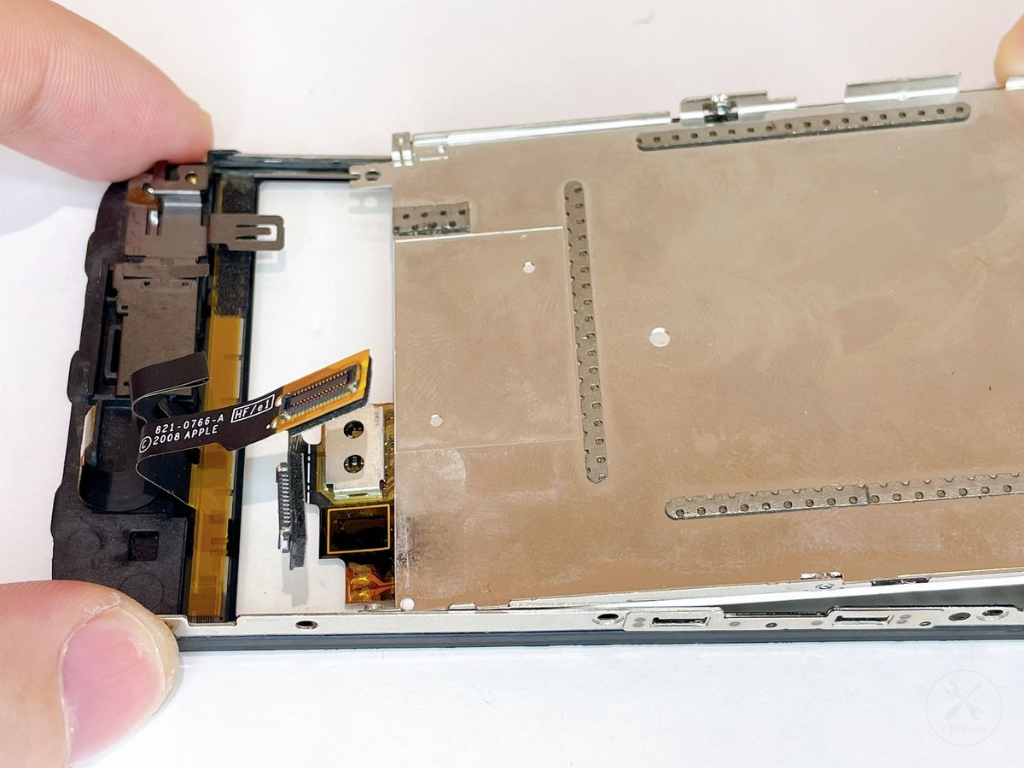

下記手順でフロントパネル裏の液晶パネルを外します。

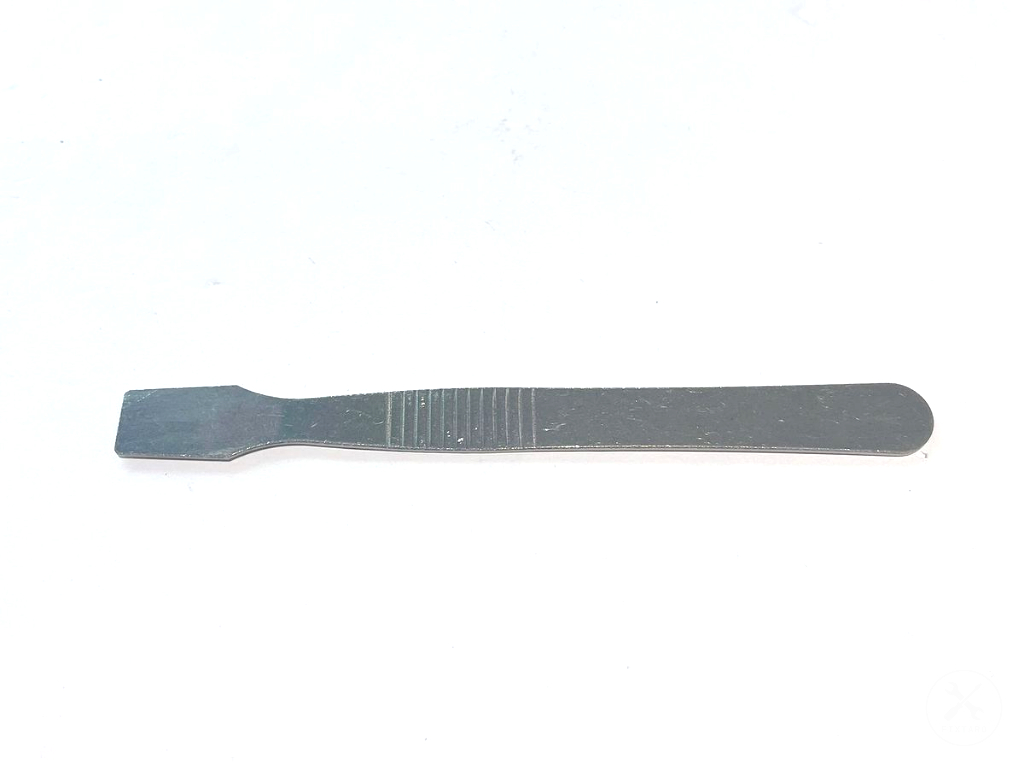

①フロントパネル裏の金属フレームに金属製スパッジャーを差し込む

②金属製スパッジャーを少しだけ捻る

③捻った時に空いた隙間に金属製スパッジャーをスライドさせ、上に引っ張る

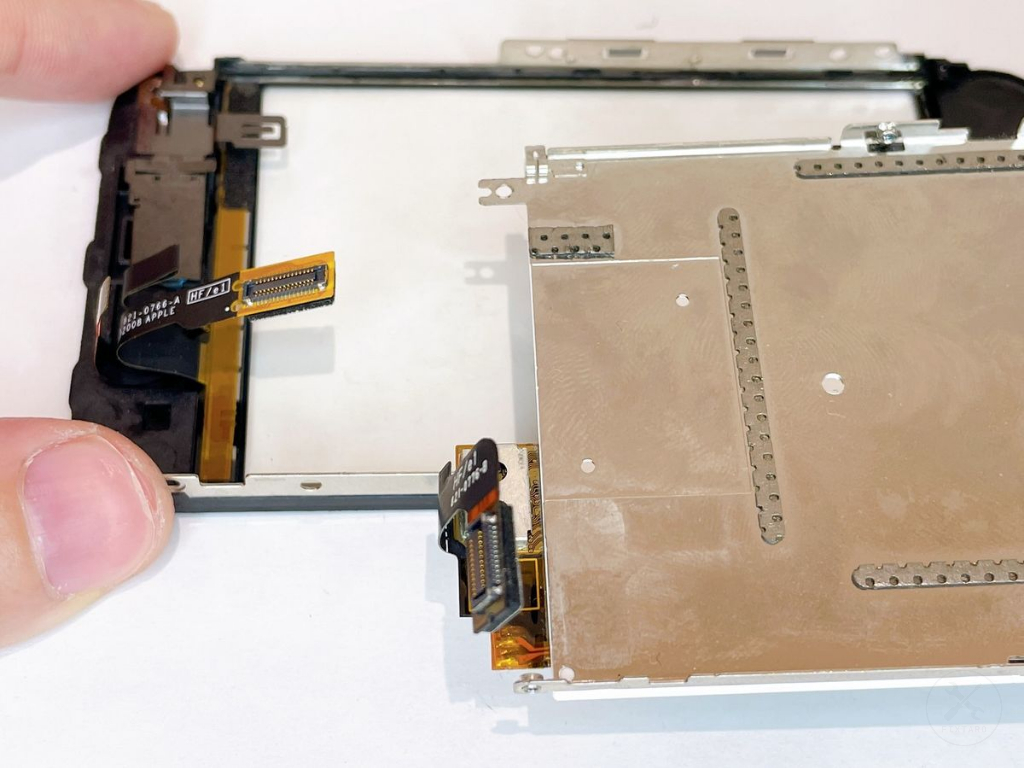

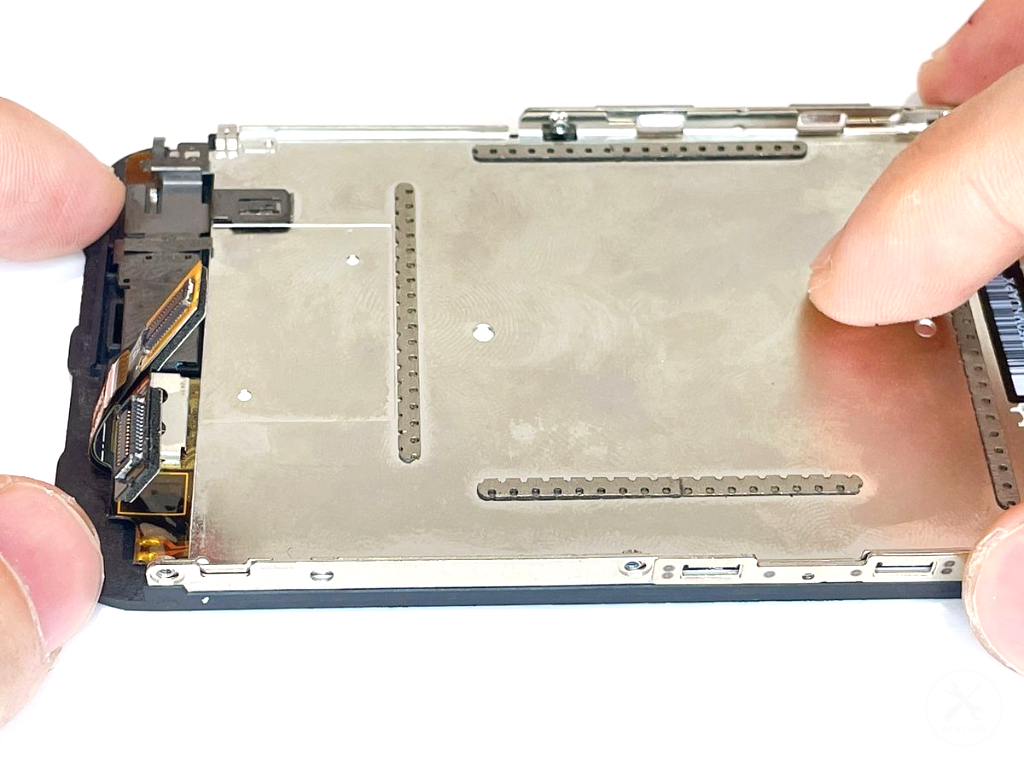

フロントパネルから液晶パネルを外します。

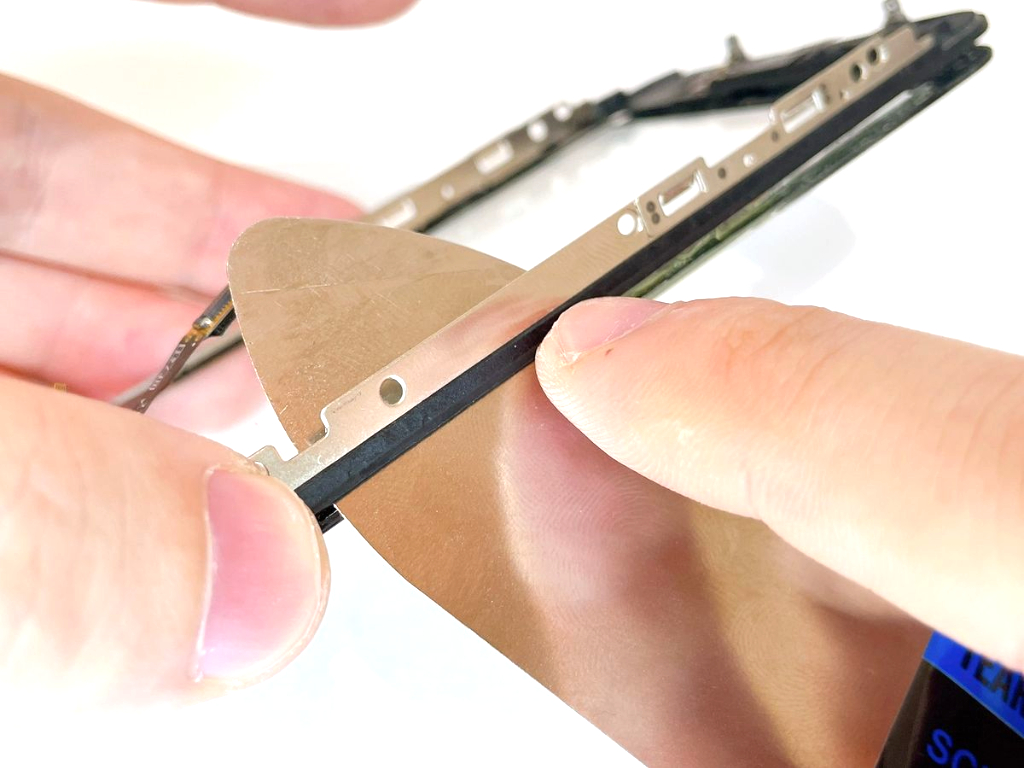

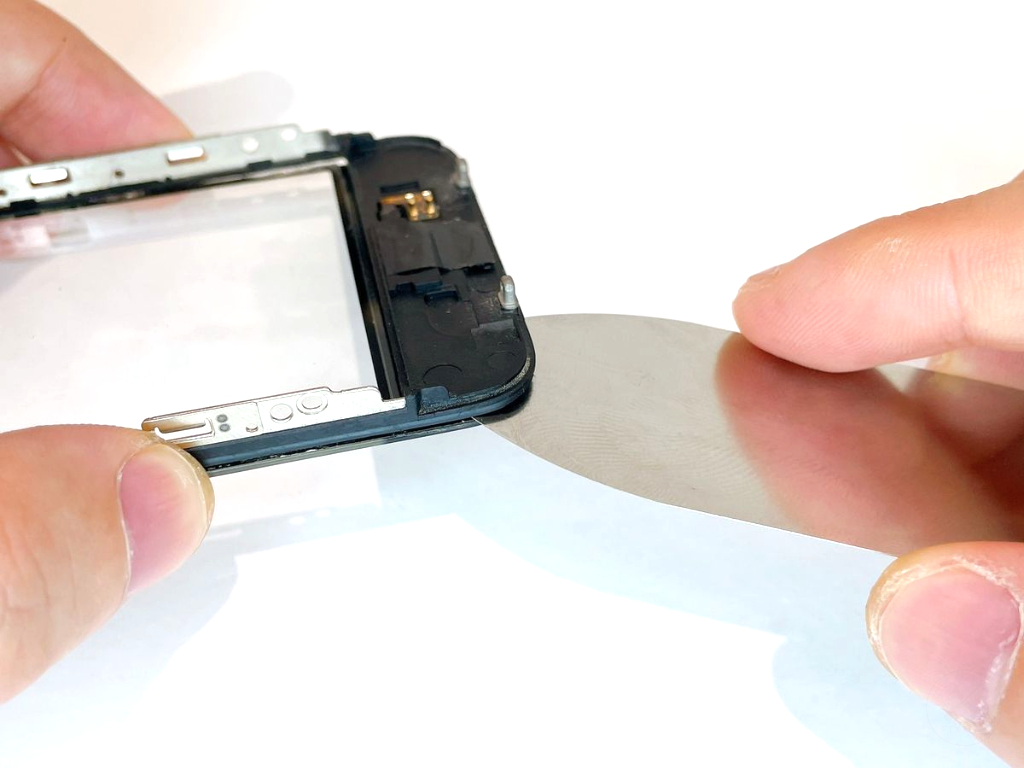

下記で、タッチパネルとフレームを外します。

＜方法＞

・ヒートガンで接着剤の接着力を弱める

・超薄型スチールヘラで少しずつ剥がす

強引に剥がさないでください。無理やり剥がすとタッチパネル（ガラス）が割れてしまうリスクがあります。

タッチパネルとフレームを一度でも剥がすと、再度装着しても隙間が空きやすいです。防水耐性が圧倒的に弱くなります。

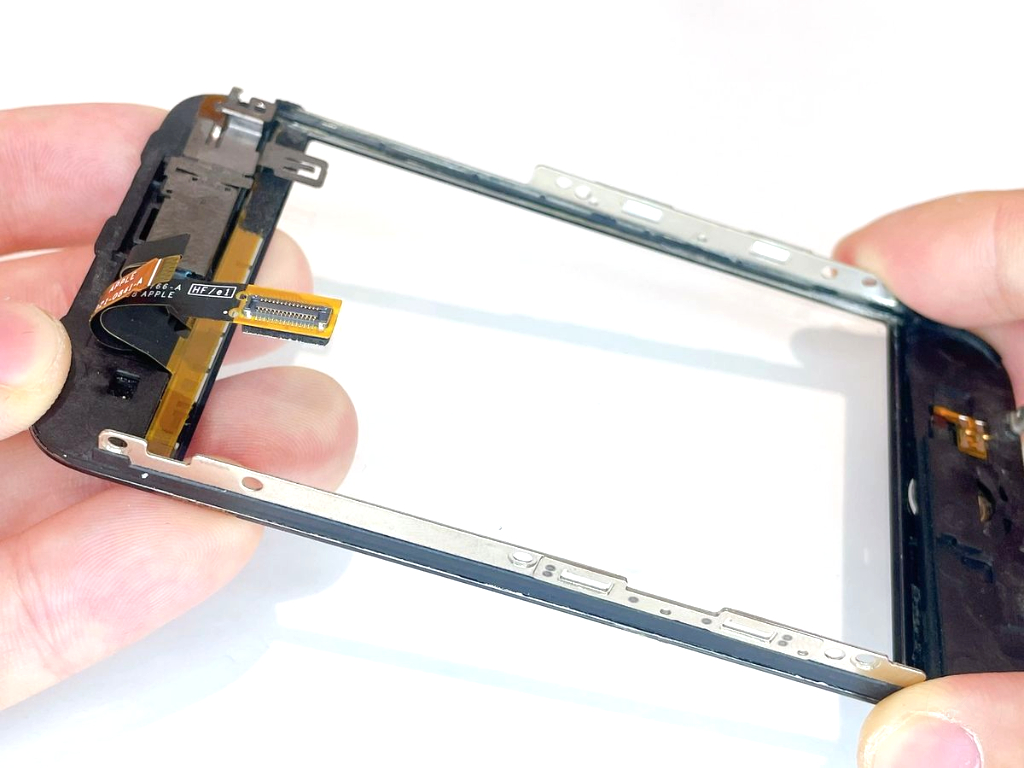

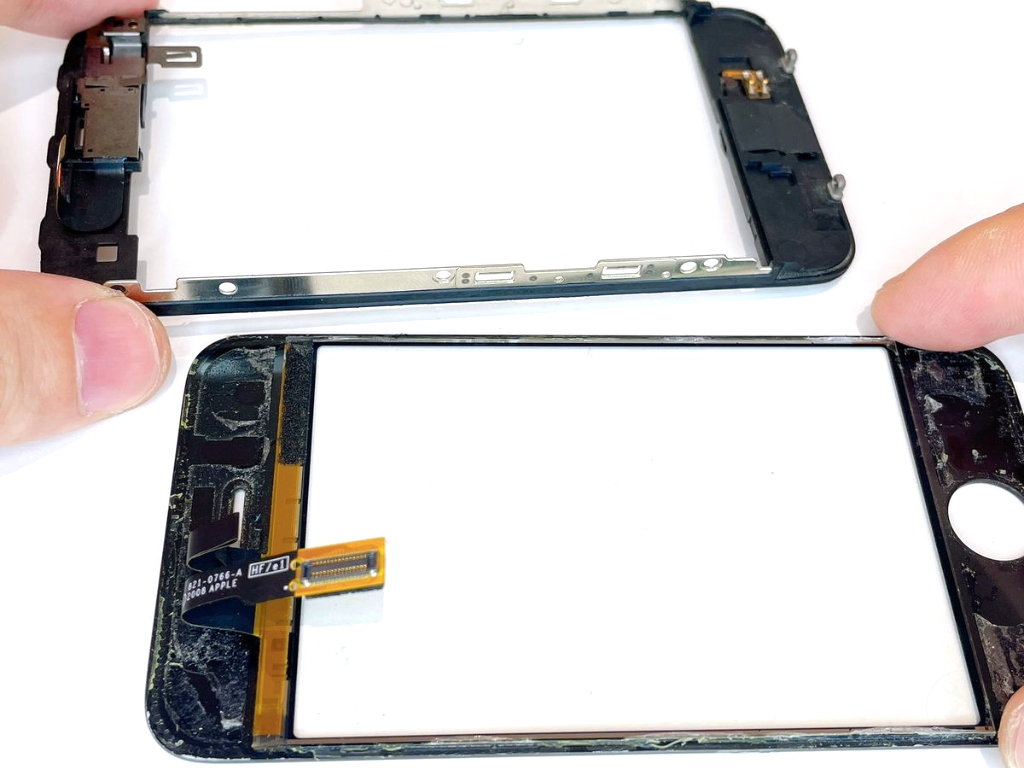

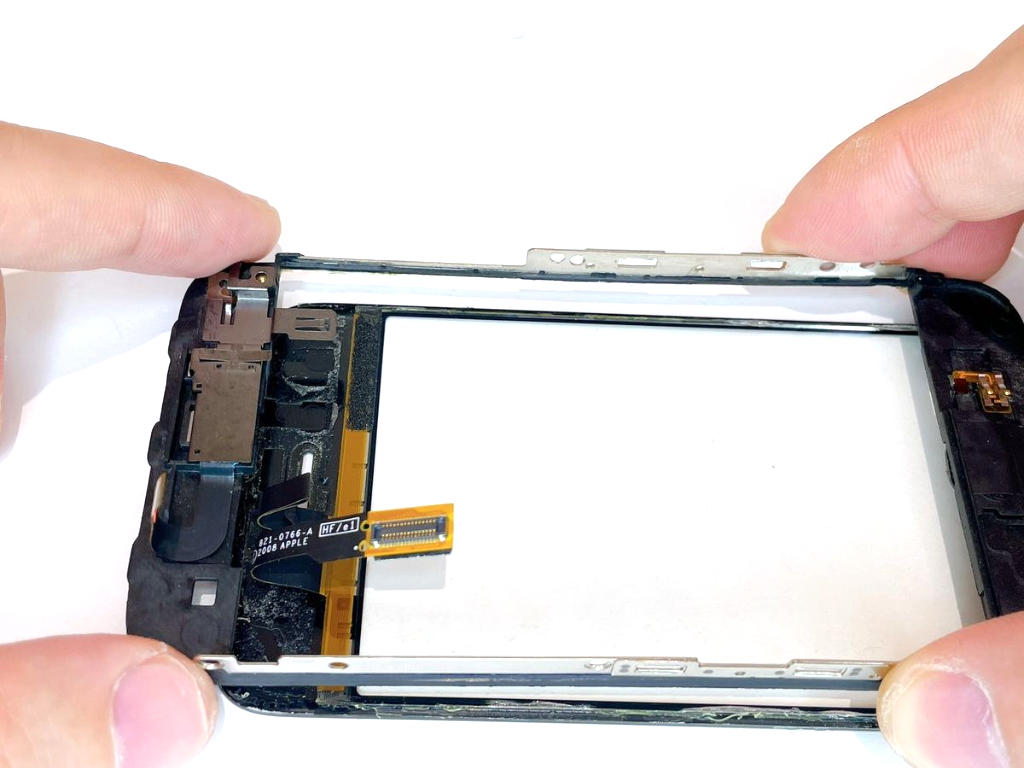

タッチパネルとフレームを外します。

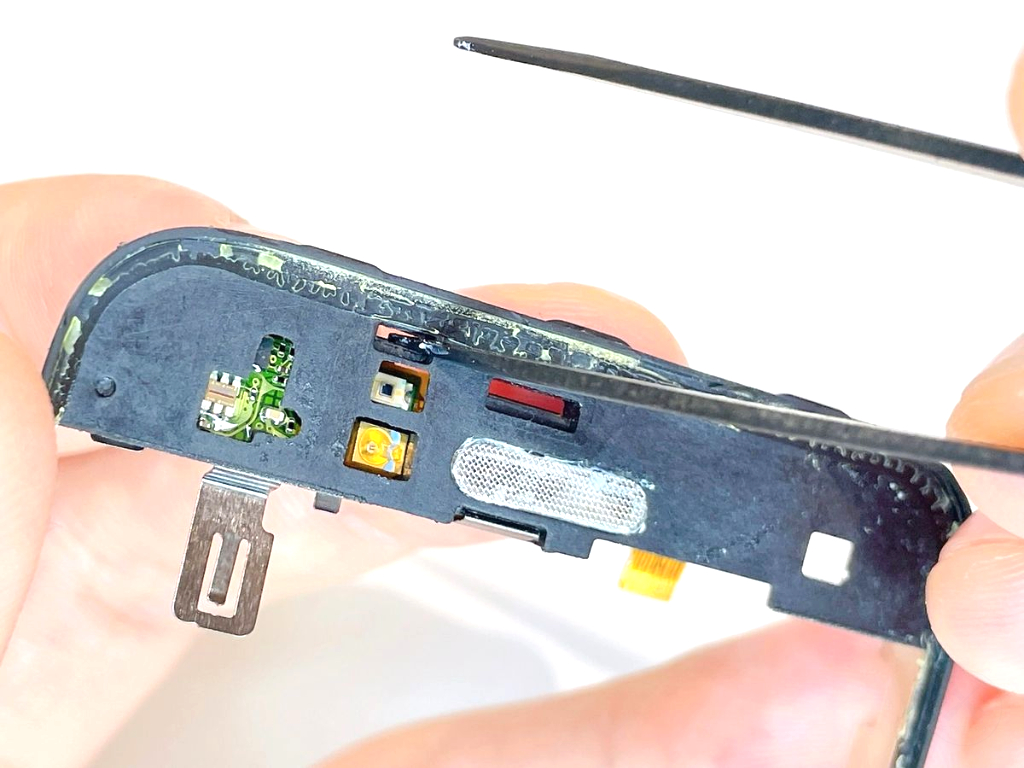

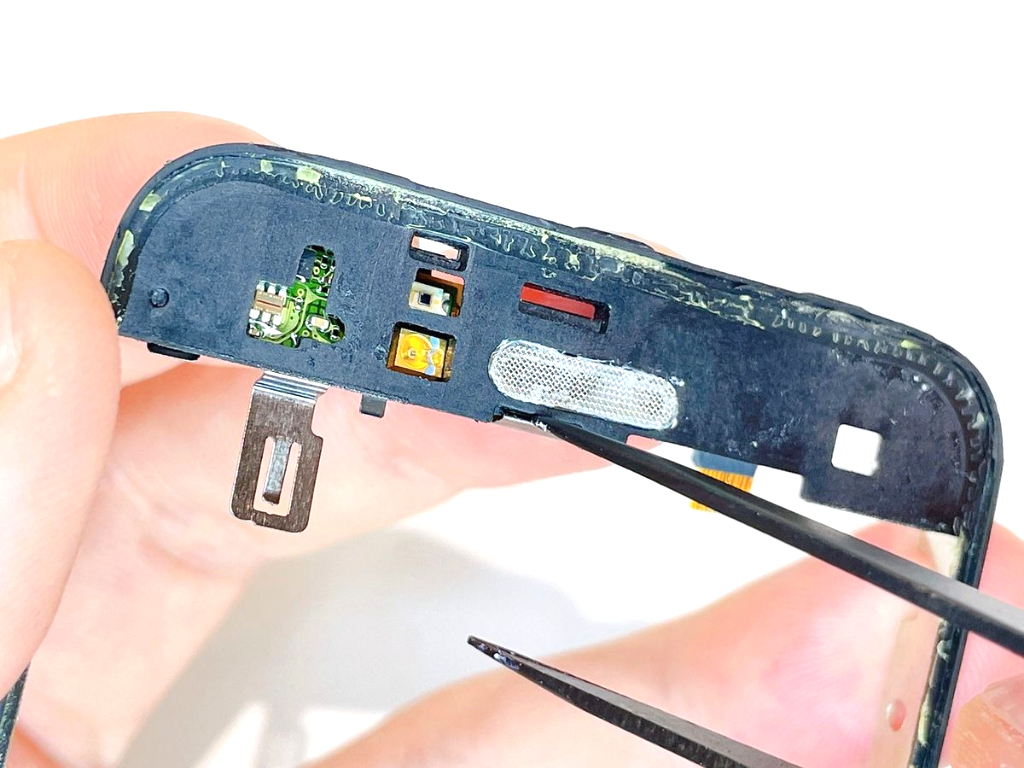

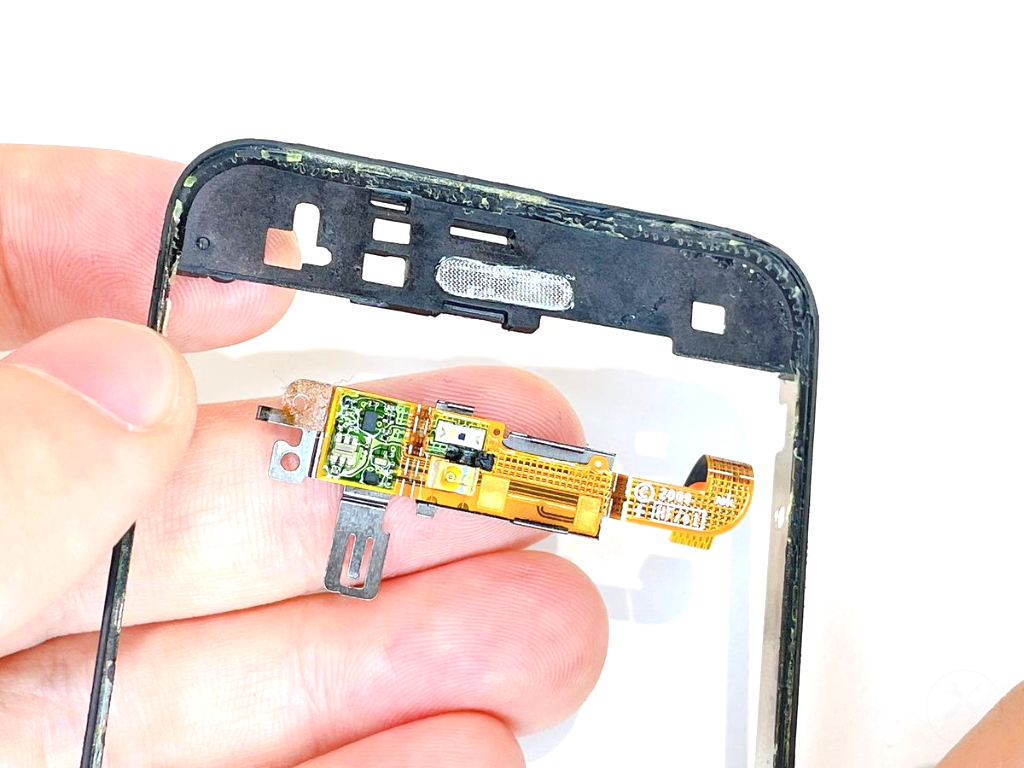

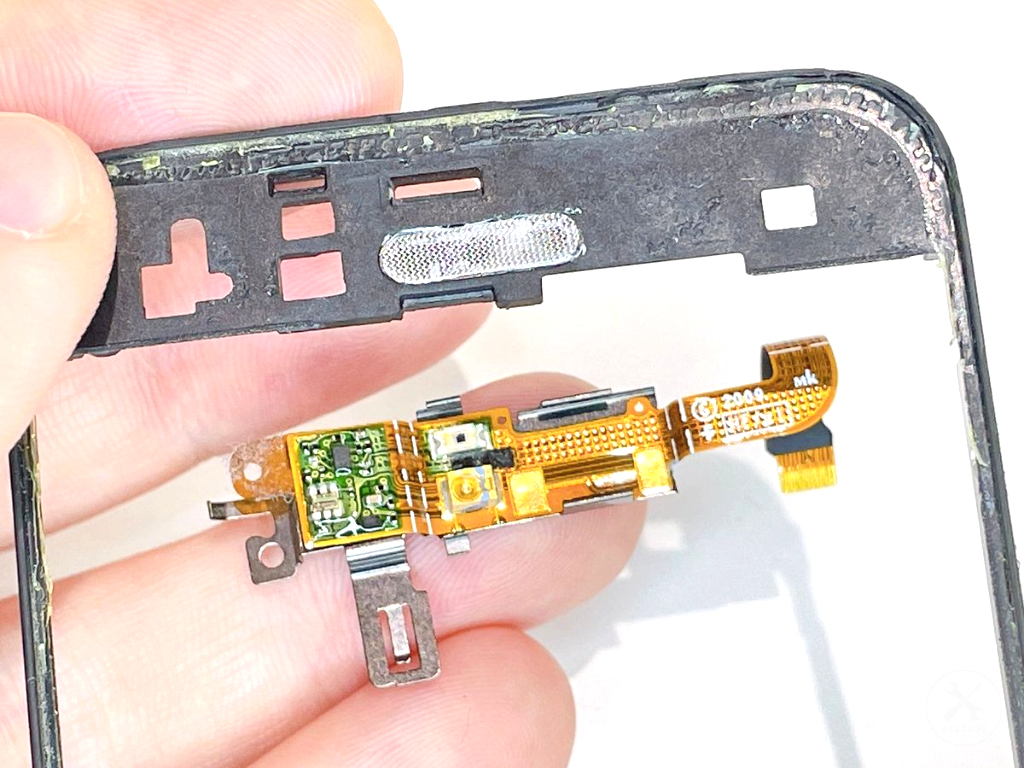

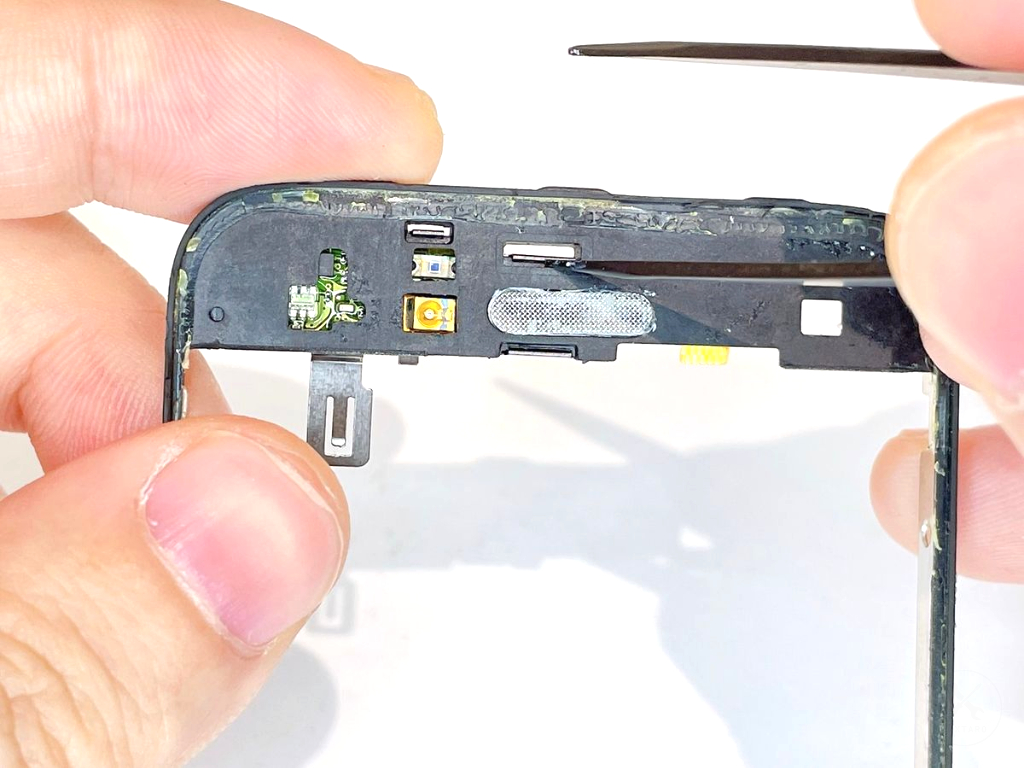

下記手順でフレーム上部の光学センサーを外します。

①右上の金属爪を外す

②左上の金属爪を外す

③右下の金属爪を外す

左上の金属爪や右下の金属爪から外してしまうと外れません。フレームが曲がってしまうくらい力を入れても外れないため、強引に外そうとするとフレームが曲がったり折れたりするリスクがあります。

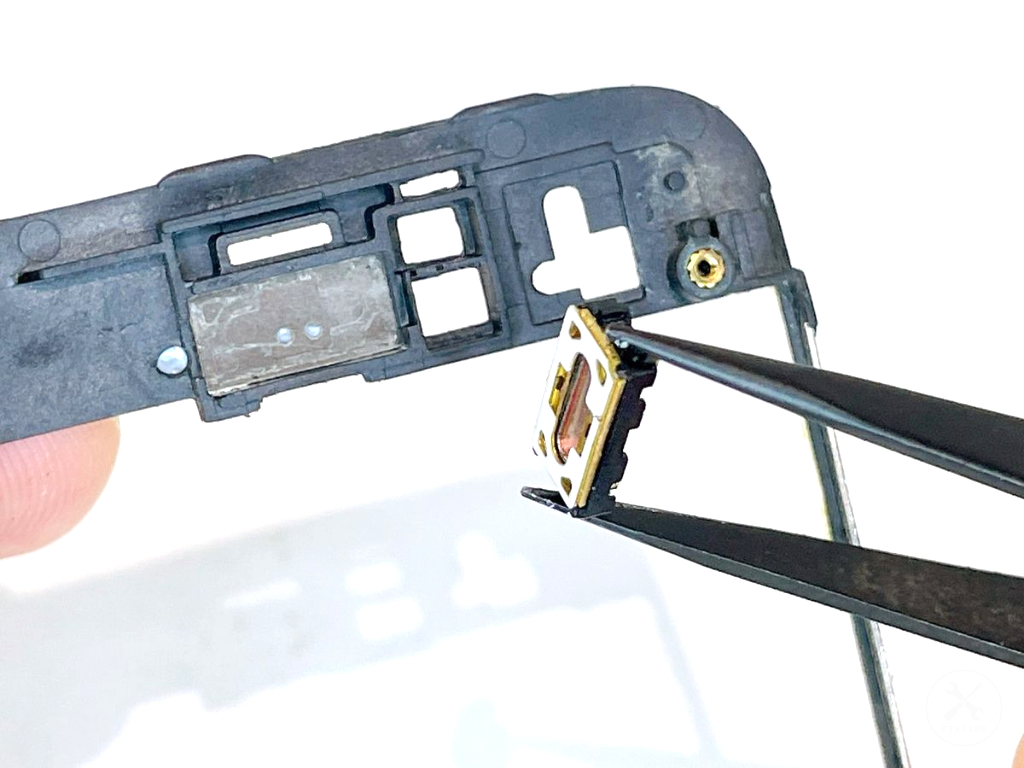

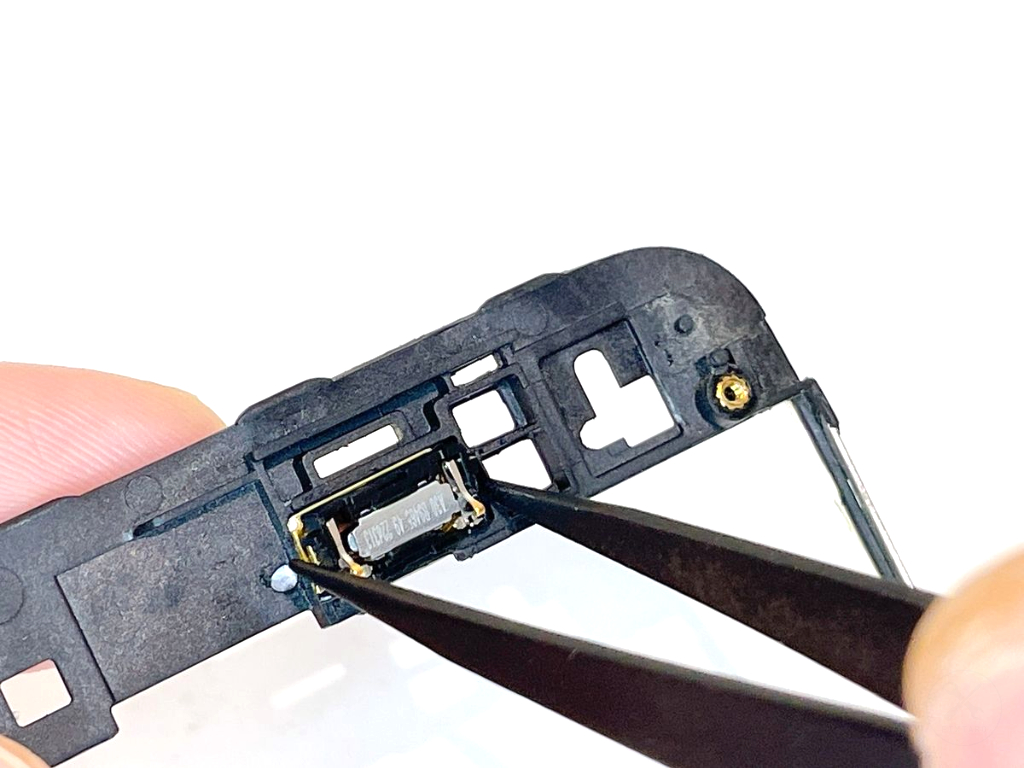

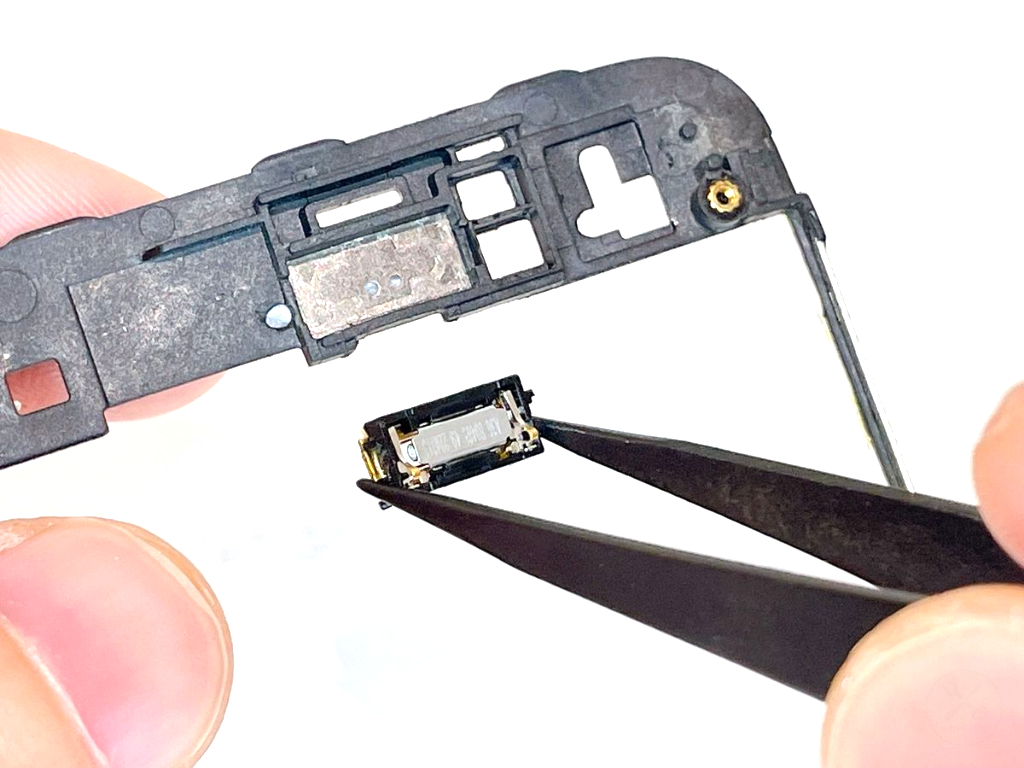

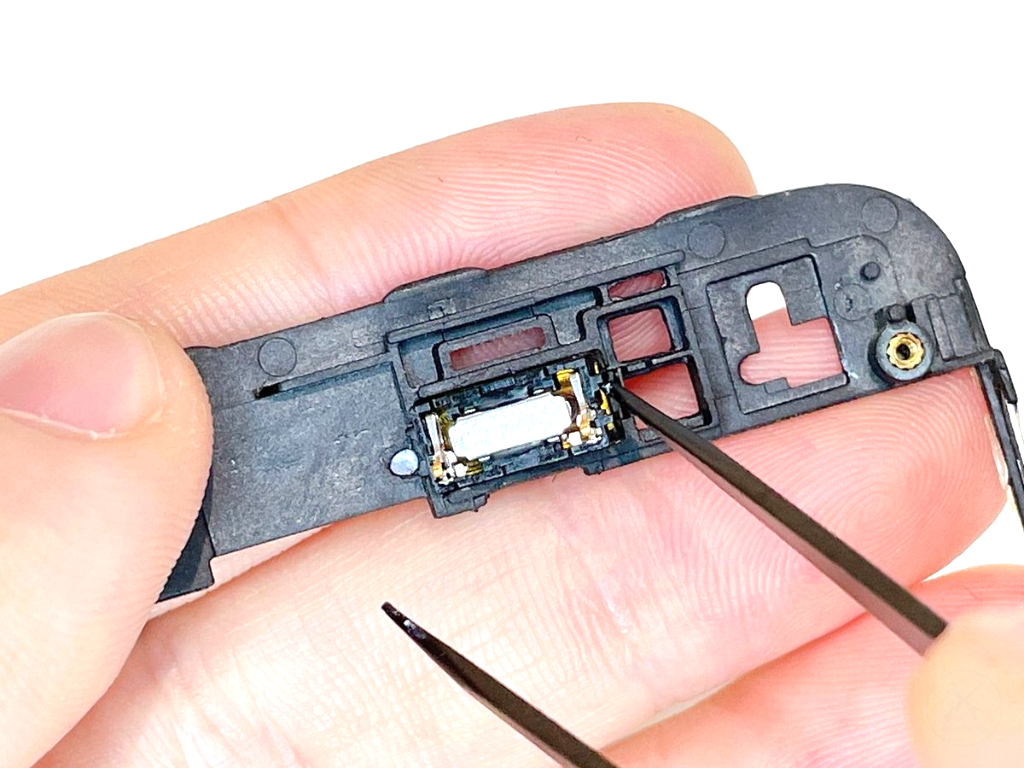

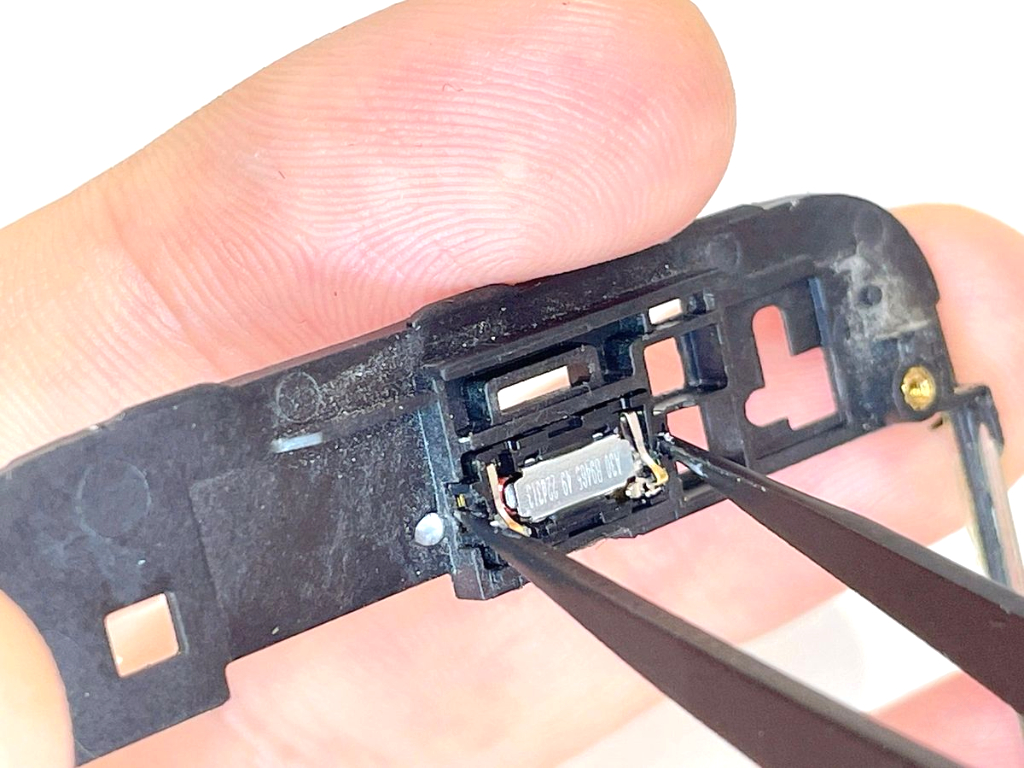

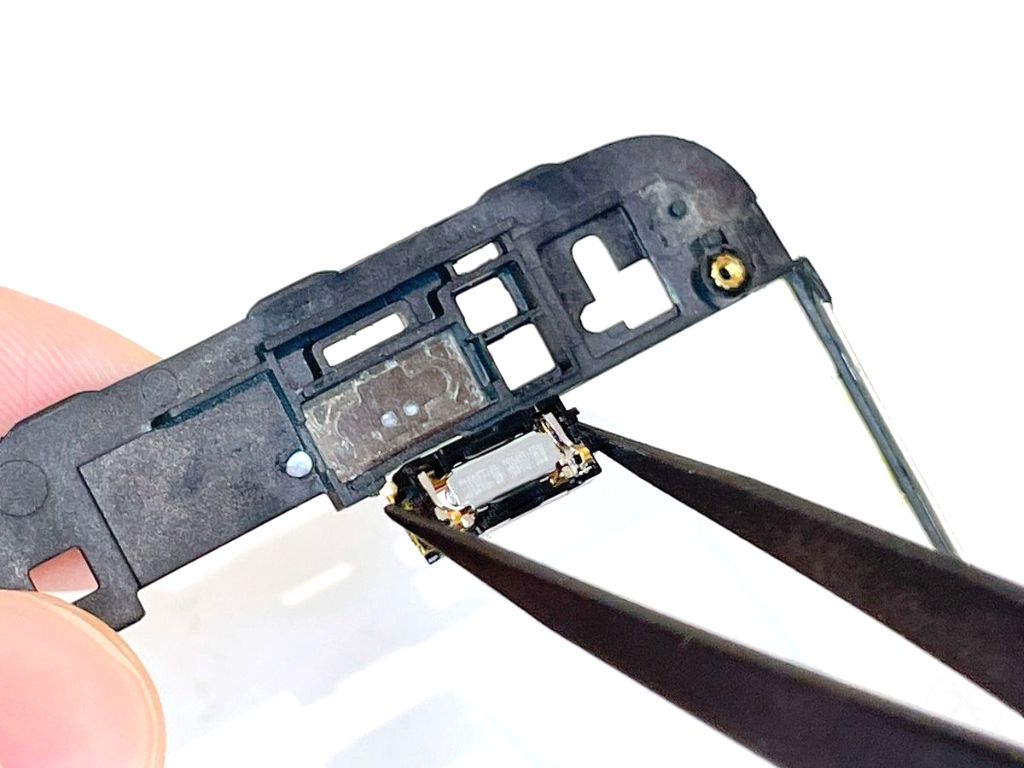

イヤースピーカーの右側を先が尖ったピンセットで差し込み、少し上に持ち上げながら外します。

フレームとイヤースピーカーが接着剤で固定されているため、ヒートガンで接着力を弱めて剥がす必要があります。強引に外すとイヤースピーカー内部の動線がちぎれてしまいます。交換用イヤースピーカーがある場合は強引に剥がして問題ありません。

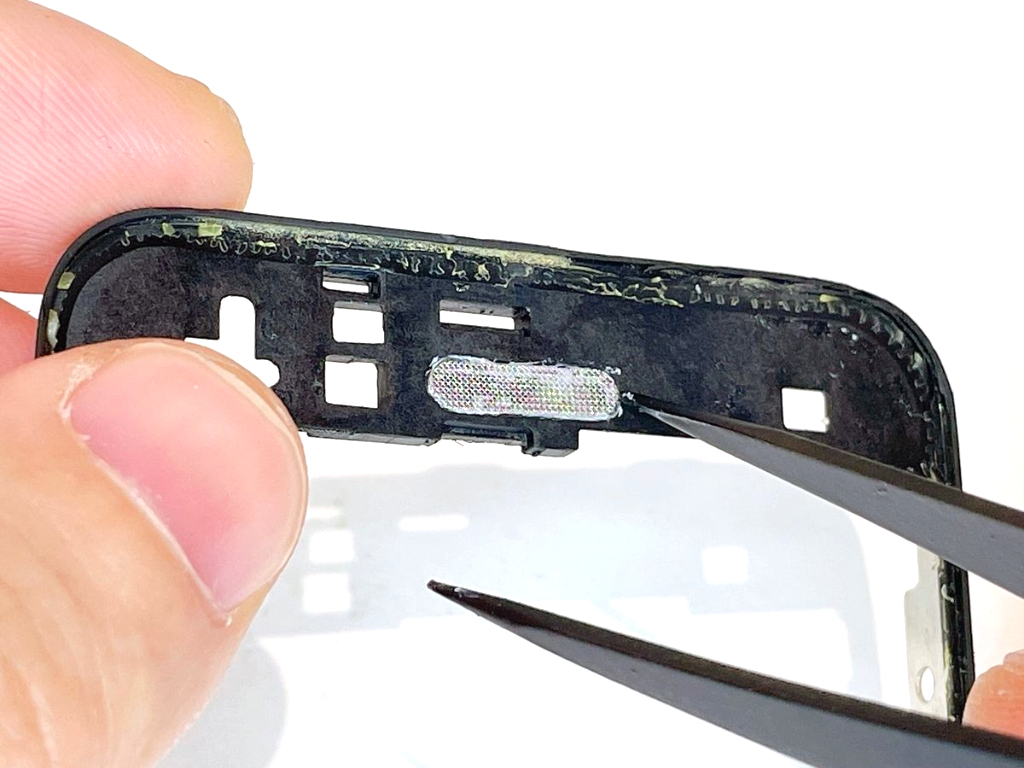

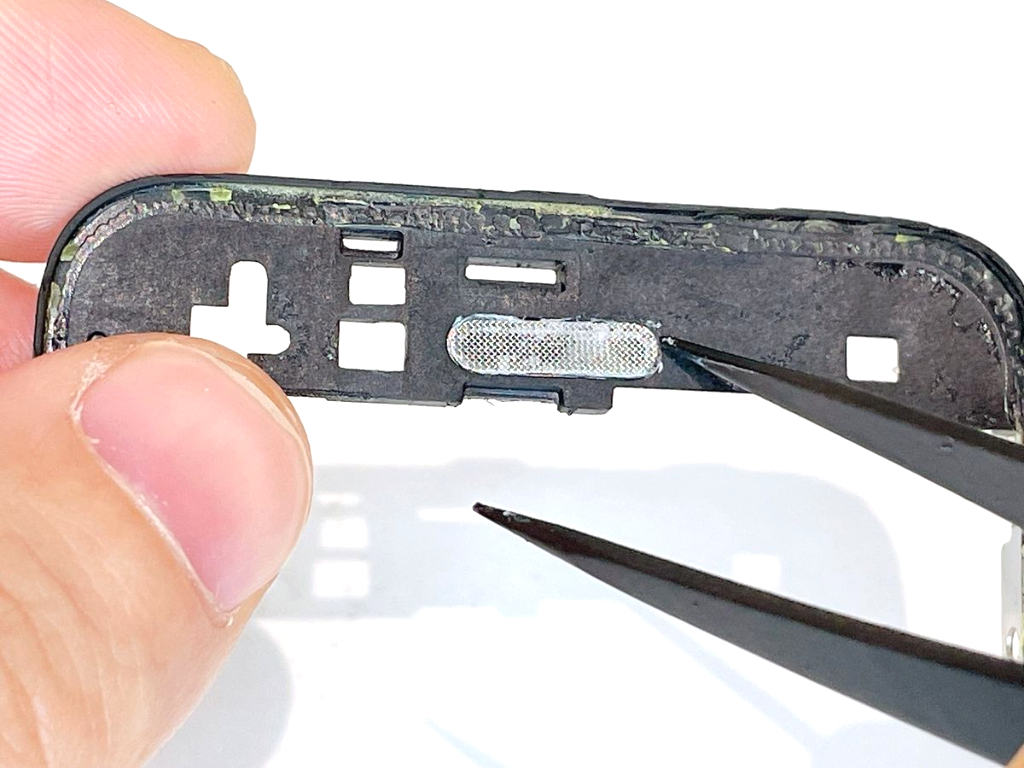

イヤースピーカーの反対側に埃防止用の金属メッシュが装着されています。イヤースピーカーとは関係ないため外す必要はありません。

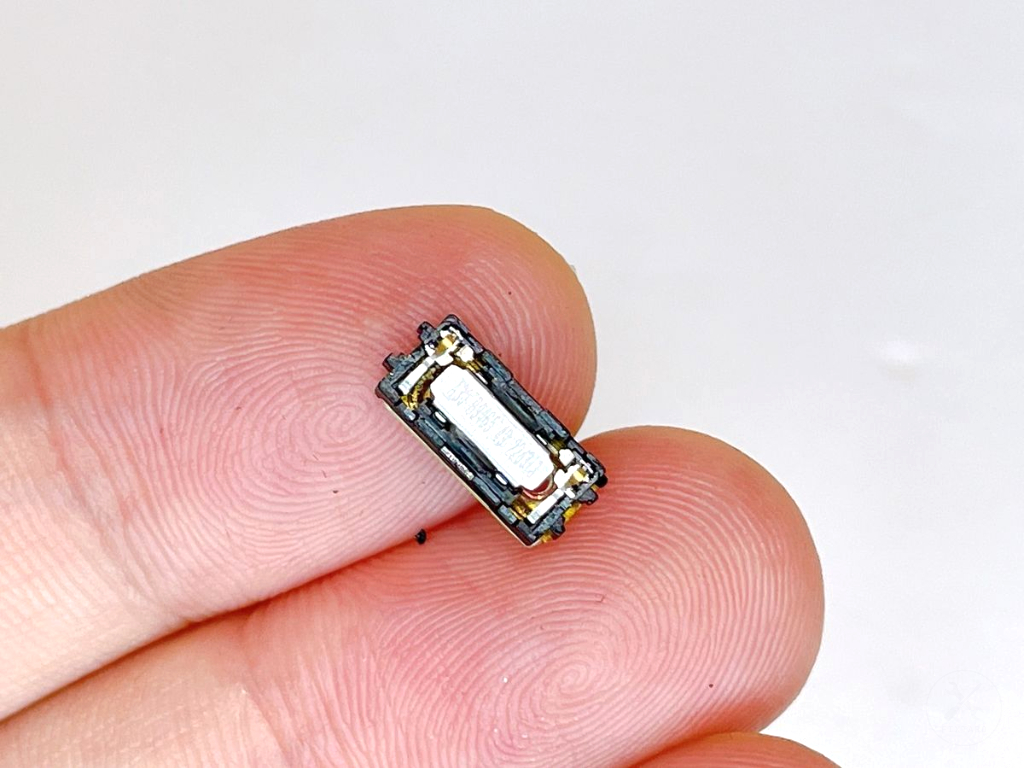

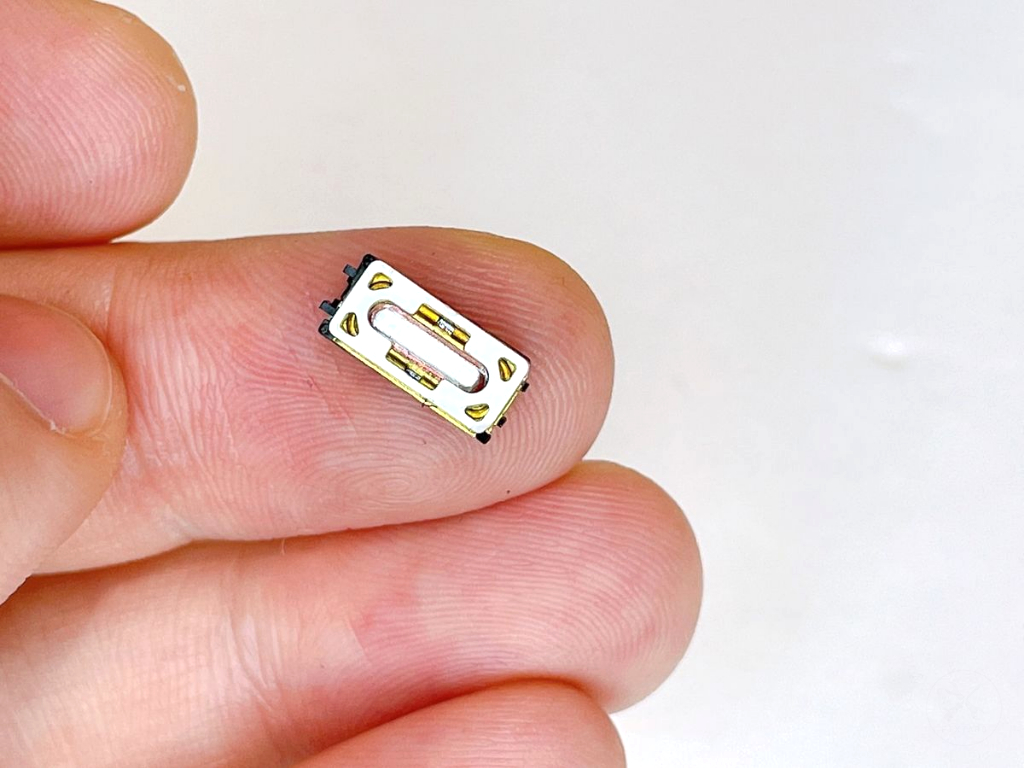

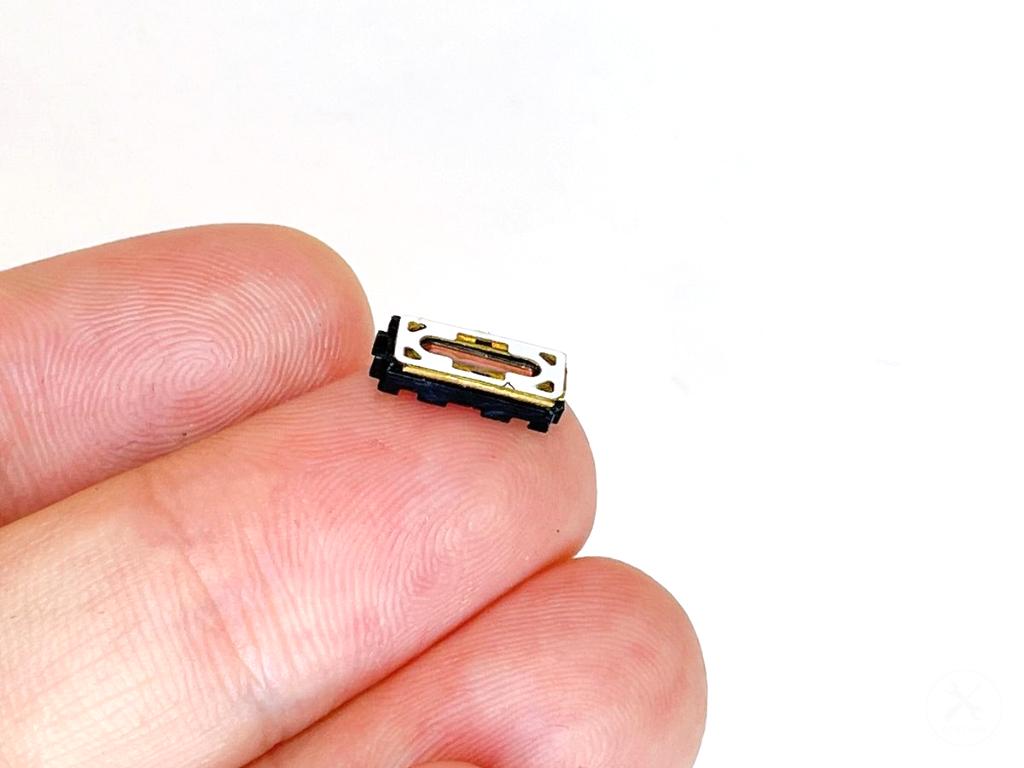

交換用イヤースピーカーを用意します。

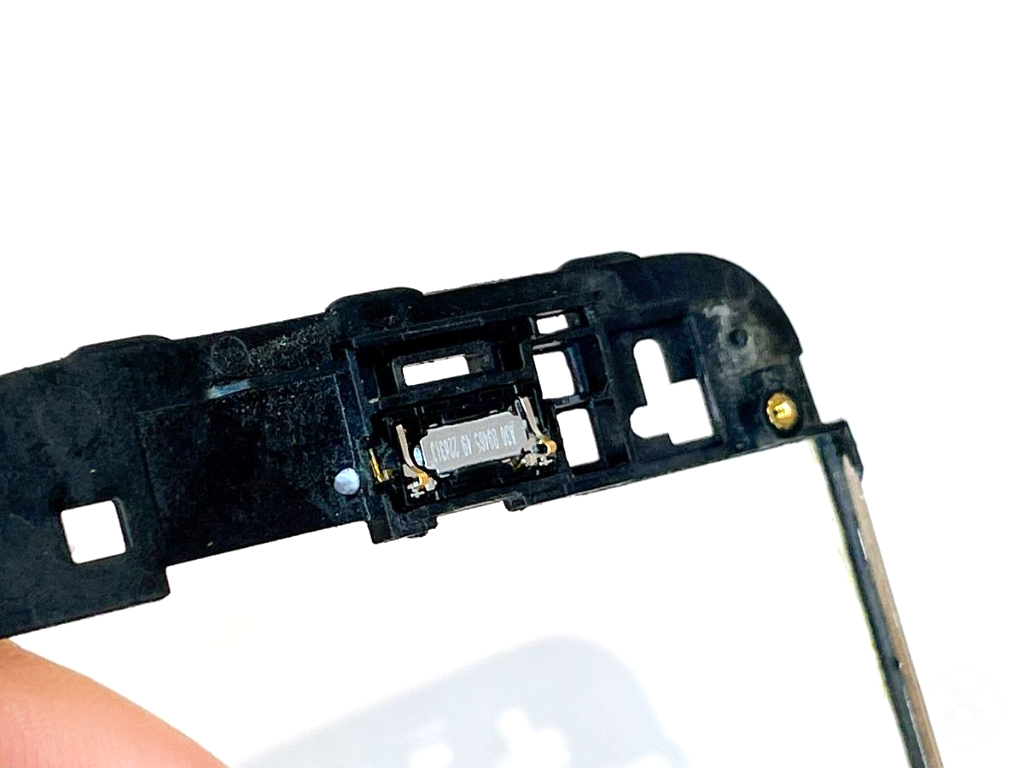

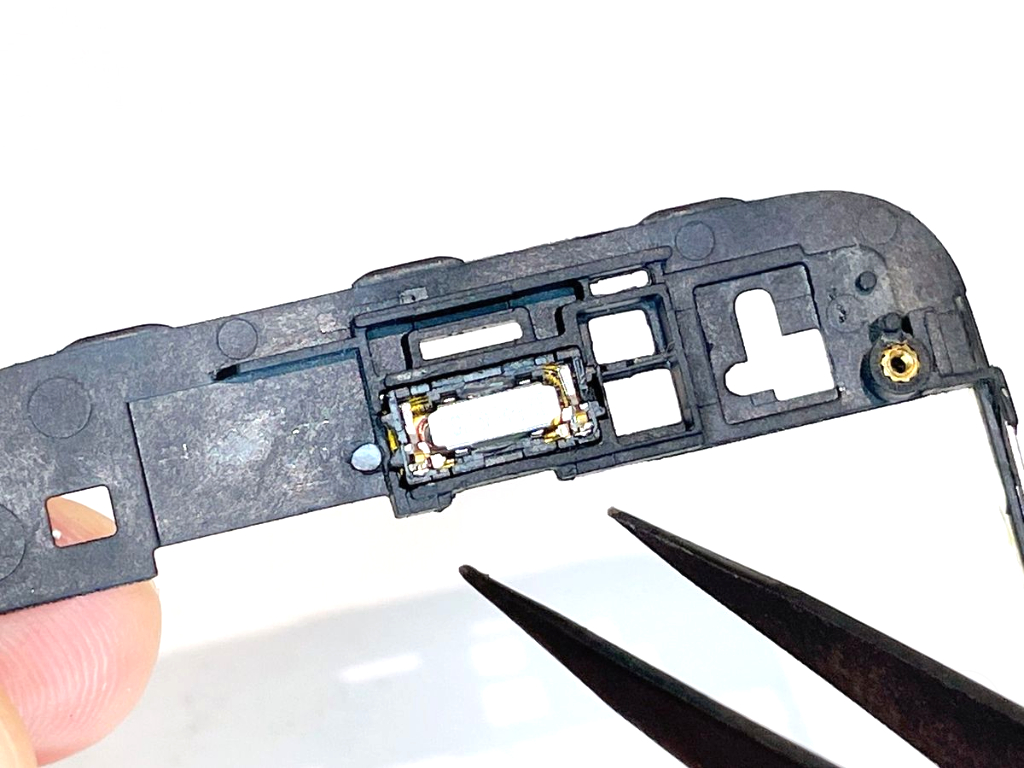

フレームにイヤースピーカーを装着します。

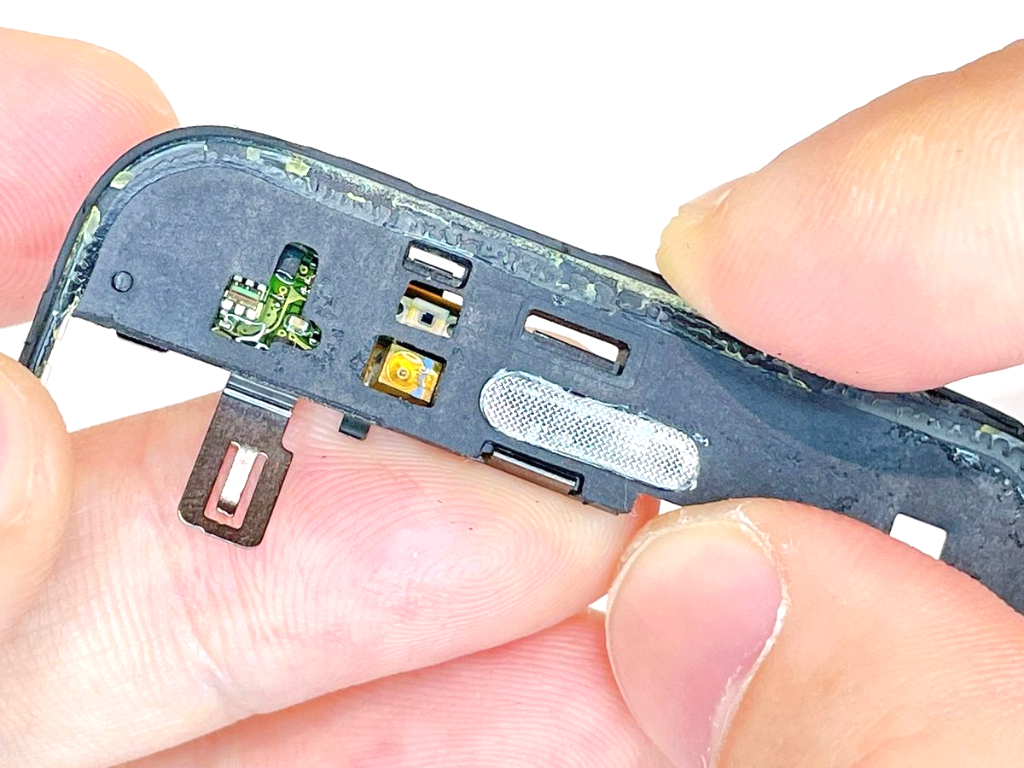

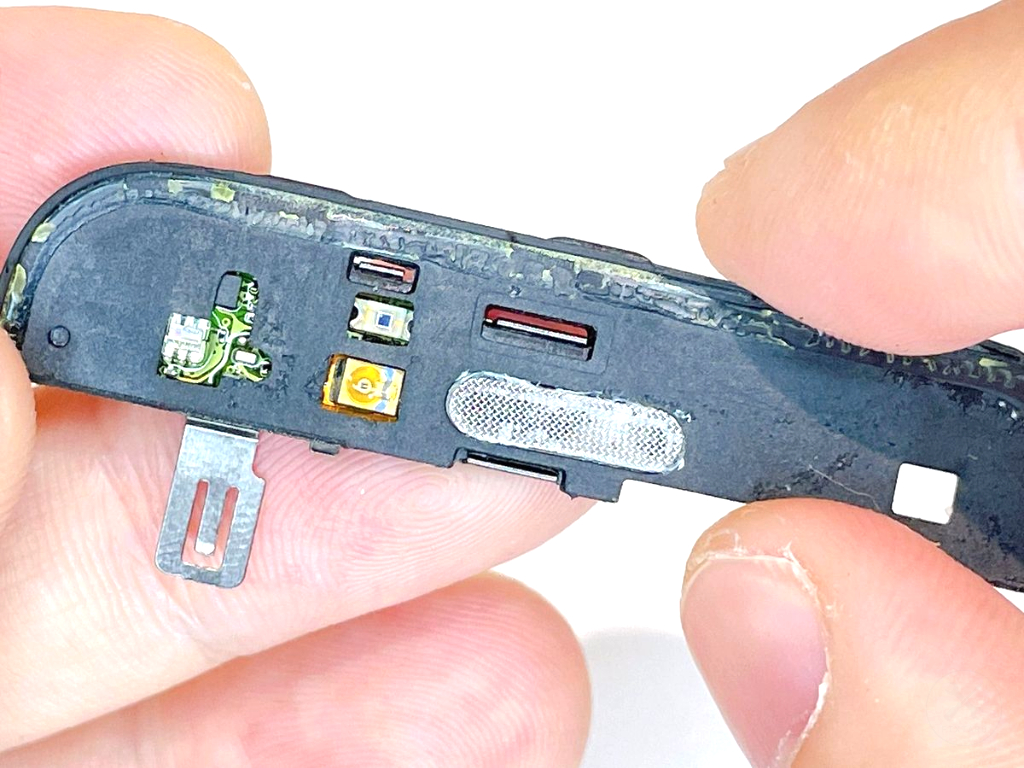

下記手順でフレーム上部に光学センサーを装着します。

①右下の金属爪を引っ掛ける

②左上、右上の金属爪を同時に押し込む

左上、右上の金属爪からフレームに装着すると、右下の金属爪が装着しづらいです。強引に装着するとフレームが曲がったり割れたり、光学センサーに傷がついたりするので気をつけましょう。

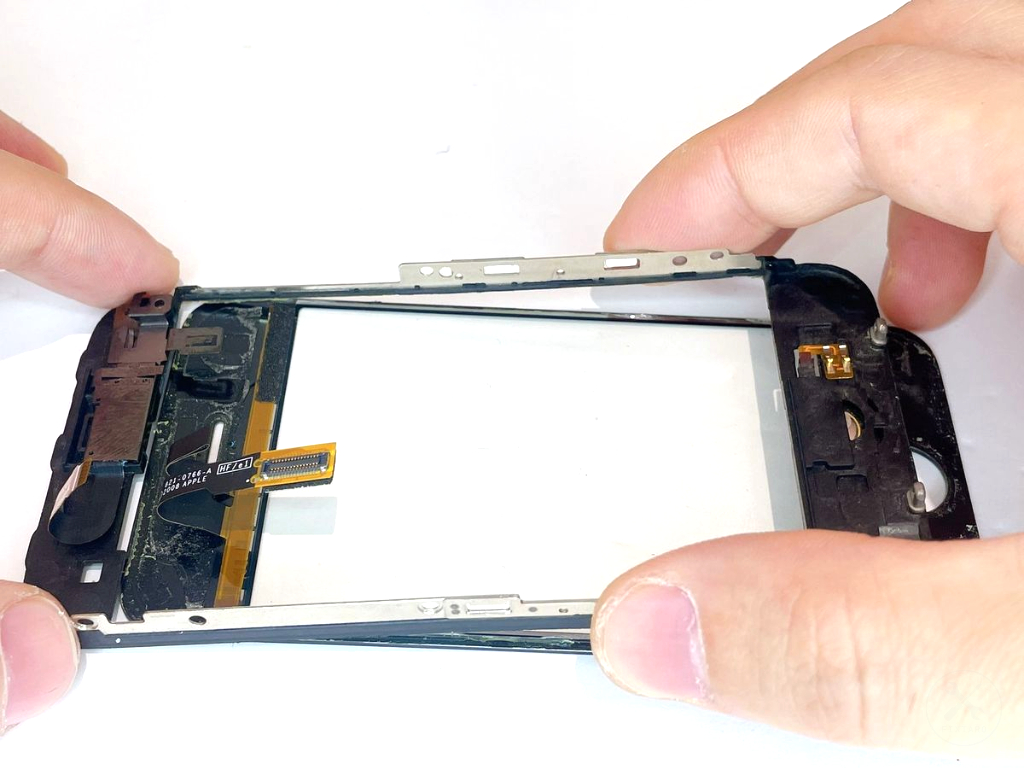

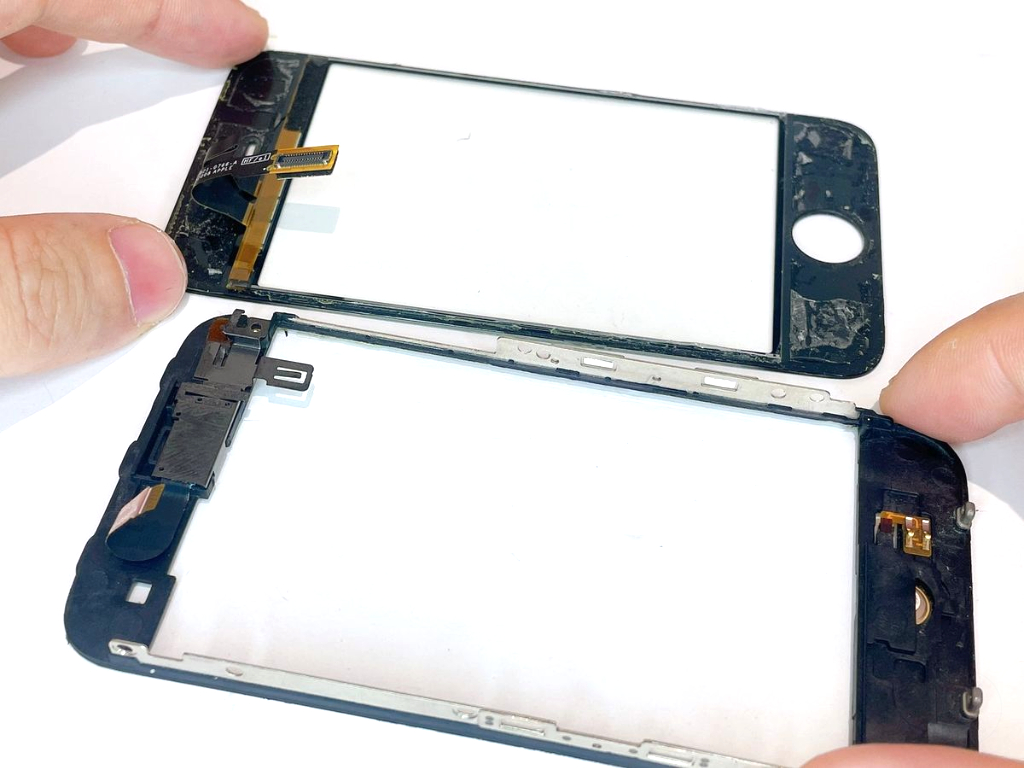

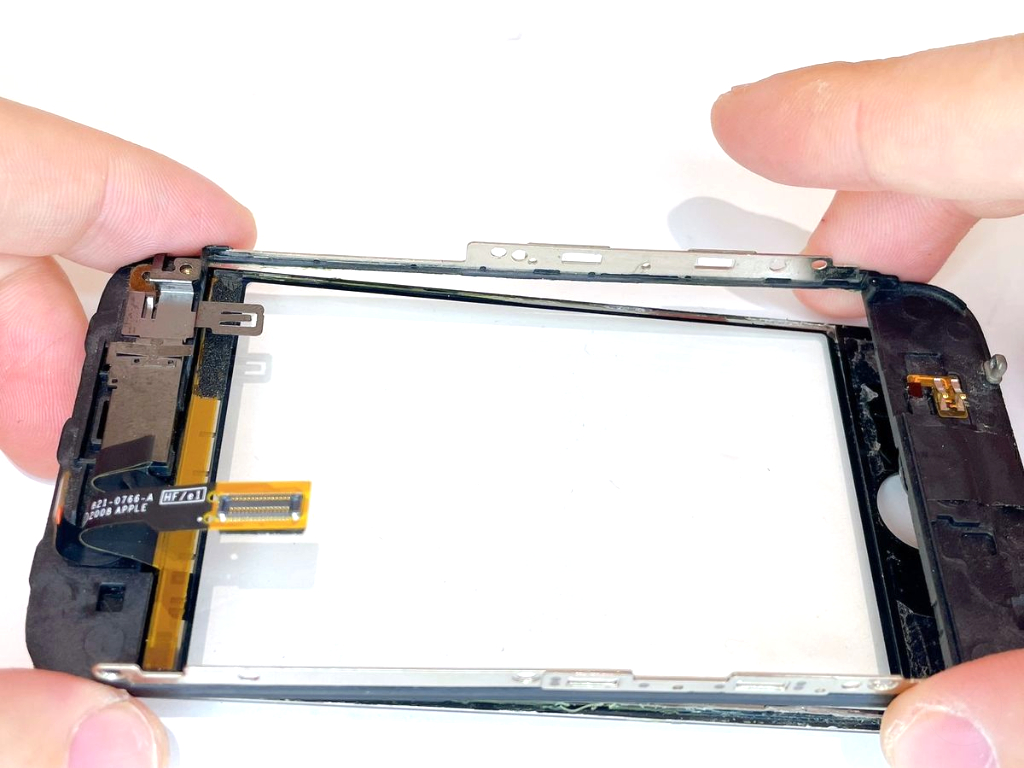

フレームとタッチパネル（ガラス）を装着します。

フレームとタッチパネル（ガラス）の間に隙間が空きやすいです。防水耐性が圧倒的に弱くなるため生活水や雨などに気をつけましょう。

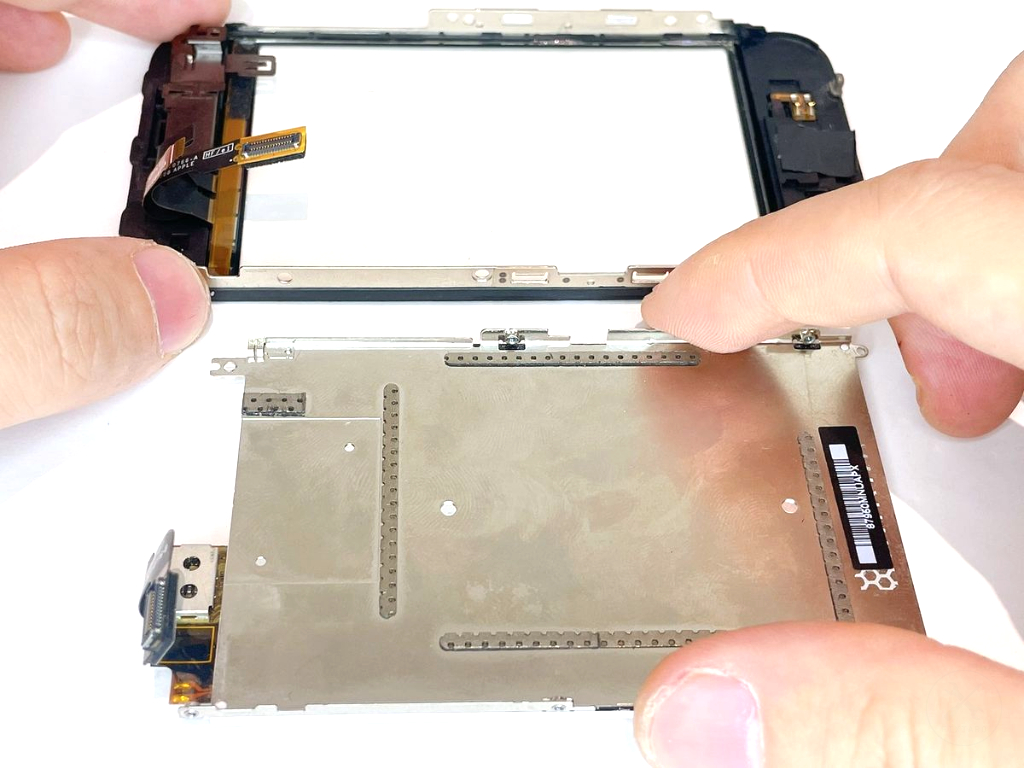

液晶パネルととタッチパネル（ガラス）を装着します。

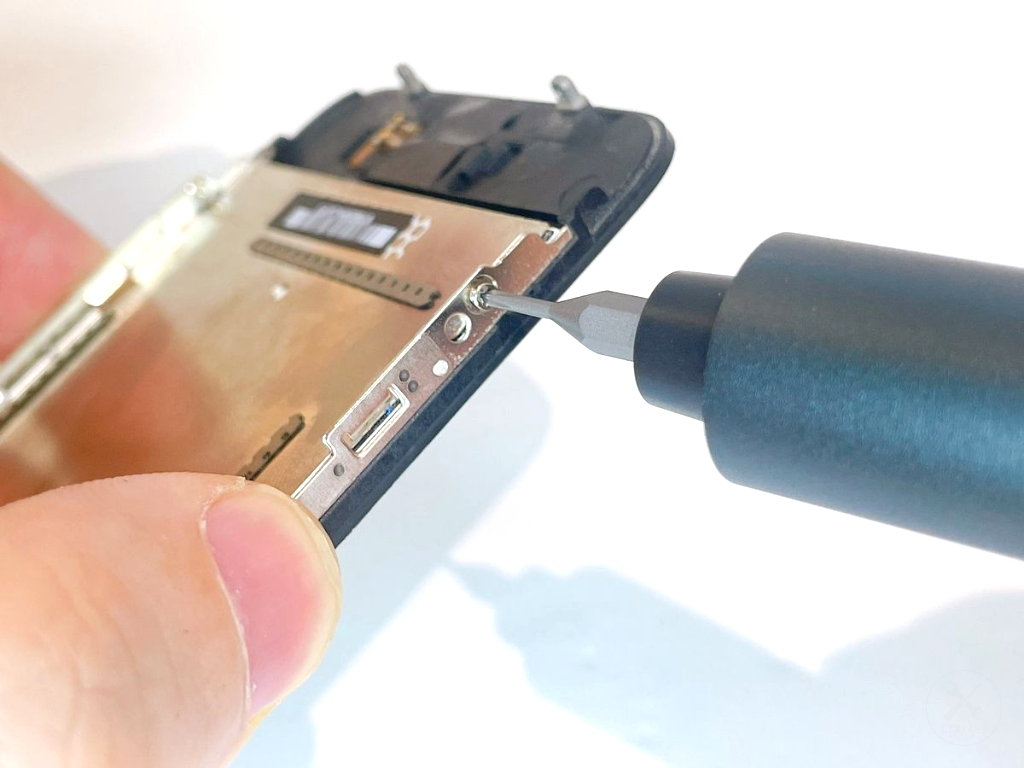

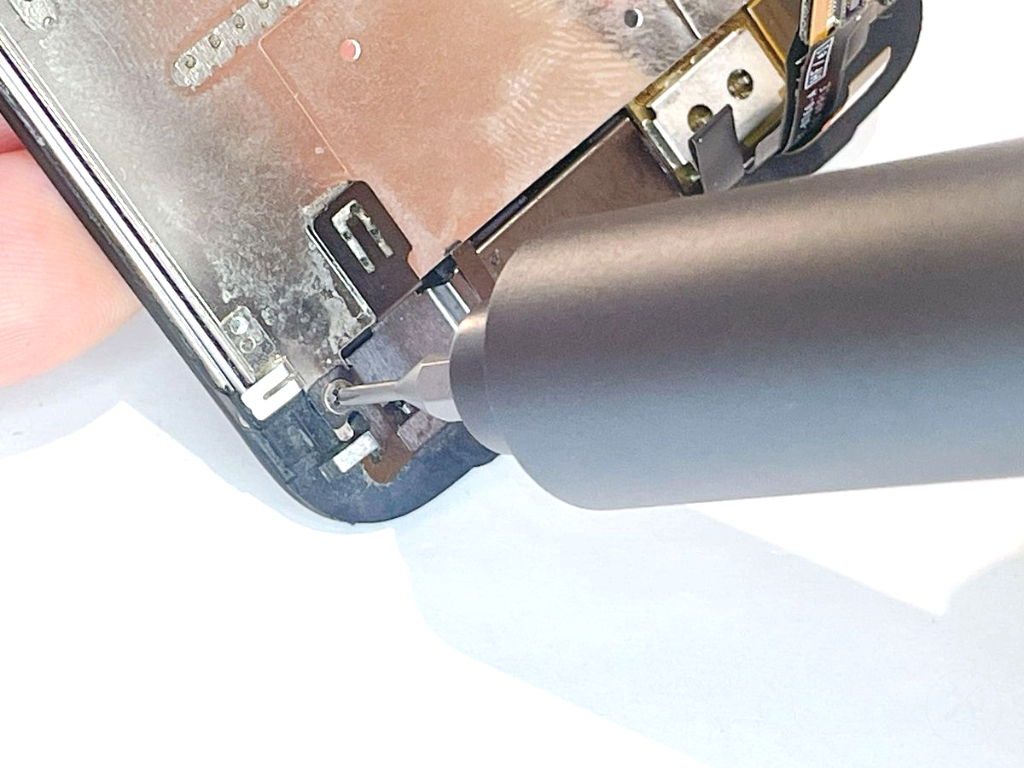

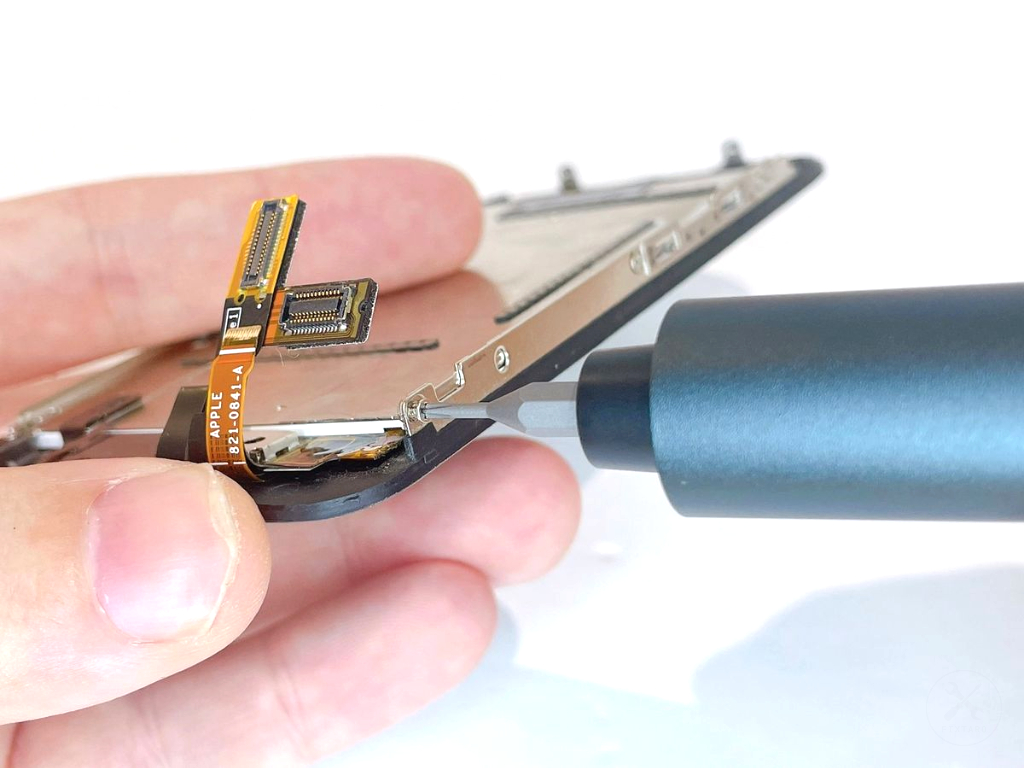

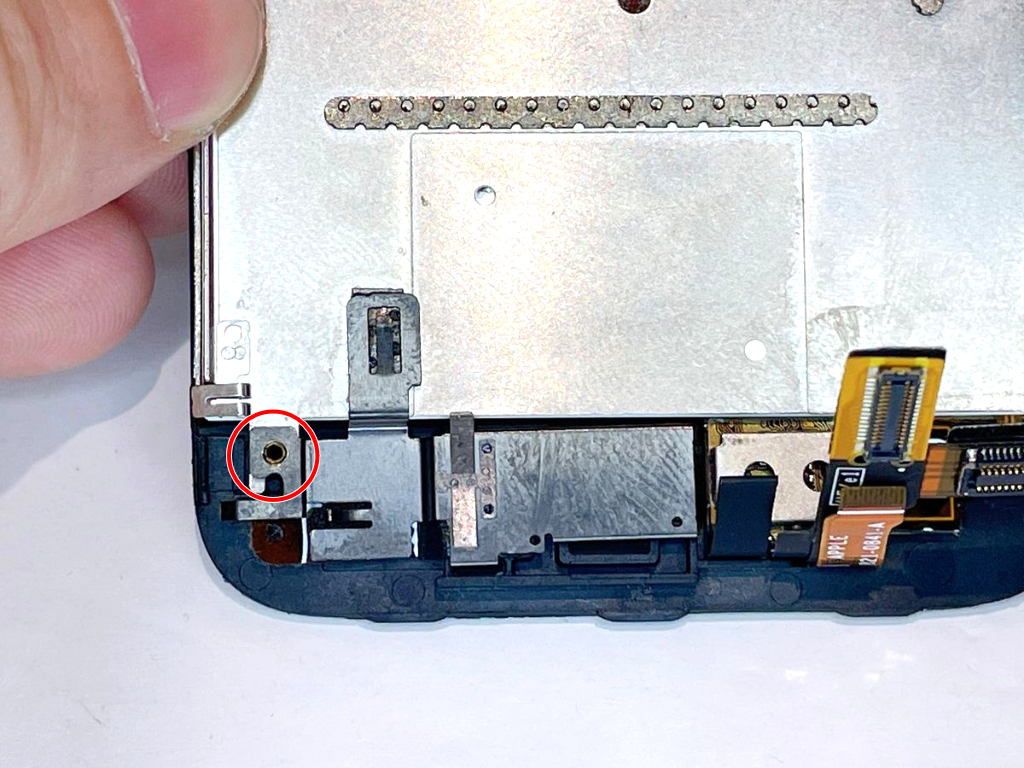

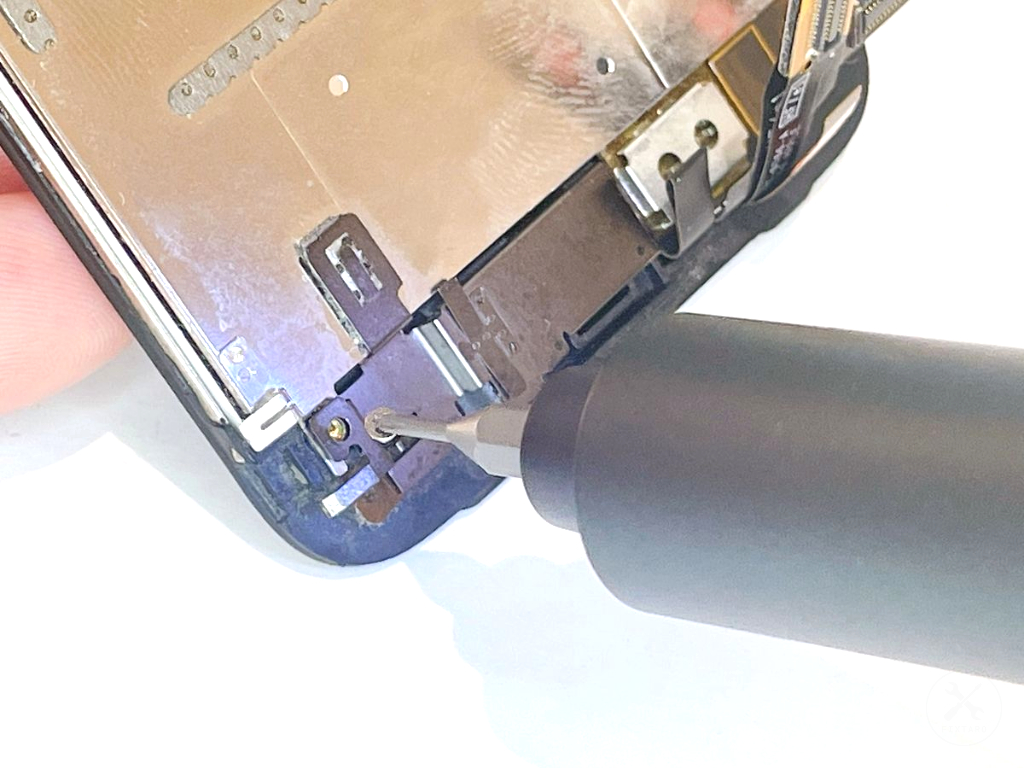

フロントパネル裏のネジ×1を装着します。

⚪︎ネジのサイズ

直径：1.6mm

縦幅：2.0mm

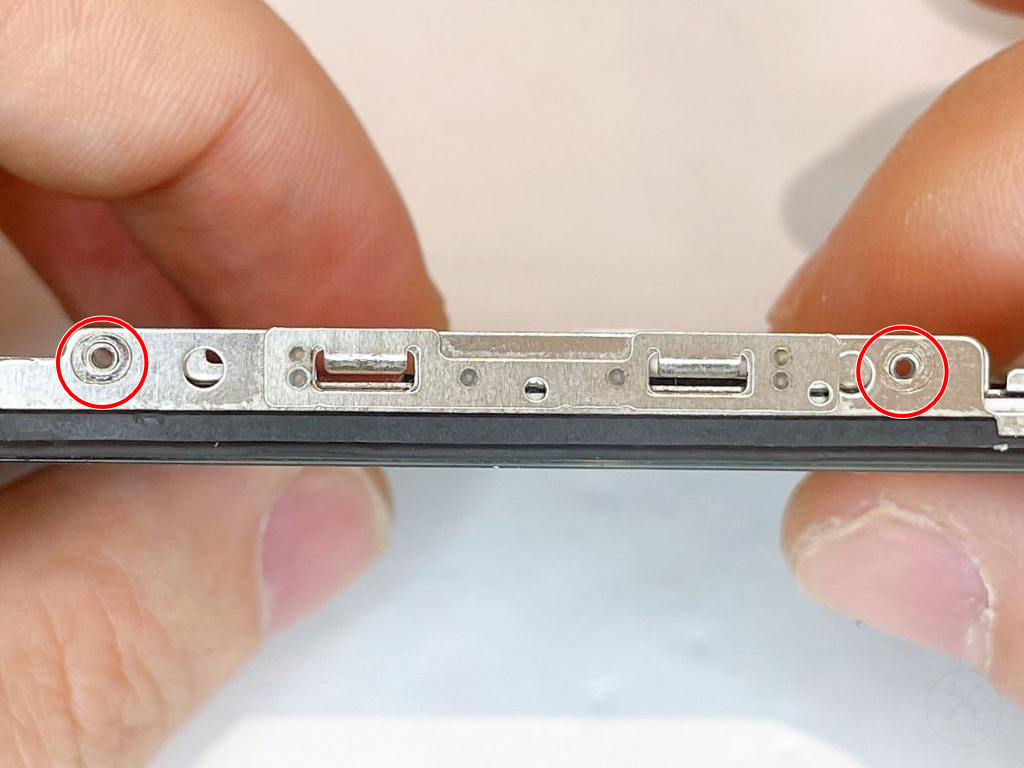

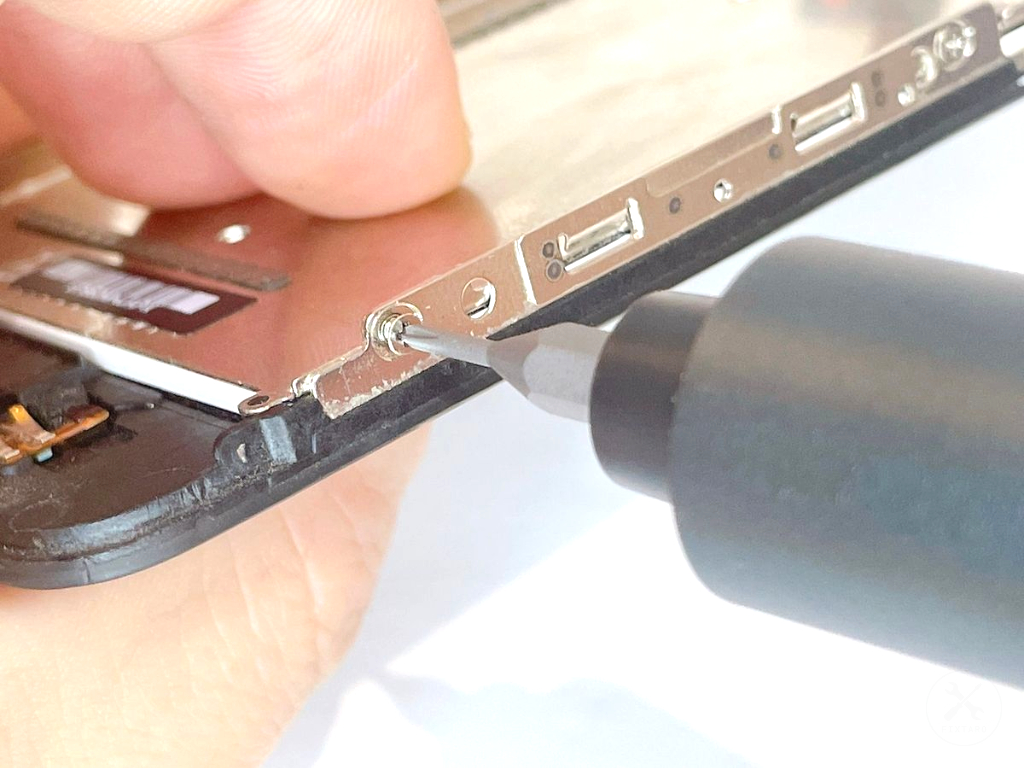

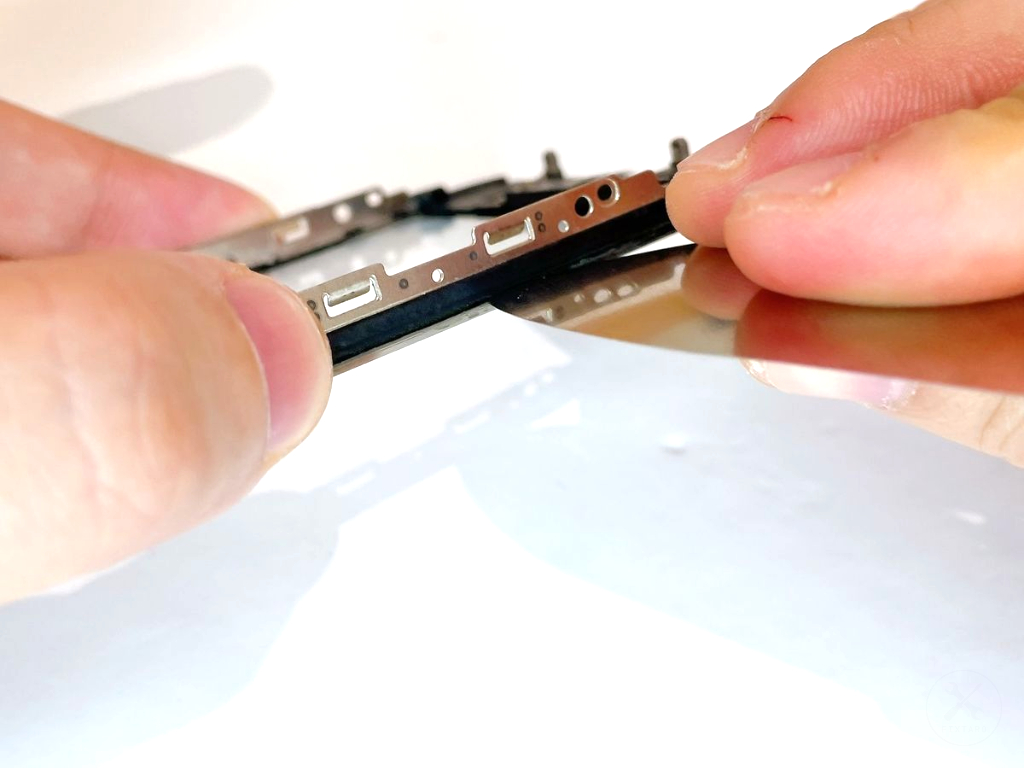

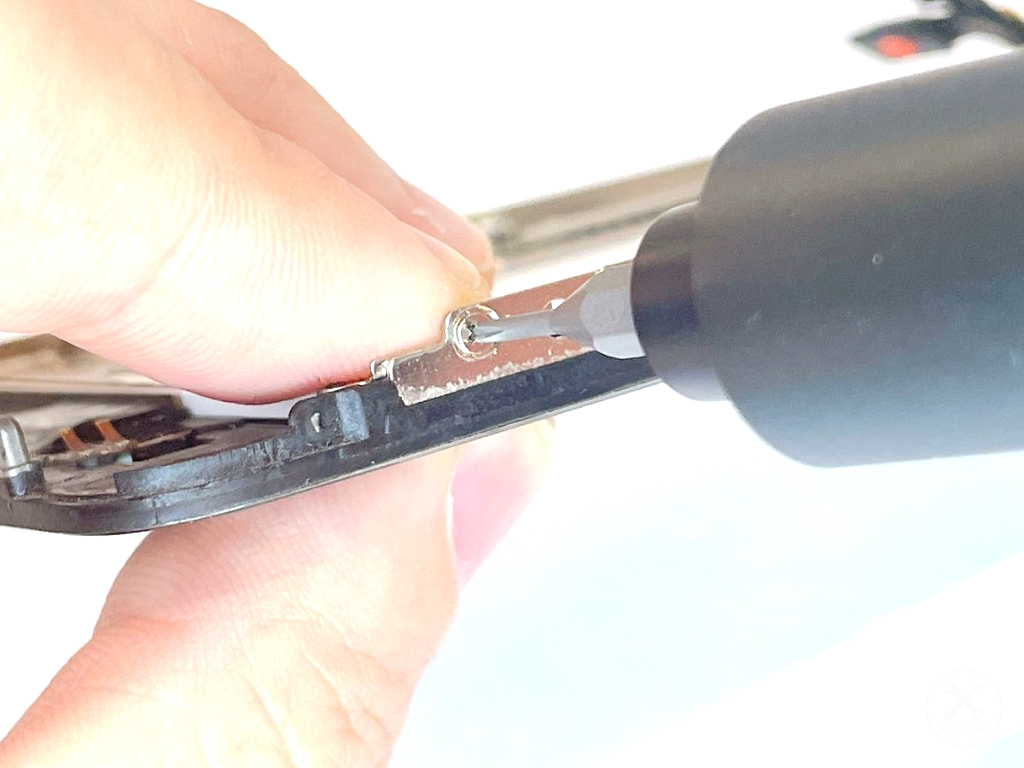

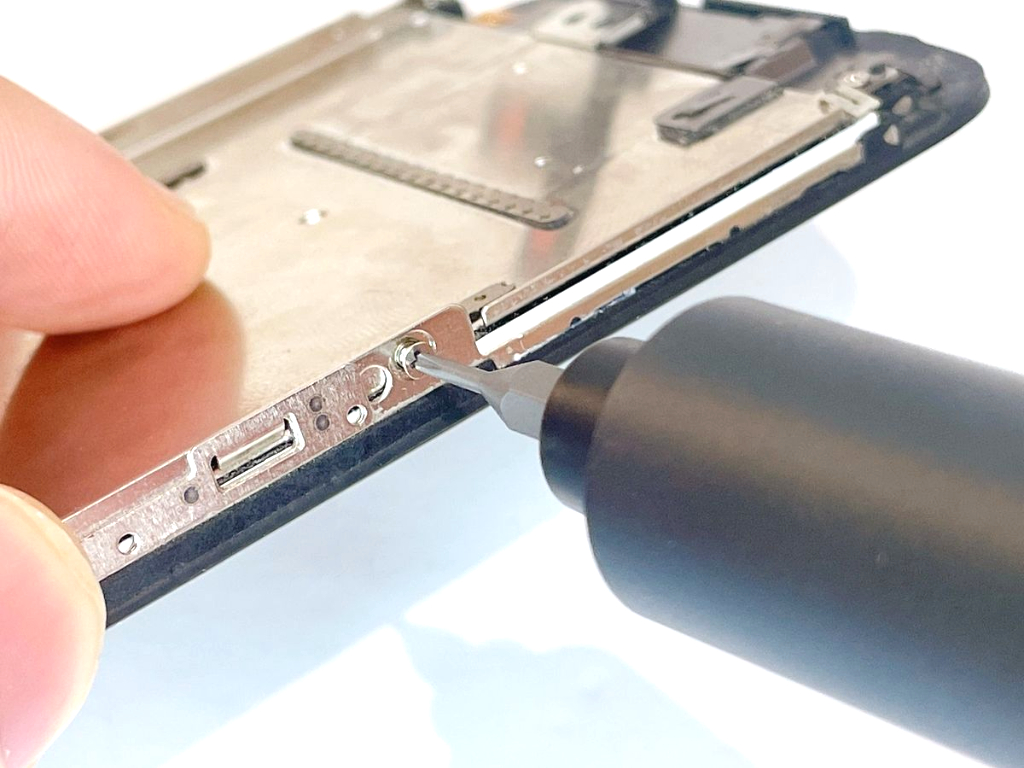

フロントパネル右側面にネジ×2を装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.5mm

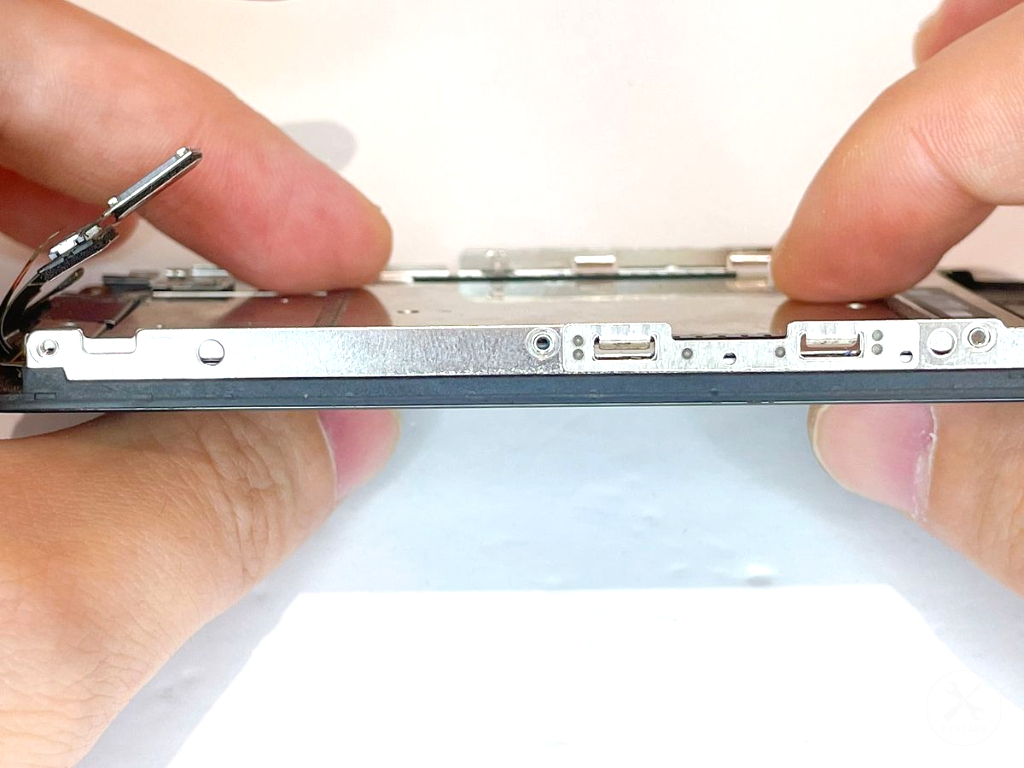

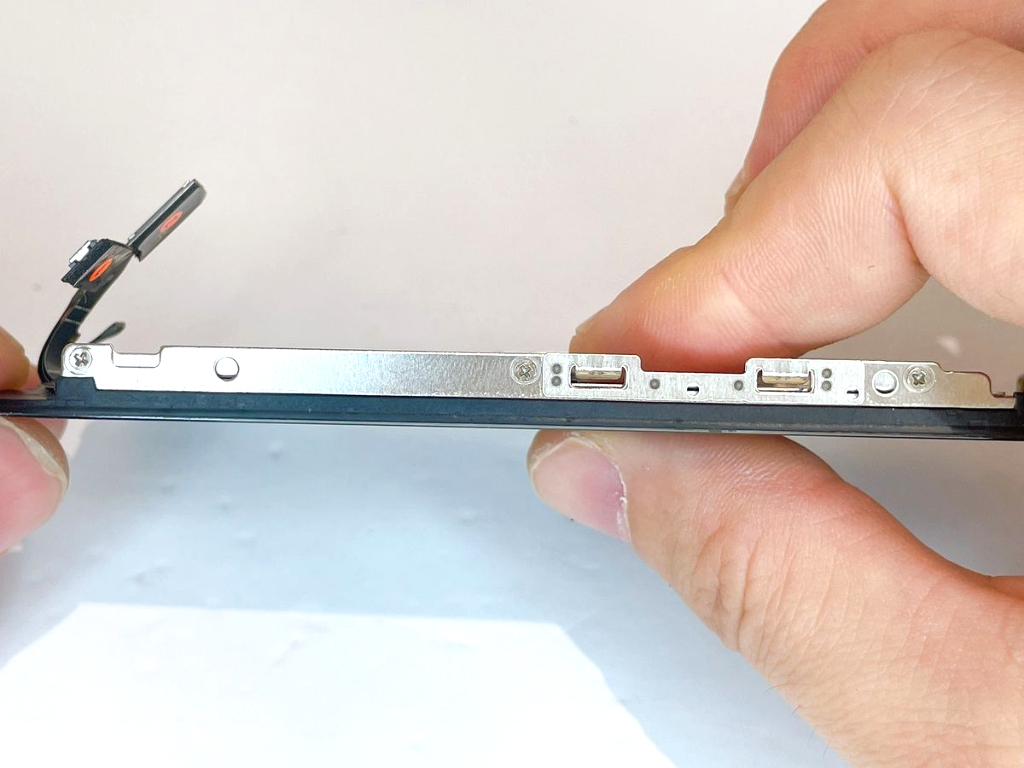

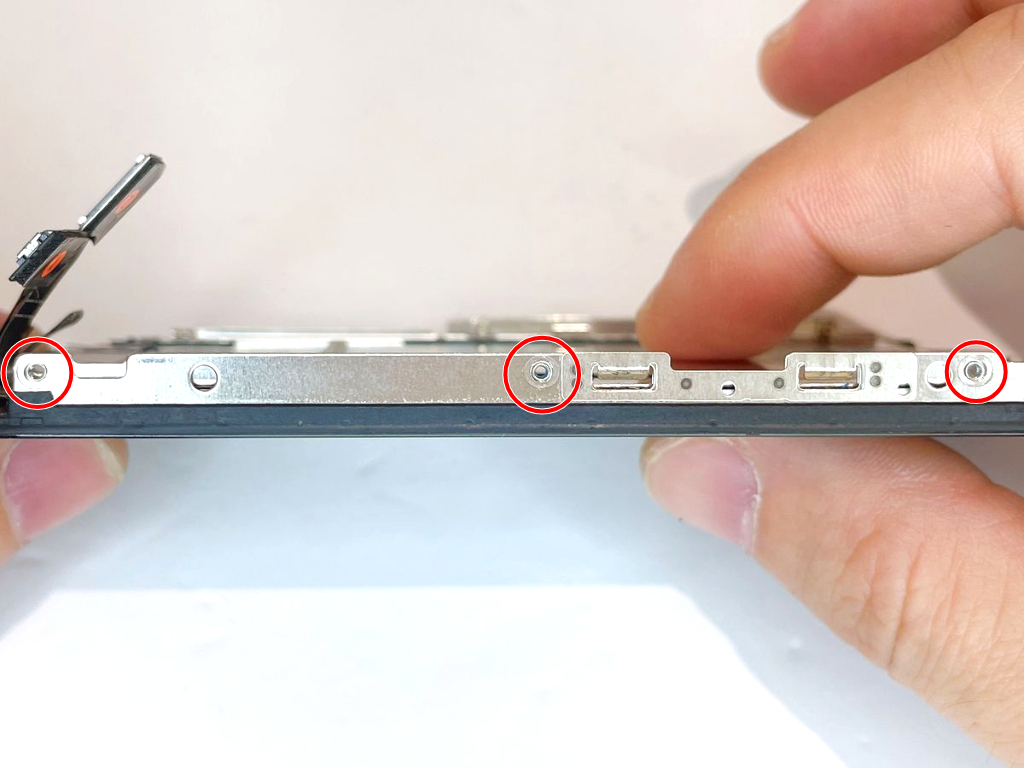

フロントパネル左側面にネジ×3を装着します。

⚪︎ネジのサイズ

直径：1.9mm

縦幅：1.6mm

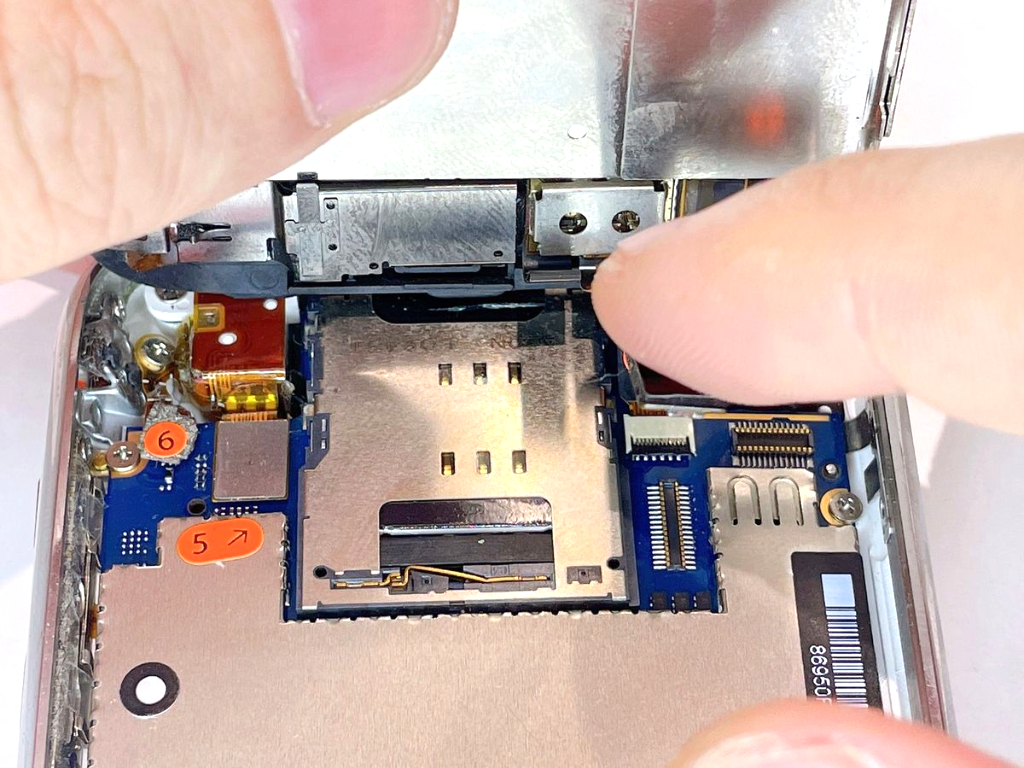

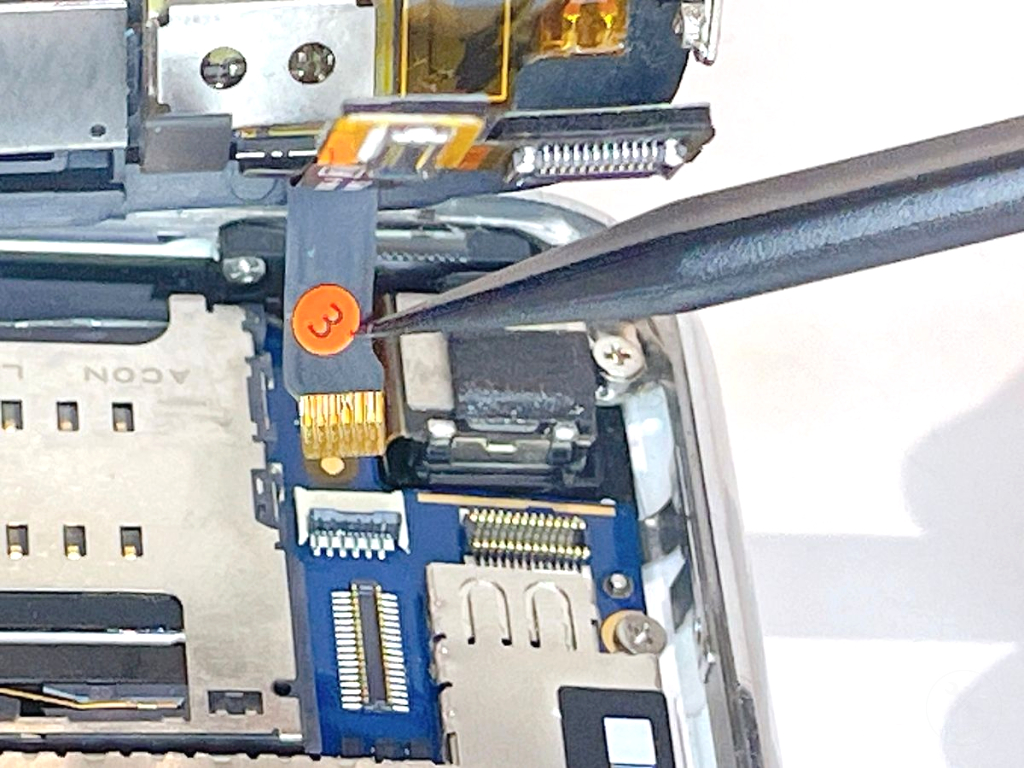

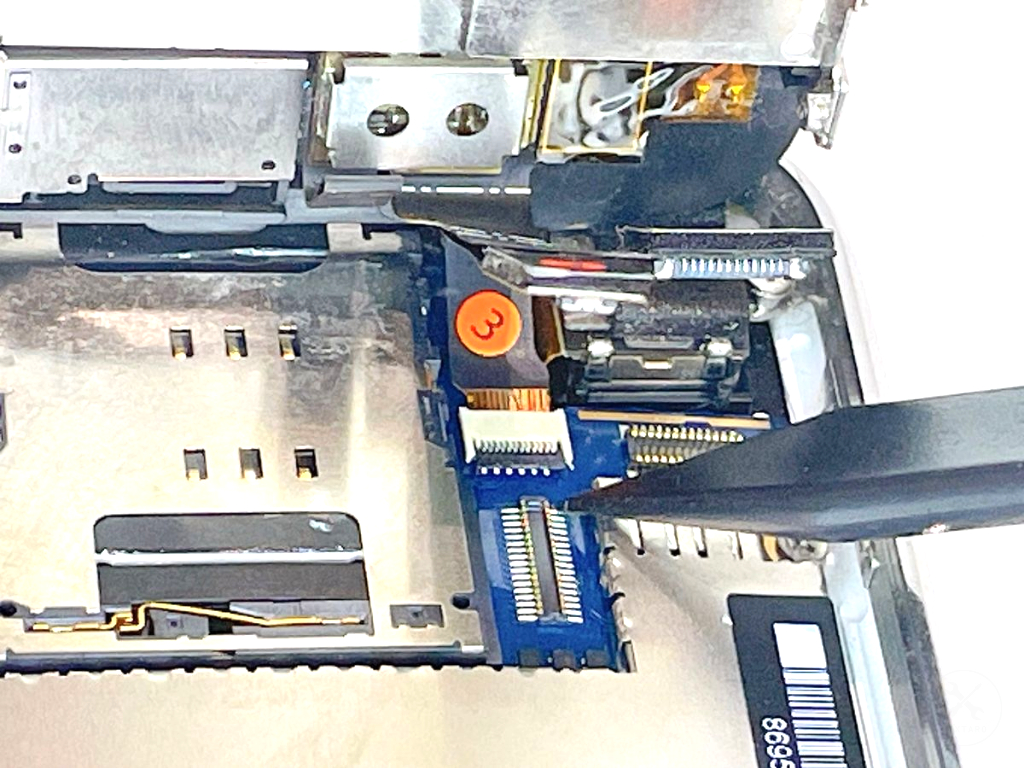

下記手順で3番コネクタを装着します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを装着する

③3番コネクタの黒レバーを下に下げる

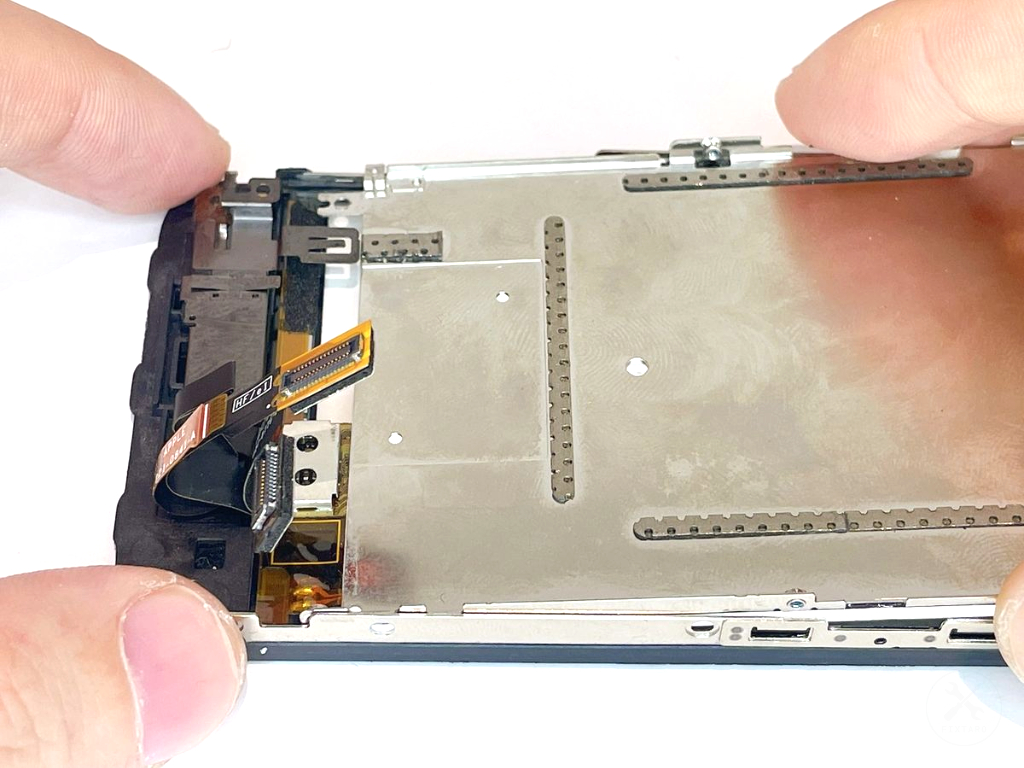

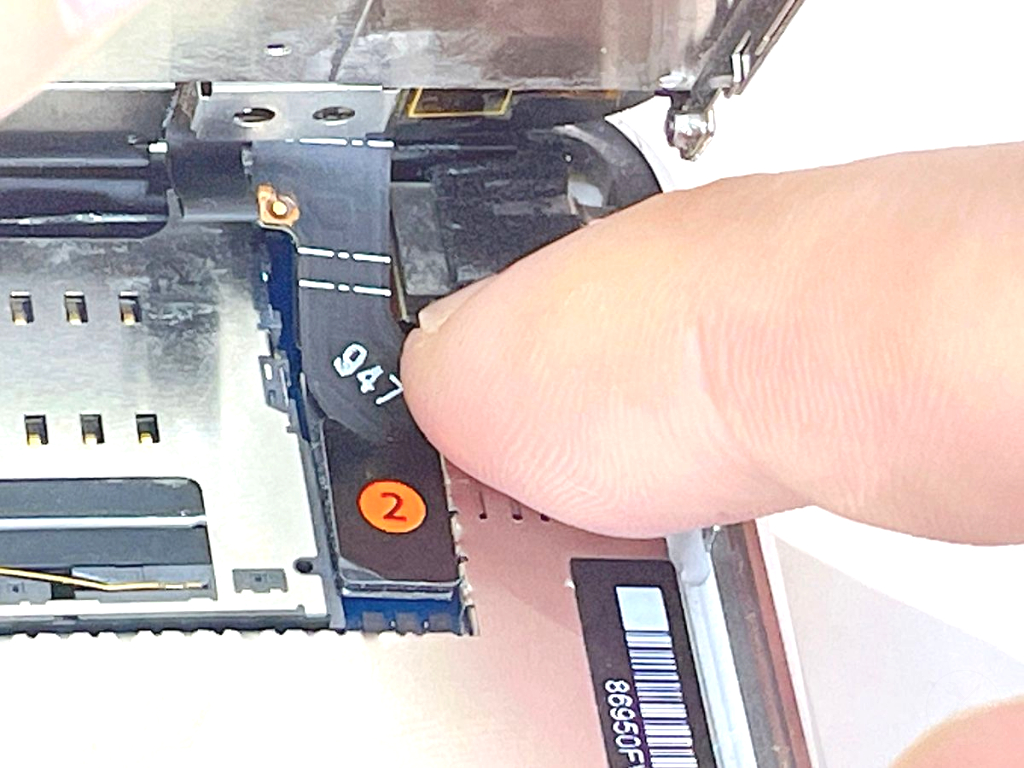

2番コネクタを装着します。

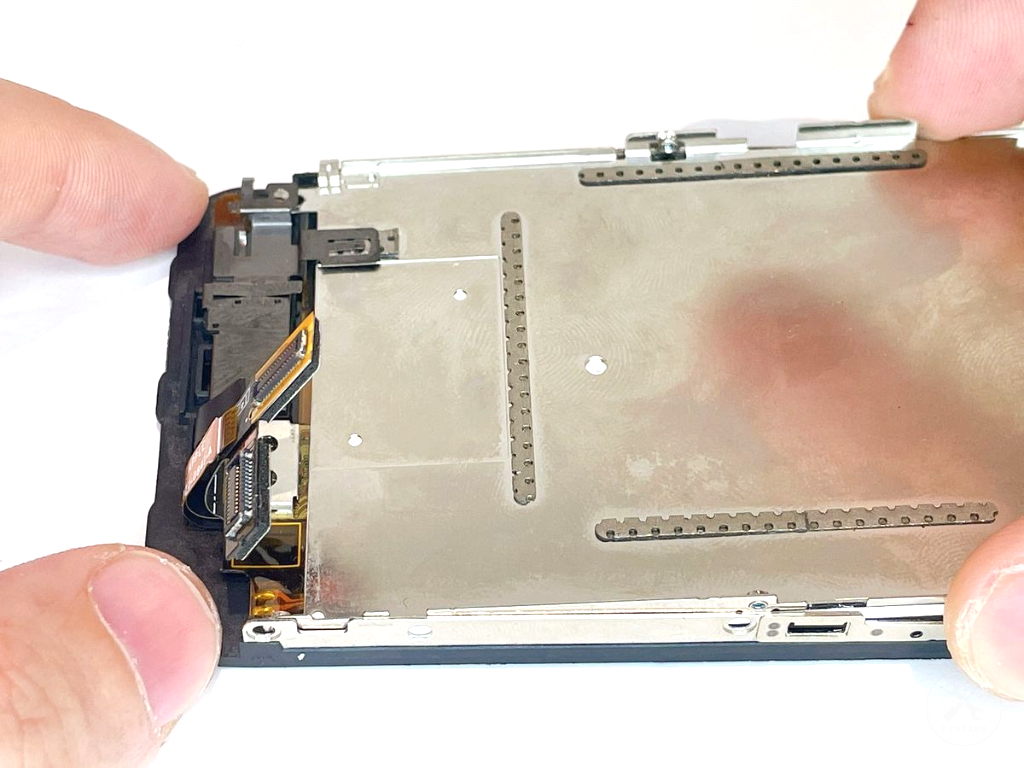

1番コネクタを装着します。

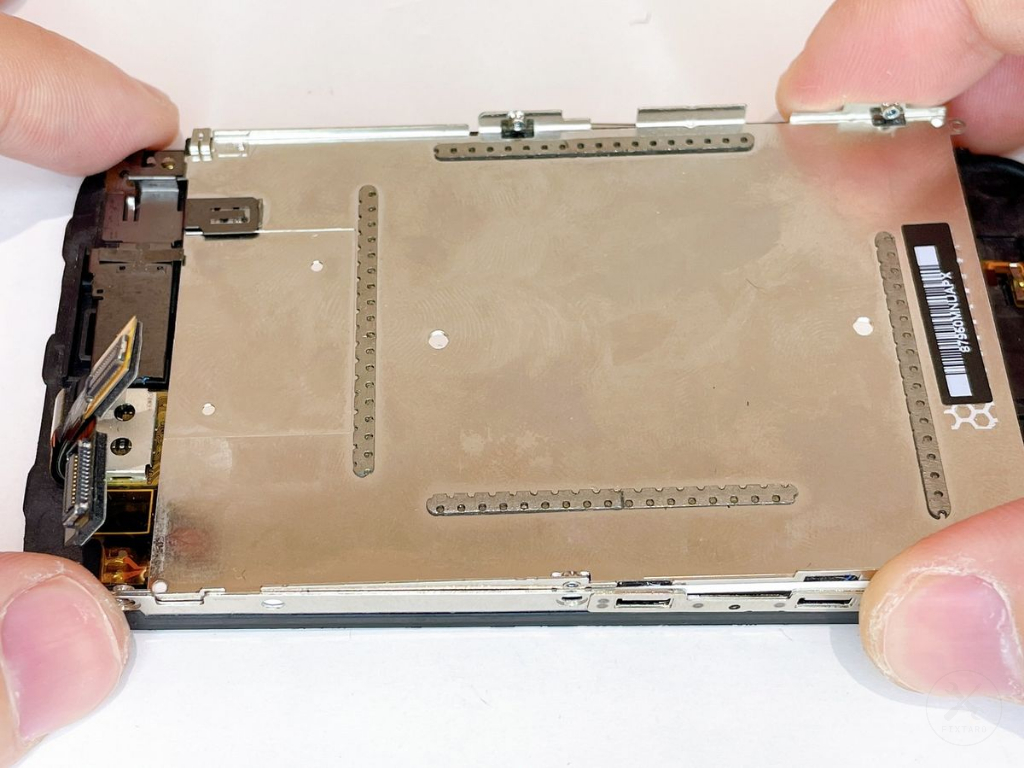

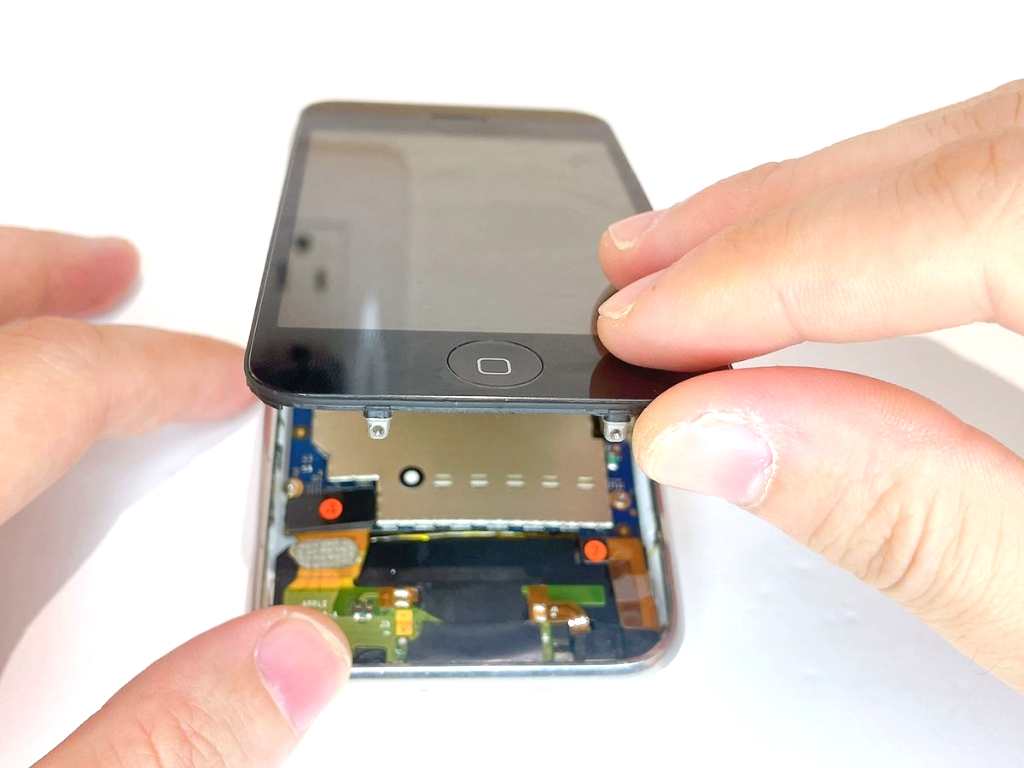

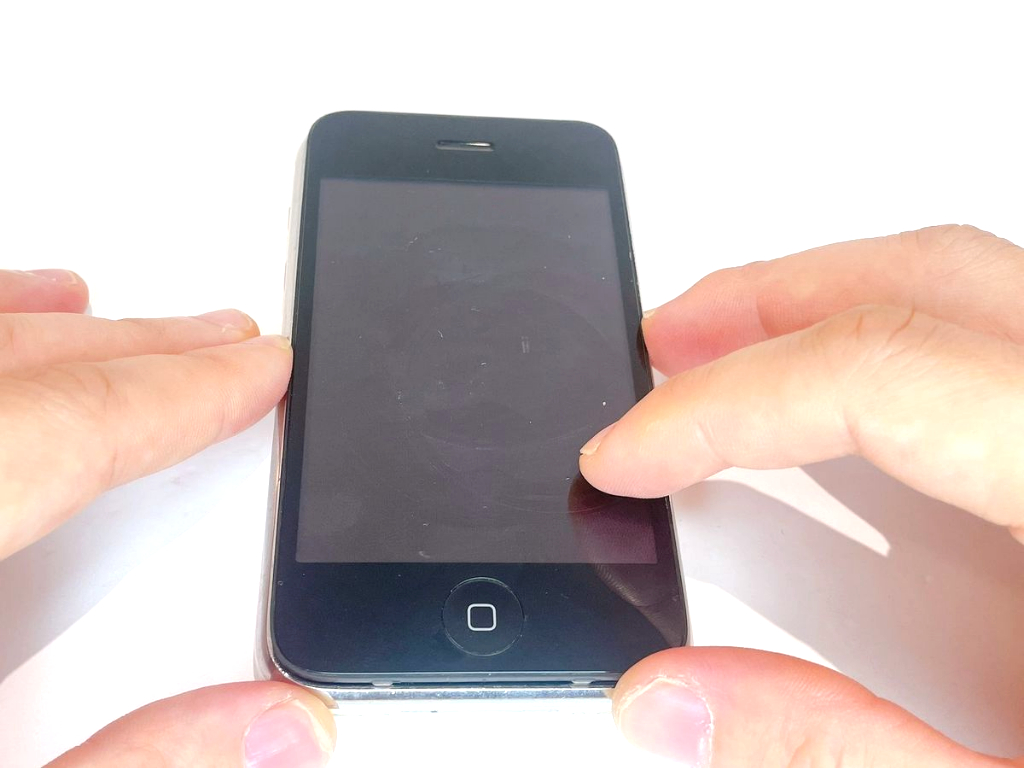

フロントパネルと基盤を上部に差し込み、下部を押し込んで装着します。

必ずフロントパネル・基盤の上部から装着しましょう。下部から装着すると上部の爪が装着できず浮き上がってしまいます。

ケース底にネジ×2を装着します。

⚪︎ネジのサイズ

直径：1.8mm

縦幅：3.8mm

以上で、iPhone3GSのイヤースピーカー交換完了です。
