【iPhone3GS】背面カメラの交換方法

所要時間: 60分

難易度: 難しい

承認待ち

フィクタロウ運営

フィクタロウ運営

更新: 2026/03/30

0コメント

23閲覧

この修理について

（修理（全34ステップ）へ進む↓）

修理に困った時は、いつでも「修理コミュニティ」に相談できます。

修理に必要なもの

以下のリンクから購入いただくと、売上の一部が本サイトのさらなる修理ノウハウ拡充や修理文化発展のために大切に活用されます。

工具リスト

工作用マット

工作用マット

Fanttik E1 Max 電動精密ドライバー 50in1 精密ドライバーセット

Fanttik E1 Max 電動精密ドライバー 50in1 精密ドライバーセット

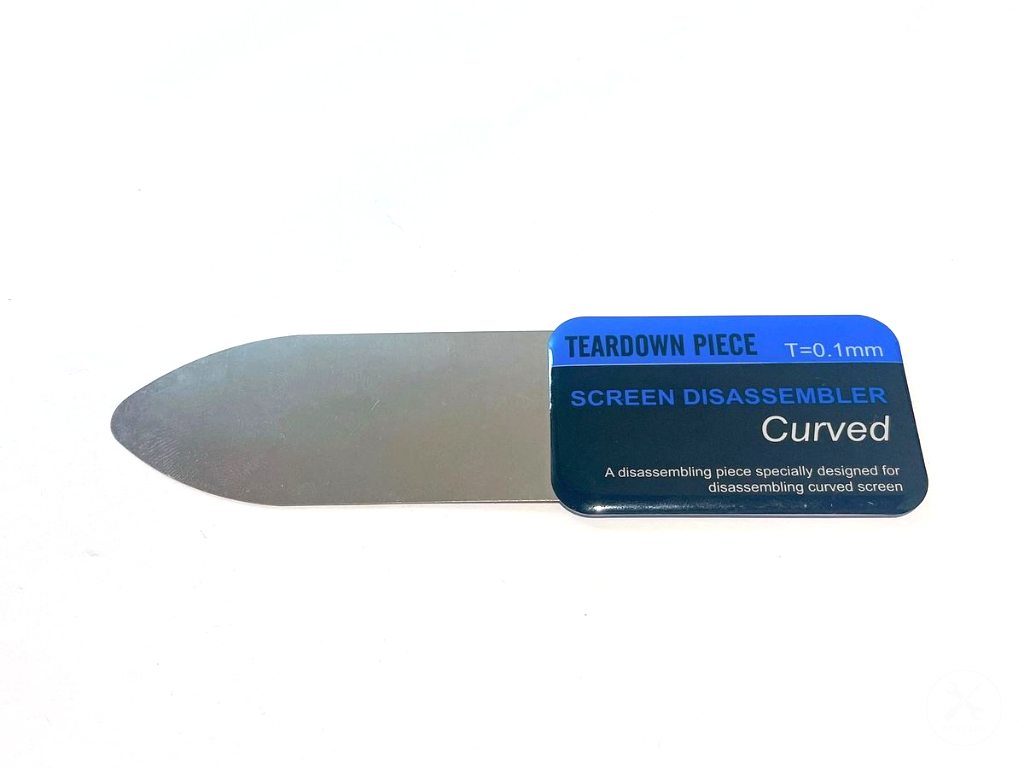

超薄型スチールヘラ

超薄型スチールヘラ

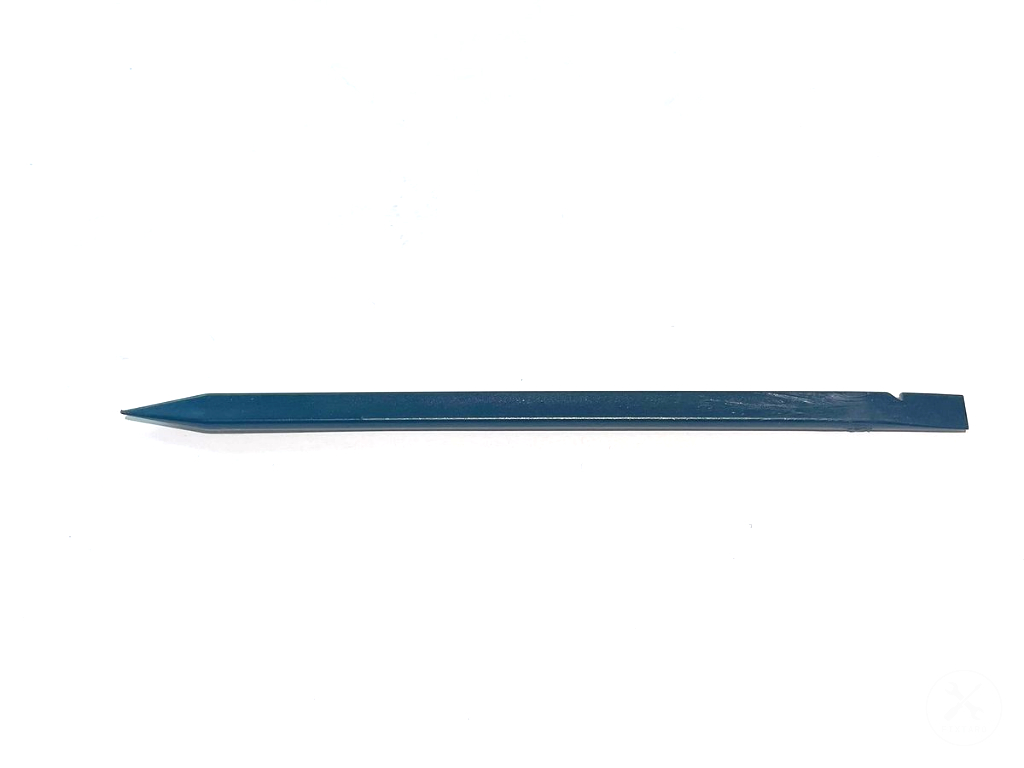

プラスチック製スパッジャー

プラスチック製スパッジャー

金属製スパッジャー

金属製スパッジャー

部品リスト

部品は必要ありません

①ステップ.1【作業準備】バックアップ・電源オフ

Step 1 main

安心・安全に作業するために、作業前にバックアップと電源オフにしましょう。

②ステップ.2ケース底のネジ×2を外す

Step 2 main

ケース底のネジ×2を外します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

③ステップ.3吸盤でフロントパネルと基盤を外す

Step 3 main

吸盤を使用し、フロントパネルと基盤を外します。

④ステップ.41番コネクタを外す

Step 4 main

1番コネクタをプラスチック製スパッジャーで外します。

⑤ステップ.52番コネクタを外す

Step 5 main

2番コネクタをプラスチック製スパッジャーで外します。

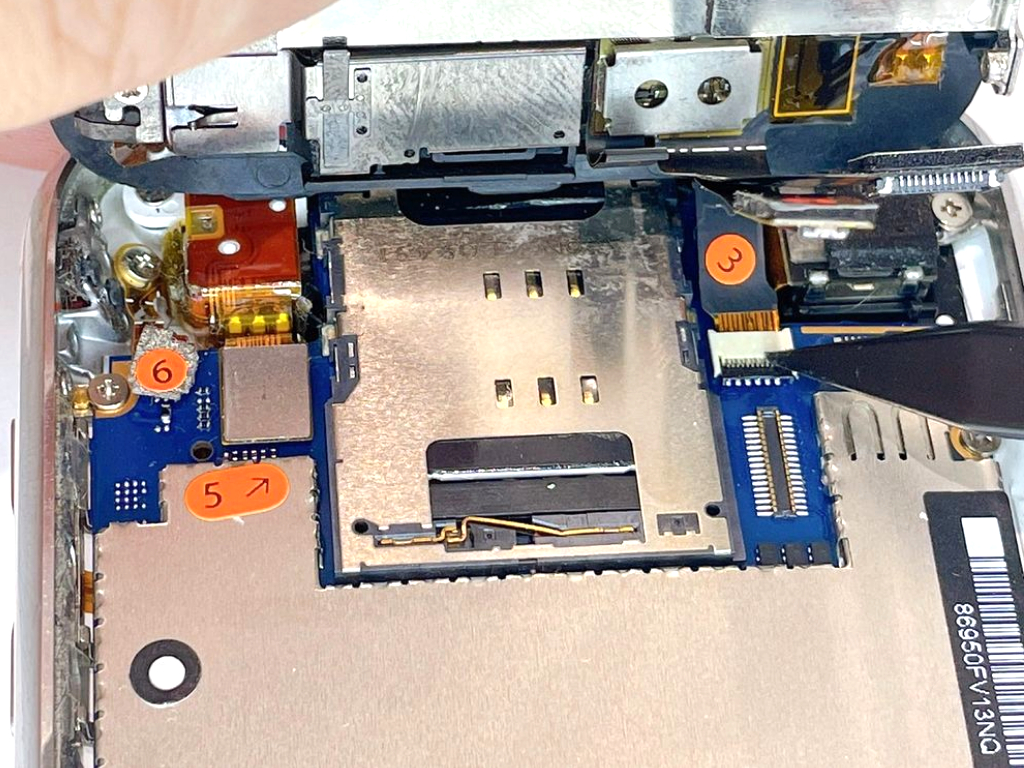

⑥ステップ.63番コネクタを外す

Step 6 main

下記手順で3番コネクタを外します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを引き抜く

3番コネクタを外すと、フロントパネルと基盤が外れます。

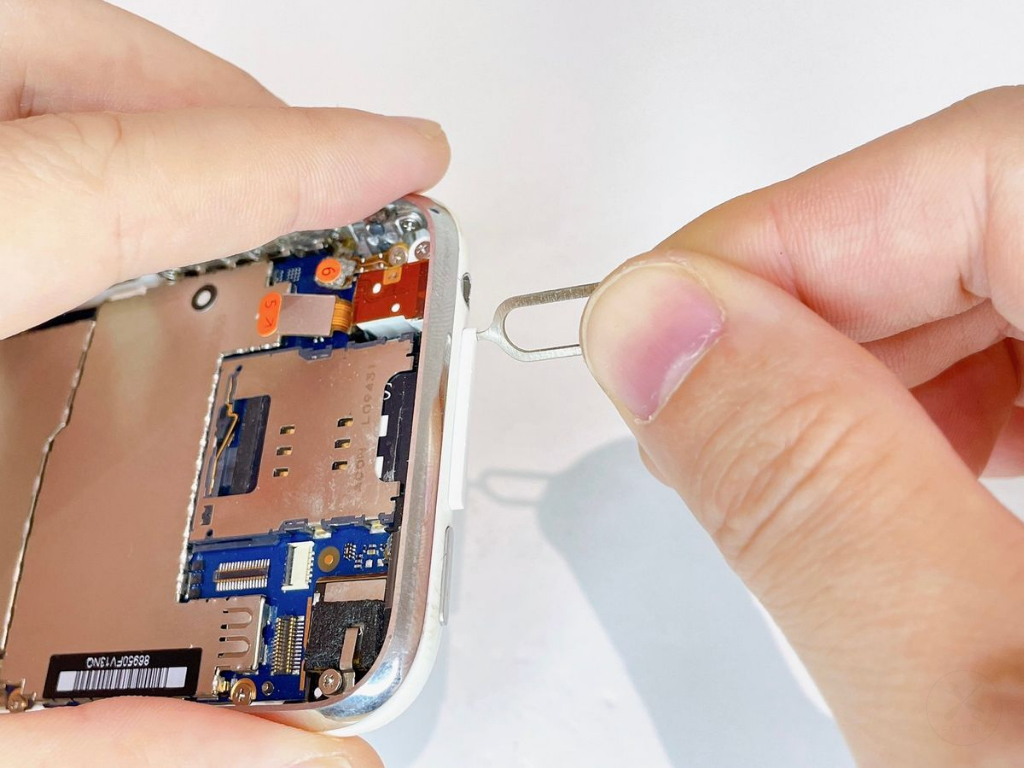

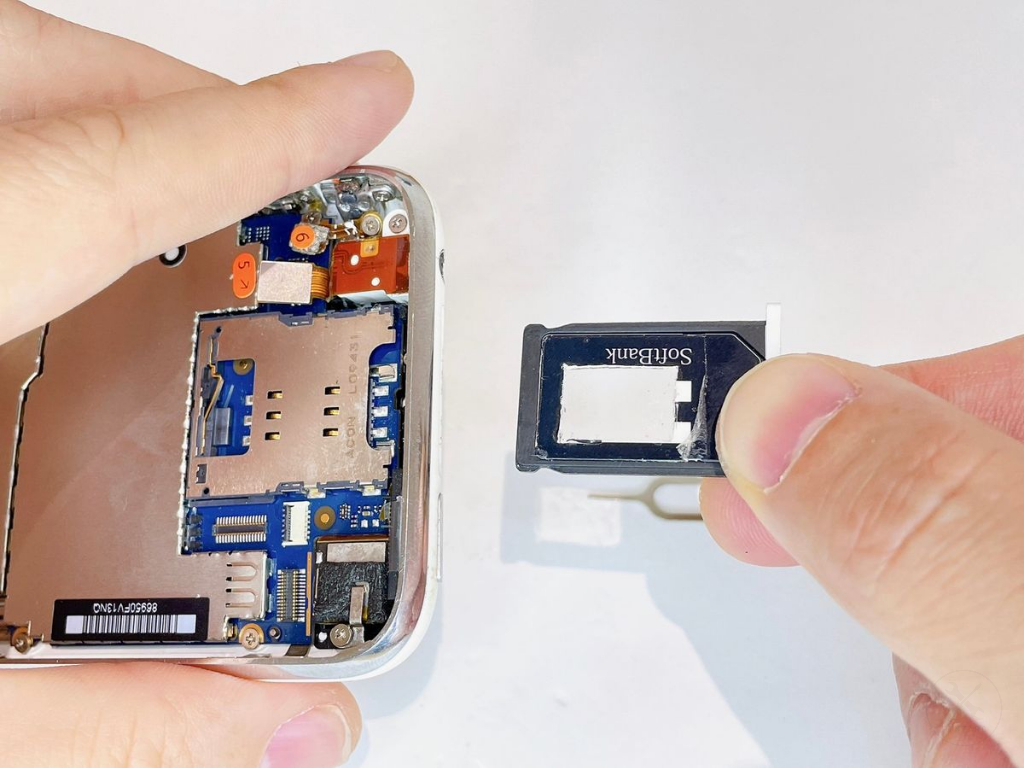

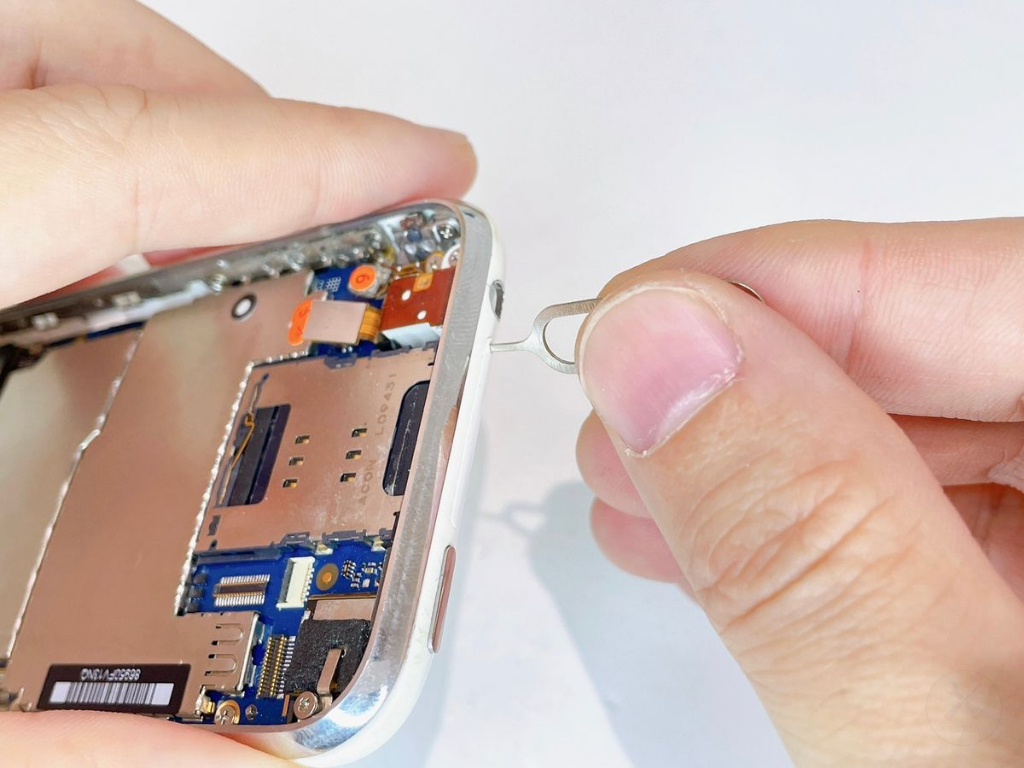

⑦ステップ.7SIMカードを取り出す

Step 7 main

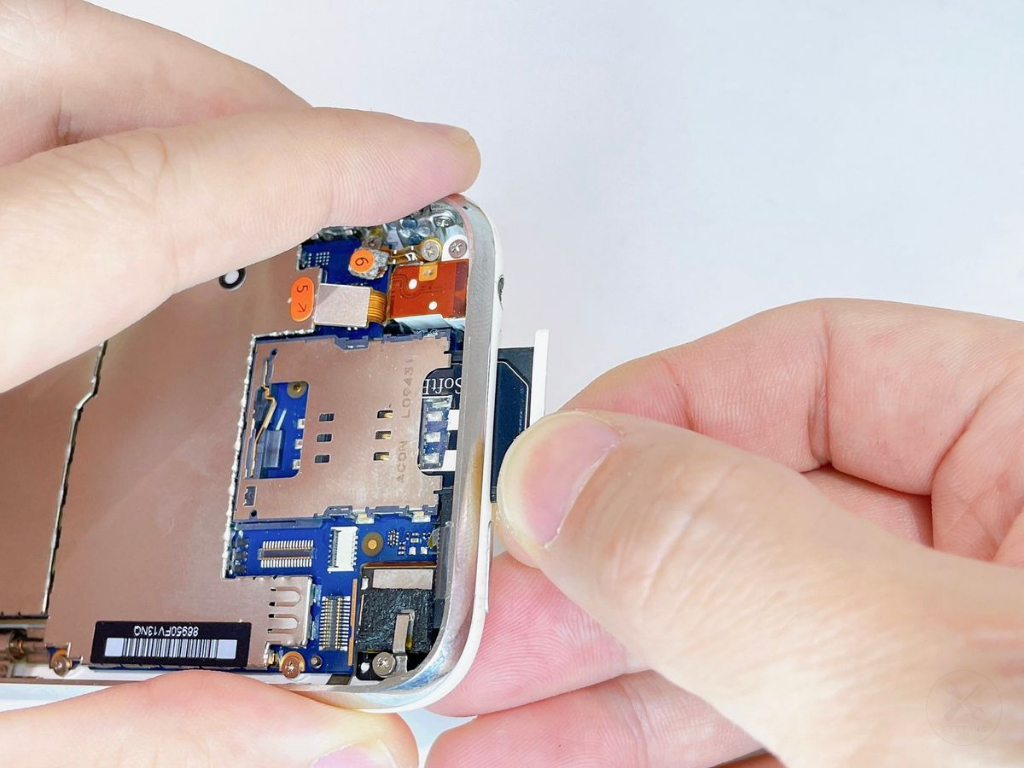

ケース上部にSIMカード取り出し専用ピンを差し込み、SIMカードを取り出します。

SIMカードを引き抜くには少しだけ力が必要です。

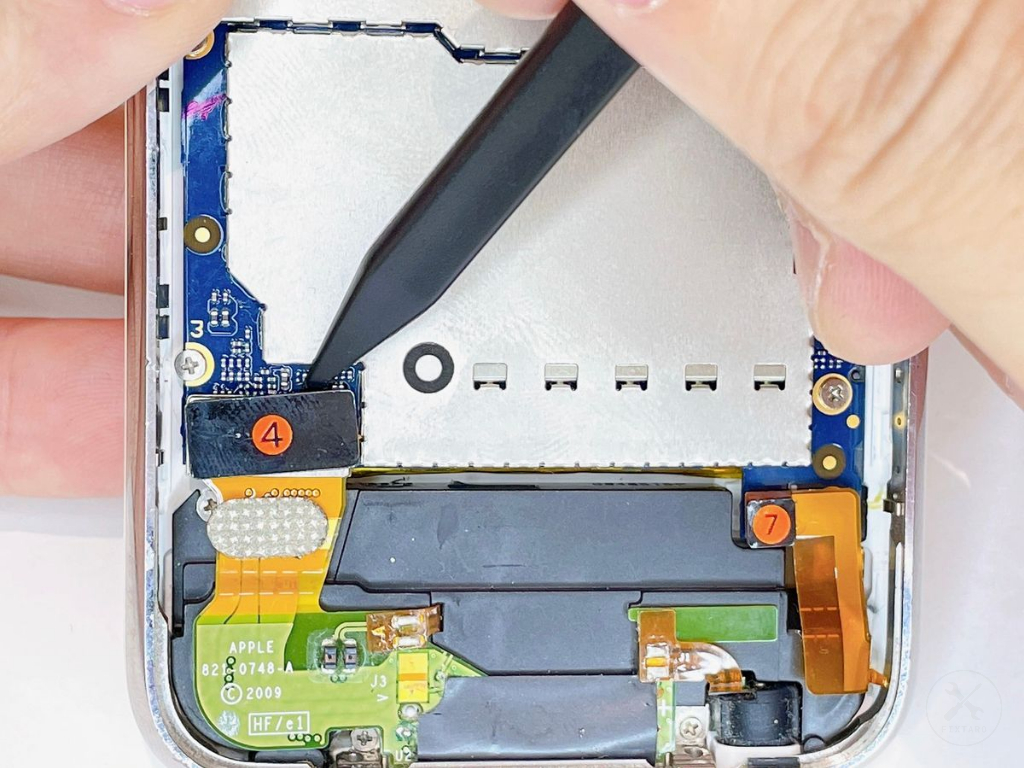

⑧ステップ.84番コネクタを外す

Step 8 main

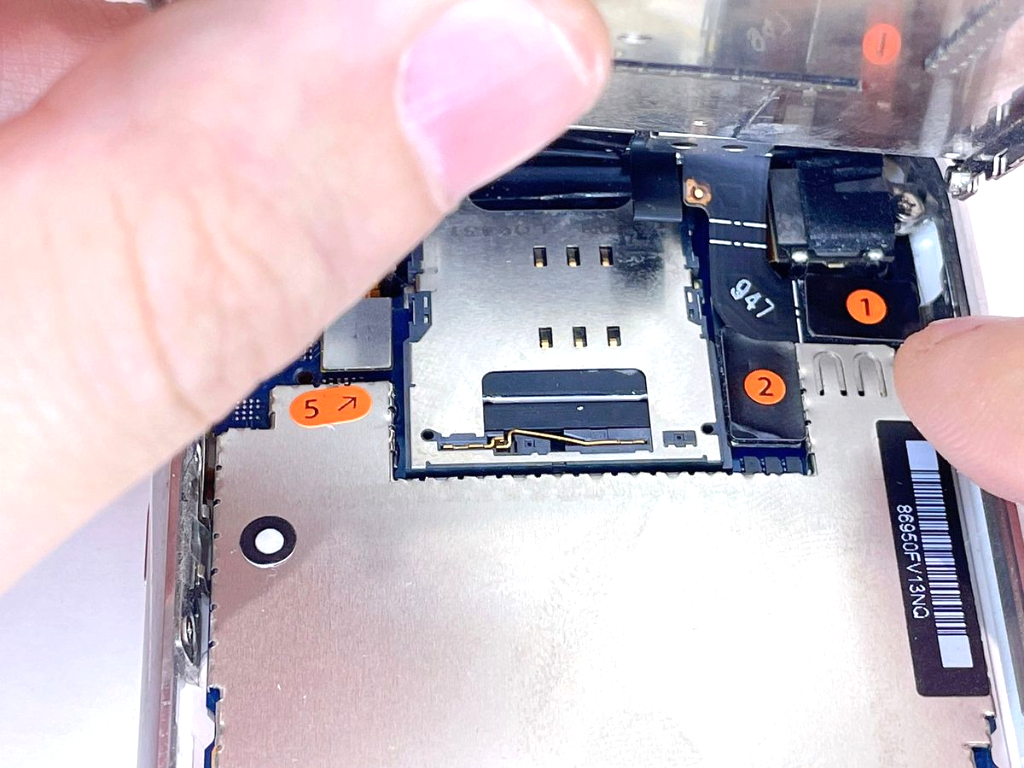

4番コネクタをプラスチック製スパッジャーで外します。

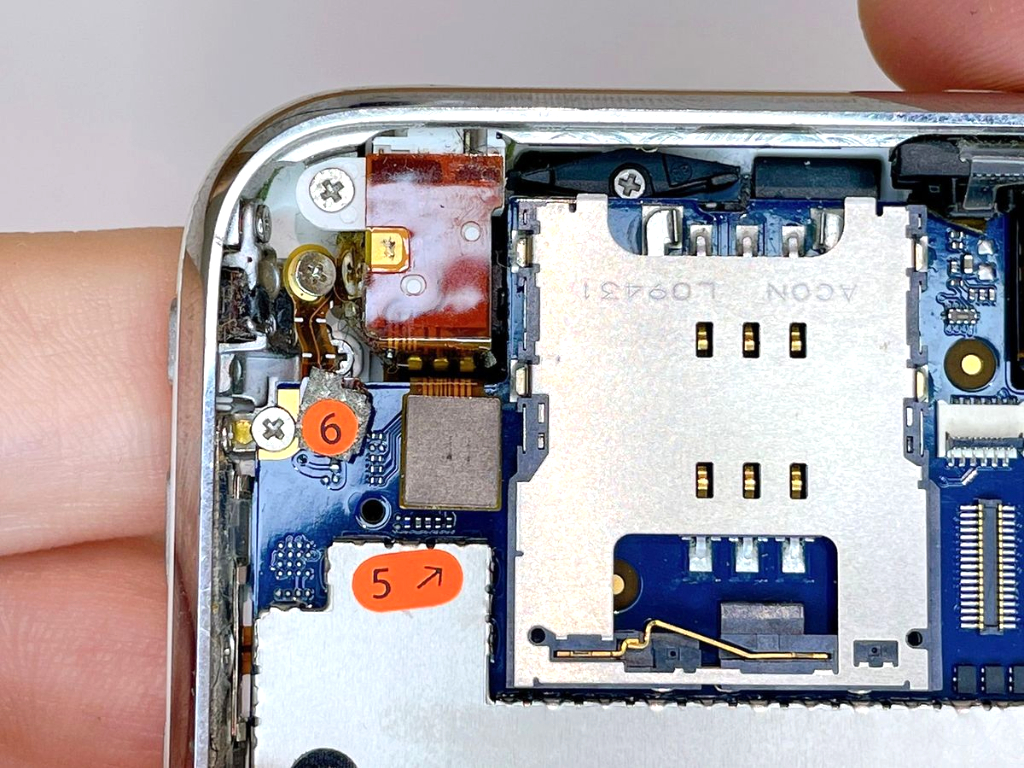

⑨ステップ.95番コネクタを外す

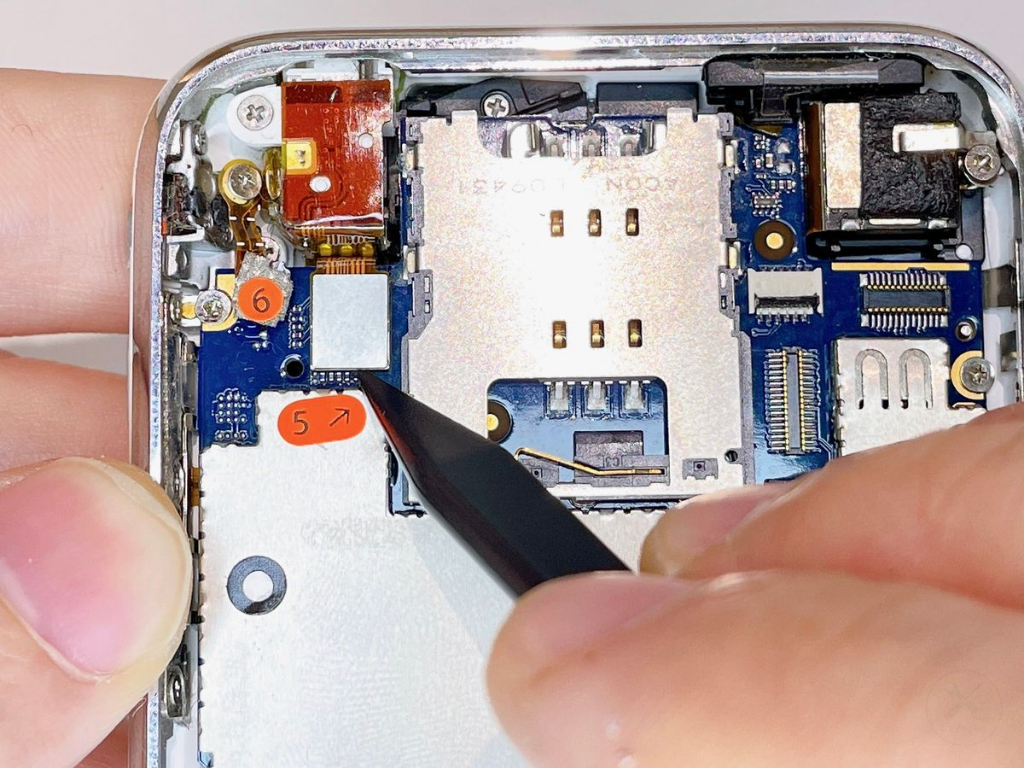

Step 9 main

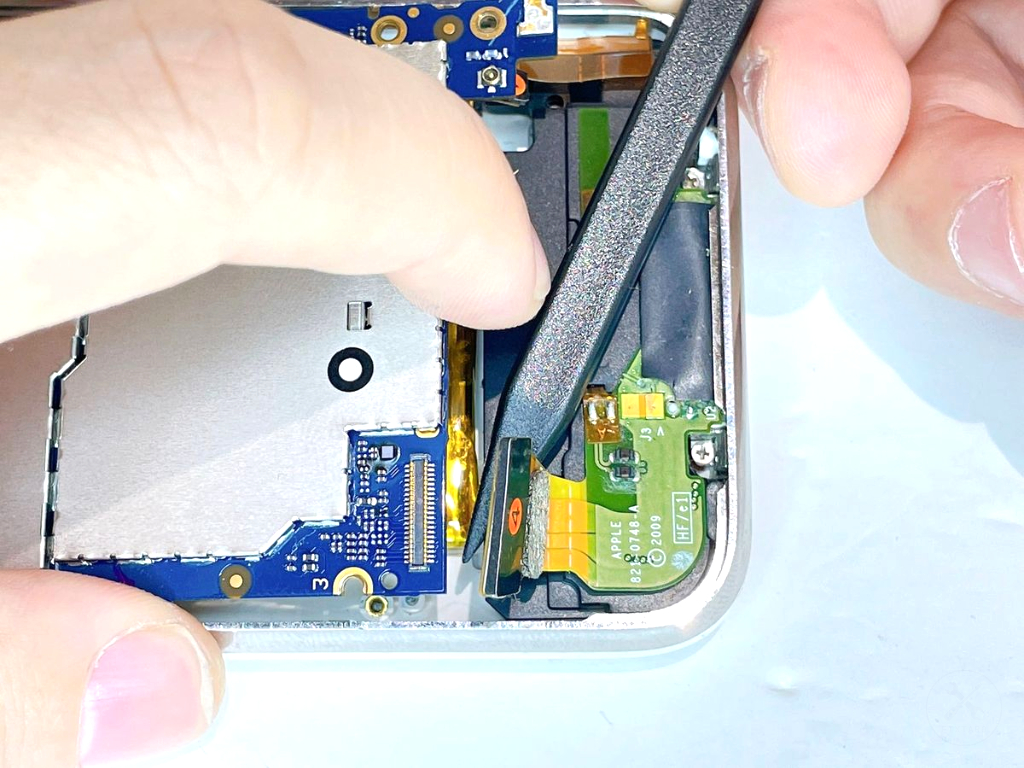

5番コネクタをプラスチック製スパッジャーで外します。

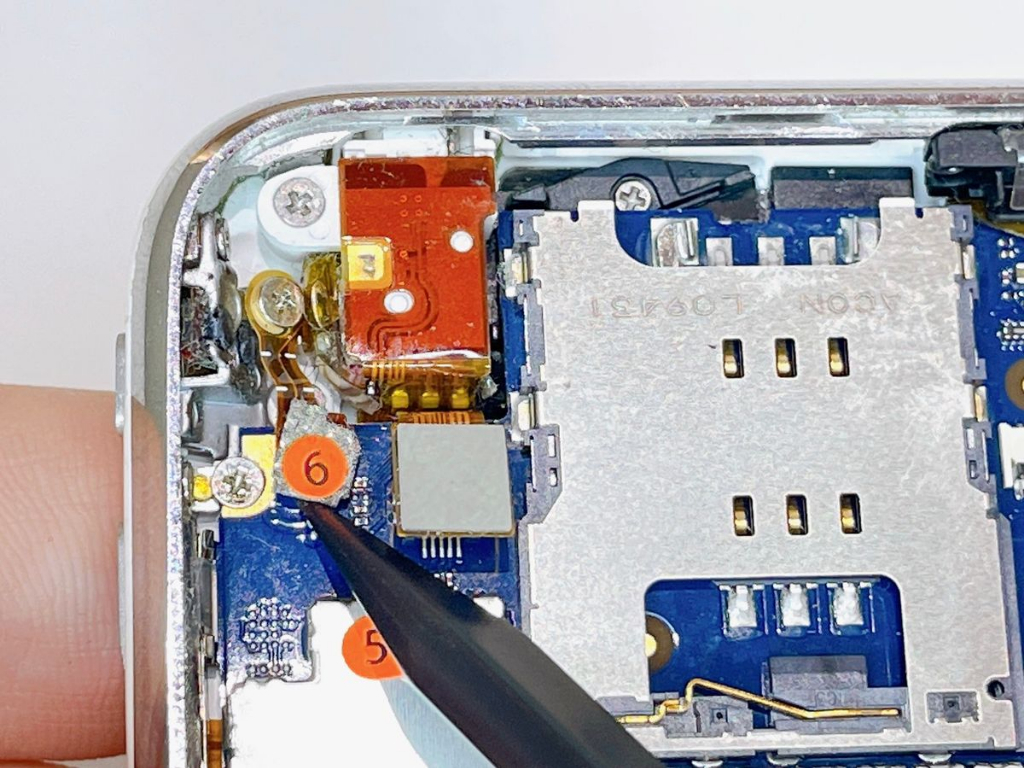

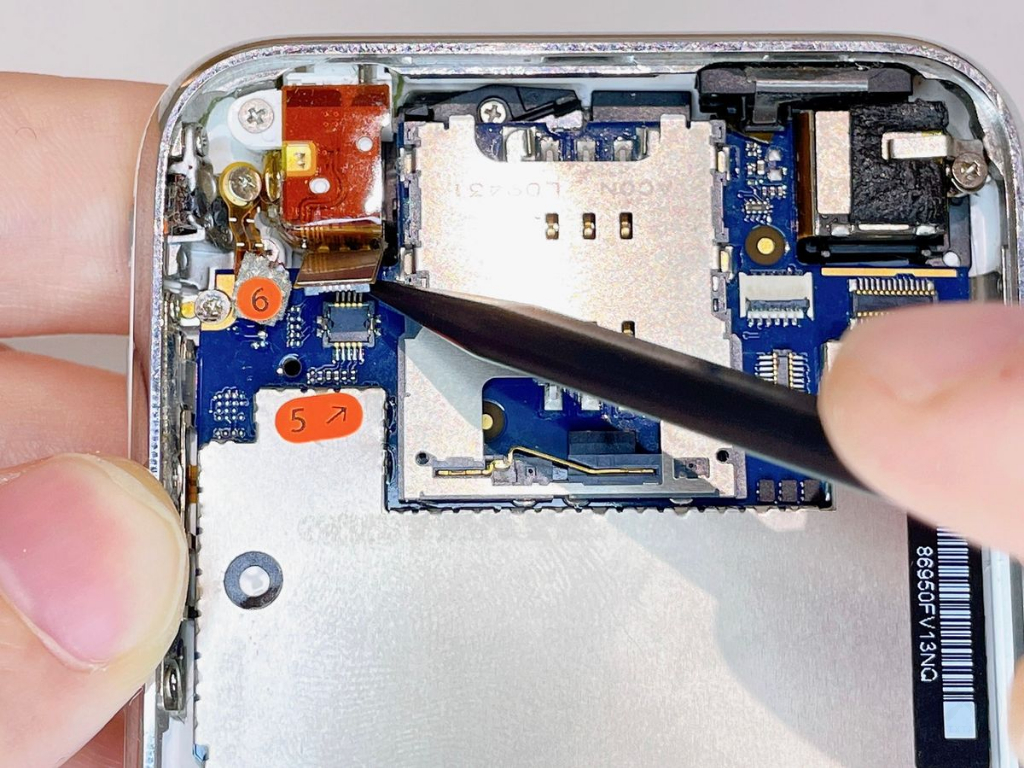

⑩ステップ.106番コネクタを外す

Step 10 main

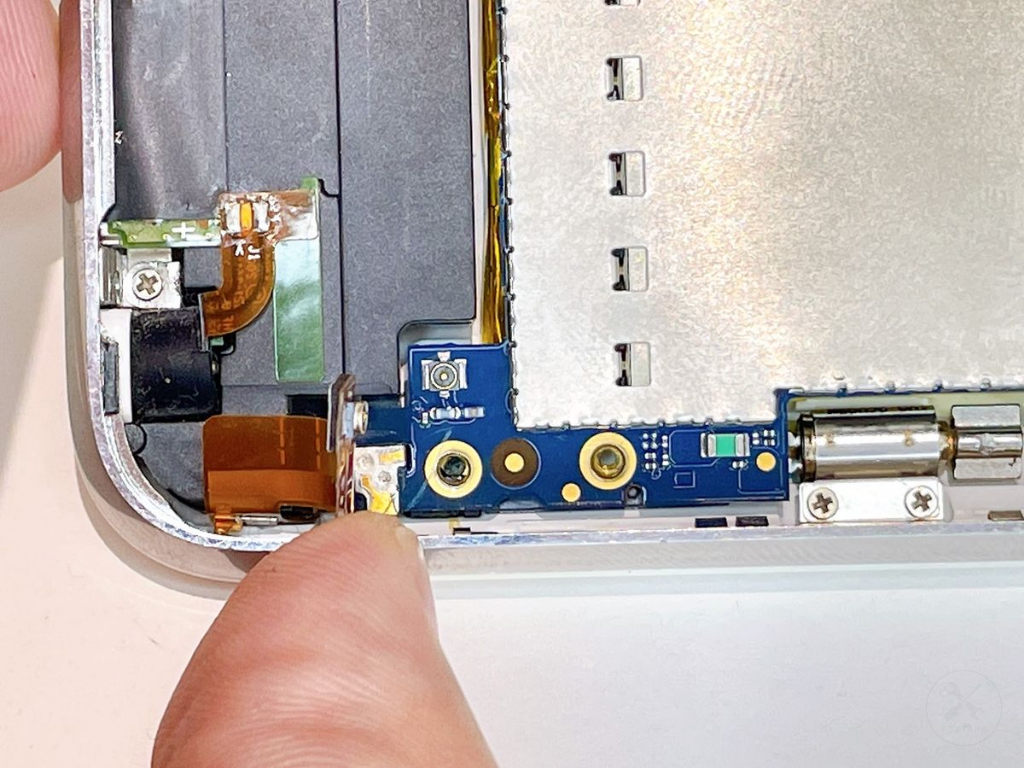

6番コネクタをプラスチック製スパッジャーで外します。

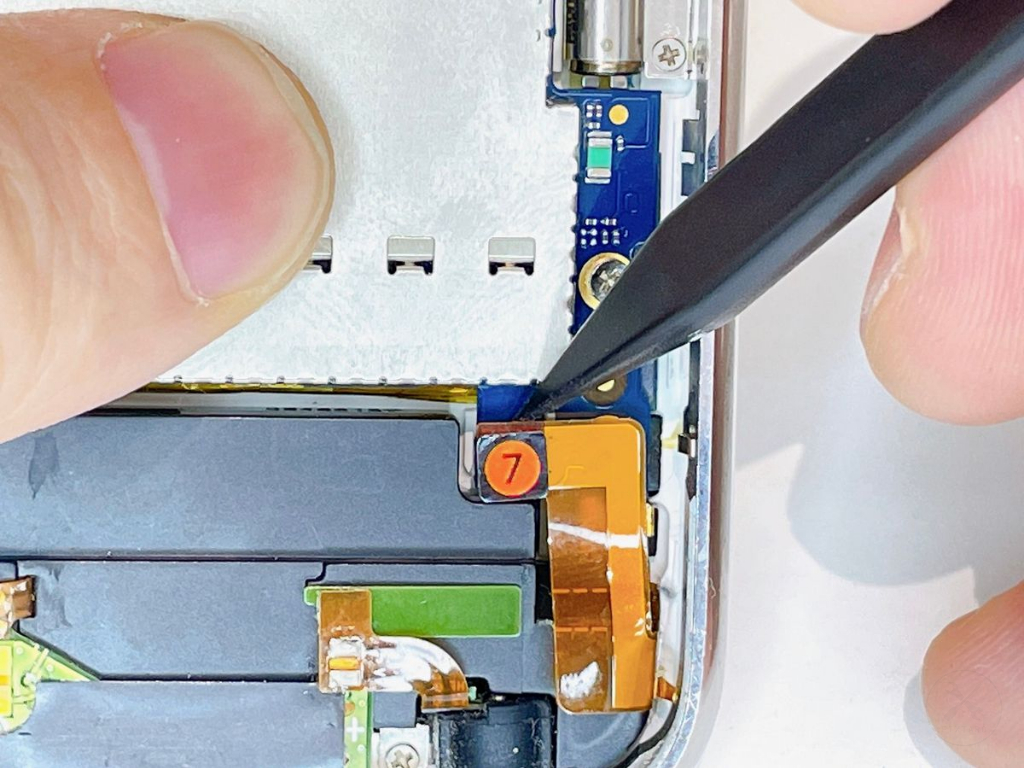

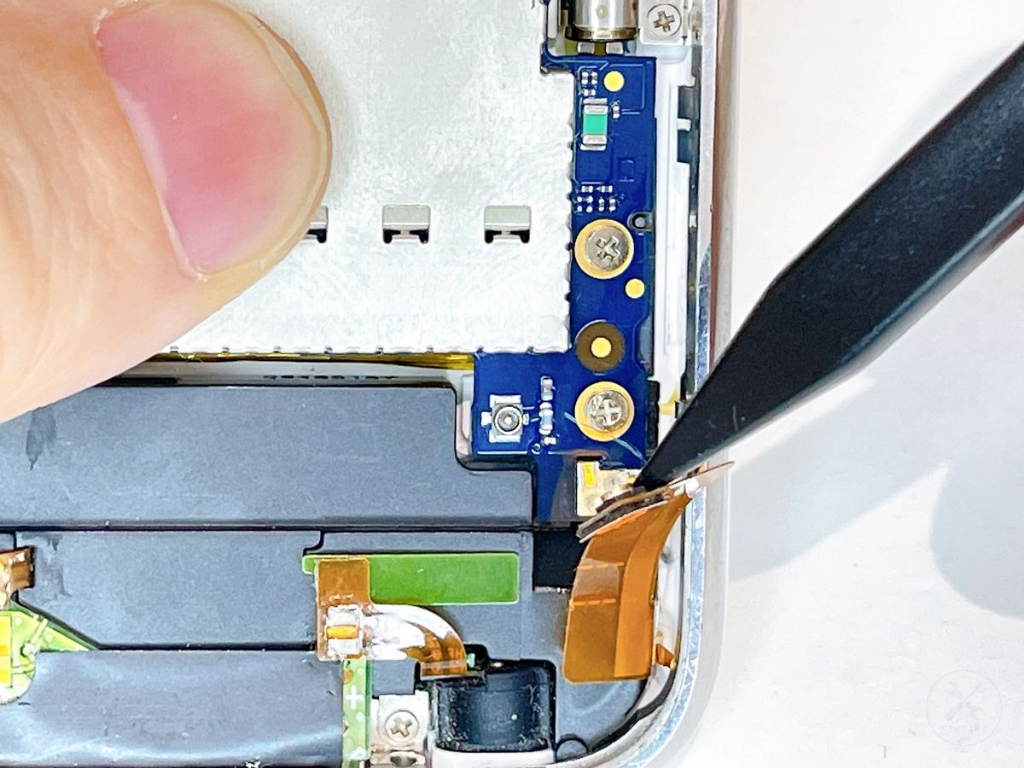

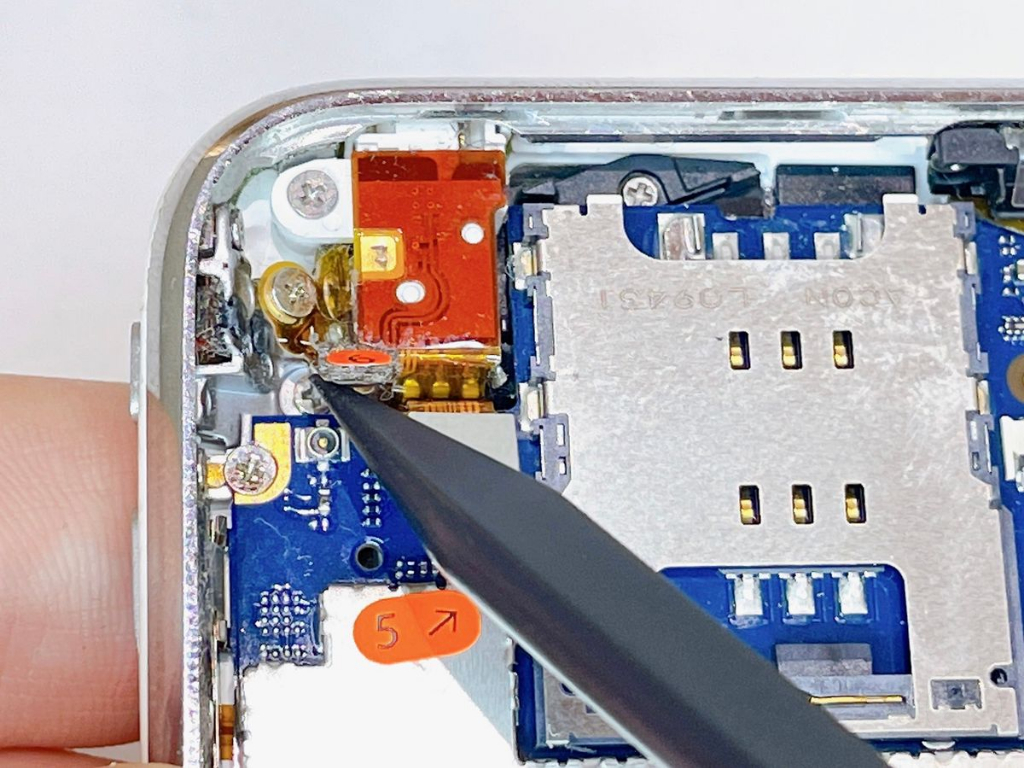

⑪ステップ.117番コネクタを外す

Step 11 main

7番コネクタをプラスチック製スパッジャーで外します。

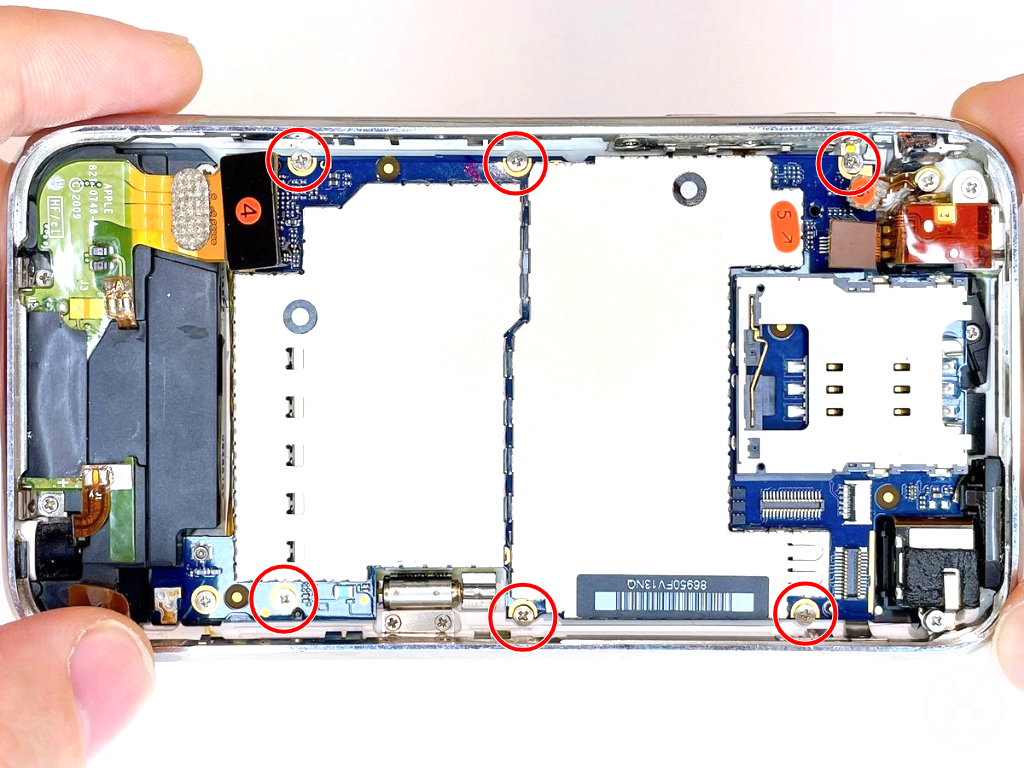

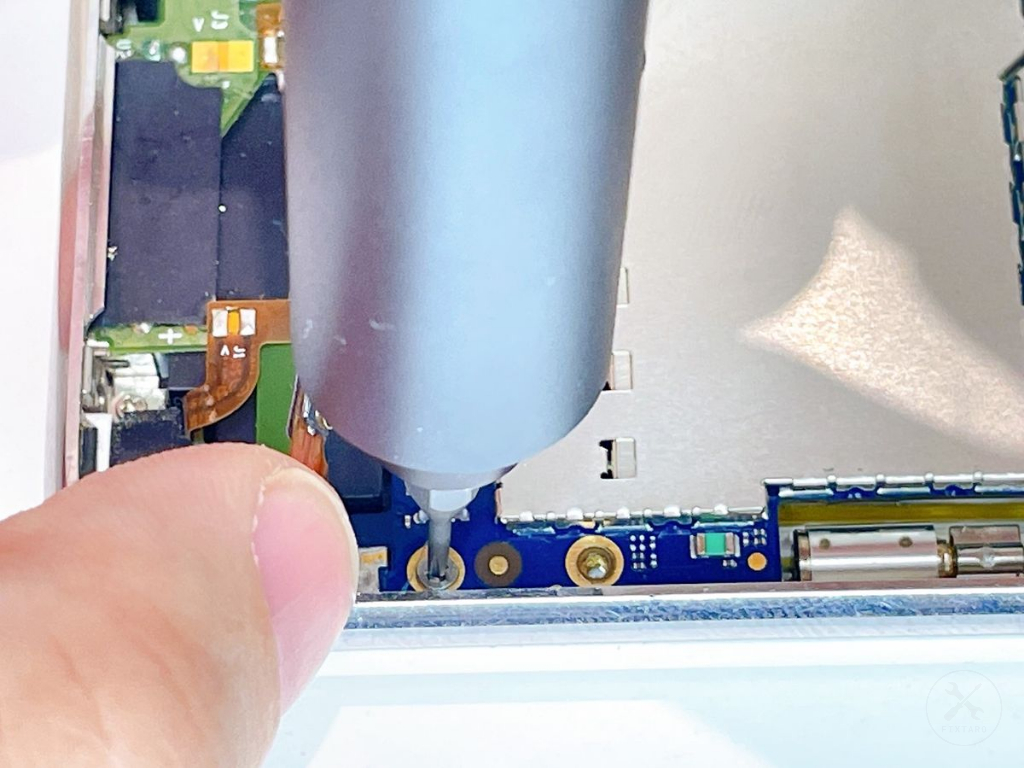

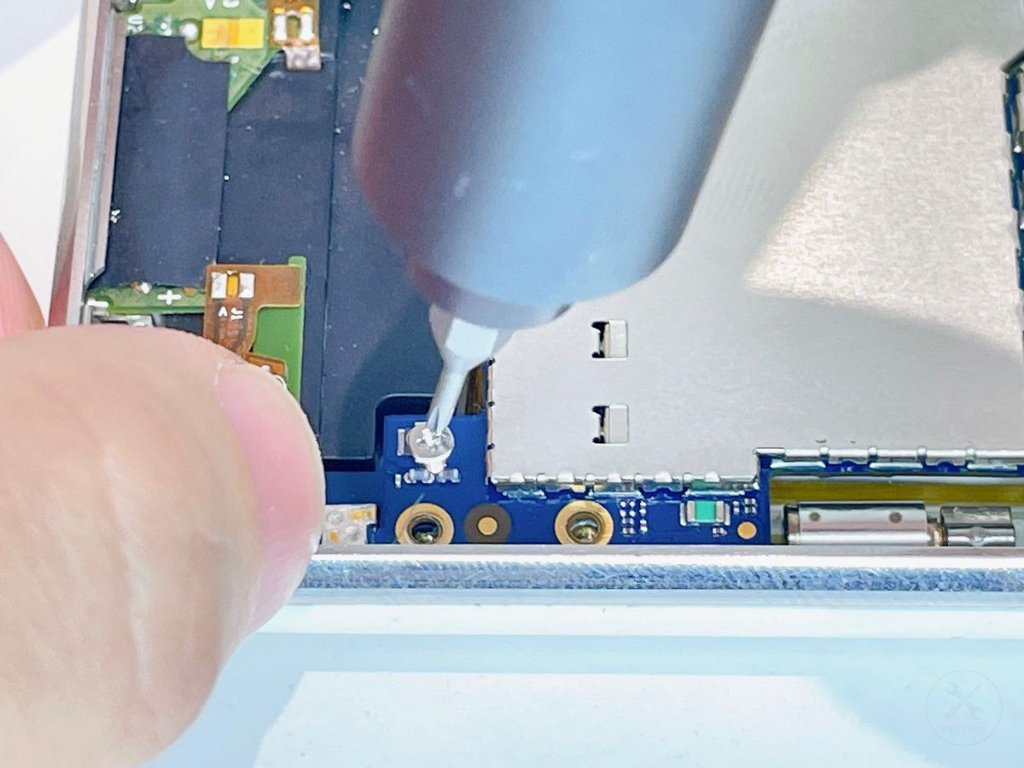

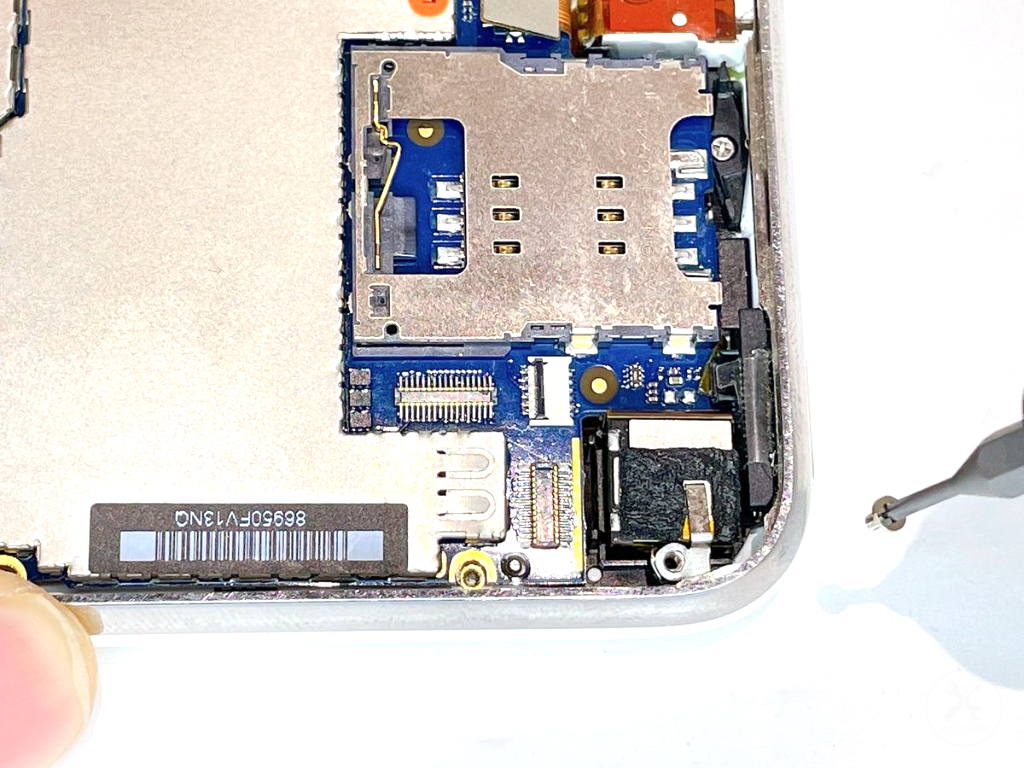

⑫ステップ.12基盤（ロジックボード）のネジ×6を外す

Step 12 main

基盤（ロジックボード）のネジ×6を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

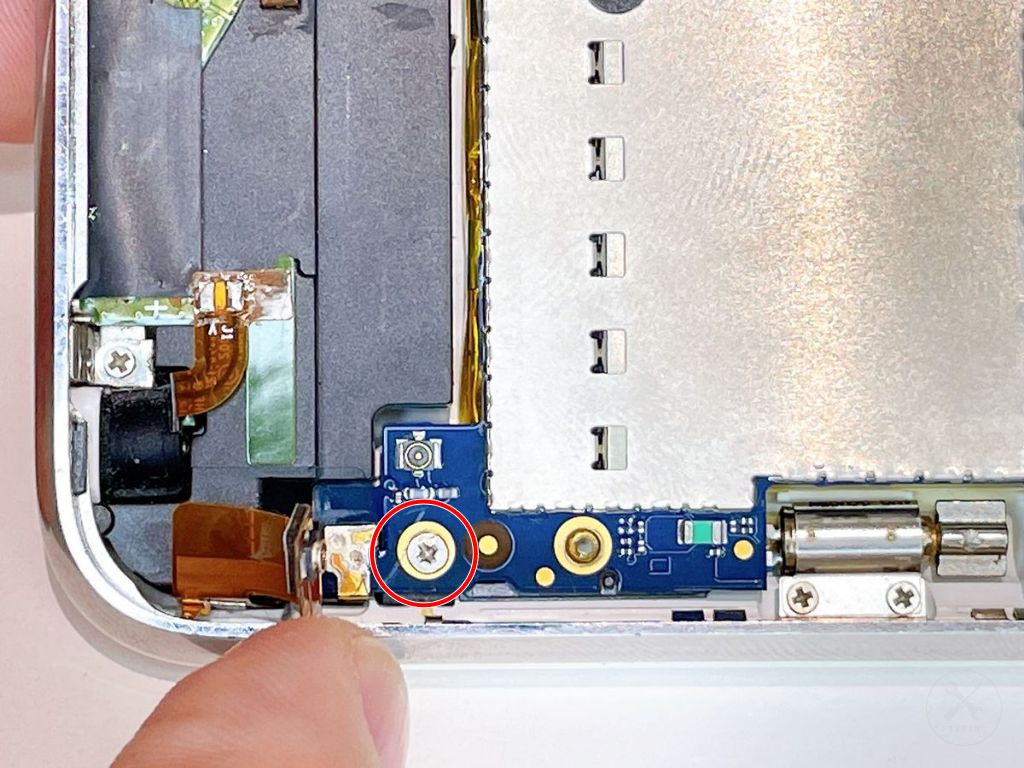

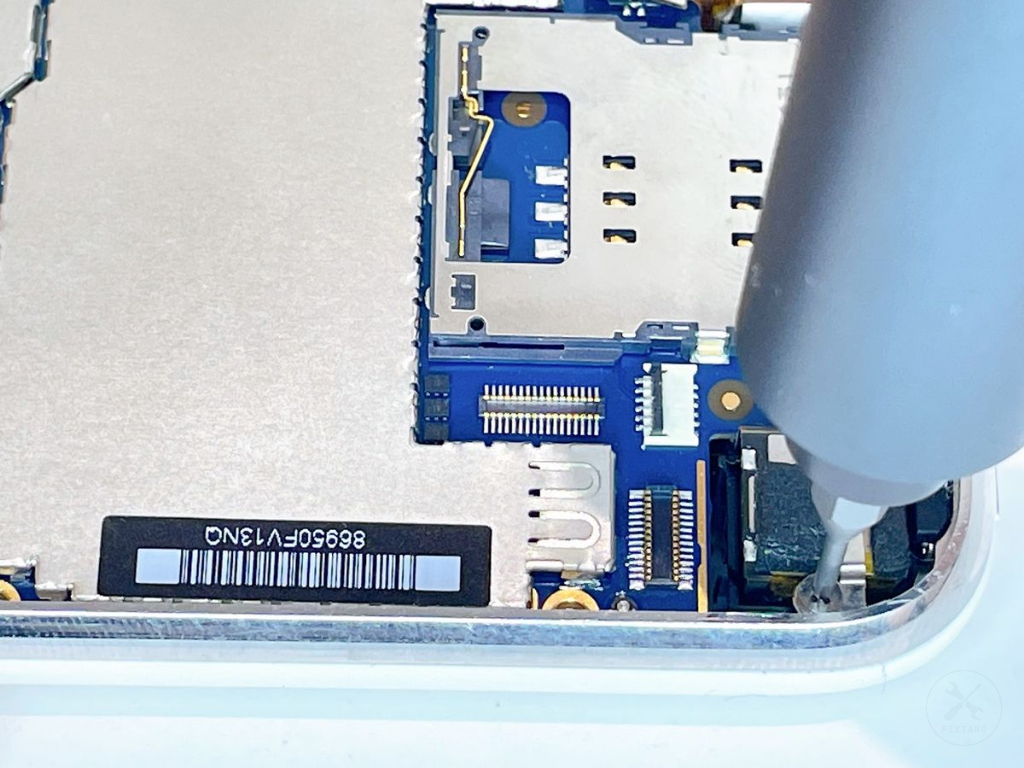

⑬ステップ.13基盤（ロジックボード）のシール下のネジ×1を外す

Step 13 main

基盤（ロジックボード）のシール下のネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基盤（ロジックボード）を固定しているのネジ×6とはサイズが異な理ます。

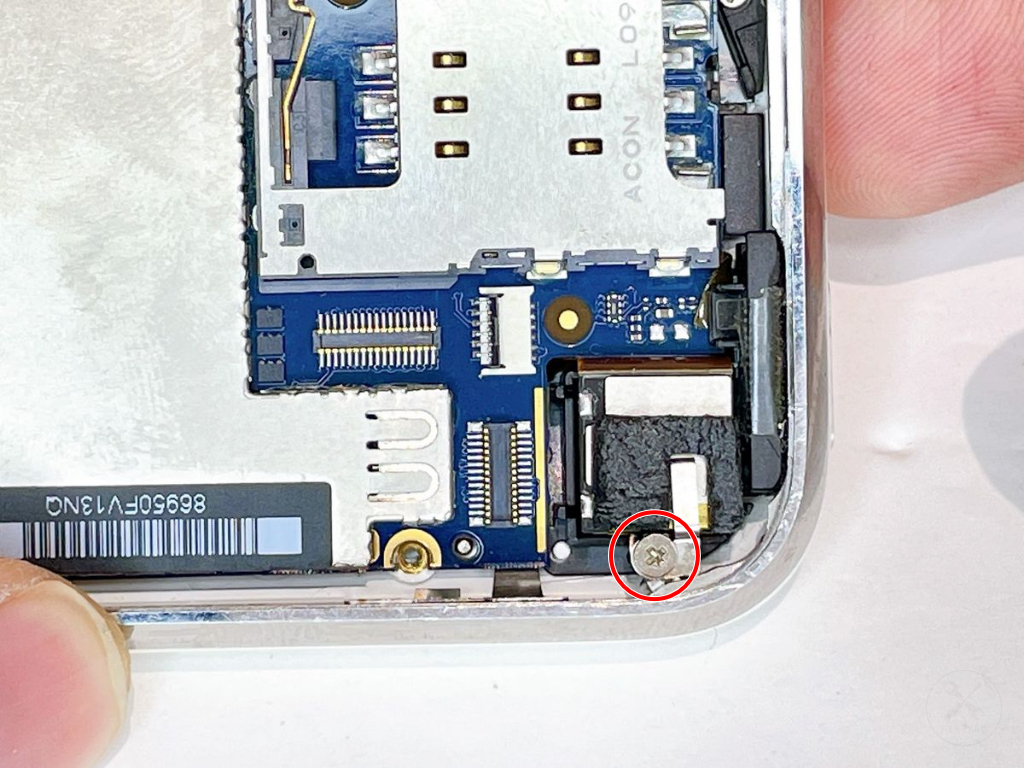

⑭ステップ.14背面カメラのネジ×1と金具を外す

Step 14 main

背面カメラと基盤（ロジックボード）を固定するネジ×1と金具を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

ネジを外すと金具が簡単に外れます。紛失に気をつけましょう。

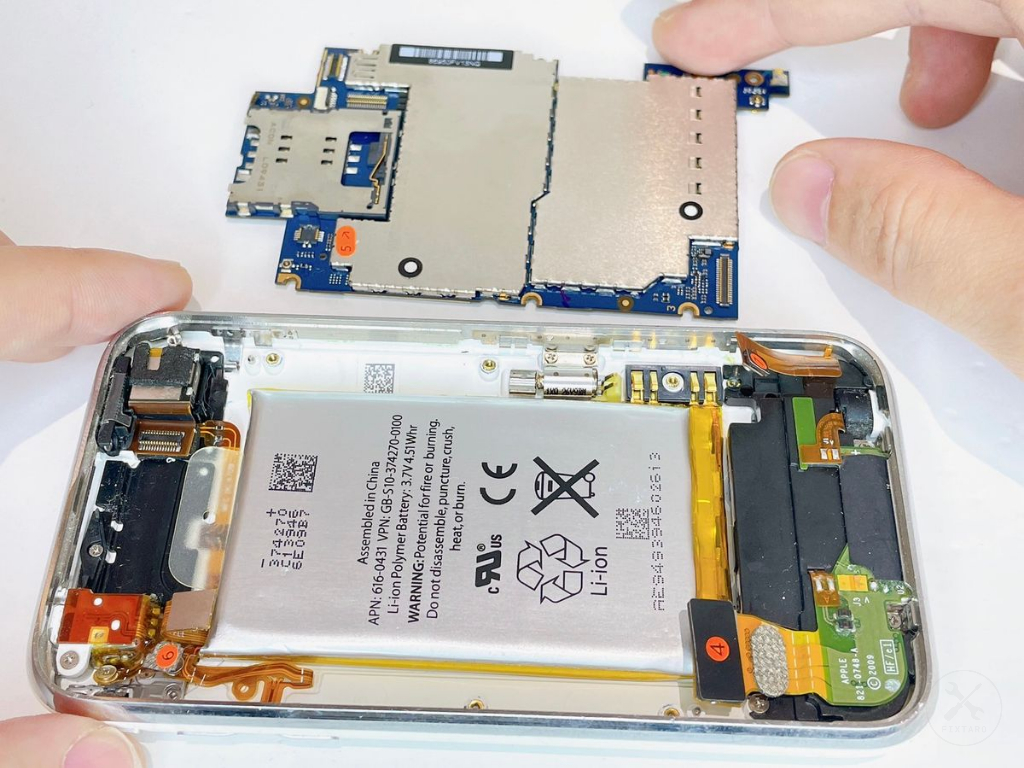

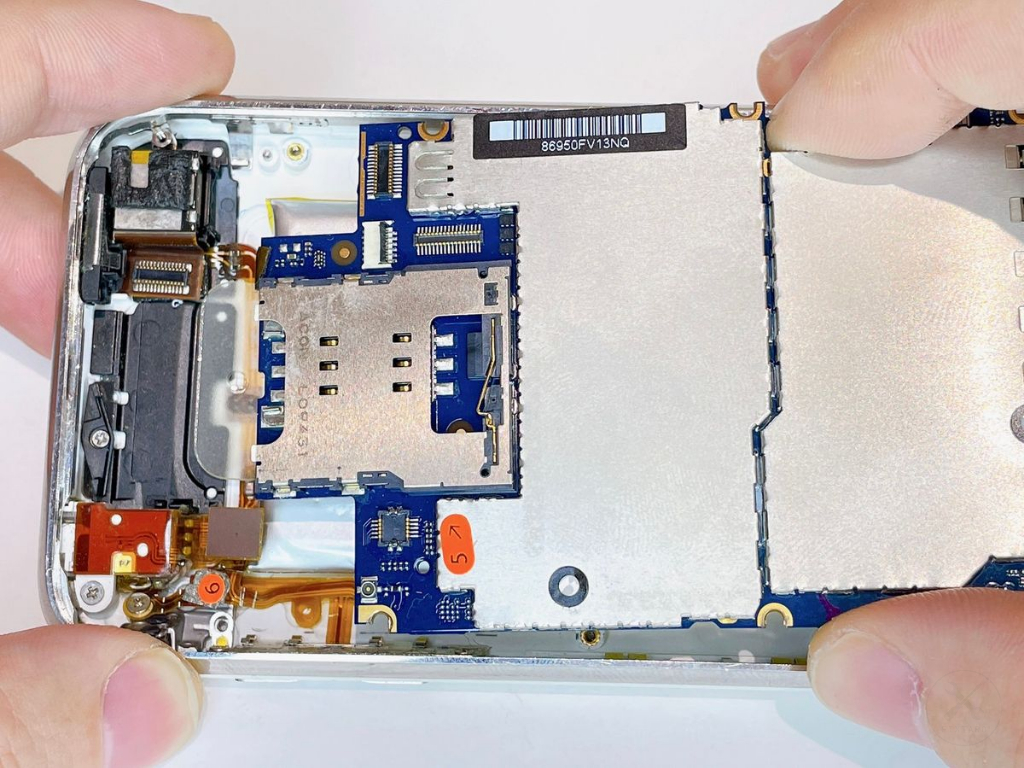

⑮ステップ.15基盤（ロジックボード）を外す

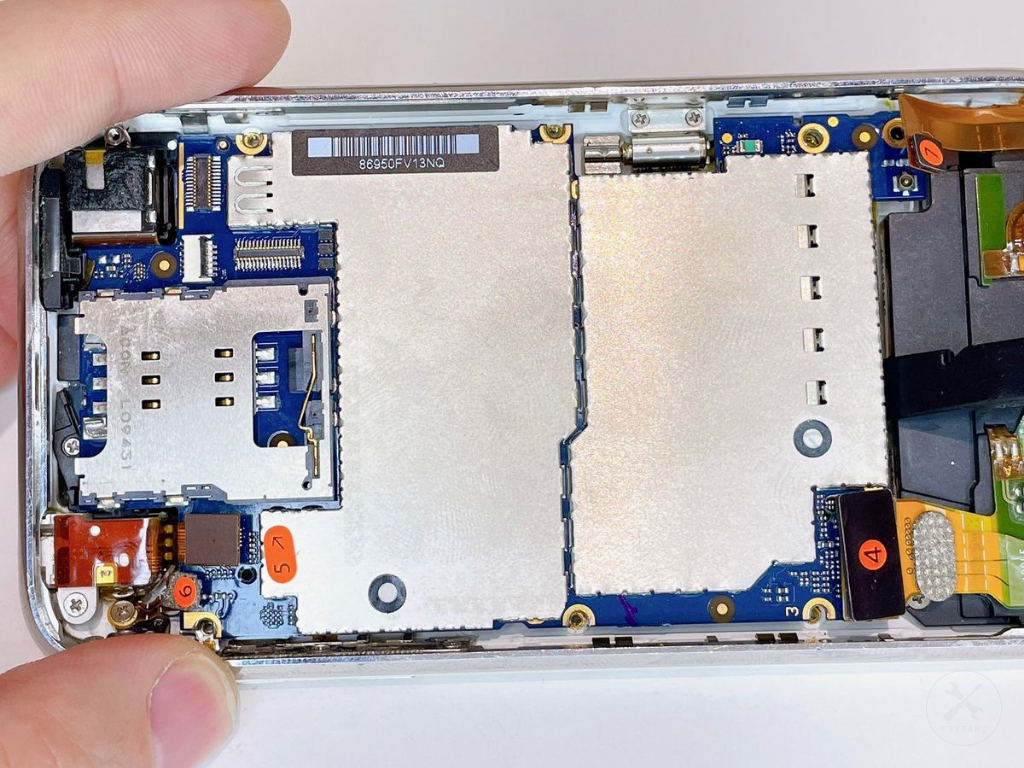

Step 15 main

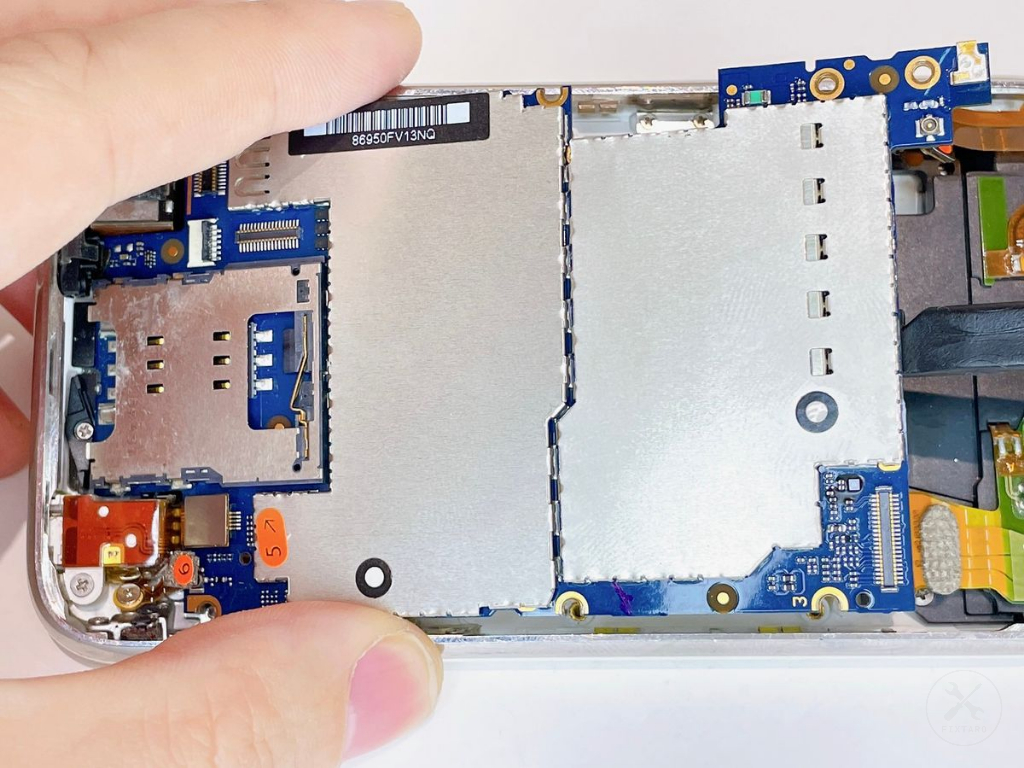

基盤（ロジックボード）をプラスチック製スパッジャーで持ち上げ、引き抜いて外します。

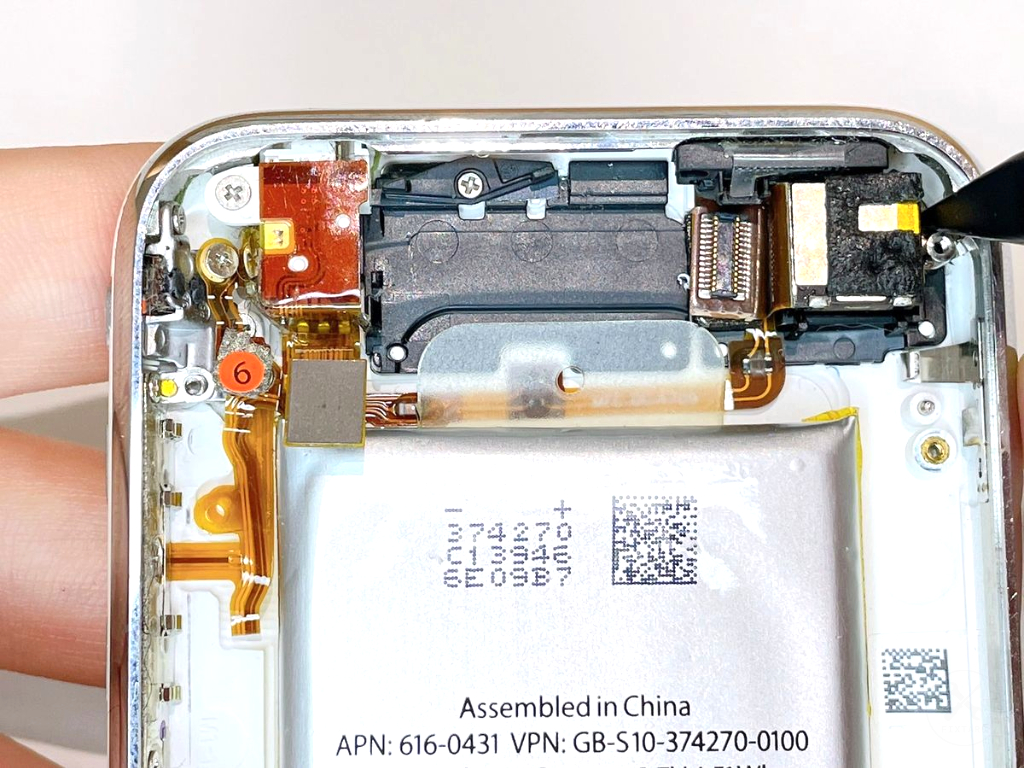

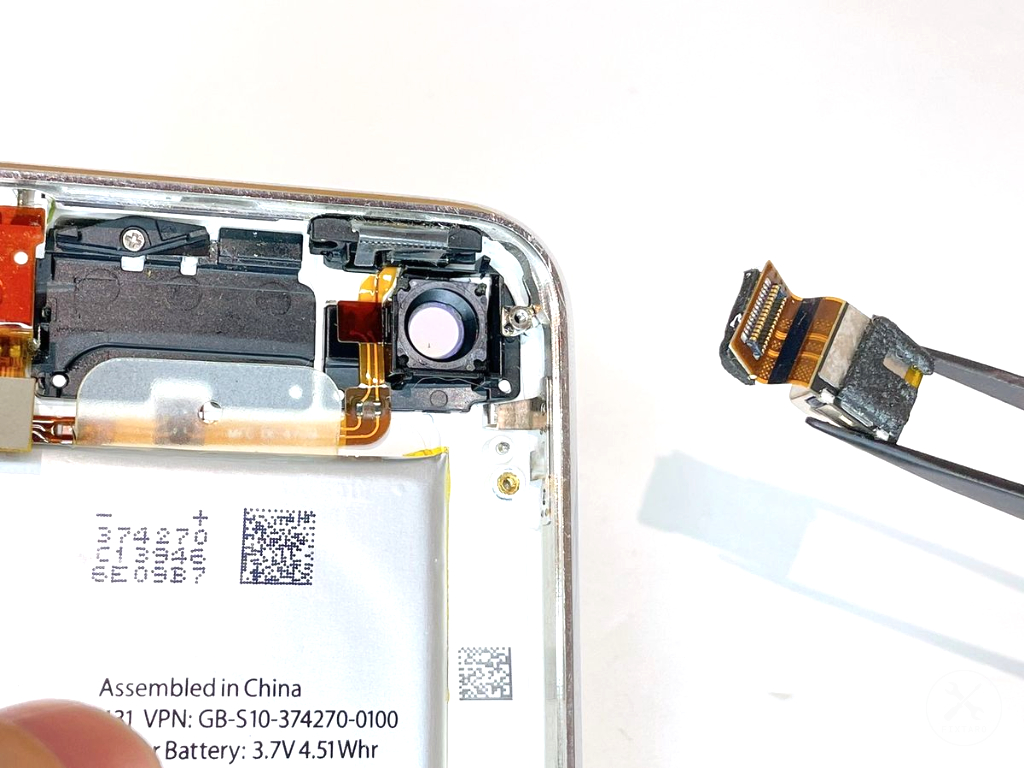

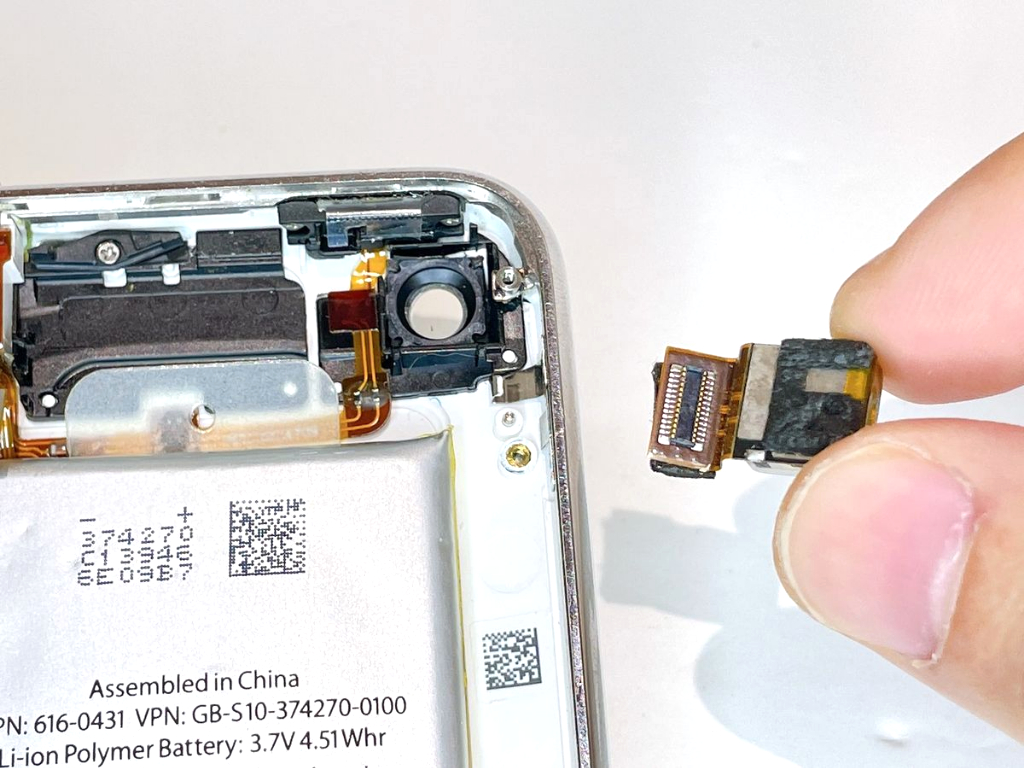

⑯ステップ.16背面カメラを取り出す

Step 16 main

背面カメラをプラスチック製スパッジャーで持ち上げるようにして外します。

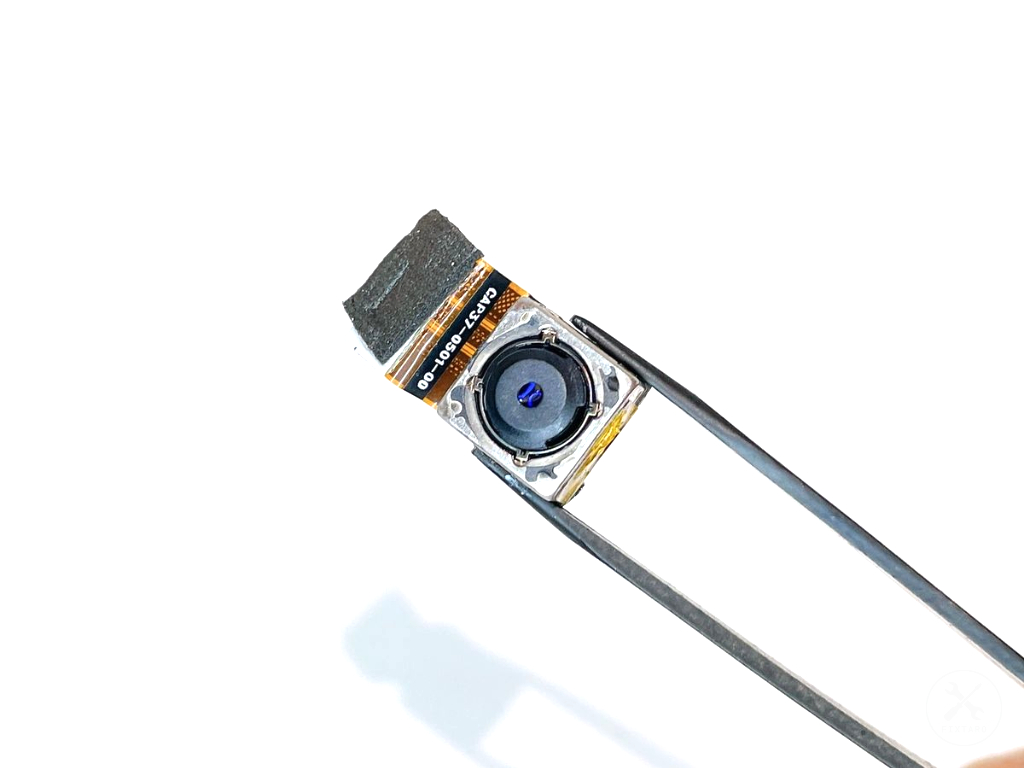

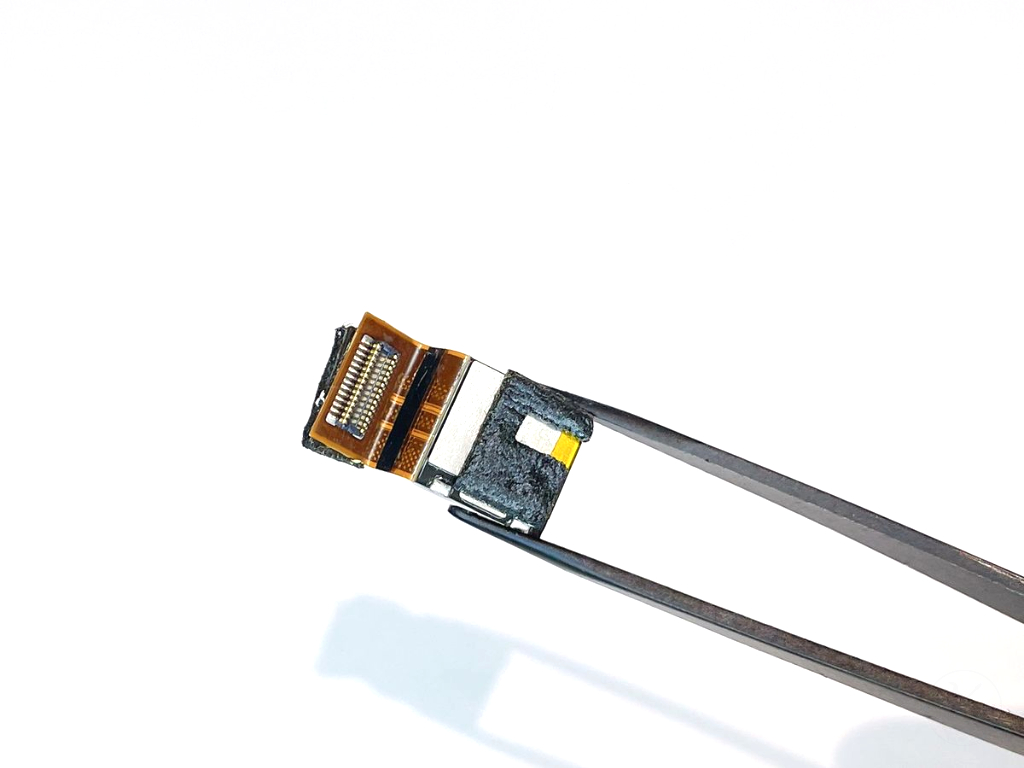

⑰ステップ.17交換用の背面カメラを用意する

Step 17 main

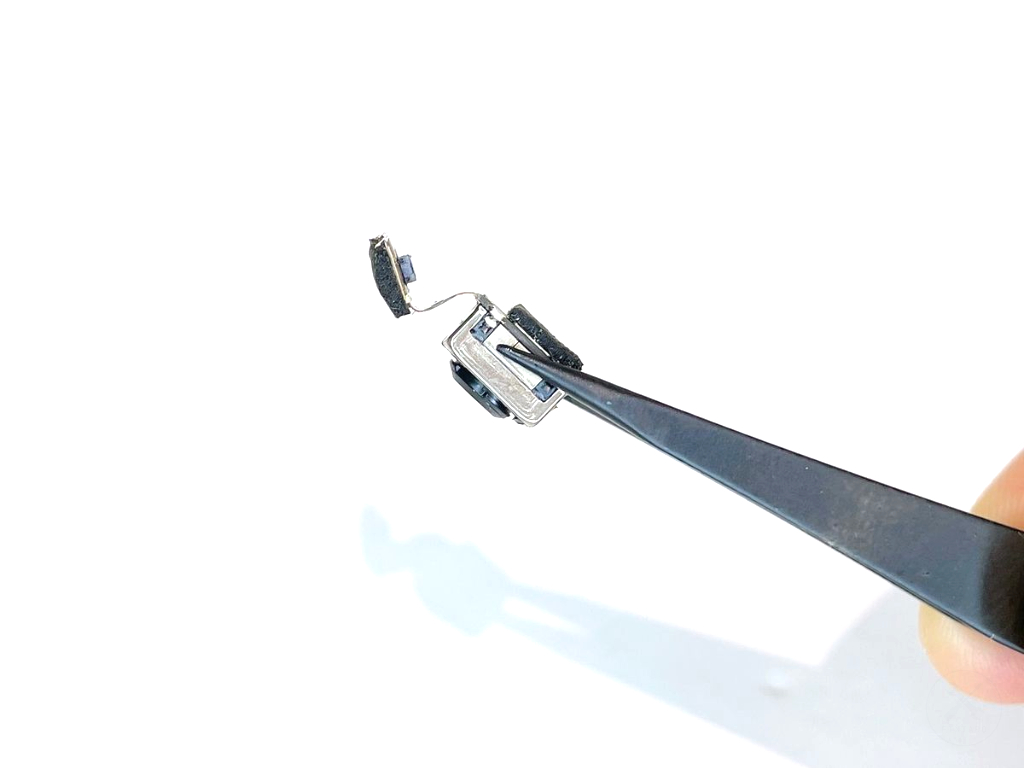

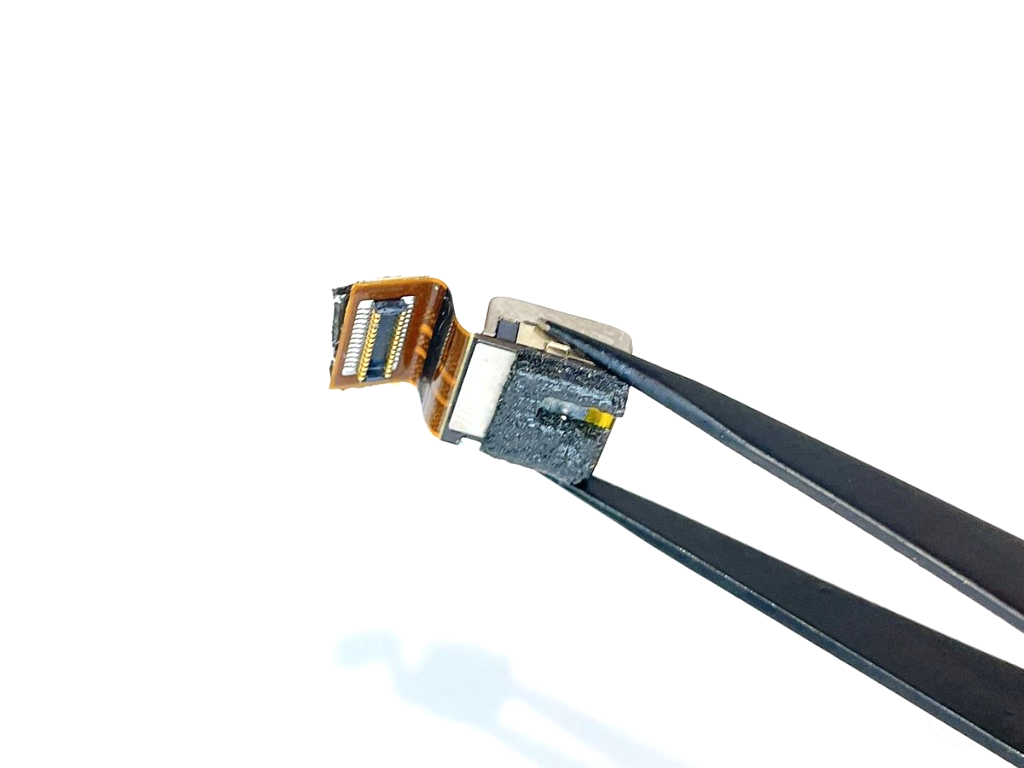

交換用の背面カメラを用意します。

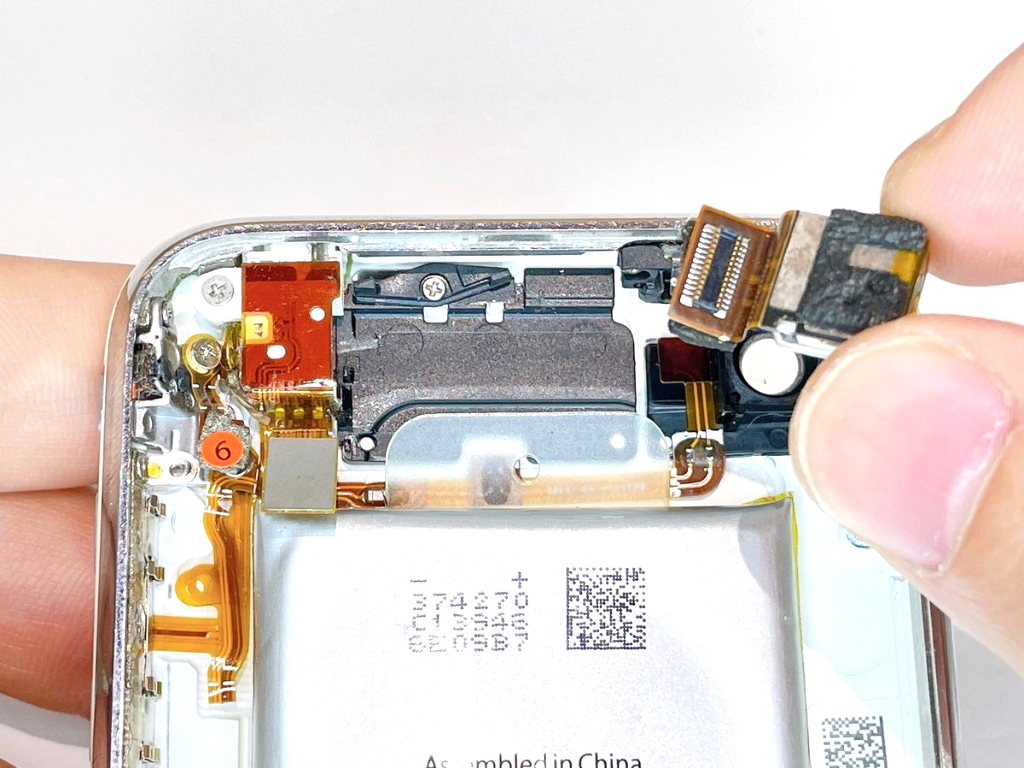

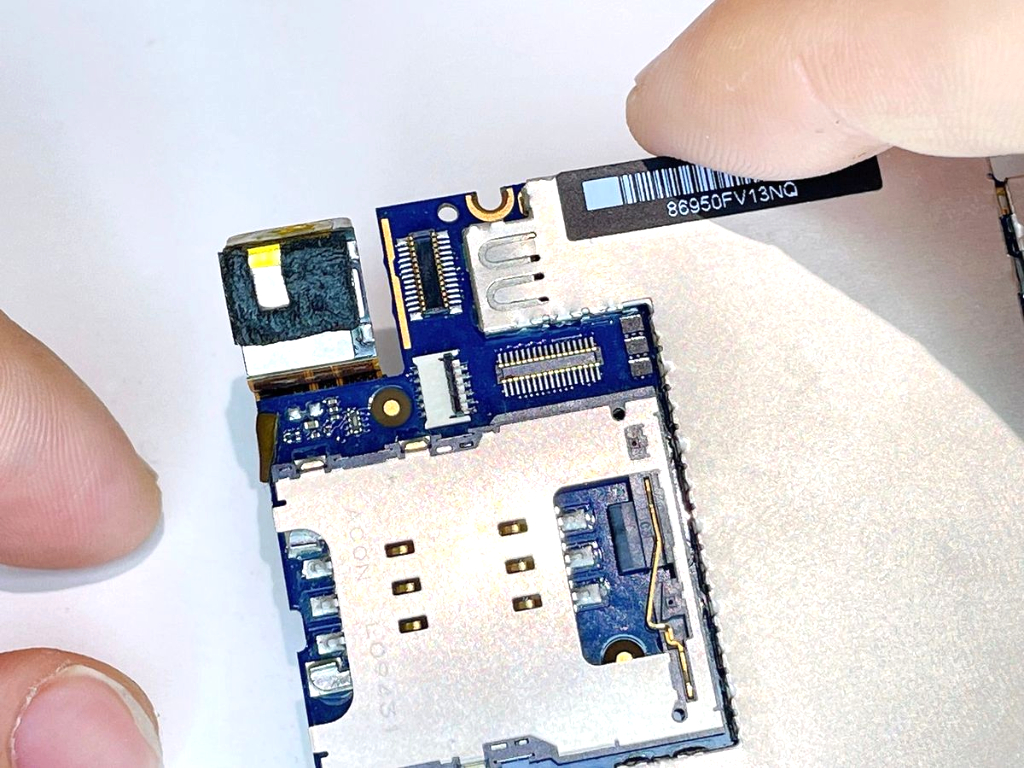

⑱ステップ.18基盤（ロジックボード）に背面カメラを装着する

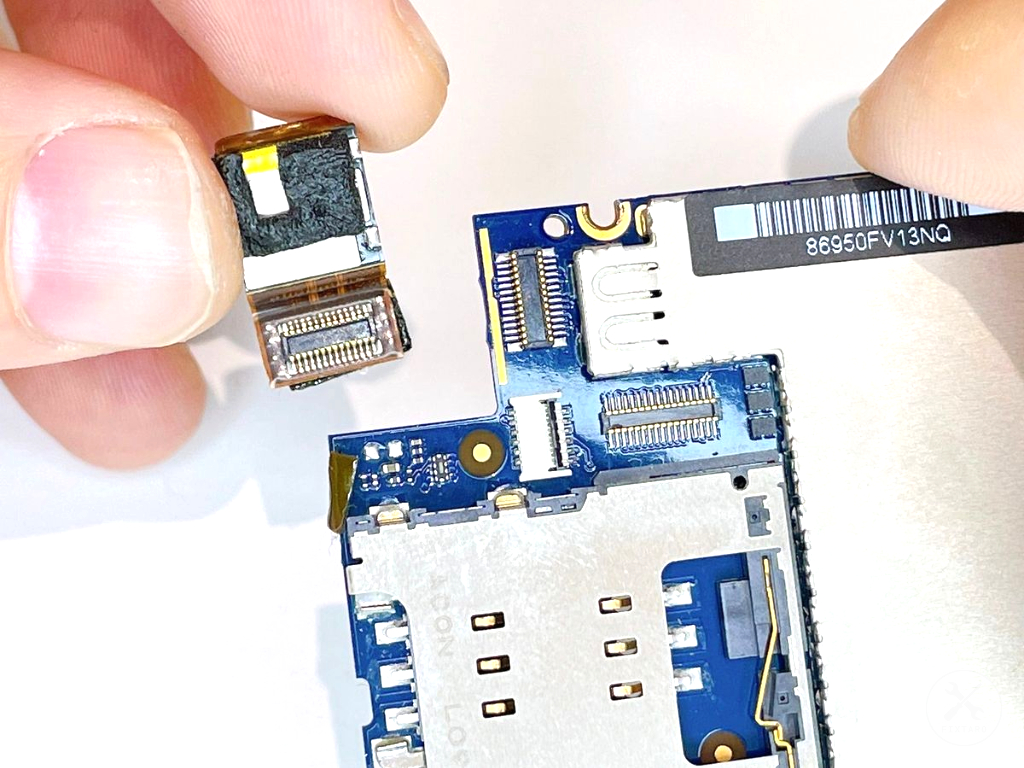

Step 18 main

基盤（ロジックボード）に背面カメラを装着します。

※背面カメラを先にケースに装着すると、ロジックボードと背面カメラの接続コネクタが装着できません。

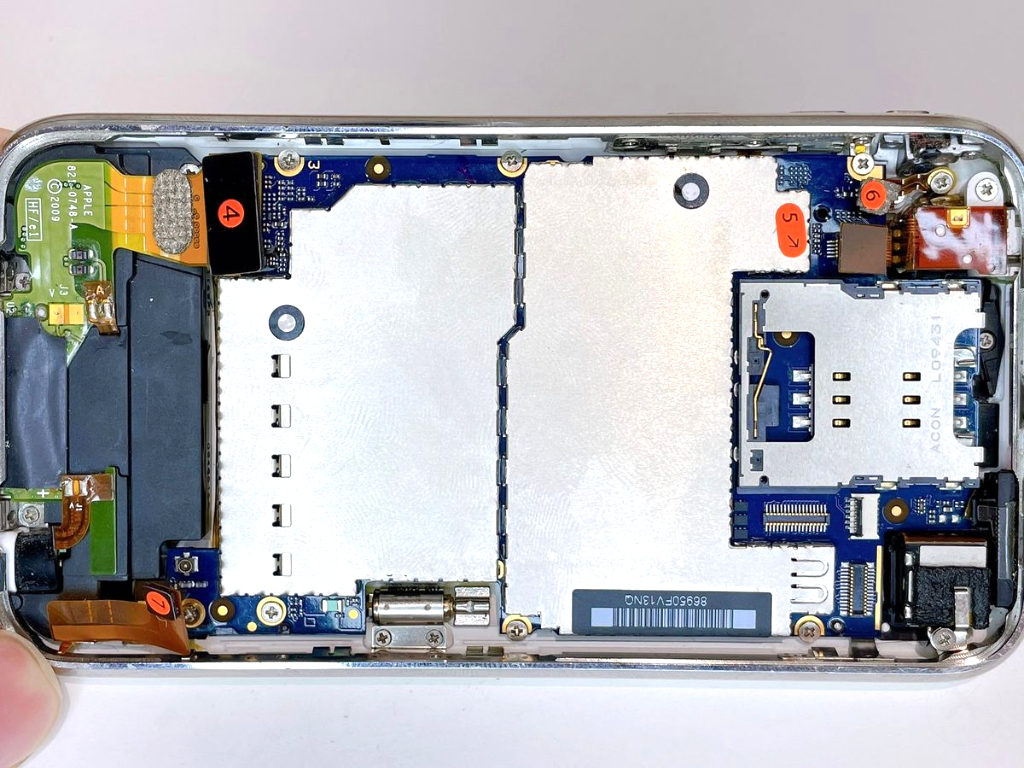

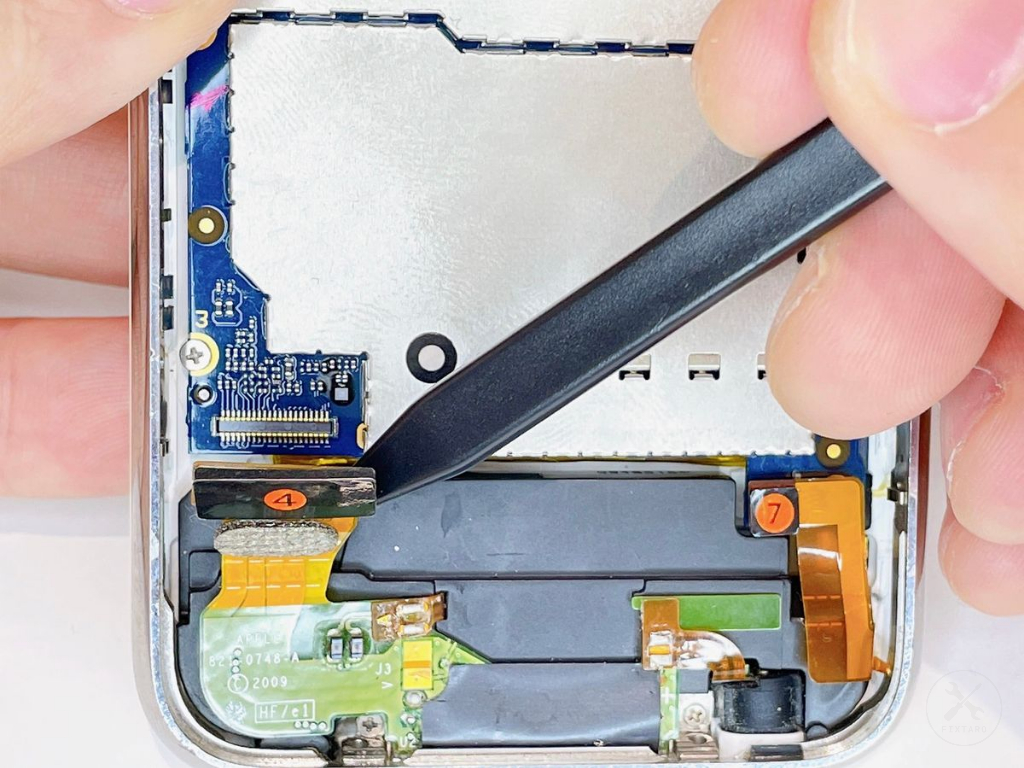

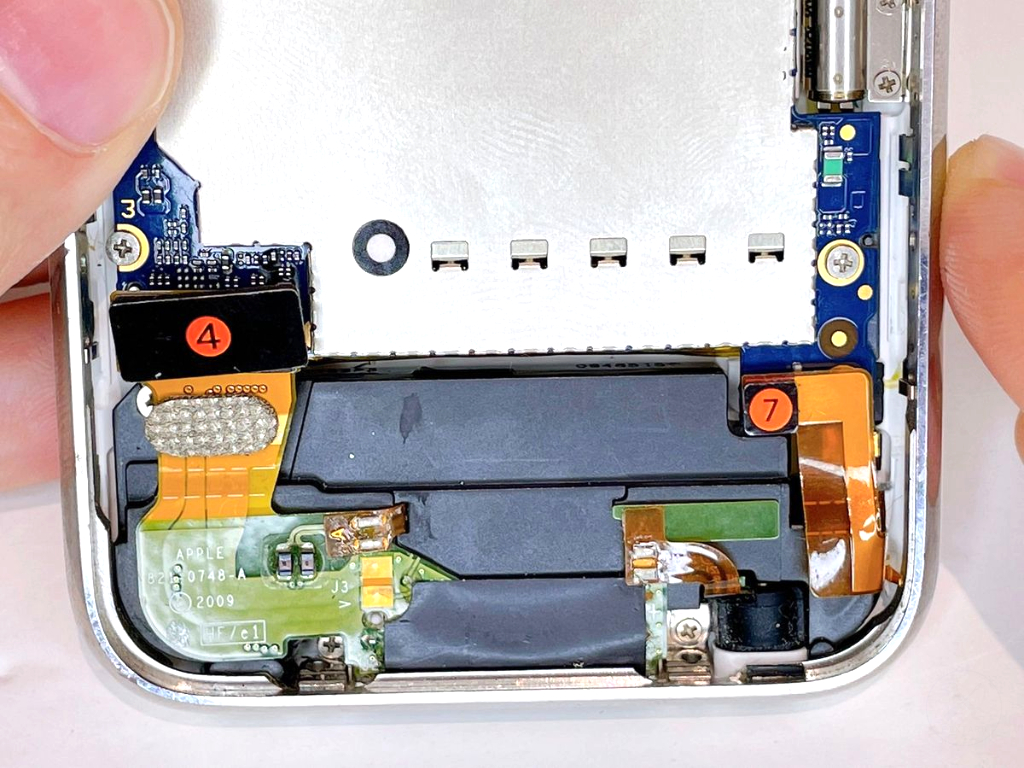

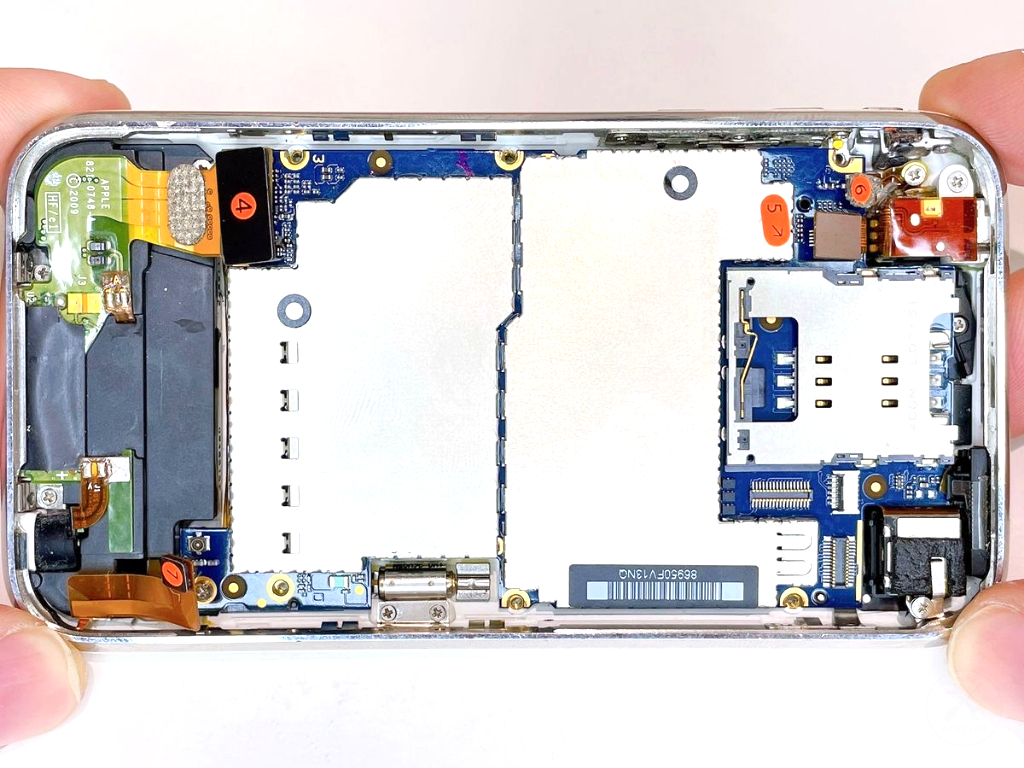

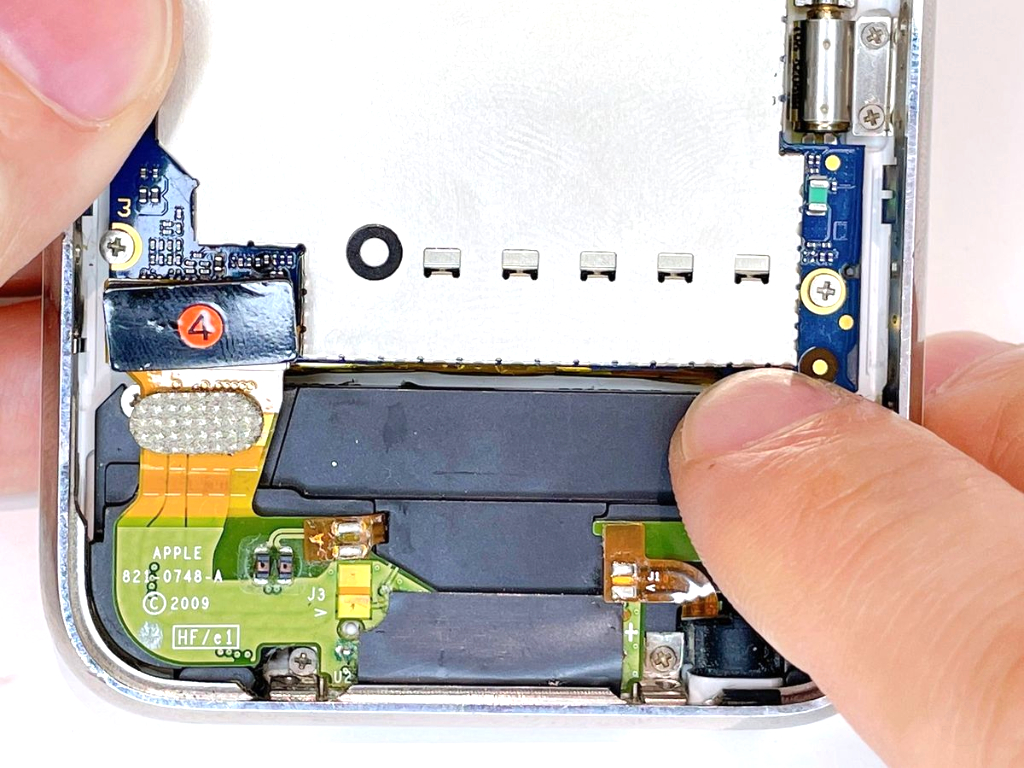

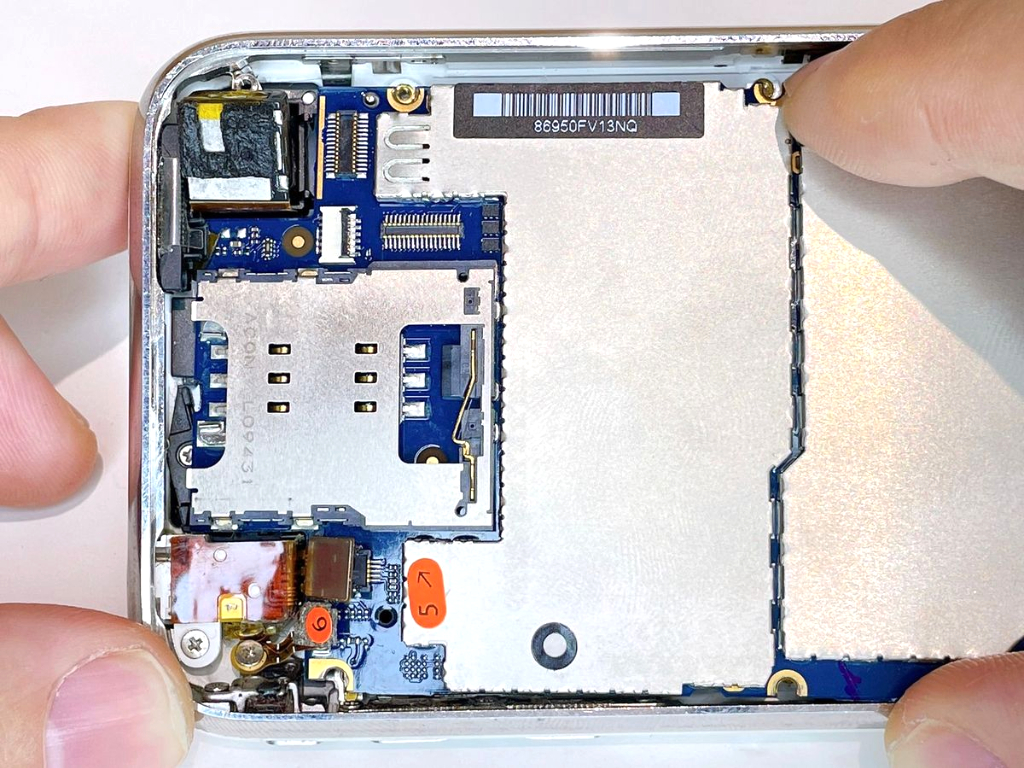

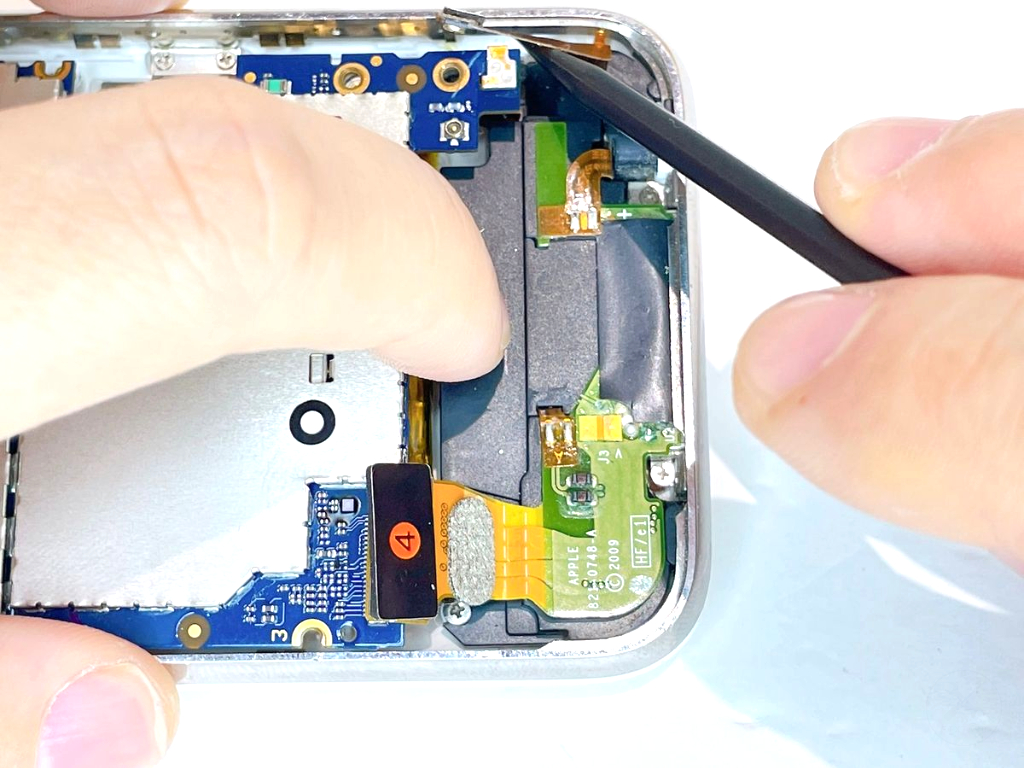

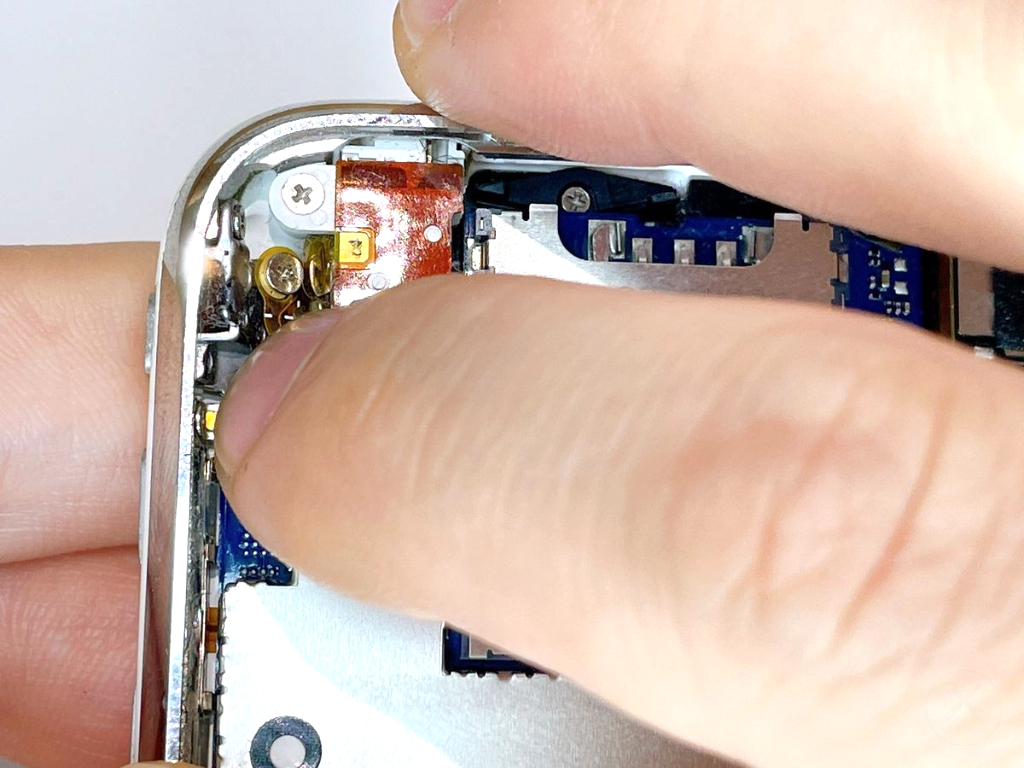

⑲ステップ.19ケースに基盤（ロジックボード）を装着する

Step 19 main

ケースに基盤（ロジックボード）を装着します。

4番コネクタと7番コネクタの接続部分が邪魔になるため、プラスチック製スパッジャーで避けながら基盤（ロジックボード）をケースに装着しましょう。

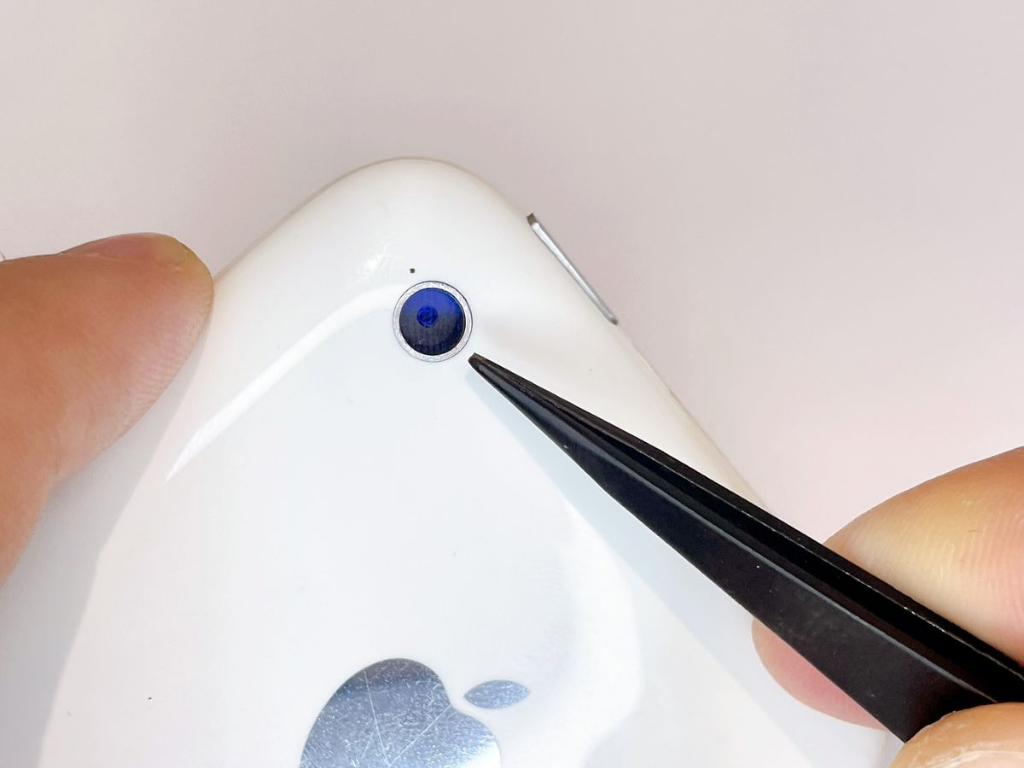

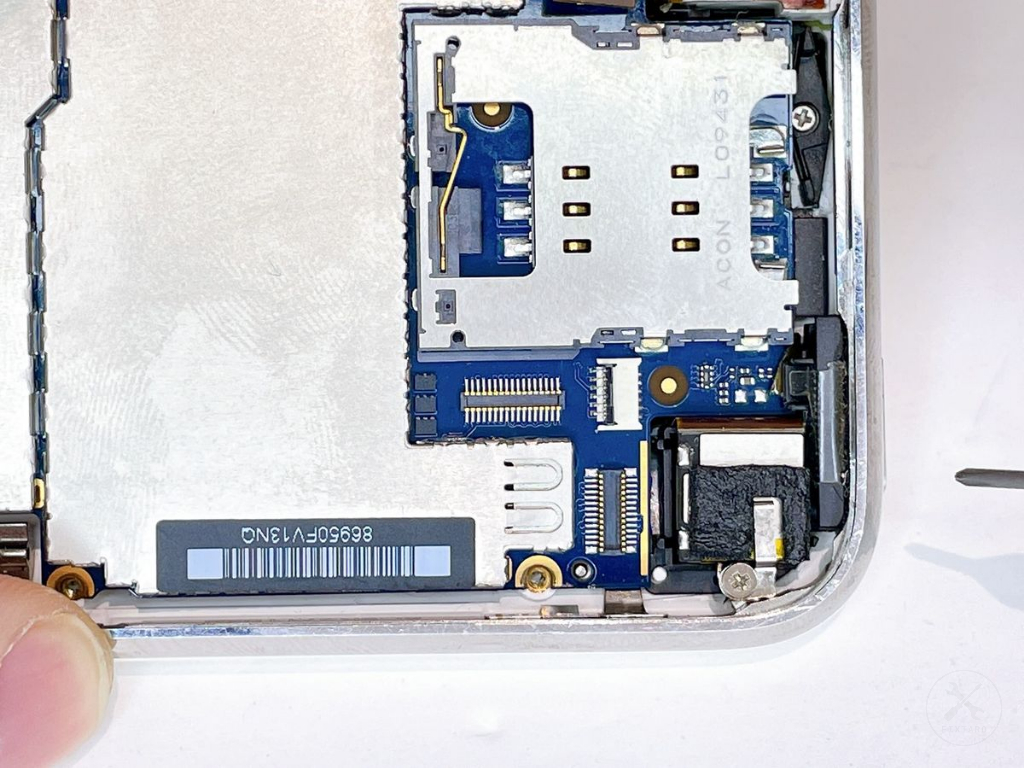

⑳ステップ.20ケース背面からカメラレンズを確認する

Step 20 main

カメラレンズの位置にズレがないか、ケース背面からカメラレンズを確認しましょう。

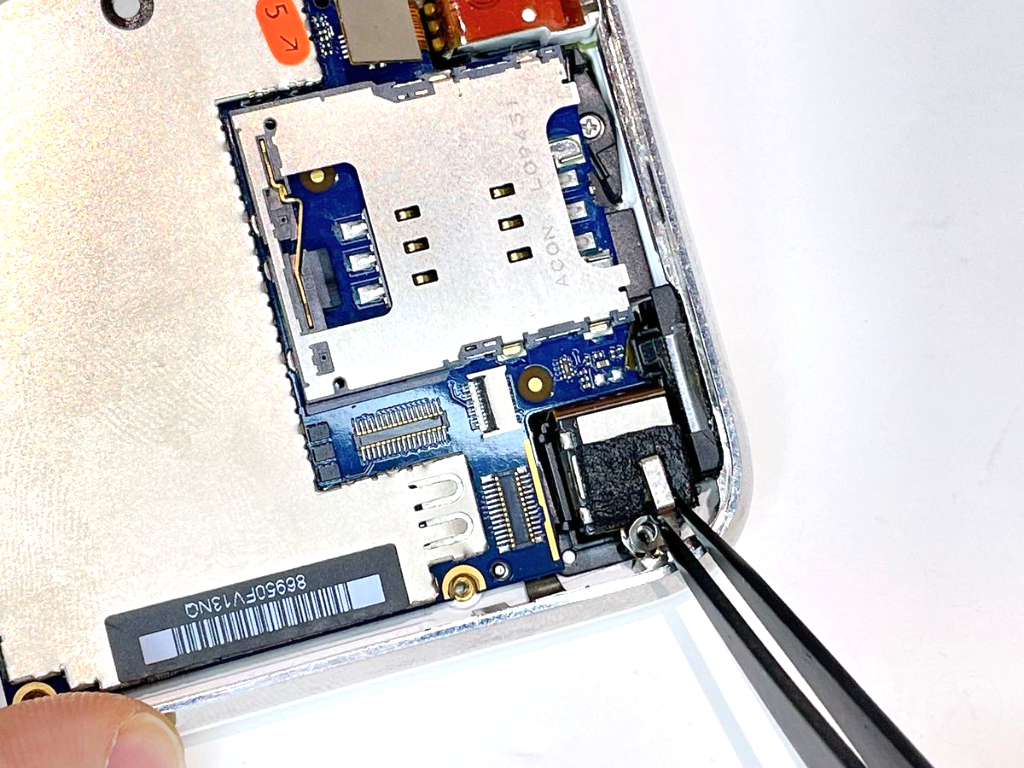

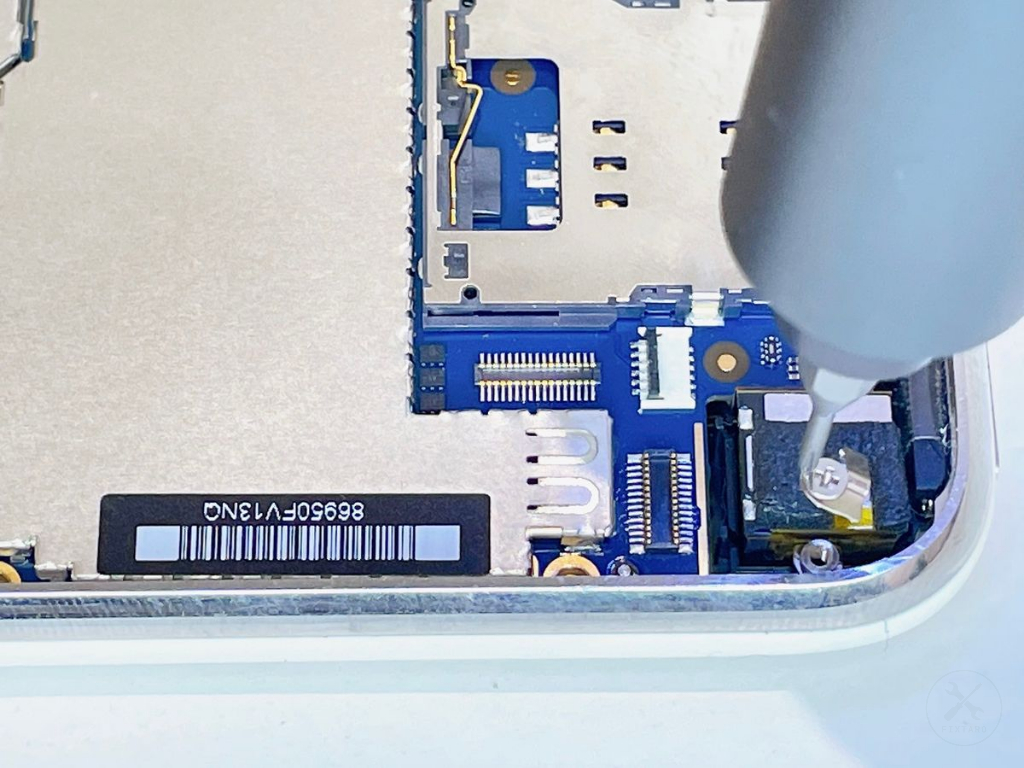

⑴ステップ.21基盤と背面カメラの固定のために金具とネジ×1を装着する

Step 21 main

基盤（ロジックボード）と背面カメラを固定する金具とネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

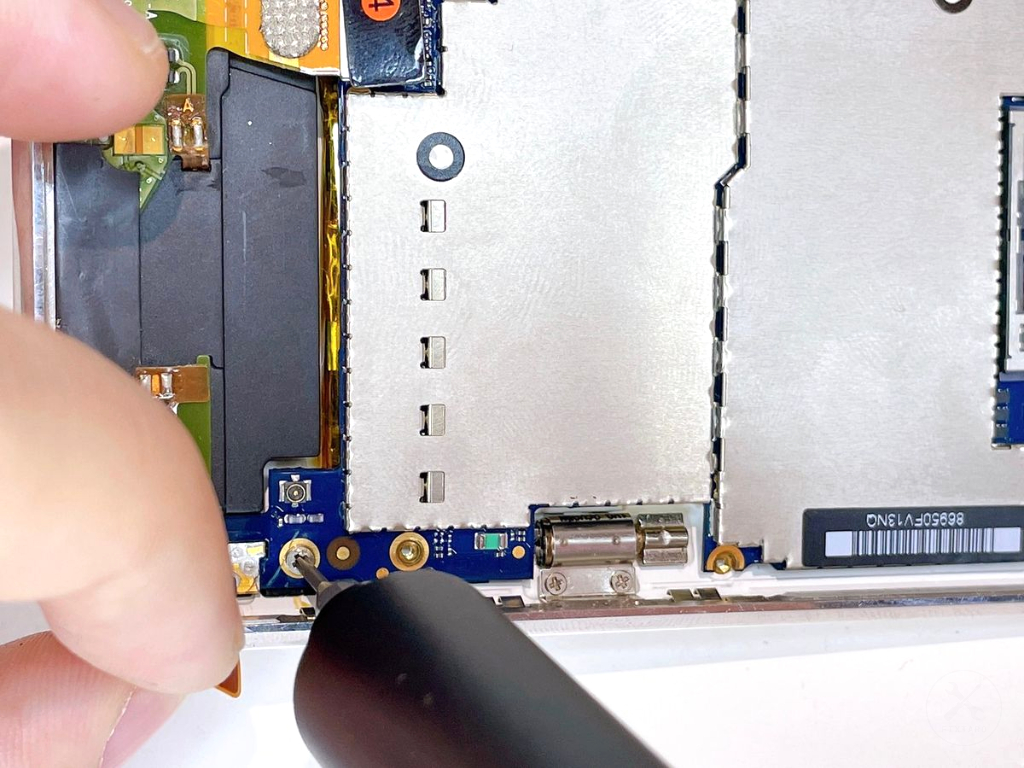

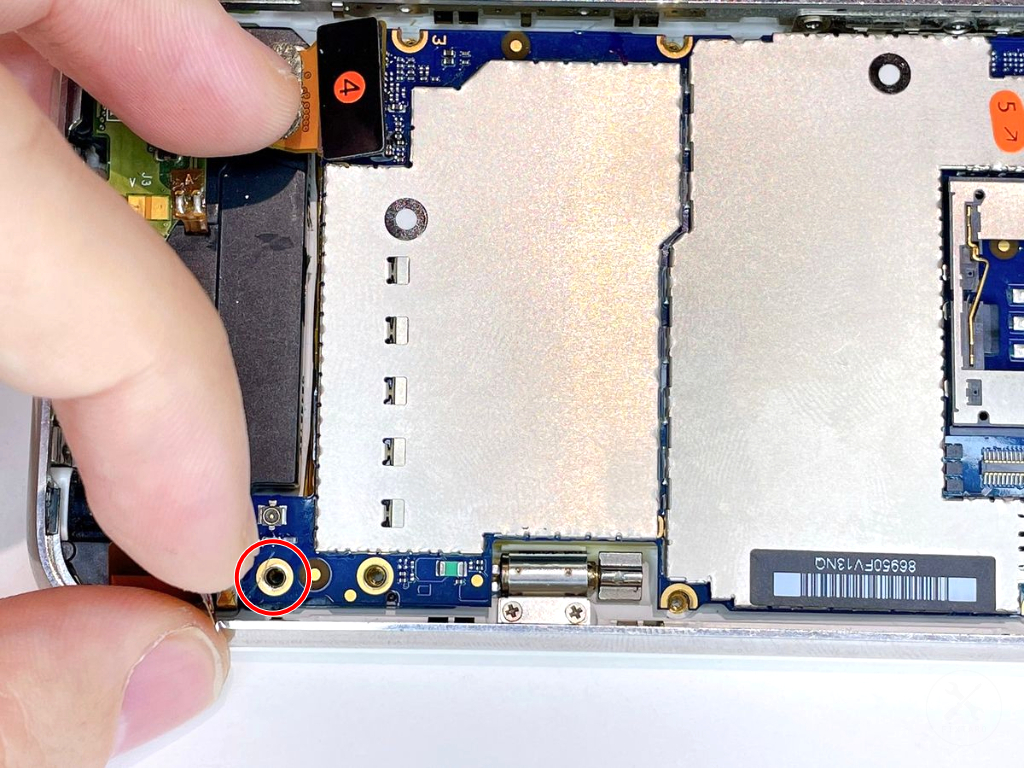

⑵ステップ.22基盤（ロジックボード）のシール下にネジ×1を装着する

Step 22 main

基盤（ロジックボード）のシール下にネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基盤（ロジックボード）を固定しているのネジ×6とはサイズが異な理ます。

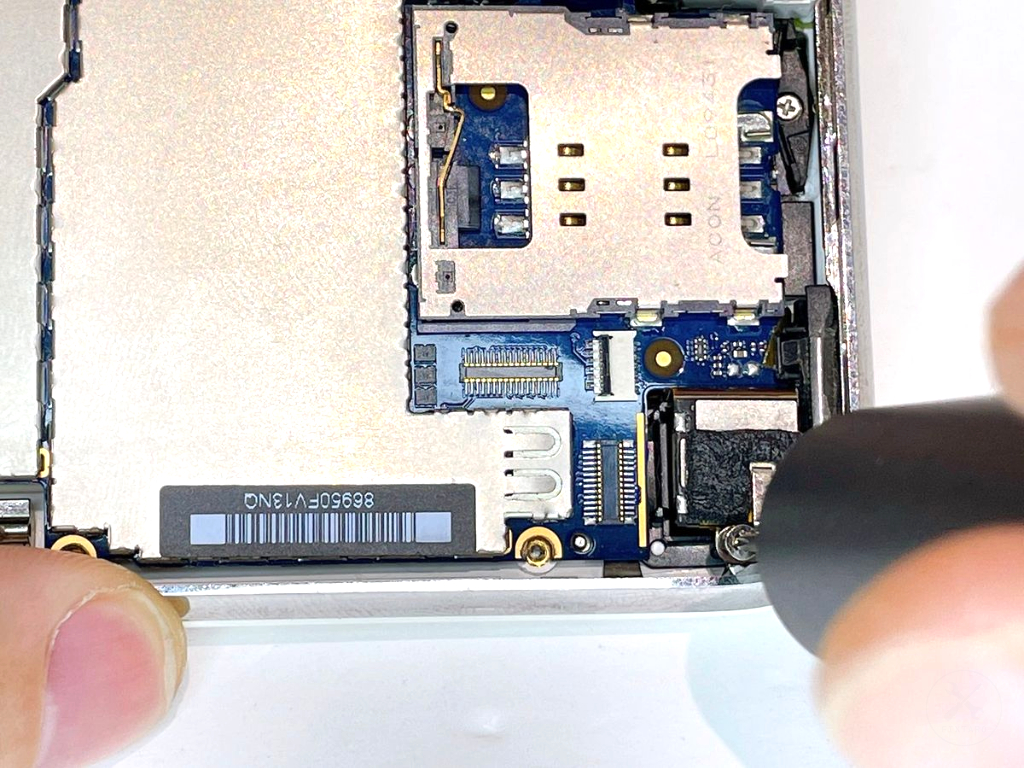

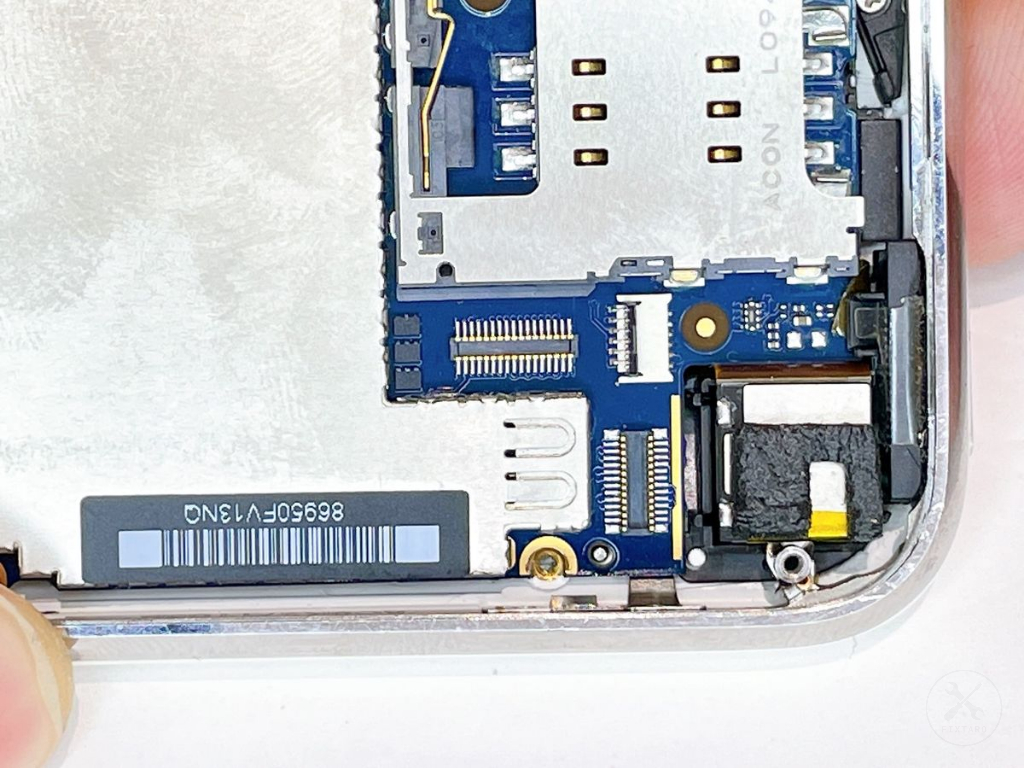

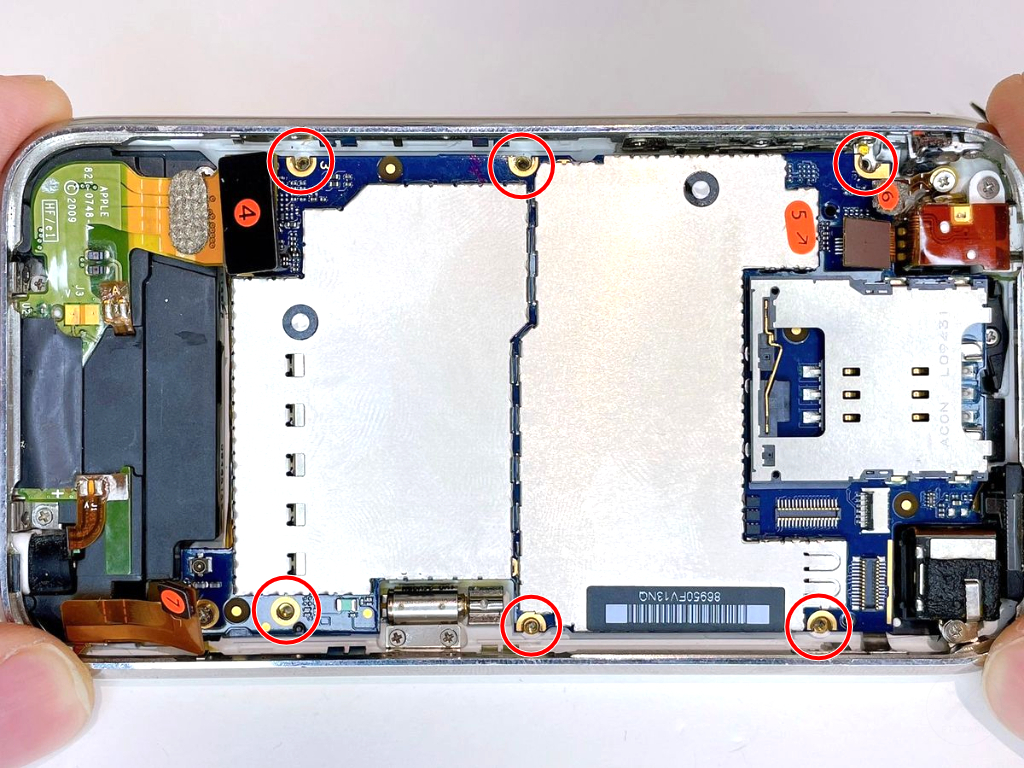

⑶ステップ.23基盤（ロジックボード）にネジ×6を装着する

Step 23 main

基盤（ロジックボード）にネジ×6を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

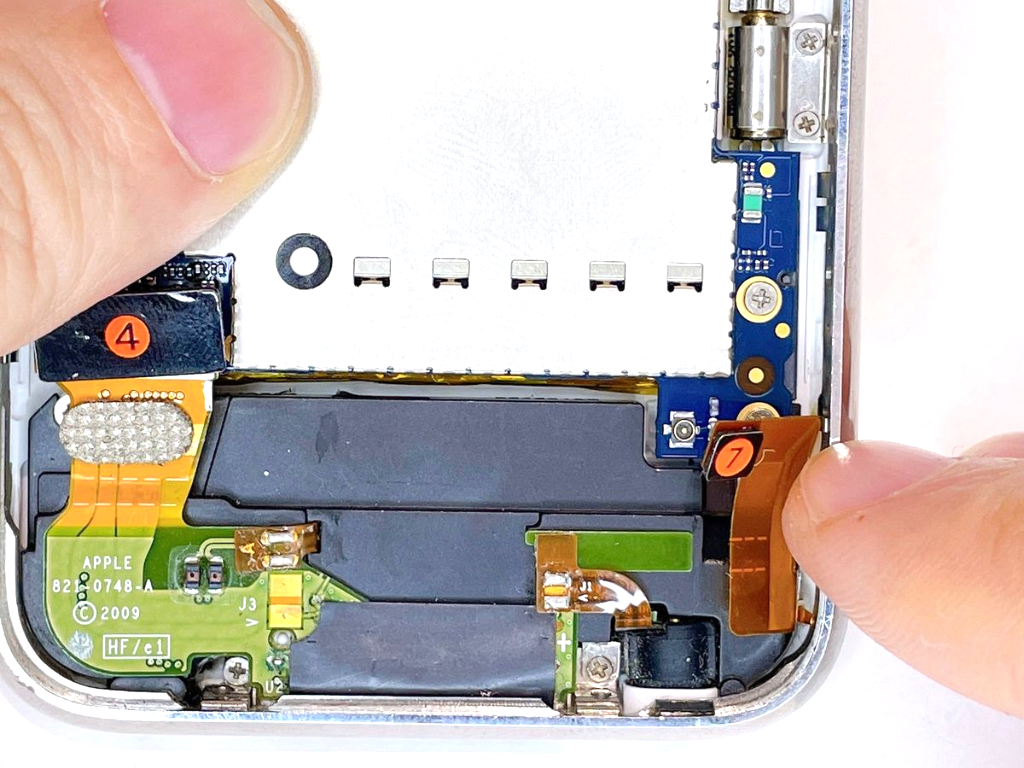

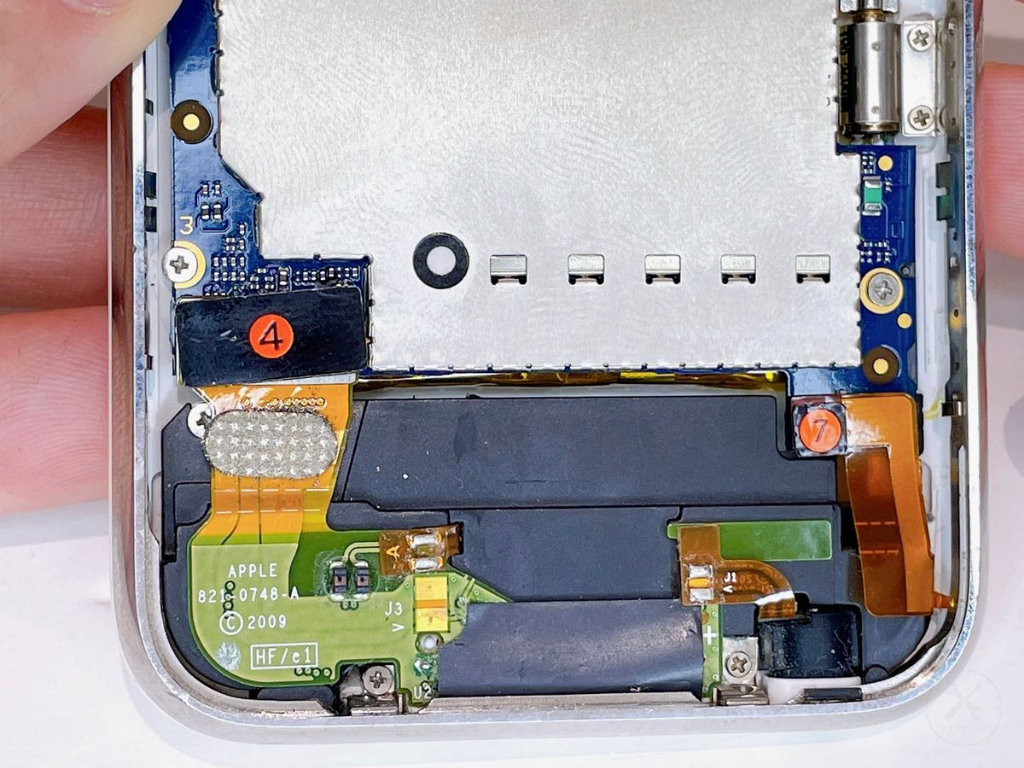

⑷ステップ.247番コネクタを装着する

Step 24 main

7番コネクタを装着します。

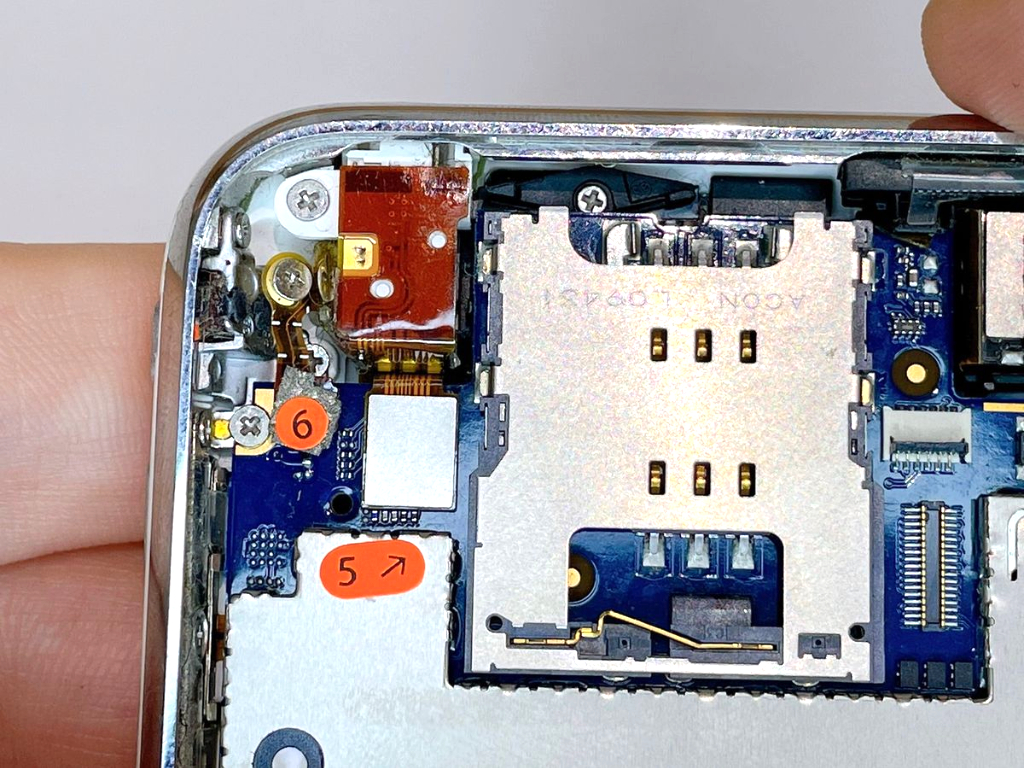

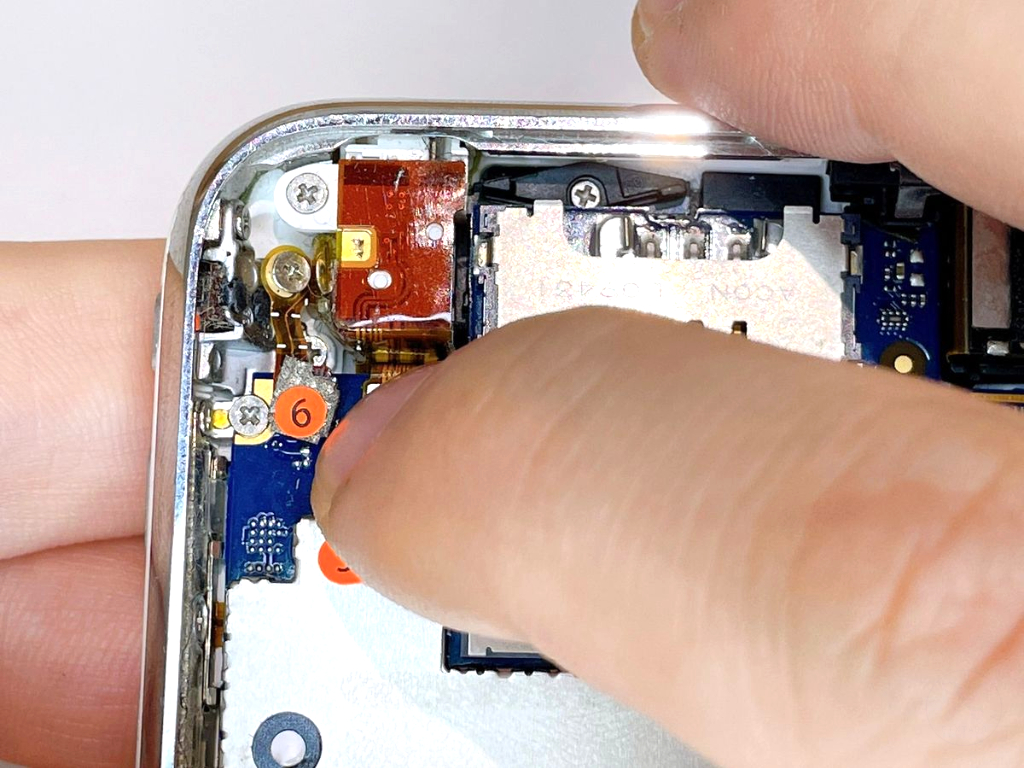

⑸ステップ.256番コネクタを装着する

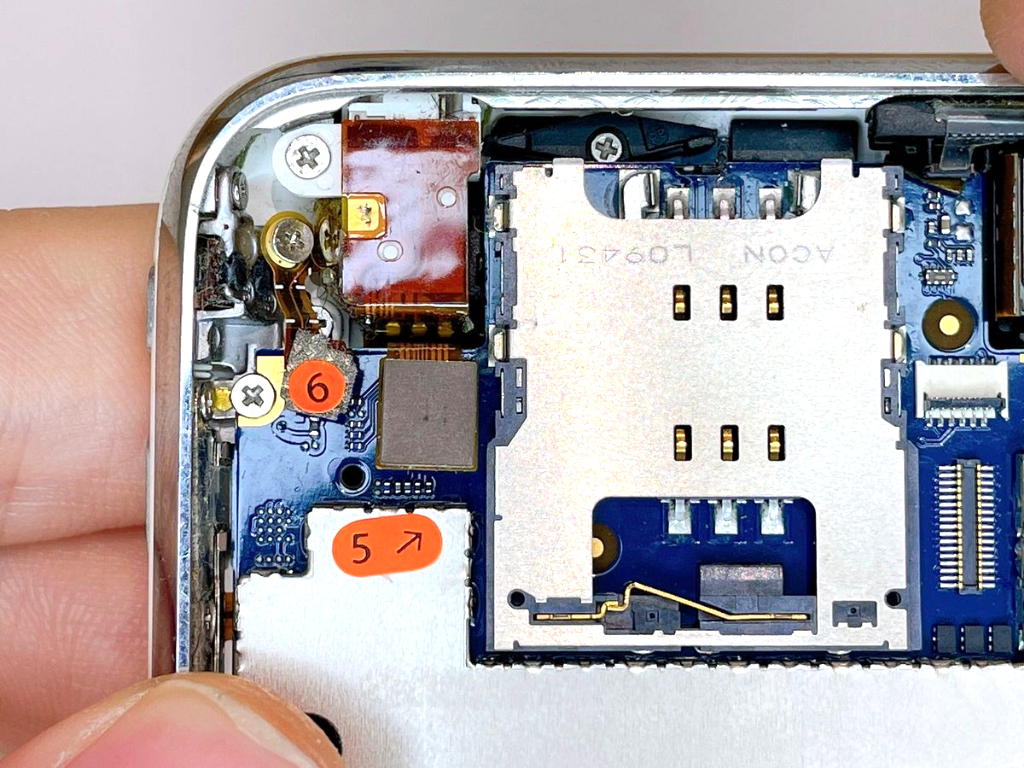

Step 25 main

6番コネクタを装着します。

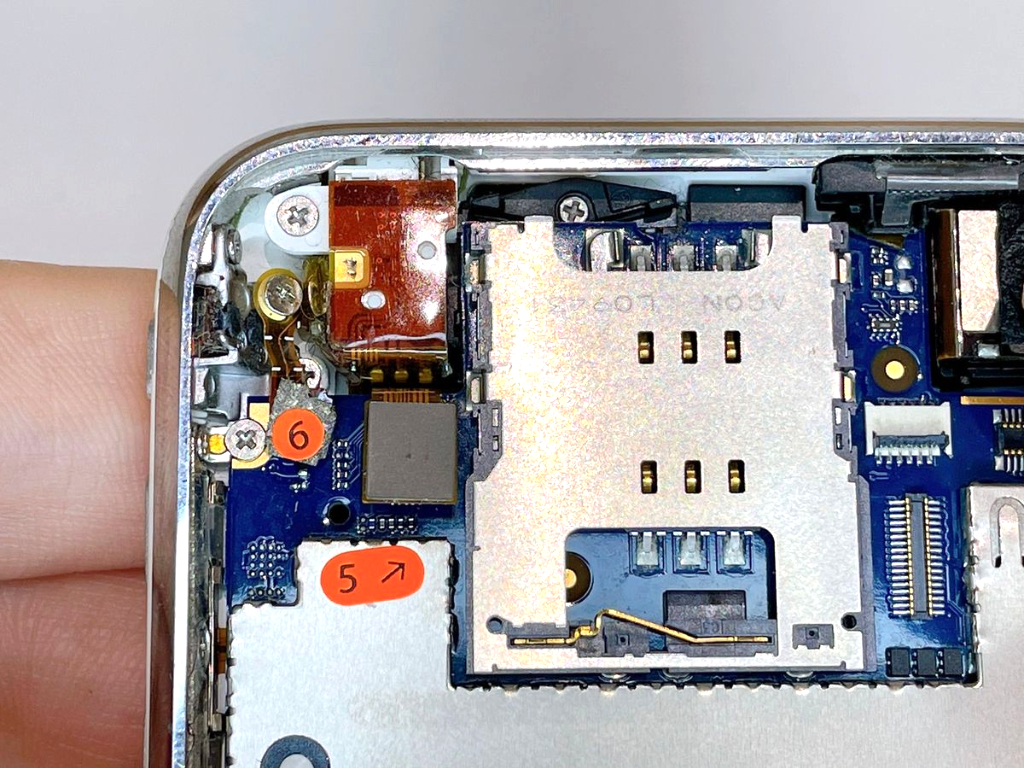

⑹ステップ.265番コネクタを装着する

Step 26 main

5番コネクタを装着します。

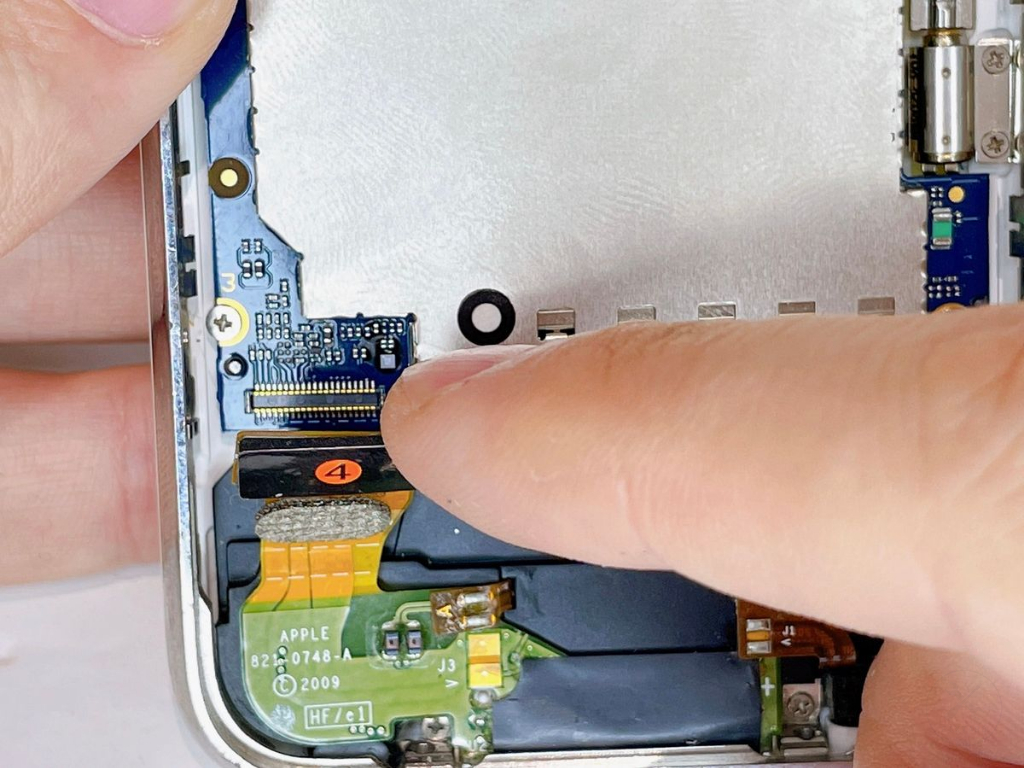

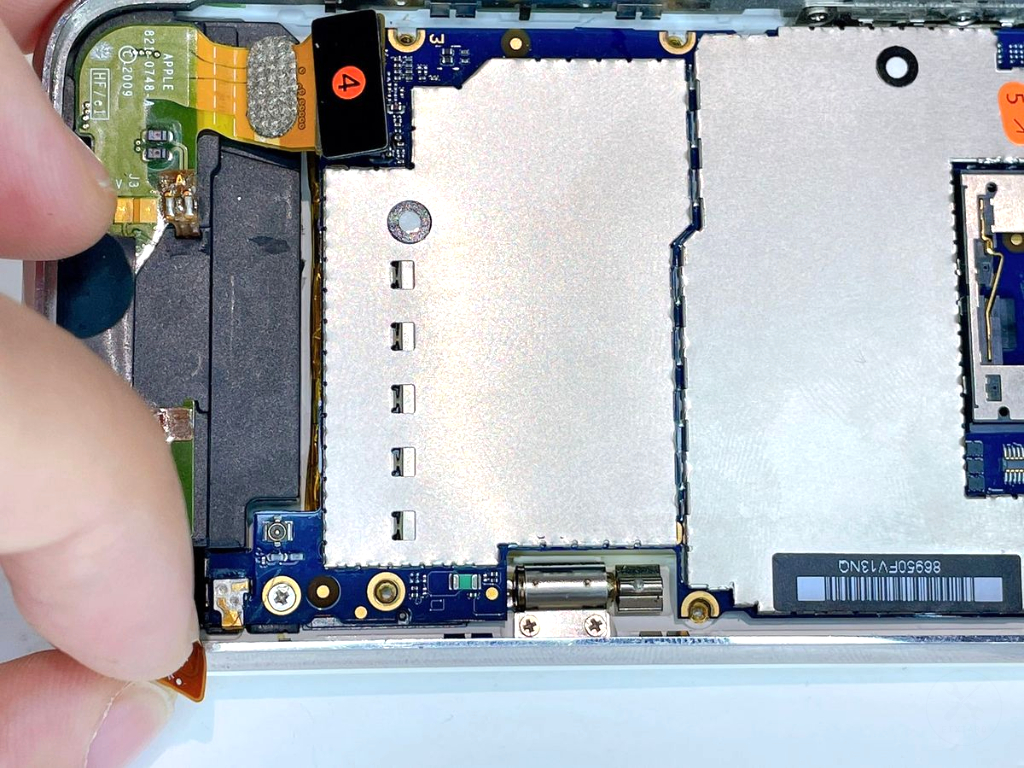

⑺ステップ.274番コネクタを装着する

Step 27 main

4番コネクタを装着します。

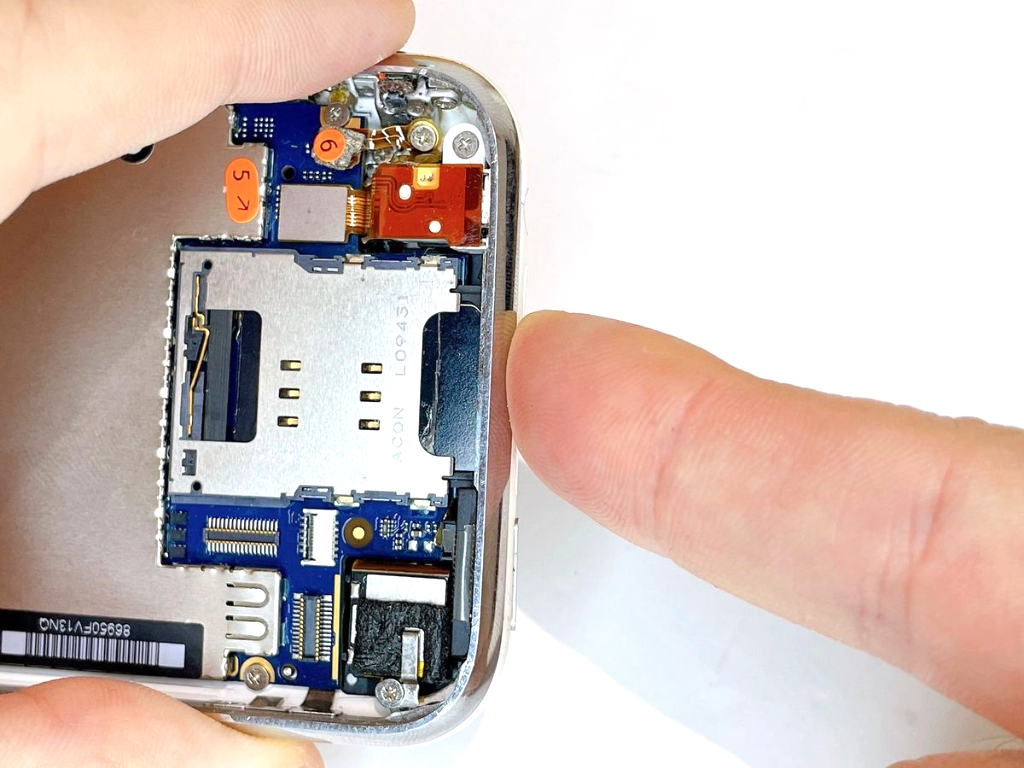

⑻ステップ.28SIMカードを装着する

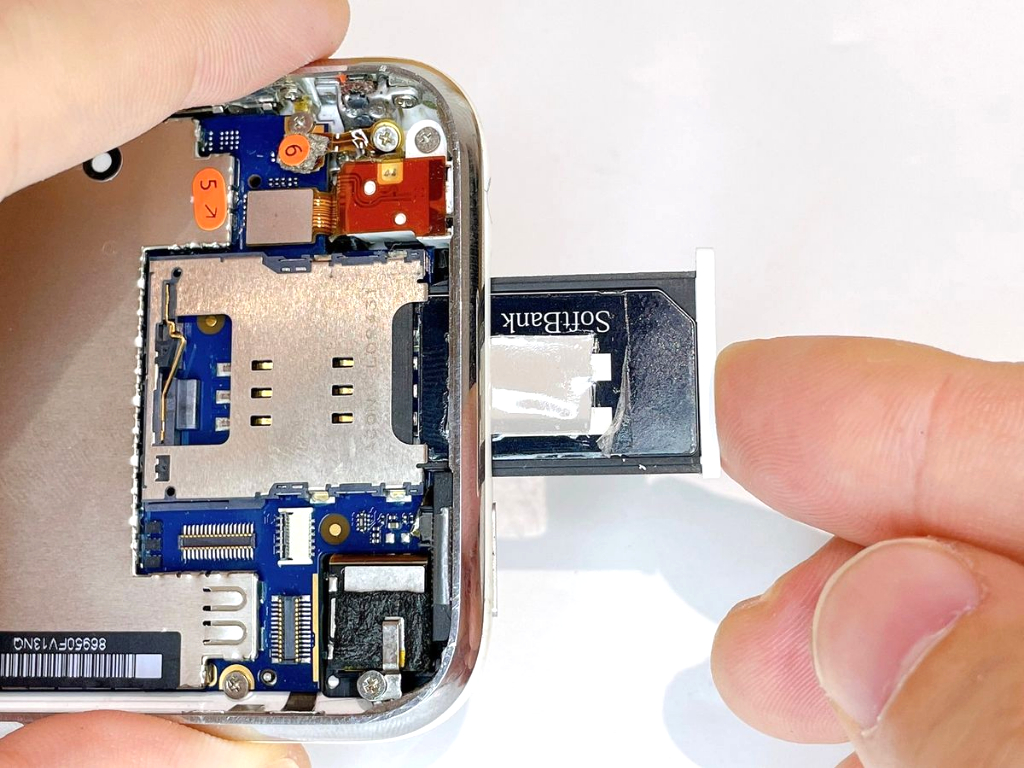

Step 28 main

SIMカードを押し込んで装着します。

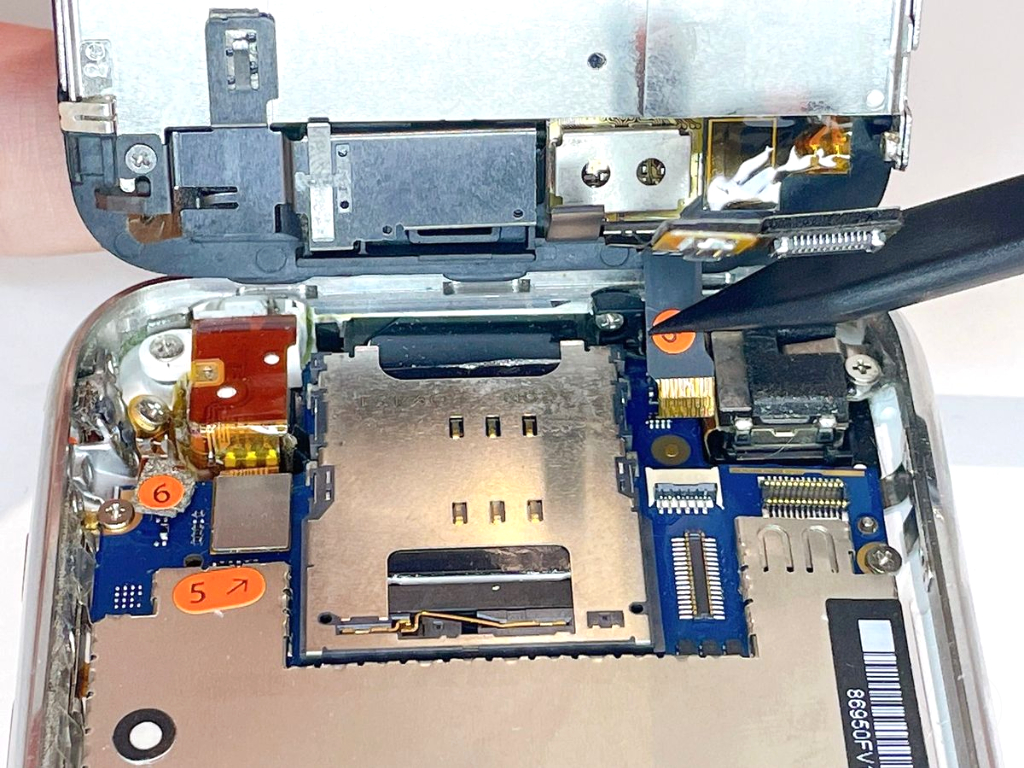

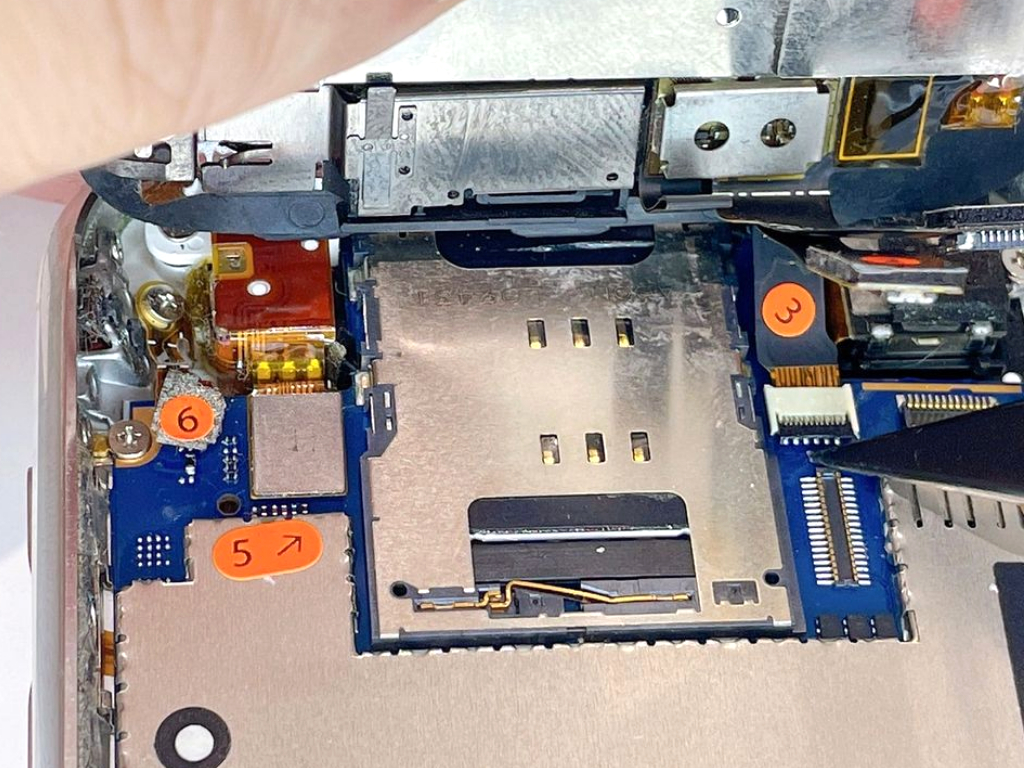

⑼ステップ.293番コネクタを装着する

Step 29 main

下記手順で3番コネクタを装着します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタに奥まで挿入する

③3番コネクタの黒レバーを下に下げる

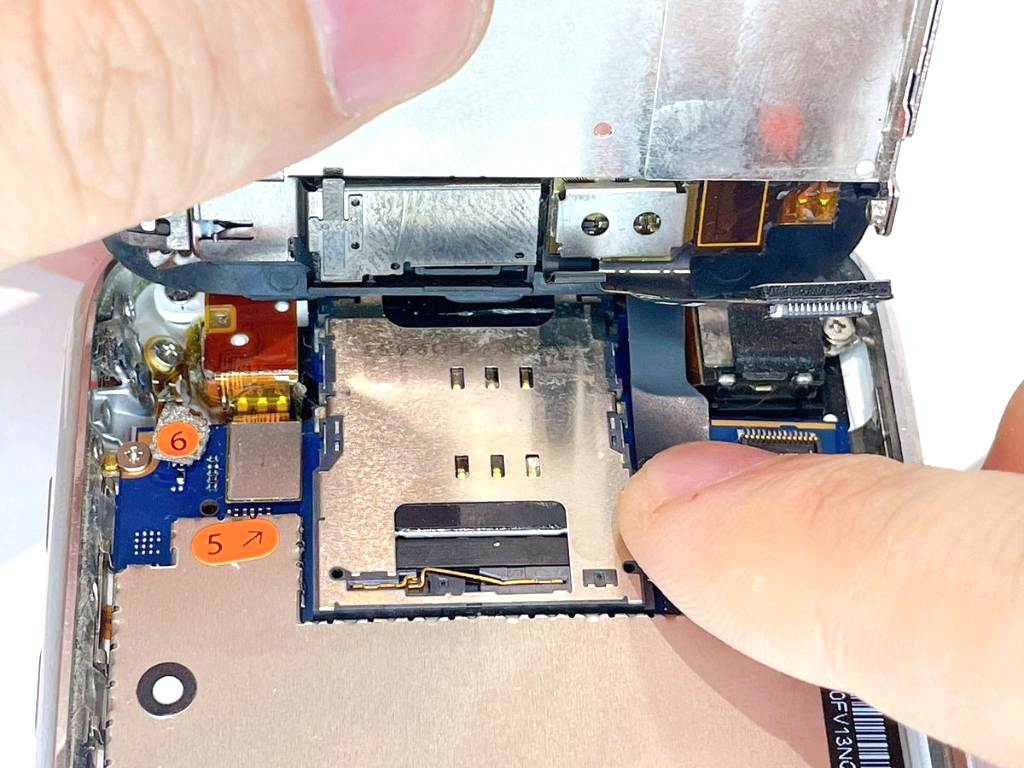

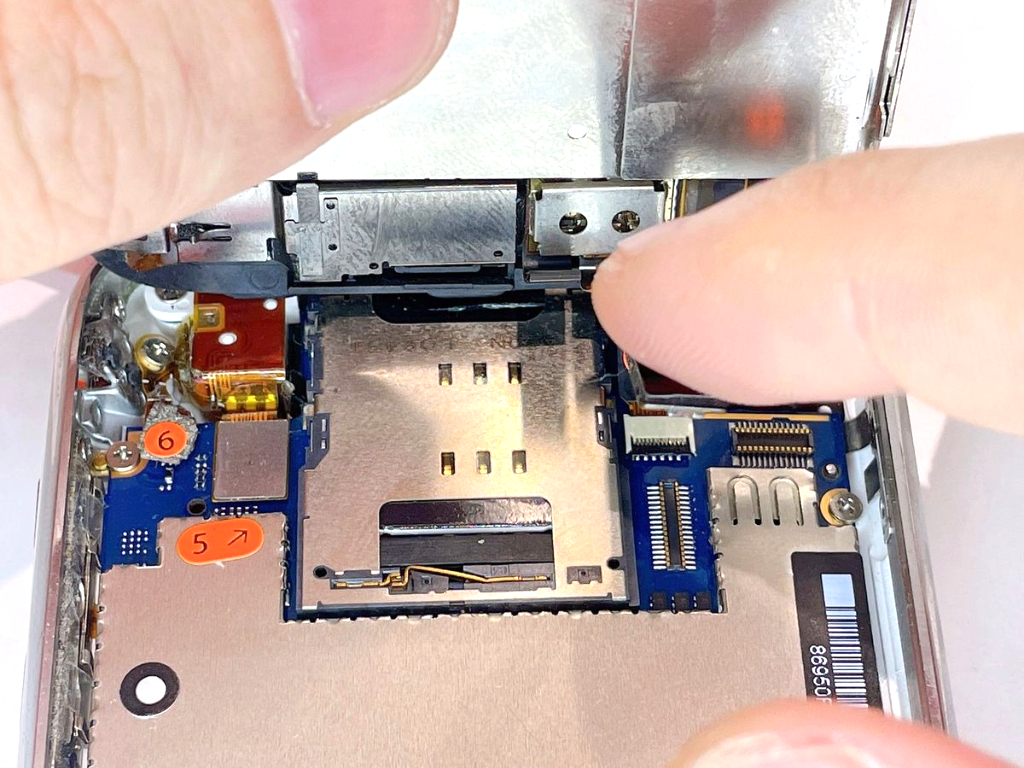

⑽ステップ.302番コネクタを装着する

Step 30 main

2番コネクタを装着します。

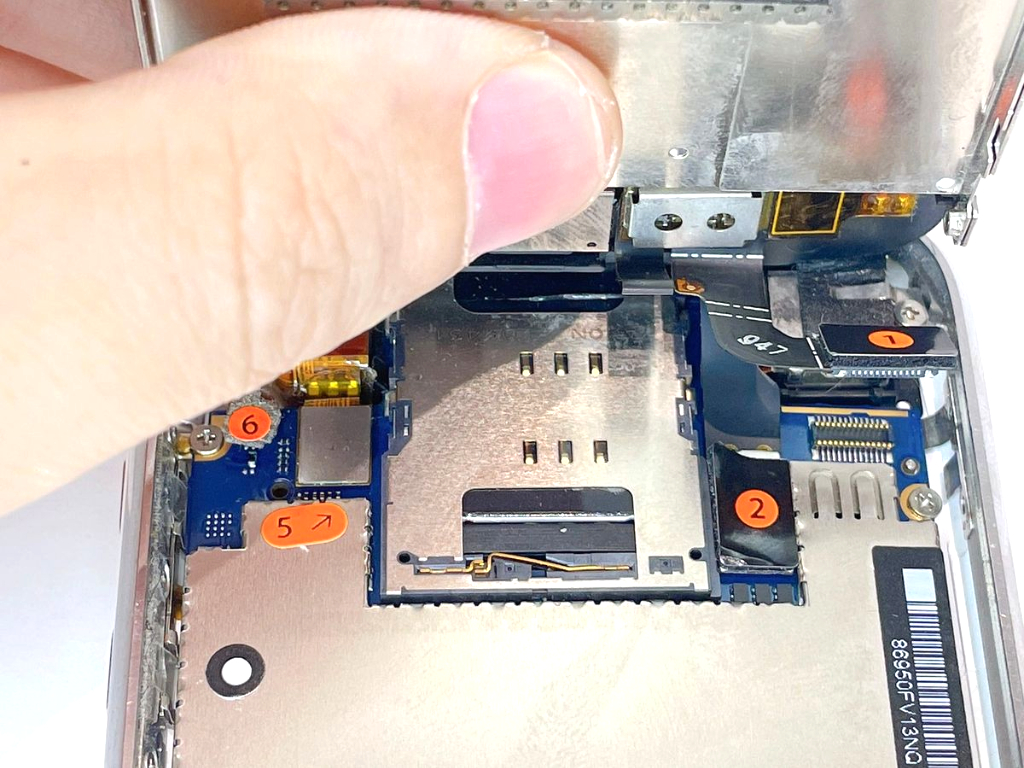

⑾ステップ.311番コネクタを装着する

Step 31 main

1番コネクタを装着します。

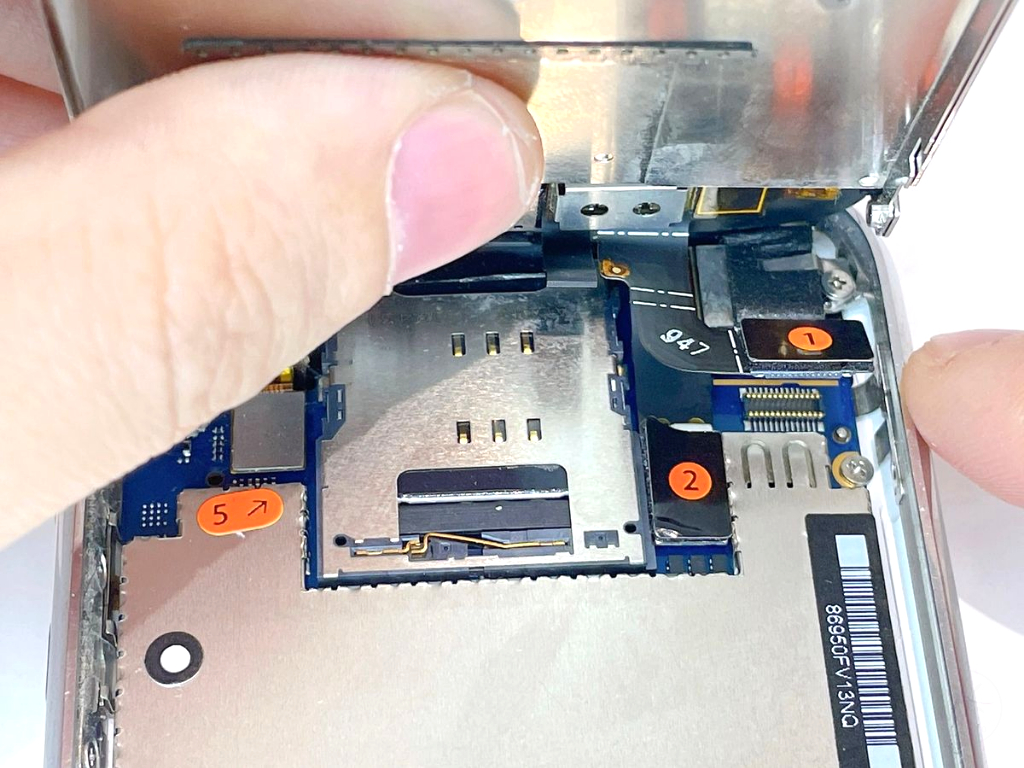

⑿ステップ.32フロントパネルをケースに装着する

Step 32 main

フロントパネルをケースに押し込んで装着します。

必ずフロントパネルとケース上部から装着しましょう。フロントパネルとケース下部から装着するとフロントパネルとケース上部の爪が装着できません。

⒀ステップ.33ケース底にネジ×2を装着する

Step 33 main

ケース底のネジ×2を装着します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

⒁ステップ.34背面カメラの交換完了

Step 34 main

以上で、iphone3gsの背面カメラの交換完了です。

安全のためのガイドライン

2件

ロジックボートと背面カメラを装着してから組み立てること

ケースに背面カメラを装着した後にロジックボードを装着すると、背面カメラとロジックボードのコネクタが接続が非常に難しいです。ロジックボードと背面カメラを装着してからケースに装着した方が組立しやすいです。

背面カメラの位置を確認すること

ケースに背面カメラを装着した後は、必ずケース背面からカメラレンズの位置を確認しましょう。ズレる可能性があります。

よくある質問

1件

Q

背面カメラとロジックボードが装着できません。どうしたらいい？

A

背面カメラとロジックボードのコネクタは少し力を入れて指で押さえるとカチッと装着できます。ケースに装着する前に、背面カメラとロジックボードのコネクタを装着した上でケースに装着するのが一番簡単です。
