安心・安全に作業するために、作業前にバックアップと電源オフにしましょう。

ケース底のネジ×2を外します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

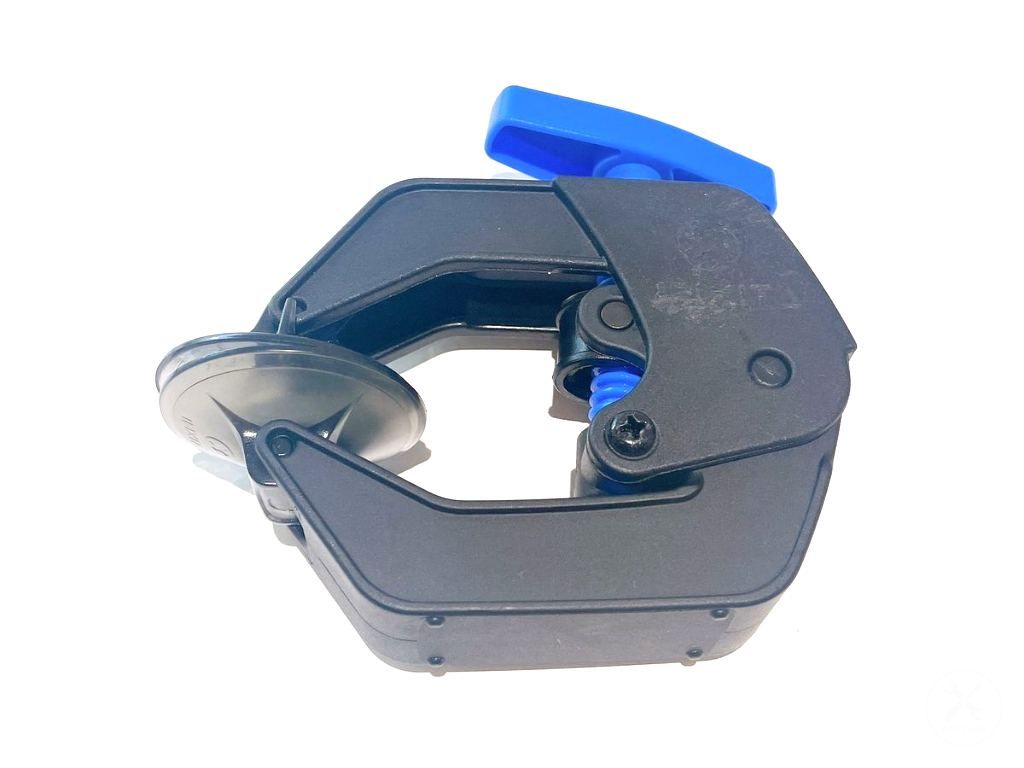

吸盤を使用し、フロントパネルと基板を外します。

1番コネクタをプラスチック製スパッジャーで外します。

2番コネクタをプラスチック製スパッジャーで外します。

下記手順で3番コネクタを外します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタを引き抜く

3番コネクタを外すと、フロントパネルと基板が外れます。

ケース上部にSIMカード取り出し専用ピンを差し込み、SIMカードを取り出します。

SIMカードを引き抜くには少しだけ力が必要です。

4番コネクタをプラスチック製スパッジャーで外します。

5番コネクタをプラスチック製スパッジャーで外します。

6番コネクタをプラスチック製スパッジャーで外します。

7番コネクタをプラスチック製スパッジャーで外します。

基板（ロジックボード）のネジ×6を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

基板（ロジックボード）のシール下のネジ×1を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基板（ロジックボード）を固定しているネジ×6とはサイズが異なります。

背面カメラと基板（ロジックボード）を固定するネジ×1と金具を外します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

ネジを外すと金具が簡単に外れます。紛失に気をつけましょう。

基板（ロジックボード）をプラスチック製スパッジャーで持ち上げ、引き抜いて外します。

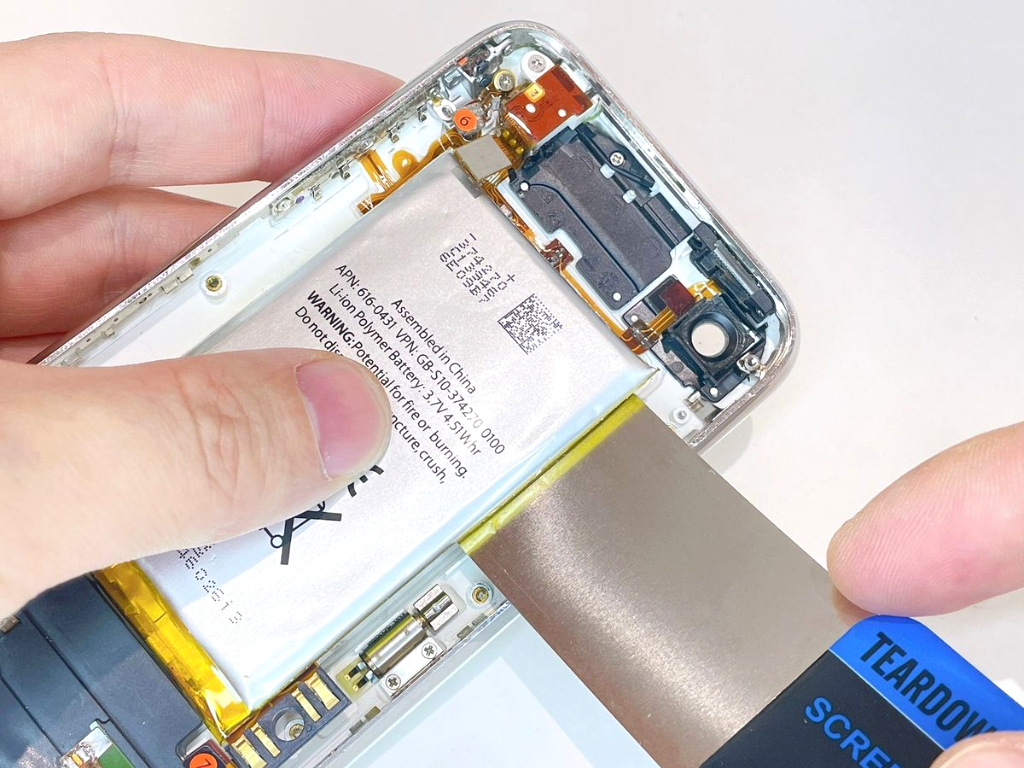

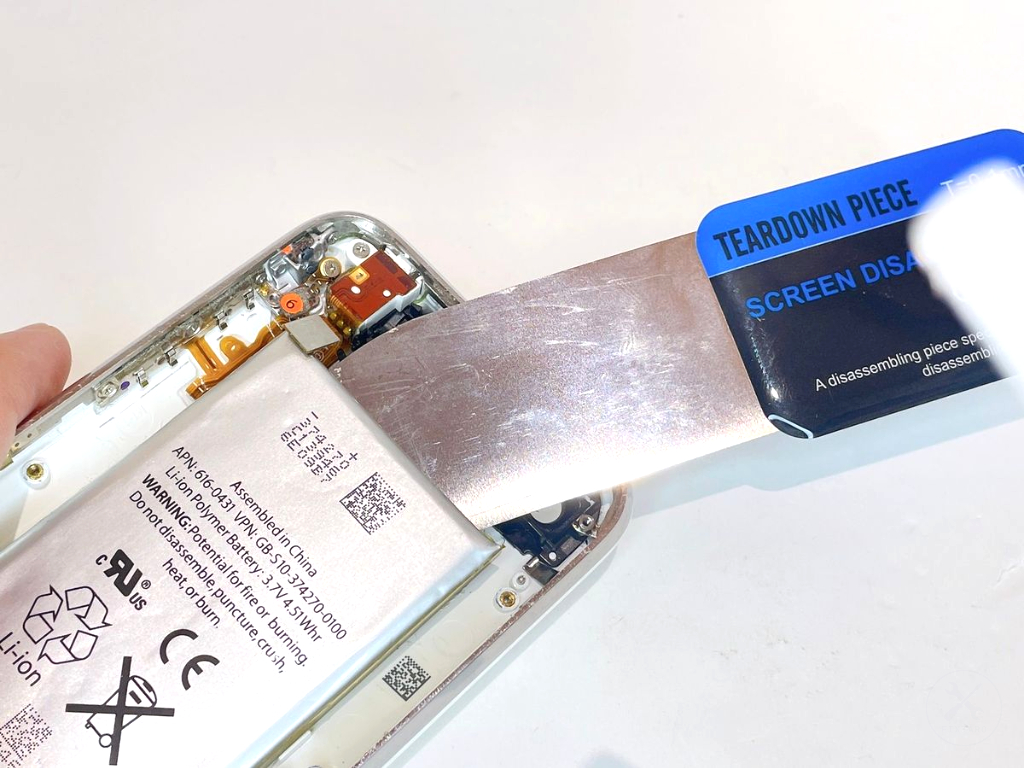

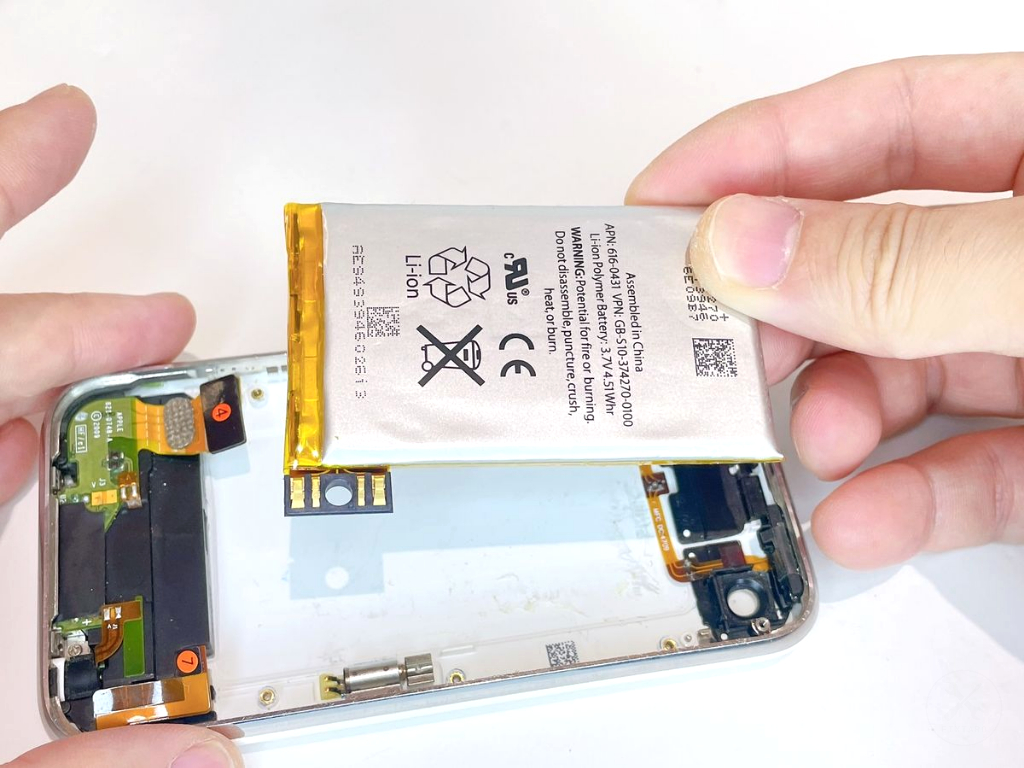

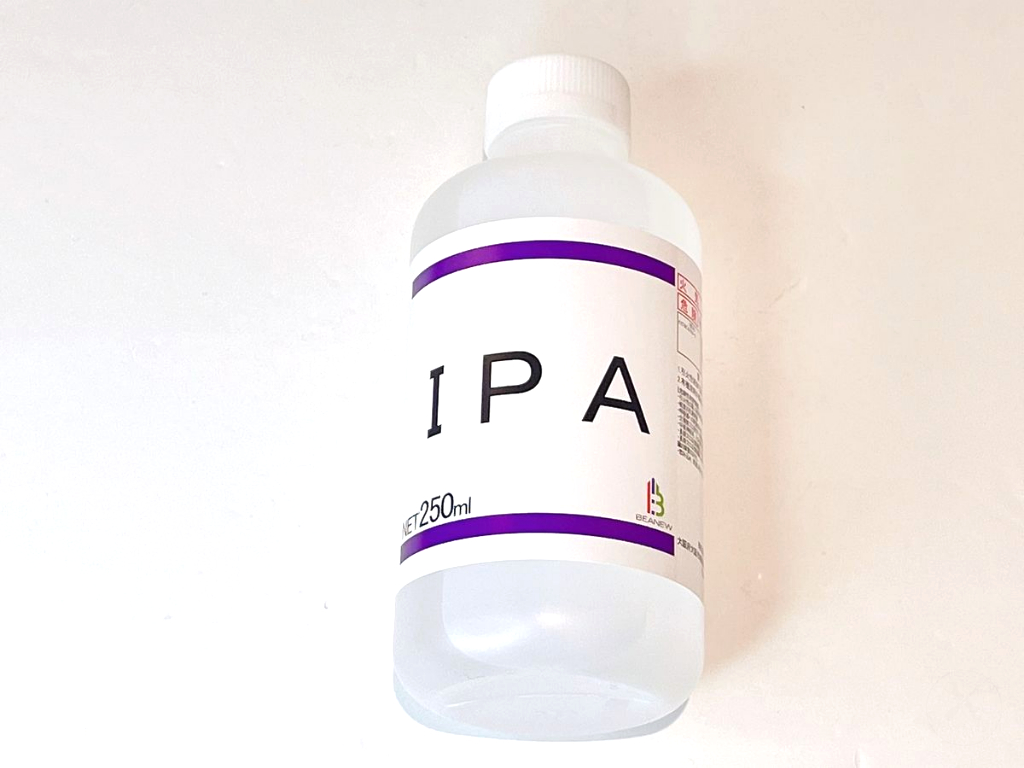

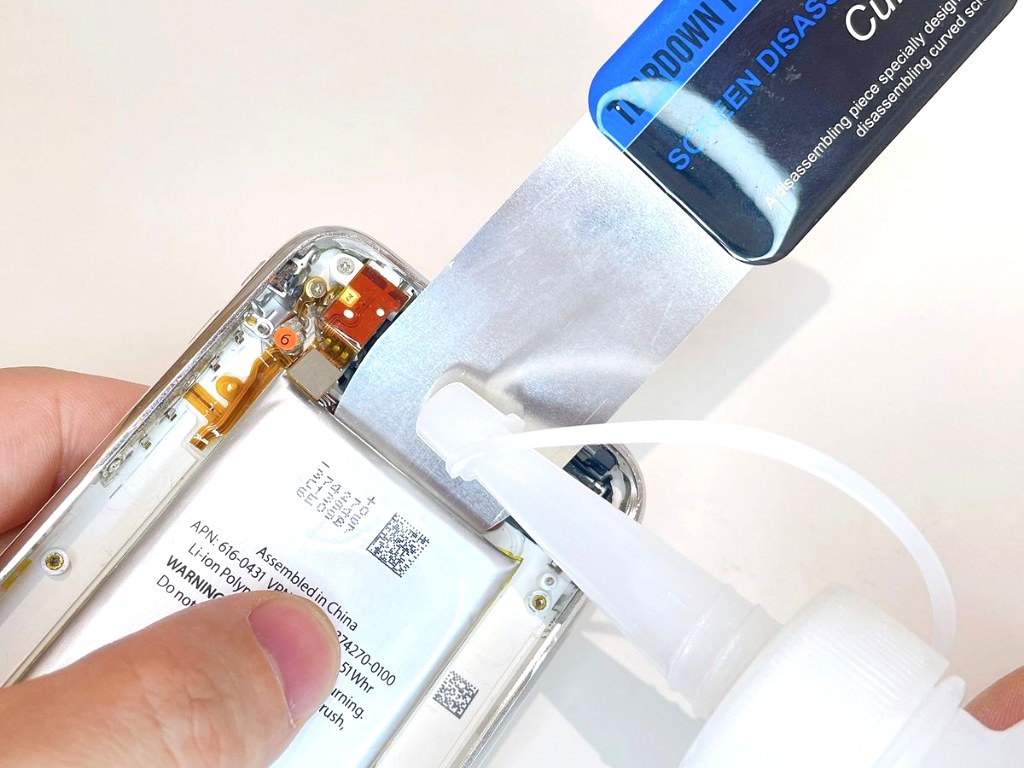

純度99.9%以上のIPA（イソプロピルアルコール）をバッテリーとケースの間に少量つけ、バッテリーとケースの間の接着剤を剥がします。

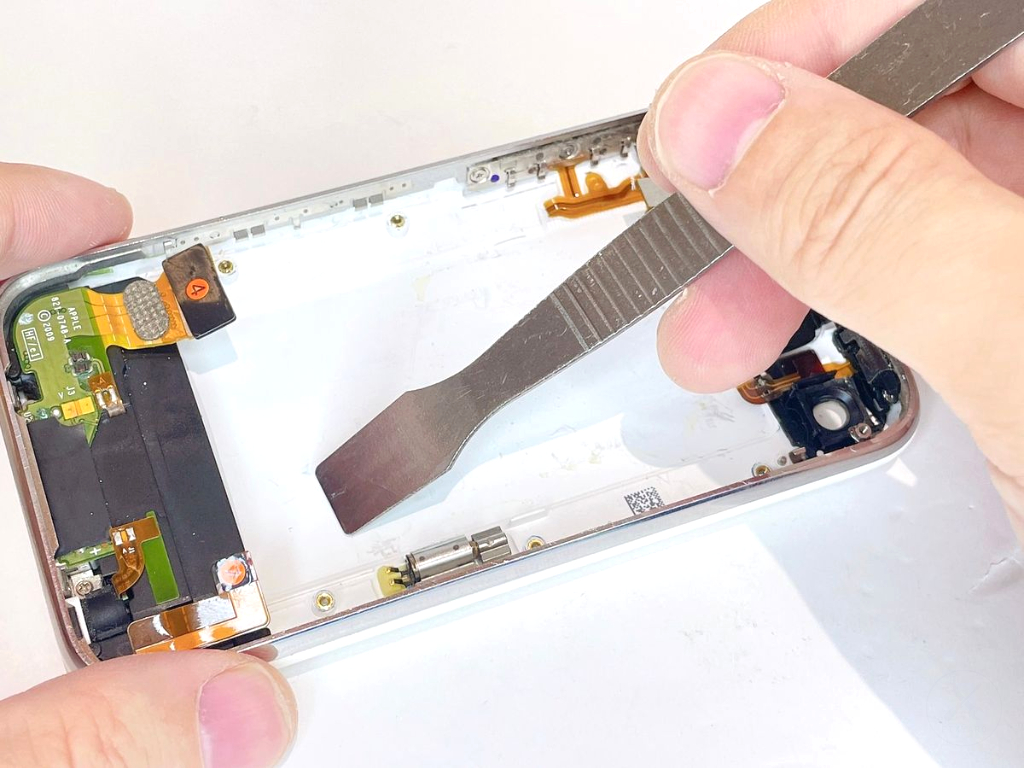

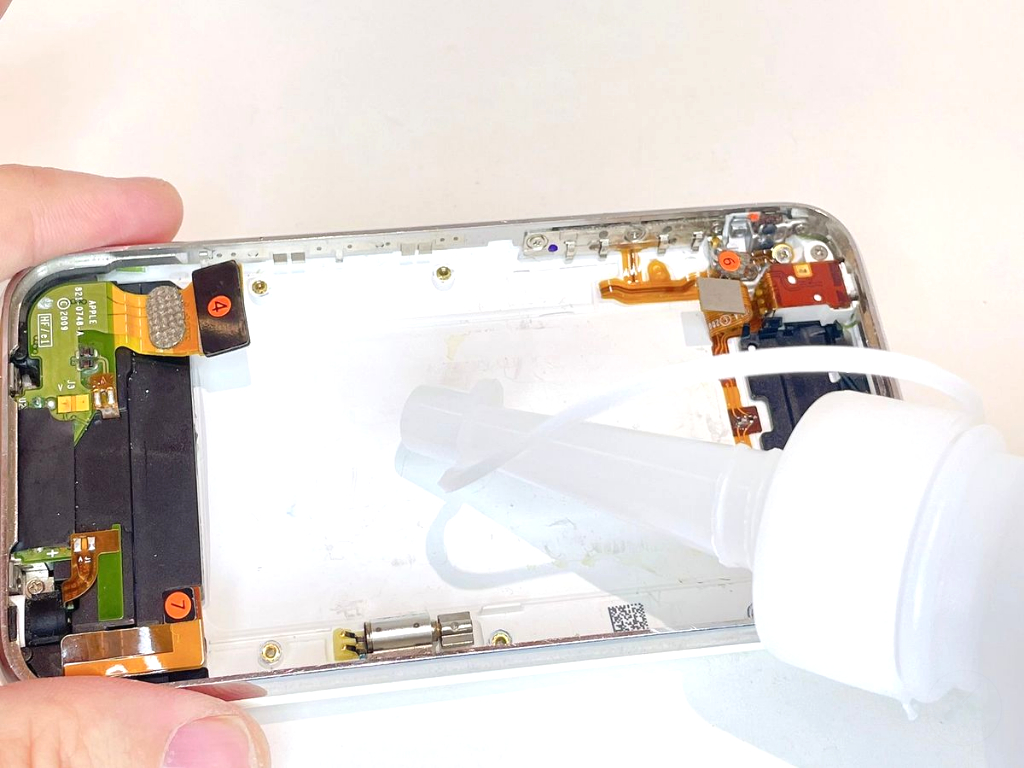

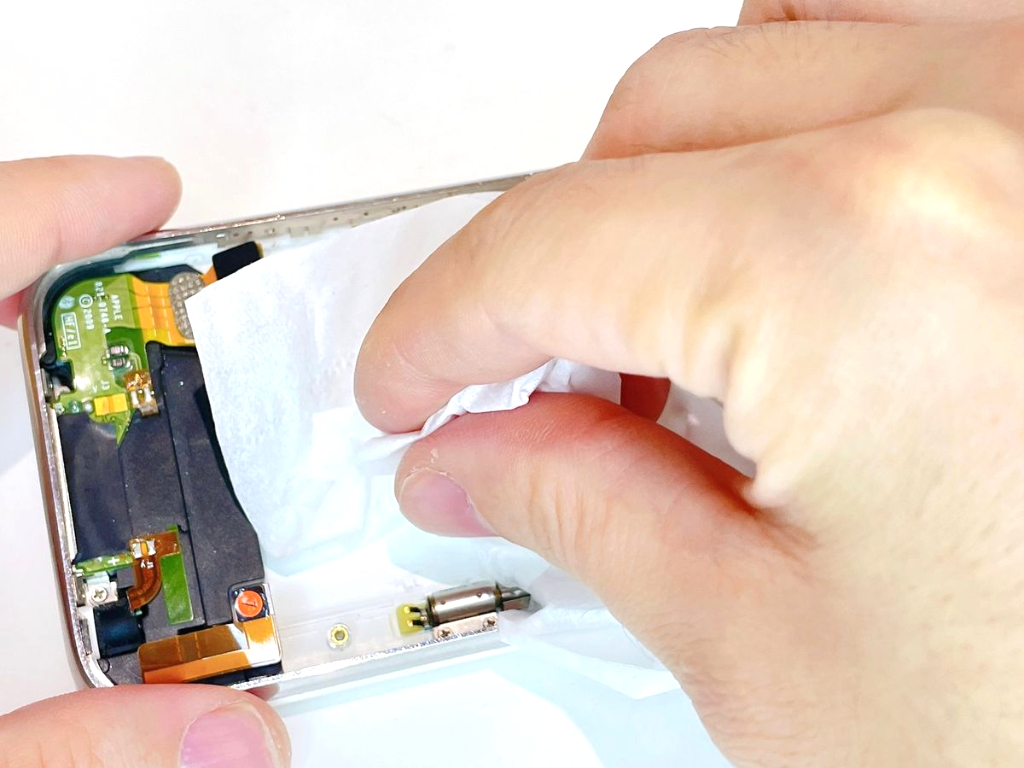

ケースに付着した接着剤を純度99.9%以上のIPA（イソプロピルアルコール）で綺麗に除去します。

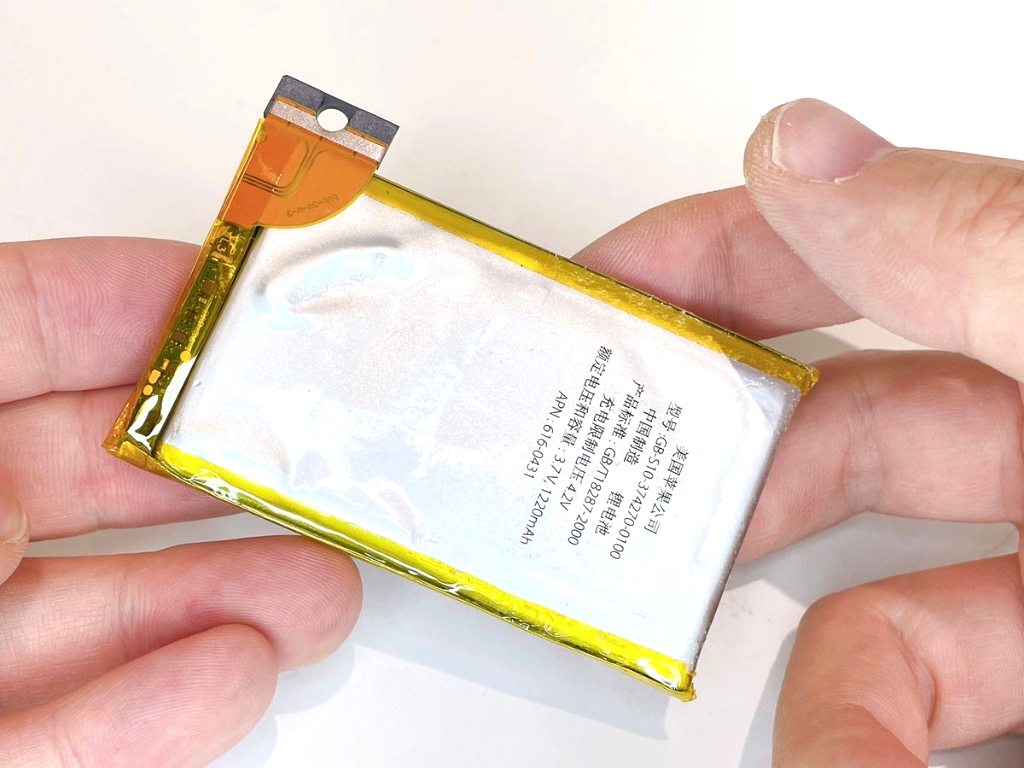

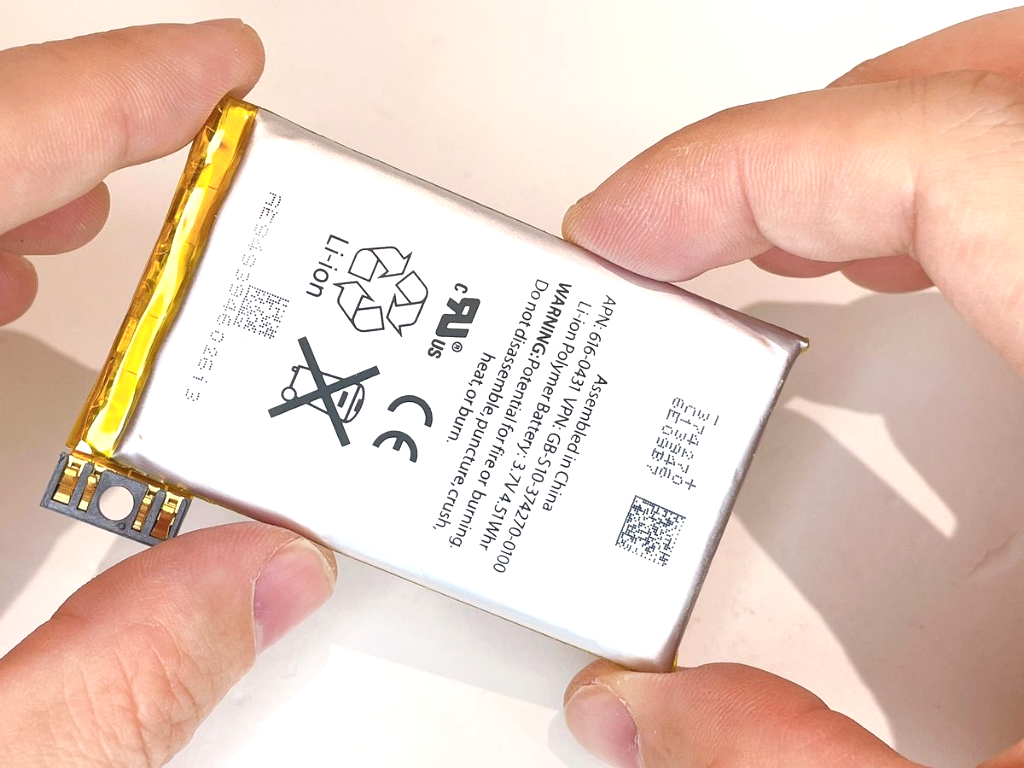

交換用のiPhone3GS用バッテリーを用意します。

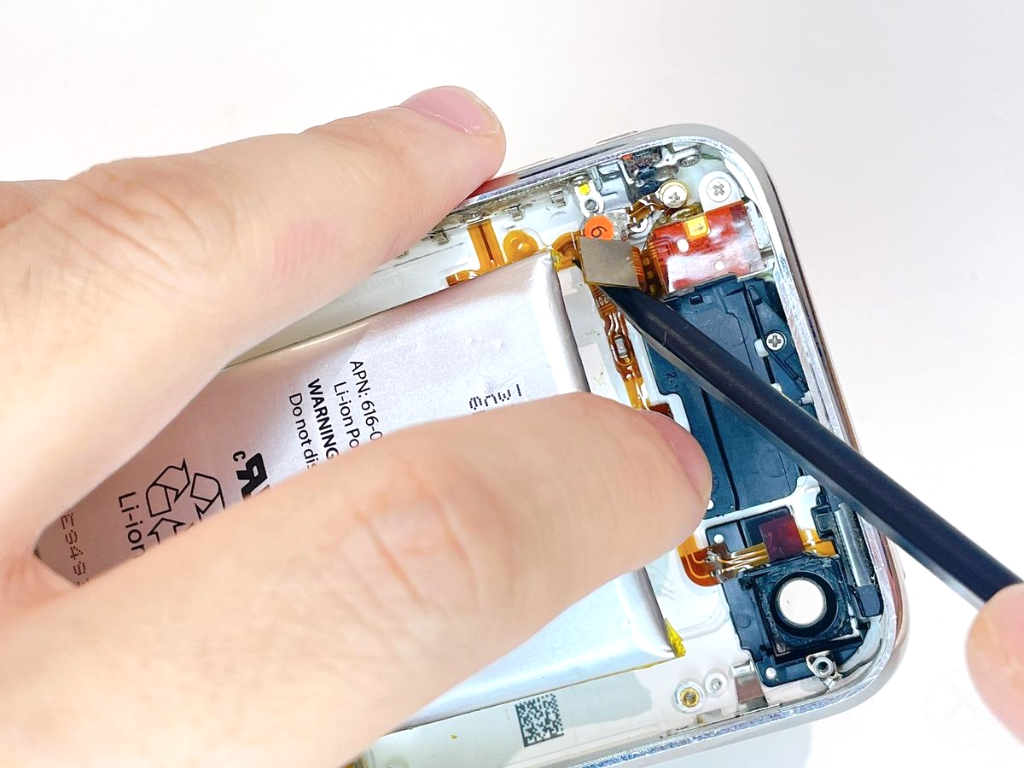

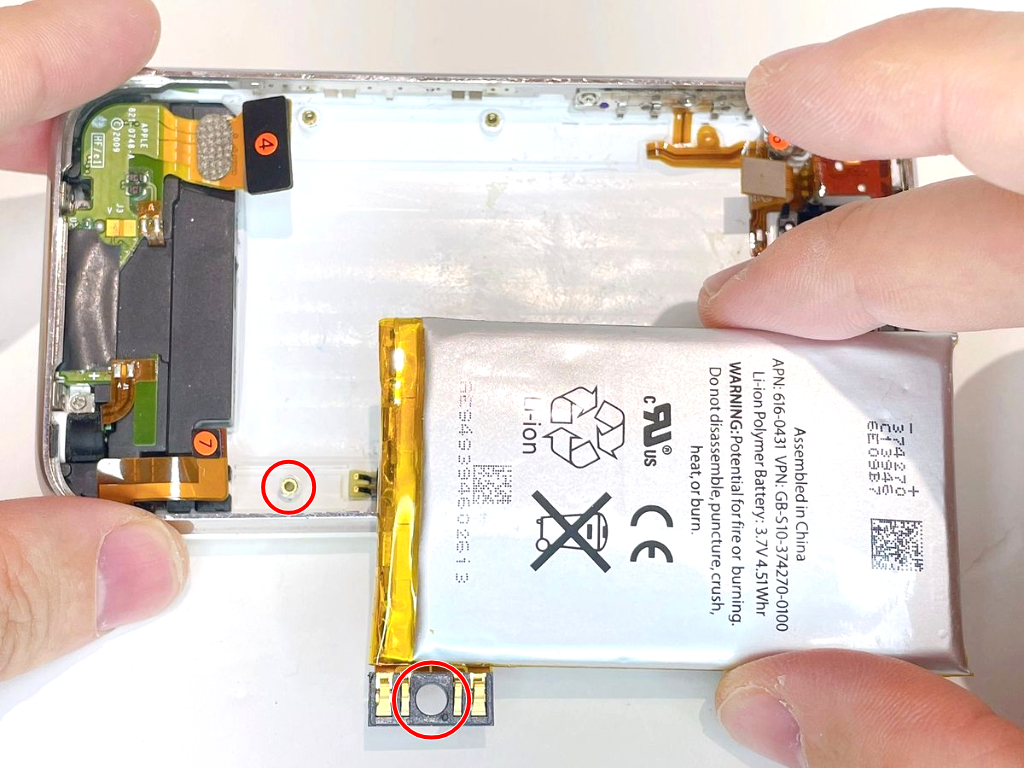

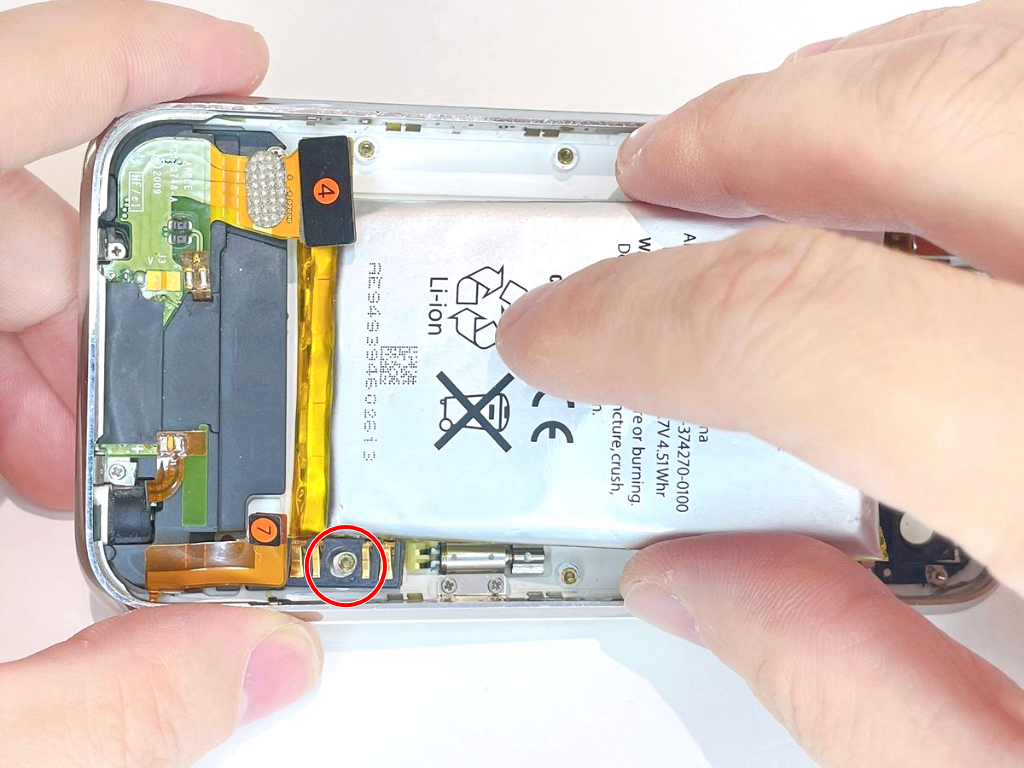

写真の赤丸が重なり合うようにバッテリーをケースに装着します。

コネクタが引っかかるため、プラスチック製スパッジャーで避けながら装着しましょう。

基板（ロジックボード）にカメラを装着します。

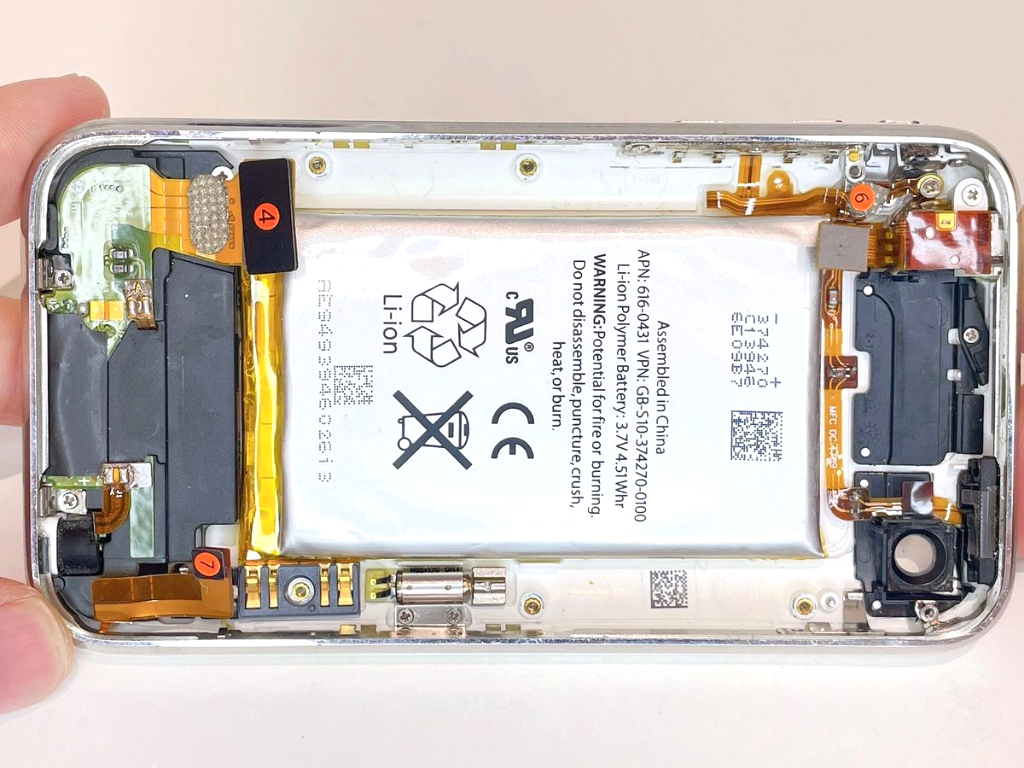

ケースに基板（ロジックボード）を装着します。

4番コネクタと7番コネクタの接続部分が邪魔になるため、プラスチック製スパッジャーで避けながら基板（ロジックボード）をケースに装着しましょう。

カメラレンズの位置にズレがないか、ケース背面からカメラレンズを確認しましょう。

基板（ロジックボード）と背面カメラを固定する金具とネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

基板（ロジックボード）のシール下にネジ×1を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.9mm

※基板（ロジックボード）を固定しているネジ×6とはサイズが異なります。

基板（ロジックボード）にネジ×6を装着します。

⚪︎ネジのサイズ

形状：プラス

直径：2.5mm

縦幅：2.3mm

7番コネクタを装着します。

6番コネクタを装着します。

5番コネクタを装着します。

4番コネクタを装着します。

SIMカードを押し込んで装着します。

下記手順で3番コネクタを装着します。

①3番コネクタの黒レバーを上に上げる

②3番コネクタに奥まで挿入する

③3番コネクタの黒レバーを下に下げる

2番コネクタを装着します。

1番コネクタを装着します。

フロントパネルをケースに押し込んで装着します。

必ずフロントパネルをケース上部から装着しましょう。フロントパネルをケース下部から装着するとフロントパネルとケース上部の爪が装着できません。

ケース底のネジ×2を装着します。

⚪︎ネジのサイズ

ネジ穴：プラス

直径：1.8mm

縦幅：3.8mm

以上で、iPhone3GSのバッテリーの交換は完了です。
