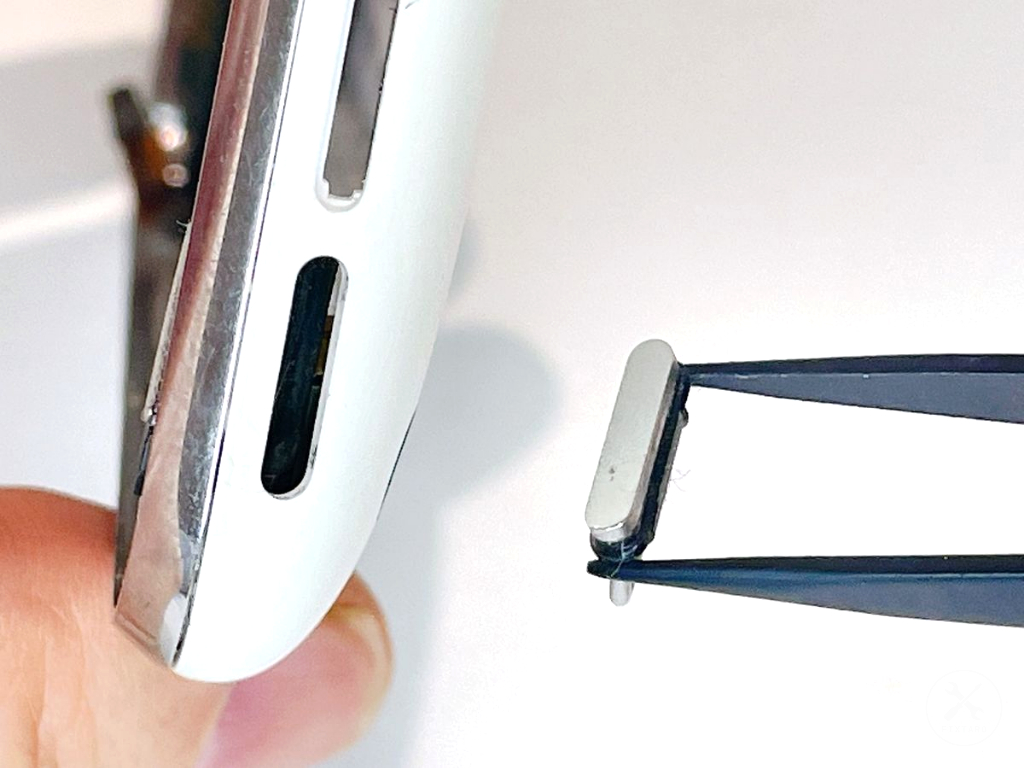

iPhone3GSの電源ボタン交換方法
所要時間: 60分
難易度: 難しい
承認済み
フィクタロウ運営
更新: 2026/05/20
0コメント
139閲覧
修理に必要なもの
実際に修理で使用したり汎用的に使用できる工具・部品です。外部キャンペーンPRを含みます。
(1)ステップ1.【作業準備】バックアップ・電源オフ
改善する
(2)ステップ2.ケース底のネジ×2を外す
改善する
(6)ステップ6.3番コネクタを外す
改善する
使用工具
(7)ステップ7.SIMカードを取り出す
改善する
使用工具
(12)ステップ12.基板（ロジックボード）のネジ×6を外す
改善する
(13)ステップ13.基板（ロジックボード）のシール下のネジ×1を外す
改善する
(14)ステップ14.背面カメラのネジ×1と金具を外す
改善する
背面カメラと基板（ロジックボード）を固定するネジ×1と金具を外します。
⚪︎ネジのサイズ
ネジ穴：プラス
直径：2.5mm
縦幅：2.3mm
ネジを外すと金具が簡単に外れます。紛失に気をつけましょう。
(16)ステップ16.バッテリーを外す
改善する
ケースからバッテリーを外します。
初めてバッテリーを外す場合、バッテリーとケースの間に接着剤が付いており外れません。純度99.9%以上のIPA（イソプロピルアルコール）を使用して、少しずつ剥がしましょう。

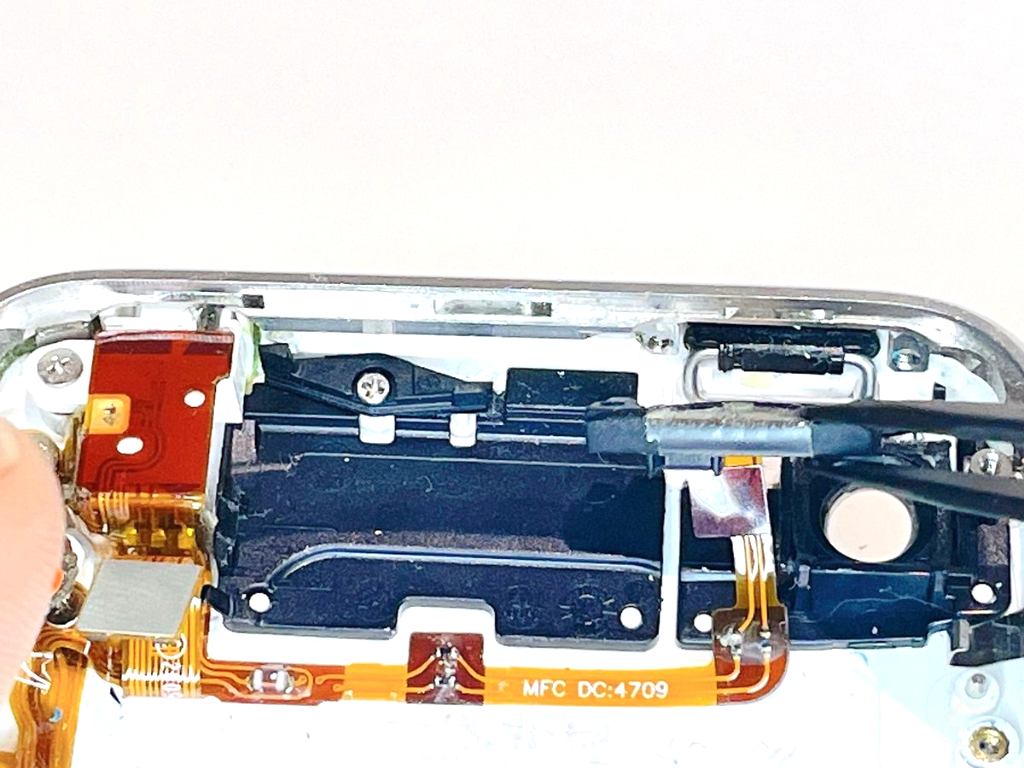

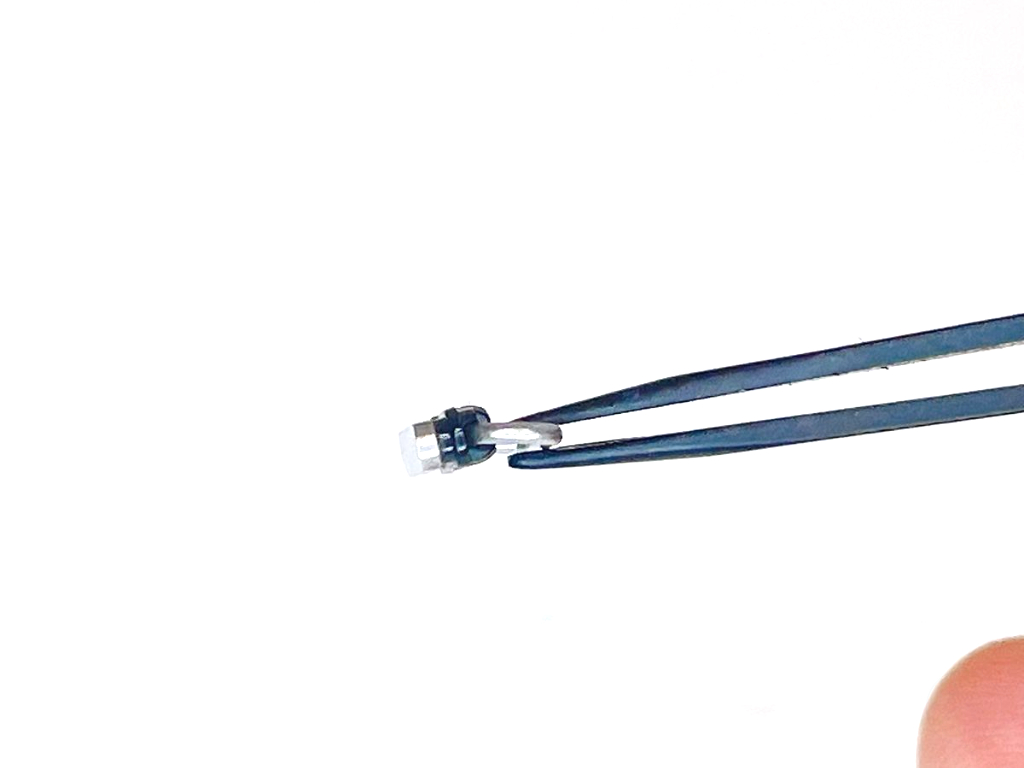

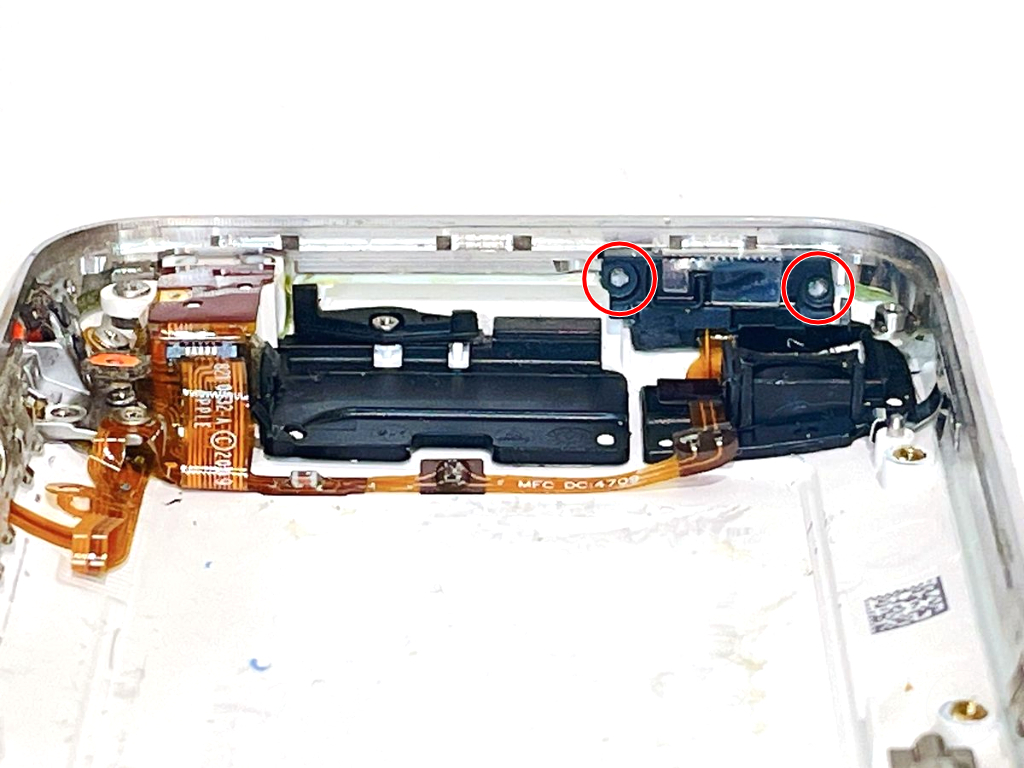

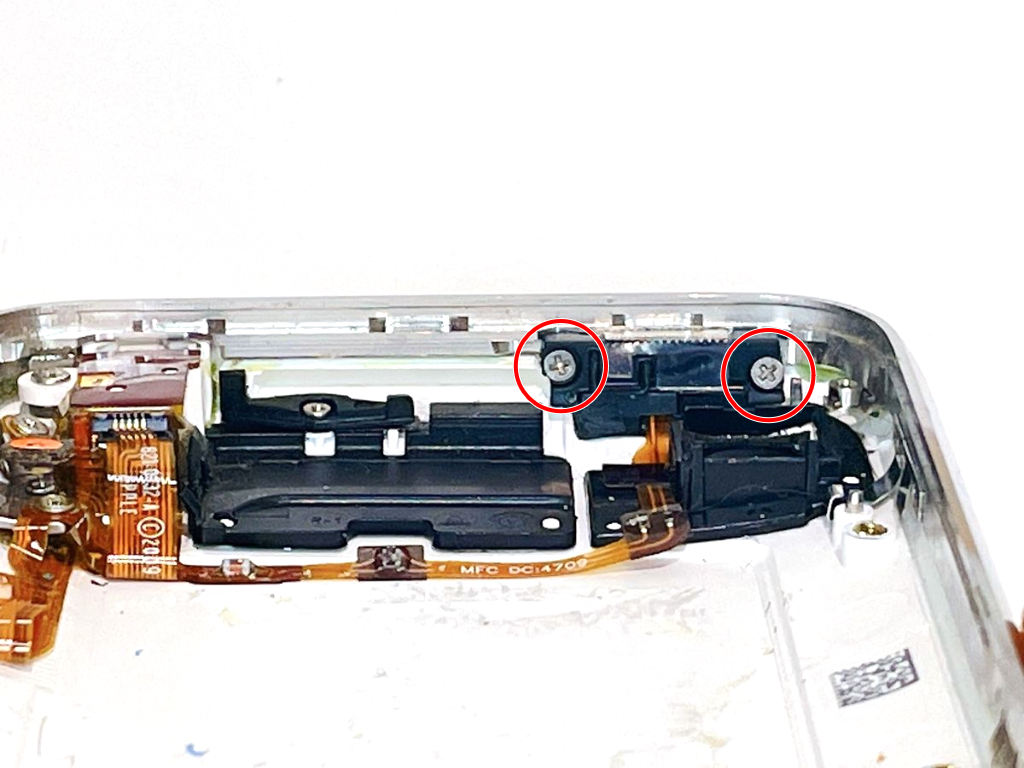

(17)ステップ17.電源ボタンのネジ×2を外す
改善する

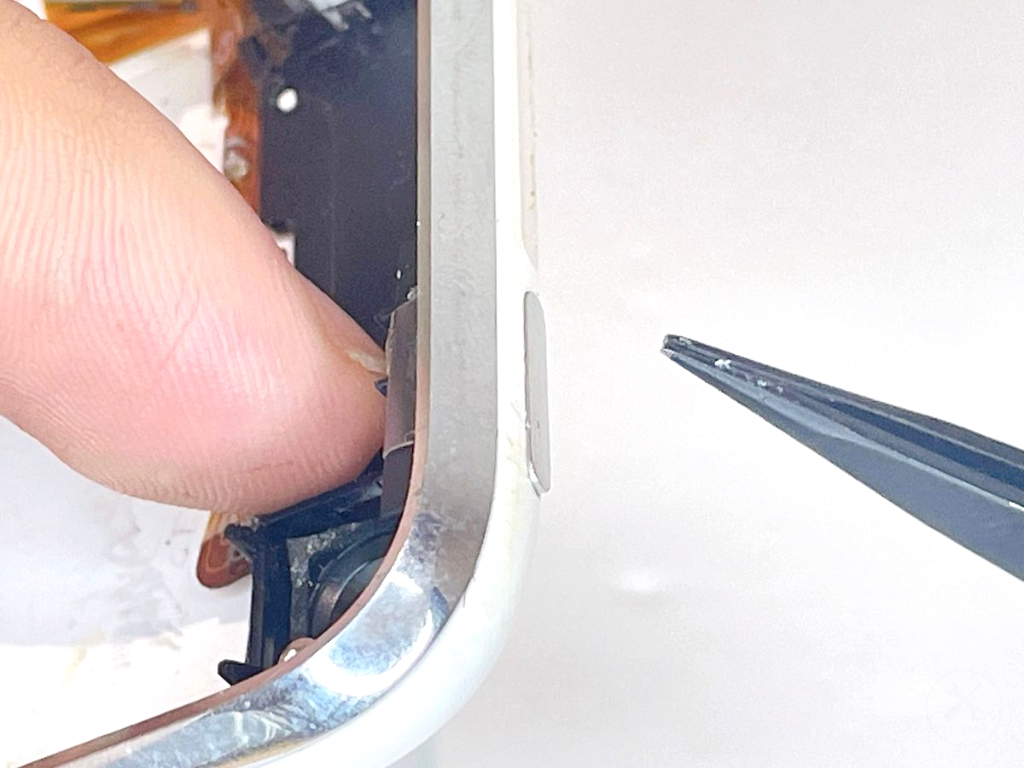

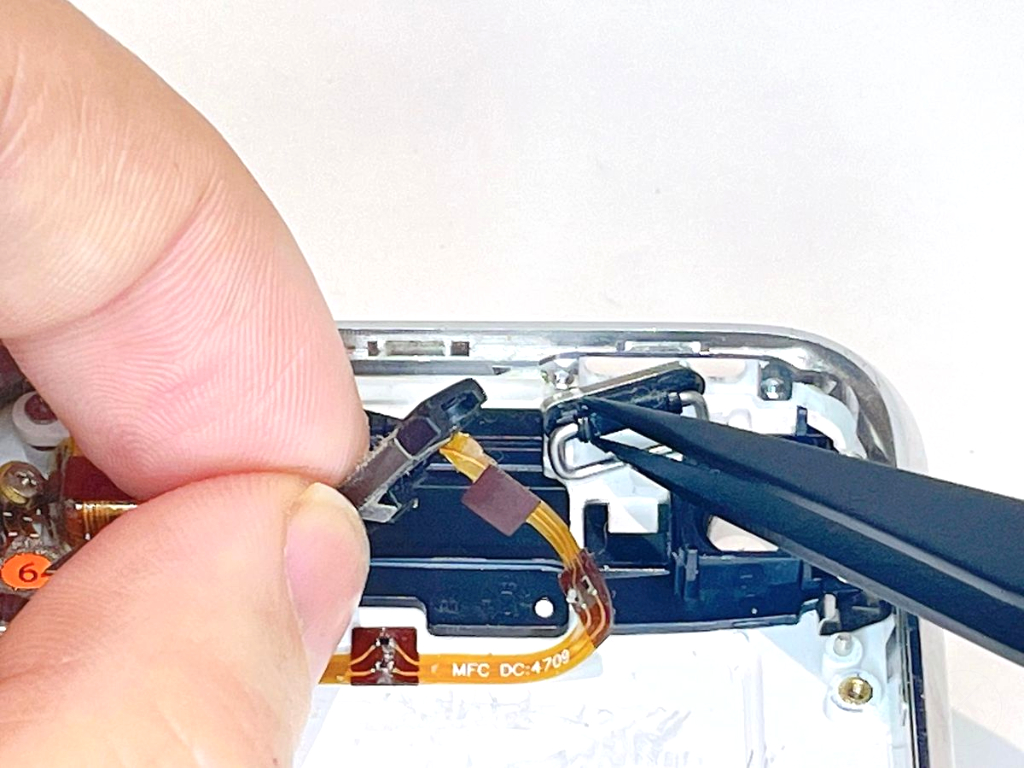

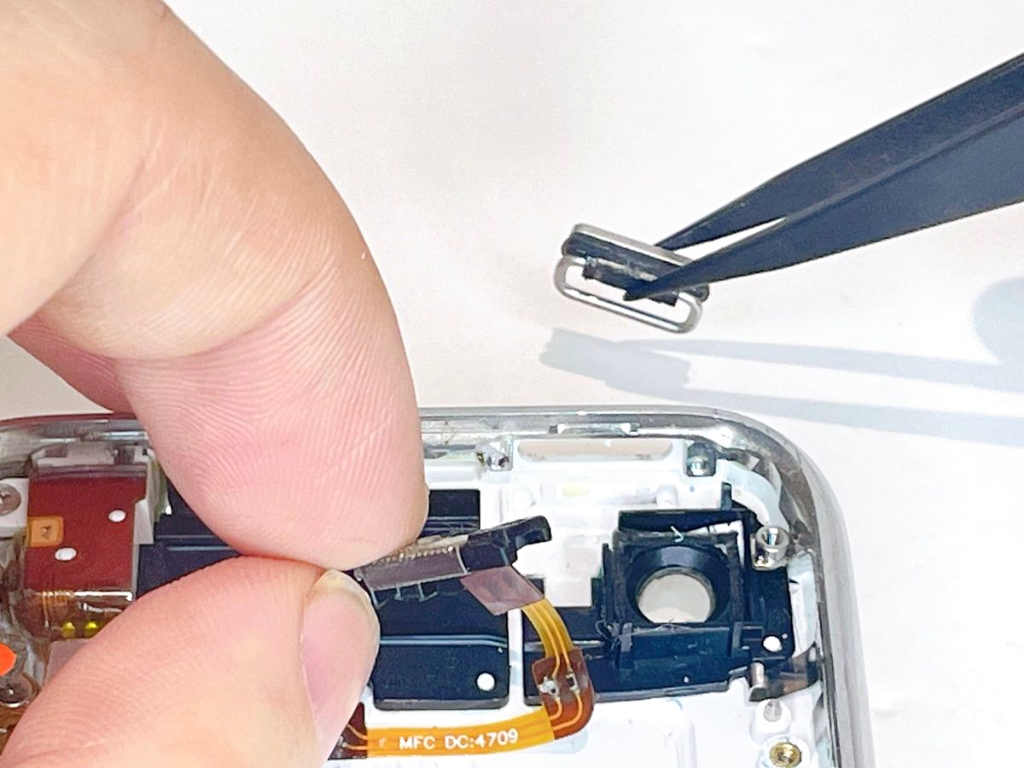

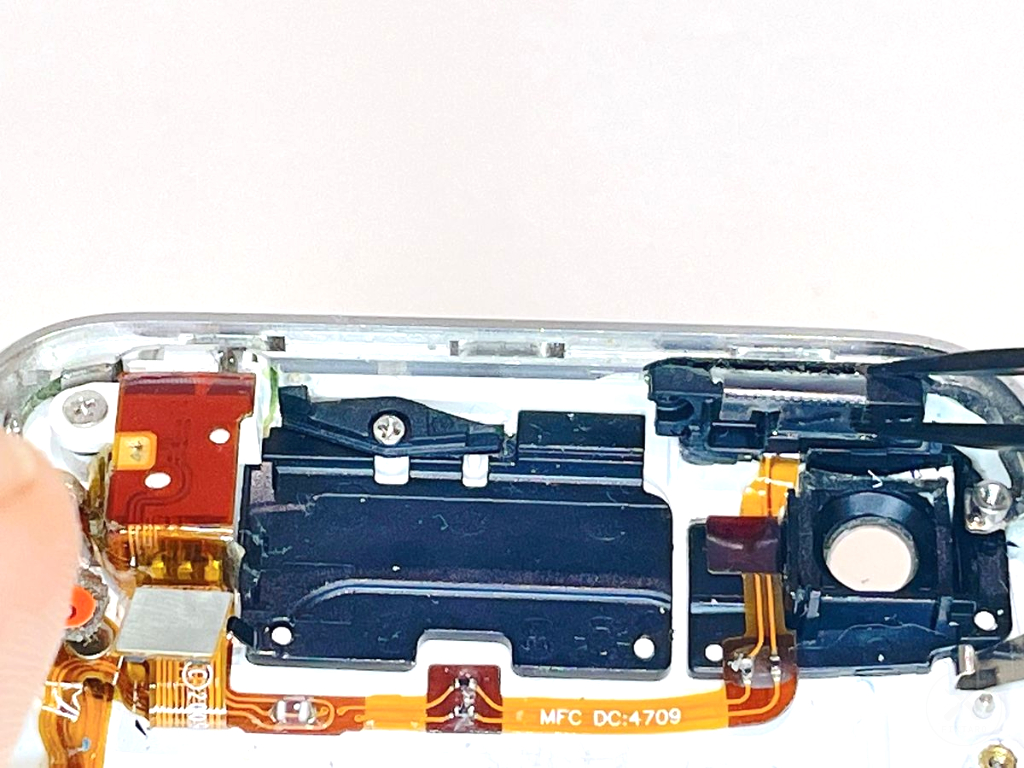

(18)ステップ18.電源ボタンをケースから外す
改善する

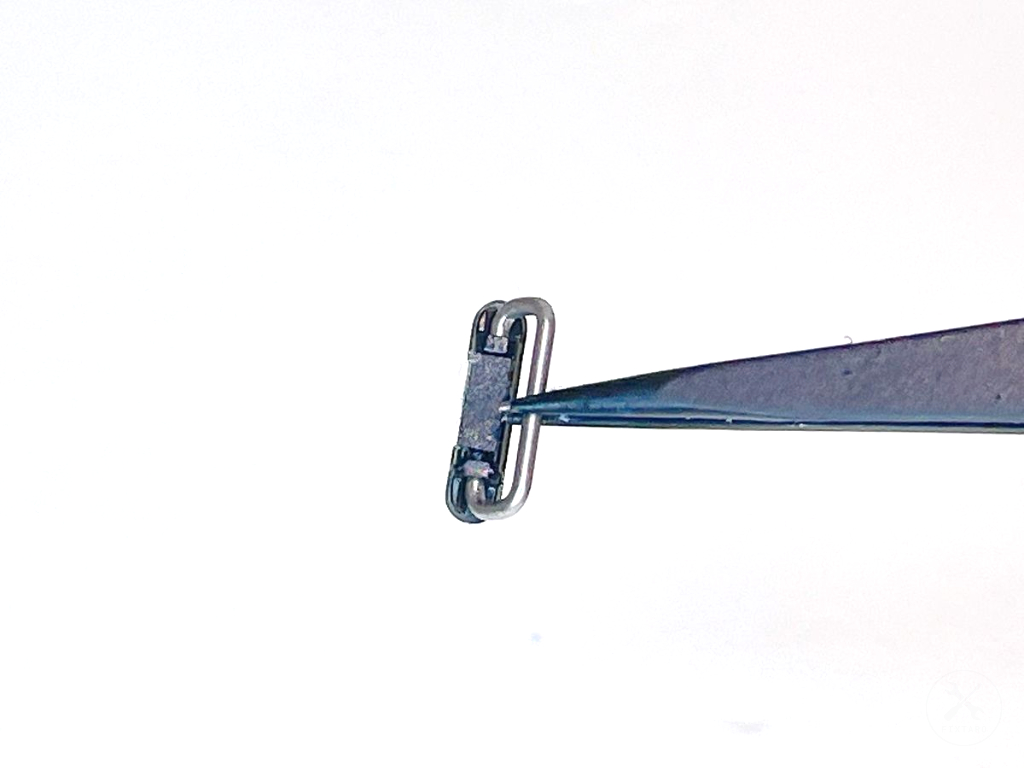

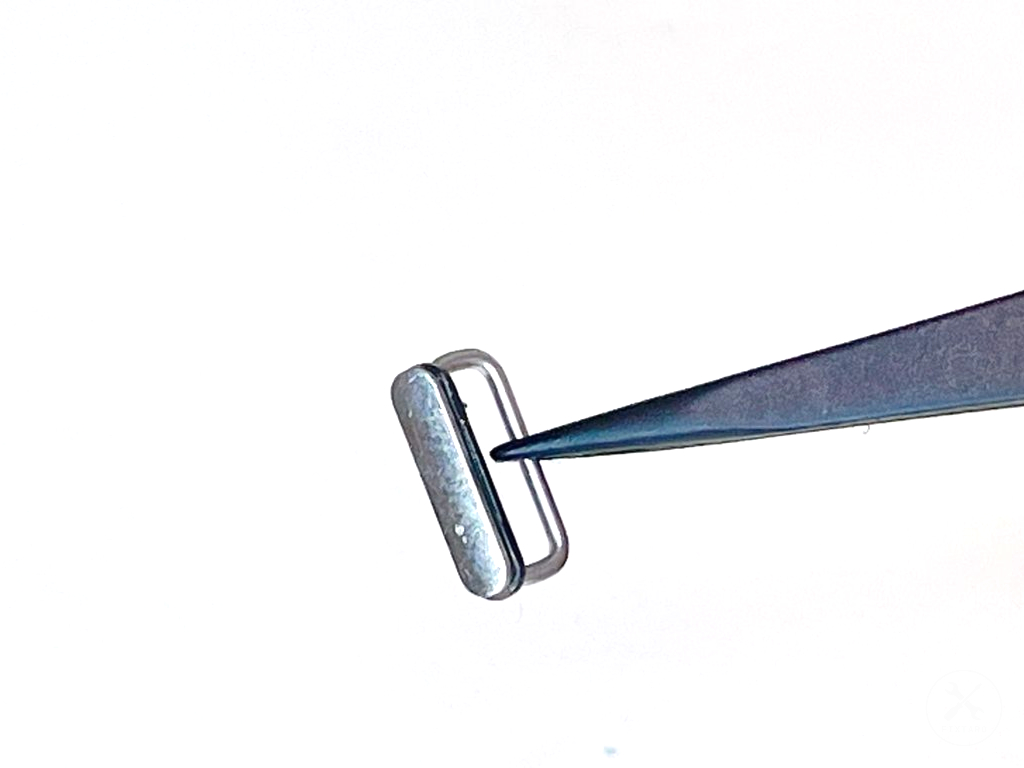

(19)ステップ19.交換用の電源ボタンを用意する
改善する

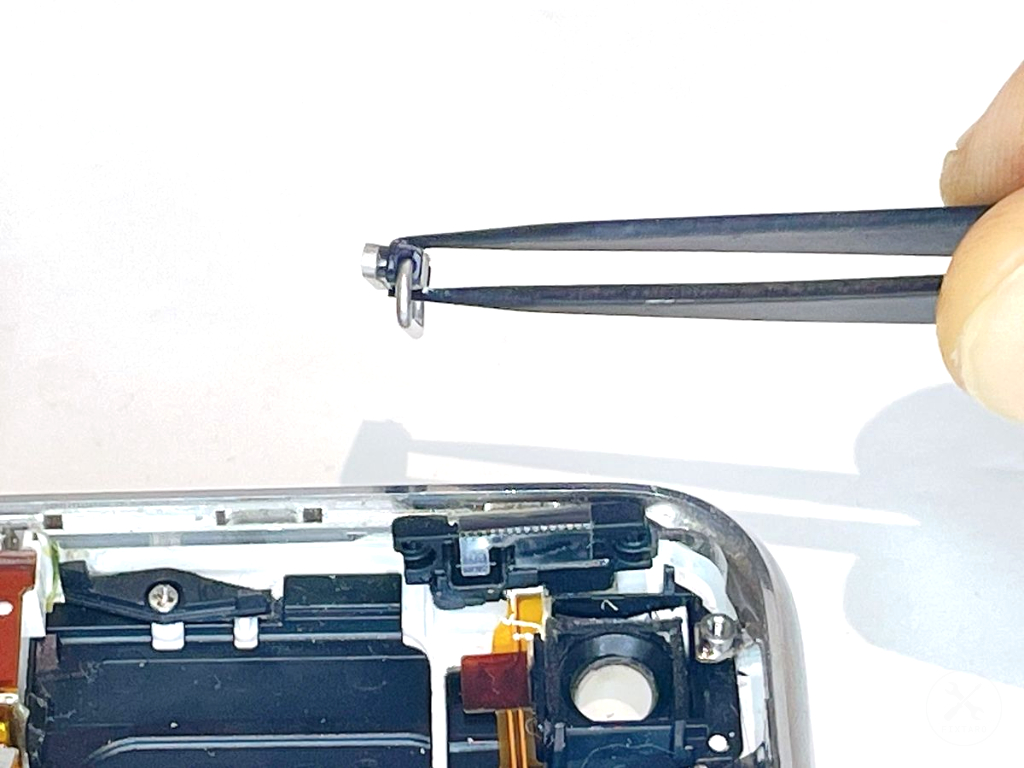

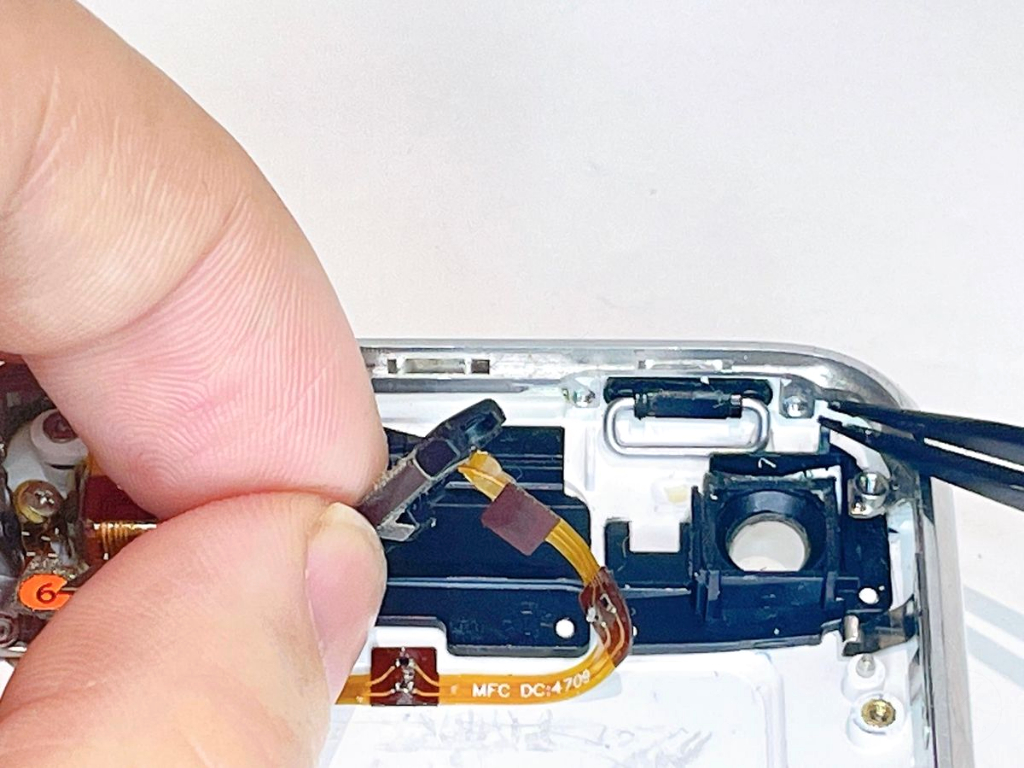

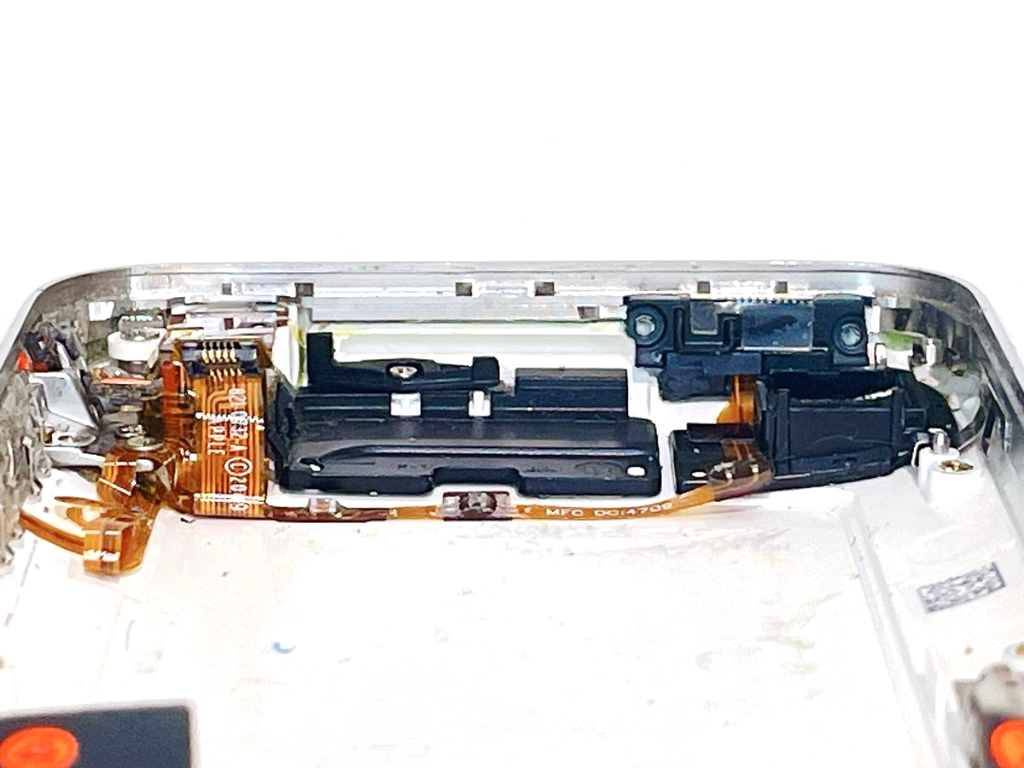

(20)ステップ20.電源ボタンをケースに設置する
改善する

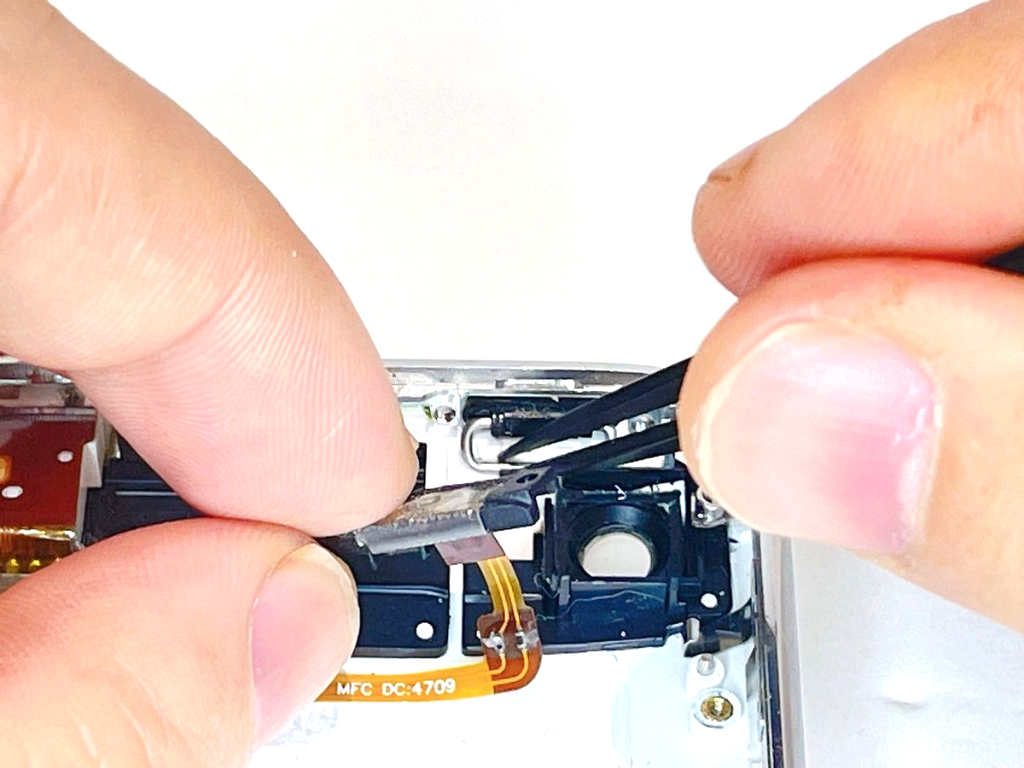

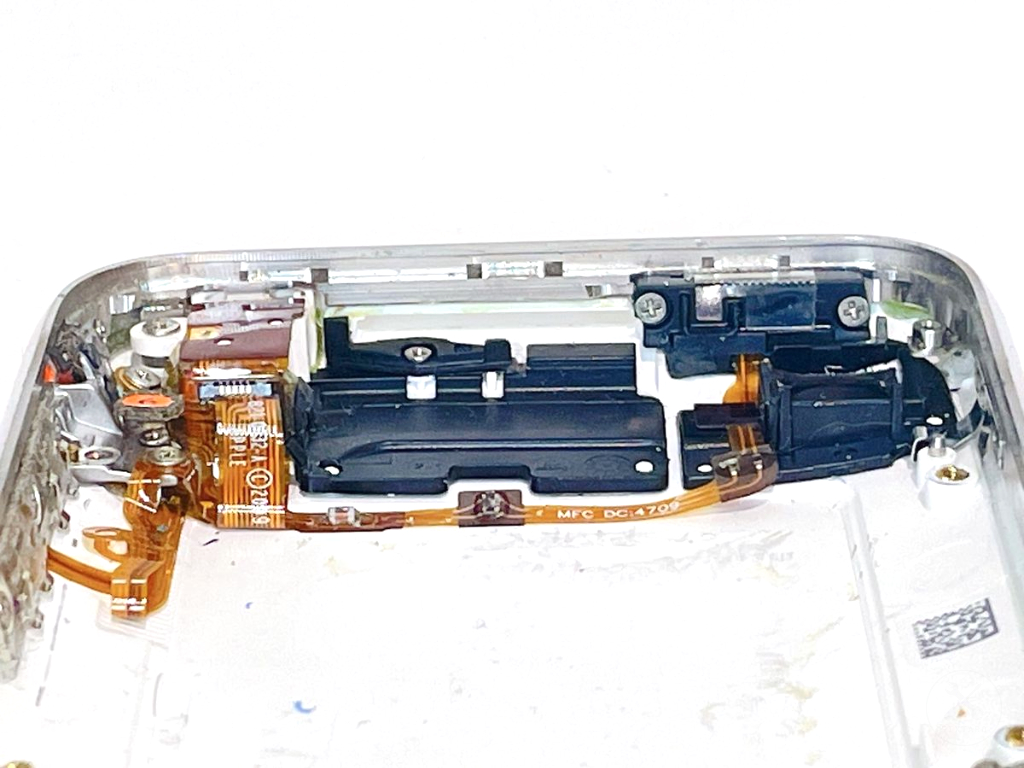

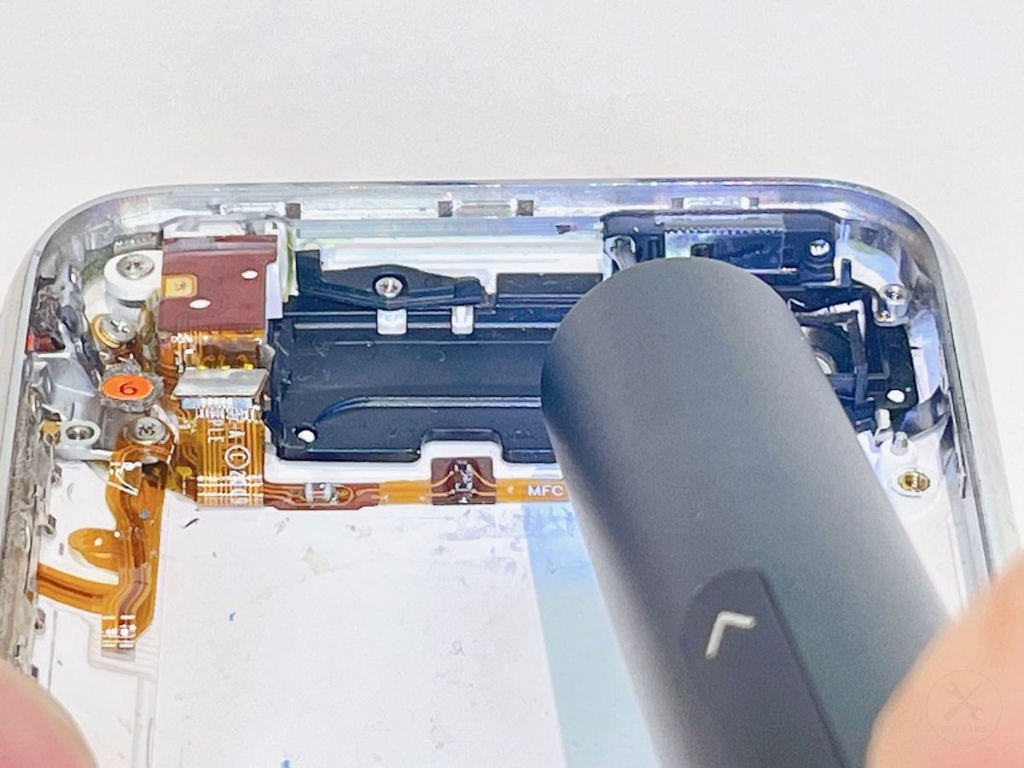

(21)ステップ21.電源ボタンのネジ×2を装着する
改善する
電源ボタンのネジ×2は左側から留めて、ケースに固定しましょう。
⚪︎ネジのサイズ
ネジ穴：プラス
直径：2.1mm
縦幅：1.6mm
右側からネジを留めると、電源ボタン部品が引っ張られてしまい、左側のネジ穴がズレたり、電源ボタンとケースが干渉して装着できなくなります。

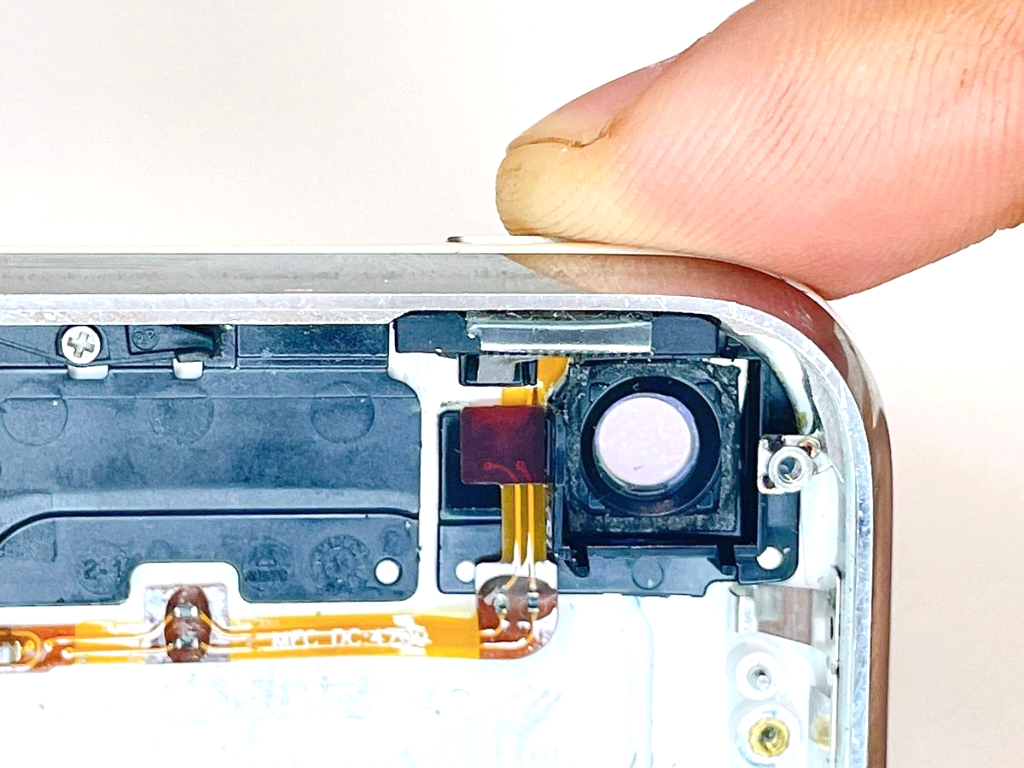

(22)ステップ22.電源ボタンを押して「カチッ」と感触があるか確認する
改善する

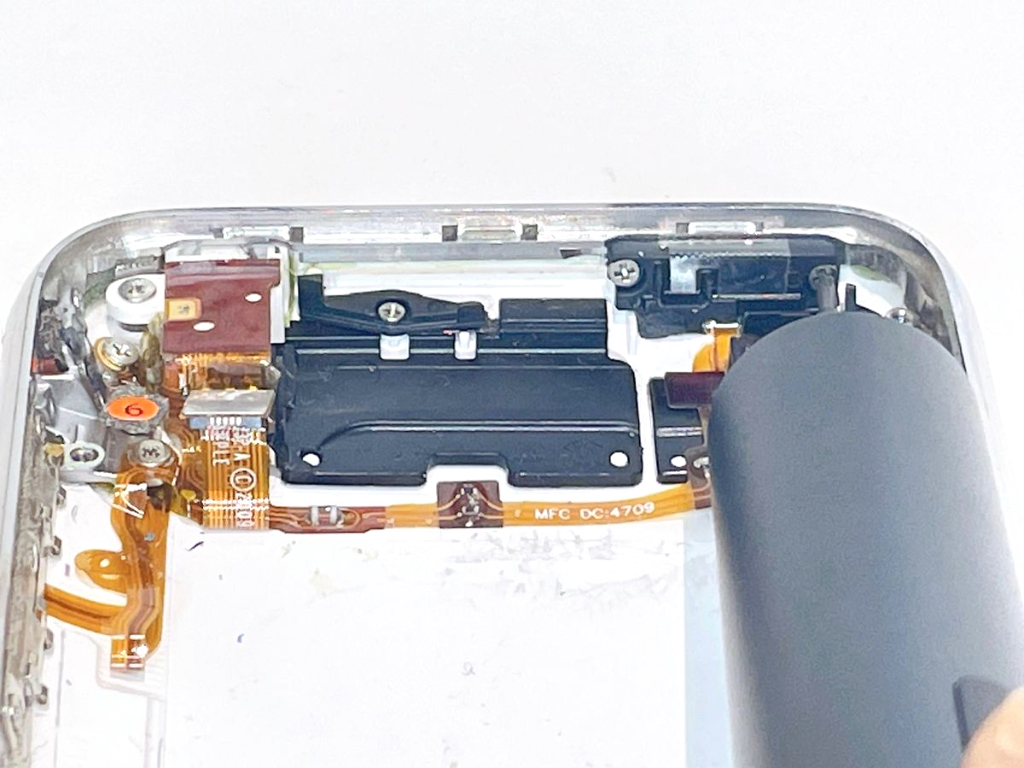

(23)ステップ23.バッテリーを装着する
改善する
使用工具
(24)ステップ24.ケースに基板（ロジックボード）を装着する
改善する
使用工具
(25)ステップ25.ケース背面からカメラレンズを確認する
改善する
(26)ステップ26.基板と背面カメラの固定のために金具とネジ×1を装着する
改善する
(27)ステップ27.基板（ロジックボード）のシール下にネジ×1を装着する
改善する
(28)ステップ28.基板（ロジックボード）にネジ×6を装着する
改善する
(29)ステップ29.7番コネクタを装着する
改善する
(30)ステップ30.6番コネクタを装着する
改善する
(31)ステップ31.5番コネクタを装着する
改善する
(32)ステップ32.4番コネクタを装着する
改善する
(33)ステップ33.SIMカードを装着する
改善する
(34)ステップ34.3番コネクタを装着する
改善する
(35)ステップ35.2番コネクタを装着する
改善する
(36)ステップ36.1番コネクタを装着する
改善する
(37)ステップ37.フロントパネルをケースに装着する
改善する
(38)ステップ38.ケース底にネジ×2を装着する
改善する
(39)ステップ39.電源ボタンの交換完了
改善する
安全のためのガイドライン
1件電源ボタンのネジは必ず左から留めること
電源ボタンを固定するネジは2つあります。ネジは必ず左側から装着しましょう。右側のネジから装着する場合、電源ボタンが引っ張られてしまい電源ボタンの左ネジ穴がズレてしまうからです。
よくある質問
1件Q
交換後に電源ボタンの「カチッ」としない。どうしたらいい？
A
電源ボタンと裏側にある小さな金属のポッチ（突起）が重なっておらず、ズレている可能性があります。電源ボタンの2つのネジがしっかり留まっているか、電源ボタンと裏側のポッチがズレていないか確認しましょう。
無事に修理できましたか？
あなたが最初の「成功報告」をしませんか？
デバイス情報
| 商品名 | iPhone3GS |
|---|
